ФУГОВАЛЬНЫЙ СТАНОК PJ-1696 Helical. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ









ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

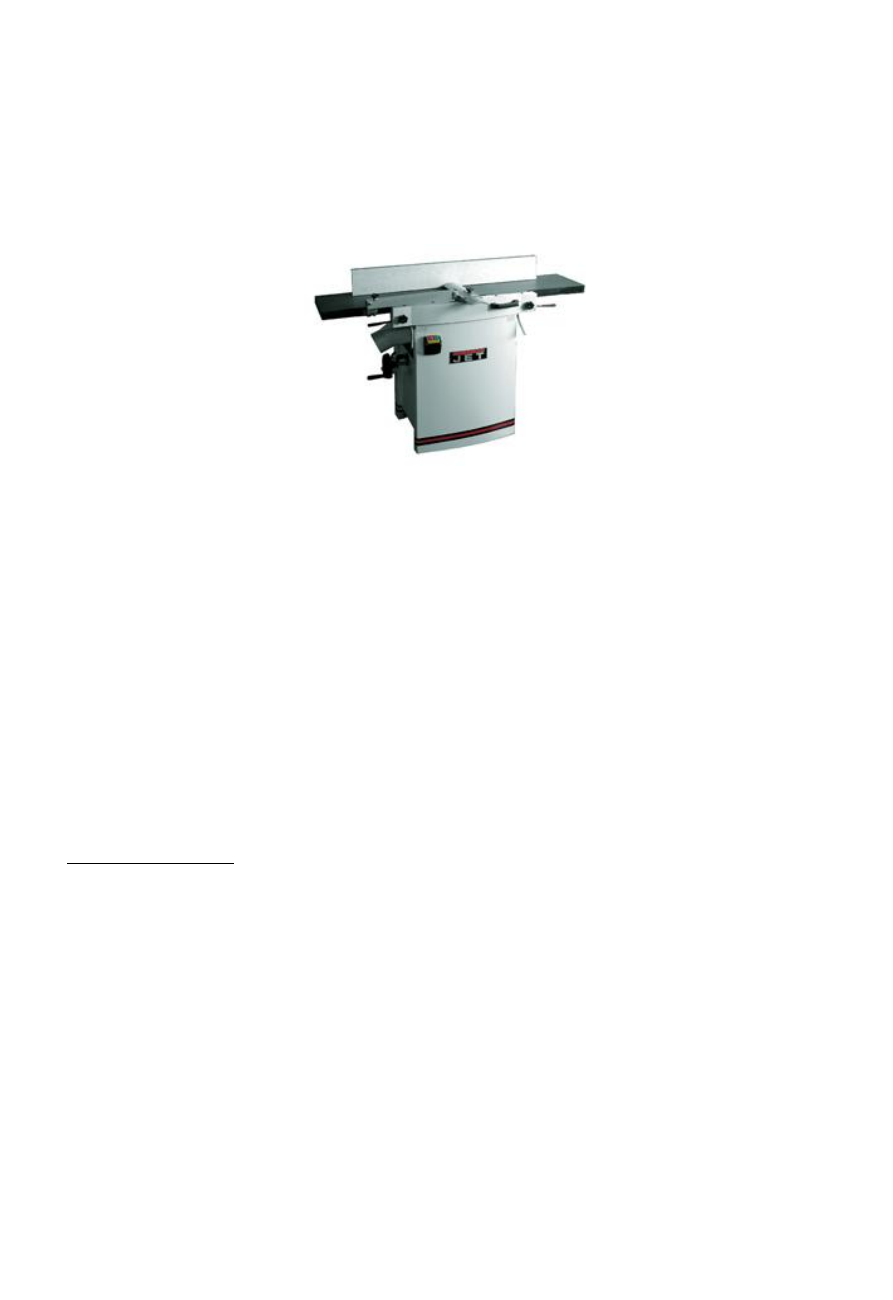

ФУГОВАЛЬНЫЙ СТАНОК PJ-1696 Helical

















1. ОБЩИЕ УКАЗАНИЯ
Станок предназначен для обработки изделий из древесины. Нельзя обрабатывать

изделия из металла. Обработка других материалов недопустима, или может

производиться только после консультации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по

эксплуатации, и особыми предписаниями Вашей страны необходимо принимать во
внимание общепринятые технические правила работы на деревообрабатывающих

станках.

Каждое отклонение от этих правил при использовании рассматривается как

неправильное применение и продавец не несет ответственность за повреждения,

произошедшие в результате этого.

В станке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.

Использовать станок только в технически исправном состоянии. При работе на станке

должны быть установлены все защитные приспособления и крышки.

Для станков 380В: Соединительный кабель (или удлинитель) от автомата защиты и от

источника электропитания до станка должен быть не менее 4x1,5мм² (желательно

медный, четырѐхжильный, с сечением каждой жилы не менее 1,5 мм

2

).

При возникновении неисправностей в процессе эксплуатации станка не пытайтесь

ставить не оригинальные детали и узлы, не вносите конструктивных изменений и

переделок в станок

Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой,

техническим обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки,

немедленно сообщите об этом Вашему продавцу.

Не запускайте станок в работу!














-------------------------------------------------------------------------------------------------------------------------------------------------------------



2.  УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника безопасности включает в себя также соблюдение инструкции по эксплуатации

и техническому обслуживанию, предоставленные изготовителем

Всегда храните инструкцию, предохраняя еѐ от грязи и влажности, передавайте

дальнейшим пользователям.

Ежедневно перед включением станка проверяйте функционирование необходимых

защитных устройств.

Установленные дефекты станка или защитных устройств необходимо незамедлительно

устранить с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.

Применяйте необходимые согласно предписаниям средства личной защиты.

Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные

часы.

Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.
Для безопасного обращения со строгальными ножами необходимо надевать подходящие

защитные перчатки.

Держите ножи заточенными и очищенными от ржавчины и смолы. Следите, чтобы

зажимные винты были надежно затянуты.

Удаляйте посторонних, особенно детей, из опасной зоны.
Перед строганием удалите из заготовок гвозди и другие инородные предметы.

Минимальные и максимальные размеры заготовок должны быть соблюдены.
При работе с длинными заготовками используйте роликовые удлинения.

При фуговании неудобных для обработки заготовок применяйте подходящие

вспомогательные средства.

Следить за тем, чтобы все заготовки при обработке надежно удерживались и безопасно

перемещались.

Нельзя фуговать слишком маленькие заготовки.

Не эксплуатируйте станок при открытом кожухе ремней. Если заграждения необходимо

снять для регулировки или обслуживания, их необходимо немедленно установить
обратно сразу после выполнения нужных процедур и перед началом эксплуатации

станка.

Удалять стружку и детали только при выключенном моторе и после полной остановки

станка.

По соображениям безопасности на этом станке необходимо работать обеими руками.
Во время работы держите руки подальше от строгального вала.

Не разрешается работа на станке с использованием каких-либо подставок и лестниц.
Не оставляйте без присмотра работающий станок. Перед уходом с рабочего места

отключите станок.

Строгальный вал должен достичь максимального числа оборотов, прежде чем начать

фугование.

Учитывайте время пробега строгального вала станка при торможении, оно не должно

превышать 10 секунд.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.

Станок должен быть установлен так, чтобы было достаточно места для его

обслуживания и направления заготовок.

Следите за хорошим освещением.
Не используйте станок в близости от горючих жидкостей и газов.

Принимайте во внимание возможности сообщения о пожаре и борьбе с огнем, например

с помощью расположенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию

дождя.

Постоянно обращайте внимание на то, чтобы не образовывалось слишком много пыли –

всегда применяйте подходящую вытяжную установку. Древесная пыль является

взрывоопасной и может быть вредной для здоровья.

Ваш станок должен быть заземлен. Подсоединяйте  к подходящему заземлению.

Следуйте процедуре заземления, прописанной в электротехнических правилах и нормах.

Работы на электрическом оборудовании станка разрешается проводить только

квалифицированным электрикам

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Не перегружайте станок. Он работает намного лучше и дольше, если его мощность

используется надлежащим образом.

Никогда не используйте станок, если включатель-выключатель не функционирует

надлежащим образом.

Следите за тем, чтобы электрическая проводка не мешала рабочему процессу, и чтобы

об неѐ нельзя было споткнуться.

Удлинительный кабель необходимо полностью разматывать с барабана.
Немедленно заменяйте поврежденный сетевой кабель.

Необходимо постоянно обращать внимание на то, чтобы вентиляционные прорези

мотора были всегда открытыми и чистыми.

Переоснащение, регулировку и очистку, производить только после полной остановки

станка и отключении  эл. питания.

Работая с заготовками из древесины помните, что руки никогда не должны быть

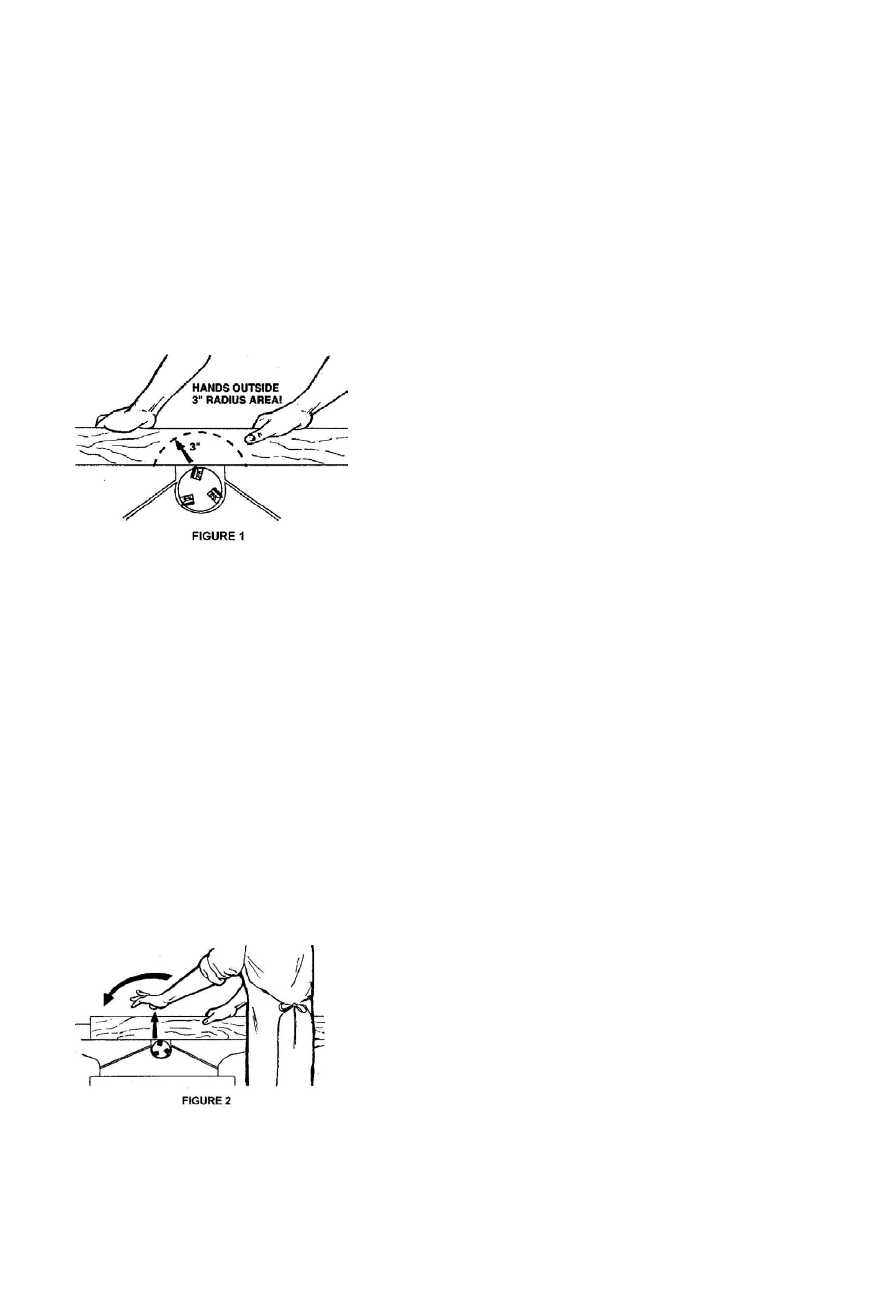

расположены  ближе чем 75мм к ножевому валу. См. иллюстрацию 1.





Всегда используйте прижимную колодку для движения деталей по поверхности столов,

длиной меньше 300 мм, шириной менее75мм, и менее 75мм толщиной.

Не выполняйте операцию фугования на деталях короче 200 мм, более узких ширины

19мм, меньше  толщины  6,4мм.

Не устанавливайте подающий стол ниже чем 19мм, относительно ножевого вала, даже

при изготовлении шпунта или паза. При строгальных операциях с плоскостью, кромкой
заготовки и т.п. стол не должен быть ниже 1,6 мм, чтобы избежать перегруза  эл.

двигателя и обратного удара заготовкой.

Никогда не надавливайте на деталь непосредственно над ножевым валом, это может

привести к излому режущей кромки ножа. Следуйте правилу, что руки не должны быть

расположены близко к торцам заготовки, двигать деталь требуется очень плавно.

Обратный удар заготовкой может произойти, когда в детали есть сучки, инородные

тела или механические повреждения, а также когда деталь обрабатываемой

поверхностью двигается против волокон структуры древесины. Деталь должна быть
тщательно обследована со всех сторон перед фугованием.

Ручная безопасность. Это хорошая практика, умение правильно переставлять руки над

опасной зоной ножевого вала. Никогда не проводите руками непосредственно по защите

ножевого вала. Двигая заготовку,  переставляйте руки над защитой ножевого вала по
дуге, как показано на иллюстрации 2.





Поврежденные строгальные ножи должны быть немедленно заменены.






2.1. ВНИМАНИЕ опасности

Даже при правильном использовании станка возникают приведенные ниже опасности.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Опасность получения травмы от вращающегося ножевого вала в рабочей зоне.

Опасность из-за разрушения строгальных ножей.
Опасность ранения отлетевшими частями заготовок.

Опасность от шума и пыли. Обязательно надевайте средства личной защиты (защита

глаз, ушей и дыхательных путей). Применяйте вытяжные установки!

Опасность из-за разлетающихся частей заготовок.

Опасность поражения электрическим током при неправильной прокладке

электрического кабеля.

Если Вы не уверены в своих знаниях и умениях работать на   данном  фуганке, сначала

изучите учебники по деревообработке, и пообщайтесь со специалистами

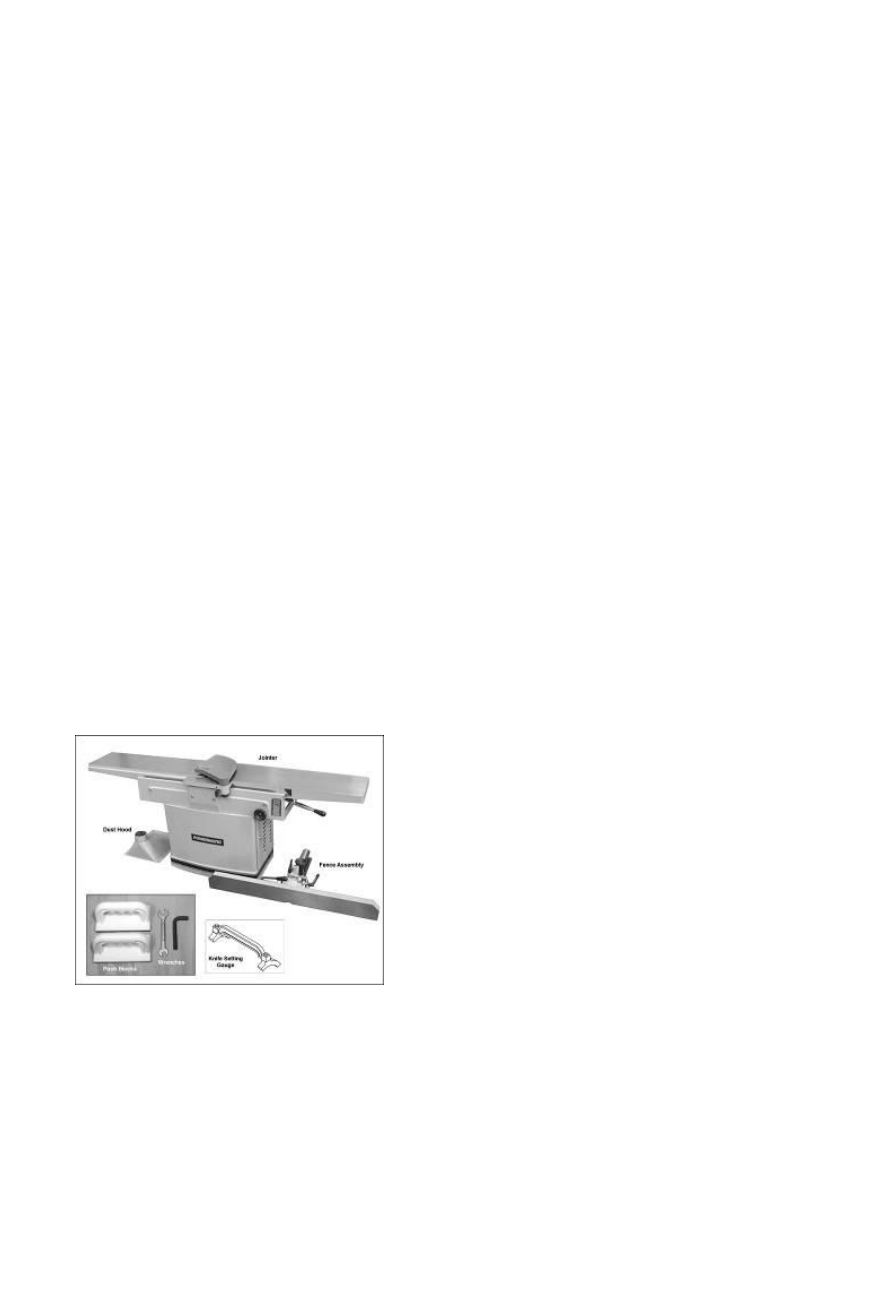

 ОСОБЕННОСТИ: Фуганок PJ1696

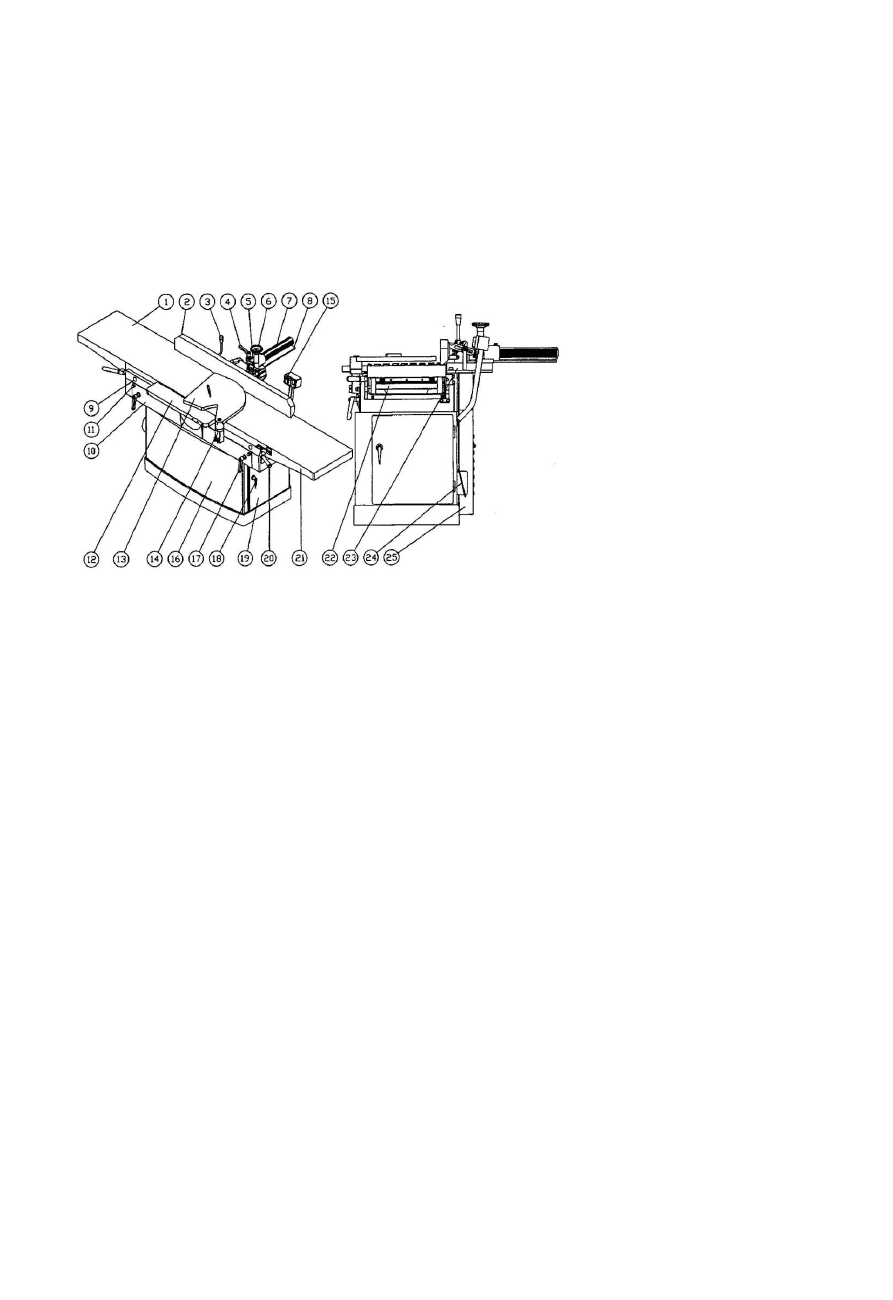

3. КОМПЛЕКТАЦИЯ
1. Приемный стол

2. Упор для заготовки

3. Ручка наклона упора
4. Рычаг фиксатора колонны

5. Стойка колонны упора

6. Рукоятка Контроля - Вперед/назад
7. Горизонтальная колонна  движения упора

8. Пластина направляющая
9. Крепление эксцентрика

10. Основание  для столов

11. Крепление эксцентрика
12. Выступ для изготовления шпунта

13. Защита ножевого вала

14. Поддерживающая стойка защиты
15. Кнопки  Вкл./Выкл.

16. Тумба
17. Ручки фиксации эксцентрика стола

18. Дверной Замок

19. Дверца тумбы
20. Ручка Подъема/Понижения стола

21. Стол Подачи

22. Эксцентриковая ось
23. Ограничитель подъѐма стола

24. Эл. коробка
25. Кожух защиты ремней

-------------------------------------------------------------------------------------------------------------------------------------------------------------



4. СПЕЦИФИКАЦИЯ:             Фуганок PJ1696

 Артикул.  1791283
Двигатель                                                          380V,  50 гц

Потребляемая мощность  эл. двигателя               5,5 кВт

Выходная мощность  эл. двигателя                     3,8 кВт
Максимальная  ширины  строгания                     406 мм

Максимальная  глубина  строгания                     19 мм
Диаметр ножевого вала                                      101 мм

Частота вращения ножевого вала                       5200 об/мин

Количество ножей                                             56 шт.
Размер ножа  (Д x Ш x Т)                                   30мм х 12мм х 1,5мм

Размер стола     (Д х Ш)                                     2438 мм x 406 мм

Высота стола от пола                                         952 мм
Размер упора для заготовки  (Д x В)                  1200мм x 133 мм

Диапазон наклона упора                                          +45°/90°/-45°
Установленные ограничители                                   45°/90°/135°

Максимальная высота  шпунт/паз                      19 мм

Диаметр штуцера вытяжки стружки                   152 мм
Габаритные размеры станка (Д x Ш x В)            1168 x 2438 x 1092 мм

Размер в упаковке (Д x Ш x В)                          2591 x 991 x 749 мм
Масса станка                                                    640кг



*Примечание:  Спецификация  данной  инструкции  является  общей  информацией.

Данные технические характеристики были актуальны на момент издания руководства по

эксплуатации.  Компания  WALTER  MEIER    оставляет  за  собой  право  на  изменение
конструкции и комплектации оборудования без уведомления потребителя.

Настройка,  регулировка,  наладка  и  техническое  обслуживание  оборудования

осуществляются покупателем.
 5. ТРАНСПОРТИРОВКА И ПУСК В ЭКСПЛУАТАЦИЮ

5.1. Транспортировка и установка
Станок  разработан  для  эксплуатации  в  закрытых  помещениях  и  должен  прочно

размещаться на твердой и ровной поверхности.

Аккуратно  распакуйте  и  достаньте  из  станка  все  свободные  детали  из  коробок,

проверьте их на наличие повреждений.



Перед  тем  как  производить  дальнейшие  действия,  внимательно  прочитайте  это

руководство,  чтобы  ознакомиться  с  правильной  сборкой,  обслуживанием  и  мерами

предосторожности.

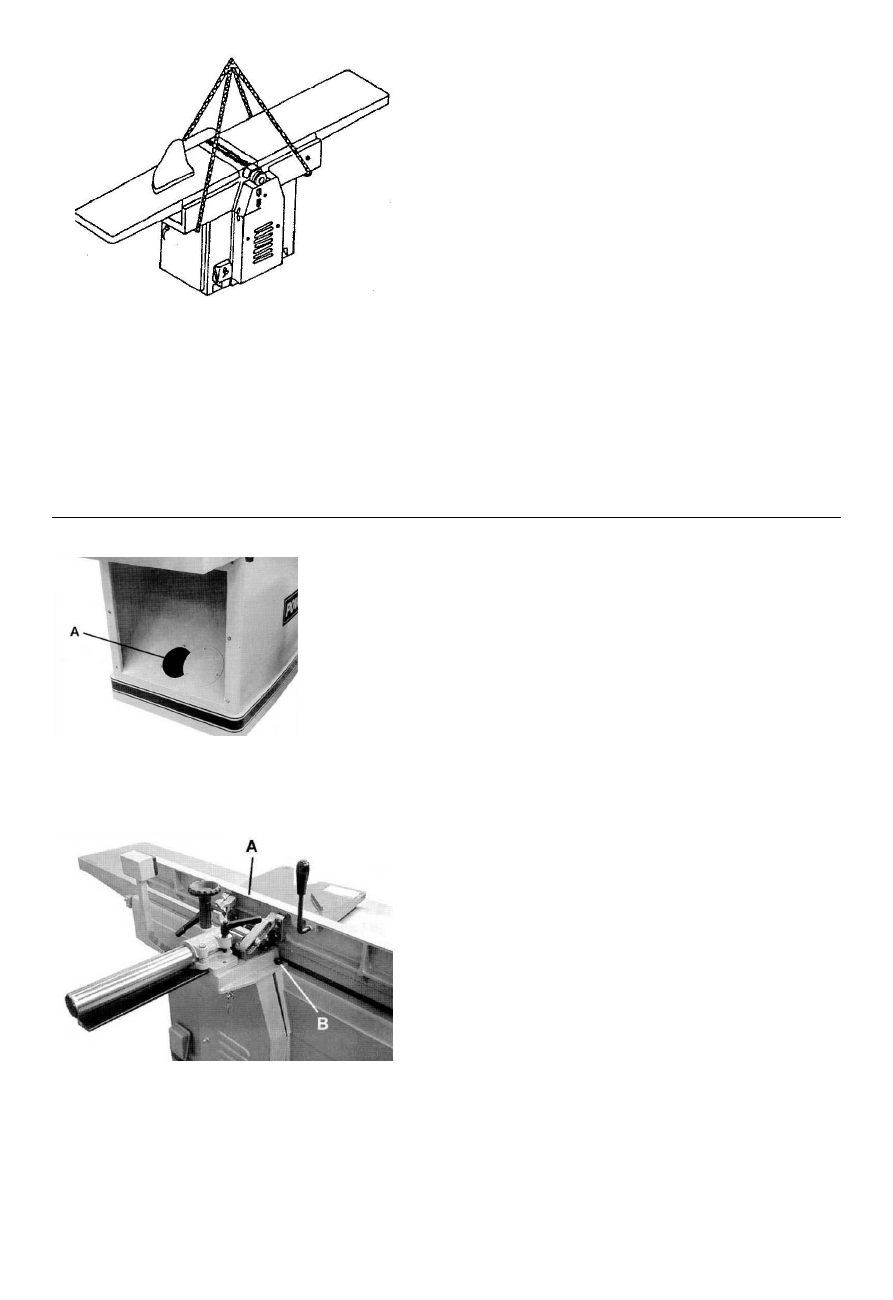

Удалите винты, которыми прикручен продольно-строгальный станок к поддону. Станок

можно  зацепить  мягкими  стропами  за  основание  столов  (как  показано  на  картинке)  в

передней  и  задней части, чтобы поднять  строгальный  станок  от поддона  и переместить
его  в  местоположение,  при  этом  следите  чтобы  стропа  не  поломала  кнопки  на  панели

управления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------





 Снимите  защитную  смазку  со  столов,  строгального  вала  и  отдельных  предметов,

упакованных вместе с машиной, включая ручки.

Эту смазку можно удалить при помощи мягкой ткани, смоченной в керосине.


Установка

Подняв станок с поддона с помощью грузоподъѐмного механизма и мягких строп,

установите на крепкое основание или бетонный пол в сухом помещении с достаточным

освещением и вентиляцией. Оставьте достаточно свободного пространства вокруг станка
для погрузки и разгрузки заготовок, обычной работы и тех.обслуживания.

Установка станка может быть далее стабилизирована, анкерными  болтами к полу,

через отверстия на внутренней части основания тумбы.
Поставляемые инструменты находятся в основании тумбы, и могут быть извлечены через
выход пыли (A-иллюстрация 5) в левой стороне тумбы.

 рис.5



Установка упора для заготовки



 Используйте  помощника,  чтобы  поместить  упор  для  заготовки  на  плоскость    стола,

совместите  отверстия  в  площадке  упора  с  отверстиями  в  столе,  как  показано  в

иллюстрации 6.



 рис.6



Затяните 2 болта (В)  ключом, с хорошей прочностью, надѐжно.



Вытяжной кожух для удаления стружки



Прежде,  чем  приложить  вытяжной  кожух,  удостоверьтесь,  что  отверстие  в  желобе

закрыто крышкой и винты затянуты, как показано в иллюстрации 7 .



-------------------------------------------------------------------------------------------------------------------------------------------------------------



 рис.7

Установите вытяжной кожух (С) к стенке тумбы фуганка, используя семь  винтов (D)



рис.8



Рекомендуется,  чтобы  система  сбора  стружки    по  крайней  мере  DC-1100A  должна  быть

связанной с вытяжным штуцером фуганка (152мм), через переходник с 100мм на 152мм.



 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Подключение к электросети должны быть сделаны компетентным электриком

в соответствии со всеми требованиями по  электробезопасности.

Станок  должен  быть  должным  образом  заземлен,  чтобы  предотвратить

поражение электрическим током.

Соединительный  кабель  от  автомата  защиты  до  станка  должен  быть  4x1,5мм²

(желательно медный четырѐх жильный с сечением каждой жилы не менее 1,5 квадрата).

Автомат  защиты  16А.  Удостоверьтесь,  что  напряжение  Вашего  электропитания
соответствует табличке на электромоторе строгального станка.

 После подключения электропитания включите станок на короткое время и убедитесь что
ножевой вал вращается в правильном направлении. Если вращение обратное-поменяйте

две фазы местами и проверьте ещѐ раз.

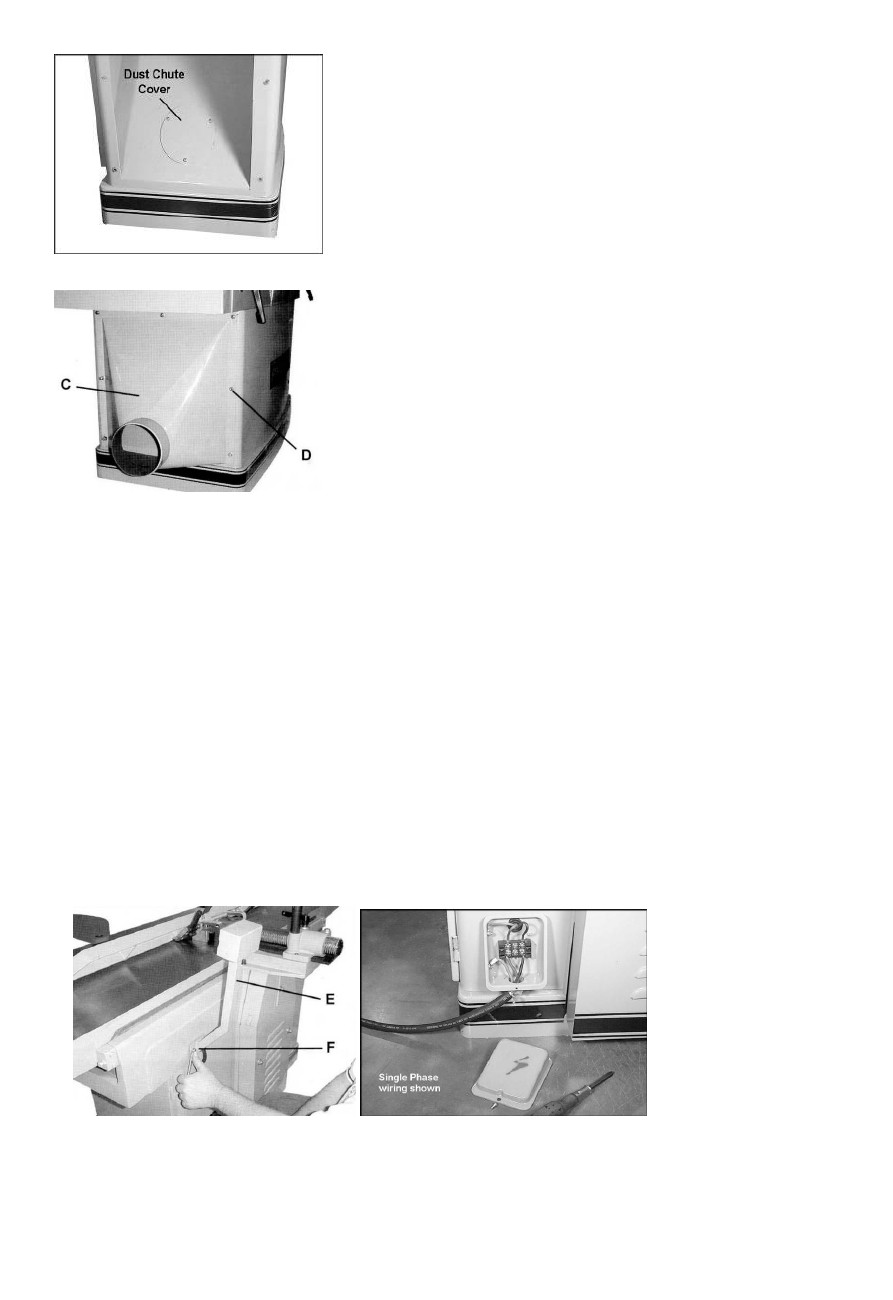

После  распаковки  станка,  стойку  (E)  с  кнопками    ВКЛ/ВЫКЛ,  необходимо  развернуть

вверх. Надо открутить винты (F) перевернуть  стойку и затянуть винты.

иллюстрация 9






    рис. 9





-------------------------------------------------------------------------------------------------------------------------------------------------------------






РЕГУЛИРОВАНИЕ

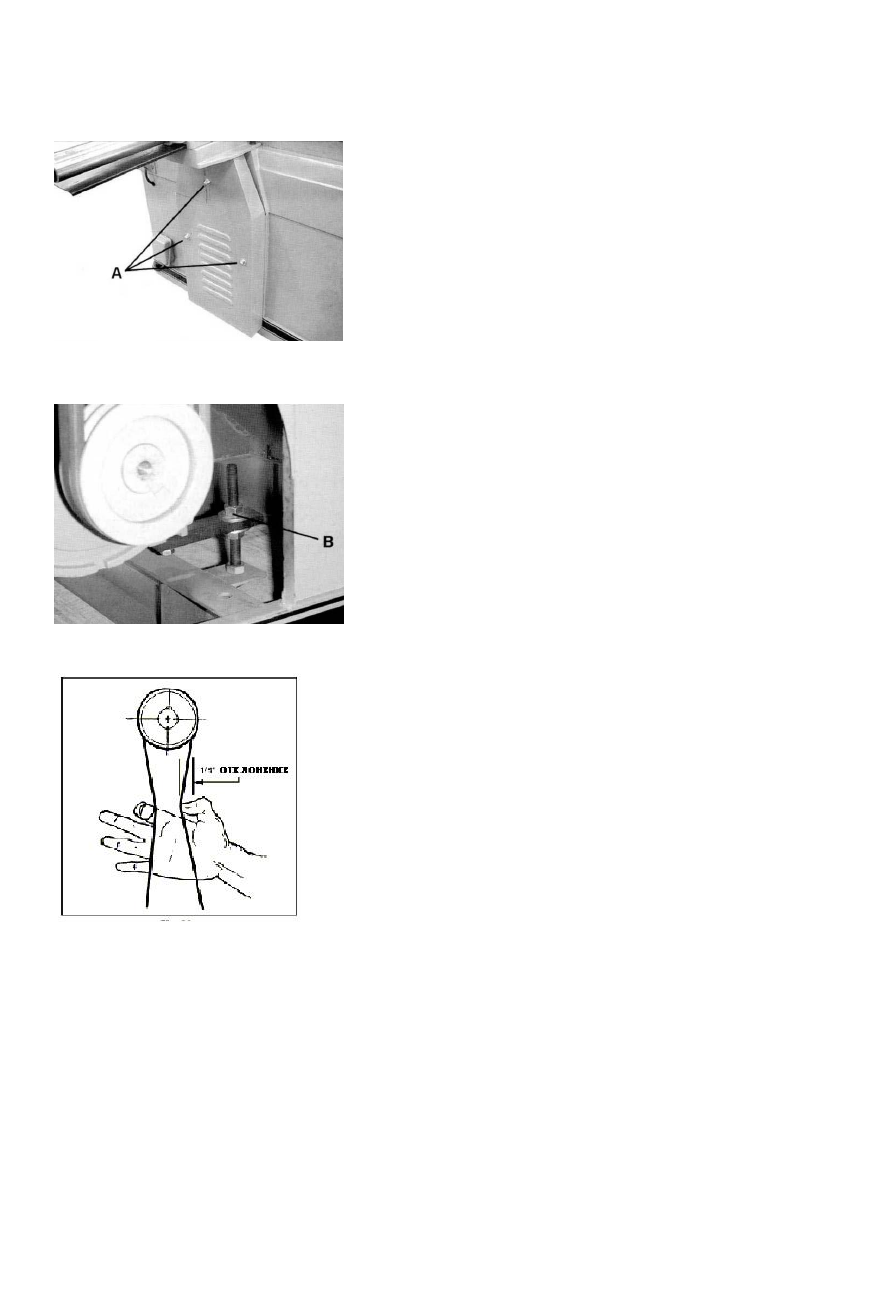

Для регулирования натяжения ремня потребуются два гаечных ключа 17-мм и 19мм

Открутите три гайки крышки моторного отсека

  рис.10

Используя ключ 19мм ослабьте гайки планки натяжителя ремней.
Закручивая верхнюю гайку (В) по часовой стрелке (рис.11) увеличиваете натяжение

ремней до необходимого напряжения.

 рис.11

Учитывайте, что прогиб ремня при сдавливании пальцами в средней части не должен
превышать 7 мм.  Смотрите рис. 12.



 рис.12

После установки натяжения ремня закрутите нижнюю гайку против часовой стрелки,

чтоб зафиксировать натяжитель.


 ЗАМЕНА НОЖЕВЫХ ВСТАВОК ВАЛА

Ножевой вал на PJ1696 – выполнен из качественной стали, имеет 56 двухсторонних

режущих элемента установленных по спирали в четыре ряда, и двумя шпунтубелями на
торцах ножевого вала. Замена ножей осуществляется простыми действиями и они

устанавливаются в посадочном месте, не требуя регулировки шаблоном.


После периода использования, затупившиеся ножи должны быть перевѐрнуты, заменены

или отправлены в переточку.



ЗАМЕНА НОЖА:

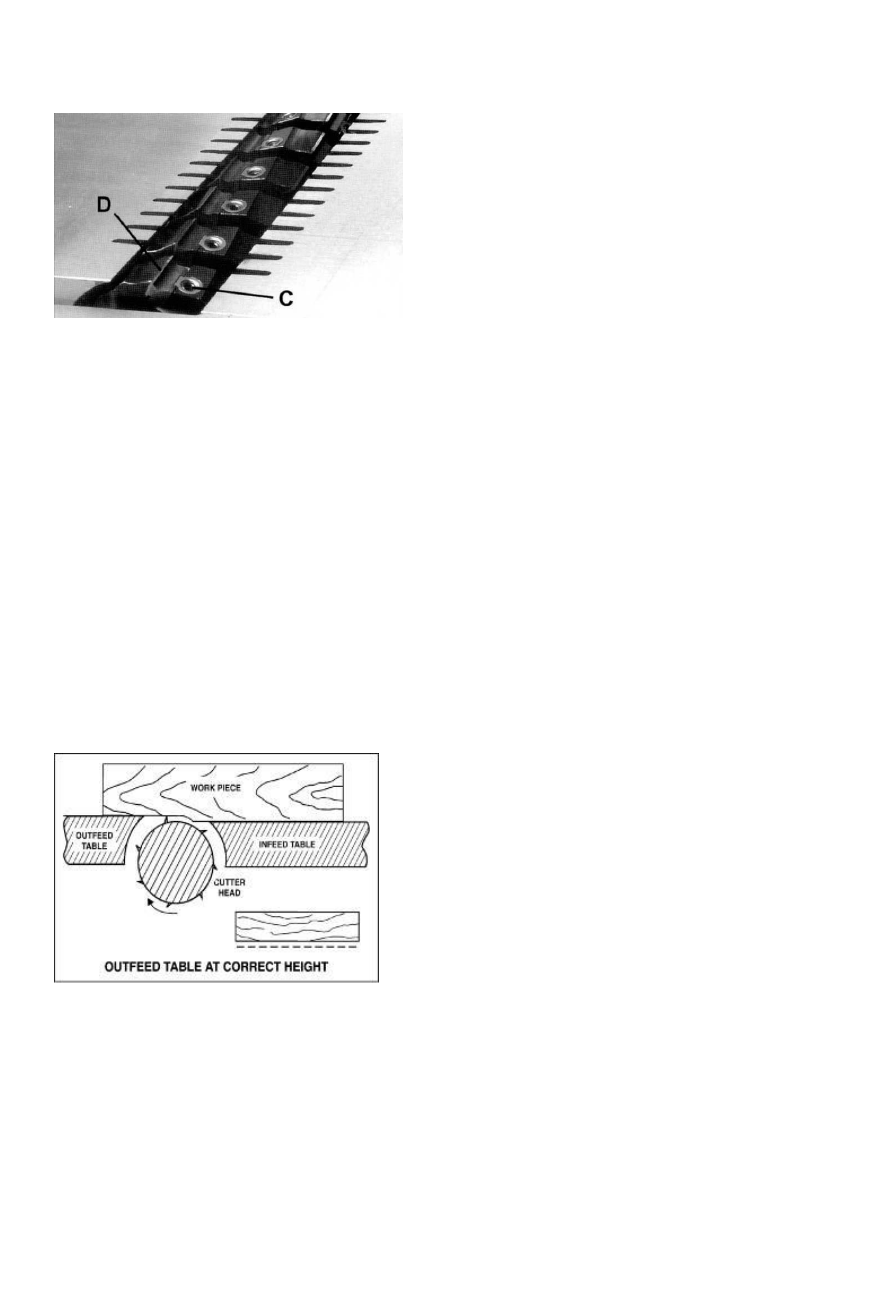

1. Ослабьте винт  (C- Рис. 13),уберите прижимную планку и удалите нож (D- Рис. 13) из
паза.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



 2. Переверните ножевой элемент на 180 градусов и повторно вставьте его, затем

закрутите винт прижав планку. Чтобы обеспечить качество строгания поверхности, все
ножи в валу надо заменять одновременно.



рис.8





ПРЕДУПРЕЖДЕНИЕ

: Закрутите винты прижимов ножей надѐжно. Ослабленные

винты прижимов могут привести к вылету ножа из ножевого вала, создав
серьезное повреждение станка и возможно серьезное травмирование

оператора и окружающих.



ПРИЕМНЫЙ СТОЛ фуганка
Для  точной  работы  в  большинстве  операций  фугования,  приѐмный  стол  должен  быть

установлен точно в одном уровне с режущей кромкой ножа в валу в самой верхней точке
его вращения.

1.



Поднимите  приѐмный  стол  в  самую  верхнюю  точку  и  поместите  на  него  прямой

брусок или угольник и ведите в сторону стола подачи заготовки.
2.



Поверните ножевой вал, пока один из ножей кромкой окажется в самой верхней

точке.
Понижайте приѐмный стол, пока брусок или угольник каснѐтся края кромки ножа.

3.



Зафиксируйте приѐмный стол в таком положении.

После установки приѐмного стола в правильном  положении, он не должен изменяться,
за исключением специальных операций или после замены ножей.



При правильной установке стола, поверхность детали будет идеально прямой.


 Рис.16



Примеры неправильных фугованных деталей:

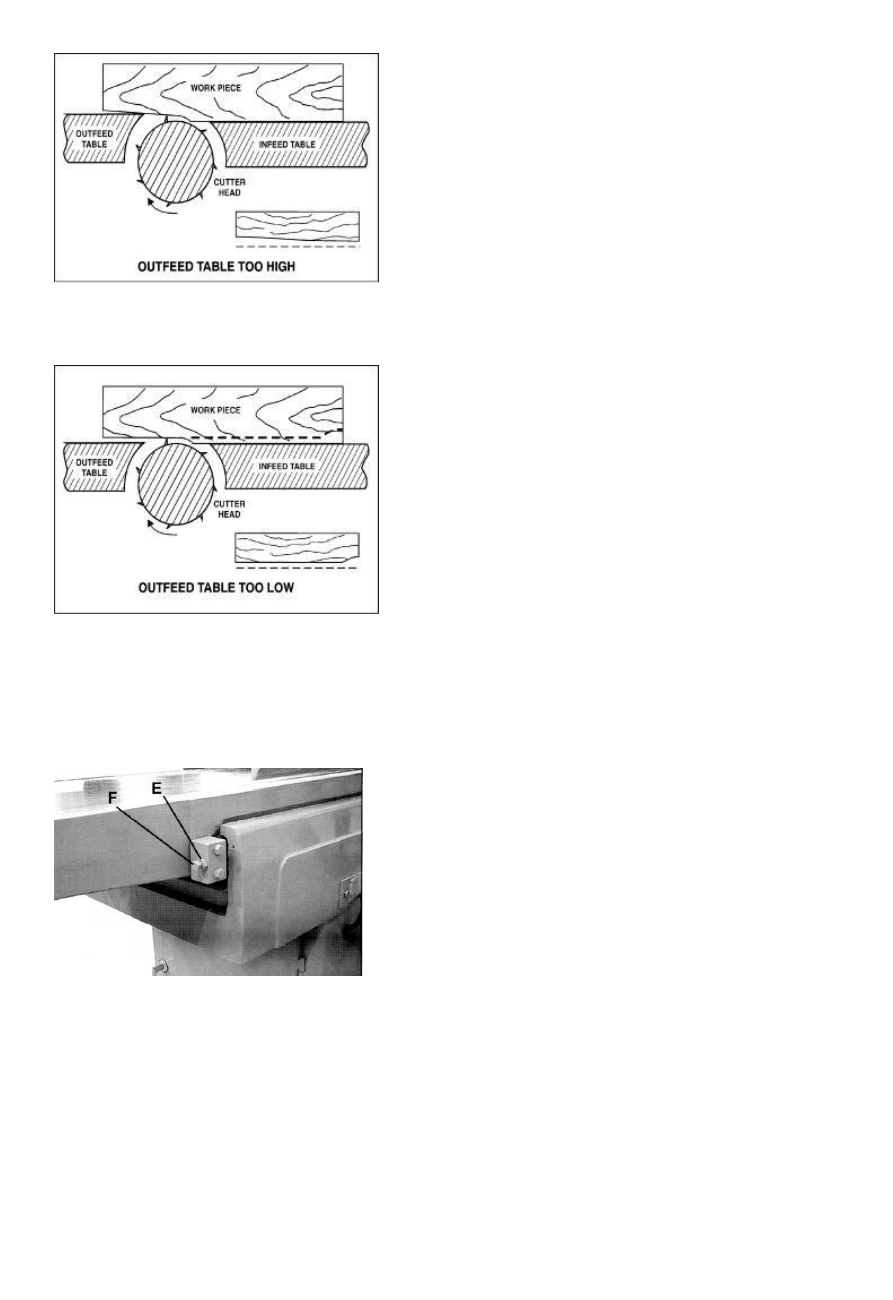

Если  приемный  стол  будет  слишком  высок,  то  после  ножевого  вала  фугованная
поверхность заготовки будет изогнута (

Рис.17

).

-------------------------------------------------------------------------------------------------------------------------------------------------------------



 Рис.17



Если  приемный  стол  будет  слишком  низким,  то  заготовка  будет  иметь  сильный  скол  в

конце обработанной поверхности (

Рис.18

).

 Рис.18



ОГРАНИЧИТЕЛЬ ПОДЁМА СТОЛОВ ДЛЯ ФУГОВАНИЯ

Ограничитель подъѐма столов установлен на корпусе станка с обеих сторон,
показан  на  (Рис.19) и устанавливается на заводе.

Если  потребуется регулировка, необходимо ослабить контргайку (Е Рис.19)
и поворачивая винт  (F  Рис. 19) установить необходимый уровень.

Далее затяните контргайку (Е Рис.19).

 Рис.19



РЕГУЛИРОВАНИЕ СТОЛА ПОДАЧИ

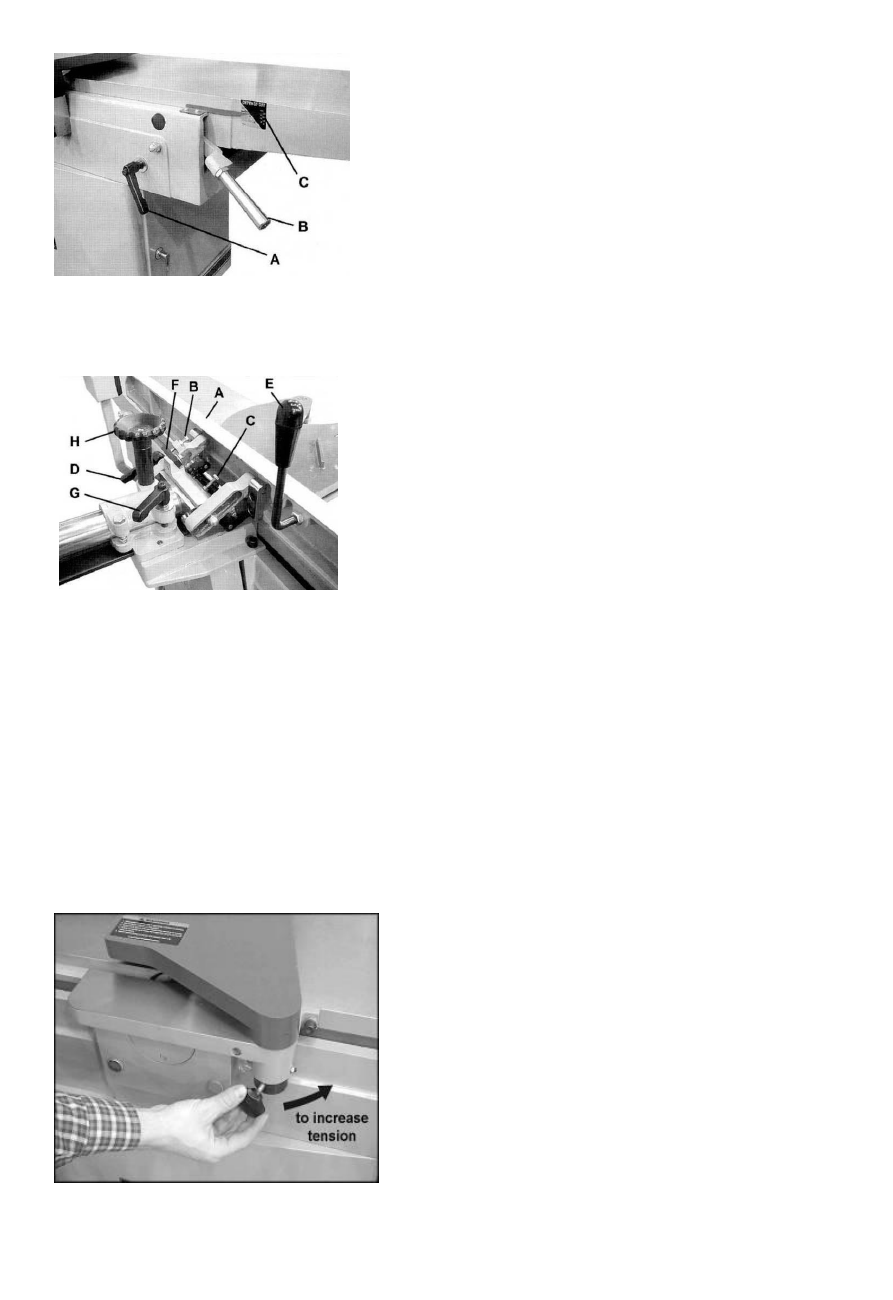

Ослабьте стопорную ручку (А  Рис.20) и регулировочной ручкой (В  Рис.20) установите

необходимую глубину фугования. Значения, от минимального до максимального,
показаны на шкале линейки (С  Рис.20) и указываются красной стрелкой.

После поднятия или понижения стола подачи, обязательно затяните стопорную ручку (А
Рис.20).



-------------------------------------------------------------------------------------------------------------------------------------------------------------



 Рис.20





 РЕГУЛИРОВАНИЕ УПОРА

для заготовки




Упор для заготовки (А Рис.21) имеет возможность наклона  в две стороны с двумя

ограничителями угла-45 градусов (С Рис.21) и угла-90 градусов (В Рис.21).





 Рис.21

Точность установки данных углов должна быть проверена поверочным угольником или

транспортиром и в случае необходимости поправлена  регулировкой ограничителей.


Чтобы наклонить упор вперѐд, ослабьте фиксирующую ручку (D Рис.21), используя

ручку (Е Рис.21) устанавливайте угол наклона упора и зафиксируйте его ручкой (D
Рис.21).

Чтобы наклонить упор назад, ослабьте фиксирующую ручку (D Рис.21),зажимающую

направляющие упора (F Рис.21) ,установите необходимый угол наклона ручкой (Е
Рис.21) и и зафиксируйте его ручкой (D Рис.21).



Чтобы продвинуть упор через стол или назад, ослабьте фиксирующую ручку (G Рис.21),
затем поворачивайте рукоятку(Н  Рис.21). Когда желательное положение установлено,

надѐжно зафиксируйте его ручкой (G Рис.21).

ПРЕДУПРЕЖДЕНИЕ:

Всегда используйте защиту ножевого вала и держите руки в

стороне от ножевого вала



 рис.22





-------------------------------------------------------------------------------------------------------------------------------------------------------------





РАБОТА С ЗАГОТОВКОЙ



В начале работы, левой рукой прижимайте заготовку к столу подачи и упору, а правой
рукой  двигайте  заготовку  к  ножевому  валу.  После  прохождения  заготовкой  ножевого

вала она проходит на приѐмный стол. Левой рукой придавите деталь на приѐмном столе,
одновременно прижимая еѐ к упору. Правая рука двигает заготовку, но прежде чем она

достигнет  ножевого  вала,  еѐ  надо  переместить  на  поверхность  детали  на  приѐмном

столе. Никогда не проводите руками  непосредственно   над  ножевым валом.


ТОРЦЕВОЕ ФУГОВАНИЕ ЗАГОТОВКИ

Это самая лѐгкая операция для фуганка. Установите упор для заготовки в положение 90

градусов  относительно    плоскости  стола.  Подающий  стол  понизте  на  минимальное
растояние,  требуемое  получить  прямой  край.  Не  делайте  глубину  съѐма  стружки  более

3мм за один проход.

Плотно прижмите  заготовку к упору лучшей стороной по всей длине.



рис.23



 ФУГОВАНИЕ ПЛОСКОСТИ ЗАГОТОВКИ



Установите стол подачи на глубину фугования . Не устанавливайте глубину съѐма

стружки более 1,5мм на всей ширине фуганка. Это позволяет лучше контролировать

качество  фугования. Лучше несколько раз пропустить заготовку и добиться высокого
качества поверхности.



Используйте  предохранительные колодки (прижимы) заготовки для безопасного
движения заготовки по столам, Если их толщина менее 40мм.



рис.24


 ИЗГОТОВЛЕНИЕ ШПУНТА

Для изготовления  шпунта необходимо убрать со станка защиту ножевого вала.

Учитывайте , что заготовка должна быть не менее 30мм толщиной. Соблюдайте

повышенную внимательность  для безопасности при данной операции.
Глубина  паза не должна превышать 19мм.



-------------------------------------------------------------------------------------------------------------------------------------------------------------







рис.25

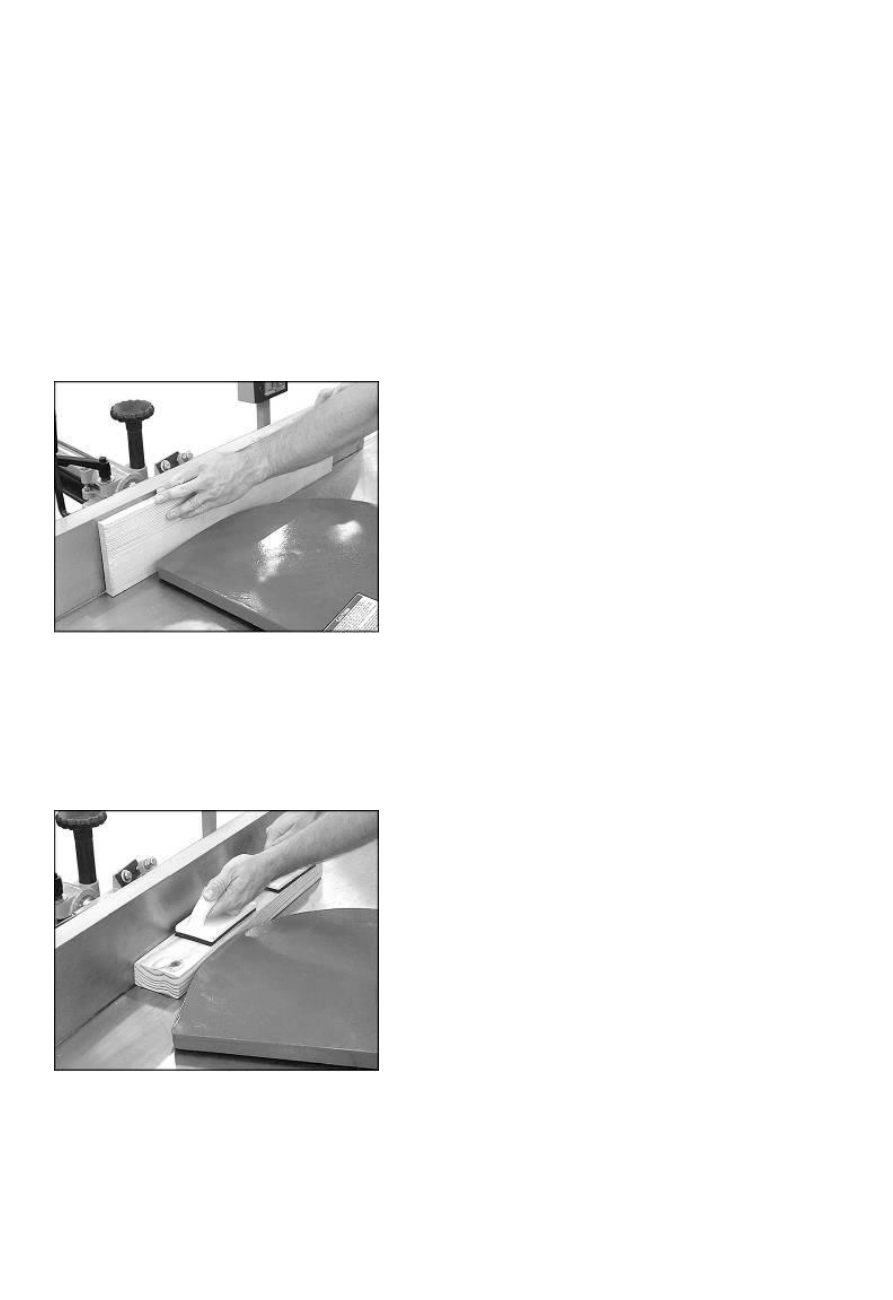

ФУГОВАНИЕ КОРОТКИХ И ТОНКИХ ЗАГОТОВОК

Когда проводите фугование коротких или тонких заготовок обязательно используйте

предохранительные прижимы заготовок. Два прижима поставляются в комплектации
станка. Вы можете изготовить прижимы и толкатели заготовки из отходов древесины,

как показано на рисунке.



рис.26





РЕКОМЕНДАЦИЯ

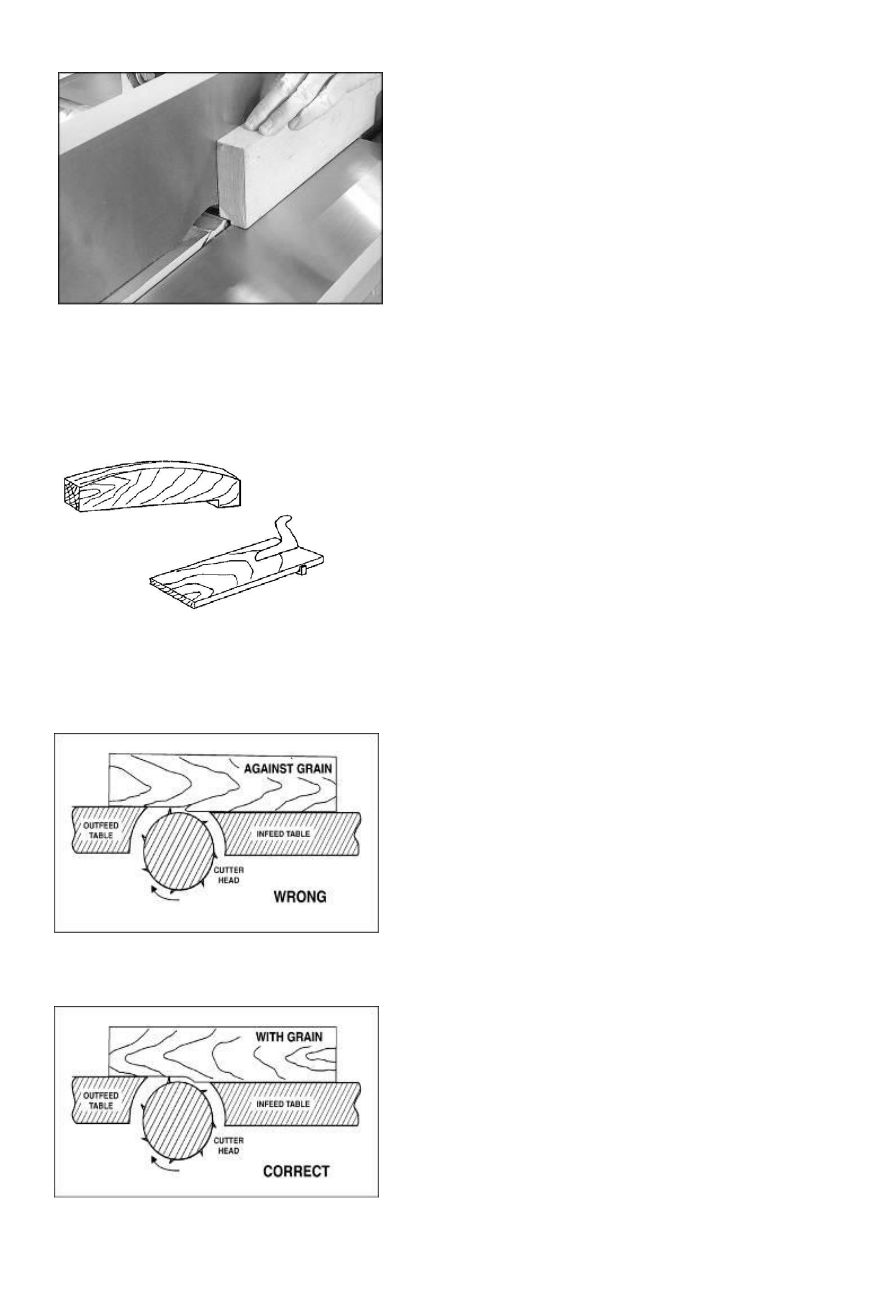

Избегайте двигать заготовку на фуганке против волокон древесины. Это закончится

вырыванием  кусков  из заготовки  и расколотыми  краями. См. иллюстрацию









Подача должна осуществляться по волокнам, чтобы получить гладкую поверхность, как

показано в иллюстрации







-------------------------------------------------------------------------------------------------------------------------------------------------------------





ОБСЛУЖИВАНИЕ

 Учитывайте,  что  строгальные  ножи,  обрезиненные  валы  привода  движения

заготовки,  плоские,  поликлиновые,  клиновые  и  другие  ремни,  а  также  цепи,

используемые  в  конструкции  станка,  относятся  к  деталям  быстроизнашивающимся
(расходные материалы) и требуют периодической замены. Гарантия на такие детали не

распространяется.  Защитные  кожуха,  отдельные  детали  из  пластика  и  алюминия,
используемые в конструкции станка, выполняют предохранительные функции. Замене по

гарантии такие детали не подлежат.



ПРЕДУПРЕЖДЕНИЕ

: Отключите станок от источника электропитания, прежде чем

приступить к обслуживанию.



 Закручивайте все винты и крепления надежно, периодически проверяйте чтобы они не

раскрутились.
 Стол и поверхности упора должны быть чистыми и без ржавчины для лучших

результатов. Некоторые пользователи используют покрытие воском. Другой выбор -

тальк, втертый в поверхность стола один раз в неделю; это заполнит поры коробления и
сформирует защиту от влажности. Обеспечит гладкость поверхности стола, и позволяет

кольцам ржавчины быть легко вытертыми с поверхности. Важный факт, что тальк не
протравит заготовки из дерева.



СМАЗЫВАНИЕ



 Используйте смазку типа - литол или солидол высокого качества на стальных
регулировочных винтах механизмов для подъема- понижения стола подачи и приѐма

заготовки.

 Подшипники  ножевого  вала    используемые  в  станке  закрытого  типа  и  не  требуют
обслуживания.



ЗАМЕНА НОЖЕВОГО ВАЛА

 Весь ножевой вал может быть удален из корпуса для замены или других
технологических процессов обслуживания ножевого вала.



Для снятия ножевого вала:


 1. Отключите станок от источника электропитания, прежде чем приступить к замене.
 2.Переведите в самое нижнее положение стол подачи и приемный стол.

 3. Уберите шпунтовальный выступ и упор для заготовки.

 4. Удалите защиты.

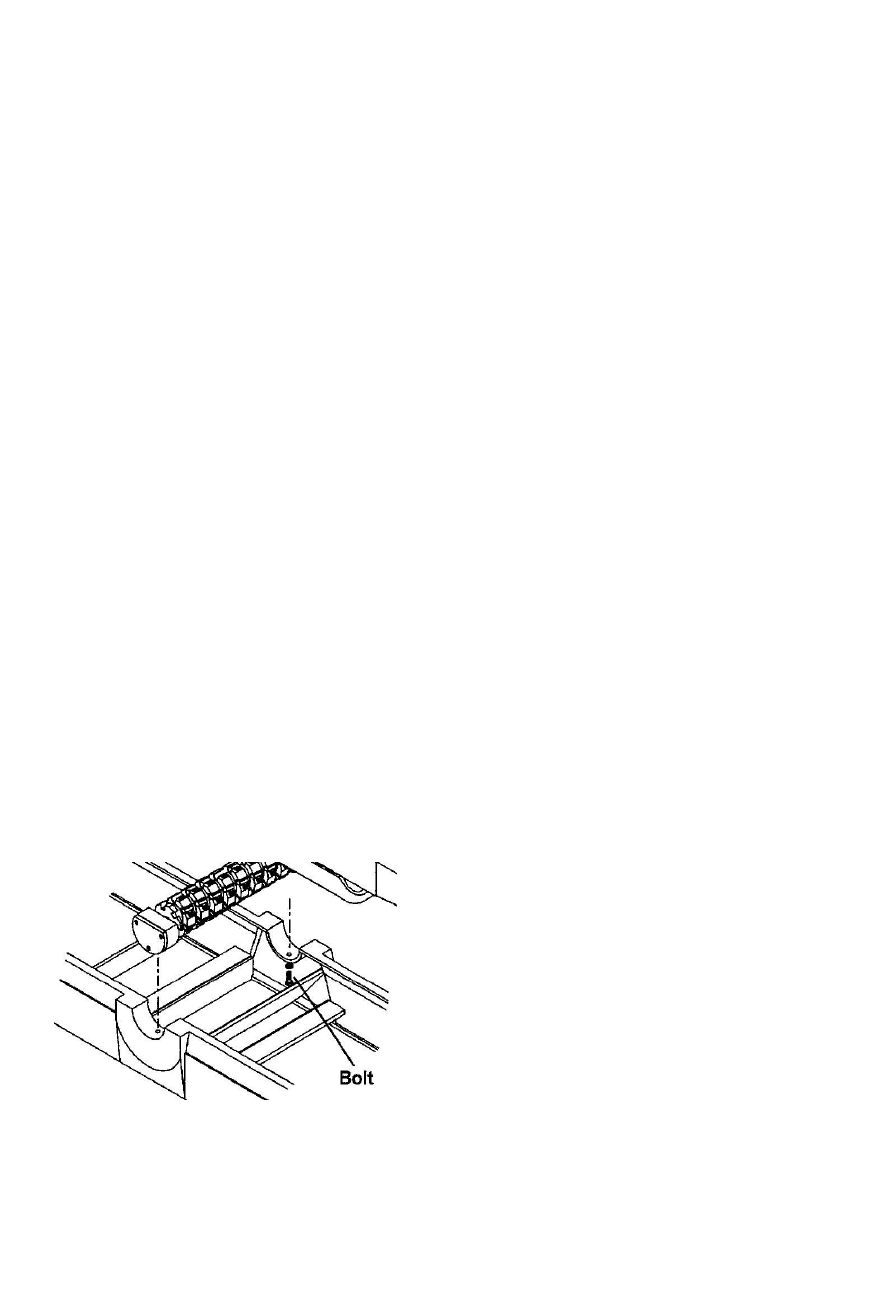

 5. Ослабьте два болта, которые закрепляют ножевой вал к корпусу- к ним получают

доступ снизу под столами, как показано на рис. 25.



     рис.25





6. Чтобы вытащить ножевой вал, двигайте его в сторону шпунтовального выступа.



-------------------------------------------------------------------------------------------------------------------------------------------------------------





         рис.26

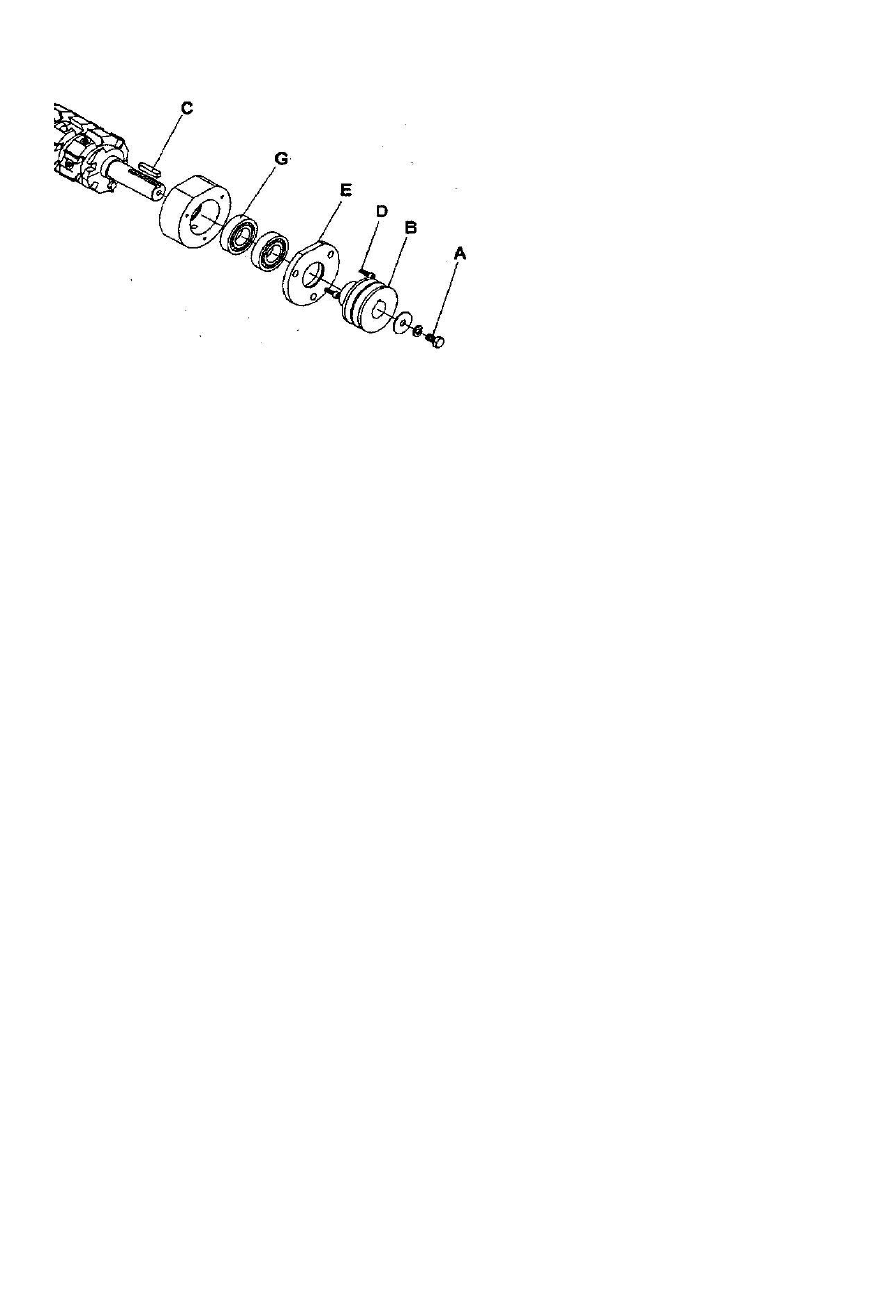

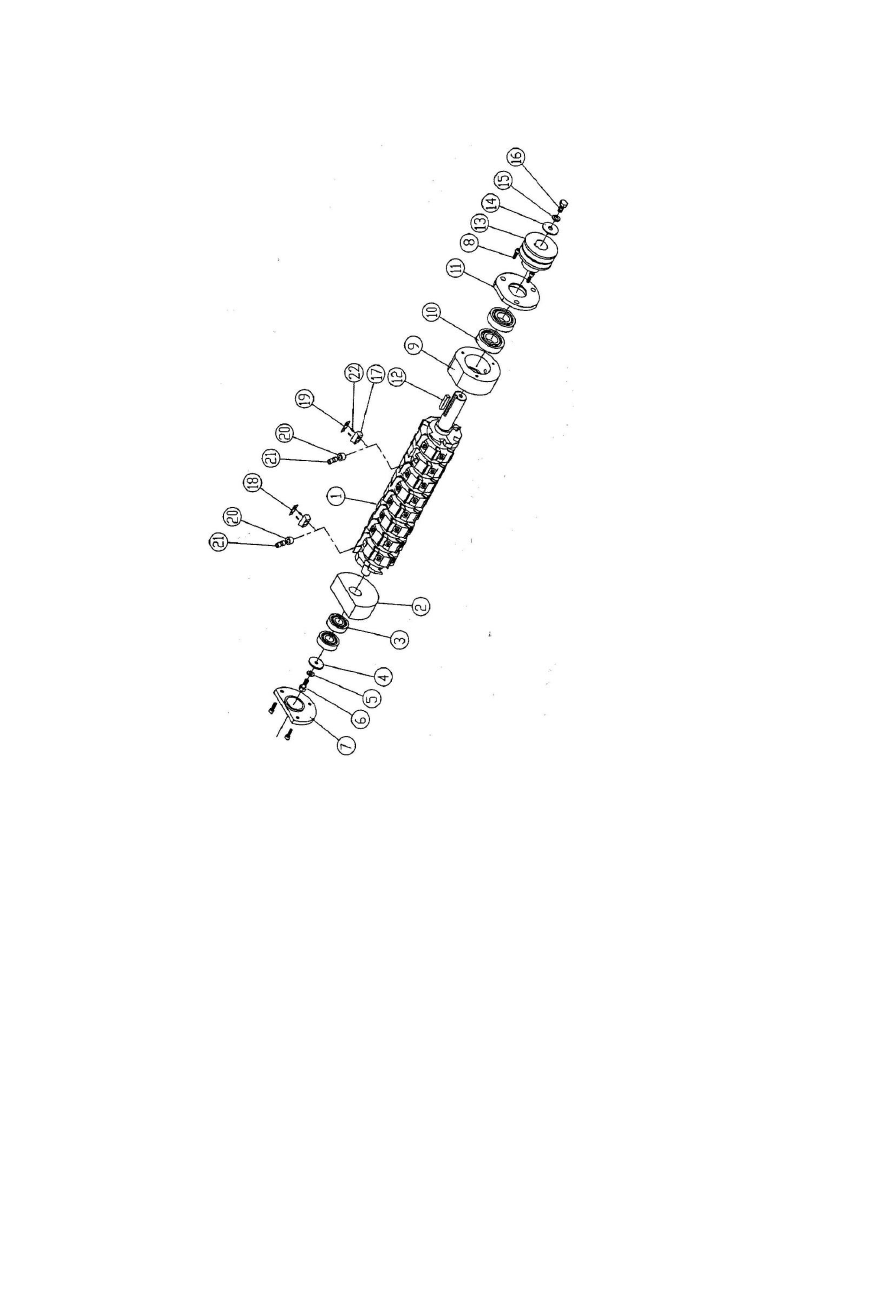

7.Посмотрите на рисунок 26 после этого открутите винт крепления шкива, снимите шкив,

удалите шпонку, удалите подшипники из тела опоры (при необходимости).
Постарайтесь, чтобы данную работу выполняли квалифицированные специалисты,

использовали специальный инструмент и съѐмник.


 8. Чтобы установить ножевой вал, полностью измените вышеупомянутый

технологический процесс. ОТМЕТЬТЕ: Перед монтажом, удостоверьтесь, что посадочные

места деталей станка очищены от грязи, масла пыли или жира, чтобы  гарантировать
прочность и правильность установки.






РЕЖУЩИЕ ЭЛЕМЕНТЫ



Когда режущие элементы становятся не достаточно острыми, и это становится видно на

поверхности детали, они должны быть перевернуты или заменены полностью. Острое
лезвие работает более легко и влияет на  качество детали. Сильно затупившиеся ножи

увеличивают нагрузку на подшипники вращения вала, усиливают износ на всех частях

станка.


 Если фуганок часто используется, держите запасной набор режущих элементов в запасе

.



-------------------------------------------------------------------------------------------------------------------------------------------------------------





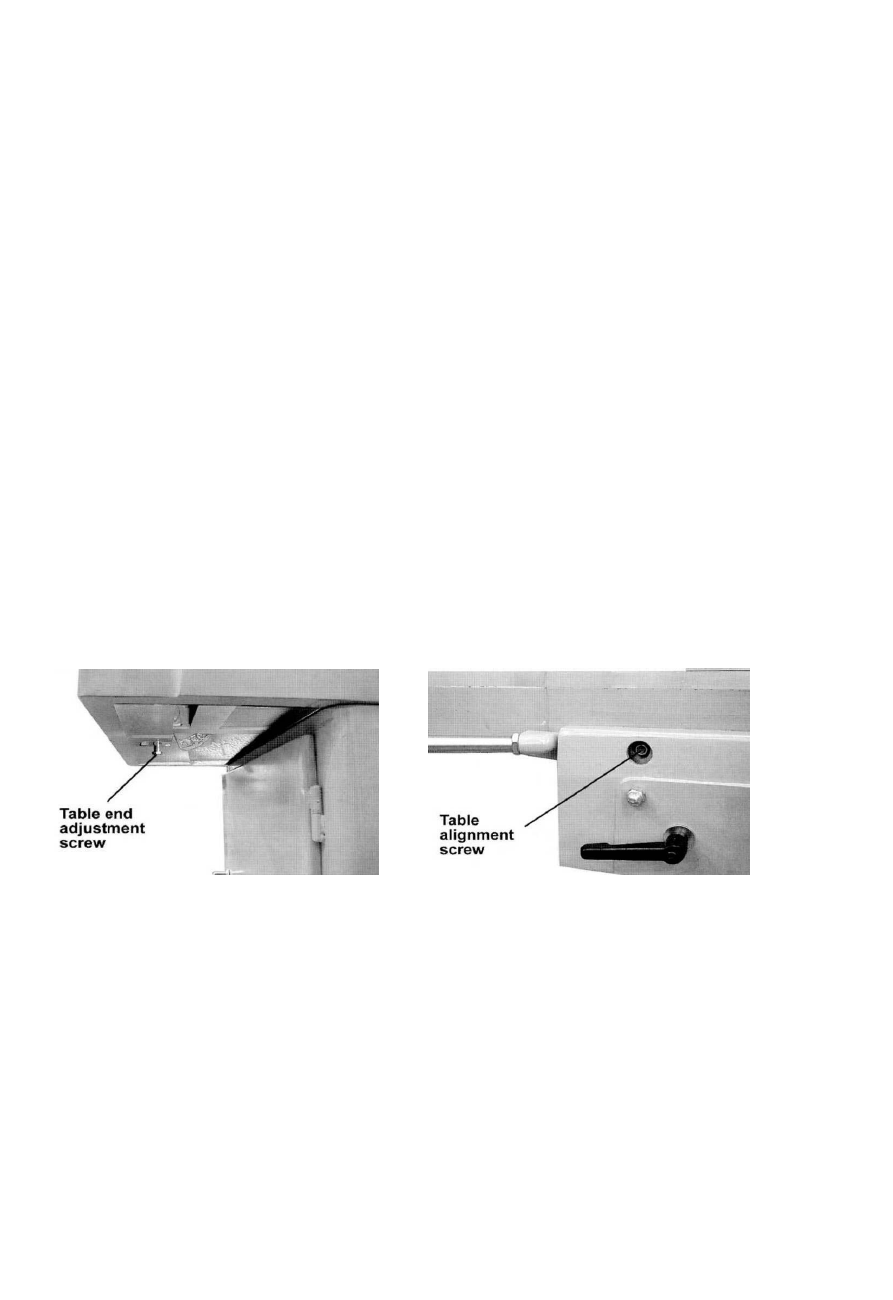

 П О И С К  Н Е И С П Р А В Н О С Т Е Й       (Ф у г а н о к  PJ1696)
П Р О Б Л Е М А

В О З М О ЖН А Я
П Р И Ч И Н А

Р Е ШЕ Н И Е

Поверхность детали
получается  вогнутой на

конце

Верхняя кромка  ножа
выше чем приемный

стол.

Поднимите приемный
стол, чтобы он стал на

одном уровне с верхней

кромкой ножа . [15]

Деталь на конце по

толщине больше чем в

начале

Верхняя кромка ножа, не

в одном уровне с

приемным столом.

Установите приемный

стол, чтобы выровнять с

верхней кромкой ножа.
[15]

В середине поверхность
детали получается

вогнутой.

У обоих столов есть
наклон на  концах.

Поднимите концы столов
регулировочными

винтами

 в  четырех углах под
столами. См.

иллюстрацию 27 ниже.



Два стола не

параллельны.



Регулируйте, используя

винты, показанные на
рисунке

28.

Концы поверхности
детали толще чем

середина.

Концы стола подняты
выше чем середина.

Понизьте оба конца
стола с винтами

регулирования. См.

иллюстрацию 27.






 рис.27

 рис.28









-------------------------------------------------------------------------------------------------------------------------------------------------------------





СПИСОК ДЕТАЛЕЙ:   PARTS LIST: Cutterhead Assembly (PJ1696 Jointer)

 Index   Part

No.     No.                   Description               Size                     Qty.

........... PJ1696-001 ...............Cutterhead Assembly (Items 2 thru 12 & 17 thru21).........................1
1..........PJ1696014................Cutterhead...................................................................................1
2.........PJ 1696-002................Left Bearing Housing.....................................................................1
3.........BB-6204ZZ..................Ball Bearing........................................... .....................................2
4.........PJ1696-003.................Bearing Washer.................................... .......................................1
5.........TS-2361081.................Lock Washer.............................................M8..............................1
6.........TS-1490031.................Hex Cap Screw..........................................M8 x 20.......................1
7.........PJ 1696-004................Left Bearing Cap Plate.................................................................,.1
8.........TS-1503051.................Socket Head Cap Screw............................M6 x 20.........................6
9.........PJ 1696-005................Right Bearing Housing...................................................................1
10.......BB-6206ZZ................. Bearing.......................................................................................2
11.......PJ 1696-006................Right Bearing Cap Plate.................................................................1
12.......PJ1696-007.................Key............................................................8 x 8 x 40L.................1
13.......PJ1696-008.................Cutterhead Sheave.......................................................................1
14.......PJ1696-009.................Retainer Washer...........................................................................1
15.......TS-2361101.................Lock Washer.............................................M10.............................1
16.......TS-1491021.................Hex Cap Screw..........................................M10 x 20.....................1
17.......PJ1696-010.................Gib...........................................................................................58
18.......PJ1696-011.................Carbide Insert Knife-Rabbet (Sold in pkg of 2)..................................2
19.......6400013......................Carbide Insert Knife (Sold in pkg of 10)........................................56
20.......PJ1696-012.................Gib Nut......................................................................................58
21.......PJ 1696-013................Gib Screw..................................................................................58
22.......PJ1696-015.................Gib Pin.....................................................................................116


























-------------------------------------------------------------------------------------------------------------------------------------------------------------





Cutterhead Assembly (PJ1696 Jointer))

















-------------------------------------------------------------------------------------------------------------------------------------------------------------







PARTS LIST:

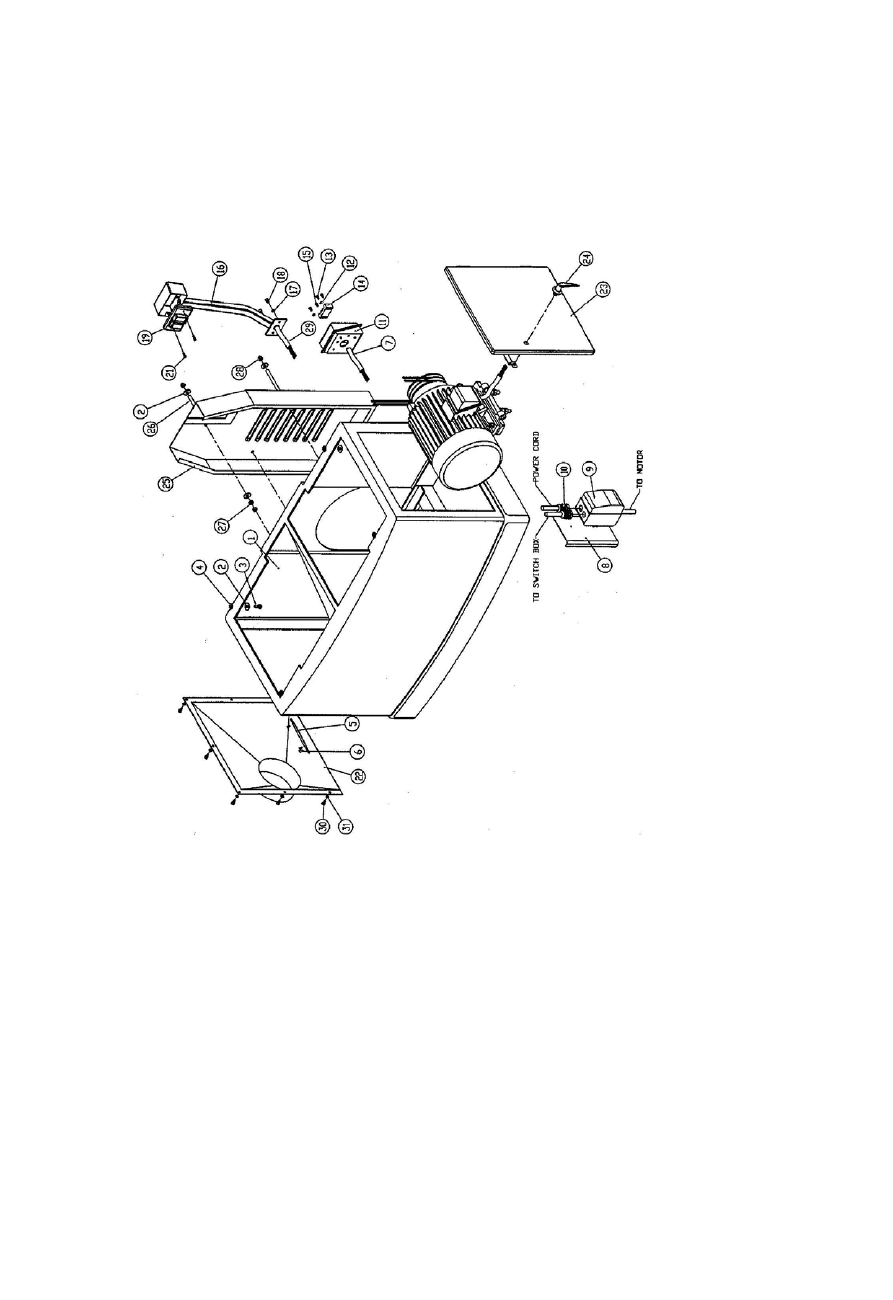

Stand Assembly (PJ1696 Jointer)

Index    Part No.

No.                 Description                Size                     Qty.

1.........PJ 1696-201 ................Stand........................................................................................1
2.........TS-0680042................Flat Washer...............................................3/8............................10
3.........TS-0060031................Hex Cap Screw..........................................3/8-16 x 3/4.................4
4.........TS-0720091................Lock Washer............................................ .3/8..............................4
5.........PJ 1696-202................Safety Plate.................................................................................1
6.........TS-1533032................Pan Head Machine Screw..........................M5 x 8............................3
7.........PJ 1696-203................Control Cord................................................................................1
8.........PJ 1696-204................Plate...........................................................................................1
9.........PJ1696-205................Contact........................................................................................1
10.......PJ1696-206................Cord Clamp...............................................BG-19...........................2
11.......PJ 1696-207................Junction Box................................................................................1
12.......TS-1550031................Flat Washer...............................................M5...............................2
13.......TS-1533032................Pan Head Machine Screw.........................M5 x 10............... ...........2
14.......PJ 1696-208................Terminal Strip...........................................30A........................ ……1
15.......PJ 1696-209................Pan Head Machine Screw........................M5 x 25............................2
16.......PJ 1696-210................Switch Arm.................................................................................1
17.......TS-2361061................Lock Washer.............................................M6...............................9
18.......TS-1503021................Socket Head Cap Screw...................... ....M6 x 10...........................9
19.......PJ1696-211 ................Switch.........................................................................................1
21.......PJ1696-212 ...............Pan Head Machine Screw.........................M5 x 16............................2
22.......PJ 1696-213................Dust Chute..................................................................................1
23.......PJ 1696-214................Right Side Door............................................................................1
24.......PJ 1696-15................Latch............................................................................................1
25.......PJ1696-216................Motor Cover..................................................................................1
26.......PJ 1696-217................Stud..........................................................3/8-16 x4....................3
27.......TS-0570031................Hex Nut.....................................................3/816..........................6
28.......TS-059303..................Cap Nut.....................................................3/8-6.........................3
29.......PJ 1696-218................Switch Cord.................................................................................1
30.......TS-0207021................Socket Head Cap Screw...........................1/4-20 x 1/2....................7
31.......TS-0720071................Lock Washer.............................................1/4..............................7






































-------------------------------------------------------------------------------------------------------------------------------------------------------------






Stand Assembly  (PJ1696 Jointer)





-------------------------------------------------------------------------------------------------------------------------------------------------------------






PARTS LIST:

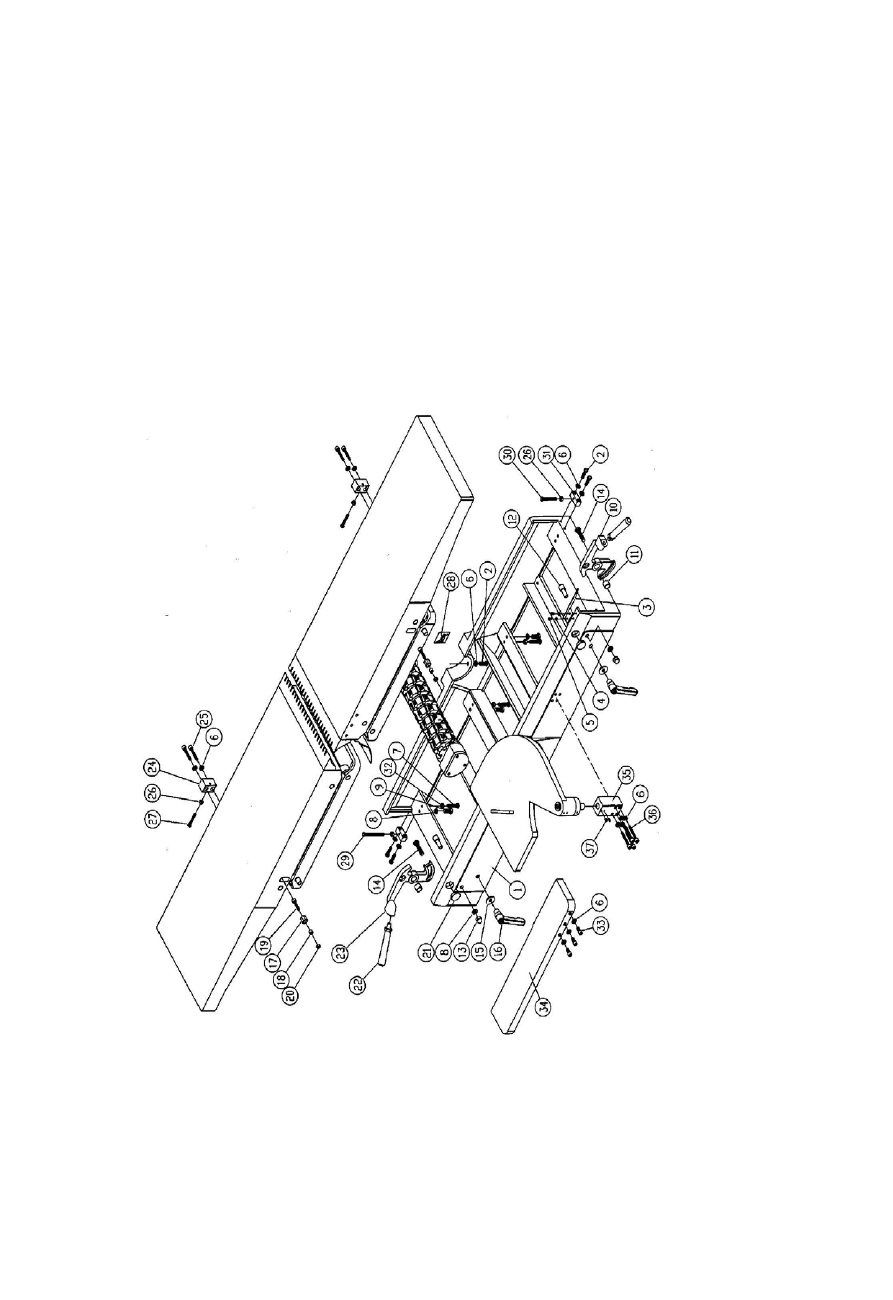

Bed Assembly (PJ1696 Jointer)

Index    Part No.

 No.                 Description                                              Size                                     Qty.

I .........PJ1696-301 ...............Table Base...................................................................................1
2.........TS-0090061................Hex Cap Screw.........................3/8-16 x 1-1/4...............................6
3.........PJ 1696-302...............Pointer.........................................................................................1
4.........TS-2361061................Lock Washer..............................M6..............................................2
5.........TS-1534032................Pan Head Machine Screw..........M6 x 10..........................................2
6.........TS-0720091................Lock Washer..............................3/8............................................17
7.........TS-0060051................Hex Cap Screw..........................3/8-16 x 1....................................8
8.........TS-0720111................Lock Washer..............................1/2............................................10
9.........TS-0070011................Hex Cap Screw..........................1/2-13 x 1....................................8
10.......PJ1696-303................Table Lifting Handle.......................................................................1
11 .......PJ1696-304...............Bushing........................................................................................2
12.......PJ1696-305................Pivot Shaft....................................................................................2
13.......PJ1696-319................Cap Nut......................................1/2-13........................................2
14.......PJ 1696-306...............Hex Cap Screw..........................1/2-13x2 3/4.................................2
15.......TS-0680061................Flat Washer...............................1/2..............................................2
16.......PJ1696-307................Lock Handle..................................................................................2
17.......PJ 1696-308...............Stroke Fixed Block.........................................................................2
18.......PJ1696-309................Ring.............................................................................................2
19.......TS-0209071...............Socket Head Cap Screw.............3/8-16 x 1-1/2.......................……….. 2
20.......PJ1696-310................Flanged Hex Head Nut...............3/8-16...........................................2
21.......PJ1696-311 ................Protector Cover............................................................................2
22.......PJ 1696-312................Knob Handle........................................................................... …..2
23.......PJ1696-313................Table Lifting Handle................................................................. …….1
24.......PJ1696-314................Table Up Adjustment Plate..............................................................2
25........TS-0209091................Socket Head Cap Screw...........3/8-16 x2.......................................4
26.......TS-0561021................Hex Nut......................................5/16-18......................    ......  …..4
27.......TS-0051091................Hex Cap Screw..........................5/16-18x2.................     .......  …….2
28.......PJ1696-315................Depth        Label...........................................................................1
29.......TS-0051151................Hex Cap Screw.........................5/16-18x3-1/2.................       ……….1
30.......TS-0051111................Hex Cap Screw..................... ...5/16-18 x 2-1/2...........      . ..    …...1
31 .......PJ1696-316...............Adjustment Plate..................................................................... …...2
32.......TS-0561031................Hex Nut.....................................3/8-16...........................     ....  ...8
33.......TS-0209031................Socket Head Cap Screw...........3/8-16 x 3/4...................     ...  ……….3
34.......PJ1696-401 ...............Rabbeting    Table..................................................................  …….1
35.......PJ1696-318................Bracket Block...................................................................... .........1
36.......TS-0209111................Socket Head Cap Screw...........3/8-16 x 2-1/2................. ……………....4
37.......TS-0267051................Socket Set Screw......................1/4-20 x 1/2..................................2


















-------------------------------------------------------------------------------------------------------------------------------------------------------------





Bed Assembly (PJ1696 Jointer)





-------------------------------------------------------------------------------------------------------------------------------------------------------------







PARTS LIST:

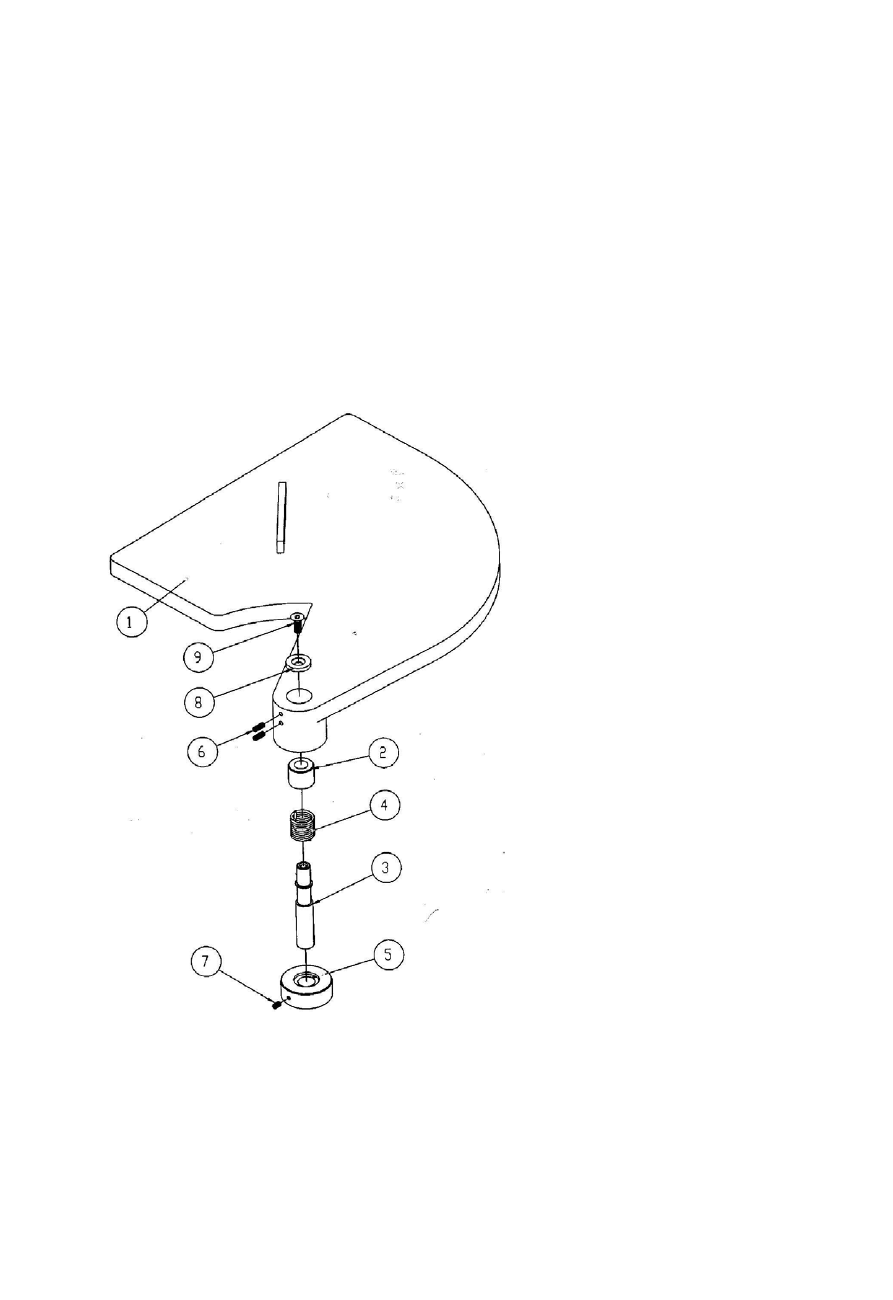

Cutterhead Guard Assembly (PJ1696 Jointer)

Index    Part

No.      No.                 Description                Size                 Qty.

1.........PJ 1696-402................Cutter Guard................................................................................1
2.........PJ1696-407................Collar...........................................................................................1
3.........PJ 1696-403................Guard Post..................................................................................1
4.........PJ 1696-404................Spring.........................................................................................1
5.........PJ1696-405................Collar...........................................................................................1
6.........TS-1523051................Socket Set Screw......................M6 x 16........................................2
7.........TS-1523031................Socket Set Screw......................M6 x 10........................................1
8.........PJ1696-408................Special Washer.............................................................................1
9.........PJ1696-409................Flat Head Machine Screw...... ...M8 x 16...........................................1


Cutterhead Guard Assembly (PJ1696 Jointer)









-------------------------------------------------------------------------------------------------------------------------------------------------------------

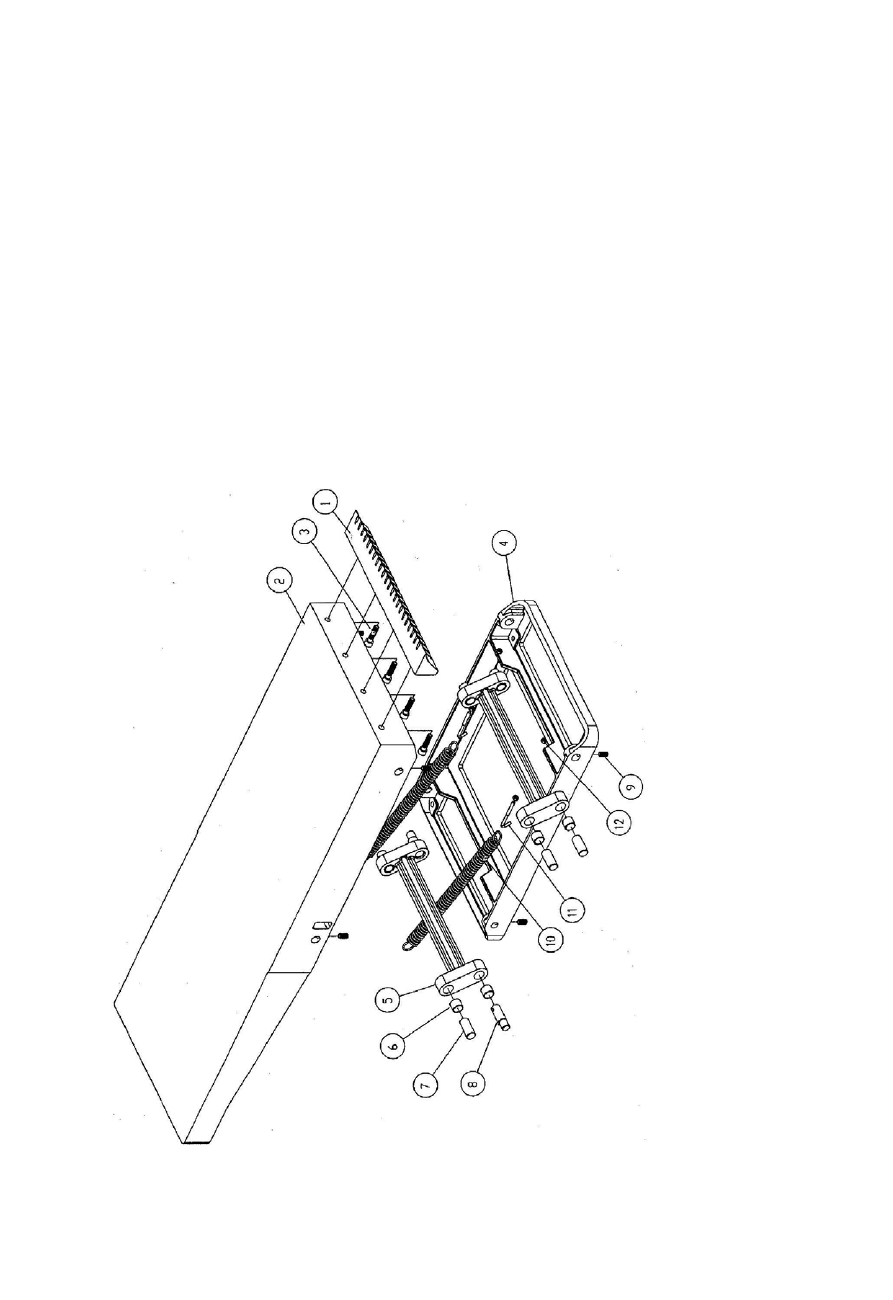

PARTS LIST: Infeed Table Assembly (PJ1696 Jointer)
Index  Part
No.    No.                Description                  Size                Qty.
1.........PJ1696-501 ................Infeed Table Lip...........................................................................1
2.........PJ 1696-502................Infeed Table................................................................................1
3.........TS-1505061................Socket Head Cap Screw...........M10 x 40.........................................4
4.........PJ1696-503................Dust Deflector...............................................................................1
5.........TS-2361051................Lock Washer........................ ....M5...............................................5
6.........TS-1502051................Socket Head Cap Screw...........M5 x 20...........................................5
7.........TS-1540031................Hex Nut.....................................M5..............................................5
8.........PJ1696-504................Table Lifting Support Base..............................................................1
9.........PJ1696-505................Table Raising Link Bar....................................................................2
10.......PJ1696-506................Bushing........................................................................................8
11 .......PJ 1696-507................Pivot Shaft..................................................................................6
12.......PJ 1696-508................Adjustment Shaft..........................................................................2
13.......TS-1525031................Socket Set Screw.....................M10 x 16........................................8
14.......PJ1696-509................Special Bolt, for Spring.............1/4-20x3.........................................2
15.......TS-0570011................Hex Nut....................................1/4-20.........................................4
16.......PJ1696-510................Table Lifting Spring........................................................................2

Infeed Table Assembly (PJ1696 Jointer)









-------------------------------------------------------------------------------------------------------------------------------------------------------------











PARTS LIST:

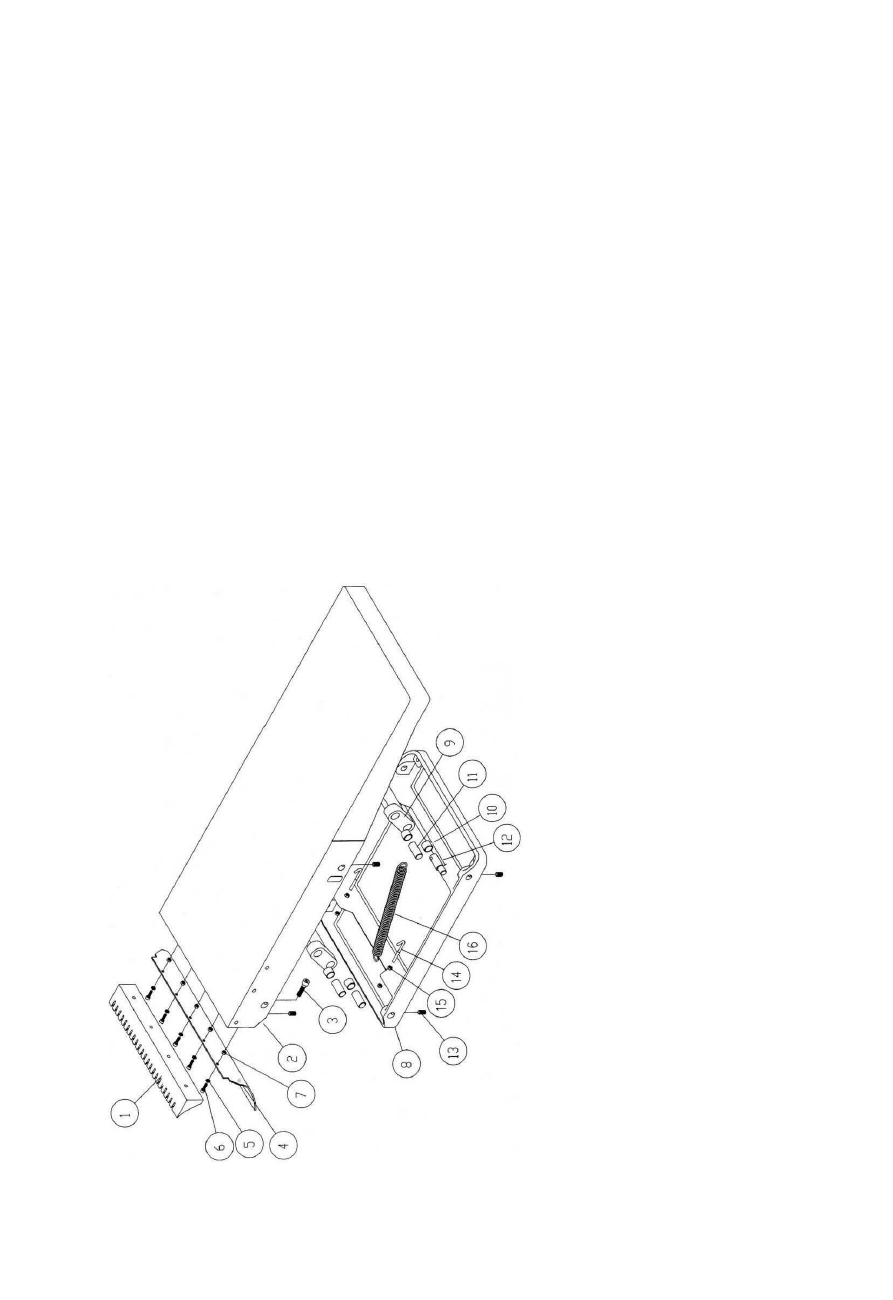

Outfeed Table Assembly (PJ1696 Jointer)

Index  Part No.

No.                   Description                Size                    Qty.

I .........PJ1696-601 ...............Outfeed Table Lip..........................................................................1
2.........PJ1696-602................Outfeed Table...................................................................... ........1
3.........TS-1505061................Socket Head Cap Screw...............M10 x 40.....................................4
4.........PJ 1696-603...............Table Lifting Support Base..............................................................1
5.........PJ1696-604................Table Raising Link Bar....................................................................2
6.........PJ1696-605................Bushing.......................................................................................8
7.........PJ 1696-606...............Pivot Shaft...................................................................................6
8.........PJ1696-607................Adjustment Shaft..........................................................................2
9.......  TS-1525031............  Socket Set Screw........................M10x16..........................   ............8
10.......PJ 1696-608................Table Lifting Spring.......................................................................2
11 .......PJ 1696-609................Hanger.......................................................................................2
12.......TS-0570011................ Hex Nut.......................................1/4-20............................   ……..4

Outfeed Table Assembly (PJ1696 Jointer)









-------------------------------------------------------------------------------------------------------------------------------------------------------------











PARTS LIST:

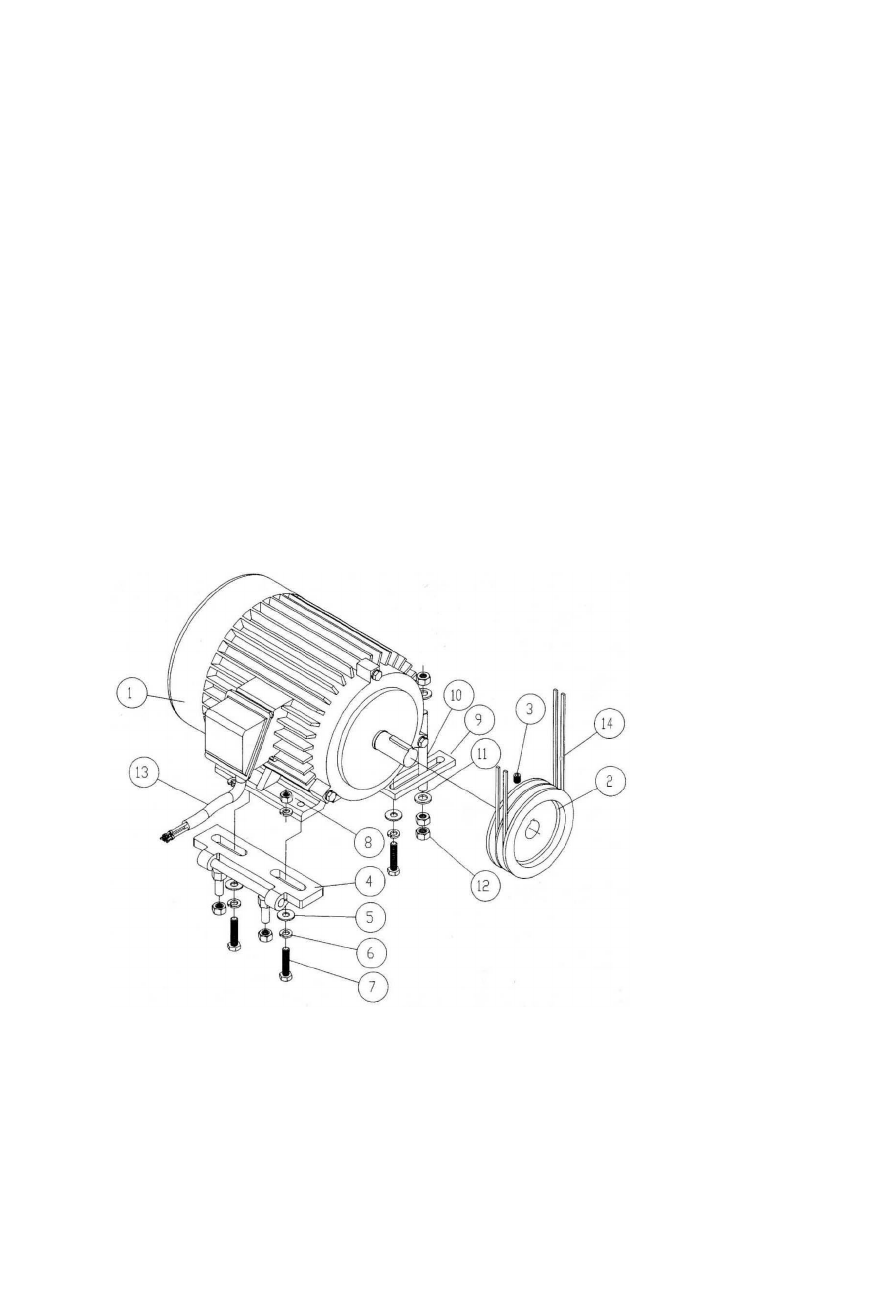

Motor Assembly (PJ1696 Jointer)

Index  Part

No.    No.                    Description                                     Size                                            Qty.

1.........PJ1696-701 ................Motor......................7-1/2HP, 3Ph 230/460V, 60Hz.........................1
2.........PJ 1696-702................Motor Sheave..............................................................................1
3.........TS-1525011................Socket Set Screw...................M10 x 10....................     .....  ………….2
4.........PJ 1696-703................Motor     Bracket................................................................. ……… .1
5.........TS-1550071................Flat Washer............................M10............................     ....  ………..3
6.........TS-2361101................Lock Washer..........................M10..............................     ...  ………..6
7.........TS-2210451................Hex Cap Screw......................M10 x 45.......................     .  ...........3
8.........TS-2311101................Hex Nut (Full).........................M10..............................     ..... ……. 3
9.........PJ1696-704................Support........................................................................................1
10.......PJ1696-705................Rod........................................M12 x 150........................     .   ……..1
11.......TS-2360121................Flat Washer...................... ....M12.............................     .. .   ........2
12.......TS-2311121................Hex Nut (Full)........................M12............................      ...    ........5
13.......PJ 1696-706................Motor Cord..................................................................................1
14.......PJ 1696-707................V-Belt.........................................................................................2




 Моторный Агрегат (Фуганок PJ1696)














-------------------------------------------------------------------------------------------------------------------------------------------------------------

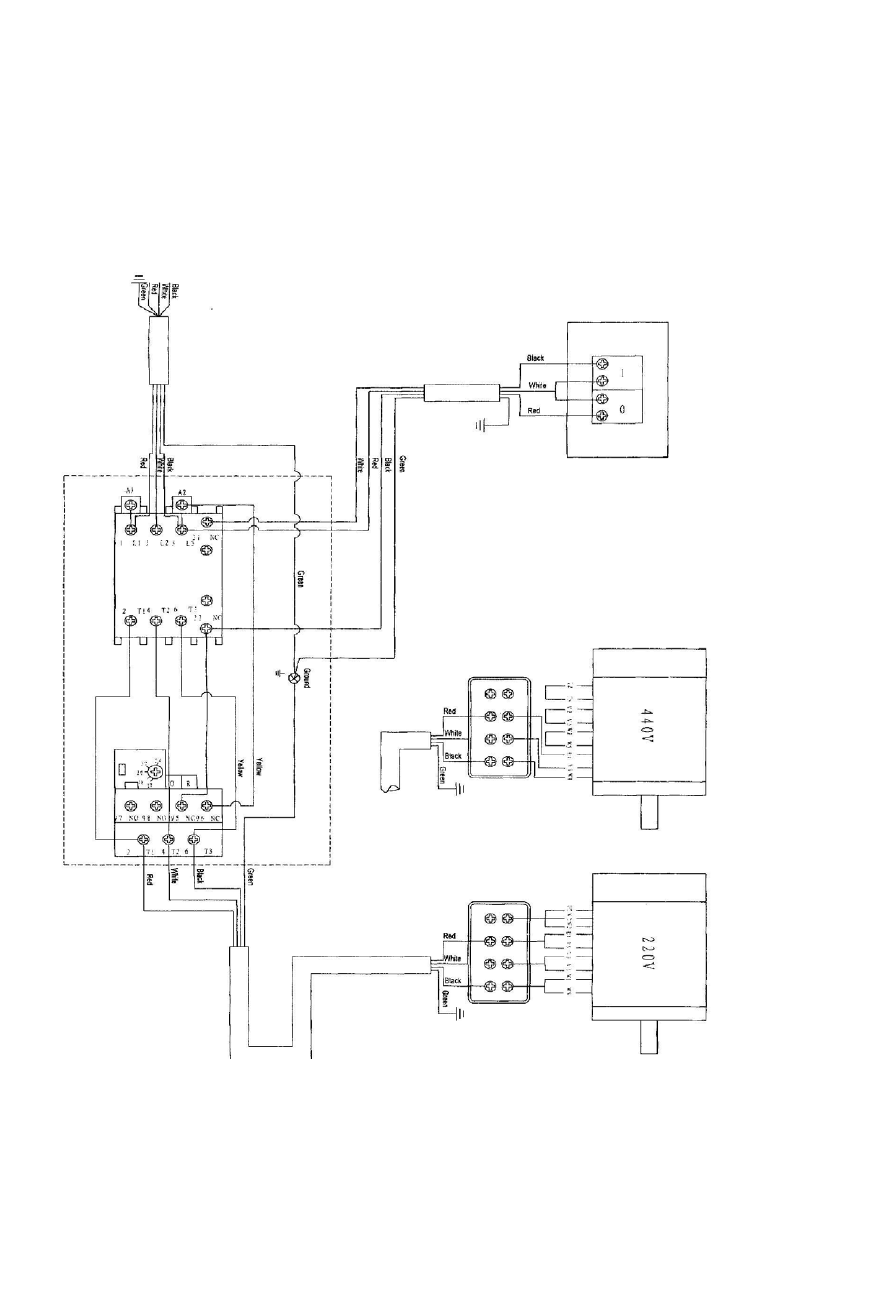

ЭЛЕКТРИЧЕСКАЯ СХЕМА (Фуганок PJ1696)








-------------------------------------------------------------------------------------------------------------------------------------------------------------



















///////////////////////////////////////
