Содержание
1
Описание и работа извещателя
3
1.1
Назначение
3
1.2
Характеристики
4
1.3
Устройство и работа
4
2
Комплектность
6
3
Использование по назначению
7
3.1
Эксплуатационные ограничения
7
3.2
Меры безопасности
7
3.3
Объем и последовательность внешнего осмотра
7
3.4
Проверка работоспособности
7
3.5
Указания об установке и монтаже устройств
7
3.6
Использование устройств сроки службы и хранения
8
4
Техническое обслуживание
9
5
Хранение
10
6
Транспортироване
10
7
Ресурсы, сроки службы и хранения, гарантии изготовителя
10
7.1
Ресурсы, сроки службы и хранения
10
7.2
Гарантии изготовителя
10
8
Сведения об утилизации
11
9
Свидетельство об упаковывании
11
10
Сведения о приемке извещателей
(с приложением «Свидетельства о приемке»)
11
2
сигнал
Настоящее руководство по эксплуатации представляет объединенный документ, содержащий
сведения о конструкции, принципе действия и характеристиках извещателей пожарных дымовых
оптико-электронных ИП212-54Р
«ДИП-54Р» и ИП212-54Р1
«ДИП-54Р1»
(далее по тексту
-
извещатели), необходимые для их правильной эксплуатации, транспортирования, хранения и
обслуживания, а также сведения, удостоверяющие гарантии изготовителя.
Извещатели соответствуют требованиям ГОСТ 12.2.007.0, НПБ 65-97, НПБ 57-97.
Извещатели имеют сертификат соответствия N РОСС RU.ББ05.Н00684 и сертификат пожарной
безопасности N ССПБ.RU.ОП002.В.01402, зарегистрированные в Госреестре 15 марта 2004 г. со
сроком действия три года (до 15.03.2007 г.).
Примечание - в соответствии с «Порядком проведения сертификации продукции в РФ» для
продукции, реализуемой изготовителем в течении срока действия сертификатов, они действительны
при поставке, монтаже, эксплуатации и т.п. в течении срока службы изделия, указанного в
руководстве по эксплуатации на изделие.
1 ОПИСАНИЕ И РАБОТА ИЗВЕЩАТЕЛЕЙ
1.1 Назначение
1.1.1 Извещатели предназначены для обнаружения загораний, сопровождающихся появлением
дыма, и передачи сигнала тревожного сообщения «Пожар» приемно-контрольным приборам.
1.1.2 Извещатели относятся к точечным, восстанавливаемым (многократного действия) активным
(токопотребляющим) дымовым оптико-электронным пожарным извещателям.
1.1.3 Принцип действия извещателей основан на регистрации отраженного от частиц дыма
оптического (инфракрасного) излучения.
1.1.4 Извещатели рассчитаны на непрерывную круглосуточную работу и применяется в закрытых
помещениях жилых и производственных зданий и сооружений совместно с приемно-контрольными
охранно-пожарными приборами.
1.1.5 Подключение извещателей к приемно-контрольным приборам осуществляется с помощью
четырехпроводного шлейфа пожарной сигнализации (далее по тексту шлейф).
1.1.6 Сигнал срабатывания извещателя ИП212-54Р формируется в виде замыкания сигнальной
лини
(зоны) четырехпроводного шлейфа. Сигнал срабатывания извещателя ИП212-54Р1
формируется в виде размыкания сигнальной линии (зоны) четырехпроводного шлейфа.
1.1.7 Розетка извещателей имеет
«разрывные» контакты
«4» и
«4'», что обеспечивает
формирование сигнала «Обрыв» в шлейфе при изъятии извещателя из розетки.
1.1.8 По основным параметрам извещатели соответствуют НПБ 65-97.
1.1.9 По защищенности от воздействия окружающей среды извещатели соответствуют
обыкновенному исполнению по ГОСТ 12997.
1.1.10 По стойкости к механическим воздействиям извещатели соответствуют виброустойчивому
исполнению по ГОСТ 12997.
1.1.11 Извещатели поставляются в комплекте с розеткой, предназначенной для их монтажа в
четырехпроводные шлейфы пожарной сигнализации.
Примеры записи извещателей различных вариантов поставки при их заказе:
«Извещатель пожарный ИП212-54Р "ДИП-54Р" ТУ4371-004-44373676-01»
«Извещатель пожарный ИП212-54Р1 "ДИП-54Р1" ТУ4371-004-44373676-01»
3
1.2 Характеристики
1.2.1 Чувствительность извещателя соответствует задымленности среды с
оптической плотностью, дБ/м
от 0,05 до 0,2
1.2.2 Инерционность срабатывания извещателя от встроенного устройства
проверки, с, не более
5
1.2.3 Напряжение питания извещателя, В
от 8 до 36
1.2.4 Ток, потребляемый извещателем в дежурном режиме, мА:
при напряжении питания 12 В, типовое значение
0,14
при напряжении питания 36 В, не более
0,2
1.2.5 Ток, потребляемый извещателями в сработавшем состоянии, мА, не
более
10
1.2.6 Ток, потребляемый при питании извещателей напряжением обратной
полярности 36 В, мкА, не более
2
1.2.7 Длительность перерыва
(переполюсовки) напряжения питания,
обеспечивающая сброс сработавшего состояния, с, не менее
2
1.2.8 Величина электрического сопротивления между контактами «1» и «4»
извещателя ИП212-54Р:
в дежурном режиме, кОм, не менее
500
в сработавшем состоянии, Ом, не более
50
1.2.9 Величина электрического сопротивления между контактами «1» и «4»
извещателя ИП212-54Р1:
в дежурном режиме, Ом, не более
30
в сработавшем состоянии, кОм, не менее
500
1.2.10 Максимально допустимый коммутируемый ток между контактами «1» и
«4» (выходная цепь оптореле), мА
100
1.2.11 Сопротивление изоляции между выходными цепями оптореле и
цепями питания, кОм, не менее
500
1.2.12 Габаритные размеры, мм, не более
85x44
1.2.13 Масса, кг, не более
0,13
1.2.14 Диапазон рабочих температур извещателя, C o
от -30 до +60
1.2.15 Максимально допустимая относительная влажность при температуре
+40 C o, %
98
1.2.16 Максимально допустимая освещенность в месте установки
извещателя, лк
12 000
1.2.17 Максимально допустимая частота вибрации при ускорении 0,5 g , Гц
150
1.2.18 Степень жесткости по устойчивости к воздействию электромагнитных
помех в соответствии с НПБ 57-97
четвертая
1.2.19 Средняя наработка на отказ, ч
60 000
1.2.20 Средний срок службы, лет, не менее
10
1.3 Устройство и работа

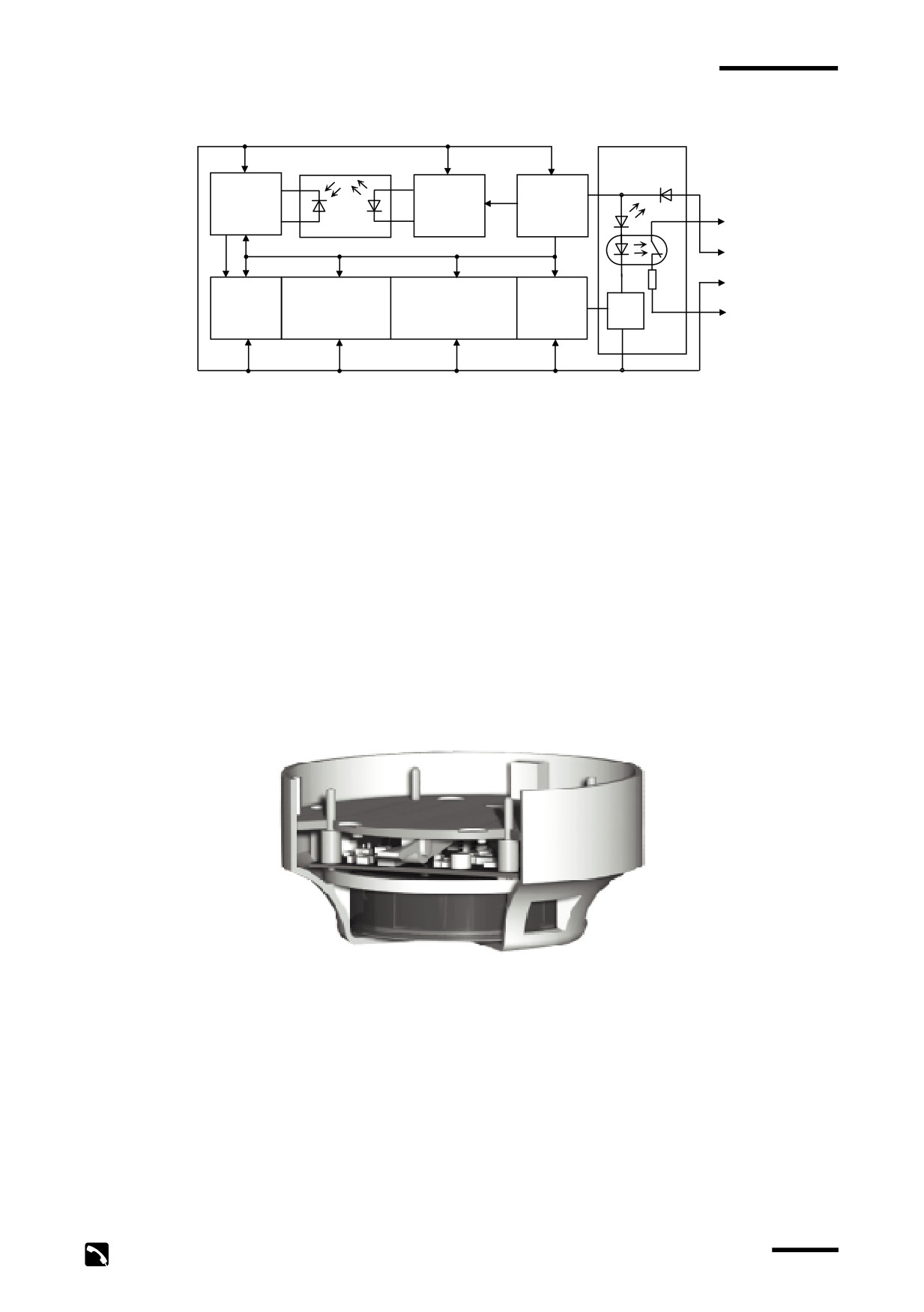

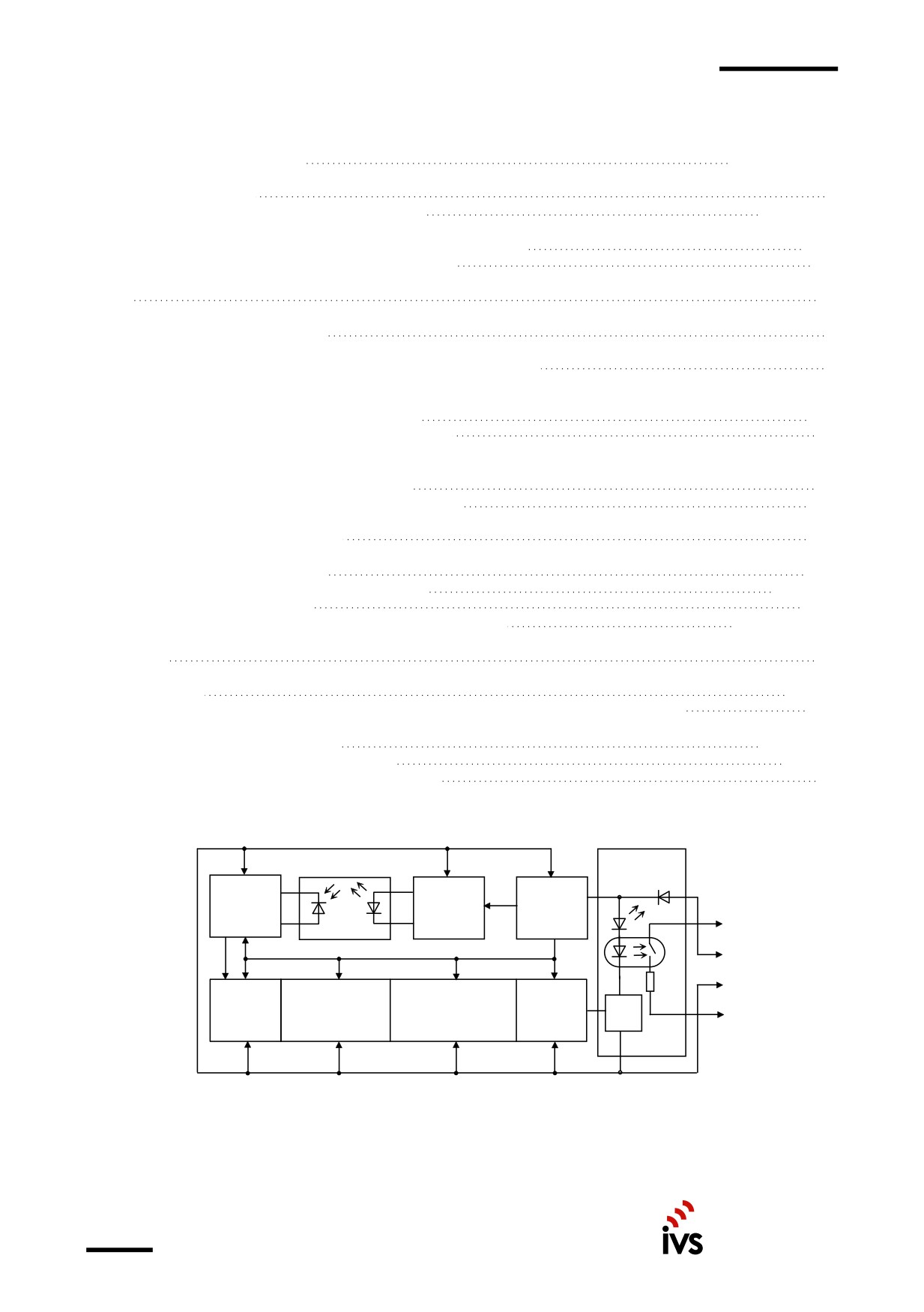

1.3.1 Структурная схема извещателя ИП212-54P приведена на рисунке 1.
Приемник
Генератор
6 V
Ограничи-
инфракрас-
инфракрас-
тель тока
ных
ных
150 мкА
1
импульсов
оптическая система
импульсов
5 V
2
24
3
Схема
Схема
Схема
Схема
Ключ
сравнения
обработки
памяти
сброса
огрн.
4
7 мА
общий
Рисунок 1 - Структурная схема ИП212-54Р
4
сигнал
1.3.2 Структурная схема извещателя ИП212-54Р1 приведена на рисунке.2.
Приемник
Генератор
6 V
Ограничи-
инфракрас-
инфракрас-
тель тока
ных
ных
150 мкА
1
импульсов
оптическая система
импульсов
5 V
2
4,7
3
Схема
Схема
Схема
Схема
Ключ
огрн.
4
сравнения
обработки
памяти
сброса
7 мА
общий
Рисунок 2 - Структурная схема ИП212-54Р1
1.3.3 Принцип действия извещателя основан на контроле оптической плотности окружающей
среды путем сравнения с пороговым значением амплитуды отраженных от частиц дыма импульсов
инфракрасного излучения, которые формируются схемой самого извещателя. Контроль оптической
плотности среды осуществляется с периодичностью примерно 1с импульсами длительностью от 40
до 60 мкс. Контроль превышения порога срабатывания производится в интервале не менее 20 мкс в
конце проверочного импульса, что позволяет исключить самосрабатывание извещателей при
воздействии высокочастотных электромагнитных полей. Устойчивость работы извещателя при
воздействии помех промышленной частоты и фоновой освещенности от искусственных источников
света достигается применением во входном усилителе низкочастотного фильтра. В качестве защиты
от нерегулярных импульсных помех (электростатических разрядов и пр.) используется принцип
принятия решения о наличии дыма по превышению порога срабатывания подряд в четырех тактах.
Выходная цепь извещателя гальванически разделена с цепями питания с помощью оптореле: в
ИП212-54Р - оптореле с «нормально-разомкнутыми контактами», в ИП212-54Р1 - оптореле с
«нормально-замкнутыми контактами». Для защиты выходных цепей оптореле от импульсных токов
при коммутациях они подключены к выходным контактам извещателя через токоограничительный
низкоомный резистор.

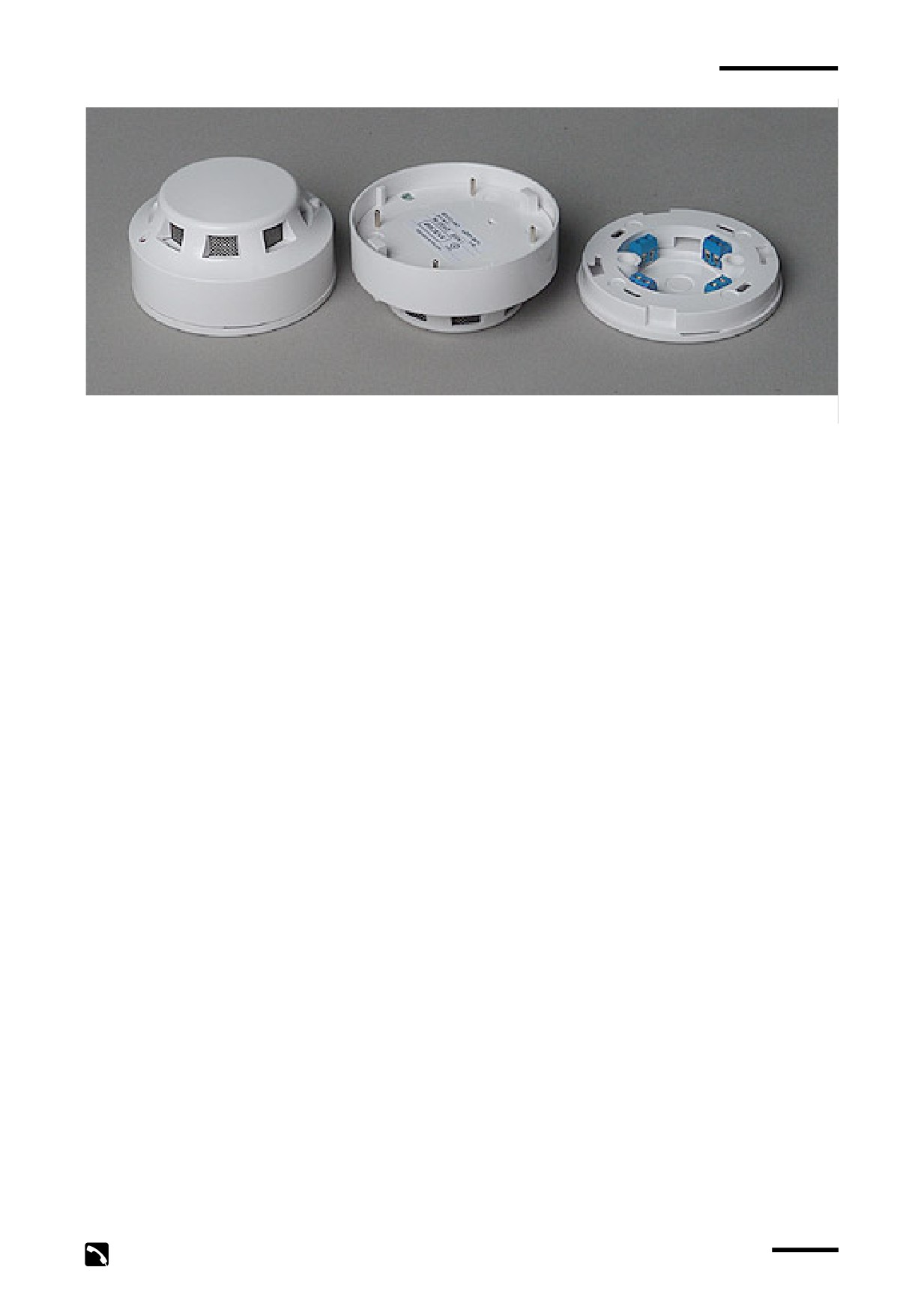

1.3.4 Конструкция извещателя показана на рисунке 3.
Рисунок 3 - Конструкция извещателя.
1.3.5 Оптическая система извещателя представляет собой оригинальную конструкцию с
горизонтальной протяжкой дыма и специально разработанными фотоэлектрическим элементами -
высокоинтенсивным узконаправленным инфракрасным светодиодом и сверхчувствительным
малоемкостным фотодиодом.
Для проверки работоспособности извещателя в чувствительную зону оптической системы со
стороны основания, путем нажатия кнопки на лицевой стороне, вводится подпружиненный рычаг.
Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную
зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы
5
извещателя. Штатная розетка извещателя имеет монтажную крышку, обеспечивающую защиту
контактных соединений, платы и оптической системы от протечек воды.
Каждому контакту извещателя в розетке соответствует пара контактов стандартной сдвоенной
колодки «под винт». Для контроля наличия извещателя в розетке колодка «4» выполнена с
«разрывными» контактами, т.е. контакты этой колодки замкнуты при установленном в розетке
извещателе и размыкаются при его изъятии. Контакты «4» и «4'» при монтаже равнозначны.

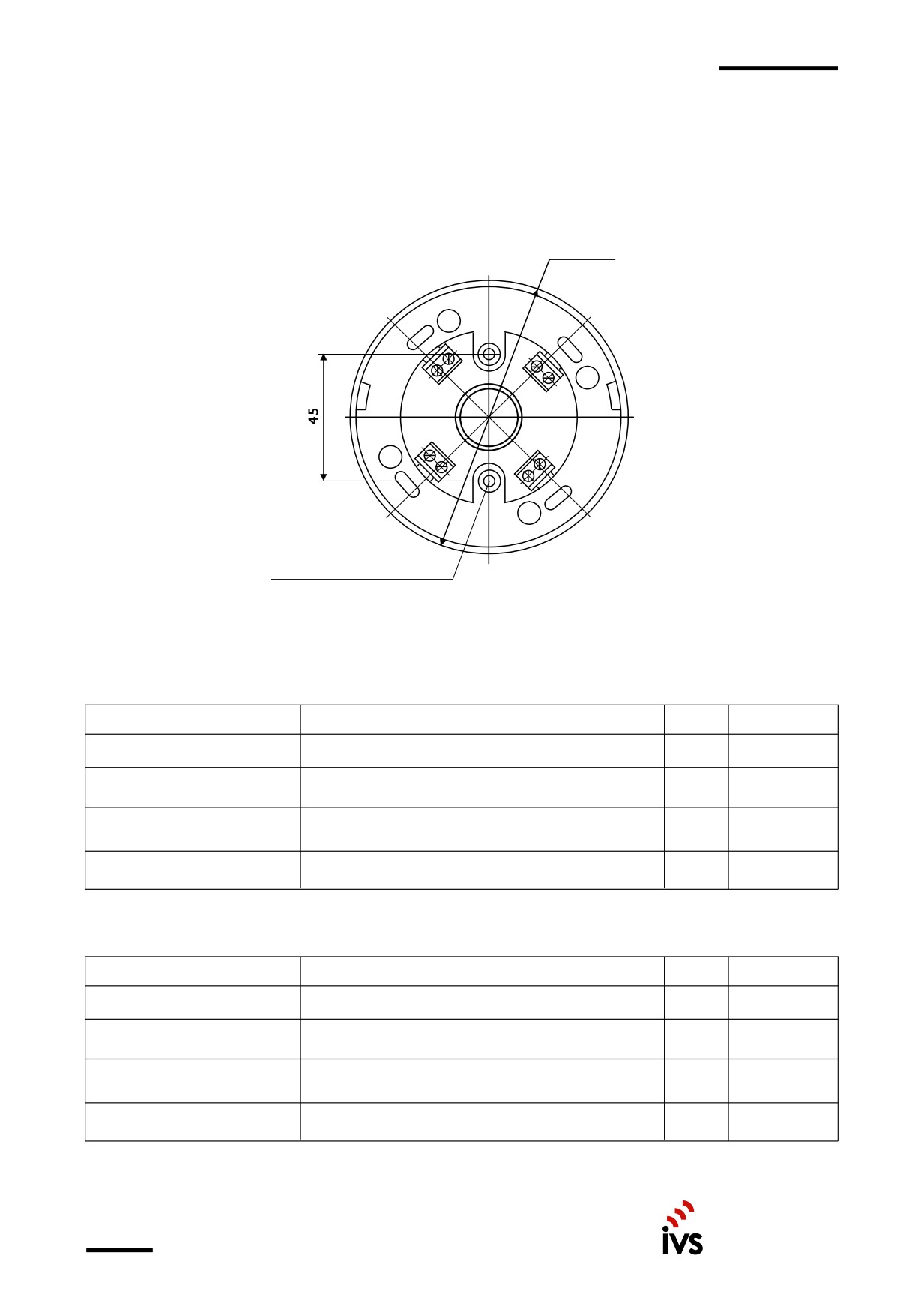

1.3.6. Общий вид розетки с присоединительными размерами приведен на рисунке 4.
Æ 85
4
4
3
4'
1
2
отв. для крепления Æ 4
Рисунок 4 - Общий вид розетки
2 КОМПЛЕКТНОСТЬ
2.1 Комплект поставки извещателя ИП212-54Р приведен в таблице 1.
Таблица 1 - Комплектность извещателя ИП212-54Р
Обозначение
Наименование
Кол.
Примеч.
Шм2.402.005
Извещатель пожарный ИП212-54P «ДИП-54P»
1
Шм6.940.004
Розетка
1
Руководство по эксплуатации
1/25
Шм4.170.003
Упаковка
1/25
2.2 Комплект поставки извещателя ИП212-54P1 приведен в таблице 2.
Таблица 2 - Комплектность извещателя ИП212-54P1
Обозначение
Наименование
Кол.
Примеч.
Шм2.402.005-01
Извещатель пожарный ИП212-54P1 «ДИП-54P1»
1
Шм6.940.004
Розетка
1
Руководство по эксплуатации
1/25
Шм4.170.003
Упаковка
1/25
6
сигнал
2.3 Основной вид упаковки при поставке извещателей любого варианта комплектности - по 25
штук в картонной коробке. Дополнительный вид упаковки - по 5 штук в картонной коробке.
2.4. По заявке потребителей извещатели могут поставляться в любом количестве. При заказе
извещателей в количестве не кратном пяти остаток упаковывается в подборную тару.
3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
3.1 Эксплуатационные ограничения
Максимально допустимая температура в месте размещения извещателя при
эксплуатации, C o
60
Минимально допустимая температура в месте размещения извещателя при
эксплуатации, C o
-30
Максимально допустимое напряжение питания извещателя, В
36
Максимально допустимый ток, протекающий через извещатель в режиме
срабатывания, мА
50
3.2 Меры безопасности
3.2.1 Извещатели не являются источником опасности ни для людей, ни для защищаемых
материальных ценностей (в том числе и в аварийных ситуациях).
3.2.2 Конструкция и схемные решения извещателей обеспечивают их пожарную безопасность
при эксплуатации (в том числе и в аварийных режимах работы).
3.2.3 Извещатели по способу защиты человека от поражения электрическим током
удовлетворяют требованиям III класса согласно ГОСТ 12.2.007.0.
3.2.4 В извещателях отсутствуют опасные для жизни человека напряжения, но при ремонте,
проверке, монтаже и эксплуатации необходимо выполнять меры безопасности в соответствии с
«Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники
безопасности при эксплуатации электроустановок потребителей».
3.2.5 При установке или снятии извещателей необходимо соблюдать правила работ на высоте.
3.3 Объем и последовательность внешнего осмотра
3.3.1 После получения извещателей вскрыть упаковку, проверить комплектность по таблице 1
или 2.
3.3.2 Провести внешний осмотр, убедится в отсутствии видимых механических повреждений и
сохранности пломбы, которая находится в одном из двух углублений, расположенных в основании.
ВНИМАНИЕ: Если перед вскрытием упаковки извещатели находились в условиях
отрицательных температур, то необходимо выдержать их при комнатной температуре не
менее четырех часов.
3.4 Проверка работоспособности
3.4.1 Проверку работоспособности извещателей рекомендуется проводить совместно с приемно-
контролным прибором, с которым предполагается их дальнейшее использование. При этом схема
подключения должна соответствовать приведенной в эксплуатационной документации на прибор
или извещатель.
3.4.2 При необходимости приемно-контрольный прибор при проверке можно заменить на
источник постоянного тока. Плюс источника питания подать на контакт «2», а минус - на контакт
«3», напряжение питания от 8 до 36 В.
3.4.3 Проверку срабатывания производить путем нажатия кнопки извещателя на время не менее
5 с. Критерием перехода извещателя в сработавшее состояния считать включение его оптического
индикатора и фиксацию сигнала
«Пожар» приемно-контрольным прибором или уменьшение
(увеличение) электрического сопротивления между контактами «1» и «4» до величин, указанных в
п. 1.2.8 и п. 1.2.9.
ВНИМАНИЕ: Срабатывание извещателя происходит только при полностью утопленной
кнопке.
3.4.4 Сброс сработавшего состояния производить путем снятия с извещателя напряжения
питания на время не менее 2 с.
3.5 Указания об установке и монтаже извещателей
3.5.1 При проектировании размещения извещателей необходимо руководствоваться
«Установки пожаротушения и сигнализации. Нормы и правила проектирования НПБ 88-2001».
3.5.2 При прочих равных условиях для размещения извещателей необходимо выбирать место
установки, в котором обеспечиваются:
исключение возможности попадания на корпус и затекания со стороны розетки воды;
7
минимальные вибрации строительных конструкций;
минимальная освещенность;
максимальное удаление от источников электромагнитных помех и инфракрасного излучения
(тепловых приборов);
максимальное удобство для установки, проверки и снятия извещателя.
3.5.3 Извещатели подключается к шлейфу с помощью розетки, в которую они вставляется.
Розетка закрепляется в месте установки извещателей.
3.5.4 При закреплении розетки в месте установки извещателя необходимо учитывать, в какую
сторону должен быть обращен оптический индикатор, ориентировку которого можно проводить по
контактам «1» и «2» розетки.
3.5.5 Для подвода открытой проводки, подсоединяемой к извещателю, необходимо удалить
утонченную часть стенки монтажной крышки. Для подвода скрытой проводки необходимо удалить
утонченную часть в центре монтажной крышки. Удаление утонченной части в центре монтажной
крышки и в местах крепления шурупами производится путем резкого нажатия со стороны
обнижения тупым штырем (например, крестообразной отверткой) с опорой тыльной стороны розетки
на ровную поверхность с отверстием.
3.6 Использование извещателей
3.6.1 Извещатели ИП212-54Р могут применяться совместно с охранно-пожарными приемно-
контрольными приборами (ППКОП), работающими с четырехпроводными шлейфами и способными
фиксировать как правило три различных состояния шлейфа: «Норма», «Обрыв» и «Короткое
замыкание».
На рисунках 5 и 6 приведены схемы подключения извещателей ИП212-54Р к ППКОП в общем
виде. В режиме «Норма» контакты «1» и «4» разомкнуты выходной цепью оптореле и ток в шлейфе
определяется только оконечным резистором Rок. При срабатывании извещателя сопротивление
между контактами «1» и «4» уменьшается до величины не более 50 Ом, что равнозначно режиму
«Короткое замыкание» и фиксируется ППКОП как сигнал «Пожар». При изъятии извещателя из
розетки контакты «4» и «4'» размыкаются, что равнозначно режиму «Обрыв» и фиксируется ППКОП
как сигнал «Неисправность».
зона
Rок
1
1
1
1
5
7
зона
4
4'
4
4'
6
8

3
3
3
3
4
3
+12 В
2
2
2
2
9
10
ИП212-54P
ИП212-54P
1
2
ППКОП
ИП212-44
c MC-02

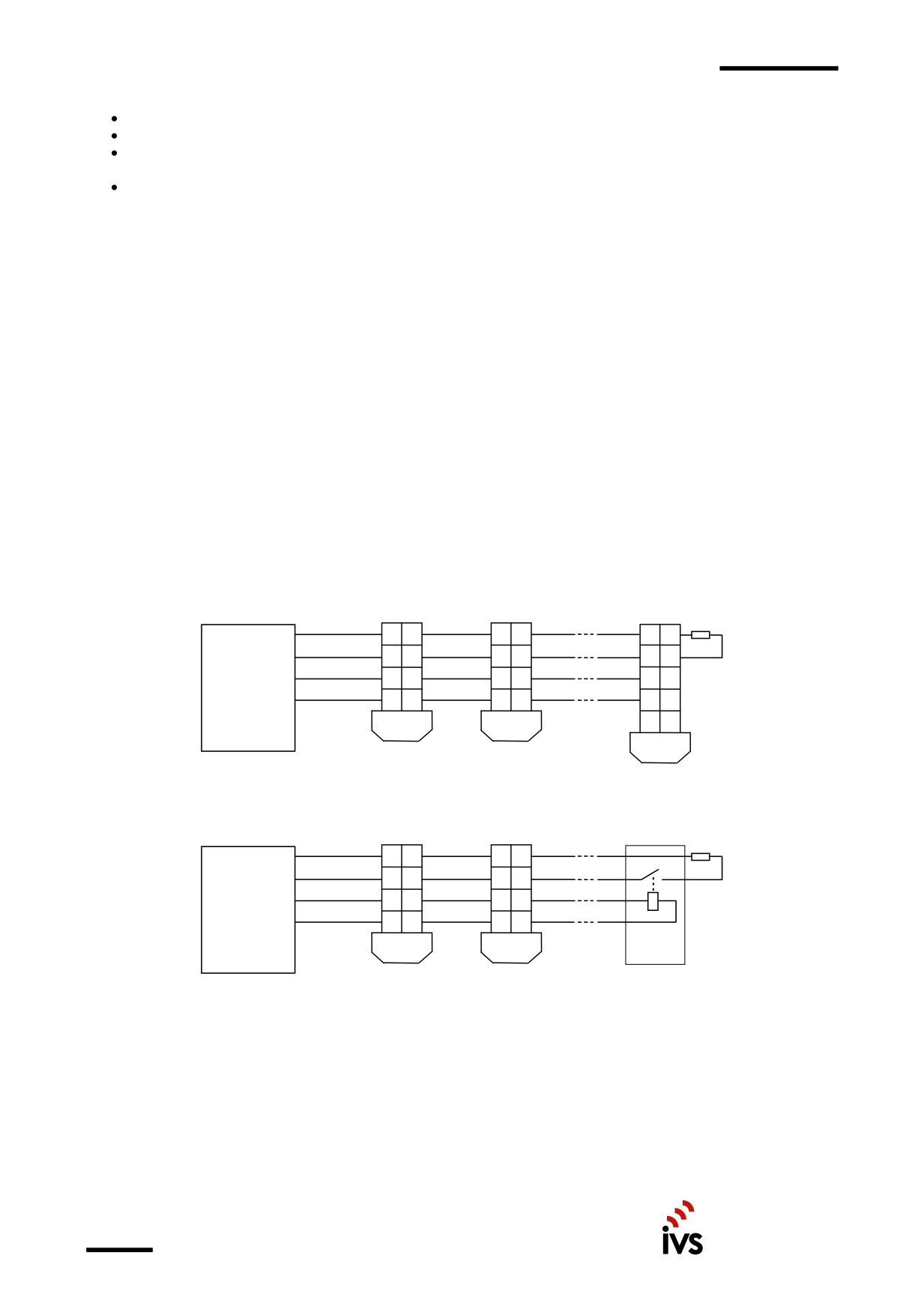

Рисунок 5 - Схема подключение извещателей ИП212-54Р к ПКПОП с
использованием ИП212-44 с МС-02 для контроля наличия напряжения питания.
зона
Rок
1
1
1
1
зона
4
4'
4
4'

3
3
3
3
+12 В
2
2
2
2
ИП212-54P
ИП212-54P
оконечное
ППКОП
реле
Рисунок 6 - Схема подключение извещателей ИП212-54Р к ПКПОП с
использованием оконечного реле для контроля наличия напряжения питания.
8
сигнал
Rш
Rш
зона
Rок
1
1
1
1
зона
4
4'
4
4'

3
3
3
3
+12 В
2
2
2
2
ИП212-54P
ИП212-54P
оконечное
ППКОП
реле

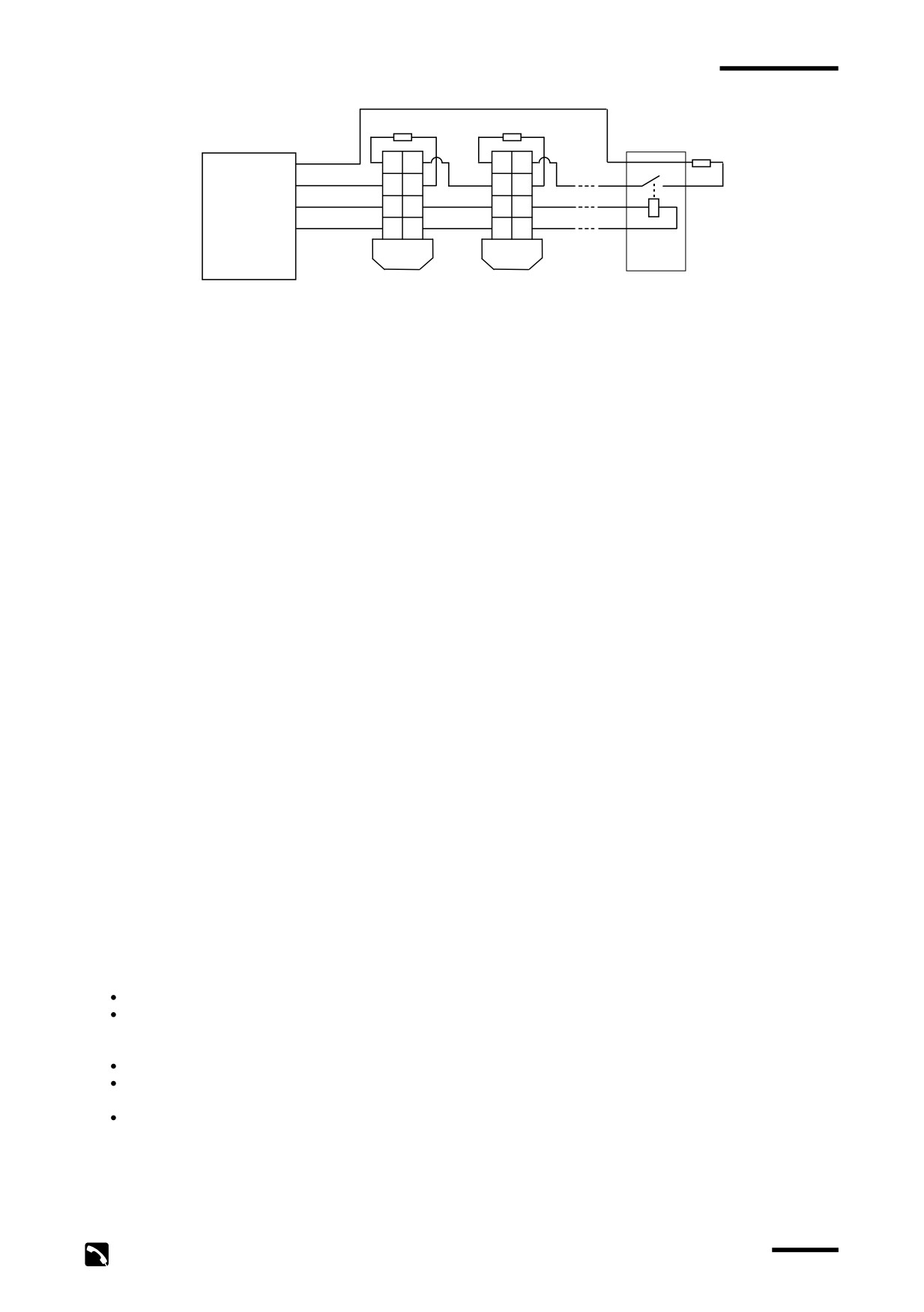

Рисунок 7 - Схема подключение извещателей ИП212-54Р1 к ПКПОП с
использованием оконечного реле для контроля наличия напряжения питания
3.6.2 Извещатели ИП212-54Р1 могут применяться совместно с ППКОП, работающими с
четырехпроводными шлейфами и способными фиксировать, как правило, четыре различных
состояния шлейфа:
«Норма»,
«Увеличение сопротивления шлейфа»,
«Обрыв» и
«Короткое
замыкание». На рисунке 7 приведена схема подключения извещателей ИП212-54Р1 к ППКОП в
общем виде.
В режиме «Норма» ток в шлейфах определяется сопротивлением оконечного резистора Rок и
суммарным сопротивлением между контактами «1» и «4» всех включенных в шлейф извещателей.
При срабатывании извещателя выходная цепь оптореле размыкает контакты
«1» и
«4» и
сопротивление шлейфа увеличивается на величину шунтирующего резистора Rш, что фиксируется
ППКОП как сигнал «Пожар». Режим «Обрыв» и «Короткое замыкание» фиксируются ППКОП как
«Неисправность». Контроль наличия извещателей и целостность линии питания аналогичны
вышеописанному алгоритму.
3.6.3 Номинальные значения сопротивления резисторов Rок и Rш определяются типом
применяемого ППКОП. Если в один шлейф ППКОП планируется включить значительное количество
извещателей ИП212-54Р1, то величину оконечного резистора Rок необходимо будет уменьшить на
суммарное сопротивление выходных цепей всех извещателей. Для расчетов типовое значение
выходной цепи необходимо принимать равным 20 Ом. Максимальное количество извещателей
ИП212-54Р1, включаемых в один шлейф, не должно превышать числа, когда суммарное
сопротивление выходных цепей составляет 30% от номинала штатного оконечного резистора, так
как при бoльших количествах возможна потеря приема ППКОП сигнала «Неисправность» при
коротком замыкании проводов в конце шлейфа.
3.6.4 Извещатели могут подключаться как непосредственно к ППКОП, так и к их выносным
устройствам
(расширителям). Гальваническая развязка цепей питания и выходных цепей
извещателя с помощью оптореле позволяет исключить влияние шлейфов друг на друга при любой
конфигурации системы охранно-пожарной сигнализации. Выходные цепи применяемых оптореле -
неполярные, поэтому соблюдение полярности при монтаже шлейфа сигнализации (зоны) не
требуется. При монтаже линий питания соблюдение полярности обязательно.
4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4.1 При эксплуатации извещателей необходимо руководствоваться
«Типовыми правилами
технического содержания установок пожарной автоматики ВСН 25-09.68» и требованиями
настоящего Руководства по эксплуатации.
4.2 Техническое обслуживание в процессе эксплуатации извещателя состоит из очистки узлов
извещателя и проверки работоспособности.
4.3 Проверка работоспособности в составе системы пожарной сигнализации проводится не реже
одного раза в шесть месяцев, а также:
после проведения ремонтно-строительных работ в помещении, где установлены извещатели;
после ремонта приемно-контрольного прибора или восстановительных работ со шлейфами
сигнализации.
4.4 Очистку узлов извещателя необходимо производить в следующей последовательности:
отсоединить извещатель от розетки;
очистить сетку извещателя от грязи и пыли с помощью пылесоса (отсосом воздуха) в течение
одной минуты;
контакты извещателя и розетки протереть бязью, пропитанной спиртом по ГОСТ 18300.
4.5 При сильном загрязнении сетки, например после ремонта помещения, нарушения сроков
осмотра или высокой запыленности воздуха, а также в случаях, если после очистки сетки пылесосом
9
Шм2.402.003 РЭ
появляются ложные срабатывания извещателя, необходимо:
извещатель разобрать, открутив два винта со стороны основания;
открутить два винта, снять экран и сетку с оптической системы;
снять верхнюю крышку оптической системы;
продуть оптическую систему извещателя и сетку изнутри сжатым воздухом;
собрать извещатель.
При разборке и сборке извещателя следует соблюдать аккуратность при работе с винтами во
избежании срыва шлицов и резьбы в пластмассе корпуса.
Примечание - Нормы расхода материалов для протирки контактов определяются руководством
организации, использующей извещатели, в зависимости от условий эксплуатации, обслуживания и
наличия материалов.
4.6 Послегарантийный ремонт извещателей рекомендуется проводить на предприятии-
изготовителе или организациях, имеющих техническую базу по проведению работ по контролю и
регулировке основного параметра - чувствительности.
5 ХРАНЕНИЕ
5.1 Хранение извещателей в упаковке изготовителя должно производится в закрытых
вентилируемых складах в соответствии с условиями 2 по ГОСТ 15150.
5.2 Складирование извещателей в упаковке изготовителя должно быть в виде штабелей высотой
не более 25 упаковок.
5.3 Хранение распакованных извещателей должно производится в закрытых чистых коробках с
целью защиты от проникновения пыли и грязи в оптическую систему.
6 ТРАНСПОРТИРОВАНИЕ
6.1 Транспортирование извещателей в упаковке предприятия-изготовителя может быть
произведено всеми видами закрытого и открытого транспорта при соблюдении следующих условий:
перевозка извещателей воздушным транспортом должна производится в герметичных отсеках;
перевозка извещателей по железной дороге должна производится в закрытых чистых вагонах;
при перевозке открытым транспортом коробки с извещателями должны быть накрыты
водонепроницаемым материалом;
при перевозке водным транспортом коробки с извещателями должны быть размещены в трюме.
6.2 Значения климатических и механических воздействий при транспортировании должны быть :
температура от минус 50 до плюс 50 C o;
относительная влажность не более 98% при температуре плюс 35 C o;
воздействие синусоидальной вибрации частотой (10-150) Гц, ускорением 0,5 g, действующей в
направлении, обозначенном на таре манипуляционном знаком «Верх, не кантовать».
6.3 Расстановка и крепление в транспортных средствах коробок с извещателями должны
обеспечивать их устойчивое положение, исключать возможность смещения и удары друг о друга, а
также о стенки транспортных средств.
6.4 Указания предупредительной маркировки должны выполняться на всех этапах по пути от
грузоотправителя до грузополучателя.
7 РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1 Ресурсы, сроки службы и хранения
7.1.1 Наработка извещателей на отказ составляет 60 000 ч в течение срока службы 10 лет.
7.1.2 Указанная наработка и сроки службы действительны при соблюдении потребителем
требований действующей эксплуатационной документации.
7.2 Гарантии изготовителя
7.2.1 Гарантийный срок эксплуатации установлен в течение 36 месяцев со дня приемки отделом
технического контроля.
7.2.2 Безвозмездный ремонт или замена извещателей в течение гарантийного срока
эксплуатации производится предприятием-изготовителем при условии соблюдения потребителем
правил эксплуатации, транспортирования и хранения. В случае устранения неисправностей в
извещателе по рекламации гарантийный срок эксплуатации продлевается на время, в течение
которого извещатель не использовался из-за обнаруженных неисправностей.
7.2.3 В случае отказа в работе извещателя или неисправности его в период действия
гарантийных обязательств, а также обнаружения некомплектности при его первичной приемке,
потребитель должен направить в адрес предприятия-изготовителя:
10
сигнал
249030, Российская Федерация
г. Обнинск Калужской обл., ул. Любого, 9,
ООО «ИВС-Сигнал»
заявку на ремонт (замену) извещателя с указанием адреса и сообщить свой номер телефона или
направить отказавший извещатель.
8 СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
8.1 Извещатели не представляют опасность для жизни, здоровья людей и окружающей среды,
после окончания срока службы их утилизация производится без принятия специальных мер защиты
окружающей среды.
9 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Извещатели в количестве
шт. упакованы
ООО «ИВС-Сигнал» согласно требованиям, предусмотренным в действующей
технической документации.
Нач. ОТК
Семёнова К. Ю.
(должность)
(личная подпись)
(расшифровка подписи)
(год, месяц, число)
10 СВЕДЕНИЯ О ПРИЕМКЕ ИЗВЕЩАТЕЛЕЙ
10.1 «Свидетельство о приемке» оформляется отдельно на каждый извещатель.
10.2 Оформленные «Свидетельства о приемке» упаковываемых в одну коробку извещателей
подшиваются к 15-ой странице «Руководства по эксплуатации» и в дальнейшем могут быть частично
изъяты при розничной продаже изделий.
10.3 Гарантийный срок эксплуатации извещателей отсчитывается от даты выпуска, указанной в
«Свидетельстве о приемке».
10.4 Предоставление настоящего «Руководства по эксплуатации» при предъявлении претензий
по качеству извещателей необязательно.
11



















///////////////////////////////////////
