ПОДСТАНЦИИ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ БЛОЧНЫЕ НА НАПРЯЖЕНИЕ 35 И 110 кВ. Руководство по эксплуатации БКЖИ.674850.001 РЭ





3.1.3 Порядок технического обслуживания изделия
27
3.1.4 Проверка работоспособности изделия
28
3.1.5 Техническое освидетельствование
28
3.1.6 Консервация
30
3.2 Техническое обслуживание составных частей изделия
30
4 Текущий ремонт
31
4.1 Текущий ремонт КТПБ
31
4.1.1 Общие указания
31
4.1.2 Меры безопасности
31
4.2 Текущий ремонт составных частей изделия
31
5 Комплектность
32
6 Транспортирование и хранение
34
7 Утилизация
35
Приложение А (справочное) Состав изделия
36

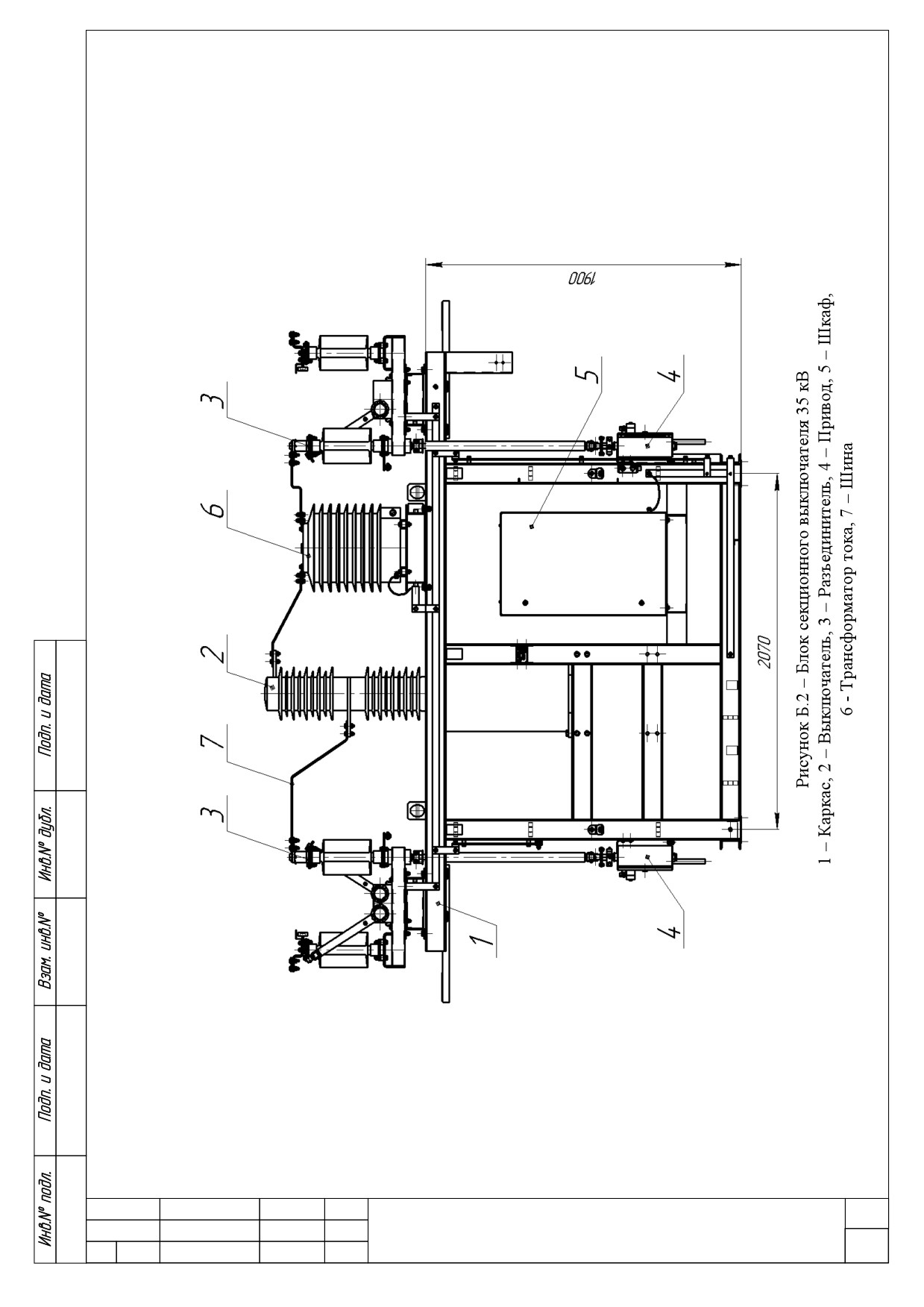

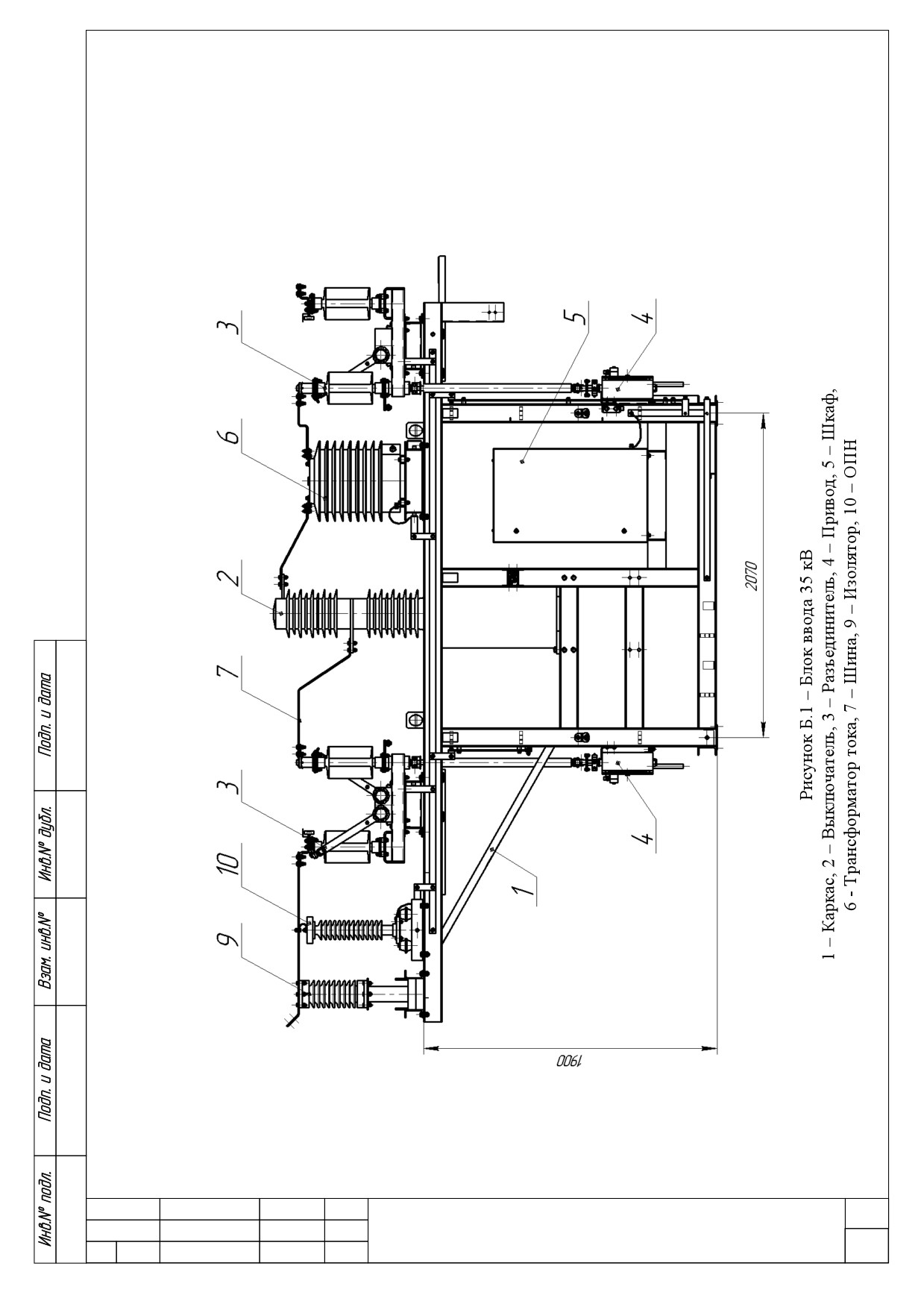

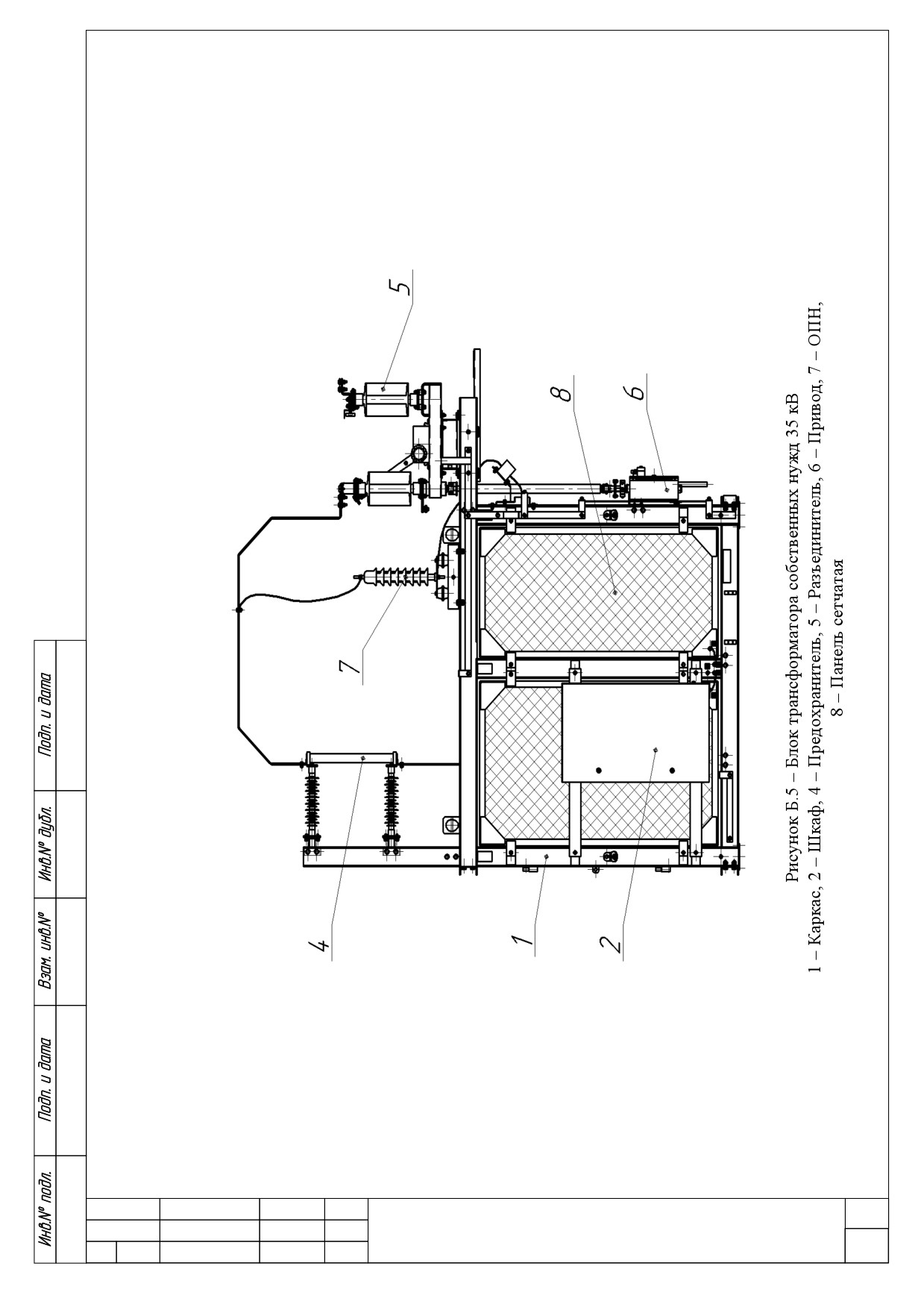

Приложение Б (справочное) Блоки 35 кВ
50

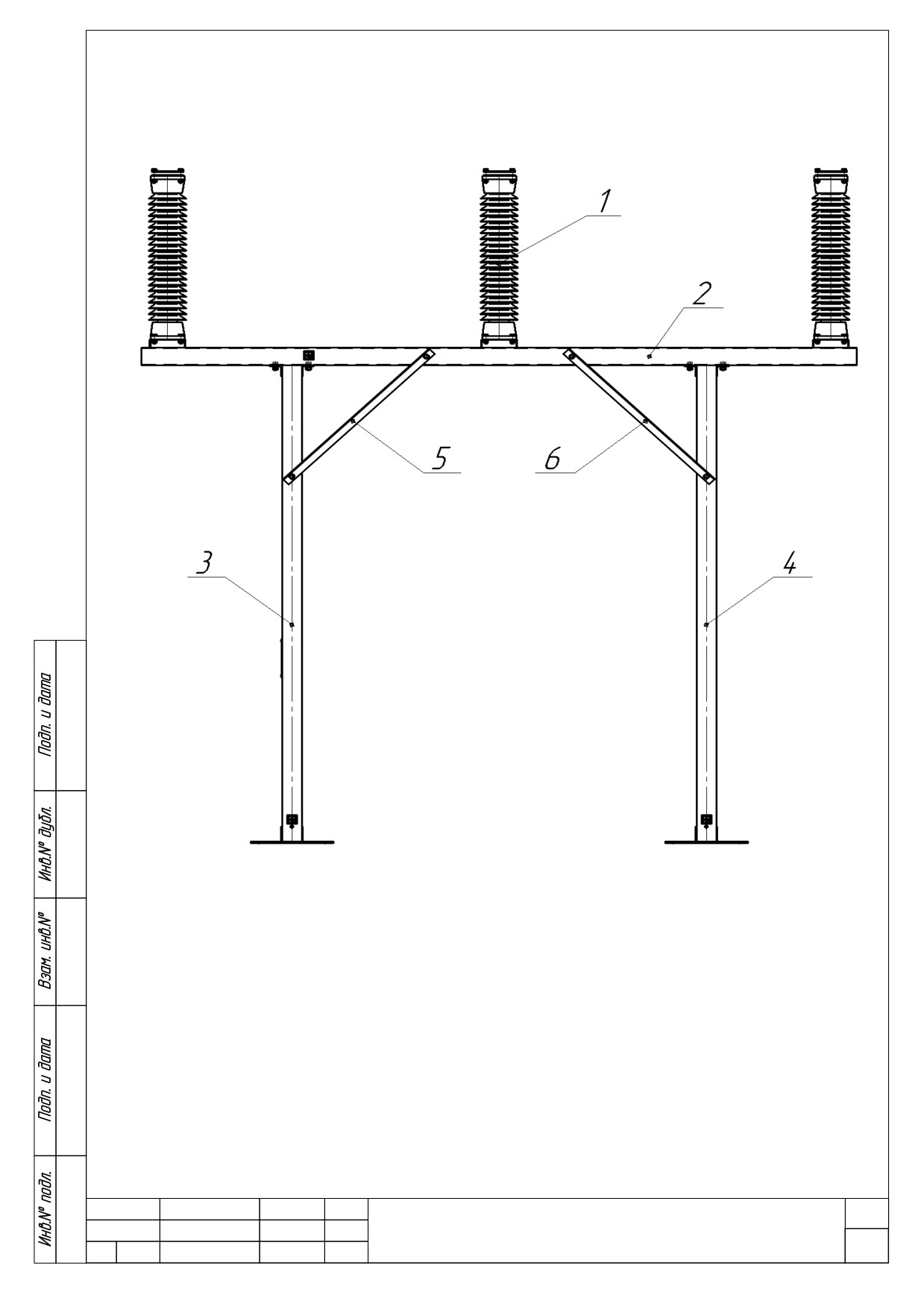

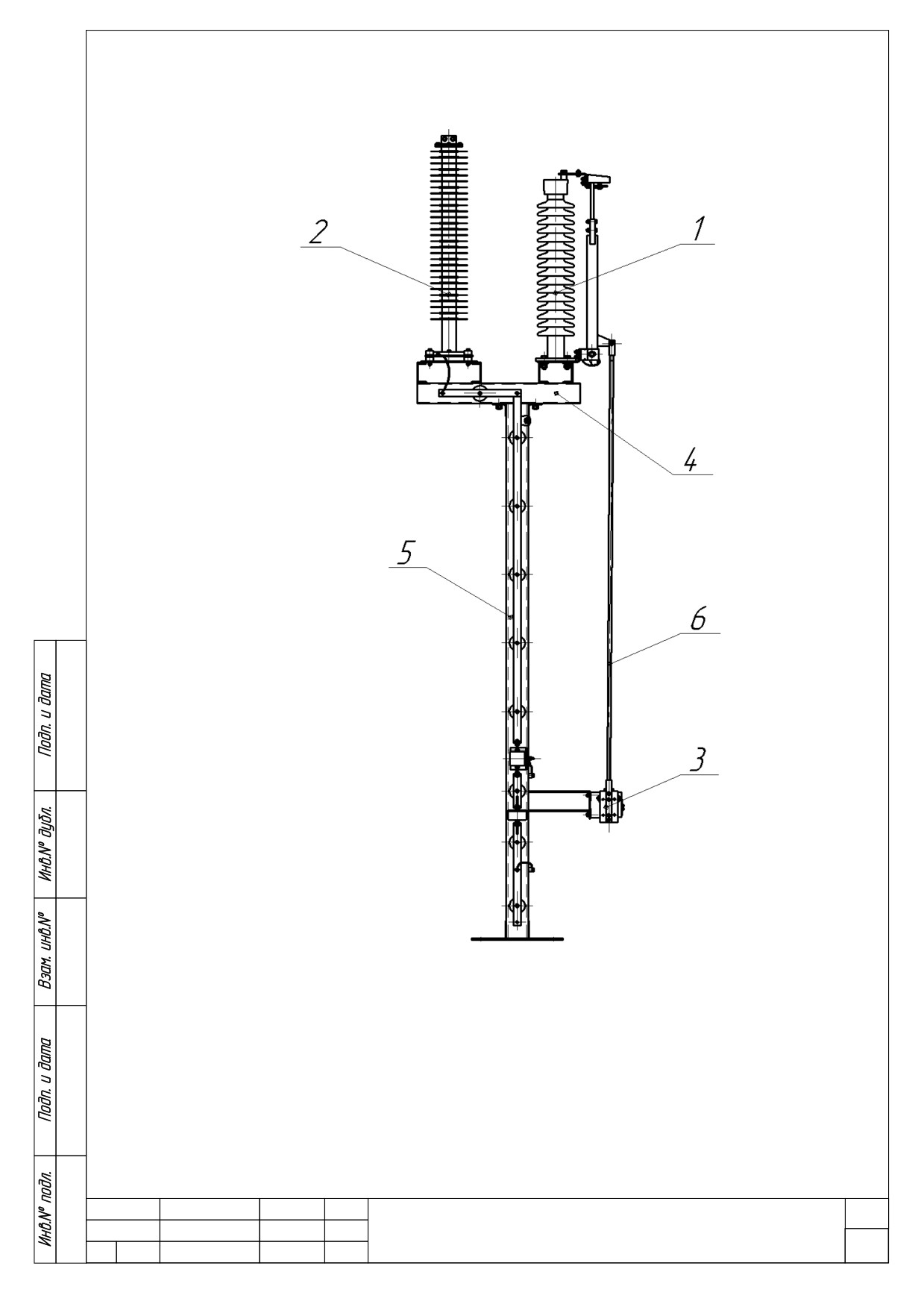

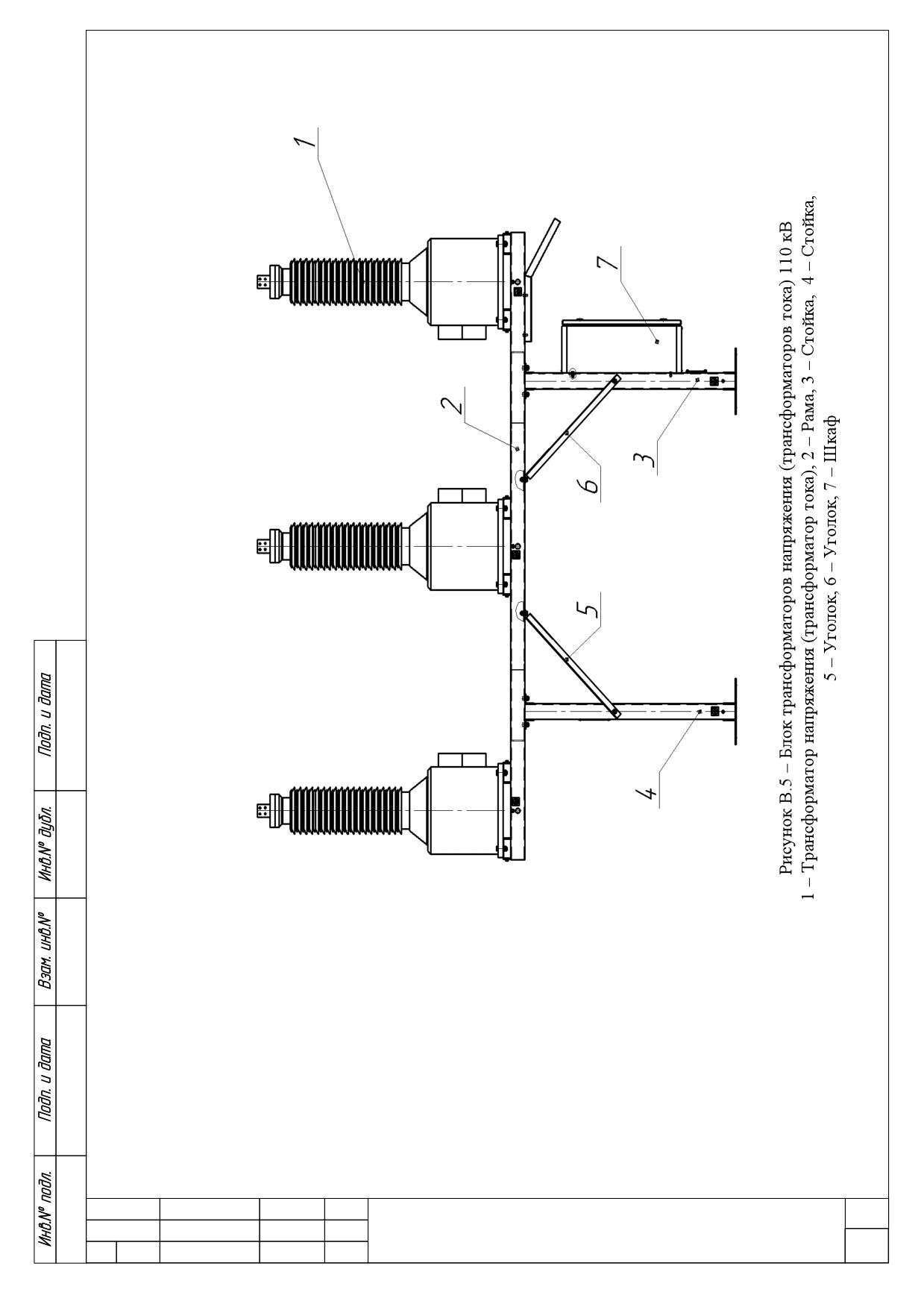

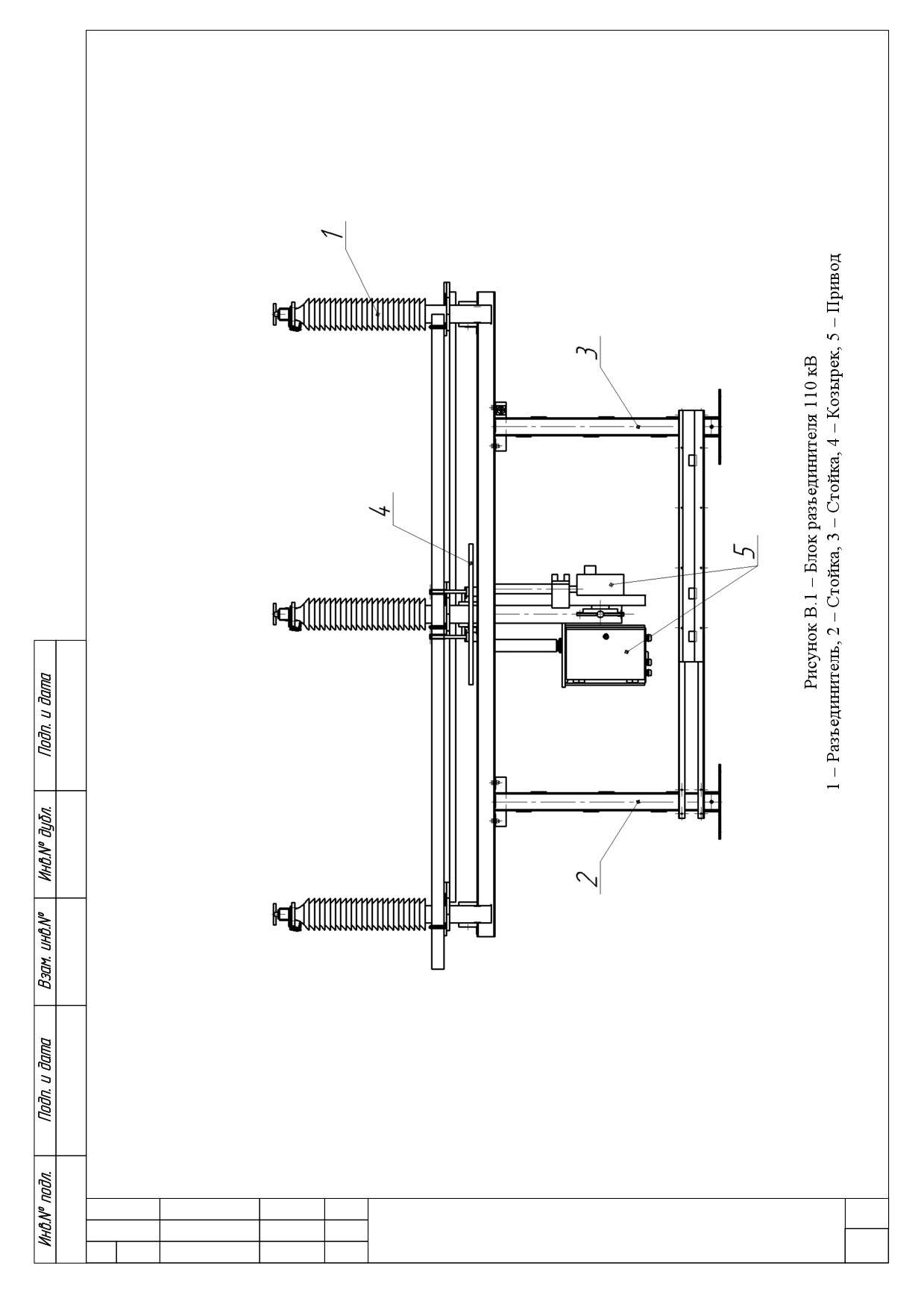

Приложение В (справочное) Блоки 110 кВ
55
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
3
Изм.
Лист
№ докум.
Подп.
Дата
Введение
Настоящее руководство по эксплуатации БКЖИ.674850.001РЭ (далее РЭ) предназначено для изу-
чения технических характеристик, устройства, работы комплектных трансформаторных подстанций
блочных на напряжение 35 и 110 кВ (в дальнейшем КТПБ) и является основным руководящим докумен-
том, определяющим объем, периодичность и порядок работ по техническому обслуживанию КТПБ.
Выполнение всех требований, изложенных в настоящем руководстве по эксплуатации, является
обязательным.
Эксплуатация КТПБ должна производиться только после тщательного ознакомления со всеми
разделами данного РЭ.
Обслуживающий оперативно-ремонтный персонал, осуществляющий эксплуатацию КТПБ, должен
быть подготовлен к работе с КТПБ в объеме должностных и производственных инструкций, и иметь со-
ответствующую квалификационную группу по электрической безопасности для работы в электроуста-
новках свыше 1000 В.
Данное руководство распространяется на все исполнения КТПБ, соответствующие требованиям
технических условий БКЖИ.674850.001 ТУ и комплектам конструкторской документации.
КТПБ изготавливают по индивидуальным заказам, в которых оговариваются количество и взаим-
ное расположение элементов подстанции, схемы главных и вспомогательных цепей и другие техниче-
ские характеристики.
Основным документом, согласно которому оформляют заказ на КТПБ, является опросный лист,
выполненный по форме предприятия-изготовителя и согласованный с заказчиком.
Предприятие-изготовитель постоянно проводит работы по совершенствованию конструкции и тех-
нологии изготовления КТПБ, поэтому в схему и конструкцию КТПБ могут быть внесены непринципиаль-
ные изменения, не отраженные в настоящем руководстве.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
4
Изм.
Лист
№ докум.
Подп.
Дата
1 Описание и работа
1.1 Описание и работа изделия
1.1.1 Назначение изделия
1.1.1.1 Комплектные трансформаторные подстанции блочные на напряжение 35 и 110 кВ предна-
значены для приёма, преобразования, распределения и транзита электрической энергии трехфазного
переменного тока промышленной частоты 50 Гц при номинальных напряжениях 110 и 35 кВ. Изготавли-
ваются для наружной установки на высоте не более 1000 м над уровнем моря и работы в условиях, со-
ответствующих исполнениям У, ХЛ и УХЛ категории размещения I по ГОСТ 15150-69 и ГОСТ 15543.1-89 и
в атмосфере типа II по ГОСТ 15150-69 с изоляцией высоковольтных аппаратов категорий II* по
ГОСТ 9920-89 и в IV климатическом районе по ветру и гололёду согласно «Правилам устройства элек-
троустановокª.
Группа условий эксплуатации КТПБ - М6 по ГОСТ 17516.1-90, сейсмостойкость - во всем диапазоне
сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно на уровне 0-10 м
по ГОСТ17516.1-90.

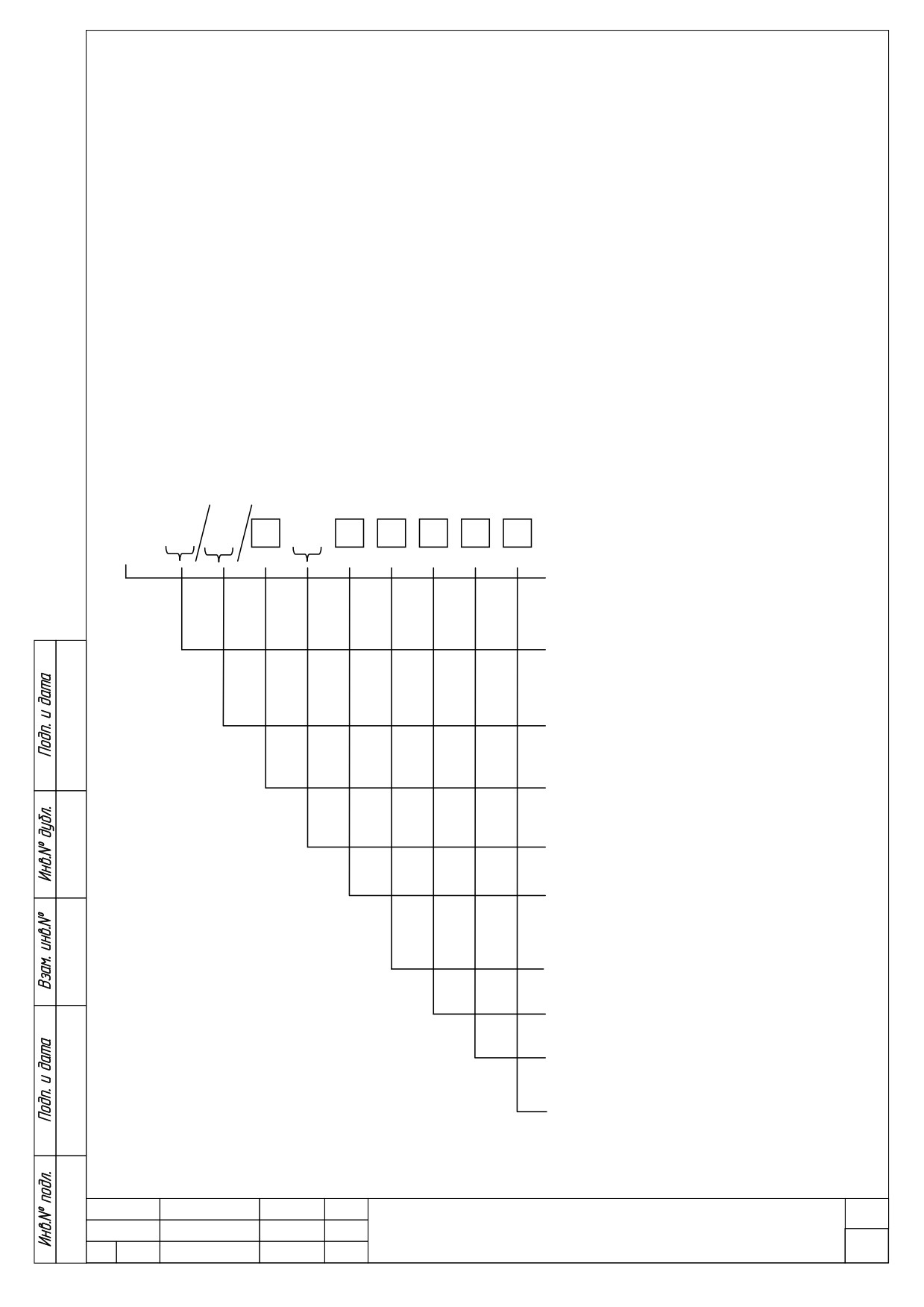

1.1.1.2 Структура условного обозначения КТПБ.
КТПБ
-
--
-
-
Комплектная трансформаторная
подстанция блочная
Номинальное напряжение - номер схемы -
условное обозначение типа выключателя
стороны высшего напряжения
Номинальное напряжение - номер схемы -
условное обозначение типа выключателя
стороны среднего напряжения
Номинальное напряжение стороны низкого
напряжения
Количество, мощность силового трансфор-
матора
Условное обозначение типа ячеек КРУ и ме-
сто их расположения (смотреть на силовой
трансформатор со стороны низкого и сред-
него напряжения)
Категория внешней изоляции оборудования
по ГОСТ 9920-89
Наличие ОПУ заводской поставки
Климатическое исполнение и категория разме-
щения по ГОСТ 15150-69
Условное обозначение настоящих техниче-
ских условий
Лист
1
Зам. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
5
Изм.
Лист
№ докум.
Подп.
Дата
Пример условного обозначения:
Комплектная трансформаторная подстанция блочная, на стороне высокого напряжения номиналь-
ное напряжение - 110 кВ, номер схемы - 5, условное обозначение типа выключателя ВГТ-110 кВ - Ф;
номинальное напряжение стороны низкого напряжения - 10 кВ, количество и мощность силовых транс-
форматоров 2х63000 кВА, условное обозначение типа ячеек КРУ КНВ-10, категория внешней изоляции
оборудования - II, без ОПУ заводской поставки - 2, климатическое исполнение и категория размещения
- УХЛ1, условное обозначение настоящих технических условий:
« КТПБ-110-5-Ф/10-2х63000-КНВ-10-II*-2-УХЛ1-БКЖИ.674850.001ТУ ª
Сокращенные условные обозначения:
Тип выключателей РУ высшего и среднего напряжений выбирают из следующего списка:
- А - ВБНТ-35
- Л - 145РМ40
- Б - ВВН-35
- М - ВЭБ-110
- В - ВВС-35
- Н - DT1-145F1
- Г - ВБЭТ-35
- Р - LTB 145D1/B
- Д - ВГБЭ-35, ВГБЭП-35
- С - ЗАР1-DT 145
- Е - ВБНК-35
- Т - ЗАР1-FG 145
- Ж- ВБПС-35
- У - ВГБУ-110
- И - ВВУ-35
- Ф - ВГТ-110
- К - ВБЭC-35
1.1.2 Технические характеристики
Основные параметры и характеристики КТПБ соответствуют указанным значениям в таблице 1.
Таблица 1 - Основные параметры и характеристики КТПБ
Значение параметра
Наименование параметра
КТПБ 110
КТПБ 35
Максимальная мощность, кВ·А, не более
63000
25000
Количество силовых трансформаторов
1, 2
Тип распределительного устройства
ОРУ; ЗРУ
Группа соединений силовых трансформаторов в соответ-
Yн/Yн/Δ-0-111)
ствии с ГОСТ Р 52719-2007
Уровень изоляции в соответствии с ГОСТ 1516.3-96
а, б
Испытательное напряжение изоляции электрооборудования
КТПБ в сухом состоянии в течение одной минуты в соответ-
ствии с требованиями ГОСТ 1516.3-96, кВ
- электрооборудования относительно земли
230
80/952)
- силовых трансформаторов относительно земли
200
80/852)
- между контактами разъединителей предохранителей
230
95/1202)
Испытательные напряжения для проверки электрической
прочности изоляции вспомогательных цепей в течение 1
23)
мин в соответствии с ГОСТ 1516.3-96, кВ
Удельная площадь, м2/(кВ·А), не более
0,020
0,044
Удельная масса, кг/(кВ·А), не более
0,496
1,030
Коэффициент сборности, не менее
0,78
0,7
Сторона ВН
Номинальное напряжение, кВ
110
35
Наибольшее рабочее напряжение, кВ
126
40,5
Номинальный ток главных цепей, А
630, 1000, 2000
Номинальный ток сборных шин, А
630, 1000, 2000
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
6
Изм.
Лист
№ докум.
Подп.
Дата
Продолжение таблицы 1
Значение параметра
Наименование параметра
КТПБ 110
КТПБ 35
Ток электродинамической стойкости ошиновки, кА
80; 100; 125
50; 63; 80
Ток термической стойкости ошиновки в течение 3с, кА
25; 31,5; 40; 50
20; 25; 31,5
Вид регулирования на стороне ВН
РПН
Род тока вспомогательных цепей
Переменный, постоянный
Номинальное напряжение вспомогательных цепей, В
380±19; 220±11
Частота переменного тока вспомогательных цепей, Гц
50
Сопротивление изоляции, МОм
500
Длина пути утечки по внешней изоляции, см/кВ
не менее 2,25
Исполнение ввода/вывода
воздушный
Сторона НН
Тип распределительного устройства
КРУ
Номинальное напряжение, кВ
6; 10
Наибольшее рабочее напряжение, кВ
7,2; 12
Частота переменного тока главных цепей, Гц
50
400; 630; 1000; 1250; 1600; 2000; 2500;
Номинальный ток главных цепей, А
3150
400; 630; 1000; 1250; 1600; 2000; 2500;
Номинальный ток сборных шин, А
3150
Ток термической стойкости в течении 3 с, кА
20; 31,5; 40
12,5; 20; 25; 31,5;
Номинальный ток отключения выключателя, кА
40
Номинальный ток электродинамической стойкости главных
32; 51; 64; 81; 102
цепей, кА
Номинальный ток электродинамической стойкости выклю-
32; 51; 64; 80; 102
чателя, кА
Номинальная мощность сухих трансформаторов собст-
404)
венных нужд, кВА
Ток холостого хода сухих трансформаторов соб-
6 кВ
0,4
ственных нужд, А не более при напряжении
10 кВ
0,6
Время протекания тока термической стойкости, с
3
воздушный,
Исполнение ввода/вывода
кабельный
переменный,
Род тока вспомогательных цепей
постоянный
380±19
Номинальное напряжение вспомогательных цепей, В
220±11
Частота переменного тока вспомогательных цепей, Гц
50
Сопротивление изоляции, МОм
500
1) По требованию заказчика могут быть поставлены трансформаторы с другими соединениями обмоток,
2) В числителе указаны значения для испытаний изоляции уровня - а, в знаменателе - для изоляции уровня - б,
3) При наличии в схеме вспомогательных цепей элементов, испытательное напряжение которых ниже 2 кВ, по-
следние отключить на время испытаний. После испытаний подключить вышеупомянутые элементы и их цепи со-
гласно схемам и провести испытание напряжением, которое допускают данные элементы,
4) Возможна установка трансформатора собственных нужд большей мощностью, определяемой в проектной до-
кументации.
1.1.3 Состав изделия
1.1.3.1 В общем случае КТПБ состоит из следующих основных элементов:
Лист
1
Зам. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
7
Изм.
Лист
№ докум.
Подп.
Дата
а) открытых распределительных устройств 35...110 кВ;
б) комплектного распределительного устройства наружной установки КРУН 10(6) кВ серии КНВ-10
или другого исполнения;

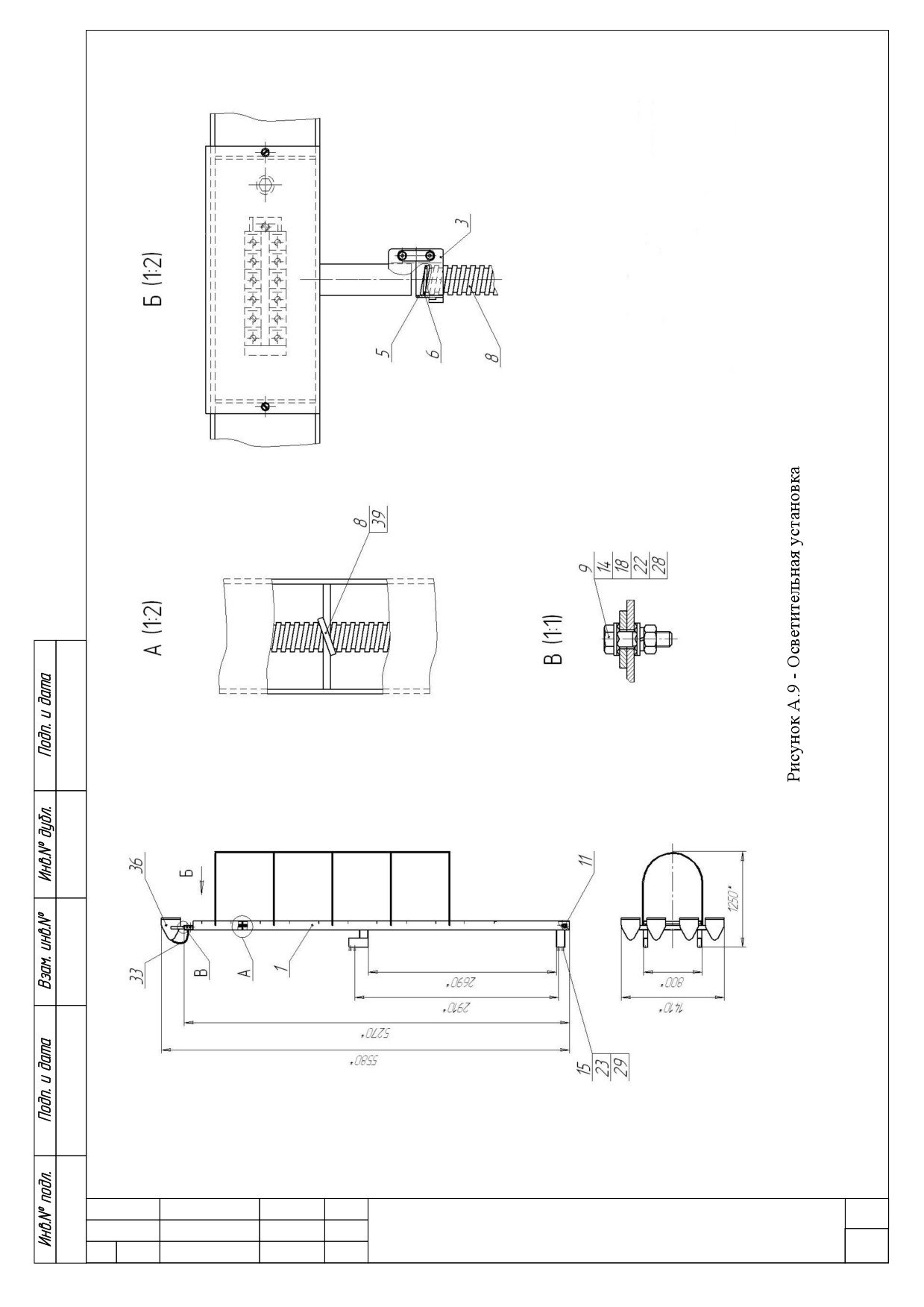

в) элементов грозозащиты, наружного освещения, с комплектом инвентарных приспособлений и ру-
кояток;
г) ОПУ заводского изготовления;

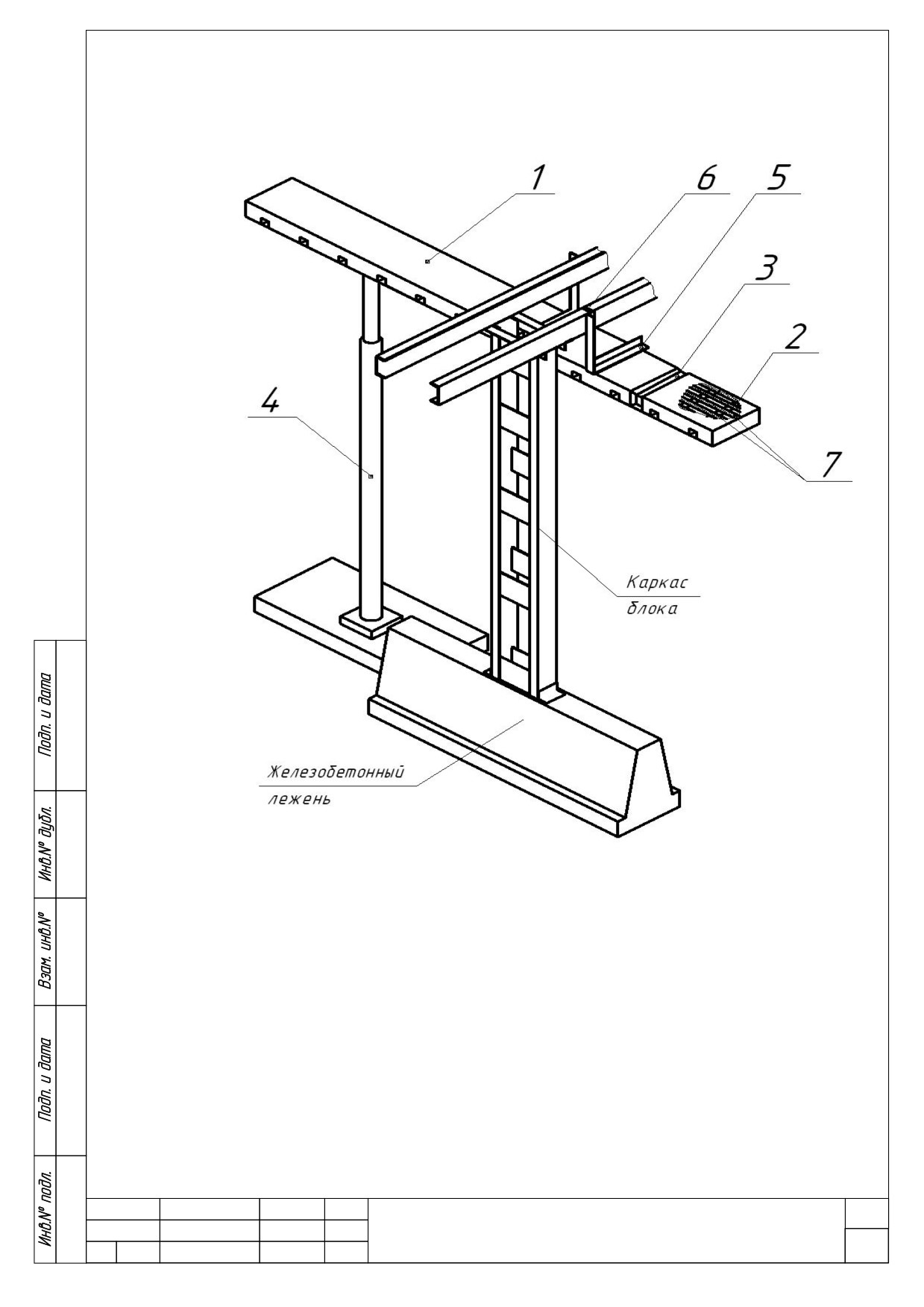

д) комплектов кронштейнов и металлических лотков подвесных конструкций для прокладки кон-
трольного кабеля в ОРУ;

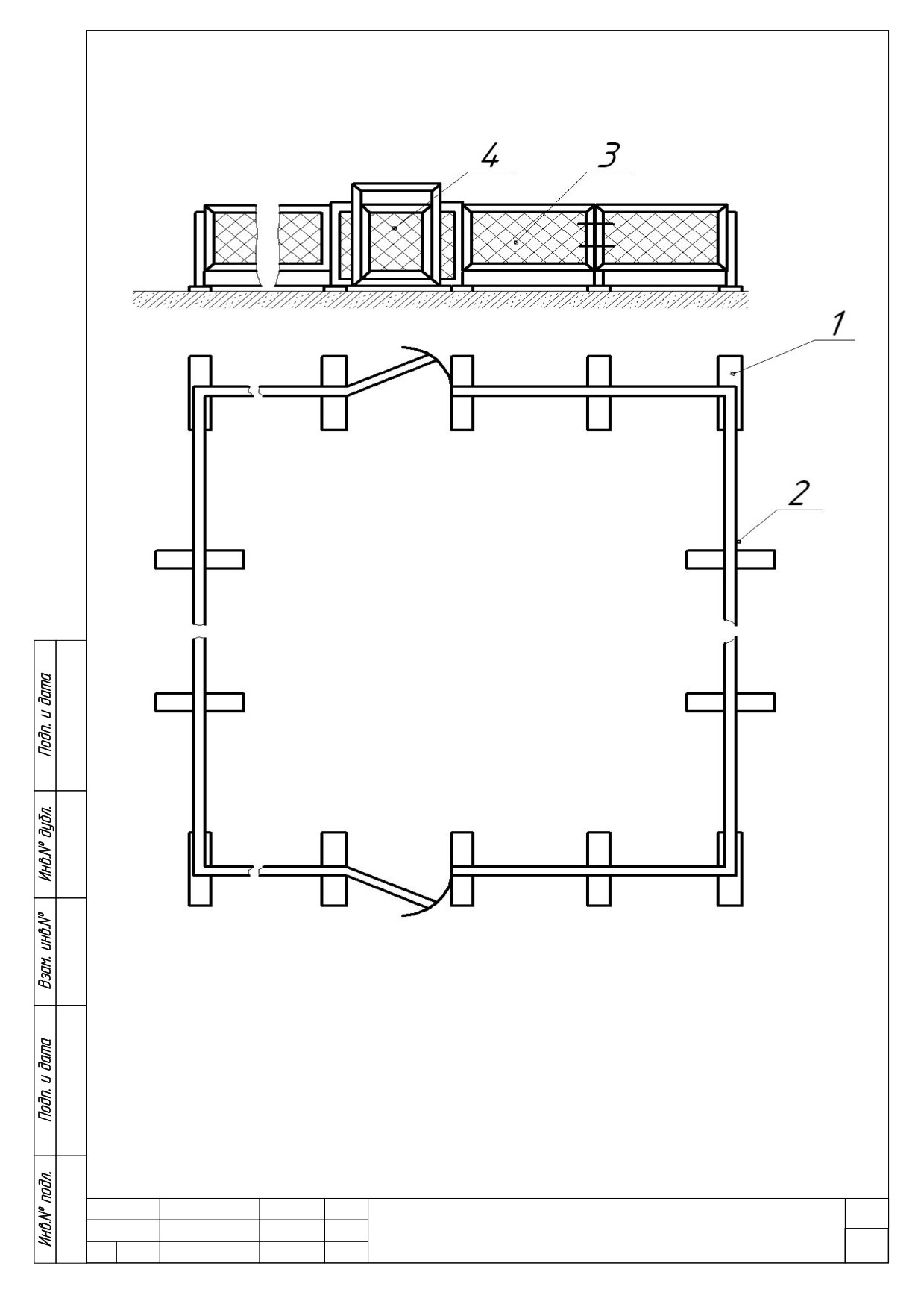

е) ряд блоков 35 кВ снабжен съемными ограждениями, устанавливаемыми на время ремонтных ра-
бот.
1.1.3.2 В каждом конкретном случае комплект поставки КТПБ определяется согласованным с заказ-
чиком опросным листом. Завод изготавливает КТПБ по главным схемам согласно таблице 2. Выбор
главной схемы осуществляет проектная организация. Номера схем приняты в соответствии с СТО
56947007-29.240.30.010-2008
«Схемы принципиальные электрические распределительных устройств
подстанций напряжением 35-750 кВ. Типовые решенияª.
Таблица 2 - Схемы главных цепей КТПБ
Тип
Номера схем принципиальных электрических
подстанции
С изоляцией категории II*
35-1, 35-3Н, 35-4Н,
КТПБ 35 кВ
35-5АН, 35-9
110-1, 110-3Н,
110-4Н, 110-5Н,
КТПБ 110 кВ
110-5АН, 110-12, 110-13,
110-14
* Категория изоляции по ГОСТ 9920-89
Схемы вспомогательных цепей должны соответствовать типовым решениям и схемам, специально
разработанным для КТПБ с выключателями на 35 и 110 кВ.
1.1.3.3 В комплект заводской поставки не входят:
а) силовые и контрольные кабели, а также кабели связи;
б) спуски с ВЛ 35-110 кВ к блокам приема;
в) натяжные и поддерживающие гирлянды с проводом гибкой ошиновки, монтируемой на ячейковых
порталах ОРУ, на железобетонных стойках шинных мостов 10(6) кВ;
г) трубы для прокладки кабелей;
д) сборные железобетонные элементы;
е) рельсы для установки силовых трансформаторов.
Завод может поставить вышеперечисленное оборудование по отдельному заказу.
1.1.3.4 Открытые распределительные устройства 35 - 110 кВ выполняются из блоков заводского из-
готовления со смонтированным на них высоковольтным оборудованием.
1.1.3.5 Условное обозначение блоков 10, 35 и 110 кВ расшифровывается следующим образом:
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
8
Изм.
Лист
№ докум.
Подп.
Дата
Б
-
-
-
-
Блок
Номинальное напряжение, кВ
Номер типового исполнения
Межфазное расстояние, м
Отличительный индекс *
Климатическое исполнение и категория раз-
мещения по ГОСТ 15150-69
Номер настоящих технических условий
* Указывается только для типов блоков, в которых есть следующие индексы:
- К - наличие клеммного шкафа;
- П - повышенный блок;
- 630, 1000, 2000, 3200 - номинальный ток главных цепей электрических аппаратов устанавливае-
мых на блок, А;
- 400, 500, 600, 1000, 1250, 2000 - допустимое усилие на изгиб опорного изолятора, установленного
на блок, кг;
II* - категория изоляции по ГОСТ 9920-89.
1.1.3.6 Конструкции блоков обеспечивают построение компоновки по принятому варианту схемы
главных соединений подстанций с возможностью поэтапного развития.
1.1.3.7 Оперативная блокировка электрических аппаратов выполняется электромагнитной с питани-
ем выпрямленным оперативным током напряжением 220 В.
1.1.3.8 В КТПБ для ОРУ 35 и 110 кВ применяются ошиновки из труб алюминиевого сплава и из ста-
леалюминиевого провода сечением 95, 120 ,300, 500 мм в зависимости от номинального тока.
1.1.3.9 На стороне
10(6) кВ применяются шкафы трансформаторов собственных нужд, рас-
считанные на установку трансформаторов мощностью 40 кВА. Возможна установка трансформатора
собственных нужд большей мощностью, определяемой в проектной документации.
1.1.3.10 В составе КТПБ на стороне 10(6) кВ предусматриваются распредустройства наружной уста-
новки.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
9
Изм.
Лист
№ докум.
Подп.
Дата
Технические данные и указания по монтажу и эксплуатации КРУ приведены в сопроводительных до-
кументах.
1.1.3.11 Соединение ячеек КРУ 10(6)кВ с силовыми трансформаторами выполняется гибким прово-
дом марки АС-300/48 или АС-500/64.
Количество проводов в фазе и марка провода зависит от величины номинального тока ячейки вво-
да. С одного конца провода опрессованы аппаратными зажимами, второй конец опрессовывают на под-
станции при монтаже, после уточнения длин.
1.1.3.12 Для осуществления вывода ячеек КРУ влево или вправо от силового трансформатора при-
меняется блок опорных изоляторов (см. рисунок А.1).
Провод закрепляется на опорных изоляторах шинодержателями. При выполнении соединения в 2-4
провода в одной фазе, расщепление проводов осуществляется с помощью распорок.

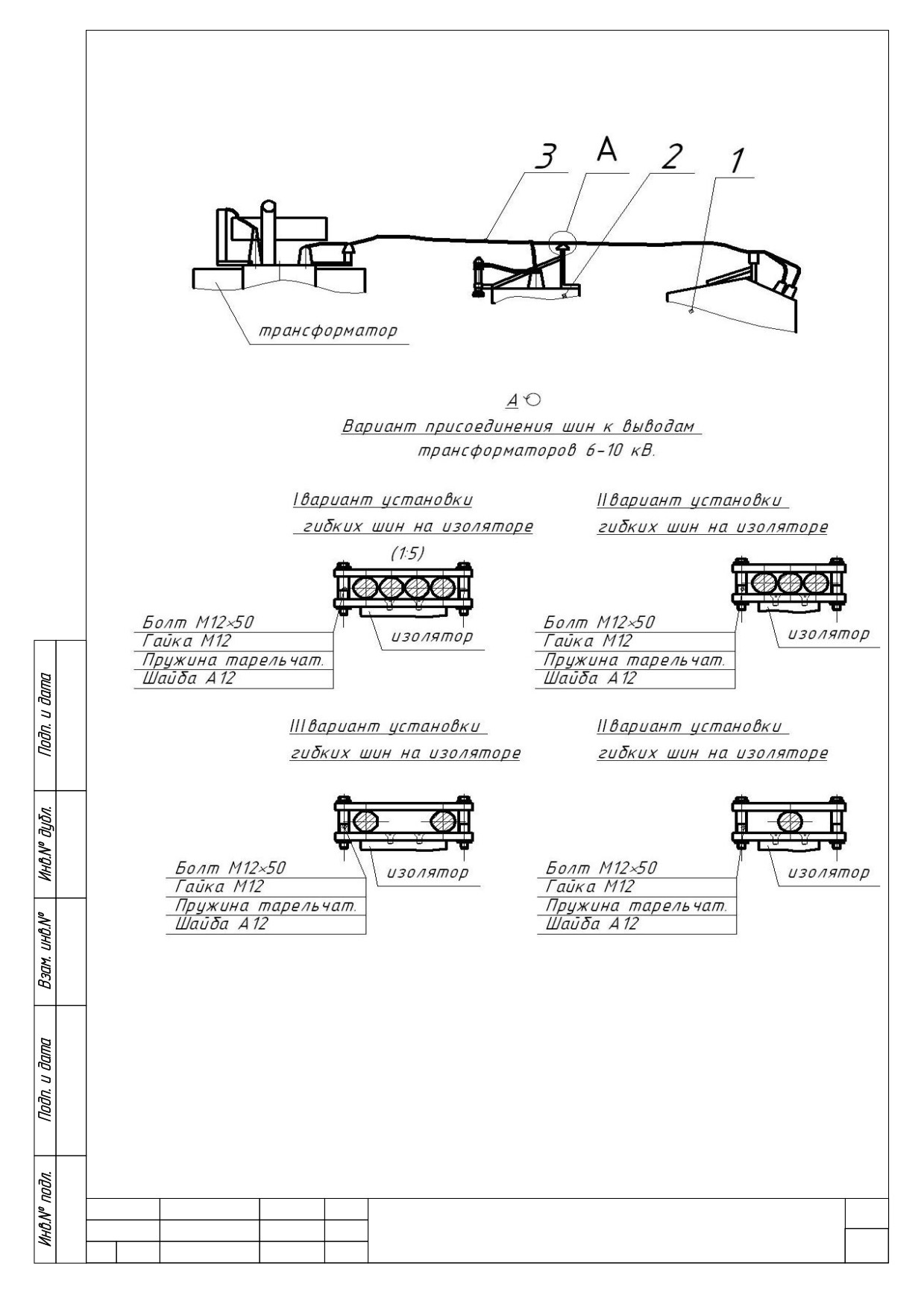

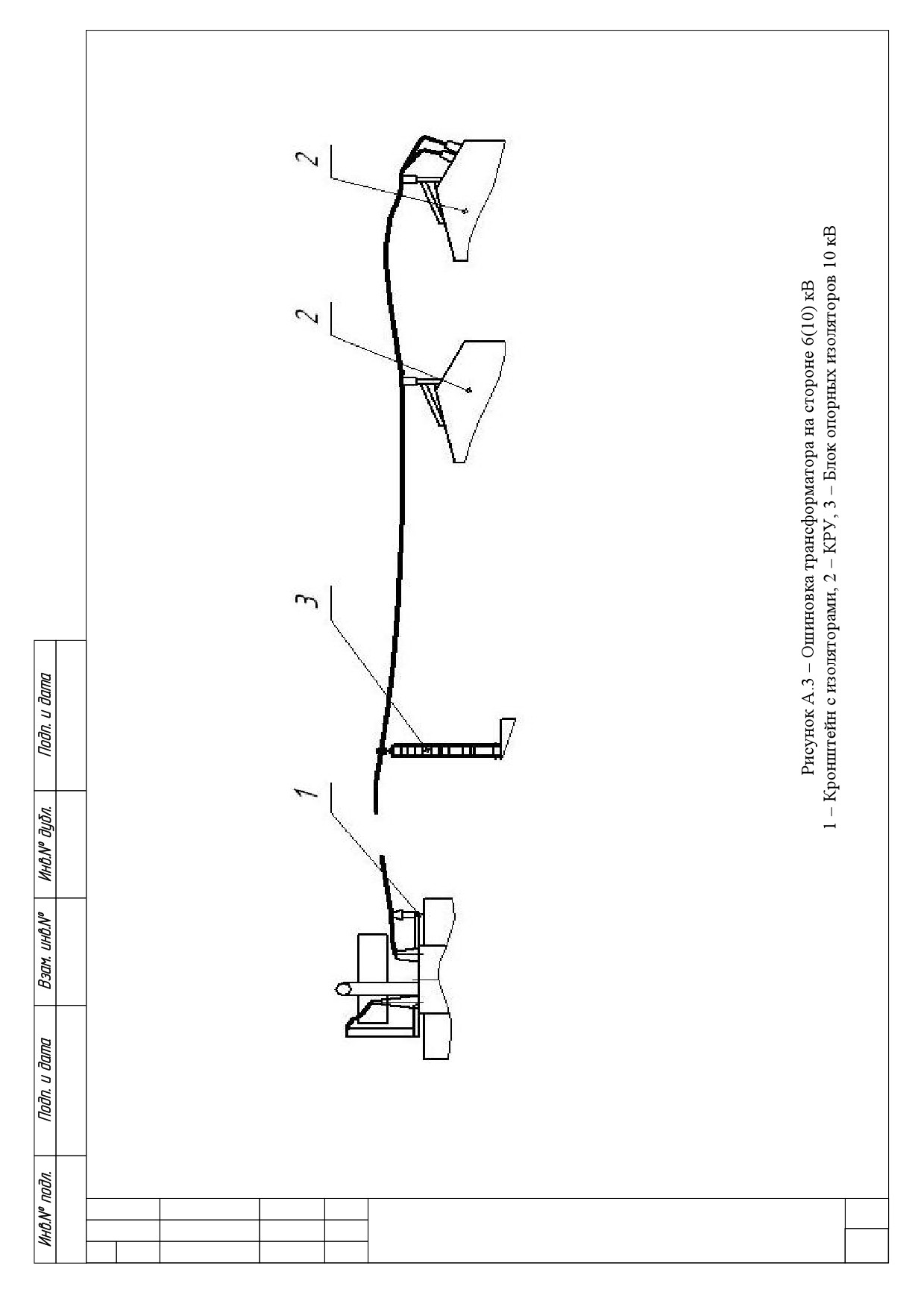

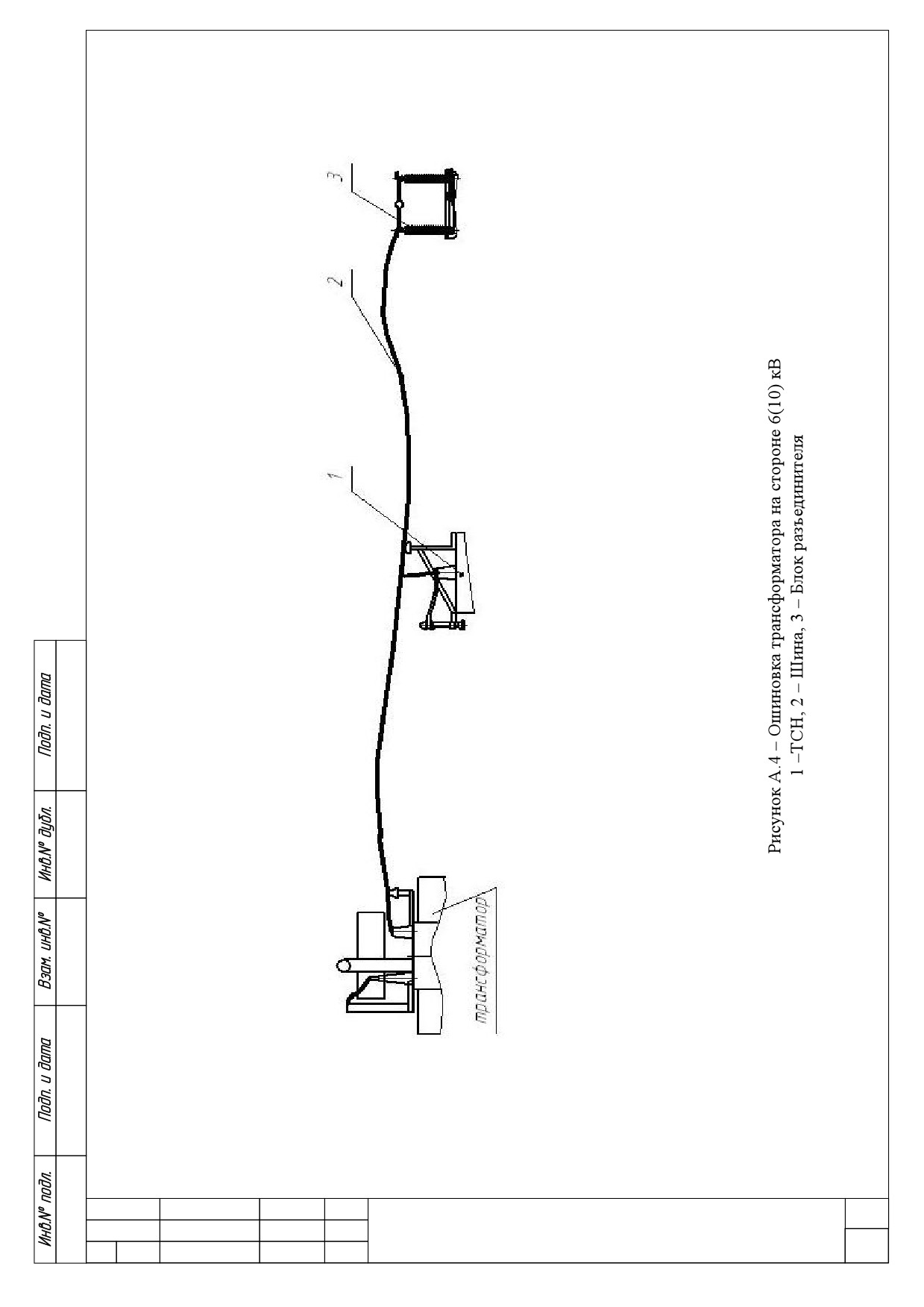

1.1.3.13 Ошиновка трансформатора на стороне 10(6) кВ показана на рисунках А.2, А.3, А.4.

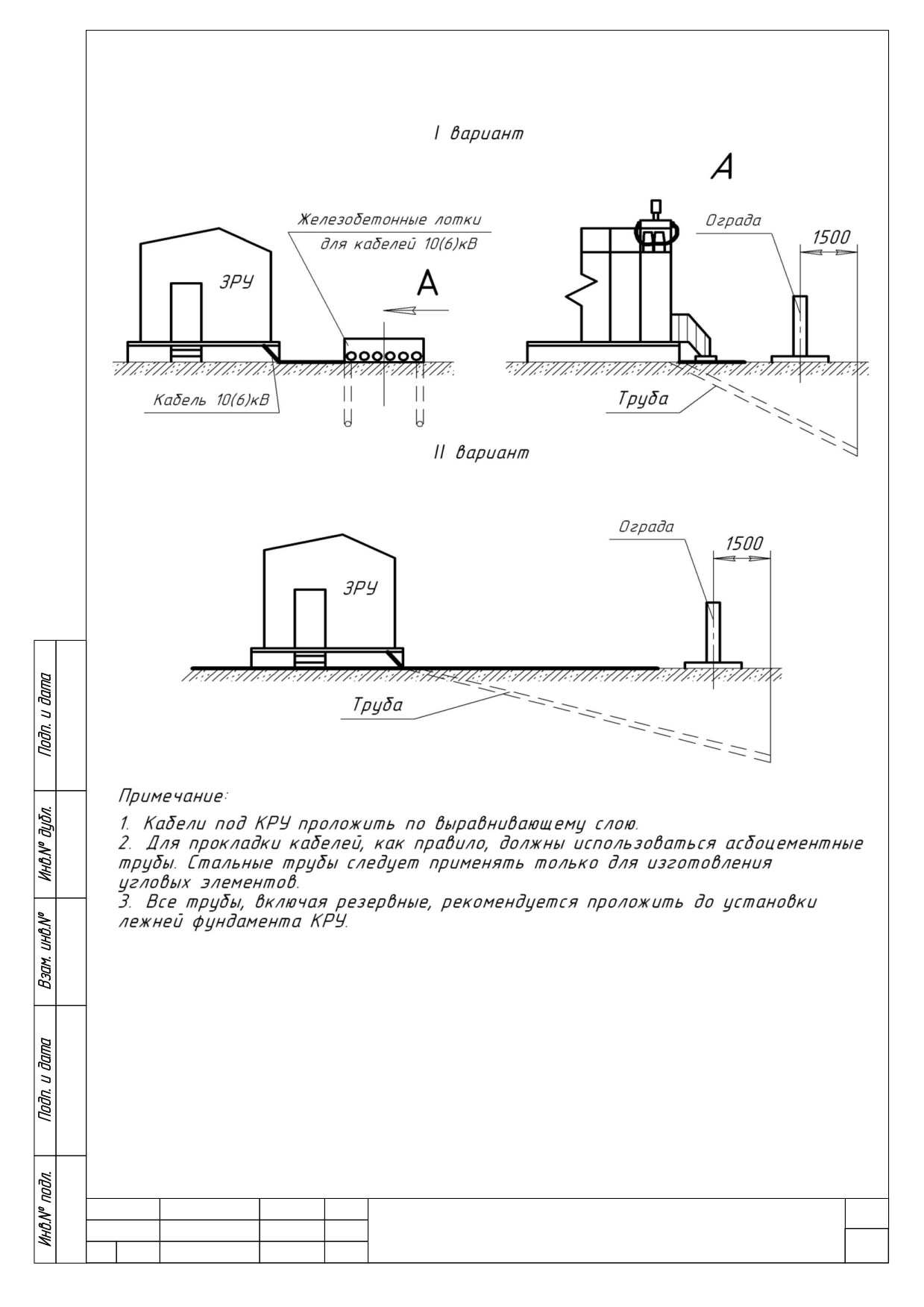

1.1.3.14 Выводы кабелей отходящих линий
10(6) кВ прокладываются вдоль ряда шкафов КРУ в
пределах его длины в железобетонных лотках. Из железобетонных лотков кабели пропускаются через
асбоцементные трубы и выводятся за территорию подстанции (см. рисунок А.5).
1.1.3.15 Элементы грозозащиты и заземления КТПБ.

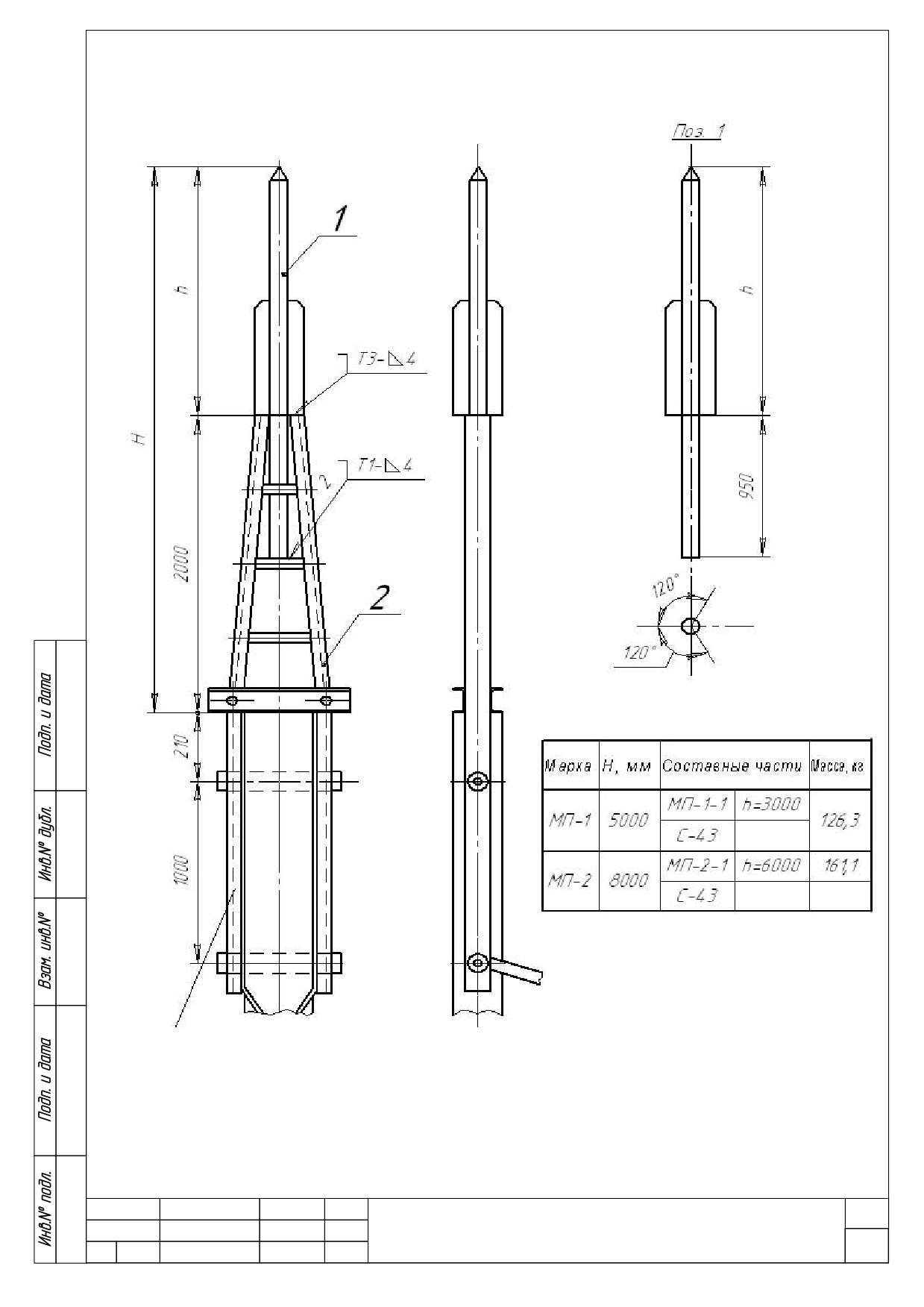

От прямых ударов молний защита КТПБ осуществляется стержневыми молниеотводами, устанавли-
ваемыми на концевых опорах ВЛ 35 и 110 кВ. Конструкции молниеотводов и их установка показаны на
рисунке А.6. Места установки и количество молниеотводов определяется по рабочему проекту на кон-
кретную подстанцию.
Защита изоляции трансформаторов и высоковольтных аппаратов от атмосферных и коммутацион-
ных перенапряжений осуществляется вентильными разрядниками или ограничителями перенапряжения.
Заземление металлоконструкций блоков, корпусов трансформаторов, шкафов КРУ и других метал-
лических частей, которые могут оказаться под напряжением вследствие повреждения изоляции, осуще-
ствляется путем создания электрического контакта их с контуром заземления подстанции.
Металлические кабельные конструкции, состоящие из лотков, соединенных между собой болтами
при помощи вкладышей, образуют замкнутую цепь заземления. В начале и в конце прямого участка
трассы к лоткам присоединяется проводник от контура заземления.
Контакты заземляющих ножей разъединителей присоединяются к металлоконструкции блоков при
сооружении КТПБ. Расчет контура заземления КТПБ и выбор заземляющих проводников и заземлителей
осуществляет проектная организация в рабочем проекте.
1.1.3.16 Наружное ограждение и фундаменты под конструкции КТПБ. Пример ограждения подстан-
ции (см. рисунок А.7).

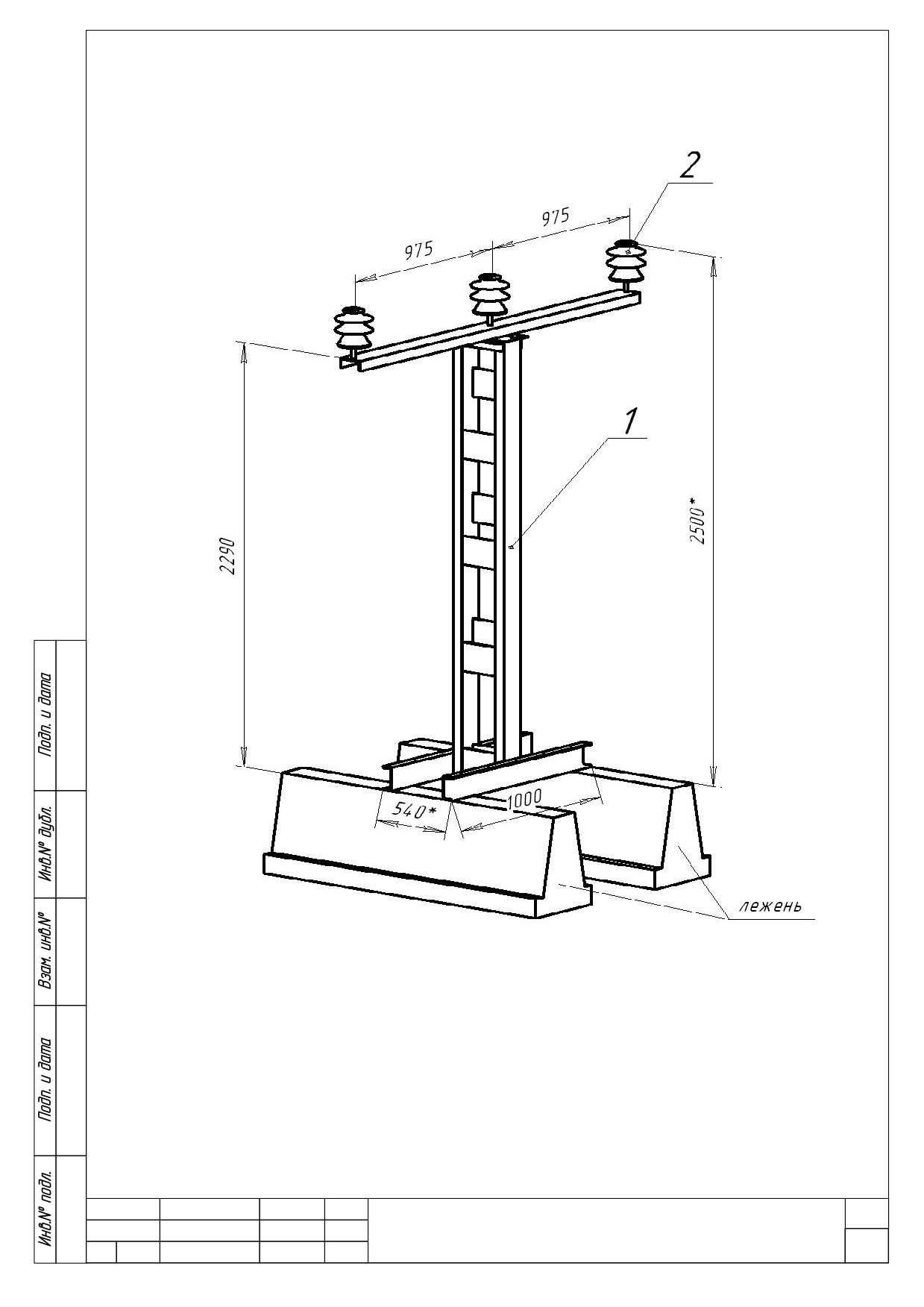

Фундаменты под элементы КТПБ предусматриваются незаглубленного типа и состоят из железобе-
тонных элементов (лежней, брусков, плит), укладываемых непосредственно на спланированную поверх-
ность грунта либо на выровненную песчаную подушку. Конструкция элементов КТПБ учитывает возмож-

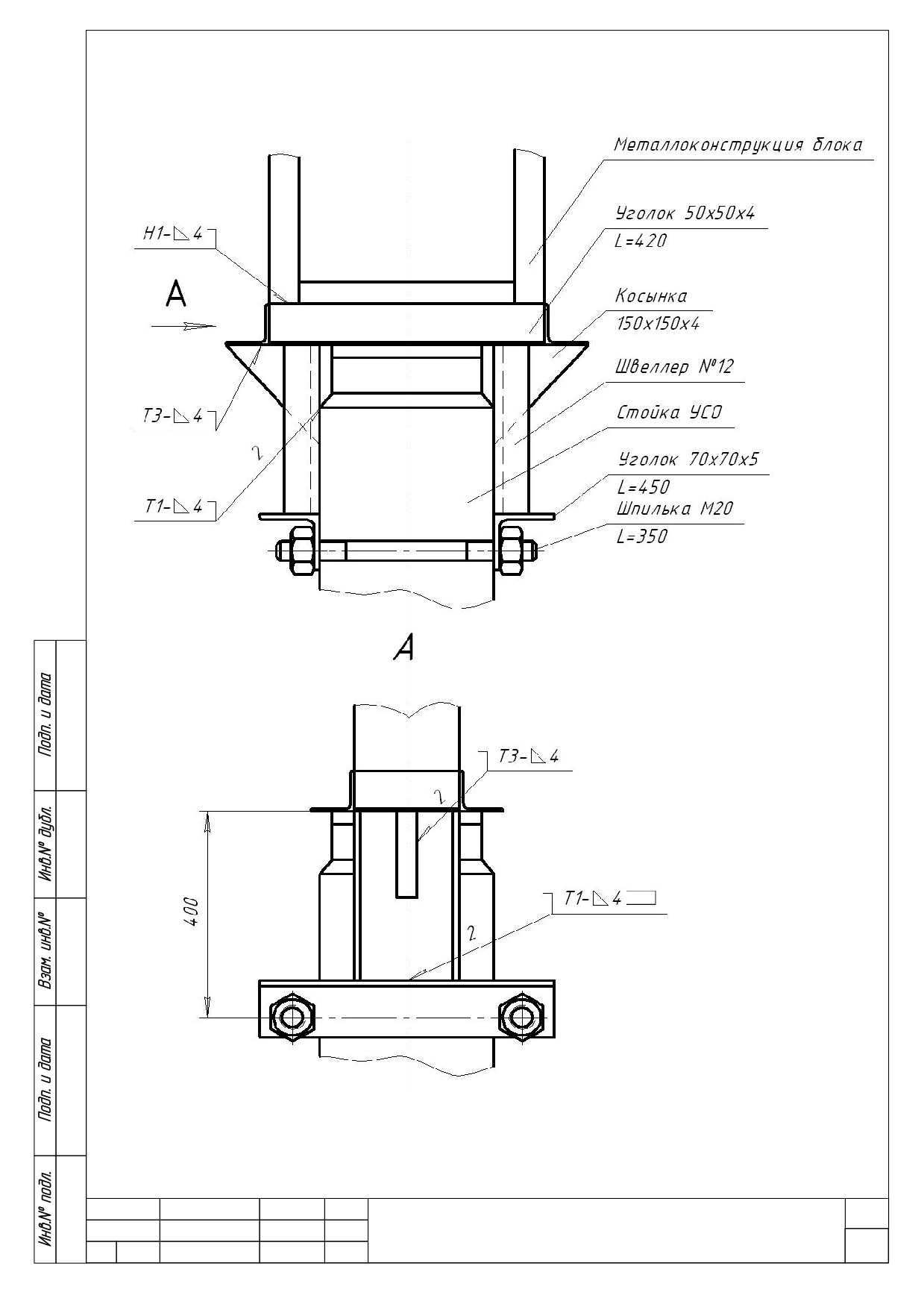

ность их установки на фундаменты заглубленного типа. Пример крепления блока на стойках УСО (см.
рисунок А.8).
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
10
Изм.
Лист
№ докум.
Подп.
Дата
1.1.3.17 В КТПБ применяются общеподстанционные пункты управления (ОПУ), состав и габариты
которого согласовываются отдельно.
1.1.3.18 Осветительная установка (см рисунок А.9).

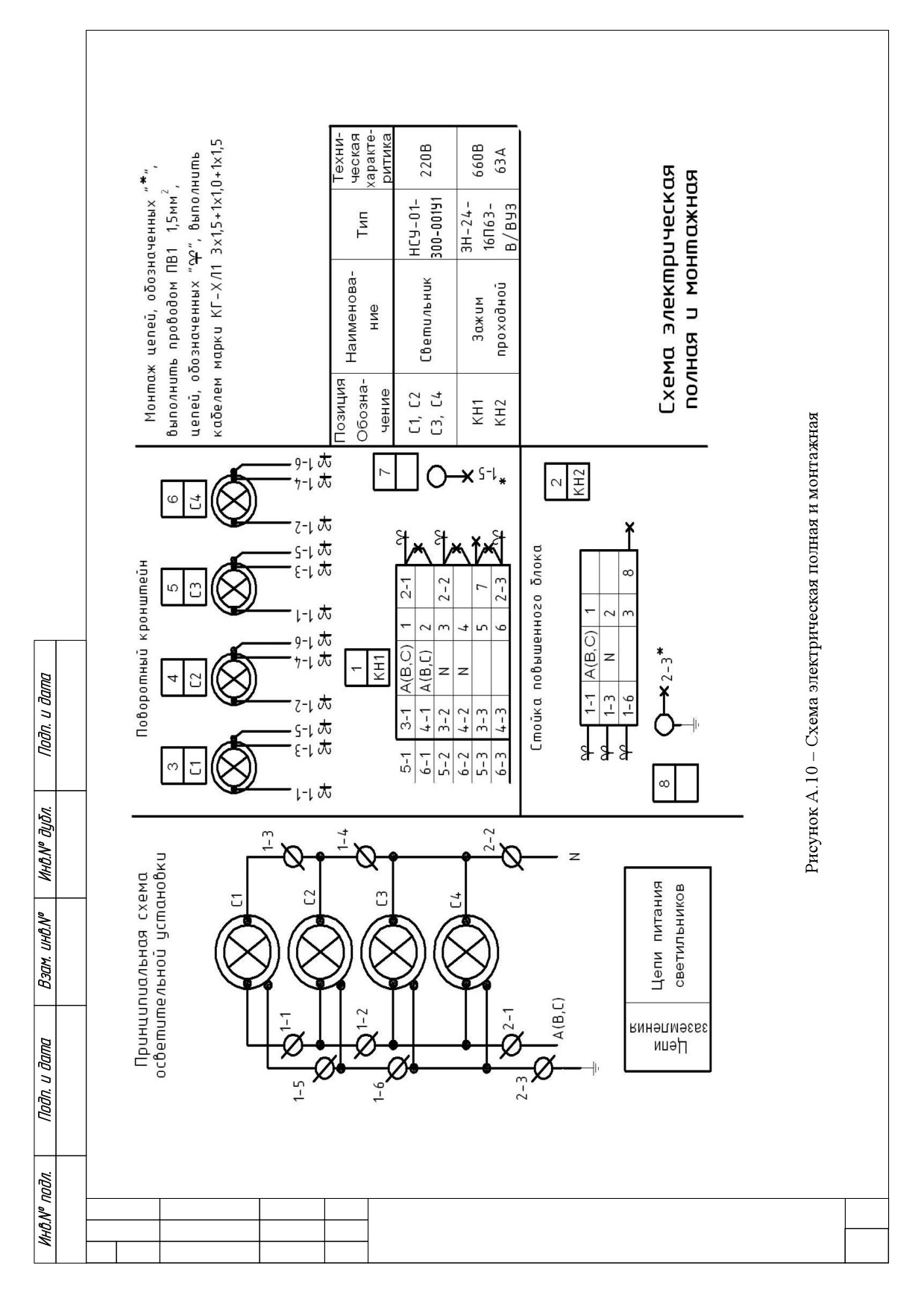

Осветительная установка подключается согласно с электрической схемой (см. рисунок А.10).

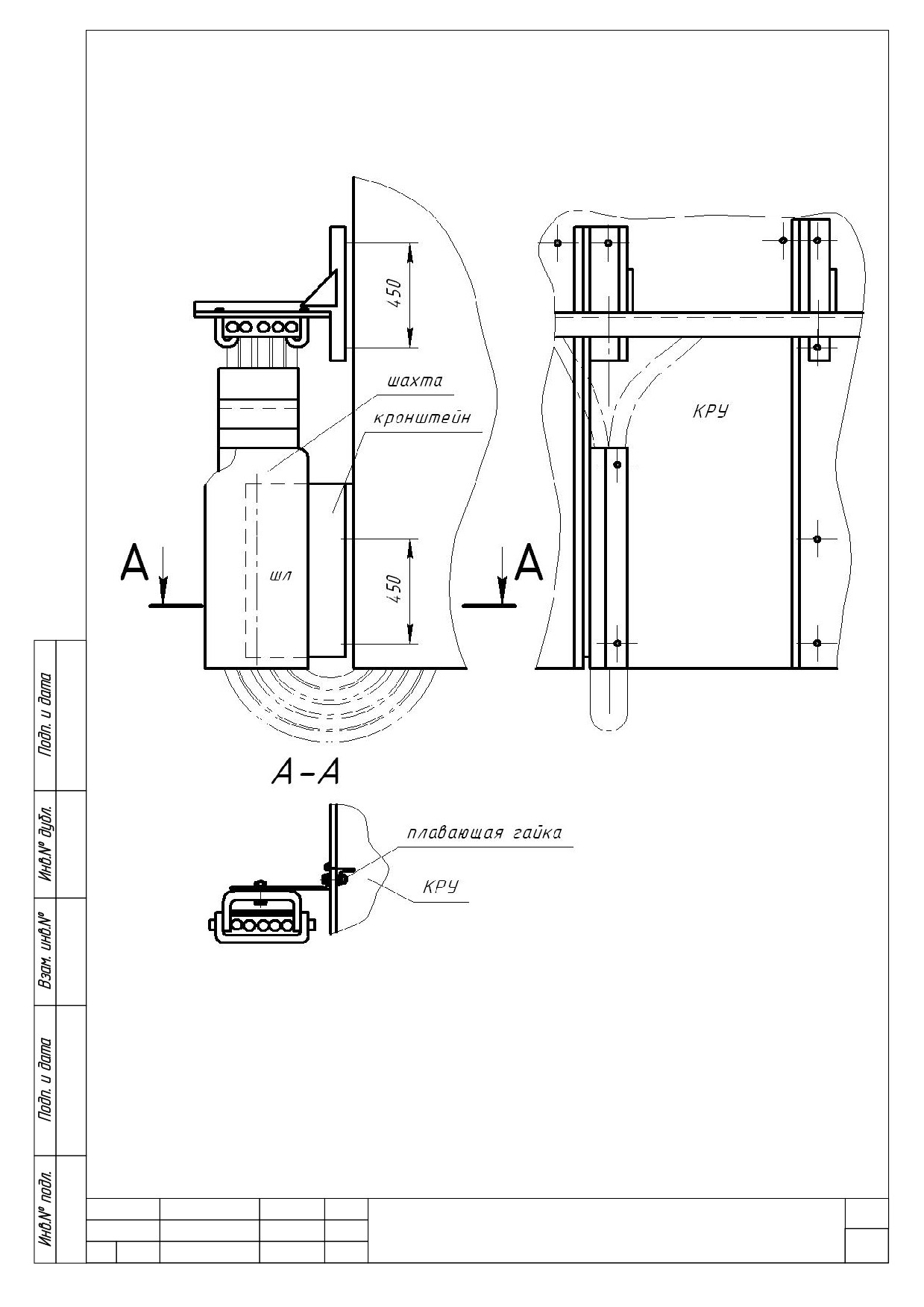

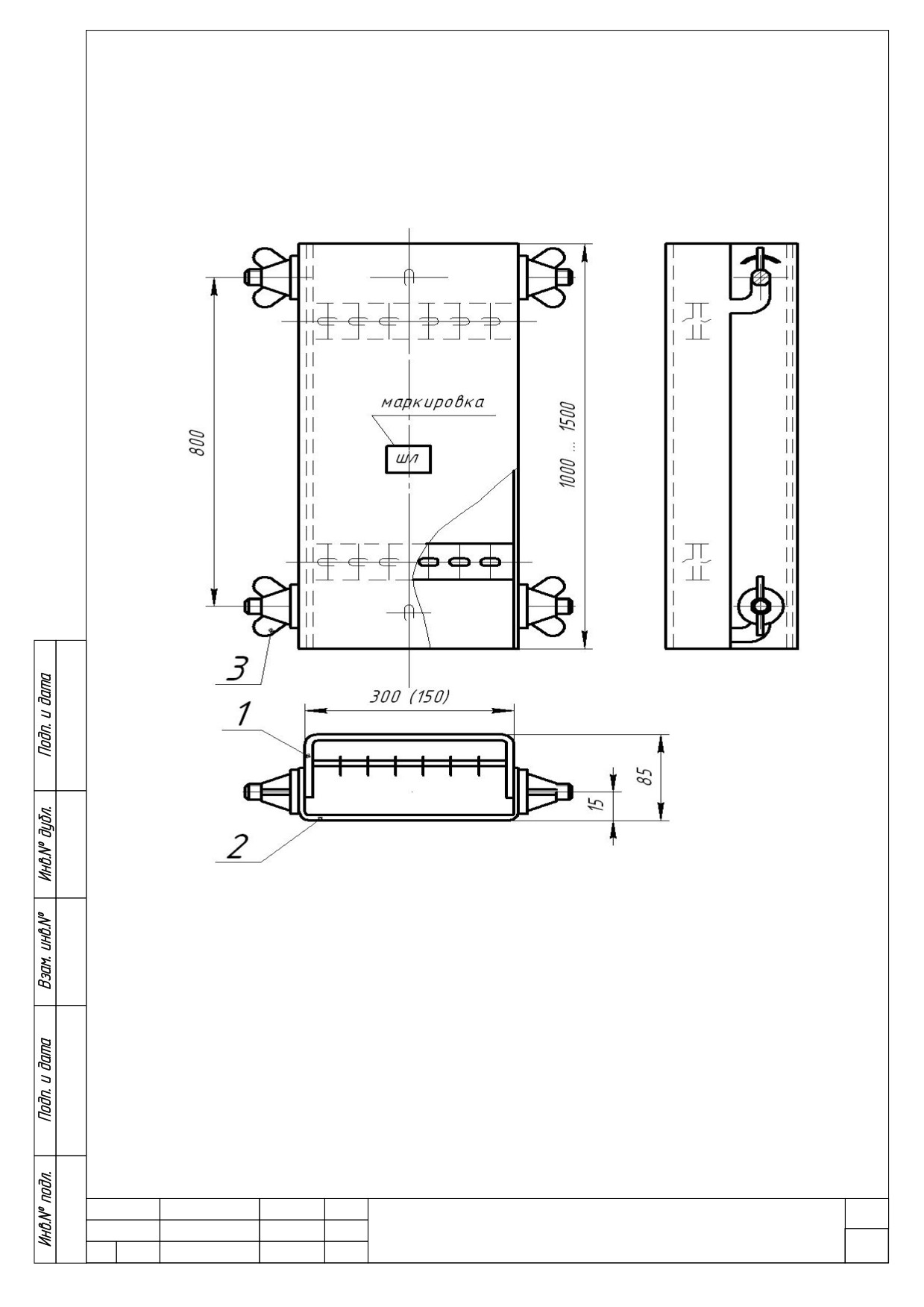

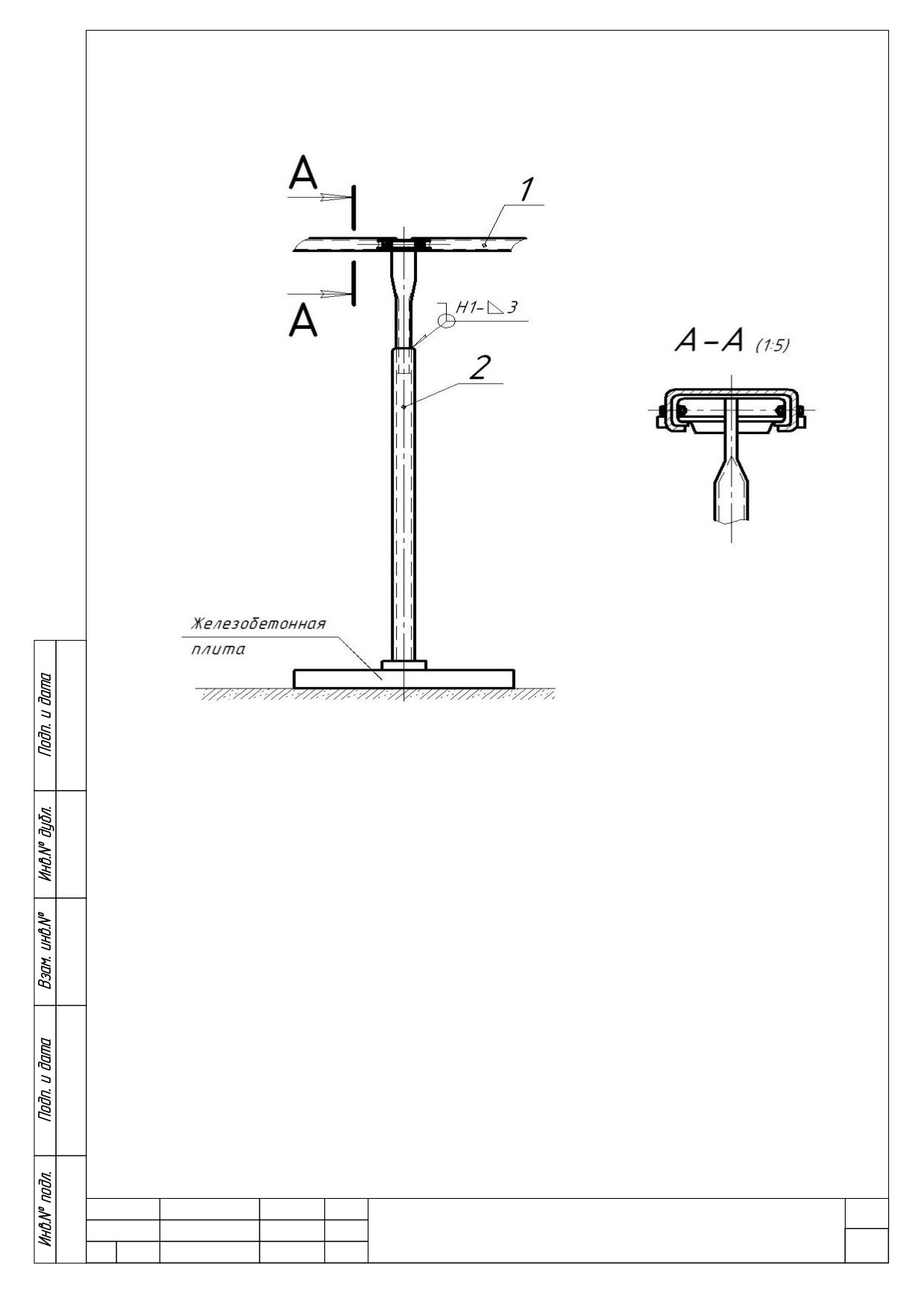

1.1.3.19 Металлические конструкции для прокладки контрольных кабелей. Прокладка контрольных
небронированных кабелей на территории подстанции осуществляется в подвесных лотках, проложенных
на высоте не менее 2 м от земли (см рисунки А.11-А.14). Лотки представляют собой коробчатую конст-
рукцию, открытую снизу. Нижний проем перекрывается съемными планками, на которые укладываются
кабели. Лотки крепятся непосредственно к опорным конструкциям и стыкуются между собой при помощи
вкладышей, которые входят в оба соединяемых лотка.
Лотки изготавливаются различными сечениями, в зависимости от количества прокладываемых ка-
белей. В лотках допускается размещение кабелей в два слоя. Чертеж общего вида раскладки кабельных
конструкций входит в комплект сопроводительной технической документации для каждой КТПБ.
1.1.4 Устройство и работа
Устройство и работа КТПБ и составных частей описаны в последующих частях руководства по экс-
плуатации.
1.1.5 Средства измерения, инструмент и принадлежности
1.1.5.1 Заводская поставка КТПБ комплектуется ЗИП:
- указатель напряжения УВНИ-10С3
- 1 шт.
- рукоятка к приводу
- 1 шт.
- заземление переносное ЗПП
- 1 шт.
- ключ КЭЗ-1
- 1 шт.
- лампа
- 1 шт.
1.1.5.2 Комплект ЗИП может быть согласован с заказчиком отдельно.
1.1.5.3 Принадлежности и инструмент, необходимые для обслуживания высоковольтных выключате-
лей и аппаратуры указаны в эксплуатационной документации на эти аппараты.
1.1.5.4 Контрольно-измерительные приборы для проведения наладочных и ремонтных работ КТПБ
предприятием-изготовителем поставляются по отдельному заказу.
1.1.6 Маркировка и пломбирование
1.1.6.1 КТПБ имеет общую паспортную табличку, которая прикреплена рядом с входной дверью ОПУ
БМ (при отсутствии в КТПБ здания ОПУ БМ - на других зданиях с аппаратурой управления) и содержит
следующие данные:
1) наименование министерства, ведомства;
2) товарный знак предприятия-изготовителя;
3) наименование подстанции;
4) обозначение типа КТПБ;
5) заводской номер;
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
11
Изм.
Лист
№ докум.
Подп.
Дата
6) номинальное напряжение, кВ;
7) номинальный ток, А;
8) номинальную мощность, кВА;
9) номер технических условий;
10) год выпуска;
11) надпись "Сделано в России" для КТПБ, предназначенных на экспорт.
1.1.6.2 На каждом блоке прикреплена табличка, в которой указаны технические данные блока:
1) товарный знак предприятия-изготовителя;
2) обозначение типа блока;
3) заводской номер;
4) номинальное напряжение, кВ;
5) номинальный ток;
6) номер схемы вспомогательных цепей;
7) номер технических условий;
8) год выпуска;
9) надпись "Сделано в России" для КТПБ, предназначенных на экспорт.
1.1.6.3 Отдельные элементы КТПБ, входящие в комплект поставки завода (металлоконструкции,
шины и т.п.), имеют нанесенные несмываемой краской (чернилами) надписи марок высотой знаков не
менее 10 мм.
Ящики с блоками 10, 35 и 110 кВ пломбируются по ГОСТ 31281-2004.
1.1.7 Упаковка
1.1.7.1 Элементы КТПБ поставляются без упаковки, приведенными в транспортное положение со-
гласно конструкторской документации.
1.1.7.2 Каждое грузовое место, транспортируемое без упаковки, комплектуется упаковочным листом,
вложенное в специальный ящик.
1.1.7.3 Упаковка элементов КТПБ, отправляемых в районы Крайнего Севера и труднодоступные
районы, должна производиться в соответствии с требованиями ГОСТ 15846-2002.
1.1.7.4 Упаковка технической и товаросопроводительной документации должна производиться в не-
промокаемый пакет по ГОСТ 10354-82 по конструкторской документации, разработанной в соответствии
с требованиями ГОСТ 23216-78.
1.1.7.5 Формирование пакетов производится в соответствии с ведомостью комплектации и
ГОСТ 16369-96.
1.1.7.6 Комплектующие сборочные единицы, детали и запасные части, должны быть упакованы в
ящики, изготовленные с учетом требований ГОСТ 10198-91. Допускается применение ящиков, изготов-
ленных по конструкторской документации завода-изготовителя, обеспечивающих сохранность комплек-
тующих сборочных единиц, деталей и запасных частей при транспортировании и хранении.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
12
Изм.
Лист
№ докум.
Подп.
Дата
1.1.7.7 Комплектующие сборочные единицы, детали и запасные части должны быть закреплены в
ящиках по конструкторской документации, разработанной в соответствии с требованиями
ГОСТ 23216-78.
1.1.7.8 При поставке элементы КТПБ должны быть законсервированы сроком не менее чем на один
год. Консервацию производить для условий хранения и транспортирования 8 (ОЖЗ) ГОСТ 15150-69 по
инструкции предприятия-изготовителя, разработанной в соответствии с ГОСТ 9.014-78.
1.1.7.9 Допускается не производить переконсервацию комплектующих изделий, не подвергавшихся
технологической обработке на предприятии-изготовителе и имеющих запас времени до очередного сро-
ка переконсервации не менее 2,5 лет.
1.1.7.10 Упаковка КТПБ, поставляемых на экспорт, должна производиться в соответствии с требова-
ниями Единого технического руководства «Упаковка экспортных грузовª, с учетом дополнительных тре-
бований, которые могут быть регламентированы заказом.
1.1.7.11 О проведении консервации и сроках последующей переконсервации должна быть отметка в
эксплуатационной документации КТПБ, а также в экспуатационной документации покупных изделий.
1.2 Описание и работа составных частей изделия
1.2.1 Общие сведения
КТПБ на напряжения 35 и 110 кВ состоит из блоков ОРУ 35 и 110 кВ, комплектного распределитель-
ного устройства наружной установки КРУ 10(6) кВ серии КНВ-10, элементов грозозащиты, наружного ос-
вещения, ОПУ заводского изготовления, комплектов кронштейнов и металлических лотков подвесных
конструкций для прокладки контрольного кабеля в ОРУ.
1.2.2 Работа
1.2.2.1 ОРУ 35 кВ
В зависимости от главных схем электрических соединений и назначения в КТПБ применяются сле-
дующие блоки 35 кВ:
- Блок ввода (см. рисунок Б.1),
- Блок секционного выключателя (см. рисунок Б.2),
- Блок опорных изоляторов (см. рисунок Б.3),
- Блок разъединителя (см. рисунок Б.4),
- Блок трансформатора собственных нужд 35 кВ (см. рисунок Б.5).
Металлоконструкции блоков обеспечивают нормальные условия работы, транспортировки элемен-
тов оборудования и обладают достаточной механической прочностью.
В зависимости от степени загрязнения района эксплуатации в блоках устанавливаются высоко-
вольтные электрические аппараты с внешней изоляцией категории II* по ГОСТ 9920-89 для исполнений
У, ХЛ и УХЛ категории размещения 1.
1.2.2.1.1 Блок ввода 35 кВ (см. рисунок Б.1)
Несущая металлоконструкция блока (каркас) поз.1, унифицирована для всех исполнений блоков с
выключателями. Блоки различных исполнений отличаются электрооборудованием и аппаратами.
Основным высоковольтным аппаратом блока является выключатель поз.2.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
13
Изм.
Лист
№ докум.
Подп.
Дата
Выключатели поставляются с пружинными и электромагнитными приводами в зависимости от рай-
она эксплуатации, типа выключателя, типа оперативного тока. На блоке с двух сторон выключателя ус-
танавливаются разъединители поз.3 с приводами поз.4. Со стороны линии установлен разъединитель с
двумя заземляющими ножами, со стороны сборных шин - с одним заземляющим ножом.
В зависимости от требований заказчика блок линии может поставляться с трансформаторами тока
поз.6, с трансформаторами напряжения или без трансформаторов.
На верхней консоли блока, со стороны линии, установлены опорные изоляторы поз.9.
Высоковольтные аппараты на блоке соединяются между собой с помощью жестких шин.
С целью обеспечения целостности шин при транспортировании шины демонтируются и укладыва-
ются в упаковочный ящик.
На боковинах каркаса справа и слева от выключателя устанавливаются два клеммных шкафа поз.5.
В зависимости от наличия высоковольтных аппаратов для блока применяются различные схемы
вспомогательных цепей.
Чертеж вспомогательной схемы на конкретное исполнение поставляется на каждый заказ в объеме
сопроводительной техдокументации.
Кабели внешних соединений подключаются к клеммам шкафа и заводятся в шкаф через специаль-
ные кабельные вводы.
1.2.2.1.2 Блок секционного выключателя (см. рисунок Б.2)
На блоке секционного выключателя отсутствует рама с опорными изоляторами и оба разъединителя
- с двумя заземляющими ножами.

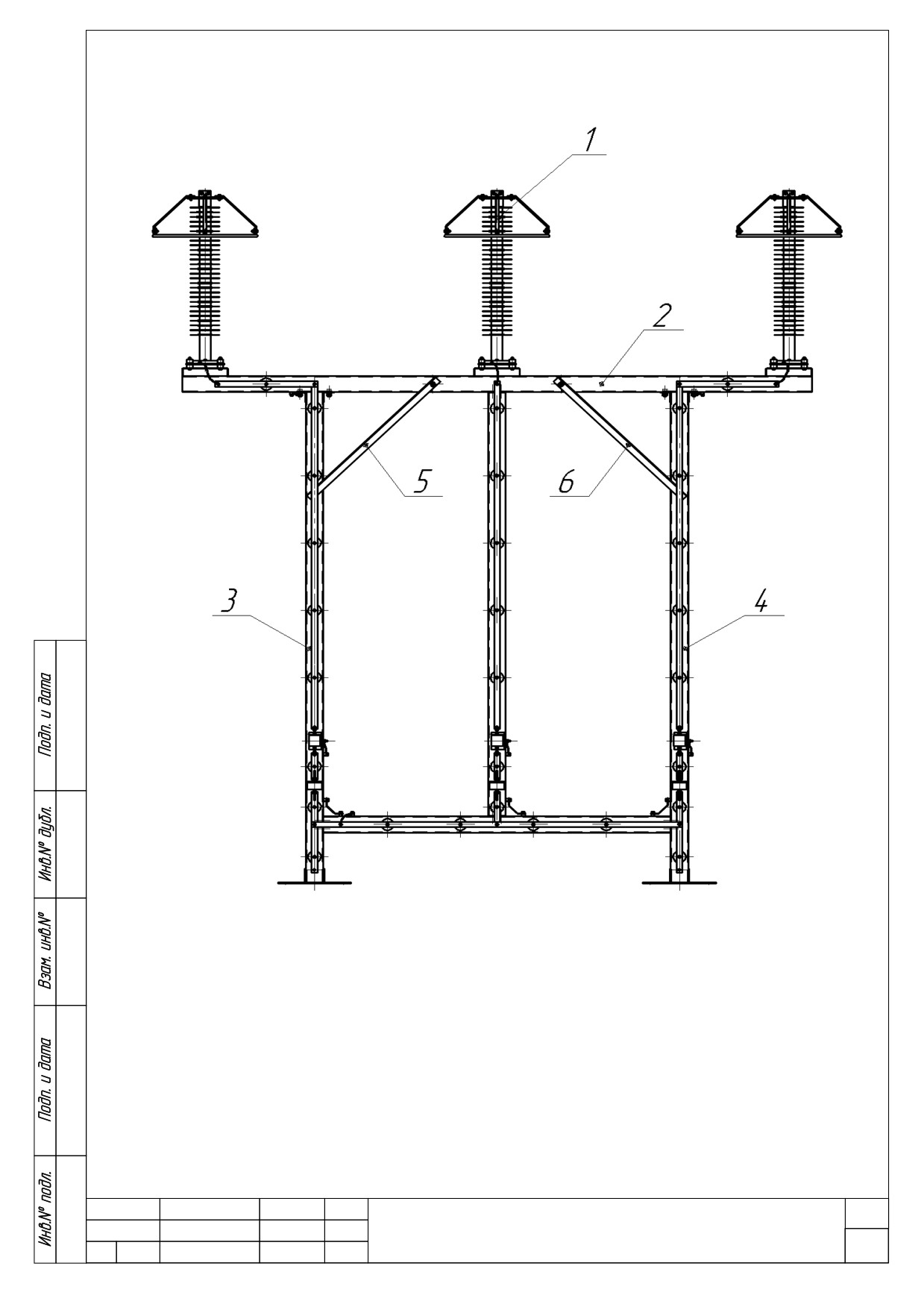

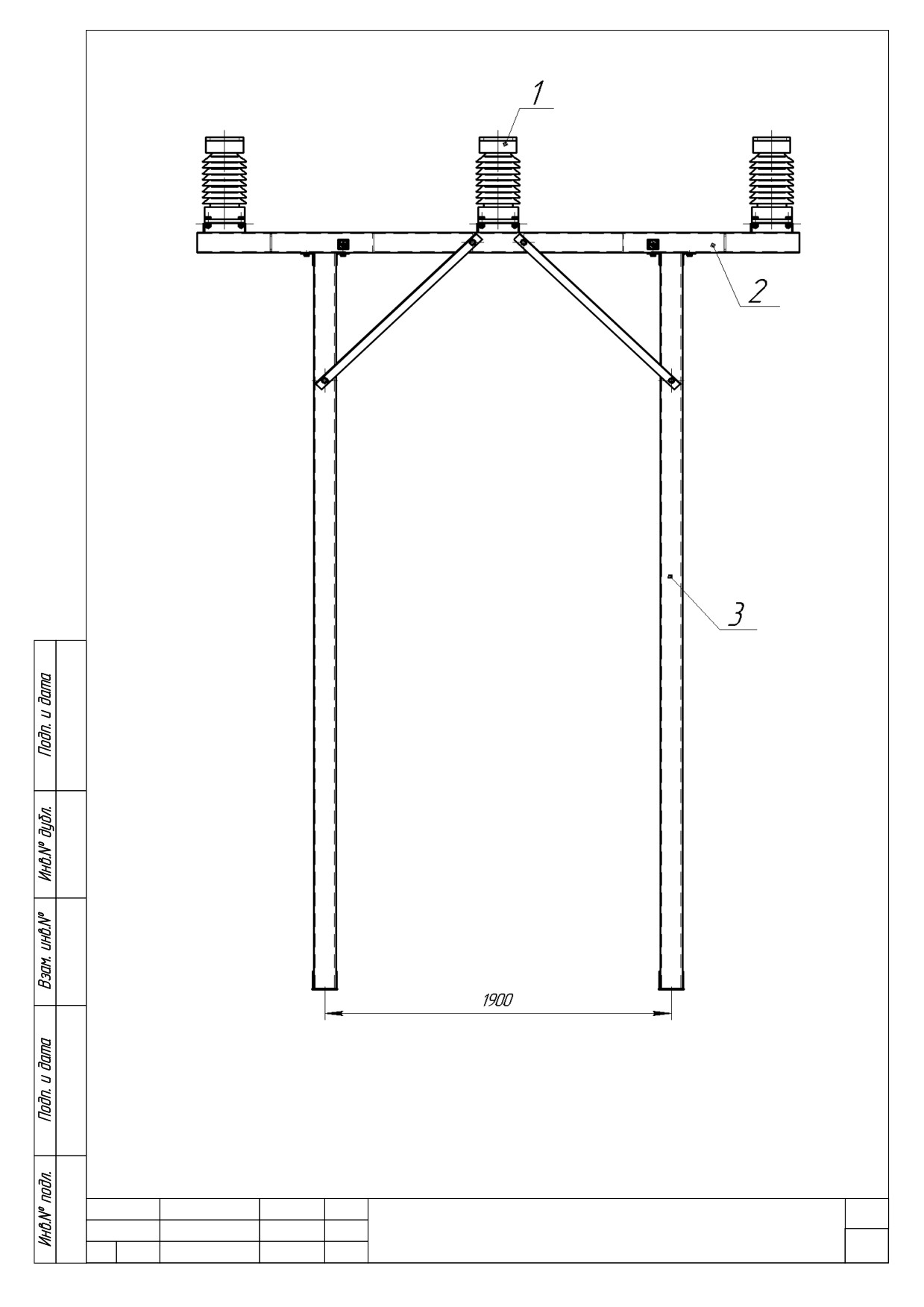

1.2.2.1.3 Блок опорных изоляторов (см. рисунок Б.3)
Металлоконструкция блока состоит из двух стоек и рамы. Рама блока имеет три подставки (пласти-
ны), на которые устанавливаются опорные изоляторы. Шины крепятся к опорным изоляторам шинодер-
жателями или специальными пластинами.

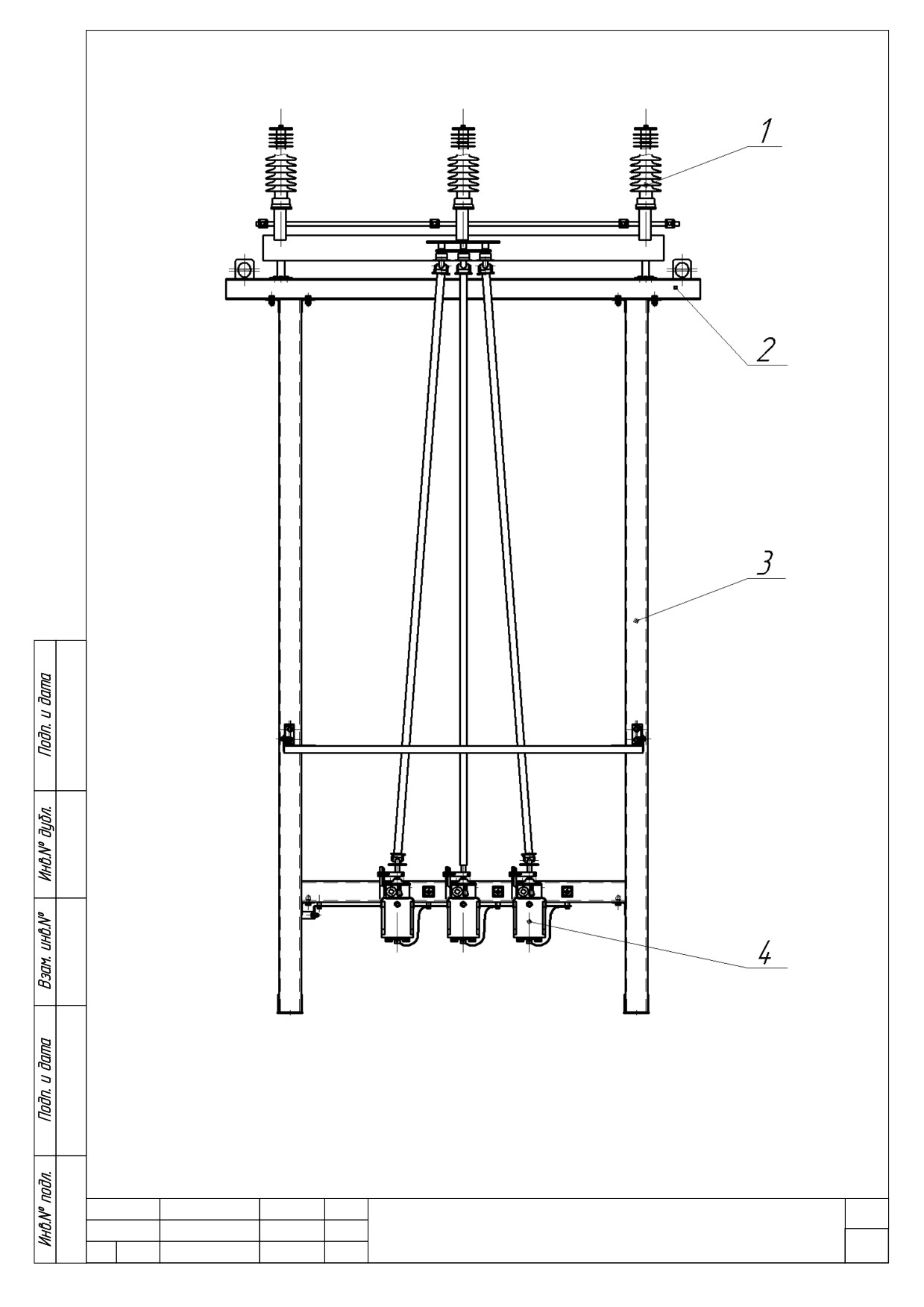

1.2.2.1.4 Блок разъединителя (см. рисунок Б.4)
Конструкция блока аналогична конструкции блока опорных изоляторов, только вместо опорных изо-
ляторов на раме устанавливается трехполюсный разъединитель.
1.2.2.1.5 Блок трансформатора собственных нужд 35 кВ (см. рисунок Б.5)
На каркасе блока предусмотрена установка силового трансформатора, предохранителя, разъедини-
теля с приводом и клеммного шкафа.
При установке на фундаменты нижнее основание блоков приваривается к закладным элементам
лежней или оголовкам выступающей части стоек.
Для электробезопасности боковины блока выполнены с сетчатыми панелями.
1.2.2.2 ОРУ 110 кВ
1.2.2.2.1 Блок разъединителя 110 кВ (см. рисунок В.1)
На металлоконструкции смонтированы полюса разъединителей и привод.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
14
Изм.
Лист
№ докум.
Подп.
Дата
Блоки разъединителей 110 кВ комплектуются двигательными и ручными приводами. Двигательные
привода комплектуются шкафами управления при наличии данного требования в опросном листе. Над
ручными приводами предусмотрена установка защитных козырьков.
В документации проектной организации должны предусматриваться оптимальные места установки
шкафов для дистанционного управления разъединителями, также должны заказываться кабели для вы-
полнения схем соединений и элементы фундамента.
Блоки разъединителя отгружаются транспортными пакетами, которые формируются из блоков
110 кВ с частично смонтированным оборудованием и укрупненными узлами, максимально подготовлен-
ными к сборке.
1.2.2.2.2 Блок выключателя 110 кВ (см. рисунок В.2)
Блоки выключателя изготавливаются на основе выключателей сторонних организаций изготовителей
двух принципиальных конструкций: колонковой или баковой. Блок колонкового выключателя состоит из
выключателя, двух стоек, опорной рамы, на которую устанавливаются стойки, шкафы зажимов (ШЗВ) и
обогрева (ШОВ). Блок бакового выключателя состоит из двух опорных рам, на которые устанавливается
выключатель, шкафы зажимов (ШЗВ), обогрева (ШОВ). Дополнительно могут быть поставлены площадки
обслуживания для приводов при наличии данного требования в опросном листе.
1.2.2.2.3 Блок ЗОН и ОПН 110 кВ (см. рисунок В.3)
На отдельной стойке устанавливаются заземлитель, ограничитель перенапряжений, регистратор
разрядов (по отдельному заказу) и привод заземлителя. Привод при помощи тяги соединяется с зазем-
лителем.
1.2.2.2.4 Блок ограничителей перенапряжений 110 кВ (см. рисунок В.4)
На металлоконструкции блока устанавливаются ОПН, также могут устанавливаться регистраторы
разрядов при наличии данного требования в опросном листе.

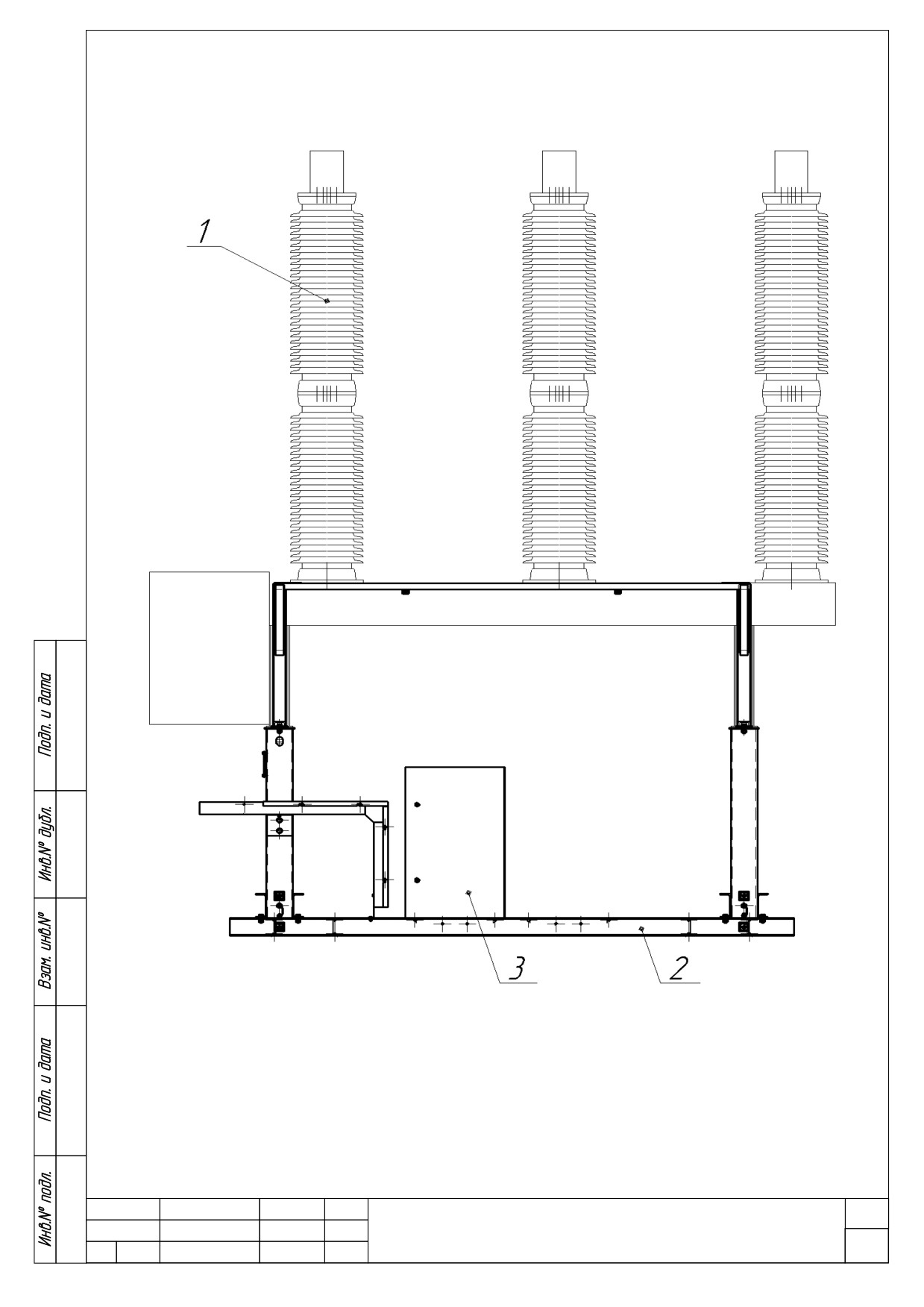

1.2.2.2.5 Блоки трансформаторов напряжения и трансформаторов тока 110 кВ (см. рисунок В.5)
На металлоконструкции блока, состоящего из двух стоек, рамы и подкосов, установлены три транс-
форматора напряжения (тока) 110 кВ и шкаф зажимов.
Блок трансформатора напряжения в зависимости от типа трансформатора может изготавливаться
со стойками уменьшенной высоты. Данное конструктивное решение обусловлено большой высотой кор-
пуса трансформатора.
Блоки трансформаторов напряжения и трансформаторов тока отгружаются в транспортных пакетах
с демонтированными высоковольтными аппаратами.
1.2.2.2.6 Блок опорных изоляторов 110 кВ (см. рисунок В.6)
На металлоконструкции блока устанавливаются опорные изоляторы.
Конструкция блоков состоит из двух стоек, рамы и подкосов.
1.2.3 Маркировка и пломбирование
Маркировка и пломбирование составных частей в соответствии с 1.1.6 настоящего руководства по
эксплуатации.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
15
Изм.
Лист
№ докум.
Подп.
Дата
1.2.4 Упаковка
Упаковка составных частей КТПБ в соответствии с 1.1.7 настоящего руководства по эксплуатации.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
16
Изм.
Лист
№ докум.
Подп.
Дата
2 Использование по назначению
2.1 Эксплуатационные ограничения
КТПБ должна эксплуатироваться в соответствии с требованиями настоящего РЭ, несоблюдение ко-
торых недопустимо по условиям безопасности и может привести к выходу КТПБ из строя.
2.2 Подготовка изделия к использованию
2.2.1 Меры безопасности при подготовке изделия
2.2.1.1 При монтаже и эксплуатации КТПБ, при осмотрах ремонтах и ревизиях необходимо соблю-
дать "Правила техники эксплуатации электроустановок".
2.2.1.2 К монтажу КТПБ допускаются лица, прошедшие соответствующий инструктаж по технике
безопасности.
2.2.1.3 Не допускайте нарушений правил техники безопасности. Обеспечьте безопасное выполнение
работ устройствами, механизмами, такелажными средствами, инструментом и приспособлениями.
2.2.1.4 При строительстве и производстве земляных работ соблюдайте требования строительных
норм и правил (СНиП) по технике безопасности в строительстве.
Механизмы, предназначенные для выполнения строительных и грузоподъемных работ, должны об-
ладать достаточной грузоподъемностью, обеспечивающей безопасное выполнение работ. При подъеме
соблюдайте "Правила устройства безопасной эксплуатации грузоподъемных кранов". Безопасность при
перемещении грузов и производстве строительно-монтажных работ самоходными кранами обеспечива-
ют лица, ответственные за эти работы.
2.2.1.5 При установке блоков на незаглубленный фундамент, во избежание несчастного случая, не-
обходимо в местах прохода наземных лотков под ошиновкой выставить предупреждающий плакат: "Ка-
тегорически запрещается ходить по лоткам".
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
а) допускать к работе на кранах и строительных механизмах работников, не имеющих документов
для работы на этих механизмах;
б) работать на кранах и строительных механизмах, имеющих неисправности;
в) пользоваться неисправными стропами и грузозахватными средствами, не имеющими бирок с ука-
занием срока проверки;
г) поднимать груз, находящийся в стороне от свободно висящего крюка, а также превышающий гру-
зоподъемность механизма;
д) выполнять работы под линиями электропередач;
е) выполнять работы вблизи установок, находящихся под высоким напряжением, без оформления
наряда - допуска;
ж) ходить по наземным лоткам под ошиновкой.
Перед подъемом элементов и блоков КТПБ проверьте состояние болтовых соединений и наличие
раскрепления всех частей, так как на этом элементе (блоке) могут оказаться другие конструкции, кото-
рые были вложены на период хранения.
2.2.1.6 Обеспечение безопасности при выполнении электромонтажных и сварочных работ.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
17
Изм.
Лист
№ докум.
Подп.
Дата
Перед началом работы проверьте исправность механизмов и приспособлений, инструмента, лест-
ниц, подмостей и т. п., неисправность устраните. При работе на настилах и подмостях весь инструмент
держите в ящике и не оставляйте на настилах во избежание падения его вниз на проходящих людей.
Работать под настилом запрещается.
Транспортировка и подъем электрических аппаратов, колонок изоляторов, должны быть полностью
механизированы.
На высоте выше 2 м работы должны выполняться с применением стремянок и лестниц, а при высо-
те более 4 м - только с лесов, подмостей или со специальных механизмов.
При выполнении электромонтажных работ должны выполняться требования СНиП «Техника безо-
пасности в строительствеª.
Приступая к сварочным работам, проверьте исправность аппаратуры, изоляции проводов и электро-
додержателя, надежность всех контактных соединений.
Выполнять сварку под открытым небом во время дождя и грозы запрещается.
При одновременном производстве монтажных работ в отключенных частях ОРУ и КРУН монтажни-
ками должны особенно строго соблюдаться правила безопасности. Работа в этом случае допускается
только по выдаче наряда установленной формы руководством эксплуатации в присутствии руководителя
организации, выполняющей монтаж.
Основным мероприятием по защите от поражения электрическим током во время работы с электро-
инструментом является защитное заземление.
2.2.1.7 Обеспечение безопасности при эксплуатации электроустановок подстанции.
В конструкции КТПБ предусмотрены следующие технические мероприятия, обеспечивающие воз-
можность безопасного обслуживания:
а) все находящиеся под высоким напряжением оборудование установлено на высоте 2,5м от нуле-
вой отметки до основания изоляторов;
б) токоведущие части и участки сети ОРУ, конструктивно необорудованные аппаратными ножами за-
земления, при выполнении работ закорачиваются и заземляются переносными закоротками, входящими
в комплект заводской поставки;
в) в конструкции КТПБ предусмотрена электромеханическая блокировка, предупреждающая оши-
бочные оперативные действия с коммутационными аппаратами;
г) электрическое питание к осветительной установке и к розеткам местного освещения подается
дистанционно из ячейки КРУ 10(6) кВ собственного расхода;
д) для питания ламп переносного местного освещения в шкафах, смонтированных на блоках ОРУ,
установлены розетки на 12 В;
е) все металлоконструкции трансформаторов, шкафов и оснований аппаратов, приводов и блоков,
труб, электропроводки и кабельных трасс, нормально не находящиеся под напряжением, при монтаже
должны быть надежно заземлены к контуру заземления. Все места соединения конструкций с заземле-
нием должны иметь отличительную окраску;
ж) осветительные установки позволяют выполнять работы по замене ламп без снятия напряжения
на подстанции;
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
18
Изм.
Лист
№ докум.
Подп.
Дата
и) хранение средств по технике безопасности и инструмента КТПБ предусмотрено в ОПУ или в по-
мещении для ремонтного персонала.
2.2.1.8 Пожарный инвентарь, первичные средства пожаротушения и щиты для их хранения должны
находиться на видных местах, иметь свободный доступ и должны быть окрашены масляной краской в
красный цвет.
2.2.2 Объем и последовательность внешнего осмотра изделия
Перед введением КТПБ в эксплуатацию необходимо провести внешний осмотр установленного обо-
рудования в соответствии с 2.2.5 настоящего руководства.
2.2.3 Правила и порядок осмотра и проверки готовности КТПБ к использованию
Сдача и приемка в эксплуатацию подстанций должна производиться в соответствии с требованиями
СНиП-III-3-81, СНиП 3.01.04-87, СНиП 3.05.06-85, СНиП-III-33-75 и РД 34.20.401.
2.2.4 Ориентирование изделия
Все блоки КТПБ должны быть установлены вертикально, кабельные лотки - горизонтально. Клемм-
ные шкафы должны быть установлены без наклона по фасаду и по глубине (отсутствие наклона прове-
ряется отвесом).
2.2.5 Указания по включению и опробованию работы изделия
2.2.5.1 Все материалы и комплектующие изделия должны подвергаться входному контролю в соот-
ветствии с ГОСТ 24297-2013, Качество их должно быть подтверждено сертификатами соответствия, а
при необходимости — путем проведения испытаний силами завода-изготовителя.
Для проверки соответствия КТПБ на месте монтажа должны производиться испытания в объеме и
последовательности указанной в программе БКЖИ.674850.001ПМ1:
1) проверка наличия комплекта технической и эксплуатационной документации;
2) проверка комплектности КТПБ;
3) проверка габаритных, присоединительных размеров, собираемость узлов и элементов КТПБ на
соответствие КД;
4) проверка качества покрытия элементов КТПБ;
5) проверка состояния поверхности наружных изоляционных частей;
6) проверка состояния защитных консервационных смазок на контактных поверхностях и в узлах
вращения кинематических связей;
7) наличие и соответствие указателей на оборудовании;
8) внешний осмотр;
9) проверка исправности действия механизмов коммутационных аппаратов;
10) испытание на электрическую прочность изоляции главных и вспомогательных цепей напряжени-
ем промышленной частоты;
11)проверка сопротивления цепи защитного заземления;
12) проверка правильности выполнения оперативных цепей управления, защиты, автоматики и сиг-
нализации;
13) опробование первичной коммутационной аппаратуры и приводов на включение и отключение;
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
19
Изм.
Лист
№ докум.
Подп.
Дата
14) возможность установки блок-замков на приводах коммутационных аппаратов; проверка наличия
и исправности механической блокировки между главными и заземляющими ножами разъединителей и
заземлителей;
15) проверка наличия и исправности упоров, фиксирующих механизмы ручных приводов разъедини-
телей, возможность запирания механизмов в конечных положениях; проверка действия механических и
электрических блокировок.
2.2.5.2 Каждый вид испытаний КТПБ должен подтверждаться протоколом испытаний, оформленным
в установленной форме, заверенным синей печатью.
2.2.5.3 Испытаниям подвергается все вводимое в эксплуатацию высоковольтное оборудование, ап-
параты и устройства.
Испытания и проверки должны проводиться при нормальных значениях климатических факторов
внешней среды по ГОСТ 15150-69.
2.2.5.4 Входной контроль материалов, полуфабрикатов и покупных (готовых) комплектующих изде-
лий производят по сопроводительной и нормативно-технической документации на эти материалы и ком-
плектующие изделия, а также договорам на поставку.
2.2.5.5 Методы контроля должны соответствовать межгосударственным и национальным стандартам
Российской Федерации, стандартам организации, КД, ПУЭ, ПТЭЭП на конкретный вид оборудования,
применяемый в КТПБ.
2.2.5.6 Типовыми методами контроля при проведении приемо-сдаточных и периодических испыта-
ниях являются:
2.2.5.7 Визуальные методы - при контроле и проверках качества изготовления, монтажа и ком-
плектности КТПБ в соответствии с требованиями КД и контрактными спецификациями на изготовление и
поставку.
2.2.5.8 Расчетные (теоретические) методы - при контроле и проверке массы изделия.
2.2.5.9 Натурные методы - при проверках технических характеристик изделия и испытаниях функ-
ционирования инженерного оборудования и систем.
Оборудование, используемое при испытаниях должно быть проверено на соответствие паспорту,
контрольно-измерительные приборы - поверены.
Погрешности измерения должны быть не более: электрического сопротивления изоляции - 20 %,
напряжения - 1 %, линейных размеров - 1 %.
2.2.5.10 Методы, указанные в документации поставщика покупного оборудования.
2.2.5.11 Проверка комплектности поставки КТПБ, соответствие заказу инженерного оборудования,
эксплуатационной и разрешительной документации.
2.2.5.12 Проверить комплектность поставки на соответствие ведомости эксплуатационных докумен-
тов.
2.2.5.13 Проверить состав, соответствие заказу инженерного оборудования, ЗИП.
2.2.5.14 Проверить комплектность эксплуатационной и разрешительной документации на ОПУ БМ и
установленное инженерное оборудование:
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
20
Изм.
Лист
№ докум.
Подп.
Дата
 паспорт (формуляр) завода-изготовителя и наличие в нем подписи (с указанием Ф.И.О) и пе-
чати представителя ОТК;
 руководство по эксплуатации и наличие в нем принципиальных, монтажных схем и другой,
установленной документации, необходимой для монтажа, наладки и эксплуатации;
 отметки о проверке контрольно-измерительных приборов (при их наличии), входящих в со-
став оборудования в соответствии с ПР 50.2.006-94;
 протоколы входного контроля на установленное оборудование;
 сертификат соответствия (копия, заверенная синей печатью производителя;
 протокол и акт приемо-сдаточных испытаний;
 проверка гарантийного срока в паспорте и ТУ.
2.2.5.15 Проверить комплектность монтажных элементов и крепежных деталей уплотнительных ма-
териалов ОПУ БМ, на соответствие перечня, указанного в «Инструкции по сборке и монтажу блочно мо-
дульных зданийª.
2.2.5.16 Проверить на соответствие чертежам:
 габаритные размеры (проверять путем измерения универсальным мерительным инструмен-
том);
 цветовой тон окраски;
 наличие предусмотренных чертежами элементов конструкции.
2.2.5.17 Проверить свободный ход дверей, работу замков, состояние уплотнителей, отсутствие ще-
лей.
2.2.5.18 Проверить наличие в конструкциях КТПБ строповочных элементов.
2.2.5.19 Проверить состояние защитных покрытий наружных и внутренних конструктивных элемен-
тов КТПБ.
2.2.5.20 Проверить качество сварных соединений стальных конструкций КТПБ.
Контролю должны подвергаться основные несущие узлы (стойки, рамы, несущие балки и основания)
до его окраски.
Контроль качества сварных соединений стальных конструкций производится:
 внешним осмотром с проверкой геометрических размеров и формы швов в объеме 100 %;
 неразрушающими методами (радиографированием или ультразвуковой дефектоскопией) в
объеме не менее 0,5 % длины швов.
Трещины всех видов и размеров в швах сварных соединений не допускаются.
Нормы оценки качества швов сварных соединений по РД34.15.132-96.
Результаты проверки оформляются актом.
2.2.5.21 Проверить внешний вид установленного в КТПБ оборудования.
Оборудование не должно иметь механических повреждений и нарушений лакокрасочного покрытия.
2.2.5.22 Проверить соответствие расположения основного и вспомогательного оборудования и со-
единения цепей монтажным схемам.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
21
Изм.
Лист
№ докум.
Подп.
Дата
2.2.5.23 Проверить наличие паспортной таблички.
2.2.5.24 Проверить наличие паспортных табличек на установленном оборудовании.
2.2.5.25 Проверить защиту от прямого прикосновения к токоведущим частям на соответствие
ГОСТ Р 51321.1-2007:
 отсутствие оголенных проводников и токоведущих частей, доступных прикосновению;
 наружные поверхности оболочек установленного оборудования должны иметь степень за-
щиты не менее IР41(шкафное исполнение), IР20 (открытое);
 двери шкафов должны открываться специальным ключом.
2.2.5.26 Проверить защиту от косвенного прикосновения к токоведущим частям на соответствие
ГОСТ Р 51321.1-2007:
 наличие защитных проводников и их электрическое соединение с контуром заземления;
 сечение защитных проводников;
 непрерывность цепи защитного заземления путем измерения миллиомметром переходного
сопротивления между «балка для установки оборудованияª и точкой присоединения зазем-
ления на опорной стойке блока, которое не должно быть более 0,05 Ом.
2.2.5.27 Проверить наличие клемм, предназначенных для подключения оборудования к заземлите-
лю и их электрического соединения с контуром заземления. Проверить наличие маркировки клемм.
2.2.5.28 Проверить наличие знаков безопасности на установленном оборудовании, маркировки
клемм для заземления.
2.2.5.29 Проверка высоковольтных выключателей на напряжение 35 и 110 кВ должна производиться
в соответствии с инструкциями по монтажу и эксплуатации на эти выключатели.
Механизм следует считать выдержавшим испытание, если не было отказов или поломок, препятст-
вующих нормальной работе.
2.2.5.30 Проверка работы блокировки ЗН разъединителей.
Перед проверкой необходимо включить ГН разъединителей.
Блокировка считается выдержавшей испытание, если после прикладывая усилия на рукоятку при-
вода не более 25 кгс (250 Н) - ЗН не включились.
2.2.5.31 Проверка работы блокировки ГН разъединителей.
Перед проверкой необходимо выключить ГН разъединителей и включить ЗН разъединителей.
Блокировка считается выдержавшей испытание, если после прикладывая усилия на рукоятку при-
вода не более 25 кгс (250 Н) - ГН не включились.
2.2.5.32 Проверку упаковки изделий проводят путем сверки с рабочими чертежами, измерения раз-
меров упаковки производят рулеткой Р10У3К по ГОСТ 7502-98, обеспечивающим требуемую точность.
Качество упаковки техдокументации определяется визуально. Комплектность грузовых мест определяет-
ся путем сверки с комплектовочной ведомостью на конкретный заказ.
2.2.6 Перечень возможных неисправностей при подготовке к работе изделия
Неисправности, которые могут возникнуть при подготовке к работе изделия, а также рекомендации
по их устранению приведены в таблице 3.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
22
Изм.
Лист
№ докум.
Подп.
Дата
Таблица 3 - Перечень возможных неисправностей
Наименование
Вероятная причина
Метод устранения
неисправности и
Примечание
неисправности
неисправности
ее внешнее проявление
Натянуть провода,
1 Сильное провисание про-
Ослабление натяжного уст-
закрепить в натяж-
водов ВЛ
ройства
ном устройстве
Заделать трещины,
2 Трещины, выбоины в же-
Влияние агрессивной окру-
выбоины. При не-
лезобетонных изделиях
жающей среды
возможности задел-
ки - заменить.
Восстановить лако-
3 Повреждение лакрокра-
Влияние агрессивной окру-
красочное покрытие
сочного покрытия
жающей среды
соответствующего
оттенка
Восстановить со-
4 Повреждение элементов
Влияние агрессивной окру-
единение элементов
контура заземления
жающей среды
контура заземления
5 Дефект опорного или
Механические нагрузки на
Устранить механиче-
проходного изолятора
изоляторах
ские нагрузки, заме-
(скол, трещина и т.п.)
нить изолятор
Затянуть болтовое
соединение контак-
6 Неплотное прилегание
Ослабление контактов разъ-
тов разъединителя,
контактов разъединителей
единителей
отрегулировать
прилегание контак-
тов разъединителей
7 Отсутствие плавного пе-
Возобновить смазку
ремещения рукояток при-
Отсутствие смазки
всех трущихся час-
водов
тей
8 Не включается обогре-
Обрыв цепи, неисправен
Восстановить цепь,
ватель в шкафах
датчик температуры, перего-
заменить датчик
рел теплоэлектронагрева-
температуры, заме-
тель
нить теплонагрева-
тель
9 Отсутствие освещения
Обрыв цепи, неисправен
Восстановить цепь,
подстанции
светильник
заменить светильник
10 Не уходит водомасля-
Засор в трубах маслоотвода
Устранить засор
ная смесь в маслоприем-
нике
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
23
Изм.
Лист
№ докум.
Подп.
Дата
Продолжение таблицы 3
Наименование
Вероятная причина
Метод устранения
неисправности и
Примечание
неисправности
неисправности
ее внешнее проявление
11 Повреждение пересече-
Влияние агрессивной окру-
Восстановить покры-
ний, подходов и переходов
жающей среды
тие пересечений,
подходов и перехо-
дов
2.3 Использование КТПБ
2.3.1 Порядок действия обслуживающего персонала
Обслуживающий персонал подстанции должен действовать согласно своей группе по технике безо-
пасности и четко представлять назначение КТПБ.
При использовании КТПБ обслуживающий персонал должен соблюдать "Правила техники эксплуа-
тации электроустановок" и не допускать нарушений правил техники безопасности.
2.3.2 Порядок контроля работоспособности изделия
КТПБ должна быть размещена и смонтирована на месте эксплуатации в соответствии с требова-
ниями сборочного чертежа общего вида, инструкции по монтажу, чертежами строительной части.
Необходимо установить всё демонтированное на время транспортировки оборудование в соответ-
ствии с чертежами и инструкцией по монтажу.
Элементы КТПБ заземлить в соответствии с требованиями ПУЭ.
Кроме того, необходимо убедиться в надежности крепления и правильности установки аппаратуры
согласно схемам, отсутствии механических повреждений аппаратуры. Проверить состояние монтажа
проводов и кабелей.
Очистить от загрязнений элементы конструкции, оборудование, изоляторы, изолирующие и контакт-
ные детали.
Убедиться в отсутствии трещин на изоляторах и изолирующих деталях.
Произвести осмотр силового трансформатора согласно техническому описанию на него.
Проверить работоспособность всех блокировок.
Проверить уровень масла у силового трансформатора и масляного выключателя (при наличии).
Проверить исправность предохранителей ВН (методом прозвона, при их наличии).
Удалить консервирующую смазку с контактных поверхностей предохранителей ветошью, смоченной
уайт-спиритом, затем протереть их чистым сухим обтирочным материалом.
Восстановить смазку на трущихся поверхностях.
Подготовить оборудование к работе в соответствии с руководствами по эксплуатации заводов-
изготовителей этого оборудования.
Испытать оборудование в соответствии с ПУЭ и «Объёмами и нормами испытания электрооборудо-
ванияª.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
24
Изм.
Лист
№ докум.
Подп.
Дата
2.3.3 Перечень возможных неисправностей в процессе использования
В таблице 3, приведен перечень возможных неисправностей и рекомендации по их устранению.
Данной таблицей рекомендуется пользоваться при текущих и капитальных ремонтах КТПБ в про-
цессе эксплуатации, однако следует иметь в виду, что в практике эксплуатации может встретиться ряд
неисправностей, которые не приведены в таблице 3. В этом случае обслуживающий персонал принима-
ет самостоятельные решения о способах устранения неисправностей.
Примечание - Неисправности выключателей, трансформаторов и других аппаратов устраняются по
техническим описаниям и инструкциям по эксплуатации на эти аппараты.
2.3.4 Порядок замены горюче-смазочных материалов (ГСМ)
Нормы периодичности и порядка замены ГСМ на КТПБ устанавливаются в разделе 3 «Техническое
обслуживаниеª настоящего руководства по эксплуатации.
2.3.5 Меры безопасности при использовании изделия
2.3.5.1 При использовании КТПБ должны соблюдаться «Межотраслевые правила по охране труда
(правила безопасности) при эксплуатации электроустановокª.
2.3.5.2 Для обслуживания и эксплуатации подстанции допускается специально обученный персонал,
имеющий соответствующую группу по технике безопасности, четко представляющий назначение КТПБ,
изучивший настоящее руководство по эксплуатации.
2.3.5.3 При работе с оборудованием требуется соблюдать правила безопасности, указанные в инст-
рукциях на это оборудование.
2.3.5.4 ЗАПРЕЩАЕТСЯ КУРИТЬ ПРИ РАБОТЕ С ПРИМЕНЕНИЕМ ОГНЕОПАСНЫХ И ЛЕГКОВОС-
ПЛАМЕНЯЮЩИХСЯ МАТЕРИАЛОВ.
2.3.5.5 Необходимые для оперативного обслуживания инструмент и приспособления нужно хранить
в специально отведенном для этой цели месте.
2.4 Действия при экстремальных ситуациях
2.4.1 Действия при возгорании КТПБ
Вероятность возникновения пожара на КТПБ не превышает 10-6 в год по ГОСТ 12.1.004-91.
При возгорании КТПБ следует руководствоваться типовой инструкцией ТИРМ-062-2002 «Типовая
инструкция по охране труда для электромонтера по обслуживанию электрооборудованияª (Межотрасле-
вые типовые инструкции по охране труда при эксплуатации электроустановок, проведении электрических
измерений и испытаний).
2.4.2 Действия при отказах системы КТПБ, способных привести к возникновению
опасных аварийных ситуаций
При отказах КТПБ, приводящих к возникновению аварийных ситуаций следует произвести аварий-
ное отключение. Необходимо определить неисправность и устранить ее. Перед возобновлением работы
необходимо выполнить технический осмотр всех элементов КТПБ и убедиться в полной работоспособ-
ности подстанции.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
25
Изм.
Лист
№ докум.
Подп.
Дата
2.4.3 Действия при аварийных условиях эксплуатации
При возникновении аварийных условий эксплуатации КТПБ необходимо определить причины их
возникновения и незамедлительно устранить их. Перед возобновлением работы необходимо выполнить
технический осмотр всех элементов КТПБ и убедиться в полной работоспособности подстанции.
2.4.4 Экстренная эвакуация обслуживающего персонала
При возникновении чрезвычайных ситуаций (пожар, землетрясение, террористические акты и т.д.)
необходимо провести эвакуацию обслуживающего персонала в соответствии с принятыми на энергообъ-
екте правилами и планами по действию персонала при чрезвычайных ситуациях.
2.5 Особенности использования доработанного изделия
Доработка КТПБ не требуется. Возникшие неисправности КТПБ и их методы устранения указаны в
подразделе 2.2.6.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
26
Изм.
Лист
№ докум.
Подп.
Дата
3 Техническое обслуживание
3.1 Техническое обслуживание изделия
3.1.1 Общие указания
Для поддержания работоспособности КТПБ необходимо производить техническое обслуживание как
самой подстанции, так и установленного на ней электрооборудования с соблюдением "Правил техники
безопасности при эксплуатации электроустановок электрических станций и подстанций", "Правил техни-
ческой эксплуатации потребителей и правил техники безопасности при эксплуатации электроустановок
потребителей".
3.1.1.1 Техническое обслуживание, содержащее операции по поддержанию работоспособности
КТПБ в течение срока службы, включает:
- осмотры по графику, определяемому местными условиями, но не реже одного раза в месяц;
- мелкий ремонт аппаратуры и оборудования, не требующий снятия напряжения и осуществляемый
во время перерывов в работе питающихся от КТПБ потребителей электроэнергии;
- отключение оборудования в аварийных ситуациях в соответствии с требованиями «Правил техни-
ческой эксплуатации электрических станций и сетей Российской Федерацииª (ПТЭ) и в порядке, преду-
смотренном местными инструкциями.
3.1.1.2 Во время осмотров необходимо обращать внимание на:
- состояние изоляции (запыленность, состояние армировки, отсутствие видимых дефектов);
- состояние сети освещения и заземления;
- состояние (плотность затяжки) болтовых контактных соединений главных сетей.
3.1.2 Меры безопасности
Меры безопасности при техническом обслуживании КТПБ в соответствии с 2.2.1 и 2.3.5 настоящего
руководства по эксплуатации.
3.1.3 Порядок технического обслуживания изделия
Техническое обслуживание включает в себя:
- периодические осмотры;
- текущие ремонты;
- капитальные ремонты.
3.1.3.1 Периодический осмотр
3.1.3.1.1 Периодический осмотр необходимо проводить в сроки, предусмотренные местной инструк-
цией, с учетом требований инструкции на КТПБ и комплектующую аппаратуру, но не реже одного раза в
год, а также после каждого отключения тока короткого замыкания.
3.1.3.1.2 При периодическом осмотре необходимо проверять:
- состояние сети заземления;
- наличие средств безопасности;
- состояние изоляции;
- наличие смазки на трущихся поверхностях деталей и сборочных единиц;
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
27
Изм.
Лист
№ докум.
Подп.
Дата
- состояние всех механических систем и механизмов блокировок.
3.1.3.1.3 Все обнаруженные при периодических осмотрах неисправности должны быть устранены.
3.1.3.1.4 Результаты осмотра должны заноситься в журнал.
3.1.3.1.5 Внеочередные текущие ремонты (см. раздел 4 настоящего РЭ) должны производиться для
устранения неисправностей, обнаруженных при периодических осмотрах.
3.1.3.1.6 Допускается совмещение очередного текущего ремонта с капитальным (см. раздел 4 на-
стоящего РЭ).
3.1.4 Проверка работоспособности изделия
Работоспособность изделия проверяется аналогично пунктам, изложенным в подразделе 2.3.2 на-
стоящего руководства по эксплуатации.
3.1.5 Техническое освидетельствование
Целью технического освидетельствования является определение возможности сохранять во време-
ни значение технических параметров, характеризующих способность объекта выполнять требуемые
функции в заданных режимах и условиях применения (оценка возможности продления срока эксплуата-
ции).
В соответствии с разделом 1.5 ПТЭ все технологические системы должны подвергаться техническо-
му освидетельствованию по истечении нормативного срока эксплуатации. Эксплуатация электроустано-
вок со сроком эксплуатации более 25-30 лет без технического освидетельствования и продления срока
эксплуатации проводится с нарушениями требований ПТЭ и предписаний Ростехнадзора и может быть
приостановлена.
Техническое освидетельствование КТПБ проводится по истечении нормативного срока службы (30
лет), затем не реже одного раза в пять лет.
После аварийных отключений (остановок) объекта, сопровождающихся повреждениями оборудова-
ния, повреждений зданий и сооружений проводится внеочередное техническое освидетельствование.
Внеочередное техническое освидетельствование может быть назначено техническим руководите-
лем энергообъекта или надзорным органом.
3.1.5.1 Объем работ по техническому освидетельствованию.
В объем технического освидетельствования входят следующие работы:
а) наружный и внутренний осмотры;
б) проверка технической документации, предусмотренной нормативными документами;
в) испытания на соответствие условиям безопасности;
г) проверка выполнения предписаний надзорных органов и мероприятий, намеченных по результа-
там расследования нарушений в работе объекта, а также мероприятий, разработанных при предыдущем
техническом освидетельствовании.
3.1.5.2 Организация работ по техническому освидетельствованию.
На энергообъекте разрабатывается комплексная программа технического освидетельствования на
ближайшие три года. Комплексная программа составляется с участием специализированной организа-
ции.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
28
Изм.
Лист
№ докум.
Подп.
Дата
Комплексная программа должна составляться так, чтобы при ее реализации обеспечивалось на-
дежное функционирование энергообъекта в целом и эффективное адресное использование ресурсов
энергообъекта.
Техническое освидетельствование оформляется приказом по энергообъекту (или филиалу энерго-
объекта).
Техническое освидетельствование объектов производится комиссией с обязательным участием
специализированной организации.
Состав комиссии по техническому освидетельствованию энергоснабжающих объектов:
- технический руководитель энергообъекта - председатель комиссии;
- специалисты специализированной организации;
- специалисты эксплуатирующих служб энергообъекта;
- специалисты центральных служб энергокомпании, в структуру которой входит энергообъект.
Состав комиссии по техническому освидетельствованию энергообъектов потребителей:
- технический руководитель энергообъекта - председатель комиссии;
- специалисты специализированной организации;
- специалисты подразделений энергообъекта.
В состав комиссий могут быть включены представители предприятий - изготовителей оборудования.
3.1.5.3 Оформление результатов технического освидетельствования.
Результаты освидетельствования оформляются актом. Акт подписывается всеми членами комиссии
по освидетельствованию и утверждается председателем комиссии.
К акту прилагаются отчет о проведении работ по техническому освидетельствованию и план меро-
приятий по обеспечению дальнейшей эксплуатации объекта. Акт технического освидетельствования
должен быть занесен в технический паспорт энергообъекта и храниться в деле технического паспорта
объекта до момента его исключения из эксплуатации (ликвидации объекта).
3.1.5.4 Использование результатов технического освидетельствования.
Результаты освидетельствования используются для адресного выбора объектов, подлежащих ре-
монту, реконструкции, замене.
При этом целесообразно выделение трёх групп оборудования по остаточным эксплуатационным ха-
рактеристикам.
Первая из них представляет собой группу «продления ресурсаª, которая включает объекты с нор-
мальными остаточными эксплуатационными характеристиками.
Во вторую группу - «адресно-восстановительного ремонтаª - входят объекты, остаточные эксплуа-
тационные характеристики, которых могут быть восстановлены в результате выполнения текущего или
капитального ремонта.
Третья группа - «адресной заменыª - состоит из объектов, остаточные эксплуатационные характе-
ристики которых ниже нормируемых значений и не могут быть восстановлены в результате выполнения
ремонта.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
29
Изм.
Лист
№ докум.
Подп.
Дата
3.1.5.5 Нормативно-методические документы, применяемые при техническом освидетельствовании
объектов:
-общегосударственные нормативно-технические документы;
- эксплуатационная документация на энергоустановки;
- документы учета проведения технического обслуживания и ремонта;
- «Правила технической эксплуатации электрических станций и сетей Российской Федерацииª
(ПТЭ), утв. 19.06.03;
- «Правила устройства электроустановокª (ПУЭ), издание 6, издание 7;
- «Правила технической эксплуатации электроустановок потребителейª (ПТЭЭП), утв. 13.01.03г.;
- объем и нормы испытаний электрооборудования (РД 34.45-51.300-97);
- документы, разрабатываемые в организации (на энергообъекте): инструкции, руководства, мето-
дические указания по эксплуатации и т.д.
3.1.6 Консервация
Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и хранения пре-
дохраняются от коррозии консервирующей смазкой или другим равноценным способом в соответствии с
ГОСТ 9.014-78.
3.2 Техническое обслуживание составных частей изделия
Техническое обслуживание составных частей КТПБ производится в соответствии с разделом 3.1 на-
стоящего руководства по эксплуатации.
Лист
1
Зам.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
30
Изм.
Лист
№ докум.
Подп.
Дата
4 Текущий ремонт
4.1 Текущий ремонт КТПБ
4.1.1 Общие указания
Сроки проведения плановых текущих и капитальных ремонтов КТПБ, выключателей должны опре-
деляться на основании ПТЭ главным инженером энергосистемы.
Внеочередной капитальный ремонт КТПБ следует проводить после появления значительных дефек-
тов или повреждений, препятствующих дальнейшей надежной и безопасной работе (например, необхо-
димости замены встроенного оборудования, ошиновки, механизмов и т.п.).
Перед проведением ремонта должна быть составлена ведомость дефектов. Одновременно с про-
ведением ремонтов должны выполняться мероприятия, направленные на повышение надежности и
безопасности КТПБ в соответствии с директивными документами.
4.1.2 Меры безопасности
Меры безопасности при текущем ремонте КТПБ аналогичны пунктам подразделов 2.2.1 и 2.3.5 на-
стоящего РЭ.
Текущий ремонт необходимо проводить при полностью снятом напряжении.
4.2 Текущий ремонт составных частей изделия
4.2.1 При текущем ремонте необходимо производить:
- проверку качества затяжки болтовых соединений, в т.ч. разъёмных контактных соединений главных
цепей;
- проверку работы механизмов блокировок и смазку трущихся поверхностей деталей и сборочных
единиц;
- проверку целостности всех изоляционных деталей;
- проверку целостности опорных изоляторов;
- проверку и текущий ремонт выключателей и их приводов, а также другой комплектующей аппара-
туры . Ремонт производить по инструкции на соответствующую аппаратуру.
4.2.2 Капитальный ремонт
4.2.2.1 При капитальном ремонте необходимо производить:
- проверку и ремонт разъемных контактных соединений главных цепей с заменой деталей и сбороч-
ных единиц, пришедших в негодность;
- сборку ремонтируемых сборочных единиц КТПБ и проверку качества затяжки болтовых соедине-
ний, в т.ч. разъёмных контактных соединений главных цепей;
- средний или капитальный ремонты выключателей, другой комплектующей аппаратуры по инструк-
циям на эту аппаратуру.
4.2.2.2 После проведения капитального ремонта, до включения КТПБ под напряжение, необходимо
произвести осмотр и проверку готовности подстанции по 2.2.2 и 2.2.3 настоящего руководства по экс-
плуатации.
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
31
Изм.
Лист
№ докум.
Подп.
Дата
5 Комплектность
5.1 В комплект поставки КТПБ должны входить:
- блоки ОРУ, укомплектованные соответствующим оборудованием и узлами по опросному листу,
согласованному с заказчиком;
- блок приема ВЛ;
- ОПУ блочно-модульного исполнения со смонтированными системами жизнеобеспечения: осве-
щением, отоплением, вентиляцией, кондиционированием;
- аппараты питания оперативным током (АПОТ);
- шинный модуль (жесткая и гибкая ошиновка, токопроводы);
- монтажный комплект (элементы для сборки, крепёжные изделия и пр.);
- ключи от дверей; комплект ЗИП;
- кабельные конструкции;
- шкаф трансформатора собственных нужд;
- осветительные устройства;
- элементы грозозащиты;
- элементы заземления;
- ограждение;
- однолинейные и принципиальные схемы силовых цепей;
- принципиальные схемы вспомогательных цепей и РЗА;
- комплект сопроводительной документации;
- типовой опросный лист на КТПБ, согласованный с заказчиком, в соответствии с ОР-01.110.00-
КТН-238-09.
5.2 Блоки приема ВЛ укомплектованы следующим образом:
Для ВЛ 110 кВ:
а) 3 изолятора ИОС-110-1250 или 3 С6-950-II УХЛ1 (нижний элемент);
б) 3 комплекта деталей крепления оборудования высокочастотной связи - на бло-ках, применяю-
щихся в ОРУ со сборными шинами, и 2 комплекта - на блоках ОРУ по мостиковым и блочным схемам.
Для ВЛ 35 кВ:
а) 3 изолятора ИОС-35-1000 (И10-195-УХЛ1);
б) 2 комплекта деталей крепления оборудования высокочастотной связи.
5.3 При высокочастотной обработке трех фаз ВЛ 110 кВ, присоединяемых к ОРУ по мостиковым и
блочным схемам, предусматривается поставка специального блока высокочастотной связи.
5.4 В поставку не входят:
а) силовые трансформаторы;
б) силовые и контрольные кабели, а также кабели связи;
в) спуски с ВЛ 35-110 кВ к блокам приема;
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
32
Изм.
Лист
№ докум.
Подп.
Дата
г) натяжные и поддерживающие гирлянды с проводом гибкой ошиновки, монтируемой на ячейковых
порталах ОРУ, на железобетонных стойках шинных мостов 10(6) кВ;
д) трубы для прокладки кабелей;
е) зажимы типа АШМ;
ж) сборные железобетонные элементы;
и) рельсы для установки силовых трансформаторов;
к) изолирующие диэлектрические средства защиты.
5.5 Завод может поставлять с КТПБ выключатели, трансформаторы тока и напряжения, разъедини-
тели, блок высокочастотной связи на 35, 110 кВ, это оговаривается в опросном листе с указанием полных
технических характеристик, необходимых для заказа аппарата. При наличии в заказе ограничителей пе-
ренапряжения, имеющих устройство для измерения тока проводимости под рабочим напряжением, в
опросном листе следует отразить необходимость поставки этого устройства. В опросный лист включают-
ся сведения о типе при наличии в заказе ОПН.
5.6 Товаросопроводительная техническая и разрешительная документация:
а) ТУ на изготовление оборудования (по требованию заказчика) - 1 экз.;
б) руководство по эксплуатации - 3 экз.;
в) инструкция по монтажу - 3 экз.;
г) паспорт на КТПБ - 1 экз.;
д) сертификат соответствия - 1 экз.;
е) протокол приемо-сдаточных испытаний - 1 экз.;
ж) паспорта и инструкции на комплектующее оборудование и аппаратуру - 1 экз.;
и) протоколы входного контроля на комплектующее оборудование и аппаратуру - 1 экз.;
к) комплект чертежей, необходимый для строительно-монтажных работ при сооружении КТПБ - 3
экз.;
л) комплектовочно-отгрузочную документацию - 2 экз.;
м) свидетельство о поверке контрольно-измерительных приборов, входящих в состав оборудования
в соответствии с ПР 50.2.006 - 1 экз.;
н) копию разрешения на применение на опасном производственном объекте, заверенную печатью
завода-изготовителя - 1 экз.
п) ведомость ЗИП.
5.7. Общеподстанционная техническая документация отправляется заводом с первой очередью по-
ставки КТПБ.
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
33
Изм.
Лист
№ докум.
Подп.
Дата
6 Транспортирование и хранение
6.1 Условия транспортирования в части воздействия механических факторов при перевозках -
средние (С), а при перевозках, включающих транспортирование морем - жесткие (Ж) по ГОСТ 23216-78.
6.2 Условия транспортирования в упаковке при температуре от минус 50 до плюс 70 °С с сохране-
нием технических и эксплуатационных характеристик:
- автомобильным транспортом до 5000 км;
- железнодорожным или водным транспортом не ограничено;
- воздушным транспортом не ограничено.
6.3 Условия транспортирования в части воздействия климатических факторов внешней среды эле-
ментов КТПБ должны соответствовать условиям хранения восемь (ОЖ3) ГОСТ 15150-69.
6.4 Условия хранения в части воздействия климатических факторов внешней среды элементов
КТПБ должны соответствовать условиям хранения восемь (ОЖ4) ГОСТ 15150-69.
6.5 Элементы КТПБ следуют хранить на площадке со щебеночным покрытием или без покрытия на
деревянных подкладках.
6.6 Ящики с деталями при длительном хранении должны храниться по группе условий хранения
пять по ГОСТ 15150-69.
6.7Условия хранения демонтированных и запасных частей в части воздействия климатических фак-
торов должны соответствовать условиям хранения пять по ГОСТ 15150-69.
6.8Срок хранения металлоконструкций и ошиновки КТПБ при указанных 6.4 и 6.5 условиях хранения
для холодного климата - шесть месяцев, для умеренного климата - один год; после чего должна произ-
водиться переконсервация; при поставке на экспорт в страны с умеренным климатом - один год.
6.9 Транспортирование металлоконструкций КТПБ железнодорожным транспортом должно произво-
диться повагонными или мелкими отправками по конструкторской документации, разработанной в соот-
ветствии с требованиями «Технических условий погрузки и крепления грузовª.
6.10 Транспортирование металлоконструкций КТПБ водным транспортом должно производиться в
соответствии с требованиями «Правил перевозки грузовª и Общими специальными правилами перевоз-
ки грузов, пассажиров и багажа Министерства транспорта России.
6.11 Транспортирование металлоконструкций КТПБ автомобильным транспортом должно произво-
дится в соответствии с «Правилами дорожного движенияª МВД России.
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
34
Изм.
Лист
№ докум.
Подп.
Дата
7 Утилизация
7.1 В КТПБ применяются конструктивные элементы, материалы, в которых отсутствуют новые
(вновь вводимые) и неизвестные опасные вещества, воздействующие на производственную и окружаю-
щую среду в процессе производства, эксплуатации, утилизации согласно «Перечню химических и биоло-
гических веществ, прошедших Государственную регистрацию в Российском регистре потенциально
опасных химических и биологических веществª (1996г).
7.2 При соблюдении требований эксплуатации и хранения, КТПБ не создают опасность для окру-
жающей среды.
7.3 По истечении срока эксплуатации КТПБ необходимо произвести его демонтаж с последующей
утилизацией в соответствии с требованиями СП №3183-84.
Демонтаж КТПБ включает в себя разборку металлоконструкции, крепежных элементов, монтажных
проводников, комплектующей аппаратуры.
Из демонтированных составных частей следует разделить материалы по группам:
- черный металл (отдельно сталь конструкционную и электротехническую);
- цветные металлы (отдельно медь, алюминий и сплавы на основе меди);
- термопластичные пластмассы.
Утилизация групп материалов должна производиться экологически безопасными методами, не ока-
зывающих отрицательного экологического воздействия на окружающую среду.
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
35
Изм.
Лист
№ докум.
Подп.
Дата
Приложение А
(справочное)
Состав изделия
Рисунок А.1 - Блок опорных изоляторов 10 кВ
1- металлоконструкция блока
2- изолятор опорный 10 кВ
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
36
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.2 -Ошиновка трансформатора на стороне 6(10) кВ
1 - КРУ, 2 - ТСН, 3 - Шина
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
37
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
38
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
39
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.5 - Выход кабелей 6(10) кВ за территорию КТПБ из КРУ, размещенных:
I вариант - между силовыми трансформаторами и ОРУ 35 кВ
II - вариант КРУ 10 (6) кВ вдоль ограды КТПБ
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
40
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.6 - Молниеотвод
1 - Молниеприемник, 2 - Стойка
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
41
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.7 - Ограждение КТПБ
1 - Железобетонная балка ограды продольная (БПР), 2 - Железобетонная балка ограды попе-
речная (БПО), 3 - Сетка, 4 - Калитка
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
42
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.8 - Узел установки блока на стойках УСО
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
43
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
44
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
45
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.11 - Узел подвесной кабельной конструкции
1 - лоток металлический, 2 - Планка поддерживающая, 3 - Вкладыш соединительный, 4 - Под-
ставка, 5 - Кронштейн, 6 - Скоба, 7 - Кабели
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
46
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.12 - Узел установки опорной подставки под подвесные кабельные коммуникации
1 - Лоток металлический, 2 - Подставка
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
47
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.13 - Узел установки вертикального лотка на ячейках КРУ
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
48
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок А.14 - Конструкция вертикального лотка
1 - Корпус, 2 - Крышка, 3 - Гайка-барашек М8
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
49
Изм.
Лист
№ докум.
Подп.
Дата
Приложение Б
(справочное)
Блоки 35 кВ
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
50
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
51
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок Б.3 - Блок опорных изоляторов 35 кВ
1 - Изолятор, 2 - Рама, 3 - Стойка
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
52
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок Б.4 - Блок разъединителя 35 кВ
1 - Разъединитель, 2 - Рама, 3 - Стойка, 4 - Привод
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
53
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
54
Изм.
Лист
№ докум.
Подп.
Дата
Приложение В
(справочное)
Блоки 110 кВ
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
55
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок В.2 - Блок выключателя 110 кВ
1 - Выключатель, 2 - Рама, 3 - Шкаф
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
56
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок В.3 - Блок ЗОН и ОПН 110 кВ
1 - Заземлитель, 2 - ОПН, 3 - Привод, 4 - Рама, 5 - Стойка, 6 - Тяга
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
57
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок В.4 - Блок ограничителей перенапряжений 110 кВ
1 - ОПН, 2 - Рама, 3 - Стойка, 4 - Стойка, 5 - Уголок, 6 - Уголок
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
58
Изм.
Лист
№ докум.
Подп.
Дата
Лист
1
Нов. БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
59
Изм.
Лист
№ докум.
Подп.
Дата
Рисунок В.6 - Блок опорных изоляторов 110 кВ
1 - Изолятор, 2 - Рама, 3 - Стойка, 4 - Стойка,
5 - Уголок, 6 - Уголок
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
60
Изм.
Лист
№ докум.
Подп.
Дата
Лист регистрации изменений
Входя-
Номера листов (страниц)
щий №
Всего
сопро-
листов
№ доку-
води-
Под-
Изм.
изме-
заме-
анулиро-
(стра-
Дата
новых
мента
тельного
пись
ниц) в
ненных
ненных
ванных
доку-
докум.
мента и
дата
БКЖИ.
1
1-30
31-61
61
01.12.16
2520-16
Лист
1
Нов.
БКЖИ.2520-16
01.12.16
БКЖИ.674850.001 РЭ
61
Изм.
Лист
№ докум.
Подп.
Дата



















///////////////////////////////////////
