РЕЛЕ ВРЕМЕНИ ТИПА РСВ-01-3
Паспорт
БКЖИ.647 537.001 ПС1
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
1 Общие указания .
4
2 Назначение. .
4
3 Основные технические данные .
5
4 Комплектность
6
5 Правила безопасности .
6
6 Устройство и принцип работы реле
6
7 Техническое обслуживание .
7
8 Ресурсы, сроки службы и хранеия . .
8
9 Свидетельство о приемке
8
10 Упаковывание, правила хранения и транспортирования
8
11 Гарантии изготовителя (поставщика)
9
Приложение А. Пример набора выдержек времени на переключателе
уставок ХТ1 и размещения контрольных точек ХР
10

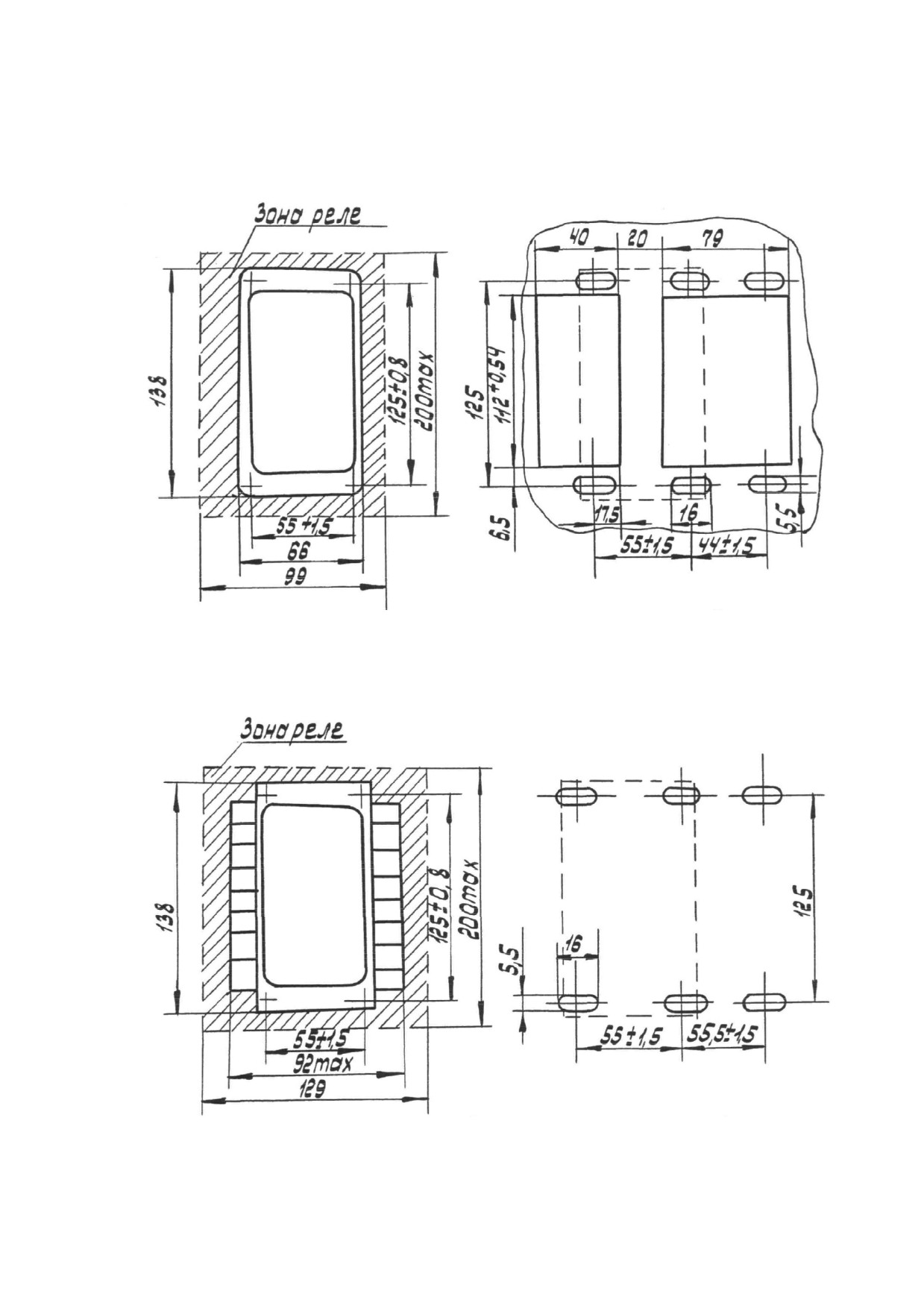

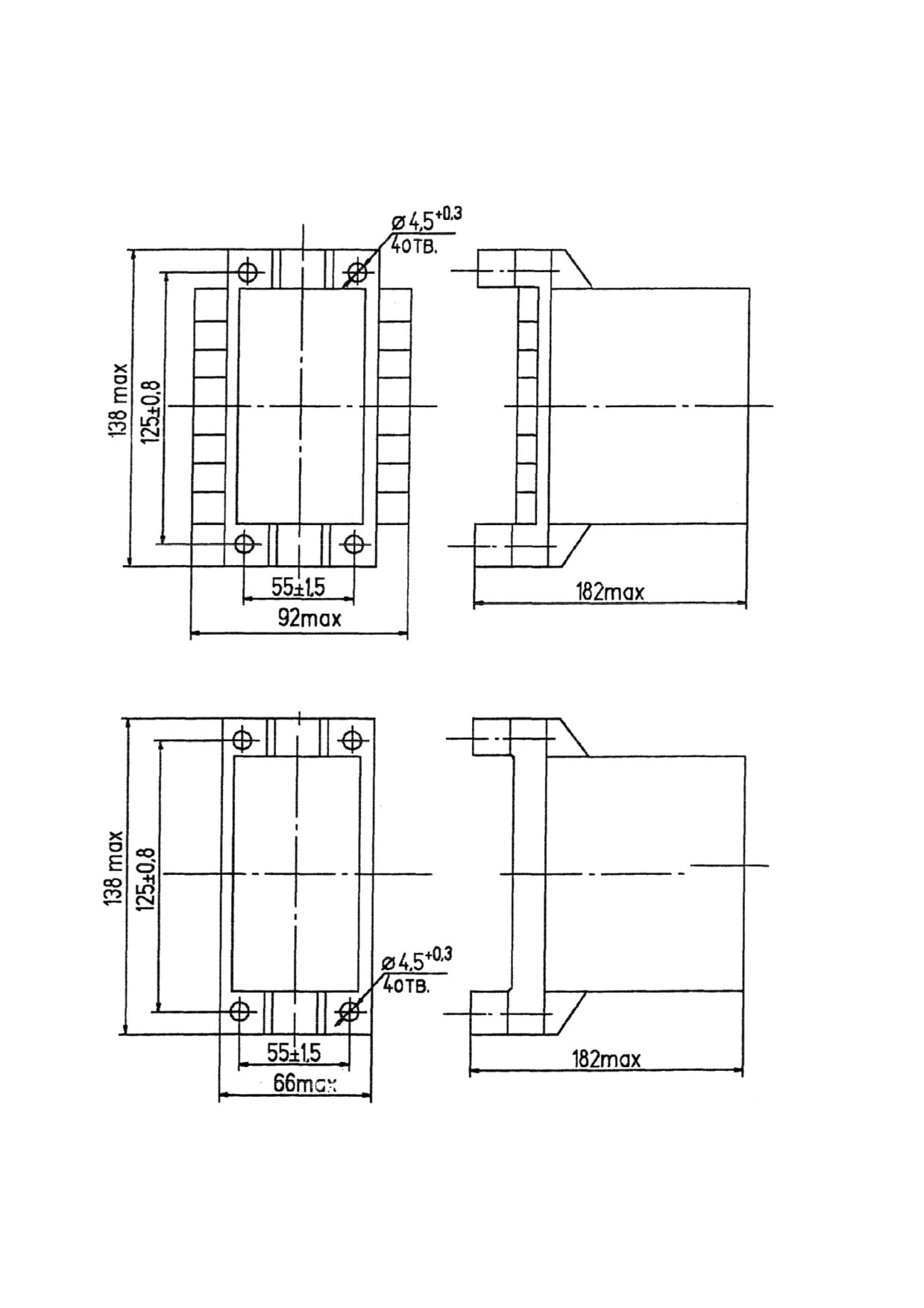

Приложение Б. Габаритные, установочные и присоединительные размеры реле
11

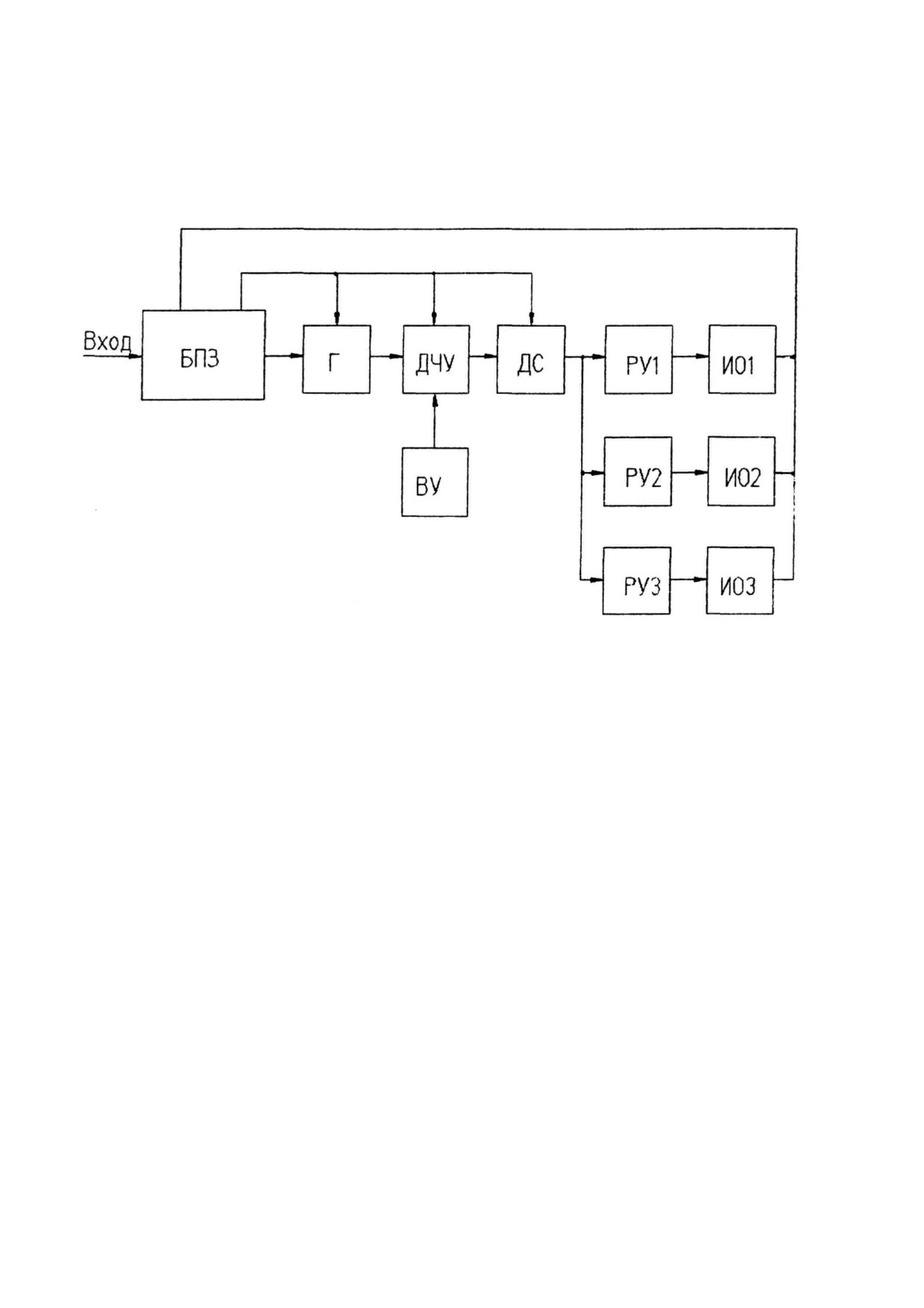

Приложение В. Функциональная схема реле .
13
Приложение Г. Схема подключения реле РСВ-01-3 .
14
ВНИМАНИЕ!
До изучения паспорта реле не включать !
Надежность и долговечность реле обеспечивается не только качеством реле, но и правильным соблюдени-
ем режимов и условий эксплуатации, поэтому соблюдение всех требований, изложенных в настоящем пас-
порте, является обязательным.
В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготов-
ления возможны небольшие расхождения между паспортом и поставляемым изделием, не влияющие на пара-
метры изделия, на условия его монтажа и эксплуатации.
Изделие содержит элементы микроэлектроники, персонал работающий с изделием должен пройти специ-
альный инструктаж и аттестацию на право выполнения работ (с учетом необходимых мер защиты от воздей-
ствия статического электричества). Инструктаж должен проводиться в соответствии с действующим в орга-
низации положением.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 ОБЩИЕ УКАЗАНИЯ
паров в концентрациях, разрушающих металлы и изо-
ляцию.
1.1 Реле времени типа РСВ-01-3 изготовлено
2.3 Номинальные значения механических внешних
АО «Чебоксарский электроаппаратный завод».
воздействующих факторов по ГОСТ 17516.1-90 для
1.2 В настоящем паспорте (ПС1) содержатся необ-
ходимые сведения по техническим данным, эксплуа-
группы механического исполнения М40 при этом:
тации, обслуживанию и регулированию реле време-
- вибрационные нагрузки в диапазоне частот от 5
ни типа РСВ-01-3, в дальнейшем именуемые «реле»
до 15 Hz с максимальным ускорением 3 g;
или «реле РСВ-01-3», изготовляемых для потребнос-
- в диапазоне от 16 до 100 Hz с максимальным
тей экономики страны.
ускорением l g;
Надежность, долговечность и безопасность реле
- многократные ударные нагрузки длительностью
обеспечивается не только качеством реле, но и пра-
от 2 до 20 ms с максимальным ускорением 3 g.
вильным соблюдением режимов и условий эксплуа-
2.4 Реле в климатическом исполнении О4 устой-
тации, поэтому соблюдение всех требований, изло-
чивы к поражению плесневыми грибами.
женных в настоящем паспорте, является обязатель-
2.5 При записи обозначения реле при его заказе и
ным.
в документации другого изделия указываются: обо-
Настоящий ПС1 разработан в соответствии с тре-
значение типа реле, номинальное напряжение пита-
бованиями технических условий ТУ16-523.557-78 и
ния (постоянного или переменного тока), максималь-
ст. 5 ТР ТС 004/2011.
ная выдержка, времени исполнения, конструктивное
Реле соответствует требованиям ТР ТС 004/2011
выполнение (несъемное или штепсельное), переднее
(в части соблюдения ГОСТ 12.2.007.0-75,
или заднее присоединение внешних проводников.
Пример записи обозначения реле:
ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),
- для поставок на экспорт в страны с умеренным
ТР ТС 020/2011.
климатом: «Реле времени типа РСВ-01-3УХЛ4, 220V
Действие требований ТР ТС 004/2011 не распрос-
пост., 75 min, несъемное исполнение, переднее при-
траняется на реле, используемые при номинальном
соединение, Экспорт.»;
напряжении ниже 50В переменного тока и 75В по-
- для поставок на экспорт в страны с тропическим
стоянного тока.
климатом: «Реле времени типа РСВ-01-3 04, 220V
Адрес изготовителя:
пост., 75 min, несъемное исполнение, переднее при-
428020, Российская Федерация, Чувашская Респуб-
соединение, Экспорт.».
лика, г. Чебоксары, пр. И.Я.Яковлева, 5.
3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
3.1 Основные технические данные реле времени
Дата изготовления реле указывается в этикетке
приведены в таблице 1.
БКЖИ.647537.001-04ЭТ.
2 НАЗНАЧЕНИЕ
Таблица 1
Наименование параметра
Значение
2.1 Реле типа РСВ-01-3 статическое реле времени,
трехцепное, с выдержкой времени на включение,
Номинальное напряжение питания, V
предназначено для использования в промышленной
- постоянного тока
24, 110, 220
– переменного тока
110, 220
аппаратуре различного назначения для селекции уп-
равляющих сигналов по длительности, либо для пе-
Номинальная частота переменного тока, Hz
50
редачи их в контролируемые цепи с установленной
Подача напряжения
Управляющее воздействие
выдержкой времени.
питания
Номинальный диапазон регулирования
0,075 s - 75 min,
2.2 Реле изготавливается в климатическом испол-
уставок выдержки времени (исполнение)
4 s - 5000 min
нении УХЛ категории размещения 4 по ГОСТ 15150-69
Способ регулирования уставок
дискретный
для нужд экономики страны и поставок на экспорт в
Дискретность
районы с умеренным климатом и исполнении 0 кате-
(0,075 - 7,5) s
0,0625 s
регулирования уставки
(0,75 - 75) s
0,625 s
гории размещения 4 по ГОСТ 15150-69 для поставок
выдержки времени по
(0,075 - 7,5)min
0,0625 min
на экспорт в районы с тропическим климатом.
диапазонам регулирования
(0,75 - 75)min
0,625 min
Реле предназначены для работы в следующих ус-
(4 - 500)s
4 s
ловиях:
(40 - 5000)s
40 s
- высота над уровнем моря не более 2000 m;
( 4 - 500) min
4 min
(40 - 5000)min
40 min
- температура окружающей среды от минус 40 до
Максимальная уставка выдержки
7,95 s; 79,32 s;
плюс 50°С (без выпадения инея и росы) для исполне-
времени в соответствующем диапазоне
7,93 min; 79,3 min
ния реле УХЛ и от минус 10 до плюс 55°С (без выпа-
регулирования
508 s, 5080 s,
дения инея и росы) для исполнения реле 0;
508 min, 5080 min
- относительная влажность окружающего воздуха
Число выходных цепей с независимыми
до 80% при температуре 25°С (исполнение УХЛ) и
уставками
3
до 98% при температуре 35°С (исполнение 0) без кон-
Вид исполнительной части
контактный выход
денсации влаги;
Выходные цепи с регулируемой выдержкой
1П в каждой из трех
- окружающая среда невзрывоопасная, не содер-
времени, (П-переключающий)
цепей
жащая токопроводящей пыли, агрессивных газов и
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.2 Реле имеет общую цепь питания и управле-
Таблица 3
ния. Выходные цепи реле соответствуют таблице 1.
Мощность
Отключающая
3.3 Временные параметры реле соответствуют дан-
Реле
Род тока
нагрузки,
способность.
ным таблицы 2.
не более
Ток, А, не более
3.4 Допустимый диапазон изменения напряжения
питания для исполнения на 24V - (+10,-15)% от
постоянный
50 W
1,0
РСВ-01-3
номинального, для остальных исполнений по напря-
переменный
250 VA
2,0
жению оперативного постоянного и переменного
тока - (+10, -20) % от номинального.
3.7 Механическая износостойкость реле -6,3 млн.
3.5 Коммутационная способность контактов реле
циклов без тока в цепях контактов при частоте вклю-
при напряжении от 24 до 250 V: в цепях постоянного
чений до 3600 циклов в ч.
тока с постоянной времени индуктивной нагрузки не
3.8 Коммутационная износостойкость контактов в
более 0,02s; в цепях переменного тока при коэффи-
цепях постоянного тока с постоянной времени индук-
циенте мощности не менее 0,4 должна соответство-
тивной нагрузки не более 0,02 s и в цепях переменно-
вать величинам указанным в таблице 3.
го тока при коэффициенте мощности не менее 0,4 со-
3.6 Минимальный ток контактов 0,01 А при напря-
ответствует величинам, указанным в таблице 4.
жении не ниже 110 V или 0,05 А при напряжении не
3.9 Сопротивление изоляции между токоведущи-
ниже 24 V. Длительно допустимый ток контактов
ми электрически несвязанными цепями реле, а также
2,5 А. Падение напряжения в цепи контактов - не бо-
между ними и металлической конструкцией, на кото-
лее 1 V. Контакты реле допускают включение тока 5А
рой устанавливается реле, не менее 50 М.
при продолжительности его протекания не более
В состоянии поставки электрическая изоляция реле
10 s.
выдерживает в течение одной минуты без поврежде-
ний между вышеуказанными цепями испытательное
напряжение 2000 V частоты 50 Hz, а разобщающиеся
Таблица 2
в процессе работы контакты 500 V частоты 50 Hz.
При повторных испытаниях значение испытательно-
Наименование параметра
Значение
го напряжения должно составлять 90 % от указанных
Время возврата контактов реле, s, не более
0,04
величин.
Время повторной готовности, s, не более
0,06
3.10 Изоляция реле между токоведущими электри-
Средняя основная погрешность выдержек
чески несвязанными частями реле, а также между ними
времени (δ), выраженная в % от уставки, не
и металлической конструкцией, на которой ус-танав-
более
ливается реле, выдерживает импульсное испытатель-
а - составляющая погрешности, постоянная
ное напряжение со следующими параметрами:
вдоль шкалы;
δ= ±(а + в
- амплитуда импульса - (4,5-5,0) kV;
в - составляющая погрешности, в % от
Тм/Т)
максимальной уставки;
- длительность фронта импульса - (1,2+-0,36) s;
Т - величина уставки по шкале, s;
- длительность среза импульса - (50+-10) s;
Тм - величина максимальной уставки
- энергия импульса - (0,5+-0,05) J.
диапазона, s
3.11 Требования по электромагнитной совмести-
Значение коэффициентов
мости соответствуют ТР ТС 020/2011, ГОСТ Р
класса точности в зависимости
51317.6.5-2006.
от диапазона уставок, а/в
3.11.1 Реле устойчивы к наносекундным импульс-
(0,075 - 7,5) s
1/0,25
ным помехам при степени жесткости испытаний 3 по
0,75 s - 75 min, 4 s - 5000 min
1,0/0,1
ГОСТ 30804.4.4-2013 , с заданными амплитудой и
Разброс выдержек времени в диапазоне
частотой испытательных импульсов:
температур по 2.2 и диапазоне напряжений
- линии электропитания - 2 кV, 5 кHz;
питания по 3.4 на уставке, не более
- линии сигналов ввода/вывода - 1 кV, 5 кHz.
- 2 s и менее для исполнений постоянного
3.11.2 Реле устойчивы к воздействию микросекун-
тока;
15 ms
дных импульсных помех большой энергии в соответ-
- 2 s и менее для исполнений переменного
тока;
25 ms
ствии с 3 классом условий эксплуатации по
- превышающих 2s, % от уставки
1,5
СТБ МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.5-99) с
Дополнительная погрешность выдержек
испытательным воздействием:
времени при изменении температуры по 2.2,
- по схеме «провод-провод» - 2 степени жесткос-
в % от среднеарифметических значений
ти, 1 кV;
выдержек времени, не более
δυ=0,04δυ
- по схеме «провод-земля» - 3 степень жесткости,
υ - отклонение температуры от
2 кV.
нормальной
3.11.3 Реле устойчивы к воздействию импульсно-
Дополнительная погрешность выдержек
го высокочастотного испытательного напряжения,
времени при изменении напряжения
питания в диапазоне по 3.4, s, не более
+ - 10%
которое должно соответствовать степени жесткости
Дополнительная погрешность при
испытаний 3 по ГОСТ 30804.4.12-2002 , представля-
изменении частоты, в диапазоне (+ - 10)%
ющего собой затухающие колебания частотой (1,0 ±
от номинальной, не более
δ
0,1) МHz, модуль огибающей которых уменьшается
Средняя основная погрешность в период
на 50 % относительно максимального значения после
хранения и в процессе эксплуатации, не
трех-шести периодов. Частота повторения импульсов
более
высокочастотного сигнала (400 ± 40) Hz.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 4
Отключающая способность
Вариант
Ток
Количество циклов,
Род тока
нагрузки
отключаемая
ток
включения, А
млн. ВО
мощность
отключения, А
а
20 W
0,25
0,25
1,0
Постоянный
б
10 W
0,25
0,25
1,6
а
150 ВА
0,75
2,5
1,0
Переменный
б
100 ВА
0,75
2,5
1,6
Внутреннее сопротивление источника высокочас-
ющей величины - пульсация 10% Uн.
тотного сигнала (200±20) .
3.12 При включении на напряжение 220 V посто-
Продолжительность испытаний (2 - 2,2) s.
янного тока реле не срабатывает при напряжении ме-
Амплитудное значение первого импульса при под-
нее 60% номинального и возвращается при напря-
ключении источника сигнала к испытуемому реле по
жении не менее 25% номинального. При подаче на-
схеме
«провод-земля» должно составлять
пряжения питания «толчком» величина напряжения
(2,5 ± 0,25) кV, при подключении по схеме «провод-
срабатывания реле как из холодного, так и из горяче-
провод» - (1,0 ± 0,1) кV.
го состояния не превышает 80% UHOM. для исполне-
3.11.4 Реле устойчивы к электростатическим раз-
ния на напряжение 24 V, для остальных исполнений -
рядам в соответствии с ГОСТ 30804.4.2-2013. Сте-
75% от UHOM.
пень жесткости 3.
Реле пригодны для одного из способов присоеди-
Требуемый уровень воздействующей величины:
нения проводников: в штепсельном конструктивном
- контактный разряд - 6 кV;
исполнении; в несъемном конструктивном исполне-
- воздушный разряд - 8 кV.
нии для переднего или заднего присоединения про-
3.11.5 Реле устойчивы к кондуктивным помехам в
водников.
полосе частот 0 до 150 кHz по ГОСТ Р 51317.4.16-
3.13 Масса реле, не более 0,8 кg.
2000. Степень жесткости испытаний 4.
3.14 Содержание в реле: драгоценных металлов (се-
Требуемый уровень воздействующей величины:
ребра) - 0,79413 g; цветных металлов: латунь - 0,043
- на входные порты электропитания постоянного
kg. Содержание цветных металлов в диодах, микро-
тока - напряжение промышленной частоты длитель-
схемах и других комплектующих изделиях соответству-
но 30 V, кратковременно (1 s) 100 V.
ет указанному в технической документации предпри-
3.11.6 Реле устойчивы к магнитному полю про-
ятий - изготовителей.
мышленной частоты в соответствии с ГОСТ IEC
3.15 Маркировка
61000-4-8-2013 (ГОСТ Р 50648-94) для 4 степени же-
3.15.1 Маркировка реле соответствует ст. 5 ТР ТС
сткости.
004/2011, ГОСТ 18620-86 и конструкторской докумен-
Требуемый уровень воздействующей величины:
тации.
- непрерывное магнитное поле - 30 А/m;
3.15.2 Маркировка транспортной тары соответству-
- кратковременное магнитное поле, 3 s - 400 А/m.
ет ГОСТ 14192-96.
3.11.7 Реле устойчивы к импульсному магнитно-
4 КОМПЛЕКТНОСТЬ
му полю в соответствии с требованиями ГОСТ Р
50649-94 при степени жесткости 4: напряженность ис-
4.1 В комплект поставки входят:
пытательного магнитного поля 300 А/m.
- реле - 1 шт.
3.11.8 Реле устойчивы к затухающему колебатель-
- комплект деталей для присоединения внешних
ному магнитному полю в соответствии с требования-
проводников и крепления реле;
ми ГОСТ Р 50652-94 при степени жесткости 4.
- эксплуатационная документация: этикетка; пас-
Требуемый уровень воздействующей величины -
порт (поставляется в количестве от 1 до 3 шт. на
30 А/m.
партию реле, поставляемую в один адрес; для экспор-
3.11.9 Реле устойчивы к радиочастотному элект-
тных поставок поставляется 1-3 шт. на партию реле,
ромагнитному полю (в полосе частот от 80 до 1000
упакованных в одно место).
МHz) по ГОСТ 30804.4.3-2013. Степень жесткости
В комплект реле, поставляемого на экспорт, по тре-
испытаний 3.
бованию заказчика, дополнительно входит комплект
Требуемый уровень воздействующей величины -
запасных частей, предназначенных для пуско-наладоч-
10 V/m.
ных работ (вилки ГЛЦИ.434 461.010 - 3 шт.). Необхо-
3.11.10 Реле устойчивы к воздействию кондуктив-
димость поставки запасных частей и количество их
ных помех, наведенных радиочастотным электромаг-
комплектов должно оговариваться в заказе (количе-
нитными полями при степени жесткости испытаний
ство комплектов запасных частей на партию реле не
3 по CТБ IEC 61000-4-6-2011 (ГОСТ Р51317.4.6-99) с
более десяти).
испытательным напряжением 10 V.
5 ПРАВИЛА БЕЗОПАСНОСТИ
3.11.11 Реле устойчивы к пульсациям напряжения
электропитания постоянного тока по ГОС-
5.1 Правила безопасности соответствуют ТР ТС
Т Р 51317.4.17-2000. Требуемый уровень воздейству-
004/2011.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.2 По способу защиты человека от поражения
Пример набора выдержек времени (Tl, T2, Т3) на
электрическим током реле соответствуют классу «0»
переключателе уставок ХТ1, размещение контрольных
по ГОСТ 12.2.007.0-75.
точек ХР и таблица набора выдержек времени приве-
5.3 Конструкция реле обеспечивает безопасность
дены в приложении А.
обслуживания в соответствии с ГОСТ 12.2.007.6-75 ,
6.3 Исполнение реле по диапазону уставок
ГОСТ 12.2.007.6-93.
(0,075s - 75 min) или (4s - 5000 min) определяется
5.4 Степень защиты оболочки реле от прикосно-
наличием или отсутствием перемычки XN1, распо-
вения к токоведущим частям и попадания внутрь твер-
ложенной на печатной плате, и оцифровкой гнезд пе-
дых посторонних тел - IP40, а контактных зажимов
реключателей XTl в соответствии с таблицей 5.
для присоединения внешних проводников - IP00 по
Таблица 5
ГОСТ 14254-2015, ГОСТ 14255-69.
5.5 Требования по изоляции реле соответствуют
Диапазон
Пере-
Оцифровка гнезд переключателя ХТ1
приведенным в третьем разделе требований настоя-
уставок
мычка
(Т1, Т2, Т3)
щего ПС1.
0,075s -75 min
есть
0,06
0,12
0,25
0,5
1
2
4
5.6 Требования по коммутационной и механичес-
4s - 5000 min
нет
4
8
16
32
64
128
256
кой износостойкости соответствуют приведенным в
третьем разделе требований настоящего ПС1.
Примечание:
5.7 Требования к внешним механическим и кли-
1. Оцифровка первых двух гнезд ХТ1 на диапазоне
матическим воздействующим факторам соответству-
(0,075s - 75 min) для удобства размещения маркировки на
ют приведенным в втором разделе требований на-
лицевой плите округлены. Реальные величины - 0,0625 и
0,125.
стоящего ПС1.
2. Реальный диапазон уставок, рассчитанный по форму-
5.8 Монтаж и обслуживание реле должны произ-
ле (1), перекрывает номинальный диапазон выдержек вре-
водиться в обесточенном состоянии. Запрещается сни-
мени. При этом, погрешность не превышает среднюю ос-
мать оболочку с реле, находящегося в работе.
новную погрешность.
5.9 Конструкция реле пожаробезопасна в соответ-
ствии с требованиями ГОСТ 12.1.004-91. Вероятность
6.4 Подсоединение реле к внешним цепям осущест-
возникновения пожара не более значения 10-6 в год.
вляется с помощью винтовых зажимов.
5.10 При соблюдении требований эксплуатации и
Габаритные, установочные, присоединительные
хранения, реле не создает опасность для окружающей
размеры, зона реле и пробивка отверстий под уста-
среды и потребителя.
новку приведены в приложении Б.
6.5 Принцип действия реле.
6 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РЕЛЕ
Функциональная схема реле приведена в прило-
6.1 Конструктивное выполнение
жении В.
Все элементы схемы смонтированы внутри корпу-
Для получения временной задержки в реле исполь-
са, состоящего из основания (цоколя) и съемного ко-
зуется принцип счета числа импульсов от генератора
жуха. Конструкцией не предусмотрено пломбирова-
стабильной частоты. Управление работой реле осу-
ние реле. Элементы схемы переключатель уставок,
ществляется подачей (снятием) напряжения питания.
выходные промежуточные реле типа РЭП-18 разме-
Реле состоит из следующих функциональных узлов:
щены на двух печатных платах (ПП). Балластные ре-
- блока питания и управления со схемой запуска
зисторы размещены вне корпуса (под цоколем). На
(БПЗ);
лицевой табличке реле дополнительно указаны: схе-
- задающего генератора (Г);
ма подключения и все данные для расчета выдержки
- управляемого делителя частоты (ДЧУ);
времени срабатывания.
- схемы выбора диапазона уставок (ВУ);
6.2 Уставка по времени срабатывания реле рассчи-
- двоичного счетчика (ДС);
тывается по формуле:
- регуляторов уставок со схемами управления
Т (Т1.Т2,ТЗ) = 0,02 + К1К2n, s
(1)
исполнительными органами: РУ1, РУ2, РУ3 - в каж-
дой цепи реле;
где К1 и К2 - коэффициенты, имеющие значения:
- исполнительных органов: ИO1, ИO2, ИО3 - в
К1 = 1 или 10; К2 = 1 или 60, выбираемые вилками
каждой цепи реле.
переключателя уставок ХТ1 на лицевой плите реле;
Блок питания (БПЗ) служит для уменьшения вход-
n - сумма оцифровок вилок переключателя ХТ1,
ного напряжения до величины, необходимой для ра-
установленных в рабочем положении. Числовые зна-
боты схемы и запуска реле при достижении входным
чения «n» для выдержек времени Tl, T2, Т3 приведе-
напряжением порога срабатывания.
ны в таблице 5 для обоих исполнений реле по выдер-
Генератор (Г) обеспечивает получение прямо-
жкам времени.
угольных импульсов стабильной частоты.
Чтобы выставить уставку по срабатыванию реле
Управляемым делителем (ДЧУ) осуществляется
переключение диапазонов выдержек времени путем
необходимо установить в гнезда переключателя уста-
изменения коэффициента деления при помощи схе-
вок ХТ1 вилки по каждой из цепей (Tl, T2, Т3), сум-
мы выбора диапазона уставок (ВУ), элементами ком-
мы оцифровок которых равны выставляемым устав-
мутации которой служат вилки переключателя уста-
кам. Рабочее положение вилки - установка ее в оба
вок ХТ1 и перемычка на печатной плате XN1.
гнезда переключателя ХТ1. Неиспользуемые вилки не-
Двоичный счетчик (ДС), имеющий выходы от семи
обходимо вынуть из розетки объема и хранить от-
разрядов, позволяет получить дискретность регули-
дельно.
рования уставок до 1% от шкалы.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Регуляторы уставок (РУ), представляющие собой
- профилактический контроль с периодичностью
диодно-контактные дешифраторы, обеспечивают
не более восьми лет;
регулировку уставки в пределах диапазона.
- внеплановые контроли, предусмотренные
В качестве исполнительных органов используют-
соответствующими директивными документами по
ся промежуточные реле типа РЭП-18 с двумя переклю-
эксплуатации устройств защит, а также после по-
чающими контактами.
вреждений реле, отказов в функционировании и пр.
Реле времени работает следующим образом:
В объем первого контроля входят следующие ра-
- при подаче напряжения питания (сигнала) на вход
боты:
реле, блок питания (БПЗ) запускает генератор (Г);
- внешний осмотр реле;
- частота генератора (Г) делится делителем (ДЧУ)
- проверка затяжки винтовых соединений;
и заполняет счетчик (ДС);
- испытания изоляции входных и выходных цепей
- при достижении выдержки времени, заданной
относительно корпуса и между собой напряжением
регулятором (РУ) включается ток, достаточный для
1 KV переменного тока в течение 1 min;
срабатывания исполнительного органа (ИО). После
- проверка функционирования реле на рабочих ус-
срабатывания величина тока через (ИО) уменьшается
до значения тока удерживания.
тавках.
После снятия напряжения на входе, реле возвра-
7.6 В объем профилактического контроля входят
щается в исходное состояние.
следующие работы:
- очистка внутренних частей реле от пыли;
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- внешний и внутренний осмотр реле с проверкой
7.1 Размещение и монтаж
пайки;
7.1.1 Реле предназначено для установки и разме-
- проверка затяжки винтовых соединений;
щения на заземленной металлоконструкции с толщи-
- проверка изоляции реле напряжением 1 KV пе-
ной фасадного листа не более 3 mm. Возможна уста-
ременного тока в течение l min, или мегаомметром на
новка реле на реечной металлоконструкции.
2 KV.
7.1.2 Рабочее положение в пространстве верти-
- проверка функционирования реле на рабочих
кальное, допускается отклонение от рабочего поло-
уставках.
жения до 5° в любую сторону.
7.7 Объем внеплановых проверок определяется
7.1.3 Реле приспособлено для переднего или зад-
поставленной задачей и характером работ с реле
него присоединения внешних проводников. Детали
(устранение повреждения, отказа, замена элементов
для присоединения поставляются комплектно с реле.
и пр.).
Длина зачищенного конца провода для присоедине-
7.8 Перечень аппаратуры, необходимой для техни-
ния к реле должна быть равна 12-14 mm.
ческого обслуживания:
Контактные соединения выводов реле допускают
- универсальная пробивная установка типа УПУ-1М;
присоединение к каждому из них до двух медных про-
- прибор комбинированный типа Ц4313;
водников сечением (0,75-1,5) мм2 или одного сечением
- миллисекундомер электронный типа Ф290 или
2,5 мм2 и соответствуют 2 классу ГОСТ 10434-82.
Ф291;
7.2 Подготовка к работе
- частотомер электронный типа Ф5041.
7.2.1 Реле не подвергается консервации смазками
Примечание - Допускается применение других типов
и маслами и какой-либо расконсервации не требует.
приборов с аналогичными параметрами.
Схема подключения реле приведена в приложении В.
7.2.2 Реле выпускается в соответствии с конкрет-
7.9 Возможные неисправности и методы их устра-
ным заказом на исполнение по напряжению и диапа-
нения
зону выдержки времени.
7.9.1 При появлении признаков неисправности или
7.2.3 Перед включением в работу не требуется спе-
перегрева реле (резкий запах, дым и т. п.) необходи-
циальной настройки и регулировки. Исполнения реле
мо:
по диапазону уставок выдержек времени отличаются
- обесточить изделие;
оцифровками переключателей на лицевой плите и
- выяснить причины неисправности;
наличием или отсутствием перемычки XN1 на печат-
- устранить неисправность.
ной плате.
7.9.2 Поиск неисправности должен производиться
7.2.4 Указания по установке выдержек времени
персоналом, имеющим навык работы со схемами, вы-
приведены в разделе 6.
полненными с использованием микроэлектронных
7.3 Перед включением в работу:
приборов.
- необходимо убедиться в отсутствии механичес-
7.9.3 О всех случаях отказов реле необходимо со-
ких повреждений реле, вызванных возможным нару-
общить на завод-изготовитель в установленном по-
шением правил транспортирования и хранения;
рядке.
- выставить уставки по выдержке времени;
8 РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ
- проверить параметр срабатывания на выставлен-
ной уставке.
8.1 Гамма-процентный (90%) ресурс по коммута-
7.4 Реле допускает подключение напряжения пи-
ционной износостойкости при нагрузке на контакты
тания любой полярности.
по 3.8 таблицы 4 - не менее 1,0 млн. циклов ВО.
7.5 В период эксплуатации производятся следую-
Гамма-процентный (90%) срок сохраняемости реле
щие виды обслуживания:
при хранении в отапливаемом помещении в упаков-
- первый контроль через один год после включе-
ке изготовителя не менее шести лет. Средний срок
ния в работу;
службы реле - не менее 12 лет.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
воздуха при транспортировании и хранении минус
50°С.
9.1 Сведения о приемке реле, подписанные лица-
10.4 Условия транспортирования, хранения и до-
ми ответственными за соответствие изделий действу-
пустимые сроки сохраняемости приведены в табли-
ющей технической документации, приведены в эти-
це 6.
кетке, поставляемой с реле.
11 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
10 УПАКОВЫВАНИЕ, ПРАВИЛА ХРАНЕНИЯ
(ПОСТАВЩИКА)
И ТРАНСПОРТИРОВАНИЯ
11.1 Изготовитель гарантирует соответствие реле
10.1 Упаковка реле производится по ГОСТ 23216-
требованиям ГОСТ 22557-84 и технических условий
78. Сочетание видов и вариантов транспортной тары
при соблюдении потребителем условий транспорти-
с типами внутренней упаковки по ГОСТ 23216-78 для
рования, хранения и эксплуатации, установленных
категории упаковки КУ-2 и КУ-3А.
техническими условиями и паспортом на изделие.
10.2 Транспортирование упакованных реле может
производиться любым видом закрытого транспорта,
11.2 Гарантийный срок устанавливается два с по-
предохраняющим их от воздействия солнечной ради-
ловиной года со дня ввода реле в эксплуатацию, но
ации, атмосферных осадков и пыли, с соблюдением
не более трех лет со дня отгрузки изготовителем по-
мер предосторожности против механических воздей-
требителю или с момента проследования через Госу-
ствий.
дарственную границу Российской Федерации (при по-
10.3 Нижнее значение температуры окружающего ставке на экспорт).
Таблица 6
Обозначение условий транспортирования
Допустимые
в части воздействия
Обозначение
сроки
климатических
условий
сохраняемости
Вид поставки
механических
факторов, таких,
хранения
в упаковке
факторов
как условия
по ГОСТ
поставщика,
по ГОСТ 23216-78
хранения
15150-69
годы
по ГОСТ 15150-69
Для нужд экономики
страны (кроме районов
Крайнего Севера и при-
Л
5(ОЖ4)
1(Л)
2
равненных к ним местно-
стей по ГОСТ 15846-2002)
Для экспорта в макрокли-
матические районы с уме-
Л, С
5(ОЖ4)
1(Л)
3
ренным климатом
Для экспорта в макрокли-
матические районы
С
6(ОЖ2)
3(ЖЗ)
3
с тропическим климатом
Для нужд экономики
страны в районы
Крайнего Севера и при-
С
5(ОЖ4)
2(C)
2
равненные к ним местно-
сти по ГОСТ 15846-2002
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Пример набора выдержек времени на переключателе уставок ХТ1
и размещение контрольных точек
Уставки выдержки времени реле:
Т1=2,2 s
Т2=4,58 s
Т3=2,77 s
Рисунок А1.
Набор выдержек времени реле РСВ-01-3
Таблица А1
(исполнение 0,075 s - 75 min)
Уставка Т, s
Значения
задаваемая
реальная
«n», s
К1
К2
0,1
0,08
0,06
1
1
0,2
0,2
0,06; 0,12
1
1
0,5
0,52
0,5
1
1
2,0
2,02
2
1
1
5,3
5,33
0,06; 0,25; 1; 4
1
1
12,5
12,52
0,25; 1
10
1
150
150,02
0,5; 2
1
60
75 min
75 min
0,5; 1; 2; 4
10
60
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
(обязательное)
Габаритные, установочные и присоединительные
размеры реле
Переднее присоединение
Заднее присоединение
Рисунок Б1.
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б
Зона реле и пробивка отверстий под установку реле
Несъемное исполнение
Для заднего присоединения внешних проводников
Для переднего присоединения внешних проводников
Рисунок Б2.
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
(обязательное)
Функциональная схема реле
БПЗ - блок питания и управления со схемой запуска.
Г - задающий генератор.
ДЧУ - управляемый делитель частоты.
ВУ - схема выбора диапазона уставок.
ДС - двоичный счетчик.
РУ1, РУ2, РУ3 - регулятор уставок со схемой управления
исполнительным органом.
ИО1, ИО2, ИО3 - исполнительный орган.
Рисунок В1.
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Г
(обязательное)
Схема подключения реле РСВ-01-3
UHOM. - 24, 110, 220V постоянного;
110, 220V переменного.
Рисунок Г1.
14



















///////////////////////////////////////
