РЕЛЕ ВРЕМЕНИ типа РСВ-01-5. Паспорт БКЖИ.648251.005 ПС1





-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.130
8536 49 000 0
РЕЛЕ ВРЕМЕНИ
типа РСВ-01-5
Паспорт
БКЖИ.648251.005 ПС1
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
До изучения паспорта реле не включать! Надежность и долговечность реле обеспечивается не только
качеством реле, но и правильным соблюдением режимов и условий эксплуатации, поэтому соблюдение
всех требований, изложенных в настоящем паспорте, является обязательным.
В связи с систематически проводимыми работами по совершенствованию конструкции и технологии
изготовления возможны небольшие расхождения между паспортом и поставляемым изделием, не влияю-
щие на параметры изделия, на условия его монтажа и эксплуатации.
Изделие содержит элементы микроэлектроники, персонал, работающий с изделием, должен пройти спе-
циальный инструктаж и аттестацию на право выполнения работ (с учетом необходимых мер защиты от
статического электричества). Инструктаж должен проводиться в соответствии с действующим в органи-
зации положением.
Содержание
1
Основные сведения об изделии и технические данные.
3
2
Комплектность .
5
3
Свидетельство о приемке
5
4
Свидетельство о консервации и упаковывании .
5
5
Ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика)
6
6
Правила безопасности .
6
7
Устройство и принцип работы реле .
7
8 Техническое обслуживание .
8

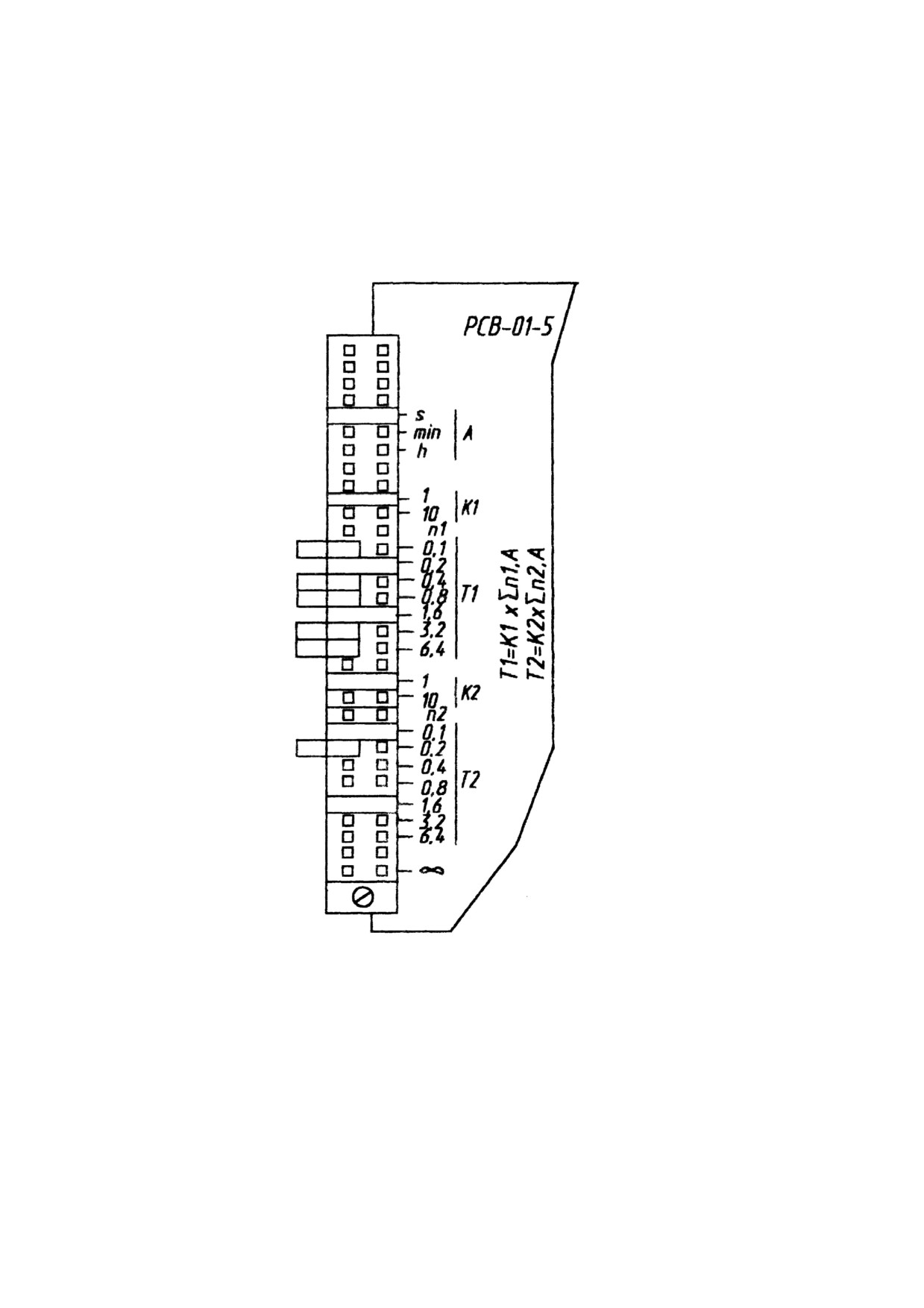

Приложение А Пример набора выдержек времени на переключателе уставок реле
9

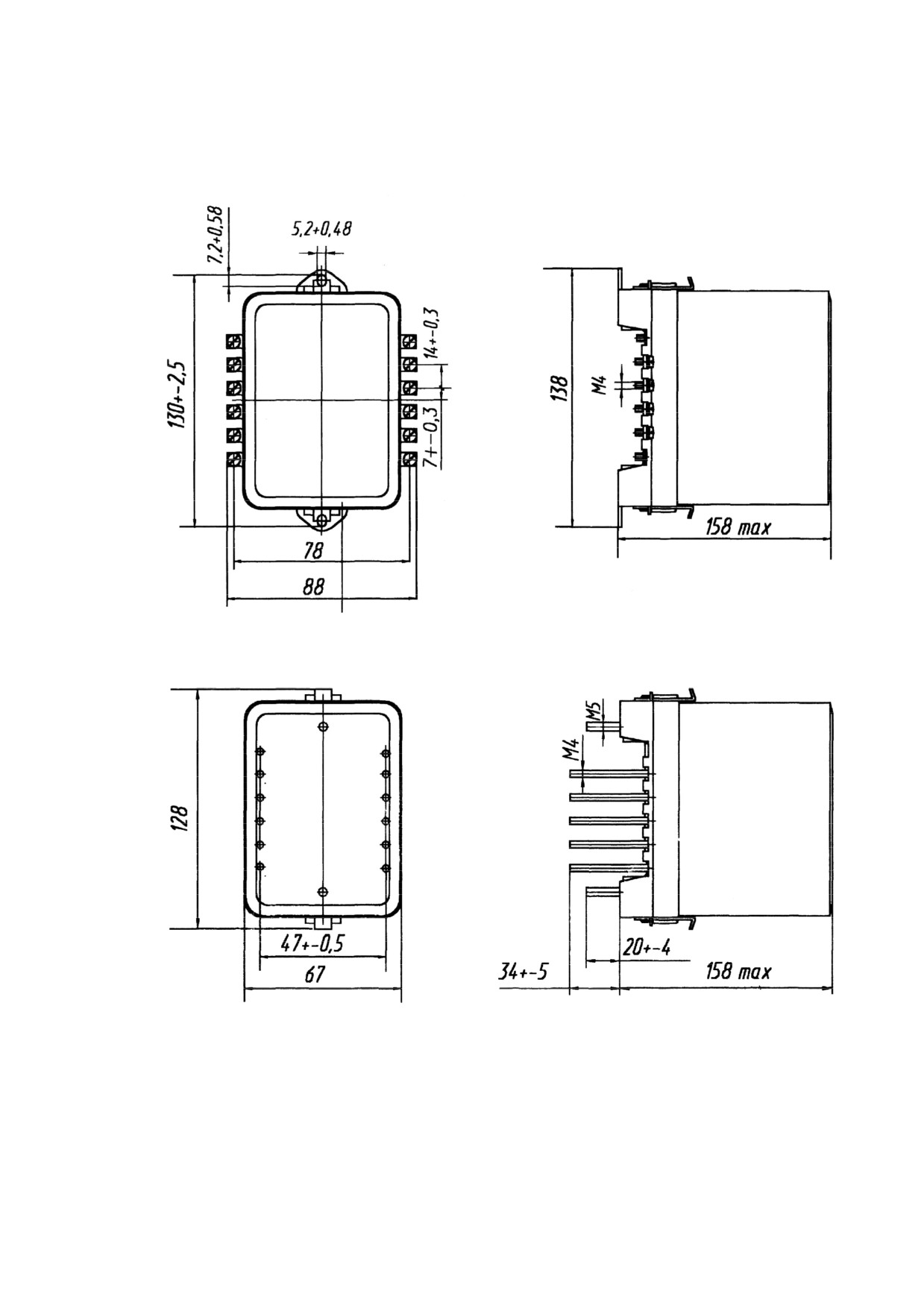

Приложение Б Габаритные, установочные и присоединительные
10

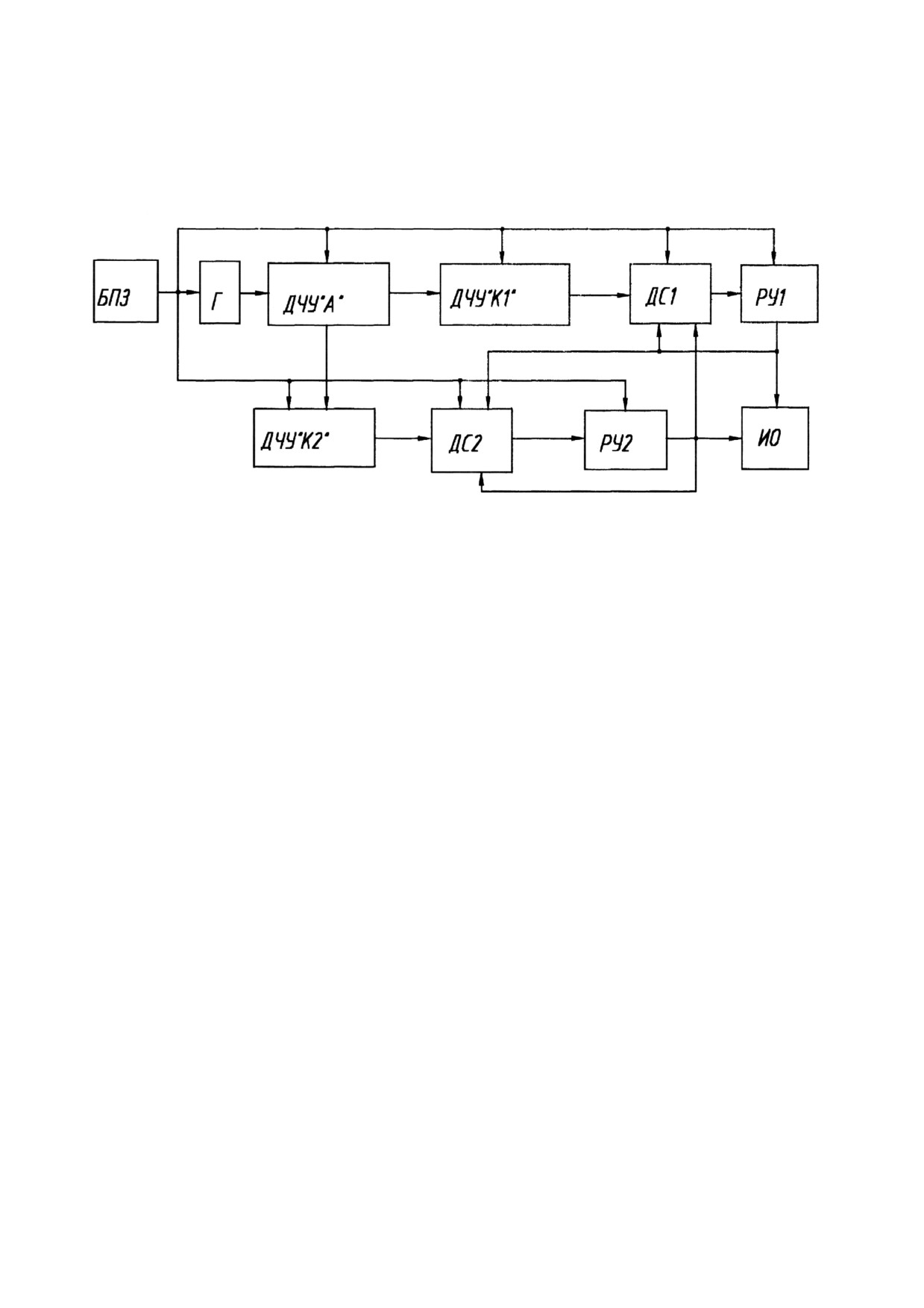

Приложение В Схема функциональная реле РСВ-01-5
11
Приложение Г Схема подключения реле РСВ-01-5 .
12
Приложение Д Комплект деталей крепления и присоединения внешних проводников
13
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- окружающая среда невзрывоопасная, не содер-
1 Основные сведения об изделии
и технические данные
жащая токопроводящей пыли, агрессивных газов и
паров в концентрациях, разрушающих металлы и
1.1 Реле времени типа РСВ-01-5 изготовлено
изоляцию.
АО «Чебоксарский электроаппаратный завод».
1.6 Номинальные значения механических вне-
1.2 В настоящем паспорте (ПС1) содержатся не-
шних воздействующих факторов по ГОСТ
обходимые сведения по техническим данным, эксп-
17516.1-90 для группы механического исполнения
луатации, обслуживанию и регулированию реле вре-
М40 при этом:
мени типа РСВ-01-5, в дальнейшем именуемого
- вибрационные нагрузки в диапазоне частот от
«реле» или «реле РСВ-01-5», изготовляемого для
5 до 15 Hz с максимальным ускорением 3 g;
потребностей экономики страны и поставок на экс-
- в диапазоне от 16 до 100 Hz с максимальным
порт в страны с умеренным (исполнение УХЛ4) и
ускорением 1 g;
тропическим (исполнение О4) климатом.
- многократные ударные нагрузки длительнос-
Надежность, долговечность и безопасность
тью от 2 до 20 ms с максимальным ускорением 3 g.
реле обеспечивается не только качеством реле, но
1.7 При записи обозначения реле при его заказе
и правильным соблюдением режимов и условий эк-
и в документации другого изделия указываются: обо-
сплуатации, поэтому соблюдение всех требований,
значение типа реле, номинальное напряжение пита-
изложенных в настоящем паспорте, является обя-
ния (постоянного или переменного тока), переднее
зательным.
или заднее (винтом или шпилькой) присоединение
Настоящий ПС1 разработан в соответствии с тре-
внешних проводников, номер технических условий.
бованиями технических условий ТУ16-523.557-78 и
Пример записи обозначения реле: «Реле времени
ст. 5 Тр ТС 004/2011.
типа РСВ-01-5 УХЛ4, 220V пост., переднее присое-
Реле соответствует требованиям ТР ТС 004/2011
динение, ТУ16-523.557-78».
(в части соблюдения ГОСТ 12.2.007.0-75,
1.8 Основные технические данные и временные
ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),
параметры реле времени приведены в таблице 1. Реле
ТР ТС 020/2011.
имеет общую цепь питания и управления.
Действие требований ТР ТС 004/2011 не распро-
1.9 Реле обеспечивает любые сочетания длитель-
страняется на реле, используемые при номинальном
ности импульса и паузы в пределах диапазона уста-
напряжении ниже 50В переменного тока и 75В по-
вок. Работа реле начинается с паузы. Реле имеет
стоянного тока.
возможность отключения циклического режима ра-
Адрес изготовителя:
боты.
428020, Российская Федерация, Чувашская Рес-
1.10 Средняя основная погрешность выдержек
публика, г. Чебоксары, пр. И.Я.Яковлева, 5.
времени ( ), выраженная в процентах от уставки,
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
определяется по формуле:
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
(1)
= ± (а + вТм/Т)
Дата изготовления реле указывается в этикетке
БКЖИ.648251.005 ЭТ.
где а = 1,5 - составляющая погрешности, посто-
1.3 Циклическое реле времени типа РСВ-01-5
янная вдоль шкалы;
предназначено для использования в схемах уст-
в = 0,5 - составляющая погрешности, в % от мак-
ройств релейной защиты и автоматики энергетичес-
симальной уставки;
ких систем для коммутации электрических цепей.
Тм - величина максимальной уставки диапазо-
1.4 Реле изготавливается в климатическом ис-
на;
полнении УХЛ категории размещения 4 по
Т - величина уставки по шкале.
ГОСТ 15150-69 для нужд экономики страны и по-
1.11 Допустимый диапазон изменения напряже-
ставок на экспорт в районы с умеренным климатом
ния питания для исполнения на 24 V - (+10, -15) %
и исполнении 0 категории размещения 4 по
от номинального, для остальных исполнений по на-
ГОСТ 15150-69 для поставок на экспорт в районы с
пряжению оперативного постоянного и переменно-
тропическим климатом.
го тока - (+10, -20) % от номинального.
1.5 Реле предназначено для работы в следующих
1.12 Коммутационная способность контактов реле
условиях:
при напряжении от 24 до 250 V: в цепях постоянно-
- высота над уровнем моря не более 2000 m;
го тока с постоянной времени индуктивной нагруз-
- температура окружающей среды от минус 40
ки не более 0,02 s; в цепях переменного тока при
до плюс 55°С (без выпадения инея и росы) для ис-
коэффициенте мощности не менее 0,4 соответству-
полнения реле УХЛ и от минус 10 до плюс 55°С (без
ет величинам указанным в таблице 2.
выпадения инея и росы) для исполнения реле 0;
1.13 Минимальный ток контактов 0,01 А при на-
- относительная влажность окружающего возду-
пряжении не ниже 110 V или 0,05 А при напряже-
ха до 80% при температуре 25°С (исполнение УХЛ)
нии не ниже 24 V. Длительно допустимый ток кон-
и до 98% при температуре 35°С (исполнение 0) без
тактов 2,5 А. Падение напряжения в цепи контак-
конденсации влаги;
тов - не более 1 V.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 1
Наименование параметра
Значение
Номинальное напряжение питания, V - постоянного тока
24, 110,220
- переменного тока
110, 220,
Номинальная частота переменного тока, Hz
50
Подача напряжения
Управляющее воздействие
питания
0,1 s - 120 h
Номинальный диапазон уставок выдержки времени (диапазон регулирования)
(0,1 - 12) s, min, h;
(l - 120) s, min, h
Способ регулирования уставок
Дискретный
Дискретность регулирования уставки по диапазонам регулирования: (0,1 - 12)
s, min, h
0,1 s, min, h
(1 - 120)s/min,h
1,0 s, min, h
Максимальная уставка выдержки времени в
12,7 s, min, h
соответствующем диапазоне регулирования
127 s, min, h
Вид исполнительной части
Контактный выход
Выходные контакты с регулируемой выдержкой
2 переключающих
времени
Число команд за цикл
2
Разброс выдержек времени в диапазоне температур по 1.5 и диапазоне напря-
жений питания по 1.12 не более на уставках
- 2,0 с и менее для исполнений по напряжению
постоянного тока
15 мс
- 2,0 с и менее для исполнений по напряжению
переменного тока
25 мс
- превышающей 2 с, % от уставки
1,5
Дополнительная погрешность выдержек времени при изменении температуры
по 1.5, не более, %
δυ=0,1δΔυ
Где Δυ- отклонение температуры от нормальной
Дополнительная погрешность выдержек времени при изменении напряжения
питания в диапазоне по 1.12, не более, s
0,5δ
Дополнительная погрешность при изменении частоты в диапазоне ± 10% от
номинальной, не более
δ
Средняя основная погрешность в период хранения и в процессе эксплуатации,
не более
Таблица 2
Мощность нагрузки,
Отключающая способность.
Род тока
не более
Ток, не более, А
Постоянный
30 W
1,0
Переменный
250 VA
2,0
1.14 Контакты реле допускают включение тока 5 А
1.15 Коммутационная износостойкость контактов в
при продолжительности его протекания не более 10 s.
цепях постоянного тока с постоянной времени индук-
Механическая износостойкость реле - 6,3 млн.
тивной нагрузки не более 0,02 s и в цепях переменного
циклов без тока в цепях контактов при частоте вклю-
тока при коэффициенте мощности не менее 0,4 соот-
чений до 3600 циклов в h.
ветствует величинам, указанным в таблице 3.
Таблица 3
Отключающая способность
Вариант
Ток включе-
Количество
Род тока
нагрузки
отключаемая
ток отключения,
ния, А
циклов, ВО
мощность
А
а
20 W
0,25
0,25
1,0·106
Постоянный
б
10 W
0,25
0,25
1,6·106
а
150 VA
0,75
2,5
1.0·106
Переменный
б
100 VA
0,75
2,5
1,6·106
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.16 Сопротивление изоляции между токоведущи-
му полю в соответствии с требованиями ГОСТ Р
ми электрически несвязанными цепями реле, а так-
50649-94 при степени жесткости 4: напряженность
же между ними и металлической конструкцией, на
испытательного магнитного поля 300 А/m.
которой устанавливается реле, не менее 50 M.
1.18.8 Реле устойчивы к радиочастотному элек-
В состоянии поставки электрическая изоляция
тромагнитному полю (в полосе частот от 80 до
реле выдерживает в течение одной минуты без по-
1000 МГц) по ГОСТ 30804.4.3. Степень жесткости
вреждений между вышеуказанными цепями испы-
испытаний 3.
тательное напряжение 2000 V частоты 50 Hz, a ра-
Требуемый уровень воздействующей величины
зобщающиеся в процессе работы контакты - 500 V
- 10 V/m.
частоты 50 Hz. При повторных испытаниях значе-
1.18.9 Реле устойчивы к воздействию кондуктив-
ние испытательного напряжения должно составлять
90 % от указанных величин.
ных помех, наведенных радиочастотными электро-
1.17 Изоляция реле между токоведущими элект-
магнитными полями при степени жесткости испы-
рически несвязанными частями реле, а также между
таний 3 по СТБ IEC 61000-4-6-2011 (ГОСТ Р
ними и металлической конструкцией, на которой уста-
51317.4.6-99) с испытательным напряжением 10 V.
навливается реле, выдерживает импульсное испыта-
1.18.10 Реле устойчивы к затухающему колеба-
тельное напряжение со следующими параметрами:
тельному магнитному полю в соответствии с тре-
- амплитуда импульса - (4,5 - 5,0) кV;
бованиями ГОСТ Р 50652-94 при степени жесткос-
- длительность фронта импульса - (1,2 ± 0,36) µs;
ти 4.
- длительность среза импульса - (50 ±10) µs;
Требуемый уровень воздействующей величины
- энергия импульса - (0,5 ± 0,05) J.
-30 А/m.
1.18 Требования по электромагнитной совмести-
1.18.11 Реле устойчивы к пульсациям напряже-
мости соответствуют ТР ТС 020/2011, ГОСТ Р
51317.6.5-2006.
ния электропитания постоянного тока по ГОСТ Р
1.18.1 Реле устойчивы к электростатическим
51317.4.17-2000 при степени жесткости испытаний
разрядам при степени жесткости испытаний 3 по
3. Требуемый уровень воздействующей величины -
ГОСТ 30804.4.2-2013 с испытательным напряжени-
пульсация 10% Uн.
ем импульса разрядного тока:
1.19 Реле пригодны для переднего или заднего
- контактный разряд - 6 KV;
(винтом или шпилькой) присоединения проводни-
- воздушный разряд - 8 KV.
ков.. Возможна поставка комплекта универсального
1.18.2 Реле устойчивы к наносекундным импуль-
(с деталями для всех видов присоединений).
сным помехам при степени жесткости испытаний 3
Содержание комплектов деталей присоединения
по ГОСТ 30804.4.4-2013, с заданными амплитудой
приведено в приложении Д. Способы крепления мон-
и частотой испытательных импульсов:
тажных проводов к контактным зажимам реле при-
- линии электропитания - 2 кВ, 5 KHZ;
ведены на рисунке 1.
- линии сигналов ввода/вывода - 1 кВ, 5 KHZ.
1.20 Масса реле, не более 0,6 kg.
1.18.3 Реле устойчивы к воздействию микросе-
1.21 Маркировка
кундных импульсных помех большой энергии в со-
1.21.1 Маркировка реле соответствует ст. 5 ТР
ответствии с 3 классом условий эксплуатации по
CТБ МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.5-99) с
ТС 004/2011, ГОСТ 18620-86 и конструкторской до-
испытательным воздействием:
кументации.
- по схеме «провод-провод» - 2 степени жесткос-
1.21.2 Маркировка транспортной тары соответ-
ти, 1 кВ;
ствует ГОСТ 14192-96.
- по схеме «провод-земля» - 3 степень жесткос-
2 Комплектность
ти, 2 кВ.
1.18..4 Реле устойчиво к воздействию колебатель-
2.1 В комплект поставки входят:
ных затухающих помех при степени жесткости ис-
- реле - 1 шт.;
- комплект деталей для присоединения внешних
пытаний 3 по ГОСТ 30804.4.12-2002 с испытатель-
проводников и крепления реле;
ным напряжением:
- эксплуатационная документация: этикетка; пас-
- по схеме «провод-провод» - 1 кV;
порт (поставляется в количестве от 1 до 3 шт. на
- по схеме «провод-земля» - 2,5 кV.
партию реле, поставляемую в один адрес).
1.18.5 Реле устойчивы к кондуктивным помехам
в полосе частот от 0 до 150 кГц при степени жестко-
3 Свидетельство о приемке
сти испытаний 4 по ГОСТ Р 51317.4.16-2000, испы-
3.1 Сведения о приемке реле, подписанные лица-
тательное напряжение при воздействии помех по-
ми, ответственными за соответствие изделий дей-
стоянного тока и на частоте 50 Гц:
ствующей технической документации, приведены в
- длительно - 30 V;
этикетке, поставляемой с каждым реле.
- кратковременно, 1 s - 100 V.
1.18.6 Реле устойчивы к магнитному полю про-
4 Свидетельство о консервации
и упаковывании
мышленной частоты в соответствии с ГОСТ IEC
61000-4-8-2013 (ГОСТ Р 50648-94) для 4 степени же-
4.1 Реле не подвергается консервации смазками,
сткости.
маслами и какой-либо расконсервации не требует.
Требуемый уровень воздействующей величины:
4.2 Упаковка реле производится по ГОСТ23216-78.
- непрерывное магнитное поле - 30 А/m;
Сочетание видов и вариантов транспортной тары с
- кратковременное магнитное поле, 3 с - 400 А/m.
типами внутренней упаковки по ГОСТ 23216-78 для
1.18.7 Реле устойчивы к импульсному магнитно-
категории упаковки КУ-2 и КУ-3А.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4.3 Транспортирование упакованных реле может
4.4 Нижнее значение температуры окружающего
производиться любым видом закрытого транспорта,
воздуха при транспортировании и хранении минус
предохраняющим их от воздействия солнечной ра-
50°С.
диации, атмосферных осадков и пыли, с соблюде-
4.5 Условия транспортирования, хранения и до-
нием мер предосторожности против механических
пустимые сроки сохраняемости приведены в табли-
воздействий.
це 4.
Таблица 4
Обозначение условий транспортирования
Допустимые
в части воздействия
Обозначение
сроки
климатических
условий
сохраняемости
Вид поставки
механических
факторов, таких,
хранения
в упаковке
факторов
как условия
по ГОСТ
поставщика,
по ГОСТ 23216-78
хранения
15150-69
годы
по ГОСТ 15150-69
Для нужд экономики
страны (кроме районов
Крайнего Севера и при-
Л
5(ОЖ4)
1(Л)
2
равненных к ним местно-
стей по ГОСТ 15846-2002)
Для экспорта в макрокли-
матические районы с уме-
Л, С
5(ОЖ4)
1(Л)
3
ренным климатом
Для экспорта в макрокли-
матические районы
С
6(ОЖ2)
3(ЖЗ)
3
с тропическим климатом
Для нужд экономики
страны в районы
Крайнего Севера и при-
С
5(ОЖ4)
2(C)
2
равненные к ним местно-
сти по ГОСТ 15846-2002
5 Ресурсы, сроки службы и хранения, гаран-
6.3 Конструкция реле обеспечивает безопасность
тии изготовителя (поставщика)
обслуживания в соответствии с ГОСТ 12.2.007.6-75 ,
ГОСТ 12.2.007.6-93.
5.1 Гамма-процентный (90%) ресурс по комму-
6.4 Степень защиты оболочки реле от прикосно-
тационной износостойкости при нагрузке на кон-
вения к токоведущим частям и попадания внутрь
такты по 1.16 - не менее 1,0 млн. циклов ВО.
Гамма-процентный (90%) срок сохраняемости
твердых посторонних тел - IP40, а контактных за-
реле при хранении в отапливаемом помещении в
жимов для присоединения внешних проводников -
упаковке изготовителя не менее шести лет.
IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
5.2 Средний срок службы реле - не менее 12 лет.
6.5 Требования по изоляции реле соответствуют
5.3 Изготовитель гарантирует соответствие реле
приведенным в первом разделе требований настоя-
требованиям технических условий при соблюдении
щего ПС1.
потребителем условий транспортирования, хранения
6.6 Требования по коммутационной и механичес-
и эксплуатации, установленных техническими ус-
кой износостойкости соответствуют приведенным в
ловиями и паспортом на изделие.
первом разделе требований настоящего ПС1.
5.4 Гарантийный срок устанавливается два с по-
6.7 Требования к внешним механическим и кли-
ловиной года со дня ввода реле в эксплуатацию, но
матическим воздействующим факторам соответству-
не более трех лет со дня отгрузки изготовителем
ют приведенным в первом разделе требований на-
потребителю или с момента проследования через
стоящего ПС1.
Государственную границу Российской Федерации
6.8 Монтаж, обслуживание и эксплуатация
(при поставке на экспорт).
реле разрешается лицам, прошедшим специаль-
После окончания срока службы реле подлежит
ную подготовку и ознакомившимися с данным пас-
демонтажу и утилизации. Специальных мер безо-
портом. Монтаж реле должен производиться в обес-
пасности при демонтаже и утилизации, специаль-
точенном состоянии. Запрещается снимать оболоч-
ных приспособлений и инструментов не требуется.
ку с реле, находящихся в работе.
6 Правила безопасности
Изделие содержит элементы микроэлектроники.
6.1 Правила безопасности соответствуют ТР ТС
Персонал, работающий с изделием, должен пройти
004/2011.
инструктаж в соответствии с действующим в орга-
6.2 По способу защиты человека от поражения
низации положением на право выполнения работ с
электрическим током реле соответствуют классу «0»
учетом необходимых мер защиты от статического
по ГОСТ 12.2.007.0-75.
электричества.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6.9 Конструкция реле пожаробезопасна в соот-
реле осуществляется подачей (снятием) напряжения
ветствии с требованиями ГОСТ 12.1.004-91. Веро-
питания.
ятность возникновения пожара не более значения
Реле состоит из следующих функциональных уз-
10-6 в год.
лов: БПЗ - блок питания и управления со схемой
6.10 При соблюдении требований эксплуатации
запуска:
и хранения, реле не создает опасность для окружа-
Г - задающий генератор;
ющей среды и потребителя.
ДЧУ «А» - управляемый делитель частоты (схе-
7 Устройство и принцип работы реле
ма выбора размерности уставок - s, min, h);
ДЧУ «К1», ДЧУ «К2» - управляемые делители
7.1 Конструктивное выполнение
частоты (схемы выбора диапазонов уставок);
Все элементы схемы смонтированы внутри кор-
ДС1, ДС2 - двоичные счетчики;
пуса, состоящего из основания (цоколя) и съемного
РУ1, РУ2 - регуляторы уставок паузы и импуль-
кожуха. Конструкцией не предусмотрено пломби-
са, соответственно;
рование реле. Элементы схемы: микросхемы, тран-
ИО - исполнительный орган реле со схемой уп-
зисторы, диоды, переключатель уставок, выходное
равления.
промежуточное реле размещены на печатной плате.
Блок питания (БПЗ) служит для уменьшения вход-
На лицевой табличке реле дополнительно указаны:
ного напряжения до величины, необходимой для ра-
схема подключения и все данные для расчета вы-
боты схемы и запуска реле при достижении вход-
ным напряжением порога срабатывания.
держки времени срабатывания.
7.2 Уставка по времени срабатывания реле рас-
Генератор (Г) обеспечивает получение прямоу-
гольных импульсов стабильной частоты.
считывается по формуле:
Управляемым делителем (ДЧУ «А») осуществля-
- длительность паузы
Т1 = К1 · Σn1, A
(2)
ется переключение диапазонов выдержек времени,
– длительность импульса
Т2 = К2 · Σn2, A
(3)
общее для обеих уставок, путем выбора коэффици-
где К1, К2 - коэффициенты, имеющие значения:
ента деления частоты из ряда 1; 60; 3600. Элемен-
К1 = 1; 10, К2 = 1; 10, выбираемые вилками на пе-
том коммутации служит вилка «А» переключателя
реключателе уставок ХТ1;
уставок ХТ1.
Σn1, Σn2 - сумма оцифровок вилок уставок, ус-
Управляемыми делителями частоты ДЧУ«К1».
тановленных в рабочее положение n1, n2 имеют
ДЧУ«К2» осуществляется переключение диапазонов
значения: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4.
уставок паузы и импульса, соответственно, путем
А - размерность единицы времени: s, min, h.
выбора коэффициентов деления «1» или «10» вил-
Чтобы выставить уставку необходимо установить
ками «К1» и «К2» переключателя ХТ1.
в гнезда переключателя ХТ1 вилки, сумма оцифро-
Двоичные счетчик (ДС1, ДС2), имеющие выходы
вок которых равна выставляемой уставке, с учетом
от семи разрядов, позволяют получить дискретность
значений коэффициентов К1, К2 и А.
регулирования уставок до 1% от шкалы.
Рабочее положение вилки - установка ее в оциф-
Диодно-контактные дешифраторы (РУ1, РУ2),
рованные гнезда ХТ1. Неиспользуемые вилки мо-
обеспечивают регулирование уставок в пределах
гут быть установлены в нерабочее положение - вил-
диапазона.
ка смещена влево, правый вывод вилки установлен
В качестве исполнительного органа (ИО) исполь-
в левое гнездо ХТ1. Допускается неиспользуемые
зуется двухконтактное промежуточное реле с тран-
вилки в нерабочее положение не устанавливать, а
зисторным ключом.
хранить отдельно.
Реле работает следующим образом:
Реле имеет возможность отключения цикличес-
- при подаче напряжения питания (сигнала) на вход
кого режима работы, при этом вилка Т2 устанавли-
реле, блок питания (БПЗ) запускает генератор (Г);
вается в гнездо «», а реле срабатывает с выдерж-
- частота генератора (Г) делится делителями
кой Т1.
(ДЧУ «А», ДЧУ «К1», ДЧУ «К2») и заполняет счет-
Пример набора выдержки времени Т1 и Т2 на
чик ДС1, при этом счетчик ДС2 заперт сигналом
переключателе уставок ХТ1 приведен в приложе-
«О» с выхода РУ1;
нии А.
- при достижении выдержки времени, заданной
7.3 Подсоединение реле к внешним цепям осу-
регулятором РУ1, на его выходе появляется сигнал
ществляется с помощью винтовых зажимов. Габа-
«1», запрещающий дальнейший счет ДС1, приводя-
щий в сработанное состояние ИО и разрешающий
ритные, установочные и присоединительные разме-
ры приведены в приложении Б.
работу счетчика ДС2;
- при достижении выдержки времени, заданной
7.4 Принцип действия реле
регулятором РУ2, на его выходе появляется сигнал
Функциональная схема реле приведена в прило-
«1», запрещающий дальнейший счет DC2 и возвра-
жении В.
щающий в исходное состояние ИО и разрешающий
Для получения временной задержки в реле ис-
работу счетчика DC1;
пользуется принцип счета числа импульсов от гене-
- далее реле работает по указанному циклу до
ратора стабильной частоты. Управление работой
момента снятия напряжения питания.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Техническое обслуживание
эксплуатации устройств защиты, а также после по-
вреждений реле, отказов в функционировании и
8.1 Размещение и монтаж
прочее.
8.1.1 Реле предназначено для установки и разме-
8.5 В объем первого контроля входят работы:
щения на заземленной металлоконструкции с тол-
- внешний осмотр реле;
щиной фасадного листа не более 3 mm. Возможна
- проверка затяжки винтовых соединений;
установка реле на реечной металлоконструкции.
- испытания изоляции входных и выходных це-
Рабочее положение в пространстве - вертикаль-
пей относительно корпуса и между собой:
ное, допускается отклонение от рабочего положе-
- проверка функционирования реле на рабочих
ния до 5° в любую сторону.
уставках.
8.1.2 Реле приспособлено для переднего или зад-
8.6 В объем профилактического контроля входят:
него присоединения внешних проводников. Детали
- очистка внутренних частей реле от пыли;
для присоединения поставляются комплектно с реле.
- внешний и внутренний осмотр реле с провер-
Контактные соединения выводов реле допуска-
кой пайки;
ют присоединение к каждому из них до двух мед-
- проверка затяжки винтовых соединений;
ных проводников сечением (0,75-1,5) mm2 или од-
- проверка изоляции реле;
ного сечением 2,5 mm2 и соответствуют 2 классу
- проверка функционирования реле на рабочих
ГОСТ 10434-82.
уставках.
8.2 Подготовка к работе
8.7 Объем внеплановых проверок определяется
поставленной задачей и характером работ с реле (ус-
Схема подключения реле приведена на рисунке
транение повреждения, отказа, замена элементов и
Г1 приложения Г. Реле выпускается в соответствии
прочее.).
с конкретным заказом на исполнение по напряже-
8.8 Перечень аппаратуры, необходимой для об-
нию.
служивания:
Перед включением в работу не требуется специ-
- универсальная пробивная установка типа УПУ-1М;
альной настройки и регулировки. Указания по уста-
- прибор комбинированный типа Ц4313;
новке выдержек времени приведены в разделе 7.
- миллисекундомер электронный типа Ф291.
8.3 Перед включением в работу:
Примечание - Допускается применение других ти-
- необходимо убедиться в отсутствии механичес-
пов приборов с аналогичными параметрами.
ких повреждений реле, вызванных возможным на-
8.9 Возможные неисправности и методы их уст-
рушением правил транспортирования и хранения;
ранения
- выставить уставки по выдержке времени;
8.9.1 При появлении признаков неисправности
- проверить параметр срабатывания на выстав-
или перегрева реле (резкий запах, дым и т. п.) необ-
ленной уставке.
ходимо:
Реле допускает подключение напряжения пита-
- обесточить изделие;
ния любой полярности.
- выяснить причины неисправности;
8.4 В период эксплуатации производятся следу-
- устранить неисправность.
ющие виды обслуживания:
8.9.2 Поиск неисправности должен производить-
- первый контроль через один год после включе-
ся персоналом, имеющим навык работы со схема-
ния в работу;
ми, выполненными с использованием микроэлект-
- профилактический контроль с периодичностью
ронных приборов.
не более восьми лет;
8.9.3 О всех случаях отказов реле необходимо со-
- внеплановые контроли, предусмотренные со-
общить на завод-изготовитель в установленном по-
ответствующими директивными документами по
рядке.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Пример набора выдержек времени на переключателе уставок реле
Уставки выдержки
времени реле:
Т1=1,8 s
Т2=1,7 s
Рисунок А1
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
(обязательное)
Габаритные, установочные и присоединительные размеры реле
Переднее присоединение
Заднее присоединение
Рисунок Б1
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
(обязательное)
Схема функциональная реле РСВ-01-5
БПЗ - блок питания и управления со схемой запуска
Г - задающий генератор
ДЧУ «А» - управляемый делитель частоты (схема выбора размерности уставок - s, min, h)
ДЧУ «К1» ДЧУ «К2» - управляемые делители частоты (схема выбора диапазонов уставок)
ДС1 ДС2 - двоичные счетчики
РУ1 РУ2 - регуляторы уставок паузы и импульса
ИО - исполнительный орган реле со схемой управления
Рисунок В1
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Г
(обязательное)
Схема подключения реле РСВ-01-5
Вид сзади
U ном.
- 24, 110, 220 В постоянного
- 110, 220 В переменного тока
Рисунок Г1
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Д
(обязательное)
Комплект деталей крепления и присоединения внешних проводников
Таблица Д.1
Количество, шт.
заднее
заднее
№ поз.
переднее
Обозначение
Наименование
присоединение
присоединение
на
присоединение
шпилькой
винтом
рис. 1
УХЛ4
О4
УХЛ4
О4
УХЛ4
О4
1 БКЖИ.741122.018
Пластинка
6
1
БКЖИ.741122.016
Пластинка
6
Винт
2 БКЖИ.758151.004-06
М4-6g6.58.С.016
6
2
БКЖИ.758151.504-06
М4-6g6.32.Л63.136
6
3 БКЖИ.758151.004-10
М4-6g10.58.С.016
6
6
3
БКЖИ.758151.504-10
М4-6g10.32.Л63.136
6
6
4 БКЖИ.758151.005-12
М5-6g12.58.С.016
2
2
БКЖИ.758151.105-12
М5-6g12.58.С.026
2
2
Шпилька ГОСТ 22042-76
5 БКЖИ.758272.004-50
М4-6g50.58.С.016
6
4
БКЖИ.758272.504-50
М4-6g50.32..Л63.136
6
Гайка ГОСТ 5927-70
6 БКЖИ.758412.004
М4.5.С.016
18
5
БКЖИ.758412.504
М4.32..Л63.136
18
Шайба ГОСТ 10450-78
7 БКЖИ.758491.004
С.4.01.10.016
6
6
6
6
БКЖИ.758491.504
С.4.32.Л63.136
6
6
6
8 БКЖИ.758491.005
С.5х0.5.01.10.016
2
2
БКЖИ.758491.005-05
С.5.х0.5.01.10.0115
2
2
9 БКЖИ.758481.002
Шайба-звездочка
12
12
12
8
БКЖИ.758481.002-01
Шайба-звездочка
12
12
12
10 8БК.150.018
Пластинка
2
8БК.150.018-01
Пластинка
2
Шайба ГОСТ 6402-70
11 БКЖИ.758486.004
4.65Г.016
12
6
6
7
БКЖИ.758486.004-04
4.65Г.0115
12
6
6
12 БКЖИ.758486.005
5.65Г.016
2
2
БКЖИ.758486.005-03
5.65Г.0115
2
2
Винт
13 БКЖИ.758181.045
2М5.6gх8.58.С.016
2
БКЖИ.758181.045-01
2М5.6gх8.58.С.026
2
14 8БК.950.160
Шайба
4
4
8БК.950.160-01
Шайба
4
4
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

16



















///////////////////////////////////////
