РЕЛЕ ВРЕМЕНИ
типа РСВ-01-1
Паспорт
БКЖИ.647537.001-02 ПС
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
До изучения паспорта реле не включать!
В связи с систематически проводимыми работами по совершенствованию конструкции и технологии
изготовления возможны небольшие расхождения между паспортом и поставляемым изделием, не влияю-
щие на параметры изделия, на условия его монтажа и эксплуатации.
СОДЕРЖАНИЕ
1 Основные сведения об изделии и технические данные .
3
2 Комплектность .
5
3 Свидетельство о приемке
5
4 Ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика).
5
5 Правила безопасности .
6
6 Сведения об утилизации .
6
7 Конструктивное выполнение, устройство и принцип работы .
6
8 Техническое обслуживание
7

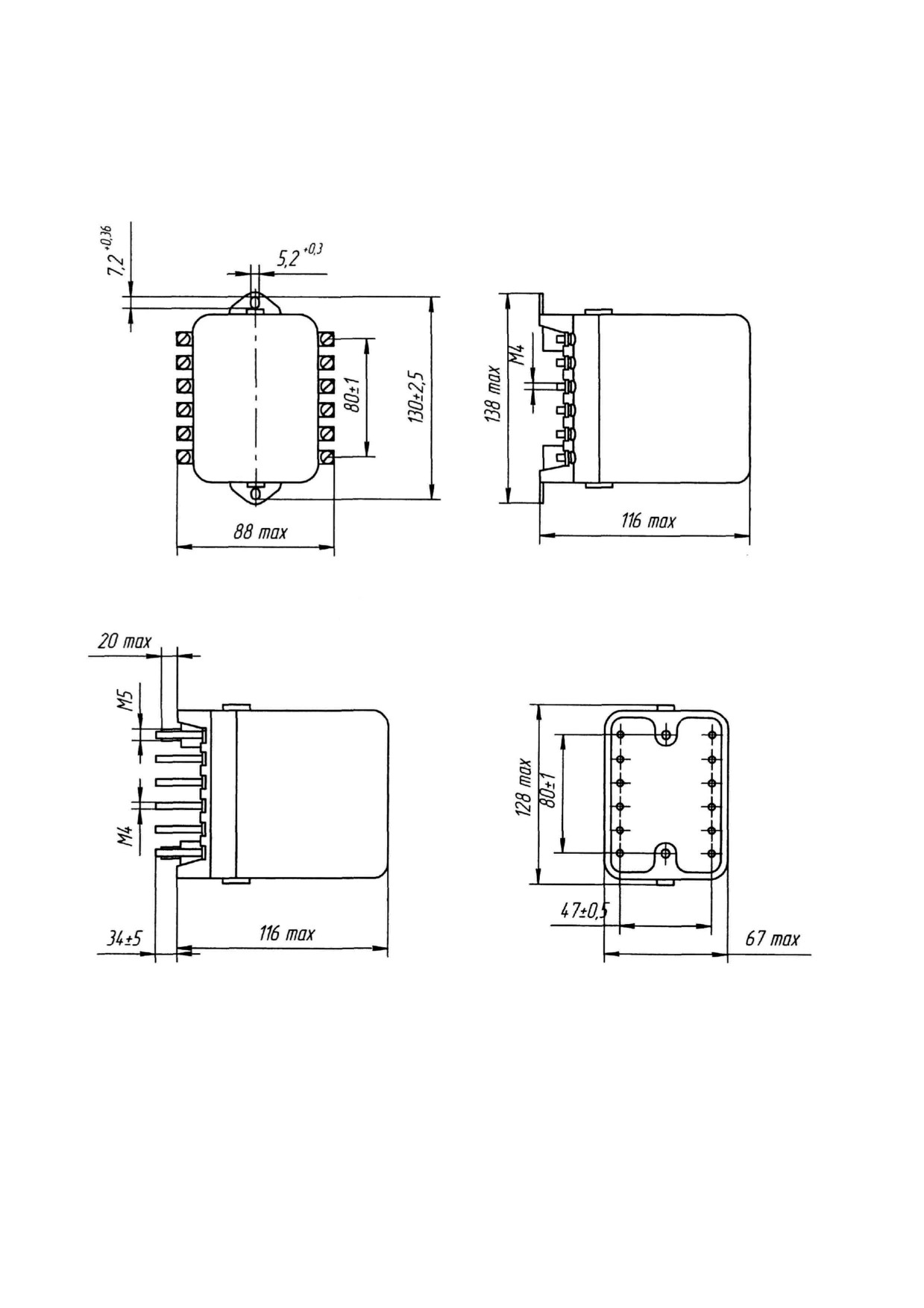

Приложение А Габаритные, установочные и присоединительные размеры реле
времени типа РСВ-01-1 .
9

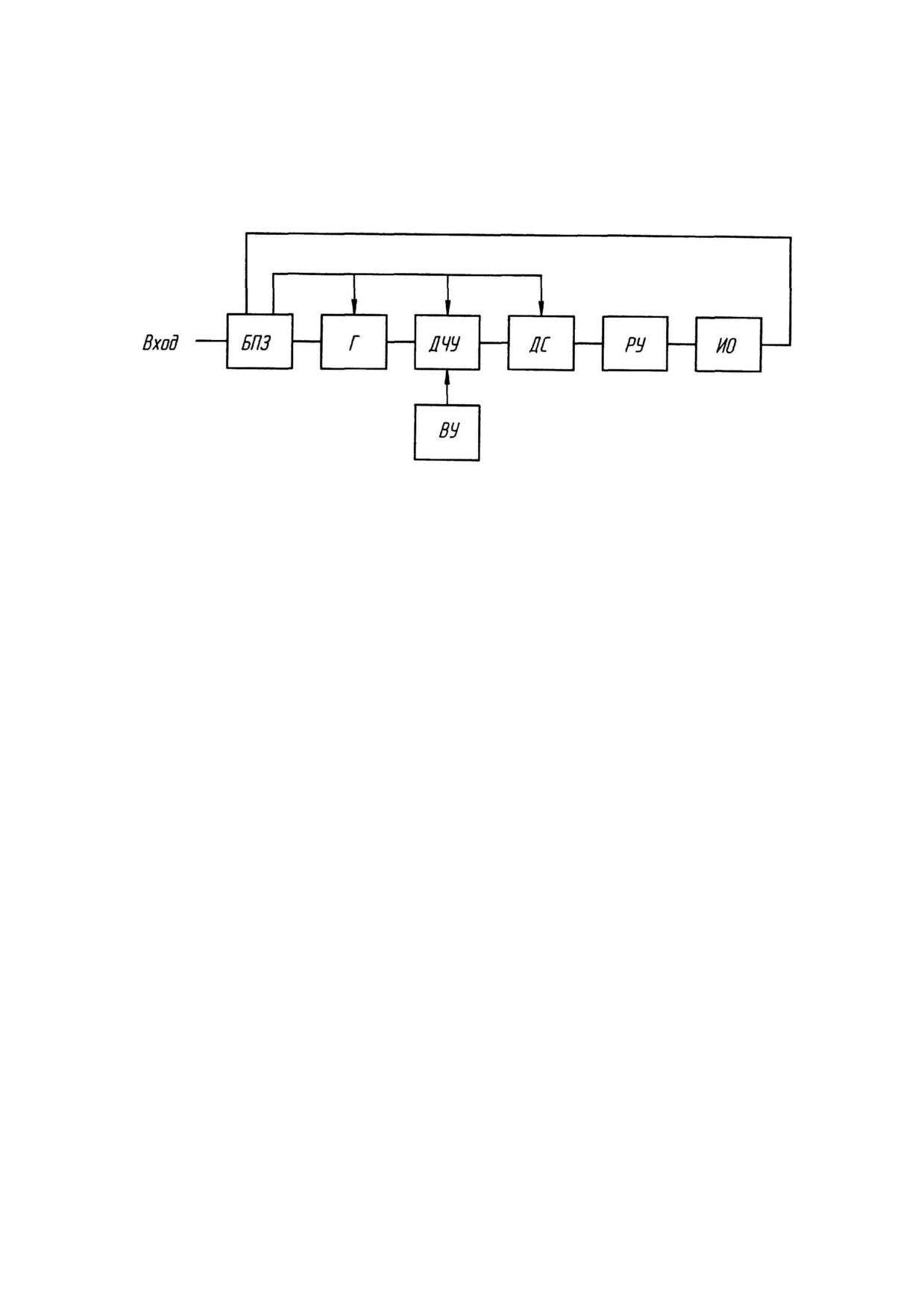

Приложение Б Функциональная схема реле времени типа РСВ-01-1
10

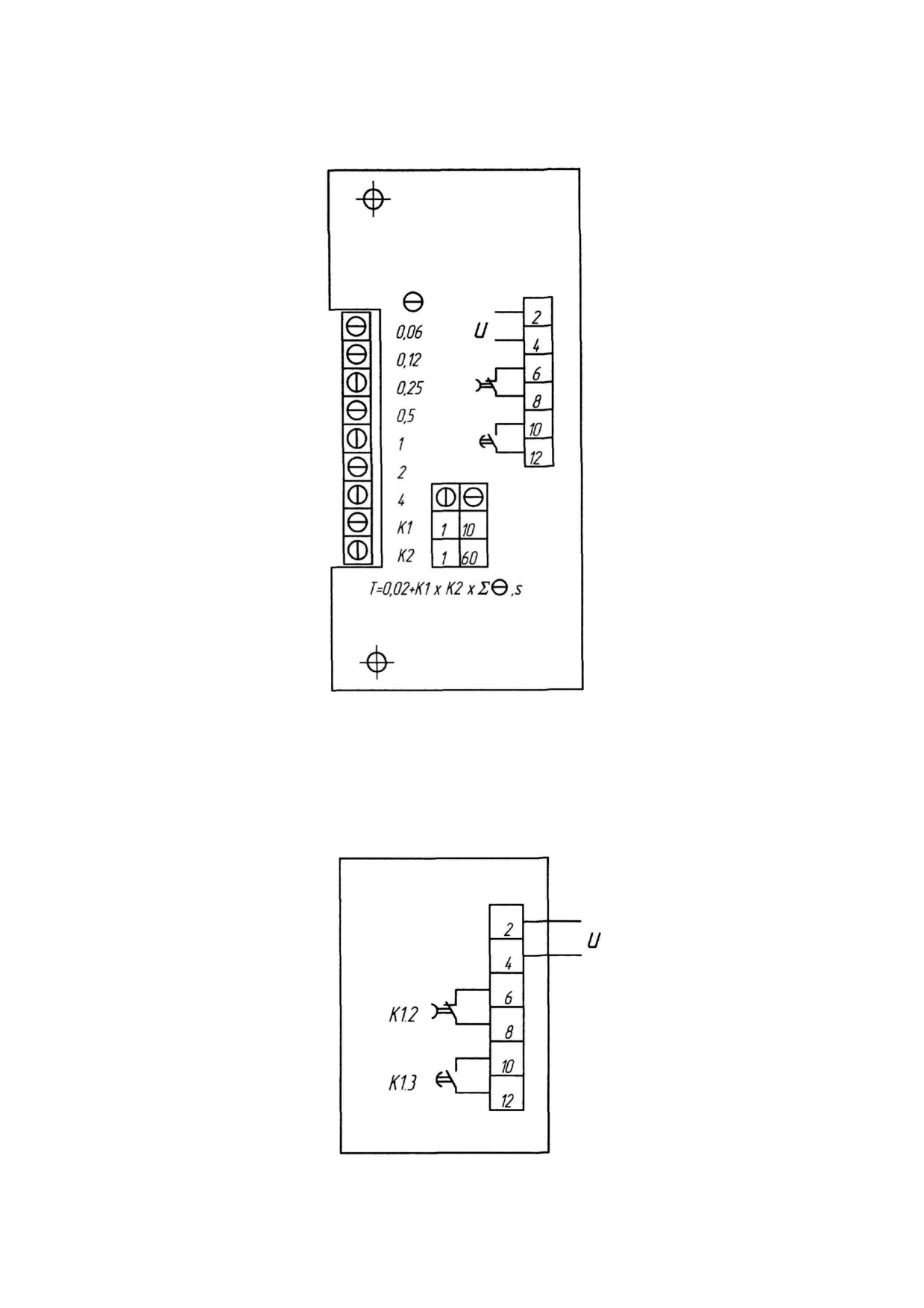

Приложение В Пример набора выдержек времени на переключателе уставок
и схема электрическая подключения реле.
11
Приложение Г Комплект деталей крепления и присоединения внешних проводников. .
12
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В настоящем паспорте
(ПС) содержатся необ-
щих факторов по ГОСТ 17516.1-90 для группы ме-
ходимые сведения по техническим данным, эксплу-
ханического исполнения M40, при этом:
атации, обслуживанию и регулированию реле време-
а) вибрационные нагрузки
ни типа РСВ-01-1, в дальнейшем именуемого «реле»
1) в диапазоне частот от 5 до 15 Hz с максималь-
или «реле РСВ-01-1», изготовляемого для потреб-
ным ускорением 3 g;
2) в диапазоне частот от 16 до 100 Нz с макси-
ностей экономики страны.
мальным ускорением lg.
Надежность, долговечность и безопасность реле
б) многократные ударные нагрузки длительнос-
обеспечивается не только качеством реле, но и пра-
тью от 2 до 30 ms с максимальным ускорением 3g.
вильным соблюдением режимов и условий эксплуа-
Баллы по MSK-64 при уровне установки над ну-
тации, поэтому соблюдение всех требований, изло-
левой отметкой до 10 m.
женных в настоящем паспорте, является обязатель-
1.1.4 При записи обозначения реле при его зака-
ным.
зе и в документации другого изделия указываются:
Настоящий ПС разработан в соответствии с тре-
- обозначение типа реле;
бованиями технических условий ТУ16-523.557-78 и
- климатическое исполнение;
ст. 5 ТР ТС 004/2011.
- номинальное напряжение питания (постоянно-
Реле соответствует требованиям ТР ТС 004/2011
го или переменного тока);
(в части соблюдения ГОСТ 12.2.007.0-75,
- максимальная выдержка времени;
ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),
- переднее или заднее (винтом или шпилькой)
ТР ТС 020/2011.
присоединение внешних проводников;
Действие требований ТР ТС 004/2011 не распро-
- номер технических условий.
страняется на реле, используемые при номинальном
Пример записи обозначения реле для потребнос-
напряжении ниже 50В переменного тока и 75В по-
тей экономики страны:
стоянного тока.
“Реле времени типа РСВ-01-1 УХЛ4, 220 V, пост.,
75 min, переднее присоединение, ТУ16-523.557-78”.
Адрес изготовителя:
428020, Российская Федерация, Чувашская Рес-
1.2 Технические данные
публика, г. Чебоксары, пр. И.Я.Яковлева, 5.
1.2.1 Номинальное напряжение питания
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
- постоянного тока - 24,110,220 V
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
- переменного тока - 110,220 V
Дата изготовления реле указывается в этикетке
1.2.2 Допустимый диапазон изменения напряже-
БКЖИ.647537.001 ЭТ.
ния питания:
1 Основные сведения об изделии и
- от плюс 10 до минус 15 % от номинального
технические данные
напряжения питания для исполнения на 24 V опера-
тивного постоянного тока;
1.1 Основные сведения об изделии
- от плюс 10 до минус 20 % от номинального
1.1.1 Реле типа РСВ-01-1 - статическое реле вре-
напряжения питания для остальных исполнений по
мени, одноцепное с выдержкой времени на включе-
напряжению оперативного постоянного и перемен-
ние, предназначено для использования в промыш-
ного тока.
ленной аппаратуре различного назначения для се-
1.2.3 Частота переменного тока - 50Hz.
лекции управляющих сигналов по длительности,
1.2.4 Номинальный диапазон ступенчатого изме-
либо для передачи их в контролируемые цепи с ус-
нения выдержки времени (исполнение):
тановленной выдержкой времени.
0,075 s - 75 min;
4s - 5000 min.
1.1.2 Виды климатического исполнения реле
Диапазоны регулирования для исполнения:
УХЛ4 и 04 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
- 0,075s-75 min: (0,075 -7,5) s, min (0,75-75) s, min
Реле допускает эксплуатацию при следующих усло-
- 4 s-5000 min:
(4-500) s, min
(40-5000) s, min
виях:
Дискретность регулирования уставки по диапа-
- высота над уровнем моря, не более 2000 m;
зонам регулирования:
- реле устанавливаются на вертикальной плос-
(0,075-7,5) s - 0,0625 s;
(0,75-75) s - 0,625 s;
кости с возможным отклонением до 5° в любую сто-
(0,075-7,5) min-0,0625 min; (0,75-75) min-0,625
рону;
min;
- температура окружающей среды от минус 40
(4-500) s - 4 s;
(40-5000) s - 40 s;
до плюс 55 °С (без выпадения инея и росы) для ис-
(4-500) min - 4 min;
(40-5000) min - 40 min.
полнения реле УХЛ4;
1.2.5 Реле имеют общую цепь питания и управ-
- относительная влажность воздуха до 80% при
ления.
температуре 25 °С (без конденсации влаги) для ис-
1.2.6 Контакты, используемые во внешней цепи с
полнения реле УХЛ4;
регулируемой выдержкой времени - 1 замыкающий
- окружающая среда невзрывоопасная, не содер-
и 1 размыкающий.
жащая токопроводящей пыли, агрессивных газов и
1.2.7 Время возврата контактов реле, не более -
паров в концентрациях, разрушающих изоляцию и
0,04 s.
металл.
1.2.8 Время повторной готовности, не более -
- значения механических внешних воздействую-
0,06 s.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.9 Длительно допустимый ток контактов
-
тов реле - 1,0 x 106 циклов ВО.
2,5 А.
1.2.19 Механическая износостойкость реле без
Минимальный ток контактов реле:
тока в цепях контактов при частоте включений до
- при напряжении не ниже 110 V -0,01 А;
3600 циклов в час, не менее - 6,3 млн. циклов.
- при напряжении не ниже 24 V -0,05 А.
1.2.20 Сопротивление изоляции между токоведу-
Падение напряжения в цепи контактов, не более-
щими электрически несвязанными цепями реле, а
1V.
также между ними и металлической конструкцией,
1.2.10 Разброс выдержек времени в диапазоне
на которой устанавливается реле, не менее 50 М.
температур по 1.1.3 и диапазоне напряжений пита-
В состоянии поставки электрическая изоляция
ния по 1.2.2 на уставке:
реле выдерживает в течение 1 min между вышеука-
- 2,0 s и менее для исполнений по напряжению
занными цепями испытательное напряжение 2000V
постоянного тока, не более - 15 ms;
частоты 50 Hz, а разобщающиеся в процессе рабо-
- 2,0 s и менее для исполнений по напряжению
ты контакты - 500 V частоты 50 Hz. При повторных
переменного тока, не более - 25 ms;
испытаниях значение испытательного напряжения
- более 2,0 s, не более - 1,5 % от уставки.
должно составлять 90 % от указанного.
1.2.11 Средняя основная погрешность () выдер-
1.2.21 Изоляция реле между токоведущими элект-
жек времени реле на любой уставке, не более опре-
рически несвязанными частями реле, а также между
деляемой по формуле:
ними и металлической конструкцией, на которой ус-
танавливается реле, выдерживает импульсное испы-
= ± (а + в х Тм/Т),%,
(1)
тательное напряжение со следующими параметрами:
где а - составляющая погрешности, постоянная
- амплитуда импульса - (4,5 - 5,0) кV;
вдоль шкалы (а = 1,0);
- длительность фронта импульса - (1,2 ± 0,36) µs;
в - составляющая погрешности, в % от макси-
- длительность среза импульса - (50 ±10) µs;
мальной уставки:
- энергия импульса - (0,5 ± 0,05) J.
в = 0,25 в диапазоне (0,075-7,5) s;
1.2.22 Требования по электромагнитной совмес-
в = 0,1 для остальных диапазонов регулирования;
тимости соответствуют ТР ТС 020/2011, ГОСТ Р
Тм - величина максимальной уставки диапазо-
51317.6.5-2006.
на, s;
1.2.22.1 Реле устойчивы к наносекундным им-
Т - величина уставки по шкале, s.
пульсным помехам при степени жесткости испыта-
1.2.12 Дополнительная погрешность выдержек
ний 3 по ГОСТ 30804.4.4-2013. с заданными ампли-
времени при изменении температуры по 1.1.3, не
тудой и частотой испытательных импульсов:
более определяемой по формуле:
- линии электропитания - 2 KV, 5 KHZ;
= 0,04 х , %,
(2)
- линии сигналов ввода/вывода - 1 KV, 5 KHZ.
где - отклонение температуры от нормальной.
1.2.22.2: Реле устойчивы к воздействию микро-
1.2.13 Дополнительная погрешность выдержек
секундных импульсных помех большой энергии в
времени при изменении напряжения питания в диа-
соответствии с 3 классом условий эксплуатации по
пазоне по 1.2.2, не более определяемой по формуле:
СТБ МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.5-99) с
1,2 % Т + 0,02, s,
(3)
испытательным воздействием:
где Т - величина уставки по шкале, s.
- по схеме «провод-провод» - 2 степени жестко-
1.2.14 Реле должны допускать работу при коле-
сти, 1 KV;
баниях частоты, не более - ±10 %.
- по схеме «провод-земля» - 3 степень жесткос-
1.2.15 Дополнительная погрешность при измене-
ти, 2 KV.
нии частоты по 1.2.14, не более - 
1.2.22.3 Реле устойчивы к воздействию кондук-
1.2.16 Значение коэффициентов класса точности
тивных помех, наведенных радиочастотным элект-
в зависимости от диапазона уставок:
ромагнитными полями при степени жесткости ис-
1/0,25 - (0,075-7,5) s;
пытаний 3 по СТБ 1ЕС 61000-4-6-201.1 (ГОСТ
1/0,1 - (0,75 s-75 min, 4 s - 5000 min)
Р51317.4.6-99) с испытательным напряжением 10 V.
1.2.16 Мощность, потребляемая реле, не более,
1.2.22.4 Реле устойчиво к воздействию импульс-
для исполнения по напряжению:
ного высокочастотного испытательного напряжения,
24 V постоянного тока - 3,5 W;
которое должно соответствовать степени жесткос-
110 V постоянного тока - 2,5 W;
ти испытаний 3 по ГОСТ 30804.4.12-2002, пред-
110 V переменного тока - 3,0 VA;
ставляющего собой затухающие колебания частотой
220 V постоянного тока - 3,5 W;
(1,0 ± 0,1) MHz, модуль огибающей которых умень-
220 V переменного тока - 5,0 VA.
шается на 50% относительно максимального значе-
1.2.17 Максимальная коммутационная способ-
ния после трех-шести периодов.
ность контактов реле при напряжении от 24 до 250V:
Частота повторения импульсов высокочастотно-
- в цепях постоянного тока с постоянной време-
го сигнала (400 + 40) Hz.
ни индуктивной нагрузки не более 0,02 s и токе не
Внутреннее сопротивление источника высокоча-
более 1 А - не более 30 W;
стотного сигнала (200±20) .
- в цепях переменного тока при коэффициенте
Продолжительность испытаний (2 - 2,2) s.
мощности Cos не менее 0,4 и токе не более 2 А -
Амплитудное значение первого импульса при под-
не более 250 VA.
ключении источника сигнала к испытуемому реле
1.2.18 Коммутационная износостойкость контак-
по схеме «провод-земля» должно составлять (2,5 ±
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

0,25) KV, при подключении по схеме «провод-про-
1.2.24 Масса реле, не более - 0,55 kg.
вод» - (1,0 ± 0,1) KV.
1.2.25 Сведения о содержании драгоценных ма-
1.2.22.5 Реле устойчивы к кондуктивным поме-
териалов и цветных металлов приведены в этикет-
хам в полосе частот от 0 до 150 KHZ при степени
ке БКЖИ.647537.001 ЭТ, поставляемым с каждым
жесткости испытаний 4 по ГОСТ Р 51317.4.16-2000,
реле.
испытательное напряжение при воздействии помех
1.3 Маркировка
постоянного тока и на частоте 50 Hz:
1.3.1 Маркировка реле соответствует ст. 5 ТР ТС
- длительно - 30 V;
004/2011, ГОСТ 18620-86 и конструкторской доку-
- кратковременно, 1 s- 100 V.
1.2.22.6 Реле устойчивы к пульсациям напряже-
ментации.
ния электропитания постоянного тока по ГОСТ Р
1.3.2 Маркировка транспортной тары соответ-
51317.4.17-2000 при степени жесткости испытаний.
ствует ГОСТ 14192-96.
3. Требуемый уровень воздействующей величины -
2 Комплектность
пульсация 10% 11н.
1.2.22.7
Реле устойчивы к электростати-
2.1 В комплект поставки входят:
ческим разрядам ГОСТ 30804.4.2-2013 при степени
- реле времени РСВ-01-1 - 1 шт;
жесткости 3.
- комплект деталей для присоединения внешних
Требуемый уровень воздействующей величины:
проводников и крепления реле - 1 шт.
- контактный разряд - 6 KV;
2.2 Эксплуатационная документация:
- воздушный разряд - 8 KV.
- этикетка БКЖИ.647537.001 ЭТ;
1.2.22.8
Реле устойчивы к магнитному полю про-
- паспорт БКЖИ.647537.001-02 ПС (поставляет-
мышленной частоты в соответствии с ГОСТ IEC
ся в количестве от 1 до 3 шт. на партию реле, по-
61000-4-8-2013 (ГОСТ Р 50648-94) для 4 степени
ставляемую в один адрес).
жесткости.
Требуемый уровень воздействующей величины:
3 Свидетельство о приемке
- непрерывное магнитное поле - 30 А/т;
3.1 Сведения о приемке реле, подписанные ли-
- кратковременное магнитное поле, 3s - 400 A m.
цами ответственными за соответствие изделий дей-
1.2.22.9
Реле устойчивы к импульсному магнит-
ствующей технической документации, приведены в
ному полю в соответствии с требованиями ГОСТ Р
этикетке, поставляемой с каждым реле.
50649-94 при степени жесткости 4: напряженность
испытательного магнитного поля 300 А/т.
4 Ресурсы, срок службы и хранения, условия
1.2.22.10 Реле устойчивы к затухающему коле-
транспортирования, гарантии изготовителя (по-
бательному магнитному полю в соответствии с тре-
ставщика)
бованиям/и ГОСТ Р 50652-94 при степени жест-
4.1 Средняя наработка на отказ, не
менее
кости 4.
25000 h.
Требуемый уровень воздействующей величины -
30 А/т.
4.2 Гамма-процентный (90 %) срок службы реле,
1.2.22.11 Реле устойчивы к радиочастотному
не менее 12 лет.
электромагнитному полю (в полосе частот от 80 до
4.3 Гамма-процентный (90 %) срок сохраняемос-
1000 MHz) по ГОСТ 30804.4.3-2013. Степень жест-
ти реле при хранении в отапливаемом помещении в
кости испытаний 3.
упаковке изготовителя должен быть не менее шести
Требуемый уровень воздействующей величины -
лет.
10 V/m.
4.4 Условия транспортирования, хранения и до-
1.2.23 Реле пригодно для переднего или заднего
пустимые сроки сохраняемости реле приведены в
(винтом или шпилькой) присоединения проводни-
таблице 1.
ков. Возможна поставка комплекта универсального
Нижнее значение температуры окружающего
(с деталями для всех видов присоединений).
воздуха при транспортировании, хранении - минус
Содержание комплектов деталей присоединения
50° С.
приведено в приложении Г.
4.5 Гарантийный срок устанавливается два с по-
Способы крепления монтажных проводов к кон-
ловиной года со дня ввода реле в эксплуатацию, но
тактным зажимам реле приведены на рисунке 1.
не более трех лет со дня отгрузки потребителю.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 1
Обозначение условий
Допустимые
транспортирования в части воздействия
сроки
климатических
Обозначение
сохраняемости в
Виды поставок
механических
факторов такие,
условий хранения
упаковке
факторов по
как условия
по ГОСТ 15150-69
поставщика,
ГОСТ23216-78
хранения по
годы
ГОСТ15150-69
Для потребностей
экономики страны
(кроме районов
Крайнего Севера и
Л
5 (ОЖ4)
1 (Л)
2
приравненных к ним
местностей по ГОСТ
15846-2002)
Для потребностей
экономики страны в
районы Крайнего
Севера и
С
5 (ОЖ4)
2 (С)
2
приравненные к ним
местности по ГОСТ
15846-2002)
5 Правила безопасности
5.10 Реле предназначено для установки на зазем-
ленной металлоконструкции.
5.1 Правила безопасности соответствуют ТР ТС
004/2011.
5.11 При соблюдении требований эксплуатации и
5.2 По способу защиты человека от поражения
хранения, реле не создает опасность для окружаю-
электрическим током реле соответствуют классу «0»
щей среды и потребителя.
по ГОСТ 12.2.007.0-75.
6 Сведения об утилизации
5.3 Конструкция реле обеспечивает безопасность
обслуживания в соответствии с ГОСТ 12.2.007.6-75 ,
6.1 После окончания установленного срока
ГОСТ 12.2.007.6-93.
службы реле подлежит демонтажу и утилизации.
5.4 Степень защиты оболочки реле от прикосно-
Специальных мер безопасности при демонтаже и
вения к токоведущим частям и попадания внутрь
утилизации не требуется. Демонтаж и утилизация
твердых посторонних тел - IP40, а контактных зажи-
не требует специальных приспособлений и инстру-
мов для присоединения внешних проводников - IP00
ментов. Основным методом утилизации является
по ГОСТ 14254-2015, ГОСТ 14255-69.
разборка изделия. При разборке целесообразно раз-
5.5 Требования по изоляции реле соответствуют
делить материалы по группам. Из состава изделия
приведенным в первом разделе требований настоя-
подлежат утилизации черные и цветные металлы,
щего ПС.
пластмассы. Утилизация должна проводиться в со-
5.6 Требования по коммутационной и механичес-
ответствии с требованиями региональных законо-
кой износостойкости соответствуют приведенным в
дательств.
первом разделе требований настоящего ПС.
7 Конструктивное выполнение, устройство
5.7 Требования к внешним механическим и кли-
и принцип работы
матическим воздействующим факторам соответству-
ют приведенным в первом разделе требований на-
7.1 Конструктивное выполнение
стоящего ПС.
Все элементы схемы смонтированы внутри кор-
5.8 Монтаж, обслуживание и эксплуатация
пуса, состоящего из основания (цоколя) и прозрач-
реле разрешается лицам, прошедшим специаль-
ного съемного кожуха. Конструкцией не предусмот-
ную подготовку и ознакомившимися с данным пас-
рено пломбирование реле. Элементы схемы распо-
портом. Монтаж реле должен производиться в обес-
ложены на одной печатной плате.
точенном состоянии. Запрещается снимать оболоч-
Подсоединение к внешним цепям осуществля-
ку с реле, находящихся в работе.
ется с помощью винтовых зажимов. Габаритные, ус-
Изделие содержит элементы микроэлектроники.
тановочные, присоединительные размеры реле при-
Персонал, работающий с изделием, должен пройти
ведены в приложении А.
инструктаж в соответствии с действующим в орга-
На лицевой табличке реле, кроме типа реле, кли-
низации положением на право выполнения работ с
учетом необходимых мер защиты от статического
матического исполнения, исполнения по напряже-
электричества.
нию, дополнительно указаны: схема подключения и
5.9 Конструкция реле пожаробезопасна в соответ-
все данные для расчета уставок выдержек времени
ствии с требованиями ГОСТ 12.1.004-91. Вероят-
срабатывания. Регулирование выдержек времени
ность возникновения пожара не более значения 10-6
осуществляется переключателями, установленными
в год.
на печатной плате.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.2 Принцип работы реле
регулятором (РУ) включается ток, достаточный для
срабатывания исполнительного органа (ИО). После
Функциональная схема реле приведена в прило-
срабатывания величина тока через (ИО) уменьша-
жении Б.
ется до значения тока удержания. После снятия на-
Для получения временной задержки в реле ис-
пряжения на входе, реле возвращается в исходное
пользуется принцип счета импульсов от генератора
состояние.
стабильной частоты. Управление работой реле осу-
ществляется подачей (снятием) напряжения пита-
8 Техническое обслуживание
ния.
8.1 Размещение и монтаж
Реле состоит из следующих функциональных
узлов:
Реле предназначено для установки и размещения
- блока питания и управления со схемой запуска
на заземленной металлоконструкции с толщиной
(БПЗ);
фасадного листа не более 3 mm. Возможна установ-
- задающего генератора (Г);
ка реле на реечной металлоконструкции.
- управляемого делителя частоты (ДЧУ);
Рабочее положение в пространстве - вертикаль-
- схемы выбора диапазона уставок (ВУ);
ное, допускается отклонение от рабочего положения
- двоичного счетчика (ДС);
до 5° в любую сторону.
- регулятора уставок со схемой управления ис-
Реле приспособлено для переднего или заднего
полнительным органом (РУ);
присоединения внешних проводников. Детали для
- исполнительного органа (ИО).
присоединения реле поставляются комплектно с ре-
Блок питания (БПЗ) служит для уменьшения
ле.
входного напряжения до величины, необходимой для
Контактные соединения реле допускают присое-
работы схемы и запуска реле при достижении вход-
динение к каждому из них до двух медных провод-
ным напряжением порога срабатывания.
ников сечением 0,75 - 1,5 mm2 или одного сечением
Генератор (Г) обеспечивает получение прямоу-
2,5 mm2 и соответствует второму классу ГОСТ
гольных импульсов стабильной частоты.
10434-82.
Управляемым делителем частоты (ДЧУ) осуще-
8.2 Расчет и выставление уставок времени сра-
ствляется переключение диапазонов выдержек вре-
батывания реле.
мени путем изменения коэффициента деления при
Реле выпускаются отрегулированными в соответ-
помощи схемы выбора диапазона уставок (ВУ), эле-
ствии с конкретным заказом по напряжению и диа-
ментами коммутации которой служат переключате-
пазону выдержек времени.
ли SB1, SB2 и перемычка на печатной плате XN1.
Уставки по времени срабатывания реле рассчи-
Счетчик (ДС), имеющий выходы от семи разря-
тываются по формуле:
дов, позволяет получить дискретность регулирова-
T = 0,02 + К1 x К2 x ,s,
(4)
ния уставок до 1% от шкалы.
где К1 и К2 - коэффициенты, имеющие значе-
Регуляторы уставок (РУ), представляющие со-
ния: К1 = 1, 10; К2 = 1, 60, выбираемые переключа-
бой диодно-контактные дешифраторы, обеспечива-
телями SВ на лицевой плите реле;
ют регулировку уставки в пределах диапазона.
- сумма оцифровок переключателей уставок,
В качестве исполнительного органа использует-
установленных в рабочее положение. Рабочее поло-
ся промежуточное реле.
жение - шлица установлена горизонтально (пере-
Реле времени работает следующим образом:
ключатель замкнут).
- при подаче напряжения питания (сигнала) на
Исполнение реле по диапазону уставок 0,075 s -
вход реле, блок питания (БПЗ) запускает генератор
75 min или
4 s -5000 min определяется
(Г);
наличием или отсутствием, соответственно, пере-
- частота генератора (Г) делится делителем
мычки XN, расположенной на печатной плате и
(ДЧУ) и заполняет счетчик (ДС);
оцифровкой переключателей SB в соответствии с
- при достижении выдержки времени, заданной
таблицей 2.
Таблица 2
Диапазон
Перемычка
Оцифровка переключателей SВ
уставок
ХN
SВ3
SВ4
SВ5
SВ6
SВ7
SВ8
SВ9
0,075 s -75 min
есть
0,06
0,12
0,25
0,5
1
2
4
4 s - 5000 min
нет
4
8
16
32
64
128
256
Оцифровки переключателей SB3, SB4 на диапа-
8.3 Подготовка к работе
зоне 0,075 s - 75 min округлены, реальные величи-
Схема подключения реле приведена на рисунке
ны 0,0625 и 0,125. Реальный диапазон, рассчитан-
В.2 приложения В. Реле выпускаются на исполне-
ный по формуле (4), перекрывает номинальный ди-
ние по напряжению в соответствии с конкретным
апазон выдержек времени.
заказом. Перед включением реле не требуется спе-
Пример набора выдержек времени реле переклю-
циальной настройки и регулировки.
чателями уставок SB приведен на рисунке В.1 при-
ложения В.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8.4 Перед включением в работу
д) проверка функционирования реле на рабочих
уставках.
Перед тем как включить реле в работу необходи-
- внеплановые контроли, предусмотренные со-
мо:
ответствующими директивными документами по эк-
- убедиться в отсутствии механических повреж-
сплуатации устройств защиты, а также после повреж-
дений реле, вызванных возможным нарушением
дения реле, отказов в функционировании и прочее.
правил транспортирования и хранения;
Объем внеплановых проверок определяется постав-
- выставить уставки по выдержкам времени.
ленной задачей и характером работ с реле (устране-
- проверить параметр срабатывания на выстав-
ние повреждения, отказа, замена элементов и
ленной уставке.
прочее).
Реле допускает подключение напряжения пита-
8.6 Перечень аппаратуры, необходимой для
ния любой полярности.
обслуживания:
8.5 В период эксплуатации
- универсальная пробивная установка типа УПУ-1М;
В период эксплуатации производятся следующие
- прибор комбинированный типа Ц 4313;
виды обслуживания:
- миллисекундомер электронный типа Ф 291.
- первый контроль через один год после включе-
Примечание - Допускается применение других типов
ния в работу. В объем первого контроля входят:
приборов с аналогичными параметрами.
а) внешний осмотр реле;
8.7 Возможные неисправности и методы их уст-
б) проверка затяжки винтовых соединений;
ранения
в) испытания изоляции входных и выходных
8.7.1 При появлении признаков неисправности
цепей относительно корпуса и между собой;
или перегрева реле (резкий запах, дым и т. п.) необ-
г) проверка функционирования реле на рабочих
ходимо:
уставках.
- обесточить изделие;
- профилактический контроль с периодичностью
- выяснить причины неисправности;
не более восьми лет. В объем профилактического
- устранить неисправность.
контроля входят:
8.7.2 Поиск неисправности должен производить-
а) очистка внутренних частей реле от пыли;
ся персоналом, имеющим навык работы со схемами,
б) внешний и внутренний осмотр реле с провер-
выполненными с использованием микроэлектронных
кой пайки;
приборов.
в) проверка затяжки винтовых соединений;
8.7.3 О всех случаях отказов реле необходимо со-
г) испытания изоляции входных и выходных це-
общить на завод-изготовитель в установленном по-
пей относительно корпуса и между собой;
рядке.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Габаритные, установочные и присоединительные размеры
реле времени типа РСВ-01-1
а - переднее присоединение
б - заднее присоединение
Рисунок А.1
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
(обязательное)
Функциональная схема реле времени типа РСВ-01-1
БПЗ - блок питания и управления со схемой запуска
Г - генератор стабильной частоты
ДЧУ - делитель частоты
ВУ - схема выбора диапазона уставок
ДС - двоичный счетчик
РУ - регулятор уставок со схемой управления исполнительным органом
ИО - исполнительный орган
Рисунок Б.1
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
(обязательное)
Пример набора выдержек времени на переключателе уставок
и схема электрическая подключения реле
Уставка выдержки времени реле 26,82 s
Рисунок В.1 - Пример набора выдержек времени на переключателе
уставок (исполнение 0,075 s - 75 min) реле
Рисунок В.2 - Схема электрическая подключения реле
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Г
(обязательное)
Комплект деталей для крепления и присоединения внешних проводников
Таблица Г. 1
Количество, шт.
переднее
заднее при-
заднее
№ поз.
Обозначение
Наименование
присоедине-
соединение
присоедине-
на
ние
шпилькой
ние
рис. 1
УХЛ4
О4
УХЛ4
О4
УХЛ
О4
1 БКЖИ.741122.018
Пластинка
6
1
БКЖИ.741.122.016
Пластинка
6
Винт
2 БКЖИ758151.004-06
M4-6gx6.58.C016
6
БКЖИ.758151504-06
6
M4-6gx6.32Л63.136
3 ЕКЖИ.758151.004-10
M4-6gxl0.58.C016
6
6
2
БКЖИ.758151.504-10
M4-6gx 10.32 JI63.136
6
6
4 БКЖИ.758151.005-12
M5-6gxl2.58.C016
2
2
3
БКЖИ.758151.105-12
2
2
M5-6gxl2.58.C026
Шпилька ГОСТ 22042-76
5 БКЖИ.758272.004-50
M4-6gx50.58.C016
6
4
БКЖИ.758272.504-50
M4-6gx50.32.Л63.136
6
Гайка ГОСТ 5927-70
6 БКЖИ758412.0О4
М4.5.С016
18
5
БКЖИ.758412.504
М4.32.Л63.136
18
Шайба ГОСТ 10450-78
7 БКЖИ.758491.004
С4.01.10.016
6
6
6
6
БКЖИ.758491.504
6
6
6
C4.32Л63.136
8 БКЖИ.758491.005
С.5x0.5.01.10.016
2
2
БКЖИ.758491.005-05
С5х05.01.10.0115
2
2
9БКЖИ.758481.002
Шайба-звездочка
12
12
12
8
БКЖИ.758481.002-01
Шайба-звездочка
12
12
12
10 8БК150.018
Пластинка
2
8БК.150.018-01
Пластинка
2
Шайба ГОСТ 6402-70
11 БКЖИ.758486.004
4.65Г.016
12
6
6
7
БКЖИ.758486.004-04
4.65Г.0115
12
6
6
12 БКЖИ.758486.005
5.65Г.016
2
2
БКЖИ.758486.005-03
5.65Г.0115
2
2
Винт
13 БКЖИ.758181.045
2M5.6gx8 .58.C016
2
2
БКЖИ.758181.045-01
2M5.6gx8 .58.C.026
14 8БК950.160
Шайба
4
4
8БК.950.160-01
Шайба
4
4
Винт
15 БКЖИ.758181.045
2M5.8gx8 .58.C016
2
2
БКЖИ.758181.045-01
2M5.8gx8 .58.C.026
12



















///////////////////////////////////////
