Терминал сбора данных АТОЛ Smart Lite. Руководство пользователя





3

Мы рады вам представить наш новый терминал сбора данных

АТОЛ Smart.Lite. Мобильный терминал сбора данных АТОЛ Smart.Lite –

незаменимое устройство для тех, кому нужна автоматизация

основных бизнес-процессов товарного учета: приемки, отгрузки,

комплектации заказов, продажи по образцам, инвентаризации

склада и основных средств, списания и т.п.

Терминал предназначен для работы в торговых залах, небольших

складах при магазинах, в логистике. Может быть использован

в аэропортах, вокзалах, в поездах и электричках для контроля

пассажирских билетов и багажа. На выставках и мероприятиях -

для учета посетителей, а также в качестве мобильного рабочего

места для курьеров, сервисных специалистов, представителей

жилищно-коммунальных структур и т.п.

Общие технические характеристики

Операционная система

Android 7.0

Процессор

MTK (MT6580), 4 ядра, 1.3 ГГц

Память (RAM / ROM)

2 Гб / 16 Гб

Экран

4”, разрешение 480*800, сенсорный емкостной

Беспроводные интерфейсы

WiFi (802.11 b/g/n), Bluetooth

Интерфейсы

microUSB

Аккумулятор

Li-Ion 5200 мАч, 3,7В

Клавиатура

25 клавиш

Сканер

2D

Класс защиты от пыли и влаги

IP64

Защита от падений

1,5 м

Камера

8 Мп, опционально

Мобильный интернет

3G, опционально

Блок питания

Внешний, 5В, 2 А

Габаритные размеры и вес

210 мм x 68 мм x 28 мм, 320 г

Температура эксплуатации

–10 ... +50 °C

Гарантия

1 год

Стандартная комплектация

Терминал сбора данных, аккумулятор, блок питания, кабель USB, ремешок

Опционально

Камера, 3G

4

5

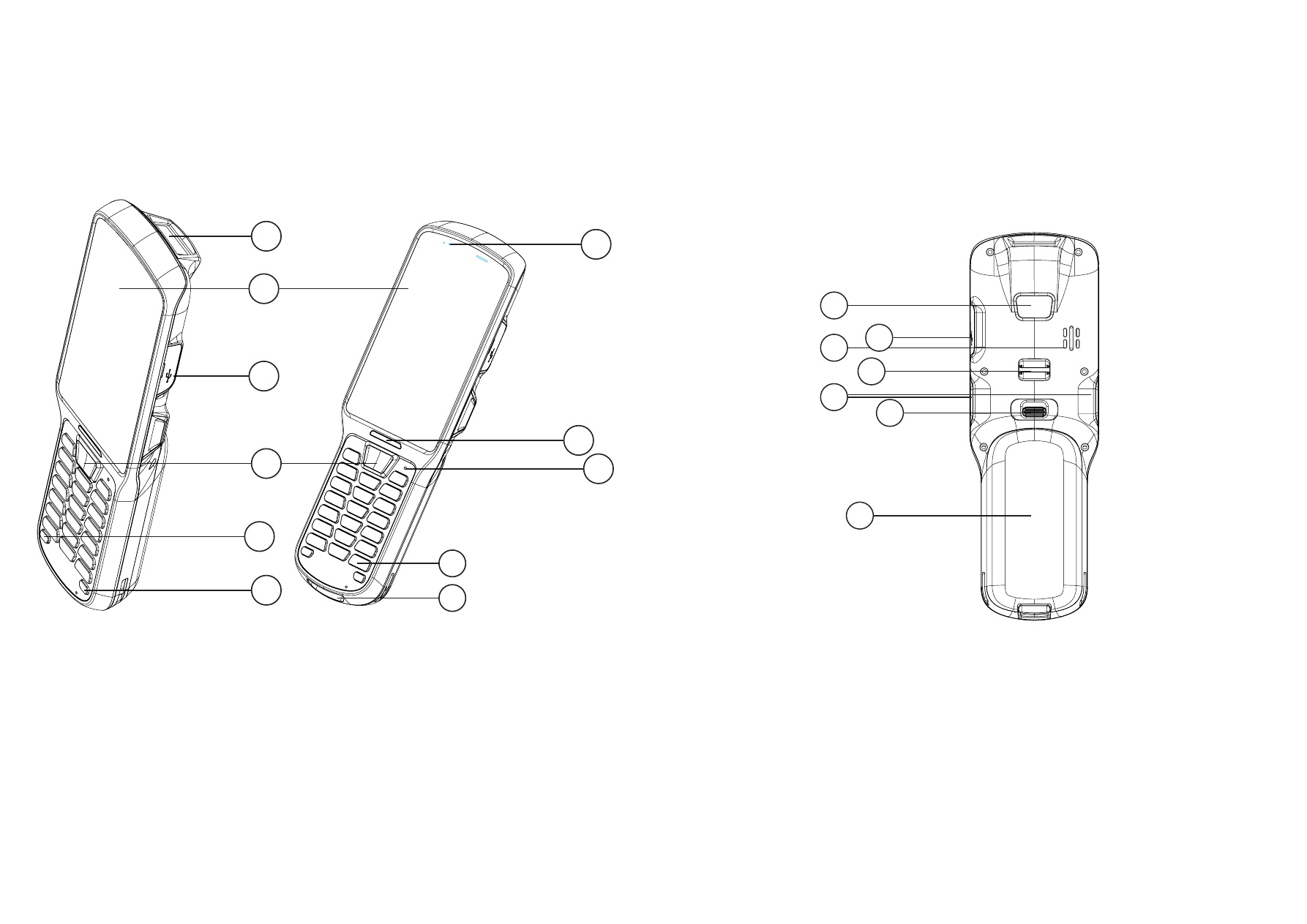

Внешний вид устройства

Вид сзади

4

2

5

3

6

7

1.  разъем microUSB
2.  динамик
3.  боковые кнопки сканирования
4.  камера (опционально)
5.  крепления для ремешка
6.  фиксатор крышки

аккумулятора

7.  крышка аккумулятора

1.  сканирующий модуль
2.  сенсорный экран
3.  кнопка включения\выключения
4.  кнопка включения\выключения

подсветки клавиатуры

5.  разъем microUSB

6.  кнопка сканирования
7.  LED индикатор зарядки
8.  разъем для кредла
9.  клавиатура
10.  индикатор сканирования
11.  кнопка перезагрузки (Reset)

1

Внешний вид устройства

Вид в проекции

1

7

11

10

6

5

2

3

4

9

8

6

7

Начало работы

Установка аккумулятора

Установка SD карты / SIM карты (опционально)

Комплект поставки содержит:

•  терминал сбора данных

•  аккумулятор

•  адаптер питания

•  USB кабель

•  ремешок

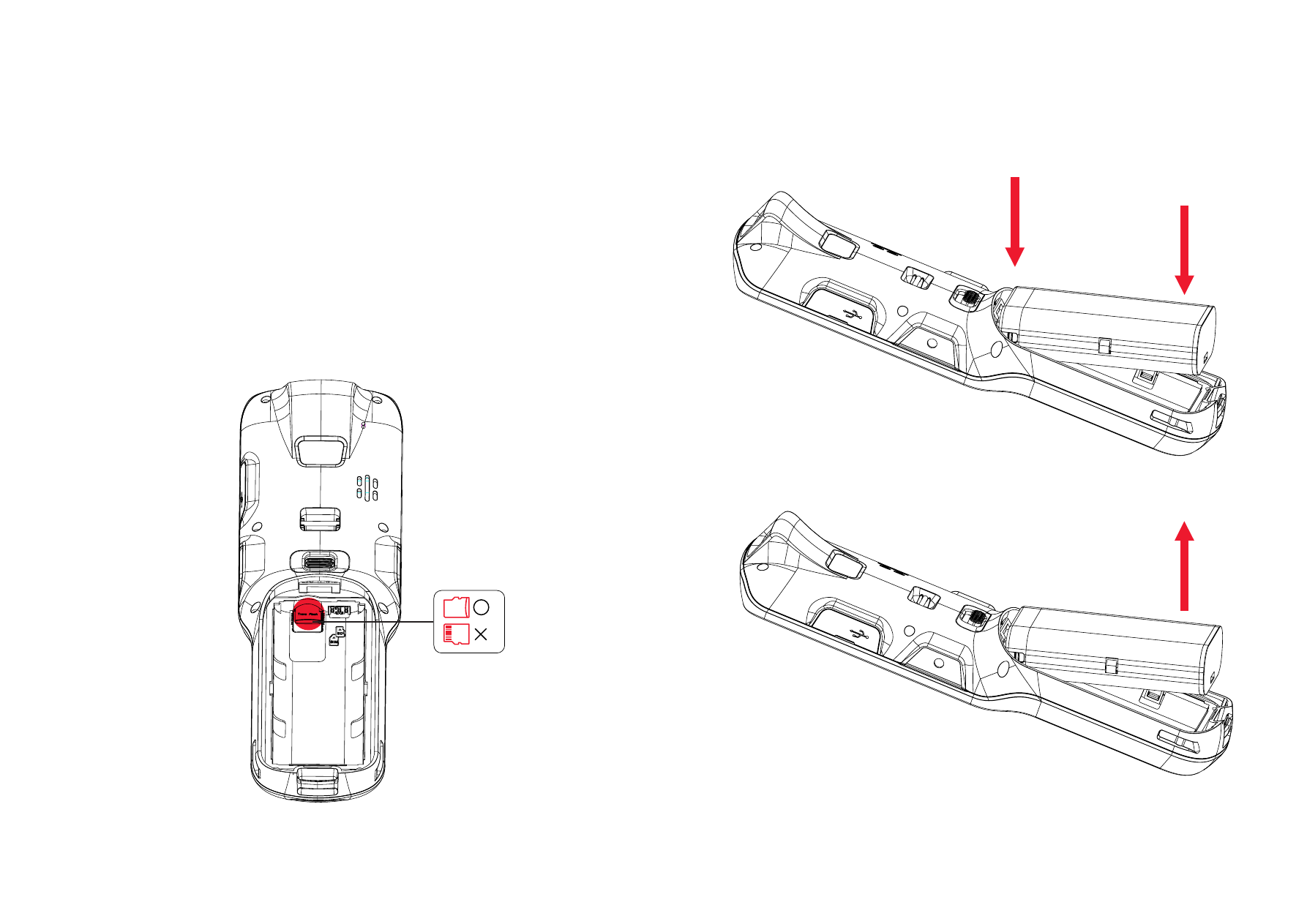

Для установки аккумулятора нужно поднять держатель крышки вверх и снять крышку. После

этого надо установить аккумулятор как показано на рисунке. Вынимать аккумулятор надо

в обратной последовательности.

Если вам нужно увеличить объем внутренней памяти, то вы можете установить дополнительно

SD карту. Для этого надо вставить SD карту как показано на рисунке ниже (нижний слот). Если вы

приобрели устройство с поддержкой 3G (опционально), то в верхний слот вы можете вставить

SIM карту сотового оператора для возможности использовать ее для передачи данных.

8

9

Подключение к WiFi сетям

Перезагрузка терминала

Зарядка аккумулятора

Рабочий стол

Включение устройства

Для подключения к WiFi надо зайти в «Настройки» - «Wi-Fi». Далее выбрать нужную вам сеть –

сети могут быть открытыми (без пароля), так и закрытыми (с паролем).

Если вам надо перезагрузить терминал, то надо нажать и удерживать

кнопку Power

, после

этого выбрать Reboot. Если по каким-то причинам терминал завис и не реагирует на нажа-

тия кнопок клавиатуры, то вы можете взять скрепку, например, и перезагрузить его нажав на

кнопку Reset.

Для зарядки аккумулятора надо вставить USB кабель в адаптер питания и подключить в сеть.

После это вы сможете наблюдать, что процесс зарядки пошел. Об этом будет свидетельство-

вать индикатор зарядки на самом терминале или же значок

    в Android.

После включения терминала вы увидите вот такой рабочий стол. В дальнейшем его можно

настроить, добавить или убрать нужные вам иконки.

После установки аккумулятора надо нажать и несколько секунд удерживать кнопку Power.

1.  Bluetooth
2.  WiFi
3.  Заряд аккумулятора
4.  Время

1

4

3

2

10

11

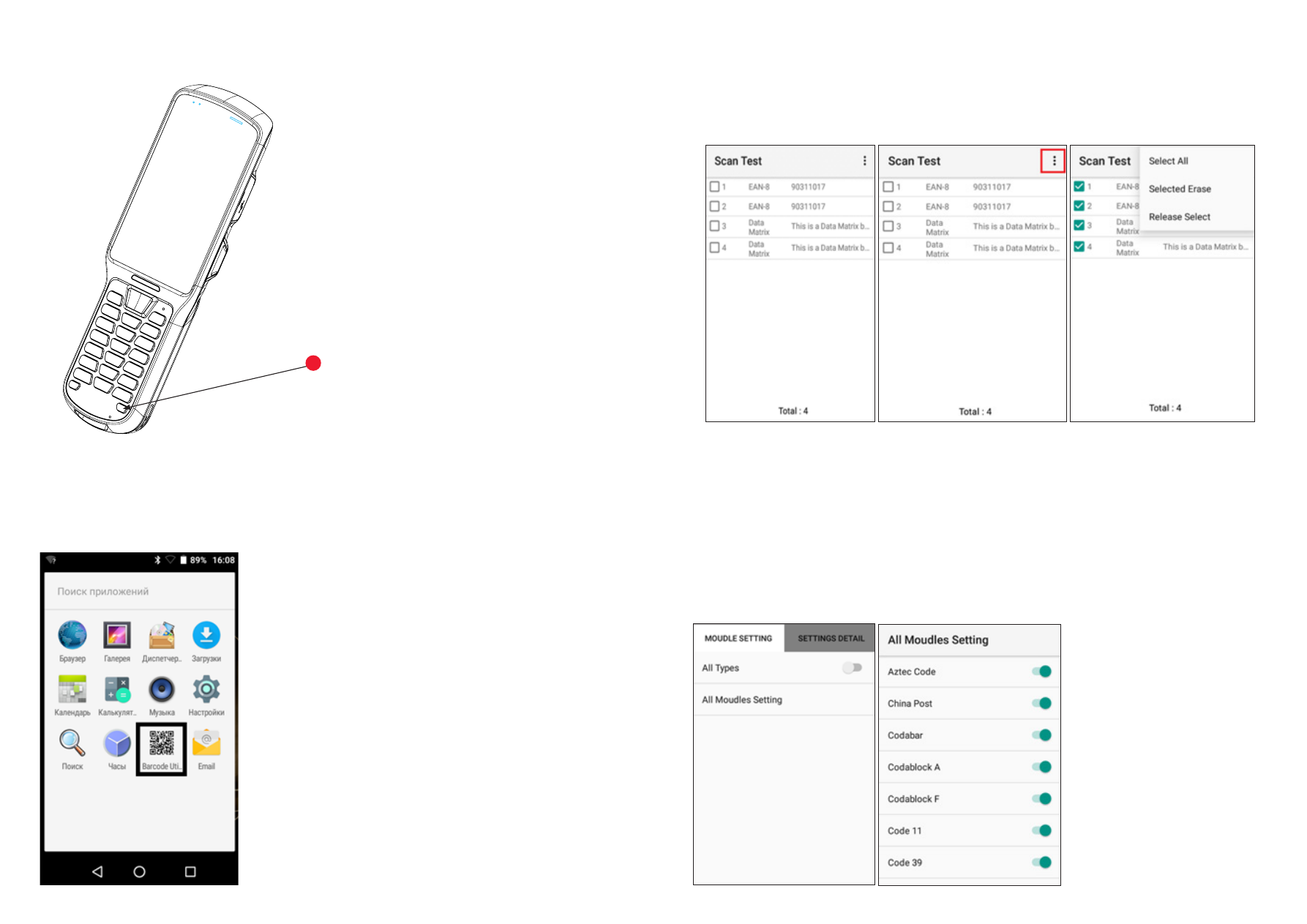

Подсветка клавиатуры

1.  Scan Test

2.  Barcode Module Setting

Описание утилиты сканирования

Если вы находитесь в темном месте и вам не видно

клавиш, то вы можете включить подсветку клавиату-

ры нажав на данную кнопку

В данном разделе вы можете проверить работу сканирующего модуля. После удачного ска-

нирования вы увидите следующую информацию: порядковый номер сканирования, тип ШК,

информацию зашифрованную в этом ШК.

Moudle Setting

В данном разделе вы можете включить сразу все ШК нажав на ползунок All types или же перейти

в раздел All Moudules Setting и включить конкретный ШК, который нужен вам.

- Settings Detail

В данном разделе вы можете

настроить в каждом типе ШК

определенные параметры.

С помощью меню в верхнем правом углу вы можете:

Select all

 – выделить все отсканированные ШК

Selected Erase

 – удалить все выделенные ШК

Release Select

 – отменить выделение уже выделенных ШК

12

13

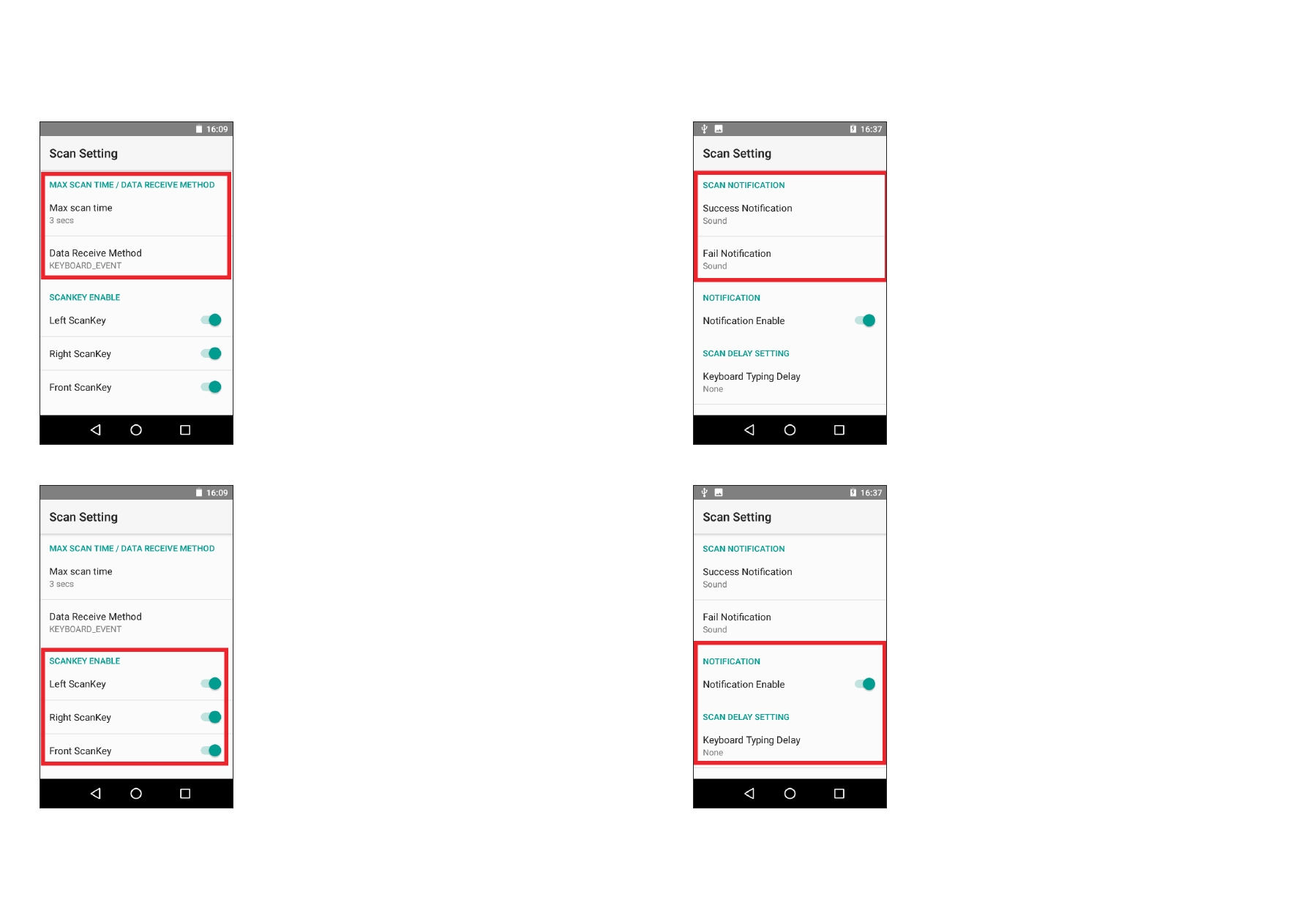

3.  Scan Setting

3.  Scan Setting

Max scan time / Data Receive Method

В данном разделе вы можете настроить задержку

времени сканирования, а также настроить по какому

типу будет работать сканирующий модуль.

Success notification / Fail notification

Здесь можно настроить оповещение при удачном/

неудачном сканировании (звук или вибрация)

Scankey Enable

Здесь вы можете отключить кнопки сканирования

(основные и боковые).

Scan Delay Setting

Здесь можно настроить задержку при отправке от-

сканированных данных в режиме Keyboard Event.

14

15

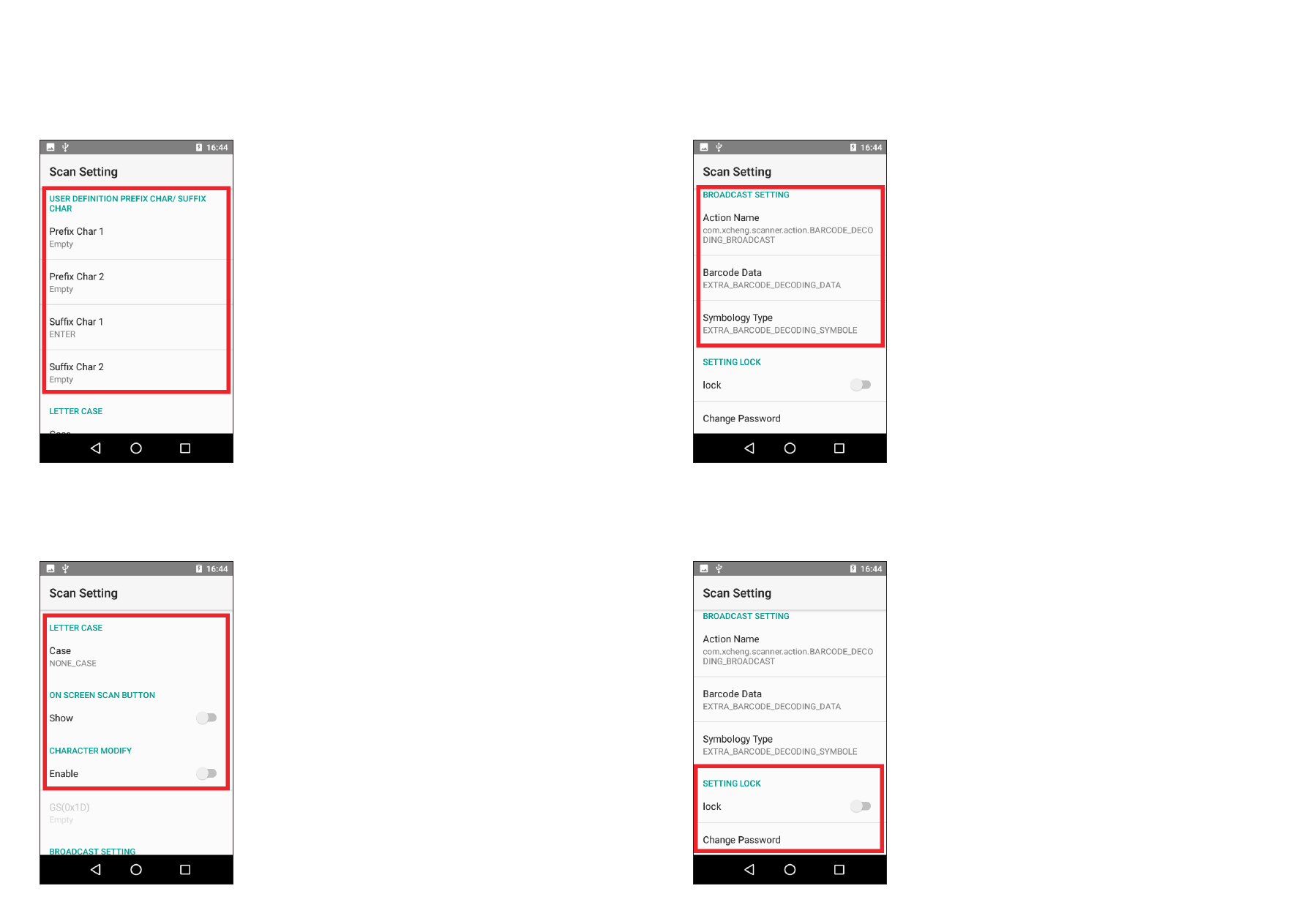

User Definition Prefix Char / Suffix Char

Здесь можно настроить префикс/суффикс

при отправке отсканированных данных.

Character Modify

Здесь можно настроить разные значения,

когда в отсканированном ШК есть символы

не в кодировке ASCII.

On Screen Scan Button

Здесь можно включить виртуальную кнопку сканиро-

вания, которая будет отображаться на экране.

Broadcast Setting

Здесь можно настроить специальные сообщения

в режиме Broadcast Event.

Setting Lock

Здесь можно заблокировать возможность измене-

ния настроек сканирования. Также можно поменять

пароль для этой блокировки.

3.  Scan Setting

3.  Scan Setting



















///////////////////////////////////////
