РЕЛЕ ВРЕМЕНИ типа РСВ160, РСВ255, РСВ260. Паспорт БКЖИ.648251.002 ПС1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Общие указания

энергетических систем на постоянном (реле

РСВ160), переменном однофазном (реле РСВ255,

1.1 Реле времени типов РCB160, РСВ255, РСВ260

РСВ260) оперативном токе для получения регули-

изготовлены АО «Чебоксарский электроаппаратный

руемой выдержки времени.

завод».

2.2 Реле изготавливаются в климатическом

1.2 В настоящем паспорте (ПС1) содержатся не-

исполнении: УХЛ категории размещения 4 по

обходимые сведения по техническим данным, эк-

ГОСТ 15150-69 для потребностей экономики стра-

сплуатации, обслуживанию и регулированию реле

ны и поставок на экспорт в районы с умеренным

времени типов РСВ160, РСВ255, РСВ260 (в даль-

климатом, исполнении О категории размещения 4

нейшем именуемые «реле» или «реле РСВ160»,

по ГОСТ 15150-69 для поставок на экспорт в райо-

«реле РСВ260», «реле РСВ255» изготовляемых для

ны с тропическим климатом.

потребностей экономики страны.

2.3 Реле предназначены для работы в следую-

Надежность, долговечность и безопасность реле

щих условиях:

обеспечивается не только качеством реле, но и пра-

- высота над уровнем моря не более 2000 m;

вильным соблюдением режимов и условий эксплуа-

- температура окружающей среды от минус 30

тации, поэтому соблюдение всех требований, изло-

до плюс 40°С (при встраивании в комплектные уст-

женных в настоящем паспорте, является обязатель-

ройства допускается эксплуатация при плюс 55°С)

ным.

для исполнения реле УХЛ;

Настоящий ПС1 разработан в соответствии с тре-

- относительная влажность окружающего возду-

бованиями технических условий ТУ16-523.158-79

ха до 80% при температуре плюс 25°С (исполнение

и ст.5 ТР ТС 004/2011.

УХЛ);

Реле соответствует требованиям ТР ТС 004/2011

- окружающая среда невзрывоопасная, не содер-

(в части соблюдения ГОСТ 12.2.007.0-75,

жащая токопроводящей пыли, агрессивных газов и

ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),

паров в концентрациях, разрушающих металлы и

ТР ТС 020/2011.

изоляцию.

Действие требований ТР ТС 004/2011 не распро-

2.4 Номинальные значения механических внешних

страняется на реле, используемые при номинальном

воздействующих факторов по ГОСТ17516.1-90 для

напряжении ниже 50 В переменного тока и 75 В по-

группы механического исполнения М39 при этом:

стоянного тока.

- многократные ударные нагрузки длительнос-

Адрес изготовителя: 428020, Российская Фе-

тью от 2 до 20 ms с максимальным ускорением 3 g.

дерация, Чувашская Республика, г. Чебоксары,

2.5 При записи обозначения реле при его заказе и

пр. И. Яковлева, 5.

в документации другого изделия указываются: обо-

Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.

значение типа реле; номинальное напряжение пита-

E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.

ния; конструктивное исполнение - переднее или зад-

Дата изготовления реле указывается в этикетке

нее (винтом или шпилькой) присоединение внешних

БКЖИ.648251.002ЭТ (РСВ160, РСВ260) или

проводников.

БКЖИ.648251.004ЭТ (РСВ255).

Пример записи обозначения реле для потреб-

2 Назначение

ностей экономики страны «Реле времени типа

РСВ260 УХЛ4, 220 V, переднее присоединение,

2.1 Реле типов РСВ160, РСВ255, РСВ260 явля-

ТУ16-523.158-79».

ются статическими реле времени с выдержкой вре-

мени на: включение (РСВ160, РСВ260), отключение

3 Основные технические данные

(РСВ255), предназначенными для использования в

3.1 Основные технические данные реле времени

схемах усройств релейной защиты и автоматики

приведены в таблице 1.

Таблица 1

Значение для реле

Наименование параметра

РСВ160

РСВ260

РСВ255

1 Номинальное напряжение питания (Uн)

- постоянного тока, V

24, 48, 110, 220

– переменного тока, V

100, 110, 127, 220, 380

2 Номинальная частота переменного тока, Hz

50

0,1 s - 30 min,

0,1s - 30 s,

(0,1 - 1) s, min,

(0,1- 1) s,

3 Номинальный диапазон уставок выдержки времени

(0,3 - 3) s, min,

(0,3- 3) s,

(диапазоны регулирования)

(1 - 10) s, min,

(1- 10) s,

(3 - 30) s, min

(3 - 30) s

4 Способ регулирования уставки

ступенчатый

5 Дискретность регулирования

(0,1 - 1)

0,01 s, min

0,01 s,

уставки по диапазонам:

(0,3 - 3)

0,03 s, min

0,03 s,

(1 - 10)

0,1 s, min

0,1 s,

(3 - 30)

0,3 s, min

0,3s

6. Количество контактов, используемых во внешней цепи (с - скользя-

щий, п - переключающий, з - замыкающий, р - размыкающий с выдерж-

кой времени на замыкание при отключении напряжения):

- с выдержкой времени

1с, 1з

1c, 1p,

– мгновенного действия

1п

1п

7 Время срабатывания мгновенного контакта, не более, s

0,05

8 Время повторной готовности, не более, s

0,1

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы 1

Значение для реле

Наименование параметра

РСВ160

РСВ260

РСВ255

9 Время возврата РСВ160, РСВ260, время размыкания размыкающего

0,05

0,05

контакта РСВ255 при подаче напряжения, не более, s

10 Класс точности

5

5

11 Средняя основная погрешность выдержек времени (δ), в %

±5

±5

от уставки, не более

12 Диапазон изменения напряжения в диапазоне температур по 2.3 для

исполнения, % от Uн:

- 24 V постоянного тока

+ 10, -15

- остальных исполнений по Uн оперативного

+10, -20

постоянного и переменного тока

13 Реле выполняет свои функции при колебаниях частоты, % от номи-

нального

± 10

14 Дополнительная погрешность при изменении

δ

15 Разброс выдержек времени в диапазоне температур по 2.3 и изменении

напряжения, не более:

- на уставках 2 s и менее

25 ms

- на уставках превышающих 2 s

1,5%Т + 10 ms

Т -

величина уставки по шкале, s

16 Напряжение возврата, не менее, % от Uн

40

25

17 Средняя основная погрешность в процессе хранения и в период экс-

плуатации, не более

2 δ

18 Мощность, потребляемая реле, не более

6 W

6 VA

3.2 Реле имеют общую цепь питания и управле-

Примечание - В дальнейшем характеристики реле, приве-

денные без специальных оговорок, относятся к температуре

ния.

окружающего воздуха (20±5)°С, относительной влажности не

3.3 Время срабатывания скользящего контакта

более 80% и номинальной частоте (для реле переменного тока).

реле РСВ255 задано уставкой Т1, время замкнутого

состояния скользящего контакта - не менее 0,1 s.

3.6 Дополнительная погрешность выдержек вре-

Временные параметры скользящего контакта

мени при изменении напряжения питания в диапазо-

РСВ160, РСВ260 заданы двумя уставками в номи-

не по 12 таблицы 1 не превышает по абсолютному

нальном диапазоне по 3 таблицы 1:

значению -1,5%Т + 20 ms.

Т1.1 - время срабатывания; Т1.2 - время возвра-

3.7 Для реле исполнения О4 дополнительная по-

та. При Т1.1 больше Т1.2 срабатывания не происхо-

грешность, вызванная пребыванием реле в услови-

дит, при Т1.2 равной бесконечности () скользящий

ях 98% влажности при температуре плюс 35°С без

контакт превращается в замыкающий.

конденсации влаги, на максимальной уставке не

Замыкание скользящего контакта при возврате

превышает 20%.

для РСВ160, РСВ260, при подаче напряжения для

3.8 Отсутствует ложное замыкание замыкающих

РСВ255 исключено.

контактов реле РСВ160, РСВ260 при подаче питаю-

3.4 Реле РСВ160 при включении на 220 V посто-

щего напряжения в течение времени составляющего

янного тока не срабатывает при напряжении 0,6 UН

85% от среднеарифметического значения выдержек

и менее.

времени за вычетом разброса по 15 таблицы 1 на ус-

3.5 Дополнительная погрешность выдержек вре-

тавках 1,0 s и менее и 95% при уставке более 1,0 s.

мени () при изменении температуры окружающей

3.9 Коммутационная способность контактов реле

среды по 2.3, выраженная в % от среднеарифмети-

при напряжении от 24 до 250 V: в цепях постоянно-

ческого значения выдержек времени при нормаль-

го тока с постоянной времени индуктивной нагруз-

ных условиях, не превышает величин, определяемых

ки не более 0,02 s; в цепях переменного тока при

по формуле:  = 0,04  где

коэффициенте мощности не менее 0,4 соответ-

 - отклонение температуры от нормальной.

ствует величинам указанным в таблице 2.

Таблица 2

Мощность нагрузки, не более

Отключающая способность

Род

тока

РСВ160, РСВ260

РСВ255

Uконт., V

I отк., А

30 W

30 W

250

0,12

Постоянный

24 W

24 W

24

1,0

250

1,0

Переменный

250 VA

250 VA

100

2,5

60

4,0

Примечания:

1. Контакты реле РСВ160, РСВ260 допускают включение тока 5 А при продолжительности его протекания не более 20 s.

2. Замыкающие контакты реле РСВ160, РСВ260 обеспечивают не менее 100 включений постоянного тока 20 А при

напряжении от 24 до 250 V и продолжительности протекания тока не более 0,5 s.

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.10 Длительно допустимый ток контактов 2,5 А.

тов при частоте включений до 3600 циклов в h.

Падение напряжения в цепи контактов не более

3.12 Коммутационная износостойкость контактов

1 V. Минимальный коммутируемый ток контактов -

реле в цепях постоянного тока с постоянной време-

0,01 А при напряжении не ниже 110 V или 0,05 А

ни индуктивной нагрузки не более 0,02 s; в цепях

при напряжении не ниже 24 V.

переменного тока при коэффициенте мощности не

3.11 Механическая износостойкость реле не

менее 0,4 соответствует величинам, указанным в

менее 6,310⁶ циклов без тока в цепях контак-

таблице 3.

Таблица 3

Отключаемая мощность

Количество циклов, ВО

Род тока

РСВ160, РСВ260

РСВ255

РСВ160, РСВ260

РСВ255

Постоянный

30 W

30 W

1,0х 10⁶

1,0х10⁶

Переменный

150VA

150VA

1,0х10⁶

1,0х10⁶

3.13 Сопротивление изоляции реле соответствует

- линии электропитания - 2 кВ, 5 кГц.

ряду 3 ГОСТ 12434-89.

3.16.3 Реле устойчивы к воздействию микросе-

кундных импульсных помех большой энергии в со-

3.14 Изоляция реле выдерживает в течение 1 min

ответствии с 3 классом условий эксплуатации по

без пробоя и перекрытия по поверхности испытатель-

ГОСТ Р 51317.4.5-206 с испытательным воздей-

ное напряжение переменного тока частоты

ствием:

50 Hz, приложенное между любыми электрически не-

- по схеме «провод-провод» - 2 степени жестко-

связанными токоведущими частями реле и между

сти, 1 кV;

ними и винтами крепления реле:

- по схеме «провод-земля» - 3 степень жесткос-

- 2000 V - до испытаний на коммутационную из-

ти, 2 кV.

носостойкость;

3.16.4 Реле устойчиво к воздействию колебатель-

- 1500 V - после испытаний на коммутационную

ных затухающих помех при степени жесткости ис-

износостойкость.

пытаний 3 по ГОСТ Р 51317.4.12-2002 с испыта-

Изоляция между разобщающимися в процессе ра-

тельным напряжением:

боты контактами реле выдерживает в течение 1 min

- по схеме «провод-провод» - 1 кV;

испытательное напряжение переменного тока час-

- по схеме «провод-земля» -

2,5 кV.

тоты 50 Hz:

3.16.5 Реле РСВ160 устойчивы к пульсациям на-

- 500 V - до испытаний на коммутационную из-

пряжения электропитания постоянного тока для сте-

носостойкость;

пени жесткости 3 по ГОСТ Р 51317.4.17-2000 (раз-

- 400 V - после испытаний на коммутационную

мах пульсаций напряжения по отношению к номи-

износостойкость.

нальному значению постоянной составляющей на-

3.15 Изоляция реле между токоведущими элект-

пряжения питания - 10 %, частота пульсаций -

рически несвязанными частями реле, а также меж-

100 Гц).

ду ними и винтами крепления реле выдерживает

3.16.6 Реле устойчивы к кондуктивным помехам

импульсное испытательное напряжение со следующи-

в полосе частот от 0 до 150 кГц при степени жест-

ми параметрами:

кости испытаний 4 по ГОСТ Р 51317.4.16-2000,

- амплитуда импульса - (4,5 - 5,0) кV;

испытательное напряжение при воздействии помех

- длительность фронта импульса - (1,20,36) s;

постоянного тока и на частоте 50 Гц:

- длительно - 30 V;

- длительность среза импульса - (5010) s;

- кратковременно, 1 s - 100 V.

- энергия импульса - (0,50,05) J.

3.16.7 Реле устойчивы к магнитному полю про-

Количество импульсов при испытаниях - по три

мышленной частоты в соответствии с ГОСТ

разной полярности. Длительность интервала между

Р 50648-94 для 4 степени жесткости.

импульсами не менее 5 s.

Требуемый уровень воздействующей величины:

3.16 Требования по электромагнитной совмести-

- непрерывное магнитное поле - 30 А/m;

мости соответствуют ТР ТС 020/2011, ГОСТ

- кратковременное магнитное поле, 3s-400 А/m.

Р 51317.6.5-2006.

3.16.8 Реле устойчивы к импульсному магнитно-

3.16.1 Реле устойчивы к электростатическим раз-

му полю в соответствии с требованиями ГОСТ

рядам при степени жесткости испытаний 3 по ГОСТ

Р 50649-94 при степени жесткости 4: напряженность

30804.4.2-2013 c испытательным напряжением им-

испытательного магнитного поля 300 А/m.

пульса разрядного тока:

3.16.9 Реле устойчивы к радиочастотному элек-

- контактный разряд - 6 кV;

тромагнитному полю (в полосе частот от 80 до

- воздушный разряд - 8 кV.

1000 МHz) по ГОСТ 30804.4.3-2013. Степень жест-

3.16.2 Реле устойчивы к наносекундным импуль-

кости испытаний 3.

сным помехам при степени жесткости испытаний 3

Требуемый уровень воздействующей величины -

по ГОСТ 30804.4.4-2013 с заданными амплитудой и

10 V/m.

частотой испытательных импульсов:

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 4

Обозначение

Уставка

Контакт реле

Функция

РСВ160,

РСВ160,

РСВ160,

контакта

РСВ255

РСВ255

РСВ255

PСB260

РСВ260

РСВ260

Мгновенный

Т0

Т0

не более 0,05 s

KL1

KL1

Скользящий

- уставка замыкания

Т1.1

Т1

Т1

Т1

KL2

KL2

- уставка размыкания

Т1.2

– замкнутое состояние

Т1.2 минус Т1.1

Замыкающий

Т2

Т2

KL3

Размыкающий

Т2

Т2

KL3.2

Примечания:

1 Для РСВ160, РСВ260 при Т1.1 больше Т1.2 замыкание скользящего контакта не происходит.

2 Для РСВ160, РСВ260 при установке вилки переключателя Т1.2 = (независимо от положения остальных вилок Т1.2)

размыкания скользящего контакта не происходит, т. е. он превращается в замыкающий со временем срабатывания Т1.1.

6.2.2 Paсчет уставки по времени срабатывания

Остальное соответствует указанному в 6.2.2.

РСВ160, РСВ260. Уставки по времени срабатывания

6.3 Габаритные, установочные и присоединитель-

реле рассчитываются по формуле:

ные размеры реле приведены в приложении Б.

Т = 0,01 + К1 х К2 х n, s;

6.4 Принцип действия реле

где К1 и К2 -коэффициенты, имеющие значения:

6.4.1 Функциональная схема реле приведена в

- К1=1, 3, 10, 30; К2=1, 60, выбираемые вилками

приложении В.

переключателя уставок ХТ1 на лицевых плитах реле;

Для получения временной задержки в реле ис-

n - сумма оцифровок вилок переключателя,

пользуется принцип счета числа импульсов от гене-

установленных в рабочее положение.

ратора стабильной частоты. Управление работой

реле осуществляется подачей (снятием) напряжения

Оцифровки вилок переключателя «n» для Т1.1,

питания.

Т1.2 и Т2 имеют значения: 0,01; 0,02; 0,04; 0,08; 0,16;

0,32; 0,64. Рабочее положение вилки - установка ее

6.4.2 Реле типа РСВ160, РСВ260

в оба гнезда оцифрованного значения (n) переклю-

Реле состоит из следующих функциональных

чателя ХТ1. Неиспользуемые вилки могут быть ус-

узлов:

тановлены в нерабочее положение: левое гнездо ХТ1

- блока питания и управления со схемой запуска

и соответствующее отверстие на лицевой плите.

(БПЗ);

Допускается неиспользуемые вилки в нерабочее

- задающего генератора (Г);

положение не устанавливать, а хранить отдельно.

- управляемого делителя частоты (ДЧУ);

Реле поставляются при установленных вилках

- схемы выбора диапазонов уставок (ВУ);

переключателя уставок в рабочем положении (мак-

- двоичного счетчика (ДС);

симальная уставка). При установке других уставок

- регуляторов уставок (РУ1, РУ2, РУ3);

выдержки времени часть вилок переставляется в

- исполнительных органов (ИО1, ИО2, ИО3).

нерабочее положение.

Блок питания (БПЗ) служит для уменьшения

Пример набора выдержек времени (Т1, Т2) и таб-

входного напряжения до величины, необходимой для

лицы набора ряда выдержек времени замыкающего

работы схемы и запуска реле при достижении вход-

и замкнутого состояния скользящего контактов

ным напряжением порога срабатывания.

(РСВ160, РСВ260) на переключателе уставок ХТ1

Генератор (Г) обеспечивает получение прямоу-

приведены в приложении А.

гольных импульсов стабильной частоты.

6.2.3 Расчет уставок по времени срабатывания

Управляемым делителем (ДЧУ) осуществляется

РСВ255.

переключение диапазонов выдержек времени путем

Уставки рассчитываются по формуле:

изменения коэффициента деления при помощи схе-

Т = 0,02 + К х n, s

мы выбора диапазона уставок (ВУ), элементами ком-

где К = 1,3, 10,30; n = 0,01; 0,02; 0,04; 0,08; 0,16;

мутации которой служат вилки переключателя ус-

0,32; 0,64.

тавок XT1.

Пример набора выдержек времени Т и таблица

Двоичный счетчик (ДС), имеющий выходы от

набора ряда выдержек времени скользящего и раз-

семи разрядов, позволяет получить дискретность

мыкающего контактов приведены в приложении А.

регулирования уставки до 1% от шкалы.

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А

(обязательное)

Пример набора выдержек времени на

Пример набора выдержек времени на

переключателе уставок ХТ1

переключателе уставок ХТ1

реле времени РСВ160, РСВ260

реле времени РСВ255

Таблица А1

Таблица А2

Функция контакта

Обозначение

Уставка, s

Функция контакта

Обозначение

Уставка, s

Скользящий

Т1

Скользящий

Т1

0,72

– уставка замыкания

Т1.1

0,54

- уставка замыкания

- уставка размыкания

Т1.2

1,0

Размыкающий

Т2

0,88

– замкнутое состояние

Т1.2 минус Т1.1

0,46

Замыкающий

Т2

0,9

Рисунок А2

Рисунок А1

Таблица 5

Обозначение условий

Обозначение

Допустимые сроки

транспортирования в части воздействия

условий

сохраняемости

Вид поставки

механических

климатических факторов

хранения по

в упаковке

факторов

таких, как условия хране-

ГОСТ 15150-69

поставщика, годы

по ГОСТ 23216-78

ния по ГОСТ 15150-69

Для нужд экономики страны (кроме

районов Крайнего Севера и трудно-

Л

5(ОЖ4)

1(Л)

2

доступных районов по ГОСТ

15846-79)

Для экспорта в макроклиматиче-

ские районы с умеренным клима-

Л, С

5(ОЖ4)

1(Л)

3

том

Для экспорта в макроклиматиче-

ские районы с тропическим клима-

С

6(ОЖ2)

3(Ж3)

3

том

Для нужд экономики страны в рай-

оны Крайнего Севера и труднодос-

С

5(ОЖ4)

2(С)

2

тупные районы по ГОСТ 15846-79)

10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения А

Набор выдержки времени замыкающего контакта

реле времени РСВ160, РСВ260

Таблица А3

Уставка (T2), s

Значение (n), s

Значение К1

Значение К2

0,1

0,01; 0,08

1

1

0,5

0,01; 0,1 6; 0,32

1

1

1,0

0,01; 0,02; 0,32; 0,64

1

1

2,0

0,02; 0,64

3

1

5,0

0,02; 0,16; 0,32

10

1

30 min

0,04; 0,32; 0,64

30

60

Набор выдержки времени замкнутого состояния

скользящего контакта реле времени РСВ160, РСВ260

Таблица A4

Уставка

Уставка

Уставка

Значение

Значение

(Т1.2 -

Значение К1

Значение К2

(Т1.1), s

(Т1.2), s

T1.1(n), s

Т1.2 (n), s

Т1.1), s

0,1

0,1

0,2

0,01; 0,08

0,01; 0,02; 0,16

1

1

0,01;

0,01; 0,02; 0,08;

0,5

0,1

0,6

1

1

0,08

0,16; 0,32

0,02; 0,04

0,01; 0,02; 0,04;

0,99

1,39

2,38

3

I

0,08; 0,32

0,08; 0,64

Набор выдержки времени скользящего и

размыкающего контактов реле времени РСВ255

Таблица А5

Уставка

Уставка

Значение уставки (n), s

Значения

(T1), s

(T2), s

Т1

Т2

К

0,1

1,0

0,08

0,02; 0,32; 0,64

1

0,29

3,5

0,01; 0,08

0,04; 0,1 6; 0,32; 0,64

3

0,52

9,02

0,01; 0,04

0,02; 0,08; 0,1 6; 0,64

10

6,02

20,42

0,04; 0,1 6

0,04; 0,64

30

9,62

30,02

0,32

0,04; 0,32; 0,64

30

11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В

(обязательное)

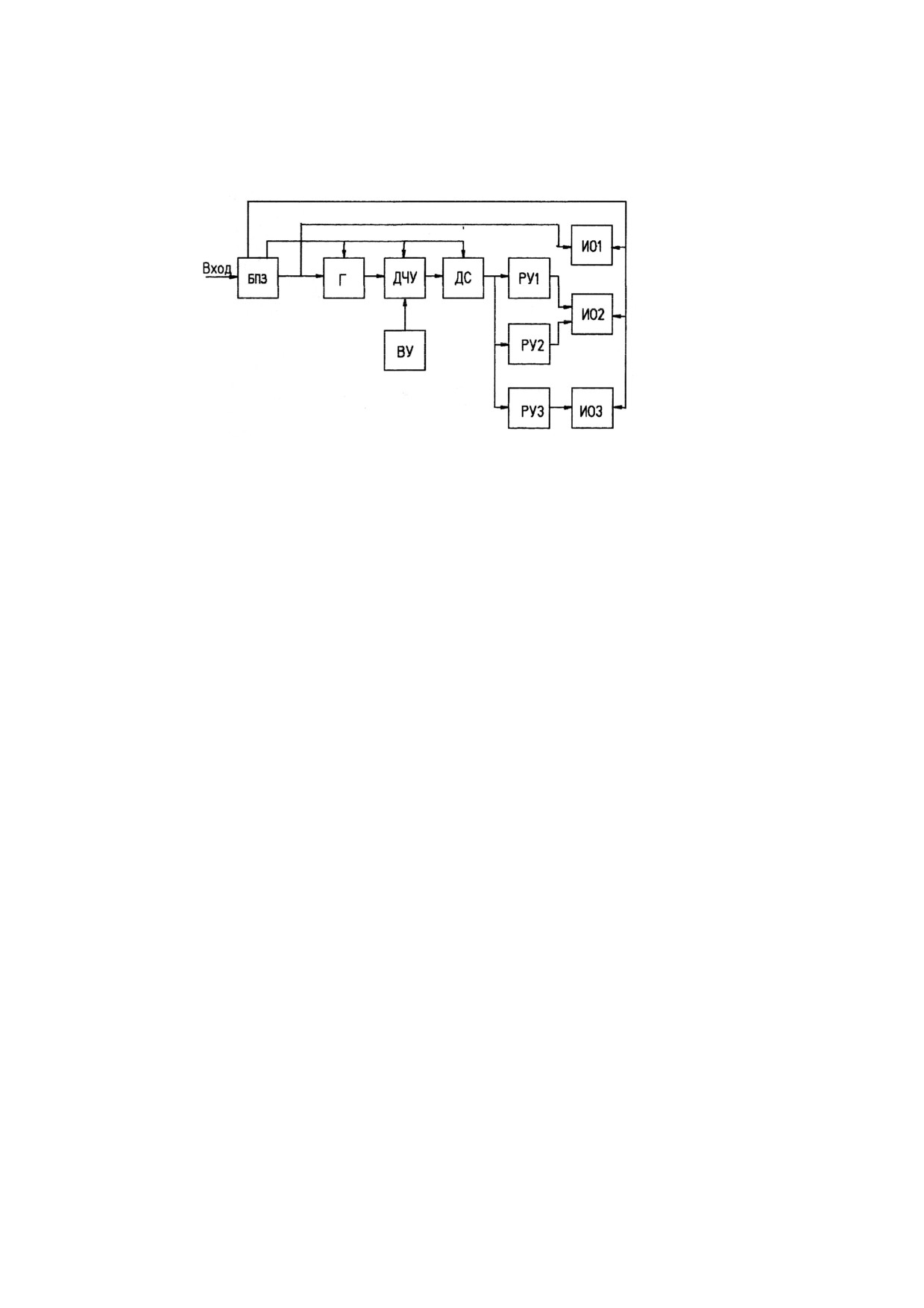

Функциональная схема реле

БПЗ - блок питания и управления со схемой запуска

Г - задающий генератор

ДЧУ - управляемый делитель частоты

ВУ - схема выбора диапазона уставок

ДС - двоичный счетчик

РУ1, РУ2, РУ3 (РСВ160, РСВ260)

регулятор уставок со схемой



РУ1, РУ2 (РСВ255)

управления исполнительным органом

ИО1, ИО2, ИО3 - исполнительный орган

Рисунок В1

13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Г

(обязательное)

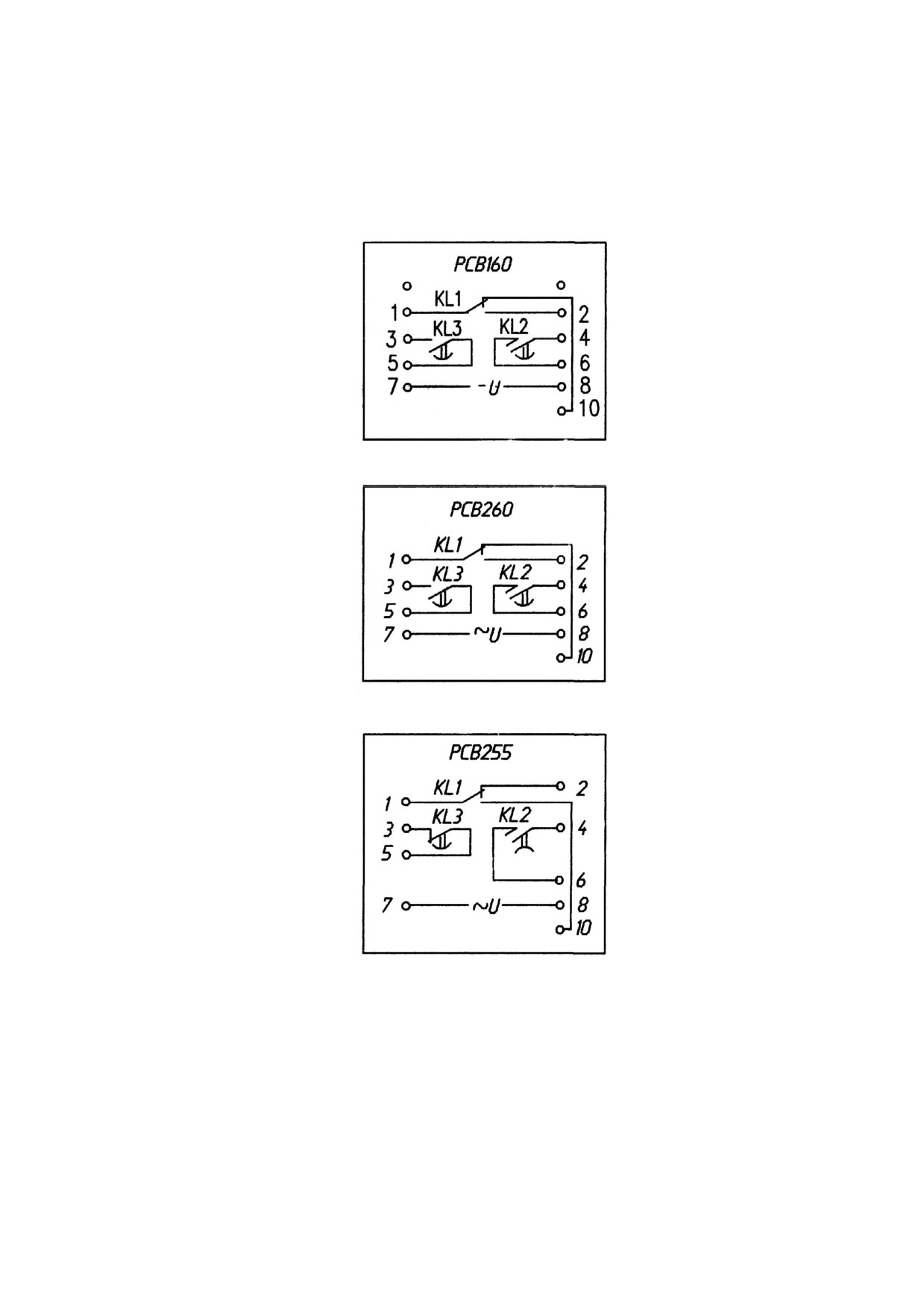

Схемы подключения реле

На цоколе реле имеется цифровая маркировка вывода «1»

Рисунок Г1

14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Д

(обязательное)

Таблица Д.1 - Сведения о содержании цветных металлов

Суммарная масса цветных металлов,

Наименование

содержащихся в изделии, г

металла, сплава

РСВ 160

РСВ 260

РСВ 255

медь

15,48

198,0

105,0

латунь

18,96

16,8

18,73

бронза

2,04

2,04

2,3

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Е

(обязательное)

Комплект деталей крепления и присоединения внешних проводников

Таблица Е.1

Количество, шт.

заднее

заднее

переднее

Обозначение

Наименование

присоединение

присоединение

присоединение

шпилькой

винтом

УХЛ4

О4

УХЛ4

О4

УХЛ4

О4

1 БКЖИ.741122.018

Пластинка

9

БКЖИ.741122.016

Пластинка

9

Винт

2 БКЖИ.758151.004-06

М4-6g6.58.С.016

9

БКЖИ.758151.504-06

М4-6g6.32.Л63.136

9

3 БКЖИ.758151.004-08

М4-6g8.58.С.016

6

6

БКЖИ.758151.504-08

М4-6g8.32.Л63.136

6

6

4 БКЖИ.758151.004-10

М4-6g10.58.С.016

3

3

БКЖИ.758151.504-10

М4-6g10.32.Л63.136

3

3

5 БКЖИ.758151.005-12

М5-6g12.58.С.016

2

2

БКЖИ.758151.105-12

М5-6g12.58.С.026

2

2

Шпилька ГОСТ 22042-76

6 БКЖИ.758272.004-50

М4-6g50.58.С.016

9

БКЖИ.758272.504-50

М4-6g50.32..Л63.136

9

Гайка ГОСТ 5927-70

7 БКЖИ.758412.004

М4.5.С.016

27

БКЖИ.758412.504

М4.32..Л63.136

27

Шайба ГОСТ 10450-78

8 БКЖИ.758491.004

С.4.01.10.016

3

9

9

БКЖИ.758491.504

С.4.32.Л63.136

3

9

9

9 БКЖИ.758491.005

С.5х0.5.01.10.016

2

2

БКЖИ.758491.005-05

С.5.х0.5.01.10.0115

2

2

10 БКЖИ.758481.002

Шайба-звездочка

12

12

12

БКЖИ.758481.002-01

Шайба-звездочка

12

12

12

11 8БК.150.018

Пластинка

2

8БК.150.018-01

Пластинка

2

Шайба ГОСТ 6402-70

12 БКЖИ.758486.004

4.65Г.016

18

9

9

БКЖИ.758486.004-04

4.65Г.0115

18

9

9

13 БКЖИ.758486.005

5.65Г.016

2

2

БКЖИ.758486.005-03

5.65Г.0115

2

2

Винт

14 БКЖИ.758181.045

2М5.6gх8.58.С.016

2

БКЖИ.758181.045-01

2М5.6gх8.58.С.026

2

15 8БК.950.160

Шайба

4

4

8БК.950.160-01

Шайба

4

4

16

///////////////////////////////////////
