Система быстродействующего автоматического ввода резерва УБАВР-В. Технические параметры

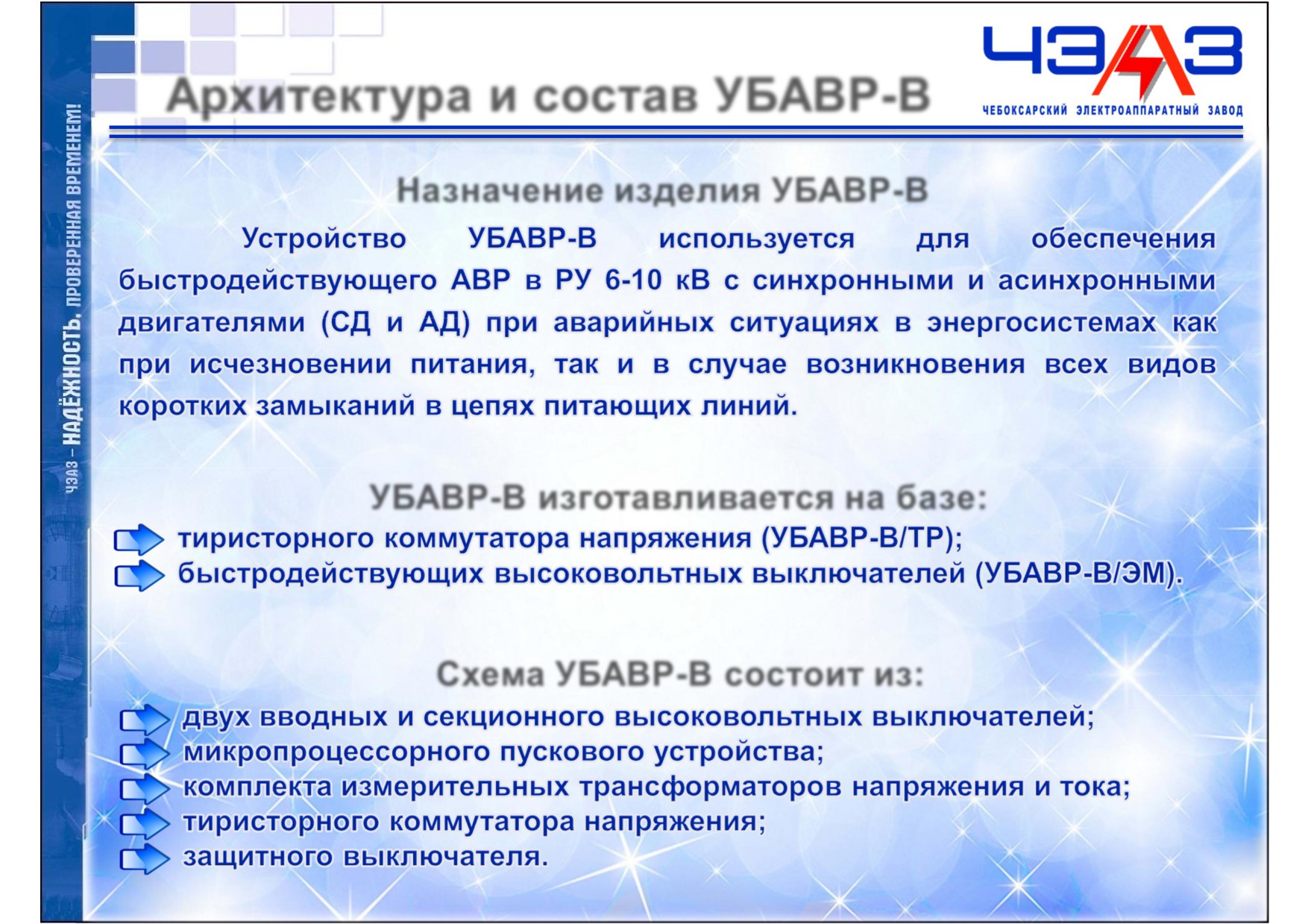

Архитектура и состав УБАВР-В
Назначение изделия УБАВР-В
УБАВР-В изготавливается на базе:
Схема УБАВР-В состоит из:

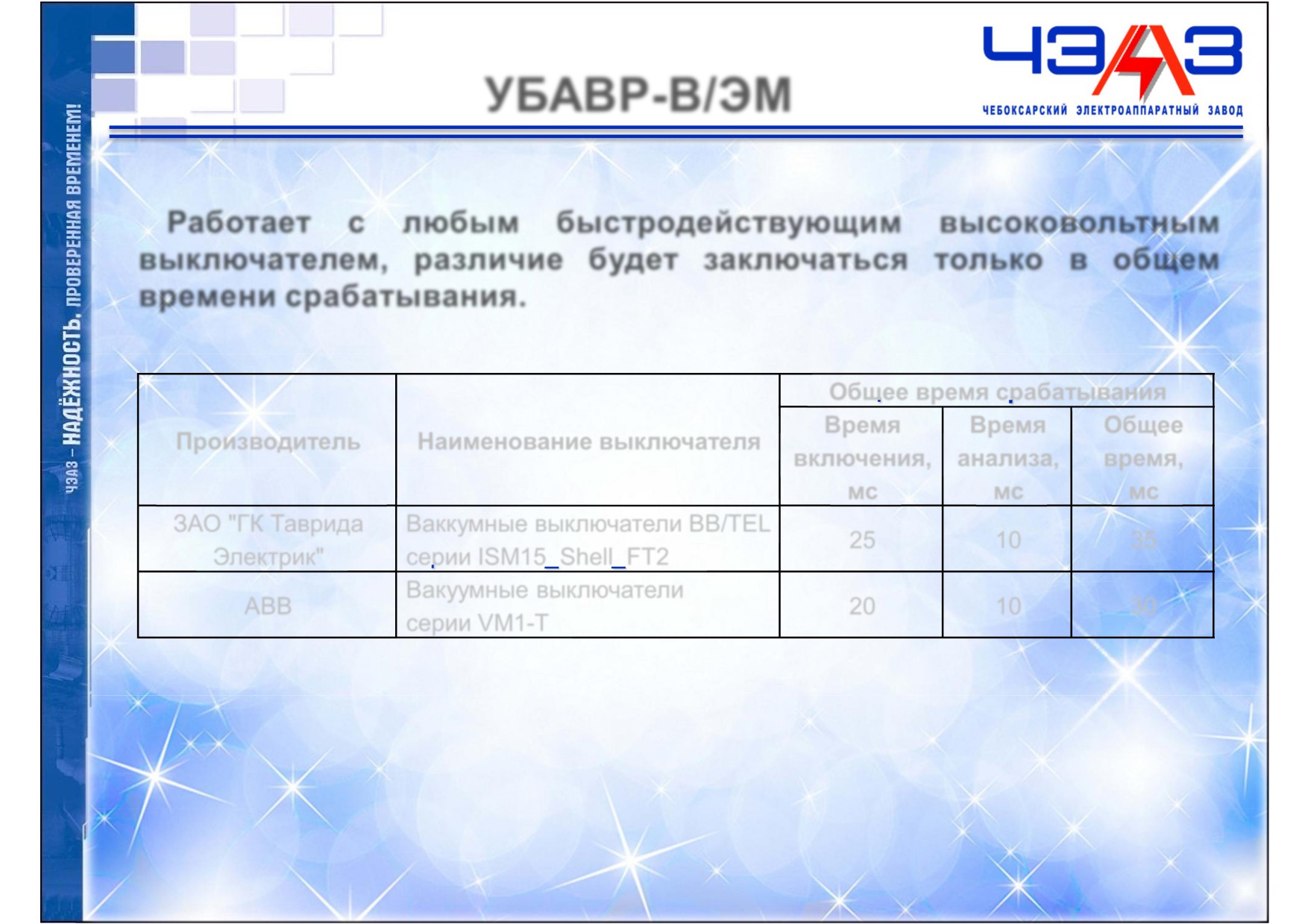

УБАВР-В/ЭМ
Работает с любым быстродействующим высоковольтным
выключателем, различие будет заключаться только в общем
времени срабатывания.
Общее время срабатывания
Время
Время
Общее
Производитель
Наименование выключателя
включения,
анализа,
время,
мс
мс
мс
ЗАО "ГК Таврида
Ваккумные выключатели BB/TEL
25
10
35
Электрик"
серии ISM15_Shell_FT2
Вакуумные выключатели
ABB
20
10
30
серии VM1-T
Структурная схема УБАВР-В/ЭМ
Q1, Q2 - быстродействующие выключатели вводов;
QS - быстродействующий секционный выключатель;
ТА1, ТА2 - трансформаторы тока на вводах; TV1, TV2 - трансформаторы напряжения на вводах;
TV3, TV4 - трансформаторы напряжения на секциях шин.

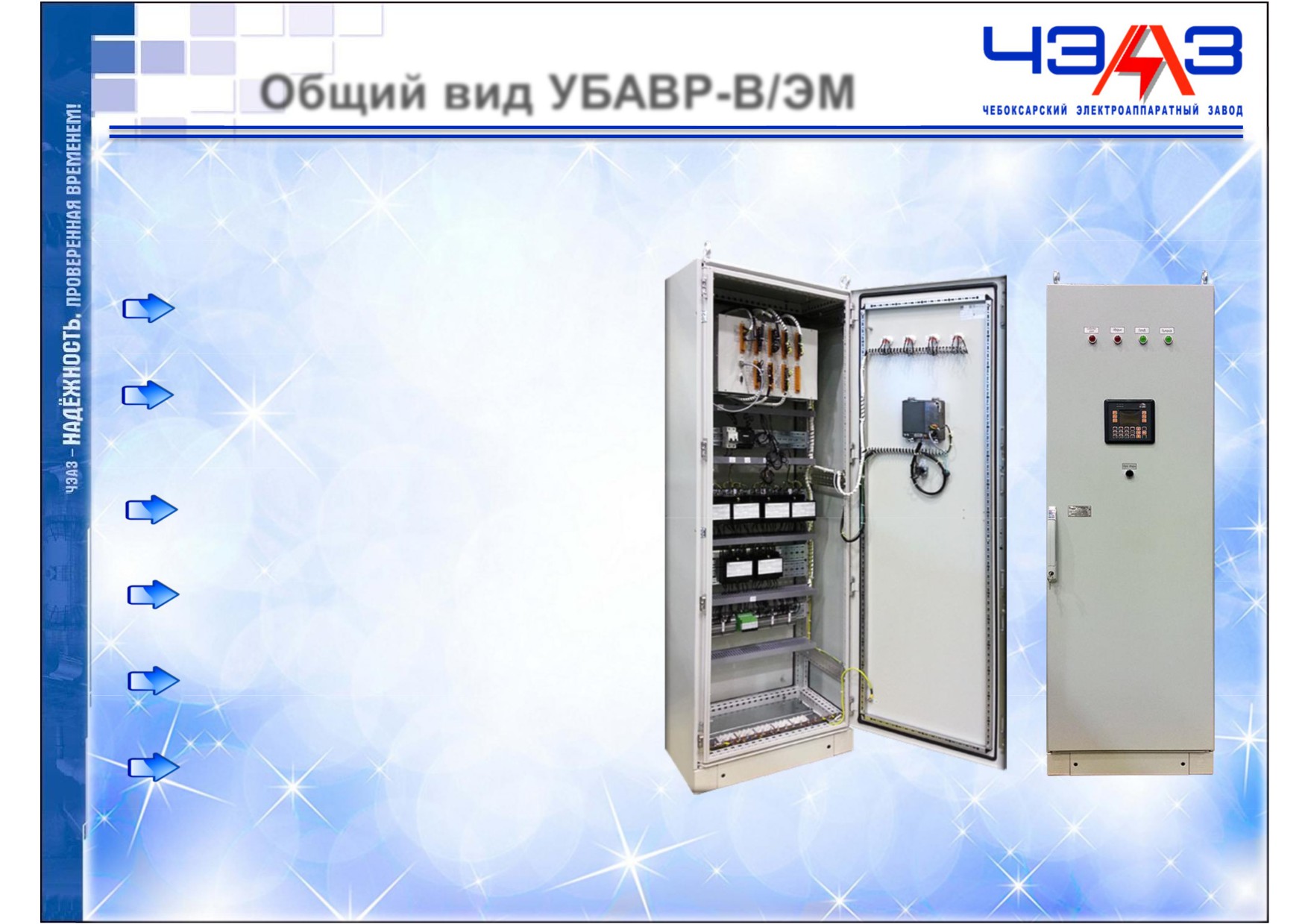

Общий вид УБАВР-В/ЭМ
УБАВР-В/ЭМ контролирует
следующую информацию:
Фазные токи IА, IВ, IС первого и второго
вводов;
Фазные напряжения UА, UВ, UС со
стороны питающих кабелей первого и
второго вводов;
Фазные напряжения UА, UВ, UС
первой и второй секций шин;
Положение вводных и секционного
выключателей;
Сигналы об аварии на питающих
вводах и на секциях сборных шин;
Сигнал о блокировке АВР.

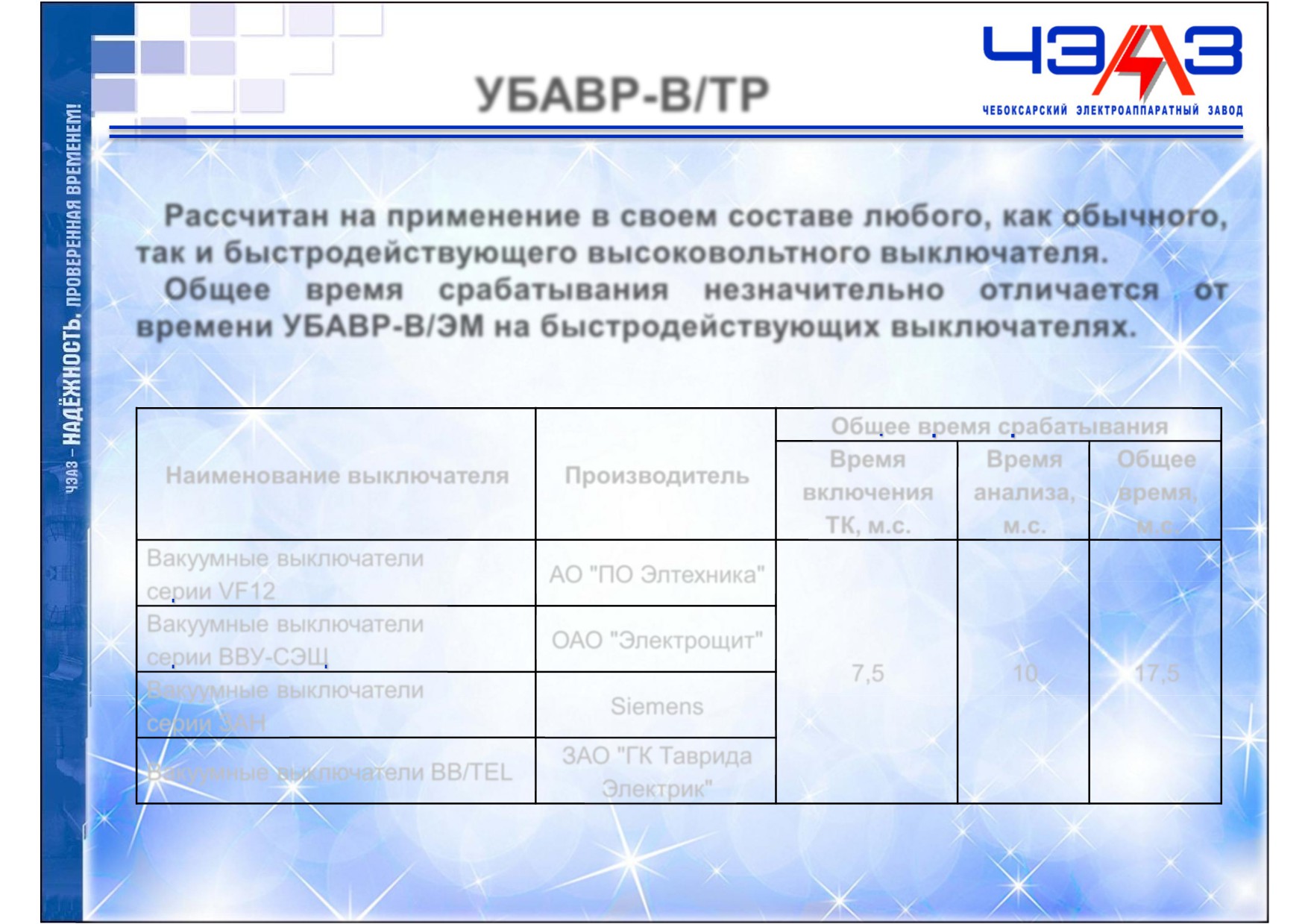

УБАВР-В/ТР
Рассчитан на применение в своем составе любого, как обычного,
так и быстродействующего высоковольтного выключателя.
Общее время срабатывания незначительно отличается от
времени УБАВР-В/ЭМ на быстродействующих выключателях.
Общее время срабатывания
Время
Время
Общее
Наименование выключателя
Производитель
включения
анализа,
время,
ТК, м.с.
м.с.
м.с.
Вакуумные выключатели
АО "ПО Элтехника"
серии VF12
Вакуумные выключатели
ОАО "Электрощит"
серии ВВУ-СЭЩ
7,5
10
17,5
Вакуумные выключатели
Siemens
серии ЗАН
ЗАО "ГК Таврида
Вакуумные выключатели BB/TEL
Электрик"

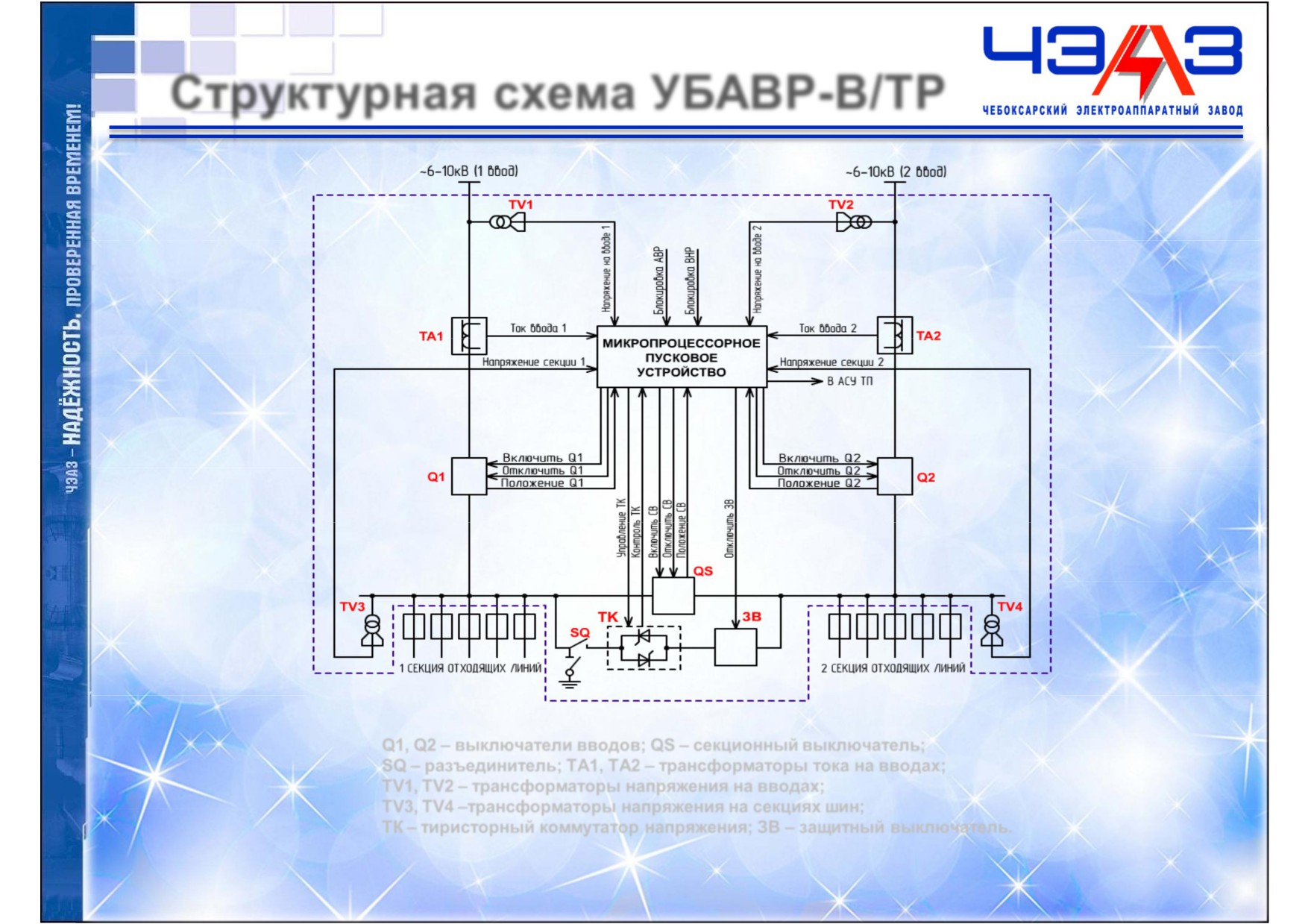

Структурная схема УБАВР-В/ТР
Q1, Q2 - выключатели вводов; QS - секционный выключатель;
SQ - разъединитель; ТА1, ТА2 - трансформаторы тока на вводах;
TV1, TV2 - трансформаторы напряжения на вводах;
TV3, TV4 -трансформаторы напряжения на секциях шин;
ТК - тиристорный коммутатор напряжения; ЗВ - защитный выключатель.

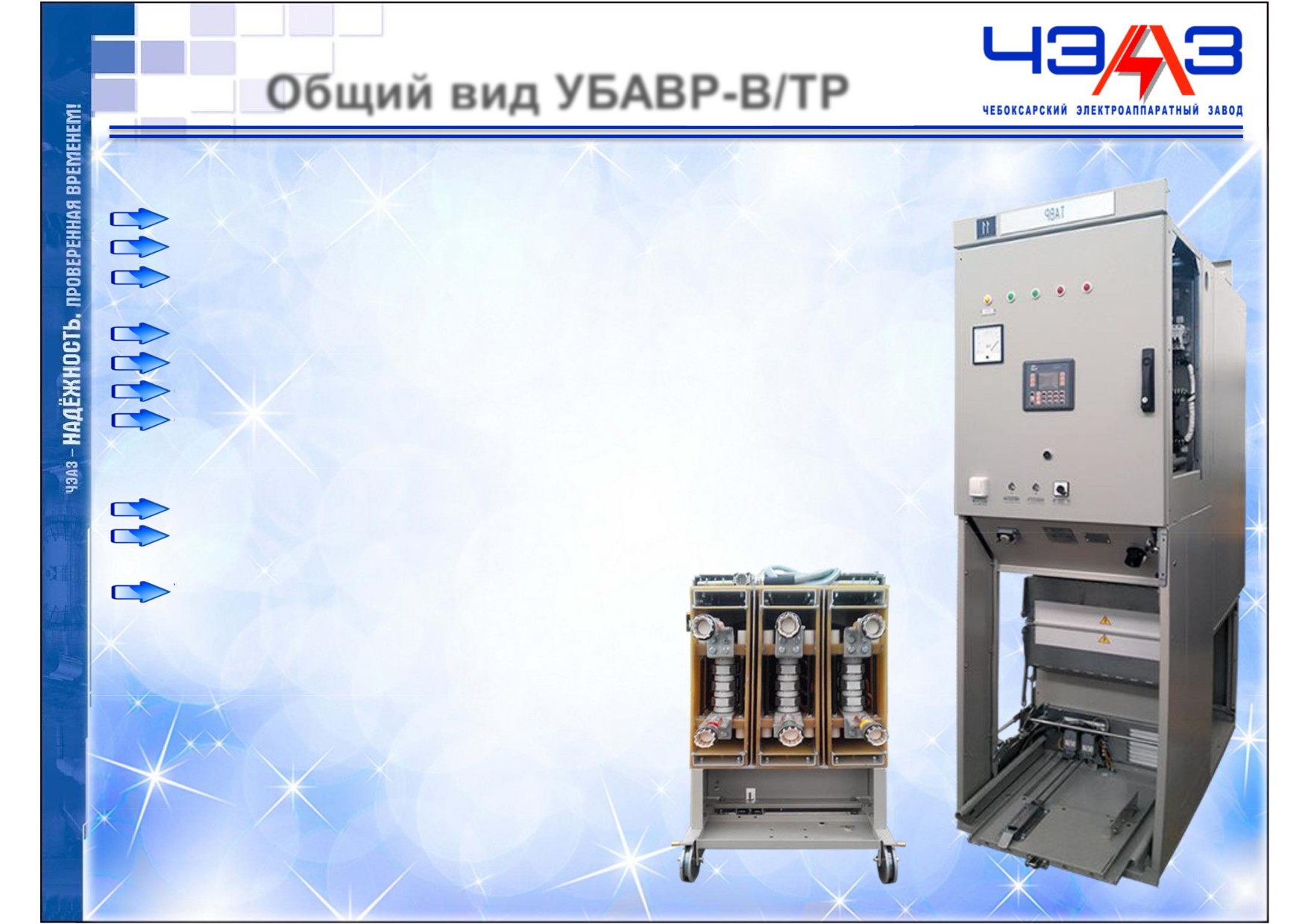

Общий вид УБАВР-В/ТР
УБАВР-В/ТР контролирует следующую информацию:
Фазные токи IА, IВ, IС первого и второго вводов;
Фазные токи IА, IВ, IС через тиристорный коммутатор;
Фазные напряжения UА, UВ, UС со стороны питающих кабелей
первого и второго вводов;
Фазные напряжения UА, UВ, UС первой и второй секций шин;
Положение вводных и секционного выключателей;
Сигналы об аварии на питающих вводах и на секциях сборных шин;
Сигнал о блокировке АВР;
дополнительно контролируется следующая информация:
Положение защитного выключателя тиристорного коммутатора;
Сигнал о срабатывании тиристорного коммутатора/контроль тока
через ТК;
Температура силовых сборок.

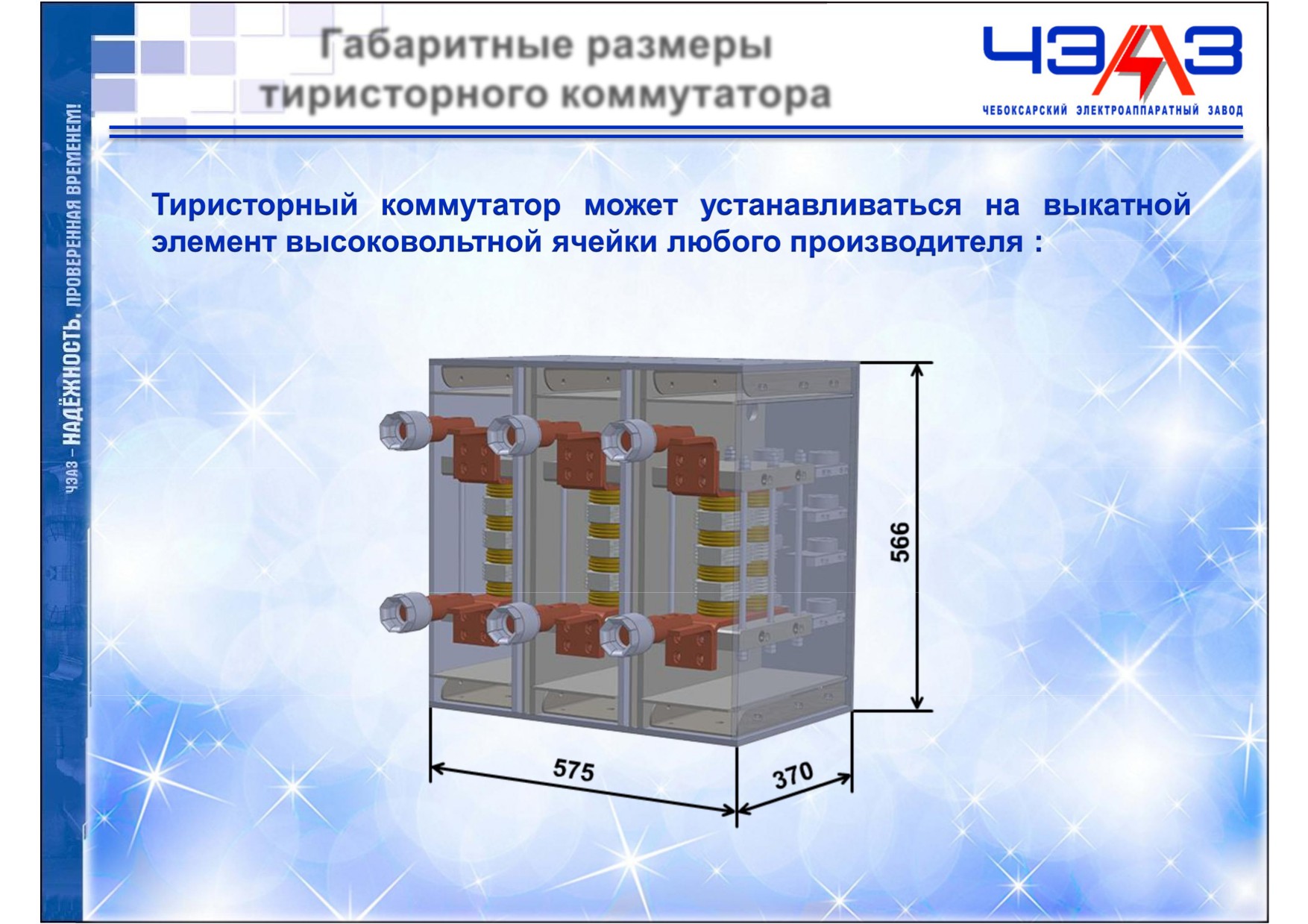

Габаритные размеры
тиристорного коммутатора

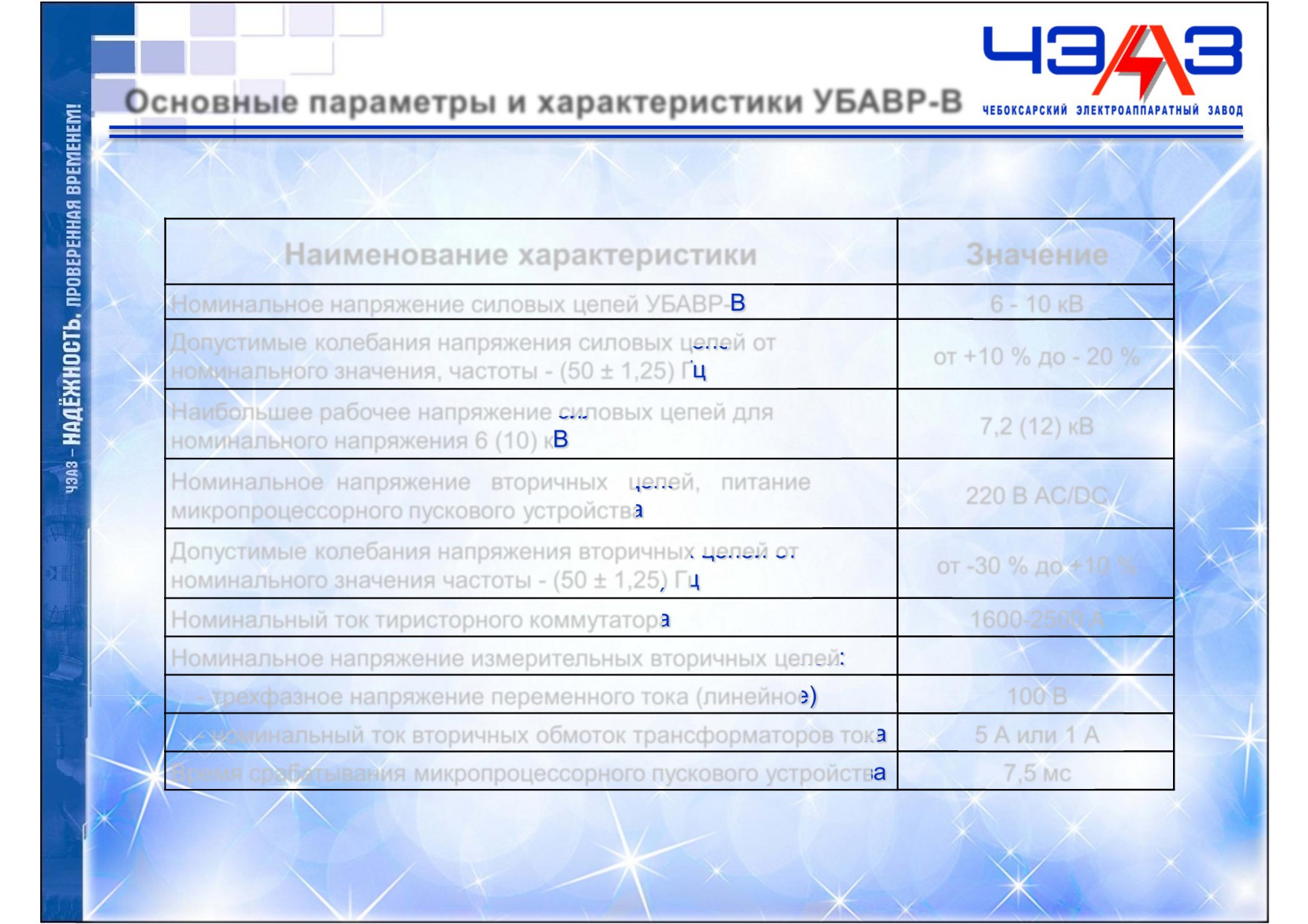

Основные параметры и характеристики УБАВР-В
Наименование характеристики
Значение
Номинальное напряжение силовых цепей УБАВР-
6 - 10 кВ
Допустимые колебания напряжения силовых цепей от
от +10 % до - 20 %
номинального значения, частоты - (50 ± 1,25) Г
Наибольшее рабочее напряжение силовых цепей для
7,2 (12) кВ
номинального напряжения 6 (10) к
Номинальное напряжение вторичных цепей, питание
220 В АС/DC
микропроцессорного пускового устройств
Допустимые колебания напряжения вторичных цепей от
от -30 % до +10 %
номинального значения частоты - (50 ± 1,25) Г
Номинальный ток тиристорного коммутатор
1600-2500 А
Номинальное напряжение измерительных вторичных цепей
- трехфазное напряжение переменного тока (линейно
100 В
- номинальный ток вторичных обмоток трансформаторов ток
5 А или 1 А
Время срабатывания микропроцессорного пускового устройств
7,5 мс



















///////////////////////////////////////
