РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЙ И СДВИГА ФАЗ типа РСНФ12. Руководство по эксплуатации ИГФР.647 535.001-02 РЭ1





-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.190
8536 49 000 0
РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЙ
И СДВИГА ФАЗ типа РСНФ12
Руководство по эксплуатации
ИГФР.647 535.001-02 РЭ1
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
Введение.
3
1 Описание и работа реле .
3
1.1 Назначение реле .
3
1.2 Технические характеристики .
4
1.3 Конструктивное выполнение .
5
1.4 Устройство и работа .
5
1.5 Средства измерения, инструмент и принадлежности
8
1.6 Маркировка.
8
1.7 Упаковка .
8
2 Использование по назначению .
9
2.1 Эксплуатационные ограничения .
9
2.2 Подготовка реле к использованию .
9
2.3 Размещение и монтаж .
9
2.4 Возможные неисправности и методы их устранения
9
3 Техническое обслуживание
11
3.1 Общие указания .
11
3.2 Правила безопасности .
11
3.3 Порядок технического обслуживания
11
4 Комплектность
11
5 Транспортирование и хранение .
12
6 Утилизация .
12
7 Формулирование заказа .
13
Приложение А - Комплект деталей крепления и присоединения
внешних проводников .
14
Приложение Б - Сведения о содержании цветных металлов
15
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Внимание!
1.1.2 Климатическое исполнение УХЛ, О кате-
В связи с тем, что изделие содержит элементы
гории размещения 4 по ГОСТ 15150-69.
микроэлектроники, персонал, работающий с издели-
1.1.3 Реле предназначены для работы в зак-
ем, должен пройти специальный инструктаж и аттес-
рытых помещениях при следующих условиях:
тацию на право выполнения работ (с учетом необхо-
- верхнее рабочее и предельное значение темпе-
димых мер защиты от воздействия статического
ратуры окружающего воздуха плюс 55°С;
электричества).
- нижнее рабочее и предельное значение темпе-
Инструктаж должен проводиться в соответ-
ратуры окружающего воздуха минус 20°С;
ствии с действующим в организации положением.
- верхнее значение относительной влажности не
В связи с систематически проводимыми работами
более 80% при 25°С для реле климатического испол-
по совершенствованию конструкции и технологии
нения УХЛ4 и не более 98% при 35°С для реле кли-
изготовления возможны некоторые расхождения меж-
матического исполнения О4;
ду PЭ1 и поставляемым реле, не влияющие на пара-
- окружающая среда невзрывоопасная, не содер-
метры реле, на условия его монтажа и эксплуатации.
жащая токопроводящей пыли, агрессивных газов и
В настоящем руководстве по эксплуатации (PЭ1)
паров в концентрациях, разрушающих изоляцию и
содержатся технические сведения по эксплуатации,
металлы;
обслуживанию реле контроля напряжений и сдвига
- высота над уровнем моря не более 2000 м;
фаз типа РСНФ12 (в дальнейшем именуемых «реле»),
- установка на вертикальной плоскости.
изготовляемых для потребностей экономики страны
1.1.4 Номинальные рабочие значения ме-
и для поставок на экспорт в страны с умеренным
ханических внешних воздействующих факторов -
(УХЛ4) и тропическим (О4) климатом.
по ГОСТ 17516.1-90 для группы механического
Надежность, долговечность и безопасность реле
исполнения М7, но при этом вибрационные нагрузки
обеспечиваются не только качеством самого реле,
в диапазоне частот от 5 до 15 Гц с максимальным
но и точным соблюдением режимов и условий эксп-
ускорением 3g (30 м/с2).
луатации, поэтому выполнение всех требований, из-
Реле сейсмостойки при воздействии землетрясе-
ложенных в настоящем РЭ1 является обязательным.
ний интенсивностью 9 баллов по MSK-64 при уровне
Настоящее РЭ разработано в соответствии с тре-
установки над нулевой отметкой до 10 м.
бованиями технических условий ТУ 16-93
1.1.5 Реле выполняет следующие функции:
ИГФР.647535.001 ТУ и ст.5 ТР ТС 004/2011.
- производит сравнение угла между напряжения-
Реле соответствуют требованиям ТР ТС 004/2011
ми на линии и шинах с заданным значением (устав-
(в части соблюдения ГОСТ 12.2.007.0-75,
кой);
ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),
- сравнивает напряжение на линии с заданным зна-
ТР ТС 020/2011.
чением;
Ведомость цветных металлов, содержащихся в
- сравнивает напряжение на шинах с заданным зна-
реле, приведена в приложении Б.
чением;
Адрес изготовителя: 428020, Россия, Чувашская
- производит непрерывный контроль исправности
Республика, г. Чебоксары, пр. И.Я. Яковлева, д. 5.
реле.
Тел.: +7 (8352) 39-52-65, факс: +7 (8352) 62-72-31.
Реле снабжено схемой тестовой проверки, охва-
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
тывающей не менее 80% элементов схемы.
Дата изготовления реле указывается в этикетке

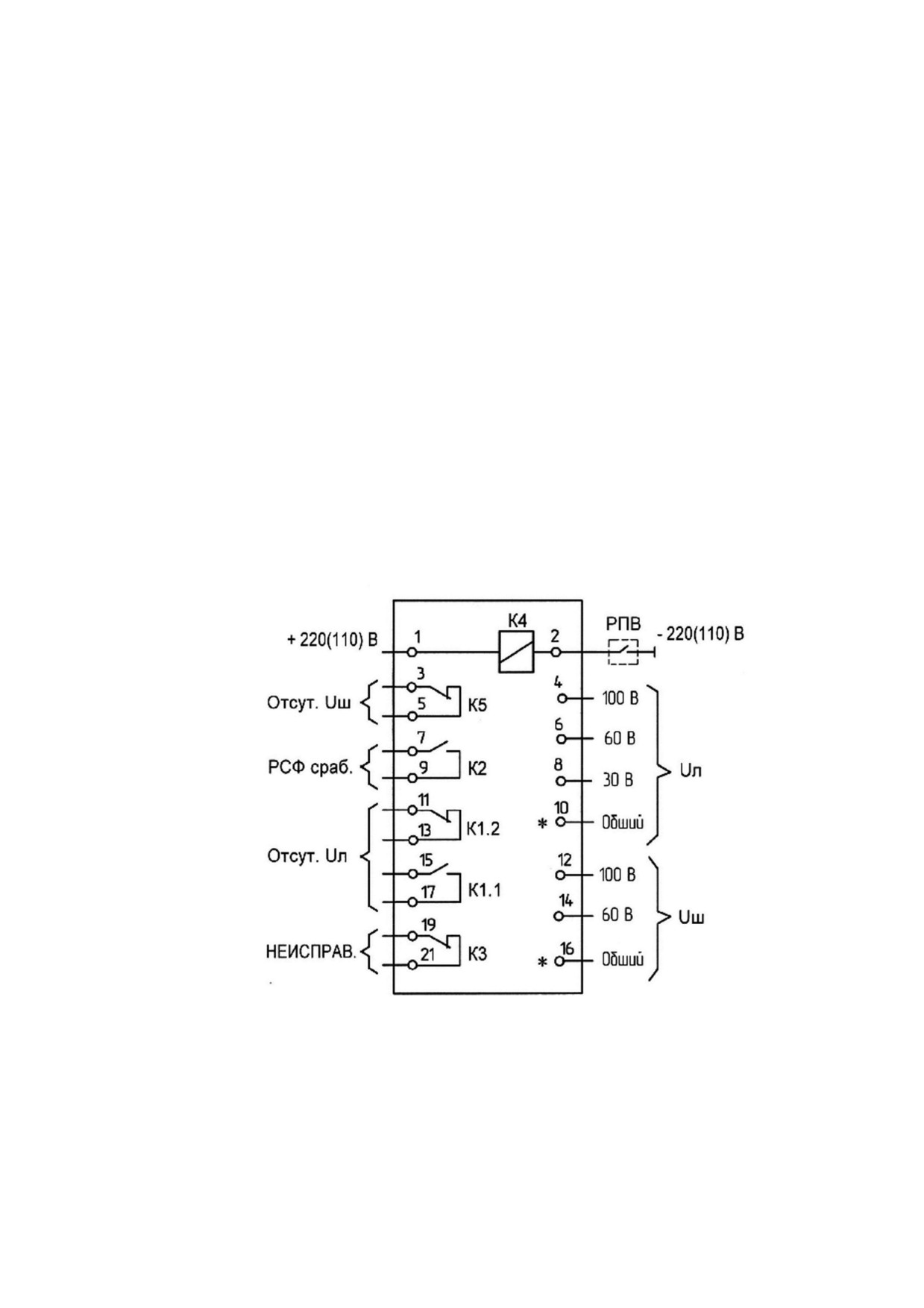

1.1.6 Реле имеет следующие выходные цепи (кон-
ИГФР.647535.001-10ЭТ.
такты реле):
- отсутствие напряжения линии (замыкающий и
1 Описание и работа реле
размыкающий контакты);
1.1 Назначение реле
срабатывание органа, контролирующего сдвиг фаз
- «синхронизм» (замыкающий контакт);
1.1.1 Реле предназначены для использования в
схемах устройств релейной защиты и автоматики
- неисправность реле (размыкающий контакт);
энергетических систем для применения в схемах
- отсутствие напряжения на шинах (размыкающий
автоматического повторного включения линий
контакт).
электропередач с двусторонним питанием в
1.1.7 Реле выполняет световую сигнализацию:
качестве органа, контролирующего наличие и отсут-
- отсутствие напряжения линии («Отсут. Uл »);
ствие напряжения на линии и шинах и угол сдвига
- срабатывание реле сдвига фаз («РСФ сраб.»);
фаз между ними, а также в схемах синхронизации
- неисправность реле («НЕИСПРАВ.»);
генераторов для блокирования включения вык-
- тест прошел успешно («Тест yсп.»);
лючателя при ошибочных действиях персонала.
- выключатель включен («ВЫК. ВКЛЮЧ.»).
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2 Технические характеристики
1.2.12 Мощность, потребляемая реле при но-
минальном напряжении, не более:
1.2.1 Основные параметры реле указаны в табли-
- 6 ВА по входу от шин;
це 1.
- 1,2 В А по входу от линии.
Таблица 1
1.2.13 Коммутационная способность контактов
реле выходных органов при напряжении от 24 до
Наименование параметра
Норма
242 В в цепях постоянного тока с постоянной време-
1 Номинальное напряжение, В
- от шин (измерение и питание)
100, 60
ни индуктивной нагрузки не более 0,02 с и в цепях
- от линии (измерение)
100, 60, 30, 15
переменного тока при коэффициенте мощности не
- постоянного тока (контроль исправности)
менее 0,4 соответствует значениям, указанным в таб-
для исполнения
лице 2.
РСНФ 12-1
110
РСНФ 12-2
220
2 Номинальная частота, Гц
50
Таблица 2
3 Диапазон регулирования уставок сра-
Отключающая способность
батывания по углу при номинальных
от 4 до 90
напряжениях, град
Род тока
отключаемая
ток отключения, А
мощность
4 Сигнал отсутствия напряжения появ-
Постоянный
50 Вт
0,2
ляется при снижении напряжения
- от шин, не менее
0,05 Uном
Переменный
110ВА
0,5
– от линии, менее
0,5 Uном
1.2.2 Регулировка уставок срабатывания органа,
1.2.14 Минимальный ток, коммутируемый кон-
контролирующего сдвиг фаз, - дискретная со ступе-
тактами, 0,01 А при напряжении не менее 110 В и
нью 2°. Имеется также дополнительная плавная ре-
0,05 А при напряжении не менее 24 В. Длительно
гулировка на уставке посредством регулировочного
допустимый ток контактов 2 А.
резистора, установленного на лицевой плите.
Падение напряжения в цепи контактов при
1.2.3 Реле изготовляются по 10 классу точности.
приемке и в процессе минимальной наработки в
Относительная средняя погрешность срабаты-
течение срока службы не более 1,0 В.
вания по углу на любой уставке, при номинальных
1.2.15 Механическая износостойкость реле не ме-
напряжениях входных цепей не более:
нее 100 000 циклов ВО.
±10 % при ступенчатом регулировании;
1.2.16 Коммутационная износостойкость реле не
±3 % при дополнительном плавном регулировании.
менее 20 000 циклов ВО с нагрузкой на контактах по
1.2.4 Коэффициент возврата реле по углу сраба-
1.2.13.
тывания при номинальных напряжениях не более 1,2.
1.2.17 Реле длительно выдерживает без повреж-
1.2.5 Сигнал наличия напряжения от линии появля-
дения 110% номинального напряжения по обоим из-
ется при напряжении более 0,85 номинального напря-
мерительным входам.
жения.
1.2.18 В состоянии поставки изоляция реле вы-
Сигнал отсутствия напряжения от шин снима-
держивает в течение 1 мин без пробоя и перекрытия
ется при напряжении не более 0,8 Uном.
испытательное напряжение 2000 В переменного тока
1.2.6 В режиме «синхронизм» реле изменяет со-
частоты 50 Гц, приложенное между токоведущими
электрически несвязанными частями реле, а также
стояние выходных цепей только при наличии напря-
между ними и винтами крепления реле к панели, и
жения 0,8 Uном и более на двух входах и угле между
500 В между разомкнутыми контактами одной кон-
этими напряжениями, равном или меньшем уставки.
тактной пары.
1.2.7 Разброс уставки срабатывания по углу сдви-
1.2.19 Изоляция между токоведущими электричес-
га фаз при номинальных напряжениях не более 5%.
ки несвязанными частями реле, а также между ними
1.2.8 Относительная дополнительная погреш-
и винтами крепления реле к панели выдерживает ис-
ность срабатывания по углу при изменении напря-
пытательное импульсное напряжение:
жения на линии от 0,8, на шинах от 0,85 до 1,2Uном
- амплитуда импульса - 4,5-5,0 кВ;
не более ± 3%.
- длительность фронта импульса -
1.2.9 Относительная дополнительная погреш-
(1,210-6±0,3610-6) с;
ность срабатывания реле по углу при изменении
- длительность среза импульса -
частоты входных напряжений на ±3 Гц от номиналь-
(5010-6±1010-6) с;
ной не более ±12% .
- энергия импульса - (0,5±0,05) Дж.
1.2.10 Относительная дополнительная погрешность
Количество импульсов при испытаниях - по три
срабатывания реле по углу и по напряжению от ли-
разной полярности. Длительность интервала между
нии при изменении температуры окружающего воз-
импульсами не менее 5 с.
духа в диапазоне, указанном в разделе 1.1.3, не бо-
1.2.20 Сопротивление изоляции реле соответству-
лее ±10 %.
ет 3 ряду ГОСТ 12434-83.
1.2.11 Время срабатывания органа сдвига фаз
1.2.21 Требования по электромагнитной совмести-
при угле сдвига фаз меньшем 0,8 значения уставки и
мости соответствуют ТР ТС 020/2011, ГОС-
номинальных напряжениях - не более 0,065 с.
Т Р 51317.6.5-2006.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Реле соответствуют критерию качества функцио-

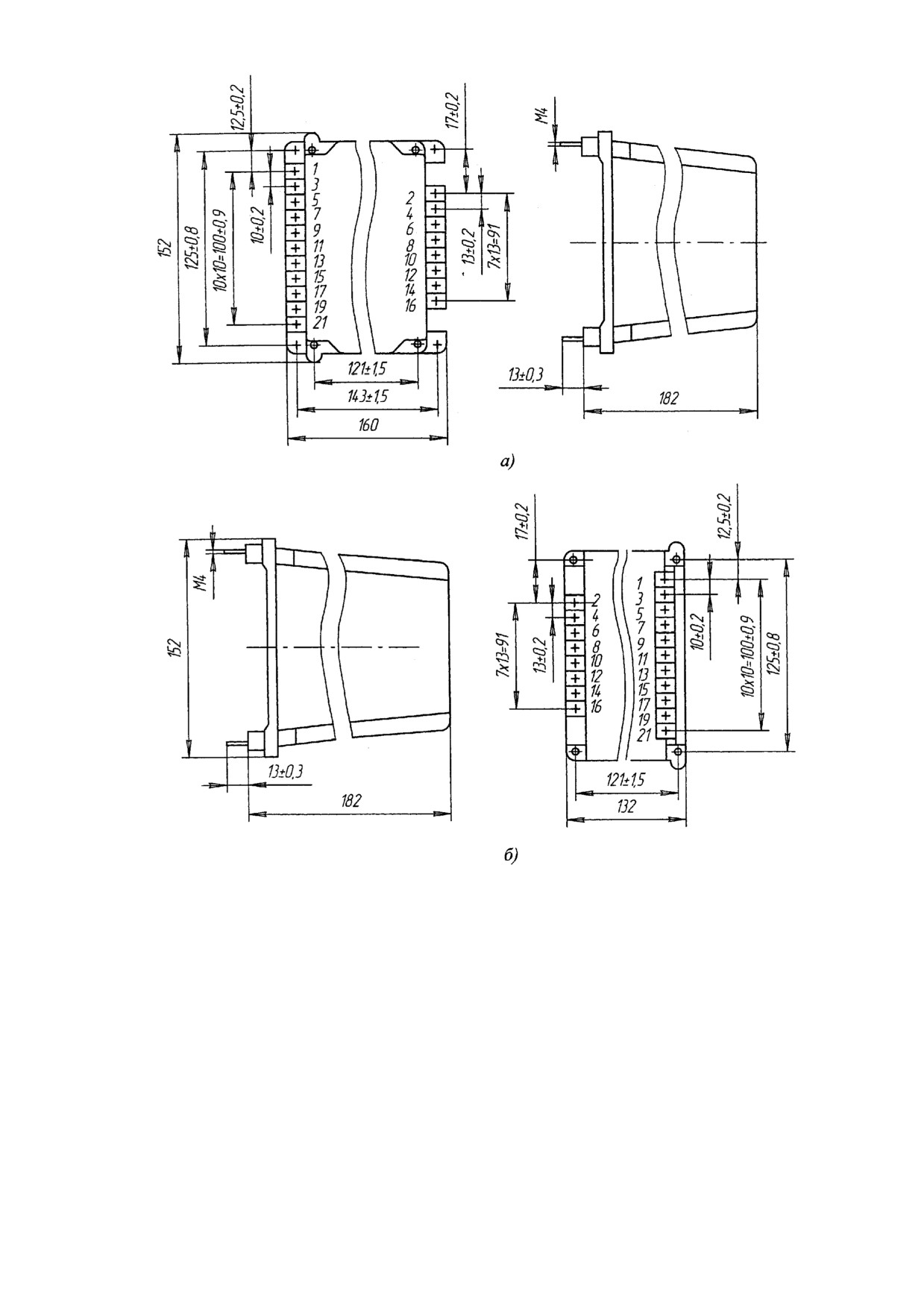

1.3 Конструктивное выполнение
нирования А по устойчивости:
1.3.1 Все элементы, кроме балластного резистора
а) к воздействию высокочастотного испытатель-
в цепи линейного напряжения, смонтированы в кор-
ного напряжения при степени жесткости испытаний 3
пусе, состоящем из основания (цоколя) и съемного
по ГОСТ 30804.4.12-2002, представляющего собой
прозрачного кожуха или кожуха с прозрачной пере-
затухающие колебания частоты (1±0,1) МГц, модуль
дней стенкой .
огибающей которых уменьшается на 50 % относи-
Балластный резистор установлен на цоколе реле с
тельно максимального значения после трех-шести
наружной его стороны. На цоколе, внутри корпуса
периодов.
установлены трансформаторы и металлическая ско-
Частота повторения импульсов высокочастотного
ба, к которой крепятся печатные платы с элемента-
сигнала (400±40) Гц.
ми и лицевая плита (табличка).
Внутреннее сопротивление источника высокочас-
Выходные органы (реле) установлены на печат-
тотного сигнала (200±20) Ом.
ных платах. Переключатели уставок срабатывания
Продолжительность испытаний от 2 до 2,2 с.
и светодиоды световой сигнализации, выходящие на
Наибольшее значение импульсов при подключении
наружную сторону лицевой плиты, установлены на пе-
источника сигнала реле по схеме «провод-земля»
чатных платах.
составляет (2,5 ± 0,25) кВ, при подключении по схе-
На лицевой плите установлены:
ме «провод-провод» - (1,0 ± 0,1) кВ.
- кнопка «ТЕСТ»;
б) к воздействию наносекундных импульсных по-
- контрольные точки «+15», «-15», «+24» и «0»;
мех для степени жесткости испытаний 3 по
- резистор плавной регулировки срабатывания;
ГОСТ 30804.4.4-2013:
- перемычка для контроля наличия напряжения Uл
- по цепи питания - 2 кВ;
или для контроля сдвига фаз (СФ);
- по входным цепям - 1 кВ;
- переключатели уставок срабатывания по углу
в) к воздействию микросекундных импульсных
(jуст.).
помех большой энергии по СТБ МЭК 61000-4-5-2006
(ГОСТ Р 51317.4.5-99):
При замкнутом состоянии перемычки осуществ-
- для степени жесткости испытаний 3 по схеме
ляется контроль сдвига фаз, а при разомкнутом со-
«провод-земля» - 2 кВ;
стоянии осуществляется контроль наличия напряже-
- для степени жесткости испытаний 2 по схеме
ния на линии.
«провод-провод» - 1 кВ;
1.3.2 Габаритные, установочные и присоединитель-
г) к электростатическим разрядам для степени же-
ные размеры приведены на рисунке 1.
сткости испытаний 3 по ГОСТ 30804.4.2-2013;
1.4 Устройство и работа
д) к динамическим изменениям напряжения элек-
1.4.1 Структурная схема реле приведена на рисун-
тропитания для степени жесткости испытаний 1 по
ке 2. В схеме приняты следующие обозначения:
ГОСТ Р 51317.4.11-99;
- ИСБ1, ИСБ2 - изоляционно-согласующие блоки
е) к кондуктивным помехам в полосе частот от 0
(первый и второй);
до 150 кГц для степени жесткости испытаний 3 по
- РЭ1, РЭ2 - релейные элементы;
ГОСТ Р 51317.4.16-2000;
- ФНЧ1, ФНЧ2 - фильтры низких частот;
ж) к магнитному полю промышленной частоты для
- БО1, БО2 - блоки ограничения;
степени жесткости испытаний 5 по ГОСТ IEC 61000-
- ВО1, ВО2, ВОЗ, ВО4 - выходные органы;
4-8-2013 (ГОСТ Р 50648-94);
- ДТ1, ДТЗ - элементы времени с задержкой на
з) к импульсному магнитному полю для степени
жесткости испытаний 4 по ГОСТ Р 50649-94;
срабатывание;
и) к затухающему колебательному магнитному
- ДТ2 - элемент времени с задержкой на возврат;
полю для степени жесткости испытаний 4 по ГОС-
- РПВ - реле положения «включено» выключателя;
Т Р 50652-94;
- SB - кнопка пуска схемы тестовой проверки;
к) радиочастотного электромагнитного поля для
- БП - блок питания;
степени жесткости испытаний 3 по ГОСТ 30804.4.3-
- ХВ - перемычка внутренняя.
2013;
1.4.2 Основу реле составляют три измерительных
л) кондуктивных помех, наведенных радиочастот-
органа и логический блок. В первом измерительном
ными электромагнитными полями, для степени жес-
органе происходит сравнение напряжения линии или
ткости испытаний 3 по СТБ IEC 61000-4-6-2011 (ГО-
с заданным значением (элементы ИСБ1, РЭ1, ВО2,
СТ Р 51317.4.6-99).
а также «И» и «НЕ»).
1.2.22 Требования по надежности
Если Uл меньше 0,5 Uном, то на выходе ВО2 появ-
1.2.22.1 Средняя наработка на отказ реле состав-
ляется сигнал «Отсут. Uл».
ляет не менее 20000 циклов ВО коммутационной из-
В третьем измерительном органе происходит срав-
носостойкости.
1.2.22.2 Среднее время восстановления работос-
нение напряжения на шинах Uш с заданным значени-
пособного состояния реле не более 6 ч.
ем и, если напряжение Uш больше 0,8 Uном, то на вы-
1.2.22.3 Средний срок службы реле - 12 лет.
ходе РЭ2 появляется сигнал.
1.2.23 Масса реле не более 2 кг.
Во втором измерительном органе происходит срав-
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) переднее присоединение
б) заднее присоединение
Размеры без предельных отклонений максимальные.
Рисунок 1 - Габаритные, установочные и присоединительные размеры
реле РСНФ12.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

* Однополярные зажимы

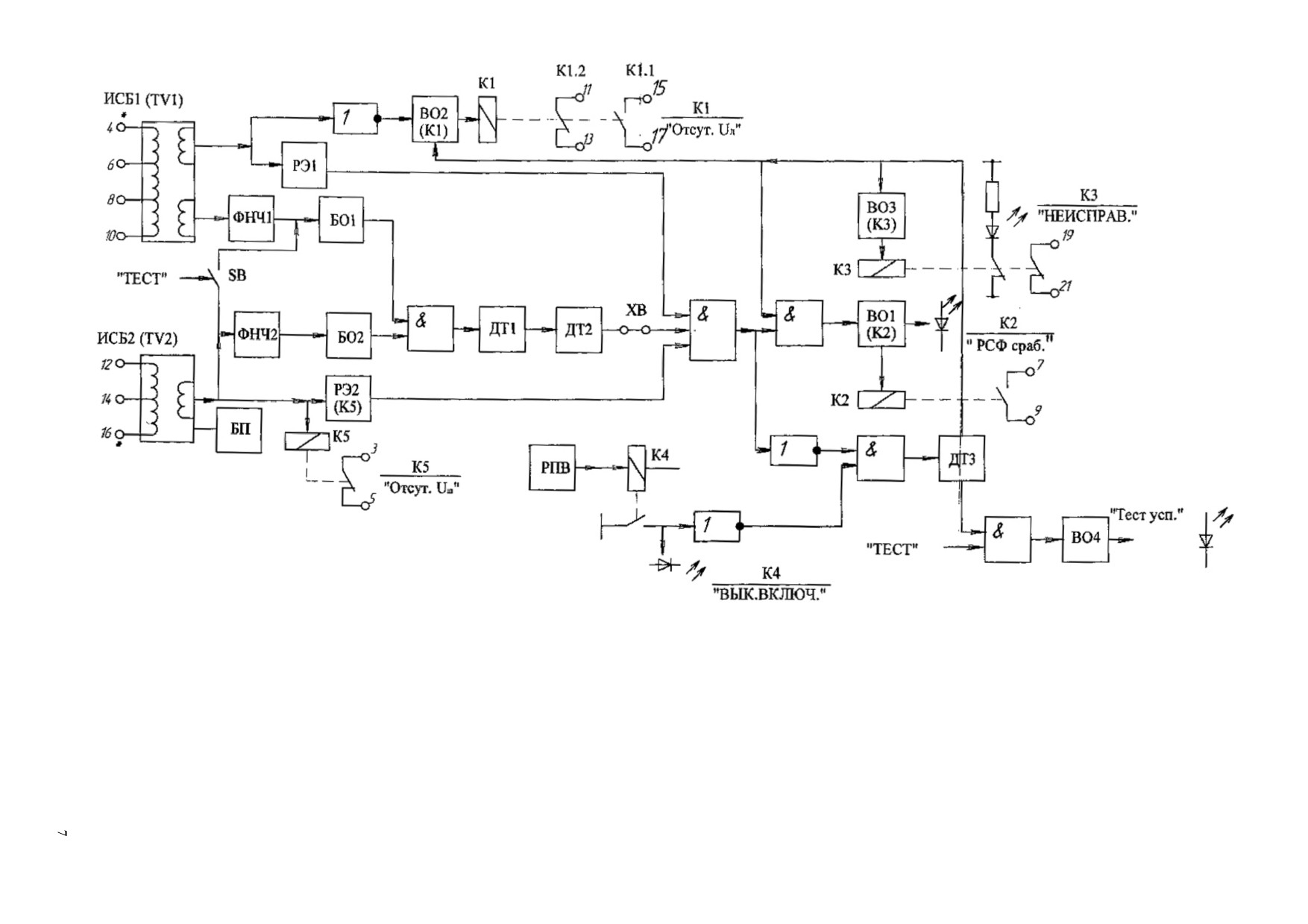

Рисунок 2 - Структурная схема реле

-------------------------------------------------------------------------------------------------------------------------------------------------------------

нение угла сдвига фаз между напряжениями линии и
1.5 Средства измерения, инструмент и принадлеж-
шин с заданным значением (ФНЧ1, ФНЧ2, БО1, БО2,
ности
ДТ1, ДТ2, «И», «НЕ», ВО1).
1.5.1 Перечень приборов и оборудования, необхо-
Если этот угол меньше чем уставка, то на выходе
димых для проверки реле при включении в работу:
выходного органа ВО1 появляется сигнал.
амперметр типа Э59, вольтметр Э59, фазометр, фа-
Все сигналы от измерительных органов и сигнал с
зорегулятор, автотрансформатор (латр) и миллисе-
выхода реле положения выключателя РПВ поступа-
кундомер Ф291.
ют на входы логического блока.
Допускается применение других типов приборов
Работа логического блока построена так, что при
с аналогичными параметрами.
наличии на всех входах сигналов, на выходе первого
1.6 Маркировка
выходного органа ВО1 присутствует сигнал «РСФ
1.6.1 Маркировка реле соответствует ст.5 ТР ТС
сраб.», который сохраняется и при отсутствии сигна-
004/2011 ГОСТ 18620-86 и конструкторской докумен-
ла от РПВ.
тации.
При снижении напряжения на линии ниже 0,5 Uном,
1.6.2 Маркировка транспортной тары соответству-
на выходе ВО2 появляется сигнал «Отсут. Uл,», а сиг-
ет ГОСТ 14192-96.
нал «РСФ сраб.» исчезает.
Если напряжение на шинах становится меньше 0,85
1.7 Упаковка
, то появляется сигнал «НЕИСПРАВ.».
Uном
1.7.1 Консервации реле не подлежат.
При наличии сигнала с выхода реле РПВ и отсут-
1.7.2 Упаковка реле производится по ГОСТ 23216-78
ствии сигнала на выходе любого из трех измеритель-
для условий хранения и транспортирования, допусти-
ных органов срабатывает выходной орган ВОЗ и по-
мых сроков сохраняемости, указанных в разделе 5
является сигнал «НЕИСПРАВ.», который блокирует
«Транспортирование и хранение».
первый и второй выходные органы. Для проверки реле
1.7.3 Сочетание видов и вариантов транспорт-
при отключенном выключателе нажимается кнопка
ной тары с типами внутренней упаковки по ГОСТ
«ТЕСТ» и если реле исправно, то появляется сигнал
23216-78.
«Тест yсп.», а если неисправно - не появляется. Сиг-
нал «НЕИСПРАВ.» при тесте блокируется.
1.4.3 Схема электрическая подключения реле при-
ведена на рисунке 3.
РПВ - реле положения «Включено» выключателя.
* Однополярные зажимы
Рисунок 3 - Схема электрическая подключения реле типа РСНФ12.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Использование по назначению
2.2.4.4. Подвести к реле напряжения, равные
2.1 Эксплуатационные ограничения
Uл>0,5Uном, Uш>0,85Uном (Uл и Uш синхронны), кон-
такт РПВ замкнут. Нажать на кнопку «ТЕСТ».Сиг-
2.1.1 Условия эксплуатации и режим работы
нал «РСФ сраб.» должен исчезнуть. Через 0,5 с дол-
реле соответствуют приведенным в первом разделе
жен появиться сигнал «Тест yсп.».
требованиям настоящего РЭ1.
2.2.4.5 Подвести к реле напряжения, равные
2.2 Подготовка реле к использованию
Uш>0,85Uном, Uл<0,85Uном, контакт РПВ замкнут.
2.2.1 Перед включением реле в работу необходи-
Это будет соответствовать неисправности в кана-
мо убедиться в отсутствии механических дефектов,
ле уровня напряжения на линии и отсутствию напря-
которые могут возникнуть при нарушении правил
жения Uл. Должен появиться сигнал «НЕИСПРАВ.»,
транспортирования и хранения, а также прове-
который может появляться, если на вход реле пода-
рить надежность крепления винтовых соединений
ны несинхронные напряжения продолжительностью
и пайки.
более 0,5 с.
2.2.2 Реле выпускаются с предприятия полнос-
Определить напряжения возврата реле при умень-
тью отрегулированными и испытанными, поэтому
шении величин Uш и Uл при их совпадении по фазе и
перед включением в работу необходимо лишь выс-
тавить рабочие уставки (см. 2.2.3) с помощью пере-
разомкнутом контакте РПВ.
ключателей и проверить параметры функционирова-
2.2.4.6 Проверить время срабатывания реле на гра-
ния реле на этих уставках, а также напряжения воз-
нице зоны срабатывания.
врата и время срабатывания реле (см. 2.2.4.5; 2.2.4.6).
2.3 Размещение и монтаж
2.2.3 Рабочие уставки срабатывания по углу вы-
2.3.1 Реле предназначены для установки на зазем-
ставляются на реле при помощи переключателей в
ленной металлоконструкции с толщиной фасадного
следующем порядке:
листа не более 8 мм.
а) расчетным путем определяются переключате-
Зона реле и пробивка отверстий под установку при-
ли, которые должны быть в выступающем положе-
ведены на рисунке 4.
нии, исходя из формулы:
2.3.2 Реле приспособлено для переднего и задне-
уст = (4+)°,
(1)
го (винтом) присоединения внешних проводников.
где
уст - рабочая уставка,
Комплект деталей для крепления реле и присоеди-
нения внешних проводников поставляется комплект-
4 - минимальная уставка реле,
но с реле и приведен в приложении А.
 - сумма чисел на шкале уставок, около кото-
Крепление реле к панели производится четырьмя
рых шлицы под отвертку на головках переключате-
винтами М4. Перед установкой реле заднего присое-
лей уставок установлены горизонтально;
динения необходимо снять четыре винта, крепящих
б) в соответствии с данными 2.2.3 а) перевести
стойки к основанию, а вместо них установить винты
переключатели уставок в выступающее положение
(шлицы установлены горизонтально). При этом для
М4х50 из пакета с деталями крепления реле.
предотвращения поломки переключателя следует
Выводы реле допускают присоединение одного или
соблюдать следующее правило: слегка нажав на го-
двух медных проводов сечением 1,5 мм2 каждый и
ловку переключателя отверткой, повернуть ее на 90°
соответствуют классу 2 по ГОСТ 10434-82.
и убрать отвертку.
2.4 Возможные неисправности и методы их устра-
2.2.4 Порядок проверки реле на рабочих уставках.
нения
2.2.4.1 Подвести к реле номинальные напряже-
2.4.1 Неисправности в реле могут возникнуть при
ния в соответствии с рисунком 3.
нарушении условий транспортирования и хранения.
2.2.4.2 Изменением угла между подводимыми на-
2.4.2 При появлении признаков неисправности или
пряжениями в диапазоне от 0 до 360° определить зону
перегрева реле (резкий запах, дым и т.п.) необходи-
срабатывания и зону несрабатывания реле.
мо:
2.2.4.3 Убедиться, что заданная уставка сра-
батывания реле по углу соответствует выстав-
- обесточить реле;
ленной рабочей уставке с учетом класса точности
- выяснить причины неисправности;
реле в соответствии с 1.2.3.
- устранить неисправность.
Фиксация срабатывания производится по замыка-
2.4.3 О всех случаях отказов реле необходимо со-
нию контакта выходного органа и свечению свето-
общить на завод-изготовитель в установленном по-
диода «РСФ сраб.».
рядке.
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) исполнение для заднего присоединения
б) исполнение для переднего присоединения

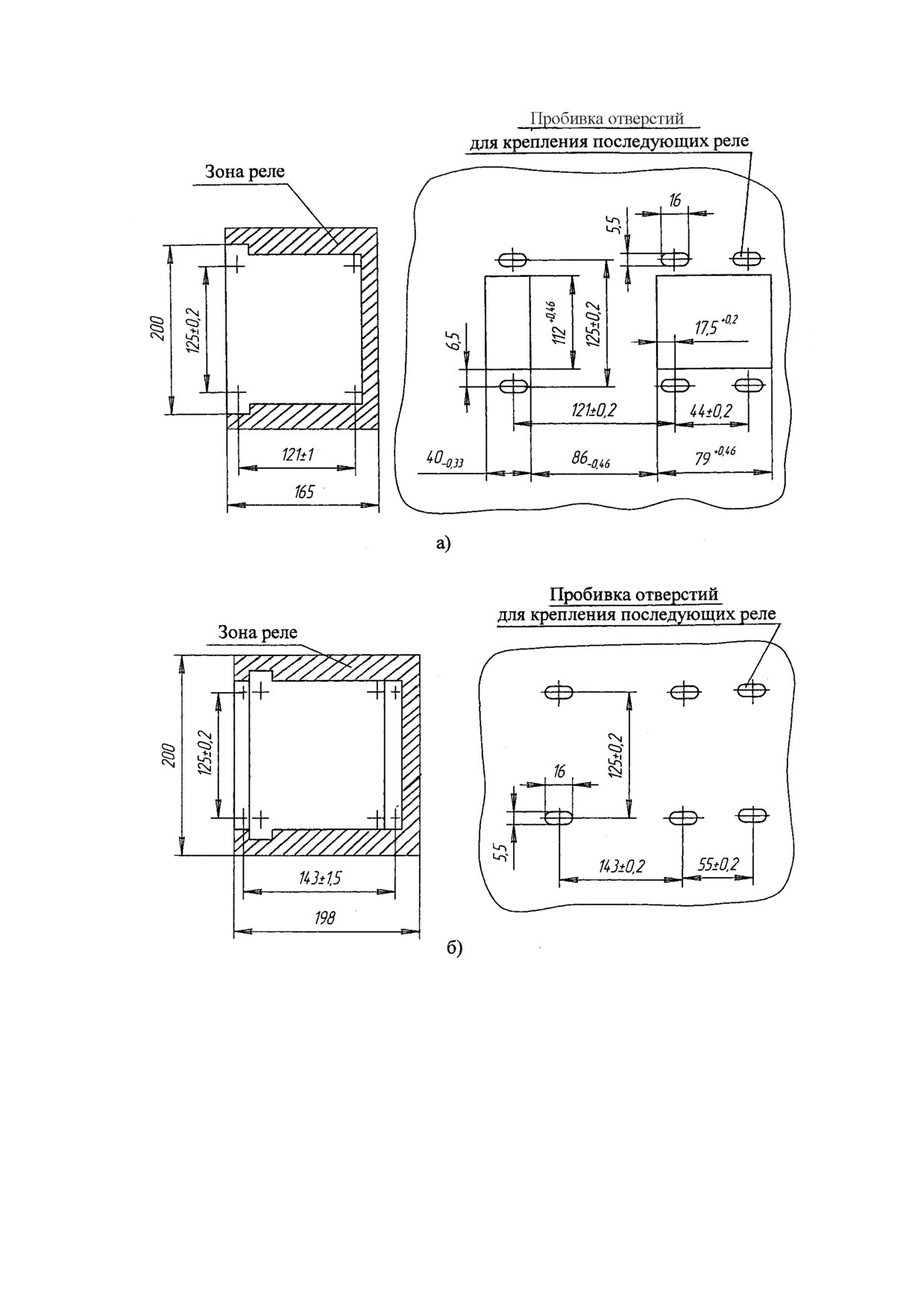

Рисунок 4 - Зона реле и пробивка отверстий под установку
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Техническое обслуживание
- внеплановый контроль, предусмотренный соот-
ветствующими документами по эксплуатации уст-
3.1 Общие указания
ройств защиты, а также после повреждения реле, от-
3.1.1 Техническое обслуживание реле разрешает-
казов в функционировании и т. д.
ся осуществлять лицам, прошедшим специальную
3.3.2 В объем первого профилактического контро-
подготовку, имеющим аттестацию на право выпол-
ля входят следующие работы:
нения работ и ознакомившимся с данным PЭ1.
- осмотр реле;
3.1.2 Техническое обслуживание реле произво-
- проверка затяжки винтовых соединений;
дится в соответствии с «Правилами устройств
- испытание изоляции напряжением 1,0 кВ пере-
электроустановок»,
«Правилами технической экс-
менного тока в течение 1 мин;
плуатации электрических станций и сетей» и насто-
- проверка функционирования на рабочих устав-
ящим РЭ1.
ках по 2.2.4.
3.2 Правила безопасности
3.3.3 В объем профилактического восстановления
входят следующие работы:
3.2.1 Требования безопасности соответствуют ТР
- очистка внутренних частей реле от пыли и по-
ТС 004/2011.
сторонних предметов;
3.2.2 По способу защиты человека от поражения
электрическим током реле соответствуют классу «0»
- осмотр реле с проверкой пайки;
по ГОСТ 12.2.007.0-75.
- проверка затяжки винтовых соединений;
3.2.3 Конструкция реле обеспечивает безопас-
- проверка функционирования на рабочих устав-
ность обслуживания в соответствии с ГОСТ
ках по 2.2.4;
12.2.007.6-75, ГОСТ 12.2.007.6-93.
- испытание изоляции повышенным напряжени-
3.2.4 Степень защиты оболочки реле от прикосно-
ем переменного тока 1,0 кВ в течение 1 мин.
вения к токоведущим частям и попадания внутрь
3.3.4 Реле в части печатных плат не является ре-
твердых посторонних тел - IP40, а контактных зажи-
монтопригодным. Поэтому при отказе элементов пе-
мов для присоединения внешних проводников и вы-
чатной платы реле должно быть заменено на исправ-
несенного под основание резистора - IP00 по ГОСТ
ное. Допускается производить ремонт реле путем за-
14254-2015, ГОСТ 14255-69.
мены следующих неисправных элементов: трансфор-
3.2.5 Требования по изоляции реле соответствуют
маторов, выходных реле, контактных зажимов и т. п.
приведенным в первом разделе требований настоя-
4 Комплектность
щего РЭ1.
3.2.6 Требования по коммутационной и механичес-
В комплект поставки входят:
кой износостойкости соответствуют приведенным в
- реле - 1 шт.;
первом разделе требований настоящего РЭ1.
- составные части:
3.2.7 Требования к внешним механическим и
а) комплект деталей крепления реле и присоеди-
климатическим воздействующим факторам
нения внешних проводников (переднее или заднее) -
соответствуют приведенным в первом разделе
1 шт.;
требований настоящего РЭ1.
б) запасные части (только для экспортного испол-
3.2.8 Монтаж и обслуживание реле должны произ-
нения) по требованию заказчика, содержание комп-
водиться при обесточенном состоянии.
лекта которых приведено в таблице 3. Необходимость
Запрещается снимать кожух с реле, находящегося
поставки запасных частей и количество комплектов
в работе.
оговариваются в заказе.
3.2.9 Конструкция реле пожаробезопасна в соот-
- эксплуатационная документация:
ветствии с требованиями ГОСТ 12.1.004-91.
а) этикетка - 1 экземпляр;
3.2.10 При соблюдении требований эксплуатации
б) руководство по эксплуатации - по 1 экземпля-
и хранения в соответствии с настоящим РЭ1, реле не
ру на партию, поставляемую в один адрес, если иное
создает опасность для окружающей среды и потре-
не оговорено в заказе.
бителя.
Таблица 3
3.3 Порядок технического обслуживания
3.3.1 В период эксплуатации производятся сле-
Количество,
Наименование
дующие виды технического обслуживания:
шт.
- первый профилактический контроль через один
Микросхема КР140 УД708 бКО.348.095.04ТУ
1
год после включения в работу;
Микросхема К511 ЛА5 бКО.348.149 ТУ
1
- профилактическое восстановление с периодич-
Транзистор КТ3102АМ аАО.336.122 ТУ
1
ностью не более восьми лет;
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Транспортирование и хранение
5.1 Условия транспортирования и хранения реле и допустимые сроки сохраняемости в упаковке до
ввода в эксплуатацию приведены в таблице 4.
Таблица 4
Обозначение условий транспортиро-
Допустимый
вания в части воздействия
Обозначение
срок сохра-
климатических
условий
механических
няемости в
Вид поставки
факторов - такие
хранения
факторов
упаковке по-
как условия хра-
по ГОСТ
по ГОСТ
ставщика,
нения по ГОСТ
15150-69
23216-78
годы
15150-69
1. Для потребностей экономики страны (кро-
ме районов Крайнего Севера и прирав-
Л
5 (ОЖ4)
1(Л)
2
ненных к ним местностей по ГОСТ 15846-
2002)
2. Для экспорта в макроклиматические рай-
Л; С
5 (ОЖ4)
1(Л)
3
оны с умеренным климатом
3. Для экспорта в макроклиматические рай-
С
6(ОЖ2)
3(ЖЗ)
3
оны с тропическим климатом
4. Для потребностей экономики страны в
районы Крайнего Севера и приравненные к
С
5 (ОЖ4)
2(С)
2
ним местности по ГОСТ 15846-2002
5.1.2 Нижнее значение температуры окружающе-
ции не требуется. Демонтаж и утилизация не требу-
го воздуха при транспортировании и хранении - ми-
ют специальных приспособлений и инструментов.
нус 50°С.
6.2 Основным методом утилизации является раз-
5.2 Транспортирование упакованных изделий мо-
борка изделия. При разборке целесообразно разде-
жет производиться любым видом закрытого транс-
лить материалы по группам. Из состава изделия под-
порта, предохраняющим их от воздействия солнеч-
лежат утилизации черные и цветные металлы, пла-
ной радиации, атмосферных осадков и пыли, с со-
стмассы. Черные металлы при утилизации разде-
блюдением мер предосторожности против механичес-
лить на сталь конструкционную и электротехни-
ких воздействий.
ческую, а цветные металлы - на медь и сплавы на
6 Утилизация
медной основе.
6.1 После окончания установленного срока служ-
6.3 Утилизация должна производиться в соот-
бы реле подлежит демонтажу и утилизации. Специ-
ветствии с требованиями региональных законода-
альных мер безопасности при демонтаже и утилиза-
тельств.
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Формулирование заказа
При формулировании заказа необходимо указать:
наименование и тип реле, вид присоединения вне-
Структура условного обозначения реле
шних проводников
(переднее или заднее), слово
«Экспорт» для экспортных поставок, необходимость
РСНФ 12 Х Х Х
поставки и количество комплектов запасных частей
(для поставок на экспорт).
реле контроля напряжений и
Пример записи реле контроля напряжений и сдви-
сдвига фаз
га фаз между напряжениями, с задним присоедине-
порядковый номер разработки
нием внешних проводников на номинальное напря-
условное обозначение по номи-
жение постоянного тока 220В при его заказе и в до-
нальному напряжению посто-
кументации другого изделия:
янного тока (контроля исправ-
- для потребностей экономики страны:
ности)
«Реле РСНФ 12-2 УХЛ4, присоединение заднее,
1-110 В; 2-220 В
ТУ 16-93 ИГФР.647535.001 ТУ».
- для поставок на экспорт в страны с умеренным
климатическое исполнение
климатом:
по ГОСТ 15150 (УХЛ, 0)
« Реле РСНФ 12-2 УХЛ4, присоединение заднее.
категория размещения
Экспорт.
по ГОСТ 15150.
ТУ 16-93 ИГФР.647535.001 ТУ»:
- для поставок на экспорт в страны с тропическим
климатом:
« Реле РСНФ 12-2 О4, присоединение заднее. Экс-
порт.
ТУ 16-93 ИГФР.647535.001 ТУ».
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Комплект деталей крепления и присоединения внешних проводников
Таблица А.1
Количество, шт.
Переднее
заднее
Обозначение
Наименование
присоединение
присоединение
УХЛ4
О4
УХЛ4
О4
1 8БК.141.518
Скоба
2
2
-01
Скоба
2
2
2 БКЖИ.741122.016
Пластина
2
-
3 БКЖИ.741 122.018
Пластина
2
-
4 ГЛЦИ.741 526.014
Планка
-
-
2
2
4 БКЖИ.741641.001
Колодка
2
2
-
-
Винты
5 БКЖИ.758151.004-06
M4-6gx6.58.C.016
2
-
БКЖИ.758151.104-06
M4-6gx6.58.C.026
2
-
6 БКЖИ.758 151.004-08
M4-6gx8.58.C.016
2
2
БКЖИ.758151.104-08
M4-6gx8.58.C.026
2
2
7 БКЖИ.758 151.004-30
M4-6gx30.58.C.016
4
-
БКЖИ.758151.104-30
M4-6gx30.58.C.026
4
-
8 БКЖИ.758151.004-50
M4-6gx50.58.C.016
-
4
БКЖИ.758151.104-50
M4-6gx50.58.C.026
-
4
Гайки
9 БКЖИ.758412.004
M4.5.C. 016
4
3
БКЖИ.758412.104
M4.5.С. 026
4
3
Шайбы ГОСТ 10450-78
10 БКЖИ.758491.004
С.4.01. 10.016
4
5
БКЖИ.758491.004-03
С.4.01. 10.01 15
4
5
Шайбы ГОСТ 6402-70
11 БКЖИ.758486.004
465Г016
6
1
БКЖИ.758486.004-04
465Г0115
6
1
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
(обязательное)
Сведения о содержании цветных металлов
Таблица Б.1
Наименование металла,
Суммарная масса цветных металлов,
сплава
содержащихся в изделии, г
Медь
136
Латунь
37,15
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

16



















///////////////////////////////////////
