РЕЛЕ ПРОМЕЖУТОЧНЫЕ
ТИПОВ РП-321, РП-361, РП-362
Руководство по эксплуатации
ИАЕЖ.647155.009 РЭ
1
СОДЕРЖАНИЕ
1 Описание и работа реле .
3
1.1 Назначение реле .
3
1.2 Технические характеристики
3
1.3 Конструктивное выполнение
4
1.4 Устройство и работа .
7
1.5 Маркировка
7
1.6 Упаковка .
8
2 Использование по назначению .
8
2.1 Эксплуатационные ограничения .
8
2.2 Подготовка реле к использованию .
8
2.3 Возможные неисправности и методы их устранения .
9
3 Техническое обслуживание
9
3.1 Общие указания .
9
3.2 Правила безопасности .
9
3.3 Порядок технического обслуживания
9
4 Комплектность .
10
5 Транспортирование и хранение
10
6 Утилизация .
10
7 Формулирование заказа .
11
Приложение А. Сведения о содержании цветных металлов
12
В настоящем руководстве по эксплуатации (РЭ)
параметры изделия, на условия его монтажа и эк-
содержатся технические данные по эксплуатации,
сплуатации.
обслуживанию реле промежуточных типов РП-321,
Настоящее РЭ разработано в соответствии с
РП-361,РП-362 (в дальнейшем именуемых «реле»),
требованиями технических условий ТУ 16-523.459-
изготовляемых для потребностей экономики стра-
79 79 и ст.5 ТР ТС 004/2011.
ны.
Реле соответствуют требованиям ТР ТС 004/2011.
Надежность, долговечность и безопасность реле
Сведения о содержании цветных металлов при-
обеспечивается не только качеством самого реле,
ведены в приложении А.
но и точным соблюдением режимов и условий эксп-
Адрес изготовителя: 428020, Российская Феде-
рация, Чувашская Республика, г. Чебоксары, пр. И.
луатации, изложенных в РЭ.
Яковлева, 5.
В связи с систематически проводимыми ра-
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
ботами по совершенствованию конструкции и
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
технологии изготовления, возможны некоторые
Дата изготовления реле указывается в этикетке
расхождения между руководством по эксплуата-
ции и поставляемым изделием, не влияющие на ИАЕЖ.647155.009 ЭТ.
2
1 Описание и работа реле
воздуха до 80% при температуре плюс 25°С без
конденсации влаги для исполнения УХЛ4 и 98%
1.1 Назначение реле
при плюс 35°С без конденсации влаги для испол-
1.1.1 Реле промежуточные типов РП-321, РП-361,
нения О4;
РП-362 предназначены для использования в схемах
- высота над уровнем моря не более 2000 м;
устройств релейной защиты и автоматики энергети-
- окружающая среда невзрывоопасная, не содер-
ческих систем в качестве вспомогательных реле.
жащая токопроводящей пыли, агрессивных газов и
1.1.2 Реле переменного тока должны допускать
паров в концентрациях, разрушающих металлы и
возможность включения последовательно с обмот-
изоляцию;
кой электромагнита реле одного или двух (парал-
лельно соединенных) реле указательных на номи-
- установка на вертикальной плоскости с допус-
нальный ток 0,05 или 0,025 А соответственно.
тимым отклонением не более 5° в любую сторону.
1.1.3 Климатическое исполнение УХЛ, О кате-
1.1.5 Группа механического исполнения в части
гории размещения 4 по ГОСТ 15150-69.
воздействия механических факторов внешней сре-
1.1.4 Реле предназначены для работы в следую-
ды М39 по ГОСТ 17516Л-90, при этом вибрацион-
щих условиях:
ные нагрузки в диапазоне частот от 10 до 100 Гц с
- температура окружающего воздуха от минус
максимальным ускорением 0,5 g.
40°С до плюс 40°С для исполнения УХЛ4 и от ми-
Реле сейсмостойки при воздействии землетрясе-
нус 10°С до плюс 45°С для исполнения О4 (при
ний интенсивностью 7 баллов по MSK-64 при уров-
встраивании в комплектные устройства допускает-
не установки над нулевой отметкой до 10 м.
ся эксплуатация при плюс 55°С);
1.2 Технические характеристики
- верхнее значение относительной влажности
1.2.1 Основные параметры реле указаны в таб-
лице 1.
Таблица 1
Номинальное
Количество контактов и их исполнение
Ток
Тип реле
напряжение,
Род тока
пониженной
нормальной
повышенной
срабатывания, А
В
мощности
мощности
мощности
2,5; 5 (в зависимости
4 замыкающих
от способа соедине-
или
РП-321
__
ния секций первич-
2 замыкающих и
ной обмотки насы-
Переменный
2 размыкающих
__
щающегося транс-
50 Гц
форматора:
(последо-
1 переключаю-
РП-361
2 замыкающих
вательно или парал-
щий без размы-
лельно)
кания цепи
РП-362
110, 220
Постоянный
1.2.2 Напряжение срабатывания реле типа
Контакты пониженной мощности реле типов
РП-362 не более 70% номинального.
РП-361, РП-362 способны коммутировать цепь пе-
1.2.3 Время срабатывания реле не более 0,04 с.
ременного тока мощностью 450 ВА, а контакты
Примечание - Под временем срабатывания реле понима-
реле типа РП-321 - 500 ВА (коэффициент мощно-
ется время от момента подачи: двукратного тока срабатыва-
сти нагрузки не менее 0,5) при токе не более 2 А
ния на первичную обмотку трансформатора до замыкания за-
или напряжении от 24 до 250 В.
мыкающих контактов для реле типа РП-321 или размыкания
Контакты пониженной мощности реле типов
размыкающего контакта повышенной мощности для реле типа
РП-361, РП-362 способны коммутировать цепь по-
РП-361; номинального напряжения на обмотку реле до раз-
стоянного тока с индуктивной нагрузкой (постоян-
мыкания размыкающего контакта повышенной мощности для
ная не более 0,005 с) мощностью
50 Вт при токе
реле типа РП-362.
не более
1 А или напряжении от 24 до 250 В, а
1.2.4 Мощность, потребляемая реле, не более:
контакты реле типа РП-321 - 100 Вт при токе не
- 10 ВА при двукратной величине тока сраба-
более 2 А или напряжении от 24 до 250 В.
тывания для реле типов РП-321, РП-361;
Контакты реле типа РП-321 и контакты понижен-
- 10 Вт при номинальном напряжении для реле
ной мощности реле типов РП-361, РП-362 длитель-
типа РП-362.
но выдерживают ток, равный 5 А.
1.2.5 Реле типов РП-321, РП-361 допускают
Наименьший коммутируемый ток контактов
протекание по первичной обмотке насыщающего-
реле, кроме контактов повышенной мощности,
ся трансформатора
(при параллельном соеди-
0,05 А при напряжении не менее 24 В.
нении секций) тока до 10 А длительно и 150 А в
1.2.7 Механическая износостойкость реле - 12500
течение 4 с.
циклов.
Обмотка катушки реле типа РП-362 длительно
1.2.8 Коммутационная износостойкость реле оп-
выдерживает 110% номинального напряжения.
ределяется числом циклов с нагрузками на контак-
1.2.6 Переключающие контакты повышенной
тах в соответствии с 1.2.6:
мощности реле типов РП-361, РП-362 способны
- 85 срабатываний контакты повышенной мощ-
шунтировать и дешунтировать управляемую цепь
ности;
переменного тока при токах до 150 А, если управ-
ляемая цепь питается от трансформатора тока и ее
- 2500 срабатываний контакты пониженной и
полное сопротивление при токе 3,5 А не более
нормальной мощности.
4,5 Ом, а токе 50 А не более 1,5 Ом.
1.2.9 Изоляция реле выдерживает в течение
3
1 мин без пробоя или перекрытия испытательное
кам, указанным в 5.1.
напряжение 2000 В переменного тока частоты 50 Гц,
1.2.10.5 Средний срок службы реле не менее
приложенное между любыми электрически не
12 лет.
связанными токоведущими частями и между ними
1.3 Конструктивное выполнение
и корпусом реле.
1.3.1 Механизм реле смонтирован в прямоуголь-
Разобщающиеся в процессе работы контактные
ном корпусе, состоящем из основания (цоколя) и
части реле выдерживают в течение 1 мин испыта-
съемного кожуха.
тельное напряжение 500 В переменного тока часто-
Реле типов РП-321, РП-361, РП-362 поставляются
ты 50 Гц.
с комплектом деталей для переднего или заднего (в
1.2.10 Требования по надежности
зависимости от указания в заказе) присоединения
1.2.10.1 Наработка на отказ реле не менее
внешних проводников. Возможна поставка комплекта
циклов коммутационной износостойкости:
универсального (с деталями для всех видов присое-
динений).
- 85 срабатываний контакты повышенной мощ-
ности;
1.3.2 Габаритные, установочные и присоедини-
- 2500 срабатываний контакты пониженной и нор-
тельные размеры реле РП-321, РП-361 приведены
мальной мощности.
на рисунке 1, реле типов РП-362 - на рисунке 2.
1.2.10.2 Ресурс реле не менее 12500 циклов ВО.

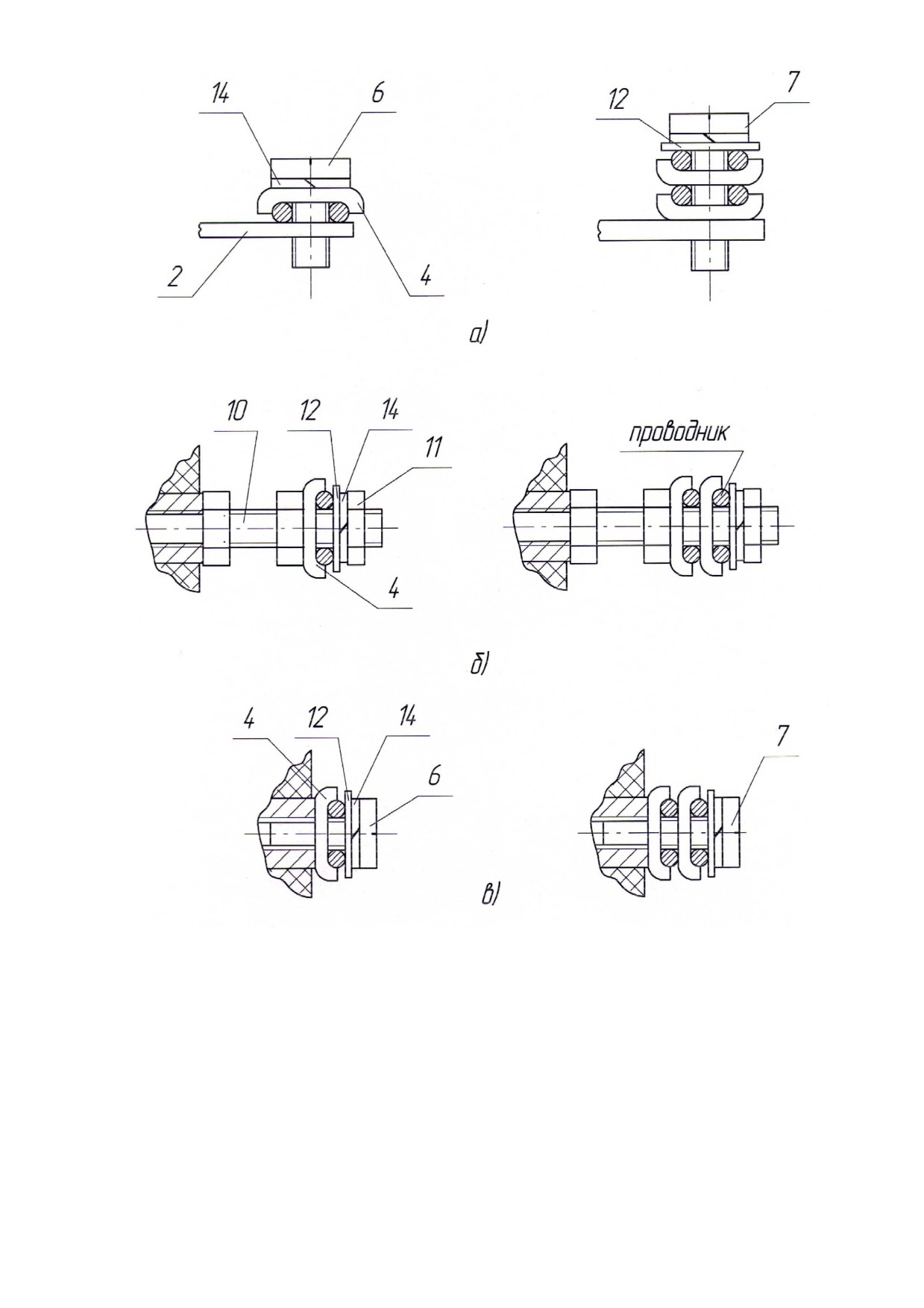

1.3.3 Подсоединения внешних проводников при-
1.2.10.3 Среднее время восстановления рабо-
ведены на рисунке 3, комплект деталей для креп-
тоспособного состояния реле не более 3 ч.
ления реле и подсоединения внешних проводников -
1.2.10.4 Срок сохраняемости соответствует сро- в таблице 3.
Таблица 3
Количество, шт.
PП-321, PП-361
РП-362
переднее
заднеe
переднее
заднеe
присое-
присоединение
присое-
присоединение
Обозначение
Наименование
динение
шпилькой
винтом
динение
шпилькой
винтом
1 8БК.150.018
Пластинка
2
-
-
2
-
-
8БК.150.018-01
Пластинка
2
-
-
2
-
-
2 БКЖИ.741122.016
Пластинка
14
-
-
8
-
-
БКЖИ.741122.018
Пластинка
14
-
-
8
-
-
3 8БК.151.349
Пластинка
2
2
2
2
2
2
4 БКЖИ.758481.002
Шайба-звездочка
19
19
19
11
11
11
БКЖИ.758481.002-01
Шайба-звездочка
19
19
19
11
11
11
Винты
5 БКЖИ.758151.004-06
M4-6gx6.58.C.016
14
-
-
8
-
-
БКЖИ.758151.504-06
M4-6gx6.32.Л63.136
14
-
-
8
-
-
6 БКЖИ.758151.004-08
M4-6gx8.58.C.016
9
-
9
5
-
5
БКЖИ.758151.504-08
M4-6gx8.32.Л63.136
9
-
9
5
-
5
7 БКЖИ.758151.004-10
M4-6gxl0.58.C.016
5
-
5
3
-
3
БКЖИ.758151.504-40
M4-6gxl0.32.Л63.136
5
-
5
3
-
3
8 БКЖИ.758151.005-12
M5-6gxl2.58.C.016
2
2
2
2
БКЖИ.758151.105-12
M5-6gxl2.58.C.026
2
2
2
2
Винты
9 БКЖИ.758181.045
2.M5-6gx8.58.C.016
2
-
-
2
-
-
БКЖИ.758181.045-01
2.M5-6gx8.58.C.026
2
-
-
2
-
-
Шпильки ГОСТ 22042-76
10 БКЖИ.758272.004-50
M4-6gx50.58.C.016
-
14
-
-
8
-
БКЖИ.758272.504-50
M4-6gx50.32.Л63.136
-
14
-
-
8
-
Гайки
11 БКЖИ.758412.004
М4.5.С.016
-
42
-
-
24
-
БКЖИ.758412.504
М4.32.Л63.136
-
42
-
-
24
-
Шайбы ГОСТ 10450-78
12 БКЖИ.758491.004
С.4.01. 10.016
5
14
14
3
8
8
БКЖИ.758491.504
С.4.32.Л63.136
5
14
14
3
8
8
Шайбы ГОСТ 10450-78
13 БКЖИ.758491.005
С.5x0,5.01.016
-
2
2
-
2
2
БКЖИ.758491.005-05
C.5x0,5.01.0115
-
2
2
-
2
2
Шайбы ГОСТ 6402-70
14 БКЖИ.758486.004
4 65Г 016
28
14
14
16
8
8
БКЖИ.758486.004-04
4 65Г 0115
28
14
14
16
8
8
15 БКЖИ.758486.005
5 65Г 016
-
2
2
-
2
2
БКЖИ.758486.005-03
5 65Г 0115
-
2
2
-
2
2
16 8БК.950.160
Шайба
-
4
4
-
4
4
8БК.950.160-01
Шайба
-
4
4
-
4
4
4
а) переднее присоединение;
б) заднее присоединение.
Рисунок 1 - Габаритные, установочные
и присоединительные размеры реле
типа РП-321, РП-361
а) переднее присоединение;
б) заднее присоединение.
Рисунок 2 - Габаритные, установочные и
присоединительные размеры реле типа РП-362
5
а) - переднее присоединение;
б) - заднее присоединение шпилькой;
в) - заднее присоединение винтом.
Рисунок 3 - Подсоединение внешних проводников
6
1.3.4 Масса реле типов РП-321, РП-361 не более
такта.
1,6 кг, реле типа РП-362 - не более 1,0 кг.
Реле типов РП-361, РП-362 имеют один переклю-
1.4 Устройство и работа
чающий контакт повышенной мощности без разры-
1.4.1 Схемы электрические подключения реле
ва цепи и два замыкающих контакта пониженной
приведены на рисунке 4.
мощности, один из которых, выведенный на зажи-
1.4.2 Действие реле основано на электромагнит-
мы 1 и 11 (для РП 361) и 1 и 9 (для РП 362) исполь-
ном принципе.
зуется для самоудерживания реле.
Реле типов РП-321, РП-361 включаются во вто-
Примечание - Контакты повышенной мощности предназ-
ричную цепь измерительных трансформаторов тока.
начены для включения в цепи переменного тока.
Пуск реле может осуществляться замыкающим кон-
тактом управляющих реле через зажимы 11 и 13 (ри-
Для исключения возможных ложных отключений
сунок 4).
выключателя при случайных размыканиях размы-
кающего контакта рекомендуется включать пере-
Примечание - Обозначение зажимов и полярности реле (на
ключающийся контакт повышенной мощности по
цоколе) отсутствует.
схеме, приведенной на рисунке 5.
Реле типа РП-362 включается в цепь напряже-
1.5 Маркировка
ния постоянного тока.
1.5.1 Маркировка реле соответствует ст.5
Реле типа РП-321 выпускается с четырьмя за-
ТР ТС 004/2011, ГОСТ 18620-86 и конструкторской
мыкающими контактами нормальной мощности, а
документации.
на месте эксплуатации путем перепайки выводов по-
1.5.2 Маркировка транспортной тары соответ-
лучить два замыкающих и два размыкающих кон- ствует ГОСТ 14192-96.
а) РП-321;
б) РП-362;
в) РП-361.
Обозначения выводных зажимов являются условными
и на цоколе реле отсутствуют.
Рисунок 4 - Схемы электрические подключения реле.
7
К - отключающая катушка выключателя

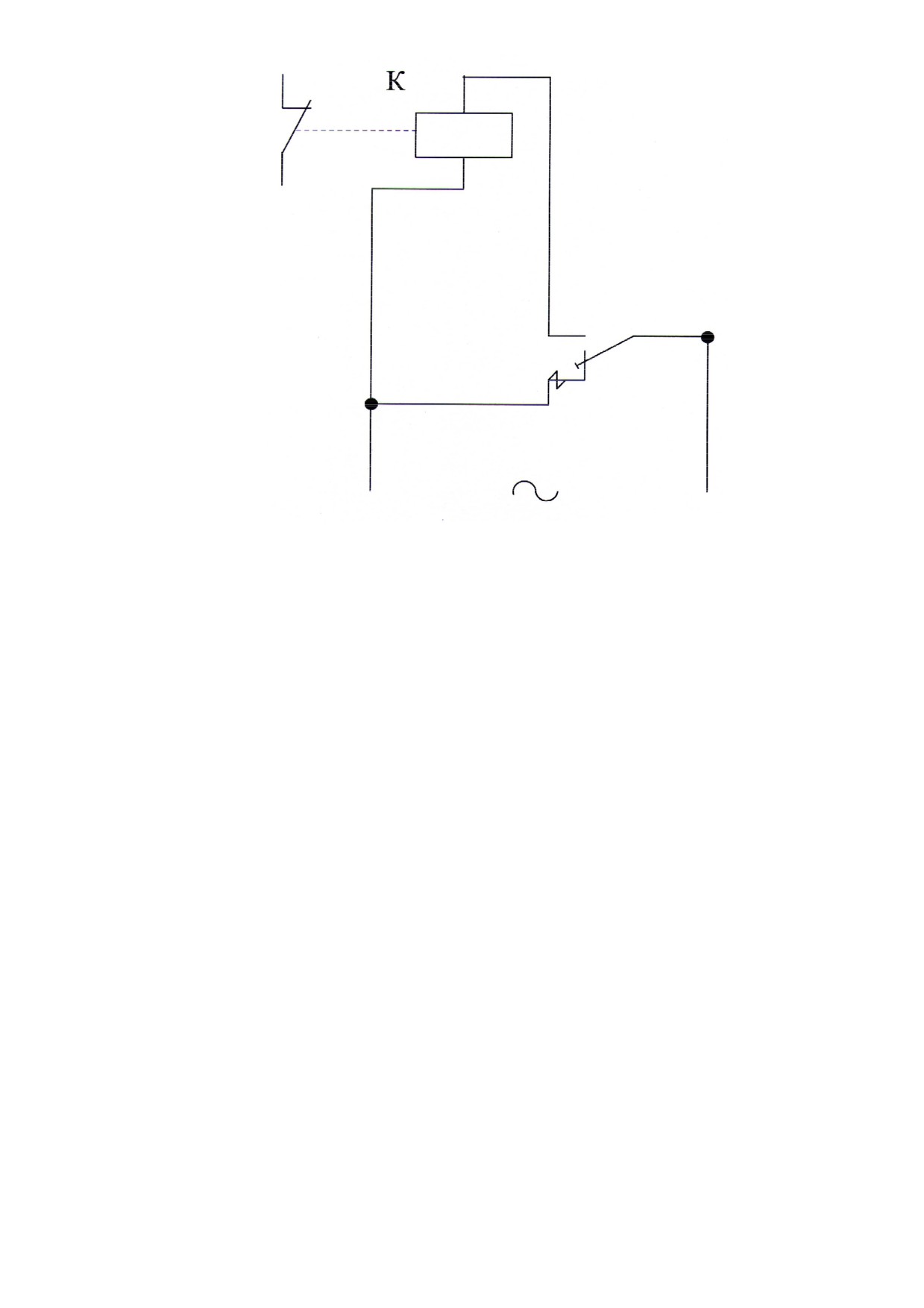

Рисунок 5 - Схема включения переключающего контакта
повышенной мощности реле типа РП-361 или РП-362
в цепь выключателя.
1.6 Упаковка
контактов должен быть порядка 2,5-2,8 мм. Нажа-
1.6.1 Консервации реле не подлежат.
тие размыкающих контактов должно быть порядка
1.6.2 Упаковывание реле производится по ГОСТ
12-18 г, а подвижных контактных пластинок за-
23216-78 для условий хранения и транспортирова-
мыкающих контактов на толкатель - не менее 8 г.
ния, допустимых сроков сохраняемости, указанных
2.2.1.3 В реле типов РП-361, РП-362 зазор между
в разделе 5 «Транспортирование и хранение».
угольником толкателя и подвижной контактной пла-
1.6.3 Сочетание видов и вариантов транспорт-
стинкой переключающего контакта пониженной
ной тары с типами внутренней упаковки по ГОСТ
мощности должен быть порядка 0,5-0,8 мм, а раствор
23216-78.
замыкающего контакта - не 1,6 мм; раствор замыка-
ющего контакта повышенной мощности должен
2 Использование по назначению
быть порядка 1,5-2 мм, а раствор размыкающего кон-
2.1 Эксплуатационные ограничения
такта после размыкания - не менее 2 мм.
2.1.1 Климатические условия монтажа и эксплу-
Примечание - При втягивании якоря сначала должен замк-
атации реле и группа условий эксплуатации в части
нуться замыкающий контакт повышенной мощности и после
воздействия механических факторов соответствуют
этого разомкнуться размыкающий контакт повышенной мощ-
требованиям 1.1.3-1.1.5 настоящего РЭ.
ности. Для обеспечения этого условия в момент замыкания (ка-
сания) замыкающего контакта между угольником толкателя и
2.2 Подготовка реле к использованию
подвижной контактной пластинкой размыкающего контакта дол-
2.2.1 Реле выпускаются в полностью отрегули-
жен быть зазор порядка 0,5-0,8 мм (регулируется подгибанием
рованном состоянии. Однако, в случае необходи-
угольника, укрепленного на толкателе).
мости перерегулировки реле, следует учесть за-
Нажатие размыкающего контакта нормальной
мечания.
мощности должно быть порядка, 12-18 г, нажатие
2.2.1.1 Сердечник должен быть установлен так,
замыкающего контакта повышенной мощности пос-
чтобы якорь свободно на оси и в притянутом поло-
ле замыкания - не менее 50 г, а нажатие размыкаю-
жении упирался на немагнитную прокладку и на
щего контакта повышенной мощности - не менее
полюс сердечника с катушкой.
30 г.
2.2.1.2 В реле типа РП-321 между толкателем и
Регулировка растворов контактов проводится под-
подвижными контактными пластинками переклю-
гибанием «язычка» хвостовика якоря и неподвиж-
чающих контактов при отпущенном якоре должен
ных контактных пластинок, а регулировка нажатий
быть зазор порядка 0,5-1,0 мм, а подвижные кон-
- подгибанием подвижных контактных пластинок у
тактные пластинки замыкающих контактов долж-
места закрепления их в колодках (расстояние гибки
ны упираться в толкатель. Раствор замыкающих
от колодок должно быть порядка 1-8 мм).
8
При обесточенном состоянии реле хвостовик яко-
12.2.007.6-75, ГОСТ 12.2.007.6-93.
ря своим «язычком» должен упираться в сердечник.
3.2.4 Степень защиты оболочки реле от прикос-
новения к токоведущим частям и попадания внутрь
2.3 Возможные неисправности и методы
твердых посторонних тел
- IP40, а контактных
их устранения
зажимов для присоединения внешних проводников -
2.3.1 Неисправности в реле могут возникнуть при
IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
нарушении условий транспортирования и хранения.
3.2.5 Требования по изоляции реле соответству-
2.3.2 При появлении признаков неисправности реле
ют приведенным в первом разделе требований на-
необходимо:
стоящего РЭ.
- обесточить реле;
3.2.6 Требования по коммутационной и механи-
- выяснить причины неисправности;
ческой износостойкости соответствуют приведен-
- устранить неисправность.
ным в первом разделе требований настоящего РЭ.
2.3.3 О всех случаях отказов реле необходимо
3.2.7 Требования к внешним механическим и кли-
сообщить на завод-изготовитель в установленном
матическим воздействующим факторам соответ-
порядке.
ствуют приведенным в первом разделе требований
настоящего РЭ.
3 Техническое обслуживание
3.2.8 Монтаж и обслуживание реле должно про-
3.1 Общие указания
изводиться при обесточенном состоянии. Запреща-
3.1.1 Техническое обслуживание реле разреша-
ется снимать кожух с реле, находящегося в работе.
ется осуществлять лицам, прошедшим специаль-
3.2.9 Конструкция реле пожаробезопасна в соот-
ную подготовку, имеющим аттестацию на право
ветствии с требованиями ГОСТ 12.1.004-91.
выполнения работ и ознакомившимся с данным РЭ.
3.2.10 При соблюдении требований эксплуатации
3.1.2 Техническое обслуживание реле произво-
и хранения в соответствии с настоящим РЭ, реле не
дится в соответствии с «Правилами устройств
электроустановок», «Правилами технической экс-
создает опасность для окружающей среды и потре-
плуатации электрических станций и сетей» и насто-
бителя.
ящим РЭ.
3.3 Порядок технического обслуживания
3.2 Правила безопасности
3.3.1 Периодическую проверку реле следует про-
3.2.1 Требования безопасности соответствуют ТР
изводить не реже одного раза в два года.
ТС 004/2011.
Чистку подгоревших контактов проводить инст-
3.2.2 По способу защиты человека от поражения
рументом с острыми кромками легким соскаблива-
электрическим током реле соответствуют классу «0»
нием. Применение наждачной бумаги или других
по ГОСТ 12.2.007.0-75.
абразивных материалов не допускается. Не следу-
3.2.3 Конструкция реле обеспечивает безо-
пасность обслуживания в соответствии с ГОСТ
ет касаться контактов пальцами.
Таблица 4
Кол. для реле, шт.
Кол. для реле, шт.
Обозначение
Обозначение
Наименование
1 Катушка
5БK.520.570
1
1
-
5БК.520.570-01
1
1
-
Катушка (на 110 В)
5БК.520.570-02
-
-
1
5БК.520.570-03
-
-
1
Катушка (на 220 В)
5БК.520.570-04
-
-
1
5БК.520.570-05
-
-
l
2 Пластинка контактная
БКЖИ.685162.001
2
2
2
БКЖИ.685162.001
2
2
2
3 Пластинка контактная
-
-
-
1
5БК.557.092
2
-
-
4 Пластинка контактная
5БК.557.086
2
2
2
5БК.557.086
4
2
2
5 Пластинка контактная
5БК.557.097
1
1
1
5БК.557.097-01
-
1
1
6 Пластинка контактная
5БК.557.098
1
1
1
5БК.557.098-01
-
1
1
7 Пластинка контактная
5БК.557.099
-
1
1
5БК.557.099
-
1
1
8 Пружина
-
-
-
-
8БК.281.194-01
-
1
1
9 Винт
-
-
-
-
БКЖИ.758151525-28
-
1
1
М2,5-6gх28.32.Л63.133
Винты ГОСТ 17473-80
-
2
2
10 M3-6gxl2.58.C.026
-
-
-
-
БКЖИ.758161.103-12
2
2
2
11 M3-6gxl8.58.C.026
-
-
-
-
БКЖИ.758161.103-30
Гайки
2
3
3
12 М3-6Н.5.С.026
-
-
-
-
БКЖИ.758412.003
-
1
1
13 М2,5.6Н.32.Л63.133
-
-
-
-
БКЖИ.758412.525
Шайбы ГОСТ 10450-78
2
2
2
14 С.3.01. 10.026
-
-
-
-
БКЖИ.758491.003-03
-
1
1
15 С.2,5.32.Л63.033
-
-
-
-
БКЖИ.758491.525
Шайбы ГОСТ 6402-70
2
2
2
16 3 65Г 0115
-
-
-
-
БКЖИ.758486.003-04
-
1
1
17 2,5 65Г 0115
-
-
-
-
БКЖИ.758486.025-04
9
Вместе с реле, предназначенными для поставки
б) запасные части (только для экспортного ис-
на экспорт (в страны с умеренным или тропическим
полнения) по требованию заказчика для проведения
климатом), по требованию заказчика для проведе-
пусконаладочных работ. Необходимость поставки
ния пусконаладочных работ поставляются запасные
запасных частей и количество их комплектов огова-
части, содержание комплекта которых приведено в
риваются в заказе.
таблице 4. Необходимость поставки комплекта за-
3) эксплуатационная документация:
пасных частей оговаривается в заказе.
а) этикетка -
1 экземпляр;
При замене деталей необходимо учесть тре-
бования, приведенные в разделе 2.
б) руководство по эксплуатации - по 1 экземпля-
4 Комплектность
ру на партию, поставляемую в один адрес, если
иное не оговорено в заказе.
4.1 В комплект поставки реле входят:
1) реле - 1 шт.;
5 Транспортирование и хранение
2) составные части:
5.1 Условия транспортирования и хранения реле
а) комплект деталей крепления реле и присое-
и допустимые сроки сохраняемости в упаковке до
динения внешних проводников (переднее или зад-
ввода в эксплуатацию приведены в таблице 5.
нее) - 1 шт.;
Таблица 5
Обозначение условий транспорти-
рования в части воздействия
Допустимый срок
Обозначение
сохраняемости
Вид поставки
климатических
условий хранения
в упаковке
механических
факторов - такие как
по ГОСТ 15150-69
поставщика,
факторов по
условия хранения по
ГОСТ 23216-78
годы
ГОСТ 15150-69
1. Для потребностей эконо-
мики страны (кроме районов
Крайнего Севера и прирав-
Л
5 (ОЖ4)
1(Л)
2
ненных к ним местностей по
ГОСТ 15846-2002)
2. Для экспорта в макрокли-
матические районы с уме-
Л, С
5 (ОЖ4)
1(Л)
3
ренным климатом
3. Для экспорта в макро-
климатические районы с
С
6 (ОЖ2)
3 (Ж3)
3
тропическим климатом
4. Для потребностей эконо-
мики страны в районы
Крайнего Севера и прирав-
С
5 (ОЖ4)
2 (С)
2
ненные к ним местности по
ГОСТ 15846-2002
5.1.2 Нижнее значение температуры окружающе-
Демонтаж производить в обесточенном состоянии.
го воздуха при транспортировании и хранении -
Иных специальных мер безопасности, а также спе-
минус 50°С.
циальных приспособлений и инструментов при де-
5.2 Транспортирование упакованных изделий
монтаже и утилизации не требуется.
может производиться любым видом закрытого
6.2 Основным методом утилизации является
транспорта, предохраняющим их от воздействия
разборка изделия. При разборке целесообразно
солнечной радиации и атмосферных осадков с со-
разделить материалы по группам. Из состава изде-
блюдением мер предосторожности против механи-
лия подлежат утилизации черные и цветные
ческих воздействий.
металлы. Черные металлы при утилизации необхо-
6 Утилизация
димо разделить на сталь конструкционную и элек-
6.1 После окончания установленного срока
тротехническую, а также цветные металлы - на медь
службы реле подлежит демонтажу и утилизации. и сплавы на медной основе.
10
7 Формулирование заказа
Р П - X X X Х 4
реле
промежуточное
порядковый номер разработки (цифра 3)
цифра:
2 - условное обозначение реле с контактами
нормальной мощности
6 - условное обозначение реле с переключающим
контактом повышенной мощности без размыкания
цепи и двумя замыкающими контактами понижен-
ной мощности
цифра:
1 - условное обозначение реле, предназначенного
для включения в цепи переменного тока
2 - условное обозначение реле, предназначенного
для включения в цепи постоянного тока
климатическое исполнение по ГОСТ 15150-69,
(УХЛ, О)
категория размещения по ГОСТ 15150-69.
Пример записи обозначения реле типа РП-362 с
ным климатом;
«Реле промежуточное РП-362
номинальным напряжением 220 В, передним присо-
УХЛ4,
220 В, присоединение переднее. Экспорт.-
единением внешних проводников при его заказе и в
ТУ-523.459-79 »;
документации другого изделия:
в) для поставки на экспорт в страны с тропи-
а) для потребностей экономики страны: «Реле
ческим климатом: «Реле промежуточное РП-362
промежуточное РП-362 УХЛ4, 220 В, присоедине-
О4, 220 В присоединение переднее. Экспорт. ТУ-
ние переднее. ТУ-523.459-79»;
523.459-79».
б) для поставки на экспорт в страны с умерен-
11
Приложение А
(обязательное)
Сведения о содержании цветных металлов
Таблица А.1
Суммарная масса цветных металлов,
содержащихся в изделии, г
Наименование
металла, сплава
РП-321
РП-361
РП-362
медь
222,0
245,9
126,3
латунь
24,1
53,3
38,76
бронза
3,92
9,07
9,07
алюминий
2,37
2,43
2,43
12



















///////////////////////////////////////
