РЕЛЕ ВРЕМЕНИ типа РСВ-14. Паспорт БКЖИ.647537.002ПС





-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.130
8536 49 000 0
РЕЛЕ ВРЕМЕНИ типа РСВ-14
Паспорт
БКЖИ.647537.002ПС
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
стр.
1 Основные сведения об изделии и технические данные .
3
2 Комплектность
6
3 Свидетельство о приемке .
6
4 Ресурсы, сроки службы и хранения, условия транспортирования
6
5 Правила безопасности .
7
6 Сведения об утилизации .
7

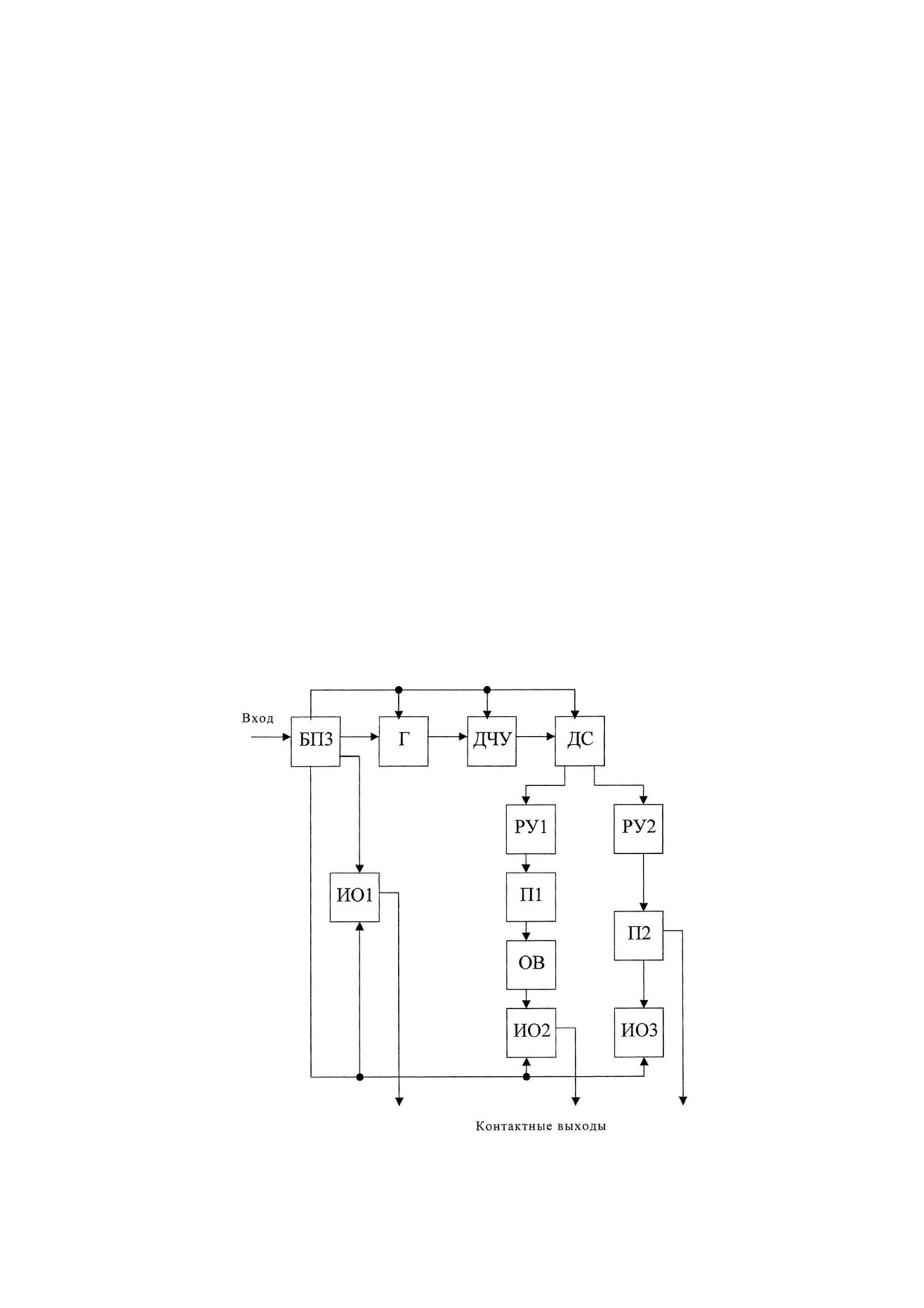

7 Конструктивное выполнение, устройство и работа .
7
8 Техническое обслуживание .
7

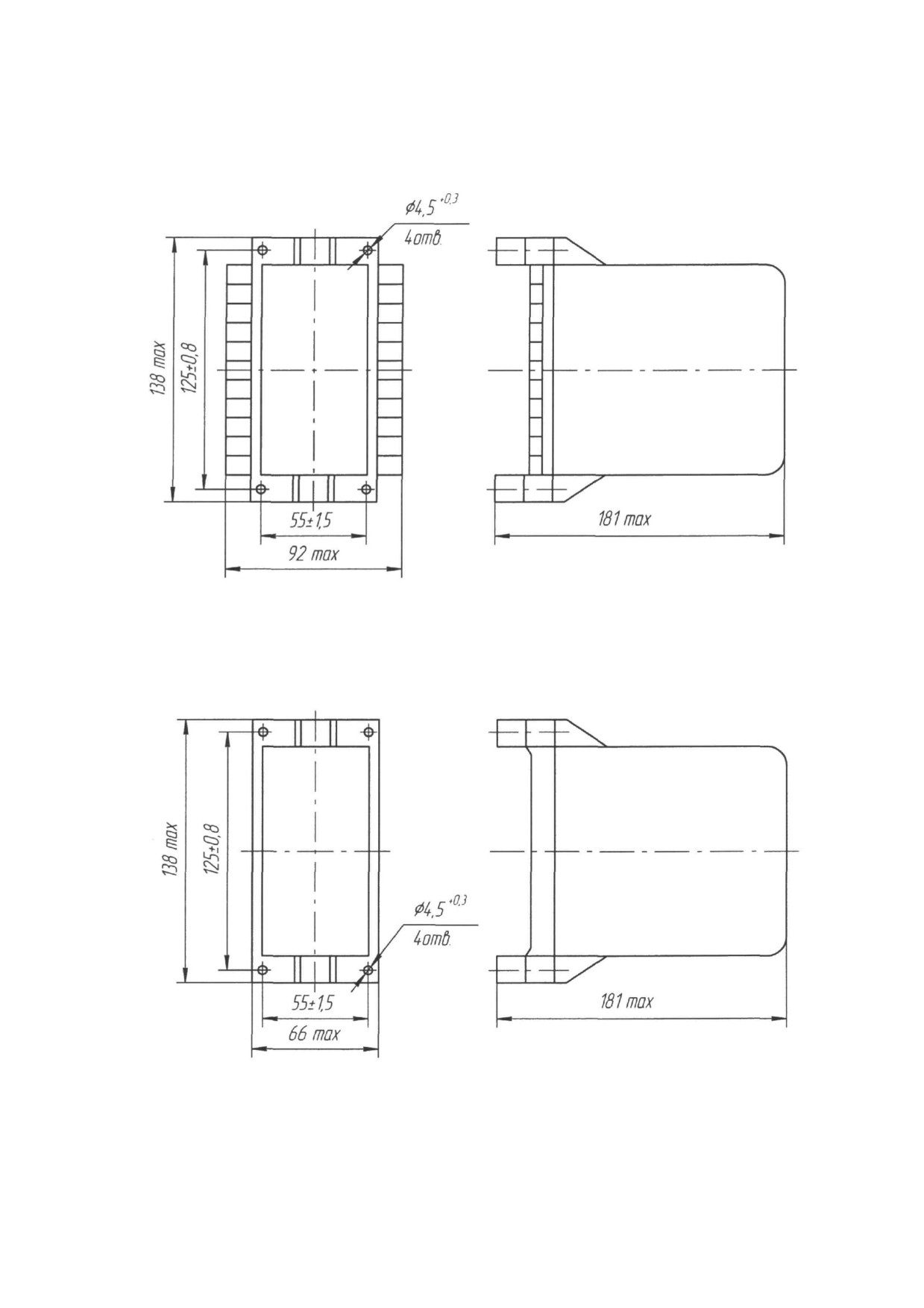

Приложение А Габаритные, установочные и присоединительные размеры
реле времени типа РСВ-14
10

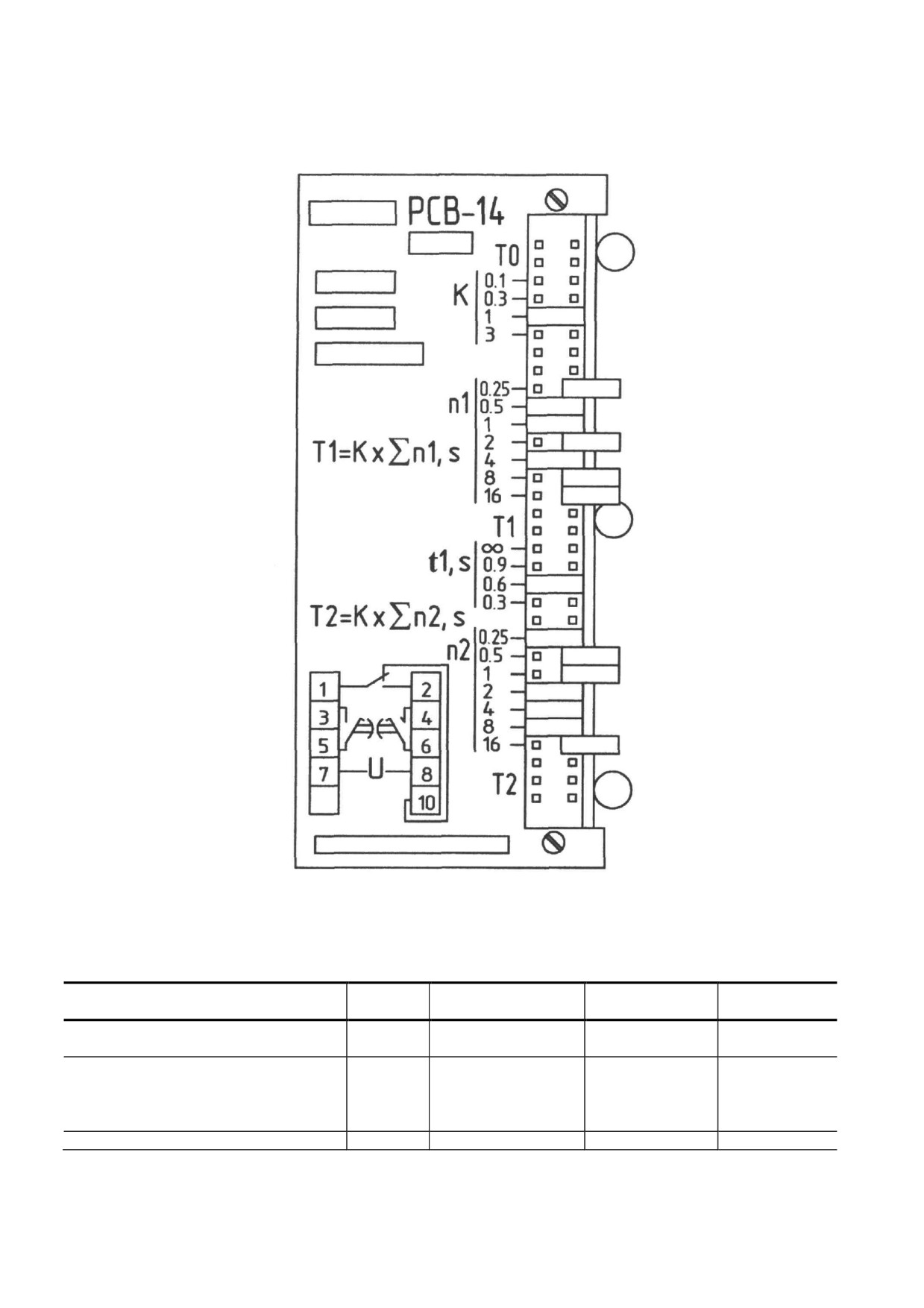

Приложение Б Пример набора выдержек времени на переключателе уставок ХР1 .
11

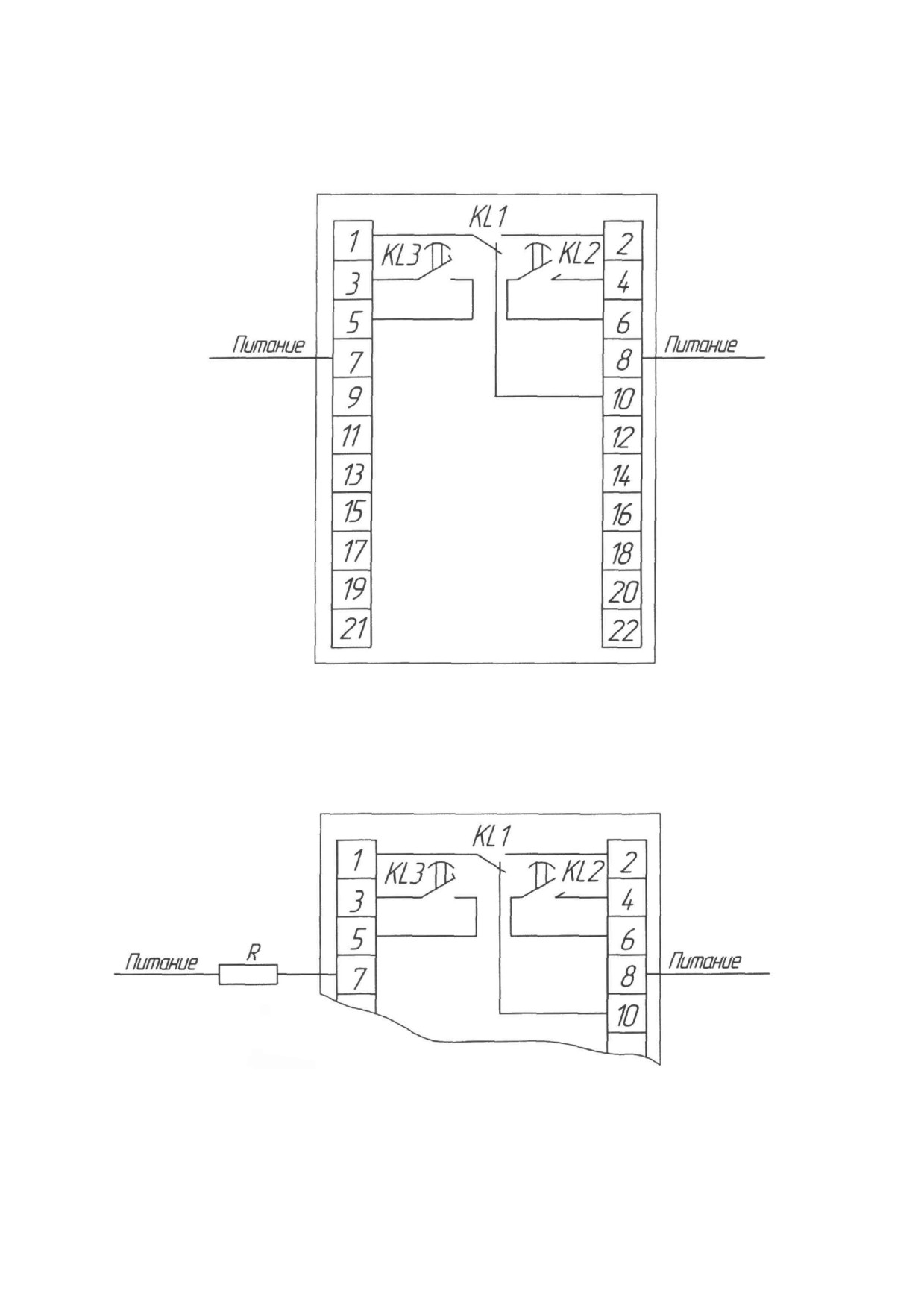

Приложение В Схема электрическая подключения реле РСВ-14
12
ВНИМАНИЕ!
До изучения паспорта реле не включать!
В связи с систематически проводимыми работами по совершенствованию конструкции и технологии
изготовления возможны небольшие расхождения между паспортом и поставляемым изделием, не влияю-
щие на параметры и безопасность изделия, на условия его монтажа и эксплуатации.
Изделие содержит элементы микроэлектроники, персонал, работающий с изделием, должен пройти спе-
циальный инструктаж и аттестацию на право выполнения работ (с учетом необходимых мер защиты от
воздействия статического электричества). Инструктаж должен проводиться в соответствии с действую-
щим в организации положением.
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Основные сведения об изделии
налов по длительности, либо для передачи их в кон-
и технические данные
тролируемые цепи с установленной выдержкой вре-
мени.
1.1 В настоящем паспорте (ПС) содержатся не-
1.3 Виды климатического исполнения реле УХЛ4
обходимые сведения по техническим данным, эксп-
и О4 по ГОСТ 15150-69 и ГОСТ 15543.1-89. Реле
луатации, обслуживанию и регулированию реле вре-
допускает эксплуатацию при следующих условиях:
мени типа РСВ-14 (в дальнейшем именуемого
а) высота над уровнем моря не более 2000 m;
«реле» или «реле РСВ-14»), изготовляемого для по-
б) реле должны устанавливаться на вертикаль-
требностей экономики страны.
ной плоскости с допустимым отклонением до 5° в
Надежность, долговечность и безопасность реле
любую сторону;
обеспечивается не только качеством реле, но и пра-
в) температура окружающей среды от минус
вильным соблюдением режимов и условий эксплуа-
40° С до плюс 55° С (без выпадения инея и росы)
тации, поэтому соблюдение всех требований, изло-
женных в настоящем паспорте, является обязатель-
для исполнения реле УХЛ;
ным.
г) относительная влажность окружающего воз-
Настоящий ПС разработан в соответствии с тре-
духа до 80 % при температуре 25° С (исполнение
бованиями технических условий ТУ16-523.557-78 и
УХЛ);
ст. 5 ТР ТС 004/2011.
д) окружающая среда невзрывоопасная, не со-
Реле соответствуют требованиям ТР ТС 004/2011
держащая токопроводящей пыли, агрессивных газов
(в части соблюдения ГОСТ 12.2.007.0-75,
и паров в концентрациях, разрушающих изоляцию и
ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),
металл;
ТР ТС 020/2011.
ж) значение механических внешних воздейству-
Действие требований ТР ТС 004/2011 не распро-
ющих факторов по ГОСТ 17516.1-90 для группы
страняется на реле, используемые при номинальном
механического исполнения М40 при этом:
напряжении ниже 50 В переменного тока и 75 В по-
1) вибрационные нагрузки в диапазоне частот от
стоянного тока.
5 до 15 Hz с максимальным ускорением 3 g; в диа-
Адрес изготовителя: 428020, Россия, Чувашская
пазоне от 16 до 100 Hz с максимальным ускорением
Республика, г. Чебоксары, пр. И.Я. Яковлева, 5.
1 g;
Тел.: +7 (8352) 39-52-65, факс: +7 (8352) 62-72-31.
2) многократные ударные нагрузки длительнос-
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
тью от 2 до 20 ms с максимальным ускорением 3g.
Дата изготовления реле указывается в этикетке
Баллы по MSK-64 при уровне установки над ну-
БКЖИ.647537.002 ЭТ.
левой отметкой до 10 м.
1.2 Реле времени предназначены для использо-
1.4 Реле имеют общую цепь питания и управле-
вания в схемах устройств релейной защиты и сис-
ния. Основные технические данные реле приведе-
темной автоматики для селекции управляющих сиг-
ны в таблице 1.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 1
Наименование параметра
Норма для реле
1. Номинальное напряжение питания, V
- постоянного тока
24, 48, 60, 110, 220
– переменного тока
100, 127, 220, 380*
2. Номинальная частота переменного тока, Hz
50
3. Управляющее воздействие
Подача напряжения питания
4. Номинальный диапазон уставок выдержки времени, s
0,05 - 90
5. Способ регулирования уставки
Ступенчатый
6. Дискретность регулирования уставки (по диапазонам
0,025 s - (0,05 - 3,0) s
регулирования)
0,075 s - (0,15 - 9,0) s;
0,25 s - (0,5 - 30) s;
0,75 s - (6,0 - 90) s
Максимальная уставка выдержки времени в соответствующем диапазоне
регулирования (Тм), s
3,15; 9,45; 31,5; 94,5
7. Вид исполнительной части
Контактный выход
8. Независимые выходные цепи:
- без выдержки времени (мгновенный);
один переключающий
- временно замыкающий (проскальзывающий) с регулируемой выдержкой
один замыкающий
времени:
– конечный с регулируемой выдержкой времени
один замыкающий
9 Длительно допустимый ток контактов, А
2,5
10. Диапазон изменения напряжения питания, % от номинального
для исполнения:
- 24 V оперативного постоянного тока
+10, -15
– остальных исполнений по напряжению
+10, -20
11. Время срабатывания мгновенного контакта, s, не более
0,04
0,3 ± 0,15; 0,6 ± 0,15
12. Время замкнутого состояния проскальзывающего контакта, s
или 0,9 ± 0,15
13. Время возврата контактов реле, s, не более
0,04
14. Время повторной готовности, s, не более
0,06
15. Средняя основная погрешность выдержек времени (δ), в % от
уставки
δ = ± (1,5 + в Тм/Т)
________________________
где в = 1 в диапазоне 0,05-3 s,
в = 0,25 в остальных диапазонах выдержек времени;
Т - величина уставки по шкале, s;
Тм - величина максимальной уставки диапазона
16. Разброс выдержек времени в диапазоне температур по 1.3 в) и изменении напряжения
питания по 10 таблицы 1, на уставке:
- 2,0 s и менее для исполнений по напряжению постоянного тока
15 ms
- 2,0 s и менее для исполнений по напряжению переменного тока
25 ms
– превышающей 2 s, % от уставки
1,5
17. Дополнительная погрешность выдержек времени при изменении температуры по 1.3.в),
δυ = 0,04 δ υ
в % от среднеарифметических значений выдержек времени при нормальных условиях
________________________
где
υ - отклонение температуры от нормальной (20 ± 5) °С
*Для использования в сети с напряжением 380 V предназначены реле на 380 V, при этом последовательно с реле
должен быть включен внешний балластный резистор, поставляемый комплектно.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы 1
Наименование параметра
Норма для реле
18. Дополнительная погрешность выдержек времени при изменении напряжения
1,2 % Т + 0,02
питания по 10 таблицы 1, s
19. Реле допускают работу при колебаниях частоты оперативного
переменного напряжения
± 10 %
Дополнительная погрешность при изменении частоты
δ
20. Средняя основная погрешность в период хранения и в процессе эксплуатации
1.5 Исполнение реле на напряжение 220 V посто-
Напряжение срабатывания реле, при подаче на-
янного тока при включении не срабатывают при на-
пряжения питания толчком, и мощность, потребля-
пряжении менее 60 % от номинального и возвраща-
емая реле при номинальном напряжении, соответ-
ются при напряжении не менее 25 % номинального.
ствуют данным таблицы 2.
Таблица 2
Потребляемая мощность
Род тока
Напряжение
Напряжение срабатывания,
питания, V
% от номинального
W
VA
Постоянный
24
не более 80
2,0
48
не более 80
2,5
60
не более 75
3,0
110
в диапазоне от 55 до 75
7,5
220
в диапазоне от 65 до 75
15
Переменный
100
не более 75
9,0
127
не более 75
10,5
220
не более 75
16,5
380
не более 75
30*
*При включении реле с внешним балластным резистором
1.6 Механическая износостойкость контактов реле
1.10 Изоляция реле между токоведущими элект-
6,3106 циклов без тока в цепях контактов при час-
рически несвязанными цепями реле, а также меж-
тоте включений до 3600 циклов в час.
ду ними и металлической конструкцией, на которой
устанавливается реле, выдерживает импульсное
1.7 Минимальный ток контактов реле 0,05 А при
испытательное со следующими параметрами:
напряжении 24 V.
- амплитуда импульса - (4,5 - 5,0) кV;
1.8 Коммутационная способность и износостой-
- длительность фронта импульса - (1,210-6±
кость контактов реле при напряжении от 24 до 250 V
0,3610-6) s;
в цепях постоянного тока с постоянной времени ин-
- длительность среза импульса - (5010-6 ±1010-6) s;
дуктивной нагрузки не более 0,02 s, переменного
- энергия импульса - (0,5 ±0,05) J.
тока при коэффициенте мощности Cos не менее
Количество импульсов при испытаниях - по три
0,4 соответствует данным таблицы 3.
разной полярности. Длительность интервала между
Таблица 3
импульсами не менее 5 s.
1.11 Требования по электромагнитной совмести-
Отключающая
Мощность
Количество
мости соответствуют ТР ТС 020/2011, ГОСТ Р
Род тока
способность.
нагрузки
циклов, 106 ВО
51317.6.5-2006.
Ток, А, не более
1.11.2 Реле устойчивы к электростатическим
Постоянный
50 W
0,23
0,1
разрядам при степени жесткости испытаний 3 по
Переменный
150 VA
1,0
0,2
ГОСТ Р 30804.4.2-2013 c испытательным напряже-
1.9 Сопротивление изоляции между токоведущи-
нием импульса разрядного тока:
ми электрически несвязанными цепями реле, а так-
- контактный разряд - 6 кV;
же между ними и металлической конструкцией, на
- воздушный разряд - 8 кV.
которой устанавливается реле, не менее 50 M . В
1.11.3 Реле устойчивы к наносекундным импуль-
состоянии поставки электрическая изоляция реле
сным помехам при степени жесткости испытаний 3
выдерживает в течение 1 min между указанными
по ГОСТ Р 30804.4.4-2013, с заданными амплиту-
цепями испытательное напряжение 2000 V частоты
дой и частотой испытательных импульсов:
50 Hz, а разобщающиеся в процессе работы контак-
- линии электропитания - 2 кВ, 5 кHz;
ты - 500 V частоты 50 Hz. При повторных испыта-
- линии сигналов ввода/вывода - 1 кВ, 5 кHz.
ниях значение испытательного напряжения должно
1.11.4 Реле устойчивы к воздействию микросе-
составлять 90 % от указанного.
кундных импульсных помех большой энергии в
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

соответствии с 3 классом условий эксплуатации по
1.11.8 Реле устойчивы к магнитному полю про-
ГОСТ Р 51317.4.5-99 с испытательным воздействи-
мышленной частоты в соответствии с ГОСТ IEC
ем:
61000-4-8-2013 (ГОСТ Р 50648-94) для 4 степени
- по схеме «провод-провод» - 2 степени жестко-
жесткости испытаний.
сти, 1 кV.
Требуемый уровень воздействующей величины:
- по схеме «провод-земля» - 3 степень жесткос-
- непрерывное магнитное поле 30 А/m;
ти, 2 кВ.
- кратковременное магнитное поле, 3 s 400 А/m.
1.11.5 1 Реле устойчивы к воздействию импуль-
1.11.9 Реле устойчивы к импульсному магнитно-
сного высокочастотного испытательного напряже-
му полю в соответствии с требованиями ГОСТ Р
ния, которое должно соответствовать степени жес-
50649-94 при степени жесткости 4: напряженность
ткости испытаний 3 по ГОСТ 30804.4.12-2002, пред-
испытательного магнитного поля 300 А/m.
ставляющего собой затухающие колебания часто-
1.11.10 Реле устойчивы к радиочастотному элек-
той (1,0 ± 0,1) МHz, модуль огибающей которых
тромагнитному полю (в полосе частот от 80 до
уменьшается на 50% относительно максимального
1000 МHz) по ГОСТ 30804.4.3-2013. Степень жест-
значения после трех-шести периодов.
кости испытаний 3.
Частота повторения импульсов высокочастотного
Требуемый уровень воздействующей величины
сигнала (400 ± 40) Hz.
10 V/m.
Внутреннее сопротивление источника высокоча-
1.11.11 Реле устойчивы к воздействию кондуктив-
стотного сигнала (200±20) .
ных помех, наведенных радиочастотным электро-
Продолжительность испытаний (2 - 2,2) s.
магнитными полями при степени жесткости испы-
Амплитудное значение первого импульса при под-
таний 3 по СТБ IEC 61000-4-6-2011 (ГОСТ Р
ключении источника сигнала к испытуемому реле
51317.4.6-99) с испытательным напряжением 10 V.
по схеме «провод-земля» должно составлять
1.12 Реле пригодно для переднего или заднего при-
(2,5 ± 0,25) кV, при подключении по схеме «провод-
соединения внешних проводников.
провод» (1,0 ± 0,1) кV.
1.13 Масса реле не более 0,8 kg.
1.11.6 Реле постоянного тока устойчивы к воз-
1.14 Суммарная масса в реле цветных металлов
действию пульсаций напряжения питания при сте-
0,011 kg латуни. Содержание драгоценных металлов
пени жесткости испытаний 4 по ГОСТ Р 51317.4.17-
в покупных комплектующих изделиях по данным за-
2000.
водов изготовителей.
1.11.7 Реле устойчивы к кондуктивным помехам
1.15 Маркировка
в полосе частот 0 до 150 кHz по ГОСТ Р 51317.4.16-
2000. Степень жесткости испытаний 4.
1.15.1 Маркировка реле соответствует ст. 5 ТР
Требуемый уровень воздействующей величины:
ТС 004/2011, ГОСТ 18620-86 и конструкторской до-
- на входные порты электропитания постоянного
кументации.
тока - напряжение промышленной частоты длитель-
1.15.2 Маркировка транспортной тары соответ-
но 30 V, кратковременно (1 s) 100 V.
ствует ГОСТ 14192-96.
Таблица 4
Обозначение условий транспортирования
в части воздействия факторов
Обозначение
Допустимый срок
Виды
климатических,
условий
сохраняемости
поставок
механических
такие как условия
хранения по
в упаковке
по ГОСТ 23216-78
хранения
ГОСТ15150-69
поставщика, годы
по ГОСТ 15150-69
Для потребностей эконо-
мики страны (кроме рай-
онов Крайнего Севера и
Л, С
5(ОЖ4)
1(Л)
3
приравненных к ним ме-
стностей по ГОСТ15846-
2002
Для потребностей эконо-
номики страны в районы
Крайнего Севера и прирав-
С
6(ОЖ2)
3(ЖЗ)
3
ненные к ним местности по
ГОСТ15846-2002
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Комплектность
5.5 Требования по изоляции реле соответствуют
приведенным в первом разделе требований настоя-
2.1 В комплект поставки входят:
щего ПС.
- реле - 1 шт. с деталями для присоединения
5.6 Требования по коммутационной и механичес-
внешних проводников и крепления реле;
кой износостойкости соответствуют приведенным в
- балластный резистор (в комплект реле, пред-
первом разделе требований настоящего ПС.
назначенного для использования в сети 380 V);
5.7 Требования к внешним механическим и кли-
- этикетка БКЖИ.647537.002 ЭТ;
матическим воздействующим факторам соответ-
- паспорт (поставляется в количестве от од-
ствуют приведенным в первом разделе требований
ного до трех шт. на партию реле, поставляемых
настоящего ПС.
в один адрес).
5.8 Монтаж, обслуживание и эксплуатация реле
3 Свидетельство о приемке
разрешается лицам, прошедшим специальную под-
готовку и ознакомившимся с данным паспортом.
3.1 Сведения о приемке реле, подписанные лица-
Монтаж реле должен производиться в обесточенном
ми ответственными за соответствие изделий дей-
состоянии. Запрещается снимать оболочку с реле,
ствующей технической документации, приведены в
находящихся в работе.
этикетке, поставляемой с каждым реле.4 Ресурсы,
5.9 Конструкция реле пожаробезопасна в соответ-
сроки службы и хранения, условия транспортирова-
ствии с требованиями ГОСТ 12.1.004-91. Вероят-
ния
ность возникновения пожара не более значения 10-6
4.1 Гамма - процентный (90 %) ресурс по ком-
в год.
мутационной износостойкости при нагрузке на кон-
такты по 1.8 - не менее 1,0 106 циклов ВО.
5.10 При соблюдении требований хранения и экс-
Гамма-процентный (90 %) срок сохраняемости
плуатации реле не создает опасность для окружаю-
реле при хранении в отапливаемом помещении в упа-
щей среды и потребителя.
ковке изготовителя не менее шести лет.
6 Сведения об утилизации
4.2 Средний срок службы реле - не менее 12 лет.
После окончания установленного срока службы
4.3 Транспортирование упакованных реле может
реле подлежит демонтажу и утилизации. Специаль-
производиться любым видом закрытого транспор-
ных мер при демонтаже и утилизации не требуется.
та, предохраняющим их от воздействия солнечной
Демонтаж и утилизация не требуют специальных
радиации, атмосферных осадков и пыли, с соблюде-
приспособлений и инструментов. Основным методом
нием мер предосторожности против механических
утилизации является разборка изделия. При разбор-
воздействий.
ке целесообразно разделить материалы по группам.
4.4 Условия транспортирования, хранения и до-
Из состава изделия подлежат утилизации черные и
пустимые сроки сохраняемости реле приведены в
цветные металлы, пластмассы. Утилизация должна
таблице 4. Нижнее значение температуры окружа-
проводиться в соответствии с требованиями регио-
ющего воздуха при транспортировании, хранении -
нальных законодательств.
минус 50° С.
4.5 Изготовитель гарантирует соответствие реле
7 Конструктивное выполнение,
требованиям технических условий при соблюдении
устройство и работа
потребителем условий транспортирования, хранения
7.1 Конструктивно элементы схемы размещены
и эксплуатации, установленных техническими усло-
на печатной плате, установленной внутри корпуса,
виями и паспортом на изделие.
состоящего из основания (цоколя) и прозрачного
4.6 Гарантийный срок устанавливается два с по-
съемного кожуха. Для исполнений реле на напряже-
ловиной года со дня ввода реле в эксплуатацию, но
ние выше 48 V резисторы типа С2-33Н (2 W), влия-
не более трех лет со дня отгрузки изготовителем
ющие на нагрев элементов схемы внутри корпуса,
потребителю.
установлены с наружной стороны основания. Печат-
ная плата с элементами схемы, выходными реле, пе-
5 Правила безопасности
реключателем уставок и лицевой табличкой, уста-
5.1 Требования безопасности соответствуют ТР
навливается на общей металлической скобе.
ТС 004/2011.
Подсоединение реле к внешним цепям выполня-
5.2 По способу защиты человека от поражения
ется при помощи винтовых зажимов. Габаритные,
электрическим током реле соответствуют классу «0»
установочные и присоединительные размеры приве-
по ГОСТ 12.2.007.0-75.
дены в приложении А.
5.3 Конструкция реле обеспечивает безопасность
7.2 На лицевой табличке реле, кроме типа, кли-
обслуживания в соответствии с ГОСТ 12.2.007.6-75,
матического исполнения, исполнения по напряжению,
ГОСТ 12.2.007.6-93.
дополнительно указаны: схема подключения и все
5.4 Степень защиты оболочки реле от прикосно-
данные для расчета уставок выдержки времени сра-
вения к токоведущим частям и попадания внутрь
батывания.
твердых посторонних тел - IP40, а контактных за-
Регулирование выдержек времени осуществляет-
жимов для присоединения внешних проводников -
ся вилками, устанавливаемыми на регуляторе уста-
IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
вок (розетка ХР1).
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.3 Принцип действия реле
Управляемым делителем (ДЧУ) осуществляет-
ся переключение диапазонов уставок выдержек вре-
Функциональная схема реле приведена на рисун-
мени, общее для обеих уставок, путем выбора ко-
ке 1.
эффициентов деления «К» (0,1; 0,3: 1; 3) переключа-
Для получения временной задержки в реле ис-
теля ХР1.
пользуется принцип счета числа импульсов от гене-
ратора стабильной частоты. Управление работой
Двоичные счетчики (ДС1, ДС2), имеющие выхо-
реле осуществляется подачей (снятием) напряже-
ды от семи разрядов, позволяют получить дискрет-
ния питания.
ность регулирования уставок до 1 % от шкалы.
Реле состоит из следующих функциональных уз-
Диодно-контактные дешифраторы (РУ1, РУ2)
лов:
обеспечивают регулирование уставки в пределах
БПЗ - блок питания и управления со схемой за-
диапазона.
пуска;
В качестве исполнительных органов (ИО) исполь-
Г - задающий генератор;
зуются промежуточные реле с транзисторными клю-
ДЧУ - управляемый делитель частоты (схема
чами.
выбора диапазонов уставок);
Реле работает следующим образом:
ДС - двоичный счетчик;
- при подаче напряжения питания (сигнала) на
РУ1, РУ2 - регуляторы уставок (n1, п2, соответ-
вход реле БПЗ запускает генератор и через схему
ственно);
управления одновременно дает сигнал на срабаты-
П1, П2 - триггеры памяти;
вание ИО1;
ОВ - одновибратор;
- частота генератора (Г) делится делителями
ИО1, ИО2, ИО3 - исполнительные органы со схе-
(ДЧУ) и заполняет счетчик (ДС). При достижении
мами управления.
Блок питания (БПЗ) служит для уменьшения
выдержки, заданной РУ1, включится триггер памя-
входного напряжения до величины, необходимой для
ти П1 и одновибратор ОВ, задающий время замкну-
работы схемы и запуска реле при достижении вход-
того состояния проскальзывающего контакта, сра-
ным напряжением порога срабатывания.
батывает, затем возвращается ИО2. При достиже-
Генератор (Г) обеспечивает получение прямоу-
нии выдержки времени, заданной РУ2, включается
гольных импульсов стабильной частоты.
П2 и ИО3.
Рисунок А.1 - Функциональная схема реле
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Техническое обслуживание
рушением правил транспортирования и хранения;
- выставить уставки по выдержкам времени;
8.1 Размещение и монтаж.
Реле предназначено для установки и размещения
- проверить параметр срабатывания на выстав-
на заземленной металлоконструкции с толщиной фа-
ленной уставке.
садного листа не более 3 mm. Возможна установка
Реле допускает подключение напряжения пита-
реле на реечной металлоконструкции.
ния любой полярности.
Рабочее положение в пространстве - вертикаль-
8.5 В период эксплуатации производятся следу-
ное, допускается отклонение от рабочего положе-
ющие виды обслуживания:
ния до 5° в любую сторону.
- первый контроль через один год после включе-
Реле приспособлено для переднего или заднего
ния реле в работу;
присоединения внешних проводников. Детали для при-
- профилактический контроль с периодичностью
соединения поставляются комплектно с реле.
не более восьми лет;
Контактные соединения выводов реле допуска-
ют присоединение к каждому из них до двух мед-
- внеплановые контроли, предусмотренными со-
ных проводников сечением 0,75 - 1,5 mm2 или одно-
ответствующими директивными документами по эк-
го сечением 2,5 mm2 и соответствует второму клас-
сплуатации устройств защиты, а также после повреж-
су ГОСТ 10434-82.
дений реле, отказов в функционировании и прочее.
8.2 Расчет и установка выдержек времени каж-
8.6 В объем первого контроля входят:
дой цепи.
- внешний осмотр реле;
Соответствие уставок по времени срабатывания
- проверка затяжки винтовых соединений;
выходных реле и элементов сигнализации приведе-
ны в таблице 5.
- испытания изоляции входных и выходных цепей
Рабочее положение вилок регулятора уставок -
относительно корпуса и между собой;
установка вилки в оба гнезда розетки ХР1 регулято-
- проверка функционирования реле на рабочих
ра уставок, сумма оцифровок которых равна выс-
уставках.
тавляемой уставке с учетом значений К, n1, п2. Не-
8.7 В объем профилактического контроля входят:
используемые вилки могут быть установлены в не-
- очистка внутренних частей реле от пыли;
рабочее положение - вилка смещена вправо. Допус-
кается неиспользуемые вилки в нерабочее положе-
- внешний и внутренний осмотр реле с проверкой
ние не устанавливать, а хранить отдельно.
пайки;
Реле имеет возможность изменения режима сра-
- проверка затяжки винтовых соединений;
батывания проскальзывающего контакта: при уста-
- проверка изоляции реле;
новке вилки «t1» (время замкнутого состояния про-
- проверка функционирования реле на рабочих
скальзывающего контакта) в положение «» про-
уставках.
скальзывающий контакт становится замыкающим
со временем срабатывания Т1.
8.8 Объем внеплановых проверок определяется
Пример набора выдержек времени реле на пере-
поставленной задачей и характером работ с реле (ус-
ключателе уставок ХР1 приведен в приложении Б.
транение повреждения, отказа, замена элементов и
прочее).
8.3 Подготовка к работе.
8.9 Перечень аппаратуры, необходимой для об-
Схема электрическая подключения реле приве-
служивания:
дена в приложении В. Реле выпускаются на испол-
- универсальная пробивная установка типа
нение по напряжению в соответствие с конкретным
УПУ-1М;
заказом. Перед включением реле не требуется спе-
циальной настройки и регулировки.
- прибор комбинированный типа Ц 4313;
- миллисекундомер электронный типа Ф 291.
8.4 Перед включением в работу:
Примечание - допускается применение других типов
- необходимо убедиться в отсутствии механичес-
приборов с аналогичными параметрами.
ких повреждений реле, вызванных возможным на-
Таблица 5
Уставка
Обозначение реле
Независимые выходные
Значение выдержки
Индикатор сра-
выдержки
в цепи срабаты-
цепи (контакты)
времени
батывания
времени
вания
1. Без выдержки времени мгновенный
не более
Т0
KL1
Т0
переключающий (1,2,10)
0,04 s
2. Проскальзывающий (4, 6):
в диапазоне
а) уставка срабатывания
Tl = K

n1, s
0,05 - 94,5 s
KL2
Т1
б) уставка времени замкнутого со-
t1,s
0,3; 0,6;
стояния
0,9;
, s
3. Конечный замыкающий (3,5)
T2 = K n2, s
0,05 - 94,5 s
KL3
Т2
где n1, n2 - сумма оцифровок на регуляторе уставок ХР1, установленных в рабочее положение, которые имеют
значения: 0,25; 0,5; 1; 2; 4; 8; 16;
К - коэффициент, имеющий значения 0,1; 0,3; 1; 3, выбираемый вилками на ХР1.
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Габаритные, установочные и присоединительные размеры
реле времени типа РСВ14
Переднее присоединение
Заднее присоединение
Размеры без предельных отклонений - максимальные
Рисунок А1.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
(обязательное)
Пример набора выдержек времени на переключателе уставок ХР1
Таблица 1
Обозначение
Индикатор
Функция контакта
Контакт
Уставка, s
выдержки времени
срабатывания
Мгновенный переключающий (без
KL1
не более 0,04
Т0
выдержки времени)
Проскальзывающий
– уставка времени срабатывания
Т1 = Кn1, s
5,5
KL2
Т1
– уставка времени замкнутого состояния
t1, s
0,6
Конечный замыкающий
KL3
Т2 = Кn2, s
14,25
Т2
Рисунок Б.1
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
(обязательное)
Схема электрическая подключения реле РСВ14
а) Uном - 24, 48, 60, 110, 220 В постоянного тока
100, 127, 220 В переменного тока
б) Uном - 380 В переменного
R - внешний балластный резистор
(для использования в сети 380В - 25Вт, 8,2 кОм)
Рисунок В.1
12



















///////////////////////////////////////
