РЕЛЕ МАКСИМАЛЬНОГО ТОКА СЕРИЙ РТ-80, РТ-90. Руководство по эксплуатации ИАЕЖ.647211.001 РЭ





27.12.24.150
8536 49 000 0
РЕЛЕ МАКСИМАЛЬНОГО ТОКА
СЕРИЙ РТ-80, РТ-90
Руководство по эксплуатации
ИАЕЖ.647211.001 РЭ
Формат А4
Требования при издании
1 Руководство по эксплуатации (РЭ) допускается изготавливать любым
способом (типографским, светокопировальным, электрографическим, фотокопи-
ровальным), при этом:
- при поставках для потребностей экономики страны листы 1а, 2а, 39 в
число направляемых не включать;
- при поставках на экспорт листы 1а, 38 и лист 39 в число направляемых не
включать. Содержание листа 2 - согласно требованиям ГОСТ Р 2.901-99.
2 При издании РЭ, предназначенных для экспортных изделий, на листе 3
изъять 5-ый, 6-ой и 7-ой абзацы, адрес изготовителя. На листе 29 изъять обозна-
чение технических условий. Изъять ссылки на ТР ТС 004/2011 (листы 13, 18). На
титульном листе изъять единый знак обращения продукции на рынке государств-
членов Таможенного союза.
3 При издании РЭ, предназначенных для экспортных изделий, руководство-
ваться РД 16.01.007-88.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
Изм
Лист
документа.
Подпись
Дата
Формат А4
Содержание
Введение
3
1 Описание и работа реле
4
1.1 Назначение
4
1.2 Технические характеристики
5
1.3 Конструктивное выполнение реле
10
1.4 Устройство и работа
11
1.5 Маркировка
13
1.6 Упаковка
13
2 Использование по назначению
14
2.1 Эксплуатационные ограничения
14
2.2 Подготовка реле к использованию
14
2.3 Возможные неисправности и методы их устранения
15
3 Техническое обслуживание
16
3.1 Общие указания
16
3.2 Проверка работоспособности реле
16
3.3 Правила безопасности
18
3.4 Организация эксплуатационных проверок
19
4 Текущий ремонт
20
5 Комплектность
26
6 Транспортирование и хранение
27
7 Утилизация
28
8 Формулирование заказа
29
Приложение А (обязательное) Сведения о содержании драгоценных
материалов и цветных металлов
38
4
ИАЕЖ.647211.001 РЭ
Изм
Лист
документа.
Подпись
Дата
Разраб.
Лит.
Лист
Листов
07.10.09
Реле максимального тока
Н. контр.
А
2
40
серий РТ-80, РТ-90
.10.09
Утв.
Руководство по эксплуатации
.10.09
Формат А4
Линия отреза дополнительной основной надписи
ИАЕЖ.647211.001 РЭ
Изм
Лист
№ докум.
Подпись
Дата
Изванова
07.10.09
Лит.
Лист
Листов
Разраб.
Реле максимального тока
Пров.
Мулендеева
07.10.09
А
2
40
Александров
серий РТ-80, РТ-90
Нач.КБ
07.10.09
Н. контр
Лукина
.10.09
Руководство по эксплуатации
Утв.
Розенблюм
.10.09
ВНИМАНИЕ!
До изучения руководства изделие в работу не включать!
В связи с систематически проводимыми работами по совершенствованию
конструкции и технологии изготовления возможны некоторые расхождения
между руководством по эксплуатации и поставляемым изделием, не влияющие
на параметры изделия, на условия его монтажа и эксплуатации.
В настоящем руководстве по эксплуатации (РЭ) содержатся технические
сведения по эксплуатации, обслуживанию, регулированию реле максимального
тока серий РТ-80 и РТ-90 (в дальнейшем именуемых «реле»), изготовляемых
для потребностей экономики страны и поставок на экспорт в страны с
умеренным климатом (исполнение УХЛ4) и в страны с тропическим климатом
(исполнение О4).
Надежность, долговечность и безопасность реле обеспечиваются не
только качеством самого реле, но и правильным соблюдением режимов и
условий эксплуатации, поэтому выполнение всех требований, изложенных в
РЭ, является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических
условий ТУ16-523.478-79 и статьи 5 ТР ТС 004/2011.
Реле соответствуют требованиям ТР ТС 004/2011 в части соблюдения
ГОСТ IEC 60947-1-2014, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93.
Сведения о содержании драгоценных материалов и цветных металлов
приведены в приложении А.
Адрес изготовителя: 428020, Российская Федерация,
Чувашская Республика, г. Чебоксары, пр. И.Я. Яковлева, д. 5.
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31
E-mail: cheaz@cheaz.ru, http://www.cheaz.ru/.
Дата изготовления реле указывается в этикетке ИАЕЖ.647211.001 ЭТ.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
3
Изм
Лист
документа.
Подпись
Дата
Формат А4
1 Описание и работа реле
1.1 Назначение
1.1.1 Реле предназначены для использования в схемах устройств релей-
ной защиты и автоматики энергетических систем в качестве органа, реагирую-
щего на увеличение тока в контролируемой цепи, применяются в установках
переменного тока для защиты электрических машин, трансформаторов и линий
передачи при перегрузках и коротких замыканиях.
1.1.2 Реле изготавливаются в климатическом исполнении УХЛ или О
категории 4 по ГОСТ 15150-69 и ГОСТ 15543.1-89 в условиях:
исполнение УХЛ4:
- верхнее предельное рабочее значение температуры окружающего
воздуха принимаются равными плюс 40 °С, при встраивании в комплектное
устройство плюс 55 °С;
- нижнее предельное рабочее значение температуры окружающего
воздуха минус 20 °С (без выпадения инея и росы);
- высота над уровнем моря не более 2000 м;
- верхнее значение относительной влажности окружающего воздуха не
более 80 % при температуре плюс 25 °С (без конденсации влаги);
- окружающая среда невзрывоопасная, не содержащая токопроводящей
пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и
металлы;
- место установки реле должно быть защищено от попадания брызг
масел, воды, эмульсий, а также от прямого воздействия солнечной радиации;
исполнение О4:
- верхнее предельное рабочее значение температуры окружающего
воздуха плюс 45 ºС (без выпадения инея и росы);
- нижнее предельное рабочее значение температуры окружающего
воздуха минус 10 ºС (без выпадения инея и росы);
- верхнее значение относительной влажности окружающего воздуха
не более 95 % при температуре плюс 35 ºС (без конденсации влаги);
остальные факторы такие же, как и для исполнения УХЛ4.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
4
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.1.3 Реле устойчивы к вибрационным нагрузкам в диапазоне частот от 10
до 50 Гц при максимальном ускорении 0,25 g в одном вертикальном направлении.
1.1.4 Оболочка имеет степень защиты IP40, а зажимы для присоединения
внешних проводников IP00 по ГОСТ 14255-69, ГОСТ 14254-2015.
1.2 Технические характеристики
1.2.1 Основные параметры:
- номинальная частота
50 Гц;
остальные параметры реле соответствуют указанным в таблице 1.
Таблица 1 - Основные параметры реле по типоисполнениям
Уставки
Типоисполнения
Номинальный
на кратность
на ток срабатывания
реле
ток, А
на время сра-
тока срабаты-
индукционного эле-
батывания, с*
вания отсеч-
мента, А
ки**
РТ-81/1 УХЛ4
10
4; 5; 6; 7; 8; 9; 10
РТ-91/1 УХЛ4
1; 2; 3; 4
РТ-81/2 УХЛ4
5
2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-91/2 УХЛ4
РТ-82/1 УХЛ4
10
4; 5; 6; 7; 8; 9; 10
4; 8; 12; 16
РТ-82/2 УХЛ4
5
2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-83/1 УХЛ4
10
4; 5; 6; 7; 8; 9; 10
1; 2; 3; 4
РТ-83/2 УХЛ4
5
2; 2,5; 3; 3,5; 4; 4,5; 5
2-8
РТ-84/1 УХЛ4
10
4; 5; 6; 7; 8; 9; 10
4; 8; 12; 16
РТ-84/2 УХЛ4
5
2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-85/1 УХЛ4
10
4; 5; 6; 7; 8; 9; 10
РТ-95/1 УХЛ4
1; 2; 3; 4
РТ-85/2 УХЛ4
5
2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-95/2 УХЛ4
РТ-86/1 УХЛ4
10
4; 5; 6; 7; 8; 9; 10
4; 8; 12; 16
РТ-86/2 УХЛ4
5
2; 2,5; 3; 3,5; 4; 4,5; 5
* при десятикратном токе срабатывания индукционного элемента
ток срабатывания отсечки
** т.е. отношение
ток срабатывания индукционного элемента
Примечание - Технические данные реле в климатическом исполнении О4
соответствуют данным, приведенным в таблице 1.
Лист
4
Зам.
ИАЕЖ.647211.001 РЭ
5
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.2.2 Длительно допустимый ток для катушек реле типов РТ-83, РТ-84,
РТ-86 - 110 % номинального тока; для катушек остальных типов реле серии
РТ-80 и реле серии РТ-90 - 110 % тока уставки.
1.2.3 Коэффициент возврата - не менее 0,8.
1.2.4 Потребляемая мощность при токе, равном току уставки реле,
не более
- реле серии РТ-80 - 10 ВА,
- реле серии РТ-90 - 30 ВА.
При срабатывании реле потребляемая мощность увеличивается на 15 %.
1.2.5 Реле имеют исполнения контактов в соответствии с указанными
в
таблице 2.
Таблица 2 - Исполнения контактов по типам реле
Тип реле
Исполнение контактов
РТ-81, РТ-82, РТ-91
Один замыкающий или размыкающий (при переста-
новке элементов) главный контакт
РТ-83, РТ-84
Один замыкающий или размыкающий (при переста-
новке элементов) главный контакт и один замыкаю-
щий сигнальный контакт
РТ-85, РТ-95
Один переключающий главный контакт без разрыва
цепи
РТ-86
Один переключающий главный контакт без разрыва
цепи и один замыкающий сигнальный контакт
1.2.6 Реле имеет указатель срабатывания.
1.2.7 Ток замыкания замыкающих контактов реле типов РТ-81, РТ-82,
РТ-91 и главных замыкающих контактов реле типов РТ-83, РТ-84 при напряже-
нии от 24 до 250 В постоянного и переменного тока (но размыкание цепи должно
осуществляться другими контактами, например, контактами на валу выключате-
ля) - 5 А.
Лист
4
Зам.
ИАЕЖ.647211.001 РЭ
6
Изм
Лист
документа.
Подпись
Дата
Формат А4
Ток размыкания размыкающих контактов этих типов реле (при перестанов-
ке элементов) при напряжении от 24 до 250 В:
- переменного тока - 2 А;
- постоянного тока - 0,5 А.
1.2.8 Шунтирование и дешунтирование управляемой цепи производится
при токах до 50 А, если управляемая цепь питается от трансформатора тока и её
полное сопротивление при токе 4 А не более 4 Ом, а при токе 50 А - не более
1,5 Ом;
- контактами реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ- 91 при токах,
не более - 50 А. Минимальное значение коммутируемого тока при напряжении
24 В - 0,1 А.
- главными контактами реле типов РТ-85, РТ-86, РТ-95 при токах,
не более 150 А.
1.2.9 Ток замыкания и размыкания замыкающих сигнальных контактов реле
типов РТ-83, РТ-84, РТ-86 при напряжении от 24 до 250 В:
- переменного тока - 1 А;
- постоянного тока - 0,2 А.
Постоянная времени индуктивной нагрузки при постоянном токе более
0,005 с, соsφ нагрузки на переменном токе не менее 0,5.
1.2.10 Ток начала свободного вращения диска реле не более 50 % от тока
уставки зависимого элемента реле. Относительная средняя погрешность и разброс
токов срабатывания зависимого элемента реле не более ±5 %.
Относительная средняя погрешность и разброс токов срабатывания не-
зависимого элемента («отсечки») не превышает ±30 % на уставке 4 А реле с ин-
дексом «1» (в обозначении типоисполнения) и уставке 3 А реле с индексом «2»
тока срабатывания зависимого элемента. При переходе на максимальную уставку
зависимого элемента отклонение действительных кратностей тока срабатывания
«отсечки» от измеренных при указанных выше уставках на ток срабатывания
зависимого элемента не превышает величин, указанных в таблице 3.
Лист
ИАЕЖ.647211.001 РЭ
7
Изм
Лист
документа.
Подпись
Дата
Формат А4
Таблица 3 - Значения отклонений действительной кратности тока
срабатывания
Кратность тока срабатывания
2
4
6
8
Отклонение действительной кратно-
сти тока срабатывания, %
+15
+40
+60
+100
1.2.11 Разброс выдержек времени при десятикратном токе уставки
не более 10 %.
1.2.12 Время срабатывания зависимого элемента реле серии РТ-80 при двух-
и четырехкратных токах уставки соответствует приведенному в таблице 4.
Таблица 4 - Время срабатывания зависимого элемента реле РТ-80
Уставки на время срабатывания, с
Кратность тока
1
4
16
уставки
Время срабатывания, с
2
2,8 ± 0,8
9,6 ± 2
38 ± 8
4
1,5 ± 0,4
5,8 ± 1,2
21 ± 4
1.2.13 Изменения токов срабатывания зависимого и независимого элементов
при изменении температуры окружающего воздуха, измеренных при темпера-
туре (20±5) °С, указаны в таблице 5.
Таблица 5 - Изменение токов срабатывания в диапазонах температур
Изменение токов срабатывания, %
Серия реле
Диапазон температур, °С
от минус 20 до
от плюс 40
от плюс 45
от плюс 50
плюс 40
до плюс 45
до плюс 50
до плюс 55
РТ-80
±15
±15
±18
±20
РТ-90
±15
±20
±25
±30
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
8
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.2.14 Изменение тока срабатывания зависимого элемента при изменении
частоты питающей сети на ±3 % не превышает ±6 % от значений, измеренных
при номинальной частоте.
1.2.15 Изменение тока срабатывания независимого элемента при измене-
нии частоты питающей сети на ±3 % не превышает ±15 % от значений, изме-
ренных при номинальной частоте.
1.2.16 Изменение времени срабатывания зависимого элемента при
десятикратном токе уставки при изменении частоты питающей сети
±3 %
не превышает ±15 % от значений, измеренных при номинальной частоте.
1.2.17 Коммутационная износостойкость, циклов ВО:
- для реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91, РТ-86 (сигнальный
контакт) - 630 срабатываний с нагрузкой по 1.2.7;
- для реле типов РТ-85, РТ-86
(главные контакты), РТ-95
-
60 срабатываний с нагрузкой по 1.2.8.
1.2.18 Механическая износостойкость, циклов ВО:
- для реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91, РТ-86 -
1250 срабатываний;
- для реле типов РТ-85, РТ-86, РТ-95 - 630 срабатываний.
1.2.19 В состоянии поставки электрическая изоляция реле выдерживает в
течение 1 мин без пробоя и перекрытия испытательное напряжение 2000 В
переменного тока частоты 50 Гц, приложенное между токоведущими электри-
чески не связанными частями реле, а также между ними и корпусом реле.
Изоляция между разомкнутыми контактами реле выдерживает в течение
1 мин испытательное напряжение 500 В переменного тока частоты 50 Гц.
При повторных испытаниях испытательное напряжение составляет 90 %
от указанных значений.
1.2.19.1 Расстояние между любыми электрически несвязанными токове-
дущими цепями, а также между ними и металлическими частями снаружи
оболочки должны быть не менее 6 мм по изоляции и 4 мм по воздуху.

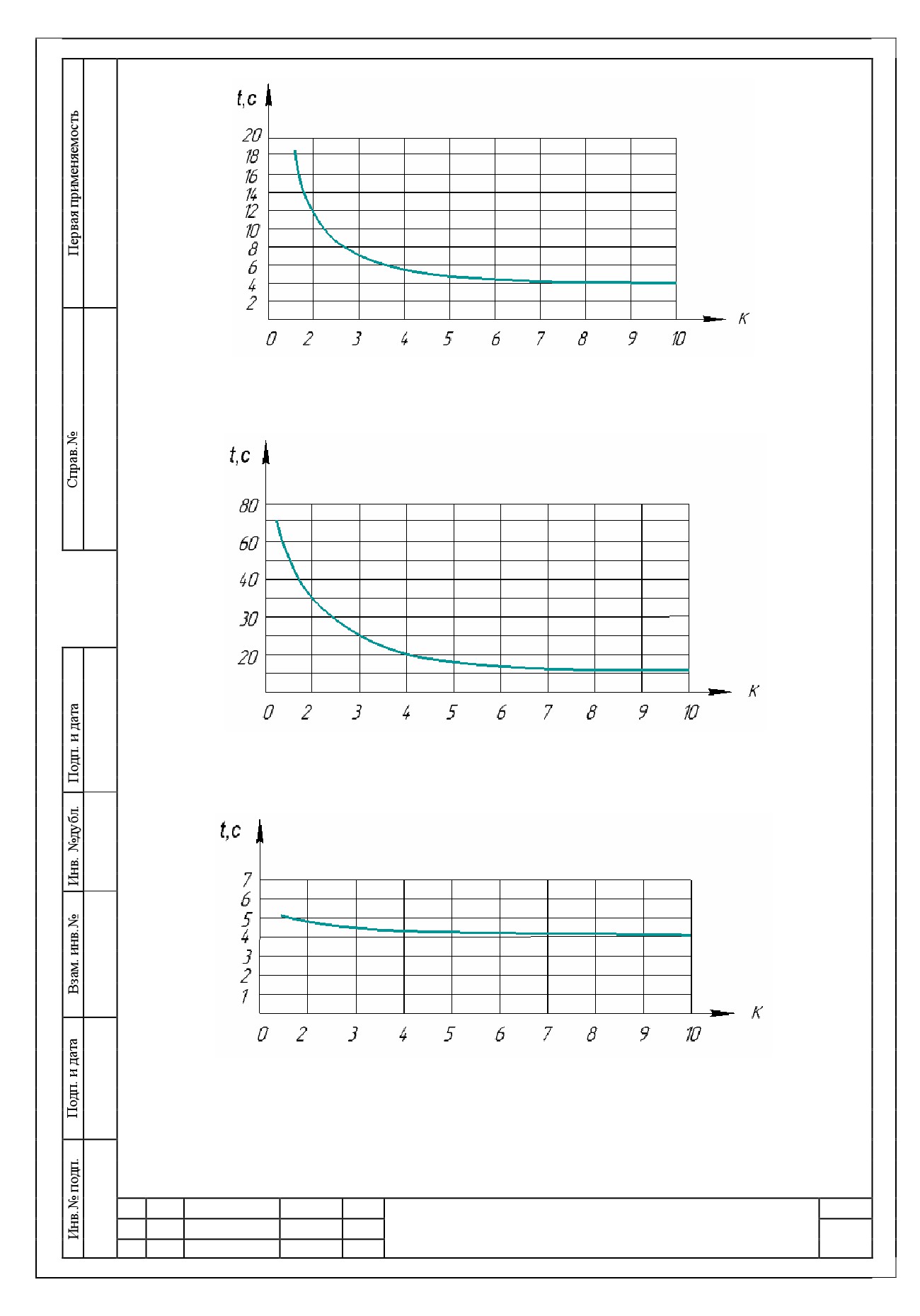

1.2.20 Характеристики зависимости времени срабатывания от кратности
тока срабатывания реле приведены на рисунках 7, 8, 9.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
9
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.2.21 Требования по надежности
- наработка на отказ не менее коммутационной износостойкости по 1.2.17;
- ресурс не менее механической износостойкости по 1.2.18;
- средний срок службы реле не менее 12 лет;
- среднее время восстановления работоспособного состояния реле
не более 5 ч;
- средний срок сохраняемости по 6.1;
- термическая устойчивость при протекании токов до 150 А в течение 1 с.
1.2.22 Масса реле не более 2,9 кг.

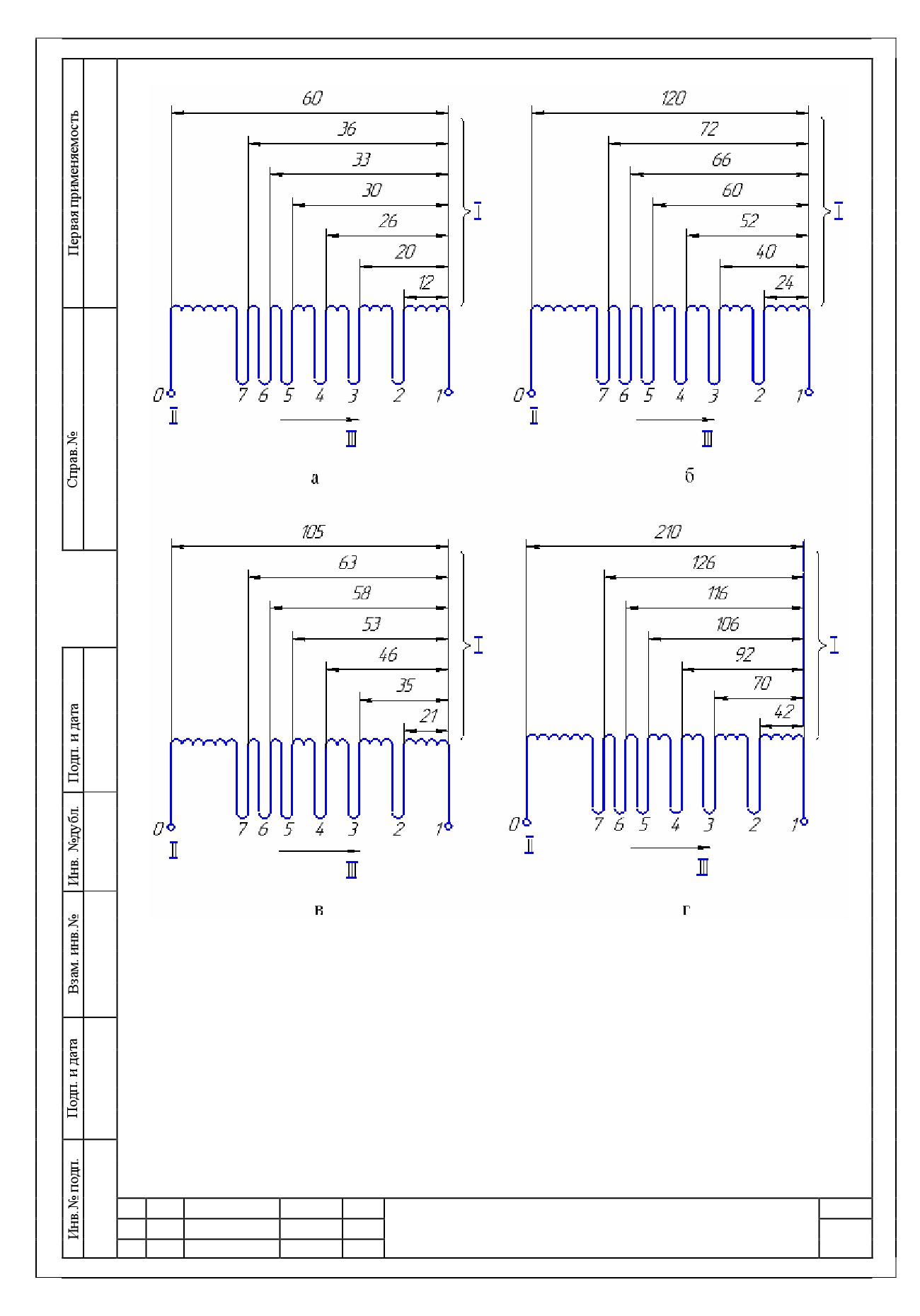

1.2.23 Обмоточные данные катушки приведены в таблице 6, а схема
намотки на рисунке 6.
Таблица 6 - Обмоточные данные катушки реле
Серия реле
Iном, А
Число витков
Марка провода
РТ-80
10
60
ПЭТВ-2-2,0
5
120
ПЭТВ-2-1,5
РТ-90
10
105
ПЭТВ-2-1,5
5
210
ПЭТВ-2-1,0
В реле, поставляемых на экспорт в страны с тропическим климатом, при-
меняется провод ПЭТ-155.
1.3 Конструктивное выполнение реле
1.3.1 Все механизмы реле смонтированы внутри корпуса, состоящего из
механически прочного цоколя и съемного прозрачного кожуха.
1.3.2 Реле предназначены для монтажа на вертикальной плоскости и
выпускаются с передним и задним (винтом или шпилькой) присоединением
внешних проводников.
1.3.3 Зажимы реле, предназначенные для присоединения внешних про-
водников, приспособлены для подсоединения к ним двух медных проводников,
сформованных в кольцо, каждый номинальным сечением 1,5 мм2 , и выполня-
ются по 2 классу ГОСТ 10434-82.
1.3.4 Габаритные, установочные и присоединительные размеры реле
приведены на рисунке 5.
1.3.5 На кожухе реле смонтировано устройство для установки сигналь-
ного флажка в начальное положение без снятия кожуха.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
10
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.4 Устройство и работа

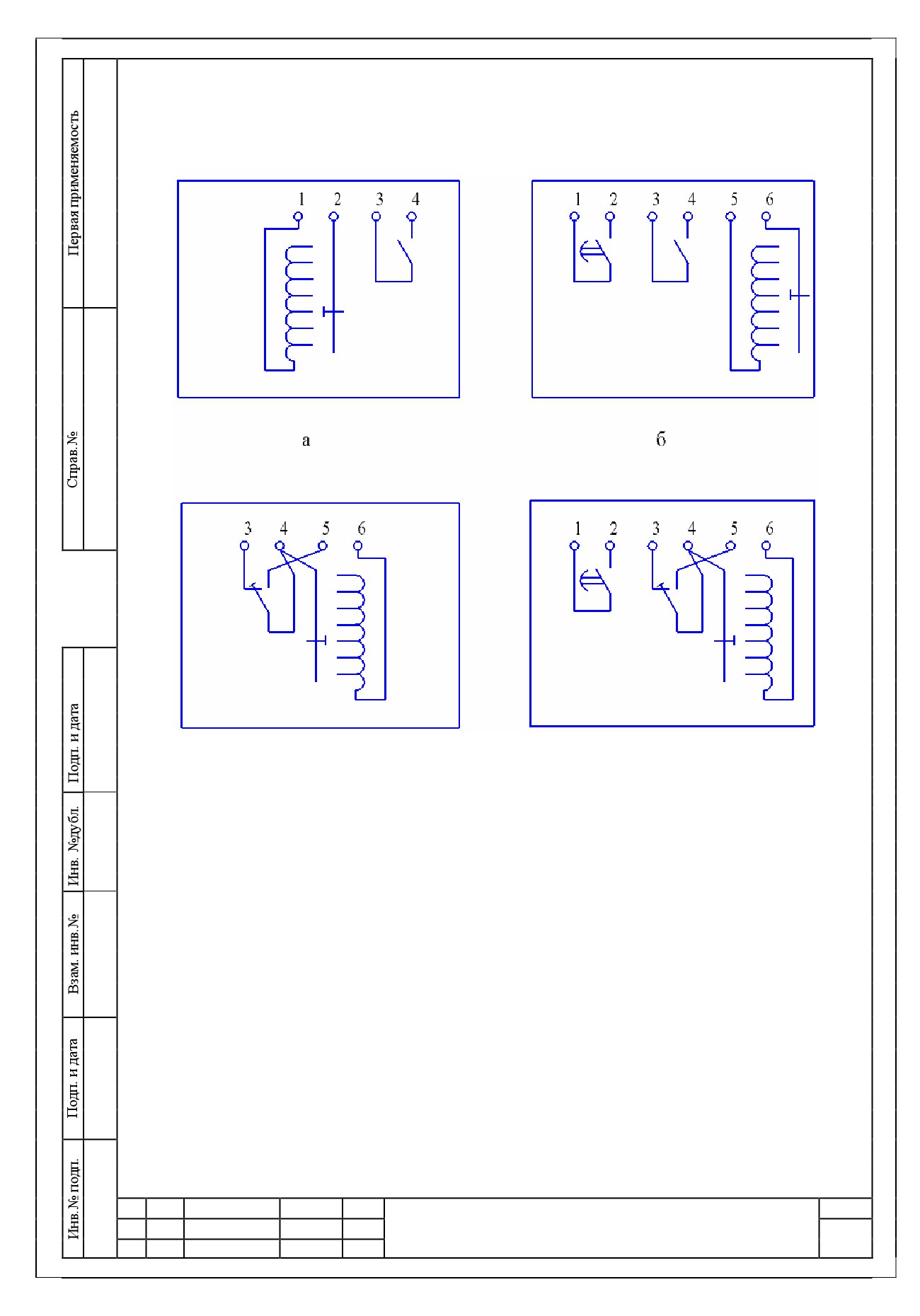

1.4.1 Схемы электрические подключения реле и контактных перемычек
приведены на рисунке 4.

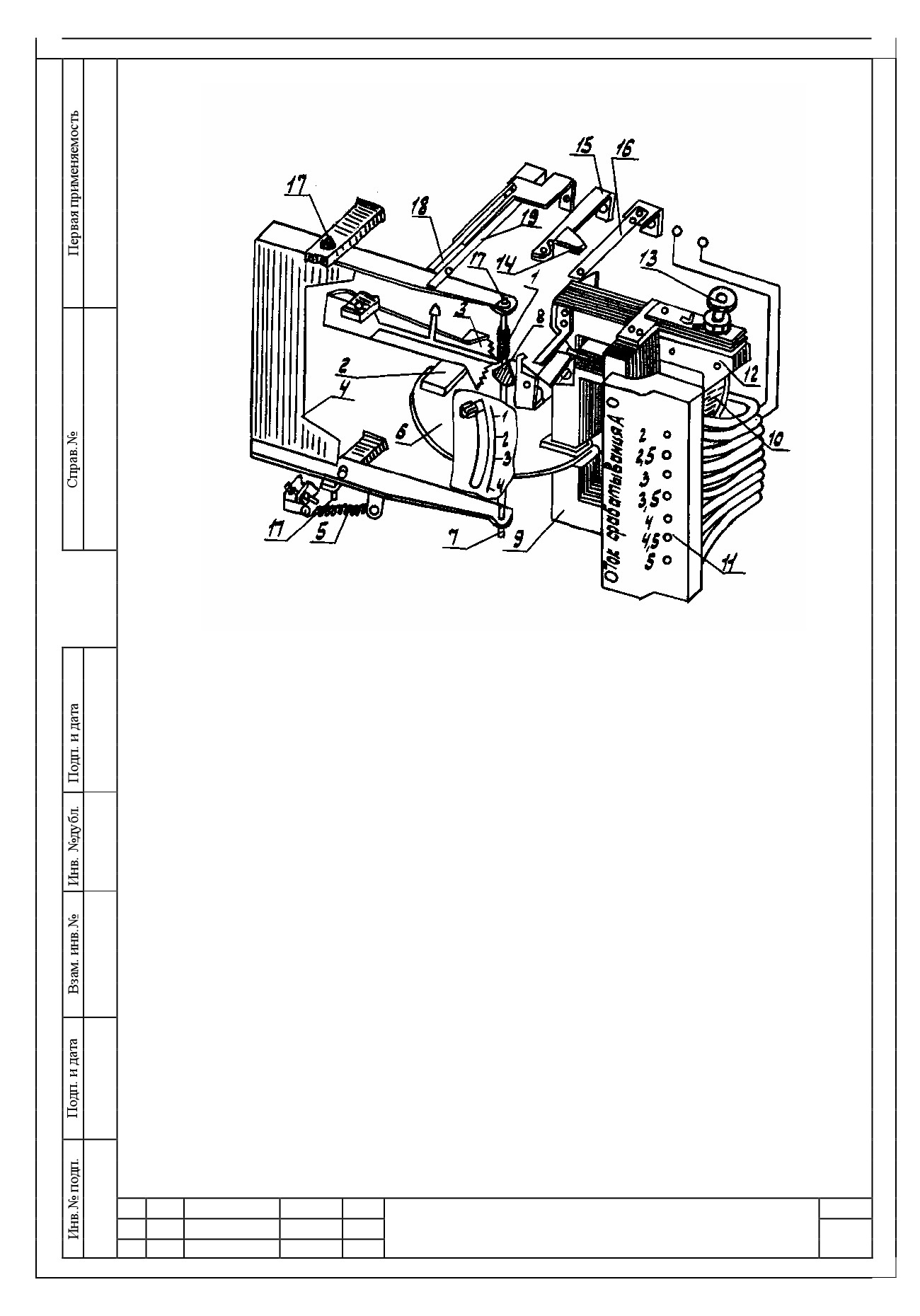

1.4.2 Реле являются комбинированными и состоят из двух элементов: ин-
дукционного с выдержкой времени и электромагнитного мгновенного действия,
создающего «отсечку» при больших значениях тока короткого замыкания. Ки-
нематическая схема реле представлена на рисунке 1.
Вращающий момент на диске поз. 6 индукционного элемента создаётся в
результате взаимодействия магнитных потоков в зазоре магнитопровода поз. 9
с индуктируемыми ими в диске токами. Вращение диска начинается при токе,
равном 20-50 % от тока срабатывания реле, реле в целом при этом ещё не
действует, так как червяк поз. 1 на оси диска не сцеплён с зубчатым сектором
поз. 3. На вращающийся диск действуют две силы: одна создаётся магнитной
системой, другая - постоянным магнитом поз. 2. Увеличение тока в катушке
поз. 10, и, как следствие этого, увеличение скорости вращения диска приводят к
возрастанию значений этих сил. При определённом токе равнодействующая
этих сил преодолевает натяжение арретирующей пружины поз. 5, поворачивает
вокруг оси рамку поз. 4 с установленной на ней осью с диском и производит
сцепление червяка с зубчатым сектором.
У реле типов РТ-81, РТ-82, РТ-85, РТ-91, РТ-95 зубчатый сектор поднима-
ется и своим хвостовиком поворачивает якорь поз. 12 электромагнитного эле-
мента реле. Правый воздушный зазор между якорем и магнитопроводом при
этом уменьшается, а левый увеличивается, якорь притягивается к магнитопро-
воду и своим толкателем действует на контакты реле. Одновременно скоба,
укрепленная на якоре, поворачивает флажок указателя срабатывания поз. 8.
У реле типов РТ-83, РТ-84 и РТ-86 зубчатый сектор кинематически не
связан с якорем электромагнитного элемента, а действует только на сигнальные
контакты поз. 18, 19. Главные контакты срабатывают от электромагнитного
элемента.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
11
Изм
Лист
документа.
Подпись
Дата
Формат А4
Реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91 выпускаются с одним
замыкающим контактом, состоящим из угольника поз. 15 со скобой поз. 14
(неподвижный контакт) и бронзовой контактной пластинки поз. 16 (подвижный
контакт). Контакты укреплены на скобе поз. 14 и контактной пластинке поз. 16.
При необходимости предусмотрена возможность получения размыкающего
контакта, это достигается перестановкой скобы поз. 14 и контактной пластинки
поз. 16.

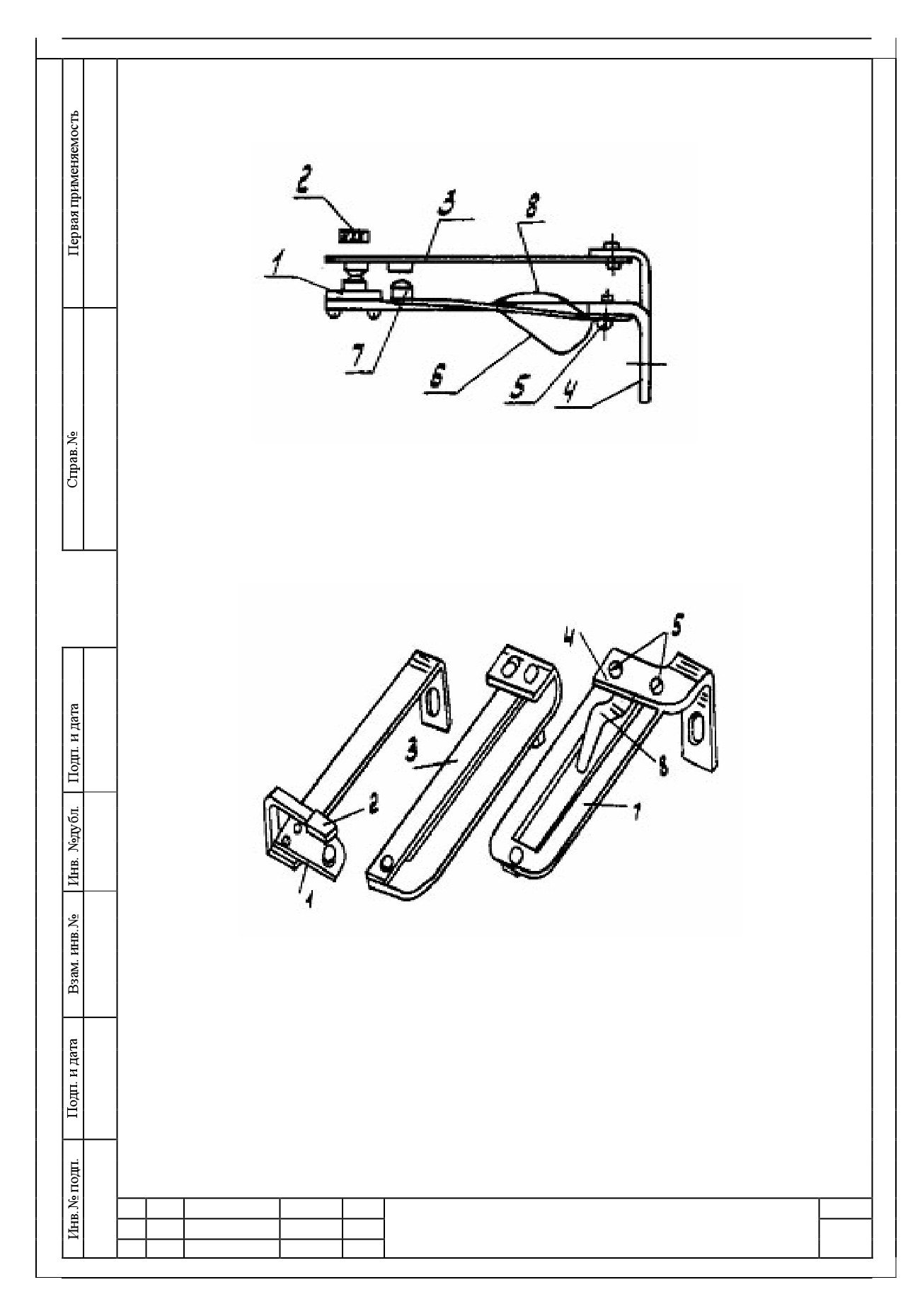

Реле типов РТ-85, РТ-86, РТ-95 имеют один замыкающий и один размы-
кающий контакты, связанные кинематически так, что размыкание размыкаю-
щего контакта происходит после замыкания замыкающего контакта. На рисун-
ках 2 и 3 изображены эта контактная система и ее основные узлы.
Индукционный элемент создает выдержку времени, уменьшающуюся с
увеличением тока, протекающего в обмотке реле. Характеристика «время-ток»
реле серии РТ-80
- ограниченно-зависимая; независимая часть начинается
практически с (8-10)-кратного тока срабатывания. Выдержка времени срабаты-
вания реле серии РТ-90 мало зависит от тока - независимая часть характери-
стики «время-ток» начинается, примерно, при четырехкратном токе срабатыва-
ния.
В реле имеется возможность изменять уставку на время срабатывания.
Электромагнитный элемент при срабатывании воздействует мгновенно на
контакты в случае, если ток в реле превышает ток срабатывания
«отсечки».
Катушка реле выполнена с несколькими отпайками, подведенными к зажимам
на специальной контактной колодке поз. 11 (рисунок 1), на которой предусмот-
рена возможность переключения уставок тока срабатывания реле.
Уставку на ток срабатывания «отсечки» можно, кроме того, регулировать из-
менением воздушного зазора в электромагнитном элементе с помощью специ-
ального винта поз. 13. На винте крепится шкала «отсечки».
Указатель срабатывания поз. 8 главных контактов устанавливается в
исходное положение от руки возвратным устройством без снятия кожуха.
Механизм указателя срабатывания закреплен в таком положении, что флажок
выпадает только при срабатывании электромагнитного элемента.
Лист
4
Зам.
ИАЕЖ.647211.001 РЭ
12
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.5 Маркировка
1.5.1 Маркировка реле соответствует ГОСТ 18620-86, статье 5
ТР ТС 004/2011 и конструкторской документации.
1.5.2 Маркировка транспортной тары соответствует ГОСТ 14192-96.
1.5.3 Конструкцией реле предусмотрена возможность их опломбирования.
1.6 Упаковка
1.6.1 Консервации смазками и маслами реле не подлежат.
1.6.2 Упаковка реле по ГОСТ 23216-78 для условий хранения, транс-
портирования и допустимых сроков сохраняемости, указанных в разделе 6.
1.6.3 Сочетание видов и вариантов транспортной тары с типами внутрен-
ней упаковки по ГОСТ 23216-78; для потребностей экономики страны катего-
рия упаковки - КУ-2, для экспортных поставок в макроклиматические районы
с тропическим климатом, районы Крайнего Севера и приравненные к ним
местности - КУ-3А по ГОСТ 15846-2002.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
13
Изм
Лист
документа.
Подпись
Дата
Формат А4
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 Климатические условия монтажа и эксплуатации соответствуют
требованиям 1.1.2 настоящего РЭ.
2.2 Подготовка реле к использованию
2.2.1 Убедиться в соответствии содержимого тарного ящика упаковочно-
му листу.
Упакованные реле положить на горизонтальную поверхность, руково-
дствуясь знаками «Верх».
2.2.2 Реле предназначены для установки на заземленной металлоконст-
рукции с толщиной фасадного листа (угольника и т.д.) не более 5 мм.
2.2.3 Рабочее положение в пространстве вертикальное, допускается
отклонение от рабочего положения до 5 º в любую сторону.
При монтаже реле с задним присоединением во избежание деформации
цоколя и для правильной работы реле необходимо в местах крепления реле
между цоколем и панелью обязательно устанавливать стальные прокладки,
входящие в комплект деталей присоединения. После установки реле в рабочее
положение необходима повторная проверка работы индукционного элемента.
2.2.4 Реле выпускаются с предприятия-изготовителя полностью отрегу-
лированными и в дополнительной регулировке не нуждаются.
2.2.5 Перед включением в работу необходимо убедиться в отсутствии
дефектов, которые могут появиться при нарушении правил транспортирования
и хранения.
2.2.6 До установки в эксплуатацию реле необходимо хранить в закрытых
складских помещениях в заводской упаковке.
Лист
ИАЕЖ.647211.001 РЭ
14
Изм
Лист
документа.
Подпись
Дата
Формат А4
2.2.7 Пока реле не установлено, не рекомендуется отвязывать подвижные
части и вынимать заклинивающие прокладки.
2.2.8 Содержание комплектов деталей присоединения приведено в
таблице 12.
2.3 Возможные неисправности и методы их устранения
2.3.1 Неисправности в реле могут возникнуть при нарушении условий
транспортирования и хранения.
Способы устранения возможных неисправностей приведены в таблице 6а.
Таблица 6а - Возможные неисправности и способы их устранения
Возможная неисправность
Возможная причина
Способ устранения
п/п
Отсутствует плавный ход
Отрегулируйте глуби-
Зубчатый сектор двигается
1
сектора при сцеплении с
ну зацепления червяч-
скачками
червяком
ной передачи
2
Падение зубчатого сектора
Перекос зубчатого секто-
Исправьте перекос с
во время работы реле при
ра, заусенцы.
помощью металличе-
соприкосновении со скобой
ского пинцета. Зачис-
якоря отсечки
тите тряпочкой или
бархатным напильни-
ком.
3
При вращении диска отсут-
На подшипнике присут-
При необходимости
ствует свободный ход оси
ствуют заусенцы или не-
зачистите тряпочкой,
большая кривизна
подрегулируйте под-
шипниковый винт
2.3.2 При появлении признаков неисправности или перегрева реле (резкий
запах, дым и т. п.) необходимо:
- обесточить изделие;
- выяснить причины неисправности.
О всех случаях отказов реле необходимо сообщать на завод-изготовитель
в установленном порядке.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
15
Изм
Лист
документа.
Подпись
Дата
Формат А4
3 Техническое обслуживание
3.1 Общие указания
3.1.1 Техническое обслуживание реле допускается осуществлять эксплуа-
тационному персоналу, прошедшему специальную подготовку и имеющему
аттестацию на право выполнения работ (с учетом соблюдения мер защиты реле
от воздействия статического электричества), хорошо знающему особенности
электрической схемы и конструкции реле.
3.1.2 Техническое обслуживание производится в соответствии с «Прави-
лами технической эксплуатации электроустановок потребителями», «Правила-
ми технической эксплуатации электрических станций и сетей», а также
«Правилами техники безопасности при эксплуатации электроустановок, стан-
ций и подстанций» и настоящим РЭ.
3.1.3 При установке в эксплуатацию при отсутствии дефектов, возникших
при транспортировании, специальная настройка и регулировка не требуется.
3.2 Проверка работоспособности реле
3.2.1 При включении нового реле проверка его производится по ниже
перечисленным пунктам:
- величина зазоров между диском и полюсами электромагнита и постоян-
ного магнита должна быть не менее 0,3 мм с каждой стороны. При повороте на
полный оборот диск не должен «бить». Поверхность полюсов должна быть
чистой (проверяется визуально);
- свободный ход рамки и диска в подпятниках в вертикальном направле-
нии не должен превышать 0,5 мм у рамки и 0,3 мм у диска;
- якорь элемента «отсечки» должен свободно, без трения, поворачиваться
на своей оси, иметь свободный ход в осевом направлении от 0,1 до 0,2 мм и не
иметь перекоса. Правый конец якоря, несущий короткозамкнутый виток,
должен при срабатывании прилегать к магнитопроводу всей плоскостью.
Лист
ИАЕЖ.647211.001 РЭ
16
Изм
Лист
документа.
Подпись
Дата
Формат А4
- зубчатый сектор должен свободно вращаться вокруг своей оси, имея
свободный ход в осевом направлении не более 0,5 мм. При повороте рамки
от руки сектор должен приходить в зацепление червяком при любом (в преде-
лах шкалы уставок на время) положении поводка устройства регулировки
уставки на время срабатывания;
- зазор между контактами реле типов РТ-81, РТ-82, РТ-83, РТ-84 и РТ-91
должен быть не менее 2 мм (для размыкающих контактов после срабатывания
реле);
- зазор между контактами реле типов РТ-85, РТ-86, РТ-95 должен быть:
а) для главных замыкающих контактов - не менее 1,5 мм;
б) для главных размыкающих контактов - после срабатывания реле -
не менее 2 мм;
- зазор между контактами для сигнальных замыкающих контактов реле
типов РТ-83, РТ-84, РТ-86 должен быть от 2 до 2,5 мм;
- давление в размыкающих контактах реле типов РТ-85, РТ-86 и РТ-95
должно быть не менее 8 г. Давление пружины на контактную пластинку
замыкающего контакта должно быть не менее 10 г;
- ток срабатывания, т.е. минимальный ток, при котором контакты реле
замыкаются под действием сектора, должен быть равен току уставки с допус-
ком
±5 %. При этом сектор должен двигаться вверх плавно, без скачков и
остановок. Сектор не должен ни застревать, ни падать при соприкосновении со
скобой якоря отсечки. Если при проверке замечены какие-либо неисправности,
следует отрегулировать глубину зацепления червячной передачи. Причинами
отклонения тока срабатывания реле от указанных выше величин могут являться
либо повышение трения в опорах рамки и диска, либо разрегулировка аррети-
рующей пружины;
- коэффициент возврата устанавливается взаимосвязанной регулировкой
стальной скобы, укрепленной на подвижной системе, и арретирующей пружи-
ны.
При регулировке необходимо следить, чтобы арретирующая пружина
надежно возвращала рамку с диском в начальное положение.
Лист
ИАЕЖ.647211.001 РЭ
17
Изм
Лист
документа.
Подпись
Дата
Формат А4
- разброс точек характеристики выдержки времени проверяется при
полуторакратном токе срабатывания и не должен превышать на максимальной
уставке на время 1 с для РТ-81, РТ-83, РТ-85, РТ-91, РТ-95 и
2 с для РТ-82,
РТ-84 и РТ-86;
- проверку шкалы времени срабатывания производить в соответствии с
данными таблицы 7.
Таблица 7 - Относительная средняя погрешность на уставках при десяти-
кратном токе
Уставки на время срабатывания
Тип реле
при десятикратном токе, с
РТ-81, РТ-83, РТ-85,
1
2
3
4
РТ-91, РТ-95
РТ-82, РТ-84, РТ-86
4
8
12
16
Относительная средняя
25
20
15
10
погрешность, %
- калибровка реле на предприятии-изготовителе производится при устав-
ке на ток срабатывания индукционного элемента 4 А - для реле с индексом «1»
в обозначении типа и
3 А - для реле с индексом «2». При этих условиях
погрешность величин токов срабатывания элемента «отсечки» не превышает
±30 % от номинальных данных.
3.2.2 Проверить электрическую прочность изоляции (см. 1.2.19).
3.3 Правила безопасности
3.3.1 Требования безопасности соответствуют ТР ТС 004/2011.
3.3.2 По способу защиты человека от поражения электрическим током
реле соответствуют классу 0 по ГОСТ 12.2.007.0-75.
3.3.3 Конструкция реле пожаробезопасна в соответствии с требованиями
ГОСТ 12.1.004-91. Вероятность возникновения пожара не превышает значения
1
в год.
3.3.4 Конструкция реле обеспечивает безопасность обслуживания в
соответствии с ГОСТ 12.2.007.6-75, ГОСТ 12.2.007.6-93.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
18
Изм
Лист
документа.
Подпись
Дата
Формат А4
3.3.5 Степень защиты оболочки реле от прикосновения к токоведущим
частям и попадания внутрь посторонних тел - IP40, а контактных зажимов
для присоединения внешних проводников
- IP00 по ГОСТ
14254-2015,
ГОСТ 14255-69.
3.3.6 Требования по изоляции реле соответствуют приведенным в первом
разделе требований настоящего РЭ.
3.3.7 Требования по коммутационной и механической износостойкости
соответствуют приведенным в первом разделе требований настоящего РЭ.
3.3.8 Требования к внешним механическим и климатическим воздейст-
вующим факторам соответствуют приведенным в первом разделе требований
настоящего РЭ.
3.3.9 Монтаж и обслуживание реле должны производиться при
обесточенном состоянии. Запрещается снимать оболочку с реле, находящегося
в работе.
3.3.10 При соблюдении требований эксплуатации и хранения реле не
создают опасность для окружающей среды и потребителя.
3.3.11 Эксплуатация и обслуживание реле разрешается лицам, прошед-
шим специальную подготовку и ознакомившимся с данным РЭ.
3.4 Организация эксплуатационных проверок
3.4.1 При эксплуатации реле следует периодически, не реже одного раза
в три года, производить осмотр и проверку реле.
3.4.2 Не рекомендуется смазывать цапфы оси и подшипники реле.
3.4.3 Осмотр контактов исполнительного органа и, при необходимости,
чистку их производите острым лезвием ножа, либо чистым надфилем, а затем
протрите их чистой мягкой тряпочкой. Применение абразивов не допускается.
Не следует касаться контактов пальцами рук.
Лист
ИАЕЖ.647211.001 РЭ
19
Изм
Лист
документа.
Подпись
Дата
Формат А4
4 Текущий ремонт

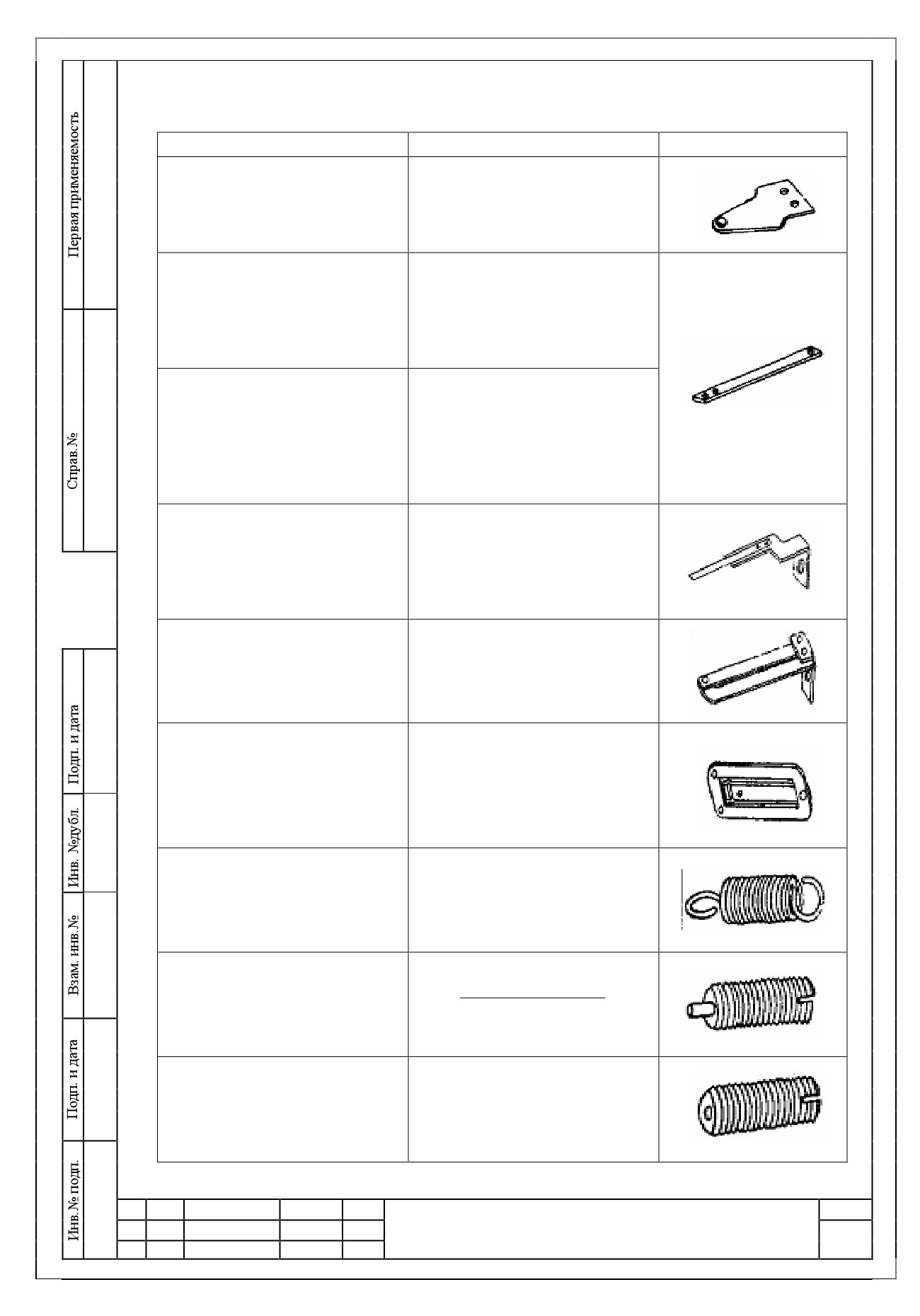

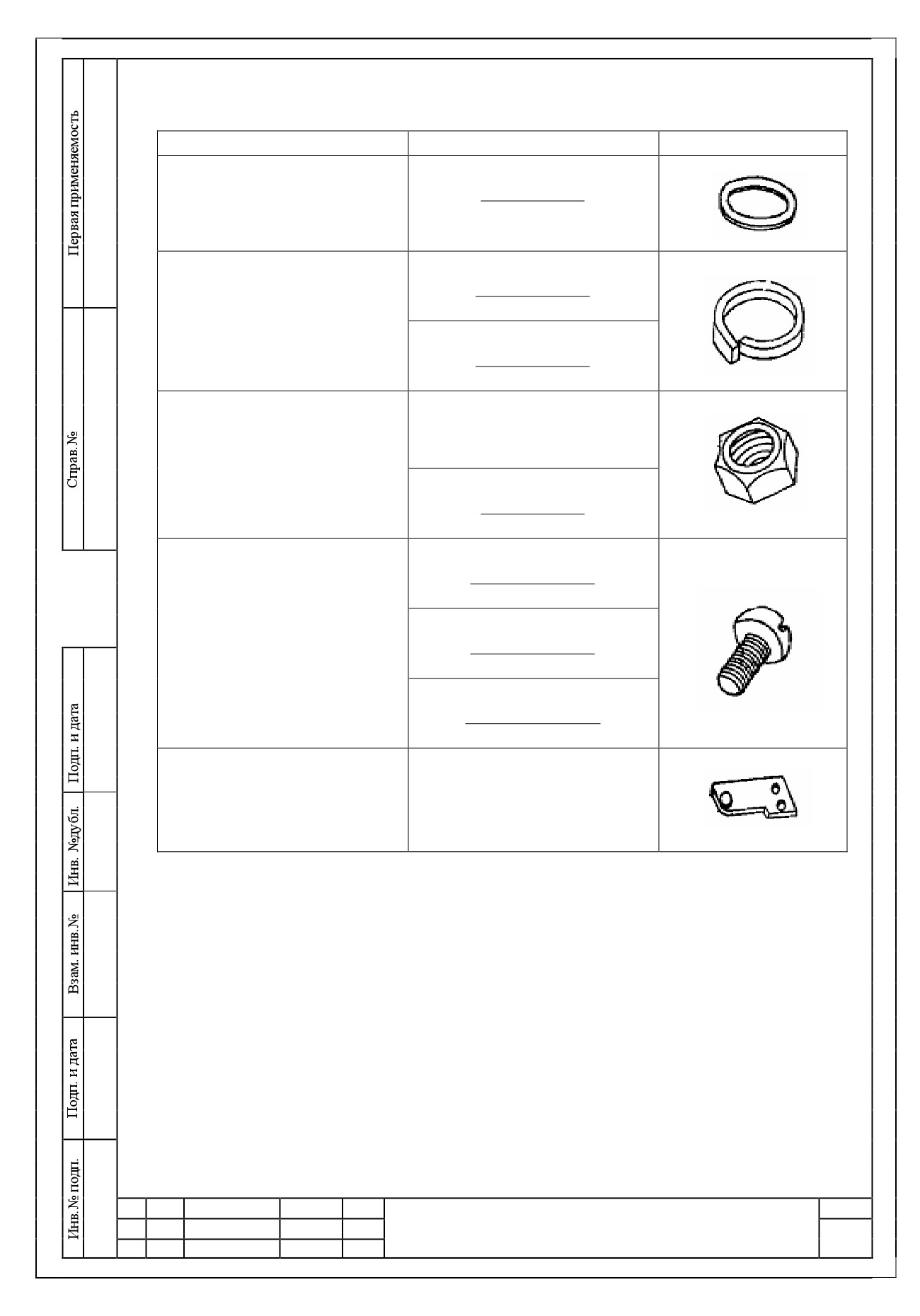

4.1 Вместе с реле в экспортном исполнении (для стран с умеренным и
тропическим климатом) по требованию заказчика поставляются запасные части
для пусконаладочных работ, содержание комплекта которых приведено в
таблицах 8, 9, 10.
4.2 Необходимое количество комплектов запасных частей указывается за-
казчиком.
4.3 Для смены контактной пластинки поз. 16 (рисунок 1) реле типов
РТ-81, РТ-82, РТ-83, РТ-84 и РТ-91 необходимо отвернуть две крепящие ее
гайки.
После установки новой контактной пластинки необходимо отрегулиро-
вать контактную систему так, чтобы конец пластинки у контакта лежал на
упоре и не оказывал на него заметного давления.
Наличие зазора между упором и контактной пластинкой может привести
к вибрации контактов. Зазор между контактами должен быть не менее 2 мм.
При замыкании должен быть обеспечен надежный контакт за счет прогиба
контактной пластинки на 0,8-1 мм.
4.4 Для замены контактной скобы поз. 14 необходимо вывернуть два
винта, крепящие ее к угольнику поз. 15, и после установки новой контактной
скобы произвести проверку регулировки контактов таким же образом, как это
делается после смены контактной пластинки. Для смены контактного соедине-
ния поз. 7 (рисунки 2 и 3) реле типов РТ-85, РТ-86 и РТ-95 необходимо вывер-
нуть два винта поз. 5, крепящие его к угольнику поз. 4.
После установки необходимо произвести регулировку. Межконтактный
зазор должен быть не менее 1,5 мм, что достигается подгибанием упора поз. 6.
Бронзовая пружина поз. 8 должна оказывать давление на контактную пластинку
величиной не менее 10 г.
4.5 Для смены контактного соединения поз. 3 (рисунки 2 и 3) реле типов
РТ-85, РТ-86 и РТ-95 необходимо вывернуть винт, крепящий его к клеммной
колодке реле. После установки нового контактного соединения необходимо
обеспечить давление в размыкающем контакте величиной не менее 8 г, что
достигается подгибанием бронзовой контактной пластинки размыкающего
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
20
Изм
Лист
документа.
Подпись
Дата
Формат А4
контакта. При срабатывании реле контактная пластинка размыкающего контак-
та должна ложиться на упор с небольшим прогибом 0,3-0,5 мм.
4.6 Для смены подшипникового винта поз. 7 (рисунок 1) необходимо
ослабить гайку на винте и вывернуть его. Нужно осмотреть рабочую поверх-
ность цапфы оси. При обнаружении на рабочей поверхности царапин или вы-
боин цапфу необходимо отполировать. При замене подшипникового винта
следует ввернуть его в резьбовое отверстие в рамке настолько, чтобы диск при
вращении не задевал магнитопровода и постоянного магнита. При этом осевой
люфт оси диска должен быть таким, как это указано в разделе 3. Затем нужно,
придерживая винт, ввернуть и затянуть гайку. Для оценки качества нового
подшипника и правильности его установки необходимо проверить время
полного оборота диска или ток начала вращения диска.
Определение времени полного оборота диска следует производить при
установке винта в гнездо, соответствующее первой
(наименьшей) уставке на
колодке при токе, равном 2 А, для реле с индексом 1 и 1 А для реле с индек-
сом 2. Отсчет следует производить после того, как скорость диска достигнет
установившейся величины.
При исправном состоянии подшипника диск должен сделать полный
оборот за 5-8 с. Величина тока начала вращения диска должна быть такой,
как указано в разделе 1.4.
Смена остальных трех подшипниковых винтов поз. 17 производится
аналогично смене подшипникового винта поз. 7. После замены необходимо
проверить отсутствие затирания в осях. Ход рамки должен быть свободным и
плавным.
4.7 Для смены контакта поз. 18 сигнальных контактов реле типов РТ-83,
РТ-84 и РТ-86 необходимо вывернуть крепящий его винт. Смена контактной
пластинки поз. 19 аналогична смене контактной пластинки поз. 16.
После установки новой контактной пластинки и контакта необходимо
обеспечить зазор между контактами не менее 2 мм. Затем следует проверить
работу сигнальных контактов при действии индукционного элемента.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
21
Изм
Лист
документа.
Подпись
Дата
Формат А4
Таблица 8 - Список запасных частей для реле серий РТ-80, РТ-90 для
экспорта в страны с умеренным климатом
Количество, шт.
№ поз.
Наименование
в таб-
лице 10
Обозначение
1
Контакт
5БК.551.009
1
1
1
1
-
-
1
-
Пластинка
2
5БК.150.002
1
1
1
1
-
-
1
-
контактная
Пластинка
3
5БК.150.002-01
-
-
1
1
-
1
-
-
контактная
4
Контакт
5БК.551.377
-
-
1
1
-
1
-
-
Соединение
5
5БК.558.014
-
-
-
-
1
1
-
1
контактное
Соединение
6
5БК.558.016
-
-
-
-
1
1
-
1
контактное
7
Пружина
8БК.281.012
1
1
1
1
1
1
1
1
8
Цапфа
-
-
-
-
-
-
-
-
9
Подшипник
5БК.269.001
1
1
1
1
1
1
1
1
10
Шайба 2,5
-
-
-
-
-
-
-
-
Шайба
11
-
-
-
-
-
-
-
-
пружинная 3
Шайба
12
-
-
-
-
-
-
-
-
пружинная 2,5
13
Гайка
8БК.940.152
1
1
1
1
1
1
1
1
14
Гайка М2,5
-
-
-
-
-
-
-
-
15
Винт М2,5х6
-
-
-
-
-
-
-
-
16
Винт М3х6
-
-
-
-
-
-
-
-
17
Винт М2,5х18
-
-
-
-
-
-
-
-
18
Контакт
5БК.551.111
-
-
-
-
1
1
-
1
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
22
Изм
Лис
документа.
Подпись
Дата
т
Таблица 9 - Список запасных частей для реле серий РТ-80, РТ-90 для
экспорта в страны с тропическим климатом
Количество, шт.
№ поз.
Наименование
в таб-
лице 10
Обозначение
1
Контакт
5БК.551.009-01
1
1
1
1
-
-
1
-
Пластинка
2
5БК.150.002-02
1
1
1
1
-
-
1
-
контактная
Пластинка
3
5БК.150.002-01
-
-
1
1
-
1
-
-
контактная
4
Контакт
5БК.551.377-01
-
-
1
1
-
1
-
-
Соединение
5
5БК.558.014-01
-
-
-
-
1
1
-
1
контактное
Соединение
6
5БК.558.016-01
-
-
-
-
1
1
-
1
контактное
7
Пружина
8БК.281.145
1
1
1
1
1
1
1
1
8
Цапфа
5БК.267.001-03
1
1
1
1
1
1
1
1
9
Подшипник
5БК.269.001-01
1
1
1
1
1
1
1
1
10
Шайба 2,5
БКЖИ.758491.525
2
2
4
4
2
4
2
2
Шайба
11
БКЖИ.758486.103
2
2
2
2
2
2
2
2
пружинная 3
Шайба
12
БКЖИ.758486.125
2
2
4
4
2
4
2
2
пружинная 2,5
13
Гайка
8БК.940.152-01
2
2
2
2
2
2
2
2
14
Гайка М2,5
БКЖИ.758412.525
2
2
2
2
2
2
2
2
15
Винт М2,5х6
БКЖИ.758151.525-06
2
2
2
2
2
2
2
2
16
Винт М3х6
БКЖИ.758161.503-06
2
2
2
2
2
2
2
2
17
Винт М2,5х18
БКЖИ.758151.125-18
-
-
2
2
-
2
-
-
18
Контакт
5БК.551.111-01
-
-
-
-
1
1
-
1
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
23
Изм
Лис
документа.
Подпись
Дата
т
Таблица 10 - Запасные части для пусконаладочных работ
Наименование
Обозначение
5БК.551.009
1 Контакт
5БК.551.009-01
5БК.150.002
2 Пластина контактная
5БК.150.002-02
3 Пластина
5БК.150.002-01
контактная
5БК.551.377
4 Контакт
5БК.551.377-01
5БК.558.014
5 Соединение
5БК.558.014-01
контактное
5БК.558.016
6 Соединение
5БК.558.016-01
контактное
8БК.281.012
7 Пружина
8БК.281.145
-
8 Цапфа
5БК.267.001-03
5БК.269.001
9 Подшипник
5БК.269.001-01
Лист
4
ИАЕЖ.647211.001 РЭ
24
Изм
Лист
документа.
Подпись
Дата
Формат А4
Продолжение таблицы 10
Наименование
Обозначение
-
10 Шайба
8БК.950.525
-
12 Шайба пружинная 2,5
8БК.953.125
11 Шайба пружинная 3
-
8БК.953.103
13 Гайка
8БК.940.152
8БК.940.152-01
14 Гайка М2,5
-
8БК.940.525
-
15 Винт М2,5х6
8БК.900.525.6
-
16 Винт М3х6
8БК.903.503.6
17 Винт М2,5х18
-
8БК.900.125.18
5БК.551.111
18 Контакт
5БК.551.111-01
Примечание - Номера чертежей в числителе соответствуют запасным
частям, поставляемым на экспорт в страны с умеренным климатом; номера
чертежей в знаменателе соответствуют запасным частям, поставляемым на экс-
порт в страны с тропическим климатом. Запасные части предназначены для
пуско-наладочных работ.
Лист
4
ИАЕЖ.647211.001 РЭ
25
Изм
Лист
документа.
Подпись
Дата
Формат А4
5 Комплектность
5.1 В комплект поставки входят:
- реле - 1шт.;
- комплект деталей для крепления реле и присоединения внешних
проводников (переднее или заднее по указанию в заказе) - 1 шт. Содержание
комплекта приведено в таблице 12.
- комплект запасных частей для пусконаладочных работ (при наличии
указания в заказе). Содержание комплекта приведено в таблицах 8, 9, 10. Необ-
ходимость поставки запасных частей и количество их комплектов должны
указываться в заказе.
- этикетка - 1 экземпляр;
- руководство по эксплуатации - 1 экземпляр на партию, поставляемую в
один адрес, если иное не оговорено в заказе.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
26
Изм
Лист
документа.
Подпись
Дата
Формат А4
6 Транспортирование и хранение
6.1 Условия транспортирования и хранения реле и допустимые сроки со-
храняемости в упаковке до ввода в эксплуатацию приведены в таблице 11.
Таблица 11 - Условия хранения, допустимые сроки сохраняемости реле
Обозначение условий
Допустимые
транспортирования в
Обозначение
сроки
части воздействия
условий хране-
сохраняемости
Вид поставки
климатических фак-
механических
ния по
в упаковке
торов таких, как
факторов по
ГОСТ 15150-69
поставщика,
условия хранения
ГОСТ 23216-78
годы
по ГОСТ 15150-69
1 Для потребностей
экономики страны
(кроме районов
Крайнего Севера и
приравненных к ним
местностей по
Л
5 (ОЖ4)
I (Л)
2
ГОСТ 15846-2002)
2 Для экспорта в
макроклиматические
районы с умеренным
Л, С*
5 (ОЖ4)
I (Л)
3
климатом
3 Для экспорта в
макроклиматические
районы с тропиче-
ским климатом
С
6 (ОЖ2)
3 (Ж3)
3
4 Для потребностей
экономики страны в
районы крайнего Се-
вера и приравненные
к ним местности по
ГОСТ 15846-2002
С
5 (ОЖ4)
2 (С)
2
* При указании в заказ-наряде
Примечание Транспортирование реле климатического исполнения УХЛ
допустимо при нижнем значении температуры окружающей среды не ниже
минус 50 ºС.
6.2 Транспортирование упакованных реле может производиться любым
видом закрытого транспорта, предохраняющим их от воздействия солнечной
радиации, атмосферных осадков и пыли, с соблюдением мер предосторожности
против механических воздействий.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
27
Изм
Лист
документа.
Подпись
Дата
Формат А4
7 Утилизация
7.1 После окончания установленного срока службы изделия подлежат
демонтажу и утилизации. Демонтаж производить в обесточенном состоянии.
Специальных мер безопасности при демонтаже и утилизации не требуется.
Демонтаж и утилизация не требуют специальных приспособлений и инстру-
ментов.
7.2 Основным методом утилизации является разборка изделия. При
разборке целесообразно разделить материалы по группам. Из состава изделия
подлежат утилизации черные и цветные металлы, пластмассы. Черные металлы
при утилизации разделить на сталь конструкционную и электротехническую, а
цветные металлы - на медь, сплавы на медной основе и алюминиевые сплавы.
7.3 Утилизация должна производиться в соответствии с требованиями
региональных законодательств.
Лист
ИАЕЖ.647211.001 РЭ
28
Изм
Лист
документа.
Подпись
Дата
Формат А4
8 Формулирование заказа
8.1 Структура условного обозначения типоисполнения реле
Р Т - Х Х / Х Х
4
реле
тока
8 или 9 - классификация серии реле
1, 2, 3, 4, 5, 6
- условный номер
конструктивного исполнения
1 или 2 - индекс исполнения по
номинальному току, 10 или 5 А
соответственно
буквы «УХЛ» или «О» - климатическое
исполнение по ГОСТ 15150-69;
категория размещения по ГОСТ 15150-69
8.2 При формулировании заказа необходимо указать:
- наименование реле;
- типоисполнение реле;
- номинальный переменный ток 5 или 10 А;
- номинальную частоту переменного тока 50 Гц;
- род присоединения внешних проводников (переднее или заднее);
- номер технических условий.
Пример записи обозначения типоисполнения реле РТ-81 на номинальный
ток
10 А, номинальную частоту 50 Гц, с передним присоединением внешних
проводников при его заказе и в документации другого изделия:
для потребностей экономики страны - «Реле максимального тока РТ-81/1
УХЛ4, 50 Гц, присоединение переднее. ТУ 16-523.478-79»;
для поставок на экспорт в страны с умеренным климатом - «Реле макси-
мального тока РТ-81/1 УХЛ4,
50 Гц, присоединение переднее. Экспорт.
ТУ 16-523.478-79»;
для поставок на экспорт в страны с тропическим климатом - «Реле макси-
мального тока РТ-81/1 О4,
50 Гц, присоединение переднее. Экспорт.
ТУ16-523.478-79».
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
29
Изм
Лист
документа.
Подпись
Дата
Формат А4
Таблица 12 - Комплект деталей крепления и присоединения внешних
проводников
Количество, шт.
заднее
Заднее
Обозначение
Наименование
переднее
присоединение
присоединение
присоединение
шпилькой
винтом
УХЛ4
04
УХЛ4
04
УХЛ4
04
1
2
3
4
5
6
7
8
1 8БК.150.044*
Пластинка
2
8БК.150.044-01*
Пластинка
2
2 8БК.150.032
Пластинка
4 (6)
8БК.150.032-01
Пластинка
4 (6)
Винт
3 БКЖИ.758151.004-08
М4-6g8.58.С.016
2 (4)
БКЖИ.758151.504-08
М4-6g8.32.Л63.136
2 (4)
4 БКЖИ.758151.004-10
М4-6g10.58.С.016
2
БКЖИ.758151.504-10
М4-6g10.32.Л63.136
2
5 БКЖИ.758151.005-08
М5-8g8.58.С.016
-
2 (4)
БКЖИ.758151.505-08
М5-8g8.32.Л63.136
-
2 (4)
6 БКЖИ.758151.005-10
М5-8g10.58.С.016
4 (6)
2
БКЖИ.758151.505-10
М5-8g10.32.Л63.136
4 (6)
2
Винт
7 БКЖИ.758181.046-03*
2М6-8gх16.58.С.016
2
БКЖИ.758181.046-04*
2М6-8gх16.58.С.026
2
Шайба ГОСТ 10450-78
8 БКЖИ.758491.004
С.4.01.10.016
2
БКЖИ.758491.504
С.4.32.Л63.136
2
9 БКЖИ.758491.005
С.5.01.10.016
4 (6)
6 (8)
БКЖИ.758491.505
С.5.32.Л63.136
4 (6)
6 (8)
10 БКЖИ.758491.006-01
С.6х0,8.01.10.016
2
2
БКЖИ.758491.106-01
С.6х0,8.01.10.026
2
2
Шайба ГОСТ 6402-70
11 БКЖИ.758486.004
4.65Г.016
4 (6)
БКЖИ.758486.004-04
4.65Г.0115
4 (6)
12 БКЖИ.758486.005
5.65Г.016
4 (6)
4 (6)
4 (6)
БКЖИ.758486.005 -03
5.65Г.0115
4 (6)
4 (6)
4 (6)
13 БКЖИ.758486.006
6.65Г.016
2
2
БКЖИ.758486.006-03
6.65Г.0115
2
2
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
30
Изм
Лист
документа.
Подпись
Дата
Формат А4
Продолжение таблицы 12
Количество, шт.
заднее
заднее при-
Обозначение
Наименование
переднее
присоединение
соединение
присоединение
шпилькой
винтом
УХЛ4
04
УХЛ4
04
УХЛ4
04
Шайба ГОСТ 6958-78
14 БКЖИ.758491.006-03
С.6х1,5.01.10.016
4
4
БКЖИ.758491.006-08
С.6х1,5.01.10.0115
4
4
15 БКЖИ.758481.002
Шайба-звездочка
6 (8)
БКЖИ.758481.002-01
6 (8)
16 БКЖИ.758481.003
Шайба-звездочка
6 (8)
6 (8)
БКЖИ.758481.003-01
6 (8)
6 (8)
Шпилька ГОСТ 22042-76
17 БКЖИ.758272.005-50
М5-6g50.58.С.016
4 (6)
БКЖИ.758272.505-50
М5-6g50.32.Л63.136
4 (6)
18 БКЖИ.758272.006-45*
М6-8gх45.58.С.016
2
2
БКЖИ.758272.106-45*
М6-8gх45.58.С.026
2
2
Гайка
19 БКЖИ.758412.005
М5.5.С.016
12 (18)
БКЖИ.758412.505
М5.32.036
12 (18)
20 БКЖИ.758412.006*
М6.5.С.016
2
2
БКЖИ.758412.106*
М6.5.С.026
2
2
- * Детали для крепления реле.
- Цифры, указанные в скобках, для реле РТ-83, РТ-84 и РТ-86.
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
31
Изм
Лист
документа.
Подпись
Дата
Формат А4
1 - червяк
2 - постоянный магнит
3 - зубчатый сектор
4 - рамка
5 - арретирующая пружина
6 - диск
7, 17 - подшипниковый винт
8 - пружина
9 - магнитопровод
10 - катушка
11 - контактная колодка
12 - якорь
13 - винт
14 - контактная скоба
15 - угольник
16, 19 - контактная пластинка
18 - контакт.
Рисунок 1 - Кинематическая схема реле
Лист
4
ИАЕЖ.647211.001 РЭ
32
Изм
Лист
документа.
Подпись
Дата
Формат А4
Рисунок 2 - Контактная система реле типов РТ-85, РТ-86 и РТ-95
Рисунок 3 - Элементы контактной системы реле типов РТ-85, РТ-86 и РТ-95
Лист
4
ИАЕЖ.647211.001 РЭ
33
Изм
Лист
документа.
Подпись
Дата
Формат А4
в
г
а - РТ-81, РТ-82, РТ-91;
б - РТ-83, РТ-84;
в - РТ-85, РТ-95;
г - РТ-86
Рисунок 4 - Схема электрическая подключения реле
Лист
4
ИАЕЖ.647211.001 РЭ
34
Изм
Лист
документа.
Подпись
Дата
Формат А4
Рисунок 5 - Габаритные, установочные и присоединительные размеры
реле серии РТ-80, РТ-90
* - для реле типов РТ-81, РТ-82, РТ-91;
** - для реле типов РТ-83, РТ-84, РТ-86;
*** - для реле типов РТ-85 РТ-95;
****- для реле типов РТ-83, РТ-84, РТ-85, РТ-86, РТ-95.
Маркировка выводов реле дана условно.
Лист
4
ИАЕЖ.647211.001 РЭ
35
Изм
Лист
документа.
Подпись
Дата
Формат А4
а. б - реле серии РТ-80;
а, в - реле на номинальный ток 10 А;
в, г - реле серии РТ-90;
б, г - реле на номинальный ток 5 А;
I - число витков;
III - направление намотки.
II - номера
Рисунок 6 - Схемы намотки катушек реле
Лист
4
ИАЕЖ.647211.001 РЭ
36
Изм
Лист
документа.
Подпись
Дата
Формат А4
Рисунок 7 - Характеристики зависимости времени срабатывания (t)
от кратности тока срабатывания (к) для реле типов
РТ-81, РТ-83 и РТ-85 (уставка на время срабатывания 4 с)
Рисунок 8 - Характеристики зависимости времени срабатывания (t)
от кратности тока срабатывания (к) для реле типов
РТ-82, РТ-84 и РТ-86 (уставка на время срабатывания 16 с)
Рисунок 9 - Характеристики зависимости времени срабатывания (t)
от кратности тока срабатывания (к) для реле типов
РТ-91 и РТ-95 (уставка на время срабатывания 4 с)
Лист
4
ИАЕЖ.647211.001 РЭ
37
Изм
Лист
документа.
Подпись
Дата
Формат А4
Приложение А
(обязательное)
Сведения о содержании драгоценных материалов и цветных металлов
Таблица А.1 - Сведения о содержании драгоценных материалов и цветных
металлов в реле серии РТ-80, РТ-90
Суммарная масса, г
Тип
алюминий и
медь и сплавы
изделия
серебро
алюминиевые
на медной основе
сплавы
РТ-81
РТ-82
0,1446
РТ-91
РТ-83
934
437
0,2862
РТ-84
РТ-85
1,138
РТ-95
РТ-86
1,2796
Лист
4
Зам
ИАЕЖ.647211.001 РЭ
38
Изм
Лист
документа.
Подпись
Дата
Формат А4
Ф. 43 - 16а
Лист регистрации изменений
Номера листов страниц
Всего листов
Входящий №
(страниц) в
сопроводительной
Изм.
докум.
№ докум.
докум. и дата
Подп.
Дата
Изменен-
Заменен-
Новых
Изъятых
ных
ных
БКЖИ.1931-2013
(подп.)
1
Кондратюк
30.11.13
БКЖИ.2595-2017
(подп.)
2
1, 3, 5,19
Романов
27.11.17
БКЖИ.1983-2019
(подп.)
3
10, 30, 31
Бабий
26.07.19
4
2,33-37
1а, 3-6,
БКЖИ.3323-2019
Романов
25.11.19
8-13, 15,
18,20-24,
26,27,
29-31,38
Лист
ИАЕЖ.647211.001 РЭ
39
Изм
Лист
документа.
Подпись
Дата
Формат А4



















///////////////////////////////////////
