РЕЛЕ ПРЕРЫВАНИЯ ПИТАНИЯ ТИПА УПП. Руководство по эксплуатации БКЖИ.648251.006 РЭ





ТРЕБОВАНИЯ ПРИ ИЗДАНИИ
1 Руководство по эксплуатации (РЭ) допускается изготавливать любым
способом (типографским, светокопировальным, электрографическим, фото-
копировальным), при этом:
- при поставках для потребностей экономики страны листы 1а и 25 в
число направляемых не включать;
- при поставках на экспорт листы 1а, 24, 25 в число направляемых не
включать. Изъять ссылки на приложение А (листы 2, 3), обозначение техни-
ческих условий (листы 3, 23), ссылки на ТР ТС 004/2011, ТР ТС 020/2011
(листы 3, 9, 17), адрес изготовителя
(лист 3); на титульном листе изъять
единый знак обращения продукции на рынке государств-членов Таможенного
союза.
2 При издании РЭ, предназначенных для экспорта изделий, руковод-
ствоваться РД 16.01.007-88.
Лист
7
Зам
БКЖИ.648251.006 РЭ
Изм
Лист
документа.
Подпись
Дата
Формат А4
Содержание
Введение
3
1 Описание и работа реле
4
1.1 Назначение
4
1.2 Технические характеристики
6
1.3 Конструктивное выполнение и работа
8
1.4 Маркировка и упаковка
9
2 Использование по назначению
12
2.1 Эксплуатационные ограничения
12
2.2 Подготовка к использованию
12
2.3 Возможные неисправности и методы их устранения
13
3 Техническое обслуживание
17
3.1 Общие указания
17
3.2 Правила безопасности
17
3.3 Организация эксплуатационных проверок
18
4 Комплектность
19
5 Транспортирование и хранение
20
6 Утилизация
22
7 Формулирование заказа
23
Приложение А (обязательное). Сведения о содержании цветных
металлов
24
7
Зам
БКЖИ.648251.006 РЭ
Изм
Лист
документа.
Подпись
Дата
Разраб.
Романов
Лит.
Лист
Листов
Реле прерывания питания
Пров.
Немцева
А
2
28
Нач.КБ
Александрова
типа УПП
Н.контр.
Матвеева
Руководство по эксплуатации
Утвердил
Львов
Формат А4
ВНИМАНИЕ!
До изучения руководства реле не включать!
В связи с систематически проводимыми работами по совершенствова-
нию конструкции и технологии изготовления возможны некоторые расхож-
дения между руководством по эксплуатации и поставляемым изделием, не
влияющие на параметры изделия, на условия его монтажа и эксплуатации.
В настоящем руководстве по эксплуатации (РЭ) содержатся необходи-
мые сведения по эксплуатации, обслуживанию и регулированию реле преры-
вания питания типа УПП (далее «реле»), предназначенных для потребностей
экономики страны и для поставок на экспорт в страны с умеренным климатом
(исполнение УХЛ4) и в страны с тропическим климатом (исполнение О4).
Надежность, долговечность и безопасность реле обеспечиваются не
только качеством самого реле, но и точным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в РЭ,
является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических
условий БКЖИ.648251.006 ТУ и статьи 5 ТР ТС 004/2011.
Реле соответствует требованиям ТР ТС 004/2011 (в части соблюдения
ГОСТ IEC 60947-1-2014, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93) и требо-
ваниям ТР ТС 020/2011
(в части соблюдения ГОСТ Р 51317.6.5-2006,
ГОСТ IEC 61000-4-8-2013, ГОСТ 30804.4.2-2013, ГОСТ 30804.4.3-2013,
ГОСТ 30804.4.4-2013, СТБ МЭК 61000-4-5-2006, СТБ IEC 61000-4-6-2011,
ГОСТ 30804.4.12-2002, ГОСТ Р 51317.4.16-2000, ГОСТ Р 51317.4.17-2000).
Сведения о содержании цветных металлов приведены в приложении А.
Адрес изготовителя: 428020, Россия, Чувашская Республика,
г. Чебоксары, пр. И.Я. Яковлева, д. 5.
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31
E-mail: cheaz@cheaz.ru, http://www.cheaz.ru/.
Дата изготовления реле указывается в этикетке БКЖИ.648251.006 ЭТ.
Лист
7
Зам
БКЖИ.648251.006 РЭ
3
Изм
Лист
документа.
Подпись
Дата
Формат А4
1 Описание и работа
1.1 Назначение
1.1.1 Реле предназначены для получения мигающего света в цепях све-
товой сигнализации.
1.1.2 Климатическое исполнение УХЛ и О категории размещения 4
по ГОСТ 15150-69.
1.1.3 Реле предназначены для работы в следующих условиях:
исполнения УХЛ4:
- верхнее (рабочее) и эффективное значение температуры окружающего
воздуха плюс 40 ºС;
- нижнее значение температуры окружающего воздуха минус
40 ºС
(без выпадения инея и росы);
- высота над уровнем моря не более 2000 м;
- верхнее значение относительной влажности воздуха
80 % при
плюс 25 ºС без конденсации влаги;
- окружающая среда невзрывоопасная, не содержащая токопроводящей
пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию
и металл;
- место установки реле должно быть защищено от попадания брызг
воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
исполнение О4:
- верхнее (рабочее) и эффективное значение температуры окружающего
воздуха плюс 40 ºС;
- нижнее значение температуры окружающего воздуха минус
10 ºС
(без выпадения инея и росы);
- верхнее значение относительной влажности воздуха
98 % при
плюс 35 ºС без конденсации влаги;
Остальные факторы соответствуют указанному в 1.1.3.
Лист
7
Зам
БКЖИ.648251.006 РЭ
4
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.1.4 Оболочка реле имеет степень защиты IP40, а контактные зажимы
для присоединения внешних проводников и вынесенные на внешнюю
сторону цоколя резисторы - IP00 по ГОСТ 14254-2015
1.1.5 Группа механического исполнения М7 по ГОСТ 17516.1-90, при
этом:
- вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с макси-
мальным ускорением 3 q, в диапазоне от 16 до 100 Гц с максимальным уско-
рением 1 q;
- многократные ударные нагрузки длительностью от 2 до 20 мс с
максимальным ускорением 3 q.

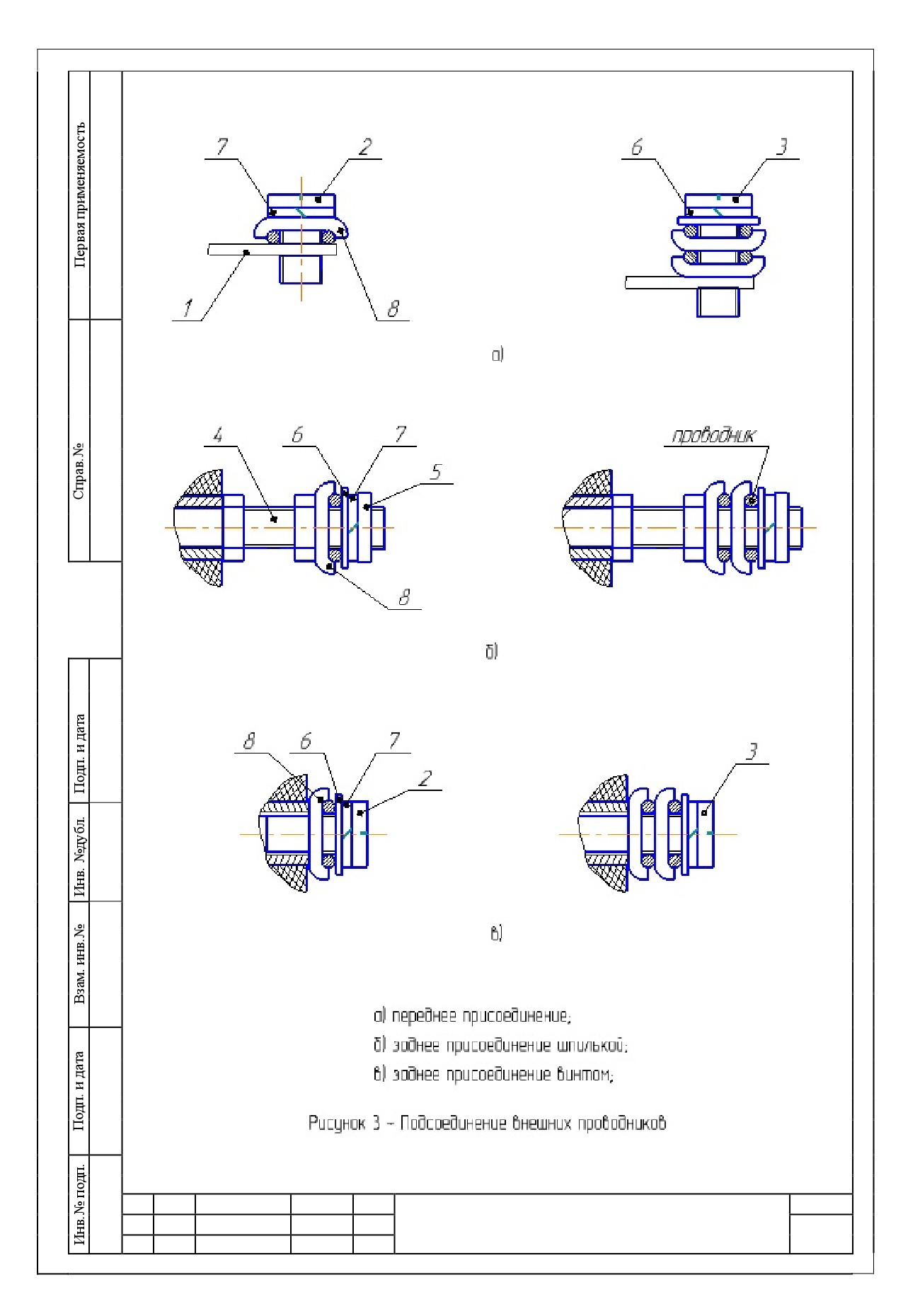

1.1.6 Контактные соединения выводов реле допускают присоединение к
каждому из них одного или двух проводников каждый номинальным сече-
нием 1,5 мм2 , сформованных в кольцо, и соответствуют второму классу
ГОСТ 10434-82.
Лист
7
Зам
БКЖИ.648251.006 РЭ
5
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.2 Технические характеристики
1.2.1 Реле выпускаются со следующими номинальными параметрами,
приведенными в таблице 1.
Таблица 1 - Основные параметры реле
Наименование параметра
Значение параметра
1 Номинальное напряжение питания, В
- постоянного тока
110, 220
- переменного тока
220
2 Номинальная частота переменного тока, Гц
50
3 Номинальный ток нагрузки, А
2
4 Минимальный ток нагрузки, А
0,005
5 Уставка номинальной частоты прерывания, Гц
0,8;
1,4
6 Способ регулирования уставки
ступенчатый
7 Отношение длительности паузы к длитель-
ности импульса
от 0,4 до 2,0
8 Управляющее воздействие
подача напряжения
питания
9 Выполняемая функция
циклическое прерыва-
ние напряжения пита-
ния
10 Вид исполнительной части
бесконтактный выход
1.2.2 Сопротивление изоляции между токоведущими цепями реле и
металлической конструкцией, на которой устанавливается реле, составляет
не менее 20 МОм.
В состоянии поставки электрическая изоляция реле выдерживает
в течение одной минуты без повреждений между вышеуказанными цепями
испытательное напряжение 2000 В частоты 50 Гц.
Лист
7
Зам
БКЖИ.648251.006 РЭ
6
Изм
Лист
документа.
Подпись
Дата
Формат А4
При повторных испытаниях значение испытательного напряжения
должно составлять 90 % от выше указанного.
1.2.3 Частота прерывания и отношение длительности паузы к
длительности импульса соответствуют требованиям, приведенным в
таблице 1 (пункты 5 и 7).
Отклонение частоты прерывания от уставки во всем диапазоне рабочих
температур и при изменении напряжения питания от 0,8Uном до 1,1Uном
не превышает ±25 %.
1.2.4 Реле выдерживает без повреждений, препятствующих их
дальнейшей работе, единичные импульсы тока частотой не более 50 Гц с
амплитудой не более 10 А при длительности импульса не более 10 мс.
1.2.5 Реле надежно работает при минимальном токе нагрузки 0,005 А.
1.2.6 Реле длительно работает при входном напряжении питания
1,1Uном и номинальном токе нагрузки.
Превышение температуры применяемых в реле комплектующих и
материалов
(резисторов, диодов, конденсаторов и пр.) над температурой
окружающего воздуха соответствует величинам, установленным техничес-
кими условиями на эти изделия и материалы.
1.2.7 Реле выдерживает пребывание в течение 24 ч в условиях относи-
тельной влажности окружающего воздуха
95±3 % при температуре
(20±5) ºС, после чего на деталях допускается появление отдельных нару-
шений покрытий или их потемнение, не влияющие на работоспособность
реле.
1.2.8 Надежность
1.2.8.1 Средняя наработка на отказ, определяемая временем нахожде-
ния реле под напряжением в течение срока службы, составляет
не менее 20000 ч.
1.2.8.2 Средний срок службы реле не менее 12 лет.
1.2.8.3 Средний срок сохраняемости см. 5.1.
1.2.8.4 Среднее время восстановления работоспособного состояния
реле - не более 3 ч.
Лист
7
Зам
БКЖИ.648251.006 РЭ
7
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.2.9 Изоляция реле между токоведущими цепями и корпусом выдержи-
вает импульсное испытательное напряжение со следующими параметрами:
-
амплитуда импульса - от 4,5 до 5,0 кВ;
-
длительность фронта импульса - (1,2·10-6 ± 0,36·10-6) с;
-
длительность среза импульса - (50·10-6 ± 10·10-6) с;
-
энергия импульса - (0,5 ± 0,05) Дж.
Количество импульсов при испытаниях по три разной полярности. Дли-
тельность интервала между импульсами не менее 5 с.
1.2.10 Требования по электромагнитной совместимости соответствуют
требованиям ТР ТС 020/2011, ГОСТ Р 51317.6.5-2006.
1.2.10.1 Реле устойчиво к воздействию повторяющихся колебательных за-
тухающих помех при степени жесткости испытаний 3 ГОСТ 30804.4.12-2002.
Наибольшее значение импульсов при подключении источника сигнала к
реле по схеме «провод-земля» составляет (2,5 ± 0,25) кВ, при подключении
по схеме «провод-провод» - (1,0 ± 0,1) кВ.
1.2.10.2 Реле устойчиво к электростатическим разрядам при степени же-
сткости испытаний 3 по ГОСТ 30804.4.2-2013 с испытательным напряжением
импульса разрядного тока:
- контактный разряд - 6 кВ;
- воздушный разряд - 8 кВ.
1.2.10.3 Реле устойчиво к наносекундным импульсным помехам при сте-
пени жесткости испытаний 3 по ГОСТ 30804.4.4-2013, с заданными амплиту-
дой и частотой испытательных импульсов:
- линии электропитания - 2 кВ, 5 кГц;
- линии сигналов ввода/вывода - 1 кВ, 5 кГц.
1.2.10.4 Реле устойчиво к воздействию микросекундных импульсных
помех большой энергии в соответствии с 3 классом условий эксплуатации по
СТБ МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.6-99) с испытательным воздейст-
вием:
- по схеме «провод-провод» - 2 степень жесткости, 1 кВ;
- по схеме «провод- земля» - 3 степень жесткости, 2 кВ.
Лист
7
Зам
БКЖИ.648251.006 РЭ
8
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.2.10.5 Реле устойчиво к кондуктивным помехам в полосе частот от
0 до 150 кГц при степени жесткости испытаний 4 по ГОСТ Р 51317.4.16-2000,
испытательное напряжение при воздействии помех постоянного тока и на
частоте 50 Гц:
- длительно - 30 В;
- кратковременно, 1 с - 100 В.
1.2.10.6 Реле устойчиво к воздействию магнитного поля промышленной
частоты при степени жесткости испытаний 4 по ГОСТ IEC 61000-4-8-2013
(ГОСТ Р 50648-94) с испытательным воздействием:
- длительно - 30 А/м;
- кратковременно (1с) - 300 А/м.
1.2.10.7 Реле устойчиво к воздействию пульсации напряжения питания
постоянного тока по ГОСТ Р 51317.4.17-2000 при степени жесткости испы-
таний 3.
1.2.10.8 Реле устойчиво к радиочастотному электромагнитному полю
по ГОСТ 30804.4.3-2013 при степени жесткости испытаний 3.
1.2.10.9 Реле устойчиво к кондуктивным помехам, наведенных радио-
частотными электромагнитными полями, по СТБ IEC
61000-4-6-2011
(ГОСТ Р 51317.4.6-99) при степени жесткости испытаний 3.
1.2.11 Реле в климатическом исполнении 04 устойчиво к поражению
плесневыми грибами.
Лист
7
Зам
БКЖИ.648251.006 РЭ
Изм
Лист
документа.
Подпись
Дата
Формат А4
1.3 Конструктивное выполнение и работа
1.3.1 Элементы реле смонтированы на механически прочном цоколе и
защищены от внешних воздействий прозрачным кожухом.
Радиоэлементы размещены на печатной плате, которая крепится к
цоколю реле посредством двух металлических угольников.

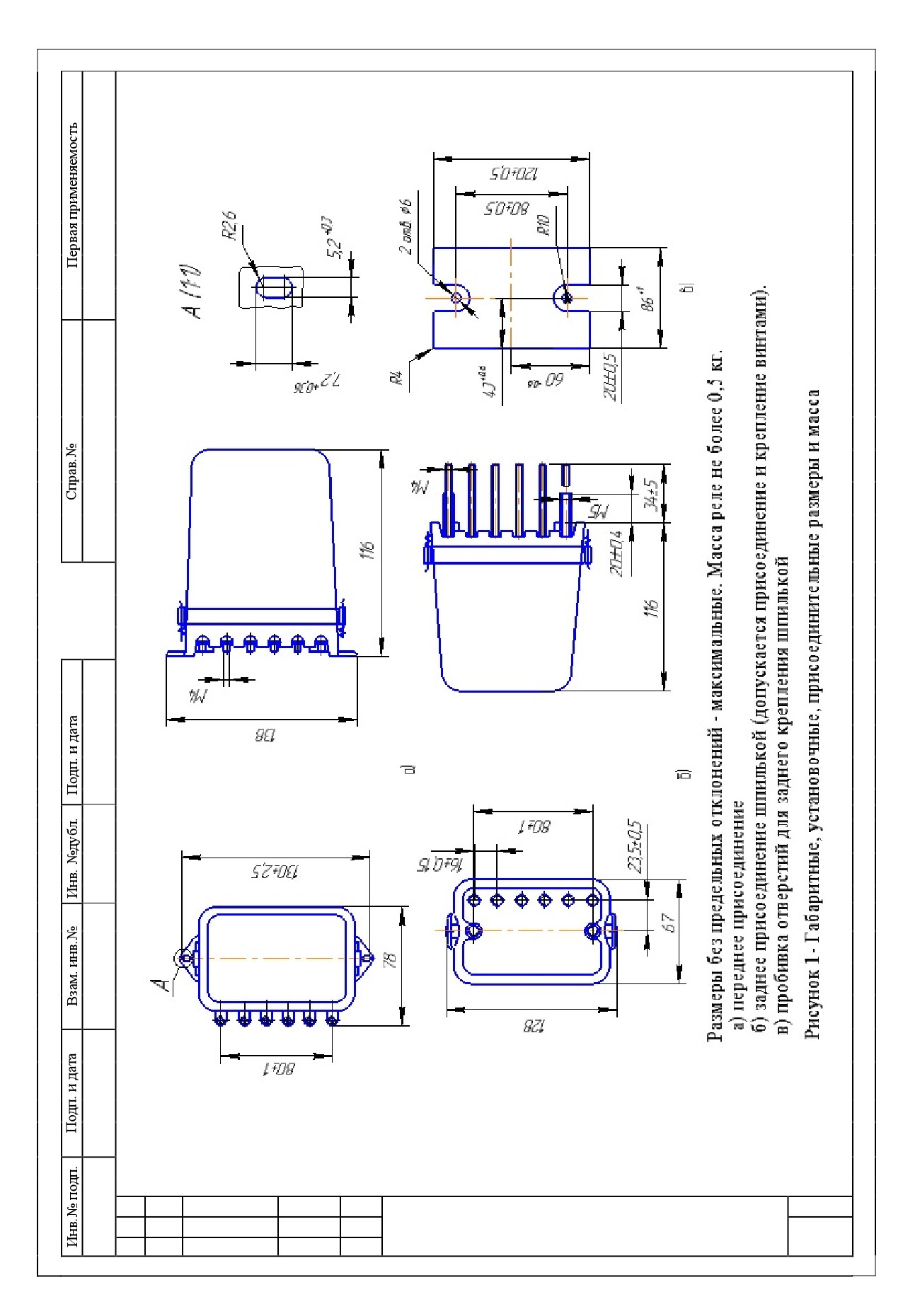

1.3.2 Габаритные, установочные, присоединительные размеры реле и
масса приведены на рисунке 1.

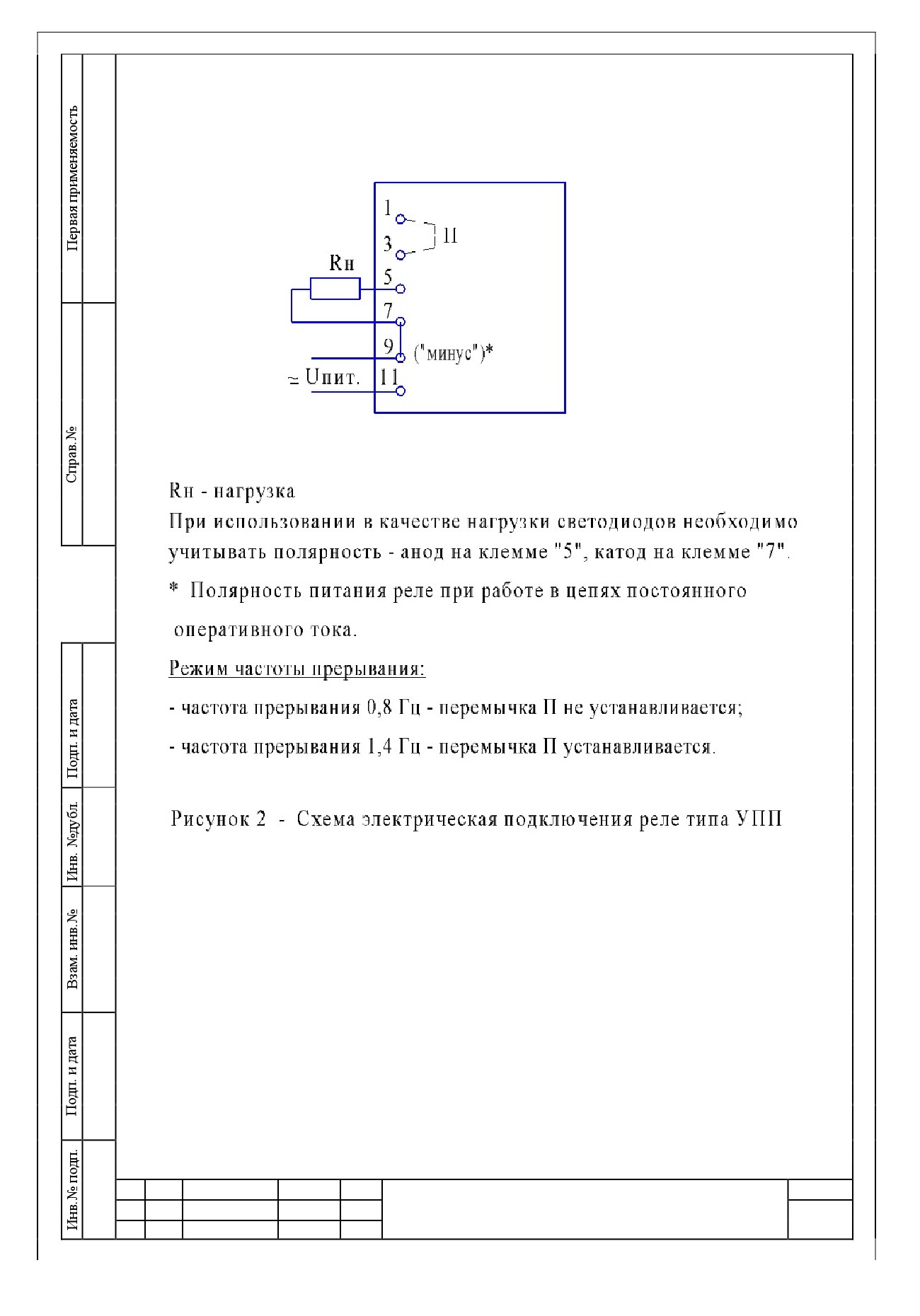

1.3.3 Схема электрическая подключения реле приведена на рисунке 2.
1.3.4 Схема реле унифицирована по напряжению питания: режим
питания задается положением перемычек на цоколе (см. рисунок 2).
1.3.5 При подаче на вход реле (клеммы "9", "11") напряжения питания
схема прерывателя запускается, и на бесконтактном выходе (клеммах "5", "7")
появляются импульсы выпрямленного напряжения, следующие с частотой
0,8 Гц или
1,4 Гц
(режим частоты прерывания задается положением
перемычки П, см. рисунок 2).
1.4 Маркировка и упаковка
1.4.1 Маркировка реле соответствует статье
5 ТР ТС
004/2011,
ГОСТ 18620-86 и конструкторской документации.
Маркировка транспортной тары соответствует ГОСТ 14192-96.
1.4.2 Конструкцией реле пломбирование не предусмотрено.
1.4.3 Консервации реле не подлежат.
1.4.4 Упаковка реле по ГОСТ 23216-78 для условий транспортирования
и хранения и допустимых сроков сохраняемости, указанных в разделе 5.
1.4.5 Сочетание видов и вариантов транспортной тары с типами
внутренней упаковки по ГОСТ 23216-78 в зависимости от вида поставки:
- для потребностей экономики страны и экспортных поставок в макро-
климатические районы с умеренным климатом - КУ-2;
- для потребностей экономики страны в районы Крайнего Севера и
приравненных к ним местностей, экспортных поставок в макроклиматические
районы с тропическим климатом - КУ-3А.
Лист
7
Зам
БКЖИ.648251.006 РЭ
9
Изм
Лист
документа.
Подпись
Дата
Формат А4
Лист
БКЖИ.648251.006 РЭ
10
Изм
Лист
документа.
Подпись
Дата
Формат А4
Лист
БКЖИ.648251.006 РЭ
11
Изм
Лист
документа.
Подпись
Дата
Формат А4
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 Назначение, климатические условия при монтаже и эксплуатации
реле должны соответствовать 1.1.1, 1.1.2, 1.1.3 настоящего РЭ.
2.1.2 Воздействие механических воздействующих факторов должно
соответствовать 1.1.5 настоящего РЭ.
2.2 Подготовка к использованию
2.2.1 Реле предназначено для установки на вертикальную плоскость
заземленной металлоконструкции радиатором вверх. Допускается
отклонение от рабочего положения до 5 в любую сторону.
2.2.2 Реле предназначено для переднего или заднего присоединения
внешних проводников винтом или шпилькой.
2.2.3 При установке реле на плоскость с целью улучшения условий
его охлаждения необходимо предусмотреть под ним прямоугольное отвер-
стие (25х60) мм (для присоединений переднего и заднего винтом).
2.2.4 Перед включением в работу убедитесь в отсутствии в реле дефек-
тов, которые могут появиться при нарушении правил транспортирования и
хранения.
Выберите необходимый режим по частоте прерывания, который
задается положением перемычки между клеммами
1 и
3 на цоколе
(см. рисунок 2).
2.2.5 Реле выпускается с предприятия полностью отрегулированным
и в дополнительной регулировке не нуждается.
2.2.6 Способ крепления монтажных проводов к клеммным зажимам
реле приведен на рисунке 3.
Пластинку поз.1 для переднего присоединения внешних проводников
закрепить на цоколе реле винтами поз. 9 и шайбами поз.7 (см. таблицу 2).
Лист
7
Зам
БКЖИ.648251.006 РЭ
12
Изм
Лист
документа.
Подпись
Дата
Формат А4
2.2.7 Детали для крепления реле и присоединения внешних проводни-
ков поставляются комплектно с реле.
Содержание комплекта деталей присоединения внешних проводников
приведено в таблице 2.
Содержание комплекта деталей крепления реле приведено в таблице 3.
2.2.8 При переднем присоединении внешних проводников крепление
реле к панели осуществляется посредством пластинок поз. 1, закрепленных
на цоколе реле с помощью винтов поз. 3 (см. таблицу 3).
При заднем присоединении внешних проводников крепление реле к
панели осуществляется винтами поз. 2, шайбами поз. 4, 5, 6 (см. таблицу 3).
2.3 Возможные неисправности и методы их устранения
2.3.1 Неисправности реле могут возникнуть при нарушении условий
транспортирования и хранения.
2.3.2 Возможной причиной нестабильной работы реле может стать
ослабление винтовых соединений внешних проводников. Затянуть винто-
вые соединения.
2.3.3 При появлении признаков повреждения или перегрева реле
(резкий запах, дым и т.п.) необходимо быстро обесточить его и выяснить
причину.
Лист
7
Зам
БКЖИ.648251.006 РЭ
13
Из
Лист
документа.
Подпись
Дата
м
Формат А4
Лист
БКЖИ.648251.006 РЭ
14
Изм
Лист
документа.
Подпись
Дата
Формат А4
Таблица 2 - Комплект деталей присоединения внешних проводников
Количество, шт.
переднее
пози-
Заднее присоединение
Обозначение
Наименование
присое-
ции на
шпилькой
винтом
динение
рисун-
ке 3
УХЛ4
О4
УХЛ4
О4
УХЛ4
О4
1 БКЖИ.741122.016
Пластинка
6
1
БКЖИ.741122.018
Пластинка
6
Винты
2 БКЖИ.758151.004-08
М4-6gx8.58.C.016
4
4
2
БКЖИ.758151.504-08
М4-6gx8.32.Л63.163
4
4
3 БКЖИ.758151.004-10
М4-6gх10.58.C.016
2
2
3
БКЖИ.758151.504-10
М4-6gx10.32.Л63.136
2
2
Шпильки
4
ГОСТ 22042-76
4 БКЖИ.758272.004-50
М4-6gх50.58.C.016
6
БКЖИ.758272.504-50
М4-6gx50.32.Л63.136
6
Гайки
5
5 БКЖИ.758412.004
М4.5.С.016
18
БКЖИ.758412.504
М4.32.Л63.136
18
Шайбы
6
ГОСТ 10450-78
6 БКЖИ.758491.004
С.4.01.10.016
2
6
6
БКЖИ.758491.504
С.4.32.Л63.136
2
6
6
Шайбы ГОСТ 6402-70
7
7 БКЖИ.758486.004
4 65Г 016
12
6
6
БКЖИ.758486.004-04
4 65Г 0115
12
6
6
8 БКЖИ.758481.002
Шайба-звездочка
6
6
6
8
БКЖИ.758481.002-01
Шайба-звездочка
6
6
6
Винты
9 БКЖИ.758151.004-06
М4-6gх6.58.С.016
6
БКЖИ.758151.504-06
М4-6gх6.32.Л63.136
6
Лист
7
Зам
БКЖИ.648251.006 РЭ
15
Изм
Лист
документа.
Подпись
Дата
Формат А4
Таблица 3 - Комплект деталей крепления реле
Количество, шт.
переднее
Заднее присоединение
Обозначение
Наименование
присоеди-
шпилькой
винтом
нение
УХЛ4
О4
УХЛ4
О4
УХЛ4
О4
1 8БК.150.018
Пластинка
2
8БК.150.018-01
Пластинка
2
Винты
2 БКЖИ.758151.005-12
М5-6gx12.58.C.016
2
2
БКЖИ.758151.105-12
М5-6gx12.32.С.026
2
2
Винты
3 БКЖИ.758181.045
2.М5-8gx8.58.C.016
2
БКЖИ.758181.045-01
2.М5-8gx8.58.С.026
2
Шайбы ГОСТ 10450-78
4 БКЖИ.758491.005
С.5х0,5.01.10.016
2
2
БКЖИ.758491.505
С.5х0,5.01.10.0115
2
2
Шайбы ГОСТ 6402-70
5 БКЖИ.758486.005
5 65Г 016
2
2
БКЖИ.758486.105
5 65Г 026
2
2
6 8БК.950.160
Шайба
4
4
8БК.950.160-01
Шайба
4
4
Лист
7
Зам
БКЖИ.648251.006 РЭ
16
Изм
Лист
документа.
Подпись
Дата
Формат А4
3 Техническое обслуживание
3.1 Общие указания
3.1.1 Техническое обслуживание реле допускается осуществлять
эксплуатационным персоналом, прошедшим специальную подготовку,
имеющим аттестацию на право выполнения работ (с учетом соблюдения
необходимых мер защиты реле от воздействия статического электричества),
хорошо знающим особенности электрической схемы и конструкцию реле.
3.1.2 Техническое обслуживание реле производить в соответствии с
«Правилами устройств электроустановок», «Правилами технической эксплуа-
тации электрических станций и сетей» и настоящим РЭ.
3.2 Правила безопасности
3.2.1 Требования безопасности соответствуют ТР ТС 004/2011.
3.2.2 По способу защиты человека от поражения электрическим током
устройство соответствует классу «0» по ГОСТ 12.2.007.0-75.
3.2.3 Конструкция реле обеспечивает безопасность обслуживания в
соответствии с ГОСТ 12.2.007.6-75, ГОСТ 12.2.007.6-93.
3.2.4 Степень защиты оболочки реле от прикосновения к токоведущим
частям и попадания внутрь твердых посторонних тел - IP40, а контактных
зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69,
ГОСТ 14254-2015.
3.2.5 Требования по изоляции реле соответствуют приведенным в
первом разделе требований настоящего РЭ.
3.2.6 Требования по коммутационной и механической износостойкости
соответствуют приведенным в первом разделе требований настоящего РЭ.
3.2.7 Требования к внешним механическим и климатическим воздейст-
вующим факторам соответствуют приведенным в первом разделе требований
настоящего РЭ.
Лист
7
БКЖИ.648251.006 РЭ
17
Изм
Лист
документа.
Подпись
Дата
Формат А4
3.2.8 Монтаж и обслуживание реле должны производиться при обесто-
ченном состоянии. Запрещается снимать оболочку с реле, находящегося в
работе.
3.2.9 Конструкция реле пожаробезопасна в соответствии с требованиями
ГОСТ 12.1.004-91. Вероятность возникновения пожара не превышает значения
10-6 в год.
3.2.10 При соблюдении требований эксплуатации и хранения реле
не создает опасность для окружающей среды и потребителя.
3.2.11 Эксплуатация и обслуживание реле разрешается лицам, прошед-
шим специальную подготовку и ознакомившимися с данным РЭ.
Лист
БКЖИ.648251.006 РЭ
17а
Изм
Лист
документа.
Подпись
Дата
Формат А4
3.3 Организация эксплуатационных проверок
3.3.1 В период эксплуатации проводятся следующие виды технического
обслуживания:
- первый контроль через один год после включения в работу;
- профилактический контроль с периодичностью не более восьми лет;
- внеплановые контроли, предусмотренные соответствующими дирек-
тивными документами по эксплуатации реле защит, а также после поврежде-
ния реле, отказов в функционировании и т. д.
3.3.2 В объем первого контроля входят следующие работы:
- осмотр реле;
- проверка затяжки винтовых соединений;
- испытание повышенным напряжением 1,0 кВ переменного тока в тече-
ние 1 мин;
- проверка функционирования реле при напряжении питания 0,8Uном,
которая заключается в проверке наличия «световых миганий» лампы сигналь-
ной, подключенной на выход реле, на обеих уставках по частоте прерывания.
3.3.3 В объем профилактического контроля входят следующие работы:
- очистка внутренней части реле от пыли и посторонних предметов;
- осмотр реле с проверкой пайки;
- проверка затяжки винтовых соединений реле;
- испытание повышенным напряжением (см. 3.3.2);
- проверка функционирования (см. 3.3.2).
3.3.4 Объем внеплановых проверок определяется поставленной задачей
и характером работ с реле (устранение повреждений, отказ, замена элементов
и т. д.).
Лист
БКЖИ.648251.006 РЭ
18
Изм
Лист
документа.
Подпись
Дата
Формат А4
4 Комплектность
4.1 В комплект поставки входят:
- реле с установленными деталями для присоединения внешних провод-
ников (род присоединения проводников, переднее или заднее, указывается в
заказе) - 1 шт;
- комплект деталей для крепления реле - 1 шт;
- этикетка - 1 экземпляр;
- руководство по эксплуатации - 1 экземпляр на партию, поставляемую в
один адрес, если иное не оговорено в заказе.
Лист
БКЖИ.648251.006 РЭ
19
Изм
Лист
документа.
Подпись
Дата
Формат А4
5 Транспортирование и хранение
5.1 Условия транспортирования и хранения реле и допустимые сроки
сохраняемости в упаковке до ввода в эксплуатацию должны соответствовать
требованиям, указанным в таблице 5.
Таблица 5 - Условия транспортирования, хранения и сроки сохраняемости
Обозначение условий
Обозначение
Допустимый
транспортирования в
Вид
части воздействия
условий
срок
поставок
механиче-
климатиче-
хранения по
сохраняемости
ских факто-
ГОСТ15150-69
ских
в упаковке
ров, такие
факторов по
поставщика,
как условия
ГОСТ 23216-78
годы
хранения по
ГОСТ 15150-69
1 Для потребностей
экономики страны
(кроме районов
Крайнего Севера и
Л
5 (ОЖ4)
I (Л)
2
приравненных к ним
местностей по
ГОСТ 15846-2002)
2 Для экспорта в
макроклиматиче-
Л; С
5 (ОЖ4)
I (Л)
3
ские районы с уме-
ренным климатом
3 Для экспорта в
макроклиматиче-
С
6 (ОЖ2)
3 (Ж3)
3
ские районы с тро-
пическим климатом
4 Для потребностей
экономики страны в
С
5 (ОЖ4)
2 (С)
2
районы Крайнего Се-
вера и приравненные
к ним местности по
ГОСТ 15846-2002
Лист
7
Зам.
БКЖИ.648251.006 РЭ
20
Изм
Лист
документа.
Подпись
Дата
Формат А4
Нижнее значение температуры транспортирования и хранения реле в
климатическом исполнении УХЛ минус 40 С.
5.2 Транспортирование упакованных реле может производиться
любым видом закрытого транспорта, предохраняющим их от воздействия
солнечной радиации, атмосферных осадков и пыли, с соблюдением мер
предосторожности против механических воздействий.
Лист
БКЖИ.648251.006 РЭ
21
Изм
Лист
документа.
Подпись
Дата
Формат А4
6 Утилизация
6.1 После окончания установленного срока службы реле подлежат
демонтажу и утилизации.
Специальных мер безопасности при демонтаже и утилизации не
требуется.
Демонтаж и утилизация не требуют специальных приспособлений и
инструментов.
6.2 Основным методом утилизации является разборка реле.
При разборке целесообразно разделить материалы по группам.
Из состава изделия подлежат утилизации черные и цветные металлы,
термопластичные пластмассы. Черные металлы при утилизации разделить
на сталь конструкционную и электротехническую, а цветные металлы - на
медь и сплавы на медной основе.
Утилизация должна производиться в соответствии с требованиями
региональных законодательств.
Лист
3
БКЖИ.648251.006 РЭ
22
Изм
Лист
документа.
Подпись
Дата
Формат А4
7 Формулирование заказа
7.1 При формулировании заказа необходимо указывать:
- наименование реле;
- типоисполнение реле;
- вид присоединения внешних проводников: переднее, заднее (винтом
или шпилькой);
- номер технических условий.
Пример записи обозначения реле типа УПП при его заказе и записи в
документации другого изделия:
для потребностей экономики страны:
«Реле прерывания питания типа УПП УХЛ4, заднее присоединение
винтом. БКЖИ.648251.006 ТУ»;
для поставок на экспорт в страны с умеренным климатом:
«Реле прерывания питания типа УПП УХЛ4, заднее присоединение
винтом. Экспорт. БКЖИ.648251.006 ТУ»;
для поставок на экспорт в страны с тропическим климатом:
«Реле прерывания питания типа УПП О4, заднее присоединение винтом.
Экспорт. БКЖИ.648251.006 ТУ».

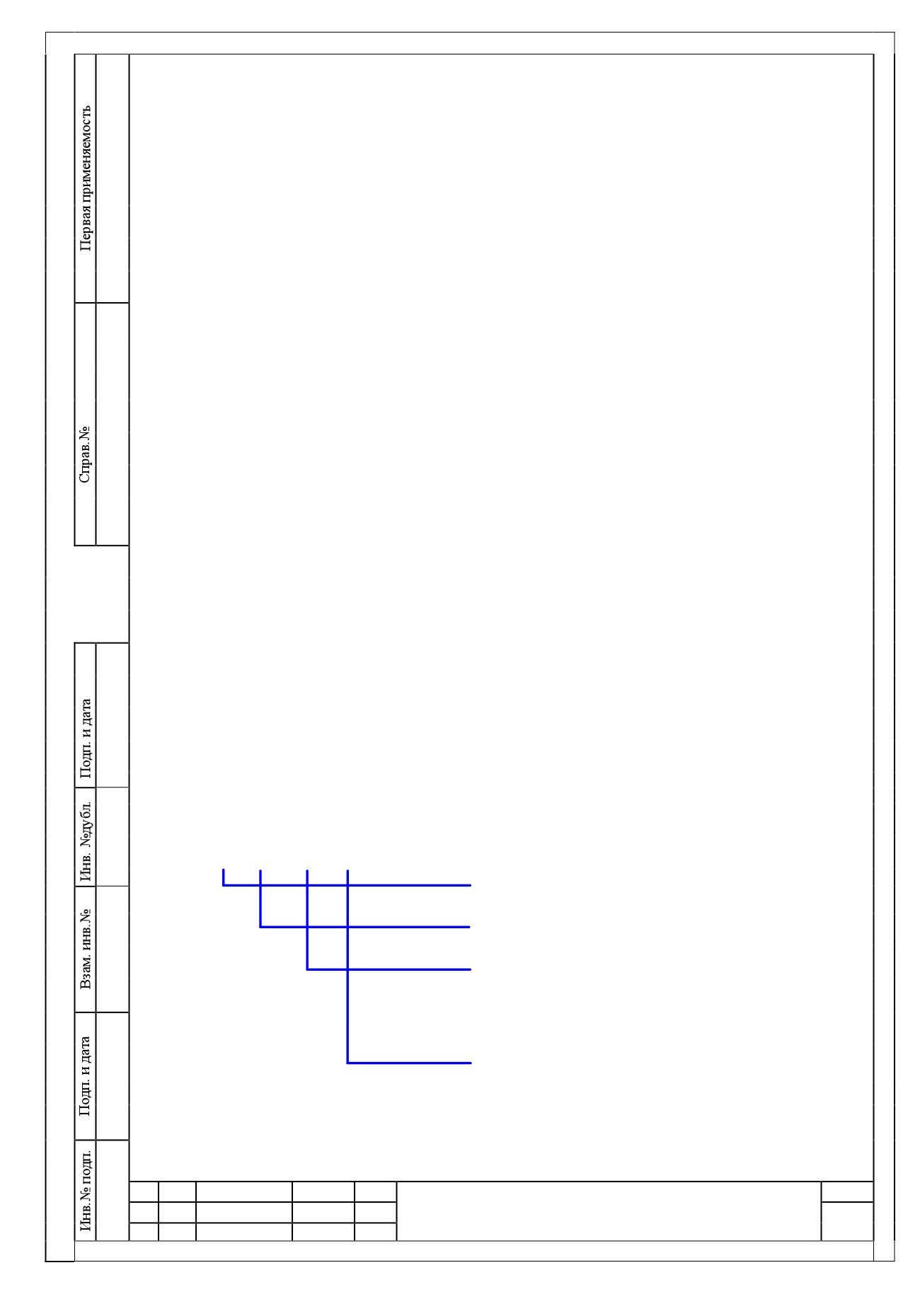

Структура условного обозначения реле
У ПП Х
4
реле
прерывания питания
климатическое исполнение
реле по ГОСТ 15150-69
УХЛ или О
категория размещения
реле по ГОСТ 15150-69
Лист
7
Зам
БКЖИ.648251.006 РЭ
23
Изм
Лист
документа.
Подпись
Дата
Формат А4
Приложение А
(обязательное)
Сведения о содержании цветных металлов
Таблица А.1 - Сведения о содержании цветных металлов в УПП
Наименование металла,
Суммарная масса цветных металлов,
сплава
содержащихся в изделии, кг
Алюминий и алюминиевые
сплавы
0,069
Медь и сплавы на медной
0,019
основе
Лист
7
Зам
БКЖИ.648251.006 РЭ
24
Изм
Лист
документа.
Подпись
Дата
Формат А4



















///////////////////////////////////////
