РЕЛЕ ЗАЩИТЫ ПРИ ОДНОФАЗНЫХ ЗАМЫКАНИЯХ НА ЗЕМЛЮ ТИПА ЗЗН. Руководство по эксплуатации БКЖИ.647649.001-04 РЭ1





27.12.24.190



8536 49 000 0


















РЕЛЕ ЗАЩИТЫ ПРИ ОДНОФАЗНЫХ

ЗАМЫКАНИЯХ НА ЗЕМЛЮ

ТИПА ЗЗН

Руководство по эксплуатации

БКЖИ.647649.001-04 РЭ1





























2

Содержание


    Введение







    . . . . . . . . . . 3

1   Описание и работа реле защиты



. . . . . . . . 4

1.1  Назначение



. . . . . . . . . . . 4

1.2  Технические характеристики



. . . . . . . . . 4

1.3  Конструктивное выполнение



. . . . . . . . . 6

1.4  Устройство и работа







.  . . . . . . . . . 7

1.5  Маркировка





. . . . . . . . . . . 8

1.6  Упаковка





. . . . . . . . . . . 8

2     Использование по назначению





. . . . . . . . 9

2.1  Эксплуатационные ограничения



. . . . . . . . 9

2.2  Подготовка реле защиты к использованию





. . . . . . . 9

2.3  Размещение и монтаж





. . . . . . . . . . 9

2.4  Возможные неисправности и методы их устранения





. . . . . 10

3      Техническое обслуживание





.  . . . . . . . . 10

3.1  Общие указания







. . . . . . . . . . 10

3.2  Правила безопасности







. . . . . . . . . . 10

3.3  Порядок технического обслуживания







. . . . . . . 10

3.4  Проверка работоспособности реле защиты







. . . . . . . 11

4     Комплектность









. . . . . . . . . . 12

5      Транспортирование и хранение









. . . . . . . . 12

6      Утилизация









. . . . . . . . . . . 13

7      Формулирование заказа









. . . . . . . . . 14



Приложение А.  Габаритные, установочные и присоединительные размеры

                             реле защиты типа ЗЗН





. . . . . . . . 15

Приложение Б.  Схема электрическая подключения реле защиты типа ЗЗН  .

16

Приложение В.  Структурная схема реле защиты типа ЗЗН



. . . . . 17

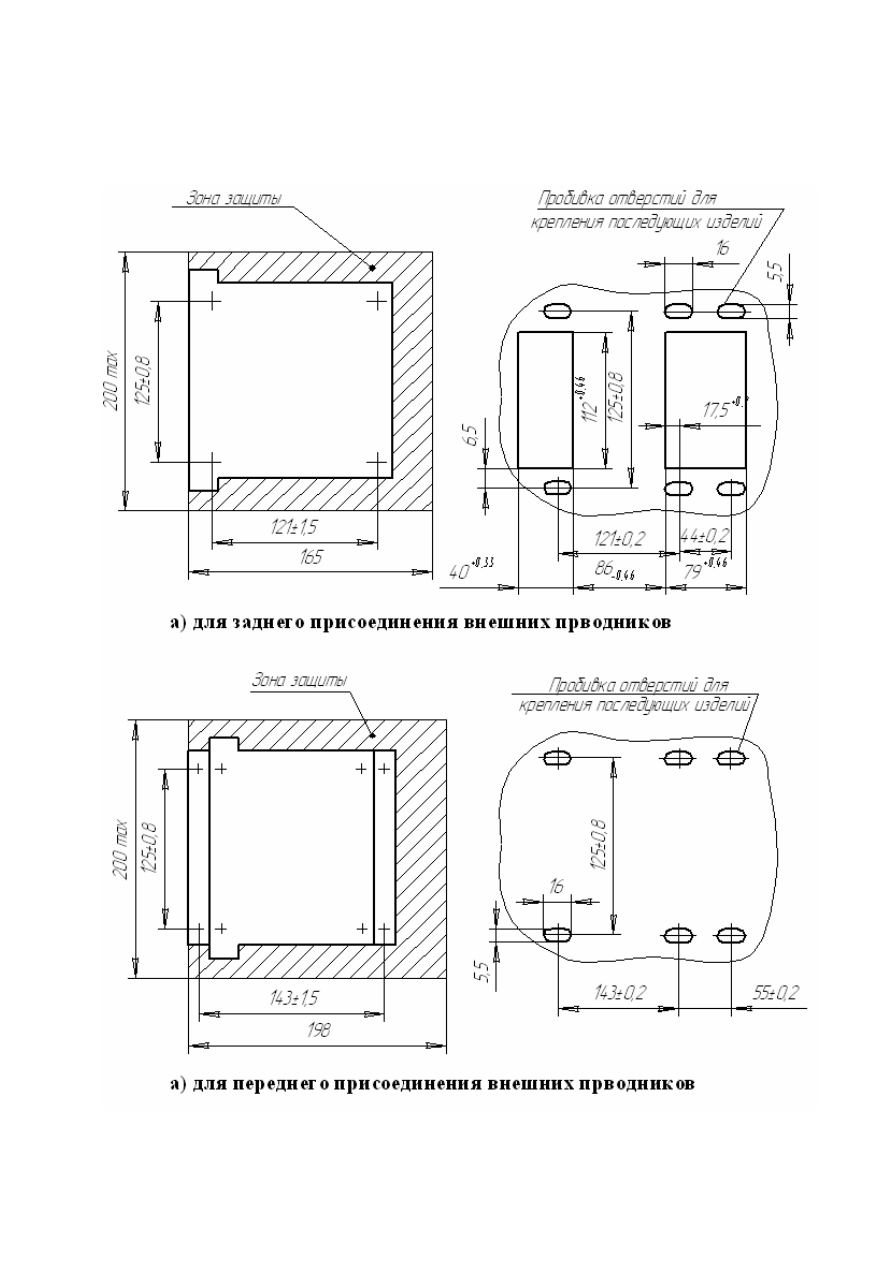

Приложение Г.   Размеры зоны для установки реле защиты типа ЗЗН

. . . . 18

Приложение Д.   Комплект деталей  крепления и присоединения внешних проводников .

19

Приложение Е.   Сведения о содержании цветных металлов

  . . . . 20







3

ВНИМАНИЕ!



До изучения руководства устройство в работу не включать!

В  связи  с  систематически  проводимыми  работами  по  совершенствованию

конструкции  и  технологии  изготовления  возможны  некоторые  расхождения  между

описанием и поставляемым изделием, не влияющие на его параметры, на условия  монтажа

и эксплуатации.

В  настоящем  «Руководстве  по  эксплуатации» (РЭ1)  содержатся  технические

сведения, необходимые для эксплуатации и обслуживания направленного реле защиты при
однофазных  замыканиях  на  землю  типа  ЗЗН  (в  дальнейшем  именуемой  «реле», «реле
защиты», «защита»)  изготовляемого  для  потребностей  экономики  страны,  а  также  для
поставок на экспорт в страны с умеренным климатом (исполнение «УХЛ4») и в страны с
тропическим климатом (исполнение «О4»).

Надежность,  долговечность  и  безопасность    защиты  обеспечиваются  не  только

качеством  самого  изделия,  но  и  правильным  соблюдением  режимов  и  условий
эксплуатации,  поэтому  соблюдение  требований,  изложенных  в  настоящем  РЭ1,  является
обязательным.

Настоящее  РЭ1  разработано  в  соответствии  с  требованиями  технических  условий

ТУ16-529.014-75 и статьи 5 ТР ТС 004/2011.

Реле защиты соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Сведения о содержании цветных металлов приведены в приложении Е.

Адрес изготовителя: 428020, Российская Федерация, Чувашская Республика,
г. Чебоксары, пр.И. Яковлева,  5.
Тел.:(8352) 39-52-65, факс: (8352) 62-72-31.
E-mail: cheaz@cheaz.ru,  http://www.cheaz.ru/.

Дата изготовления реле указывается в этикетке БКЖИ.647649.001 ЭТ.



















4

1 Описание и работа защиты
1.1 Назначение

1.1.1  Защита  типа  ЗЗН  предназначена  для  селективной  защиты  и  сигнализации  при

однофазных замыканиях на землю в сетях напряжением  (2-10) кВ, работающих с изолированной
или заземленной через активный резистор нейтралью, а также в сетях с частичной компенсацией
емкостного    тока    сети,  с  токами    замыкания  на  землю  от 0,2 до 150 А  при  использовании
кабельных трансформаторов  тока  нулевой  последовательности  (ТТНП  типов ТЗ, ТФ, ТЗЛ).

1.1.2 Климатическое  исполнение  УХЛ,  О  категории  размещения  4  по ГОСТ 15150-69.

      1.1.3  Защита    предназначена    для    работы    в    закрытых    помещениях      при  следующих
условиях:

- верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55 °С;

   - нижнее рабочее и предельное значение температуры окружающего воздуха минус 40 °С
- для климатического исполнения УХЛ4 и минус 10 °С - для  климатического исполнения
О4 (без выпадения инея и росы);

- относительная влажность воздуха не более 80 % при плюс 25 °С - для климатического

исполнения  УХЛ4  и  не  более  98 % при плюс 35 °С – для климатического исполнения О4
(без конденсации влаги);

- высота над уровнем моря не более 2000 м;
- место установки  защиты  должно быть защищено от брызг  воды, масел, эмульсий, а

также прямого воздействия солнечной радиации;

-  окружающая  среда  невзрывоопасная,  не    содержащая    токопроводящей  пыли,

агрессивных газов и паров в  концентрациях,  разрушающих  металлы  и изоляцию;

-  рабочее  положение  в  пространстве - вертикальное.  Допускается  отклонение

положения защиты от рабочего до 5° в любую сторону.

1.1.4 Группа  механического исполнения  М39   по ГОСТ 17516.1-90, при этом защита

устойчива к вибрационным нагрузкам в диапазоне частот от 5 до   100 Гц с максимальным
ускорением 0,7g в месте крепления защиты, степень жесткости  8.



1.2 Технические характеристики
1.2.1 Номинальное напряжение питания переменного тока (Uпит.ном.) - 100 В.
1.2.2 Номинальное напряжение цепей напряжения (3Uо ном.) - 100 В.
1.2.3 Номинальная частота сети - 50 Гц.
1.2.4  Параметры  и  электрические  характеристики  защиты,  приведенные  в  разделе,

соответствуют температуре окружающего воздуха (20±5) °С, относительной влажности воздуха до
80 %.

1.2.5 В состоянии поставки электрическая изоляция защиты  выдерживает в течение 1 мин без

пробоя и перекрытия испытательное напряжение переменного тока  частоты 50 Гц:

- между независимыми  цепями  изделия  и  между  ними  и  корпусом  -  1700 В;
- между разомкнутыми контактами выходного реле - 500 В.
1.2.6 Изоляция защиты выдерживает без повреждения импульсное испытательное напряжение:
- амплитуда импульса 4,5 - 5,0 кВ;
- длительность фронта импульса (1,2

10

-6

±0,36

 10

-6

)



с;

- длительность среза импульса (50

10

-6

± 10

10

-6

) с;



5

- энергия импульса (0,5±0,05) Дж;
- количество импульсов - по три разной полярности;
- длительность интервала между импульсами не менее 5 с.
1.2.7  Требования  по  электромагнитной  совместимости  соответствуют  требованиям  ТР  ТС

020/2011, ГОСТ Р 51317.6.5-2006 с учетом изложенного настоящего пункта.

1.2.7.1 Защита  устойчива  к  воздействию повторяющихся колебательных затухающих помех

при степени  жесткости  испытаний  3  по  ГОСТ Р 51317.4.12-99 с испытательным воздействием :

- по схеме «провод- провод» - 1 кВ;
- по схеме «провод-земля» - 2,5 кВ.
1.2.8  Сопротивление  изоляции  в  холодном  состоянии  защиты  составляет  не  менее 50 МОм

между цепями, указанными в 1.2.5.

1.2.9  Выходное  напряжение  встроенного  блока  питания  защиты - стабилизированное

±(15±0,5) В.

1.2.10 Токи срабатывания защиты при напряжениях Uпит.ном, 3Uо ном. на соответствующих

уставках равны:

- (0,07±0,02) А на уставке 1;
- (0,25±0,05) А на уставке 2;
- (2,5±0,3) А на уставке 3.
1.2.11  Напряжения    срабатывания    защиты    при  двукратном  токе  срабатывания,  напряжении

Uпит.ном на соответствующих уставках равны:

- (10,0±1,0) В на уставке 1;
- (15,0±1,5) В на уставке 2;
- (20,0±2,0) В на уставке 3.
1.2.12  Зона   срабатывания   защиты   (φ)  при   напряжениях   Uпит.ном., 3Uо ном., токе 3Iо =

0,2 А на уставке 1 и двукратных токах срабатывания (3Iо =2Iср) на уставках 2 и 3 равна 180±10°,
угол  середины  зоны  срабатывания  (φо)  при  тех  же  условиях  равен 120±10° на  уставках 1 и 2,
120±15° на уставке 3.

1.2.13  Дополнительная  погрешность  по  току  и  напряжению  срабатывания  при  изменении

напряжения питания на ±20 %  от  номинального  значения  не более 5 %.

1.2.14  Дополнительная    погрешность    тока    срабатывания    при    изменении  температуры    от

минус  40 °С  до плюс  45 °С  не более ±15 %;  при  изменении температуры  от минус  40 °С до
плюс  55 °С  не более ±25 %;  дополнительная погрешность напряжения срабатывания не более
±10 %.

1.2.15   Дополнительная    погрешность   тока   срабатывания,   вызванная изменением частоты

на ±10 %  не  более    плюс 25 %, минус 15 %; дополнительная      погрешность  напряжения
срабатывания не более ±5 %.

1.2.16   Подавление      высших        гармонических        составляющих    в    органе  направления

мощности    на    частоте   150 Гц    не  менее  трех,  на  частоте 250 Гц  не  менее  пяти  при  уровне
напряжения на входе фильтра в канале тока 150 мВ; на входе фильтра в канале напряжения 5 В
частоты 50, 150, 250 Гц.

1.2.17  Время  срабатывания  защиты  при  напряжениях  Uпит.ном., 3Uо  ном.,  двукратном  токе

срабатывания, поданных "толчком" на любой уставке по току и напряжению, при   угле   между
током   и   напряжением,   соответствующем середине зоны срабатывания не более 0,045 с.



6

Время   возврата    при    сбросе    3Iо  от  двукратного тока срабатывания  и напряжения 3Uо

от 100 В до нуля не более 0,02 с.

1.2.18 В защите предусмотрена схема "экспресс-проверка",  обеспечивающая контроль ТТНП,

его вторичных цепей, исправности схемы защиты как  в зоне,  так и вне зоны срабатывания.

1.2.19 В защите предусмотрена световая сигнализация:
- срабатывания выходного реле защиты;
- срабатывания измерительного органа защиты (с ручным возвратом);
- наличия небаланса напряжения нулевой последовательности;
- наличия небаланса тока нулевой последовательности.
1.2.20 Коммутационная  способность  контактов   выходного  реле  при  напряжении от 24 до

250 В составляет:

- 50 Вт   в цепи  постоянного тока с постоянной времени  индуктивной   нагрузки  не  более

0,005 с;

- 250 ВА  в  цепи  переменного  тока  с коэффициентом мощности  не менее 0,4.
Минимальный  ток   контактов   0,05 А   при  напряжении  не  ниже  24 В, или  0,01 А  при

напряжении  не  ниже  110 В.

Длительно допустимый ток через контакты 2,5 А.  Падение напряжения в цепи контактов не

более 1 В.

1.2.21  Механическая  износостойкость  защиты  не  менее 25000 циклов  ВО,  в  том  числе

коммутационная  износостойкость  не    менее 5000 циклов  ВО  с  нагрузкой  на  контактах  по 1.2.20
настоящего РЭ1.

1.2.22 Потребляемая мощность на входе защиты не превышает:
- 8 ВА в цепи питания при Uпит.ном.;
- 1 ВА в цепи напряжения нулевой последовательности при 3Uо ном.;
- 0,06 ВА  в  цепи  тока нулевой последовательности  при  токе 3Iо = 0,5 А
на второй уставке,  Uпит.ном.,  3Uо ном.,  f = 120±10°.
1.2.23 Защита термически устойчива:
- при токе на входе защиты 30 А в течение 1 с; 18 А в течение 2 с;
- при токе 30 А на входе ТТНП, длительно, при напряжении 3Uо = 120 В, Uпит. = 120 В, угле f

= 120±180°.

1.2.24 Требования по надежности
1.2.24.1 Наработка на отказ защиты не менее 5000 циклов ВО.
1.2.24.2 Ресурс защиты не менее 25000 циклов ВО.
1.2.24.3  Среднее   время   восстановления   работоспособного   состояния защиты не более 5

часов.

1.2.24.4 Средний срок сохраняемости соответствует срокам, указанным в разделе 5.
1.2.24.5 Средний срок службы защиты 12 лет.
1.3  Конструктивное выполнение
1.3.1  Конструктивно  защита  выполнена  в  корпусе    "СУРА"  второго    габарита  несъемного

исполнения.

Все    элементы    изделия    размещены    внутри    и    частично    снаружи  общего  корпуса,

состоящего из основания и съемного кожуха.

1.3.2 Замыкающий контакт выходного реле выведен на зажимы 13, 15 основания.



7

1.3.3 На лицевой плате расположены:
- кнопка тестового контроля "ТЕСТ";
- кнопка снятия сигнала "СБРОС";
- микротумблер на два положения : "СРАБ" и "БЛОК".

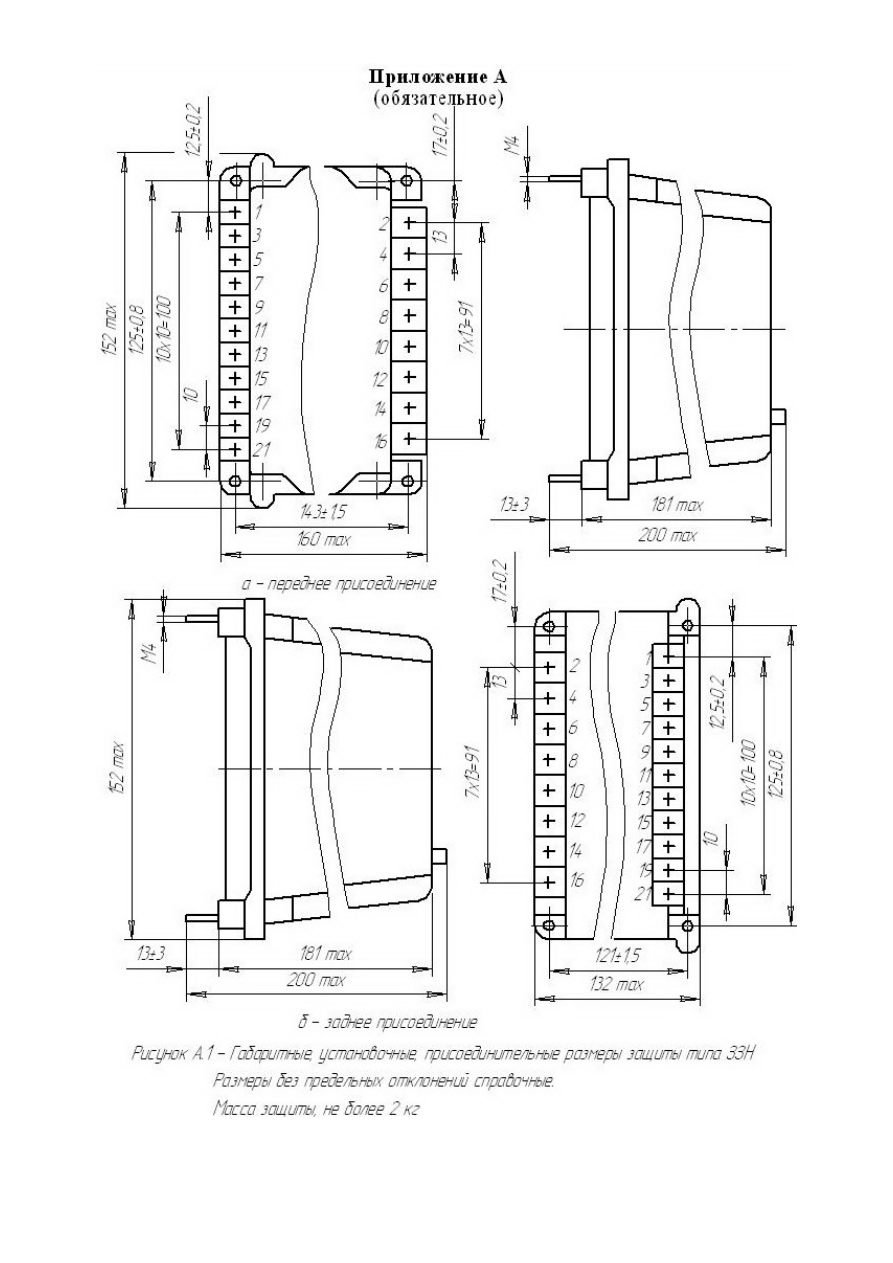

1.3.4  Габаритные,  установочные,  присоединительные    размеры  изделия  приведены  в

приложении А.

1.3.5 Масса изделия не более 2,0 кг.
1.4 Устройство и работа
1.4.1   Схема     электрическая    подключения    защиты    приведена     в приложении Б.

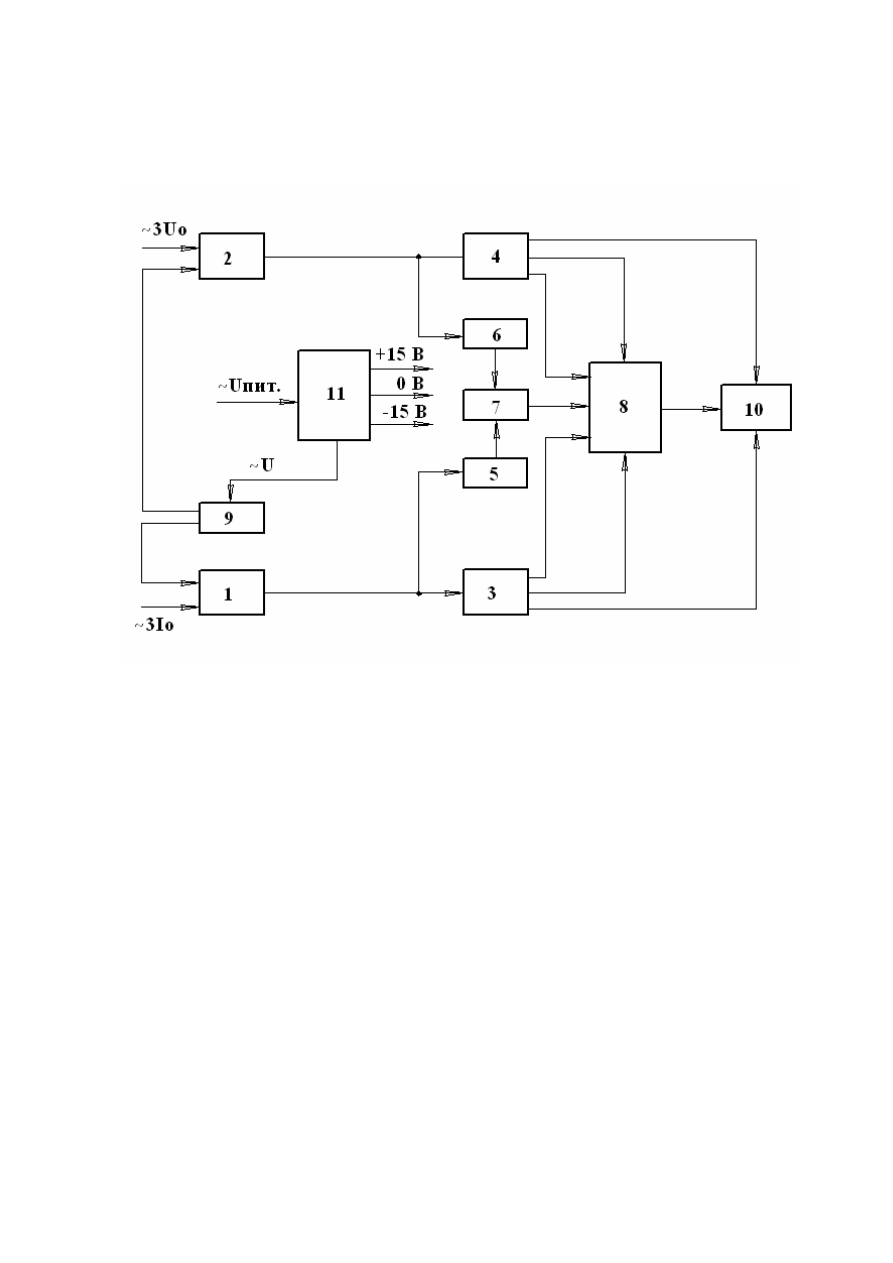

1.4.2  Структурная  схема  защиты  приведена  в  приложении  В.  Она  состоит  из  следующих

функциональных блоков:

блок 1 - входной блок токовой цепи;
блок 2 - входной блок цепи напряжения;
блок 3 - блок задания уставки по току;
блок 4 - блок задания уставки по напряжению;
блок 5 - блок  преобразования  токового  сигнала  в    синусоидальное    напряжение  основной

частоты с постоянной амплитудой и заданным сдвигом фазы относительно входного сигнала;

блок 6 - блок  преобразования  сигнала  цепи  напряжения  в  синусоидальное  напряжение

основной  частоты  с  постоянной  амплитудой  и  заданным  сдвигом  фазы  относительно  входного
сигнала;

блок 7 - фазочувствительный орган;
блок 8 - исполнительный орган;
блок 9 - блок экспрес-проверки;
блок 10 - блок сигнализации;
блок 11 - блок питания.
В  защите  реализован  способ  определения  направления  мощности,  позволяющий  выполнить

быстродействующее  устройство    с    неизменной    чувствительностью  в  зоне  срабатывания  и
изменяющейся  скачком  на  границах  зоны  срабатывания.  Входные  ток 3Iо  и  напряжение 3Uо
преобразуются  в  блоках 1, 3, 5, 7  пускового органа по току (ТПО) и блоках  2, 4,6, 7 пускового
органа  по  напряжению  (НПО)  в  прямоугольные  единичные  сигналы  равной  амплитуды,
отличающиеся  "знаком"  в  зависимости  от  угла (f)  между    исходными    сигналами.  После
суммирования      и      выпрямления    единичных  функций  на    выходе  фазочувствительного  органа
(ФЧО),  (блок 7)  получается:

-  при  коротком  замыкании  (КЗ)  в    зоне    действия    защиты  (0°< f<180°) постоянное

напряжение, пропорциональное амплитуде входного сигнала;

-  при   КЗ   вне   зоны   действия   защиты   (180°< f<360°)  напряжение, равное 0.
Пусковые  органы  защиты  определяют  область  срабатывания  защиты,  как  по    величине

электрических  сигналов,  так  и  по  временам  срабатывания  и возврата.

Поскольку  пусковые  органы  и  орган  направления  мощности  фактически  работают  по

логической

схеме

"И",

то

время

срабатывания

защиты

определяется

самым

медленнодействующим органом, а время возврата -  самым быстрым по возврату органом.



8

В  ТПО  осуществлена  коррекция  угловых  погрешностей  ТТНП  при  малых  токах  путем

введения  подмагничивания  во  входной    согласующий    трансформатор  защиты,  что  значительно
улучшает угловые характеристики.

1.4.3 Работа схемы "Экспресс-проверка".
Для  действия  схемы   "Экспресс-проверка"   необходимо   подключение
внешней   проверочной  цепи,  состоящей  из  дополнительной   проверочной
обмотки ТТНП и соединительных проводов с сопротивлением цепи не более 0,5 Ом.
Проверочная   обмотка   ТТНП   должна   иметь:
- для первой и второй уставки по току срабатывания - один дополнительный виток;
- для третьей уставки - семь витков (для трансформатора тока ТЗЛ-1) или девять витков (для

трансформатора  тока  ТЗЛМ-1).  Ток  в  проверочной  цепи  при  номинальном  напряжении  питания
должен быть не менее 0,5 А.

В положении тумблера "СРАБ" при нажатии кнопки "ТЕСТ" исправному состоянию защиты

соответствует    свечение    светодиодов    на    лицевой    плате  "СРАБ", "К(I)", "3Uо", "3Iо";  при
отпускании    кнопки    "ТЕСТ"  возвращается  выходное  реле,  гаснут  светодиоды  "СРАБ", "3Iо",
"3Uо"; после квитирования кнопки "СБРОС" гаснет светодиод "К(I)".

В  положении  тумблера  "БЛОК"  исправному    состоянию    схемы      соответствует    свечение

индикаторов  "3Iо",  "3Uо"  при  нажатии  кнопки  "ТЕСТ"  и гашение их при опускании кнопки.

1.4.4 Работа схемы сигнализации.
Зажигание  светодиодов  "СРАБ",   "К(I)",  "3Iо",  "3Uо"  сигнализирует  о наличии КЗ в зоне

действия    защиты.  При    исчезновении    входных    сигналов  прекращается  горение  светодиодов
"СРАБ",   "3Iо",  "3Uо" и  после  квитирования кнопкой "СБРОС" светодиода "К(I)".

О  КЗ  вне  зоны  действия  сигнализирует  свечение  светодиодов  "3Iо" и "3Uо"; последние

зажигаются  в  случаях  наличия  большой  несимметрии  напряжений  и  токов  небаланса  в  токовой
цепи.

1.5 Маркировка
1.5.1 Маркировка защиты соответствует ГОСТ 18620-86 и конструкторской документации.
На лицевой плате нанесены:
- тип защиты;
- климатическое исполнение и категория размещения;
- уставки по напряжению срабатывания;
- величина контролируемого напряжения питания (±15 В);
- световая  сигнализация  функций  защиты  "СРАБ",  "СБРОС",  "ТЕСТ",
"БЛОК", "К(I)";
- обозначение   съемных  перемычек  для  отключения  отдельных  блоков схемы.
На  оборотной  стороне  основания  указаны  обозначения    зажимов    защиты  для  подключения

внешних цепей.

1.5.2 Маркировка транспортной тары выполнена по ГОСТ 14192-96.
1.6 Упаковка
1.6.1 Консервации изделия не подлежат.
1.6.2 Упаковка   защиты  производится   в   соответствии  с  требованиями ГОСТ 23216-78 для

условий      хранения      и      транспортирования,   допустимых  сроков  сохраняемости,  указанных  в
разделе "Транспортирование и хранение".



9

1.6.3  Сочетание  видов  и  вариантов  транспортной  тары  с  типами    внутренней  упаковки  по

ГОСТ 23216-78.

2   Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1  Условия  эксплуатации  и  режим  работы  защиты  должны  соответствовать  требованиям,

приведенным в первом разделе настоящего РЭ1.

2.2 Подготовка защиты к использованию
2.2.1  Перед  включением  в  работу  необходимо  убедиться  в  отсутствии  дефектов,  могущих

появиться при нарушении правил транспортирования и хранения.

2.2.2 Защита выпускается с предприятия-изготовителя полностью отрегулированной,  поэтому

перед  включением  защиты  в  работу  необходимо  выставить  рабочие  уставки  и  проверить
параметры защиты по 1.2.10, 1.2.11, 1.2.12 настоящего РЭ1.

2.2.3 Выбор уставок по току и напряжению следует производить с учетом близкого равенства

коэффициентов чувствительности по току и напряжению.
 Так уставку  по  напряжению  10 В  при  коэффициенте  чувствительности  К(ЧК) = 100/10,0 = 10
следует иметь при уставке по току  3Iо = 0,25 А  в сети  с током сети  Iс ≥ 2,5 А.

Уставки    по    току    3Iо    устанавливаются    на    зажимах  (выводах)  основания  проводником    с

наконечником  со  знаком  "-"  (зажимы  8, 10, 12 - см. рисунок Б.1 приложение Б).

Уставки по напряжению 3Uо выставляются на лицевой плате:
- уставка 20 В - при разомкнутых переключателях "10 В", "15 В";
- уставка 15 В - при замкнутом переключателе "15 В";
- уставка 10 В - при замкнутых переключателях "10 В", "15 В".
При  работе  со  штырьковым  переключателем  необходимо  соблюдать    правило:  нажав

отверткой на головку штырька,  повернуть ее  на  90°  по  часовой стрелке  и  убрать отвертку.
Утопленное положение головки штырька соответствует замкнутому положению переключателя.

2.2.4 Для  контроля  напряжения  ±15 В  на  лицевой  плите защиты предусмотрены "гнезда".

Общая точка схемы (ОВ) выведена на зажим 14 основания защиты.

2.2.5 После  включения  в  работу,  контроль  исправности  схемы  защиты производится    с

помощью   схемы   "Экспресс-проверка",    описание работы которой изложено в 1.4.3 настоящего
РЭ1.

2.3 Размещение и монтаж
2.3.1  Защита  предназначена  для  установки  на  вертикальную  плоскость  заземленной

металлоконструкции  с  толщиной  панели  не  более 8 мм.  Размеры  зоны  установки  защиты
приведены в приложении Г.

2.3.2  Защита    приспособлена    для    переднего    или    заднего    присоединения  внешних

проводников.  Детали крепления поставляются комплектно с защитой.

Крепление  к  панели  производится  четырьмя  винтами  М4.  Перед      установкой      защиты

заднего      присоединения    необходимо    снять  четыре  винта,  крепящих  стойки  к  основанию,  а
вместо  них    установить    четыре  винта  М4х50  из  пакета  с  деталями  крепления  защиты.  Защита
переднего  присоединения крепится винтами М4х30.

2.3.3  Выводы  защиты  допускают  присоединение  к  каждому  из  них  одного  или  двух  медных

проводников  сечением  до 1,5 мм    или  одного  проводника    сечением 2,5 мм    и  соответствуют
классу 2 по ГОСТ 10434-82.



10

2.4 Возможные неисправности и методы их устранения
2.4.1  Неисправности  в  реле  могут  возникнуть  при  нарушении  условий  транспортирования  и

хранения.

2.4.2 При появлении признаков  неисправности  или  перегрева  защиты  (резкий запах, дым и

т.п.) необходимо:

- обесточить защиту;
- выяснить причины неисправности;
- устранить неисправность.
2.4.3  О  всех  случаях  отказов  реле  необходимо  сообщить  на  завод-изготовитель  в

установленном порядке.

3 Техническое обслуживание
3.1 Общие указания
3.1.1  Монтаж,  техническое  обслуживание,  эксплуатацию  защиты  разрешается  осуществлять

лицам,  прошедшим    специальную    подготовку,  имеющим    аттестацию    на    право  выполнения
работ и ознакомившимся с данным  РЭ1.
       3.1.2  Техническое    обслуживание    производится  в  соответствии  с  "Правилами  технической
эксплуатации  электроустановок  потребителями", "Правилами  технической  эксплуатации
электрических  станций  и  сетей",  а  также  "Правилами  техники  безопасности  при  эксплуатации
электроустановок, станций и подстанций" и настоящим РЭ1.

3.2 Правила  безопасности
3.2.1 Требования безопасности соответствуют ТР ТС 004/2011.
3.2.2 По  способу  защиты  человека  от  поражения  электрическим током реле  соответствует

классу 0 по ГОСТ 12.2.007.0-75.

3.2.3  Конструкция  реле  обеспечивает  безопасность  облуживания  в  соответствии  с  ГОСТ

12.2.007.6-75, ГОСТ 12.2.007.6-93.

3.2.4  Степень защиты оболочки от прикосновения к токоведущим частям  и попадания внутрь

твердых посторонних тел - IР40, а контактных зажимов для присоединения внешних проводников
- IР00 по ГОСТ 14254-2015, ГОСТ 14255-69.

3.2.5 Требование по изоляции реле соответствуют приведенным в первом разделе требований

настоящего РЭ1.

3.2.6  Требования  по  коммутационной  и  механической  износостойкости  соответствуют

приведенным в первом разделе требований настоящего РЭ1.

3.2.7   Требования    к  внешним  механическим  и  климатическим  воздействующим  факторам

соответствуют приведенным в первом разделе требований настоящего РЭ1.

3.2.8  Монтаж  и  обслуживание  реле  должны  производиться    при    обесточенном  состоянии.

Запрещается  снимать  оболочку    с  реле,  находящегося  в  работе.  Вероятность  возникновения
пожара не менее 10

-6

 в год.

3.2.9 Конструкция реле  пожаробезопасна  в  соответствии с  требованиями ГОСТ 12.1.004-91.
3.2.10 При соблюдении требований эксплуатации и хранения, реле  не создает опасность для

окружающей среды и потребителя.

3.3 Порядок технического обслуживания
3.3.1 В период эксплуатации производятся следующие виды технического обслуживания:
- первый профилактический контроль через один год после включения в работу;



11

- профилактическое восстановление с периодичностью не более восьми лет;
-  внеплановый    контроль,  предусмотренный  соответствующими  документами  по

эксплуатации  устройств  защиты,  а  так  же  после  повреждения  защиты,  отказов  в
функционировании и т.д.

3.3.2 В объем первого контроля входят следующие работы:
- осмотр защиты;
- проверка винтовых соединений;
- испытание  изоляции  напряжением  1,0 кВ  переменного  тока в течение 1 мин.;
- проверка  функционирования  на  рабочих  уставках   (см. 1.2.10; 1.2.11; 1.2.12).
3.3.3  В  объем  профилактического  восстановления   входят   следующие работы:
- очистка внутренних частей защиты от пыли и посторонних предметов;
- осмотр защиты с проверкой пайки;
- проверка затяжки винтовых соединений;
- проверка  функционирования  на  рабочих  уставках   (по  1.2.10; 1.2.11; 1.2.12);
- испытание   изоляции   повышенным   напряжением   переменного  тока 1,0 кВ в течение 1

мин.

3.3.4  Периодически  не  реже  двух  раз  в  год  следует  производить  контроль  исправности

защиты в режиме "Экспресс-проверки".

3.3.5   Защита  в  части  печатных  плат  не  является   ремонтопригодной, поэтому при отказе

элементов печатной платы защита должна быть заменена на исправную.

Допускается  производить  ремонт  защиты  путем  замены  следующих  неисправных  элементов:

трансформаторов, выходного реле, контактных зажимов.

3.4 Проверка работоспособности защиты
3.4.1    Последовательность  выполнения  работ  по  проверке  работоспособности  защиты

приведена ниже:

- испытание электрической прочности изоляции и проверка сопротивления изоляции;
- проверка блока питания;
- проверка уставок по току срабатывания;
- проверка уставок по напряжению срабатывания;
- проверка зоны работы и угла середины зоны срабатывания;
- проверка времени срабатывания и возврата;
- проверка работы схемы "Экспресс-проверка" и схемы сигнализации.
3.4.2  Перечень аппаратуры, используемой для проверки защиты:
- трансформатор тока нулевой последовательности;
- трансформатор напряжения (автотрансформатор);
- амперметр переменного тока;
- миллиамперметр переменного тока;
- вольтметр переменного тока;
- вольтметр постоянного тока;
- фазометр;
- фазорегулятор;
- миллисекундомер;
- осциллограф;



12

- мегаомметр;
- пробойная установка для испытания изоляции;
- реостаты сопротивления.
3.4.3 При  проверке  работоспособности   используются   приборы   класса точности не ниже

1,0, фазометр класса точности не ниже 1,5.

4     Комплектность
4.1  В комплект поставки входят:
1) защита - 1 шт.;
2) составные части:
- комплект  деталей  крепления  защиты  и  присоединения  внешних проводников (переднее

или заднее) - 1 комплект;

Содержание комплекта приведено в приложении Д.
- комплект запасных частей для защит в экспортном исполнении (необходимость поставки и

количество комплектов оговаривается в заказе);

Содержание комплекта приведено в таблице 1.
- этикетка - 1 экз.;
- руководство по эксплуатации РЭ1 - 1 экз. на партию, поставляемую в один адрес, если иное

не оговорено в заказе.


Таблица 1

Наименование

Обозначение

Кол.,  шт.

1 Микросхема                            КР 140 УД 708

2 Микросхема CD

4011

ВЕ

3 Микросхема CD

4012

ВЕ



5      Транспортирование и хранение
5.1  Условия  транспортирования  и  хранения  защиты  и  допустимые  сроки  сохраняемости  в

упаковке до ввода в эксплуатацию приведены в таблице 2.





















13

Таблица 2

Обозначение условий
транспортирования  в

 части воздействия





Вид поставки

механических
факторов по ГОСТ
23216-78

климатических
факторов, таких как
условия хранения по
ГОСТ 15150-69



Обозначение условий
хранения по ГОСТ
15150-69

Допустимые
сроки
сохраняе-
мости в
упаковке
поставщика,
годы

1  Для  потребностей
 экономики  страны,
 кроме

районов

Крайнего

Севера

и

приравненных  к  ним
местностей  по  ГОСТ
15846-2002

 2  Для экспорта в
 макроклиматические
 районы с умеренным
 климатом

3 Для экспорта в
 макроклиматические
 районы с тропичес-
 ким климатом

4 Для потребностей
 экономики страны
 в районы Крайнего
 Севера  и  приравнен-
ные к ним местности по
 ГОСТ 15846-2002




Л





Л, С *




С







С








5(ОЖ4)





5(ОЖ4)




6(ОЖ2)







5(ОЖ4)







1(Л)





1(Л)




3(Ж3)







2С


























5.2 Нижнее значение температуры окружающего воздуха при транспортировании и хранении -

минус 50 °С.

5.3  Транспортирование    упакованных    изделий    может    производиться  любым    видом

транспорта,   предохраняющим  от  воздействия  солнечной радиации,  атмосферных  осадков и
пыли,  с соблюдением мер предосторожности против механических воздействий.

6 Утилизация
6.1  После    окончания      установленного    срока    службы    изделие    подлежит  демонтажу      и

утилизации.  Специальных    мер  безопасности  при  демонтаже  и  утилизации    не      требуется.
Демонтаж  и  утилизация  не требует специальных приспособлений и инструментов.

6.2  Основным      методом      утилизации      является      разборка      изделия.  При  разборке

целесообразно  разделить  материалы на группы. Из состава изделия подлежат утилизации черные
и цветные металлы, пластмассы. Черные металлы  при  утилизации  необходимо   разделять   на
сталь   конструкционную  и электротехническую, а цветные металлы - на медь и сплавы на медной
основе.

6.3  Утилизация    должна    производиться    в    соответствии    с    требованиями  региональных

законодательств.



14

7 Формулирование заказа
7.1 Структура условного обозначения защиты типа ЗЗН


 З  З  Н           Х   4

__________________     защита
     ________________     земляная
         ______________     направленная
                     ________     климатическое исполнение по ГОСТ 15150-69:
                                          УХЛ, О;
                           ____       категория размещения по ГОСТ 15150-69.



7.2 При формулировании заказа необходимо указывать:
- наименование и тип защиты;
- климатическое исполнение по ГОСТ 15150-69;
- род присоединения внешних проводников: переднее или заднее;
- слово "Экспорт" в случае поставки изделия на экспорт;
- номер технических условий;
- необходимость  поставки  и количество комплектов запасных частей при заказе на экспорт.

7.3 Примеры записи при  заказе и в другой технической документации
защиты типа ЗЗН с передним присоединением внешних проводников:
- для потребностей экономики страны:
"Защита типа ЗЗН УХЛ4, присоединение переднее. ТУ16-529.014-75".
- для поставок на экспорт в страны с умеренным климатом:
"Защита    типа    ЗЗН   УХЛ4,    присоединение    переднее.    Экспорт.
ТУ16-529.014-75".
- для поставок на экспорт в страны с тропическим климатом:
"Защита    типа    ЗЗН    О4,    присоединение    переднее.     Экспорт.
ТУ16-529.014-75".








15









16

Приложение Б

                                                                         (обязательное)















   Провод с маркировкой "--" внутри защиты служит для переключения уставок по току 3Iо.

*

- однополярные зажимы







                      Рисунок Б.1 - Схема электрическая подключения реле защиты типа ЗЗН













17




Приложение В

(обязательное)















Рисунок В.1 – Структурная схема защиты  типа  ЗЗН




















18



Приложение Г

(обязательное)








Рисунок Г.1 – Размеры зоны для установки защиты





19



Приложение Д

                                                                      (обязательное)


             Комплект деталей крепления защиты и присоединения внешних проводников

Таблица Д.1

              Количество, шт.

переднее
присоединение

заднее
присоединение

Обозначение

Наименование

УХЛ4

О4

УХЛ4

О4

1 8БК.141.518

Скоба 3





2 8БК.141.518-01

Скоба



3 БКЖИ.741122.016

Пластина


 3



4 БКЖИ.741122.018

Пластина


3

5 БКЖИ.741641.001


Колодка 3





6 ГЛЦИ.741526.014

Планка


  3 3



Винты









7 БКЖИ.758151.004-06     М4-6gх6.58.С.016



3

8 БКЖИ.758151.104-06      М4-6gх6.58.С.026



 3

9 БКЖИ.758151.004-08     М4-6gх8.58.С.016



  3

10 БКЖИ.758151.104-08   М4-6gх8.58.С.026     3

11 БКЖИ.758151.004-50   М4-6gх50.58.С.016 4   4

12 БКЖИ.758151.104-50   М4-6gх50.58.С.026   4   4



Гайки









13 БКЖИ.758412.004         М4.5.С.016 4





14 БКЖИ.758412.104       М4.5.С.026





Шайбы ГОСТ 10450-78









15 БКЖИ.758491.004       С.4.01.10.016 4





16 БКЖИ.758491.104       С.4.01.10.0115





Шайбы ГОСТ 6402-70









17 БКЖИ.758486.004       4 65Г 016





18 БКЖИ.758486.104      4 65Г 0115










20



Приложение Е

                                                                      (обязательное)


Сведения о содержании цветных металлов


Таблица Е.1

Наименование металла, сплава

Суммарная масса цветных металлов,

содержащихся в изделиях, кг

Медь 0,324

Сплавы на медной основе 0,014

























///////////////////////////////////////
