РЕЛЕ ЗАЩИТЫ ПРИ ОДНОФАЗНЫХ ЗАМЫКАНИЯХ НА ЗЕМЛЮ ТИПА ЗЗП-1 И ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО ТИПА ВУ-1. Руководство по эксплуатации 2БК.379.020 РЭ





-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.190
8536 49 000 0
РЕЛЕ ЗАЩИТЫ ПРИ ОДНОФАЗНЫХ ЗАМЫКАНИЯХ
НА ЗЕМЛЮ ТИПА ЗЗП-1 И ВСПОМОГАТЕЛЬНОЕ
УСТРОЙСТВО ТИПА ВУ-1
Руководство по эксплуатации
2БК.379.020 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Введение
3
1 Описание и работа реле защиты и устройства .
4
1.1 Назначение реле защиты и устройства .
4
1.2 Технические характеристики
4
1.3 Конструктивное выполнение .
7
1.4 Устройство и работа
10
1.5 Маркировка .
10
1.6 Упаковка .
10
2 Использование по назначению .
10
2.1 Эксплуатационные ограничения .
10
2.2 Подготовка реле защиты и устройства к использовании
10
2.3 Возможные неисправности и методы их устранения .
11
3 Техническое обслуживание
11
3.1 Общие указания .
11
3.2 Правила безопасности .
12
4 Комплектность
12
5 Транспортирование и хранение .
13
6 Утилизация .
13
7 Формулирование заказа
14
Приложение А .
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
До изучения руководства изделие в работу не включать!
В связи с тем, что изделие содержит элементы микроэлектроники, персонал, работающий с
изделием, должен пройти специальный инструктаж и аттестацию на право выполнения работ с
учетом необходимых мер защиты от воздействия статического электричества.
Инструктаж должен проводиться в соответствии с действующим в организации положением.
В связи с систематически проводимыми работами по совершенствованию конструкции и тех-
нологии изготовления возможны некоторые расхождения между РЭ и поставляемым изделием, не
влияющие на его параметры, на условия его монтажа и эксплуатации.
В настоящем руководстве по эксплуатации (РЭ) содержатся технические сведения по эксплуа-
тации, обслуживанию, регулированию реле защиты при однофазных замыканиях на землю типа
ЗЗП-1 (в дальнейшем именуемой «реле», «реле защиты», «защита») и вспомогательного устройст-
ва типа ВУ-1 (в дальнейшем именуемого «устройство») общего назначения для потребностей эко-
номики страны и для поставок на экспорт в страны с умеренным (исполнение УХЛ4) и тропиче-
ским (исполнение 04) климатом.
* Однополярные зажимы
Надежность, долговечность и безопасность реле защиты и устройства обеспечиваются не
только качеством самих изделий, но и точным соблюдением режимов и условий эксплуатации, по-
I
- подключение к контактам выходного реле защиты;
II - подключение к трансформатору тока нулевой
этому выполнение всех требований, изложенных в настоящем РЭ, является обязательным.
последовательности (ТТНП);
Настоящее РЭ разработано в соответствии с требованиями технических условий ТУ 16-
III - то же, через резистор 0,5 Ом (R).
529.014-75 и ст.5 ТР ТС 004/2011.
Реле защиты соответствуют требованиям ТР ТС
004/2011
(в части соблюдения ГОСТ

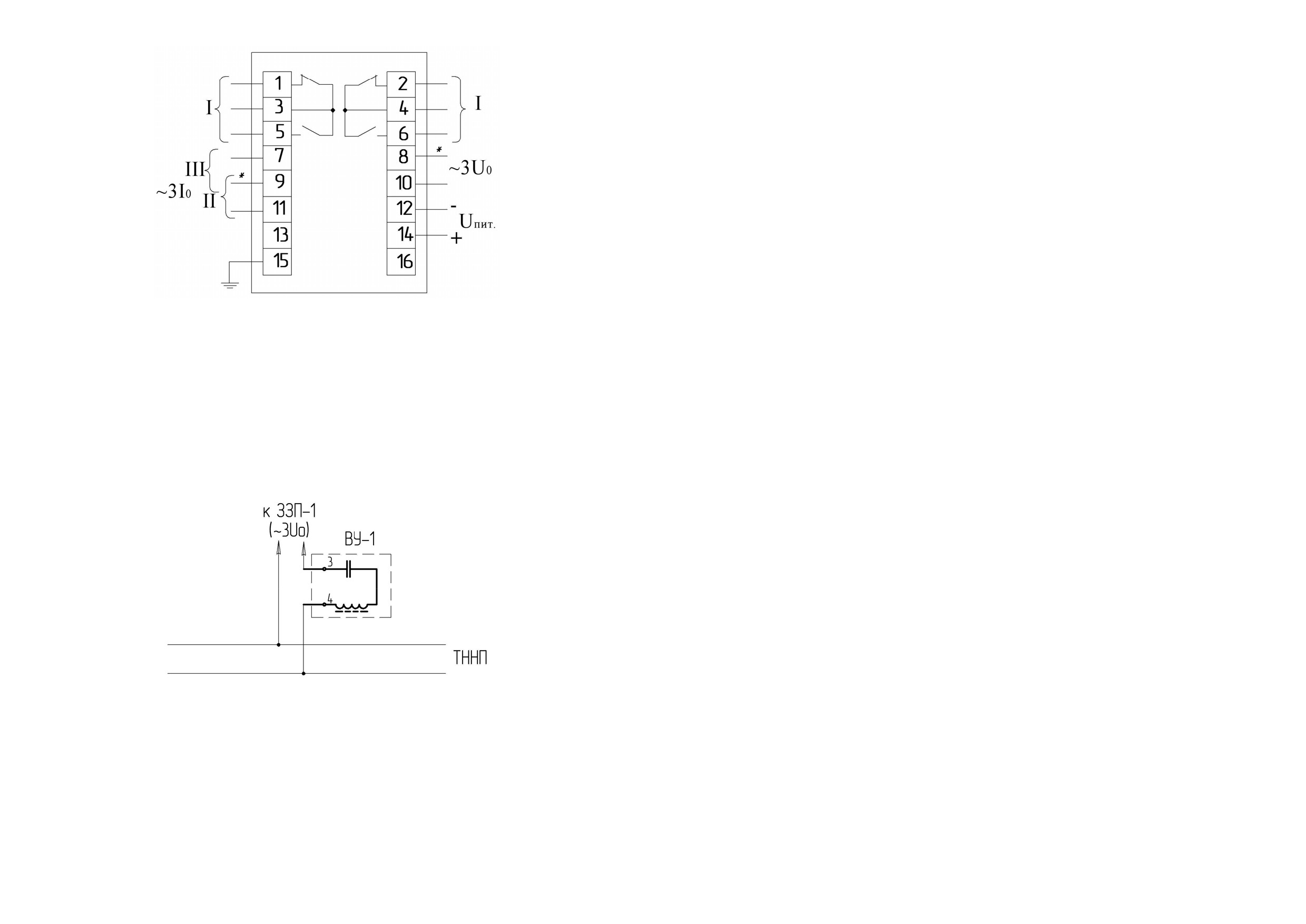

Рисунок 3 - Схема электрическая подключения защиты типа ЗЗП-1
12.2.007.0-75, ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2017), ТР ТС 020/2011.
Сведения о содержании цветных металлов приведены в приложении А.
Адрес изготовителя: 428020, Россия, Чувашская Республика, г. Чебоксары,
пр. И.Я. Яковлева, 5.
Тел.: +7 (8352) 39-52-65, факс: +7 (8352) 62-72-31.
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
Дата изготовления реле указывается в этикетке ИАЕЖ.647649.001 ЭТ.
Рисунок 4 - Схема электрическая подключения вспомогательного
устройства типа ВУ-1.
18
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа защиты и устройства
1.1 Назначение защиты и устройства
1.1.1 Реле защиты типа ЗЗП-1 предназначено для использования в схемах релейной защиты и
автоматики энергетических систем для селективного отключения защищаемого присоединения
при однофазном замыкании на землю в сетях торфоразработок, карьеров, шахтных сетях и тяго-
вых сетях МПС с изолированной нейтралью напряжением 2-10 кВ с суммарными емкостными то-
ками от 0,2 до 20 А с использованием кабельных трансформаторов тока нулевой последовательно-
сти (ТТНП) типов ТЗЛ, ТЗ, ТФ и др.
Устройство ВУ-1 предназначено для защиты элементов фазочувствительного усилителя защи-
ты типа ЗЗП-1 от перенапряжений и является его составной частью.
1.1.2 Защита и устройство изготавливаются в климатическом исполнении УХЛ или О катего-
рии размещения 4 по ГОСТ 15150-69 и ГОСТ 15543.1-89 для работы в следующих условиях:
- верхнее рабочее, эффективное и предельное значения температуры окружающего воздуха
плюс 40 °С (для исполнения УХД4) и плюс 45 °С (для исполнения 04); при встраивании в ком-
плектные устройства допускается работа при температуре до плюс 50 °С;
- нижнее рабочее, эффективное и предельное значения температуры окружающего воздуха
минус 40 °С (без выпадения инея и росы) для исполнения УХЛ4 и минус 10 °С для исполнения 04;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных
газов и паров в концентрациях, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг воды, масел, эмульсий, а также
от прямого воздействия солнечной радиации;
- высота над уровнем моря не более 2000 м;
- рабочее положение защиты в пространстве - вертикальное, устройства -вертикальное или го-
ризонтальное. Допускается отклонение положения защиты от рабочего до 5 ° в любую сторону.
1.1.3 Номинальное рабочее значение механических внешних воздействующих факторов по
ГОСТ17516.1-90 для группы механического исполнения М39, но при этом вибрационные нагрузки
в диапазоне частот от 5 до 100 Гц с максимальным ускорением 0,25 g.
а) переднее присоединение;
1.2 Технические характеристики
б) заднее присоединение.
1.2.1 Основные параметры защиты и устройства указаны в таблице 1.
Размеры без предельных отклонений- максимальные.
Таблица 1
Допускается для заднего присоединения и крепления
Тип
Наименование параметра
использовать вместо шпилек винты.
ЗЗП-1
ВУ-1
1 Номинальная частота, Гц
50
50

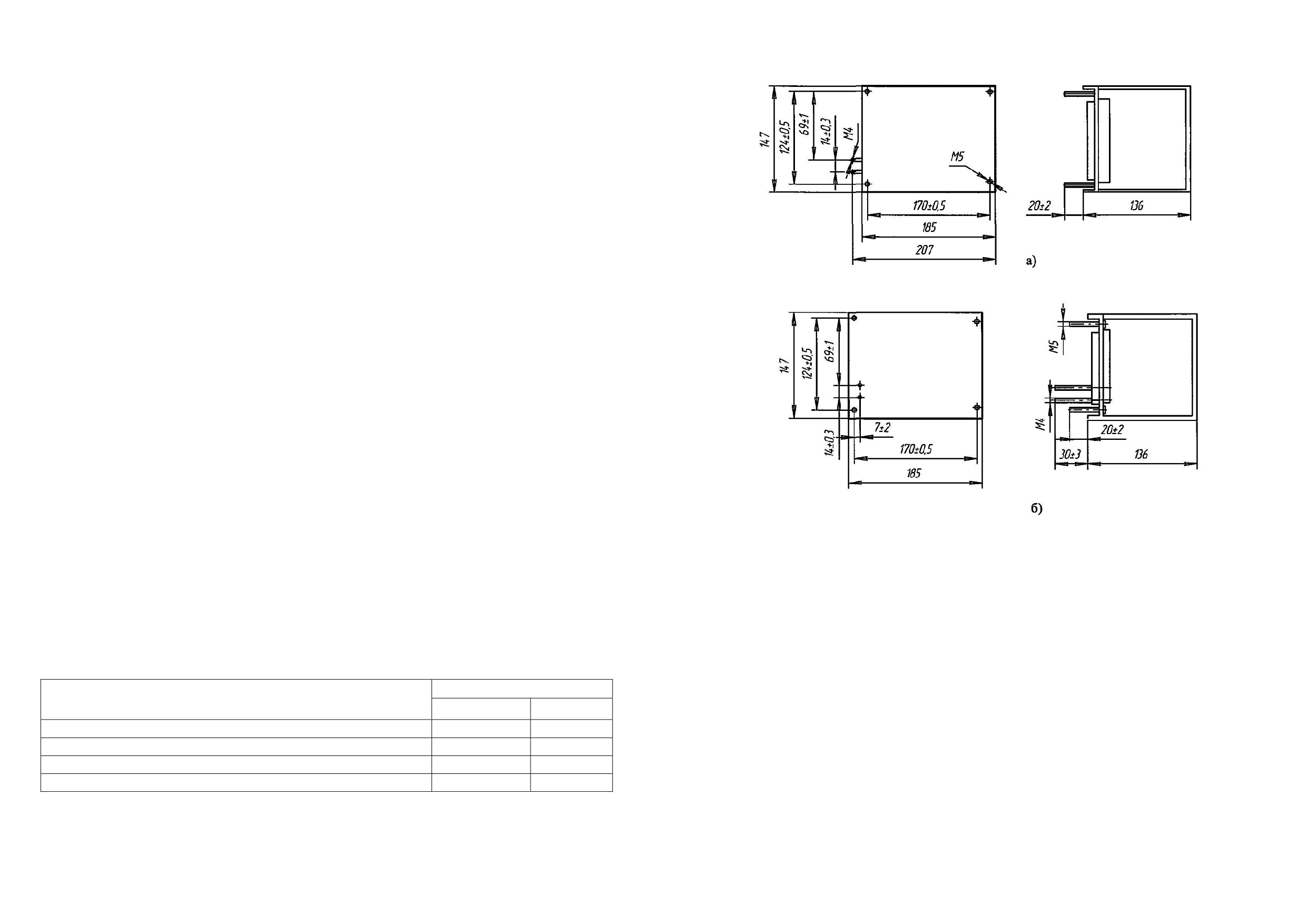

Рисунок 2 - Габаритные, установочные и присоединительные
2 Номинальное напряжение питания постоянного тока (Uпит..ном.), В
24
-
размеры устройства типа ВУ-1.
3 Номинальное напряжение цепей переменного тока (3U0.ном.), В
100
-
4 Уставки по току срабатывания (3Iо), А
0,07; 0,5; 2,0
-
1.2.2 Токи срабатывания защиты (Iср) (на входе ТТНП) при температуре окружающего возду-
ха плюс 20°С, номинальных значениях напряжений переменного 3U0.ном., и постоянного тока
Uпит..ном, φ=90
, где угол φ - угол сдвига между фазами 3I0и 3Uo, находятся в пределах:
4
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-
0,07 ± 0,021 А на уставке 1;
-
0,5 ± 0,15 А на уставке 2;
-
2,0 ± 0,6 А на уставке 3.
Примечание - Заводские испытания проводятся с трансформатором тока нулевой последова-
тельности типа ТЗЛ.
1.2.3 При изменении напряжения питания защиты на ± 20 % от номинального значения ток
срабатывания защиты отличается от тока срабатывания при номинальном напряжении питания не
более чем на ± 20 %.
1.2.4 Время срабатывания защиты при 3U0.ном ,Uпит..ном, φ=90 и двукратном токе срабатывания на
всех уставках не более 0,045 с.
1.2.5 Зона срабатывания защиты при 3U0.ном ,Uпит..ном, 3I0 не менее 0,2 А на уставке 1 и при 3I0 = 2Iср на
уставках 2 и 3 находится в пределах (l80+20 ) .
-40
Угол максимальной чувствительности защиты (φм.ч.) при тех же условиях равен:
- (90+40 ) .
-30
- (90+20 ) на уставках 2 и 3.
-30
Угол максимальной чувствительности защиты (φм.ч.) определяется по формуле:
где φ1 и φ 2- границы зоны срабатывания.
1.2.6 Степень отстройки защиты от третьей гармоники тока нулевой последовательности на
уставке 2 при 3U0 = 0, Uпит.ном. и токе 3 I0 от 0,1 до 1 А не менее 3.
1.2.7 Потребляемая мощность в цепи питания при Uпит.ном., 3Io=0, 3Uo= 0 не более 0,15 Вт.
1.2.8 Потребляемая мощность в цепи переменного тока на входе защиты при Uпит.ном., 3U0ном.,
φ =90° не более:
а) переднее присоединение;
- 3
10-6 ВА на уставке 1 при 3Io = 0,07 А;
б) заднее присоединение.
- 400 10-6 ВА на уставке 2 при 3Io = 0,5 А;
- 10000
10-6 ВА на уставке 3 при 3Io = 2 А.
Размеры без предельных отклонений- максимальные.
1.2.9 Потребляемая мощность в цепи напряжения нулевой последовательности при 3Io=0,
Допускается для заднего присоединения и крепления
3U0ном не более 3 В А.
использовать вместо шпилек винты.
1.2.10 Защита не срабатывает при 3Io = 0, 3U0 = 50 В и питании цепей постоянного тока от
блока питания, включенного по схеме двухфазного выпрямления с напряжением, равным 0,65

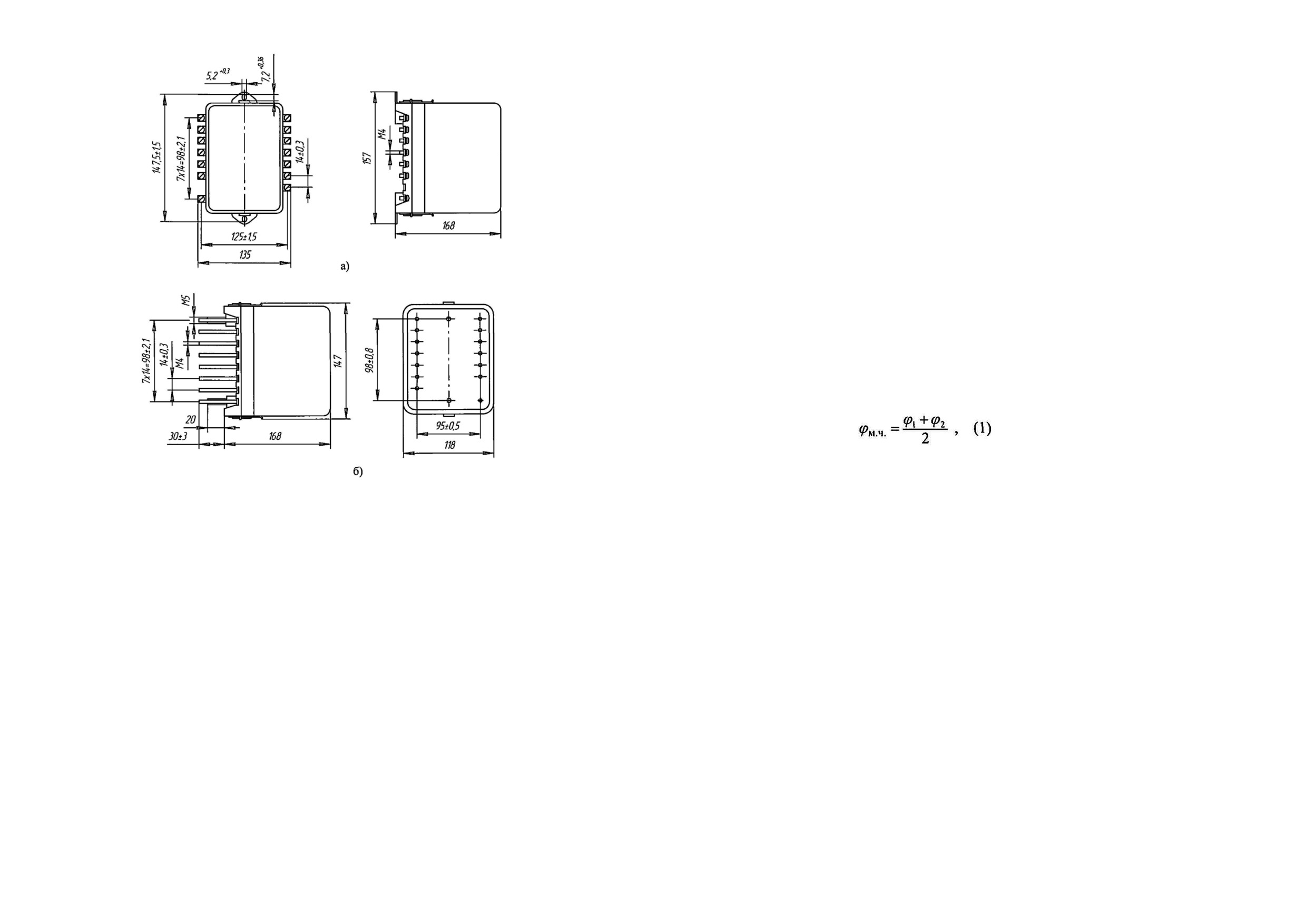

Рисунок 1 - Габаритные, установочные и присоединительные
Uпит.ном.,
(наихудшие условия для защиты, установленной на неповрежденном присоединении с
размеры защиты типа ЗЗП-1
питанием от блока питания при двойном замыкании на землю).
1.2.11 Защита термически устойчива при токе 30 А в течение 1 с и 18 А в течение 2 с, что,
примерно, соответствует расчетному синусоидальному току в первичной обмотке ТТНП типа
ТЗЛ, нагруженного защитой ЗЗП-1, равному 20 кА в течение 1 с при сопротивлении соединитель-
ных проводов, равном 0,2 Ом и выше; 15 кА в течение 1 с при сопротивлении соединительных
проводов, равном нулю;
10 кА в течение 2 с при сопротивлении соединительных проводов, равном нулю.
16
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.12 Защита длительно выдерживает:
Приложение А
а) ток 20 А в первичной обмотке ТТНП при 3Uo= 0 и Uпит = l,2Uпит.ном;
(обязательное)
б) напряжение 3U0= 110 В при Uпит= l,2Uпит.ном и 3Io = 0. Устройство длительно выдерживает
ток 0,1 А.
Сведения о содержании цветных металлов в изделии
1.2.13 При изменении температуры окружающей среды в диапазоне от минус 40 до плюс 40 °С
ток срабатывания защиты отличается от тока срабатывания при плюс 20 °С не более чем в 2 раза,
Таблица А.1
от минус 40 °С до плюс 50 °С не более чем в 2,5 раза.
1.2.14 Напряжение срабатывания защиты при двукратном токе срабатывания, при Uпит.ном ,
Суммарная масса цветных металлов
Наименование металла
φм.ч.=90 в диапазоне температур от минус 40 до плюс 40 °С находится в пределах от 20 до 40 В.
содержащихся в изделии, кг
1.2.15 Коммутационная способность контактов при напряжении от 24 до 250 В и токе от 0,05
Медь и сплавы на медной
ЗЗП-1
ВУ-1
до 2 А не менее:
основе
0,366
0,48
- 50 Вт в цепи постоянного тока с индуктивной нагрузкой, не более 0,005 с;
- 300 ВА в цепи переменного тока, cos φ не менее 0,5.
- Контакты обеспечивают прохождение тока 10 А в течение 10 с. Минимальный ток контактов
0,01 А при напряжении не ниже 110 В или 0,05 А при напряжении не ниже 24 В.
1.2.16 Механическая износостойкость не менее 12500 циклов ВО. Коммутационная износо-
стойкость не менее 1250 циклов ВО с нагрузкой на контактах по 1.2.15 настоящего РЭ.
1.2.17 В состоянии поставки изоляция защиты выдерживает в течение 1 мин без пробоя и пе-
рекрытия испытательное напряжение 1700 В переменного тока частоты 50 Гц, приложенное меж-
ду цепями 310 и 3U0; 3I0 и цепями питания; 3I0, 3Uo, питания и контактами; между любыми
электрически не связанными I цепями и корпусом; между цепями 3U0 и питания - 1000 В; изоля-
ция между контакт - деталями в разомкнутом состоянии - 500 В.
Изоляция устройства выдерживает в течение 1 мин испытательное напряжение 2000 В пере-
менного тока частоты 50 Гц между токоведущими цепями и корпусом устройства.
1.2.18 Сопротивление изоляции не менее 50 МОм.
1.2.19 Требования по электромагнитной совместимости соответствуют требованиям ТР ТС
020/2011, ГОСТ Р 51317.6.5-2006 с учетом изложенного настоящего пункта.
Защита ЗЗП-1 с ВУ-1 при условии использования в цепях оперативного питания фильтра (на-
пример, типа БФП) устойчива:
а) к наносекундным импульсным помехам при степени жесткости испытаний 3 по ГОСТ
30804.4.4-2013, с заданными амплитудой и частотой испытательных импульсов:
- порты электропитания - 2 кВ, 5 кГц;
- порты ввода/вывода сигналов - 1 кВ, 5 кГц.
б) к пульсациям напряжения питания постоянного тока в соответствии с ГОСТ Р 51317.4.17-
2000 на выходные порты питания постоянного тока
10 % Uном. Степень жесткости испытаний 3.
в) к электростатическим разрядам при степени жесткости испытаний 3 по ГОСТ 30804.4.2-
2013 с испытательным напряжением импульса разрядного тока:
- контактный разряд - 6 кВ;
- воздушный разряд- 8кВ.
г) к повторяющимся колебательным затухающим помехам при степени жесткости испытаний
3 по ГОСТ 30804.4.12-2002 с испытательным воздействием:
- по схеме «провод-провод» - 1 кВ;
6
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Формулирование заказа
- по схеме «провод-земля» - 2,5 кВ.
д) к магнитному полю промышленной частоты в соответствии с требованиями ГОСТ Р 50648-

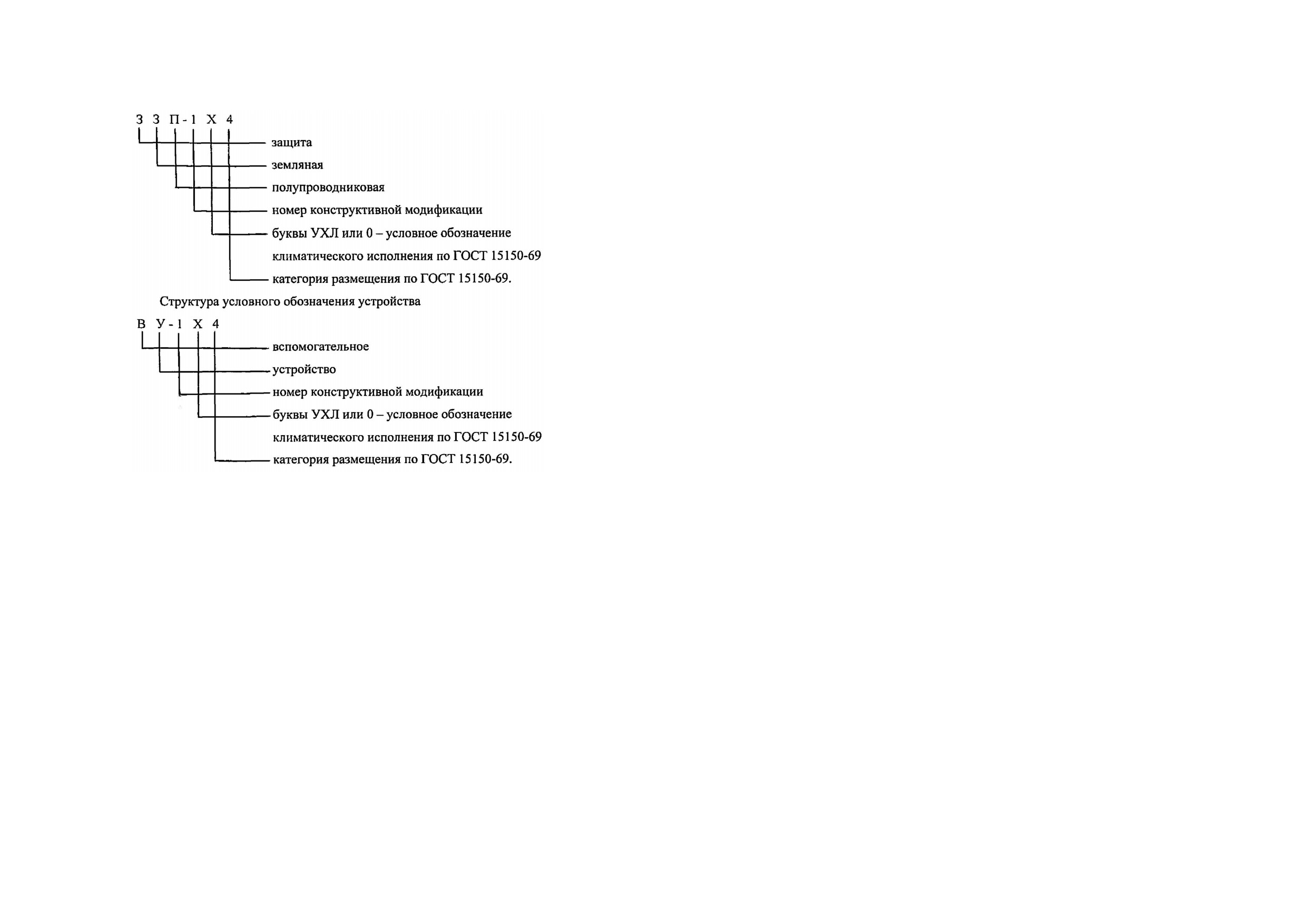

Структура условного обозначения защиты
94 (ГОСТ IEC 61000-4-8-2013) при степени жесткости испытаний 4.
е) к микросекундным импульсным помехам большой энергии по СТБ МЭК 61000-4-5-2006
(ГОСТ Р 51317.4.5-99) с напряжением импульса:
- 2 кВ (степень жесткости 3) при испытаниях по схеме «провод-земля»;
-1 кВ (степень жесткости 2) при испытаниях по схеме «провод-провод».
ж) к кондуктивным помехам в полосе частот от 0 до 150 кГц при степени жесткости испыта-
ний 4 по ГОСТ Р 51317.4.16-2000, испытательное напряжение при воздействии помех постоянного
тока и на частоте 50 Гц:
- длительно - 30 В;
- кратковременно, 1 с - 100 В.
и) к радиочастотному электромагнитному полю в соответствии с требованиями ГОСТ
30804.4.3-2013 при степени жесткости испытаний 3.
к) к кондуктивным помехам, наведенным радиочастотными электромагнитными полями, при
степени жесткости испытаний 3 по СТБ IEC 61000-4-6-2011 (ГОСТ Р 51317.4.6-99) с испытатель-
ным напряжением 10 В.
1.2.20 Требования по надежности
1.2.20.1 Наработка на отказ защиты не менее 1250 циклов ВО.
1.2.20.2 Ресурс защиты не менее 10 000 циклов ВО.
1.2.20.3 Среднее время восстановления работоспособного состояния защиты не более 5 ч.
1.2.20.4 Средний срок сохраняемости соответствует срокам, указанным в 5. 1.
1.2.20.5 Средний срок службы защиты и устройства - 12 лет.
1.2.21 Масса защиты не более 1,7 кг, устройства - не более 2,6 кг.
При формулировании заказа защиты и устройства необходимо указывать:
1.3 Конструктивное выполнение
- наименование и тип защиты (или устройства);
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
1.3.1 Все элементы защиты и устройства размещены внутри корпуса, состоящего из цоколя и
- род присоединения внешних проводников (переднее, заднее винтом или заднее шпилькой);
съемного кожуха.
- слово «Экспорт» для экспортных поставок;
1.3.2 Защита и устройство допускают возможность переднего и заднего (винтом или шпиль-
- номер технических условий.
кой) присоединения внешних проводников.
Примеры записи защиты при заказе:
Комплекты деталей для крепления защиты и устройства и присоединения внешних проводни-
- для потребностей экономики страны:
ков поставляются с изделием и приведены в таблицах 2 и 3.
«Защита ЗЗП-1 УХЛ4 (или защита ЗЗП-1 УХЛ4 с устройством ВУ-1 УХЛ4). Присоединение
Выводы защиты и устройства допускают присоединение одного или двух медных проводов,
переднее. ТУ 16-529.014-75»;
номинальным сечением 1,5 мм2 каждый и соответствуют классу 2 по ГОСТ 10434-82.
- для поставок на экспорт в страны с умеренным климатом:
1.3.3 Габаритные, установочные и присоединительные размеры защиты приведены на рисун-
«Защита ЗЗП-1 УХЛ4 (или защита ЗЗП-1 УХЛ4 с устройством ВУ-I УХЛ4). Присоединение
ке 1, а устройства - на рисунке 2.
переднее. Экспорт. ТУ 16-529.014-75»;
- для экспорта в страны с тропическим климатом:
«Защита ЗЗП-1 04 (или защита ЗЗП-1 04 с устройством ВУ-1 04). Присоединение переднее.
Экспорт. ТУ 16-529.014-75».
14
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Комплект деталей для крепления защиты и присоединения внешних проводников
5 Транспортирование и хранение
5.1 Условия транспортирования и хранения защиты и устройства и допустимые сро-
Таблица 2
ки сохраняемости в упаковке до ввода в эксплуатацию приведены в таблице 4.
Количество, шт.
Таблица 4
для заднего
для переднего
для заднего при-
Обозначение условий транспортирова-
Допустимые
присоединения
ния в части воздействия
Обозначение
сроки
Обозначение
Наименование
присоединения
соединения шпилькой
винтом
механических
климатических
условий
сохраняемо-
Вид поставки
УХЛ
УХ
УХЛ
факторов
факторов, такие
хранения по
сти в упаковке
04
04
04
4
Л4
4
по ГОСТ
как условия хранения
ГОСТ 15150-69
поставщика,
23216-78
по ГОСТ 15150-69
годы
БКЖИ.741122.016
13
1 Для потребностей
БКЖИ.741122.018
13
экономики страны
Винты
(кроме районов Крайнего
Л
5(ОЖ4)
1(Л)
2
БКЖИ.758151.004-06
М4-6gх6.58.С.016
13
9
Севера и приравненных к
БКЖИ.758151.504-06
М4-6gх6.32.Л.63.136
13
9
ним местностей по ГОСТ
БКЖИ.758151.004-08
М4-6gх8.58.С.016
9
4
15846-2002)
2 Для потребностей
БКЖИ.758151.504-08
М4-6gх8.32.Л.63.136
9
4
экономики страны
БКЖИ.758151.004-10
М4-6gх10.58.С.016
4
в районы Крайнего
БКЖИ.758151.504-10
М4-6gх10.32.Л.63.136
4
Севера и приравненные
С
5(ОЖ4)
2(С)
2
Гайки
к ним местности по
БКЖИ.758412.004
М4.5.С.016
39
ГОСТ 15846-2002
БКЖИ.758412.504
М4.32.Л63.136
39
Шпильки ГОСТ22042-76
3 Для экспорта в
БКЖИ.758272.004-50
М4-6gх50.58.С.016
13
макроклиматические
районы с умеренным
Л, С
6(ОЖ4)
1(Л)
3
БКЖИ.758272.504-50
М4-6gх50.32.Л63.136
13
климатом
Шайбы ГОСТ10450-78
БКЖИ.758491.004
С.4.01.10.016
4
13
13
4 Для экспорта в
БКЖИ.758491.504
С.4.32.Л63.136
4
13
13
макроклиматические
районы с тропическим
С
6(ОЖ2)
3(Ж3)
3
Шайбы ГОСТ6402-70
климатом
БКЖИ.486.004
465Г016
26
13
БКЖИ.486.004-04
465Г0115
26
8
13
БКЖИ.758486.002
Шайба-звездочка
17
17
17
5.2 Нижнее значение температуры окружающего воздуха при транспортировании и хранении -
БКЖИ.758486.002-01
Шайба-звездочка
17
17
17
минус 50 °С.
8БК.150.018
Пластинка
2
5.3 Транспортирование упакованных изделий может производиться любым видом закрытого
8БК.150.018-01
Пластинка
2
Винты
транспорта, предохраняющим их от воздействия солнечной радиации, атмосферных осадков и пы-
БКЖИ.758181.005-08
М5-8gх8.58.С.016
2
ли, с соблюдением мер предосторожности против механических воздействий.
БКЖИ.758181.105-08
М5-8gх8.58.С.026
2
6 Утилизация
Шайбы ГОСТ10450-78
6.1 После окончания установленного срока службы изделия подлежат демонтажу и утилиза-
БКЖИ.758491.005
С.5х0,5.01.10.016
2
2
ции. Демонтаж производить в обесточенном состоянии. Специальных мер безопасности при де-
БКЖИ.758491.005-05
С.5х0,5.01.10.0115
2
2
Шайбы ГОСТ6402-70
монтаже и утилизации не требуется. Демонтаж и утилизация не требуют специальных приспособ-
БКЖИ.758486.005
565Г016
2
2
лений и инструментов.
БКЖИ.758486.005-03
565Г0115
2
2
6.2 Основным методом утилизации является разборка изделия. При разборке целесообразно
Винты
разделить материалы по группам. Из состава изделия подлежат утилизации черные и цветные ме-
БКЖИ.758151.005-12
М5-8gх12.58.С.016
2
2
таллы, пластмассы. Черные металлы при утилизации разделить на сталь конструкционную и элек-
БКЖИ.758151.105-12
М5-8gх12.58.С.026
2
2
тротехническую, а цветные металлы - на медь и сплавы на медной основе.
8БК.950.160
Шайба
4
4
8БК.950.160-01
Шайба
4
4
6.3 Утилизация должна производиться в соответствии с требованиями региональных законо-
дательств.
8
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.1.3 При эксплуатации рекомендуется:
Комплект деталей для крепления устройства и присоединения внешних проводников
- периодически, не реже одного раза в два года, производить осмотр и проверку защиты и уст-
ройства на соответствие требованиям настоящего руководства;
Таблица 3
- производить осмотр и чистку контактов после каждого срабатывания. Не допускается чистка
Количество, шт.
для заднего
контактов наждачной бумагой, абразивным инструментом и касание контактов пальцами рук;
для переднего
для заднего при-
присоединения
- питание защиты постоянным напряжением должно производиться от аккумуляторной ба-
Обозначение
Наименование
присоединения
соединения шпилькой
винтом
тареи или блока питания типа БПН-П/2, включенного по трехфазной схеме.
УХЛ
УХ
УХЛ
04
04
04
3.2 Правила безопасности
4
Л4
4
8БК.151.365
Пластинка
2
3.2.1 Требования безопасности соответствуют ТР ТС 004/2011.
8БК.151.365-01
Пластинка
2
3.2.2 По способу защиты человека от поражения электрическим током реле соответствуют
Винты
классу 01 по ГОСТ 12.2.007.0-75.
БКЖИ.758151.004-08
М4-6gх8.58.С.016
4
2
3.2.3
Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ
БКЖИ.758151.504-08
М4-6gх8.32.Л.63.136
4
2
12.2.007.6-75, ГОСТ 12.2.007.6-93.
Гайки
БКЖИ.758412.004
М4.5.С.016
6
3.2.4 Степень защиты оболочки реле от прикосновения к токоведущим частям и попадания
БКЖИ.758412.504
М4.32.Л63.136
6
внутрь твердых посторонних тел - IP40, а контактных зажимов для присоединения внешних про-
Шпильки ГОСТ22042-76
водников - IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
БКЖИ.758272.004-50
М4-6gх50.58.С.016
2
3.2.5 Требования по изоляции реле соответствуют приведенным в первом разделе требований
БКЖИ.758272.504-50
М4-6gх50.32.Л63.136
2
настоящего РЭ.
Шайбы ГОСТ10450-78
БКЖИ.758491.004
С.4.01.10.016
2
2
3.2.6 Требования по коммутационной и механической износостойкости соответствуют приве-
БКЖИ.758491.504
С.4.32.Л63.136
2
2
денным в первом разделе требований настоящего РЭ.
Шайбы ГОСТ6402-70
3.2.7 Требования к внешним механическим и климатическим воздействующим факторам соот-
БКЖИ.486.004
465Г016
4
2
2
ветствуют приведенным в первом разделе требований настоящего РЭ.
БКЖИ.486.004-04
465Г0115
4
2
2
3.2.8 Монтаж и обслуживание реле должны производиться при обесточенном состоянии. За-
БКЖИ.758481.002
Шайба-звездочка
2
2
2
прещается снимать оболочку (кожух) с реле, находящегося в работе.
БКЖИ.758481.002-01
Шайба-звездочка
2
2
2
Винты
Конструкция реле пожаробезопасна в соответствии с требованиями ГОСТ 12.1.004-91. Веро-
БКЖИ.758181.005-45
М5-8gх8.58.С.016
4
4
4
ятность возникновения пожара не превышает 10'6 в год.
БКЖИ.758181.105-45
М5-8gх8.58.С.026
4
4
4
При соблюдении требований эксплуатации и хранения, реле не создает опасность для окру-
Шайбы ГОСТ10450-78
жающей среды и потребителя.
БКЖИ.758491.005
С.5х0,5.01.10.016
7
7
7
БКЖИ.758491.005-05
С.5х0,5.01.10.0115
7
7
2
4 Комплектность
Шайбы ГОСТ6402-70
В комплект поставки входят:
БКЖИ.758486.005
5.65Г.016
3
3
3
БКЖИ.758486.005-03
5.65Г.0115
3
3
3
1) защита или устройство-1шт.;
Гайки
2) комплект деталей для крепления защиты или устройства и присоединения внешних провод-
БКЖИ.758412.005
М5-6Н.5.С.016
4
4
4
ников (переднее или заднее по указанию в заказе) - 1 шт.;
БКЖИ.758412.105
М5-6Н.5.С.026
4
4
4
3) эксплуатационная документация:
БКЖИ.758484.002-02
Шайба
1
1
1
а) этикетка - 1 экз.;
БКЖИ.758484.002-03
Шайба
1
1
1
б) руководство по эксплуатации - по 1 экз. на партию, поставляемую в один адрес, если иное
не оговорено в заказе.
1.4 Устройство и работа
1.4.1 Защита типа ЗЗП-1 представляет собой направленную защиту нулевой последовательно-
сти, состоящую из согласующего устройства, усилителя переменного тока, фазочувствительного
усилителя.
1.4.1.1 Согласующее устройство обеспечивает:
12
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) сдвиг фазы выходного тока на угол, близкий к 90 ° по отношению к первичному току нуле-
2.2.4 При обнаружении дефектов защиты и устройства провести проверку параметров и при
вой последовательности во всем диапазоне изменения последнего;
необходимости регулировку, при этом:
б) термическую устойчивость защиты при двойных замыканиях на землю;
- ток срабатывания реле должен быть в пределах от 8 до 9 мА;
в) возможность использования защиты с трансформаторами тока нулевой последовательно-
- коэффициент возврата должен быть не менее 0,2;
сти различных типов.
- растворы замыкающих и размыкающих контактов не менее 1 мм.
1.4.1.2 Усилитель переменного тока усиливает выходной сигнал согласующего устройства,
2.2.5 Указания по выбору уставок
пропорциональный 310.
Максимальная чувствительность защиты типа ЗЗП-1 по току срабатывания Iср. составляет 0,07
1.4.1.3 Фазочувствительный усилитель усиливает сигнал, соответствующий току нулевой по-
А (уставка 1).
следовательности с учетом фазы по отношению к напряжению нулевой последовательности, чем
В сетях, где суммарный емкостной ток существенно больше и не требуется такой высокой
обуславливает срабатывание выходного реле в зоне порядка 180°.
чувствительности, целесообразно загрублять защиту по току срабатывания. Это осуществляется
1.4.2 Для защиты элементов фазочувствительного усилителя от перенапряжений, цепи напря-
переходом на более грубые уставки 2 или 3.
жения нулевой последовательности защиты следует подключать к трансформатору напряжения
Оценку чувствительности защиты следует производить для такого режима работы сети, когда
нулевой последовательности последовательно с вспомогательным устройством, представляющим
суммарный емкостный ток минимален.
собой фильтр L-C с частотой резонанса, близкой к 50 Гц.
Коэффициент чувствительности Кч.мин для этого режима на уставках защиты определяется по
На одно устройство может быть включено до 10 защит.
формуле:
Падение напряжения на устройстве типа ВУ-1 при токе, равном 0,25 А и частоте резонанса,
равной 50 ± 2,5 Гц, не превышает 15 В.
1.5 Маркировка
1.5.1Маркировка защиты и устройства соответствует ст.5 ТР ТС 004/2011, ГОСТ 18620-86 и
где Iс мин - наименьшее значение суммарного емкостного тока сети;
конструкторской документации.
IСр. - ток срабатывания защиты на соответствующей уставке;
1.5.2Маркировка транспортной тары выполнена по ГОСТ 14192-96.
Iс макс - наибольшее значение собственного емкостного тока присоединения, для которого
1.6 Упаковка
выбирается уставка защиты.
1.6.1Консервации защита и устройство не подлежат.
Следует выбрать самую грубую из возможных уставок защиты, для которой Кч.мин не ниже 2-
1.6.2Упаковывание защиты и устройства производится по ГОСТ 23216-78 для условий хране-
3.
ния и транспортирования, допустимых сроков сохраняемости, указанных в разделе 5 «Транспор-
2.2.6 Схемы электрические подключения защиты и устройства приведены на рисунках 3 и 4.
тирование и хранение».
2.3 Возможные неисправности и методы их устранения.
Сочетание видов и вариантов транспортной тары с типами внутренней упаковки по ГОСТ
2.3.1 При появлении признаков неисправности реле необходимо:
23216-78.
- обесточить реле;
2 Использование по назначению
- выяснить причины неисправности;
2.1 Эксплуатационные ограничения
- устранить неисправность.
2.3.2 О всех случаях отказов реле необходимо сообщить на завод-изготовитель в установлен-
Условия эксплуатации и режим работы защиты и устройства соответствуют приведенным в
ном порядке.
первом разделе требованиям настоящего РЭ.
3 Техническое обслуживание
2.2 Подготовка защиты и устройства к использованию
2.2.1 Защита и устройство предназначены для установки на заземленных металлических кон-
3.1 Общие указания
струкциях. Защита должна быть заземлена. Заземляющий провод должен присоединяться к зажи-
3.1.1 Монтаж, техническое обслуживание защиты и устройства разрешается осуществлять
му 15 цоколя.
лицам, прошедшим специальную подготовку, имеющим аттестацию на право выполнения работ (с
2.2.2 Перед включением изделия в работу необходимо убедиться в отсутствии механических
учетом необходимых мер защиты от воздействия статического электричества) и ознакомившимся
дефектов, которые могут возникнуть при нарушении правил транспортирования и хранения, а
с данным РЭ.
также проверить надежность крепления винтовых соединений.
3.1.2 Техническое обслуживание защиты и устройства производится в соответствии с «Прави-
2.2.3 Защита и устройство выпускаются полностью отрегулированными и испытанными и не
лами устройств электроустановок», «Правилами технической эксплуатации электрических стан-
требуют перед включением в работу специальной настройки и регулировки.
ций и сетей» и настоящим РЭ.
10
11



















///////////////////////////////////////
