РЕЛЕ РАЗНОСТИ ЧАСТОТ
типов РГР-11 УХЛ4 и РГР-11 О4
Руководство по эксплуатации
БКЖИ.648246.002 РЭ1
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
Общие сведения
1 Описание и работа реле
1.1 Назначение
5
1.2 Технические характеристики
5
1.3 Конструктивное выполнение .
6
1.4 Устройство и принцип работы реле
7
1.5 Маркировка
7
1.6 Упаковка .
7
2 Использование по назначению
2.1 Эксплуатационные ограничения .
8
2.2 Подготовка к использованию
8
2.3 Действия в экстремальных условиях
9
3 Техническое обслуживание
3.1 Общие указания
9
3.2 Правила безопасности .
9
3.3 Организация эксплуатационных проверок .
9
4 Комплектность .
9
5 Транспортирование и хранение
9
6 Утилизация
9
7 Формулирование заказа
10
Приложение А. Сведения о содержании цветных металлов в реле типа РГР-11
11
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
обеспечивается не только качеством самого реле,
но и правильным соблюдением режимов и условий
До изучения руководства реле не включать!
эксплуатации, поэтому выполнение всех требований,
В связи с систематически проводимыми рабо-
изложенных в РЭ1.
тами по совершенствованию конструкции и техно-
Настоящее РЭ разработано в соответствии с тре-
логии изготовления возможны некоторые расхожде-
бованиями технических условий ТУ 16-523.441-74 и
ния между руководством по эксплуатации и постав-
статьи 5 ТР ТС 004/2011.
ляемым изделием, не влияющие на параметры из-
Реле соответствуют требованиям ТР ТС 004/2011
делия, на условия его монтажа и эксплуатации.
в части соблюдения ГОСТ IEC 60947-1-2014, ГОСТ
12.2.007.0-75, ГОСТ 12.2.007.6-93 и ТР ТС 020/2011
Настоящим руководством по эксплуатации
в части соблюдения ГОСТ Р 51317.6.5-2006.
(РЭ1) следует руководствоваться при изучении,
Сведения о содержании цветных металлов при-
монтаже и эксплуатации реле разности частот ти-
ведены в приложении А.
пов РГР-11 УХЛ4, РГР-11 О4 (в дальнейшем
Адрес изготовителя: 428020, Российская Феде-
«реле» или «реле типа РГР-11»), предназначенных
рация, Чувашская Республика,
для потребностей экономики страны, а также для
г. Чебоксары, пр. И. Яковлева, 5.
поставок на экспорт в страны с умеренным (ис-
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
полнение УХЛ4) и тропическим (исполнение О4)
E-mail: cheaz@cheaz.ru, http://www.cheaz.ru/.
климатом.
Дата изготовления реле указывается в этикетке
Надежность, долговечность и безопасность реле БКЖИ.648246.002 ЭТ.
Структура условного обозначения реле
РГР - 11 XXX
4
реле частоты разностное;
порядковый номер разработки;
УХЛ или О - климатическое
исполнение по ГОСТ 15150-69;
категория размещения
по ГОСТ 15150-69
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа реле
токоведущими электрически несвязанными частя-
ми, а также между ними и металлическими частя-
1.1 Назначение
ми корпуса реле, выдерживает в течение 1 мин. ис-
1.1.1 Реле типа РГР-11 предназначены для ис-
пытательное напряжение 2000 В переменного тока
пользования в схемах устройств релейной защиты и
частоты 50 Гц. Изоляция разобщающихся в процес-
автоматики энергетических систем для применения
се работы контактных частей реле выдерживает в
в схемах автоматики при синхронизации генерато-
течение 1 мин. испытательное напряжение 500 В
ров, включаемых на параллельную работу.
переменного тока частоты 50 Гц.
1.1.2 Номинальные значения климатических фак-
1.2.4 Изоляция между токоведущими электричес-
торов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ки несвязанными частями реле, а также между ними
Реле предназначены для работы в следующих
и металлическими частями корпуса реле, выдержи-
условиях:
вает испытательное импульсное напряжение:
- верхнее предельное рабочее значение темпера-
- амплитуда импульса - от 4,5 до 5,0 кВ;
туры окружающего воздуха 55°С для исполнения
- длительность фронта импульса - (1,2·10-6 ±
УХЛ и 45°С для исполнения О;
0,36 ·10-6)с;
- нижнее предельное рабочее значение темпера-
- длительность среза импульса - (50·10-6 ±
туры окружающего воздуха минус 10°С (без выпа-
10·10-6) с;
дения инея и росы);
- энергия импульса - (0,5 ±0,05) Дж.
- верхнее значение относительной влажности
Количество импульсов при испытаниях - по три
воздуха не более 80% при 25°С для вида климати-
разной полярности. Длительность интервала меж-
ческого исполнения УХЛ4 и не более 98% при 35°С
ду импульсами не менее 5 с.
для вида климатического исполнения О4 (без кон-
1.2.5 Изменение разности частот срабатывания на
денсации влаги);
минимальной уставке не более:
- высота над уровнем моря не более 2000 м;
а) ±0,5 Гц при изменении синхронизируемого на-
- окружающая среда невзрывоопасная, не содер-
пряжения от 0,02 до 0,1 Uном. и номинальном ба-
жащая токопроводящей пыли, агрессивных газов и
зисном напряжении для исполнения реле с номиналь-
паров в концентрациях, разрушающих изоляцию и
ной частотой 50 Гц;
металлы;
б) ±0,1 Гц при изменении базисного напряжения
- место установки должно быть защищено от
от 0,75 до 1,15 Uном. и синхронизируемом напряже-
попадания брызг воды, масел, эмульсии, а также
нии, равном 0,1 Uном., для исполнения реле с номи-
прямого воздействия солнечной радиации.
нальной частотой 50 Гц;
1.1.3 Реле смонтированы на механически проч-
в) ±0,1 Гц для исполнения реле с номинальной
ном цоколе и защищены оболочкой от внешних воз-
частотой 50 Гц при изменении частоты базисного
действий.
и синхронизируемого напряжений на каждые 3 Гц в
Оболочка реле имеет степень защиты IP40, а вы-
диапазоне частот от 40 до 60 Гц и номинальных ве-
воды реле - IP00 по ГОСТ 14255-69, ГОСТ 14254-
личинах базисного и синхронизируемого напряже-
2015.
ний;
1.1.4 Группа механического исполнения в час-
г) ±0,2 Гц для исполнения реле с номинальной
ти воздействия механических факторов внешней
частотой 50 Гц при изменении температуры окру-
среды М39 при степени жесткости 8 по ГОСТ
жающего воздуха от минус 10 до плюс 55°С и номи-
17516.1-90. При этом реле устойчивы к вибра-
нальных величинах базисного и синхронизируемого
ционным нагрузкам в диапазоне частот от 10 до
напряжений.
100 Гц с максимальным ускорением 1g.
1.2.6 Мощность, потребляемая реле по цепям
1.2 Технические характеристики
базисного и синхронизируемого напряжений при но-
минальных величинах напряжения и частоты, не
1.2.1 Основные параметры соответствуют указан-
превышает 10 и 5 ВА соответственно.
ным в таблице 1.
1.2.7 Цепи переменного тока длительно выдер-
Таблица 1
живают напряжение, равное 1,1 Uном., и в течение
20 мин 1,15 Uном. при температуре окружающей
Номинальное
Уставки на
Номинальная
среды до 40°С для исполнения УХЛ4 и до 45°С для
Тип
напряжение
разность частот
частота,
изделия
переменного
срабатывания,
исполнения О4.
Гц
тока, В
Гц
1.2.8 Реле имеет один замыкающий и один раз-
мыкающий контакты. Коммутационная способность
РГР-11 УХЛ4,
0,5-4
100
50
контактов реле - 30 Вт в цепи постоянного тока с
РГР-11 О4
(плавная)
индуктивной нагрузкой и постоянной времени
=20·10-3 с при напряжении от 24 до 250 В или токе
1.2.2 Значение сопротивления изоляции в холод-
до 1 А.
ном состоянии соответствует ряду 3 ГОСТ 12434-
Замыкающий контакт реле обеспечивает не ме-
83 и обеспечено между токоведущими электри-
нее 10 включений постоянного тока 20 А при напря-
чески несвязанными частями, а также между
жении до 250 В с продолжительностью включения
ними и металлическими частями корпуса реле.
0,5 с.
1.2.3 Изоляция реле в состоянии поставки между
1.2.9 Минимальный ток контактов - 0,05 А при
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

напряжении от 24 до 110 В и 0,01 А при напряжении
жесткости испытаний 4 по ГОСТ Р 51317.4.16-2000
выше 110 В. Длительно допустимый ток контактов
(МЭК 61000-4-16-98), испытательное напряжение при
- 2,5 А.
воздействии помех постоянного тока и на частоте
1.2.10 Механическая износостойкость реле не
50 Гц:
менее 106 циклов без тока в цепи контактов, в том
- длительно - 30 В;
числе коммутационная износостойкость реле не ме-
- кратковременно (1 с) - 100 В.
нее 30000 циклов с нагрузкой на контактах в соот-
1.2.12.5 Реле устойчиво к микросекундным им-
ветствии с 1.2.8.
пульсным помехам (МИП) в соответствии с 3 клас-
1.2.11 Предельно допустимая скорость изме-
сом условий эксплуатации по СТБ МЭК 61000-4-5-
нения разности частот, при которой реле на устав-
2006 с испытательным воздействием:
ке 0,5 Гц надежно срабатывает, равна 1 Гц в се-
- по схеме «провод-земля» -3 степень жесткос-
кунду, при этом время замкнутого состояния кон-
ти, 2 кВ;
тактов не менее 0,4 с.
- по схеме «провод-провод» -2 степени жестко-
1.2.12 Требования по электромагнитной совмес-
сти, 1 кВ.
тимости
соответствуют
требованиям
1.2.12.6 Реле устойчиво к воздействию магнит-
ТР ТС 020/2011, ГОСТ Р 51317.6.5-2006 (МЭК 64000-
ного поля промышленной частоты при степени жес-
6-5:2001).
ткости испытаний 5 по ГОСТ IEC 61000-4-8-2013 с
1.2.12.1 Реле устойчиво к воздействию колеба-
испытательным воздействием:
тельных затухающих помех при степени жесткости
- длительно - 100 А/м;
испытаний 3 по ГОСТ Р 30804.4.12-2002 (МЭК
- кратковременно (1с) - 1000 А/м.
61000-4-12:1995) (при поданном напряжении опера-
1.2.12.7 Реле устойчиво к воздействию импульс-
тивного постоянного тока не срабатывает ложно, а
ного магнитного поля при степени жесткости испы-
также не возвращается из сработанного состояния
таний 4 по ГОСТ Р 50649-94 с испытательным воз-
при воздействии высокочастотного испытательного
действием:
напряжения), имеющих следующие параметры:
- напряженность поля - 300 А/м.
- форму затухающих колебаний частоты
1.2.13 Требования надежности
(1,0±0,1)МГц.
1.2.13.1 Средняя наработка на отказ реле не ме-
- модуль огибающей, уменьшающийся после 3-6
нее 30000 циклов ВО с нагрузкой на контактах по п.
периодов на 50%;
1.2.8.
- частоту повторения импульсов (400±40) Гц;
1.2.13.2 Средний ресурс реле не менее 106 цик-
лов ВО.
- продолжительность воздействия импульсов (2-
1.2.13.3 Средний срок службы реле -12 лет.
2,2) с;
1.2.13.4 Среднее время восстановления рабо-
- внутреннее сопротивление источника высоко-
тоспособного состояния реле не более 5 ч.
частотного сигнала (200±20) Ом.
1.2.13.5 Гамма - процентный срок сохраняемос-
Амплитудное значение первого импульса при
ти реле при = 98% не менее двух лет.
подключении источника сигнала к испытуемому реле
1.2.13.6 Вероятность безотказной работы не ме-
частоты:
нее 0,98 за время 5000 ч.
- по схеме «провод-земля» составляет (2,5±0,1)
1.2.14 Масса реле не более 2,2 кг.
кВ;
- по схеме «провод-провод» составляет (1,0±0,1)
1.3 Конструктивное выполнение
кВ.
Конструктивно реле выполнено в унифицирован-
1.2.12.2 Реле устойчиво к электростатическим
ном корпусе «Сура» в соответствии с ГОСТ 12434-
разрядам при степени жесткости испытаний 3 по
83.. Все элементы смонтированы внутри корпуса,
ГОСТ 30804.4.2-2013(IEC 61000-4-2:2008) с испыта-
состоящего из основания (цоколя) и съемного про-
тельным напряжением импульса разрядного тока :
зрачного кожуха.
- контактный разряд - 6 кВ;
Реле состоит из четырех узлов:
- воздушный разряд- 8 кВ.
а) лицевой платы с резисторами регулировки ус-
1.2.12.3 Реле устойчиво к наносекундным импуль-
тавок по разности частот срабатывания;
сным помехам при степени жесткости испытаний 3
б) двух печатных плат с радиоэлементами;
по ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004), с за-
в) блока трансформаторов.
данной амплитудой и частотой испытательных им-
Трансформаторы установлены на цоколе. Под-
пульсов:
строечные резисторы и контрольные точки разме-
- линии электропитания - 2 кВ;
щены на печатных платах.
- линии сигналов ввода/вывода - 1 кВ.
1.2.12.4 Реле устойчиво к кондуктивным поме-
Габаритные, установочные и присоединительные
хам в полосе частот от 0 до 150 кГц при степени
размеры приведены на рисунке 1.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) переднее присоединение;
б) заднее присоединение.
Размеры без предельных отклонений максимальные.

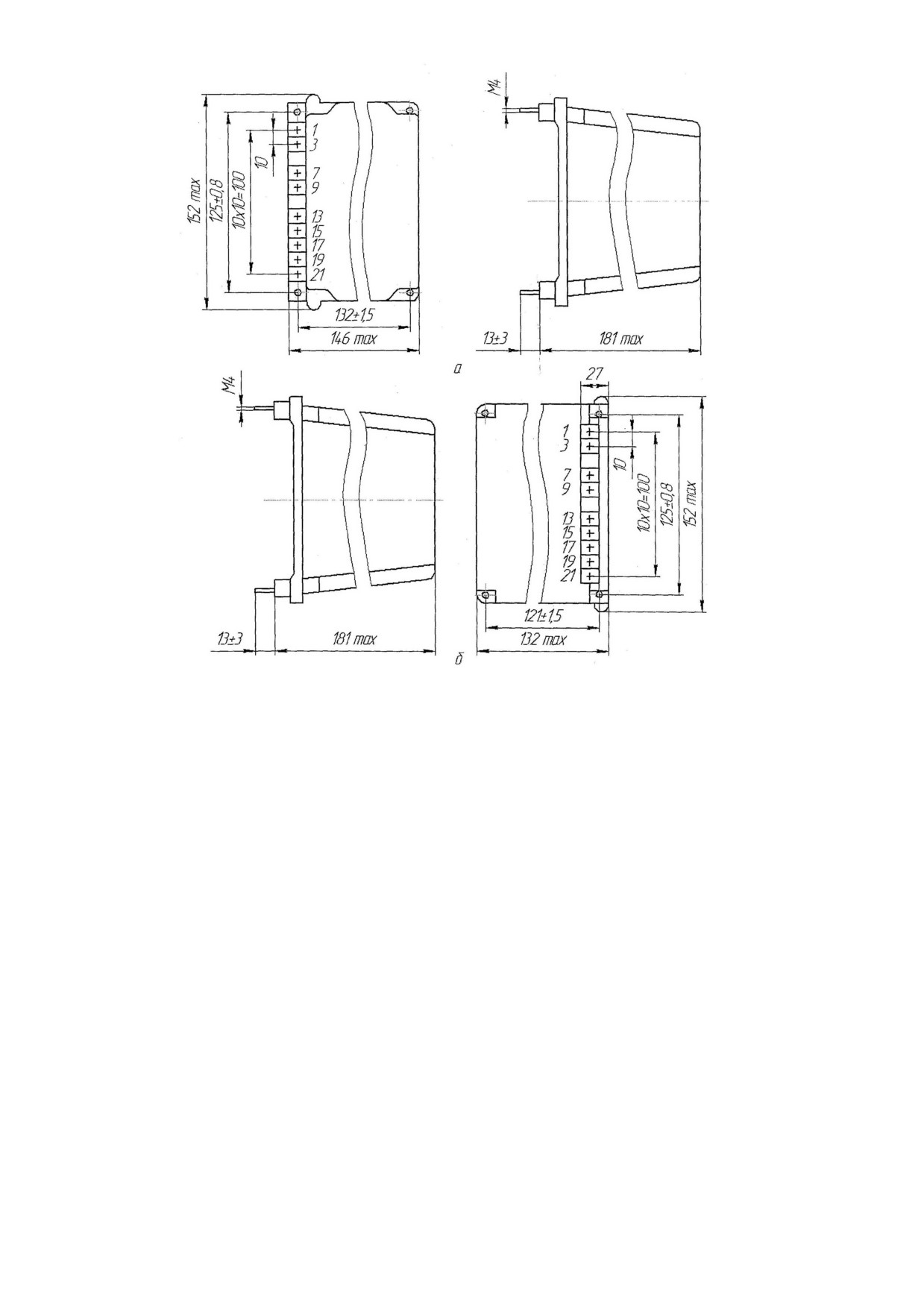

Рисунок 1 - Габаритные, установочные, присоединительные размеры реле
1.4 Устройство и принцип работы реле
метром R2. Выходы компараторов А2 и А4 через
элемент выдержки времени DT подключены к ис-
Схема функциональная реле приведена на рисун-
полнительному органу Е.
ке 2.
Если разность частот сравниваемых напряжений
В реле имеется два независимых друг от дру-
равна нулю или находится в пределах от уставки «+»
га блока преобразования частоты UF1 и UF2. На
до уставки «-», реле срабатывает. Схема выставле-
выходе блока UF1 формируется напряжение, об-
ния уставок приведена на рисунке 3.
ратно пропорциональное частоте входного базис-
Схема подключения реле приведена на рисунке 4.
ного напряжения, на выходе UF2 - обратно про-
1.5 Маркировка
порциональное частоте входного синхрони-
зируемого напряжения.
1.5.1Маркировка реле соответствует статье 5 ТР
ТС 004/2011, ГОСТ 18620-86 и конструкторской
Выходные напряжения блоков UF1 и UF2 посту-
документации.
пают на входы дифференциального усилителя А1, на
1.5.2 Маркировка транспортной тары соответ-
выходе которого формируется их разность. Напря-
ствует ГОСТ 14192-96.
жение с выхода усилителя А1 приходит на вход
компаратора А2, на другой вход которого подается
1.6 Упаковка
напряжение уставки «+», задаваемое положением
1.6.1 Консервации реле не подлежат.
движка потенциометра R1, и на вход инвертирую-
1.6.2 Упаковывание реле производится по
щего усилителя с единичным усилителем А3. На-
ГОСТ 23216-78 для условий хранения и транспор-
пряжение с выхода усилителя А3 приходит на вход
тирования, допустимых сроков сохраняемости, ука-
компаратора А4, на другой вход которого передает-
занных в разделе « Транспортирование и хранение».
ся напряжение уставки «-», задаваемое потенцио-
1.6.3 Сочетание видов и вариантов транспорт-
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ной тары с типами внутренней упаковки по
тегорий упаковки КУ-2, для поставок на экспорт в
ГОСТ 23216-78 для потребностей экономики стра-
макроклиматические районы с тропическим клима-
ны (кроме районов крайнего Севера и приравненных
том, для потребностей экономики страны в районы
к ним местностей), для поставок на экспорт в мак-
Крайнего Севера и приравненные к ним местности
роклиматические районы с умеренным климатом ка- по ГОСТ 15846-2002КУ-3А.
TV1, TV2 - трансформаторы напряжения;
UG - блок питания;
UF1, UF2 - преобразователи частоты;
А1, А3 - усилители;
А2, А4 - компараторы;
DТ - элемент выдержки времени;
Е - исполнительный орган;
R1, R2 - потенциометры.

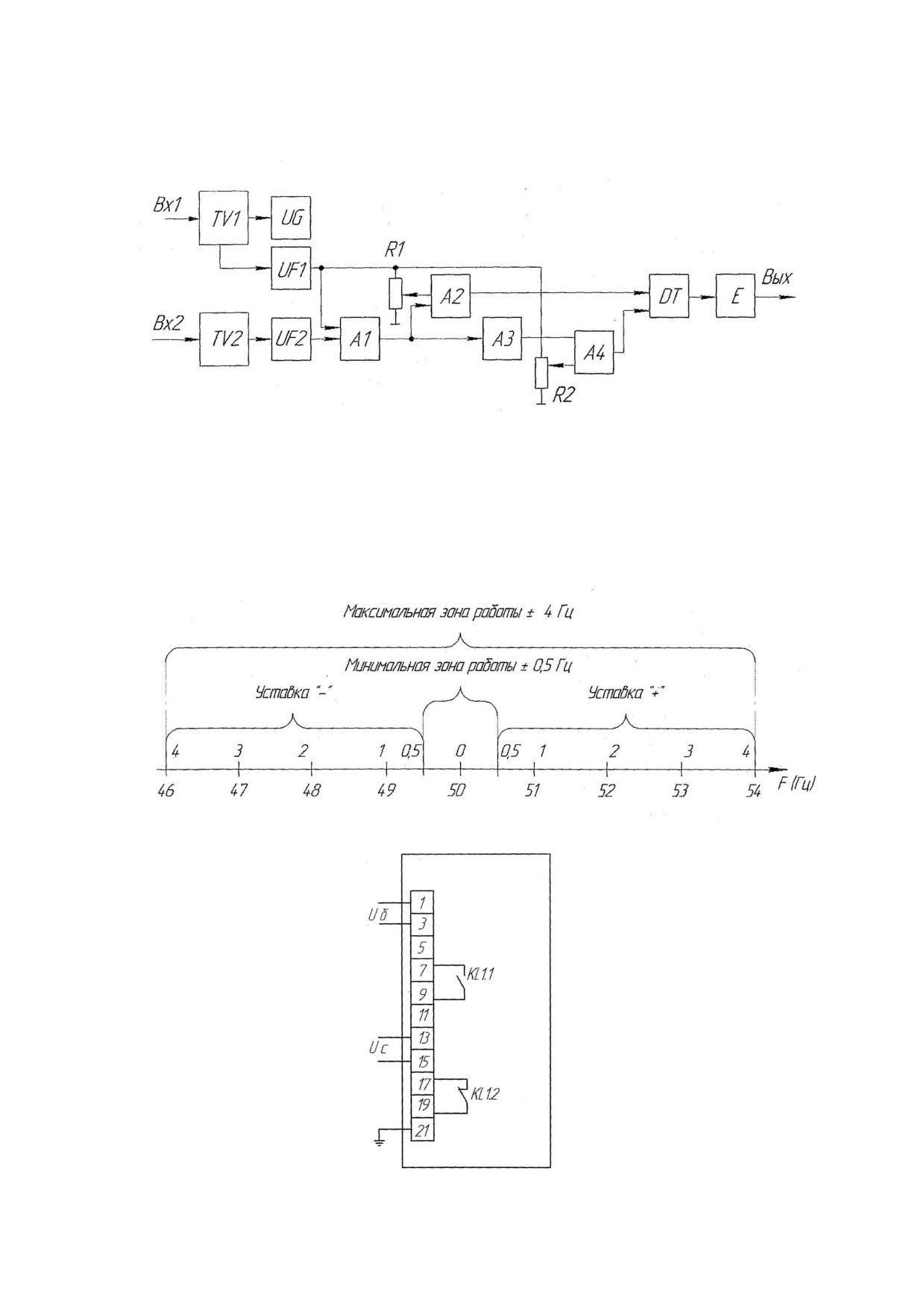

Рисунок
2 - Схема функциональная релe
Рисунок 3 - Схема выставления уставок реле
KL1.1, KL1.2 - контакты выходного реле
Рисунок
4 - Схема электрическая подключения реле.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Использование по назначению
тикальное, допускается отклонение от рабочего по-
ложения до 10° в любую сторону.
2.1 Эксплуатационные ограничения
2.2.4 Реле приспособлены для переднего или зад-
2.1.1 Климатические условия монтажа и эксплу-
него присоединения винтом внешних проводников и
атации соответствуют требованиям п.1.1.2 настоя-
поставляются с установленными деталями для при-
щего РЭ1.
соединения внешних проводников.
Комплекты деталей крепления реле приведены в
2.2 Подготовка к использованию
таблице 2. Установку реле на панели производить в
соответствии с рисунком 5.
2.2.1 Убедиться в соответствии содержимого тар-
Выводы реле допускают присоединение к каж-
ного ящика упаковочному листу.
дому из них одного или двух медных проводников
Упакованные реле положить на горизонтальную
сечением 1,5 мм2 или одного медного проводника
поверхность, руководствуясь знаком «Верх».
сечением 2,5 мм2 и соответствуют второму классу
2.2.2 Реле предназначено для установки на за-
ГОСТ 10434-82.
земленной металлоконструкции, с толщиной фасад-
Длина зачищенного конца проводника для
ного листа не более 3 мм.
присоединения к реле должна быть в пределах
2.2.3 Рабочее положение в пространстве - вер-
от 12 до 14 мм.
Вид снизу
Примечание - Позиции на рисунке приведены в соответствии с таблицей 2
а) для переднего присоединения;
б) для заднего присоединения.
Рисунок 5 - Установка деталей крепления реле
2.2.5 Перед включением в работу убедиться в от-
Таблица 2 -Комплекты деталей крепления реле
сутствии в реле дефектов, которые могут появиться при
нарушении правил транспортирования и хранения.
Количество, шт.
2.2.6 Для изменения уставок по разности частот
для заднего
для переднего
Наименование
присоединения
срабатывания необходимо:
пpиcoeдинения
винтом
а) зажимы «1», «3» цоколя подключить к сети
УХЛ4
О4
УХЛ4
О4
переменного тока, а к зажимам «13», «15» подклю-
Винт М4-6g×50.58.С.016
2
4
чить генератор промышленной частоты, на оба вхо-
Винт М4-6g×50.58.С.026
2
4
да подать напряжение 100 В;
б) на выходе генератора установить частоту
Гайка М4.5.С.016
4
3
f
= fсети-fycт и регулируя резистором -fycт,
Гайка М4.5.С.026
4
3
расположенном на лицевой плате реле, добить-
Шайба ГОСТ 10450-78
ся срабатывания выходного реле;
С.4.01.10Кп. 016
4
5
в) установить на выходе генератора частоту
С.4.01.10Кп. 0115
4
5
f = fсети+fycт и регулируя резистором +fycт, рас-
Шайба ГОСТ 6402-70
положенном на лицевой плате, добиться также
4.65Г.016
2
1
срабатывания выходного реле.
г) зафиксировать положение резисторов -fycт и
4.65Г.0115
2
1
+fycт гайками.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.2.7 Реле выпускаются с предприятия полнос-
и хранения, реле не создает опасность для окружа-
тью отрегулированными и в дополнительной регули-
ющей среды и потребителя.
ровке не нуждаются.
3.3 Организация эксплуатационных
2.3 Действия в экстремальных условиях
проверок
3.3.1 При эксплуатации реле следует периодичес-
2.3.1 При появлении признаков повреждения или
ки производить осмотр и проверку регулировки реле
перегрева реле (резкий запах, дым и т. п.) необходи-
в сроки: не реже одного раза в три года - реле в
мо:
исполнении УХЛ4 и не реже одного раза в год - реле
- обесточить реле;
в исполнении О4.
- выяснить причины неисправности;
3.3.2 При частых срабатываниях производить ос-
- устранить неисправность.
мотр и, при необходимости, проверку реле после ряда
3 Техническое обслуживание
срабатываний, но не реже, чем указано в п.3.3.1.
3.3.3 После периодических осмотров, а также за-
3.1 Общие указания
мены частей реле проверить затяжку всех винтов и
3.1.1 Техническое обслуживание реле допускает-
гаек.
ся осуществлять эксплуатационным персоналом,
4 Комплектность
прошедшим специальную подготовку, имеющим ат-
тестацию на право выполнения работы (с учетом
4.1 В комплект поставки входят:
соблюдения необходимых мер защиты реле от воз-
- реле с установленными деталями для присое-
действия статического электричества), хорошо зна-
динения внешних проводников (род присоединения
ющим особенности электрической схемы, конст-
проводников, переднее или заднее, указывается в
рукции реле.
заказе)
- 1 шт;
3.1.2 Техническое обслуживание реле произво-
- комплект деталей для крепления реле - 1 шт;
дится в соответствии с «Правилами устройств
- этикетка - 1 экземпляр;
электроустановок», «Правилами технической экс-
- руководство по эксплуатации (РЭ1)- 1 экземп-
плуатации электрических станций и сетей» и насто-
ляр на партию, поставляемую в один адрес, если иное
не оговорено в заказе.
ящим РЭ1.
5 Транспортирование и хранение
3.2 Правила безопасности
5.1 Условия транспортирования, хранения и до-
3.2.1 Требования безопасности соответствуют ТР
пустимые сроки сохраняемости реле и приставки в
ТС 004/2011.
упаковке до ввода в эксплуатацию приведены в таб-
3.2.2 Эксплуатация и обслуживание реле разре-
лице 3.
шается лицам, прошедшим специальную подготов-
ку и ознакомившимся с данным РЭ1.
Монтаж и обслуживание реле производится при
Таблица 3 - Условия транспортирования и хранения и
обесточенном состоянии.
сохраняемости реле
Запрещается снимать кожух с реле, находящего-
Обозначение условий
ся в работе.
транспортирования
в части воздействия
Допусти-
3.2.3 По способу защиты человека от поражения
Обозначе-
климатиче-
мый срок
электрическим током реле соответствует классу 0
ние
ских фак-
сохраняе-
механиче-
условий
по ГОСТ 12.2.007.0-75.
Вид поставок
торов, та-
мости
ских фак-
хранения
3.2.4 Конструкция реле пожаробезопасна в соот-
кие как ус-
в упаковке
торов по
по ГОСТ
ловия хра-
поставщи-
ветствии с требованиями ГОСТ 12.1.004-91.Веро-
ГОСТ
15150-69
нения по
ка, годы
ятность возникновения пожара не превышает зна-
23216-78
ГОСТ
чения 10-6 в год.
15150-69
3.2.5 Конструкция реле обеспечивает безопас-
1. Для потребностей
ность обслуживания в соответствии с ГОСТ
экономики страны
(кроме районов
12.2.007.6-75, ГОСТ 12.2.007.6-93.
Крайнего Севера и
Л
5 (ОЖ4)
1(Л)
2
3.2.6 Степень защиты оболочки реле от прикос-
приравненных к ним
новения к токоведущим частям и попадания внутрь
местностей по
твердых посторонних тел - IP40, а контактных за-
ГОСТ 15846-2002)
2. Для экспорта в
жимов для присоединения внешних проводников -
макроклиматиче-
IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
Л; С*
5 (ОЖ4)
1(Л)
3
ские районы с уме-
3.2.7 Требования по изоляции реле соответству-
ренным климатом
ют приведенным в первом разделе требований на-
3. Для экспорта в
макроклиматиче-
стоящего РЭ1.
С
6 (ОЖ2)
3 (Ж3)
3
ские районы с тро-
3.2.8 Требования по коммутационной и механи-
пическим климатом
ческой износостойкости соответствуют приведен-
4. Для потребности
ным в первом разделе требований настоящего РЭ1.
экономики страны в
районы Крайнего
3.2.9 Требования к внешним механическим и кли-
Севера и прирав-
С
5 (ОЖ4)
2 (С)
2
матическим воздействующим факторам соответ-
ненные к ним мест-
ствуют приведенным в первом разделе требований
ности по ГОСТ
настоящего РЭ1.
15846-2002
3.2.10 При соблюдении требований эксплуатации
* При указании в заказ-наряде.
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.2 Нижнее значение температуры окружающе-
6.3 Утилизация должна производиться в соответ-
го воздуха при транспортировании и хранении минус
ствии с требованиями региональных законода-
40°С.
тельств.
5.3 Транспортирование упакованных реле может
7 Формулирование заказа
производиться любым видом закрытого транспор-
та, предохраняющим их от воздействия солнечной
7.1 При формулировании заказа необходимо ука-
радиации, атмосферных осадков и пыли, с соблю-
зывать:
дением мер предосторожности против механичес-
1) наименование и тип реле;
ких воздействий.
2) номинальную частоту 50 Гц;
3) род присоединения внешних проводников (пе-
6 Утилизация
реднее или заднее);
6.1 После окончания установленного срока служ-
4) номер технических условий.
бы реле подлежит демонтажу и утилизации. Спе-
Пример записи обозначения реле с передним при-
циальных мер безопасности при демонтаже и ути-
соединением внешних проводников при заказе и в
лизации не требуется. Демонтаж и утилизация не
документации другого изделия:
требуют специальных приспособлений и инструмен-
а) для потребностей экономики страны:
тов.
«Реле разности частот типа РГР-11 УХЛ4, при-
6.2 Основным методом утилизации является
соединение переднее, ТУ16-523.441-74» ;
разборка изделия. При разборке целесообразно
б) для поставок на экспорт в страны с умерен-
разделить материалы по группам. Из состава из-
ным климатом на номинальную частоту 50 Гц:
делия подлежат утилизации черные и цветные
«Реле разности частот типа РГР-11 УХЛ4, 50 Гц,
металлы, термопластичные пластмассы. Черные
присоединение переднее. Экспорт. ТУ16-523.441-74»;
металлы при утилизации необходимо разделить
в) для поставок на экспорт в страны с тропи-
на сталь конструкционную и электротехническую,
ческим климатом на номинальную частоту 50 Гц:
а цветные металлы - на медь и сплавы на медной
«Реле разности частот типа РГР-11 04, 50 Гц,
основе.
присоединение переднее. Экспорт. ТУ16-523.441-74».
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Сведения о содержании цветных металлов
в реле типа РГР-11
Таблица А.1 - Сведения о содержании цветных металлов
Наименование
Суммарная масса цветных металлов,
металла, сплава
содержащихся в изделии, кг
Медь и сплавы на медной
0,127
основе
Оловянно-свинцовые
0,051
сплавы
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12



















///////////////////////////////////////
