РЕЛЕ ПРОМЕЖУТОЧНОЕ ДВУХПОЗИЦИОННОЕ
ТИПА РП8Т
Руководство по эксплуатации
БКЖИ.647615.001РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание
Введение
3
1
Описание и работа реле
4
1.1
Назначение реле
4
1.2
Технические характеристики
4
1.3
Конструктивное выполнение
5
1.4
Устройство и работа
5
1.5
Маркировка
5
1.6
Упаковка
5
2
Использование по назначению
9
2.1
Эксплуатационные ограничения
9
2.2
Подготовка реле к использованию
9
2.3
Действия в экстремальных ситуациях
9
3
Техническое обслуживание
9
3.1
Общие указания
9
3.2
Меры безопасности
9
3.3
Порядок технического обслуживания
9
4
Комплектность поставки
10
5
Транспортирование и хранение
11
6
Утилизация
11
7
Формулирование заказа
11
Приложение А (обязательное) - Сведения о содержании цветных
металлов
12
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
До изучения руководства реле не включать!
В связи с систематически проводимыми работами по совершенствованию конструкции и тех-
нологии изготовления возможны некоторые расхождения между руководством по эксплуатации и
поставляемым изделием, не влияющие на параметры изделия, на условия его монтажа и эксплуа-
тации.
Введение
В настоящем руководстве по эксплуатации (РЭ) содержатся технические данные по эксплуа-
тации, обслуживанию реле промежуточного двухпозиционного типа РП8Т (в дальнейшем име-
нуемого «реле»), изготовляемого для потребностей экономики страны с умеренным (исполнение
У2) климатом.
Надежность, долговечность и безопасность реле обеспечивается не только качеством самого
реле, но и точным соблюдением режимов и условий эксплуатации, изложенных в РЭ.
В связи с систематически проводимыми работами по совершенствованию конструкции и тех-
нологии изготовления, возможны некоторые расхождения между руководством и поставляемым
изделием, не влияющие на параметры изделия, на условия его монтажа и эксплуатации.
Настоящее РЭ разработано в соответствии с требованиями технических условий
БКЖИ.647615.001ТУ и статьей 7 ТР ТС 001/2011.
Реле соответствует требованиям ТР ТС 001/2011.
Сведения о содержании цветных металлов приведены в приложении А.
Адрес изготовителя: 428020, Россия, Чувашская Республика, г. Чебоксары, пр. И. Я. Яковлева,
д.5.
Тел.:+7 (8352) 39-52-65, факс:+7 (8352) 62-72-31.
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
Дата изготовления реле указывается в этикетке БКЖИ.647615.001ЭТ.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа реле
1.1 Назначение реле
1.1.1 Реле промежуточное двухпозиционное типа РП8Т предназначено для использования в
схемах устройств железнодорожной автоматики в цепях напряжения постоянного тока в качестве
вспомогательного реле.
1.1.2 Климатическое исполнение У категории размещения 2 по ГОСТ 15150-69.
1.1.3 Реле предназначено для работы в следующих условиях:
- температура окружающего воздуха от минус 50 до плюс 60 °C (допускается выпадение и от-
таивание инея);
- верхнее значение относительной влажности воздуха 100 % при плюс 25 °C;
- высота над уровнем моря не более 2000 м;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных га-
зов и паров в концентрациях, разрушающих металлы и изоляцию;
- установка на вертикальной плоскости с отклонением не более 5° в любую сторону.
1.1.4 Группа механического исполнения в части воздействия механических факторов внешней
среды М25 по ГОСТ 30631-99.
1.2 Технические характеристики
1.2.1 Основные параметры реле:
- номинальное напряжение - 48, 110 В;
- напряжение срабатывания не более 70 % номинального значения напряжения;
- исполнение контактов - 7 замыкающих и 7 размыкающих;
- потребляемая мощность при номинальном напряжении не более 22 Вт;
- масса реле не более 1,7 кг.
1.2.2 Время срабатывания реле (время с момента подачи напряжения на катушки реле до за-
мыкания замыкающих контактов) при номинальном напряжении не более 0,06 с.
1.2.3 Обмотки катушки реле не рассчитаны на длительное нахождение под напряжением и
включаются только на время, достаточное для срабатывания реле.
1.2.4 Контакты реле способны коммутировать цепь переменного тока мощностью 450 ВА (ко-
эффициент мощности нагрузки не менее 0,5) при токе не более 2 А или напряжении от 24 до
250 В, или цепь постоянного тока с индуктивной нагрузкой (постоянная времени которой не более
0,005 с) мощностью 50 Вт при токе не более 2 А или напряжении от 24 до 250 В.
Длительно допустимый ток через замкнутые контакты - 5 А.
1.2.5 Механизм реле выдерживает 1000000 срабатываний без механических повреждений при
отсутствии нагрузки на контактах, в том числе 140000 срабатываний с указанной в 1.2.4 нагрузкой
на контактах.
1.2.6 Изоляция реле выдерживает в течение 1 мин без пробоя или перекрытия испытательное
напряжение 2000 В переменного тока частоты 50 Гц, приложенное между любыми электрически
несвязанными токоведущими частями и между ними и корпусом реле.
Разобщающиеся в процессе работы контактные части реле выдерживают в течение 1 мин ис-
пытательное напряжение 500 В переменного тока частоты 50 Гц.
1.2.7 Требования надежности
1.2.7.1 Наработка на отказ реле не менее 140000 циклов коммутационной износостойкости.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
1.2.7.2 Ресурс реле не менее 1000000 циклов ВО.
(обязательное)
1.2.7.3 Средний срок сохраняемости соответствует срокам, указанным в разделе 5.
Сведения о содержании цветных металлов
1.2.7.4 Средний срок службы реле не менее 12 лет.
1.3 Конструктивное выполнение
1.3.1 Механизм реле смонтирован в прямоугольном корпусе, состоящем из основания (цоколя)
и съемного прозрачного кожуха.
Суммарная масса цветных металлов, содержащихся в изделии:
Реле поставляется с комплектом деталей для заднего присоединения внешних проводников.
- медь - 30 г;
1.3.2 Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1.
- латунь - 60,6 г;
1.3.3 Подсоединение внешних проводников приведены на рисунке 2, комплект деталей для
- бронза - 13
крепления реле и подсоединения внешних проводников - в таблице 1.
1.4 Устройство и работа

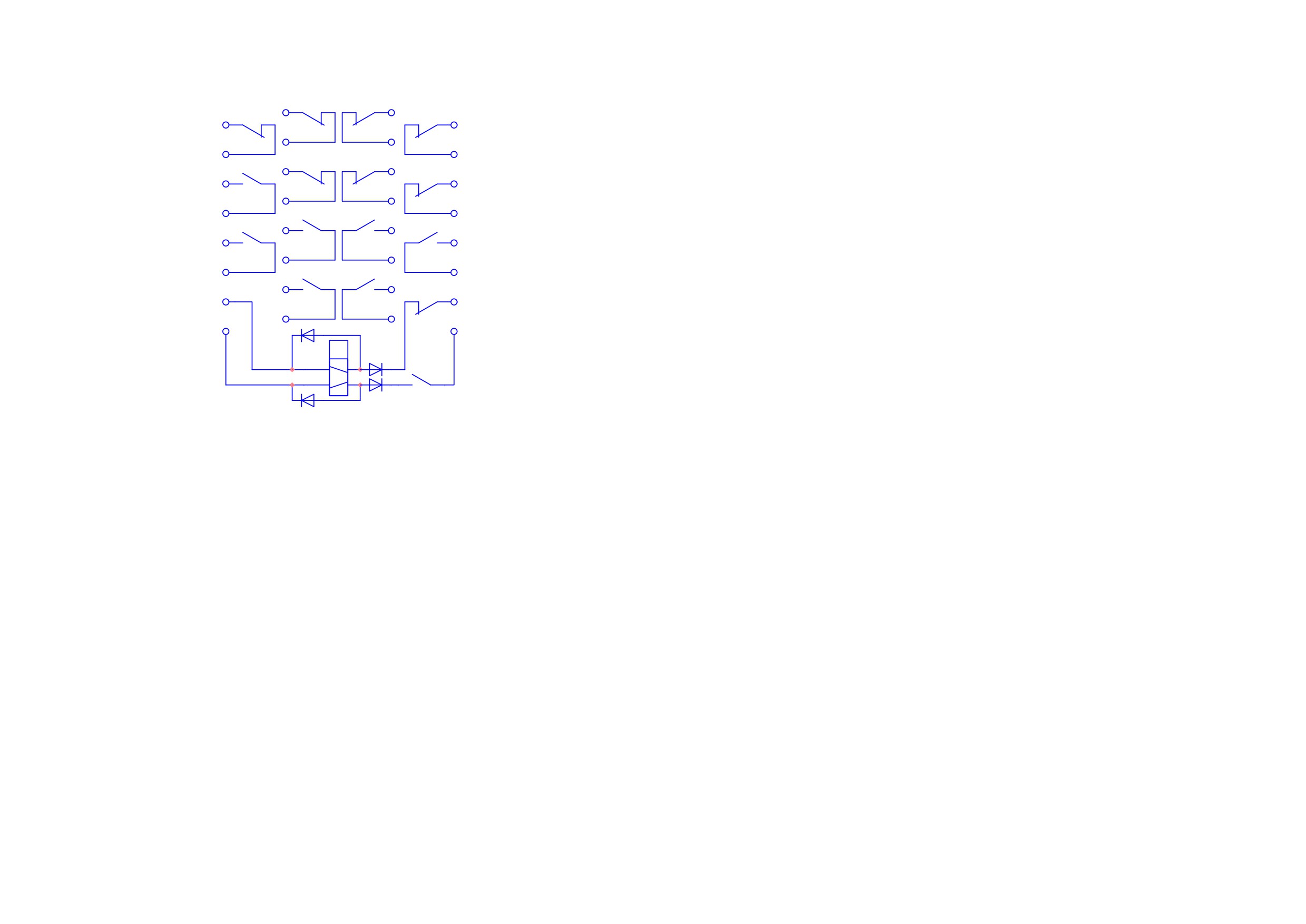

1.4.1 Схема электрическая подключения приведена на рисунке 3.
1.4.2 Реле выполнено на поляризованном принципе. Поляризующий магнитный поток реле
создается постоянными магнитами, управляющий поток - обмотками, включенными последова-
тельно с блокирующими контактами. Для срабатывания реле напряжение должно быть подано в
цепь с размыкающим контактом.
Реле имеют по одной катушке, которая создает управляющий магнитный поток.
При включении первой обмотки катушки якорь срабатывает в одном направлении, а при
включении второй обмотки катушки - в обратном направлении.
1.5 Маркировка
1.5.1 Маркировка реле соответствует ст. 7 ТР ТС 001/2011, ГОСТ 18620-86 и конструкторской
документации.
1.5.2 Маркировка транспортной тары соответствует ГОСТ 14192-96.
1.6 Упаковка
1.6.1 Консервации реле не подлежат.
1.6.2 Упаковывание реле производится по ГОСТ 23216-78 для условий хранения и транспор-
тирования, допустимых сроков сохраняемости, указанных в разделе 5 «Транспортирование и хра-
нение».
1.6.3 Сочетание видов и вариантов транспортной тары с типами внутренней упаковки по
ГОСТ 23216-78.
12
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Транспортирование и хранение
20 max
Условия
транспортирования
и
хранения
реле
и
допустимые
сроки
сохраняемости в упаковке до ввода в эксплуатацию приведены в таблице 2.
2
1
4
3
Таблица 2
6
5
8
7
Обозначение условий транспорти-
10
9
рования в части воздействия
Допустимые
12
11
Обозначение
14
13
климатиче-
сроки сохраняемо-
16
15
механических
условий хранения
18
17
ских факторов
сти в упаковке по-
20
19
факторов
по
по ГОСТ 15150-69
22
21
по ГОСТ 15150-
ставщика, годы
24
23
ГОСТ 23216-78
26
25
69
28
27
30
29
С
5 (ОЖ4)
5 (ОЖ4)
2
32
31
20±4
144 max
71,5±1
96,5±1
6 Утилизация
125 max
6.1 После окончания установленного срока службы реле подлежит монтажу и утилизации. Де-
а - присоединение заднее шпилькой
монтаж производить в обесточенном состоянии. Иных специальных мер безопасности, а также
специальных приспособлений и инструментов при демонтаже и утилизации не требуется.
M4
M5
6.2 Основным методом утилизации является разборка изделия. При разборке целесообразно
2
1
4
3
разделить материалы по группам. Из состава изделия подлежат утилизации черные и цветные ме-
6
5
8
7
таллы. Черные металлы при утилизации необходимо разделять на сталь конструкционную и элек-
10
9
12
11
тротехническую, а также цветные металлы - на медь и сплавы на медной основе.
14
13
16
15
18
17
7 Формулирование заказа
20
19
22
21
24
23
При формулировании заказа необходимо указывать:
26
25
28
27
- наименование и тип реле (реле промежуточное РП8Т);
30
29
32
31
- климатическое исполнение и категорию размещения (У2);
- номинальное напряжение (48 или 110 В);
- вид присоединения внешних проводников (заднее винтом или заднее шпилькой);
144 max
71,5±1
96,5±1
- номер технических условий (БКЖИ.647615.001ТУ).
125 max
Пример записи обозначения реле типа РП8Т на номинальное напряжение 48 В с задним при-
б - присоединение заднее винтом
соединением внешних проводников винтом в документации другого изделия и при его заказе для
железнодорожного транспорта:
«Реле промежуточное РП8Т У2, 48 В, присоединение заднее винтом. БКЖИ.647615.001ТУ».
Пример записи обозначения реле типа РП8Т на номинальное напряжение 110 В с задним при-
Рисунок 1 - Габаритные, установочные и присоединительные размеры
соединением внешних проводников шпилькой в документации другого изделия и при его заказе
реле типа РП8Т
для железнодорожного транспорта:
«Реле промежуточное РП8Т У2,
110 В, присоединение заднее шпилькой.
БКЖИ.647615.001ТУ».
6
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.2.3 Степень защиты оболочки реле от прикосновения к токоведущим частям и попадания
внутрь твердых посторонних тел - IP40, а контактных зажимов для присоединения внешних про-
5
11
8
6
водников - IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
3.2.4 Требования по изоляции реле соответствуют приведенным в первом разделе требований
настоящего РЭ.
3.2.5 Требования по коммутационной и механической износостойкости соответствуют приве-
денным в первом разделе требований настоящего РЭ.
3.2.6 Требования к внешним механическим и климатическим воздействующим факторам соот-
ветствуют приведенным в первом разделе требований настоящего РЭ.
6
7
3.2.7 Монтаж и обслуживание реле должны производиться при обесточенном состоянии. За-
прещается снимать кожух с реле, находящегося в работе.
а - для заднего присоединения шпилькой
3.2.8 Конструкция реле пожаробезопасна в соответствии с требованиями ГОСТ 12.1.004-91.
3.2.9 При соблюдении требований эксплуатации и хранения в соответствии с настоящим РЭ,
3
8
4
реле не создает опасность для окружающей среды и потребителя.
3.3 Порядок технического обслуживания
7
11
Периодическую проверку реле следует производить не реже одного раза в два года.
При эксплуатации реле из-за большого количества контактов, после каждых 5000 срабатыва-
ний рекомендуется на некоторое время (1 - 2 мин) снимать кожух для удаления газов, выделяю-
щихся при работе (искрении) контактов и могущих окислять детали реле.
Чистку контактов (в случае подгорания) производить инструментом с острыми кромками лег-
б - для заднего присоединения винтом
ким соскабливанием. Применение наждачной бумаги или других абразивных материалов не до-
пускается. Не следует касаться контактов пальцами.
Рисунок
2
- Крепление монтажных проводов к клеммным зажимам реле
При замене деталей необходимо учесть требования, приведенные в разделе 2, а при замене ка-
тушки - требования, указанные ниже.
После замены катушки отрегулировать зазор между полюсом скобы магнитопровода и якорем
(в обоих его положениях) винтом, расположенным на скобе магнитопровода со стороны панели
Таблица 1
переключателя контактов, чтобы обеспечить ход якоря (равный 4-0,2 мм) у конца полюсов. При
Кол-во, шт.
этом должно быть обеспечено прилегание якоря к плоскости полюсов. После окончания сборки
Обозначение
Наименование
з.п. шп.
з.п. винт.
реле проверить напряжение срабатывания в обоих положениях якоря. Регулировку величины на-
1
8БК.950.160-01
Шайба
4
4
пряжения срабатывания производить изменением зазора между якорем (у конца, расположенного
2 БКЖИ.758151.105-12
Винт М5-6gx12.58.С.026
2
2
со стороны цоколя) и прилегающим к нему полюсом скобы магнитопровода. Предварительно ос-
3 БКЖИ.758151.504-08
Винт М4-6gx8.32.Л63.136
-
21
лабить винт М4, крепящий механизм реле к цоколю. Затем приложить отвертку на полюс скобы
4 БКЖИ.758151.504-10
Винт М4-6gx10.32.Л63.136
-
11
магнитопровода и давить на него. После регулировки зазора затянуть винт М4. При этом зазор в
5 БКЖИ.758272.504-40
Шпилька М4-6gx40.32.136 ГОСТ 22042-76
32
-
обоих положениях якоря должен быть не менее 0,2 мм.
6 БКЖИ.758412.504
Гайка М4.32.136 ГОСТ 5927-70
96
-
4 Комплектность поставки
7 БКЖИ.758481.002-01
Шайба-звездочка
43
43
8 БКЖИ.758486.004-04
Шайба 4 65Г 0115 ГОСТ 6402-70
32
32
В комплект поставки входят:
- реле - 1 шт.;
9 БКЖИ.758486.005-03
Шайба 5 65Г 0115 ГОСТ 6402-70
2
2
- комплект деталей крепления реле и присоединения внешних проводников - 1 шт.;
10 БКЖИ.758491.005-05
Шайба С.5х0,5.01.10.0115 ГОСТ 10450-78
2
2
- этикетка - 1 шт.;
11 БКЖИ.758491.504
Шайба С.4.32.Л63.136 ГОСТ 10450-78
32
32
- руководство по эксплуатации - 1 экземпляр на партию, поставляемую в один адрес, если
иное не оговорено в заказе.
10
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Использование по назначению
2.1 Эксплуатационные ограничения
Климатические условия монтажа и эксплуатации реле и группа условий эксплуатации в части
1
2
3
воздействия механических факторов соответствуют требованиям 1.1 настоящего РЭ.
4
5
6
2.2 Подготовка реле к использованию
7
8
2.2.1 Реле выпускается в полностью отрегулированном состоянии. Однако, в случае необхо-
9
10
11
димости перерегулировки реле, следует учесть замечания, приведенные ниже.
12
13
14
2.2.1.1 Нажатие
подвижных
контактов
на
неподвижные
в
пределах
15
16
10-18 г. Регулировка контактных нажатий производится подгибанием подвижных контактных
17
18
19
пластинок (на расстоянии 1-6 мм от колодок).
20
21
22
2.2.1.2 Растворы контактов, выведенных на зажимы цоколя, - не менее 1,8 мм.
23
24
2.2.1.3 Растворы
контактов, включенные в цепи катушки,
- в пределах
25
26
1-1,3 мм.
27
28
+
29
30
В замкнутом положении контактов между подвижными контактными пластинками и толкате-
31
32
лем должен быть зазор в пределах 0,5-0,8 мм.
+
Примечание - Указанная величина зазора не относится к контактам, включенным в цепь ка-
U
тушки, где она может быть больше для обеспечения необходимого раствора между контактами.
2.2.1.4 Растворы контактов и зазоры между контактными пластинками и толкателем регули-
руются подгибанием неподвижных контактных пластинок.
2.2.2 Так как реле выполнено на поляризованном принципе, при включении реле следует со-
блюдать полярность.
2.3 Действия в экстремальных ситуациях
2.3.1 При появлении признаков неисправности реле необходимо:
Рисунок 3 - Схема электрическая подключения
- обесточить реле;
реле (вид спереди)
- выяснить причины неисправности;
- устранить неисправность.
3 Техническое обслуживание
3.1 Общие указания
3.1.1 Техническое обслуживание реле разрешается осуществлять лицам, прошедшим специ-
альную подготовку, имеющим аттестацию на право выполнения работ и ознакомившимся с дан-
ным РЭ.
3.1.2 Техническое обслуживание реле производится в соответствии с «Правилами устройств
электроустановок», «Правилами технической эксплуатации электрических станций и сетей» и на-
стоящим РЭ.
3.2 Меры безопасности
3.2.1 Требования безопасности соответствуют ТР ТС 001/2011. Конструкция реле обеспечива-
ет безопасность обслуживания в соответствии с ГОСТ 12.2.007.6-75, ГОСТ 12.2.007.6-93.
3.2.2 По способу защиты человека от поражения электрическим током реле соответствует
классу «0» по ГОСТ 12.2.007.0-75.
8
9



















///////////////////////////////////////
