РЕЛЕ ПРОМЕЖУТОЧНЫЕ
СЕРИИ РП-220
Руководство по эксплуатации
БКЖИ.647115.011 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание
Введение
3
1 Описание и работа реле
4
1.1 Назначение
4
1.2 Технические характеристики
4
1.3 Конструктивное выполнение
6
1.4 Устройство и работа
6
1.5 Маркировка
7
1.6 Упаковка
7
2 Использование по назначению
7
2.1 Эксплуатационные ограничения
7
2.2 Подготовка реле к использованию
7
2.3 Возможные неисправности и методы их устранения
8
3 Техническое обслуживание
8
3.1 Общие указания
8
3.2 Правила безопасности
8
4 Комплектность
9
5 Транспортирование и хранение
9
6 Утилизация
10
7 Формулирование заказа
10
Приложение А. Комплект деталей крепления и присоединения реле
15

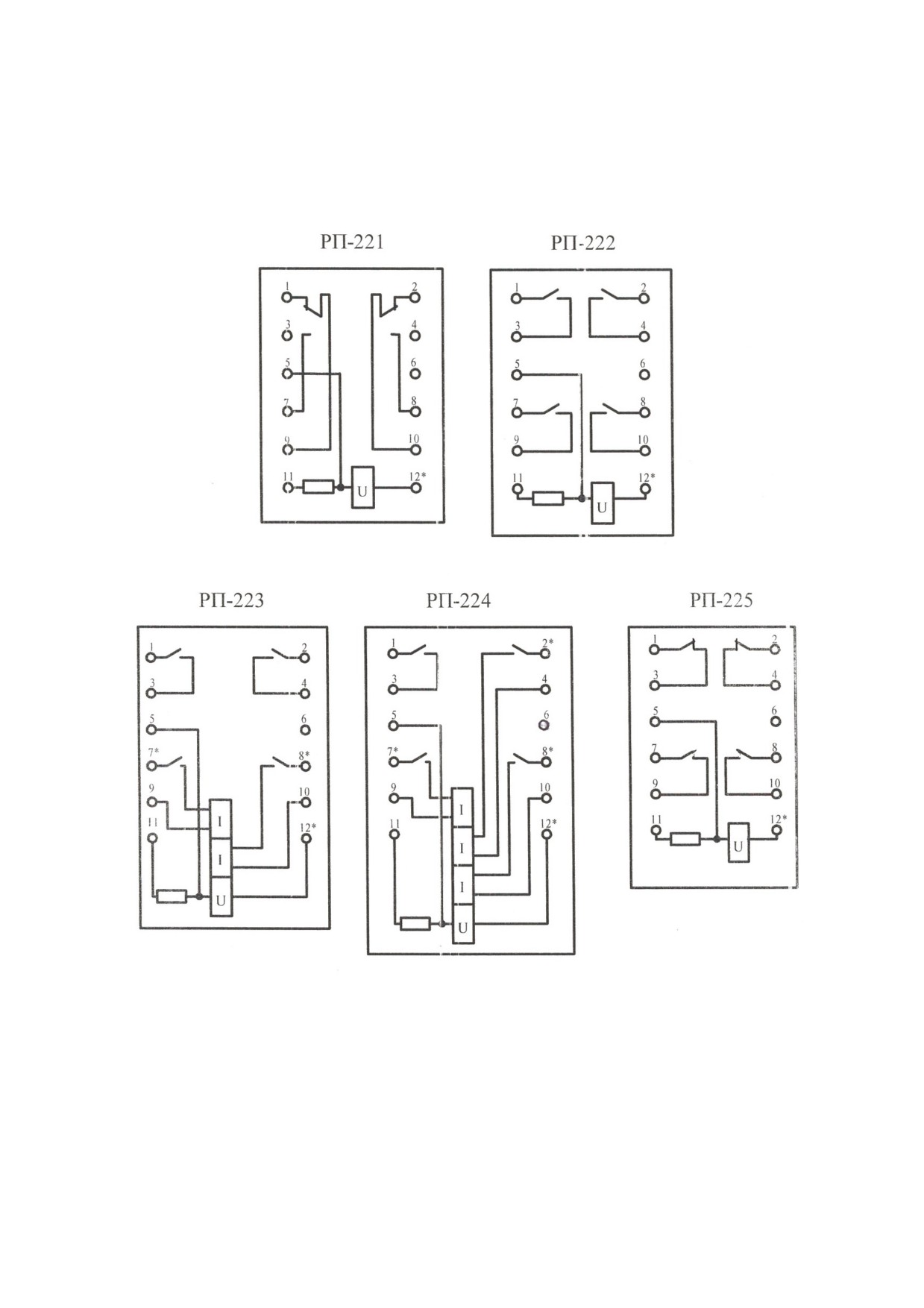

Приложение Б. Схема электрическая подключения реле
17
Приложение В. Сведения о содержании цветных металлов
18
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
До изучения руководства реле не включать!
В связи с систематически проводимыми работами по совершенствованию конструкции и
технологии изготовления возможны некоторые расхождения между руководством по эксплуатации
и поставляемым изделием, не влияющие на параметры изделия, на условия его монтажа и
эксплуатации.
В настоящем руководстве по эксплуатации
(РЭ) содержатся технические данные по
эксплуатации, обслуживанию реле промежуточных серии РП-220
(в дальнейшем
-"реле"),
предназначенных для потребностей экономики страны и для поставок на экспорт в страны с
умеренным (УХЛ4) и тропическим (04) климатом.
Надежность, долговечность и безопасность реле обеспечивается не только качеством самого
реле, но и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех
требований, изложенных в РЭ, является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий ТУ16-
523.340-79 и статьи 5 ТР ТС 004/2011.
Реле соответствуют требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-
2014, что подтверждает соблюдение требований ТР ТС 004/2011.
Сведения о содержании цветных металлов приведены в приложении Б.
Адрес изготовителя: 428020, Россия , Чувашская Республика,
г. Чебоксары, пр. И. Я.Яковлева, 5.
Тел.: +7 (8352) 39-52-65, факс: +7(8352) 62-72-31.
E-mail: cheaz@cheaz.ru, http://www.cheaz.ru/.
Дата изготовления реле указывается в этикетке БКЖИ.647115.011 ЭТ.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа реле
1.1 Назначение
1.1.1 Реле промежуточные серии РП-220 предназначены для использования в схемах
устройств релейной защиты и автоматики энергетических систем для коммутации электрических
нагрузок и являются комплектующими изделиями.
1.1.2 Климатическое исполнение УХЛ, О категории размещения 4 по ГОСТ 15150-69.
1.1.3 Реле предназначены для работы при следующих условиях:
- для климатического исполнения УХЛ4:
а) высота над уровнем моря не более 2000 м;
б)
верхнее предельное рабочее значение температуры окружающего воздуха плюс 55 °С;
в) нижнее предельное рабочее значение температуры окружающего воздуха минус 40°С (без
выпадения инея и росы);
г)
верхнее значение относительной влажности воздуха 80 % при плюс 25°С без конденсации
влаги;
д) место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий,
а также прямого воздействия солнечной радиации.
- для климатического исполнения 04:
е) верхнее значение относительной влажности воздуха 98 % при плюс 35°С без конденсации
влаги.
Остальные факторы соответствуют указанным для УХЛ4.
1.1.4 Реле соответствуют группе условий эксплуатации М7 ПО ГОСТ 17516.1-90. При этом
реле должны быть устойчивы к вибрационным нагрузкам в диапазоне частот от 5 до 15 Гц с
максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением lg.
Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при
уровне установки над нулевой отметкой до 10 м.
1.1.5 Окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной
пыли в концентрациях, снижающих параметры реле в недопустимых пределах, не содержащая
токопроводящие или химические активные газы, испарения и осадки, разрушающие изоляцию и
металлы.
1.1.6 Рабочее положение реле на вертикальной установочной плоскости (контактным блоком
вверх). Допустимое отклонение от рабочего положения не более 5°.
1.2 Технические характеристики
1.2.1 Типы и основные параметры реле РП-220 приведены в таблицах 1, 2.
1.2.2 Значения параметров (напряжения и тока.) реле РП-220, обеспечивающих действие,
удерживание и отпускание реле, нагретого до установившегося теплового состояния напряжением
на обмотке, равном
1,1 номинального при температуре окружающей среды плюс 55°С и
отсутствии воздействующих величин в других обмотках, а времени включения и отключения,
потребляемой мощности, а также значение напряжения, обеспечивающего действие при
температуре окружающего воздуха плюс (20±5)°С в холодном состоянии реле, соответствуют
величинам, указанным в таблице 2.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.3 Для реле РП-220 при изменении температуры в пределах от минус 40°С до плюс 55°С и
номинальной частоте, частоты на ±3 Гц от номинальной и температуре плюс (20±5)°С, а также
после гарантированного числа срабатываний
(при нормальных климатических условиях и
номинальной частоте) напряжение срабатывания не превышает
0,8 номинального для реле
постоянного тока и 0,85 номинального для реле переменного тока, а ток срабатывания для реле с
катушкой тока не превышает номинального значения.
1.2.4 Реле РП-220 допускают работу в следующих режимах:
- продолжительном;
- повторно-кратковременном с частотой включения до 1200 включений в час с относительной
продолжительностью включения 40 %.
Режим работы обмоток тока - кратковременный, с продолжительностью включения:
- включающей обмотки - 3 с при токе 3,0 номинального;
- удерживающих обмоток -10 с при токе 2,0 номинального.
1.2.5 Изоляция реле в состоянии поставки выдерживает в течение 1 мин испытательное
напряжение, указанное в таблице 3.
Таблица 3
Испытуемые цепи, между которыми
Испытательное напряжение, В
проверяется электрическая прочность
Климатическое исполнение
изоляции
УХЛ
О
Между всеми электрически соединенными
цепями и металлическими частями оболочки
2000
2200
реле
Между взаимонезависимыми цепями
контактов
2000
2200
Между размыкающимися частями одной цепи
контактов
500
550
Между удерживающими и включающими
обмотками
500
550
1.2.6 Сопротивление изоляции реле соответствует ряду 3 по ГОСТ 12434-83.
1.2.7 Коммутационная способность контактов реле соответствует указанной в таблице 4.
Таблица 4
Отключаемый ток, А
Номинальный
Род тока и
Максимальное
Серия
двумя
ток контактов,
характер
напряжение,
реле
одним
последовательно
А
нагрузки
В
контактом
соединенными
контактами
постоянный
121
0,25
-
0,02
242
0,124
постоянный
121
0,41
РП-220
2
-
0,005
242
0,2
переменный
121
2,0
-
Cos φ0,5
242
1,25
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.8 Механическая износостойкость реле составляет 100 000 циклов ВО.
1.2.9 Коммутационная износостойкость контактов при коммутации нагрузок, указанных в
таблице 4, составляет 20 000 циклов ВО.
1.2.10 Наименьший рабочий ток, коммутируемый контактами при напряжении
24 В,
составляет 0,01 А.
Контакты реле также обеспечивают:
- включение и протекание номинального тока длительно;
- включение трех параллельно соединенных электромагнитов ВВ-400-15 по ТУ 16-529.129-83
при последующем их отключении другим устройством;
- включение и протекание постоянного тока 15 А в течение 10 с, постоянного тока 24 А в
течение 0,1 с (что соответствует включению последовательно соединенных соленоидов трех
фаз выключателя ВВБК-220 кВ по ТУ16-520.230-81) при последующем их отключении другим
устройством.
1.2.11 Напряжение срабатывания приведено в таблице 5.
Таблица 5
Напряжение
Напряжение срабатывания,
Род тока
питания, В
% от номинального
110
от 60 до 75
Постоянный
220
от 60 до 75
Напряжение возврата реле не менее 25 % от номинального.
1.2.12 Требования по надежности.
1.2.12.1 Наработка на отказ реле не менее 20000 циклов ВО.
1.2.12.2 Гамма-процентный ресурс реле не менее 100000 циклов ВО при q=90%.
1.2.12.3 Средний срок службы реле не менее 12 лет.
1.3
Конструктивное выполнение
1.3.1
Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и
съемного прозрачного кожуха.
1.3.2

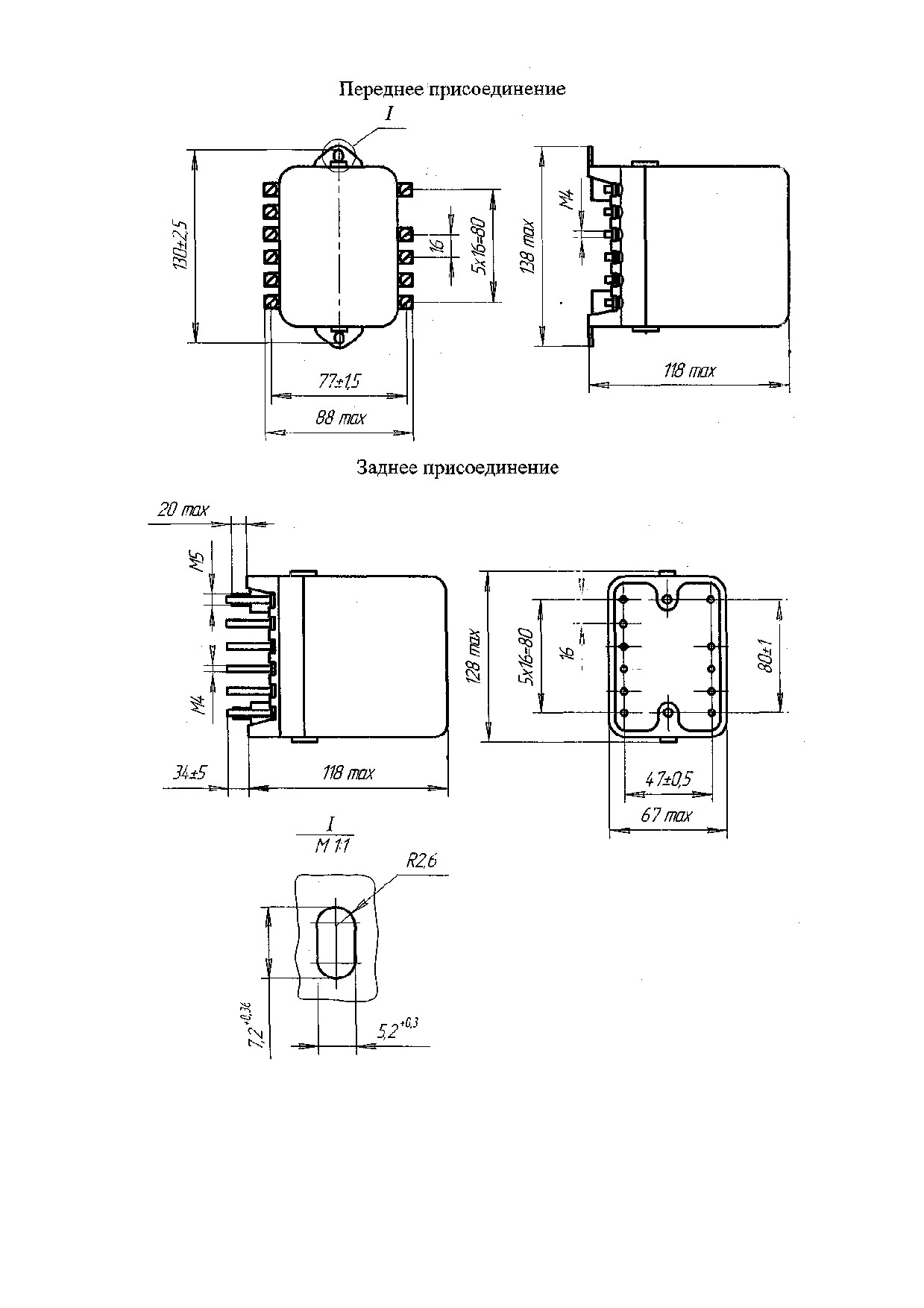

Габаритные, установочные, присоединительные размеры и масса реле приведены на
рисунках 1а и 16.
1.4
Устройство и работа
1.4.1 Реле работают на электромагнитном принципе.
Устройство реле приведено на рисунке 2. Реле содержат контактную систему и электромагнит.
Электромагнит реле клапанного типа состоит из П-образного магнитопровода с круглым
сердечником с посаженной на него каркасной катушкой и якоря.
Контактная система реле представляет собой блок, состоящий из основания, подвижных и
неподвижных плоских пружинных контактодержателей с биметаллическими контактами с серебряным
слоем, разделенных посредством электроизоляционных колодок, толкателе и плоской возвратной
пружины.
Концы подвижных контактных пружин установлены в прорезях толкателя и перемещаются вместе
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

с ним.
При подаче напряжения (тока) на включающую обмотку реле срабатывает. Замыкающиеся
контакты реле замыкаются, а размыкающиеся -размыкаются. При снятии питания с включающей и
удерживающей обмоток якорь реле и его контакты возвращаются в исходное положение.
1.5
Маркировка
1.5.1 Маркировка реле соответствует статье 5 ТР ТС 004/2011, ГОСТ 18620-86 и конструкторской
документации.
1.5.2 Маркировка транспортной тары соответствует ГОСТ 14192-96.
1.6
Упаковка
1.6.1 Консервации реле не подлежат.
1.6.2 Упаковывание изделий производится по ГОСТ
23216-78 для условий хранения и
транспортирования, допустимых сроков сохраняемости, указанных в разделе "Транспортирование и
хранение".
1.6.3 Сочетание видов и вариантов транспортной тары с типами внутренней упаковки по ГОСТ
23216-78.
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 Климатические условия монтажа и эксплуатации реле соответствуют требованиям 1.1.3.
2.1.2 В части воздействия механических факторов реле соответствует требованиям 1.1.4.
2.2 Подготовка реле к использованию
2.2.1 Реле предназначены для установки на заземленной металлоконструкции с толщиной
фасадного листа (угольника и т.п.) не более 8 мм. Пробивка отверстий под установку реле
приведены на рисунках 1а, 16.
2.2.2 Рабочее положение реле в пространстве контактным блоком вверх. Допустимые
отклонения рабочего положения от вертикали не более 5° в любую сторону.
2.2.3 Перед монтажом проверяются:
а)
отсутствие повреждений реле;
б)
отсутствие затираний подвижной системы при движении якоря от руки.
2.2.4 Реле поставляются отрегулированными и при отсутствии повреждений, возникших при
транспортировании, перед пуском в эксплуатацию не требуют специальной настройки и
регулировки. Однако, при обнаружении каких-либо дефектов следует проверить регулировку (при
необходимости провести подрегулировку) реле и проверить его параметры. При этом необходимо
иметь ввиду следующее:
а)
ход толкателя (см. рисунок 2) должен быть в пределах 1,8 +0,2 мм;
б)
величина раствора контактов должна быть в пределах (0,8+0,05) мм ; регулировка
растворов осуществляется подгибанием упорной пластины 11;
в)
контактные нажатия должны быть не менее 7 г;
г)
параметры срабатывания реле не должны превышать значений, указанных в таблице 2
настоящего РЭ.
2.2.5 Реле приспособлено для переднего или заднего (винтом или шпилькой) присоединения
внешних проводников. Детали для крепления реле поставляются комплектно с реле. Состав
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

комплектов деталей для крепления и присоединения реле приведено в приложении А.
2.2.6 Выводы реле допускают присоединение к каждому из них одного или двух медных
проводников номинальным сечением 1,5 мм или одного медного проводника сечением 2,5 мм и
выполняются по 2 классу ГОСТ 10434-82.
Длина зачищенного конца проводника для присоединения к реле должна быть от 12 до 14 мм.
2.3 Возможные неисправности и методы их устранения
2.3.1 Неисправности в реле могут возникнуть при нарушении условий транспортирования и
хранения.
2.3.2 При появлении признаков неисправности реле необходимо:
- обесточить реле;
- выяснить причины неисправности;
- устранить неисправность.
2.3.3 О всех случаях отказов реле необходимо сообщить на завод-изготовитель в
установленном порядке.
3 Техническое обслуживание
3.1 Общие указания
3.1.1 Техническое обслуживание реле разрешается осуществлять лицам, прошедшим
специальную подготовку, имеющим аттестацию на право выполнения работ и ознакомившимися с
данным РЭ.
3.1.2 Техническое обслуживание реле производиться в соответствии с "Правилами
технической эксплуатации электроустановок потребителями", а также "Правилами техники
безопасности при эксплуатации электроустановок станций и подстанций", "Правилами
технической эксплуатации электрических станций и сетей".
3.1.3 Не реже одного раза в год рекомендуется проводить осмотр реле и проверку
напряжения (тока) срабатывания, которые должны быть в пределах, указанных в таблице 2.
3.1.4 Кроме того, осмотр и проверку реле следует проводить после каждого срабатывания
реле в схеме. При эксплуатации необходимо придерживаться следующих правил:
а) до установки на эксплуатацию реле должно храниться в закрытые складских помещениях
в заводской упаковке;
б) чистку серебряных контактов рекомендуется производить острым лезвием ножа или
чистым надфилем, а затем протереть их чистой мягкой тряпочкой.
Не допускать применение абразивных материалов. Не рекомендуется касаться контактов
пальцами.
3.2 Правила безопасности
3.2.1 Требования безопасности соответствуют ТР ТС 004/2011.
3.2.2 Эксплуатация и обслуживание реле разрешается лицам, прошедшим специальную
подготовку и ознакомившимся с данным РЭ.
3.2.3 По способу защиты человека от поражения электрическим током реле соответствуют
классу 0 по ГОСТ 12.2.007.0-75»
3.2.4 Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ
12.2.007.6-75, ГОСТ 12.2.007.6-93.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.2.5 Степень защиты оболочки реле от прикосновения к токоведущим частям и попадания внутрь
твердых посторонних тел - IP40, а контактных зажимов для присоединения внешних проводников -
IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
3.2.6 Требования по изоляции реле соответствуют приведенным в первом разделе требований
настоящего РЭ.
3.2.7 Требования по коммутационной и механической износостойкости соответствуют
приведенным в первом разделе требований настоящего РЭ.
3.2.8 Требования к внешним механическим и климатическим воздействующим факторам
соответствуют приведенным в первом разделе требований настоящего РЭ.
3.2.9 Монтаж и обслуживание реле должны производиться при обесточенном состоянии. Запрещается
снимать оболочку с реле, находящегося в работе.
3.2.10 Конструкция реле пожаробезопасна в соответствии с требованиями ГОСТ
12.1.004-91.
Вероятность возникновения пожара не превышает значение 10-6 в год.
3.2.11 При соблюдении требований эксплуатации и хранения, реле не создает опасность для
окружающей среды и потребителя.
4 Комплектность
4.1 В комплект поставки входят:
- реле - 1 шт.;
- этикетка - 1 шт.;
- детали для крепления реле и присоединения внешних проводников (заднее или переднее
присоединение) - 1 комплект;
- руководство по эксплуатации - 1 экз. на партию, поставляемую в один адрес, если иное не
оговорено в заказе.
5 Транспортирование и хранение
5.1 Условия транспортирования и хранения изделий и допустимые сроки сохраняемости в упаковке
до ввода в эксплуатацию должны соответствовать указанным в таблице 6.
Таблица 6
Обозначение условий
Допустимые
транспортирования в части воздействия
сроки
Обозначение
сохраняемости
Вид поставки
климатических
условий хранения
механических
в упаковке
факторов таких,
по ГОСТ 15150-69
факторов
поставщика,
как условия хранения
по ГОСТ 23216-78
годы
по ГОСТ 15150-69
1 Для потребностей экономики
страны
(кроме районов Крайнего
Л
5 (ОЖ4)
1 (Л)
2
Севера и приравненных к ним
местностей по ГОСТ 15846-2002)
2 Для потребностей экономики
страны в районы крайнего Севера
Л
5 (ОЖ4)
1 (Л)
2
приравненных к ним местностей по
ГОСТ 15846-2002
3
Экспортные
в
макроклиматические районы
с
Л, С
5 (ОЖ4)
1 (Л)
3
умеренным климатом
4
Экспортные
в
С
6 (ОЖ3)
3 (Ж3)
3
макроклиматические районы
с
тропическим климатом
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.2 Нижнее значение температуры окружающего воздуха при транспортировании и хранении -
минус 60 °С.
5.3 Транспортирование упакованных изделий может производиться любым видом закрытого
транспорта, предохраняющим их от воздействия солнечной радиации, атмосферных осадков и пыли, с
соблюдением мер предосторожности от механических воздействий.
6 Утилизация
6.1 После окончания установленного срока службы изделие подлежит демонтажу и утилизации.
Специальных мер безопасности при демонтаже и утилизации не требуется. Демонтаж и утилизация не
требует специальных приспособлений и инструментов.
6.2 Основным методом утилизации является разборка изделия. При разборке целесообразно
разделять материалы на группы. Из состава изделия подлежат утилизации черные и цветные металлы,
пластмассы. Черные металлы при утилизации необходимо разделять на сталь конструкционную и
электротехническую, а цветные металлы - на медь и сплавы на медной основе.
6.3
Утилизация должна проводиться в соответствии с требованиями региональных
законодательств.
7 Формулирование заказа
Структура условного обозначения
РП XXX Х4
РП - реле промежуточные;
XX серия 22: реле с временем включения не более 11ms;
X - исполнение по функциональному назначению:
1
постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2
переключающими контактами);
2
постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4
замыкающими контактами);
3
постоянного тока с включающей катушкой напряжения и двумя удерживающими
обмотками тока (с 4 замыкающими контактами);
4
постоянного тока с включающей обмоткой напряжения и тремя удерживающими
обмотками тока (с 4 замыкающими контактами);
5
постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2
замыкающими и 2 размыкающими контактами);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

При заказе необходимо указать:
обозначение типа реле;
климатическое исполнение и категорию размещения (УХЛ4 или 04);
номинальное напряжение;
номинальный ток (указывается только для реле типов РП-223, РП-224);
род присоединения внешних проводников: переднее или заднее (винтом),
заднее (шпилькой);
номер технических условий (при поставке для потребности экономики страны).
Типоисполнения реле приведены в таблице 2.
Вместо знака указать:
1
- для переднего присоединения,
2 - для заднего присоединения (шпилькой),
3 - для заднего присоединения (винтом).
Габаритные, установочные и присоединительные размеры реле приведены на рисунках 1а и
1б, схемы подключения реле в приложении Б.
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Масса реле РП-221, кг, не более 0,7
Рисунок 1а - Габаритные, установочные, присоединительные размеры и масса реле
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Масса реле РП-222...РП-225, кг, не более 0,7
Рисунок 1б - Габаритные, установочные, присоединительные размеры и масса реле
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 - магнитопровод;
2 - сердечник;
3 - катушка;
4 - якорь;
5 - основание (цоколь);
6 - подвижный контактодержатель;
7 - неподвижный контактодержатель;
8 - изоляционные колодки;
9 - толкатель;
10 - возвратная пружина;
11 - упорная пластина
Рисунок 2 - Устройство реле
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Комплект деталей крепления и присоединения реле
Таблица А. 1
Количество, шт.
РП-221
Заднее
Заднее
Наименование
Переднее
присоединение
присоединение
Обозначение
присоединение
винтом
шпилькой
УХЛ4
04
УХЛ4
04
УХЛ4
04
8БК.150.018
Пластинка
2
-
-
-
-
-
- 01
Пластинка
-
2
-
-
-
-
8БК.950.160
Шайба
-
-
4
-
4
-01
Шайба
-
-
-
4
-
4
БКЖИ 741122.016
Пластинка
-
9
-
-
-
-
БКЖИ. 741122.018
Пластинка
9
-
-
-
-
-
БКЖИ.757481.002
Шайба - звездочка
9
-
-
-
9
-
-01
Шайба - звездочка
-
9
-
-
-
9
Винты
БКЖИ. 758151.004-06
M4-6qX6.58C.016
9
-
-
-
-
-
БКЖИ. 758151.004-08
M4-6qX8.58C.016
6
-
6
-
-
БКЖИ.758151004--10
M4-6qX10.58.C016
3
-
3
-
-
-
БКЖИ.758151.005-12
M5-8qX12.58C.016
-
-
2
-
2
-
БКЖИ..758151.105-12
M5-8qX12.58C.026
-
-
-
2
-
2
БКЖИ. 758151.504-06
М4-6qх6.32л63.136
-
9
-
-
-
-
БКЖИ..758151.504-08
М4-6qх8.32л63.136
-
6
-
6
-
БКЖИ.. 758151.504-10
М4-6qх10.32.л663.136
-
3
-
3
-
-
Винты
БКЖИ.758181.045
M5-6qX8.58C.016
2
-
-
-
-
-01
M5-6qX8.58C.026
-
2
-
-
-
-
Шпильки ГОСТ 22042-76
БКЖИ.758272.004-50
M4. qX5Q58C.016
-
-
-
9
-
БКЖИ.758272.504-50
M4.qX50.32C 136
-
-
-
-
-
9
Гайки
БКЖЙ.758412.004
М4.5.С016
-
-
-
-
-
-
БКЖИ. 758412.504
М4.32.С.136
-
-
-
-
-
-
Шайбы ГОСТ 6402-70
БКЖИ 758486.004
4.65Г.016
18
-
9
-
9
-
БКЖИ. 758486.005
5.65Г.016
-
-
2
-
2
-
БКЖИ. 758486104
4.65Г.026
-
18
-
9
-
9
БКЖИ 758486105
5.65Г.026
-
-
-
2
-
2
Шайбы ГОСТ 10450-78
БКЖИ. 758491.004
с.4х01.10КП.016
3
-
-
-
-
-
БКЖИ. 758491.005
c.5.01.10KП.016
-
-
2
-
-
-
БКЖИ. 7584 91.104
с.4.01.10.026
-
-
-
-
-
-
БКЖИ. 758491105
с5.01.10КП.026
-
-
-
2
-
2
БКЖИ 758491504
с.4х32л63.136
-
-
-
9
-
9
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы А. 1
Количество, шт.
РП-222...РП-225
Заднее
Заднее
Наименование
Переднее
Обозначение
присоединение
присоединение
присоединение
винтом
шпилькой
УХЛ4
04
УХЛ4
04
УХЛ4
04
8БК.150.018
Пластинка
2
-
-
-
-
-
- 01
Пластинка
-
2
-
-
-
-
8БК.950.160
Шайба
-
-
4
-
4
-
-01
Шайба
-
-
-
4
-
4
БКЖИ 741122.016
Пластинка
-
11
-
-
-
-
БКЖИ. 741122.018
Пластинка
11
-
-
-
-
-
БКЖИ.757481.002
Шайба - звездочка
14
-
-
-
14
-
-01
Шайба - звездочка
-
14
-
-
-
14
Винты
БКЖИ. 758151.004-06
M4-6qX6.58C.016
11
-
-
-
-
-
БКЖИ. 758151.004-08
M4-6qX8.58C.016
7
-
7
-
-
-
БКЖИ.758151004--10
M4-6qX10.58.C016
3
-
3
-
-
-
БКЖИ.758151.005-12
M5-8qX12.58C.016
-
-
2
-
2
-
БКЖИ..758151.105-12
M5-8qX12.58C.026
-
-
-
2
-
2
БКЖИ. 758151.504-06
М4-6qх6.32л63.136
-
11
-
-
-
-
БКЖИ..758151.504-08
М4-6qх8.32л63.136
-
7
-
7
-
БКЖИ.. 758151.504-10
М4-6qх10.32.л63.136
-
3
-
-
3
-
-
Винты
БКЖИ.758181.045
M5-6qX8.58C.016
2
-
-
-
-
-
-01
M5-6qX8.58C.026
-
2
-
-
-
-
Шпильки ГОСТ 22042-76
БКЖИ.758272.004-50
M4.qX5Q58C.016
-
-
-
11
-
БКЖИ.758272.504-50
M4.qX50.32C 136
-
-
-
-
-
11
Гайки
БКЖЙ.758412.004
М4.5.С016
27
-
-
-
33
-
БКЖИ. 758412.504
М4.32.С.136
-
27
-
-
-
33
Шайбы ГОСТ 6402-70
БКЖИ 758486.004
4.65Г.016
22
-
11
11
-
БКЖИ. 758486.005
5.65Г.016
-
-
2
-
2
-
БКЖИ. 758486.104
4.65Г.026
-
22
-
11
-
11
БКЖИ 758486.105
5.65Г.026
-
-
-
2
-
2
Шайбы ГОСТ 10450-78
БКЖИ. 758491.004
с.4х01.10КП.016
4
-
-
-
11
-
БКЖИ. 758491.005
c.5.01.10KП.016
-
-
2
-
2
-
БКЖИ. 7584 91.104
с.4.01.10.026
-
4
-
-
-
-
БКЖИ. 758491.105
с5.01.10КП.026
-
-
-
2
-
2
БКЖИ 758491.504
с.4х32л63.136
-
-
-
11
-
11
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
(обязательное)
Схема электрическая принципиальная реле
*Однополярные зажимы
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ В
(обязательное)
Сведения о содержании цветных металлов
Таблица В. 1
Количество цветных металлов, содержащихся
Возможность
Реле
в изделии и подлежащих сдаче
демонтажа
в виде лома при полном износе изделия
деталей
и его списании, кг
и
Наименование
узлов
металла, сплава
при
Серия
классификация по группам (ГОСТ P54564-2011)
списании
изделия
I
II
III
IV
Медь и сплавы
РП - 2 2 0 УХЛ4
0.062
-
0.022
на медной основе
РП-220 O4
Олово и оловянно-
свинцовые сплавы
класса А
-
0.005
-
нет
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 1
Тип реле
Исполнения реле
при
по роду
по
по наличию
по номинальному
по номинальному
по номинальному
Климатическое
по сочетанию контактов
времени
тока
виду
удерживающих
напряжению, В
току, А
напряжению
Серия
исполнение
обмоток
(род и число)
включения
включающей
включающей
включающей
удерживающей
контактов, В
катушки
катушки
катушки
катушки
по количеству
по виду
замы-
размы-
переклю-
УХЛ
О
обмоток
обмоток
кающих
кающих
чающих
РП-221 УХЛ4
РП-221 О4
-
-
2
-
-
-
РП-220
РП-222 УХЛ4
РП-222 О4
не более
постоянного
напряжения
4
-
-
11мс
110,220
24-220
РП-223 УХЛ4
РП-223 О4
2
4
-
-
тока
1;2;4
РП-224 УХЛ4
РП-224 О4
3
4
-
-
РП-225 УХЛ4
РП-225 О4
-
-
-
2
2
-
Таблица 2
Потребляемая мощность при
При
Напряжение
Ток
номинальном напряжении (токе),
отключенной удерживающей обмотке
Время
Время
отпускания
удерживания
не более
напряжение
включения
отключения
(при отключенной
(при отключенной
от номинального, не более
Тип
(замыкания
(размыкания
включающей катушки
удерживающей
включающей
реле
замыкающего
замыкающего
или цепи управления
удерживающей
в нагретом
обмотке), от
обмотке), от
контакта),
контакта),
с.имеющимися в
обмотки,
в соответствии
в холодном
U номинального,
I номинального,
с
с
ней элементами
Вт
с п.1.2.2
состоянии
не менее
не более
Вт
состоянии
РП-221 Х4
-
РП-222 Х4
РП-223 Х4
0,8
0,7
0,05
не более 0,011
не более 0,015
6
1
0,8
РП-224 Х4
РП-225Х4
-
19



















///////////////////////////////////////
