РЕЛЕ НАПРЯЖЕНИЯ СЕРИЙ РСН14-РСН17
Руководство по эксплуатации
ИГФР.647522.001 РЭ1
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!
До изучения руководства реле в работу не вклю-
Инструктаж должен проводиться в соответствии
чать!
с действующим в организации положением.
В связи с тем, что изделие содержит элементы
В связи с систематически проводимыми работа-
микроэлектроники, персонал, работающий с изде-
ми по совершенствованию конструкции и техноло-
лием, должен пройти специальный инструктаж и
гии изготовления возможны некоторые расхождения
аттестацию на право выполнения работ с учетом
между руководством и поставляемым изделием, не
необходимых мер защиты от воздействия статичес-
влияющие на работу реле, на условия его монтажа и
кого электричества.
эксплуатации.
В настоящем руководстве по эксплуатации (РЭ1)
бованиями технических условий ТУ16-647.011-84 и
содержатся необходимые сведения по эксплуата-
ст. 5 ТР ТС 004/2011.
ции, обслуживанию и регулированию реле макси-
Реле соответствуют требованиям ТР ТС 004/2011
мального и минимального напряжения серий
(в части соблюдения ГОСТ
12.2.007.0-75,
РСН14-РСН17 (в дальнейшем именуемых «реле»),
ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014), ТР ТС
изготавливаемых для потребностей экономики
020/2011.
страны и для поставок на экспорт в страны с уме-
Сведения о содержании цветных металлов при-
ренным (исполнение УХЛ4) и тропическим (ис-
ведены в приложении А.
полнение О4) климатом.
Адрес изготовителя:
Надежность, долговечность и безопасность реле
428020, Россия, Чувашская Республика, г. Чебок-
обеспечиваются не только качеством самого реле,
сары, пр. И.Я. Яковлева, 5.
но и точным соблюдением режимов и условий эксп-
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
луатации, поэтому выполнение всех требований, из-
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
ложенных в настоящем РЭ1, является обязатель-
Дата изготовления реле указывается в этикетке
ным.
ИГФР.647522.001ЭТ (РСН 14, РСН 15),
Настоящее РЭ разработано в соответствии с тре- ИГФР.647522.003ЭТ (РСН 16, РСН17).
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
Введение .
2
1 Описание и работа реле .
4
1.1 Назначение реле .
4
1.2 Технические характеристики .
4
1.3 Конструктивное выполнение .
6
1.4 Устройство и работа .
7
1.5 Маркировка
7
1.6 Упаковка .
7
2 Использование по назначению .
7
2.1 Эксплуатационные ограничения .
7
2.2 Подготовка реле к использованию .
7
2.3 Возможные неисправности и методы их устранения
9
3 Техническое обслуживание .
9
3.1 Общие указания .
9
3.2 Правила безопасности .
9
3.3 Порядок технического обслуживания
9
4 Комплектность .
10
5 Транспортирование и хранение .
10
6 Утилизация
11
7 Формулирование заказа
11
Приложение А Сведения о содержании цветных металлов
12
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа реле
– верхнее значение относительной влажности не
более 80% при плюс 25°С для вида климатического
1.1 Назначение реле
исполнения УХЛ4 и не более 98% при плюс 35°С
1.1.1 Реле предназначены для использования в
для вида климатического исполнения О4 (без кон-
схемах устройств релейной защиты и автоматики
денсации влаги);
энергетических систем в цепях переменного тока в
- окружающая среда невзрывоопасная, не содер-
качестве органа, реагирующего на повышение (мак-
жащая токопроводящей пыли, агрессивных газов и
симальные реле) или понижение (минимальные реле)
паров в концентрациях, разрушающих изоляцию и
напряжения в контролируемой цепи и предназначе-
металлы;
ны для использования в различных комплектных
- установка на вертикальной плоскости с до-
устройствах, от которых требуется повышенная ус-
пустимым отклонением не более 5° в любую сто-
тойчивость к механическим воздействиям.
рону.
Питание цепей оперативного тока реле осуществ-
1.1.4 Группа механического исполнения в ча-
ляется от источника переменного или постоянного
сти воздействия механических факторов внешней
тока с номинальным напряжением 220 В.
среды М7 по ГОСТ 17516.1-90. При этом реле
1.1.2 Климатическое исполнение УХЛ, О кате-
устойчивы к вибрационным нагрузкам в диапа-
гории размещения 4 по ГОСТ 15150-69.
зоне частот от 5 до 15 Гц с максимальным уско-
1.1.3 Реле предназначены для работы в зак-
рением 3g.
рытых помещениях при следующих условиях:
Реле сейсмостойки при воздействии землетрясе-
- высота над уровнем моря не более 2000 м;
ний интенсивностью 9 баллов по МSК-64 при уров-
- верхнее рабочее и предельное значение темпе-
не установки над нулевой отметкой до 10 м.
ратуры окружающего воздуха плюс 55°С;
- нижнее рабочее и предельное значение темпе-
1.2 Технические характеристики
ратуры окружающего воздуха минус 20°С (без вы-
1.2.1 Основные технические данные реле приве-
падения инея и росы);
дены в таблице 1.
Таблица 1
Напряжение
Номинальное
Исполнение реле
срабатывания, В
напряжение, В
по характеру
Обозначе-
изменения
диапазон уставок
ние типа
входной
воздействующей
1
2
1
2
величины
РСН14-23
- 220
максимальное
0,9
РСН15-23
~ 220
5
12-30
24-60
30
60
РСН16-23
- 220
минимальное
1,1
РСН17-23
~ 220
РСН14-25
- 220
10
15-37,5
30-75
100
200
РСН15-25
максимальное
~ 220
0,9
РСН14-28
- 220
РСН15-28
50
~ 220
40-100
80-200
100
200
РСН16-28
- 220
5
минимальное
1,1
РСН17-28
~ 220
РСН14-30
- 220
100-
0,95
50-125
120
240
РСН15-30
~ 220
250
максимальное
РСН14-33
- 220
0,9
РСН15-33
~ 220
160-
10
80-200
200
400
РСН16-33
- 220
400
минимальное
1,1
РСН17-33
~ 220
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.2 Относительная средняя погрешность на-
на срабатывание. При этом значение характеристи-
пряжения срабатывания на каждой уставке не более:
ческой величины, поданной к реле, может находить-
а) ±5 или ±10% (см. таблицу 1) при ступенчатом
ся в диапазоне от 0 до 0,85 значения уставки сраба-
регулировании;
тывания для реле серий РСН14, РСН15 и быть не
б) ±3% при дополнительном регулировании под-
ниже 1,15 значения уставки срабатывания для реле
строечным резистором.
серий РСН16, РСН17.
1.2.3 Относительная дополнительная погреш-
1.2.11 Цепи переменного напряжения длитель-
ность напряжения срабатывания при изменении
но выдерживают без повреждения напряжение, рав-
частоты входной воздействующей величины на
ное 110% номинальной величины переменного на-
±3 Гц от номинальной не более ±3%.
пряжения каждого исполнения, а для диапазонов
1.2.4 Относительная дополнительная погреш-
уставок (15-37,5) В и (30-75) В - 100 и 200 В соот-
ность напряжения срабатывания реле при измене-
ветственно.
нии температуры окружающего воздуха в диапазо-
1.2.12 Коммутационная способность контак-
не от плюс 55°С до минус 20°С не более ±10%.
тов выходного реле при напряжении от 24 до
1.2.5 Реле работают при изменении напряжения
250 В в цепях постоянного тока с постоянной вре-
питания от 0,8 до 1,1 Uном. При этом относительная
мени индуктивной нагрузки не более 0,02 с и в
дополнительная погрешность напряжения срабаты-
цепях переменного тока при коэффициенте мощ-
вания не превышает ±3% относительно значения
ности не менее 0,4 приведена в таблице 3.
напряжения срабатывания, измеренного при номи-
Таблица 3
нальном напряжении питания.
Отключающая способность
1.2.6 Время срабатывания (замыкание замыкаю-
отключающая
ток отключения,
щего контакта) реле максимального напряжения
мощность
А, не более
Ток вклю-
(реле серий РСН14, РСН15) не более:
при посто-
при пере-
чения, А, не
при пере-
- 0,06 с при напряжении, равном 1,2 Uср;
янном токе,
менном то-
при посто-
более
менном то-
- 0,04 с при напряжении, равном 2 Uср.
Вт, не бо-
ке, ВА, не
янном токе
ке
лее
более
Время срабатывания (замыкание замыкающего
контакта) реле минимального напряжения (реле се-
30
250
1
2
5
рий РСН16, РСН17) не более 0,06 с при уменьше-
Примечания:
нии напряжения с номинального до 0,8 напряжения
1. Продолжительность протекания указанного тока
возврата.
включения не более 10 с.
1.2.7 Реле имеет один замыкающий и один раз-
2. Замыкающие контакты реле обеспечивают не менее
мыкающий контакты.
100 включений постоянного тока 20 А при напряжении не выше
1.2.8 Мощность, потребляемая реле на минималь-
250 В при продолжительности протекания тока не более 0,5 с.
ной уставке каждого диапазона уставок при напря-
жении, равном напряжению срабатывания, и при
1.2.13 Минимальный ток контактов 0,01 А при
номинальном напряжении питания, соответствует
напряжении не ниже 110 В или 0,05 А при напря-
указанной в таблице 2.
жении не ниже 24 В; длительно допустимый ток
контактов 2,5 А.
Таблица 2
1.2.14 Механическая износостойкость реле оп-
Диапазоны
уставок
Мощность, потребляемая реле, ВА, при
ределяется числом циклов ВО, равным 100000.
реле, В
U = Uср. мин.
U = Uном.
Коммутационная износостойкость реле - не ме-
12-30
0,025
0,1
нее 12500 циклов ВО с нагрузкой на контактах в
(24-60)
(0,05)
(0,2)
соответствии с 1.2.12.
15-37,5
0,11
0,45
1.2.15 Изоляция реле выдерживает в течение
(30-75)
(0,225)
(0,9)
1 мин. без пробоя и перекрытия испытательное
напряжение 2000 В переменного тока частоты
40-100
0,1
0,4
50 Гц, приложенное между токоведущими элек-
(80-200)
(0,2)
(0,8)
трически несвязанными частями реле, а также
50-125
0,11
0,45
между ними и металлическими частями корпу-
(100-250)
(0,225)
(0,9)
са реле.
80-200
0,1
0,4
Разобщающиеся в процессе работы контактные
(160-400)
(0,2)
(0,8)
части реле выдерживают в течение 1 мин. испыта-
тельное напряжение 500 В переменного тока час-
1.2.9 Мощность, потребляемая реле по цепям пи-
тоты 50 Гц.
тания, не превышает:
1.2.16 Сопротивление изоляции реле соответству-
- для реле серий РСН14, РСН16 в нормальном
ет ряду 3 ГОСТ 12434-83.
режиме - 7 Вт, в режиме срабатывания - 8,5 Вт;
1.2.17 Изоляция реле между токоведущими элек-
- для реле серий РСН15, РСН17 в нормальном
трически несвязанными частями реле, а также меж-
режиме - 7 ВА, в режиме срабатывания - 8,5 ВА.
ду ними и металлическими частями корпуса реле
1.2.10 Реле ложно не срабатывает при снятии,
выдерживает испытательное импульсное напряже-
подаче, кратковременном
(до 50 мс) исчезновении
ние:
напряжения питания и отсутствии требований к реле
- амплитуда импульса - (4,5-5,0) кВ,
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- длительность фронта импульса - (1,2 10-6 ±
к) кондуктивных помех, наведенных радиочас-
0,36 10-6) с,
тотными электромагнитными полями по ГОСТ Р
- длительность среза импульса - (50 10-6 ±
51317.4.6-99 (СТБ IEC 61000-4-6-2011) при степени
10 10-6) с,
жесткости 3;
- энергия импульса - (0,5 ± 0,05) Дж.
л) повторяющихся колебательных затухающих
Количество импульсов при испытаниях - по
помех в соответствии с требованиями ГОСТ
три разные полярности. Длительность интервала
30804.4.12-2002 при степени жесткости 3;
между импульсами не менее 5 с.
м) колебания напряжения электропитания в со-
1.2.18 Требования по электромагнитной совмес-
ответствии с требованиями ГОСТ Р 51317.4.14-2000
тимости соответствуют ТР ТС 020/2011, ГОСТ Р
при степени жесткости 3;
51317.6.5-2006 с учетом изложенного в требованиях
н) изменения частоты питающего напряжения в
настоящего пункта.
соответствии с требованиями ГОСТ Р 51317.4.28-
Реле ложно не работают и не возвращаются при
2000 при степени жесткости 3;
воздействии электромагнитных помех:
о) затухающего колебательного магнитного поля
а) микросекундных импульсных помех большой
в соответствии с требованиями ГОСТ Р 50652-94
энергии в соответствии с требованиями ГОСТ Р
при степени жесткости 4.
31317.4.5-99 (СТБ МЭК 61000-4-5-2006) (степень же-
1.2.19 Требования по надежности
сткости испытаний для схем «провод-провод» - 2,
«провод-земля» - 3);
1.2.19.1 Средняя наработка на отказ реле не ме-
б) наносекундных импульсных помех в соответ-
нее 8000 циклов ВО с нагрузкой на контактах по
ствии с ГОСТ 30804.4.4-2013 для степени жесткос-
1.2.12.
ти испытаний 3;
1.2.19.2 Средний ресурс не менее 100 000 циклов
в) электростатических разрядов при степени же-
ВО.
сткости испытаний 3 по ГОСТ 30804.4.2-2013 с ис-
1.2.19.3 Среднее время восстановления работо-
пытательным напряжением импульса разрядного
способного состояния реле не более 2 ч.
тока:
1.2.19.4 Средний срок службы реле - 12 лет.
- контактный разряд - 6 кВ;
1.2.19.5 Средний срок сохраняемости реле соот-
- воздушный разряд - 8 кВ;
ветствует срокам, указанным в 5.1.
г) кондуктивных помех в полосе частот от 0 до
150 кГц при степени жесткости испытаний 4 по ГОСТ
1.3 Конструктивное выполнение
Р 51317.4.16-2000, испытательное напряжение при
1.3.1 Конструктивно реле выполнены в унифици-
воздействии помех постоянного тока и на частоте
рованном корпусе «СУРА» первого габарита
50 Гц;
несъемного исполнения в соответствии с ГОСТ
д) пульсаций напряжения электропитания посто-
12434-83.
янного тока при степени жесткости испытаний 3 по
Все элементы, кроме балластных резисторов
ГОСТ Р 51317.4.17-2000;
в цепи питания реле, которые установлены на осно-
е) динамических изменений напряжения электро-
вании реле с наружной стороны, смонтированы в кор-
питания в соответствии с требованиями ГОСТ
пусе, состоящем из основания (цоколя) и съемного
30804.4.11-2013 при степени жесткости испытаний 3,
прозрачного кожуха.
для прерывания напряжения степень жесткости 2;
На цоколе установлена металлическая скоба,
ж) радиочастотного электромагнитного поля в -
к которой крепятся трансформатор, плата с элемен-
соответствии с требованиями ГОСТ 30804.4.3-2013
тами, выходное реле и лицевая плита (табличка).
при степени жесткости 3;
Переключатели уставок, выходящие регулируемой
з) магнитного поля промышленной частоты в
частью на наружную сторону лицевой плиты, уста-
соответствии с требованиями ГОСТР 50648-94
новлены на плате с печатным монтажом.
(ГОСТ IEC 61000-4-8-2013) при степени жесткости 4;
и) импульсного магнитного поля в соответствии с
1.3.2 Габаритные, установочные и присоедини-
требованиями ГОСТ Р 50649-94 при степени жест-
тельные размеры приведены на рисунке 1.
кости 4;
1.3.3 Масса реле не более 1,0 кг.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Переднее присоединение
Заднее присоединение
Размеры без предельных отклонений - максимальные

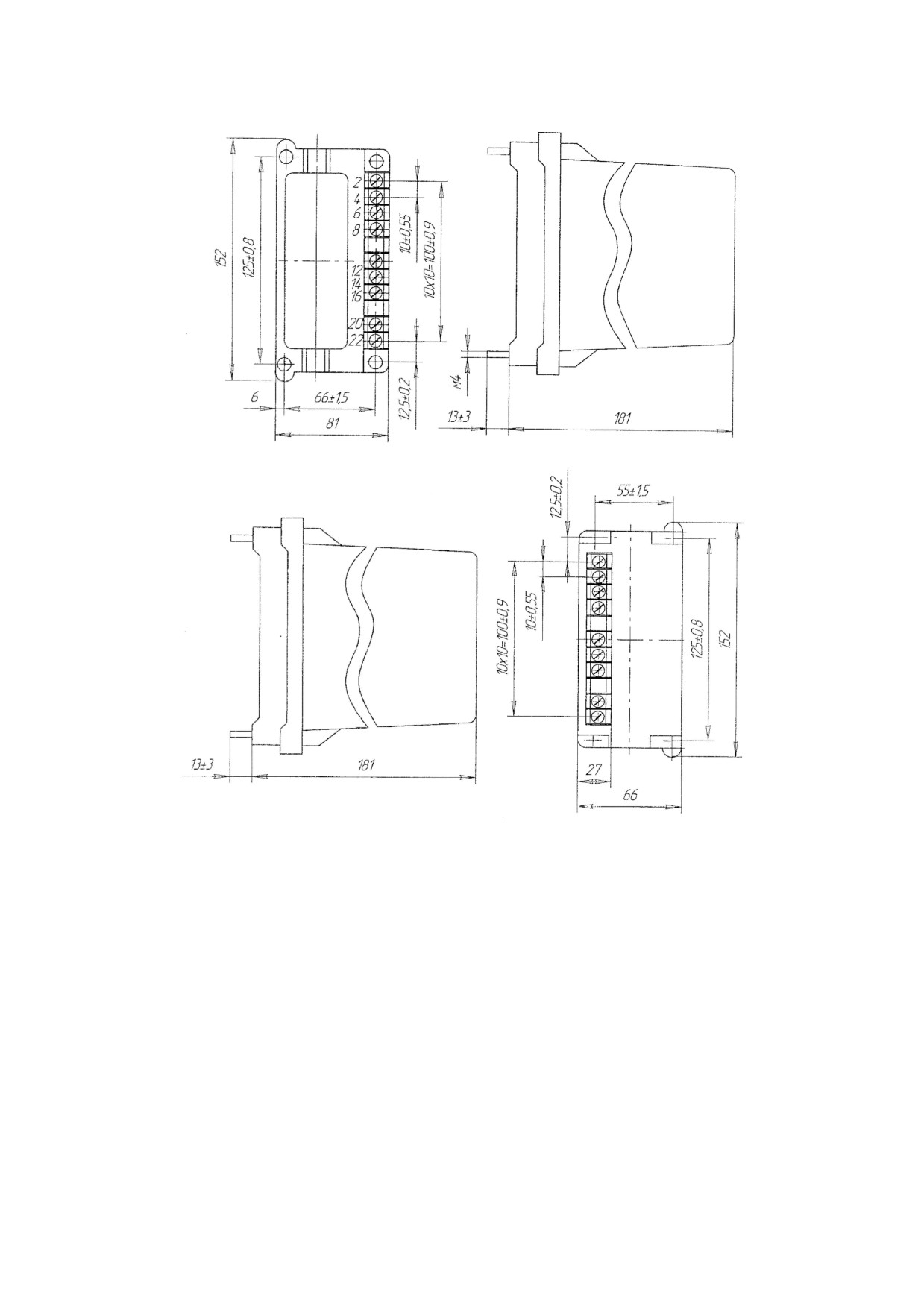

Рисунок 1 - Габаритные, установочные, присоединительные размеры реле
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.4 Устройство и работа
2 Использование по назначению
1.4.1 Схема подключения реле приведена на ри-
2.1 Эксплуатационные ограничения
сунке 2.
2.1.1 Климатические условия монтажа и эксплу-
1.4.2 Схема реле выполнена на времяимпульсном
атации реле соответствуют требованиям 1.1.2 насто-
принципе, обеспечивающем помехоустойчивость
реле.
ящего РЭ1.
Реле состоит из следующих частей:
2.1.2 Группа условий эксплуатации в части воз-
- воспринимающая часть (трансформатор напря-
действия механических факторов соответствует тре-
жения);
бованиям 1.1.4 настоящего РЭ1.
- сравнивающая часть (с операционными усили-
телями);
2.2 Подготовка реле к использованию
- исполнительный орган (выходное промежуточ-
2.2.1 Реле предназначены для установки на зазем-
ное реле).
ленной металлоконструкции с толщиной фасадного
Изменение уставки по напряжению срабатыва-
ния производится ступенями по 0,1 от минималь-
листа (угольника и т.п.) не более 8 мм. Зона реле и
ной уставки поддиапазона. Полный диапазон регу-
пробивка отверстий под установку приведены на
ëèðî âàí èÿ óñòàâî ê ðåëå î ò Uмин до 2,5 Uмин.
рисунке 3.
1.5 Маркировка
2.2.2 Рабочее положение в пространстве - вер-
1.5.1 Маркировка реле соответствует ст. 5 ТР
тикальное, допускается отклонение от рабочего по-
ТС 004/2011, ГОСТ 18620-86 в соответствии с кон-
ложения до 5° в любую сторону.
структорской документацией.
2.2.3 Реле приспособлено для переднего или зад-
1.5.2 Маркировка транспортной тары выполнена
по ГОСТ 14192-96.
него (винтом) присоединения внешних проводников.
Детали для крепления реле поставляются комплект-
1.6 Упаковка
но с реле. Комплекты деталей крепления реле при-
1.6.1 Консервации реле не подлежат.
ведены в таблице 4.
1.6.2 Упаковывание реле производится по ГОСТ
23216-78 для условий хранения и транспортирова-
Крепление реле к панели производится четырь-
ния, допустимых сроков сохраняемости, указанных
мя винтами М4.
в разделе «Транспортирование и хранение» настоя-
Перед установкой реле с задним присоединени-
щего РЭ1.
ем внешних проводников на панель необходимо
1.6.3 Сочетание видов и вариантов транспорт-
ной тары с типами внутренней упаковки по ГОСТ
снять четыре транспортных винта, крепящих стой-
23216-78.
ки к основанию, а вместо них установить винты
М4х50 из пакета с деталями крепления реле.
Перед установкой реле переднего присоединения
необходимо снять два винта, крепящих стойки к ос-
нованию с левой стороны реле, а вместо них устано-
вить винты М4х50. Снятые винты применить для
крепления реле с правой стороны.
Выводы реле допускают присоединение к каж-
дому из них одного или двух медных проводников
номинальным сечением 1,5 мм2 или одного медного
проводника сечением 2,5 мм2 и выполняются по 2
классу ГОСТ 10434-82. Длина зачищенного конца
проводника для присоединения к реле должна быть
12-14 мм.
2.2.4 Перед включением реле в работу необхо-
димо убедиться в отсутствии дефектов, которые
могут возникнуть при нарушении правил транспор-
тирования и хранения.
2.2.5 Реле выпускаются полностью отрегулиро-
ванными и испытанными, поэтому перед включе-
нием в работу необходимо лишь выставить рабо-
чие уставки согласно 2.2.6 с помощью переключа-
телей на реле и проверить параметры функциони-
рования реле на этих уставках.

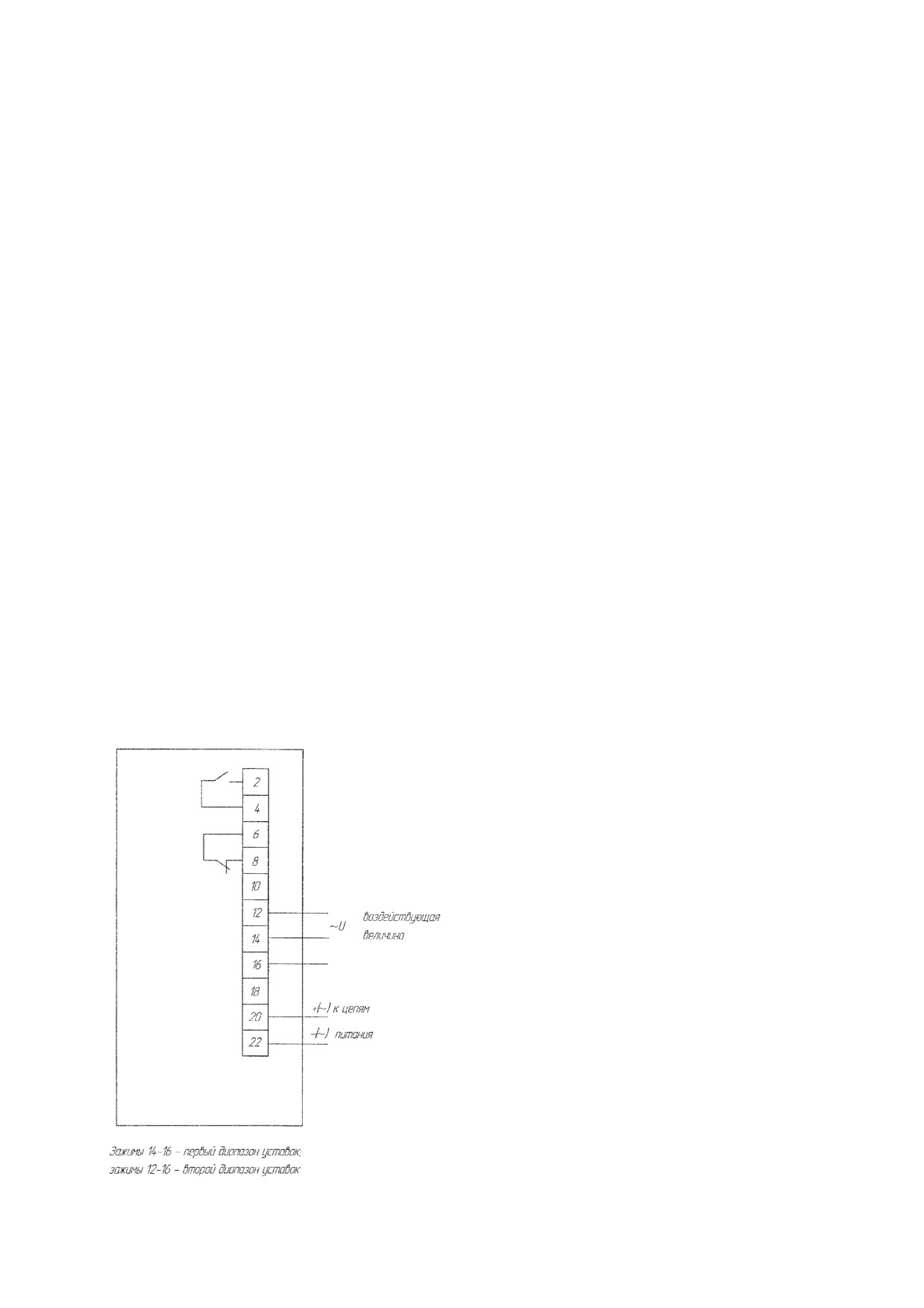

Рисунок 2 - Схема электрическая подключения реле
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) исполнение для переднего присоединения внешних проводников;
б) исполнение для заднего присоединения внешних проводников.
Рисунок 3 - Зона реле и пробивка отверстий под установку
Таблица 4
Количество, шт.
переднее
заднее
Обозначение
Наименование
присоединение
присоединение
УХЛ4
О4
УХЛ4
О4
Винты
БКЖИ.758151.004-50
М4-6gх50.58.С016
2
4
БКЖИ.758151.104-50
М4-6gх50.58.С.026
2
4
Гайки
БКЖИ.758412.004
М4.5.С.016
4
3
БКЖИ.758412.104
М4.5.С.026
4
3
Шайбы ГОСТ 10450-78
БКЖИ.758491.004
С.4.01.10.016
4
5
БКЖИ.758491.004-03
С4.01.10.0115
4
5
Шайбы ГОСТ 6402-70
БКЖИ.758486.004
4.65Г.016
2
1
БКЖИ.758486.004-04
4.65Г.0115
2
1
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.2.6 Рабочие уставки на реле выставляются в
- вольтметр типа Э59, 15-300 В, кл. 0,5.
следующем порядке:
2.3 Возможные неисправности и методы
2.2.6.1 Расчетным путем определяются переклю-
их устранения
чатели, которые должны быть в выступающем по-
2.3.1 Поиск неисправности должен производить-
ложении, исходя из формулы
ся персоналом, имеющим навык работы со схема-
U = Uмин (1+) В,
(1)
ми, выполненными с использованием микроэлектрон-
где U - рабочая уставка,
ных приборов.
Uмин - минимальная уставка для соответствующе-
2.3.2 При появлении признаков неисправности или
го типа реле,
перегрева реле (резкий запах, дым и т. п.) необходи-
 - сумма чисел на шкале уставок, около кото-
мо:
рых шлицы под отвертку на головках переключате-
- обесточить изделие;
лей установлены горизонтально.
- выяснить причины неисправности;
2.2.6.2 В соответствии с данными 2.2.6.1 переве-
- устранить неисправность.
сти переключатели уставок в выступающее поло-
2.3.3 О всех случаях отказов реле необходимо
жение (шлицы установлены горизонтально). При
сообщить на завод-изготовитель в установленном
этом для устранения поломки переключателя сле-
порядке.
дует соблюдать следующие правила: слегка нажав
3 Техническое обслуживание
на головку переключателя отверткой, повернуть его
на 90° и убрать отвертку.
3.1 Общие указания
2.2.7 Порядок проверки реле серий РСН14,
3.1.1 Монтаж, техническое обслуживание, экс-
РСН15 на рабочих уставках.
плуатацию реле разрешается осуществлять ли-
2.2.7.1Собрать схему для проверки рабочей ус-
цам, прошедшим специальную подготовку, име-
тавки реле, содержащую параллельно включенные
ющим аттестацию на право выполнения работ (с
автотрансформаторы лабораторные, вольтметр и
учетом необходимых мер защиты от воздействия
реле.
статического электричества) и ознакомившимся с
2.2.7.2 Подать на клеммы 20-22 оперативное на-
данным РЭ1.
пряжение постоянного или переменного тока в за-
3.1.2 Техническое обслуживание реле должно
висимости от исполнения реле.
производиться в соответствии с «Правилами эксп-
2.2.7.3 Подать на клеммы 14-16 (первый диапа-
луатации устройств электроустановок», «Правила-
зон уставок) или 12-16 (второй диапазон уставок)
ми технической эксплуатации электрических стан-
входное напряжение. Плавно увеличивая автотран-
ций и сетей» и настоящим РЭ1.
сформаторами входное напряжение, добиться сра-
3.2 Правила безопасности
батывания реле, при этом контакты 2-4 замыкают-
ся, контакты 6-8 размыкаются. Снижая входную воз-
3.2.1 Требования безопасности соответствуют ТР
действующую величину, убедиться, что реле возвра-
ТС 004/2011.
щается в исходное положение (контакты 2-4 разом-
3.2.2 По способу защиты человека от поражения
кнуты, 6-8 замкнуты).
электрическим током реле соответствуют классу «0»
2.2.8 Порядок проверки реле серий РСН16,
по ГОСТ12.2.007.0-75.
РСН17 на рабочих уставках.
3.2.3 Конструкция реле обеспечивает безопас-
2.2.8.1 Собрать схему в соответствии с п. 2.2.7.1.
ность обслуживания в соответствии с ГОСТ
2.2.8.2 Подать на клеммы 20 - 22 оперативное
12.2.007.6-75, ГОСТ 12.2.007.6-93.
напряжение постоянного или переменного тока. При
3.2.4 Степень защиты оболочки реле от прикос-
этом реле срабатывает, т.е. контакты 2-4 замыкают-
новения к токоведущим частям и попадания внутрь
ся, контакты 6-8 размыкаются.
твердых посторонних тел - IР40, а контактных за-
2.2.8.3 Подать на клеммы 14-16 (первый диапа-
жимов для присоединения внешних проводников и
зон уставок) или 12-16 (второй диапазон
уста-
вынесенных под основание - резисторов - IР00 по
вок) входное напряжение. Увеличивая автотрансфор-
ГОСТ 14254-2015, ГОСТ 14255-69.
маторами входное напряжение, добиться возврата
3.2.5 Требования по изоляции реле соответству-
контактов реле (контакты 2-4 разомкнуты, 6-8 замк-
ют приведенным в первом разделе требований на-
нуты).
стоящего РЭ1.
2.2.8.4 Плавно уменьшая входное напряжение
3.2.6 Требования по коммутационной и механи-
(до значения, меньшего показания уставки напря-
ческой износостойкости соответствуют приведен-
жения срабатывания), убедиться, что реле срабаты-
ным в первом разделе требований настоящего РЭ1.
вает. При этом контакты 2-4 замыкаются, контакты
3.2.7 Требования к внешним механическим и кли-
6-8 размыкаются.
матическим воздействующим факторам соответ-
2.2.9 После окончания проверки составляется
ствуют приведенным в первом разделе требований
протокол проверки реле (группы реле) перед вклю-
настоящего РЭ1.
чением их в работу.
3.2.8 Монтаж и обслуживание реле должны про-
2.2.10 Перечень аппаратуры, необходимой для
изводиться при обесточенном состоянии. Запреща-
проверки реле при первом включении:
ется снимать оболочку с реле, находящегося в ра-
- автотрансформаторы (ЛАТР) - 2 шт. на 9 А;
боте.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.2.9 Конструкция реле пожаробезопасна в соот-
ходимости, должна производиться изменением из-
ветствии с требованиями ГОСТ 12.1.004-91.Веро-
гиба упорных пластин.
ятность возникновения пожара не превышает 10-6 в
3.3.5.3 Измерить контактное нажатие, которое
год.
должно находиться в пределах от 6 до 9 г. Изме-
3.2.10 При соблюдении требований эксплуатации
нение контактного нажатия, при необходимости,
и хранения, реле не создает опасность для окружа-
должно производиться подгибкой упорных пластин.
ющей среды и потребителя.
3.3.5.4 Проверить давление толкателя на якоре.
Давление должно находиться в пределах от 10 до
3.3 Порядок технического обслуживания
15 г. Регулировка давления возможна с помощью
3.3.1 В период эксплуатации проводятся следу-
специального винта контактного блока.
ющие виды технического обслуживания реле:
3.3.5.5 Измерить напряжение срабатывания реле,
- первый контроль через один год после включе-
подводя регулируемое напряжение постоянного тока
ния в работу;
к обмотке реле от внешнего источника. Напряже-
- профилактический контроль с периодичностью
ние срабатывания не должно превышать 66 В.
не более восьми лет;
3.3.5.6 После окончания технического обслужи-
- внеплановые проверки, предусмотренные соот-
вания составляется соответствующий протокол.
ветствующими директивными документами по экс-
3.3.5.7 Перечень аппаратуры, необходимой для
плуатации устройств защиты, а также после повреж-
технического обслуживания:
дения реле, отказов в функционировании и т.д.
- граммометр (на 50 г);
3.3.2 В объем первого контроля входят следую-
- вольтметр типа Э59 (на 300 В);
щие работы:
- реостат 800 Ом, 0,55 А.
- осмотр реле;
4 Комплектность
- проверка затяжки винтовых соединений;
- испытание изоляции напряжением: 1,0 кВ пере-
4.1 В комплект поставки входят:
менного тока частоты 50 Гц в течение 1 мин.;
1) реле с деталями для присоединения внешних
- проверка функционирования реле на рабочих
проводников (вид присоединения (переднее или зад-
уставках (метод проверки по 2.2.7, 2.2.8).
нее) указывается в заказе) -
1шт;
3.3.3 В объем профилактического контроля вхо-
2) составные части:
дят следующие работы:
- комплект деталей крепления реле - 1шт;
- очистка внутренних частей реле от пыли и по-
- запасные части (только для экспортного испол-
сторонних предметов;
нения) по требованию заказчика, содержание комп-
- осмотр реле с проверкой пайки;
лекта которых приведено в таблице 5. Необходимость
- проверка затяжки винтовых соединений реле;
поставки запасных частей и количество комплектов
- проверка напряжения срабатывания выходного
должны указываться в заказе;
реле с регулировкой, при необходимости, контактной
3) эксплуатационная документация:
системы (метод проверки и регулировки по 3.3.5);
- этикетка - 1 экземпляр;
- испытание изоляции напряжением 1,0 кВ в те-
- руководство по эксплуатации - 1 экземпляр на
чение 1 мин переменного тока или мегаомметром
партию, поставляемую в один адрес, если иное не
на напряжение 2,0 кВ;
оговорено в заказе.
- проверка функционирования реле на рабочих
уставках (метод проверки по 2,2.7, 2.2.8).
Таблица 5
3.3.4 Объем внеплановых проверок определяет-
Наименование
Обозначение
Количество, шт.
ся поставленной задачей и характером работ с реле
(устранение повреждений, отказов, замена элемен-
1 Конденсатор
К73-17-250 В-0,1 мкФ±5%
1
тов и т.п.).
2 Микросхема
КР140УД708
1
3.3.5 Порядок проверки и регулировки выходного
3 Переключатель
ГЛЦИ.642131.001-07
1
реле.
4 Транзистор
КТ 940А
1
3.3.5.1 Для обеспечения доступа к контактам
выходного реле необходимо освободить крепление
5 Транспортирование и хранение
печатной платы и отвести плату в сторону.
3.3.5.2 Проверить растворы замыкающих (раз-
5.1 Условия транспортирования и хранения реле
мыкающих) контактов, которые должны быть не
и допустимые сроки сохраняемости в упаковке до
менее 0,8 мм. Регулировка растворов, при необ-
ввода в эксплуатацию приведены в таблице 6.
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 6
Обозначение условий транспортирования в
Допустимые
части воздействия
Обозначение
сроки
климатических
Вид поставки
механических
условий хранения
сохраняемости
факторов, такие как
факторов
по ГОСТ15150-69
в упаковке
условия хранения
по ГОСТ 23216-78
поставщика, годы
по ГОСТ 15150-69
1 Для потребностей экономики страны
(кроме районов Крайнего Севера и
Л
5 (ОЖ4)
1 (Л)
2
приравненных к ним местностей по
ГОСТ 15846-2002)
2 Для экспорта в макроклиматические
Л, С
5 (ОЖ4)
1 (Л)
3
районы с умеренным климатом
3 Для экспорта в макроклиматические
С
6(ОЖ2)
3(Ж3)
3
районы с тропическим климатом
4 Для потребностей зкономики страны
в районы Крайнего Севера и
С
5(ОЖ4)
2(С)
2
приравненные к ним местности по
ГОСТ 15846-2002
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.2 Нижнее значение температуры окружающе-
6.2 Основным методом утилизации является раз-
го воздуха при транспортировании и хранении -
борка реле. При разборке целесообразно разделить
минус 50°С.
материалы по группам. Из состава реле подлежат
5.3 Транспортирование упакованных изделий
утилизации черные и цветные металлы. Черные
может производиться любым видом закрытого
металлы при утилизации необходимо разделять на
транспорта, предохраняющим их от воздействия
сталь конструкционную и электротехническую, а
солнечной радиации, атмосферных осадков и пыли,
цветные металлы - на медь и сплавы на медной ос-
с соблюдением мер предосторожности против ме-
нове.
ханических воздействий.
6.3 Демонтаж и утилизация не оказывают влия-
ние на окружающую среду.
6 Утилизация
6.4 Утилизация должна производиться в соот-
6.1 После окончания установленного срока служ-
ветствии с требованиями региональных законода-
бы реле подлежат демонтажу и утилизации. Демон-
тельств.
таж производить в обесточенном состоянии. Иных
7 Формулирование заказа
специальных мер безопасности, а также специаль-
ных приспособлений и инструментов при демонта-
Структура условного обозначения реле напряже-
же и утилизации не требуется.
ния.
РСН XX - XX - X - ХХХХ
реле статическое напряжения
порядковый номер разработки:
14 - для реле максимального напряжения с питанием от цепи
напряжения оперативного постоянного тока;
15 - для реле максимального напряжения с питанием от цепи
напряжения оперативного переменного тока;
16 - для реле минимального напряжения
с питанием от цепи напряжения оперативного постоянного тока;
17 - для реле минимального напряжения
с питанием от цепи напряжения оперативного переменного тока
двузначное число: условное обозначение
максимальной уставки по напряжению:
23 - 30 В, 50 Гц;
25* - 37,5 В, 50 Гц;
28 - 100 В, 50 Гц;
30* - 125 В, 50 Гц;
33 - 200 В, 50 Гц;
условное обозначение вида и способа присоединения внешних
проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами
УХЛ4 или О4 - условное обозначение вида климатического ис-
полнения по ГОСТ 15150-69
* Только для реле максимального напряжения
При формулировании заказа необходимо указы-
напряжения с питанием от цепи напряжения опера-
вать:
тивного постоянного тока, с максимальной устав-
- наименование и тип реле;
кой по напряжению 100 В, частотой 50 Гц, с задним
- вид присоединения внешних проводников: пе-
присоединением внешних проводников при его зака-
реднее (1) или заднее (5);
зе и в документации другого изделия:
- климатическое исполнение и категорию разме-
щения;
а) для потребностей экономики страны: «Реле
- слово «Экспорт» в случае поставки реле на эк-
РСН16-28-5 УХЛ4.ТУ16-647.011-84»;
спорт;
б) для поставок на экспорт в страны с умерен-
- номер технических условий;
ным климатом: «Реле РСН16-28-5 УХЛ4. Экспорт
- необходимость поставки и количество экземп-
ТУ16-647.011-84».;
ляров РЭ1;
в) для поставок на экспорт в страны с тропичес-
- необходимость поставки и количество комплек-
ким климатом: «Реле РСН16-28-5 О4. ЭкспортТУ16-
тов запасных частей (для поставок на экспорт).
647.011-84».
Пример записи обозначения реле минимального
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Таблица А.1 - Сведения о содержании цветных металлов в реле РСН14,
РСН15, РСН16, РСН17
Суммарная масса цветных металлов,
Наименование металла, сплава
содержащихся в изделии, кг
Медь
0,053
Сплавы на медной основе
0,027
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

16



















///////////////////////////////////////
