РЕЛЕ НАПРЯЖЕНИЯ СЕРИЙ РСН14М - РСН17М. Руководство по эксплуатации БКЖИ.647522.001 РЭ1
27.12.24.120
8536 49 000 0
РЕЛЕ НАПРЯЖЕНИЯ СЕРИЙ РСН14М - РСН17М
Руководство по эксплуатации
БКЖИ.647522.001 РЭ1
Содержание
Введение
3
1 Описание и работа реле
4
1.1 Назначение реле
4
1.2 Технические характеристики
5
1.3 Конструктивное выполнение
8
1.4 Устройство и работа
8
1.5 Маркировка
8
1.6 Упаковка
8
2 Использование по назначению
9
2.1 Эксплуатационные ограничения
9
2.2 Подготовка реле к использованию
9
2.3 Возможные неисправности и методы их устранения
10
3 Техническое обслуживание
10
3.1 Общие указания
10
3.2 Правила безопасности
10
3.3 Порядок технического обслуживания
10
4 Комплектность
11
5 Транспортирование и хранение
11
6 Утилизация
12

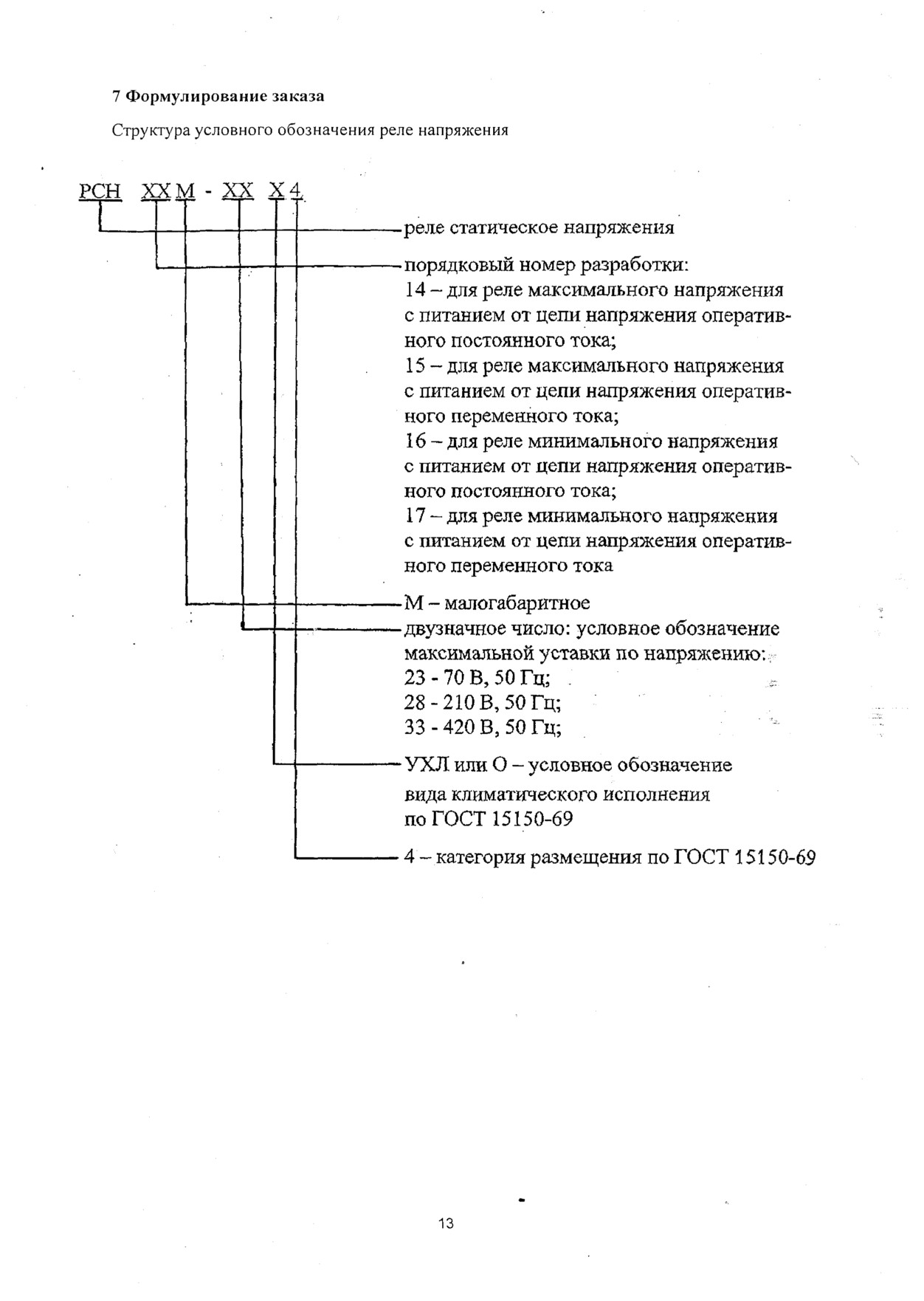

7 Формулирование заказа
13
Приложение А
15
Приложение Б
16
Приложение В
17
2
ВНИМАНИЕ!
До изучения руководства реле в работу не включать!
В связи с тем, что изделие содержит элементы микроэлектроники, персонал, работающий с
изделием, должен пройти специальный инструктаж и аттестацию на право выполнения работ с
учетом необходимых мер защиты от воздействия статического электричества.
Инструктаж должен проводиться в соответствии с действующим в организации положением.
В связи с систематически проводимыми работами по совершенствованию конструкции и
технологии изготовления возможны некоторые расхождения между руководством и
поставляемым изделием, не влияющие на работу реле, на условия его монтажа и эксплуатации.
В настоящем руководстве по эксплуатации (РЭ1) содержатся необходимые сведения по
эксплуатации, обслуживанию и регулированию реле максимального и минимального напряжения
серий РСН14М - РСН17М (в дальнейшем именуемых «реле»), изготавливаемых для потребностей
экономики страны и для поставок на экспорт в страны с умеренным (исполнение УХЛ4) и
тропическим (исполнение 04) климатом.
Надежность, долговечность и безопасность реле обеспечиваются не только качеством самого
реле, но и точным соблюдением режимов и условий эксплуатации, поэтому выполнение всех
требований, изложенных в настоящем РЭ1, является обязательным.
Настоящее РЭ1 разработано в соответствии с требованиями технических условий ТУ16-
647.011-84 и ст.5 ТР ТС 004/2011.
Реле соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Сведения о содержании цветных металлов приведены в приложении В.
Адрес изготовителя:
428020, Россия, Чувашская Республика, г. Чебоксары, пр. И. Я.
Яковлева, 5.
Тел.: (8352) 39-52-65, факс: (8352) 62-72-31.
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
Дата изготовления реле указывается в этикетке БКЖИ.647522.001 ЭТ
(РСН14М),
БКЖИ.647522.001-02ЭТ (РСН15М), БКЖИ.647522.001-04ЭТ (РСН16М), БКЖИ.647522.001-06 ЭТ
(РСН17М).
3
1 Описание и работа реле
1.1 Назначение реле
1.1.1 Реле предназначены для использования в схемах устройств релейной защиты и
автоматики энергетических систем в цепях переменного тока в качестве органа, реагирующего на
повышение
(максимальные реле) или понижение
(минимальные реле) напряжения в
контролируемой цепи и предназначены для использования в различных комплектных устройствах,
от которых требуется повышенная устойчивость к механическим воздействиям.
Питание цепей оперативного тока реле осуществляется от источника переменного или
постоянного тока с номинальным напряжением 220 В.
1.1.2
Реле изготавливаются в климатическом исполнении УХЛ или О категории
размещения 4 по ГОСТ 15150-69 и ГОСТ 15543.1-89 для работы в условиях:
- верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55 °С;
- нижнее рабочее и предельное значение температуры окружающего воздуха минус 20 °С
(без выпадения инея и росы);
- высота над уровнем моря не более 2000 м;
- относительная влажность окружающего воздуха 80 % при температуре плюс 25 °С - для
климатического исполнения УХЛ4 и 98 % при температуре плюс 35 °С - для климатического
исполнения 04 (без конденсации влаги);
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных
газов и паров в концентрациях, разрушающих изоляцию и металлы;
- место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и
других жидкостей, а также от прямого воздействия солнечной радиации;
- механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ
17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальной
амплитудой ускорения 3 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 9
баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м.
1.2 Технические характеристики
1.2.1 Основные технические данные реле приведены в таблице 1.
4
Таблица 1
Исполнение
реле по
Диапазон
характеру
Напряже-
уставок
Номиналь-
Коэфф-
изменения
Частота,
ние
Класс
напря-
ное
Тип реле
циент
входной
Гц
питания,
точности
жения
напряже-
возврата
воздейству-
В
срабаты-
ние, В
ющей
вания, В
величины
РСН14М-23
максимальное
-220
≥0,9
РСН15М-23
~220
10-70
100
РСН16М-23
минимальное
-220
1,1
РСН17М-23
~220
РСН14М-28
максимальное
-220
≥0,9
50
РСН15М-28
~220
5
30-210
200
РСН16М-28
минимальное
-220
1,1
РСН17М-28
~220
РСН14М-33
максимальное
-220
≥0,9
РСН15М-33
~220
60-420
400
РСН16М-33
минимальное
-220
1,1
РСН17М-33
~220
1.2.2 Относительная дополнительная погрешность напряжения срабатывания при изменении
частоты входной воздействующей величины на ±3 Гц от номинальной не более ±3 %.
1.2.3 Относительная дополнительная погрешность напряжения срабатывания реле при
изменении температуры окружающего воздуха в диапазоне от минус 20 °С до плюс 55 °С не более
±10 %.
1.2.4 Реле работают при изменении напряжения питания от
0,8 до
1,1UН0М. При этом
относительная дополнительная погрешность напряжения срабатывания не превышает
±3%
относительно значения напряжения срабатывания, измеренного при номинальном напряжении
питания.
1.2.5 Время срабатывания
(замыкание замыкающего контакта) реле максимального
напряжения (реле серий РСН14М, РСН15М) не более:
-
0,06 с при напряжении, равном 1,2 Ucp;
-
0,04 с при напряжении, равном 2 Ucp.
Время срабатывания (замыкание замыкающего контакта) реле минимального напряжения (реле
серий РСН16М, РСН17М) не более 0,06 с при уменьшении напряжения с номинального до 0,8
напряжения возврата.
1.2.6 Реле имеет один переключающий контакт.
1.2.7 Мощность, потребляемая реле на минимальной уставке при напряжении, равном
напряжению срабатывания, и при номинальном напряжении, соответствует указанной в таблице 2.
5
Таблица 2
Мощность, потребляемая реле, S, В А
Диапазон уставок реле, В
S /U ср. мин.
S /U ном
10-70
0,025/10
0,4/100
30-210
0,1/30
0,8/200
60 - 420
0,1/60
0,8/400
1.2.8 Мощность, потребляемая реле по цепям питания, не превышает:
- для реле серий РСН14М, РСН16М - 4 Вт;
- для реле серий РСН15М, РСН17М - 7 ВА.
1.2.9
Реле ложно не срабатывает при снятии, подаче, кратковременном
(до
50 мс)
исчезновении напряжения питания и отсутствии требований к реле на срабатывание. При этом
значение характеристической величины, поданной к реле, может находиться в диапазоне от 0 до 0,85
значения уставки срабатывания для реле серий РСН14М, РСН15М и не ниже 1,15 значения уставки
срабатывания для реле серий РСН16М, РСН17М.
1.2.10
Цепи переменного напряжения длительно выдерживают без повреждения
напряжение, равное 110% номинальной величины переменного напряжения каждого исполнения.
1.2.11
Коммутационная способность контактов выходного реле при напряжении от 24 до
250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с и в
цепях переменного тока при коэффициенте мощности не менее 0,4 приведена в таблице 3.
Таблица 3
Отключающая способность
Ток
Отключаемая мощность
Ток отключения, А, не более
включения,
при
при
при
при
А, не более
постоянном
переменном
постоянном
переменном
токе, Вт,
токе, ВА, не
токе
токе
не более
более
30
250
1
2
5
Примечания
1 Продолжительность протекания указанного тока включения не более 10 с.
2 Замыкающие контакты реле обеспечивают не менее 100 включений постоянного тока 20 А
при напряжении не выше 250 В при продолжительности протекания тока не более 0,5 с.
1.2.12 Минимальный ток контактов 0,01 А при напряжении не ниже ПО В или 0,05 А при
напряжении не ниже 24 В. Длительно, допустимый ток контактов 2,5 А.
1.2.13
Механическая износостойкость реле определяется числом циклов включения-
отключения (ВО), равным 100 000.
Коммутационная износостойкость реле - не менее 12500 циклов ВО с нагрузкой на контактах
в соответствии с п. 1.2.11.
1.2.14 Изоляция реле выдерживает в течении 1 мин без пробоя и перекрытия испытательное
напряжение
2000 В переменного тока частоты
50 Гц, приложенное между токоведущими
электрически несвязанными частями реле, а также между ними и металлической конструкцией, на
которой устанавливается реле (DIN-рейка), или винтами крепления реле к панели. Разобщающиеся
6
в процессе работы контактные части реле выдерживают в течение
1 мин испытательное
напряжение 500 В переменного тока частотой 50 Гц.
1.2.15 Сопротивление изоляции реле соответствует ряду 3 ГОСТ 12434-83.
1.2.16
Изоляция реле между токоведущими электрически несвязанными частями реле, а
также между ними и металлической конструкцией, на которой устанавливается реле (DIN-рейка),
или винтами крепления реле к панели выдерживает испытательное импульсное напряжение:
амплитуда импульса - (4,5-5,0) кВ,
длительность фронта импульса- (1,2-10-6 ± 0,36-10-6) с, длительность среза импульса - (50-10-6
±10-10-6) с,
энергия импульса - (0,5±0,05) Дж.
Количество импульсов при испытаниях - по три разной полярности. Длительность интервала
между импульсами не менее 5 с.
1.2.17 Требования по электромагнитной совместимости соответствуют требованиям ТР ТС
020/2011, ГОСТ Р 51317.6.5-2006 с учетом изложенного настоящего пункта.
Реле не должны ложно срабатывать или возвращаться при воздействии электромагнитных
полей:
а) электростатических разрядов при степени жесткости испытаний 3 по ГОСТ 30804.4.2-
2013 с испытательным напряжением импульса разрядного тока:
- контактный разряд - 6 кВ;
- воздушный разряд - 8 кВ.
б) кондуктивных помех в полосе частот от 0 до 150 кГц при степени жесткости испытаний
3 по ГОСТ Р 51317.4.16-2000.
в) микросекундных импульсных помех большой энергии в соответствии с
3 классом
условий эксплуатации по ГОСТ Р 51317.4.5-99 с испытательным воздействием:
- по схеме «провод-провод» - 2 степень жесткости, 1 кВ;
- по схеме «провод-земля» - 3 степень жесткости, 2 кВ.
г) повторяющихся колебательных затухающих помех при степени жесткости испытаний 3
по ГОСТ Р 51317.4.12-99 с испытательным воздействием:
- по схеме «провод-провод» - 1 кВ;
- по схеме «провод-земля» - 2,5 кВ.
д) наносекундных импульсных помех при степени жесткости испытаний
3 по ГОСТ
30804.4.4-2007 с заданными амплитудой и частотой испытательных импульсов:
- линии электропитания - 2 кВ, 5 кГц;
- линии сигналов ввода/вывода - 1 кВ, 5 кГц.
е)
пульсаций напряжения питания постоянного тока в соответствии с ГОСТ Р 51317.4.17-
2000 на входные порты питания постоянного тока 10 % UHOM.;
ж) радиочастотного электромагнитного поля в соответствии с требованиями ГОСТ 30804.4.3-2013
при степени жесткости 3;
и) динамических изменений напряжения электропитания в соответствии с требованиями ГОСТ
30804.4.11-2013 при степени жесткости испытаний 3, для прерывания напряжения степень жесткости 2;
к) магнитного поля промышленной частоты в соответствии с требованиями ГОСТ Р 50648-94 при
степени жесткости 4;
л) импульсного магнитного поля в соответствии с требованиями ГОСТ Р 50649-94 при
7
степени жесткости 4;
м) колебанию напряжения электропитания в соответствии с требованиями ГОСТ Р 51317.4.14-2007
при степени жесткости 3;
н) изменения частоты питающего напряжения в соответствии с требованиями ГОСТ Р 51317.4.28-
2000 при степени жесткости 3;
п) затухающего колебательного магнитного поля в соответствии с требованиями ГОСТ Р 50652-94
при степени жесткости 4.
1.2.21 Требования по надежности
1.2.21.1
Средняя наработка на отказ реле не менее 8000 циклов ВО с нагрузкой на
контактах по 1.2.11.
1.2.21.2 Средний ресурс не менее 100 000 циклов ВО
1.2.21.3 Среднее время восстановления работоспособного состояния реле не более 2 ч.
1.2.21.4 Средний срок службы реле - 12 лет.
1.2.21.5 Средний срок сохраняемости реле соответствует срокам, указанным в5.1.
1.3 Конструктивное выполнение
1.3.1
Все элементы схемы реле, кроме балластных резисторов, смонтированы внутри
корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха
На цоколе установлены угольники, к которым крепится печатная плата с элементами и
выходным реле. Переключатели уставок, выходящие регулируемой частью на наружную сторону
лицевой плиты, установлены на печатной плате.
1.3.2
Реле имеют световую индикацию срабатывания «СРАБ.», осуществляемую с
помощью светодиода, выведенного на лицевую плиту.
1.3.3 Габаритные, установочные и присоединительные размеры приведены в приложении А.
1.3.4 Масса реле не более 0,4 кг.
1.4 Устройство и работа
1.4.1 Схема электрическая подключения реле приведена в приложении Б.
1.4.2
Реле состоит из воспринимающей части (входного трансформатора), сравнивающей
части (с операционными усилителями) и исполнительной части (выходного промежуточного
реле).
Изменение уставки по напряжению срабатывания производится ступенями по
0,1 от
минимальной уставки. Полный диапазон регулирования уставок реле от
UМИН ДО UМИН.
1.5 Маркировка
1.5.1 Маркировка реле соответствует ст.5 ТР ТС
004/2011, ГОСТ
18620-86 и
конструкторской документации.
1.5.2 Маркировка транспортной тары выполнена по ГОСТ 14192-77.
1.6
Упаковка
1.6.1
Консервации реле не подлежит.
1.6.2
Упаковывание реле производится по ГОСТ 23216-78 для условий хранения и
транспортирования, допустимых сроков сохраняемости, указанных в разделе «Транспортирование
и хранение» настоящего РЭ1.
8
1.6.3
Сочетание видов и вариантов транспортной тары с типами внутренней упаковки по
ГОСТ 23216-78.
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 Климатические условия монтажа и эксплуатации реле соответствуют требованиям
1.1.2 настоящего РЭ1.
2.1.2 Группа условий эксплуатации в части воздействия механических факторов
соответствует 1.1.4 настоящего РЭ 1.
2.2 Подготовка реле к использованию
2.2.1 Реле предназначены для установки на заземленной металлоконструкции с толщиной
фасадного листа (угольника и т.п.) не более 8 мм.
2.2.2
Рабочее положение в пространстве - вертикальное. Допускается использовать реле в
повернутом на 90° от вышеуказанного положения.
2.2.3 Реле приспособлено для переднего или заднего (винтом) присоединения внешних
проводников. Комплект деталей для крепления реле и присоединения внешних проводников
поставляется комплектно с реле и приведен в таблице 4.
Выводы реле допускают присоединение к каждому из них одного или двух медных
проводников номинальным сечением 1,5 мм2 или одного медного проводника сечением 2,5 мм и
выполняются по
2 классу ГОСТ
10434-82. Длина зачищенного конца проводника для
присоединения к реле должна быть 12-14 мм.
2.2.4 Перед включением реле в работу, необходимо убедиться в отсутствии дефектов,
которые могут возникнуть при нарушении правил транспортирования и хранения, а также
проверить надежность крепления винтовых соединений и пайки.
2.2.5 Реле выпускаются полностью отрегулированными и испытанными, поэтому перед
включением в работу необходимо лишь выставить рабочие уставки с помощью переключателей на
реле и проверить параметры функционирования реле на этих уставках.
Таблица 4
Количество, шт.
Обозначение
Наименование
УХЛ4
04
1 ГЛЦИ.301612.004-18
Винт
7
ГЛЦИ.301612.004-19
Винт
7
Винты
2 БКЖИ.758151.004-20
M4-6gx20.58.C.016
2
БКЖИ.758151.104-20
M4-6gx20.58.C.026
2
Гайки
3 БКЖИ.758412.004
М4.5.С.016
2
БКЖИ.758412.104
М4.5.С.026
2
Шайбы ГОСТ 10450-78
4 БКЖИ.758491.004
С.4.01.10.016
2
БКЖИ.758491.004-03
С4.01.10.0115
2
Шайбы ГОСТ 6402-70
5 БКЖИ.758486.004
4.65Г.016
4
БКЖИ.758486.004-04
4.65Г.0115
4
9
2.3 Возможные неисправности и методы их устранения
2.3.1 Неисправности в реле могут возникнуть при нарушении условий транспортирования и
хранения.
2.3.2 При появлении признаков неисправности реле необходимо:
- обесточить реле;
- выяснить причины неисправности;
- устранить неисправность.
2.3.3 О всех случаях отказов реле необходимо сообщить на завод-изготовитель в
установленном порядке.
3 Техническое обслуживание
3.1 Общие указания
3.1.1 Монтаж, техническое обслуживание, эксплуатацию реле разрешается осуществлять
лицам, прошедшим специальную подготовку, имеющим аттестацию на право выполнения работ (с
учетом необходимых мер защиты от воздействия статического электричества) и ознакомившимся
с данным РЭ1.
3.1.2 Техническое обслуживание реле включает: периодический внешний осмотр, и, при
необходимости, проверку основных параметров с использованием внешних приборов.
3.1.3 Техническое обслуживание реле должно производиться в соответствии с "Правилами
эксплуатации устройств электроустановок", "Правилами технической эксплуатации электрических
станций и сетей" и настоящим РЭ1.
3.2 Правила безопасности
3.2.1 Требования безопасности соответствуют ТР ТС 004/2011.
3.2.2 По способу защиты человека от поражения электрическим током реле соответствуют
классу 0 по ГОСТ 12.2.007.0-75.
3.2.3 Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ
12.2.007.6-75, ГОСТ 12.2.007.6-93.
3.2.4 Степень защиты оболочки реле от прикосновения к токоведущим частям и попадания
внутрь твердых посторонних тел - IP40, а контактных зажимов для присоединения внешних
проводников - IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
3.2.5 Требования по изоляции реле соответствуют приведенным в первом разделе
требований настоящего РЭ1.
3.2.6 Требования по коммутационной и механической износостойкости соответствуют
приведенным в первом разделе требований настоящего РЭ1.
3.2.7 Требования к внешним механическим и климатическим воздействующим факторам
соответствуют приведенным в первом разделе требований настоящего РЭ1.
3.2.8 Монтаж и обслуживание реле должны производиться при обесточенном состоянии.
Запрещается снимать оболочку (кожух) с реле, находящегося в работе.
3.2.9 Конструкция реле пожаробезопасна в соответствии с требованиями ГОСТ 12.1.004-91.
Вероятность возникновения пожара не превышает 10-6 в год.
3.2.10 При соблюдении требований эксплуатации и хранения, реле не создает опасность
10
для окружающей среды и потребителя.
3.3 Порядок технического обслуживания
3.3.1 В период эксплуатации проводятся следующие виды технического обслуживания
реле:
-первый профилактический контроль через год после включения в работу;
-профилактический контроль с периодичностью не более восьми лет;
-внеплановые контроли, предусмотренные соответствующими директивными документами
по эксплуатации устройств защиты, а также после повреждения реле, отказов в
функционировании и т.д.
3.3.2 В объем первого контроля входят следующие работы:
-осмотр реле;
-проверка затяжки винтовых соединений;
-испытание изоляции напряжением 1,0 кВ переменного тока частоты 50 Гц в течении 1 мин;
-проверка функционирования реле на рабочих уставках.
3.3.3 В объем профилактического контроля входят следующие работы:
-очистка внутренних частей реле от пыли и посторонних предметов;
-осмотр реле с проверкой пайки;
-проверка затяжки винтовых соединений реле;
-испытание изоляции повышенным напряжением 1,0 кВ в течение 1 мин переменного тока
или мегаомметром на напряжение 2,0 кВ;
-проверка функционирования реле на рабочих уставках.
3.3.4 Объем внеплановых проверок определяется поставленной задачей и характером работ
с реле (устранение повреждений, отказа, замена элементов и т.п.).
4 Комплектность
4.1 В комплект поставки входят:
1) реле- 1шт;
2) составные части:
- комплект деталей крепления реле и присоединения внешних проводников - 1шт;
3)
эксплуатационная документация:
-этикетка - 1 экземпляр;
-руководство по эксплуатации - 1 экземпляр на партию, поставляемую в один адрес, если
иное не оговорено в заказе.
5 Транспортирование и хранение
5.1 Условия транспортирования и хранения реле и допустимые сроки сохраняемости
реле в упаковке до ввода в эксплуатацию указаны в таблице 5.
11
Таблица 5
Обозначение условий
транспортирования в части
Допусти-
воздействия
мый срок
Обозначение
Климатических
сохраняе-
условий
Вид поставки
факторов -
мости в
Механических
хранения по
такие как
упаковке
факторов по
ГОСТ15150-69
условия
постав-
ГОСТ23216-78
хранения по
щика, годы
ГОСТ15150-69
Для потребностей эко-
номики страны (кроме
районов Крайнего Севера
Л
5(ОЖ4)
1(Л)
2
и приравненных к ним
местностей
по ГОСТ 15846-2002)
Экспортные в макро-
климатические районы с
Л, С
5(ОЖ4)
1(Л)
3
умеренным климатом
Экспортные в макрокли-
матические районы с
С
6(ОЖ2)
3(Ж3)
3
тропическим климатом
Для потребностей эко-
номики страны в районы
Крайнего Севера и
С
5(ОЖ4)
2(С)
2
приравненных к ним
местностей
по ГОСТ 15846-2002
5.2
Нижнее значение
температуры
окружающего воздуха
при транспортировании и
хранении - минус 50 ° С.
5.3 Транспортирование
упакованных
изделий может производиться любым видом
закрытого транспорта, предохраняющим их от воздействия солнечной радиации, атмосферных
осадков и пыли, с соблюдением мер предосторожности против механических воздействий.
6 Утилизация
6.1 После окончания установленного срока службы реле подлежат демонтажу и утилизации.
Демонтаж производить в обесточенном состоянии. Иных специальных мер безопасности, а также
специальных приспособлений и инструментов при демонтаже и утилизации не требуется.
6.2 Основным методом утилизации является разборка реле. При разборке целесообразно
разделить материалы по группам. Из состава реле подлежат утилизации черные и цветные
металлы, пластмассы. Черные металлы при утилизации необходимо разделять на сталь
конструкционную и электротехническую, а цветные металлы - на медь и сплавы на медной основе.
6.3
Утилизация должна производиться в соответствии с требованиями региональных
законодательств.
12
7.1 При формулировании заказа необходимо указывать:
-
наименование и тип реле;
-
климатическое исполнение и категорию размещения;
-
номер технических условий;
-
слово «Экспорт» в случае поставок реле на экспорт.
Примеры записи обозначения малогабаритного реле статического максимального
напряжения с питанием от цепи напряжения оперативного постоянного тока, с
максимальной уставкой по напряжению 70 В, частотой 50 Гц, при заказе и в документации
другого изделия:
- для потребностей экономики страны: «Реле РСН14М-23 УХЛ4. ТУ16-647.011-84»
- для поставок на экспорт в страны с умеренным климатом: «Реле РСН14М-23 УХЛ4. ТУ16-
647.011-84 Экспорт»
- для поставок на экспорт в страны с тропическим климатом: «Реле РСН14М-23 04. ТУ 16-
647.011-84 Экспорт».
14
Приложение А
(обязательное)

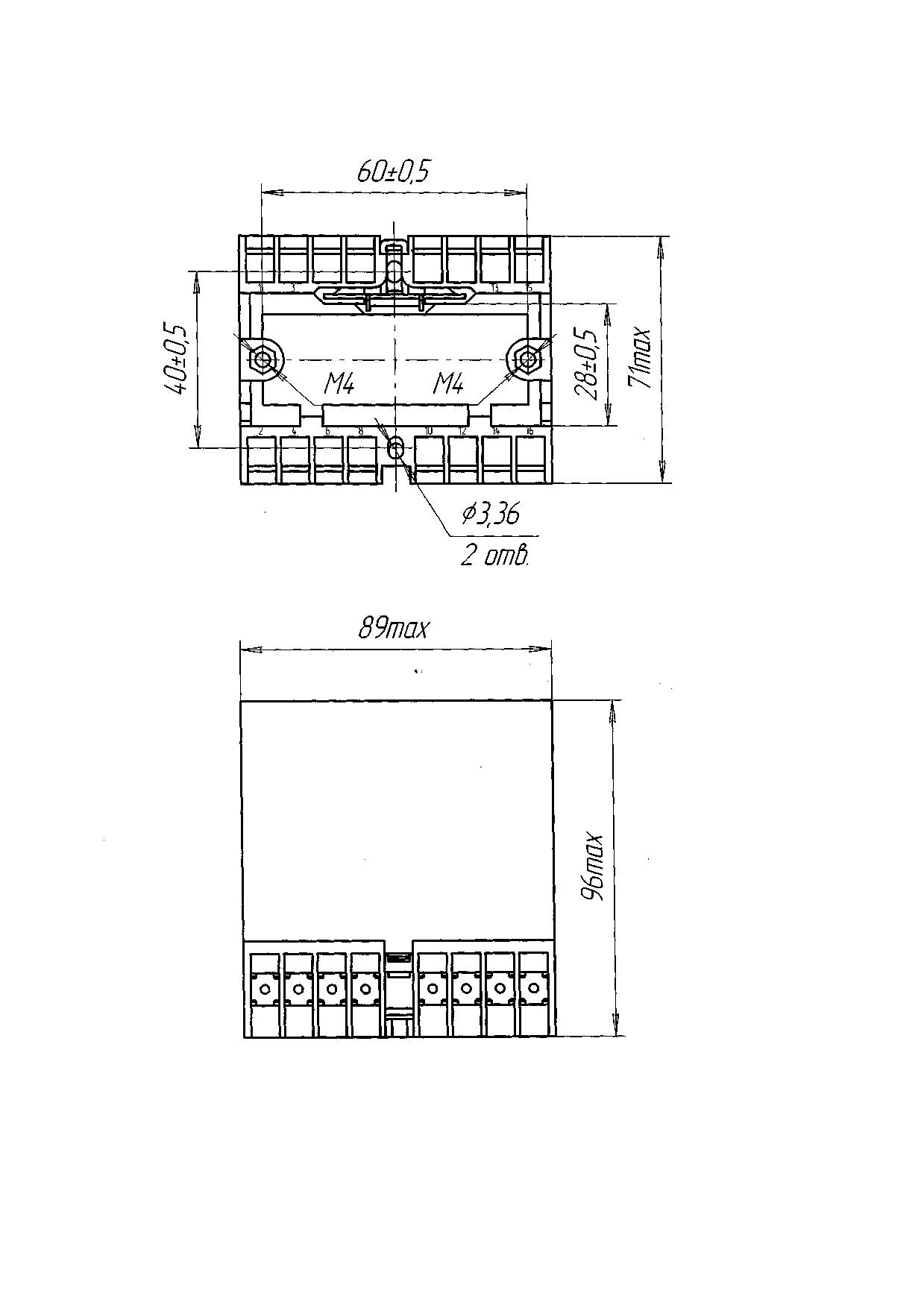

Рисунок А.1 - Габаритные, установочные и присоединительные
размеры реле серий РСН 14М, РСН 15М, РСН 16М, РСН 17М
15
Приложение Б
(обязательное)

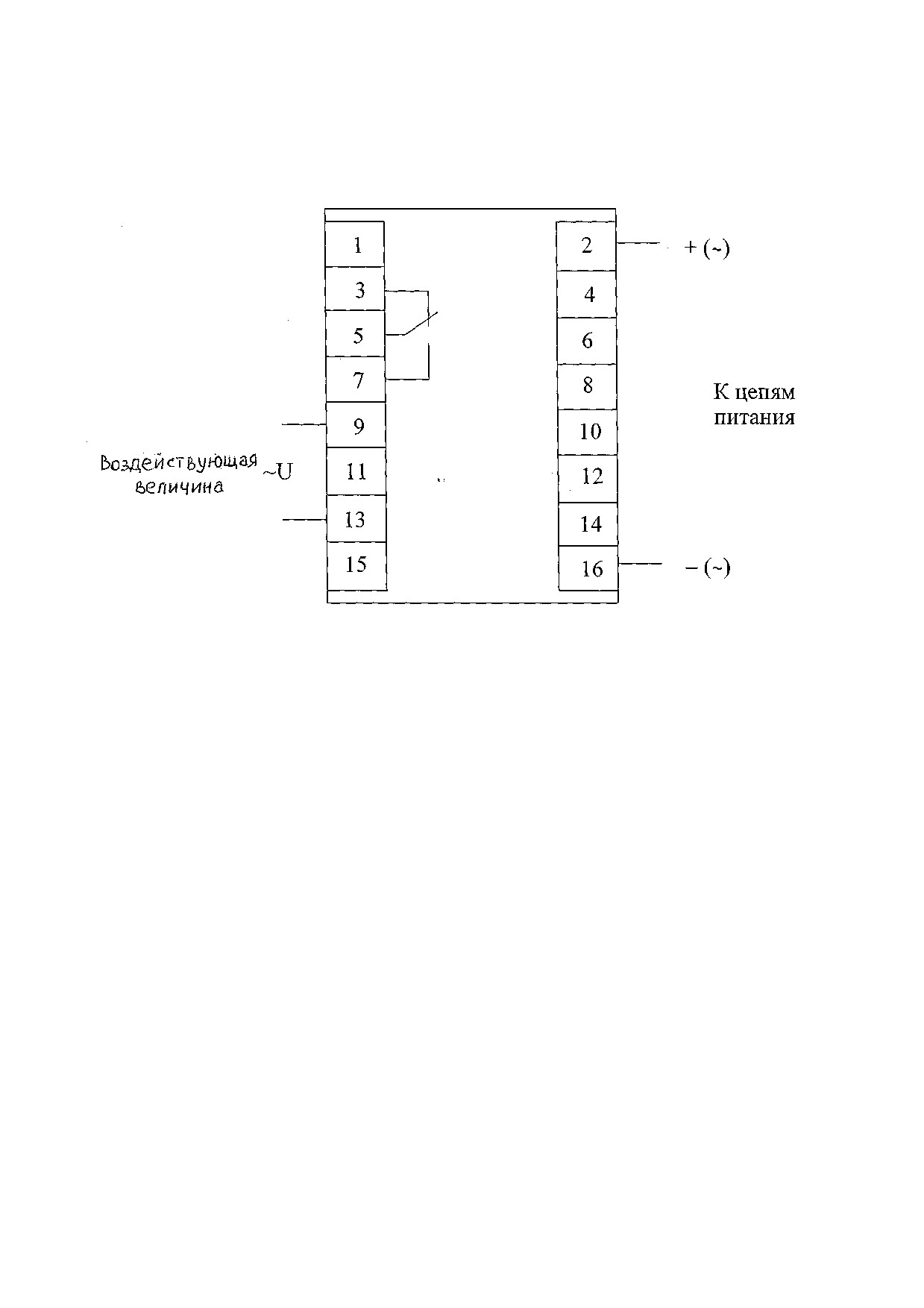

Рисунок Б.1 - Схема электрическая подключения реле серий
РСН14М-РСН17М
16
Приложение В
(обязательное)
Сведения о содержании цветных металлов
Таблица В. 1
Суммарная масса цветных
Наименование металла, сплава
металлов, содержащихся в
изделии, г
Медь
6,0
Сплавы на медной основе
18,0
17
