РЕЛЕ ТОКА серии РСТ11М. Руководство по эксплуатации БКЖИ.647649.005 РЭ1





-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.150
8536 49 000 0
РЕЛЕ ТОКА серии РСТ11М
Руководство по эксплуатации
БКЖИ.647649.005 РЭ1
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
Введение.
3
1
Описание и работа реле
3
1.1 Назначение
3
1.2 Технические характеристики .
3
1.3 Конструктивное выполнение .
5
1.4 Устройство и работа .
5
1.5 Маркировка
5
1.6 Упаковка .
5
2
Использование по назначению
5
2.1 Эксплуатационные ограничения
5
2.2 Подготовка к использованию .
5
2.3 Возможные неисправности и методы их устранения
10
3
Техническое обслуживание .
10
3.1 Общие указания .
10
3.2 Правила безопасности .
11
3.3 Порядок технического обслуживания
11
4
Комплектность .
11
5
Транспортирование и хранение
11
6
Утилизация
11
7
Формулирование заказа .
13
Приложение А. Сведения о содержании цветных металлов.
14
В настоящем руководстве по эксплуатации (РЭ1)
В связи с тем, что изделие содержит элементы
содержатся технические данные по эксплуатации и
микроэлектроники, персонал, работающий с издели-
обслуживанию реле тока типа РСТ 11М (в дальней-
ем, должен пройти специальный инструктаж и атте-
шем именуемого «реле» или «реле РСТ 11М»), из-
стацию на право выполнения работ с учетом необ-
готовляемого для потребностей экономики страны
ходимых мер защиты от воздействия статического
электричества.
и для поставок на экспорт в страны с умеренным
Инструктаж должен проводиться в соответствии
(исполнение УХЛ4) и тропическим (исполнение О4)
с действующим в организации положением.
климатом.
В связи с систематически проводимыми работа-
Надежность, долговечность и безопасность реле
ми по совершенствованию конструкции и техноло-
обеспечиваются не только качеством самого реле,
гии изготовления возможны некоторые расхождения
но и точным соблюдением режимов и условий экс-
между руководством по эксплуатации и поставляе-
плуатации, изложенных в РЭ1.
мым изделием, не влияющие на параметры изде-
Настоящее РЭ1 разработано в соответствии с тре-
лия, на условия его монтажа и эксплуатации.
бованиями технических условий ТУ16-647.011-84 и
Адрес изготовителя: 428020, Россия, Чувашская
ст. 5 ТР ТС 004/2011.
Республика, г.Чебоксары, пр. И.Я. Яковлева, 5.
Реле соответствуют требованиям ТР ТС 004/2011
Тел.: +7(8352) 39-52-65, факс: +7(8352) 62-72-31.
(в части соблюдения ГОСТ 12.2.007.0-75, ГОСТ
E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.
12.2.007.6-93. ГОСТ IEC 60947-1-2014), ТР ТС 020/
Дата изготовления реле указывается в этикетке
2011.
БКЖИ.647649.005 ЭТ.
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа реле
для вида климатического исполнения О4 (без кон-
денсации влаги);
1.1 Назначение
- окружающая среда невзрывоопасная, не содер-
1.1.1 Реле предназначено для использования в схе-
жащая токопроводящей пыли, агрессивных газов и
мах устройств релейной защиты и автоматики энер-
паров в концентрациях, разрушающих изоляцию и
гетических систем в качестве органа, реагирующе-
металлы;
го на повышение тока в контролируемой цепи (пере-
- место установки реле должно быть защищено
менного тока), и применяется в тех случаях, когда
от попадания брызг воды, масла, эмульсий и т. п.,
требуется повышенная устойчивость к механичес-
а также от прямого воздействия солнечной радиа-
ким воздействиям.
ции;
Питание цепей оперативного тока реле осуществ-
- установка на вертикальной плоскости с допус-
ляется от источника переменного или постоянного
тимым отклонением не более 5° в любую сторону.
тока с номинальным напряжением 220 В.
1.1.4 Группа механического исполнения в части
1.1.2 Климатическое исполнение УХЛ, О катего-
воздействия механических факторов внешней сре-
рии размещения 4 по ГОСТ 15150-69.
ды М7 по ГОСТ 17516.1-90. При этом реле устойчи-
1.1.3 Реле предназначены для работы в закры-
вы к вибрационным нагрузкам в диапазоне частот
тых помещениях при следующих условиях:
от 5 до 15 Гц с максимальным ускорением 3 g
- высота над уровнем моря не более 2000 м;
30 м с2 в диапазоне частот от 16 до 100 Гц с макси-
- верхнее рабочее и предельное значение темпе-
мальным ускорением 1 g.
ратуры окружающего воздуха плюс 55°С;
Реле сейсмостойки при воздействии землетрясе-
- нижнее рабочее и предельное значение темпе-
ний интенсивностью 9 баллов по MSK-64 при уровне
ратуры окружающего воздуха минус 20°С (без вы-
установки над нулевой отметкой до 10 м.
падения инея и росы);
- верхнее значение относительной влажности не
1.2 Технические характеристики
более 80% при плюс 25°С для вида климатического
1.2.1 Основные параметры реле указаны в табли-
исполнения УХЛ4 и не более 98% при плюс 35°С
це 1.
Таблица 1
Напряжение
Обозначение
питания
Диапазон уста-
Номинальный
Частота, Гц
Класс точности
типа
(номинальное),
вок
ток, А
В
РСТ11М-04
7,5
0,05-0,2
0,4
РСТ11М-09
0,15-0,6
6,3
РСТ11М-14
0,5-2,0
РСТ11М-19
50
-220, ~220
1,5-6,0
10
5,0
РСТ11М-24
5,0-20
РСТ11М-29
15-60
16
РСТ11М-32
30-120
1.2.2 Относительная средняя погрешность тока
питания от 0,8 до 1,1 Uном. При этом относительная
срабатывания реле на каждой уставке не более:
дополнительная погрешность тока срабатывания не
превышает ±3 % относительно значения тока сра-
±5% или 7,5% (см. таблицу 1) при ступенчатом
батывания, измеренного при номинальном напряже-
регулировании,
нии питания.
±3% при дополнительном регулировании подстро-
1.2.6 Коэффициент возврата реле - не менее 0,9.
ечным резистором.
1.2.7 Время срабатывания реле не более:
1.2.3 Относительная дополнительная погрешность
- 0,06 с при токе, равном 1,2 Iср;
тока срабатывания реле при изменении частоты
входной воздействующей величины на ±3 Гц от но-
- 0,035 с при токе, равном 3 Iср.
минальной не более ±3%.
1.2.8 Реле имеют один замыкающий и один раз-
1.2.4 Относительная дополнительная погрешность
мыкающий контакт.
тока срабатывания реле при изменении температу-
1.2.9 Требования к блоку питания реле.
ры окружающего воздуха в диапазоне от плюс 55
1.2.9.1 Питание реле осуществляется от встроен-
до минус 20°С не более ±10%.
ного преобразовательного блока питания, обеспечи-
1.2.5 Реле работают при изменении напряжения
вающего питание реле как от постоянного, так и от
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

переменного напряжения с номинальным значени-
напряжения питания и отсутствии требований к реле
ем 220 В.
на срабатывание. При этом значение характеристи-
ческой величины, поданной к реле, может находить-
1.2.9.2 Диапазон допустимых отклонений напря-
ся в диапазоне от 0 до 0,85 значения уставки сраба-
жения питания от 0,8 до 1,1 номинального значения.
тывания.
1.2.10 Мощность, потребляемая реле на мини-
1.2.13 Цепи переменного тока выдерживают без
мальной уставке каждого диапазона при токе, рав-
повреждения токи, указанные в таблице 3.
ном току срабатывания, и при номинальном токе,
Таблица 3
соответствует указанной в таблице 2.
Термическая устойчивость, А
Таблица 2
Диапазон уставок, А
длительно
в течение 1с
Мощность, потребляемая реле, ВА,
0,05-0,2
0,55
40
Уставка, А
не более при
I=Iср
I=Iном
0,15-0,6
6,9
50
0,05
0,1
0,2
0,5-2
6,9
200
0,15
0,1
1,2
1,5-6
11
300
0,5
0,1
0,6
1,5
0,2
0,5
5-20
19
300
5
0,2
1,0
15-60
27
300
15
0,8
1,0
30-120
27
300
30
2,4
1,0
1.2.11 Мощность, потребляемая реле по цепям
1.2.14 Коммутационная способность контактов
питания, не превышает:
выходного реле при напряжении от 24 до 250 В в
- 1,5 ВА (Вт)-в нормальном режиме;
цепях постоянного тока с постоянной времени ин-
- 2,5 ВА (Вт)-в режиме срабатывания.
дуктивной нагрузки не более 0,02 с и в цепях пере-
1.2.12 Реле ложно не срабатывает при снятии и
менного тока при коэффициенте мощности не менее
подаче и кратковременном (до 50 мс) исчезновении
0,4 приведена в таблице 4.
Таблица 4
Отключающая способность
Отключающая мощность
Ток отключения, А, не более
Ток включе-
при
при
ния, А,
при
при
постоянном
переменном
не более
постоянном
переменном
токе, Вт,
токе, В А,
токе
токе
не более
не более
30
250
1
2
5
Примечания:
1 Продолжительность протекания тока включения не более 10 с.
2 Замыкающие контакты реле обеспечивают не менее 100 включений постоянного тока 20 А при напряжении не
выше 250 В при продолжительности протекания тока не более 0,5 с.
1.2.15 Минимальный ток контактов 0,01 А при на-
1.2.19 Изоляция реле между токоведущими элек-
пряжении не ниже 110 В или 0,05 А при напряжении
трически несвязанными частями реле, а также меж-
не ниже 24 В.
ду ними и металлическими частями корпуса реле
Длительно допустимый ток контактов 2,5 А.
выдерживает испытательное импульсное напряже-
1.2.16 Механическая износостойкость реле опре-
ние:
деляется числом циклов, равным 100 000.
- амплитуда импульса - (4,5-5,0) кВ,
Коммутационная износостойкость реле составля-
- длительность фронта импульса -
ет 12500 циклов с нагрузкой на контактах в соответ-
(1,2·10-6 ± 0,36·10-6) с,
ствии с 1.2.14.
- длительность среза импульса - (50·10-6±10·10-6) с,
1.2.17 Изоляция реле выдерживает в течение
- энергия импульса - (0,5±0,05) Дж.
1 мин без пробоя и перекрытия испытательное на-
Количество импульсов при испытаниях - по три
пряжение 2000 В переменного тока частоты 50 Гц,
разной полярности. Длительность интервала между
приложенное между токоведущими электрически
импульсами не менее 5 с.
несвязанными частями реле, а также между ними
После испытания сохраняется правильное функ-
и металлическими частями корпуса реле. Разоб-
ционирование реле.
щающиеся в процессе работы контактные части
1.2.20 Требования по электромагнитной совмес-
реле выдерживают в течение 1 мин испытатель-
тимости соответствует ТР ТС 020/2011, ГОСТ Р
ное напряжение 500 В переменного тока частотой
51317.6.5-2006 с учетом изложенного в требованиях
50 Гц.
настоящего пункта.
1.2.18 Сопротивление изоляции реле соответству-
Реле ложно не работают и не возвращаются при
ет ряду 3 ГОСТ 12434-83.
воздействии электромагнитных помех:
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) микросекундных импульсных помех большой
рованном корпусе «СУРА» первого габарита несъем-
энергии в соответствии с требованиями СТБ МЭК
ного исполнения.
61000-4-5-2006( ГОСТ Р 51317.4.5-99) с испытатель-
Все элементы смонтированы в корпусе, состоя-
ным воздействием:
щем из основания (цоколя) и съемного прозрачного
- по схеме «провод-провод» - 2 степени жесткос-
кожуха.
ти, 1 кВ;
На цоколе установлена металлическая скоба, к
- по схеме «провод-земля» - 3 степень жесткос-
которой крепятся трансформатор тока, печатная пла-
ти, 2 кВ.
та с элементами и лицевая плита (табличка). Пере-
б) наносекундных импульсных помех в соответ-
ключатели уставок установлены на печатной пла-
ствии с ГОСТ 30804.4.4-2013 для степени жесткос-
те. Регулируемая часть переключателей выходит на
ти испытаний 3;
наружную сторону лицевой плиты.
в) электростатических разрядов при степени жес-
1.3.2 Габаритные, установочные и присоедини-
ткости испытаний 3 по ГОСТ 30804.4.2-2013 с испы-
тельные размеры приведены на рисунке 1.
тательным напряжением импульса разрядного тока:
1.3.3 Масса реле не более 0,9 кг.
- контактный разряд - 6 кВ;
1.4 Устройство и работа
- воздушный разряд - 8 кВ;
1.4.1 Схема подключения реле приведена на ри-
г) кондуктивных помех в полосе частот от 0 до
сунке 2.
150 кГц при степени жесткости испытаний 4 по ГОСТ
1.4.2 Схема реле выполнена на времяимпульсном
Р 51317.4.16-2000, испытательное напряжение при
принципе, обеспечивающем высокую помехоустой-
воздействии помех постоянного тока и на частоте
чивость реле, а также четкую работу реле при боль-
50 Гц;
ших кратностях тока по отношению к номинально-
д) пульсаций напряжения электропитания посто-
му току трансформаторов тока, когда их погреш-
янного тока при степени жесткости испытаний 3 по
ность может достигать 80%-90%.
ГОСТ Р 51317.4.17-2000.
Реле обладают повышенной сейсмостойкостью.
е)динамических изменений напряжения электро-
Реле состоит из следующих частей:
питания в соответствии с требованиями ГОСТ
- воспринимающая часть;
30804.4.11-2013 при степени жесткости испытаний 3,
- преобразующая часть;
для прерывания напряжения степень жесткости 2;
- сравнивающая часть;
ж)радиочастотного электромагнитного поля в со-
- исполнительный орган;
ответствии с требованиями ГОСТ 30804.4.3-2013 при
- блок питания.
степени жесткости 3;
Значение тока срабатывания задается положе-
з) магнитного поля промышленной частоты в со-
нием переключателей на лицевой плите реле.
ответствии с требованиями ГОСТ IEC 61000-4-8-
Регулирование тока ступенчатое.
2013 (ГОСТ Р 50648-94) при степени жесткости 4;
1.5 Маркировка
и) импульсного магнитного поля в соответствии с
требованиями ГОСТ Р 50649-94 при степени жэест-
1.5.1 Маркировка реле соответствует ст.5 ТР ТС
кости 4;
004/2011, ГОСТ 18620-86 и конструкторской доку-
л) повторяющихся колебательных затухающих
ментации.
помех в соответствии с требованиями ГОСТ Р
1.5.2 Маркировка транспортной тары выполнена
51317.4.12-99 при степени жесткости 3;
по ГОСТ 14192-96.
м) колебания напряжения электропитания в соот-
1.6 Упаковка
ветствии с требованиями ГОСТ Р 51317.4.14-2000
1.6.1 Консервации реле не подлежит.
при степени жесткости 3;
1.6.2 Упаковывание реле производится по ГОСТ
н) изменения частоты питающего напряжения в
23216-78 для условий хранения и транспортирова-
соответствии с требованиями ГОСТ Р 51317.4.28-
ния, допустимых сроков сохраняемости, указанных
2000 при степени жесткости 3;
в разделе «Транспортирование и хранение».
о) затухающего колебательного магнитного поля
1.6.3 Сочетание видов и вариантов транспортной
в соответствии с требованиями ГОСТ Р 50652-94
тары с типами внутренней упаковки по ГОСТ 23216-78.
при степени жесткости 4.
2 Использование по назначению
1.2.21 Требования по надежности
2.1 Эксплуатационные ограничения
1.2.21.1 Средняя наработка на отказ реле не ме-
нее 8000 циклов ВО с нагрузкой на контактах по 1.2.14.
2.1.1 Климатические условия монтажа и эксплу-
1.2.21.2 Средний ресурс не менее 100 000 циклов
атации реле соответствуют требованиям 1.1.2 на-
ВО.
стоящего РЭ 1.
1.2.21.3 Среднее время восстановления работос-
2.1.2 Группа условий эксплуатации в части воз-
пособного состояния реле не более 2 ч.
действия механических факторов соответствует тре-
1.2.21.4.Средний срок службы реле -12 лет.
бованиям 1.1.4 настоящего РЭ 1.
1.2.21.5 Средний срок сохраняемости реле соот-
2.2 Подготовка реле к использованию
ветствует срокам, указанным в 5.1.
2.2.1 Реле предназначены для установки на за-
1.3 Конструктивное выполнение
земленной металлоконструкции с толщиной фасад-
1.3.1 Конструктивно реле выполнены в унифици-
ного листа (угольник и т.п.) не более 8 мм. Зона реле
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

и пробивка отверстий под установку приведены на
2.2.5 Реле выпускаются полностью отрегулиро-
рисунке 3.
ванными и испытанными, поэтому перед включени-
2.2.2 Рабочее положение в пространстве - верти-
ем в работу необходимо лишь выставить рабочие
кальное, допускается отклонение от рабочего поло-
уставки согласно 2.2.6 с помощью переключателей
жения до 5° в любую сторону.
на реле и проверить параметры функционирования
2.2.3 Реле приспособлено для переднего или зад-
реле на этих уставках.
него (винтом) присоединения внешних проводников.
2.2.6 Рабочие уставки выставляются на реле в
Детали для крепления реле поставляются комплек-
следующем порядке:
тно с реле. Комплекты деталей переднего или зад-
2.2.6.1 Расчетным путем определяются переклю-
него присоединения приведены в таблице 5.
чатели, которые должны быть в утопленном поло-
Выводы реле допускают присоединение к каждо-
жении(замкнуты), исходя из формулы:
му из них одного или двух медных проводников но-
минальным сечением 1,5 мм или одного медного
I=Iмин(1+),
(1)
проводника сечением 2,5 мм2 и выполняются по
2 классу ГОСТ 10434-82. Длина зачищенного конца
где I - рабочая уставка,
проводника для присоединения к реле должна быть
12-14 мм.
IМИН- минимальная уставка для соответствующе-
го типа реле,
2.2.4 Перед включением реле в работу необходи-
мо убедиться в отсутствии дефектов, которые мо-
- сумма чисел на шкале уставок, около кото-
гут появиться при нарушении правил транспортиро-
рых шлицы под отвертку на головках переключате-
вания и хранения.
лей уставок установлены горизонтально.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) переднее присоединение
б) заднее присоединение
Размеры без предельных отклонений - максимальные

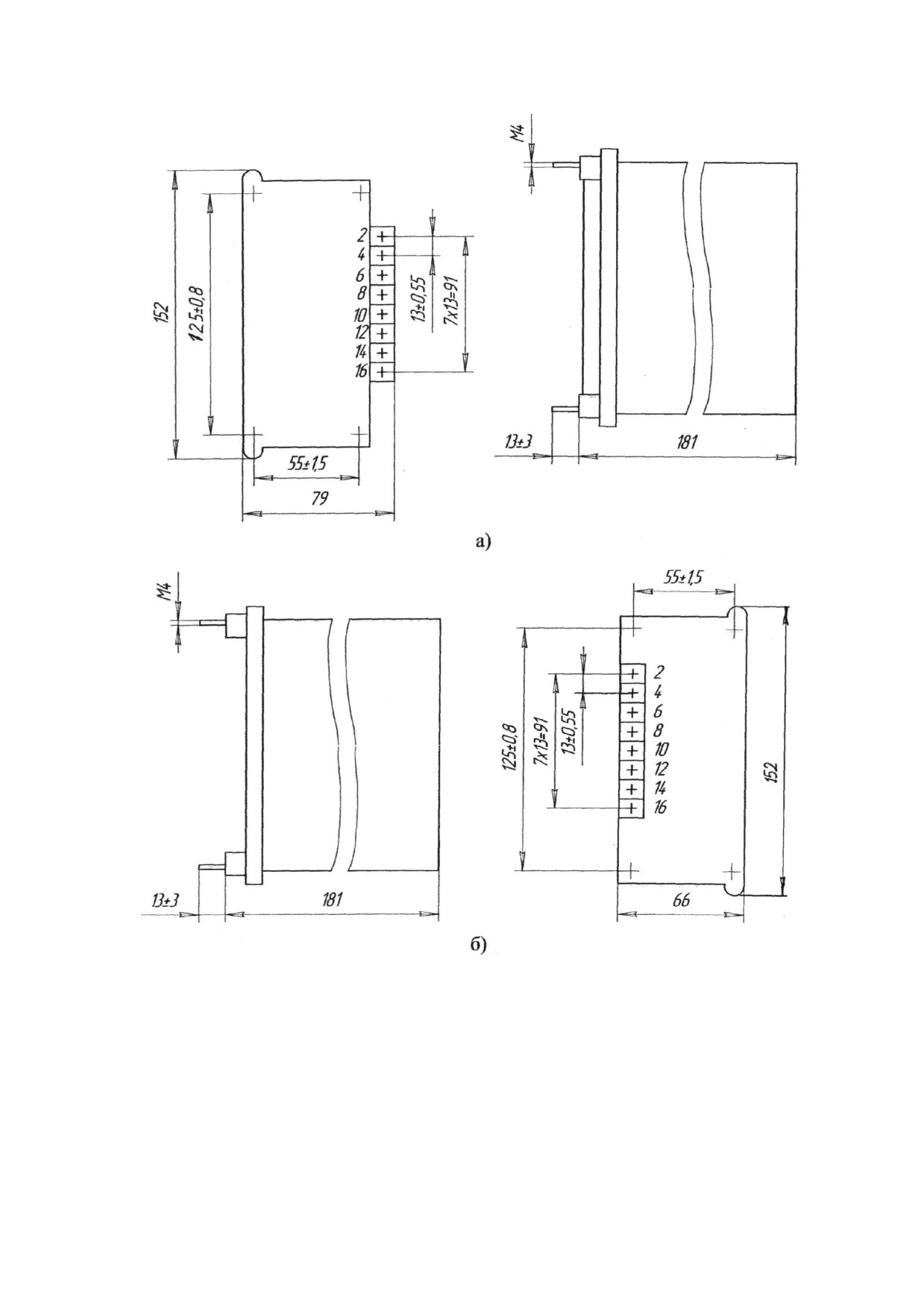

Рисунок 1 - Габаритные, установочные, присоединительные размеры реле
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

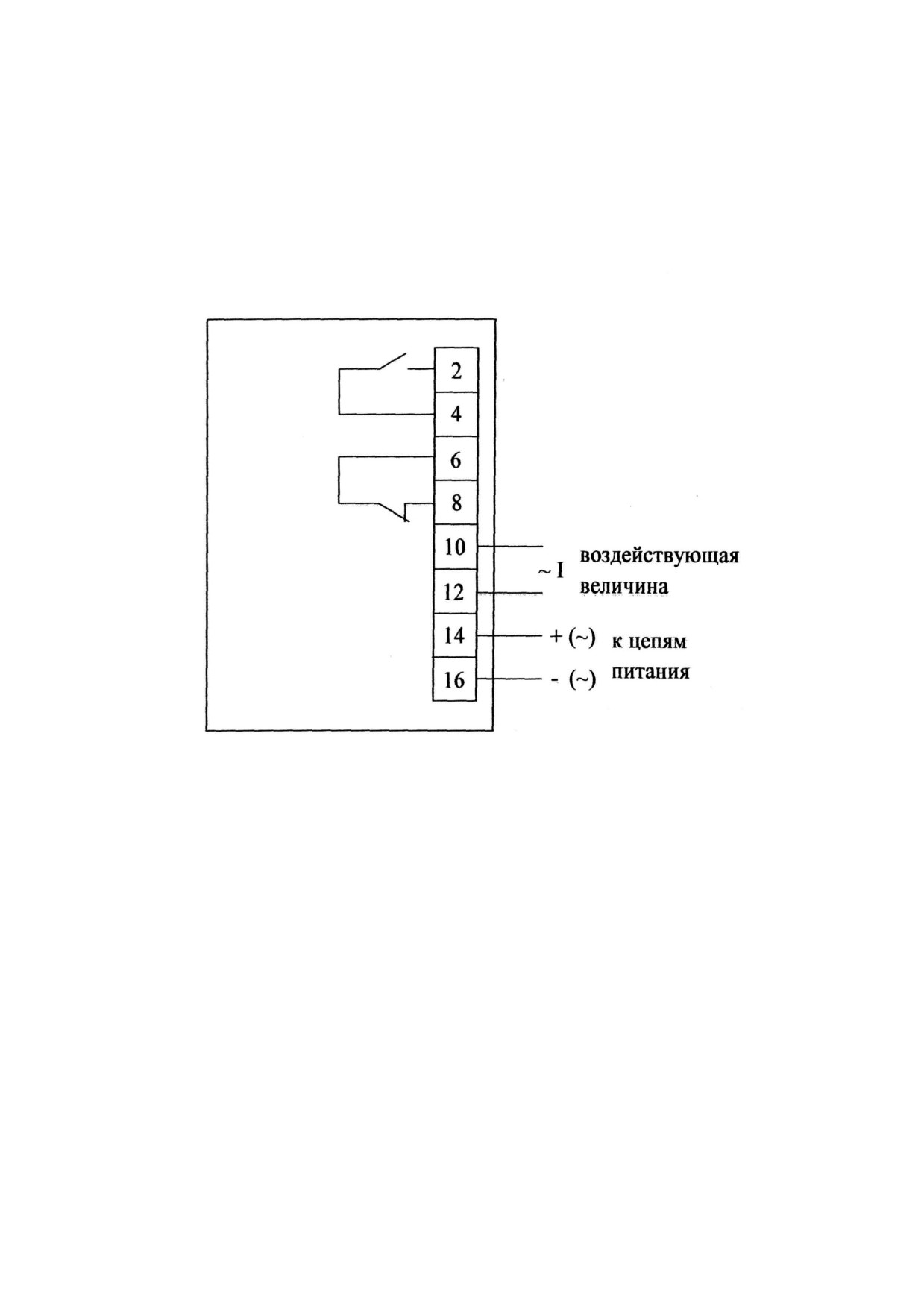

Рисунок 2 - Схема электрическая подключения реле
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

б)
а) исполнение для переднего присоединения внешних проводников
б) исполнение для заднего присоединения внешних проводников
Размеры без предельных отклонений - максимальные

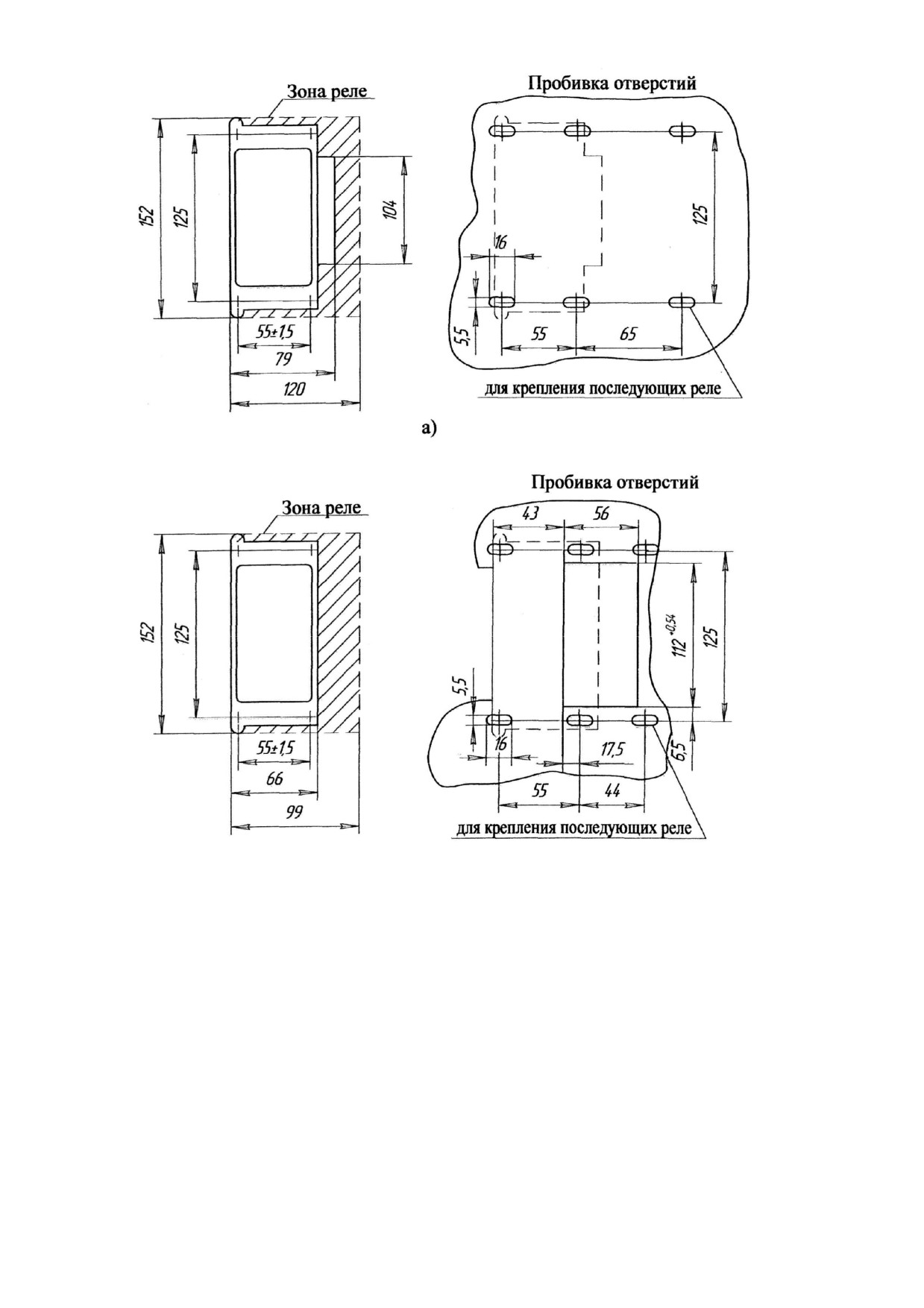

Рисунок 3 - Зона реле и пробивка отверстий под установку
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 5
Количество, шт.
переднее присоединение
заднее присоединение
Обозначение
Наименование
УХЛ4
О4
УХЛ4
О4
1 8БК.141.518
Скоба
8
8
-01
Скоба
8
8
2 БКЖИ.741122.016
Пластина
8
БКЖИ.741122.018
Пластина
8
3 БКЖИ.741641.001
Колодка
8
8
4 ГЛЦИ.741526.014
Планка
8
8
Винты
5 БКЖИ.758151.004-06
M4-6gx6.58.C.016
8
БКЖИ.758151.104-06
M4-6gx6.58.C.026
8
6 БКЖИ.758151.004-08
M4-6gx8.58.C.016
8
8
БКЖИ.758151.104-08
M4-6gx8.58.C.026
8
8
7 БКЖИ.758151.004-50
M4-6gx50.58.C.016
4
4
БКЖИ.758151.104-50
M4-6gx50.58.C.026
4
4
Гайки
8 БКЖИ.758412.004
М4.5.С.016
4
4
БКЖИ.758412.104
М4.5.С.026
4
4
Шайбы ГОСТ 10450-78
9 БКЖИ.758491.004
С.4.01.10.016
4
4
БКЖИ.758491.004-03
С.4.01.10.0115
4
4
Шайбы ГОСТ 6402-70
10 БКЖИ.758486.004
4.65Г.016
8
БКЖИ.758486.004-04
4.65Г.0115
8
2.2.6.2 В соответствии с 2.2.6.1 перевести пере-
- обесточить реле;
ключатели уставок в утопленное положение (шлицы
- выяснить причины неисправности;
установлены горизонтально). При этом для устра-
- устранить неисправность.
нения поломки переключателя следует, слегка на-
2.3.3 О всех случаях отказов реле необходимо
жав на головку переключателя отверткой, повернуть
сообщить на завод-изготовитель в установленном
ее на 90° и убрать отвертку.
порядке.
2.2.7 Порядок проверки реле на рабочих устав-
ках:
3 Техническое обслуживание
2.2.7.1 Собрать схему для проверки рабочей ус-
3.1 Общие указания
тавки реле, содержащую последовательно включен-
3.1.1 Монтаж, техническое обслуживание и эксп-
ные реостат, амперметр, реле (выводы 10 и 12, ри-
сунок 2).
луатацию реле разрешается осуществлять лицам,
2.2.7.2 Подать на выводы 14 и 16 оперативное
прошедшим специальную подготовку, имеющим ат-
напряжение постоянного или переменного тока.
тестацию на право выполнения работ в электроус-
2.2.7.3 Плавно увеличивая реостатом входной ток,
тановках и ознакомившимся с данным РЭ1.
добиться срабатывания реле. Снижая входную воз-
3.1.2 Техническое обслуживание реле включает:
действующую величину, убедиться, что реле возвра-
периодический внешний осмотр, и, при необходимо-
щается в исходное положение.
сти, проверку основных параметров с использова-
2.3 Возможные неисправности и методы их
нием внешних приборов.
устранения
3.1.3 Техническое обслуживание реле должно про-
2.3.1 Неисправности в реле могут возникнуть при
изводиться в соответствии с «Правилами эксплуа-
нарушении условий транспортирования и хранения.
тации устройств электроустановок», «Правилами
2.3.2 При появлении признаков неисправности или
технической эксплуатации электрических станций и
перегрева реле (резкий запах, дым и т.п.) необходимо:
сетей» и настоящим РЭ1.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.2 Правила безопасности
Таблица 6
3.2.1 Требования безопасности соответствуют ТР
ТС 004/2011.
Количество,
Наименование
Обозначение
шт.
3.2.2 По способу защиты человека от поражения
1 Конденсатор
К73-17-100В-0,1мкФ±5%
1
электрическим током реле соответствуют классу
«О» по ГОСТ 12.2.007.0-75.
2 Микросхема
КР 544УД1В
1
3.2.3 Реле соответствует требованиям безопас-
3 Переключатель
ГЛЦИ.642131.001-06
1
ности по воздействию на человека электрической ис-
4 Транзистор
КТ3102БМ
1
кры и дуги и частей реле, нагревающихся до высо-
ких температур, по ГОСТ 12.2.007.0-75.
- проверка функционирования реле на рабочих
3.2.4 Конструкция реле обеспечивает безопас-
уставках (метод проверки па. 2.2.7).
ность обслуживания в соответствии с ГОСТ
3.3.4 Объем внеплановых проверок определяется
12.2.007.6-75, ГОСТ 12.2.007.6-93.
поставленной задачей и характером работ с реле
3.2.5 Степень защиты оболочки реле от прикос-
(устранение повреждений, отказа, замена элементов
новения к токоведущим частям и попадания внутрь
и т.п.).
твердых посторонних тел - IP40, а контактных за-
4 Комплектность
жимов для присоединения внешних проводников -
IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.
4.1 В комплект поставки входят:
3.2.6 Требования по изоляции реле соответству-
1) реле - 1 шт;
ют приведенным в первом разделе требований на-
2) составные части:
стоящего РЭ1.
- комплект деталей крепления реле и присоеди-
3.2.7 Требования по коммутационной и механичес-
нения внешних проводников(переднее или заднее) -
кой износостойкости соответствуют приведенным в
1 шт;
первом разделе требований настоящего РЭ1.
- запасные части (только для экспортного испол-
3.2.8 Требования к внешним механическим и кли-
нения) по требованию заказчика, содержание комп-
матическим воздействующим факторам соответ-
лекта которых приведено в таблице 6. Необходимость
ствуют приведенным в первом разделе требований
поставки запасных частей и количество их комплек-
настоящего РЭ1.
тов должны указываться в заказе;
3.2.9 Монтаж и обслуживание реле должны про-
3) эксплуатационная документация:
изводиться при обесточенном состоянии. Запреща-
- этикетка - 1 экземпляр;
ется снимать оболочку с реле, находящегося в ра-
- руководство по эксплуатации - 1 экземпляр на
боте.
партию, поставляемую в один адрес, если иное не
3.2.10 Конструкция реле пожаробезопасна в соот-
оговорено в заказе.
ветствии с требованиями ГОСТ 12.1.004-91.
5 Транспортирование и хранение
3.2.11 При соблюдении требований эксплуатации
и хранения, реле не создает опасность для окружа-
5.1 Условия транспортирования и хранения реле
ющей среды и потребителя.
и допустимые сроки сохраняемости в упаковке до
ввода в эксплуатацию приведены в таблице 7.
3.3 Порядок технического обслуживания
5.1.2 Нижнее значение температуры окружающего
3.3.1 В период эксплуатации проводятся следую-
воздуха при транспортировании и хранении - минус
щие виды технического обслуживания реле:
50°С.
- первый контроль через один год после включе-
5.2 Транспортирование упакованных изделий мо-
ния в работу;
жет производиться любым видом закрытого транс-
- профилактический контроль с периодичностью
порта, предохраняющим их от воздействия солнеч-
не более восьми лет;
ной радиации и атмосферных осадков и пыли, с со-
- внеплановые контроли, предусмотренные соот-
блюдением мер предосторожности против механи-
ветствующими директивными документами по экс-
ческих воздействий.
плуатации устройств защит, а также после повреж-
6 Утилизация
дения реле, отказов в функционировании и т. д.
3.3.2 В объем первого контроля входят следую-
6.1 После окончания установленного срока служ-
щие работы:
бы реле подлежат демонтажу и утилизации. Демон-
- осмотр реле;
таж производить в обесточенном состоянии. Иных
- проверка затяжки винтовых соединений;
специальных мер безопасности, а также специаль-
- испытание изоляции напряжением 1,0 кВ пере-
ных приспособлений и инструментов при демонта-
менного тока частоты 50 Гц в течение 1 мин;
же и утилизации не требуется.
- проверка функционирования реле на рабочих
6.2 Основным методом утилизации является раз-
уставках (метод проверки по 2.2.7).
борка реле. При разборке целесообразно разделить
3.3.3 В объем профилактического контроля вхо-
материалы по группам. Из состава реле подлежат
дят следующие работы:
утилизации черные и цветные металлы, пластмас-
- очистка внутренних частей реле от пыли и по-
сы. Черные металлы при утилизации необходимо
сторонних предметов;
разделять на сталь конструкционную и электротех-
- осмотр реле с проверкой пайки;
ническую, а цветные металлы - на медь и сплавы
- проверка затяжки винтовых соединений реле;
на медной основе.
- испытание повышенным напряжением 1,0 кВ
6.3 Утилизация должна производиться в соответ-
переменного тока частоты 50 Гц в течение 1 мин
ствии с требованиями региональных законода-
или мегаомметром на напряжение 2,0 кВ;
тельств.
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 7
Обозначение условий транспортирования
в части воздействия
Обозначение
Допустимые сроки
климатических
условий
сохраняемости
Вид поставки
механических
факторов - такие
хранения
в упаковке
факторов
как условия
по ГОСТ15150-69
поставщика, годы
по ГОСТ23216-78
хранения
по ГОСТ15150-69
1. Для потребностей
экономики страны
(кроме районов
2
Крайнего Севера и
Л
5(ОЖ4)
1(Л)
приравненных к ним
местностей по
ГОСТ15846-2002)
2. Для экспорта в
макроклиматические
3
районы с
Л, С
5(ОЖ4)
1(Л)
умеренным
климатом
3. Для экспорта в
макроклиматические
3
районы с
С
6(ОЖ2)
3(ЖЗ)
тропическим
климатом
4. Для потребностей
экономики страны (в
районы Крайнего
Севера и
С
5(ОЖ4)
2(C)
2
приравненные к ним
местности по
ГОСТ15846-2002)
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Формулирование заказа
Структура условного обозначения реле
РСТ 11 - М - ХХ - Х - ХХХХ
реле статическое тока
порядковый номер разработки
модернизированный для частоты 50 Гц и для оперативного постоянного
или переменного токов
двузначное число: условное обозначение максимальной уставки по току
04-0,2 А;
24-20 А;
09-0,6 А;
29-60 А;
14-2 А;
32-120 А
19-6 А;
условное обозначение вида и способа присоединения внешних проводни-
ков:
1- переднее присоединение с винтовыми зажимами,
5 - заднее присоединение с винтовыми зажимами
УХЛ4 или О4 - условное обозначение вида климатического исполнения
по ГОСТ 15150
При формулировании заказа необходимо указывать:
Пример записи обозначения реле тока с макси-
- наименование и тип реле;
мальной уставкой по току 6 А, с передним присое-
- вид присоединения внешних проводников: пере-
динением внешних проводников при его заказе и в
днее(1) или заднее(5);
документации другого изделия:
- климатическое исполнение и категорию разме-
а) для потребностей экономики страны:
щения;
«Реле тока РСТ11М-19-1УХЛ4.ТУ16-647.011-84»;
- слово «Экспорт» в случае поставки реле на эк-
б) для поставок на экспорт в страны с умерен-
спорт;
ным климатом: «Реле тока РСТ11М-19-1УХЛ4. Экс-
- номер технических условий;
порт».
- необходимость поставки и количество экземп-
ляров РЭ 1;
в) для поставок на экспорт в страны с тропичес-
- необходимость поставки и количество комплек-
ким климатом: «Реле тока РСТ11М-19-1 О4. Экс-
тов запасных частей (для поставок на экспорт).
порт».
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
(обязательное)
Таблица А.1 - Сведения о содержании цветных металлов
Суммарная масса цветных металлов,
Наименование металла
содержащихся в изделии, кг
медь
0,044
латунь
0,019
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

16



















///////////////////////////////////////
