РЕЛЕ ТОКА серии РСТ11М. Руководство по эксплуатации БКЖИ.647649.005 РЭ1







СОДЕРЖАНИЕ
Введение. ........

1 Описание и работа реле ......

1.1 Назначение .......

1.2 Технические характеристики ....

1.3 Конструктивное исполнение .....

1.4 Устройство и работа ......

1.5 Маркировка. .......

1.6 Упаковка ... ....

2 Использование по назначению .....

2.1 Эксплуатационные ограничения ....

2.2 Подготовка реле к использованию ....

2.3 Возможные неисправности и методы их устранения .

3 Техническое обслуживание .....

3.1 Общие указания .......

3.2 Правила безопасности ......

4 Комплектность .......

5 Транспортирование и хранение ....

6 Утилизация ........

7Формулированиезаказа ......

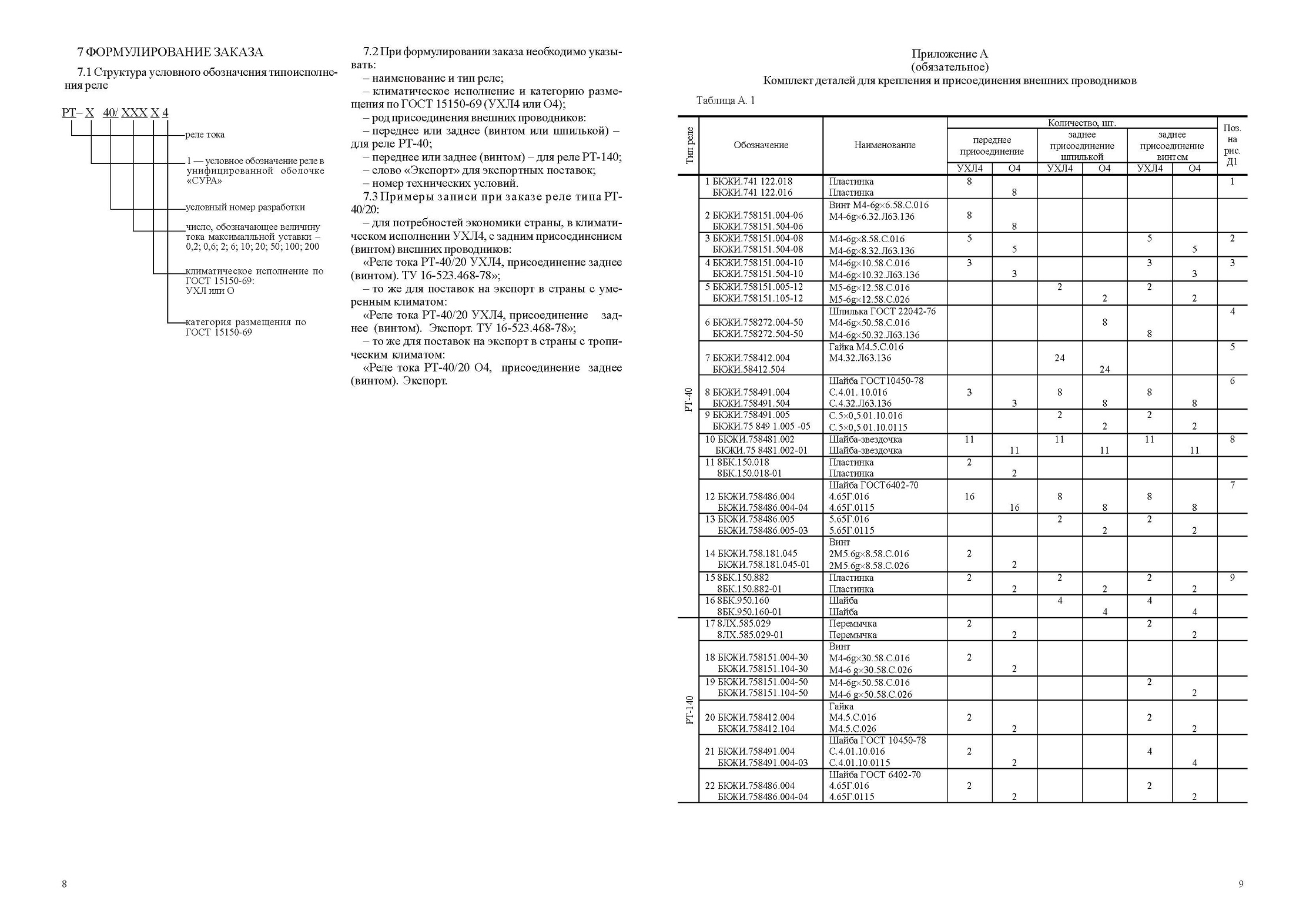

Приложение А - Комплект деталей для крепления реле и присоединения внешних проводников ....

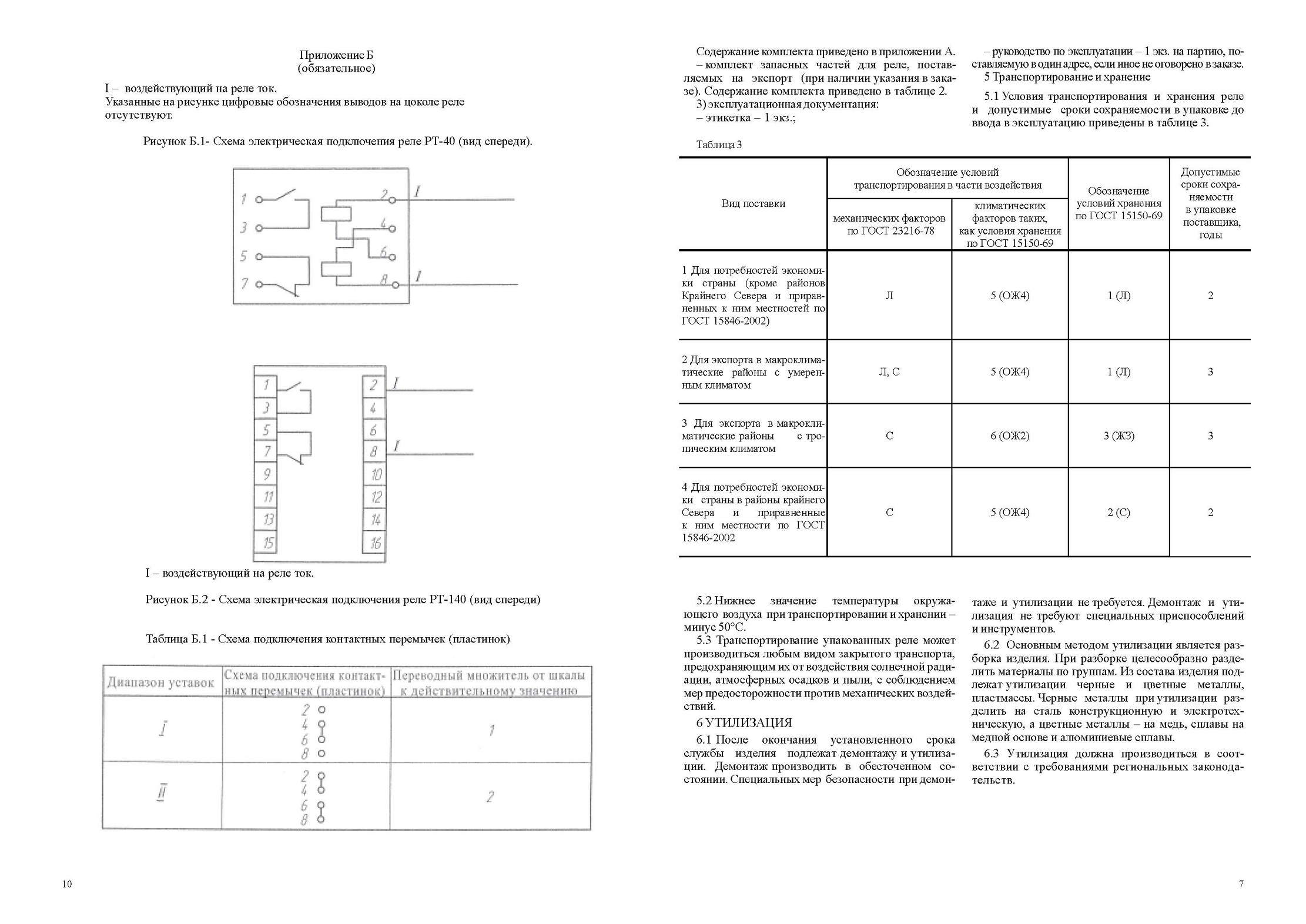

Приложение Б - Схемы электрические подключения реле

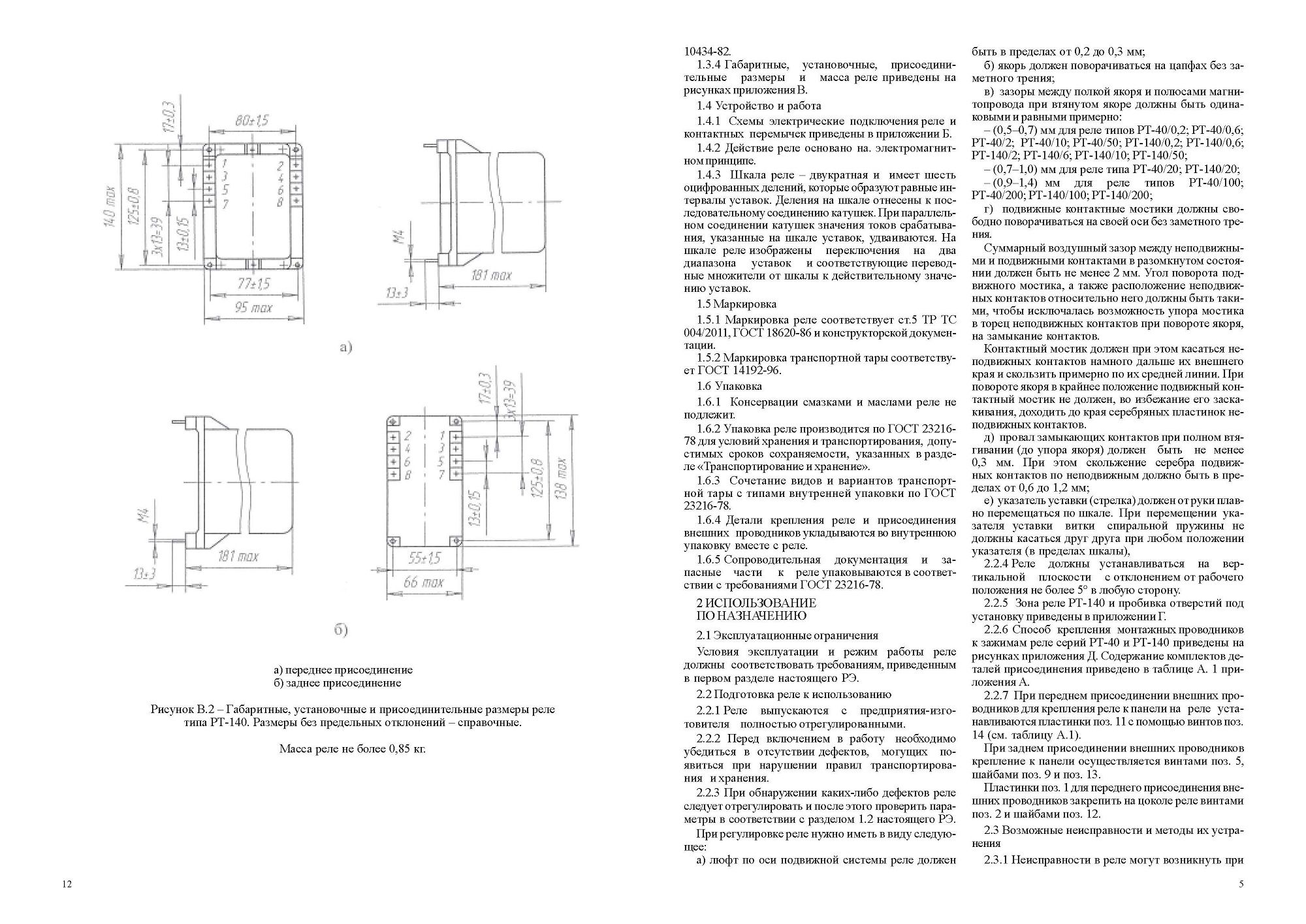

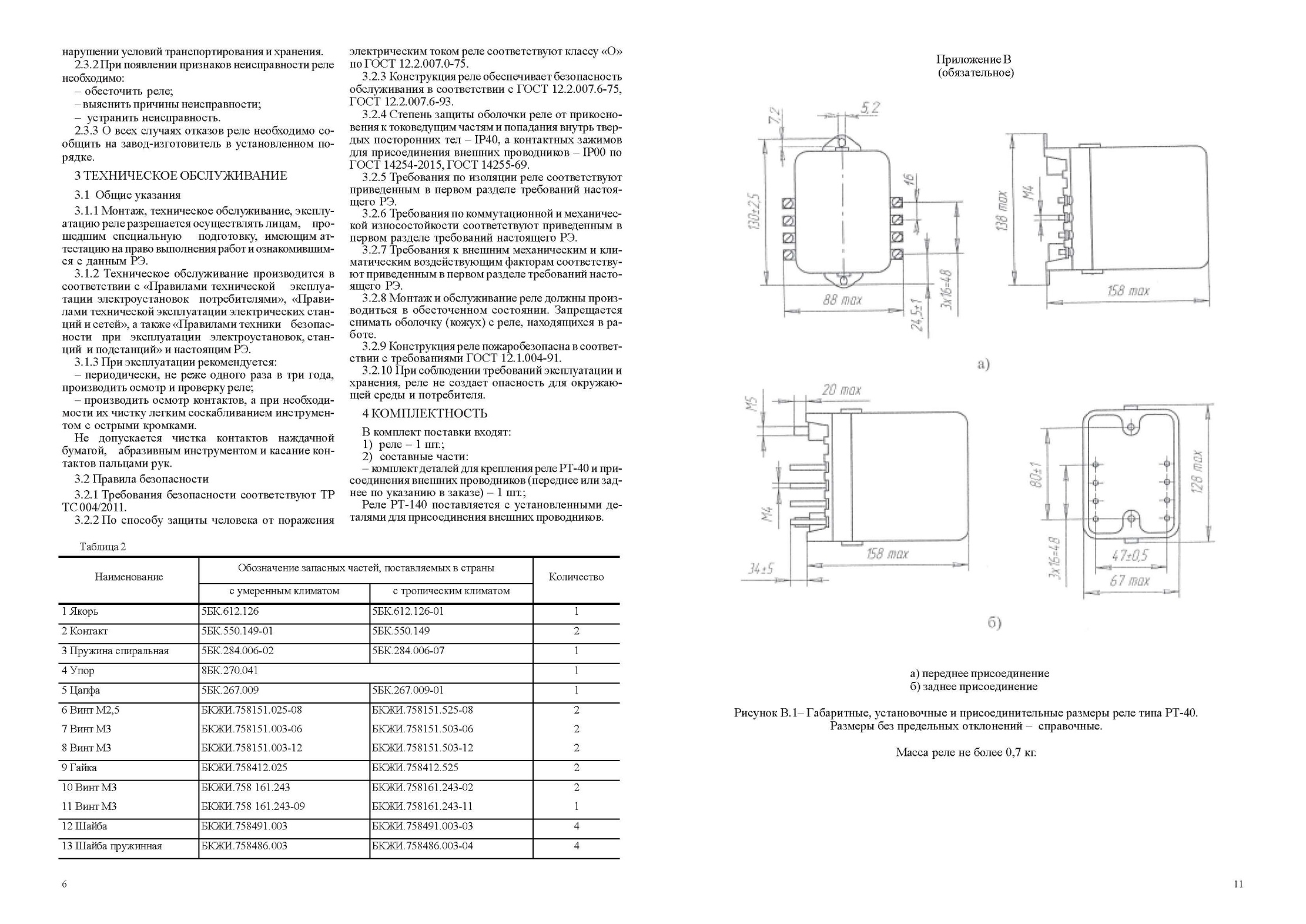

Приложение В - Г абаритные, установочные, присоединительные размеры и масса реле

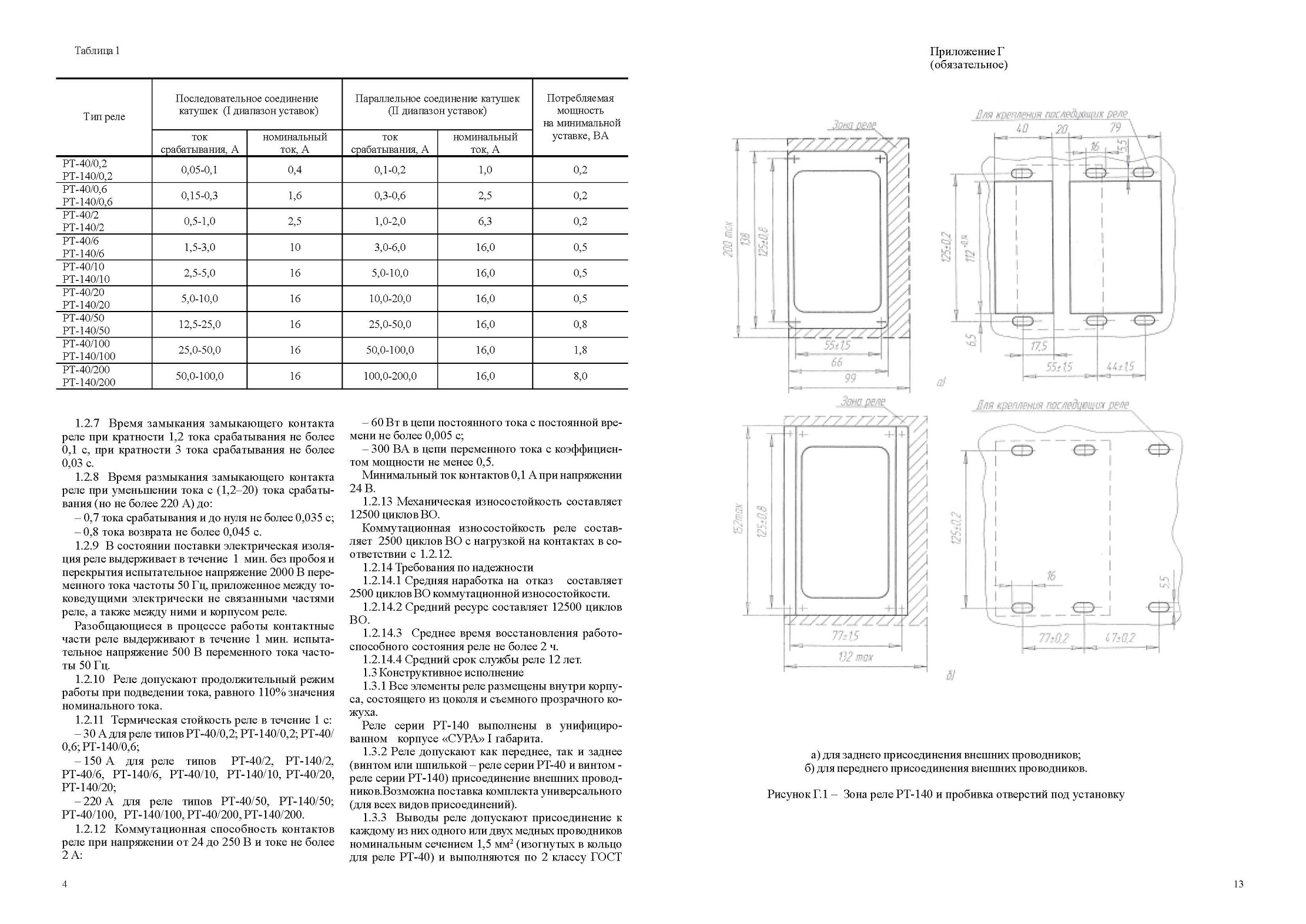

Приложение Г - Зона реле и пробивка отверстий под установку

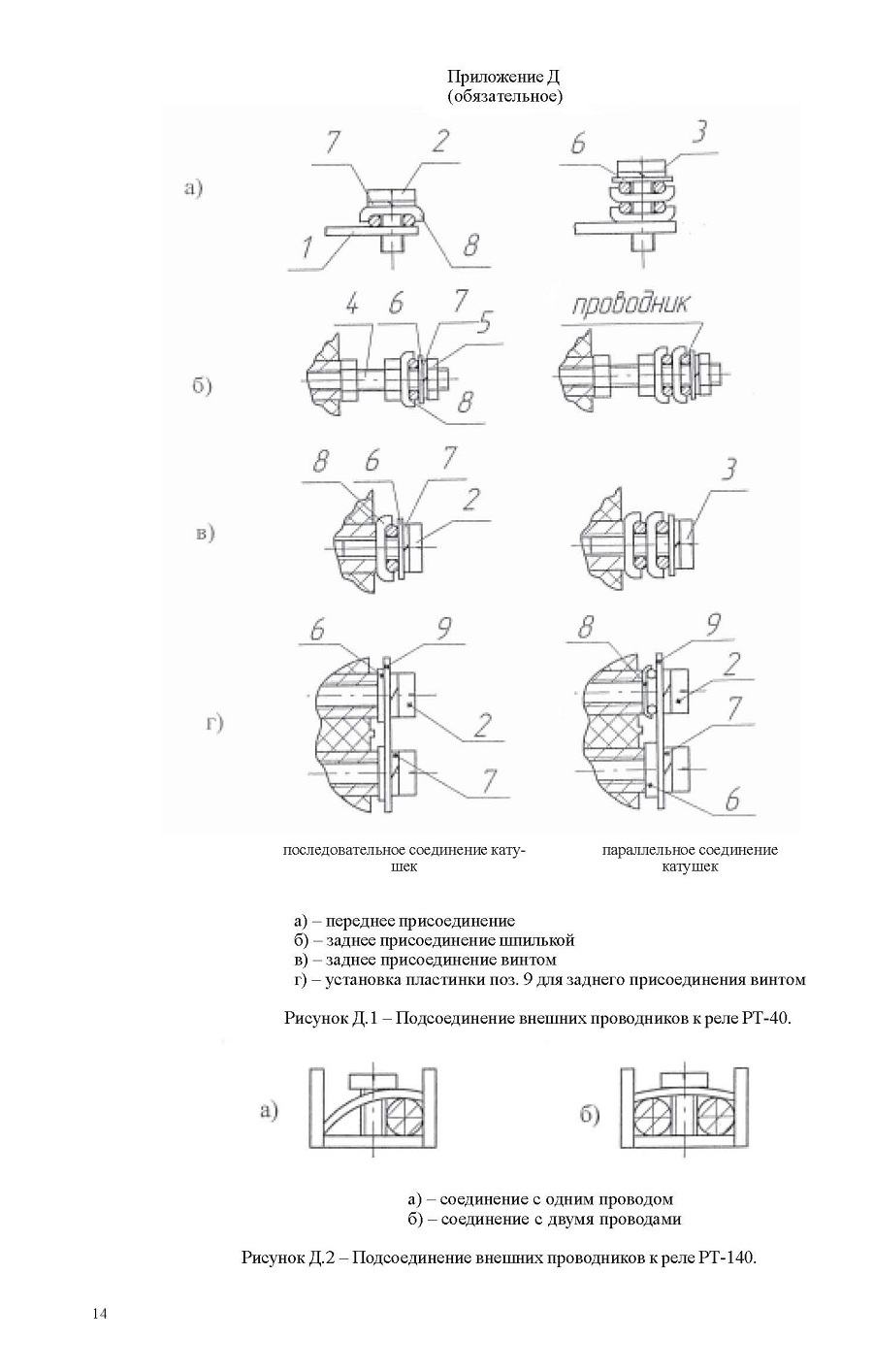

Приложение Д Подсоединение внешних проводников

Приложение Е - Сведения о содержании цветных металлов





Приложение Е (обязательное)

Сведения о содержании цветных металлов

Таблица Б.1

Наименование

Суммарная масса цветных металлов,

металла, сплава

содержащихся в изделии, кг

Медь

0,122

Сплавы на медной основе

0.028

Алюминиевые сплавы

0,077











Внимание!

До изучения руководства изделие в работу не включать!

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления возможны некоторые расхождения между РЭ и поставляемым изделием, не влияющие на его параметры, на условия его монтажа и эксплуатации.

В настоящем руководстве по эксплуатации (РЭ) содержатся технические сведения по эксплуатации, обслуживанию, регулированию реле максимального тока серий РГ-40 и РГ-140 (в дальнейшем именуемых «реле»), изготовляемых для потребностей экономики страны и поставок на экспорт в страны с умеренным (исполнение УХЛ4) и тропическим (исполнение 04) климатом.

Надежность, долговечность и безопасность реле обеспечиваются не только качеством самого реле, но и точным соблюдением режимов и условий эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ, является обязательным.

Настоящее РЭ разработано в соответствии с требованиями технических условий ТУ 16-523.468-78 и ст. 5 ТР ТС 004 2011.

Реле соответствуют требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014, что подтверждает соблюдение требований ТР ТС 004/ 2011.

Сведения о содержании цветных металлов приведены в приложении Е.

Адрес изготовителя: 428020, Россия , Чувашская Республика, г. Чебоксары, пр. И. Я.Яковлсва, 5.

Тел.: +7(8352) 39-52-65, факс: +7(8352) 62-72-31.

E-mail: cheaz@cheaz.ru, http://www.cheaz.ru/.

Дата изготовления реле указывается в этикетке ИАЕЖ.647155.016 ЭТ.

1 ОПИСАНИЕ И РАБОТА РЕМ

1.1 Назначение

1.1.1 Реле предназначены для использования в схемах устройств релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока в контролируемой цепи.

1.1.2 Реле изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для потребностей экономики страны и поставок на экспорт в страны с умеренным климатом и исполнении О категории 4 по ГОСТ 15150-69 для поставок па экспорт в страны с тропическим климатом.



Реле исполнения 04 отличаются от исполнения УХЛ4 материалами и покрытиями.

Реле предназначены для работы в закрытых помещениях при следующих условиях:

- высота над уровнем моря до 2000 м;

- верхнее рабочее значение температуры окружающего воздуха плюс 55°С;

нижнее рабочее и предельное значение температуры окружающего воздуха минус 20°С (без выпадения инея и росы) для исполнения УХЛ4 и минус 10°С для исполнения 04;

- верхнее значение относительной влажности воздуха 80% при плюс 25°С для климатического исполнения УХЛ4 и не более 98% при плюс 35°С для климатическою исполнения04(без конденсации влаги);

- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, а1рессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;

- установка на вертикальной плоскости с отклонением не более 5° в любую сторону.

1.1.3 Группа механического исполнения М39 по ГОСТ 17516.1-90. при этом реле устойчивы, к вибрационным нагрузкам в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25 g.

Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне над нулевой отметкой до 10 м.

1.2 Технические характеристики

1.2.1 Основные технические да нные реле приведены в таблице 1.

1.2.2 Реле имеют один замыкающий и один размыкающий контакты.

1.2.3 Номинальная частота реле - 50 Гц.

1.2.4 Класс точности реле - 5.

1.2.5 Коэффициент возврата реле - не менее 0,85 на минимальной уставке и не менее 0,8 на остальных уставках шкалы.

1.2.6 Дополнительная погрешность тока срабатывания реле, вызванная изменением температуры окружающего воздуха в пределах, указанных выше, не более ±5 %.

Относительная средняя погрешность тока срабатывания не более:

- ±5 % с учетом визуальной погрешности при выставлении уставки;

- ±3 % с дополнительной подстройкой перемещением указателя срабатывания.

Примечание - Перемещением указателя срабатывания в пределах шкалы возможна настройка на любую заданную точность.









































///////////////////////////////////////
