Выключатели автоматические серии UCB, UPB с термомагнитным расцепителем. Руководство по эксплуатации





-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
1 Описание и работа
4
1.1 Назначение изделия
4
1.2 Технические характеристики
4
1.3 Состав изделия
6
1.4 Средства измерения, инструмент и принадлежности
6
1.5 Маркировка и пломбирование
6
1.6 Упаковка
6
2 Использование по назначению
7
2.1 Эксплуатационные ограничения
7
2.2 Подготовка выключателя к использованию
7
2.3 Меры безопасности при подготовке изделия
7
2.4 Указания по эксплуатации
8
3 Техническое обслуживание
12
4 Текущий ремонт и устранение неисправностей
12
5 Транспортирование и хранение
13
6 Утилизация
13
Приложение А
Габаритные, установочные и другие размеры и
данные выключателей
14
Приложение Б
Табличные данные,
технические характеристики выключателей
36
Приложение В
Время-токовые характеристики выключателей
43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа
Настоящее руководство по эксплуатации распро-
ВНИМАНИЕ! Монтаж выключателей, дополни-
страняется на выключатели автоматические серий
тельных сборочных единиц и регулировка термомаг-
UCB, UPB c термомагнитным расцепителем (далее -
нитного расцепителя производится при отсутствии
выключатели) на номинальные токи от 16 до 800 А
напряжения в главной и вспомогательной цепях и
стационарного и втычного исполнений и содержит
проводятся квалифицированным персоналом.
описание и руководство по эксплуатации изделия.
Меры предосторожности при проведении
Выключатель необходимо эксплуатировать в со-
технического обслуживания и проверки
ответствии с действующими правилами техники без-
Техническое обслуживание выключателя произво-
опасности при эксплуатации установок потребителем,
дится при отсутствии напряжения в главной цепи и
а также настоящим «Руководством». Эксплуатацию
вспомогательных цепях и проводятся квалифициро-
должен проводить квалифицированный персонал не
ванным персоналом. Убедитесь, что главные контак-
ниже 4 разряда.
ты разомкнуты и включающая пружина распущена.
1.1 Назначение изделия
Выключатели предназначены для проведения тока
степень загрязнения по ГОСТ IEC 60947-1-2014-III;
в нормальном режиме и отключения тока при корот-
не должно быть непосредственного воздействия
ких замыканиях, перегрузках и недопустимых сниже-
солнечного и радиоактивного излучения;
ниях напряжения, а также для нечастых оператив-
тип атмосферы II по ГОСТ 15150-69;
ных включений и отключений электрических цепей и
место установки выключателя - защищенное от
рассчитаны для эксплуатации в электроустановках с
попадания воды, масла, эмульсии и т.д.
номинальным рабочим напряжением до 250 В посто-
рабочее положение выключателей в простран-
янного тока и 660 В переменного тока частоты 50 и
стве - на вертикальной плоскости (выводами
60 Гц (серия UCB) и до 500 В постоянного тока и 690 В
неподвижных контактов вверх) с возможностью
переменного тока частоты 50 и 60 Гц (серия UPB) при
поворота (верхние выводы могут быть поверну-
выполнении следующих условий:
ты в правую или левую сторону на 90°);
высота над уровнем моря до 2000 м;

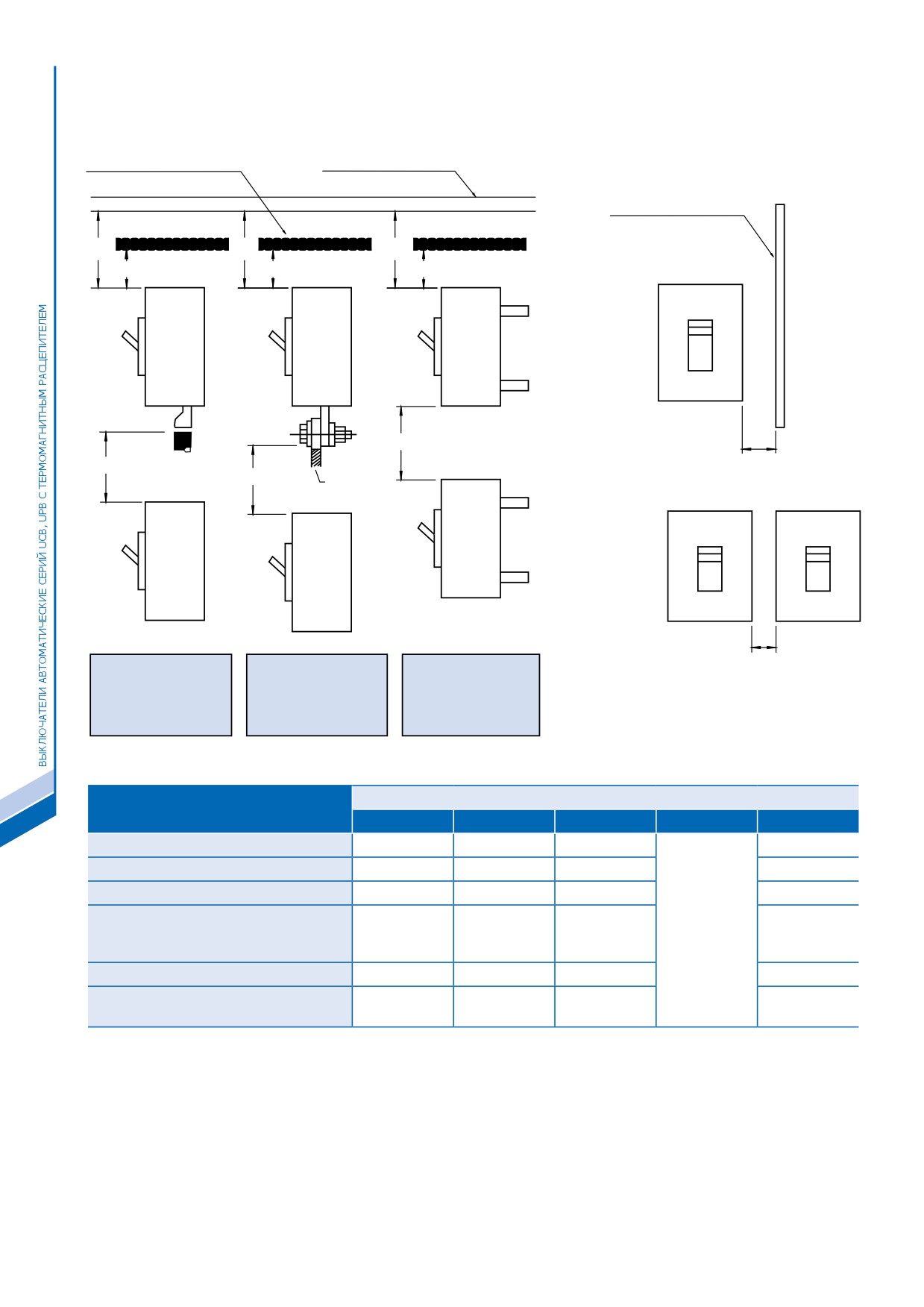

минимальные расстояния до металлических ча-
температура окружающего воздуха от минус 5
стей и соседних выключателей согласно рисунку
до плюс 40 °С;
А.24 приложения А.
1.2 Технические характеристики
Основные параметры и технические характеристи-
и каких-либо операций, нарушающих монтаж распре-

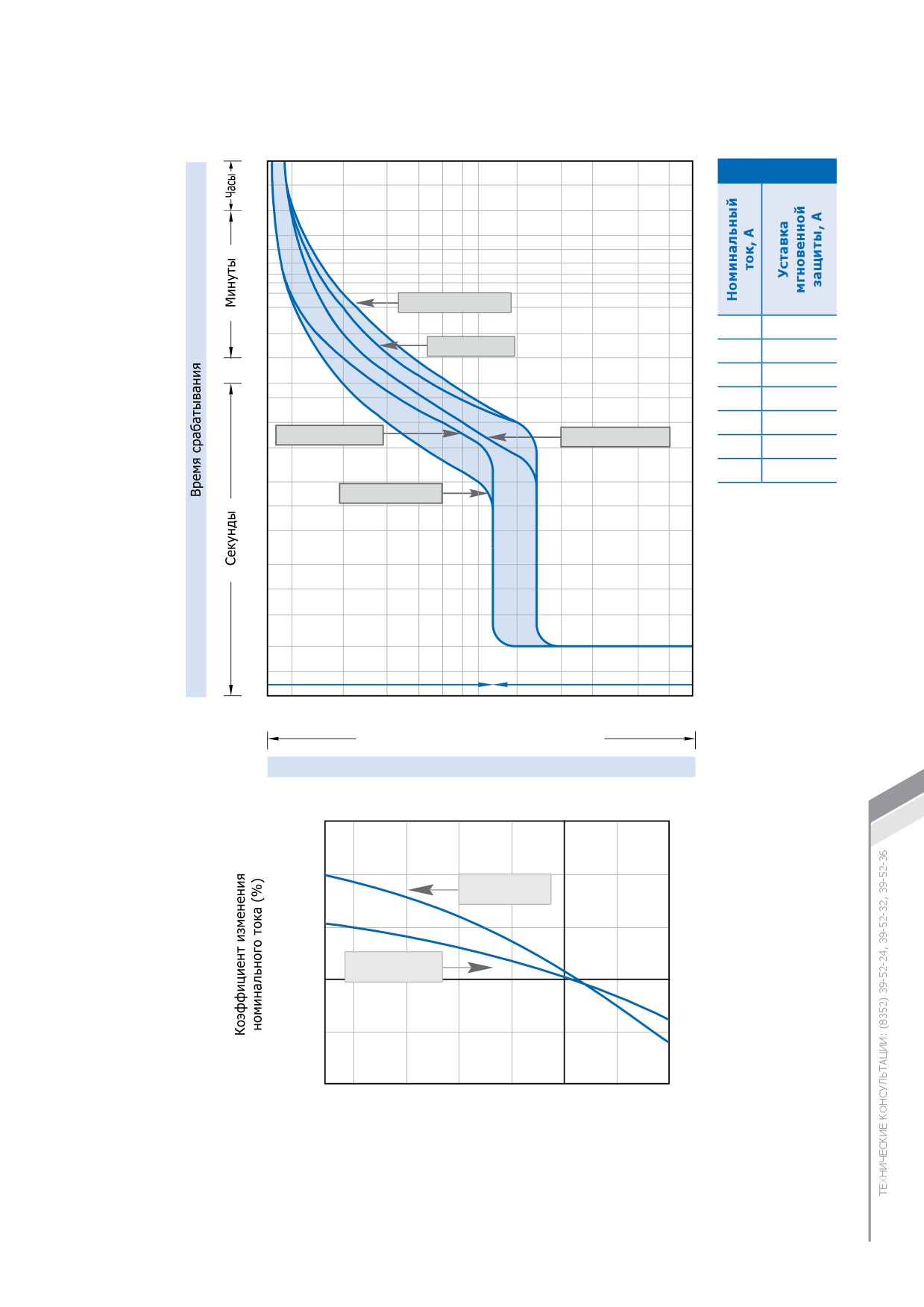

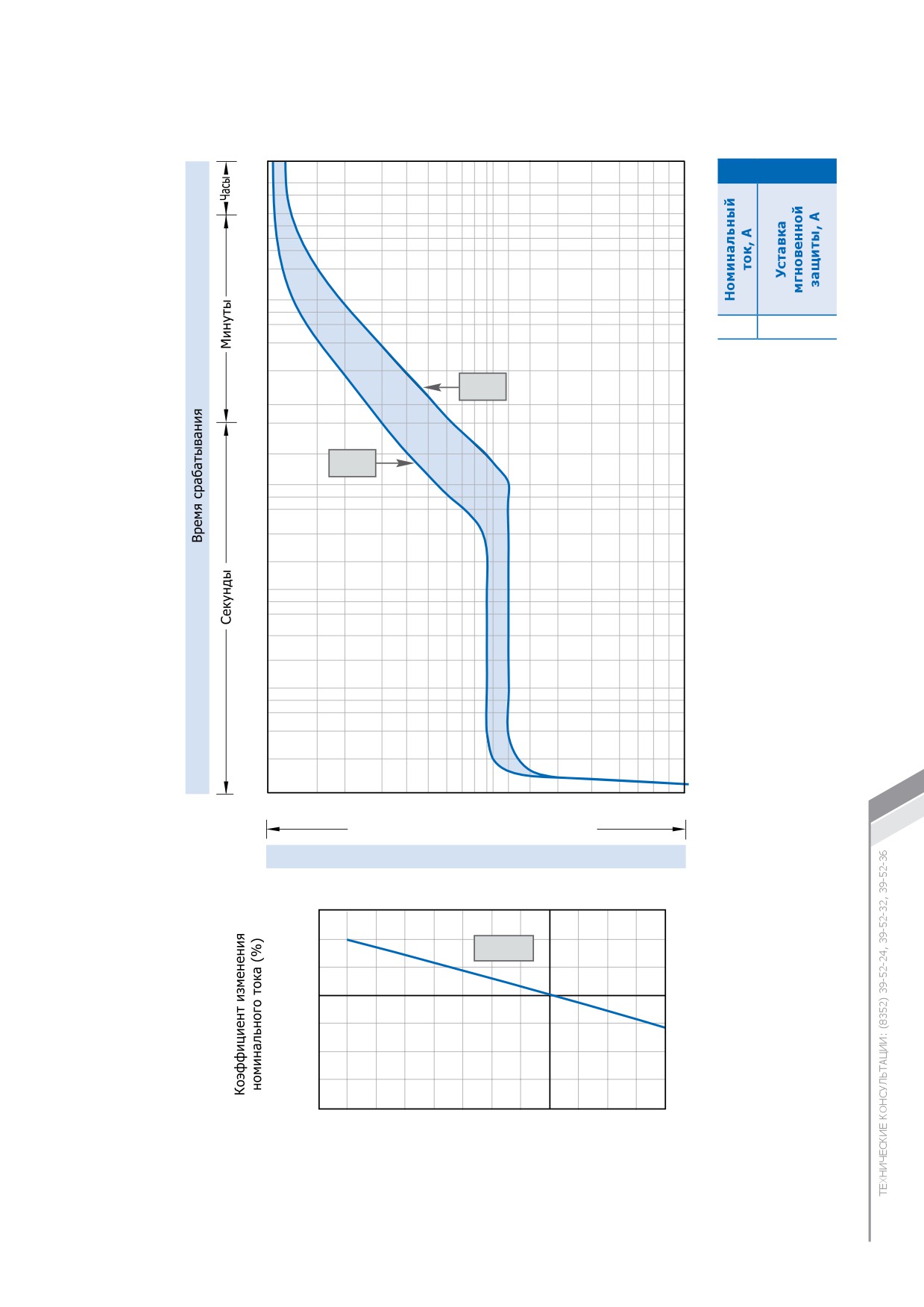

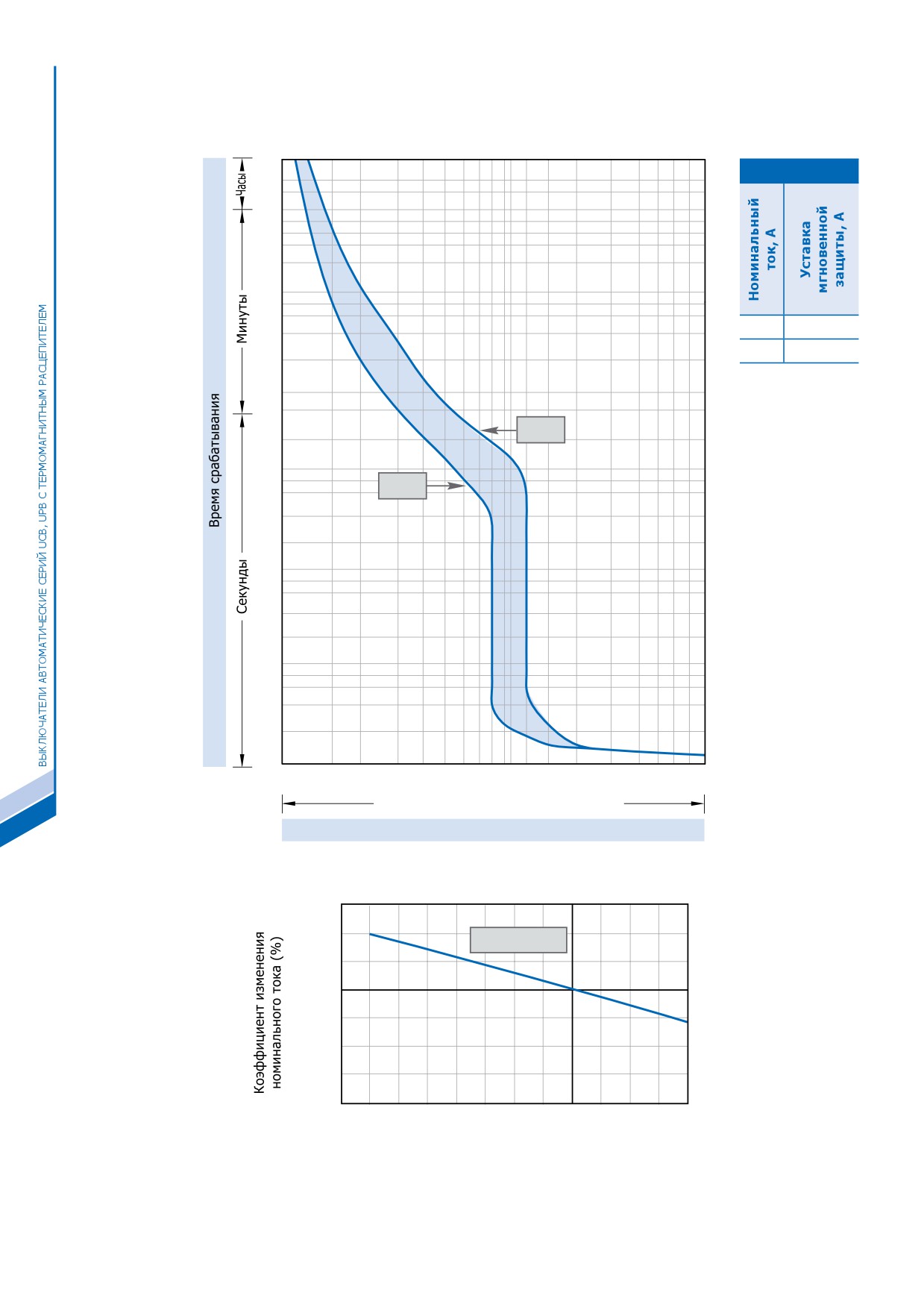

ки указаны в таблицах Б.1, Б.2 приложения Б. Вре-
делительного устройства.

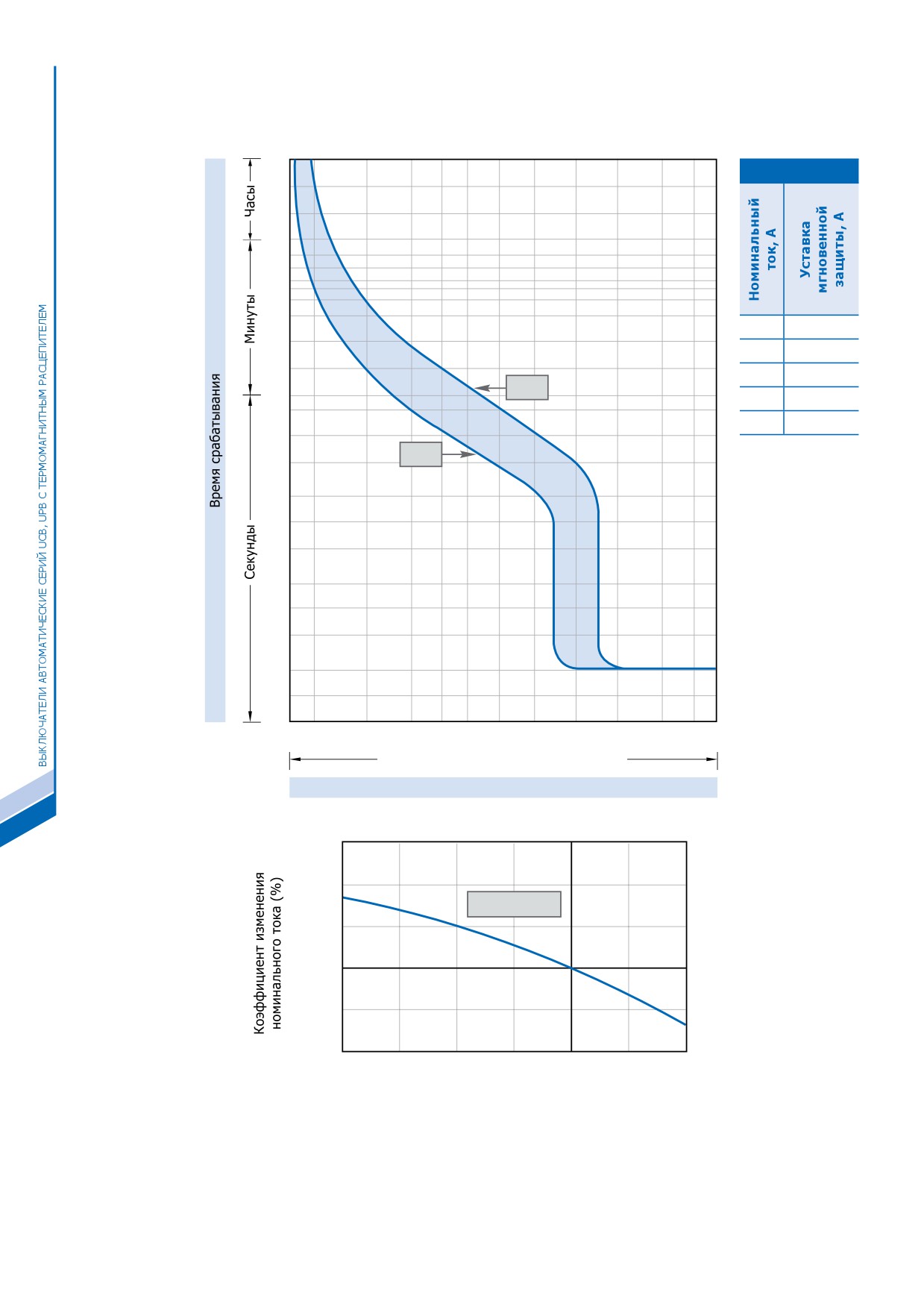

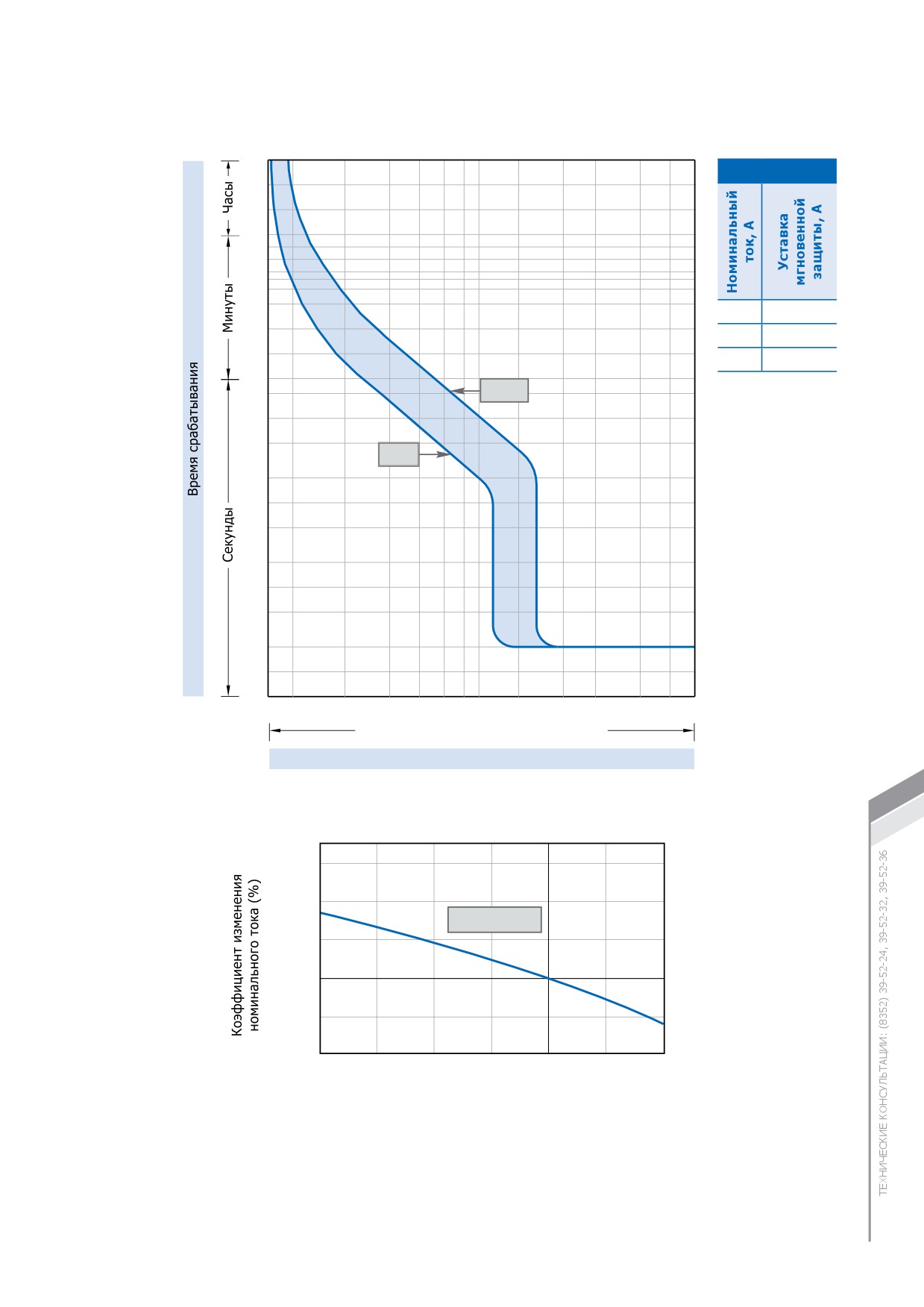

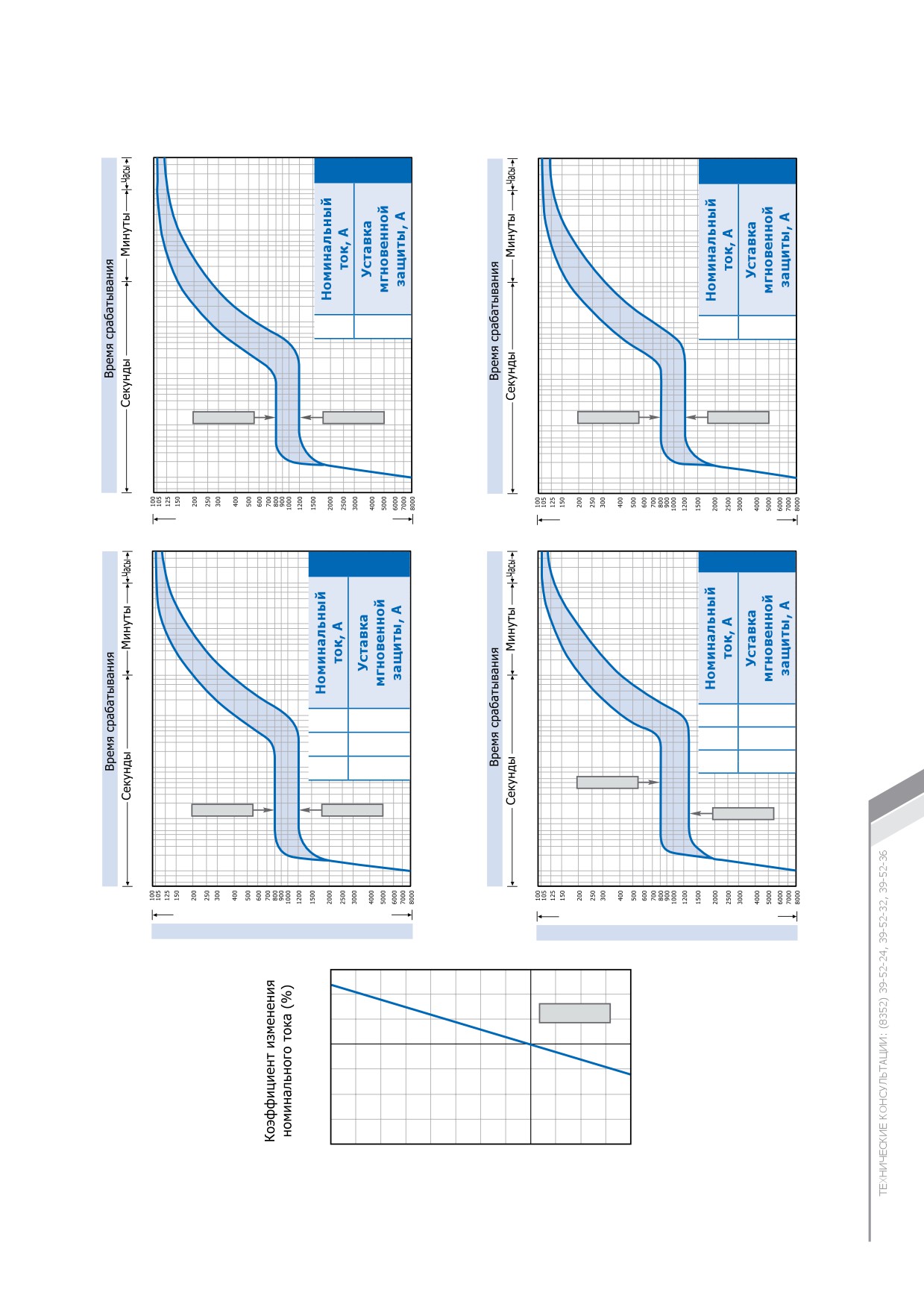

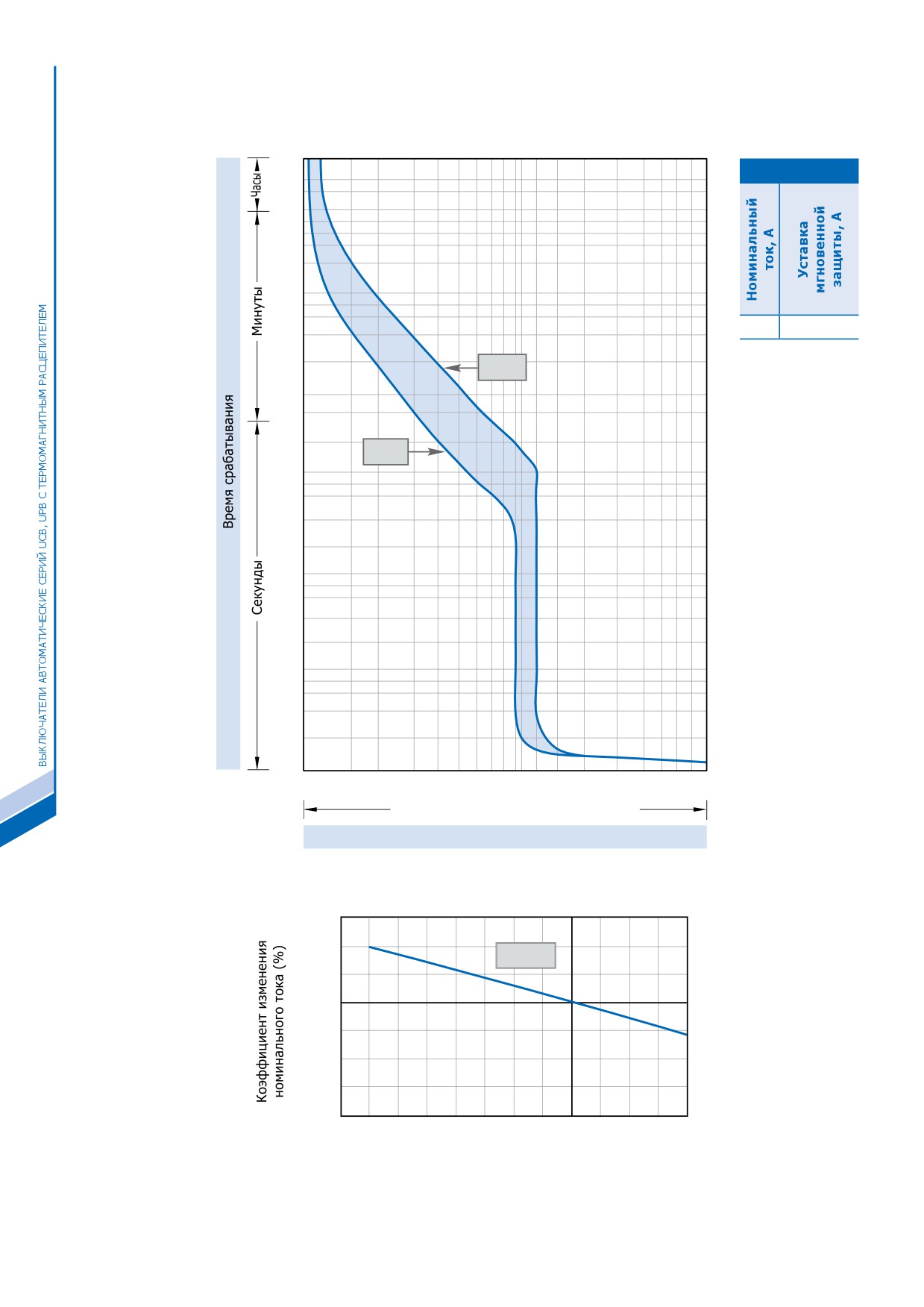

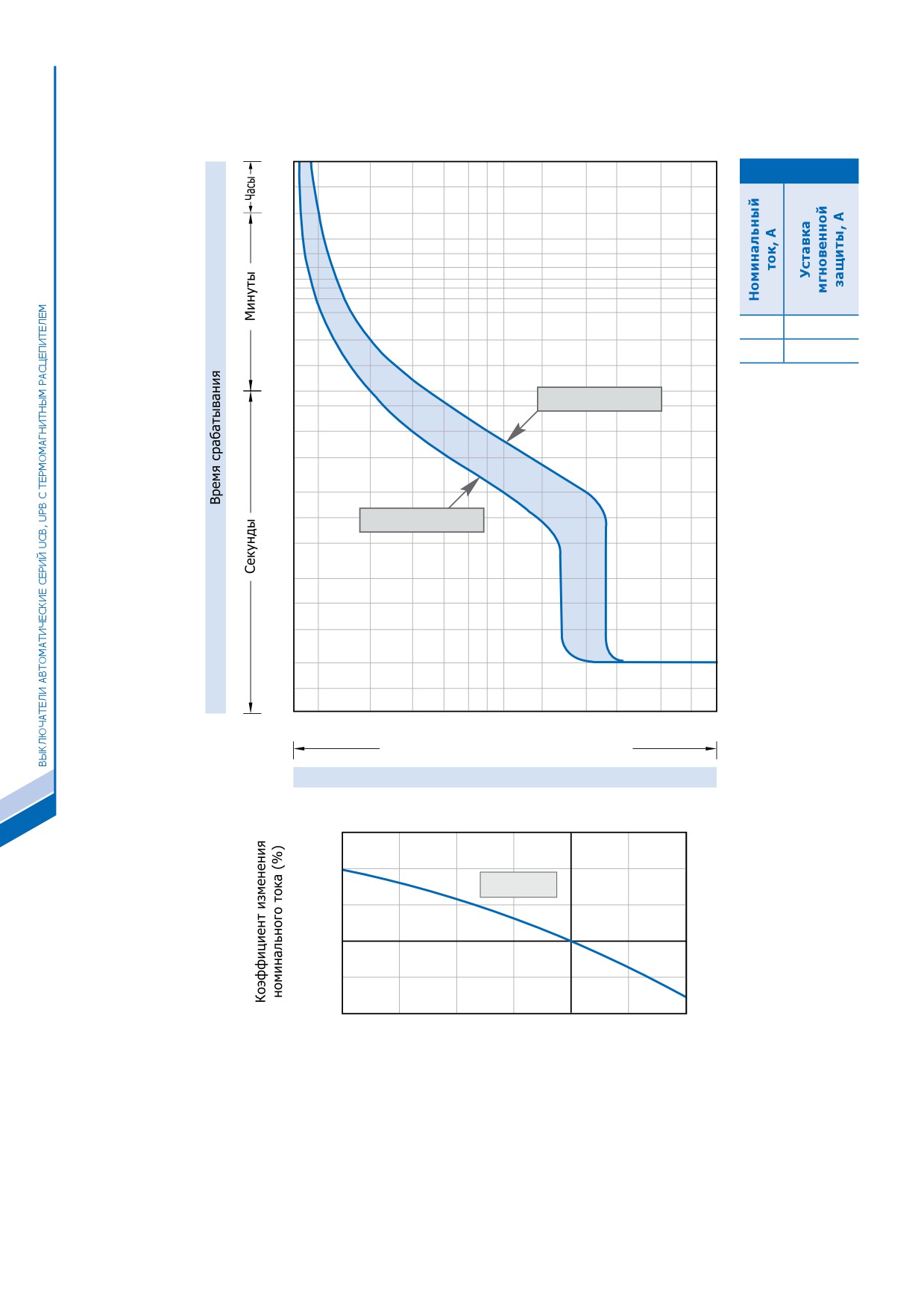

мя-токовые характеристики приведены на рисунках
Выключатели втычного исполнения при отключен-
В.1…В.9 приложения В.
ном выключателе обеспечивают не менее 100 опера-
Выключатели переменного тока могут быть трех-
ций разъединения и снятия выключателя из рабочего
полюсными и четырехполюсными, а постоянного
положения и установки в рабочее положение.
тока - двухполюсными и трехполюсными.
В зависимости от исполнения выключатели могут
По величине предельной коммутационной способ-

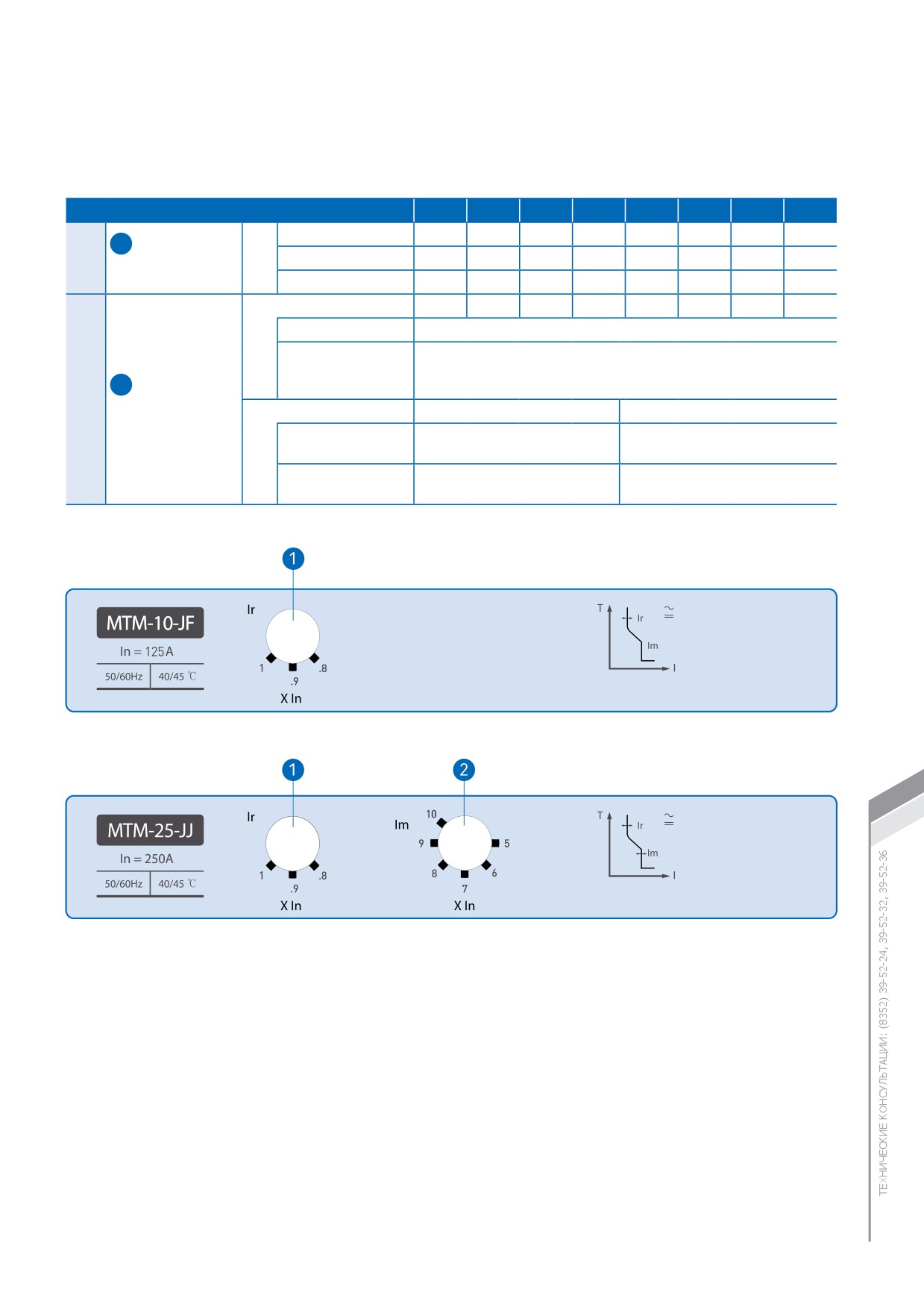

быть со следующими параметрами термомагнитного
ности (Icu, Ics) выключатели могут быть исполнений
расцепителя:
R, H, S, L.
с нерегулируемыми уставками по перегрузке и

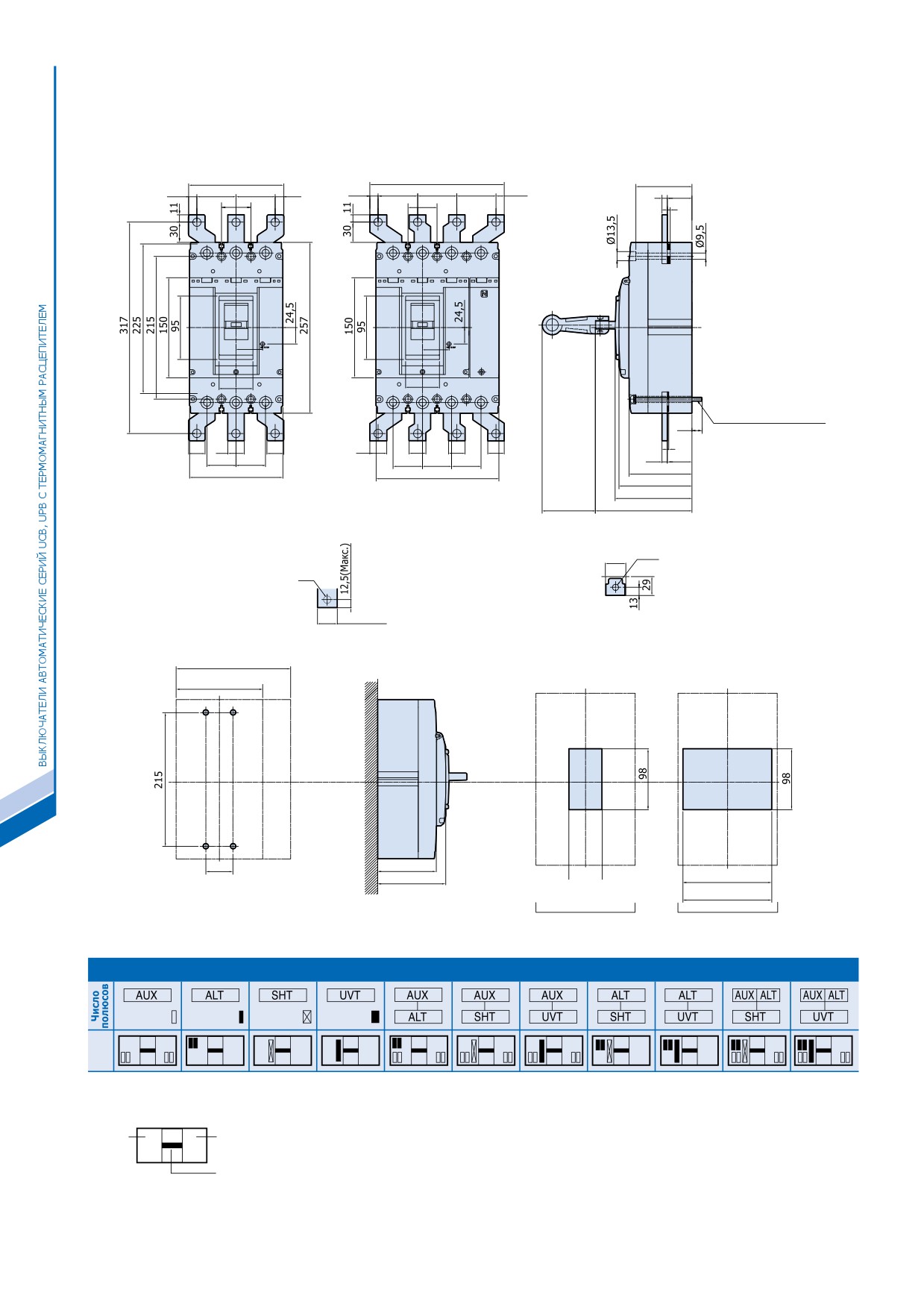

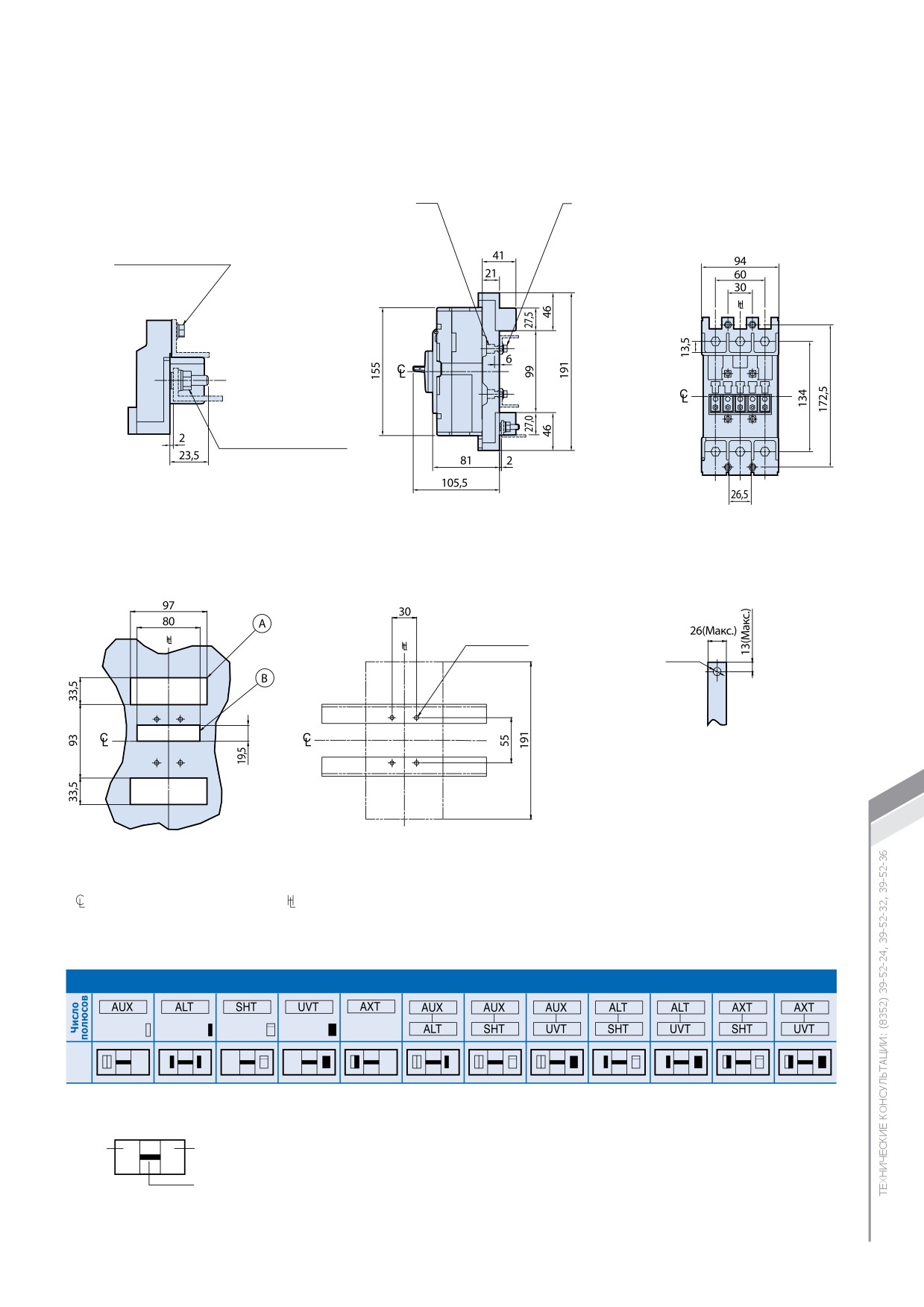

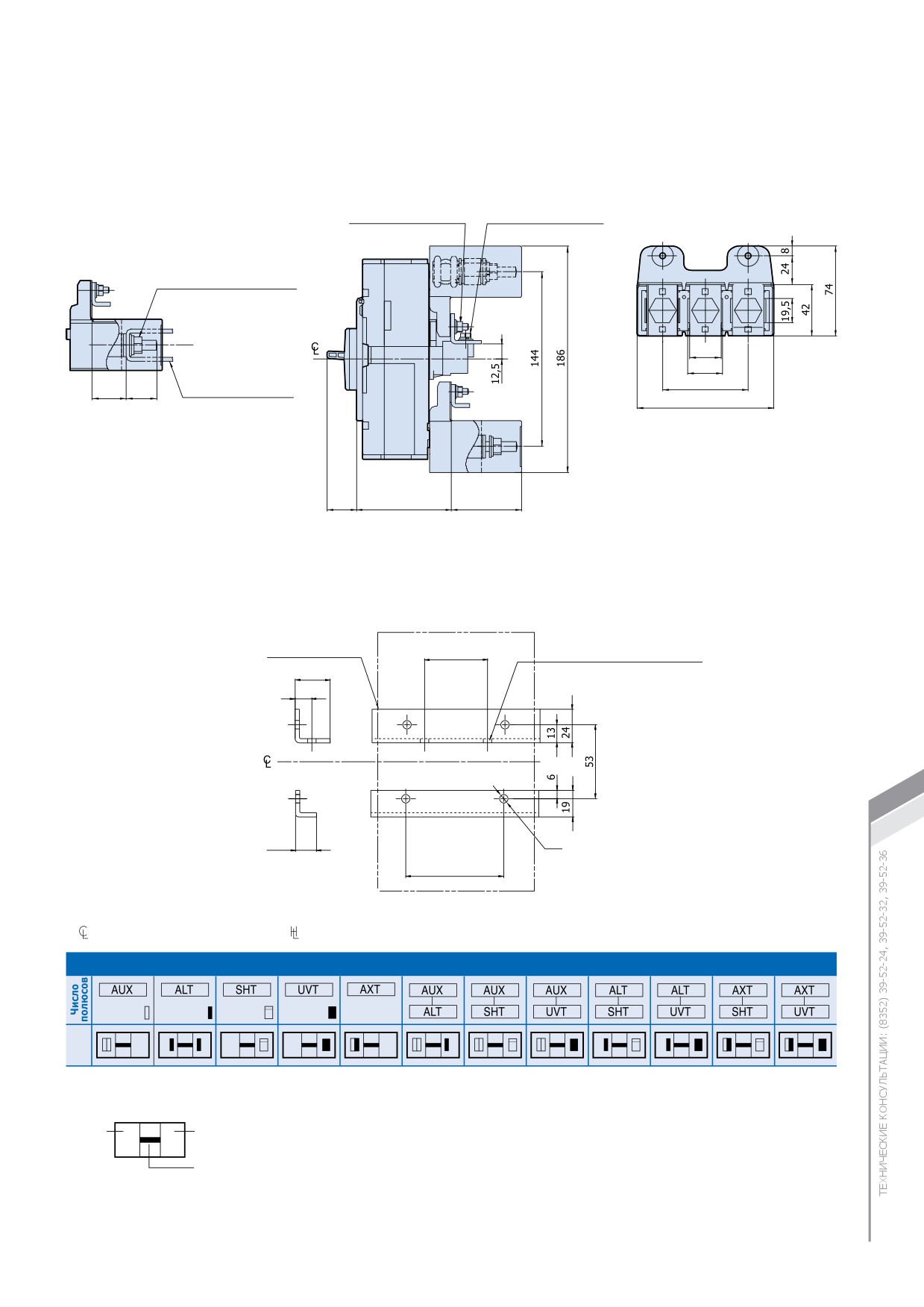

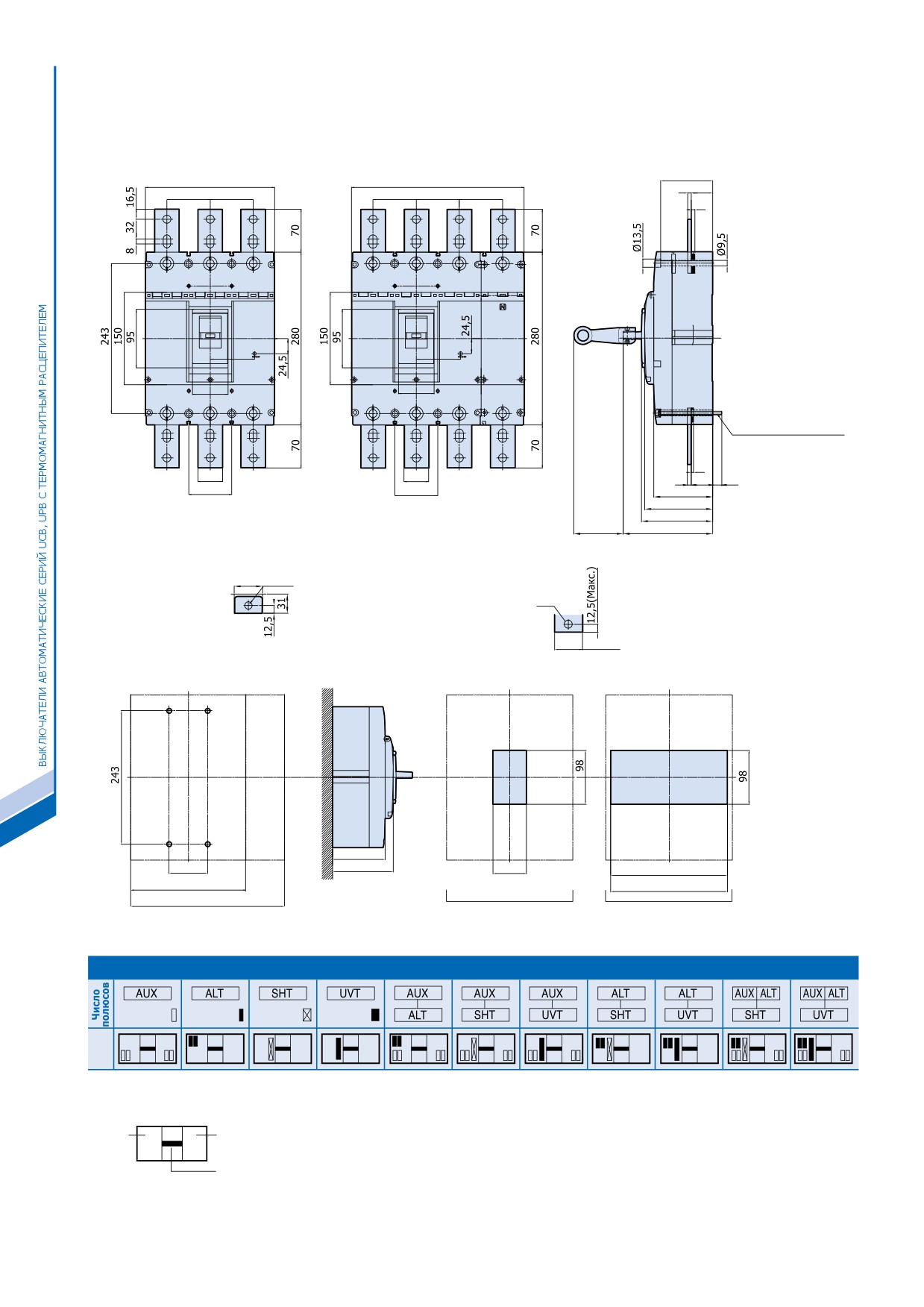

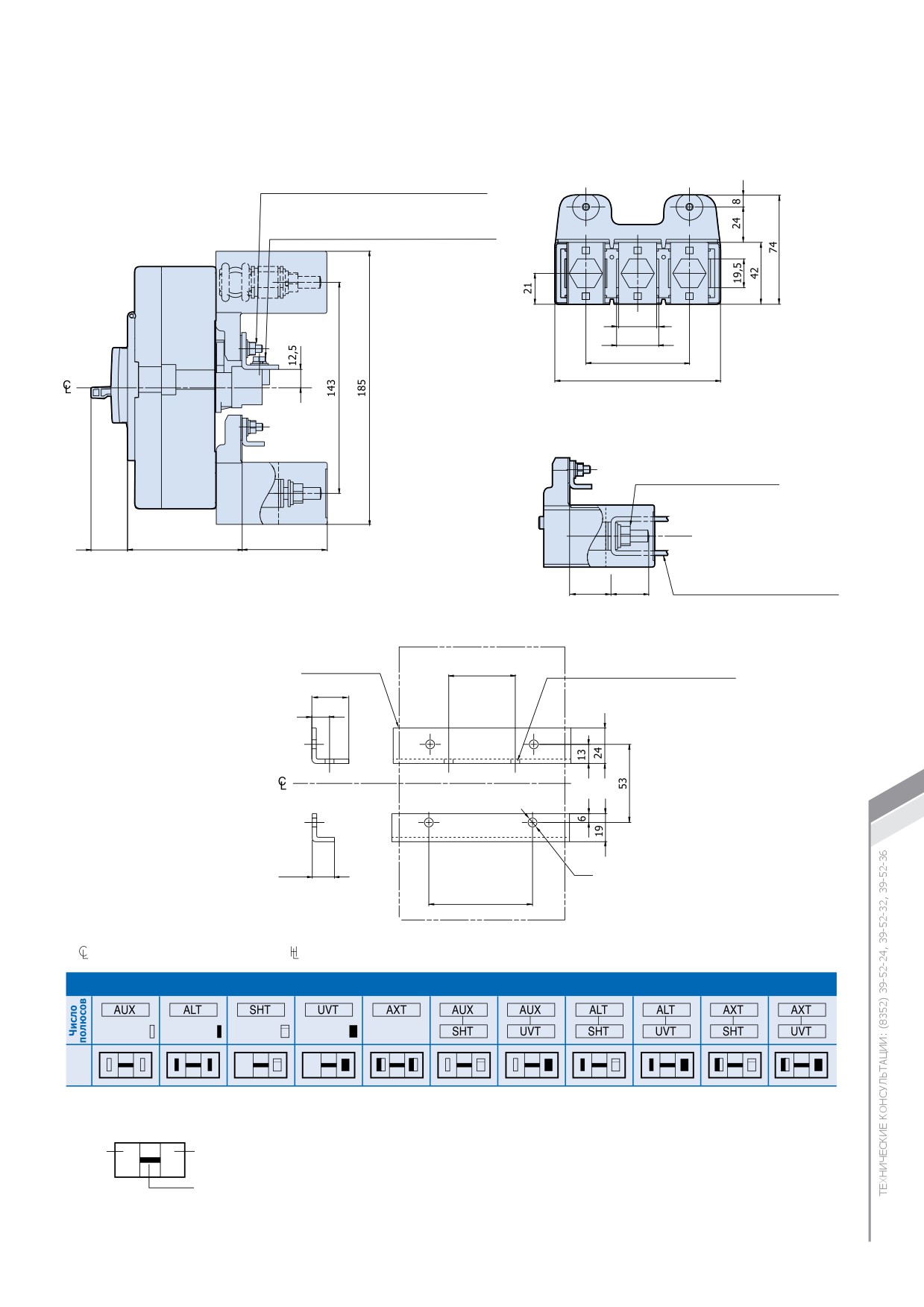

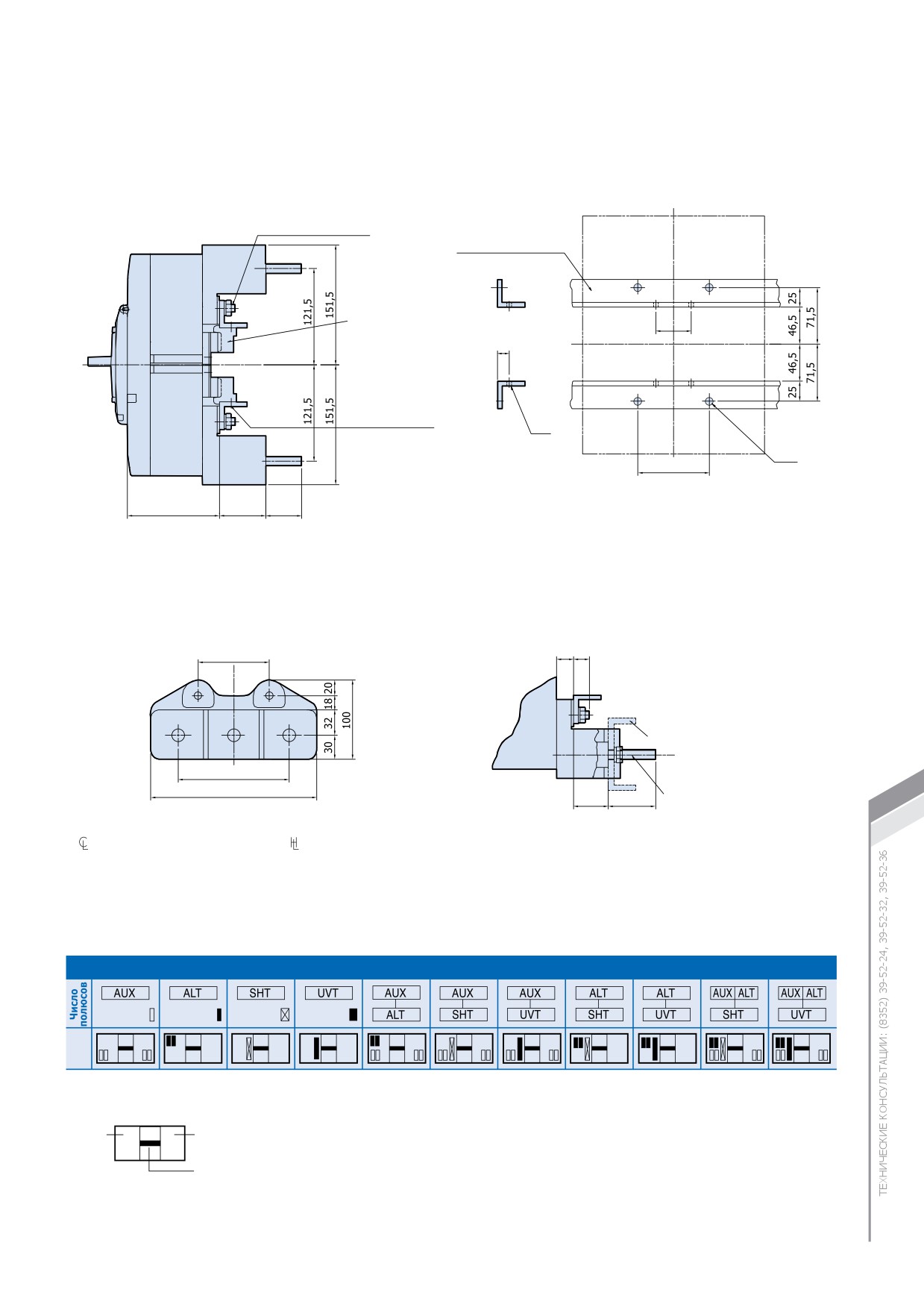

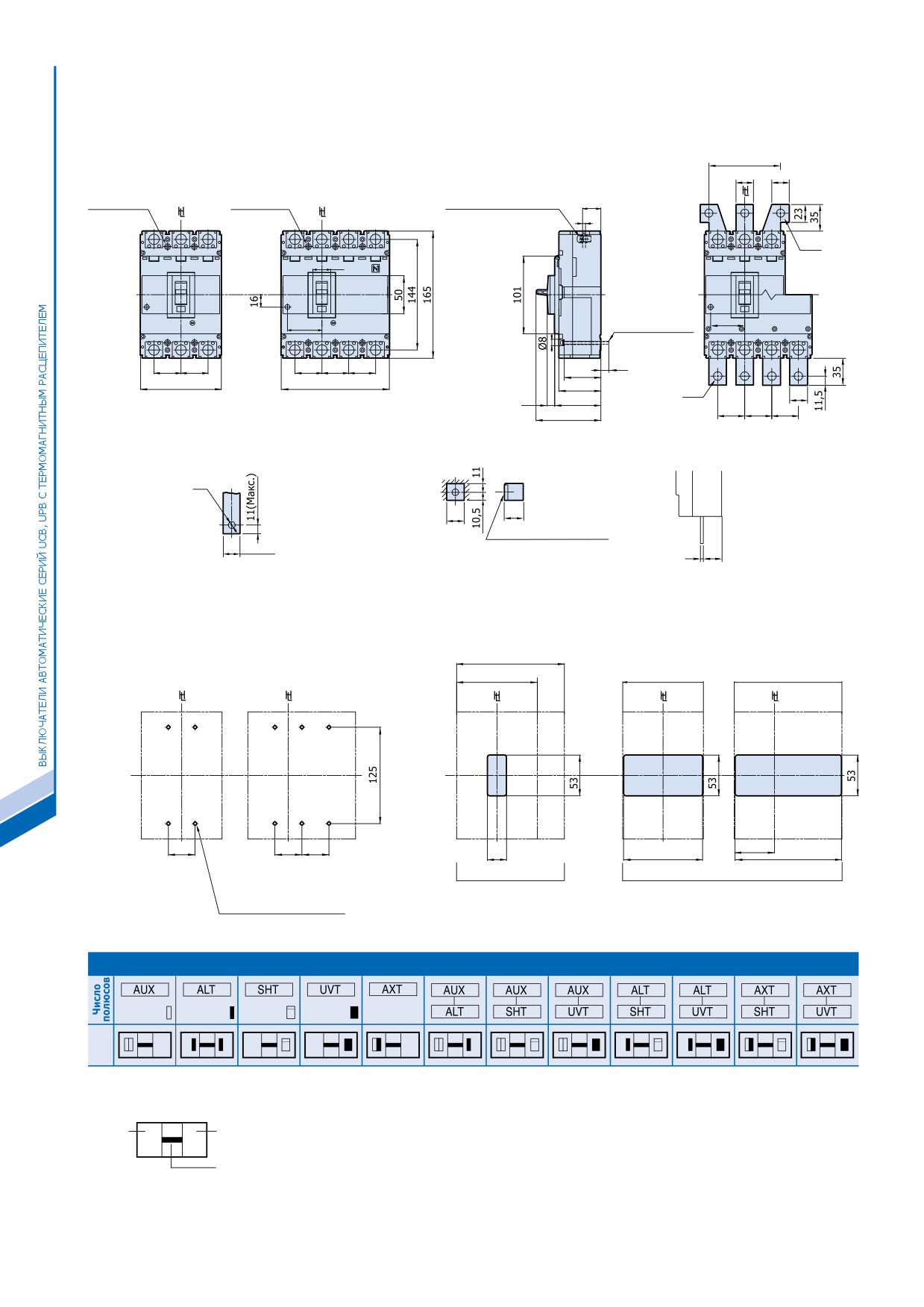

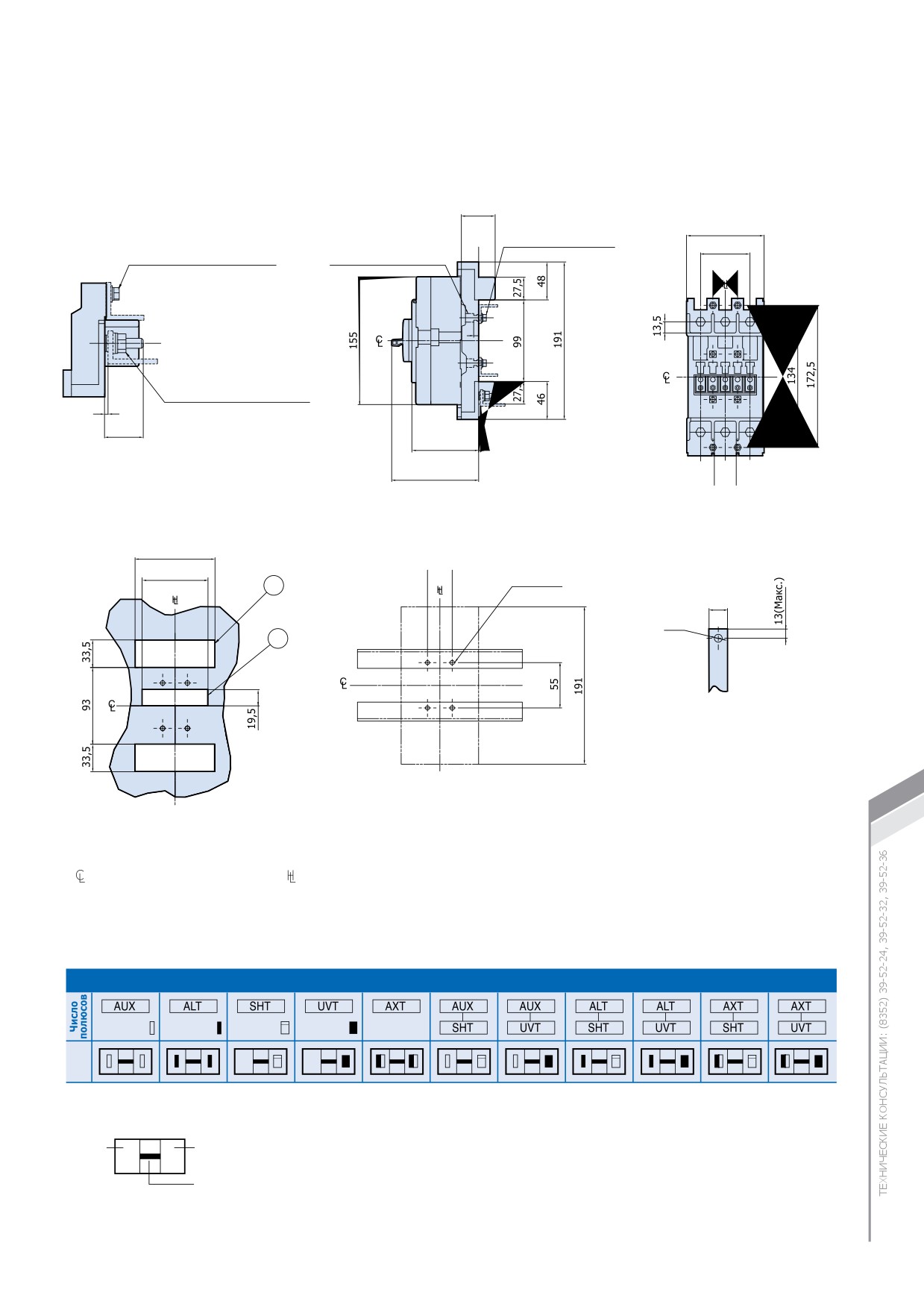

Габаритные, установочные и присоединительные
короткому замыканию;

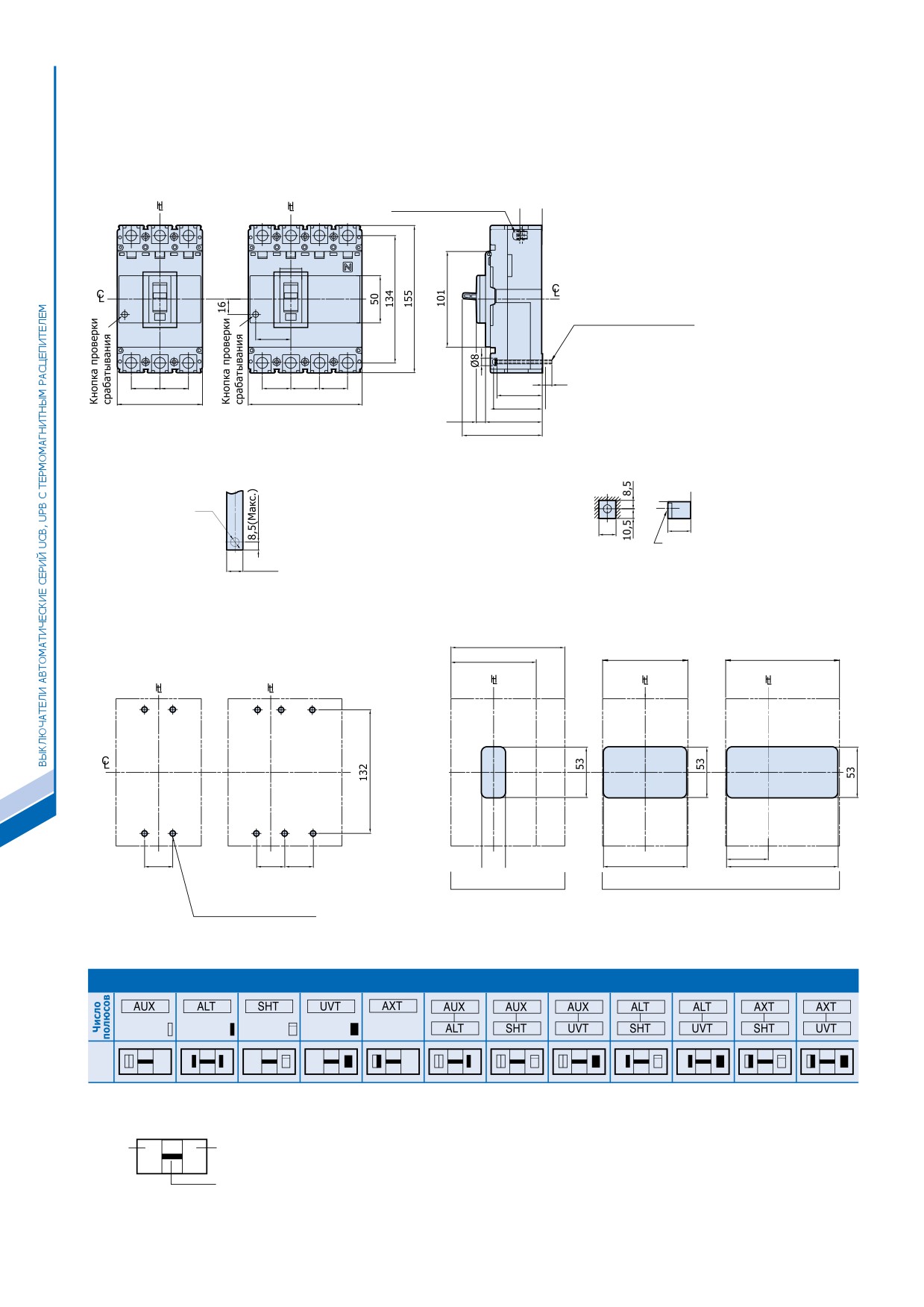

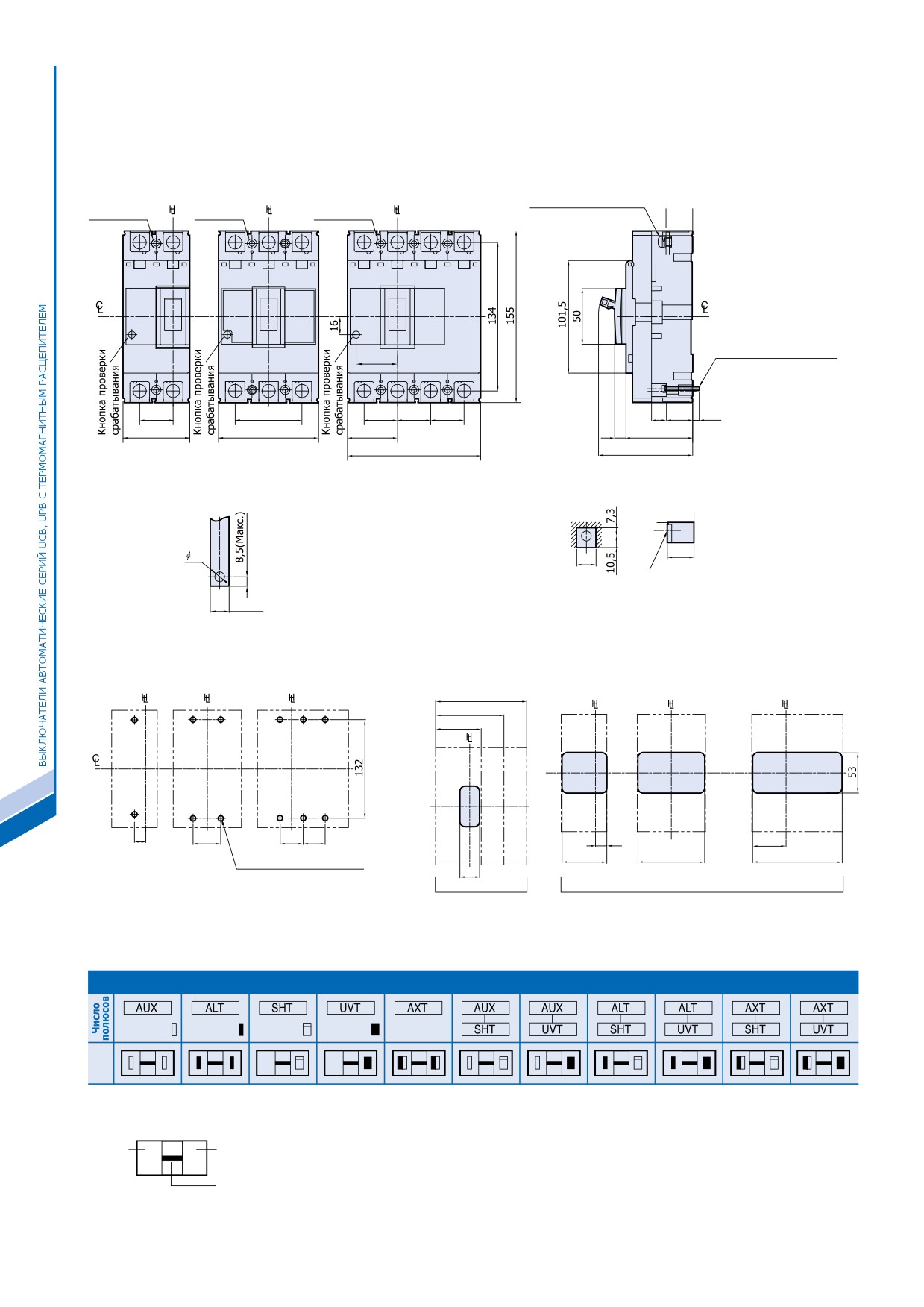

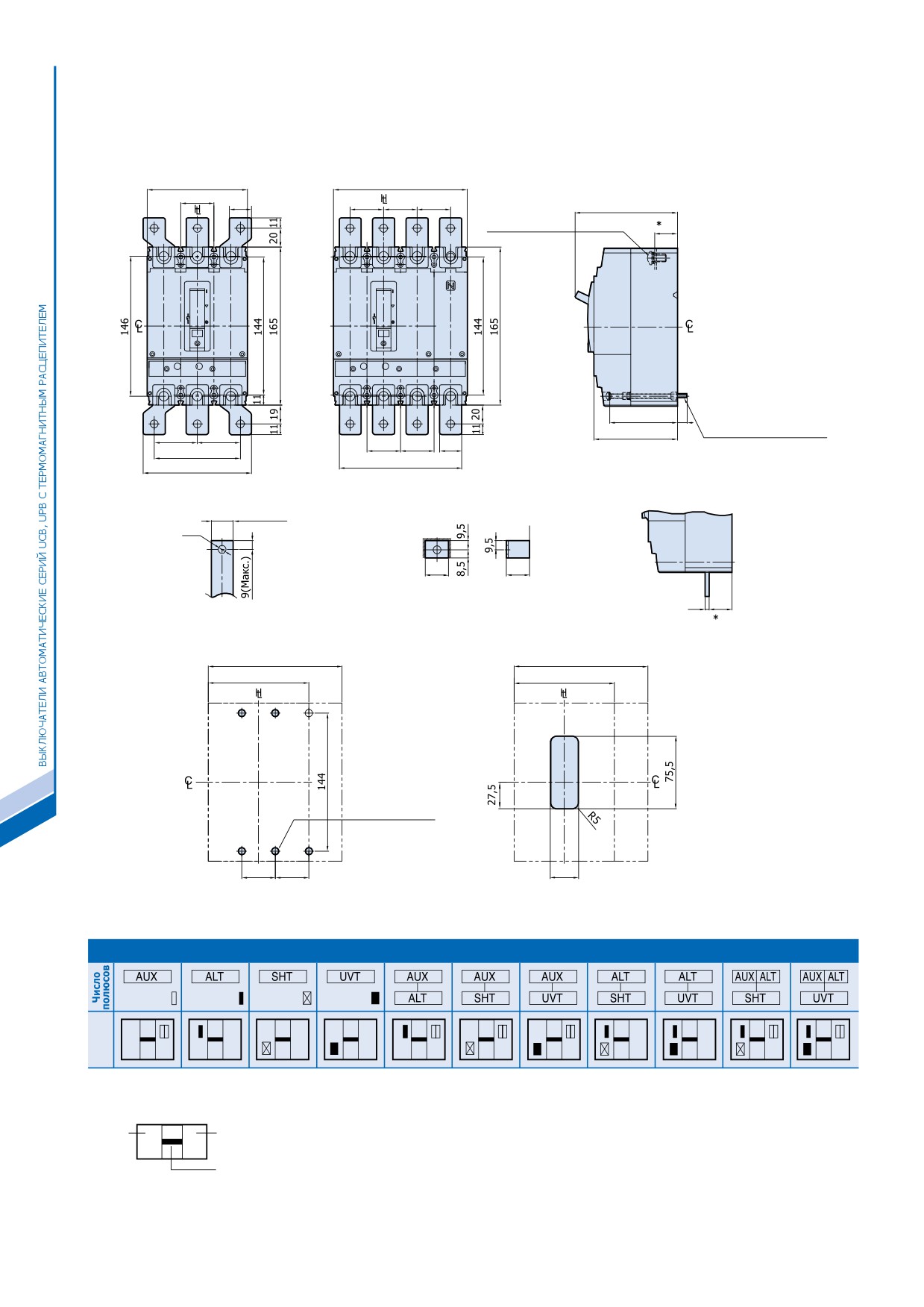

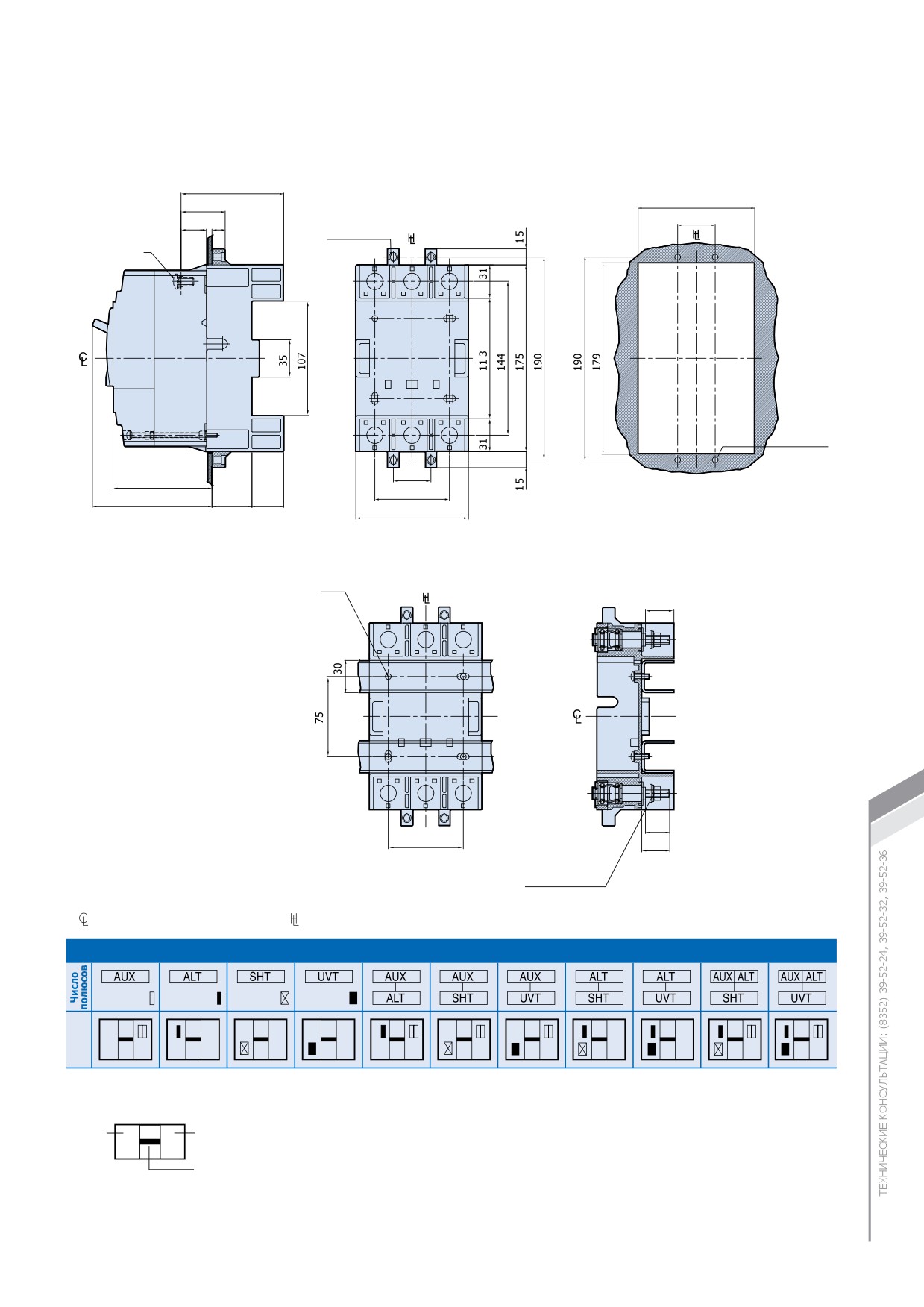

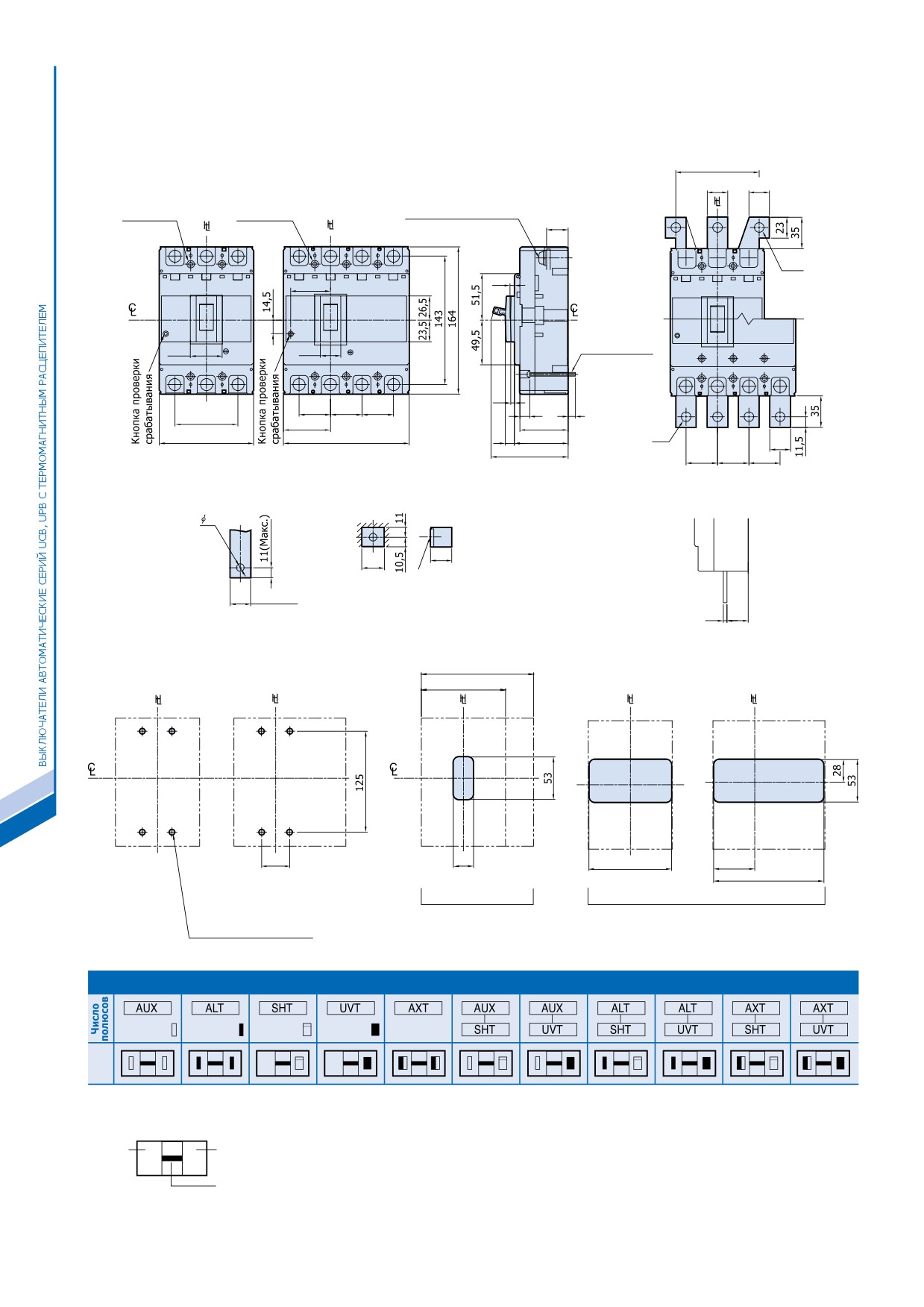

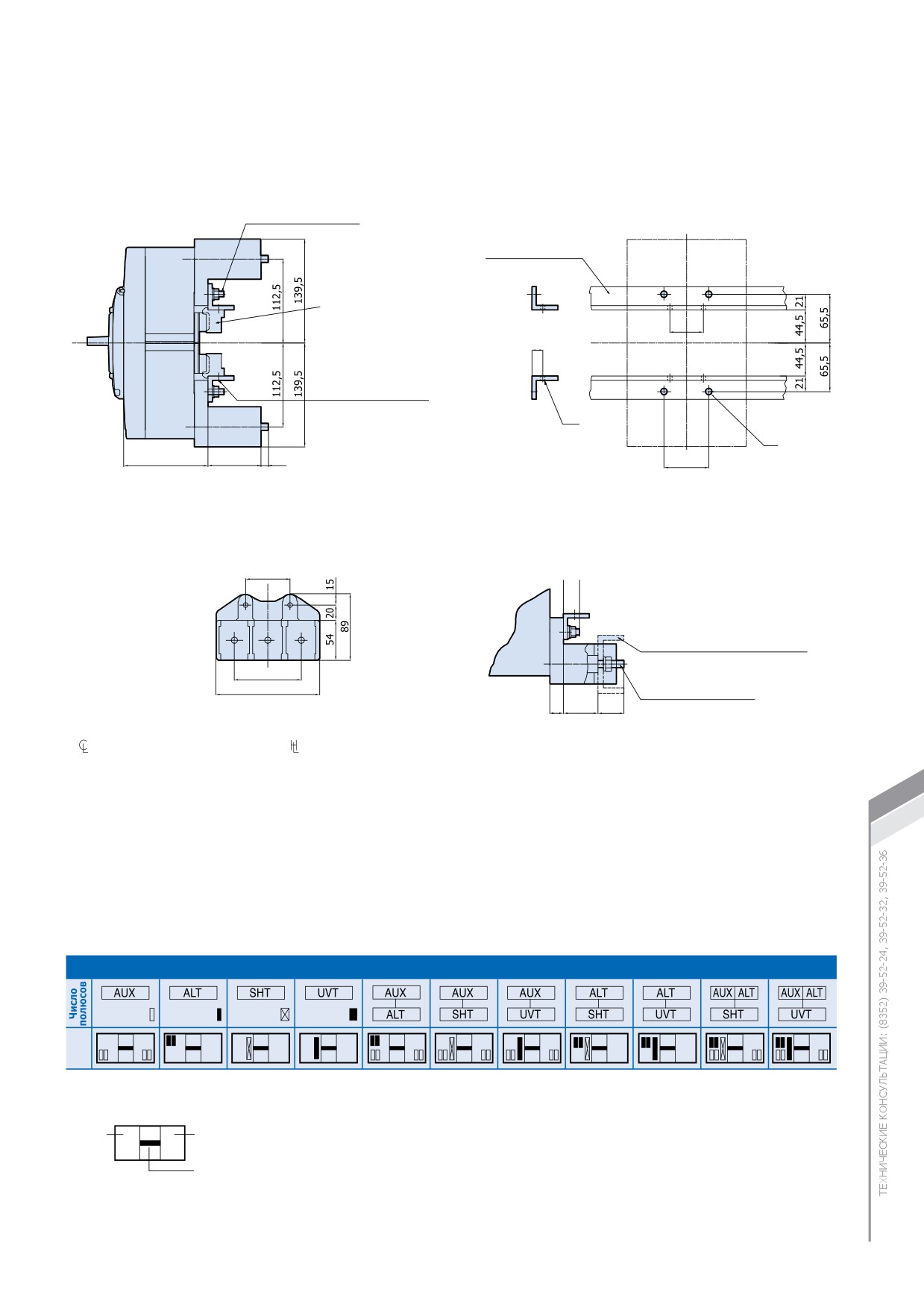

размеры выключателей указаны на рисунках А.1…А.16
с регулируемой уставкой по перегрузке и нере-
приложения А.
гулируемой уставкой по короткому замыканию;
Степень защиты от воздействия окружающей сре-
с регулируемыми уставками по перегрузке и ко-
ды и от соприкосновения с токоведущими частями по
роткому замыканию.
ГОСТ 14255-69: IP00 - зажимов для присоединения
Выключатели в зависимости от типоисполнения
проводников; IP20 - выключателей с крышкой для за-
могут комплектоваться:
щиты выводов.
вспомогательными контактами (AUX);
Выключатели изготавливаются в стационарном и
контактами сигнализации срабатывания расце-
во втычном исполнениях. Монтаж втычных и стацио-
пителя (ALT);
нарных выключателей производится в соответствии с
независимым расцепителем (SHT);
рисунками А.1…А.16 приложения А.
расцепителем минимального напряжения (UVT);
Конструкция выключателя втычного исполнения
поворотной рукояткой (стандартная TFG / вы-
обеспечивает быструю замену одного выключателя
носная TFH);
другим того же исполнения по числу полюсов и нали-
электродвигательным приводом (MOT);
чию дополнительных сборочных единиц без подгонки
механической взаимной блокировкой (MIF);
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

креплением для навесного замка (PLD);
приложения Б. Применение расцепителя для систем
съемной удлиненной рукояткой (THA);
электрической взаимной блокировки недопустимо.
монтажным основанием (TDM);
Подключение расцепителя минимального напря-

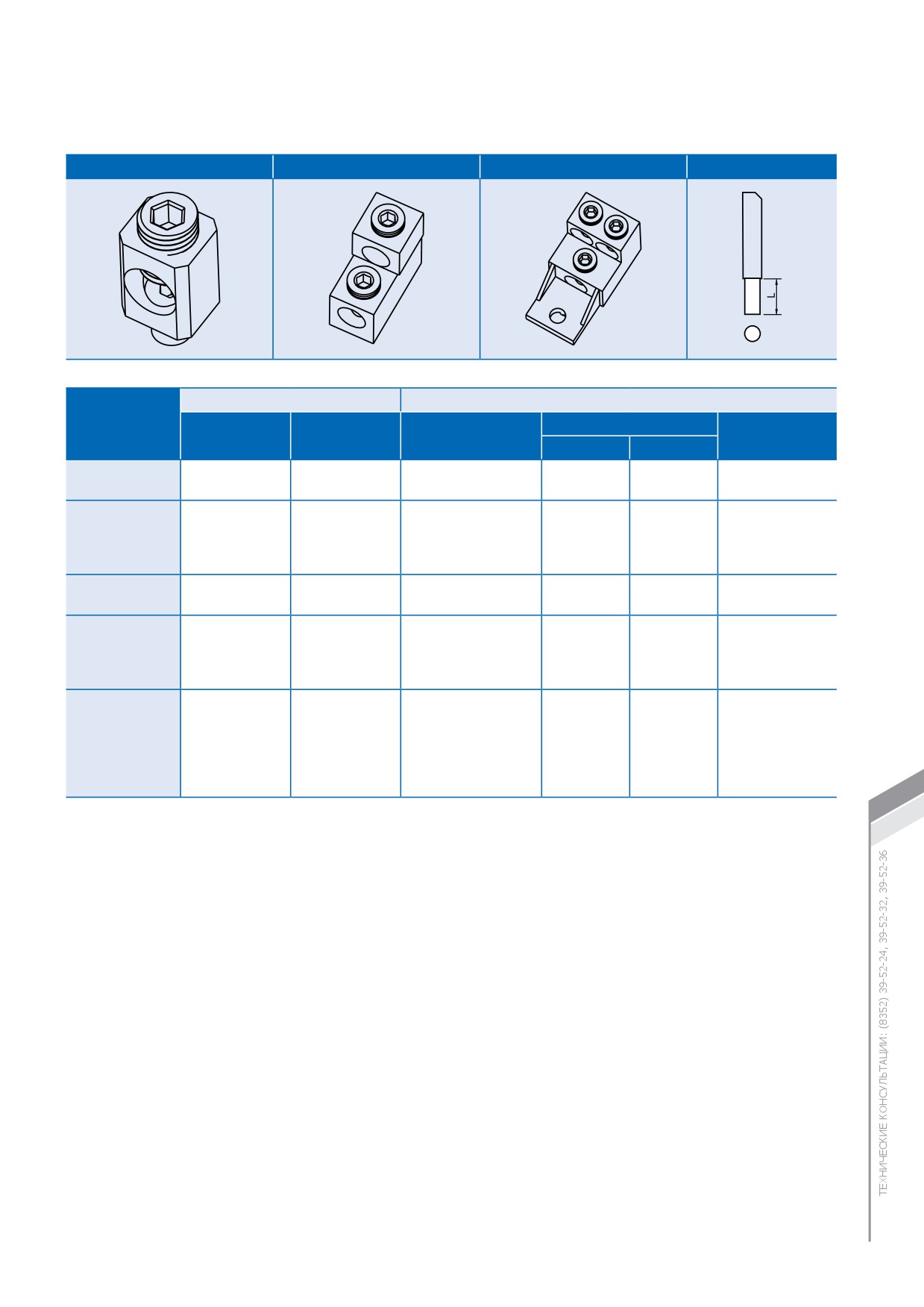

туннельными зажимами (CTB);
жения (UVT) производится совместно с контролле-
удлиненными выводами (TBВ);
ром, идущим в комплекте с UVT. Расцепитель мини-
клеммным блоком (CBM, TYA);
мального напряжения с контроллером обеспечивает
межполюсными перегородками (TQQ);
отключение выключателя без выдержки времени при
задней перегородкой (REAR-BR);
недопустимом снижении напряжения.
крышкой выводов (TCF).
Схемы подключения и места для монтажа незави-
Вспомогательные контакты (AUХ) служат для
симого расцепителя и расцепителя минимального на-
дистанционной сигнализации состояния выключателя
пряжения указаны на рисунках А.1…А.16, А.18...А.20
(ВКЛ, ОТКЛ). Коммутационная износостойкость контак-
приложения А.
тов (AUX) равна числу циклов включения-отключения

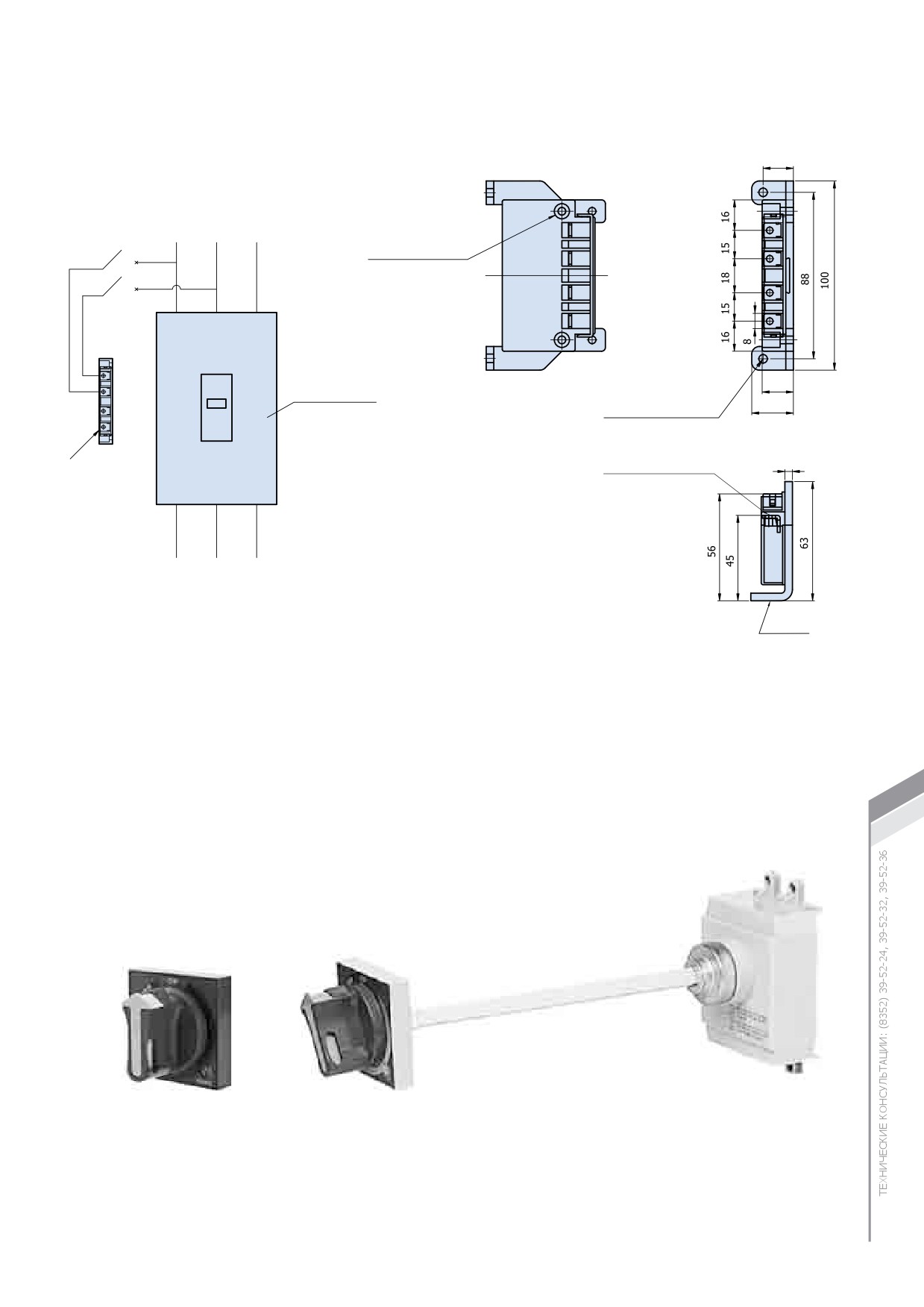

Поворотные рукоятки выключателей подразделя-
(далее «ВО») общей износостойкости выключателя.
ются на стандартные (TFG) и выносные (TFH) (рису-
Контакты сигнализации срабатывания (ALT)
нок А.21, приложения А).
предназначены для дистанционной сигнализации при
Стандартные поворотные рукоятки (TFG) по
срабатывании термомагнитного, независимого или
типу подключения делятся на три типа в зависимости
расцепителя минимального напряжения. Коммута-
от стороны, к которой подведено питание к выключа-
ционная износостойкость контактов (ALT) не меньше
телю: справа, слева и сверху. По способу блокировки
максимально допустимого количества циклов износо-
двери шкафа или другого НКУ стандартные поворот-
стойкости выключателя под нагрузкой.
ные рукоятки (TFG) различаются на четыре типа:

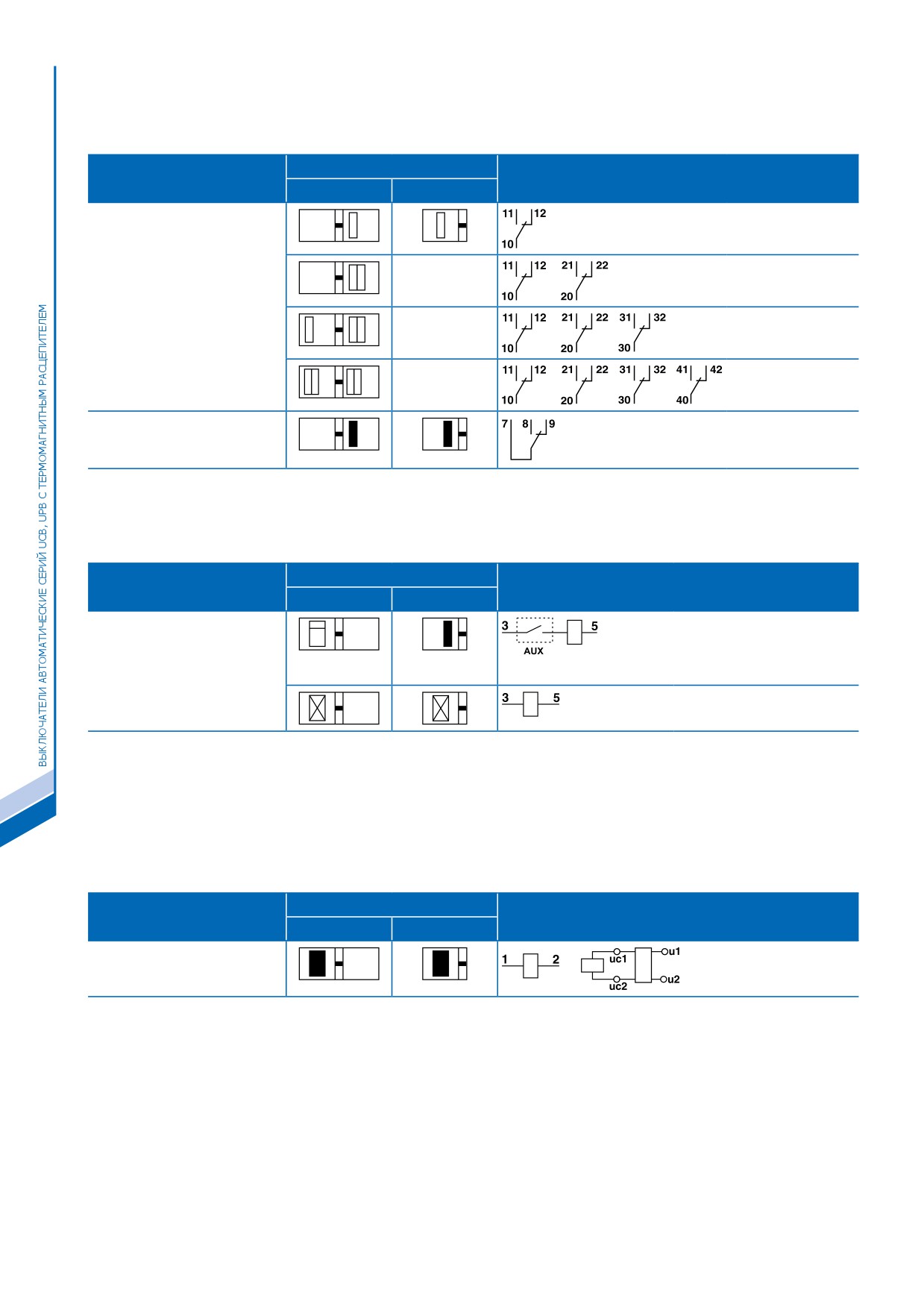

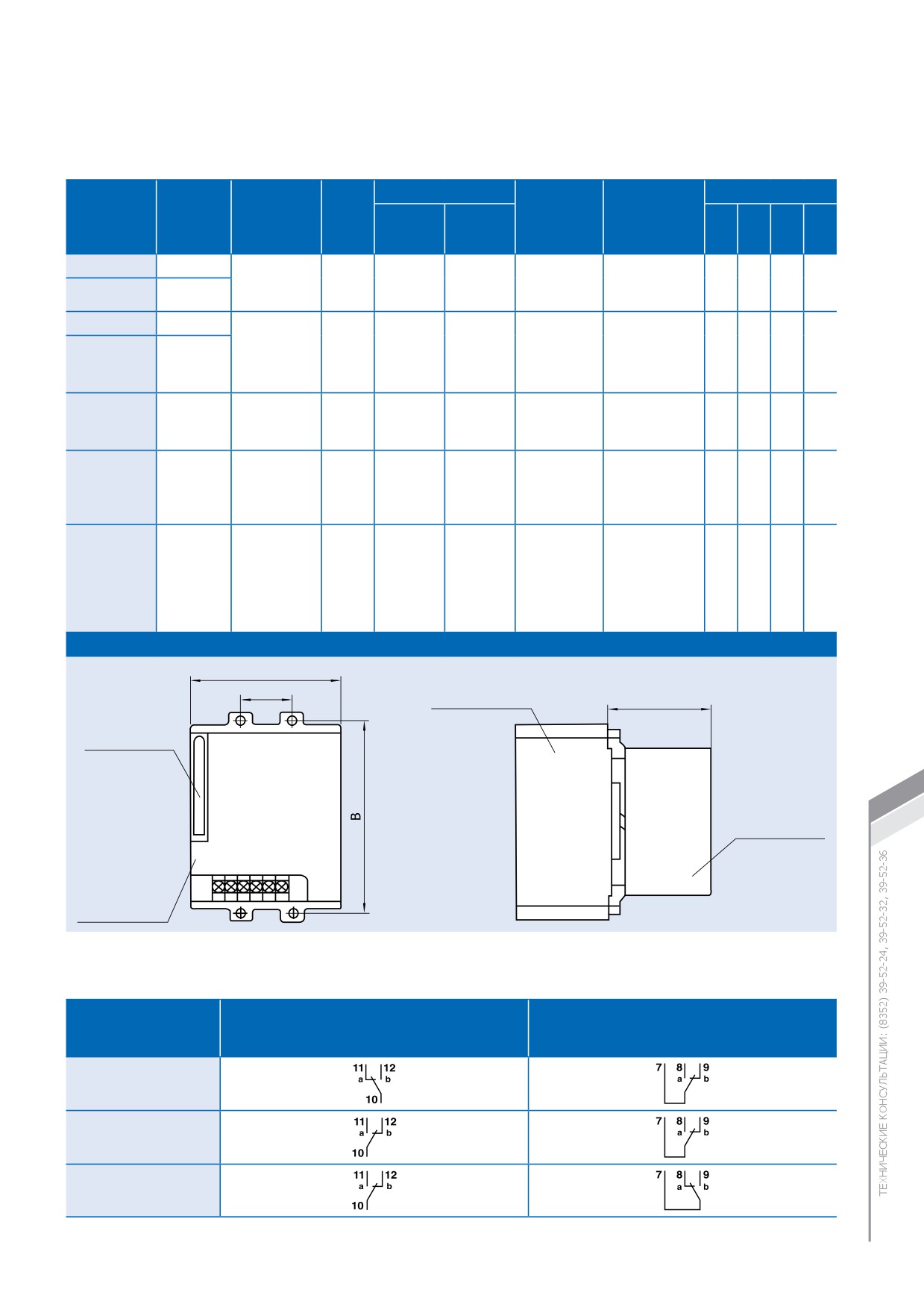

Положение вспомогательных контактов
(AUХ)
OFF OPEN: дверь НКУ можно открыть, когда ру-
и контактов сигнализации срабатывания (ALT) при
коятка TFG находится в положении OFF (ОТКЛ.);
переключении представлено в таблице Б.7 приложе-
OFF OPEN с реверсивной блокировкой: дверь
ния Б. Схема подключения и место для монтажа - на
НКУ можно открыть, когда рукоятка TFG нахо-
рисунках А.1...А.17 приложения А.
дится в положении OFF (ОТКЛ.). Реверсивная
Независимый расцепитель (SHT) служит для
блокировка не позволяет перевести аппарат в
отключения выключателя при подаче на выводы его
положение ON (ВКЛ.) при открытой двери;
катушки напряжения постоянного тока или однофаз-
RESET OPEN: дверь НКУ можно открыть, когда ру-
ного переменного тока частоты 50 и 60 Гц и рассчитан
коятка TFG находится в положении RESET (СБРОС);
для работы при напряжениях, указанных в таблице
RESET OPEN с реверсивной блокировкой: дверь
Б.4 приложения Б.
НКУ можно открыть, когда рукоятка TFG нахо-
Номинальный режим работы независимого рас-
дится в положении RESET (СБРОС). Реверсивная
цепителя - кратковременный. Независимый расцепи-
блокировка не позволяет перевести аппарат в
тель может допустить 10 отключений выключателя
положение ВКЛ. при открытой двери.
подряд с холодного состояния его катушки с паузой

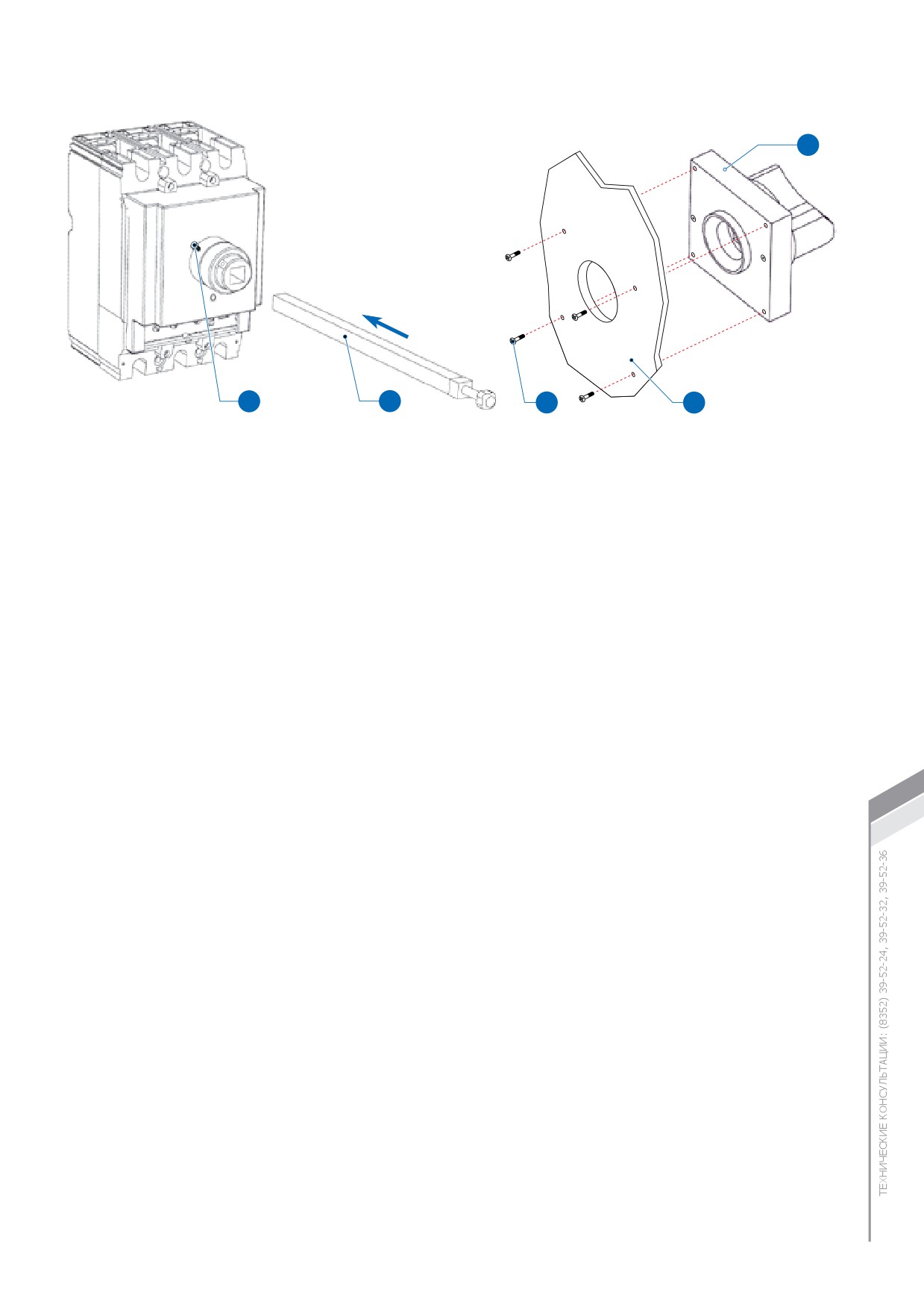

Выносные поворотные рукоятки (TFH) при-
между отключениями 10 с.
меняются, когда выключатель находится на большом
Полное время отключения цепи выключателя при
расстоянии от двери НКУ. Механизм рукоятки распо-
номинальном токе с момента подачи номинального
лагается на лицевой панели выключателя и соединя-
напряжения на выводы катушки независимого расце-
ется с самой рукояткой при помощи вала. Рукоятка
пителя не более 0,05 c, потребляемая мощность не
TFH имеет устройство, позволяющее запереть ее в
превышает 250 ВА на переменном токе и 300 Вт на
положениях «включено» и «отключено».
постоянном токе.

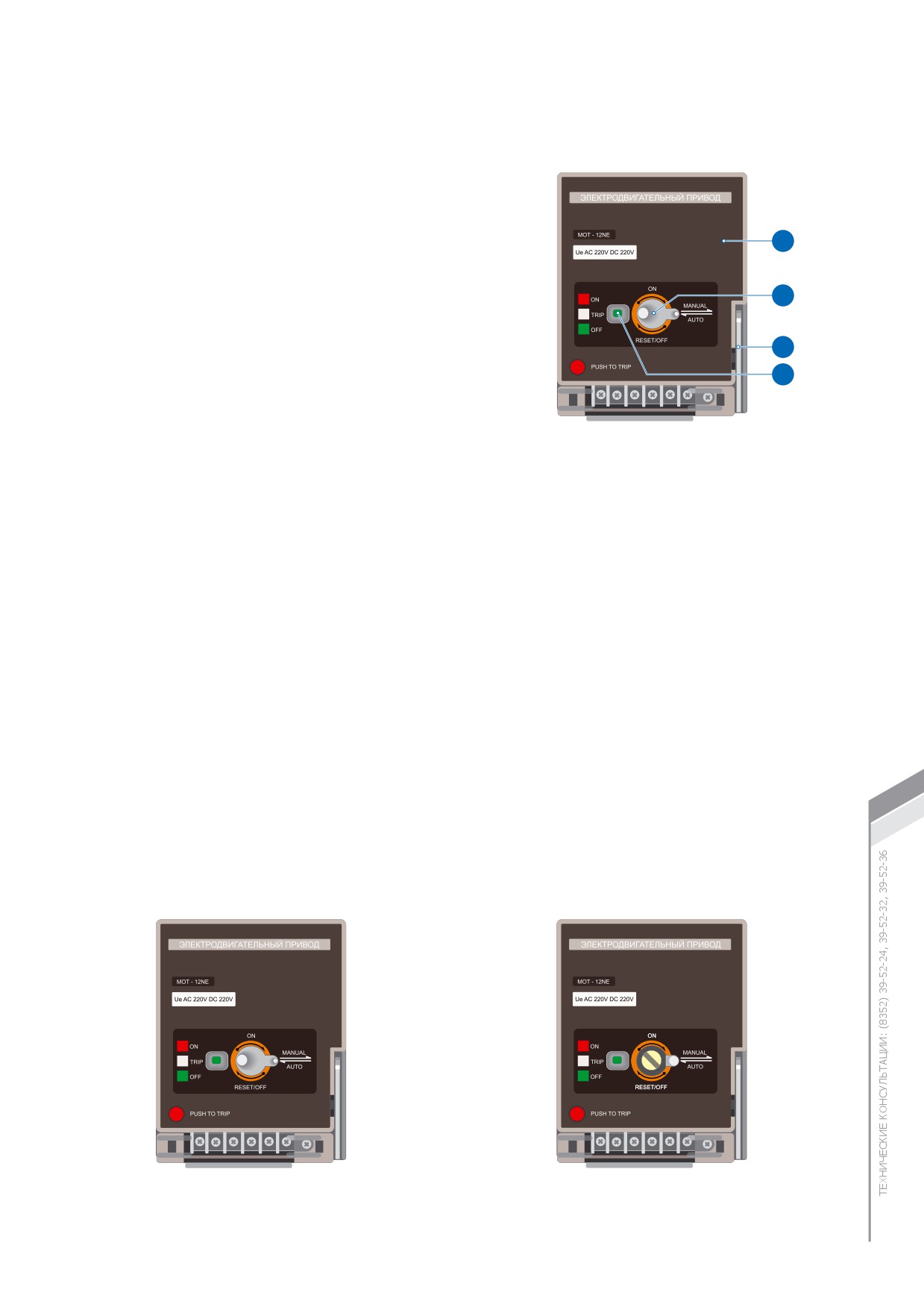

Электродвигательный привод (МОТ) выклю-
Выключатели допускают не менее 10% отключе-
чателей обеспечивает дистанционный взвод выклю-
ний независимым расцепителем (SHT) и расцепите-
чателя после его автоматического отключения при
лем минимального напряжения (UVT) из общего ко-
колебаниях напряжения питания от 0,85 до 1,1 номи-
личества циклов ВО, указанного в таблицах Б.1, Б.2
нального и допускает возможность перехода на ручное
приложения Б.
управление. Электродвигательный привод приводится
Расцепитель минимального напряжения (UVT):
в действие с помощью аппаратов управления (кнопок,
обеспечивает отключение включенного выклю-
ключей управления и т. д.). Номинальный режим рабо-
чателя при напряжении от 0,20 до 0,70 номи-
ты электродвигательного привода - кратковременный,
нального;
допускается 5 операций включения - отключения под-
не производит отключение включенного выключа-
ряд с паузой между операциями не менее 10 с.
теля при напряжении 0,70 номинального и выше;
Ресурс, технические характеристики, размеры и
не препятствует включению выключателя при
коды электродвигательного привода (МОТ) указаны
напряжении 0,85 номинального и выше;

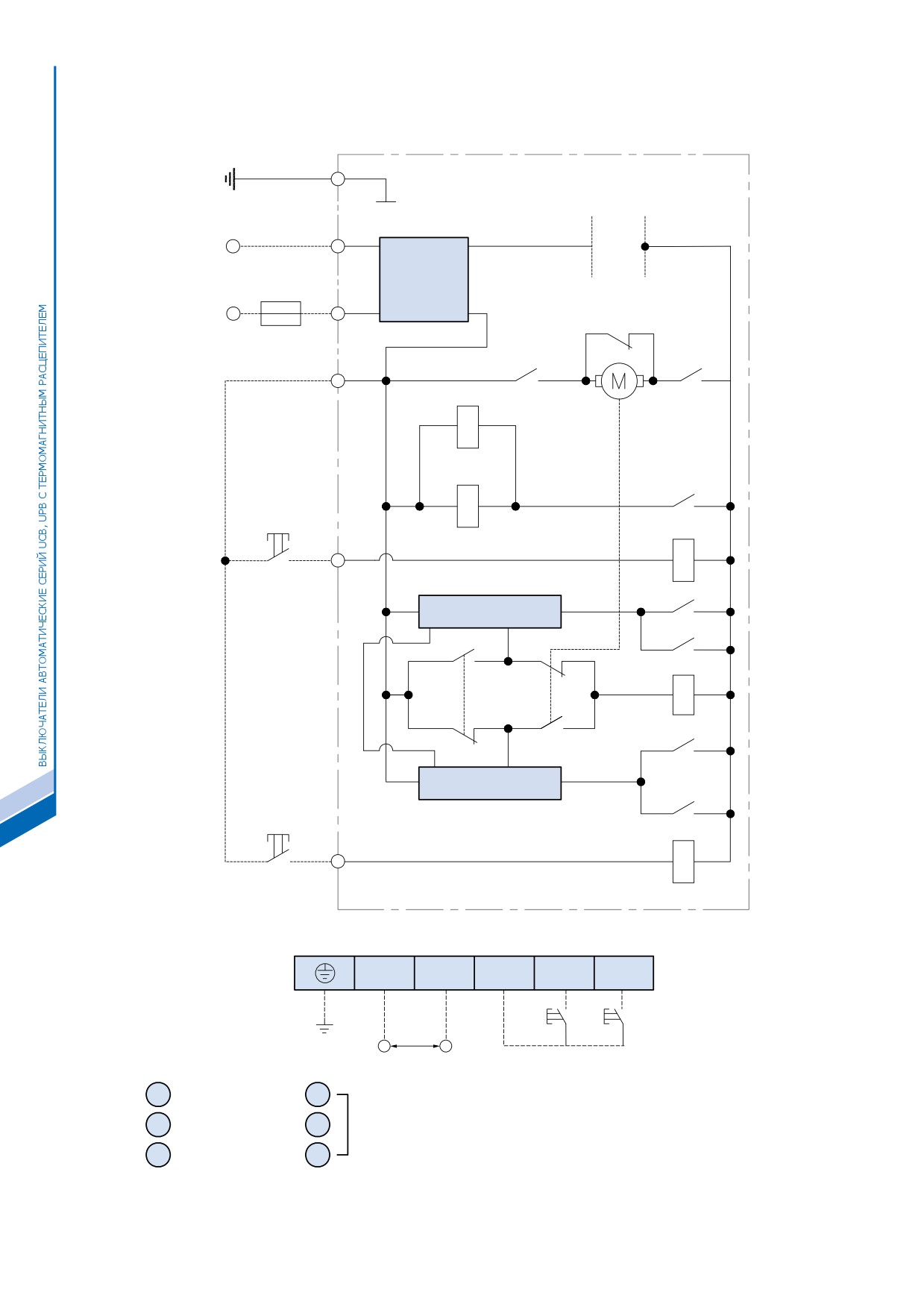

в таблице Б.6 приложения Б, схема подключения на
препятствует включению выключателя при на-
рисунке А.22 приложения А.
пряжении 0,20 номинального и ниже.
Монтажное основание (TDM) крепится на мон-
Расцепитель минимального напряжения
(UVT)
тажной панели НКУ и позволяет легко заменять и об-
рассчитан на напряжения, указанные в таблице Б.5
служивать втычные выключатели, не отсоединяя их.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа
Выводы выключателей или их переходные эле-
работоспособность при прохождении тока (коммута-
менты допускают присоединение внешних прово-
ционная износостойкость) определяются количеством
дников с сечением, указанным в ГОСТ IEC 60947-
циклов ВО без нагрузки и под нагрузкой c испыта-
1-2014. Максимальные размеры проводников,
тельной цепью по ГОСТ IEC 60947-1-2014. Количество
подсоединяемые к клиентским зажимам выключа-
циклов ВО указано в таблицах Б.1, Б.2 приложения Б.
теля, указаны на рисунках А.1…А.16 приложения А.
Выключатели включают и отключают токи, харак-
Подсоединение питания и нагрузки к выключа-
теризующие предельную коммутационную способ-
телю проводится в соответствии с рисунком А.25
ность, указанную в таблицах Б.1, Б.2 приложения Б
приложения А. Варианты присоединения внешних
при номинальной рабочей наибольшей и номиналь-
проводников в зависимости от типоисполнения вы-
ной предельной наибольшей отключающей способ-
ключателя и величины номинального тока приве-
ности без зачистки контактов, смены и ремонта от-
дены на рисунке А.23 приложения А.
дельных частей. Выключатели отключают все токи,
Номинальные рабочие значения механических
меньшие максимального тока короткого замыкания,
ВВФ по ГОСТ 17516-72 для группы механического
указанного в таблицах Б.1, Б.2 приложения Б. Пол-
исполнения М1. Номинальный режим работы вы-
ное время отключения цепи выключателем при то-
ключателей - продолжительный.
ках короткого замыкания не превышает 0,05 с.
Выключатели допускают работу при любом напря-
Выключатели термически и динамически стойки
жении до 1,1 от номинального, указанном в таблицах
во всем диапазоне токов, указанных в таблицах Б.1,
Б.1, Б.2 приложения Б. Работоспособность в обесто-
Б.2 приложения Б.
ченном состоянии (механическая износостойкость) и
Установленный срок службы выключателей 15 лет.
1.3 Состав изделия
Выключатель стационарного исполнения состо-
ключателя стационарного исполнения, втычных
ит из: корпуса, механизма свободного расцепления
контактов, монтажного основания и дополнитель-
и исполнительного органа, контактной системы,
ных сборочных единиц.
максимальных расцепителей тока, дугогаситель-
Дополнительные сборочные единицы (принад-
ной системы, дополнительных сборочных единиц.
лежности), входящие в состав выключателя по за-
Выключатель втычного исполнения состоит из вы-
казу, указаны в таблицах Б.1, Б.2 приложения Б.
1.4 Средства измерения, инструмент и принадлежности
Для технического обслуживания изделия при-
обходимый для контроля и регулировки, подлежит
меняется обычный стандартизированный инстру-
согласованию с изготовителем изделия в зависи-
мент. Объем инструмента и принадлежностей, не-
мости от объема контроля и регулировки.
1.5 Маркировка и пломбирование
Маркировка выключателей содержит следую-
способность; знак обращения на рынке; обозначе-
щие данные: товарный знак предприятия-изготови-
ние стандарта ГОСТ Р 50030.2-2010; технические
теля; типоисполнение выключателя; номинальный
параметры принадлежностей, а именно напряже-
ток; частота тока; категория применения; номи-
ние и частота электродвигательного привода, на-
нальное импульсное выдерживаемое напряжение;
пряжение и частота независимого расцепителя,
номинальное напряжение изоляции; знак пригод-
напряжение и частота расцепителя минимального
ности к разъединению; номинальное рабочее на-
напряжения; дата изготовления (месяц, год); за-
пряжение; предельная наибольшая отключающая
водской номер.
способность; рабочая наибольшая отключающая
1.6 Упаковка
Маркировка тары по ГОСТ
14192-96. Транс-
Упаковка выключателей выполнена по ГОСТ
портная тара имеет предупредительные зна-
23216-78 для условий хранения и транспортиро-
ки:
«Хрупкое. Осторожно»,
«Верх»,
«Беречь от
вания и допустимых сроков сохраняемости, ука-
влаги». Маркировка наносится несмываемой
занных в разделе 5 настоящего руководства. При
краской по трафарету или типографским спосо-
транспортировании в контейнерах дополнительно
бом.
учитываются требования ГОСТ 20259-80.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Использование по назначению
2.1 Эксплуатационные ограничения
Возможность работы выключателя в условиях,
номинальный ток и должно быть не более
отличных от указанных в настоящем руководстве,
уставки по току срабатывания максимальных
технические характеристики выключателей и меро-
расцепителей тока в зоне токов короткого за-
приятия, которые должны выполняться при их экс-
мыкания;
плуатации в этих условиях, согласовываются между
при необходимости в условиях эксплуатации
предприятием-изготовителем и потребителем.
периодически включать и отключать выклю-
ДОПУСКАЕТСЯ:
чатель 6 раз подряд с паузами, не менее ука-
выключатели переменного тока частоты 50 Гц
занных в ГОСТ Р 50030.2-2010.
эксплуатировать в электрических цепях с ча-
НЕ ДОПУСКАЕТСЯ:
стотой 60 Гц, выключатели переменного тока
эксплуатация выключателей постоянного тока
частоты 60 Гц - в электрических цепях с ча-
при параллельном соединении полюсов одно-
стотой 50 Гц;
го выключателя;
эксплуатация выключателей в повторно-кра-
эксплуатация трехполюсных выключателей с
тковременном режиме при протекании по их
защитой от замыканий на землю при после-
полюсам тока, среднеквадратичное значение
довательном соединении трех полюсов одного
каждого из которых не больше номинально-
выключателя;
го тока максимального расцепителя, а ампли-
эксплуатация выключателей со снятым термо-
тудное значение не превышает семикратный
магнитным расцепителем.
2.2 Подготовка выключателя к использованию
Перед монтажом выключателя необходимо убе-
аппарат не должен иметь трещин и других
диться, что технические данные, комплектность
повреждений;
выключателя и дополнительных сборочных единиц
на выводах не должно быть конденсата;
соответствуют заказу.
сопротивление изоляции должно быть больше
Перед началом работы с выключателем необхо-
5 МОм;
димо выполнить следующие проверки:
клиентские зажимы должны быть затянуты
на выводах не должно быть пыли, металличе-
с моментом затяжки, указанным на рисунках
ских предметов и т.д.;
А.1...А.16 приложения А.
2.3 Меры безопасности при подготовке изделия
Необходимо соблюдать момент затяжки кли-
ентских зажимов, указанный на рисунках А.1…А.16
приложения А. Недостаточная затяжка может вы-
звать перегрев. Излишняя затяжка может вызвать
поломку винтов и частей зажима. Не нужно при-
Клица
кладывать излишнее усилие при подсоединении
проводников к выводам аппарата, так как это мо-
жет вызвать деформацию выводов выключателя.
Не нужно наносить смазку на главные выводы
аппарата, так как смазка может вызвать ослабле-
ние затяжки винтов, приводящее к перегреву.
Во избежание короткого замыкания, необходи-
мо изолировать открытые токопроводящие части с
помощью межполюсной перегородки, крышки вы-
водов, изоляционной трубки или изоленты.
Необходимо закрепить все параллельные про-
водники одной клицей, так как ток короткого за-
мыкания может вызвать значительные электро-
магнитные силы, воздействующие на проводники
(рисунок 1). Расстояние от выключателя до клицы
определяется размером В2 на рисунке А.24 прило-
жения А.

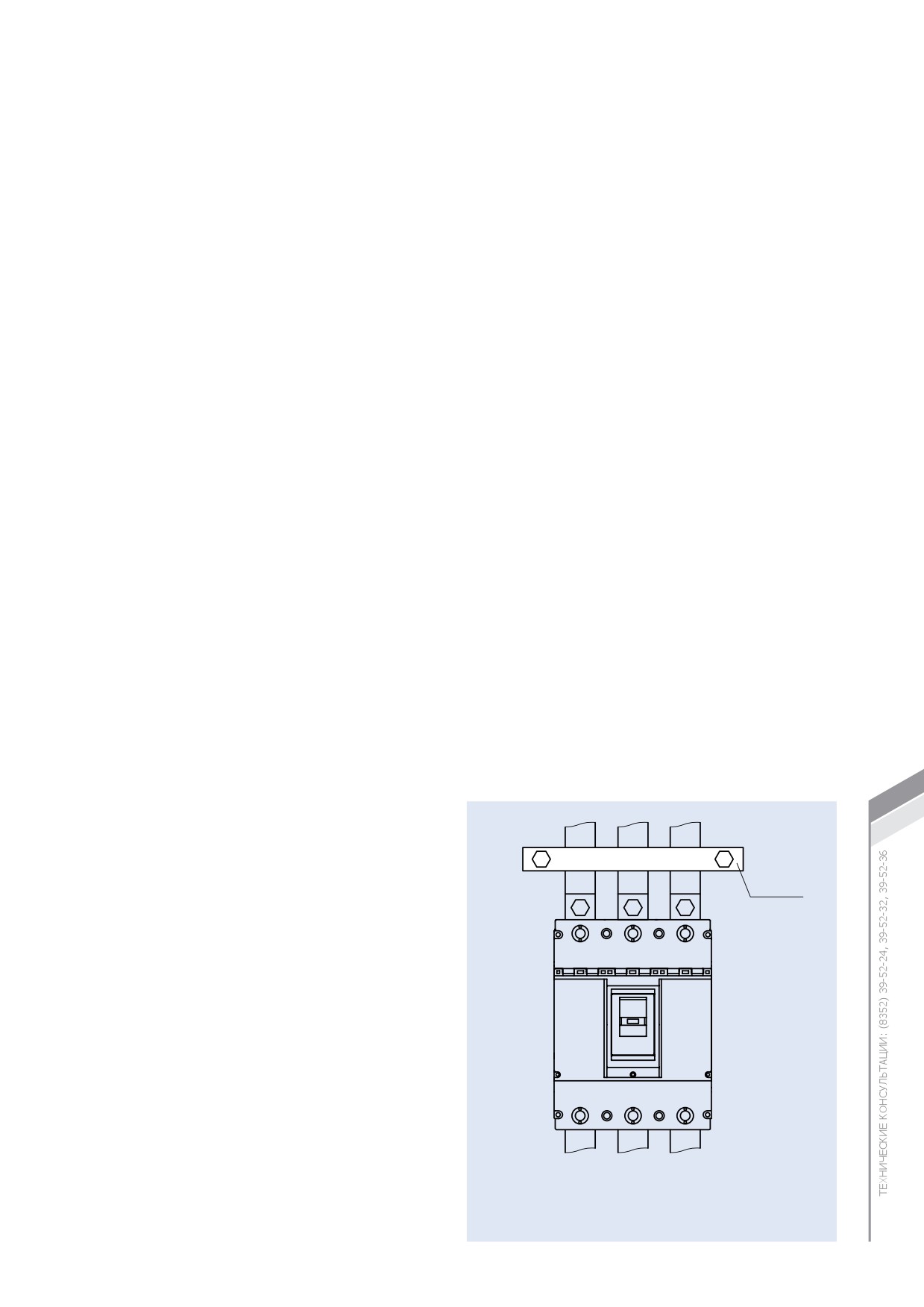

Рисунок 1 - Закрепление параллельных
проводников клицей
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Использование по назначению
ВНИМАНИЕ! Необходимо строго соблюдать
парат для его защиты. При этом нельзя закрывать
схему подключения автоматического выключателя
выводы аппарата полностью, чтобы не препятство-
дифференциального тока. Если аппарат подклю-
вать выпуску газов, образующихся при отключени-
чен к сети выводами со стороны нагрузки, то ток
ях тока. В противном случае может понизиться от-
через него будет протекать даже после срабатыва-
ключающая способность (Icu, Ics).
ния, что вызовет повреждение расцепителя.
Нельзя снимать черную изоляционную пласти-
Если ожидаются удары и вибрации, необходимо
ну, находящуюся сзади выключателя. В противном
установить выключатель на виброизолятор. Перед
случае, ухудшатся изоляционные свойства и не бу-
выполнением работ, связанных с резкой металла
дет обеспечиваться безопасность.
или образованием пыли, необходимо накрыть ап-
2.4 Указания по эксплуатации
Перед эксплуатацией выключателя необходимо
Стандартные условия эксплуатации для нормаль-
перевести рукоятку в положение OFF, затем в поло-
ной работы выключателя приведены в таблице 1.
жение ON. Для проверки срабатывания выключа-
теля необходимо нажать кнопку PUSH TO TRIP, по-
Таблица 1 - Стандартные условия эксплуатации
сле чего рукоятка переходит в положение (TRIP).
Чтобы возобновить работу устройства после сра-
Температура
От минус 5 до плюс 40 ºС
окружающего
при среднесуточной температуре
батывания, переведите рукоятку в положение OFF,
воздуха
плюс 35 ºС
затем в положение ON. Обозначения положений
рукоятки указаны на рисунке 2.
Относительная
45-85%
влажность воздуха
Вибрации и удары
Без чрезмерных вибраций и ударов
Не допускайте повисания устройства на токове-
Высота над
дущих шинах или проводах.
До 2000 м
уровнем моря
Не пытайтесь вскрыть или модифицировать
Без излишней концентрации
устройство.
Атмосфера
водяных и масляных паров, дыма,
При монтаже используйте провода и шины соот-
пыли, солей и коррозийных веществ
ветствующих сечений.
Не подвергайте выключатель воздействию кор-
розийных газов. Атмосфера не должна содержать
Во избежание повреждения при транспорти-
опасных примесей, включая серу, аммиак и т.п. Не
ровке не роняйте выключатель и не допускайте
подвергайте выключатель длительному воздей-
ударов по его корпусу. Необходимо переносить
ствию влажной атмосферы и воздействию прямого
выключатель, взявшись за корпус. Не беритесь за
солнечного света. Храните аппарат при температу-
шины, присоединенные к главным выводам, или за
ре от минус 20 до плюс 60 ºС при отсутствии пыли
кабели вспомогательных устройств, или за места,
и влаги. При хранении аппарата рукоятка должна
указанные на рисунке 3.
находиться в положении OFF.
Если выключатель автоматически отклю-
чается, то устраните причину перед началом
работы.
l ON (ВКЛ.)
TRIP (СРАБОТАЛ)
O OFF (ВЫКЛ.)
PUSH TO TRIP
(кнопка проверки
срабатывания)

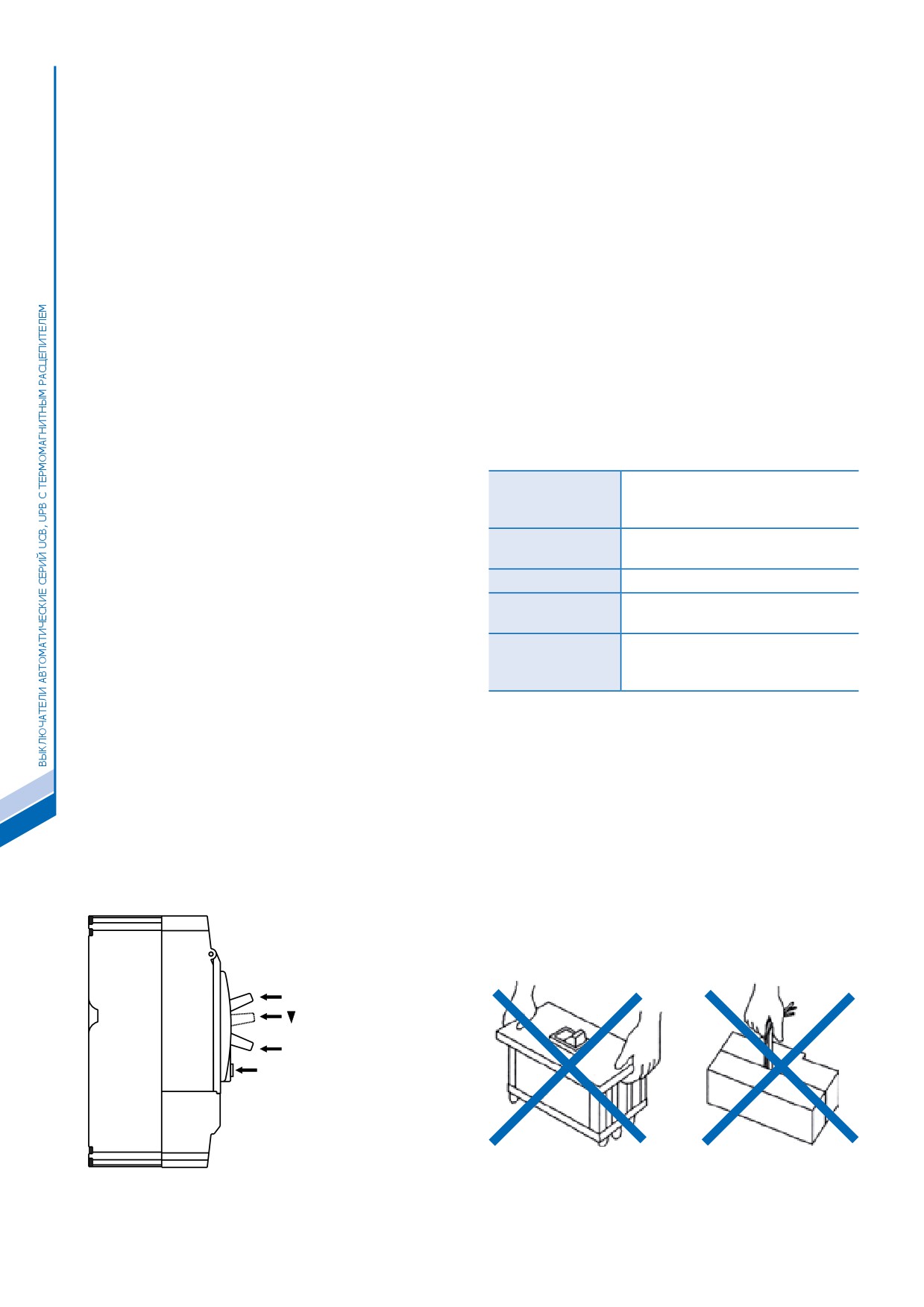

Рисунок 2 - Положения рукоятки

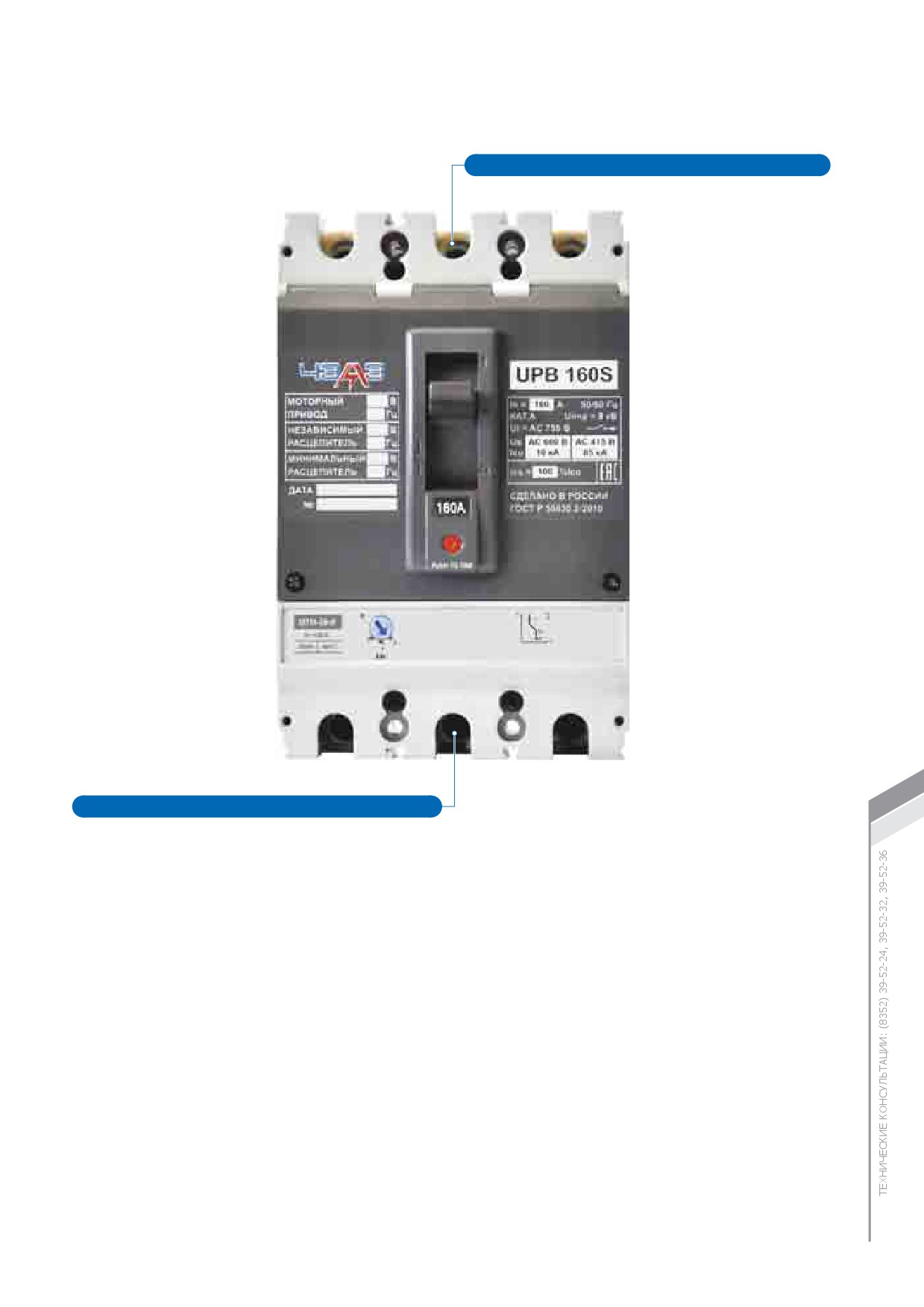

Рисунок 3 - Запрещенные способы
выключателя
переноски выключателя
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Электродвигательный привод (МОТ)
Меры безопасности
Не прикасайтесь к токоведущим контактам.
Не допускайте короткого замыкания контактов
«Power 1» (P1) с «Power 2» (P2). Это может привести
к поражению электрическим током или возгоранию.
1
Для электродвигательных приводов с напряже-
нием DC 24 В не следует проводить испытания на
выдерживаемое напряжение.
2
Не проводите испытания на выдерживаемое
напряжение на контактах S1, S2, S4.
Испытание на выдерживаемое напряжение про-
3
водить между P1, P2 и заземлением.
4
Техническое обслуживание
Раз в год следует проверять затяжку крепежа и
проводить проверку функционирования.
Указания по эксплуатации
1 - электродвигательный привод;
2 - микропереключатель;
Общий вид панели электродвигательного при-
3 - рукоятка для ручного управления;
вода представлен на рисунке 4.
4 - состояние главных контактов выключателя
Автоматическое управление:
Рисунок 4 - Общий вид передней панели
установите переключатель в положение AUTO
электродвигательного привода
(рисунок 5), тогда автоматически включается
внутреннее питание;
частота оперирования должна быть менее 60
Ручное управление:
операций в час;
установите переключатель в положение AUTO
состояние главных контактов выключателя
(рисунок 5), тогда автоматически включается
отображается на лицевой панели (позиция 4,
внутреннее питание;
рисунок 4);
установите переключатель в положение MANUAL
электродвигательный привод может созда-
и вставьте рукоятку ручного управления (пози-
вать помехи для оборудования связи, нахо-
ция 3, рисунок 4) в гнездо на моторном приводе
дящегося рядом из-за внутреннего источника
(рисунок 6) и поверните и ее по часовой стрелке;
питания;
рукоядку надо повернуть на 180° по часовой
пожалуйста, не подавайте входные сигна-
стрелке для безопасной работы микропере-
лы включения/выключения одновременно во
ключателя;
время автоматического режима работы;
верните рукоятку ручного управления после
если выключатель оснащен расцепителем ми-
операции на место;
нимального напряжения (UVT), то подайте на
установите переключатель обратно в положе-
UVT номинальное напряжение перед управле-
ние AUTO (рисунок 5).
нием электродвигательным приводом.
Рисунок 5 - Установка переключателя в
Рисунок 6 - Установка переключателя в
положение AUTO
положение MANUAL и гнездо для ручного
управления электродвигательным приводом
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Использование по назначению
1
1 - межполюсная перегородка

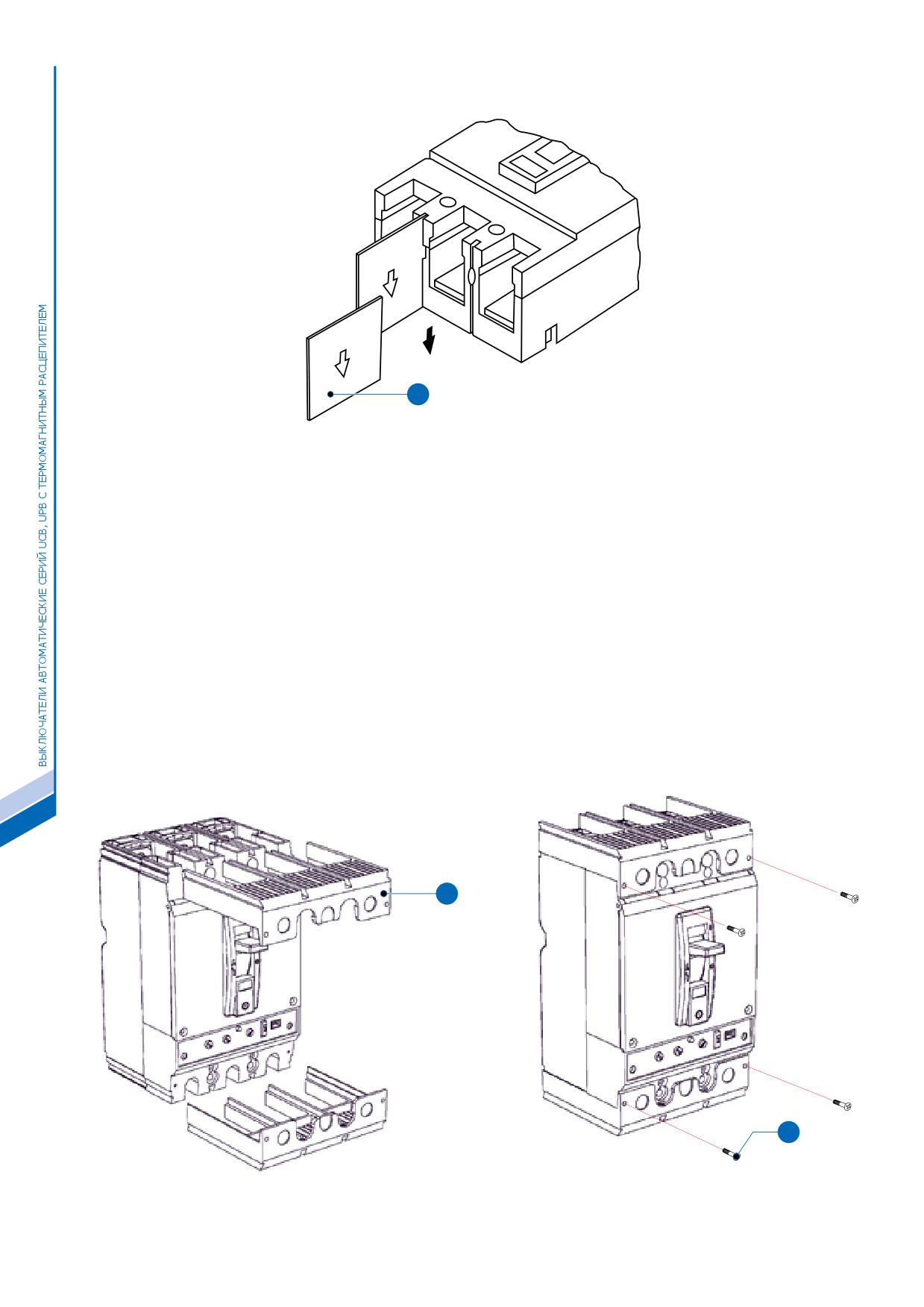

Рисунок 7 - Установка межполюсных перегородок
Установка межполюсных перегородок
Сборка выносной поворотной рукоятки (TFH)
Установка межполюсных перегородок прово-
Сборка выносной поворотной рукоятки (TFH)
дится в соответствии с рисунком 7 на верхние и
проводится согласно рисунку 9: вал (позиция 2)
нижние выводы выключателя.
устанавливается в отверстие согласно направле-
нию указателя, а рукоятка (позиция 5) устанавли-
Установка крышек выводов (TCF)
вается на дверь НКУ (позиция 4) с помощью винтов
Установка крышек выводов на выключатель
(позиция 3).
проводится в соответствии с рисунком 8.
1
2
1 - крышка выводов; 2 - винты для установки, идущие в комплекте с крышкой выводов
Рисунок 8 - Схематическое изображение установки крышек выводов (TCF)
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5
1
2
3
4
1 - фиксатор вала; 2 - вал рукоятки; 3 - винты в комплекте с рукояткой; 4 - дверь НКУ; 5 - рукоятка
Рисунок 9 - Сборка выносной поворотной рукоятки (TFH)
Расцепитель минимального напряжения (UVT)
Указания по эксплуатации
Меры безопасности
Используйте расцепитель минимального напря-
Не прикасайтесь к токоведущим контактам. Это
жения только совместно с контроллером, идущим
может привести к удару электрическим током.
в комплекте, иначе катушка UVT может быть по-
вреждена. Используйте контроллер для UVT в цепи
с напряжением, соответствующем указанному на-
пряжению на этикетке, иначе контроллер для UVT
может быть поврежден.
К клеммам UC1, UC2 контроллера для UVT не-
обходимо подсоединять провода от UVT в соответ-
ствии с рисунком А.19 приложения А (используют-
ся провода vw-1, 22AWG (0,324 мм2 × 700 мм).
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Техническое обслуживание
Смонтированный аппарат следует регулярно
Первая проверка выполняется через месяц
проверять. Это позволит поддерживать его
после установки по 2.2 настоящего руководства.
в исправном состоянии и предотвратить
Дальнейшая периодичность проверки указана в
непредвиденные аварии.
таблице 2.
Таблица 2 - Периодичность проверки выключателей
Условия эксплуатации
Периодичность проверки после монтажа
Нормальные
Пыль и влага отсутствуют
• первые 10 лет: 1 раз в 2-3 года
более 10 лет: 1 раз в год
более 15 лет: 1 раз в 6 месяцев
Пыль присутствует, коррозийные газы
первые 10 лет: 1 раз в год
отсутствуют
более 10 лет: 1 раз в 6 месяцев
более 15 лет: 1 раз в месяц
Плохие
Сернистый газ, соляные и водяные пары
• первые 5 лет: 1 раз в 6 месяцев
более 5 лет: 1 раз в месяц
Высокая концентрация коррозийных газов
• 1 раз в месяц
4 Текущий ремонт и устранение неисправностей
Выключатели ремонту не подлежат.
Возможные неисправности и способы их
Устранение неисправностей следует произво-
устранения указаны в таблице Б.8 приложения Б.
дить только при отключенном выключателе. Дей-
ствия после аварийного отключения:
аппаратом можно пользоваться, если отсут-
ствует загрязнение продуктами горения дуги
и признаки повреждения;
если отверстия для выпуска продуктов горе-
ния дуги обуглены, измерить сопротивление
изоляции. Аппаратом можно пользоваться,
если сопротивление изоляции при испыта-
тельном напряжении мегаомметра 2500 В пре-
вышает 5 МОм, и при подаче испытательного
напряжения не происходит пробоя изоляции и
чрезмерного нагрева выводов;
аппарат подлежит замене, если обуглилась
его рукоятка или оплавились металлические
детали.
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Транспортирование и хранение
Условия транспортирования и хранения вы-
По согласованию с потребителем могут быть
ключателей и допустимые сроки сохраняемости
установлены другие, отличные от приведенных в
до ввода в эксплуатацию должны соответствовать
таблице 3, условия транспортирования, хранения
указанным в таблице 3.
и допустимые сроки сохраняемости.
Таблица 3 - Условия транспортирования и хранения выключателей
Обозначение условий транспортирования в
Обозначение
Допустимые сроки
части воздействия
условий
сохраняемости
Виды поставок
механических
климатических факторов
хранения по
в упаковке
факторов по
таких, как условия
ГОСТ 15150-69
поставщика, годы
ГОСТ 23216-78
хранения по ГОСТ 15150-69
Внутри страны
(кроме районов
Крайнего Севера и
С
5(ОЖ4)
2(С)
2
труднодоступных по
ГОСТ 15846-2002)
Внутри страны в районы
Крайнего Севера и
Ж
5(ОЖ4)
2(С)
2
труднодоступные по
ГОСТ 15846-2002
Экспортные в
макроклиматические
С
5(ОЖ4)
2(С)
2
районы с умеренным
климатом
Экспортные в
макроклиматические
Ж
6(ОЖ2)
3(Ж3)
2
районы с тропическим
климатом
6 Утилизация
Выключатель после окончания срока службы
Опасных для здоровья людей и окружающей
подлежит передаче организациям, которые пере-
среды веществ и материалов в выключателях не
рабатывают черные и цветные металлы.
имеется.
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
2P
3P
4P
Винт M8
(Стандартный момент
Крепежное
Крепежное
Крепежное
затяжки: 9,8-11,8 Н м)
отверстие
отверстие
отверстие
24
Винт M4 × 0,7
(Стандартный момент
затяжки: 1,45-1,95 Н м)
37
30
60
30
30
30
15
22
6,5
60
90
45
10
60
120
84,5
[Подсоединяемый проводник]
[Вывод аппарата]
24
9
17,4
Болт с головкой с внутр.
шестигранником M8 × 25
17
(Макс.)
(Стандартный момент
затяжки: 9,8-11,8 Н м)
[Сверление отверстий для монтажа]
[Вырез в панели]
2P
3P
4P
2P
3P
4P
4P
3P
2P
15
30
30
30
15
44
59
88
118
M4 × 0,7
26
(Стандартный момент
затяжки: 1,45-1,95 Н м)
под рычаг управления
под рычаг управления и кнопку проверки срабатывания
(общая высота
(общая высота выключателя: 60 мм)
выключателя: 64 мм)
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
В 2-полюсных выключателях все принадлежности для сигнализации
Слева
Справа
устанавливаются слева.
UVT работает от напряжения постоянного тока. Переменное напряжение
Рычаг
выпрямляется в контроллере UVT.
Рисунок А.1 - Габаритные и установочные размеры стационарных выключателей UCB100R
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Съемная часть]
[Moнтажное основание]
Гайка M5
+пружинная шайба
Винт M5×20
41
+плоская шайба
+пружинная шайба
+плоская шайба
(Стандартный момент
94
Гайка M5 +пружинная шайба
(Стандартный момент
21
затяжки: 1,95-2,9 Н м)
60
+плоская шайба
затяжки: 1,95-2,9 Н м)
30
(Стандартный момент
затяжки: 1,95-2,9 Н м)
6
Гайка M6 +пружинная шайба
+плоская шайба
2
(Стандартный момент
затяжки: 3,9-4,9 Н м)
23,5
81
2
105,5
26,5
[Вырез в панели]
[Сверление отверстий
[Подсоединяемый проводник]
для монтажа]
97
30
80
4 отв. Ø5,5
A
26(Макс.)
Ø6,5
B
* А - Вырез для подключения шин; В - Вырез для подключения аксессуаров для сигнализации.
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
В 2-полюсных выключателях все принадлежности для сигнализации
Слева
Справа
устанавливаются слева.
UVT работает от напряжения постоянного тока. Переменное напряжение
Рычаг
выпрямляется в контроллере UVT.
Рисунок А.2 - Габаритные и установочные размеры втычных выключателей UCB100R
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
2P, 3P
4P
Винт M8
(Стандартный момент
затяжки: 9,8-11,8 Н м)
24
23
Винт M4×0,7
крепежный винт
(Стандартный момент
затяжки: 1,45-1,95 Н м)
37
30
30
30
30
30
10
48
90
120
55
10
60
84,5
[Подсоединяемый проводник]
[Вывод аппарата]
Ø9
18
24
Болт с головкой с внутр.
шестигранником M8×25
17
(Макс.)
(Стандартный момент
затяжки: 9,8-11,8 Н м)
[Сверление отверстий для монтажа]
[Вырез в панели]
4P
3P
3P
4P
3P
4P
44
30
30
30
25
88
118
M4
(Стандартный момент
под рычаг управления
под рычаг управления и
затяжки: 1,45-1,95 Н м)
(общая высота
кнопку проверки срабатывания
выключателя: 66 мм)
(общая высота выключателя: 60 мм)
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
В 2-полюсных выключателях все принадлежности для сигнализации
Слева
Справа
устанавливаются слева.
UVT работает от напряжения постоянного тока. Переменное напряжение
Рычаг
выпрямляется в контроллере UVT.
Рисунок А.3 - Габаритные и установочные размеры стационарных выключателей UCB100Н
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Съемная часть]
[Монтажное основание]
Гайка M5
Винт M5 × 20
Гайка M5
+пружинная шайба
+пружинная шайба
+пружинная шайба
+плоская шайба
+плоская шайба
+плоская шайба
(Стандартный момент
(Стандартный момент
(Стандартный момент
затяжки: 1,95-2,9 Н м)
затяжки: 1,95-2,9 Н м)
затяжки: 1,95-2,9 Н м)
Гайка M6
+пружинная шайба
+плоская шайба
(Стандартный момент
затяжки: 3,9-4,9 Н м)
[Вырез в панели]
[Сверление отверстий для монтажа]
[Подсоединяемый проводник]
4 отв. Ø5,5
Ø6,5
* А - Вырез для подключения шин; В - Вырез для подключения аксессуаров для сигнализации.
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
В 2-полюсных выключателях все принадлежности для сигнализации
Слева
Справа
устанавливаются слева.
UVT работает от напряжения постоянного тока. Переменное напряжение
Рычаг
выпрямляется в контроллере UVT.
Рисунок А.4 - Габаритные и установочные размеры втычных выключателей UCB100H
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
3P
4P
97
Винт M8
23
23
Крепежное
Крепежное
(Стандартный момент
отверстие
отверстие
затяжки: 9,8-11,8 Н м)
24
Ø11
7
44,5
Винт M4×0,7
(Стандартный
момент затяжки:
35,5
23
1,45-1,95 Н м)
4
35
35
35
12
8
70
52,5
55
105
140
11
60
11
23
84
35
35
35
[Вывод аппарата]
[Подсоединяемый проводник]
[с удлиненными зажимами]
*опция
9
24
25
Болт с головкой с внутр.
шестигранником М8х25
23(Макс.)
(Стандартный момент
затяжки: 9,8-11,8 Н м)
42
4
[Сверление отверстий для монтажа]
[Вырез в панели]
4P
3P
4P
3P
3P
4P
35
26
103
51,5
138
M4×0,7
(Стандартный момент
под рычаг управления
под рычаг управления и кнопку
затяжки: 1,45-1,95 Н м)
(общая высота выключателя: 64 мм)
проверки срабатывания
(общая высота выключателя: 60 мм)
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
UVT работает от напряжения постоянного тока. Переменное напряжение
Слева
Справа
выпрямляется в контроллере UVT.
Рычаг
Рисунок А.5 - Габаритные и установочные размеры стационарных выключателей UCB250R
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Moнтажное основание]
Гайка M5+пружинная шайба+плоская шайба
(Стандартный момент затяжки: 1,95-2,9 Н м)
Винт M5+пружинная шайба+плоская шайба
(Стандартный момент затяжки: 1,95-2,9 Н м)
25,5
28,5
70
112
[Съемная часть]
Гайка M8+пружинная шайба
+плоская шайба
(Стандартный момент
затяжки: 9,8-11,8 Н м)
24,7
77,5
57,5
Макс. ширина с подключенными
28
25,5
проводниками: 25 мм
[Сверление отверстий для монтажа]
Монтажный уголок
25×25×3
45
Ø6 (отверстие для CBM 20C 2/5)
25
12
15-0,2
Ø6
70
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
UVT работает от напряжения постоянного тока. Переменное напряжение
Слева
Справа
выпрямляется в контроллере UVT.
Рычаг
Рисунок А.6 - Габаритные и установочные размеры втычных выключателей UCB250R
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
97
3P
4P
Винт M8
23
23
Крепежное
Крепежное
(Стандартный момент
отверстие
отверстие
затяжки: 9,8-11,8 Н м)
24
4
Ø11
23
Винт M4×0,7
(Стандартный
момент затяжки:
44,5
1,45-1,95 Н м)
45
35
35
35
35
35
10
48
105
140
55
Ø11
23
10
60
35
35
35
84,5
[Подсоединяемый проводник]
[Вывод аппарата]
[с удлиненными зажимами] *опция
Ø9
23
24
22
(Макс.)
Болт с головкой с внутр.
42
4
шестигранником M8×25
(Стандартный момент
затяжки: 9,8-11,8 Н м)
[Сверление отверстий для монтажа]
[Вырез в панели]
4P
3P
4P
3P
3P
4P
35
35
35
51,5
25
103
138
M4 резьбовое отверстие
(Стандартный момент
под рычаг управления
под рычаг управления и кнопку проверки
затяжки: 1,45-1,95 Н м)
(общая высота выключателя: 66 мм)
срабатывания
(общая высота выключателя: 66 мм)
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
UVT работает от напряжения постоянного тока. Переменное напряжение
Слева
Справа
выпрямляется в контроллере UVT.
Рычаг
Рисунок А.7 - Габаритные и установочные размеры стационарных выключателей
UCB160H, UCB160L, UCB250Н
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Съемная часть]
Гайка M5
Винт M5
[Moнтажное основание]
+пружинная шайба
+пружинная шайба
+плоская шайба
+ плоская шайба
(Стандартный момент
(Стандартный момент
затяжки: 1,95-2,9 Н м)
затяжки: 1,95-2,9 Н м)
Винт M8+пружинная шайба
+плоская шайба
(Стандартный момент
затяжки: 9,8-11,8 Н м)
25,5
Макс. ширина с
28,5
подключенными
70
28
25,5
проводниками: 25 мм
112
24,7
77,5
57,5
[Сверление отверстий для монтажа]
Монтажный уголок
25×25×3
45
Ø6 (отверстие для CBM 20C 2/5)
25
12
15
-0,2
Ø6
70
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* AXT представляет собой комбинацию AUX и ALT.
UVT работает от напряжения постоянного тока. Переменное напряжение
Слева
Справа
выпрямляется в контроллере UVT.
Рычаг
Рисунок А.8 - Габаритные и установочные размеры втычных выключателей
UCB160H, UCB160L, UCB250Н
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
2P, 3P
4P
143
202
84
12,5
59
59
12,5
12,5
59
59
59
12,5
8
37
44
44
4
40
40
51
51
Винт M6
(Стандартный момент
затяжки: 3,9-4,9 Н м)
15
25
25
25
25
25
25
25
2
44
44
44
44
44
83
7
140
185
95
110
115,5
80
145
[Подсоединяемый проводник]
[Вывод аппарата]
30,5
Болт с головкой с внутр.
Ø11
шестигранником M8×30
(Стандартный момент
затяжки: 9,8-11,8 Н м)
30(Макс.)
[Сверление отверстий для монтажа]
[Вырез в панели]
4P
2P, 3P
44
95
112
54
2P, 3P(143)
4P(188)
под рычаг управления под рычаг управления и
кнопку проверки срабатывания
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* UVT работает от напряжения постоянного тока. Переменное напряжение
выпрямляется в контроллере UVT.
Слева
Справа
Рычаг
Рисунок А.9 - Габаритные и установочные размеры стационарных выключателей
UCB400R, UCB400H
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Сверление отверстий для монтажа]
Винт М8
(Стандартный момент
затяжки: 9,8-11,8 Н м)
Монтажный уголок
Суппорт
45
15
Винт М5
(Стандартный момент
затяжки: 1,95-2,9 Н м)
Ø6
Ø9
113
71,5
10
60
[Moнтажное основание]
[Съемная часть]
60
22
Макс. ширина с подключенными
проводниками: 35 мм
Винт М10
90
(Стандартный момент
140
затяжки: 15,5-22 Н м)
18
46,5
35
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* UVT работает от напряжения постоянного тока. Переменное напряжение
выпрямляется в контроллере UVT.
Слева
Справа
Рычаг
Рисунок А.10 - Габаритные и установочные размеры втычных выключателей
UCB400R, UCB400H
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
2P, 3P
4P
84
210
280
8
34,5
70
70
70
70
70
6
75
75
58
58
Винт M6
(Стандартный момент
затяжки: 3,9-4,9 Н м)
4
40
40
8
34,5
15
70
70
95
110
115,5
80
145
[Вывод аппарата]
[Подсоединяемый проводник]
46
Болт с головкой с внутр.
шестигранником M12x30
Ø13
(Стандартный момент
затяжки: 3,9-4,4 Н м)
45
(Макс.)
[Сверление отверстий для монтажа]
[Вырез в панели]
95
70
112
61
2P, 3P(213)
2P, 3P
4P
(283)
4P
под рычаг управления
под рычаг управления и кнопку
проверки срабатывания
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* UVT работает от напряжения постоянного тока. Переменное напряжение
выпрямляется в контроллере UVT.
Слева
Справа
Рычаг
Рисунок А.11 - Габаритные и установочные размеры стационарных выключателей
UCB630R, UCB630H
24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Сверление отверстий для монтажа]
Винт М10
(Стандартный момент
затяжки: 15,5-22 Н м)
Монтажный уголок
Суппорт
45
15
Винт М5
(Стандартный
момент затяжки:
1,95-2,9 Н м)
Ø6
Ø11
90
116,2
59
45
[Moнтажное основание]
[Съемная часть]
90
21 20
Макс. ширина с подключенными
проводниками: 40 мм
140
Винт М16
210
(Стандартный момент
44
60
затяжки: 98-112 Н м)
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* UVT работает от напряжения постоянного тока. Переменное напряжение
выпрямляется в контроллере UVT.
Слева
Справа
Рычаг
Рисунок А.12 - Габаритные и установочные размеры втычных выключателей
UCB630R, UCB630H
25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
4P
84
210
280
10
34,5
70
70
70
70
70
6
75
75
58
58
Винт M6
(Стандартный момент
затяжки: 3,9-4,9 Н м)
4
40
40
10
34,5
15
70
70
95
110
115,5
80
145
[Вывод аппарата]
[Подсоединяемый проводник]
46
Болт с головкой с внутр.
шестигранником M12x30
Ø13
(Стандартный момент
затяжки: 3,9-4,4 Н м)
45
(Макс.)
[Сверление отверстий для монтажа]
[Вырез в панели]
95
70
112
61
2P, 3P(213)
2P, 3P
4P
(283)
4P
под рычаг управления
под рычаг управления и кнопку
проверки срабатывания
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* UVT работает от напряжения постоянного тока. Переменное напряжение
выпрямляется в контроллере UVT.
Слева
Справа
Рычаг
Рисунок А.13 - Габаритные и установочные размеры стационарных выключателей
UCB800R, UCB800H
26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Сверление отверстий для монтажа]
Винт М10
(Стандартный момент
затяжки: 15,5-22 Н м)
Монтажный уголок
Суппорт
45
15
Винт М5
(Стандартный
момент затяжки:
1,95-2,9 Н м)
Ø6
Ø11
90
116,2
59
45
[Moнтажное основание]
[Съемная часть]
90
21 20
Макс. ширина с подключенными
проводниками: 40 мм
140
Винт М16
210
(Стандартный момент
44
60
затяжки: 98-112 Н м)
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
* UVT работает от напряжения постоянного тока. Переменное напряжение
выпрямляется в контроллере UVT.
Слева
Справа
Рычаг
Рисунок А.14 - Габаритные и установочные размеры втычных выключателей
UCB800R, UCB800H
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
3P
4P
105
140
Болт М8
35
(Стандартный
23
35
35
35
112
момент затяжки:
9,8-11,8 Н м)
A
Винт M4×0,7
71
10
(Стандартный момент
затяжки: 1,45-1,95 Н м)
45
45
86,5
35
35
23
90
128
113
[Подсоединяемый проводник]
[Вывод аппарата]
[с удлиненными зажимами] *опция
23(Макс.)
Ø9
24
24
t4
A
[Сверление отверстий
[Вырез в панели]
для монтажа]
4P
4P
3P
3P
M4×0,7
(Стандартный
момент затяжки:
1,45-1,95 Н м)
35
35
30
* Размер A - Со стороны питания: 24 мм для UPB100; 26 мм для UPB160, UPB250.
Со стороны нагрузки: 24 мм
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
Слева
Справа
Рычаг
Рисунок А.15 - Габаритные и установочные размеры стационарных выключателей
UРB100S, UРB100L, UРB160S, UРB160L, UРB250S, UРB250L
28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[Moнтажное основание]
[Вырез в панели]
96
109
41
Болт М8
24
5
35
(Стандартный
4 отв. Ø6
момент затяжки:
9,8-11,8 Н м)
4 отв. Ø6
35
92,5
70
110
37
30
105
[Сверление
[Съемная часть]
отверстий для монтажа]
4 отв. M5
(Стандартный
26,5
момент затяжки:
9,8-11,8 Н м)
22,5
70
Винт M8
26
(Стандартный
момент затяжки:
9,8-11,8 Н м)
- Центровая линия аппарата;
- Центровая линия рычага; • Зазоры вокруг рычага составляют 1,5 мм.
Монтаж аксессуаров для сигнализации и управления
Контакт
Вспомогат.
сигнализ.
Независимый
Расцеп. мин.
контакт
срабатыв.
расцепитель
напряжения
3
[Вид спереди]
Слева
Справа
Рычаг
Рисунок А.16 - Габаритные и установочные размеры втычных выключателей
UРB100S, UРB100L, UРB160S, UРB160L, UРB250S, UРB250L
29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
Установка
Наименование
Схема подключения
3-полюсный
2-полюсный
Вспомогательный
контакт [AUX]
AUX типа 1a, 1 шт.
AUX типа 1a, 2 шт.
AUX типа 1a, 3 шт.
AUX типа 1a, 4 шт.
Контакт сигнализации
срабатывания расцепителя
Срабатывание
[ALT]
Рисунок А.17 - Схема подключения контактов AUX, ALT
Установка
Наименование
Схема подключения
3-полюсный
2-полюсный
Независимый расцепитель
1)
Концевой выключатель
[SHT]
для защиты катушки для
SHT 10B H, SHT 20C H,
SHT 12UP G, SHT 46UP G
2)
Монтаж аппаратов детально показан на схемах в разделе «Время-токовые характеристики и размеры».
1) Общий для напряжения 200-480 В переменного тока. Применяется только для SHT 10B H, SHT 20C H, SHT 12UP G,
SHT 46UP G.
2) Катушка постоянно находится под напряжением, поэтому концевой выключатель не требуется.
Рисунок А.18 - Схема подключения независимого расцепителя
Установка
Наименование
Схема подключения
3-полюсный
2-полюсный
Расцепитель минимального
напряжения [UVT]
Рисунок А.19 - Схема установки расцепителя минимального напряжения в выключатель
30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

16
Крепежное отверстие
(M4х11+плоская шайба
+пружинная шайба)
ON
U2
Автоматический
Ø4,5
16,5
U1
выключатель
(M4х11+плоская шайба
+пружинная шайба)
22
UC2 (-)
UC1 (+)
OFF
Контроллер UVT
Винтовой зажим M3,5
4
Суппорт
Схема подключения
Размеры
Контроллер UVT входит в стандартную комплектацию UVT 10B, UVT 20C, UVT 12FG, UVT 46D J,
UVT 12UP и UVT 46UP.
Зажимы U1 и U2 соединены кабелем vw-1, 22AWG [0,324 мм2 × 700 мм].
Другие кабели доступны по заказу.
Внутренние аксессуары не поддерживают подключение втычного типа, когда установлены отдельно.
Рисунок А.20 - Схема подключения и размеры расцепителя минимального напряжения
а)
б)
Рисунок А.21 - Стандартные (а) и выносные (б) поворотные рукоятки
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
Руч
S3
Авт
1
Питание цепи
Блок
управления
питания
2
K4
3
K5
K4
K4
K3
K5
ВК Л
4
K1
K1
Цепь включения
K3
K3
S1
S2
K2
Цепь отключения
K5
ОТКЛ
5
K2
P1
P2
S1
S2
S4
ПИТАНИЕ
Ue
ВКЛ.
ОТКЛ.
M : Электродвигатель K3
S1 : Концевой выключатель положения ВКЛ.
Реле управления
K1
: Реле включения
K4
S2 : Концевой выключатель положения ОТКЛ.
электродвигателем
S3 : Авто/Ручное
K2
: Реле отключения
K5
Рисунок А.22 - Схема подключения электродвигательного привода
32

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CTB 10A, CTB 10B, CTB 20C
CTB 40D, CTB 46UP
CTB 80E
Провод
S
Код заказа
Подключение
Совместимые
Набор
Набор
Кабельный
Размер провода
Момент
выключатели
из 3 шт.
из 4 шт.
наконечник (шт.)
затяжки (Н·м)
S (мм2)
L (мм)
UCB100R,
CTB 10B 3S
CTB 10B 4S
1
1×8-50
14
6
UCB100H
UCB250R,
UCB160H,
CTB 20C 3S
CTB 20C 4S
1
1×14-120
19
14
UCB160L,
UCB250H
UCB400R,
CTB 40D 3S
CTB 40D 4S
2
2×60-120
30-60
35
UCB400H
UCB630R,
UCB630H,
CTB 80E 3S
CTB 80E 4S
3
3×85-160
30-60
35
UCB800R,
UCB800H
UPB100S,
UPB100L,
UPB160S,
CTB 12UP 3S
CTB 12UP 4S
1
1×14-120
19
14
UPB160L,
UPB250S,
UPB250L
Рисунок А.23 - Туннельные зажимы выключателей
33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А
Габаритные, установочные и другие размеры и данные выключателей
Изолирующая пластина
Верхняя панель НКУ
Боковая панель НКУ
B1
B1
B1
B2
B2
B2
A
D
A
A
Резьба
C
Непосредственное
Присоединение
Заднее или
присоединение
через удлиненные
втычное
кабелей
выводы
присоединение
Промежутки, мм
Наименование выключателя
A
B1
B2
C
D
UCB100R, UCB100H
80
50
30
25
UCB250R
80
60
50
25
UCB160H, UCB160L, UCB250H
80
60
50
40
UCB400R, UCB400H,
UCB630R, UCB630H,
100
100
80
более 0
80
UCB800R, UCB800H
UPB100S, UPB100L
80
50
30
10
UPB160S, UPB160L
100
100
70
10
UPB250S, UPB250L
Рисунок А.24 - Минимальные расстояния до металлических частей и соседних
выключателей
34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Клиентский зажим главной цепи со стороны питания
Клиентский зажим главной цепи со стороны нагрузки
Рисунок А.25 - Подсоединение питания и нагрузки к выключателю
35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
Табличные данные, технические характеристики выключателей
Таблица Б.1 - Технические характеристики выключателей серии UCB
Тип
UCB100
UCB160
UCB250
Количество полюсов (Р)
2, 3, 4
2, 3, 4
2, 3, 4
Категория применения
A
A
A
Пригодность к разъединению
о
о
о
16, 25, 40, 63,
Номинальный ток, А
100, 125, 160
160, 200, 250
80, 100, 125
Номинальное напряжение изоляции [Ui], В
690 АС
690 AC
690 AC
660 АС
660 AC
660 AC
Номинальное рабочее напряжение [Ue], В
250 DC
250 DC
250 DC
Номинальное импульсное выдерживаемое напряжение [Uimp], кВ
6
6
6
Код для заказа
R
H
H
L
R
H
660 В, 50-60 Гц
10
20
20
25
7,5
20
Номинальная
наибольшая
Предельная [Icu], кА (действ.)
415 В, 50-60 Гц
30
42
42
50
25/18
42
отключающая
250 В DC
14
25
25
40
10
25
способность
125 В DC
20
40
40
60
15
40
Рабочая [Ics]
В % от [Icu]
50
50
50
о
о
о
С фикс. уставкой защиты от перегрузки,
INST
10×In
5)
10×In
10×In
Термомагнитный
С фикс. уставкой мгнов. защиты
расцепитель
Допуск
±20%
и защитная
LTD
(0,8-0,9-1)×In
характеристика
С рег. уставкой защиты от перегрузки,
5)
INST
10×In
10×In
10×In
С фикс. уставкой мгнов. защиты
Допуск
±20%
Винтами к поверхности
о
о
о
Для комплектного
Сторона питания и нагрузки
о1)
о1)
о1)
Втычное
устройства
Только сторона питания
о1)
о1)
о1)
Для распределительного щита
о1)
о1)
о1)
Винтовые
о
о
о
Выводы главной цепи
Удлиненные
-
о
о
Вспомогательный контакт
AUX
о
о
о
Сигнализация
Контакт сигнализации срабатывания
ALT
о
о
о
расцепителя
Независимый расцепитель
SHT
о
о
о
Расцепитель минимального напряжения
UVT
о
о
о
Поворотная
Стандартная
TFG
о2)
о
о
о
рукоятка
Выносная
TFH
о2)
о
о
о
Управление
Электродвигательный привод
MOT
о
о
о
Механическая взаимная блокировка
MIF
о2)
о
о
о
Крепление для навесного замка
PLD
о
о
о
Удлиненный рычаг
TНА
-
о
-
Крепление
Монтажное основание
TDM
о1)
о1)
о1)
Туннельный зажим
CTB
о
о
о
Удлиненные выводы
TBВ
-
о
о
Зажим
Крышка выводов
TCF
о
о
о
Межполюсная перегородка
TQQ
о3)
о3)
о3)
Механическая износостойкость (общая), циклов
25 000
25 000
25 000
Электрическая износостойкость, циклов
10 000
10 000
10 000
a
d
2/3/4P
Ширина
a4)
60/90/120
90/90/120
1053)/105/140
105/105/140
c
Высота
b
155
165
164
165
Размеры, мм
b
Глубина
c
60
60
60
d
84,5
84,5
84
84,5
Масса, только выключатель, кг
2/3/4P
0,7/1,0/1,2
0,9/1,0/1,3
1,1/1,3/1,6
1,1/1,2/1,5
1,1/1,3/1,6
1) Доступно для 3P выключ.
2) Доступно для 3P и 4P выключ.
3) Поставляется в качестве стандартного компонента.
4) 2Р аппарат имеет такие же размеры, как 3Р, но средний полюс отсутствует (кроме UCB100R).
5) 15-25 А: 15×In, 40-125 А: 10×In.
36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы Б.1
Тип
UCB400
UCB630
UCB800
Количество полюсов (Р)
2, 3, 4
2, 3, 4
2, 3, 4
Категория применения
A
A
A
Пригодность к разъединению
о
о
о
Номинальный ток, А
320,400
630
800
Номинальное напряжение изоляции [Ui], В
690 AC
690 AC
690 AC
660 AC
660 AC
660 AC
Номинальное рабочее напряжение [Ue], В
250 DC
250 DC
250 DC
Номинальное импульсное выдерживаемое напряжение [Uimp], кВ
6
6
6
Код для заказа
R
H
R
H
R
H
660 В, 50-60 Гц
18
25
22
35
25
35
Номинальная
наибольшая
Предельная [Icu], кА (действ.)
415 В, 50-60 Гц
30
65
45
85
45
85
отключающая
250 В DC
14
40
20
40
20
40
способность
125 В DC
20
50
30
50
30
50
Рабочая [Ics]
В % от [Icu]
50
50
50
о
о
о
С фикс. уставкой защиты от перегрузки,
INST
10×In
10×In
10×In
Термомагнитный
С фикс. уставкой мгнов. защиты
расцепитель
Допуск
±20%
и защитная
LTD
(0,8-0,9-1)×In
характеристика
С рег. уставкой защиты от перегрузки,
INST
10×In
10×In
10×In
С фикс. уставкой мгнов. защиты
Допуск
±20%
Винтами к поверхности
о
о
о
Для комплектного
Сторона питания и нагрузки
о1)
о1)
о1)
Втычное
устройства
Только сторона питания
о1)
о1)
о1)
Для распределительного щита
-
-
-
Выводы главной
Винтовые
о
о
о
цепи
Удлиненные
о
о
о
Вспомогательный контакт
AUX
о
о
о
Сигнализация
Контакт сигнализации срабатывания
ALT
о
о
о
расцепителя
Независимый расцепитель
SHT
о
о
о
Расцепитель минимального
UVT
о
о
о
напряжения
Поворотная
Стандартная
TFG
о
о
о
рукоятка
Выносная
TFH
о
о
о
Управление
Электродвигательный привод
MOT
о
о
о
Механическая взаимная блокировка
MIF
о
о
о
Крепление для навесного замка
PLD
о
о
о
Удлиненный рычаг
TНА
о3)
о3)
о3)
Крепление
Монтажное основание
TDM
о1)
о1)
о1)
Туннельный зажим
CTB
о
о
о
Удлиненные выводы
TBВ
о
о
о
Зажим
Крышка выводов
TCF
о
о
о
Межполюсная перегородка
TQQ
о3)
о3)
о3)
Механическая износостойкость (общая), циклов
20 000
20 000
20 000
Электрическая износостойкость, циклов
6 000
6 000
3 000
a
d
Ширина
a
4)
140/140/185
210/210/280
210/210/280
c
Высота
b
257
280
280
Размеры, мм
2/3/4P
b
Глубина
c
110
110
110
d
145
145
145
Масса, только выключатель, кг
2/3/4P
4/4,5/5,4
8,7/9,5/12,5
8,7/9,5/12,5
1) Доступно для 3P выключателя.
2) Доступно для 3P и 4P выключателя.
3) Поставляется в качестве стандартного компонента.
4) 2Р аппарат имеет такие же размеры, как 3Р, но средний полюс отсутствует (кроме UCB100R).
5) 15-25 A: 15×In.
37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
Табличные данные, технические характеристики выключателей
Таблица Б.2 - Технические характеристики выключателей серии UРB
Тип
UРB100
UРB160
UРB250
Количество полюсов (Р)
3, 4
3, 4
3, 4
Степень защиты (с крышкой выводов)
IP20
IP20
IP20
Категория применения
A
A
A
Пригодность к разъединению
о
о
о
25, 40, 63,
Номинальный ток, А
160
250
100, 125
Номинальное напряжение изоляции [Ui], В
750 AC
750 AC
750 AC
Номинальные
значения
690 AC
690 AC
690 AC
Номинальное рабочее напряжение [Ue], В
500 DC
500 DC
500 DC
Номинальное импульсное выдерживаемое напряжение [Uimp], кВ
8
8
8
Опознавательный код для заказа
S
L
S
L
S
L
660 В, 50-60 Гц
10
25
10
25
10
25
Номинальная
Предельная
наибольшая
415 В, 50-60 Гц
85
130
85
130
85
130
[Icu] (действ.), кА
отключающая
250 В DC
50
85
50
85
50
85
способность
125 В DC
65
100
65
100
65
100
Рабочая [Ics]
В % от [Icu]
100
100
100
С фиксированной уставкой защиты от перегрузки,
о1)
о1)
о1)
С фиксированной уставкой мгновенной защиты
Расцепитель
С регулируемой уставкой защиты от перегрузки,
и защитная
Термомагнитный
о1)
о1)
о1)
С фиксированной уставкой мгновенной защиты
характеристика
С регулируемой уставкой защиты от перегрузки,
-
о1)
о1)
С регулируемой уставкой мгновенной защиты
Винтами к поверхности
о
о
о
Крепление
Для комплектного
Сторона питания и нагрузки
о2)
о2)
о2)
Втычное
устройства
Только сторона питания
о2)
о2)
о2)
Выводы главной
Винтовые
о
о
о
цепи
Удлиненные
о
о
о
Вспомогательный контакт
AUX
о
о
о
Сигнализация
Контакт сигнализации срабатывания расцепителя
ALT
о
о
о
Независимый расцепитель
SHT
о
о
о
Расцепитель минимального напряжения
UVT
о
о
о
Стандартная
TFG
о
о
о
Поворотная рукоятка
Выносная
TFH
о
о
о
Электродвигательный привод
MOT
о
о
о
Механическая взаимная блокировка
MIF
о
о
о
Крепление для навесного замка
PLD
о
о
о
Крепление
Монтажное основание
TDM
о2)
о2)
о2)
Удлиненные выводы
TBВ
о
о
о
Туннельный зажим
CTB
о
о
о
Крышка выводов
TCF
о
о
о
Межполюсная перегородка
TQQ
о3)
о3)
о3)
Механическая износостойкость (общая), циклов
25 000
25 000
25 000
Электрическая износостойкость, циклов
10 000
10 000
10 000
a
d
Ширина
105/140
105/140
105/140
a
c
Высота
b
165
165
165
Размеры, мм
3/4P
b
Глубина
c
86,5
86,5
86,5
d
112
112
112
Масса, только выключатель, кг
3/4P
1,8/2,2
2,0/2,4
2,0/2,4
1) См. подробную информацию на UPB100, UPB160, UPB250 (таблица Б.3 приложения Б).
2) Доступно для 3P выключателей.
3) Поставляется в качестве стандартного компонента.
38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица Б.3 - Технические характеристики и лицевая панель термомагнитных расцепителей
на примере UPB100, UPB160, UPB250
Номинальный ток In, A
16
25
40
63
100
125
160
250
0,8
32
50
80
100
200
1 Уставка
LTD
номинального тока
In ×
0,9
36
57
90
113
225
Ir, А
1,0
16
25
40
63
100
125
160
250
Фиксированная (In × 10)
160
250
400
630
1000
1250
1600
2500
Допуск
±20%
UPB100: MTM-10-JF,
Расцепитель
UPB160: MTM-16-JF,
2 Уставка
UPB250: MTM-25-JF
INST
мгновенной
Регулируемая 1)
-
In × 5-6-7-8-9-10
защиты [Ii], А
In × 5-9: +30 %, -20 %
Допуск
-
In × 10: ±20 %
UPB160: MTM-16-JJ,
Расцепитель
-
UPB250: MTM-25-JJ
1) Модели UPB160 и UPB250 позволяют регулировать уставку мгновенной защиты.
1 - Поворотный задатчик уставки тока LTD [Ir].
2 - Поворотный задатчик уставки тока INST [Ii].
39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
Табличные данные, технические характеристики выключателей
Таблица Б.4 - Технические характеристики и коды заказов независимых расцепителей
Код заказа / Ток возбуждения (пиковое значение)
Совместимые
выключатели
24 В DC
100-110 В DC
100-120 В AC
200-230 В AC
380-415 В AC
440-480 В AC
SHT 10B A
-
SHT 10B F
SHT 10B H
UCB100R
5,2 A
-
0,76A
0,4A
SHT 20C A
-
SHT 20C F
SHT 20C H
UCB250R
5,2 A
-
0,76 A
0,4 A
UCB100H,
SHT 12FG A
SHT 12FG C
SHT 12FG F
SHT 12FG H
SHT 12FG B
SHT 12FG D
UCB160H,
UCB160L,
5,2 A
2,2 A
0,76 A
0,4 A
0,4 A
0,4 A
UCB250H
UCB400R,
SHT 46D A
SHT 46D C
SHT 46D F
SHT 46D H
SHT 46D B
SHT 46D D
UCB400H,
UCB630R,
UCB630H,
0,01 A
0,01 A
0,012 A
0,011 A
0,01 A
0,01 A
UCB800R,
UCB800H
UPB100S,
SHT 12UP A
SHT 12UP C
SHT 12UP F
SHT 12UP H
SHT 12UP B
SHT 12UP D
UPB100L,
UPB160S,
UPB160L,
0,023 A
0,023 A
0,023 A
0,023 A
0,023 A
0,023 A
UPB250S,
UPB250L
Таблица Б.5 - Технические характеристики и коды заказов расцепителя минимального
напряжения
Код заказа
Совместимые
выключатели
24 В DC
100-110 В DC
100-120 В AC
200-230 В AC
380-415 В AC
440-480 В AC
UCB100R
UVT 10B J
UVT 10B L
UVT 10B N
UVT 10B P
UVT 10B Q
UVT 10B R
UCB250R
UVT 20C J
UVT 20C L
UVT 20C N
UVT 20C P
UVT 20C Q
UVT 20C R
UCB100H,
UCB160H,
UVT 12FG J
UVT 12FG L
UVT 12FG N
UVT 12FG P
UVT 12FG Q
UVT 12FG R
UCB160L,
UCB250H
UCB400R,
UCB400H,
UCB630R,
*UVT 46D J
*UVT 46D L
*UVT 46D N
*UVT 46D P
*UVT 46D Q
*UVT 46D R
UCB630H,
UCB800R,
UCB800H
UPB100S,
UPB100L,
UPB160S,
*UVT 12UP J
*UVT 12UP L
*UVT 12UP N
*UVT 12UP P
*UVT 12UP Q
*UVT 12UP R
UPB160L,
UPB250S,
UPB250L
Примечание - Допустимое рабочее напряжение: 85-110% от номинального напряжения переменного тока, 85-125%
от номинального напряжения постоянного тока. Напряжение срабатывания: 20-70% номинального напряжения.
Не используйте расцепитель минимального напряжения для системы электрической взаимной блокировки.
* Сброс возможен при отсутствии питания.
40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица Б.6 - Технические данные и коды электродвигательного привода
Напряже-
Время работы, мс
Механиче-
Размеры, мм
Совмести-
Рабо-
Потребля-
ние цепи
ская изно-
мые вы-
Модель
чий
Вклю-
Отклю-
емая мощ-
управле-
состойкость,
A
B
C
D
ключатели
ток, А
ность, Вт
чение
чение
ния, В
циклов
UCB100R
MOT-10UB
24 В DC
≤ 2,5
110 В DC/AC
≤ 0,5
310
200
14
10 000
90
132
93
30
UCB100H
MOT-10F
220 В DC/AC
≤ 0,5
UCB250R
MOT-20UC
24 В DC
≤ 5,0
UCB160H,
110 В DC/AC
≤ 3,0
350
230
14
8 000
90
126
93
35
UCB160L,
MOT-20G
220 В DC/AC
≤ 2,0
UCB250H
24 В DC
≤ 5,0
UCB400R,
MOT-40D
110 В DC/AC
≤ 3,0
350
230
14
5 000
130
215
150
44
UCB400H
220 В DC/AC
≤ 2,0
UCB630R,
24 В DC
≤ 5,0
UCB630H,
MOT-68E
110 В DC/AC
≤ 3,0
500
350
35
5 000
130
243
137
70
UCB800R,
220 В DC/AC
≤ 2,0
UCB800H
UPB100S,
UPB100L,
24 В DC
≤ 5,0
UPB160S,
MOT-12UP
110 В DC/AC
≤ 3,0
700
420
35
10 000
130
130
150
45
UPB160L,
220 В DC/AC
≤ 2,0
UPB250S,
UPB250L
MOT-10/20/40/68/12
A
Автоматический
D
выключатель
C
Рычаг
управления
Электро-
двигательный
привод
Электро-
двигательный
привод
Таблица Б.7 - Положение контактов в разных состояниях выключателя
Состояние
Контакт сигнализации срабатывания
автоматического
Вспомогательный контакт [AUX]
расцепителя [ALT]
выключателя
ВКЛ.
ОТКЛ.
СРАБОТАЛ
41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б
Табличные данные, технические характеристики выключателей
Таблица Б.8 - Признаки и причины неисправностей и методы их устранения
Признаки и возможные причины неисправности
Действия по устранению
Ослабление соединения между выводом и
Затяните винты с указанным
проводником
моментом затяжки
Высокая температура
главных выводов.
Нагрев, вызванный внутренним
Замените аппарат
Повреждение
сопротивлением аппарата
изоляции выводов.
Нагрев места присоединения удлиненного
Затяните винты с указанным
Перегрев
вывода к аппарату
моментом затяжки
Нагрев, вызванный внутренним
сопротивлением аппарата.
Высокая температура
Ослабление винтов внутри аппарата.
Замените аппарат
корпуса аппарата
Плохой контакт в месте присоединения
кабеля к аппарату.
Несоответствие
Чрезмерный износ главных контактов.
Неисправность
напряжения на
Посторонние частицы на контактах.
главных
стороне питания
Замените аппарат
Повреждение контактов частыми
контактов
напряжению на
коммутациями или коррозийными газами.
стороне нагрузки
Невозможность включить аппарат после
Сначала переведите рычаг в
аварийного отключения
положение OFF
Отсутствует напряжение на UVT
Подайте напряжение
Сбросьте состояние
Невозможность
Невозможно сбросить
Недостаточное охлаждение расцепителя
СРАБОТАЛ после охлаждения
оперирования
состояние СРАБОТАЛ и
аппарата
аппаратом
включить аппарат
Коррозия, повреждение, или деформация
биметаллической пластинки, оплавление
главных контактов.
Замените аппарат
Неисправность или повреждение механизма.
Износ аппарата.
Высокая температура окружающей среды
Понизьте температуру с
помощью вентиляции или
другим способом
Срабатывание
Нагрев из-за ослабления затяжки винтовых
Затяните винты с указанным
при токе меньше
зажимов
моментом затяжки
номинального
Нагрев внутри аппарата
Замените аппарат
Сечение присоединенного проводника
Присоедините проводник
меньше указанного
указанного сечения или
уменьшите номинальный ток
Срабатывание, вызванное пусковым током.
Отрегулируйте уставку
Частые
Срабатывание при переключении со звезды
срабатывания мгновенной
срабатывания
на треугольник.
защиты или замените
Мгновенное срабатывание при подаче
аппарат на другой, с большим
питания со стороны нагрузки
номиналом
Срабатывание при
Мгновенное срабатывание, вызванное
Замените аппаратом,
рабочем токе
пусковым током.
рассчитанным на большой ток
Мгновенное срабатывание, вызванное
длительным пусковым током
Короткое замыкание в защищаемых
Отремонтируйте или замените
электродвигателях.
электродвигатели, проверьте
Обрыв в цепи управления SHT, UVT
цепи управления
Разрыв тока вышерасположенным
Измените координацию
предохранителем или плохая координация с
устройств защиты от
вышерасположенным выключателем
сверхтоков
Очень низкая температура окружающей
Отрегулируйте уставку
Отсутствие
среды
согласно кривой изменения
Сбои в работе
срабатывания при токе
номинального тока в
выше заданного
зависимости от температуры
Частота сети не равна минимальной
Подайте ток номинальной
частоты или установите
частоту регулятором на
аппарате (если имеется)
42

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
Время-токовые характеристики выключателей
4
16-125 A
2
1
30
20
14
10
6
Макс. (63-125 А)
4
16
160±32
3
Макс. (40 А)
25
250±50
1
40
400±80
30
20
63
630±126
10
80
800±160
Мин. (40-125 А)
Макс. (16, 25 А)
5
100
1000±200
125
1250±250
2
Мин. (16, 25 А)
1
0,5
0,2
0,1
0,05
0,02
0,01
100
125
200
300 400 500600700 1000
1500 2000
3000
4000
Проценты от номинального тока (%)
Ток
130
120
16-40 A
110
63-125 A
100
90
80
0
10
20
30
40
50
Температура окружающей среды (°C)
Рисунок В.1 - Время-токовые характеристики выключателей UCB100R
43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
Время-токовые характеристики выключателей
4
16, 25 A
2
1
30
20
14
10
6
4
16
240±48
3
25
375±75
1
30
Макс.
20
10
5
2
1
Мин.
0,5
0,2
0,1
0,05
0,02
0,01
100
125
200
300 400 500600 700
1000
1500 2000
3000 4000
Проценты от номинального тока (%)
Ток
130
120
16, 25 A
110
100
90
80
0
10
20
30
40
50
60
Температура окружающей среды (°C)
Рисунок В.2 - Время-токовые характеристики выключателей UCB100Н
на номинальные токи 16, 25 А
44

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4
40-125 A
2
1
30
20
14
10
6
Макс. (63-125 A)
4
40
400±80
3
63
630±126
1
Макс. (40 A)
80
800±160
30
100
1000±200
20
125
1250±250
10
5
Мин. (40-125 A)
2
1
0,5
0,2
0,1
0,05
0,02
0,01
100 125
200
300
400500600700 1000
1500 2000
3000 4000
Проценты от номинального тока (%)
Ток
130
120
40-125 А
110
100
90
80
0
10
20
30
40
50
60
Температура окружающей среды (°C)
Рисунок В.3 - Время-токовые характеристики выключателей UCB100Н
на номинальные токи 40-125 А
45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
Время-токовые характеристики выключателей
4
100-250 A
2
1
30
20
14
10
6
4
100
1000±200
2
125
1250±250
1
160
1600±320
Макс.
30
200
2000±400
20
250
2500±500
10
Мин.
5
2
1
0,5
0,2
0,1
0,05
0,02
0,01
100 125
200
300 400 500
600
700
1000
1500
3000
4000
Проценты от номинального тока (%)
Ток
130
120
100-250 А
110
100
90
80
0
10
20
30
40
50
60
Температура окружающей среды (°C)
Рисунок В.4 - Время-токовые характеристики выключателей
UCB160Н, UCB160L на номинальные токи 100, 125, 160 А и
UCB250Н на номинальные токи 160, 200, 250 А
46

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4
160-250 A
2
1
30
20
14
10
8
6
160
1600±320
2
200
2000±400
1
250
2500±500
30
20
Макс.
10
5
Мин.
2
1
0,5
0,2
0,1
0,05
0,02
0,01
100 125
200
300 400500600700 1000
1500 2000
3000 4000
Проценты от номинального тока (%)
Ток
130
120
160-250 А
110
100
90
80
0
10
20
30
40
50
60
Температура окружающей среды (°C)
Рисунок В.5 - Время-токовые характеристики выключателей UCB250R
47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
Время-токовые характеристики выключателей
4
320, 400 A
2
1
40
20
10
6
4
320
3200±640
400
4000±800
2
1
40
Макс.
20
10
Мин.
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
100
150
200
300 400
500600
800 100012001500 2000
3000
4000
6000
8000
Проценты от номинального тока (%)
Ток
115
110
320, 400 А
105
100
95
90
85
80
0
5
10
15
20
25
30
35
40
45
50
55
60
Температура окружающей среды (°C)
Рисунок В.6 - Время-токовые характеристики выключателей UCB400R, UCB400H
48

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4
630 A
2
1
40
20
10
6
630
6300±1260
4
2
Макс.
1
40
20
Мин.
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
100
150
200
300
400
500600
8001000120015002000
3000
4000
6000
8000
Проценты от номинального тока (%)
Ток
115
110
630 А
105
100
95
90
85
80
0
5
10
15
20
25
30
35
40
45
50
55
60
Температура окружающей среды (°C)
Рисунок В.7 - Время-токовые характеристики выключателей UCB630R, UCB630H
49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В
Время-токовые характеристики выключателей
4
800 A
2
1
40
20
10
6
800
8000±1600
4
2
Макс.
1
40
20
Мин.
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
100
150
200
300
400500600 8001000 12001500 2000
3000 4000
6000
8000
Проценты от номинального тока (%)
Ток
115
110
800 А
105
100
95
90
85
80
0
5
10
15
20
25
30
35
40
45
50
55
60
Температура окружающей среды (°C)
Рисунок В.8 - Время-токовые характеристики выключателей UCB800R, UCB800H
50

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4
4
3
3
2
25 A
2
40 A
1
1
50
50
40
40
30
30
20
20
10
10
8
8
6
6
5
5
4
4
3
3
2
2
1
1
50
50
40
40
30
30
20
20
10
10
8
25
250±50
8
6
6
40
400±80
5
5
4
4
3
3
2
2
1
1
0,8
0,8
0,6
0,6
0,5
0,5
0,4
0,4
0,3
0,3
0,2
0,2
Мин.
Макс.
Мин.
Макс.
0,1
0,1
0,08
0,08
0,06
0,06
0,05
0,05
0,04
0,04
0,03
0,03
0,02
0,02
0,01
0,01
0,008
0,008
0,006
0,006
0,005
0,005
Проценты от номинального тока (%)
Проценты от номинального тока (%)
4
4
3
3
2
63-125 A
2
125-250 A
1
1
50
50
40
40
30
30
20
20
10
10
8
8
6
6
5
5
4
4
3
3
2
2
1
1
50
50
40
40
30
30
20
20
10
10
8
8
125 1250±375
250
6
63
630±126
6
5
5
4
4
3
3
160 1600±480
100
1000±200
320
2
2
1
1
250 2500±750
500
0,8
125
1250±250
0,8
0,6
0,6
0,5
0,5
Мин.
0,4
0,4
0,3
0,3
0,2
0,2
Мин.
Макс.
Макс.
0,1
0,1
0,08
0,08
0,06
0,06
0,05
0,05
0,04
0,04
0,03
0,03
0,02
0,02
0,01
0,01
0,008
0,008
0,006
0,006
0,005
0,005
Проценты от номинального тока (%)
Проценты от номинального тока (%)
Ток
Ток
115
110
105
25-250 А
100
95
90
85
80
0
5
10
15
20
25
30
35
40
45 50
55
60
Температура окружающей среды (°C)
Рисунок В.9 - Время-токовые характеристики выключателей UPB100S, UPB100L, UPB160S,
UPB160L, UPB250S, UPB250L
51



















///////////////////////////////////////
