ВЫКЛЮЧАТЕЛИ ВАКУУМНЫЕ СЕРИИ ВВ-ЧЭАЗ-2-35. Руководство по эксплуатации БКЖИ.674153.004 РЭ





СОДЕРЖАНИЕ
1 Описание и работа
4
1.1 Назначение выключателя
4
1.2 Технические характеристики
5
1.3 Состав выключателя
6
1.4 Принцип работы выключателя
8
1.5 Описание и работа составных частей выключателя
9

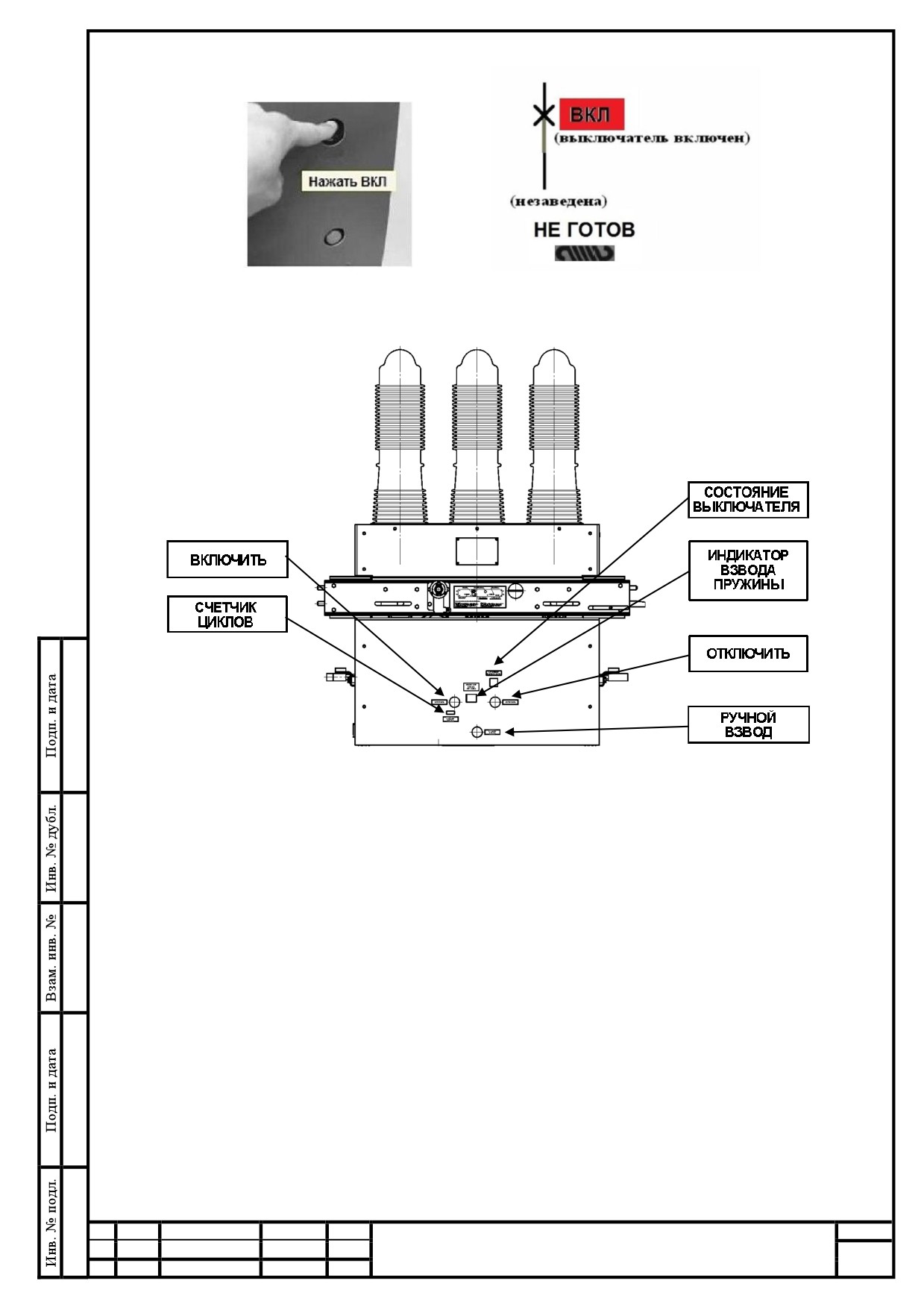

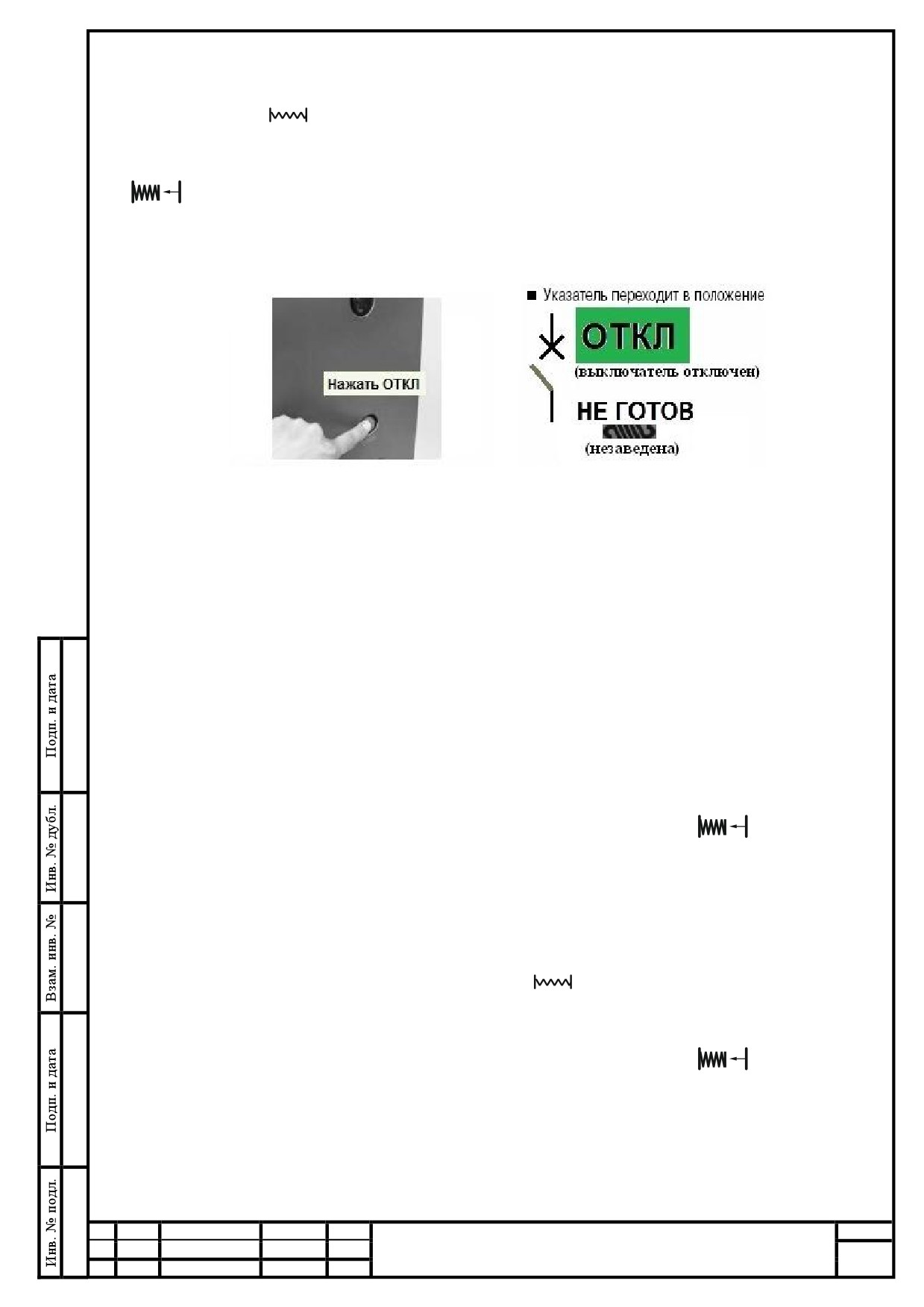

1.6 Оперирование выключателем. Органы управления и индикация
12
1.7 Маркировка и пломбирование
17
1.8 Упаковка
18
2 Использование по назначению
19
2.1 Подготовка выключателя к использованию
19
3 Техническое обслуживание и ремонт
20
3.1 Общие указания, проверка технического состояния
20
3.2 Возможные неисправности и способы их устранения
21
3.3 Меры безопасности
24
4 Транспортирование и хранение
25
5 Утилизация
26

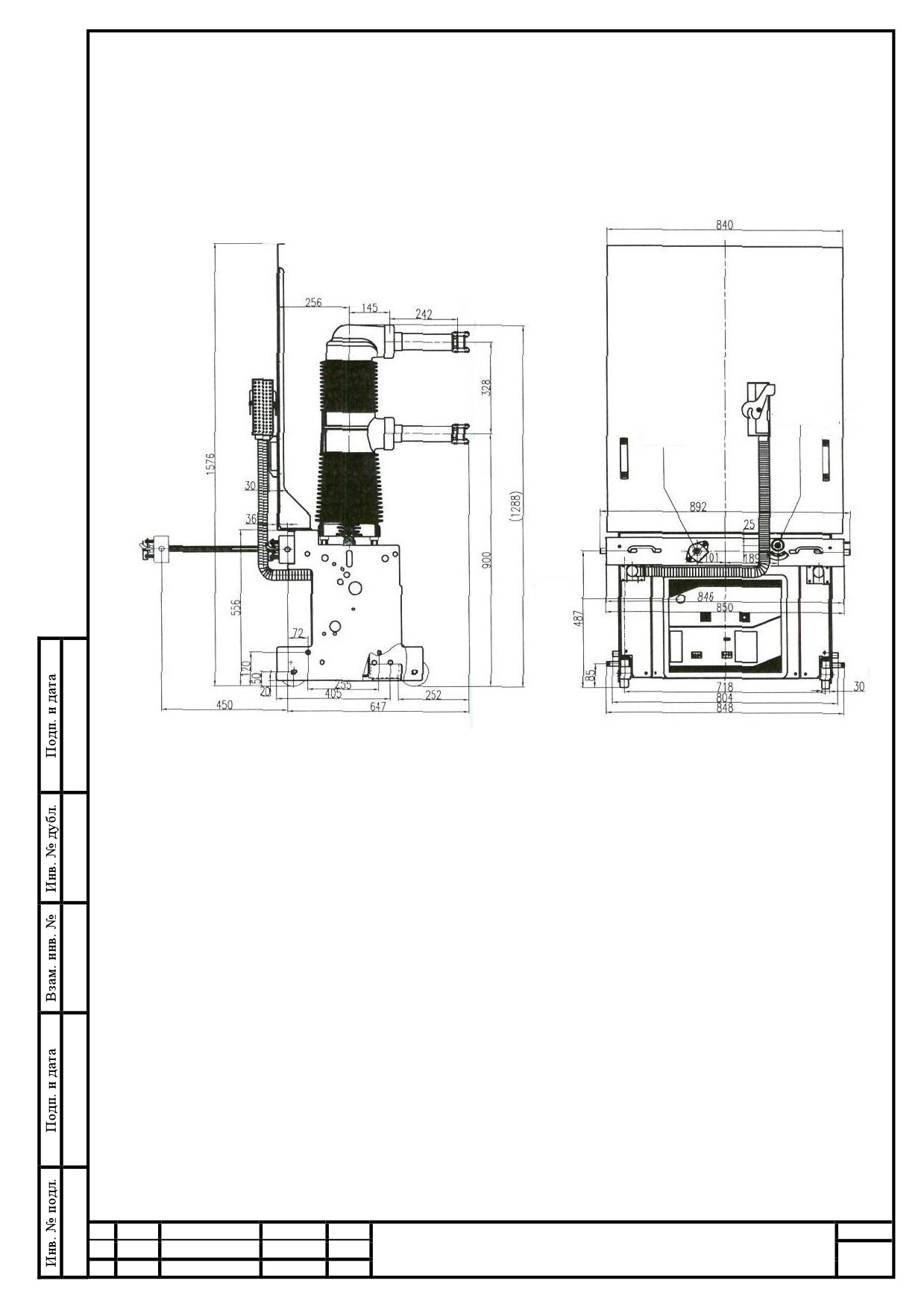

Приложение А (обязательное) Габаритные, присоединительные и
установочные размеры выключателя ВВ-ЧЭАЗ-2-35
27
Приложение Б (обязательное) Схема электрическая принципиальная
29
БКЖИ.674153.004 РЭ
Изм
Лист
№ документа
Подп.
Дата
Разработал
Захаров
Лит.
Лист.
Листов
Проверил
Степанов
Выключатели вакуумные
2
30
серии ВВ-ЧЭАЗ-2-35
Н. Контр.
Матвеева
Руководство по эксплуатации
ДВА
Утвердил
Романов
Настоящее руководство по эксплуатации на выключатель вакуумный
типа ВВ-ЧЭАЗ-2-35 (в дальнейшем именуемый - выключатель) является
документом, предназначенным для изучения изделия и правил его
эксплуатации.
При эксплуатации выключателя, кроме настоящего руководства по экс-
плуатации, необходимо руководствоваться следующими документами:
- утвержденными в установленном порядке действующими «Правилами
технической эксплуатации электрических станций и сетей Российской Феде-
рацииª;
- утвержденными в установленном порядке действующими «Прави-
ла-
ми технической эксплуатации электроустановок потребителейª;
- утвержденными в установленном порядке действующими «Межот-
рас-
левыми Правилами по охране труда (правилами безопасности) при эксплуата-
ции электроустановокª;
- эксплуатационными документами на встраиваемое в выключатель
обо-
рудование.
Настоящее руководство рассчитано на обслуживающий персонал, про-
шедший специальную подготовку по технической эксплуатации и обслужива-
нию электротехнических аппаратов высокого напряжения.
Завод ведет постоянную работу по совершенствованию конструкции
выключателя, поэтому в поставленных заказчику выключателях ВВ-ЧЭАЗ-2-
35 возможны некоторые изменения, не отраженные в данном руководстве, не
влияющие на основные технические данные и установочные размеры.
Лист
БКЖИ.674153.004 РЭ
3
Изм
Лист
№ докум.
Подп.
Дата
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение выключателя
1.1.1 Вакуумные выключатели серии ВВ-ЧЭАЗ-2-35 предназначены для
коммутации электрических цепей в нормальных и аварийных режимах в сетях
трехфазного переменного тока частотой 50 Гц номинальным напряжением 35
кВ в шкафах КРУ и КРУН.
1.1.2 Структура условного обозначения выключателей
В В-ЧЭАЗ-□-35-□-□ / □ У 3
Категория размещения по ГОСТ 15150
Вид климатического исполнения
Номинальный ток, А
Номинальный ток отключения, кА
Межфазное расстояние: В-275 мм;
Е-280 мм
Выключатель 35 кВ
Номер конструкторского исполнения:
2-ого конструкторского исполнения.
Отличительный индекс произво-
дителя (АО «ЧЭАЗª)
Выключатель вакуумный
Пример записи условного обозначения выключателя вакуумного 2-ого
конструкторского исполнения с межфазным расстоянием
275 мм на
напряжение 35 кВ, номинальный ток отключения 31,5 кА, номинальный ток
1250 А, для климатического исполнения и категории размещения У3, при
заказе и в технической документации:
ВВ-ЧЭАЗ-2-35-B-31,5/1250 У3
1.1.3 Номинальные значения климатических факторов:
1) высота установки над уровнем моря до 1000 м;
Лист
БКЖИ.674153.004 РЭ
4
Изм
Лист
№ докум.
Подп.
Дата
2)
верхнее значение температуры окружающего воздуха при
эксплуатации 55 оС (40);
3) нижнее значение температуры окружающего воздуха при эксплуатации
минус 40 оС. При температуре ниже минус 25 оС необходим автоматический
подогрев привода;
4) относительная влажность воздуха: среднемесячное значение 90 % при
температуре плюс 20 ºС и верхнее значение 100 % при плюс 25 ºС и при более
низких температурах без конденсации влаги.
1.1.4 Окружающая среда не взрывоопасная.
1.1.5 Выключатели управляются пружинно-моторными приводами.
Включение выключателя
осуществляется
за
счет энергии
взведенной
пружины включения привода, отключение
- за счет энергии, запасенной
отключающей пружиной при включении.
1.2 Технические характеристики
1.2.1 Технические характеристики вакуумных выключателей серии
ВВ-ЧЭАЗ-2-35 приведены в таблице 1.
Таблица 1 - Технические характеристики
Характеристика
ВВ-ЧЭАЗ-2-35
Номинальное напряжение, кВ
35
Номинальное рабочее напряжение, кВ
40,5
Номинальный ток, А
1250; 1600; 2000; 2500
Номинальный ток отключения, кА
25; 31,5
Номинальное напряжение цепей управления, В:
1) переменного тока
~ 120; ~ 230
2) постоянного тока
- 110; - 220
Собственное время включения, мс, не более
50-90
Собственное время отключения, мс, не более
30-90
Полное время отключения, мс, не более
70
Разновременность замыкания и размыкания контактов
2
КДВ, мс, не более
Лист
БКЖИ.674153.004 РЭ
5
Изм
Лист
№ докум.
Подп.
Дата
Характеристика
ВВ-ЧЭАЗ-2-35
Время дребезга контактов КДВ при включении, мс, не
3
более
Средняя скорость подвижных контактов КДВ при
0,5 - 0,8
включении, в середине хода контактов, м/с
Средняя скорость подвижных контактов КДВ при
1,4 - 2,0
отключении, в середине хода контактов, м/с
Ход подвижных контактов КДВ, мм, для исполнений
20±1
Ход поджатия контактов КДВ, мм
2+1
Дополнительное контактное нажатие для исполнений,
3800
Н не менее
Время
заводки
включающих
пружин
электродвигателей для выключателей с пружинно-
15
моторным приводом, сек. не более

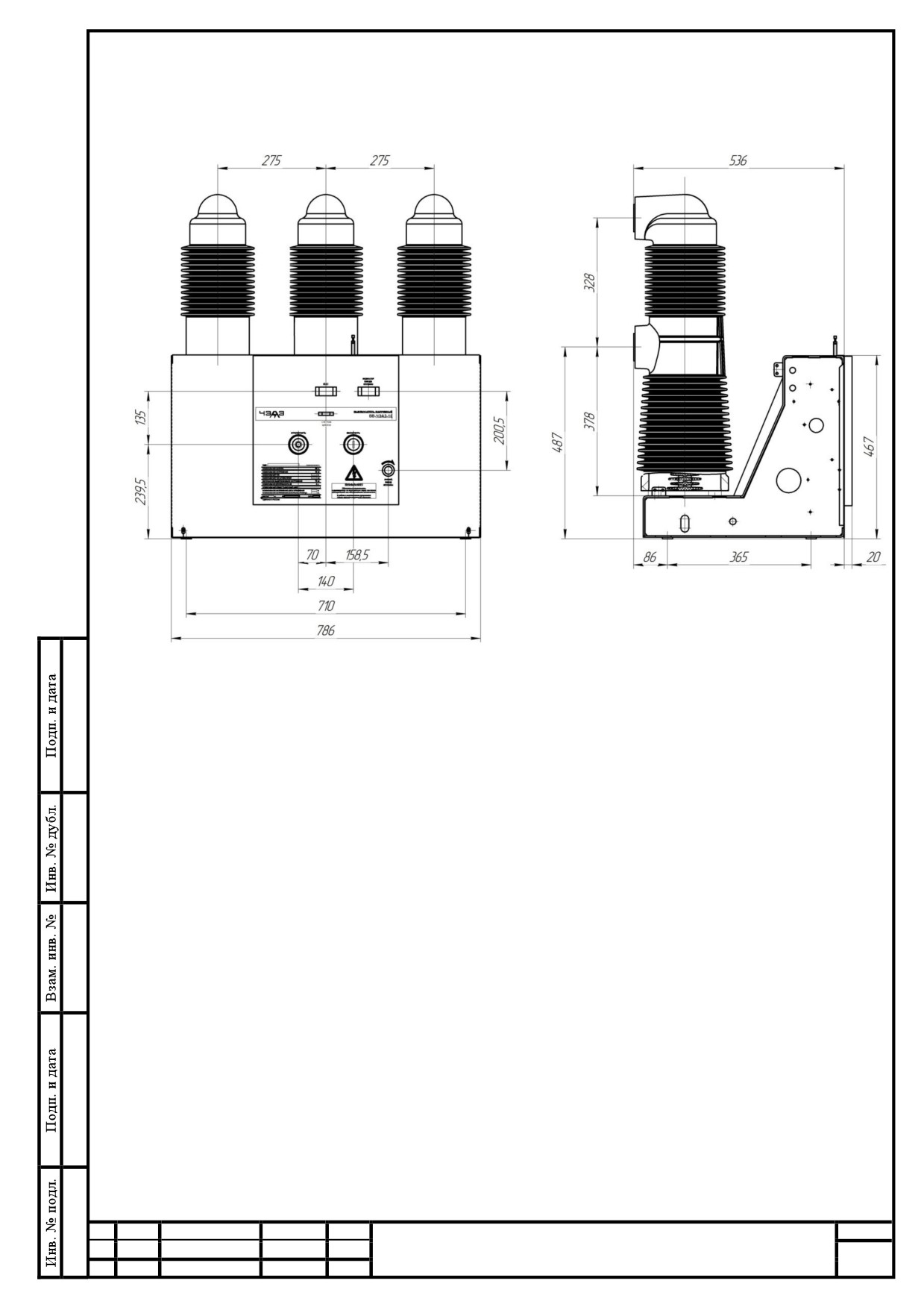

1.2.2 Габаритные, присоединительные и установочные размеры выклю-
чателя указаны в приложении А.

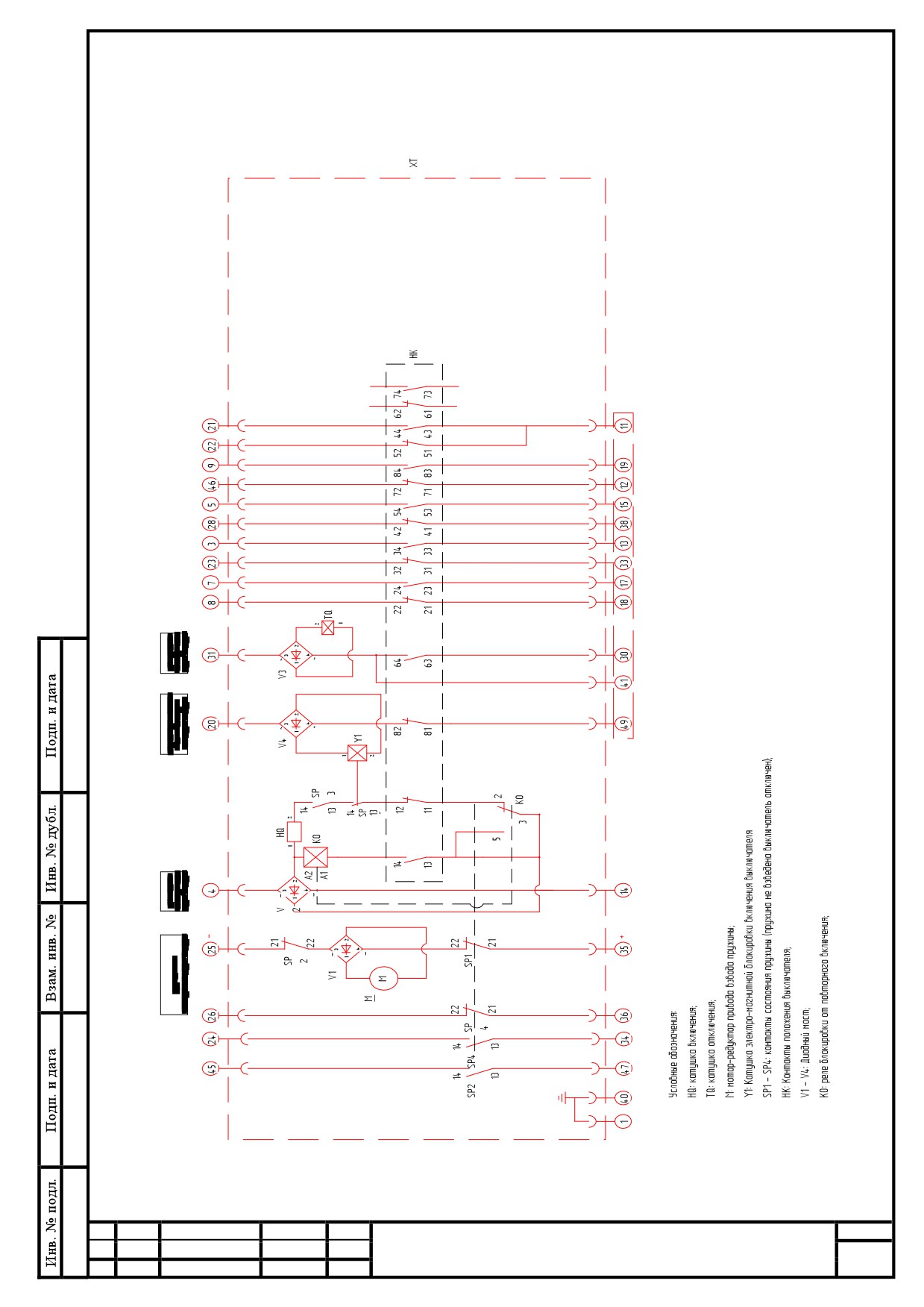

1.2.3 Схема электрическая принципиальная приведена в приложении Б.
1.3 Состав выключателя

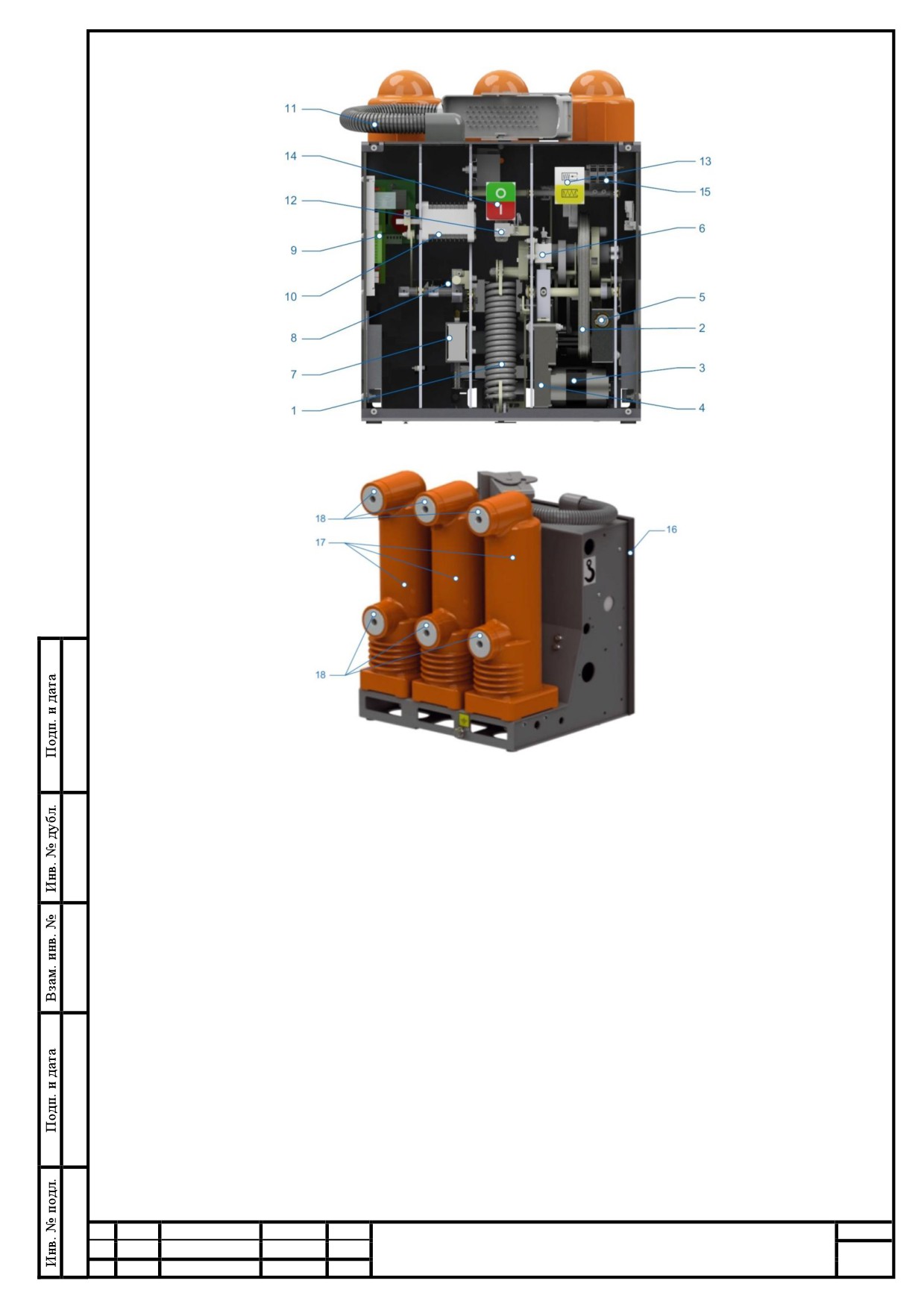

1.3.1 Общий вид выключателя показан на рисунках 1а, 1б. Выключатель
состоит из следующих основных частей:
- корпус;
- полюса с вакуумными дугогасительными камерами (ВДК);
- выводы;
- моторный привод;
- силовые пружины;
- редуктор;
- электромагниты включения, отключения;
- плата управления;
- вспомогательные контакты (блок-контакты);
- клеммный ряд или жгут разъемов.
Лист
БКЖИ.674153.004 РЭ
6
Изм
Лист
№ докум.
Подп.
Дата
а)
б)
1 - силовая пружина; 2 - цепная передача; 3 - моторный привод; 4 - редуктор;
5 - вал; 6 - электромагнит включения; 7 - электромагнит отключения;
8 - спусковой механизм отключения; 9 - плата управления; 10 - блок-контакты
выключателя; 11 - жгут с разъемом; 12 - счетчик количества циклов;
13 - индикатор взвода пружины; 14 - индикатор положения контактов
выключателя; 15 - блок-контакты взвода пружины; 16 - лицевая панель;
17 - полюса с камерами дугогасительными вакуумными (КДВ); 18 - выводы
полюсов главной цепи
а) вид спереди; б) вид сзади
Рисунок 1 - Общий вид выключателя
Лист
БКЖИ.674153.004 РЭ
7
Изм
Лист
№ докум.
Подп.
Дата
1.4 Принцип работы выключателя
1.4.1 Выключатель типа ВВ-ЧЭАЗ-2-35 относится к высоковольтным
вакуумным выключателям, гашение дуги в которых осуществляется в
вакуумной дугогасительной камере (далее - КДВ).
1.4.2 Принцип работы выключателя основан на гашении электрической
дуги в вакууме, возникающей при размыкании контактов. Электрическая дуга,
благодаря выбранной форме дугогасительных контактов, направляется в
стороны от центра. Ввиду высокой электрической прочности вакуумного
промежутка и отсутствия среды, поддерживающей горение дуги, электрическая
дуга распадается и гаснет.
1.4.3 Оперативное включение производится за счет тягового усилия
взведенной пружины включения привода. Оперативное отключение
производится цилиндрической пружиной, установленной на выключателе и
срабатывающая при воздействии электромагнита отключения или
электромагнита дистанционной защиты.
1.4.4 Выключатель выкатного исполнения состоит из выключателя
стационарного исполнения, который установлен на тележку с 4 опорными
катками. Тележка служит для обеспечения вката-выката в шкафы КРУ и КРУН.
Вкат-выкат тележки с выключателем обеспечивается специальным винтовым
механизмом. Винтовой механизм выкатывания предназначен для облегчения
перемещения тележки в рабочее положение и управляется съемной рукояткой.
Тележка снабжается блокировками
- электрической и механической.
Блокировки включения и выключения выключателя снимаются только в
рабочем и контрольном положениях выключателя в КРУ (КРУН), а кнопки
управления
блокируются механически. В промежуточных положениях
механизм управления вакуумными дугогасительными камерами механически
блокируется во избежание неправильных действий обслуживающего персонала.
Электрическая блокировка в промежуточных положениях разрывает цепи
управления выключателем, что повышает безопасность обслуживания.
Лист
БКЖИ.674153.004 РЭ
8
Изм
Лист
№ докум.
Подп.
Дата
1.5 Описание и работа составных частей выключателя
1.5.1 Полюс

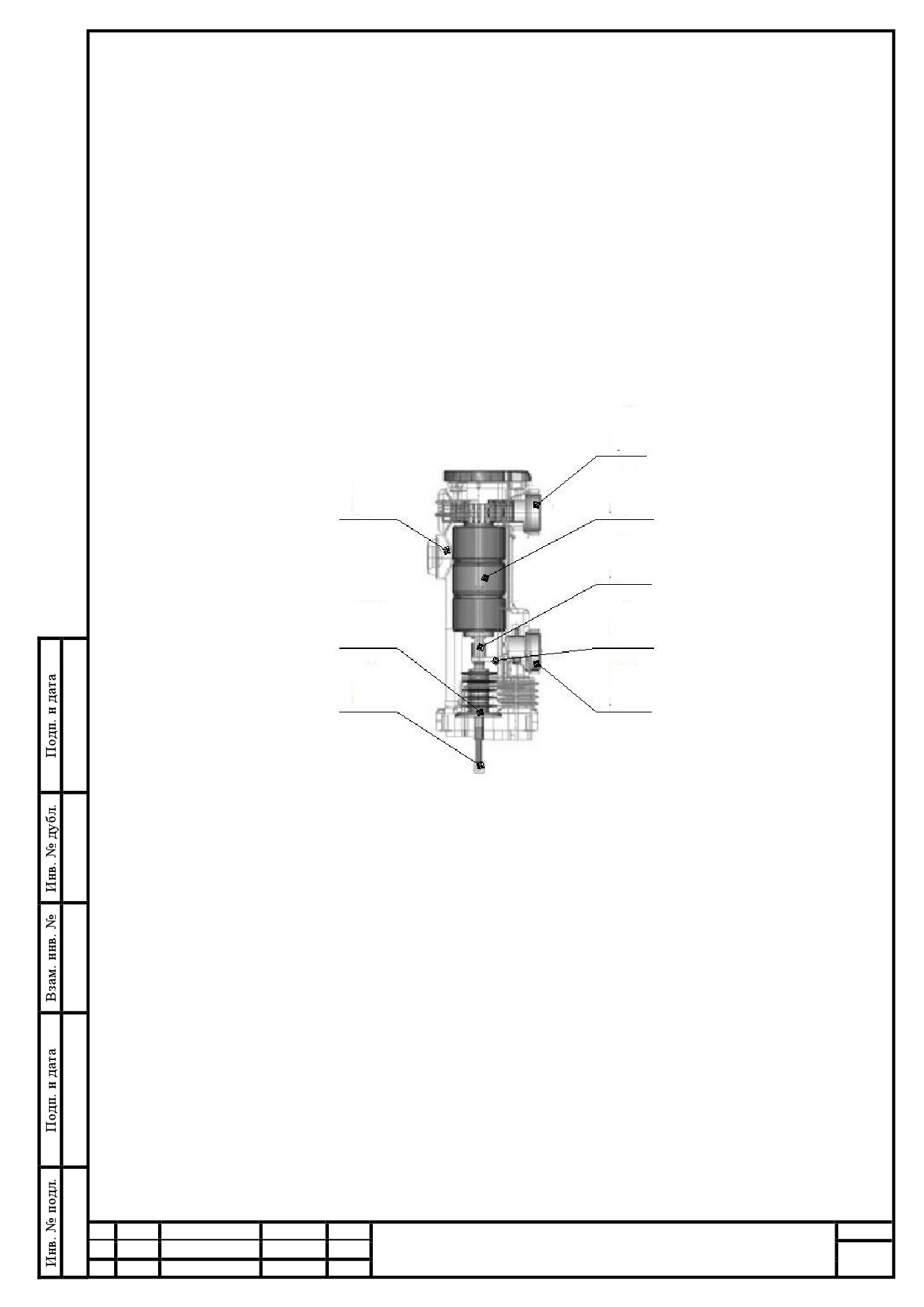

1.5.1.1 Полюс выключателя, в соответствии с рисунком 2, состоит из
корпуса 6, представляющего из себя опорный изолятор, в котором при помощи
болтового соединения крепится верхний контакт
1 полюса выключателя,
соединенный с неподвижным контактом КДВ 2. С помощью гибкой связи 4
подвижный контакт КДВ
3 соединен с нижним контактом
5 полюса
выключателя. Подвижный контакт КДВ 3 через изоляционную тягу 7 связан с
синхронизирующим валом привода выключателя.
1
6
2
3
7
4
8
5
1 - верхний контакт полюса; 2 - камера дугогасительная вакуумная
(КДВ); 3 - подвижный контакт КДВ; 4 - гибкая связь; 5 - нижний контакт
полюса;
6 - корпус полюса; 7 - изоляционная тяга; 8 - шток соединения
изоляционной тяги с валом выключателя.
Рисунок 2 - Полюс
1.5.1.2 Устройство неразборной КДВ приведено на рисунке
3.
Подвижный 6 и неподвижный 1 контакты камеры находятся в вакуумно-
плотном керамическом корпусе
2, в котором в течение всего периода
эксплуатации сохраняется высокий вакуум (10-7 Па).
Лист
БКЖИ.674153.004 РЭ
9
Изм
Лист
№ докум.
Подп.
Дата
При перемещении подвижного контакта
6 герметичность камеры
сохраняется благодаря наличию сильфона 4, вакуумно-плотно соединенного с
фланцем 5 камеры и подвижным контактом 6. Система экранов 3 предохраняет
керамику корпуса от запыления продуктами эрозии контактов и от прожигания
сильфона 4 электрической дугой.

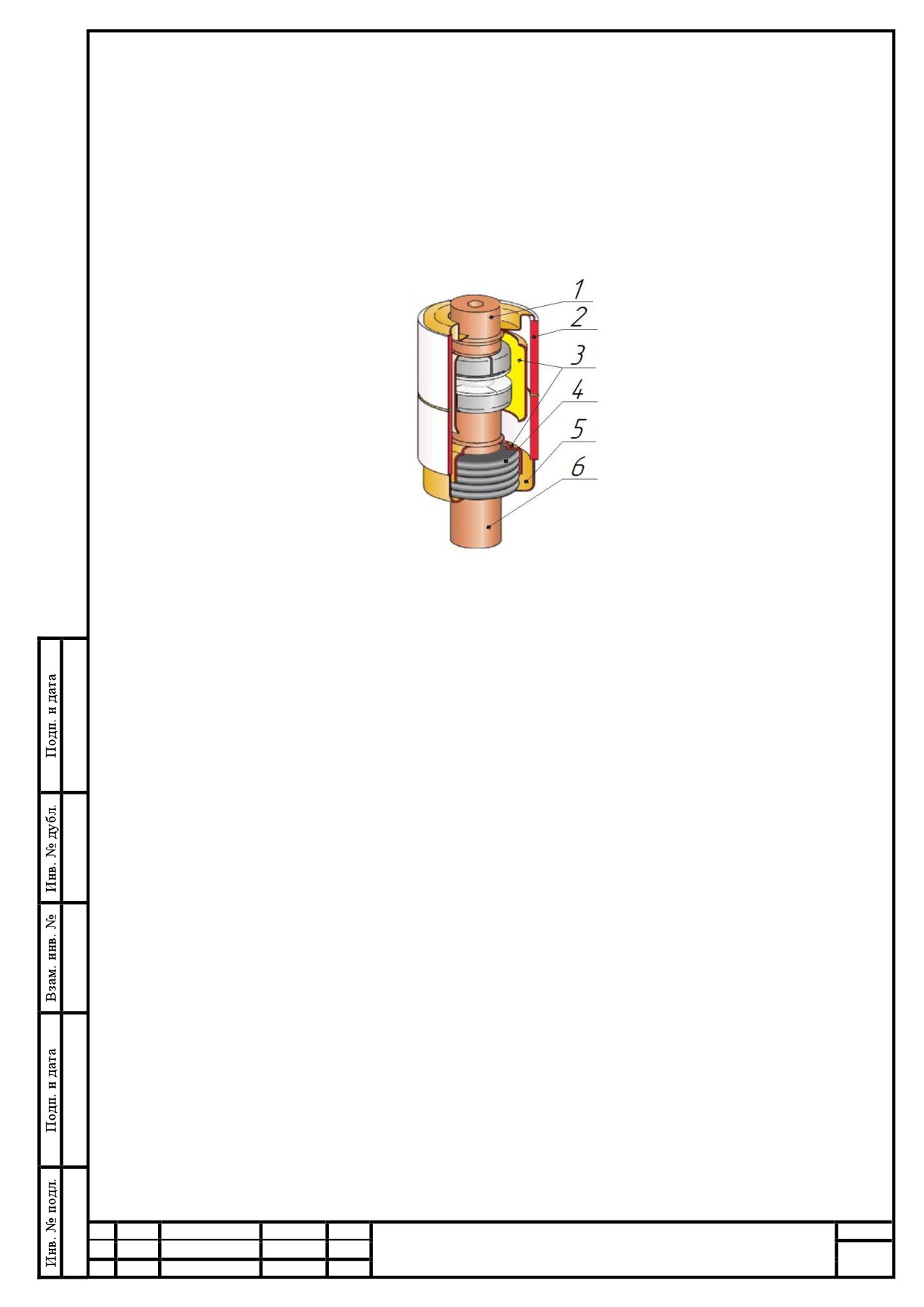

1 - неподвижный контакт КДВ; 2 - керамический корпус КДВ; 3 - экран;
4 - сильфон; 5 -фланец; 6 - подвижный контакт КДВ.
Рисунок 3 - Камера дугогасительная вакуумная (КДВ)
1.5.2 Привод
1.5.2.1 Привод выключателя состоит из установленного на ней мотор-
редуктора для заводки включающей пружины, вала привода, электромагнита
отключения, электромагнита включения, блока коммутирующих контактов для
внешних вспомогательных цепей, органов управления выключателем (кнопка
включения и отключения), указателя состояния пружин и готовности привода,
указателя положения выключателя.
На валу привода закреплена одним концом пружина отключения. Вал
служит для передачи усилия возникающего при освобождении запасенной
энергии включающих и отключающих пружин через изоляционную тягу к
подвижным контактам КДВ.
Лист
БКЖИ.674153.004 РЭ
10
Изм
Лист
№ докум.
Подп.
Дата
1.5.3 Работа привода при включении выключателя
1.5.3.1 При подаче напряжения на электромагнит включения якорь
электромагнита перемещается вниз и действует на блок защелок, который
освобождает вал привода, за счет энергии, запасенной пружинами включения,
вал привода поворачивается и замыкает контакты КДВ выключателя, защелка
механически фиксируется и удерживает выключатель во включенном
положении.
1.5.4 Работа привода при оперативном и аварийном отключении
выключателя
1.5.4.1 При подаче напряжения на электромагнит отключения или на
электромагнит минимального напряжения, якорь электромагнита опускается,
освобождает защелку удерживающую выключатель во включенном положении.
Под действием пружин поджатия и отключающей пружины контакты КДВ
размыкаются, защелка возвращается в исходное положение и выключатель
отключается.
1.5.5 Работа привода при ручном отключении выключателя
1.5.5.1 При нажатии на кнопку отключения, поворачивается рычаг,
который вторым плечом освобождает защелку. Дальнейшее отключение
происходит аналогично п. 1.5.4.1. Кнопка отключения возвращается в исходное
положение своей возвратной пружиной.
1.5.6 Демпфер
1.5.6.1 Демпфер служит для гашения электрических колебаний или
предотвращение механических колебаний механизма выключателя при его
отключении.
При отключении выключателя вал привода поворачивается, при этом
происходит гашение подвижных масс выключателя.
Лист
БКЖИ.674153.004 РЭ
11
Изм
Лист
№ докум.
Подп.
Дата
1.6 Оперирование выключателем. Органы управления и индикация
1.6.1 Включение выключателя
1.6.1.1 В исходном положении контакты КДВ разомкнуты, двигатель для
взвода пружин взвел пружины включения, выключатель удерживается блоком
защелок в отключенном положении.
Оперативное включение производится подачей напряжения на
электромагнит включения, блок защелок освобождает вал привода. За счет
энергии, запасенной пружинами включения, вал привода поворачивается,
воздействия посредством изоляционных тяг на подвижные контакты КДВ,
контакты замыкаются, и создается усилие поджатия контактов КДВ.
Одновременно при повороте вала привода производится взвод отключающей
пружины и переключение блока коммутирующих контактов.
Неоперативное включение. С помощью вращения рукоятки ручного
взвода взвести пружину включения (вращать рукоятку ручного взвода до
характерного щелчка). Указатель состояния пружин и готовности привода
перейдет в положение
«ГОТОВª (
). Привод выключателя готов к
операции включение. Нажать на кнопку включения выключателя, при этом
указатель положения выключателя из положения «ОТКЛª (O) перейдет в
положение «ВКЛª (I), а указатель состояния пружин и готовности привода
перейдет из положения «ГОТОВª (
) в положение «НЕ ГОТОВª (
).
Когда выключатель находится в тестовом положении или выкачен,
необходимо открыть блокиратор, перевести левую, правую рукоятки и
рукоятку механизма блокировки заземления в положение 1, вставить рукоятку,
вкатить включатель в рабочее положение, снять рукоятку, закрыть блокиратор.
Когда выключатель находится в рабочем положении в выключенном
состоянии, необходимо открыть блокиратор, перевести левую, правую
рукоятки и рукоятку механизма блокировки заземления в положение
1,
вставить рукоятку, выкатить выключатель, снять рукоятку, закрыть блокиратор.
Лист
БКЖИ.674153.004 РЭ
12
Изм
Лист
№ докум.
Подп.
Дата
Рисунок 4 - Включение выключателя
Рисунок 5 - Органы управления и индикации
1.6.2 Отключение выключателя
1.6.2.1 В исходном положении контакты КДВ замкнуты, выключатель
удерживается во включенном положении системой рычагов блока защелок.
При подаче оперативного напряжения на электромагнит отключения, или
при снятии напряжения с электромагнита минимального напряжения, шток
электромагнита воздействует на блок защелок. Блок защелок освобождает вал
привода. За счет энергии запасенной отключающими пружинами вал привода
выключателя возвращается в исходное положение. Происходит отключение
выключателя. Указатель положения выключателя переходит в положение
Лист
БКЖИ.674153.004 РЭ
13
Изм
Лист
№ докум.
Подп.
Дата
«ОТКЛª (O). Указатель состояния пружин и готовности привода в положении
«НЕ ГОТОВª (
). Мотор-редуктор заводит пружину включения, указатель
состояния пружин и готовности привода переходит в положение «ГОТОВª
(
). Механизм привода выключателя готов к включению.
Рисунок 6 - Отключение выключателя
Внимание!
Оперативное
включение
выключателя
должно
осуществляться только дистанционно. Оперативное и неоперативное
отключение может производиться дистанционно и вручную.
1.6.3 Неоперативное отключение
- включение
- отключение
выключателя.
Порядок действий для выполнения вручную цикла отключение
-
включение - отключение выключателя следующий:
1) взвод пружины рукояткой взвода. Индикатор состояния взвода
пружины должен указывать о взводе пружины «ГОТОВª (
), индикатор
состояния контактов - «ОТКЛª (О);
2) включение выключателя, нажав кнопку «ВКЛª. Индикатор состояния
контактов должен указывать о замыкании контактов «ВКЛª (I), индикатор
состояния взвода пружины - «НЕ ГОТОВª (
);
3) взвод пружины рукояткой взвода. Индикатор состояния взвода
пружины должен указывать о взводе пружины «ГОТОВª (
), индикатор
состояния контактов - «ВКЛª (I);
Лист
БКЖИ.674153.004 РЭ
14
Изм
Лист
№ докум.
Подп.
Дата
4) отключение выключателя, нажав кнопку
«ОТКЛª. Индикатор
состояния контактов должен указывать о замыкании контактов «ОТКЛª (О),
индикатор состояния взвода пружины - «ГОТОВª (
);
5) включение выключателя, нажав кнопку «ВКЛª. Индикатор состояния
контактов должен указывать о замыкании контактов «ВКЛª (I), индикатор
состояния взвода пружины - «НЕ ГОТОВª (
);
6) отключение выключателя, нажав кнопку
«ОТКЛª. Индикатор
состояния контактов должен указывать о замыкании контактов «ОТКЛª (О),
индикатор состояния взвода пружины - «НЕ ГОТОВª (
).
Внимание! Цикл может выполняться только в тестовом (контрольном)
положении выключателя в ячейке или без нагрузки.
1.6.4 Электродвигатель
1.6.4.1 Электродвигатель через редуктор осуществляет автоматический
взвод пружин с момента включения выключателя. В приводе может быть
установлен концевой контакт, который сигнализирует о взведенном
положении. Напряжение питания электродвигателя 220 (110) В постоянного
или 230 (120) В переменного тока. Рабочий диапазон 0,8-1,1Uном. , потребление
500 Вт, время взвода не более 15 с.
1.6.5 Электромагнит включения
1.6.5.1 Электромагнит включения позволяет осуществлять дистанционное
включение выключателя при взведенном приводе. Напряжение питания
электромагнита включения
220
(110) В постоянного или
230
(120) В
переменного тока. Рабочий диапазон 0,65-1,2Uном. , потребление 150 Вт при
срабатывании в течении 120 мс и 3 Вт при удержании.
1.6.6 Электромагнит отключения
1.6.6.1
Электромагнит
отключения
позволяет
осуществлять
дистанционное отключение выключателя. При постоянном питании
электромагнит отключения блокирует выключатель в положении «ОТКЛª.
Напряжение питания электромагнита отключения 220 (110) В постоянного или
Лист
БКЖИ.674153.004 РЭ
15
Изм
Лист
№ докум.
Подп.
Дата
230 (120) В переменного тока. Рабочий диапазон 0,6-1,2Uном. , потребление 300
Вт при срабатывании в течении 120 мс и 6 Вт при удержании.
1.6.7 Электромагнит минимального напряжения
1.6.7.1
Электромагнит минимального напряжения отключает
выключатель, когда напряжение питания уменьшается до значения менее 40 %
от номинального значения, даже если понижение напряжения питания
происходит медленно и постепенно. Напряжение питания электромагнита
отключения
220 (110) В постоянного или 230 (120) В переменного тока.
Потребление
250 Вт при срабатывании в течении
120 мс и
5,5 Вт при
удержании.
В диапазоне напряжений питания от
40 до
60
% от номинального
значения выключатель отключается только при подаче соответствующей
команды на отключение.
Если на электромагнит минимального напряжения не приходит
требуемое напряжение питания, ручное или электрическое включение
выключателя не возможно. Включение выключателя возможно, когда
напряжение питания составит не менее 65-85 % от номинального значения.
1.6.8 Блок коммутирующих контактов
1.6.8.1 Выключатель ВВ-ЧЭАЗ-2-35 оснащен блоком коммутирующих
контактов
имеющим
10 нормально разомкнутых
(NO) и 10 нормально
замкнутых (NC) контактов. Контакты сигнализируют об отключенном или
включенном положении выключателя. Переключающие контакты поворотного
типа с приводом непосредственно от механизма выключателя.
Коммутационная способность блока коммутирующих контактов
положения выключателя:
- при напряжении переменного тока 230 В, cos =0,3 - 25 А;
- при напряжении постоянного тока 220 В - 1,5 А;
- при напряжении постоянного тока 110 В - 5 А;
Лист
БКЖИ.674153.004 РЭ
16
Изм
Лист
№ докум.
Подп.
Дата
1.6.9 Контакт готовности к включению
1.6.9.1
Положение выключателя
«готовность к включениюª
сигнализируется механическим указателем на лицевой панели выключателя
при помощи специального переключающего контакта.
Выключатель ВВ-ЧЭАЗ-2-35 оснащается контактом готовности
включения для обеспечения защиты и блокировки при дистанционном
управлении.
Коммутационная способность контакта готовности к включению
выключателя:
- при напряжении переменного тока 230 В, cos =0,3 - 25 А;
- при напряжении постоянного тока 220 В - 1,5 А;
- при напряжении постоянного тока 110 В - 5 А;
1.6.10 Счетчик циклов коммутаций
1.6.10.1 Счетчик циклов коммутаций показывает суммарное число
рабочих циклов (включение-отключение), которые выполнил выключатель.
Вакуумный выключатель ВВ-ЧЭАЗ-2-35 стандартно поставляется со
счетчиком циклов коммутаций. Количество циклов включения-отключения в
процессе заводских приемо-сдаточных испытаниях не более 100.
1.7 Маркировка и пломбирование
Маркировка выключателей соответствует ГОСТ 18620-86. Выключатели
имеют маркировку с указанием:
- товарного знака предприятия изготовителя;
- наименования «ВЫКЛЮЧАТЕЛЬª;
- типоисполнения выключателя, обозначения климатического исполне-
ния и категории размещения по ГОСТ 15150-69;
- номинального напряжения в киловольтах;
- номинального тока в амперах;
- номинального тока отключения в килоамперах;
Лист
БКЖИ.674153.004 РЭ
17
Изм
Лист
№ докум.
Подп.
Дата
- даты изготовления;
- массы выключателя в килограммах;
- заводского номера;
- знака сертификата соответствия.
1.8 Упаковка
1.8.1 Выключатель подвергнут консервации по ГОСТ 23216-78. Все трущие-
ся и металлические поверхности (кроме коррозионностойких) покрыты тонким
слоем консистентной смазки ЦИАТИМ-221.
Выключатель перевозят во включенном положении. Выключатели упа-
кованы в деревянные ящики, или ящики из ДВП с деревянным каркасом. Вы-
ключатель установлен на основание ящика и закреплен к нему болтовыми со-
единениями за отверстия в раме выключателя. Внутри выключатель накрыт по-
лиэтиленовым чехлом. На каждый выключатель внутри чехла вешается мешо-
чек с силикагелем.
К упакованному выключателю во внутреннюю упаковку вложены руко-
водство по эксплуатации, паспорт.
На транспортную тару нанесены следующие знаки и предупредительные
надписи:
- знак, имеющий наименование «Хрупкое. Осторожноª;
- знак, имеющий наименование «Беречь от влагиª
- знак, имеющий наименование «Верхª;
- товарный знак предприятия - изготовителя;
- надпись «Брутто кг, Нетто кгª.
Лист
БКЖИ.674153.004 РЭ
18
Изм
Лист
№ докум.
Подп.
Дата
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Подготовка выключателя к использованию
2.1.1 Выключатели предназначены для установки в шкафах КРУ, КРУН.
2.1.2 Окружающая среда не должна отличаться от указанной в подпункте
1.1.3.
2.1.3 При распаковке выключателя убедиться в отсутствии трещин,
сколов и других дефектов на изоляторах и деталях:
-
передние подъемные проушины опустить в нижнее положение,
заднюю
подъемную проушину снять и при необходимости хранить рядом с местом
эксплуатации выключателя;
- очистить выключатель сухой ветошью или щеткой;
- снять консервационную смазку;
контакты для подключения выключателя имеют гальваническое покрытие,
поэтому зачистка их поверхностей шлифовальной шкуркой недопустима, при
очистке необходимо пользоваться растворителем, например, бензином БР-1
или спиртом (ГОСТ 17299-78);
- опробовать работу выключателя
(при отсутствии тока в главной
цепи)
в цикле ВО (включение - отключение)
- пять раз без преднамеренной
выдержки времени между включением и отключением, опробовать работу
выключателя дистанционно в цикле ВО - пять раз после выполненных выше
перечисленных операций и измерений параметров выключатель может быть
включен на рабочее напряжение сети.
Лист
БКЖИ.674153.004 РЭ
19
Изм
Лист
№ докум.
Подп.
Дата
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
3.1 Общие указания, проверка технического состояния
3.1.1 При эксплуатации следить, чтобы рабочее напряжение и ток
нагрузки выключателя не превышали величин, указанных в подразделе 1.2.
3.1.2 В процессе эксплуатации один раз в год рекомендуется проводить
технические осмотры.
3.1.3 При техническом осмотре
следует выполнить следующие
проверки:
- произвести
внешний осмотр выключателя и убедиться в
отсутствии загрязнения его наружных частей, особенно изоляционных деталей;
- убедиться в отсутствии трещин на изоляционных деталях;
- произвести внешний осмотр контактных соединений и
убедиться
в отсутствии признаков чрезмерного перегрева подводящих шин (например,
по цветам побежалости).
3.1.4 При положительном результате указанных проверок выключатель
может оставаться в рабочем положении до следующего осмотра или
технического обслуживания. В противном случае выключатель следует
отключить, снять напряжение с его выводов и по мере надобности выполнить
следующие работы:
- при необходимости подтянуть болты или гайки;
- замерить электрическое сопротивление полюсов.
3.1.5 Выключатели не требуют проведения периодических (плановых)
текущих, средних и капитальных ремонтов в течение всего срока их службы.
3.1.6 В случае сохранения работоспособности выключателя после
выработки механического ресурса операций включения-отключения
допускается его дальнейшая эксплуатация.
Лист
БКЖИ.674153.004 РЭ
20
Изм
Лист
№ докум.
Подп.
Дата
3.2 Возможные неисправности и способы их устранения
3.2.1 Возможные неисправности и способы их устранения, приведены в
таблице 2.
Таблица 2 - Возможные неисправности и способы их устранения
Неисправность
Возможные причины
Способы устранения
1
2
3
Привод не взведен
Взведите привод
вручную
Если выключатель
оснащен мотором:
проверьте напряжение
питания U >0,8Uном,
если неисправность не
устраняется заменить
мотор
На электромагнит
Это означает, что
отключения подается
выполняется команда на
питание постоянно
отключение.
Определите источник
этой команды. Чтобы
выключатель мог быть
включен, эта команда
Выключатель не
должна быть отменена.
включается ни вручную,
Если неисправность не
ни дистанционно
устраняется заменить
электромагнит
отключения
На электромагнит
Это означает, что
минимального
выполняется команда на
напряжения не подается
отключение.
питание
Определите источник
этой команды.
Проверьте напряжение
питания U >0,65Uном и
целостность цепи. Если
неисправность не
устраняется заменить
электромагнит
минимального
напряжения
Лист
БКЖИ.674153.004 РЭ
21
Изм
Лист
№ докум.
Подп.
Дата
Продолжение таблицы 2
1
2
3
Выключатель не готов к
Определите условие,
включению
блокирующее переход
выключателя в
состояние готовности к
включению.
Снова подайте команду
на включение
На электромагнит
Определите источник
Выключатель не
включения
команды на включение.
включается ни вручную,
непрерывно подается
Чтобы выключатель мог
ни дистанционно
питание, но аппарат не
быть включен, эта
готов к включению
команда должны быть
отменена.
Убедиться, что
выключатель готов к
включению.
Снова подайте команду
на включение
Выключатель не
Команда на включение
Проверьте напряжение
включается
не выполняется
питания U >0,65Uном и
дистанционно, но может
электромагнитом
целостность цепи. Если
быть включен вручную
включения
неисправность не
устраняется заменить
электромагнит
включения
На электромагнит
Проверьте напряжение
минимального
питания U >0,65Uном и
напряжения подается
целостность цепи
слишком низкое
напряжение
Ложная подача команды
Определите источник
на отключение на
этой команды.
Ложное отключение
электромагнит
Руководствуйтесь
выключателя
отключения
инструкцией блока РЗА
Имеет место одна из
Определите и устраните
следующих причин:
причины срабатывания.
- перегрузка;
Проверьте состояние
- замыкание на землю;
выключателя перед его
- короткое замыкание,
повторным включением
обнаруженное блоком
РЗА
Лист
БКЖИ.674153.004 РЭ
22
Изм
Лист
№ докум.
Подп.
Дата
Окончание таблицы 2
1
2
3
Включение вызывает
Проверьте настройки
кратковременную
блока РЗА.
перегрузку по току
Проверьте состояние
выключателя перед его
Мгновенное отключение
повторным включением
после каждой попытки
Включение на коротком
Определите и устраните
включения выключателя
замыкании
причины срабатывания.
Проверьте состояние
выключателя перед его
повторным включением
Выключатель не
Неисправен привод
Обратитесь в сервисную
отключается ни
выключателя или
службу АО «ЧЭАЗª
вручную, ни
приварились контакты
дистанционно
КДВ
Команда на отключение
Проверьте напряжение
не выполняется
питания 0,65-1,2Uном и
электромагнитом
целостность цепи. Если
отключения
неисправность не
устраняется заменить
электромагнит
отключения
Выключатель не
Команда на отключение
Пониженное или
отключается
не выполняется
остаточное напряжение
дистанционно, но может
электромагнитом
на электромагните
быть включен вручную
минимального
минимального
напряжения
напряжения > 0,4 Uном.
Если неисправность не
устраняется заменить
электромагнит
минимального
напряжения
3.2.2
Выключатели подлежат ремонту только персоналом,
аккредитованным предприятием-изготовителем. Нарушение этого правила
ведет к аннулированию гарантийных обязательств.
Лист
БКЖИ.674153.004 РЭ
23
Изм
Лист
№ докум.
Подп.
Дата
3.3 Меры безопасности
3.3.1 Персонал, обслуживающий выключатель, должен знать устройство
и принцип действия выключателя, изучить настоящее руководство и строго
выполнять ее требования.
3.3.2 Рамы выключателя и привода должны быть надежно заземлены.
3.3.3 При осмотре выключателя следует помнить, что полюсы находятся
под высоким напряжением, поэтому запрещается доступ обслуживающего
персонала в зону расположения выключателя.
3.3.4 Работы по техническому обслуживанию, ремонту выключателя и
привода должны производиться только при отсутствии напряжения на обоих
выводах полюсов, снятом остаточном напряжении с экрана КДВ, а также во
вспомогательных цепях при не заведенной рабочей пружине привода.
Защита персонала от неиспользуемого рентгеновского излучения при
испытании электрической прочности изоляции главной цепи выключателя вне
КРУ должна соответствовать требованиям раздела
3 ГОСТ 12.2.007.0-
75,
«Санитарным правилам работ с источниками неиспользуемого рентгеновского
излученияª. Защита осуществляется с помощью экрана из стального листа
толщиной (2-3) мм, устанавливаемого на расстоянии 0,5 м от КДВ.
Лист
БКЖИ.674153.004 РЭ
24
Изм
Лист
№ докум.
Подп.
Дата
4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1 Транспортирование выключателей должно осуществляться любым
видом транспорта.
4.2 При транспортировании и погрузочно-разгрузочных работах
запрещается кантовать и подвергать резким толчкам и ударам выключатели.
4.3 Условия транспортирования выключателей в части воздействия
механических факторов
- средние
(С) по ГОСТ
23216-78. Условия
транспортирования выключателей в части
воздействия климатических
факторов внешней среды - по группе условий хранения 5 по ГОСТ 15150-69.
4.4 Условия хранения в части воздействия климатических факторов
внешней среды - по группе 4 по ГОСТ 15150-69, для исполнения У3.
4.5 Срок сохранности выключателей и запасных частей в упаковке
изготовителя 3 года.
Лист
БКЖИ.674153.004 РЭ
25
Изм
Лист
№ докум.
Подп.
Дата
5 УТИЛИЗАЦИЯ
5.1 Детали и узлы изделия не выделяют вредных веществ в процессе
эксплуатации и хранения. По истечении срока службы изделие подлежит
утилизации на общепринятых основаниях.
Лист
БКЖИ.674153.004 РЭ
26
Изм
Лист
№ докум.
Подп.
Дата
Приложение А
(обязательное)
Габаритные, присоединительные и установочные размеры
выключателя ВВ-ЧЭАЗ-2-35
Рисунок А.1 - Габаритные, присоединительные и установочные размеры
выключателя типа ВВ-ЧЭАЗ-2-35-Е-25(31,5)/1250 (1600; 2000; 2500)
Лист
БКЖИ.674153.004 РЭ
27
Изм
Лист
№ докум.
Подп.
Дата
Окончание приложения А
Рисунок А.2 - Габаритные, присоединительные и установочные размеры
выключателя типа ВВ-ЧЭАЗ-2-35-В-25(31,5)/1250 (1600; 2000; 2500)
Лист
БКЖИ.674153.004 РЭ
28
Изм
Лист
№ докум.
Подп.
Дата
Приложение Б
(обязательное)
Схема электрическая принципиальная выключателей типа ВВ-ЧЭАЗ-35
Рисунок Б.1 - Схема электрическая принципиальная вакуумных
выключателей типа ВВ-ЧЭАЗ-2-35
Лист
БКЖИ.674153.004 РЭ
29
Изм
Лист
№ докум.
Подп.
Дата
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Номера листов (страниц)
Вх. номер
Всего
Номер
сопровод.
Изм.
лист.(стр.)
Подп.
Дата
докум.
документа
Изм.
Зам.
Нов.
Аннулир.
в докум.
и дата
Лист
БКЖИ.674153.004 РЭ
30
Изм
Лист
№ докум.
Подп.
Дата



















///////////////////////////////////////
