ВЫКЛЮЧАТЕЛИ ВАКУУМНЫЕ НАРУЖНОГО ИСПОЛНЕНИЯ СЕРИИ ВВН-ЧЭАЗ-35. Руководство по эксплуатации БКЖИ.674153.002РЭ





Содержание
ВВЕДЕНИЕ
3
1
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4
1.1
Назначение выключателя
4
1.2
Технические характеристики
5
1.3
Состав выключателя
6
1.4
Принцип работы выключателя
8
1.5
Описание и работа составных частей выключателя
8
1.5.1 Полюс
8
1.5.2 Привод
10
1.6
Оперирование выключателем. Органы управления и индикация
11
1.7
Маркировка и пломбирование
13
1.8
Упаковка
14
2
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
15
2.1
Подготовка выключателя к использованию
15
2.2
Измерение и наладка
15
2.3
Замена вакуумной дугогасительной камеры
16
3
ОБСЛУЖИВАНИЕ И РЕМОНТ
17
3.1
Обслуживание
17
3.2
Ремонт
17
4
ТРАНСПОРТИРОВКА, ПРИЕМКА И ХРАНЕНИЕ
18
4.1
Транспортировка
18
4.2
Приемка
18
4.3
Хранение
18
5
КОМПЛЕКТНОСТЬ И ЗАПЧАСТИ
19
6
УТИЛИЗАЦИЯ
20
Приложение А Габаритные, присоединительные и установочные размеры
выключателя ВВН-ЧЭАЗ-35-31,5/1600(2000; 2500)
21

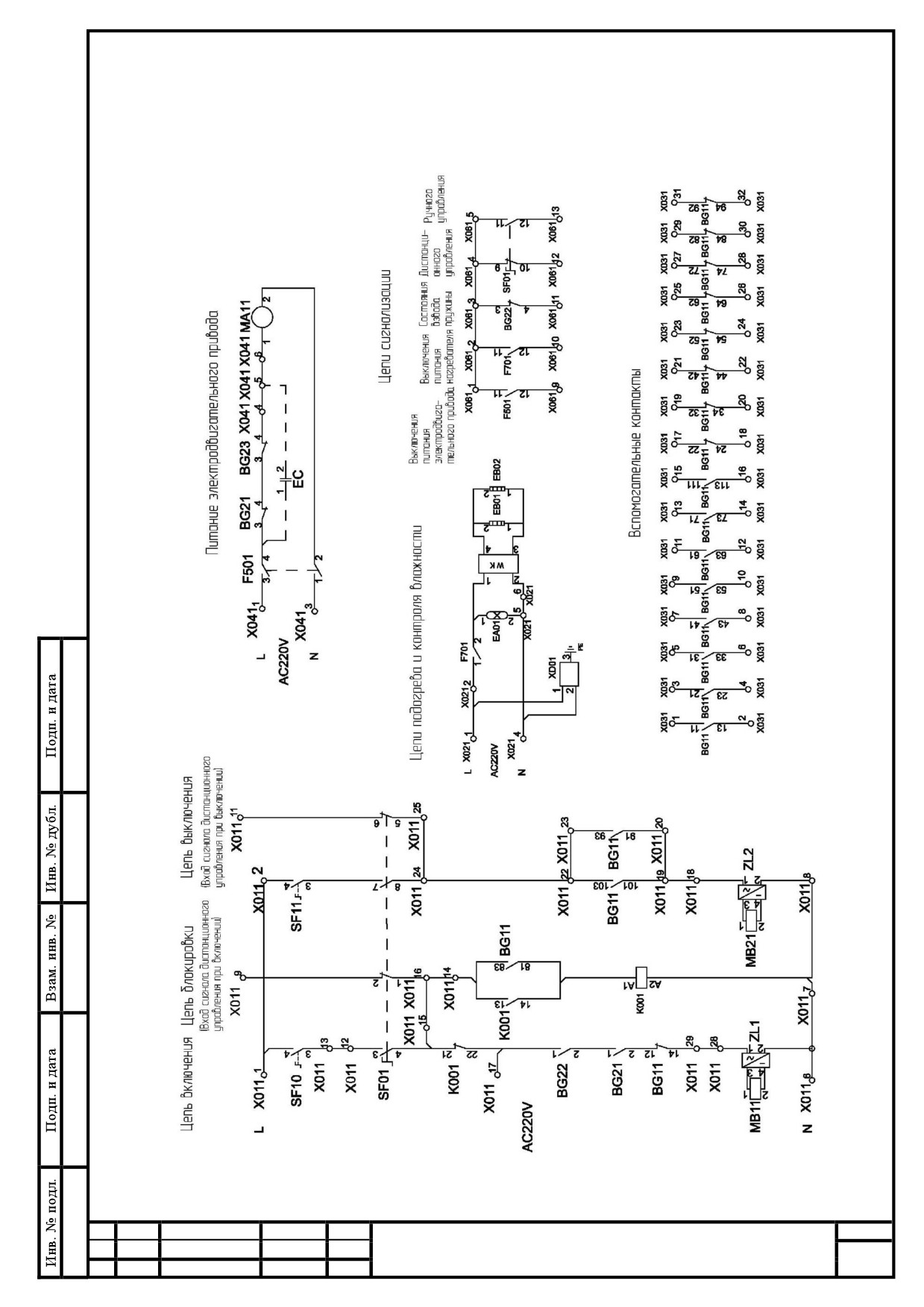

Приложение Б Схема электрическая принципиальная
23
Приложение В Комплект поставки вакуумного выключателя типа
ВВН-ЧЭАЗ-35
25
Приложение Г Запасные части и принадлежности к выключателю
(комплект ЗИП ремонтный)
26
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
27
БКЖИ.674153.002РЭ
Изм
Лист
№ документа
Подп.
Дата
Разработал
Герасимов
Лит.
Лист.
Листов
Выключатели вакуумные
Проверил
Беляев
2
28
Наружной установки
Зам.Рук.ДРКР
Белов
типа ВВН-ЧЭАЗ-35
Н. Контр.
Соколова
АО «ЧЭАЗª
Утвердил
Киселев
Руководство по эксплуатации
ВВЕДЕНИЕ
Настоящее руководство по эксплуатации на выключатель вакуумный типа
ВВН-ЧЭАЗ-35 (в дальнейшем именуемый - выключатель) является документом,
предназначенным для изучения изделия и правил его эксплуатации.
Настоящий документ содержит техническую характеристику
выключателей, условия их применения, типоисполнения, сведения об устройстве
и принципе работы, указания мер безопасности, правила подготовки к работе и
техническое обслуживание, а также сведения о консервации, транспортировании
и хранении.
При эксплуатации выключателя, кроме настоящего руководства по экс-
плуатации необходимо руководствоваться следующими документами:
утвержденными в установленном порядке действующими «Правилами
технической эксплуатации электрических станций и сетей Российской Федера-
цииª;
утвержденными в установленном порядке действующими «Правилами
технической эксплуатации электроустановок потребителейª;
утвержденными в установленном порядке действующими «Межотрасле-
выми Правилами по охране труда (правилами безопасности) при эксплуатации
электроустановокª;
эксплуатационными документами на встраиваемое в выключатель обо-
рудование.
Настоящее руководство рассчитано на обслуживающий персонал, про-
шедший специальную подготовку по технической эксплуатации и обслужива-
нию электротехнических аппаратов высокого напряжения.
Завод ведет постоянную работу по совершенствованию конструкции вы-
ключателя ВВН-ЧЭАЗ-35, поэтому в поставленных заказчику выключателях
ВВН-ЧЭАЗ-35 возможны некоторые изменения, не отраженные в данном руко-
водстве, не влияющие на основные технические данные и установочные разме-
ры.
Лист
БКЖИ.674153.002РЭ
3
Изм
Лист
№ докум.
Подп.
Дата
1
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1
Назначение выключателя
1.1.1 Выключатели общего назначения для открытых или закрытых
распредустройств предназначены для коммутации высоковольтных цепей
напряжением
35 кВ трехфазного переменного тока частотой
50 Гц в
номинальном
режиме работы установки, а также для автоматического
отключения этих цепей при коротких замыканиях и перегрузках, возникающих
при аварийных режимах.
1.1.2 Структура условного обозначения выключателя
ВВН-ЧЭАЗ-35-31,5/
УХЛ1
Категория размещения по ГОСТ 15150
Номин. ток, А,
(1600; 2000; 2500)
Номин. ток отключения
31,5 кА
Номинальное напряжение 35 кВ
АО «ЧЭАЗª
Наружной установки
Вакуумный
Выключатель
Пример записи условного обозначения выключателя на напряжение
35 кВ, номинальный ток 2000 А, номинальный ток отключения 31,5 кА, при за-
казе и в технической документации: ВВН-ЧЭАЗ-35-31,5/2000 УХЛ1
1.1.3 Номинальные значения климатических факторов:
1) высота над уровнем моря до 1000 м
При установке выключателя на высотах более 1000 м (но не более 3500 м)
испытательные напряжения внешней изоляции на данной высоте и токовая
нагрузка должны быть снижены на 1 % на каждые 100 м в соответствии с
ГОСТ 15150-69;
2) верхнее рабочее и эффективное значение температуры воздуха,
окружающего выключатель, равно 40 ºС;
3) нижнее рабочее значение температуры окружающего выключатель
воздуха - минус 60 ºС;
4) относительная влажность не более
80 % при температуре 20 ºС и
верхнее значение
100 % при 25 ºС и при более низких температурах без
конденсации влаги;
5) окружающая среда не взрывоопасная.
1.1.4 Выключатели предназначены для работы в операциях О и В, циклах
ВО, О-0,3-ВО-180с-ВО.
1.1.5 Выключатели управляются пружинно-моторными приводами.
Лист
БКЖИ.674153.002РЭ
4
Изм
Лист
№ докум.
Подп.
Дата
Включение выключателя осуществляется за счет энергии взведенной
пружины включения привода, отключение
- за счет энергии, запасенной
отключающей пружиной при включении.
1.1.6 В зависимости от номинального тока выключатели имеют следующие
типоисполнения:
ВВН-ЧЭАЗ-35-31,5/1600 УХЛ1; ВВН-ЧЭАЗ-35-31,5/2000 УХЛ1;
ВВН-ЧЭАЗ-35-31,5/2500 УХЛ1.
1.2 Технические характеристики
Технические характеристики вакуумных выключателей типа ВВН-ЧЭАЗ-
35 приведены в таблице 1.
Таблица 1 - Технические характеристики
Нормируемая величина
Характеристика
ВВН-ЧЭАЗ-35-31,5/1600(2000,
2500)
1
2
Номинальное напряжение, кВ
35
Номинальный ток, А
1600, 2000, 2500
Номинальный ток отключения, кА
31,5
Ток термической стойкости, 3с, кА
31,5
Ток электродинамической стойкости, кА
80
Токи включения, кА:
наибольший пик
80
начальное действующее значение перио-
31,5
дической составляющей
79
Ход подвижных контактов камеры дугогаси-
30 ±2
тельной вакуумной, мм
Ход поджатия контакта камеры дугогаситель-
3 +1
ной вакуумной, мм
0,04
Собственное время отключения, с, не более
Полное время отключения, с, не более
0,07
Собственное время включения, с, не более
0,08
Средняя скорость подвижных контактов каме-
1 ± 0,3
ры дугогасительной вакуумной при включе-
С
редняя скорость подвижных контактов
1,7 ± 0,3
камеры дугогасительной вакуумной при
В
ремя завода включающих пружин, сек, не
10
более
Номинальное напряжение цепей управления, В:
постоянного тока
220
переменного тока
230
Лист
БКЖИ.674153.002РЭ
5
Изм
Лист
№ докум.
Подп.
Дата
Продолжение таблицы 1
1
2
Диапазон изменения питающего напряжения в
процентах от U ном. при:
85-110
включении
отключении с постоянным током
70-110
отключении с переменным током
85-110
Испытательное напряжение промышленной
частоты, кВ:
на предприятии изготовителя;
95
при эксплуатации
80
Испытательное напряжение полного грозового
импульса, кВ
190
Потребляемый ток электромагнитов включе-
ния/отключения, А, при напряжении:
переменном 230 В
0,7/1,4
постоянном 220 В
0,7/1,4
1,3/2,7
переменном 120 В
1,3/2,7
постоянном 110 В
Электрическое сопротивление главной цепи
полюса, мкОм не более:
ВВ-Ч-35-25/1600(2000, 2500)
50
Механический ресурс, циклов ВО
25 000
Коммутационный ресурс, циклов ВО при:
номинальном токе
5 000
номинальном токе отключения
25
Срок службы выключателя, лет, не менее
30
1.3
Состав выключателя
1.3.1 Общий вид выключателя показан на рисунке 1. Выключатель состоит
из следующих основных частей:
рамы-основания 2;
трёх полюсов 1 с камерами дугогасительными вакуумными (КДВ);
привода пружинно-моторного 3.
Лист
БКЖИ.674153.002РЭ
6
Изм
Лист
№ докум.
Подп.
Дата

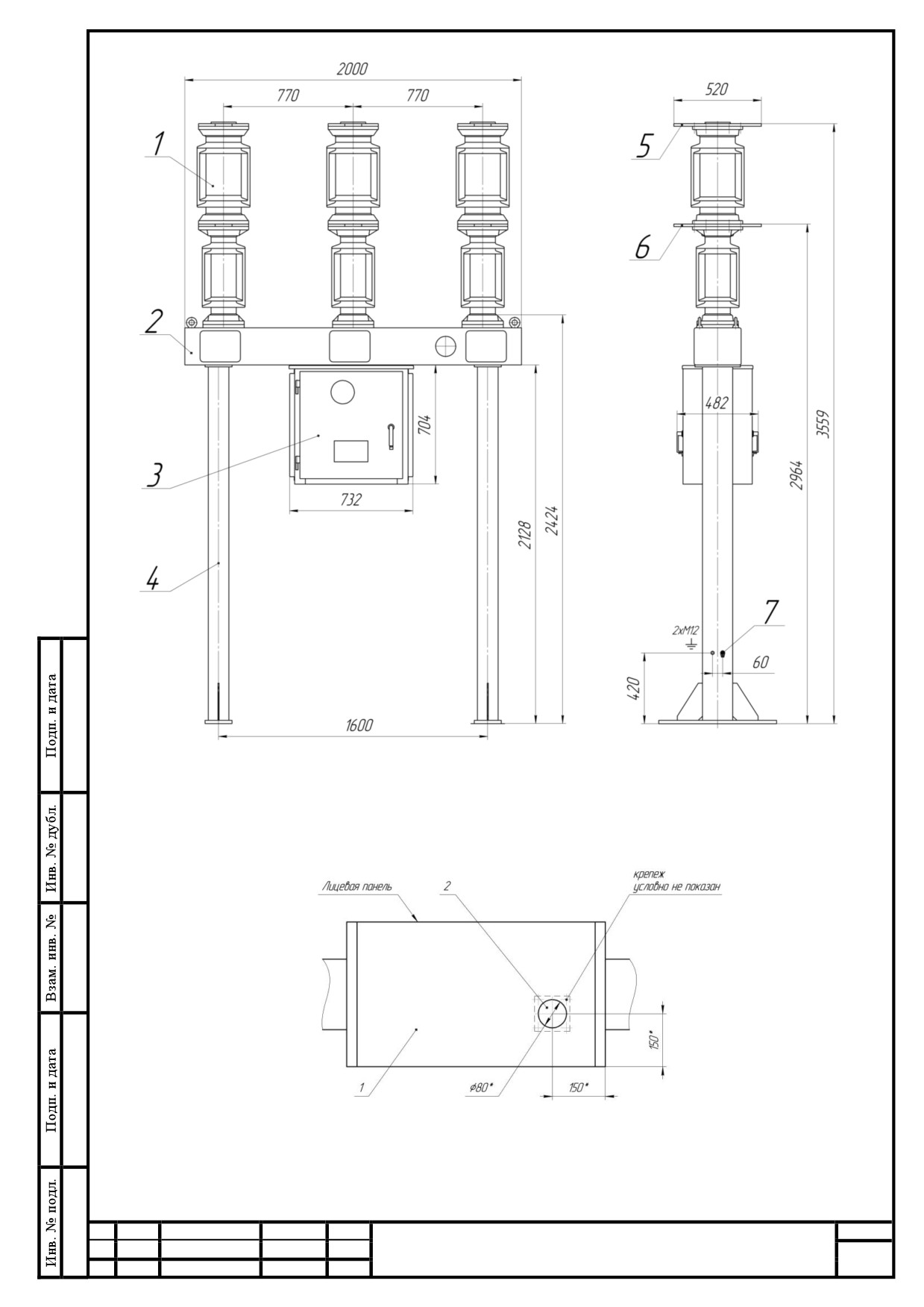

1 - полюса с КДВ; 2 - рама-основание; 3 - привод пружинно-моторный
4 - стальная опорная конструкция; 5 - верхний контакт; 6 - нижний контакт;
7 - клеммы заземления
Рисунок 1 - Общий вид выключателя
1 - Выключатель; 2 - пластина
Рисунок 1а - Вид снизу выключателя. Расположение отверстия для
подвода кабелей
Лист
БКЖИ.674153.002РЭ
7
Изм
Лист
№ докум.
Подп.
Дата

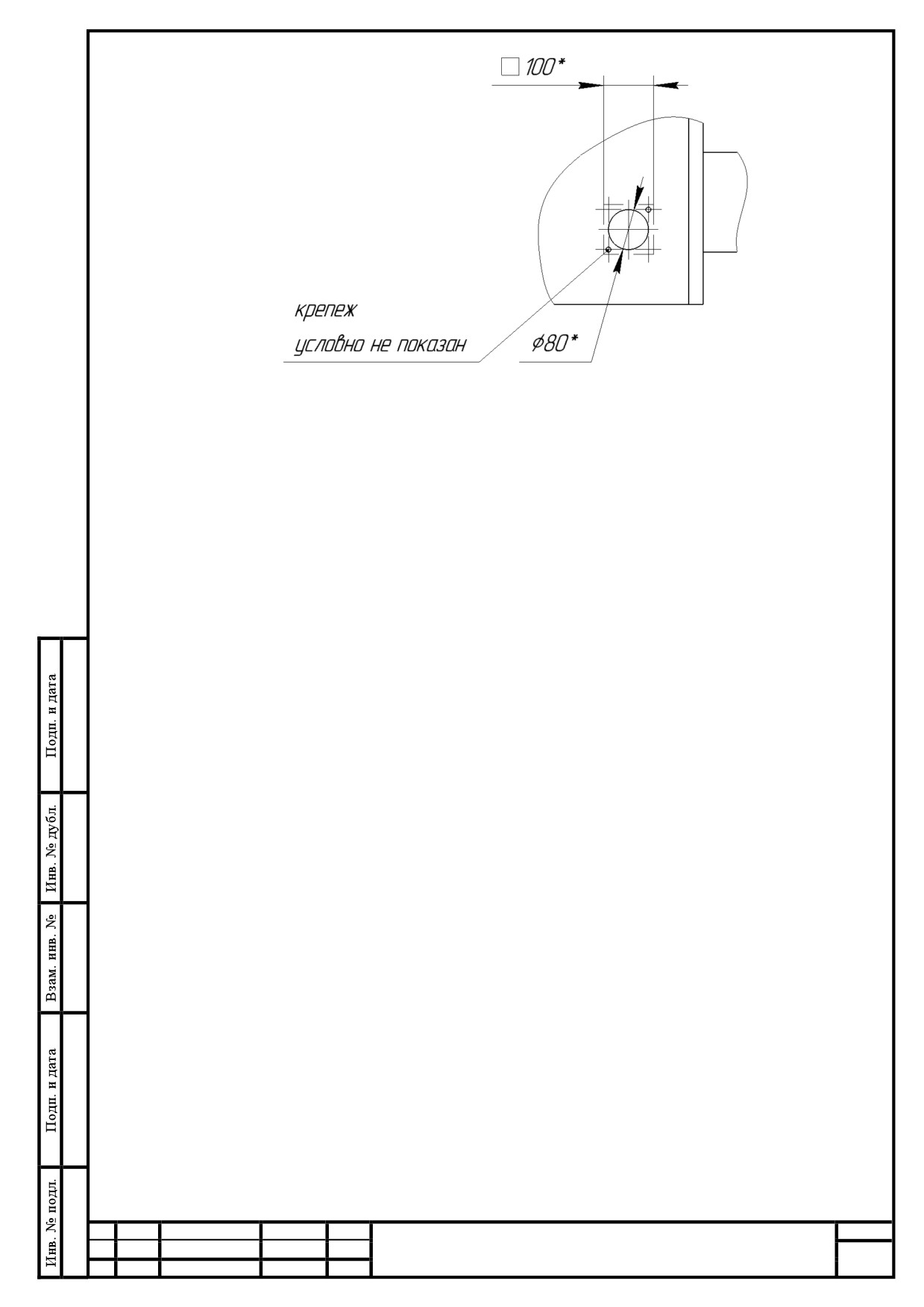

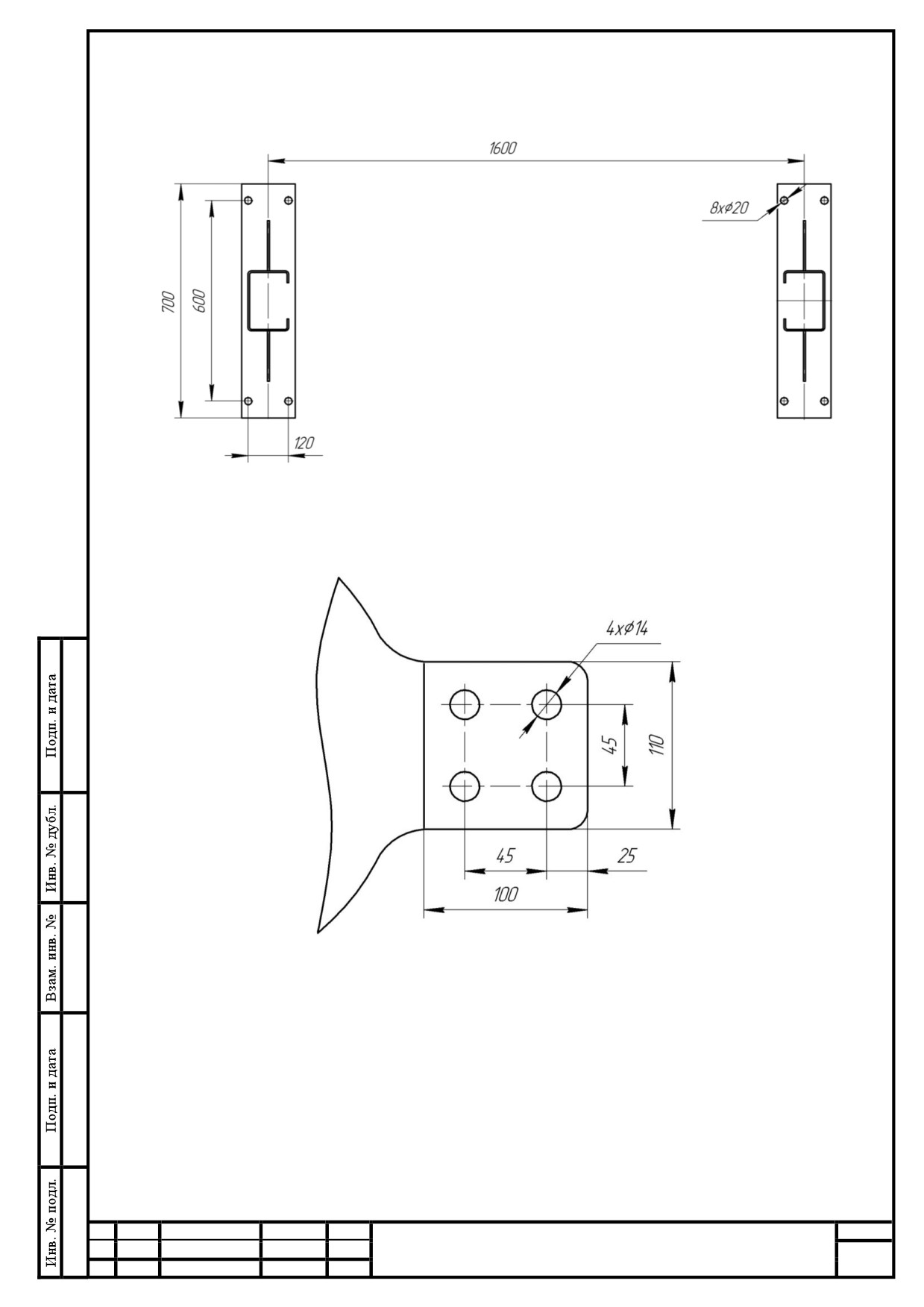

Рисунок 1б - Вид снизу выключателя. Размеры пластины.
1.3.2 Для подвода проводников
(кабелей) вспомогательных цепей на
корпусе выключателя имеется отверстие (80 мм), которое в состоянии поставки
закрыто пластиной (100х100 мм) (рисунок 1а, 1б).
Способ монтажа проводников (кабелей) выбирает заказчик в соответствии
со схемой подключения, с требованиями КД на комплектное устройство, в
которое устанавливается выключатель.
1.3.3 Перечень ЗИП приведен в приложении Г.
1.4 Принцип работы выключателя
1.4.1 Выключатель типа ВВН-ЧЭАЗ-35 относится к высоковольтным
вакуумным выключателям, гашение дуги в которых осуществляется КДВ.
1.4.2 Принцип работы выключателя основан на гашении электрической
дуги в вакууме, возникающей при размыкании контактов. Электрическая дуга,
благодаря выбранной форме дугогасительных контактов, направляется в
стороны от центра. Ввиду высокой электрической прочности вакуумного
промежутка и отсутствия среды, поддерживающей горение дуги, электрическая
дуга распадается и гаснет.
1.4.3 Оперативное включение производится за счет тягового усилия
взведенной пружины включения привода. Оперативное отключение
производится цилиндрической пружиной, установленной на выключателе и
срабатывающей при воздействии электромагнита отключения или
электромагнита дистанционной защиты.
Лист
БКЖИ.674153.002РЭ
7a
Изм
Лист
№ докум.
Подп.
Дата
1.5 Описание и работа составных частей выключателя
1.5.1 Полюс

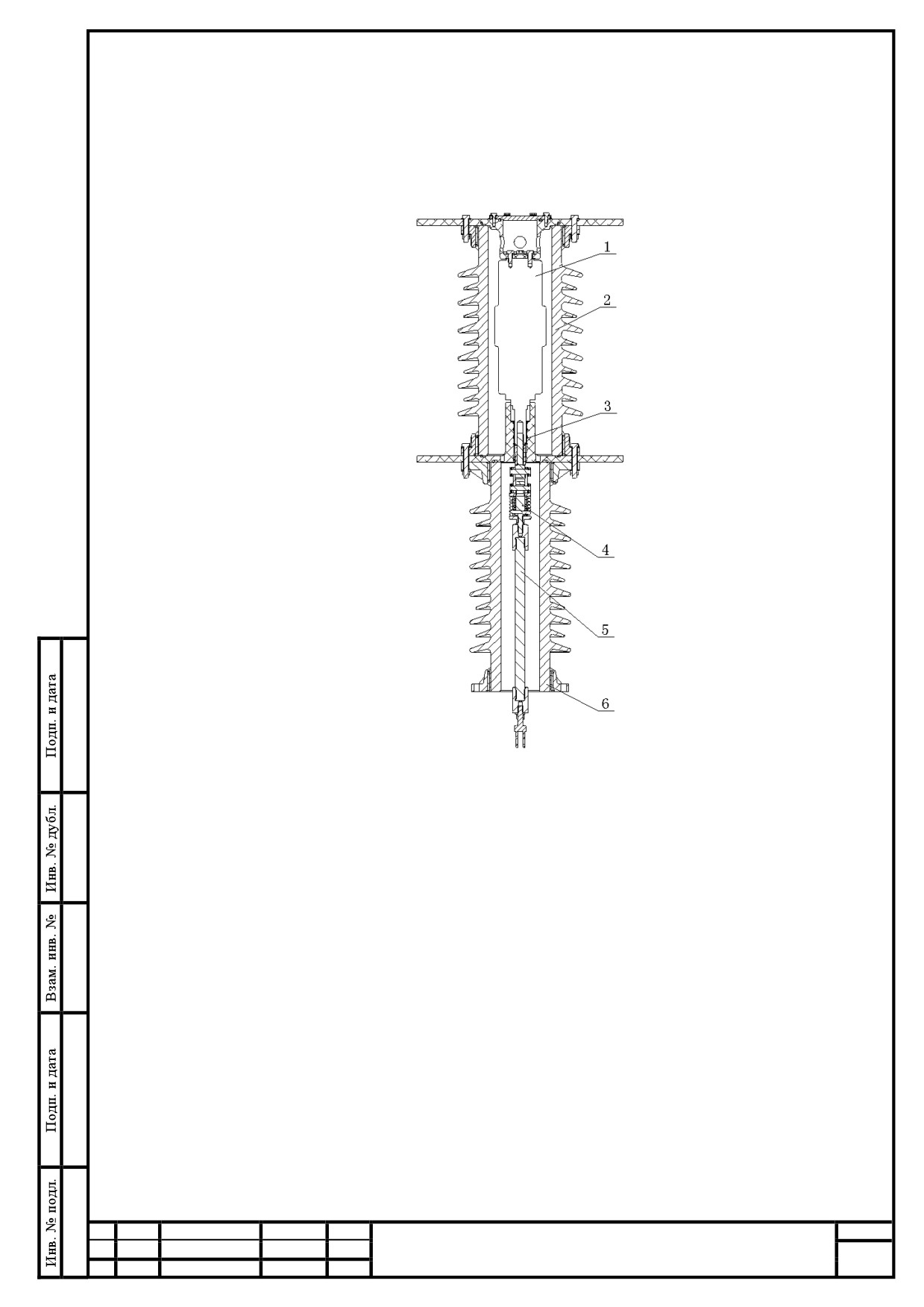

1.5.1.1 Полюс выключателя, рисунок 2, состоит из камеры 1, подвижного
гибкого контакта 3, тяги 5, механизма поджатия 5, верхнего 2 и нижнего 6
корпусов.
1 - камера дугогасительная вакуумная (КДВ); 2 - верхний корпус полюса;
3 - подвижный контакт КДВ; 4 - механизм поджатия; 5 - изоляционная тяга;
6 - нижний корпус полюса
Рисунок 2 - Полюс
1.5.1.2 Для создания дополнительного нажатия торцевых контактов КДВ
установлен механизм поджатия 4, который крепится в верхней части тяги 5,
рисунок 2.
Предварительно сжатая пружина 3, рисунок 3, устанавливается между
верхней шайбой 2 и шайбой 4, надетой на тягу 5 и фиксируется осью. Верхнее
отверстие втулки предназначено для фиксации тяги выключателя.
Усилие пружины механизма поджатия контактов КДВ составляет 2000 Н.
Лист
БКЖИ.674153.002РЭ
8
Изм
Лист
№ докум.
Подп.
Дата
1
2
3
4
5

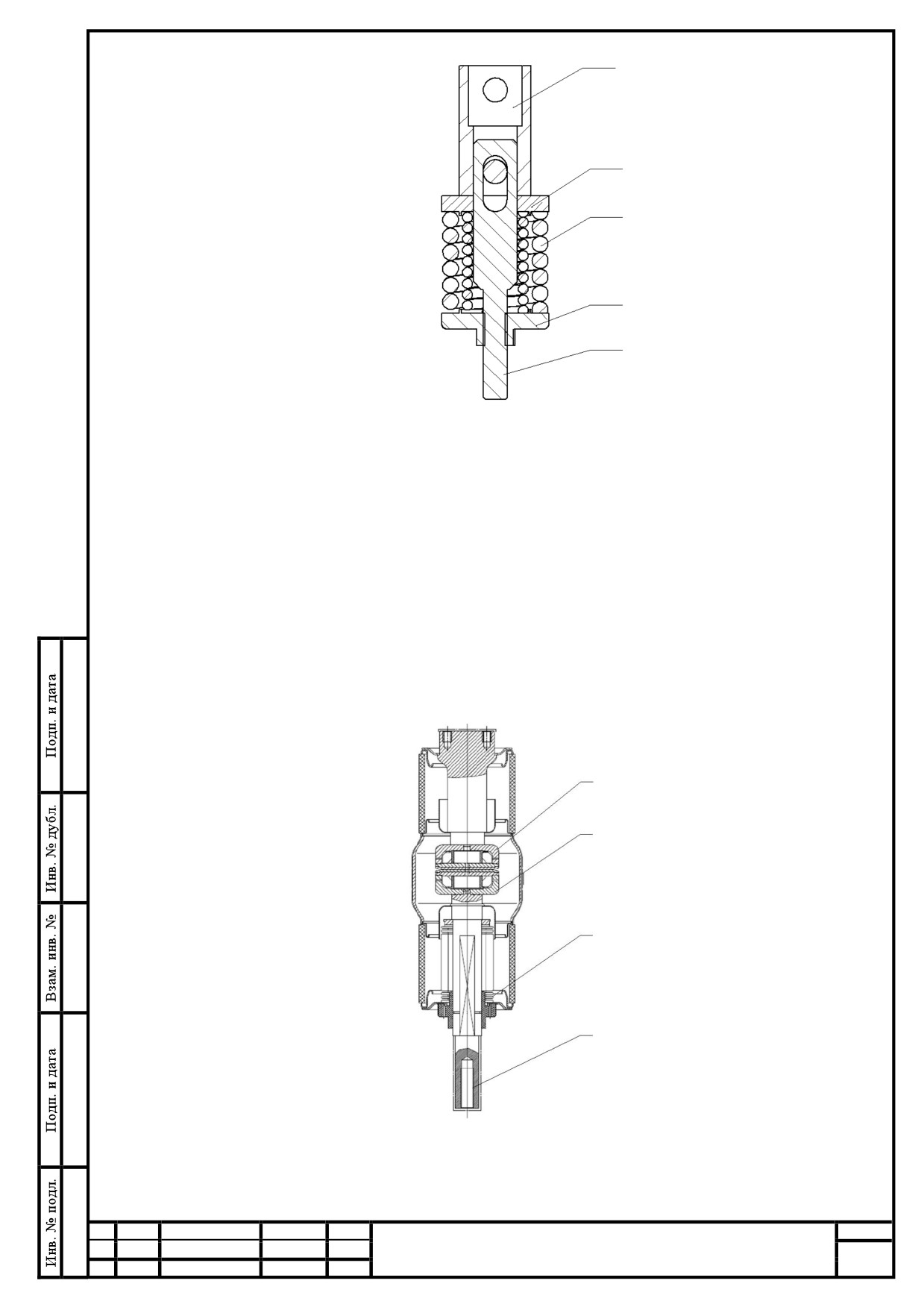

1 - втулка; 2, 4 -шайба; 3 - пружина; 5 - тяга
Рисунок 3 - Механизм поджатия
1.5.1.2 Устройство неразборной КДВ приведено на рисунке 4. Подвижный
2 и неподвижный
1 контакты камеры находятся в вакуумно-плотном
керамическом корпусе, в котором в течение всего периода эксплуатации
сохраняется высокий вакуум (10-9 Па). Контакты припаяны к токопроводам.
При перемещении токопровода герметичность камеры сохраняется благодаря
наличию уплотнителя 3, вакуумно-плотно соединенного с корпусом камеры и
подвижным токопроводом. Система экранов предохраняет керамику корпуса от
запыления продуктами эрозии контактов и от прожигания уплотнителя
3
электрической дугой.
1
2
3
4
1 - неподвижный контакт КДВ;2 - подвижный контакт КДВ;
3 - уплотнитель; 4 - тяга
Рисунок 4 - Камера дугогасительная вакуумная
Лист
БКЖИ.674153.002РЭ
9
Изм
Лист
№ докум.
Подп.
Дата
1.5.2 Привод

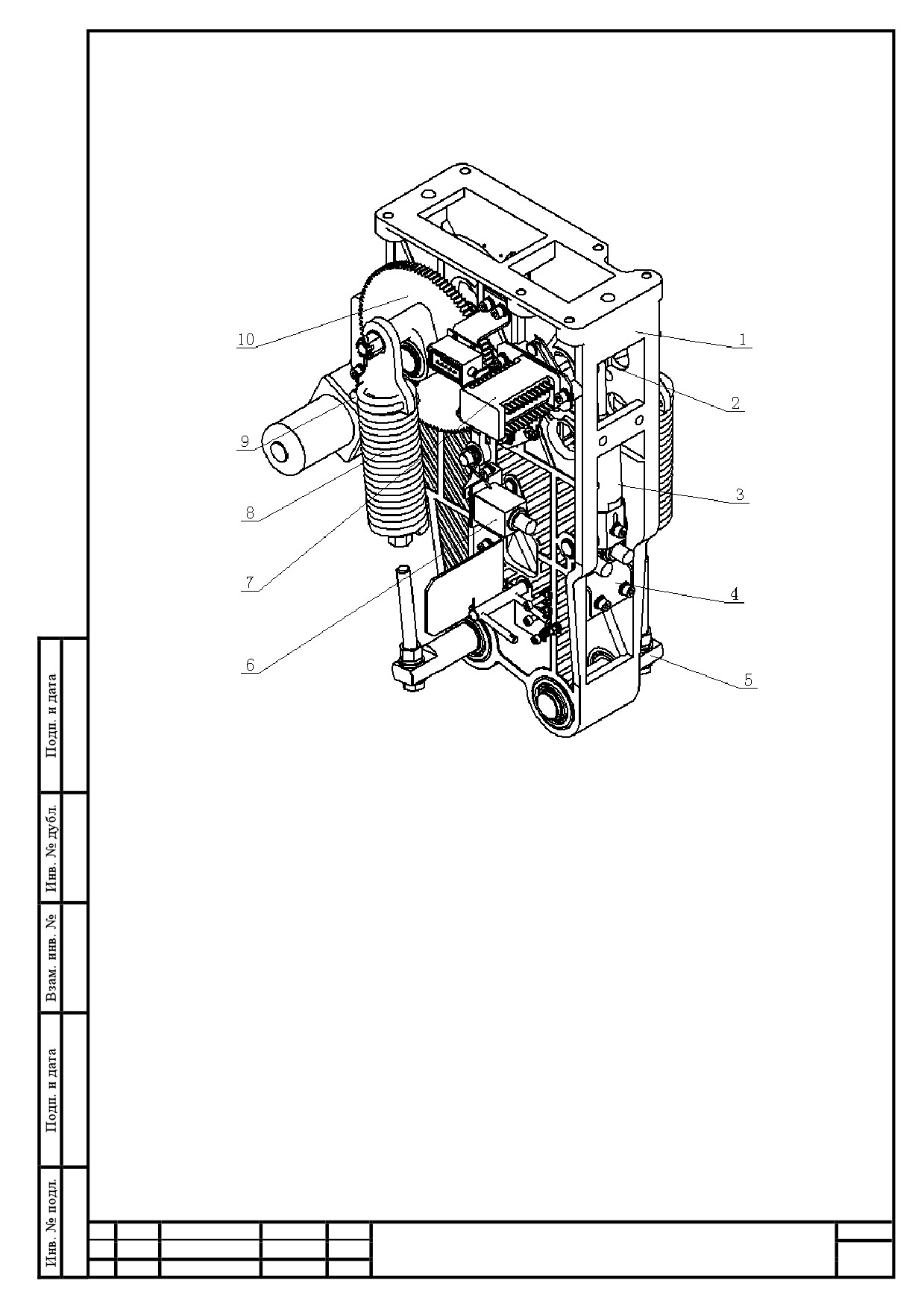

Общий вид привода выключателя показан на рисунке 5.
1 - корпус привода;2 -механизм выходного вала; 3 - дэмпфер; 4 - модуль отключения ;
5 - механизм включения; 6 - электромагнит отключения; 7 - механизм выключения;
8 - пружина ; 9 - модуль взвода пружины ; 10 - редуктор.
Рисунок 5 - Привод
1.5.2.1 Работа привода при включении выключателя
При подаче напряжения на электромагнит включения якорь
электромагнита перемещается вниз и действует на блок защелок, который
освобождает вал привода, за счет энергии, запасенной пружинами включения,
вал привода поворачивается и замыкает контакты КДВ выключателя, защелка
механически фиксируется и удерживает выключатель во включенном
положении.
1.5.2.2 Работа привода при оперативном и аварийном отключении
выключателя
При подаче напряжения на электромагнит отключения или на
электромагнит минимального напряжения, якорь электромагнита опускается,
освобождает защелку удерживающую выключатель во включенном положении.
Под действием пружин поджатия и отключающей пружины контакты КДВ
Лист
БКЖИ.674153.002РЭ
10
Изм
Лист
№ докум.
Подп.
Дата
размыкаются, защелка возвращается в исходное положение и выключатель
отключается.
1.5.2.3 Работа привода при ручном отключении выключателя
При нажатии на кнопку отключения, поворачивается рычаг, который
вторым плечом освобождает защелку. Дальнейшее отключение происходит
аналогично п. 1.5.2.2. Кнопка отключения возвращается в исходное положение
своей возвратной пружиной.
1.5.2.4 Демпфер
Демпфер служит для гашения излишней кинетической энергии механизма
выключателя при его отключении.
При отключении выключателя вал привода поворачивается, при этом
происходит гашение вибрации подвижных масс выключателя.
1.6 Оперирование выключателем. Органы управления и индикация
1.6.1 Включение выключателя
В исходном положении контакты КДВ разомкнуты, двигатель для взвода
пружин взвел пружины включения, выключатель удерживается блоком защелок
в отключенном положении.
Оперативное включение производится подачей напряжения на
электромагнит включения, блок защелок освобождает вал привода. За счет
энергии, запасенной пружинами включения, вал привода поворачивается,
воздействия посредством изоляционных тяг на подвижные контакты КДВ,
контакты замыкаются, и создается усилие поджатия контактов КДВ.
Одновременно при повороте вала привода производится взвод отключающей
пружины и переключение блока коммутирующих контактов. Неоперативное
включение. С помощью вращения рукоятки ручного взвода взвести пружину
включения
(вращать рукоятку ручного взвода до характерного щелчка).
Указатель состояния пружин и готовности привода перейдет в положение
«ГОТОВª. Привод выключателя готов к операции включение. Нажать на кнопку
включения выключателя, при этом указатель положения выключателя из
положения
«ОТКЛª перейдет в положение
«ВКЛª, а указатель состояния
пружин и готовности привода перейдет из положения «ГОТОВª в положение
«НЕ ГОТОВª.
1.6.2 Отключение выключателя
В исходном положении контакты КДВ замкнуты, выключатель
удерживается во включенном положении системой рычагов блока защелок.
При подаче оперативного напряжения на электромагнит отключения, или
при снятии напряжения с электромагнита минимального напряжения, шток
электромагнита воздействует на блок защелок. Блок защелок освобождает вал
привода. За счет энергии запасенной отключающими пружинами вал привода
выключателя возвращается в исходное положение. Происходит отключение
выключателя. Указатель положения выключателя переходит в положение
«ОТКЛª. Указатель состояния пружин и готовности привода в положении «НЕ
ГОТОВª. Мотор-редуктор заводит пружину включения, указатель состояния
Лист
БКЖИ.674153.002РЭ
11
Изм
Лист
№ докум.
Подп.
Дата
пружин и готовности привода переходит в положение «ГОТОВª. Механизм
привода выключателя готов к включению.
Внимание! Оперативное включение выключателя должно осуществляться
только дистанционно. Оперативное и неоперативное отключение может
производиться дистанционно и вручную.
1.6.3 Двигатель
Двигатель через редуктор осуществляет автоматический взвод пружин с
момента включения выключателя. В приводе может быть установлен концевой
контакт, который сигнализирует о взведенном положении. Напряжение питания
мотор 220 В постоянного или 230 В переменного тока. Рабочий диапазон
0,8-1,1Uном. , потребление 500 Вт, время взвода не более 15 с.
1.6.4 Электромагнит включения.
Электромагнит включения позволяет осуществлять дистанционное
включение выключателя при взведенном приводе. Напряжение питания
электромагнита включения 220 В постоянного или 230 В переменного тока.
Рабочий диапазон
0,65-1,2Uном.
, потребление
150 Вт при срабатывании в
течении 120 мс и 3 Вт при удержании.
1.6.5 Электромагнит отключения
Электромагнит отключения позволяет осуществлять дистанционное
отключение выключателя. При постоянном питании электромагнит отключения
блокирует выключатель в положении
«ОТКЛª. Напряжение питания
электромагнита отключения 220 В постоянного или 230 В переменного тока.
Рабочий диапазон 0,6-1,2Uном. , потребление 300 Вт при срабатывании в течении
120 мс и 6 Вт при удержании.
1.6.6 Электромагнит минимального напряжения
Электромагнит минимального напряжения отключает выключатель, когда
напряжение питания уменьшается до значения менее 40 % от номинального
значения, даже если понижение напряжения питания происходит медленно и
постепенно. Напряжение питания электромагнита отключения
220 В
постоянного или 230 В переменного тока. Потребление 250 Вт при срабатывании
в течении 120 мс и 5,5 Вт при удержании.
В диапазоне напряжений питания от 40 до 60 % от номинального значения
выключатель отключается только при подаче соответствующей команды на
отключение.
Если на электромагнит минимального напряжения не приходит требуемое
напряжение питания, ручное или электрическое включение выключателя не
возможно. Включение выключателя возможно, когда напряжение питания
составит не менее 65-85 % от номинального значения.
1.6.7 Блок коммутирующих контактов
Выключатель ВВН-ЧЭАЗ-35 оснащен блоком коммутирующих контактов
имеющим 11 НО нормально разомкнутых и 11 НЗ нормально замкнутых
контактов. Контакты сигнализируют об отключенном или включенном
Лист
БКЖИ.674153.002РЭ
12
Изм
Лист
№ докум.
Подп.
Дата
положении выключателя. Переключающие контакты поворотного типа с
приводом непосредственно от механизма выключателя.
Коммутационная способность блока коммутирующих контактов
положения выключателя:
при напряжении переменного тока 230 В, cos =0,3 - 25 А;
при напряжении постоянного тока 220 В - 1,5 А;
при напряжении постоянного тока 110 В - 5 А;
Минимальная коммутационная способность блока коммутирующих
контактов положения выключателя - 100 мА/24 В.
1.6.8 Контакт готовности к включению
Положение выключателя
«готовность к включениюª сигнализируется
механическим указателем на лицевой панели выключателя при помощи
специального переключающего контакта.
Выключатель ВВН-ЧЭАЗ-35 оснащается контактом готовности
включению для возможности дистанционного управления.
Коммутационная способность контакта готовности к включению
выключателя:
при напряжении переменного тока 230 В, cos =0,3 - 25 А;
при напряжении постоянного тока 220 В - 1,5 А;
при напряжении постоянного тока 110 В - 5 А.
Минимальная коммутационная способность контакта готовности к
включению выключателя - 100 мА/24 В.
1.6.9 Счетчик циклов коммутаций
Счетчик циклов коммутаций показывает суммарное число рабочих циклов
(включение-отключение), которые выполнил выключатель.
Вакуумный выключатель ВВН-ЧЭАЗ-35 стандартно поставляется со
счетчиком циклов коммутаций. Количество циклов включения-отключения в
процессе заводских приемо-сдаточных испытаниях не более 100.
1.7 Маркировка и пломбирование
Маркировка выключателей соответствует ГОСТ 18620-86. Выключатели
имеют маркировку с указанием:
товарного знака предприятия изготовителя;
наименования «ВЫКЛЮЧАТЕЛЬª;
типоисполнения выключателя, обозначения климатического исполнения и
категории размещения по ГОСТ 15150-69;
номинального напряжения в киловольтах;
номинального тока в амперах;
номинального тока отключения в килоамперах;
даты изготовления;
массы выключателя в килограммах;
заводского номера;
знака сертификата соответствия.
Лист
БКЖИ.674153.002РЭ
13
Изм
Лист
№ докум.
Подп.
Дата
1.8 Упаковка
Выключатель подвергнут консервации по ГОСТ 23216-78. Все трущиеся и
металлические поверхности (кроме коррозионностойких) покрыты тонким слоем
консистентной смазки ЦИАТИМ-221.
Выключатель переводят во включенное положение. Выключатели упако-
ваны в деревянные ящики, или ящики из ДВП с деревянным каркасом. Выклю-
чатель установлен на основание ящика и закреплен к нему болтовыми соедине-
ниями за отверстия в раме выключателя. Внутри выключатель накрыт полиэти-
леновым чехлом. На каждый выключатель внутри чехла вешается мешочек с си-
ликагелем.
К упакованному выключателю во внутреннюю упаковку вложены руко-
водство по эксплуатации, паспорт.
На транспортную тару нанесены следующие знаки и предупредительные
надписи:
знак, имеющий наименование «Хрупкое. Осторожноª;
знак, имеющий наименование «Беречь от влагиª
знак, имеющий наименование «Верхª;
товарный знак предприятия - изготовителя;
надпись «Брутто кг, Нетто кгª.
Лист
БКЖИ.674153.002РЭ
14
Изм
Лист
№ докум.
Подп.
Дата
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1
Подготовка выключателя к использованию
2.1.1 Выключатели должны устанавливаться в открытых или закрытых
распредустройствах.
2.1.2 Окружающая среда не должна отличаться от указанной в п.1.1.3.
2.1.3 При распаковке выключателя необходимо:
убедиться в отсутствии трещин, сколов и других дефектов на деталях;
очистить выключатель сухой ветошью или щеткой;
снять консервационную смазку
(контакты выключателя имеют
гальваническое покрытие, поэтому зачистка их поверхностей шлифовальной
шкуркой недопустима, при очистке необходимо пользоваться растворителем,
например, нефрасом ТУ 38.401-67-108-92 или спиртом ГОСТ 17299-78);
опробовать работу выключателя (при отсутствии тока в главной цепи) в
цикле ВО - пять раз, без преднамеренной выдержки времени между В и О;
опробовать работу выключателя дистанционно в цикле ВО - пять раз.
После успешно выполненных операций, перечисленных выше, и измерений
параметров, согласно подразделу 2.2, выключатель может быть включен на
рабочее напряжение сети;
проверить работоспособность выключателя на нижнем и верхнем
пределе напряжения включающего, отключающего электромагнита и
электромагнита отключения с питанием от независимого источника. Подачу
напряжения подавать «толчкомª;
проверить
работоспособность
электромагнитов
минимального
(максимального) напряжения согласно п.
1.6.6. Выключатель должен
отключаться.
2.2
Измерение и наладка
2.2.1 При выпуске с завода-изготовителя уже выполнена наладка
продукта, перед вводом продукта в эксплуатацию, если обнаружена проблема
потребителем при приемке, продукт может быть повторно испытан по
программе методик и испытаний БКЖИ.674153.002ПМ.
2.2.2 Измерять скорость выключения и включения, время выключения и
включения, синхронность выключения и включения, а также время перемещения
контакта в момент включения продукта и т.д. можно с помощью тестера
механических свойств, измеренные параметры должны соответствовать
требованиям в приведенным в БКЖИ.674153.002ТУ.
2.2.3 Регулировка
предварительного
растяжения
выключающей,
включающей пружины позволяет настраивать скорость выключения, включения.
2.2.4 Измерение сопротивления главного контура: во включенном
состоянии, через главный контур пропускать постоянный ток 100 А, измерять
методом падения напряжения, или измерять с помощью двойного мостика.
2.2.5 Регулировка путевого выключателя. Регулировка места путевого
выключателя осуществляется посредством самого путевого выключателя и его
Лист
БКЖИ.674153.002РЭ
15
Изм
Лист
№ докум.
Подп.
Дата
монтажной планки, монтажного отверстия, при регулировке следует
обеспечивать, чтобы путевой выключатель мог действовать при переходе
двойного рычага подвешенной пружины в положение накопления энергии, а
также обеспечивать, определенное перемещение - от (2 - 3) мм.
2.3
Замена вакуумной дугогасительной камеры
2.3.1 Следует заменять вакуумную дугогасительную камеру при возник-
новении любой из следующих ситуаций:
а) механический срок службы более 25000 циклов;
б) число отключений в полном объеме более 25 циклов;
в) время выпуска вакуумной дугогасительной камеры более 20 лет;
г) давление газа в вакуумной дугогасительной камере ниже 6,6x10 Па, что
может быть вызвано разными причинами;
д) существует непрерывный разряд внутри вакуумной дугогасительной
камеры при испытании под напряжением промышленной частоты 95 кВ в тече-
ние минуты;
е) толщина прогара контакта более 3 мм.
2.3.2 Замена вакуумной дугогасительной камеры должна производиться
специальным лицом, назначенным изготовителем.
2.3.3 После замены вакуумной дугогасительной камеры должно прово-
диться испытание в соответствии с программой и методикой испытаний
БКЖИ.674153.002ПМ, после прохождения дугогасительной камерой всех испы-
таний ее можно вводить в эксплуатацию.
Лист
БКЖИ.674153.002РЭ
16
Изм
Лист
№ докум.
Подп.
Дата
3
ОБСЛУЖИВАНИЕ И РЕМОНТ
3.1
Обслуживание
3.1.1 Для предотвращения коррозии необходимо регулярно проверять и
смазывать осевой палец прерывателя и операционного механизма.
3.1.2 После эксплуатации 2000 циклов необходимо проверять крепеж во
всех местах на наличие ослабления, в случае обнаружения ослабления следует
своевременно затягивать.
3.1.3 Строго запрещено ударять чем либо о фарфоровый полюс.
3.1.4 Следует регулярно проверять разрыв вакуумного выключателя мето-
дом выдерживаемого напряжения промышленной частоты, при обнаружении не-
прерывного разряда внутри вакуумной дугогасительной камеры, следует свое-
временно заменять вакуумную дугогасительную камеру.
3.1.5 Необходимо периодически проводить визуальную проверку фарфо-
рового полюса на наличие трещины и других дефектов во время работы или при
эксплуатации.
3.1.6 Регулярно проверять нормальность переключения нагревателя.
3.1.7 Перед установкой токоведущих шин расположить их так, чтобы они
свободно прилегали к соединительным деталям и были точно выровнены по от-
верстиям соединительных площадок.
3.1.8 Для чистки разных материалов, используемых при подключении
(АL/CU), не следует пользоваться одним и тем же средством.
С учетом номинальной силы тока при подключении следует применять
винты и гайки М12 - класс твердости 8 и соответствующие пружинящие элемен-
ты и шайбы.
При установке соединительного зажима медных клемм использовать мед-
но-алюминиевые пластины.
3.2
Ремонт
3.2.1 В случае сохранения работоспособности выключателя после выра-
ботки механического ресурса операций включения - отключения, указанного в
п. 2.3.1, допускается его дальнейшая эксплуатация по техническому состоянию.
При необходимости провести ремонт выключателя и привода
3.2.2 Ремонт должен производиться в присутствии специального предста-
вителя завода - изготовитея. Среда должна быть сухой и чистой, хорошо венти-
лируемой. Газоулавливание перед разборкой должно производиться в соответст-
вии с соответствующими положениями ГОСТ Р 54426-2011. После разборки не-
обходимо проверить и заменить вакуумную дугогасительную камеру и сильно
изношенные детали, заменить устаревшие уплотняющие детали. Перед сборкой,
за исключением вакуумной дугогасительной камеры, все детали должны быть
отправлены в печь для осушки на огне 4 часа при температуре 70 °С- 80 °С. По-
том следует проводить сборку и разрежать продукт до 133 Па.
Лист
БКЖИ.674153.002РЭ
17
Изм
Лист
№ докум.
Подп.
Дата
4
ТРАНСПОРТИРОВКА, ПРИЕМКА И ХРАНЕНИЕ
4.1
Транспортировка
4.1.2 Выключатели транспортируются и хранятся в собранном и отрегу-
лированном виде, во включенном состоянии, в индивидуальной упаковке, в вер-
тикальном положении.
4.1.3 Условия транспортирования выключателей в части воздействия ме-
ханических факторов - средние (С) по ГОСТ 23216-78, а в части воздействия
климатических факторов:
верхнее и нижнее значение температуры воздуха соответственно равно
плюс 40 ºС и минус 60 ºС;
среднемесячное значение относительной влажности 80 % при 20 ºС;
верхнее значение относительной влажности 100 % при 25 ºС.
4.1.4 При транспортировании и погрузочно-разгрузочных работах запре-
щается кантовать и подвергать резким толчкам и ударам выключатели.
ВНИМАНИЕ! БЕЗ ТРАНСПОРТИРОВОЧНОГО КАРКАСА ЛЮБОЕ ПЕ-
РЕМЕЩЕНИЕ ВЫКЛЮЧАТЕЛЯ ЗАПРЕЩЕНО.
4.2
Приемка
4.2.1 Перед приёмкой следует проверить номера ящиков по накладной.
Следует внимательно проверить упаковочные ящики на наличие внешних повре-
ждений. При обнаружении повреждения следует немедленно поставить в извест-
ность транспортного агента и в его присутствии составить перечень повреждений.
4.2.2 Приемку проводить в сухом месте, во время подъема выключателя
необходимо следить, что бы фарфоровый полюс не был поврежден. Во время
приемки необходимо что бы газ внутри выключателя имел номинальное значение.
4.3
Хранение
4.3.1 Условия хранения выключателей в части воздействия климатических
факторов среды:
верхнее и нижнее значение температуры воздуха соответственно равны
плюс 40 ºС и минус 60 ºС;
среднемесячное значение относительной влажности 80 % при 20 ºС;
верхнее значение относительной влажности 100 % при 25 ºС по
ГОСТ 15846-2002.
4.3.2 Выключатели должны храниться в закрытых помещениях с естест-
венной вентиляцией без искусственного регулирования климатических условий,
где колебания температуры и влажности воздуха существенно меньше, чем на
открытом воздухе, например: каменные, бетонные, металлические с теплоизоля-
цией и др. хранилища, в условиях, исключающих механические повреждения.
4.3.3 Выключатели c приводами должны храниться в упаковке.
4.3.4 Консервация выключателей и привода рассчитана на срок хранения 2
года, запасных частей - не менее трех лет.
Лист
БКЖИ.674153.002РЭ
18
Изм
Лист
№ докум.
Подп.
Дата
5
КОМПЛЕКТНОСТЬ И ЗАПЧАСТИ
5.1
Вакуумный выключатель ВВН-ЧЭАЗ-35 - 1 шт.
5.2
Сертификат продукта, Руководство по эксплуатации (не менее 1 шт.
на пять и менее выключателей, поставляемых в один адрес), Паспорт, упаковоч-
ный лист - 1 экземпляр. Другие запасные части поставляются отдельно по зака-
зу-договору потребителя.
Лист
БКЖИ.674153.002РЭ
19
Изм
Лист
№ докум.
Подп.
Дата
6
УТИЛИЗАЦИЯ
6.1 В выключателях применяются конструктивные элементы, материалы,
в которых отсутствуют новые (вновь вводимые) и неизвестные опасные вещест-
ва, воздействующие на производственную и окружающую среду в процессе про-
изводства, эксплуатации, утилизации согласно «Перечню химических и биоло-
гических веществ, прошедших Государственную регистрацию в Российском ре-
гистре потенциально опасных химических и биологических веществª (1996г).
6.2 При соблюдении требований эксплуатации и хранения, включатели не
создают опасность для окружающей среды.
6.3 По истечении срока эксплуатации необходимо произвести его демон-
таж с последующей утилизацией в соответствии с требованиями СП №3183-84.
Демонтаж выключателя включает в себя разборку металлоконструкции,
крепежных элементов, монтажных проводников, комплектующей аппаратуры.
Из демонтированных составных частей следует разделить материалы по
группам:
- черный металл (отдельно сталь конструкционную и электротехниче-
скую);
- цветные металлы (отдельно медь, алюминий и сплавы на основе меди);
- термопластичные пластмассы.
Утилизация групп материалов должна производиться экологически безо-
пасными методами, не оказывающих отрицательного экологического воздейст-
вия на окружающую среду.
Лист
БКЖИ.674153.002РЭ
20
Изм
Лист
№ докум.
Подп.
Дата
Приложение А
(обязательное)
Габаритные, присоединительные и установочные размеры выключателя
ВВН-ЧЭАЗ-35-31,5/1600(2000; 2500)
Рисунок А.1 - Габаритные размеры выключателя
Лист
БКЖИ.674153.002РЭ
21
Изм
Лист
№ докум.
Подп.
Дата
Продолжение приложения А
Рисунок А.2 - Установочные размеры выключателя
Рисунок А.3 - Присоединительные размеры выключателя
Лист
БКЖИ.674153.002РЭ
22
Изм
Лист
№ докум.
Подп.
Дата
Приложение Б
(обязательное)
Схема электрическая принципиальная
а)
Лист
БКЖИ.674153.002РЭ
23
Изм
Лист
№ докум.
Подп.
Дата
б)
а) при номинальном напряжении вторичной цепи AC 220 В
б) при номинальном напряжении вторичной цепи DC 220 В
Рисунок Б.1 - Схема электрическая принципиальная вакуумных выключателей
типа ВВН-ЧЭАЗ-35
Лист
БКЖИ.674153.002РЭ
24
Изм
Лист
№ докум.
Подп.
Дата
Приложение В
(обязательное)
Комплект поставки вакуумного выключателя типа ВВН-ЧЭАЗ-35
Таблица В.1 - Комплект поставки выключателя ВВН-ЧЭАЗ-35
Наименование
Количество, шт.
Выключатель ВВН-ЧЭАЗ-35, шт.
**
Комплект ЗИП ремонтный
1
Паспорт БКЖИ.674153.002ПС, шт.
***
Руководство по эксплуатации БКЖИ.674153.002РЭ, шт.
*Количество определено договором на поставку и указано в комплектовочной
ведомости на заказ.
**Поставляется за отдельную плату в соответствии с договором на
конкретный заказ.
***Количество в соответствии с договором на поставку, но не менее 1 шт. на
пять и менее выключателей, поставляемых в один адрес.
Лист
БКЖИ.674153.002РЭ
25
Изм
Лист
№ докум.
Подп.
Дата
Приложение Г
(справочное)
Запасные части и принадлежности к выключателю
(комплект ЗИП ремонтный)*
Таблица Г.1 - Запасные части и принадлежности к выключателю
Количество
Напряжение
Тип
Наименование
на 1 выкл.,
питания, В
выключателя
шт.
Электромагнит включения
~230;=220;
1
На все типы
выкл.
Электромагнит отключения
~230;=220
1
ВВН-ЧЭАЗ-35
Электродвигатель
~230;=220
1
Путевой выключатель
~230;=220
1
Газонаполненная труба
1 компл.
Фундаментный болт
8
* Комплект ЗИП ремонтный поставляется за отдельную плату при наличии в
заказе. Количество комплектов ЗИП указывается в договоре на поставку.
Лист
БКЖИ.674153.002РЭ
26
Изм
Лист
№ докум.
Подп.
Дата
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Номера листов (страниц)
Вх. номер
Всего
Номер
сопровод.
Изм.
Подп.
Дата
лист.
докум.
документа
Изм.
Зам.
Нов.
Аннулир.
и дата
Лист
БКЖИ.674153.002РЭ
27
Изм
Лист
№ докум.
Подп.
Дата



















///////////////////////////////////////
