УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КНВ-10 МОРСКОГО ИСПОЛНЕНИЯ (КНВ-10М) НАПРЯЖЕНИЕМ 6 и 10 кВ. Техническая информация БКЖИ.674551.172Д1





СОДЕРЖАНИЕ
Введение
1 Описание и работа изделия
4
1.1 Назначение изделия
4
1.2 Основные параметры и характеристики
5
1.3 Состав изделия
6
1.4 Устройство и работа
7
1.5 Описание и работа составных частей КНВ-10М
9
1.6 Заземление шин
10

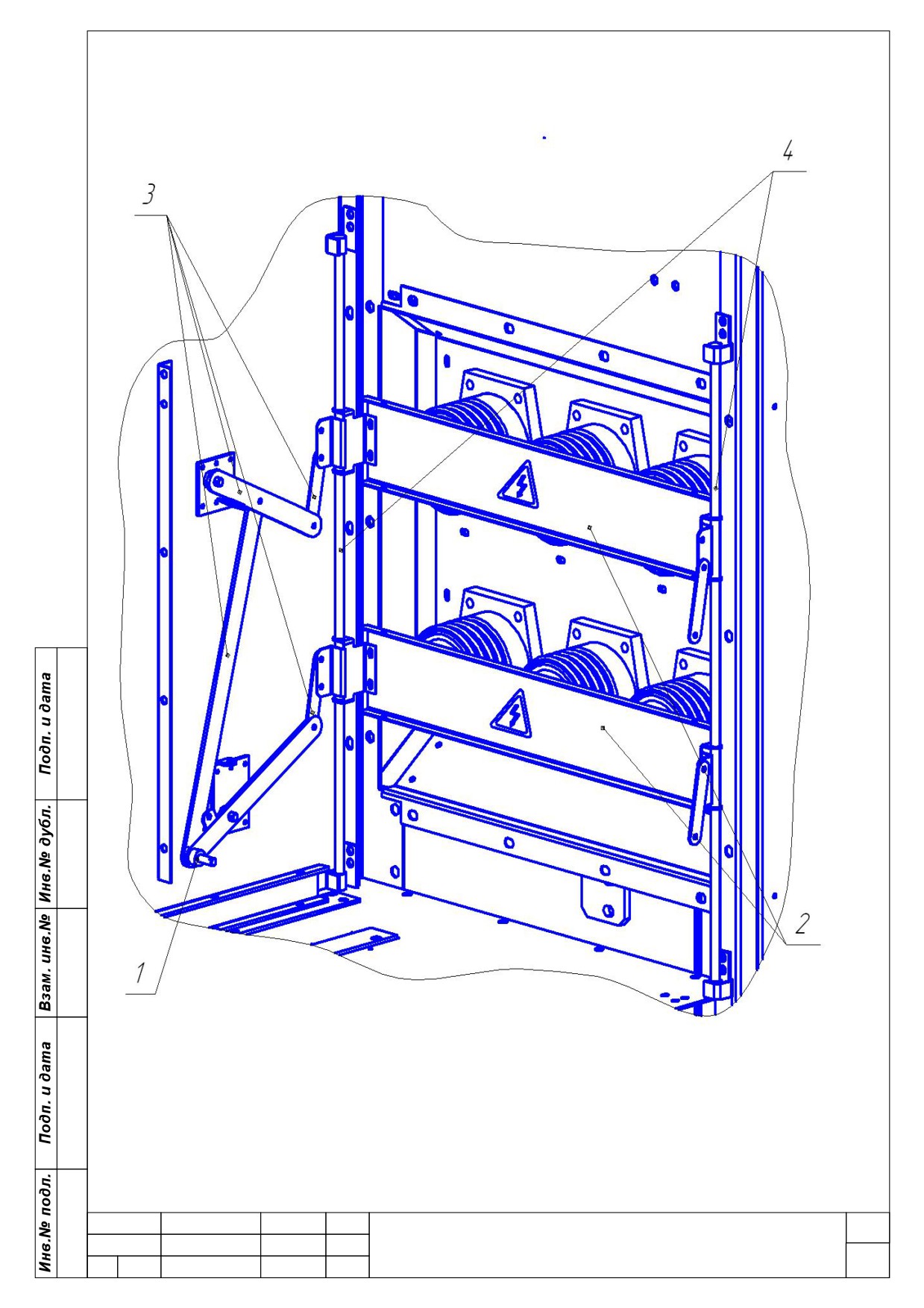

1.7 Шторочный механизм
10

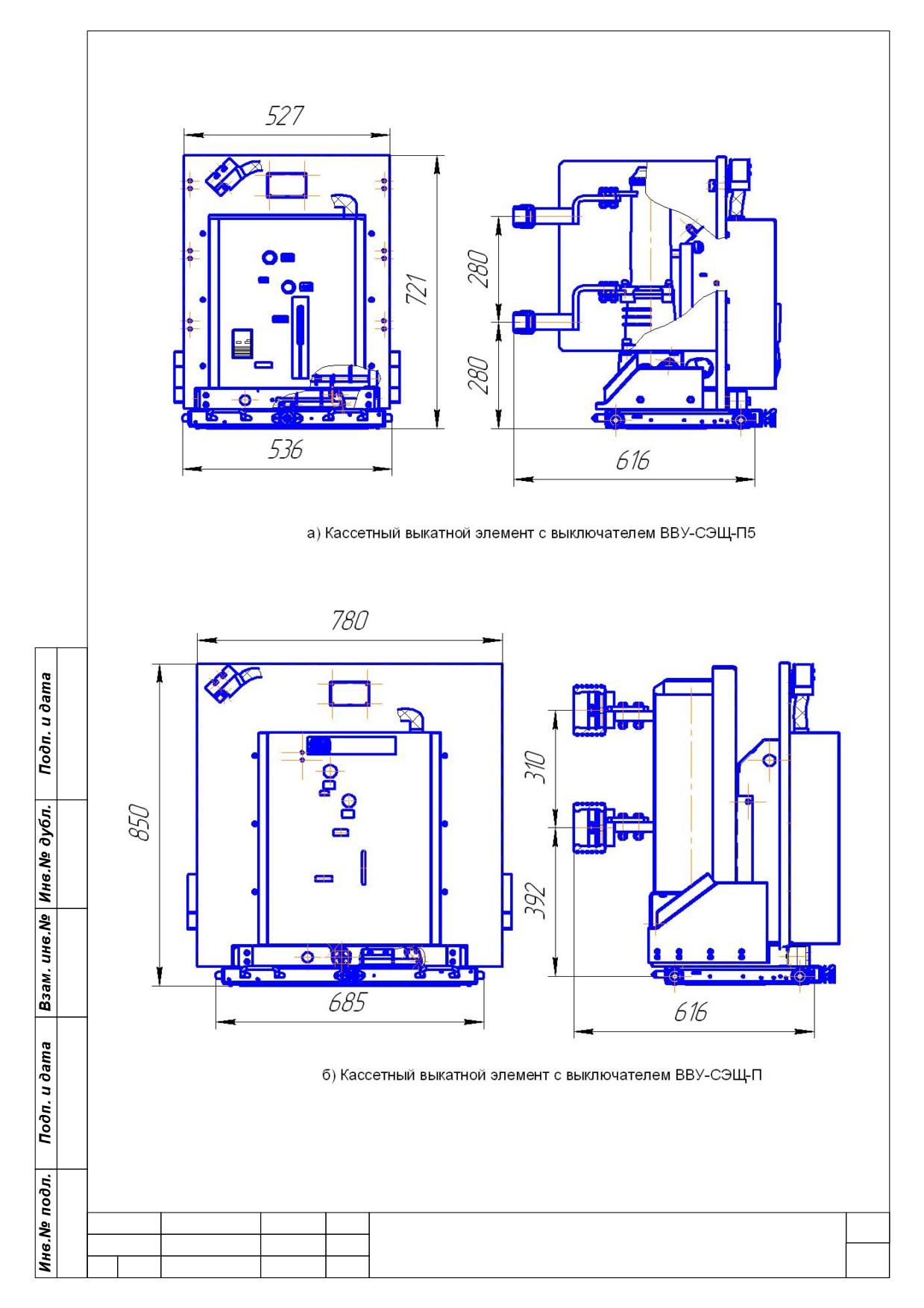

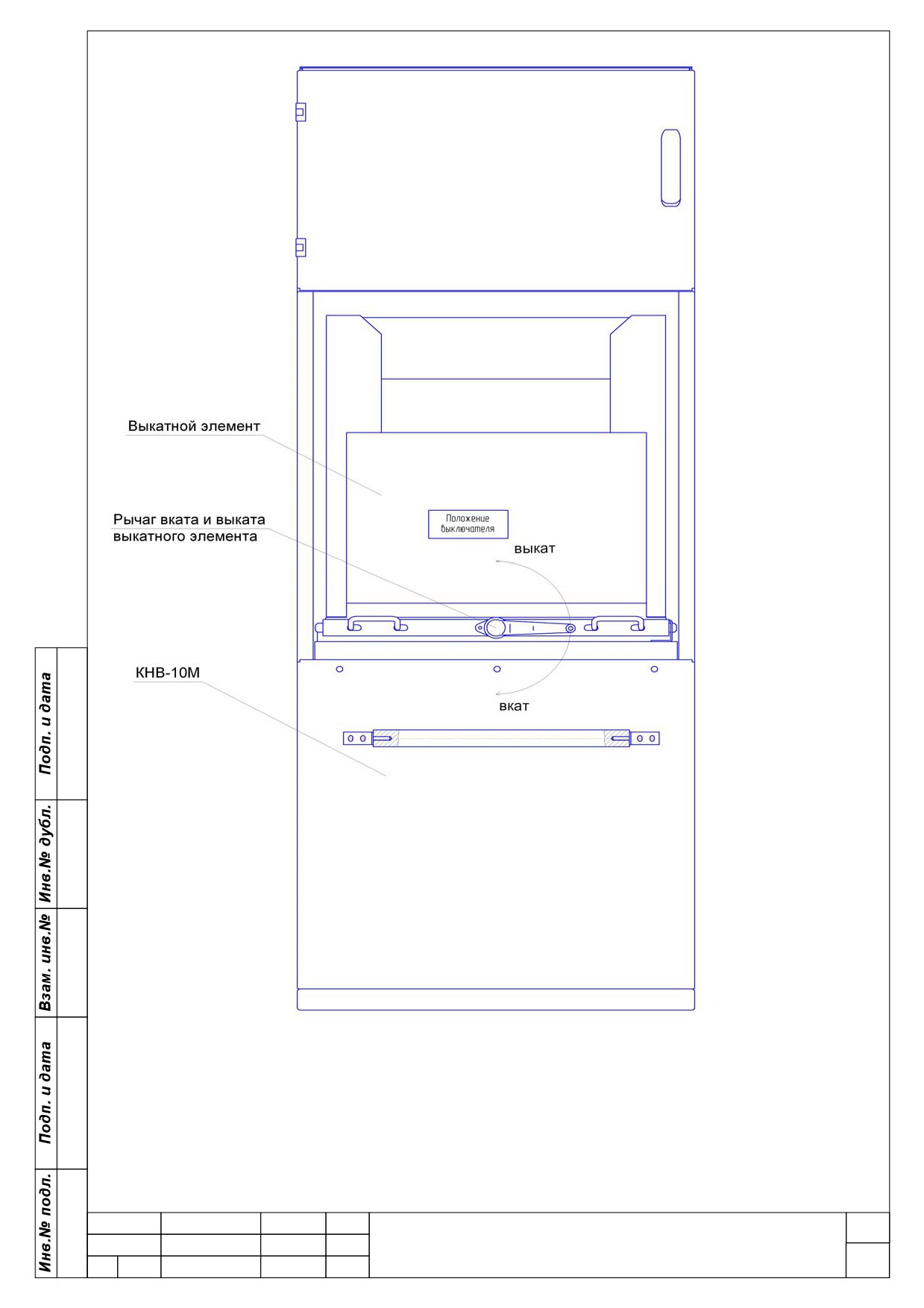

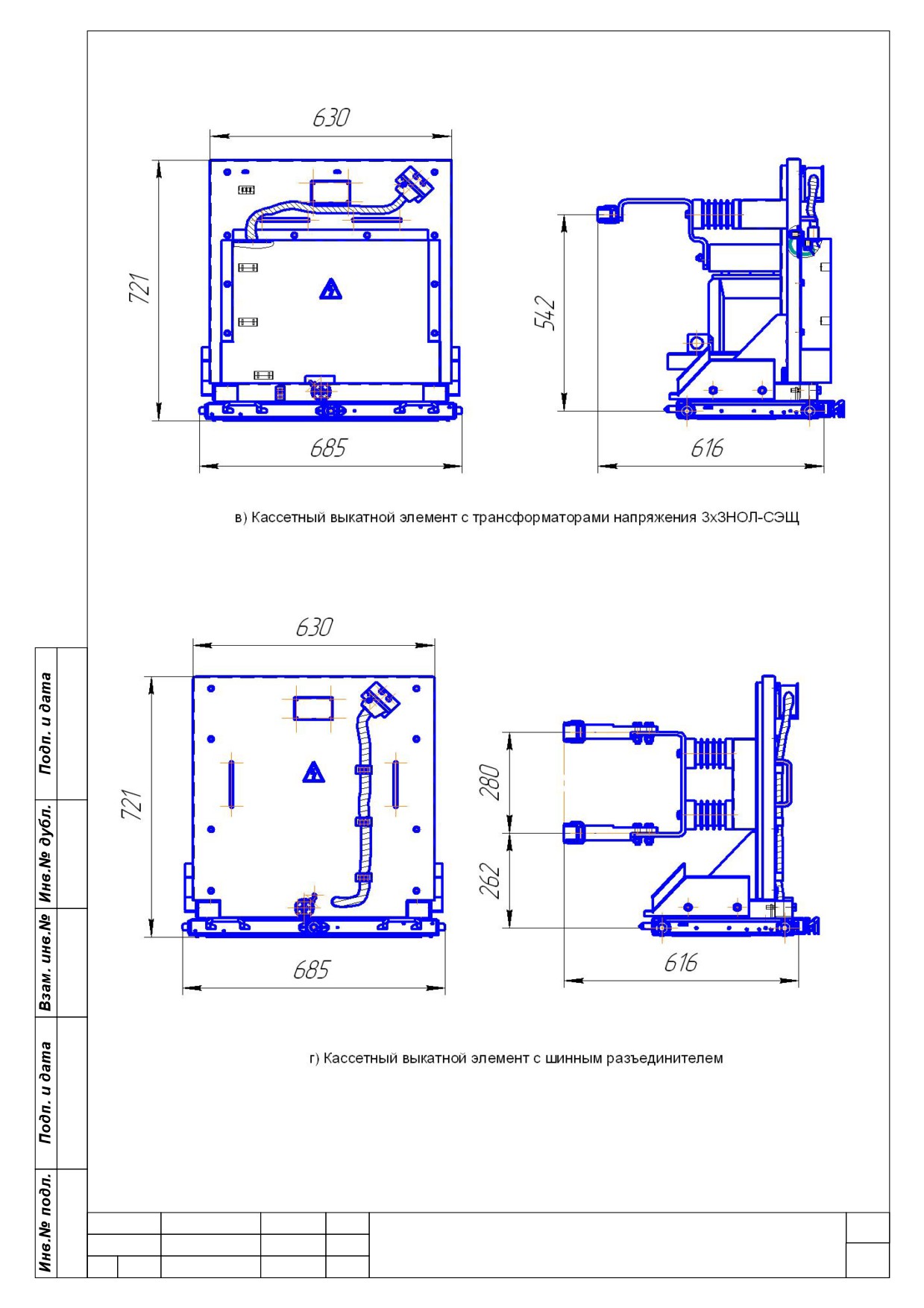

1.8 Выкатные элементы шкафов КНВ-10М
11
1.9 Блокировки в КНВ-10М
12
1.10 Релейный шкаф
13

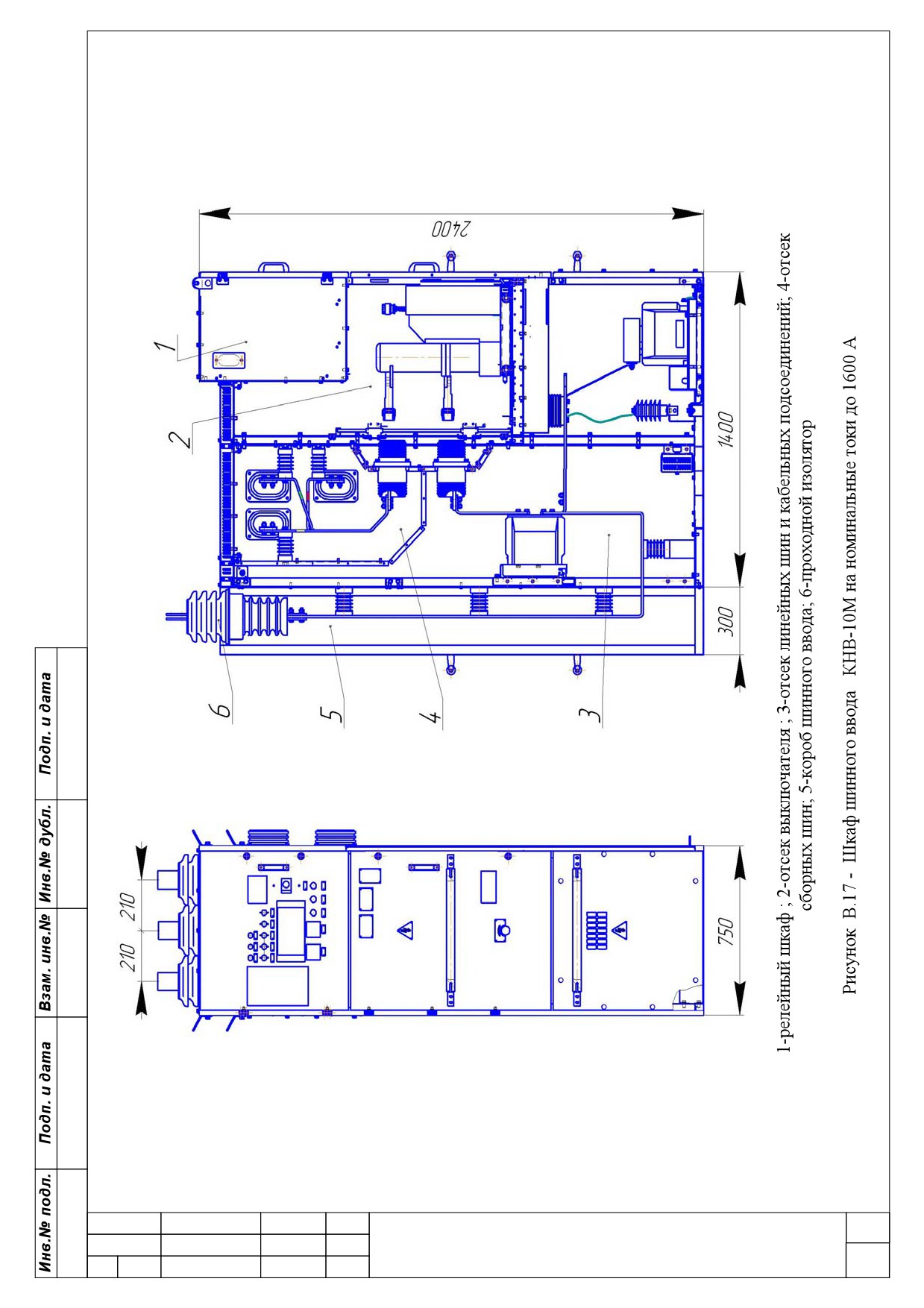

1.11 Шкафы шинных вводов и токопроводов
13
1.12 Устройство КНВ-10М с трансформаторами собственных нужд типа ТЛС-40
13
1.13 Маркировка и пломбирование
14
1.14 Упаковка
15
2 Использование по назначению
16
2.1 Меры безопасности
16
2.2 Порядок установки и монтаж
17
2.3 Подготовка изделия к работе
18
2.4 Измерение параметров, регулирование и настройка
20
2.5 Характерные неисправности и методы их устранения
21
2.6 Техническое обслуживание
23
2.7 Порядок технического обслуживания изделия
24
2.8 Текущий ремонт КНВ-10М
24
2.9 Капитальный ремонт
25
3 Комплектность
26
4.Консервация
27
5 Транспортирование и хранение
28

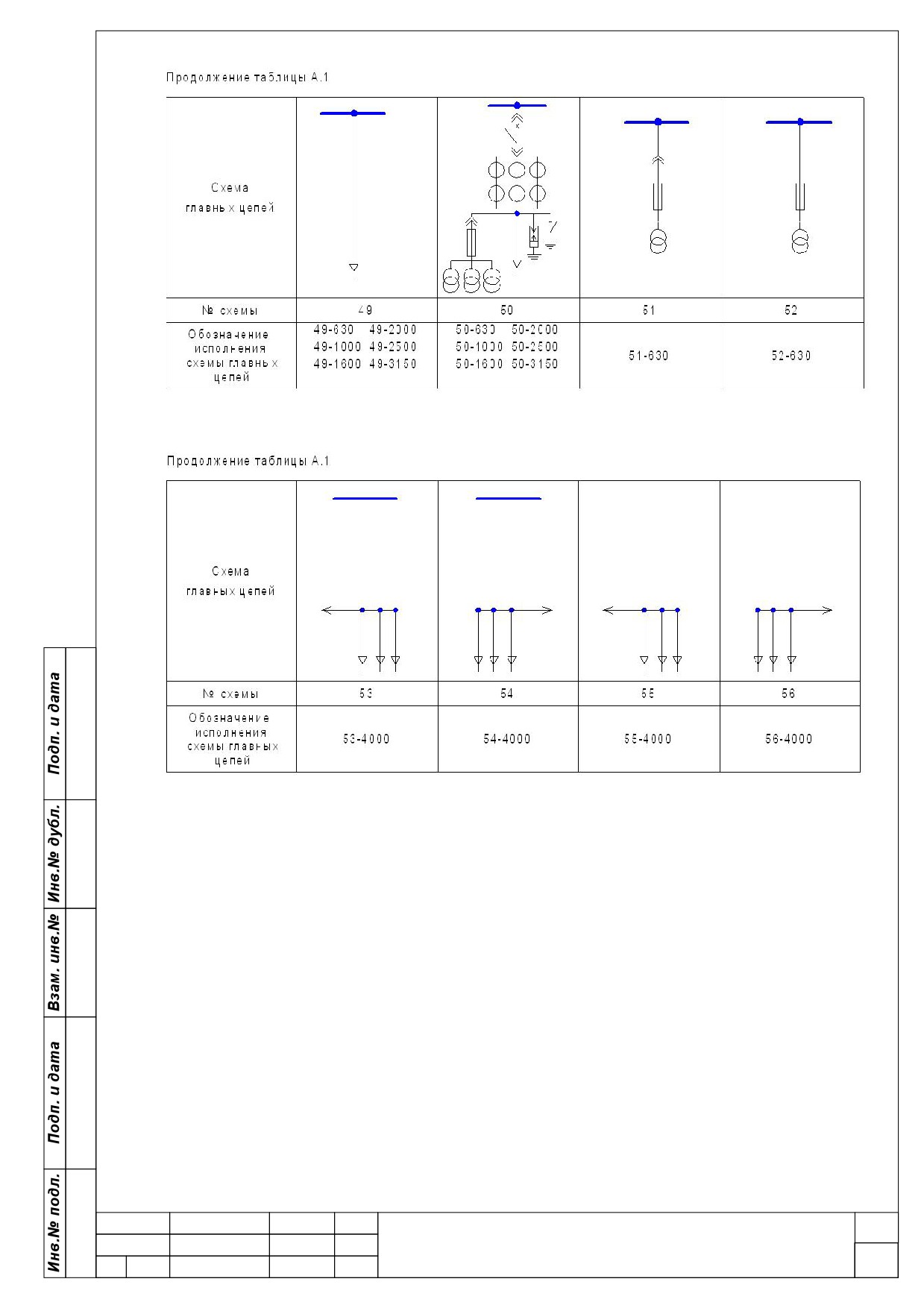

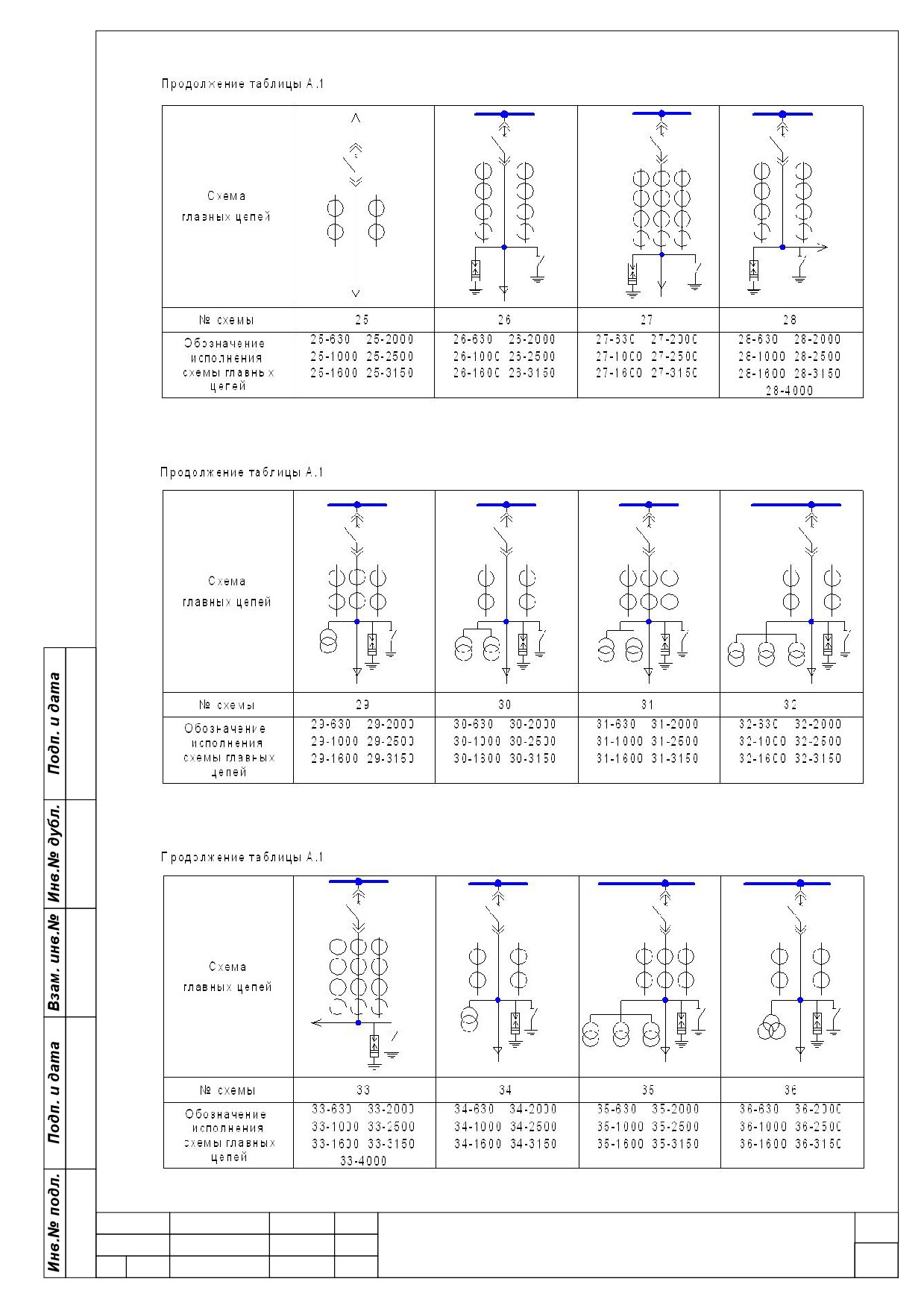

Приложение А (обязательное) - Принципиальные схемы главных цепей КНВ-10М
29

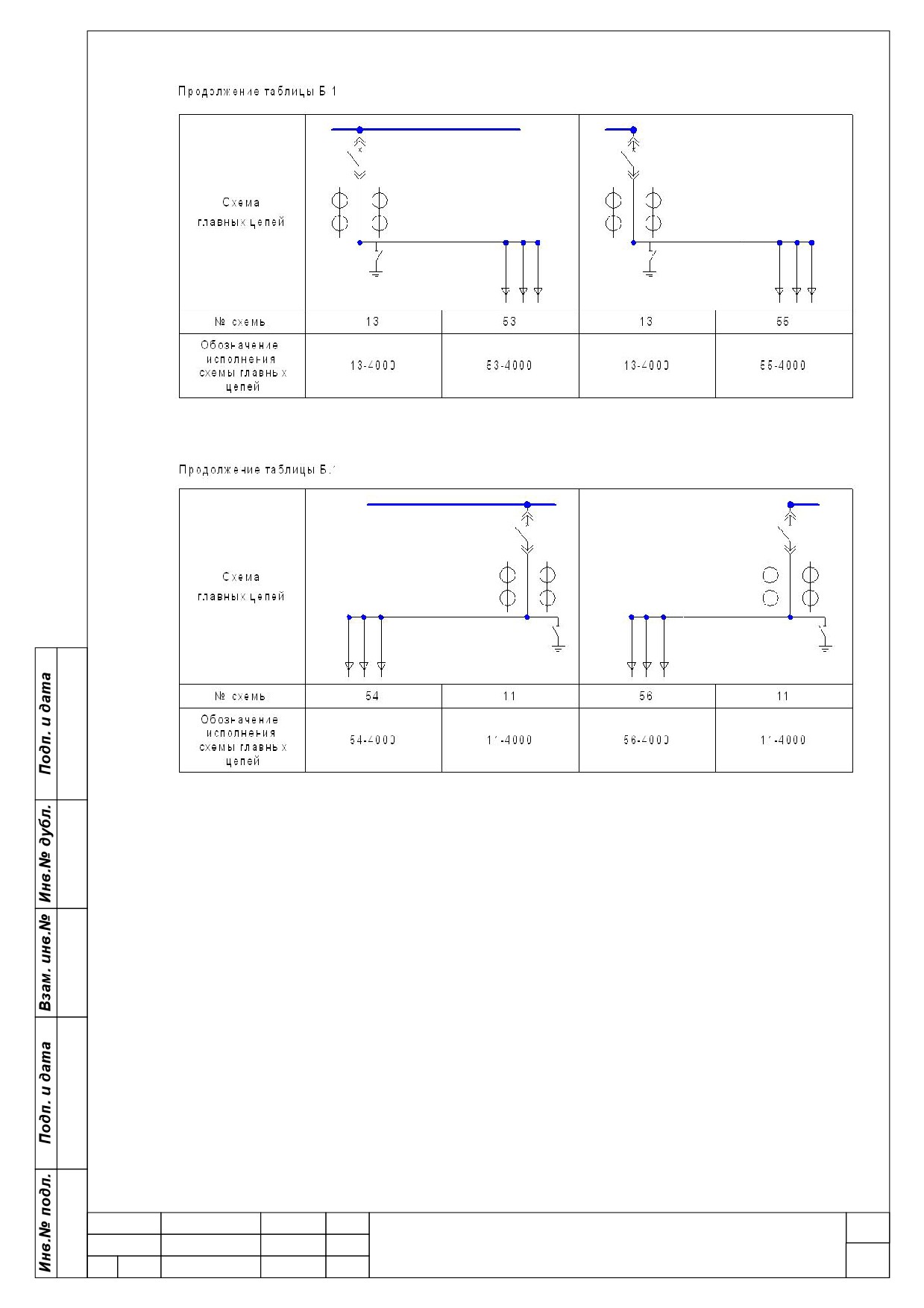

Приложение Б (обязательное) - Схемы главных цепей блоков КНВ-10М
34
Приложение В (обязательное) - Габаритные и установочные размеры
КНВ-10М морского исполнения
36
Приложение Г- Опросный лист на КНВ-10М
62
БК ЖИ.674551.172Д1
Изм.Лист
№ докум.
Подп.
Дата
Разраб.
Охотин
УСТРОЙСТВА КОМПЛЕКТНЫЕ
Лит.
Лист
Листов
РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КНВ-10
Пров.
Мясников
А
2
63
МОРСКОГО ИСПОЛНЕНИЯ (КНВ-10М)
Нач. ОВВО
Киселев
НАПРЯЖЕНИЕМ 6÷10 кВ
Н.контр.
Шмакова
ЗА0 "ЧЭАЗ"
Техническая информация
Гл.констр
Алексеев
Введение
Настоящая техническая информация на устройства комплектные распределительные КРУ серии
КНВ-10 морского исполнения (в дальнейшем КНВ-10М) предназначена для изучения изделия, правил
его монтажа и эксплуатации, хранения и транспортирования. Содержит в себе техническую
характеристику КНВ-10М, условия его применения, тип и состав изделия, а также сведения и указания
об устройстве и принципе работы, рекомендации по заполнению опросного листа и проектированию
объектов и монтажу КНВ-10М, принципиальные схемы соединений главных цепей, а также может
служить информационным материалом для проектных организаций.
КНВ-10М изготавливают по индивидуальным заказам, в которых оговариваются количество и
взаимное расположение КНВ-10М в подстанции, схемы главных и вспомогательных цепей каждого
шкафа КНВ-10М и другие технические характеристики.
Основным документом, согласно которому оформляется заказ на КНВ-10М, является опросный
лист (см. приложение Г), выполненный по форме завода-изготовителя и согласованный с заказчиком.
Предприятие-изготовитель постоянно проводит работы по совершенствованию конструкции и
технологии изготовления КНВ-10М, поэтому возможны некоторые расхождения с настоящей
технической информацией, не ведущие к функциональным изменениям, а также ведется постоянная
работа над дополнением каталога принципиальных схем.
Лист
БКЖИ.674551.172Д1
3
Изм.Лист
№ докум.
Подп.
Дата
1 Описание и работа изделия
1.1 Назначение изделия.
1.1.1 Комплектные распределительные устройства серии КНВ-10М, предназначены для работы в
электрических установках трехфазного переменного тока частоты 50 и
60 Гц напряжением 6 и 10 кВ
для трехпроводной изолированной системы или трехпроводной системы с нейтралью, соединенной с
корпусом через высокоомный резистор или реактор. Изготавливаются для установки на морские суда и
плавучие сооружения, и соответствуют техническим условиям БКЖИ.674551.172ТУ, требованиям
«Правил классификации и постройки морских судов» (далее Правила Регистра Судоходства), «Правил
технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов»
(далее Правила РС/ТН) и «Правил классификации, постройки и оборудования плавучих буровых
установок и морских стационарных платформ» (далее Правила ПБУ/МСП).
Климатическое исполнение ОМ, категория размещения 3, тип атмосферы III и условие хранения
1(Л) по ГОСТ 15150-69.
1.1.2 Структура условного обозначения шкафов КРУ серии КНВ-10М.
-
-
-
/
-
К НВ -
10
М
Условное обозначение ТУ
Климатическое исполнение и
Категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89
Номинальный ток отключения
выключателя, кА
Номинальный ток, А
Номер схемы по сетке схем
главных цепей (Приложения В и Г)
Тип встраиваемого выключателя:
вакуумный - не указывается;
элегазовый - буква “Г”
Морское исполнение - М
Номинальное напряжение до 10 кВ
(6кВ; 6,3 кВ; 10кВ)
Отличительный индекс производи-
теля ЗАО «ЧЭАЗ»
Комплектное распределительное
устройство
Примеры условных обозначений:
Устройство КНВ-10 морского исполнения с вакуумным выключателем выполненное по схеме
главных цепей 01 номинальным током 1600 А, током термической стойкости 31,5 кА, климатического
исполнения ОМ3:
«КНВ-10М-01-1600/31,5 ОМ3 БКЖИ.674551.172 ТУ».
Устройство КНВ-10 морского исполнения с элегазовым выключателем выполненное по схеме
главных цепей 05 номинальным током 1000 А, током термической стойкости 20 кА, климатического
исполнения ОМ3:
«КНВ-10М-Г-05-1000/20 ОМ3 БКЖИ.674551.172 ТУ».
Лист
БКЖИ.674551.172Д1
4
Изм.Лист
№ докум.
Подп.
Дата
1.1.3 Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При этом:
- от минус 40 до плюс 45 0С
- для шкафов КНВ-10М с установкой электроподогревателей в
отсеках;
- относительная влажность воздуха (75±3) % при температуре (+45±2) ºС или (80±3) % при
температуре (+40±2) ºС, а также при относительной влажности воздуха (95±3) % при температуре
(+25±2) ºС;
- высота над уровнем моря — не более 1000 м;
- окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль,
агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.
1.2 Основные параметры и характеристики.
1.2.1 Основные параметры КНВ-10М соответствуют указанным значениям в таблице 1.
Таблица 1 - Технические характеристики КНВ-10М
Наименование параметра
Значение параметра
1 Номинальное напряжение (линейное), кВ
6; 6,3; 10
2 Номинальное рабочее напряжение (линейное), кВ
7,2; 7,6; 12
630; 1000; 1600; 2000;
3 Номинальный ток главных цепей, А
2500; 3150; 4000
1000; 1600; 2000; 2500;
4 Номинальный ток сборных шин, А
3150; 4000
12,5; 16; 20; 25; 31,5; 40;
5 Номинальный ток отключения встроенного в КРУ выключателя, кА
50
6 Ток термической стойкости (трехсекундный ток), кА
20; 25; 31,5; 40; 50
7 Ток электродинамической стойкости, кА
51; 64; 81; 102; 128
8 Номинальное напряжение вспомогательных цепей, В:
постоянного тока
110; 220
переменного тока
220
9 Класс точности трансформаторов тока:
-
для защиты
5Р, 10Р, TPS
-
для измерений
0.2, 0.2S, 0.5, 0.5S
Коэффициент безопасности
10
1.2.2 Габаритные, установочные размеры КНВ-10М соответствуют размерам указанным
в приложении В.
1.2.3 Классификации исполнений КНВ-10М в зависимости от показателей соответствуют
указанной в таблице 2.
Таблица 2
Наименование показателей
Исполнение
1 Уровень изоляции
С нормальной изоляцией
по ГОСТ 1516.1
2 Наличие изоляции токоведущих
С неизолированными шинами
шин главных цепей
С изолированными шинами
3 Система сборных шин
С одной системой сборных шин
Лист
БКЖИ.674551.172Д1
5
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 2
4 Наличие выкатного элемента
С выкатными элементами кассетного типа
5 Условия обслуживания
Одностороннее и двустороннее
6 Расположение выкатного
Среднее
элемента
7 Вид линейных высоковольтных
Кабельные и шинные
вводов (подсоединений)
8 Степень защиты по ГОСТ 14254
IP42
- шкафы с высоковольтными вакуумными и элегазовыми
9 Вид шкафов в зависимости от
выключателями;
устанавливаемой аппаратуры и
- шкафы с разъединителем;
вида ввода
- шкафы с трансформаторами напряжения;
- шкафы с высоковольтными выключателями и
трансформаторами напряжения;
- шкафы с кабельными вводами снизу;
- шкафы с кабельными сборками;
- шкафы заземления нейтрали
Шкафы с дверьми
10 Наличие дверей в отсеке
выкатного элемента шкафа
Местное; дистанционное
11 Вид управления
1.2.4 В КНВ-10М использованы вакуумные или элегазовые выключатели имеющие
Свидетельства Регистра Судоходства (РС), либо соответствующие требованиям РС по климатическим
и механическим параметрам, обладающие коммутационной способностью и выдерживающие
стандартные испытательные циклы в соответствии с ГОСТ Р 52565-2006 и с ГОСТ 17717-79 при
значениях токов включения и отключения, установленных для конкретного типа ячейки.
1.3 Состав изделия
КНВ-10М выполняются:

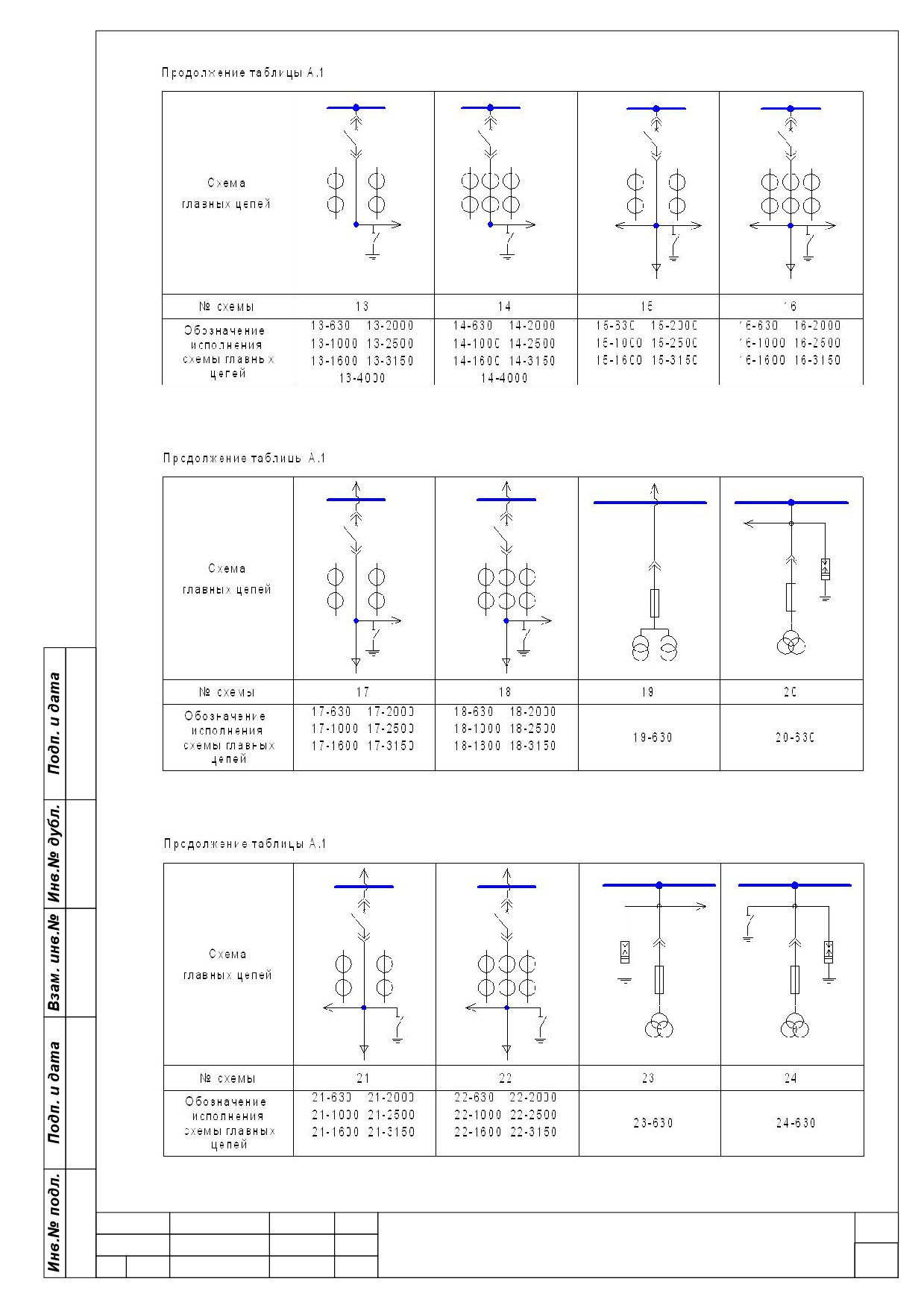

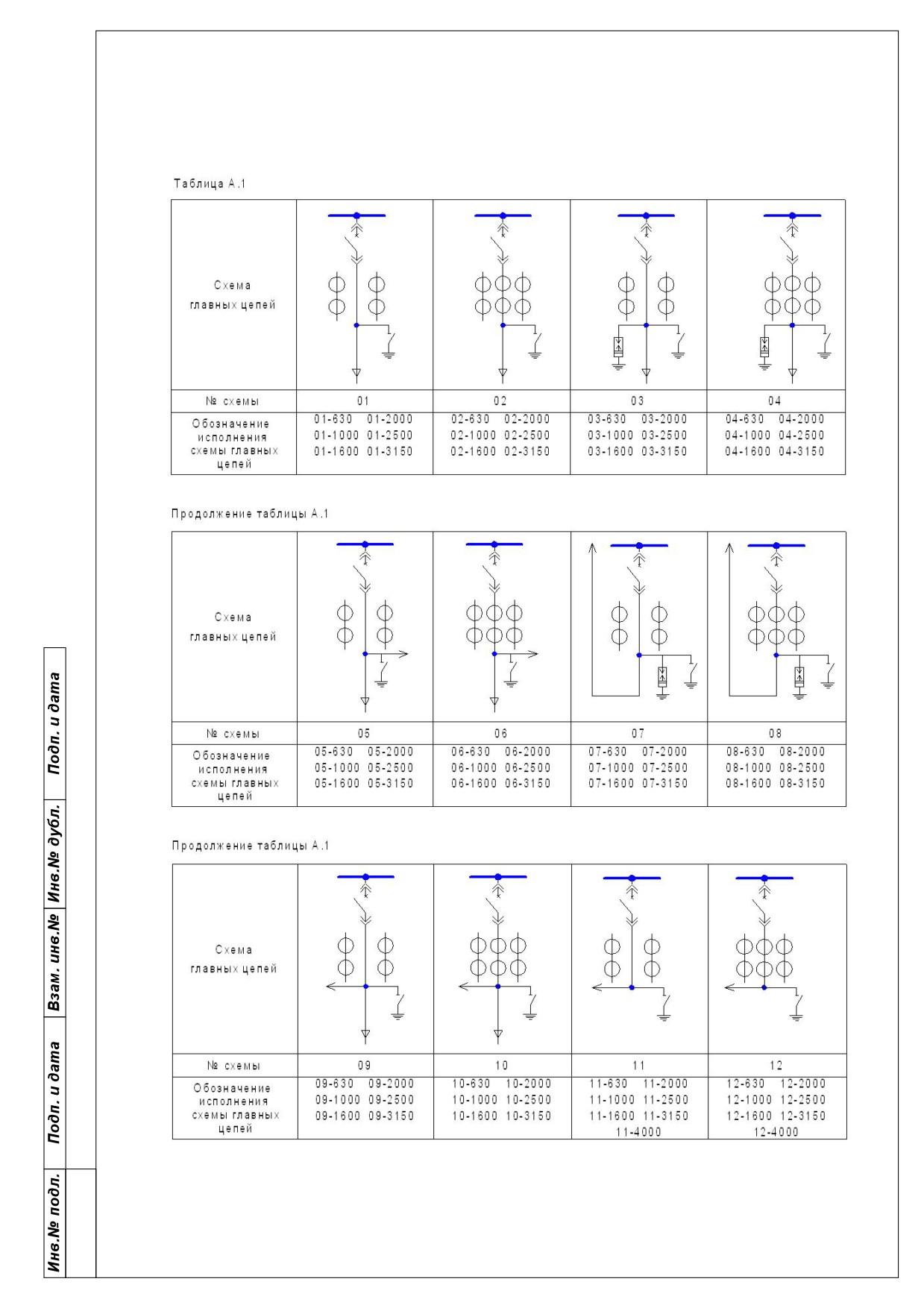

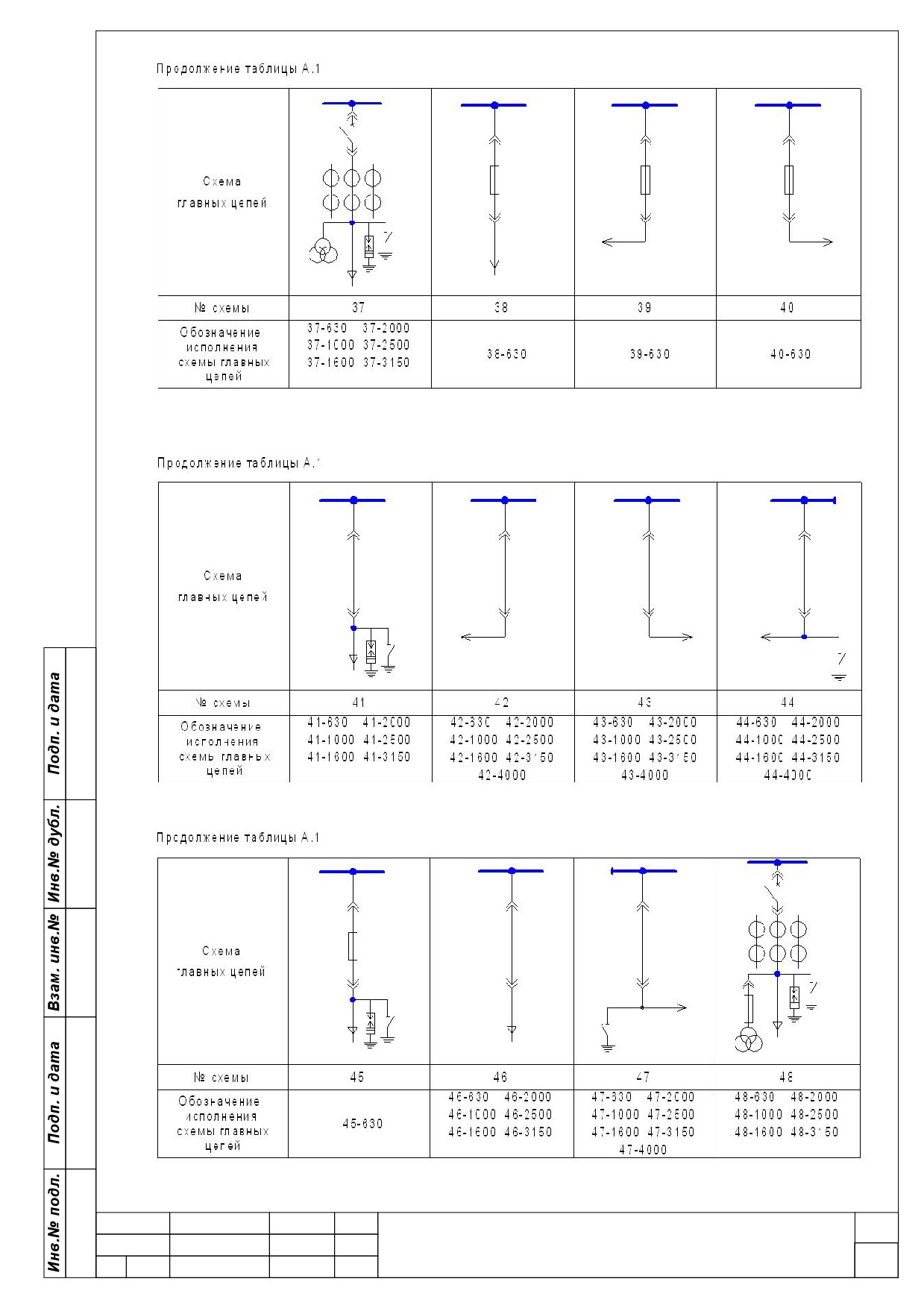

- по типовым схемам главных цепей КНВ-10М (приложении А);

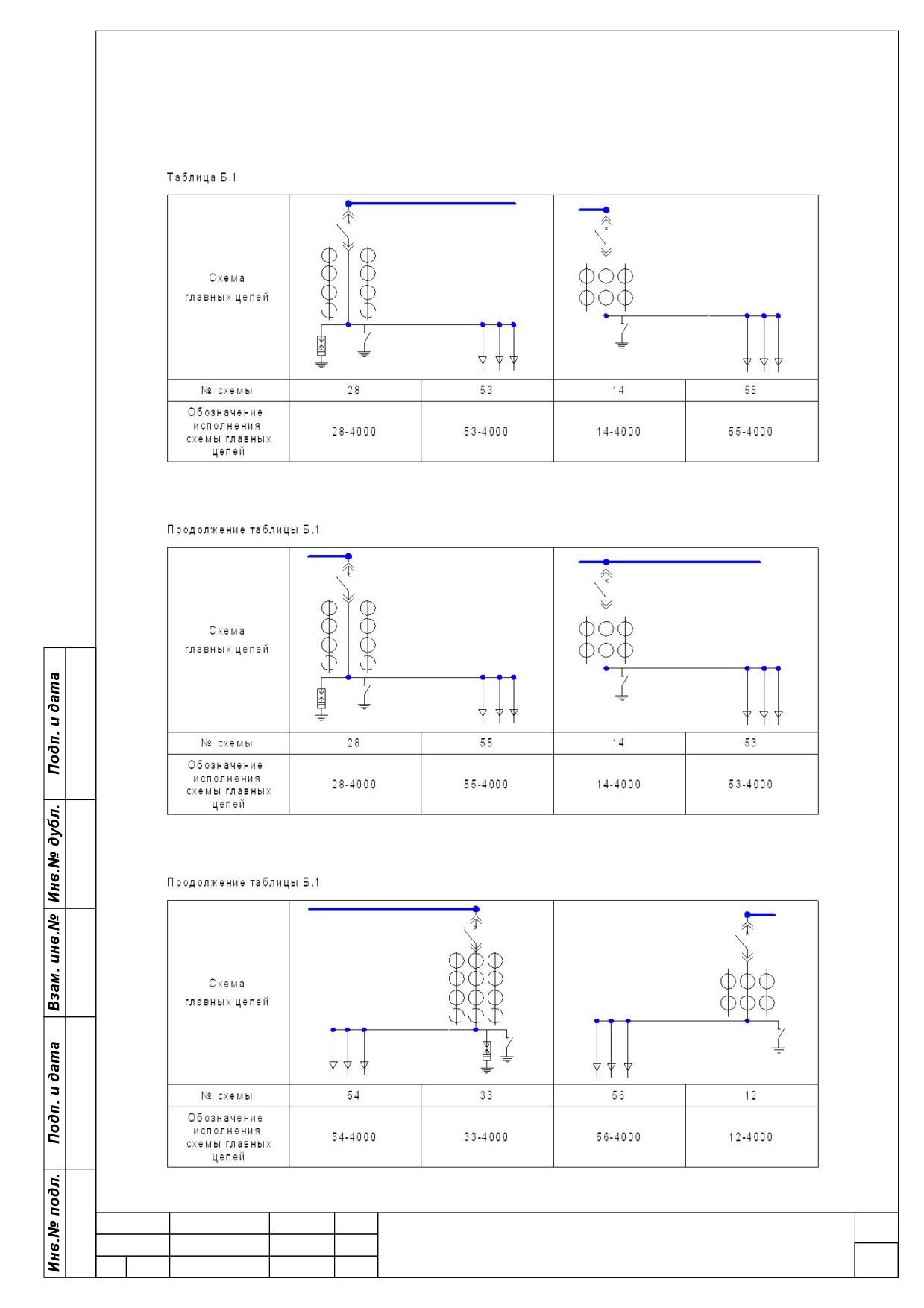

- по схемам главных цепей блоков КНВ-10М (приложение Б);
- по типовым схемам вспомогательных цепей.
Возможно изготовление КНВ-10М по схемам представленным заказчиком.
1.3.1 В состав изделия входит набор отдельных шкафов КНВ-10М с коммутационными
аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой
управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в
соответствии со схемой электрической расположения КНВ-10М.
1.3.2 Демонтированные на период транспортирования сборные шины и другие сборочные
единицы и детали, монтажные материалы и принадлежности, указаны в перечне запасных частей.
1.3.3 Запасные части, резервный выкатной элемент, релейный шкаф поставляются заводом по
специальному заказу.
1.3.4 В состав КНВ-10М входят принадлежности:

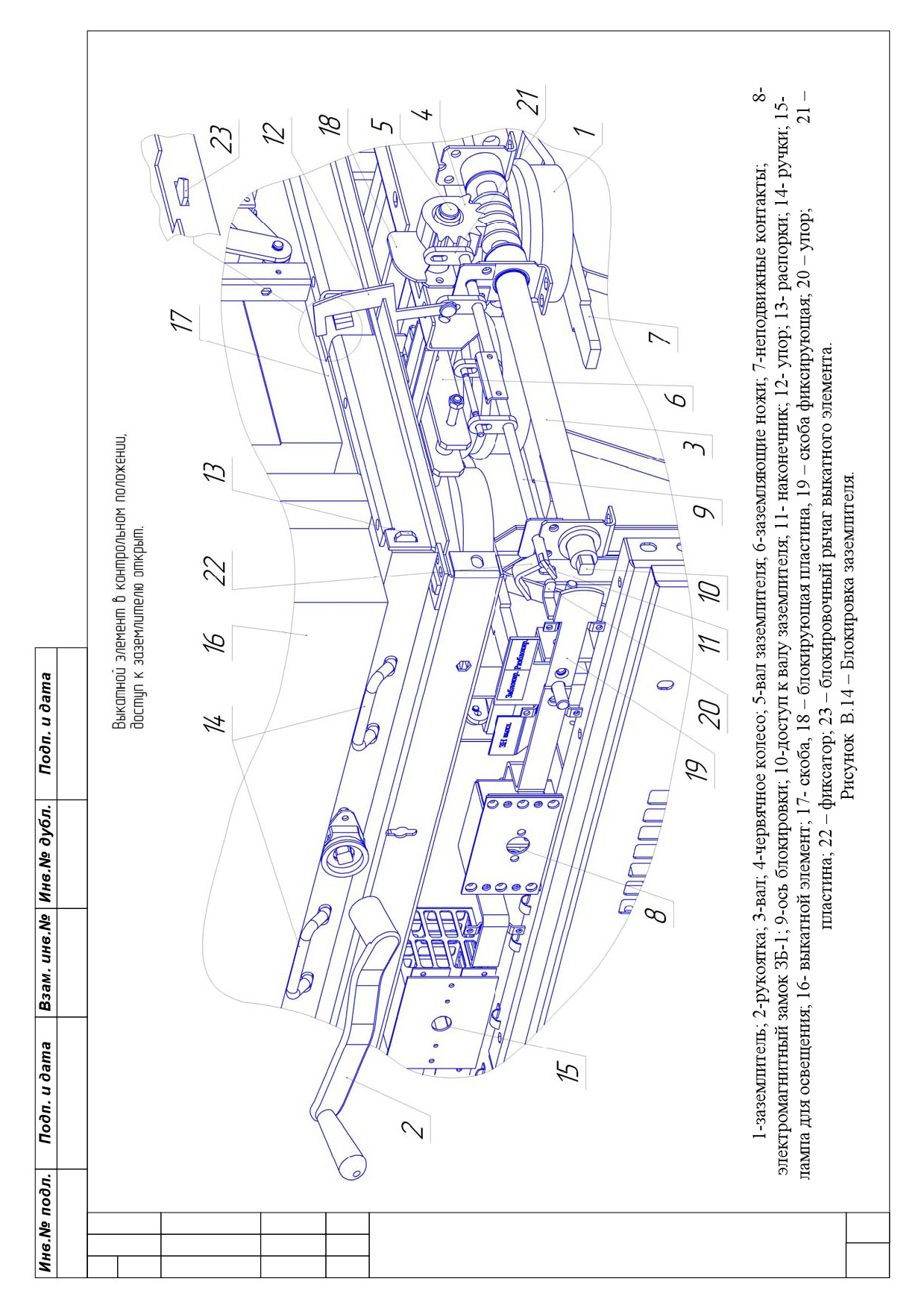

− рукоятка 2 для перемещения выкатного элемента из контрольного положения в рабочее и
оперирования заземлителем (приложение В рисунок В.14);
Лист
БКЖИ.674551.172Д1
6
Изм.Лист
№ докум.
Подп.
Дата
− ключ для запирания и отпирания дверей КНВ-10М и двери релейного отсека. К каждому
шкафу поставляется по два ключа;

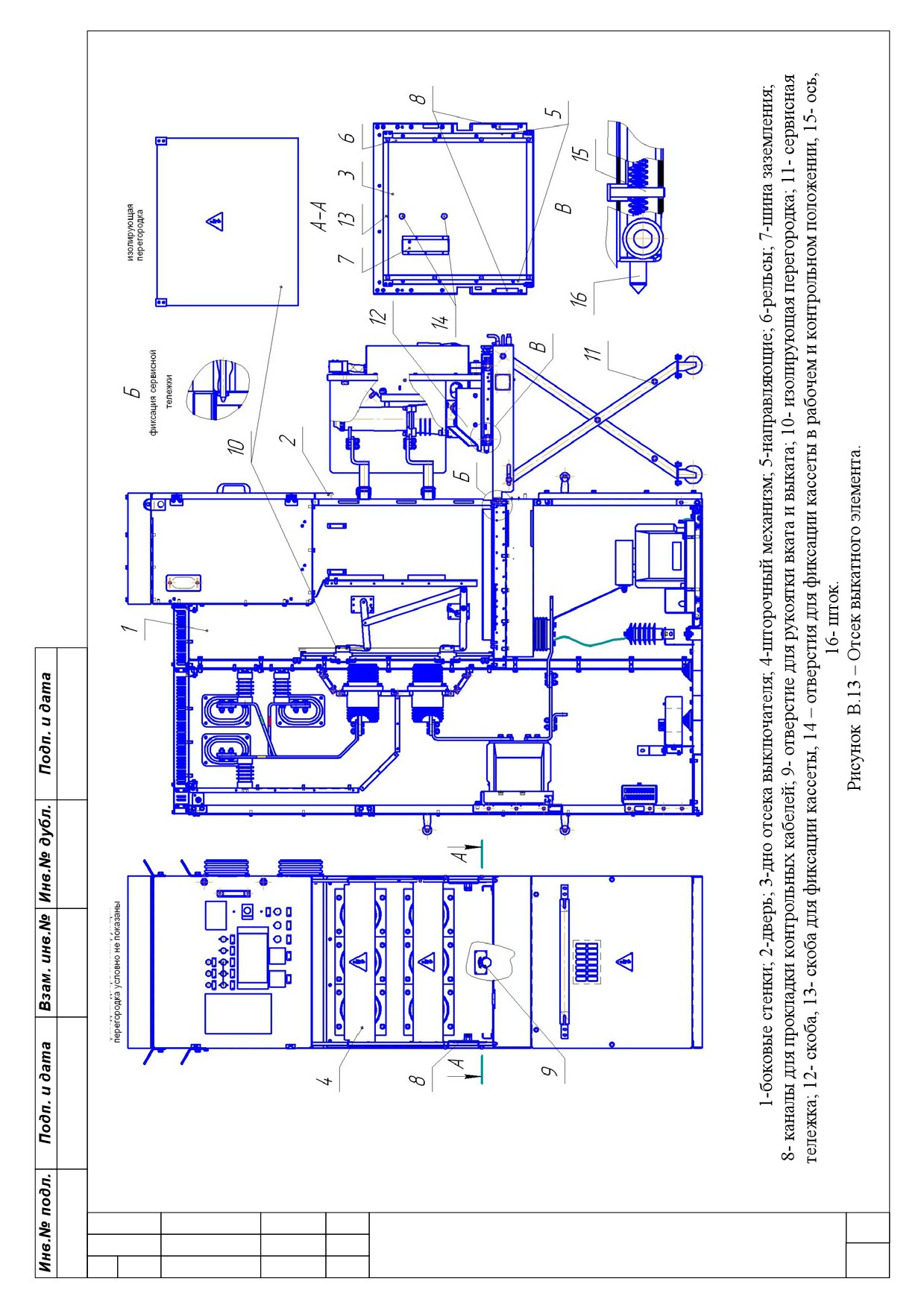

− сервисная тележка 11 для обслуживания выкатного элемента КНВ-10М. Поставляется одна
на пять и менее шкафов поставляемых отдельно, но не более двух на подстанцию (приложение В
рисунок В.13);
− изолирующая перегородка 10 (приложение В рисунок В.13).
1.3.5 Принадлежности и инструмент, необходимые для обслуживания выключателей, указаны в
техническом описании и инструкции по эксплуатации на эти аппараты.
1.4 Устройство и работа
1.4.1 Ниже приводится описание конструкции шкафов КНВ-10М с выключателем. Другие типы
шкафов (с трансформатором напряжения, с разрядниками и др.) имеют аналогичную конструкцию и
отличаются, в основном, только конструкцией выкатного элемента.

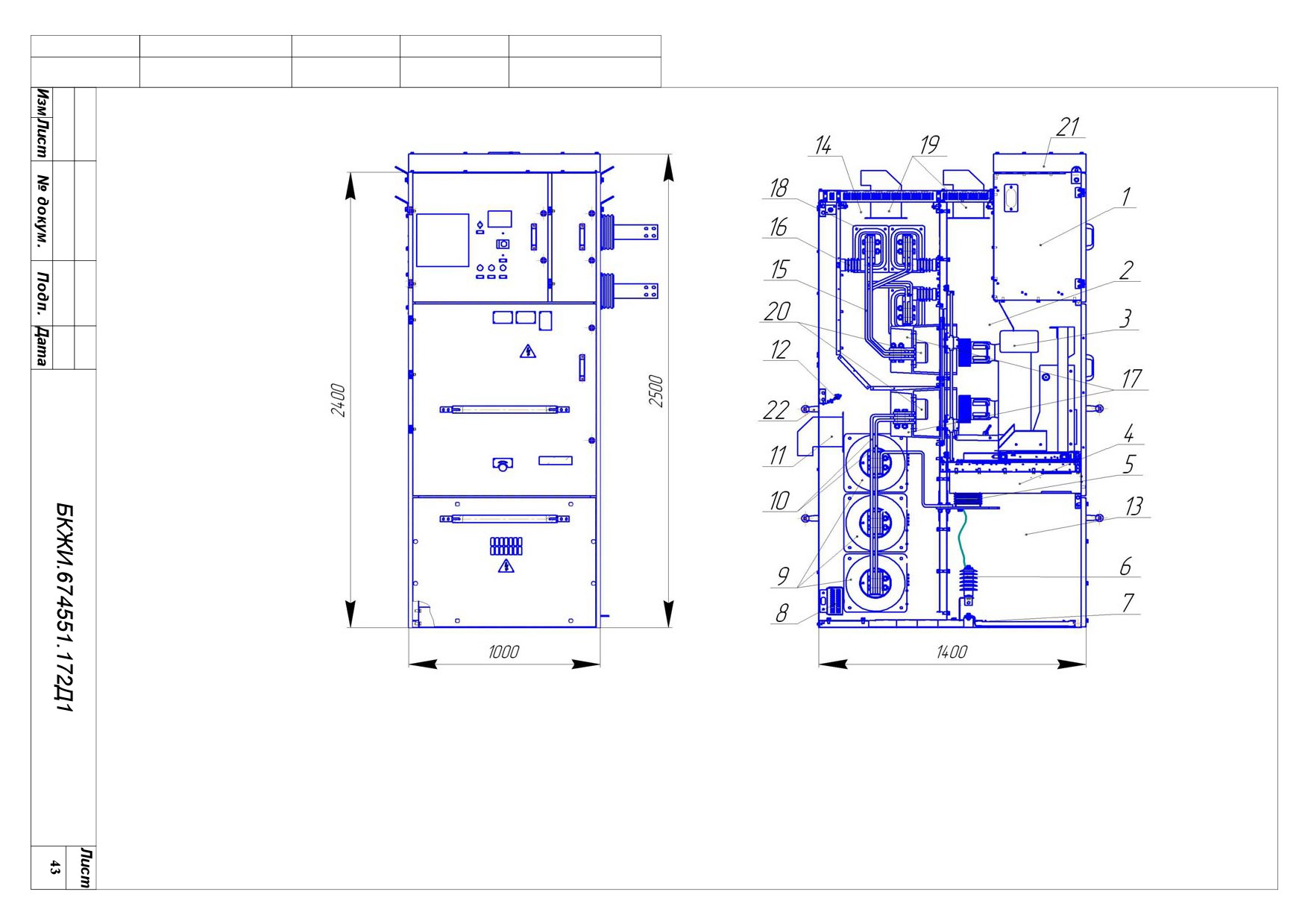

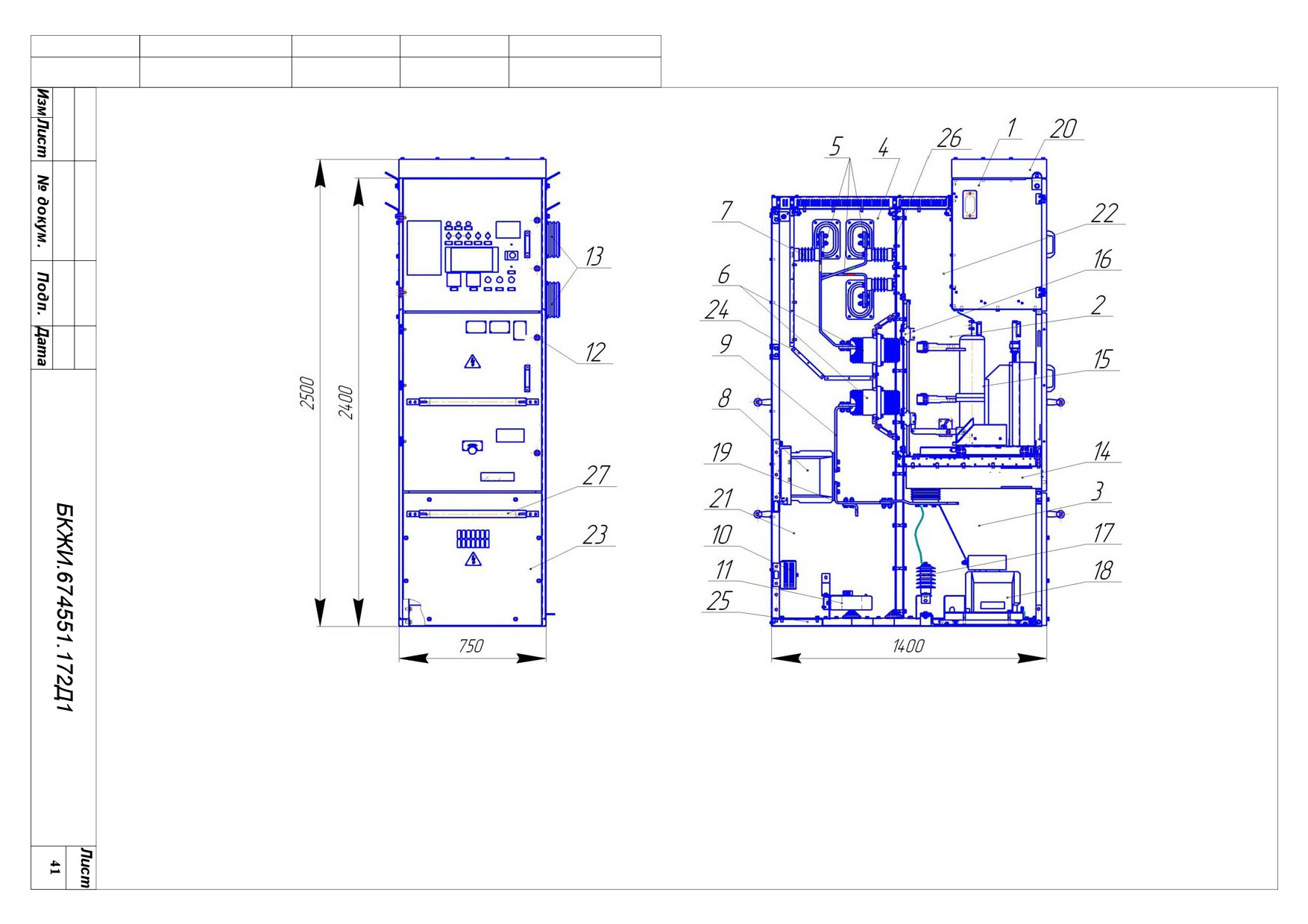

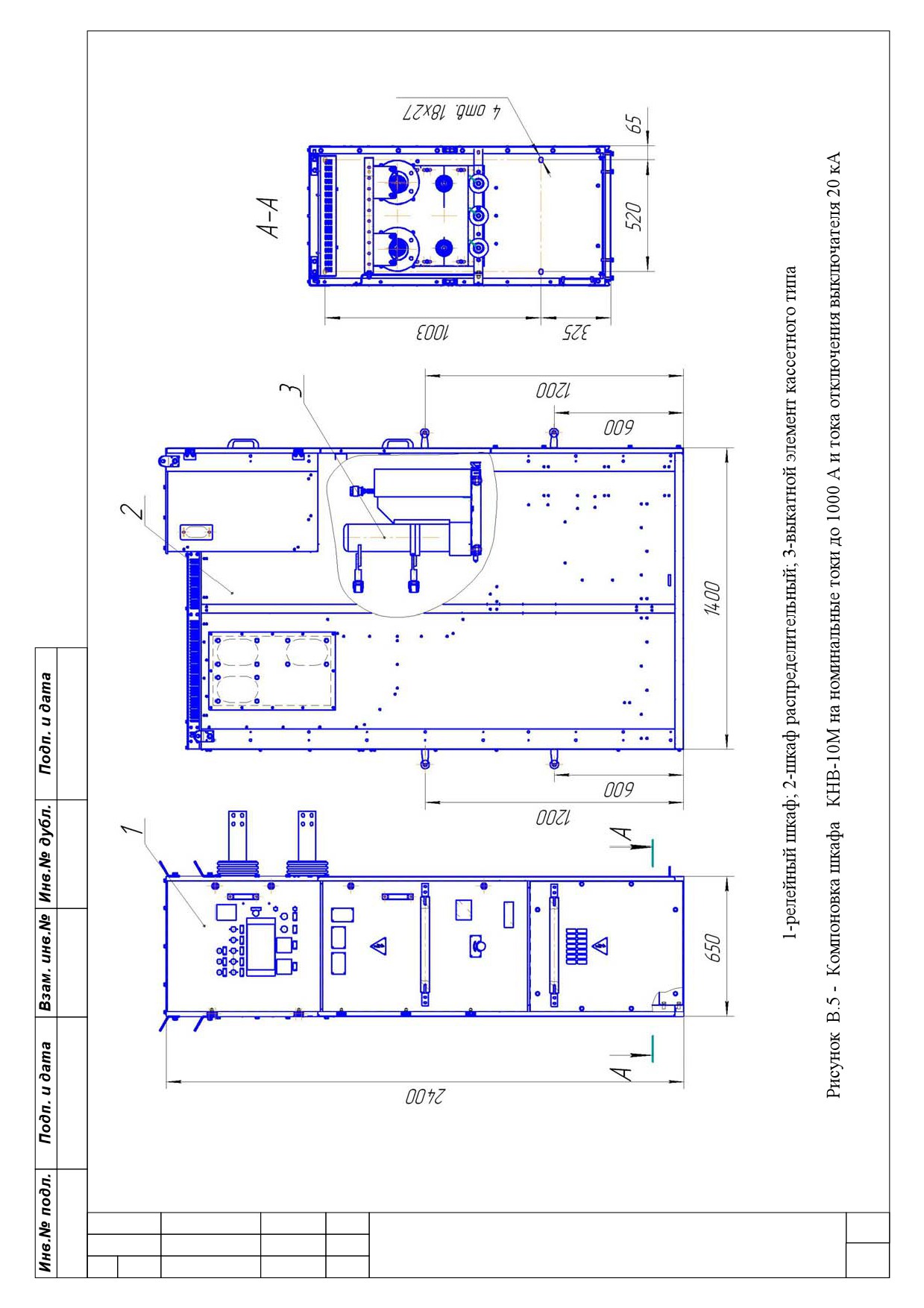

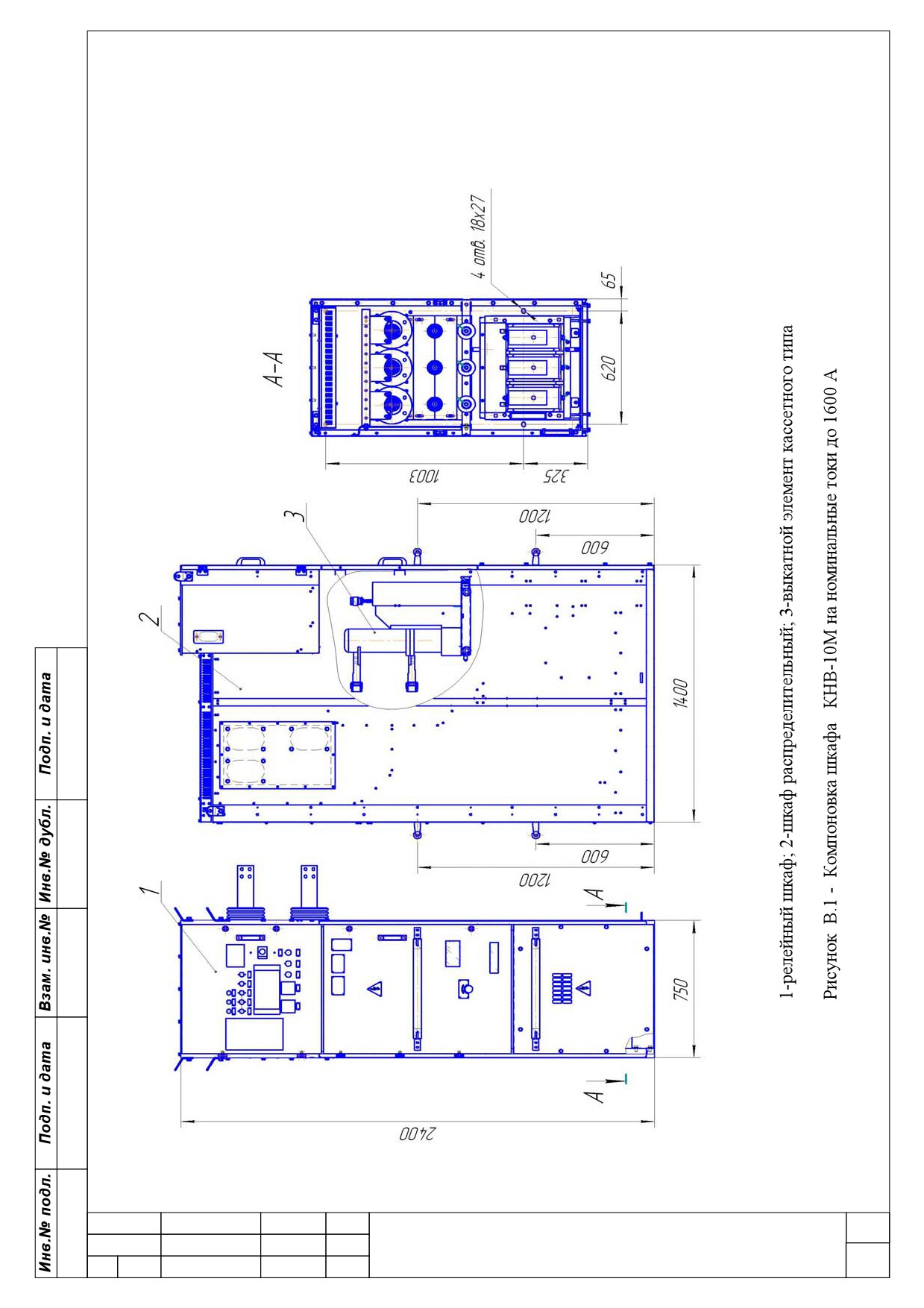

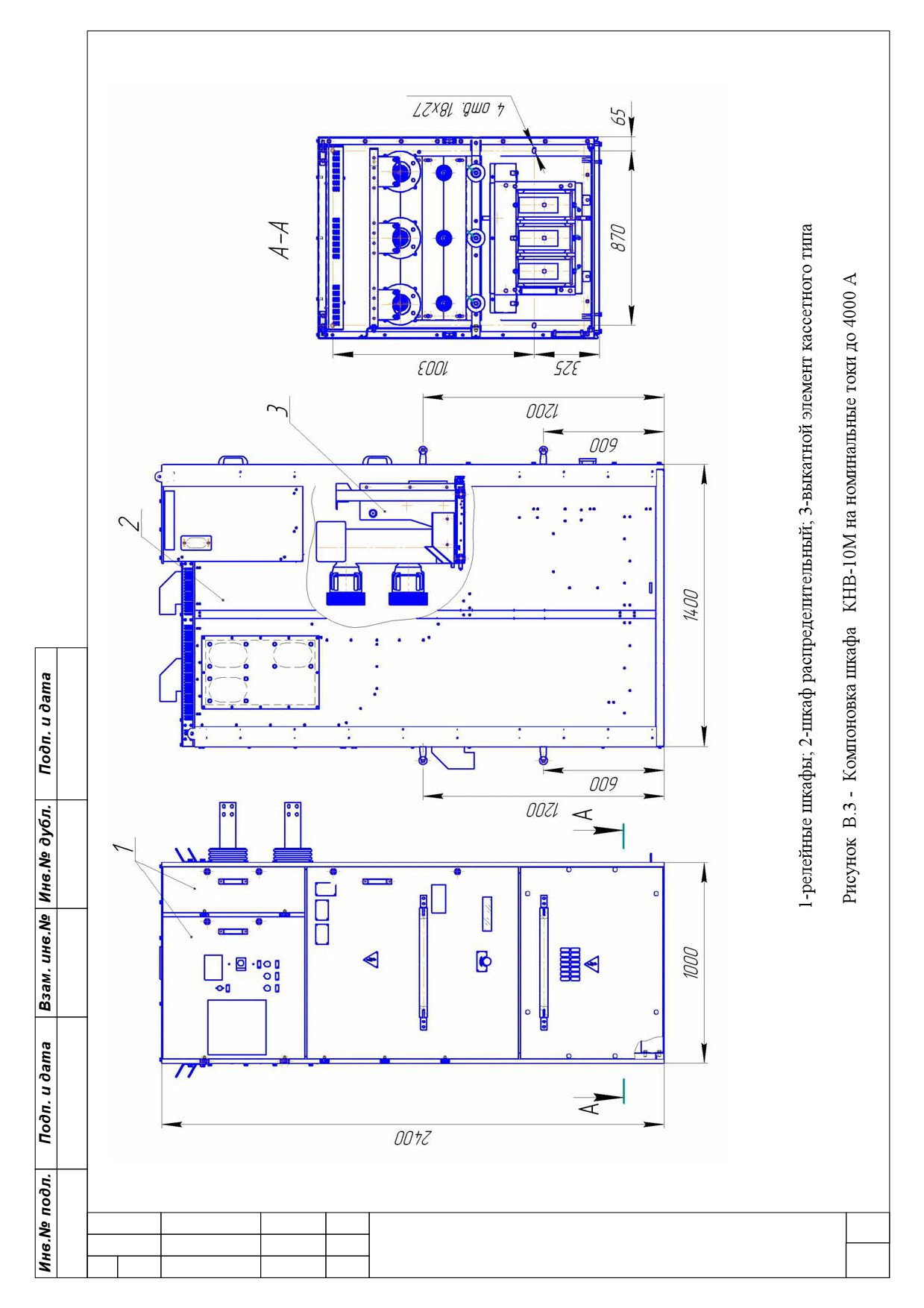

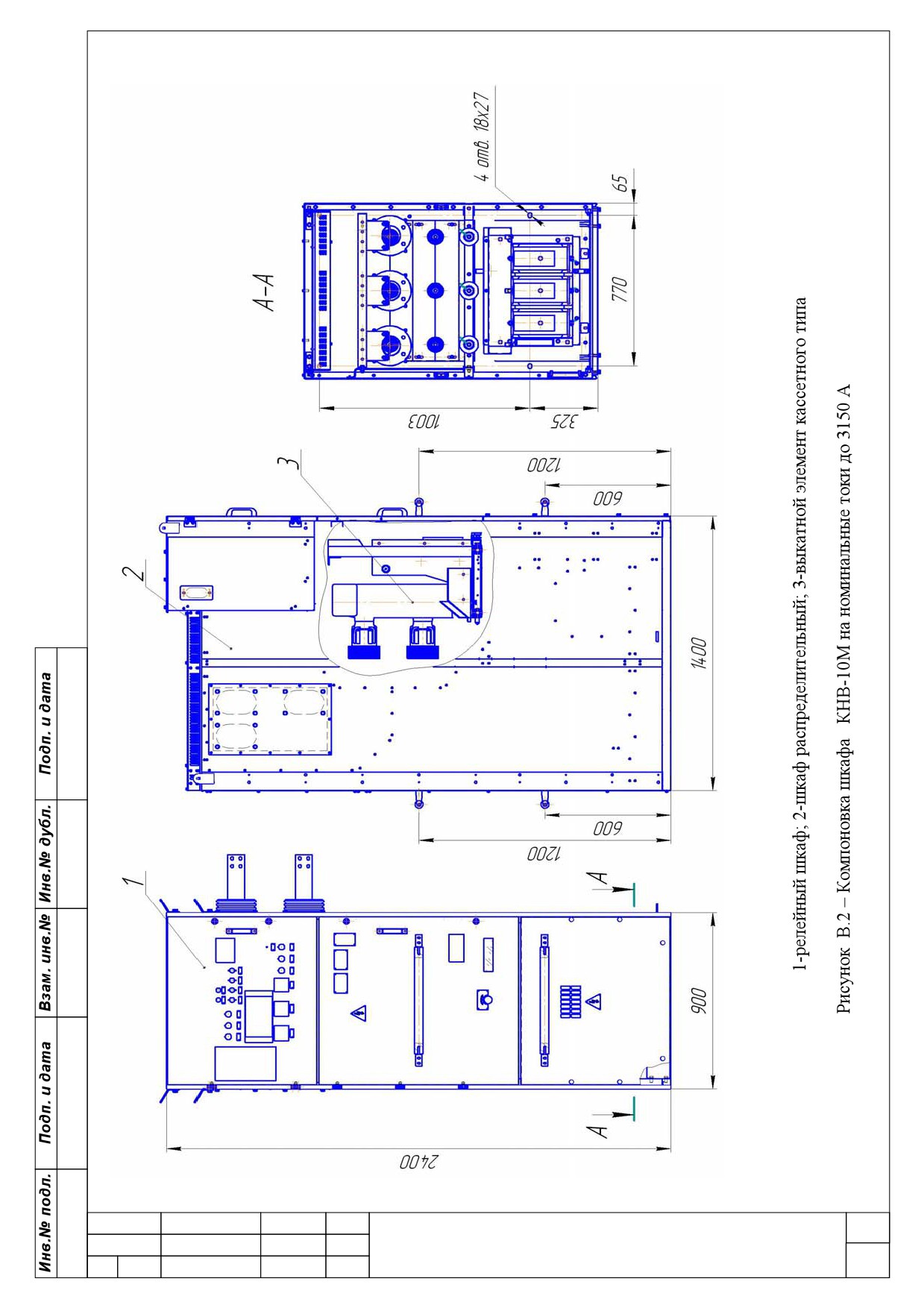

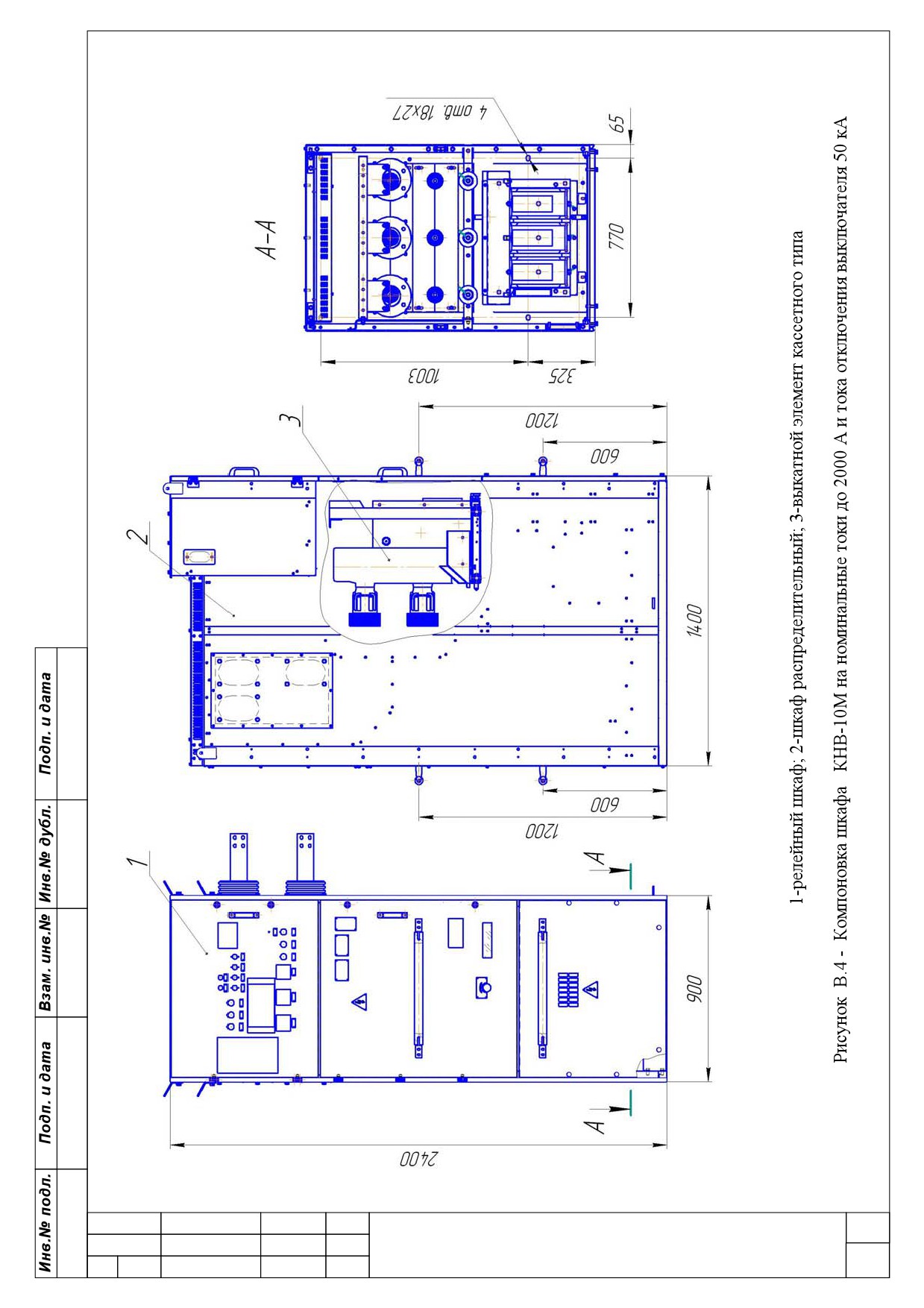

1.4.2 Шкаф КНВ-10М состоит из следующих основных сборочных единиц (приложение В рисунки
В.1; В2; В.3;В.4; В.5):
− шкаф релейный 1;
− шкаф распределительный 2;
− выкатной элемент кассетного типа 3.

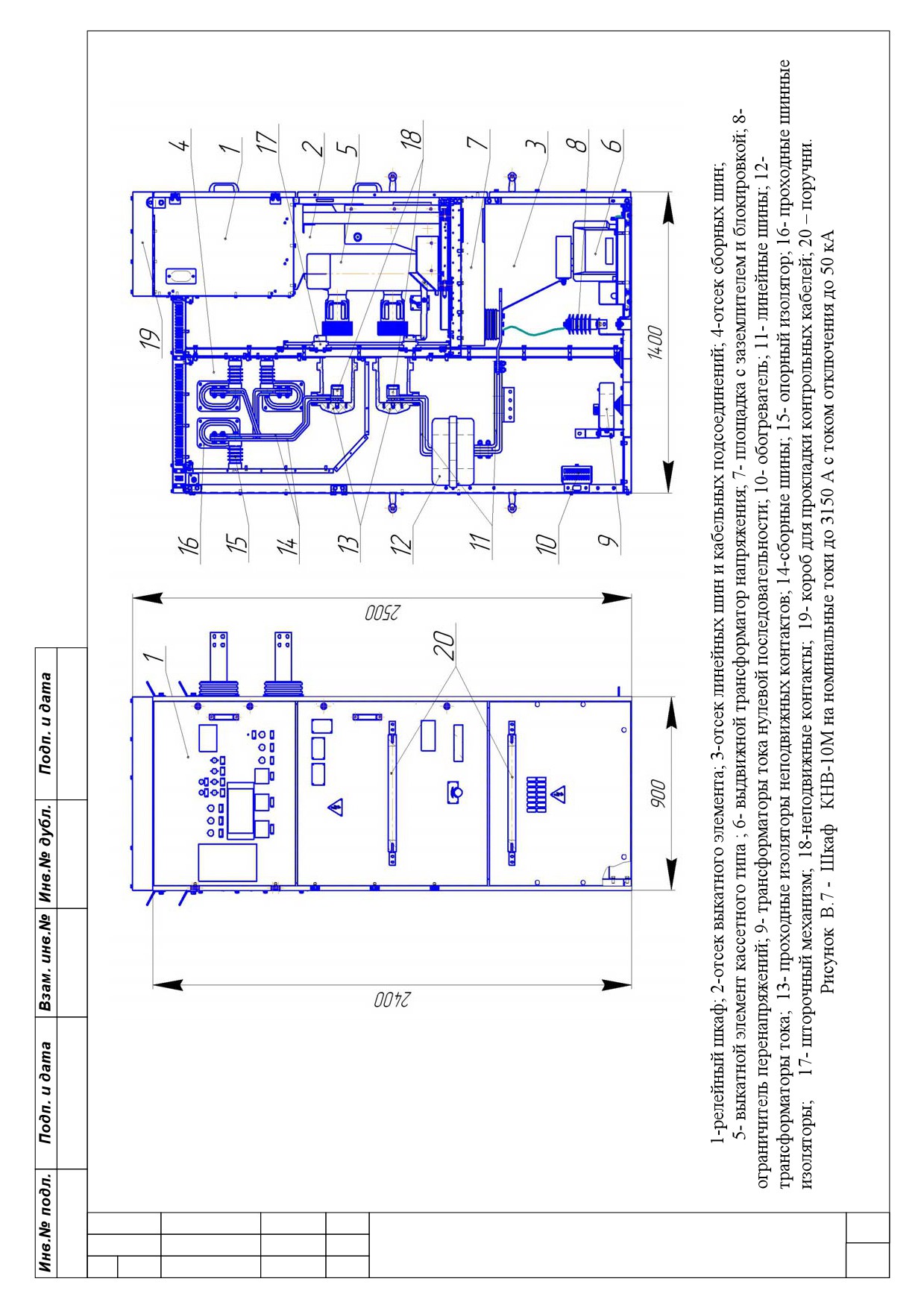

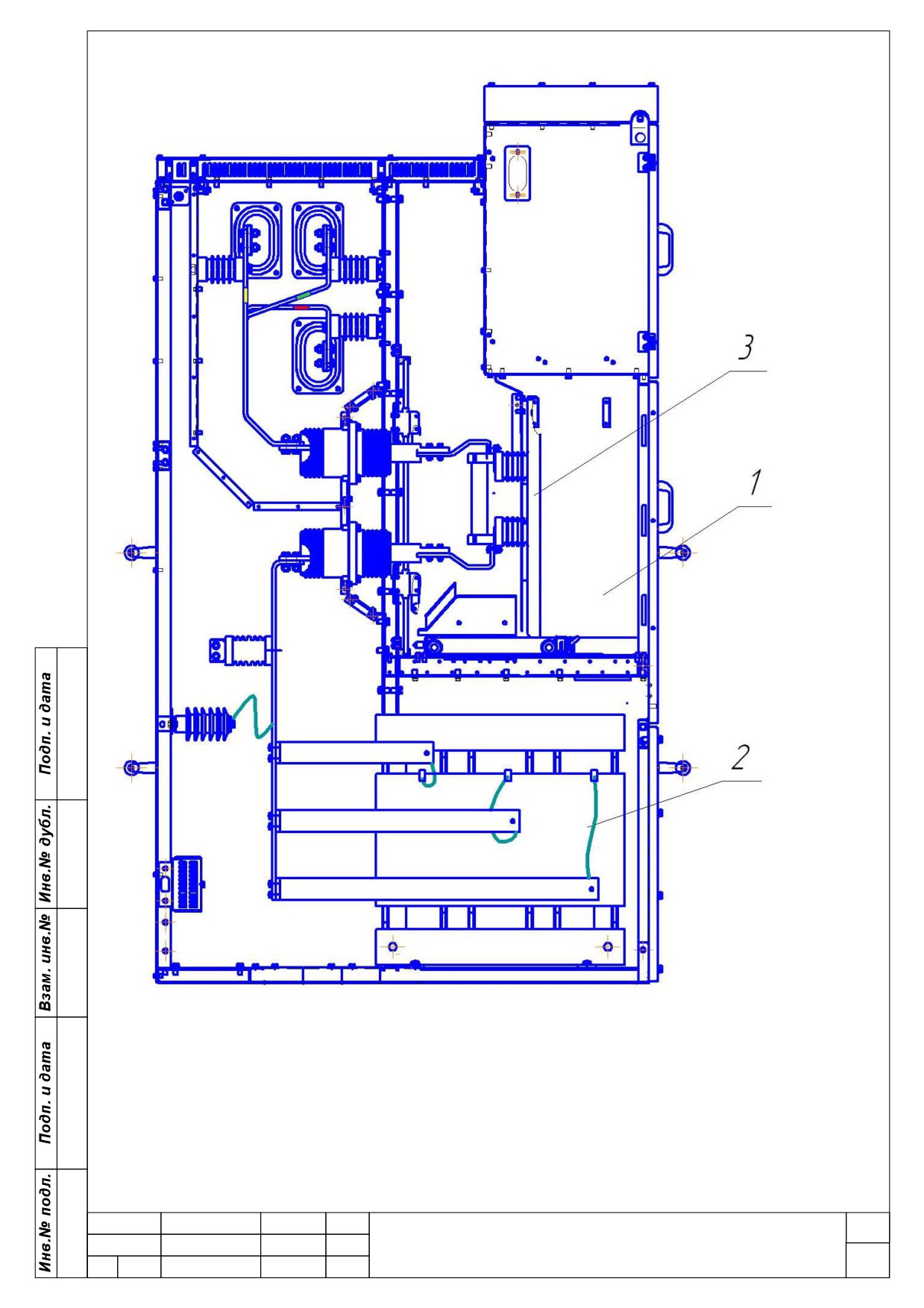

1.4.3 Шкаф распределительный (приложение В рисунки В.6, В.7; В.8) представляет собой
сборную жесткую металлическую конструкцию, разделенную глухими металлическими и
изоляционными перегородками на отсеки:
− отсек выкатного элемента (выключателя);
− отсек линейных шин и кабельных присоединений;
− отсек сборных шин;
1.4.4 Шкаф КНВ-10М представляет собой сборную жесткую металлическую конструкцию из
оцинкованной стали или из металлического листа с последующим гальваническим покрытием цинком,
сварные сборочные единицы из металла с последующим гальваническим покрытием цинком, а
фасадные поверхности шкафа и выкатного элемента из металлического листа с последующим
нанесением гальванического покрытия цинком и порошкового покрытия. Класс покрытия не ниже IV по
ГОСТ 9.032-74. Цвет покрытия светлых тонов и одинаковый для всех шкафов одного и того же заказа.
Вдоль шкафа КНВ-10М предусмотрены два ряда изоляционных поручней на высоте 600 мм и 1200 мм,
которые расположены на лицевой и задней стороне шкафов. В качестве материала для поручней
используется изоляционный материал, дерево или заземленные металлические трубы с
соответствующим изоляционным покрытием.
1.4.5 В нижней части шкафы имеют сплошное металлическое дно. В дне имеются необходимые
отверстия для ввода кабелей:
- силовых;
- контрольных.
В дне предусмотрены отверстия, для крепления шкафа КНВ-10М к основанию.

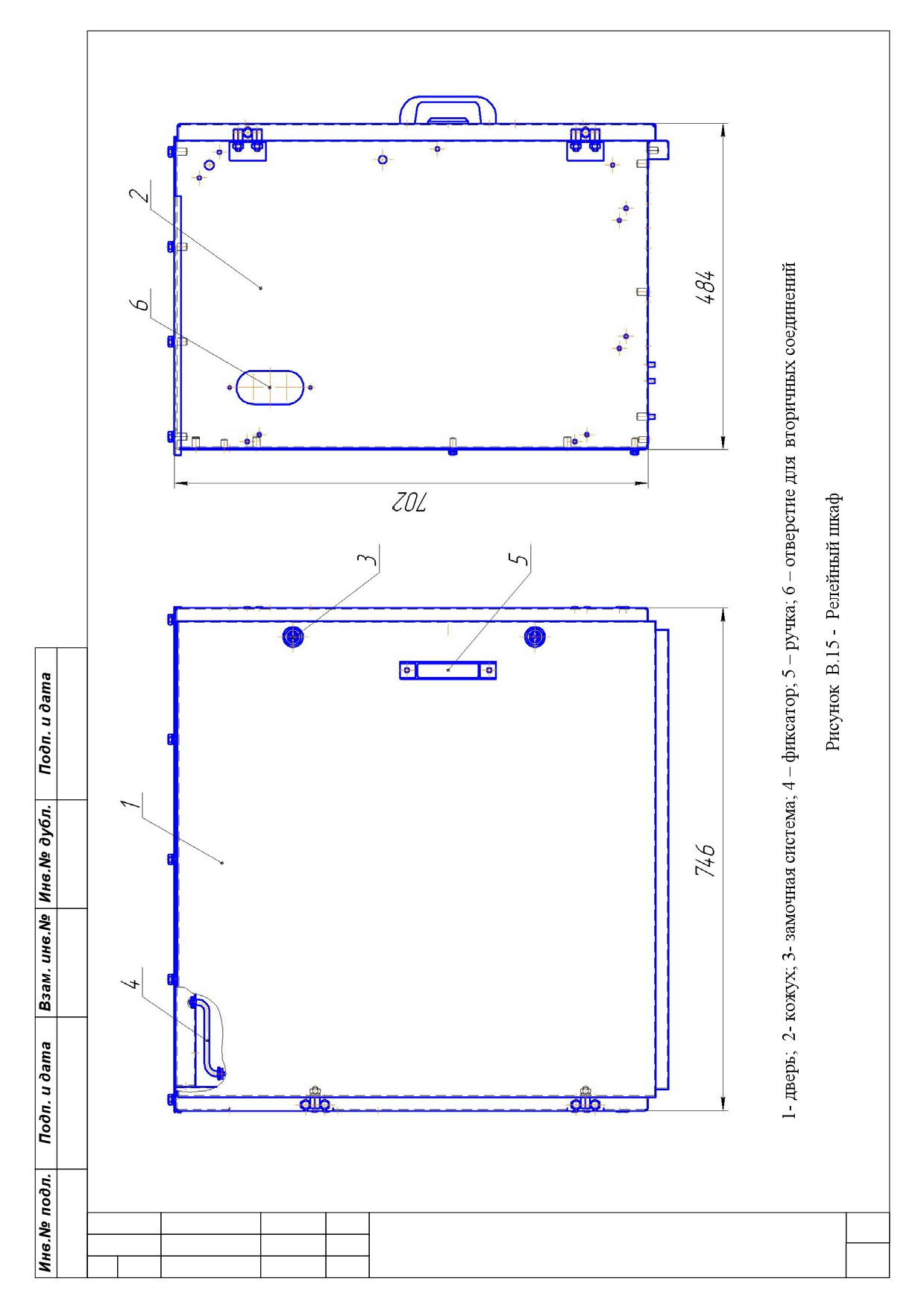

1.4.6 Релейный шкаф, в котором размещены аппараты управления, защиты и сигнализации,
приборы учета и измерения, представляет собой жесткую металлическую конструкцию с дверью
(приложение В рисунок В.15).
Лист
БКЖИ.674551.172Д1
7
Изм.Лист
№ докум.
Подп.
Дата
1.4.7 Выкатной элемент 3 (приложение В рисунки В.1; В2; В.3;В.4; В.5) может занимать в отсеке
два фиксированных положения относительно корпуса: рабочее и контрольное, и перемещается внутри
отсека по направляющим рельсам с помощью рукоятки
2
(приложение В рисунок В.14) из
контрольного положения в рабочее и наоборот.
1.4.8 В рабочем положении главные и вспомогательные цепи КНВ-10М замкнуты, выкатной
элемент находится в пределах корпуса шкафа в фиксированном положении.
1.4.9 В контрольном положении главные цепи КНВ-10М разомкнуты, а вспомогательные
замкнуты (допускается размыкание вспомогательных цепей), выкатной элемент находится в пределах
корпуса шкафа в фиксированном положении.
1.4.10 В ремонтном положении главные и вспомогательные цепи шкафа разомкнуты, выкатной
элемент находится вне корпуса шкафа, на сервисной тележке 11 (приложение В рис. В.13).
1.4.11 Токоведущие части КНВ-10М выполнены шинами из меди, медных сплавов с
гальваническим покрытием в соответствии с требованиями РС.
1.4.12 КНВ-10М на номинальные токи до 4000 А стыкуются по сборным шинам непосредственно
между собой без переходных элементов.
1.4.13 КНВ-10М имеют фасадную поворотную дверь отсека выключателя и съемную дверь
отсека линейных присоединений.
1.4.14 Трансформаторы собственных нужд имеют стационарное положение в КНВ-10М.
1.4.15 КНВ-10М изготавливаются в двух исполнениях: с изолированными шинами и
неизолированными шинами (за исключением сложных схем главных цепей). Места сочленения шин
могут закрываться изоляционными коробами.
1.4.16 В КНВ-10М с кабельными выводами в отсеке линейных шин предусмотрена возможность
концевой разделки высоковольтных кабелей и их установки в количестве, обусловленном схемой
главных соединений данного шкафа. Максимальное количество подключаемых одножильных кабелей
для шкафа кабельной сборки до 9 шт. сечением до 800 мм2, трехжильных - до 6 шт. сечением до 240
мм2. Для шкафов на номинальный ток до 3150 А - до шести кабелей сечением до 800 мм2,
трехжильных
- до трех кабелей сечением до
240 мм2. В конструкциях КНВ-10М обеспечены
необходимые удобства монтажа и эксплуатации кабельных разделок, а также обеспечена возможность
доступа для осмотра мест крепления кабельных наконечников к шинной кабельной сборке при снятом
напряжении. Предусмотрено защитное заземление экранов кабеля.

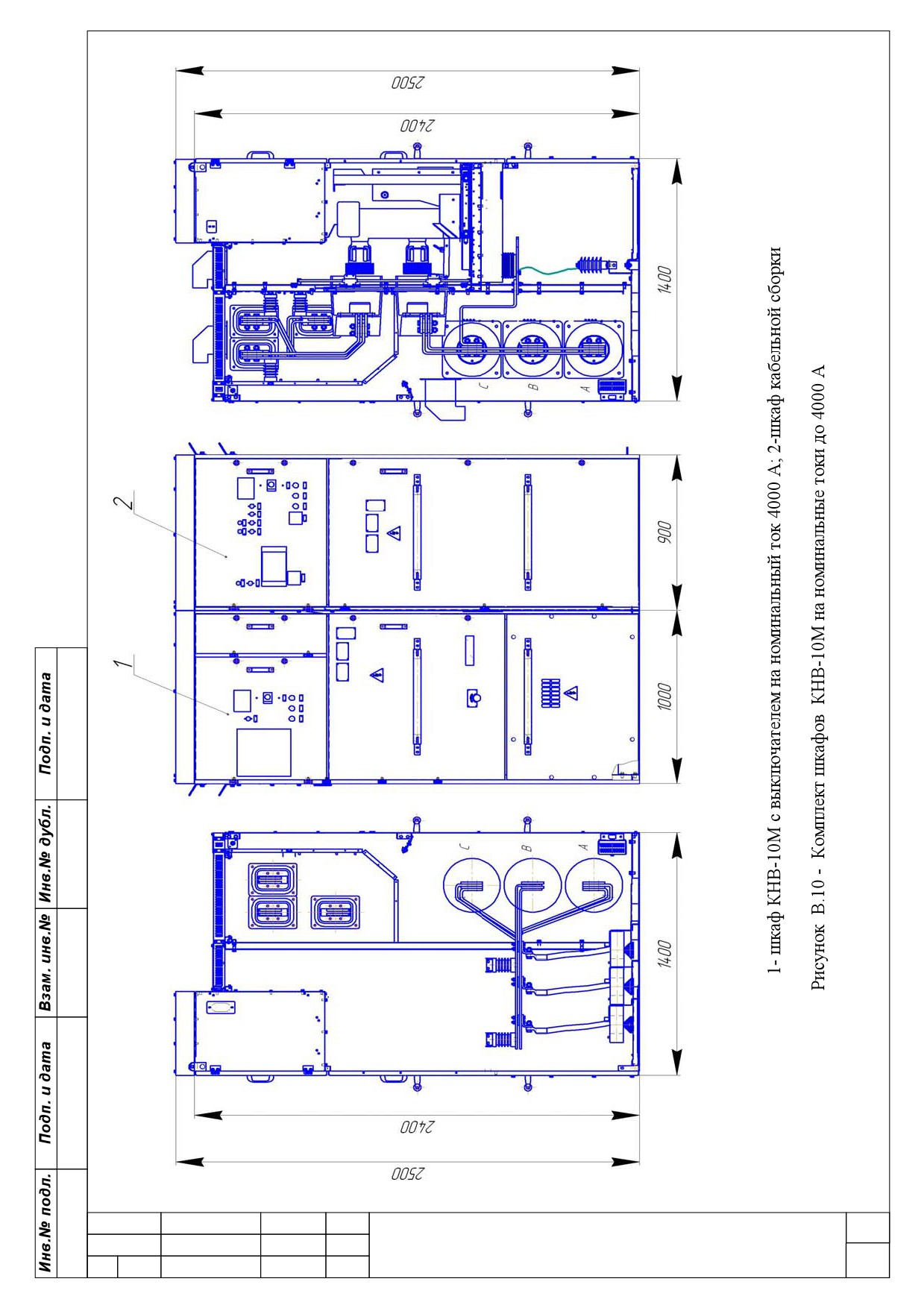

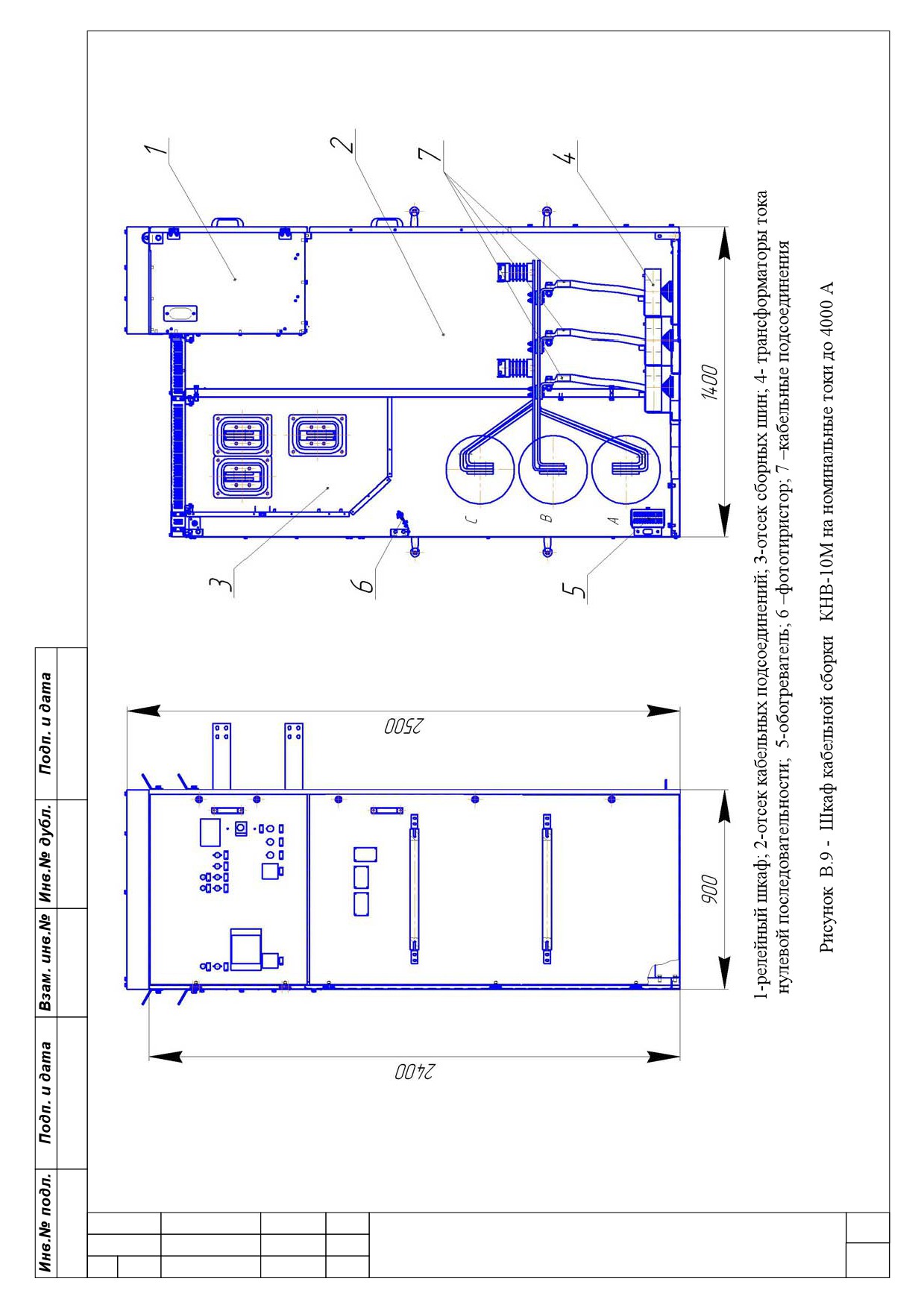

Подключение к шкафам ввода КНВ-10М на номинальный ток 4000 А осуществляется через
отдельные шкафы кабельной сборки. Максимальное количество подключаемых одножильных кабелей
для шкафа кабельной сборки до 9 шт. сечением до 800 мм2, трехжильных - до 6 шт. сечением до 240
мм2 (приложение В рис. В.9).
1.4.17 В КНВ-10М предназначенных для работы при низких температурных режимах
предусмотрены обогреватели, обеспечивающие условия работы аппаратуры в соответствии с
требованиями стандартов и технических условий на установленную аппаратуру. Включение и
отключение нагревательных устройств производится автоматически или вручную.
1.4.18 В КНВ-10М, на номинальный ток 4000 А предусмотрено охлаждение с использованием
принудительной вентиляцией с отводом нагретого воздуха за пределы шкафа.
Лист
БКЖИ.674551.172Д1
8
Изм.Лист
№ докум.
Подп.
Дата
1.4.19 В КНВ-10М предусмотрена оптоволоконная защита от дуговых замыканий, датчики
которых расположены во всех отсеках шкафа. Также на клапанах сброса избыточного давления
установлены путевые выключатели ВП.
1.4.20 На крайних в ряду шкафах КНВ-10М устанавливаются торцевые панели из оцинкованной
листовой стали с порошковым покрытием.
1.5 Описание и работа составных частей КНВ-10М
1.5.1 Отсек выкатного элемента
1.5.1.1 Отсек выкатного элемента (приложение В рисунок В.13) предназначен для размещения в
нем выкатного элемента. Отсек образован боковыми стенками 1 , фасадной дверью 2, днищем 3 и от
токоведущих частей других отсеков отделен металлическими перегородками с проходными
изоляторами, в том числе шторочным механизмом 4. В нижней части отсек имеет сплошное дно,
отделяющее его от отсека кабельных присоединений (линейных шин).
1.5.1.2 В отсеке выкатного элемента размещены приспособления и механизмы, обеспечивающие
правильное функционирование выкатного элемента в камере, в том числе:
− направляющие 5 - для предотвращения опрокидывания выкатного элемента;
− рельсы 6;
− шина заземляющая 7 -для заземления выкатного элемента;
− механизм шторочный 4;
− каналы для прокладки контрольных кабелей 8;
− на фасадной двери отсека имеется отверстие для рукоятки вката и выката выкатного
элемента при закрытой двери 9.
1.5.1.3 В верхней части отсек закрыт отгибающимся клапаном с жалюзи для выхода перегретого
воздуха из отсека и сбрасывания избыточного давления, появляющегося при возникновении в отсеке
аварийного короткого замыкания и для срабатывания при этом конечного выключателя, датчика
дуговой защиты.
1.5.2 Отсек линейных шин
1.5.2.1 Отсек линейных шин (кабельных присоединений) образован боковыми стенками 21 и 22
(Приложение В рис. В.6), дном 25, фасадной съемной дверью 23. От токоведущих частей других
отсеков отделен металлическими перегородками с проходными изоляторами.
1.5.2.2 В отсеке линейных шин (приложение В рисунки В.6; В.7; В.8) размещены шины
линейные, которые через трансформаторы тока и контакты проходят в отсек выкатного элемента
через проходные шинные изоляторы.
1.5.2.3 В зависимости от схемы главных цепей в отсеке линейных шин устанавливаются до
шести трансформаторов тока.
1.5.2.4 В отсеке линейных шин также установлена площадка с заземлителем и блокировкой,
принцип работы которой описан в п. 1.6.
1.5.2.5 Внутри отсека так же устанавливаются:
− аппаратура контроля положения ножей заземлителя;
− ограничители перенапряжения;
− датчики дуговой защиты;
Лист
БКЖИ.674551.172Д1
9
Изм.Лист
№ докум.
Подп.
Дата
− возможна установка делителей напряжения (индикация напряжения);
− выдвижной трансформатор напряжения;
− обогреватель;
− лампа для освещения;
− вытяжной вентилятор на шкаф с номинальным током 4000 А.
1.5.2.6 В зависимости от схемы главных цепей в отсеке линейных шин устанавливаются до
шести трансформаторов тока нулевой последовательности
1.5.2.7 На фасадной двери линейного отсека имеется смотровое окно.
1.5.3 Отсек сборных шин
1.5.3.1 В отсеках сборных шин (приложение В рисунки В.6; В.7; В.8) размещены шины сборные,
которые проходят в отсек выкатного элемента через контакты и проходные шинные изоляторы.
1.5.3.2 Сборные шины крепятся на опорных изоляторах.
1.5.3.3 В отсеке сборных шин размещены микропереключатели и датчик дуговой защиты.
1.5.3.4 Вывод сборных шин через боковые стенки осуществляется через проходные изоляторы.
1.6 Заземление шин
1.6.1 Заземлитель линейных шин 1 показан на рисунке В.14 приложения В.
Заземление шин в шкафу КНВ-10М осуществляется рукояткой 2. Доступ к оперированию
заземлителем возможен только при нахождении выкатного элемента в контрольном (безопасном)
положении.
Включение заземляющего разъединителя производится поворотом рукоятки 2 против часовой
стрелки. При этом вал с червячной передачей 3 вращает колесо 4 на вале заземлителя 5, который
перемещает заземляющие ножи 6 в положение «заземляющие ножи включены». Ножи заходят на
неподвижные контакты 7, образуя заземляющий контур.
На заземлителе установлен конечный выключатель типа ВП-19, с помощью которого
определяется положение заземляющих ножей. Вал с червячной передачей
3 имеет два
фиксированных положения «ЗН включены» и «ЗН отключены». Фиксацию в крайних положениях
обеспечивает электромагнитный замок ЗБ-1 8 за счет тяги 19. Включение и отключение заземлителя
возможно только при отключенном с помощью электромагнитного ключа КЭ3 блок-замка.
1.6.2 В шкафах КНВ-10М, оборудованных заземлителями линейных шин, выполняется
блокировка, запрещающая:
− вкатывание выкатного элемента в рабочее положение при включенном положении
заземлителя;
− включение заземлителя в том случае, когда выкатной элемент находится в рабочем
положении или в промежуточном положении (между рабочим и контрольным).
1.7 Шторочный механизм
1.7.1 На рисунке В.16 приложения В показан шторочный механизм КНВ-10М.
На основании выкатного элемента (приложение В рисунок В.13) имеется скоба 12, служащая для
открывания шторочного механизма. При вкатывании выкатного элемента, из контрольного в рабочее,
Лист
БКЖИ.674551.172Д1
10
Изм.Лист
№ докум.
Подп.
Дата
скоба 12, взаимодействуя с роликом 1 (приложение В, рисунок В.16), посредством рычагов 3 отпускает
нижнюю шторку 2 вниз, а верхнюю шторку поднимает вверх, двигая шторки вдоль направляющих 4.
1.7.2 Движение верхней и нижней шторок при открывании происходит одновременно и до тех
пор, пока ролик перекатывается по наклонному участку скобы выкатного элемента.
В открытом положении шторки удерживаются до тех пор, пока ролик перекатывается по
горизонтальному участку скобы выкатного элемента.
1.7.3 При выкатывании выкатного элемента из шкафа шторки автоматически опускаются и
закрывают входные отверстия проходных изоляторов.
В закрытом положении шторочного механизма имеется возможность блокировать их навесным
замком, через отверстие для навесного замка.
1.8 Выкатные элементы шкафов КНВ-10М
1.8.1 Выкатные элементы шкафов КНВ-10М представляют собой жесткие каркасные конструкции
на роликах (приложение В рисунок В.11 и рисунок В12), на которых устанавливаются различные
аппараты в зависимости от типа (выключатели высоковольтные, предохранители, разрядники, шинные
разъединители).
1.8.2 Часть выкатного элемента, на которой расположена аппаратура схемы главных цепей, в
шкафу имеет два фиксированных положения: рабочее и контрольное.
В рабочем положении главные и вспомогательные цепи замкнуты. В рабочем положении
предусмотрена дополнительная фиксация выкатного элемента при помощи штоков 16 (приложение В
рисунок В.13), которые дополнительно устанавливаются на кассету, т.е. в рабочем положении штоки
16 заходят в отверстия предусмотренные на скобе 13, тем самым дополнительно фиксируя выкатной
элемент в рабочем положении, что препятствует смещению выкатного элемента при качке. Также на
кассету выкатного элемента дополнительно устанавливается ось 15 (приложение В рисунок В.13),
которая фиксирует выкатную тележку в рабочем и контрольном положениях, для этого в основании
отсека выключателя предусмотрены отверстия
14
(приложение В рисунок В.13), т.е ось
15
автоматически отпускается в отверстия 14 в рабочем и контрольном положениях фиксируя выкатной
элемент.
В контрольном положении выкатной элемент находится в корпусе шкафа, главные цепи при
этом разомкнуты, ножи и розетки разъемных контактных соединений находятся на безопасном (в
отношении электрического пробоя) расстоянии друг от друга. Вспомогательные цепи при этом
замкнуты, разъем вспомогательных цепей находится в сочлененном состоянии
(возможно
расчленение разъема в случае необходимости).
Для сервисного обслуживания и технического осмотра выкатной элемент выводят в ремонтное
положение на специальную сервисную тележку 11 (приложение В рисунок В.13). При этом необходимо
провернуть рукоятку
2 по часовой стрелке на
180°, расфиксировать выкатной элемент путем
смещения ручек 14 (приложение В рисунок В.14) к центру основания тележки и выкатить выкатной
элемент.
Вкатывание выкатного элемента в шкаф (в контрольное положение) осуществляется вручную.
После фиксации ручками 14 возможно его перемещение из контрольного положения в рабочее и
обратно - с помощью рукоятки 2 (приложение В рисунок В.14). Вращение рукоятки по часовой стрелке
Лист
БКЖИ.674551.172Д1
11
Изм.Лист
№ докум.
Подп.
Дата
соответствует вкату, против часовой - выкату. Контрольному и рабочему положениям выкатного
элемента в шкафу соответствуют указательные таблички на боковой стенке.

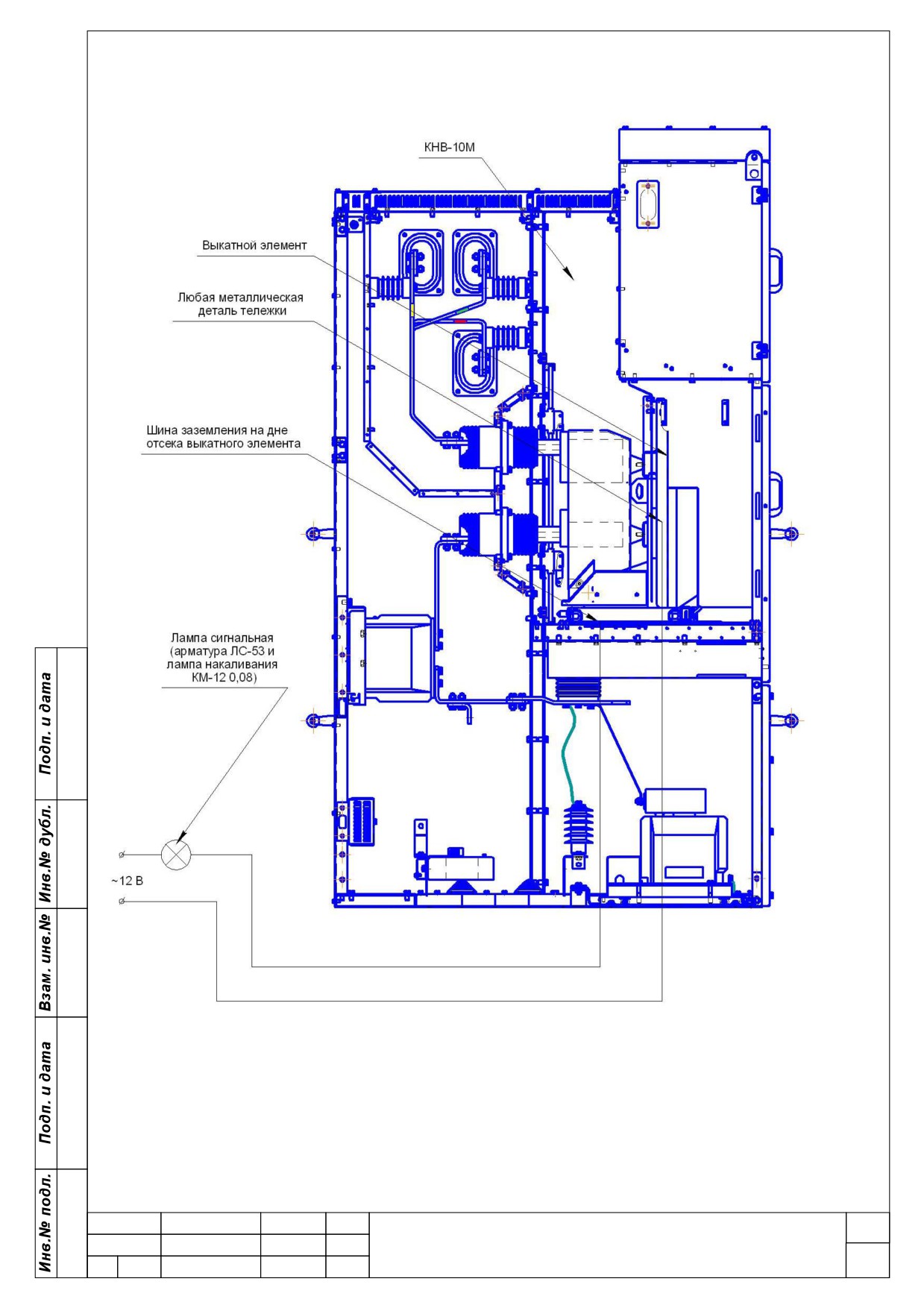

Для обеспечения электрического контакта (заземления) выкатного элемента с корпусом шкафа
на выдвижном элементе имеется шина заземления, которая своей поверхностью скользит по шине,
установленной на дне отсека выкатного элемента.
1.8.3 Описания конструкций выключателей приводятся в инструкциях на эти выключатели.
1.9 Блокировки в шкафах КНВ-10М
1.9.1 КНВ -10М оборудованы следующими блокировками:
- блокировка, не допускающая перемещений выдвижного элемента из рабочего положения в
контрольное (разобщенное), а также из контрольного
(разобщенного) положения в рабочее при
включенном положении установленного на выдвижном элементе коммутационного аппарата;
- блокировка, не допускающая включения коммутационного аппарата, установленного на
выдвижном элементе, при положении выдвижного элемента в промежутке между рабочим и
контрольным положениями;
- блокировка, не допускающая перемещения выдвижного элемента из контрольного
(разобщенного) в рабочее положение при включенных ножах заземляющего разъединителя;
- блокировка не допускающая включения заземляющего разъединителя при нахождении
выдвижного элемента в рабочем положении;
- блокировка, не допускающая вкатывания и выкатывания выдвижного элемента с
трансформатором собственных нужд (ТСН) при включенном вводном автоматическом выключателе;
- блокировка, не допускающая вкатывание или выкатывание выдвижного элемента секционного
разъединителя в шкафу секционирования при нахождении выдвижного элемента секционного
выключателя в рабочем положении расположенного в рядом стоящем шкафу.
В приложении В рисунок В.14, показана работа блокировки заземлителя с выкатным элементом
кассетного типа. В контрольном положении упор 12, связанный осью блокировки 9 с наконечником 11 и
фиксатором 22, находится в пазе скобы 17 установленной на выкатном элементе и нажимает на
блокировочный рычаг выкатного элемента 23, что препятствует перемещению выкатного элемента.
Доступ к валу заземлителя 10 открыт (фиксирующая скоба 19 находится в крайнем левом положении).
Для перемещения выкатного элемента из контрольного положения в рабочее необходимо
заземляющие ножи перевести в положение
«отключено», если они находятся во включенном
положении, при помощи рукоятки 2. При этом блокирующая пластина 18 принимает положение,
указанное на рисунке, не препятствующее движению пластины 21 против часовой стрелки, жестко
связанной с осью блокировки 9. При этом имеется возможность ручного перемещения фиксирующей
скобы 19 в крайнее правое положение, в котором доступ к валу заземлителя будет закрыт, перемещая
скобу 19, упор 20 поворачивает наконечник 11 и соответственно вращает ось блокировки 9, перемещая
упор 12 в положение, при котором он не препятствует перемещению выкатного элемента и отжимает
блокировочный рычаг выкатного элемента 23. Выкатной элемент готов к перемещению в рабочее
положение. Переместив выкатной элемент в промежуточное или рабочее положение упор 12, упираясь
в скобу 17 и удерживаясь осью блокировки 9, находится в положении разрешающим перемещение
выкатного элемента, а фиксатор 22 не позволяет переместить фиксирующую скобу 19 в крайнее левое
положение, соответственно разблокировать доступ к валу заземлителя 10.
Лист
БКЖИ.674551.172Д1
12
Изм.Лист
№ докум.
Подп.
Дата
Таким образом, фиксирующая скоба 19 закрывает доступ к валу заземлителя, что не позволяет
заземлить заземляющие ножи в рабочем или промежуточном положении выкатного элемента.
Перемещение из рабочего положения в контрольное и обратно возможно только при
отключенном выключателе.
Электромагнитная блокировка состоит из блокировочных замков типа ЗБ-1М и
электромагнитного ключа типа КЭ3-1М.
1.9.2 Цепи вспомогательных соединений выкатного элемента и релейного отсека соединяются
между собой гибкой связью с разъемом.
1.9.3 Разъем состоит из двух частей: неподвижной части - розетки, установленной на дне
релейного отсека и подвижной - вилки, которая находится на конце гибкой связи, закрепленной на
выдвижном элементе.
1.10 Релейный шкаф
1.10.1 Релейный шкаф (приложение В рисунок В.15) состоит из кожуха 2 с дверью 1, внутри
которого размещается релейная аппаратура.
1.10.2 На двери релейного шкафа устанавливаются счетчики электрической энергии, реле
указательные, амперметр, вольтметр, сигнальные лампы, ключи управления, кнопки и переключатели
оперативных цепей, микропроцессорное устройство (МПУ), по требованию заказчика - блок индикации.
1.10.3 В релейных шкафах КНВ-10М по требованию заказчика предусматривается подогрев
шкафа. Для этой цели устанавливаются обогреватели.
1.10.4 На задней стенке релейного шкафа установлен блок зажимов, к которым подключаются
магистральные шинки вспомогательных цепей, проходящие транзитом через отверстие 6 в релейном
шкафу.
1.10.5 На дне релейного шкафа размещены два блока зажимов. При необходимости на задней
стенке устанавливается дополнительный ряд зажимов.
1.10.6 На релейном шкафу по требованию заказчика устанавливаются короба для прокладки
контрольных кабелей и оптоволоконных проводников.
1.11 Шкафы шинных вводов и токопроводов
1.11.1 Шкафы шинных вводов и токопроводов применяются для соединения линейных шин

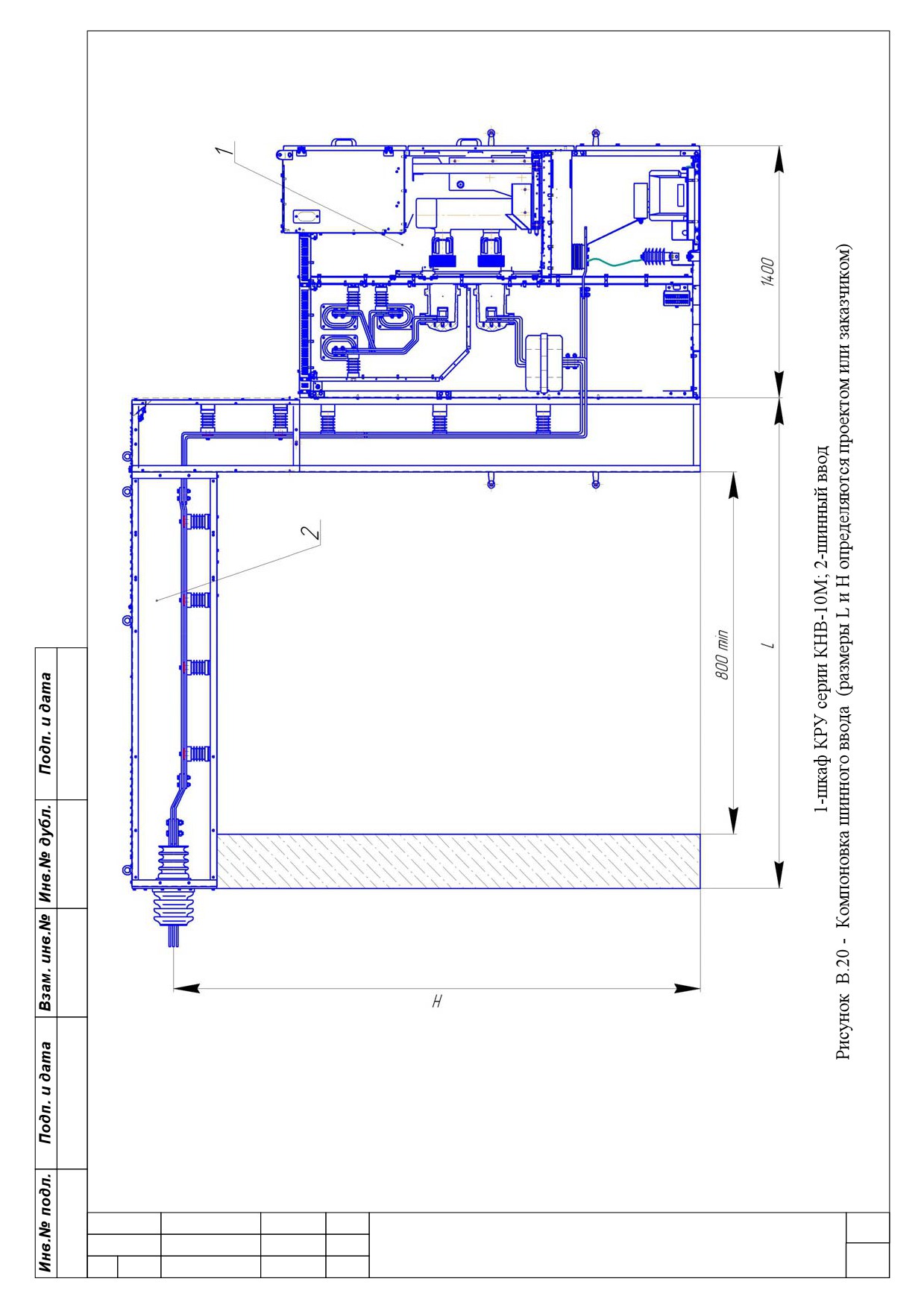

противостоящих секций шкафов КНВ-10М, а также для ввода в шкафы (приложение В рисунки В.17,
В.18, В.19, В.20). Шкафы токопроводов поставляются комплектно со шкафами КНВ-10М, если их
поставка предусмотрена заказом. Монтаж токопроводов и шинных вводов выполняется заказчиком на
месте монтажа в соответствии с рабочими чертежами и схемами вспомогательных цепей.

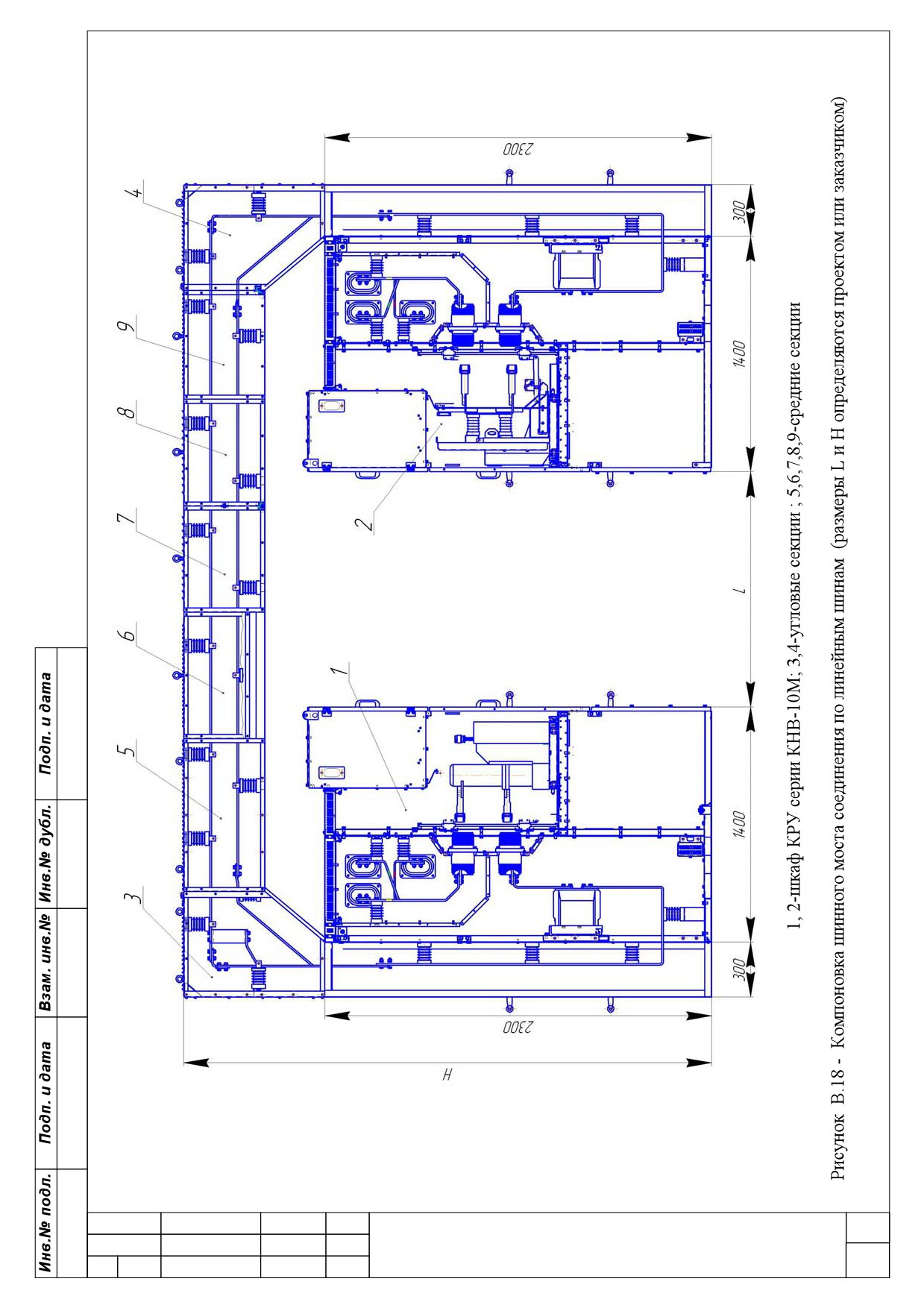

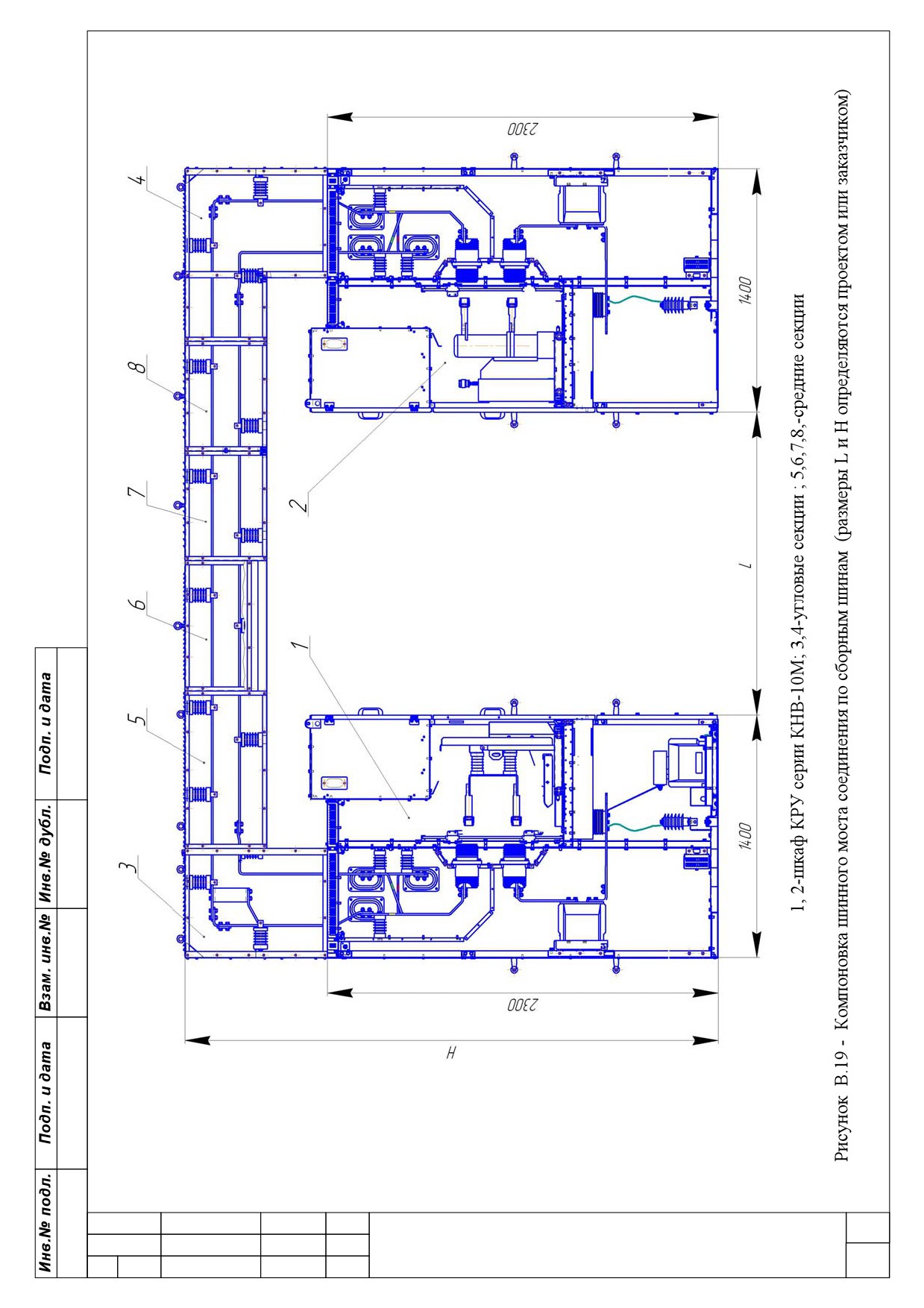

1.11.2 Шкафы шинного моста для соединений линейных и сборных шин (приложение В рисунок
В.18, В.19) состоят из двух угловых секций 3 и 4, которые крепятся болтами к стойкам шкафов, и
средних секций 5, 6, 7, 8, 9 устанавливаемых между угловыми секциями.
Угловые секции представляют собой Г-образные стальные короба, на стенках которых
установлены опорные изоляторы с шинодержателями и токоведущие шины.
Средняя секция представляет собой стальной прямоугольный короб, длина которого зависит от
расстояния между шкафами в секции.
Лист
БКЖИ.674551.172Д1
13
Изм.Лист
№ докум.
Подп.
Дата
1.12 Устройство шкафа с трансформаторами собственных нужд
КНВ-10М с трансформаторами собственных нужд имеют выкатной элемент с плавкими
вставками (приложение В рисунок В.21.). Трансформатор собственных нужд установлен на дне шкафа,
доступ к которому возможен как с фасада шкафа, так и сзади при двухстороннем обслуживании.
Первичные выводы трансформатора соединены с шинами, на которых расположены неподвижные
контакты проходящие в отсек выкатного элемента. Вторичные выводы трансформатора проложены по
вертикальным коробам до релейного отсека, где соединяются с аппаратурой схем вторичных
соединений.
1.13 Маркировка и пломбирование
1.13.1 Маркировка шкафов КНВ-10М и выдвижных элементов соответствует требованиям
ГОСТ 14693-90, фирменная табличка по ГОСТ 12971-67 содержит следующие
данные
(по
ГОСТ 18620-86):
- наименование предприятия-изготовителя;
- товарный знак предприятия-изготовителя;
- порядковый номер по системе нумерации предприятия-изготовителя;
- условное обозначение типа КРУ;
- степень защиты по ГОСТ 14254-96;
- номинальное напряжение, кВ;
- номинальный ток, А;
- коэффициент трансформации для трансформаторов тока;
- масса, кг.;
- дата выпуска, год;
- обозначение технических условий;
Каждый выкатной элемент имеет фирменную табличку, на которой указывается:
- наименование предприятия-изготовителя;
- товарный знак предприятия-изготовителя;
- порядковый номер по системе нумерации предприятия-изготовителя;
- номинальное напряжение, кВ;
- номинальный ток, А;
- масса, кг.;
- дата выпуска, год;
- обозначение технических условий.
На шкафах подстанции с фасадной и тыльной стороны устанавливается табличка с порядковым
номером шкафа, согласно опросному листу. При одностороннем обслуживании табличка с порядковым
номером устанавливается только с фасадной стороны.
1.13.2 Цепи вспомогательных цепей маркируются в соответствии со схемой монтажной
электрической.
1.13.3 Транспортная маркировка выполняется по ГОСТ 14693-90 и ГОСТ 14192-96. При этом на
упаковке, кроме основных и дополнительных надписей нанесены:
- информационные надписи: масса и габаритные размеры;
Лист
БКЖИ.674551.172Д1
14
Изм.Лист
№ докум.
Подп.
Дата
- манипуляционные знаки:
«Место строповки»,
«Верх», и, при необходимости,
«Хрупкое.
Осторожно», «Центр тяжести».
- информационные надписи по реквизитам заказчика и по данным предприятия-изготовителя
(заказ-наряд, заводской заказ, чертеж).
1.14 Упаковка
1.14.1 Вид упаковки и способы консервации КНВ-10М по ГОСТ 23216-78 и ГОСТ 15846-2002 (при
транспортировании КНВ-10М в районы Крайнего Севера и приравненные к ним местности). Шкафы
КНВ-10М надежно закреплены в упаковке.
1.14.2 По согласованию между потребителем и изготовителем транспортирование КНВ-10М
производится в облегченной упаковке по ГОСТ
23216-78 или в контейнерах без упаковки в
транспортную тару, при этом должно предусматриваться, по возможности, полное использование
грузоподъемности и вместимости контейнеров.
1.14.3 На время транспортирования все подвижные части шкафов КНВ-10М перед упаковкой
закрепляются.
1.14.4 Дополнительные указания по упаковке и консервации в соответствии с условиями
транспортирования и хранения, в том числе способ формирования грузовых мест, их количество,
размеры и масса должны предусматриваться в технических условиях.
1.14.5 Эксплуатационная и сопроводительная документация КНВ-10М упаковывается в
соответствии с требованиями ГОСТ 23216-78.
1.14.6 Для упаковки шкафов применяются пиломатериалы хвойных пород четвертого сорта по
ГОСТ 8486-86 или мягких лиственных пород третьего сорта по ГОСТ 2695-83, древесно-волокнистые
плиты (ДВП) по ГОСТ 4598-86. Крепление шкафов и комплектующих изделий при упаковке в тарные
ящики должно обеспечивать их надежное закрепление, исключающее смещение и механическое
повреждение во время транспортировки.

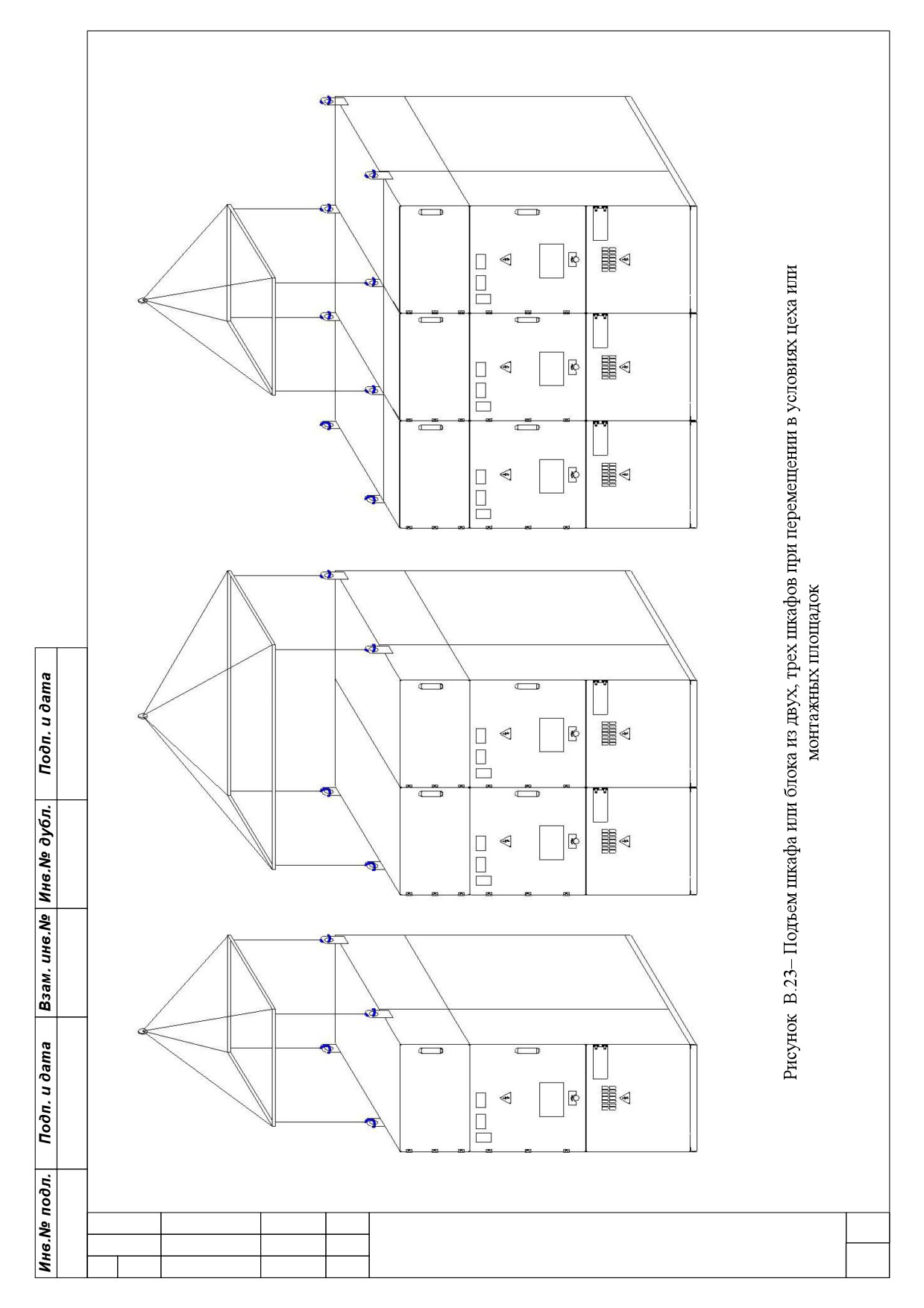

1.14.7 Шкафы КНВ-10М упаковываются поштучно или по блокам до трех штук в одной упаковке
(приложение В рисунок В.23).
Высоковольтные выключатели на время транспортирования и хранения должны переводиться в
состояние для транспортирования, указанное в техническом паспорте выключателя, и могут
находиться в шкафу или быть упакованными в отдельные ящики.
1.14.8 Упакованные в ящик инструменты и принадлежности помещаются вместе со шкафом КНВ-
10М в общую упаковку.
1.14.9 Шины размеры которых превышают габариты упаковки шкафа, во время
транспортирования упаковываются отдельную тару.
1.14.10 Эксплуатационная документация шкафа КНВ-10М упаковывается в герметичный пакет из
полиэтиленовой пленки и помещается вместе с КНВ-10М в одно грузовое место. Если изделие
упаковано в нескольких грузовых местах, то документация укладывается в место №1.
Лист
БКЖИ.674551.172Д1
15
Изм.Лист
№ докум.
Подп.
Дата
2 Использование по назначению
2.1 Меры безопасности
2.1 .1 Меры безопасности при монтаже
2.1.1.1 Погрузочно-разгрузочные и монтажные работы со шкафами КНВ-10М должны
проводиться с соблюдением общих правил техники безопасности.
2.1.1.2 Во избежание поражения электрическим током при монтаже, шкафы КНВ-10М и шины на
время сварочных работ должны быть заземлены на общий контур заземления.
2.1.1.3 Закладные швеллера должны быть надежно заземлены.
2.1.1.4 При монтаже концевых разделок силовых и контрольных кабелей жилы кабелей, на
которые может быть подано напряжение с питающей стороны, должны быть отсоединены и заземлены
для предупреждения ошибочной подачи напряжения.
2.1.2 Меры безопасности при эксплуатации
2.1.2.1 При эксплуатации шкафов КНВ-10М должны соблюдаться "Правила техники безопасности
при эксплуатации электрических станций и подстанций".
2.1.2.2 Для обслуживания и эксплуатации КНВ-10М допускается специально обученный
персонал, имеющий соответствующую группу по технике безопасности, четко представляющий
назначение и взаимодействие шкафов КРУ и изучивший руководство по эксплуатации
БКЖИ.674551.172РЭ шкафов КНВ-10М.
2.1.2.3 ЗАПРЕЩАЕТСЯ без снятия напряжения с шин и их заземления проникать в
высоковольтные отсеки шкафов КНВ-10М и производить какие-либо работы.
2.1.2.4 Перед началом проведения профилактических и ремонтных работ в отсеке выключателя,
в том числе при замене трансформаторов тока, необходимо проверить состояние проходных
изоляторов и шторок. После этого в КНВ-10М должна быть установлена и закреплена изолирующая
перегородка 10 (приложение В рисунок В.13).
2.1.2.5 Перегородка изолирующая 10 (приложение В рисунок В.13) поставляется в ЗИП в
качестве инвентарной вместе со шкафами. Она является дополнительным защитным средством и в
процессе эксплуатации должна подвергаться периодическим высоковольтным испытаниям. Нормы и
сроки электрических испытаний
- согласно
«Нормам техники безопасности при эксплуатации
электроустановок потребителей».
2.1.2.6 При регламентных высоковольтных испытаниях шкафов КНВ-10М, высоковольтных
кабелей и сборных шин необходимо фиксировать одновременно и электрическую прочность
изоляционных деталей. При этом кенотронирование кабелей следует производить без отсоединения
от линейных шин шкафа.
2.1.2.7 Работы в отсеке линейных шин разрешается производить при отсутствии напряжения на
разъемных контактах.
2.1.2.8 Работы на оборудовании, расположенном на выдвижном элементе, производить только в
ремонтном положении.
2.1.2.9 Работы в отсеке выкатного элемента производить только при запертых на навесной замок
шторках, установленных и закрепленных инвентарной изолирующей перегородкой.
Лист
БКЖИ.674551.172Д1
16
Изм.Лист
№ докум.
Подп.
Дата
2.1.2.10 ЗАПРЕЩАЕТСЯ снимать фасадный лист выключателя при нахождении выкатного
элемента в рабочем положении, а также выкатывать выкатной элемент из рабочего положения без
фасадного листа.
2.2 Порядок установки и монтаж
2.2.1 Требования к месту установки

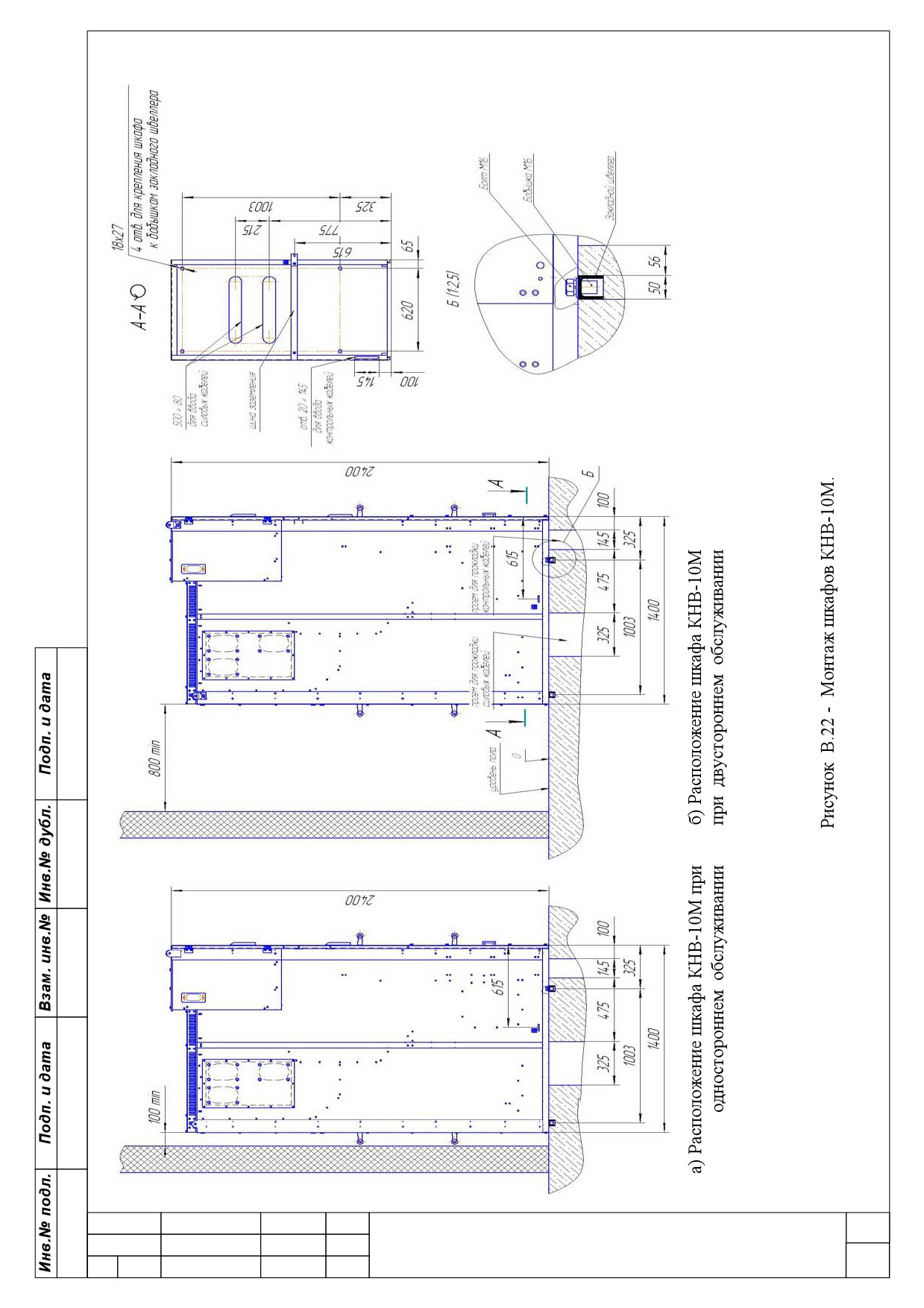

2.2.1.1 Строительная часть распределительного устройства и монтаж шкафов КНВ-10М должны
выполняться в соответствии с чертежами (приложение В рисунки В.22).
2.2.1.2 Перед установкой шкафов КНВ-10М должны быть закончены все основные отделочные
работы. Помещение должно быть очищено от пыли и строительного мусора, высушено и должны быть
созданы условия, предотвращающие его увлажнение. Отделку чистого пола в помещениях подстанции
рекомендуется производить после окончания монтажа шкафов.
2.2.1.3 До начала монтажа необходимо проверить правильность выполнения закладных частей
основания под КНВ-10М. Неправильное их выполнение может привести к деформации корпусов, что, в
свою очередь, потребует дополнительной регулировки многих элементов конструкции.
2.2.1.4 К закладным основаниям предъявляются следующие требования:
- закладные основания должны быть выполнены из металлических швеллеров;
- неплоскостность несущих поверхностей швеллеров не должна превышать одного миллиметра
на площади основания шкафа. В случае необходимости закладные основания должны быть
выровнены применением металлических прокладок, которые привариваются к швеллерам;
- закладные швеллера в двух местах должны быть соединены с контуром заземления полосовой
сталью сечением не менее 4х10 мм.
2.2.2 Установка и монтаж шкафов КНВ-10М
2.2.2.1 Транспортировку шкафов к месту установки производить в упакованном виде. Перед
распаковкой произвести внешний осмотр каждого транспортного места. Обнаруженные повреждения и
дефекты, а также выявленную некомплектность необходимо оформить актом. Устранить
некомплектность необходимо до начала монтажа.
2.2.2.2 Распаковка шкафов и комплектующего оборудования производится с учетом
последовательной сборки и монтажа шкафов. Длительные промежутки времени между распаковкой
шкафов и их установкой на монтируемом месте не допускаются. В случае вынужденных перерывов при
установке и монтаже шкафов КНВ-10М распакованные и смонтированные шкафы необходимо
тщательно укрыть водонепроницаемой пленкой или бумагой.
При распаковке и монтаже необходимо контролировать маркировку всех монтажных единиц.
2.2.2.3 Шкафы КНВ-10М следует транспортировать к месту монтажа только в вертикальном
положении, используя специальные стропы, как показано в приложении В на рисунке В.23. Внутри
здания, где нет подъемных механизмов, их, перемещают, главным образом, с помощью катков,
подкладываемых под основание шкафа.
2.2.2.4 Установку шкафов необходимо предусмотреть таким образом, чтобы дно было на уровне
чистого пола. Это необходимо для плавного передвижения и настройки высоты сервисных тележек.
Отделку чистого пола в помещении подстанции рекомендуется производить после окончания монтажа
КНВ-10М.
Лист
БКЖИ.674551.172Д1
17
Изм.Лист
№ докум.
Подп.
Дата
2.2.2.5 До начала монтажа КНВ-10М следует проверить правильность выполнения проема для
контрольных кабелей. Допускается проемы для контрольных кабелей выполнять по месту после
установки шкафа.
2.2.2.6 Монтаж шкафов производится в соответствии со схемой электрической расположения
КНВ-10М в следующей последовательности:
a) установить крайний шкаф подстанции и только после проверки правильности его установки
приступить к установке следующего шкафа. При установке шкафов выкатные элементы необходимо
выкатить. Шкаф установлен правильно, если:
1) нет качаний шкафа (для устранения качания и перекосов допускается применение
стальных прокладок толщиной не более 2 мм);
2) передняя рама расположена горизонтально (установить по уровню);
3) нет наклона шкафа по фасаду и по глубине
(отсутствие наклона проверяется
отвесом);
4) обеспечено плотное прилегание стенок двух рядом установленных шкафов (в случае
неплотного прилегания стенок возможна деформация корпусов шкафа при стягивании их
стыковочными болтами);
5) все выкатные элементы КНВ-10М в рабочем и контрольном положениях надежно
фиксируются;
6) выкатные элементы КНВ-10М в рабочем положении сочленяются своими контактами
со шкафом;
7) контакты заземляющие, установленные на выкатных элементах, совпадают с шиной
заземляющей 7 (приложение В рисунок В.13) установленной на дне отсека выкатного элемента;
8) шторочный механизм свободно открывается и закрывается;
9) заземлитель включается и отключается, при этом усилие на рукоятке привода не
превосходит предельно допустимое;
10) при включении и отключении заземлителя работает блокировка заземлителя.
б) соединить шкафы между собой болтовыми соединениями;
в) произвести закрепление шкафов к закладным конструкциям. Отверстия для крепления
шкафов к закладным конструкциям показаны на рисунках В.1, В.2, В.3, В.4; В.5 приложения В;
г) произвести монтаж сборных и линейных шин в соответствии с схемой монтажа.
2.2.2.7 Произвести монтаж магистральных шинок вспомогательных цепей. Для монтажа
используется жгут проводов, входящий в комплект поставки. Для соединения двух рядом стоящих
релейных шкафов пропустить через окно 6 (приложение В рисунок В.15) боковой стенки релейного
шкафа, закрепить на задней стенке хомутиком, подвести провода к клеммникам в соответствии с
монтажной схемой шкафа КНВ-10М. К каждой клемме подключить соответствующие провода жгутов,
приходящих из соседнего левого и правого шкафов.
2.3 Подготовка изделия к работе
2.3.1 Перед включением шкафов КНВ-10М в эксплуатацию необходимо тщательно осмотреть и,
при необходимости, отрегулировать все элементы шкафа. Для этого:
− снять консервирующую смазку ветошью, смоченной в растворителе или бензине
-
растворителе согласно ГОСТ 9.014-78;
Лист
БКЖИ.674551.172Д1
18
Изм.Лист
№ докум.
Подп.
Дата
− возобновить покрытие смазкой МС-70;
− проверить сочленение разъемных контактов главных цепей выкатного элемента и корпуса
камеры. При зачистке контактных поверхностей, имеющих серебряное покрытие необходимо
пользоваться растворителем Нефрас-С 50/170 ГОСТ 8505-80;
− проверить правильность сочленения штепсельного разъема;
− осмотреть, и при необходимости, подтянуть болтовые соединения главных цепей, винты
цепей вспомогательных соединений, болтовые соединения. При соединении шин соседних шкафов,
предварительно снять консервационную смазку с контактных поверхностей, зачистить эти поверхности
до металлического блеска и покрыть их вновь слоем электропроводящей смазки одобренной
Российским морским регистром судоходства (РМРС);
− проверить целостность контура заземления внутри КНВ-10М.
2.3.2 Проверить вручную работу шторочного механизма, работу конечных выключателей,
опробовать работу заземлителя и механических блокировок.
2.3.3 Произвести наружный осмотр выкатного элемента. Проверить исправность узла
заземления и разъема цепей вторичных соединений.
2.3.4 Проверить все установочные размеры шкафа и выдвижного элемента, обеспечивающие
надежное сочленение шкафа и выкатного элемента.
2.3.5 Открыть дверь отсека выключателя. Установить сервисную тележку перед камерой.
Поместить выкатной элемент на тележку. Произвести вкатывание выкатного элемента в КНВ-10М.
Вкатывание должно производиться, как правило, одним человеком. Не допускается вкатывать
выкатной элемент резким толчком или с разгона. Зафиксировать выкатной элемент ручками и
отсоединить сервисную тележку. Нажатием, а затем вращением штатной рукоятки произвести вкат в
рабочее положение при открытой двери отсека выключателя.
При вкатывании выкатного элемента в рабочее положение необходимо следить, чтобы все
элементы, по которым происходит их сочленение, функционировали четко и надежно.
2.3.6 Вкатить выкатной элемент в рабочее положение до характерного щелчка при котором он
надежно фиксируется.
2.3.7 В рабочем положении выкатного элемента внутренние перегородки отсека выключателя
должны надежно блокировать доступ к токоведущим частям.
2.3.8 Необходимо произвести около
10 перемещений выкатного элемента из ремонтного
положения в контрольное, в рабочее и наоборот.
Примечание - Когда выкатной элемент находится в ремонтном положении, шторки закрывают
доступ к частям камеры, находящимся под напряжением.
Включение и отключение выключателя осуществляется дистанционно или местно.
2.3.9 Проверить цепи вспомогательных соединений, как смонтированных на месте монтажа
шкафов КНВ-10М, так и выполненных на заводе-изготовителе.
2.3.10 Измерить значение сопротивления между заземляющим болтом и каждой доступной
прикосновению частью изделия, которая может оказаться под напряжением. Величина замеренного
сопротивления не должна превышать величины, указанной в ГОСТ 12.2.007.0-75.
2.3.11 Убедиться в надежном креплении кабелей в шкафу и трансформаторов тока нулевой
последовательности.
2.3.12 Непосредственно перед включением КНВ-10М под напряжение необходимо:
Лист
БКЖИ.674551.172Д1
19
Изм.Лист
№ докум.
Подп.
Дата
- закрыть дверь отсека выключателя;
- выкатной элемент установить в рабочее положение;
- проверить положение перемычек, автоматов, переключателей во вспомогательных цепях.
2.3.13 После включения КНВ-10М под напряжение, при наличии ненормальных шумов и
потрескиваний, немедленно снять напряжение для выявления и устранения дефектов.
2.3.14 Произвести испытания комплектующей аппаратуры в объеме приемо-сдаточных
испытаний по инструкциям на эти аппараты.
2.3.15 Сдачу-приемку смонтированного шкафа необходимо производить согласно требованиям
документа
«Электрические устройства. Правила организации и производства работ. Прием в
эксплуатацию» и других руководящих материалов, утвержденных в установленном порядке.
Результаты испытаний должны быть оформлены соответствующими протоколами согласно
«Правилам технической эксплуатации».
2.4 Измерение параметров, регулирование и настройка
2.4.1 Работы по подготовке шкафов КНВ-10М к эксплуатации включают в себя:
- измерение величины омического сопротивления фаз главных цепей;
- измерение электрического сопротивления заземления;
- проверки электрического контакта выкатного элемента с корпусом камеры;
- проверку усилия вкатывания (выкатывания) выкатного элемента;
- проверку работы заземляющего разъединителя;
- проверку максимального усилия на рукоятке ручного привода заземляющего разъединителя;
- проверку работы высоковольтного выключателя.

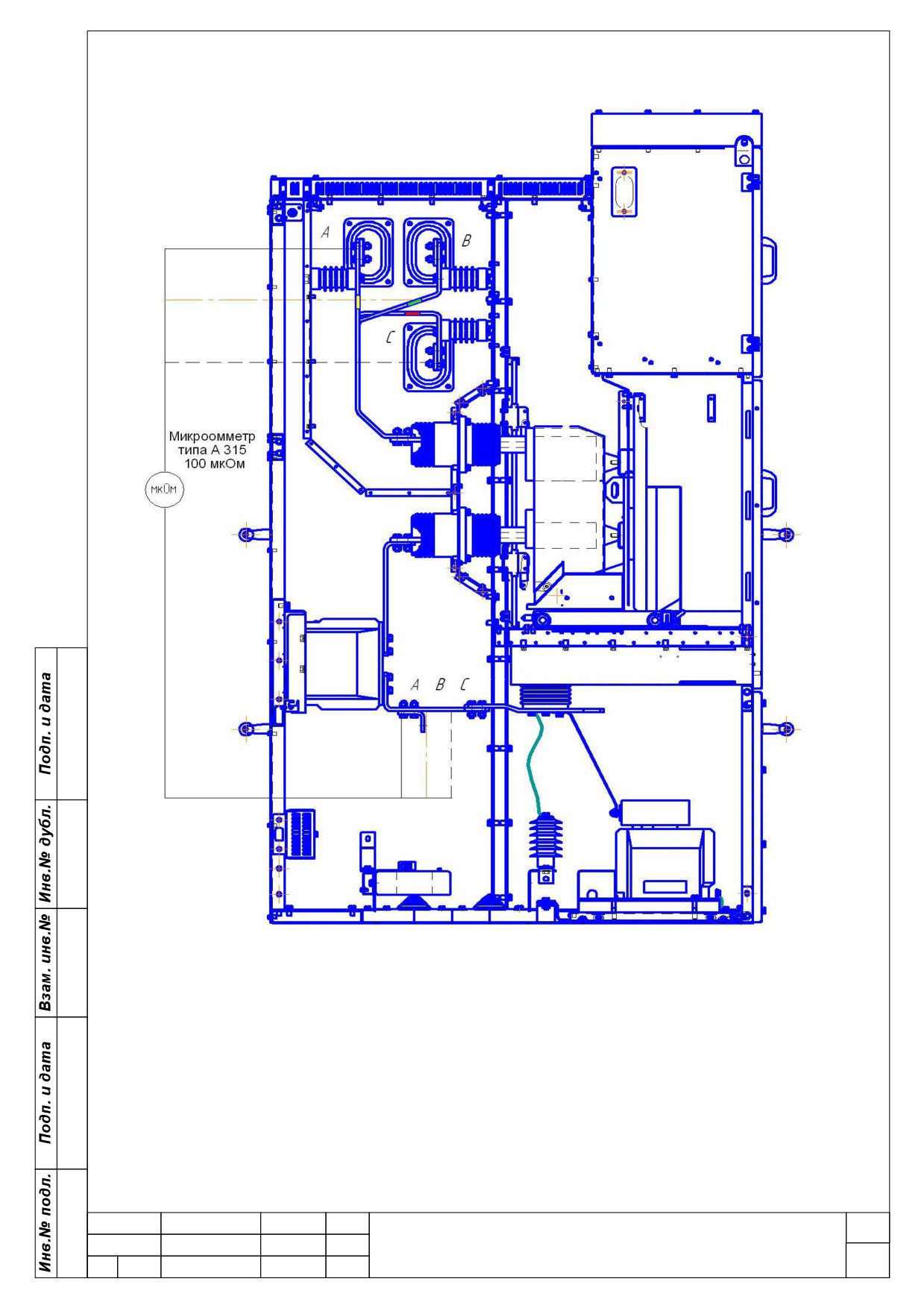

2.4.2 Измерить величину омического сопротивления фаз главных цепей КНВ-10М одинаковых по
составу и сечению шин микроомметром пофазно (приложение В рисунок В.24.), в соответствии с
ГОСТ 14694-76. Измерение ведут с помощью щупов с острыми иглами, разрушающими окисную
пленку. Для измерения допускается снимать задние стенки КНВ-10М. Шкаф КНВ-10М соответствует
требованиям в части проверки омического сопротивления, если величина измеренных сопротивлений
по каждой фазе не отличается друг от друга на 9-10% от меньшего значения.
Если окажется, что разница полученных величин сопротивления фаз больше указанных,
необходимо тщательно проверить затяжку болтов на шинах шкафа, а также все контакты,
создаваемые пружинами, на выдвижном элементе.
2.4.3 При замере омического сопротивления заземляющего контакта вначале необходимо
визуально убедиться в наличии заземляющих устройств между отдельными элементами шкафов
КНВ-10М, осмотреть контактные соединения и убедиться в надежности их устройства и закрепления.
Чтобы проверить заземляющий контур между шкафом и выдвижным элементом, необходимо
последний подключить к сигнальной лампе, как показано в приложении В на рисунке В.25, и вкатить
выкатной элемент в контрольное и затем в рабочее положение. Мигание сигнальной лампы не
допускается.
Измерение заземления необходимо производить между замками фасадных цепей, ручками
выкатного элемента и местом приварки корпуса шкафа к закладным швеллерам пола здания
распредустройства. Величина сопротивления заземления не должна быть более
0,07 Ом.
Сопротивление необходимо измерить прибором непосредственной оценки.
Лист
БКЖИ.674551.172Д1
20
Изм.Лист
№ докум.
Подп.
Дата
Измерение произвести три раза. При чрезмерной величине сопротивления заземляющего
контура необходимо увеличить затяжку специальных болтов, соединяющих отдельные детали каркаса
шкафа КНВ-10М.
2.4.4 Усилие вкатывания и выкатывания выкатного элемента на участке хода из контрольного
положения в рабочее и обратно должно быть не более
245 Н. Усилие прикладывается
перпендикулярно радиусу вращения рукоятки вкатывания и измеряется динамометром растяжения на
980 Н, приложение В рисунок В.26.
При приложении усилия
(490±49 Н) перпендикулярно радиусу вращения рукоятки ручного
вкатывания не должно быть:
- люфта выкатного элемента, находящегося в фиксированном положении;
- перемещения выкатного элемента при включенном выключателе;
- перемещения выкатного элемента в рабочее положение при включенном заземлителе.
Появление усилия на рычаге ручного вкатывания более 245 Н свидетельствует о наличии в
шкафу дефекта, который необходимо устранить.
2.4.5 Опробовать работу высоковольтного выключателя (произвести около 10 включений и
отключений) в рабочем и контрольном положениях. Произвести попытку включения выключателя в
промежуточном положении выкатного элемента (между контрольным и рабочим) или передвинуть его
из рабочего положения в контрольное во включенном состоянии.
2.4.6 При проверке работы заземляющего разъединителя необходимо обращать внимание на
соосность ножей 6 с контактами 7 (приложение В рисунок В.14).
Ножи
6 заземлителя при включенном фиксированном положении должны заходить на
неподвижные контакты 7 всей плоскостью.
Максимальное усилие на рукоятке ручного привода заземлителя должно быть не более 245 Н.
Причиной увеличения усилия на рукоятке привода может служить несоосность ножей и неподвижных
контактов, которую необходимо устранить.
2.4.7 Проверить величину давления в розеточных контактах высоковольтных разъемов.
Давления ламелей розеточных контактов на неподвижные контактные стержни можно
определить по вытягивающему усилию, которое должно быть равно 68,5±7 Н.
При усилии вытягивания меньше нормы необходимо заменить розеточный контакт.
2.5 Характерные неисправности и методы их устранения
Перечень возможных неисправностей, устранение которых возможно произвести в процессе
технического обслуживания при средних и капитальных ремонтах, приведен в таблице 3.
Лист
БКЖИ.674551.172Д1
21
Изм.Лист
№ докум.
Подп.
Дата
Таблица 3 - Перечень возможных неисправностей
Наименование
Вероятная причина
Метод устранения
неисправности и
Примечание
неисправности
неисправности
ее внешнее проявление
1 При перемещении
Направляющая роликов
Устранить деформацию
выкатного элемента в
(приложение В
шкафу, он поднимается
рисунок В.13) деформирована
2 При выкатывании
Заедание шторок вследствие
Устранить деформацию
выкатного элемента
деформации шкафа
шторки не закрываются
3 Отсутствие плавного
Отсутствует смазка
Возобновить смазку
перемещения шторок
всех трущихся частей
4 При вкатывании
Деформировались рычаги 3
Исправить
выкатного элемента из
или ролик 1 (приложение В
обнаруженный дефект
ремонтного положения в
рисунок В.16)
контрольное возникают
большие усилия - шторки
не открываются
Ослабло крепление
Выставить контакты и
5 При включении
ЦИАТИМ-201
неподвижных контактов 7
затянуть болты
заземляющего
(приложение В рисунок В.14)
разъединителя подвижные
ножи не попадают на
неподвижные контакты
Устранить
6 Дефект опорного или
Механические нагрузки на
механические
проходного изолятора
изоляторах
нагрузки, заменить
(скол, трещина и т.п.)
изолятор
Смазать механическую
7 При соединении разъема
Отсутствует соосность и
часть разъема
релейного шкафа и
смазка
выкатного элемента
требуется прикладывать
усилие
Лист
БКЖИ.674551.172Д1
22
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 3
Наименование
Вероятная причина
Метод устранения
неисправности и
Примечание
неисправности
неисправности
ее внешнее проявление
8 Не горит лампа
Обрыв цепи, перегорела
Восстановить цепь,
освещения или
лампа, неисправен патрон
заменить лампу,
сигнализации
заменить патрон
Восстановить цепь,
9 Не включается
Обрыв цепи, неисправен
заменить датчик
обогреватель в кабельном
датчик температуры,
температуры,
отсеке
перегорел
заменить
теплоэлектронагреватель
теплонагреватель
ЦИАТИМ-201
Восстановить цепь,
10 Не включаются
Обрыв цепи, неисправен
заменить датчик
вентиляторы охлаждения
датчик температуры,
температуры,
(для шкафов КНВ-10М на
неисправен вентилятор
заменить вентилятор
номинальный ток 4000А)
Обрыв цепи, неисправен
Восстановить цепь,
11 При подключении ключа
блок-замок ЗБ-1
заменить блок-замок
КЭ3-1М к блок-замку ЗБ-1
ЗБ-1
шток блок-замка не
втягивается
2.6 Техническое обслуживание
2.6.1 Для поддержания работоспособности шкафов КНВ-10М необходимо производить
техническое обслуживание как самих шкафов, так и установленного в них электрооборудования с
соблюдением "Правил техники безопасности при эксплуатации электроустановок электрических
станций и подстанций", "Правил технической эксплуатации потребителей и правил техники
безопасности при эксплуатации электроустановок потребителей".
2.6.2 Техническое обслуживание, содержащее операции по поддержанию работоспособности
шкафов в течение срока его службы, включает:
- осмотры шкафов по графику, определяемому местными условиями, но не реже одного раза в
месяц;
- мелкий ремонт аппаратуры и оборудования, не требующий снятия напряжения и
осуществляемый во время перерывов в работе питающихся от шкафов КНВ-10М потребителей
электроэнергии;
- отключение оборудования в аварийных ситуациях в соответствии с требованиями ПТЭ и в
порядке, предусмотренном местными инструкциями;
2.6.3 Во время осмотров необходимо обращать внимание на:
- состояние изоляции (запыленность, состояние армировки, отсутствие видимых дефектов);
- состояние сети освещения и заземления;
- состояние (плотность затяжки) болтовых контактных соединений главных сетей;
Лист
БКЖИ.674551.172Д1
23
Изм.Лист
№ докум.
Подп.
Дата
- состояние (плотность затяжки) рядов клеммных зажимов, переходов вспомогательных цепей на
дверь релейного шкафа, гибких связей, штепсельных разъемов, реле и приборов электрического
монтажа;
- действие кнопок местного управления выключателей, находящихся в испытательном
положении.
2.7 Порядок технического обслуживания изделия
Техническое обслуживание включает в себя:
- периодические осмотры;
- текущие ремонты;
- капитальные ремонты.
2.7.1 Периодический осмотр
2.7.1.1 Периодический осмотр необходимо проводить в сроки, предусмотренные местной
инструкцией, с учетом требований инструкции на шкафы КНВ-10М и комплектующую аппаратуру, но не
реже одного раза в год, а также после каждого отключения тока короткого замыкания.
2.7.1.2 При периодическом осмотре необходимо проверять:
- состояние помещения в части исправности дверей замков, отопления, освещения, вентиляции;
- состояние сети заземления;
- наличие средств безопасности;
- состояние элементов фиксирования выкатных элементов, запорных устройств дверей;
- состояние цепей заземления;
- состояние изоляции;
- наличие смазки на трущихся поверхностях деталей и сборочных единиц;
- состояние всех механических систем, тяг и механизмов блокировок;
- состояние разъемных контактных соединений главных и вспомогательных цепей.
2.7.1.3 Все обнаруженные при периодических осмотрах неисправности должны быть устранены.
2.7.1.4 Результаты осмотра должны заноситься в журнал.
2.7.1.5 Внеочередные текущие ремонты должны производиться для устранения неисправностей,
обнаруженных при периодических осмотрах.
2.7.1.6 Допускается совмещение очередного текущего ремонта с капитальным.
2.8 Текущий ремонт КНВ-10М
При текущем ремонте необходимо производить:
- проверку качества затяжки болтовых соединений, в т.ч. разъёмных контактных соединений
главных цепей;
- проверку и регулировку разъёмных контактных соединений главных цепей, при необходимости
произвести замену ламелей, пружин и др. деталей;
- проверку состояния разъёмных контактных соединений вспомогательных цепей;
- проверку и регулировку заземления, при необходимости произвести ремонт с заменой деталей,
вышедших из строя;
- проверку работы механизмов блокировок и смазку трущихся поверхностей деталей и
сборочных единиц;
- проверку работы шторочного механизма;
Лист
БКЖИ.674551.172Д1
24
Изм.Лист
№ докум.
Подп.
Дата
- проверку целостности и очистку всех изоляционных деталей от пыли и грязи;
- проверку целостности и очистку опорных изоляторов от пыли и грязи;
- проверку и текущий ремонт выключателей и их приводов, а также другой комплектующей
аппаратуры, устанавливаемой в шкафах КНВ-10М и на выкатных элементах. Ремонт производить по
инструкции на соответствующую аппаратуру;
- опробование работы выключателей в контрольном либо ремонтном положениях подвижной
части выкатных элементов (при номинальном напряжении на зажимах приводов коммутационных
аппаратов);
- проверку сочленения выкатных элементов со шкафами КНВ-10М.
2.9 Капитальный ремонт
2.9.1 При капитальном ремонте необходимо производить:
- проверку и ремонт разъемных контактных соединений главных цепей с заменой деталей и
сборочных единиц, пришедших в негодность; протереть контактные поверхности с применением
бензина;
- проверку качества заклепочных соединений;
- проверку и ремонт разъемных контактных соединений вспомогательных цепей;
- ремонт заземляющего разъединителя с заменой деталей и сборочных единиц, пришедших в
негодность;
- ремонт механизмов блокировок с заменой пришедших в негодность деталей и сборочных
единиц;
- ремонт шторочного механизма с заменой пришедших в негодность деталей и сборочных
единиц;
- сборку ремонтируемых сборочных единиц шкафа КНВ-10М и проверку качества затяжки
болтовых соединений, в т.ч. разъёмных контактных соединений главных цепей;
- средний или капитальный ремонты выключателей, другой комплектующей аппаратуры по
инструкциям на эту аппаратуру.
2.9.2 После проведения капитального ремонта, до включения шкафов КНВ-10М под напряжение,
необходимо произвести осмотр и проверку готовности КНВ-10М по п.2.4 настоящей ТИ.
Лист
БКЖИ.674551.172Д1
25
Изм.Лист
№ докум.
Подп.
Дата
3 Комплектность
3.1 В комплект поставки входят:
1) шкафы КНВ-10М, составные части и детали согласно заказу;
2) шинные мосты согласно заказу;
3) запасные части и инструменты в соответствии с ведомостью ЗИП;
4) монтажные материалы и принадлежности по нормам предприятия-изготовителя.
3.2 К комплекту КНВ-10М должна прикладываться следующая документация:
- руководство по эксплуатации КНВ-10М БКЖИ.674551.172 РЭ;
- руководство по эксплуатации на основные комплектующие изделия, на которые
предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;
- электрические схемы главных цепей;
- электрические схемы вспомогательных цепей;
- паспорт БКЖИ.674551.172 ПС на КНВ-10М, входящих в заказ;
- ведомость ЗИП;
- комплект эксплуатационных документов.
3.3 К комплекту КНВ-10М, поставляемому на экспорт, должна прикладываться эксплуатационная
документация в количестве, указанному в контракте.
Лист
БКЖИ.674551.172Д1
26
Изм.Лист
№ докум.
Подп.
Дата
4 Консервация
4.1 Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и
хранения предохраняются от коррозии консервирующей смазкой или другим равноценным способом в
соответствии с ГОСТ 9.014-78.
4.2 Срок хранения законсервированных шкафов один год.
Лист
БКЖИ.674551.172Д1
27
Изм.Лист
№ докум.
Подп.
Дата
5 Транспортирование и хранение
5.1 КНВ-10М допускают транспортирование закрытым морским, железнодорожным и
автомобильным транспортом (трюм, вагон, контейнер). Условия транспортировки
- 8 (ОЖЗ) по
ГОСТ 15150-69.
5.1.1 Транспортирование КНВ-10М железнодорожным транспортом должно производиться
повагонными или мелкими отправками в соответствии с требованиями “ Технических условий погрузки
и крепления грузов”.
5.1.2 Транспортирование КНВ-10М водным транспортом должно производиться в соответствии с
требованиями “Общих правил перевозки грузов, пассажиров и багажа” Министерства морского флота
России.
5.1.3 Транспортирование железнодорожным и водным транспортом производится без
ограничения дальности перевозок.
5.1.4 Транспортирование КНВ-10М автомобильным транспортом должно производиться в
соответствии с “Правилами дорожного движения” МВД России.
5.1.5 Транспортирование автомобильным транспортом может производиться по дорогам с
асфальтовым или бетонным покрытием на любое расстояние, а по грунтовым или булыжным дорогам
на расстояние до 250 км со скоростью до 40 км/ч.
5.2 Условия хранения и транспортирования шкафов КНВ-10М и ЗИП в части воздействия
климатических факторов по ГОСТ 15150-69.
5.3 Элементы шкафов КНВ-10М, демонтируемые на период транспортирования, должны
транспортироваться в отдельной упаковке.
Срок хранения шкафов КНВ-10М и ЗИП при консервации изготовителя — 12 месяцев со дня
отгрузки с завода. После истечения этого срока должна быть произведена ревизия и, при
необходимости - переконсервация.
Лист
БКЖИ.674551.172Д1
28
Изм.Лист
№ докум.
Подп.
Дата
Приложение А
(обязательное)
Принципиальные схемы главных цепей КНВ-10М
Лист
БКЖИ.674551.172Д1
29
Изм.Лист
№ докум. Подп. Дата
Лист
БКЖИ.674551.172Д1
30
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
31
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
32
Изм.Лист
№ докум.
Подп.
Дата
По требованию заказчика шкафы КРУ серии КНВ-10М изготовляются по нетиповым схемам.
В схемах главных цепей ячеек ввода и отходящих линий ограничители перенапряжений,
индикаторы напряжений условно не изображены, в случае их установки номер схемы сохраняется.
В схемах главных цепей ячеек ввода и отходящих линий трансформаторы тока нулевой
последовательности (1, 2, 3, 4 шт.) условно не изображены, в случае их установки номер схемы
сохраняется.
Лист
БКЖИ.674551.172Д1
33
Изм.Лист
№ докум.
Подп.
Дата
Приложение Б
(обязательное)
Схемы главных цепей блоков КНВ-10М
Лист
БКЖИ.674551.172Д1
34
Изм.Лист
№ докум.
Подп.
Дата
По требованию заказчика шкафы КРУ серии КНВ-10М изготовляются по нетиповым схемам.
В схемах главных цепей ячеек ввода и отходящих линий ограничители перенапряжений,
индикаторы напряжений условно не изображены, в случае их установки номер схемы сохраняется.
В схемах главных цепей ячеек ввода и отходящих линий трансформаторы тока нулевой
последовательности (1, 2, 3, 4 шт.) условно не изображены, в случае их установки номер схемы
сохраняется.
Лист
БКЖИ.674551.172Д1
35
Изм.Лист
№ докум.
Подп.
Дата
Приложение В
(обязательное)
Габаритные и установочные размеры КНВ-10М морского исполнения
Лист
БКЖИ.674551.172Д1
36
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
37
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
38
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
39
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
40
Изм.Лист
№ докум.
Подп.
Дата
Инв.№ подл.
Подп. и дата
Взам. инв.№
Инв.№ дубл.
Подп. и дата
1-релейный шкаф ; 2-отсек выкатного элемента; 3-отсек линейных шин и кабельных подсоединений; 4-отсек сборных шин;
5-сборные шины; 6-проходные изоляторы неподвижных контактов; 7-опорный изолятор; 8-трансформаторы тока; 9-линейные
шины;10-обогреватель; 11-трансформаторы тока нулевой последовательности; 12-замочная система; 13- проходные шинные изоляторы;
14-площадка с заземлителем и блокировкой; 15-выкатной элемент кассетного типа; 16-шторочный механизм; 17-ограничитель
перенапряжений; 18- выдвижной трансформатор напряжения; 19- шины для подключения силовых кабелей; 20- короб для прокладки
контрольных кабелей; 21 - стенка; 22 - стенка; 23 - съемная фасадная дверь; 24 - перегородка; 25 - дно шкафа; 26 - перегородка;
27- поручень из изоляционного материала
Рисунок В.6 - Шкаф КНВ-10М на номинальные токи до 1600 А с током отключения до 31,5 кА
Лист
БКЖИ.674551.172Д1
42
Изм.Лист
№ докум.
Подп.
Дата
Инв.№ подл.
Подп. и дата
Взам. инв.№
Инв.№ дубл.
Подп. и дата
1-релейный шкаф; 2-отсек выкатного элемента; 3- выкатной элемент кассетного типа; 4- площадка с заземлителем и блокировкой;
5-резестивный электрод связи; 6- ограничитель перенапряжений; 7- шины контура заземления; 8- обогреватель; 9-трансформаторы тока;
10- линейные шины; 11-вытяжной вентилятор отсека линейных шин; 12-фототиристор; 13- отсек линейных шин и кабельных
подсоединений; 14-отсек сборных шин; 15- сборные шины; 16- опорный изолятор; 17- проходные изоляторы неподвижных контактов;
18-
проходные шинные изоляторы; 19- вытяжные вентиляторы отсека линейных шин и отсека выключателя; 20-неподвижные контакты; 21-
короб для прокладки контрольных кабелей; 22- поручни из изоляционного материала.
Рисунок В.8 - Шкаф КНВ-10М на номинальные токи до 4000 А с током отключения до 50 кА
Лист
БКЖИ.674551.172Д1
44
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
45
Изм.Лист
№ докум.
Подп.
Дата
Рисунок В.11- Выкатные элементы КНВ-10М
Лист
БКЖИ.674551.172Д1
46
Изм.Лист
№ докум.
Подп.
Дата
Рисунок В.12- Выкатные элементы КНВ-10М
Лист
БКЖИ.674551.172Д1
47
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
48
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
49
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
50
Изм.Лист
№ докум.
Подп.
Дата
1 - ролик; 2- шторки; 3- рычаги; 4- направляющая.
Рисунок В.16 - Шторочный механизм.
Лист
БКЖИ.674551.172Д1
51
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
52
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
53
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
54
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
55
Изм.Лист
№ докум.
Подп.
Дата
1 - шкаф КНВ-10М, 2 - трансформатор собственных нужд типа ТЛС 40,
3 - выкатной элемент с плавкими вставками
Рисунок В.21 - КНВ-10М с трансформатором собственных нужд
Лист
БКЖИ.674551.172Д1
56
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
57
Изм.Лист
№ докум.
Подп.
Дата
Лист
БКЖИ.674551.172Д1
58
Изм.Лист
№ докум.
Подп.
Дата
Рисунок В.24 - Схема измерения омических сопротивлений фаз методом
сравнения с эталонным сопротивлением.
Лист
БКЖИ.674551.172Д1
59
Изм.Лист
№ докум.
Подп.
Дата
Рисунок В.25 - Схема проверки электрического контакта выкатного элемента с
корпусом шкафа.
Лист
БКЖИ.674551.172Д1
60
Изм.Лист
№ докум.
Подп.
Дата
Рисунок В.26 - Измерение усилия вката и выката выкатного элемента
Лист
БКЖИ.674551.172Д1
61
Изм.Лист
№ докум.
Подп.
Дата
Приложение Г Опросный лист на КНВ-10М
ЗАО «ЧЕБОКСАРСКИЙ ЭЛЕКТРОАППАРАТНЫЙ ЗАВОД»
Опросный лист шкафов КНВ-10М
СОГЛАСОВАНО
УТВЕРЖДАЮ
Запрашиваемые данные
ЗАО «ЧЭАЗ»
1
Порядковый номер шкафа РУ
2
Номинальное напряжение КНВ-10М
кВ
3
Номинальный ток сборных шин
А
4
Схема главных цепей
"____"_______________20 г.
"____"_______________20 г.
5
Назначение шкафа
6
Номенклатурное обозначение шкафа
7
Номер схемы вспомогательных цепей
8
Род тока вспомогательных цепей
9
Выключатель, тип, ток, напряжение
10
Тип блока управления выключаиеля
11
Трансформатор собственных нужд, тип, напряжение
12
Трансформатор тока, тип, класс точности
13
Трансформатор напряжения, тип, напряжение
14
Тип предохранителей, ток плавкой вставки
15
Тип и количество трансформаторов тока нулевой последовательности
16
Емкостной индикатор напряжения
17
Блок индикации микропроцессорный
18
Конечный выключатель
Дополнительные технические требования:
19
Расстояние от выключателя до нагрузки, м
20
Тип отходящей линии (кабельная или
Данные для выбора
воздушная)
типа ОПН
21
Тип нагрузки (двигатель, трансформатор…)
22
Тип счетчиков
В комплект поставки входят:
3
Обогрев счетчиков
Шинный мост _______ шт.
24
Количество и сечение кабелей
25
Наличие обогрева в шкафу
26
Защита от замыкания на
землю
Вид
27
Реле, требующие уточнения
МТЗ
защиты
28
Отсечка
29
Перегрузка
План расположения шкафов КНВ-10М. Высота шкафов 2400мм, ширина
зависит от номинального тока шкафа
Изм
Лист
Подпись
Литера
Масса
Масштаб
докум.
Разраб.
Проверил
Принял
Лист
Листов
Н.контр.
Утв.
Лист регистрации изменений
Входящий
Номера листов (страниц)
Всего
листов
сопроводи-
Изм.
Подпись
Дата
изме-
заме-
анулиро-
(страниц)
документа
тельного
новых
ненных
ненных
ванных
в докум.
документа
и дата
Лист
БКЖИ.674551.172Д1
63
Изм.Лист
№ докум. Подп. Дата



















///////////////////////////////////////
