УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ 63/10. Техническая информация





ОДЕРЖАНИЕ
С
Введение
2
1 Описание и работа изделия
2
1.1 Назначение изделия
2
1.2 Основные параметры и характеристики
2
1.3 Состав изделия
4
1.4 Устройство и работа
4
1.5 Описание и работа составных частей фидерных шкафов
5
1.6 Заземление шин
6
1.7 Шторочный механизм
6
1.8 Выкатные элементы шкафов КРУ
6
1.9 Блокировки в шкафах КРУ
7
1.10 Релейный шкаф
7
1.11 Шкафы токопроводов
7
1.12 Устройство и работа составных частей шкафа с трансформаторами
собственных нужд типа ТСКС 40/145
7
1.13 Маркировка и пломбирование
7
1.14 Упаковка
8
2 Использование по назначению
9
2.1 Меры безопасности
9
2.2 Порядок установки и монтаж
9
2.3 Подготовка изделия к работе
10
2.4 Измерение параметров, регулирование и настройка
11
2.5 Характерные неисправности и методы их устранения
12
2.6 Техническое обслуживание
12
2.7 Технический осмотр
12
2.8 Текущий ремонт шкафов КРУ
12
2.9 Капитальный ремонт
12
3 Комплектность
13
4 Консервация
14
5 Транспортирование и хранение
15

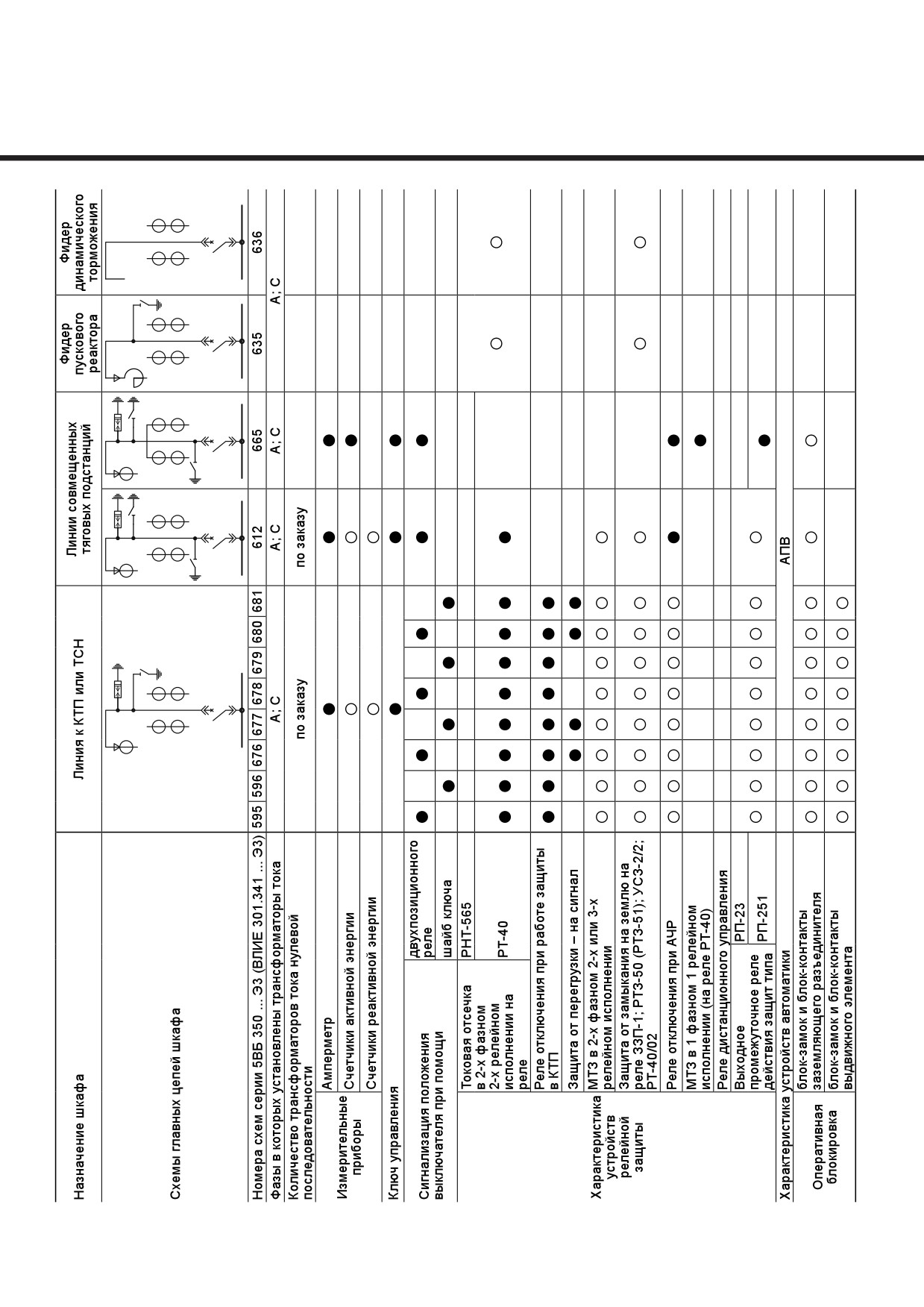

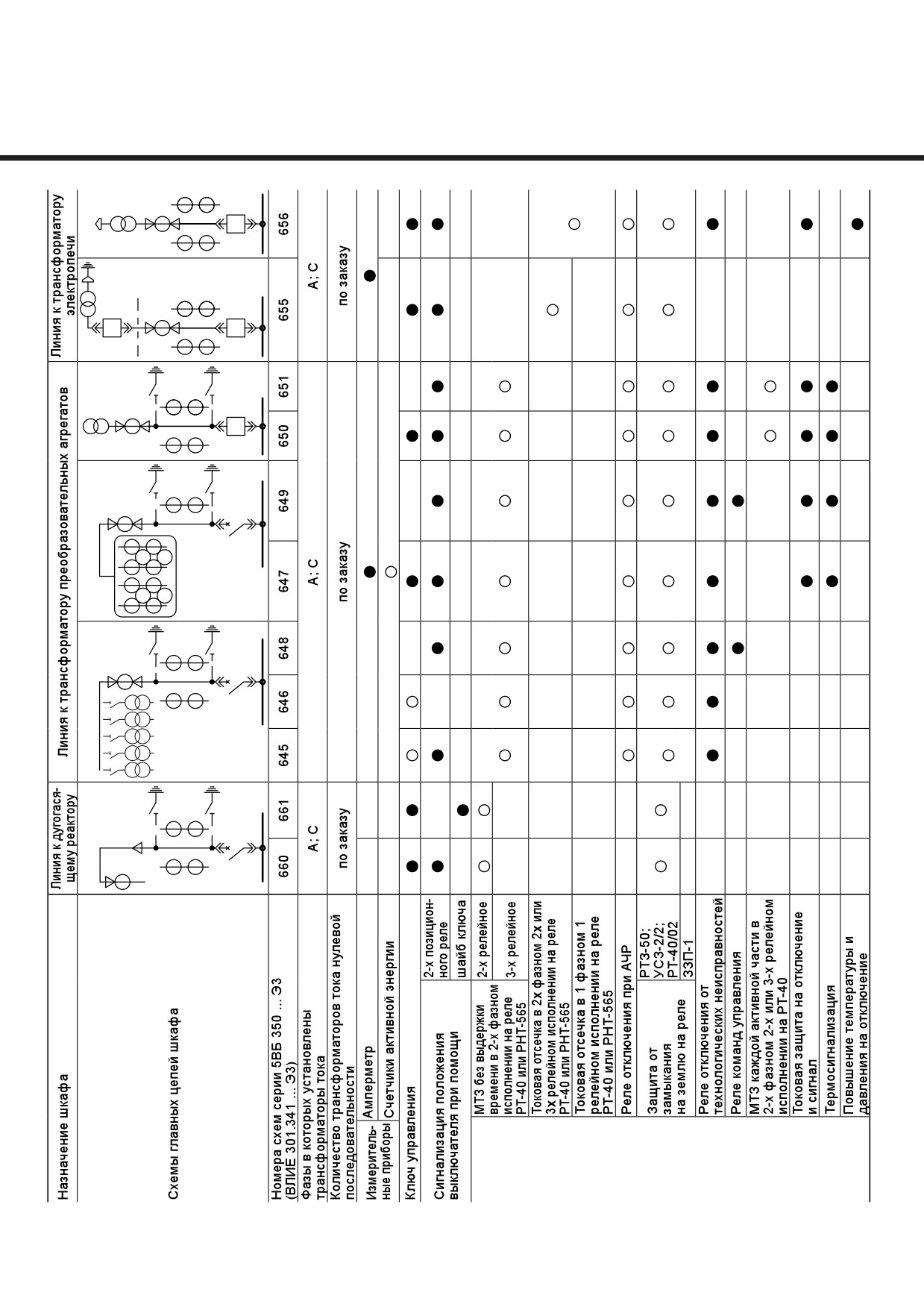

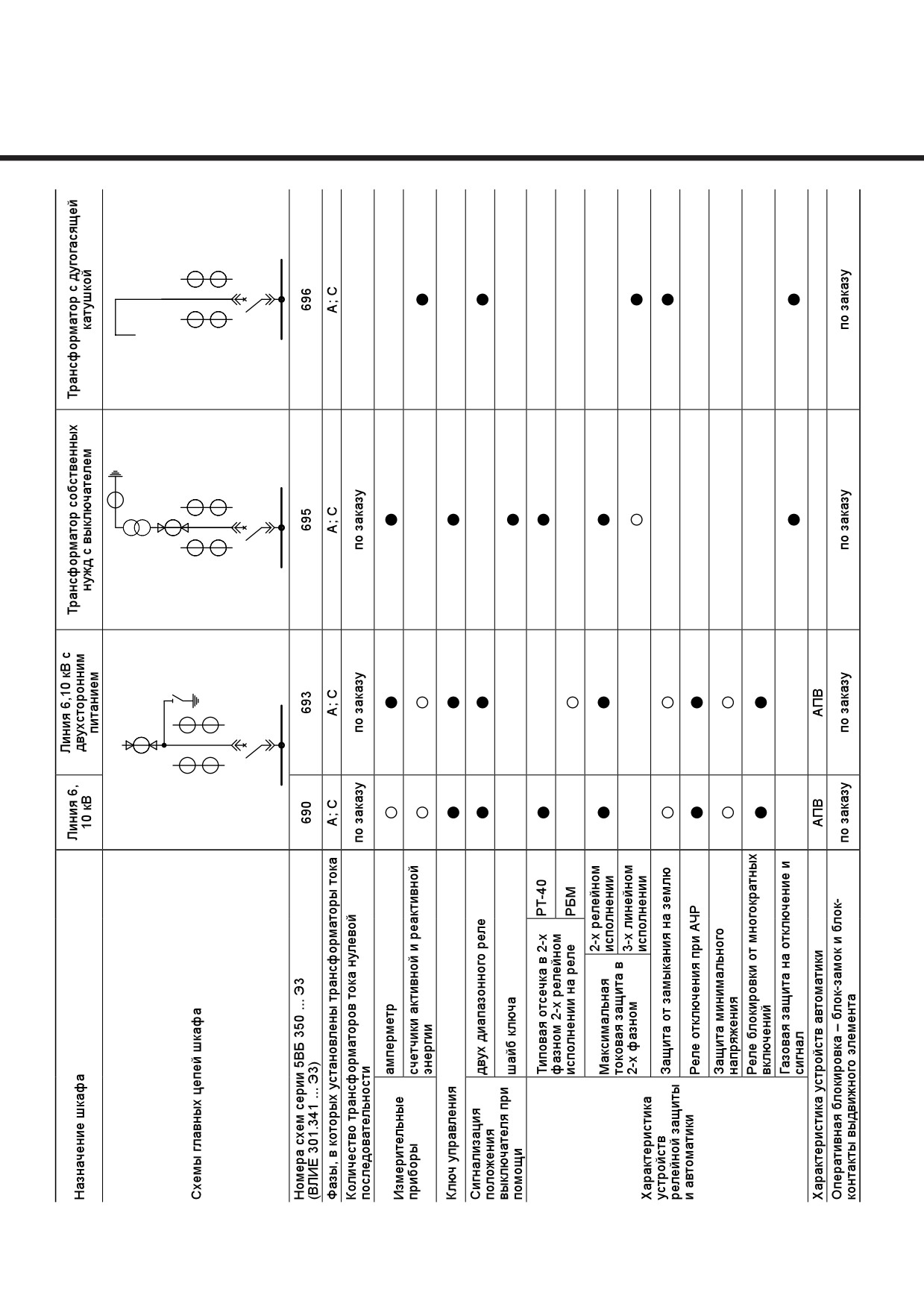

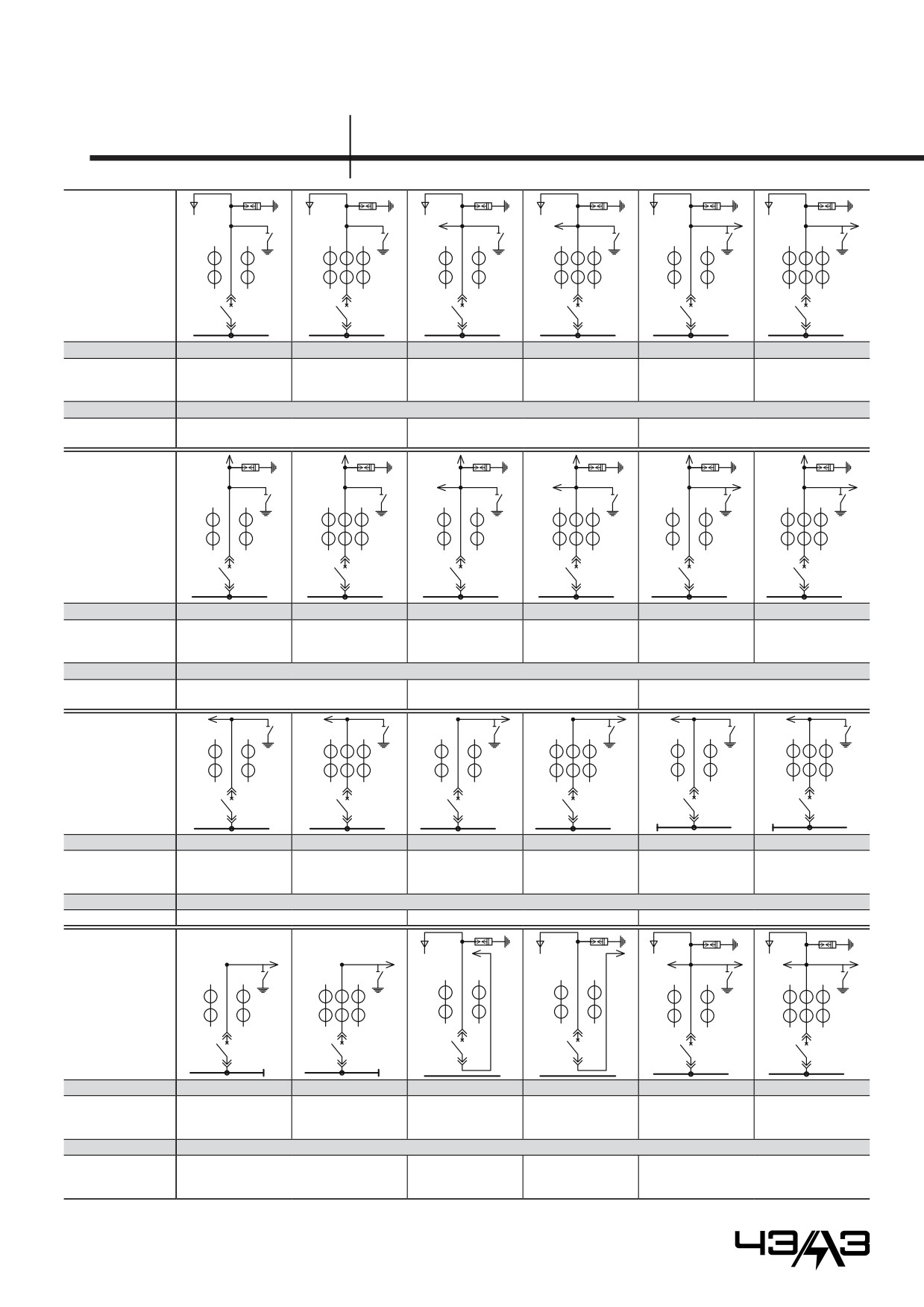

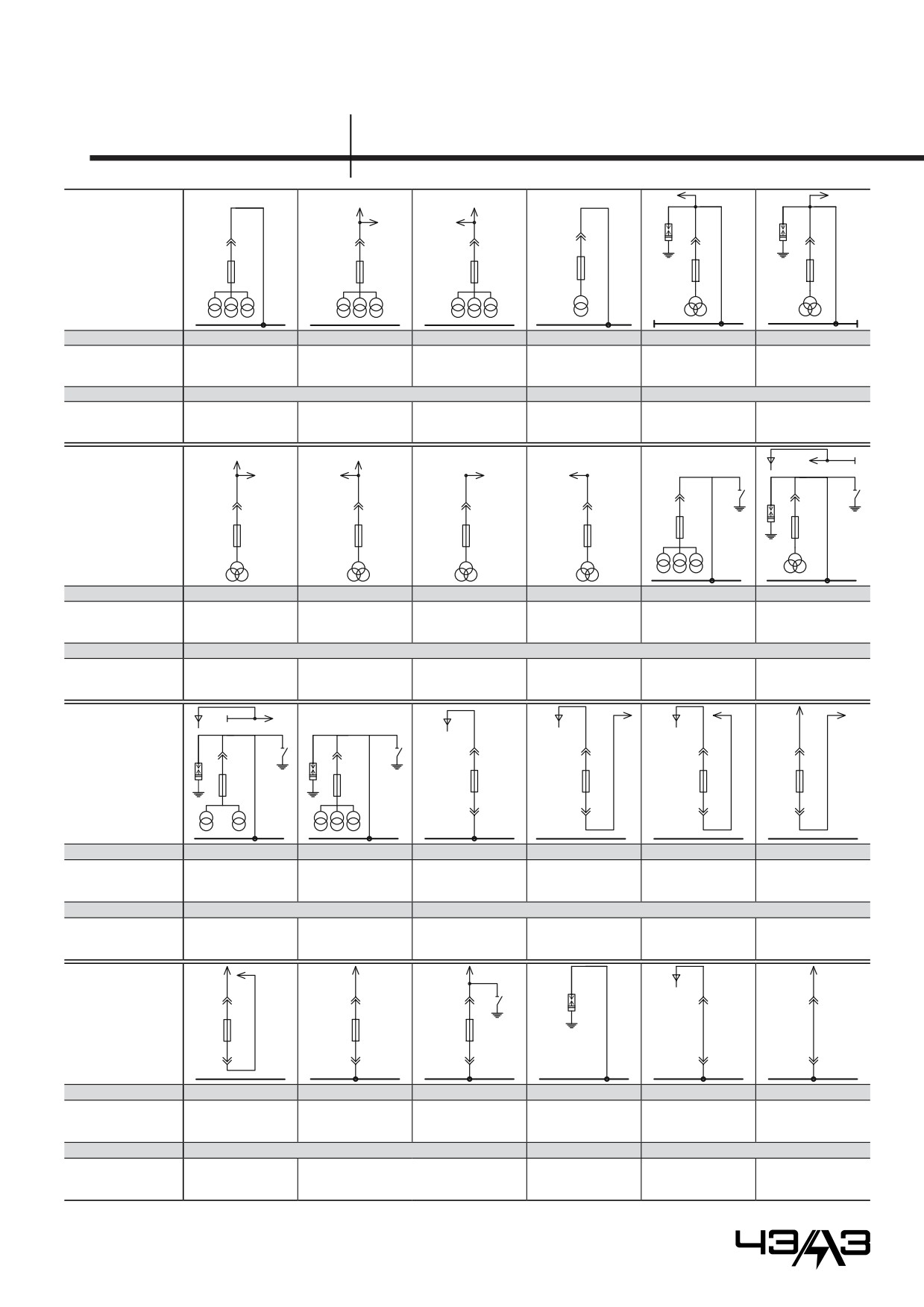

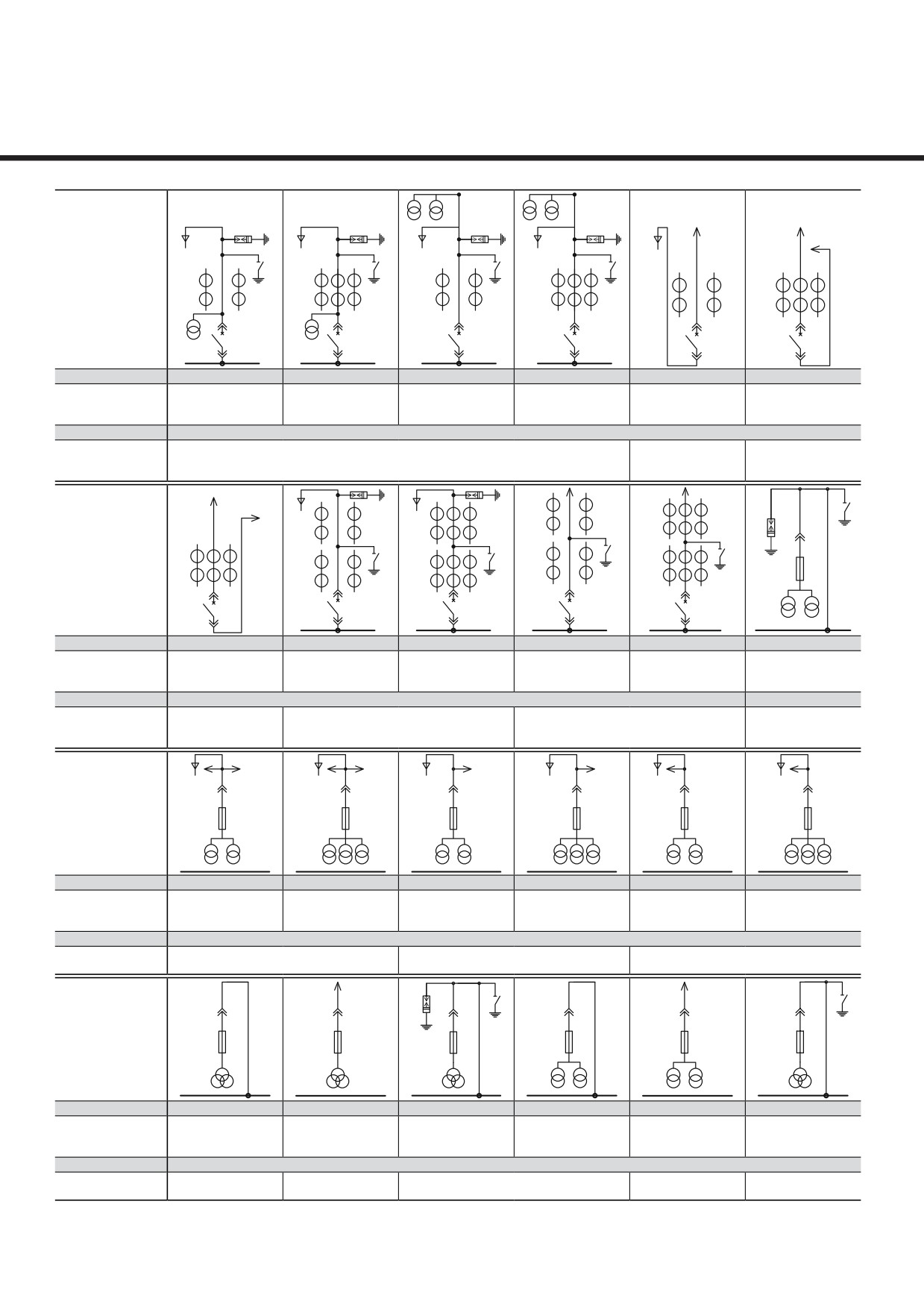

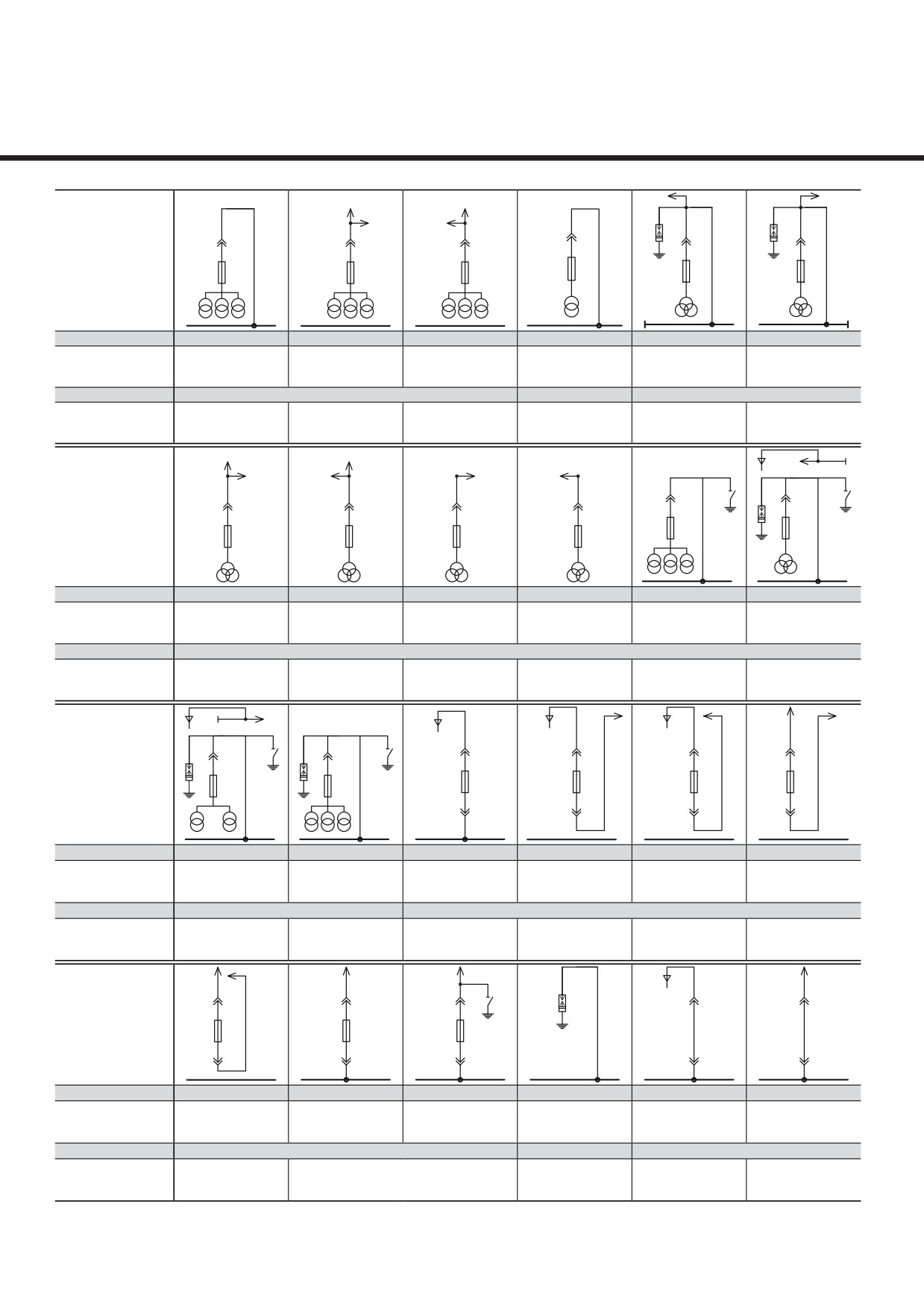

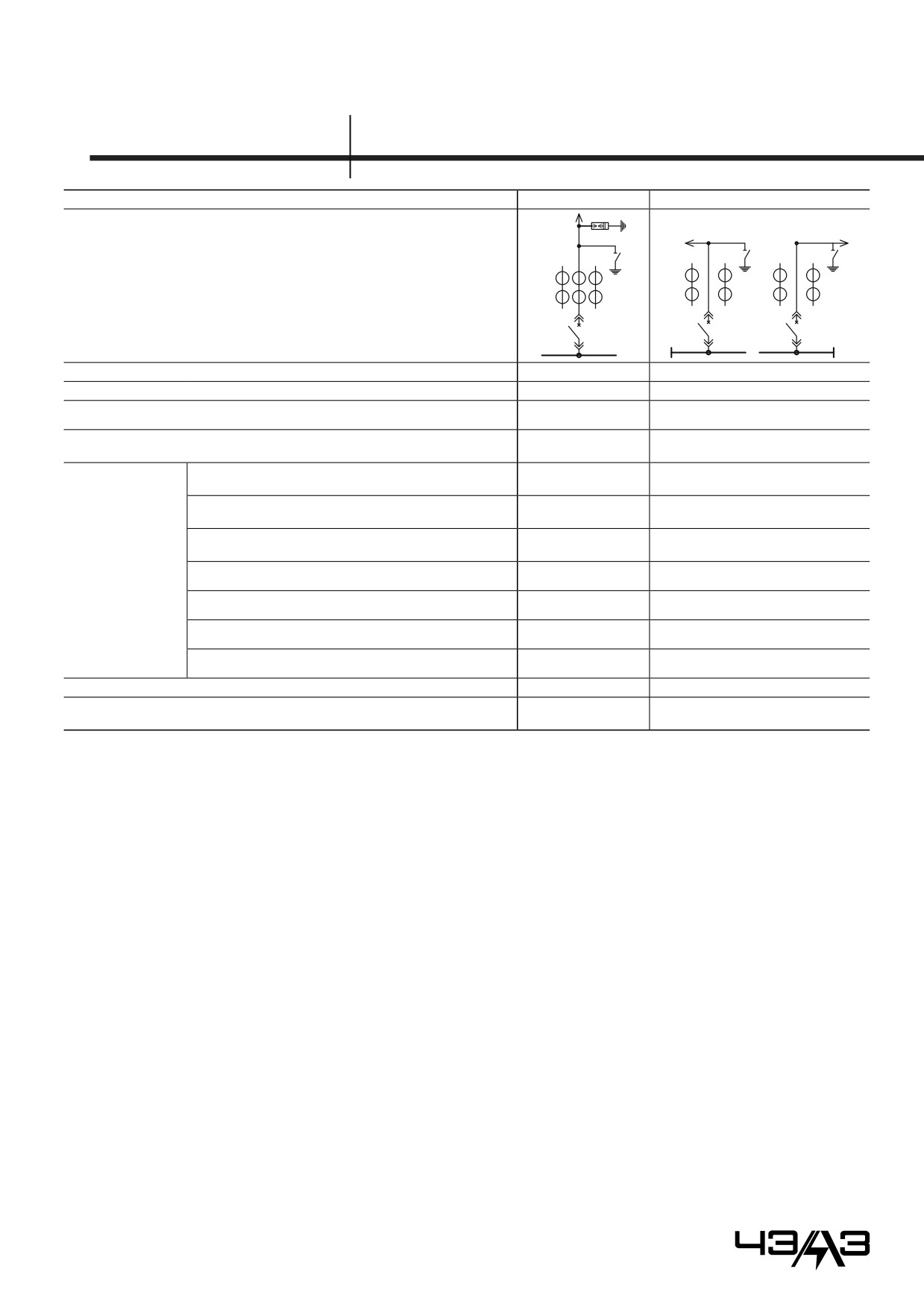

Приложение А - Принципиальные схемы главных цепей КРУ-ЧЭАЗ-63
16

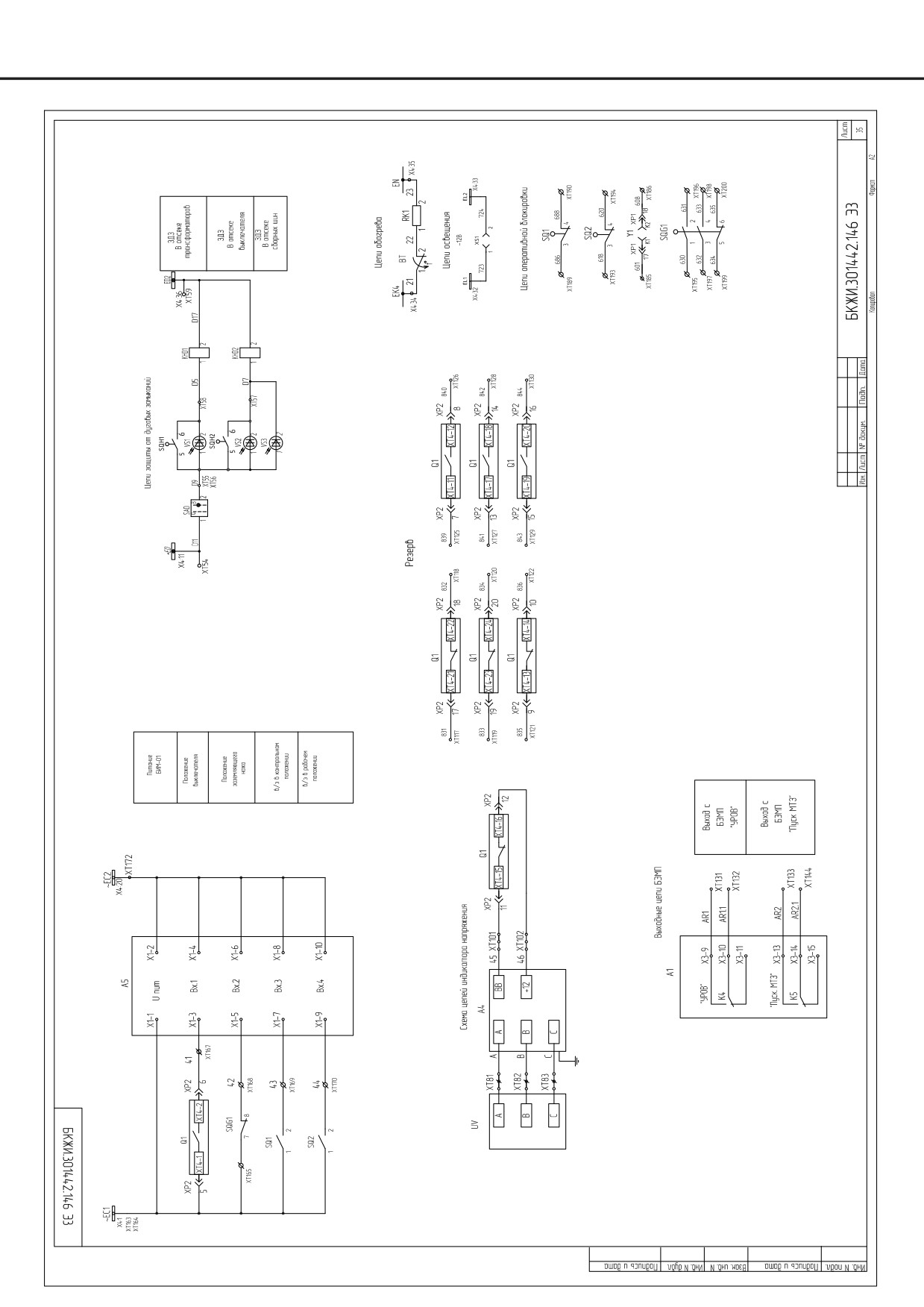

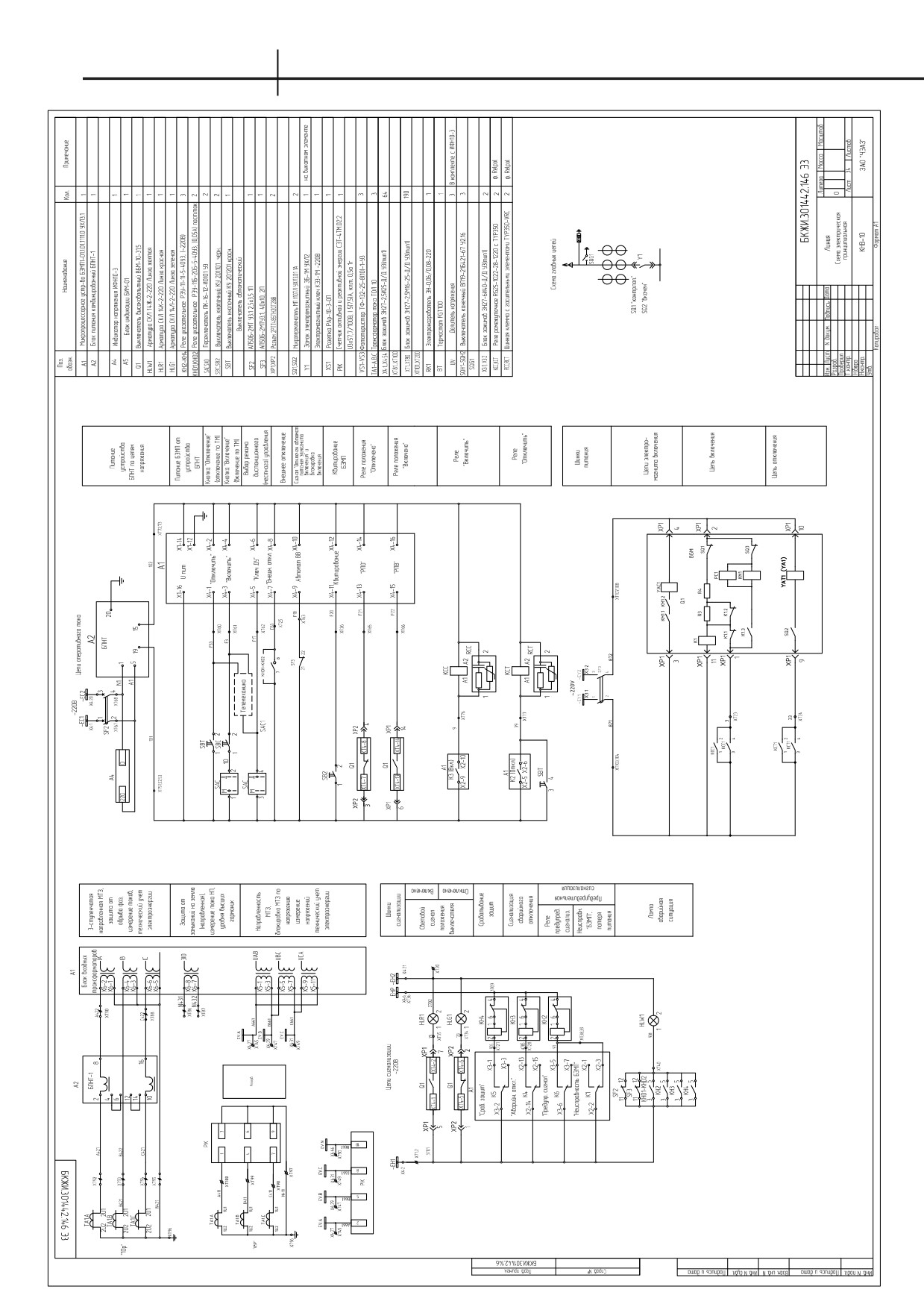

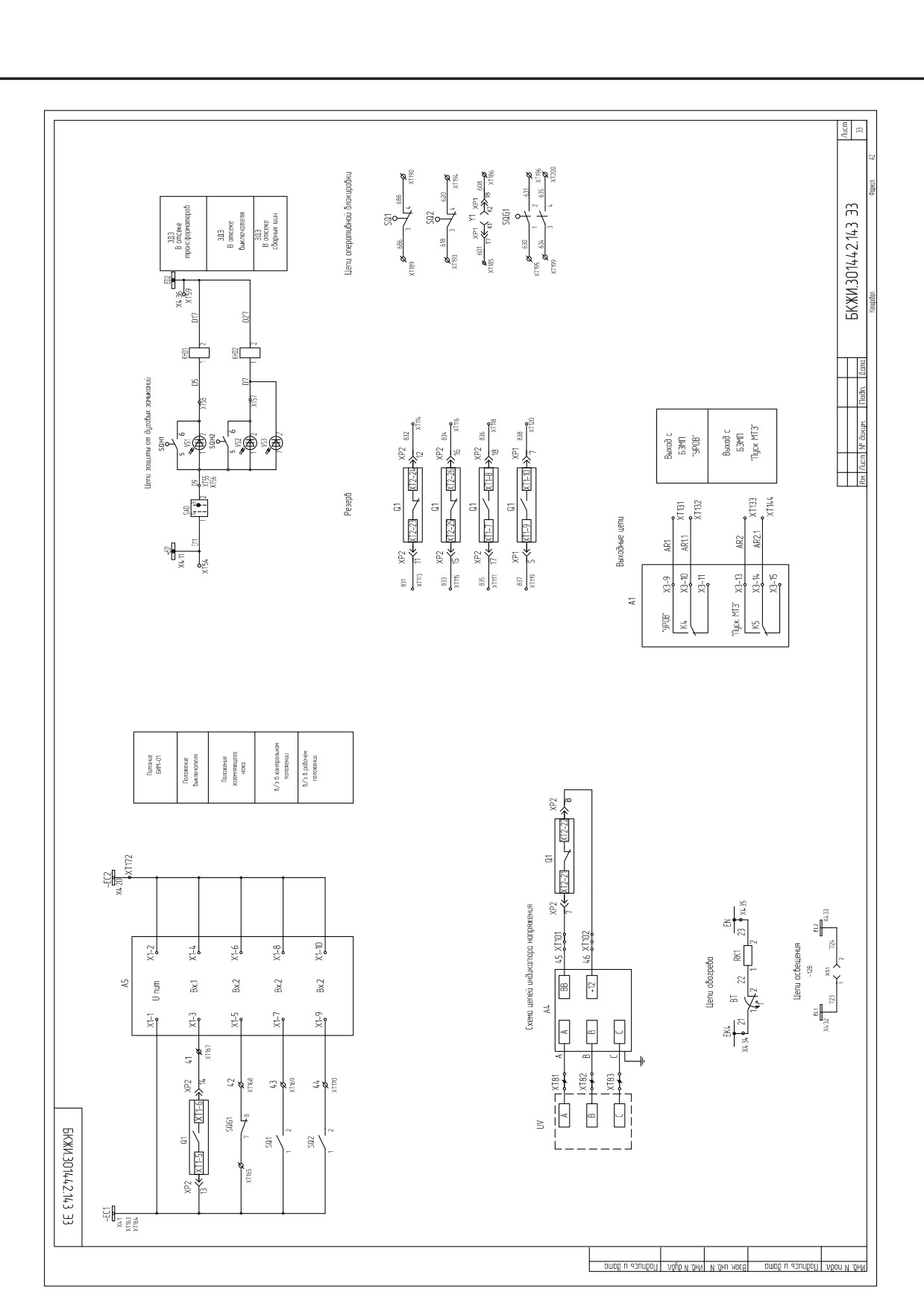

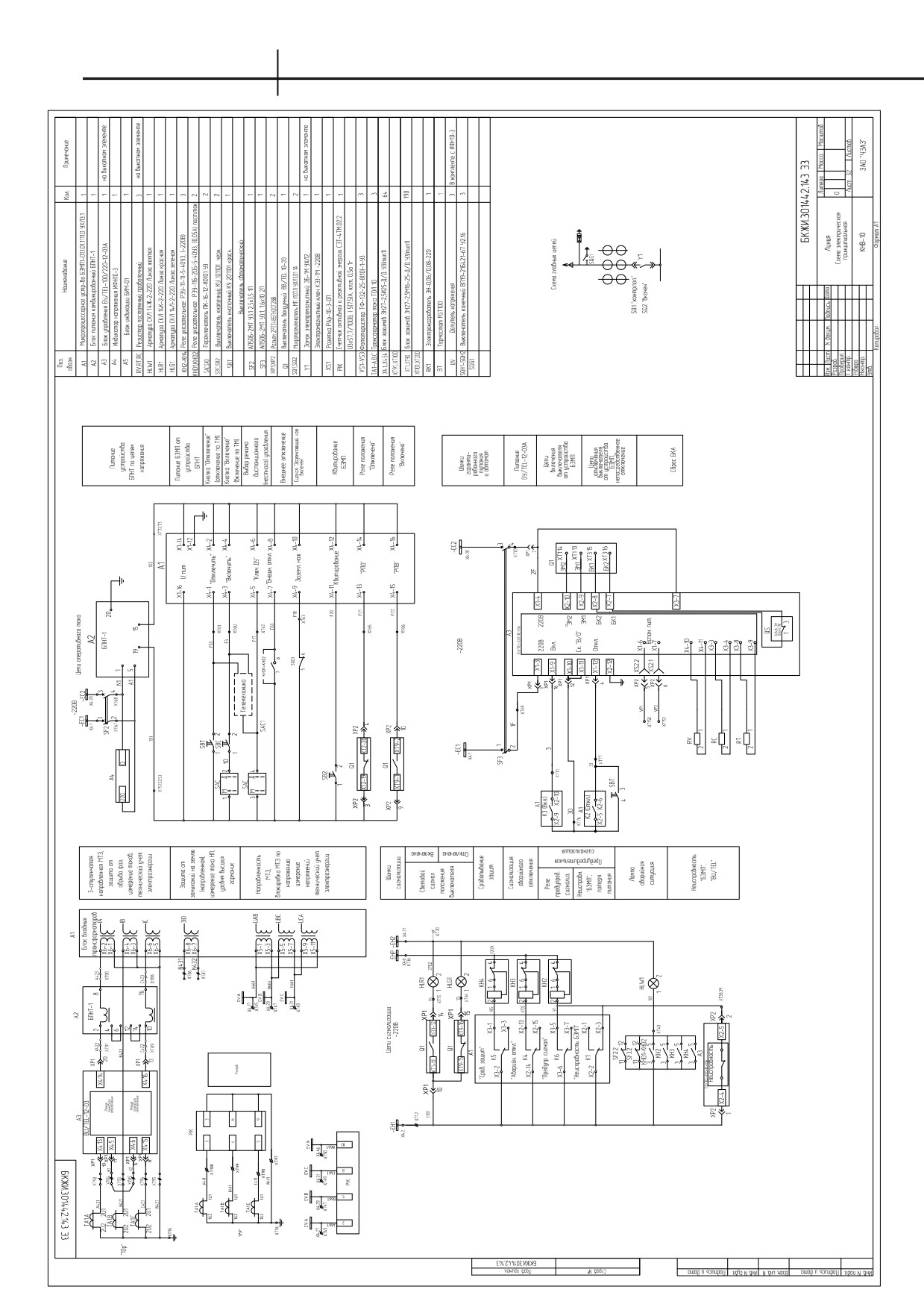

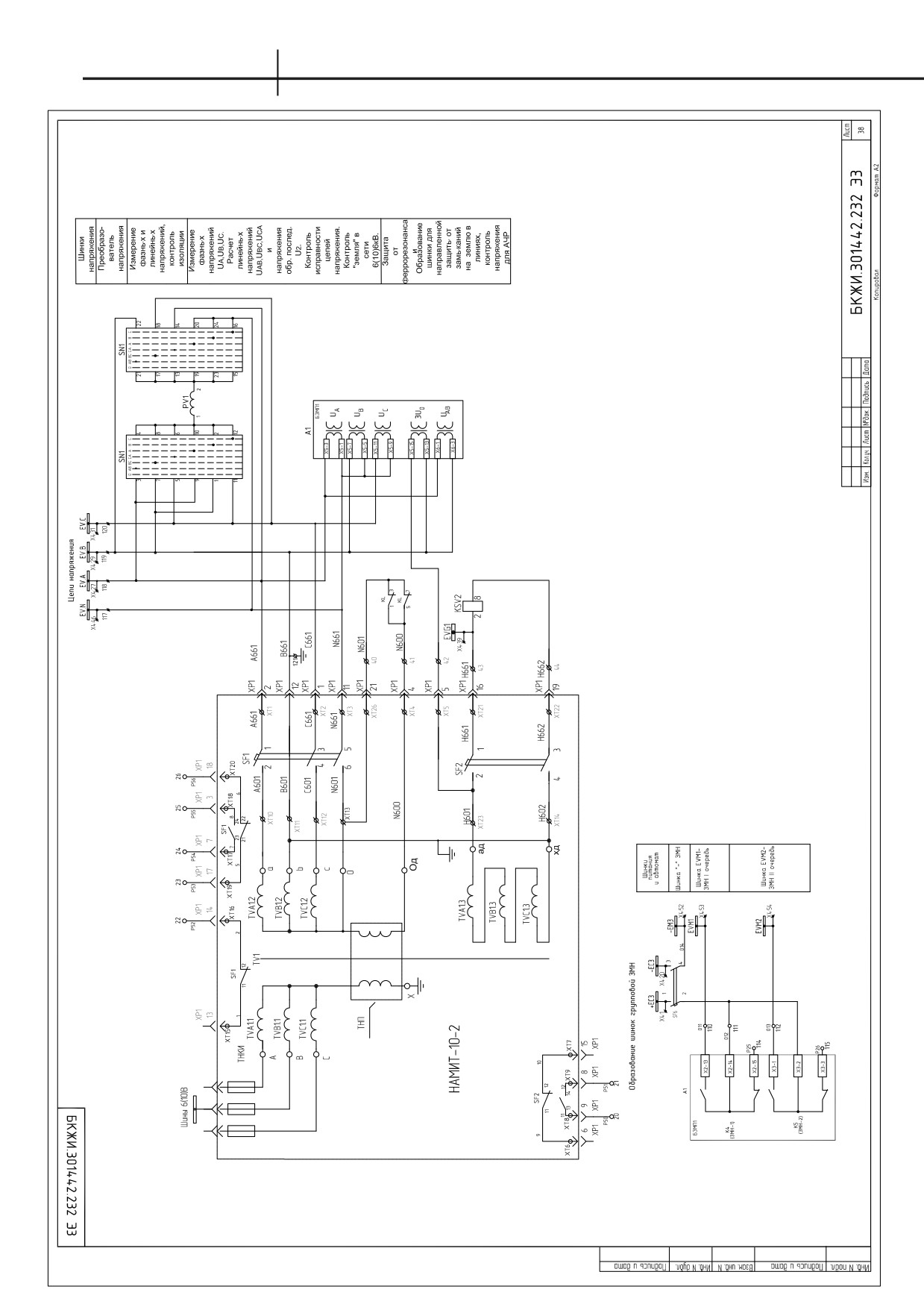

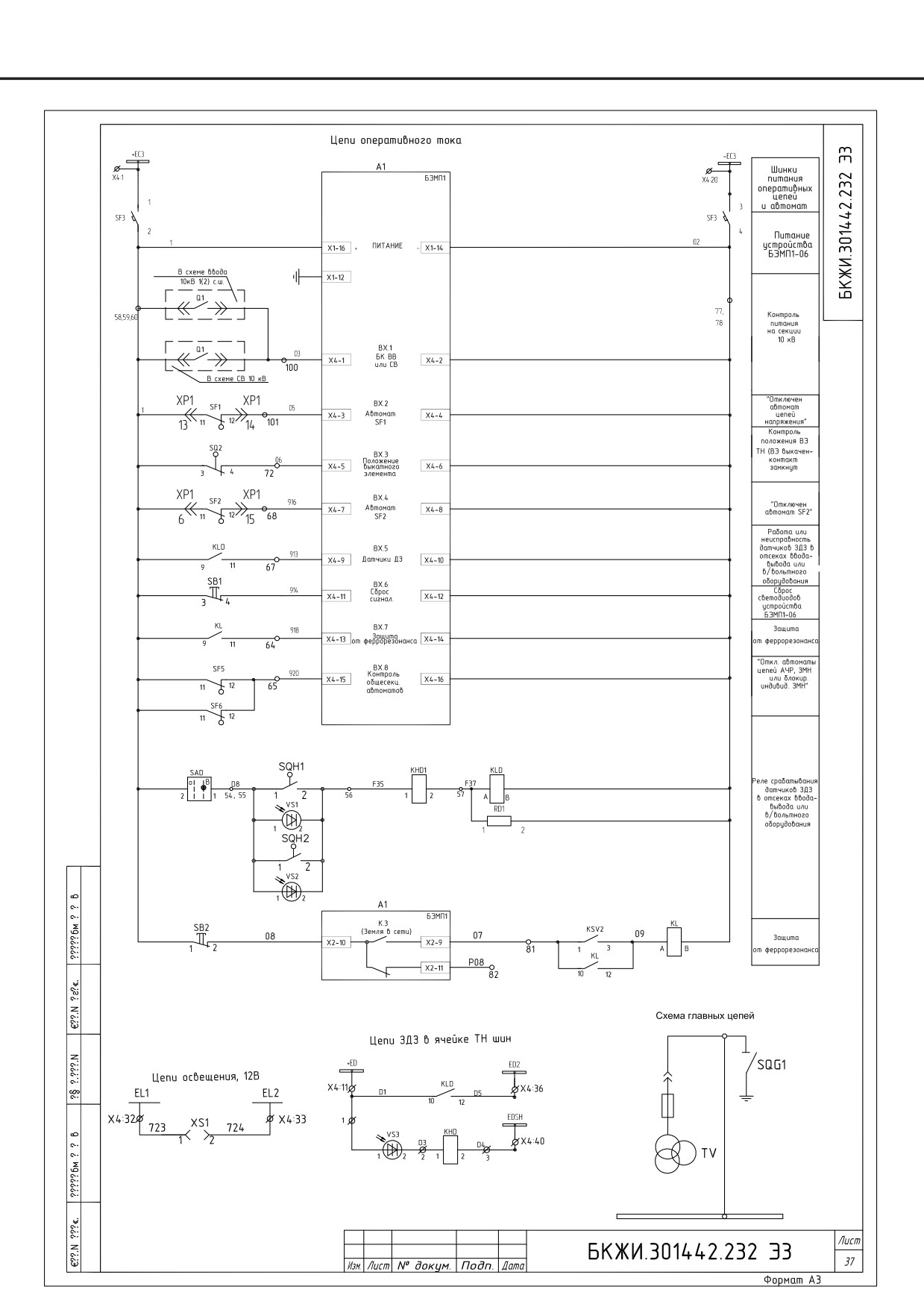

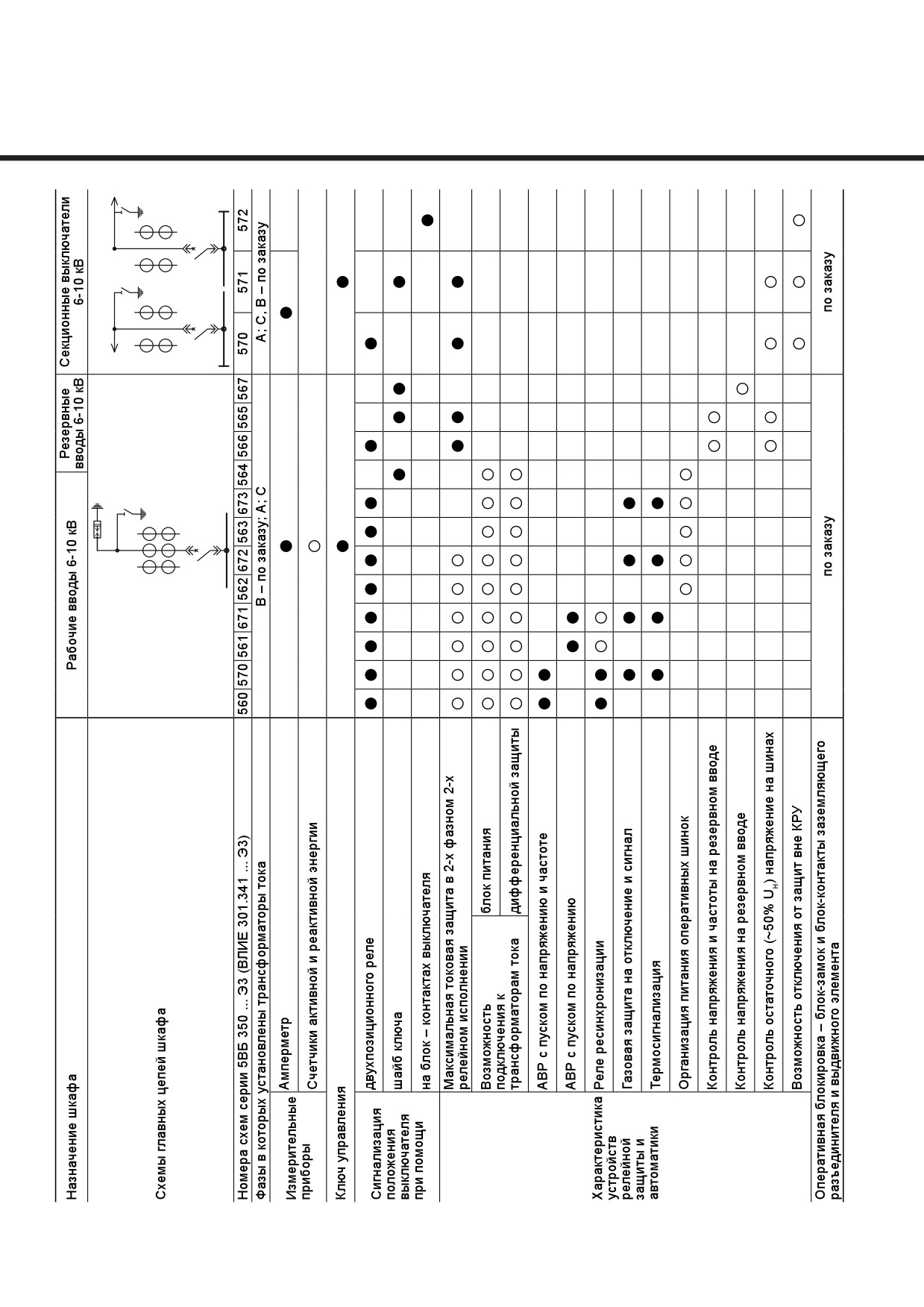

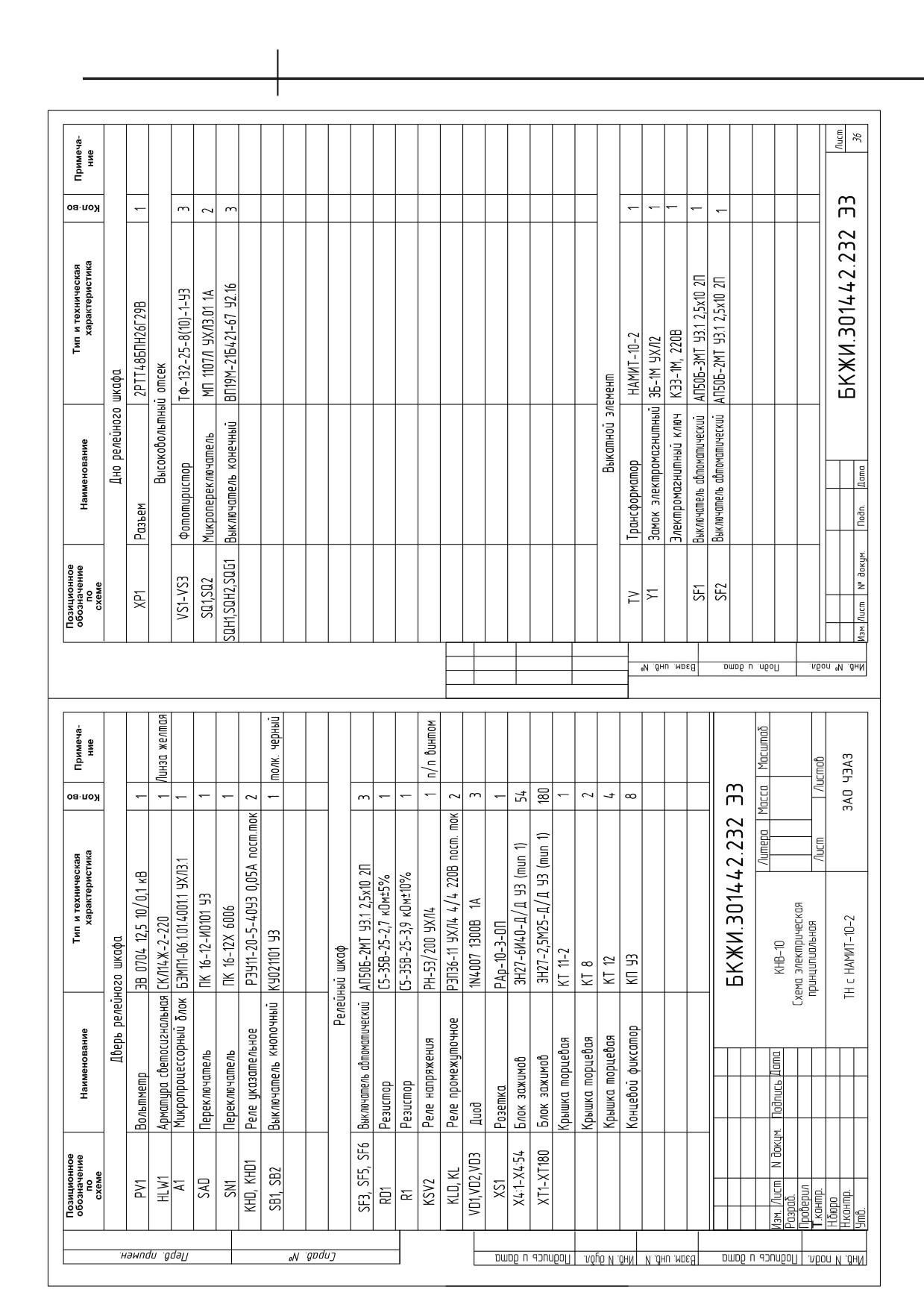

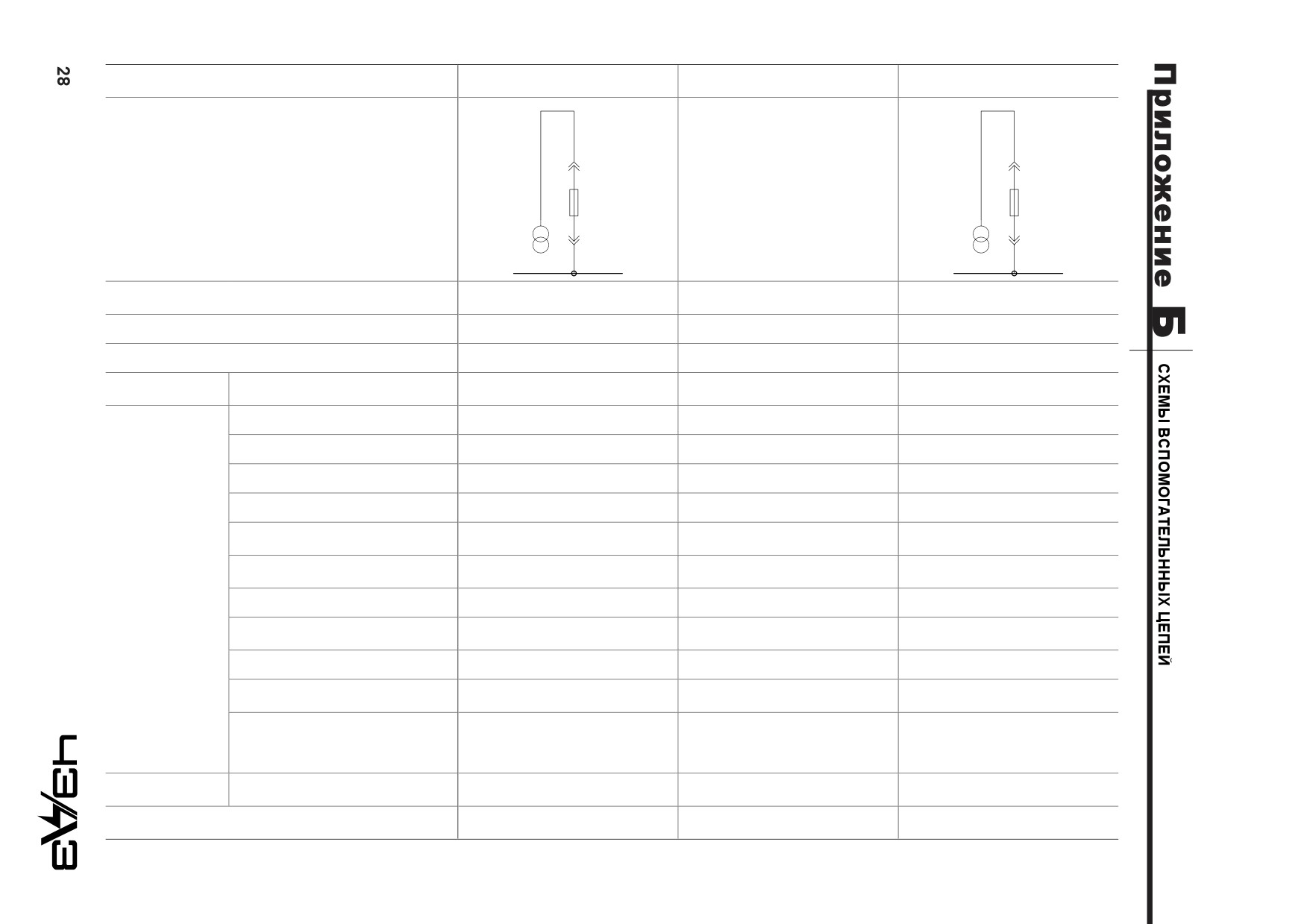

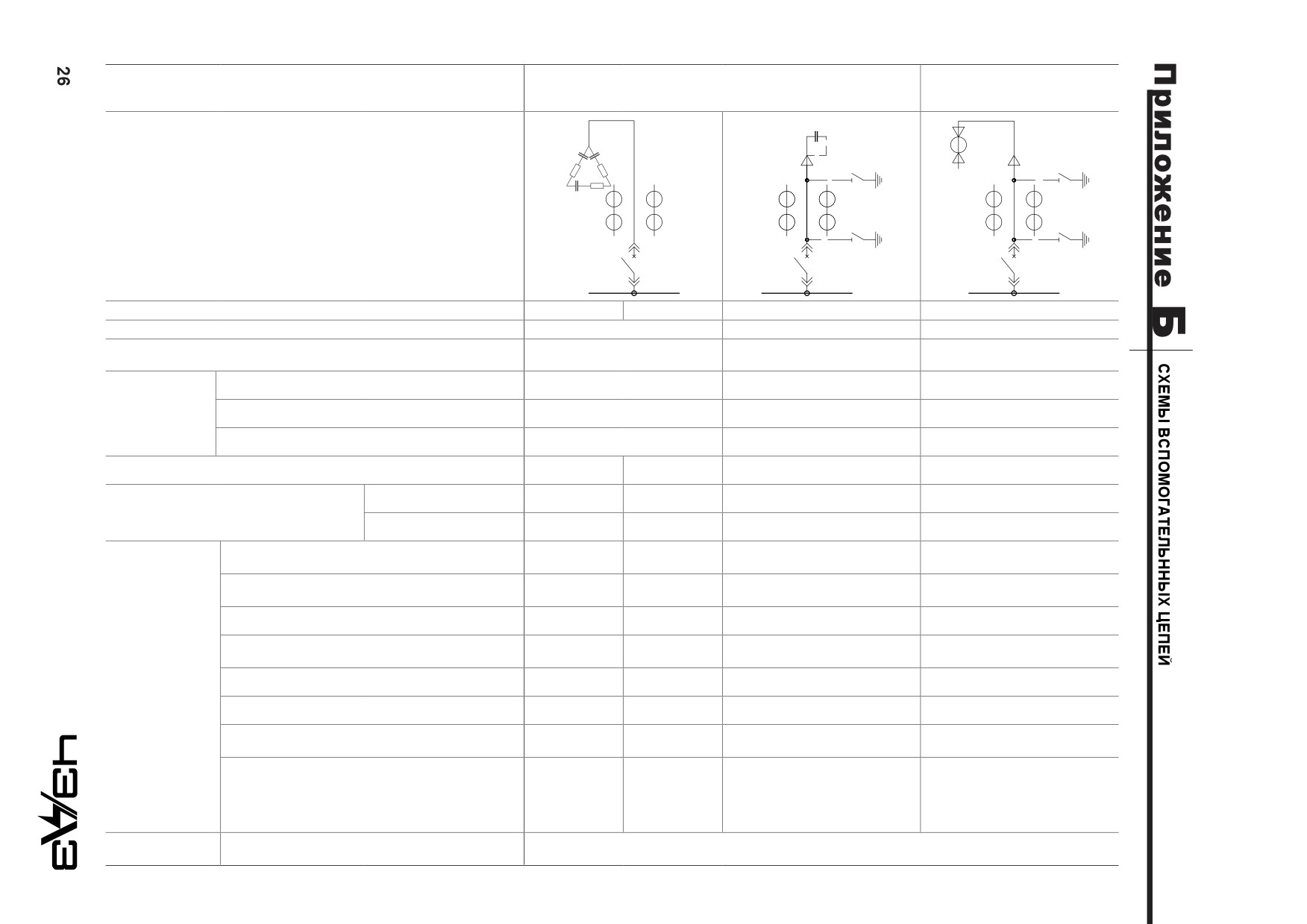

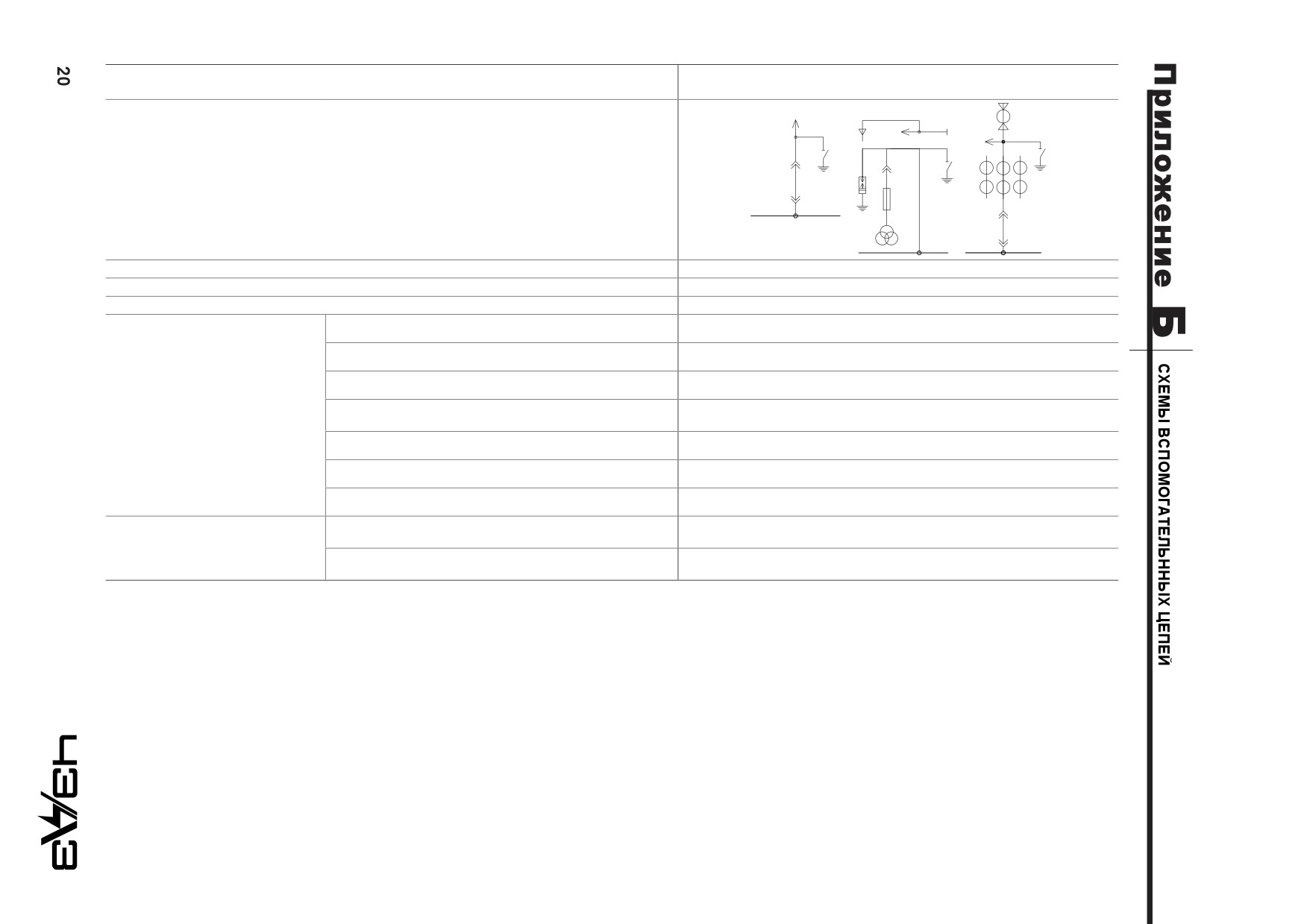

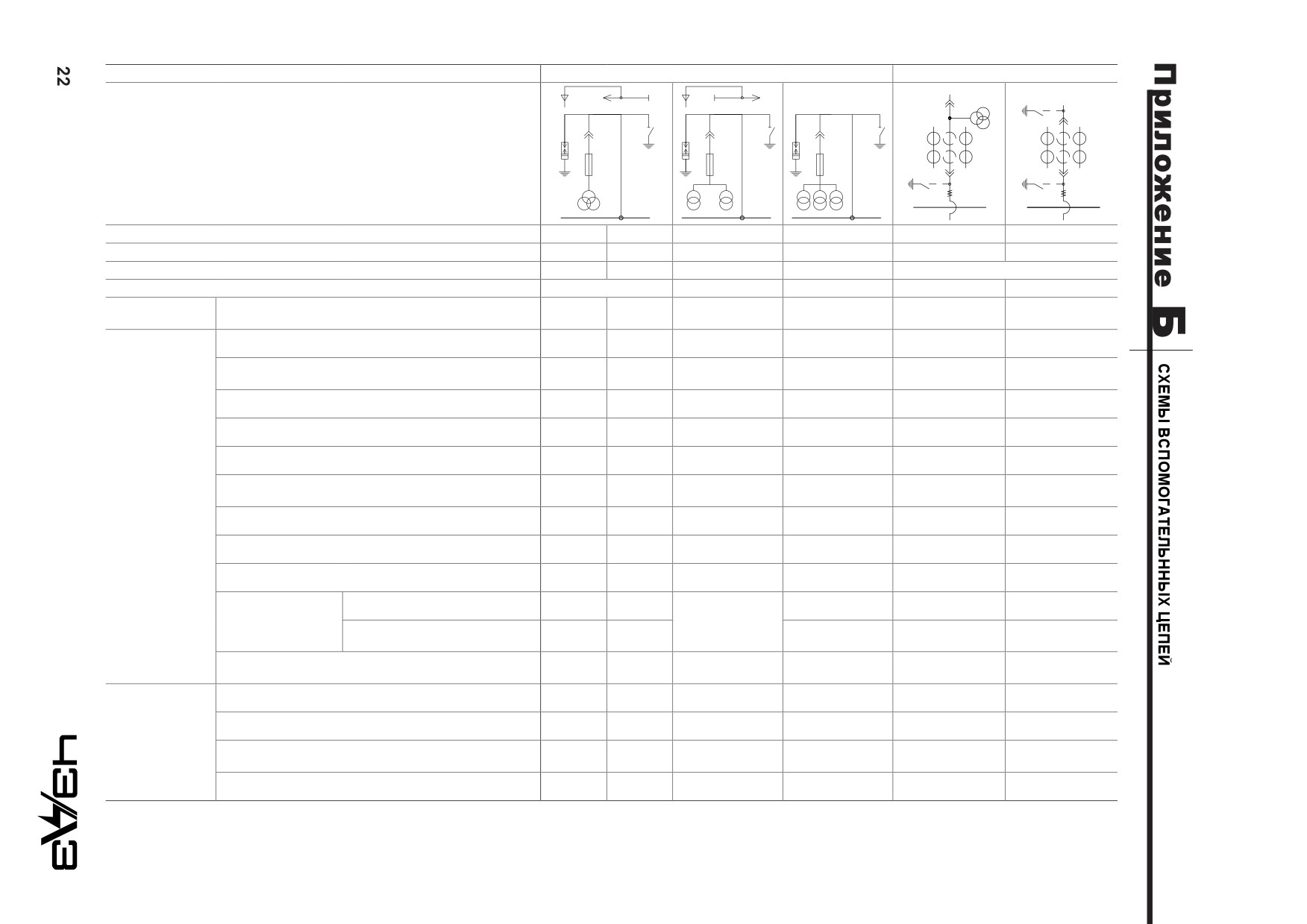

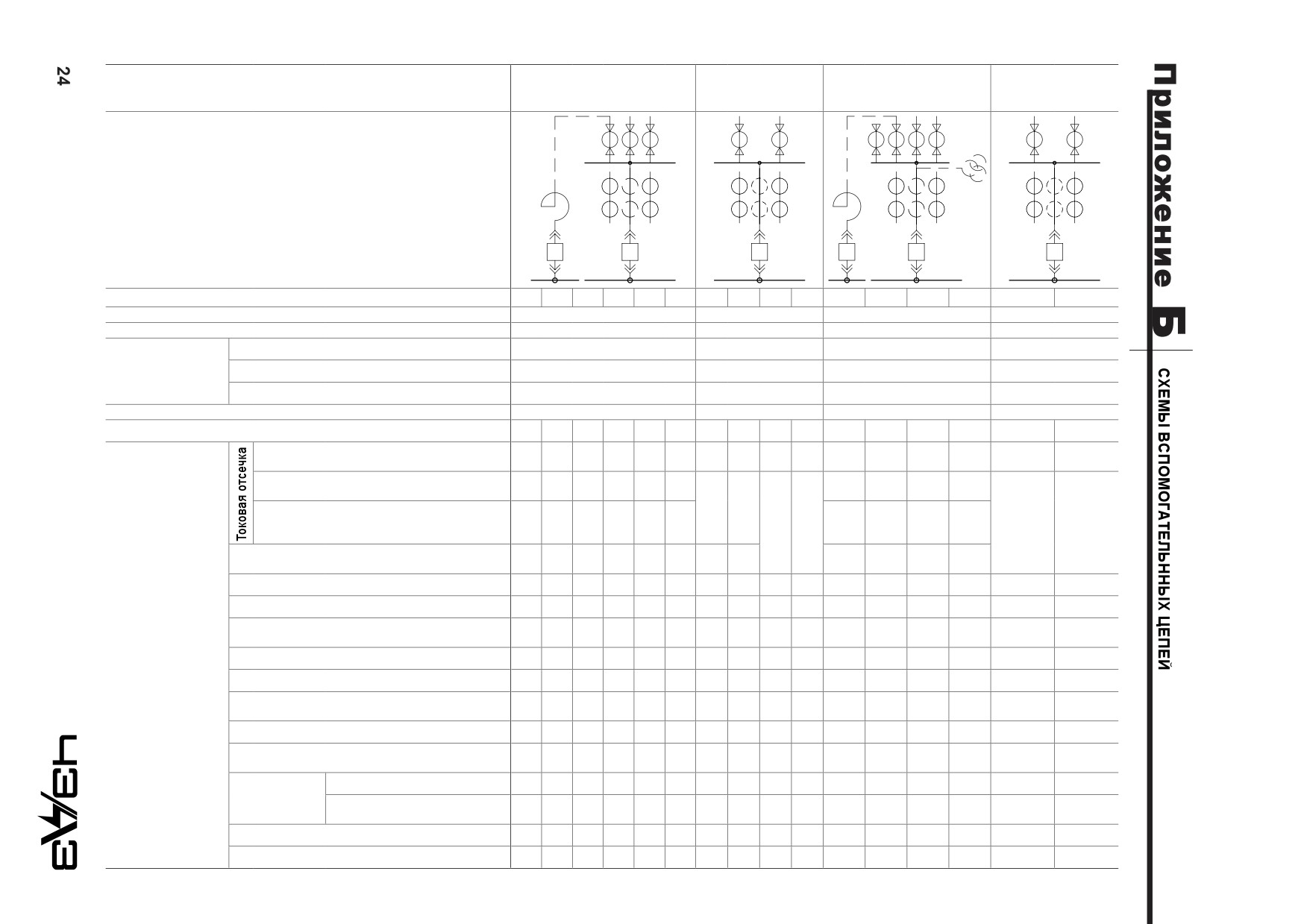

Приложение Б - Схемы вспомогательных цепей КРУ-ЧЭАЗ-63
20

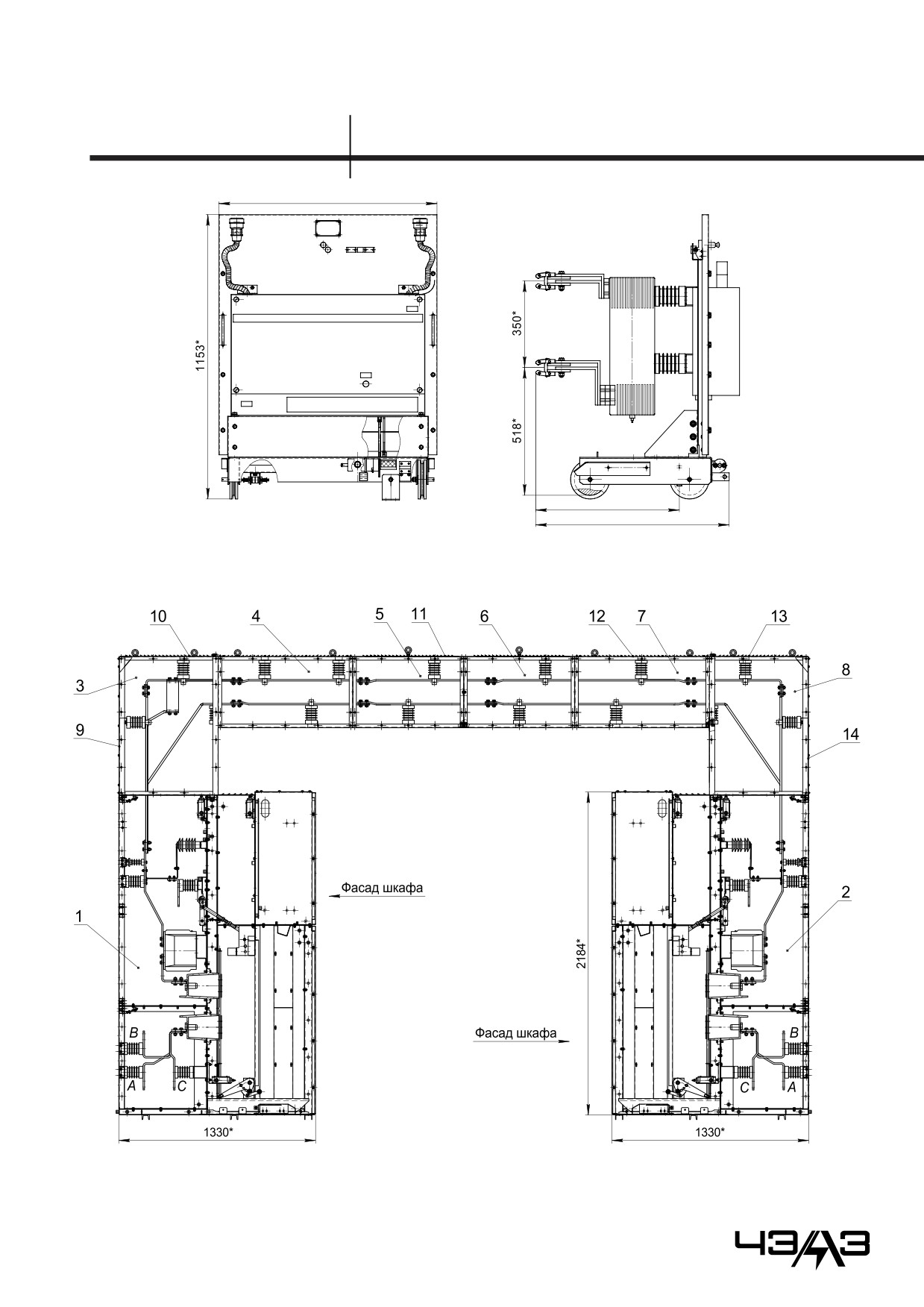

Приложение В - Альбом рисунков и схем
40
Опросный лист
55
2019
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
1
БКЖИ.674551.007 ТУ
Настоящее техническая информация на комплектное распределительное устройство КРУ-ЧЭА-63 предназначена
для изучения изделия, правил его монтажа и эксплуатации, хранения и транспортирования. Содержит техническую
характеристику КРУ, условия его применения, тип и состав изделия, а также сведения и указания об устройстве и принципе
работы, рекомендации по заполнению опросного листа и проектированию объектов и монтажу КРУ, принципиальные
схемы соединений главных цепей, информационные материалы по схемам вспомогательных цепей КРУ, а также может
служить информационным материалом для проектных организаций.
Предприятие постоянно занимается совершенствованием конструкции КРУ-ЧЭА-63, поэтому возможны некоторые
расхождения с настоящей технической информацией, не ведущие к функциональным изменениям, а также ведется
постоянная работа над дополнением каталога принципиальных схем.
1.1 Назначение изделия
1.1.1 Устройства комплектные распределительные КРУ-ЧЭА-63 предназначены для работы в электрических установках
трехфазного переменного тока частоты 50 и 60 Гц и номинальным напряжением 6 и 10 кВ для системы с изолированной
или заземленной через дугогасящий реактор нейтралью и соответствуют техническим условиям БКЖИ.674551.007 ТУ.
1.1.2 Структура условного обозначения
КНВ-10-X-XX-XX/ХХ-ХХ
Комплектное распределительное устройство
КНВ-10-X-XX-XX/ХХ-ХХ
Нижнее расположение выкатного элемента
КНВ-10-X-XX-XX/ХХ-ХХ
Отличительный индекс производителя АО «ЧЭАЗ»
КНВ-10-X-XX-XX/ХХ-ХХ
Номинальное напряжение до 10 кВ (6 кВ, 10 кВ)
КНВ-10-X-XX-XX/ХХ-ХХ
Тип встраиваемого выключателя: вакуумный - не указывается; элегазовый - буква “Г”;
маломасляный - буква “М”
КНВ-10-X-XX-XX/ХХ-ХХ
Номер схемы по сетке схем главных цепей
КНВ-10-X-XX-XX/ХХ-ХХ
Номинальный ток, А
КНВ-10-X-XX-XX/ХХ-ХХ
Номинальный ток отключения выключателя, кА
КНВ-10-X-XX-XX/ХХ-ХХ
Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
Примеры условных обозначений:
Шкаф КНВ-10 с вакуумным выключателем выполненный по схеме главных цепей 01 номинальным током 1600 А, током
термической стойкости 31,5 кА, климатического исполнения У3:
«КРУ-ЧЭАЗ-63-10-01-1600/31,5 У3 БКЖИ.674551.007 ТУ».
Шкаф КНВ-10 с элегазовым выключателем выполненный по схеме главных цепей 05 номинальным током 1000 А, током
термической стойкости 20 кА, климатического исполнения Т3:
«КРУ-ЧЭАЗ-63-Г-05-1000/20 Т3 БКЖИ.674551.007 ТУ».
Шкаф КНВ-10 с маломасляным выключателем выполненный по схеме главных цепей 08 номинальным током 630 А,
током термической стойкости 20 кА, климатического исполнения У3:
«КРУ-ЧЭАЗ-63-М-08-630/20 У3 БКЖИ.674551.007 ТУ».
При заказе КРУ-ЧЭАЗ-63, предназначенного для электрических сетей частоты 60 Гц, дополнительно должна указы-
ваться частота.
1.1.3 Климатическое исполнение КРУ -У и Т категории размещения 3;
Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89
При этом:
• диапазон температуры окружающего шкафа КРУ воздуха принимается:
а) от -5 до +40 °С - для шкафов КРУ без установки подогревателей в релейном отсеке;
б) от -25 до +40 °С - для шкафов КРУ с установкой электроподогревателей в релейном шкафу;
• тип атмосферы II (промышленная) по ГОСТ 15150-69;
• высота над уровнем моря - не более 1000 м;
• окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в
концентрациях, разрушающих металлы и изоляцию.
* При необходимости эксплуатации шкафов КРУ при температуре окружающей среды выше 35 °С номинальные токи
шкафов исполнения от 1600 до 3150 А принимаются на 5% ниже устанавливаемых паспортных значений.
1.2 Основные параметры и характеристики
1.2.1 Основные параметры КРУ-ЧЭАЗ-63 должны соответствовать указанным в таблице 1.
Таблица 1
Наименование параметра
Значение параметра
1. Номинальное напряжение (линейное), кВ
при частоте 50 Гц (для исполнения У3)
6; 10
при частоте 60 Гц (для исполнения Т3)
6,6 ;11
2. Номинальное рабочее напряжение (линейное), кВ
7,2; 12
3. Номинальный ток главных цепей, А:
при частоте 50 Гц
630, 1000, 1600, 2000, 2500, 3150;
при частоте 60 Гц
630, 1250, 2000, 2500
2
Наименование параметра
Значение параметра
4. Номинальный ток сборных шин, А:
при частоте 50 Гц
1000*, 1600, 2000, 2500, 3150;
при частоте 60 Гц
800*, 1250, 1600, 2000, 2500
5. Номинальный ток отключения встроенного в КРУ выключателя, кА
12,5; 16; 20; 25; 31,5; 40
6. Ток термической стойкости (трехсекундный ток), кА
20; 31,5; 40
7. Ток электродинамической стойкости, кА
51; 81; 102
8. Номинальное напряжение вспомогательных цепей, В:
постоянного тока
110; 220
переменного тока
220
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА
40
* выполняется на электродинамические стойкости 51 кА

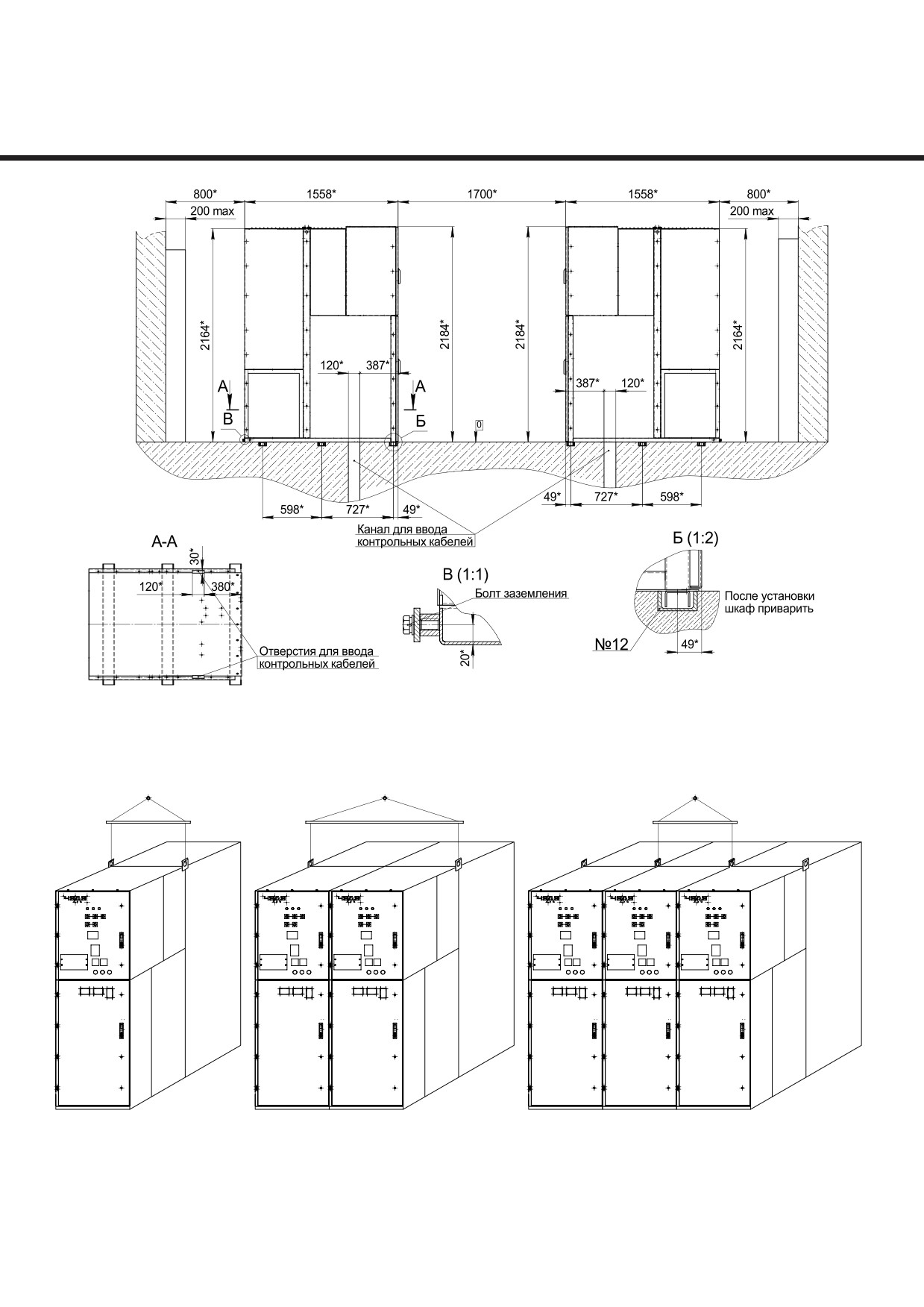

1.2.2 Габаритные, установочные размеры КРУ-ЧЭАЗ-63 должны соответствовать указанным в Приложении В.
1.2.3 Классификация исполнений шкафов КРУ-ЧЭАЗ-63 должна соответствовать указанной в таблице 2.
Таблица 2
Наименование параметра
Исполнение
1. Уровень изоляции по ГОСТ 1516.3-96
С нормальной изоляцией
2.Вид изоляции
Воздушная
Комбинированная
3.Наличие изоляции токоведущих шин главных цепей
С неизолированными шинами
С изолированными шинами
4. Наличие выкатных элементов в шкафу
С выкатными элементами
Без выкатных элементов
5. Условия обслуживания
С двусторонним обслуживанием
6.Вид линейных высоковольтных вводов (подсоединений)
Кабельные и шинные
7.Наличие дверей в отсеке выкатной тележки
Шкафы с дверями
Шкафы без дверей
8.Вид управления
Местное, дистанционное
9.Степень защиты по ГОСТ 14254-2015
IP30
10. Вид основных шкафов
• с выключателями высокого напряжения;
• с разъемными контактными соединениями;
• с трансформаторами напряжения;
• с силовыми предохранителями;
• с силовыми трансформаторами;
• с статическими конденсаторами;
• с вакуумными контакторами
• комбинированные (с трансформаторами
напряжения и разрядниками);
1.2.4 В КРУ-ЧЭАЗ-63 в качестве коммутационного аппарата применяются следующие типы аппаратов:
• вакуумный выключатель ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВБКЭ-10,
3АН “Сименс”, Evolis “Мерлин
Жерен “ и т.д.;
• элегазовый выключатель LF-1 “Мерлин Жерен “;
• маломасляный выключатель ВМПЭ-10, ВКЭ-10;
Характеристики аппаратов устанавливаемых в КРУ-ЧЭАЗ-63 приведены в таблице 3.
Таблица 3
Типы аппаратов КНВ-10
Iн, А
Iном.от, кА
Iдин.ст., кА
Iтерм. ст., кА
Uпр., В
Iэл.маг.вкл., А
Iмаг.откл., А
Нараб.
12,5
12,5
~220
5
5
ВВ/ТЕL-10-20/_У2
до1600
51
100 000
20
20
=220
10
10
~220
ВБМ-10
20
51
20
до1600
=220
35(70)
-
50 000
эл.маг.привод
31,5
81
31,5
=110
~220
6; 3
ВБП-10
20
51
20
до1600
=220
3
-
50 000
пруж. привод
31,5
81
31,5
=110
2-вкл
ВБСК-10-20/-УХЛ2
630
20
32
20
~220
16
1,5
50 000
1000
51
=220
=110
12,5
32
12,5
~220
100
до
ВВТЭ-М10-31,5/-УХЛ2
20
51
20
=220
60 (70)
2,5
50 000
1600
31,5
81
31,5
=110
5
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
3
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
1
Типы аппаратов КНВ-10
Iн, А
Iном.от, кА
Iдин.ст., кА
Iтерм. ст., кА
Uпр., В
Iэл.маг.вкл., А
Iмаг.откл., А
Нараб.
2000
31,5
81
31,5
=220
2,5
ВВЭ-М10-31,5(40)/-У3
2500
60(100)
10 000
40
128
40
=110
5
3150
~220
до
31,5
80
31,5
1,5
ВБЭ-10-31,5(40)/-У3
=220
40(80)
50 000
3150
40
102
40
3
=110
~24/30
630
25
62,5
25
=48/60
0,6
Evolis
1250
31,5
81
31,5
-
25 000
110/130
3
2500
40
102
40
220/250
630
25
64
25
~48/220
1,7
1
LF1
50 000
1250
31,5
81
31,5
=24/220
1,7
0,3
1250
2000
~110/230
1,8
2/1,6
Siemens 3AE1
40
100/104
40
50 000
2500
=24/220
1,6
8/1,6
3150
1.3 Состав изделия
Шкафы КРУ-ЧЭАЗ-63 выполняются:
• по схемам главных цепей, приведенным в Приложении А;
• по схемам вспомогательных цепей, приведенным в Приложении Б.
Возможно изготовление шкафов КРУ-ЧЭАЗ-63 по нетиповым схемам заказчика, как с применением электромеханиче-
ской релейной защитой, так и с микропроцессорными устройствами управления и защиты.
1.3.1 В состав изделия входят:
Набор отдельных шкафов КРУ-ЧЭАЗ-63 с коммутационными аппаратами, приборами измерения, устройствами ав-
томатики и защиты, а также аппаратурой защиты, управления, сигнализации и другими вспомогательными устройствами,
соединенными между собой в соответствии со схемой электрической расположения КРУ.
Шкафы КРУ-ЧЭАЗ-63 выполняются по схемам соединений главных и вспомогательных цепей, представленных за-
казчиком.
1.3.2 Демонтированные на период транспортирования сборные шины и другие сборочные единицы и детали, монтаж-
ные материалы и принадлежности, указаны в перечне запасных частей.
1.3.3 Запасные части, резервный выкатной элемент, релейный шкаф поставляются заводом по специальному заказу.
1.3.4 В состав КРУ-ЧЭАЗ-63 входят принадлежности:

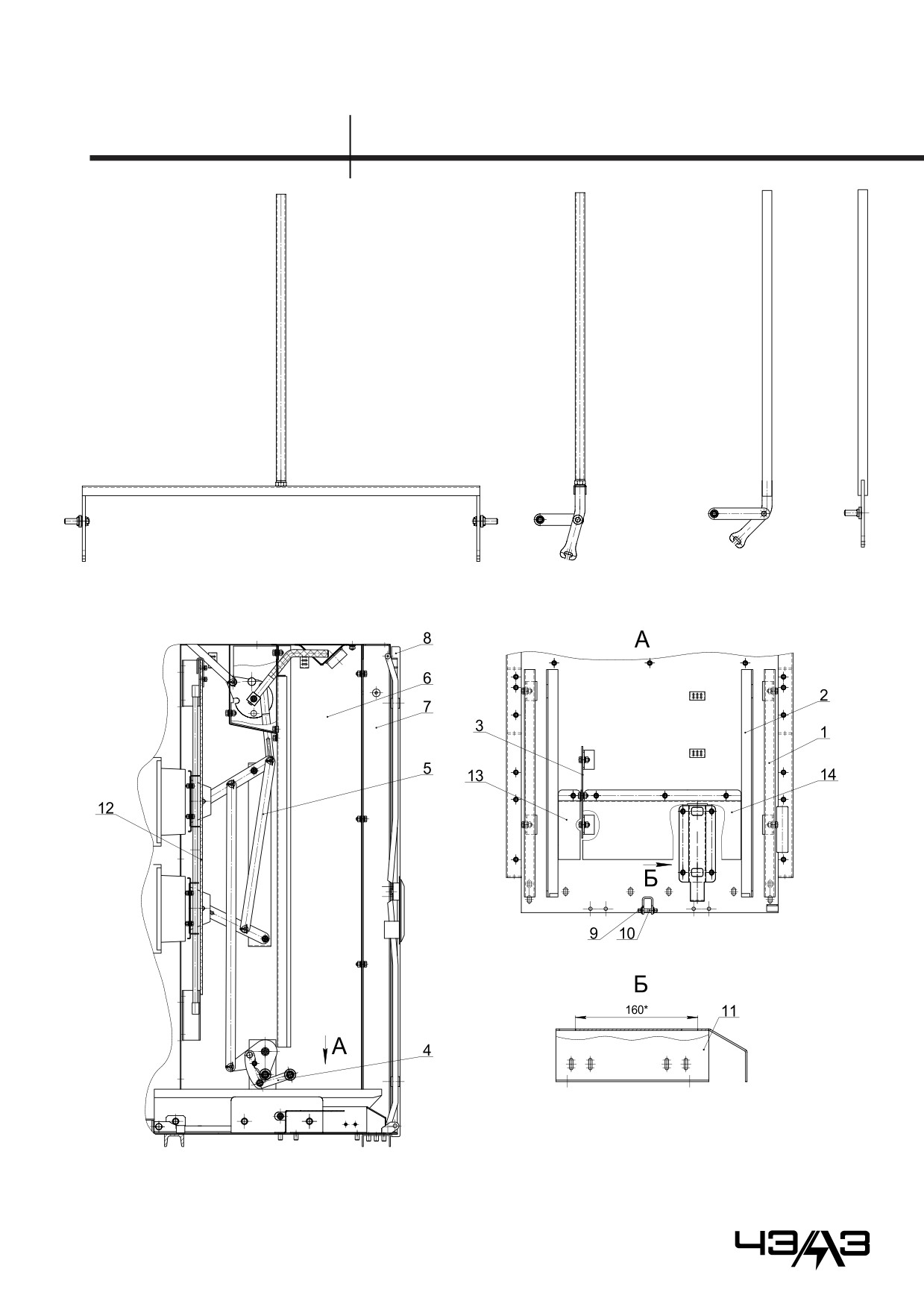

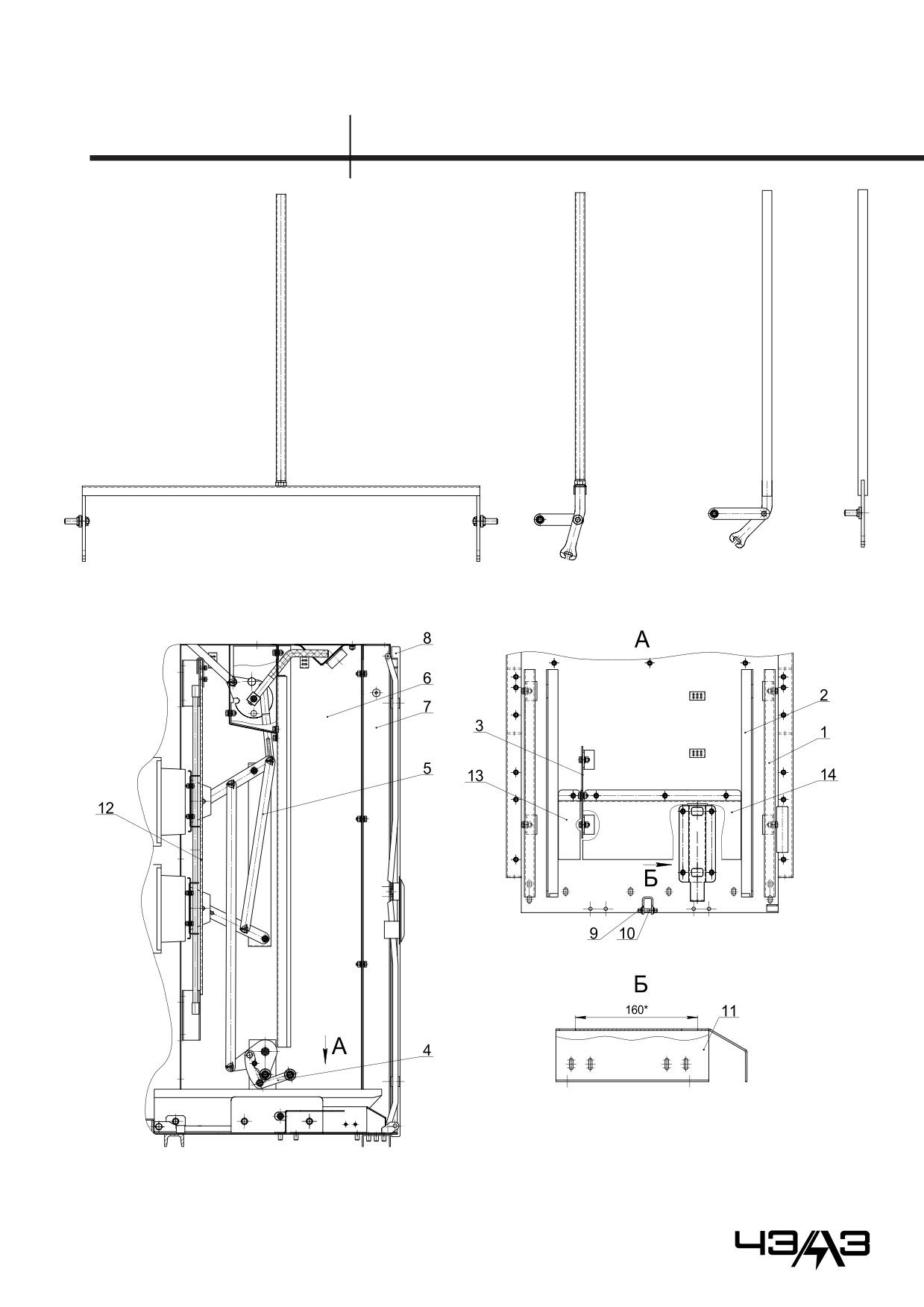

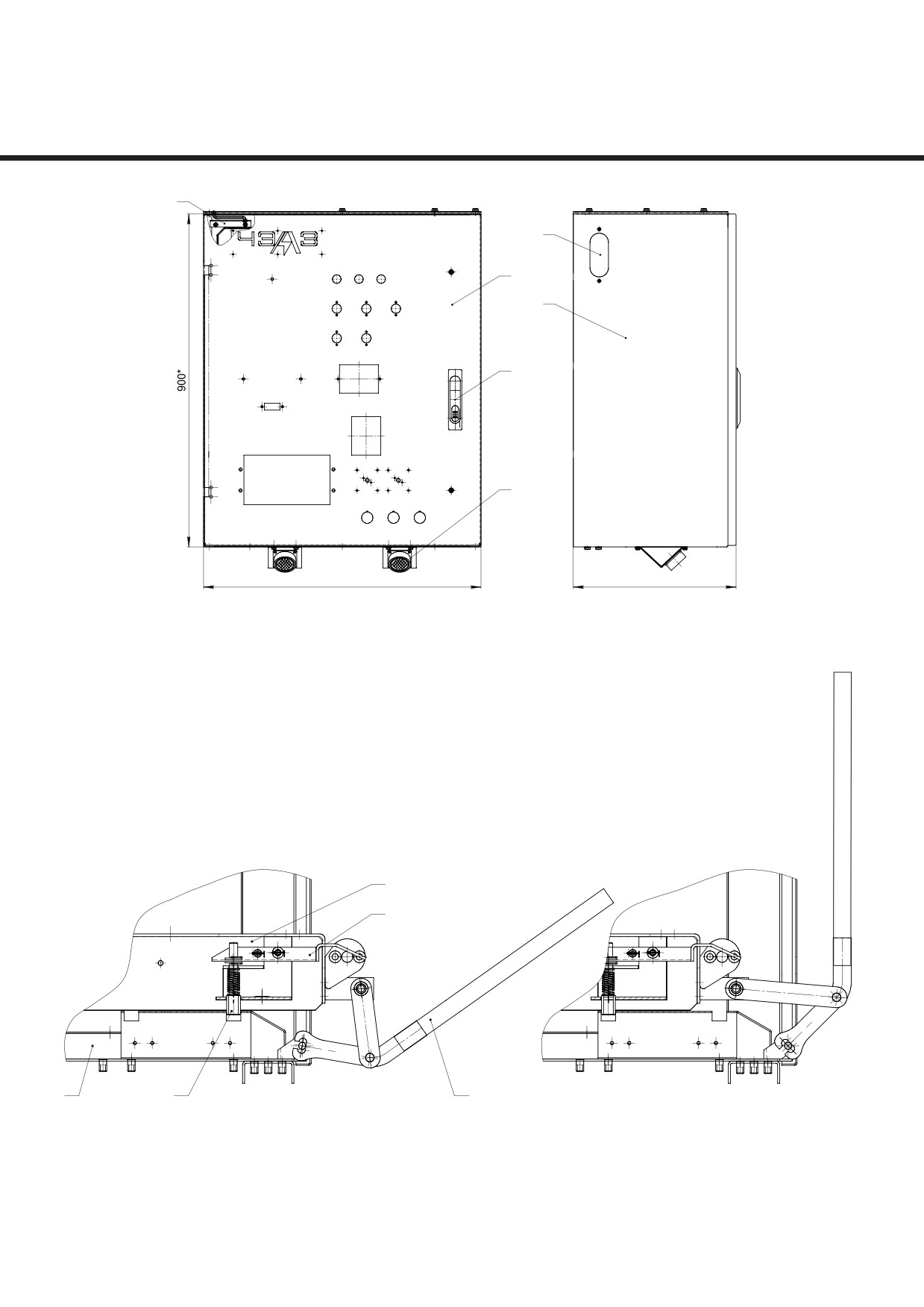

• рычаг для перемещения выкатного элемента из одного фиксированного положения в другое для шкафов на номи-
нальные токи до 1600 А (приложение В, рисунок В.9). Поставляется один на пять и менее шкафов, отправляемых по
одному заказу, или три штуки на подстанцию;
• рычаг для перемещения выкатного элемента из одного фиксированного положения в другое для шкафов на
номинальные токи от 1600 до 3150 А (приложение В, рисунок В.9). Поставляется один на пять и менее шкафов,
отправляемых по одному заказу, или три штуки на подстанцию;
• ключ для запирания и отпирания двери шкафа КРУ серии КНВ-10 и двери релейного шкафа. На каждый шкаф пос-
тавляется по два ключа;
• рукоятка съемная 7 (приложение В, рисунок В.14) для оперирования заземлителем линейных шин, поставляется в
количестве одной штуки на пять и менее шкафов;
• рукоятка съемная 9 (приложение В, рисунок В.17) для блокировки выкатного элемента, поставляется в количестве
одной штуки на пять и менее шкафов;
• перегородка изолирующая (приложение В, рисунок В.25), как дополнительное средство защиты при проведении про-
филактических и ремонтных работ в отсеке выкатного элемента. Поставляется одна на 20 и менее шкафов или две
на подстанцию.
1.3.5 Принадлежности и инструмент, необходимые для обслуживания выключателей, указаны в техническом описании
и инструкции по эксплуатации на эти аппараты.
1.4 Устройство и работа
1.4.1 Ниже приводится описание конструкции шкафов КРУ-ЧЭАЗ-63 с выключателем. Другие типы шкафов (с транс-
форматором напряжения, с разрядниками, с силовыми трансформаторами и др.) имеют аналогичную конструкцию и от-
личаются, в основном, только конструкцией выкатного элемента.

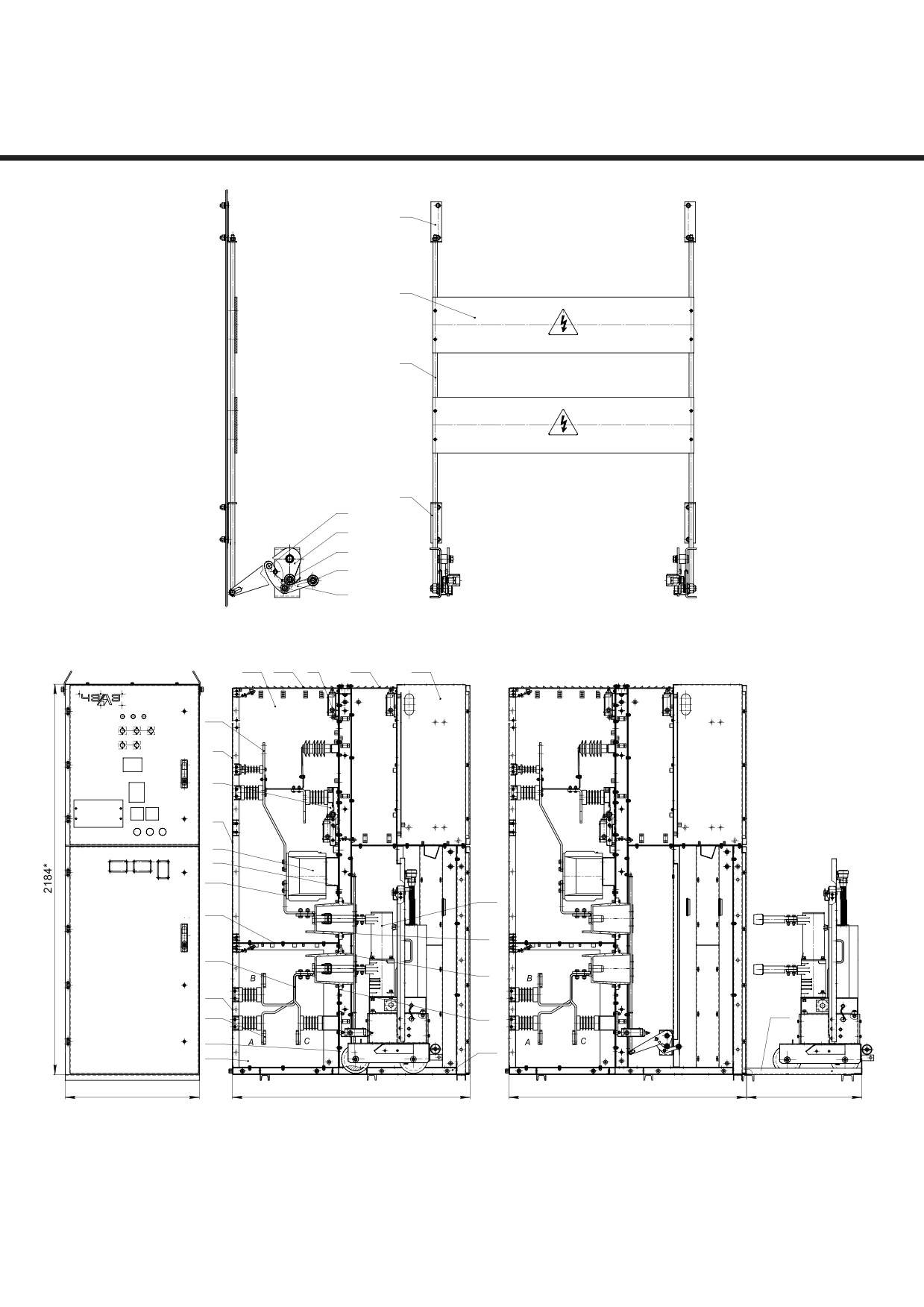

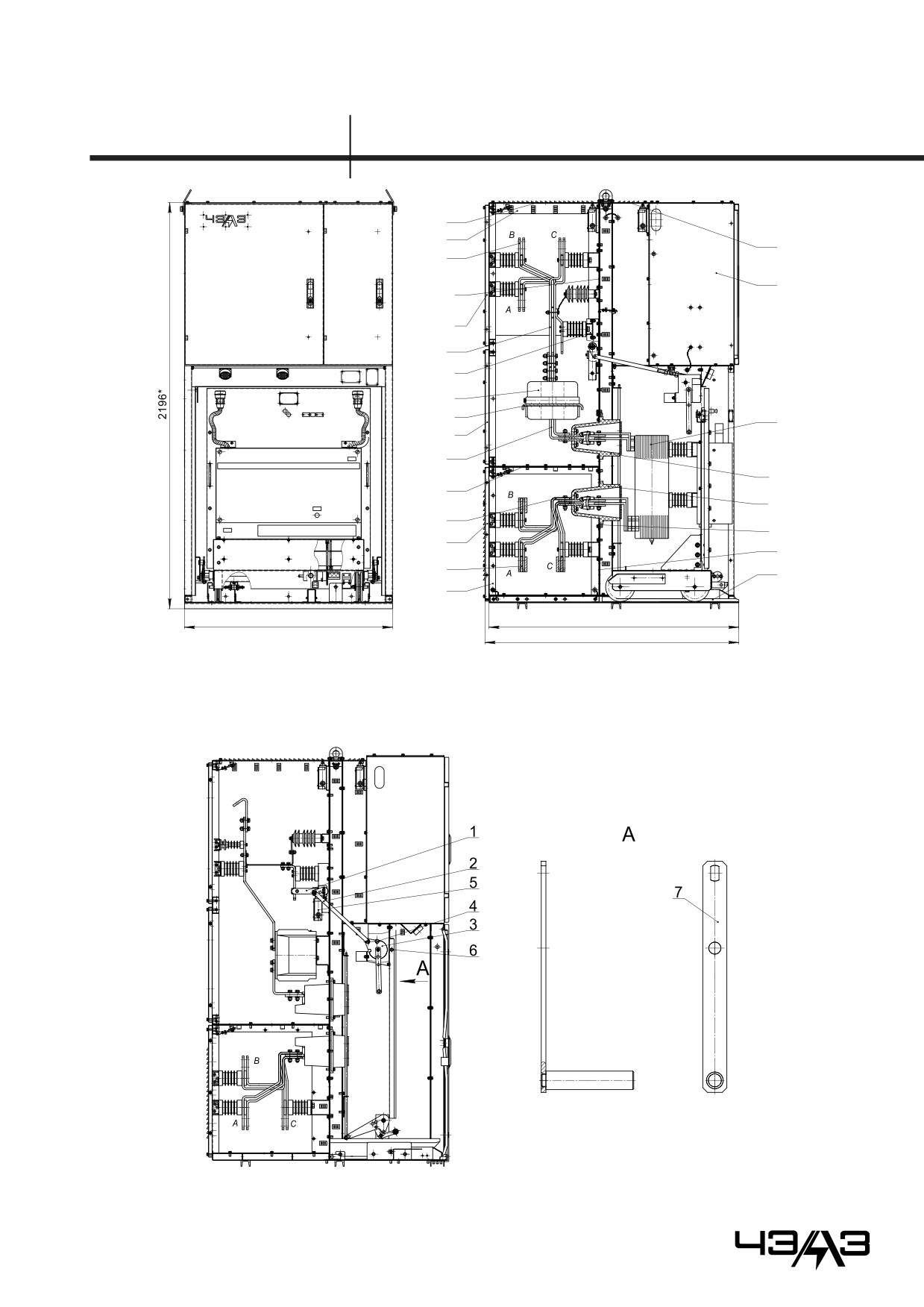

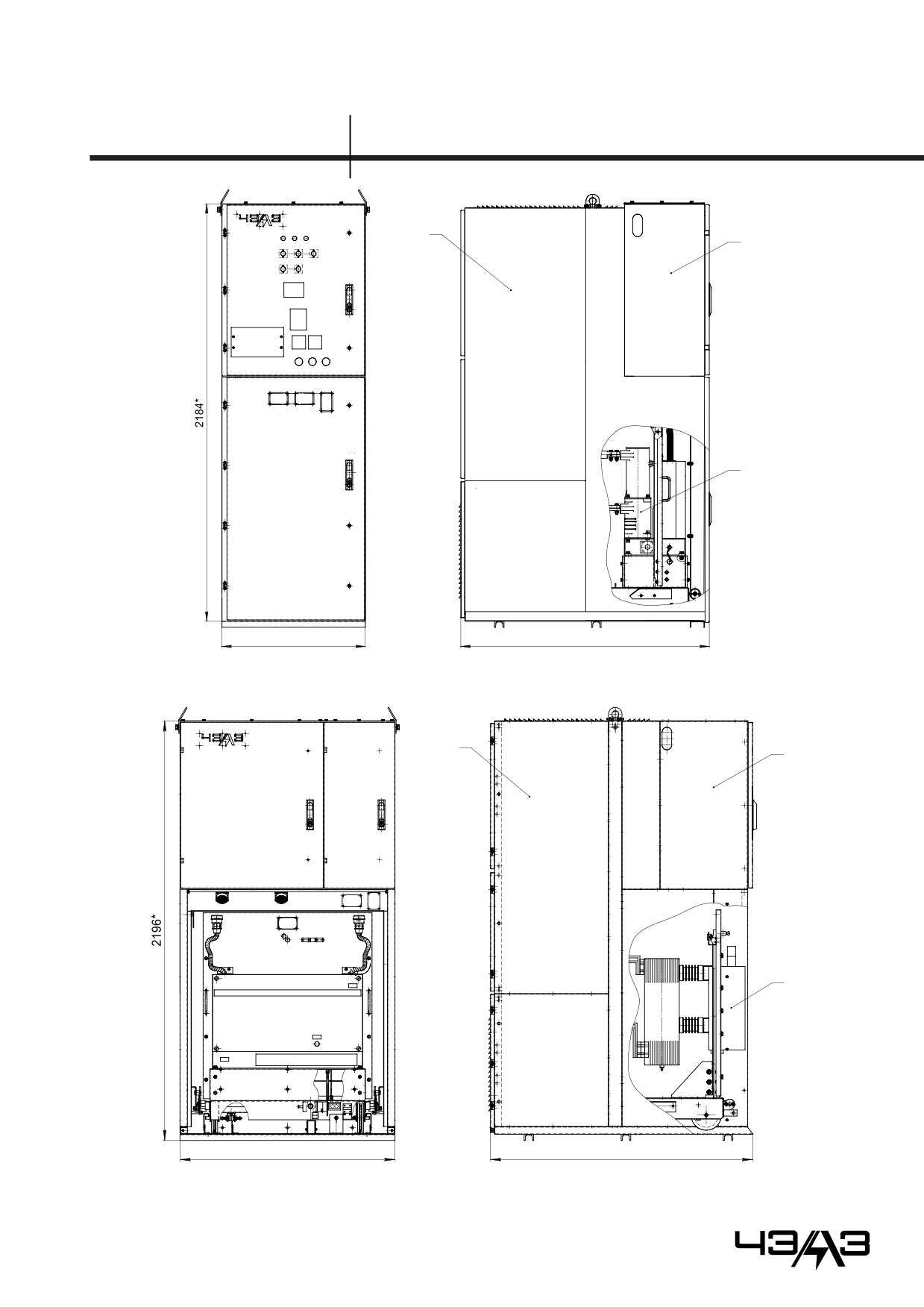

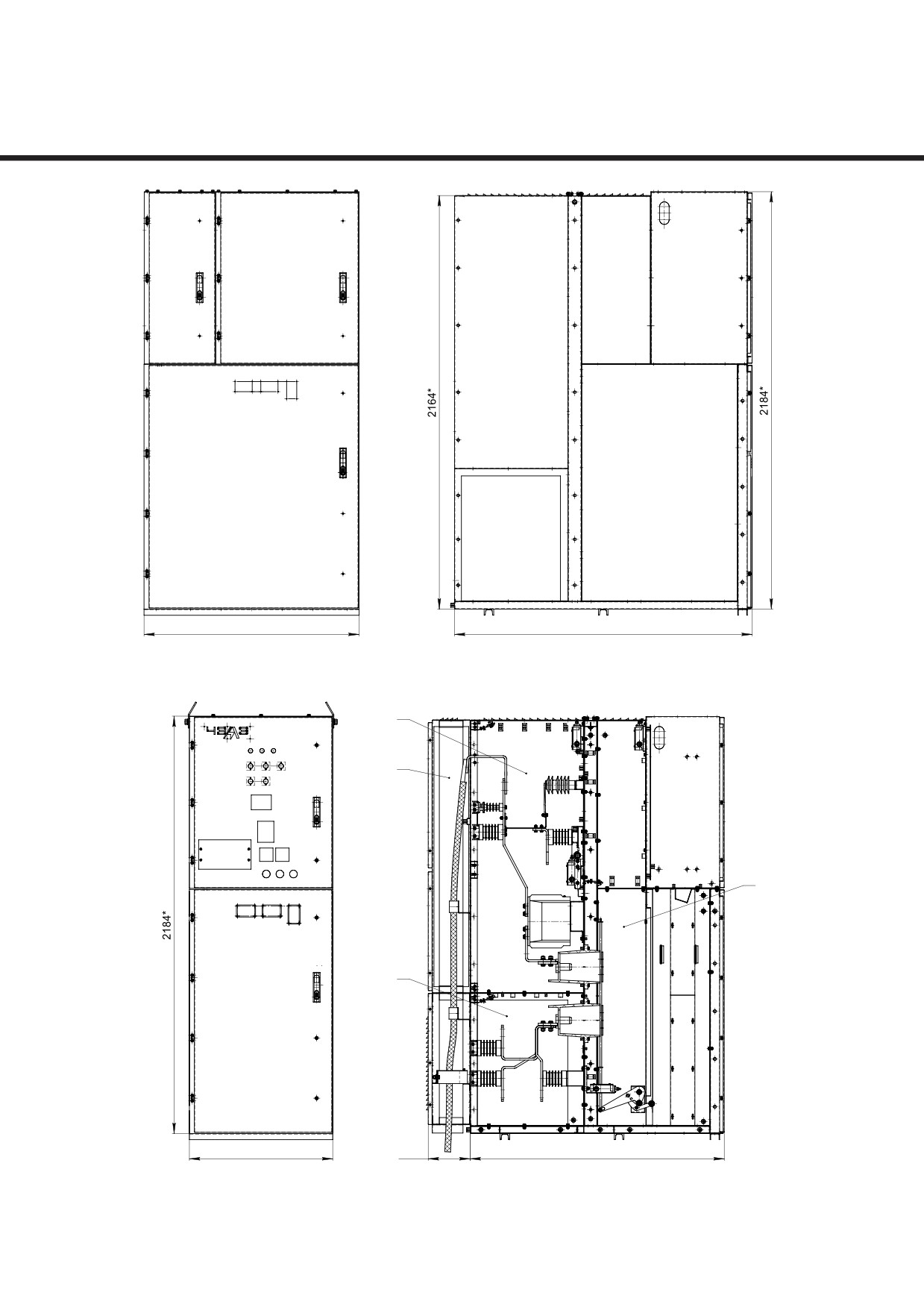

1.4.2 Шкаф КРУ-ЧЭАЗ-63 состоит из следующих основных сборочных единиц (приложение В, рисунки В.1; В.2; В.3; В.4; В.5):
• шкаф распределительный 1;
• выкатной элемент 2;
• шкаф релейный 3.
Схема автоматической частотной разгрузки (АЧР) размещается в отдельном навесном релейном шкафу. Аппаратура
АЧР может также размещаться в ненасыщенном аппаратурой распределительном шкафу.

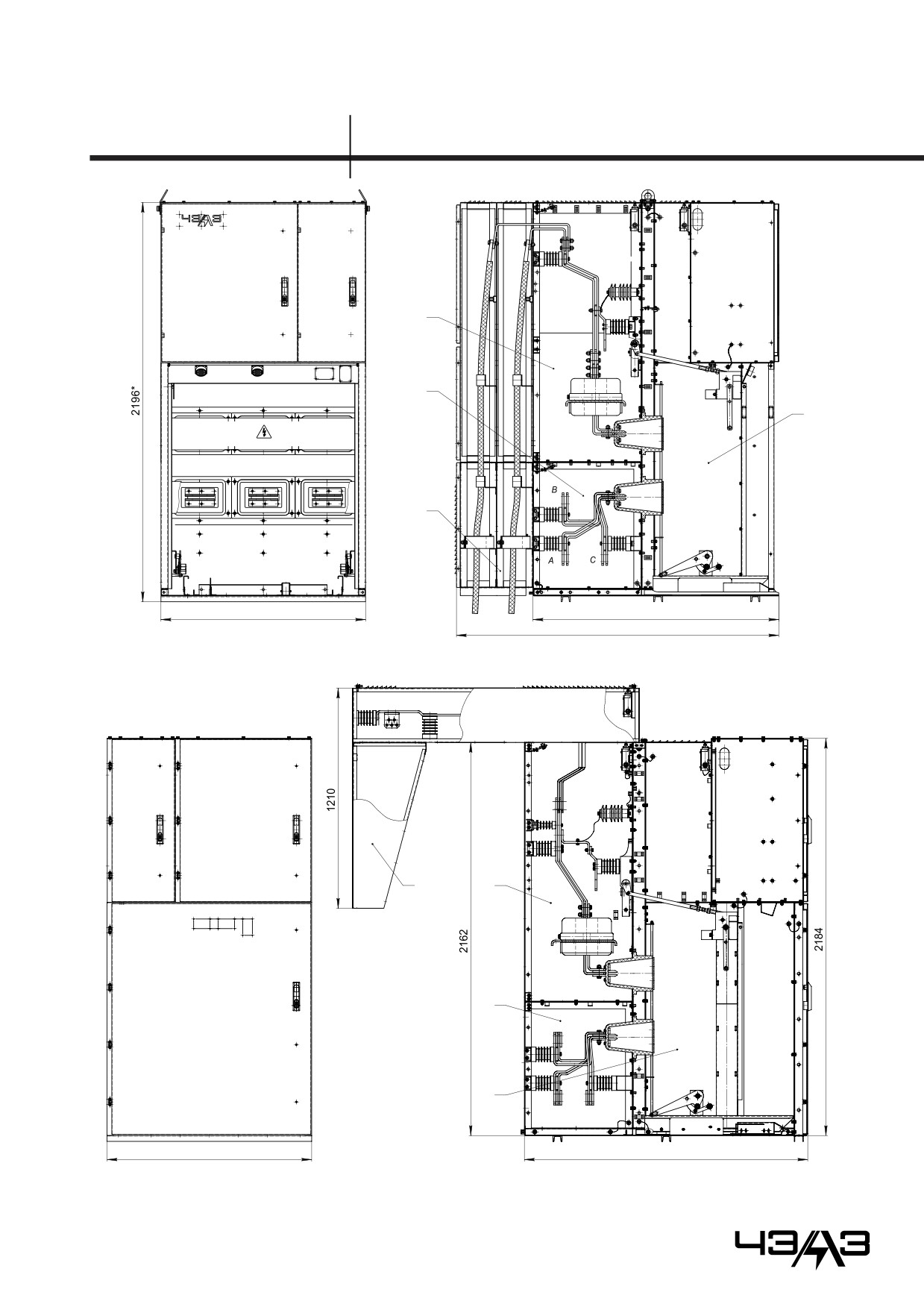

1.4.3 Шкаф распределительный (приложение В, рисунки В.4; В.5, В.6) представляет собой сборную жесткую металли-
ческую конструкцию, разделенную глухими металлическими и изоляционными перегородками на отсеки:
4
• отсек выкатного элемента (выключателя) 1;
• отсек линейных шин 2;
• отсек сборных шин 3;
• короб для подсоединения кабелей 4.
1.4.4 Релейный шкаф, в котором размещены аппараты управления, защиты и сигнализации, приборы учета и измере-
ния, представляет собой сварную металлическую конструкцию с дверью (приложение В, рисунок В.7).
1.4.5 В качестве выдвижных элементов в шкафах КРУ-ЧЭАЗ-63 могут быть:
• выключатели маломасляные: ВКЭ-10, ВМПЭ-10;
• выключатели вакуумные: ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВБКЭ-10, 3АН “Сименс”, Evolis “Мерлин Жерен“;
• выключатели элегазовые LF1;
• другие типы выключателей по требованию заказчика;
• тележки с трансформаторами напряжения и разрядниками;
• тележки с высоковольтными предохранителями;
• тележки с разъединяющими контактами.
1.4.6 Выкатной элемент 3 (приложение В, рисунок В.8) может занимать в отсеке два фиксированных положения отно-
сительно корпуса: рабочее и контрольное, и перемещается внутри отсека по направляющим рельсам с помощью рычага
5 из контрольного положения в рабочее и наоборот.
1.4.7 В рабочем положении главные и вспомогательные цепи шкафа КРУ-ЧЭАЗ-63 замкнуты, выкатной элемент на-
ходится в пределах корпуса шкафа в фиксированном положении.
1.4.8 В контрольном положении главные цепи шкафа разомкнуты, а вспомогательные замкнуты (допускается размы-
кание вспомогательных цепей), выкатной элемент находится в пределах корпуса шкафа в фиксированном положении.
1.4.9 В ремонтном положении главные и вспомогательные цепи шкафа разомкнуты, выкатной элемент находится вне
корпуса шкафа.
1.4.10 Сборные шины и отпайки от них, а также линейные шины с отпайками изготавливаются из медных и алюминие-
вых шин со скругленными краями.
1.4.11 Шкафы КРУ-ЧЭАЗ-63 на все номинальные токи стыкуются по сборным шинам непосредственно между собой без
переходных элементов.
1.4.12 Шкафы КРУ-ЧЭАЗ-63 имеют фасадную поворотную дверь(кроме шкафов в бездверном варианте).
1.4.13 Трансформаторы собственных нужд могут иметь стационарное исполнение в шкафах КРУ-ЧЭАЗ-63, могут уста-
навливаться на выкатные элементы.
1.4.14 Шкафы КРУ изготавливаются в двух исполнениях: с изолированными шинами и неизолированными шинами (за
исключением сложных схем главных цепей). Места сочленения шин могут закрываться изоляционными коробами.
1.5 Описание и работа составных частей фидерных и вводных шкафов
1.5.1 Отсек выкатного элемента
1.5.1.1 Отсек выкатного элемента (приложение В, рисунок В.10) предназначен для размещения в нем выкатного эле-
мента. Отсек образован боковыми стенками 6 , фасадной дверью 8, рамой 7 и от токоведущих частей других отсеков отде-
лен металлическими перегородками , в том числе шторочным механизмом 5. В нижней части отсек имеет сплошное дно.
1.5.1.2 В отсеке выкатного элемента размещены приспособления и механизмы, обеспечивающие правильное функци-
онирование выкатного элемента в шкафу, в том числе:
• направляющие 1 - для предотвращения опрокидывания выкатного элемента;
• рельсы 2;
• шина заземляющая 3 - для заземления выкатного элемента;
• механизм шторочный 5 с блокировкой шторок 4;
• кронштейн 9 с осью 10 служит упором рычага вкатывания при перемещении выкатного элемента между фиксирован-
ными положениями;
• фиксатор 11 для фиксирования выкатного элемента в рабочем или контрольном положениях;
• кожуха 13 и 14 для дополнительной изоляции отсека выкатного элемента.
1.5.1.3 В верхней части отсек закрыт поворотным клапаном с жалюзи для выхода перегретого воздуха из отсека и
сбрасывания избыточного давления, появляющегося при возникновении в отсеке аварийного короткого замыкания и для
переключения при этом конечного выключателя (срабатывания дуговой защиты).
1.5.2 Отсек линейных шин
1.5.2.1 Отсек линейных шин (приложение В, рисунки В.12; В.13) образован перегородкой 2, боковыми стенками 10 и
боковинами 8 и 9.
1.5.2.2 В отсеке линейных шин размещены шины линейные 22, 23 с отпайками 24, которые через трансформаторы
тока и контакты проходят в отсек выкатного элемента через изоляционные втулки.
1.5.2.3 Трансформаторы тока 4 устанавливаются на пластине 1, а втулки изоляционные 5 - на металлической опоре.
Пластина и опора являются жестким основанием и одновременно локализирующими перегородками между отсеком вы-
катного элемента и отсеком линейных шин.
1.5.2.4 В зависимости от схемы главных цепей в отсеке линейных шин устанавливаются до трех трансформаторов
тока.
1.5.2.5 В отсеке линейных шин также установлен заземлитель 3, принцип работы которого описан в 1.6.
1.5.2.6 Для возможности обслуживания отсека линейных шин боковины 8 и 9 выполнены съемными.
1.5.2.7 Сверху отсек закрыт открывающимся клапаном 18 с жалюзи.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
5
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
1
1.5.3 Отсек сборных шин
1.5.3.1 Отсек сборных шин (приложение В, рисунки В.12; В.13) отделяется от отсека линейных шин перегородкой 11.
1.5.3.3 В отсеках сборных шин размещены шины сборные 20, 21 контакты и втулки изоляционные проходные 6.
1.5.3.4 Спереди отсек закрыт металлической перегородкой 14, по бокам стенками 13, сзади крышкой 12. Через изоля-
ционные втулки 6, укрепленные на металлической опоре 7, контакты отпаек сборных шин 21 проходят в отсек выкатного
элемента.
1.5.3.5 Сборные шины крепятся на опорных изоляторах.
1.6 Заземление шин
1.6.1 Заземлитель линейных шин 1 показан на рисунке В.15 приложения В.
Заземление шин в шкафах КРУ-ЧЭАЗ-63 осуществляется съемной рукояткой 7 (приложение В, рисунок В.14). Опора 3
связана с приводным валом заземлителя 1 через тягу 2 и пластину для подсоединения тяги заземлителя.
Включение заземляющего разъединителя производится поворотом рукоятки 7 против часовой стрелки (приложение В,
рисунок В.14). При этом заземляющие ножи 2, вращаясь вместе с валом заземлителя 4, заходят на неподвижные контакты 3
(приложение В, рисунок В.15), образуя заземляющий контур.
Оперирование ножами заземлителя возможно только в том случае, когда выкатной элемент полностью выведен из
шкафа КРУ и становится возможной установка съемной рукоятки 7.
На заземлителе установлен конечный выключатель 5 типа ВП-19, с помощью которого подается сигнал о том, что
заземлитель отключен.
1.6.2 В шкафах КРУ-ЧЭАЗ-63, оборудованных заземлителями линейных шин, выполняется блокировка, запрещающая:
• вкатывание выкатного элемента в рабочее положение при включенном положении заземлителя;
• включение заземлителя в том случае, когда выкатной элемент находится в рабочем положении.
1.7 Шторочный механизм
1.7.1 На рисунке В.11 приложения В показан шторочный механизм в шкафу КРУ-ЧЭАЗ-63.
На основании выкатного элемента (приложение В, рисунок В.16) имеется скоба 8, служащая для открывания штороч-
ного механизма. При вкатывании выкатного элемента в шкаф КРУ скоба 8, взаимодействуя сначала с роликом 1 рычага 7
(приложение В, рисунок В.11), а затем с роликом 2, посредством рычага 6 и тяги 4 поднимает шторки 3.
1.7.2 Движение верхней и нижней шторок при открывании происходит одновременно и до тех пор, пока ролик перека-
тывается по наклонному участку скобы выкатного элемента.
В открытом положении шторки удерживаются до тех пор, пока ролик перекатывается по горизонтальному участку скобы
выкатного элемента.
1.7.3 При выкатывании выкатного элемента из шкафа шторки автоматически опускаются и закрывают входные отвер-
стия изоляционных втулок.
В закрытом положении шторочного механизма имеется возможность блокировать их навесным замком, через отверс-
тие для навесного замка 5.
1.8 Выкатные элементы шкафов КРУ
1.8.1 Выкатные элементы шкафов КРУ-ЧЭАЗ-63 представляют собой жесткие каркасные конструкции на катках, на
которых устанавливаются различные аппараты в зависимости от типа шкафа (трансформаторы напряжения, предохрани-
тели, разрядники, розетки разъемных контактных соединений), а также выключатели высоковольтные.

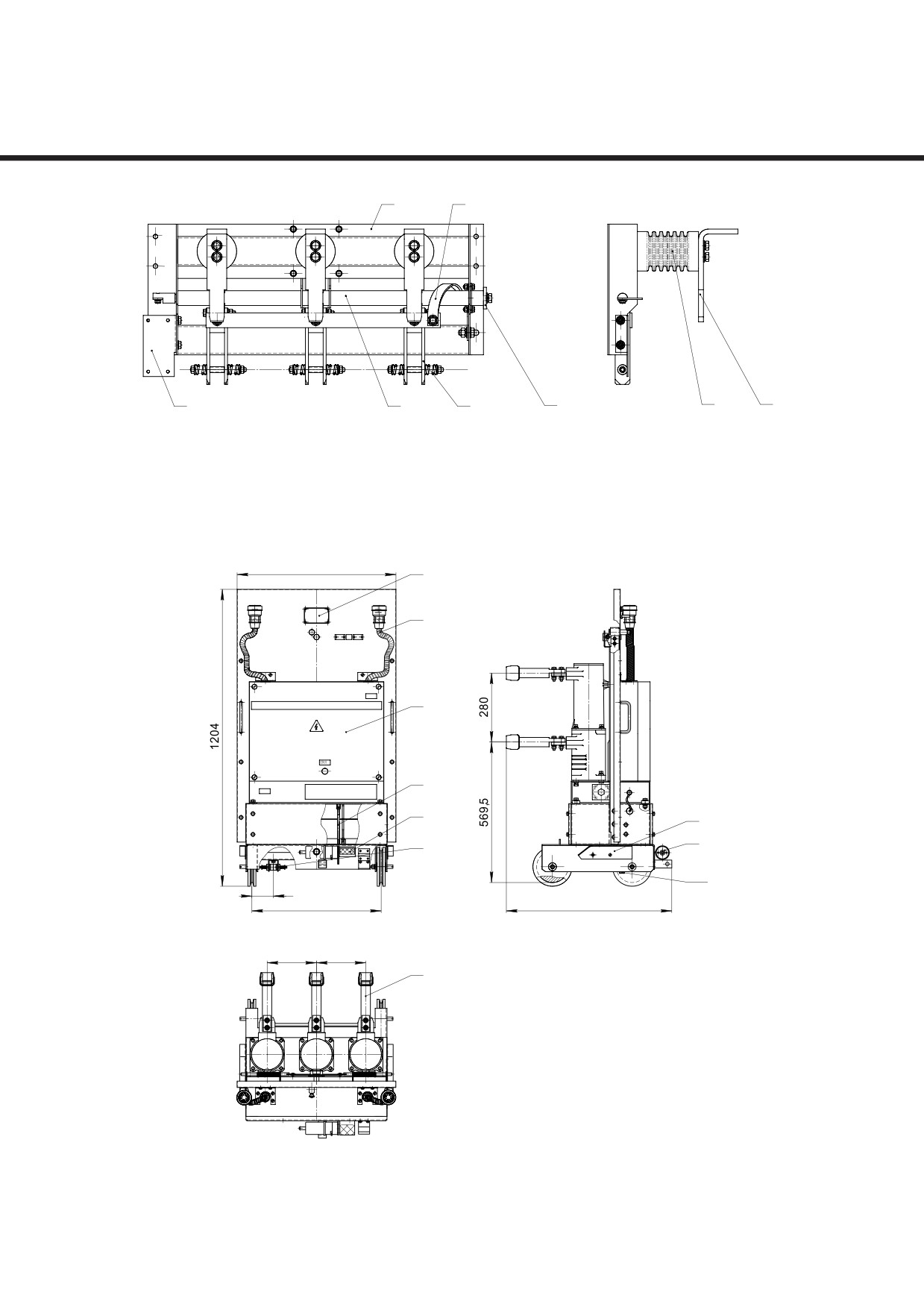

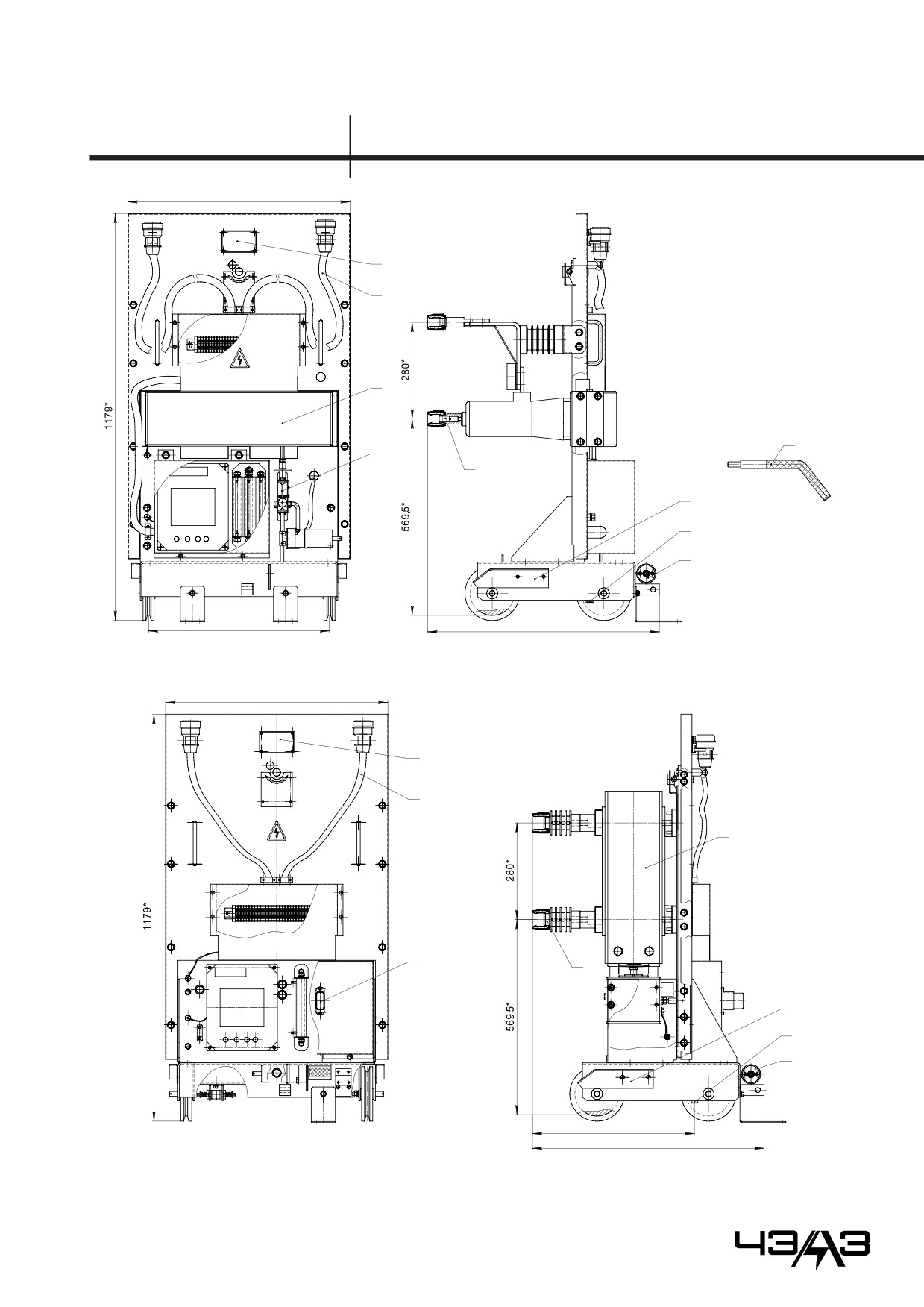

1.8.2 Некоторые типоисполнения выкатных элементов представлены на рисунке В.16; В.17; В.18; В.19, В.20 приложения В.
1.8.3 Выкатной элемент в шкафу КРУ-ЧЭАЗ-63 имеет два фиксированных положения: рабочее и контрольное.
В рабочем положении выкатной элемент находится в корпусе шкафа, главные и вспомогательные цепи замкнуты.
В контрольном положении выкатной элемент находится в корпусе шкафа, главные цепи при этом разомкнуты, ножи и
розетки разъемных контактных соединений находятся на безопасном (в отношении электрического пробоя) расстоянии
друг от друга. Вспомогательные цепи при этом замкнуты, штепсельные розетки вспомогательных цепей находятся в соч-
лененном состоянии (возможно расчленение штепсельного разъема в случае необходимости).
Фиксация выкатного элемента в шкафу (в рабочем или контрольном положениях) осуществляется с помощью штока
10, связанного с педалью 5 (рисунок В.16). Вкатывание выкатного элемента в шкаф (в контрольное положение) осущест-
вляется вручную, а перемещение его из контрольного положения в рабочее и обратно - с помощью рычага. Вывести
выкатной элемента из любого фиксированного положения в шкафу возможно только при нажатии на педаль 5.
Для предотвращения выкатывания выкатного элемента с высоковольтным выключателем, шинным разъединителем и
предохранителями под нагрузкой педаль блокируется электромагнитным блок - замком 7. Для обеспечения электрического
контакта выкатного элемента с корпусом шкафа на выдвижном элементе устанавливается узел заземления 6 (приложение В,
рисунок В.16), состоящий из двух независимо подпружиненных ламелей, скользящих по шине, установленной на дне шкафа КРУ.
1.8.4 Установленный на дне шкафа, в корпусе фиксатора микропереключатель МП-1109 сигнализирует о положении выкат-
ного элемента в шкафу, который визуально можно проследить на экране индикатора в релейном шкафу. При заказе потребите-
лем блок - замка электромагнитной блокировки 7 (приложение В, рисунок В.16), он устанавливается на специальном кронштейне
основания выкатного элемента. Механизм блокировки позволяет осуществлять перемещение выкатного элемента между фикси-
рованными положениями только при отключенном выдвижном или секционном выключателях.
Микропереключатели МП-1109 и индикатор БИМ-01 устанавливаются по требованию заказчика.
1.8.5 Описания конструкций выключателей приводятся в инструкциях на эти выключатели.
1.9 Блокировки в шкафах КРУ
6
1.9.1 Шкафы КРУ оборудованы блокировками, запрещающими:
• перемещение выкатного элемента из рабочего положения в контрольное и обратно при включенном выключателе;
• включение выключателя в промежуточном между рабочим и контрольным положениями выкатного элемента;
• оперирование разъединителем, находящимся в рядом стоящем шкафу, в промежуточном положении выкатного
элемента;
• включение заземлителя при включенном выключателе;
• включение выключателя при включенных ножах заземлителя.
Электромагнитная блокировка состоит из блокировочных замков типа ЗБ-1М и электромагнитного ключа типа КЭ3-1М.
1.9.2 Цепи вспомогательных соединений выкатного элемента релейного шкафа соединяются между собой гибкой свя-
зью со штепсельным разъемом. Для защиты проводов гибкой связи от механических повреждений применен металличес-
кий рукав.
1.9.3 Штепсельный разъем состоит из двух частей: неподвижной части - розетки, установленной в релейном шкафу и
подвижной - вилки, которая находится на конце гибкой связи, закрепленной на выдвижном элементе.
1.10 Релейный шкаф
1.10.1 Релейный шкаф (приложение В, рисунок В.7) состоит из сварного каркаса 1 с дверью 2, внутри которого разме-
щается релейная аппаратура заднего присоединения.
1.10.2 На двери 2 релейного шкафа устанавливаются счетчики электрической энергии , реле указательные , ампер-
метр, вольтметр, сигнальные лампы, ключи управления, кнопки и переключатели оперативных цепей, МПУ, по требованию
заказчика - блок индикации.
1.10.3 В релейных шкафах КРУ-ЧЭАЗ-63 предусмотрен подогрев шкафа. Для этой цели устанавливаются обогреватели.
1.10.4 На задней стенке релейного шкафа установлен блок зажимов, к которым подключаются магистральные шинки
вспомогательных цепей, проходящие транзитом через окно 3 в релейном шкафу.
1.10.5 На дне релейного шкафа размещены два блока зажимов. При необходимости на задней стенке устанавливается
дополнительный ряд зажимов.
1.10.6 Схема шкафа с низковольтной аппаратурой собственных нужд для подстанций промышленных предприятий
размещается в отдельном шкафу, стоящем в общем ряду КРУ. В этом шкафу находится аппаратура аварийного включения
резерва собственных нужд и шинки собственных нужд на напряжение 220 В, автоматические выключатели собственных
нужд, цепи контроля изоляции, устройство сигнализации о замыкании на землю.
1.11 Шкафы токопроводов
1.11.1 Шкафы токопроводов применяются для соединения линейных шин противостоящих секций шкафов КРУ, а также
для ввода в шкафы КРУ. Шкафы токопроводов поставляются комплектно со шкафами КРУ, если их поставка предусмот-
рена заказом.
1.11.2 Шкаф шинной перемычки для соединений линейных шин (приложение В, рисунок В.21) состоит из двух угловых
секций 3 и 8, которые крепятся болтами к стойкам шкафов КРУ, и средних секций 4, 5, 6, 7, устанавливаемой между угло-
выми секциями.
Угловые секции представляют собой Г-образные стальные короба, на стенках которых установлены опорные изолято-
ры с шинодержателями и токоведущие шины.
Средняя секция представляет собой стальной прямоугольный короб, длина которого зависит от расстояния между
шкафами в секции.
1.11.3 При необходимости в шкафах токопроводов может выполняться перефазировка шин. Доступ к шинам обеспечи-
вается после снятия съемных крышек 9 - 14.

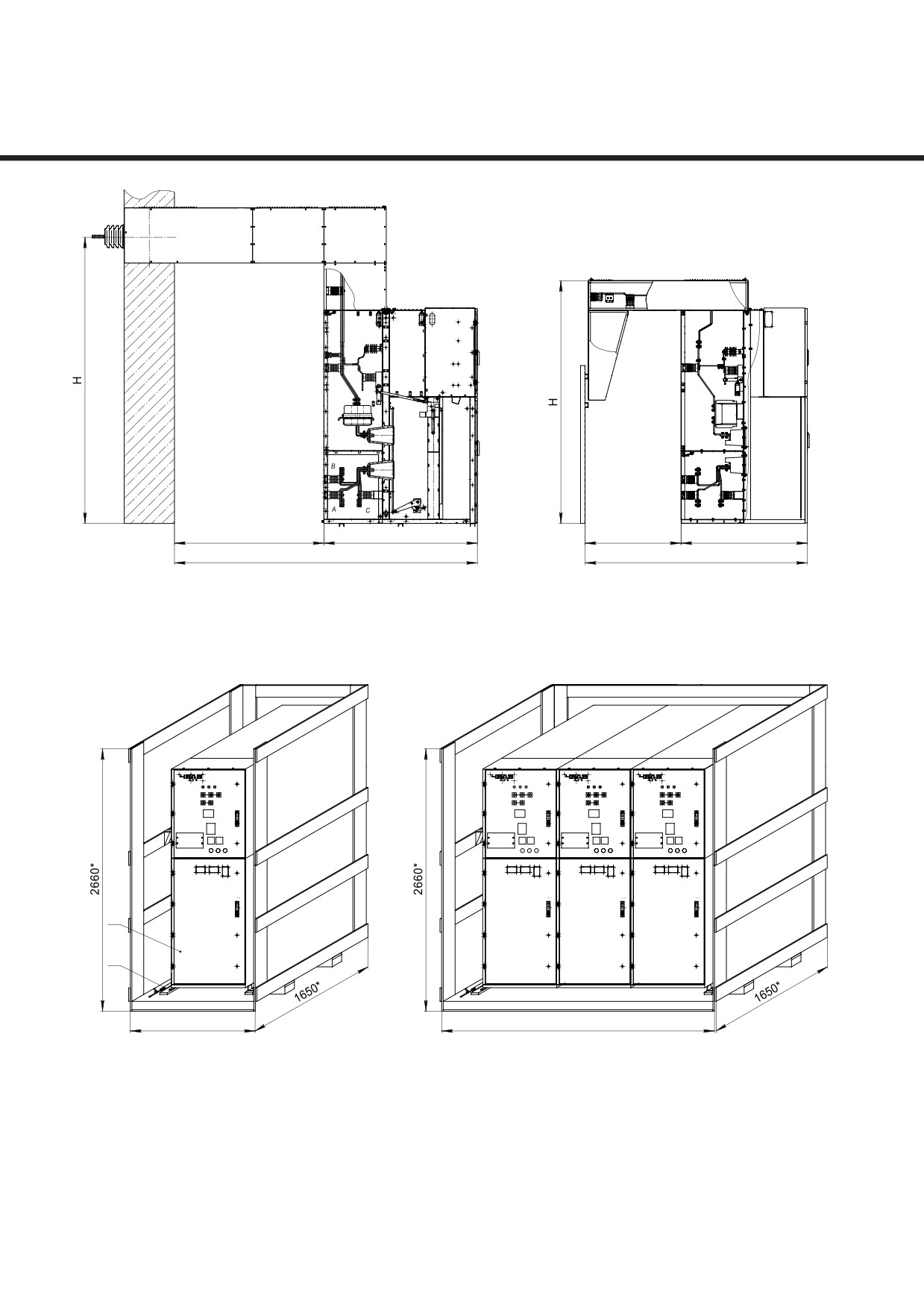

1.11.4 Шкафы шинного ввода (приложение В, рисунки В.22; В.23) представляют собой Г-образный стальной короб, на
стенках которого устанавливаются опорные изоляторы с шинодержателями и токоведущие шины. При необходимости в
шкафах выполняется перефазировка шин.
1.12 Устройство и работа составных частей шкафа с трансформаторами собственных нужд типа ТСКС 40/145
1.12.1 Шкафы с трансформаторами собственных нужд (ТСН), согласно схемам главных цепей имеют следующие конс-
труктивные исполнения:
1.12.1.1 Шкафы со стационарным ТСН:
а) без линейных шин;
б) с линейными шинами;
в) ввод на ТСН сверху шкафа КРУ
1.12.1.2 Шкафы с ТСН на выкатном элементе.
На рисунке В.19 приложения В (вид Г) показан выкатной элемент с трансформатором собственных нужд ТСКС-40. Все
блокировки действующие в шкафу КРУ-ЧЭАЗ-63 действуют и в шкафу с ТСН.
1.12.2 Шкаф с стационарным ТСН снабжен следующими блокировками, запрещающими:
• открыть дверь шкафа при включенном выключателе;
• включить выключатель при открытой двери шкафа.
1.13 Маркировка и пломбирование
1.13.1 Шкафы КРУ должны иметь табличку по ГОСТ 12971, содержащую следующие данные:
• товарный знак предприятия;
• условное наименование изделия;
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
7
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
1
• номинальное напряжение в киловольтах;
• номинальный ток в амперах;
• степень защиты по ГОСТ 14254;
• масса в килограммах;
• дата выпуска (год);
• обозначение настоящих технических условий.
1.13.1.1 Табличка для КРУ, поставляемых на экспорт, должна иметь дополнительно надпись “Сделано в России”. Товар-
ный знак и обозначение технических условий не наносятся.
1.13.2 Способ нанесения надписей на табличках и материал табличек должны обеспечивать ясность надписей на все
время эксплуатации КРУ.
Табличка должна устанавливаться на фасаде КРУ в удобном для чтения месте.
1.13.3 Порядковый номер шкафа должен указываться согласно опросному листу с фасадной и тыльной стороны.
1.13.4 На фасаде должно быть предусмотрено место для нанесения надписей, указывающих назначение шкафа.
1.13.5 Транспортная маркировка - по ГОСТ 14192, при этом на упаковке, кроме основных и дополнительных надписей
должны быть нанесены:
• информационные надписи: масса и габаритные размеры;
• манипуляционные знаки: «Хрупкое. Осторожно», «Верх», «Место страховки», «Центр тяжести».
1.13.6 Транспортная маркировка КРУ, поставляемых на экспорт, должна быть нанесена по образцу и на языке, огово-
ренном в контракте.
1.14 Упаковка
1.14.1 КРУ должны быть упакованы в ящики типов II-2, III-3 по ГОСТ 10198 и закреплены в соответствии с требованиями
ГОСТ 23216. Масса ящиков с грузом не более 10 000 кг.
1.14.2 Частичная консервация деталей и узлов КРУ должна производиться смазкой по чертежам, разработанным заво-
дом - изготовителем КРУ а соответствии с требованиями ГОСТ 23216 и ГОСТ 9.014. Консервация КРУ по группе изделий
III-2 - по ГОСТ 9.014.
1.14.3 В каждое грузовое место должен быть вложен упаковочный лист с перечнем упакованных составных элементов КРУ.
1.14.4 Упаковка технической и сопроводительной документации должна производиться в соответствии с требованиями
ГОСТ 23216.
1.14.5 Упаковка КРУ, поставляемых на экспорт, должна производиться в соответствии с требованиями Единого техни-
ческого руководства “Упаковка экспортных грузов”, с учетом дополнительных требований, которые могут быть регламен-
тированы контрактом.
1.14.6 Упаковка КРУ, отправляемых в районы Крайнего Севера и труднодоступные районы, должна производиться в
соответствии с требованиями ГОСТ 15846.
8
2.1 Меры безопасности
2.1.1 Меры безопасности при монтаже
2.1.1.1 Погрузочно-разгрузочные и монтажные работы со шкафами КРУ-ЧЭАЗ-63 должны проводиться с соблюдением
общих правил техники безопасности.
2.1.1.2 Во избежание поражения электрическим током при монтаже шкафов КРУ, шкафы КРУ и шины на время свароч-
ных работ должны быть заземлены на общий контур заземления.
2.1.1.3 Закладные швеллера должны быть надежно заземлены.
2.1.1.4 При монтаже концевых разделок силовых и контрольных кабелей жилы кабелей, на которые может быть подано на-
пряжение с питающей стороны, должны быть отсоединены и заземлены для предупреждения ошибочной подачи напряжения.
2.1.2 Меры безопасности при эксплуатации
2.1.2.1 При эксплуатации шкафов КРУ-ЧЭАЗ-63 должны соблюдаться «Правила техники безопасности при эксплуата-
ции электрических станций и подстанций».
2.1.2.2 Для обслуживания и эксплуатации КРУ допускается специально обученный персонал, имеющий соответству-
ющую группу по технике безопасности, четко представляющий назначение и взаимодействие шкафов КРУ и изучивший
настоящее руководство.
2.1.2.3 ЗАПРЕЩАЕТСЯ без снятия напряжения с шин и их заземления проникать в высоковольтные отсеки шкафов КРУ
и производить какие-либо работы.
2.1.2.4 Перед началом проведения профилактических и ремонтных работ в отсеке выключателя, в том числе при
замене трансформаторов тока, необходимо проверить состояние изоляционных втулок и шторок. После этого в шкафах
на номинальные токи до 1600 А должна быть установлена и закреплена изолирующая перегородка 12 (приложение В,
рисунок В.10).
2.1.2.5 Перегородка изолирующая (приложение В, рисунок В.25) поставляется в ЗИП в качестве инвентарной вместе со
шкафами. Она является дополнительным защитным средством и в процессе эксплуатации должна подвергаться периоди-
ческим высоковольтным испытаниям. Нормы и сроки электрических испытаний - согласно «Нормам техники безопасности
при эксплуатации электроустановок потребителей».
2.1.2.6 При регламентных высоковольтных испытаниях шкафов КРУ, высоковольтных кабелей и сборных шин необхо-
димо фиксировать одновременно и электрическую прочность изоляционных деталей. При этом кенотронирование кабелей
следует производить без отсоединения от линейных шин шкафа.
2.1.2.7 При профилактических и ремонтных работах в отсеках выключателя, в том числе при замене трансформаторов
тока в отсеке линейных шин, опора 7 с втулками 5 и 6 (приложение В, рисунок В.12) и шторки в шкафах на номинальные
токи до 1600 А должны быть закрыты инвентарной изолирующей перегородкой (приложение В, рисунок В.25), поставляе-
мой в комплекте со шкафами КРУ.
2.1.2.8 Работы в отсеке линейных шин разрешается производить при отсутствии напряжения на разъемных контактах.
2.1.2.9 Работы на оборудовании, расположенном на выдвижном элементе, производить только в ремонтном положении.
2.1.2.10 Работы в отсеке выкатного элемента производить только при запертых на навесной замок шторках, установ-
ленных и закрепленных инвентарной изолирующей перегородкой (приложение В, рисунок В.10).
2.1.2.11 ЗАПРЕЩАЕТСЯ снимать фасадный лист выключателя при нахождении выкатного элемента в рабочем положе-
нии, а также выкатывать выкатной элемент из рабочего положения без фасадного листа.
2.2 Порядок установки и монтаж
2.2.1 Требования к месту установки.

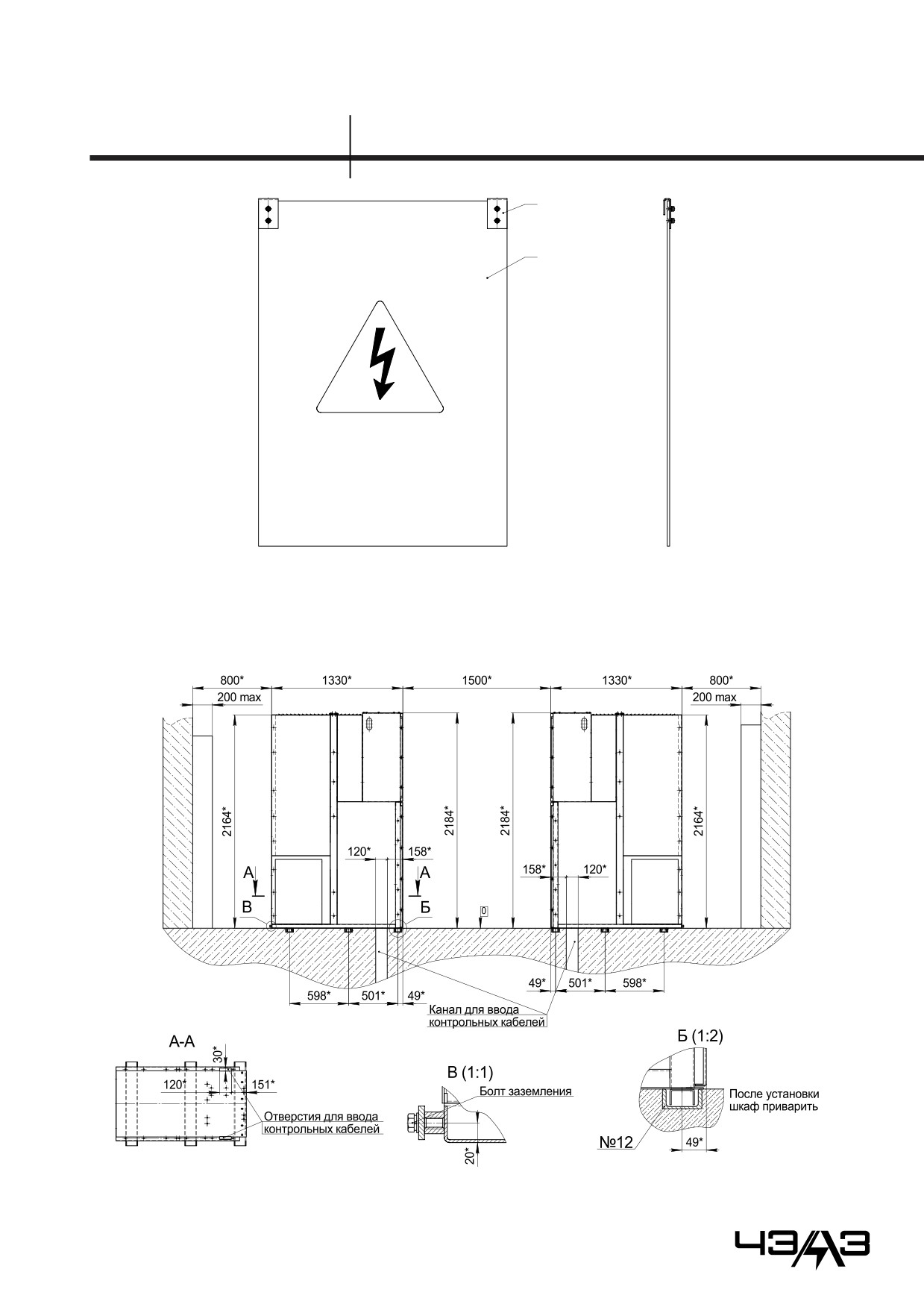

2.2.1.1 Строительная часть распределительного устройства (РУ) и монтаж шкафов КРУ в РУ должны выполняться в
соответствии с чертежами (приложение В, рисунки В.26; В.27).
2.2.1.2 Перед установкой шкафов КРУ-ЧЭАЗ-63 должны быть закончены все основные отделочные работы. Помещение
должно быть очищено от пыли и строительного мусора, высушено и должны быть созданы условия, предотвращающие
его увлажнение. Отделку чистого пола в помещениях подстанции рекомендуется производить после окончания монтажа
шкафов КРУ.
2.2.1.3 До начала монтажа необходимо проверить правильность выполнения закладных частей основания под КРУ.
Неправильное их выполнение может привести к деформации корпусов, что, в свою очередь, потребует дополнительной
регулировки многих элементов конструкции.
2.2.1.4 К закладным основаниям предъявляются следующие требования:
• закладные основания должны быть выполнены из металлических пластин;
• неплоскостность несущих поверхностей пластин не должна превышать одного миллиметра на площади основания
шкафа. В случае необходимости закладные основания должны быть выровнены применением металлических про-
кладок, которые привариваются к пластинам;
• закладные пластины в двух местах должны быть соединены с контуром заземления полосовой сталью сечением не
менее 4х10 мм.
2.2.2 Установка и монтаж шкафов КРУ-ЧЭАЗ-63.
2.2.2.1 Транспортировку шкафов к месту установки производить в упакованном виде. Перед распаковкой произвести
внешний осмотр каждого транспортного места. Обнаруженные повреждения и дефекты, а также выявленную некомплект-
ность необходимо оформить актом. Устранить некомплектность необходимо до начала монтажа.
2.2.2.2 Распаковка шкафов и комплектующего оборудования производится с учетом последовательной сборки и мон-
тажа КРУ. Длительные промежутки времени между распаковкой шкафов и их установкой на монтируемом месте не до-
пускаются. В случае вынужденных перерывов при установке и монтаже шкафов КРУ распакованные и смонтированные
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
9
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
шкафы необходимо тщательно укрыть водонепроницаемой пленкой или бумагой. При распаковке и монтаже необходимо
контролировать маркировку всех монтажных единиц.
2.2.2.3 Шкафы КРУ следует транспортировать к месту монтажа только в вертикальном положении, используя специ-
альные стропы, как показано в приложении В на рисунке В.28. Внутри здания, где нет подъемных механизмов, их, переме-
щают, главным образом, с помощью катков, подкладываемых под основание шкафа.
2.2.2.4 Установку шкафов КРУ необходимо предусмотреть таким образом, чтобы дно с рельсами было на уровне чис-
того пола. Это необходимо для плавного вкатывания или выкатывания выдвижных элементов из шкафов. Отделку чистого
пола в помещении подстанции рекомендуется производить после окончания монтажа КРУ.
2.2.2.5 До начала монтажа КРУ следует проверить правильность выполнения проема для контрольных кабелей. До-
пускается проемы для контрольных кабелей выполнять по месту после установки шкафа.
2.2.2.6 Монтаж шкафов производится в соответствии со схемой электрического расположения КРУ в следующей пос-
ледовательности:
a) установить крайний шкаф подстанции и только после проверки правильности его установки приступить к установке сле-
дующего шкафа. При установке шкафов выкатные элементы необходимо выкатить. Шкаф установлен правильно, если:
• нет качаний шкафа (для устранения качания и перекосов допускается применение стальных прокладок толщиной
не более 2 мм);
• передняя рама расположена горизонтально (установить по уровню);
• нет наклона шкафа по фасаду и по глубине (отсутствие наклона проверяется отвесом);
• обеспечено плотное прилегание стенок двух рядом установленных шкафов (в случае неплотного прилегания сте-
нок возможна деформация корпусов шкафа при стягивании их стыковочными болтами);
• все выкатные элементы КРУ в рабочем и контрольном положениях надежно фиксируются штоком 10 (приложение В,
рисунок В.16) в фиксаторе 11 (приложение В, рисунок В.10) дна шкафа;
• выкатные элементы КРУ в рабочем положении сочленяются своими контактами со шкафом КРУ;
• контакты заземляющие 6, установленные на выкатных элементах (приложение В, рисунок В.16), совпадают с шиной
заземляющей 3 (приложение В, рисунок В.10) установленной на дне шкафа 15 (приложение В, рисунок В.12);
• шторочный механизм свободно открывается и закрывается;
• заземлитель включается и отключается, при этом усилие на рукоятке привода не превосходит предельно
допустимое;
• при включении и отключении заземлителя работает блокировка заземлителя.
б) соединить шкафы между собой болтовыми соединениями;
в) произвести закрепление (приварку) шкафов к закладным конструкциям. Способ крепления шкафов к закладным
конструкциям показан на рисунках В.26 и В.27 приложения В;
г) произвести монтаж сборных и линейных шин в соответствии с схемой монтажа.
2.2.2.7 Произвести монтаж магистральных шинок вспомогательных цепей. Для монтажа используется жгут проводов,
входящий в комплект поставки. Для соединения двух рядом стоящих релейных шкафов пропустить через окно 3 (прило-
жение В, рисунок В.7) боковой стенки релейного шкафа, закрепить на задней стенке хомутиком, подвести провода к клем-
мникам в соответствии с монтажной схемой шкафа КРУ. К каждой клемме подключить соответствующие провода жгутов,
приходящих из соседнего левого и правого шкафов.
2.3 Подготовка изделия к работе
2.3.1 Перед включением шкафов КРУ-ЧЭАЗ-63 в эксплуатацию необходимо тщательно осмотреть и при необходимости
отрегулировать все элементы шкафа. Для этого:
• снять консервирующую смазку ветошью, смоченной в бензине;
• возобновить покрытие смазкой;
• проверить сочленение разъемных контактов главных цепей выкатного элемента и корпуса шкафа, для этого пере-
местить выкатной элемент в ремонтное положение;
• проверить правильность сочленения штепсельного разъема;
• осмотреть и при необходимости подтянуть болтовые соединения главных цепей, винты цепей вспомогательных со-
единений, болтовые соединения.
Для перемещения выкатного элемента в ремонтное положение необходимо установить раму 24 для перемещения
выкатного элемента 17 (приложение В, рисунок 12) на основание шкафа КРУ и закрепить его винтами М8.
2.3.2 Проверить вручную работу шторочного механизма, работу конечных выключателей, опробовать работу заземли-
теля и механических блокировок.
2.3.3 Произвести наружный осмотр выкатного элемента. Проверить исправность заземляющего и розеточного контактов.
Опробовать работу педали 5, надежность крепления скобы 8 (приложение В, рисунок В.16), предназначенной для
открывания шторок.
2.3.4 Проверить работу блокировки шторочного механизма. Закрытые шторки должны надежно блокироваться и откры-
тие шторок вручную невозможно.
2.3.5 Проверить все установочные размеры на шкафу и на выдвижном элементе, обеспечивающие надежное сочлене-
ние шкафа и выкатного элемента.
2.3.6 Произвести вкатывание выкатного элемента в шкаф КРУ. Вкатывание должно производится, как правило, одним
человеком. Не допускается вкатывать выкатной элемент резким толчком или с разгона.
При вкатывании выкатного элемента в шкаф КРУ необходимо следить, чтобы все элементы, по которым происходит их
сочленение, функционировали четко и надежно.
2.3.7 Вкатывание выкатного элемента в шкаф КРУ необходимо осуществлять при помощи рычага ручного вкатывания 5,
10
как показано на рисунке В.8 приложения В.
2.3.8 При работе рычагом ручного вкатывания выкатной элемент должен четко фиксироваться в контрольном и рабо-
чем положениях в шкафу КРУ.
2.3.9 Необходимо произвести около 10 перемещений выкатного элемента из ремонтного положения в контрольное и в
рабочее и наоборот.
Примечание - Выкатной элемент находится в ремонтном положении тогда, когда шторки закрывают доступ к частям
шкафа КРУ, находящемся под напряжением.
Шторочный механизм должен при этом плавно, без рывков и затираний открываться и автоматически закрываться.
2.3.10 Опробовать работу высоковольтного выключателя (произвести около 10 включений и отключений) в рабочем и
контрольном положениях. Произвести попытку включения выключателя в промежуточном положении выкатного элемента
(между контрольным и рабочим) или передвинуть его из рабочего положения в контрольное во включенном состоянии.
Включение и отключение выключателя осуществляется дистанционно или непосредственно кнопкой.
2.3.11 Проверить цепи вспомогательных соединений, как смонтированных на месте монтажа шкафов КРУ, так и выпол-
ненных на заводе-изготовителе.
2.3.12 Измерить значение сопротивления между заземляющей бобышкой и каждой доступной прикосновению частью
изделия, которая может оказаться под напряжением. Величина замеренного сопротивления не должна превышать вели-
чины, указанной в ГОСТ 12.2.007.0-75 (0,1 Ом).
2.3.13 Убедиться в надежном креплении кабелей в шкафу КРУ и трансформаторов типа ТЗЛМ.
2.3.14 Произвести испытания комплектующей аппаратуры в объеме приемо-сдаточных испытаний по инструкциям на
эти аппараты.
2.3.15 Сдачу-приемку смонтированного шкафа КРУ необходимо производить согласно требованиям документа «Элек-
трические устройства. Правила организации и производства работ. Прием в эксплуатацию» и других руководящих мате-
риалов, утвержденных в установленном порядке.
Результаты испытаний должны быть оформлены соответствующими протоколами согласно «Правилам технической
эксплуатации».
2.4 Измерение параметров, регулирование и настройка
2.4.1 Работы по подготовке шкафов КРУ-ЧЭАЗ-63 к эксплуатации включают в себя измерение параметров, их регули-
рование и настройку согласно паспортным данным.

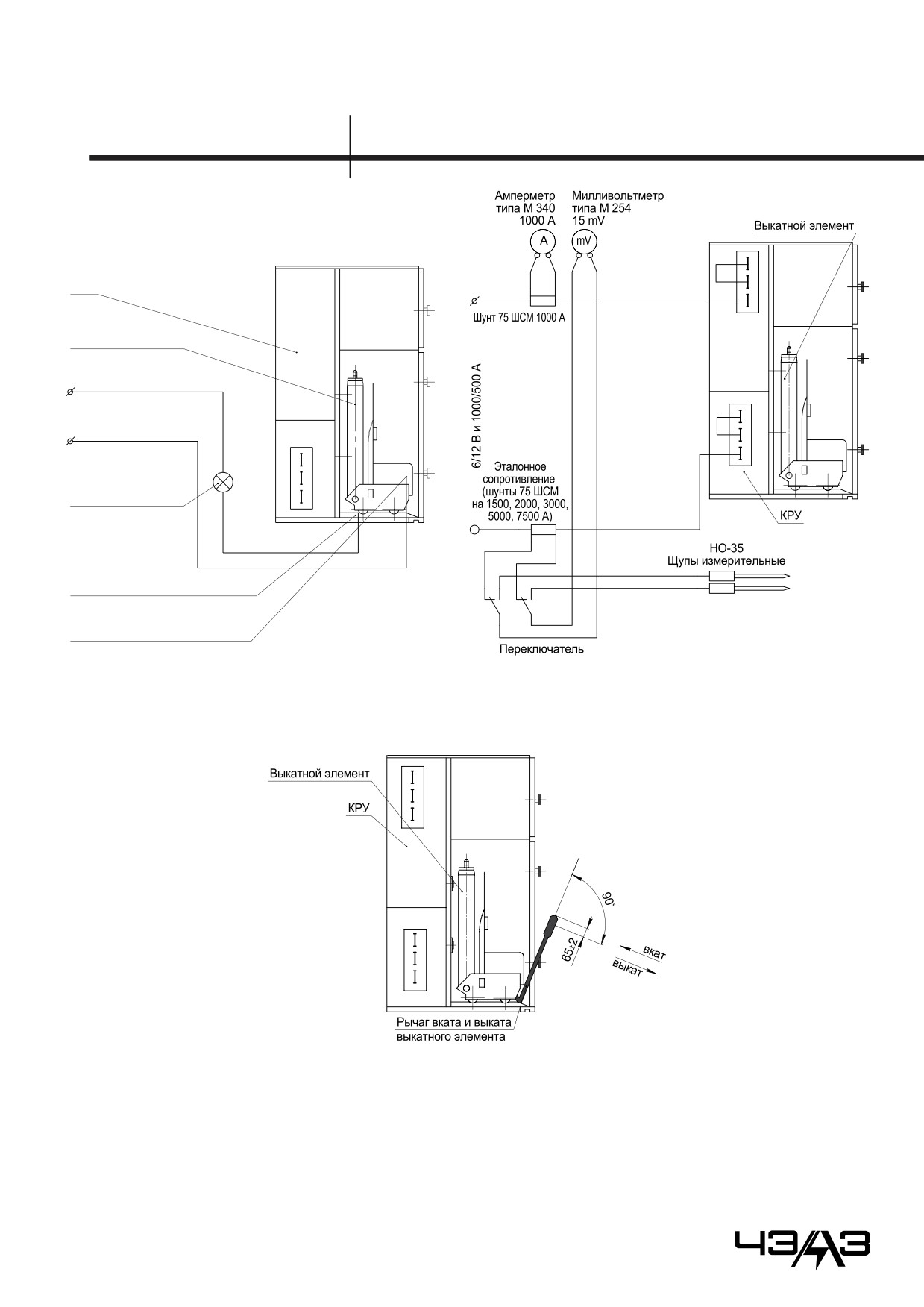

2.4.2 Измерение величины омического сопротивления фаз шкафа КРУ следует производить методом сравнения с эта-
лонным сопротивлением. Схема измерений показана в приложении В на рисунке В.30.
В качестве эталонного сопротивления необходимо использовать шунты на номинальные токи 500, 750, 1500 А.
Если окажется, что полученные величины сопротивления фаз больше допустимых, необходимо тщательно проверить
затяжку болтов на шинах шкафа, а также все контакты, создаваемые пружинами, на выдвижном элементе.
При этом рекомендуется производить измерение переходных сопротивлений контактных соединений по участкам. Пе-
реходное сопротивление контакта, создаваемое болтами, не должно превышать сопротивление шин на такой же длине
более чем на 20 %.
2.4.3 При замере омического сопротивления заземляющего контакта вначале необходимо визуально убедится в нали-
чии заземляющих устройств между отдельными элементами шкафов КРУ, осмотреть контактные соединения и убедиться
в надежности их устройства и закрепления.
Чтобы проверить заземляющий контур между шкафом и выдвижным элементом, необходимо последний подключить
к сигнальной лампе, как показано в приложении В на рисунке В.29, и вкатить выкатной элемент в контрольное и затем в
рабочее положение. Мигание сигнальной лампы не допускается.
Измерение заземления необходимо производить между замками фасадных цепей, ручками выкатного элемента и мес-
том приварки корпуса шкафа к закладным швеллерам пола здания распредустройства. Величина сопротивления зазем-
ления не должна быть более 0,07 Ом. Сопротивление необходимо измерить прибором непосредственной оценки или с
помощью метода сравнения с эталонным сопротивлением.
Измерение произвести три раза. При чрезмерной величине сопротивления заземляющего контура необходимо увели-
чить затяжку специальных болтов, соединяющих отдельные детали каркаса шкафа КРУ.
2.4.4 Усилие вкатывания и выкатывания выкатного элемента на участке хода из контрольного положения в рабочее и
обратно должно быть не более 245 Н. Усилие прикладывается перпендикулярно к оси рычага ручного вкатывания и изме-
ряется динамометром растяжения на 980 Н (приложение В, рисунок В.31).
При приложении усилия (490±49 Н) перпендикулярно к оси рычага ручного вкатывания не должно быть:
• люфта выкатного элемента, находящегося в фиксированном положении;
• перемещения выкатного элемента из фиксированных положений без нажатия на педаль;
• перемещения выкатного элемента в рабочее положение при включенном заземлителе.
Появление усилия на рычаге ручного вкатывания более 245 Н свидетельствует о наличии в шкафу дефекта, который
необходимо устранить.
2.4.5 Принцип устройства шторочного механизма показан в приложении В на рисунке В.11.
Правильно собранный шторочный механизм должен (от руки) открываться и самопроизвольно закрываться под собс-
твенным весом.
2.4.6 При проверке работы заземляющего разъединителя необходимо обращать внимание на соосность ножей 2 с
контактами 3 (приложение В, рисунок В.15).
Ножи 1 заземлителя при включенном фиксированном положении должны заходить на неподвижные контакты 3 всей
плоскостью. Регулировка захода ножей осуществляется регулировкой тяги 2 (приложение В, рисунок В.14).
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
11
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
2.4.7 Максимальное усилие на рукоятке ручного привода заземлителя должно быть не более 245 Н. Причиной уве-
личения усилия на рукоятке привода может служить несоосность ножей и неподвижных контактов, которую необходимо
устранить.
2.4.8 Проверить величину давления в розеточных контактах высоковольтных разъемов.
Давления ламелей розеточных контактов на неподвижные контактные стержни можно определить по вытягивающему
усилию, которое должно быть равно 68,5±7 Н.
При усилии вытягивания меньше нормы необходимо заменить розеточный контакт контактом из комплекта ЗИП.
2.5 Характерные неисправности и методы их устранения
Перечень возможных неисправностей, устранение которых возможно произвести в процессе технического обслужива-
ния при средних и капитальных ремонтах, приведен в таблице 4.
Таблица 4
Наименование неисправности и ее
Метод устранения
Вероятная причина неисправности
внешнее проявление
неисправности
1.При перемещении выкатного
Направляющая 1 (приложение В,
Устранить деформацию
элемента в шкафу, он поднимается
рисунок В.10) деформирована
2.При выкатывании выкатного элемен-
Заедание шторок вследствие деформации
Устранить деформацию
та шторки не закрываются
шкафа
3.Отсутствие плавного перемещения
Отсутствует смазка
Возобновить смазку всех
шторок
трущихся частей
4.При вкатывании выкатного
Рычаг 7 не разблокировал ось рычага 6,
Исправить обнаруженный
элемента из ремонтного положения
деформировался рычаг 7 или ролик 1
дефект
в контрольное возникают большие
(приложение В, рисунок В.11)
усилия - шторки не открываются
5.При включении заземляющего
Ослабло крепление неподвижных контактов
выставить контакты и
разъединителя подвижные ножи не
(приложение В рисунок В.15)
затянуть болты
попадают на неподвижные контакты
изменился регулировка тяги 2 заземлителя 1
отрегулировать тягу
(приложение В, рисунок B.14).
2.6 Техническое обслуживание
2.6.1 В процессе эксплуатации шкафов КРУ необходимо периодически производить техническое обслуживание,
включающее технические осмотры, текущие и капитальные ремонты с соблюдением «Правил техники безопасности при
эксплуатации электроустановок электрических станций и подстанций», «Правил технической эксплуатации потребителей
и правил техники безопасности при эксплуатации электроустановок потребителей».
2.6.2 Техническое обслуживание следует производить при снятом напряжении. Съемные кожухи корпуса шкафа и
выкатного элемента рекомендуется снимать.
2.7 Технический осмотр
2.7.1 Технический осмотр состояния шкафов и установленного в них оборудования необходимо производить не менее
одного раза в год, а также после каждого отключения из-за возникновения тока короткого замыкания.
2.7.2 Во время осмотров необходимо обращать внимание на состояние:
а) изоляционных деталей (запыленность, отсутствие видимых дефектов и др.);
б) выключателей, проводов, механизмов блокировок, разъемных контактов главных цепей, маслонаполненных транс-
форматоров;
в) смазки трущихся частей механизмов, разъемных контактов заземления;
г) поверхностей контактов (обгорание, перегрев по цветам побежалости и т. д.);
д) болтовых контактных соединений главных и вспомогательных цепей (отсутствие видимых нарушений);
е) рядов зажимов, переходов вспомогательных цепей, гибких связей, штепсельных разъемов, реле и приборов, элект-
рического монтажа;
ж) уровня масла выключателя, отсутствие течи масла.
2.7.3 Результаты осмотра должны заноситься в журнал.
2.8 Текущий ремонт шкафов КРУ-ЧЭАЗ 63-10
2.8.1 Текущий ремонт шкафов КРУ рекомендуется проводить один раз в год.
2.8.2 При текущем ремонте необходимо устранить дефекты, обнаруженные при техническом осмотре и ходе ремонта,
при этом протереть разъемные контактные соединения главной цепи и изолированные детали ветошью, слегка смоченной
в бензине, разъемные контактные соединения вновь покрыть тонким слоем смазки, подтянуть болты и винты электриче-
ских контактов, а также все крепления механизмов.
2.9 Капитальный ремонт
2.9.1 Очередной капитальный ремонт рекомендуется проводить один раз в четыре года.
2.9.2 Капитальный ремонт шкафов КРУ включает работы по ремонту оборудования, встроенного в шкаф, работы,
указанные в 2.8 и работы по замене частей механизмов, поврежденных разъемных контактов главных цепей, дефектных
изоляторов и других изоляционных деталей.
12
КОМПЛЕКТНОСТЬ
3
Кроме того, необходимо производить проверку усилия вытягивания в разъемных соединениях главной цепи с заменой
вышедших из строя контактов, а также восстановление лакокрасочных покрытий на поврежденных участках.
3.1 В комплект поставки входят:
• шкафы КРУ, составные части и детали согласно заказу;
• шинные мосты согласно заказу;
• запасные части и инструменты в соответствии с ведомостью ЗИП;
• монтажные материалы и принадлежности по нормам предприятия-изготовителя.
3.2 К комплекту КРУ должна прикладываться следующая документация:
• руководство по эксплуатации КРУ-ЧЭАЗ-63 БКЖИ.674551.007 РЭ;
• руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-
изготовителем поставка этих документов комплектно с изделиями;
• электрические схемы главных цепей;
• электрические схемы вспомогательных цепей;
• паспорт на КРУ-ЧЭАЗ-63, входящих в заказ БКЖИ.674551.007 ПС;
• ведомость ЗИП;
• комплект эксплуатационных документов.
3.3 К комплекту КРУ, поставляемому на экспорт, должна прикладываться эксплуатационная документация в количестве,
указанному в контракте.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
13
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
КОНСЕРВАЦИЯ
4
4.1 Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и хранения предохраняются от
коррозии консервирующей смазкой или другим равноценным способом в соответствии с ГОСТ 9.014-78.
4.2 Срок хранения законсервированных шкафов один год.
14
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5
5.1 Условия транспортирования КРУ в части воздействия климатических факторов внешней среды по группе условий
хранения 8 (для исполнения У3), 9 (для исполнения Т3) по ГОСТ 15150, при транспортировании морем - по группе 6 по
ГОСТ 15150. При этом температура окружающего воздуха должна быть не ниже минус 45 °С.
5.2 Транспортирование КРУ может осуществляться железнодорожным, смешанным железнодорожно-водным и
автомобильным транспортом. Условия транспортирования - С по ГОСТ 23216.
5.2.1 Транспортирование КРУ железнодорожным транспортом должно производиться повагонными или мелкими от-
правками в соответствии с требованиями “Технических условий погрузки и крепления грузов”.
5.2.2 Транспортирование КРУ водным транспортом должно производиться в соответствии с требованиями Общих пра-
вил перевозки грузов, пассажиров и багажа “ Министерства морского флота России”.
5.2.3 Транспортирование железнодорожным и водным транспортом производится без ограничения дальности перевозок.
5.2.4 Транспортирование КРУ автомобильным транспортом должно производиться в соответствии с “Правилами до-
рожного движения” МВД России.
6.2.5 Транспортирование автомобильным транспортом может производиться по дорогам с асфальтовым или бетонным
покрытием на любое расстояние, а по грунтовым или булыжным дорогам на расстояние да 250 км со скоростью до 40 км/ч.
5.3 Условия хранения КРУ, при длительном хранении по группе условий хранения 5 (для КРУ исполнения У3), 6 (для
КРУ исполнения Т3) по ГОСТ 15150. При этом температура окружающего воздуха должна быть не ниже минус 45 °С.
5.4 Срок хранения КРУ до ввода в эксплуатацию -12 месяцев со дня отгрузки с завода. После истечения этого срока
должна быть произведена ревизия и, при необходимости - переконсервация.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
15
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ
А
Схема
электрических
соединений
главных цепей
Номер схемы
01
02
03
04
05
06
Обозначение
01-630
01-2000
02-630
02-2000
03-630
03-2000
04-630
04-2000
05-630
05-2000
06-630
06-2000
исполнения схемы
01-1000 01-2500
02-1000 02-2500
03-1000 03-2500
04-1000 04-2500
05-1000 05-2500
06-1000 06-2500
главных цепей
01-1600 01-3150
02-1600 02-3150
03-1600 03-3150
04-1600 04-3150
05-1600 05-3150
06-1600 06-3150
Назначение ячейки
Ввод (линия)
Кабельный ввод сверху и шинный
Кабельный ввод сверху и шинный
Тип выводов
Кабельный ввод сверху
вывод влево
вывод вправо
Схема
электрических
соединений
главных цепей
Номер схемы
07
08
09
10
11
12
Обозначение
07-630
07-2000
08-630
08-2000
09-630
09-2000
10-630
10-2000
11-630
11-2000
12-630
12-2000
исполнения схемы
07-1000 07-2500
08-1000 08-2500
09-1000 09-2500
10-1000 10-2500
11-1000 11-2500
12-1000 12-2500
главных цепей
07-1600 07-3150
08-1600 08-3150
09-1600 09-3150
10-1600 10-3150
11-1600 11-3150
12-1600 12-3150
Назначение ячейки
Ввод (линия)
Шинный ввод сверху и шинный
Шинный ввод сверху и шинный
Тип выводов
Шинный ввод сверху
вывод влево
вывод вправо
Схема
электрических
соединений
главных цепей
Номер схемы
13
14
15
16
17
18
Обозначение
13-630
13-2000
14-630
14-2000
15-630
15-2000
16-630
16-2000
17-630
17-2000
18-630
18-2000
исполнения схемы
13-1000 13-2500
14-1000 14-2500
15-1000 15-2500
16-1000 16-2500
17-1000 17-2500
18-1000 18-2500
главных цепей
13-1600 13-3150
14-1600 14-3150
15-1600 15-3150
16-1600 16-3150
17-1600 17-3150
18-1600 18-3150
Назначение ячейки
Секционирование
Тип выводов
Шинный вывод влево
Шинный вывод вправо
Шинный вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
19
20
21
22
23
24
Обозначение
19-630
19-2000
20-630
20-2000
21-630
22-630
23-630 23-2000
24-630
24-2000
исполнения схемы
19-1000 19-2500
20-1000 20-2500
21-1000
22-1000
23-1000 23-2500
24-1000 24-2500
главных цепей
19-1600 19-3150
20-1600 20-3150
21-1600
22-1600
23-1600 23-3150
24-1600 24-3150
Назначение ячейки
Секционирование
Кабельный ввод
Кабельный ввод
Кабельный ввод сверху и шинный
Тип выводов
Шинный вывод вправо
сверху и шинный
сверху и шинный
вывод вправо и влево
вывод влево
вывод вправо
16
Схема
электрических
соединений
главных цепей
Номер схемы
25
26
27
28
29
30
Обозначение
25-630
25-2000
26-630
26-2000
27-630
27-2000
28-630
28-2000
29-630
29-2000
30-630
30-2000
исполнения схемы
25-1000 25-2500
26-1000 26-2500
27-1000 27-2500
28-1000 28-2500
29-1000 29-2500
30-1000 30-2500
главных цепей
25-1600 25-3150
26-1600 26-3150
27-1600 27-3150
28-1600 28-3150
29-1600 29-3150
30-1600 30-3150
Назначение ячейки
Ввод (линия)
Шинный ввод
Шинный ввод
Тип выводов
Кабельный ввод сверху
сверху и
сверху и шинный
кабельный вывод
вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
31
32
33
34
35
36
Обозначение
31-630
31-2000
32-630
32-2000
33-630
33-2000
34-630
34-2000
35-630
35-2000
исполнения схемы
31-1000 31-2500
32-1000 32-2500
33-1000 33-2500
34-1000 34-2500
35-1000 35-2500
36-630
главных цепей
31-1600 31-3150
32-1600 32-3150
33-1600 33-3150
34-1600 34-3150
35-1600 35-3150
Назначение ячейки
Ввод (линия)
Шкаф с ТН
Шинный ввод
Тип выводов
сверху и шинный
Кабельный ввод сверху
Шинный ввод сверху
-
вывод вправо
Схема
электрических
соединений
главных цепей
Номер схемы
37
38
39
40
41
42
Обозначение
37-630
38-630
39-630
40-630
41-630
42-630
исполнения схемы
37-1000
38-1000
39-1000
40-1000
41-1000
42-1000
главных цепей
37-1600
38-1600
39-1600
40-1600
41-1600
42-1600
Назначение ячейки
Шкаф с ТН
Кабельный ввод сверху и шинный
Кабельный ввод сверху и шинный
Кабельный ввод сверху и шинный
Тип выводов
вывод вправо и влево
вывод вправо
вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
43
44
45
46
47
48
Обозначение
исполнения схемы
43-630
44-630
45-630
46-630
47-630
48-630
главных цепей
Назначение ячейки
Шкаф с ТН
Шинный ввод
Шинный ввод
Тип выводов
-
-
-
сверху
сверху
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
17
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение А
Схема
электрических
соединений
главных цепей
Номер схемы
49
50
51
52
53
54
Обозначение
50-630
51-630
53-630
54-630
исполнения схемы
49-630
50-1000
51-1000
53-1000
54-1000
главных цепей
50-1600
51-1600
53-1600
54-1600
Назначение ячейки
Шкаф с ТН
Шкаф с ТСН
Шкаф с ТН
Шинный ввод
Шинный ввод
Шинный вывод
Шинный вывод
Тип выводов
сверху и шинный
сверху и шинный
влево
вправо
вывод вправо
вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
55
56
57
58
59
60
Обозначение
50-630
50-630
60-630
исполнения схемы
50-1000
50-1000
57-630
58-630
59-630
60-1000
главных цепей
50-1600
50-1600
60-1600
Назначение ячейки
Шкаф с ТН
Шинный ввод
Шинный ввод
Кабельный ввод
Шинный вывод
Шинный вывод
Тип выводов
сверху и шинный
сверху и шинный
-
сверху и шинный
вправо
влево
вывод вправо
вывод влево
вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
61
62
63
64
65
66
Обозначение
61-630
61-630
61-630
61-630
исполнения схемы
61-1000
62-630
63-630
61-1000
61-1000
61-1000
главных цепей
61-1600
61-1600
61-1600
61-1600
Назначение ячейки
Шкаф с ТН
Шкаф с предохранителями
Кабельный ввод
Кабельный ввод
Кабельный ввод
Кабельный ввод
Кабельный ввод
Тип выводов
сверху и шинный
-
сверху и шинный
сверху и шинный
сверху и шинный
сверху
вывод вправо
вывод вправо
вывод влево
вывод вправо
Схема
электрических
соединений
главных цепей
Номер схемы
67
68
69
70
71
72
Обозначение
67-630
71-630
71-2000
72-630
72-2000
исполнения схемы
67-1000
68-630
69-630
70-630
71-1000 71-2500
72-1000 72-2500
главных цепей
67-1600
71-1600 71-3150
72-1600 72-3150
Назначение ячейки
Шкаф с предохранителями
Шкаф с ОПН
Шкаф с разъединителем
Шинный ввод
Кабельный ввод
Шинный ввод
Тип выводов
сверху и шинный
Шинный ввод сверху
-
сверху
сверху
вывод влево
18
Схема
электрических
соединений
главных цепей
Номер схемы
49
50
51
52
53
54
Обозначение
50-630
51-630
53-630
54-630
исполнения схемы
49-630
50-1000
51-1000
53-1000
54-1000
главных цепей
50-1600
51-1600
53-1600
54-1600
Назначение ячейки
Шкаф с ТН
Шкаф с ТСН
Шкаф с ТН
Шинный ввод
Шинный ввод
Шинный вывод
Шинный вывод
Тип выводов
сверху и шинный
сверху и шинный
влево
вправо
вывод вправо
вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
55
56
57
58
59
60
Обозначение
50-630
50-630
60-630
исполнения схемы
50-1000
50-1000
57-630
58-630
59-630
60-1000
главных цепей
50-1600
50-1600
60-1600
Назначение ячейки
Шкаф с ТН
Шинный ввод
Шинный ввод
Кабельный ввод
Шинный вывод
Шинный вывод
Тип выводов
сверху и шинный
сверху и шинный
-
сверху и шинный
вправо
влево
вывод вправо
вывод влево
вывод влево
Схема
электрических
соединений
главных цепей
Номер схемы
61
62
63
64
65
66
Обозначение
61-630
61-630
61-630
61-630
исполнения схемы
61-1000
62-630
63-630
61-1000
61-1000
61-1000
главных цепей
61-1600
61-1600
61-1600
61-1600
Назначение ячейки
Шкаф с ТН
Шкаф с предохранителями
Кабельный ввод
Кабельный ввод
Кабельный ввод
Кабельный ввод
Кабельный ввод
Тип выводов
сверху и шинный
-
сверху и шинный
сверху и шинный
сверху и шинный
сверху
вывод вправо
вывод вправо
вывод влево
вывод вправо
Схема
электрических
соединений
главных цепей
Номер схемы
67
68
69
70
71
72
Обозначение
67-630
71-630
71-2000
72-630
72-2000
исполнения схемы
67-1000
68-630
69-630
70-630
71-1000 71-2500
72-1000 72-2500
главных цепей
67-1600
71-1600 71-3150
72-1600 72-3150
Назначение ячейки
Шкаф с предохранителями
Шкаф с ОПН
Шкаф с разъединителем
Шинный ввод
Кабельный ввод
Шинный ввод
Тип выводов
сверху и шинный
Шинный ввод сверху
-
сверху
сверху
вывод влево
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
19
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Разъединитель ввода 6-10 кВ; предохранитель;
Назначение шкафа
секционный разъединитель; глухой ввод; кабельная сборка;
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
577
Фазы в которых установлены трансформаторы тока
А, В, С по заказу
Количество трансформаторов тока нулевой последовательности
По заказу
Дифференциальная защита или токовая отсечка
Блоки конденсаторов для выпрямленного тока
организация питания оперативных шинок
Характеристика устройств
Пусковые органы МТЗ по напряжению на трех РН-54
релейной защиты и автоматики
(160)
Секционирование магистральных шинок
Центральная сигнализация
АЧР - полная или упрощенная
Блок-замок и блок-контакты заземляющего
разъединителя
Оперативная блокировка
Блок-замок и блок-контакты выдвижного элемента
- наличие аппаратуры определяется типоисполнением схемы;
- аппаратура во всех типоисполнениях схем.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
21
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Назначение шкафа
Трансформаторы напряжения 6 - 10 кВ
Разъединитель ввода 6-10 кВ
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
580
581
584
585
575
576
Тип трансформатора напряжения
по заказу
2 х ном
3 х ном
Фазы в которых установлены трансформаторы тока
В - по заказу; А; С
Количество трансформаторов тока нулевой последовательности
по заказу
Измерительные
вольтметр
приборы
защита шин
защита от замыкания на землю на отключение
и сигнал
Контроль цепей напряжения
Контроль изоляции
Организация питания оперативных шинок
Характеристика
Блоки питания для защит от замыкания на
устройств
землю
релейной
защиты и
Центральная сигнализация
автоматики
Защита минимального напряжения
АЧР - полная и упрощенная
Пусковые органы
на трех реле РН-54/160
максимальной
токовой защиты
на реле РН-54/160 и РН1-1п
по напряжению
Дифференциальная защита или токовая отсечка
шинопровода
Блоки конденсаторов для выпрямленного тока
Блок-контакты выдвижного элемента
Оперативная
блокировка
Блок-замок и блок-контакты заземляющего
разъединителя
Блок замок выдвижного элемента
В схеме 5ВБ.350,580ЭЗ дополнительные обмотки соединены в разомкнутый треугольник. В схеме 5ВБ.350,581ЭЗ дополнительные обмотки выведены
на блок зажимов.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
23
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Блок трансформатор
Блок трансформатор
Линия к асинхронному
Линия к синхронному
Назначение шкафа
асинхронный
асинхронный
двигателю
двигателю
двигатель
двигатель
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
615
616
617
618
619
620
625
626
627
628
621
622
623
624
630
631
Фазы в которых установлены трансформаторы тока
А; С
В - по заказу; А; С
В - по заказу; А; С
В - по заказу; А; С
Количество трансформаторов тока нулевой последовательности
по заказу
по заказу
по заказу
по заказу
Амперметр
Измерительные
Счетчики активной энергии
приборы
Счетчики реактивной энергии
Ключ управления
-
-
-
-
Реле дистанционного управления
Включенная на разность токов двух
фаз А и С
в 2-х фазном 2-х релейном исполнении
(на реле РТ-40 или РНТ 565)
в 2-х фазном 3-х релейном
исполнении (на реле РТ-40 или
РНТ 565)
Дифференциальная защита (на реле АЗТ-11)
в 2-х фазном 2-х релейном исполнении
Реле отключения при АЧР
Реле отключения при понижении напряжения
Защита от перегрузки (на реле РТ-40 или
Характеристика
РТ-30) на отключение или сигнал
устройств
релейной защиты
Защита от перегрузки и асинхронного хода
и автоматики
Реле ресинхронизации
Реле отключения от технологических
неисправностей
Цепи трансформатора напряжения
Защита от замыкания на землю на выводах
двигателя - на отключение или сигнал
Защита от
ЗЗП-1; РТЗ-50; РТ-40/02
замыкания на
ЗЗП-1; РТЗ-50; РТЗ-50 и
землю на реле
РТ-40/6
Газовая защита - на сигнал и отключение
Термосигнализация
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
25
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Линия к батарее статических
Назначение шкафа
Линия к батарее статических конденсаторов
конденсаторов или фильтру
высших гармоник
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
640
641
642
643
Фазы в которых установлены трансформаторы тока
А; С
А; В ; С
А; С
Количество трансформаторов тока нулевой
по заказу
по заказу
последовательности
амперметр
Измерительные
три амперметра
приборы
счетчик реактивной энергии
Ключ управления
двухпозиционного реле
Сигнализация положения
выключателя при помощи
шайб ключа
МТЗ без выдержки времени в 2-х фазном 2-х
релейном исполнении на реле РТ-40
МТЗ и защита от перегрузки в 1 фазном 1
релейном исполнении на реле РТ-40
Дифференциальная защита
Защита от перегрузки в 2-х фазном 3-х
Характеристика
релейном исполнении на реле РТ-40
устройств
релейной
Защита от повышения напряжения
защиты и
автоматики
Реле отключения при снижении напряжения
Защита от замыкания на землю на реле РТЗ-
50; УСЗ-2/2; РТ-40/02
Защита от повышения напряжения с
действием на отключение с последующим
автоматическим включением выключателя
при восстановлении номинального
напряжения
Оперативная
Блок-замок и блок-контакты выдвижного
по заказу
блокировка
элемента
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
27
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Трансформатор собственных
Шкаф низковольтной
Трансформатор собственных
Назначение шкафа
нужд
аппаратуры
нужд с предохранителем
Схемы главных цепей шкафа
-
Номера схем серии 5ВБ 350 ... Э3
БКЖИ301442.226 Э3
БКЖИ.301442.228ЭЗ
575
(ВЛИЕ 301.341 ... Э3)
Напряжение ТСН-0,4 кВ или 0,23 кВ
Наличие трансформаторов тока
Измерительные
вольтметр
приборы
счетчик активной энергии
реле контроля цепей напряжения
цепи АВР 0,4 кв
цепи обогрева
питание цепей оперативных
шинок
автоматические выключатели
Характеристика
питания устройств УКП-2и ШУОТ
устройств
релейной защиты
контроль изоляции
и автоматики
блок питания и блоки
конденсаторов
переключатель шинок ШУ и ШС
устройство сигнализации
замыканий на землю (УСЗ-ЗМ)
возможность подключения к
групповой защите от замыкания
на землю 20 или
30 или 40 отходящих линий
оперативная
блок-замок и блок-контакты
блокировка
выдвижного элемента
Количество трансформаторов тока нулевой
По заказу
последовательности
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
29
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
СХЕМЫ ВСПОМОГАТЕЛЬННЫХ ЦЕПЕЙ
Приложение Б
Назначение шкафа
Ввод 6, 10 кВ
Секционный выключатель
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
568
685
Фазы, в которых установлены трансформаторы тока
А; С В - по заказу
А; C
Счетчики активной и реактивной энергии
Сигнализация положения выключателя при помощи
двухпозиционного реле
Максимальная токовая защита в 2-х фазном 2-х
релейном исполнении
Пусковой орган МТЗ по напряжению на
реле РН-54/160 и РНФ-1м
Возможность подключения к трансформаторам
тока дифференциальной защиты
Характеристика
устройств
Реле блокировки от многократных включений
релейной защиты
Возможность отключения от защит вне КРУ
Организация питания оперативных шинок
Контроль остаточного напряжения на шинах
Характеристика устройств автоматики
АПВ
АВР
Оперативная блокировка блок-замок и блок-контакты заземляющего
по заказу
по заказу
разъединителя и выдвижного элемента
30
Номера
Назначение
Основная аппаратура,
Род
принципиальных схем
Тип защиты
Виды защит
шкафа
выключатель
тока
БКЖИ.301442…. Э3
1
2
3
4
5
ВВ/TEL-10, БУ/TEL-100/220-12-03А,
БЭМП1-01
143
~
ТО, МТЗ, ЗЗН, ДЗ, ЗДЗ
СЭТ-4ТМ.02.2, ИФН10-3, БПНТ-1
ВБМ-10-31,5, УХЛ3.1, СЭТ-
БЭМП1-01
Отходящая
146
~
ТО, МТЗ, ЗЗН, ДЗ, ЗДЗ
4ТМ.02.2, ИФН10-3,БПНТ-1
линия
218
ВБП, ЦЭ6850, Е842
Сириус-2-Л
~
ТО, МТЗ, ЗДЗ
ВБМ-10-31,5, УХЛ3.1, СЭТ-
БЭМП 1-01.4 (на
236
~
ТО, МТЗ, ЗЗН, ЗДЗ,
4ТМ.02.2, ИФН10-3
задней стенке)
Секционный
Сириус-2-С
222
ВБП, Е842
=
ТО, МТЗ, ЛЗШ
выключатель
221
Секционирование шинок
=
ЗДЗ
Секционный
Секционирование шинок,
разъединитель
230
БЭМП-ЦС
=
ЗДЗ
центральная сигнализация
Сириус-2-В
ТО, МТЗ, ЗЗН, ЗДЗ,
Ввод
219
ВБП, Е849А, Е842, ЦЭ6850
=
ЛЗШ, УРОВ
Шкаф ШНВА
228
=
ЗЗН
220
НАМИТ-10, Е4855А
эл. мех.
~
ЗМН, ЗОФ, ЗЗЗ, ЗДЗ
Шкаф ТН
232
НАМИТ-10
БЭМП1-06
=
ЗМН, ЗОФ, ЗЗЗ, ЗДЗ
Шкаф ТСН
234
ТСКС-40/145
=
ЗДЗ
ОРШ
223
ЗДЗ
ОВОД-МД
=
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
31
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
Б
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ С БЭМП1
ЛИНИЯ С ВЫКЛЮЧАТЕЛЕМ ВВ/TEL
Приложение
Б
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ С БЭМП1
ЛИНИЯ С ВЫКЛЮЧАТЕЛЕМ ВБМ
Приложение
Б
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ С БЭМП1
ТРАНСФОРМАТОР НАПРЯЖЕНИЯ
Приложение
Б
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ С БЭМП1
ТРАНСФОРМАТОР НАПРЯЖЕНИЯ
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
1
3
2
750*
1330*
1 - шкаф распределительный; 2 - выкатной элемент; 3 - шкаф релейный
Рисунок В.1 - Компоновка шкафа КРУ-ЧЭАЗ-63 на номинальные токи 630, 1000, 1600 А.
1
3
2
1125*
1372*
1 - шкаф распределительный; 2 - выкатной элемент; 3 - шкаф релейный
Рисунок В.2 - Компоновка шкафа КРУ-ЧЭАЗ-63 (бездверное исполнение) на номинальные токи 2000, 2500, 3150 А
40
1125*
1558*
Рисунок В.3 - Компоновка шкафа КРУ-ЧЭАЗ-63 (исполнение с дверью) на номинальные токи 2000, 2500, 3150 А.
2
4
1
3
Â
À
Ñ
750*
200*
1330*
1 - отсек выкатного элемента; 2 - отсек линейных шин; 3 - отсек сборных шин, 4 - короб для подсоединения кабелей
Рисунок В.4 - Компоновка отходящей линии КРУ-ЧЭАЗ 63 на номинальные токи 630, 1000, 1600 А.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
41
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
2
3
1
4
1125*
1351*
1772*
1 - отсек выкатного элемента; 2 - отсек линейных шин; 3 - отсек сборных шин; 4 - короб для подсоединения кабелей
Рисунок В.5 - Компоновка отходящей линии КРУ-ЧЭАЗ-63 на номинальные токи 2000, 2500, 3150 А.
4
2
3
Â
1
À
Ñ
1125
1558
1 - отсек выкатного элемента; 2 - отсек линейных шин; 3 - отсек сборных шин; 4 - короб для подсоединения кабелей
Рисунок В.6 - Компоновка отходящей линии КРУ-ЧЭАЗ-63 на номинальные токи 2000, 2500, 3150 А.
42
6
3
2
1
4
5
750*
440*
1 - каркас; 2 - дверь; 3 - окно для прохода магистральных шинок; 4 - ручка двери; 5 - розетка блочная;
6 - фиксатор двери
Рисунок В.7 - Шкаф релейный.
3
4
1
2
5
а) положение рычага при вкатывании выкатного элемента
б) положение рычага при выкатывании выкатного элемента
1 - дно; 2 - фиксатор; 3 - выкатной элемент; 4 - педаль; 5 - рычаг вкатывания
Рисунок В.8 - Механизм перемещения выкатного элемента.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
43
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
а) рычаг вката-выката для КРУ
б) рычаг вката-выката для КРУ
на номинальные токи 2000-3150 А
на номинальные токи 630-1600 А
Рисунок В.9 - Рычаги вката-выката выкатного элемента.
1 - направляющая; 2 - рельса; 3 - шина заземляющая; 4 - блокировка шторок; 5 - шторочный механизм;
6 - правая стенка; 7 - рама; 8 - дверь; 9 - кронштейн; 10 - ось; 11 - фиксатор; 12 - перегородка изолирующая; 13,14 - кожух
Рисунок В.10 - Отсек выкатного элемента.
44
8
3
4
9
5
6
2
1
7
1,2 - ролик; 3 - шторка; 4 - тяга; 5 - отверстие для навесного замка; 6,7 - рычаг; 8,9 - угольник
Рисунок В.11 - Шторочный механизм.
10
18
2
19
16
22
8
3
9
4
1
23
17
11
5
20
6
12
21
7
24
14
15
13
750*
1330*
1330*
645*
а) выкатной элемент в рабочем положении
б) выкатной элемент в ремонтном положении
1 - пластина; 2 - перегородка; 3 - заземлитель; 4 - трансформатор тока; 5,6 - втулка изоляционная проходная; 7 - лист;
8,9 - задние стенки; 10 - стенка; 11 - перегородка; 12 - крышка; 13 - стенка; 14 - перегородка; 15 - дно; 16 - шкаф релейный;
17 - выключатель вакуумный серии ВБМ-10; 18,19 - клапан; 20 - сборные шины; 21 - шины сборные для межячеечного соединения;
22 - линейные шины; 23 - отпайки линейных шин; 24 - рама для перемещения выкатного элемента в ремонтное положение
Рисунок В.12 - Шкаф КРУ-ЧЭАЗ 63-10 на номинальные токи 630-1600 А с выключателем серии ВБМ-10.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
45
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
18
10
19
23
16
2
8
22
3
4
1
17
9
24
5
11
6
21
7
12
14
20
15
13
1125*
1351*
1372*
1 - лист; 2 - перегородка; 3 - заземлитель; 4 - трансформатор тока; 5,6 - втулка изоляционная проходная; 7 - лист;
8,9 - боковина; 10 - стенка; 11 - перегородка; 12 - крышка; 13 - стенка; 14 - перегородка; 15 - дно; 16 - шкаф релейный;
17 - выключатель вакуумный SIMENS серии ЗАН-2116-7; 18,19 - клапан; 20 - сборные шины; 21 - отпайки сборных шин;
22,23 - линейные шины; 24 - отпайки линейных шин
Рисунок В.13 - Шкаф КРУ-ЧЭАЗ 63-10 (бездверное исполнение) на номинальные токи 2000-3150 А с
выключателем серии ЗАН-2116-7.
1 - нож заземляющий; 2 - тяга; 3 - опора; 4 - фиксатор; 5 - конечный выключатель; 6 - отверстие для навесного замка; 7 - рукоятка
Рисунок В.14 - Шкаф КРУ серии КНВ-10 с заземляющим ножом.
46
1
5
6
4
2
7
8
3
1 - заземлитель; 2 - нож заземляющий; 3 - неподвижный контакт; 4 - вал заземлителя; 5 - гибкая связь;
6 - площадка для ВП-19; 7 - пластина для подсоединения тяги заземлителя; 8 - опорный изолятор.
Рисунок В.15 - Заземлитель линейных шин.
644*
1
2
3
4
5
8
7
6
10
87
524
671*
200
200
9
1 - табличка фирменная; 2 - штепсельный разъем; 3 - выключатель вакуумный; 4 - механическая блокировка;
5 - педаль; 6 - заземлитель; 7 - замок блокировочный ЗБ-1; 8 - скоба для подъема шторок; 9 - втычной контакт; 10 - шток
Рисунок В.16 - Выкатной элемент с вакуумным выключателем ВБМ-10.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
47
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
644*
1
2
3
9
4
7
6
8
5
524*
671*
1 - табличка фирменная; 2 - штепсельный разъем; 3 - выключатель вакуумный; 4 - механическая блокировка;
5 - замок блокировочный ЗБ-1; 6 - скоба для подъема шторок; 7 - втычной контакт; 8 - шток; 9 - рукоятка съемная
Рисунок В.17 - Выкатной элемент с вакуумным выключателем ВВ/TEL-10-20-1000.
644*
1
2
3
4
7
6
8
5
469*
671*
1 - табличка фирменная; 2 - штепсельный разъем; 3 - выключатель вакуумный; 4 - механическая блокировка;
5 - замок блокировочный ЗБ-1; 6 - скоба для подъема шторок; 7 - втычной контакт; 8 - шток
Рисунок В.18 - Выкатной элемент с вакуумным выключателем ВВ/TEL-10-20-1600.
48
644*
644*
87*
670*
524*
481*
683*
а) выкатной элемент с шинным разъединителем
б) выкатной элемент с трансформаторами
напряжения ЗНОЛП
468*
670*
670*
в) выкатной элемент с трансформатором
г) выкатной элемент с трансформатором
напряжения НАМИТ-10
собственных нужд ТСКС- 40
Рисунок В.19 - Выкатные элементы КРУ-ЧЭАЗ 63-10 на номинальные токи 630-1600 А
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
49
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
884*
582,5*
785*
Рисунок В.20 - Выкатной элемент КРУ серии КНВ-10 на номинальные токи 2000-3150 А с использованием
выключателя ЗАН 2116-7.
1, 2 - шкаф КРУ серии КНВ-10; 3, 8 - секции угловые; 4, 5, 6, 7 - секции средние; 9, 10, 11, 12, 13, 14 - крышки съемные
Рисунок В.21 - Шкаф токопровода с перефазировкой, для соединения линейных шин ячеек
противоположных секций.
50
l
1556*
l
1330*
L
L
Рисунок В.22 - Шинный ввод на КРУ серии КНВ-10.
Рисунок В.23 - Кабельный ввод снизу вне шкафа
на КРУ серии КНВ-10.
Примечание: Размеры Н и L определяет проектная
организация или заказчик.
1
2
1300*
2800*
1 - шкаф КРУ серии КНВ-10; 2 - рычаг для вката-выката выкатного элемента
Рисунок В.24 - Шкаф токопровода с перефазировкой, для соединения линейных шин ячеек
противоположных секций.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
51
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
2
1
1 - перегородка изолирующая; 2 - угольник
Рисунок В.25 - Перегородка изолирующая.
Рисунок В.26 - Монтаж шкафов КРУ серии КНВ-10 на номинальные токи 630, 1000 и 1600 А.
52
Рисунок В.27 - Монтаж шкафов КРУ серии КНВ-10 на номинальные токи 2000, 2500 и 3150 А.
Рисунок В.28 - Подъем шкафа или блока из 2-х, 3-х шкафов при перемещении в условиях цеха или
монтажных площадок.
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
53
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ И СХЕМ
В
̷̱̺
̩͇͙͔͕͑͐͢ ͓͔͙ͤ͒͌͌
a
̩
̲͇͓͖͇ ͘͏͔͇͔͇͊͒ͣͦ
͇͓͇͙͚͇͗͗ ̸̲
͏ ͇͓͖͇͒ ͔͇͇͑͒͏
͉͇͔͏ͦ ̱̳
̿͏͔͇ ͔͇ ͖͕͚͒ ͇͇͑͛͟
͉ ͕͙͌͑͌͘ ͉͇͙͔͕͕͑͊͢ ͓͔͙͇ͤ͒͌͌
̲͈͇ͥͦ ͓͙͇͌͒͒͏͇͌͑ͦ͘͞ ͙͇͋͌͒ͣ
͙͍͌͒͌͑͏ ͏͒͏ ͕͖͚͇͑͗͘ ͖͗͏͉͕͇͋
Рисунок В.29 - Схема проверки электрического
Рисунок В.30 - Схема измерения омических
контакта выкатного элемента с корпусом шкафа.
сопротивлений фаз методом сравнения с эталонным
сопротивлением.
Рисунок В.31 - Измерение усилия вката и выката выкатного элемента.
54
ОПРОСНЫЙ ЛИСТ
1
Порядковый номер камеры РУ
2
Номинальное напряжение КНВ-10
кВ
3
Номинальный ток сборных шин
А
4
Схема главных цепей
5
Назначение шкафа
6
Номенклатурное обозначение шкафа
7
Номер схемы вспомогательных цепей
8
Род тока вспомогательных цепей
9
Выключатель, тип, ток, напряжение
10
Тип блока управления выключателя
11
Трансформатор собственных нужд, тип, напряжение
12
Трансформатор тока, тип, класс точности
13
Трансформатор напряжения, тип, напряжение
14
Тип предохранителей, ток плавкой вставки
15
Тип и количество трансформаторов тока нулевой последовательности
16
Емкостной индикатор напряжения
17
Блок индикации микропроцессорный
18
Расстояние от выключателя до нагрузки, м
19
Тип отходящей линии (кабельная или воздушная)
Данные для выбора типа ОПН
20
Тип нагрузки (двигатель, трансформатор…)
21
Конечный выключатель
22
Тип счетчиков
23
Обогрев счетчиков
24
Защита от замыкания на землю
25
МТЗ
Реле, требующие уточнения
Вид защиты
26
Отсечка
27
Перегрузка
28
Количество и сечение кабелей
29
Наличие обогрева в камере
В комплект поставки входят:
Шинный мост __________ шт.
План расположения шкафов КНВ-10
ОТДЕЛ ПРОДАЖ: (8352) 39-59-31, 39-56-90,
55
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23



















///////////////////////////////////////
