УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ ЧЭАЗ 70/35. Руководство по эксплуатации БКЖИ.674551.659РЭ





-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ
1 ОПИСАНИЕ И РАБОТА
6
1.1 Описание и работа изделия
6
1.1.1 Назначение изделия
6
1.1.2 Технические характеристики
7
1.1.3 Состав изделия
8
1.1.4 Устройство и работа
9
1.1.5 Средства измерения, инструмент и принадлежности
9
1.1.6 Маркировка и пломбирование
10
1.1.7 Упаковка
10
1.2.1 Общие сведения
11
1.2.2 Работа
11
1.2.3 Маркировка и пломбирование
12
1.2.4 Упаковка
12
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
13
2.1 Эксплуатационные ограничения
13
2.2 Подготовка изделия к использованию
13
2.2.1 Меры безопасности при подготовке изделия
13
2.2.2 Объем и последовательность внешнего осмотра изделия
14
2.2.3 Правила и порядок осмотра рабочих мест
14
2.2.4 Правила и порядок осмотра и проверка готовности изделия
к использованию
14
2.2.5 Указание по ориентированию изделия
15
2.2.6 Взаимосвязь шкафов КРУ-ЧЭАЗ-70/35
15
2.2.7 Указание по включению и опробованию работы изделия
15
2.2.8 Перечень возможных неисправностей при подготовке к работе изделия
17
2.3 Использование шкафов КРУ-ЧЭАЗ-70/35
18
2.3.1 Порядок действия обслуживающего персонала
18
2.3.2 Порядок контроля работоспособности изделия
18
2.3.3 Перечень возможных неисправностей в процессе использования
18
2.3.4 Порядок замены горюче - смазочных материалов (ГСМ)
18
2.3.5 Меры безопасности при использовании изделия
18
2.4 Действия в экстремальных ситуациях
19
2.4.1 Действия при возгорании шкафа
19
2.4.2 Действия при отказах систем шкафа, способных привести
к возникновению опасных аварийных ситуаций
19
2.4.3 Действия при аварийных условиях эксплуатации
19
2.4.5 Экстренная эвакуация обслуживающего персонала
19
2.5 Особенности использования доработанного изделия
19
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
20
3.1 Техническое обслуживание изделия
20
3.1.1 Общие указания
20
3.1.2 Меры безопасности
20
3.1.3 Порядок технического обслуживания изделия
20
3.1.4 Проверка работоспособности изделия
20
3.1.5 Техническое освидетельствование
20
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.1.6 Консервация
21
3.2 Техническое обслуживание составных частей изделия
21
4 ТЕКУЩИЙ РЕМОНТ
22
4.1 Текущий ремонт шкафа
22
4.1.1 Общие указания
22
4.1.2 Меры безопасности
22
4.2 Текущий ремонт составных частей изделия
22
4.2.1 Текущий ремонт
22
4.2.2 Капитальный ремонт
22
5 ХРАНЕНИЕ
23
6 ТРАНСПОРТИРОВАНИЕ
23
7 УТИЛИЗАЦИЯ
23

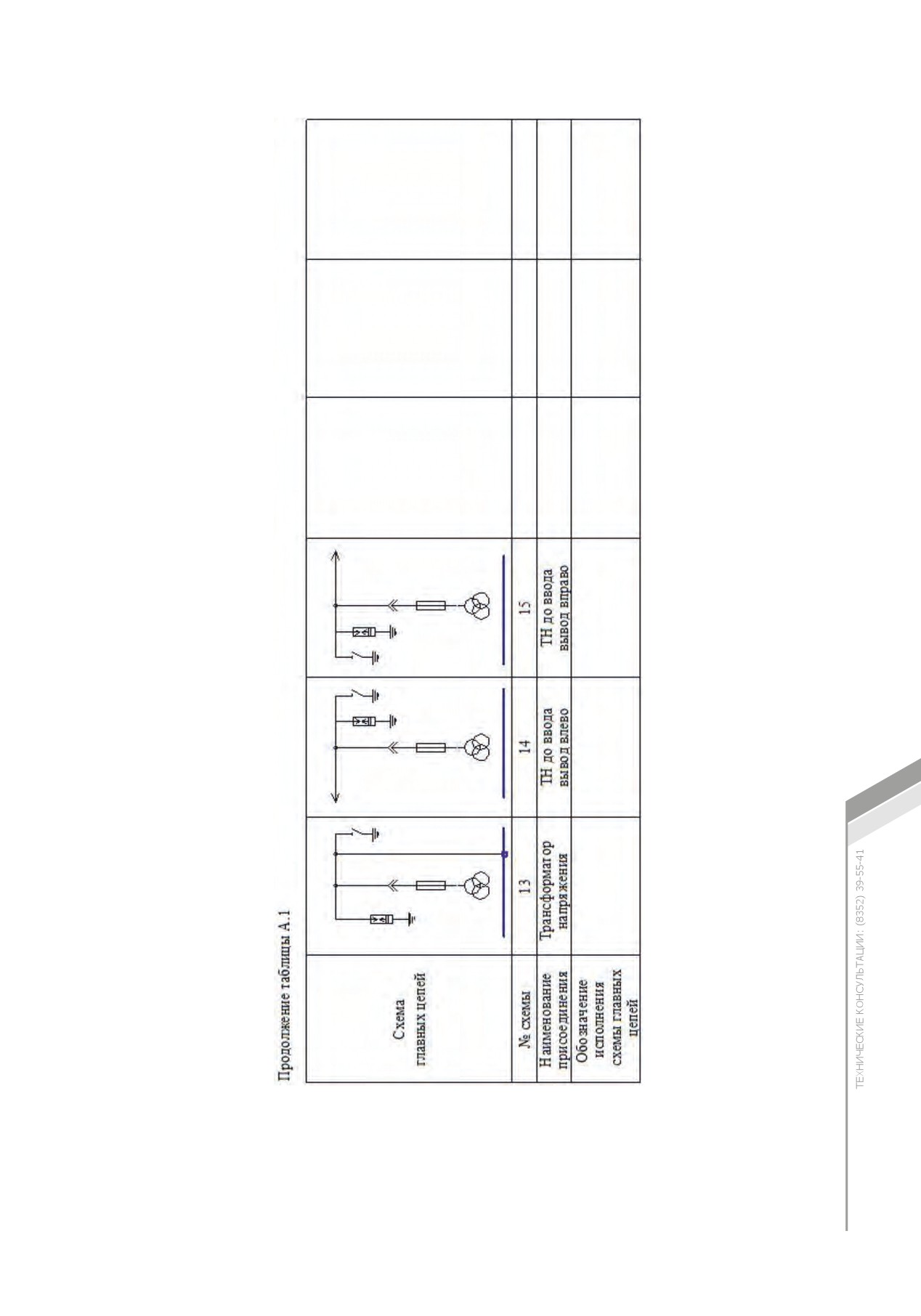

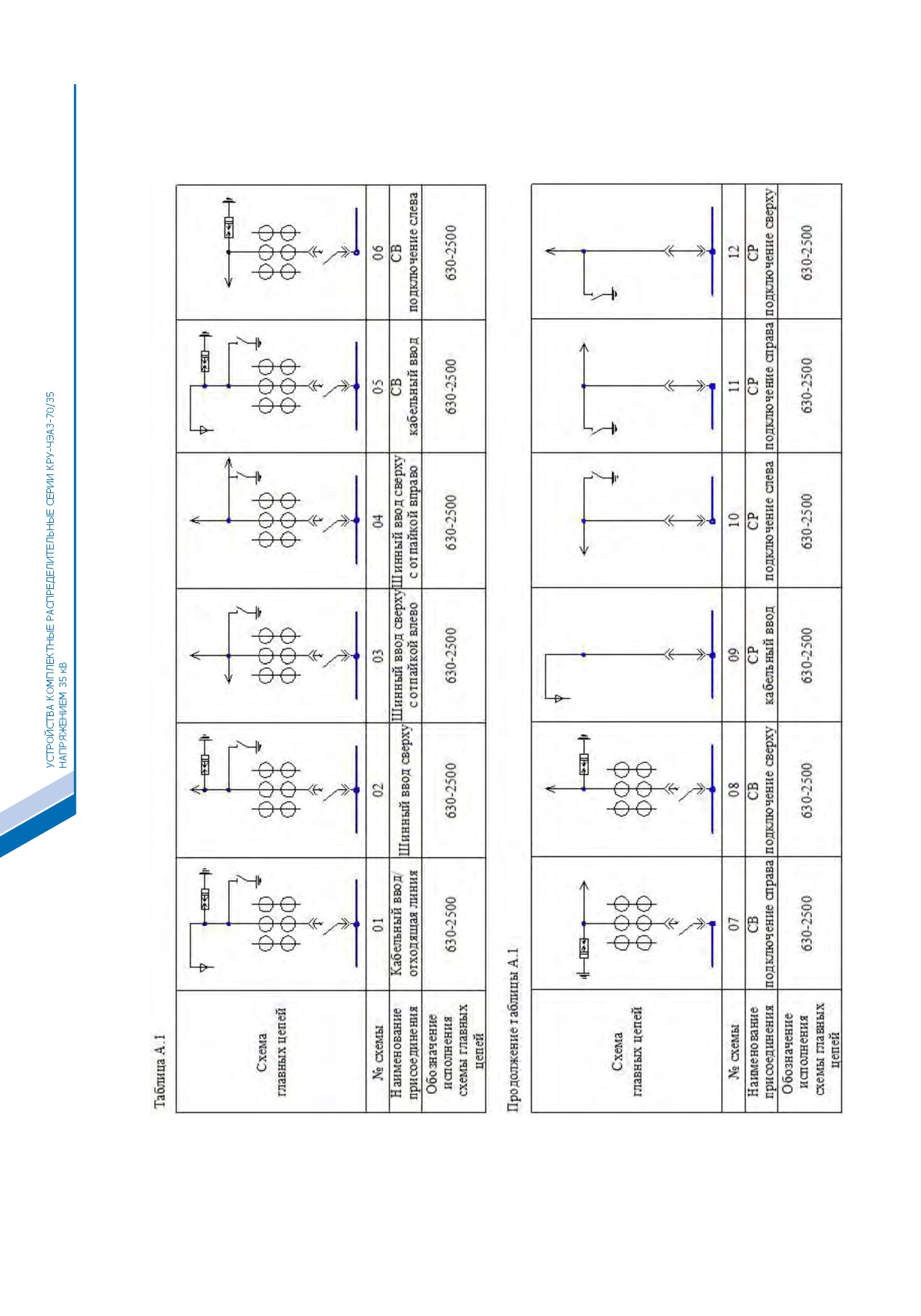

ПРИЛОЖЕНИЕ А (ОБЯЗАТЕЛЬНОЕ) СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ ШКАФОВ
КРУ-ЧЭАЗ-70/35 СТАНДАРТНОГО ИСПОЛНЕНИЯ
24

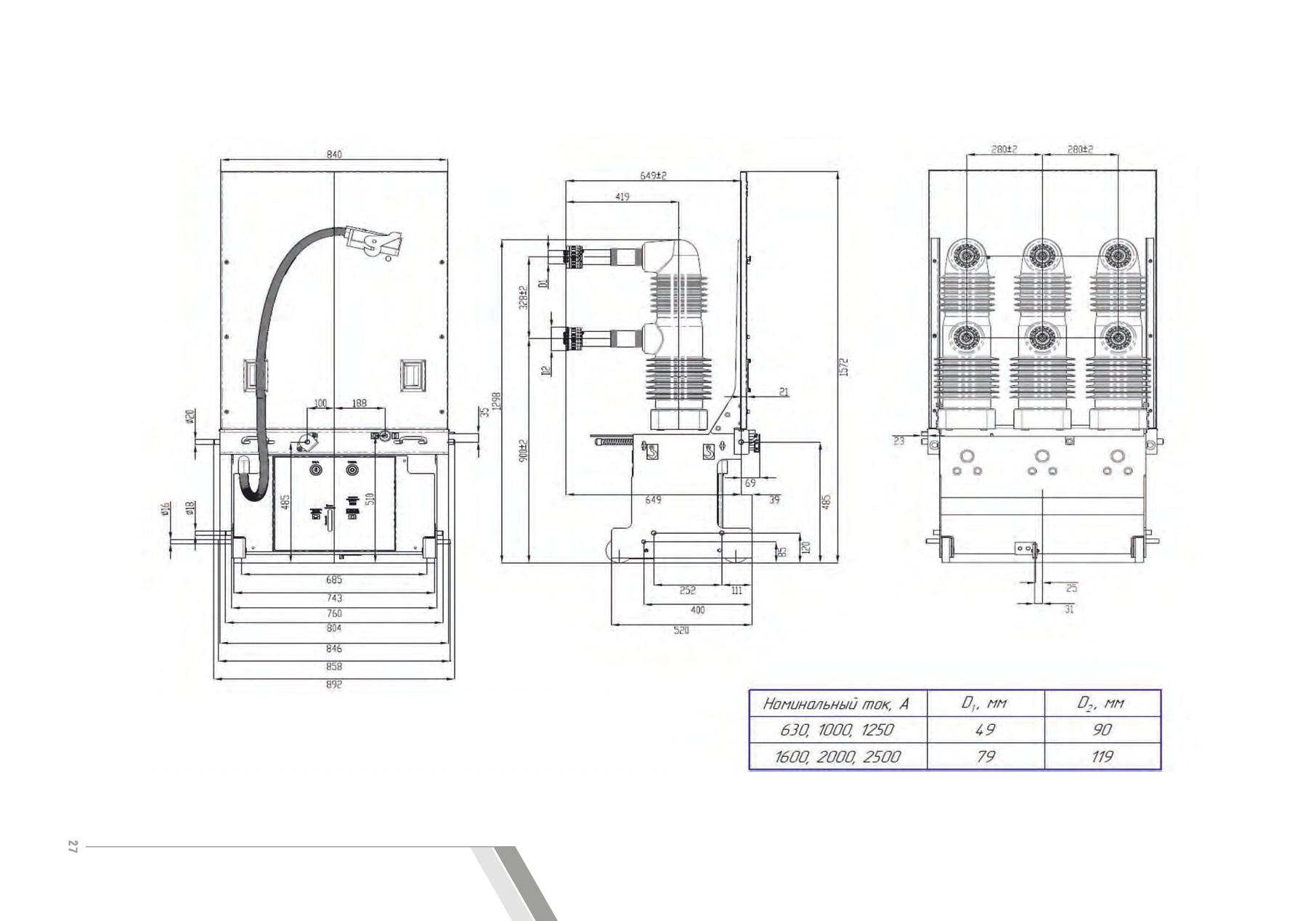

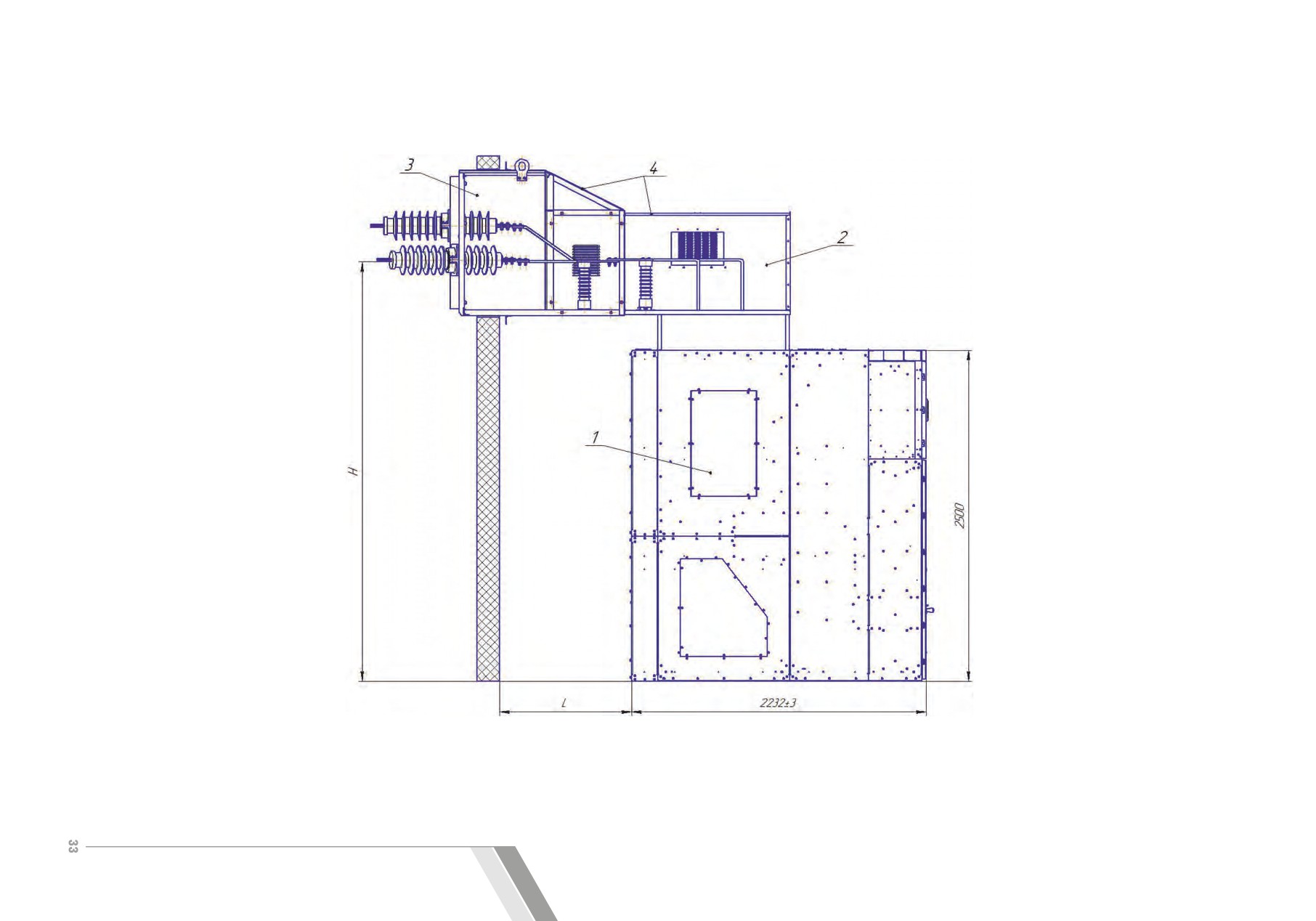

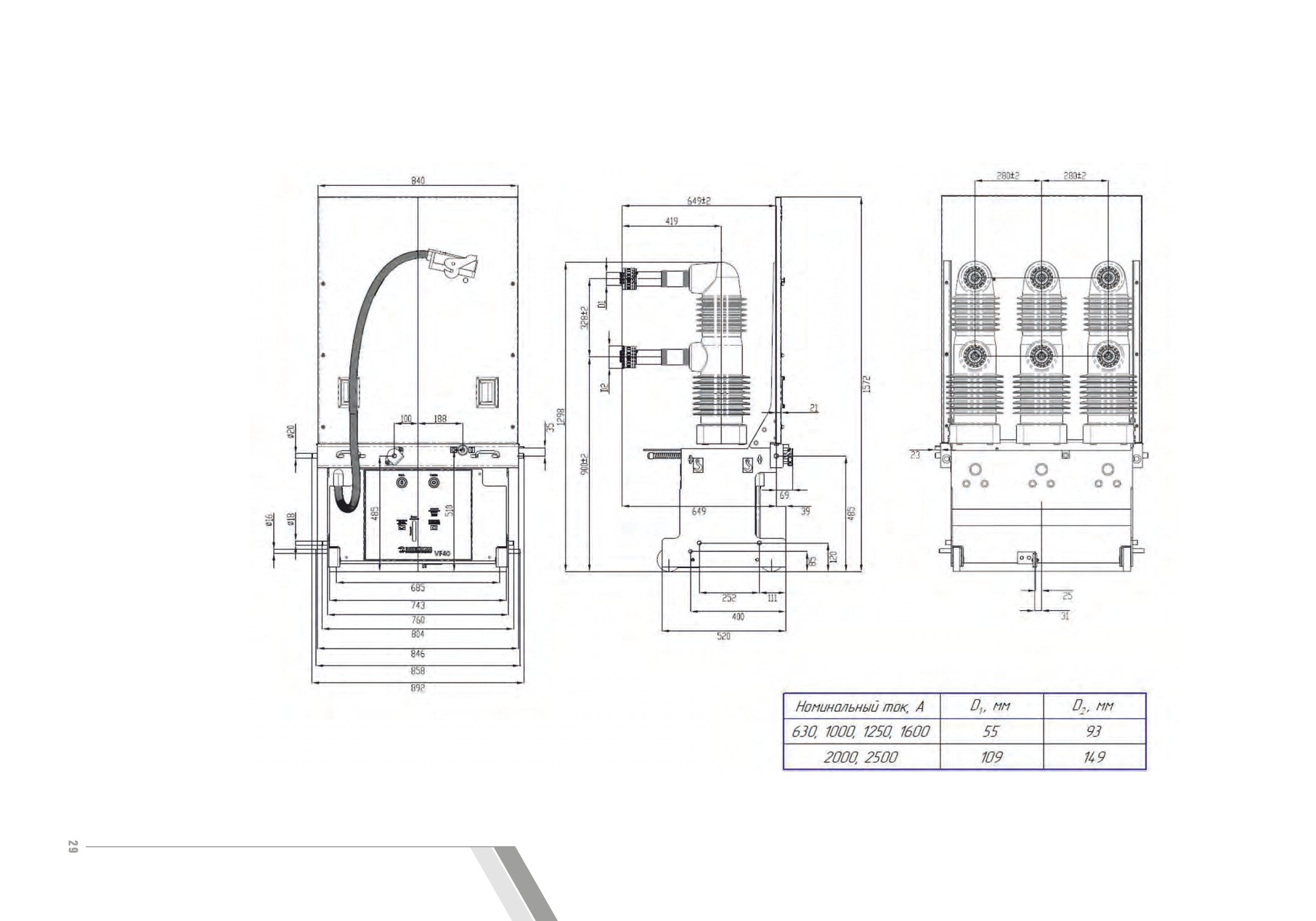

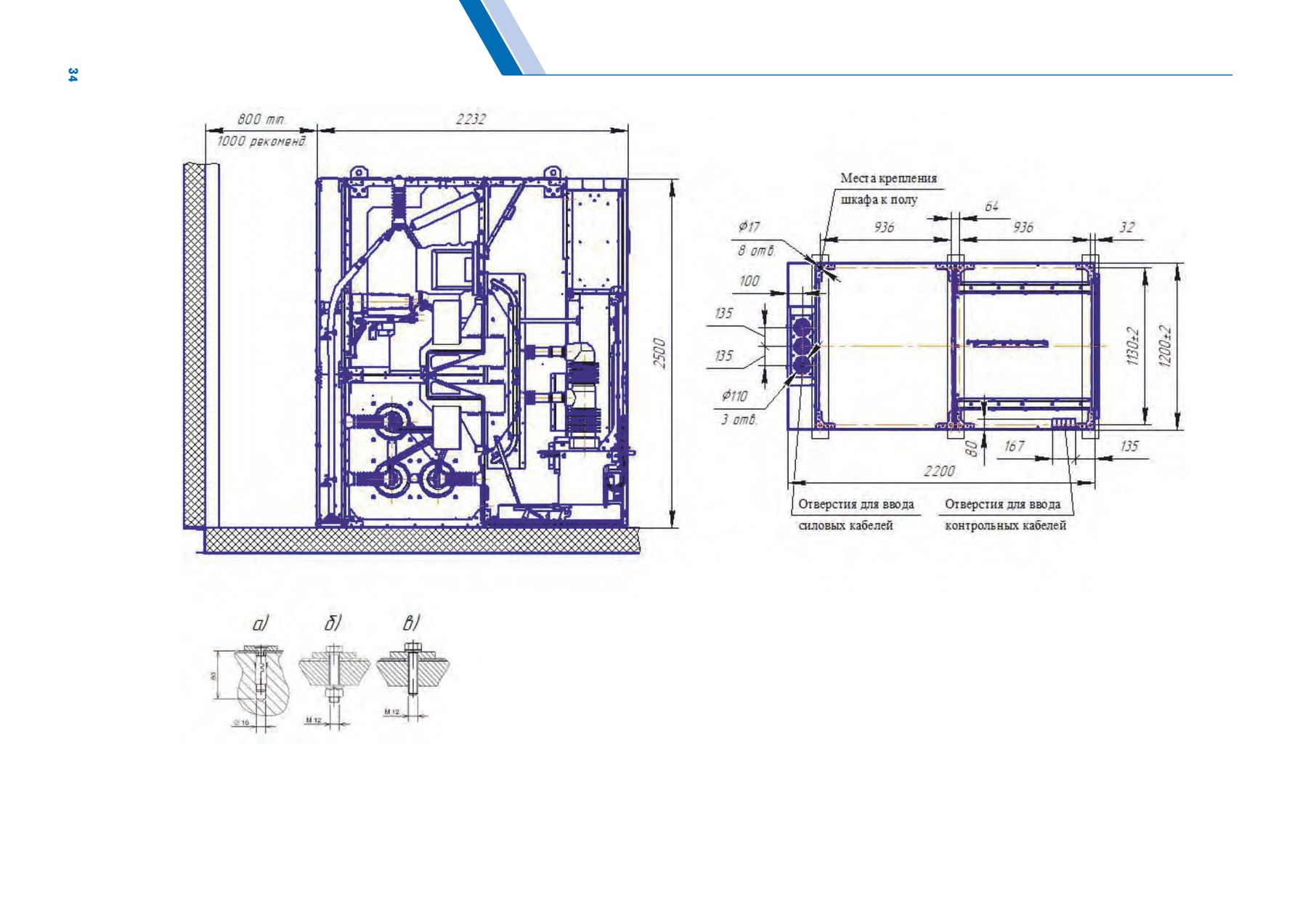

ПРИЛОЖЕНИЕ Б (ОБЯЗАТЕЛЬНОЕ) ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ШКАФОВ КРУ-ЧЭАЗ-70/35
26
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.1 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
1.1.1 Назначение изделия
для применения на объектах нефтегазодобывающих
1.1.1.1 Комплектные распределительные устрой-
и сетевых компаний.
ства серии КРУ-ЧЭАЗ-70/35, предназначены для ра-
Климатическое исполнение У, категория размеще-
боты в электрических установках трехфазного пере-
ния 3 по ГОСТ 15150-69.
менного тока частоты 50 и 60 Гц напряжением 35 кВ
1.1.1.2 Структура условного обозначения шкафов
для системы с изолированной или заземленной через
КРУ-ЧЭАЗ-70/35.
дугогасящий реактор нейтралью, изготавливаются
КРУ-ЧЭАЗ-70/ -
35
-
-
-
-
-
Условное обозначение ТУ
Климатическое исполнение и
Категория размещения по
ГОСТ 15150 и ГОСТ 15543.1
Номинальный ток отключения
выключателя, кА
Номинальный ток, А
Номер схемы по сетке схем
главных цепей
Номинальное напряжение 35 кВ
Отличительный индекс производителя АО «ЧЭАЗ»
Комплектное распределительное
устройство
КРУ-ЧЭАЗ-70/35 соответствует ГОСТ Р 55190-2012.
При этом:
Примеры условных обозначений:
- от минус 5 до плюс 40 0С - для шкафов КРУ-
Устройство КРУ-ЧЭАЗ-70/35 стандартного испол-
ЧЭАЗ-70/35 без установки электроподогревателей в
нения, выполненное по схеме главных цепей 01 номи-
отсеках;
нальным током 1600 А, током термической стойкости
- от минус 40 до плюс 40 0С - для шкафов КРУ-
31,5 кА, климатического исполнения У3:
ЧЭАЗ-70/35 с установкой электроподогревателей в
«КРУ-ЧЭАЗ-70/35-01-1600/31,5
У3
отсеках;
БКЖИ.674551.659 ТУ».
- высота над уровнем моря — не более 1000 м;
При заказе КРУ-ЧЭАЗ-70/35, предназначенного
- окружающая среда не должна быть взрывоопас-
для электрических сетей частоты 60 Гц, дополнитель-
ной, содержать токопроводящую пыль, агрессивные
но в технических требованиях должна указываться
пары и газы в концентрациях, разрушающих металлы
частота. 1.1.1.3 Номинальные значения климатиче-
и изоляцию.
ских факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.1.2 Технические характеристики
1.1.2.1 Основные параметры КРУ-ЧЭАЗ-70/35 соответствуют указанным значениям в таблице 1.
Таблица 1 - Технические характеристики КРУ-ЧЭАЗ-70/35
Наименование параметра
Значение параметра
1 Номинальное напряжение (линейное), кВ 2
35
Наибольшее рабочее напряжение (линейное), кВ
2 Наибольшее рабочее напряжение (линейное),
40,5
кВ
3 Номинальный ток главных цепей, А
630; 1000; 1250; 1600; 2000; 2500
4 Номинальный ток сборных шин, А
630; 1000; 1250; 1600; 2000; 2500
5 Номинальный ток отключения встроенного в
16; 20; 25; 31,5
КРУ выключателя, кА
6 Ток термической стойкости (трехсекундный
16; 20; 25; 31,5
ток), кА
7 Ток электродинамической стойкости, кА
40; 51; 64; 81
8 Номинальное напряжение вспомогательных
цепей, В:
постоянного тока
110; 220
переменного тока
220
1.1.2.2 Габаритные, установочные размеры КРУ-ЧЭАЗ-70/35 соответствуют размерам, указанным
в
приложении Б.
1.1.2.3 Классификация исполнений КРУ-ЧЭАЗ-70/35 в зависимости от показателей соответствует
указанной в таблице 2.
Таблица 2 - Классификация исполнений КРУ-ЧЭАЗ-70/35
Наименование показателей
Исполнение
1 Уровень изоляции по ГОСТ 1516.1-76
С нормальной изоляцией
Воздушная
2 Вид изоляции
Комбинированная
С изолированными шинами
3 Наличие изоляции токоведущих шин главных
цепей
С неизолированными шинами
4 Система сборных шин
С нижним расположением сборных шин
5 Наличие выкатного элемента
С выкатными элементами
6 Условия обслуживания
С двусторонним обслуживанием
7 Расположение выкатного элемента
Нижнее
8 Вид линейных высоковольтных вводов
Кабельные и шинные
(подсоединений)
9 Степень защиты по ГОСТ 14254-96
IP31
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Вид шкафов в зависимости от устанавливаемой
- шкафы с высоковольтными вакуумными
аппаратуры и вида ввода
выключателями;
- шкафы с шинным разъединителем;
- шкафы с трансформаторами напряжения;
- шкафы с нелинейными ограничителями
перенапряжений;
- шкафы с шинными вводами сверху;
- шкафы с высоковольтными выключателями и
трансформаторами напряжения
11 Механизм вката - выката выкатного элемента
Ручное
(из контрольного в рабочее)
12 Вид управления
Местное; дистанционное
1.1.2.4
Типы
основного
оборудования,
1.1.3.3 Запасные части, резервный выкатной элемент,
встраиваемого в распределительное устройство:
рама для вкатывания выкатного элемента, релейный
шкаф поставляются заводом по специальному
а) Выключатели высоковольтные:
заказу.
-ВВ-Ч-35 до 2500 А (АО «ЧЭАЗ», г. Чебоксары);
1.1.3.4
В состав КРУ-ЧЭАЗ-70/35 входят
-VF40 до 2500 А (АО «ПО ЭЛТЕХНИКА»);

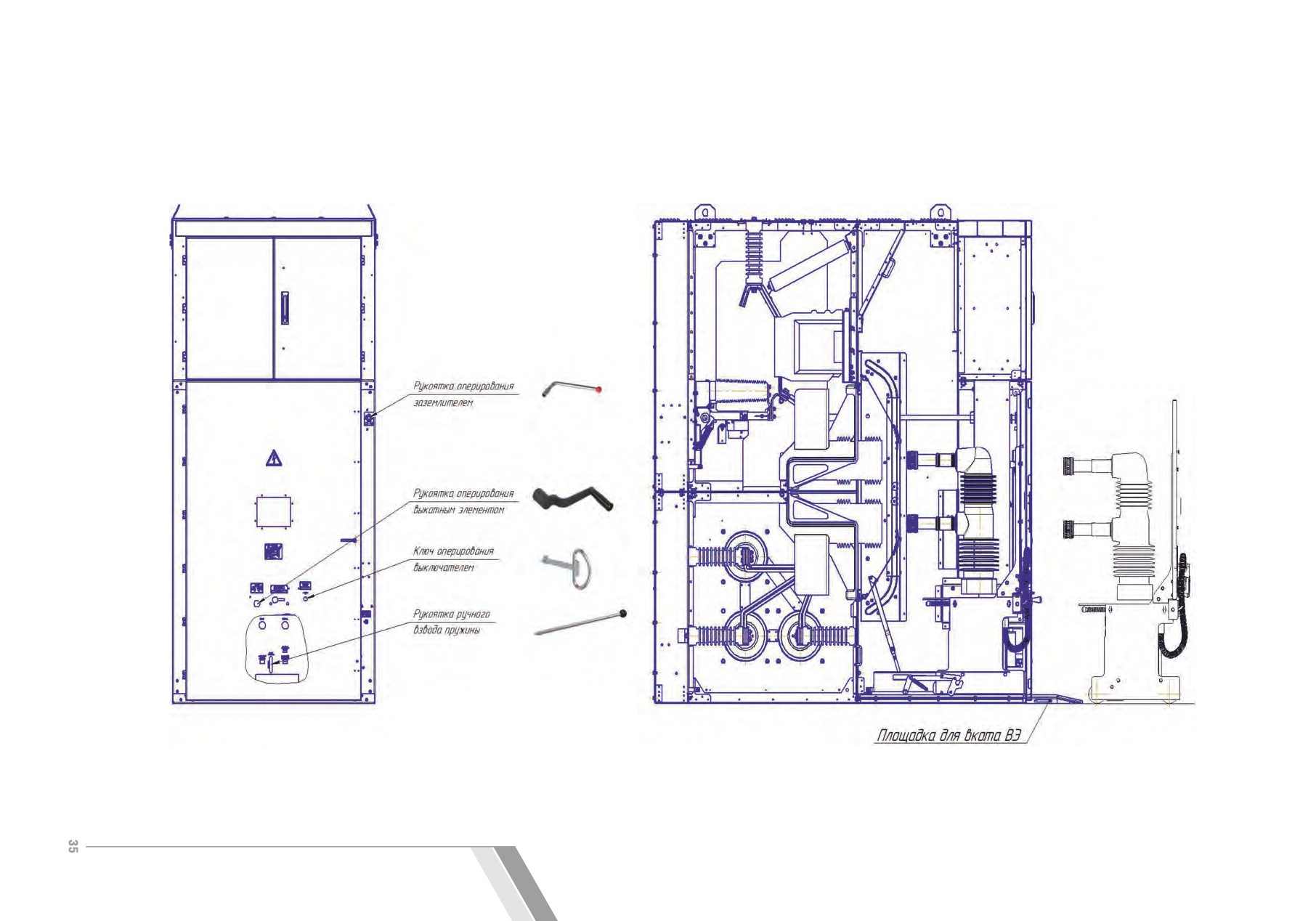

принадлежности (приложение Б рисунки Б.10):
-VD4 до 2500 А («АВВ», Италия).
- рукоятка для оперирования выкатным элементом;
б) Трансформаторы тока:
- рукоятка для оперирования заземлителем;
-ТОЛ-НТЗ-35, 5-2500 А(Невский трансформаторный
- ключ для оперирования выключателем;
завод «Волхов»);
- рукоятка для ручного взвода пружины;
- ТЛО-35 М2; ТЛО-35 М8
(«Электрощит
-Кᵒ»,
- ключ для запирания и отпирания двери шкафа КРУ-
Трансформэлектро).
ЧЭАЗ-70/35 и дверей релейного отсека. К каждому
в) Трансформаторы напряжения:
шкафу поставляется по два ключа;
- НАЛИ-НТЗ-35 (Невский трансформаторный завод
- площадка для вката и выката выкатного элемента
«Волхов»);
из контрольного в ремонтное положение.
- ЗНОЛ(П)-НТЗ-35
(Невский трансформаторный
1.1.3.5 В комплект поставки входят:
завод «Волхов»).
а) шкафы КРУ-ЧЭАЗ-70/35, шинные мосты, шинные
г) Датчики трансформаторные:
ввода, вставки и отдельно стоящие релейные шкафы
по заказу;
- ТЗЛМ-100х490; ТЗЛЭ-125 («Свердловский завод
трансформаторов тока»).
б) демонтируемые на период транспортирования
сборные шины и другие сборочные единицы и
д) Ограничители перенапряжений:
детали;
- ОПНп-35/680/41-10 УХЛ1-А ТУ
3414-002-
в) монтажные материалы и принадлежности по
15207362-2003 (НПО ЗАО «Полимер- Аппарат», г.
нормам предприятия-изготовителя;
Санкт-Петербург);
г) запасные части и инструмент в соответствии с
- ОПН MWD-41 (фирма «АВВ»).
ведомостью ЗИП.
1.1.3 Состав изделия
1.1.3.6
К партии КРУ-ЧЭАЗ-70/35 должна
1.1.3.1 В состав изделия входит набор отдельных
прикладываться следующая документация:
шкафов КРУ-ЧЭАЗ-70/35 с коммутационными
а) паспорт на каждый шкаф КРУ-ЧЭАЗ-70/35,
аппаратами, приборами измерения, устройствами
входящий в заказ -1 экз.;
автоматики и защиты, а также аппаратурой
управления,
сигнализации
и
другими
б) руководство по эксплуатации КРУ-ЧЭАЗ-70/35
вспомогательными устройствами, соединенными
-1экз.;
между собой в соответствии со схемой электрической
в) электрические схемы главных цепей -1 экз.;
расположения КРУ-ЧЭАЗ-70/35.
г)
принципиальные
электрические
схемы
КРУ-ЧЭАЗ-70/35 выполняются по типовым схемам
вспомогательных цепей -1 экз.;
главных цепей (приложения А) и типовым схемам
вспомогательных цепей. Возможно изготовление по
д)
эксплуатационная
документация
на
схемам представленными заказчиком.
высоковольтные выключатели и
1.1.3.2
Демонтированные
на
период
другую основную комплектующую аппаратуру
транспортирования сборные шины и
другие
сборочные единицы и детали, монтажные материалы
и принадлежности, указаны в перечне запасных
частей.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.1.4 Устройство и работа
цепи
КРУ-ЧЭАЗ-70/35
разомкнуты,
а
вспомогательные
замкнуты
(допускается

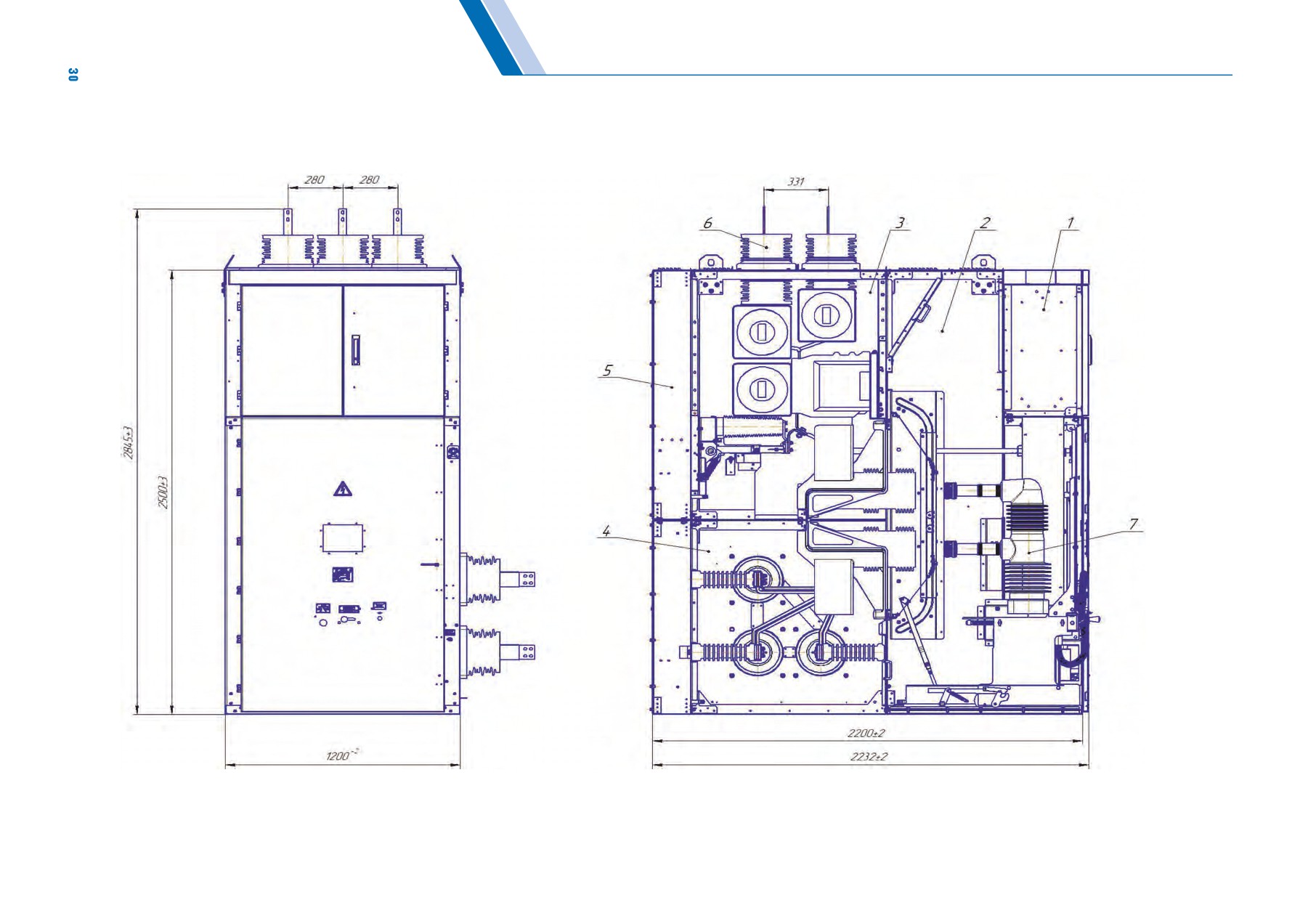

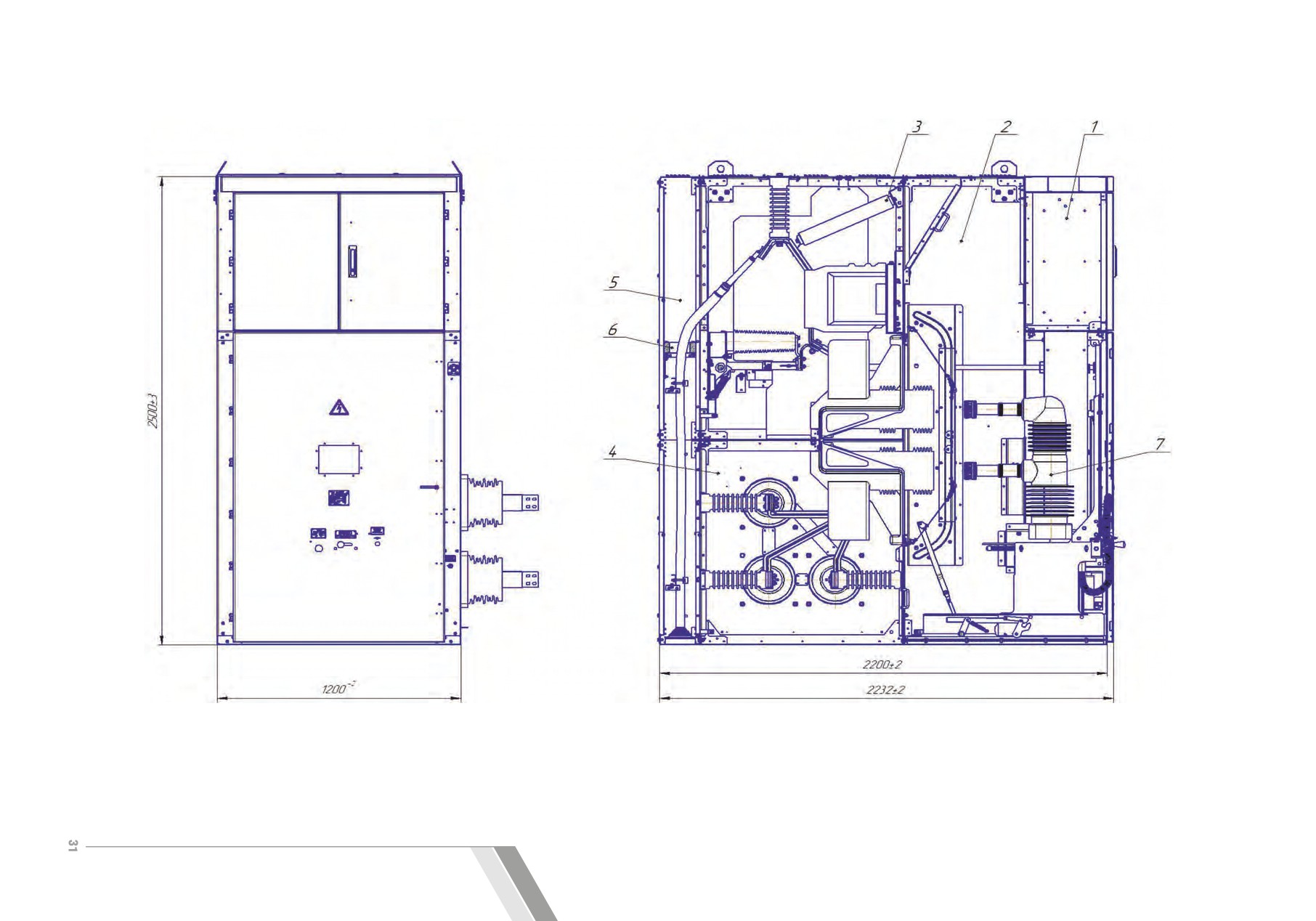

1.1.4.1 Шкаф КРУ-ЧЭАЗ-70/35 состоит из
размыкание вспомогательных цепей), выкатной
следующих основных сборочных единиц:
элемент находится в пределах корпуса шкафа в
а) шкаф релейный;
фиксированном положении.
б) шкаф распределительный;
1.1.4.9 В ремонтном положении главные и
вспомогательные цепи шкафа разомкнуты,
в) выкатной элемент.
выкатной элемент находится вне корпуса шкафа
1.1.4.2
Шкаф распределительный КРУ-
(приложение Б рисунки Б.10).
ЧЭАЗ-70/35 представляет собой сборную жесткую
1.1.4.10 Токоведущие части КРУ-ЧЭАЗ-70/35
металлическую конструкцию,
разделенную
выполнены шинами медными, медных сплавов.
глухими металлическими и изоляционными
перегородками на отсеки:
По желанию заказчика ошиновка может
выполняться в соответствии с требованиями
1) отсек выкатного элемента (выключателя);
заказчика.
2)
отсек линейных шин и кабельных
1.1.4.11
КРУ-ЧЭАЗ-70/35 имеет фасадные
присоединений;
поворотные двери высоковольтного отсека,
3) отсек сборных шин;
релейного шкафа и съемные листы отсека
линейных присоединений.
4) релейный шкаф.
1.1.4.12
КРУ-ЧЭАЗ-70/35
по
изоляции
1.1.4.3
Внутренние поверхности шкафов
токоведущих шин главных цепей изготавливаются
изготовлены из листа нержавеющей стали
в двух исполнениях: с изолированными шинами
и оцинкованного листа, детали и сварные
и неизолированными шинами (за исключением
сборочные единицы из металла с последующим
сложных схем главных цепей). Места сочленения
гальваническим покрытием цинком, а фасадные
шин могут закрываться изоляционными коробами.
поверхности шкафа и выкатного элемента из
металлического листа с последующим нанесением
1.1.4.14 В КРУ-ЧЭАЗ-70/35, с кабельными
порошкового полиэфирного покрытия.
выводами, в отсеке линейных шин предусмотрена
возможность концевой разделки высоковольтных
Класс покрытия не ниже IV по ГОСТ 9.032-74.
кабелей и их установки в количестве,
Цвет покрытия светлых тонов и одинаковый для
обусловленном схемой главных соединений
всех шкафов одного и того же заказа.
данного шкафа.
1.1.4.4 В нижней части шкафы имеют сплошное
1.1.4.15 В КРУ-ЧЭАЗ-70/35 предназначенных
металлическое дно. В дне имеются отверстия для
для работы при низких температурных режимах
ввода кабелей:
предусмотрены обогреватели, обеспечивающие
а) силовых;
условия работы аппаратуры в соответствии с
требованиями стандартов и технических условий
б) контрольных.
на установленную аппаратуру. Включение
В дне предусмотрены отверстия, для крепления
и отключение нагревательных устройств
шкафа КРУ-ЧЭАЗ-70/35 к основанию.
производится автоматически или вручную.

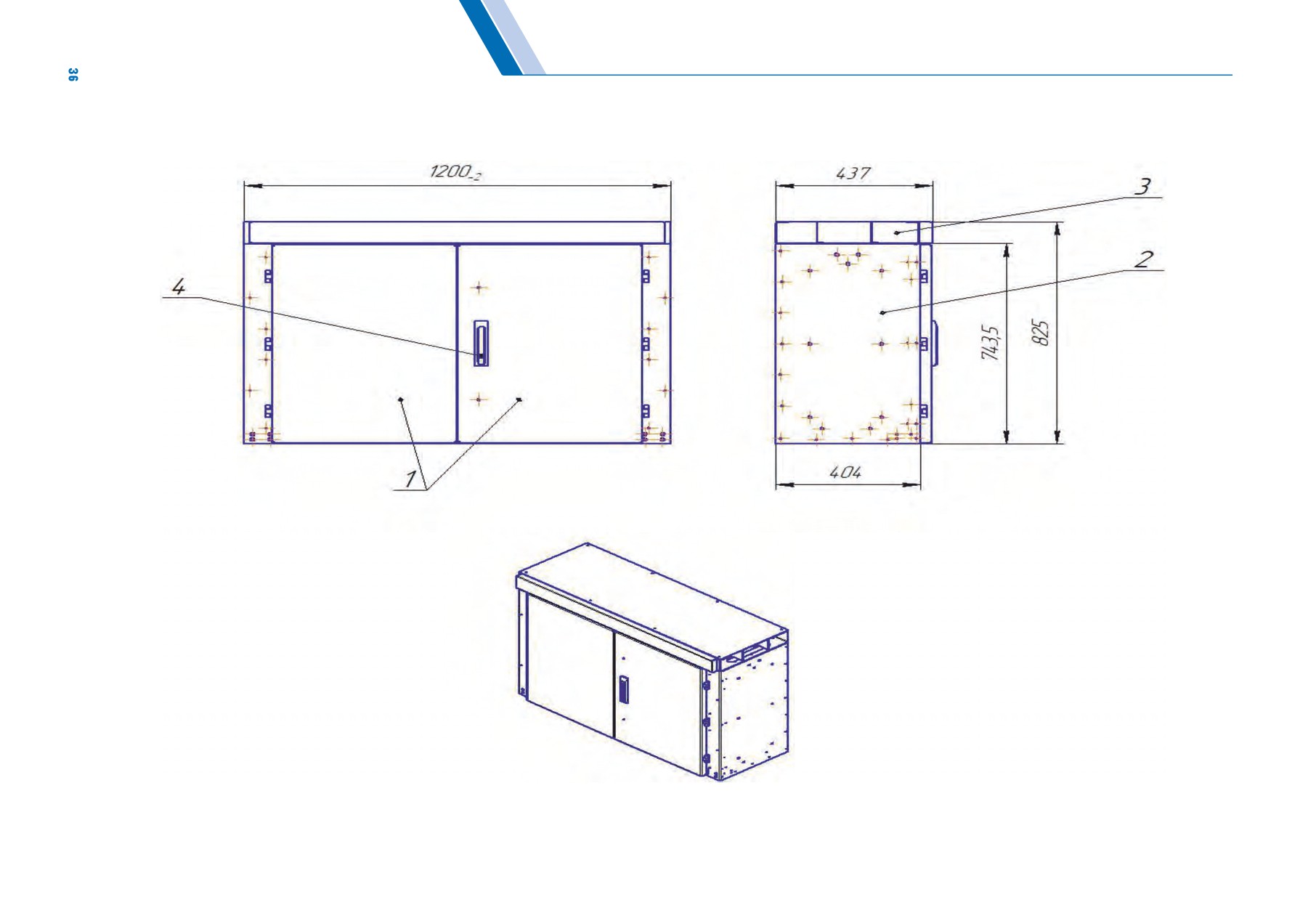

1.1.4.5 Релейный шкаф, в котором размещены
1.1.4.16 В КРУ-ЧЭАЗ-70/35 предусмотрена
аппараты управления, защиты и сигнализации,
защита от дуговых замыканий, выполненная на
приборы учета и измерения, представляет собой
фототиристорах или оптоволоконная, датчики
жесткую металлическую конструкцию с двумя
которых расположены во всех отсеках шкафа.
дверьми (приложение Б рисунки Б.11).
1.1.5 Средства измерения, инструмент и
1.1.4.6 Выкатной элемент
13

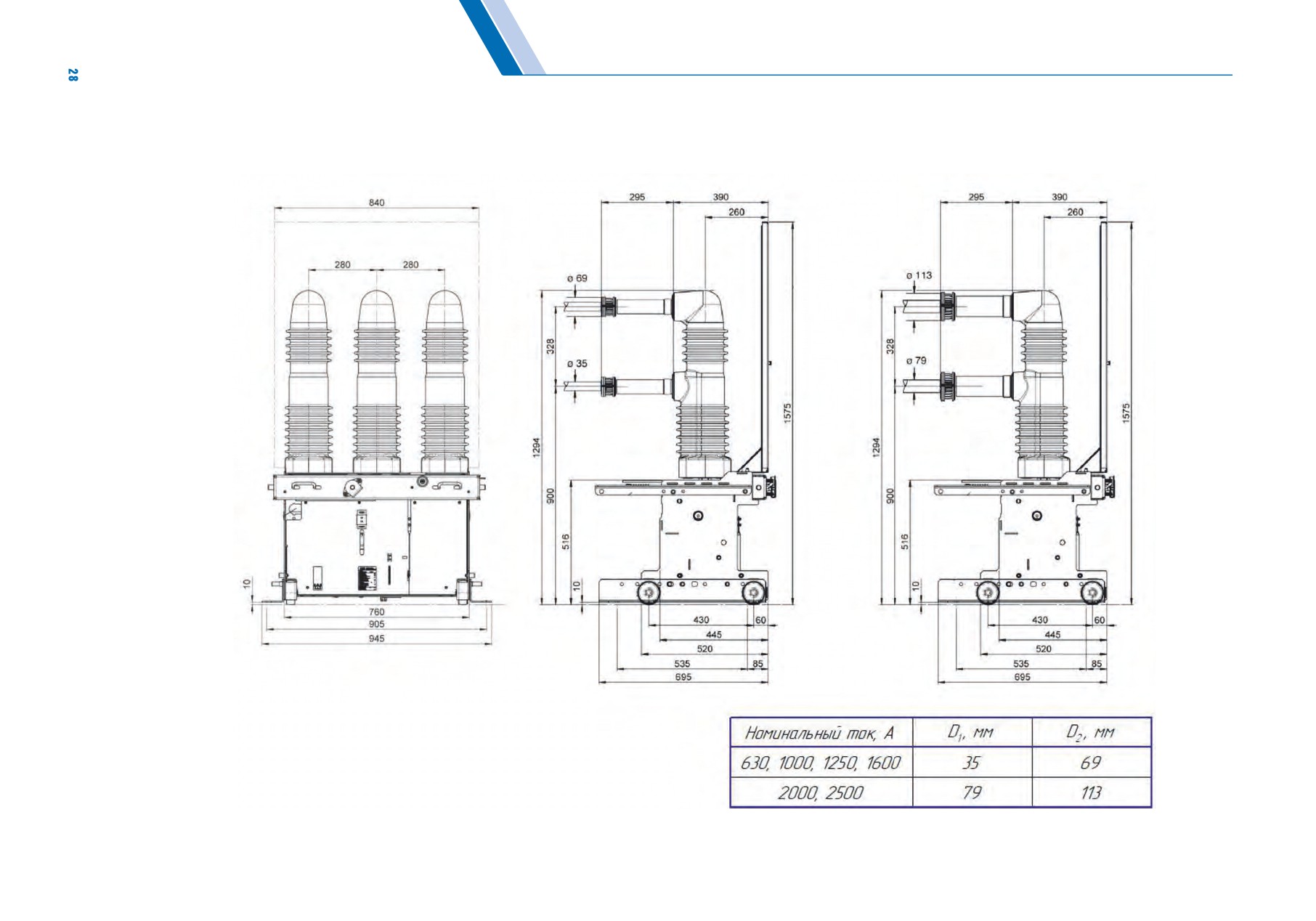

(приложение
принадлежности
Б рисунок Б.1) может занимать в отсеке два
1.1.5.1 Комплектно со шкафами КРУ-ЧЭАЗ-70/35
фиксированных
положения
относительно
поставляются запасные части и принадлежности,
корпуса: рабочее и контрольное, и перемещается
перечень которых приведен в 1.1.3.4.
внутри отсека по направляющим рельсам вручную
без открывания фасадной двери при помощи
1.1.5.2
Принадлежности
и
инструмент,
рукоятки для оперирования выкатным элементом
необходимые для обслуживания высоковольтных
(приложение Б рисунок Б.10). Из контрольного
выключателей и аппаратуры указаны в
положения в ремонтное - вручную.
эксплуатационной документации на эти аппараты.
1.1.5.3
Контрольно-измерительные приборы
1.1.4.7 В рабочем положении главные и
для проведения наладочных и ремонтных работ
вспомогательные цепи КРУ-ЧЭАЗ-70/35 замкнуты,
КРУ-ЧЭАЗ-70/35
предприятием-изготовителем
выкатной элемент находится в пределах корпуса
поставляются по отдельному заказу.
шкафа в фиксированном положении.
1.1.4.8 В контрольном положении главные
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.1.6 Маркировка и пломбирование
КРУ-ЧЭАЗ-70/35 по ГОСТ 23216-78 и ГОСТ 15846-
2002 (при транспортировании КРУ-ЧЭАЗ-70/35 в
1.1.6.1 Маркировка шкафов КРУ-ЧЭАЗ-70/35 и
районы Крайнего Севера и приравненные к ним
выдвижных элементов соответствует требованиям
местности). Шкафы КРУ-ЧЭАЗ-70/35 должны быть
ГОСТ
14693-90, фирменная табличка по ГОСТ
надежно закреплены в упаковке.
12971-67 содержит следующие данные (по ГОСТ
18620-86):
1.1.7.2 По согласованию между потребителем
и изготовителем транспортирование КРУ-
- наименование предприятия-изготовителя;
ЧЭАЗ-70/35 производится в облегченной упаковке
- товарный знак предприятия - изготовителя;
по ГОСТ
23216-78 или в контейнерах без
- порядковый номер по системе нумерации
упаковки в транспортную тару, при этом должно
предприятия - изготовителя;
предусматриваться, по возможности, полное
- условное обозначение типа КРУ;
использование грузоподъемности и вместимости
контейнеров.
- степень защиты по ГОСТ 14254-96;
1.1.7.3 На время транспортирования все подвижные
- номинальное напряжение, кВ;
части шкафов КРУ-ЧЭАЗ-70/35 перед упаковкой
- номинальный ток, А;
закрепляются.
-
коэффициент
трансформации
для
трансформаторов тока;
1.1.7.4 Дополнительные указания по упаковке
и консервации в соответствии с условиями
- масса, кг;
транспортирования и хранения, в том числе способ
- дата выпуска, год;
формирования грузовых мест, их количество,
- обозначение технических условий.
размеры и масса предусматриваются в соответствии
с 1.5. технических условий БКЖИ.674551.659ТУ.
Каждый выкатной элемент имеет фирменную
табличку на котором указывается:
1.1.7.5 Эксплуатационная и сопроводительная
- наименование предприятия-изготовителя;
документация КРУ-ЧЭАЗ-70/35 упаковывается в
соответствии с требованиями ГОСТ 23216-78.
- товарный знак предприятия - изготовителя;
1.1.7.6 Для упаковки шкафов применяются
- порядковый номер по системе нумерации
предприятия - изготовителя;
пиломатериалы хвойных пород четвертого сорта
по ГОСТ 8486-86 или мягких лиственных пород
- номинальное напряжение, кВ;
третьего сорта по ГОСТ
2695-83, древесно
-
- номинальный ток, А;
волокнистые плиты
(ДВП) по ГОСТ
4598-86.
- масса, кг;
Крепление шкафов и комплектующих изделий при
упаковке в тарные ящики должно обеспечивать
- дата выпуска, год;
их надежное закрепление, исключающее
- обозначение технических условий.
смещение и механическое повреждение во время
На шкафах подстанции с фасадной и тыльной
транспортировки.
стороны устанавливается табличка с порядковым
1.1.7.7 Шкафы КРУ-ЧЭАЗ-70/35 упаковываются
номером шкафа, согласно опросному листу.
поштучно. Перенос шкафа осуществляется
1.1.6.2 Цепи вспомогательных цепей маркируются в

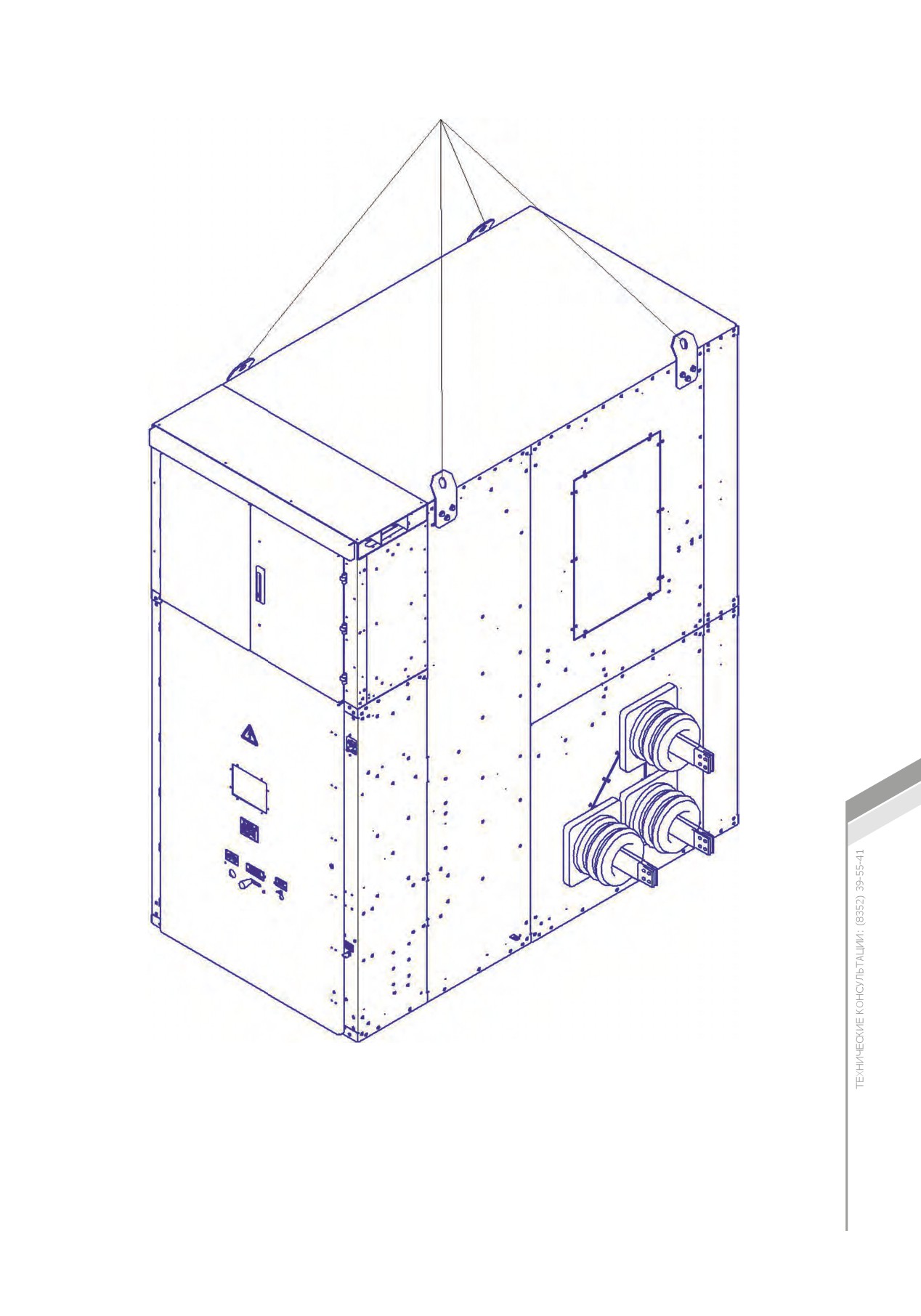

согласно рисунку Б.14 приложение Б.
соответствии со схемой монтажной электрической.
Высоковольтные выключатели на время
В КРУ-ЧЭАЗ-70/35 предусмотрена возможность
транспортирования и хранения переводятся в
опломбирования цепей учёта электроэнергии,
состояние для транспортирования, указанное
выведенных на ряды зажимов в релейных шкафах.
в техническом паспорте выключателя, и могут
находится в шкафу или быть упакованными в
1.1.6.3 Транспортная маркировка выполняется
отдельные ящики.
по ГОСТ 14693-90 и ГОСТ 14192-96. При этом
на ящиках, кроме основных и дополнительных
1.1.7.8 Упакованные в ящик инструменты и
надписей, нанесены:
принадлежности помещаются вместе со шкафом
КРУ-ЧЭАЗ-70/35 в общую упаковку.
- информационные надписи: масса и габариты;
1.1.7.9 Шины, размеры которых превышают габариты
- манипуляционные знаки:
«Место строповки»,
упаковки шкафа, во время транспортирования
«Верх» и, при необходимости,
«Хрупкое.
упаковываются в отдельную тару.
Осторожно», «Центр тяжести»;
1.1.7.10 Эксплуатационная документация шкафа
- информационные надписи по реквизитам
КРУ-ЧЭАЗ-70/35 упаковывается в герметичный
заказчика и по данным предприятия - изготовителя
пакет из полиэтиленовой пленки и помещается
(заказ-наряд, заводской заказ, чертеж).
вместе с КРУ-ЧЭАЗ-70/35 в одно грузовое место.
Ящики с упакованными шкафами КРУ-ЧЭАЗ-70/35
Если изделие упаковано в несколько грузовых
пломбируются по ГОСТ 31281-2004.
местах, то документация укладывается в место №1.
1.1.7 Упаковка
1.1.7.1 Виды упаковки и способы консервации
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2 Описание и работа составных частей
главных цепей в отсеке линейных шин
КРУ-ЧЭАЗ-70/35
устанавливаются трансформаторы тока нулевой
последовательности.
1.2.1 Общие сведения
1.2.2.3 Отсек сборных шин
Шкаф КРУ-ЧЭАЗ-70/35 состоит из отсека выкатного
элемента, отсека линейных шин, отсека сборных
1.2.2.3.1 В отсеке сборных шин 4 (приложение Б
шин и релейного шкафа.
рисунки Б.1) размещены шины сборные, которые
проходят в отсек выкатного элемента через
1.2.2 Работа
неподвижные контакты, проходные изоляторы 6
1.2.2.1 Отсек выкатного элемента
и датчик дуговой защиты.
1.2.2.1.1 Отсек выкатного элемента 2 (приложение
1.2.2.3.2 Сборные шины крепятся на опорных
Б рисунок Б.1) предназначен для размещения
изоляторах.
в нем выкатного элемента. Отсек образован
1.2.2.3.3 Вывод сборных шин через боковые стенки
боковыми стенками, фасадными дверями, днищем
осуществляется через проходные изоляторы.
и от токоведущих частей других отсеков отделен
металлическими перегородками с проходными
1.2.2.4 Заземление шин
изоляторами
6, в том числе шторочным
1.2.2.4.1 Заземление шин в КРУ-ЧЭАЗ-70/35
механизмом

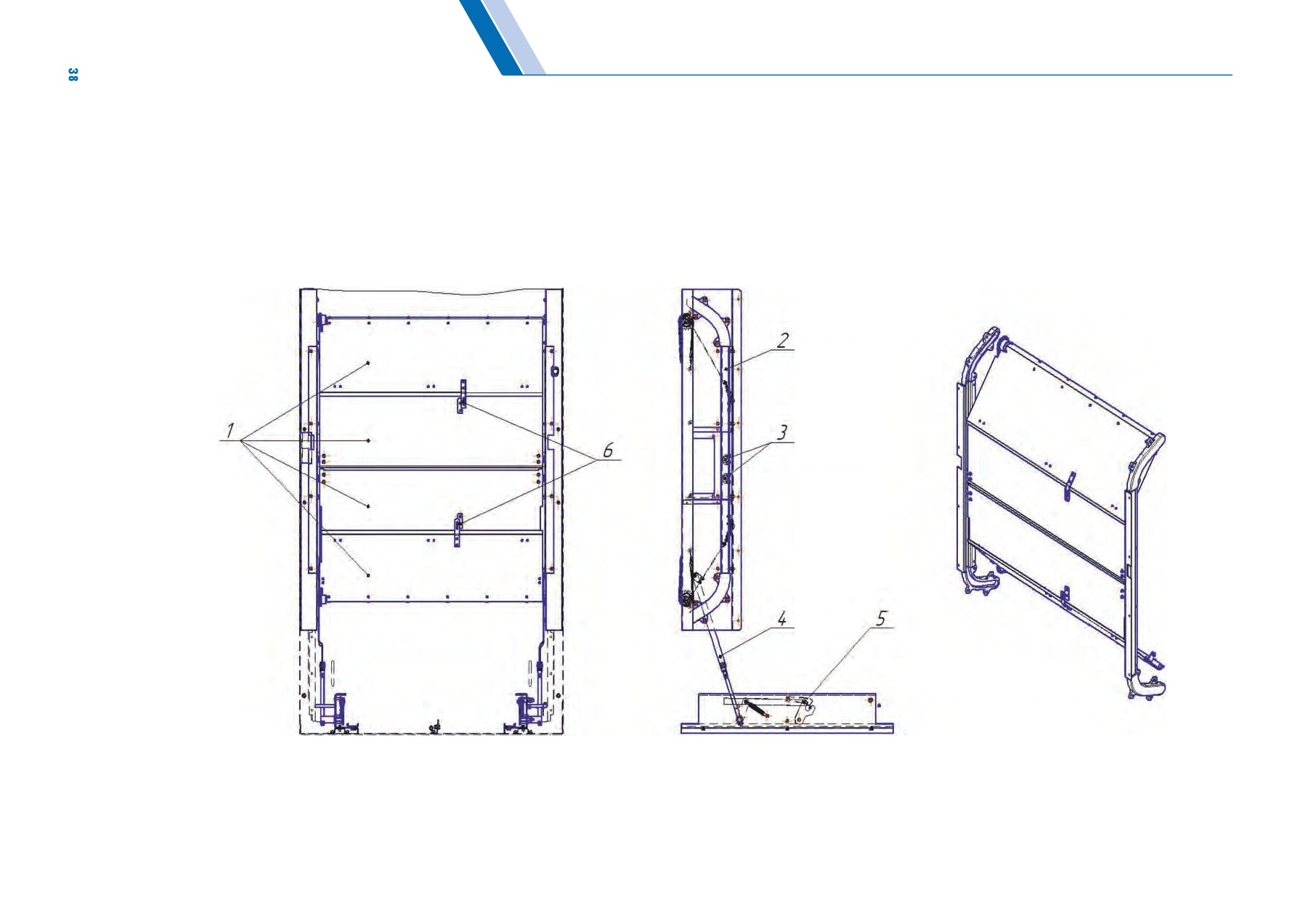

(приложение Б рисунок Б.13). В
осуществляется
рукояткой
оперирования
нижней части отсек имеет сплошное дно.
заземлителем
(приложение Б рисунок Б.10)
1.2.2.1.2 В отсеке выкатного элемента размещены
через отверстие 20 (приложение Б рисунок Б.1).
приспособления и механизмы, обеспечивающие
Оперирование заземлителем возможно при
правильное
функционирование
выкатного
нахождении выкатного элемента в контрольном
элемента в шкафу, в том числе:
положении с отключенным выключателем и при
нахождении выкатного элемента в ремонтном
• направляющие
17
- для предотвращения
положении.
опрокидывания выкатного элемента;
Включение
заземляющего
разъединителя
• механизм шторочный 14;
производится поворотом рукоятки оперирования
• на фасадной двери отсека имеется отверстие
заземлителем
(приложение Б рисунок Б.10)
18 для рукоятки вката и выката выкатного
по часовой стрелке. Для этого необходимо
элемента при закрытой двери.
рукоятку вставить в отверстие 20 (приложение
Б рисунок Б.1), предварительно отжав скобу
1.2.2.1.3 В верхней части отсек закрыт клапаном
вниз за выступающий язычок, и повернуть на
с жалюзи для выхода перегретого воздуха из
90º. При этом рукоятка вращает вал, который в
отсека и сбрасывания избыточного давления,
свою очередь замыкает подвижные контакты 2
появляющегося при возникновении в отсеке

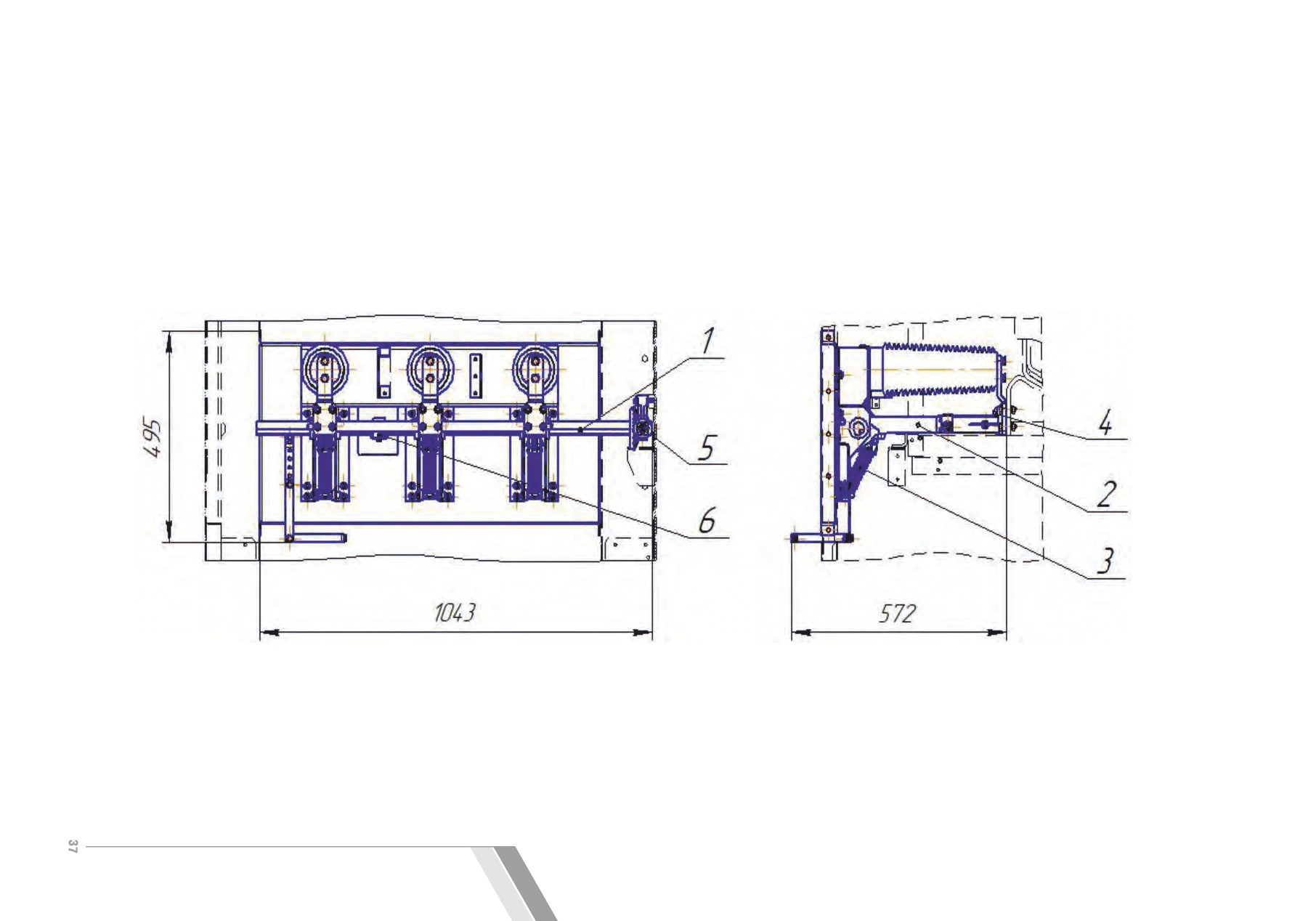

(приложение Б рисунок Б.12) на неподвижные
аварийного короткого замыкания и для
контакты 4 образуя заземляющий контур. Для
срабатывания при этом датчика дуговой защиты.
визуального контроля положения контактов
1.2.2.2 Отсек линейных шин
заземлителя
(через смотровое окно на задней
панели отсека кабельных присоединений) на валу
1.2.2.2.1 Отсек линейных шин
(кабельных
установлен указатель положения контактов 6.
присоединений) 3 образован боковыми стенками
(приложение Б рис. Б.1), крышей, металлической
1.2.2.4.2
В
шкафах
КРУ-ЧЭАЗ-70/35,
перегородкой и задними съемными листами.
оборудованных заземлителями линейных шин,
От токоведущих частей других отсеков отделен
выполняется блокировка запрещающая:
металлической перегородкой с проходными
• вкатывание выкатного элемента в рабочее
изоляторами 6 и горизонтальной металлической
положение при включенном положении
перегородкой.
заземлителя;
1.2.2.2.2 В отсеке линейных шин размещены
• включение заземлителя в том случае, когда
шины линейные, которые через неподвижные
выкатной элемент находится в рабочем
контакты проходят в отсек выкатного элемента
положении или в промежуточном положении
через проходные изоляторы.
(между рабочим и контрольным).
1.2.2.2.3 В отсеке линейных шин также установлена
Категорически запрещается производить
площадка с заземлителем
12 и блокировкой,
попытки оперирования заземлителем
принцип работы которой описан в 1.2.2.4.
при открытой двери отсека кабельных
1.2.2.2.4 Внутри отсека так же устанавливаются:
присоединений
• трансформаторы тока;
• ограничители перенапряжения;
• датчики дуговой защиты.
1.2.2.2.5
В
зависимости
от
схемы
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.2.5 Шторочный механизм
1.2.2.7 Блокировки в шкафах КРУ-ЧЭАЗ-70/35
1.2.2.5.1 На рисунке Б.13 приложения Б показан
1.2.2.7.1
КРУ-ЧЭАЗ-70/35
оборудованы
шторочный механизм КРУ-ЧЭАЗ-70/35.
следующими блокировками:
На основании выкатного элемента (приложение Б
- блокировка, не допускающая перемещений
рисунок Б.13) имеется ось, служащая для открывания
выкатного элемента из рабочего положения
шторочного механизма. При вкатывании выкатного
в контрольное
(разобщенное), а также из
элемента, из контрольного в рабочее, ось,
контрольного (разобщенного) положения в рабочее
взаимодействуя с приводом шторочного механизма
при включенном положении установленного на
5, посредством рычагов отпускает нижние шторки
выкатном элементе коммутационного аппарата;
вниз, а верхние шторки поднимает вверх, двигая
- блокировка, не допускающая включения
шторки вдоль направляющих 2.
коммутационного аппарата, установленного на
1.2.2.5.2 Движение верхних и нижних шторок при
выкатном элементе, при нахождении выкатного
открывании происходит одновременно и до тех
элемента в промежутке между рабочим и
пор, пока ролик 3 перекатывается по наклонному
контрольным положениями;
участку шторочного механизма.
- блокировка, не допускающая перемещения
1.2.2.5.3 При выкатывании выкатного элемента
выкатного
элемента
из
контрольного
из шкафа шторки автоматически опускаются
(разобщенного) в рабочее положение при
и закрывают входные отверстия проходных
включенных ножах заземляющего разъединителя;
изоляторов.
- блокировка, не допускающая включения
В закрытом положении шторочного механизма
заземляющего разъединителя при нахождении
имеется возможность блокировать их с помощью
выкатного элемента в рабочем положении;
запорного устройства, через отверстие для
- блокировка, не допускающая вкатывание или
навесного замка.
выкатывание выкатного элемента секционного
1.2.2.6 Выкатные элементы шкафов КРУ-ЧЭАЗ-70/35
разъединителя в шкафу секционирования
при
нахождении
выкатного
элемента
1.2.2.6.1 Выкатные элементы шкафов КРУ-
секционного выключателя в рабочем положении
ЧЭАЗ-70/35 представляют собой жесткие
расположенного в рядом стоящем шкафу;
каркасные конструкции на роликах (приложение Б
рисунки Б.2, Б.3, Б.4), на которых устанавливаются
- блокировка, не допускающая вкатывание или
различные аппараты в зависимости от типа
выкатывание выкатного элемента трансформатора
(выключатели высоковольтные, трансформаторы
собственных нужд под нагрузкой.
напряжения, шинные разъединители).
Перемещение из рабочего положения в
1.2.2.6.2
Выкатной элемент, на котором
контрольное и обратно возможно только при
расположена аппаратура схемы главных цепей,
отключенном выключателе.
в шкафу имеет два фиксированных положения:
Электромагнитная блокировка состоит из
рабочее и контрольное.
блокировочных замков типа типа ЭБ-02-02
В рабочем положении главные и вспомогательные
(производства ООО «Родэл») и замка с ключом.
цепи замкнуты.
1.2.2.7.2 Цепи вспомогательных соединений
В контрольном положении выкатной элемент
выкатного элемента и релейного отсека
находится в корпусе шкафа, главные цепи при
соединяются между собой гибкой связью с
этом разомкнуты, ножи и розетки разъемных
разъемом.
контактных соединений находятся на безопасном
1.2.2.7.3 Разъем состоит из двух частей:
(в отношении электрического пробоя) расстоянии
неподвижной части - розетки, установленной в
друг от друга. Вспомогательные цепи при этом
нижнем правом углу отсека выкатного элемента
замкнуты, разъем вспомогательных цепей
и подвижной
- вилки, которая находится на
находится в сочлененном состоянии (возможно
конце гибкой связи, закрепленной на выкатном
расчленение разъема в случае необходимости).
элементе.
1.2.2.6.3 Для сервисного обслуживания и
1.2.2.8 Релейный шкаф
технического осмотра выкатной элемент выводят
в ремонтное положение вручную.
1.2.2.8.1 Релейный шкаф (приложение Б рисунки
Б.11) состоит из каркаса
2 с двумя дверьми
1.2.2.6.4 Вкатывание выкатного элемента в шкаф
1, внутри которого размещается релейная
(в контрольное положение) осуществляется
аппаратура.
вручную. После фиксации выкатного элемента
его перемещение из контрольного положения
1.2.2.8.2
На двери релейного шкафа
в рабочее и обратно
- с помощью рукоятки
устанавливаются счетчики электрической энергии,
оперирования выкатным элементом (приложение
реле указательные, амперметр, вольтметр,
Б рисунок Б.10). Вращение рукоятки по часовой
сигнальные лампы, ключи управления, кнопки и
стрелке способствует вкату, против часовой
-
1.2.3 Маркировка и пломбирование
выкату.
Для обеспечения электрического контакта
Маркировка и пломбирование составных частей в
(заземления) выкатного элемента с корпусом
соответствии с 1.1.6 настоящего руководства по
шкафа на выдвижном элементе имеется контакт
эксплуатации.
заземления, который своей поверхностью
1.2.4 Упаковка
скользит по шине, установленной на дне отсека
выкатного элемента.
Упаковку составных частей КРУ-ЧЭАЗ-70/35 в
1.2.2.6.5 Описания конструкций выключателей
соответствии с 1.1.7 настоящего руководства по
приводятся в инструкциях на эти выключатели.
эксплуатации.
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения
• закладные швеллера в двух местах должны
быть соединены с контуром заземления
Шкафы КРУ-ЧЭАЗ-70/35 должны эксплуатироваться
полосовой сталью сечением не менее 5х40 мм.
в соответствии с требованиями настоящего РЭ,
несоблюдение которых недопустимо по условиям
2.2.1.5.5 Транспортировку шкафов к месту
безопасности и может привести к выходу шкафа
установки производить в упакованном виде.
КРУ-ЧЭАЗ-70/35 из строя.
Перед распаковкой произвести внешний осмотр
каждого транспортного места. Обнаруженные
2.2 Подготовка изделия к использованию
повреждения и дефекты, а также выявленную
2.2.1 Меры безопасности при подготовке
некомплектность необходимо оформить актом.
изделия
Устранить некомплектность необходимо до начала
монтажа.
2.2.1.1 Погрузочно-разгрузочные и монтажные
работы со шкафами КРУ-ЧЭАЗ-70/35 должны
2.2.1.5.6 Распаковка шкафов и комплектующего
проводиться с соблюдением общих правил
оборудования
производится
с
учетом
техники безопасности.
последовательной сборки и монтажа шкафов.
Длительные промежутки времени между
2.2.1.2
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ
распаковкой шкафов и их установкой на
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
монтируемом месте не допускаются. В случае
ПРИ МОНТАЖЕ, ШКАФЫ КРУ-ЧЭАЗ-70/35
вынужденных перерывов при установке и
И ШИНЫ НА ВРЕМЯ СВАРОЧНЫХ РАБОТ
монтаже шкафов КРУ-ЧЭАЗ-70/35 распакованные
ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ НА ОБЩИЙ
и смонтированные шкафы необходимо тщательно
КОНТУР ЗАЗЕМЛЕНИЯ.
укрыть водонепроницаемой пленкой или бумагой.
2.2.1.3 ВНИМАНИЕ: ЗАКЛАДНЫЕ ШВЕЛЛЕРА
При распаковке и монтаже необходимо
ДОЛЖНЫ БЫТЬ НАДЕЖНО ЗАЗЕМЛЕНЫ.
контролировать маркировку всех монтажных
2.2.1.4
ВНИМАНИЕ: ПРИ МОНТАЖЕ
единиц.
КОНЦЕВЫХ
РАЗДЕЛОК
СИЛОВЫХ
2.2.1.5.7 Шкафы следует транспортировать
И КОНТРОЛЬНЫХ КАБЕЛЕЙ ЖИЛЫ
к месту монтажа только в вертикальном
КАБЕЛЕЙ, НА КОТОРЫЕ МОЖЕТ БЫТЬ
положении, используя специальные стропы,
ПОДАНО НАПРЯЖЕНИЕ С ПИТАЮЩЕЙ
как показано в приложении Б на рисунке Б.14.
СТОРОНЫ, ДОЛЖНЫ БЫТЬ ОТСОЕДЕНЕНЫ
Внутри здания, где нет подъемных механизмов,
И ЗАЗЕМЛЕНЫ ДЛЯ ПРЕДУПРЕЖДЕНИЯ
их, перемещают, главным образом, с помощью
ОШИБОЧНОЙ ПОДАЧИ НАПРЯЖЕНИЯ.
катков, подкладываемых под основание шкафа,
2.2.1.5 Порядок установки и монтаж шкафов КРУ-
предварительно выкатив выдвижные элементы.
ЧЭАЗ-70/35
2.2.1.5.8
Установку
шкафов необходимо
2.2.1.5.1 Строительная часть распределительного
производить таким образом, чтобы дно шкафа
устройства (РУ) и монтаж шкафов КРУ-ЧЭАЗ-70/35
было на уровне чистого пола. Это необходимо
в РУ должны выполняться в соответствии с
для плавного вкатывания или выкатывания
чертежами (приложение Б рисунок Б.9).
выдвижных элементов из шкафов. Отделку чистого
пола в помещении подстанции рекомендуется
2.2.1.5.2 Перед установкой шкафов КРУ-
производить после окончания монтажа КРУ-
ЧЭАЗ-70/35 должны быть закончены все основные
ЧЭАЗ-70/35.
отделочные работы.
2.2.1.5.9 До начала монтажа КРУ-ЧЭАЗ-70/35
2.2.1.5.3 До начала монтажа необходимо
следует проверить правильность выполнения
проверить правильность выполнения закладных
проема для контрольных кабелей. Допускается
частей
основания
под
КРУ-ЧЭАЗ-70/35.
проемы для контрольных кабелей выполнять по
Неправильное их выполнение может привести
месту после установки шкафа.
к деформации корпусов, что, в свою очередь,
потребует дополнительной регулировки многих
элементов конструкции.
2.2.1.5.4 К закладным основаниям предъявляются
следующие требования:
• неплоскостность
несущих поверхностей
швеллеров не должна превышать одного
миллиметра на площади основания шкафа. В
случае необходимости закладные основания
должны быть выровнены применением
металлических
пластин,
которые
привариваются к швеллерам;
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.2.1.5.10
Монтаж шкафов производится
загромождаться посторонним оборудованием,
в соответствии со схемой электрической
непредусмотренным, проектом.
расположения КРУ-ЧЭАЗ-70/35 в следующей
2.2.4 Правила и порядок осмотра и проверки
последовательности:
готовности шкафов КРУ-ЧЭАЗ-70/35 к
a) установить крайний шкаф подстанции и только
использованию
после проверки правильности его установки
2.2.4.1 Перед включением шкафов КРУ-ЧЭАЗ-70/35
приступить к установке следующего шкафа. При
в эксплуатацию необходимо тщательно осмотреть
установке шкафов выкатные элементы необходимо
и при необходимости отрегулировать все элементы
выкатить. Шкаф установлен правильно, если:
шкафа. Для этого:
нет качаний шкафа
(для устранения
качания и перекосов допускается применение
снять консервирующую смазку ветошью,
стальных прокладок толщиной не более 2 мм);
смоченной в растворителе или бензине
-
нет наклона шкафа по фасаду и по глубине
растворителе согласно ГОСТ 9.014-78;
(отсутствие наклона проверяется отвесом);
возобновить
покрытие
смазкой
обеспечено плотное прилегание стенок
ЦИАТИМ-201;
двух рядом установленных шкафов
(в случае
неплотного прилегания стенок возможна
проверить
сочленение
разъемных
деформация корпусов шкафа при стягивании их
контактов главных цепей выкатного элемента
стыковочными болтами);
и неподвижных контактов шкафа. При зачистке
все выкатные элементы КРУ-ЧЭАЗ-70/35
контактных поверхностей, имеющих серебря-
в рабочем и контрольном положениях надежно
ное покрытие необходимо пользоваться
фиксируются;
растворителем Нефрас-С 50/170 ГОСТ 8505-80;
выкатные элементы КРУ-ЧЭАЗ-70/35
проверить правильность сочленения
в рабочем положении сочленяются своими
штепсельного разъема;
контактами с неподвижными контактами шкафа;
контакты заземляющие, установленные
осмотреть и при необходимости подтянуть
на выкатных элементах, совпадают с шиной
болтовые соединения главных цепей, винты
заземляющей установленной на дне отсека
цепей вспомогательных соединений, болтовые
выкатного элемента;
соединения. При соединении шин соседних
шторочный
механизм
свободно
шкафов, предварительно снять консервационную
открывается и закрывается;
смазку с контактных поверхностей, зачистить эти
заземлитель включается и отключается,
поверхности до металлического блеска и покрыть
при этом усилие на рукоятке привода не
их вновь слоем смазки ЭПС-98
(ТУ
0254-002-
превосходит предельно допустимое;
47926093-2001) или ей равноценной;
при включении и отключении заземлителя
проверить
целостность
контура
работает блокировка заземлителя;
заземления внутри КРУ-ЧЭАЗ-70/35.
б) соединить шкафы между собой болтовыми
2.2.4.2 Проверить вручную работу шторочного
соединениями;
механизма
(при наличии), работу конечных
в) произвести закрепление шкафов к закладным
выключателей, опробовать работу заземлителя и
конструкциям;
механических блокировок.
г) произвести монтаж сборных и линейных шин в
2.2.4.3 Произвести наружный осмотр выкатного
соответствии со схемой монтажа.
элемента. Проверить исправность узла заземления
и разъема цепей вторичных соединений.
2.2.1.5.11 Произвести монтаж магистральных шинок
вспомогательных цепей. Для монтажа используется
2.2.4.4 Проверить все установочные размеры
жгут проводов, входящий в комплект поставки.
шкафа и выдвижного элемента, обеспечивающие
2.2.1.5.12 Произвести монтаж контрольных
надежное сочленение шкафа и выкатного
кабелей. Для монтажа используются короба на
элемента.
боковых стенках шкафа или короба на релейных
2.2.4.5 При вкатывании выкатного элемента
шкафах. Контрольные кабели предназначены
в рабочее положение необходимо следить,
для соединения оперативных цепей (управления,
чтобы все элементы, по которым происходит их
сигнализации и т.д.).
сочленение, функционировали четко и надежно.
2.2.2 Объем и последовательность внешнего
2.2.4.6 В рабочем положении выкатного элемента
осмотра изделия
внутренние перегородки отсека выключателя
2.2.2.1 Перед введением шкафов КРУ-ЧЭАЗ-70/35
должны надежно блокировать доступ к
в эксплуатацию необходимо провести внешний
токоведущим частям.
осмотр
установленного
оборудования
в
2.2.4.7 Необходимо произвести около
10
соответствии с 2.2.4 настоящего руководства.
перемещений выкатного элемента из ремонтного
2.2.3 Правила и порядок осмотра рабочих
положения в контрольное и в рабочее и наоборот.
мест
Примечание - Когда выкатной элемент находится в
Помещение подстанции, где установлены шкафы
ремонтном положении, шторки закрывают доступ
КРУ-ЧЭАЗ-70/35, должно быть очищено от пыли,
к частям шкафа, находящимся под напряжением
высушено и созданы условия, предотвращающие
(для исполнения с верхним расположением
его увлажнение. Помещение не должно
сборных шин).
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Включение и отключение выключателя
окончательно, затянуть болты всех соединений.
осуществляется дистанционно или местно.
Правильность установки шкафов проверяется по
уровню и отвесу.
2.2.4.8
Проверить цепи вспомогательных
соединений, как смонтированных на месте монтажа
При этом в шкафах КРУ-ЧЭАЗ-70/35 предусмотрены:
шкафов КРУ-ЧЭАЗ-70/35, так и выполненных на
- общая заземляющая шина, проходящая через
заводе-изготовителе.
всю секцию. Заземляющая шина имеет два места
2.2.4.9 Измерить значение сопротивления между
соединения с общим заземляющим контуром;
заземляющим болтом и каждой доступной
- отверстия на релейном шкафу, для монтажа
прикосновению частью изделия, которая может
магистральных шинок вспомогательных цепей;
оказаться под напряжением.
- короба по боковым стенкам отсека выключателя,
Величина замеренного сопротивления не должна
для прокладки контрольных кабелей внутри
превышать величины, указанной в ГОСТ 12.2.007.0-
шкафов;
75.
- короба на релейном шкафу, для прокладки
2.2.4.10 Убедиться в надежном креплении кабелей
контрольных кабелей по верху шкафов.
в шкафу и трансформаторов тока нулевой
последовательности.
2.2.7 Указания по включению и опробованию
работы изделия
2.2.4.11 Непосредственно перед включением КРУ-
ЧЭАЗ-70/35 под напряжение необходимо:
2.2.7.1 Работы по подготовке шкафов КРУ-
ЧЭАЗ-70/35 к эксплуатации включают в себя:
- закрыть дверь отсека выключателя;
- измерение величины омического сопротивления
- выкатной элемент установить в рабочее
фаз главных цепей;
положение;
-
измерение электрического сопротивления
- проверить положение перемычек, автоматов,
заземления;
переключателей во вспомогательных цепях.
- проверку электрического контакта выкатного
2.2.4.12 После включения КРУ-ЧЭАЗ-70/35 под
элемента с корпусом шкафа;
напряжение, при наличии ненормальных шумов и
потрескиваний, немедленно снять напряжение для
- проверку усилия вкатывания
(выкатывания)
выявления и устранения дефектов.
выкатного элемента;
2.2.4.13 Произвести испытания комплектующей
- проверку работы заземляющего разъединителя;
аппаратуры в объеме приемо-сдаточных испытаний
- проверку максимального усилия на рукоятке
по инструкциям на эти аппараты.
ручного привода заземляющего разъединителя;
2.2.4.14 Сдачу-приемку смонтированного шкафа
- проверку работы высоковольтного выключателя.
необходимо производить согласно требованиям
документа
«Электрические устройства. Правила
2.2.7.2
Измерить
величину
омического
организации и производства работ. Прием в
сопротивления фаз
главных цепей КРУ-
эксплуатацию» и других руководящих материалов,
ЧЭАЗ-70/35 одинаковых по составу и сечению шин
утвержденных в установленном порядке.
микроомметром пофазно в соответствии с ГОСТ
14694-76. Измерение ведут с помощью щупов с
Результаты испытаний должны быть оформлены
острыми иглами, разрушающими окисную пленку.
соответствующими
протоколами
согласно
Для измерения допускается снимать задние
«Правилам технической эксплуатации».
стенки КРУ-ЧЭАЗ-70/35. Шкаф КРУ-ЧЭАЗ-70/35
2.2.5 Указание по ориентированию изделия
соответствует требованиям в части проверки
омического сопротивления, если величина
Шкаф КРУ-ЧЭАЗ-70/35 должен быть установлен
измеренных сопротивлений по каждой фазе не
вертикально, при этом:
отличается друг от друга на 9-10 % от меньшего
- нет качаний шкафа;
значения.
- днище шкафа расположено горизонтально
Если окажется, что разница полученных величин
(установить по уровню);
сопротивления фаз больше указанных, необходимо
тщательно проверить затяжку болтов на шинах
- нет наклона шкафа по фасаду и по глубине
шкафа, а также все контакты, создаваемые
(отсутствие наклона проверяется отвесом).
пружинами, на выдвижном элементе.
2.2.6 Взаимосвязь шкафов КРУ-ЧЭАЗ-70/35
2.2.7.3 При замере омического сопротивления
При сочленении всех шкафов КРУ-ЧЭАЗ-70/35
заземляющего контакта вначале необходимо
между собой на подстанции необходимо следить
визуально убедиться в наличии заземляющих
за правильностью сочленения сборных и линейных
устройств между отдельными элементами шкафов
шин, соединение шин между собой производить
КРУ-ЧЭАЗ-70/35, осмотреть контактные соединения
предварительно без затяжки болтов. Добиться,
и убедиться в надежности их устройства и
чтобы шины на изоляторах лежали без перекосов,
закрепления.
которые могут вызвать дополнительную нагрузку на
изоляторы. Произвести сбалчивание шкафов КРУ-
ЧЭАЗ-70/35 между собой, при этом следить, чтобы
не появились перекосы. Устранив все перекосы
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Чтобы проверить заземляющий контур между
Появление усилия на рычаге ручного вкатывания
шкафом и выдвижным элементом, необходимо
более 245 Н свидетельствует о наличии в шкафу
последний подключить к сигнальной лампе и
дефекта, который необходимо устранить.
вкатить выкатной элемент в контрольное и затем
2.2.7.5 Опробовать работу высоковольтного
в рабочее положение. Мигание сигнальной лампы
выключателя (произвести около 10 включений и
не допускается.
отключений) в рабочем и контрольном положениях.
Измерение заземления необходимо производить
Произвести попытку включения выключателя в
между замками фасадных цепей, ручками
промежуточном положении выкатного элемента
выкатного элемента и местом крепления корпуса
(между контрольным и рабочим) или передвинуть
шкафа к закладным швеллерам пола здания
его из рабочего положения в контрольное во
распредустройства. Величина сопротивления
включенном состоянии.
заземления не должна быть более
0,1 Ом.
2.2.7.6 При проверке работы заземляющего
Сопротивление необходимо измерить прибором
разъединителя необходимо обращать внимание на
непосредственной оценки.
соосность ножей 2 (приложение Б рисунок Б.12) с
Измерение произвести три раза. При чрезмерной
неподвижными контактами 4.
величине сопротивления заземляющего контура
Ножи
2
заземлителя при включенном
необходимо увеличить затяжку специальных
фиксированном положении должны заходить на
болтов, соединяющих отдельные детали каркаса
неподвижные контакты 4 всей плоскостью.
шкафа КРУ-ЧЭАЗ-70/35.
Максимальное усилие на рукоятке ручного привода
2.2.7.4 Усилие вкатывания и выкатывания выкатного
перпендикулярно радиусу вращения к одному
элементана участке ходаиз контрольногоположения
плечу заземлителя должно быть не более 245 Н.
в рабочее и обратно должно быть не более 245 Н.
Причиной увеличения усилия на рукоятке привода
Усилие прикладывается перпендикулярно радиусу
может служить несоосность ножей и неподвижных
вращения рукоятки вкатывания и измеряется
контактов, которую необходимо устранить. 2.2.7.7
динамометром растяжения на 980 Н.
Проверить величину давления в розеточных
При приложении усилия (49049) Н перпендикулярно
контактах высоковольтных разъемов.
радиусу вращения рукоятки ручного вкатывания
Давление ламелей розеточных контактов на
не должно быть:
неподвижные контактные стержни можно
- люфта выкатного элемента, находящегося в
определить по вытягивающему усилию, которое
фиксированном положении;
должно быть равно (68,5±7) Н.
-
перемещения выкатного элемента при
При усилии вытягивания меньше нормы необходимо
включенном выключателе;
заменить розеточный контакт.
- перемещения выкатного элемента в рабочее
положение при включенном заземлителе.
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.2.8 Перечень возможных неисправностей при подготовке к работе изделия
Неисправности, которые могут возникнуть при подготовке к работе изделия, а также рекомендации по
их устранению приведены в таблице 3.
Таблица 3 - Перечень возможных неисправностей
Наименование
Вероятная причина
Метод устранения
неисправности и ее
Примечание
неисправности
неисправности
внешнее проявление
1 При перемещении
Направляющая роликов
выкатного элемента в
Устранить деформацию
деформирована
шкафу, он поднимается
2 При выкатывании
Заедание шторок
выкатного элемента
вследствие деформации
Устранить деформацию
шторки не закрываются
шкафа
3 Отсутствие плавного
Возобновить смазку всех
Отсутствует смазка
ЦИАТИМ-201
перемещения шторок
трущихся частей
4 При вкатывании
выкатного элемента из
ремонтного положения
Деформировались
в контрольное
рычаги 4 или ролик 3
Исправить
возникают большие
(приложение Б рисунок
обнаруженный дефект
усилия - шторки не
Б.13)
открываются
(при наличии)
5 При включении
заземляющего
Ослабло крепление
разъединителя
неподвижных контактов
Выставить контакты и
подвижные ножи
4 (приложение Б
затянуть болты
не попадают на
рисунок Б.12)
неподвижные контакты
6 Дефект опорного или
Устранить механические
Механические нагрузки
проходного изолятора
нагрузки, заменить
на изоляторах
(скол, трещина и т.п.)
изолятор
7 При соединении
разъема релейного
Смазать механическую
Отсутствует соосность и
шкафа и выкатного
часть разъема,
ЦИАТИМ-201
смазка
элемента требуется
устранить несоосность
прикладывать усилие
8 Не горит лампа
Обрыв цепи, перегорела
Восстановить цепь,
освещения или
лампа, неисправен
заменить лампу,
сигнализации
патрон
заменить патрон
Восстановить цепь,
Обрыв цепи, неисправен
9 Не включается
заменить датчик
датчик температуры,
обогреватель в
температуры,
перегорел тепло-
кабельном отсеке
заменить тепло-
электронагреватель
электронагреватель
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.3 Использование шкафов КРУ-ЧЭАЗ-70/35
которые не приведены в таблице
3. В этом
случае обслуживающий персонал принимает
2.3.1 Порядок действия обслуживающего
самостоятельные решения о способах устранения
персонала
неисправностей.
2.3.1.1 Перед включением шкафа КРУ-ЧЭАЗ-70/35
Примечание
- Неисправности выключателей,
под напряжение обслуживающему персоналу
трансформаторов измерительных и других
необходимо:
аппаратов устраняются по техническим описаниям
- убедиться в исправности механизмов выкатного
и инструкциям по эксплуатации на эти аппараты.
элемента;
2.3.4 Порядок замены горюче-смазочных
- убедиться в исправности шторочного механизма;
материалов (ГСМ)
- убедиться в отсутствии посторонних предметов в
Нормы периодичности и порядка замены ГСМ
отсеке выключателя;
в шкафах КРУ-ЧЭАЗ-70/35 устанавливаются
в разделе
3
«Техническое обслуживание»,
- убедиться в том, что отключены заземляющие
настоящего руководства по эксплуатации.
ножы заземлителя;
2.3.5 Меры безопасности при использовании
- закрыть дверь отсека выключателя;
изделия
- переместить выкатной элемент в рабочее
2.3.5.1 При использовании шкафов КРУ-ЧЭАЗ-70/35
положение при помощи рукоятки оперирования
должны соблюдаться
«Межотраслевые правила
выкатным элементом;
по охране труда
(правила безопасности) при
- выполнить включение выключателя;
эксплуатации электроустановок».
- убедиться в функционировании высоковольтного
2.3.5.2 Для обслуживания и эксплуатации КРУ-
выключателя и элементов релейной защиты.
ЧЭАЗ-70/35 допускается специально обученный
персонал, имеющий соответствующую группу по
2.3.1.2 При отключении шкафа КРУ-ЧЭАЗ-70/35
технике безопасности, четко представляющий
обслуживающему персоналу необходимо:
назначение и взаимодействие шкафов КРУ-
- выполнить отключение выключателя;
ЧЭАЗ-70/35, изучивший настоящее руководство по
эксплуатации.
- переместить выкатной элемент в контрольное
положение при помощи рукоятки;
2.3.5.3
ЗАПРЕЩАЕТСЯ БЕЗ СНЯТИЯ
НАПРЯЖЕНИЯ С ШИН И ИХ ЗАЗЕМЛЕНИЯ
- при необходимости заземлить заземляющие ножи
ПРОНИКАТЬ В ВЫСОКОВОЛЬТНЫЕ ОТСЕКИ
заземлителя.
ШКАФОВ И ПРОИЗВОДИТЬ КАКИЕ - ЛИБО
2.3.1.3 При выводе выкатного элемента в
РАБОТЫ.
ремонтное положение обслуживающему персоналу
2.3.5.4 При регламентных высоковольтных
необходимо:
испытаниях, как собственно шкафов КРУ-
- выполнить отключение выключателя;
ЧЭАЗ-70/35, так и сборных шин и высоковольтных
кабелей необходимо фиксировать одновременно
- открыть дверь отсека выключателя;
и электрическую прочность изоляционных
- при необходимости заземления главных цепей,
деталей, при этом кенотронирование кабелей
заземлить заземляющие ножи заземлителя;
следует проводить без отсоединения жил от
трансформаторов тока.
- откатить выкатную тележку от шкафа;
2.3.5.5
Перед включением заземляющего
- закрыть дверь отсека выключателя
(при
разъединителя необходимо убедиться в отсутствии
необходимости).
напряжения на токоведущих частях с помощью
2.3.2 Порядок контроля работоспособности
указателя напряжения.
изделия
2.3.5.6 Работы в отсеке выкатного элемента
2.3.2.1 Контроль работоспособности шкафов КРУ-
производить только при закрытом шторочном
ЧЭАЗ-70/35 выполняется на заводе изготовителе в
механизме.
соответствии с программой и методикой приемо-
2.3.5.7 Работы на оборудовании, расположенном
сдаточных испытаний БКЖИ.674551.659ПМ1.
на выкатном элементе, производить только в
Контроль работоспособности шкафа КРУ-
ремонтном положении.
ЧЭАЗ-70/35 на месте монтажа должен выполняться
в соответствии с объемом испытаний по настоящему
2.3.5.8 ЗАПРЕЩАЕТСЯ СНИМАТЬ ЗАДНИЕ
руководству.
СТЕНКИ ШКАФОВ БЕЗ СНЯТИЯ НАПРЯЖЕНИЯ
СО ШКАФА.
2.3.3 Перечень возможных неисправностей в
процессе использования
2.3.5.9 В шкафах с выключателями предусмотрены
не только механические блокировки, но и
2.3.3.1 В таблице 3, приведен перечень возможных
оперативные электрические блокировки.
неисправностей и рекомендации по их устранению.
2.3.5.10 При работе со встроенным комплектующим
Данной таблицей рекомендуется пользоваться
оборудованием требуется соблюдать правила
при текущих и капитальных ремонтах шкафов
безопасности, указанные в инструкциях на это
КРУ-ЧЭАЗ-70/35 в процессе эксплуатации, однако
оборудование.
следует иметь в виду, что в практике эксплуатации
может встретиться
ряд
неисправностей,
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.3.5.11 ЗАПРЕЩАЕТСЯ КУРИТЬ
произвести аварийное отключение шкафа.
В ПОМЕЩЕНИИ ПРИ РАБОТЕ С
Необходимо определить неисправность и
ПРИМЕНЕНИЕМ ОГНЕОПАСНЫХ И
устранить ее. Перед возобновлением работы
ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ МАТЕРИАЛОВ.
шкафа необходимо выполнить технический осмотр
всех элементов КРУ-ЧЭАЗ-70/35 и убедиться в
2.3.5.12 Помещение, проходы между секциями
полной работоспособности шкафа.
шкафов необходимо содержать в порядке.
2.4.3 Действия при аварийных условиях
Не допускается складирование и установка
эксплуатации
предметов, не предусмотренных конструкцией
КРУ-ЧЭАЗ-70/35.
При возникновении
аварийных
условий
эксплуатации шкафа КРУ-ЧЭАЗ-70/35 необходимо
Необходимые для оперативного обслуживания
определить
причины
их
возникновения
инструмент и приспособления нужно хранить в
и незамедлительно устранить их. Перед
специально отведенном для этой цели месте.
возобновлением работы шкафа необходимо
2.4 Действия в экстремальных ситуациях
выполнить технический осмотр всех элементов
КРУ-ЧЭАЗ-70/35 и убедиться в полной
2.4.1 Действия при возгорании шкафа
работоспособности шкафа.
Вероятность возникновения пожара в шкафах
2.4.5 Экстренная эвакуация обслуживающего
КРУ-ЧЭАЗ-70/35 не превышает 10-6 в год по ГОСТ
персонала
12.1.004-91.
При возникновении чрезвычайных ситуаций (пожар,
При возгорании шкафа следует руководствоваться
землетрясение, наводнения, террористические
типовой инструкцией ТИРМ-062-2002
«Типовая
акты и т.д.) необходимо провести эвакуацию
инструкция по охране труда для электромонтера
обслуживающего персонала в соответствии с
по
обслуживанию
электрооборудования»
принятыми на энергообъекте правилами и планами
(Межотраслевые типовые инструкции по охране
по действию персонала при чрезвычайных
труда при эксплуатации электроустановок,
ситуациях.
проведении
электрических
измерений
и
испытаний.)
2.5
Особенности
использования
доработанного изделия
2.4.2 Действия при отказах систем шкафа,
способных привести к возникновению
Доработка шкафов КРУ-ЧЭАЗ-70/35 не требуется.
опасных аварийных ситуаций
Возникшие неисправности КРУ-ЧЭАЗ-70/35 и их
методы устранения указаны в подразделе 2.2.8
При отказах КРУ-ЧЭАЗ-70/35, приводящих к
возникновению аварийных ситуаций следует
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3.1 Техническое обслуживание изделия
проверять:
3.1.1 Общие указания
- состояние помещения в части исправности дверей
замков, отопления, освещения, вентиляции;
Для поддержания работоспособности шкафов
КРУ-ЧЭАЗ-70/35
необходимо
производить
- состояние сети заземления;
техническое обслуживание как самих шкафов, так
- наличие средств безопасности;
и установленного в них электрооборудования с
соблюдением ПТЭ («Правил техники безопасности
- состояние элементов фиксирования выкатных
при эксплуатации электроустановок электрических
элементов, запорных устройств дверей;
станций и подстанций»),
«Правил технической
- состояние цепей заземления;
эксплуатации потребителей и правил техники
безопасности при эксплуатации электроустановок
- состояние изоляции;
потребителей».
- наличие смазки на трущихся поверхностях
3.1.1.1 Техническое обслуживание, содержащее
деталей и сборочных единиц;
операции по поддержанию работоспособности
- состояние всех механических систем, тяг и
шкафов в течение срока его службы, включает:
механизмов блокировок;
- осмотры шкафов по графику, определяемому
- состояние разъемных контактных соединений
местными условиями, но не реже одного раза в
главных и вспомогательных цепей.
месяц;
3.1.3.1.3 Все обнаруженные при периодических
- мелкий ремонт аппаратуры и оборудования, не
осмотрах неисправности должны быть устранены.
требующий снятия напряжения и осуществляемый
во время перерывов в работе питающихся от шкафов
3.1.3.1.4 Результаты осмотра должны заноситься в
КРУ-ЧЭАЗ-70/35 потребителей электроэнергии;
журнал.
- отключение оборудования в аварийных ситуациях
3.1.3.1.5 Внеочередные текущие ремонты
(см.
в соответствии с требованиями ПТЭ и в порядке,
раздел 4 настоящего РЭ) должны производиться
предусмотренном местными инструкциями.
для устранения неисправностей, обнаруженных
при периодических осмотрах.
3.1.1.2 Во время осмотров необходимо обращать
внимание на:
3.1.3.1.6 Допускается совмещение очередного
состояние
изоляции
(запыленность,
текущего ремонта с капитальным (см. раздел 4
состояние армировки, отсутствие видимых
настоящего РЭ).
дефектов);
3.1.4 Проверка работоспособности изделия
состояние сети освещения и заземления;
состояние (плотность затяжки) болтовых
Работоспособность
изделия
проверяется
контактных соединений главных сетей;
аналогично пунктам, изложенным в подразделе
остояние
(плотность затяжки) рядов
2.3.2 настоящего руководства по эксплуатации.
клеммных режимов, переходов вспомогательных
3.1.5 Техническое освидетельствование
цепей на дверь релейного шкафа, гибких
связей, штепсельных разъемов, реле и приборов
Целью
технического
освидетельствования
электрического монтажа;
является определение возможности сохранять
действие кнопок местного управления
во времени значение технических параметров,
выключателей, находящихся в испытательном
характеризующих способность объекта выполнять
положении.
требуемые функции в заданных режимах и условиях
применения (оценка возможности продления срока
3.1.2 Меры безопасности
эксплуатации).
Меры безопасности при техническом обслуживании
В соответствии с разделом 1.5 «Правил технической
шкафа КРУ-ЧЭАЗ-70/35 в соответствии с 2.2.1 и
эксплуатации электрических станций и сетей РФ»
2.3.5 настоящего руководства по эксплуатации.
все технологические системы должны подвергаться
3.1.3 Порядок технического обслуживания изделия
техническому освидетельствованию по истечении
нормативного срока эксплуатации. Эксплуатация
Техническое обслуживание включает в себя:
электроустановок со сроком эксплуатации более
- периодические осмотры;
25-30 лет без технического освидетельствования
и продления срока эксплуатации проводится с
- текущие ремонты;
нарушениями требований ПТЭ и предписаний
- капитальные ремонты.
Ростехнадзора и может быть приостановлена.
3.1.3.1 Периодический осмотр
Техническое освидетельствование шкафов КРУ-
ЧЭАЗ-70/35 проводится по истечении нормативного
3.1.3.1.1 Периодический осмотр необходимо
срока службы (40 лет), затем не реже одного раза
проводить в сроки, предусмотренные местной
в пять лет.
инструкцией, с учетом требований инструкции
на шкафы КРУ-ЧЭАЗ-70/35 и комплектующую
После аварийных отключений (остановок) объекта,
аппаратуру, но не реже одного раза в год, а
сопровождающихся повреждениями оборудования,
также после каждого отключения тока короткого
повреждений зданий и сооружений проводится
замыкания.
внеочередное техническое освидетельствование.
3.1.3.1.2 При периодическом осмотре необходимо
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Внеочередное техническое освидетельствование
быть занесен в технический паспорт энергообъекта
может быть назначено техническим руководителем
и храниться в деле технического паспорта объекта
энергообъекта или надзорным органом.
до момента его исключения из эксплуатации
(ликвидации объекта).
3.1.5.1
Объем
работ
по
техническому
освидетельствованию
3.1.5.4 Использование результатов технического
освидетельствования
В объем технического освидетельствования входят
следующие работы:
Результаты освидетельствования используются для
адресного выбора объектов, подлежащих ремонту,
а) наружный и внутренний осмотры;
реконструкции, замене.
б)
проверка
технической
документации,
При этом целесообразно выделение трёх групп
предусмотренной нормативными документами;
оборудования по остаточным эксплуатационным
в) испытания на соответствие условиям безопасности;
характеристикам.
г) проверка выполнения предписаний надзорных
Первая из них представляет собой группу «продления
органов и мероприятий, намеченных по результатам
ресурса», которая включает объекты с нормальными
расследования нарушений в работе объекта, а также
остаточными эксплуатационными характеристиками.
мероприятий, разработанных при предыдущем
Во вторую группу - «адресно-восстановительного
техническом освидетельствовании.
ремонта»
- входят объекты, остаточные
3.1.5.2 Организация работ по техническому
эксплуатационные характеристики, которых могут
освидетельствованию
быть восстановлены в результате выполнения
текущего или капитального ремонта.
На энергообъекте разрабатывается комплексная
программа технического освидетельствования
Третья группа
-
«адресной замены»
- состоит
на ближайшие три года. Комплексная программа
из объектов, остаточные эксплуатационные
составляется с участием специализированной
характеристики которых ниже нормируемых
организации.
значений и не могут быть восстановлены в результате
выполнения ремонта.
Комплексная программа должна составляется так,
чтобы при ее реализации обеспечивалось надежное
3.1.5.5
Нормативно-методические
документы,
функционирование энергообъекта в целом и
применяемые при техническом освидетельствовании
эффективное адресное использование ресурсов
объектов:
энергообъекта.
- общегосударственные нормативно-технические
Техническое освидетельствование оформляется
документы;
приказом по энергообъекту
(или филиалу
- эксплуатационная документация на энергоустановки;
энергообъекта).
-
документы учета проведения технического
Техническое
освидетельствование
объектов
обслуживания и ремонта;
производится комиссией с обязательным участием
специализированной организации.
- Правила технической эксплуатации электрических
станций и сетей Российской Федерации, утв. 19.06.03;
Состав
комиссии
по
техническому
освидетельствованию энергоснабжающих объектов:
- Правила устройства электроустановок
(ПУЭ),
издание 6, издание 7;
• Технический руководитель энергообъекта
-
председатель комиссии;
-Правила технической эксплуатации электроустановок
потребителей (ПТЭЭП), утв. 13.01.03г.;
• Специалисты специализированной организации;
- Объем и нормы испытаний электрооборудования
• Специалисты
эксплуатирующих
служб
(РД 34.45-51.300-97);
энергообъекта;
- разрабатываемые в организации (на энергообъекте)
• Специалисты центральных служб энергокомпании,
инструкции, руководства, методические указания по
в структуру которой входит энергообъект.
эксплуатации и т.д.
Состав
комиссии
по
техническому
3.1.6 Консервация
освидетельствованию энергообъектов потребителей:
3.1.6.1 Все детали, не имеющие антикоррозийных
• Технический руководитель энергообъекта
-
покрытий, на время транспортирования и хранения
председатель комиссии;
предохраняются от коррозии консервирующей
• Специалисты специализированной организации;
смазкой ЦИАТИМ-201 или другим равноценным
способом в соответствии с ГОСТ 9.014-78.
• Специалисты подразделений энергообъекта.
3.1.6.2 Срок хранения законсервированных шкафов в
В состав комиссий могут быть включены представители
сухих помещениях один год. Запрещается хранить на
предприятий - изготовителей оборудования.
открытом воздухе.
3.1.5.3 Оформление результатов технического
освидетельствования
3.2 Техническое обслуживание составных
частей изделия
Результаты освидетельствования оформляются
актом. Акт подписывается всеми членами комиссии по
Техническое обслуживание составных частей шкафа
освидетельствованию и утверждается председателем
КРУ-ЧЭАЗ-70/35 производится в соответствии
комиссии.
с разделом
3.1 настоящего руководства по
К акту прилагаются отчет о проведении работ
эксплуатации.
по техническому освидетельствованию и план
мероприятий по обеспечению дальнейшей
эксплуатации объекта.
Акт технического освидетельствования должен
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 ТЕКУЩИЙ РЕМОНТ
4.1 Текущий ремонт шкафа
(при номинальном напряжении на зажимах
приводов коммутационных аппаратов);
4.1.1 Общие указания
• проверку сочленения выкатных элементов со
Сроки проведения плановых текущих и
шкафами КРУ-ЧЭАЗ-70/35.
капитальных
ремонтов
КРУ-ЧЭАЗ-70/35,
4.2.2 Капитальный ремонт
выключателей должны определяться на основании
ПТЭ главным инженером энергосистемы.
4.2.2.1 При капитальном ремонте необходимо
производить:
Внеочередной капитальный ремонт КРУ-
ЧЭАЗ-70/35 следует проводить после появления в
проверку и ремонт разъемных контактных
шкафу значительных дефектов или повреждений,
соединений главных цепей с заменой деталей
препятствующих их дальнейшей надежной и
и сборочных единиц, пришедших в негодность;
безопасной работе
(например, необходимости
протереть контактные поверхности с
замены встроенного оборудования, ошиновки,
применением бензина;
механизмов и т.п.).
проверку качества заклепочных соединений;
Перед проведением ремонта должна быть
проверку и ремонт разъемных контактных
составлена ведомость дефектов. Одновременно
соединений вспомогательных цепей;
с проведением ремонтов должны выполняться
мероприятия, направленные на повышение
ремонт заземляющего разъединителя с
надежности и безопасности КРУ-ЧЭАЗ-70/35 в
заменой деталей и сборочных единиц,
соответствии с директивными документами.
пришедших в негодность;
4.1.2 Меры безопасности
ремонт механизмов блокировок с заменой
пришедших в негодность деталей и сборочных
Меры безопасности при текущем ремонте шкафа
единиц;
КРУ-ЧЭАЗ-70/35 аналогичны пунктам подразделов
2.2.1 и 2.3.5 настоящего РЭ.
ремонт шторочного механизма с заменой
пришедших в негодность деталей и сборочных
4.2 Текущий ремонт составных частей
единиц;
изделия
сборку ремонтируемых сборочных единиц
4.2.1 Текущий ремонт
шкафа КРУ-ЧЭАЗ-70/35 и проверку качества
При текущем ремонте необходимо производить:
затяжки болтовых соединений, в т.ч.
проверку качества затяжки болтовых
разъёмных контактных соединений главных
соединений, в т.ч. разъёмных контактных
цепей;
соединений главных цепей;
средний
или
капитальный
ремонты
проверку и регулировку разъёмных контактных
выключателей,
другой
комплектующей
соединений главных цепей, при необходимости
аппаратуры по инструкциям на эту аппаратуру.
произвести замену ламелей, пружин и других
деталей;
4.2.2.2 После проведения капитального ремонта,
до включения шкафов КРУ-ЧЭАЗ-70/35 под
проверку состояния разъёмных контактных
напряжение, необходимо произвести осмотр и
соединений вспомогательных цепей;
проверку готовности КРУ-ЧЭАЗ-70/35 по 2.2.4 и
проверку и регулировку заземления, при
2.2.7 настоящего руководства по эксплуатации.
необходимости произвести ремонт с заменой
деталей, вышедших из строя;
проверку работы механизмов блокировок
и смазку трущихся поверхностей деталей и
сборочных единиц;
проверку работы шторочного механизма;
проверку целостности и очистку всех
изоляционных деталей от пыли и грязи;
проверку целостности и очистку опорных
изоляторов от пыли и грязи;
проверку и текущий ремонт выключателей и
их приводов, а также другой комплектующей
аппаратуры, устанавливаемой в шкафах
КРУ-ЧЭАЗ-70/35 и на выкатных элементах.
Ремонт производить по инструкции на
соответствующую аппаратуру;
опробование работы выключателей в
контрольном либо ремонтном положениях
подвижной части выкатных элементов
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 ХРАНЕНИЕ
5.1 Условия хранения шкафов КРУ-ЧЭАЗ-70/35 и
объектах нефтегазодобывающих и сетевых
ЗИП в части воздействия климатических факторов
компаний.
по ГОСТ 15150-69.
5.2 Срок хранения шкафов КРУ-ЧЭАЗ-70/35 и
При этом температура хранения:
ЗИП при консервации изготовителя - 12 месяцев
со дня отгрузки с завода. После истечения этого
- от минус 60 до плюс 50 º С - для шкафов КРУ-
срока должна быть произведена их ревизия и, при
ЧЭАЗ-70/35 поставляемых для применения на
необходимости - переконсервация.
6 ТРАНСПОРТИРОВАНИЕ
6.1
Условия транспортирования шкафов
в шкафу закрепить.
КРУ-ЧЭАЗ-70/35 и ЗИП в части воздействия
6.3
Элементы
шкафов КРУ-ЧЭАЗ-70/35,
климатических факторов по ГОСТ 15150-69.
демонтируемые на период транспортирования,
6.2 При транспортировании и погрузочно-
воздействие атмосферных осадков, поэтому
разгрузочных работах шкафы КРУ-ЧЭАЗ-70/35
шкафы должны храниться под навесом в
запрещается подвергать резким толчкам и ударам.
транспортной упаковке завода-изготовителя или
Для подъема и перемещения шкафов в упаковке
без нее в закрытых вентилируемых помещениях.
их необходимо стропить в местах, указанных в
транспортируются в отдельной упаковке.
приложении Б рисунок Б.14. При перемещении
6.4 Упаковка шкафов КРУ-ЧЭАЗ-70/35 и других
шкафов в процессе монтажа шкафов совместно с
элементов не рассчитана на длительное
выдвижными элементами, последние необходимо
7 УТИЛИЗАЦИЯ
7.1 В шкафах КРУ-ЧЭАЗ-70/35 применяются
Демонтаж КРУ-ЧЭАЗ-70/35 включает в себя
конструктивные элементы, материалы, в
разборку
металлоконструкции,
крепежных
которых отсутствуют новые (вновь вводимые) и
элементов,
монтажных
проводников,
неизвестные опасные вещества, воздействующие
комплектующей аппаратуры.
на производственную и окружающую среду в
Из демонтированных составных частей следует
процессе производства, эксплуатации, утилизации
разделить материалы по группам:
согласно «Перечню химических и биологических
веществ,
прошедших
Государственную
- черный металл (отдельно сталь конструкционную
регистрацию в Российском регистре потенциально
и электротехническую);
опасных химических и биологических веществ»
- цветные металлы (отдельно медь, алюминий и
(1996г).
сплавы на основе меди);
7.2 При соблюдении требований эксплуатации и
- термопластичные пластмассы.
хранения, КРУ-ЧЭАЗ-70/35 не создают опасность
для окружающей среды.
Утилизация
групп
материалов
должна
производиться
экологически
безопасными
7.3 По истечении срока эксплуатации КРУ-
методами, не оказывающих отрицательного
ЧЭАЗ-70/35 необходимо произвести его демонтаж
экологического воздействия на окружающую
с последующей утилизацией в соответствии с
среду.
требованиями СП №3183-84.
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ А
Схемы главных цепей шкафов КРУ-ЧЭАЗ-70/35
24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Примечания
1 В схемах главных цепей шкафов КРУ-ЧЭАЗ-70/35 индикаторы напряжений и трансформаторы тока
нулевой последовательности условно не изображены, в случае их установки номер схемы сохраняется;
2 По требованию заказчика шкафы КРУ-ЧЭАЗ-70/35 изготовляются по нетиповым схемам.
25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
1-релейный шкаф; 2-отсек выкатного элемента; 3-отсек линейных шин и кабельных подсоединений; 4-отсек сборных шин; 5-сборные шины;
6-проходные изоляторы неподвижных контактов; 7-опорный изолятор; 8-трансформаторы тока; 9-линейные шины; 10-замочная система; 11-
проходные шинные изоляторы; 12- заземлитель с пружинной доводкой; 13-выкатной элемент с коммутационным аппаратом; 14-шторочный
механизм; 15-ограничитель перенапряжений; 16- короб для прокладки контрольных кабелей; 17- направляющие; 18- отверстие для рукоятки
перемещения выкатного элемента; 19- отверстие для оперирования выключателем; 20- отверстие для оперирования заземлителем; 21-
смотровое окно; 22 - отверстие для аварийного открывания двери отсека выкатного элемента
Рисунок Б.1 - Внешний вид и габаритные размеры шкафов КРУ-ЧЭАЗ-70/35 на номинальные токи до 2500 А

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рисунок Б.2- Вакуумный выключатель (выкатной элемент) ВВ-ЧЭАЗ-35 (межфазное расстояние 280 мм)
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-55-41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
Рисунок Б.3- Вакуумный выключатель (выкатной элемент) VD4 (межфазное расстояние 280 мм)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рисунок Б.4- Вакуумный выключатель (выкатной элемент) VF40 (межфазное расстояние 280 мм)
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-55-41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
1-релейный шкаф; 2-отсек выключателя; 3-отсек линейных шин; 4-отсек сборных шин;
5-задний короб; 6-проходные изоляторы; 7 -выкатной элемент
Рисунок Б.5 - Шкаф шинного ввода КРУ-ЧЭАЗ-70/35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1-релейный шкаф; 2-отсек выключателя; 3-отсек линейных шин; 4-отсек сборных шин; 5-кабельный короб; 6-трансформатор тока нулевой
последовательности; 7 -выкатной элемент
Рисунок Б.6 - Шкаф кабельного ввода КРУ-ЧЭАЗ-70/35
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-55-41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
1-шкафы КРУ-ЧЭАЗ-70/35; 2,3-угловые секции; 4,5,6,7 -средние секции; 8 - секция перефазировки; 9 - крышки съёмные
Рисунок Б.7- Компоновка шинного моста по линейным шинам шкафов КРУ-ЧЭАЗ-70/35
(размеры L и H определяются проектом или заказчиком)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1-шкаф КРУ-ЧЭАЗ-70/35; 2 - угловая секция; 3 - секция ввода с проходными изоляторами; 4 - крышки съёмные
Рисунок Б.8- Компоновка шинного ввода шкафов КРУ-ЧЭАЗ-70/35
(размеры L(min. 800) и H (min. 3100) определяются проектом или заказчиком)
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-55-41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
а) металлическими анкерными болтами М12х80 к бетонному полу;
б) через отверстия в металлической конструкции болтами М12;
в) через отверстия с резьбой в металлической конструкции
болтами М12
Рисунок Б.9 - Монтаж шкафов КРУ-ЧЭАЗ-70/35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рисунок Б.10 - Принадлежности входящие в состав КРУ-ЧЭАЗ-70/35
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-55-41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
1 - двери; 2 - каркас; 3-короб для прокладки контрольных кабелей; 4 - замочная система
Рисунок Б.11 - Релейный шкаф КРУ-ЧЭАЗ-70/35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 - вал заземлителя; 2 - подвижные контакты; 3 - пружины доводки; 4 - неподвижные контакты;
5 - коническая передача; 6 - указатель положения контактов
Рисунок Б.12 - Заземлитель шкафа КРУ-ЧЭАЗ-70/35
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-55-41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ КРУ-ЧЭАЗ-70/35
НАПРЯЖЕНИЕМ 35 кВ
1 - шторки; 2 - направляющие; 3 - ролики; 4 - тяги;
5 - привод шторочного механизма; 6 - запорное устройство
Рисунок Б.13 - Шторочный механизм шкафа КРУ-ЧЭАЗ-70/35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рисунок Б.14 - Подъем шкафа при перемещении в условиях цеха или монтажных площадок
39



















///////////////////////////////////////
