УСТРОЙСТВА КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ НАРУЖНОЙ УСТАНОВКИ КРУН СЕРИИ КНВ-10. Техническая информация БКЖИ.674551.014 ТУ





одержание
С
1 Описание и работа изделия
2
1.1 Назначение изделия
2
1.2 Основные параметры и характеристики
2
1.3 Состав изделия
3
1.4 Устройство и работа
4
1.5 Описание и работа составных частей фидерных и вводных ячеек
5
1.6 Заземление шин
5
1.7 Шторочный механизм
6
1.8 Выкатные элементы ячеек КРУН
6
1.9 Блокировки в ячейках КРУН
6
1.10 Релейный шкаф
7
1.11 КРУН КНВ-10 шинного ввода
7
1.12 КРУН КНВ-10 отходящей воздушной линии
7
1.13 Устройство и работа составных частей КРУН КНВ-10
с трансформаторами собственных нужд типа ТСКС 40/145
7
1.14 Маркировка и пломбирование
7
1.15 Транспортирование и хранение
7
2 Использование по назначению
9
2.1 Меры безопасности
9
2.2 Порядок установки и монтаж
9
2.3 Подготовка изделия к работе
10
2.4 Измерение параметров, регулирование и настройка
11
2.5 Характерные неисправности и методы их устранения
11
2.6 Техническое обслуживание
12
2.7 Технический осмотр
12
2.8 Текущий ремонт ячеек КРУН КНВ-10
12
2.9 Капитальный ремонт
12
3 Комплектность
13
4 Консервация
14
5 Транспортирование и хранение
15
6 Оформление заказа
16

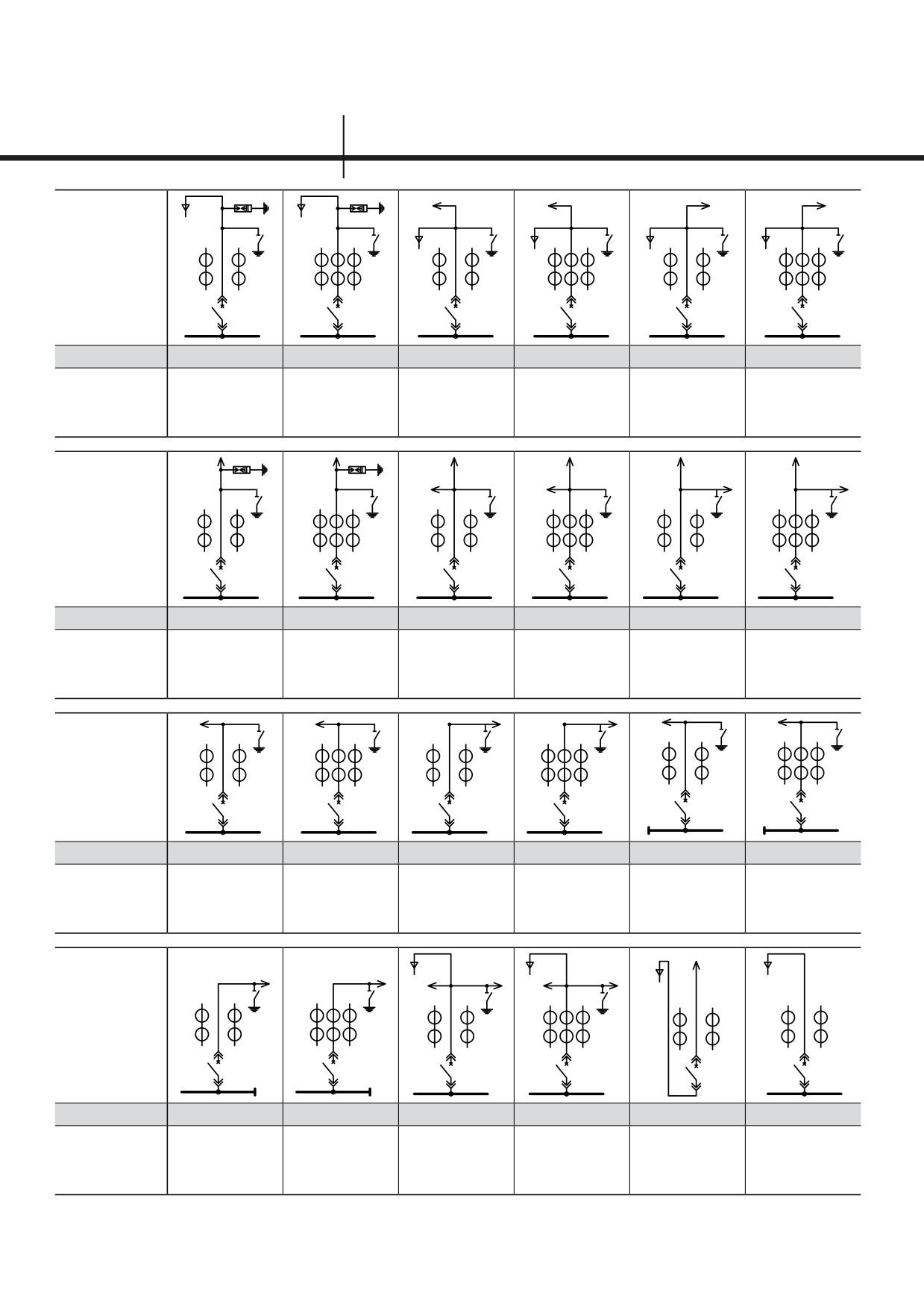

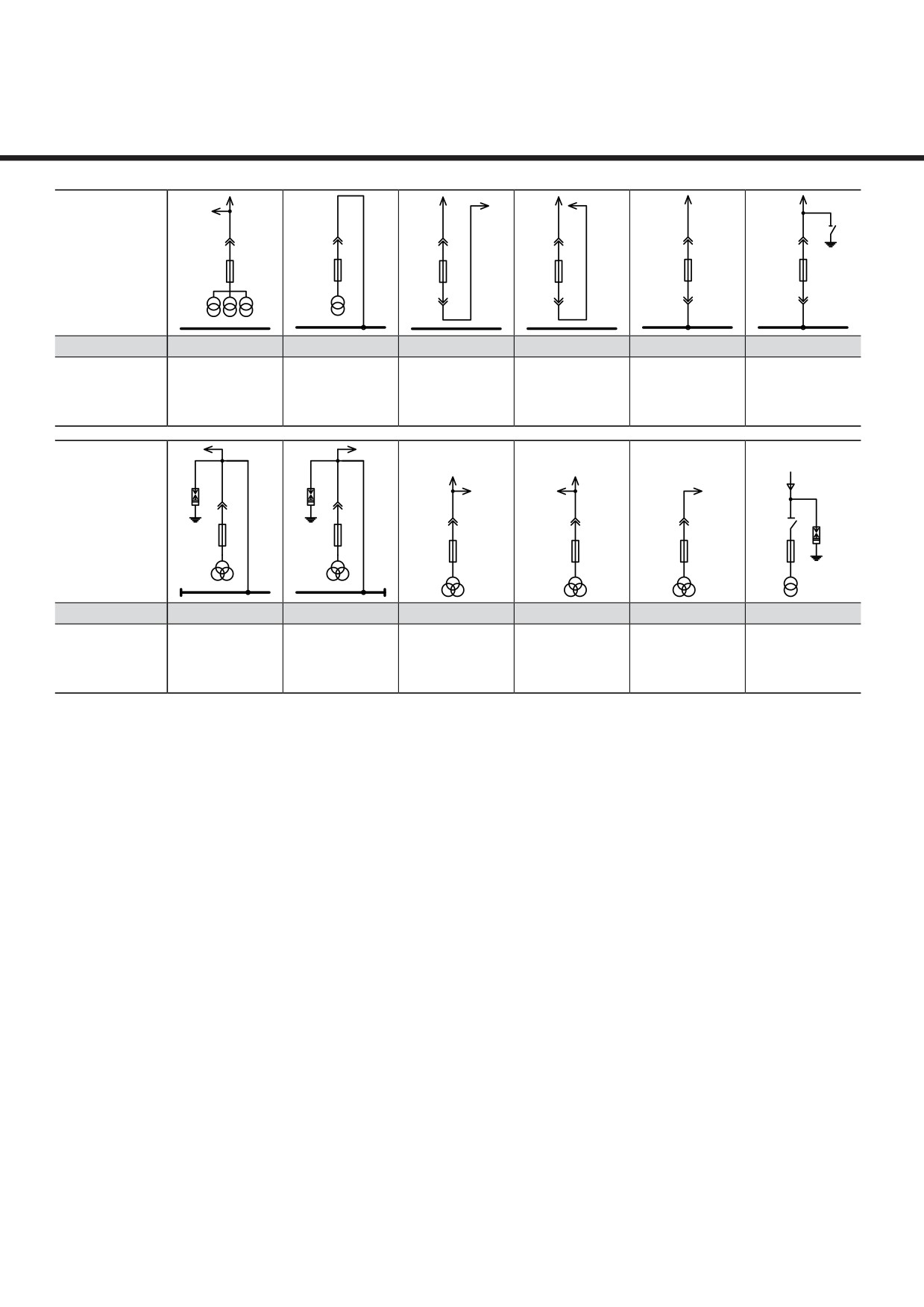

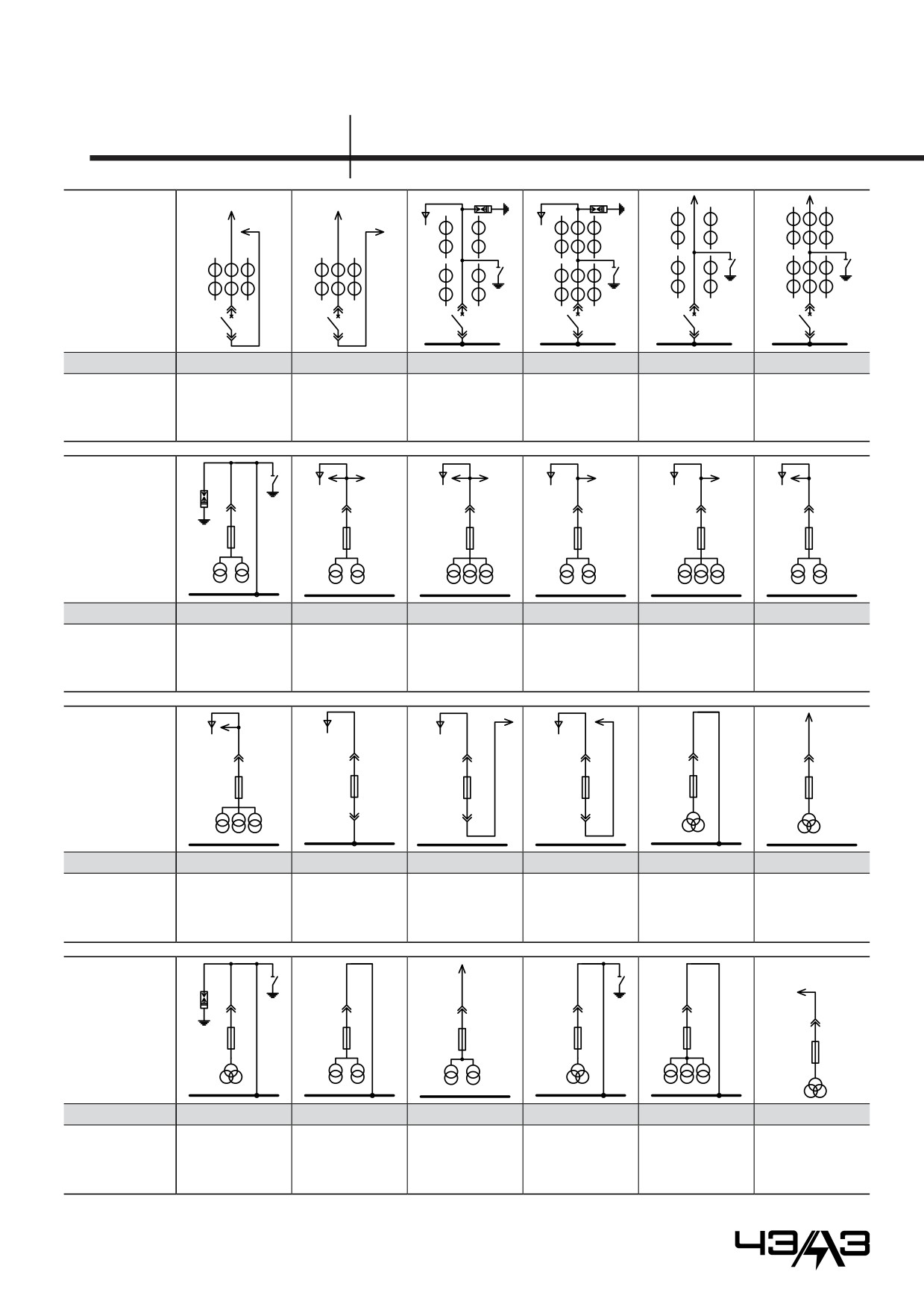

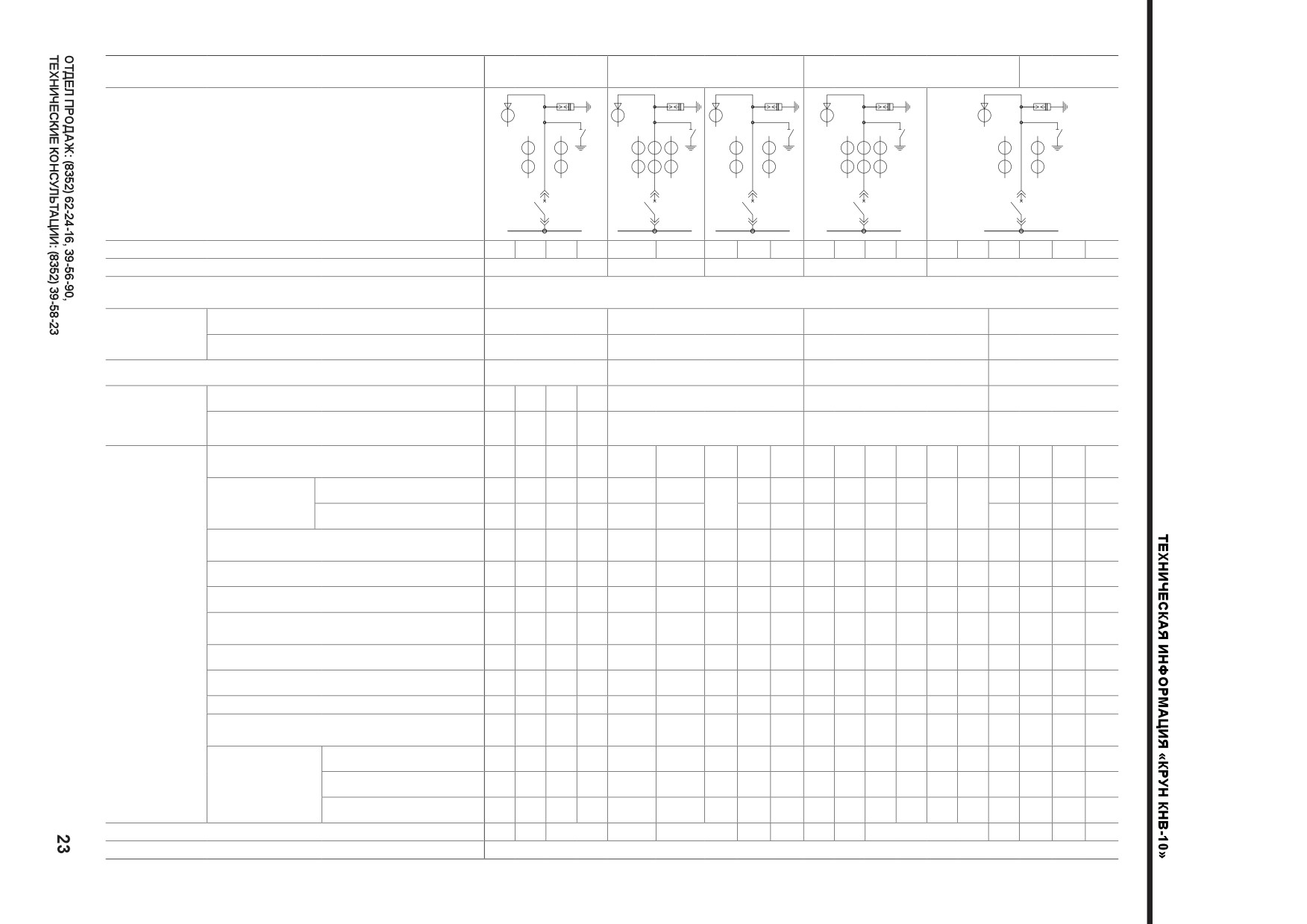

Приложение А - Принципиальные схемы главных цепей КРУН серии КНВ-10
17

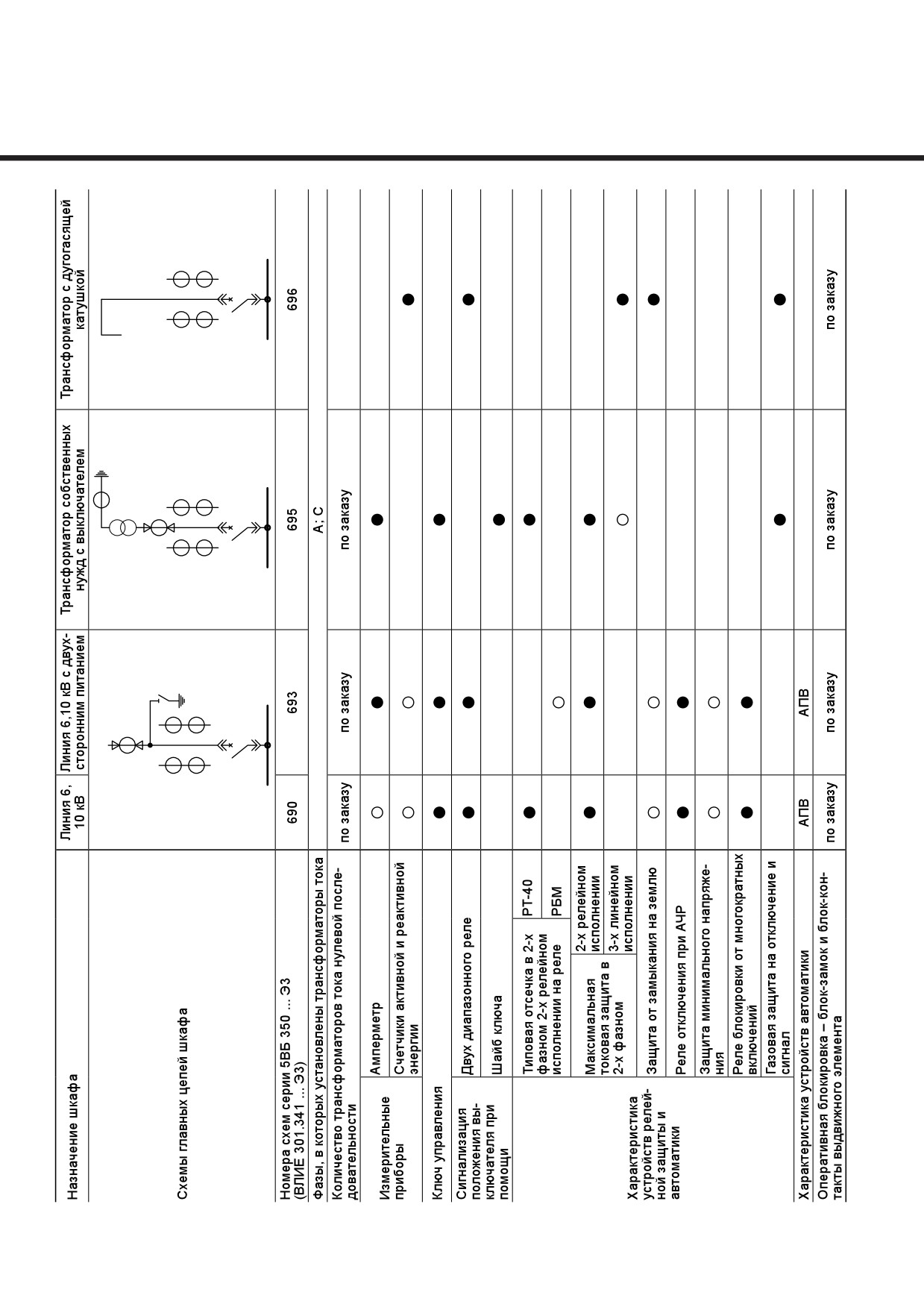

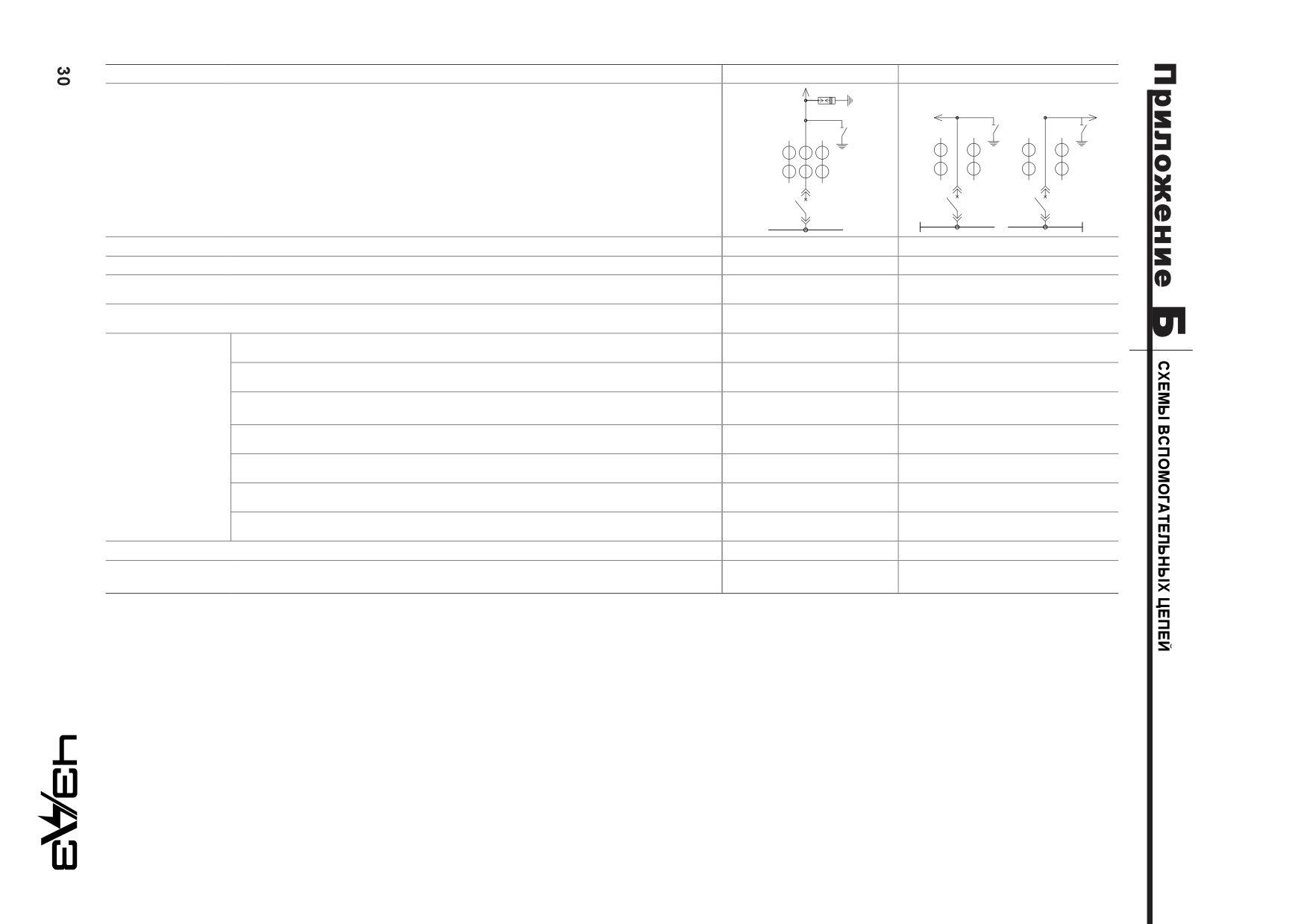

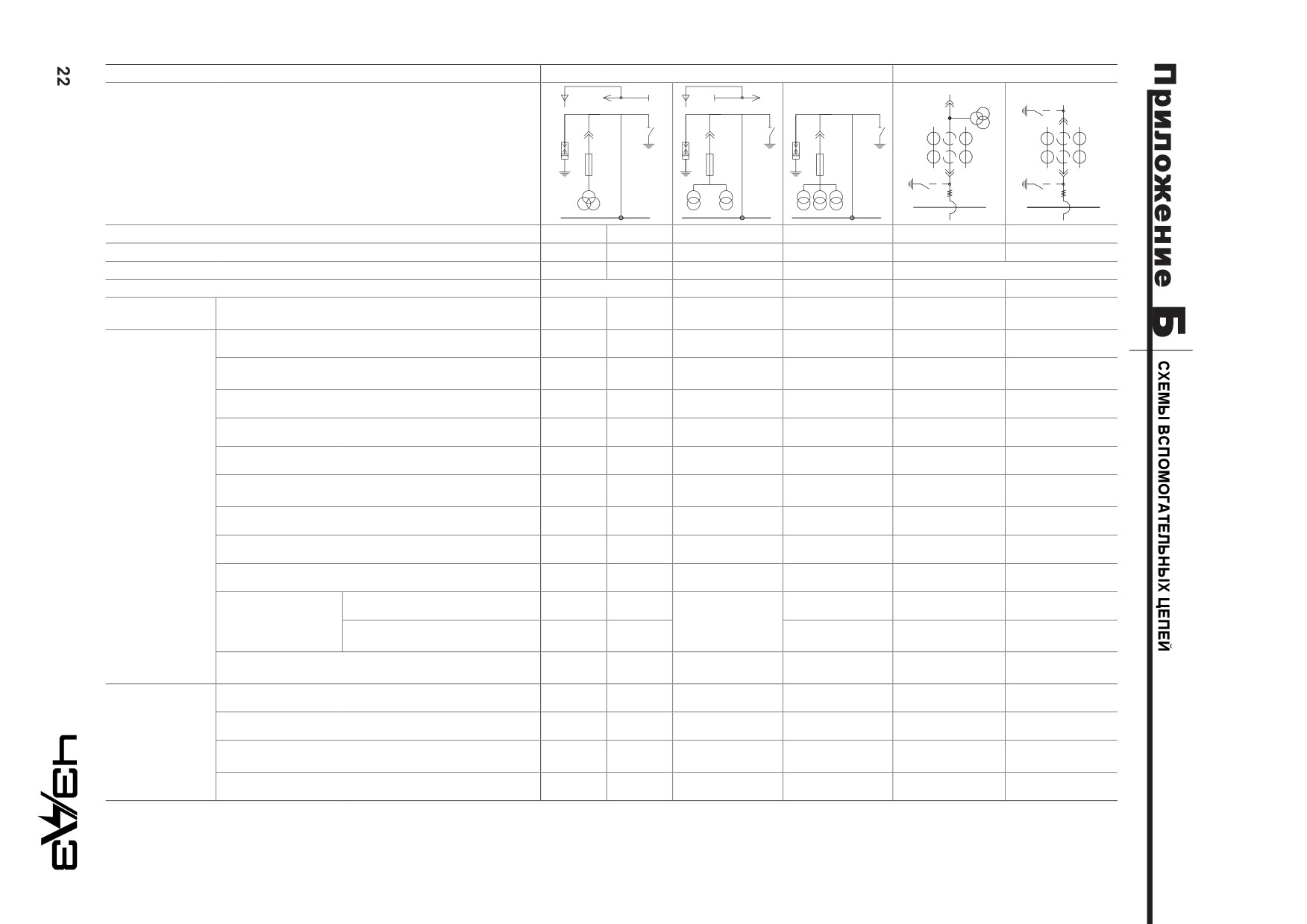

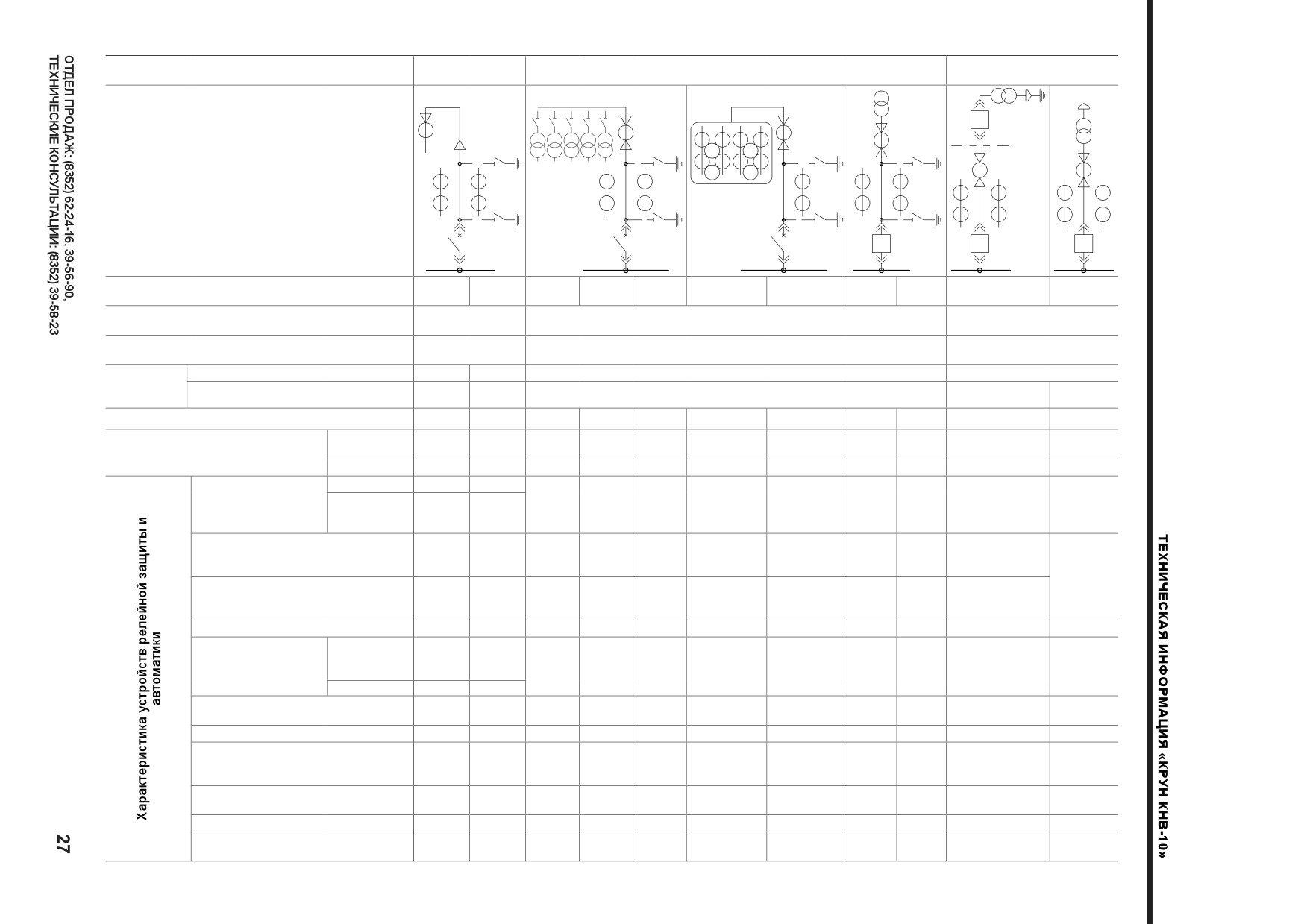

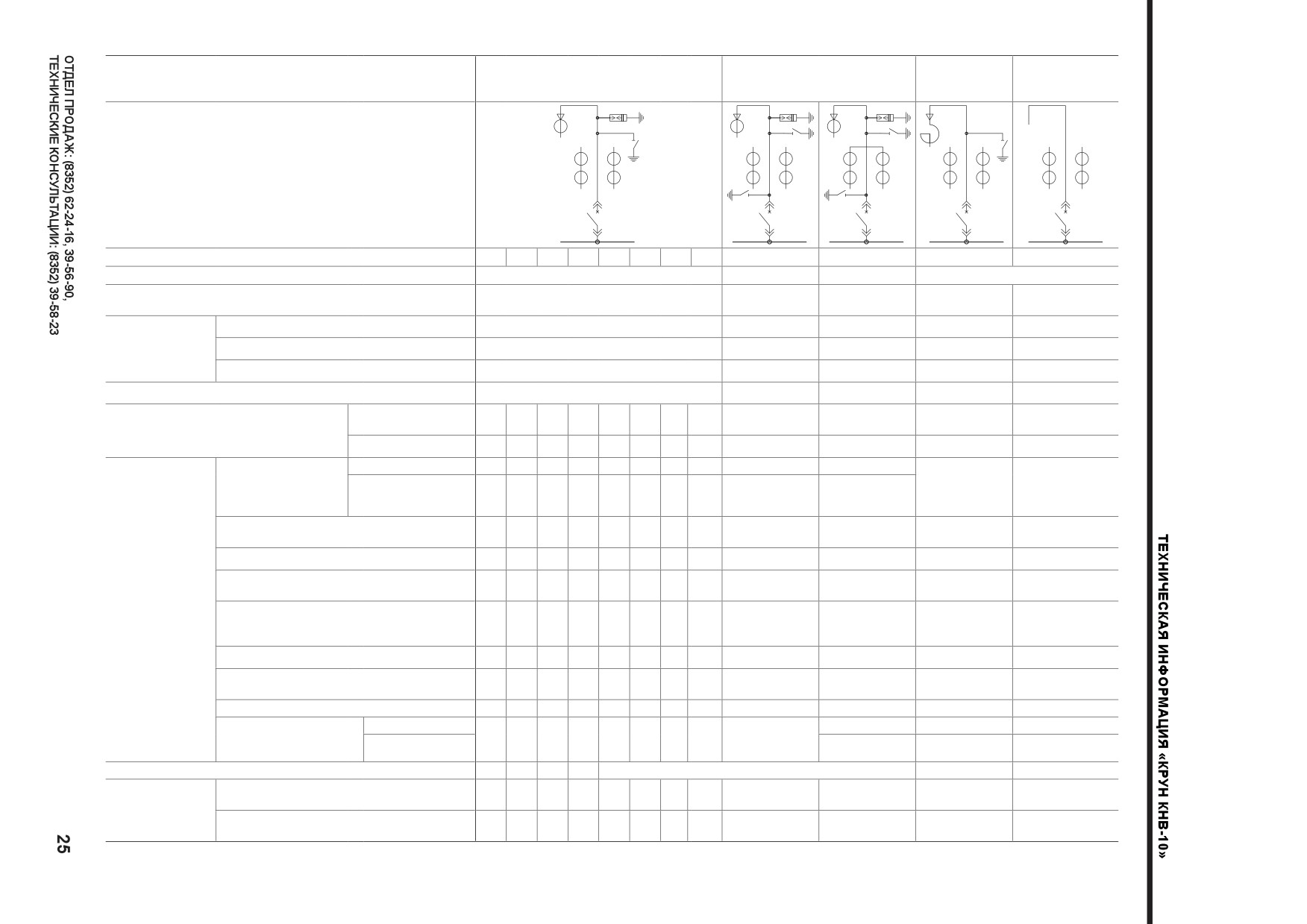

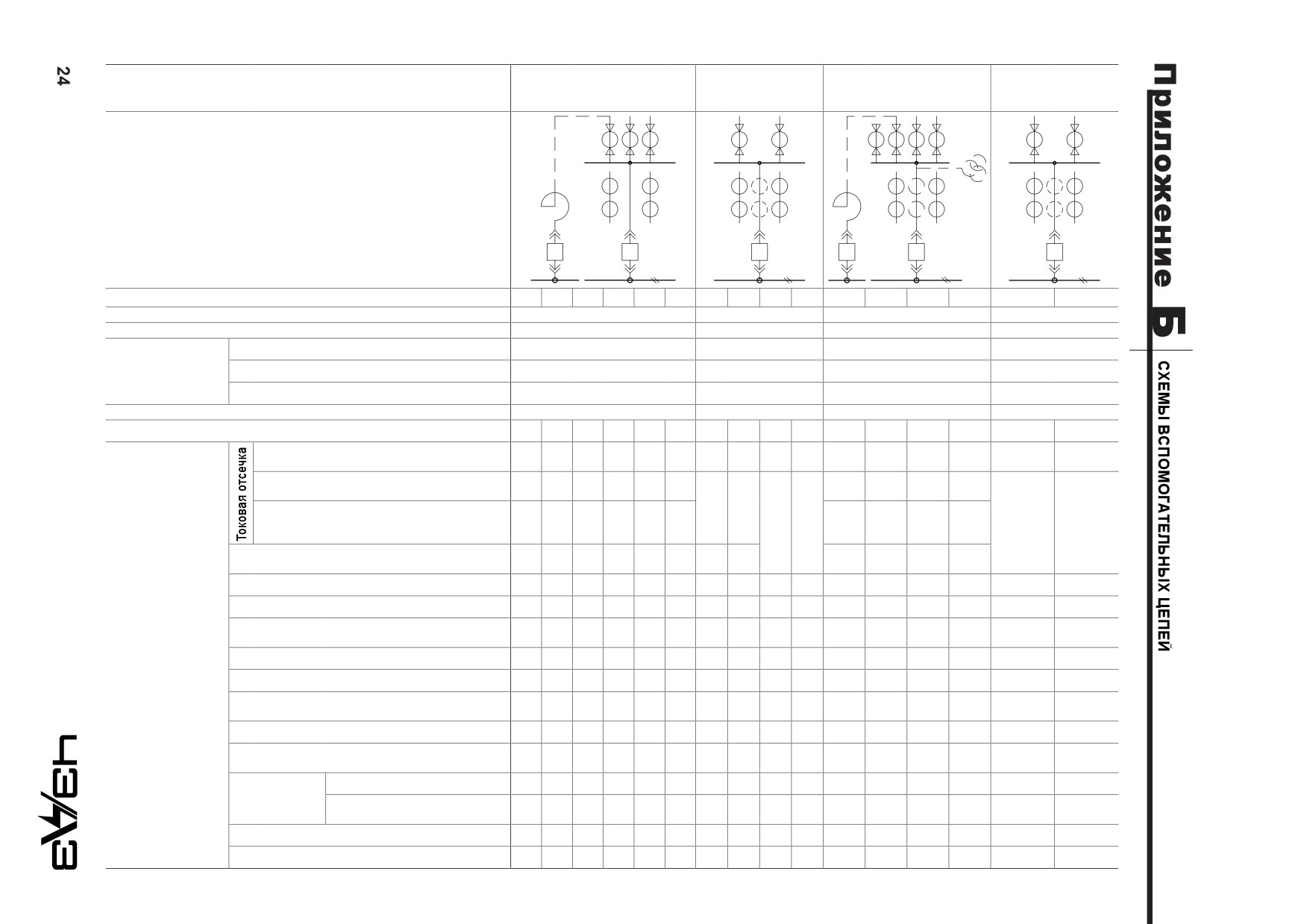

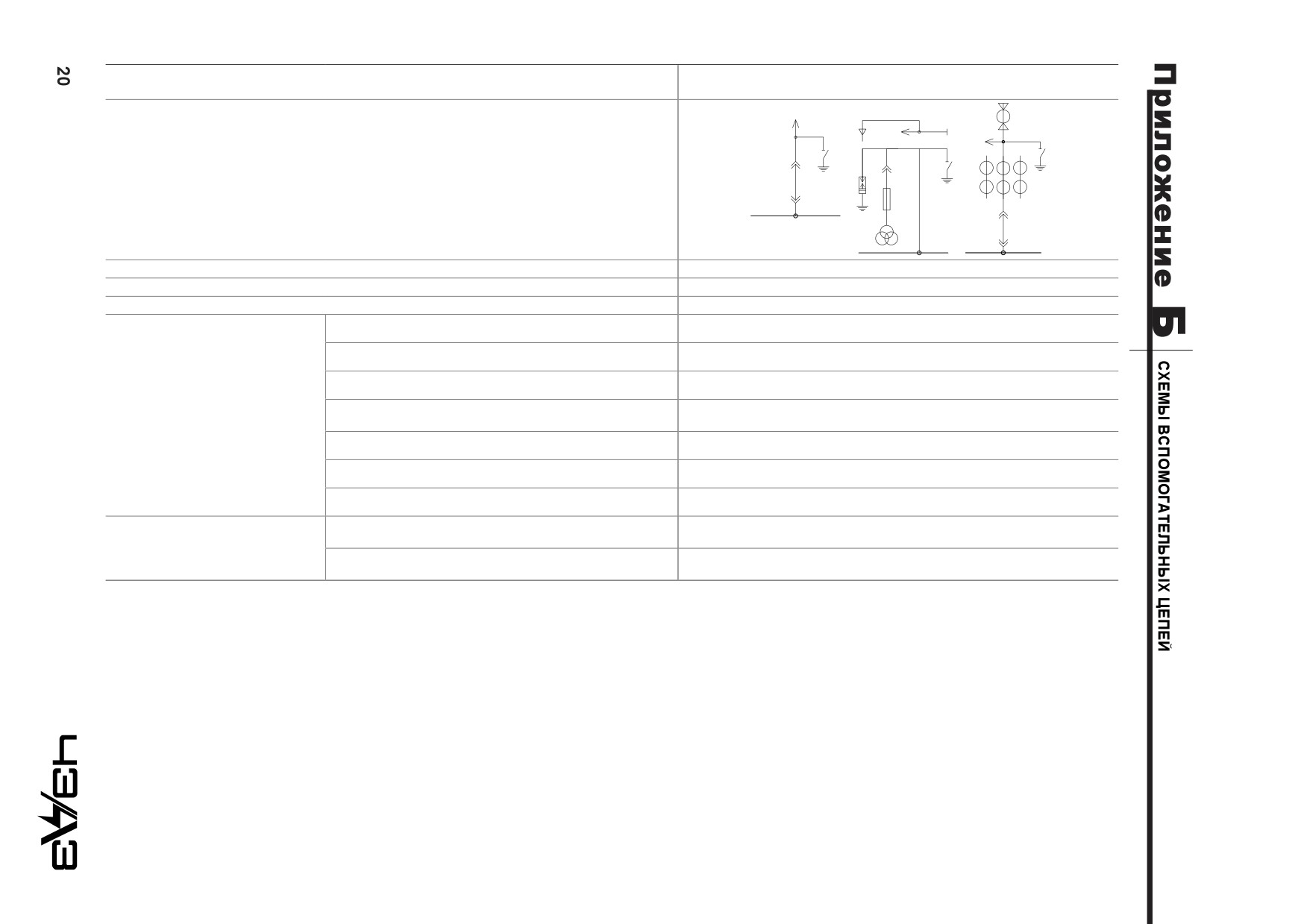

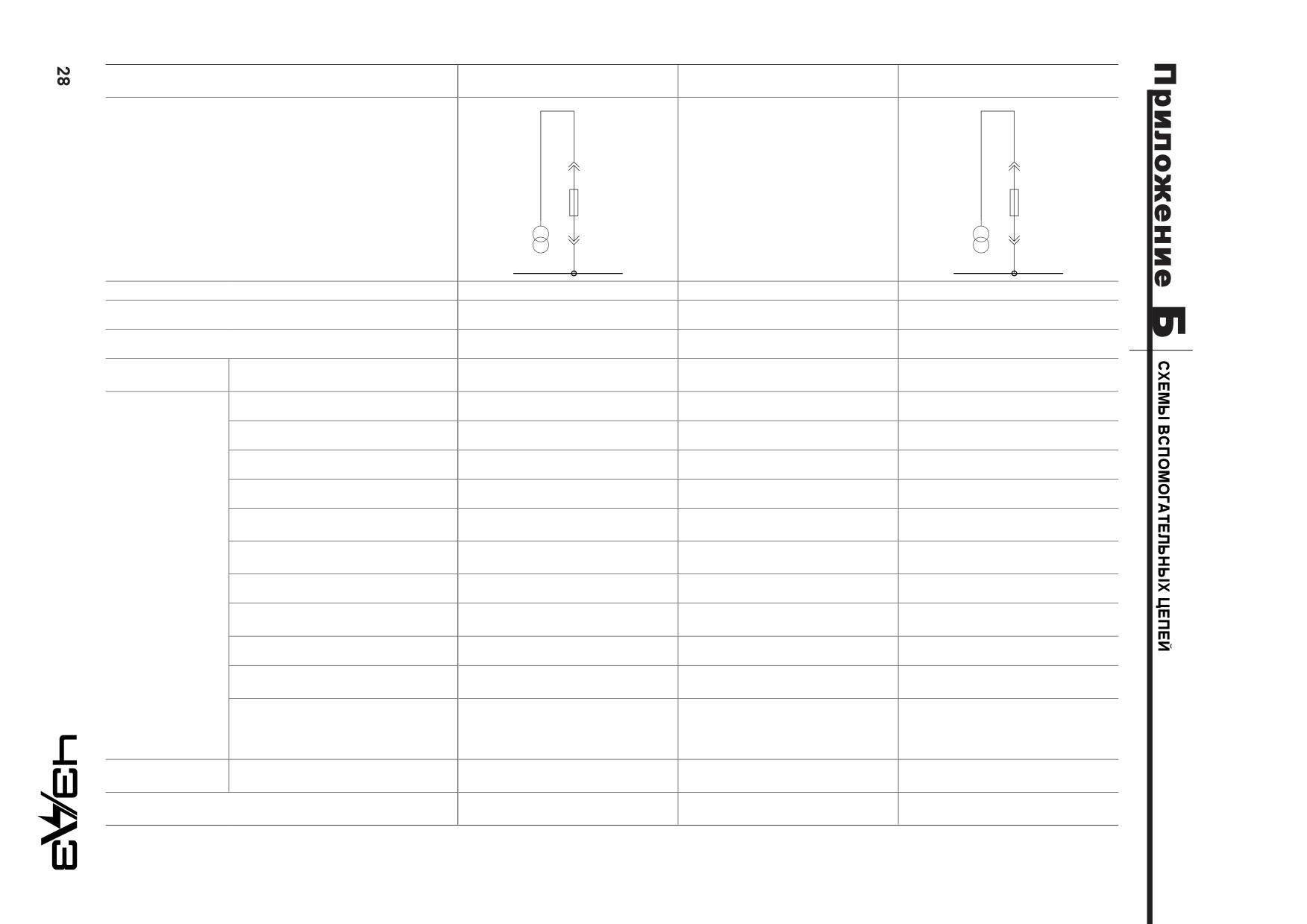

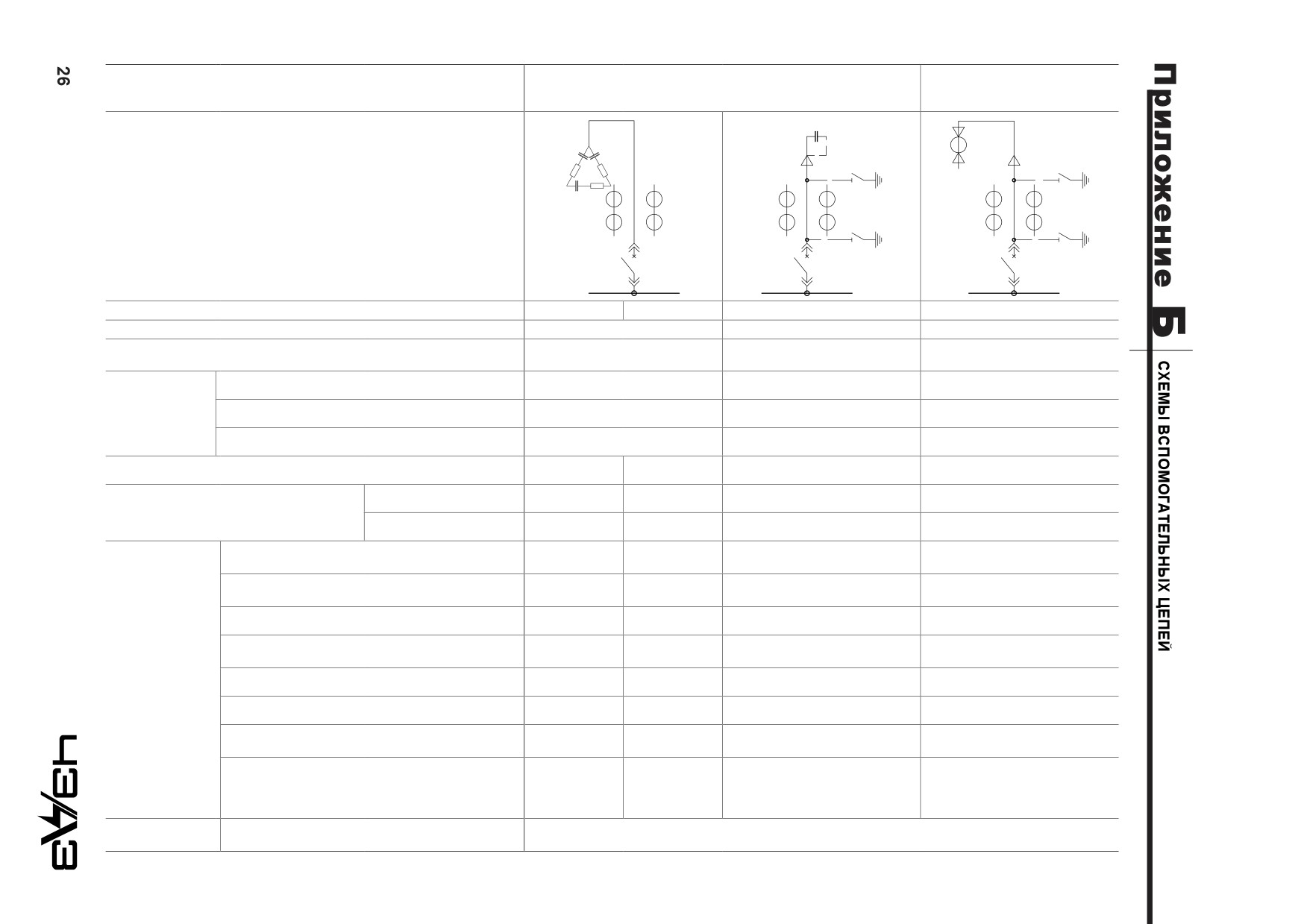

Приложение Б - Схемы вспомогательных цепей КРУН серии КНВ-10
20
Приложение В - Альбом рисунков и схем
31

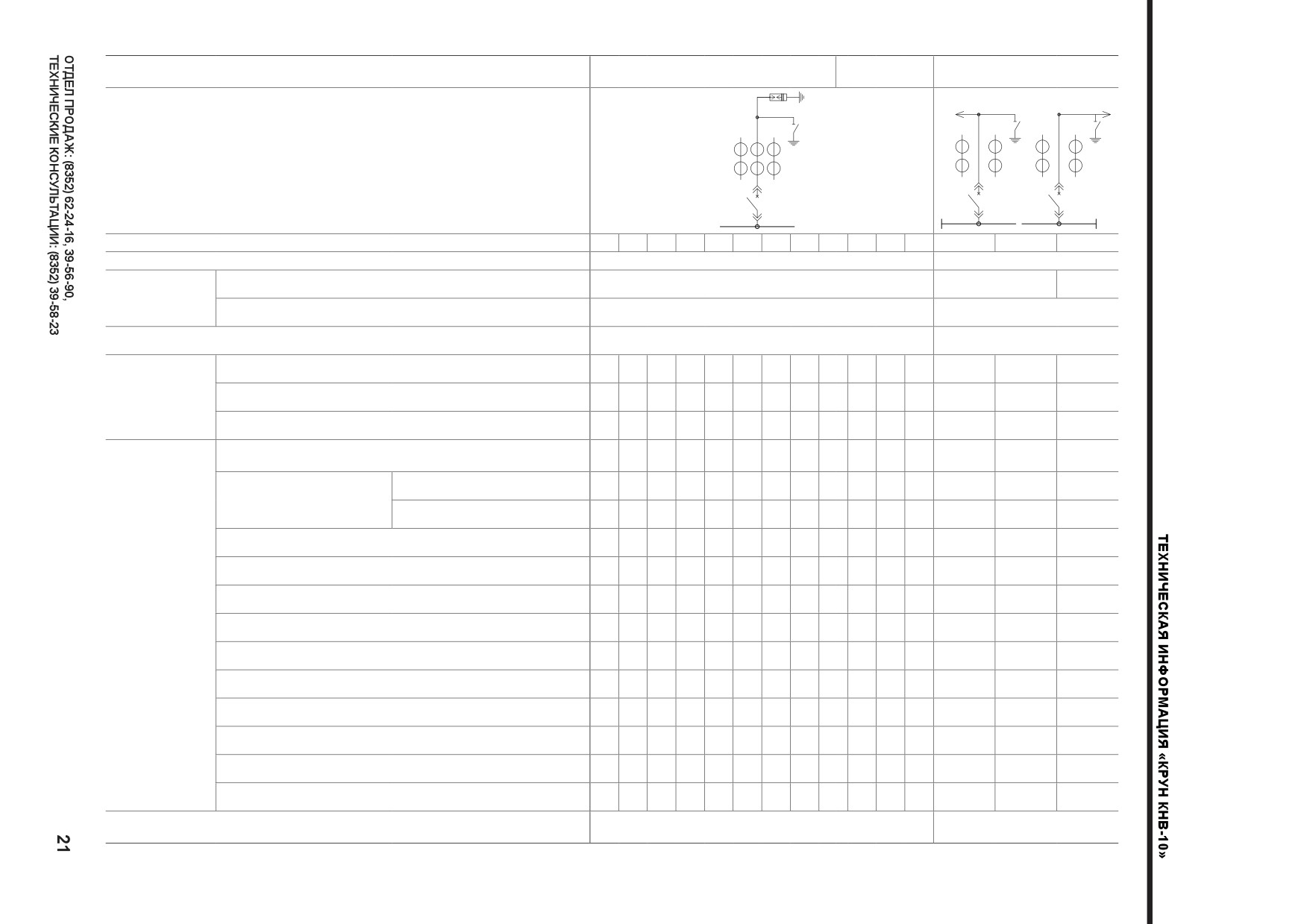

Приложение Г - Опросной лист на КРУН КНВ-10
46
ЯНВАРЬ
2011
Описание и работа изделия
1
БКЖИ.674551.014 ТУ
Настоящая техническая информация на комплектное распределительное устройство наружной установки (КРУН)
серии КНВ-10 предназначена для изучения изделия, правил его монтажа и эксплуатации, хранения и транспортирования.
Содержит техническую характеристику КРУН, условия его применения, тип и состав изделия, а также сведения и указания
об устройстве и принципе работы, рекомендации по заполнению опросного листа и проектированию объектов и монтажу
КРУН, принципиальные схемы соединений главных цепей, информационные материалы по схемам вспомогательных
цепей КРУН, а также может служить информационным материалом для проектных организаций.
Предприятие постоянно занимается совершенствованием конструкции КРУН серии КНВ-10, поэтому возможны
некоторые расхождения с настоящей технической информацией, не ведущие к функциональным изменениям, а также
ведется постоянная работа над дополнением каталога принципиальных схем.
1.1 Назначение изделия
1.1.1 Устройства комплектные распределительные наружной установки серии КНВ-10, предназначены для работы в
качестве распределительных устройств 6 и 10 кВ, в том числе и распределительных устройств трансформаторных под-
станций, включая комплектные трансформаторные блочные подстанции 35/6-10, 110/6-10, 110/35/6-10 кВ.
1.1.2 Структура условного обозначения ячеек КРУН КНВ-10.
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
КРУ наружной установки
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Комплектное распределительное устройство
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Нижнее расположение выкатного элемента
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Отличительный индекс производителя ЗАО «ЧЭАЗ»
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Номинальное напряжение до 10 кВ (6 кВ, 10 кВ)
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Тип встраиваемого выключателя:
не указывается - вакуумный;
Г - элегазовый;
М - маломасляный
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Номер схемы по сетке схем главных цепей
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Номинальный ток, А
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Номинальный ток отключения выключателя, кА
КРУН КНВ - 10 Х- ХХ- XX / ХХ - ХХХ
Климатическое исполнение и категория размещения по ГОСТ 15150 и
ГОСТ 15543.1
Примеры условных обозначений:
КРУН КНВ-10 с вакуумным выключателем, выполненный по схеме главных цепей 01 номинальным током 1600 А, током
термической стойкости 31,5 кА, климатического исполнения У1:
«КРУН КНВ-10-01-1600/31,5 У1 БКЖИ.674551.014 ТУ».
КРУН КНВ-10 с элегазовым выключателем, выполненный по схеме главных цепей 05 номинальным током 1000 А, током
термической стойкости 20 кА, климатического исполнения ХЛ1:
«КРУН КНВ-10-Г-05-1000/20 ХЛ1 БКЖИ.674551.014 ТУ».
КРУН КНВ-10 с маломасляным выключателем, выполненный по схеме главных цепей 08 номинальным током 630 А,
током термической стойкости 20 кА, климатического исполнения У1:
«КРУН КНВ-10-М-08-630/20 У1 БКЖИ.674551.014 ТУ».
1.1.3 Климатическое исполнение КРУН - У и ХЛ категории размещения 1;
Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При этом:
значение температуры окружающего воздуха для исполнения У1 - от -45 °С до +40 °С;
значение температуры окружающего воздуха для исполнения ХЛ1 - от -60 °С до +40 °С;
высота над уровнем моря - не более 1000 м.
Конструкция оболочки КРУН должны удовлетворять СНиП 2.01.07-85 и выдерживать:
ветровое давление не менее 0,5 кПа;
вес снегового покрова не менее 1,0 кПа.
Конструкция оболочки КРУН обеспечивает защиту внутренних помещений от осадков интенсивностью до 5 мм/мин.
1.2 Основные параметры и характеристики
1.2.1 Основные параметры КРУН КНВ-10 соответствуют указанным в таблице 1.
Таблица 1
Наименование параметра
Значение параметра
1 Номинальное напряжение (линейное), кВ
6; 10
2 Номинальное рабочее напряжение (линейное), кВ
7,2; 12
3 Номинальный ток главных цепей, А
630; 1000; 1600
4 Номинальный ток сборных шин, А
1000; 1600; 2000; 2500; 3150
5 Номинальный ток отключения встроенного в КРУ выключателя, кА
12,5; 16; 20; 25; 31,5
6 Ток термической стойкости (трехсекундный ток), кА
20; 31,5
7 Ток электродинамической стойкости, кА
51; 81
Наименование параметра
Значение параметра
8 Номинальное напряжение вспомогательных цепей, В:
• постоянного тока;
110; 220
• переменного тока
220
9 Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА
• встраиваемых в КРУН;
25-40
отдельностоящих шкафов
до 250

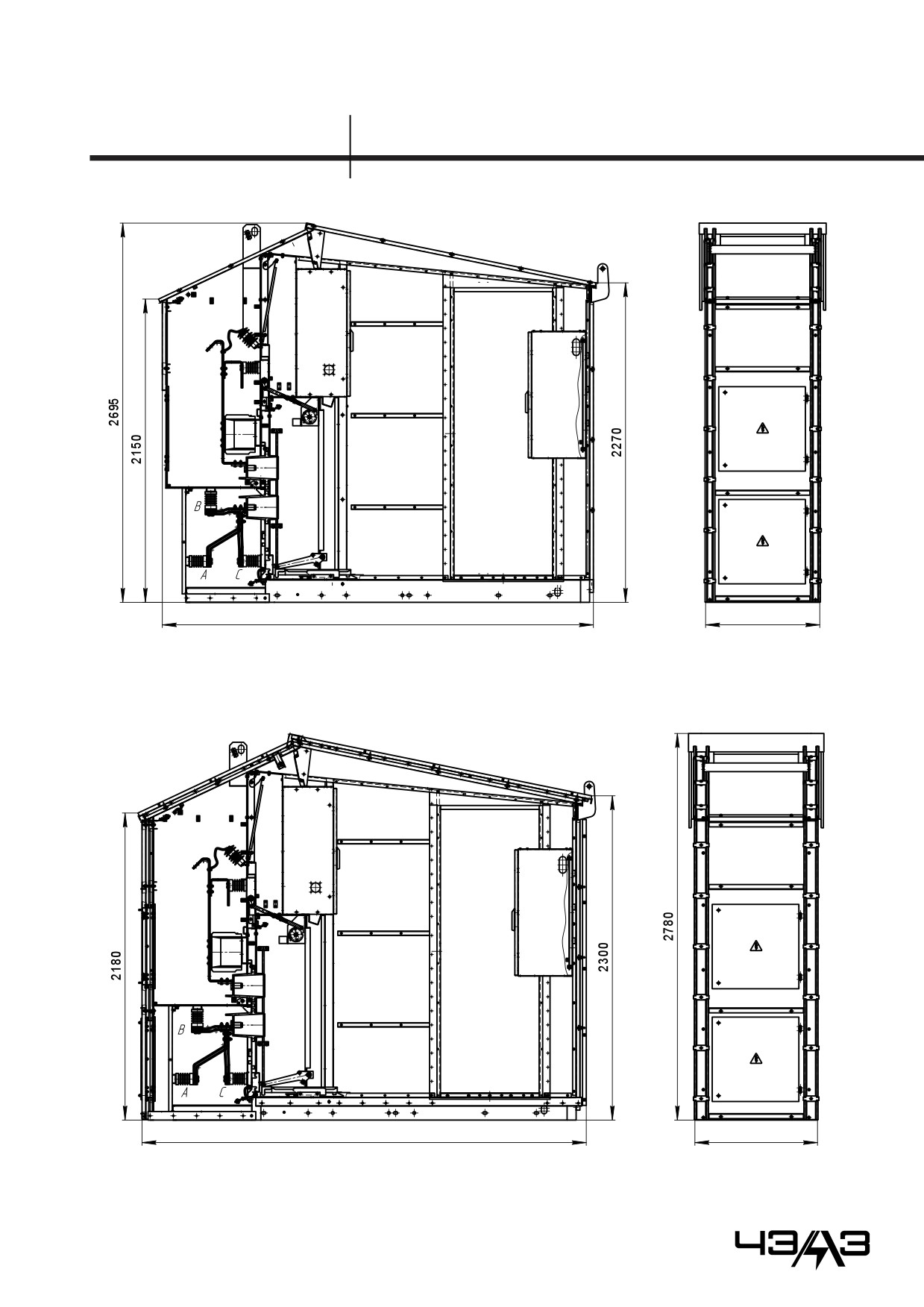

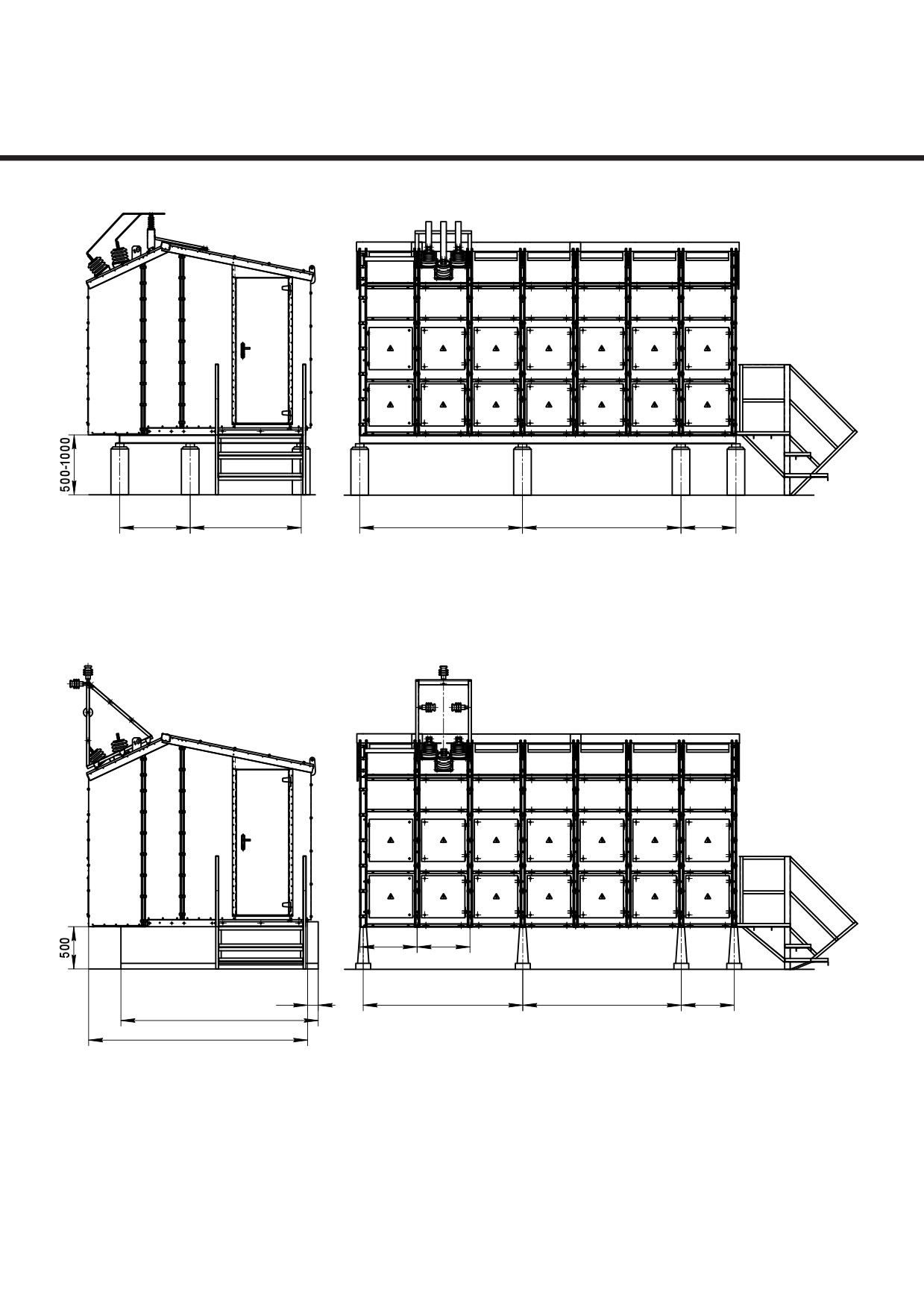

1.2.2 Габаритные, установочные размеры КРУН КНВ-10 соответствуют указанным в приложении В.
1.2.3 Классификация исполнений ячеек КРУН КНВ-10 соответствует указанной в таблице 2.
1.2.4 В КРУН КНВ-10 в качестве встраиваемого оборудования применяются:
• вакуумные выключатели ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВВУ-СЭЩ, ВБКЭ-10, 5АН «Сименс», Evolis
«Мерлин Жерен» и т.д.;
• трансформаторы напряжения НАМИ-6(10), НАМИТ-6(10), НОЛ-08-6(10), 3хЗНОЛ, 3хЗНОЛП и т.д.;
• трансформаторы тока ТОЛ-10, ТОЛ-СЭЩ-10, ТЛО-10 и т.д.;
• трансформаторы собственных нужд ТСКС, ТМ, ТМГ, ТМВГ и т.д. мощностью от 25 до 250 кВа;
• трансформаторы тока нулевой последовательности ТЗЛМ, ТЗРЛ, ТЗЛЭ, ТЗЛК, CSH и т.д.
микропроцессорные устройства релейной защиты и автоматики БЭМП, «Сириус», SEPAM, БМРЗ, SPAC, ТЭМП и т.д.
Таблица 2
Наименование показателей
Исполнение
1 Уровень изоляции по ГОСТ 1516.3-96
С нормальной изоляцией
2 Вид изоляции
Воздушная / Комбинированная
3 Наличие выкатных элементов в ячейке
С выкатными элементами / Без выкатных элементов
4 Условия обслуживания
С двусторонним обслуживанием
5 Вид линейных высоковольтных вводов
Кабельные и шинные
(подсоединений)
6 Наличие дверей в отсеке выкатной тележки
Ячейки без дверей
7 Вид управления
Местное, дистанционное
8 Степень защиты по ГОСТ 14254-96
КРУН исполнения У1 - брызгозащищенное исполнение IР34;
КРУН исполнения ХЛ1 - пылезащищенное исполнение IР54;
При открытых дверях релейных шкафов и нахождении выдвижного
элемента ячейки в контрольном положении - IР04
9 Вид основных ячеек
С выключателями высокого напряжения;
С разъемными контактными соединениями;
С трансформаторами напряжения;
С силовыми предохранителями;
С силовыми трансформаторами;
С статическими конденсаторами;
С вакуумными контакторами;
Комбинированные (с трансформаторами напряжения и разрядниками)
10 Наличие теплоизоляции в КРУН
Исполнение У1: без теплоизоляции
Исполнение ХЛ1: с теплоизоляцией
11 Наличие закрытого коридора управления
С коридором управления
1.3 Состав изделия
1.3.1 Состав КРУН КНВ-10 определяется конкретным заказом. В общем случае в состав изделия входят:
• отдельные ячейки и блоки КРУН КНВ-10 с высоковольтными коммутационными аппаратами, приборами измерения,
устройствами автоматики и защиты, лестницами и перилами, кронштейнами ввода и линии;
• ячейка ТСН;
• ячейка ВЧ связи.
Ячейки КРУН КНВ-10 выполняются по схемам соединений главных и вспомогательных цепей, представленных заказ-
чиком и разработанным ЗАО «ЧЭАЗ» - приложения А и Б.
1.3.2 Демонтированные на период транспортирования сборные шины и другие сборочные единицы и детали, монтаж-
ные материалы и принадлежности, указаны в комплектационной ведомости.
1.3.3 Запасные части - резервный выкатной элемент, релейный шкаф, втычные контакты и т.д. поставляются заводом
по перечню ЗИП предоставляемого заказчиком.
1.3.4 В состав КРУН КНВ-10 входят принадлежности:
• рычаг для перемещения выкатного элемента 5 из одного фиксированного положения в другое (приложение В, рису-
нок В.9). Поставляется один на пять и менее ячеек, отправляемых по одному заказу, или три штуки на подстанцию;
• ключ для запирания и отпирания двери релейного шкафа. На каждый шкаф поставляется по одному ключу;
• рукоятка съемная 6 (приложение В, рисунок В.14) для оперирования заземлителем линейных шин, поставляется по
одному на каждую ячейку;
• рукоятка съемная 3 (приложение В, рисунок В.16) для блокировки выкатного элемента, поставляется по одному на
каждую ячейку;
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
3
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Описание и работа изделия
1
• перегородка изолирующая (приложение В, рисунок В.25), как дополнительное средство защиты при проведении про-
филактических и ремонтных работ в отсеке выкатного элемента. Поставляется одна на 20 и менее ячеек или две на
подстанцию.
1.3.5 Принадлежности и инструмент, необходимые для обслуживания выключателей, указаны в техническом описании
и инструкции по эксплуатации на эти аппараты.
1.4 Устройство и работа
1.4.1 Ниже приводится описание конструкции ячеек КРУН КНВ-10 с выключателем. Другие типы ячеек (с трансформа-
тором напряжения, с разрядниками, с силовыми трансформаторами и др.) имеют аналогичную конструкцию и отличаются,
в основном, только конструкцией выкатного элемента.
1.4.2 Ячейка КРУН КНВ-10 состоит из следующих основных сборочных единиц (приложение В, рисунки В.1 и В2):
• шкаф распределительный 1;
• шкаф релейный 2;
• выкатной элемент 3;
• дверь коридора управления 4;
• коридор управления 5.
Шкафы ввода питания, ЗДЗ, ОВОД, АЧР и испытательных блоков размещаются в отдельных навесных релейных шка-
фах на фасадной стенке коридора управления. Аппаратура вторичных цепей может также размещаться в ненасыщенном
аппаратурой распределительном шкафу.

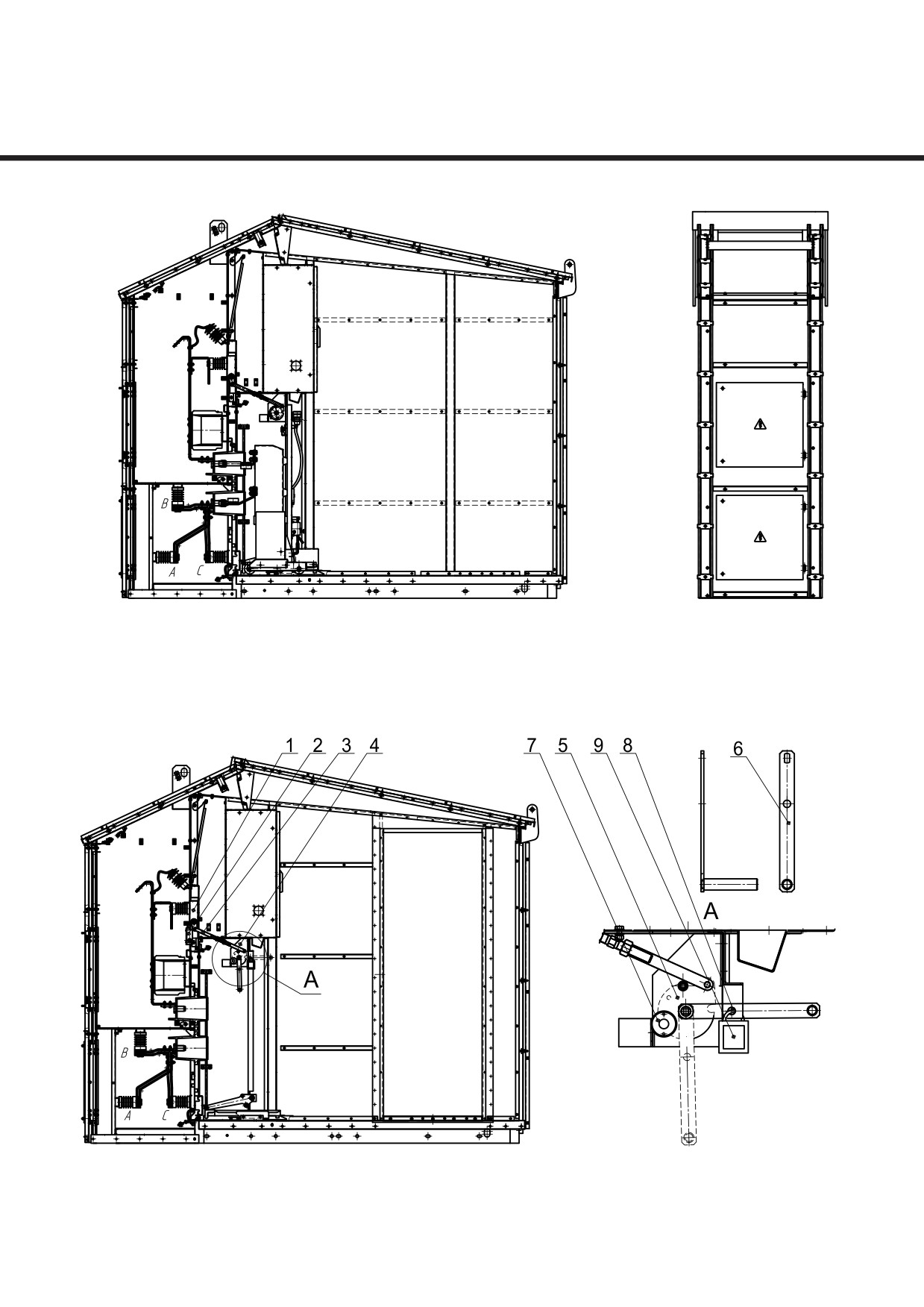

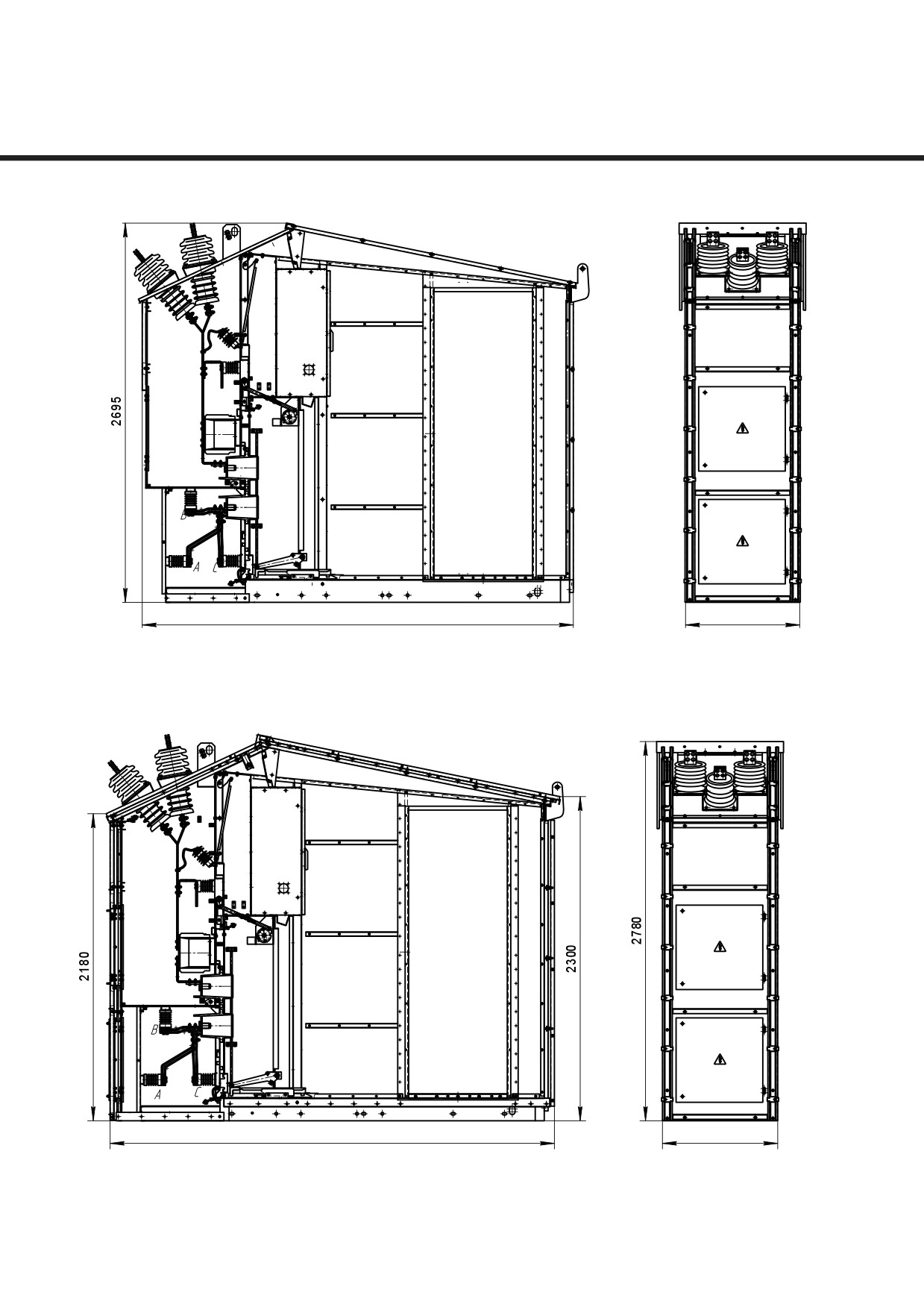

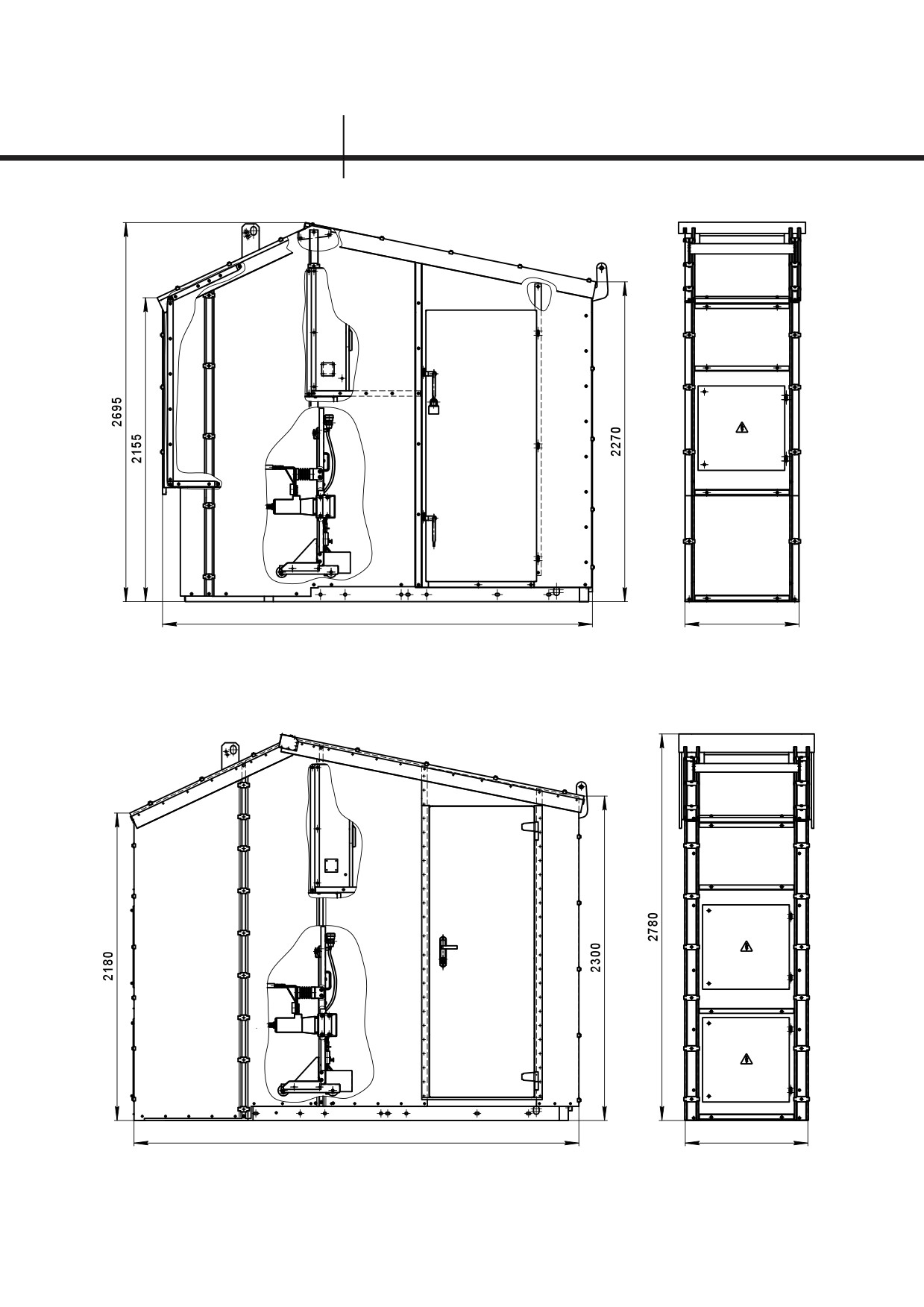

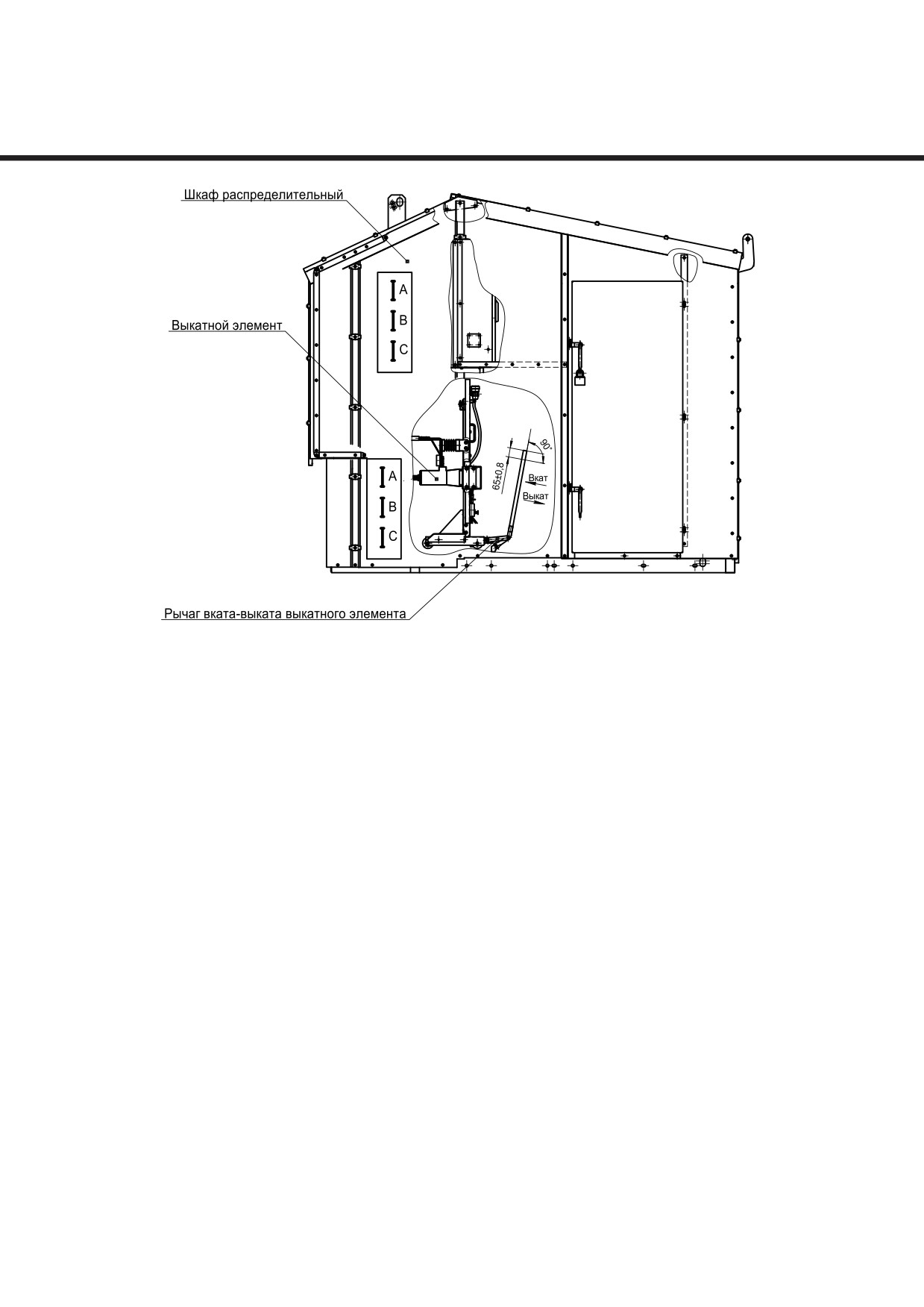

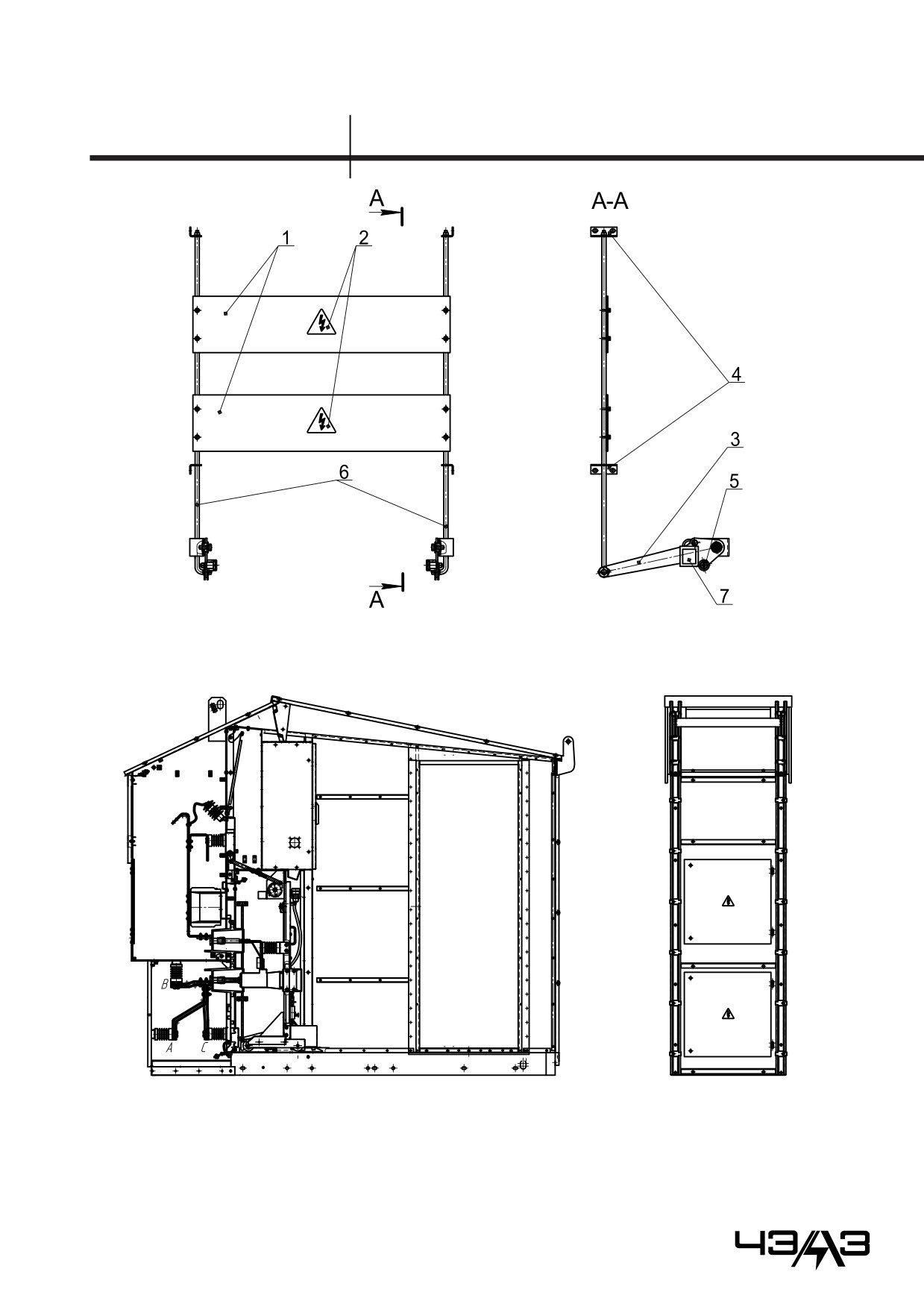

1.4.3 Ячейка КРУН КНВ-10 (приложение В, рисунки В.3-В7) состоит из высоковольтной части (шкафа), смонтированной
на жесткой металлической основе, и коридора управления закрытой металлической защитной оболочкой.
Высоковольтная часть состоит из следующих отсеков (приложение В, рисунки В.3,В4):
• отсек линейных шин 1;
• отсек сборных шин 2;
• отсек выключателя 4.
Защитная оболочка блока КРУН КНВ-10 исполнения ХЛ1 выполнена с теплоизоляцией с применением теплоизоля-
ционных материалов, смонтированных между внутренней и наружной металлической оболочкой. Защитная оболочка
КРУН КНВ-10 состоит из следующих конструктивных элементов:
• металлического каркаса, обеспечивающего жесткость оболочки;
• закладных деталей, обеспечивающих возможность монтажа и проводок инженерного и вспомогательного оборудо-
вания;
• стеновых и кровельных листов из оцинкованной и окрашенной стали, обеспечивающих необходимую термостой-
кость, коррозионную стойкость и прочность;
• пола, утепленного утеплителем (для исполнения ХЛ1) и покрытого стальными рифлеными листами;
• дверных блоков с запорными устройствами;
• кабельных вводов, обеспечивающих герметичный ввод силовых кабелей.
1.4.4 Релейный шкаф, в котором размещены аппараты управления, защиты и сигнализации, приборы учета и измере-
ния, представляет собой сварную металлическую конструкцию с дверью (приложение В, рисунок В.8).
1.4.5 В качестве выдвижных элементов в шкафах КРУН КНВ-10 могут быть:
• выключатели маломасляные - ВКЭ - 10, ВМПЭ-10 ;
• выключатели вакуумные ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВБКЭ-10, 3АЕ «Сименс», Evolis «Мерлин
Жерен»;
• выключатели элегазовые LF1;
• другие типы выключателей по требованию заказчика;
• тележки с трансформаторами напряжения и разрядниками;
• тележки с высоковольтными предохранителями;
• тележки с разъединяющими контактами.

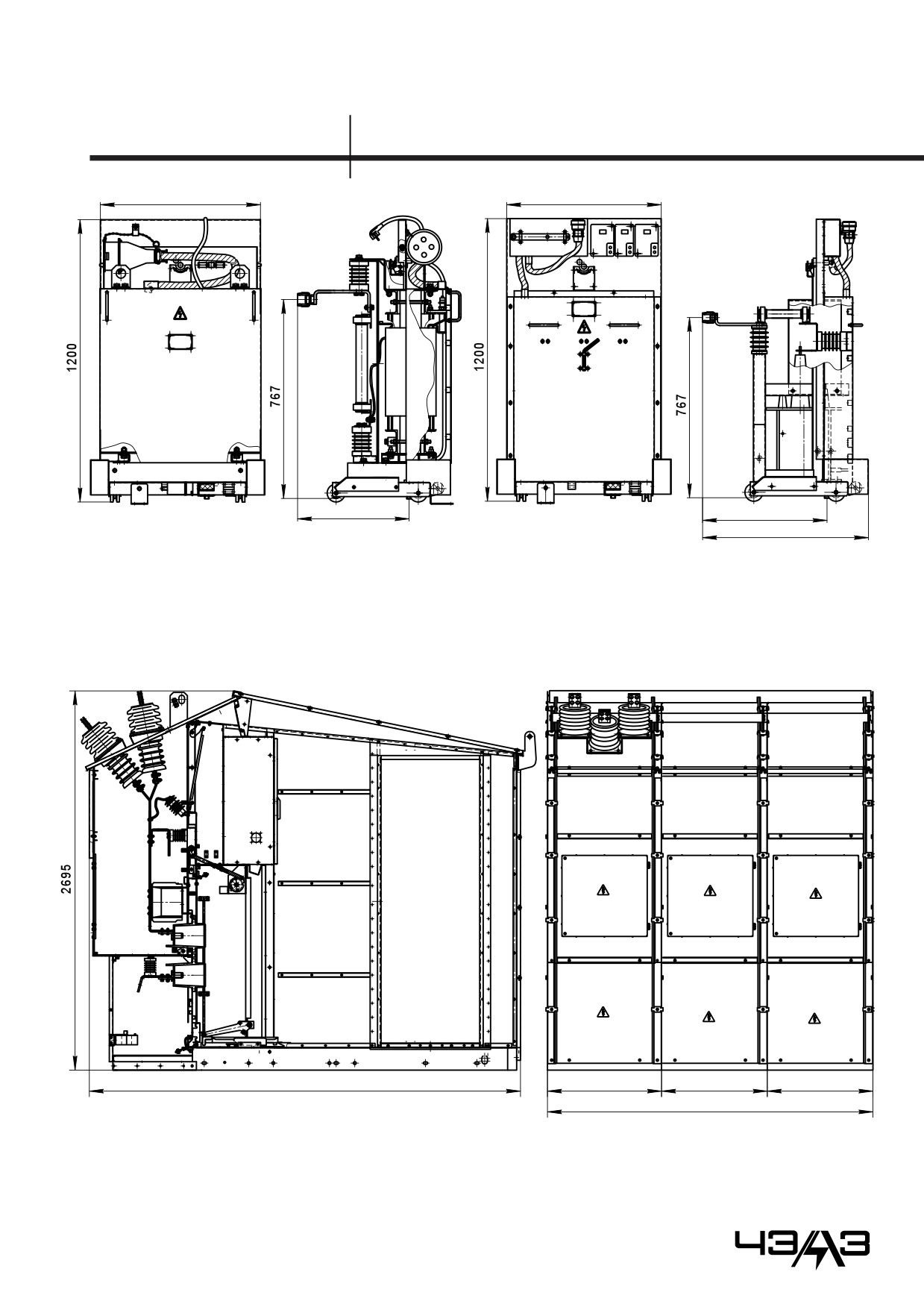

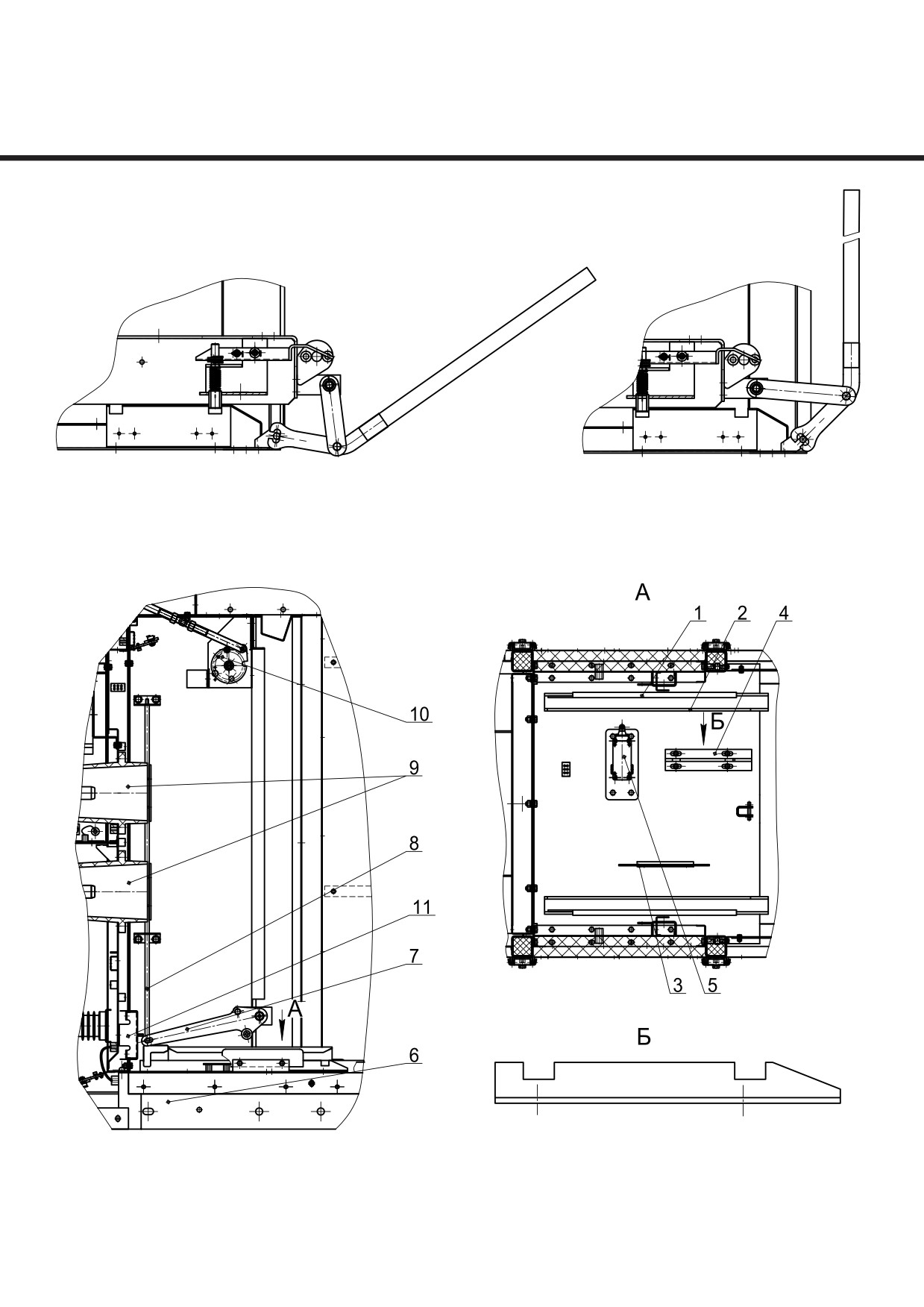

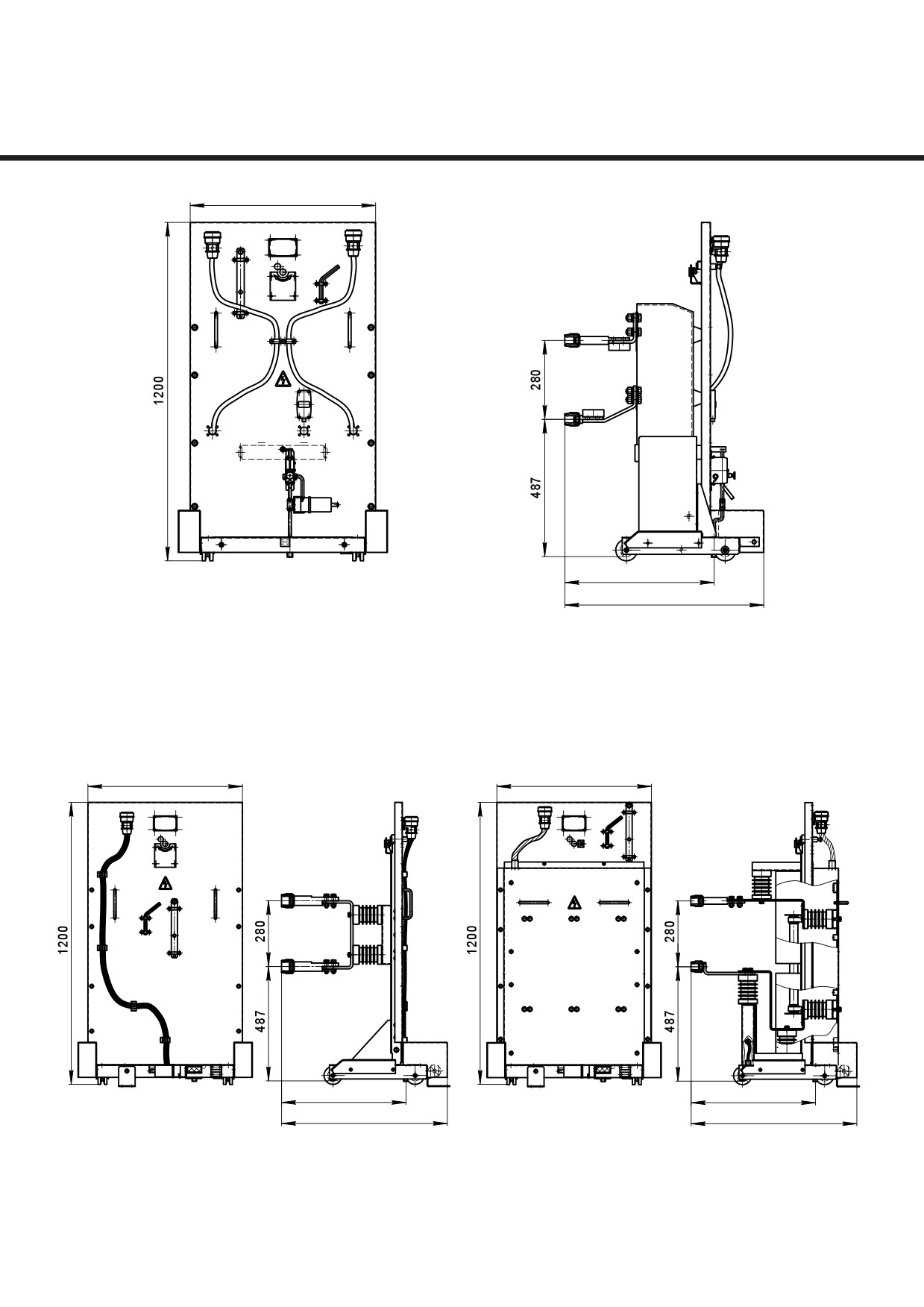

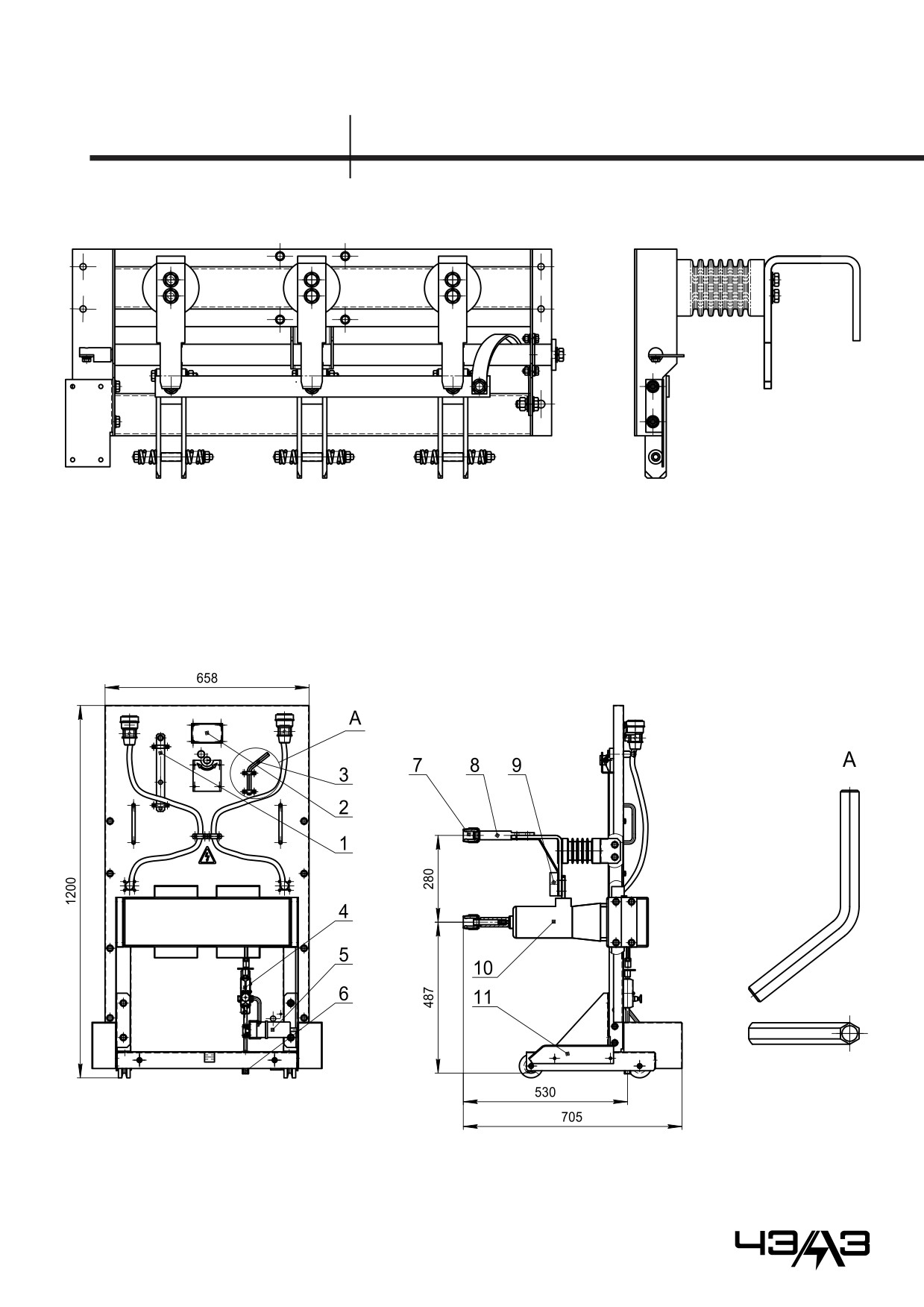

1.4.6 Выкатной элемент 3 (приложение В, рисунок В.9) может занимать в отсеке два фиксированных положения отно-
сительно корпуса: рабочее и контрольное, и перемещается внутри отсека по направляющим рельсам с помощью рычага
5 из контрольного положения в рабочее и наоборот.
1.4.7 В рабочем положении главные и вспомогательные цепи шкафа КРУН КНВ-10 замкнуты, выкатной элемент нахо-
дится в пределах отсека выкатного элемента в фиксированном положении.
1.4.8 В контрольном положении главные цепи шкафа разомкнуты, а вспомогательные замкнуты (допускается размы-
кание вспомогательных цепей), выкатной элемент находится в пределах отсека выкатного элемента в фиксированном
положении.
1.4.9 В ремонтном положении главные и вспомогательные цепи шкафа разомкнуты, выкатной элемент находится вне
отсека выкатного элемента в коридоре управления.
1.4.10 Сборные шины и отпайки от них, а также линейные шины с отпайками изготавливаются из медных и алюминие-
вых шин со скругленными краями.
1.4.11 Ячейки КРУН КНВ-10 на все номинальные токи стыкуются по сборным шинам непосредственно между собой без
переходных элементов.
1.4.12 Высоковольтная часть КРУН КНВ-10 выполнена в бездверном варианте.
1.4.13 Трансформаторы собственных нужд могут иметь отдельностоящее стационарное исполнение (приложение В,
рисунок В.24), в ячейках КРУН КНВ-10, могут устанавливаться на выкатные элементы (приложение В, рисунок В.18 в).
1.4.14 Высоковольтная часть КРУН КНВ-10 изготавливается в двух исполнениях: с изолированными шинами и неизо-
4
лированными шинами (за исключением сложных схем главных цепей). Места сочленения шин могут закрываться изоля-
ционными коробами.
1.5 Описание и работа составных частей фидерных и вводных ячеек
1.5.1 Отсек выкатного элемента.
1.5.1.1 Отсек выкатного элемента (приложение В, рисунок В.10) предназначен для размещения в нем выкатного эле-
мента. Отсек образован боковыми стенками и от токоведущих частей других отсеков отделен металлическими перегород-
ками, в том числе шторочным механизмом 8 и проходными изоляторами 9. В нижней части отсек имеет сплошное дно 6.
1.5.1.2 В отсеке выкатного элемента размещены приспособления и механизмы, обеспечивающие правильное функци-
онирование выкатного элемента в шкафу, в том числе:
• направляющие 1 - для предотвращения опрокидывания выкатного элемента;
• рельсы 2;
• пластина заземляющая 3 - для заземления выкатного элемента;
• выключатель путевой 5 - для определения положения выкатного элемента внутри шкафа;
• механизм шторочный 8;
• рычаг 7 - для подъема шторок при вкатывании выкатного элемента;
• фиксатор 4 - для фиксирования выкатного элемента в рабочем или контрольном положениях;
• тяга заземлителя 10 - для механического оперирования заземлителем;
• обогреватель 11 - для обогрева ячейки.
1.5.1.3 В верхней части отсек закрыт поворотным клапаном с жалюзи для выхода перегретого воздуха из отсека и
сбрасывания избыточного давления, появляющегося при возникновении в отсеке аварийного короткого замыкания и для
переключения при этом путевого выключателя (срабатывания дуговой защиты).
1.5.2 Отсек линейных шин.
1.5.2.1 Отсек линейных шин 1 (приложение В, рисунки В.12 и В.13) образован средней перегородкой, боковыми стен-
ками и задней стенкой.
1.5.2.2 В отсеке линейных шин размещены шины линейные 4 с шинами для подключения кабелей 2, которые через
трансформаторы тока и контакты проходят в отсек выкатного элемента через проходные изоляторы.
1.5.2.3 Трансформаторы тока 5 устанавливаются на пластине, а проходные изоляторы 6 - на металлической опоре.
Пластина и опора являются жестким основанием и одновременно локализирующими перегородками между отсеком вы-
катного элемента и отсеком линейных шин.
1.5.2.4 В зависимости от схемы главных цепей в отсеке линейных шин устанавливаются ограничители перенапряже-
ния 3 и до трех трансформаторов тока.
1.5.2.5 В отсеке линейных шин также установлен заземлитель 9, принцип работы которого описан в пункте 1.6.
1.5.2.6 Для возможности обслуживания отсека линейных шин задняя стенка выполнена со съемными дверками.
1.5.2.7 Сверху отсек закрыт листом с открывающимся клапаном для сброса избыточного давления возникающего при
коротком замыкании.
1.5.2.8 По требованию заказчика в отсеке линейных шин устанавливаются делители напряжения с выводом сигналов с
них в релейный отсек на индикатор напряжений.
1.5.3 Отсек сборных шин.
1.5.3.1 Отсек сборных шин 7 (приложение В, рисунки В.12 и В.13) отделяется от отсека линейных шин металлической
перегородкой.
1.5.3.3 В отсеке сборных шин размещены шины сборные 8, контакты и проходные изоляторы 6.
1.5.3.4 Спереди отсек закрыт металлической перегородкой, по бокам - стенками, сзади - металлической крышкой.
Металлическая крышка сделана съемной для удобства обслуживания. Через проходные изоляторы 6, укрепленные на
металлической опоре сборные шины 8 проходят в отсек выкатного элемента.
1.5.3.5 Сборные шины крепятся на опорных изоляторах.
1.5.4 Коридор управления
В коридоре управления 14 (приложение В, рисунок В.12) расположены электрические датчики температуры воздуха,
электровентиляторы для естественной приточной и принудительной вытяжной вентиляции, предусмотрено размещение
шкафов ввода питания и других навесных шкафов. Коридор управления освещается закрытыми полугерметичными све-
тильниками из расчета 1 светильник на две ячейки. С торца коридора управления расположены входные металлические
двери 15, утепленные или неутепленные в зависимости от климатического исполнения, имеющие уплотнительные рези-
новые прокладки по периметру двери, приспособленные для открывания и закрывания снаружи, и механические запорные
устройства внутренней либо, наружной установки. Входы в коридор управления КРУН КНВ-10 оборудованы лестничными
площадками и лестничными маршами с ограждениями 2 (приложение В, рисунок В.20).
1.6 Заземление шин
1.6.1 Заземлитель линейных шин 1 показан на рисунке В.15 приложения В.
Заземление шин в ячейках КРУН КНВ-10 осуществляется съемной рукояткой 6 (приложение В, рисунок В.14). Опора 5
связана с приводным валом заземлителя 1 через тягу 3 и пластину для подсоединения тяги заземлителя. Опора 5 сверху
закрыта фиксатором 4, с механизмом для предотвращения ошибочного действия с заземлителем.
Включение заземляющего разъединителя производится поворотом рукоятки 6 по часовой стрелке (приложение В, ри-
сунок В.14). При этом заземляющие ножи 2, вращаясь вместе с валом заземлителя 4, заходят на неподвижные контакты 3
(приложение В, рисунок В.15), образуя заземляющий контур.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
5
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Описание и работа изделия
1
Оперирование ножами заземлителя возможно только в том случае, когда выкатной элемент полностью выведен из
отсека выкатного элемента в коридор управления и становится возможной установка съемной рукоятки 6.
На заземлителе установлен путевой выключатель 2 типа ВП-19, с помощью которого подается сигнал о том, что за-
землитель отключен.
1.6.2 В ячейках КРУН КНВ-10, оборудованных заземлителями линейных шин, выполняется блокировка, запрещаю-
щая:
• вкатывание выкатного элемента в рабочее положение при включенном положении заземлителя;
• включение заземлителя в том случае, когда выкатной элемент находится в рабочем положении.
Электромагнитная блокировка выполняется блок-замком 7 типа ЗБ-1 (приложение В, рисунок В.14). При отсутствии
электромагнитной блокировки выполняется механическая блокировка, с использованием отверстия 8 на боковой стенке
шкафа для навесного замка 9 и рукоятки 6. В положении, когда заземлитель включен через отверстия, вешается навесной
замок 9.
1.7 Шторочный механизм
1.7.1 На рисунке В.11 приложения В показан шторочный механизм в шкафу КРУН КНВ-10.
На основании выкатного элемента (приложение В, рисунок В.16) имеется скоба 11, служащая для открывания што-
рочного механизма. При вкатывании выкатного элемента в шкаф КРУН скоба 11, взаимодействуя сначала с роликом 5
рычага 3 (приложение В, рисунок В.11), посредством рычага 3 и тяги 6 поднимает шторки 1.
1.7.2 Движение верхней и нижней шторок при открывании происходит одновременно и до тех пор, пока ролик перека-
тывается по наклонному участку скобы выкатного элемента.
В открытом положении шторки удерживаются до тех пор, пока ролик перекатывается по горизонтальному участку скобы
выкатного элемента.
1.7.3 При выкатывании выкатного элемента из шкафа шторки автоматически опускаются и закрывают входные отвер-
стия изоляционных втулок.
В закрытом положении шторочного механизма имеется возможность блокировать их навесным замком 7, через отвер-
стие для навесного замка на рычаге 3.
1.8 Выкатные элементы ячеек КРУН
1.8.1 Выкатные элементы ячеек КРУН КНВ-10 представляют собой жесткие каркасные конструкции на катках, на кото-
рых устанавливаются различные аппараты в зависимости от типа шкафа (трансформаторы напряжения, предохранители,
разрядники, розетки разъемных контактных соединений), а также выключатели высоковольтные.
1.8.2 Некоторые типоисполнения выкатных элементов представлены на рисунке В.16; В.17; В.18 приложения В.
1.8.3 Выкатной элемент в ячейке КРУН КНВ-10 имеет два фиксированных положения: рабочее и контрольное.
В рабочем положении выкатной элемент находится в отсеке выкатного элемента, главные и вспомогательные цепи
замкнуты.
В контрольном положении выкатной элемент находится в отсеке выкатного элемента, главные цепи при этом разо-
мкнуты, ножи и розетки разъемных контактных соединений находятся на безопасном (в отношении электрического пробоя)
расстоянии друг от друга. Вспомогательные цепи при этом замкнуты, штепсельные розетки вспомогательных цепей нахо-
дятся в сочлененном состоянии (возможно расчленение штепсельного разъема в случае необходимости).
Фиксация выкатного элемента в шкафу (в рабочем или контрольном положениях) осуществляется с помощью што-
ка 6, связанного с блокиратором 4 (приложение В, рисунок В.16). Вкатывание выкатного элемента в шкаф (в контрольное
положение) осуществляется вручную, а перемещение его из контрольного положения в рабочее и обратно - с помощью
рычага. Вывести выкатной элемента из любого фиксированного положения в шкафу возможно только при разблокирова-
нии блокиратора 4.
Для предотвращения выкатывания выкатного элемента с высоковольтным выключателем, шинным разъединителем
или предохранителями под нагрузкой блокиратор 4 дополнительно блокируется электромагнитным блок - замком 5. Для
обеспечения электрического контакта выкатного элемента с корпусом шкафа на выдвижном элементе устанавливается
узел заземления, состоящий из двух независимо подпружиненных ламелей, скользящих по пластине заземляющей 3 (при-
ложение В рисунок В.10), установленной на дне шкафа КРУН.
1.8.4 Установленный на дне шкафа путевой выключатель ВП-19 сигнализирует о нахождении выкатного элемента в
шкафу в рабочем положении. По требованию заказчика в релейном шкафу устанавливается блок индикации микропро-
цессорный (БИМ).
1.8.5 Технические описания высоковольтных выключателей, трансформаторов напряжения и других устанавливаемых
аппаратов приводятся в инструкциях на эти аппараты.
1.9 Блокировки в ячейках КРУН
1.9.1 Ячейки КРУН оборудованы блокировками, запрещающими:
• перемещение выкатного элемента из рабочего положения в контрольное и обратно при включенном выключателе;
• включение выключателя в промежуточном между рабочим и контрольным положениями выкатного элемента;
• оперирование секционным разъединителем при включенном секционном выключателе;
• включение заземлителя при включенном выключателе;
• включение выключателя при включенных ножах заземлителя.
Электромагнитная блокировка состоит из блокировочных замков типа ЗБ-1М и электромагнитного ключа типа
КЭ3-1М.
1.9.2 Цепи вспомогательных соединений выкатного элемента релейного шкафа соединяются между собой гибкой свя-
6
зью со штепсельным разъемом. Для защиты проводов гибкой связи от механических повреждений применен металличес-
кий рукав.
1.9.3 Штепсельный разъем состоит из двух частей: неподвижной части - розетки, установленной в релейном шкафу, и
подвижной - вилки, которая находится на конце гибкой связи, закрепленной на выдвижном элементе.
1.10 Релейный шкаф
1.10.1 Релейный шкаф (приложение В, рисунок В.8) состоит из сварного каркаса 1 со сборной задней стенкой и внут-
ренней панелью и дверью 4, внутри которого размещается релейная аппаратура заднего присоединения.
1.10.2 На двери 4 релейного шкафа устанавливаются счетчики электрической энергии, реле указательные, амперметр,
вольтметр, сигнальные лампы, ключи управления, кнопки и переключатели оперативных цепей, МПУ, по требованию заказ-
чика - блок индикации микропроцессорный (БИМ), на экране которого отображена мнемосхема главной цепи, характери-
зующая положение основных аппаратов ячейки; индикатор напряжений (ИН), на передней панели которого светодиодами
индицируется наличие напряжения по фазам и величина контролируемого напряжения.
1.10.3 На задней панели релейного шкафа установлен блок зажимов, к которым подключаются магистральные шинки
вспомогательных цепей. Цепи магистральных вспомогательных соединений релейных шкафов соединяются между собой
гибкой связью со штепсельным разъемом.
1.10.4 Штепсельный разъем (2РТТ, СШР, ШР, 2РМТ, «Хартинг» и т.д.) состоит из двух частей: неподвижной части - ро-
зетки, установленной на одной из боковых стенок релейного шкафа, и подвижной - вилки, которая подключена к блоку
зажимов и через окно для прохода магистральных шинок 2 подключается к розетке.
1.10.5 На дне релейного шкафа размещены два блока зажимов. При необходимости на задней стенке устанавливается
дополнительный ряд зажимов.
1.11 КРУН КНВ-10 шинного ввода

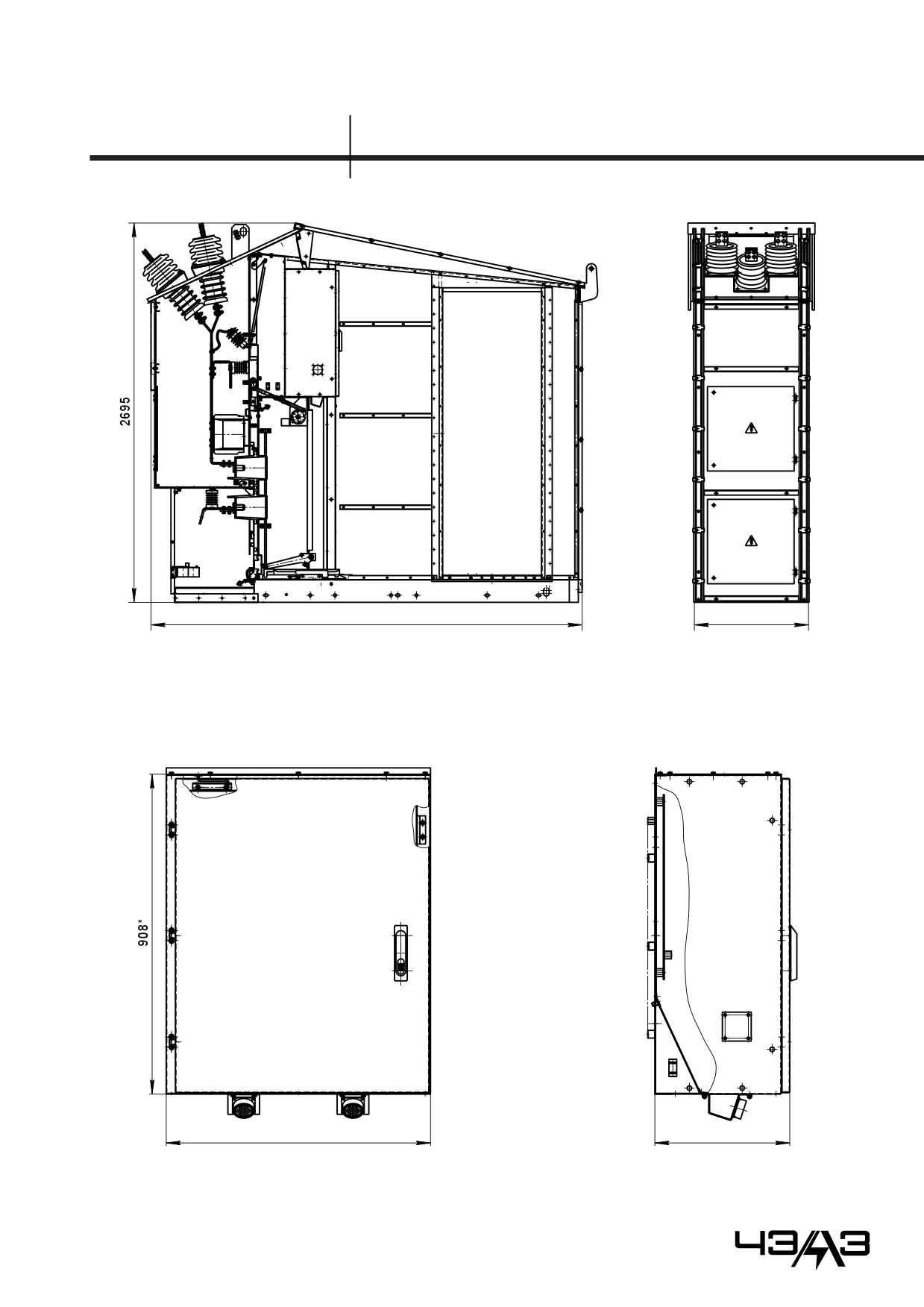

КРУН КНВ-10 шинного ввода (приложение В, рисунок В.22) состоит из ячейки КРУН КНВ-10 с закрепленным на крыше
кронштейном ввода. Кронштейн ввода состоит из мачты ввода 2, с установленными опорными изоляторами ИОСК-10. На
изоляторах установлены шины ввода 4, подсоединяемые к проходному изолятору ИПУ-10. При транспортировке кронш-
тейн ввода демонтируется и отправляется вместе с ЗИП. Устанавливается на месте монтажа монтажной организацией.
1.12 КРУН КНВ-10 отходящей воздушной линии

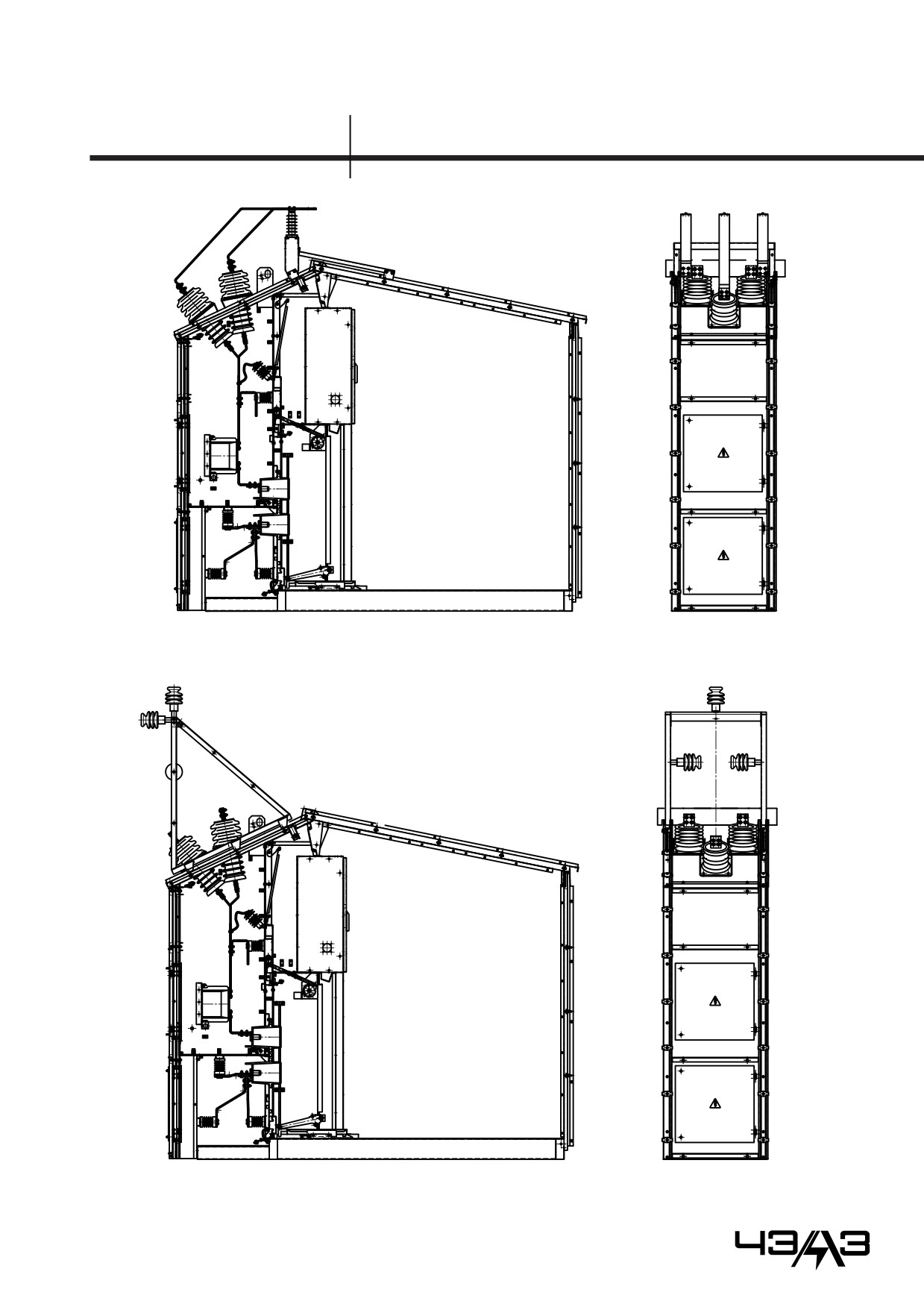

КРУН КНВ-10 отходящей воздушной линии (приложение В, рисунок В.23) представляет собой ячейку КРУН КНВ-10 с ус-
тановленным на крыше кронштейном воздушной линии. Кронштейн воздушной линии состоит из мачты воздушной линии 2
с линейными изоляторами ШФ-20Г. Отходящие провода воздушной линии подключаются через линейные изоляторы к
проходным изоляторам ИПУ-10. При транспортировке кронштейн воздушной линии демонтируется и отправляется вместе
с ЗИП. Устанавливается на месте монтажа монтажной организацией.
1.13 Устройство и работа составных частей КРУН КНВ-10 с трансформаторами собственных нужд
1.13.1 Ячейки с трансформаторами собственных нужд (ТСН), согласно схемам главных цепей, имеют следующие конс-
труктивные исполнения:

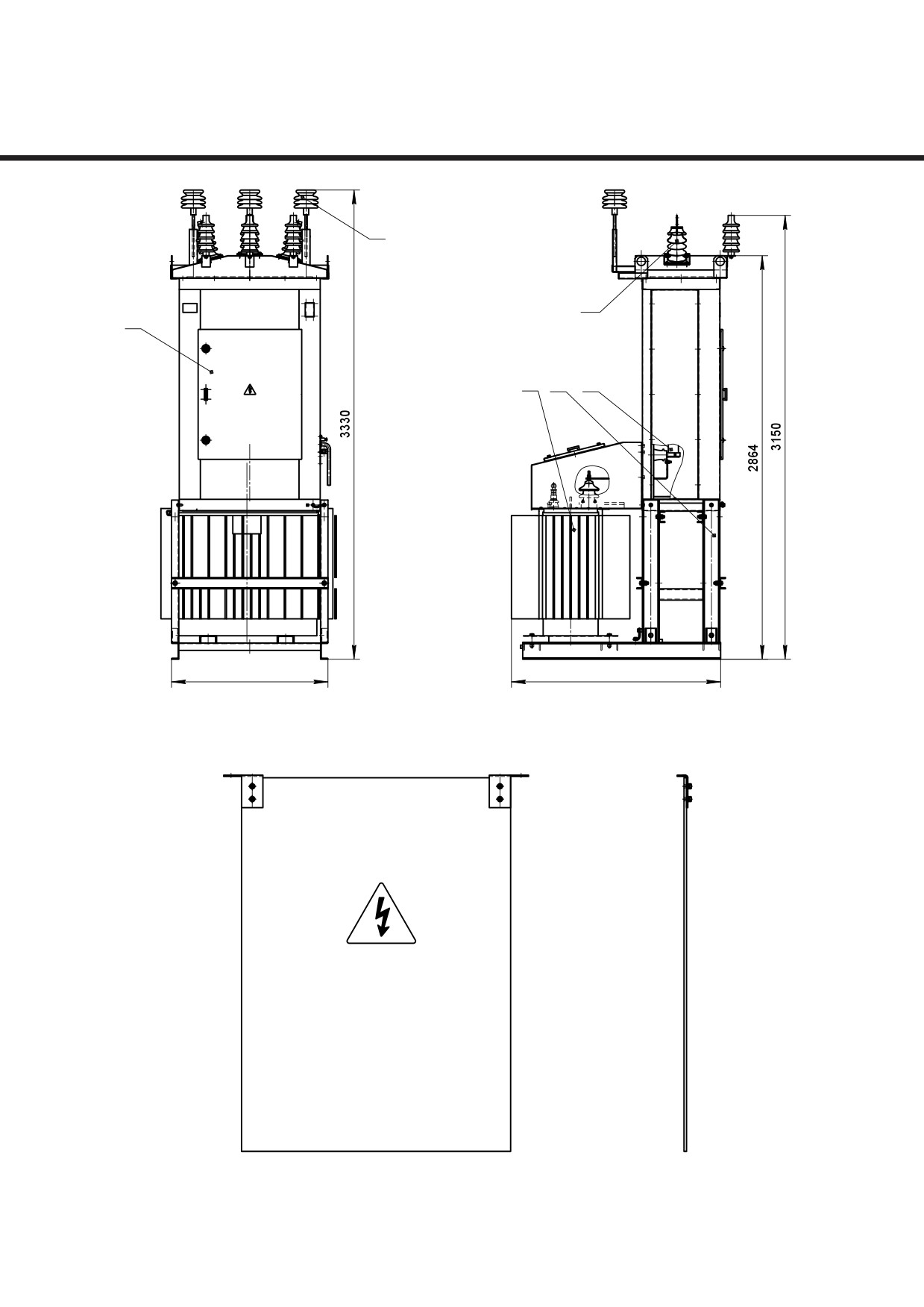

1.13.1.1 Ячейки со стационарным ТСН (приложение В, рисунок В.24), состоящий из трансформатора 4 установлен-
ного в металлическом каркасе 6. Трансформатор через разъединитель с предохранителями 3 подключен к проходному
изолятору 2. К проходному изолятору через линейные изоляторы 1 подключены линейные провода. Для обслуживания
разъединителя с предохранителями предусмотрена съемная дверь 5. В составе комплектной трансформаторной подстан-
ции шкаф ТСН должен устанавливаться на отдельном фундаменте между КРУН и силовым трансформатором напротив
ячейки ввода.
1.13.1.2 Ячейки с ТСН на выкатном элементе.
На рисунке В.18 (вид В) приложения В показан выкатной элемент с трансформатором собственных нужд ТСКС-40.
В ячейке предусмотрена блокировка, не позволяющая выкатить или вкатить выкатной элемент с трансформатором при
включенном вводном автомате.
1.14 Маркировка и пломбирование
1.14.1 Маркировка ячеек КРУН КНВ-10 и выдвижных элементов соответствует требованиям ГОСТ 14693-90, фирмен-
ная табличка должна содержать следующие данные:
• наименование предприятия-изготовителя;
• условное обозначение типа КРУН;
• степень защиты по ГОСТ 14254-96;
• номинальное напряжение, кВ;
• номинальный ток, А;
• масса, кг;
• дата выпуска, год;
• обозначение технических условий;
На шкафах с фасадной и с тыльной стороны устанавливается табличка с порядковым номером ячейки, согласно
опросному листу.
1.14.2 Цепи вспомогательных цепей маркируются в соответствии со схемой монтажной электрической.
1.15 Транспортирование и хранение
1.15.1 Условия транспортирования КРУН в части воздействия климатических факторов внешней среды по группе ус-
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
7
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Описание и работа изделия
1
ловий хранения 8 (для исполнения У1), 9 (для исполнения ХЛ1) по ГОСТ 15150-69, при транспортировании морем - по
группе 6 по ГОСТ 15150-69. При этом температура окружающего воздуха должна быть не ниже -45 °С для исполнения У1
и не ниже -60 °С для исполнения ХЛ1.
1.15.2 Транспортирование КРУН может осуществляться железнодорожным, смешанным, железнодорожно-водным и
автомобильным транспортом. Условия транспортирования - С по ГОСТ 23216-78.
1.15.3 Погрузка и перевозка производится:
• автомобильным транспортом в соответствии с Правилами Дорожного Движения ГИБДД МВД РФ «Инструкция по
перевозке крупногабаритных и тяжеловесных грузов автомобильных транспортов по дорогам Российской Федерации»
(утв. Министерством Транспорта Российской Федерации 27.05.96);
• железнодорожным транспортом в соответствии с «Техническими условиями погрузки и крепления грузов» МПС, изд.
«Транспорт», М., 1990 г., ГОСТ 9238-83 в части требований по перевозкам при колее 1528 мм;
• водным транспортом в соответствии с «Правилами перевозок грузов речным транспортом» и «Общими правилами
перевозки грузов морем» РД 31.10.10.-89.
1.15.4 При установке на железнодорожной платформе транспортные блоки должны размещаться в пределах габарита
погрузки, установленного «Техническими условиями погрузки и крепления грузов». Для крепления блока ячеек предусмот-
рены транспортные угольники.
1.15.5 Условия хранения КРУН, при длительном хранении по группе условий хранения 5 (для КРУН исполнения У1),
6 (для КРУ исполнения ХЛ1) по ГОСТ 15150-69. При этом температура окружающего воздуха должна быть не ниже -45 °С
для исполнения У1 и не ниже -60 °С для исполнения ХЛ1.
8
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
2.1 Меры безопасности
2.1.1 Меры безопасности при монтаже.
2.1.1.1 Погрузочно-разгрузочные и монтажные работы с ячейками КРУН КНВ-10 должны проводиться с соблюдением
общих правил техники безопасности.
2.1.1.2 Во избежание поражения электрическим током при монтаже ячеек КРУН, шкафы КРУ и шины на время свароч-
ных работ должны быть заземлены на общий контур заземления.
2.1.1.3 При монтаже концевых разделок силовых и контрольных кабелей жилы кабелей, на которые может быть подано
напряжение с питающей стороны, должны быть отсоединены и заземлены для предупреждения ошибочной подачи напря-
жения.
2.1.2 Меры безопасности при эксплуатации.
2.1.2.1 При эксплуатации ячеек КРУН серии КНВ-10 должны соблюдаться «Правила техники безопасности при эксплу-
атации электрических станций и подстанций».
2.1.2.2 Для обслуживания и эксплуатации КРУН допускается специально обученный персонал, имеющий соответству-
ющую группу по технике безопасности, четко представляющий назначение и взаимодействие ячеек КРУН и изучивший
настоящее руководство.
2.1.2.3 ЗАПРЕЩАЕТСЯ без снятия напряжения с шин и их заземления проникать в высоковольтные отсеки яче-
ек КРУН и производить какие-либо работы.
2.1.2.4 Перед началом проведения профилактических и ремонтных работ в отсеке выключателя, в том числе при за-
мене трансформаторов тока, необходимо проверить состояние изоляционных втулок и шторок. После этого в шкафах
должна быть установлена и закреплена изолирующая перегородка 1 (приложение В, рисунок В.25).
2.1.2.5 Перегородка изолирующая (приложение В, рисунок В.25) поставляется в ЗИП в качестве инвентарной вместе с
ячейками. Она является дополнительным защитным средством и в процессе эксплуатации должна подвергаться периоди-
ческим высоковольтным испытаниям. Нормы и сроки электрических испытаний - согласно «Нормам техники безопасности
при эксплуатации электроустановок потребителей».
2.1.2.6 При регламентных высоковольтных испытаниях ячеек КРУН, высоковольтных кабелей и сборных шин необходи-
мо фиксировать одновременно и электрическую прочность изоляционных деталей. При этом кенотронирование кабелей
следует производить без отсоединения от линейных шин шкафа.
2.1.2.7 Работы в отсеке линейных шин разрешается производить при отсутствии напряжения на разъемных
контактах.
2.1.2.8 Работы на оборудовании, расположенном на выдвижном элементе, производить только в ремонтном
положении.
2.1.2.9 Работы в отсеке выкатного элемента производить только при запертых на навесной замок шторках,
установленных и закрепленных инвентарной изолирующей перегородкой (приложение В, рисунок А.25).
2.1.2.10 ЗАПРЕЩАЕТСЯ снимать фасадный лист выключателя при нахождении выкатного элемента в рабочем
положении, а также выкатывать выкатной элемент из рабочего положения без фасадного листа.
2.2 Порядок установки и монтаж
2.2.1 Требования к месту установки.
2.2.1.1 Строительная часть распределительного устройства (РУ) и монтаж ячеек КРУН в РУ должны выполняться в
соответствии с чертежами (приложение В рисунки В.20;В.21).
2.2.1.2 Перед установкой ячеек КРУН КНВ-10 должны быть закончены все основные строительные работы.
2.2.1.3 До начала монтажа необходимо проверить правильность выполнения заглубленного или незаглубленного фун-
дамента под КРУН. Неправильное их выполнение может привести к деформации основания ячеек, что, в свою очередь,
потребует дополнительной регулировки многих элементов конструкции.
2.2.1.4 Незаглубленный фундамент под ячейки КРУН КНВ-10 выполняется с использованием железобетонных лежней
типа ЛЖ-2,8. Они могут укладываться непосредственно на грунт или на подушку из песчано-гравийной смеси или мелкого
щебня толщиной 50-100 мм. В случаях, когда грунт не позволяет устанавливать ячейки на лежни, монтаж производится на
фундаменте заглубленного типа. Заглубленный фундамент представляет собой забитые в землю железобетонные стойки
типа УСО. При этом каждый лежень заменяется тремя стойками с закрепленным на них швеллером.
2.2.2 Установка и монтаж ячеек КРУН КНВ-10.
2.2.2.1 При установке и монтаже ячеек КРУН КНВ-10 необходимо учитывать следующее:
в пределах блока из 4-6 ячеек - ячейка с воздушным вводом от силового трансформатора должна быть крайней;
ячейка воздушной линии не должна располагаться рядом с ячейкой воздушного ввода от силового трансформатора;
рядом с ячейкой ввода должна располагаться ячейка трансформатора напряжения;
ячейки воздушных линий не рекомендуется устанавливать рядом с друг другом. При необходимости такой установки
следует учитывать, что безопасное обслуживание и ремонт воздушного вывода возможны только при отключении
соседних линий;
ячейка трансформаторов напряжения с заземлителем сборных шин не должна быть крайней в распредустройстве.
2.2.2.2 Монтаж ячеек производится в соответствии со схемой монтажа ячеек КРУН в следующей последовательности:
a) установить крайнюю ячейку подстанции и только после проверки правильности его установки приступить к установке
следующей ячейки. Шкаф установлен правильно, если:
нет качаний ячейки;
основание ячейки расположена горизонтально (установить по уровню);
нет наклона ячейки по фасаду и по глубине (отсутствие наклона проверяется отвесом);
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
9
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
• обеспечено плотное прилегание стенок двух рядом установленных ячеек (в случае неплотного прилегания стенок
возможно образование щелей при установке стыковочных швеллеров);
• все выкатные элементы КРУН в рабочем и контрольном положениях надежно фиксируются штоком 6 (приложе-
ние В, рисунок В.16) в фиксаторе 4 (приложение В, рисунок В.10) дна шкафа;
• выкатные элементы КРУН в рабочем положении сочленяются своими контактами со шкафом КРУ;
• контакты заземляющие, установленные на выкатных элементах, совпадают с пластиной заземляющей 3 (прило-
жение В, рисунок В.10), установленной на дне шкафа 6;
• шторочный механизм свободно открывается и закрывается;
• заземлитель включается и отключается, при этом усилие на рукоятке привода не превосходит предельно допус-
тимое;
• при включении и отключении заземлителя работает блокировка заземлителя.
б) соединить ячейки между собой установкой стыковочных швеллеров и стыковочных пластин для закрытия межяче-
ечных промежутков;
в) произвести монтаж сборных и линейных шин в соответствии с схемой монтажа.
2.2.2.3 Произвести монтаж магистральных шинок вспомогательных цепей. Для монтажа используется жгут проводов,
входящий в комплект поставки. Для соединения двух рядом стоящих релейных шкафов предусмотрено окно 2 (приложение В,
рисунок В.8). В одном окне релейного шкафа закреплен штепсельный разъем-розетка, на другом окне - разъем-вилка.
При монтаже соответствующие разъемы подключаются к клеммникам в соответствии с монтажной схемой КРУН.
2.3 Подготовка изделия к работе
2.3.1 Перед включением ячеек КРУН КНВ-10 в эксплуатацию необходимо тщательно осмотреть и при необходимости
отрегулировать все элементы ячейки. Для этого:
• снять консервирующую смазку ветошью, смоченной в бензине;
• возобновить покрытие смазкой;
• проверить сочленение разъемных контактов главных цепей выкатного элемента и корпуса шкафа;
• проверить правильность сочленения штепсельного разъема;
• осмотреть и при необходимости подтянуть болтовые соединения главных цепей, винты цепей вспомогательных со-
единений, болтовые соединения.
2.3.2 Проверить вручную работу шторочного механизма, работу конечных выключателей, опробовать работу заземли-
теля и механических блокировок.
2.3.3 Произвести наружный осмотр выкатного элемента. Проверить исправность заземляющего и розеточного контак-
тов.
Опробовать работу блокиратора 4, надежность крепления скобы 11 (приложение В, рисунок В.16), предназначенной
для открывания шторок.
2.3.4 Проверить все установочные размеры на шкафу и на выдвижном элементе, обеспечивающие надежное сочлене-
ние шкафа и выкатного элемента.
2.3.5 Произвести вкатывание выкатного элемента в шкаф КРУН. Вкатывание должно производится, как правило, одним
человеком. Не допускается вкатывать выкатной элемент резким толчком или с разгона.
При вкатывании выкатного элемента в шкаф КРУН необходимо следить, чтобы все элементы, по которым происходит
их сочленение, функционировали четко и надежно.
2.3.6 Вкатывание выкатного элемента в шкаф КРУН необходимо осуществлять при помощи рычага ручного вкатывания
5, как показано на рисунке В.9 приложения В.
2.3.7 При работе рычагом ручного вкатывания выкатной элемент должен четко фиксироваться в контрольном и рабо-
чем положениях в шкафу КРУН.
2.3.8 Необходимо произвести около 10 перемещений выкатного элемента из ремонтного положения в контрольное и в
рабочее и наоборот.
Примечание - Выкатной элемент находится в ремонтном положении тогда, когда шторки закрывают доступ к частям
шкафа КРУН, находящемся под напряжением.
Шторочный механизм должен при этом плавно, без рывков и затираний, открываться и автоматически закрываться.
2.3.9 Опробовать работу высоковольтного выключателя (произвести около 10 включений и отключений) в рабочем и
контрольном положениях. Произвести попытку включения выключателя в промежуточном положении выкатного элемента
(между контрольным и рабочим) или передвинуть его из рабочего положения в контрольное во включенном состоянии.
Включение и отключение выключателя осуществляется дистанционно или непосредственно кнопкой.
2.3.10 Проверить цепи вспомогательных соединений, как смонтированных на месте монтажа ячеек КРУН, так и выпол-
ненных на заводе-изготовителе.
2.3.11 Измерить значение сопротивления между заземляющим болтом и каждой доступной прикосновению частью
изделия, которая может оказаться под напряжением. Величина замеренного сопротивления не должна превышать вели-
чины, указанной в ГОСТ 12.2.007.0-75.
2.3.12 Убедиться в надежном креплении кабелей в ячейке КРУН и трансформаторов тока нулевой последовательнос-
ти.
2.3.13 Произвести испытания комплектующей аппаратуры в объеме приемо-сдаточных испытаний по инструкциям на
эти аппараты.
2.3.14 Сдачу-приемку смонтированной ячейки КРУН необходимо производить согласно требованиям документа «Элек-
трические устройства. Правила организации и производства работ. Прием в эксплуатацию» и других руководящих матери-
алов, утвержденных в установленном порядке.
10
Результаты испытаний должны быть оформлены соответствующими протоколами согласно «Правилам технической
эксплуатации».
2.4 Измерение параметров, регулирование и настройка
2.4.1 Работы по подготовке ячеек КРУН КНВ-10 к эксплуатации включают в себя измерение параметров, их регулиро-
вание и настройку согласно паспортным данным.

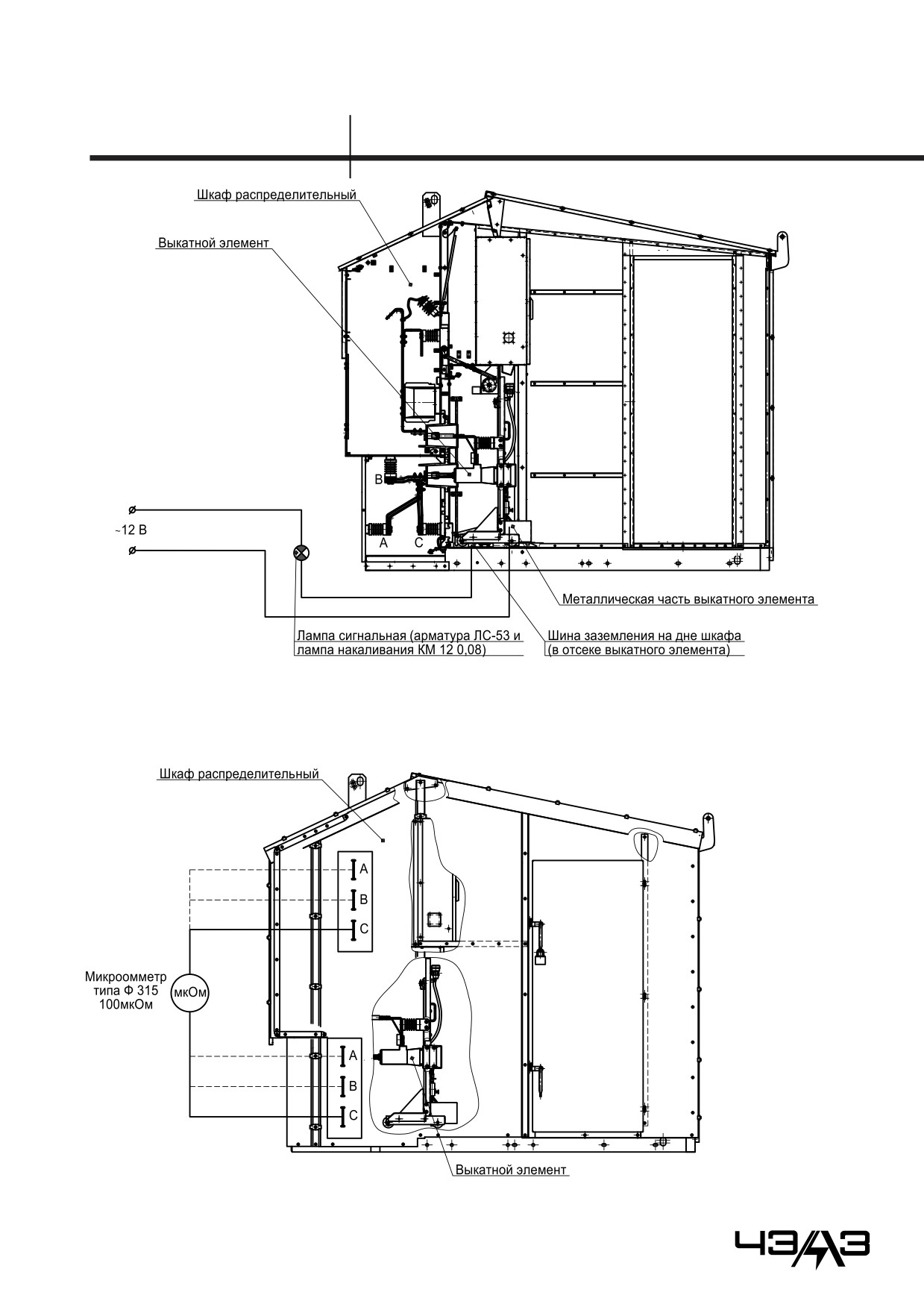

2.4.2 Измерение величины омического сопротивления фаз ячейки КРУН следует производить методом сравнения. Схе-
ма измерений показана в приложении В на рисунке В.27.
Если окажется, что полученные величины сопротивления фаз несопоставимы, необходимо тщательно проверить за-
тяжку болтов на шинах шкафа, а также все контакты, создаваемые пружинами, на выдвижном элементе.
При этом рекомендуется производить измерение переходных сопротивлений контактных соединений по участкам. Пе-
реходное сопротивление контакта, создаваемое болтами, не должно превышать сопротивление шин на такой же длине
более чем на 20%.
2.4.3 При замере омического сопротивления заземляющего контакта вначале необходимо визуально убедиться в нали-
чии заземляющих устройств между отдельными элементами ячейки КРУН, осмотреть контактные соединения и убедиться
в надежности их устройства и закрепления.
Чтобы проверить заземляющий контур между высоковольтным шкафом и выдвижным элементом, необходимо пос-
ледний подключить к сигнальной лампе, как показано в приложении В на рисунке В.26, и вкатить выкатной элемент в
контрольное и затем в рабочее положение. Мигание сигнальной лампы не допускается.
Измерение заземления необходимо производить между замками фасадных цепей, ручками выкатного элемента. Вели-
чина сопротивления заземления не должна быть более 0,07 Ом. Сопротивление необходимо измерить прибором непос-
редственной оценки или с помощью метода сравнения.
Измерение произвести три раза. При чрезмерной величине сопротивления заземляющего контура необходимо увели-
чить затяжку специальных болтов, соединяющих отдельные детали каркаса шкафа КРУН.
2.4.4 Усилие вкатывания и выкатывания выкатного элемента на участке хода из контрольного положения в рабочее и
обратно должно быть не более 245 Н. Усилие прикладывается перпендикулярно к оси рычага ручного вкатывания и изме-
ряется динамометром растяжения на 980 Н (приложение В, рисунок В.28).
При приложении усилия (49049 Н) перпендикулярно к оси рычага ручного вкатывания не должно быть:
• люфта выкатного элемента, находящегося в фиксированном положении;
• перемещения выкатного элемента из фиксированных положений без нажатия на педаль или разблокировки блоки-
ратора;
• перемещения выкатного элемента в рабочее положение при включенном заземлителе.
Появление усилия на рычаге ручного вкатывания более 245 Н свидетельствует о наличии в шкафу дефекта, который
необходимо устранить.
2.4.5 Принцип устройства шторочного механизма показан в приложении В на рисунке В.11.
Правильно собранный шторочный механизм должен (от руки) открываться и самопроизвольно закрываться под
собственным весом.
2.4.6 При проверке работы заземляющего разъединителя необходимо обращать внимание на соосность ножей 2 с
контактами 3 (приложение В, рисунок В.15).
Ножи 2 заземлителя при включенном фиксированном положении должны заходить на неподвижные контакты 3 всей
плоскостью. Регулировка захода ножей осуществляется изменением длины тяги 3 (приложение В, рисунок В.14).
2.4.7 Максимальное усилие на рукоятке ручного привода заземлителя должно быть не более 245 Н. Причиной уве-
личения усилия на рукоятке привода может служить несоосность ножей и неподвижных контактов, которую необходимо
устранить.
2.4.8 Проверить величину давления в розеточных контактах высоковольтных разъемов.
Давления ламелей розеточных контактов на неподвижные контактные стержни можно определить по вытягивающему
усилию, которое должно быть равно 68,5±7 Н.
При усилии вытягивания меньше нормы необходимо заменить розеточный контакт.
2.5 Характерные неисправности и методы их устранения
Перечень возможных неисправностей, устранение которых возможно произвести в процессе технического обслужива-
ния при средних и капитальных ремонтах, приведен в таблице 3.
Таблица 3 - Перечень возможных неисправностей
Наименование неисправности и ее
Метод устранения
Вероятная причина неисправности
Примечание
внешнее проявление
неисправности
1
При перемещении выкатного
Направляющая 1 (приложение В,
элемента в шкафу - он поднимается
рисунок В.10) деформирована
Устранить деформацию
2
При выкатывании выкатного
Заедание шторок вследствие
элемента шторки не закрываются
деформации шкафа
3
Отсутствие плавного перемещения
Возобновить смазку всех
Отсутствует смазка
ЦИАТИМ-201
шторок
трущихся частей
4 При вкатывании выкатного
элемента из ремонтного положения
Деформировался рычаг 7 или тяги 8
Исправить обнаруженный
в контрольное возникают большие
(приложение В, рисунок В.10)
дефект
усилия, шторки не открываются
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
11
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
Наименование неисправности и ее
Метод устранения
Вероятная причина неисправности
Примечание
внешнее проявление
неисправности
5
При включении заземляющего
1
Ослабло крепление неподвижных
1
Выставить контакты и
разъединителя подвижные ножи
контактов (приложение В,
затянуть болты
не попадают на неподвижные
рисунок В.15)
контакты
2
Изменилась регулировка тяги 3
2 Отрегулировать тягу
заземлителя 1 (приложение В,
рисунок В.14)
6 Дефект опорного или проходного
Устранить механические
изолятора (скол, трещина и т.п.)
Механические нагрузки на изоляторах
нагрузки, заменить
изолятор
7 При соединении разъема релей-
Смазать механическую
ного шкафа и выкатного элемента
Отсутствует соосность и смазка
ЦИАТИМ-201
часть разъема
требуется прикладывать усилие
8
Не горит лампа освещения или
Обрыв цепи, перегорела лампа,
Восстановить цепь,
сигнализации
неисправен патрон
заменить лампу, заменить
патрон
2.6 Техническое обслуживание
2.6.1 В процессе эксплуатации ячеек КРУН необходимо периодически производить техническое обслуживание, включа-
ющее технические осмотры, текущие и капитальные ремонты с соблюдением «Правил техники безопасности при эксплуа-
тации электроустановок электрических станций и подстанций», «Правил технической эксплуатации потребителей и правил
техники безопасности при эксплуатации электроустановок потребителей».
2.6.2 Техническое обслуживание следует производить при снятом напряжении. Съемные кожухи корпуса шкафа и вы-
катного элемента рекомендуется снимать.
2.7 Технический осмотр
2.7.1 Технический осмотр состояния ячеек и установленного в них оборудования необходимо производить не менее
одного раза в год, а также после каждого отключения из-за возникновения тока короткого замыкания.
2.7.2 Во время осмотров необходимо обращать внимание на состояние:
а) изоляционных деталей (запыленность, отсутствие видимых дефектов и др.);
б) выключателей, проводов, механизмов блокировок, разъемных контактов главных цепей, маслонаполненных транс-
форматоров;
в) смазки трущихся частей механизмов, разъемных контактов заземления;
г) поверхностей контактов (обгорание, перегрев по цветам побежалости и т. д.);
д) болтовых контактных соединений главных и вспомогательных цепей (отсутствие видимых нарушений);
е) рядов зажимов, переходов вспомогательных цепей, гибких связей, штепсельных разъемов, реле и приборов, элект-
рического монтажа;
2.7.3 Результаты осмотра должны заноситься в журнал.
2.8 Текущий ремонт ячеек КРУН КНВ-10
2.8.1 Текущий ремонт ячеек КРУН рекомендуется проводить один раз в год.
2.8.2 При текущем ремонте необходимо устранить дефекты, обнаруженные при техническом осмотре и ходе ремонта,
при этом протереть разъемные контактные соединения главной цепи и изолированные детали ветошью, слегка смоченной
в бензине, разъемные контактные соединения вновь покрыть тонким слоем смазки, подтянуть болты и винты электричес-
ких контактов, а также все крепления механизмов.
2.9 Капитальный ремонт
2.9.1 Очередной капитальный ремонт рекомендуется проводить один раз в четыре года.
2.9.2 Капитальный ремонт ячеек КРУН включает работы по ремонту оборудования, встроенного в шкаф, работы, ука-
занные в пункте 2.8, и работы по замене частей механизмов, поврежденных разъемных контактов главных цепей, дефек-
тных изоляторов и других изоляционных деталей.
Кроме того необходимо производить проверку усилия вытягивания в разъемных соединениях главной цепи с заменой
вышедших из строя контактов, а также восстановление лакокрасочных покрытий на поврежденных участках.
12
КОМПЛЕКТНОСТЬ
3
3.1 В комплект поставки входят:
ячейки или блоки КРУН, отдельно стоящие релейные шкафы по заказу;
демонтируемые на период транспортирования сборные шины, мачты ввода, мачты воздушных линий и другие сбо-
рочные единицы и детали;
монтажные материалы и принадлежности по нормам предприятия-изготовителя;
запасные части и инструмент в соответствии с ведомостью ЗИП (в том числе перегородка изолирующая (инвентар-
ная) - по одной штуке на каждые 20 и менее ячеек КРУН в подстанции);
3.2 К партии КРУН должна прикладываться следующая документация:
паспорт на каждую ячейку КРУН, входящий в заказ
-1 экз.;
руководство по эксплуатации КРУН
-1 экз.;
электрические схемы главных цепей
-1 экз.;
принципиальные электрические схемы вспомогательных цепей
-1 экз.;
эксплуатационная документация на высоковольтные выключатели и другую основную
комплектующую аппаратуру, на которую предприятия-поставщики обязаны передавать
документацию изготовителям КРУН
- 1 экз.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
13
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
КОнсервация
4
4.1 Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и хранения предохраняются от
коррозии консервирующей смазкой или другим равноценным способом в соответствии с ГОСТ 9.014-78.
4.2 Срок хранения законсервированных ячеек один год.
14
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5
5.1 Условия хранения и транспортирования ячеек КРУН и ЗИП в части воздействия климатических факторов по
ГОСТ 15150-69.
5.2 При транспортировании и погрузочно-разгрузочных работах ячейки КРУН запрещается подвергать резким толчкам
и ударам. При перемещении ячеек, в процессе монтажа ячеек совместно с выдвижными элементами - последние необхо-
димо в ячейке закрепить.
5.3 Элементы ячеек КРУН, демонтируемые на период транспортирования, транспортируются закрепленными в кори-
доре обслуживания.
Срок хранения шкафов КРУН и ЗИП при консервации изготовителя - два года.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
15
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Оформление заказа
6
6.1. Техническое задание заводу на изготовление КРУН КНВ оформляется в виде опросных листов. Опросные листы
составляются отдельно на ячейки КРУН.
Опросные листы выполняются по установленным формам.
6.2 Подтверждение о согласовании технического задания оформляется заводом в виде протокола с представителем
заказчика или письмом.
6.3 Заполненные опросные листы заверяются подписью и печатью заказчика и направляются заводу в двух экземпля-
рах, годных для размножения.

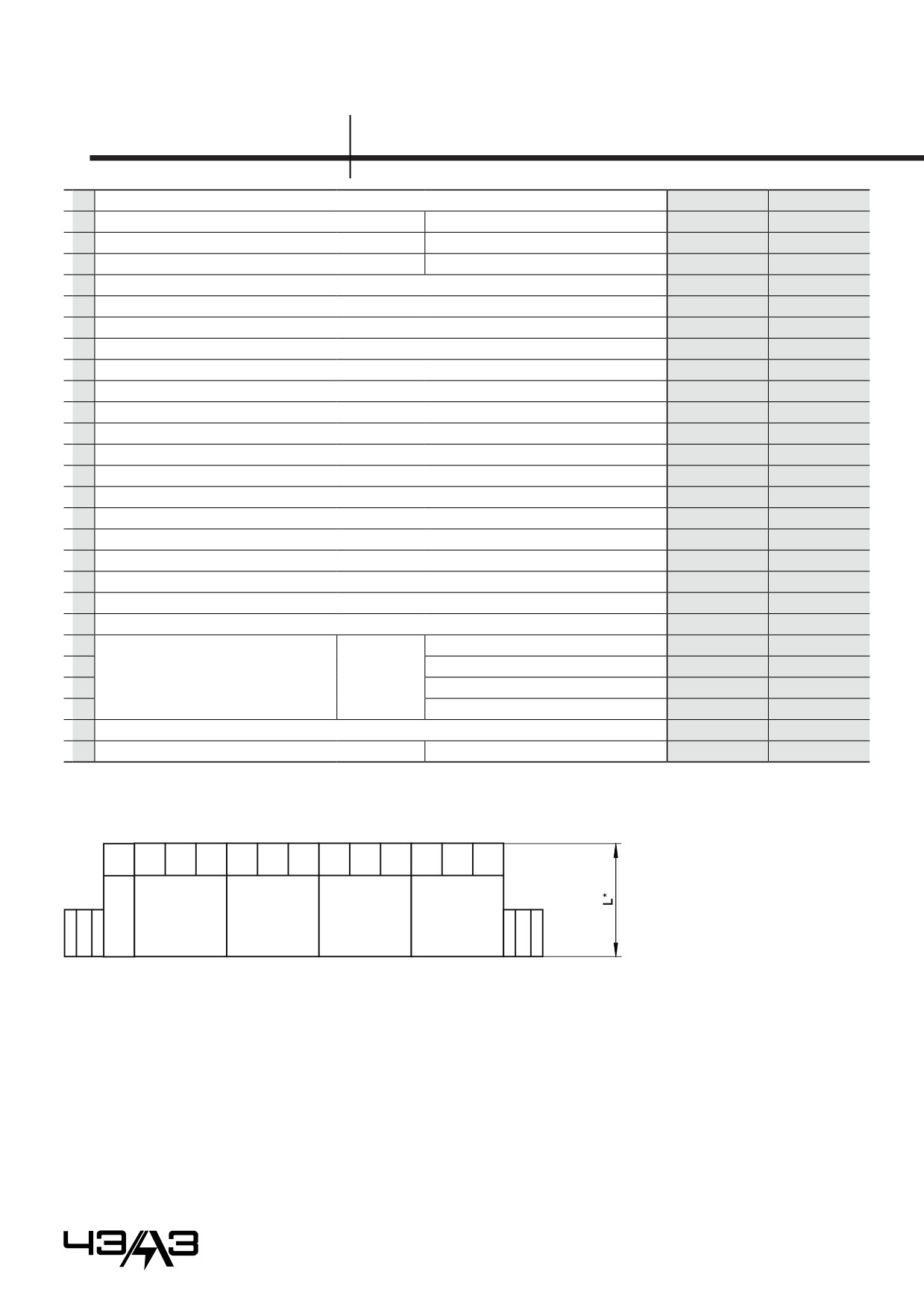

6.4 Форма опросного листа на КРУН КНВ-10 приведена в приложении Г. Все графы таблицы опросного листа должны
быть заполнены. Если в заказываемой КРУН КНВ-10 отсутствуют некоторые указанные в опросном листе элементы, то в
соответствующих графах должны быть проставлены прочерки. Следует учесть, что прочерки ставятся только в тех графах
и строках дополнительных элементов и характеристик, возможность заказа которых определена типом КРУН.
6.5 Таблицы опросного листа заполняются проектной организацией; в строках таблиц указывают:
Строка 1 - порядковый номер ячейки в составе блока КРУН;
Строка 2 - номинальное напряжение КРУН КНВ-10 - 6 или 10 кВ;
Строка 3 - номинальный ток сборных шин - от 1000 до 3150 А;
Строка 4 - климатическое исполнение КРУН по ГОСТ 15150 -У1 или ХЛ1;
Строка 5 - схема главных цепей ячейки в соответствии с таблицей А.1 (Приложение А) или по схемам заказчика;
Строка 6 - назначение шкафа, указывают назначение ячейки в составе блока;
Строка 7 - номенклатурное обозначение шкафа, указывают порядковый номер схемы главных цепей в соответствии с
таблицей А.1 (Приложение А). Если схема отсутствует в таблице А.1, ставят знак «*»;
Строка 8 - номер схемы вспомогательных цепей в соответствии с альбомом схем вторичных цепей КРУ серии КНВ-10
6-10 кВ производства ЗАО «ЧЭАЗ» или по схемам заказчика.
Альбом схем направляется заказчику по требованию.
Строка 9 - вид оперативного тока вспомогательных цепей и его значение - постоянный 110 или 220 В, переменный
220 В;
Строка 10 - тип выключателя и его значения, см. п.1.2.4;
Строка 11 - тип блока оперативного управления выключателем для вакуумного выключателя ВВ-TEL;
Строка 12 - тип трансформатора собственных нужд и его значения, см. п.1.2.4;
Строка 13 - тип трансформаторов тока с указанием номинального тока, коэффициента трансформации и класса
точности, см. п.1.2.4;
Строка 14 - тип трансформатора напряжения и его значения, см. п.1.2.4;
Строка 15 - тип предохранителей устанавливаемых в ТСН или трансформаторах напряжения с указанием тока плав-
кой ставки;
Строка 16 - тип и количество трансформаторов тока нулевой последовательности, см. п.1.2.4;
Строка 17 - тип ограничителей перенапряжения и его значения;
Строка 18 - тип микропроцессорного устройства дуговой защиты, см. п.1.2.4;
Строка 19 - заполняется при заказе индикатора напряжений (ИН), на передней панели которого светодиодами индици-
руется наличие напряжения по фазам и величина контролируемого напряжения.
Строка 20 - заполняется при заказе блока индикации микропроцессорного (БИМ), на экране которого отображена
мнемосхема главной цепи, характеризующая положение основных аппаратов ячейки;
Строка 21 - тип счетчика электрической энергии;
Строки 22-25 - указываются типы реле защит, требующих уточнения при применении дуговой защиты на электромеха-
нических реле;
Строка 26 - указывается количество и сечение силовых кабелей;
Строка 27 - указывается вид линейных высоковольтных подсоединений - воздушная или кабельная.
В разделе «дополнительные технические требования» указываются, при необходимости, дополнительные требования
по конструкции, поставке и комплектующим, а также заказываемые дополнительно запасные части.
16
Приложение
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ
А
Схема
электрических
соединений
главных цепей
Номер схемы
01
02
03
04
05
06
Обозначение
01-630
02-630
03-630
04-630
05-630
06-630
исполнения
01-1000
02-1000
03-1000
04-1000
05-1000
06-1000
схемы главных
01-1600
02-1600
03-1600
04-1600
05-1600
06-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
07
08
09
10
11
12
Обозначение
07-630
08-630
09-630
10-630
11-630
12-630
исполнения
07-1000
08-1000
09-1000
10-1000
11-1000
12-1000
схемы главных
07-1600
08-1600
09-1600
10-1600
11-1600
12-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
13
14
15
16
17
18
Обозначение
13-630
14-630
15-630
16-630
17-630
18-630
исполнения
13-1000
14-1000
15-1000
16-1000
17-1000
18-1000
схемы главных
13-1600
14-1600
15-1600
16-1600
17-1600
18-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
19
20
21
22
23
24
Обозначение
19-630
20-630
21-630
22-630
23-630
24-630
исполнения
19-1000
20-1000
21-1000
22-1000
23-1000
24-1000
схемы главных
19-1600
20-1600
21-1600
22-1600
23-1600
24-1600
цепей
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
17
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ
А
Схема
электрических
соединений
главных цепей
Номер схемы
25
26
27
28
29
30
Обозначение
25-630
26-630
27-630
28-630
29-630
30-630
исполнения
25-1000
26-1000
27-1000
28-1000
29-1000
30-1000
схемы главных
25-1600
26-1600
27-1600
28-1600
29-1600
30-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
31
32
33
34
35
36
Обозначение
31-630
32-630
33-630
34-630
35-630
36-630
исполнения
31-1000
32-1000
33-1000
34-1000
35-1000
36-1000
схемы главных
31-1600
32-1600
33-1600
34-1600
35-1600
36-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
37
38
39
40
41
42
Обозначение
31-630
исполнения
31-1000
-
-
-
-
-
схемы главных
31-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
43
44
45
46
47
48
Обозначение
исполнения
-
-
-
-
-
-
схемы главных
цепей
18
Схема
электрических
соединений
главных цепей
Номер схемы
49
50
51
52
53
54
Обозначение
49-630
исполнения
49-1000
-
-
-
-
-
схемы главных
49-1600
цепей
Схема
электрических
соединений
главных цепей
Номер схемы
55
56
57
58
59
60
Обозначение
55-630
56-630
исполнения
55-1000
56-1000
-
-
-
40-250 кВа
схемы главных
55-1600
56-1600
цепей
– по требованию заказчика ячейки КРУН КНВ-10 выполняются по нетиповым схемам;
- в схемах главных цепей не показаны делители напряжения, заказываемые дополнительно.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
19
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Разъединитель ввода 6-10 кВ; предохранитель;
Назначение шкафа
секционный разъединитель; глухой ввод; кабельная сборка;
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
577
Фазы, в которых установлены трансформаторы тока
А, В, С по заказу
Количество трансформаторов тока нулевой последовательности
По заказу
Дифференциальная защита или токовая отсечка
Блоки конденсаторов для выпрямленного тока
Организация питания оперативных шинок
Характеристика устройств ре-
Пусковые органы МТЗ по напряжению на трех РН-54
лейной защиты и автоматики
(160)
Секционирование магистральных шинок
Центральная сигнализация
АЧР - полная или упрощенная
Блок-замок и блок-контакты заземляющего разъеди-
нителя
Оперативная блокировка
Блок-замок и блок-контакты выдвижного элемента
- наличие аппаратуры определяется типоисполнением схемы;
- аппаратура во всех типоисполнениях схем.
Резервные
Секционные выключатели
Назначение шкафа
Рабочие вводы 6-10 кВ
вводы 6-10 кВ
6-10 кВ
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
560
570
561
671
562
672
563
673
564
566
565
567
570
571
572
Фазы, в которых установлены трансформаторы тока
В - по заказу; А; С
А; С, В - по заказу
Амперметр
Измерительные
приборы
Счетчики активной и реактивной энергии
Ключ управления
двухпозиционного реле
Сигнализация
положения вы-
шайб ключа
ключателя при
помощи
на блок - контактах выключателя
Максимальная токовая защита в 2-х фазном 2-х релей-
ном исполнении
Возможность подключе-
блок питания
ния к трансформаторам
тока
дифференциальной защиты
АВР с пуском по напряжению и частоте
АВР с пуском по напряжению
Реле ресинхронизации
Характеристика
устройств ре-
Газовая защита на отключение и сигнал
лейной защиты
и автоматики
Термосигнализация
Организация питания оперативных шинок
Контроль напряжения и частоты на резервном вводе
Контроль напряжения на резервном вводе
Контроль остаточного (~50% UН) напряжение на шинах
Возможность отключения от защит вне КРУ
Оперативная блокировка - блок-замок и блок-контакты заземляющего
по заказу
по заказу
разъединителя и выдвижного элемента
Назначение шкафа
Трансформаторы напряжения 6 - 10 кВ
Разъединитель ввода 6-10 кВ
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
580
581
584
585
575
576
Тип трансформатора напряжения
по заказу
2 х ном
3 х ном
Фазы, в которых установлены трансформаторы тока
В - по заказу; А; С
Количество трансформаторов тока нулевой последовательности
по заказу
Измерительные
Вольтметр
приборы
Защита шин
Защита от замыкания на землю на отключение
и сигнал
Контроль цепей напряжения
Контроль изоляции
Организация питания оперативных шинок
Характеристика
Блоки питания для защит от замыкания на
устройств ре-
землю
лейной защиты
Центральная сигнализация
и автоматики
Защита минимального напряжения
АЧР - полная и упрощенная
Пусковые органы
на трех реле РН-54/160
максимальной
токовой защиты
на реле РН-54/160 и РН1-1п
по напряжению
Дифференциальная защита или токовая отсечка
шинопровода
Блоки конденсаторов для выпрямленного тока
Блок-контакты выдвижного элемента
Оперативная
блокировка
Блок-замок и блок-контакты заземляющего
разъединителя
Блок замок выдвижного элемента
Линия к транс-
Назначение шкафа
Линия 6-10 кВ
Трансформатор 6/10 кВ
Линия к трансформатору 6/10 кВ
форматору
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
590
591
592
593
600
598
599
601
602
605
683
609
682
606
607
609
684
610
686
Фазы, в которых установлены трансформаторы тока
А; С
А; В; С
А; С
А; В; С
А; С
Количество трансформаторов тока нулевой
по заказу
последовательности
Амперметр
Измеритель-
ные приборы
Счетчики активной и реактивной энергии
Ключ управления
Сигнализация
двухпозиционного реле
положения
выключателя
шайб ключа
при помощи
Токовая отсечка в 2-х фазном 2-х
релейном исполнении (на реле РТ-4а)
Максимальная
2-х релейном исполнении
токовая защита
в 2-х фазном
3-х релейном исполнении
Дифференциальная защита (на реле РНТ
563)
Защита от перегрузки - на сигнал
Реле отключения при АЧР
Характеристика
устройств
Реле отключения при понижении напря-
релейной
жения
защиты и
Газовая защита - на сигнал и отключение
автоматики
Термосигнализация
Реле отключения при работе защит в КТП
Защита от замыкания на землю на реле
Р15-5а (РТ1-51 ус 52/2; 13п-1; РТ-40/02
РП - 23
Выходное про-
межуточное
РП - 251
реле действия
защит
РП - 255
Ключ управления
АПВ
АПВ
АПВ
Ключ управления
по заказу
Блок трансформа-
Блок трансформа-
Линия к асинхронному
Линия к синхронному
Назначение шкафа
тор асинхронный
тор асинхронный
двигателю
двигателю
двигатель
двигатель
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
615
616
617
618
619
620
625
626
627
628
621
622
623
624
630
631
Фазы, в которых установлены трансформаторы тока
А; С
В - по заказу; А; С
В - по заказу; А; С
В - по заказу; А; С
Количество трансформаторов тока нулевой последовательности
по заказу
по заказу
по заказу
по заказу
Амперметр
Измерительные
Счетчики активной энергии
приборы
Счетчики реактивной энергии
Ключ управления
-
-
-
-
Реле дистанционного управления
Включенная на разность токов двух
фаз А и С
В 2-х фазном 2-х релейном исполне-
нии (на реле РТ-40 или РНТ 565)
В 2-х фазном 3-х релейном исполне-
нии (на реле РТ-40 или
РНТ 565)
Дифференциальная защита (на реле АЗТ-11)
в 2-х фазном 2-х релейном исполнении
Реле отключения при АЧР
Реле отключения при понижении напряжения
Защита от перегрузки (на реле РТ-40 или
Характеристика
РТ-30) на отключение или сигнал
устройств релей-
ной защиты и
Защита от перегрузки и асинхронного хода
автоматики
Реле ресинхронизации
Реле отключения от технологических
неисправностей
Цепи трансформатора напряжения
Защита от замыкания на землю на выводах
двигателя - на отключение или сигнал
Защита от
ЗЗП-1; РТЗ-50; РТ-40/02
замыкания на
ЗЗП-1; РТЗ-50; РТЗ-50 и
землю на реле
РТ-40/6
Газовая защита - на сигнал и отключение
Термосигнализация
Фидер динами-
Линии совмещенных
Фидер пуско-
Назначение шкафа
Линия к КТП или ТСН
ческого
тяговых подстанций
вого реактора
торможения
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
595
596
676
677
678
679
680
681
612
665
635
636
Фазы, в которых установлены трансформаторы тока
А; С
А; С
А; С
А; С
Количество трансформаторов тока нулевой последова-
по заказу
по заказу
тельности
Амперметр
Измерительные
Счетчики активной энергии
приборы
Счетчики реактивной энергии
Ключ управления
двухпозиционного
Сигнализация положения
реле
выключателя при помощи
шайб ключа
Токовая отсечка
РНТ-565
в 2-х фазном 2-х
релейном исполне-
РТ-40
нии на реле
Реле отключения при работе защиты
в КТП
Защита от перегрузки - на сигнал
МТЗ в 2-х фазном 2-х или 3-х релей-
ном исполнении
Характеристика
устройств ре-
Защита от замыкания на землю на
лейной защиты
реле ЗЗП-1; РТЗ-50 (РТЗ-51); УСЗ-2/2;
РТ-40/02
Реле отключения при АЧР
МТЗ в 1 фазном 1 релейном исполне-
нии (на реле РТ-40)
Реле дистанционного управления
Выходное промежу-
РП-23
точное реле действия
РП-251
защит типа
Характеристика устройств автоматики
АПВ
блок-замок и блок-контакты заземляю-
Оперативная
щего разъединителя
блокировка
блок-замок и блок-контакты выдвижно-
го элемента
Линия к батарее статических
Назначение шкафа
Линия к батарее статических конденсаторов
конденсаторов или фильтру
высших гармоник
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
640
641
642
643
Фазы, в которых установлены трансформаторы тока
А; С
А; В ; С
А; С
Количество трансформаторов тока нулевой последователь-
по заказу
по заказу
ности
Амперметр
Измерительные
Три амперметра
приборы
Счетчик реактивной энергии
Ключ управления
двухпозиционного реле
Сигнализация положения выключате-
ля при помощи
шайб ключа
МТЗ без выдержки времени в 2-х фазном 2-х
релейном исполнении на реле РТ-40
МТЗ и защита от перегрузки в 1 фазном 1
релейном исполнении на реле РТ-40
Дифференциальная защита
Защита от перегрузки в 2-х фазном 3-х ре-
Характеристика
лейном исполнении на реле РТ-40
устройств ре-
лейной защиты
Защита от повышения напряжения
и автоматики
Реле отключения при снижении напряжения
Защита от замыкания на землю на реле РТЗ-
50; УСЗ-2/2; РТ-40/02
Защита от повышения напряжения с дейс-
твием на отключение с последующим авто-
матическим включением выключателя при
восстановлении номинального напряжения
Оперативная
Блок-замок и блок-контакты выдвижного
по заказу
блокировка
элемента
Линия к дугогася-
Линия к трансформатору
Назначение шкафа
Линия к трансформатору преобразовательных агрегатов
щему реактору
электропечи
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3
660
661
645
646
648
647
649
650
651
655
656
(ВЛИЕ 301.341 ... Э3)
Фазы, в которых установлены трансформато-
А; С
А; С
А; С
ры тока
Количество трансформаторов тока нулевой
по заказу
по заказу
по заказу
последовательности
Измери-
Амперметр
тель-ные
Счетчики активной энергии
приборы
Ключ управления
2-х позицион-
Сигнализация положения выклю-
ного реле
чателя при помощи
шайб ключа
МТЗ без выдержки
2-х релейное
времени в 2-х фазном
исполнении на реле
3-х релейное
РТ-40 или РНТ-565
Токовая отсечка в 2х фазном 2х или
3х релейном исполнении на реле
РТ-40 или РНТ-565
Токовая отсечка в 1 фазном 1
релейном исполнении на реле
РТ-40 или РНТ-565
Реле отключения при АЧР
РТЗ-50;
Защита от замы-
УСЗ-2/2;
кания
РТ-40/02
на землю на реле
ЗЗП-1
Реле отключения от
технологических неисправностей
Реле команд управления
МТЗ каждой активной части в
2-х фазном 2-х или 3-х релейном
исполнении на РТ-40
Токовая защита на отключение
и сигнал
Термосигнализация
Повышение температуры и
давления на отключение
Трансформатор собственных
Шкаф низковольтной аппарату-
Трансформатор собственных
Назначение шкафа
нужд
ры
нужд с предохранителем
Схемы главных цепей шкафа
-
Номера схем
БКЖИ301442.226 Э3
БКЖИ.301442.228ЭЗ
575
Напряжение ТСН-0,4 кВ или 0,23 кВ
Наличие трансформаторов тока
Измерительные
Вольтметр
приборы
Счетчик активной энергии
Реле контроля цепей напряжения
Цепи АВР 0,4 кв
Цепи обогрева
Питание цепей оперативных
шинок
Автоматические выключатели
Характеристика
питания устройств УКП-2и ШУОТ
устройств релей-
ной защиты и
Контроль изоляции
автоматики
Блок питания и блоки конденса-
торов
Переключатель шинок ШУ и ШС
Устройство сигнализации замыка-
ний на землю (УСЗ-ЗМ)
Возможность подключения к
групповой защите от замыкания
на землю 20 или
30 или 40 отходящих линий
Оперативная
Блок-замок и блок-контакты вы-
блокировка
движного элемента
Количество трансформаторов тока нулевой после-
По заказу
довательности
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
29
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Назначение шкафа
Ввод 6, 10 кВ
Секционный выключатель
Схемы главных цепей шкафа
Номера схем серии 5ВБ 350 ... Э3 (ВЛИЕ 301.341 ... Э3)
568
685
Фазы, в которых установлены трансформаторы тока
А; С В - по заказу
А; C
Счетчики активной и реактивной энергии
Сигнализация положения выключателя при помощи двухпозиционного реле
Максимальная токовая защита в 2-х фазном 2-х релейном исполнении
Пусковой орган МТЗ по напряжению на реле РН-54/160 и РНФ-1м
Возможность подключения к трансформаторам тока дифференциальной
защиты
Характеристика
устройств релей-
Реле блокировки от многократных включений
ной защиты
Возможность отключения от защит вне КРУ
Организация питания оперативных шинок
Контроль остаточного напряжения на шинах
Характеристика устройств автоматики
АПВ
АВР
Оперативная блокировка блок-замок и блок-контакты заземляющего разъединителя и
по заказу
по заказу
выдвижного элемента
По требованию заказчика ячейки КРУН КНВ-10 выполняются по нетиповым схемам.
Схемы электрические принципиальные указаны в альбоме схем вторичных цепей КРУ серии КНВ-10 6-10 кВ производства ЗАО «ЧЭАЗ».
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
1
2
3
4
5
3065
810
1 - шкаф распределительный; 2 - шкаф релейный; 3 - выкатной элемент; 4 - дверь коридора управления;
5 - коридор управления
Рисунок В.1 - Компоновка КРУН КНВ-10 климатического испол,нения У1.
1
2
3
4
5
3180
870
1 - шкаф распределительный; 2 - шкаф релейный; 3 - выкатной элемент; 4 - дверь коридора управления;
5 - коридор управления
Рисунок В.2 - Компоновка КРУН КНВ-10 климатического исполнения ХЛ1.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
31
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
1
2
3
4
5
6
7
3065
810
1 - отсек линейных шин; 2 - отсек сборных шин; 3 - релейный шкаф; 4 - отсек выключателя; 5 - коридор управления;
6 - входная дверь; 7 - шкаф собственных нужд
Рисунок В.3 - Компоновка КРУН КНВ-10 с кабельным вводом (выводом) климатического исполнения У1.
1
2
3
4
5
6
7
3180
870
1 - отсек линейных шин; 2 - отсек сборных шин; 3 - релейный шкаф; 4 - отсек выключателя; 5 - коридор управления;
6 - входная дверь; 7 - шкаф собственных нужд
Рисунок В.4 - Компоновка КРУН КНВ-10 с кабельным вводом (выводом) климатического исполнения ХЛ1.
32
1
2
3
4
5
6
3065
810
1 - проходной изолятор; 2 - отсек ввода; 3 - отсек сборных шин; 4 - релейный отсек; 5 - коридор управления;
6 - дверь коридора управления
Рисунок В.5 - КРУН КНВ-10 с воздушным вводом (линией) исполнения У1.
1
2
3
4
5
6
3180
870
1 - проходной изолятор; 2 - отсек ввода; 3 - отсек сборных шин; 4 - релейный отсек; 5 - коридор управления;
6 - дверь коридора управления
Рисунок В.6 - КРУН КНВ-10 с воздушным вводом (линией) исполнения ХЛ1.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
33
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
1
2
3
4
5
6
3065
810
1 - проходной изолятор; 2 - отсек ввода; 3 - отсек кабельного присоединения; 4 - канал сброса избыточного давления;
5 - отсек выключателя; 6 - релейный шкаф
Рисунок В.7 - КРУН КНВ-10 с воздушным вводом и кабельным выводом исполнения У1.
3
4
5
1
6
2
750*
380*
1 - каркас; 2 - окно для прохода магистральных шинок; 3 - фиксатор двери; 4 - дверь; 5 - ручка двери;
6 - розетка блочная
Рисунок В.8 - Шкаф релейный.
34
1
2
3
4
5
а) положение рычага при вкатывании выкатного элемента
б) положение рычага при выкатывании выкатного элемента
1 - дно; 2 - фиксатор; 3 - выкатной элемент; 4 - педаль; 5 - рычаг вката-выката выкатного элемента
Рисунок В.9 - Механизм перемещения выкатного элемента.
1 - направляющая; 2 - рельса; 3 - пластина заземляющая; 4 - фиксатор положений выкатного элемента;
5 - выключатель путевой; 6 - дно; 7 - рычаг; 8 - шторочный механизм; 9 - проходные изоляторы; 10 - тяга заземлителя;
11 - обогреватель
Рисунок В.10 - Отсек выкатного элемента.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
35
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
1 - изолирующие шторки; 2 - знак «Высокое напряжение»; 3 - рычаг; 4 - угольники; 5 - ролик; 6 - штоки; 7 - замок навесный
Рисунок В.11 - Шторочный механизм.
19
16
17
18
20
9
3
2
21
1
4
5
6
7
8
10
11 12 13
14
15
1 - отсек линейных шин; 2 - шина для подключения отходящих кабелей; 3 - ограничитель перенапряжения;
4 - линейные шины; 5 - трансформатор тока; 6 - проходные изоляторы; 7 - отсек сборных шин; 8 - сборные шины;
9 - заземлитель; 10 - шторочный механизм; 11 - отсек выключателя; 12 - вакуумный выключатель; 13 - дно;
14 - коридор управления; 15 - входная дверь коридора управления; 16 - клапан сброса избыточного давления;
17 - канал сброса избыточного давления; 18 - шкаф релейный; 19, 20 - ушки для подъема; 21 - съемные крышки
Рисунок В.12 - КРУН КНВ-10 исполнения У1 с выключателем серии ВВ/TEL 630-1000 А.
36
19
16
17
18
20
9
3
2
21
1
4
5
6
7
8
10
11 12 13
14
15
1 - отсек линейных шин; 2 - шина для подключения отходящих кабелей; 3 - ограничитель перенапряжения;
4 - линейные шины; 5 - трансформатор тока; 6 - проходные изоляторы; 7 - отсек сборных шин; 8 - сборные шины;
9 - заземлитель; 10 - шторочный механизм; 11 - отсек выключателя; 12 - вакуумный выключатель; 13 - дно;
14 - коридор управления; 15 - утепленная облицовка коридора управления; 16 - клапан сброса избыточного давления;
17 - канал сброса избыточного давления; 18 - шкаф релейный; 19, 20 - ушки для подъема; 21 - съемные крышки
Рисунок В.13 - КРУН КНВ-10 исполнения ХЛ1 с выключателем серии ВВ/TEL 1600 А.
1 - заземлитель; 2 - выключатель путевой; 3 - тяга; 4 - фиксатор; 5 - опора; 6 - рукоятка; 7 - замок блокировочный ЗБ-1;
8 - отверстие для навесного замка; 9 - навесной замок
Рисунок В.14 - КРУН КНВ-10 с заземляющим устройством.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
37
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
1
5
6
4
2
7
8
3
1 - заземлитель; 2 - нож заземляющий; 3 - неподвижный контакт; 4 - вал заземлителя; 5 - гибкая связь;
6 - площадка для ВП-19; 7 - рычаг тяги заземлителя; 8 - опорный изолятор.
Рисунок В.15 - Заземлитель линейных шин.
1 - рукоятка заземлителя; 2 - фирменная табличка; 3 - рукоятка блокировки; 4 - блокиратор;
5 - замок блокировочный ЗБ-1; 6 - шток положения выключателя; 7 - втычной контакт типа «Тюльпан»;
8 - контактный нож; 9 - радиатор; 10 - вакуумный выключатель; 11 - скоба для подъема шторок
Рисунок В.16 - Выкатной элемент с вакуумным выключателем ВВ/TEL-10-20-1000 У2.
38
658
7
8
9
3
2
1
4
5
6
10
11
530
705
1 - рукоятка заземлителя; 2 - фирменная табличка; 3 - рукоятка блокировки; 4 - блокиратор;
5 - замок блокировочный ЗБ-1; 6 - шток положения выключателя; 7 - втычной контакт типа «Тюльпан»;
8 - контактный нож; 9 - радиатор; 10 - вакуумный выключатель; 11 - скоба для подъема шторок
Рисунок В.17 - Выкатной элемент с вакуумным выключателем ВВ/TEL-10-20-1600 У2.
658
658
530
530
705
705
а) выкатной элемент с шинным разъединителем
б) выкатной элемент с предохранителями
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
39
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
658
658
530
530
705
в) выкатной элемент с трансформатором
г) выкатной элемент с трансформатором
собственных нужд ТСКС- 40
напряжения НАМИ-10
Рисунок В.18 - Выкатные элементы КРУН КНВ-10 на номинальные токи 630-1600 А.
1
2
3065
810
750
750
2310
1 - КРУН шинного ввода; 2 - КРУН отходящих линий
Рисунок В.19 - Общий вид блока из 3-х шкафов КРУН КНВ-10 исполнения У1.
40
3
1
2
1000
1575
2310
2250
780
1 - блок КРУН; 2 - лестница; 3 - кронштейн ввода
Рисунок В.20 - Общий вид установки блока КРУН КНВ-10 исполнения ХЛ1 на заглубленном фундаменте.
3
1
2
810
750
150
2265
2250
750
2800
3065
1 - блок КРУН; 2 - лестница; 3 - кронштейн воздушной линии
Рисунок В.21 - Общий вид установки блока КРУН КНВ-10 исполнения У1 на незаглубленном фундаменте.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
41
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
3
2
4
1
1 - проходной изолятор ИПУ-10; 2 - мачта ввода; 3 - опорный изолятор ИОСК-10; 4 - шины ввода
Рисунок В.22 - Общий вид КРУН КНВ-10 шинного ввода.
3
1
2
1 - проходной изолятор ИПУ-10; 2 - мачта воздушной линии; 3 - изолятор линейный ШФ-20Г
Рисунок В.23 - Общий вид КРУН КНВ-10 отходящей воздушной линии.
42
1
2
5
4
6
3
1110
1484
1 - линейные изоляторы; 2 - проходные изоляторы; 3 - разъединитель с предохранителем;
4 - трансформатор собственных нужд; 5 - съемная дверь; 6 - металлический каркас
Рисунок В.24 - Общий вид отдельностоящего трансформатора собственных нужд.
3
2
1
1 - перегородка изолирующая; 2 - знак «Высокое напряжение»; 3 - угольник
Рисунок В.25 - Перегородка изолирующая.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
43
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ и схем
В
Рисунок В.26 - Схема проверки электрического контакта выкатного элемента с корпусом шкафа.
Рисунок В.27 - Схема измерения омических сопротивлений фаз микроомметром.
44
Рисунок В.28 - Измерение усилия вката и выката выкатного элемента.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
45
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
ОПРОСНЫЙ ЛИСТ на КРУН КНВ-10
Г
1
Порядковый номер ячейки
2
Номинальное напряжение КРУН КНВ-10
кВ
3
Номинальный ток сборных шин
А
4
Климатическое исполнение КРУН КНВ-10
У1 или ХЛ1
5
Схема главных цепей
6
Назначение ячейки
7
Номенклатурное обозначение ячейки
8
Номер схемы вспомогательных цепей
9
Вид оперативного тока вспомогательных цепей и его значение
10
Выключатель, тип, ток, напряжение
11
Тип блока управления выключателя
12
Трансформатор собственных нужд, тип, напряжение
13
Трансформатор тока, тип, класс точности
14
Трансформатор напряжения, тип, напряжение
15
Тип предохранителей, ток плавкой вставки
16
Тип и количество трансформаторов тока нулевой последовательности
17
Ограничители перенапряжения
18
Тип микропроцессорного устройства
19
Емкостной индикатор напряжения
20
Блок индикации микропроцессорный
21
Тип счетчиков
22
Защита от замыкания на землю
23
МТЗ
Реле, требующие уточнения
Вид защиты
24
Отсечка
25
Перегрузка
26
Количество и сечение кабелей
27
Вид линейных высоковольтных подсоединений
Кабельная или воздушная
В комплект поставки входят:
Шкафы ввода питания___________ шт.
Шкафы испытательных блоков___________ шт. и т.д.
План расположения ячеек КРУН КНВ-10
L*
- 3065 для исполнения У1;
- 3180 для исполнения ХЛ1.
Дополнительные технические требования:
СОГЛАСОВАНО
УТВЕРЖДАЮ
ЗАО «ЧЭАЗ»
“____”_______________20 г.
“____”_______________20 г.



















///////////////////////////////////////
