КАМЕРЫ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ КСО-202В, 202ВМ. Техническая информация БКЖИ.674791.005 ТИ





Содержание
1 Описание и работа
1.1 Назначение камер________________________________________________________5
1.2 Технические данные_____________________________________________________ 5
1.3 Состав изделия__________________________________________________________8
1.4 Устройство камер КСО___________________________________________________9
1.5 Камеры КСО наружной установки, не утепленной конструкции_______________ 11
1.6 Маркировка. Консервация________________________________________________12
1.7 Упаковка______________________________________________________________ 13
2 Использование по назначению
2.1 Подготовка камер к работе_______________________________________________ 14
3 Техническое обслуживание
3.1 Общие указания________________________________________________________ 17
3.2 Меры безопасности_____________________________________________________ 17
3.3 Порядок технического обслуживания______________________________________ 17
4 Текущий ремонт____________________________________________________________19
5 Хранение__________________________________________________________________20
6 Транспортирование_________________________________________________________ 21

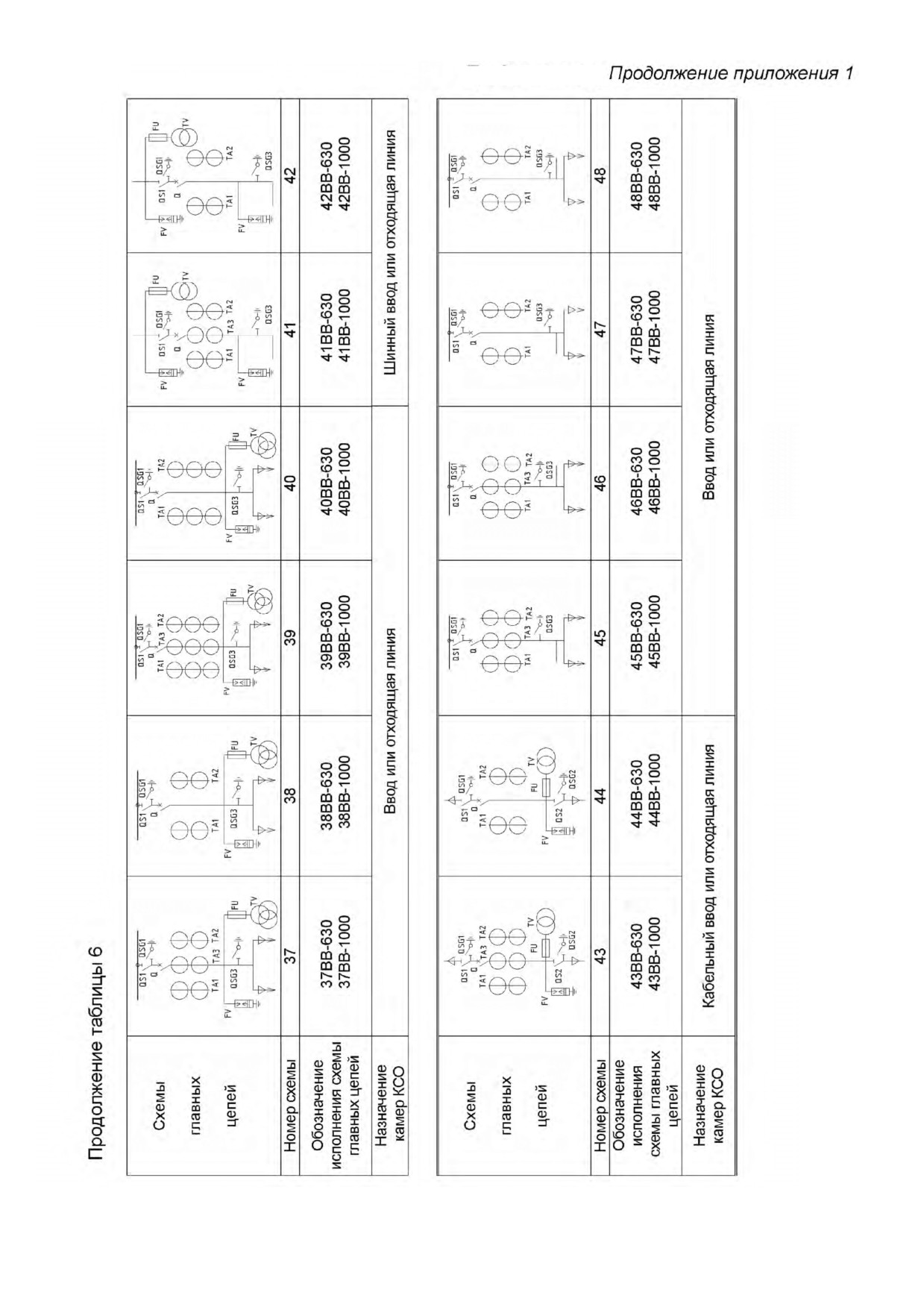

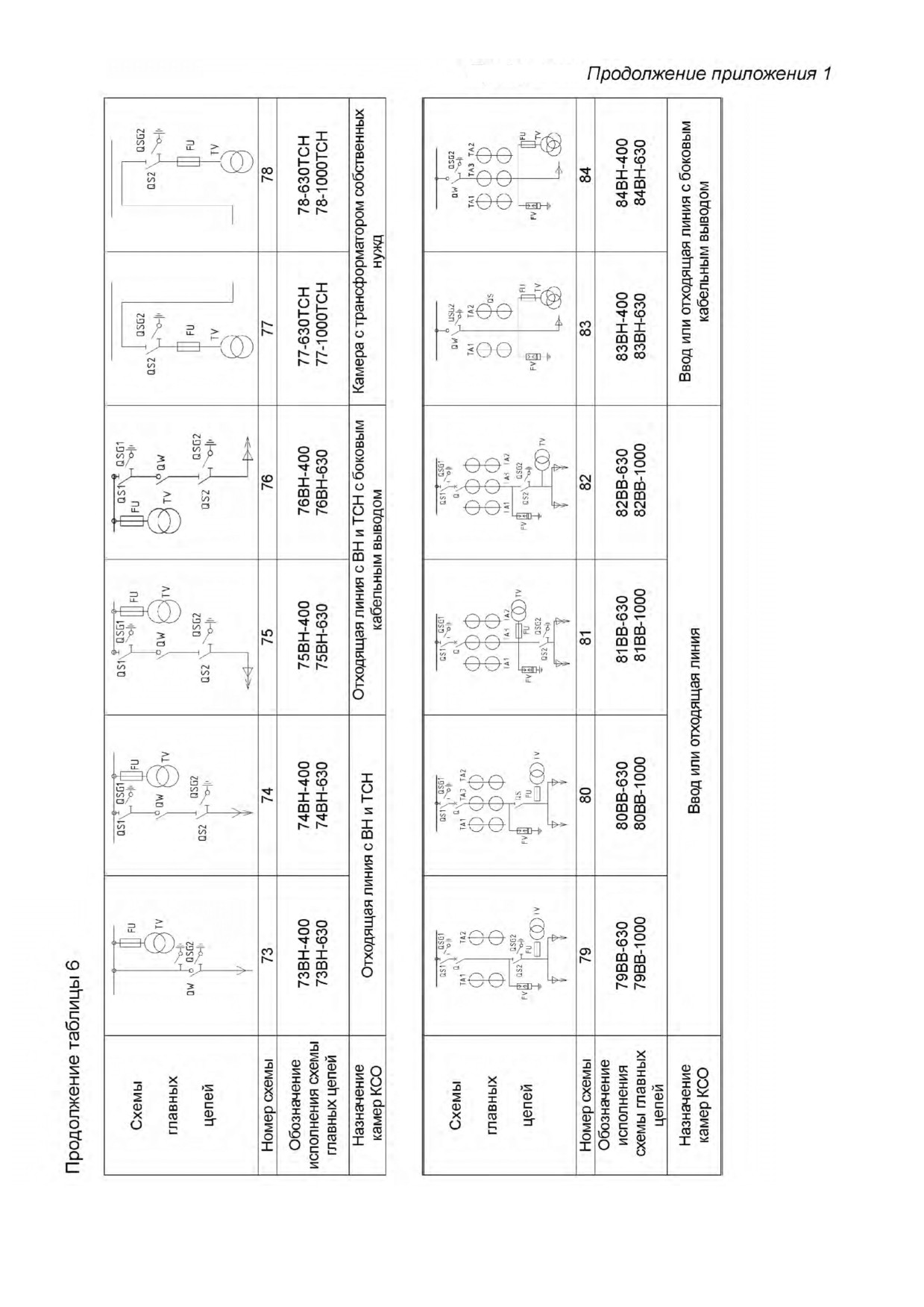

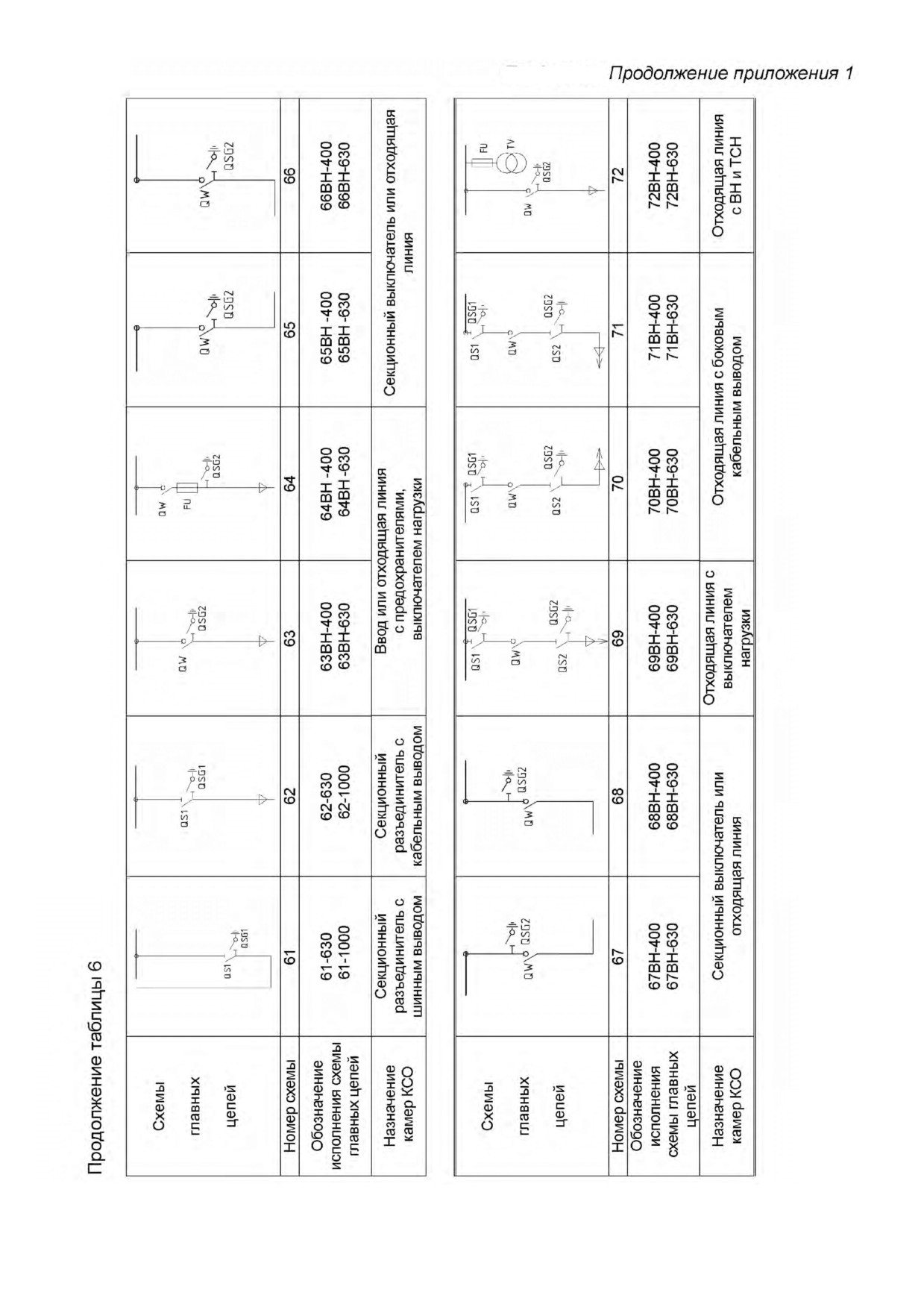

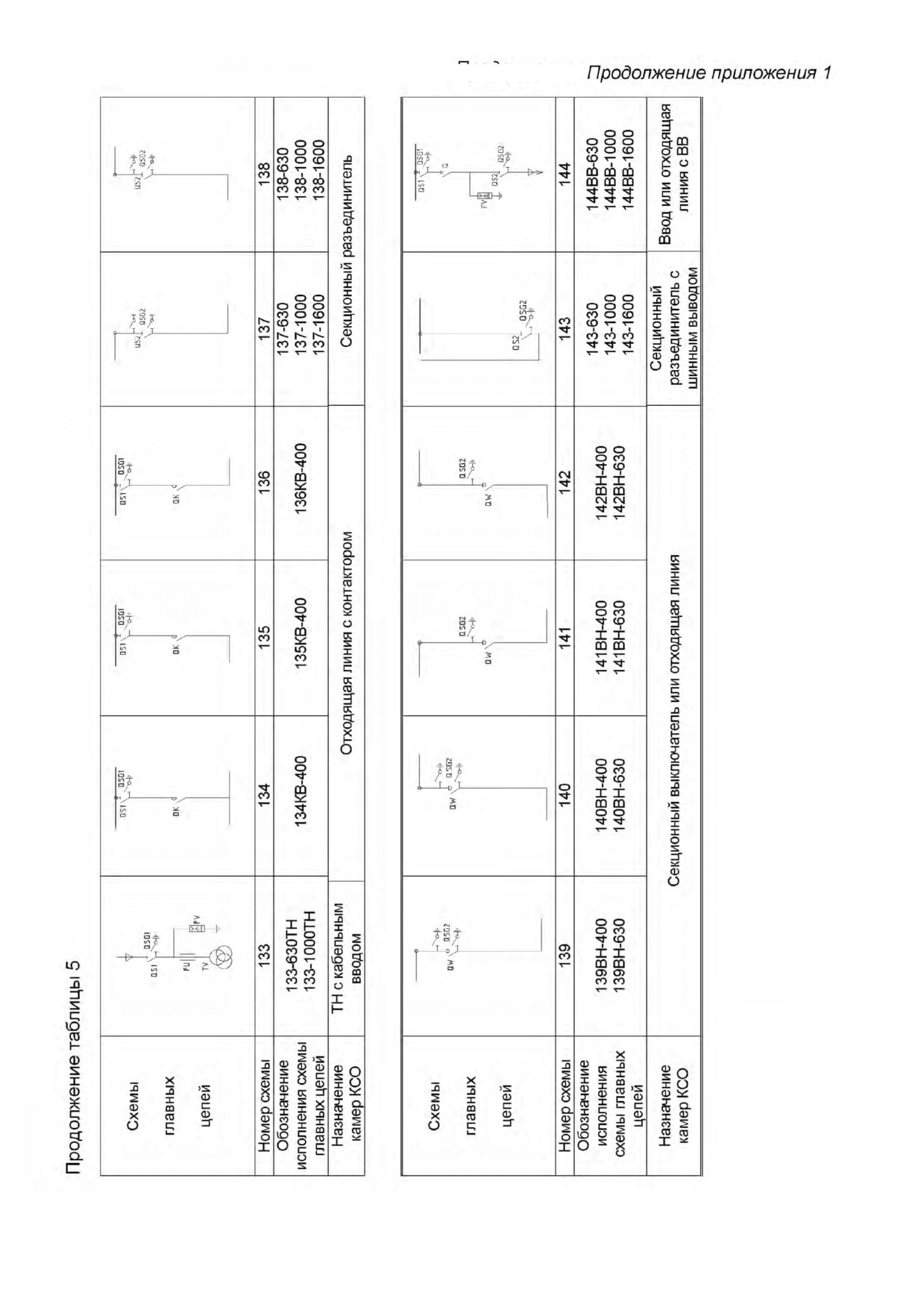

Приложение 1 - Схемы главных цепей камер КСО-202В, 202ВМ_____________________22

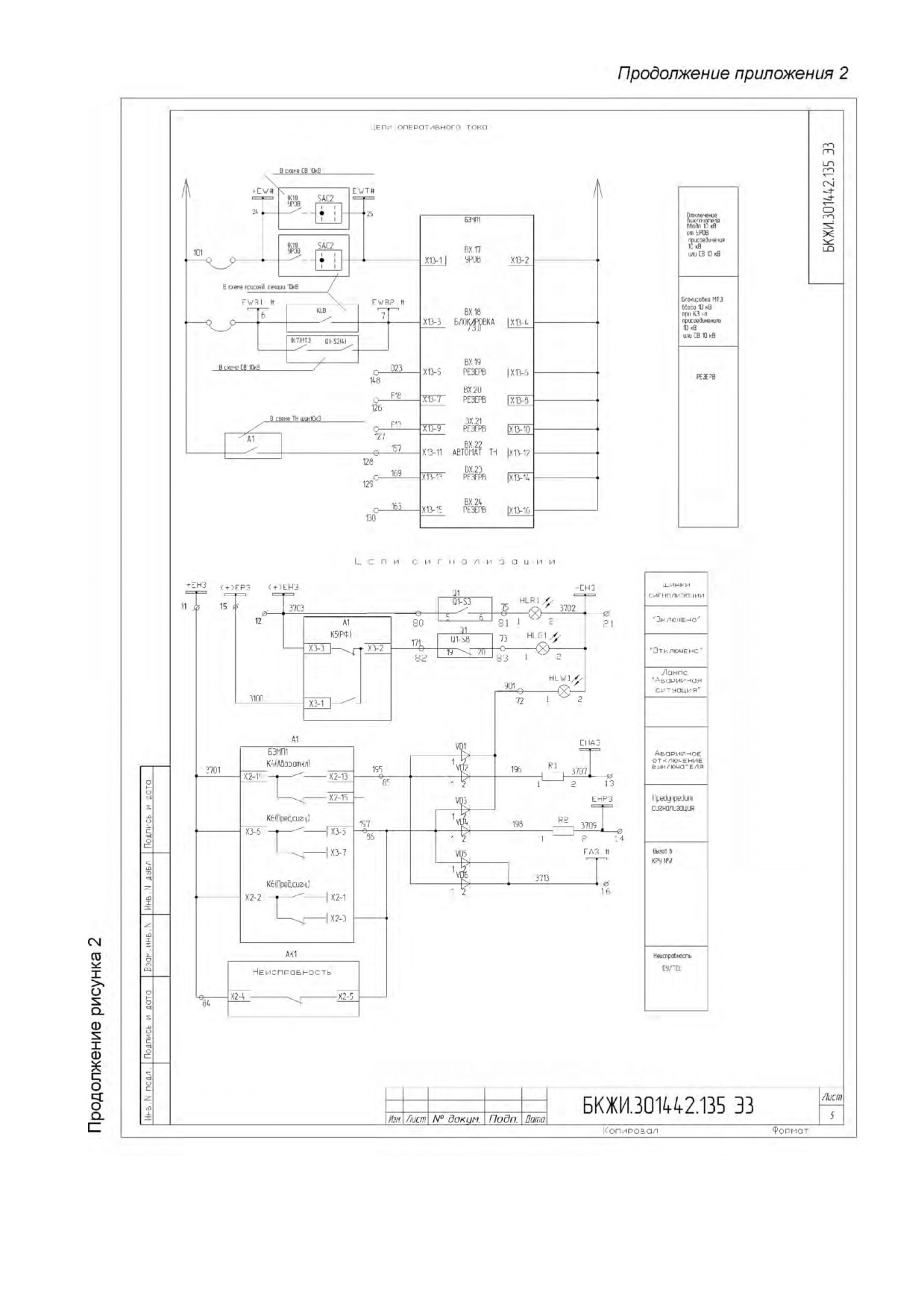

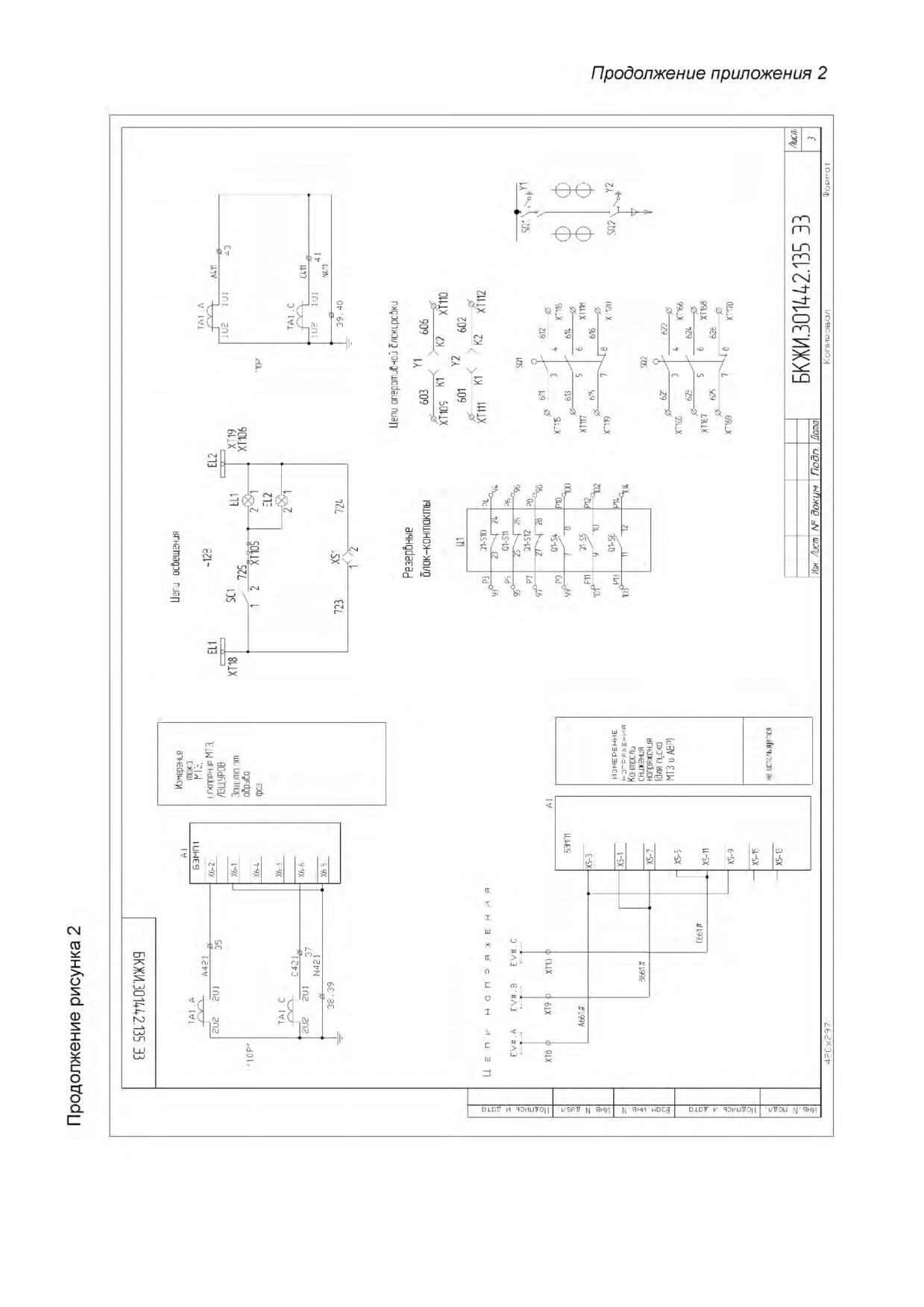

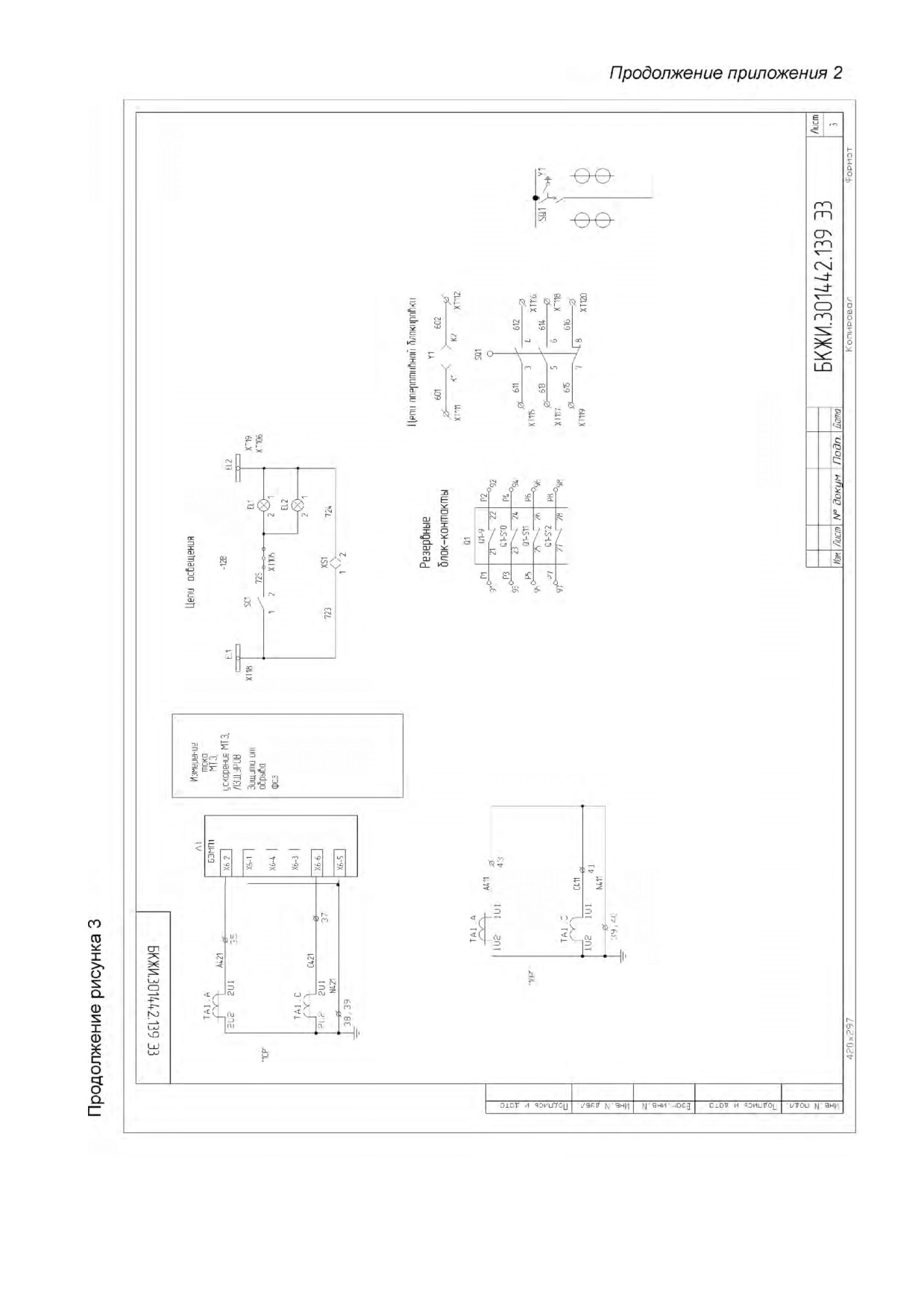

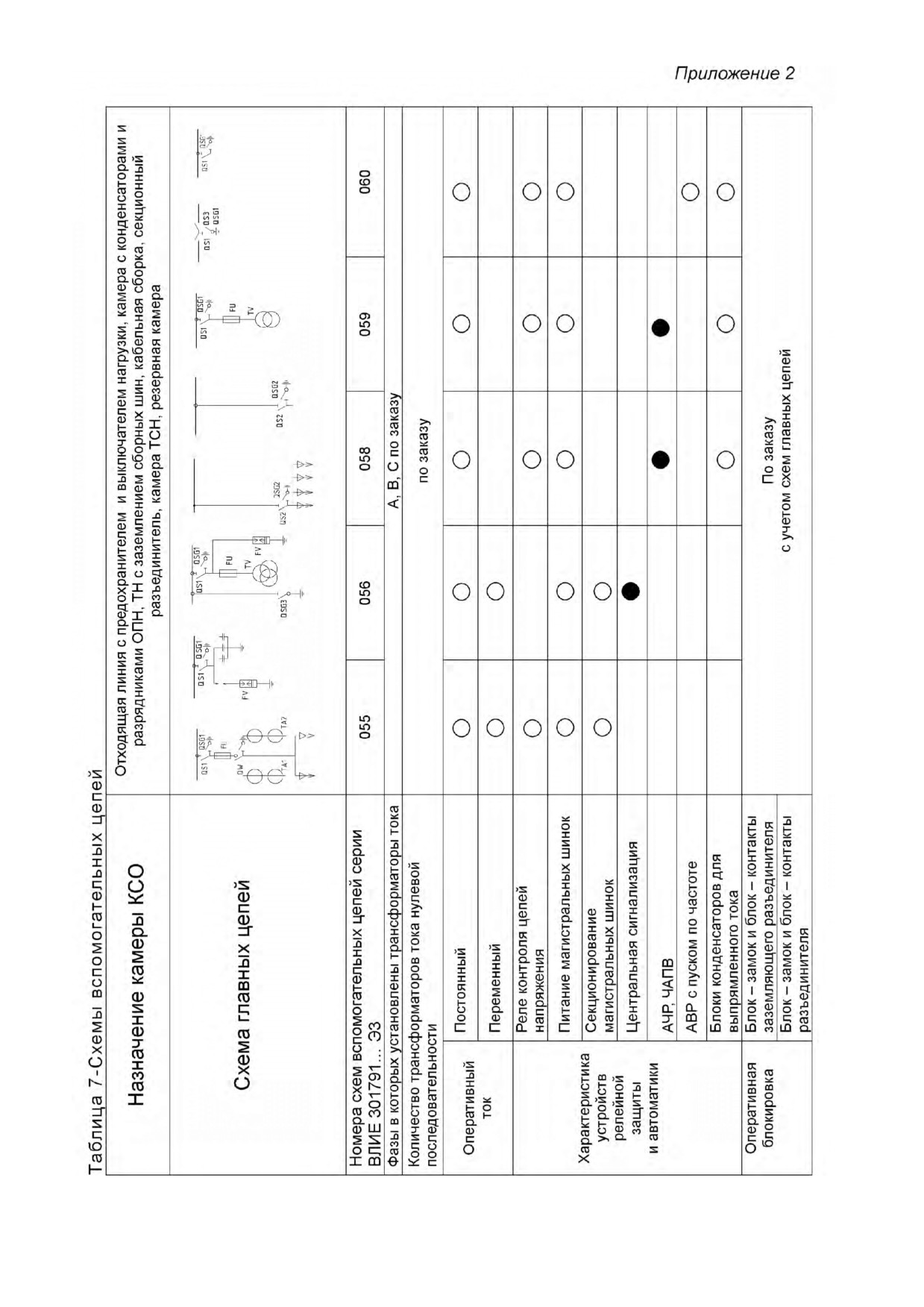

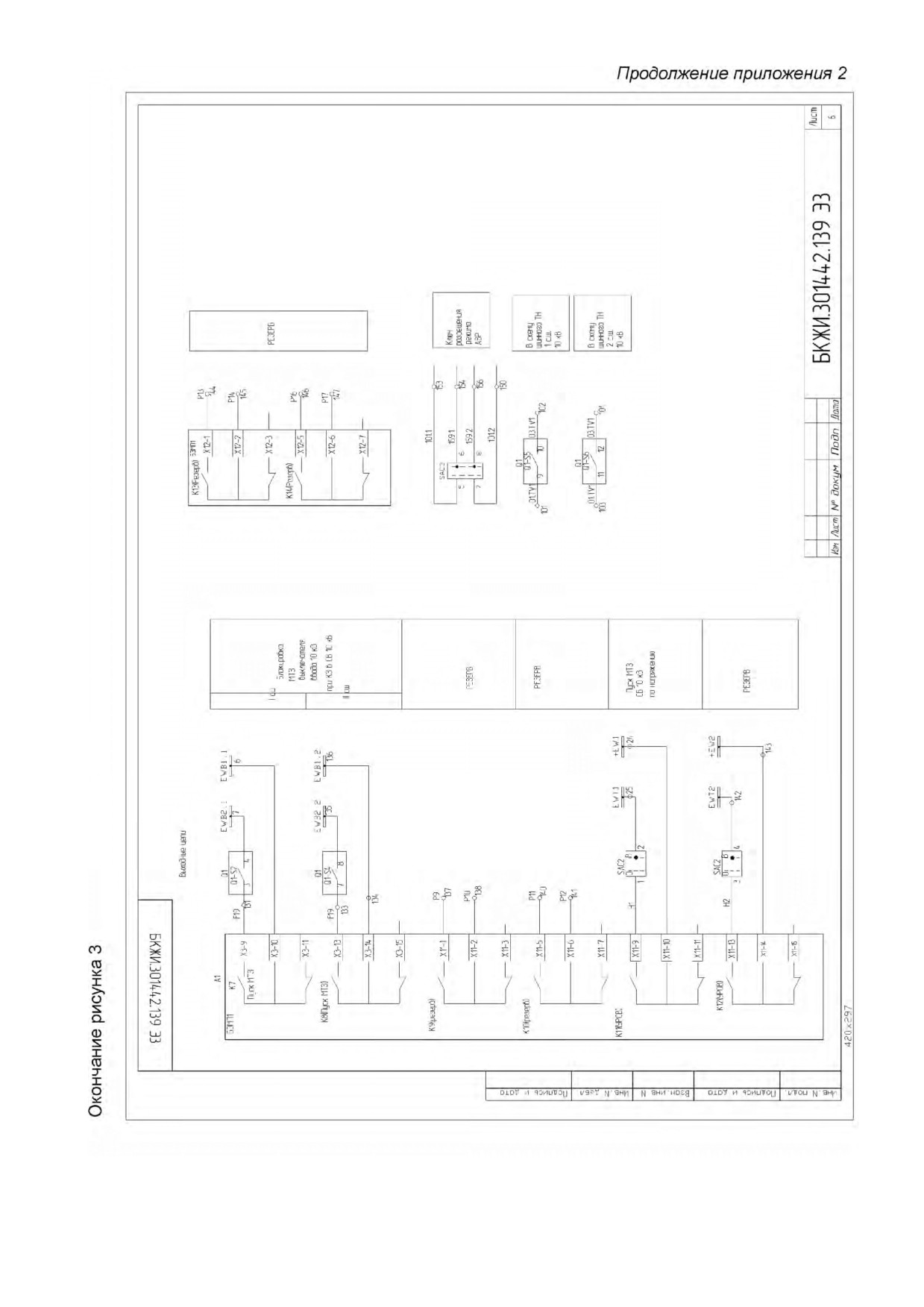

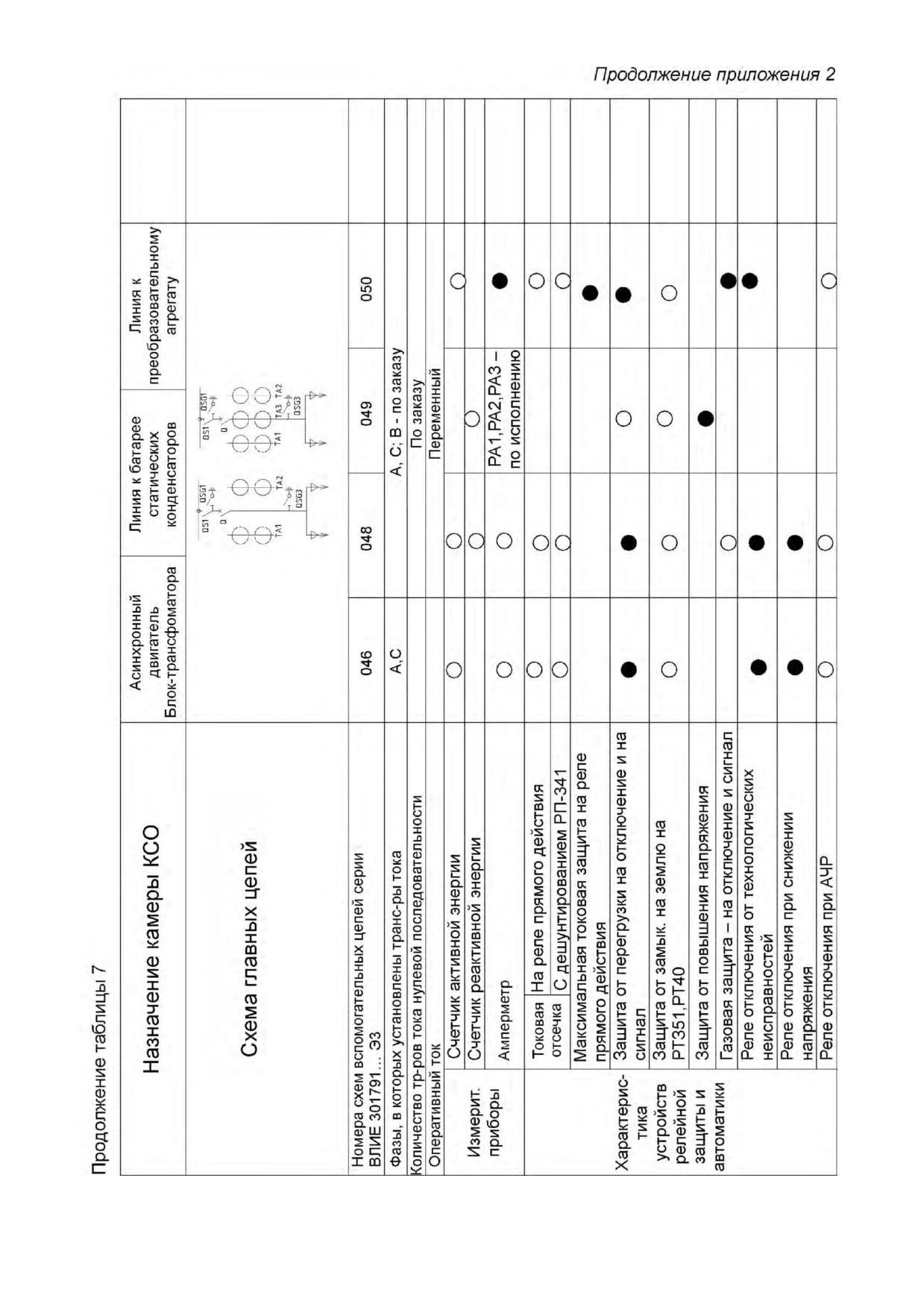

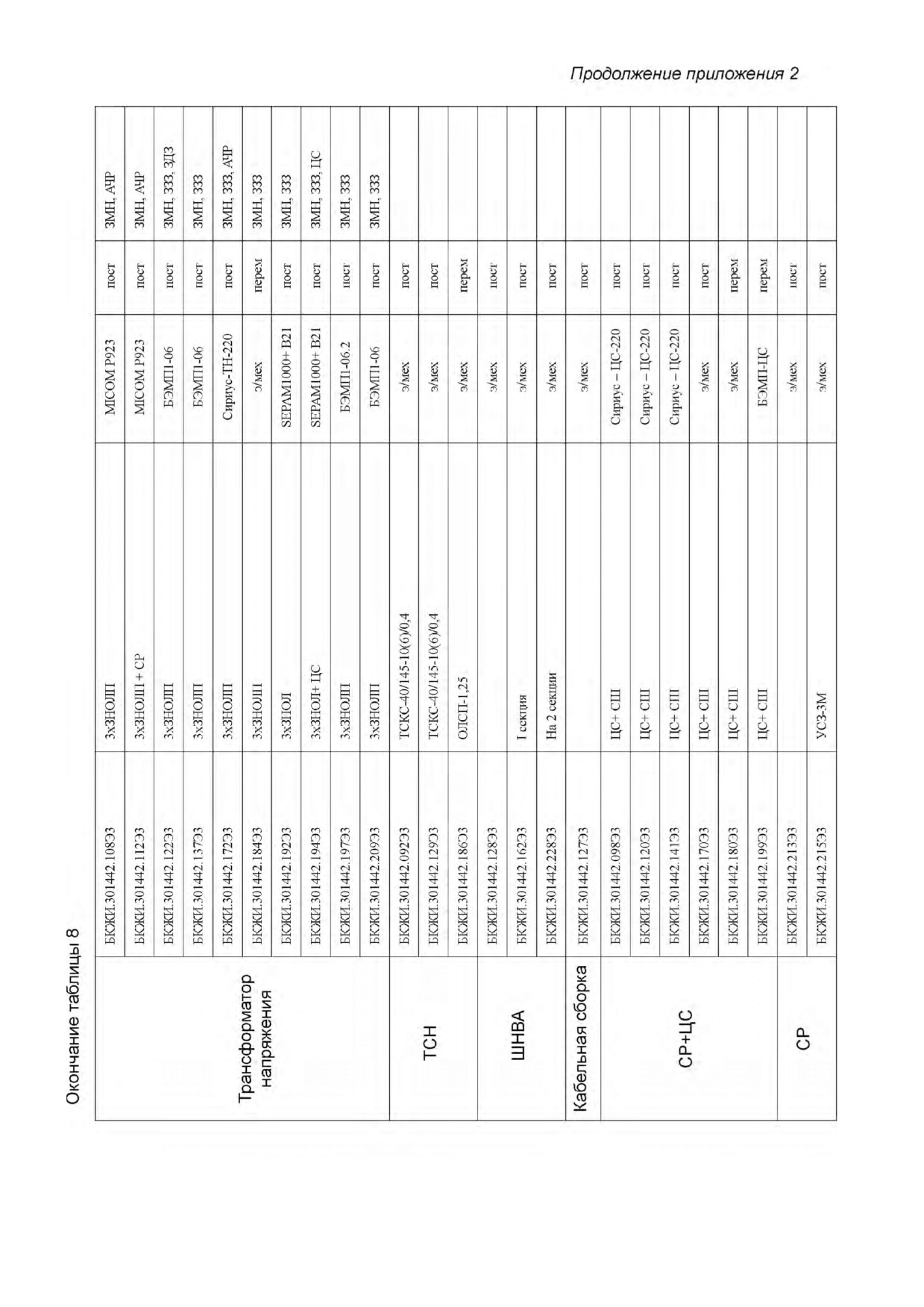

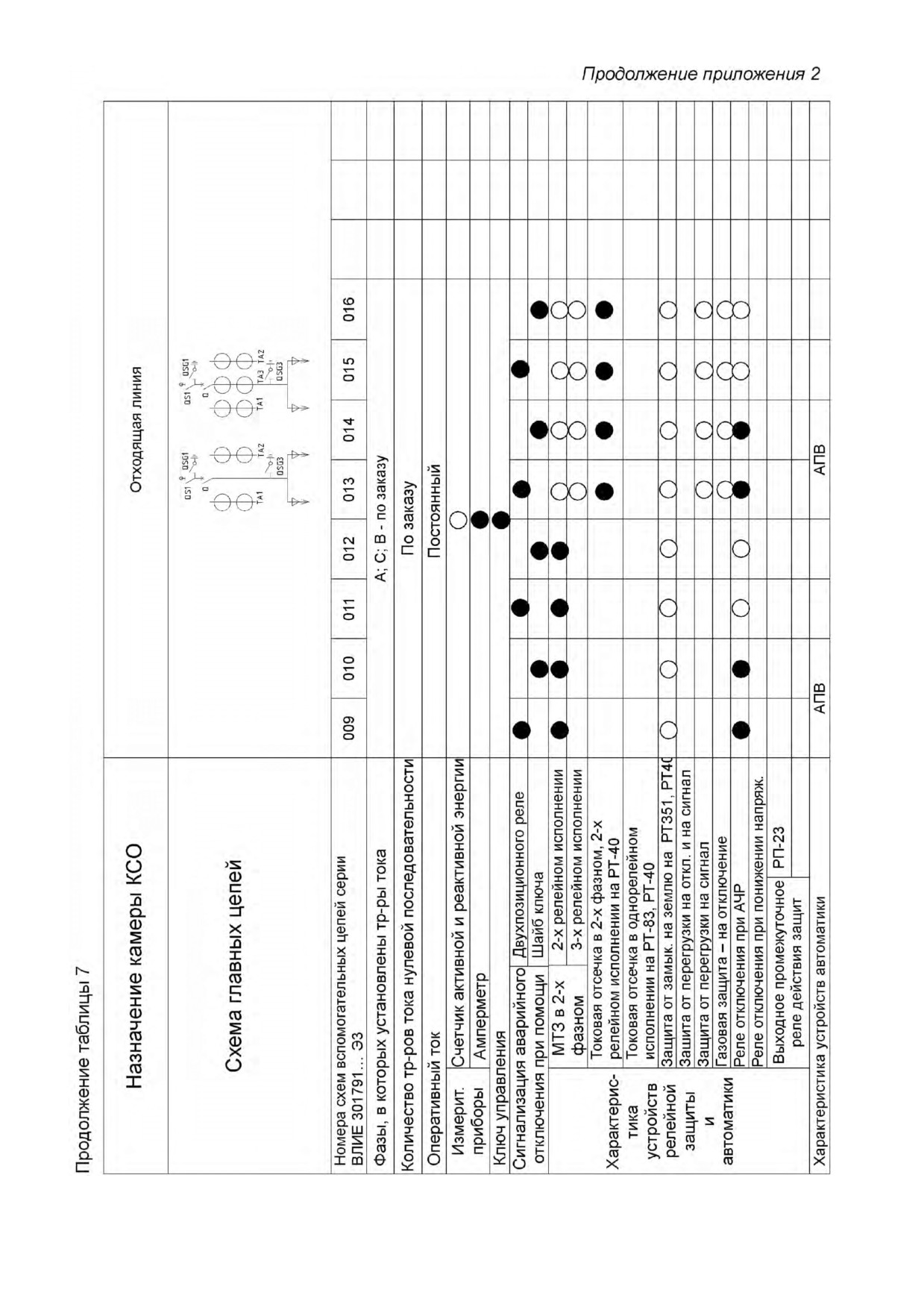

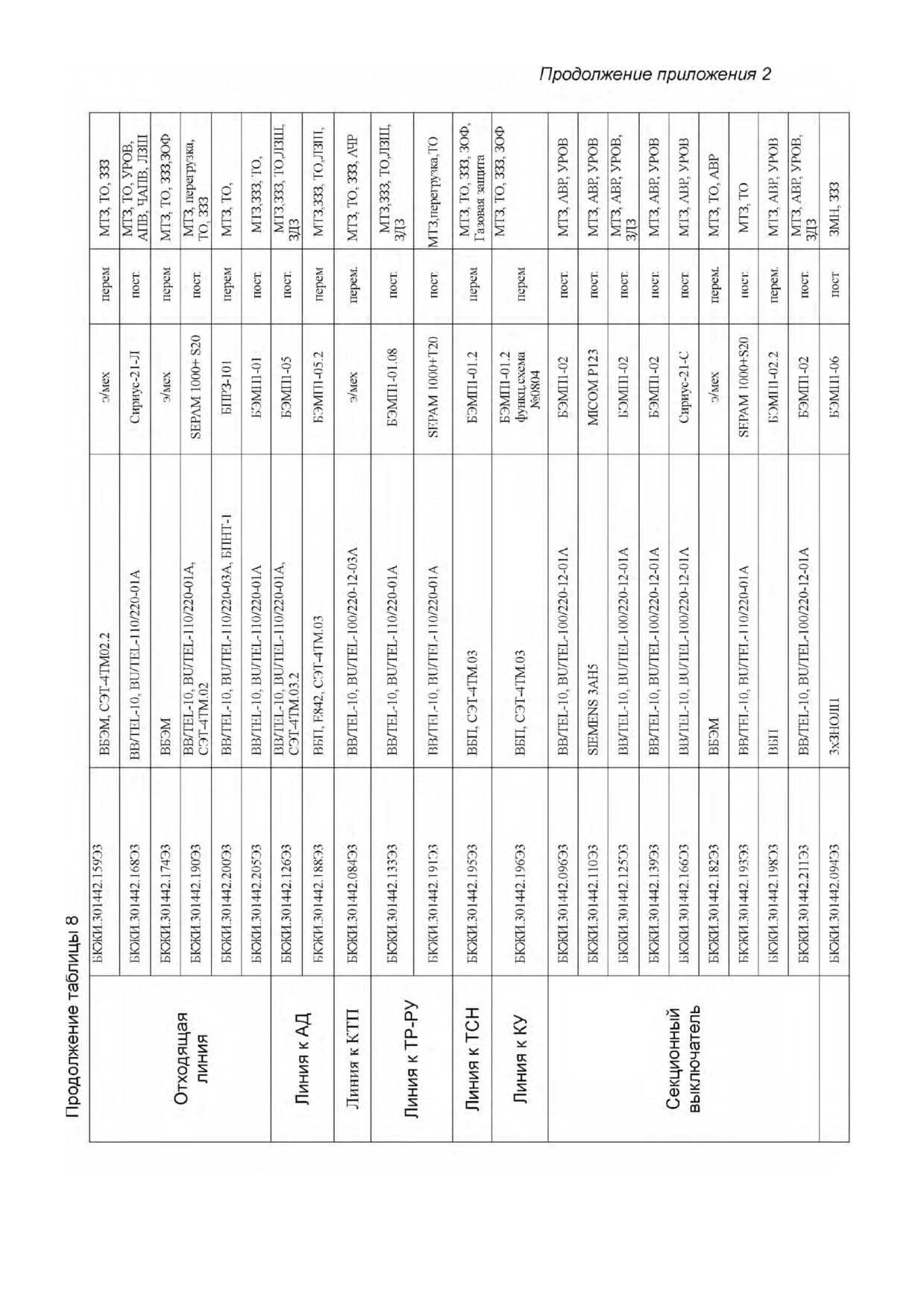

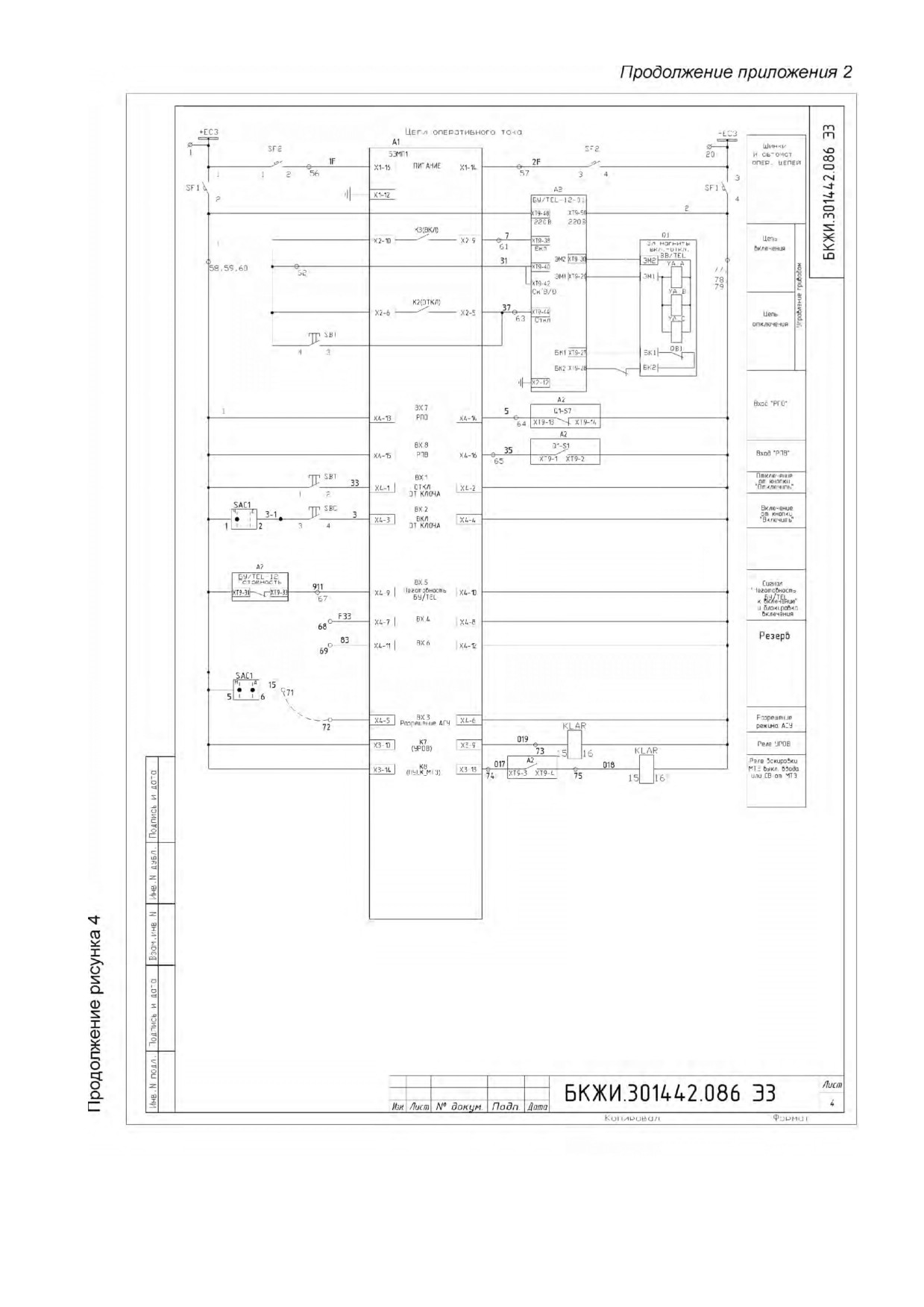

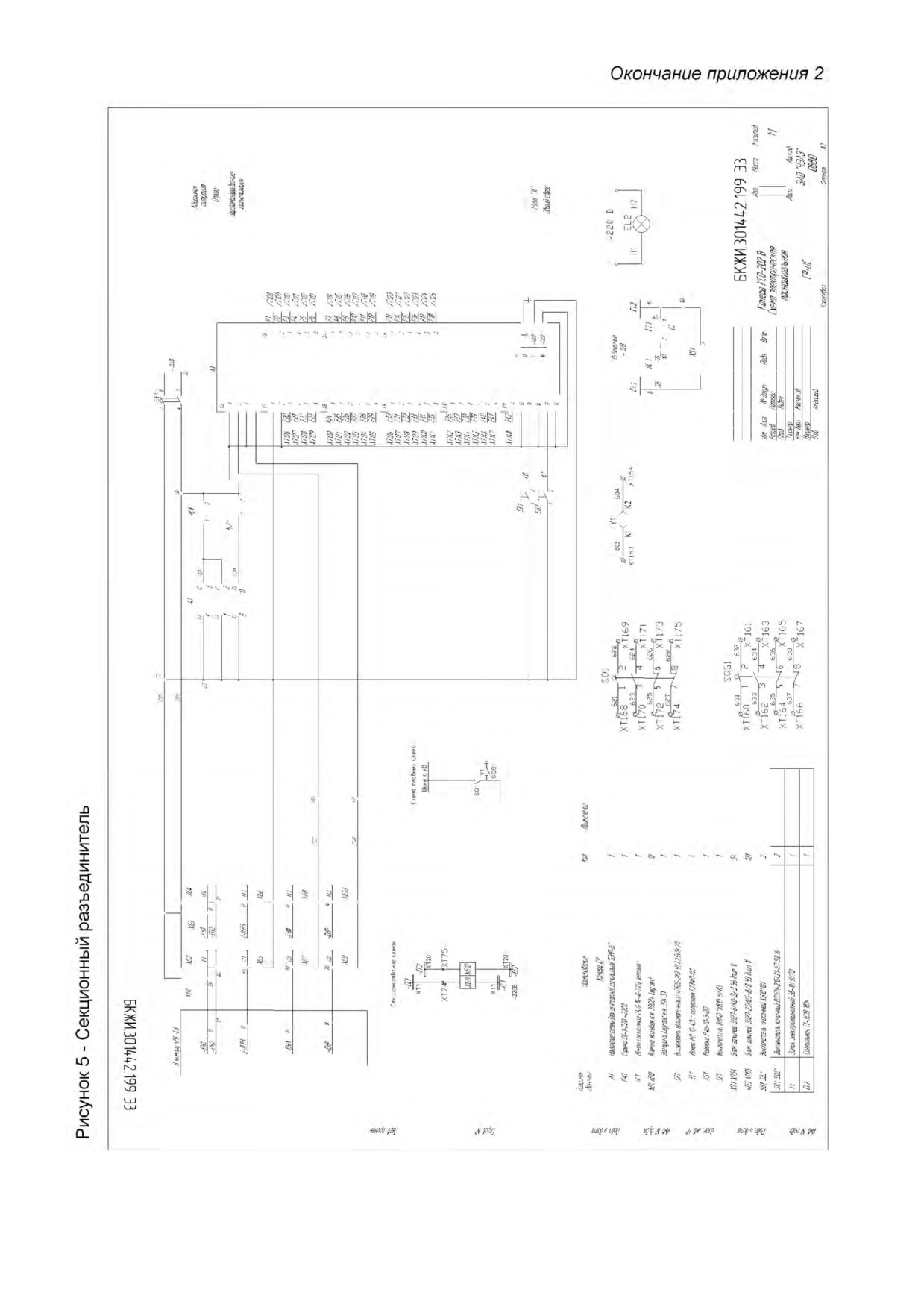

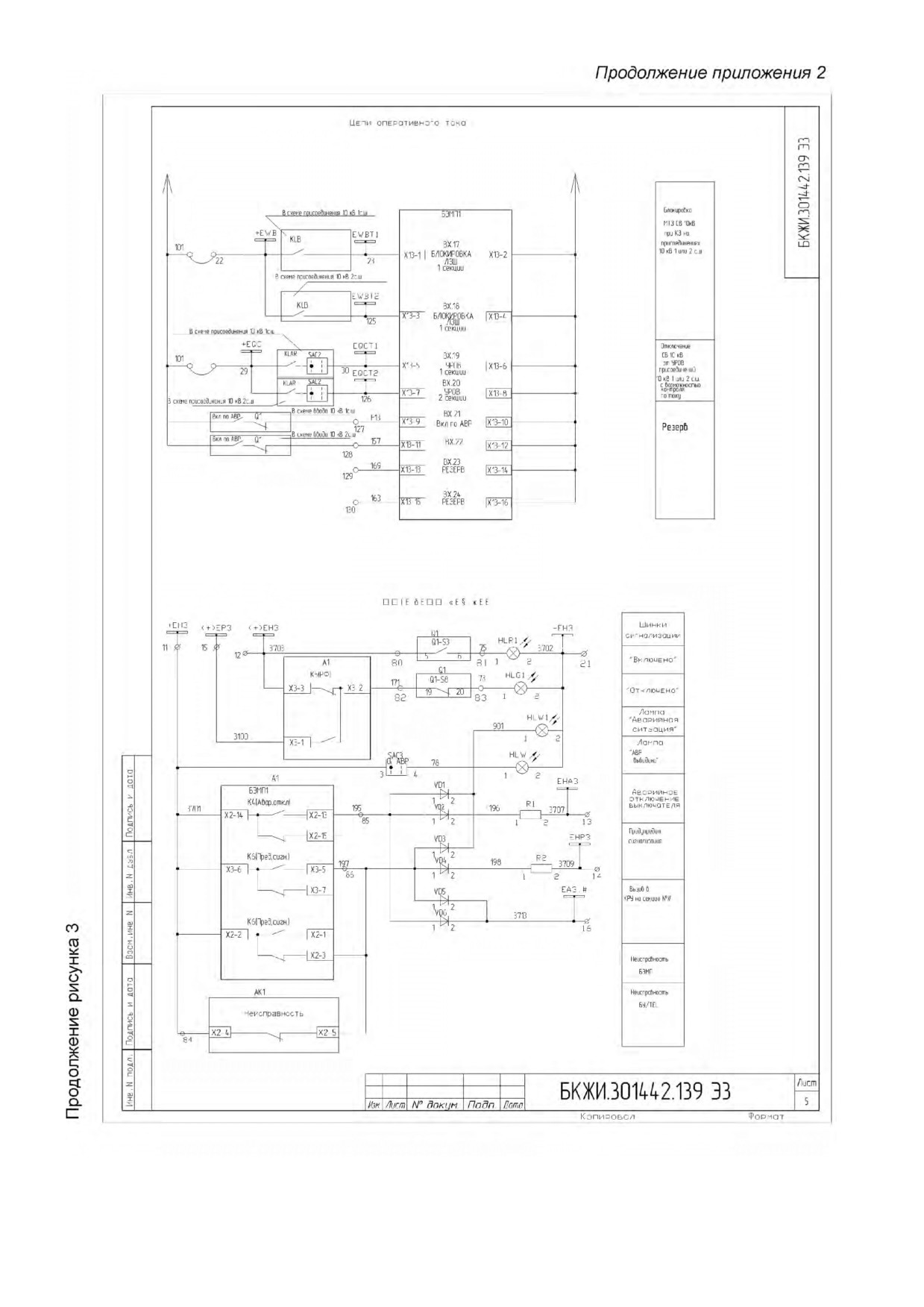

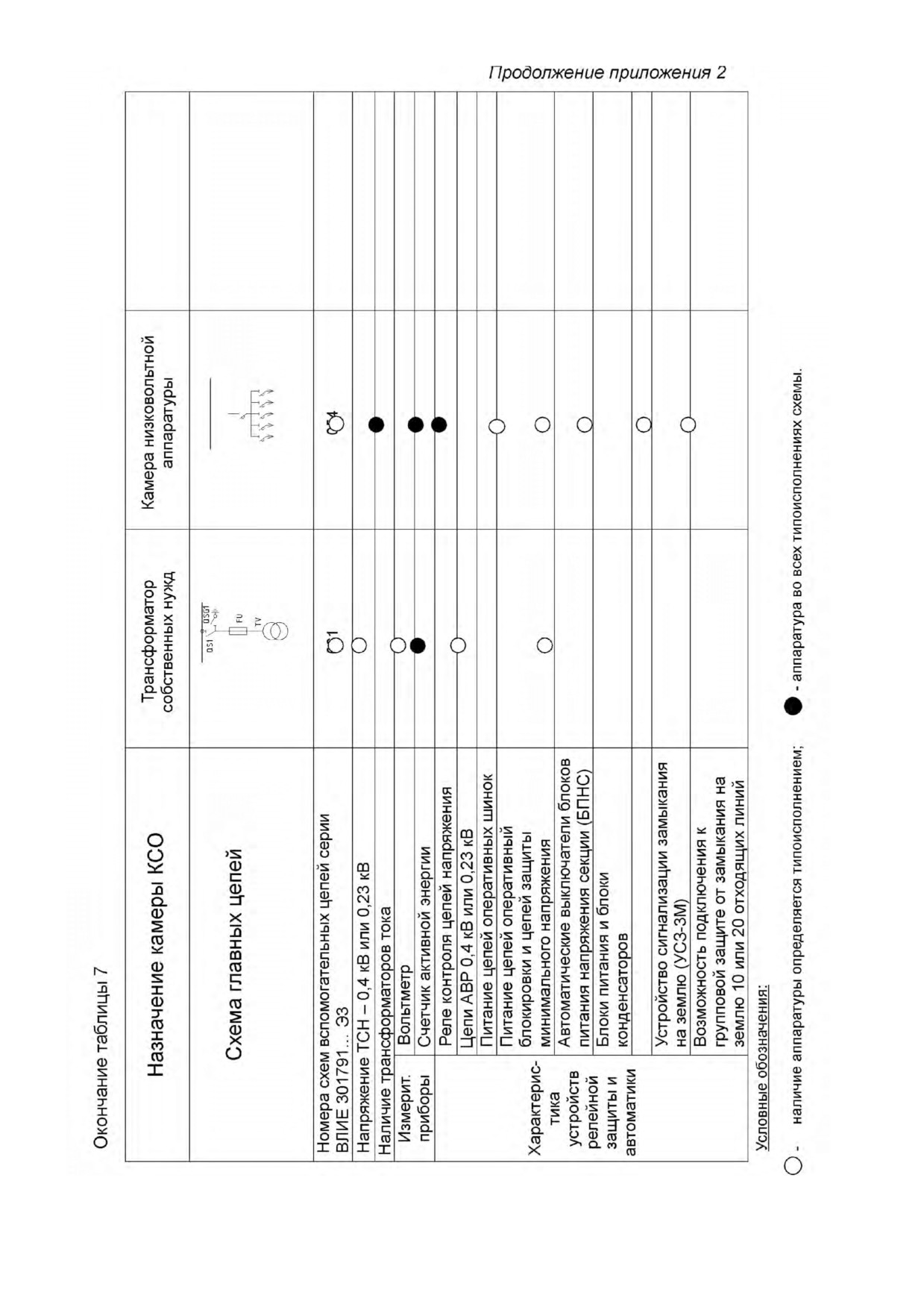

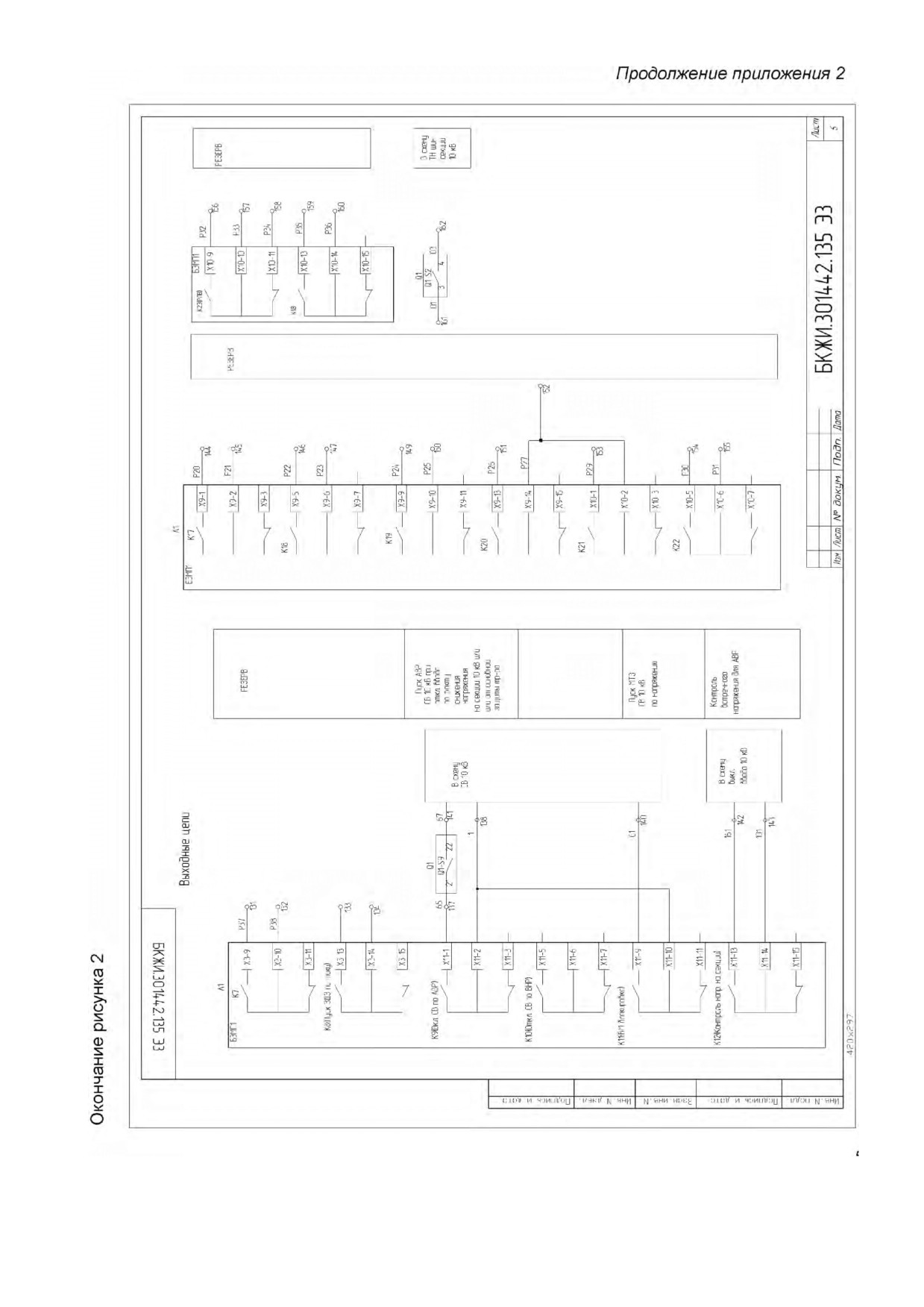

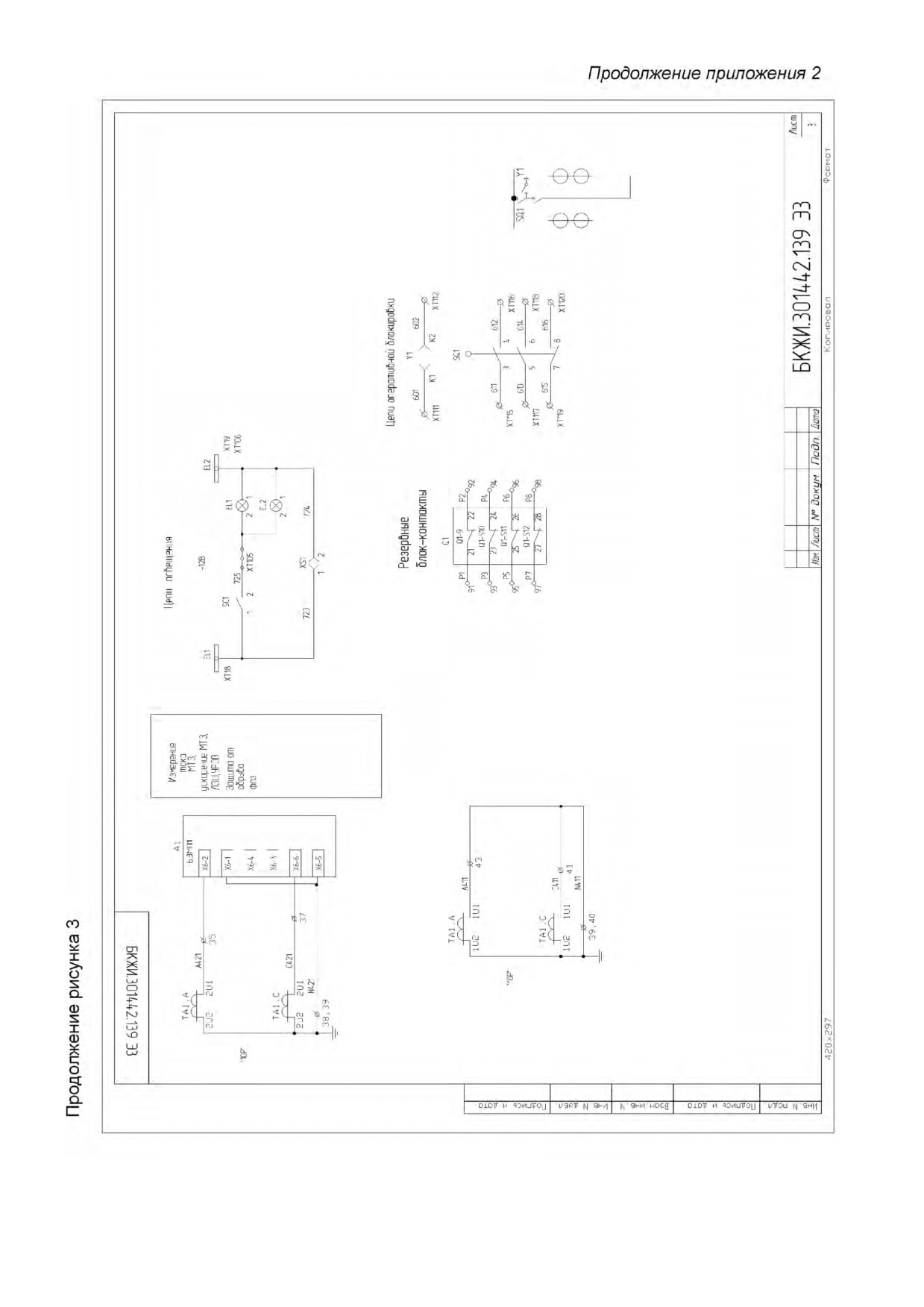

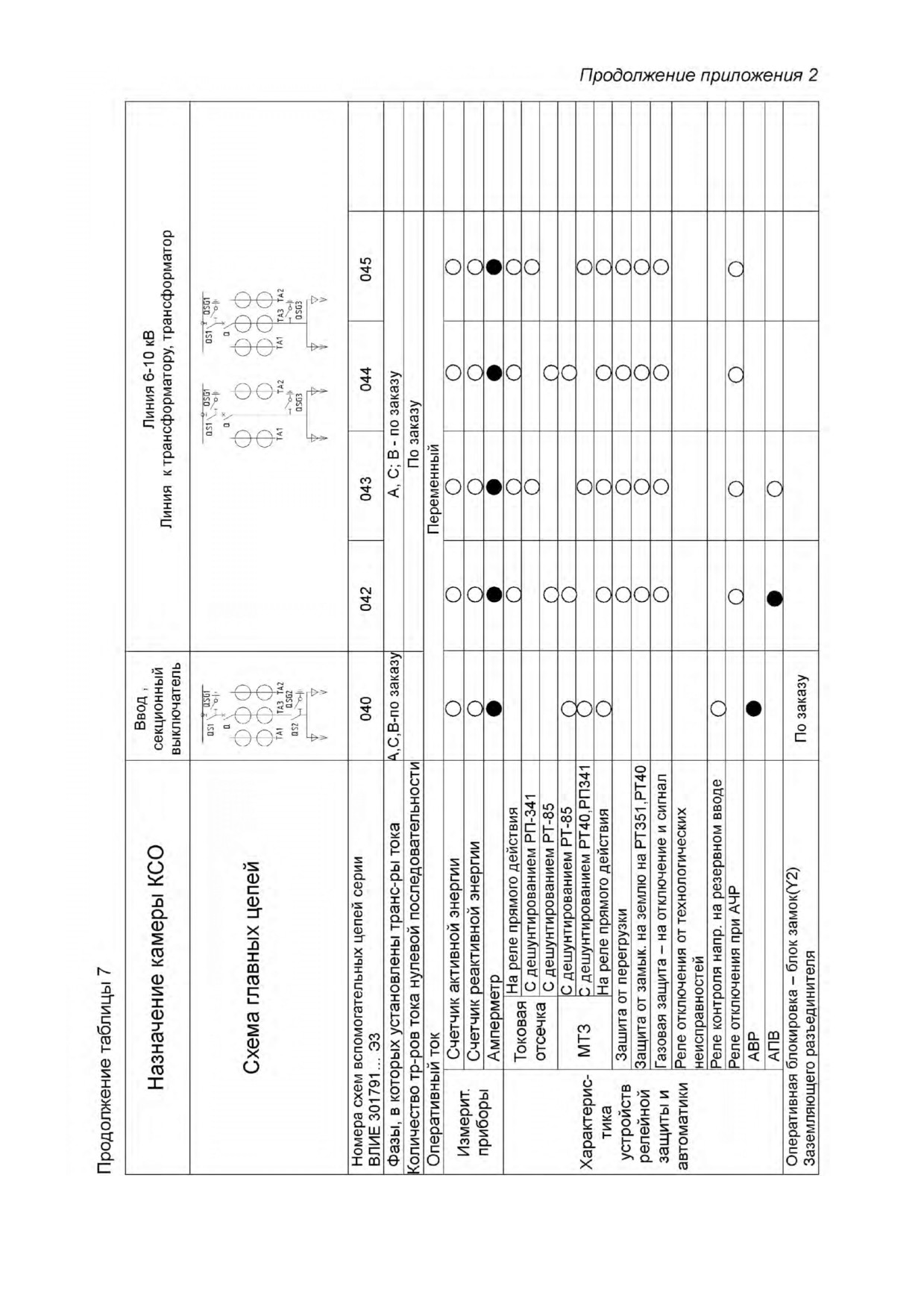

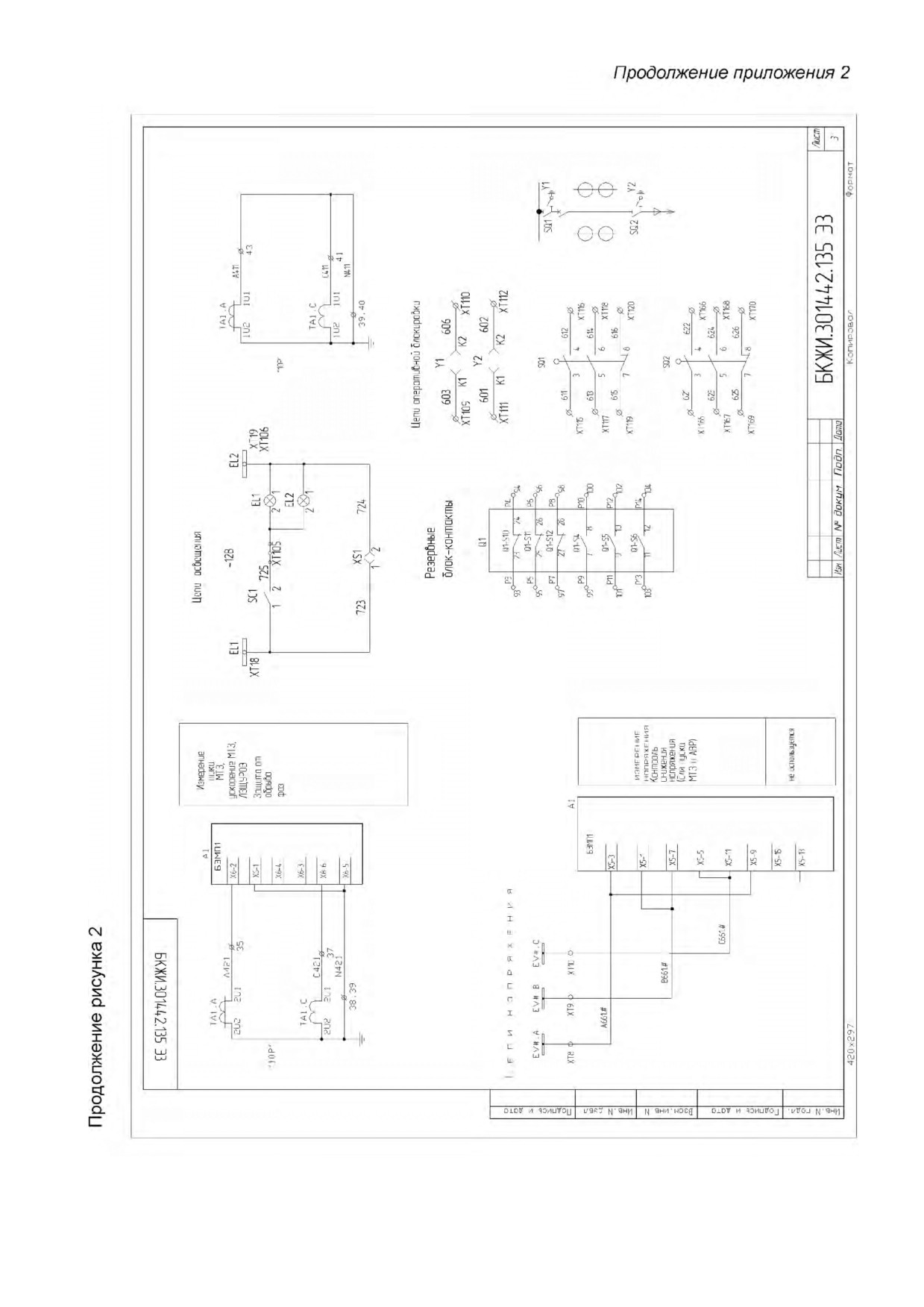

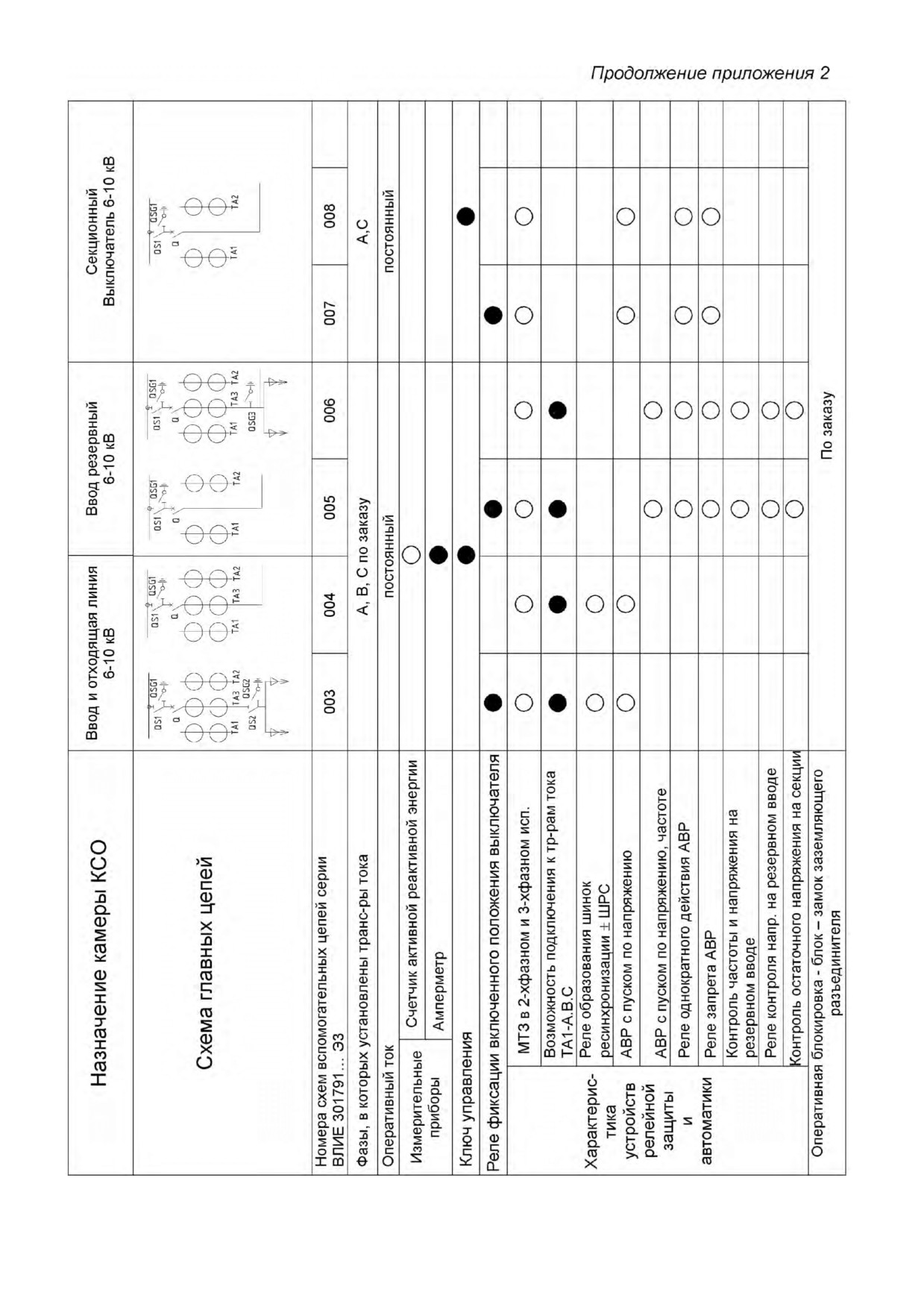

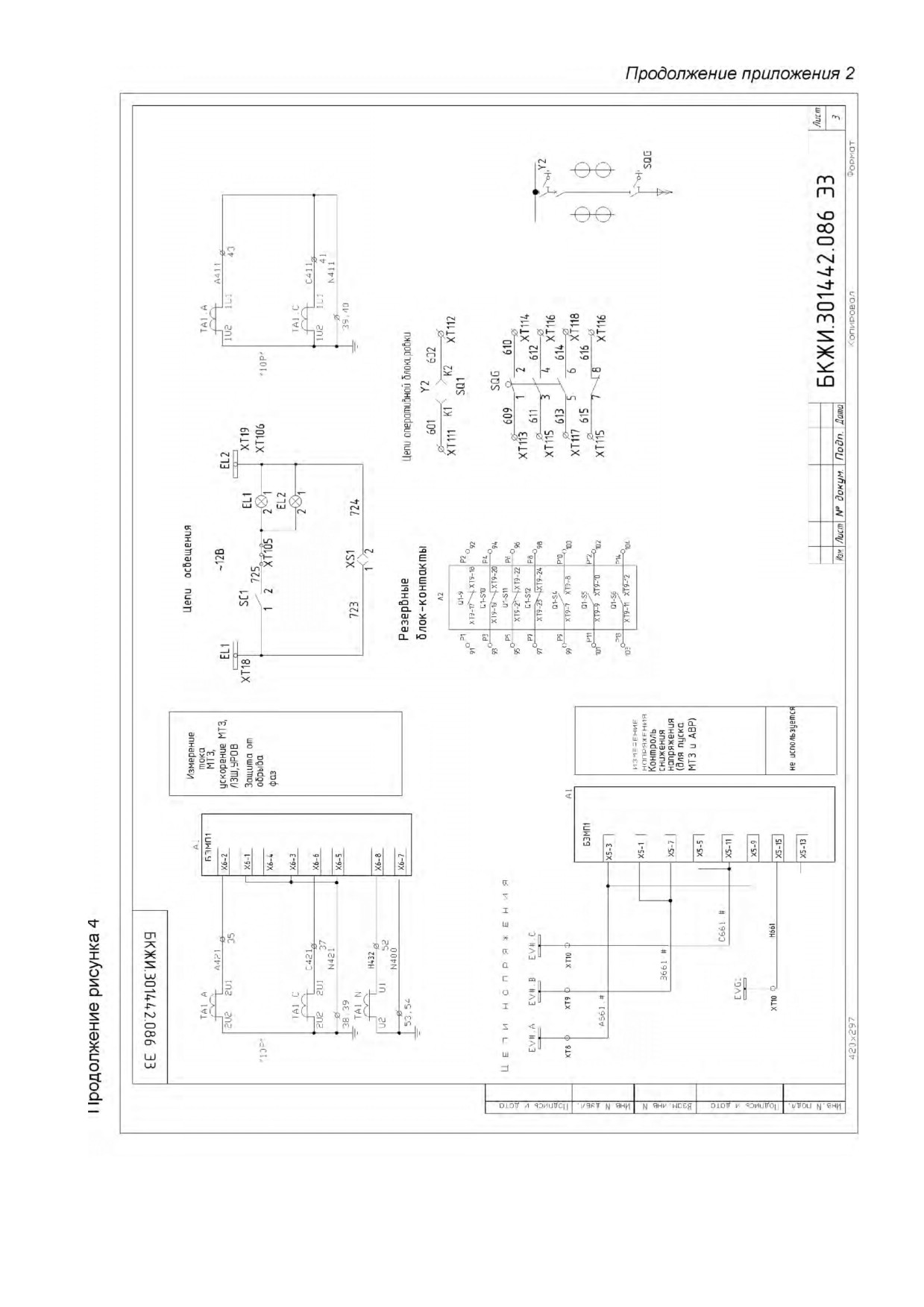

Приложение 2 - Схемы вспомогательных цепей___________________________________46

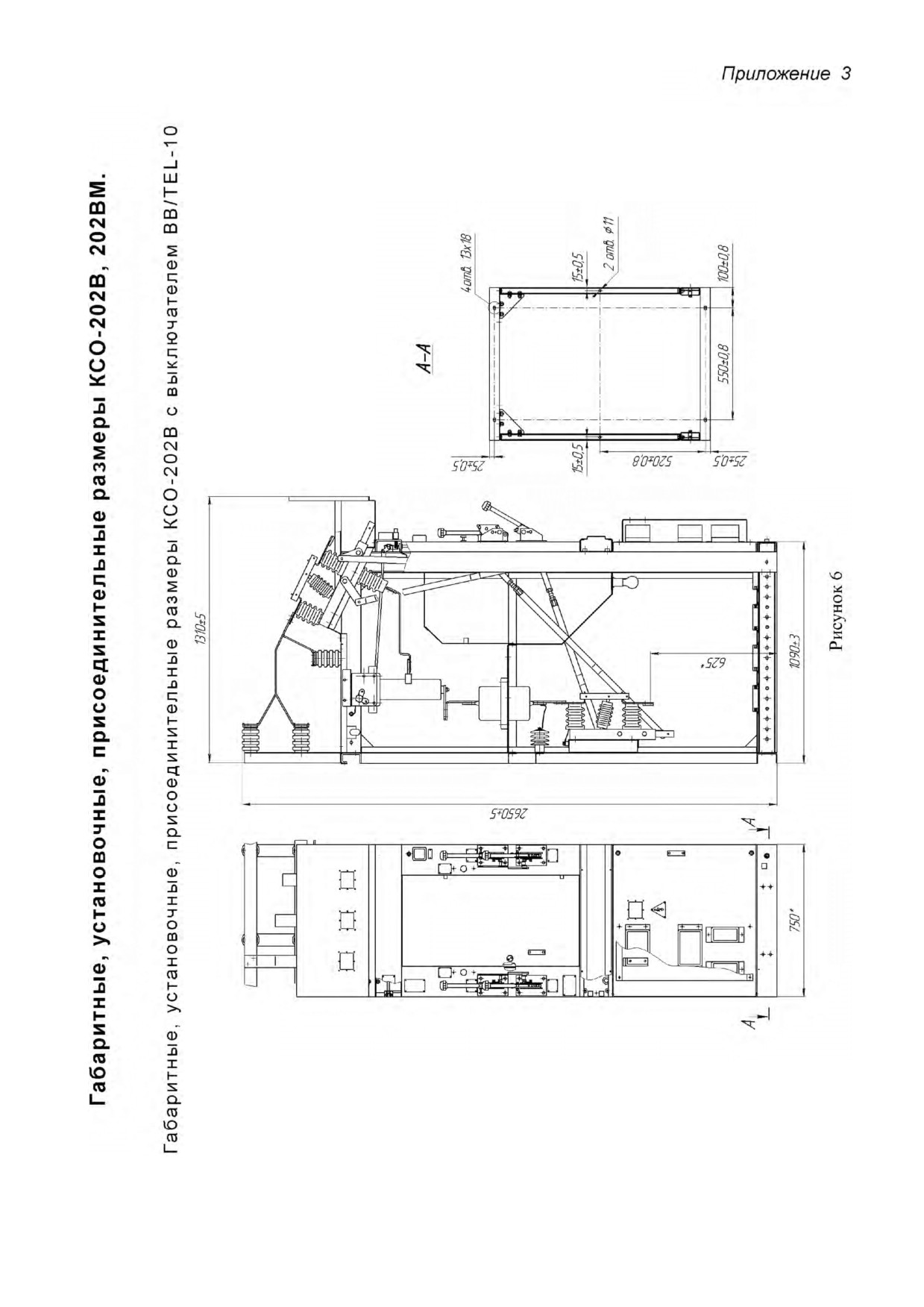

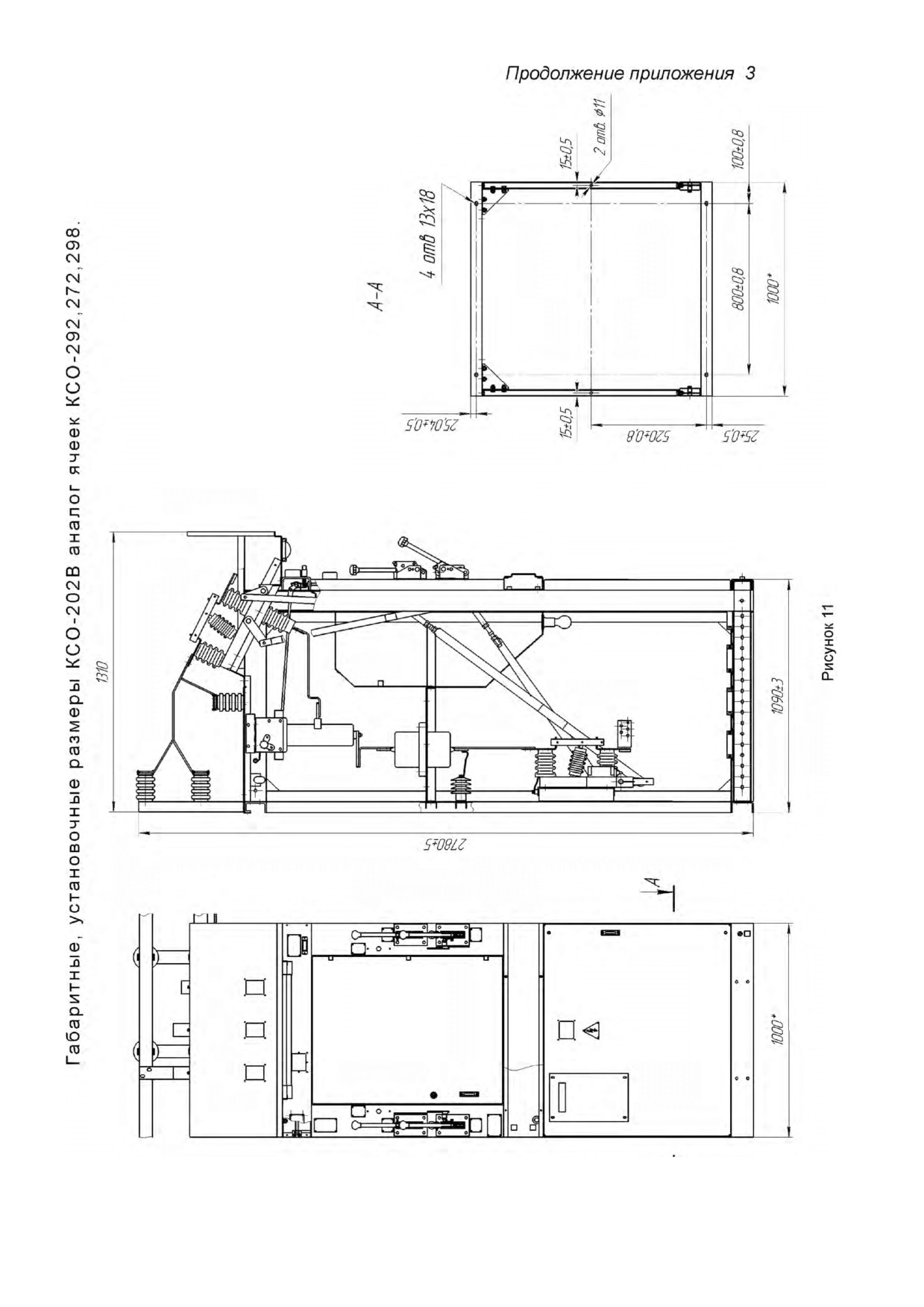

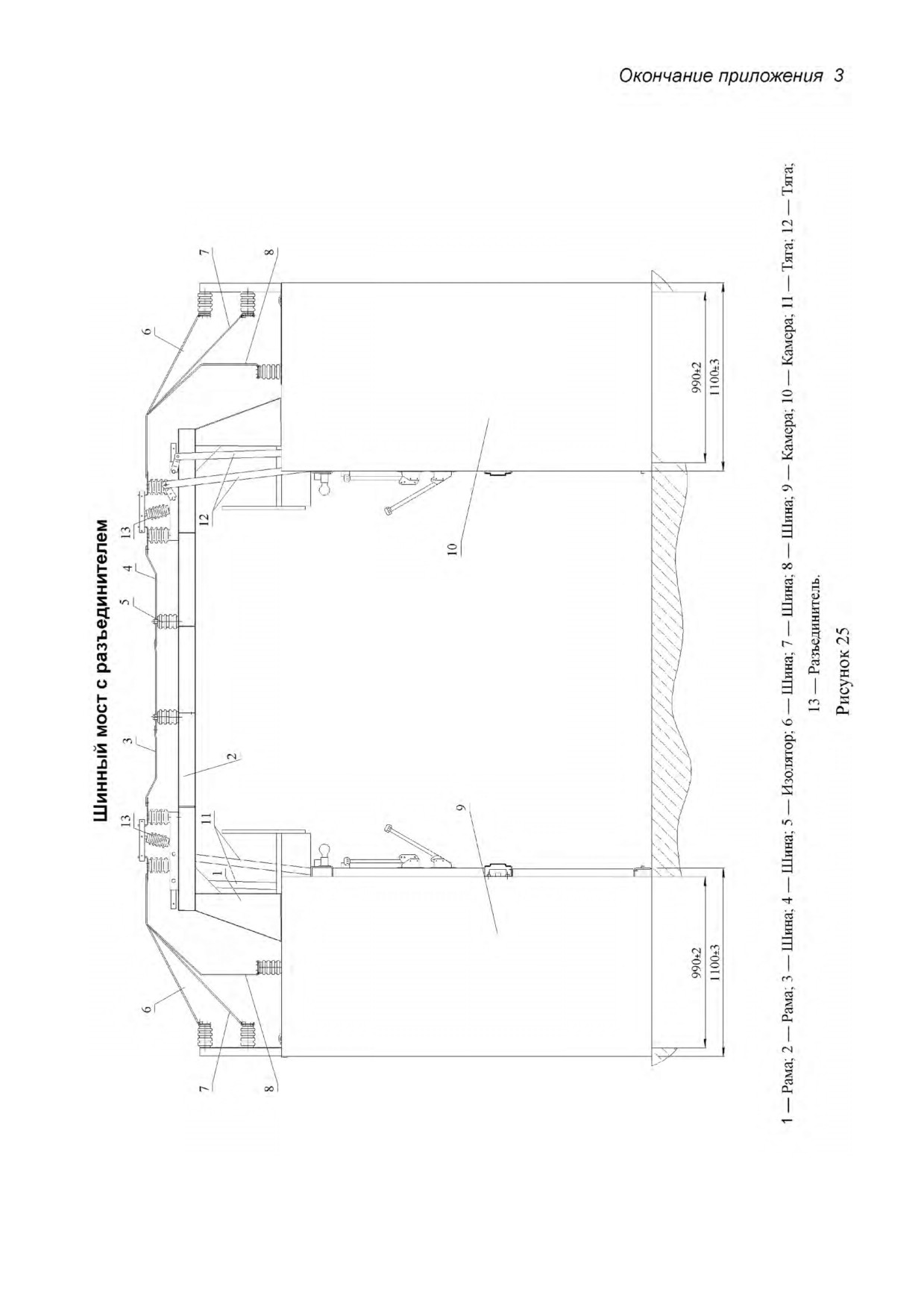

Приложение 3 - Габаритные, установочные, присоединительные размеры
КСО-202В, 202ВМ___________________________________________________________72
Приложение 4 - Габаритные и установочные размеры камер КСО-202В наружной
установки___________________________________________________________________93
Приложение 5 - Опросный лист на камеры КСО-202В, 202ВМ______________________ 94
Структура условного обозначения камеры КСО-202В
К С О –
202
В
-
Климатическое исполнение и категория размещения
по ГОСТ 15150 и ГОСТ 15543.1
Обозначение конструктивного исполнения схемы
главных цепей
Отличительный индекс производителя АО «ЧЭАЗ»
Серия и год разработки
Одностороннего обслуживания
Сборная
Камера
Пример условного обозначения камеры КСО-202В на номинальный ток 630 А по схеме главных
цепей 8ВВ климатического исполнения У3:
«Камера КСО-202В-08ВВ-630 У3 БКЖИ.674791.005ТУ».
Структура условного обозначения камеры КСО-202ВМ
К С О -
202
В
М
-
Климатическое исполнение и категория размещения
по ГОСТ 15150 и ГОСТ 15543.1
Обозначение конструктивного исполнения схемы
главных цепей
Малогабаритный вариант
Отличительный индекс производителя АО «ЧЭАЗ»
Серия и год разработки
Одностороннего обслуживания
Сборная
Камера
Пример условного обозначения камеры КСО-202ВМ на номинальный ток 630 А по схеме
главных цепей 8ВВ климатического исполнения У3:
«Камера КСО-202ВМ-08ВВ-630 У3 БКЖИ.674791.005ТУ».
4
1 Описание и работа
1.1 Назначение камер
Камеры КСО предназначены для работы в электрических установках трехфазного
переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или
заземленной через дугогасящий реактор нейтралью.
Камеры КСО изготавливаются для потребности экономики страны, применяются в
качестве распределительных устройств (РУ), в том числе блочно-модульном исполнении (ЗРУ)
напряжением 6 - 10 кВ, служащие для приема и распределения электроэнергии электрических
сетей промышленности, сельского хозяйства, электрических станций и подстанций
электрификации железнодорожного транспорта. Принцип работы определяется совокупностью
схем главных и вспомогательных цепей камер.
Камеры КСО могут применяться в качестве устройства высшего напряжения (УВН) для
комплектных трансформаторных подстанций серии КТП-10/0,4 , БКТП-10/0,4 мощностью от 100
до 2500 кВА.
Климатическое исполнение У и Т, категория размещения 3 по ГОСТ 15150-69
Камеры КСО изготавливаются по техническим условиям БКЖИ.674791.005ТУ.
1.2 Технические данные
Основные технические характеристики камер соответствуют значениям, указанным в
таблице 1.
Габаритные, установочные размеры камер КСО соответствуют указанным в Приложении 3.
Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89
При этом:
0
значение температуры окружающего воздуха — от минус 45 до плюс 40
С, для камер с
0
выключателем «Эволис» от минус 25 до плюс 40
С;
высота над уровнем моря — не более 1000 м;
окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль,
агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию (атмосфера II - по
ГОСТ15150-69).
Характеристики аппаратов устанавливаемых в КСО, указаны в таблице 2.
5
Таблица 1- Технические характеристики камер КСО-202В, 202ВМ
Значение параметра камер
Наименование параметра
КСО-202В
КСО-202ВМ
1 Номинальное напряжение (линейное), кВ
6; 10
2 Номинальное рабочее напряжение
7,2; 12
(линейное), кВ
3 Номинальный ток главных цепей, А
630; 1000; 1600
630; 1000
4 Номинальный ток отключения, кА
12,5; 20
5 Ток термической стойкости (трехсекундный
20
ток), кА
6 Ток электродинамической стойкости, кА
51
50; 75; 100; 150; 200;
50; 75; 100; 150; 200; 300;
7 Номинальный ток трансформаторов тока, А
300; 400; 600; 800;
400; 600; 800; 1000
1000; 1500
8 Номинальный ток сборных шин, А
630; 1000; 1600
630; 1000
9 Номинальный ток шинных мостов, А
630; 1000; 1600
630; 1000
10. Номинальная мощность трансформаторов
собственных нужд встраиваемых в шкаф
1,25; 25;40
1,25; 25;40
КСО, кВА
11 Номинальное напряжение вспомогательных
цепей, В:
- цепи защиты, управления и сигнализации
постоянного и переменного тока, В
220
220
- цепи трансформаторов напряжения, В
100
100
- цепи трансформаторов собственных нужд, В
220; 380
220; 380
Цепи освещения:
- внутри камеры КСО, В
12
12
- фасада камеры КСО, В
12; 220
12; 220
12 Ток плавкой вставки силового
3,2; 5; 8; 10; 16; 20; 31,5 ÷ 160
предохранителя, А
Примечание - Термическая и электродинамическая стойкость трансформаторов тока согласно их
техническим параметрам.
6
Таблица 2 - Характеристики аппаратов устанавливаемых в КСО
Типы
Iн,
Iном.от
Iдин.ст
Iтерм.ст
Uпр.
Iэл.маг.
Iмаг.откл.
аппаратов
Нараб.
А
кА
кА(3сек)
кА(3сек)
В
вкл. А
А
КСО
12,5
~220
5
5
ВВ/TEL-
до
51
20
100000
10-20/_У2
1600
20
=220
10
10
СМ/TEL-
до
12,5
~220
5
5
51
20
100000
10-20/_У2
1000
20
=220
10
10
~220
ВБСК-
630
20
51
20
=220
16
1,5
50000
10-20/_У2
1000
=110
ВБМ-10
~220
до
эл. маг.
20
51
20
=220
35 (70)
-
50000
1600
привод
=110
ВБП-10
~220
6; 3
до
Пруж
20
51
20
=220
3
-
50000
1600
прив.
=110
2-вкл
~220
35
2,0
ВБЭМ-10-
1000
16(20)
51
20
=220
35
3,0
25000
16/_УХЛ2
=110
70
1,5
~24/30
0,6
630
25
62,5
25
=48/60
Evolis
-
<I<
25000
1250
31,5
80
31,5
110/130
3
220/250
~48/110/220
1,7
1
630
25
64
25
LF1
=24/30/110/
1,7
0,3
50000
1250
31,5
81
31,5
220
Siemens
800
32,8
~220
2,5
2,5
-
-
10000
3АН-5
1250
40
=220
2,5
2,5
КВТ-10-
~220
5
5
4/_У2,
400
4
-
-
=220
5
5
750000
УХЛ5
=110
10
10
ВНА -
630
0,63
51
20
-
-
-
2000
10-20
=110
=220
ВНПз-М1-
630
0,63
51
20
~127
10
10
2000
10/_-20з
~220
~380
7
1.1 Состав изделия
1.3.1 Классификация исполнений камер КСО приведена в таблице 3.
Таблица 3
Наименование показателей
Исполнение
1 Уровень изоляции
С нормальной изоляцией
по ГОСТ 1516.1
2 Наличие изоляции
С неизолированными шинами
токоведущих шин главных цепей
3 Система сборных шин
С одной системой сборных шин
4 Условия обслуживания
С односторонним обслуживанием
5 Вид линейных
Кабельные и шинные
высоковольтных вводов
(подсоединений)
6 Степень защиты по ГОСТ
IP20 - для наружных оболочек фасада и боковых сторон;
14254
IP30 - для боковых стенок крайних в ряду камер;
IP00 - для остальной части камер
7 Вид камер в зависимости от
Камеры КСО с высоковольтными выключателями ВВ/TEL-10,
устанавливаемой аппаратуры
СМ/TEL-10, ВБСК-10, ВБЭМ-10, LF1, Evolis «Мерлин Жерен»;
Siemens 3АН-5; ВБП-10,ВБМ-10.
Камеры КСО с предохранителями;
Камеры КСО с выключателями нагрузки ВНП-М1, ВНА;
Камеры КСО с контакторами КВТ;
Камеры КСО с трансформаторами напряжения НОМ, НАМИ,
НАМИТ, НТМИ, НОЛ.08 и с антирезонансной группой 3 ¶¨ ≠ ™.06,
3 ¶¨ ≠ ™Æ.06;
Камеры КСО с разъединителями РВ, РВЗ, РВФ, РВФЗ на 630,
1000, 1600 А с приводами ПР-10;
Камеры КСО с кабельными сборками;
Камеры КСО с силовыми трансформаторами ТМ25,
ТМ40,ТЛС-40, ОЛС-25, ОЛСП-25.
Камеры КСО с аппаратурой собственных нужд;
Камеры КСО с разрядниками РВРД-6У1, РВРД-10У1, РВО-6,
РВО-10 и конденсаторами;
Камеры КСО с нелинейными ограничителями перенапряжений
ОПН-РТ/TEL, ОПН-П
Камеры КСО предназначены для идентичной замены существующих КСО 2УМ,
КСО-266, КСО-272, КСО-285, КСО-292.
Камеры КСО имеют изоляцию на номинальное напряжение 10 кВ. Комплектующая
высоковольтная аппаратура устанавливается на напряжение 6 или 10 кВ.
В комплект поставки входят:
 камеры КСО, составные части и детали;
 шинные мосты по заказу;
 запасные части и инструменты в соответствии с ведомостью ЗИП;
 монтажные материалы и принадлежности по нормам предприятия-изготовителя.
8
1.3.2 К комплекту камеры КСО прикладывается следующая документация:
 руководство по эксплуатации камеры КСО БКЖИ.674 791.005РЭ;
 руководство по эксплуатации на основные комплектующие изделия, на которые
предусмотрена предприятием-изготовителем поставка этих документов комплектно с
изделиями;
 электрические схемы главных цепей;
 электрические схемы вспомогательных цепей;
 паспорт на комплект камер КСО БКЖИ.674 791.005ПС, входящих в заказ;
 ведомость ЗИП.
 при необходимости чертеж монтажа сборных шин и шинных отпаек.
Эксплуатационные документы поставляются в одном экземпляре.
1.3.3 Камеры КСО выполняются:
 по схемам главных цепей, приведенных в Приложении 1;
 по схемам вспомогательных цепей, приведенных в Приложении 2.
Возможно изготовление шкафов КСО по нетиповым схемам заказчика, как с применением
электромеханической релейной защитой, так и с микропроцессорными устройствами управления
и защиты.
В камерах КСО в зависимости от схемы главных цепей могут быть установлены аппараты,
приведенные в таблице 2.
Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.
1.1 Устройство камер КСО
Камера представляет собой металлоконструкцию, собранную из листовых гнутых
профилей.
Внутри камеры размещена аппаратура главных цепей. Рукоятки приводов и аппаратов
управления расположены с фасадной стороны камеры КСО. Реле защиты, управления,
сигнализации, приборы учета и измерения расположены как с фасадной стороны, так и внутри
камеры КСО.
В камерах типоисполнений КСО-202В доступ в камеру обеспечивают две двери: верхняя - в
зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя -
в зону кабельных присоединений, силового трансформатора или разъединителя.
Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем
установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения.
Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На
фасаде размещена аппаратура в основном с задним присоединением проводов
(реле защиты,
управления, сигнализации, приборы учета и измерения).
9
В камерах типоисполнения КСО-202ВМ доступ во внутрь камеры обеспечивает одна дверь.
На камерах имеются смотровые окна для обзора внутренней части камеры.
В камерах КСО имеется устройство для установки лампы внутреннего освещения,
обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения с
главных цепей.
Все установленные в камере КСО аппараты и приборы, подлежащие заземлению,
заземлены. Дверь, на которой установлены приборы вспомогательных цепей, заземлена гибким
проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для
присоединения к заземленному корпусу элементов, временно подлежащих заземлению.
При монтаже каркас камеры непосредственно приваривается к металлическим
заземленным конструкциям или сбалчивается к закладным частям.
Шины заземления (проводники) окрашены в черный цвет.
В камерах с кабельными вводами предусмотрена возможность концевой разделки четырех
2
трехфазных кабелей сечением до 240 мм
, а также однофазных кабелей с пластмассовой изоляцией
2
сечением до 500 мм
Каналом для магистральных шинок оперативных цепей питания электромагнитов
включения, цепей управления, сигнализации служит короб, расположенный в средней части камер
КСО серий 202В и в релейном отсеке для КСО-202ВМ. Кроме того, в коробе размещен выходной
клеммник для выполнения межкамерных соединений вспомогательных цепей.
Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены
следующие блокировки:
1) механические:
блокировка, не допускающая включение и отключение линейных и шинных
разъединителей при включенном высоковольтном выключателе;
блокировка, не допускающая включение заземляющих ножей при включенных рабочих
ножах разъединителя;
блокировка, не допускающая включение разъединителей при включенных заземляющих
ножах;
2) электрические:
блокировка, не допускающая включение высоковольтного выключателя при нахождении
разъединителя в промежуточном положении;
блокировка, не допускающая включение выключателя ввода и секционного выключателя
при включенных заземляющих ножах заземления сборных шин.
Примечание - Для осуществления других видов блокировок (оперативной безопасности и
т.п.) согласно схемам вспомогательных цепей в камерах КСО по заказу предусмотрена
возможность установки блокировочных замков и конечных выключателей положения
заземляющего разъединителя (по заказу).
10
При двухрядном расположении камер в помещении распределительных устройств (РУ) на
камерах устанавливаются шинные мосты.

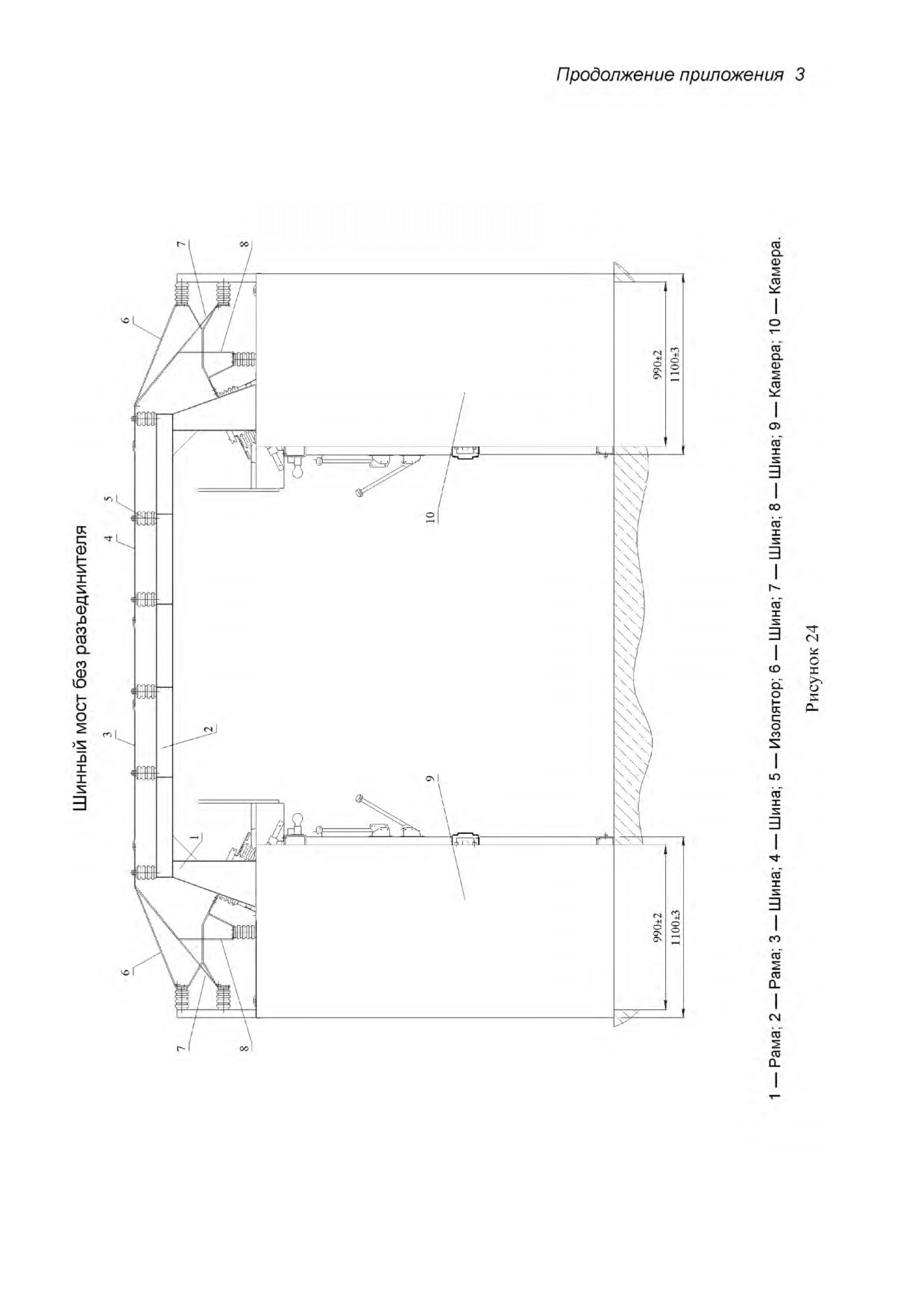

Шинные мосты (Приложение 3 рисунок 24, 25) представляют собой металлоконструкцию,
собранную из двух рам (поз. 1, 2) с установленными на них изоляторами (поз. 5), шинами (поз. 3, 4)
и шинодержателями. Длина шинных мостов должна быть рассчитана на расположение камер КСО
с шириной прохода между камерами: 1800; 2300; 2800; 3300; 3800 и 4300 мм.
Шинные мосты выполняются без разъединителей (рисунок 24 Приложение 3) и с
разъединителями для секционирования сборных шин (рисунок 25 Приложение 3). Приводы
разъединителей размещаются на панелях шириной 200 мм, закрепленных между двумя крайними
камерами ряда распределительных устройств (справа или слева).

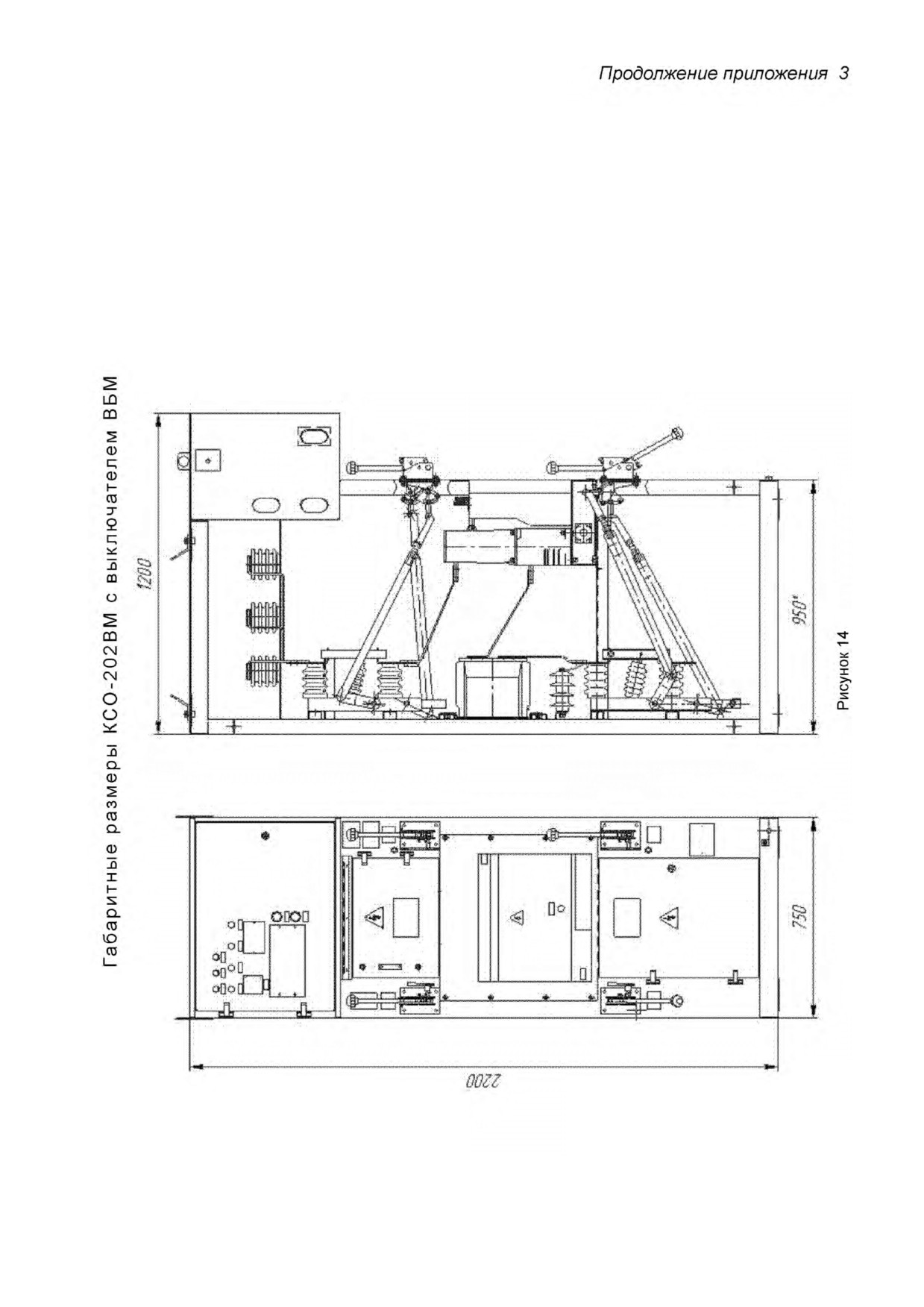

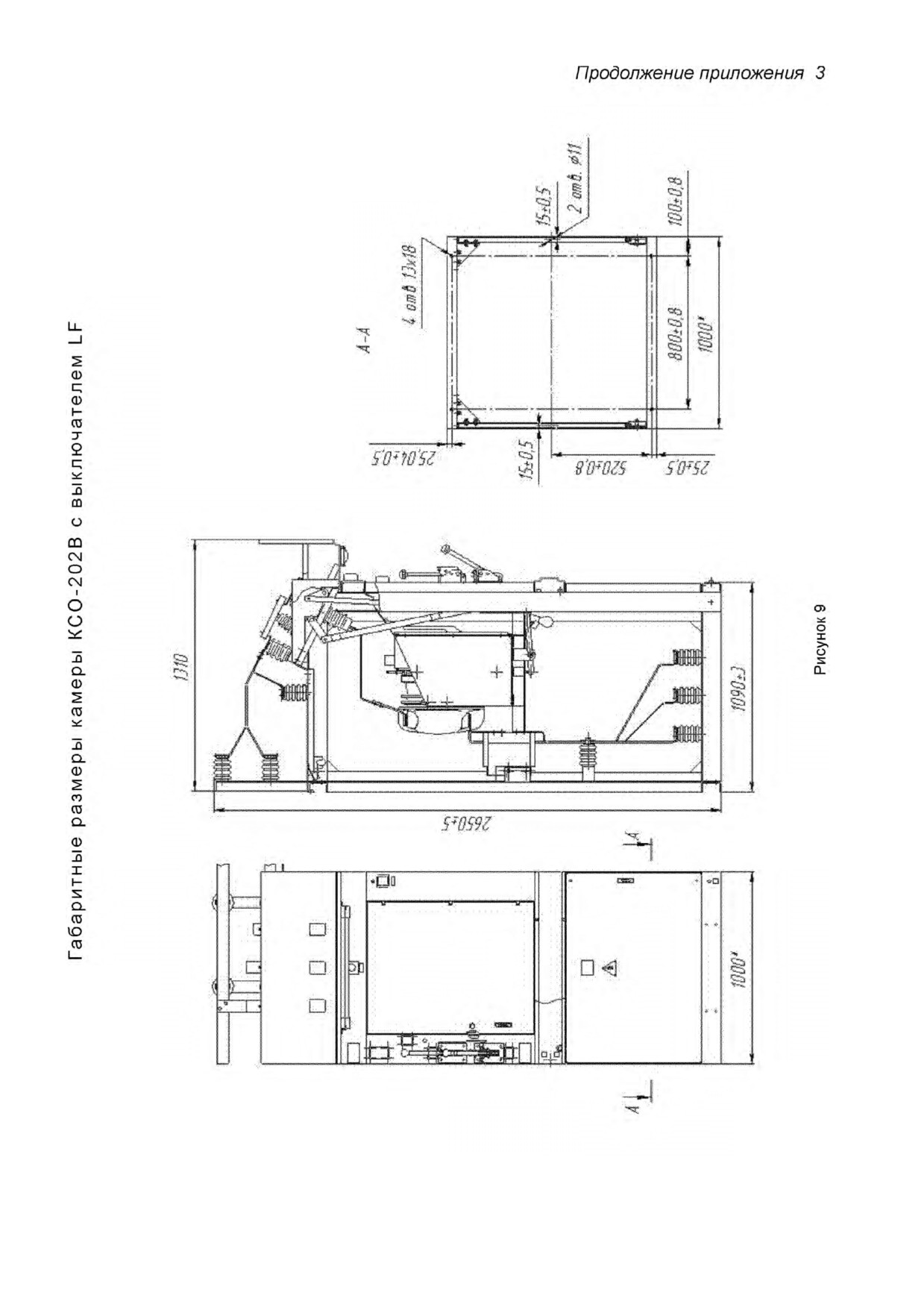

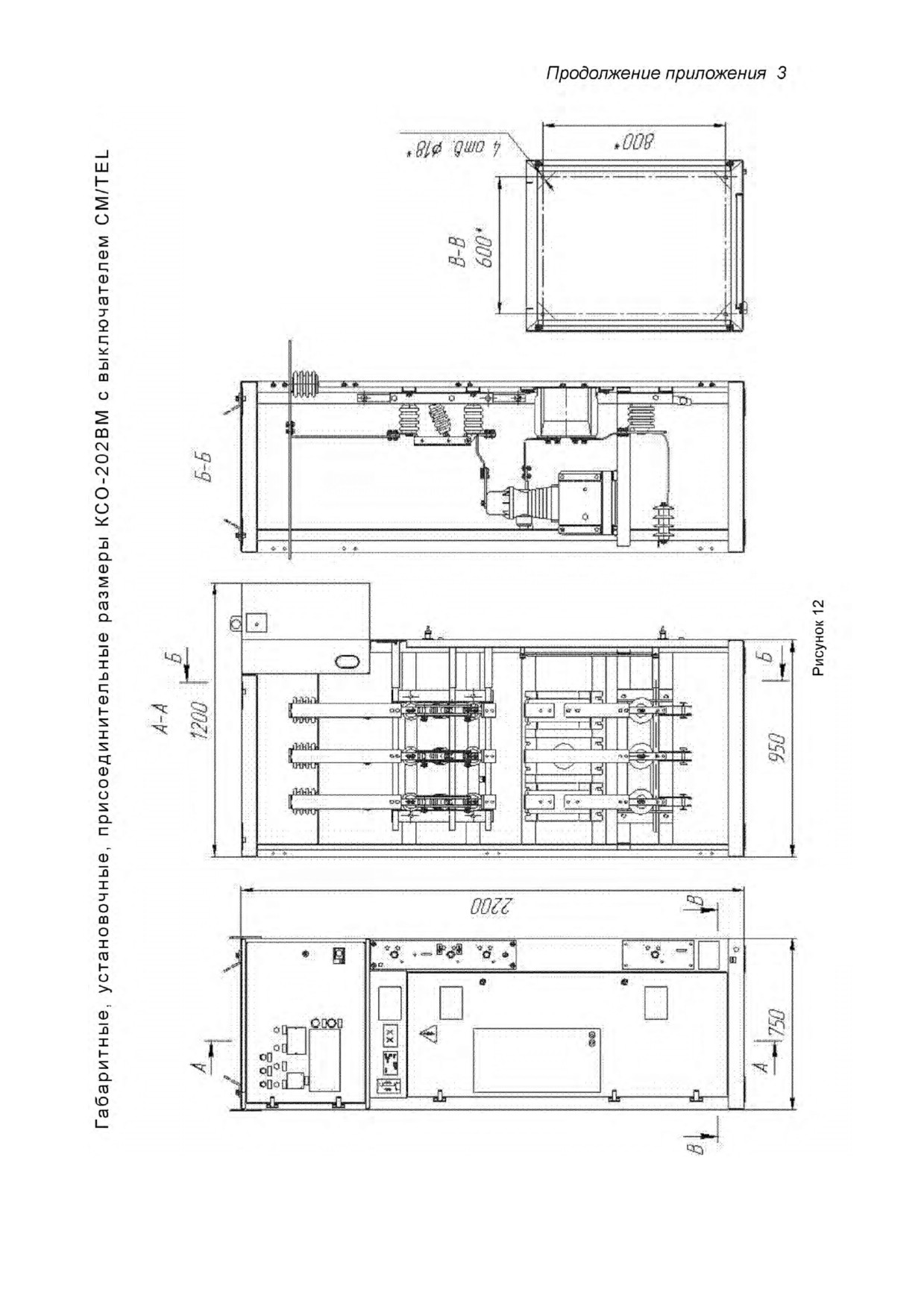

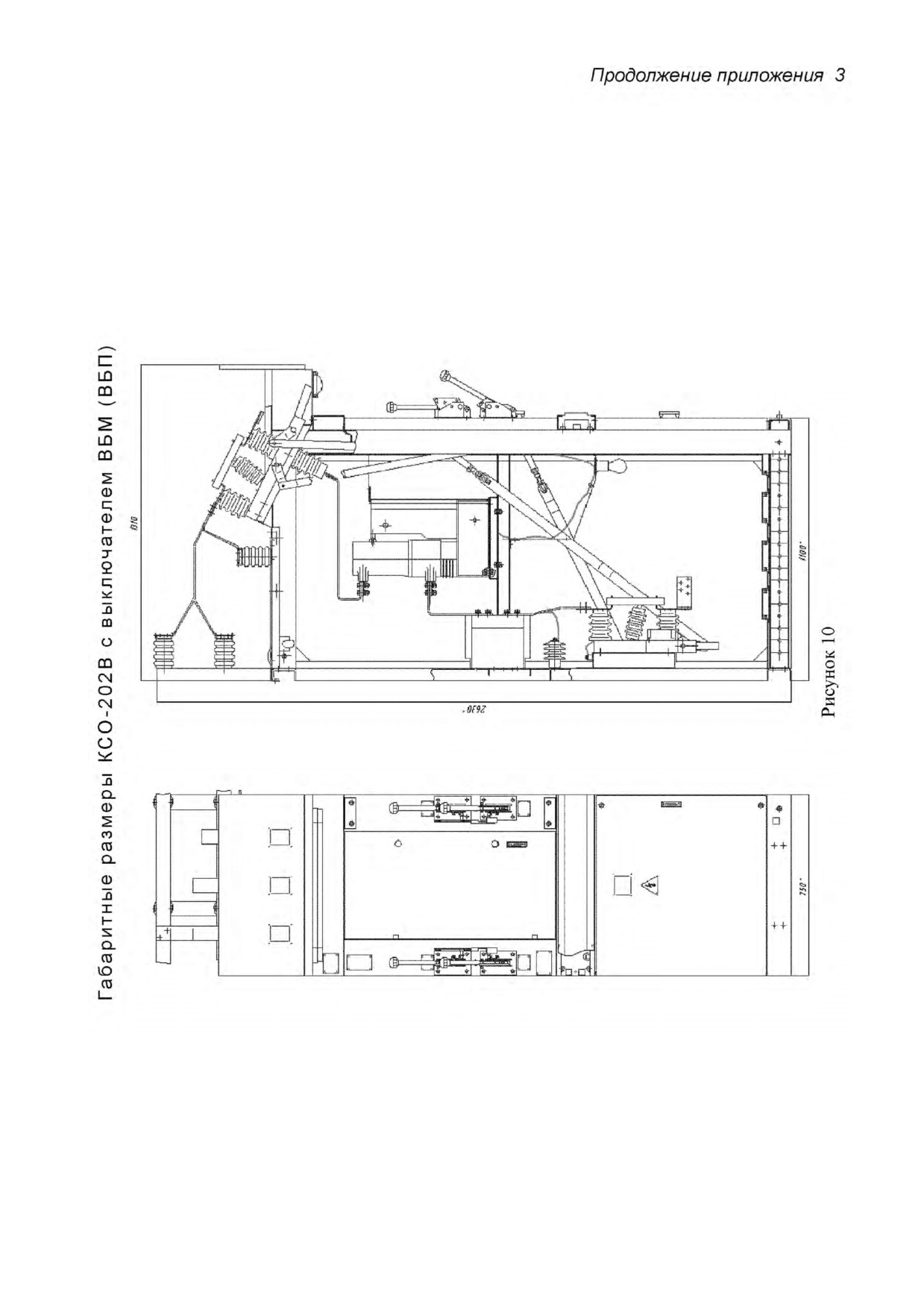

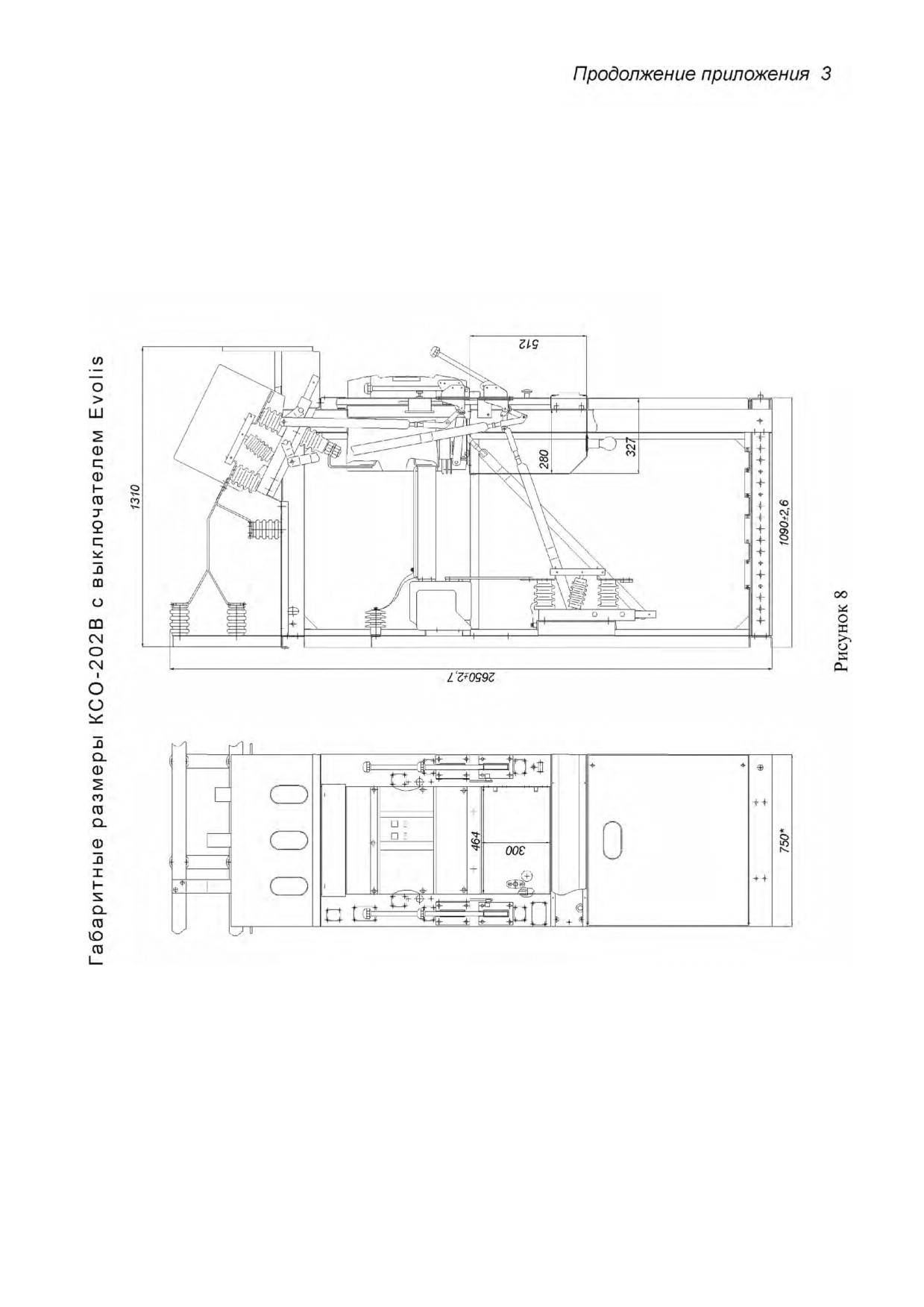

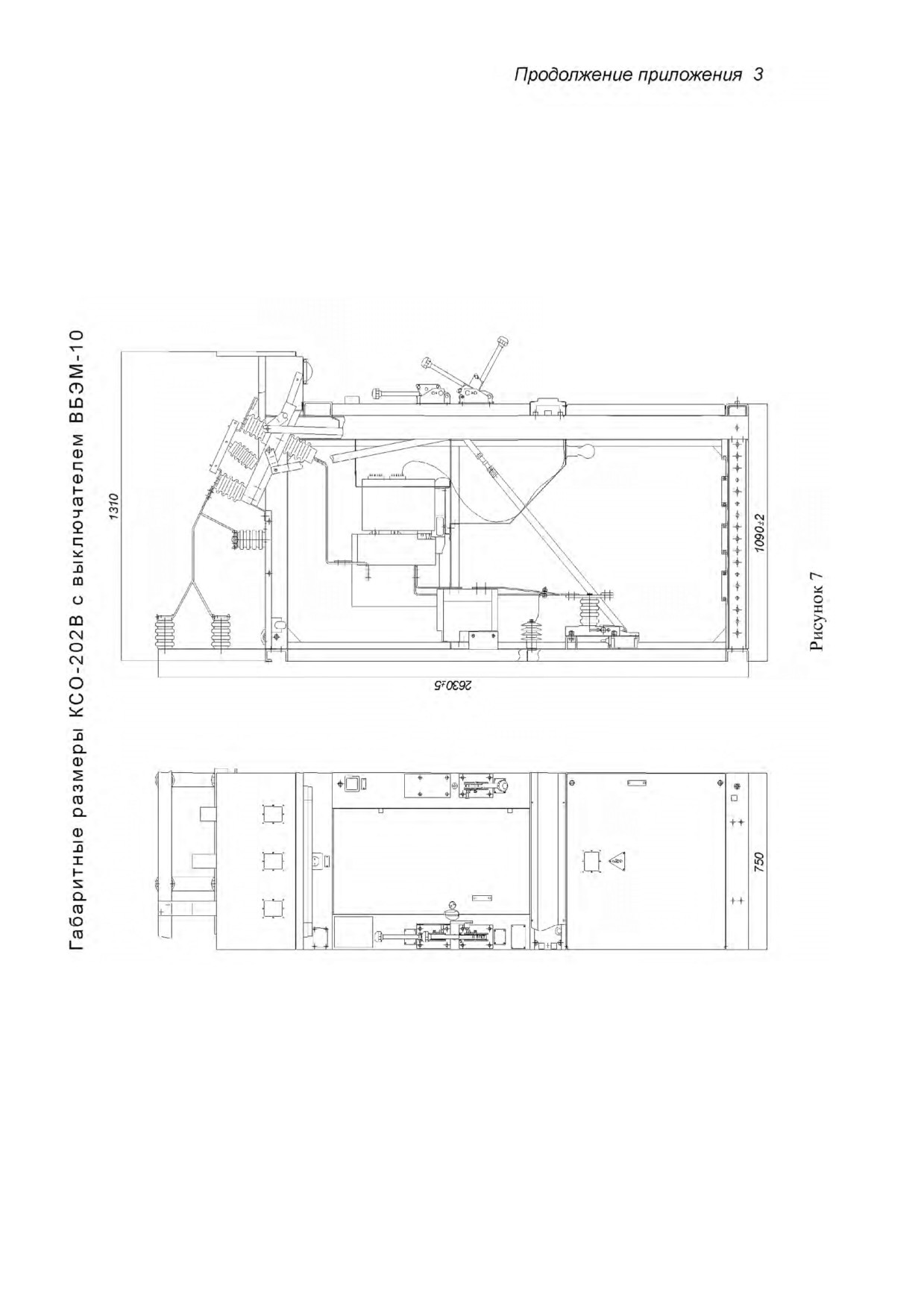

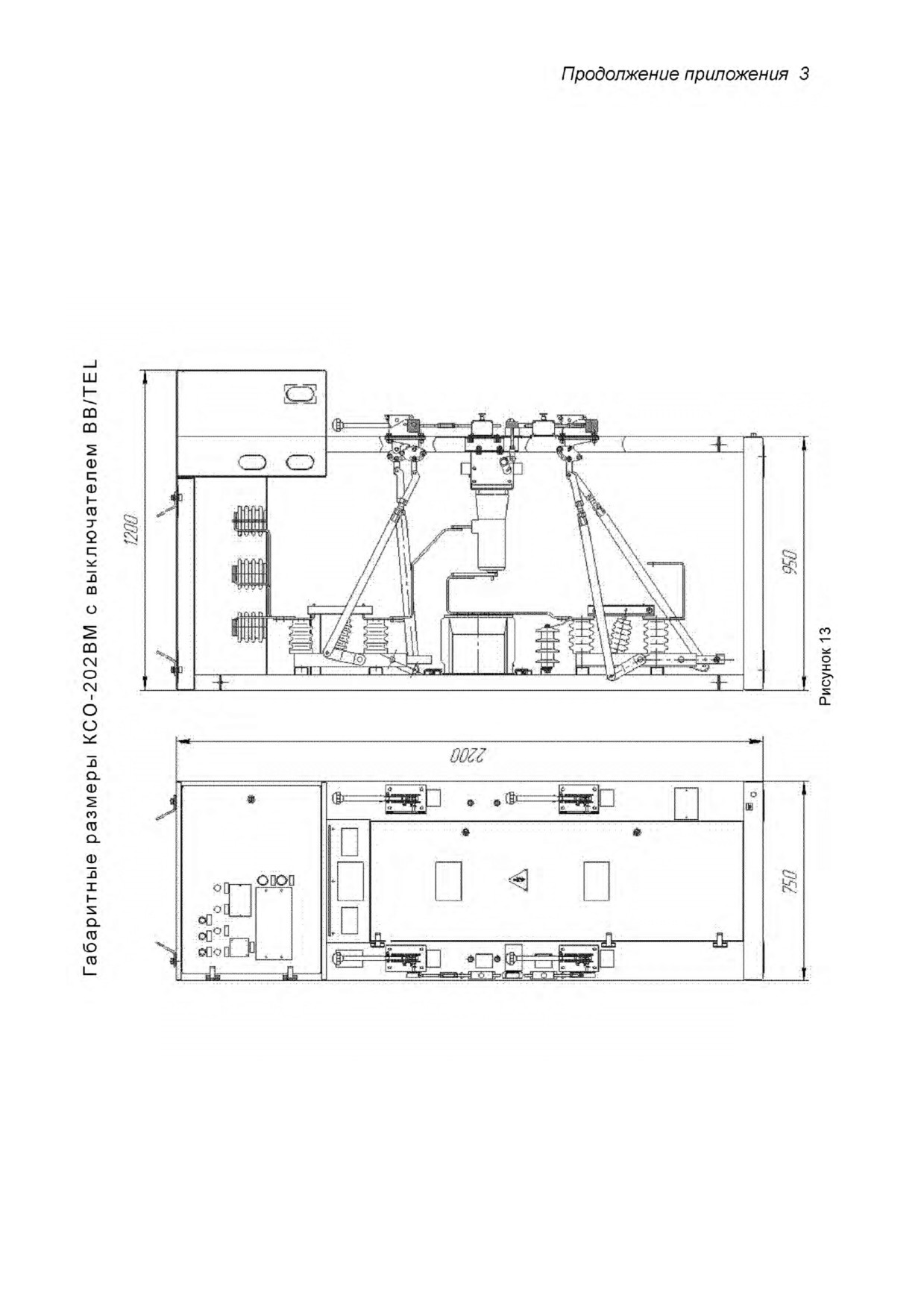

Общий вид, габаритные и установочные размеры КСО приведены в Приложении 3.
1.5 Камеры КСО наружной установки, не утепленной конструкции
КСО-202В наружной установки предназначены для эксплуатации на открытом воздухе,
устанавливаются на свайном поле или железобетонных лежнях;
Внешние климатические условия размещения - категории Х1,ХЛ1 или УХЛ1 по
ГОСТ15150-69. Температура окружающего воздуха от-45 до +40 °С;
При эксплуатации КСО-202В наружной установки в условиях сурового климата по
желанию заказчика в релейном отсеке камер устанавливается обогревательные элементы.
Ввод и вывод силовых кабелей, кабелей управления в боксе выполнен в трех исполнениях:
1) ввод и вывод - воздушный, вывод - кабельный (Приложение 4 рисунок 26а)
2) основной ввод - воздушный, вывод - кабельный (Приложение 4 рисунок 26б)
3) основной ввод - кабельный, вывод - воздушный (Приложение 4 рисунок 26б)11
В камеры монтируются трансформаторы напряжения, силовые трансформаторы для
обеспечения собственных нужд, трансформаторы тока, счетчики для ведения учета
электроэнергии.
Боксы допускают транспортировку железнодорожным и автомобильным транспортом. В
случае если габаритные размеры бокса выходят за основные габариты погрузки, то металлический
бокс поставляется заказчику в разобранном виде;
Все металлические части бокса окрашены;
Боксы оборудованы устройствами естественной вентиляции;
Габаритные размеры бокса представлены в таблице 4, на рисунке 1.
11
Таблица 4
Габариты бокса
Количество
Глубина
Ширина
Высота
камер
мм
мм
мм
1
1500
2
3000
3
3750
3100
4
4500
3600
5
5250
6
6000
Максимальное количество камер не должно превышать 6 штук.
Ширина
Рисунок 1
1.6 Маркировка. Консервация
На каждую камеру КСО устанавливается табличка по ГОСТ 12971-67, содержащая
следующие данные:
наименование предприятия-изготовителя;
условное обозначение типа КСО;
степень защиты по ГОСТ 14254-2015;
номинальное напряжение в киловольтах;
номинальный ток в Амперах;
масса в килограммах;
дата выпуска (год);
обозначение настоящих технических условий;
12
Способ нанесения надписей на табличках и материал табличек обеспечивает ясность
надписей на все время эксплуатации камеры КСО.
Табличка устанавливается на фасаде камеры КСО в удобном для чтения месте.
Транспортная маркировка - по ГОСТ 14192-96, при этом на упаковке, кроме основных и
дополнительных надписей наносятся:
информационные надписи: масса и габаритные размеры;
манипуляционные знаки: «Хрупкое. Осторожно», «Верх», «Место строповки», «Центр
тяжести».
1.7 Упаковка
Камеры КСО поставляются в упаковке в соответствии с условиями транспортирования по
ГОСТ 23216-75. По договору с заказчиком камеры могут поставляться без упаковки.
Транспортная маркировка тары производится по ГОСТ 14192-96.
Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и
хранения предохраняются от коррозии консервирующей смазкой или другим равноценным
способом в соответствии с ГОСТ 9.014-78.
На время транспортирования и хранения высоковольтные выключатели, выключатели
нагрузки и контакторы (см. таблицу 2) переводятся в состояние для транспортирования, указанное
в техническом паспорте выключателя.
13
2 Использование по назначению
2.1 Подготовка камер к работе
Монтаж и эксплуатация камер КСО должны проводиться в соответствии с настоящей
инструкцией, а также в соответствии с:
«Правилами устройств электроустановок»;
«Правилами технической эксплуатации электрических станций и сетей»;
«Правилами техники безопасности при эксплуатации электроустановок электрических
станций и подстанций».
Монтаж камер КСО рекомендуется выполнять в следующей последовательности:
1) проверить правильность установки закладных частей;
2) установить крайнюю камеру подстанции, после проверки правильности ее установки
приступить к установке следующей камеры и т.д. Если в комплект поставки согласно заказу входит
шинный мост с разъединителями (Приложение 3), то в каждом распределительном устройстве
(РУ) необходимо установить и закрепить панели шириной 200 мм, на которых закреплены их
привода слева или справа от камеры;
3) после установки и предварительной выверки камер производится скрепление их между
собой посредством болтов; при этом необходимо следить, чтобы не появились перекосы камер;
камеры установить по отвесу; перекосы камер более 2 мм на метр для каркаса не допускаются, как
по фасаду, так и по глубине;
4) для устранения перекосов допускается применение стальных прокладок толщиной не
более 3-4 мм;
5) при выравнивании камер необходимо ослабить болты, при помощи которых они
скреплены между собой;
6) после окончания регулировки произвести закрепление камер путем приварки их к
закладным металлическим частям и к заземляющей магистрали
(допускается болтовое
соединение);
7) камеры КСО установить к стенке таким образом, чтобы был предотвращен доступ к
задней стороне камер КСО.
После установки камер производятся следующие монтажные и пуско-наладочные работы:
1) установка и крепление отдельно поставляемых сборных шин и шинных отпаек, при этом
необходимо соблюдать расцветку шин: сборку производить по прилагаемым чертежам;
2) прокладка проводов магистралей цепей управления осуществляется жгутом,
прокладываемыми в клеммном коробе;
3) проверка правильности включения и отключения выключателей, разъединителей, а
также работы всех других аппаратов на соответствие требований инструкций по эксплуатации
этих аппаратов;
14
4) проверка блокировок на правильность их работы;
5) проверка расстояния от кабельных наконечников до корпуса камер или друг от друга в
соответствии с требованиями «Правил устройства электроустановок».
При двухрядном расположении камер в РУ должна соблюдаться параллельность, а при
наличии шинного моста - заданное по проекту расстояние между рядами.
Монтаж шинного моста без разъединителей рекомендуется выполнять согласно
Приложению 3 рисунок 24 в следующей последовательности:
1) соединить рамы шинного моста (поз. 1, 2) между собой посредством болтовых
соединений;
2) установить на рамы (поз. 1, 2) опорные изоляторы с шинодержателями (поз. 5);
3) уложить в шинодержатели шины (поз. 3, 4), после чего подтянуть болтовые соединения;
4) соблюдая правила техники безопасности, установить собранный шинный мост на
камеры и закрепить его при помощи болтовых соединений;
5) соединить сборные шины камер с шинами (поз. 3, 4, 6, 7, 8).
Монтаж шинного моста с разъединителями выполнять согласно (Рисунок 25 Приложение
3) в следующей последовательности:
1) соединить рамы шинного моста (поз. 1, 2) между собой посредством болтовых
соединений;
2) установить на места крепления разъединителя
(поз.
13), опорные изоляторы с
шинодержателями (поз. 5), проложить шины (поз. 3, 4) и закрепить их;
3) закрепить панели между крайними камерами ряда РУ;
4) соблюдая правила техники безопасности, установить собранный шинный мост на
камеры и закрепить его;
5) соединить тягами (поз. 11, 12) приводы ПР-10 с разъединителями и произвести их
регулировку;
6) установить ответвительные шины (поз. 6, 7, 8), соединив их со сборными шинами камер.
После окончания монтажа камер КСО необходимо подготовить их к работе.
Подготовку камер КСО к работе необходимо начать с наружного осмотра, далее снять
консервационную смазку при помощи мягкой ветоши, смоченной бензином марки БР-1 или
другим аналогичным растворителем, при необходимости восстановить смазку трущихся частей.
Проверить надежность крепления всех аппаратов, изоляторов, подходящих к аппаратам
шин и заземляющих шин. При необходимости подтянуть болтовые соединения.
Проверить все фарфоровые изоляторы, патроны высоковольтных предохранителей на
отсутствие трещин и сколов. Проверить состояние армировки.
Проверить исправность замков дверей камер КСО.
Восстановить все нарушения антикоррозийного покрытия на аппаратах, узлах и деталях
камер КСО.
15
Провести проверку и регулировку высоковольтных выключателей с приводами и других
аппаратов в полном соответствии с инструкциями по эксплуатации заводов-изготовителей.
Проверить у разъединителей и заземляющих ножей надежность попадания подвижных
ножей на неподвижные контакты, исправность работы приводов.
Проверить блокировки, указанные в подразделе 1.4 настоящей технической информации.
Провести пуско-наладочные работы, методика которых определяется специальными
инструкциями, касающимся вопросов наладки электрооборудования.
Проведение работ по фазировке.
Фазировка производится бригадой в составе двух человек, которые имеют удостоверения с
группой электробезопасности не ниже 4.
Фазировка производится исправным и проверенным указателем напряжения.
Указатель напряжения для фазировки состоит из двух указателей напряжения УВН-80,
соединенных со стороны заземляющих выводов гибким проводом с усиленной изоляцией, которая
выдерживает напряжение не ниже 25 кВ.
Фазировка производится в камере на отключенном линейном разъединителе, включенном
высоковольтном выключателе и шинном разъединителе.
Перед фазировкой необходимо проверить наличие напряжения на всех шести точках
фазируемых линий.
Фазировка производится путем поочередного одновременного касания крючками
указателей напряжения ножа и губки линейного разъединителя. При совпадении фазировки лампа
указателя напряжения не должна гореть или должна гореть слабо, при несовпадении лампа должна
гореть ярко.
Фазировку на отключенном кабеле производить запрещается!
16
3 Техническое обслуживание
3.1 Общие указания
При эксплуатации камер КСО необходимо соблюдать следующие требования:
в помещение, где установлены камеры КСО, не должны проникать животные и птицы;
необходимо исключить попадание воды, атмосферных осадков и пыли в помещение
распределительного устройства.
Порядок работы устанавливается обслуживающим персоналом на месте установки камер в
зависимости от специфики данного распределительного устройства и местных условий. При этом
необходимо соблюдать требования данного руководства по эксплуатации камер КСО и требований
инструкций по эксплуатации на комплектующую аппаратуру.
3.2 Меры безопасности
1.2.1.
Указания мер безопасности при монтаже.
Погрузочно-разгрузочные и монтажные работы с камерами КСО должны производиться с
соблюдением общих правил техники безопасности.
Закладные элементы должны быть надежно закреплены и заземлены.
При монтаже концевых разделок жилы кабелей, на которые может быть подано напряжение
с питающей стороны, должны быть отсоединены и заземлены для предупреждения ошибочной
подачи напряжения.
1.2.2.
Указания мер безопасности при эксплуатации.
При эксплуатации камер КСО должны соблюдаться "Правила техники безопасности при
эксплуатации электрических станций и подстанций".
Ремонт и замена комплектующих изделий внутри камеры допускается при наличии
напряжения на сборных шинах, но при полностью снятом напряжении внутри камеры.
Ремонтные работы в камерах сдвоенных или спаренных кабелей, размещенных в разных
камерах КСО, могут производиться при отключении обоих кабелей и включенных на них
заземляющих ножах.
Все операции по включению или отключению высоковольтных выключателей и
обслуживанию аппаратов, размещаемых на фасаде камер КСО, должны производиться при
закрытых дверях.
При выводе в ремонт секции шин отключается обязательно трансформатор напряжения, и
снимаются плавкие вставки со стороны высокого напряжения, а также отключается
автоматический выключатель со стороны низкого напряжения 0,4кВ.
3.3 Порядок технического обслуживания
Для поддержания работоспособности камер КСО необходимо производить
17
периодические осмотры установленного в них электрооборудования.
При осмотре распределительного устройства особое внимание должно быть обращено на:
1) состояние помещения в части исправности дверей, замков, отопления и вентиляции;
2) состояние сети освещения и заземления;
3) наличие средств безопасности;
4) состояние изоляции комплектующих изделий и изоляционных деталей камер КСО
(запыленность, состояние армировки, отсутствие видимых дефектов);
5) наличие смазки на трущихся частях механизмов, подшипниках кинематических связей
выключателей с приводами; периодически производить их смазку;
6) состояние приводов, контакторов, механизмов блокировки;
7) состояние разъединяющих контактов главных и вспомогательных цепей;
8) отсутствие коронирования.
Техническое обслуживание аппаратов, установленных в камерах КСО, производится в
соответствии с инструкциями по эксплуатации каждого аппарата, встроенного в камеру КСО.
18
4 Текущий ремонт
Технические осмотры должны проводиться по графику эксплуатационных работ и после
каждого аварийного отключения высоковольтного выключателя. Межремонтный период должен
составлять не более пяти лет.
Все неисправности камер КСО и встроенного в них электрооборудования, обнаруженные
при периодических осмотрах, должны устраняться по мере их выявления и регистрироваться в
паспорте БКЖИ.674791.005ПС.
19
5 Хранение
Камеры КСО хранить в закрытых помещениях с естественной вентиляцией без
искусственно регулируемых климатических условий, где колебания температуры и влажности
воздуха существенно меньше, чем на открытом воздухе (например, кирпичные, бетонные,
металлические с теплоизоляцией и другие хранилища). Желательно при хранении камеры накрыть
брезентом, бумагой или другими материалами для предохранения от запыления и попадания
влаги.
0
Температура воздуха от плюс 40 до минус 50
С. Относительная влажность воздуха 98% при
0
температуре +25
С (верхнее значение).
При хранении камер необходимо не реже одного раза в шесть месяцев проводить осмотр.
Срок сохраняемости камер КСО при консервации изготовителя — один год.
20
6 Транспортирование
Транспортировка камер КСО от изготовителя производится в вертикальном положении.
Условия транспортирования камер КСО должны соответствовать техническим условиям
БКЖИ.674791.005ТУ.
Для подъема и перемещения камер использовать четыре подъемных ушка, установленных в
верхней части каркаса или отверстия диаметром 30 мм в верхней части боковых стенок.
Подъем камер производить только по одной. Допускается подъем по несколько камер по
схеме строповки, обеспечивающей усилие в подъемных ушках (отверстиях) в вертикальном
направлении.
21

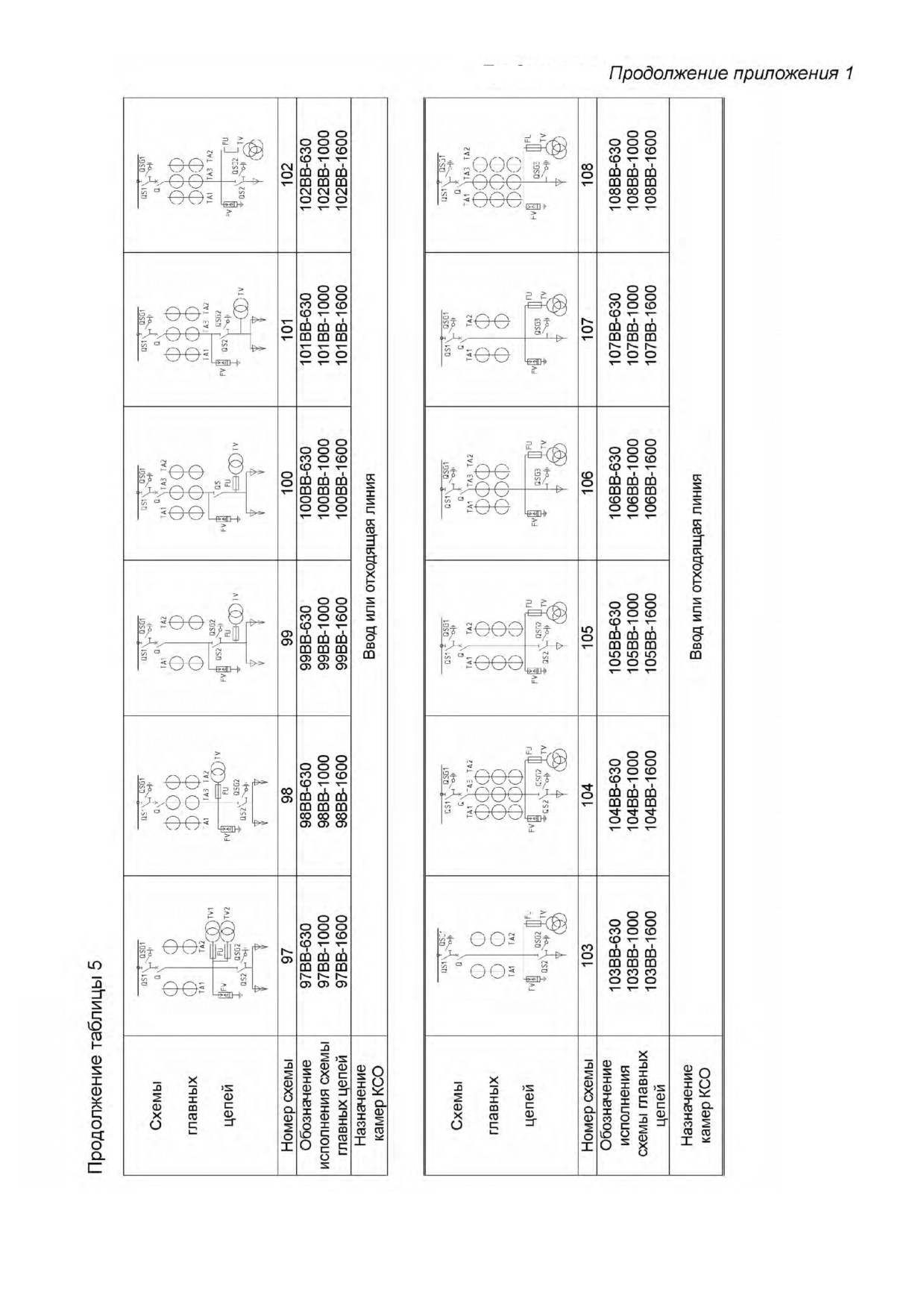

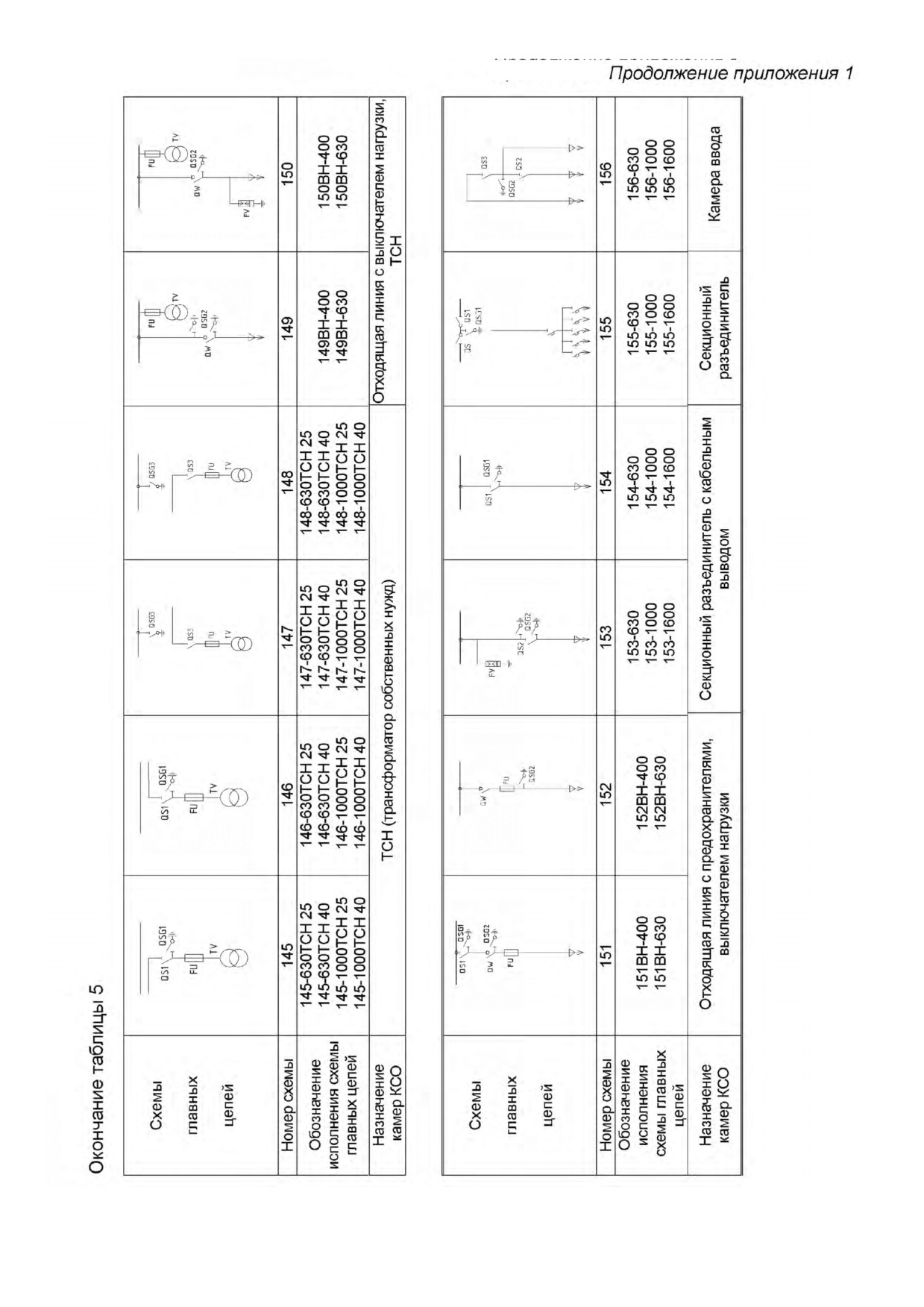

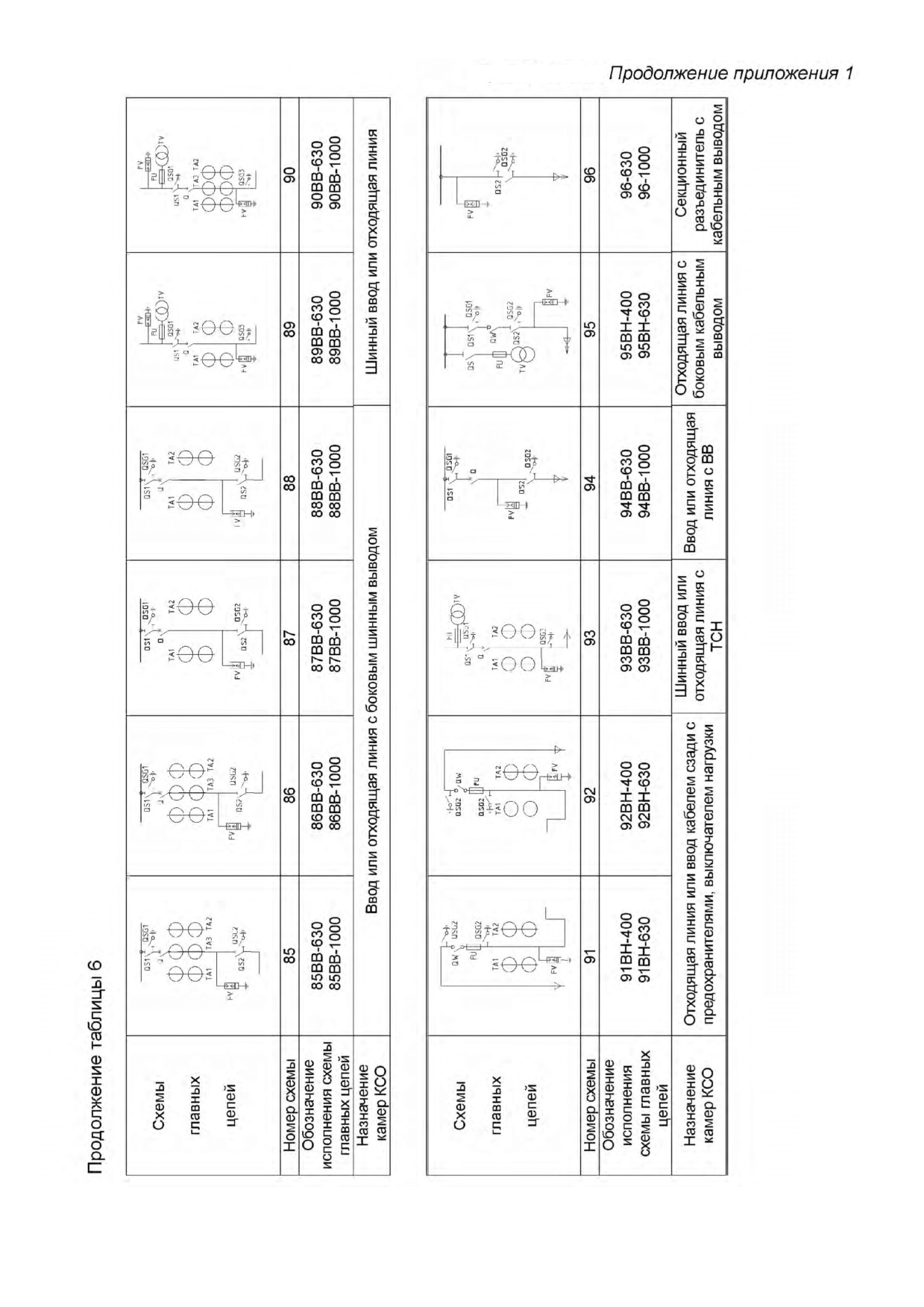

22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

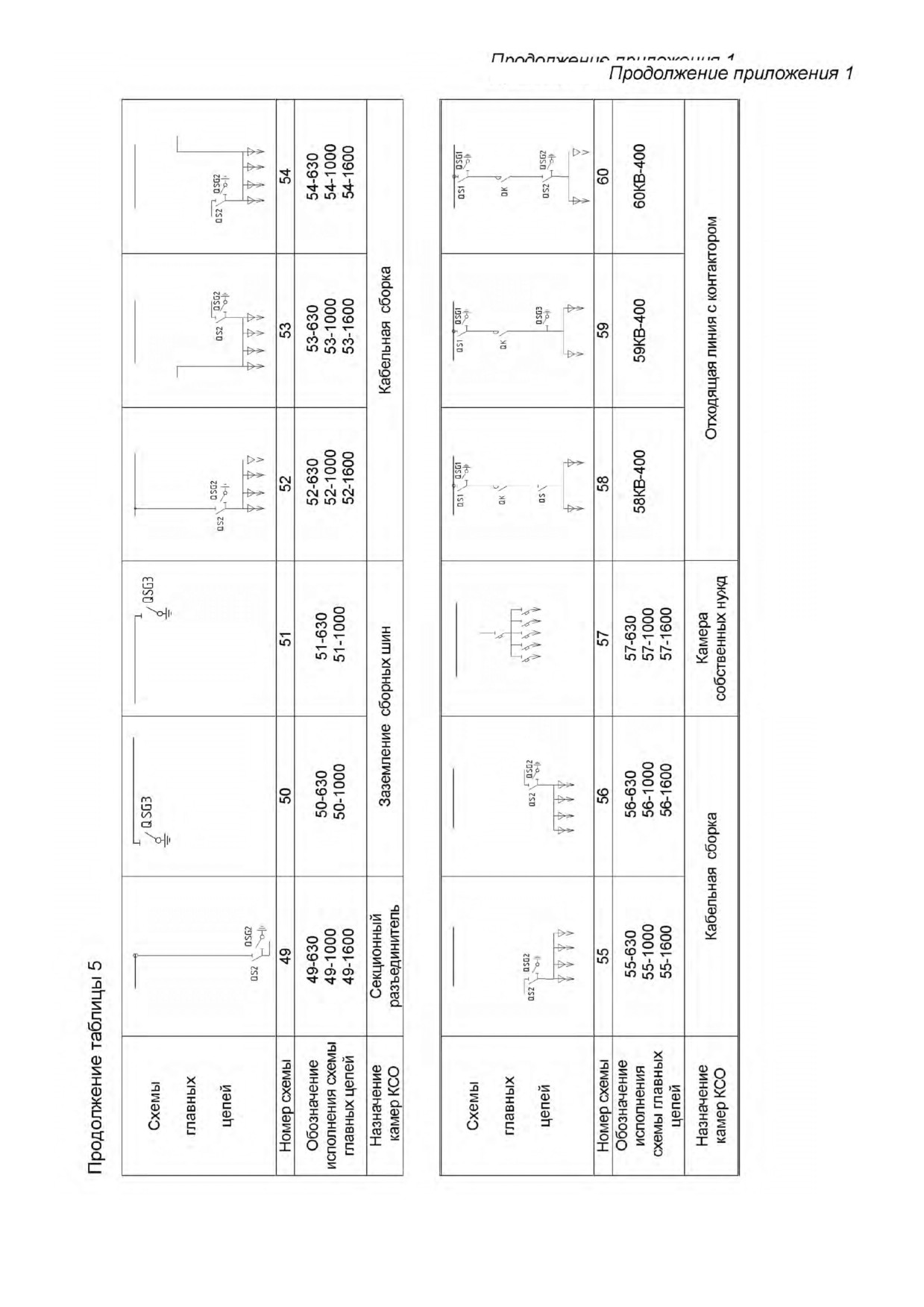

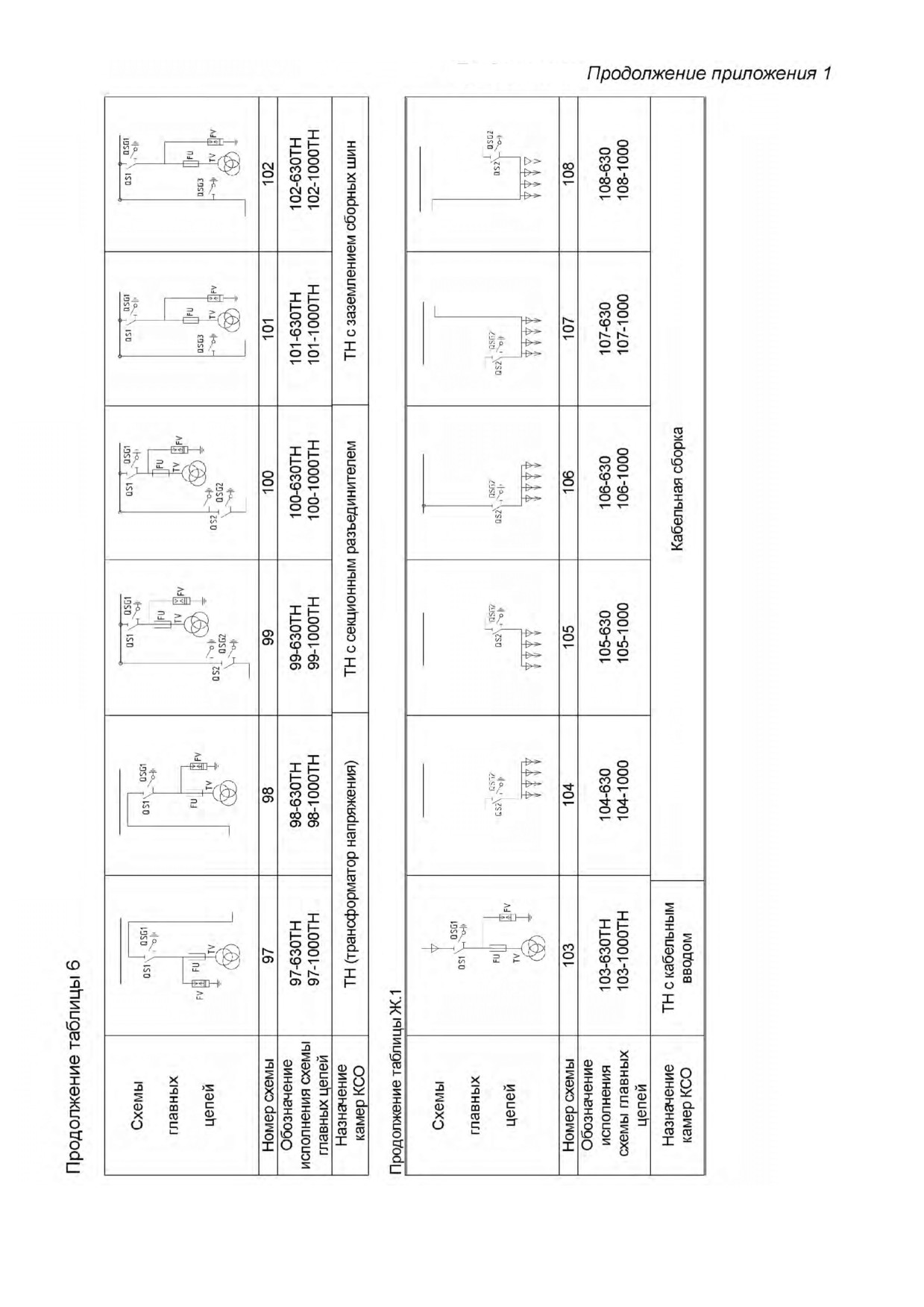

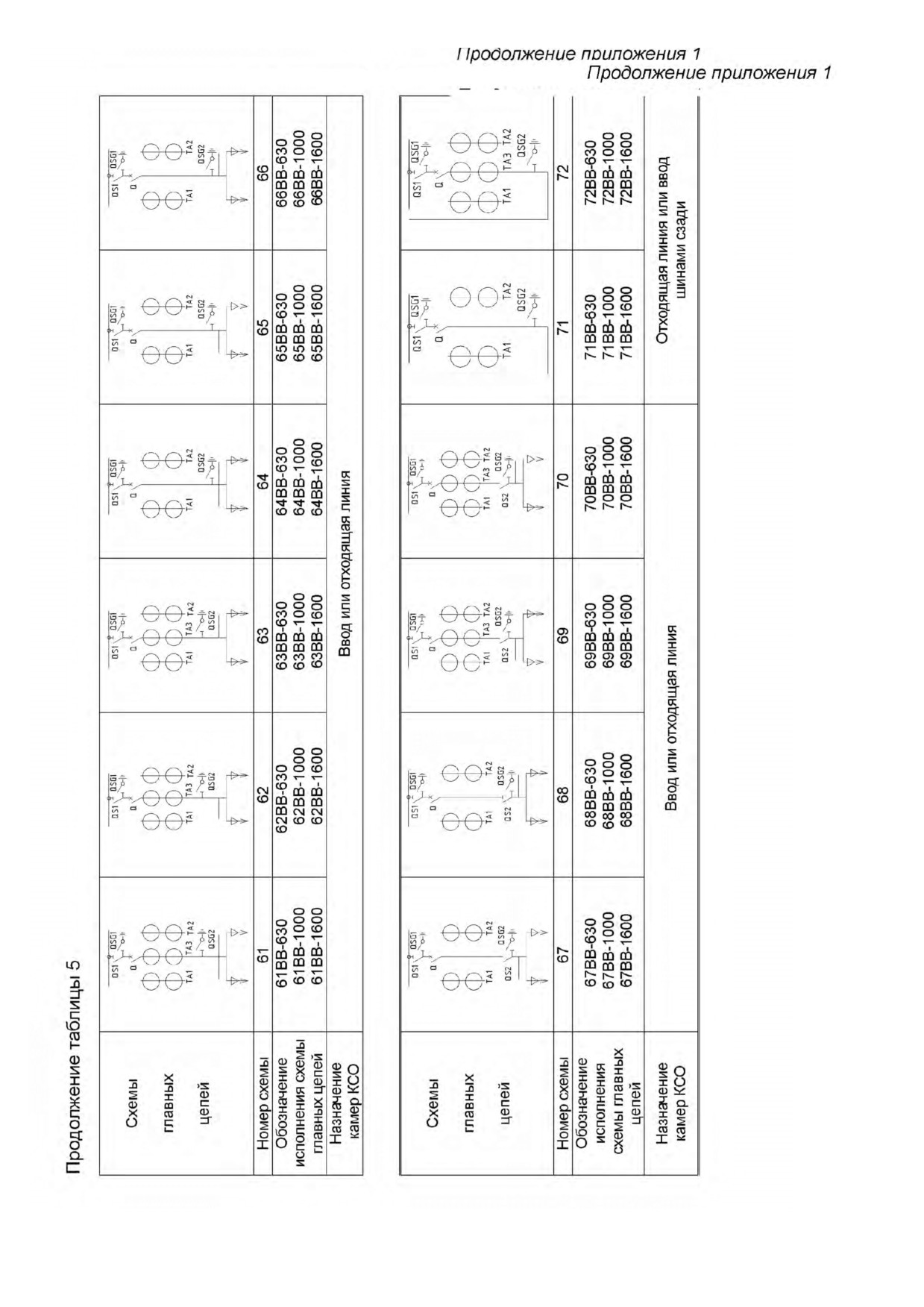

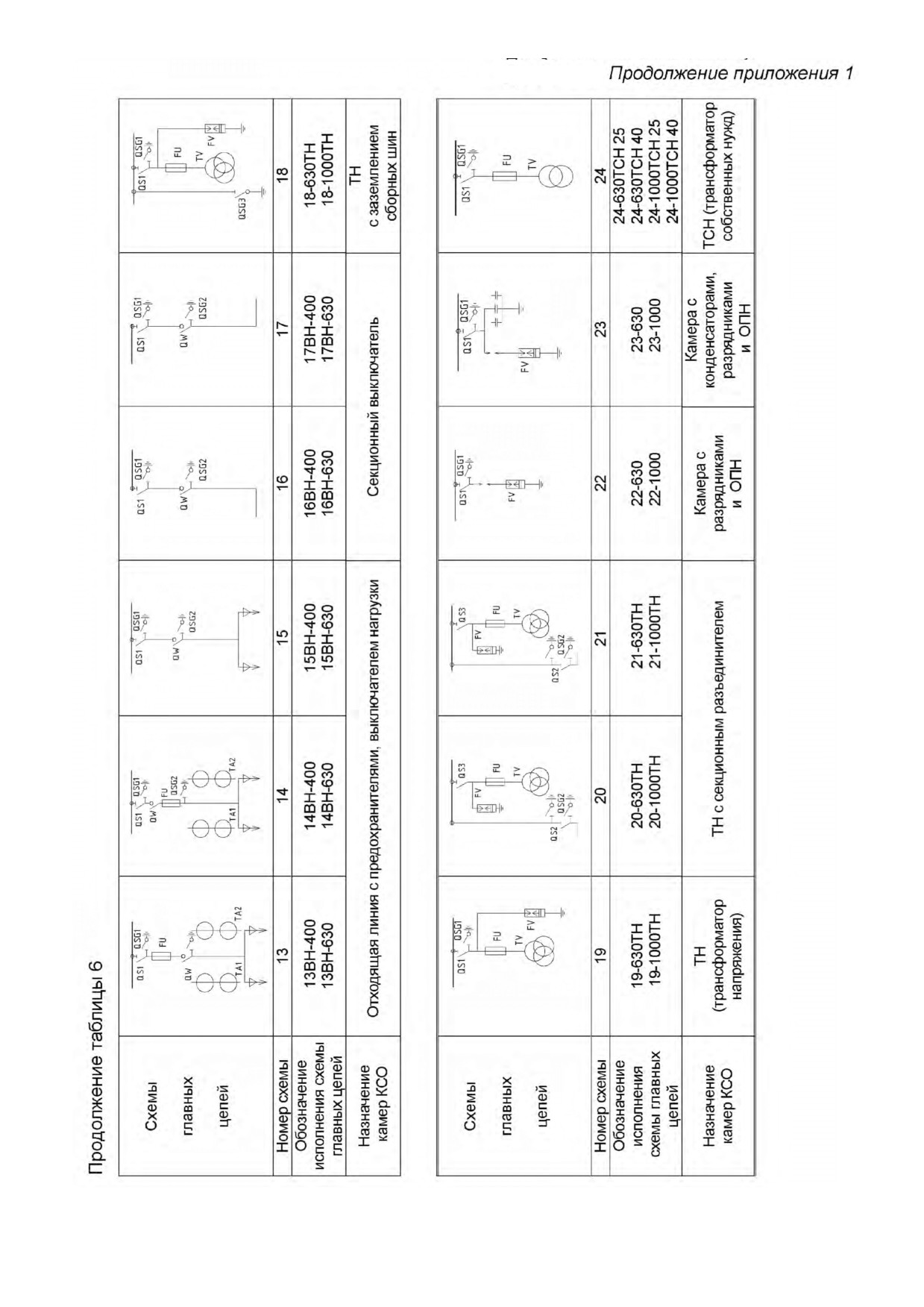

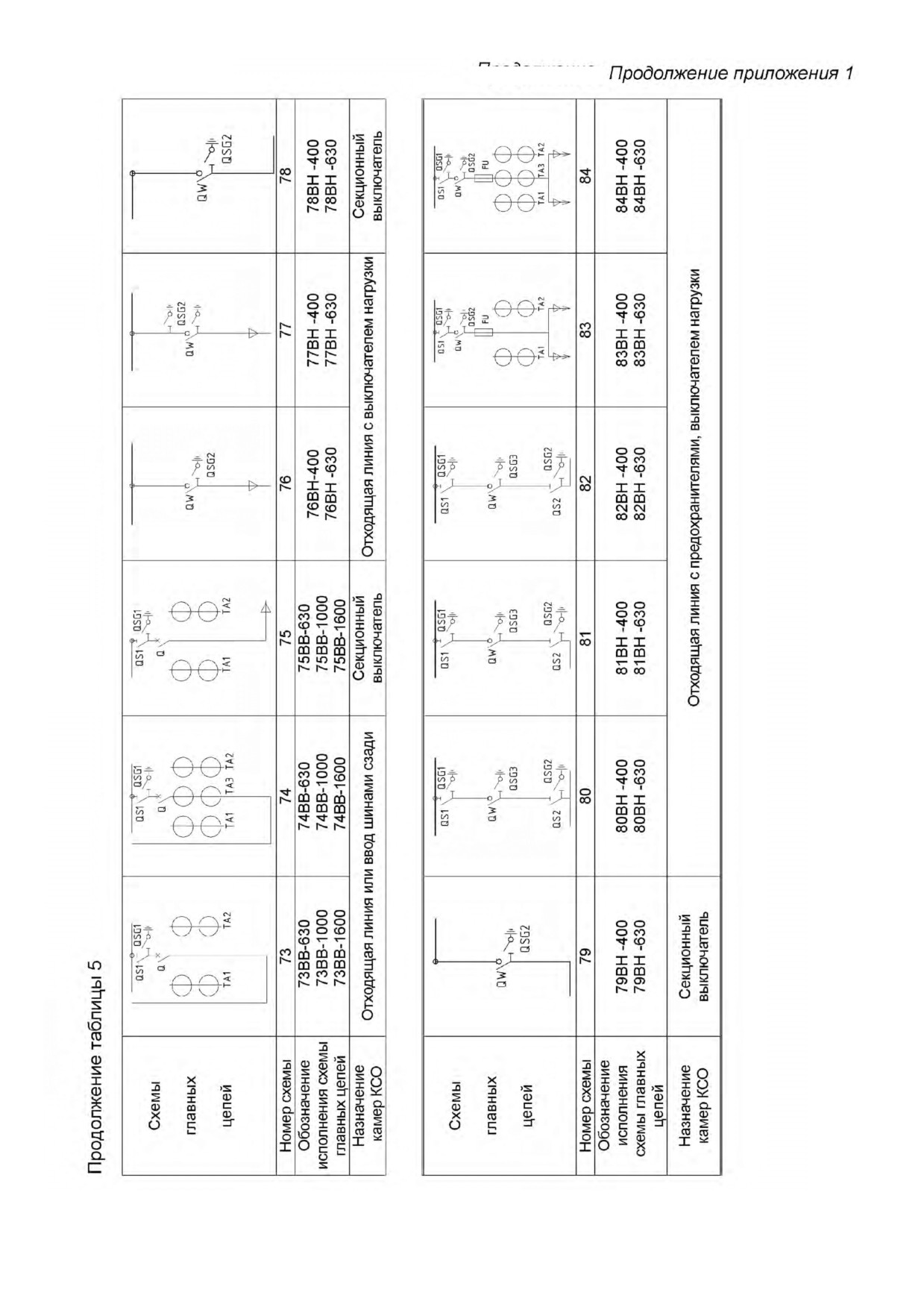

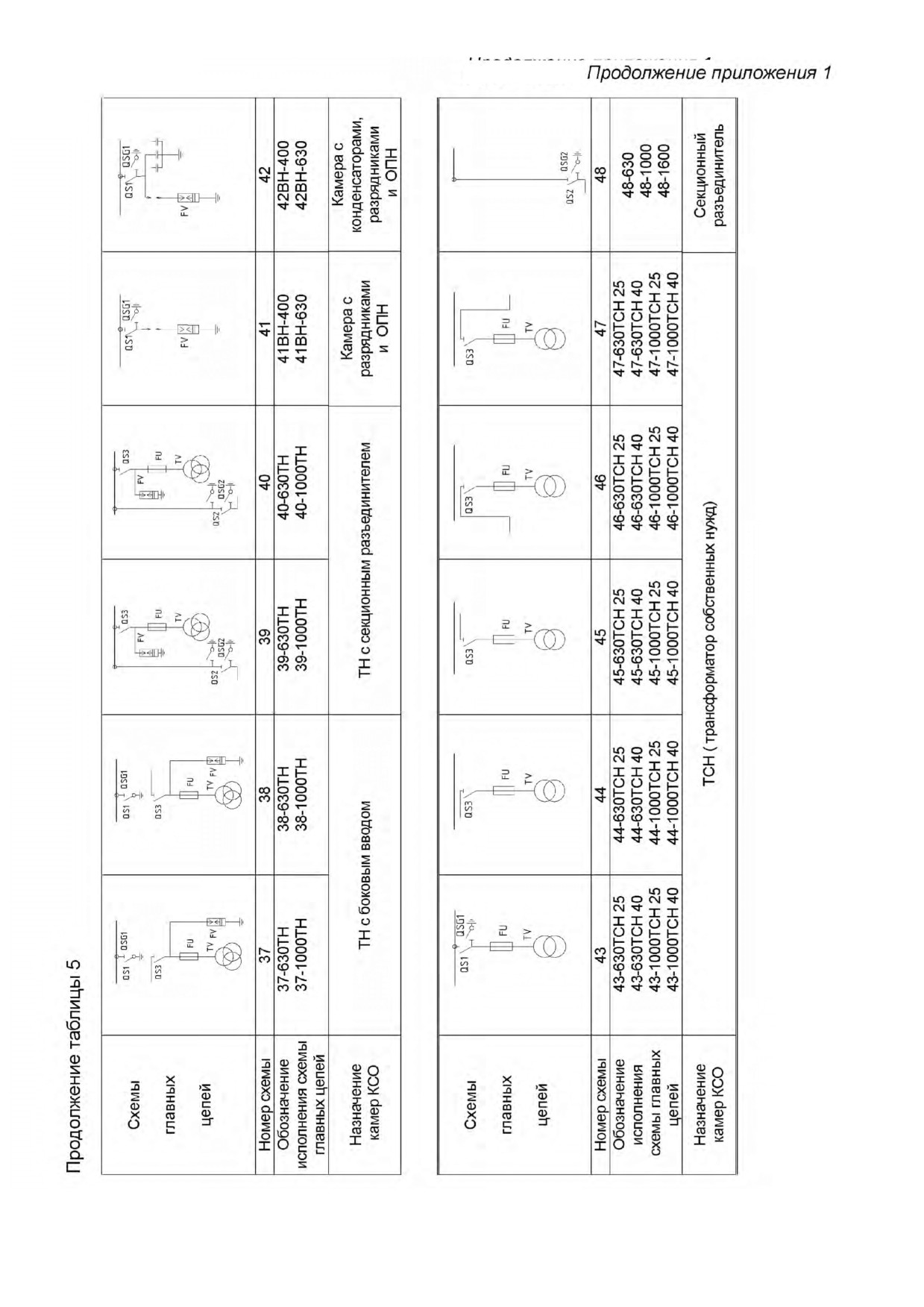

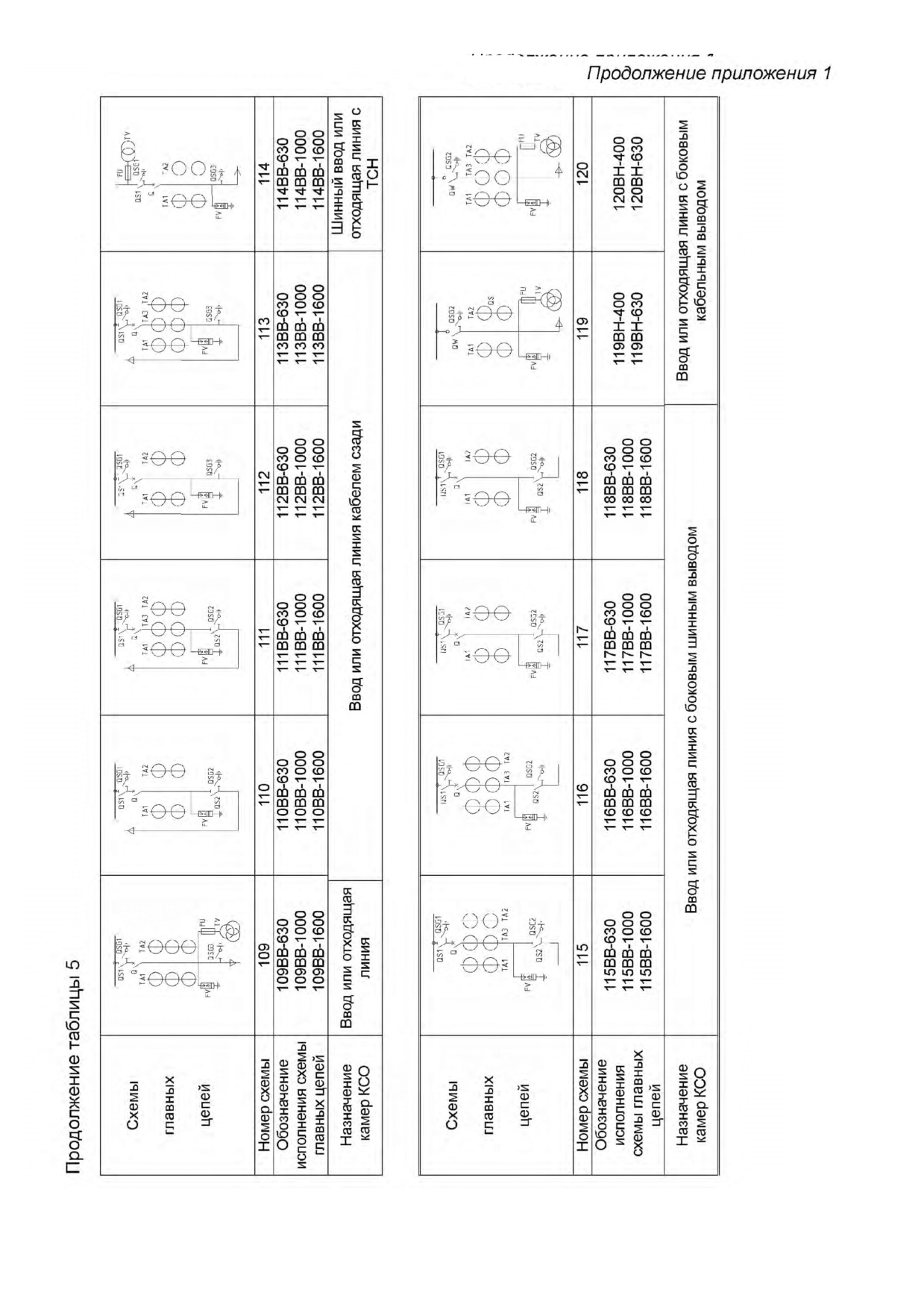

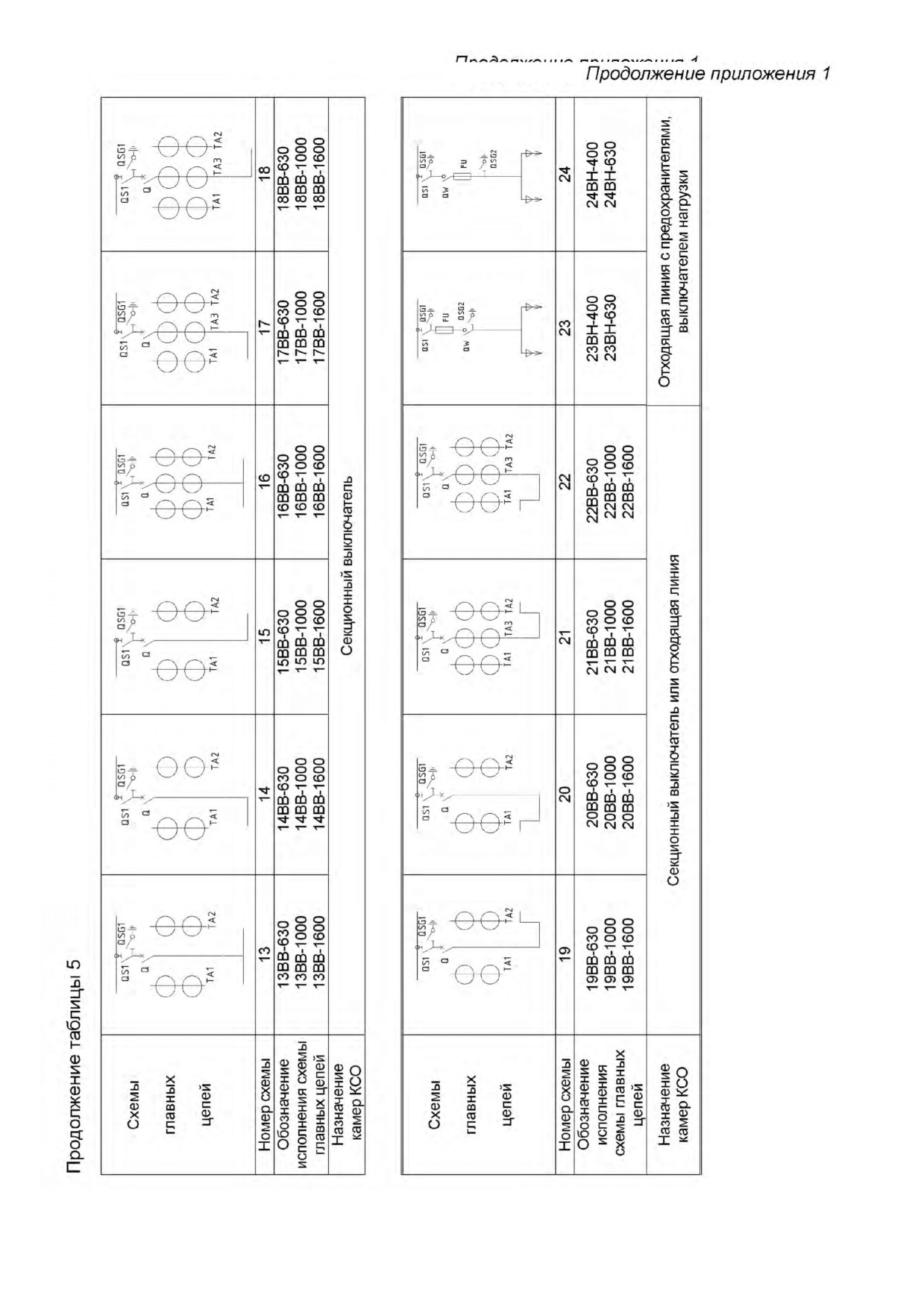

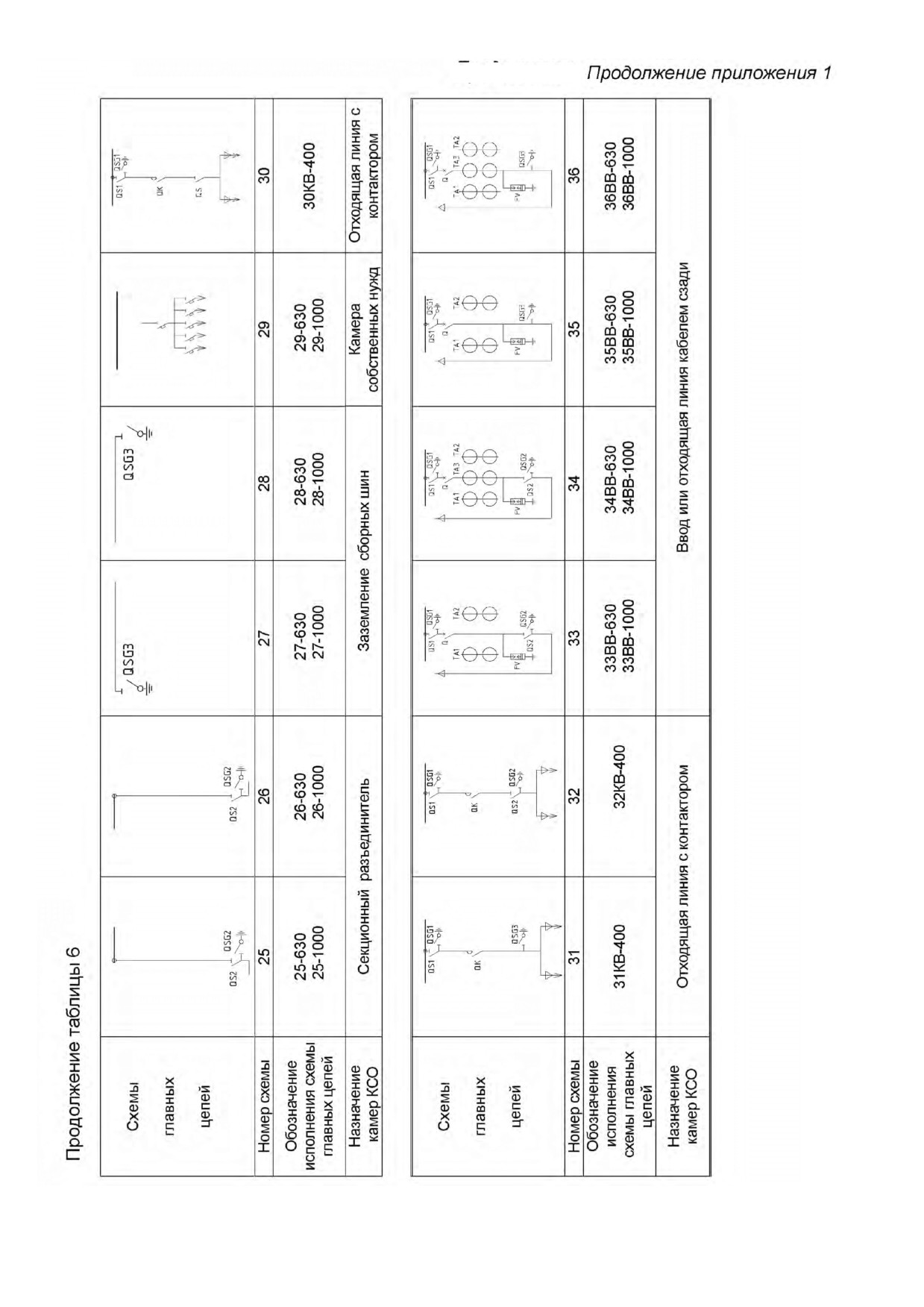

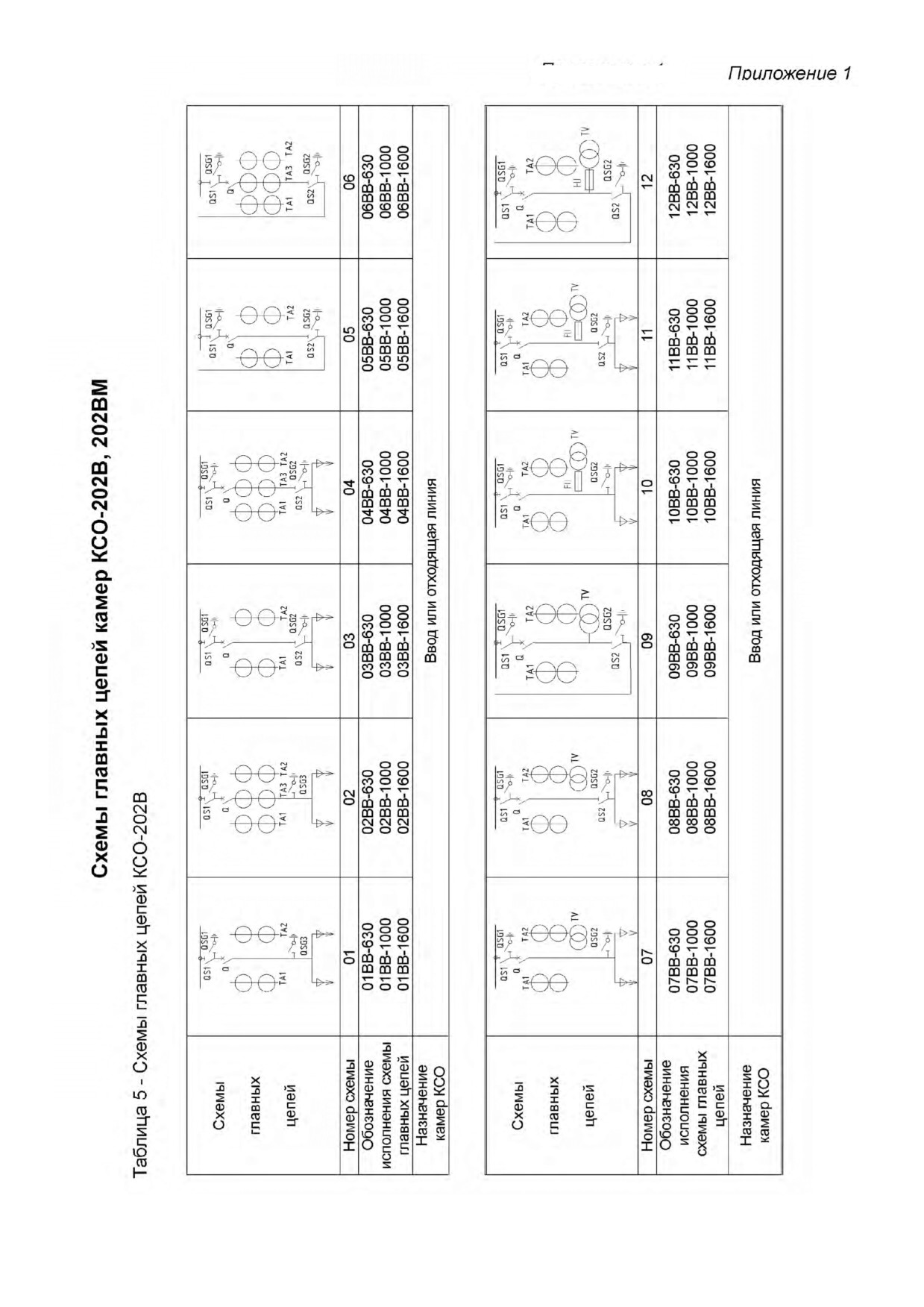

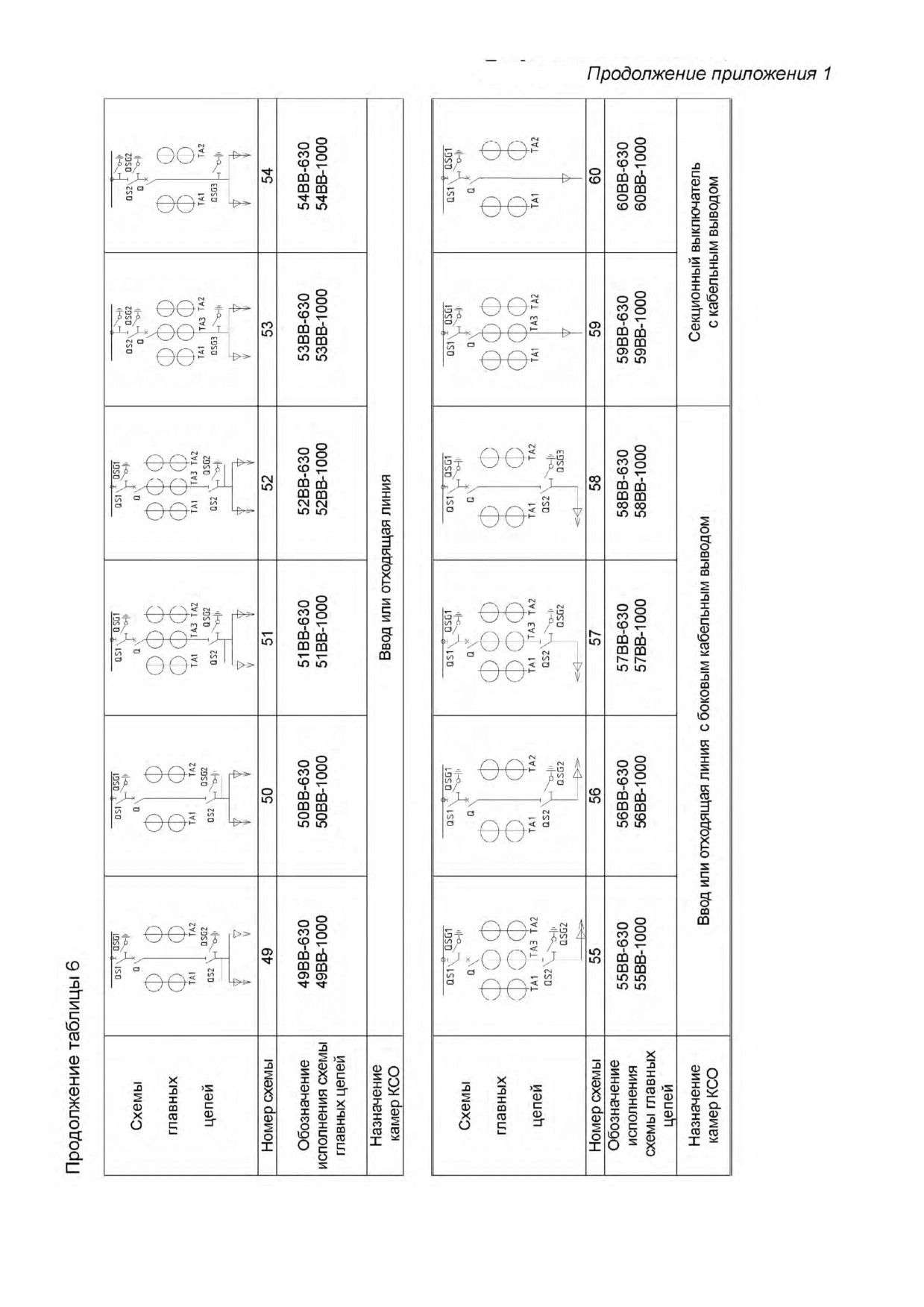

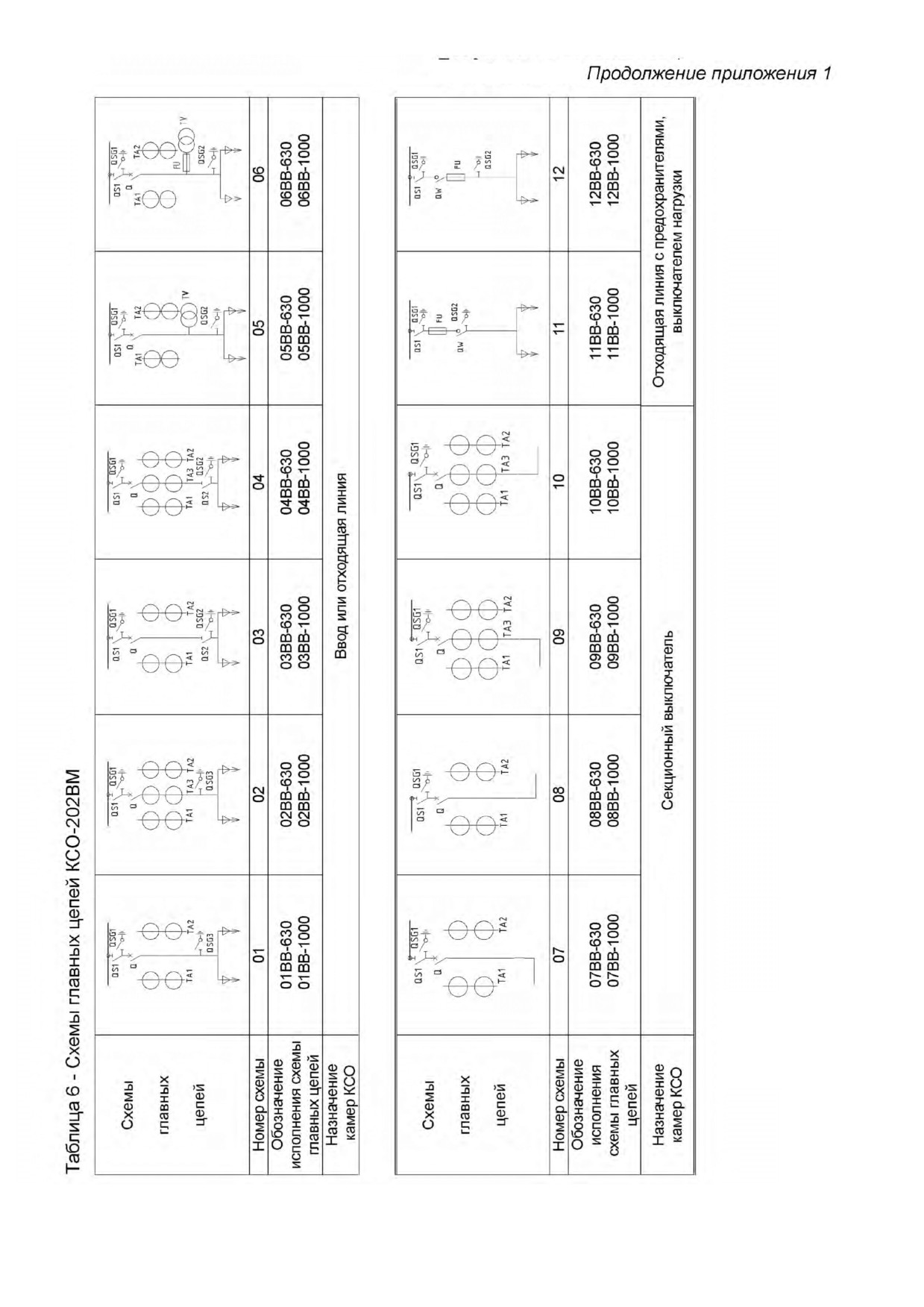

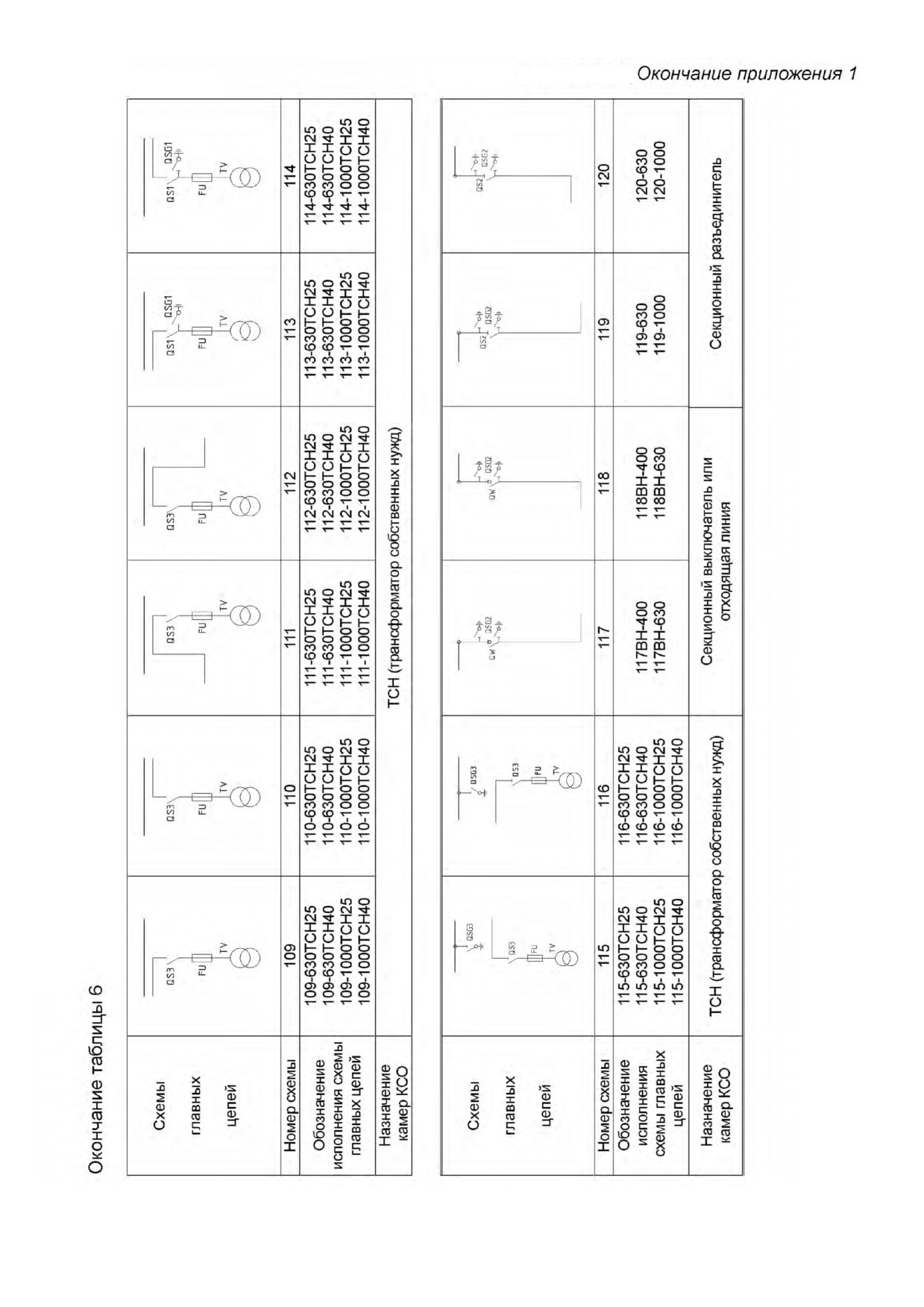

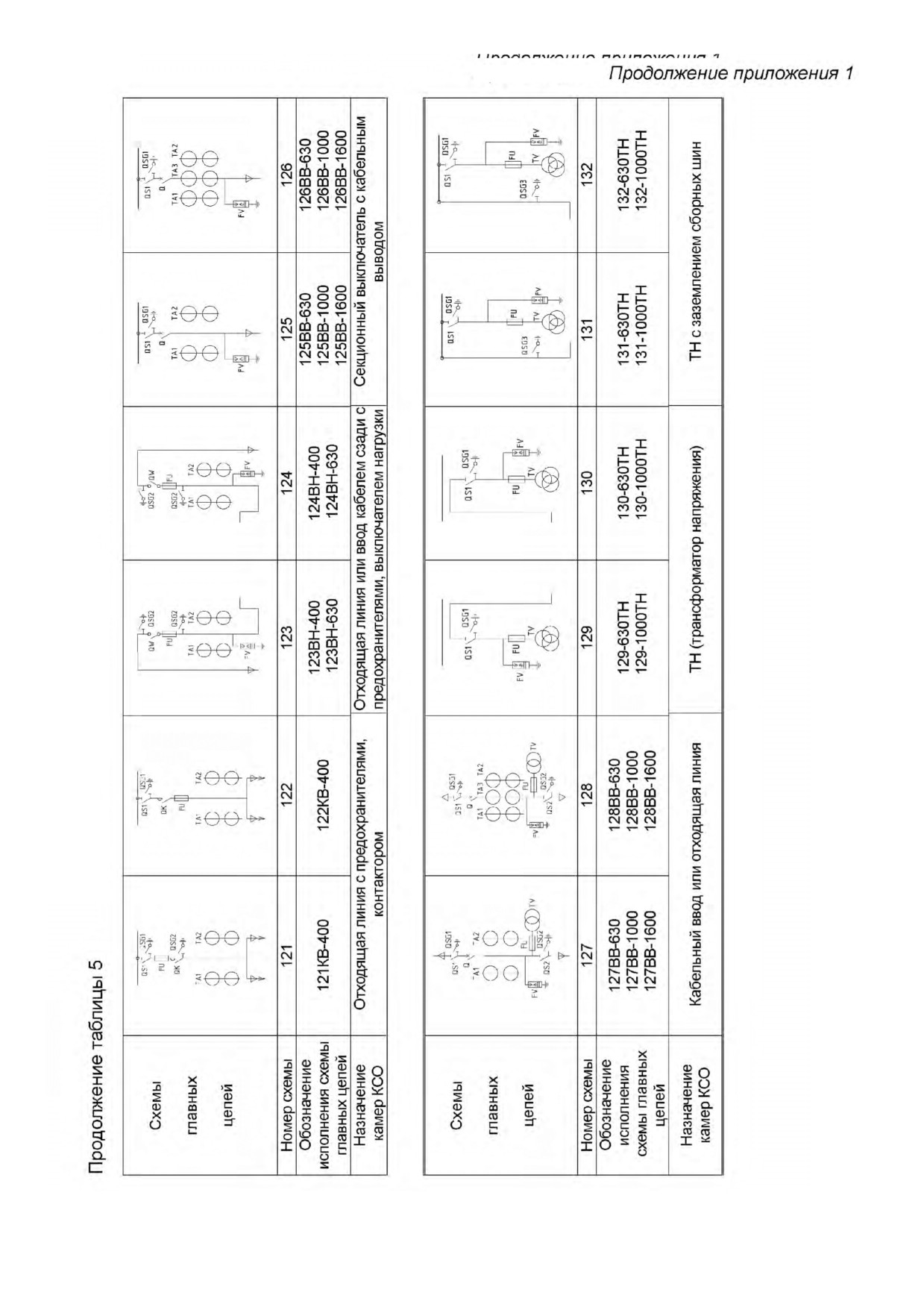

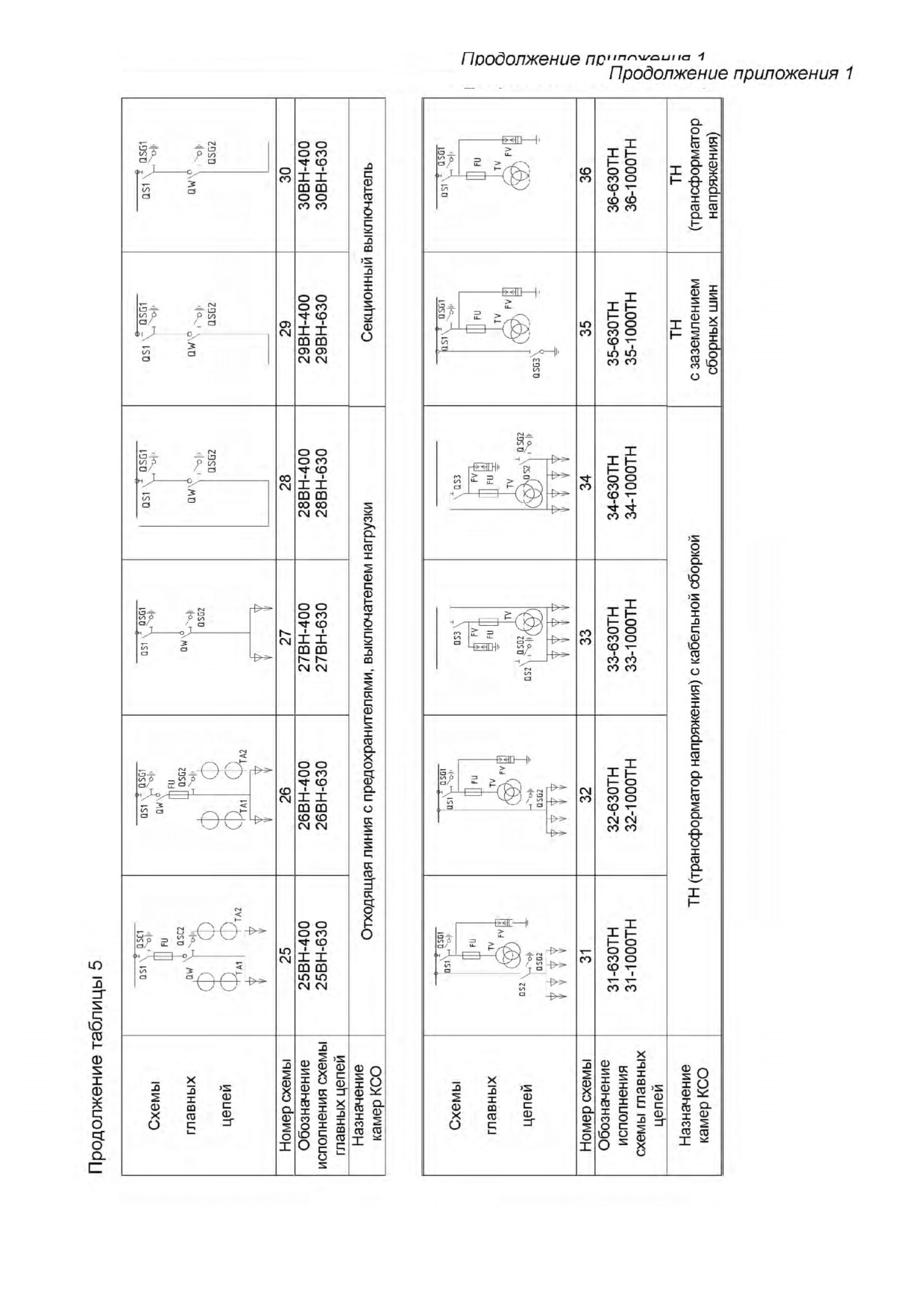

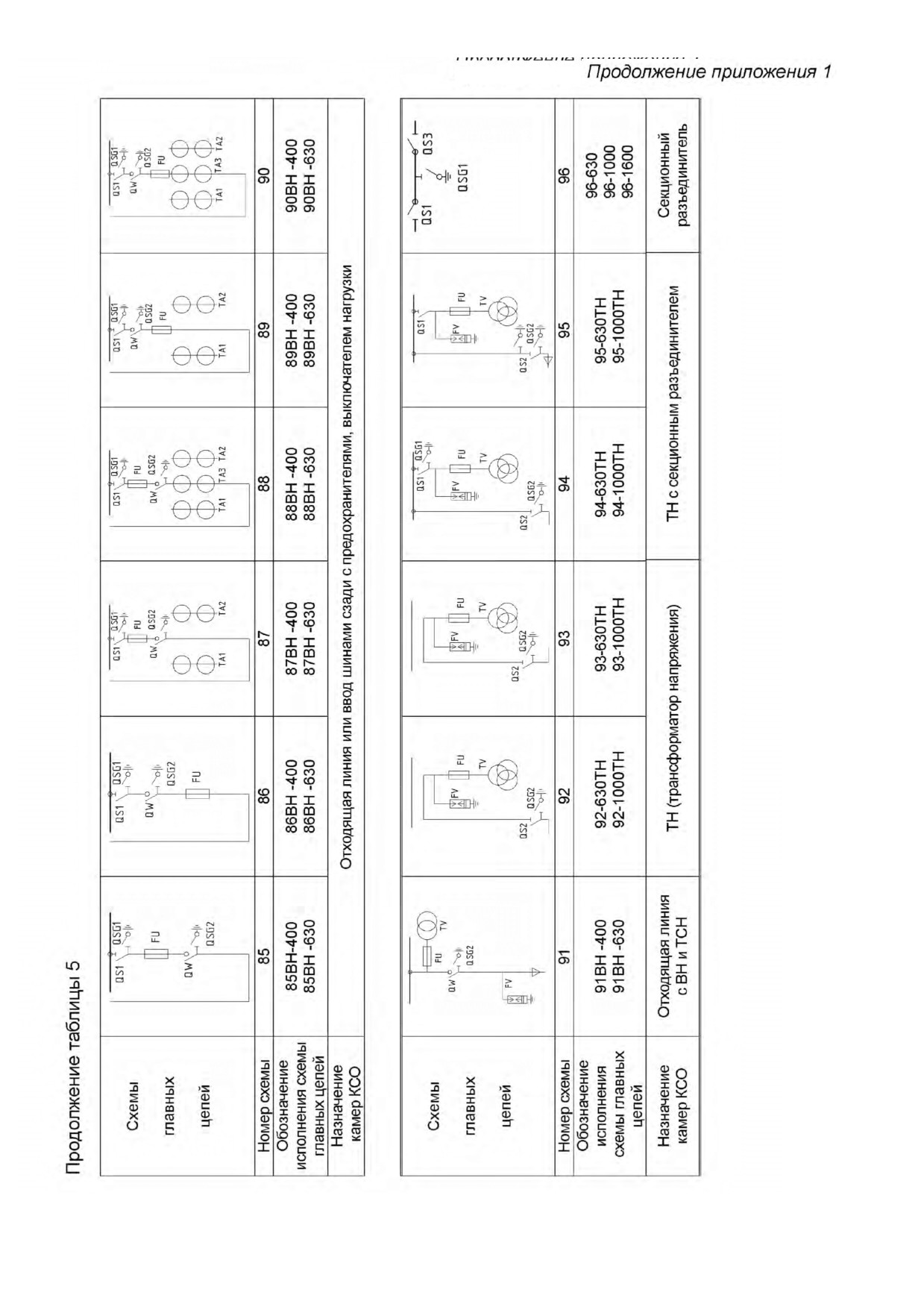

Примечание к приложению 1
В обозначении схемы главных цепей цифры и буквы обозначают:
1...32.7 — порядковый номер схемы;
630, 1000, 1600 — номинальный ток камер соответственно 630, 1000, 1600 А;
Q — выключатель вакуумный ВВ/TEL-10;
QK — контактор;
QW — выключатель нагрузки;
QS — разъединитель РВ-10(6);
QS1 — разъединитель РВФЗ-10(6);
QSC1 — заземляющие ножи разъединителя РВФЗ-10(6);
Qs2 — разъединитель РВЗ-10;
QSC2 — заземляющие ножи разъединителя РВЗ-10(6);
QSC3 — заземляющие ножи;
QS3 — разъединитель РВФ-10(6);
TA1-TA3 — трансформаторы тока ТПОЛ-10, ТОЛ-10;
TV — трансформаторы напряжения НОМ, НАМИ, НАМИТ, НТМИ, НОЛ.08 и с
антирезонансной группой 3ЗНОЛ.06, 3хЗНОЛП-10 или трансформаторы собственных нужд ТМ-
25, ТМ-40, ТЛС-40, ТЛС-25;
FU — предохранители типа ПКН-10 или ПКТ(Э)-10;
FV—ограничитель перенапряжения ОПН-П,РТ/TEL-10(6).

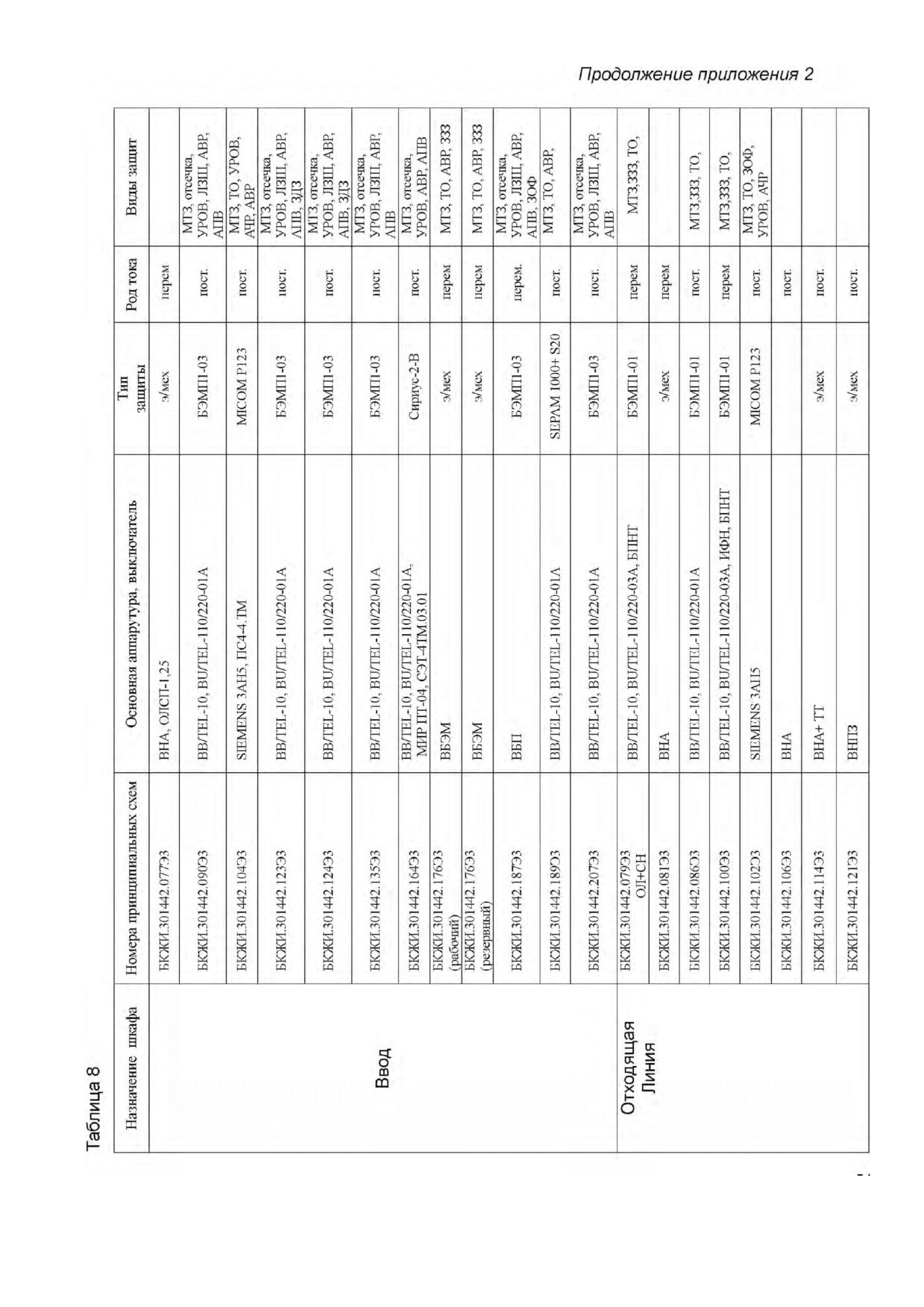

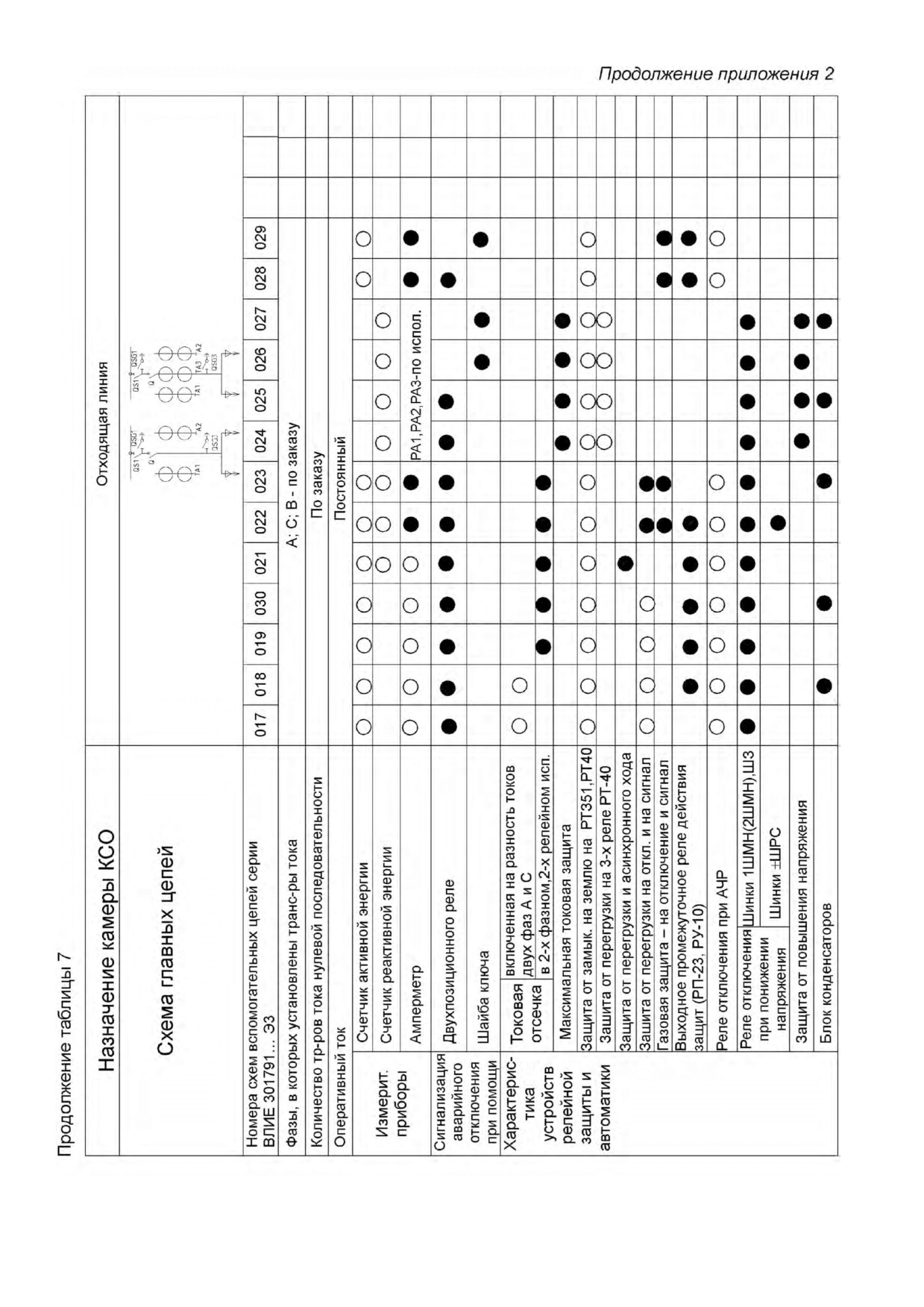

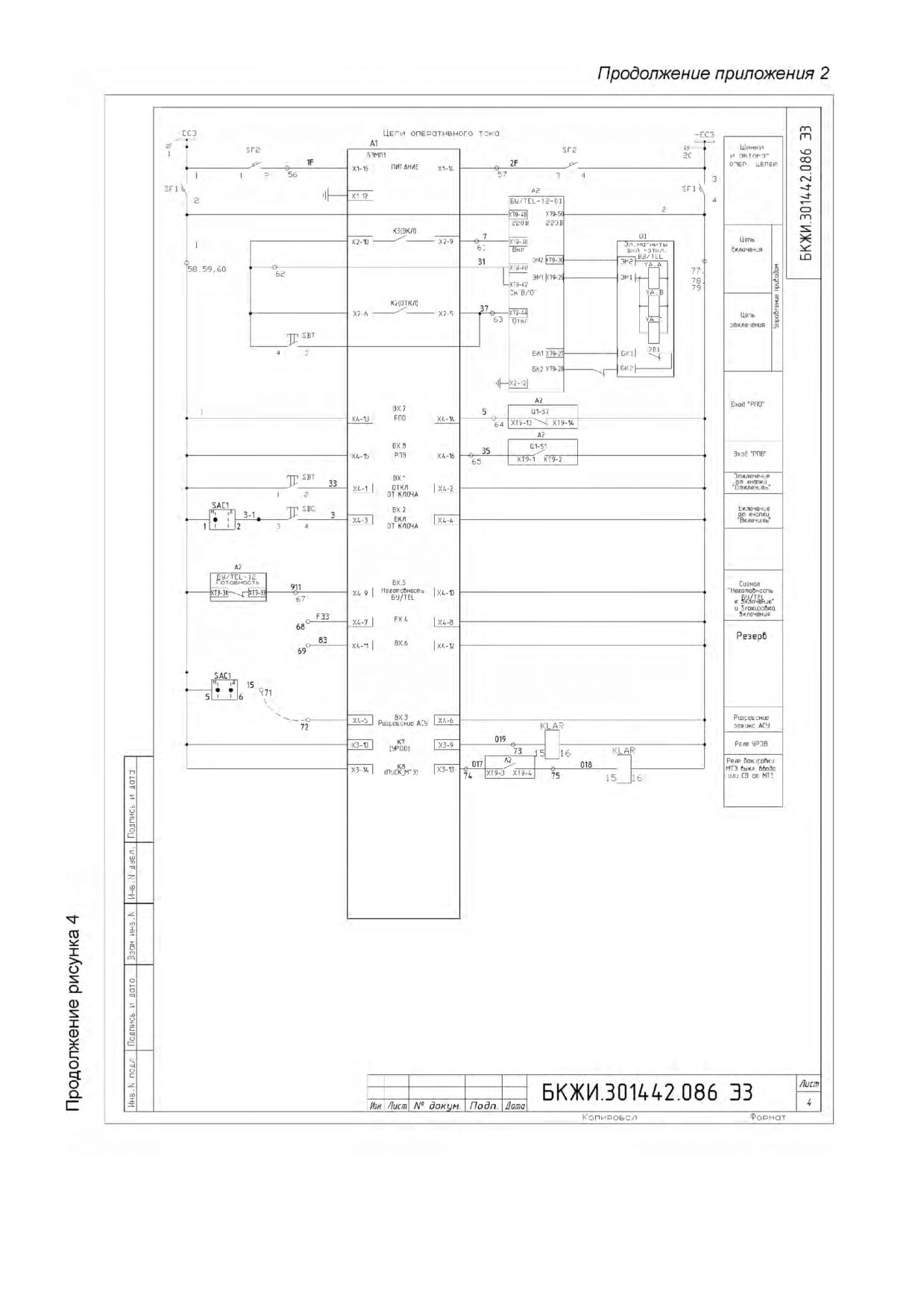

45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80

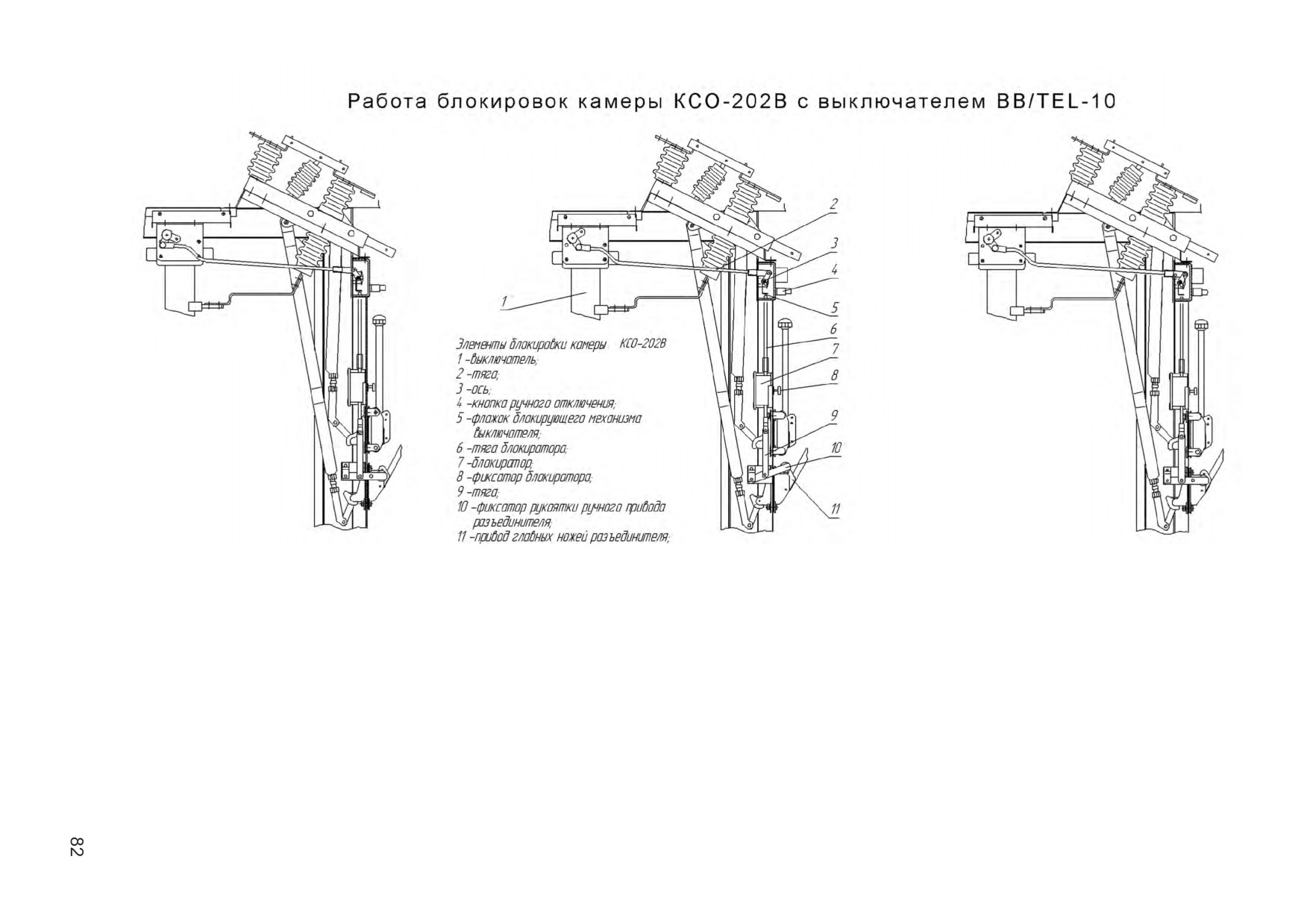

а)
б)
в)
выключатель 1 включен, тяга 2 втянута,
выключатель 1 отключен, флажок 5 поднят, флажок
блокиратор 7 расфиксирован, флажок 10
фиксируя в нижнем положении флажок 5,
блокиратора 10 зафиксирован в верхнем положении;
и тяга
6 находятся в крайнем нижнем
который запирает тягу блокиратора
6 и
фиксатор рукоятки ручного привода разъединителя
положении;
удерживает в выдвинутом состоянии кнопку
11 открыт — возможны операции с разъединителем;
геркон блокиратора замыкает цепи
4;
блокиратор 7 фиксирует тягу 6, при этом геркон
управления выключателем — выключатель
флажок блокиратора
10 закрывает
блокиратора разрывает цепи управления
готов к включению.
фиксатор рукоятки ручного привода
выключателем, команд а на включение не проходит;
разъединителя
11, операции рукояткой
расфиксировать блокиратор
7 возможно путем
ручного привода разъединителя
оттягивания фиксатора 8, при этом флажок 10 опустится
невозможны;
в крайнее нижнее положение только при утопленном
ручное отключение выключателя
1
положении фиксатора рукоятки ручного привода
возможно путем нажатия на кнопку 4, усилие
разъединителя 11 (в промежуточном положении геркон
передается через тягу 2 на вал выключателя
блокиратора разомкнут, включение выключателя
— выключатель отключается.
невозможно).
Рисунок 16
83
84
85
Продолжение приложения 3
Устройство блокировки камер КСО-202ВМ с выключателем CM/TEL
На рисунке 18 приложения 3 приведен пример устройства узла блокировки включения и
отключения главных и заземляющих ножей шинного и линейного разъединителей при работающем
высоковольтном выключателе (далее по тексту - БВО ШР (ЗН)).
Общий вид, габаритные, установочные, присоединительные размеры с выключателем CM/TEL
показаны на рис. 11, приложения 3.
На внешней панели корпуса БВО ШР(ЗН) расположены органы управления : замки фиксации
главных и заземляющих ножей в крайних положениях 1,электромагнитный замок ЗБ-1У3 2, ось 7
подъема блокирующей пластины 18, запирающий замок «DIRACK LOCK» 8, а также отверстия доступа к
главным и заземляющим ножам разъединителей 9, окна индикации состояния ножей разъединителя 10 и
указательные таблички 3,4,5,6.
Принцип блокировки основан на возможности оперирования высоковольтным выключателем и
ножами ШР (ЗН) только при нахождении ключа в соответствующем замке - или на модуле СМ/ТЕL или
на панели корпуса БВО ШР (ЗН).
Для того чтобы открыть доступ к валам ножей шинного и линейного разъединителей
необходимо перевести, ключ запирающего замка 8 в положение разблокировано, т.е. повернуть
запирающую скобу из горизонтального положения 14 в вертикальное 17, посредством оси 7 поднять по
направляющим 13 блокирующую пластину 18. Осуществится доступ к валам ножей обоих
разъединителей, поскольку запирающие пластины шинного и линейного разъединителей связаны тягами
15. Ключ штурвального типа включения и отключения разъединителей и блокирующая пластина
выполнены таким образом, что фигурные вырезы на эксцентрике валов позволяют перемещать ее
только при включенных главных и отключенных заземляющих ножах разъединителей. Соответственно,
пока главные ножи разомкнуты (ножи ШР или ЗН находятся в промежуточном положении), перемещение
задвижки в исходное положение механически исключено, что не позволяет вернуть ее в исходное
положение и извлечь ключ из замка «DIRACK LOCK». В разблокированном положении шестигранный
ключ поворачивает эксцентрики главных 11 и заземляющих 12 ножей, которые фиксируются в крайних
положениях за счет оси 16 замка 1. Данная механическая блокировка дублируется электрической
установкой электромагнитного замка ЗБ-1У3 2, запирающего задвижку 18.
Поскольку ключ блокирующего замка высоковольтного выключателя запаян в одном кольце с
ключом замка БВО ШР (ЗН), то возможность одновременного оперирования ВВ/ТЕL и ножами ШР (ЗН)
исключена. На кольце имеется бирка, на которую должен быть нанесен номер ячейки соответствующий
данному набору ключей.
Механический замок «DIRACK LOCK» обладает такой характерной особенностью, что вынуть
ключ из него возможно только в одном из крайних положений, поэтому связку ключей можно вынуть из
замков только при условиях что:
- ВВ/ТЕL отключен и заблокирован.
- доступ к ножам ШР (ЗН) заблокирован.
Таким образом, БВО обеспечивает следующие блокировки:
-
исключается возможность оперирования ножами ШР (ЗН) при включенном
высоковольтном выключателе.
-
исключается возможность включения высоковольтного выключателя при нахождении
ножей ШР (ЗН) в опасных положениях.
86
Продолжение приложения 3
В комплекте также имеется вторая пара ключей к замкам, которая должна поставляться в
составе комплекта ЗИП ячейки. Она предназначена только для замены в случае утери основного
комплекта ключей или его поломки. Перед вводом в эксплуатацию запасной комплект ключей требуется
подготовить: кольцо должно быть запаяно, связка снабжена биркой с номером ячейки.
ВНИМАНИЕ! Эксплуатация КСО с не запаянным кольцом связки ключей запрещается!
ВНИМАНИЕ! Использовать запасной комплект ключей одновременно с основным при
эксплуатации КСО запрещается! Возможность доступа обслуживающего персонала к запасной
связке ключей исключить!
Перед началом обслуживания ячеек КСО необходимо, отделить токоведущие части
2, как
показано на рисунке 20, от зоны обслуживания 5. Для этого необходимо снять заслонку 4 и установить
диэлектрическую перегородку 3 до упора, зафиксировав ее винтами.
ВНИМАНИЕ! Обслуживание камер КСО без разделительной перегородки запрещается!
87
Продолжение приложения 3
88
Работа блокировок камеры КСО-202ВМ с выключателем ВБМ
а)
б)
выключатель 1 включен, флажок 4 закрывает фиксатор
выключатель 1 отключен, флажок 4 находится
рукоятки ручного привода разъединителя 5, операции с
в положении при котором возможны операции с
разъединителем невозможны;
ручным приводом разъединителя 5.
- ручное отключение выключателя 1 возможно путем нажатия
кнопки ручного отключения 2 или поднятием флажка 4,
воздействующий на кнопку 2, посредством троса
дистанционного отключения 3 — выключатель отключается.
Рисунок 22
Работа блокировок камеры КСО-202ВМ с выключателем SIEMENS
Рисунок 23
91
92
Приложение 4
93



















///////////////////////////////////////
