КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ КСО-307. Техническая информация БКЖИ.674731.185 ТИ





одержание
С
1 Описание и работа изделия
2
1.1 Назначение изделия
2
1.2 Технические данные
2
1.3 Состав изделия
3
1.4 Устройство и работа
3
1.5 Выключатель нагрузки
4
1.6 Разъединитель
5
1.7 Заземляющий разъединитель
5
1.8 Предохранители
8
1.9 Система безопасности и механизмы блокировок
5
1.10 Маркировка и пломбирование
5

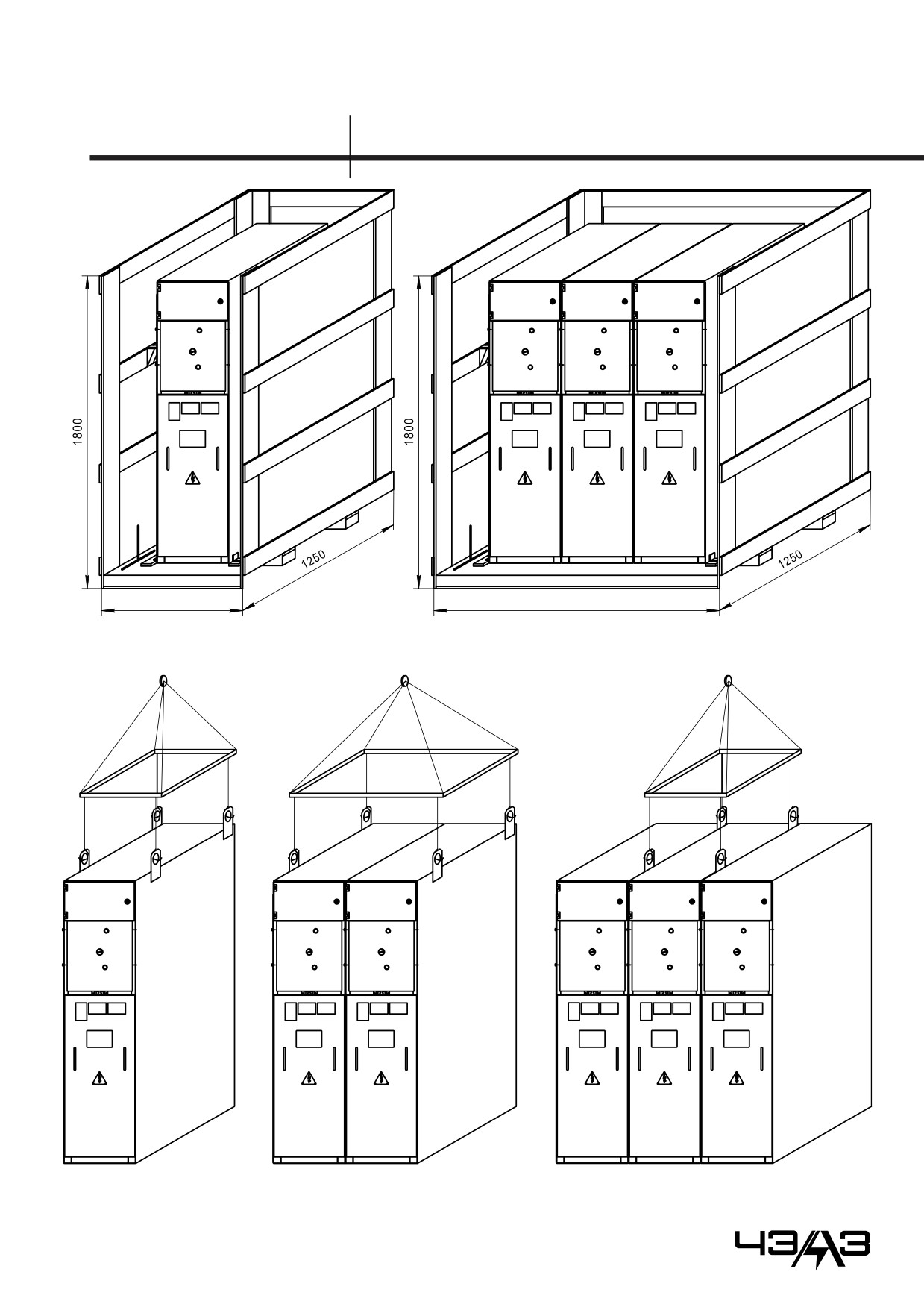

1.11 Упаковка
6
2 Использование по назначению
7
2.1 Меры безопасности
7
2.2 Порядок установки и монтаж
7
2.3 Подготовка изделия к работе
8
2.4 Порядок технического обслуживания
8
2.5 Технический осмотр
8
2.6 Текущий ремонт
8
2.7 Капитальный ремонт
8
3 Комплектность поставки
9
4 Консервация
10
5 Транспортирование и хранение
11
Приложение А - Альбом рисунков
12

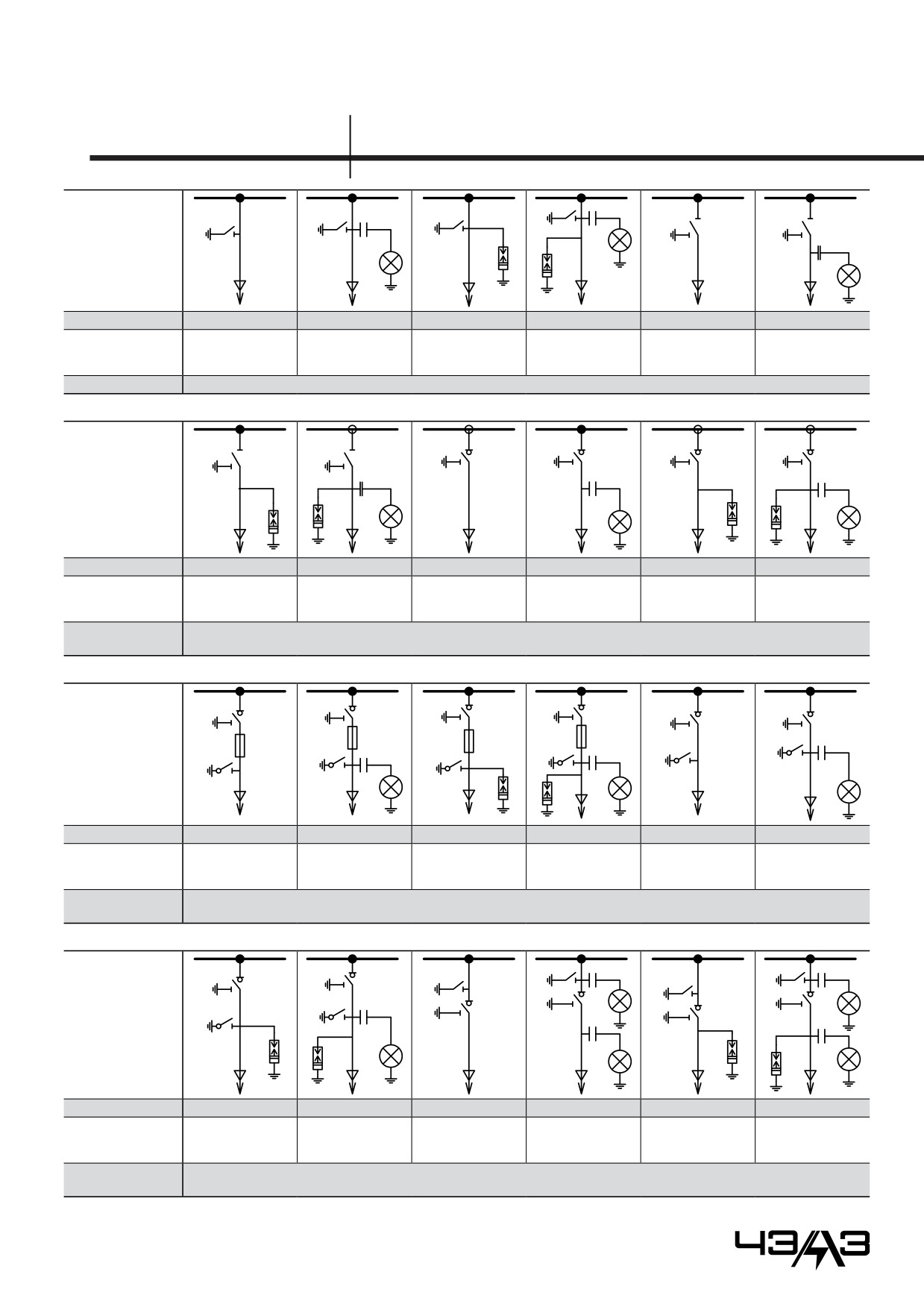

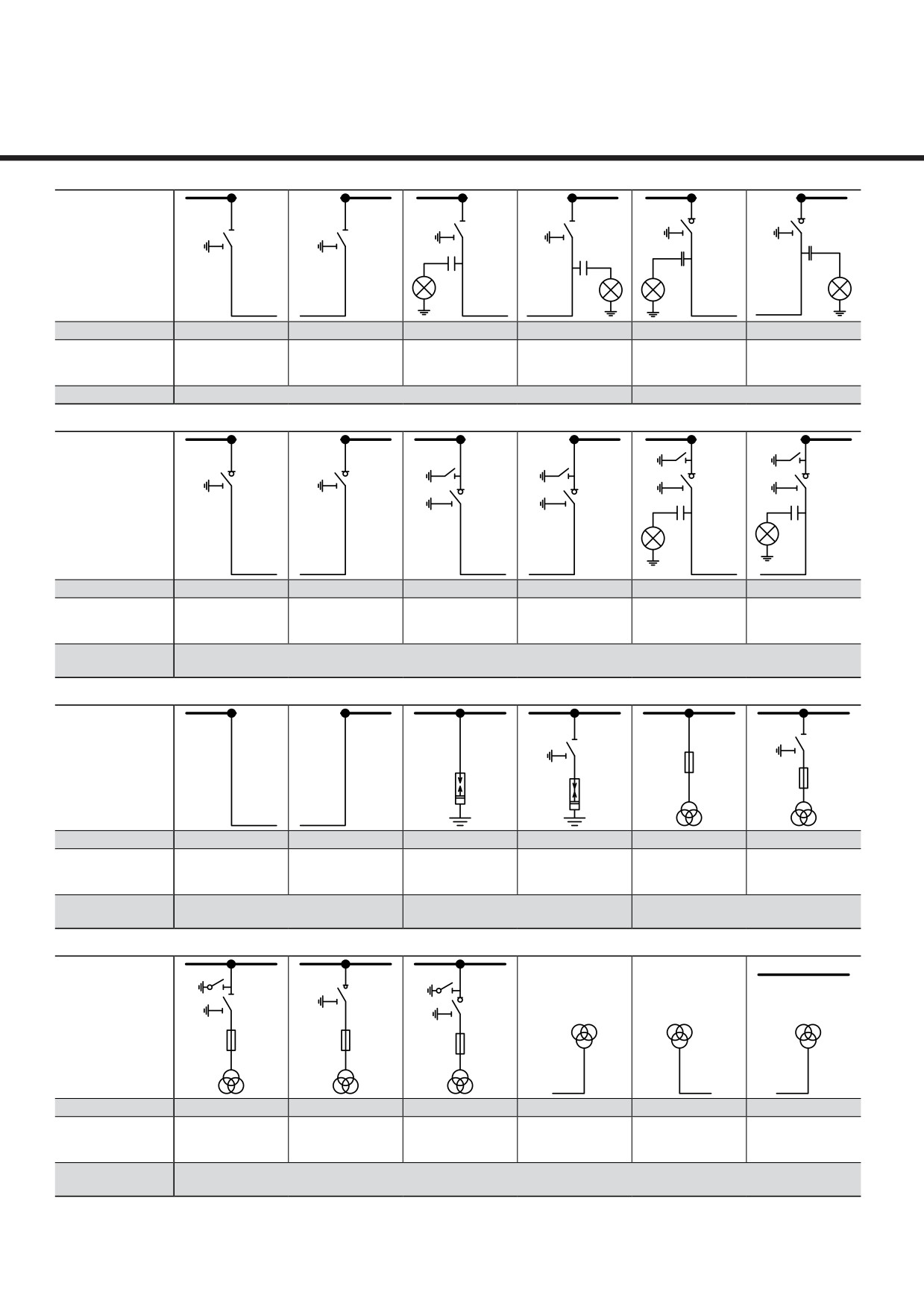

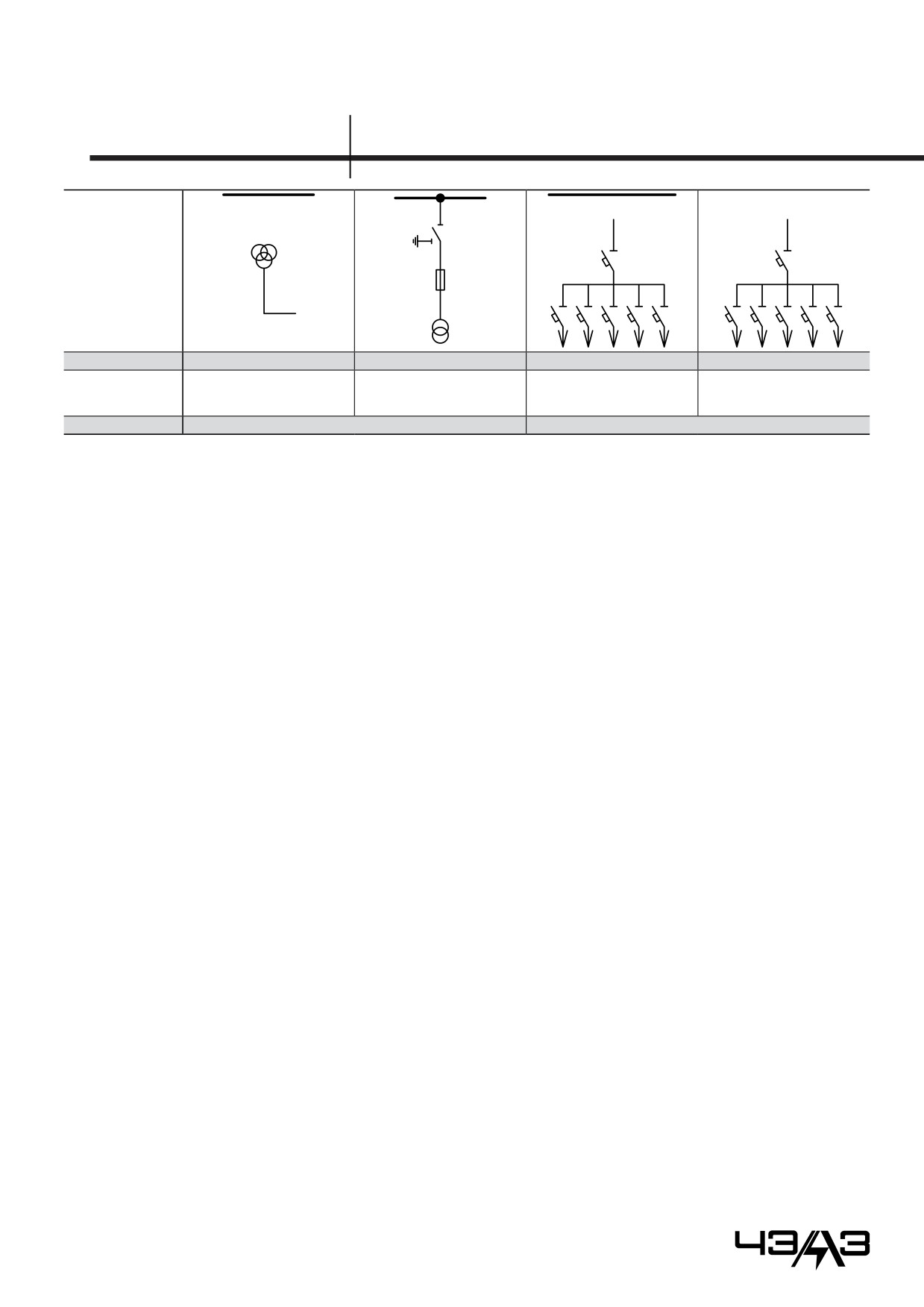

Приложение Б - Схемы главных цепей камер КСО-307
18
Приложение В - Опросной лист КСО-307
21
ФЕВРАЛЬ
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
2011
Описание и работа изделия
1
БКЖИ.674731.185 ТУ
Настоящая техническая информация на камеры КСО-307 одностороннего обслуживания, в дальнейшем именуемые
«камеры КСО», предназначена для изучения изделия, правил его монтажа и эксплуатации. Содержит техническую харак-
теристику КСО, условия его применения, тип и состав изделия, а также сведения и указания об устройстве и принципе
работы, рекомендации по заполнению опросного листа и по проектированию объектов, монтажу, принципиальные схемы
соединений главных цепей, а также может служить информационным материалом для проектных организаций.
Комплектные распределительные устройства изготавливаются по индивидуальным заказам, в которых оговариваются
количество и взаимное расположение камер КСО на подстанции, схемы главных цепей каждого шкафа КСО и другие
технические характеристики шкафов.
Основным документом, согласно которому оформляется заказ на КСО, является опросной лист (см. приложение В),
выполненный по форме завода-изготовителя и согласованный с заказчиком.
В состав технической информации входят:
1
Приложение А - альбом рисунков камер КСО-307;
2
Приложение Б - схемы главных цепей камер КСО-307;
3
Приложение В - опросной лист на камеры КСО-307.
Предприятие постоянно занимается совершенствованием конструкции камер КСО, поэтому возможны некоторые рас-
хождения с настоящей технической информацией, не ведущие к функциональным изменениям. Также ведется постоянная
работа над дополнением каталога принципиальных схем.
1.1 Назначение изделия
Камеры сборные одностороннего обслуживания серии КСО-307 предназначены для работы в электрических установ-
ках трехфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной
через дугогасящий реактор нейтралью - замыкания и размыкания тока нагрузки и аварийного тока, для управления и
защиты линий и силовых распределительных трансформаторов на промышленных предприятиях и шахтах, в высотных
зданиях, жилых домах, в сборных подстанциях и т.п.
Камеры КСО изготавливаются как для потребности экономики страны, так и на экспорт. Из камер собираются распре-
делительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокуп-
ностью схем главных и вспомогательных цепей камер.
Камеры КСО могут применяться в качестве устройства высшего напряжения (УВН) для комплектных трансформатор-
ных подстанций серии КТП-10/0,4, БМКТП-10/0,4 мощностью от 100 до 2500 кВА.
Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.
Структура условного обозначения камер КСО-307
КСО-307 ХХ XX ХХХ
Камера Сборная Одностороннего обслуживания
КСО-307 ХХ XX ХХХ
Серия и год разработки
КСО-307 ХХ XX ХХХ
Обозначение конструктивного исполнения схемы главных цепей
КСО-307 ХХ XX ХХХ
Номинальное напряжение:
06 - 6 кВ;
10 -10 кВ
КСО-307 ХХ XX ХХХ
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89
Пример условного обозначения
Пример условного обозначения камеры КСО-307 на номинальный ток 630 А и номинальное напряжение 10 кВ по схеме
главных цепей 09 климатического исполнения У3: «Камера КСО-307-09-630 10 У3 БКЖИ.674731.185 ТУ».
1.2 Технические данные
Климатическое исполнение -
У (категории размещения 3);
Габаритные, установочные размеры -
соответствуют указанным в приложении А.
Номинальные значения климатических факторов -
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При этом:
Диапазон температуры окружающего воздуха -
-25...+40 °С;
Тип атмосферы по ГОСТ 15150-69 -
II (промышленная);
Высота над уровнем моря -
не более 1000 м;
Окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в
концентрациях, разрушающих металлы и изоляцию.
Основные параметры КСО-307 соответствуют указанным в таблице 1.
Таблица 1 - Технические характеристики камер КСО-307
Наименование параметра
Значение
1. Номинальное напряжение, кВ
6,0; 10,0
2. Наибольшее рабочее напряжение, кВ
7,2; 12,0
3. Номинальный ток главных цепей, А
630
4. Номинальный ток отключения, кА
20
5. Ток термической стойкости (трехсекундный ток), кА
20
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
Наименование параметра
Значение
6. Ток электродинамической стойкости, кА
51
7.* Номинальный ток трансформаторов тока, А
50; 75; 100; 150; 200; 300; 400; 600
8. Испытательное напряжение промышленной частоты 50 Гц (одноминутное):
• изоляции главной цепи, кВ;
36(42)
изоляции вторичных цепей, кВ
2
9. Номинальное напряжение вспомогательных цепей, В:
220
• цепи защиты, управления и сигнализации постоянного и переменного тока, В;
• цепи трансформаторов напряжения, В;
100
цепи трансформаторов собственных нужд, В
220; 380
10. Ток плавкой вставки силового предохранителя, А
3,2; 5; 8; 10; 16; 20; 31,5...160; 200
* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.
Классификация исполнений камер КСО соответствует указанной в таблице 2.
Таблица 2 - Исполнения камер КСО.
Наименование показателей
Исполнение
1 Уровень изоляции по ГОСТ 1516.1-76
С нормальной изоляцией
2 Вид изоляции
Воздушная / Комбинированная
3
Наличие изоляции токоведущих шин
С неизолированными шинами
главных цепей
С изолированными шинами
С частично изолированными шинами
4 Система сборных шин
С одной системой сборных шин
5 Условия обслуживания
С односторонним обслуживанием
6
Вид линейных высоковольтных вводов
Кабельные и шинные
(подсоединений)
7 Вид управления
Местное / Дистанционное
8 Род установки
Камеры для внутренней установки в электропомещениях
10 Степень защиты по ГОСТ 14254-96
IP30 - для наружных оболочек фасада и боковых сторон;
IP20 - для остальной части камер
11
Вид камер в зависимости от
Камеры КСО с выключателями нагрузки ВНТЭ на 630 А;
устанавливаемой аппаратуры
Камеры КСО с выключателями нагрузки FLN36-12SF6;
Камеры КСО с выключателями нагрузки SFG;
Камеры КСО с выключателями нагрузки и с предохранителями ВНТЭ-2ПД;
Камеры КСО с выключателем-предохранителем FLRN36-12SF6;
Камеры КСО с выключателями нагрузки SFG и предохранителями;
Камеры КСО с трансформаторами напряжения НОМ, НОЛ.08 и с
антирезонансной группой 3×ЗНОЛ.06, 3×ЗНОЛП;
Камеры КСО с разъединителями РТЭ на 1000 А;
Камеры КСО с заземлителями ЗРЭ;
Камеры КСО с ограничителями перенапряжений.
Камеры КСО выполняются:
• по схемам главных цепей, приведенным в приложении Б;
• по схемам главных цепей, представленных заказчиком.
Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.
1.3 Состав изделия
1.3.1 В состав изделия входят:
Набор отдельных камер серии КСО-307 с коммутационными аппаратами, приборами измерения, управления и другими
вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения.
1.3.2 Демонтированные на период транспортирования сборные шины и другие сборочные единицы и детали, монтаж-
ные материалы и принадлежности, указанные в перечне запасных частей.
1.3.3 Запасные части поставляются заводом по специальному заказу.
1.3.4 В состав КСО-307 входят принадлежности:
• рукоятка для взвода пружины выключателя нагрузки и оперирования заземлителем (приложение А, рисунок А.9);
• ключ для запирания и отпирания двери релейного отсека КСО-307. К каждому замку камеры поставляется по два
ключа.
1.3.5 Принадлежности и инструмент, необходимые для обслуживания комплектующей аппаратуры камеры, указаны в
техническом описании и инструкции по эксплуатации на эти аппараты.
1.4 Устройство и работа
1.4.1 Ниже приводится описание конструкции камер КСО-307 с коммутационными аппаратами. Другие типы камер (с
трансформатором напряжения, с ограничителем перенапряжения и др.) имеют аналогичную конструкцию.
1.4.2 Камера КСО-307 состоит из следующих основных сборочных единиц (приложение А, рисунок А.1):
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
3
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Описание и работа изделия
1
• отсек сборных шин;
• релейный шкаф;
• отсек выключателя нагрузки;
• кабельный отсек.

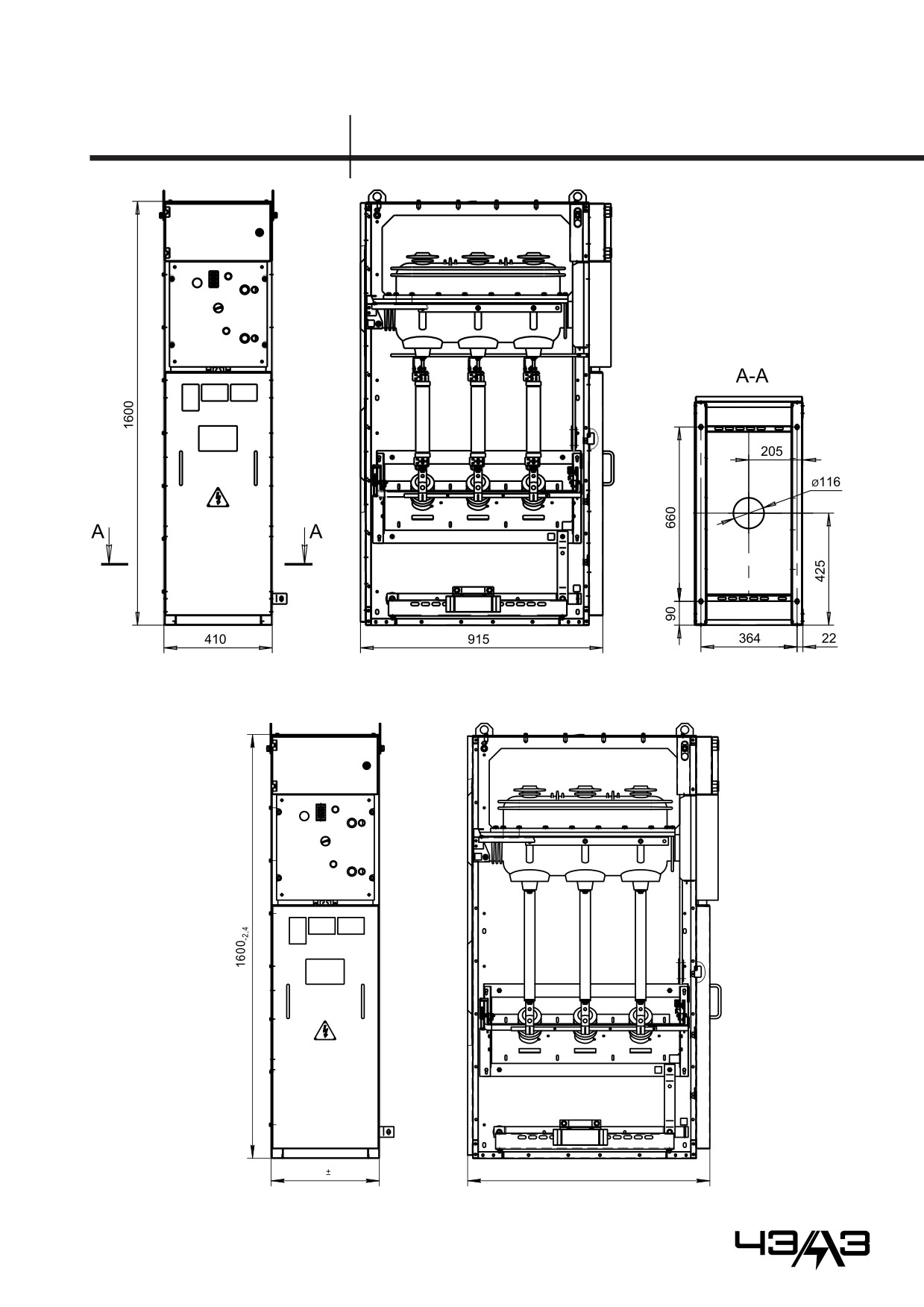

1.4.3 Камера КСО (приложение А, рисунок А.1) представляет собой сборную жесткую металлическую конструкцию,
изготовленную из оцинкованной стали толщиной 2 мм. Детали металлоконструкции изготовлены на высокоточном обору-
довании с ЧПУ методом холодной штамповки. Все соединения несущих элементов конструкции выполнены на усиленных,
стальных, вытяжных заклепках. Наружные элементы конструкции - двери - выполнены из листовой прокатной стали и
окрашены порошковой краской RAL 7035.
Внутри камеры размещена аппаратура главных цепей. Управление приводом выключателя, аппаратура индикации,
сигнализации, управления расположены с фасадной стороны камеры КСО.
На камере имеются смотровые окна для обзора внутренней части камеры и контроля положения внешних заземляю-
щих ножей.
Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены.

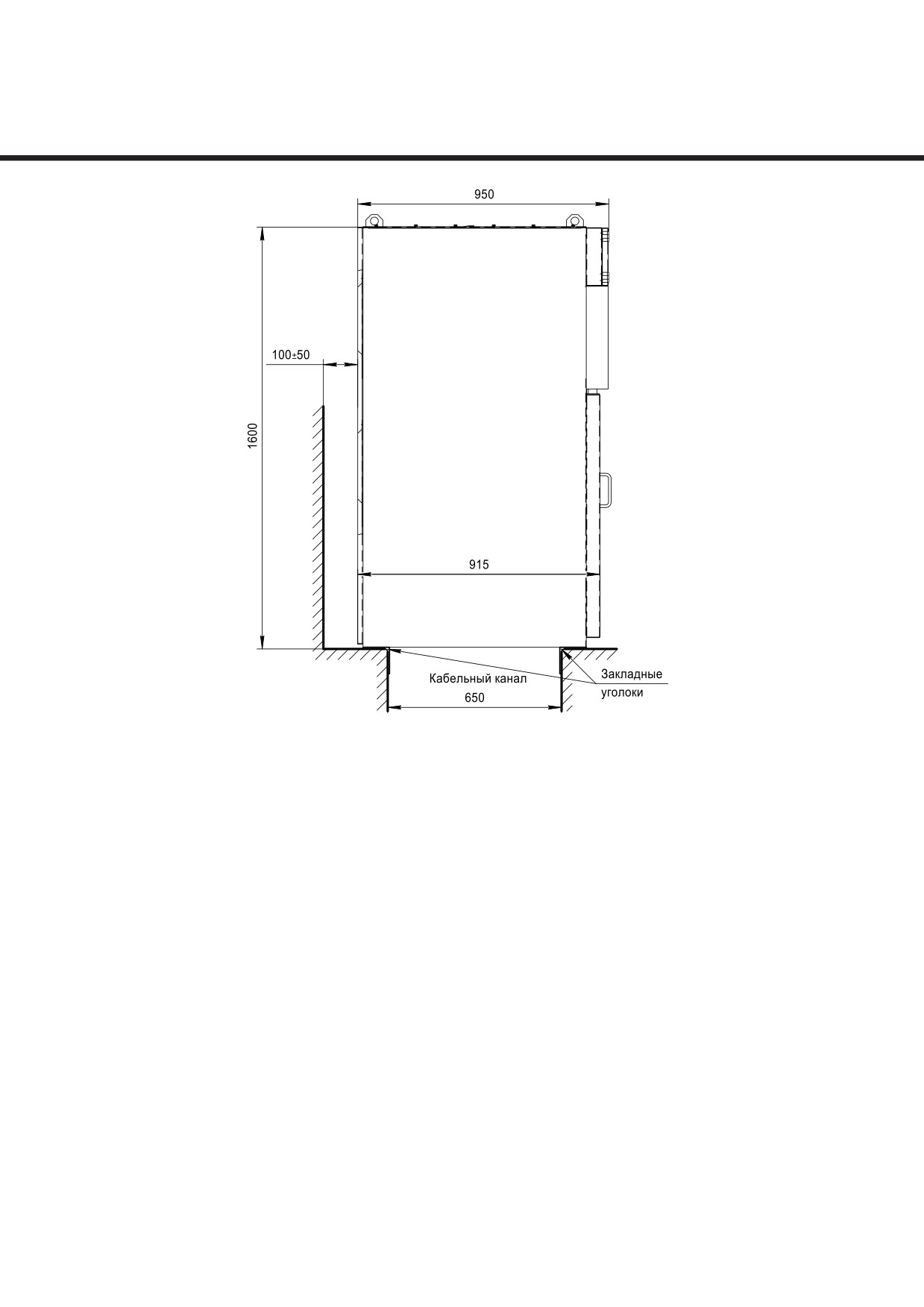

При монтаже каркас камеры непосредственно сбалчивается с металлическими заземленными конструкциями, или за-
кладными частями.
Шины заземления (проводники) окрашены в черный цвет, или чередующимися желто-зелеными полосами.
Внутри релейного отсека расположена аппаратура схемы вторичных соединений, установлен блок зажимов, к которым
подключаются магистральные шинки вспомогательных цепей, проходящие транзитом через окно в релейном шкафу.
В случае применения приборов релейной защиты и учета электроэнергии имеется возможность их установки в увели-

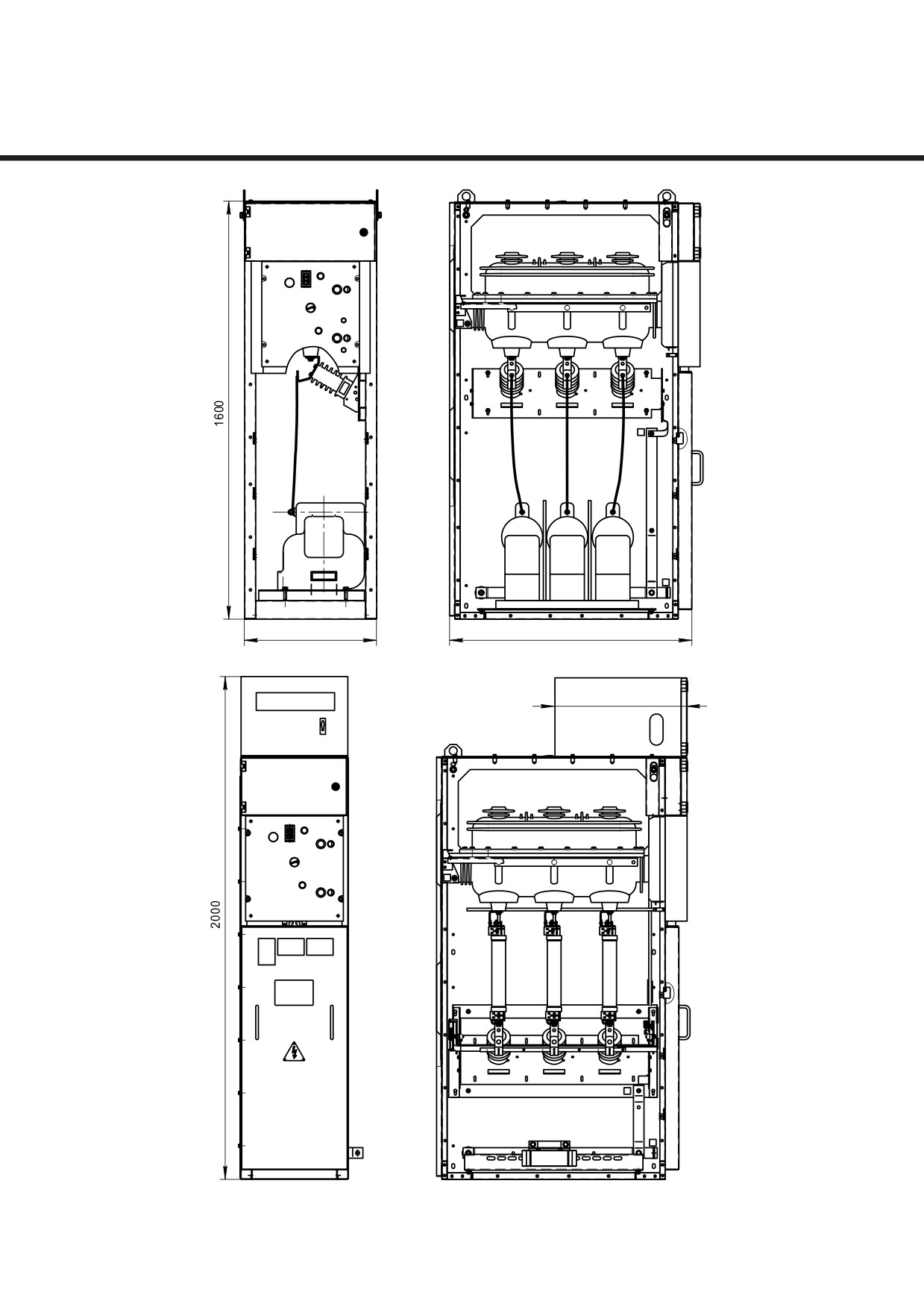

ченный релейный шкаф (приложение А, рисунок А.8).
1.5 Выключатель нагрузки
1.5.1 В камерах КСО устанавливаются трехпозиционные выключатели нагрузки с элегазовой внутренней изоляцией.
1.5.2 Корпус выключателя нагрузки представляет собой герметичную оболочку, изготовленную из полимерного изоля-
ционного материала и заполненного элегазом при небольшом избыточном давлении (0,5 атм.). Внутри корпуса расположе-
на система главных коммутирующих контактов, которые расположены на общем вращающемся вале. Контакты состоят из
неподвижных линейных контактов, неподвижных заземляющих контактов и подвижных контактов (см. рис.1). Подвижные
контакты выключателя могут занимать три положения - «включено», «отключено» и «отключено-заземлено», что обеспе-
чивает выполнение функций выключателя нагрузки и заземляющего разъединителя коммутационным аппаратом.
4
2
1
5
3

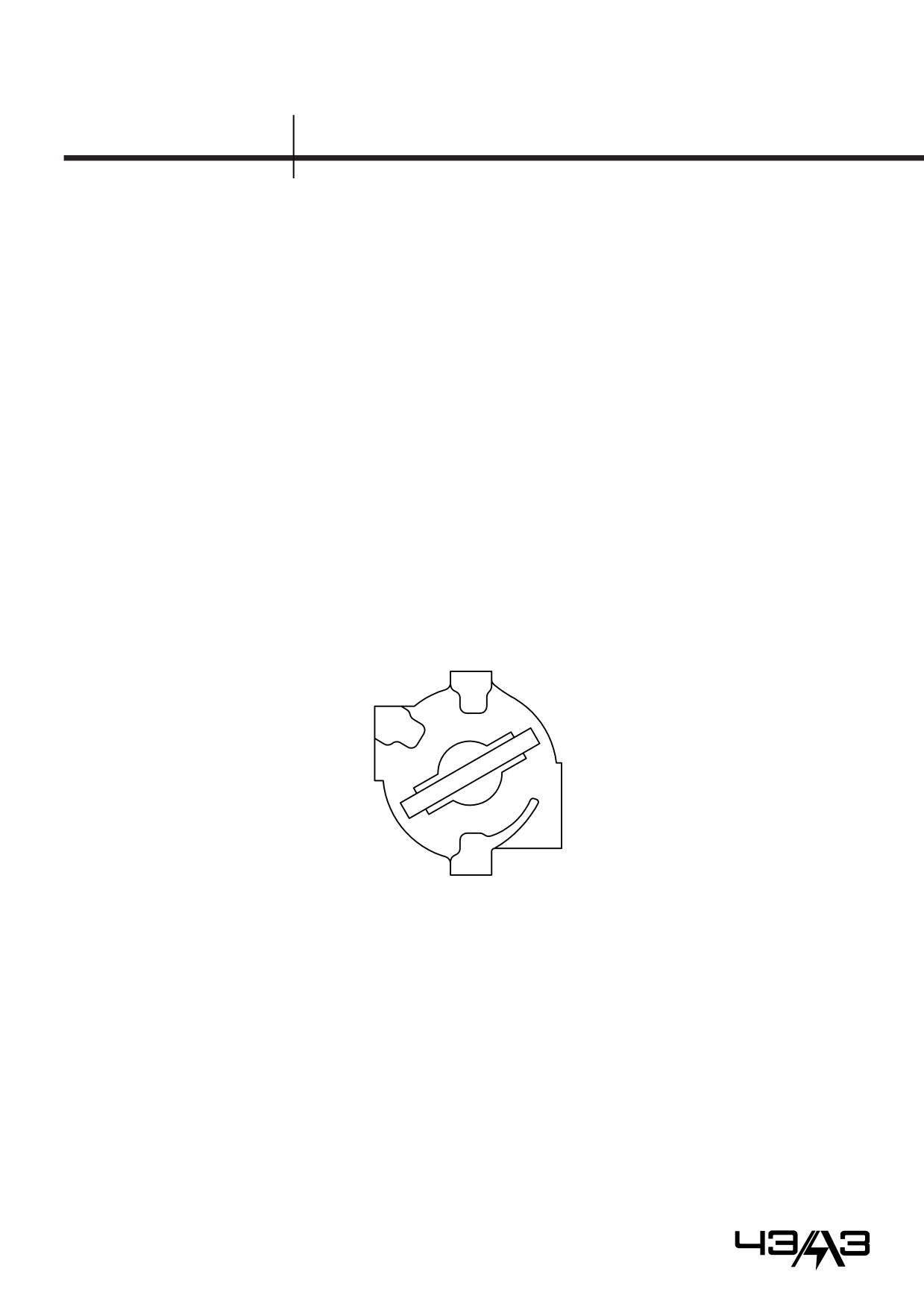

1 - подвижный контакт; 2 - неподвижный контакт сборной шины; 3 - неподвижный контакт кабельного вывода;
4 - неподвижный контакт заземления; 5 - вал.
Рисунок 1 - Контакты трехпозиционного выключателя.
1.5.3 Привод выключателя нагрузки выполнен в виде отдельного узла и представляет собой пружинный механизм,
обеспечивающий вращение вала с требуемыми параметрами угла поворота, скорости и направления вращения. Привод
приводится в действие оператором при помощи съемной рукоятки (приложение А, рисунок А.9) или ручки оперирования
на передней панели привода, либо дистанционно, или электромагнитом управления.
Все приводы имеют механический индикатор текущего положения аппарата, выведенный на переднюю панель привода
и жестко соединенный с осью подвижных контактов.
1.5.4 Имеется возможность комплектации выключателя нагрузки несколькими типами приводов. Выбор типа привода
зависит от исполнения КСО, а также от пожеланий заказчика. Ниже перечислены возможные типы приводов и их эксплуа-
тационное назначение:
• привод ручного оперирования. Операции включения и отключения выполняются вручную, с независимой от действий
оператора скоростью перемещения контактов. При выполнении какой-либо операции оператор вращает рукоятку
оперирования, вставленную в соответствующее отверстие в приводе в направлении соответствующему выполняе-
мой операции. На протяжении большей части поворота ручки происходит накопление механической энергии пружи-
ной привода, при этом не происходит перемещения контактов. При определенном положении рукоятки оперирования
происходит освобождение зафиксированного конца пружины, при этом пружина, разжимаясь, приводит в движение
подвижные контакты, которые перемещаются со скоростью, зависящей только от энергии накопленной пружиной.
моторизированный привод выполнен на базе привода ручного оперирования, обеспечивающий местное ручное и
4
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
дистанционное (при помощи электрического мотор - редуктора) оперирование. Время взвода пружины моторным
приводом - не более 5 секунд (при номинальном рабочем напряжении питания мотор - редуктора). Операция отклю-
чения тоже может быть выполнена автоматически либо вручную, ручное отключение для привода обеспечивается
при помощи рукоятки оперирования.
• привод ручного оперирования с функцией быстродействующего отключения. Во время выполнения вручную опера-
ции включения одновременно происходит взведение пружины, приводящей во вращение вал выключателя во время
операции отключения. Команда на выполнение однократной операции включения либо отключения линейных контак-
тов может быть подана при помощи пусковых электромагнитов управления, либо ручкой оперирования, выведенной
на лицевую панель привода, либо при помощи механизма автоматического расцепления при перегорании предох-
ранителя (только операция отключения). Размыкание контактов при отключении происходит в течение короткого
промежутка времени (не более 100 мс с момента подачи напряжения на электромагнит). На передней панели при-
вода находится механический индикатор, отражающий текущее состояние пружины привода и индикатор состояния
предохранителей.
1.5.5 Органы управления выключателем нагрузки выведены на лицевую панель привода. Ручные операции выполня-
ются при помощи специальной рукоятки, причем, для коммутации линейных контактов и контактов заземления рукоятку
необходимо вставлять в разные гнезда.
1.5.6 Приводы выключателей нагрузки оборудованы встроенными механизмами блокировок, исключающими ошибоч-
ные действия оператора при оперировании. При включенных контактах заземления, оперирование линейными контактами
невозможно из-за встроенной механической блокировки выключателя нагрузки.
1.6 Разъединитель
Применяемые в КСО разъединители по своему конструктивному исполнению и принципу работы не отличаются от
описанных выше выключателей нагрузки.
1.7 Заземляющий разъединитель
При включении заземления вставить рукоятку в гнездо привода «заземляющий разъединитель», повернуть до упора и
извлечь рукоятку, при этом через передаточную тягу заземляющие ножи, вращаясь вместе с валом заземляющего разъ-
единителя, заходят на неподвижные контакты, образуя заземляющий контур.
При включенном заземляющем разъединителе невозможно включение разъединителей и выключателей нагрузки. При
замкнутой линейной цепи невозможно включение заземляющего разъединителя.
1.8 Предохранители
Для комплектации КСО используются предохранители с механическими ударниками для автоматического расцепле-
ния, совместимые с международными стандартами DIN 47636 и EDF HN52-S-61.
1.9 Система безопасности и механизмы блокировок
В КСО-307 предусмотрена многоуровневая система безопасности при эксплуатации, исключающая ошибочные дейс-
твия обслуживающего персонала.
1.9.1 Элементы системы безопасности:
• Система механических и электромагнитных блокировок;
• Блоки индикации наличия напряжения;
• Указатели положений коммутационных аппаратов;
• Дополнительные элементы блокировок с помощью навесных замков.
Блоки индикации наличия напряжения позволяют определять наличие высокого напряжения и выполнять проверку
фазировки главных цепей без открывания дверей КСО.
Указатели положений коммутационных аппаратов жестко связаны с валом аппарата и гарантировано показывают
положение коммутационных аппаратов.
В дополнение к стандартным блокировкам любая из операций выключателей нагрузки или разъединителей может
быть заблокирована при помощи навесных замков.
1.10 Маркировка и пломбирование
1.10.1 Маркировка камер КСО-307 соответствует требованиям ГОСТ 12971-67, фирменная табличка должна содержать
следующие данные:
• товарный знак предприятия;
• условное обозначение типа КСО;
• степень защиты по ГОСТ 14254-96;
• номинальное напряжение, кВ;
• номинальный ток, А;
• масса, кг;
• дата выпуска, год;
• обозначение настоящих технических условий.
Табличка для камер КСО, поставляемых на экспорт, должна иметь дополнительно надпись «Сделано в России». Товар-
ный знак и обозначение технических условий не наносятся.
На камерах подстанции с фасадной стороны устанавливается табличка с порядковым номером камеры, согласно оп-
росному листу.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
5
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Описание и работа изделия
1
1.10.2 Схемы вспомогательных цепей маркируются в соответствии со схемой электрической монтажной.
1.10.3 Транспортная маркировка выполняется по ГОСТ 14192-96. При этом на упаковке, кроме основных и дополни-
тельных надписей, должны быть нанесены:
• информационные надписи: масса и габаритные размеры;
манипуляционные знаки: «Место строповки», «Верх» и, при необходимости: «Хрупкое. Осторожно», «Центр тяжести».
1.11 Упаковка
1.11.1 Транспортировка и упаковка камер КСО от изготовителя производится строго в вертикальном положении.
Условия транспортирования камер КСО должны соответствовать техническим условиям БКЖИ.674731.185 ТУ.
Для упаковки камер должны применяться пиломатериалы хвойных пород четвертого сорта по ГОСТ 8486-86, или
мягких лиственных пород третьего сорта по ГОСТ 2695-83, древесно-волокнистая плита (ДВП) по ГОСТ4598-86. Крепле-
ние камер и комплектующих изделий при упаковке (приложение А, рисунок А.9) в тарные ящики должно обеспечивать их
надежное закрепление, исключающее смещение и механическое повреждение во время транспортировки.
1.11.2 Камеры КСО-307 отправляются с завода-изготовителя в собранном виде в тарных ящиках, изготовленных по
чертежам завода-изготовителя, на открытых транспортных средствах (платформах, автомашинах), или в закрытом транс-
порте (вагоны).
1.11.3 Камеры КСО-307 упаковываются поштучно или по блокам до трех штук в одной упаковке.
Высоковольтные элегазовые выключатели на время транспортирования и хранения переводятся в состояние для
транспортирования, указанное в технической информации выключателя.
1.11.4 Элементы, демонтируемые на период транспортирования, должны быть упакованы совместно с камерой КСО,
или в отдельные ящики.
1.11.5 Шины, размеры которых превышают габариты упаковки камеры, во время транспортирования упаковываются в
отдельную тару.
1.11.6 Эксплуатационная документация камер КСО упаковывается в герметичный пакет из полиэтиленовой пленки и
укладывается вместе с КСО в одно грузовое место. Если изделие упаковано в несколько грузовых мест, то документацию
укладывают в место №1, указанное на упаковке.
6
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
2.1 Меры безопасности
2.1.1 Меры безопасности при монтаже
2.1.1.1 Погрузочно-разгрузочные и монтажные работы с камерами КСО-307 должны проводиться с соблюдением общих
правил техники безопасности.
2.1.1.2 Во избежании поражения электрическим током при монтаже камер КСО, камеры КСО-307 и шины на время
сварочных работ должны быть заземлены на общий контур заземления.
2.1.1.3 При монтаже концевых разделок силовых и контрольных кабелей жилы кабелей, на которые может быть подано
напряжение с питающей стороны, должны быть отсоединены и заземлены для предупреждения ошибочной подачи
напряжения.
2.1.2 Меры безопасности при эксплуатации
2.1.2.1 При эксплуатации камер КСО серии КСО-307 должны соблюдаться «Правила техники безопасности при
эксплуатации электрических станций и подстанций».
2.1.2.2 Для обслуживания и эксплуатации КСО допускается специально обученный персонал, имеющий соответству-
ющую группу по технике безопасности, четко представляющий назначение и взаимодействие камер КСО и изучивший
руководство по эксплуатации БКЖИ.674731.185 РЭ камер КСО-307.
2.1.2.3 ЗАПРЕЩАЕТСЯ без снятия напряжения с шин и их заземления проникать в высоковольтные отсеки ка-
мер КСО и производить какие-либо работы.
2.1.2.4 При регламентных высоковольтных испытаниях камер КСО, высоковольтных кабелей и сборных шин необходи-
мо фиксировать одновременно и электрическую прочность изоляционных деталей.
2.2 Порядок установки и монтаж
2.2.1 Требования к месту установки
2.2.1.1 Строительная часть распределительного устройства (РУ) и монтаж камер КСО в РУ должны выполняться в
соответствии с рисунком А.11, приложение А.
2.2.1.2 Перед установкой камер КСО-307 должны быть закончены все основные отделочные работы. Помещение должно
быть очищено от пыли и строительного мусора, высушено, и должны быть созданы условия, предотвращающие его увлажне-
ние. Отделку чистого пола в помещениях подстанции рекомендуется производить после окончания монтажа камер КСО.
2.2.1.3 До начала монтажа необходимо проверить правильность выполнения строительной части подстанции. Непра-
вильное ее выполнение может привести к деформации корпусов, что, в свою очередь, потребует дополнительной регули-
ровки многих элементов конструкции.
2.2.1.4 При установке камер КСО на закладные основания к ним предъявляются следующие требования:
закладные основания должны быть выполнены из металлических пластин (уголков, швеллеров), позволяющих
непосредственное крепление к ним камер КСО;
неплоскостность несущих поверхностей закладных оснований не должна превышать одного миллиметра на площади
основания камеры. В случае необходимости выравнивания закладных оснований допускается применение металли-
ческих прокладок, путем их приварки;
закладные основания в двух местах должны быть соединены с контуром заземления полосовой сталью сечением не
менее 4х40 мм.
2.2.2 Установка и монтаж камер КСО-307
2.2.2.1 Транспортировку камер к месту установки производить в упакованном виде. Перед распаковкой произвести
внешний осмотр каждого транспортного места. Обнаруженные повреждения и дефекты, а также выявленную некомплект-
ность необходимо оформить актом. Устранить некомплектность необходимо до начала монтажа.
2.2.2.2 Распаковка камер и комплектующего оборудования производится с учетом последовательной сборки и монтажа
КСО. Длительные промежутки времени между распаковкой камер и их установкой на монтируемом месте не допускаются.
В случае вынужденных перерывов при установке и монтаже камер КСО распакованные и смонтированные камеры необ-
ходимо тщательно укрыть водонепроницаемой пленкой или бумагой.
При распаковке и монтаже необходимо контролировать маркировку всех монтажных единиц.
2.2.2.3 Камеры КСО-307 следует транспортировать к месту монтажа только в вертикальном положении, используя
специальные стропы, как показано в приложении А на рисунке А.10. Внутри здания, где нет подъемных механизмов, их
перемещают, главным образом, с помощью катков, подкладываемых под основание камер.
2.2.2.4 До начала монтажа КСО следует проверить правильность выполнения проема для контрольных кабелей.
2.2.2.5 Монтаж камер производится в соответствии со схемой электрической расположения КСО в следующей после-
довательности:
a) установить крайнюю камеру подстанции и только после проверки правильности ее установки приступить к установке
следующей камеры. Камера установлена правильно, если:
нет качаний камеры (для устранения качания и перекосов допускается применение стальных прокладок толщиной
не более 2 мм);
основание камеры расположено горизонтально (установить по уровню);
нет наклона камеры по фасаду и по глубине (отсутствие наклона проверяется отвесом);
обеспечено плотное прилегание стенок двух рядом установленных камер (в случае неплотного прилегания стенок
возможна деформация корпусов камер при стягивании их стыковочными болтами);
б) соединить камеры между собой болтовыми соединениями;
в) произвести закрепление (сбалчивание или приварку) камер к закладным конструкциям. Способ крепления камер к
закладным конструкциям показан на рисунке А.11 приложения А;
г) произвести монтаж сборных шин в соответствии со схемой монтажа.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
7
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2
2.2.2.6 Произвести монтаж магистральных шинок вспомогательных цепей. Для монтажа используется жгут проводов,
входящий в комплект поставки. Для соединения двух рядом стоящих релейных шкафов пропустить через окно боковой
стенки релейного шкафа, закрепить на задней стенке хомутиком, подвести провода к клеммникам в соответствии с монтаж-
ной схемой камеры КСО. К каждой клемме подключить соответствующие провода жгутов, приходящие из соседних камер.
2.3 Подготовка изделия к работе
2.3.1 Перед включением камер КСО в эксплуатацию необходимо тщательно осмотреть и, при необходимости, отрегули-
ровать все элементы камеры. Для этого: снять консервационную смазку при помощи мягкой ветоши, смоченной бензином
марки БР-1 или другим аналогичным растворителем; при необходимости восстановить покрытие смазкой ЦИАТИМ-201
ГОСТ 6267-74 трущихся частей механизмов, разъемных контактов заземления; проверить сочленение разъемных контак-
тов главных цепей и корпуса камеры; осмотреть и, при необходимости, подтянуть болтовые соединения главных цепей,
цепей вспомогательных соединений, болтовые соединения. При соединении шин соседних камер предварительно снять
консервационную смазку с контактных поверхностей, зачистить эти поверхности до металлического блеска и покрыть их
вновь слоем электропроводящей смазки ЭПС-98 ТУ2257-001-47926093-99 или ей равноценной; проверить целостность
контура заземления внутри камеры.
2.3.2 Опробовать работу выключателя нагрузки (произвести около 10 включений и отключений).
2.3.3 Проверить цепи вспомогательных соединений, как смонтированных на месте монтажа камер КСО, так и выпол-
ненных на заводе-изготовителе.
2.3.4 Измерить значение сопротивления между заземляющим болтом и каждой доступной прикосновению частью
изделия, которая может оказаться под напряжением. Величина замеренного сопротивления не должна превышать вели-
чины, указанной в ГОСТ 12.2.007.0-75.
2.3.5 Убедиться в надежном креплении кабелей в камере и трансформаторов тока.
2.3.6 Произвести испытания комплектующей аппаратуры в объеме приемо-сдаточных испытаний по инструкциям на
эти аппараты.
2.3.7 Сдачу-приемку смонтированной камеры КСО необходимо производить согласно требованиям документа «Элек-
трические устройства. Правила организации и производства работ. Прием в эксплуатацию» и других руководящих мате-
риалов, утвержденных в установленном порядке.
Результаты испытаний должны быть оформлены соответствующими протоколами согласно «Правилам технической
эксплуатации».
2.4 Порядок технического обслуживания
2.4.1 В процессе эксплуатации камеры КСО необходимо периодически производить техническое обслуживание, вклю-
чающее технические осмотры, текущие и капитальные ремонты с соблюдением «Правил техники безопасности при экс-
плуатации электроустановок электрических станций и подстанций», «Правил технической эксплуатации потребителей и
правил техники безопасности при эксплуатации электроустановок потребителей».
Порядок работы устанавливается обслуживающим персоналом на месте установки камер в зависимости от специфики
данного распределительного устройства и местных условий. При этом необходимо соблюдать требования руководства по
эксплуатации камер КСО БКЖИ.674731.185 РЭ и требований инструкций по эксплуатации на комплектующую аппаратуру.
2.5 Технический осмотр
2.5.1 Технический осмотр состояния камер КСО и установленного в них оборудования необходимо производить не
менее одного раза в год, а также после каждого аварийного отключения выключателя.
2.5.2 Во время осмотров необходимо обращать внимание на состояние:
а) изоляционных деталей (запыленность, отсутствие видимых дефектов и др.);
б) выключателей, проводов, механизмов блокировок, разъемных контактов главных цепей;
в) смазки трущихся частей механизмов, разъемных контактов заземления;
г) поверхностей контактов (обгорание, перегрев по цветам побежалости и т. д.);
д) болтовых контактных соединений главных и вспомогательных цепей (отсутствие видимых нарушений);
е) рядов зажимов, переходов вспомогательных цепей, гибких связей, разъемов, реле и приборов, электрического монтажа;
2.5.3 Результаты осмотра должны заноситься в журнал.
2.6 Текущий ремонт
2.6.1 Технические осмотры должны проводиться по графику эксплуатационных работ и после каждого аварийного от-
ключения высоковольтного выключателя. Межремонтный период должен составлять не более 5 лет.
2.6.2 При текущем ремонте необходимо устранить дефекты, обнаруженные при техническом осмотре и ходе ремонта,
при этом протереть разъемные контактные соединения главной цепи и изолированные детали ветошью, слегка смоченной
в бензине, разъемные контактные соединения вновь покрыть тонким слоем смазки, подтянуть болты и винты электричес-
ких контактов, а также все крепления механизмов.
Все неисправности камер КСО и встроенного в них электрооборудования, обнаруженные при периодических осмотрах,
должны устраняться по мере их выявления и регистрироваться в паспорте БКЖИ.674731.040 ПС.
2.7 Капитальный ремонт
2.7.1 Очередной капитальный ремонт рекомендуется проводить один раз в четыре года.
2.7.2 Капитальный ремонт камер КСО включает работы по ремонту оборудования, встроенного в камеру, работы,
указанные в 2.6, и работы по замене частей механизмов, поврежденных разъемных контактов главных цепей, дефектных
изоляторов и других изоляционных деталей.
8
КОМПЛЕКТНОСТЬ
3
В стандартный комплект поставки входят:
• Камера КСО в соответствии с заказом;
• Запасные части и принадлежности, согласно с ведомостью ЗИП;
• Эксплуатационные документы: Руководство по эксплуатации, паспорта на КСО и комплектующие изделия;
• Однолинейная схема главных цепей, электрические принципиальные и монтажные схемы вторичных цепей, схема
монтажа камер.
Заказ на изготовление камер КСО-307 оформляется в виде опросного листа по форме, приведенный в
приложении В.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
9
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
КОнсервация
4
4.1 Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и хранения предохраняются от
коррозии консервационной смазкой или другим равноценным способом в соответствии с ГОСТ 9.014-78.
4.2 Срок хранения законсервированных камер один год.
10
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5
5.1 Условия хранения и транспортирования камер КСО и ЗИП в части воздействия климатических факторов по
ГОСТ 15150-69.
5.2 При транспортировании и погрузочно-разгрузочных работах камеры КСО запрещается подвергать резким толчкам
и ударам. Для подъема и перемещения камер в упаковке их необходимо стропить в местах, указанных в приложении А на
рисунках А.10.
5.3 Элементы камер КСО, демонтируемые на период транспортирования, транспортируются в отдельной упаковке.
5.4 Упаковка камер КСО и других элементов не рассчитана на длительное воздействие атмосферных осадков, поэтому
камеры должны храниться под навесом в транспортной упаковке завода-изготовителя или без нее в закрытых вентилиру-
емых помещениях.
Резкие колебания температуры и влажности воздуха в помещениях, где хранятся камеры КСО, не допускаются.
Срок хранения камер КСО и ЗИП при консервации изготовителя - два года.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
11
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ
А
1 - отсек сборных шин; 2 - релейный шкаф; 3 - отсек выключателя нагрузки; 4 - кабельный отсек
Рисунок А.1 - Габаритные и установочные размеры камеры КСО-307 с трехпозиционным выключателем
нагрузки ВНТЭ-2ПД.
410 1,2
915
Рисунок А.2 - Габаритные размеры камеры КСО-307 с элегазовым коммутационным аппаратом РТЭ-1Д.
12
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
410 1,2
915
Рисунок А.3 - Габаритные размеры камеры КСО-307 с трехпозиционным выключателем нагрузки ВНТЭ-1.
410 1,2
915
Рисунок А.4 - Габаритные размеры камеры КСО-307 с элегазовым коммутационным аппаратом ЗРЭ-Н.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
13
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ
А
Рисунок А.5 - Габаритные, установочные, присоединительные размеры КСО-307 с нестандартной схемой
главных цепей.
500
915
Рисунок А.6 - Габаритные размеры камеры КСО-307 с выключателем-предохранителем FLRN36-12SF6.
14
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
500
915
Рисунок А.7 - Габаритные размеры камеры КСО-307 с трехфазной антирезонансной группой 3хЗНОЛП-6(10).
500
Рисунок А.8 - Камера КСО-307 с увеличенным релейным шкафом.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
15
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
АЛЬБОМ РИСУНКОВ
А
1
2
1100
1600
1 - камера КСО-307; 2 - рукоятка оперирования выключателем
Рисунок А.9 - Упаковка камер КСО-307.
Рисунок А.10 - Подъем камеры или блока из двух, трех камер при перемещении в условиях цеха или монтажных
площадок.
16
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
Рисунок А.11 - Вариант установки и монтажа камеры КСО-307.
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
17
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
Схемы главных цепей
Б
Схема
электрических
соединений
главных цепей
Номер схемы
01
02
03
04
05
06
Обозначение
исполнения схемы
01-630
02-630
03-630
04-630
05-630
06-630
главных цепей
Назначение камер
Отходящая линия
Схема
электрических
соединений
главных цепей
Номер схемы
07
08
09
10
11
12
Обозначение
11-400
12-400
исполнения схемы
07-630
08-630
09-630
10-400 РВО
11-630
12-630
главных цепей
Назначение камер
Отходящая линия
Схема
электрических
соединений
главных цепей
Номер схемы
13
14
15
16
17
18
Обозначение
17-400
18-400
исполнения схемы
13-630ТН
14-630ТН
15-630ТН
16-630ТН
17-630
18-630
главных цепей
Назначение камер
Отходящая линия
Схема
электрических
соединений
главных цепей
Номер схемы
19
20
21
22
23
24
Обозначение
исполнения схемы
19-630
20-630
21-630
22-630
23-630
24-630
главных цепей
Назначение камер
Отходящая линия
18
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ «КСО-307»
Схема
электрических
соединений
главных цепей
Номер схемы
25
26
27
28
29
30
Обозначение
исполнения схемы
25-630
26-630
27-630
28-630
29-630
30-630
главных цепей
Назначение камер
Секционный разъединитель
Секционный выключатель
Схема
электрических
соединений
главных цепей
Номер схемы
31
32
33
34
35
36
Обозначение
исполнения схемы
31-630
32-630
33-630
34-630
35-630
36-630
главных цепей
Назначение камер
Секционный выключатель
Схема
электрических
соединений
главных цепей
Номер схемы
37
38
39
40
41
42
Обозначение
исполнения схемы
37-630
38-630
39-630
40-630
41ТН-630
42ТН-630
главных цепей
Назначение камер
Шинный мост
Ограничитель перенапряжения
Трансформатор напряжения
Схема
электрических
соединений
главных цепей
Номер схемы
43
44
45
46
47
48
Обозначение
исполнения схемы
43ТН-630
44ТН-630
45ТН-630
46ТН-630
47ТН-630
48ТН-630
главных цепей
Назначение камер
Трансформатор напряжения
ОТДЕЛ ПРОДАЖ: (8352) 62-24-16, 39-56-90,
19
ТЕХНИЧЕСКИЕ КОНСУЛЬТАЦИИ: (8352) 39-58-23
Приложение
Схемы главных цепей
Б
Схема
электрических
соединений
главных цепей
Номер схемы
49
50
51
52
Обозначение
исполнения схемы
49ТН-630
50ТН-630
51-630
52-630
главных цепей
Назначение камер
Трансформатор напряжения
Камера собственных нужд
20
Приложение
Опросный лист КСО-307
В
Запрашиваемые данные
1
Порядковый номер камеры РУ
2
Номинальное напряжение КСО
кВ
3
Номинальный ток сборных шин
А
4
Схема главных цепей
5
Назначение камеры
6
Номенклатурное обозначение камеры
7
Номер схемы вспомогательных цепей
8
Род тока вспомогательных цепей
9
Выключатель, тип, ток, напряжение
10
Тип блока управления выключателя
11
Трансформатор собственных нужд, тип, напряжение
12
Трансформатор тока, тип, класс точности
13
Трансформатор напряжения, тип, напряжение
14
Тип предохранителей, ток плавкой вставки
15
Тип и количество трансформаторов тока нулевой последовательности
16
Емкостной индикатор напряжения
17
Количество эл.бл./замков заземляющего разъединителя
18
Конечный выключатель
19
Расстояние от выключателя до нагрузки, м
20
Тип отходящей линии (кабельная или воздушная)
Данные для выбора типа ОПН
21
Тип нагрузки (двигатель, трансформатор…)
22
Тип счетчиков
23
Обогрев счетчиков
24
Количество и сечение кабелей
25
Наличие обогрева в камере
26
Защита от замыкания на землю
27
МТЗ
Реле, требующие уточнения
Вид защиты
28
Отсечка
29
Перегрузка
В комплект поставки входят:
Шинный мост _______ шт.
Боковой экран сборных шин ___________ шт.
План расположения камер КСО-307
Высота камер 1600 мм, ширина 410 мм.
Дополнительные технические требования:
СОГЛАСОВАНО
УТВЕРЖДАЮ
ЗАО «ЧЭАЗ»
“____”_______________20 г.
“____”_______________20 г.



















///////////////////////////////////////
