НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА МОДУЛЬНОЙ КОНСТРУКЦИИ МНС-2000. Руководство





НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА МОДУЛЬНОЙ
КОНСТРУКЦИИ МНС-2000
Модульная конструкция низковольтных комплектных устройств МНС-
2000 построена на базе унифицированной системы существующих
конструктивов и следующих базовых серий типовых блоков, панелей и
шкафов:
-
Блоки управления асинхронными двигателями с к. з. ротором -
серия БМН(Р)5030 (НКУ.143.101-12), БМУ5030 (НКУ.143.153-12),
БМТ5030
(НКУ.143.155-11). Блоки комплектуются аппаратами
отечественного или иностранного производства, а также
микропроцессорными устройствами для работы в составе АСУ ТП.
-
Шкафы и панели ввода с АВР на ток до 630 А - серия ШО8320М
(НКУ. 143.105-11);
-
Шкафы ввода с АВР на ток до 630 А - серия ШО8300SE (НКУ.
143.177-10);
-
Шкафы и панели ввода с АВР на ток свыше 630 А - серия Ш8330
(НКУ. 143.122-97);
-
Шкафы ввода с АВР на ток свыше 630 А - серия Ш8330SE (НКУ.
143.182-12);
-
Блоки распределения электроэнергии с наборами автоматических
выключателей - серия БМ8000 (НКУ.143.104-96).
-
Блоки распределения электроэнергии с наборами автоматических
выключателей производства фирмы «Schneider Electric»
- серия
БМ8000SE (НКУ.143.179-11).
-
Блоки автоматического переключения на резерв серии БМ8310(SE)
на токи от 40 до 630 А (НКУ.143.184-11).
-
Блоки автоматического переключения на резерв серии БМ8150(SE)
на токи от 40 до 630 А (НКУ.143.147-11).
Технические параметры, включая электрические принципиальные
схемы, перечни аппаратов и габариты типовых блоков, панелей и шкафов,
входящих в модульную систему комплектных устройств МНС-2000,
приведены в соответствующих информационных материалах.
Основные преимущества модульной конструкции комплектных устройств:
-
удобный съем блоков при ремонте в условиях эксплуатации может быть
осуществлен без разрыва питания при подключении блоков «шлейфом»;
-
модульный принцип построения НКУ, наличие кабельного канала и
вертикальной нулевой шины позволяет обеспечить удобную прокладку и
разделку отходящих кабелей у потребителя, повысить уровень плотности
монтажа, а также улучшить дизайн комплектных устройств;
-
возможность размещения (при необходимости) измерительных приборов,
аппаратуры ручного оперативного управления и сигнализации на дверях,
устанавливаемых на каркасе открытых щитов (вместо поворотных листов);
-
наличие в блоках управления двигателями дополнительного клеммника Х2
позволяет упростить и обеспечить компактное подключение всех внешних
цепей, входящих в цепь управления конкретного электродвигателя;
-
упрощается и уменьшается объем документации, передаваемой заказчиком
заводу-изготовителю НКУ. Общие виды любых НКУ (щитов, шкафов и
панелей) оформляются в виде опросных листов; исключаются схемы
соединений; на нетиповые блоки и панели заводу передается электрическая
принципиальная схема (вместо схемы соединений, что значительно выгоднее
для проектных организаций);
Модульная конструкция комплектных устройств соответствует
государственному стандарту ГОСТ Р 51321.1-2007, который представляет
собой точный аутентичный текст международного стандарта МЭК 60439-1-
2004.
Техническая характеристика
Наименование параметра
Значение параметра
Габариты шкафов или каркасов панелей, мм
Высота:
16001), 18001), 2000, 2200, 24002)
Ширина:
600, 700, 800, 10003), 12003)
Глубина:
600, 800
IP20 - НКУ открытого исполнения
Степень защиты по ГОСТ 14254
IP31, IP41, IP54 - НКУ защищенного исполнения в шкафах
Ударный ток к.з. главных сборных шин, кА
10; 25; 50
Номинальный ток главных сборных шин, А
250, 400, 600, 1000, 1600, 2500
220 В, 50 Гц, фаза-ноль
Номинальное напряжение цепей управления
по заказу: 380 В, независимое 110 В, 220 В 50 Гц
Примечания:
1) Поставляются только в виде отдельных шкафов.
2) При наличии шинопровода, устанавливаемого над щитом.
3) Для размещения аппаратов по схемам заказчика.
Габариты щитов, в том числе, зависят от следующих факторов:
- ширина 600 мм - при установке в одном шкафу преимущественно блоков на ток до 63 А;
- ширина 600 или 800 мм - при установке в одном шкафу преимущественно блоков на ток свыше 63 А;
- глубина 800 мм - двухрядные щиты двухстороннего обслуживания;
- высота 2400 мм - при требуемой устойчивости к току к. з. 50 кА, обеспечиваемой установкой шинопровода
над щитом.
Щиты открытого исполнения разработаны на базе каркасов шкафов и имеют те же габариты, что и
щиты защищенного исполнения.
Все блоки управления и распределения имеют высоту, кратную 50 мм.
Модульная конструкция НКУ МНС-2000 выполнена со стационарным исполнением блоков,
подключение питающих и отходящих проводников к блокам управления и распределения производится через
клеммные зажимы.
Провода цепей управления подключаются через клеммники Х1 и Х2, а силовые провода
-
непосредственно к выходным зажимам пускателей при отсутствии дополнительных требований.

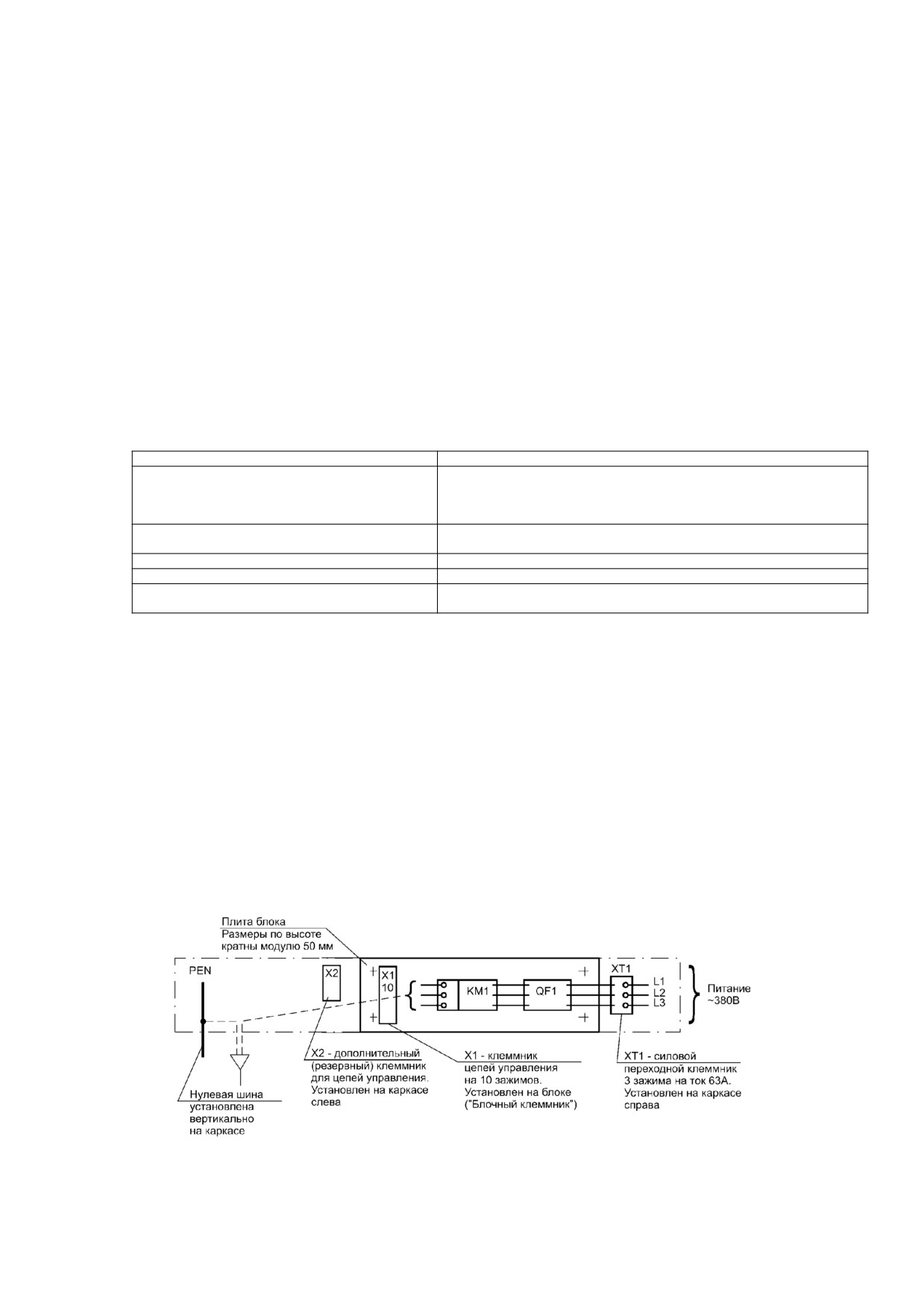

Рис. 1 Вариант блока с дополнительным резервным клеммником X2 для цепей управления

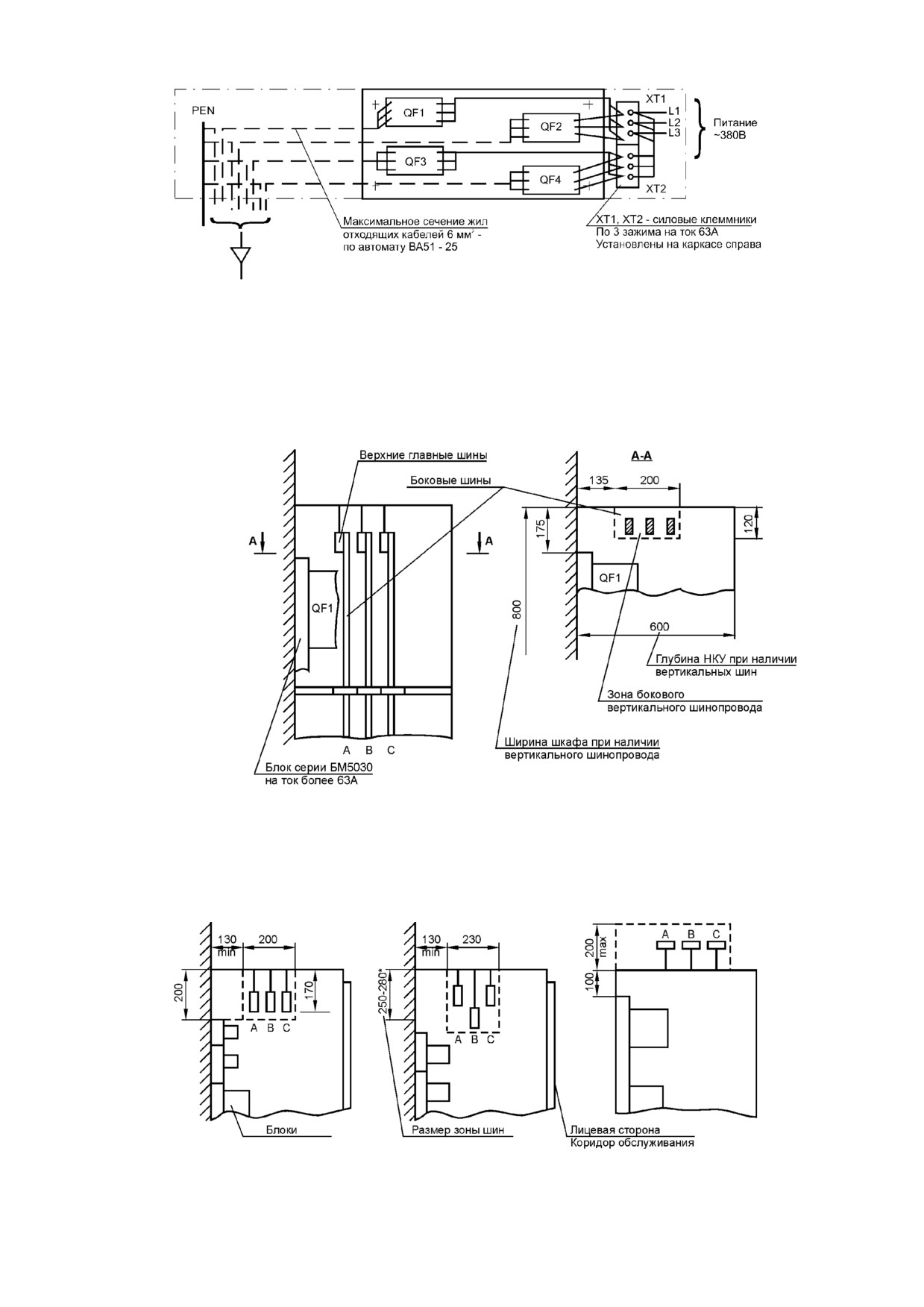

Рис. 2 Блок распределения типа БМ8501-3470Г с набором 4-х автоматических выключателей
Блоки управления и распределения на ток до 63 А подключаются к силовым сборным шинам через
силовой клеммник ХТ1, что упрощает съем блоков в эксплуатации. Клеммник XT1 устанавливается справа на
каркасе шкафа (см. рис. 1 и 2). Подключение проводников от силовых сборных шин к клеммнику ХТ1
осуществляется заводом-изготовителем.
Блоки на ток свыше 63 А подключаются либо непосредственно к главным сборным шинам, либо к
вертикальному шинопроводу (в шкафах шириной 800 мм, см. рис. 3).
Рис. 3 Установка боковых вертикальных главных шин в модульных НКУ
В щитах модульной конструкции заданное значение ударного тока к.з. обеспечивается за счет
использования трех вариантов расположения силовых сборных шин, рис.4.
Вариант 1
Вариант 2
Вариант 3
Устойчивость к току к.з. 10 кА
Устойчивость к току к.з. 30 кА
Устойчивость к току к.з. 50 кА
* Зона шин 250 мм - при нагрузке на шины до 630 А
Зона шин 280 мм - при нагрузке на шины более 630 А
Рис. 4 Установка верхних главных шин в модульных НКУ (вид сбоку)
Рекомендации по проектированию щитов,
а также размещению блоков в щитах и шкафах при оформлении заказа
1. НКУ ввода с АВР рекомендуется размещать посередине щита в зависимости от расположения блоков,
питающихся от I и II секции шин соответственно.
2. Компоновку блоков в шкафах, а также ячейках открытых щитов рекомендуется осуществлять с учетом
следующего:
а) блоки размещаются в пределах полезной площади панели (см. рис.5);

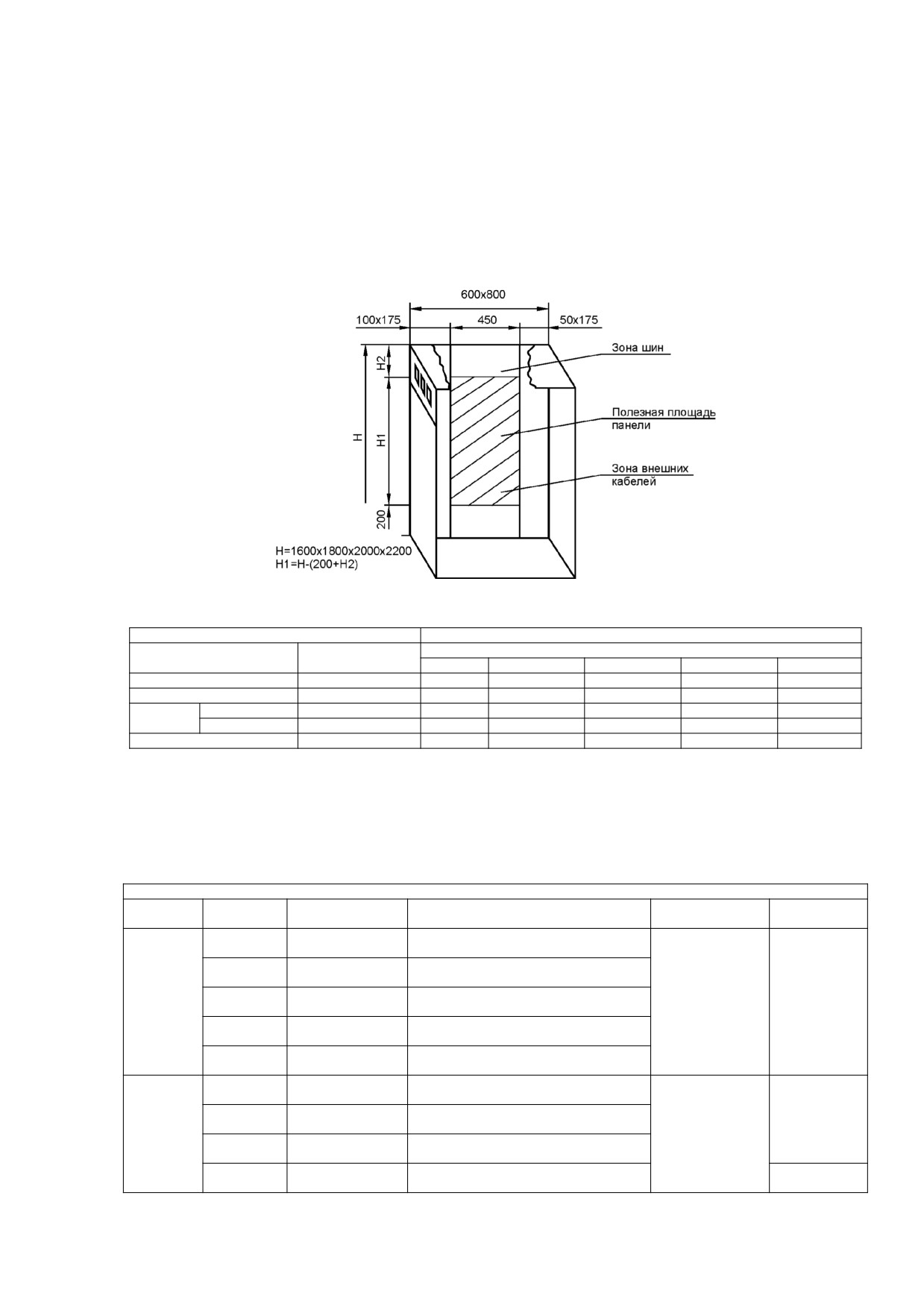

Рис. 5 Полезная площадь панели
Верхние силовые шины
Полезная площадь панели H1, мм
В НКУ высотой H, мм
Устойчивость к току к.з.
Зона шин, H2, мм
1600
1800
2000
2200
2400*
Шины отсутствуют
100
1300
1500
1700
1900
-
10 кА
200
-
-
1600
1800
-
Iн<=630
250
-
-
1550
1750
-
25 кА
Iн>630
280
-
-
1520
1720
-
50 кА
100
-
-
-
1700*
1900*
*) для обеспечения повышенной устойчивости к току к.з. (50 кА) шины устанавливаются над каркасом НКУ, вследствие
чего общая высота НКУ увеличивается на 200 мм.
б) блоки с набором автоматических выключателей серии БМ 8500 рекомендуется размещать в
нижней части панели, если токоподвод нижний.
Блоки ввода и распределения электроэнергии серий БМ8ХХХ
Блоки на импортной аппаратуре
Типовой
Ном. ток
Кол.
Габариты
Тип блока
Аппаратура
индекс
расцепителя, А
выключателей
(ВхШ), мм
Compact NSX100B (F, N)+
407X
16…100
TM-D / Micrologic 2.2 (5.2A)
Compact NSX160B (F, N)+
427X
32…160
TM-D / Micrologic 2.2 (5.2A)
Compact NSX250B (F, N)+
БМ8501SE
447X
63…250
1
150x450
TM-D / Micrologic 2.2 (5.2A)
Compact NSX400F (N, H)+
467X
250…400
Micrologic 2.3 (5.3A)
Compact NSX630F (N, H)+
487X
250…630
Micrologic 2.3 (5.3A)
БМ8502SE
Compact NSX100B (F, N)+
2
407X
16…100
TM-D / Micrologic 2.2 (5.2A)
Compact NSX160B (F, N)+
427X
32…160
200x450
TM-D / Micrologic 2.2 (5.2A)
Compact NSX250B (F, N)+
447X
63…250
TM-D / Micrologic 2.2 (5.2A)
467X
250…400
Compact NSX400F (N, H)+
300x450
Micrologic 2.3 (5.3A)
Compact NSX630F (N, H)+
487X
250…630
Micrologic 2.3 (5.3A)
БМ8511SE
2
100х450
БМ8512SE
iC60N (H, L), 1p,
4
БМ8513SE
кривая B, C, D, K, Z
6
387X
0,5…63
150x450
БМ8514SE
8
БМ8515SE
iC60N (H, L), 2p, кривая B, C, D, K, Z +
2
100x450
БМ8516SE
модуль Vigi 30 (100) mA
4
150x450
БМ8521SE
2
NG125N (H, L), 1p,
100х450
БМ8522SE
397X
4
кривая B, C, D
БМ8523SE
10…80
6
150x450
БМ8525SE
NG125N (H, L), 2p, кривая B, C, D +
2
387X
БМ8526SE
модуль Vigi 30 (300) mA
4
250x450
БМ8531SE
2
100х450
БМ8532SE
4
200x450
387X
0,1…65
GV2 P, GV3 P
БМ8533SE
6
250x450
БМ8534SE
8
400x450
БМ8541SE
iC60N (H, L), 3p (2р, 1р),
до 20
650х450
387X
0,5…63
БМ8542SE
кривая B, C, D, K, Z
до 30
1000х450
БМ8551SE
2
100х450
БМ8552SE
iC60N (H, L), 3p (2p),
4
200x450
БМ8553SE
кривая B, C, D, K, Z
6
300x450
БМ8554SE
387X
0,5…63
8
400x450
БМ8555SE
2
150x450
iC60N (H, L), 4p (3p), кривая B, C, D, K,
БМ8556SE
4
Z + модуль Vigi 30 (100) mA
300x450
БМ8557SE
6
БМ8561SE
2
150х450
БМ8562SE
NG125N (H, L), 3p,
4
250x450
БМ8563SE
кривая B, C, D
6
417X
10…125
450x450
БМ8564SE
8
БМ8565SE
NG125N (H, L), 4p (3p), кривая B, C, D
2
250x450
БМ8566SE
+ модуль Vigi 30 (300) mA
4
450x450
Блоки с выключателями-разъединителями
3670
40
Interpact INS 40
100x450
4070
100
Interpact INV (INS) 100
4270
160
Interpact INV (INS) 160
150x450
БМ8901SE
1
4470
250
Interpact INV (INS) 250
4670
400
Interpact INV (INS) 400
200x450
4870
630
Interpact INV (INS) 630
3670
40
Interpact INS 40
200x450
4070
100
Interpact INV (INS) 100
БМ8902SE
2
4270
160
Interpact INV (INS) 160
300x450
4470
250
Interpact INV (INS) 250
Блоки с распределительными шинами
4470
250
Шины медные ПМТ 3х20
-
БМ8920
200х450
4670
400
Шины медные ПМТ 4х25
-
Блоки на отечественной аппаратуре
3470Б
2
100х450
ВА51-25-340010Р00 УХЛ3,
3470Г
4
200х450
БМ8501
0,3…25
Iн 25А, U~380В 50Гц,
3470Д
6
300х450
Iотс 10, Iр по заказу
3470Е
8
400х450
3870А
1
150х450
3870Б
2
БМ8502
3870Г
ВА21-29-340010-00 У3,
4
300х450
3870Д
Iн 63А, U~380В 50Гц,
6
450х450
3870Е
Iотс 12, кр. на пан., Iр по заказу
8
600х450
16…63
3870А
1
150х450
БМ8503
3870Б
2
300х450
3870В
ВА21-29-140010-00 У3,
3
150х450
БМ8504
3870Д
Iн 63А, U~380В 50Гц,
6
200х450
Iотс 12, кр. на пан., Iр по заказу
4470А
ВА04-36-340010-20 УХЛ3,
1
150х450
БМ8505
4470Б
40…250
Iн 250А, U~660В 50Гц,
2
250х450
п.п, каб. без каб. нак., Iр по заказу
Выключатель врубной ВРА1-1-33200-
4070А
100
00УХЛ2, Iн 100 А, 3 пол., исполн.
1
300х450
рукоятки БНН
БМ8901
Выключатель врубной ВРА1-1-43200-
4470А
250
УХЛ2, Iн 250 А, 3 пол., исполн.
1
300х450
рукоятки БНН
Х - исполнение блоков по наличию дополнительных устройств:
0 - дополнительные аксессуары отсутствуют;
1 - один контакт сигнализации положения;
2 - два контакта сигнализации положения;
3 - один контакт сигнализации отключения из-за повреждения;
4 - два контакта сигнализации положения и один контакт сигнализации отключения из-за повреждения;
5 - два контакта сигнализации положения и независимый расцепитель;
6 - два контакта сигнализации положения и расцепитель минимального напряжения;
7 - два контакта сигнализации положения и расцепитель минимального напряжения с выдержкой времени;
8 - два контакта сигнализации положения и мотор-редуктор.
При выборе дополнительных устройств необходимо при заказе проверить возможность установки дополнительных
аксессуаров к выключателям.
Возможность установки аксессуаров к выключателям (рубильникам) в блоках БМ8ХХХ
Исполнения блоков по наличию дополнительных устройств
Тип выключателя (рубильника)
0
1
2
3
4
5
6
7
8
iC60
+
+
+
+
+
+
+
-
-
Compact NSX
+
+
+
+
+
+
+
+
+
GV2 P, GV3 P
+
+
+
+
+
+
+
-
-
NG125
+
+
+
+
+
+
+
-
-
INV (INS)
+
+
-
-
-
-
-
-
-
3. В защищенных щитах и в отдельных шкафах при необходимости включения-отключения двигателя
непосредственно с данного НКУ на дверях необходимо предусмотреть аппаратуру ручного оперативного
управления (кнопки, ключи) и сигнализации. Для упрощения проектирования НКУ комплекты такой
аппаратуры объединены в условные блоки, которые являются дополнением к основным блокам БМ5030 и
поэтому должны располагаться на двери приблизительно в той же относительной очередности, что и
основные. Для облегчения проектирования и проверки компоновки дверей общих видов в контуре дверных
блоков рекомендуется указывать номера приводов.
Структура условного обозначения дверных блоков
БМ95ХХSE - УХЛ4
Вид НКУ по конструкции. БМ - блок модульный модернизированный
БМ95ХХSE - УХЛ4
Класс НКУ по назначению: 9 - вспомогательные и другие НКУ
БМ95ХХSE - УХЛ4
Группа в классе 9: 5 - вспомогательные
БМ95ХХSE - УХЛ4
Порядковый номер в группе 5: 11…14 (см. таблицу характеристик дверных блоков ниже)
БМ95ХХSE - УХЛ4
Аппаратура фирмы «Schneider Electric» при дополнительном указании
БМ95ХХSE - УХЛ4
Климатическое исполнение и категория размещения: УХЛ4
Характеристики дверных блоков
Габаритные
Кнопка SB2,
Кнопка
Переключател
Арматура
размеры, мм
SB3
SB1
ь SA1
HLR1, HLR2
Тип блока
Исполнение
кол
высота
ширина
тип
кол.
тип
кол.
тип
кол.
тип
БМ9511(SE)
нереверс.
90
1з,
1
1р,
1
1
160
-
-
БМ9512(SE)
реверс.
120
черн.
2
красн.
1
2
Красная
БМ9513(SE)
нереверс.
90
1
1
1з, 1р,
1
1
лампа
2 полож.
225
~220B
БМ9514(SE)
реверс.
120
2
1
2з, 2р
1
2
2 полож.
Состав и оформление проектной документации
Состав передаваемой заводу-изготовителю проектной документации на модульный щит или
отдельный шкаф должен включать следующее:
1) Таблица «Технические данные аппаратов» (ТДА) - составляется в основном в соответствии с РД 16.560-90
«НКУ. Требования к проектной документации, передаваемой изготовителю» и «Альбомом примеров…» ОЛХ.
684.005-90 к указанному РД. Особенность модульных НКУ заключается в том, что в них кроме блоков для
двигателей серии БМ 5030 применяются блоки с набором автоматических выключателей серии БМ 8500, для
которых требуется выбор и указание в заказе тока расцепителя для каждого выключателя, а также отсечки,
если она отличается от максимальной. В целом ТДА на модульные НКУ проще и короче, поскольку они
состоят преимущественно из типовых блоков. В тех случаях, когда заказчику желательно внести изменения в
аппаратный состав блока, например, пускатели в блоках применить на иное напряжение катушки или без
теплового реле, например, для управления двигателем задвижки, то в таблице необходимо отразить данное
изменение аппаратного состава.
2) Опросный лист - представляет собою упрощенный общий вид щита, который исключает разработку
отдельных общих видов на нетиповые панели (формы опросных листов приведены ниже). При заполнении
опросного листа от проектировщика не требуется определять и указывать установочные размеры отдельных
блоков, а также номера позиций, но требуется тщательно соблюдать требование по высоте полезной
площади.
3) Перечень надписей - заполняется как обычно, т.е. по РД 16.560-90.
4) Схема принципиальная на нетиповые панели с набором отдельных аппаратов (россыпью), если в щите
такие панели имеются. Схема выполняется в полном соответствии с РД 16.560-90 и «Альбомом примеров
проектной документации» ОЛХ.684.005-90.
1. При проектировании конкретного объекта количество панелей на видах спереди и сверху, количество дверей,
силовые шины изображаются в соответствии с их фактическим количеством.
2. Высота щита может быть 2400 мм, если требуемая устойчивость к току к.з. до 50 кА и тогда верхние шины
устанавливаются над каркасом щита на изоляторах.

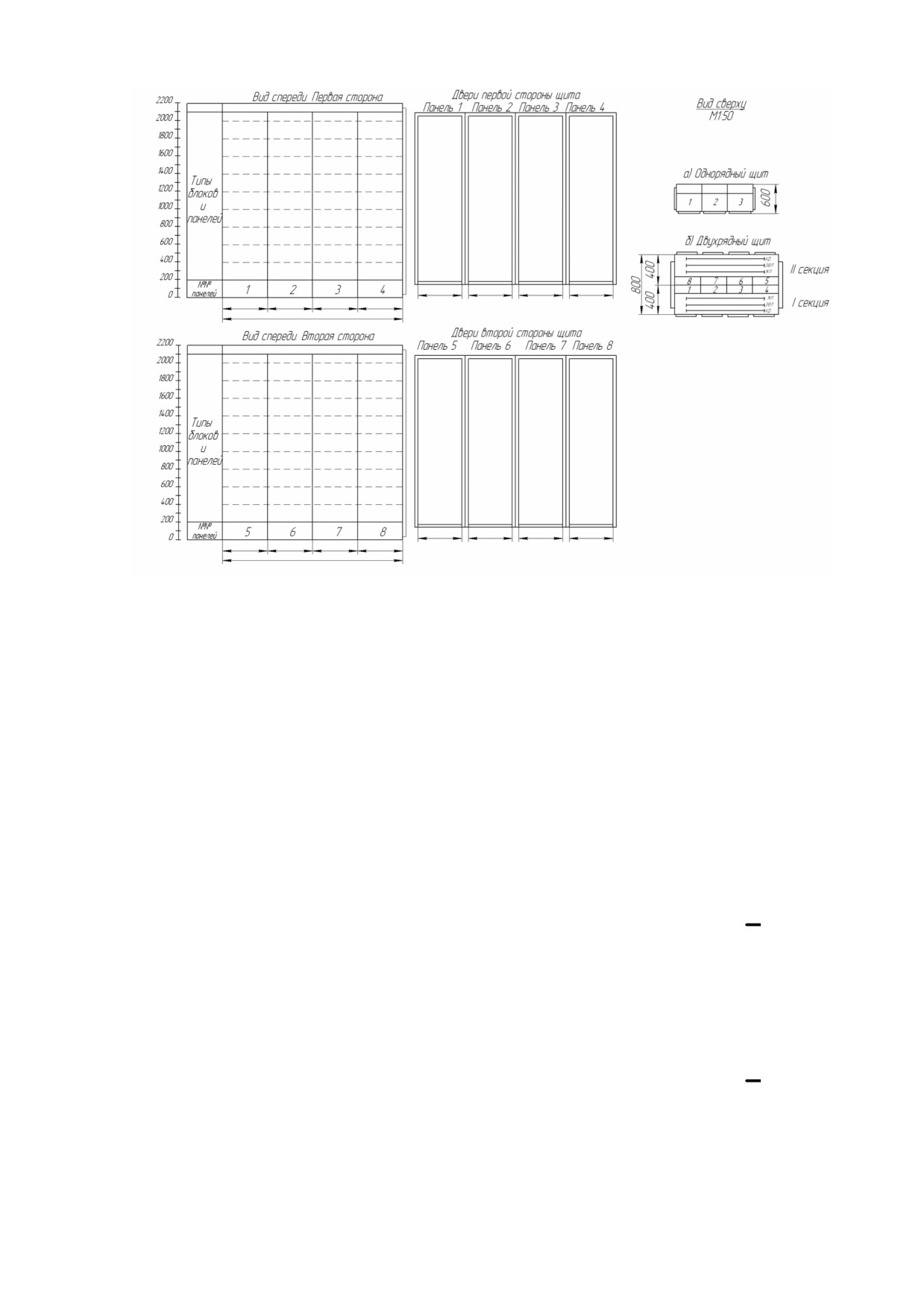

Форма опросного листа приведена ниже (возможна как двухрядная, так и однорядная компоновка).
Опросный лист (образец заполнения)
2200
2 100
2000
Пример 1: Щит защищенный 1ШЩ:
Таблица технических данных аппаратов
Перечень надписей
Кол.
Место-
поз.
Место
Кол.
Зона
Наименование
панель
надпись
Текст
экз.
нахождение
обозначение
надписи
экз.
Документация проектная
Панели
Опросный лист
Перечень надписей
Табличка
2М1…2М4
4
12М1…12М4
4
Сборочные единицы
4М1…4М4
4
13М1…13М2
4
3
Панель 3
ШО8321М-4474УХЛ4
1
1
QF1
"
QF1 Освещение 8EL1
1
2
QF2
"
QF2 Освещение
1
Панель 1
бытовки 44EL1
1
Блоки БМН5130-2974УХЛ4
2
2М1, 4М2
3
QF3
"
QF3 Освещение 8EL1
1
БМН5130-2674УХЛ4
3
2М2, 2М4
4
QF4
"
QF4 Освещение
4М3
бытовки 44EL2
1
БМН5130-3074УХЛ4
2
2М3, 4М4
БМН5430-2674УХЛ4
2
"
5М1
1
без теплового реле
1
12М1
"
14М1…14М2, 6М1
3
БМН5430-2974УХЛ4
"
15М1…15М2
2
без теплового реле
2
12М2,12М3
"
7М1…7М3
3
БМН5430-3074УХЛ4
12М4,13М1,
"
8М1…8М4
4
без теплового реле
3
13М2
БМН5130-3474УХЛ4
1
4М1
1
1
Табличка
Ингибитор 2М1-М4
в 4
Насосн. очищ. задв.
2
Панель 2
строки
12М1-М4 13М1-М2
БМН5130-2674УХЛ4
1
5М1
Прож. L1 4М1-М4
1
БМН5430-2674УХЛ4
2
14М1,14М2
БМН5130-3574УХЛ4
1
БМ1
2
6
"
Прож. Мачта AL1
БМН5430-2974УХЛ4
1
15М1
5М1 7М1-М3
БМН5130-3674УХЛ4
2
7М1, 7М2
Задв. 14М2 15М1-М2
БМН5130-3774УХЛ4
1
7М3
Питание освещ.
1
БМН8501-3470
1
Iр=50А
QF1, QF2
3
7
Табличка
Ввод 1 ~380 В
Iр=20А
QF3, QF4
в 3
Ввод 2 ~380 В
строки
АВР
1
4
Панель 4
БМН5130-3674УХЛ4
1
8М2
4
8
"
Прием и откачка
БМН5130-4074УХЛ4
2
8М3
уловленной нефти
БМН5130-4274УХЛ4
1
8М1
насосы 8М1…М4
1
Двери
1
9
Табличка
2М1. Блок ингибитора
Панель 1
Вентилятор
1
Блок БМН9513-УХЛ3
7
Блок БМН9514-УХЛ4
7
10
"
2М2. Блок ингибитора
1
Насос
Панель 4
Блок БМН9513-УХЛ4
4



















///////////////////////////////////////
