УНИФИЦИРОВАННАЯ СЕРИЯ НИЗКОВОЛЬТНЫХ КОМПЛЕКТНЫХ УСТРОЙСТВ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ РУСН-0,4. Техническая информация НКУ.143.132-05





УНИФИЦИРОВАННАЯ СЕРИЯ НИЗКОВОЛЬТНЫХ
КОМПЛЕКТНЫХ УСТРОЙСТВ РАСПРЕДЕЛЕНИЯ
ЭЛЕКТРОЭНЕРГИИ РУСН-0,4
Техническая информация
НКУ.143.132-05
Том 1. Пояснительная записка
2007 г.
СОДЕРЖАНИЕ
Пояснительная записка ………………………………………………………………………
3
1. Введение………………………………………………………………..……………..……
4
2. Техническая характеристика ………………………………………..…..………………..
6
3. Конструкция ………………………………………………………
………………….…
12
4. Опросный лист ………………………………………………...…..………………………
15
5. Аппаратура …………………………………………………………..…………...………..
16
Таблица 1. Номенклатура и технические данные шкафов ввода …………………….……
17
Таблица 2. Номенклатура и технические данные шкафов секционирования……………..
22
Таблица 3. Номенклатура и технические данные блоков шкафов ввода …………………
23
Таблица 4. Номенклатура общесекционных шкафов управления трансформаторами…...
24
Таблица 5. Номенклатура и технические данные блоков отходящих линий ……………..
27
Таблица 6. Схемы первичных соединений шкафов ввода…………………………….……
32
Таблица 7. Технические характеристики токоограничивающих
выключателей серии ВА на 1000 и 1600 А………………………………………………….
40
Таблица 8. Технические характеристики селективных выключателей
серии ВА 1000 и 1600 А………………………………………………………………………
41
Таблица 9. Технические характеристики автоматических выключателей
серии ВА51-39 на 630 А…………………………………………………..…………………..
42
Таблица 10. Технические характеристики автоматических выключателей
серии ВА57-35 на 250 А……………………………………………………..………………..
43
Таблица 11. Перечень и технические характеристики реле защиты управления,
применяемых в РУСН-0,4………………………………………………………………..…...
44
Приложение А…………………………………………………………………..…………….
45
Приложение Б………………………………………………………………..………………..
52
Приложение В……………………………………………………………….………………..
66
Приложение Г……………………………………………….………………………………...
69
Приложение Д……………………………………………………..………………………….
73
Приложение Е. Общие виды лицевых панелей блоков выключателей…………………..
74
Приложение Ж. Описание работы расцепителей выключателей…………………….……
78
Приложение З. Однолинейная схема (пример заказа)……………………………………...
85
НКУ.143.132-05, том 1
Изм.
Лист
№ докум.
Подп.
Дата
Разраб.
Лесина
Лит.
Лист
Листов
Подстанции трансформаторные
Пров.
Агандеев
2
53
комплектные мощностью от 16 до
Н.бюро
4000 кВА на напряжение до 10 кВ
Н.контр.
Мышов
ОАО «ЧЭАЗ»
Программа и методика испытаний
Утв.
Корчагина
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Низковольтные комплектные устройства серии РУСН-0,4 предназначены для распреде-
ления электроэнергии 0,4 кВ на электростанциях, промышленных предприятиях и объектах
нефтегазовой промышленности.
НКУ серии РУСН-0,4 изготавливаются в виде щитов ячеечного типа с отечественными
выдвижными автоматическими выключателями серии «ВА» производства АО «Контактор»
г. Ульяновск, импортными выдвижными автоматическими выключателями серии Masterpact
и Compact фирмы “Schneider Electric”.
Разработка НКУ серии РУСН-0,4 выполнена на базе типовых работ
192204.0000004.02977.00ЭА04 института
«Атомтеплоэлектропроект» г. Москва и
192204.000000.00000.000 ЭАН2 института «Энерготехпроект» г. Киев.
Щиты РУСН-0,4 изготавливаются в соответствии с ГОСТ Р 51321.1 «Устройства ком-
плектные низковольтные. Общие технические требования и методы испытаний», и ТУ
16.536.024-75 «Устройства комплектные низковольтные для электрических станций и под-
станций».
Задание на изготовление щитов РУСН-0,4 принимаются ОАО «ЧЭАЗ» по опросным
листам в соответствии с формой, приведенной в настоящей технической информации.
Настоящая техническая информация включает в себя:
Том I. Пояснительная записка.
Том II. Шкафы ввода и секционирования, блоки шкафов ввода и секционирования
Том III. Шкафы общесекционных устройств и управления трансформаторами
Том IV. Блоки отходящих линий
Включенная в настоящую серию РУСН-0,4 кВ номенклатура шкафов и блоков по тре-
бованию заказчиков может дополняться новыми исполнениями.
В технически обоснованных случаях шкафы и блоки могут быть изготовлены на базе
индивидуальных электрических принципиальных схем заказчика.
Лист
НКУ.143.132-05, том 1
3
Изм.Лист
№ докум.
Подп.
Дата
1. ВВЕДЕНИЕ
НКУ серии РУСН-0,4 разработаны в конструктиве шкафов ОАО «ЧЭАЗ» и имеют в
своем составе:
шкафы ввода;
шкафы секционирования;
шкафы общесекционных устройств;
шкафы управления трансформаторами;
шкафы отходящих линий.
Габариты
(высота х ширина х глубина, мм) шкафов ввода
2200х800х1000 или
2200х1200х1000, остальных шкафов 2200х800х1000
НКУ серии РУСН-0,4 предназначены для питания от одного или двух трансформаторов
мощностью до 1000 кВА и могут быть размещены в один или в два ряда. В последнем слу-
чае щиты РУСН-0,4 включают в себя шинный мост.
Щит РУСН собирается из отдельных типовых шкафов шинного или кабельного ввода,
секционирования, отходящих линий, шкафа управления трансформаторами и общесекцион-

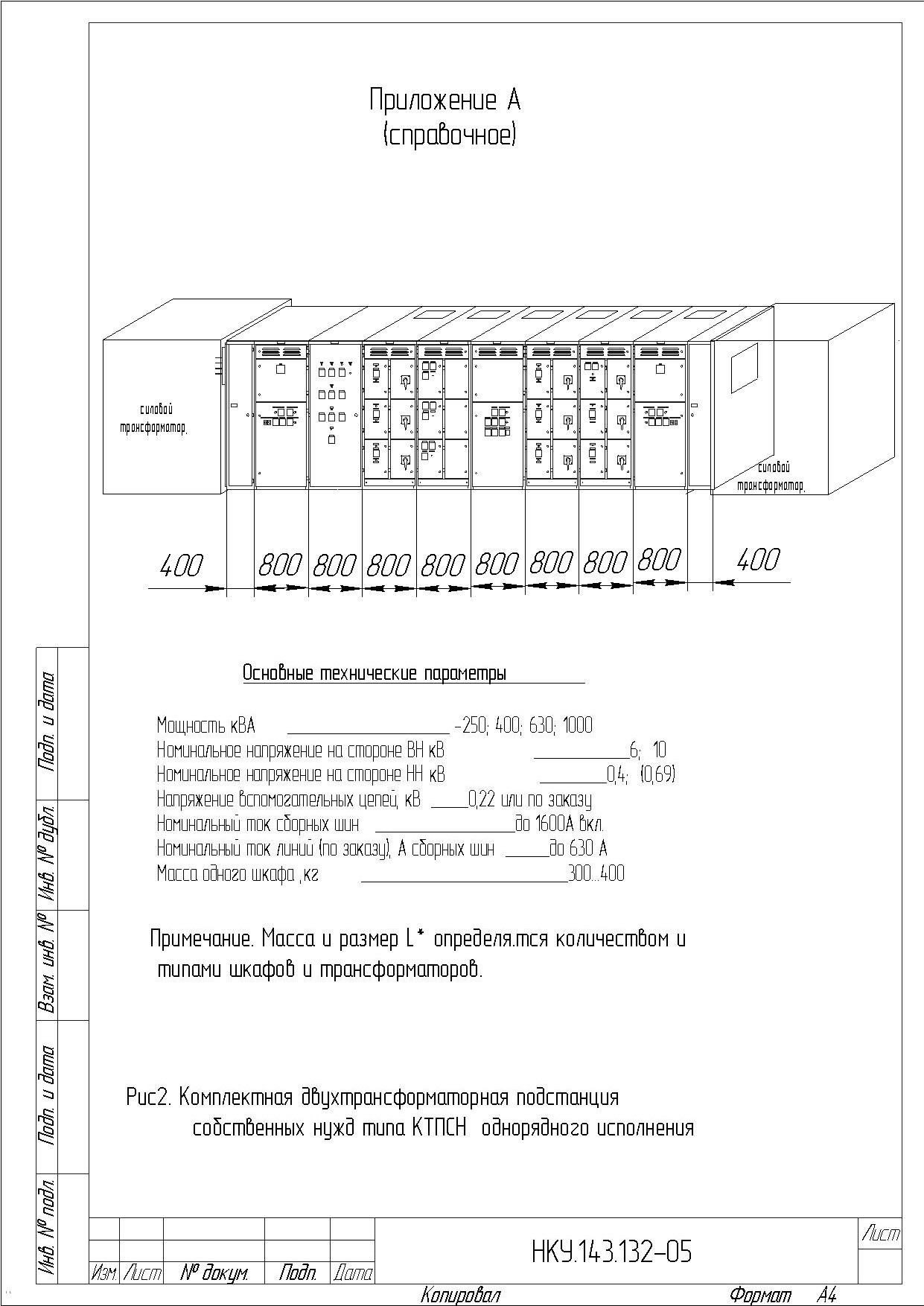

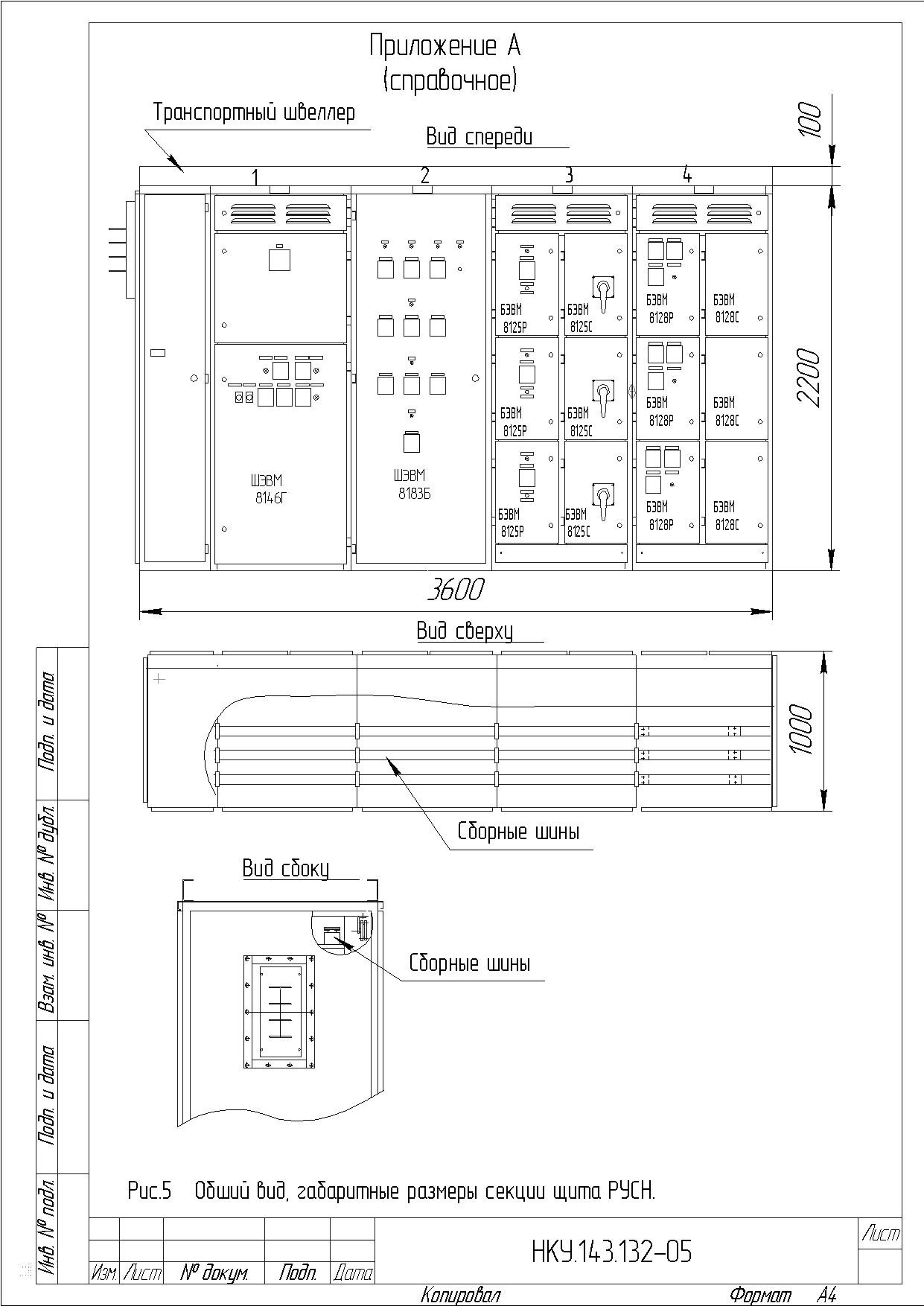

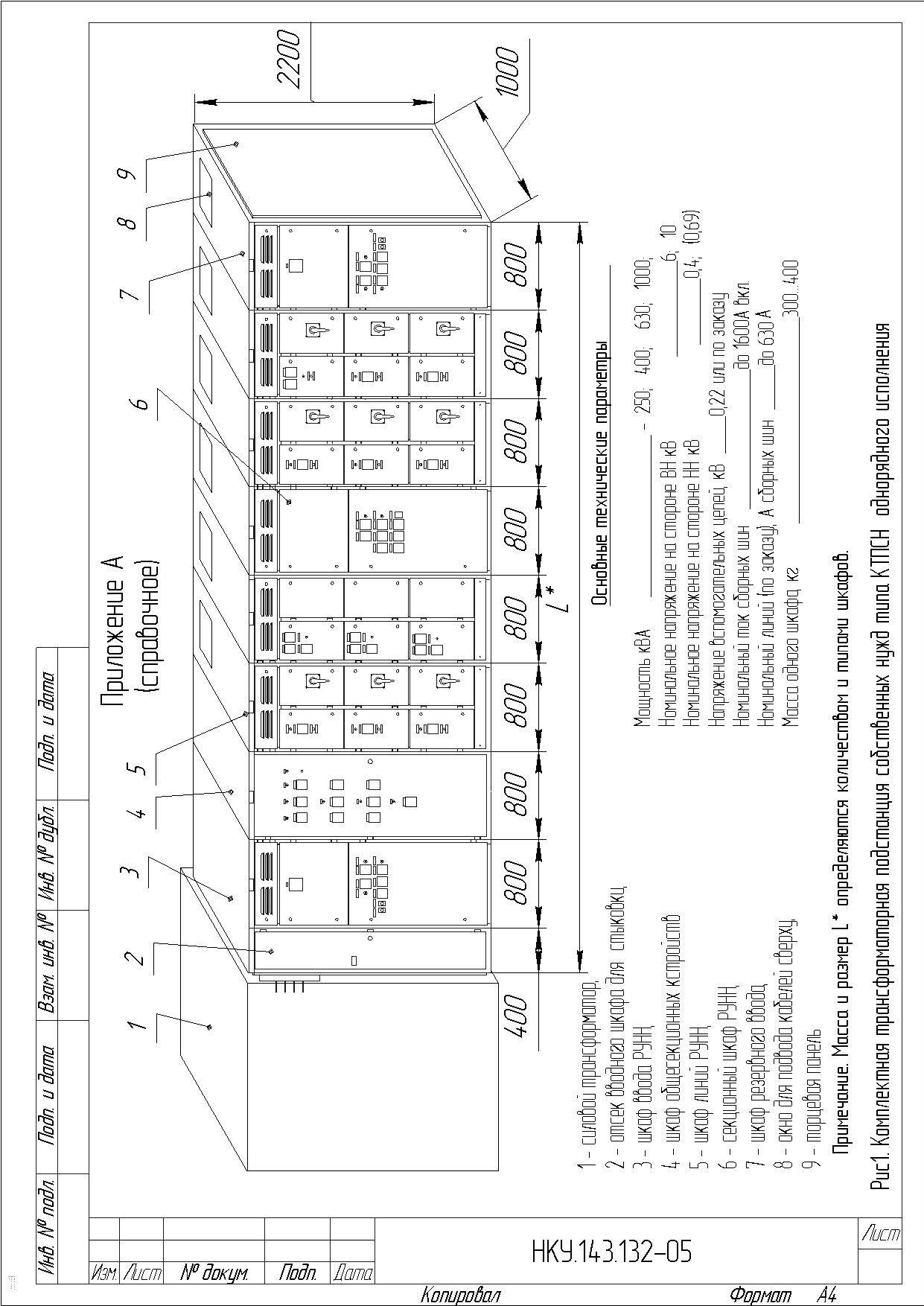

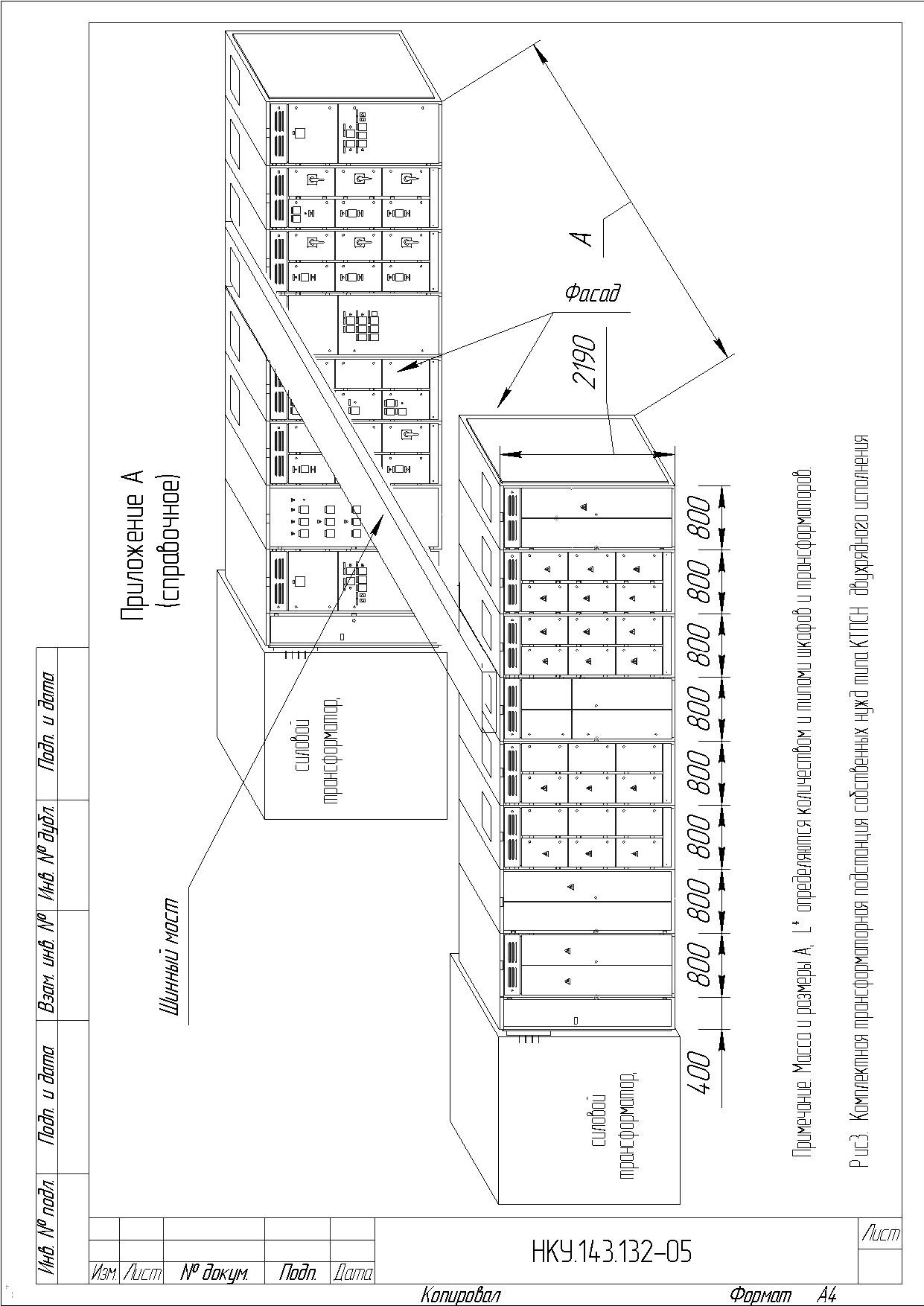

ных устройств. На рисунках 1, 2 приложения А изображено однорядное исполнение
КТПСН, на рисунке 3 - двухрядное исполнение.
Конструкция шкафов РУСН предусматривает:
двухстороннее обслуживание шкафов, при этом доступ к органам оперативного
управления осуществляется с фасадной стороны. Двери открываются при помощи съемного
ключа;
установку сборных шин горизонтально в верхней части шкафа в отдельном отсеке;
присоединение вспомогательных цепей к релейным блокам через разъемы;
установку силовых выключателей, типовых релейных и силовых блоков по заказу,
взаимозаменяемость однотипных блоков.
С передней стороны шкафов (со стороны фасада) производится оперативное обслужи-
вание выдвижных автоматических выключателей и релейных блоков. С задней стороны
шкафа в соответствующих отсеках размещаются кабельные сборки отходящих линий и
трансформаторы тока.
При двухрядном расположении КТПСН между рядами устанавливается шинная пере-
мычка.
Контрольные и силовые кабели вводятся снизу или сверху через специальные проемы.
По способам подвода шин или кабеля предусмотрены все возможные исполнения (см.
раздел «Конструкция» п.3.1). В конструктиве РУСН-0,4 отсутствуют панели для стыковки -
Лист
НКУ.143.132-05, том 1
4
Изм.Лист
№ докум.
Подп.
Дата
их функции реализованы в шкафах ввода. Уровни ввода шин от трансформатора в шкаф
ввода, расстояние и порядок следования шин должны указываться при заказе. Номенклату-

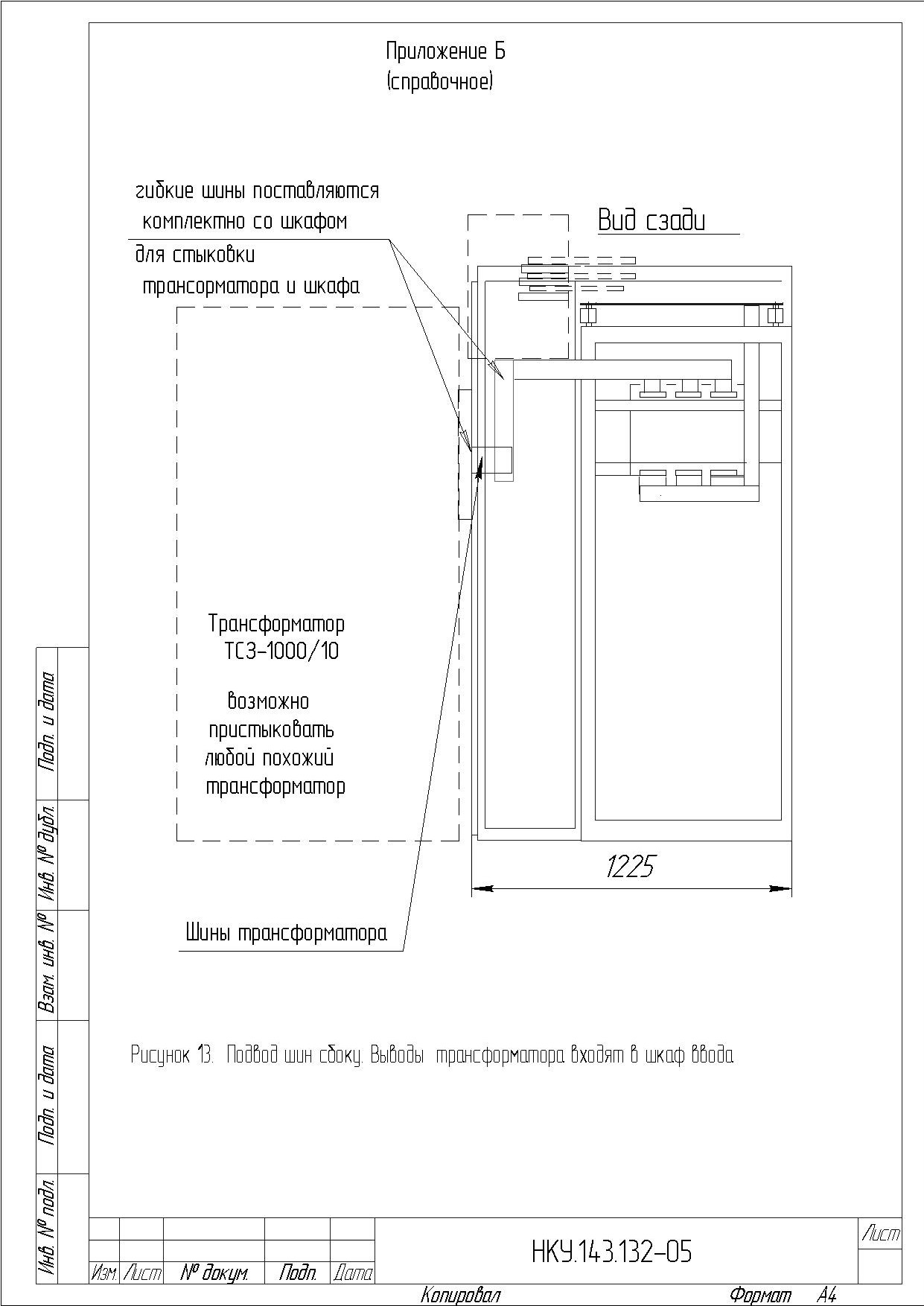

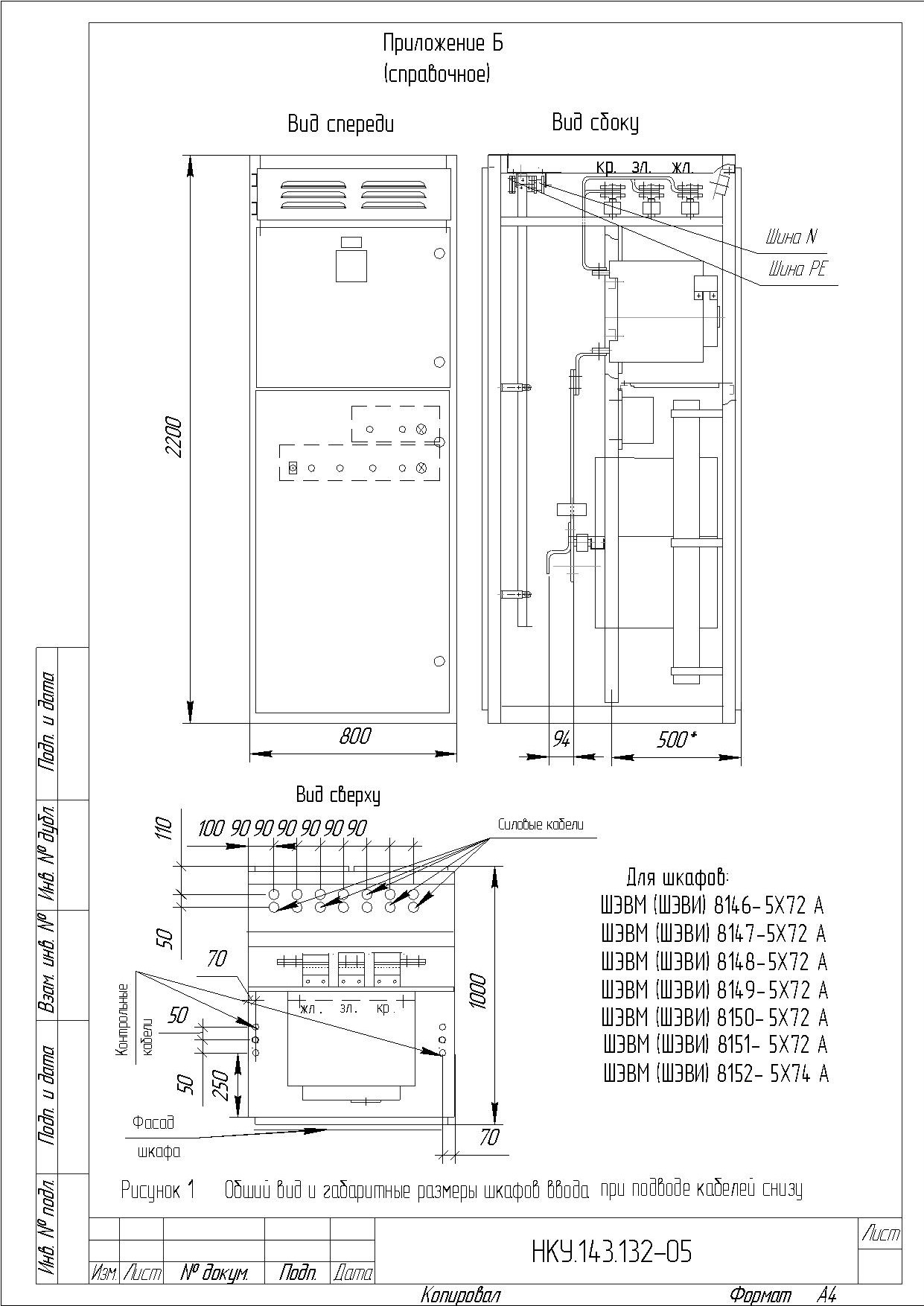

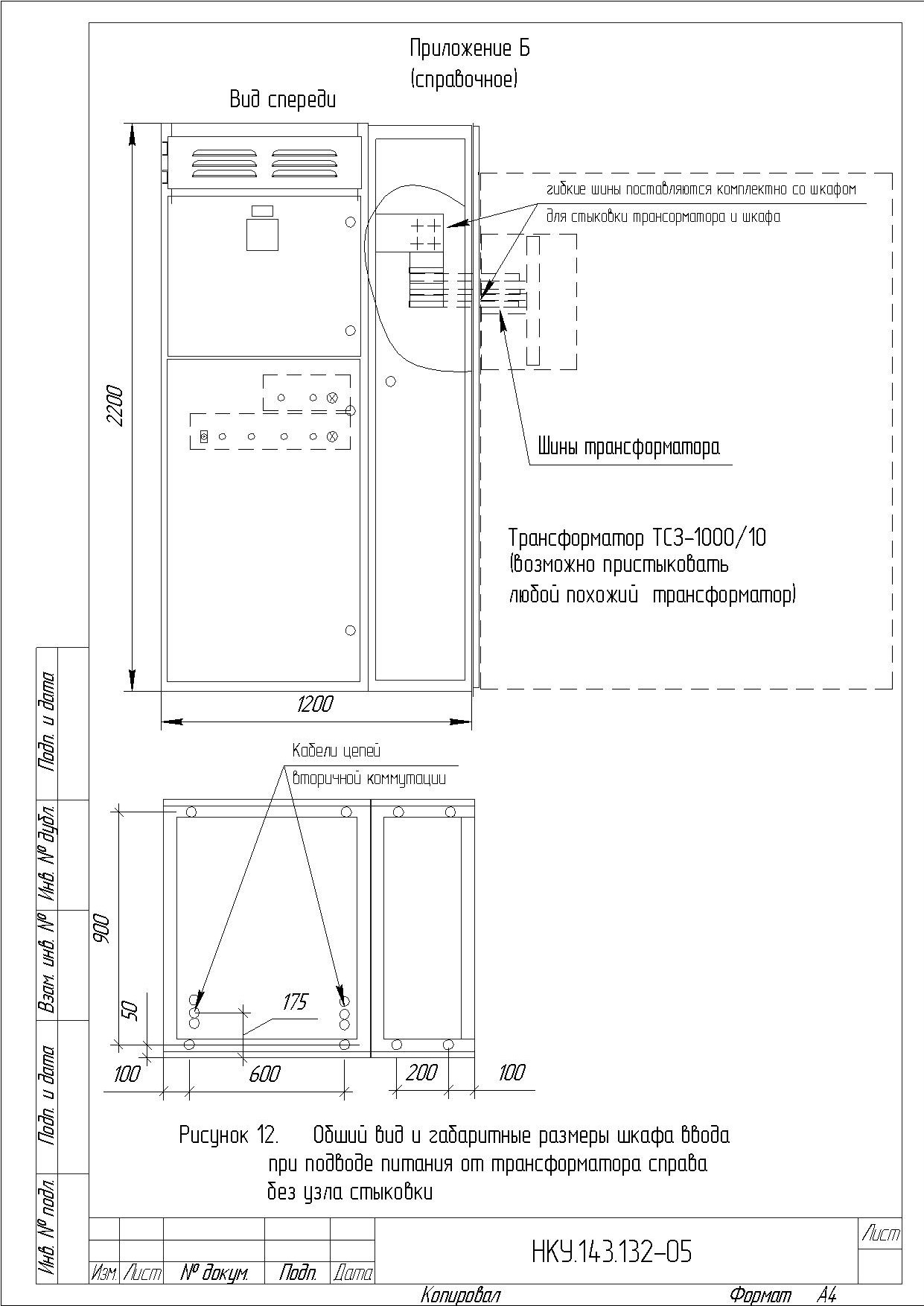

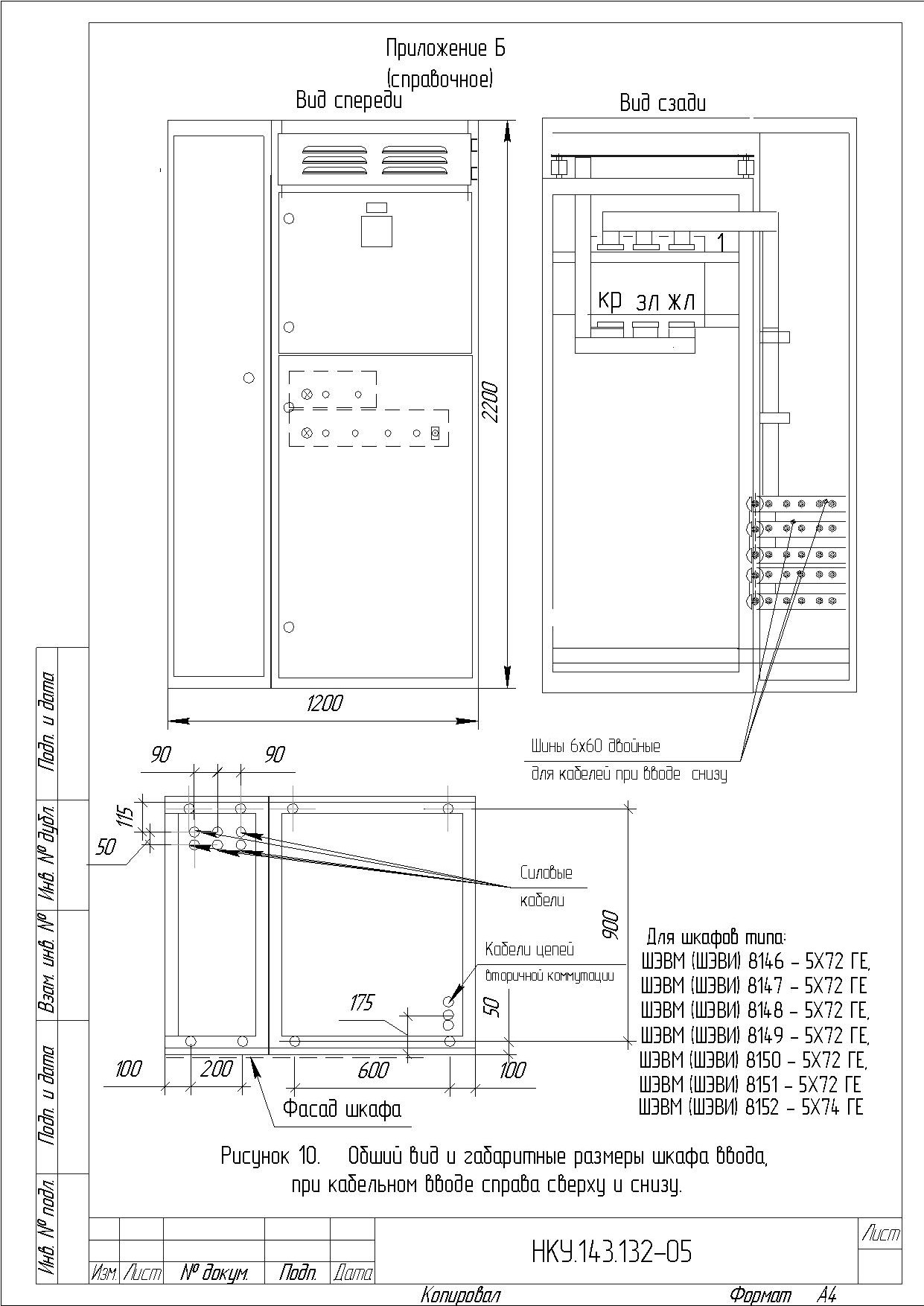

ра и технические данные шкафов ввода представлены в таблице 1; общие виды и габарит-

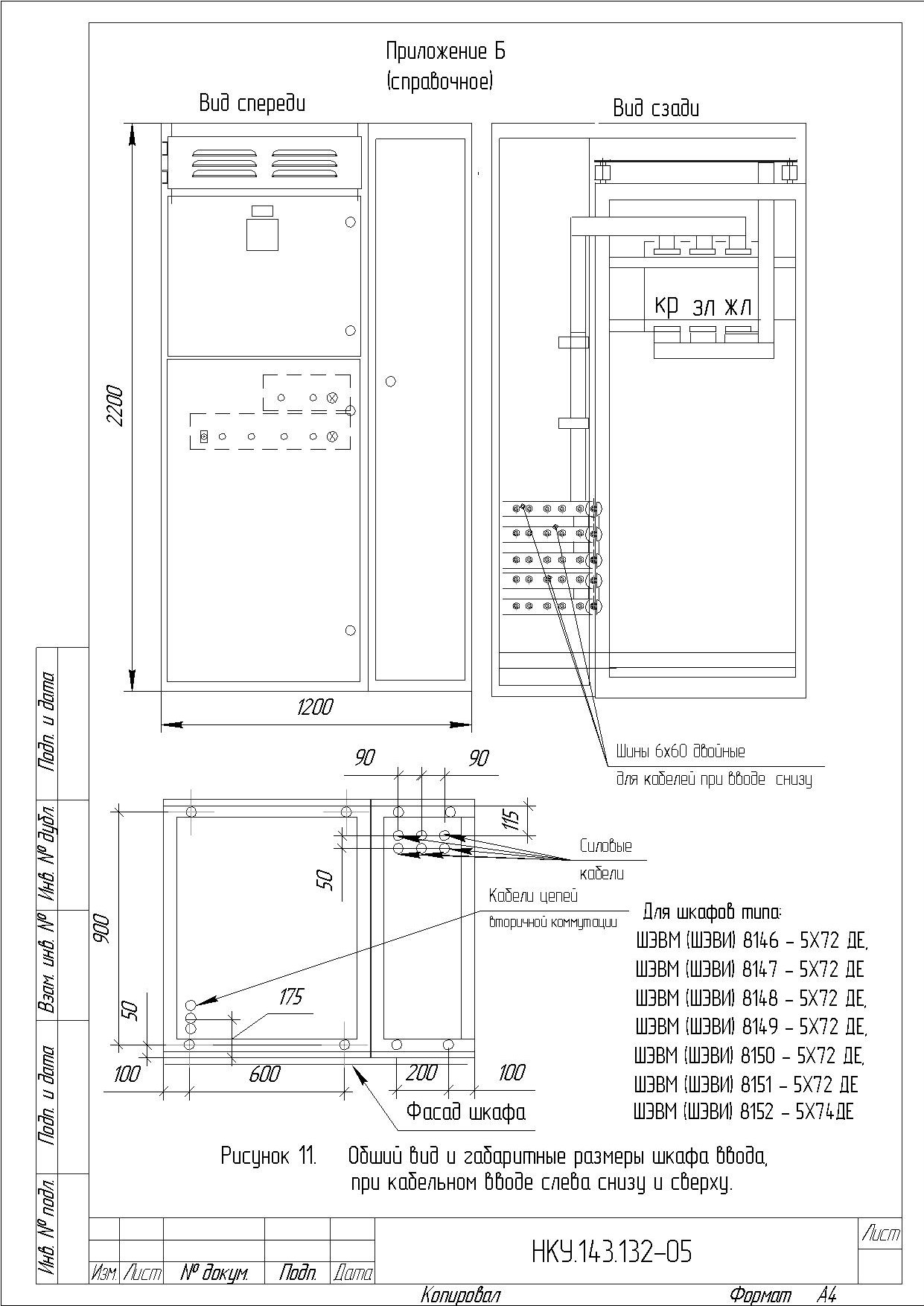

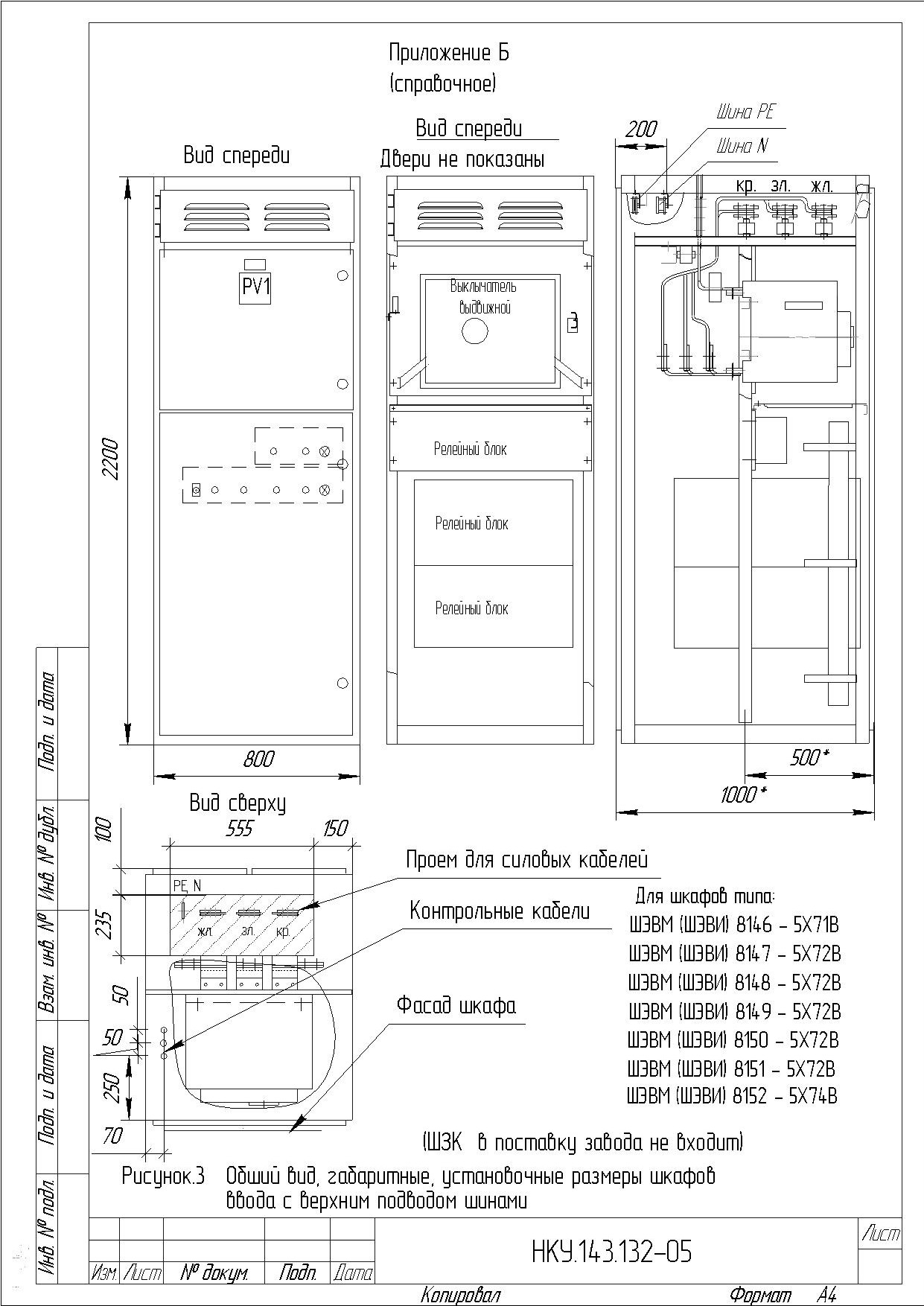

но- установочные размеры на рисунках 1….13 приложения Б.

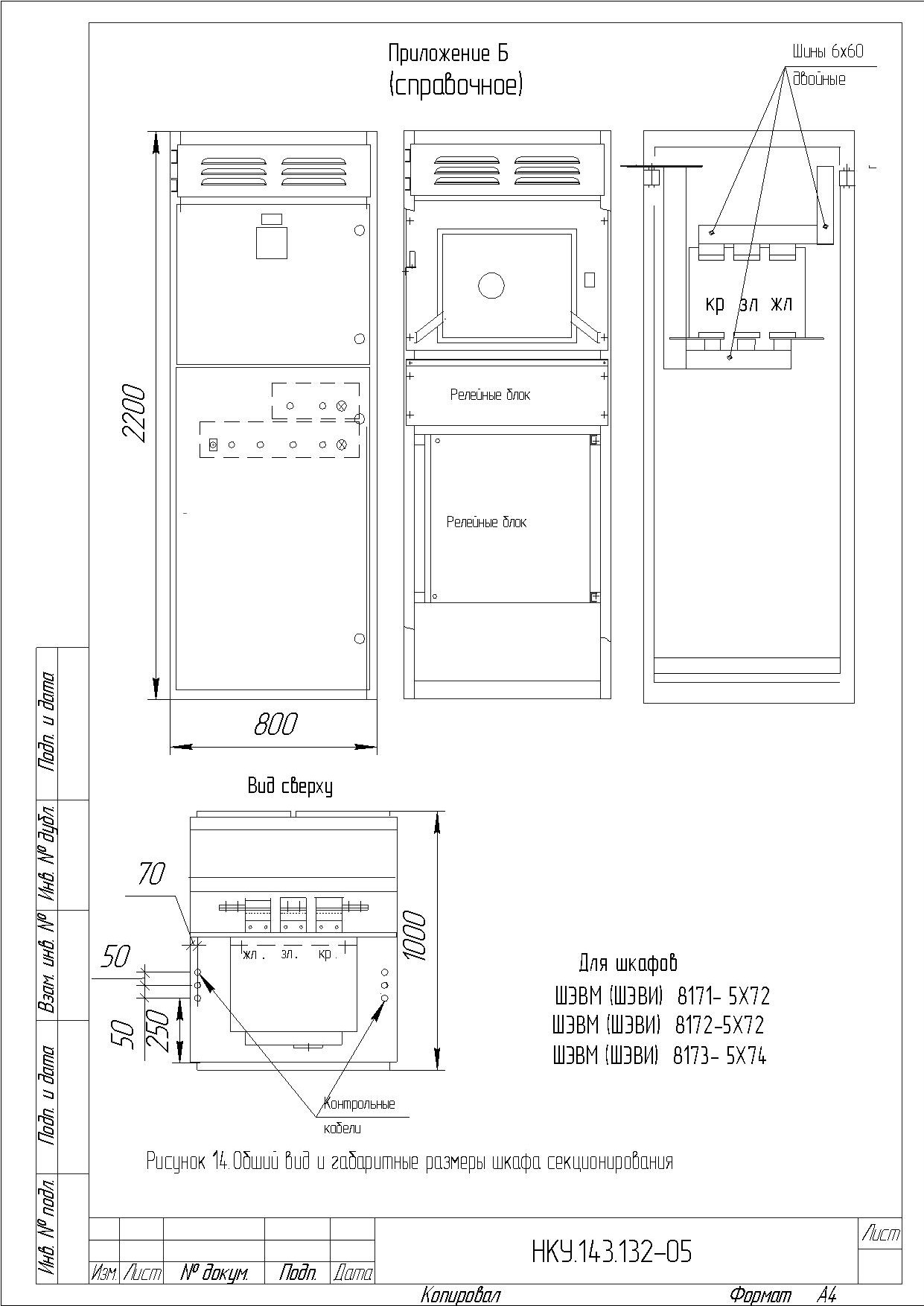

Номенклатура и технические данные шкафов секционирования представлены в табли-
це 2; общие виды и габаритно-установочные размеры на рисунке 14 приложения Б.
Шкаф отходящих линий имеет два вертикальных отсека. Каждый отсек состоит из трех
ячеек, расположенных друг над другом. В левом отсеке располагаются релейные блоки
управления выключателями и защиты линий, в правом - силовые блоки распределения
электроэнергии. В силовых ячейках устанавливаются выдвижные автоматические выключа-
тели или силовые блоки для управления приводами электродвигателей и другими видами
нагрузок, в релейных выдвижные блоки со смонтированной аппаратурой. Номенклатура и
технические данные блоков представлены в таблице
5, общие виды и габаритно-

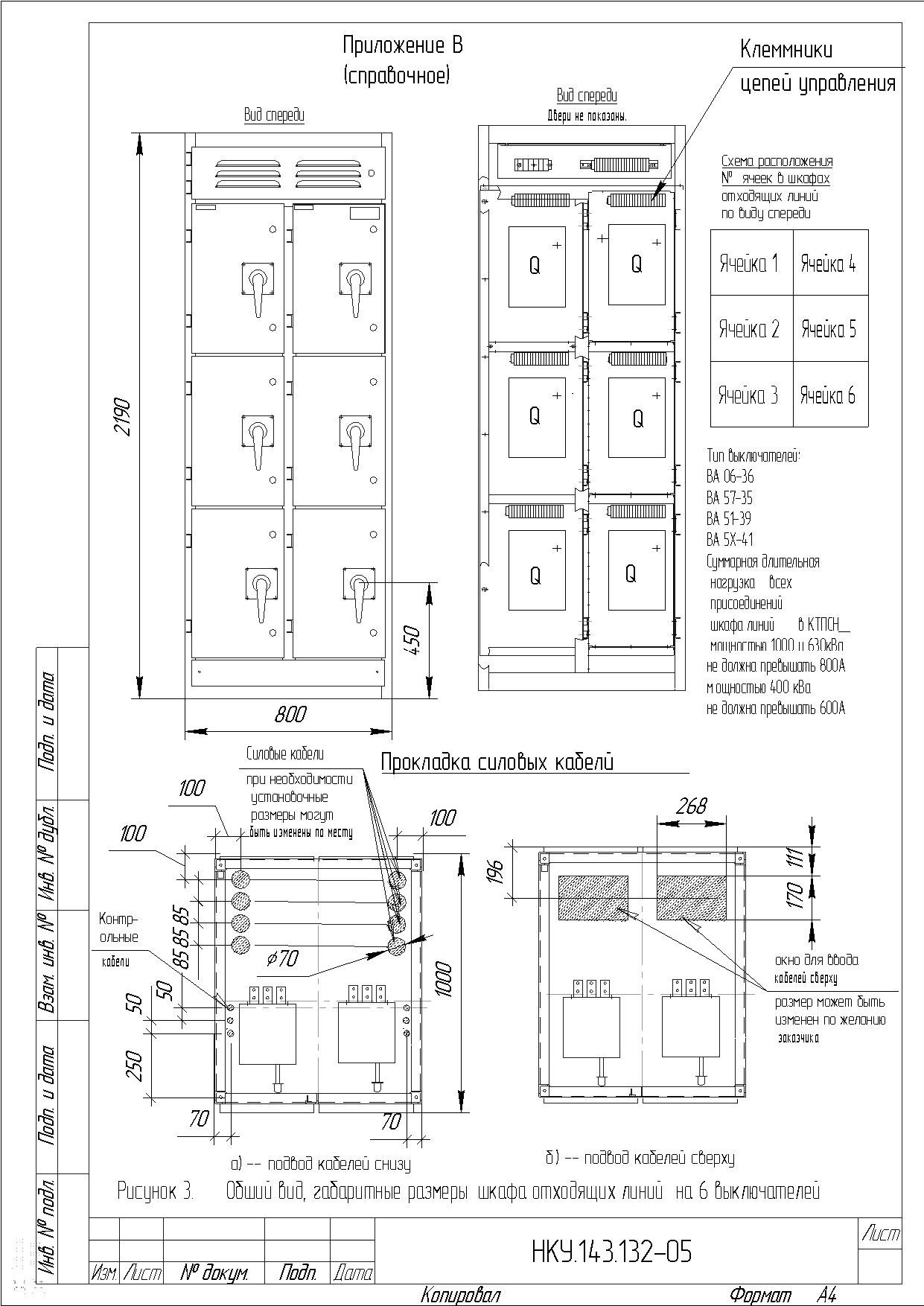

установочные размеры на рисунках 1...3 приложения В.
Шкафы управления трансформатором предназначены для выполнения функций защит
входного силового трансформатора. Номенклатура и технические данные шкафов секцио-
нирования представлены в таблице 4; общие виды и габаритно- установочные размеры на

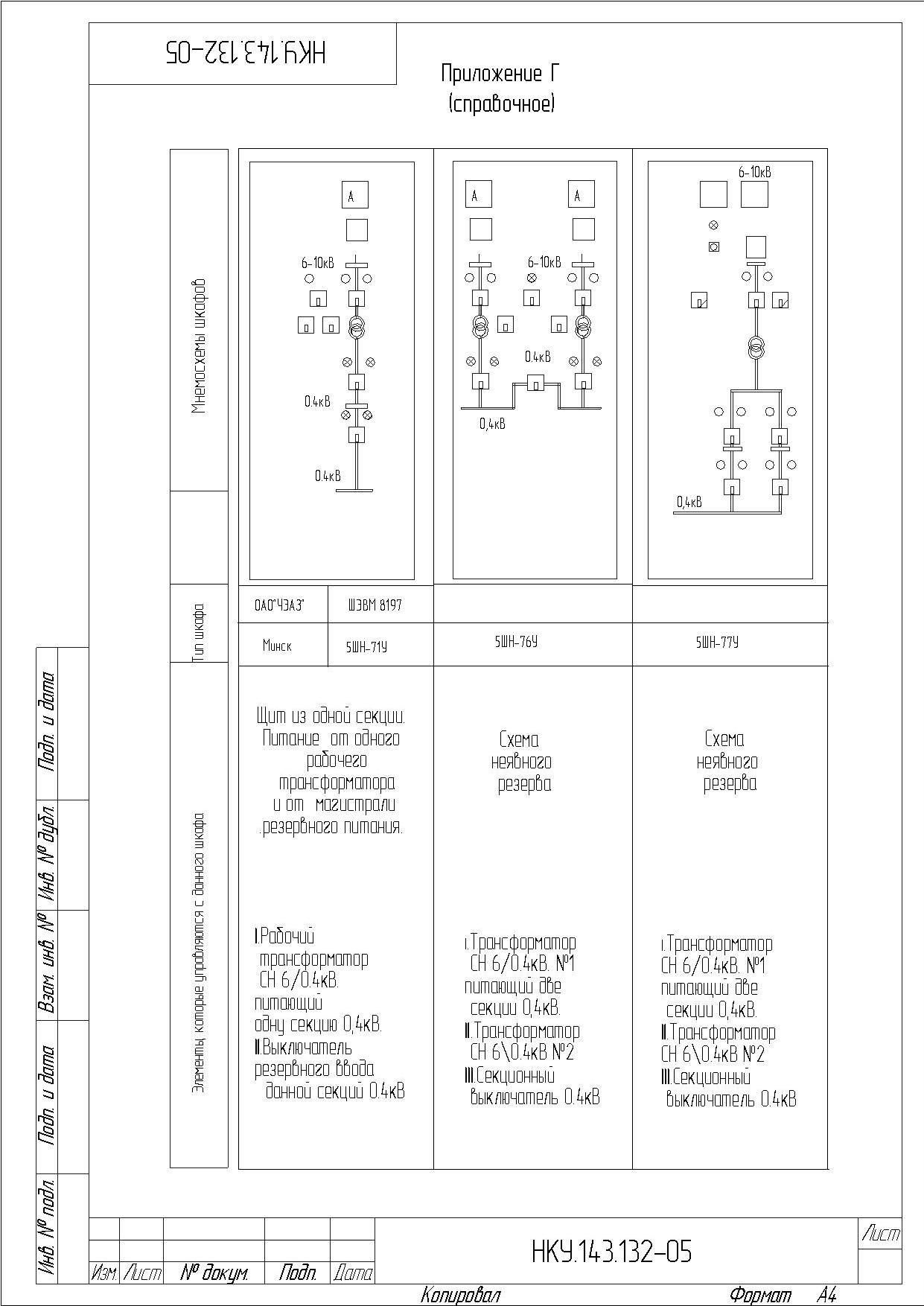

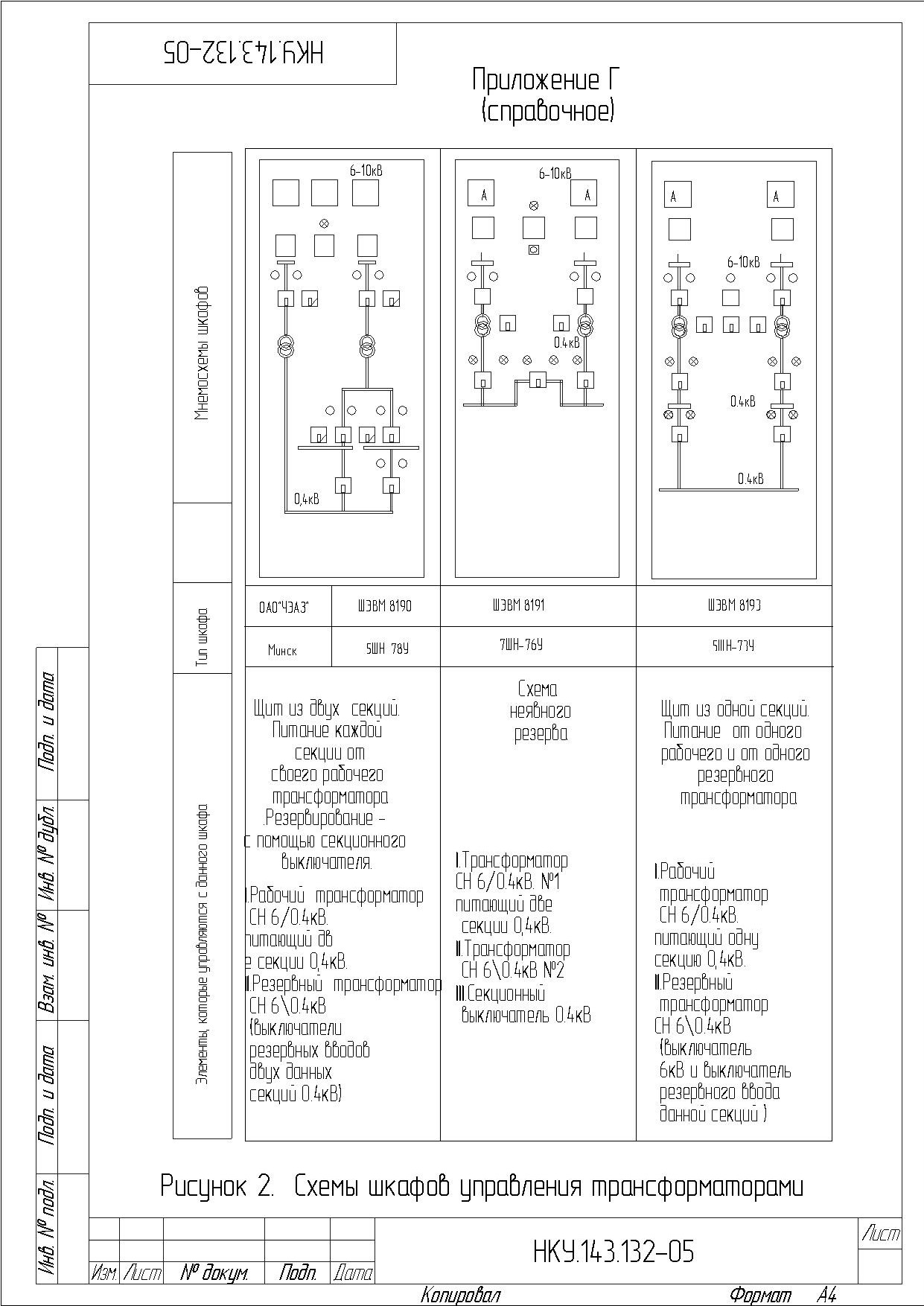

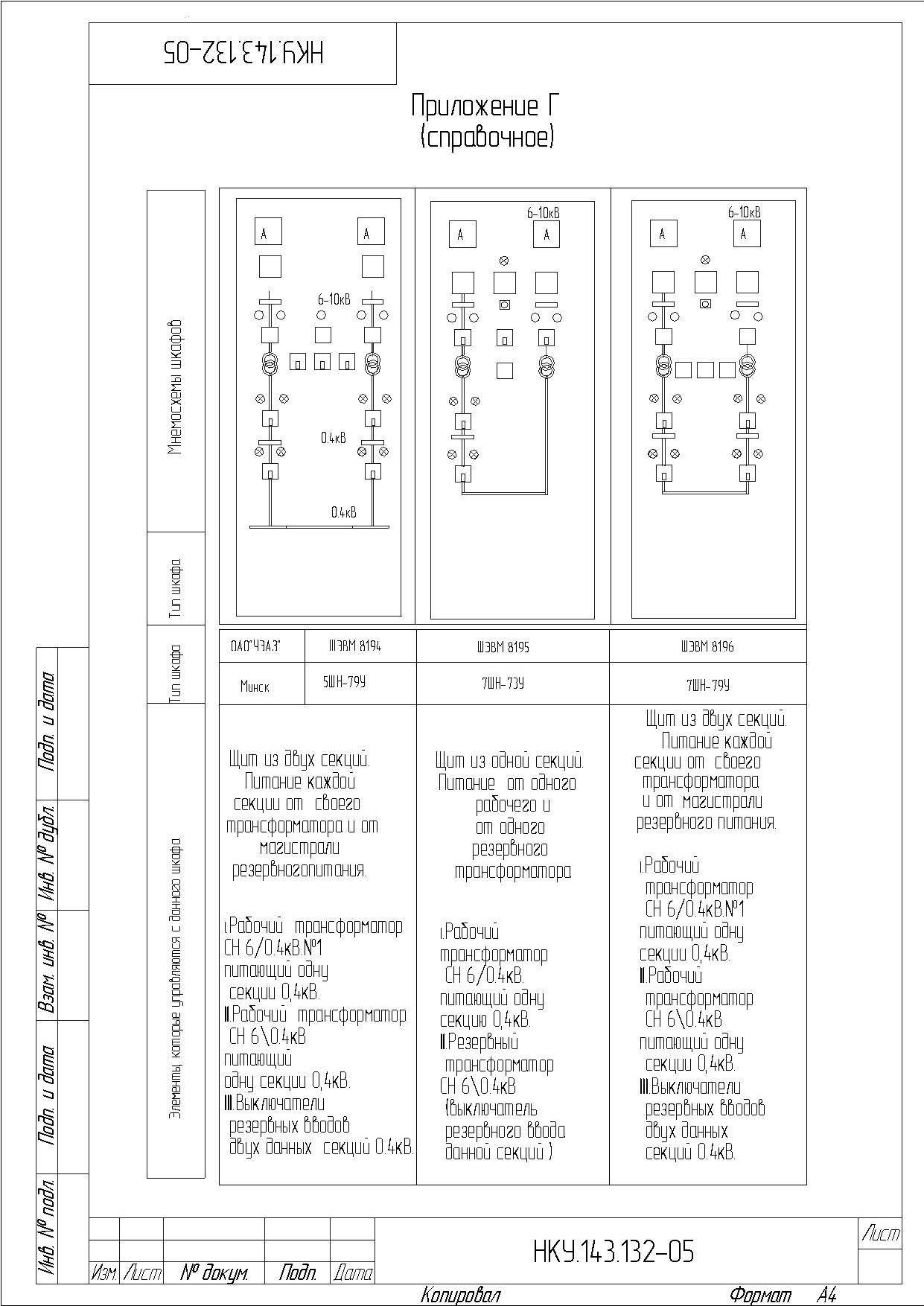

рисунке 1 приложения Г. Исполнения шкафов управления трансформаторами показаны на
рисунке 2 приложения Г.
Шкафы общесекционных устройств выполняют функции ввода оперативных шин
управления и сигнализации, содержат только релейные блоки. В конструктиве шкафы об-
щесекционных устройств выполнены на выдвижных блоках с установленной аппаратурой,
однако ряды зажимов в них соответствуют набору рядов зажимов входящих в них блоков.

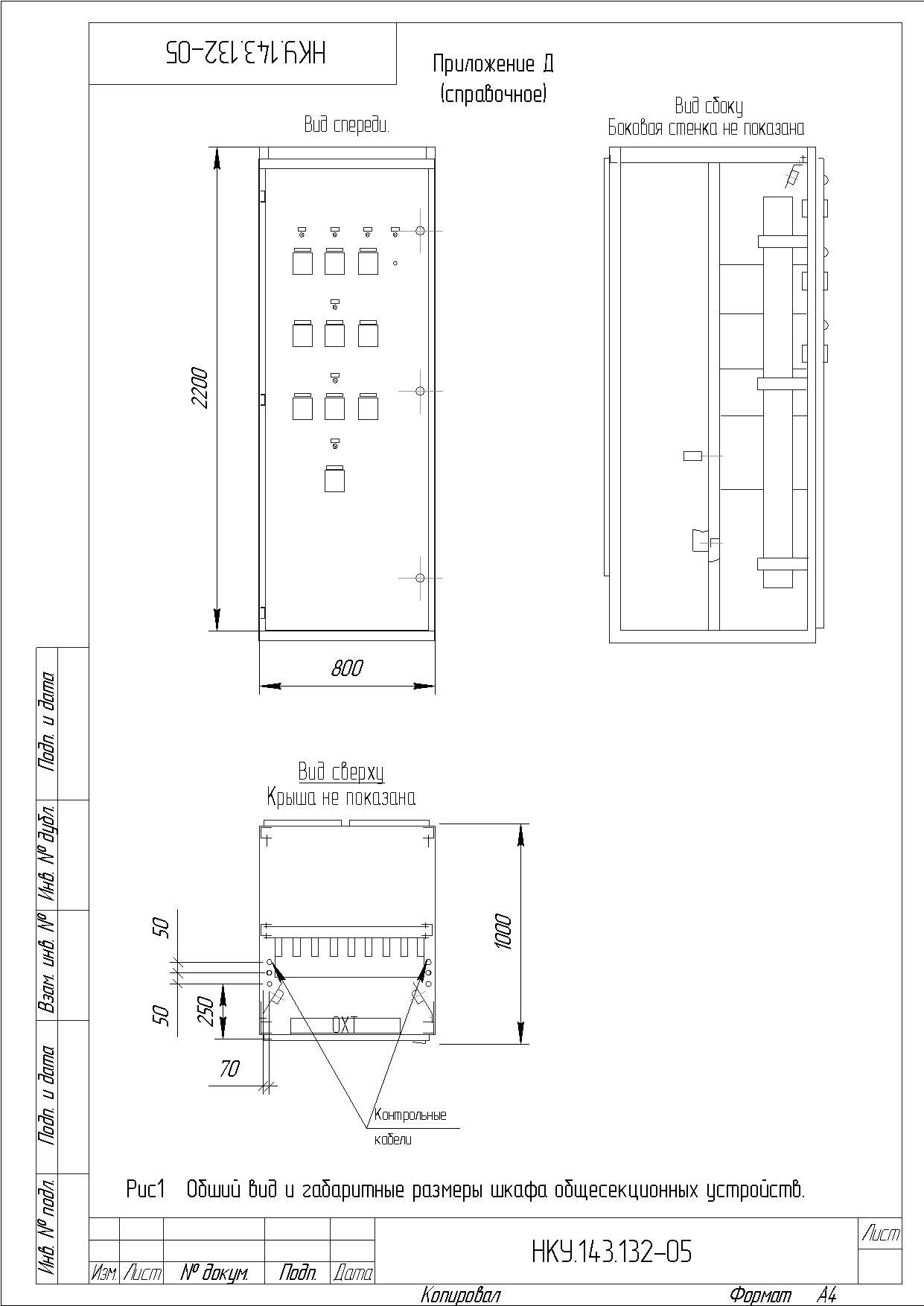

Номенклатура и технические данные типовых шкафов общесекционных устройств пред-
ставлены в таблице 4, общий вид и габаритно- установочные размеры на рисунке 1 прило-
жения Д.
Все клеммные зажимы в щитах РУСН-0,4 размещены спереди: клеммники релейных
блоков размещены вертикально на боковинах шкафов, клеммники общих шинок - горизон-
тально под крышей шкафов.
Лист
НКУ.143.132-05, том 1
5
Изм.Лист
№ докум.
Подп.
Дата
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические параметры РУСН-0,4:
Номинальное напряжение
главных цепей, В, не более
660
частота главных цепей, Гц,
50
Номинальное напряжение
вспомогательных цепей, В:
переменного тока частоты 50 Гц
220
постоянного тока
220
Электродинамическая стойкость
сборных шин, кА,
до 50 (в зависимости от мощности )
Степень защиты
IP 31
Номенклатура и технические данные шкафов и блоков приведены в таблицах:
шкафов ввода - в таблице 1;
шкафов секционирования - в таблице 2;
блоков шкафов ввода и секционирования - в таблице 3;
шкафов общесекционных устройств и управления трансформаторами - в таблице 4;
блоков отходящих линий - в таблице 5.
однолинейные схемы главных цепей шкафов ввода - в таблице 6.
разметка для подключения магистральных и секционных шинных мостов к шкафам
(рисунок 6 приложения А)
Лист
НКУ.143.132-05, том 1
6
Изм.Лист
№ докум.
Подп.
Дата
Структура условного обозначения шкафов ввода и секционирования:
Ш Э В Х 8 1 ХХ - ХХ Х Х Х УХЛ4
Вид НКУ
Ш - шкаф
Область применения
Э - энергетика
Завод-изготовитель
В - ОАО «ЧЭАЗ»
Исполнение
М - модернизированный
И- с применением импортных комплектующих
Класс НКУ
8 - НКУ ввода и распределения электроэнергии
Группа класса
1 - НКУ ввода переменного тока
Порядковый номер НКУ
Модификация НКУ по току
50 - 1000 А
52 - 1600 А
Модификация НКУ по напряжению:
Напряжение силовых цепей:
7 - 380 В 50 Гц
Напряжение цепей управления:
4 - 220 В 50 Гц
2 - 220 В постоянного тока
Модификация по способу подвода питания:
А - кабелем снизу
Б - кабелем сверху
В - шинами сверху
Г - шинами справа
Д - шинами слева
ГВ - шинами справа и сверху
ДВ - шинами слева и сверху
ГЕ - кабелем справа, сверху и снизу
ДЕ - кабелем слева, сверху и снизу
Климатическое исполнение и категория
размещения
Лист
НКУ.143.132-05, том 1
7
Изм.Лист
№ докум.
Подп.
Дата
Структура условного обозначения блоков шкафов ввода и секционирования:
Б Э В Х 1 4 ХХ - ХХ Х Х Х УХЛ4
Вид НКУ
Б - блок
Область применения
Э - энергетика
А -сейсмостойкое исполнение
Завод-изготовитель
В - ОАО «ЧЭАЗ»
Исполнение
М - модернизированный
И - с применением импортных комплектующих
Класс НКУ
1 - НКУ управления, измерения, сигнализации и
защиты в щитах управления эл. станцией
Группа класса
4 - НКУ собственных нужд
Порядковый номер блоков
Модификация блоков по току силовой цепи
00 - отсутствие силовой цепи
Модификация блоков напряжению:
Напряжение силовой цепи:
0 - силовая цепь отсутствует
Напряжение цепей управления:
4 - 220 В 50 Гц
2 - 220 постоянного тока
Модификация блоков по схеме (буква)
Климатическое исполнение и категория
размещения
Лист
НКУ.143.132-05, том 1
8
Изм.Лист
№ докум.
Подп.
Дата
Структура условного обозначения шкафов общесекционных устройств и шкафов
управления трансформаторами:
Ш Э В М 8 1 ХХ - ХХ Х Х Х УХЛ4
Вид НКУ
Ш - шкаф
Область применения
Э - энергетика
А - сейсмостойкое исполнение
Завод-изготовитель
В - ОАО «ЧЭАЗ»
Исполнение
М - модернизированный
Класс НКУ
8 - НКУ ввода и распределения электроэнергии
Группа класса
1 - НКУ ввода переменного тока
Порядковый номер НКУ
Модификация НКУ по току силовой цепи:
00 - силовая цепь отсутствует
38 - ток до 63 А
Модификация НКУ по напряжению:
Напряжение силовой цепи:
0 - силовая цепь отсутствует
7 - 380 В 50Гц
4 - 220 В 50Гц
Напряжение цепей управления:
4 - 220 В 50 Гц
Буква. Исполнение по схеме
Климатическое исполнение и категория
размещения
Лист
НКУ.143.132-05, том 1
9
Изм.Лист
№ докум.
Подп.
Дата
Структура условного обозначения блоков
Б Э В Х 8 1 ХХ - ХХ Х Х Х УХЛ4
Вид НКУ
Б - блок
Область применения
Э - энергетика
Завод-изготовитель
В - ОАО «ЧЭАЗ»
Исполнение
М - модернизированный ( по типу 7БР)
И - с применением импортных выключателей
Класс НКУ
8 - НКУ ввода и распределения электроэнергии
Группа класса
1 - НКУ ввода переменного тока
Порядковый номер блоков
Модификация блоков по току:
44 - 250А; 46 - 400А; 48 - 630А
Модификация блоков по напряжению:
напряжение силовых цепей
7 - 380 В
50 Гц
напряжение цепей управления:
4 - 220 В 50 Гц
2 - 220 постоянного тока
Модификация блоков по составу аппаратуры
приведена в таблице
Климатическое исполнение и категория
размещения
Лист
НКУ.143.132-05, том 1
10
Изм.Лист
№ докум.
Подп.
Дата
Структура условного обозначения блоков
Б Э Н 8 1 ХХ - ХХ Х Х Х УХЛ4
Вид НКУ
Б - блок
Область применения
Э - энергетика
Исполнение
Н - выполненный по типу 4БР
Класс НКУ
8 - НКУ ввода и распределения электроэнергии
Группа класса
1 - НКУ ввода переменного тока
Порядковый номер блоков
Модификация блоков по току:
44 - 250А; 46 - 400А; 48 - 630А
Модификация блоков по напряжению:
напряжение силовых цепей
7 - 380 В
50 Гц
напряжение цепей управления:
4 - 220 В 50 Гц
2 - 220 постоянного тока
Модификация блоков по составу аппаратуры
приведена в таблице
Климатическое исполнение и категория
размещения
Лист
НКУ.143.132-05, том 1
11
Изм.Лист
№ докум.
Подп.
Дата
3. КОНСТРУКЦИЯ
3.1. Шкафы ввода, секционирования общесекционных устройств и управления транс-
форматорами.
Шкафы ввода в зависимости от подвода питания изготавливаются следующих испол-
нений:
Кол-во и
Отличительная
№ рис.
сечение
Подвод питания
буква в типовом
(приложение
подключаемых
индексе
Б)
проводов
Кабелем снизу
А
1
Кабелем сверху
Б
2
Шинами сверху
В
3
Шинами справа
Г
4
Шинами слева
Д
5
Шинами справа и сверху
ГВ
6, 7
Шинами слева и сверху
ДВ
8, 9
Кабелем справа, снизу и свер-
ГЕ
10
ху
Кабелем слева, снизу и сверху
ДЕ
11

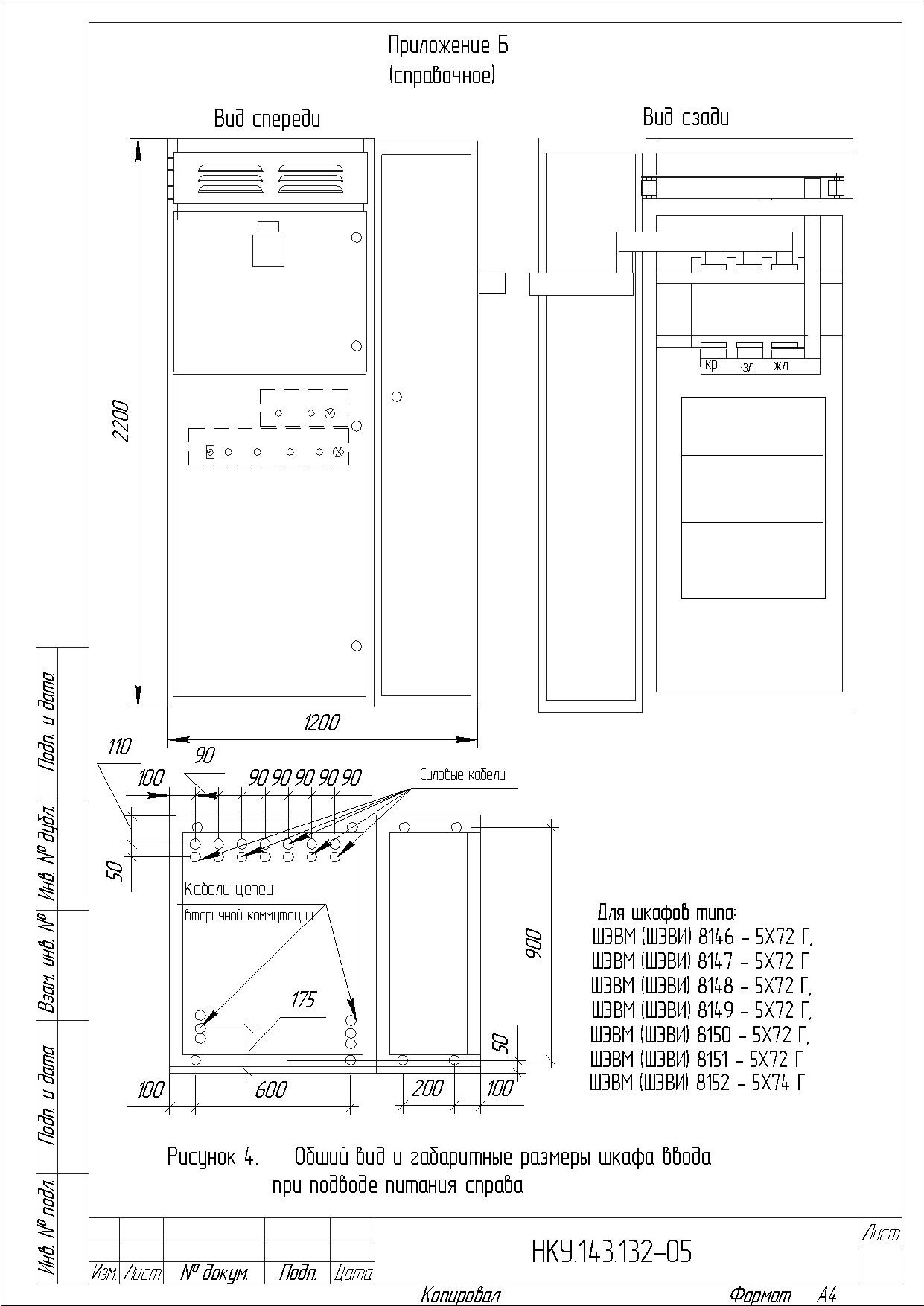

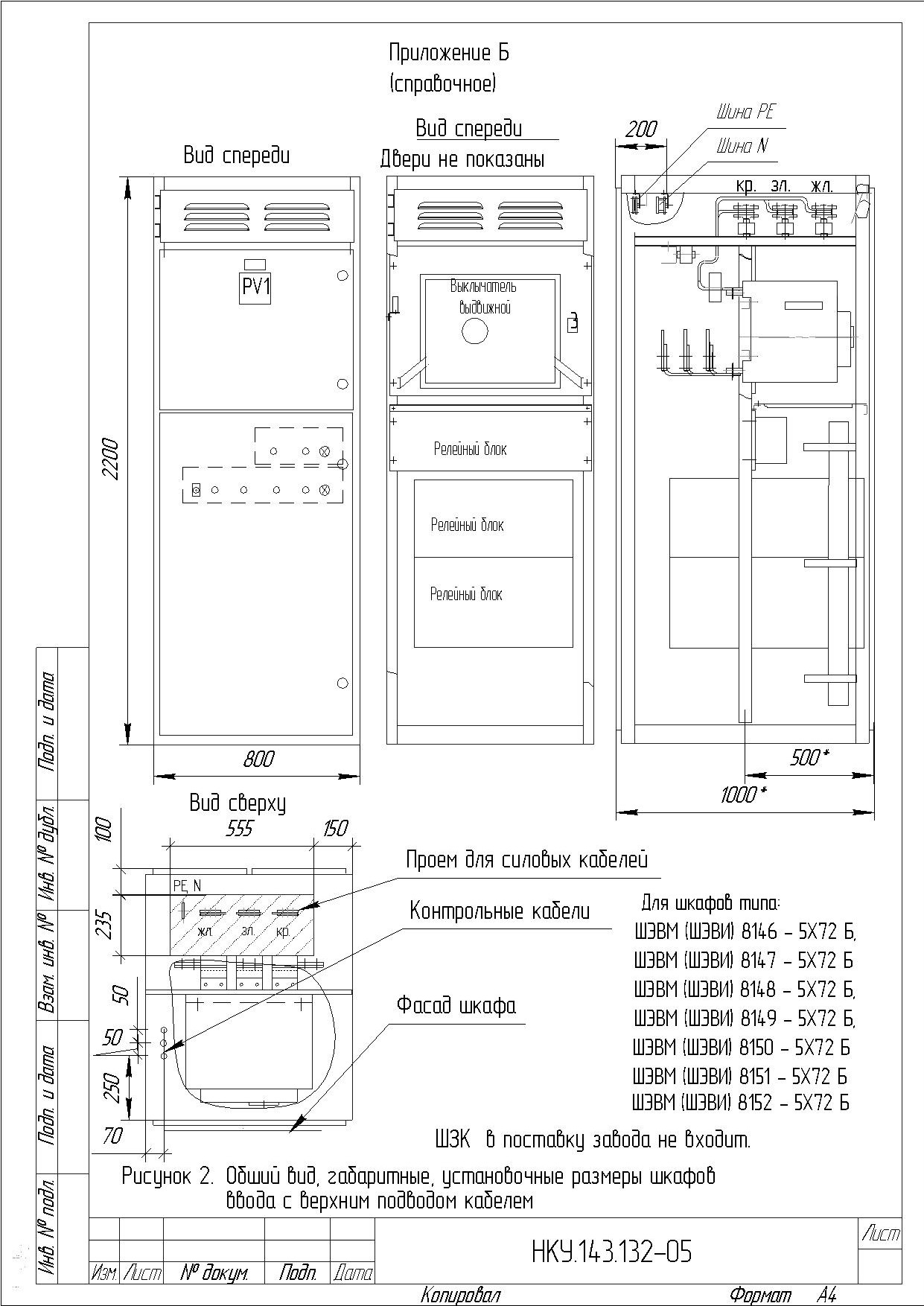

Общие виды шкафов ввода приведены на рисунках 1…11.
Все шкафы имеют глубину 1000 мм. При подводе шинами сбоку, см. рисунки 4 и 5,
шинный вывод изготавливается с учетом возможности подключения к силовому трансфор-
матору заданной мощности.
На рисунке 10, 11 показано исполнение шкафа, которое обеспечивает возможность
подключения кабелем сверху или снизу в зависимости от расположения.
При наличии возможности размещения шкафа ввода шириной
1200 мм, (см.
рисунок 10, 11), данное исполнение в части обеспечения удобства подключения кабеля яв-
ляется более предпочтительным по сравнению с исполнением, приведенным на рисунке 1.
Релейные блоки шкафов ввода съемные, подключение к ним проводов через штепсель-
ные разъемы. Релейные блоки размещаются в нижней части шкафов ввода,
Лист
НКУ.143.132-05, том 1
12
Изм.Лист
№ докум.
Подп.
Дата
секционирования и на дверях. Клеммные зажимы релейных блоков размещаются с пе-
редней стороны шкафов.
3.2. Блоки отходящих линий
Для включения и защиты отходящих линий, как правило, используются блоки серии
БЭВМ с автоматическим выключателем ВА, серии БЭВИ выключателем NT или Compact,
серии БЭН8100 с автоматическим выключателем А3794 по типу 4БР.
Силовой блок включает в себя выключатель и аппараты сигнализации. Такой вариант
силового блока исключает необходимость в отдельных релейных блоках по типу 4БР-003-
00 и 4БР-003-10.
Релейные блоки съемные, подключение к ним проводов через штепсельный разъем,
клеммные зажимы для подключения внешних проводов - с передней стороны шкафа.
Отличительная особенность релейных блоков - наладка и обслуживание возможны без
выемки блоков из ячейки.
3.3. Шкафы отходящих линий
В один шкаф отходящих линий может быть установлено до 6 блоков включительно ли-
бо по заказу до 8 блоков с нагрузкой до 250А на один автоматический выключатель.
Суммарная длительная нагрузка всех присоединений шкафа линий в КТПСН мощно-
стью 1000 и 630кВа не должна превышать 800А, мощностью 400 кВА не должна превы-
шать 600А.
Условно принимается, что в одном шкафу имеется два вертикальных ряда ячеек, по три
ячейки в каждом ряду, или три горизонтальных ряда - по две ячейки в каждом ряду.
Правый ряд ячеек по вертикали может быть заполнен только силовыми блоками, левый
ряд - релейными или силовыми.
Комплект блоков, силового и релейного, для одной отходящей линии должны устанав-
ливаться в одном горизонтальном ряду.
3.4. Щит.
На рисунке 5 приложения А показан пример компоновки секции щита. Щит состоит из
транспортных секций, длина которых может быть до 4 м. Длина транспортных секций
должна быть оговорена в заказе.
Щиты сборно-разборные, главные шины устанавливаются под крышей щита и могут
быть демонтированы, что позволяет разобрать щит на отдельные шкафы.
По указанию в заказе в щите может быть предусмотрен опорный швеллер, который уп-
рощает крепление щита к полу и улучшает условия подключения кабеля при подводе снизу.
Лист
НКУ.143.132-05, том 1
13
Изм.Лист
№ докум.
Подп.
Дата
На рисунке 5 приложения А, в том числе, показаны варианты размещения силовых и
релейных блоков в шкафах.
В комплект поставки входят также шинные мосты.
Лист
НКУ.143.132-05, том 1
14
Изм.Лист
№ докум.
Подп.
Дата
4. ОПРОСНЫЙ ЛИСТ
В техническом задании (опросном листе) представляются:
компоновка и план установки КТПСН
в случае необходимости в связи с особенностями монтажа на объекте указывается кон-
кретная длина каждой секции РУСН;
типы и технические данные трансформаторов;
главные схемы соединений;
схемы заполнения шкафов распределительного устройства низкого напряжения
(РУНН0 с перечнем аппаратуры и переменными характеристиками;
технические данные выключателей ;
вид подвода силовых кабелей в шкафах отходящих линий
вид климатического исполнения.

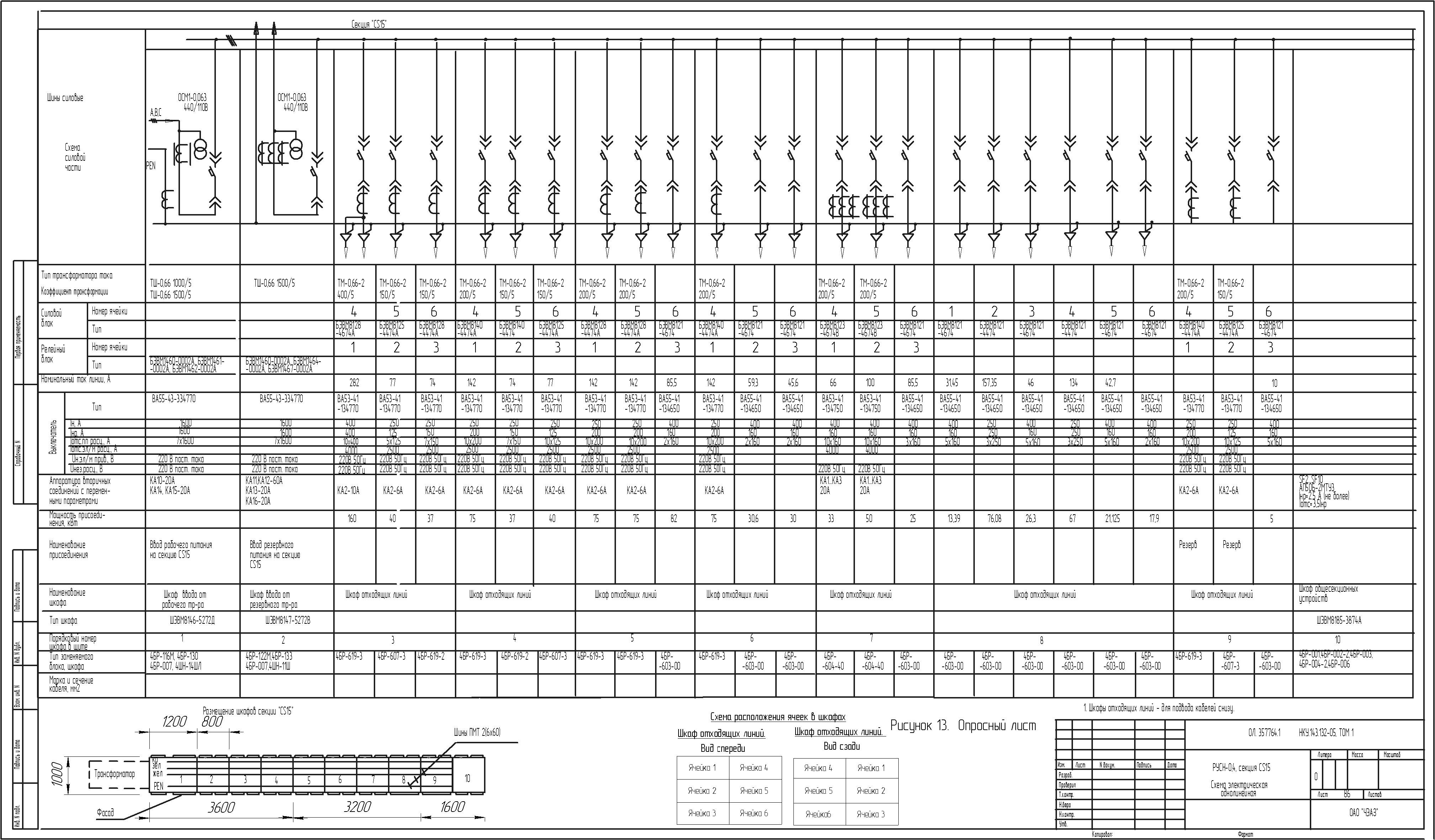

Пример опросного листа приведен на рисунке 13.
При заполнении опросного листа, в том числе, необходимо руководствоваться планом
размещения ячеек в шкафу отходящих линий, на котором проставлены номера ячеек. При
этом в направляемом заводу изготовителю опросном листе должен быть приведен один из
вариантов плана размещения ячеек - с опорным швеллером или без него.
Лист
НКУ.143.132-05, том 1
15
Изм.Лист
№ докум.
Подп.
Дата
5. АППАРАТУРА
Щиты распределения электроэнергии серии РУСН-0,4 построены на базе автоматиче-
ских выключателей серии «ВА» выдвижного исполнения, завод изготовитель ОАО «Кон-
тактор» г. Ульяновск; а также на базе импортных автоматических выключателей серии
Masterpact и Compact фирмы “Schneider Electric”. Реле защиты и управления применяются
производства ОАО «ЧЭАЗ» г. Чебоксары.
Соответственно вся необходимая защита вводов и секционных выключателей обеспе-
чивается при помощи реле защиты, установленных в релейных блоках.
В типовых блоках отходящих линий использованы выключатели с полупроводниковы-
ми расцепителями типа ВА53-41 и ВА55-41, и выключатели с электромагнитными и тепло-
выми расцепителями типов ВА51-39 до 630 А и ВА57-35 до 250 А. Технические параметры
выключателей приведены в таблицах 7, 8, 9 и 10 соответственно.
Блоки с выключателями ВА55-41 используются в тех случаях, когда необходимо обес-
печить селективность срабатывания защиты, блоки с выключателями ВА53-41 - как прави-
ло, для управления и защиты электродвигателей. Использование выключателей ВА-53-ХХ и
ВА55-ХХ исключает необходимость в релейной защите от коротких замыканий на землю,
так как в этих выключателях имеется встроенная защита, действующая во всем диапазоне
номинальных токов расцепителей с собственной уставкой от 0,4 до 1,0 Iн расцепителя.

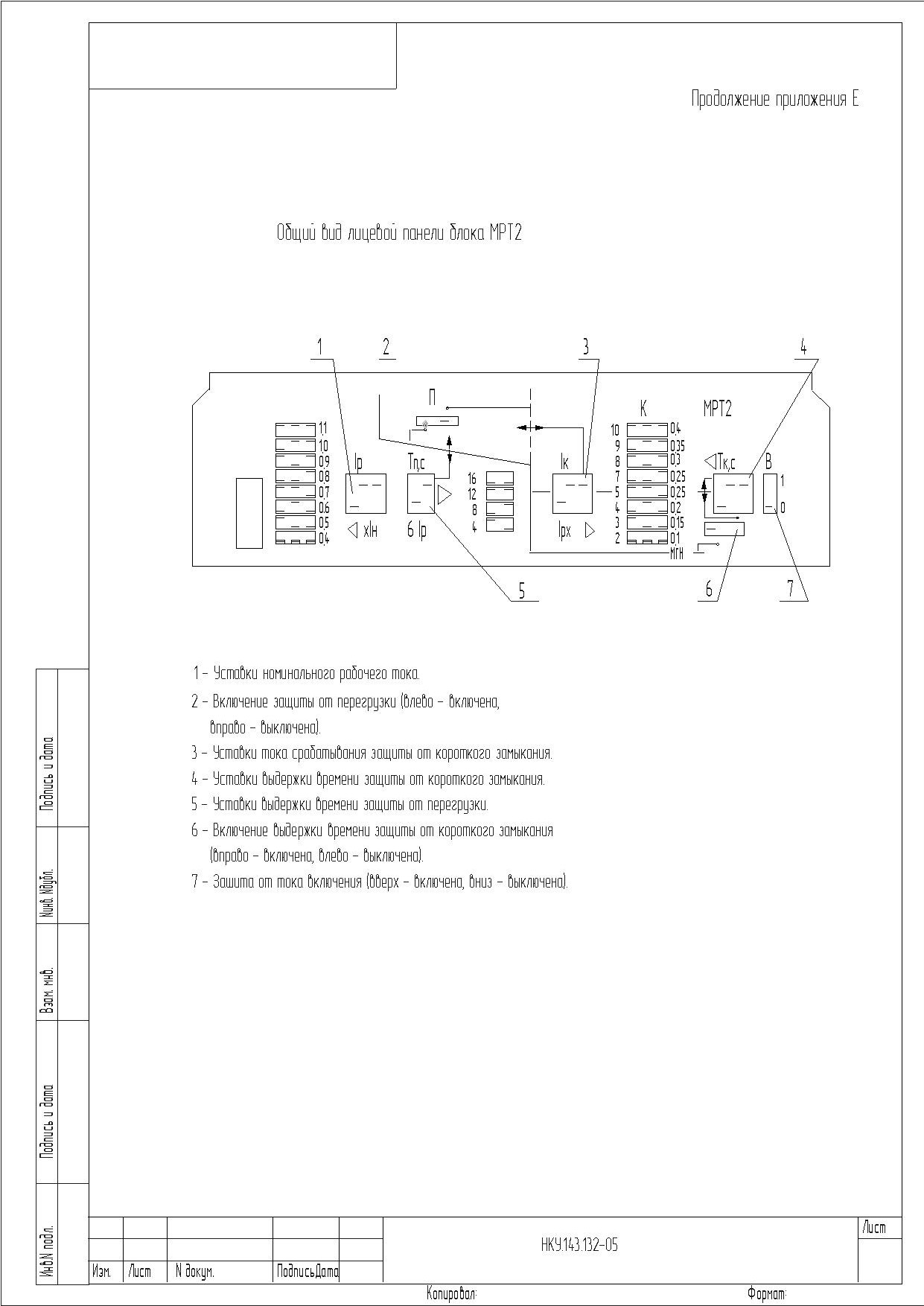

Общие виды лицевых панелей выключателей ВА50-41 и ВА50-43 приведены в прило-
жении Е к пояснительной записке, а описание работы расцепителей выключателей - в при-
ложении Ж.
Перечень реле защиты и управления, используемых в распредустройствах серии РУСН-
0,4 и их технические характеристики, приведены в таблице 11.
Заказчику также представляется право выдавать задания на блоки отходящих линий по
индивидуальным схемам.
В блоках отходящих линий по желанию заказчика возможна установка автоматических
выключателей серии А3716, А3794Х.
В шкафах ввода и секционирования серии ШЭВИ используются автоматические вы-
ключатели типа Masterpact фирмы “Schneider Electric”, в шкафах отходящих линий автома-
тические выключатели серии Compact этой же фирмы.
Лист
НКУ.143.132-05, том 1
16
Изм.Лист
№ докум.
Подп.
Дата
Таблица 1 - Номенклатура и технические данные шкафов ввода
Напря
Ши-
Но-
жение
Тип ба-
Типо-вый
рина
Тип блока.
Наименование *)
мин.
цепи
Подвод питания
зо-вого
п/п
индекс
мм
Тип защиты
ток, А
упр.,
блока
***)
В**)
1
Шкаф ввода
5072А
кабелем снизу
800
ШЭВ М 8146
5072Б
кабелем сверху
(600)
ШЭВ И 8146
5072В
шинами сверху
5072Г
шинами справа
5072Д
шинами слева
5072ГВ
шинами справа,
1000
-220
и сверху
1200
БЭВМ1460-0002А
5072ДВ
шинами слева и
БЭВИ1460-0002А
сверху
(1000)
БЭВМ1461-0002А
Управление
кабелем справа
5072ГЕ
БЭВИ1461-0002А
вводом от рабо-
сверху и снизу
чего трансфор-
БЭВМ1461-0002Б
кабелем слева
матора с.н.
5072ДЕ
БЭВИ1461-0002Б
7БР-110
сверху и снизу
БЭВМ1462-0002А
7БР-111
5272А
кабелем снизу
800
БЭВИ1462-0002А
7БР-112
5272Б
кабелем сверху
(600)
Максимальная
5272В
шинами сверху
токовая защита
5272Г
шинами справа
от многофазных
5272Д
шинами слева
и однофазных
5272ГВ
шинами справа
к.з.
1600
-220
и сверху
5272ДВ
шинами слева и
1200
сверху
(1000)
5272ГЕ
кабелем справа,
сверху и снизу
5272ДЕ
кабелем слева,
сверху и снизу
2
Шкаф ввода
5072А
кабелем снизу
БЭВМ1460-0002А
800
ШЭВ М 8147
5072Б
кабелем сверху
БЭВИ1460-0002А
(600)
ШЭВ И 8147
5072В
шинами сверху
БЭВМ1464-0002
5072Г
шинами справа
БЭВИ1464-0002
5072Д
шинами слева
БЭВМ1467-0002
Управление
БЭВИ1467-0002
5072ГВ
шинами справа
вводом на наи-
1000
-220
и сверху
более удаленную
Максимальная
7БР-110
5072ДВ
шинами слева и
1200
секцию от ре-
токовая защита
7БР-115
сверху
(1000)
зервного транс-
от многофазных
7БР-118
кабелем справа,
5072ГЕ
форматора с.н.
и однофазных
сверху и снизу
к.з.
кабелем слева,
5072ДЕ
Максимальная
сверху и снизу
токовая
5272А
кабелем снизу
защита тр-ра
800
5272Б
1600
-220
кабелем сверху
(600)
с пуском по на-
5272В
шинами сверху
пряжению
Лист
НКУ.143.132-05, том 1
17
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 1
2
Шкаф ввода
5272Г
шинами справа
ШЭВ М 8147
5272Д
шинами слева
ШЭВ И 8174
5272ГВ
шинами справа
БЭВМ1460-0002А
и сверху
БЭВИ1460-0002А
7БР-110
5272ДВ
шинами слева и
1200
БЭВМ1464-0002
1600
-220
7БР-115
сверху
(1000)
БЭВИ1464-0002
7БР-118
кабелем справа,
БЭВМ1467-0002
5272ГЕ
сверху и снизу
БЭВИ1467-0002
кабелем слева,
5272ДЕ
сверху и снизу
3
Шкаф ввода
5072А
кабелем снизу
800
ШЭВ М 8148
5072Б
кабелем сверху
(600)
ШЭВ И 8148
5072В
шинами сверху
5072Г
шинами справа
5072Д
шинами слева
5072ГВ
шинами справа
1000
-220
и сверху
5072ДВ
шинами слева и
1200
БЭВМ1460-0002Б
сверху
(1000)
БЭВИ1460-0002Б
кабелем справа,
5072ГЕ
БЭВМ1464-0002
сверху и снизу
7БР-110
Управление
БЭВИ1464-0002
кабелем слева,
-01
вводом кро-
5072ДЕ
БЭВМ1467-0002
сверху и снизу
ме наиболее
БЭВИ1467-0002
5272А
кабелем снизу
7БР-115
удаленной
800
5272Б
кабелем сверху
секции от
(600)
Максимальная
5272В
шинами сверху
7БР-118
резервного
токовая защита
5272Г
шинами справа
трансформа-
от многофазных
5272Д
шинами слева
тора с.н.
и однофазных к.з.
5272ГВ
шинами справа
1600
-220
и сверху
5272ДВ
шинами слева и
1200
сверху
(1000)
5272ГЕ
кабелем справа,
сверху и снизу
5272ДЕ
кабелем слева,
сверху и снизу
4
5072А
кабелем снизу
БЭВМ1460-
800
5072Б
кабелем сверху
0002А
Шкаф ввода
(600)
7БР-110
5072В
шинами сверху
БЭВМ1461-0002
ШЭВ М 8149
7БР-111
5072Г
шинами справа
БЭВМ1462-
ШЭВ И 8149
1000
-220
7БР-112
0002Б
5072Д
шинами слева
1200
-01
БЭВМ1463-0002
5072ГВ
шинами справа
(1000)
7БР-114
Максимальная
и сверху
токовая защита
Лист
НКУ.143.132-05, том 1
18
Изм.Лист
№ докум.
Подп.
Дата
4
5072ДВ
шинами слева и
сверху
БЭВМ1460-
кабелем справа,
1200
5072ГЕ
1000
-220
сверху и снизу
(1000)
0002А
Шкаф ввода
БЭВИ1460-
кабелем слева,
5072ДЕ
ШЭВ М 8149
0002А
сверху и снизу
ШЭВ И 8149
БЭВМ1461-0002
7БР-110
5272А
кабелем снизу
800
БЭВИ1461-0002
5272Б
кабелем сверху
(600)
Управление
БЭВМ1462-002Б
7БР-111
5272В
шинами сверху
вводом на
БЭВИ1462-
5272Г
шинами справа
I секцию
0002Б
7БР-112
5272Д
шинами слева
от рабочего
БЭВМ1463-0002
-01
5272ГВ
шинами справа
трансформа-
ЭБЭВИ1463-0002
1600
-220
и сверху
тора с.н.
Максимальная
7БР-114
5272ДВ
шинами слева и
1200
питающего
токовая защита от
сверху
(1000)
две секции
многофазных
кабелем справа,
и однофазных к.з
5272ГЕ
сверху и снизу
кабелем слева,
5272ДЕ
сверху и снизу
5
5072А
кабелем снизу
800
5072Б
кабелем сверху
(600)
5072В
шинами сверху
5072Г
шинами справа
БЭВМ1460-
5072Д
шинами слева
0002Б
Шкаф ввода
5072ГВ
шинами справа
БЭВИ1460-
1000
-220
ШЭВ М 8150
и сверху
0002Б
5072ДВ
шинами слева и
1200
БЭВМ1461-0002
ШЭВ И 8150
сверху
(1000)
БЭВИ1461-0002
7БР-110
5072ГЕ
кабелем справа,
БЭВМ1462-
-01
сверху и снизу
0002В
5072ДЕ
кабелем слева,
БЭВИ1462-
7БР-111
Управление
сверху и снизу
0002В
вводом на
5272А
кабелем снизу
БЭВМ1463-0002
800
7БР-112
2-ю секцию
5272Б
кабелем сверху
БЭВИ1463-0002
(600)
-02
от
Максимальная
5272В
шинами сверху
рабочего
токовая
5272Г
1600
-220
шинами справа
7БР-114
трансформа-
защита
5272Д
шинами слева
тора с.н.,
от многофазных
5272ГВ
шинами справа
питающего
и однофазных к.з.
и сверху
две секции
5272ДВ
шинами слева и
1200
сверху
(1000)
кабелем справа,
5272ГЕ
сверху и снизу
кабелем слева,
5272ДЕ
сверху и снизу
Лист
НКУ.143.132-05, том 1
19
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 1
6
Шкаф ввода
5072А
кабелем снизу
800
ШЭВ М 8151
5072Б
кабелем сверху
(600)
ШЭВ И 8151
5072В
шинами сверху
5072Г
шинами справа
5072Д
шинами слева
5072ГВ
шинами справа
БЭВМ1460-
1000
-220
и сверху
0002В
5072ДВ
шинами слева и
1200
БЭВИ1460-
сверху
(1000)
0002В
кабелем справа,
БЭВМ1465-0002
5072ГЕ
сверху и снизу
БЭВИ1465-0002
7БР-110
Управление
кабелем слева,
БЭВМ1466-0002
-04
5072ДЕ
вводом от
сверху и снизу
БЭВИ1466-0002
резервного
5272А
кабелем снизу
7БР-116
800
тр-ра на
5272Б
кабелем сверху
Максимальная
(600)
магистраль
5272В
шинами сверху
токовая защита
7БР-117
резервного
от многофазных
5272Г
шинами справа
питания
и однофазных к.з.
5272Д
шинами слева
с действием на
5272ГВ
шинами справа
выключатели
1600
-220
и сверху
резервных вводов
5272ДВ
шинами слева и
1200
сверху
(1000)
кабелем справа,
5272ГЕ
сверху и снизу
кабелем слева,
5272ДЕ
сверху и снизу
7
Шкаф ввода
5074А
кабелем снизу
800
ШЭВ М 8152
5074Б
кабелем сверху
(600)
ШЭВ М 8152
5074В
шинами сверху
5074Г
шинами справа
5074Д
шинами слева
БЭВМ1460-0002Г
5074ГВ
шинами справа
БЭВИ1460-0002Г
1000
~220
и сверху
БЭВМ1469-0002
Управление
7БР-110
5074ДВ
шинами слева и
1200
БЭВИ1469-0002
-05
вводом от
сверху
(1000)
рабочего
кабелем справа,
Максимальная
трансформа-
5074ГЕ
4БР-102
сверху и снизу
токовая защита
-06
тора с.н.
кабелем слева,
от многофазных
на перемен-
5074ДЕ
сверху и снизу
и однофазных
ном токе
5274А
кабелем снизу
к.з.
800
5274Б
кабелем сверху
(600)
5274В
1600
~220
шинами сверху
5274Г
шинами справа
1200
5274Д
шинами слева
(1000)
Лист
НКУ.143.132-05, том 1
20
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 1
7
Шкаф ввода
5274ГВ
шинами справа
БЭВМ1460-0002Г
ШЭВ М 8152
и сверху
БЭВИ1460-0002Г
ШЭВ И 8152
5274ДВ
1600
~220
шинами слева и
БЭВМ1469-0002
7БР-110
сверху
1200
БЭВИ1469-0002
-05
кабелем справа,
Максимальная
5274ГЕ
сверху и снизу
(1000)
токовая защита
4БР-102
от многофазных
-06
кабелем слева,
5274ДЕ
сверху и снизу
и однофазных
к.з.
8
5072А
кабелем снизу
1000
800
Шкаф ввода
5072Б
кабелем сверху
ШЭВ М 8160
ШЭВИ 8160
5274А
кабелем снизу
ввод на шины
резервного пи-
1600
800
тания
5274Б
кабелем сверху
с рубильником
9
5072А
кабелем снизу
5072Б
кабелем сверху
800
5072В
шинами сверху
5072Г
шинами справа
5072Д
шинами слева
БЭВМ1460-
шинами справа
5072ГВ
0002В
1000
-220
и сверху
Шкаф ввода
БЭВИ1460-0002В
ШЭВ М 8161
шинами слева и
5072ДВ
1200
БЭВМ1465-0002
ШЭВ И 8161
сверху
БЭВИ1465-0002
с рубильником
кабелем справа,
5072ГЕ
БЭВМ1466-0002
сверху и снизу
7БР-110
БЭВИ1466-0002
кабелем слева,
-04
5072ДЕ
сверху и снизу
Максимальная
Управление
5272А
кабелем снизу
7БР-116
токовая защита
вводом от
5272Б
кабелем сверху
800
от многофазных
резервного
5272В
шинами сверху
7БР-117
и однофазных к.з.
тр-ра на
5272Г
шинами справа
с действием на
магистраль
5272Д
шинами слева
выключатели
резервного
шинами справа
резервных
питания
5272ГВ
1600
-220
и сверху
вводов
шинами слева и
5272ДВ
1200
сверху
кабелем справа,
5272ГЕ
сверху и снизу
кабелем слева,
5272ДЕ
сверху и снизу
Лист
НКУ.143.132-05, том 1
21
Изм.Лист
№ докум.
Подп.
Дата
Таблица 2. Номенклатура и технические данные шкафов секционирования
1
5072
Шкаф
Секционного
Выключателя
1000
ШЭВ М 8171
БЭВМ1460С
5072В
7БР-110
ШЭВ И 8171
800
БЭВИ1460С
-05
(600)
-220
Разделение сек-
БЭВМ1478
7БР-203
ции на полусек-
БЭВИ1478
5272
ции ответствен-
ной и
1600
неответ- ствен-
ной нагрузки
5272В
2
Шкаф
секционного
5072
выключа-
1000
теля
7БР-110
5072В
БЭВМ1460Б
-01
ШЭВ М 8172
800
БЭВИ1460Б
-220
ШЭВ И 8172
(600)
БЭВМ1468Б
7БР-204
5272
БЭВИ1468Б
Секционирова-
7БР-205
1600
ние шин в схеме
5272В
неяв- ного ре-
зерва
3
5074
Шкаф
1000
управления
5074В
секцион-
БЭВМ1460Г
7БР-110
ными вык-
800
БЭВИ1460Г
-05
~220
лючателями
(600)
БЭВМ1470
4БР-201
5274
БЭВИ1470
-06
1600
ШЭВ М 8173
ШЭВ И 8173
5274В
1.*) Номинальное напряжение силовых цепей - 380В 50 Гц
2.**) Габариты шкафов: высота - 2200 мм, глубина 1000 мм.
3. В скобках указана ширина по согласованию с заказчиком.
4. При применении импортных комплектующих в названиях блоков и шкафов вместо ин-
декса М указывается индекс И (блоки: БЭВИ вместо БЭВМ, шкафы ШЭВИ вместо ШЭВМ).
Лист
НКУ.143.132-05, том 1
22
Изм.Лист
№ докум.
Подп.
Дата
Таблица 3 - Номенклатура и технические данные блоков шкафов ввода
Напря-
Тип
Типовый
жение
Характеристика схемы
Наличие
Тип базово-
п/
индекс
цепи
дверного
го блока
п
упр.,
блока
В*)
БЭВМХХХД
1
БЭВМ1460
0002АУХЛ4
-220
С тр-ром, с
БЭВМ1460Д
7БР-110
0002БУХЛ4
-220
Без трансформатора
-
7БР-110-01
0002ВУХЛ4
-220
2-х пол. рубильник
-
7БР-110-04
0004ГУХЛ4
-220
3-х пол. рубильник,
-
7БР-110-05
2 предохранителя
2
БЭВМ1461
0002АУХЛ4
-220
Сигн. -220В (реле РП11)
БЭВМ1461Д
7БР-111
0002БУХЛ4
-220
Сигн. ~220В (реле РП12)
БЭВМ1461Д
3
БЭВМ1462
0002АУХЛ4
-220
БЭВМ1462АД
7БР-112
0002БУХЛ4
-220
БЭВМ1462БД
7БР-112-01
0002ВУХЛ4
-220
БЭВМ1462БД
7БР-112-02
4
БЭВМ1463
0002УХЛ4
-220
БЭВМ1463Д
7БР-114
5
БЭВМ1464
0002УХЛ4
-220
БЭВМ1464Д
7БР115
6
БЭВМ1465
0002УХЛ4
-220
БЭВМ1465Д
7БР-116
7
БЭВМ1466
0002УХЛ4
-220
-
7БР-117
8
БЭВМ1467
0002АУХЛ4
-220
Сигн. -220В (реле РП11)
БЭВМ1467Д
7БР-118
0002БУХЛ4
-220
Сигн. ~220В (реле РП12)
БЭВМ1467Д
9
БЭВМ1468
0002АУХЛ4
-220
Сигн. -220В (реле РП11)
БЭВМ1468Д
7БР-204
0002БУХЛ4
-220
Сигн. ~220В (реле РП12)
7БР-205
1
БЭВМ1469
0004УХЛ4
~220
БЭВМ1469Д
4БР-102-06
0
1
БЭВМ1470
0004УХЛ4
~220
БЭВМ1470Д
4БР-201-06
1
1
БЭВМ1470
0002УХЛ4
-220
БЭВМ1478Д
4БР-203
2
Лист
НКУ.143.132-05, том 1
23
Изм.Лист
№ докум.
Подп.
Дата
Таблица 4 - Номенклатура общесекционных шкафов и шкафов управления трансфор-
маторами.
Наименова-
Типовый
Но-
Номин. напря-
ние
мин.
жение цепей, В
Характеристика
Базовый
п/п
Тип
индекс
ток, А
глав-
управ
схемы
вариант
ной
ления
1
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
секционных
фазы А данной и одной другой
7БР-022
устройств
3874А
63
-
~220
секции РУСН-0,4кВ. Цепи вы-
7БР-030
ШЭВМ8180
-220
зывной сигнализации в поме-
7БР-040-
щении РУСН-0,4 кВ. Без уст-
-2 шт.
ройства "мигающего" света
7БР-060
2
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
секционных
фазы А данной и одной другой
7БР-022
устройств
3874А
63
-
~220
секции РУСН-0,4кВ. Цепи вы-
7БР-040
ШЭВМ8181
-220
зывной сигнализации в поме-
7БР-031
щении РУСН-0,4кВ. Устрой-
7БР-060
ство "мигающего» света"
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
3
секционных
фазы А данной и одной другой
7БР-022
устройств
3874
63
-
~220
секции РУСН-0,4кВ. С измери-
7БР-040
ШЭВМ8182
-220
тельным преобразователем на-
7БР-031
пряжения. Цепи вызывной сиг-
7БР-060
нализации на секцию РУСН-0,4
кВ. Устройство
«мигающего»
света
4
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
секционных
фазы А данной и двух других
7БР-023
устройств
3874А
63
~380
~220
секций РУСН-0,4 кВ. Цепи вы-
7БР-040
ШЭВМ8183
-220
зывной сигнализации на сек-
7БР-031
цию РУСН-0,4 кВ. Устройство
7БР-060
«мигающего» света
5
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
секционных
фазы А данной и одной другой
7БР-023
устройств
3874
63
~380
~220
секции РУСН-0,4кВ. Цепи вы-
7БР-041-
ШЭВМ8184
зывной сигнализации на сек-
2 шт.
цию РУСН-0,4 кВ. Устройство
7БР-031
«мигающего» света
7БР-061
6
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
сек-ционных
фазы А данной и одной другой
устройств
3874
63
~380
~220
секции РУСН-0,4кВ. Цепи вы-
7БР-022
ШЭВМ8185
зывной сигнализации на сек-
цию РУСН-0,4 кВ. Устройство
7БР-041
«мигающего» света
7БР-031
7БР-060
7
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
7БР-010
сек-ционных
фазы А данной и одной другой
7БР-022
устройств
3874
63
~380
~220
секции РУСН-0,4кВ. Цепи вы-
7БР-030
ШЭВМ8186
зывной сигнализации на сек-
7БР-041
цию РУСН-0,4 кВ
7БР-060
Лист
НКУ.143.132-05, том 1
24
Изм.Лист
№ докум.
Подп.
Дата
Наименова-
Типовый
Но-
Номин. напря-
ние
мин.
жение цепей, В
Характеристика
Базовый
п/п
Тип
индекс
ток, А
глав-
управ
схемы
вариант
ной
ления
8
Шкаф обще-
Питание шинки ~ЕС (~ШУ) от
4БР-001
секционных
фазы А данной и одной другой
4БР-002-2
устройств
3874А
63
-
~220
секции РУСН-0,4кВ. Цепи вы-
4БР-003
ШЭВМ8188
-220
зывной сигнализации в поме-
4БР-004-1
щении РУСН-0,4 кВ. Без уст-
-2 шт.
ройства "мигающего" света
4БР-005
4БР-006-1
9
Шкаф управ-
Щит из двух секций. Питание
ления
обеих секций от одного рабо-
трансформа-
0004
-
-
~220
чего трансформатора. Резерви-
5ШН-78У
торами
рование - от одного резервного
ШЭВМ8190
трансформатора
10
Шкаф управ-
Щит из двух секций. Питание
ления
каждой секции от своего рабо-
трансформа-
0004
-
-
~220
чего трансформатора. Резерви-
7ШН-76У
торами
рование - с помощью секцион-
ШЭВМ8191
ного выключателя
11
Шкаф управ-
Щит из одной секции. Питание
ления
от одного рабочего трансфор-
трансформа-
0004
-
-
~220
матора и магистрали резервно-
7ШН-71У
тором
го питания
ШЭВМ8192
12
Шкаф управ-
Щит из одной секции. Питание
ления
от одного рабочего и от одного
трансформа-
0004
-
-
~220
резервного трансформатора
5ШН-73У
тором
ШЭВМ8193
13
Шкаф управ-
Щит из двух секций. Питание
ления
каждой секции от своего
трансформа-
0004
-
-
~220
трансформатора и от магистра-
5ШН-79У
тором
ли резервного питания
ШЭВМ8194
14
Шкаф управ-
Щит из одной секции. Питание
ления
от одного рабочего и от одного
трансформа-
0004
-
-
~220
резервного трансформатора
7ШН-73У
тором
ШЭВМ8195
15
Шкаф управ-
Щит из двух секций. Питание
ления
каждой секции от своего
трансформа-
0004
-
-
~220
трансформатора и от магистра-
7ШН-79У
тором
ли резервного питания
ШЭВМ8196
16
Шкаф управ-
Щит из одной секции. Питание
ления
от одного рабочего трансфор-
трансформа-
0004
-
-
~220
матора и от магистрали резерв-
5ШН-71У
тором
ного питания
ШЭВМ8197
Лист
НКУ.143.132-05, том 1
25
Изм.Лист
№ докум.
Подп.
Дата
Наименова-
Типовый
Но-
Номин. напря-
ние
мин.
жение цепей, В
Характеристика
Базовый
п/п
Тип
индекс
ток, А
глав-
управ
схемы
вариант
ной
ления
17
Шкаф управ-
Щит из двух секций. Питание
ления
каждой секции от своего рабо-
трансформа-
0004
-
-
~220
чего трансформатора. Резерви-
5ШН-76У
тором
рование - с помощью секцион-
ШЭВМ8198
ного выключателя
Габариты шкафов: высота - 2000 мм
ширина - 800 мм
глубина - 1000 мм
Лист
НКУ.143.132-05, том 1
26
Изм.Лист
№ докум.
Подп.
Дата
Таблица 5 - Номенклатура и технические данные блоков отходящих линий
Типо-
Но-
Назначение
Характеристи-
Тип
вый
мин.
отходящих
Тип
Выключатель
ка
релейной
базового
п/п
ин-
ток
линий
части схемы
блока
декс
А
БЭН
4474
250
А3794С
4БР-
8121А8
4674
400
селективный с ручным приво-
603-10
121Б
4874
630
дом
Защита от од-
603-00
Для линий
ВА55-41-134650
нофазных к.з.
1
питания си-
4474
250
селективный с
(А) и без за-
ловых сборок
БЭВМ
7БР-
4674
400
защитой от перегрузок, трех-
щиты (Б)
8121
603-00
4874
630
фазных и однофазных к.з. с
ручн. приводом
4474
250
БЭН
А3794С
4БР-
4674
400
8123
селективный, ручной привод
604-40
4874
630
ВА56-41-104750
БЭВМ
без максимальных расцепите-
Защита
от
4874
630
Для линий
8123А
лей, с независимым расцепи-
межфазных и
2
питания си-
телем, ручной привод
однофазных
ловых сборок
ВА55-41-134750
к.з. с помощью
7БР-
БЭВМ
селективный с независимым
токовых реле
604-00
8123Б
4474
250
расцепителем, ручной привод
4674
400
ВА53-41-134750
БЭВМ
4874
630
с независимым расцепителем,
8123В
ручной привод
БЭН
4074
100
А3716Б
4БР-
8125А
4274
160
неселективный, ручной привод
607-03
8125Б
4474
250
А3794Б
607-02
8125В
4674
400
неселективный с электромаг-
607-01
8125Г
4874
630
нитным приводом
607-00
ВА57-35-344770
Для дистан-
неселективный, с защитой от
4074
100
Без защит, с
цинного
перегрузок и трехфаз. замыка-
4274
160
защитой
от
управления
ний, с э/м приводом и нез.
перегрузки и
эл. двигате-
расц.
зам. на землю,
3
лями с мест-
БЭВМ
с преобразова-
7БР-
ного техно-
8125А
телем
607-03
логического
8125Б
или без него, c
607-02
щита или по
8125В
ТЗЛМ или без.
607-01
месту
4474
250
ВА53-41-134770
8125Г
607-00
4674
400
с электромагн. приводом, с
4874
630
независимым расцепителем
Лист
НКУ.143.132-05, том 1
27
Изм.Лист
№ докум.
Подп.
Дата
Типо-
Но-
Назначение
Характеристи-
Тип
вый
мин.
отходящих
Тип
Выключатель
ка
релейной
базового
п/п
ин-
ток
линий
части схемы
блока
декс
А
4074
100
А3716Б
БЭН
4274
160
с ручным приводом
4БР-
8128А
4474
250
А3794Б
614-03
8128Б
4674
400
неселективный, с электромаг-
614-02
4874
630
нитным приводом
ВА57-35-344770
Для дистан-
Защита от
неселективный, с защитой от
ционного
перегрузок,
4074
100
перегрузок и трехфазных за-
управления
4274
160
однофазных
мыканий, с э/м приводом и не-
эл. двигате-
к.з. с измери-
зависимым расцепителем
лями с блоч-
тельным пре-
4
ного, группо-
образователем
вого или це-
БЭВМ
тока и ТЗЛМ
7БР-
хового тех-
8128А
(0004А)
614-03
ВА53-41-134770
нологическо-
8128Б
или без них
614-02
4474
250
неселективный, с защитой от
го щита
(0004Б)
4674
400
перегрузок, трехфазных и од-
4874
630
нофазных к.з., с э/м приводом,
с независимым расцепителем
4074
100
А3716Б
4274
160
с ручным приводом
Защита от
БЭН
4БР-
Для дистан-
однофазн.
8129В
4474
250
614-01
ционного
А3794Б
к.з., без
8129Г
4674
400
614-00
управления
с электромагнитным приводом
защиты от
4874
630
эл. двигате-
перегрузок
лями с блоч-
ВА57-35-344770
с измеритель-
5
ного, группо-
неселективный, с защитой от
ным преобра-
4074
100
вого или це-
перегрузок и трехфаз. замыка-
зователем тока
БЭВМ
4274
160
7БР-
хового тех-
ний, с э/м приводом и нез.
и
ТЗЛМ
8129В
614-01
нологическо-
расц.
(0004В)
или
8129Г
614-00
го щита
4474
250
ВА53-41-134770
без
них
4674
400
с электромагнитным приводом,
(0004Г)
4874
630
с независимым расцепителем
А3716Б
4074
100
неселективный с ручным при-
4274
160
БЭН
водом
4БР-
8133
4474
250
А3794Б
603-00
Для линий
4674
400
неселективный с ручн. приво-
Без защиты от
6
питания си-
4874
630
дом
перегрузок и
ловых сборок
замыканий
ВА53-41-134650
БЭВМ
с ручным приводом, с защи-
7БР-
4474
250
8133
той от перегрузки, трехфазных
603-00
к.з. и однофазных к.з.
Лист
НКУ.143.132-05, том 1
28
Изм.Лист
№ докум.
Подп.
Дата
Типо-
Но-
Назначение
Характеристи-
Тип
вый
мин.
отходящих
Тип
Выключатель
ка
релейной
базового
п/п
ин-
ток
линий
части схемы
блока
декс
А
ВА53-41-134650
Для линий
4474
250
Без защиты от
БЭВМ
с ручным приводом, с защитой
7БР-
7
питания си-
4674
400
перегрузок и
8134
от перегрузки, трехфазных к.з.
603-00
ловых сборок
4874
630
замыканий
и однофазных к.з.
А3716Б
Защита от
4074
100
неселективный с ручным при-
однофаз-
4274
160
Для линий
водом
ных к.з. с
БЭН
4БР-
8
питания си-
помощью
8135
4474
250
А3794Б
603-10
ловых сборок
ТЗЛМ и
4674
400
неселективный с ручн. приво-
токового
4874
630
дом
реле
ВА57-35-344750
Без защиты,
неселективный, с защитой от
с защитой
4074
100
перегрузок и трехфаз. замыка-
от перегру-
Дистанцион-
4274
160
ний, с ручным приводом и нез.
зок, и замы-
ное управле-
БЭВМ
расц.
каний на
7БР-
ние эл. дви-
8139А
землю,
620-03
гателем с ме-
9
8139Б
ВА53-41-134750
с измери-
620-02
стного тех-
8139В8
неселективный с защитой от
тельным
620-01
нологическо-
4474
250
139Г
перегрузок, трехфазных и од-
преобразо-
620-00
го щита или
4674
400
нофазных к.з., с ручным
вателем тока и
по месту
4874
630
приводом, с независимым рас-
ТЗЛМ (А, В)
цепителем
или без них
(Б, Г)
А3716Б
БЭН
4074
100
4БР-
неселективный с ручным при-
8140А
4274
160
619-03
водом
Дистанцион-
8140Б
619-02
4474
250
А3794Б
Без защиты,
ное управле-
8140В
619-01
4674
400
неселективный с электромаг-
с защитой
ние эл. дви-
8140Г
619-00
4874
630
нит-ным приводом
от перегру-
гателем
со
ВА57-35-344770
зок, и замы-
щита с по-
неселективный, с защитой от
каний на зем-
10
стоянным
4074
100
перегрузок и трехфаз. замыка-
лю, с измери-
дежурным
БЭВМ
4274
160
7БР-
ний, с э/м приводом и нез.
тель- ным пре-
персоналом
8140А
619-03
расц.
об- разовате-
при исполь-
8140Б
619-02
ВА53-41-134770
лем тока или
зовании
8140В
619-01
4474
250
неселективный с защитой от
без него
УКТС
8140Г
619-00
4674
400
перегрузок, трехфазных и од-
4874
630
нофазных к.з., с э/м приводом,
с независимым расцепителем
Для дистан-
Без защит, с
цинного
ВА57-35-344770
защитой
от
управления
БЭВМ
7БР-
(ВА51-39-344770)
перегрузки и
эл. двигате-
8142А
4474
250
607-03
неселективный, с защитой от
зам. на землю,
11
лями с мест-
8142Б
4674
400
607-02
перегрузок и трехфаз. замыка-
с преобразова-
ного техно-
8142В
4874
630
607-01
ний, с э/м приводом и нез.
телем или без
логического
8142Г
607-00
расц.
него, c ТЗЛМ
щита или по
или без
месту
Лист
НКУ.143.132-05, том 1
29
Изм.Лист
№ докум.
Подп.
Дата
Типо-
Но-
Назначение
Характеристи-
Тип
вый
мин.
отходящих
Тип
Выключатель
ка
релейной
базового
п/п
ин-
ток
линий
части схемы
блока
декс
А
Для дистан-
ционного
управления
ВА57-35-344770
БЭВМ
Защита от пе-
7БР-
эл. двигате-
(ВА51-39-344770)
8143А
4474
250
регрузки или
614-03
лями с блоч-
неселективный, с защитой от
12
8143Б
4674
400
без, с преобра-
614-02
ного, группо-
перегрузок и трехфазных за-
8143В
4874
630
зователем тока
614-01
вого или це-
мыканий, с э/м приводом и нез.
8143Г
или без него.
614-00
хового тех-
расц.
нологи- чес-
кого щита
Для дистан-
ционного
управления
ВА57-35-344770
БЭВМ
Защита от пе-
7БР-
эл. двигате-
(ВА51-39-344770)
8144А
4474
250
регрузки или
619-03
лями с блоч-
неселективный, с защитой от
13
8144Б
4674
400
без, с преобра-
619-02
ного, группо-
перегрузок
и
трех-
8144В
4874
630
зователем тока
619-01
вого или це-
фаз.замыканий, с э/м приводом
8144Г
или без него.
619-00
хового тех-
и нез. расц.
нологи- чес-
кого щита
Для дистан-
Защита
от
цинного или
трехфаз. к.з. и
ручного
ВА57-35-344770
перегрузки с
7БР-
управления
(ВА51-39-344770)
БЭВМ
4474
250
преобразова-
607-03
эл. двигате-
неселективный, с защитой от
14
8145А
4674
400
телем тока или
607-02
лями с мест-
перегрузок и трехфаз. замыка-
8145Б
4874
630
без
него,
и 7БР-
ного техно-
ний, с э/м приводом и нез.
управление от
604
логическо-
расц.
АСУ ТП или
гощита или
ручное.
по месту
Для дистан-
цинного или
ручного
ВА57-35-344770
Защита
от
управления
(ВА51-39-344770)
трехфаз. к.з. и
7БР-
4474
250
эл. двигате-
БЭВМ
неселективный, с защитой от
перегрузки,
607-02
15
4674
400
лями с мест-
8151
перегрузок и трехфаз. замыка-
управление от
и 7БР-
4874
630
ного техно-
ний, с э/м приводом и нез.
АСУ ТП или
604
логическо-
расц.
ручное.
гощита или
по месту
Compact NS100H
Compact NS160H
4074
100
Compact NS250H
Для линий
БЭ-
4274
160
Без защиты от
Compact NS400H
16
питания си-
ВИ816
4474
250
перегрузок и
-
Compact NS630H
ловых сборок
0
4674
400
замыканий
селективный,
4874
630
мотор-редуктор МТ
расцепитель МХ
Лист
НКУ.143.132-05, том 1
30
Изм.Лист
№ докум.
Подп.
Дата
Типо-
Но-
Назначение
Характеристи-
Тип
вый
мин.
отходящих
Тип
Выключатель
ка
релейной
базового
п/п
ин-
ток
линий
части схемы
блока
декс
А
Compact NS100H
4074
100
Compact NS160H
Для линий
БЭ-
4274
160
Compact NS250H
Без защиты от
17
питания си-
ВИ816
4474
250
Compact NS400H
перегрузок и
(4БР-603)
ловых сборок
1
4674
400
Compact NS630H
замыканий
4874
630
селективный,
ручной привод
Compact NS100H
4074
100
Compact NS160H
Для линий
БЭ-
4274
160
Compact NS250H
Без защиты от
18
питания си-
ВИ816
4474
250
Compact NS400H
перегрузок и
(4БР-603)
ловых сборок
2
4674
400
Compact NS630H
замыканий
4874
630
селективный,
ручной привод
Compact NS100H
4074
100
Compact NS160H
Для линий
БЭ-
4274
160
Compact NS250H
Без защиты от
19
питания си-
ВИ816
4474
250
Compact NS400H
перегрузок и
(4БР-603)
ловых сборок
3
4674
400
Compact NS630H
замыканий
4874
630
селективный,
ручной привод
Лист
НКУ.143.132-05, том 1
31
Изм.Лист
№ докум.
Подп.
Дата
Ñõå ì û ï å ð â è ÷ í û õ ñ î å ä è í å í è é ø êà ô îâ â â î ä à è ñå ê ö è î í è ð î â à í è ÿ
Òàá ë è ö à 6
Ñõå ì à
ãëà â í û õ
1
öåï å é
2
øêà ô à
2
Òðàí ñ ô îð ì à ò îð
1
òîêà Ò Ø Í- 0 ,6 6 ;
âûê ë þ ÷ à ò åëü ò èïà
ÂÀ 5Õ -4 3 è ëè ÂÀ 5Õ -4 1
Mast e rp a ct NT 10 H è ë è
Mast e rp a ct NT 16 H
Íàçí à÷ å í è å ø êà ô à
Êàá åë ü í î ã î ââîä à ñ íèç ó
Øèíí î ã î â âîä à ñâåð õ ó
ØÝÂ Ì 81 46 À
ØÝÂ È 8 1 46 À
ØÝÂ Ì 81 46 Â
ØÝÂ È 8 1 46 Â
ØÝÂ Ì 81 47 À
ØÝÂ È 8 1 47 À
ØÝÂ Ì 81 47 Â
ØÝÂ È 8 1 47 Â
Òèï ø êà ô à
ØÝÂ Ì 81 48 À
ØÝÂ È 8 1 48 À
ØÝÂ Ì 81 48 Â
ØÝÂ È 8 1 48 Â
èçã. Î À Î"× Ý À Ç"
ØÝÂ Ì 81 49 À
ØÝÂ È 8 1 49 À
ØÝÂ Ì 81 49 Â
ØÝÂ È 8 1 49 Â
ØÝÂ Ì 81 50 À
ØÝÂ È 8 1 50 À
ØÝÂ Ì 81 50 Â
ØÝÂ È 8 1 50 Â
ØÝÂ Ì 81 51 À
ØÝÂ È 8 1 51 À
ØÝÂ Ì 81 51 Â
ØÝÂ È 8 1 51 Â
ØÝÂ Ì 81 52 À
ØÝÂ È 8 1 52 À
ØÝÂ Ì 81 52 Â
ØÝÂ È 8 1 52 Â
Òèï àíà ëî
øêà ô à ï î Ò Ó
Ìèíñ ê î ã î
8Ø Í- 12 Ê
7Ø Í- 12 Ê
8Ø Í- 11
7Ø Í- 11
ýëå ê ò ðî ò åõ í è ÷ å ñ ê î ã î
çàâî ä à
Mast e rp ac
t
Mast e rp ac t
Mast e rp a ct
Mast e rp ac t
Òèï â ûê ë þ ÷ à ò åëÿ
ÂÀ 5Õ -4 1
ÂÀ 5Õ -4 3
ÂÀ 5Õ -4 1
ÂÀ 5Õ -4 3
NW 1 0
NW 1 6
NW 1 0
NW 1 6
Íîì è í àë ü í û é ò îê
òðàí ñ ô îð ì à ò îðà
100 0 / 5
160 0 / 5
1000 / 5
1600 / 5
1000 / 5
160 0 / 5
100 0 / 5
160 0 / 5
òîêà , À
Íîì è í àë ü í û é ò îê
100 0
160 0
1000
1600
1000
160 0
100 0
160 0
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî äè í à ì è÷ å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
50
50
øèí, ê À
Òîê ò åð ì è ÷å ñ ê î é
ñò îéê î ñ ò è ñ á îð í û õ
25
25
25
25
øèí â ò å÷å íè å 1 ñ, ê À
Ãàáà ð è ò íû å ð àçì åð û
80 0 õ 100 0 õ 22 0 0
80 0 õ 10 0 0 õ 22 0 0
(øèð èí à
x
ãëó á èíà
x
âûñ î òà)ìì
(600 õ 10 00 õ 22 00 )*
(600 õ 10 00 õ 22 00 )*
Ìàññ à , ê ã íå á îëå å
350
460
350
460
350
46 0
350
46 0
Лист
НКУ.143.132-05, том 1
32
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Ñõå ì à
ãëà â í û õ
öåï å é
øêà ô à
Òðàí ñ ô îð ì à ò îð
òîêà Ò Ø Í- 0 ,6 6 ;
âûê ë þ ÷ à ò åëü ò èïà
ÂÀ 5Õ -4 3 è ëè Â À 5Õ -4 1
Mast e rp a ct NT 10 H è ë è
Mast e rp a ct NT 16 H
Ââîä ï è ò àíè ÿ í à ñ åê ö è þ
Íàçí à÷ å í è å ø êà ô à
Øèíí î ã î â â îä à ñ ïð à âà
øèíî ï ð î â î ä î ì
ØÝÂ Ì 81 46 Â
ØÝÂ È 8 1 46 Â
ØÝÂ Ì 81 46 Ã
ØÝÂ È 8 1 46 Ã
ØÝÂ Ì 81 47 Â
ØÝÂ È 8 1 47 Â
ØÝÂ Ì 81 47 Ã
ØÝÂ È 8 1 47 Ã
ØÝÂ Ì 81 48 Â
ØÝÂ È 8 1 48 Â
ØÝÂ Ì 81 48 Ã
Òèï ø êà ô à
ØÝÂ È 8 1 48 Ã
ØÝÂ Ì 81 49 Â
ØÝÂ È 8 1 49 Â
ØÝÂ Ì 81 49 Ã
èçã. Î À Î"× Ý À Ç"
ØÝÂ È 8 1 49 Ã
ØÝÂ Ì 81 50 Â
ØÝÂ È 8 1 50 Â
ØÝÂ Ì 81 50 Ã
ØÝÂ È 8 1 50 Ã
ØÝÂ Ì 81 51 Â
ØÝÂ È 8 1 51 Â
ØÝÂ Ì 81 51 Ã
ØÝÂ È 8 1 51 Ã
ØÝ ÂÌ 81 52 Â
ØÝÂ È 8 1 52 Â
ØÝÂ Ì 81 52 Ã
ØÝÂ È 8 1 52 Ã
Òèï àíà ëî
øêà ô à ï î Ò Ó
Ìèíñê î ã î
8Ø Í- 14
7Ø Í- 14
8Ø Í- 15 Ø Ï 7Ø Í- 15 Ø Ï
ýëå ê ò ðî ò åõí è ÷ å ñ ê î ã î
çàâî ä à
Mast e rp a ct
Mast e rp a c
t
Mast e rp a ct
Mast e rp a ct
Òèï â ûê ë þ ÷ à ò åëÿ
ÂÀ 5Õ -4 1 ÂÀ 5Õ -4 3
ÂÀ 5 Õ -4 1
ÂÀ 5Õ -4 3
NW 1 0
NW 1 6
NW 1 0
NW 1 6
Íîì è íà ë ü í û é ò îê
1000 / 5
1600 / 5
1000 / 5
1600 / 5
òðàí ñ ô îð ì à ò îðà
1000 / 5
1600 / 5
100 0 / 5
1600 / 5
òîêà , À
Íîì è íà ë ü í û é ò îê
100 0
160 0
100 0
160 0
100 0
1600
100 0
1600
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî äè í à ì è÷ å ñ ê î é
ñò îéê î ñ ò è ñ áî ð í û õ
50
50
50
50
øèí, ê À
Òîê ò åð ì è ÷ åñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
25
25
øèí â ò å÷å í è å 1 ñ, ê À
Ãàá à ð è ò íû å ð àç ì åð û
80 0 õ 100 0 õ 22 0 0
120 0 õ 10 00 õ 22 0 0
(øèð è íà
Ú
ãëó áèíà
Ú
âû ñî òà)ì ì
(600 õ 10 0 0 õ 22 0 0)*
(1
000 õ 10 0 0 õ 22 0 0 )*
Ìàññ à , ê ã íå á î ë å å
350
46 0
350
46 0
350
460
350
46 0
Лист
НКУ.143.132-05, том 1
33
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Ñõå ì à
ãëà â í û õ
öåï å é
øêà ô à
Òðà íñ ô îð ì à ò îð
òîêà Ò Ø Í- 0 ,6 6 ;
âûê ë þ ÷ à ò åëü ò èïà
ÂÀ 5Õ -4 3 è ëè Â À 5Õ -4 1
Mast e rp a ct NT 10 H è ë è
Mast e rp a ct NT 16 H
Íàçí à ÷å í è å ø êà ô à
Øèíí îã î â âîä à ñ ëåâ à
Øèíí î ã î â â îä à ñ ïðà â à è ñâåð õ ó
ØÝÂ Ì 81 46 Ä
ØÝÂ È 8 1 46 Ä
ØÝÂ Ì 81 46 Ã Â
ØÝÂ È 8 1 46 Ã Â
ØÝÂ Ì 81 47 Ä
ØÝÂ È 8 1 47 Ä
ØÝÂ Ì 81 47 Ã Â
ØÝÂ È 8 1 47 Ã Â
ØÝÂ Ì 81 48 Ä
ØÝÂ È 8 1 48 Ä
ØÝÂ Ì 81 48 Ã Â
ØÝÂ È 8 1 48 Ã Â
Òèï ø êà ô à
ØÝÂ Ì 81 49 Ä
ØÝÂ È 8 1 49 Ä
ØÝÂ Ì 81 49 Ã Â
ØÝÂ È 8 1 49 Ã Â
ÏÎ ò ó Î À Î"× Ý À Ç"
ØÝÂ Ì 81 50 Ä
ØÝÂ È 8 1 50 Ä
ØÝÂ Ì 81 50 Ã Â
ØÝÂ È 8 1 50 Ã Â
ØÝÂ Ì 81 51 Ä
ØÝÂ È 8 1 51 Ä
ØÝÂ Ì 81 51 ÃÂ
ØÝÂ È 8 1 51 ÃÂ
ØÝÂ Ì 81 52 Ä
ØÝÂ È 8 1 52 Ä
ØÝÂ Ì 81 52 Ã Â
ØÝÂ È 8 1 52 Ã Â
Òèï àíà ëî
øêà ô à ï î Ò Ó
Ìèíñ ê î ã î
8Ø Í- 14 Ø Ë
7Ø Í- 14 Ø Ë
8Ø Í- 17
7Ø Í- 17
ýëå ê ò ðî ò åõí è ÷ åñ ê î ãî
çàâî ä à
Mast e rp a ct
Mast e rp a ct
Mast e rp a ct
Mast e rp a ct
Òèï â ûê ë þ ÷ à ò åëÿ
ÂÀ 5 Õ -4 1
ÂÀ 5Õ -4 3
ÂÀ 5 Õ -4 1
ÂÀ 5 Õ -4 3
NW 1 0
NW 1 6
NW 1 0
NW 1 6
Íîì è íà ë ü í û é ò îê
òðàí ñ ô îð ì à ò îðà
100 0 / 5
160 0 / 5
1000 / 5
160 0 / 5
100 0 / 5
160 0 / 5
100 0 / 5
1600 / 5
òîêà , À
Íîì è í àë ü í û é ò îê
1000
160 0
100 0
1600
100 0
1600
100 0
160 0
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî ä è í à ì è÷ å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
50
50
øèí, ê À
Òîê ò åð ì è ÷ åñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
25
25
øèí â ò å÷ å í èå 1 ñ, ê À
Ãàáà ð è ò íû å ð àç ì åð û
1200 õ 10 0 0 õ 22 0 0
1200 õ 10 0 0 õ 22 0 0
(øèð è íà
x
ãëó áèíà
x
âû ñî òà) ì ì
(1
00 0 õ 10 0 0 õ 22 0 0 )*
(1
000 õ 10 00 õ 22 0 0)*
Ìàññ à, ê ã íå á î ë å å
350
46 0
350
460
300
40 0
300
400
Лист
НКУ.143.132-05, том 1
34
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Ñõå ì à
ãëà â í û õ
öåï å é
øêà ô à
Òðà íñ ô îð ì à ò îð
òîêà Ò Ø Í- 0 ,6 6 ;
âûê ë þ ÷ à ò åëü ò èïà
ÂÀ 5Õ -4 3 è ëè Â À 5Õ -4 1
Mast e rp a ct NT 10 H è ë è
Mast e rp a ct NT 16 H
Ââî ä ï èò àí è ÿ ñïð à â à íà
Íàçí à ÷å í è å ø êà ô à
Øèíí î ã î â âîä à ñëåâ à è ñâ åð õ ó
ñåêö è î ñèëîâîãî òðàí ñ ô îð ìà ò îðà
ØÝÂ Ì 81 46 Ä Â
ØÝÂ È 8 1 46 Ä Â
ØÝÂ Ì 81 46 Ã Â
ØÝÂ È 8 1 46 Ã Â
ØÝÂ Ì 81 47 Ä Â
ØÝÂ È 8 1 47 Ä Â
ØÝÂ Ì 81 47 Ã Â
ØÝÂ È 8 1 47 Ã Â
ØÝÂ Ì 81 48 Ä Â
ØÝÂ È 8 1 48 Ä Â
ØÝÂ Ì 81 48 Ã Â
ØÝÂ È 8 1 48 Ã Â
Òèï ø êà ô à
ØÝÂ Ì 81 49 Ä Â
ØÝÂ È 8 1 49 Ä Â
ØÝÂ Ì 81 49 Ã Â
ØÝÂ È 8 1 49 Ã Â
ÏÎ ò ó Î À Î"× Ý À Ç"
ØÝÂ Ì 81 50 Ä Â
ØÝÂ È 8 1 50 Ä Â
ØÝÂ Ì 81 50 Ã Â
ØÝÂ È 8 1 50 Ã Â
ØÝÂ Ì 81 51 Ä Â
ØÝÂ È 8 1 51 Ä Â
ØÝÂ Ì 81 51 ÃÂ
ØÝÂ È 8 1 51 ÃÂ
ØÝÂ Ì 81 52 Ä Â
ØÝÂ È 8 1 52 Ä Â
ØÝÂ Ì 81 52 Ã Â
ØÝÂ È 8 1 52 Ã Â
Òèï àíà ëî
øêà ô à ï î Ò Ó
Ìèíñ ê î ã î
8Ø Í- 16
7Ø Í- 16
8Ø Í- 17
7Ø Í- 17
ýëå ê ò ðî ò åõí è ÷ å ñ ê î ã î
çàâî ä à
Mast e rp a ct
Mast e rp a ct
Mast e rp a ct
Mast e rp a ct
Òèï â ûê ë þ ÷ à ò åëÿ
ÂÀ 5 Õ -4 1 ÂÀ 5Õ -4 3
ÂÀ 5Õ -4 1 ÂÀ 5Õ -4 3
NW 1 0
NW 1 6
NW 1 0
NW 1 6
Íîì è íà ëü í û é ò îê
òðàíñ ô îð ìà ò îðà
100 0/ 5
1600 / 5
100 0 / 5
160 0 / 5
1000 / 5
1600 / 5
1000 / 5 1
60 0 / 5
òîêà , À
Íîì è í àë ü í û é ò îê
1000
1600
1000
160 0
100 0
160 0
100 0
1600
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî äè í à ì è÷ å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
50
50
øèí, ê À
Òîê ò åð ì è ÷å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
25
25
øèí â ò å÷å í è å 1 ñ, ê À
Ãàáà ð è ò íû å ð àç ì åð û
120 0 õ 10 0 0 õ 22 0 0
120 0 õ 10 00 õ 22 00
(øèð
èíà
x
ãëó áèíà
x
âû ñî òà) ì ì
(1
000 õ 10 0 0 õ 22 0 0)*
(1
00 0 õ 10 00 õ 22 00 )*
Ìàññ à , ê ã íå á îëå å
350
46 0
350
460
300
40 0
300
40 0
Лист
НКУ.143.132-05, том 1
35
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Òðà íñ ô îð ì à ò îð
òîêà Ò Í Ø Ë -0 ,6 6 ;
âûê ë þ ÷ à ò åëü ò èïà
ÂÀ 5Õ -4 3
ÂÀ 5Õ -4 1
Êàáå ë ü í î ã î â âîä à
Øèíí î ã î â â îä à ñâåð õ ó í à ø èí û
Íàçâ à íè å ø êà ô à
Ââî ä ï èò àíè ÿ ñ ëåâ à í à ñ åê ö è þ î ò
íà ø èí û ð å çå ð â í î ã î
ðåçå ð âí î ã î ïèò àíè ÿ
ñèëî â î ã î ò ðàí ñ ô îð ì à ò îðà
ïèò àíè ÿ
è êàáå ë ü í à ÿ ñ á îð ê à
ØÝÂ Ì 81 46 Ä Â
ØÝÂ È 8 1 46 Ä Â
ØÝÂ Ì 81 47 Ä Â
ØÝÂ È 8 1 47 Ä Â
Òèï ø êà ô à
ØÝÂ Ì 81 48 Ä Â
ØÝÂ È 8 1 48 Ä Â
ØÝÂ Ì 81 49 Ä Â
ØÝÂ È 8 1 49 Ä Â
ØÝÂ Ì 81 61 Â
ÏÎ ò ó Î À Î"× Ý À Ç"
ØÝÂ Ì 81 61 À
ØÝÂ Ì 81 50 Ä Â
ØÝÂ È 8 1 50 Ä Â
ØÝÂ Ì 81 51 Ä Â
ØÝ ÂÈ 8 1 51 Ä Â
ØÝÂ Ì 81 52 Ä Â
ØÝÂ È 8 1 52 Ä Â
Òèï à íà ë î ã. ø êà ô à ïî Ò Ó
Ìèíñê î ã î
8Ø Í- 16
7Ø Í- 16
5Ø Í- 4 2
5Ø Í- 4 4 Ø Ë
ýëå ê ò ðî ò åõ í è ÷ å ñ ê î
ã
î çàâî ä à
Mast e rp a c
t
Mast e rp a ct
ÐÅ19 - 4 1
ÐÅ19 - 4 3
ÐÅ19 - 4 1
ÐÅ19 - 4 3
Òèï â ûê ë þ ÷ à ò åëÿ
ÂÀ 5Õ -4 1 ÂÀ 5Õ -4 3
NW 1 0
NW 1 6
3214 0
3214 0
3214 0
3214 0
Íîì è í àë ü í û é ò îê
òðàí ñ ô îð ì à ò îðà
1000 / 5
1600 / 5
1000 / 5
160 0 / 5
100 0 / 5
1600 / 5
1000 / 5
1600 / 5
òîêà , À
Íîì è íà ë ü í û é ò îê
100 0
1600
100 0
160 0
1000
1600
100 0
1600
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî äè í à ì è ÷ åñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
50
50
øèí, ê À
Òîê ò åð ì è ÷ åñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
25
25
øèí â ò å÷ å í è å 1 ñ, ê À
Ãàáà ð è ò íû å ð àçì åð û
120 0 õ 100 0 õ 22 00
80 0 õ 10 00 õ 22 0 0
80 0 õ 10 00 õ 22 0 0
(øèð è íà
x
ãë óá è íà
x
âû ñî ò à) ì ì
(1
000 õ 10 0 0 õ 22 0 0)*
Ìàññ à , ê ã íå á îëå å
350
46 0
350
460
200
220
200
22 0
Лист
НКУ.143.132-05, том 1
36
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Òðàíñ ô îðì à ò îð
òîêà Ò Í Ø Ë -0 ,6 6 ;
ðàçú åäè -
íèò åëü Ð Å -1 9
óêàá å ë ü í à ÿ ñ áî ð ê à
Øèíí î ã î â â îä à
Øèíí î ã î â âîä à
Øèíí î ã î â âîä à
Øèíí î ã î â âîä à
ñïðà â à í à ø èí û
ñëåâ à í à ø èí û
Íàçâ à íè å ø êà ô à
ñïðà â à ð åçå ðâ -
ñëåâ à ð åçå ð âí î ã î
ðåçå ð âí î ã î
ðåçå ð âí î ã î
íîãî ï èò àíè ÿ
ïèò àíè ÿ
ïèò àíè ÿ
ïèò àíè ÿ
è êàáå ë ü í à ÿ ñ áîð ê à
è êàáå ë ü í à ÿ ñ á îð ê à
Òèï ø êà ô à
ØÝÂ Ì 81 61 ÃÅ
ØÝÂ Ì 81 61Ä
ØÝÂ Ì 81 61 Ä Å
ØÝÂ Ì 81 61Ã
èçã. Î À Î"× Ý À Ç"
Òèï àíà ë î
øêà ô à ï î Ò Ó
Ìèíñ ê î ã î
5Ø Í- 4 9 Ø Ï
5Ø Í- 4 8 Ø Ë
5Ø Í- 4 2 Â
ýëå ê ò ðî ò åõí è ÷ å ñ ê î ã î
5Ø Í- 4 3
çàâî ä à
Òèï ðàç ú åä è-
ÐÅ19 - 4 1 ÐÅ19 - 4 3
ÐÅ19 - 4 1
ÐÅ19 - 4 3
ÐÅ19 - 4 1
ÐÅ19 - 4 3
ÐÅ19 - 4 1
ÐÅ19 - 4 3
íèò åëÿ
3214 0
3214 0
3214 0
3214 0
3214 0
3214 0
3214 0
3214 0
Íîì è í àë ü í û é ò îê
òðàí ñ ô îð ì à ò îðà
100 0 / 5
160 0 / 5
100 0 / 5
160 0 / 5
1000 / 5
1600 / 5
100 0 / 5
1600 / 5
òîêà , À
Íîì è íà ë ü í û é ò îê
100 0
1600
100 0
160 0
1000
1600
100 0
160 0
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî ä è í à ì è÷ å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
50
øèí, ê À
Òîê ò åð ì è ÷ åñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
25
øèí â ò å÷ å í èå 1 ñ, ê À
Ãàáà ð è ò íû å ð àç ì åð û
120 0 õ 10 00 õ 22 00
1200 õ 10 0 0 õ 22 0 0
120 0 õ 10 0 0 õ 22 0 0
120 0 õ 10 0 0 õ 22 0 0
(øèð è íà
x
ãëó áèíà
x
âû ñî òà) ì ì
Ìàññ à , ê ã íå á îëå å
250
300
250
300
200
220
200
22 0
Лист
НКУ.143.132-05, том 1
37
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Òðàíñ ô îðì à ò îð
òîêà Ò Í Ø Ë -0 ,6 6 ;
ðàçú åäè -
íèò åëü Ð Å -1 9
2
1
Øèíí î ã î â âîä à
Øèíí î ã î â âîä à
ñïðà â à è ñâåð õ ó
ñëåâ à è ñâ åð õ ó
Ñåê ö è î íí û é
Íàçâ àí è å ø êà ô à
íà ø èí û ð å çå ðâ -
íà ø èí û ð å çå ð â-
íîãî ï èò àíè ÿ
íîãî ï èò àíè ÿ
ØÝÂ Ì 81 71,
ØÝÂ È 8 1
71,
Òèï ø êà ô à
ØÝÂ Ì 81 61Ã Â
ØÝÂ Ì 81 61 Ä Â
ØÝÂ Ì 81 72 ,
ØÝÂ È 8 1 72 ,
èçã. Î À Î"× Ý À Ç"
ØÝÂ Ì 81 73
ØÝÂ È 8 1 73
Òèï àíà ëî
øêà ô à ï î Ò Ó
Ìèíñê î ã î
5Ø Í- 4 7 Ø Ï
5Ø Í- 4 6 Ø Ï
Í-
13Ñ
7Ø Í- 13 Ñ
ýëå ê ò ðî ò åõí è ÷ å ñ ê î ã
î çàâî ä à
ÐÅ19 - 4 1
ÐÅ19 - 4 3
ÐÅ19 - 4 1
ÐÅ19 - 4 3
Òèï ðàçú åä è-
Mast e rp a ct
Mast e rp a ct
ÂÀ 5 Õ -4 1 ÂÀ 5Õ -4 3
íèò åëÿ
3214 0
3214 0
3214 0
3214 0
NW 1 0
NW 1 6
Íîì è íà ë ü í û é ò îê
100 0/ 5
1600 / 5
1000 / 5
160 0 / 5
òðàí ñ ô îð ìà ò îðà
1000 / 5
160 0 / 5
1000 / 5
1600 / 5
òîêà , À
Íîì è íà ë ü í û é ò îê
100 0
160 0
100 0
160 0
1000
160 0
100 0
160 0
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ëå ê ò ðî äè í à ì è ÷ å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
50
50
øèí, ê À
Òîê ò åð ì è ÷å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
25
25
øèí â ò å÷ åí èå 1 ñ, ê À
Ãàáà ð è ò íû å ð àçì åð û
800 õ 10 00 õ 22 0 0
120 0 õ 10 00 õ 22 0 0
1200 õ 10 0 0 õ 22 00
(øèð
èíà
x
ãëó áèíà
x
âû ñî òà) ì ì
(600 õ 10 0 0 õ 22 0 0)*
Ìàññ à , ê ã íå á îëå å
250
300
250
300
350
46 0
350
46 0
Лист
НКУ.143.132-05, том 1
38
Изм.Лист
№ докум.
Подп.
Дата
Продолжение таблицы 6
Òðàíñ ô îðì à ò îð
òîêà Ò Í Ø Ë- 0 ,6 6 ;
ðàçú åäè -
íèò åëü Ð Å -1 9
2
1
Ñåê ö è î íí û é .
Íàçâ àí è å ø êà ô à
Âûõ î ä ø èí í à ø èíî ï ð î â î ä ä âóõ ð ÿ ä í î é
ïîäñ ò àí ö è è
ØÝÂ Ì 81 71Â ,
ØÝÂ È 8 1 71Â ,
Òèï ø êà ô à
ØÝÂ Ì 81 72 Â,
ØÝÂ È 8 1 72 Â ,
èçã. Î À Î"× Ý À Ç"
ØÝÂ Ì 81 73 Â
ØÝÂ È 8 1 73 Â
Òèï àíà ëî
øêà ô à ï î Ò Ó
Ìèíñ ê î ã î
ýëå ê ò ðî ò åõí è ÷ å ñ ê î ã
î çàâî ä à
Òèï ðàçú åä è-
Mast e rp ac t
Mast e rp a c
t
ÂÀ 5 Õ -4
1
ÂÀ 5 Õ -4 3
íèò åëÿ
NW 1 0
NW 1 6
Íîì è í àë ü í û é ò îê
òðàí ñ ô îð ì à ò îðà
100 0 / 5
160 0 / 5
100 0 / 5
160 0 / 5
òîêà , À
Íîì è íà ë ü í û é ò îê
100 0
160 0
100 0
160 0
ââî ä à è ñáî ð í û õ ø èí, À
Òîê ý ë å ê ò ðî äè í à ì è÷ å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
50
50
øèí, ê À
Òîê ò åð ì è ÷å ñ ê î é
ñò îéê î ñ ò è ñ áîð í û õ
25
25
øèí â ò å÷ åí èå 1 ñ, ê À
Ãàáà ð è ò íû å ð àçì åð û
80 0 õ 10 0 0 õ 22 0 0
(øèð è íà
x
ãëó áèíà
x
âûñ î òà) ì ì
(60 0 õ 10 0 0 õ 22 0 0)*
Ìàññ à , ê ã íå á îëå å
300
40 0
300
40 0
Лист
НКУ.143.132-05, том 1
39
Изм.Лист
№ докум.
Подп.
Дата
Таблица 7 - Технические характеристики токоограничивающих выключателей серии
ВА на 1000 и 1600 А
Тип выключателя
ВА53-41
ВА53-43
Номинальное напряжение
660
660
переменного тока Uн, В
Номинальный ток Iн, А
250
400
630
1000
1600
Уставки номинального рабочего тока
100, 125
160, 200
250, 315
400, 500
640, 800, 960,1120
,
150, 175
240, 280
380, 440
600, 700
1280,1440,1600
полупроводникового расцепителя,
200, 225
320, 360
500, 570
800, 900
Iнр, А
250,
400, 440
630
1000
275
Токи срабатывания электромагнит-
но-ного максимального расцепителя
2500
4000
6300
7000
12500
тока, А
Уставка
Крат
в зоне токов
2,
3,
4,
5,
7,
8,
9,
10 х Iнр
полупровод
-ная
к.з.
никового
Iнр
в зоне токов
максималь-
пере
1,25 х Iнр
ного
грузки
расцепи-
Крат
в зоне од-
теля тока
-ная
нофаз-ного
0,4;
0,6;
0,8;
1,0 х Iн
к.з.
по време-
в зоне токов
ни сраба-
пере-
4,
8, 12, 16
ты-
грузки *
вания
в зоне токов
0,1;
0,15; 0,2; 0,25; 0,3; 0,35; 0,4; мгновенно
к.з.
Предель-
Соs ϕ=0,3
380В
135
135
ная отклю
чающая спо
660В
33,5
47,5
собность,
Ics эфф., кА
Перемен-
Мощность,
300
ный
ВА
Независи-
ток 50 Гц
Напряже-
110, 127, 220, 230, 240, 380, 400, 415, 550, 660
мый
ние, В
расцепи-
Мощность,
200
тель
Постоян-
Вт
ный ток
Напряже-
110, 220
ние, В
Перемен-
Мощность,
22
ный ток
ВА
Нулевой
ток 50 Гц
Напряже-
127, 220, 230, 240, 380, 400, 415, 550, 660
расцепи-
ние, В
тель
на-
Постоян-
Мощность,
25
пряже-
ный ток
Вт
ния
Напряже-
110, 220
ние, В
Перемен-
Мощность,
3200
ный ток
ВА
Электро-
50 Гц
Напряже-
127, 220, 230, 240, 380, 400, 415, 550, 660
магнитный
ние, В
привод
Постоян-
Мощность,
2500
ный
Вт
ток
Напряже-
110, 220
ние, В
*) В диапазоне токов перегрузки от 1,25...6Iн срабатывание защиты в соответствии
с времятоковой характеристикой
Лист
НКУ.143.132-05, том 1
40
Изм.Лист
№ докум.
Подп.
Дата
Таблица 8 - Технические характеристики селективных выключателей серии ВА на
1000 и 1600 А
Тип выключателя
ВА55-41
ВА55-43
Номинальное напряжение
660
660
переменного тока Uн, В
Номинальный ток Iн, А
250
400
630
1000
1600
Уставки номинального рабочего
100, 125
160, 200
250, 315
400,500
640,800, 960,1120
тока , полупроводникового
150, 175
240, 280
380,440
600,700,
1280,1440, 1600
расцепителя, Iнр, А
200, 225
320,360
500,570
800,900
250, 275
400, 440
630
1000
Уставка
по току
в зоне то-
2, 3, 4, 5, 7, 8, 9, 10 х Iнр
полупровод
cрабаты-
ков к.з.
никового
вания
в зоне то-
1,25 х Iнр
максималь-
кратная
ков пере-
ного
Iнр
грузки
расцепи-
кратная
в зоне од-
теля тока
нофаз-ного
0,4;
0,6;
0,8;
1,0 х Iн
к.з.
по време-
в зоне то-
ни сраба-
ков пере-
4, 8, 12, 16
тывания
грузки *
в зоне то-
0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; мгновенно
ков к.з.
Предельная
Соs ϕ=0,3
380 В
55
80
отключаю-
щая спосо-
660 В
33,5
47,5
бность
Ics эфф.,
кА
Граница зоны селективности (дей-
20
31
ствующее значение) на переменном
токе , кА
Перемен-
Мощность,
300
ный ток
ВА
Независи-
50 Гц
Напряже-
110, 127, 220, 230, 240, 380, 400, 415, 550, 660
мый
ние, В
расцепи-
Мощность,
200
тель
Постоян-
Вт
ный ток
Напряже-
110, 220
ние, В
Перемен-
Мощность,
22
ный ток
ВА
50 Гц
Напряже-
127, 220, 230, 240, 380, 400, 415, 550, 660
Нулевой
ние, В
расцепи-
Мощность,
25
тель напря-
Постоян-
Вт
жения
ный ток
Напряже-
110, 220
ние, В
Перемен-
Мощность,
3200
ный ток
ВА
Электро-
50 Гц
Напряже-
127, 220, 230, 240, 380, 400, 415, 550, 660
магнитный
ние, В
привод
Мощность,
2500
Постоян-
Вт
ный ток
Напряже-
110, 220
ние, В
*) В диапазоне токов перегрузки от 1,25...6 Iн срабатывание защиты в соответствии с
времятоковой характеристикой.
Лист
НКУ.143.132-05, том 1
41
Изм.Лист
№ докум.
Подп.
Дата
Таблица
9
-
Технические характеристики автоматических
выключателей
серии ВА51-39 на 630 А
Тип выключателя
ВА51-39-33ХХХХ
ВА51-39-34ХХХХ
Номинальное напряжение перемен-
660
ного тока, Uн, В
Номинальный ток , Iн, А
630
Уставки теплового максимального
-
160
250
320
400
500
630
расцепителя тока, Iр, А
Ток срабатывания электромагнитно-
2500, 3200, 4000 ,
2500
2500
3200
4000
5000
6300
го максимального расцепителя, А
5000, 6300
Предельная отключ.
Cosϕ=0,3
35
способность
380 В
I csэфф. кА
Cosϕ=0,25
20
660 В
Перемен-
Мощность,
300
ный ток,
ВА
Независи-
50 Гц
Напряже-
110, 127, 220, 240, 380, 400, 415, 550, 660
мый
ние,В
расцепи-
Мощность,
200
тель
Постоян-
Вт
ный ток
Напряже-
110, 220
ние,В
Перемен-
Мощность,
6
ный ток,
ВА
Нулевой и
50 Гц
Напряжение,
127, 220, 240, 380, 415, 550, 660
минималь-
В
ный рас-
Мощность,
5
це-питель
Постоян-
Вт
на-
пряжения
ный ток
Напряжение,
110, 220
В
Перемен-
Мощность,
3000
ный ток,
ВА
Электро-
50 Гц
Напряжение,
110, 127, 220, 230, 240, 380, 400, 415, 550, 660
магнит-
В
ный
привод
Мощность,
2000
Постоян-
Вт
ный ток
Напряжение,
110, 220
В
Лист
НКУ.143.132-05, том 1
42
Изм.Лист
№ докум.
Подп.
Дата
Таблица 10- Технические характеристики автоматических выключателей серии ВА57-
35 на 250 А
Тип выключателя
ВА57-35-
ВА57-35-34ХХХХ
33ХХХХ
Номинальное напряжение пе-
660
ременного тока, Uн, В
Номинальный ток , Iн, А
80
250
250
Уставки теплового максималь-
31,5
200
ного расцепителя тока, Iр, А
-
-
16
20
25
40
63
80
100
125
160
250
50
Ток срабатывания электромаг-
63
1000
нитного максимального расце-
0
1250
пителя, А
1600
320
630
1250
1600
2500
2000
2500
Предельная
U= 380В
40
60
3,5
6,0
9,0
10,0
15,0
25,0
30,0
35,0
60,0
отключающая
способность,
Ics эфф. кА
Cos ϕ
0,2
0,2
0,8
0,7
0,5
0,3
0,3
0,25
0,25
0,25
0,2
5
Пере-
Мощность,
Неза-
мен-
ВА
виси-
ный
мый
ток,
Напряже-
расце-
50 Гц
ние, В
110, 127, 220, 230, 240, 380, 400, 415, 440, 550, 660
питель
Посто-
Мощность,
янный
Вт
ток
Напряже-
110, 220
ние, В
Пере-
Мощность,
Нуле-
мен-
ВА
вой и
ный
мини-
ток,
Напряже-
маль-
50 Гц
ние,В
110, 127, 220, 230, 240, 380, 400, 415, 440, 550, 660
ный
расце-
Посто-
Мощность,
питель
янный
Вт
напря-
ток
Напряже-
110, 220
жения
ние, В
Пере-
Мощность
Элек-
мен-
ВА
трома-
ный
гнит-
ток,
Напря-
ный
50 Гц
жение, В
110, 127, 220, 230, 240, 380, 400, 415, 440, 550, 660
привод
Посто-
Мощность
янный
Вт
ток
Напря-
110, 220
жение, В
Лист
НКУ.143.132-05, том 1
43
Изм.Лист
№ докум.
Подп.
Дата
Таблица 11 - Перечень и технические характеристики реле защиты управления, приме-
няемых в РУСН-0,4
Тип реле
Наименование
Применение в РУСН-0,4
РТ140
Реле максимального тока
Максимальная токовая
РСТ13
Реле максимального тока по-
защита
вышенной устойчивости
РН153
Реле максимального напря-
Защита от повышения напряжения
жения
РН154
Реле минимального напря-
Защита от понижения напряжения
жения
РВ01
Реле времени
Выдержка времени при подаче питания
РВ03
Выдержка времени при отключении пи-
тания
РСМ13
Реле максимальное активной
Резервная защита отходящих линий
мощности
от к.з.
РП11
Реле промежуточное
Фиксация команд на постоянном токе
РП9, РП12*)
двухпозиционное
Фиксация команд на переменном токе
РП16
Время срабатыва-
ния 50 мс
РП17
Реле промежуточное
Время срабатыва-
Размножение сиг-
ния 11 мс
РП18
налов
Замедления при
включении и от-
ключении
РЭП15
Реле промежуточное малога-
Вместо РП16 при
баритное
дефиците места
РУ21
Реле указательное
Сигнализация срабатывания защит
*) РП9 имеет 7 з и 7 р контактов, РП12 - 1 з, 1 р и 2 п
Лист
НКУ.143.132-05, том 1
44
Изм.Лист
№ докум.
Подп.
Дата
Приложение Ж
Описание работы расцепителей выключателей ВА 50-41 и ВА 50-43
1. Расцепители исполнения МРТ 1
1.1. Предназначены для применения в выключателях ВА 50-41, ВА 50-43 переменно-
го тока при всех предусмотренных техусловиями значениях номинального тока. Примене-
ние целесообразно в случаях, когда необходима защита от однофазных замыканий.
1.2. По габаритным, установочным размерам, способу подключения к цепям выклю-
чателя (пайка) взаимозаменяемы с ранее применявшимися расцепителями БПР 11 соответ-
ствующих исполнений
1.3. Имеют регулировку номинального тока расцепителя Iр с восемью уставками (в
кратности к номинальному току выключателя Iн, определяемому номинальным током уста-
новленных в нем датчиков - трансформаторов тока):
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1
Выбор уставок номинального тока расцепителя Iр производится соответствующими
положениями полюсов трехполюсного переключателя 1. Расшифровка выбранного значе-
ния уставки в зависимости от сочетания положений полюсов переключателя 1 приведена на
лицевой панели слева от переключателя 1.
1.4. Имеют защиту от однофазных замыканий 0, которая может быть введена в дей-
ствие (включена) или выведена из действия
(отключена) соответствующим положением
переключателя 2. Защита 0 имеет регулировку тока срабатывания Iо с четырьмя уставками
(в кратности к номинальному току выключателя Iн):
0,4; 0,6; 0,8; 1,0.
Выбор уставок тока срабатывания Iо производится соответствующими положениями
полюсов двухполюсного переключателя 3. Расшифровка выбранного значения уставки в
зависимости от сочетания положений полюсов переключателя 3 приведена на лицевой па-
нели справа от переключателя 3.
Защита 0 не имеет самостоятельной регулировки времени срабатывания. Оно опре-
деляется выбранной уставкой времени срабатывания защиты от коротких замыканий К.
1.5. Имеют защиту от токов перегрузки П, которая может быть введена в действие
(включена) или выведена из действия (отключена) соответствующим положением переклю-
чателя; (для выключателей без защиты в зоне токов перегрузки). Ток срабатывания защиты
П превосходит в 1, 25 раза выбранную уставку номинального тока расцепителя Iр. Зависи-
мость выдержки времени при перегрузке от величины тока имеет вид I2t = const. Выдержка
Лист
НКУ.143.132-05, том 1
78
Изм.Лист
№ докум.
Подп.
Дата
времени при перегрузке Тп, регулируемая двухполюсным переключателем 6, имеет при
токе 6 Iр четыре уставки (в секундах):
4; 8; 12; 16.
Расшифровка выбранного значения уставки в зависимости от сочетания положений
полюсов переключателя 6 приведена на лицевой панели слева от переключателя 6.
1.6. Имеют защиту от токов короткого замыкания К с регулируемым током срабаты-
вания Iк и регулируемым временем срабатывания Тк. Ток срабатывания Iк имеет восемь ус-
тавок (в кратности к номинальному току расцепителя Iр):
2; 3; 4; 5; 7; 8; 9; 10.
Выбор уставок тока срабатывания Iк производится соответствующими положениями
полюсов трехполюсного переключателя 7. Расшифровка выбранного значения уставки в
зависимости от сочетания положений полюсов переключателя 7 приведена справа от пере-
ключателя 7. Время срабатывания Тк имеет семь уставок (в секундах):
0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Выбор Тк производится соответствующими положениями полюсов трехполюсного
переключателя 5. Расшифровка выбранной уставки Тк в зависимости от сочетаний положе-
ний полюсов переключателя 5 приведена слева от переключателя 5.
Выбором соответствующего положения переключателя 8 может быть установлен
режим мгновенного срабатывания (отсечки) при токах короткого замыкания (независимо от
положения полюсов переключателя 5), используемый в быстродействующих (неселектив-
ных) выключателях, например, ВА53-41, ВА53-43 и т.д. Применение в этих выключателях
режима работы с выдержкой времени Тк делает выключатели ограниченно-селективными
(при токах, меньших уставки срабатывания электромагнитных расцепителей).
1.7. Слева на лицевой панели имеется розетка тестового контроля, на контакты кото-
рой выведены цепи датчиков-трансформаторов тока, порогового органа защиты от перегру-
зок и катушки исполнительного электромагнита.
Пользуясь этой розеткой, можно проверить функционирование максимальной токо-
вой защиты без первичного тока от сети 220 В.
1.8. По сравнению с заменяемым расцепителем БПРП улучшены следующие харак-
теристики:
Расширен диапазон регулирования уставок номинального тока расцепителя (был от
0,63 до 1; стал от 0,4 до 1,1 по отношению к номинальному току выключателя); увеличено
количество калибруемых уставок (с 3 до 8).
В защите от однофазных замыканий вместо одной нерегулируемой уставки тока сра-
батывания, имевшей поле допуска от 0,3 до 1 по отношению к номинальному току выклю-
Лист
НКУ.143.132-05, том 1
79
Изм.Лист
№ докум.
Подп.
Дата
чателя, введены четыре регулируемых уставки с полем допусков ±20%; есть возможность в
условиях эксплуатации вводить или выводить из действия эту защиту; номинальные токи
расцепителя, при которых возможно применение этой защиты, снижены с 1000А до 100А (с
учетом регулируемой уставки и номинальных токов выключателя с 250А).
В защите от перегрузки число уставок выдержки времени увеличено с 3 до 4; обес-
печивается возможность в условиях эксплуатации вводить или выводить из действия эту
защиту.
В защите от короткого замыкания увеличено с 5 до 8 количество уставок тока сраба-
тывания; расширен диапазон выдержек времени (был от 0,1 с до 0,3 с; стал от 0,1 до 0,4 с) и
увеличено количество уставок выдержек времени с 3 до 7; введен переключатель, обеспе-
чивающий в условиях эксплуатации возможность перехода в режим мгновенного срабаты-
вания; обеспечена возможность получения в условиях эксплуатации ограниченной зоны се-
лективности на быстродействующих (неселективных) выключателях.
2. Расцепители исполнения МРТ 2
2.1. Предназначены для применения в выключателях ВА50-41, ВА50-43 переменного
тока в случаях, когда не требуется защита от однофазных замыканий.
2.2. По габаритным, установочным размерам, способу подключения к цепям выклю-
чателя (пайка) взаимозаменяемы с ранее применявшимися расцепителями БПРП, ЭЛАР,
МРТ-Е.1 соответствующих исполнений.
2.3. Имеют регулировку номинального тока расцепителя Iр с восемью уставками (в
кратности к номинальному току Iн, определяемому номинальным током установленных в
нем датчиков-трансформаторов тока):
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1
Выбор уставок номинального тока расцепителя Iр определяется соответствующими
положениями полюсов трехполюсного переключателя 1. Расшифровка выбранного значе-
ния уставки в зависимости от сочетания положений полюсов переключателя 1 приведена на
лицевой панели слева от переключателя 1.
2.4. Имеют защиту от токов перегрузки П, которая может быть введена в действие
(включена) или выведена из действия (отключена) соответствующим положением переклю-
чателя 2 (для выключателей без защиты в зоне токов перегрузки).
2.5. Ток срабатывания защиты П превосходит в 1,25 раза выбранную уставку номи-
нального тока расцепителя Iр.
Лист
НКУ.143.132-05, том 1
80
Изм.Лист
№ докум.
Подп.
Дата
Зависимость выдержки времени при перегрузке от величины тока имеет вид I2t =
const. Выдержка времени при перегрузке Тп регулируется двухполюсным переключателем
5 и имеет при токе 6Iр четыре уставки (в секундах):
4;
8;
12; 16.
Расшифровка выбранного значения уставки в зависимости от сочетания положений
полюсов переключателя 5 приведена на лицевой панели справа от переключателя 5.
Имеют защиту от токов короткого замыкания К с регулируемым током срабатывания
Iк и регулируемым временем срабатывания Тк. Ток срабатывания Iк имеет восемь уставок (
в кратности к номинальному току расцепителя Iр):
2; 3; 4; 5; 7; 8; 9; 10.
Выбор уставок тока срабатывания Iк определяется соответствующими положениями
полюсов трехполюсного переключателя 3. Расшифровка выбранного значения уставки в
зависимости от сочетания положений полюсов переключателя 3 приведена справа от пере-
ключателя 3.
Время срабатывания Тк имеет семь уставок (в секундах):
0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4.
Выбор Тк определяется соответствующими положениями полюсов трехполюсного
переключателя 4. Расшифровка выбранной уставки Тк в зависимости от сочетания положе-
ний переключателя 4 приведена слева от переключателя 4.
Выбором соответствующего положения переключателя 6 может быть установлен
режим мгновенного срабатывания (отсечки) при токах короткого замыкания (независимо от
положения полюсов переключателя 4), используемый в быстродействующих (неселектив-
ных) выключателях, например, ВА53-41, ВА53-43 и т.д.
Применение в этих выключателях режима работы с выдержкой времени Тк делает
выключатели органиченно-селективными (при токах, меньших уставки срабатывания элек-
тромагнитных расцепителей).
Имеет защиту от токов включения В, которая обеспечивает при токах, превышаю-
щих уставку Iк, срабатывание с выбранным временем Тк, если до возникновения короткого
замыкания через выключатель в течение времени не менее
0,5 с протекал ток не менее 0,5 Iр, а если до возникновения к.з. ток в цепи выключателя
полностью отсутствовал - происходит отключение без преднамеренной выдержки времени
независимо от положения переключателей 4 и 6.
Выбором положения переключателя 7 защита В может быть введена в действие
(включена) или выведена из действия (выключена); в последнем случае время отключения
тока короткого замыкания определяется положением переключателей 4 и 6 независимо от
Лист
НКУ.143.132-05, том 1
81
Изм.Лист
№ докум.
Подп.
Дата
того, когда появился ток короткого замыкания - при нагруженном выключателе или сразу
после бестоковой паузы.
Слева на лицевой панели имеется розетка тестового контроля, как и в расцепителе
МРБ 1 (см. п. 1.7).
По сравнению с заменяемым расцепителем БПРП улучшены следующие характери-
стики:
Введена защита от токов включения, обеспечивающая мгновенное срабатывание се-
лективного выключателя при включении на короткое замыкание; имеется возможность вы-
вода этой защиты из действия в условиях эксплуатации, в этом случае селективный выклю-
чатель, как принято обычно, работает всегда с выдержкой времени в пределах токов до
верхней границы селективности.
Перечисленное в пункте 1.8 (кроме 1.8.2) относится и к расцепителю МРТ 2.
3. Расцепители исполнения МРТ 5
3.1. Предназначены для применения в выключателях серии «Электрон» переменного
тока. По специальному заказу могут быть установлены в выключатели ВА50-41, ВА50-43.
3.2. По габаритным и установочным размерам отличаются от применявшихся ранее
рацепителей МРТ 1 и работают с другими датчиками-трансформаторами тока, поэтому на
ранее выпущенных выключателях прямая замена расцепителей невозможна.
3.3. Имеют регулировку номинального тока расцепителя Iр с восемью уставками ( в
кратности к номинальному току выключателя Iн, определяемому номинальным током уста-
новленных в нем датчиков- трансформаторов тока):
0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25
Выбор уставок номинального тока расцепителя Iр определяется соответствующими
положениями полюсов трехполюсного переключателя 1.
Расшифровка выбранного значения уставки в зависимости от сочетания положений
полюсов переключателя 1 приведена на лицевой панели слева от переключателя 1.
3.4. Имеют защиту от токов перегрузки П, ток срабатывания которой превосходит в
1,25 раза выбранную уставку номинального тока расцепителя Iр. Вид время - токовой ха-
рактеристики защиты П определяется положением переключателя 2, которым может быть
выбрана зависимая от тока или независимая от тока выдержка времени. Зависимая от тока
выдержка времени Тп имеет вид I2t = const. Она регулируется двухполюсным переключа-
телем 6 и имеет при токе 6Iр четыре уставки (в секундах):
4;
8;
12; 16
Лист
НКУ.143.132-05, том 1
82
Изм.Лист
№ докум.
Подп.
Дата
Расшифровка выбранного значения уставки в зависимости от сочетания положений
полюсов переключателя 6 приведена на лицевой панели справа от переключателя 6.
Независимая от тока выдержка времени имеет те же четыре уставки и регулируется
тем же переключателем 6.
3.5. Имеют защиту от токов короткого замыкания К с регулируемым током срабаты-
вания Iк и регулируемым временем срабатывания Тк.
Ток срабатывания Iк имеет по основному ряду восемь уставок (в кратности к номи-
нальному току расцепителя Iр):
3; 4; 5; 6; 7; 8; 9; 10
Выбор уставок тока срабатывания Iк определяется соответствующими положениями
полюсов трехполюсного переключателя 4. Расшифровка выбранного значения уставки в
зависимости от сочетания положений полюсов переключателя 4 приведена справа от пере-
ключателя 4.
Выбором положения переключателя 3 вместо основного ряда уставок Iк может быть
выбран второй, дополнительный ряд, получаемый умножением на коэффициент 0,4 значе-
ний основного ряда уставок; второй ряд уставок Iк получает следующее значение (в кратно-
сти к номинальному току расцепителя Iр):
1,2; 1,6; 2,0; 2,4; 2,8; 3,2; 3,6; 4,0
Время срабатывания Тк имеет восемь уставок (в секундах):
0,25; 0,3;
0,4;
0,45; 0,5;
0,55; 0,65; 0,7
Выбор Тк определяется соответствующими положениями полюсов трехполюсного
переключателя 5.
Расшифровка выбранной уставки Тк в зависимости от сочетания положений пере-
ключателя 5, приведена слева от переключателя 5.
Выбором соответствующего положения переключателя 7 может быть установлен
режим мгновенного срабатывания (отсечка) при токах короткого замыкания (независимо от
положения полюсов переключателя 5).
3.6. Имеют защиту от токов короткого замыкания мгновенного действия М (отсеч-
ку). Она обеспечивает срабатывания с выбранными переключетелями5 и 7 временем, если
ток короткого замыкания превышает выбранную уставку тока срабатывания Iк не более чем
в 2,2 раза и мгновенное срабатывание, если ток короткого замыкания превышает выбран-
ную уставку Iк более чем в 3 раза.
3.7. Слева на лицевой панели имеется розетка тестового контроля, как и в расцепите-
ле МРТ 1 (см. п. 1.7.).
Лист
НКУ.143.132-05, том 1
83
Изм.Лист
№ докум.
Подп.
Дата
3.8. По сравнению с заменяемыми расцепителями МРТ-1 улучшены следующие ха-
рактеристики:
3.8.1. Количество уставок номинального тока расцепителя увеличено с 3 до 8.
3.8.2. Количество выдержек времени при перегрузке для зависимой время токовой
характеристики увеличено с 3 до 4. Для независимой времятоковой характеристики введена
регулировка выдержки времени с 4 уставками.
3.8.3. Количество уставок тока срабатывания при коротком замыкании увеличено с
4 до 8.
3.8.4. Количество выдержек времени при коротком замыкании увеличено с 3 до 8.
3.8.5. Введен переключатель для введения в условиях эксплуатации второго ряда
уставок тока срабатывания при коротком замыкании, позволяющий снизить уставку в 2,5
раза; при этом отпадает необходимость в защите от перегрузок без выдержки времени, ко-
торая имелась в заменяемом расцепителе, т.к. токи срабатывания защиты от короткого за-
мыкания могут начинаться с 1,2 номинального тока расцепителя, при чем защита может ра-
ботать как без выдержки, так и с выдержками, регулируемыми от 0,25 до 0,7 с.
Лист
НКУ.143.132-05, том 1
84
Изм.Лист
№ докум.
Подп.
Дата
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Номера листов (страниц)
Всего
Входящий
листов
№ сопро- во-
изме
заме
анну-
(стра-
№ докум.
дительного
Дата
нен-
нен-
но-
лиро-
ниц) в
документа и
ных
ных
вых
ван-
докум.
дата
ных
Лист
НКУ.143.132-05, том 1
86
Изм.Лист
№ докум.
Подп.
Дата



















///////////////////////////////////////
