НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА СЕРИИ ШО8320МК. Техническая информация





НКУ ввода с микропроцессорными блоками АВР, защитами, удаленным управлени-
ем и мониторингом, а также блоками связи с верхним уровнем серии ШО8320МК на ток
до 630 А представляют собой обновленный и переработанный вариант серии шкафов
8320М, в которые добавлены микропроцессорные блоки различного назначения.
Использование микропроцессорных блоков обеспечивает существенное расшире-
ние функций серий шкафов ШО8320. В частности шкаф ШО8320МК обеспечивает ре-
шение следующих задач.
1. АВР нескольких вводов с расширенным набором характеристик.
2. Выносную селективную защиту вводов (а также и всех отходящих линий) от
короткого замыкания и перегрузок в соответствии с алгоритмами максималь-
ной токовой защиты и время токовой защиты.
3. Локальный и удаленный мониторинг состояния и управления исполнитель-
ными аппаратами.
4. Архивирование данных и отображение информации с помощью панели опе-
ратора, расположенной на лицевой стороне двери одного из шкафов.
5. Возможность обмена данными с верхним уровнем управления АСУ ТП.
Для сведения сообщаем, что ОАО «ЧЭАЗ» без ограничений принимает заказы на
шкафы ШО(ШД)8320М и продолжает их изготавливать.
1 Введение
В настоящей технической информации представлены НКУ ввода с микропроцес-
сорными блоками АВР, защитами, удаленным управлением и мониторингом, а также
блоками связи с верхним уровнем управления на токи до 630 А, разработанные на базе
автоматических выключателей, перечисленных в таблице №1.
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Сухорукова
Лит.
Лист
Листов
НКУ ВВОДА с АВР
Пров.
Максимов
2
31
на ток до 630 А
Рук. напр
Левшин
серия ШО8320МК
Н. контр.
Техническая информация
ОЭА СКБ НКУ
Утв.
Корчагина
Таблица 1
Наименова-
Завод
Обозначение
п/п
ние
изготовитель
1
ВА 04-36-341810-20УХЛ3
«Контактор»
2
ВА 51-39-341810-20УХЛ3
г. Ульяновск
Master pact NT10H1, 3P, Mic 6,0 A,
3
In 630 A, Ip 630 A,
Schneider Electric
Compact NS 630 In 630 A
4
STR 53UE
Выключатель
ВА 21-29В-340010-00У3
«Контактор»
5
~660В
г. Ульяновск
ВА 06-36-340010-20УХЛ3
«Контактор»
6
~660В, Iн250А
г. Ульяновск
ВА57-39-340010
«ДЗНВА»
7
г. Дивногорск
8
Прочие, определяемые по опросному листу
Выключатели указанных заводов изготовителей на меньшие номинальные токи мо-
гут использоваться и при проектировании отходящих линий.
Конструктивно серия НКУ ШО8320МК может использоваться также и при проекти-
ровании щитов реечной конструкции.
НКУ предназначены для комплектования щитов распределения электроэнергии и
управления электроприводами, которые имеют две секции сборных шин, разделенных
секционным выключателем. При этом предусматривается два варианта питания сбор-
ных шин.
Первый вариант - питание от двух вводов. Каждая секция шин питается от своего
рабочего ввода. Первый ввод для второго является резервным и наоборот.
Второй вариант - питание от трех и четырех вводов. Аналогичен первому, но пре-
дусматривает дополнительный один либо два резервных ввода на одну из секций от
дизельной электростанции (ДЭС). Питание по нему подается при одновременном от-
ключении обоих рабочих вводов.
НКУ ввода с микропроцессорными блоками АВР, защитами, удаленным управлени-
ем и мониторингом, а также блоками связи с верхним уровнем управления изготавли-
ваются по ТУ16-536.042 «Устройства комплектные низковольтные. Общие технические
условия». Климатическое исполнение и категория размещения УХЛ4. Поставка для
нужд народного хозяйства. Для поставки на экспорт необходимо предварительное со-
гласование с заводом-изготовителем.
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
3

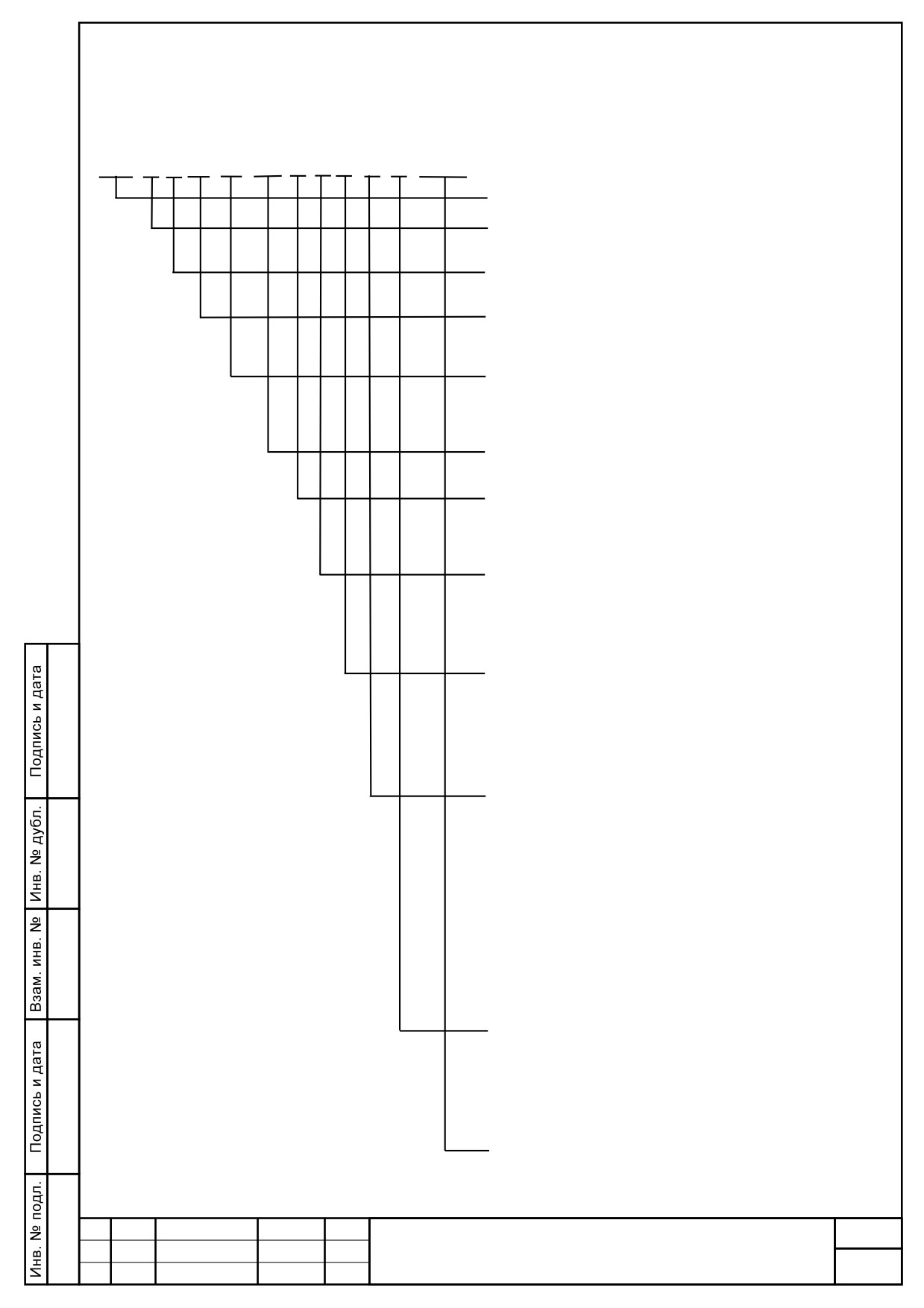

Структура типового обозначения шкафов ввода по ОСТ.16 0.800.876
Тип
Типовой индекс
ШО 8 3 ХХ МК -ХХ 74 Х Х Х Х УХЛ4
Вид НКУ
Класс НКУ по назначению:
8 - НКУ ввода электроэнергии
Группа в классе 8:
3 - НКУ ввода переменного тока с АВР
Порядковый номер типа в пределах
группы (см. таблицу 2)
Шкаф с микропроцессорными блоками
АВР, защитами, удаленным управлением и
мониторингом
Исполнение НКУ по току главной цепи (см.
таблицу 2)
Исполнение НКУ по напряжению;
7 - главная цепь ~ 380 В 50 Гц,
4 - цепь управл. ~ 220 В 50 Гц
Исполнение по глубине и способу подвода
внешних кабелей:
А - глубина 600 мм, подвод снизу
Б - глубина 800 мм, подвод сверху и снизу
Используемые аппараты:
1 - ВА
2 - Master pact, Compact
3 - прочие, определяемые по опросному
листу
Наличие основных функций микропроцессор-
ных блоков:
1 - АВР
2 - АВР, защиты от к.з. и перегрузок
3 - АВР, защита от к.з. и перегрузок, удален-
ный мониторинг и управление
4 - АВР, защита от к.з. и перегрузок, удален-
ный мониторинг и управление, осциллографи-
рование аварийных переходных процессов
5 - прочие, определяемые по опросному
листу
Протокол связи с верхним уровнем
управления:
1 - Modbus
2 - прочие, определяемые по опросному
листу
Климатическое исполнение и
категория размещения
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
4
Исполнения шкафов в серии НКУ ШО8320МК указаны в таблице 2.
Таблица 2
Ввод
Тип
Типовые
Номинальный
Назначение
питающих
шкафа
индексы
ток, А
кабелей
Шкаф АВР с двумя
3674А…4474А
снизу
ШО8321МК
40-250
вводами и секциони-
3974Б…4474Б
рованием
сверху, снизу
4274А…4874А
снизу
ШО8322МК
100-630
Шкаф ввода
4274Б…4874Б
сверху, снизу
4274А…4874А
Шкаф секционный
-
ШО8323МК
160-630
4274Б…4874Б
-
Шкаф АВР с двумя
3974А…4474А
снизу
ШО8325МК
80-250
вводами и секциони-
рованием
3974Б…4474Б
сверху, снизу
4274А…4874А
снизу
ШО8326МК
160-630
Шкаф ввода
4274Б…4874Б
сверху, снизу
4274А…4874А
Шкаф секционный
-
ШО8327МК
160-630
4274Б…4874Б
-
Шкаф ввода от ДЭС
3974А…4874А
снизу
ШО8324МК
80-630
3974Б…4874Б
сверху, снизу
2
Технические характеристики
Шкафы серии ШО8320МК предназначены для питания щитов с секционированной
системой шин от двух, трех и более вводов.
2.1 Основные технические характеристики:
1)
Номинальное напряжение главной цепи ~380 В, 50 Гц;
2)
Номинальное напряжение цепей управления:
~220 В, 50 Гц с питанием по схеме фаза-нуль от главной цепи;
-220 В от внешнего ЩПТ;
~ 220 В от встроенного источника бесперебойного питания;
3)
Номинальный ток двух шкафов рабочих вводов, шкафа ввода от ДЭС и
шкафа секционного выключателя от 80 до 630 А
4)
Исполнение по виду обслуживания - одностороннее, двухсторонние по от-
дельному заказу;
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
5
5)
Исполнение по глубине и способу подвода питающих кабелей:
одностороннее глубиной 600 мм для щитов переднего обслуживания
при подводе кабелей снизу;
одностороннее глубиной 800 мм для щитов переднего обслуживания
при подводе кабелей сверху и для двухрядных щитов при подводе
кабелей снизу;
6)
Исполнение по степени защиты шкафов:
IP41 - для встраивания в щиты защищенные;
IP00 - для встраивания в открытые щиты.
7)
Диапазон рабочих температур (может задаваться в опросном листе):
от +5оС до + 55оС,
от -10оС до + 55оС,
от -40оС до + 75оС,
8)
Специальные виды исполнения для различных отраслей промышленности.
Технические параметры НКУ ввода, в том числе по количеству шкафов в зависимо-
сти от номинальных токов выключателей приведены в таблице 3.
2.2 Характеристики принципиальной электрической схемы.
НКУ ввода с АВР имеют следующие исполнения по отдельным характеристикам
принципиальной схемы:
1)
По напряжению питания цепи управления:
питание цепи управления 220 В переменного тока по схеме фаза-
нуль от одного из работающих вводов;
- 220 В от внешнего ЩПТ;
~ 220 В от встроенного источника бесперебойного питания;
смешанное.
2)
По контролю напряжения на вводах:
контроль на 2-х фазах;
контроль на 3-х фазах;
3)
По выдержке времени при работе АВР:
при исчезновении напряжения;
как при исчезновении напряжения, так и при восстановлении напря-
жения,
с перерывом питания,
без перерыва питания.
многорежимное АВР.
4)
По виду управления:
ручное,
автоматическое,
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
6
смешанное.
5)
По наличию защиты от замыкания на землю:
без защиты от замыкания на землю;
с защитой от замыкания на землю.
6)
По организации выносных селективных защит:
защиты вводных линий и секционного выключателя,
защита всех линий, включая отходящие,
защита от короткого замыкания,
защита от перегрузок,
смешанные защиты.
7)
По объему мониторинга характеристик напряжений и токов:
мониторинг характеристик секций,
мониторинг характеристик секций и отходящих линий.
8)
По виду дистанционного управления исполнительными устройствами:
управление вводными и секционным выключателями,
управление вводными и секционным выключателями и выключате-
лями отходящих линий,
9)
По используемому протоколу связи с верхним уровнем управления:
протокол связи Modbus,
протокол связи, заданный в опросном листе.
10) По производителям используемых микропроцессорных защит и микрокон-
троллеров:
микроконтроллер фирмы Siemens,
микроконтроллер фирмы Fastwel,
микропроцессорные защиты БМРЗ фирмы Механотроника,
микропроцессорные защиты БЭМП ЧЭАЗ
смешанное оборудование, оговоренное в опросном листе.
При реализации АВР на микроконтроллерах программное обеспечение поставля-
ется в составе контроллера. Программное обеспечение инсталлируется на заводе из-
готовителе, входит в объем поставки и передается Заказчику в составе шкафов АВР.

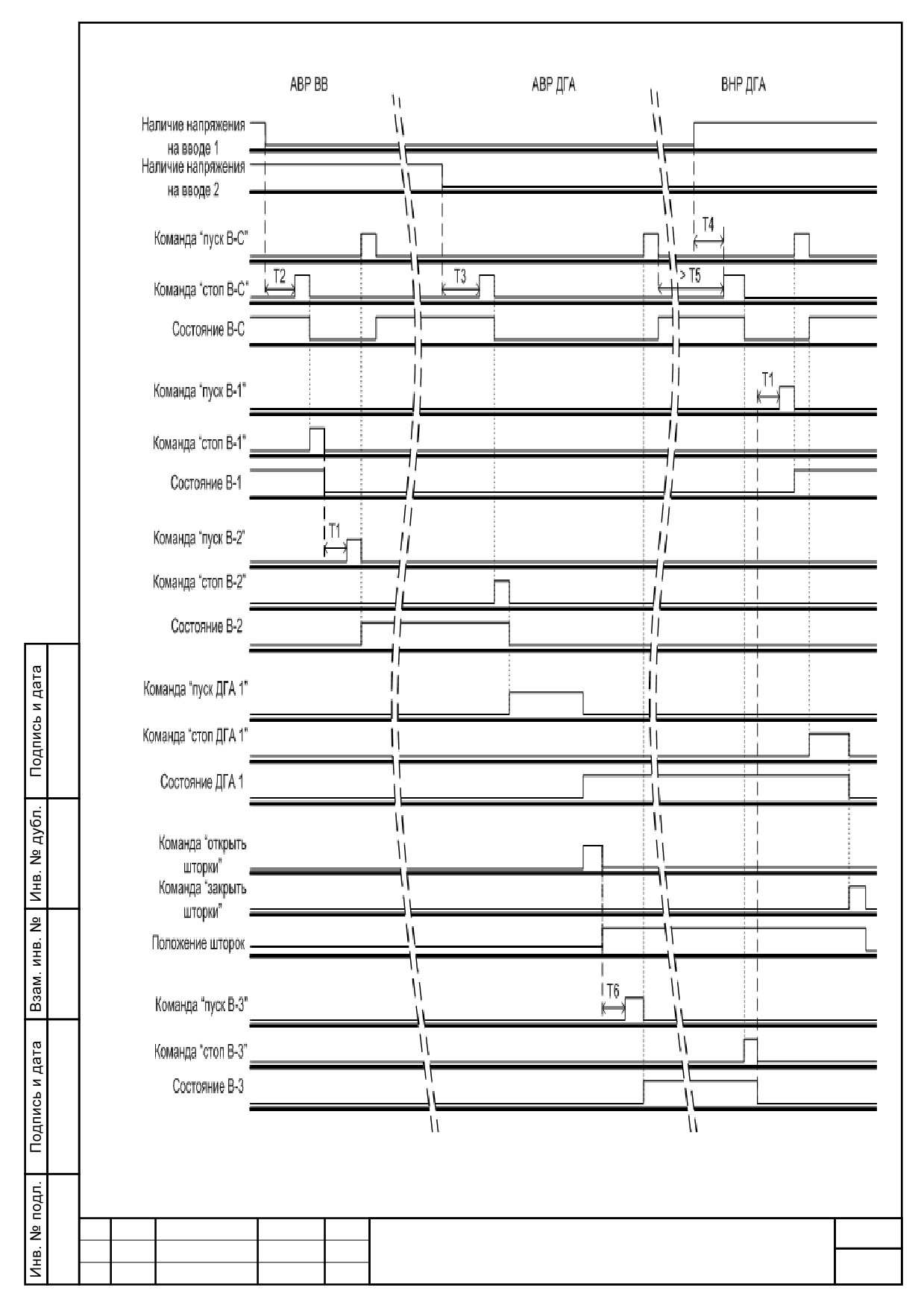

Пример диаграммы последовательности переключений в автоматическом режиме
приведен на рисунке 1.
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
7
Рисунок №1
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
8
Заказчику предлагается ряд принципиальных схем, которые отличаются между
собой используемыми в них микропроцессорами и набором функций, например, при-
менительно к АВР с двумя вводами, Заказчику предлагаются следующие схемы:
1.
Схема АВР с двумя вводами на основе измерительных преобразователей с
возможностью контроля напряжения и тока, защитой от замыкания на землю,
защитой от обрыва фаз (рис. 2).
2.
Схема АВР с двумя вводами на основе реле контроля тока и напряжения, с
фиксированной уставкой срабатывания по номинальной величине и по вре-
мени (рис. 3).
3.
Схема АВР с двумя вводами на основе измерительного преобразователя
МШИП (многофункционального широкополосного измерительного преобра-
зователя) с возможностью контроля напряжения и тока, защитой от замыка-
ния (рис. 4).
4.
Схема АВР с двумя вводами на основе БМРЗ и БМПА (ООО «НТЦ «Механо-
троника») предназначена для выполнения функций релейной защиты, авто-
матики, управления и сигнализации присоединений напряжением 0,4 кВ
(рис 5).
5.
Схема АВР с двумя вводами на основе микропроцессорных блоков релейной
защиты и автоматики БЭМП (ОАО «ЧЭАЗ») с функциями релейной защиты и
автоматики присоединения, управления выключателем, сигнализации при-
соединений напряжением 0,4 кВ (рис. 6).
Реализацию максимального числа функций обеспечивает использование микро-
контроллеров, в частности, микропроцессорного контроллера S7 200 (Siemens) с набо-
ром периферийного оборудования.
2.3 Характеристики конструкции.
По конструкции, шкафы ШО8320МК разработаны с учетом их использования в щи-
тах модульной конструкции, которые построены на базе унифицированных каркасов,
применяемых в щитах открытого и защищенного исполнения.
Это обстоятельство позволяет НКУ ввода с АВР встраивать в открытые щиты с со-
хранением дверей, на которых установлены измерительные приборы и светосигналь-
ная арматура. В технической информации НКУ.143.109-96 дано описание модульного
конструктива НКУ и примеры щитов с применением новых отдельных серий НКУ для
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
9
них, в том числе примеры открытого и защищенного щита с секционированной систе-
мой шин, в которых питание шин осуществлено от шкафа данной серии ШО8321М.
Высота шкафов зависит от способа установки сборных шин щита. Разработанные
шкафы имеют высоту 2200 мм, сборные шины внутри - в верхней части шкафов. До-
пустимая величина ударного тока короткого замыкания составляет 50 кА. По заказу
шкафы могут быть изготовлены высотой 2000 или 2200 мм с установкой сборных шин
снаружи, над шкафами.
Для всех НКУ ввода применена металлоконструкция шкафа одностороннего обслу-
живания. При подводе питания кабелем снизу, глубина шкафов составляет 600 или 800
мм в зависимости от глубины щита, в который они встроены. При подводе питания
сверху, глубина шкафов ввода равна 800 мм.
Компоновка аппаратов ввода и секционирования выполнена, исходя из следующе-
го:
шкафы совмещенного ввода и секционирования ШО8321МК и ШО8325МК
всегда размещаются в середине щита;
шкафы ввода ШО8322МК и ШО8326МК могут размещаться слева, справа и в
середине щита в месте разделения шин на I и II секцию;
шкафы секционирования ШО8323МК и ШО8327МК всегда размещаются в се-
редине щита в месте разделения шин на I и II секцию;
шкаф третьего (резервного) ввода ШО8324МК размещается слева, справа и
в середине щита в месте разделения шин на I и II секцию.
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
10

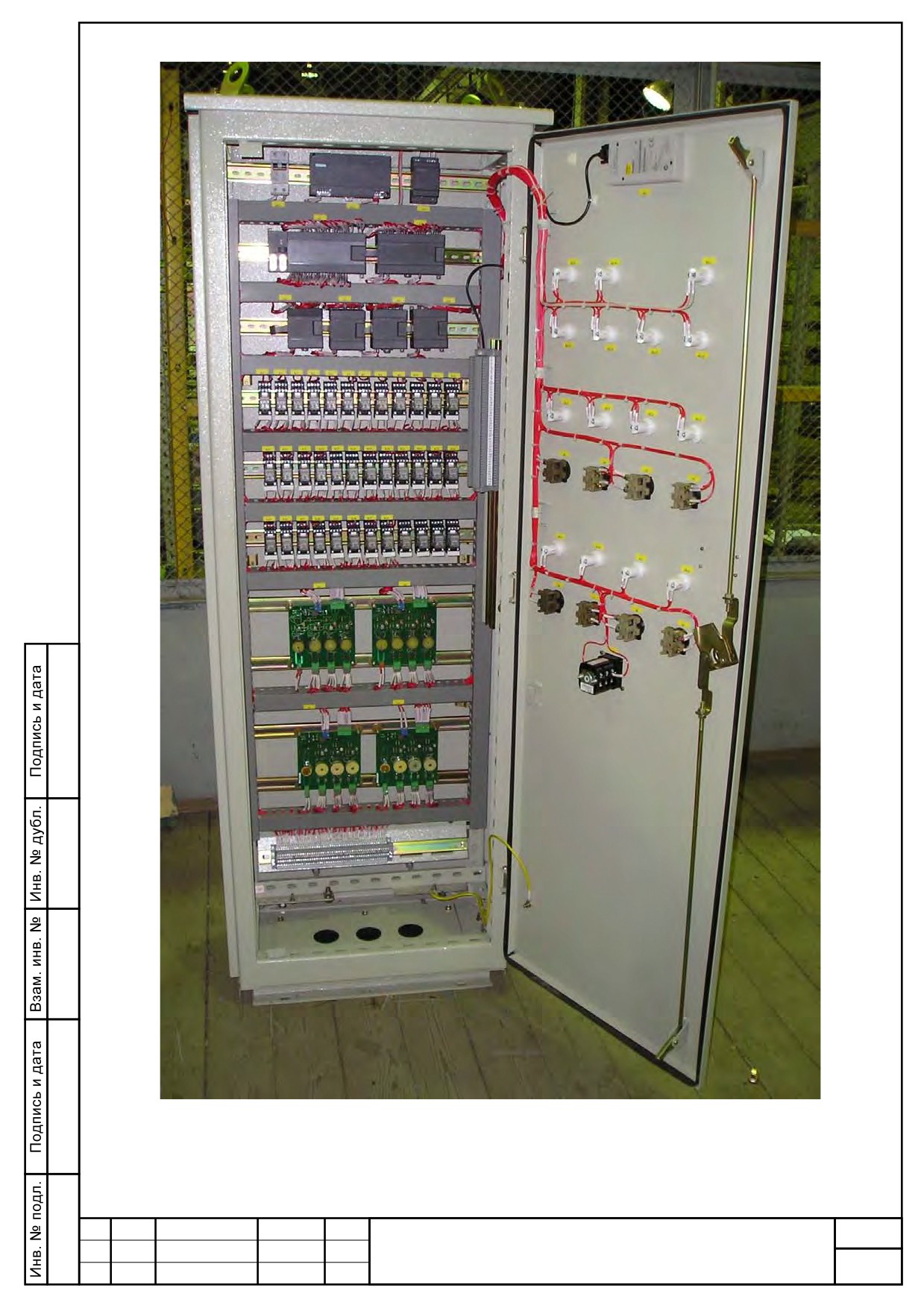

Шкаф АВР на базе микропроцессорных блоков Siemens
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
11

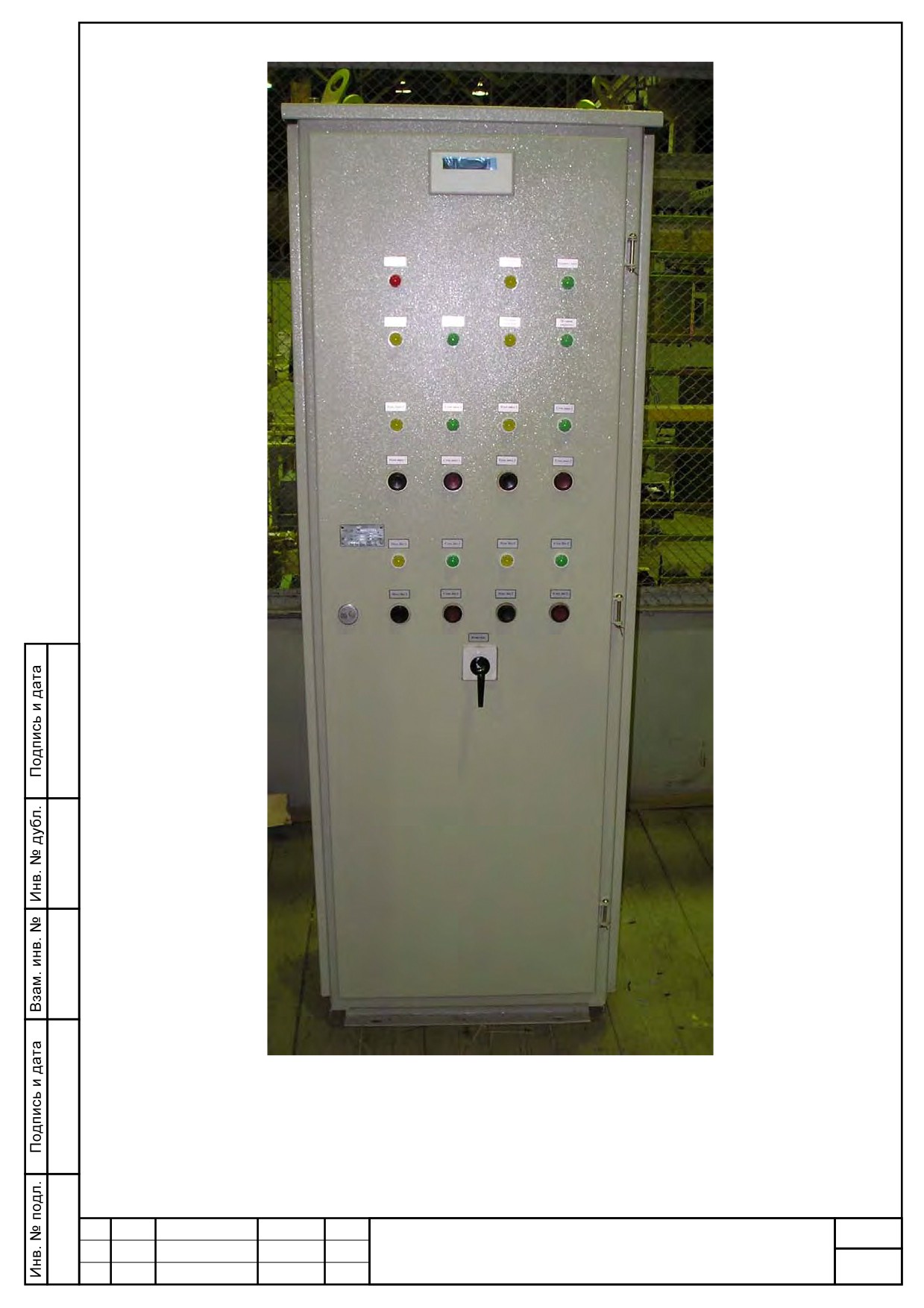

Шкаф АВР на базе микропроцессорных блоков Siemens
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
12

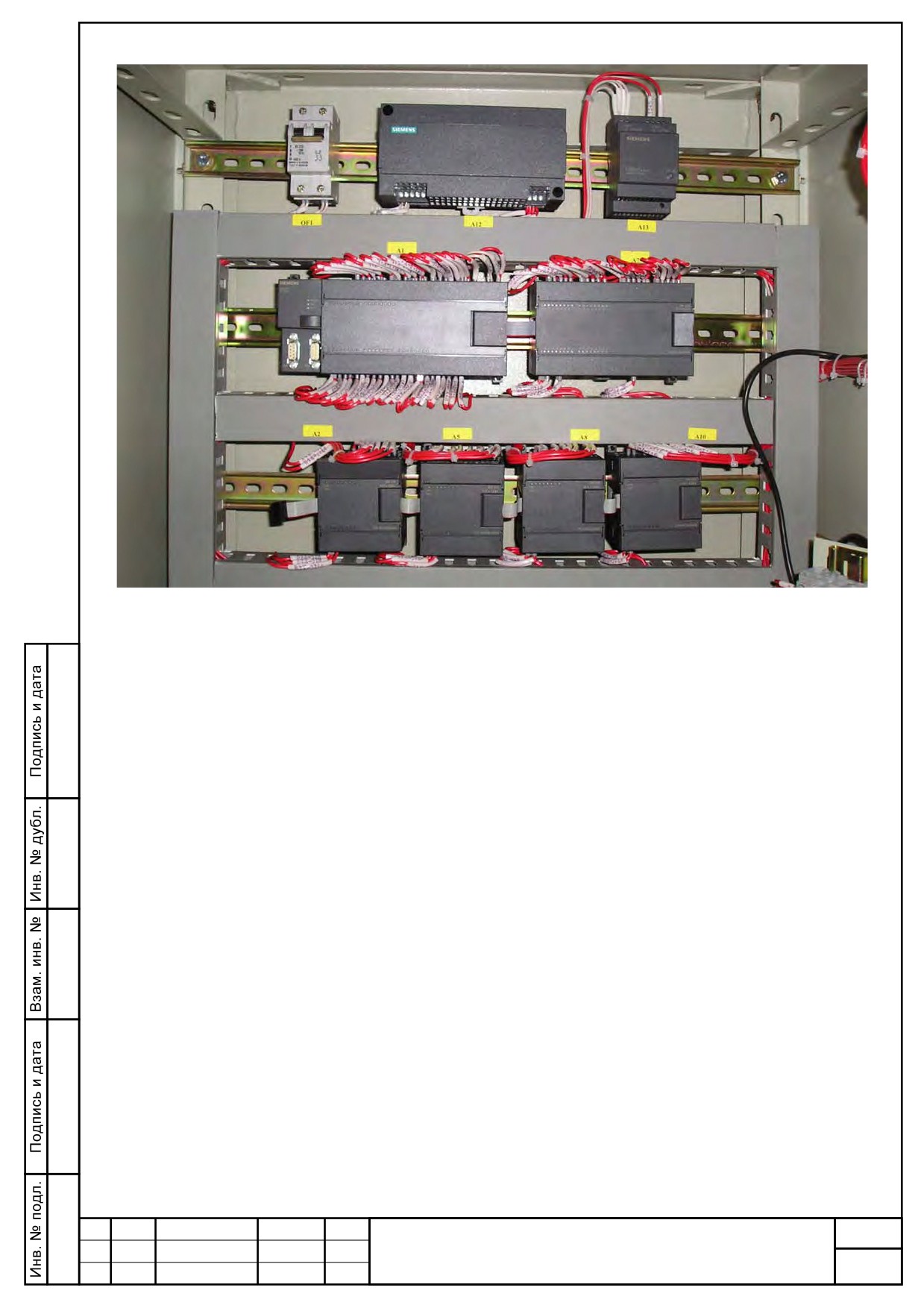

Комплект микропроцессорных блоков
(АВР на базе контроллера S7-200 Siemens)
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
13
Шкафы ввода и секционирования на базе блоков
БМРЗ и БМПА
(ООО «НТЦ «Механотроника»)
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
14

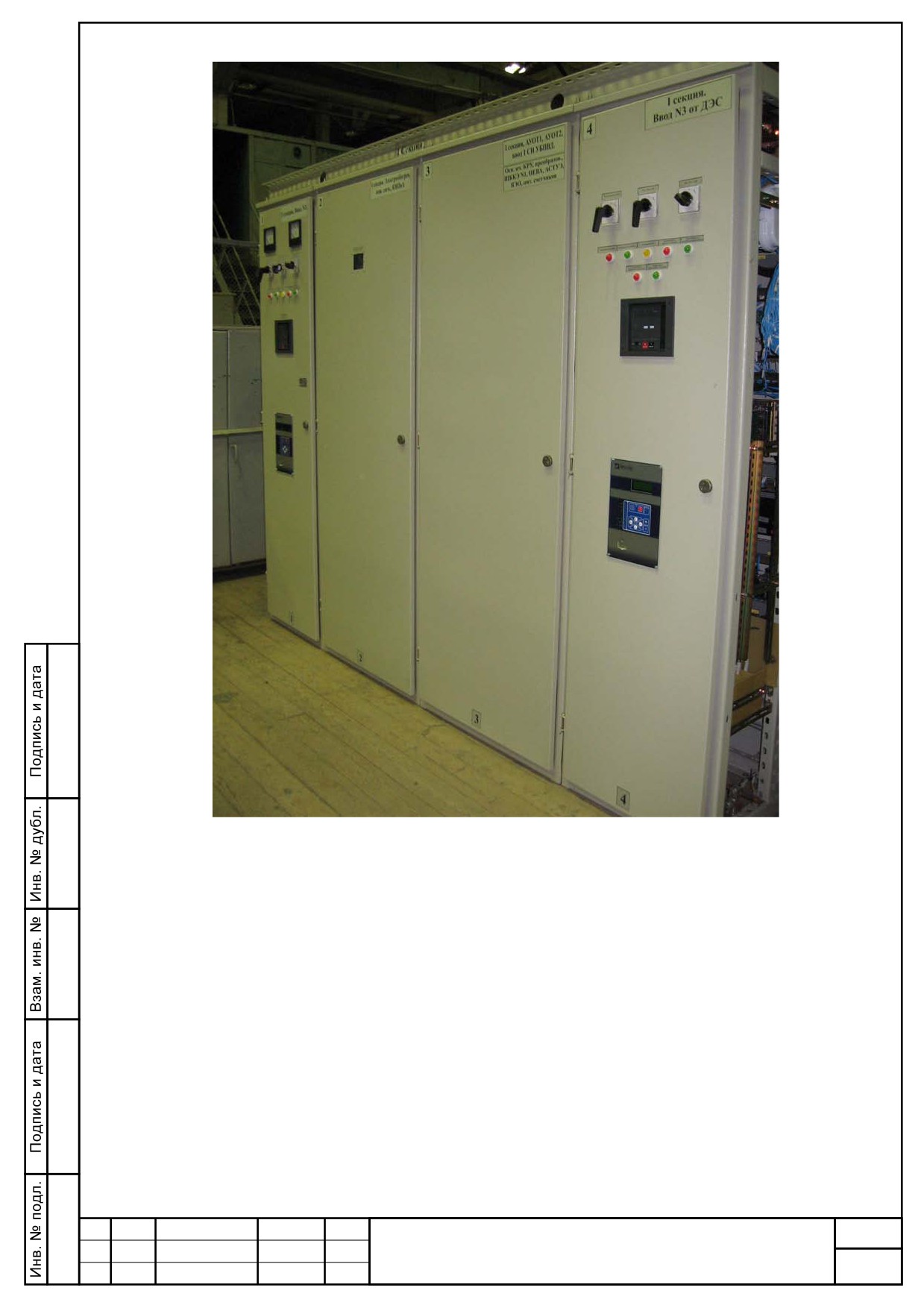

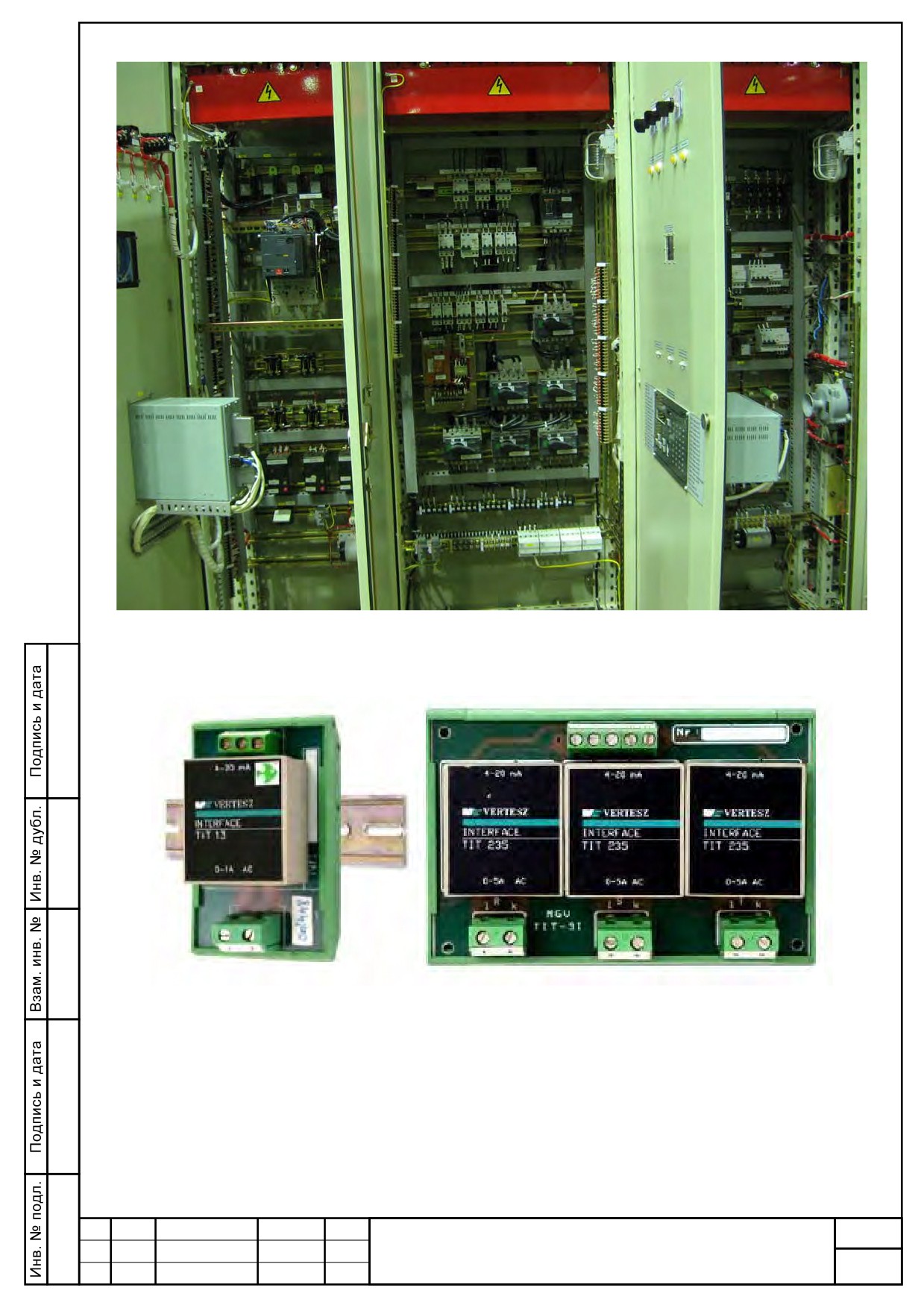

Шкафы ввода на базе блоков БМРЗ и БМПА (ООО «НТЦ «Механотроника»)
Преобразователи тока и напряжения серии TIT-ххх (VERTESZ)
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
15
3 Порядок заказа и особенности реализации АВР
3.1 Формулировка заказа.
НКУ ввода с АВР ШО8321МК…8327МК, как правило, поставляются в составе щи-
тов, но могут поставляться и отдельными изделиями. Запись в заказной документации
на щит или в заказе на отдельную поставку одинакова: необходимо указать полное ти-
повое обозначение шкафов и их количество, тип, сечение и способ подвода кабеля
(снизу или сверху).
При отсутствии данных по сечению кабелей диаметр отверстий для их подсоеди-
нения составляет 10,5 мм до 250 А и 13 мм свыше 250 А.
При расположении шин сверху дополнительно указывается высота шкафа 2000 мм
или 2200 мм.
Пример 1 - Необходимо осуществить питание двухрядного шкафного щита от двух
вводов с АВР. Защита от замыканий на землю не требуется. Номинальный ток каждого
ввода и ток секционного выключателя - 250 А. Номинальное напряжение главных це-
пей - 380 В 50 Гц. Номинальное напряжение цепей управления 220 В 50 Гц по схеме
фаза - нуль. Подвод питания снизу двумя кабелями АВВГ 3х120+1х70 мм 2 с кабель-
ными наконечниками. Ударный ток короткого замыкания 12 кА.
Проект использует выключатели фирмы Schneider Electric.
По проекту предусмотрен АВР без дополнительных функций.
Связь с верхним уровнем управления не предусматривается.
В этом случае наиболее подходит шкаф ШО8325МК-4474Б21 УХЛ4, в котором пре-
дусмотрены оба ввода и секционирование, расположенный в середине щита.
Формулировка заказа:
Шкаф ШО8325МК -4474Б21 УХЛ4 - 1 шт.
Подвод питания снизу кабелем АВВГ2 (3х120+1х70) с кабельными наконечниками.
Пример 2 - То же. Но щит одностороннего обслуживания и требуется третий ввод
от ДЭС на 250 А. Кабели подвода питания такие же. Ударный ток короткого замыкания
25 кА.
Проект использует выключатели фирмы Schneider Electric.
По проекту предусмотрен АВР с функциями защит от перегрузок и токов короткого
замыкания с выносной селективной защитой на линиях ввода и секционном выключа-
теле.
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
16
Связь с верхним уровнем управления предполагается осуществлять по протоколу
Modbus.
В этом случае необходимо заказать два шкафа ввода ШО8326МК - 4474А221
УХЛ4, один секционный шкаф ШО8327МК - 4474А221 УХЛ4 и один шкаф ввода от ДЭС
ШО8324МК - 4474А221 УХЛ4.
Формулировка заказа:
Шкаф ввода ШО8326МК - 4474А221 УХЛ4 - 2 шт.
Шкаф секционный ШО8327МК - 4474А221 УХЛ4 - 1 шт.
Шкаф ввода от ДЭС ШО8324МК - 4474А221 УХЛ4 - 1шт.
В соответствии с заказом все функции АВР будут реализованы на микропроцес-
сорном наборе S7200 фирмы Siemens с периферийным оборудованием и соответст-
вующими измерительными преобразователями напряжения и токов.
Подвод питания ко всем шкафам ввода снизу кабелем АВВГ (3х120+1х70) с ка-
бельными наконечниками.
Заказчику целесообразно ознакомиться со схемой управления щита.
Пример 3 -Требуется осуществить питание двухсекционного щита от двух вводов с
защитой от замыкания на землю с АВР. Номинальный ток каждого ввода 500 А. Номи-
нальный ток расцепителя секционного выключателя 400А. Номинальное напряжение
главных цепей - 380 В 50 Гц. Номинальное напряжение цепей управления 220 В 50 Гц
по схеме фаза - нуль. Подвод питания сверху, снизу. К каждому шкафу ввода подходит
2 - АВВГ 150х3+1х70 с кабельными наконечниками.
Проект использует выключатели фирмы Schneider Electric.
По проекту предусмотрен АВР с функциями защит от перегрузок и токов короткого
замыкания с выносной селективной защитой на линиях ввода и секционном выключа-
теле.
Связь с верхним уровнем управления предполагается осуществлять по протоколу
Modbus.
Формулировка заказа:
Шкаф ввода ШО8322МК - 4774Б221 УХЛ4 - 2 шт.
Шкаф секционный ШО8323МК - 4874Б221 УХЛ4 - 1 шт.
В соответствии с заказом все функции АВР будут реализованы на микропроцес-
сорном наборе S7200 фирмы Siemens с периферийным оборудованием и соответст-
вующими измерительными преобразователями напряжения и токов.
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
17
Подвод питания ко всем шкафам ввода снизу кабелем АВВГ (3х120+1х70) с ка-
бельными наконечниками.
Заказчику целесообразно ознакомиться со схемой управления щита.
Ввод питания сверху кабелем АВВГ2(150х3+1х70) с кабельными наконечниками.
3.2 Примеры принципиальных схем.
В приложении к настоящей технической информации даны силовые и управляю-
щие принципиальные схемы АВР на два и три ввода на микропроцессорных блоках
Siemens и микропроцессорных защитах БМРЗ ООО «НТЦ «Механотроника» г. Санкт-
Петербург.
3.3 Сравнительный анализ схем построения АВР.
Основные функции и характеристики принципиальных схем управления серии
шкафов АВР даны в таблице №4.
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
18
Таблица 3
Напряжение
Автоматический
Габариты, мм
Кол-во и сечение
цепей, В
выключатель
Типо-
подключаемых си-
Тип
Номин.
вый
ловых проводн. с
шкафа
ток, А
глав-
управ-
тип
Пред.откл.
вы-
ши-
глу-
индекс
кабельным нако-
ной
ления
способность
сота
рина
бина
нечником, мм 2
Iэф, КА
1
2
3
4
5
6
7
8
9
10
11
3674А
40
37
50
38
63
ВА04-36-
39
80
34183020УХЛ3
40
100
600
или
41
125
Masterpact
42
160
ШО83
или
-min 16
43
200
800
21МК
Compact
-max 2x185
44
250
3974Б
80
40
100
41
125
Iэф, 18
800
42
160
43
200
44
250
4074А
100
41
125
42
160
44
250
600
600
45
320
~380
~220
46
400
2200
50Гц
50Гц
ВА06-36-341830
ШО83
47
500
-min 50
20УХЛ3
22МК
48
630
-max 3x185
или
4274Б
160
ВА57-39340010
44
250
или
45
320
ВА51-39-341830
800
800
46
400
20УХЛ3
47
500
или
48
630
Masterpact
4274А
160
или
44
250
600
Compact
45
320
600
46
400
47
500
800
ШО83
48
630
Iэф, 35
-
23МК
4274Б
160
44
250
45
320
600
800
46
400
47
500
48
630
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
19
Продолжение таблицы 3
Напряжение
Автоматический
Габариты, мм
цепей, В
выключатель
Кол-во и сечение
Типо-
подключаемых си-
Тип
Номин.
вый
ловых проводн. с
шкафа
ток, А
глав-
управ-
тип
Пред.откл.
высо-
ши-
глу-
индекс
кабельным нако-
ной
ления
способ-
та
рина
бина
нечником, мм 2
ность
Iэф, КА
1
2
3
4
5
6
7
8
9
10
11
3974Б
80
40
100
ВА04-36-
41
125
34183020УХЛ3
600
42
160
или
43
200
Masterpact
ШО83
44
250
или
-min 16
800
25МК
3974Б
80
Compact
-max 2x185
40
100
41
125
800
42
160
Iэф, 18
43
200
44
250
4274А
160
44
250
45
320
600
600
46
400
47
500
ШО83
48
630
~380
~220
-min 50
2200
26МК
4274Б
160
50Гц
50Гц
-max 3x185
44
250
ВА51-39-341830
45
320
20УХЛ3
800
800
46
400
или
47
500
Masterpact
48
630
или
4274А
160
Compact
44
250
600
45
320
600
46
400
47
500
Iэф, 35
800
ШО83
48
630
-
27МК
4274Б
160
44
250
600
45
320
800
46
400
47
500
800
48
630
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
20
Продолжение таблицы 3
Напряжение
Автоматический
Габариты, мм
цепей, В
выключатель
Кол-во и сечение
Типо-
подключаемых си-
Тип
Номин.
вый
ловых проводн. с
шкафа
ток, А
глав-
упра
тип
Пред.откл.
высо-
ши-
глу-
индекс
кабельным нако-
ной
вле-
способ-
та
рина
бина
нечником, мм 2
ность
ния
Iэф, КА
1
2
3
4
5
6
7
8
9
10
11
3974Б
80
40
100
ВА04-36-
41
125
34183020УХЛ3
600
42
160
или
43
200
Masterpact
-min 16
44
250
или
800
-max 2x185
3974Б
80
Compact
40
100
41
125
800
42
160
ШО83
~380
~220
Iэф 18
2200
43
200
24МК
50Гц
50Гц
44
250
4574А
320
ВА51-39-341830
46
400
20УХЛ3
600
600
47
500
или
48
630
Masterpact
4574А
320
или
Compact
46
400
-min 50
800
800
47
500
-max 3x185
48
630
Iэф 35
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
21
Таблица 4 Характеристики схем управления шкафов АВР (серия Ш8320)
Схемы АВР
АВР на базе микропроцес-
Функции/характеристики
АВР на базе микропроцессорных контроллеров
сорных релейных защит
фирмы Сименс и Фаствел
БМРЗ фирмы
БЭМП
Механотроника
ОАО ЧЭАЗ
Измеритель-
Реле тока
Широкополосные
Используемые датчики
ные преобра-
Измерительные трансформа-
и напря-
измерительные
тока и напряжения
зователи тока
торы тока и напряжения
жения
преобразователи
и напряжения
Автоматическая смена
ограни-
ограни-
режимов АВР в реаль-
да
да
нет
ченное
ченное
ном масштабе времени
Возможность изменения
ограни-
ограни-
да
да
нет
программы работы
ченное
ченное
Все токи, одно линейное ли-
Контроль напряжения и
Все напряжения и токи
бо фазное напряжение
тока (точностью %)
5-10%
1-5%
1-0.1%
5-7%
5-7%
Выносные селективные
защиты вводов и секци-
онного выключателя
ограни-
(защита от замыканий на
да
да
да
да
ченное
землю, от к.з., от пере-
грузок, МТЗ, ВТЗ, от об-
рыва фаз и т.д.)
Выносные селективные
защиты отходящих ли-
ний (защита от замыка-
ограни-
да
да
нет
нет
ний на землю, от к.з., от
ченное
перегрузок, МТЗ, ВТЗ, от
обрыва фаз и т.д.)
Дистанционный кон-
троль состояния ввод-
да
да
да
да
да
ных и секционного вы-
ключателей
Дистанционное управ-
ление вводными и сек-
да
да
да
да
да
ционным выключателя-
ми
Дистанционный кон-
троль состояния выклю-
да
да
да
да
да
чателей отходящих ли-
ний
Дистанционное управ-
ление выключателями
да
да
да
да
да
отходящих линий
Архивирование данных
ограни-
да
да
да
ограниченное
мониторинга параметров
ченное
Отображение данных
ограни-
мониторинга на панели
да
да
да
ограниченное
ченное
оператора
Связь с верхним уров-
нем управления по циф-
да
да
да
да
да
ровому каналу (базовый
протокол Modbus)
с ограни-
Осциллографирование
нет
нет
да
нет
чениями
Поддержка более, чем
с ограниче-
с ограни-
да
да
да
трех вводов
ниями
чениями
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
22
Опросный лист
Для выбора НКУ ввода с микропроцессорными блоками АВР и контроллерами для
связи с верхним уровнем АСУТП
Организация ____________________________________________
Ф.И.О. и тел. контактного лица
Адрес
1. Требования к силовой части щита (обязательно)
Система шин
1
Общая
2
Секционированная
Количество вводов
1
Два
2
Три и более, в том числе от ДЭС
Номинальный ток вводов и секционного выключателя
1
40- 630 А
2
160-1000 А
3
1000-1600 А
4
1600- 2500 А
Ударный ток короткого замыкания
1
До 10 кА
2
До 30 кА
3
До 50 кА
Вид обслуживания
1
Одностороннее со стационарным выключателем
2
Двухстороннее с выдвижным выключателем
3
Двухстороннее со стационарным выключателем
Подвод питания
1
Сверху шинами
2
Сверху кабелем
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
23
3
Сбоку шинами
4
Снизу кабелем
5
Сзади шинами
Исполнение по виду защищенности
1
Открытое
2
Защищенное спереди и сверху
3
В соответствии с опросным листом
Напряжение цепей управления
1
Переменный ток 220 В
2
Постоянный ток 220 В от независимого источника
Переменный ток 220 В от встроенного источника беспе-
3
ребойного питания
4
В соответствии с опросным листом
Учет электроэнергии
На обоих рабочих
На резервном
вводах
вводе от ДЭС
1
Активной
2
Реактивной
2. Требования к микропроцессорной части
Номер схемы АВР
АВР на основе контроллера Siemens и широкополосных
1
измерительных преобразователей (базовый вариант)
АВР на основе контроллера Siemens и реле контроля тока
2
и напряжения
АВР на основе контроллера Siemens и измерительных
3
преобразователей с функцией осциллографирования
АВР с двумя вводами на основе БМРЗ и БМПА
4
АВР на основе микропроцессорных блоков релейной за-
5
щиты и автоматики БЭМП
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
24
3.Требования к каналам связи с верхним уровнем управления АСУ
Канал связи
1
Цифровой кабельный:RS-485, Ethernet (базовый)
Прочие (телефонный канал, канал сотовой связи, радио-
канал централизованный с радиусом действия более1000
м, радиоканал локальный с радиусом действия до 50 м)
Протокол обмена по цифровому каналу связи
1
Modbus (базовый)
2
Другие по требованию заказчика (IEC 870-103-3,
ProfiBus, Компас,Гранит, ТМ512 и пр.)
4. Наименование автоматического выключателя
1
ВА 04-36-341810-20УХЛ3
2
ВА06-36-340010-20УХЛ3~660В, Iн250А
3
ВА 51-39-341810-20УХЛ3
4
ВА 55-41-334770-20УХЛ3
5
ВА 55-43-334770-20УХЛ3
6
ВА57-39-340010
7
Master pact NW16H1, 3P, Micro logic 6,0 A,
In1600 A, Ip1600 A
8
Master pact NW25H1, 3P, Micro logic 6,0 A,
In2500 A, Ip2500 A
9
Compact NS630 STR53UE
Либо по заказу другой фирмы
5. Необходимость дополнительного выносного технологического терминала на базе
ПЭВМ Notebook со специальным программным обеспечением контроля, управления,
отображения и архивирования характеристик
________ (Да/Нет).
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
25
Компоновка щита производится на базе отработанного типового комплекта аппара-
туры, описание которого может быть направлено Заказчику по его запросу.
4 Заключение
4.1. При заказе НКУ с микропроцессорными блоками Заказчику достаточно иметь
однолинейную схему силовых цепей и перечень функций защит, мониторинга и управ-
ления, которые требуется реализовать. По требованию Заказчика конструкторский от-
дел завода может самостоятельно разработать и передать Заказчику на согласование
первичные-силовые и вторичные-принципиальные схемы управления.
4.2. На заводе имеется большой набор типовых решений, которые могут быть ис-
пользованы Заказчиком.
4.3. Приложение к данной технической информации ОЭА.209000.033-06 - комплект
схем электрических принципиальных - может быть предоставлено Заказчику по от-
дельному запросу.
4.4. Контактные телефоны:
Зам. технического директора -
(8352) 39-58-19 Корчагина Е.Н.
главный конструктор НКУ
(8352) 39- 58-70, 39-58-94, 39-52-61
Начальник СКБ НКУ
Мышов В.В.
ООО «ЦУП ЧЭАЗ», г. Москва
(495) 995-31-00, сот. 8-903-103-80-54
Начальник отдела электроавтоматики
Лёвшин В.П.
Зам. начальника отдела
(8352) 39-52-49 Ярзуков А.Н.
электроавтоматики
Отдел продаж ОАО «ЧЭАЗ»
(8352) 39-51-16, 39-59-30, 39-59-31
Факс:(8352) 62-72-67, 62-73-24
E-mail: cheaz@cheaz.ru
cheaz@chtts.ru
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
26
Лист
ОЭА.209000.033-06
Изм
Лист
№ документа
Подпись
Дата
27
I
ñåê ö è ÿ ñ á îð í û õ
Âåð õí è é
I
ñåê ö è ÿ ñ áîð í û õ
Âûê ë þ ÷ à ò åëü
øèí ù èò à
óðîâ å í ü
øèí ù èò à
ñåê ö è î íí û é
PEN
S1
QF S2
2-L3 1
~38 0 Â
1-L31
~38 0 Â
1-L32
2-L3 2
Òåê ñ ò îâ à ÿ ï à í å ë ü
1-L33
2-L3 3
1-S
2-S
Óïð àâ ë å í è å
Óïð àâ ë å í è å
1-Q F
2-Q F
Ìèê ð î ê î í ò ðî ë ë å ð À Â Ð
1-PV 1
2-P V 1
V
V
À1 Â1 Ñ 1
N
À2 Â 2 Ñ2
N
Ââî ä I
Ââî ä II
Ðèñ. 2
Ëèñ ò
ÎÝ À.2 0 9 0 0 0.0 3 3 - 0 6
27
Èçì .Ë èñ ò ¹ äîêó ì
Ïîä ï. Ä àò à
Êîï èð î â à ë
Ôîð ì à ò A3
I
ñåê ö è ÿ ñ á îð í û õ
Âåð õí è é
I
ñåê ö è ÿ ñ áîð í û õ
Âûê ë þ ÷ à ò åëü
øèí ù èò à
óðîâ å í ü
øèí ù èò à
ñåê ö è î íí û é
PEN
S1
QF S2
2-L3 1
~38 0 Â
1-L31
~38 0 Â
1-L32
2-L3 2
Òåê ñ ò îâ à ÿ ï à í å ë ü
1-L33
2-L3 3
1-S
2-S
Óïð àâ ë å í è å
Óïð àâ ë å í è å
1-Q F
2-Q F
KV 2
Ìèê ð î ê î í ò ðî ë ë å ð À Â Ð
ÊV 1
ÐÑÍ
ÐÑÍ
Ñ
C
1-PV 1
2-P V 1
V
B
V
Â
À
A
ÐÑÒ
ÐÑÒ
ÐÑÒ
ÐÑÒ
ÐÑÒ
ÐÑÒ
ÐÑÒ
ÐÑÒ
À1 Â1 Ñ 1
N
À2 Â 2 Ñ2
N
Ââî ä I
Ââî ä II
Ðèñ. 3
Ëèñ ò
ÎÝ À.2 0 9 0 0 0.0 3 3 - 0 6
28
Èçì .Ë èñ ò ¹ äîêó ì
Ïîä ï. Ä àò à
Êîï èð î â à ë
Ôîð ì à ò A3
I
ñåê ö è ÿ ñ á îð í û õ
Âåð õí è é
I
ñåê ö è ÿ ñ áîð í û õ
Âûê ë þ ÷ à ò åëü
øèí ù èò à
óðîâ å í ü
øèí ù èò à
ñåê ö è î íí û é
PEN
S1
QF S2
2-L3 1
~38 0 Â
1-L31
~38 0 Â
1-L32
2-L3 2
Òåê ñ ò îâ à ÿ ï à í å ë ü
1-L33
2-L3 3
1-S
2-S
Óïð àâ ë å í è å
Óïð àâ ë å í è å
1-Q F
2-Q F
Ìèê ð î ê î í ò ðî ë ë å ð À Â Ð
Ìíîã î ô óíê ö è î íà ë ü í û é
Ìíîã î ô óíê ö è î íà ë ü í û é
1-PV 1
2-P V 1
øèðî ê î ï î ë î ñ í û é
øèðî ê î ï î ë î ñ í û é
V
V
èçì åð è ò åëü í û é
èçì åð è ò åëü í û é
ïðåî á ð à ç î â à ò åëü
ïðåî á ð à ç î â à ò åëü
(ÌØ ÈÏ )
(ÌØ ÈÏ )
À1 Â1 Ñ 1
N
À2 Â 2 Ñ2
N
Ââî ä I
Ââî ä II
Ðèñ. 4
Ëèñ ò
ÎÝ À.2 0 9 0 0 0.0 3 3 - 0 6
29
Èçì .Ë èñ ò ¹ äîêó ì
Ïîä ï. Ä àò à
Êîï èð î â à ë
Ôîð ì à ò A3
I
ñåê ö è ÿ ñ á îð í û õ
Âåð õí è é
I
ñåê ö è ÿ ñ áîð í û õ
Âûê ë þ ÷ à ò åëü
øèí ù èò à
óðîâ å í ü
øèí ù èò à
ñåê ö è î íí û é
PEN
S1
QF S2
2-L3 1
~38 0 Â
1-L31
~38 0 Â
1-L32
2-L3 2
1-L33
2-L3 3
1-S
1-S
Áëî ê
Óïð àâ ë å í è å
ìèê ðî ï ð î ö å ñ ñî ð í û é
Óïð àâ ë å í è å
1-Q F
1-Q
F
ïðî ò èâî à â à ð è é í î é
àâò îì à ò èêè
U
CC
UCC
U
(ÁÌ ÏÀ - 0, 4)
U
CB
CB
U C
A
U C
A
1-PV 1
U
BC
1-PV 1
U
BC
V
U
V
U
BB
BB
U
BA
U
BA
I
I
A
A
I
I
B
B
I
I
C
C
I
I N
N
À1 Â1 Ñ 1 N
À1 Â1 Ñ 1 N
Ââî ä I
Ââî ä I
Ðèñ. 5
Ëèñ ò
ÎÝ À.2 0 9 0 0 0.0 3 3 - 0 6
30
Èçì .Ë èñ ò ¹ äîêó ì
Ïîä ï. Ä àò à
Êîï èð î â à ë
Ôîð ì à ò A3
I
ñåê ö è ÿ ñ á îð í û õ
Âåð õí è é
I
ñåê ö è ÿ ñ áîð í û õ
Âûê ë þ ÷ à ò åëü
øèí ù èò à
óðîâ å í ü
øèí ù èò à
ñåê ö è î íí û é
PEN
S1
QF S2
2-L3 1
~38 0 Â
1-L31
~38 0 Â
1-L32
2-L3 2
1-L33
2-L3 3
1-S
1-S
Ìèêð î ï ð î ö å ñ ñî ð í û é
Óïð àâ ë å í è å
áëîê ð åëå é í î é
Óïð àâ ë å í è å
1-Q F
1-Q
F
çàù èò û è
àâò îì à ò èêè
U
CC
UCC
U
(ÁÝ Ì Ï)
U
CB
CB
U C
A
U C
A
1-PV 1
U
BC
1-PV 1
U
BC
V
U
V
U
BB
BB
U
BA
U
BA
I
I
A
A
I
I
B
B
I
I
C
C
I
I N
N
À1 Â1 Ñ 1 N
À1 Â1 Ñ 1 N
Ââî ä I
Ââî ä I
Ðèñ. 6
Ëèñ ò
ÎÝ À.2 0 9 0 0 0.0 3 3 - 0 6
31
Èçì .Ë èñ ò ¹ äîêó ì
Ïîä ï. Ä àò à
Êîï èð î â à ë
Ôîð ì à ò A3



















///////////////////////////////////////
