НКУ ПОСТОЯННОГО ТОКА ДЛЯ ПОДСТАНЦИЙ ДО 500 кВ
С ВЫНОСНОЙ СЕЛЕКТИВНОЙ ЗАЩИТОЙ
СЕРИИ ШСН1200
Техническая информация
НКУ.143.134-01
2001г.
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Настоящая техническая информация включает в себя техническую
документацию на модернизированную серию шкафов ввода и распределения
постоянного тока, предназначенных для построения щитов для подстанций
напряжением до 500 кВ с аккумуляторными батареями.
Схемные решения щитов постоянного тока соответствуют
работе
№12372 тм-2.
Основной отличительной особенностью настоящей серии типовых
шкафов ввода и распределения постоянного тока является то, что взамен
селективных выключателей серии А3793С на
630 А приняты выключатели
типа ВА04-36 на 250 А в комплекте с выносной селективной защитой,
действующей на независимый расцепитель выключателя. Датчиком тока
является шунт, в качестве токового реле применено специально разработанное
для этих целей реле максимального тока типа РМПТ-00, имеющее уставки по
времени срабатывания по каналу к.з. tср=0,1; 0,25; 0,5 с.
Использование реле РМПТ-00 позволяет обеспечить гарантированную
селективность срабатывания выключателя ввода и выключателей отходящих
линий.
Кроме того, при замене селективных выключателей серий А3793С на
выключатели ВА04-36 с выносной селективной защитой стоимость щитов
снижается в среднем на 30%.
Вариант модернизированных схем ввода и распределения постоянного
тока с выносной защитой по заданию ЗАО «ЧЭАЗ» разработан институтом
«Севзапэнергосетьпроект», г. С-Петербург, типовая работа №13000тм-1.
Кроме указанной отличительной особенности в данном проекте
предусмотрена возможность заказа панелей отходящих линий с набором
комплектов аппаратов по усмотрению заказчиков.
Для реализации этой возможности в проект включены следующие
типовые блоки:
БМ8701
- блок с выключателем ВА-04-36 с выносной
селективной защитой на ток до 250 А
БМ8601
- блок рубильник-предохранитель на ток до 100 А с
БМ8602
рубильником ВРА-1-1-32 и ВРА-1-1-33
БМ8710
- блок с одним выключателем ВА21-29-32 на ток
до
63А
БМ8711
- блок с двумя выключателями ВА21-29-32 на ток до
63А
НКУ.143.134-01
Изм. Лист
№ докум.
Подпись
Дата
Разраб.
Корчагина
Лит.
Лист
Листов
Шкафы постоянного тока для
Пров.
подстанций до 500 кВ с выносной
2
56
Н.бюро
Богатырев
селективной защитой серии
Н.контр.
ШСН1200
ЗАО «ЧЭАЗ»
Техническая информация
Утв.
Ясвен
БМ8712
- блок с одним выключателем ВА04-36 на ток до 250А.

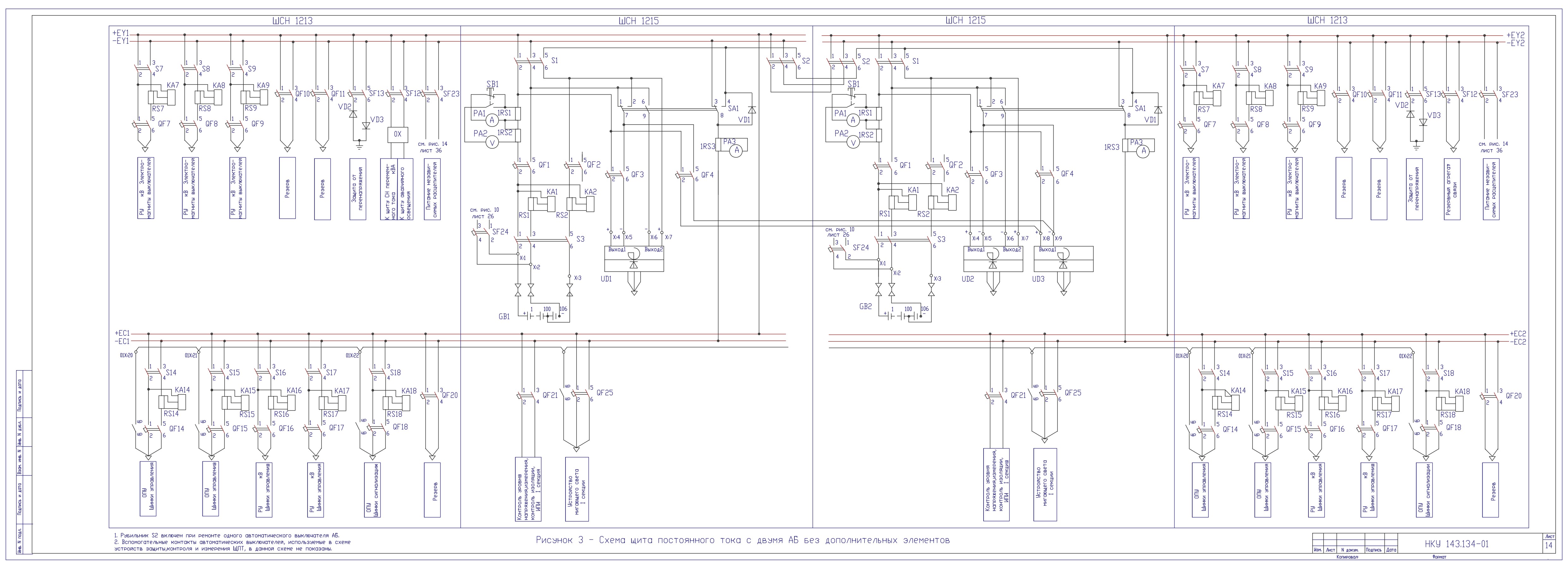

Схемы шкафов ввода и шкафов отходящих линий разработаны
применительно к четырем основным разновидностям схем постоянного тока
подстанций:

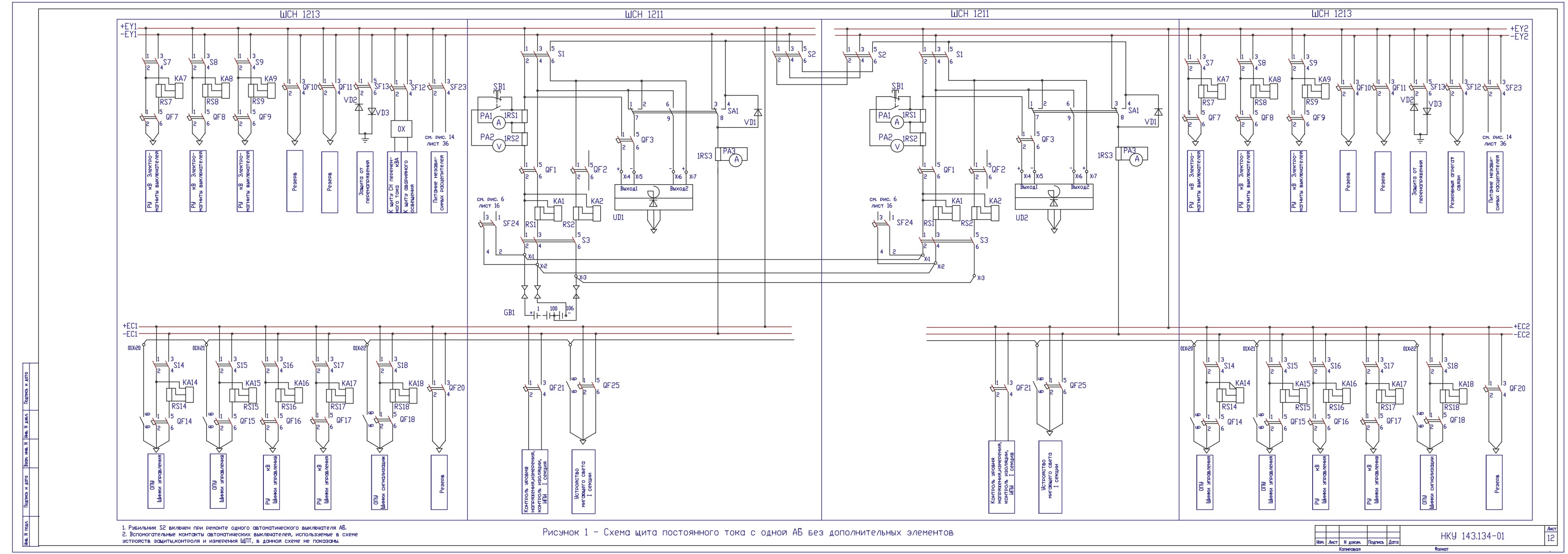

- одна аккумуляторная батарея без дополнительных элементов (рис.1);

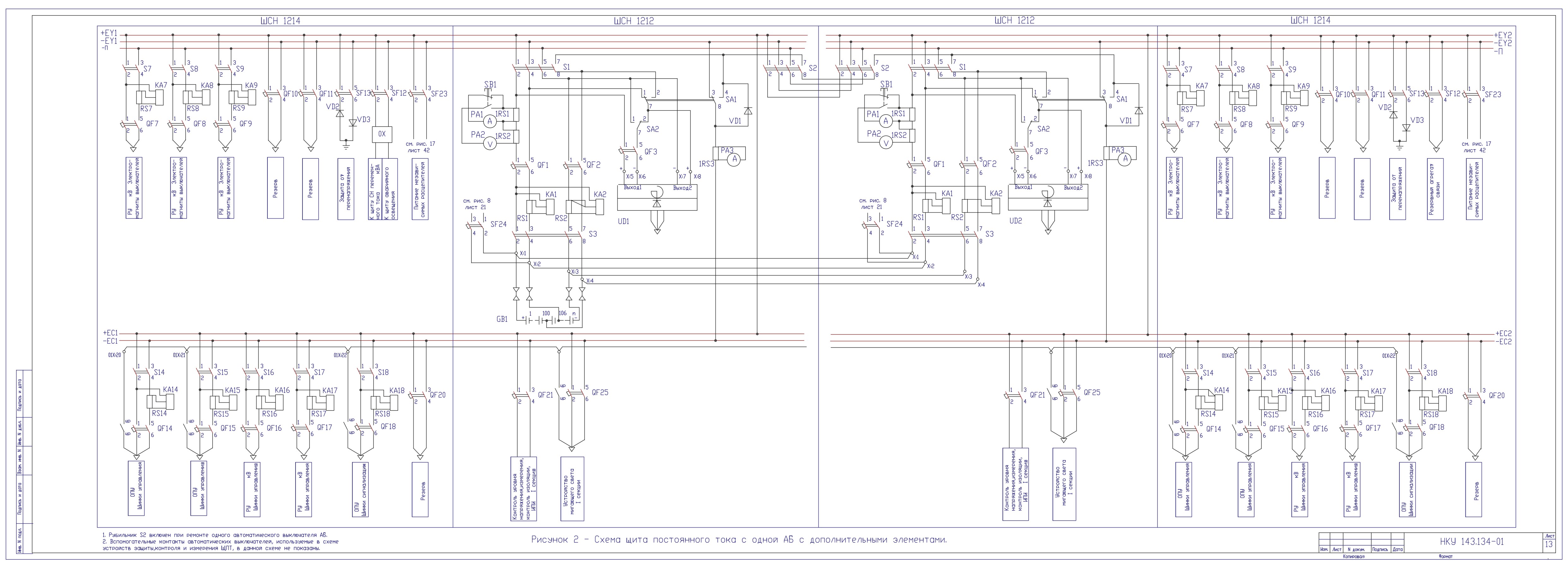

- одна аккумуляторная батарея с дополнительными элементами (рис.2);
- две аккумуляторные батареи без дополнительных элементов (рис.3);

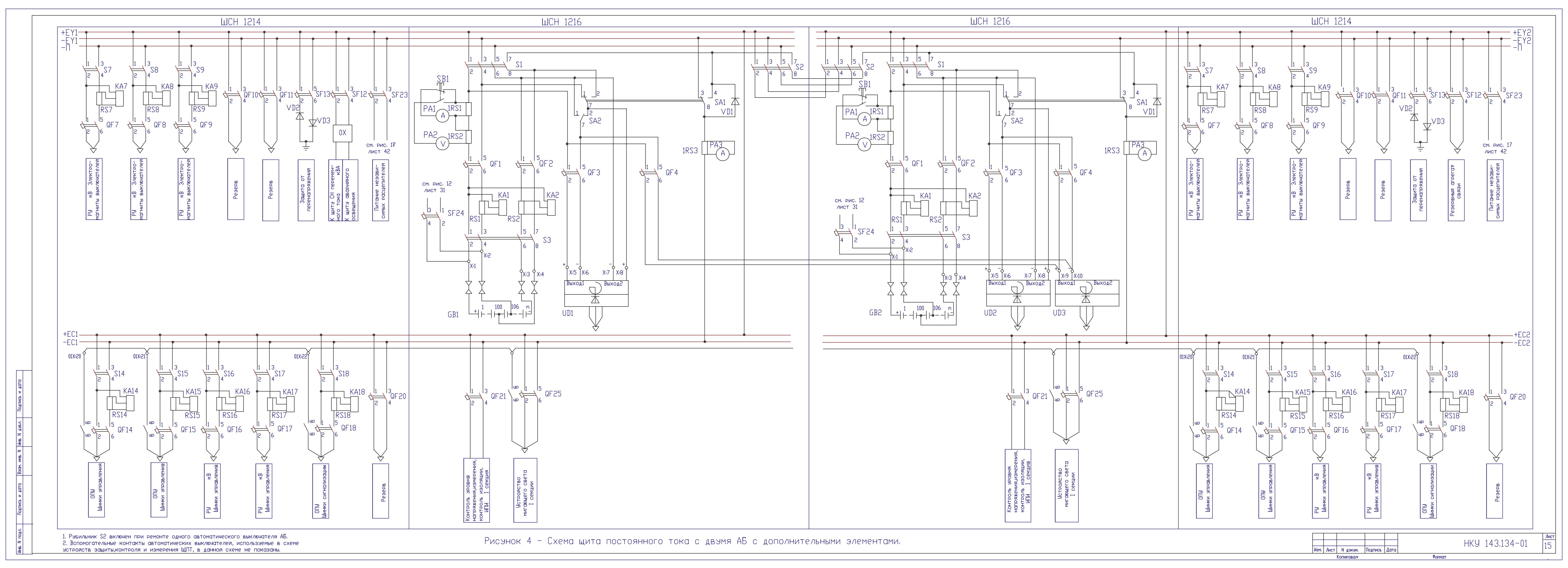

- две аккумуляторные батареи с дополнительными элементами (рис.4).
Номенклатура шкафов ввода и шкафов отходящих линий приведена в
таблице 1.
Номенклатура блоков, с использованием которых могут быть
разработаны шкафы отходящих линий для индивидуальных заказов, приведена
в таблице 2.
Изготовление и условия эксплуатации по ТУ16-536.024 -75.
Климатическое исполнение и категория размещения УХЛ4 по ГОСТ15150-69.
Шкафы серии ШСН1200 предназначены для приема и распределения
электрической энергии в цепях напряжением до
220В постоянного тока
величиной до 250 А.

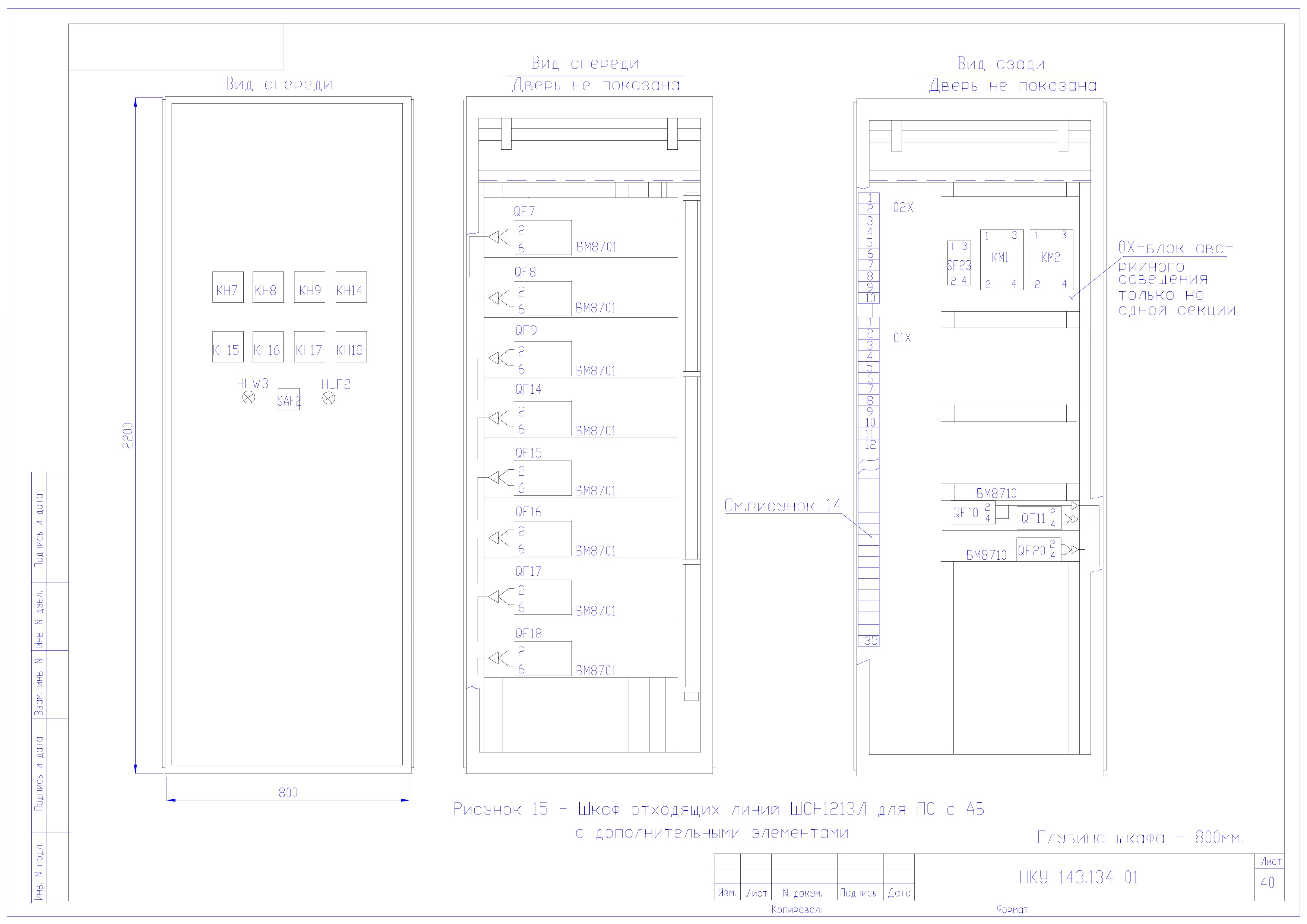

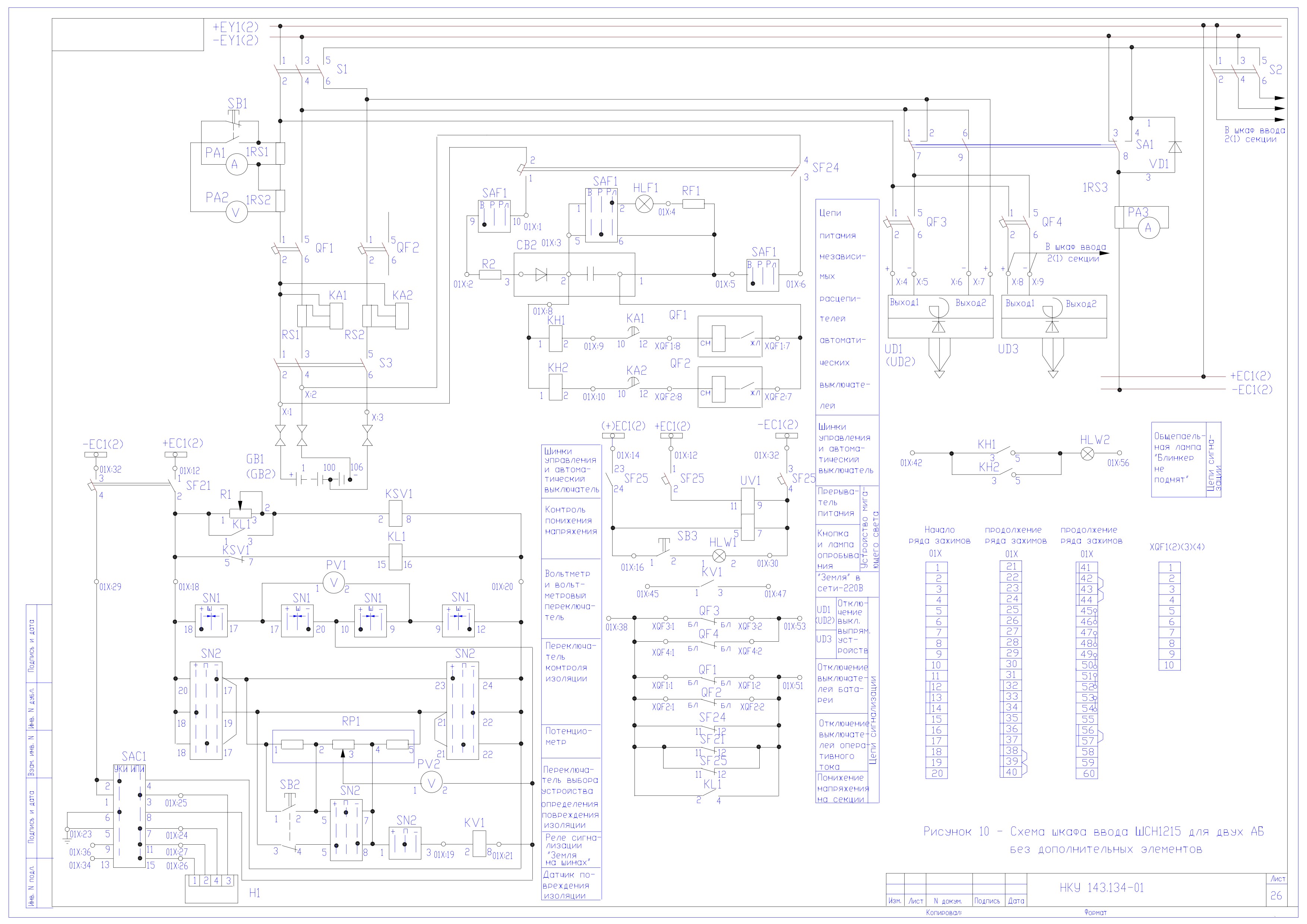

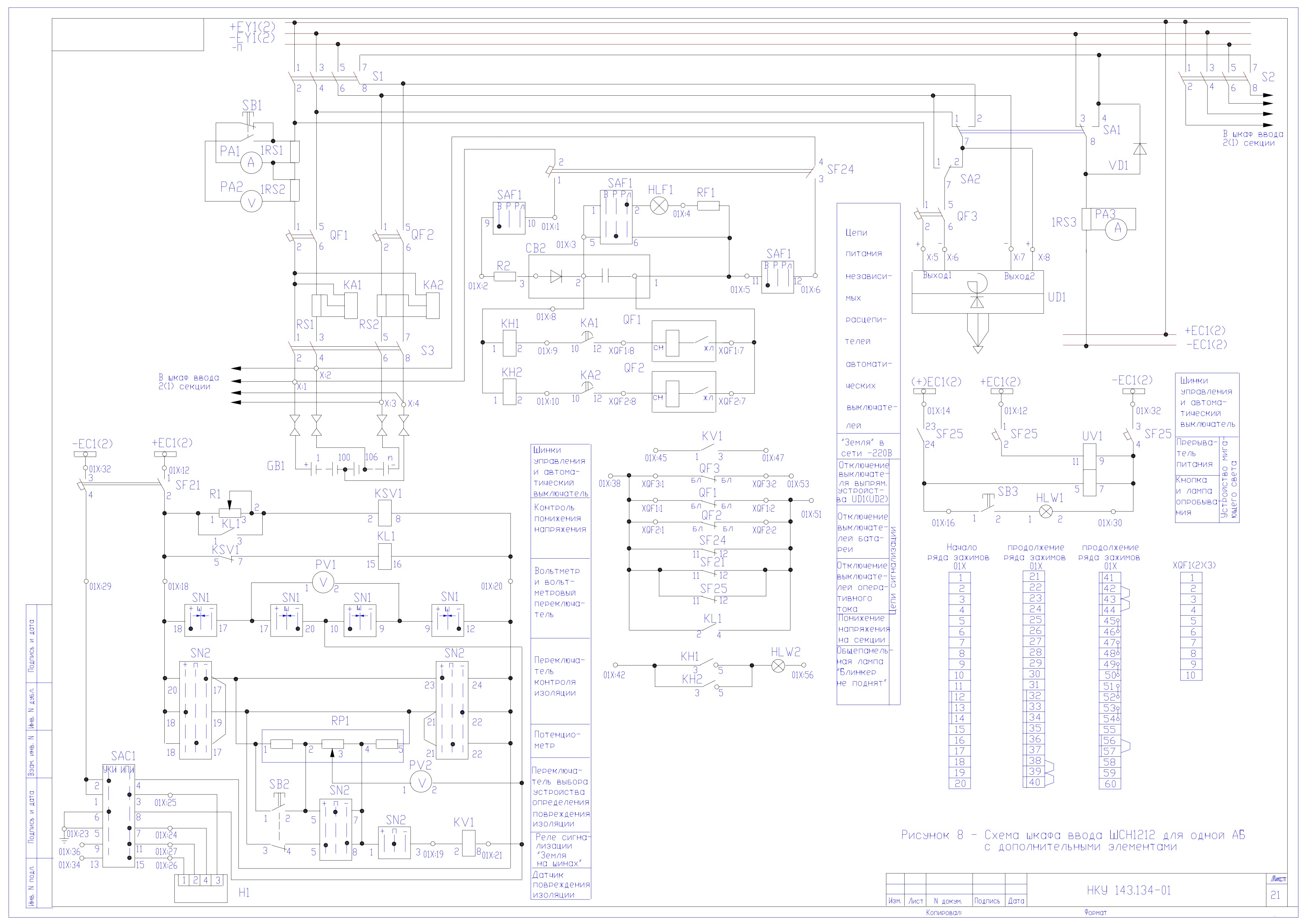

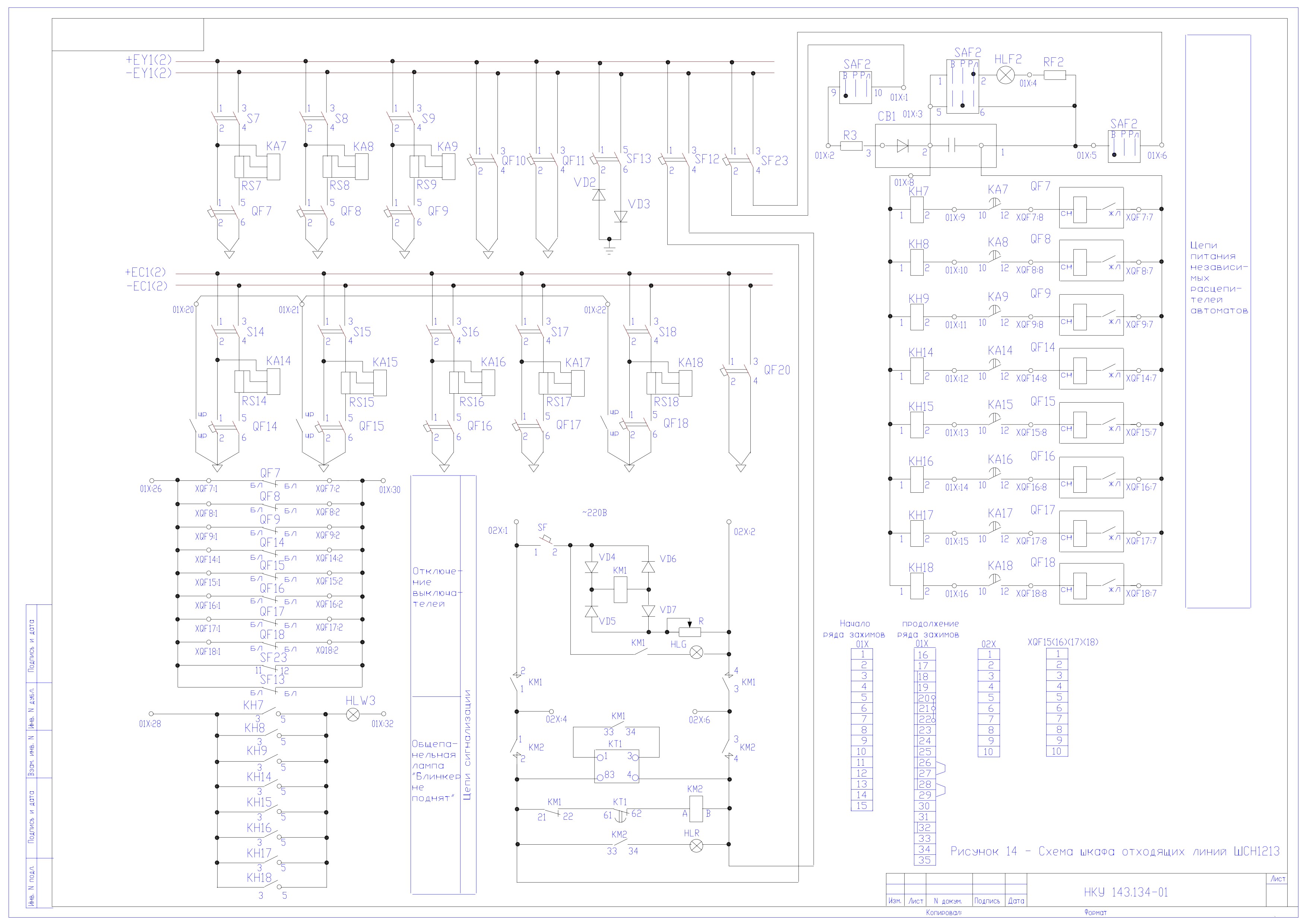

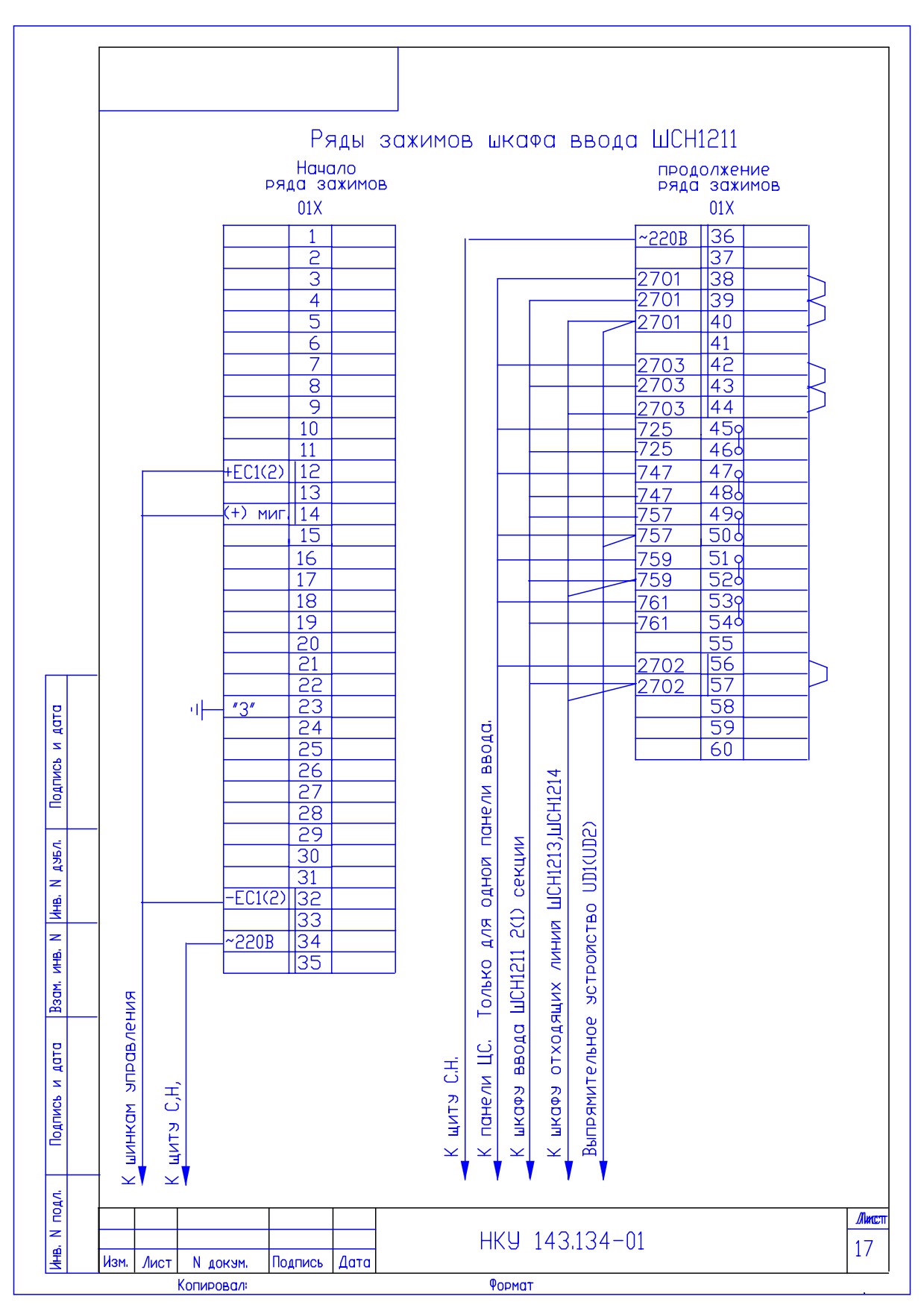

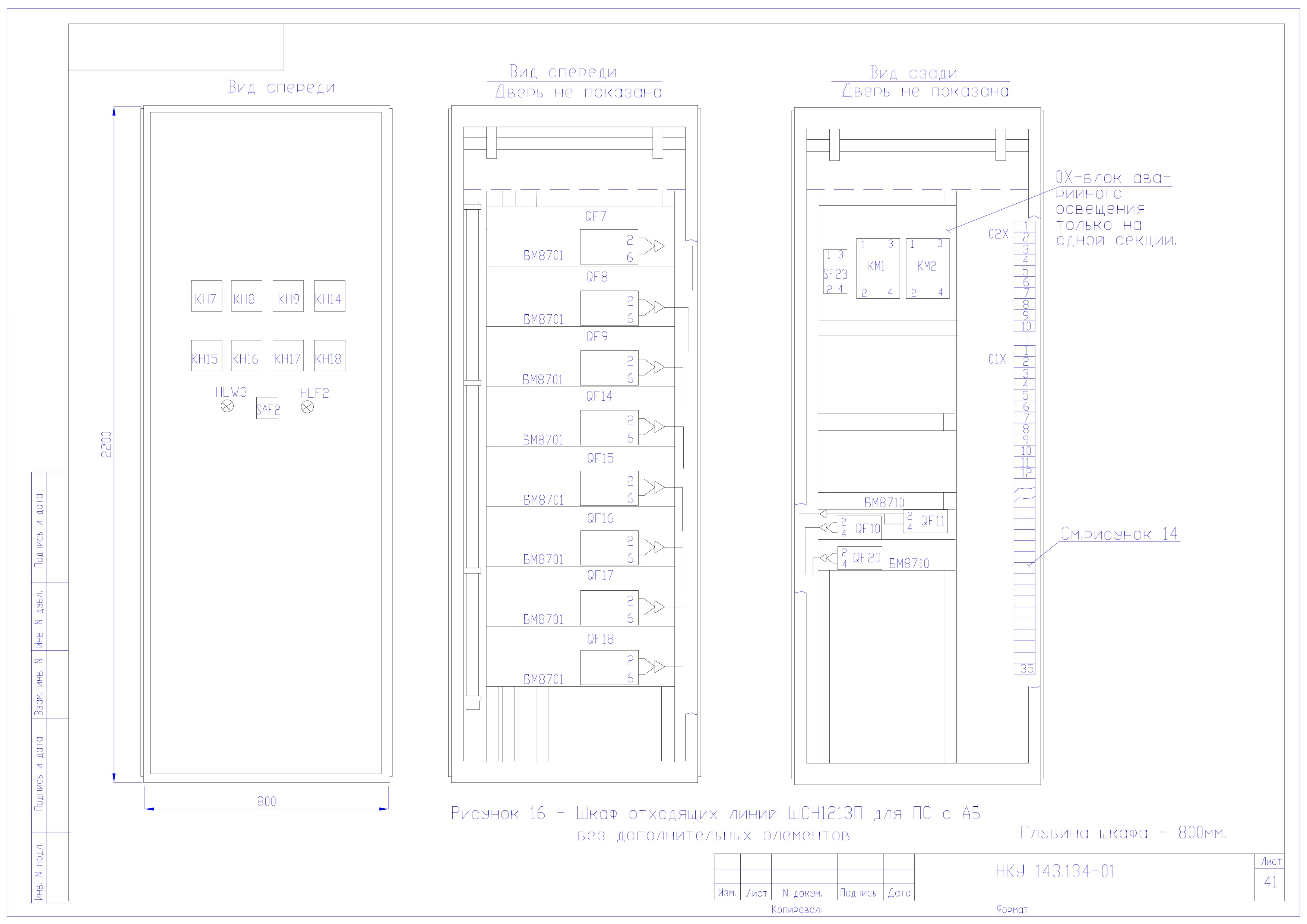

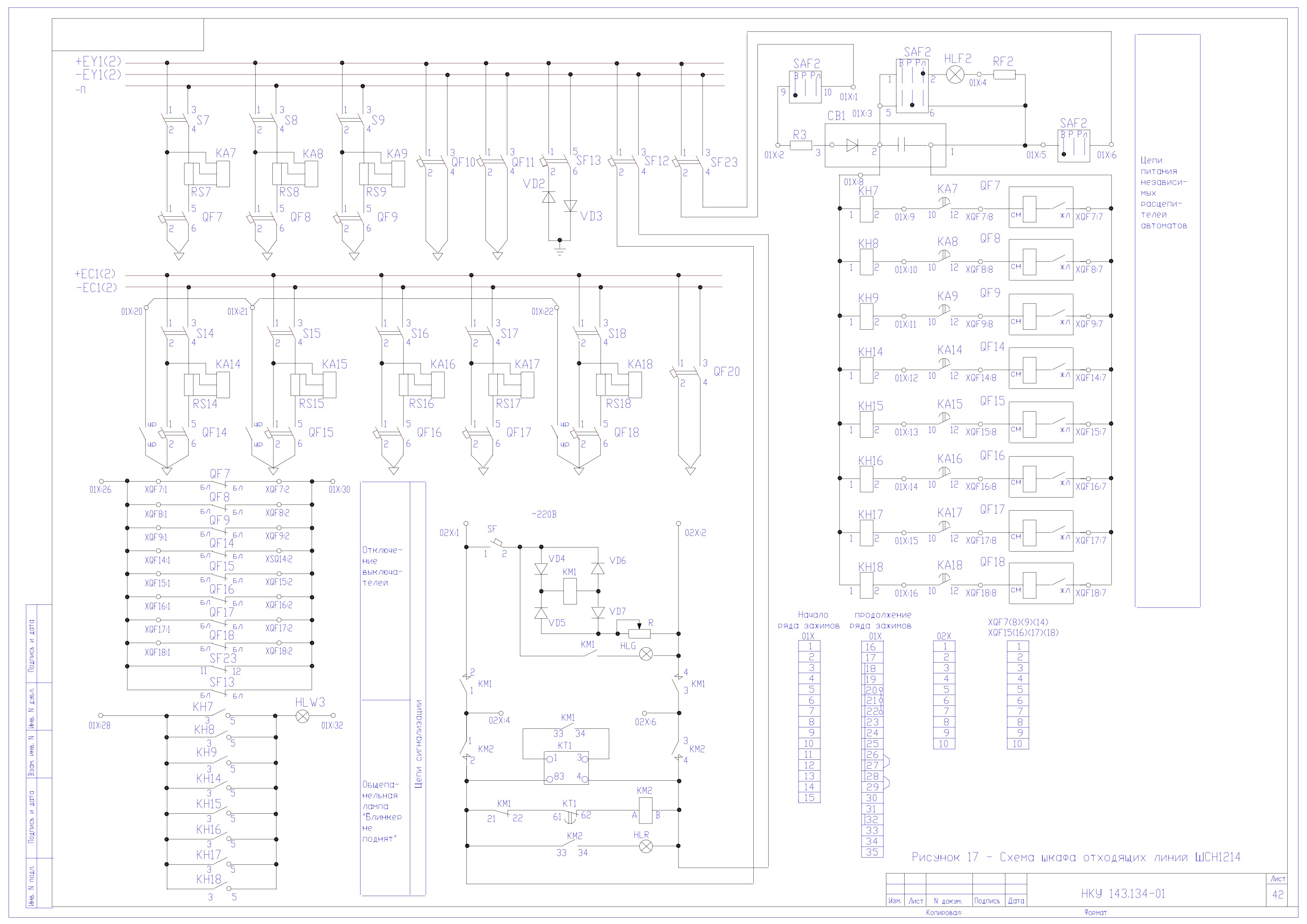

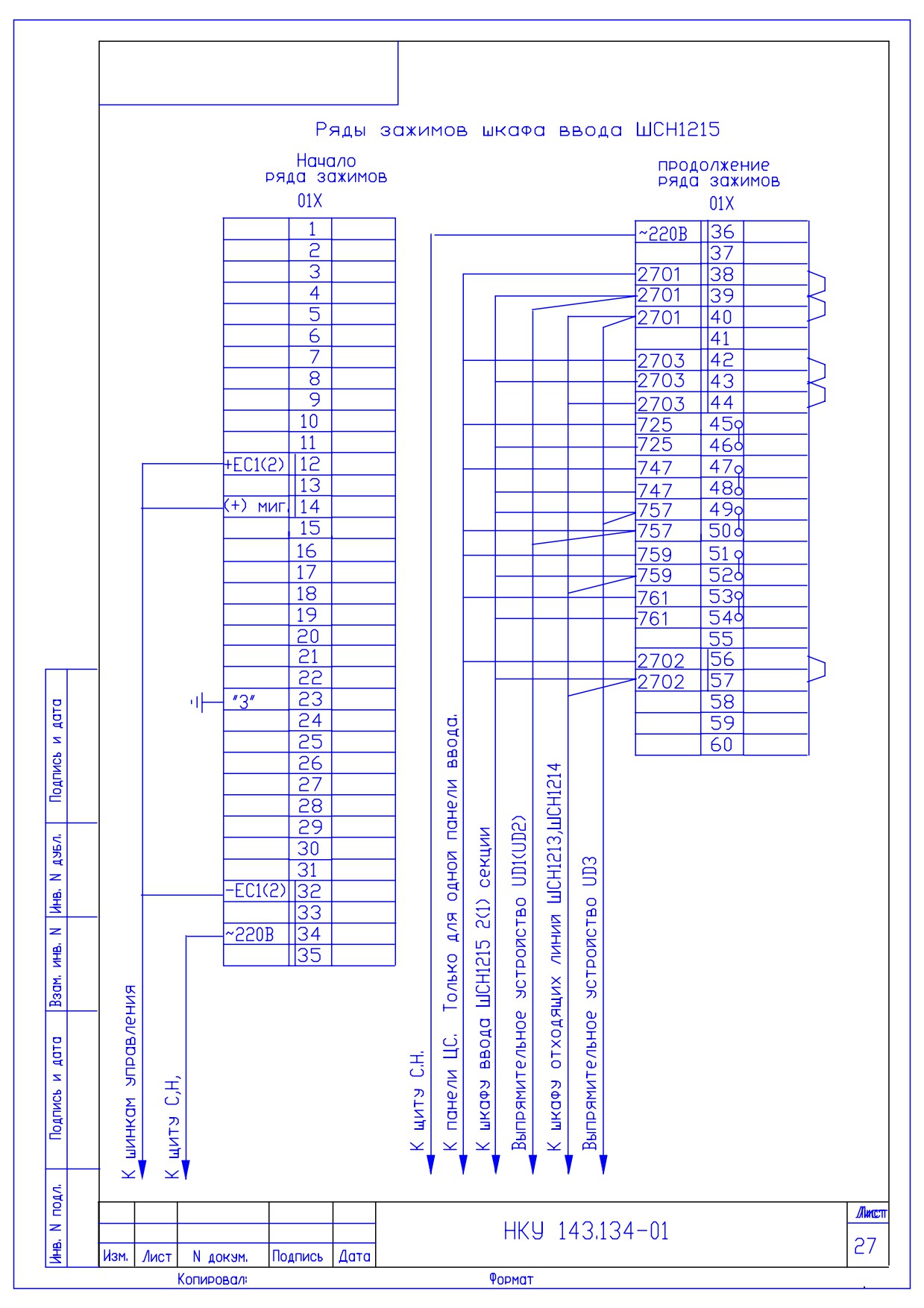

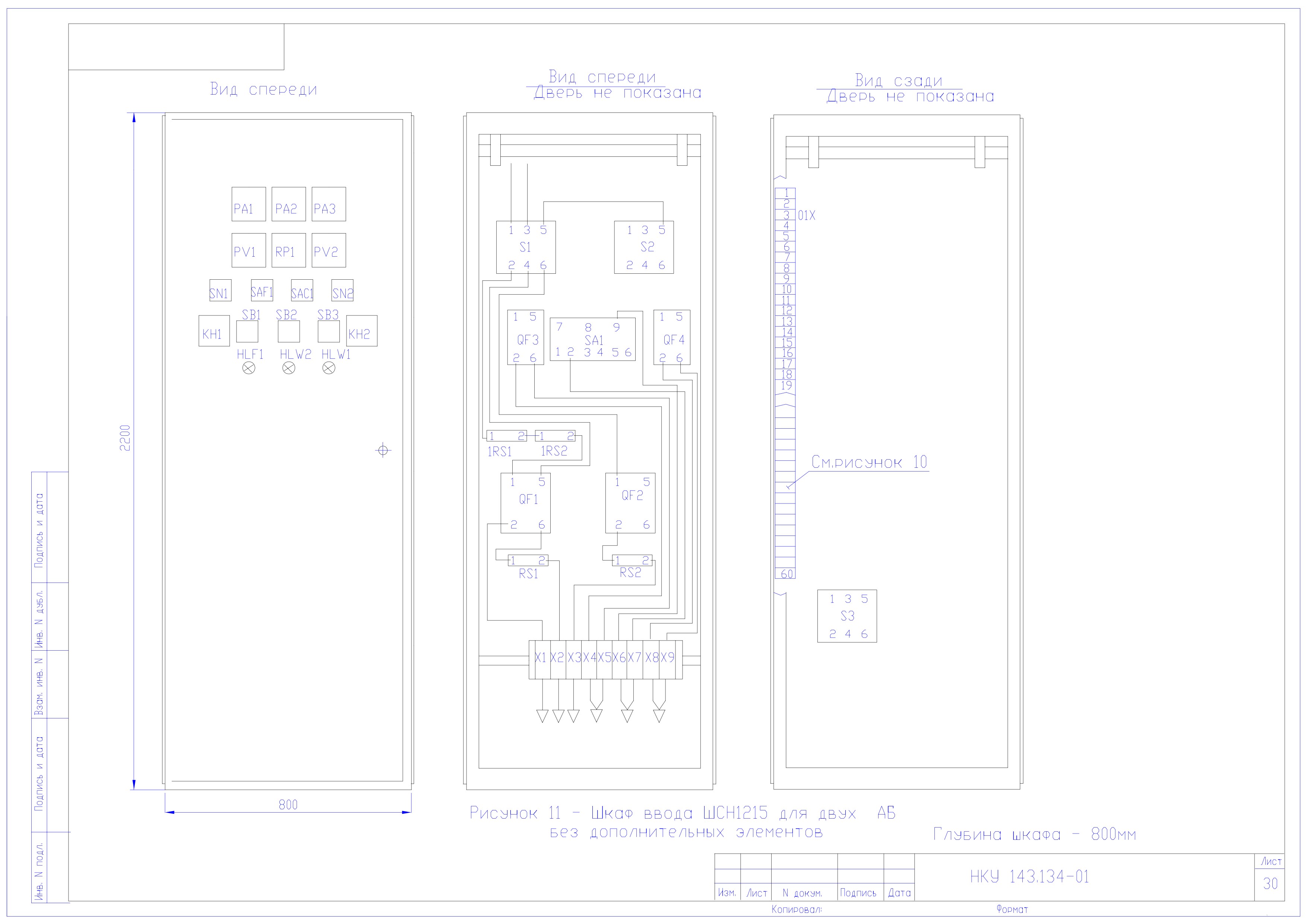

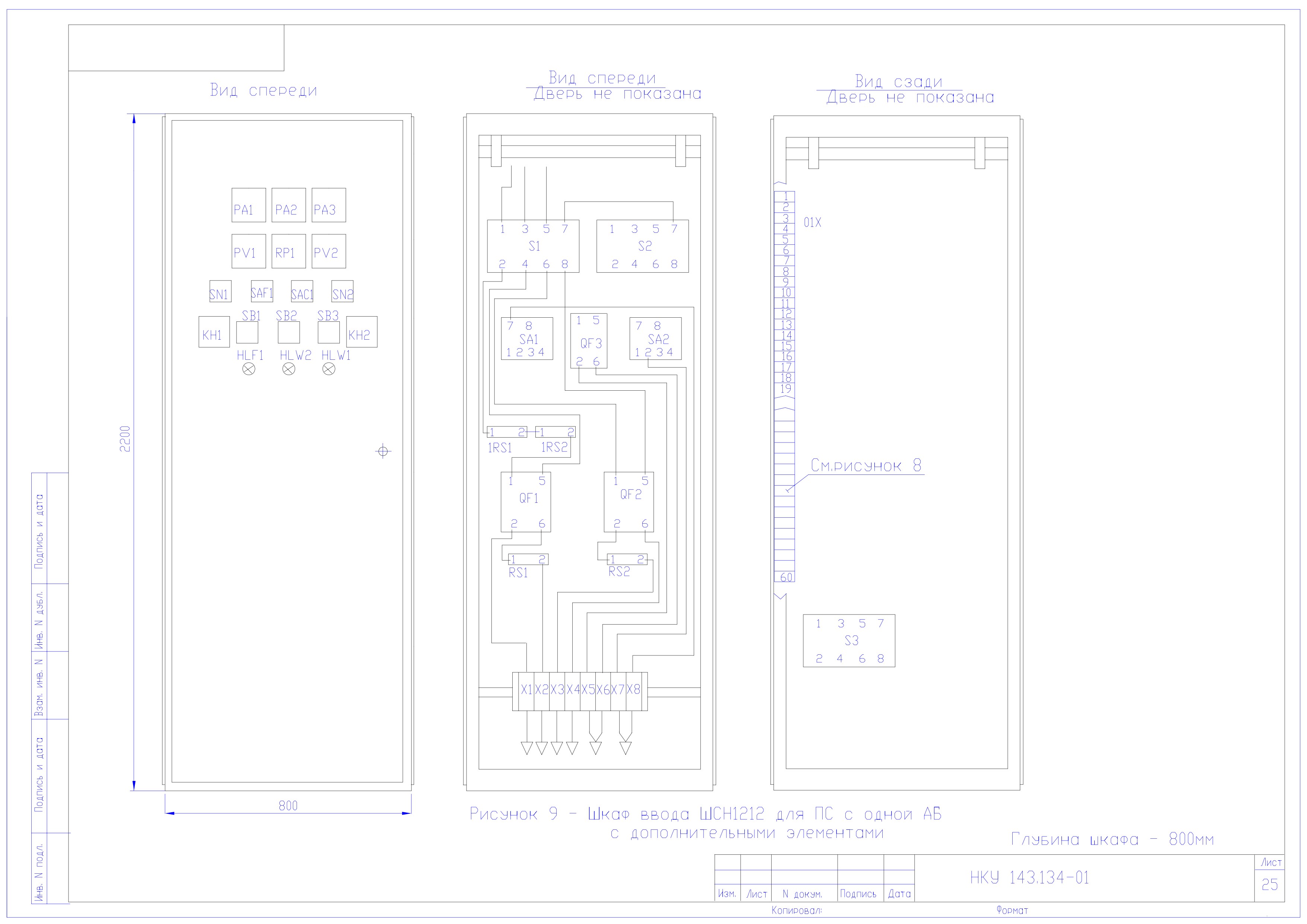

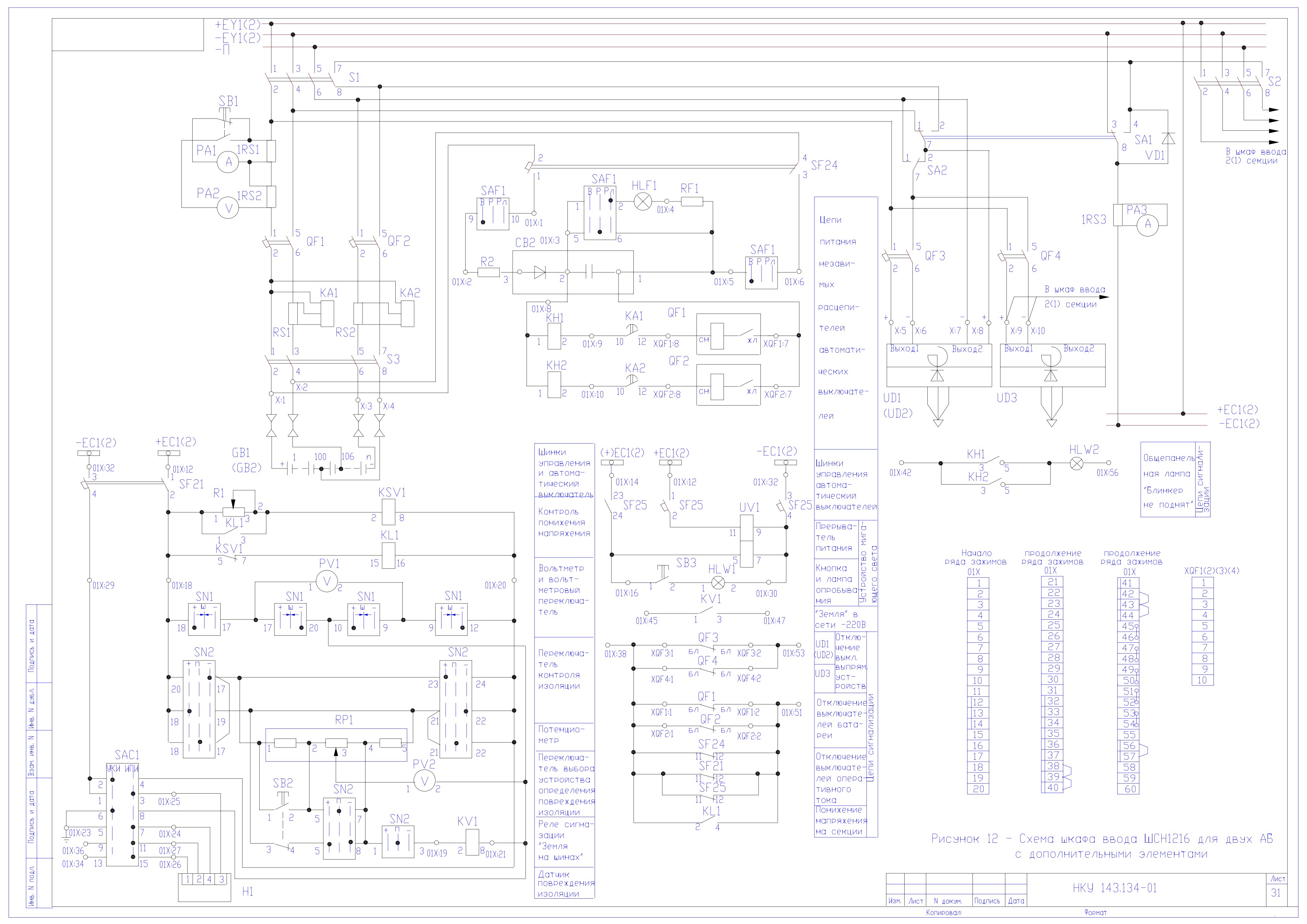

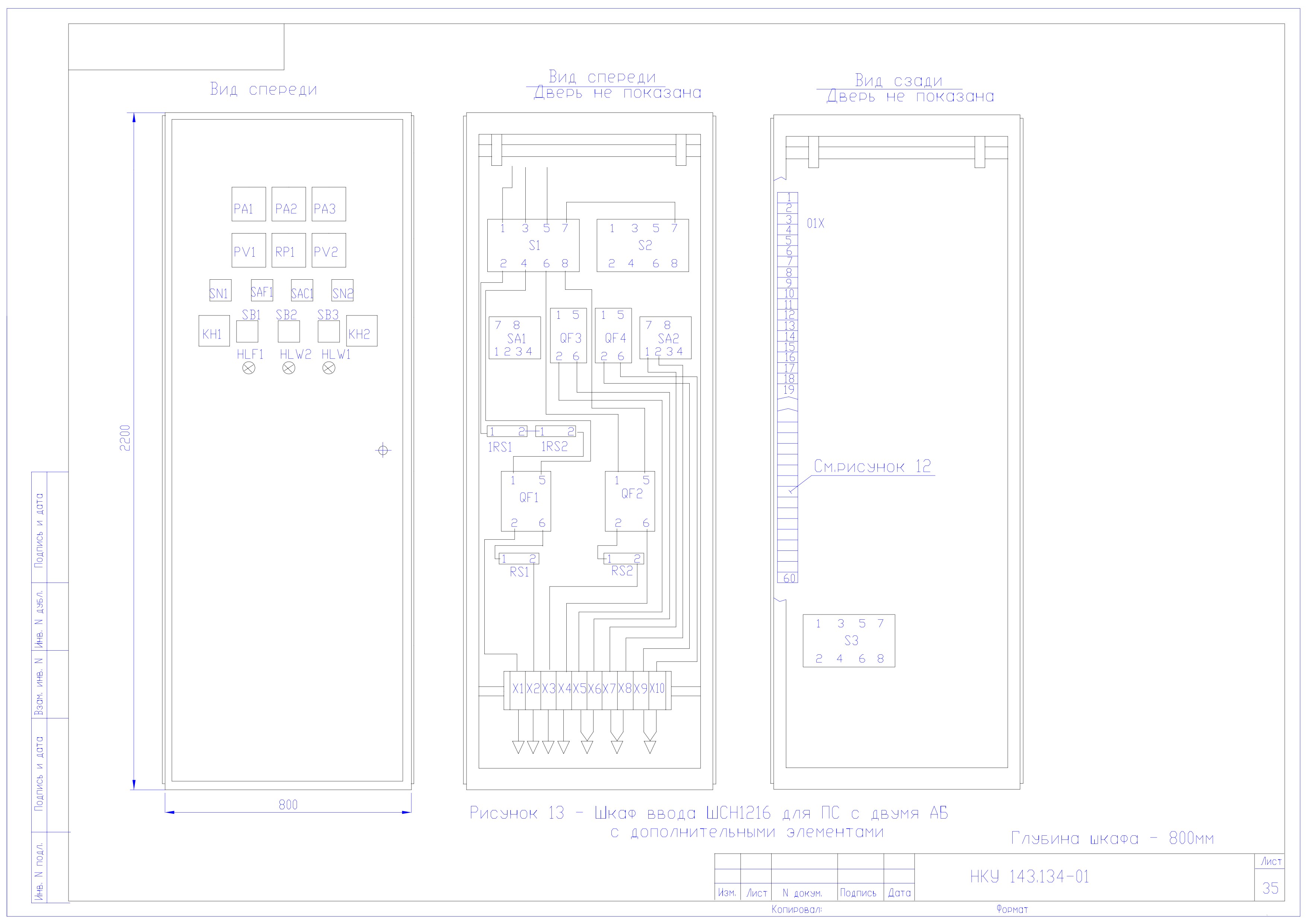

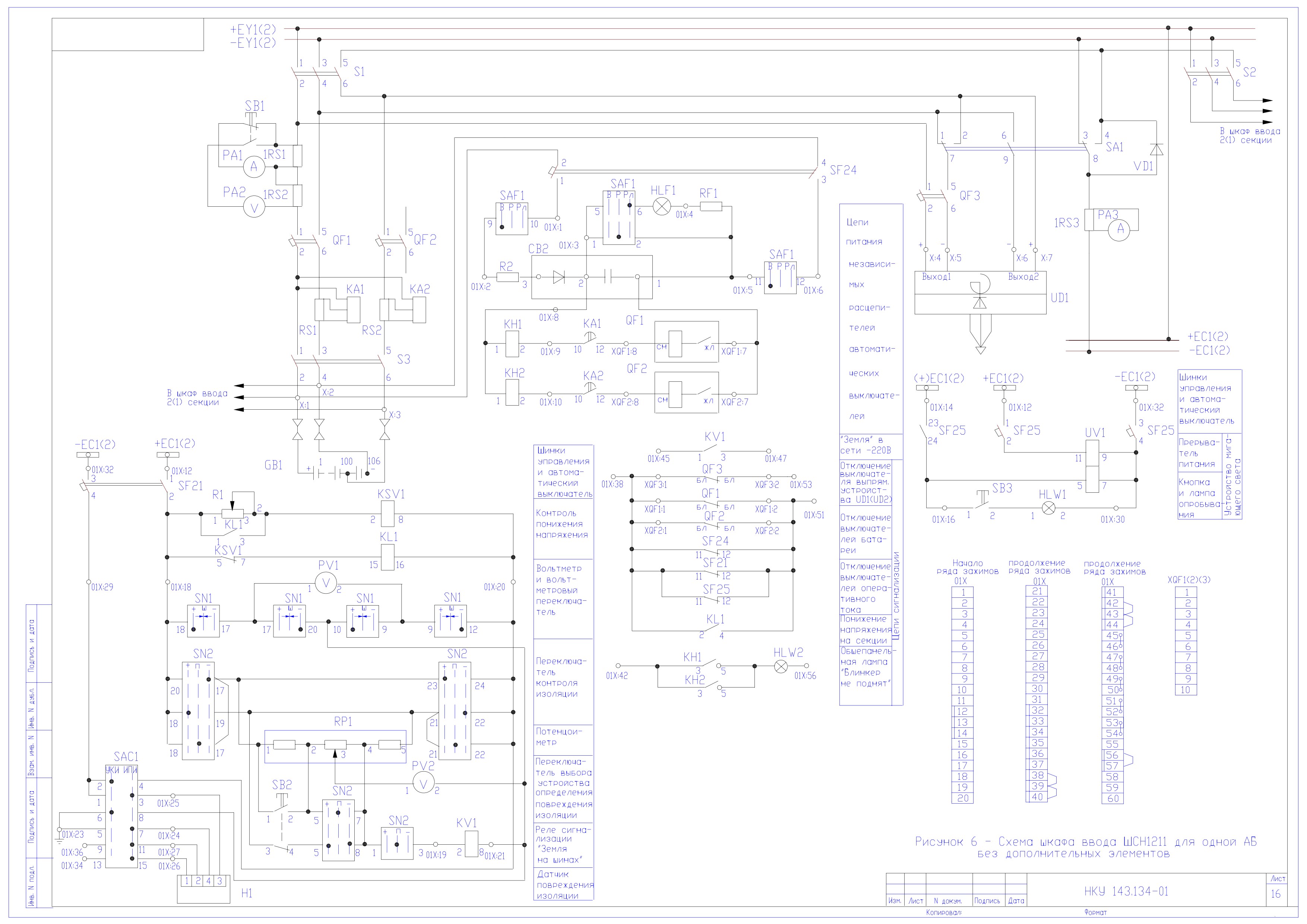

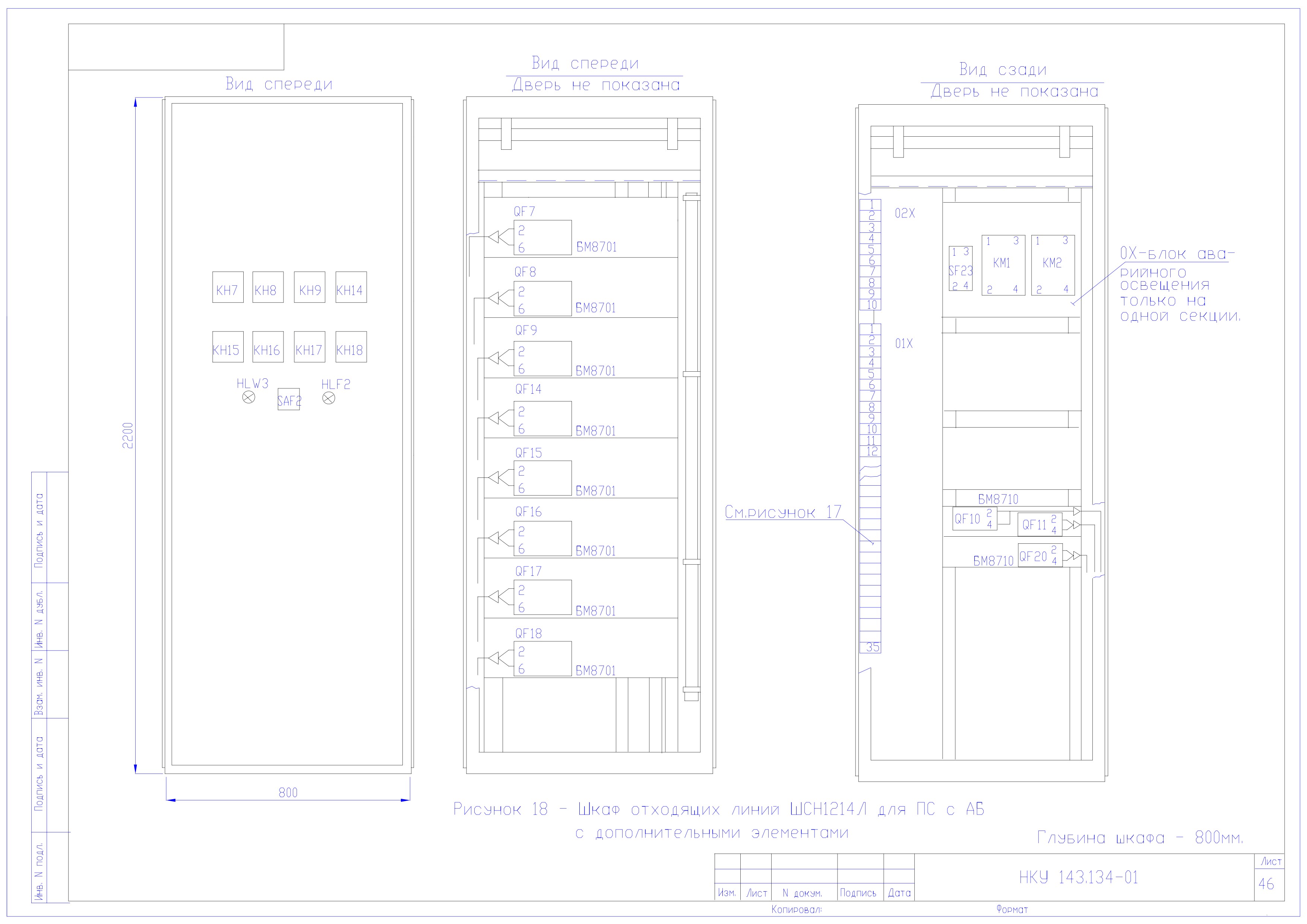

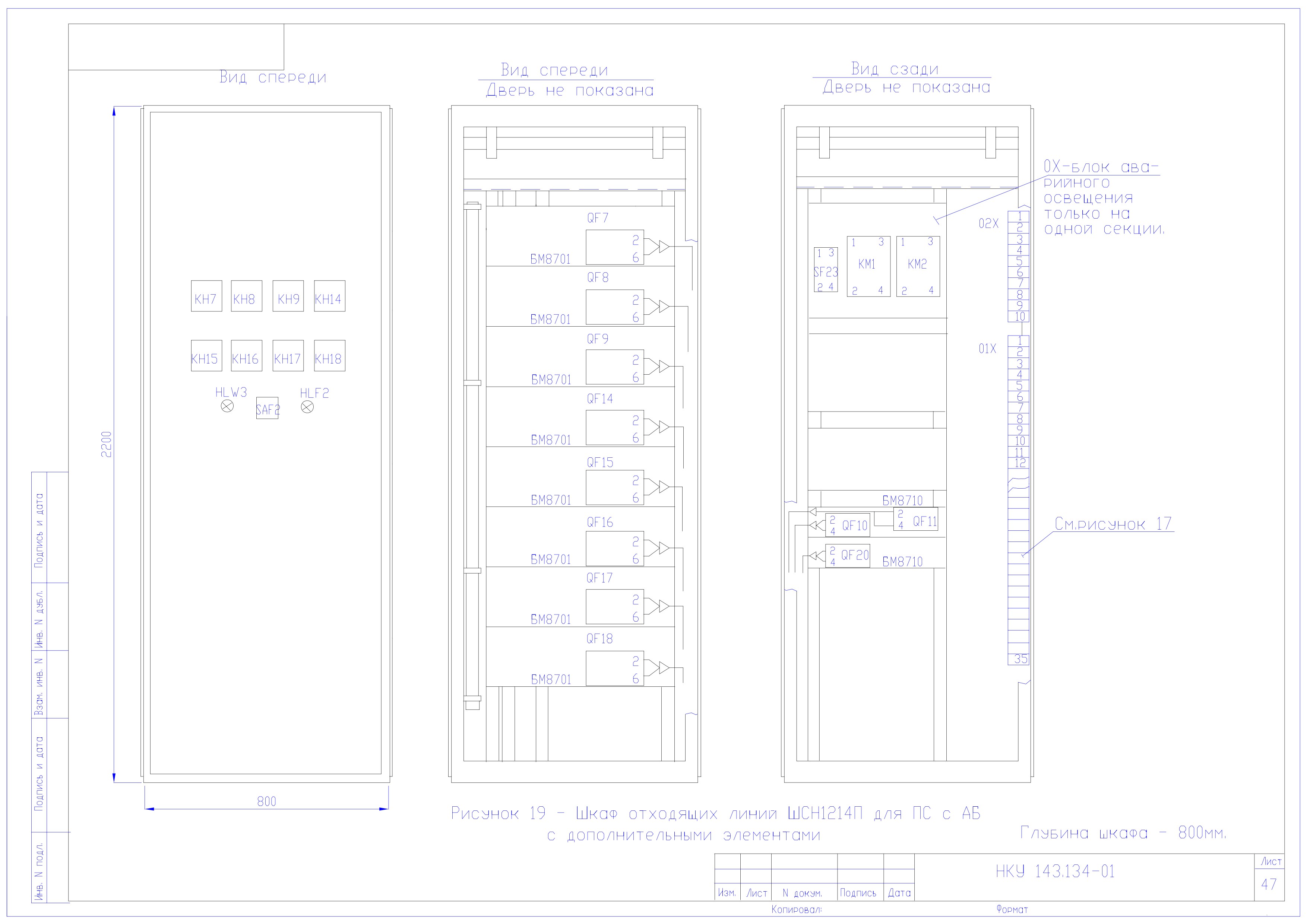

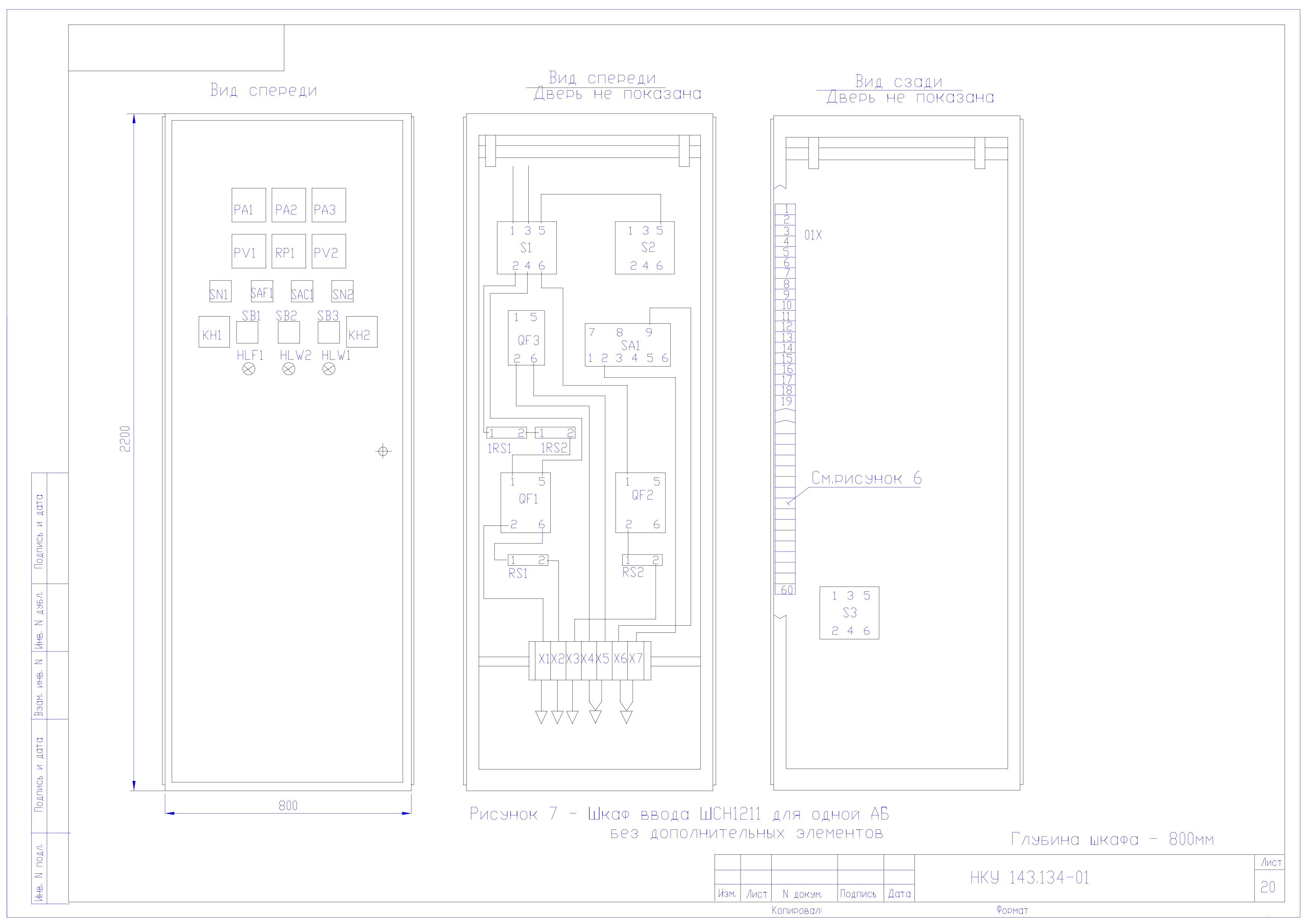

Принципиальные электрические схемы и общие виды шкафов ввода и
шкафов отходящих линий приведены на рисунках 6 - 19.
Шкафы серии ШСН1200 по конструкции представляют собой напольные
шкафы двухстороннего обслуживания. Боковые стенки устанавливаются
только по торцам щита.
Габаритные размеры шкафа:
высота - 2200 мм;
глубина - 800 мм;
ширина - 800 мм.
Охлаждение естественное. Степень защиты IP20.
Отходящие линии выполнены в виде функционально законченных
блоков.
Лист
НКУ.143.134-01
3
Изм.
Лист
№ докум.
Подпись
Дата
Таблица 1-Номенклатура и технические параметры шкафов ввода и
отходящих линий
Наз-
Ном
Номиналь-
Габаритные
Схе
Об-
Характе-
наче-
ток,
ное напря-
размеры, мм
ма,
щий
ристика
ние
Тип
А
жение цепей,
рис
вид
схеиы
В
рис
глав-
вспо-
вы-
ши-
глу
ной
мога
со-
ри-
-би-
тель-
та
на
на
ной
для ПС с
ШСН 1211
6
7
одной АБ
без доп.
элементов
для ПС с
Шкаф
ШСН 1212
х)
-220
-220
2200
800
800
8
9
одной АБ с
ввода
доп.
элемента-
ми
для ПС с
ШСН 1215
10
11
двумя АБ
без
доп.
элементов
для ПС с
ШСН 1216
12
13
двумя АБ с
доп.
элемента-
ми
ШСН 1213Л хх)
15
для ПС с
АБ без
Шкаф
ШСН 1213П
14
16
доп.
отхо-
-220
-220
2200
800
800
элементов
дя
ШСН 1214Л
18
для ПС с
щих
17
АБ с доп.
линий
элемента
ШСН 1214П
19
ми
х) Номинальный ток шунта из ряда 150, 200, 300А и номинальный ток
расцепителей выключателей из ряда 160, 200, 250, либо без расцепителей
-
указываются при заказе.
хх) Буква в типовом обозначении означает: Л-ввод кабеля слева, П-ввод кабеля
справа.
Лист
НКУ.143.134-01
4
Изм.
Лист
№ докум.
Подпись
Дата
Инв.№
Подпись и дата
Взам. инв.№
Инв.№
Подпись и дата
Таблица 2 - Номенклатура и технические параметры блоков шкафов отходящих линий
Технические данные аппаратов
Ввод
Ном.
Кол.
кабеля
напря-
Сечение
Iн.
Вид
Тип
аппа-
I уд,
потре-
жение,
Тип
I нр, А
присоед.
шунта,
защиты
Рис.
ратов
кА
бителя
В
пров., мм
А
Серия БМ 8700 с выносной селективной защитой
30,
50,
БМ 8701Л
80; 100,
селекти-
слева
ВА04-36-
75, 100 ,
20
1
-220
160,
без
4,5
2,5…70
вная
841810- 20УХЛ3
150
БМ 8701П
расц. х)
защита
х)
справа
Серия БМ 8700 с автоматическими выключателями
Электро
слева
БМ 8710 Л
магнит-
1
БМ 8710 П
ный
16;
20; 25;
справа
расцепи
ВА21-29-
31,5
2,5…
-440
21,6
21
тель
221110- 00У3
40; 50; 63
…16
-
БМ 8711 Л
слева
х)
выклю-
2
БМ 8711 П
чателя
справа
80;100; 125;
слева
БМ 8712 Л
ВА04-36-
4…
1
-220
160,200;250
35
22
БП 8712 П
841810- 20УХЛ3
…70
-
справа
х)
Серия БМ 8600 с рубильниками и предохранителями
БМ 8601 Л
ВРА1-1-32
предо-
слева
-
-
23
БМ 8601 П
201-00УХЛ2
храни-
справа
1
-220
10…50
БМ 8602 Л
ВРА1-1-33
-
тель
слева
-
-
24
БМ 8602 П
201-00УХЛ2
справа
х) Расцепители
выключателей,
номинальные токи шунтов, номинальные токи плавких
вставок предохранителей,
указываются при заказе

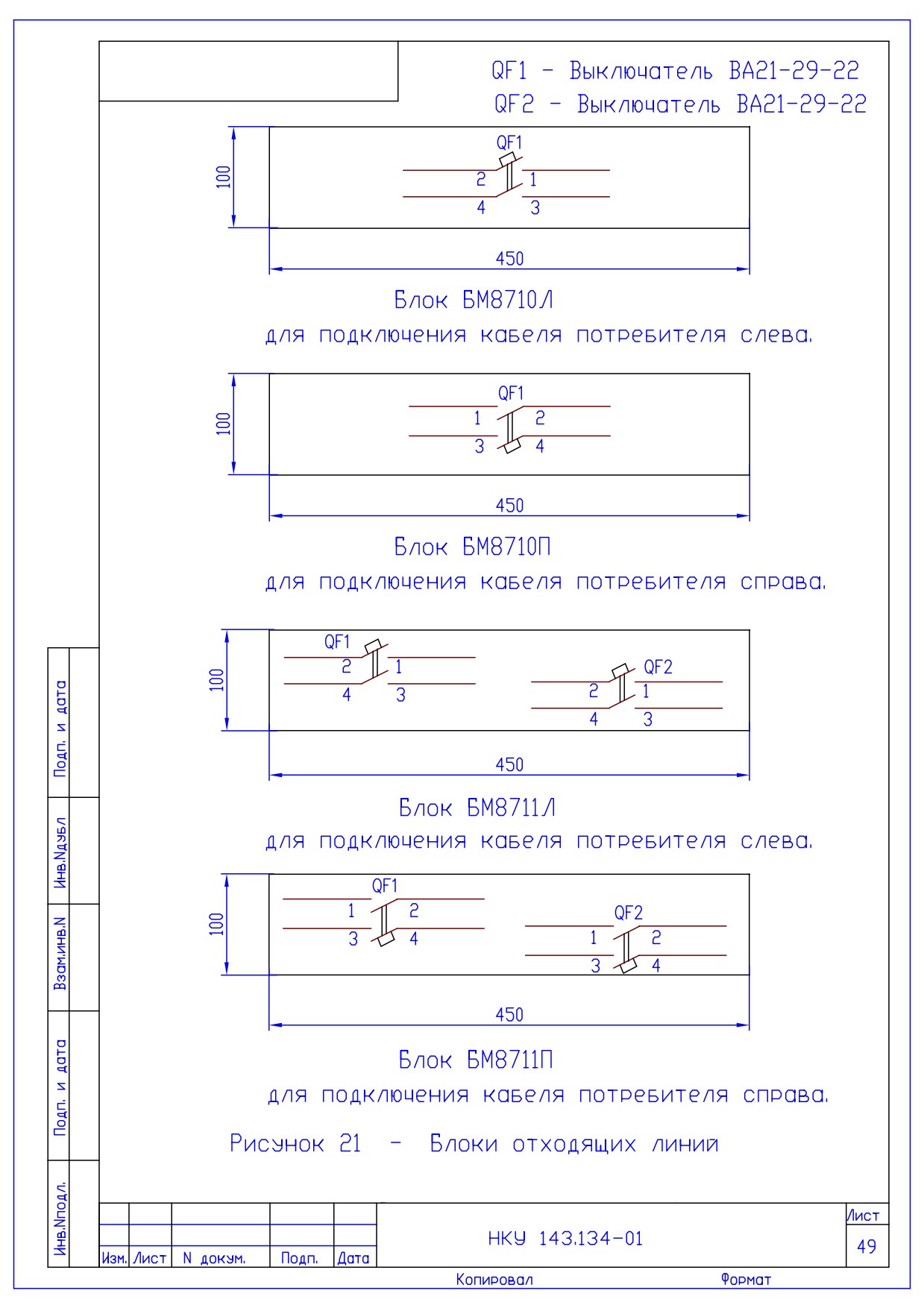

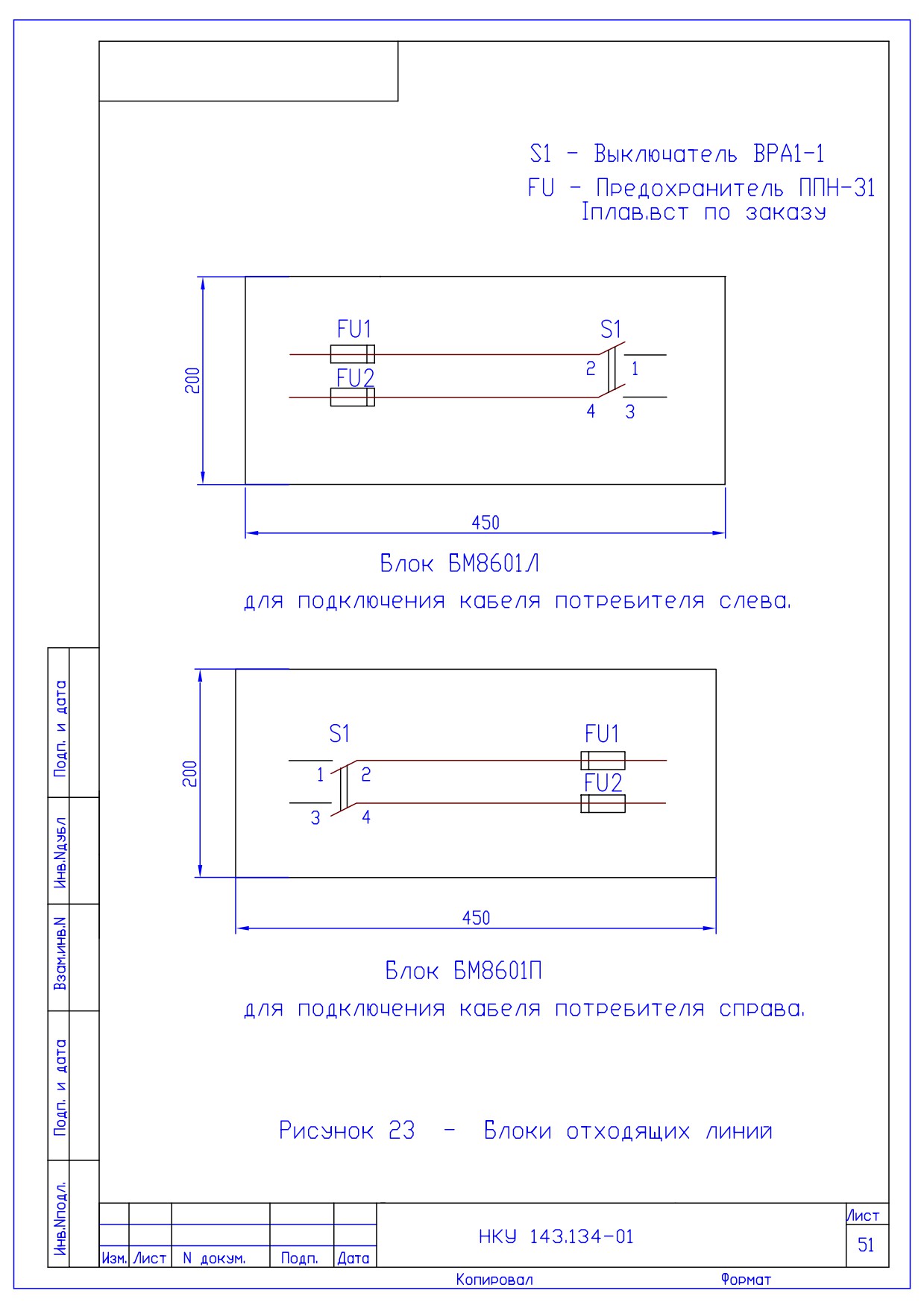

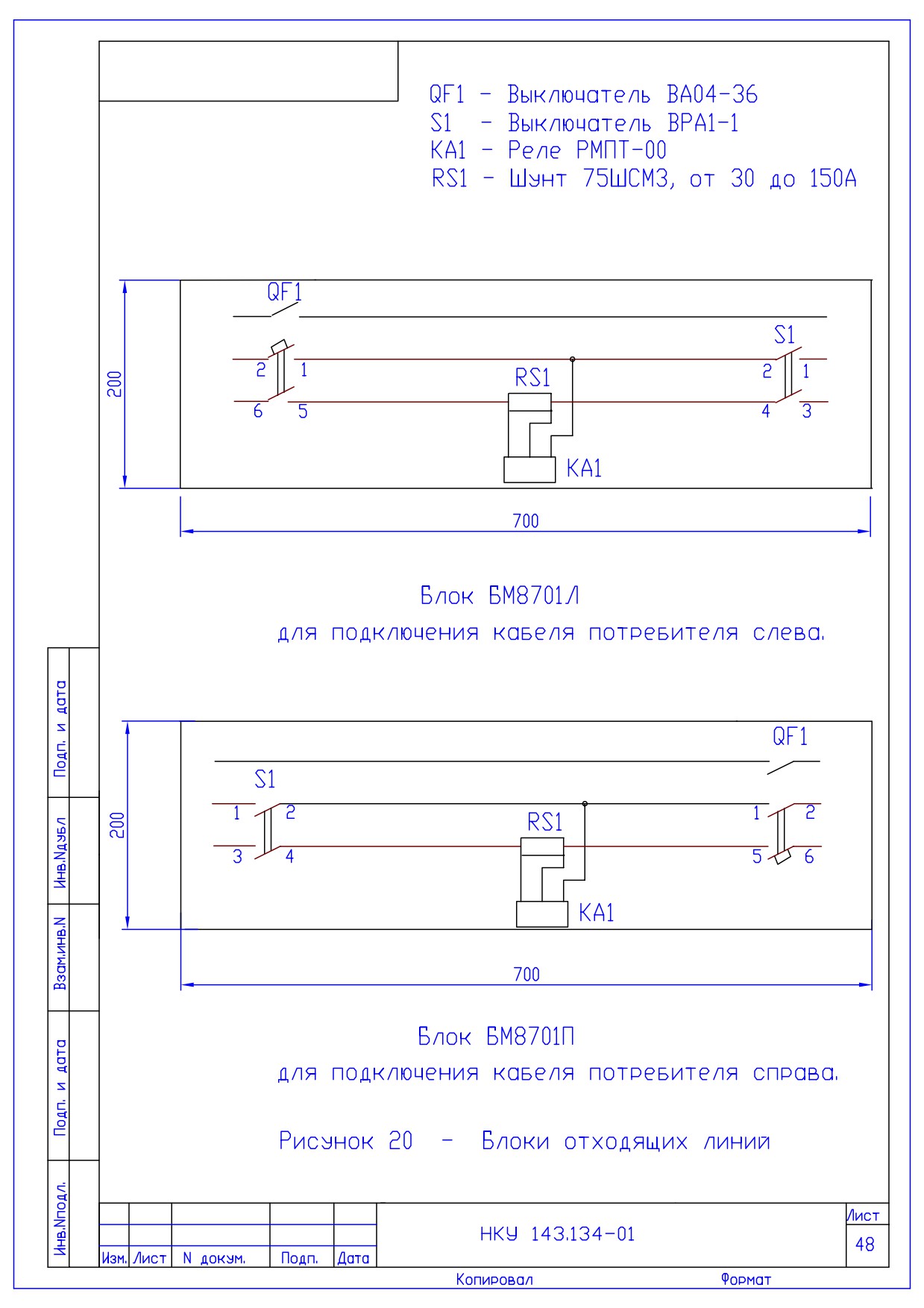

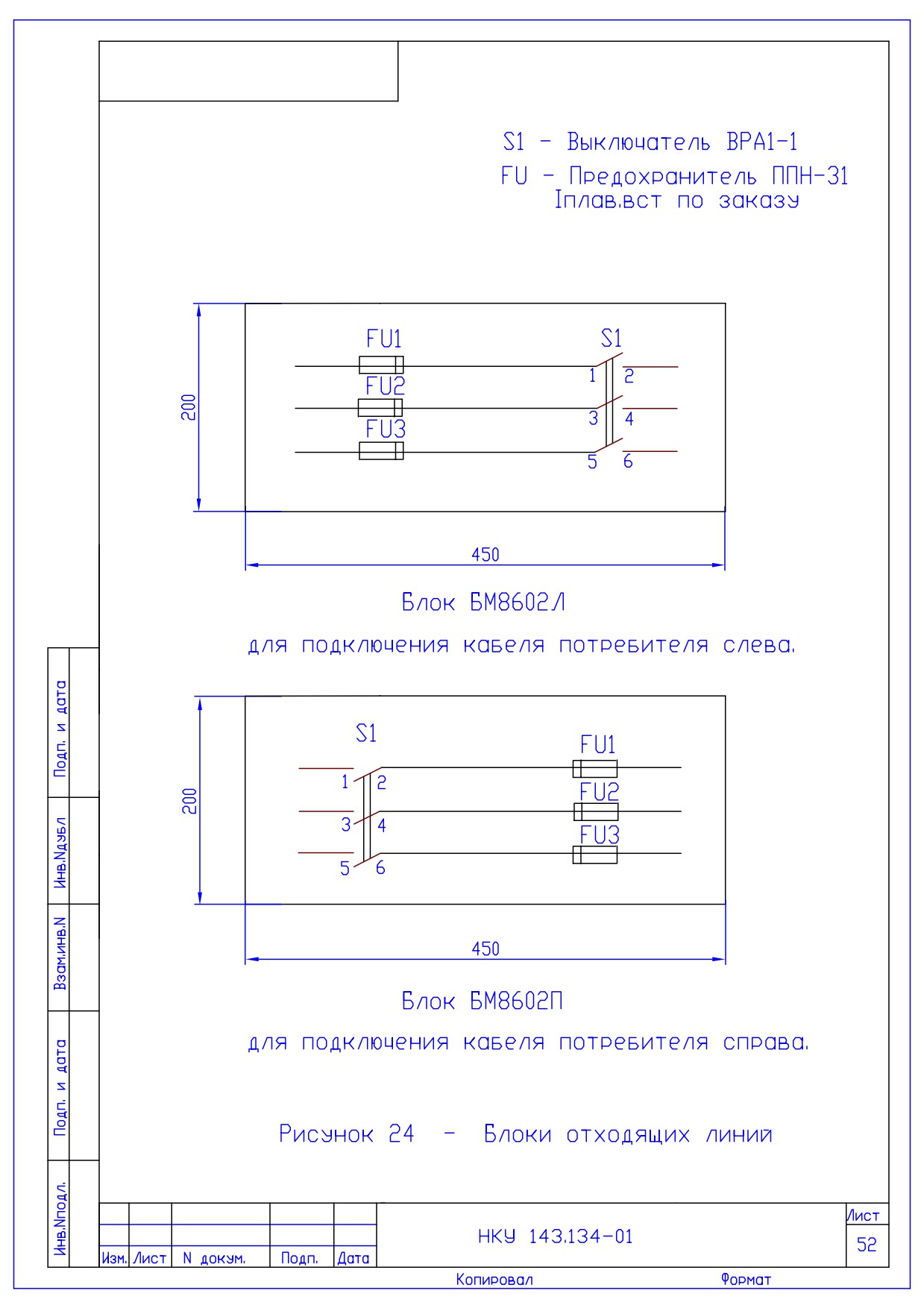

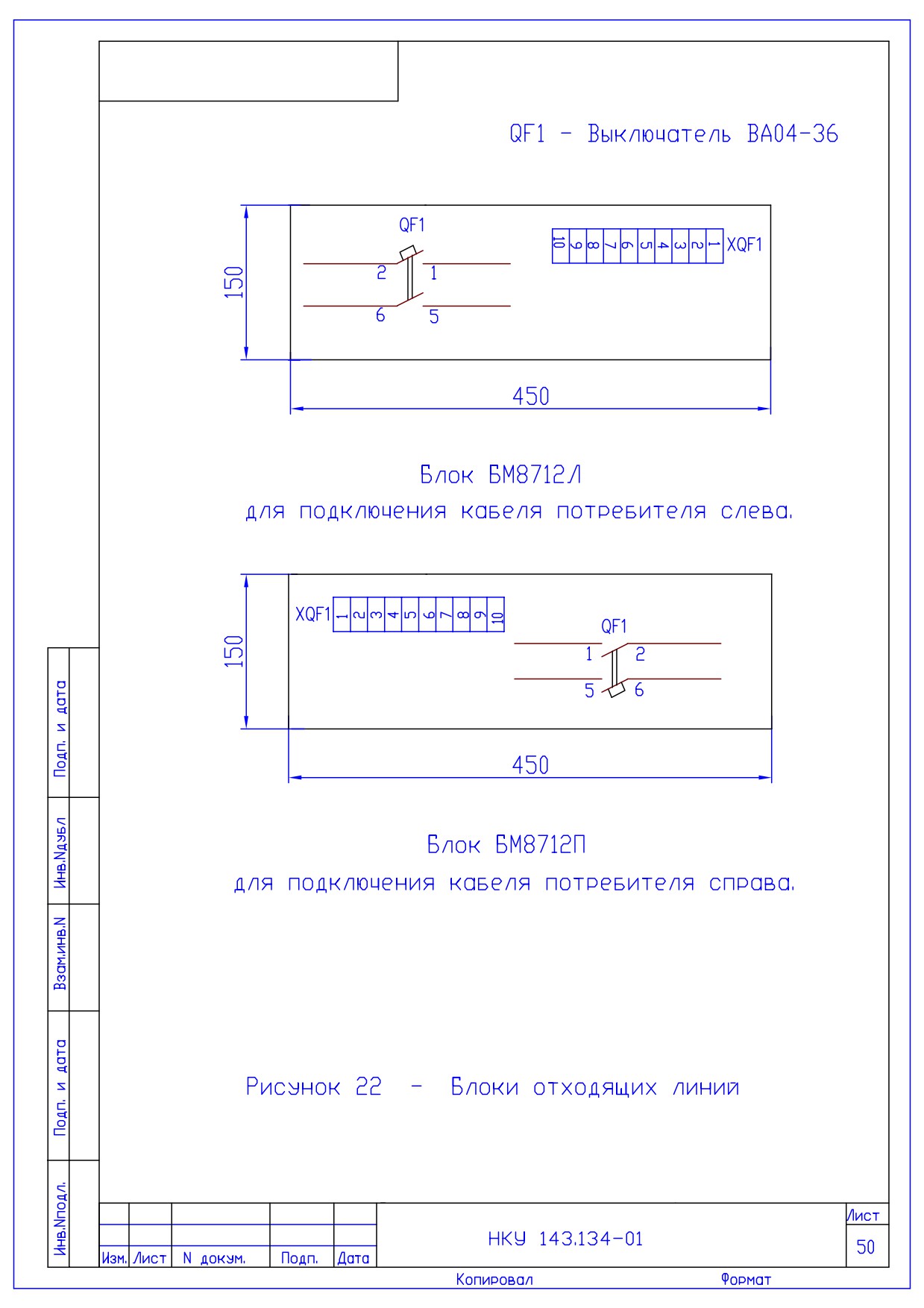

Принципиальные электрические схемы и общие виды блоков приведены
на рисунках 20…24.

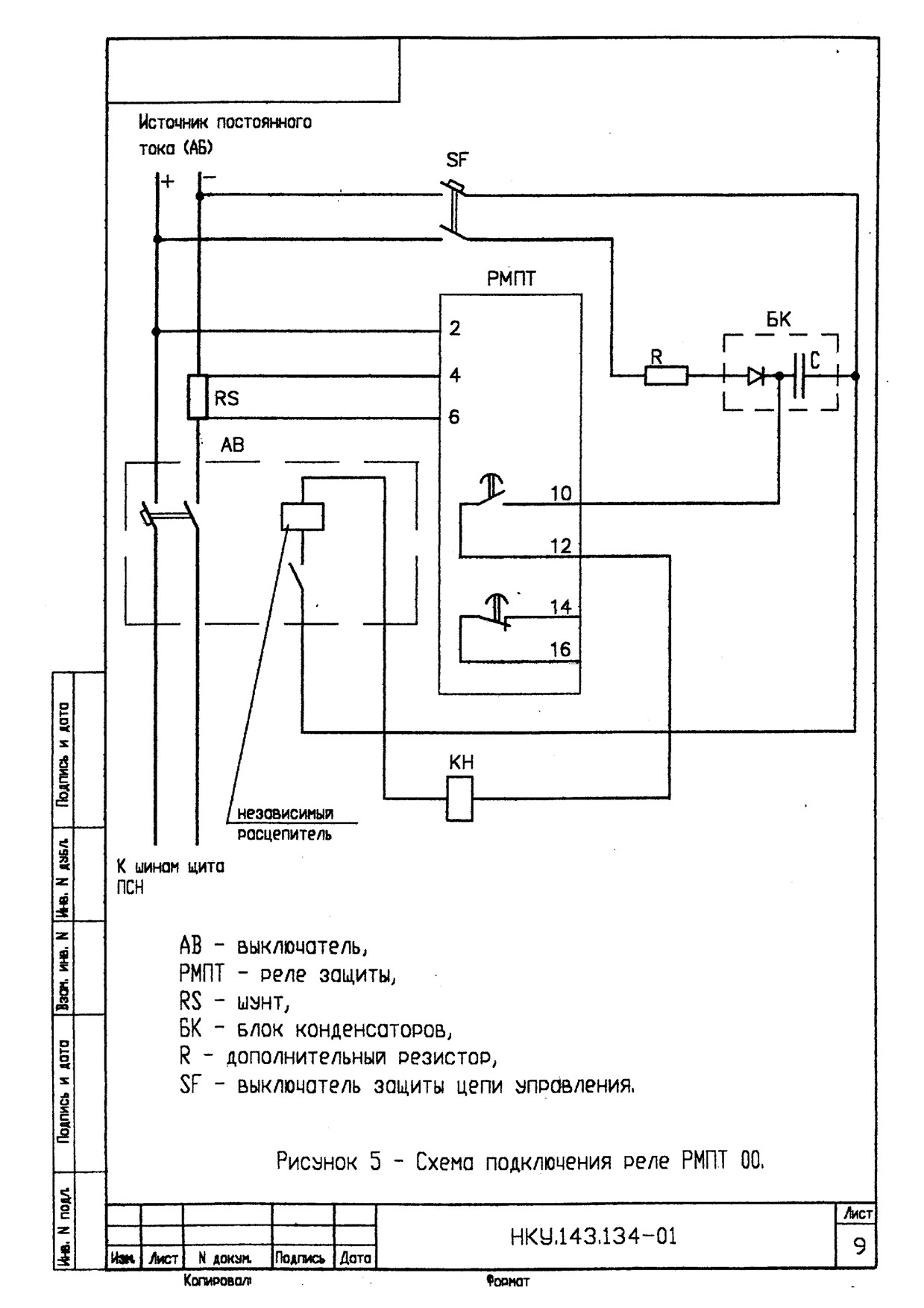

Схема выключателя с выносной селективной защитой приведена на
рисунке 5.
Реле РМПТ- 00 разработано институтом ВНИИР на базе реле КМТ3-00М,
изготавливаемого ОАО "ЧЭАЗ" и применяемого для защиты от перегрузок и
коротких замыканий электрических сетей постоянного тока кораблей и
морских судов неограниченного района плавания.
Технические данные реле приведены в таблице 3.
Номинальный ток шкафов ввода и блоков отходящих линий I н.р.
определяется номинальным током шунта, к которому подключается реле
РМПТ-00.
По указанию в заказе в качестве датчиков тока могут быть
использованы шунты до 300А с соответствующим изменением номинального
тока вводных панелей или блоков отходящих линий.
Все уставки реле РМПТ-00 могут быть выставлены либо, при указании в
заказе, на заводе-изготовителе щита распределения, либо на эксплуатации.
При этом необходимо учитывать следующие дополнительные
разъяснения, которыми следует руководствоваться при выборе уставок реле
РМПТ-00:
-
при помощи дискретных уставок номинальный ток реле I н.р. может
быть снижен до 0,64 I н.р. и 0,8 I н.р. Этот ток является базисным,
Iн.б. при выборе дискретных уставок срабатывания защиты I у.д.;
-
в свою очередь I у.д. может плавно регулироваться от 0,5 до 1
выбранного значения.
Пример выбора уставок:
- Вводной выключатель укомплектован шунтом на 300А, I н.р.= 300А.
- Базисный ток I н.б. устанавливаем 0,8 I н.р.
-
Выбираем дискретную уставку тока I у.д. = 4 I н.б.
В результате ток срабатывания при к.з. равен:
I к.з. = I н.р. х 0,8 I н.р. х 4 I н.б. = 300 х 0,8 х 4 = 960 А.
Лист
НКУ.143.134-01
6
Изм.
Лист
№ докум.
Подпись
Дата
За счет плавного регулирования I к.з. может быть снижен до 400А с
выдержкой времен при срабатывании 0,1; 0,25; 0,5сек.
Ток отсечки равен 10 I н.р., следовательно при шунте 300А ток отсечки
3000А.
Настоящий метод выбора уставок следует рассматривать как
рекомендуемый. На практике величины уставок реле находятся в зависимости
от расчетного тока короткого замыкания на разных участках электрической
цепи.
Номинальные токи блоков отходящих линий с селективной защитой
определяются номинальным током шунта, таблица 2.
Токовые расцепители выключателей с выносной селективной защитой
выбираются по результатам расчетов токов короткого замыкания, либо
выключатели используются без расцепителей.
При выборе уставок срабатывания выключателей рекомендуется
руководствоваться техническими параметрами, приведенными в таблице 4.
Для обеспечения срабатывания независимых расцепителей
выключателей при к.з. и возможном снижении напряжения до нуля к цепи
питания независимых расцепителей подключены блоки конденсаторов типа
БК-400.
Мощность блока конденсаторов обеспечивает одновременное
срабатывание двух расцепителей выключателей.
Лист
НКУ.143.134-01
7
Изм.
Лист
№ докум.
Подпись
Дата
Таблица 3 - Основные технические данные реле РМПТ-00
Наименование параметра
Значение
п/п
1
Номинальное
напряжение
220 В, +20 %, -15 %
контролируемой сети постоянного тока
2
Номинальный ток реле, I н.р.
Определяется номинальным
током шунта. Проектом
предусмотрены шунты на
токи от 30 до 300А
3
Номинальный базисный ток, Iн.б.
0,64 Iн.р.; 0,8 Iн.р.; 1,0 Iн.р.
4
Дискретные уставки реле по току, Iу.д.
2 Iн.б.; 4 Iн.б.; 6 Iн.б.
5
Диапазон плавного регулирования
(0,5...1) Iу.д.
уставок реле в канале к.з.
6
Уставки по времени срабатывания реле
0,1;
0,25; 0,5
по каналу к.з., t ср, с
7
Уставка реле по отсечке Iотс.
10 Iн.р.
8
Время срабатывания по току отсечки,
не более 0,03
t отс., с
9
Коэффициент возврата реле
0,9
10
Количество контактов
1з, 1р
11
Время удержания реле в момент к.з. при
0,05
снижении напряжения до нуля, tуд., с
12
Коммутационная
способность
контактов:
- в цепи постоянного тока
30 Вт при напряжении не
более 250 В и токе не более
1 А
- в цепи переменного тока
250 ВА при напряжении 250 В
и токе не более 2 А
Лист
НКУ.143.134-01
8
Изм.
Лист
№ докум.
Подпись
Дата
Инв.№
Подпись и дата
Взам. инв.№
Инв.№
Подпись и дата
Таблица 4 - Технические параметры автоматических выключателей
Кол.
Технические данные автоматов
Вспомога-
Незави-
Тип
Iн., А
Uн. гл.
по-
Вид
Iн.р., А
Кратн.
I уст.
тельные
симый
цепи, В
лю-
расце-
тока
эл.магн.
контакты
расцепи-
сов
пителя
отсечки
расц.
тель
ВА21-29-220010-00У3,Т3
эл.
-
-
-
63
-440
2
маг-
16; 20; 25;
6
ВА21-29-221110-00У3,Т3
нитный
31,5; 40; 50; 63
1з 1р
-
ВА04-36-840010-
-
-
-
20УХЛ3,Т3
ком-
ВА04-36-841110-
250
-220
2
бини-
80;
10
800,
2з 2р
-
20УХЛ3,Т3
1000,
1250,
рован-
100; 125
8
1500
ВА04-36-841810-
ный
160; 200; 250
6
1з 2р
+
20УХЛ3,Т3
ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ,
ОБЩИЕ ВИДЫ ШКАФОВ ВВОДА И
ШКАФОВ ОТХОДЯЩИХ ЛИНИЙ
Лист
НКУ.143.134-01
11
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч.
обозн
QF1,QF2
Выключатель ВА04-36-841815-20УХЛ3, -220В
Iном 250А , Uнез.расц.-220В, вк1з2р
2
QF3
Выключатель ВА04-36-831110-20УХЛ3, -220В
Iном 250А , Iуст.1500А,вк1з2р
1
SF21,SF24
Выключатель ВА21-29-221110-00У3
440В, 3,15х6, вк1з1р
2
SF25
Выключатель ВА21-29-221110-00У3
440В , 1,6х6,вк1з1р
1
S1,S2,S3
Рубильник ВРА1-1-43200-00УХЛ2 ,250А
3
SA1
Переключатель ВРА1-2-33200-00УХЛ2 ,100А
1
KA1,KA2
Реле РМПТ-00 ,0,25с
2
KH1,KH2
Реле РУ21/0.5, 0,5А
2
KL1
Реле РП16-13, -220В , 4з2р
1
KSV1
Реле РН54/320
1
KV1
Реле РН-51/32
1
H1
Датчик повреждения изоляции ИПИ-1М
1
ОАО"Элтерм"
г. Псков
UV1
Прерыватель питания ППБР-2 , 220В
1
SB1,SB2
Выключатель кнопочный КУ111-101, черный
2
SB3
Выключатель кнопочный КУ101-101, черный
1
SAC1
Переключатель ПМОФ90-111111/1-Д42
1
Перечень элементов ПЭ ШСН1211 лист 1
Лист
НКУ 143.134-01
18
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч
обоз
SAF1
Переключатель ПКУ3-12С-3033
1
SN1
Переключатель ПМОВ-115566/1-Д60
1
SN2
Переключатель ПМОФ90-111144/1-Д43
1
PA1
Амперметр М42300 ,150А-0-150А
1
PA2
Вольтметр М42300 , 0-0,075В
1
шкала 0,075В
сответст.15 А
PA3
Амперметр М42300 , 50А-0-50А
1
PV1
Вольтметр М42300 ,0-250В
1
PV2
Вольтметр М381-1, 150В-0-150В
1
с током откл.
1 м А
HLF1
Арматура сигнальная , 220В, зеленая
1
HLW1
Арматура сигнальная , 220В, желтая
1
HLW2
Арматура сигнальная , 220В, белая
1
VD1
Диод Д141-100-4УХЛ2 , 100А
2
R1
Резистор С5-36В-50, R 1,5кОм
1
R2
Резистор С5-35В-50 , R1кОм
1
RF1
Резистор С5-35В-25 , R3кОм
1
RS1,RS2
Шунт 75ШСМ , 75мВ , ток по заказу
2
1RS1,1RS2
Шунт 75ШСМ ,75мВ ,150А
1RS3
3
RP1
Потенциометр П2ДС
1
CB2
Блок конденсаторный БК403, 200мкф, 400В
1
Перечень элементов ПЭ ШСН1211 лист 2
Лист
НКУ 143.134-01
19
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч.
обозн
QF1,QF2
Выключатель ВА04-36-841815-20УХЛ3,-220В
Iном 250А , Uнез.расц.-220В, вк1з2р
2
QF3
Выключатель ВА04-36-831110-20УХЛ3,-220В
Iном 250А ,Iуст.1500А, вк1з2р
1
SF21,SF24
Выключатель ВА21-29-221110-00У3
440В, 3,15х6, вк1з1р
2
SF25
Выключатель ВА21-29-221110-00У3
440В , 1,6х6,вк1з1р
1
S1,S2,S3
Рубильник ВРА1-1-44600-00УХЛ2 ,250А
3
SA1,SA2
Переключатель ВРА1-2-32200-00УХЛ2 ,100А
2
KA1,KA2
Реле РМПТ-00 0,25с
2
KH1,KH2
Реле РУ21/0,5; 0,5А
2
KL1
Реле РП16-13, -220В , 4з2р
1
KSV1
Реле РН54/320
1
KV1
Реле РН-51/32
1
H1
Датчик повреждения изоляции ИПИ-1М
1
ОАО"Элтерм"
г. Псков
UV1
Прерыватель питания ППБР-2 , 220В
1
SB1,SB2
Выключатель кнопочный КУ111-101, черный
2
SB3
Выключатель кнопочный КУ101-101, черный
1
SAC1
Переключатель ПМОФ90-111111/1-Д42
1
Перечень элементов ПЭ ШСН1212 лист 1
Лист
НКУ 143.134-01
23
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч
обоз
SAF1
Переключатель ПКУ3-12С-3033
1
SN1
Переключатель ПМОВ-115566/1-Д60
1
SN2
Переключатель ПМОФ90-111144/1-Д43
1
PA1
Амперметр М42300 ,150А-0-150А
1
PA2
Вольтметр М42300 , 0-0,075В
1
шкала 0.075В
соотв. 15А
PA3
Амперметр М42300 , 50А-0-50А
1
PV1
Вольтметр М42300 ,0-250В
1
PV2
Вольтметр М381-1, 150В-0-150В
1
с током отклон.
1 мА
HLF1
Арматура сигнальная , 220В, зеленая
1
HLW1
Арматура сигнальная , 220В, желтая
1
HLW2
Арматура сигнальная , 220В, белая
1
VD1
Диод Д141-100-4УХЛ2 , 100А
2
R1
Резистор С5-36В-50, R 1,5кОм
1
R2
Резистор С5-35В-50 , R1кОм
1
RF1
Резистор С5-35В-25 , R3кОм
1
RS1,RS2
Шунт 75ШСМ , 75мВ , ток по заказу
2
1RS1,1RS2
Шунт 75ШСМ ,75мВ ,150А
1RS3
3
RP1
Потенциометр П2ДС
1
CB2
Блок конденсаторный БК403, 200мкф, 400В
1
Перечень элементов ПЭ ШСН1212 лист 2
Лист
НКУ 143.134-01
24
Изм.
Лист
№ докум.
Подпись
Дата

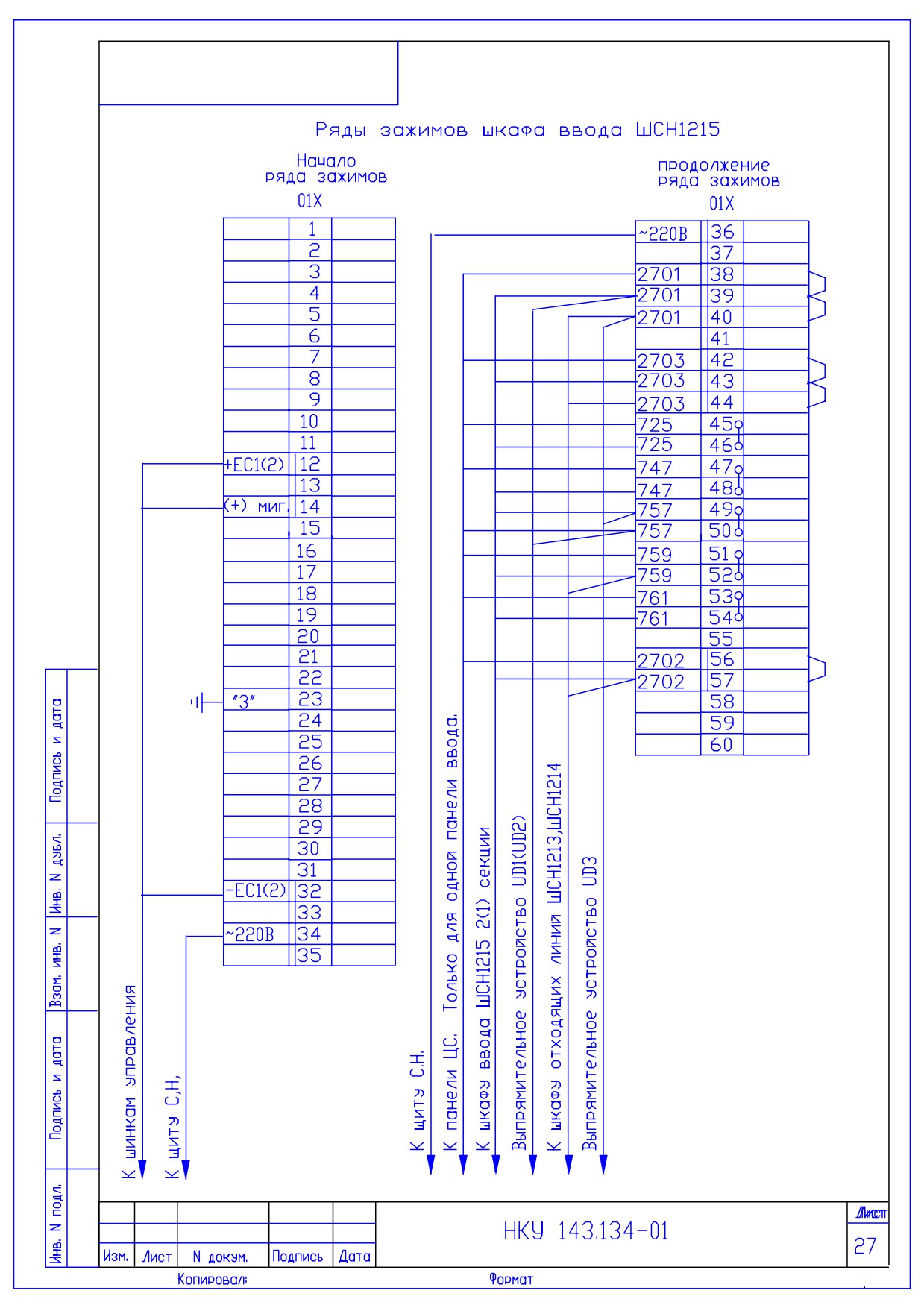

Поз.
Наименование
Примеч.
обозн
QF1,QF2
Выключатель ВА04-36-841810-20УХЛ3,-220В
Iном 250А , Uнез.расц.-220В, вк1з2р
2
QF3,QF4
Выключатель ВА04-36-831110-20УХЛ3,-220В
Iном 250А ,Iуст.1500А, вк1з2р
1
SF21,SF24
Выключатель ВА21-29-221110-00У3
440В, 3,15х6, вк1з1р
2
SF25
Выключатель ВА21-29-221110-00У3
440В , 1,6х6,вк1з1р
1
S1,S2,S3
Рубильник ВРА1-1-44600-00УХЛ2 ,250А
3
SA1
Переключатель ВРА1-2-32200-00УХЛ2 ,100А
1
KA1,KA2
Реле РМПТ-00 0,25с
2
KH1,KH2
Реле РУ21/0,5; 0,5А
2
KL1
Реле РП16-13, -220В , 4з2р
1
KSV1
Реле РН54/320
1
KV1
Реле РН-51/32
1
H1
Датчик повреждения изоляции ИПИ-1М
1
ОАО"Элтерм"
г. Псков
UV1
Прерыватель питания ППБР-2 , 220В
1
SB1,SB2
Выключатель кнопочный КУ111-101, черный
2
SB3
Выключатель кнопочный КУ101-101, черный
1
SAC1
Переключатель ПМОФ90-111111/1-Д42
1
Перечень элементов ПЭ ШСН1215 лист 1
Лист
НКУ 143.134-01
Изм.
Лист
№ докум.
Подпись
Дата
28
Поз.
Наименование
Примеч
обоз
SAF1
Переключатель ПКУ3-12С-3033
1
SN1
Переключатель ПМОВ-115566/1-Д60
1
SN2
Переключатель ПМОФ90-111144/1-Д43
1
PA1
Амперметр М42300 ,150А-0-150А
1
PA2
Вольтметр М42300 , 0-0,075В
1
шкала 0.075В
соотв. 15А
PA3
Амперметр М42300 , 50А-0-50А
1
PV1
Вольтметр М42300 ,0-250В
1
PV2
Вольтметр М381-1, 150В-0-150В
1
с током отклон.
1 мА
HLF1
Арматура сигнальная , 220В, зеленая
1
HLW1
Арматура сигнальная , 220В, желтая
1
HLW2
Арматура сигнальная , 220В, белая
1
VD1
Диод Д141-100-4УХЛ2 , 100А
2
R1
Резистор С5-36В-50, R 1,5кОм
1
R2
Резистор С5-35В-50 , R1кОм
1
RF1
Резистор С5-35В-25 , R3кОм
1
RS1,RS2
Шунт 75ШСМ , 75мВ , ток по заказу
2
1RS1,1RS2
Шунт 75ШСМ ,75мВ ,150А
1RS3
3
RP1
Потенциометр П2ДС
1
CB2
Блок конденсаторный БК403, 200мкф, 400В
1
Перечень элементов ПЭ ШСН1215 лист 2
Лист
НКУ 143.134-01
29
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч.
обозн
QF1,QF2
Выключатель ВА04-36-841815-20УХЛ3,-220В
Iном 250А , Uнез.расц.-220В, вк1з2р
2
QF3,QF4
Выключатель ВА04-36-831110-20УХЛ3,-220В
Iном 250А ,Iуст.1500А, вк1з2р
2
SF21,SF24
Выключатель ВА21-29-221110-00У3
440В, 3,15х6, вк1з1р
2
SF25
Выключатель ВА21-29-221110-00У3
440В , 1,6х6,вк1з1р
1
S1,S2,S3
Рубильник ВРА1-1-44600-00УХЛ2 ,250А
3
SA1,SA2
Переключатель ВРА1-2-32200-00УХЛ2 ,100А
2
KA1,KA2
Реле РМПТ-00 0,25с
2
KH1,KH2
Реле РУ21/0,5; 0,5А
2
KL1
Реле РП16-13, -220В , 4з2р
1
KSV1
Реле РН54/320
1
KV1
Реле РН-51/32
1
H1
Датчик повреждения изоляции ИПИ-1М
1
ОАО"Элтерм"
г. Псков
UV1
Прерыватель питания ППБР-2 , 220В
1
SB1,SB2
Выключатель кнопочный КУ111-101, черный
2
SB3
Выключатель кнопочный КУ101-101, черный
1
SAC1
Переключатель ПМОФ90-111111/1-Д42
1
Перечень элементов ПЭ ШСН1216 лист 1
Лист
НКУ 143.134-01
Изм.
Лист
№ докум.
Подпись
Дата
33
Поз.
Наименование
Примеч
обозн
SAF1
Переключатель ПКУ3-12С-3033
1
SN1
Переключатель ПМОВ-115566/1-Д60
1
SN2
Переключатель ПМОФ90-111144/1-Д43
1
PA1
Амперметр М42300 ,150А-0-150А
1
PA2
Вольтметр М42300 , 0-0,075В
1
шкала 0.075В
соотв. 15А
PA3
Амперметр М42300 , 50А-0-50А
1
PV1
Вольтметр М42300 ,0-250В
1
PV2
Вольтметр М381-1, 150В-0-150В
1
с током отклон.
1 мА
HLF1
Арматура сигнальная , 220В, зеленая
1
HLW1
Арматура сигнальная , 220В, желтая
1
HLW2
Арматура сигнальная , 220В, белая
1
VD1
Диод Д141-100-4УХЛ2 , 100А
2
R1
Резистор С5-36В-50, R 1,5кОм
1
R2
Резистор С5-35В-50 , R1кОм
1
RF1
Резистор С5-35В-25 , R3кОм
1
RS1,RS2
Шунт 75ШСМ , 75мВ , ток по заказу
2
1RS1,1RS2
Шунт 75ШСМ ,75мВ ,150А
1RS3
3
RP1
Потенциометр П2ДС
1
CB2
Блок конденсаторный БК403, 200мкф, 400В
1
Перечень элементов ПЭ ШСН1216 лист 2
Лист
НКУ 143.134-01
34
Изм.
Лист
№ докум.
Подпись
Дата

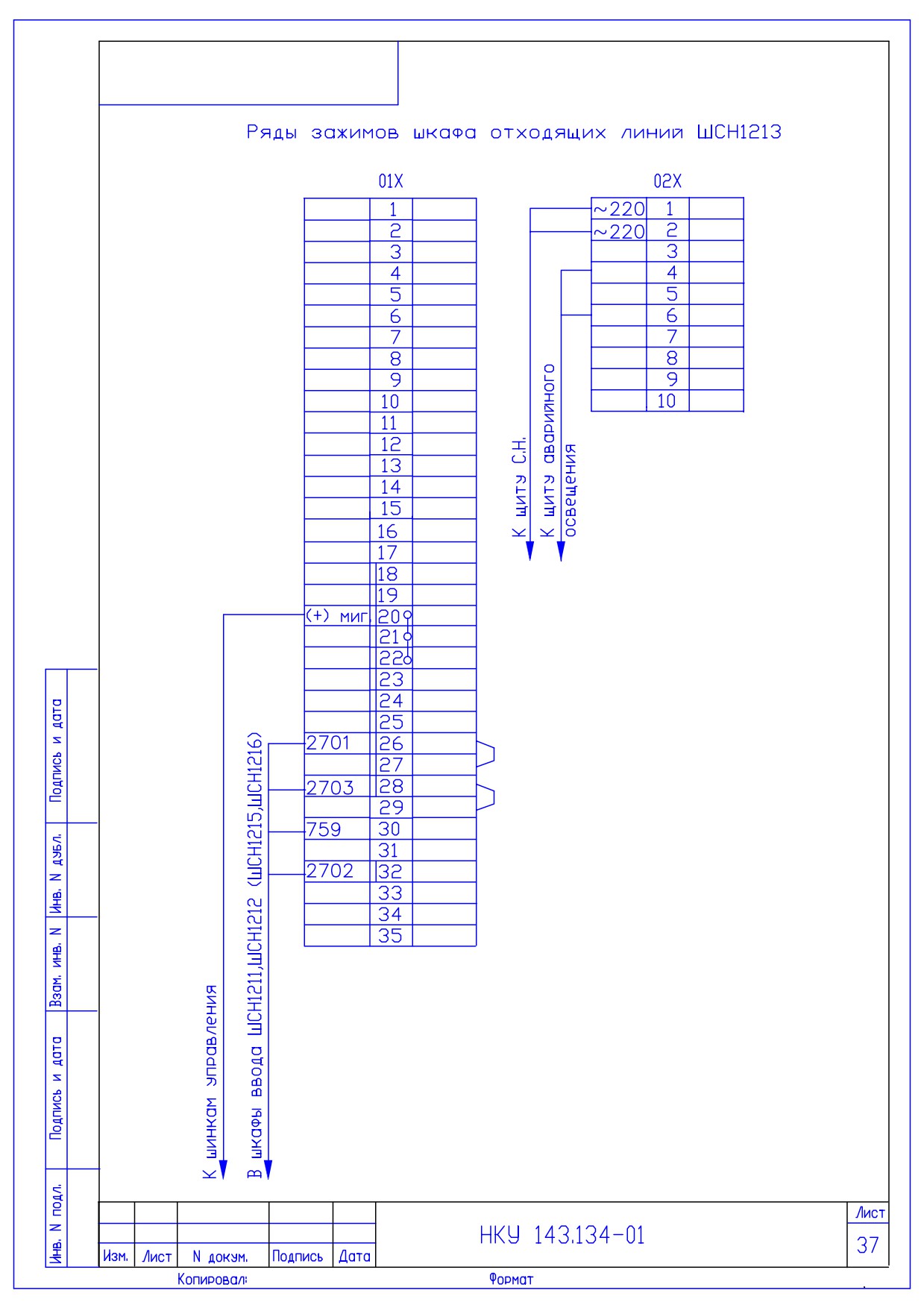

Поз.
Наименование
Примеч.
обозн
QF7-QF9
Выключатель ВА04-36-841810-20УХЛ3, -220В
QF14-QF18
Iном 250А , Uнез.расц. -220В, вк 1з2р
8
S7…S9,
Рубильник ВРА1-1-32200-00УХЛ2
8
S14…S18
QF10,QF11
Выключатель ВА21-29-221110-00У3
440В, Iнр 63х6А, вк 1з1р
2
QF20
Выключатель ВА21-29-220010У3
440В, Iнр 25х6А,
1
SF12
Выключатель ВА21-29-221110У3
440В ,Iнр25х6А,вк 1з1р
1
SF23
Выключатель ВА21-29-221110У3
440В, Iнр3,15х6А, вк 1з1р
1
SF
Выключатель ВА21-29-220010-00У3
~380В, 16х3
1
KM1,KM2
Контактор МК1-20У3Б, -220В, вк 2з2р
2
KA7-KA9
Реле РМПТ- 00; 0,1с
KA14-KA18
8
KT1
Реле РЭВ1122 ,-220В , вв 0,5-5 с, вк 1з2р
1
KH7-KH9
KH14-KH18
Реле указательное РУ21/0,5; 0,5А
8
Перечень элементов ПЭ ШСН1213 лист 1
Лист
НКУ 143.134-01
38
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч.
обозн
SAF2
Переключатель ПКУ3-12С-3033
1
HLG
Арматура сигнальная , ~220В, зеленая
1
HLF2
Арматура сигнальная , 220В, зеленая
1
HLR
Арматура сигнальная , 220В, красная
1
HLW3
Арматура сигнальная , 220В, белая
1
VD2,VD3
Диод ДЛ161-200-4
2
VD4-VD7
Диод Д246
4
R
Резистор С5-36В-100, R 910 Ом, Rуст 430 Ом
1
R3
Резистор С5-35В-50 , R1 кОм
1
RF2
Резистор С5-35В-25 , R3 кОм
1
RS7-RS9
Шунт 75ШСМ , 75мВ , ток по заказу
RS14-RS18
8
CB1
Блок конденсаторный БК403, 200мкф, 400В
1
Перечень элементов ПЭ ШСН1213 лист 2
Лист
НКУ 143.134-01
39
Изм.
Лист
№ докум.
Подпись
Дата

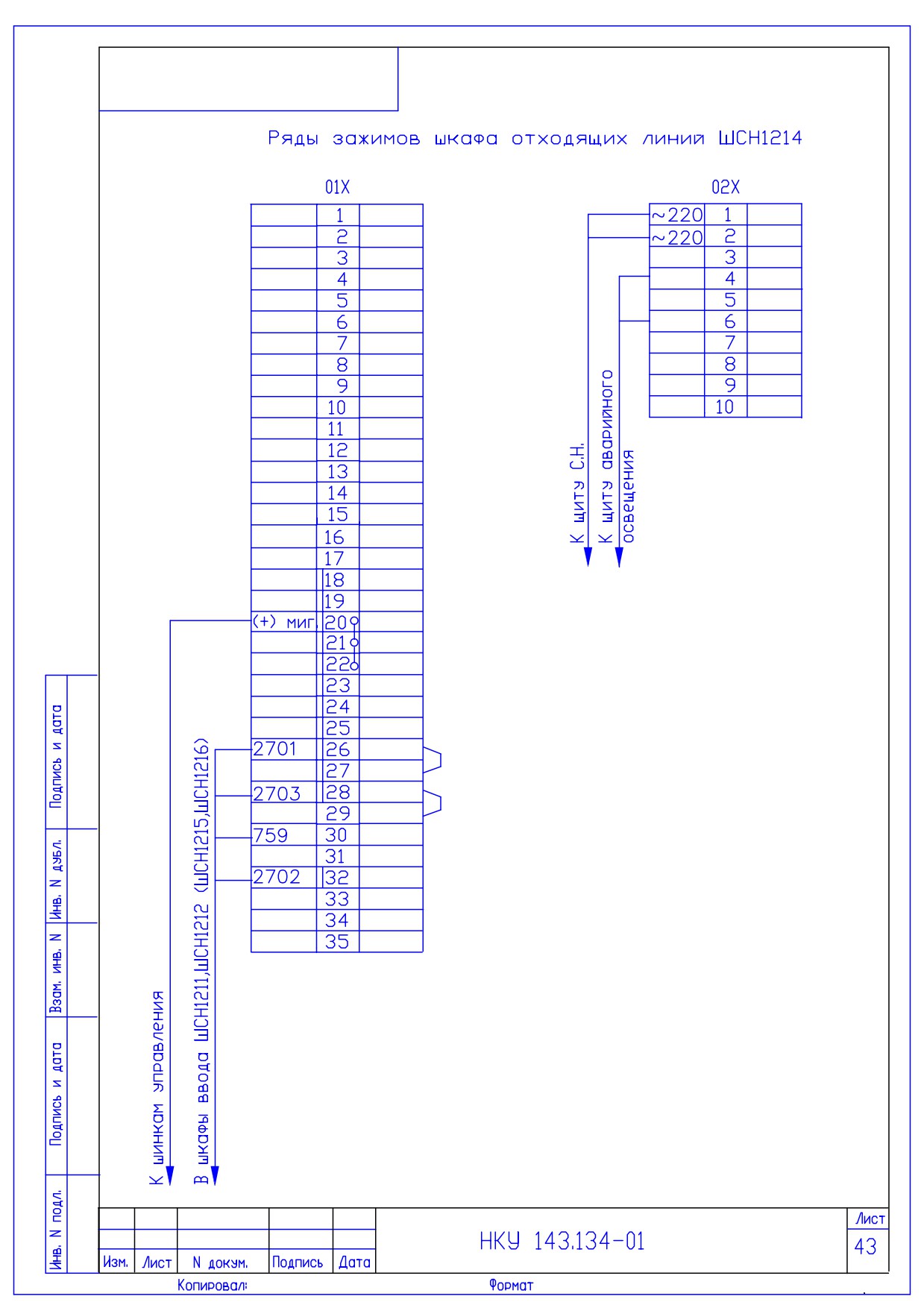

Поз.
Наименование
Примеч.
обозн
QF7-QF9
Выключатель ВА04-36-841810-20УХЛ3, -220В
QF14-QF18
Iном 250А , Uнез.расц. -220В, вк 1з2р
8
S7…S9,
Рубильник ВРА1-1-32200-00УХЛ2
8
S14…S18
QF10,QF11
Выключатель ВА21-29-221110-00У3
440В, Iнр 63х6А, вк 1з1р
2
QF20
Выключатель ВА21-29-220010У3
440В, Iнр 25х6А,
1
SF12
Выключатель ВА21-29-221110У3
440В ,Iнр25х6А,вк 1з1р
1
SF23
Выключатель ВА21-29-221110У3
440В, Iнр3,15х6А, вк 1з1р
1
SF
Выключатель ВА21-29-220010-00У3
~380В, 16х3
1
KM1,KM2
Контактор МК1-20У3Б, -220В, вк 2з2р
2
KA7-KA9
Реле РМПТ- 00; 0,1с
KA14-KA18
8
KT1
Реле РЭВ1122 ,-220В , вв 0,5-5 с, вк 1з2р
1
KH7-KH9
KH14-KH18
Реле указательное РУ21/0,5; 0,5А
8
Перечень элементов ПЭ ШСН1214 лист 1
Лист
НКУ 143.134-01
44
Изм.
Лист
№ докум.
Подпись
Дата
Поз.
Наименование
Примеч.
обозн
SAF2
Переключатель ПКУ3-12С-3033
1
HLG,HLF2
Арматура сигнальная , ~220В, зеленая
1
HLR
Арматура сигнальная , 220В, красная
1
HLW3
Арматура сигнальная , 220В, белая
1
VD2,VD3
Диод ДЛ161-200-4
2
VD4-VD7
Диод Д246
4
R
Резистор С5-36В-100, R 910 Ом, Rуст 430 Ом
1
R3
Резистор С5-35В-50 , R1 кОм
1
RF2
Резистор С5-35В-25 , R3 кОм
1
RS7-RS9
Шунт 75ШСМ , 75мВ , ток по заказу
RS14-RS18
8
CB1
Блок конденсаторный БК403, 200мкф, 400В
1
Перечень элементов ПЭ ШСН1214 лист 2
Лист
НКУ 143.134-01
45
Изм.
Лист
№ докум.
Подпись
Дата



















///////////////////////////////////////
