Контакторы вакуумные серии КВ2. Руководство по эксплуатации БКЖИ.644535.004 РЭ





Контакторы вакуумные
серии КВ2
Руководство по эксплуатации
БКЖИ.644535.004 РЭ
Содержание
Введение
1. Описание и работа
2. Использование по назначению
3. Техническое обслуживание
4. Хранение
5. Транспортирование
6. Сведения об утилизации
Приложение А. Устройство, габаритные, установочные размеры и масса контак-
торов

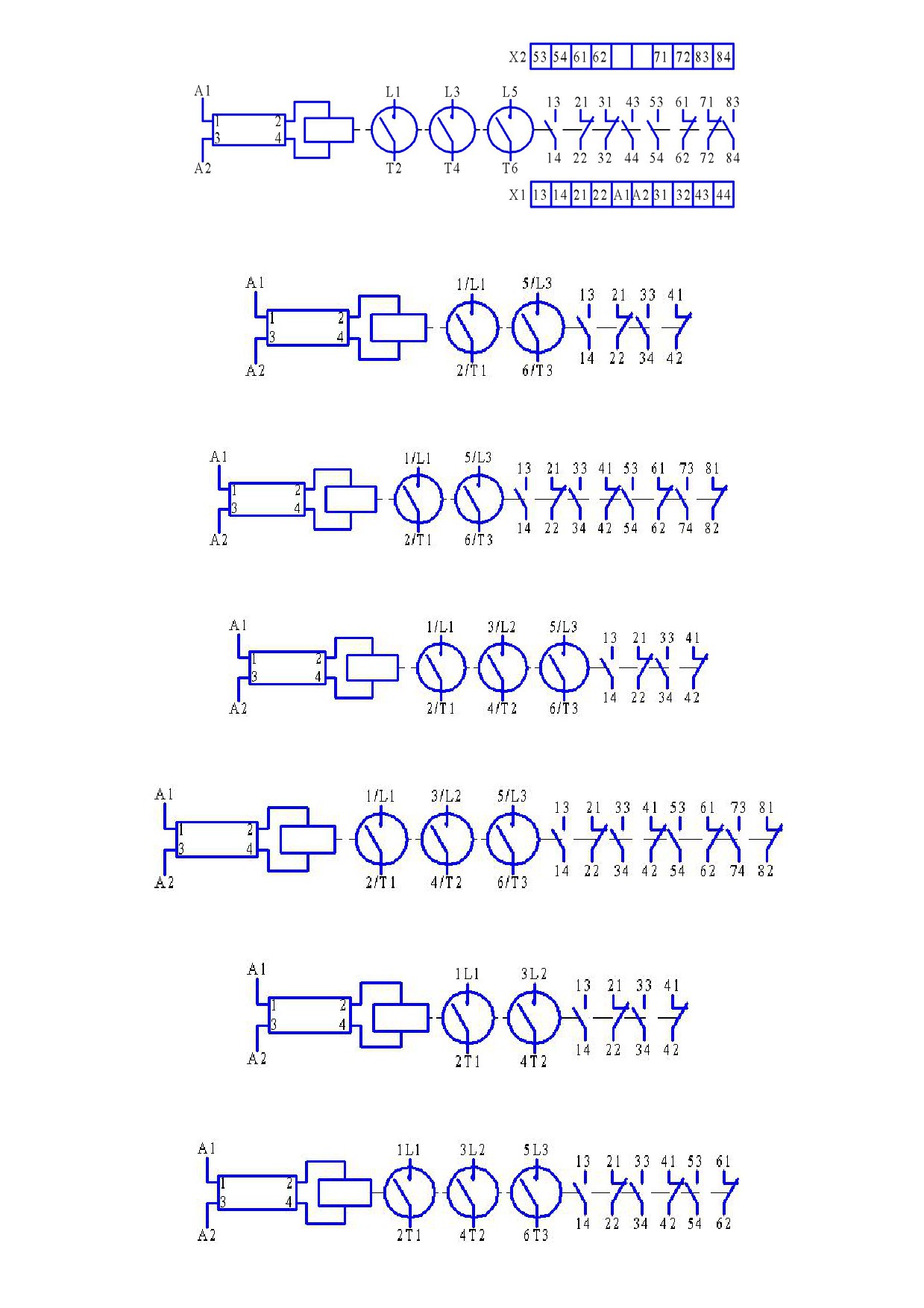

Приложение Б. Схемы электрические соединений контакторов
Приложение В. Ограничители перенапряжения
Приложение Г. Обмоточные данные катушек контакторов
Руководство по эксплуатации контакторов вакуумных КВ2 (в дальнейшем именуемых "контак-
торы") предназначено для инженерно-технических работников, а также рабочих, выполняющих монтаж,
наладку и обслуживание электрооборудования в эксплуатации.
1 Описание и работа
1.1 Назначение изделия
1.1.1 Контакторы предназначены для управления асинхронными электродвигателями в системах
дистанционного управления электроприводами с тяжелыми режимами работы:
- в стационарных установках общепромышленного назначения;
- в электрооборудовании подвижного состава;
- в горно-рудной промышленности для встройки в оболочки взрывозащищенного оборудования
(рудничное назначение).

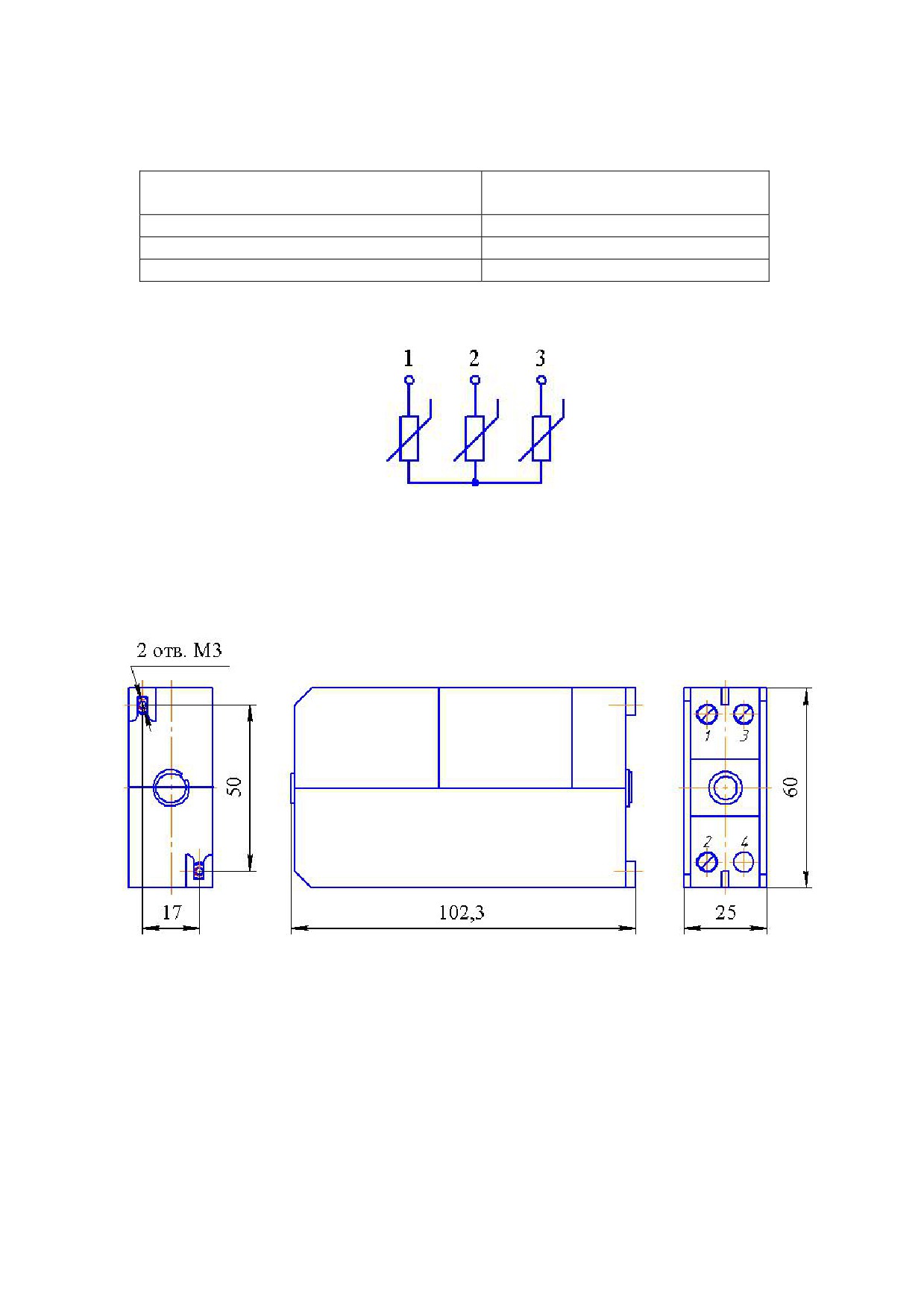

Для защиты электродвигателя возможно комплектование контакторов ограничителями перена-
пряжений ОПН (приложение В). При работе контактора с преобразователями частоты ОПН необходимо
отключить из-за возможного выхода из строя.
1.1.2 Вид климатического исполнения и категория размещения контакторов по
ГОСТ 15150-69, ГОСТ 15543.1-89:
- В3 - контакторы для нужд экономики страны и для поставок на экспорт;
- У2 - контакторы для электрооборудования подвижного состава.
1.1.3 Высота над уровнем моря не более 1000 м, допускается работа на высоте 1200 м над уров-
нем моря без снижения технических характеристик.
1.1.4 Верхнее значение относительной влажности воздуха 98 % при 25 ºС без конденсации влаги,
для контакторов рудничного назначения - (98±2) % при 35 ºС с конденсацией влаги .
1.1.5 Верхнее значение температуры окружающего воздуха плюс 60 ºС, нижнее значение темпе-
ратуры окружающего воздуха минус 60 ºС.
1.1.6 Атмосфера типа II по ГОСТ 15150-69.
1.1.7 Место установки контакторов:
- на открытых панелях и в шкафах низковольтных комплектных устройств в закрытых помеще-
ниях (общепромышленное назначение);
- в кузовах железнодорожного транспорта (тепловозы и электровозы);
- во взрывозащищенных металлических оболочках (рудничное назначение).
1.1.8 В части воздействия механических факторов внешней среды контакторы устойчивы к воз-
действию нагрузок группы условий эксплуатации по ГОСТ 17516.1-90:
- М7 - контакторы общепромышленного назначения;
- М25 - контакторы для электрооборудования подвижного состава;
- М18 - контакторы рудничного назначения.
1.2 Технические характеристики
1.2.1 Типоисполнения контакторов и их технические данные приведены в таблице 1.
1.2.2 Контакторы имеют исполнения с двумя или тремя замыкающими главными контактами на
номинальное напряжение сети до 1140 В переменного тока частоты 50/60 Гц.
1.2.3 Номинальный ток вспомогательных контактов 10 А.
Номинальное напряжение вспомогательных контактов: от 24 до 220 В постоянного тока или от
110 до 660 В 50/60 Гц переменного тока, при последовательном соединении контактов - до 1140 В пе-
ременного тока частоты 50/60 Гц.
1.2.4 Питание катушек осуществляется через электронный блок включения с номинальным на-
пряжением цепи управления: 50, 110, 220 В постоянного тока и 36, 110, 127, 220, 380 В переменного то-
ка частоты 50/60 Гц.
1.2.5 Контакторы изготавливаются с передним присоединением проводников.
1.2.6 Крепление контакторов осуществляется на вертикальной плоскости выводами вверх и вниз.
Допустимое отклонение от вертикального положения не более 30º в любую сторону.
1.2.7 Степень защиты контактора от воздействия окружающей среды и соприкосновения с токо-
ведущими частями соответствует IP00 по ГОСТ 14255-69.
1.2.8 Контакторы ремонтопригодны путем замены вышедших из строя деталей. Среднее время
восстановления работоспособного состояния не более 1 ч.
Таблица 1
Обозначение
Номинальный
Количество контактов, шт.
типоисполнения
ток главной
главной
вспомогательной
контакторов
цепи, А
замыкающих
замыкающих
размыкающих
2
2/3*
КВ2-160-2В3
2
4
4
КВ2-160-2В3-Р
4
8/4*
8/6*
160
2
2/3*
КВ2-160-3В3
3
4
4
КВ2-160-3В3-Р
6
8/4*
8/6*
2
2/3*
КВ2-250-2В3
2
4
4
КВ2-250-2В3-Р
4
8/4*
8/6*
250
2
2/3*
КВ2-250-3В3
3
4
4
КВ2-250-3В3-Р
6
8/4*
8/6*
2
2
КВ2-400-2
2
4
4
КВ2-400-2-Р
4
4
4
400
2
2
КВ2-400-3
3
4
4
КВ2-400-3-Р
6
4
4
КВ2-630-2
2
2
2
КВ2-630-3
630
3
3
3
КВ2-630-3-Р
6
6
6
Примечания
1 * Только для контакторов с номинальным напряжением цепи управления 36, 127 В
переменного тока частоты 50/60 Гц;
2 По требованию заказчика возможна поставка контакторов с другими сочетаниями
контактов вспомогательной цепи.

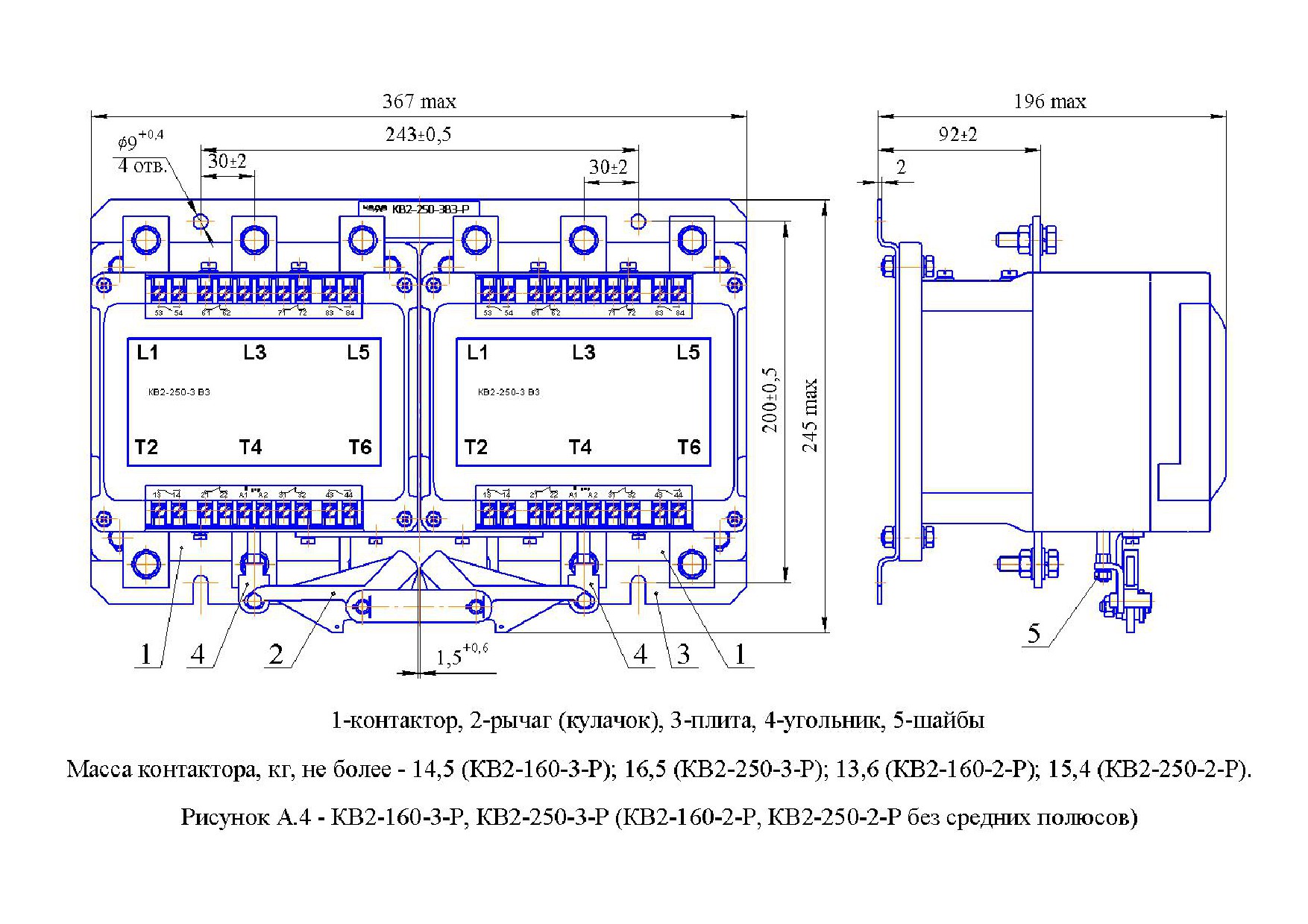

1.2.9 Два однотипных контактора допускают установку механической блокировки, исключающей
одновременное включение обоих контакторов. Взаимное расположение механически сблокированных
контакторов приведено в приложении А.
1.2.10 Допустимые значения номинального рабочего тока для различных режимов работы указа-
ны в таблице 2.
При работе контактора в повторно-кратковременном и кратковременном режимах работы следу-
ет исходить из того, что среднеквадратичное значение тока нагрузки за период работы продолжительно-
стью 0,5 с должно быть не больше значений номинальных рабочих токов Iном раб.
Таблица 2
Частота циклов
Наибольшее значение
включения-
Продолжительность
номинального рабо-
Режим работы
отключения,
включения, ПВ, %
чего тока,
ВО/час
Iном раб
1Продолжительный
-
100
Iном
2 Прерывисто-
продолжительный
-
100
Iном
3 Повторно-
кратковременный, АС-3
600
40
Iном
4 Повторно-
кратковременный, АС-4
600
15
0,3Iном
5 Кратковременный
-
-
Iном
1.2.11 Предельная коммутационная способность при возвращающемся напряжении сети
1,1Uном, а также стойкость контакторов при сквозных токах должна быть не менее указанной в таблице 3.
Таблица 3
Номи-
Коммутационная способность,
Стойкость при сквозных токах,
Номи-
наль-
А, не менее
А, не менее
наль-
ное на-
включающая (наи-
отключаю-
электродинамиче-
термическая (дей-
ный ток
пряже-
большее мгновен-
щая (дейст-
ская (амплитудное
ствующее значе-
контак-
ние,
ное значение
вующее зна-
значение в течение
ние при 660 В-1 с,
тора, А
В
ударного тока)
чение тока)
одной полуволны)
1140 В-0,1 с)
660
5750
3120
5750
1400
160
1140
4225
2375
4225
2375
660
6900
3750
6900
1700
250
1140
5600
3000
5600
3000
660
9000
5000
9000
2500
400
1140
6000
3200
6000
3200
660
10000
5500
12000
2750
630
1140
8000
4500
8000
4500
1.2.12 Коммутационная износостойкость главных
контактов должна быть при напряжении
1140 В не менее указанной в таблице 4.
Таблица 4
Коммутационная
Частота ВО,
износостойкость по
ПВ, %
Число циклов, ВО
в час
ГОСТ11206-77
в режиме АС-3
600
40
1,5х106
в режиме АС-4
600
15
0,3х106
При коммутации в категориях применения АС-3 и АС-4 средний ток "среза" контакторов должен
быть не более 1,5 А.
1.2.13 Значения растворов и провалов контактов вакуумных контакторов приведены в таблице 5.
Таблица 5
Тип
Раствор главных
Раствор контактов вспо-
Провал контактов вспо-
контактора
контактов, мм
могательной цепи, мм
могательной цепи, мм
КВ2-160
2+0,5
КВ2-250
2,2+0,5
5…7
1,5…2,5
КВ2-400
2,5+0,3
КВ2-630
3,5+0,5
2...2,5
1,5…2
1.2.14 Время срабатывания и возврата контакторов, не более:
tсраб. - 100 мс; tвозв. - 100 мс.
Значение времени срабатывания-возврата соответствует холодному состоянию катушек при ок-
ружающей температуре воздуха 20 ºС и номинальном напряжении цепи управления.
1.2.15 Контакторы обеспечивают нормальную работу при изменении напряжения:
- на зажимах главной цепи от 0,1 до 1,1 номинального и цепи управления от 0,85 до 1,1 номи-
нального для контакторов общепромышленного и рудничного назначения);
- на зажимах главной цепи от 0,1 до 1,1 номинального и цепи управления от 0,7 до 1,25 номи-
нального для контакторов, предназначенных для подвижного состава железнодорожного транспорта
(допускается на зажимах главной цепи от 0,1 до 1,25 номинального в схемах с тиристорными преобра-
зователями с бездуговой коммутацией).
1.2.16 Коммутационная износостойкость контактов вспомогательной цепи контакторов при зна-
чениях номинальных рабочих токов и номинальных рабочих напряжений, указанных в таблице 6, с час-
тотой 600 включений в час должна быть:
- для категории применения ДС-11 (ГОСТ11206-77) не менее 1 млн. циклов;
- для категории применения Д-14 и Д-15 (ГОСТ 17523-85) не менее 0,1 млн. циклов.
Коммутационная износостойкость контактов вспомогательной цепи контакторов в режиме
АС-11, включенных в сеть переменного тока напряжением 380 В и номинальном рабочем токе 1 А, с
частотой 600 включений в час должна быть не менее 1 млн. циклов. При напряжении 660 В переменного
тока номинальный рабочий ток равен 0,1 А.
Таблица 6
Категория
Номинальное рабо-
Номинальный
Постоянная времени,
применения
чее напряжение, В
рабочий ток, А
с
24
2,35
50
1,25
ДС-11
75
1,00
0,05
110
0,75
220
0,50
24
8,00
50
6,00
Д-14
75
4,00
0,10
110
0,80
220
0,30
24
5,00
50
3,00
Д-15
75
2,00
0,25
110
0,50
220
0,20
1.2.17 Механическая износостойкость контакторов должна быть не менее 3 млн. циклов ВО.
1.2.18 Потребляемая мощность цепи управления контакторов должна быть не более указанной в
таблице 7.
Таблица 7
Номинальное напря-
Потребляемая
Потребляемая мощность
Потребляемая мощность
жение цепи управле-
мощность при
в холодном состоянии в
в нагретом состоянии в
ния, В
включении
режиме удержания
режиме удержания
~36, ~110, ~127, ~220, ~380
660 ВА
60 ВА
50 ВА
-50,
-110, -220
660 Вт
25 Вт
20 Вт
1.2.19 Габаритные и установочные размеры контакторов и их массы приведены в приложении А.

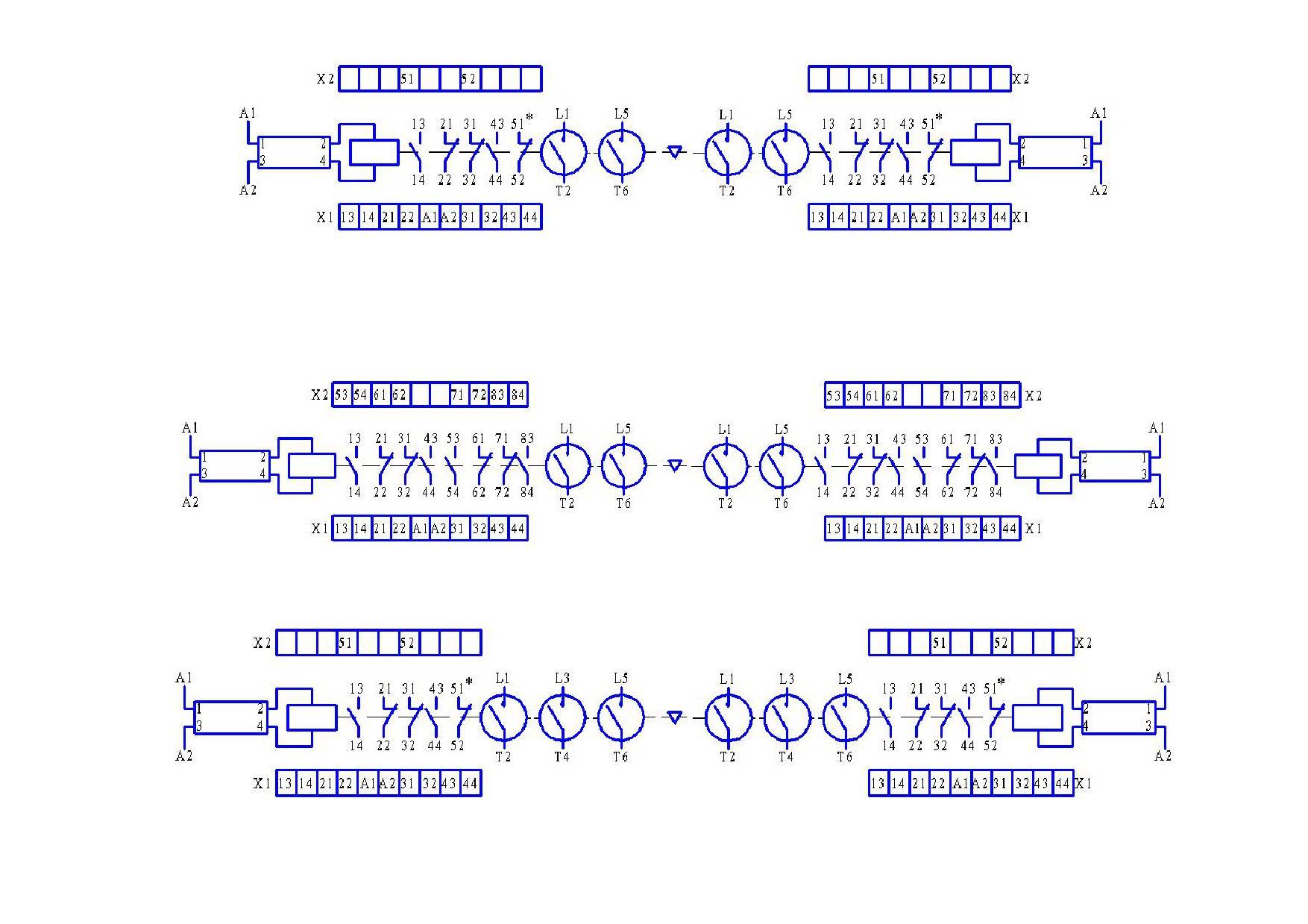

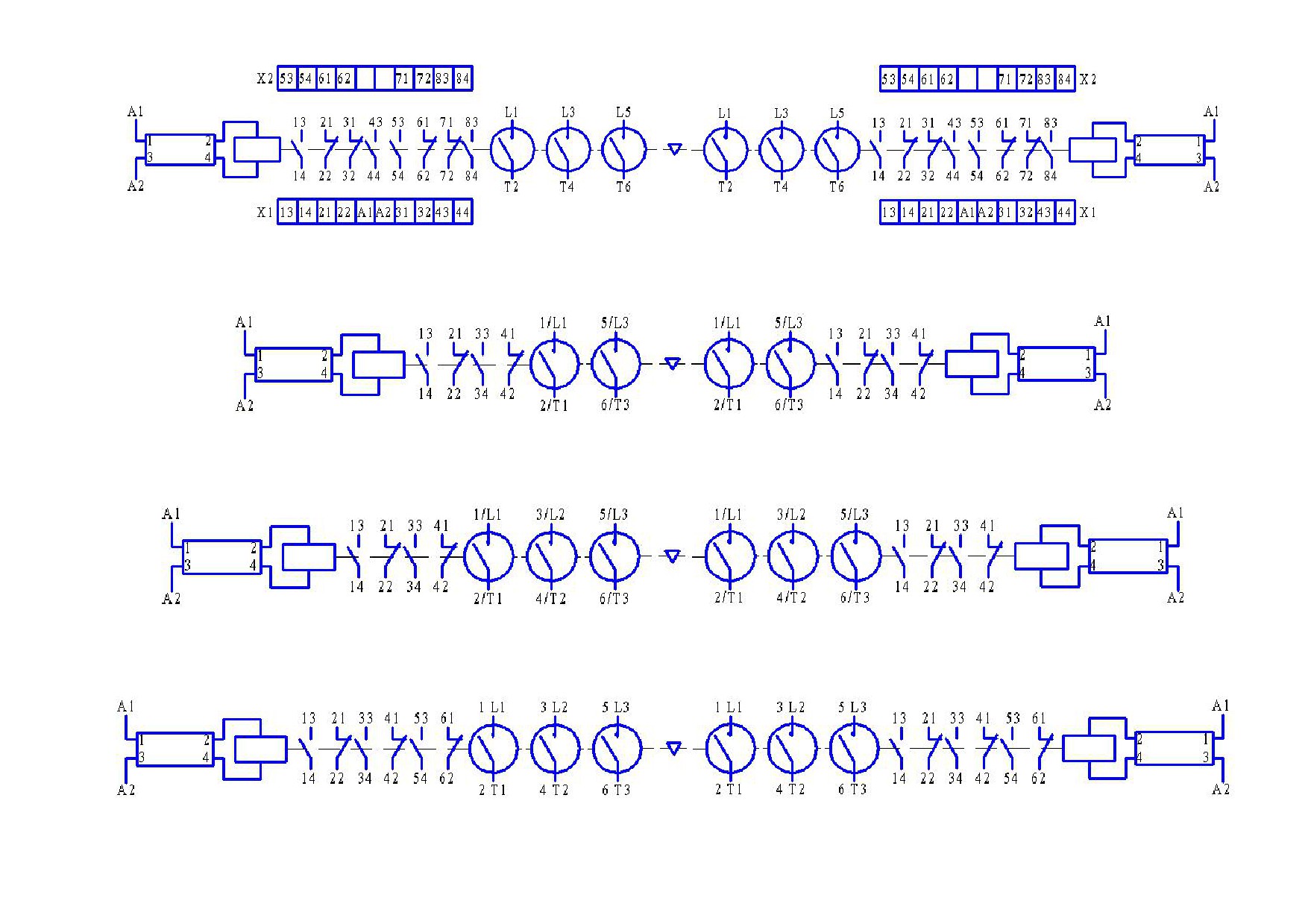

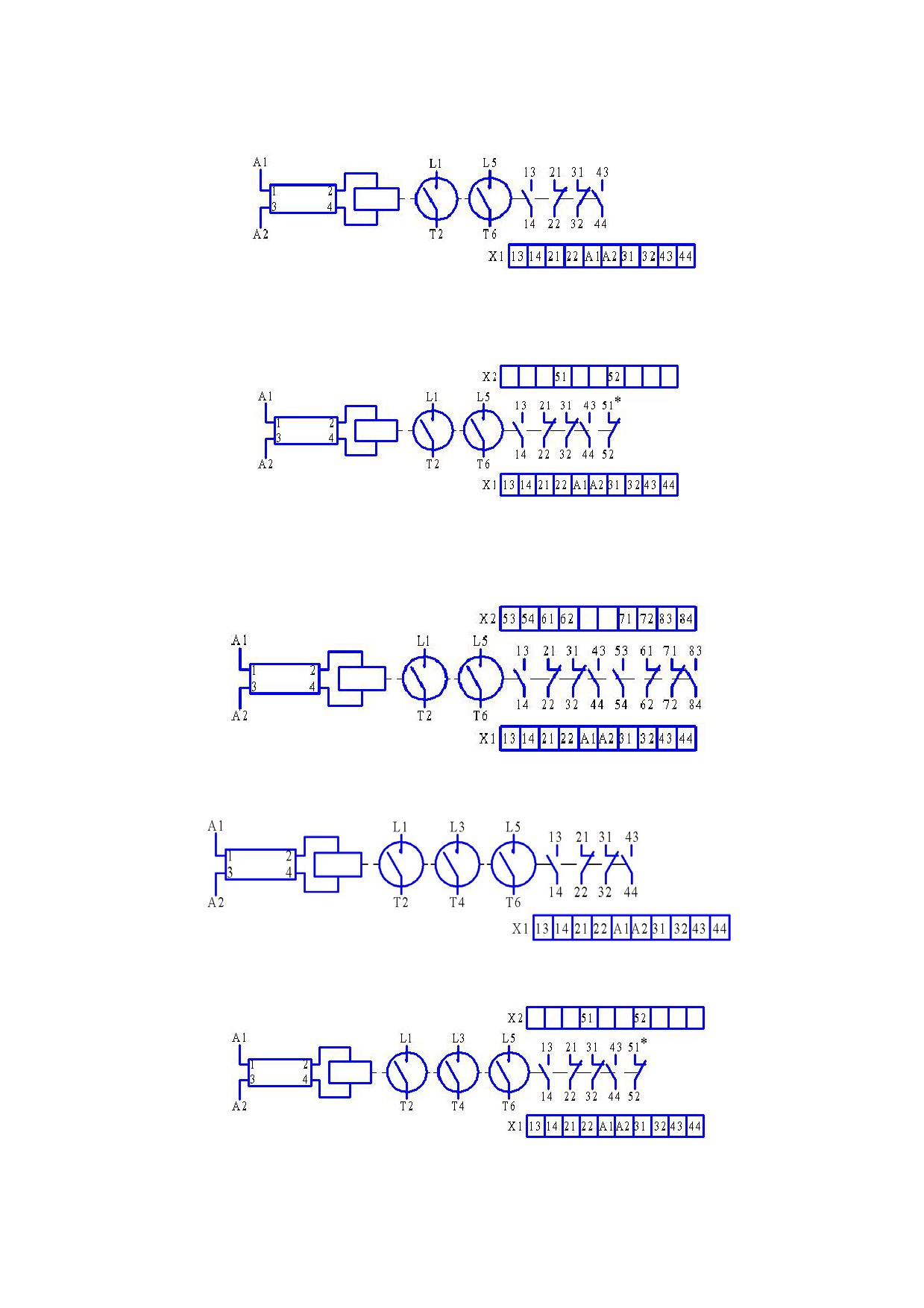

1.2.20 Схемы электрические соединений контакторов приведены в приложении Б.
1.3 Состав изделия
1.3.1 В комплект поставки входят:
- контактор - 1 шт.;
- ограничитель перенапряжений - по требованию заказчика;
- паспорт - 1 экз.;
- руководство по эксплуатации "Контакторы вакуумные серии КВ2" БКЖИ.644535.004 РЭ - 1 экз.
на контактор или партию контакторов, отправляемых в один адрес (из расчета одно руководство по экс-
плуатации на 10 контакторов), если иное не оговорено в заказе, а при поставке на экспорт - 1 экз. на
контактор.
Примечания
1 Ограничитель перенапряжений поставляется в отдельной упаковке независимо от контактора.
2 Руководство по эксплуатации поставляется за отдельную плату.
1.4 Устройство и работа

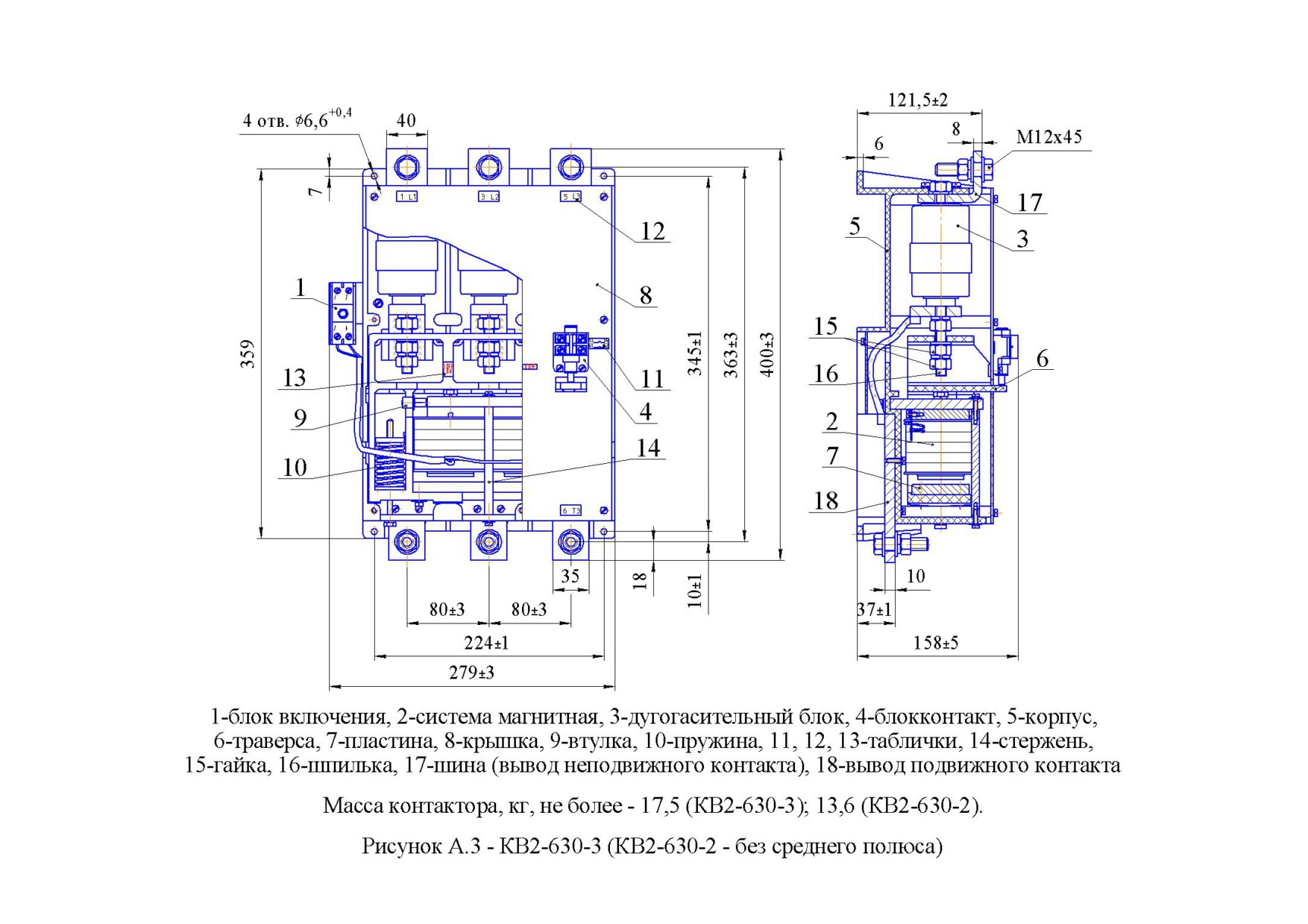

1.4.1 Контакторы серии КВ2 имеют сборную конструкцию. Общий вид контактора типов
КВ2-160, КВ2-250 приведен на рисунке А.1, КВ2-400 - на рисунке А.2, КВ2-630 - на рисунке А.3 (при-
ложение А).
Конструкция и габариты двухполюсного контактора аналогичны конструкции и габаритам трех-
полюсного: различие заключается в отсутствии среднего полюса.
В контакторах серии КВ2 коммутация силовых цепей осуществляется вакуумными камерами.
Вакуумная дугогасительная камера состоит из металлокерамического корпуса, в который установлены
неподвижный контакт с выводом и подвижный контакт с выводом посредством сильфона, обеспечи-
вающего вакуум внутри камеры.
Расположение контактов в вакууме обеспечивает надежное гашение электрической дуги при пер-
вом переходе коммутируемого тока через ноль без светового и звукового эффектов.
1.4.2 Контактор типов КВ2-160, КВ2-250 состоит из прямоходовой электромагнита поз.1, нахо-
дящегося в верхнем корпусе поз.5 и который закреплен винтами к основанию поз.16, внутри которого
находится блок главных контактов: вакуумные дугогасительные камеры поз.12 с траверсой поз.15,
скользящей по направляющим. Якорь электромагнита поз.2 механически связан через траверсу поз.15 с
подвижными контактами вакуумных камер пластинами - рычагами поз.7. В одном корпусе с системой
магнитной на панели цепи управления поз.4 установлены блоки вспомогательных контактов, электрон-
ный блок включения поз.3, формирующий ток катушки, и клеммник.
При подаче напряжения управления якорь поз.2 начинает прямолинейное движение и через ры-
чаг поз.7 воздействует на подвижные контакты камер, замыкая электрическую цепь.
Раствор контактов, указанный в таблице 5, регулируется с помощью гайки поз.10 и контрится
гайкой поз.11, установленных на шпильке поз.19.
1.4.3 Контактор типа КВ2-400 состоит из двух основных блоков: блока дугогасительных контак-
тов и электромагнита.
В основании поз.10 блока дугогасительных контактов находятся вакуумные дугогасительные ка-
меры поз.15 и рычаг поз.11, вращающийся на своей оси и зафиксированный с помощью втулок к осно-
ванию поз.10. В корпусе поз.1 электромагнита находятся двухкатушечная система магнитная поз.3 с
электронным блоком включения поз.5, формирующим ток катушки контактора, на выступающую часть
траверсы якоря поз.4 приклеена табличка поз.18 - индикатор положений контактора: 0 - выкл., I - вкл. и
якорь поз.4. Снаружи установлены блокконтакты поз.6.
При подаче напряжения управления траверса с якорем поз.4 начинают прямолинейное движение
и через рычаг поз.11 воздействуют на подвижные контакты камер, замыкая электрическую цепь.
Раствор контактов, указанный в таблице 5, регулируется с помощью фасонной гайки поз.14 и
контрится гайкой поз.17, установленных на шпильке поз.19.
1.4.4 Контактор типа КВ2-630 имеет моноблочную конструкцию, все элементы которой собира-
ются на основной детали - корпусе поз.5.
В верхней части корпуса установлены вакуумные камеры поз.3, подвижные контакты которых
связаны с якорем поз.7 электромагнита через изоляционную траверсу поз.6. В выключенном состоянии
главные контакты удерживаются в разомкнутом положении с помощью возвратных пружин поз.10.
Электромагнит контактора состоит из двухкатушечной системы магнитной поз.2 и пластины-якоря
поз.7, закрепленной на траверсе поз.6. В окна траверсы установлены возвратные пружины поз.10. На
передней панели (крышке) поз.8 установлены блокконтакты поз.4. Сбоку корпуса поз.5 крепится элек-
тронный блок включения поз.1, формирующий ток катушки.
При подаче напряжения в цепь управления на втягивающие катушки контактора якорь поз.7
электромагнита с траверсой поз.6 начинают прямолинейной движение. Подвижные контакты камер за-
мыкаются за счет внутренних сил притяжения в вакууме.
Раствор контактов, указанный в таблице 5, регулируется с помощью верхней гайки поз.15 и кон-
трится нижней гайкой поз.15, установленных на шпильке поз.16.
1.4.5 Контактор реверсивный представляет собой два контактора, расположенных рядом на ме-
таллической плите и соединенных между собой узлом механической блокировки. Механическая блоки-
ровка не позволяет сработать одновременно обоим контакторам.
1.5 Маркировка
1.5.1 На корпусе контактора имеется маркировка (табличка) с указанием:
-товарного знака предприятия-изготовителя (для поставок на экспорт не указывается);
-знака соответствия по ГОСТ Р 50460-92 (для поставок на экспорт не указывается);
-условного обозначения типа контактора;
-заводского номера контактора;
-номинального тока главных контактов в амперах;
-рода тока и номинального напряжения главных контактов в вольтах;
-рода тока и номинального напряжения цепи управления в вольтах;
-даты изготовления;
-надписи "Сделано в Росссии".
При поставках на экспорт надпись "Сделано в России" указывается на русском языке, если иное
не оговорено в заказе.
1.5.2 На внутренней упаковке контактора (коробке) имеется маркировка (этикетка) с указанием:
-товарного знака (для поставок на экспорт не указывается);
-знака соответствия (для поставок на экспорт не указывается);
-типа контактора;
-заводского номера контактора;
-номинального тока главных контактов в амперах;
-рода тока и номинального напряжения цепи управления в вольтах;
-количества изделий в коробке;
-даты изготовления;
-печати упаковщика.
1.6 Упаковка
1.6.1 Сочетание видов и вариантов транспортной тары с типами внутренней упаковки контакто-
ров по ГОСТ 23216-78.
1.6.2 Упаковка технической и сопроводительной документации по ГОСТ 23216-78.
1.6.3 Консервации контакторы не подлежат.
2 Использование по назначению
2.1 Меры безопасности при подготовке изделия
2.1.1 Конструкция контакторов соответствует требованиям правил техники безопасности при
эксплуатации электроустановок потребителей.
Во избежание несчастных случаев все операции по осмотру, устранению неисправностей и регу-
лировки производить только после отключения контактора от нагрузки и цепи управления.
Для повышения надежности работы контактора рекомендуется подачу напряжения в цепь управ-
ления осуществлять контактными аппаратами.
2.2 Правила и порядок осмотра и проверки готовности изделия к использованию
2.2.1 Перед пуском контактора в эксплуатацию необходимо:
- освободить контактор от упаковки;
- очистить контактор от пыли;
- осмотреть контактор на наличие повреждений;
- проверить затяжку всех винтовых соединений;
- закрепить контактор на вертикальной плоскости;
- подсоединить провода силовой цепи и цепи управления к зажимам контактора;
- подать напряжение управления на включающие катушки, соблюдая правила техники безопас-
ности. Убедиться в четкости работы контактора, включая и отключая его без нагрузки;
- проверить величину растворов контактора с помощью индикатора часового типа ИЧ10
ГОСТ577-68 или другими приборами, обеспечивающими требуемую точность
(штангенциркуль
ШЦ-I-125 ГОСТ166-89). Раствор главных контактов определяется по величине перемещения шпильки,
насаженной на подвижный контакт вакуумной камеры.
2.3 Регулировка параметров контактора
2.3.1 Если раствор главных контактов не соответствует значениям таблицы 5, необходимо отре-
гулировать раствор в вакуумной камере. Для этого:
- для контакторов типа КВ2-160, КВ2-250 (рисунок А.1) снять корпус поз.5 с электромагнитом и
в блоке главных контактов, удерживая регулировочную гайку поз.10, ослабить нижнюю гайку поз.11.
Подкрутить регулировочную гайку, учитывая, что один оборот соответствует 1 мм увеличения раствора,
затем законтрить положение регулировочной гайки нижней гайкой;
- для контакторов типа КВ2-400 (рисунок А.2) снять корпус поз.1 с электромагнитом и в блоке
главных контактов, удерживая фасонную гайку поз.14, ослабить гайку поз.17. Подкрутить фасонную
гайку, учитывая, что один оборот соответствует 1,25 мм увеличения раствора, затем законтрить поло-
жение фасонной гайки нижней гайкой;
- для контакторов типа КВ2-630 (рисунок А.3) снять крышку поз.8 и, удерживая верхнюю гайку
поз.15, ослабить нижнюю гайку поз.15. Подкрутить верхнюю гайку, учитывая, что один оборот соответ-
ствует 1,75 мм увеличения раствора, затем законтрить положение верхней гайки нижней.
2.3.2 Регулировка реверсивного контактора заключается в установлении зазора между рычагами
(кулачками) за счет перемещения угольников поз.4 с помощью шайб поз.5.
2.4 Перечень возможных неисправностей в процессе использования изделия по назначению
и рекомендации по их устранению
2.4.1 Возможные неисправности и способы их устранения приведены в таблице 8.
Таблица 8
Возможная неисправность
Вероятная причина
Способы устранения
Проверить внешние и внут-
Обрыв в цепи включающей ка-
ренние присоединения, обры-
тушки или вышел из строя блок
При подаче напряжения в
вы устранить. Заменить блок
включения
цепь управления контактор
включения
не срабатывает
Напряжение на зажимах цепи
управления
менее
0,8Uном
Повысить напряжение
(0,7Uном для РЖД)
Обнаружить место плохого
Сильно греются токоведу-
Плохой контакт в местах присое-
контакта, очистить токоведу-
щие детали
динения
щие части и затянуть крепеж
Повышенный нагрев ваку-
Исчезновение провала контактов.
Отрегулировать раствор.
умной камеры
(потемнение
Выход из строя камеры
Заменить камеру
керамики)
2.4.2 При повреждении включающей катушки:
- электромагнитной системы поз.1 контактора типов КВ2-160, КВ2-250 (рисунок А.1) необходи-
мо снять крышку поз.6, отсоединить выводы катушки от выводов блока включения поз.3, снять панель
цепи управления поз.4, отвернуть винты, крепящие магнитную систему к корпусу поз.5, снять повреж-
денную катушку, нажав на подпружинные оси;
- электромагнитной системы поз.3 контактора типа КВ2-400 (рисунок А.2) необходимо снять
крышку поз.16, отсоединить выводы катушки от выводов блока включения поз.5, снять блок включения
поз.5, отвернуть винты, крепящие магнитную систему к корпусу поз.1, снять поврежденную катушку,
нажав на подпружинные оси;
- электромагнитной системы поз. 2 контактора типов КВ2-630 (рисунок А.3) необходимо снять
крышку поз.8, отсоединить выводы катушки от выводов блока включения поз.1, отвернуть винты, кре-
пящие стержень поз.14 и магнитопровод магнитной системы к корпусу поз.5, разобрать электромагнит и
снять поврежденную катушку.
Заменить катушки и произвести сборку в обратной последовательности.
2.4.3 При полном износе контактов в камере или ее повреждении, контактор рекомендуется вы-
слать предприятию-изготовителю для замены камеры. В случае самостоятельной замены камеры, рабо-
тоспособность аппарата не гарантируется.
Замену камеры следует производить в обесточенном состоянии.
Удалять и устанавливать вакуумные камеры следует индивидуально, т.е. один после другого.
Чтобы гарантировать хорошую эксплуатационную надежность, желательно заменить все камеры вместе.
Вышедшая из строя камера ремонту не подлежит.
2.4.3.1 Замену камеры контактора типов КВ2-160, КВ2-250 (рисунок А.1) следует производить в
следующей последовательности:
- отсоединить блок главных контактов от электромагнита;
- отвернуть болты, крепящие дугогасительные камеры поз.12 к шинам поз.14;
- вытащить траверсу поз.15 с дугогасительными блоками поз.12 из корпуса поз.16 и, придержи-
вая дугогасительный блок, отвернуть крепеж и вытащить его из траверсы;
- разобрать дугогасительный блок;
- заменить поврежденную дугогасительную камеру на новую;
- произвести сборку нового дугогасительного блока;
- вставить новый дугогасительный блок на место и провести его установку в порядке, обратном
порядку разборки.
После сборки блока главных контактов выставить раствор вакуумных камер 2+0,5 мм для КВ2-160
и 2,2+0,5 мм для КВ2-250 регулировочной гайкой поз.10 и законтрить гайкой поз.11. При этом добиться
одновременного замыкания и размыкания контактов.
2.4.3.2 Замену камеры контактора типа КВ2-400 (рисунок А.2) следует производить в следующей
последовательности:
- отсоединить блок главных контактов от электромагнита;
- отвернуть крепеж, соединяющий вывод подвижный поз.12 и угольник поз.13 с основанием
поз.10;
- вытащить вакуумную дугогасительную камеру поз.15 с шинами поз.12, 13 из основания поз.10
и разобрать;
- заменить поврежденную дугогасительную камеру на новую;
- вставить новую дугогасительную камеру поз.15 с шинами поз.12, 13 на место и провести ее ус-
тановку в обратном порядке.
При этом добиться одновременного замыкания и размыкания контактов, регулируя гайки поз.14
и 15.
После сборки контактора проверить раствор вакуумных камер - 2,5+0,3 мм.
2.4.3.3 Замену камеры контактора типа КВ2-630 (рисунок А.3) следует производить в следующей
последовательности:
- снять крышку поз.8;
- придерживая камеру поз.3, отвернуть болт неподвижного контакта камеры поз.3 и винты, кре-
пящие шину поз.17 к корпусу поз.5 и снять шину поз.17;
- ослабить крепление гибкого соединения вывода подвижного контакта поз.18 с подвижным
контактом камеры поз.3, отвинчивая гайку;
- отвинтить шпильку поз.16 и снять камеру;
- заменить поврежденную дугогасительную камеру на новую;
- вставить новую дугогасительную камеру на место и провести ее установку в порядке, обратном
порядку разборки.
После сборки блока главных контактов выставить раствор вакуумных камер 3,5+0,5 мм верхней
гайкой поз.15 и законтрить нижней гайкой поз.15.
3 Техническое обслуживание
3.1 Контакторы отличаются высокой надежностью и повышенной износостойкостью, не требуют
профилактических ремонтов в течение всего срока службы при условии эксплуатации в режимах и ус-
ловиях, рекомендованных техническими условиями БКЖИ.644535.004ТУ.
3.2 Периодические осмотры следует проводить раз в шесть месяцев, но не реже, чем через каж-
дые 100 000 циклов ВО. При проведении осмотров необходимо очистить контактор от пыли и прове-
рить:
- раствор контактов главной цепи;
- затяжку всех винтовых соединений;
- сопротивление изоляции.
3.3 Первоначальный раствор контактов устанавливается предприятием-изготовителем. Конечный
раствор в процессе коммутации токов нагрузки может увеличиваться (см. таблицу 5) и не должен пре-
вышать верхний допуск, что является основанием для перерегулировки раствора. В случае неравномер-
ного износа контактов одной камеры по сравнению с другими камерами и неодновременности их замы-
кания раствор может также увеличиваться, при этом требуется перерегулировка контактов (см.2.3).
3.4 Измерение сопротивление изоляции главной цепи проводят мегаомметром постоянного тока
на напряжение 2500 В.
Внимание! При проверке изоляции главных цепей необходимо отключить ОПН.
4 Хранение
4.1 Хранить контакторы необходимо в чистом сухом помещении, в котором не должно быть па-
ров кислот и щелочей, вызывающих коррозию металлических частей и порчу изоляции.
4.2 Контакторы до установки должны храниться в складских помещениях на стеллажах.
При складировании контакторов допускается устанавливать не более трех рядов контакторов в
упаковке. Свыше трех рядов необходимо устанавливать разгрузочные перекрытия.
5 Транспортирование
5.1 Транспортирование контакторов может осуществляться любым видом крытого транспорта в
заводской транспортной упаковке, обеспечивающей целостность контактора.
6 Сведения об утилизации
6.1 После окончания установленного срока службы контактор подлежит демонтажу и утилиза-
ции. Демонтаж и утилизация не требуют специальных приспособлений и инструментов.
Утилизацию деталей и узлов контактора производить в соответствии с требованиями региональ-
ных законодательств, дугогасительные камеры для утилизации выслать предприятию-изготовителю для
извлечения цветного металла. Допустимый способ утилизации камер - захоронение с промышленными
отходами без разрушения корпуса камеры.
При утилизации не оказывается отрицательное экологическое воздействие на окружающую сре-
ду.
Приложение Б
(обязательное)
Схемы электрические соединений контакторов
Х1, Х2 - блоки зажимов для присоединения цепи управления и вспомогательной цепи
(распространяется на рисунки Б.1 - Б.6)
Рисунок Б.1 - КВ2-160-2, КВ2-250-2 с 2"З"+2"Р" вспомогательными контактами
* - вспомогательный контакт, полученный при последовательном соединении контактов
(распространяется на рисунки Б.2, Б.5)
Рисунок Б.2 - КВ2-160-2, КВ2-250-2 с 2"З"+3"Р" вспомогательными контактами
Рисунок Б.3- КВ2-160-2, КВ2-250-2 с 4"З"+4"Р" вспомогательными контактами
Рисунок Б.4 - КВ2-160-3, КВ2-250-3 с 2"З"+2"Р" вспомогательными контактами
Рисунок Б.5 - КВ2-160-3, КВ2-250-3 с 2"З"+3"Р" вспомогательными контактами
Рисунок Б.6- КВ2-160-3, КВ2-250-3 с 4"З"+4"Р" вспомогательными контактами
Рисунок Б.7 - КВ2-400-2 с 2"З"+2"Р" вспомогательными контактами
Рисунок Б.8 - КВ2-400-2 с 4"З"+4"Р" вспомогательными контактами
Рисунок Б.9 - КВ2-400-3 с 2"З"+2"Р" вспомогательными контактами
Рисунок Б.10 - КВ2-400-3 с 4"З"+4"Р" вспомогательными контактами
Рисунок Б.11 - КВ2-630-2 с 2"З"+2"Р" вспомогательными контактами
Рисунок Б.12 - КВ2-630-3 с 3"З"+3"Р" вспомогательными контактами
Х1, Х2 - блоки зажимов для присоединения цепи управления и вспомогательной цепи (распространяется на рисунки Б.13 - Б.16)
* - вспомогательный контакт, полученный при последовательном соединении контактов (распространяется на рисунки Б.13, Б.15)
Рисунок Б.13- КВ2-160-2-Р, КВ2-250-2-Р с 4"З"+6"Р" вспомогательными контактами
Рисунок Б.14- КВ2-160-2-Р, КВ2-250-2-Р с 8"З"+8"Р" вспомогательными контактами
Рисунок Б.15- КВ2-160-3-Р, КВ2-250-3-Р с 4"З"+6"Р" вспомогательными контактами
Рисунок Б.16- КВ2-160-3-Р, КВ2-250-3-Р с 8"З"+8"Р" вспомогательными контактами
Рисунок Б.17- КВ2-400-2-Р с 4"З"+4"Р" вспомогательными контактами
Рисунок Б.18- КВ2-400-3-Р с 4"З"+4"Р" вспомогательными контактами
Рисунок Б.19- КВ2-630-3-Р с 6"З"+6"Р" вспомогательными контактами
Приложение В
(рекомендуемое)
Ограничители перенапряжений
Таблица В.1 - Типы ограничителей перенапряжений
Номинальное напряжение глав-
Тип ограничителя перенапряжений
ной цепи, В частоты 50/60 Гц
ОПН-0,38
380
ОПН-0,66
660
ОПН-1,14
1140
Рисунок В.1 - Схема электрическая принципиальная ОПН
Рисунок В.2 - Габаритные и установочные размеры ОПН
Приложение Г
(справочное)
Обмоточные данные катушек контакторов
Таблица Г.1 - КВ2-160, КВ2-250, КВ2-400
Напряжение
Диаметр
Сопротивление,
Обозначение
Число витков
сети, В
провода, мм
Ом
БКЖИ.685442.119
~/-220
0,45
1800±36
31,5±1,6
-01
~380
0,315
3500±70
128±6,4
-02
~127
0,56
1200±24
13,4±0,6
-03
~/-110
0,63
950±19
8,7±0,44
-04
-50
1,00
400±8
1,49±0,075
-05
~36
0,85
550±11
2,8±0,14
Таблица Г.2 - КВ2-630
Напряжение
Диаметр
Сопротивление,
Обозначение
Число витков
сети, В
провода, мм
Ом
БКЖИ.685442.130
~/-110, ~/-220
0,5
1850±39
30±1,5
-01
~380
0,315
4200±84
170±8,5
-02
-50
1,06
430±9
1,51±0,076



















///////////////////////////////////////
