КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ МК5 И МК6. Руководство по эксплуатации ИГФР.644513.004РЭ





КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ
СЕРИИ МК5 И МК6
Руководство по эксплуатации
ИГФР.644513.004РЭ
Содержание
1 Назначение
4
2 Технические характеристики
5

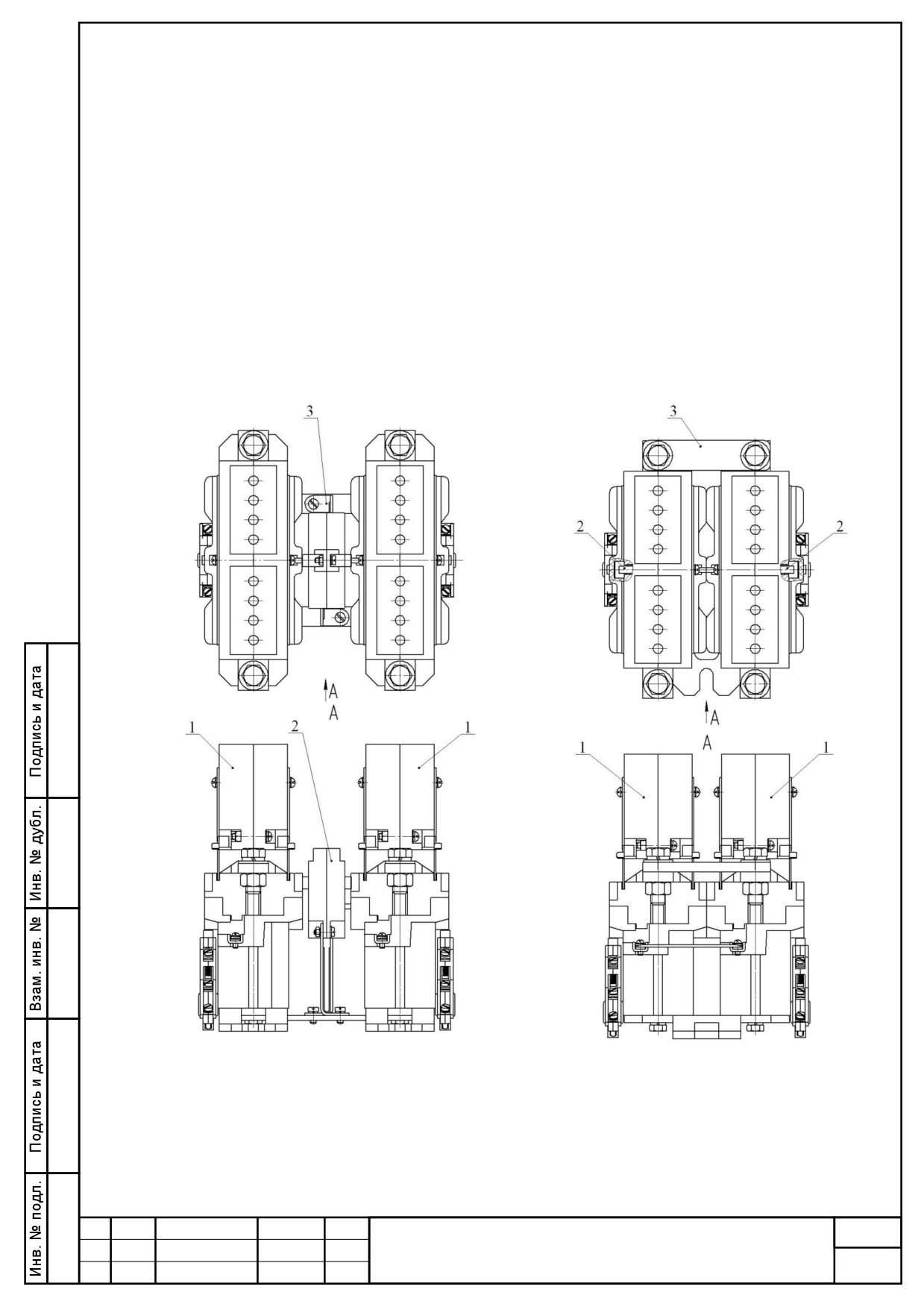

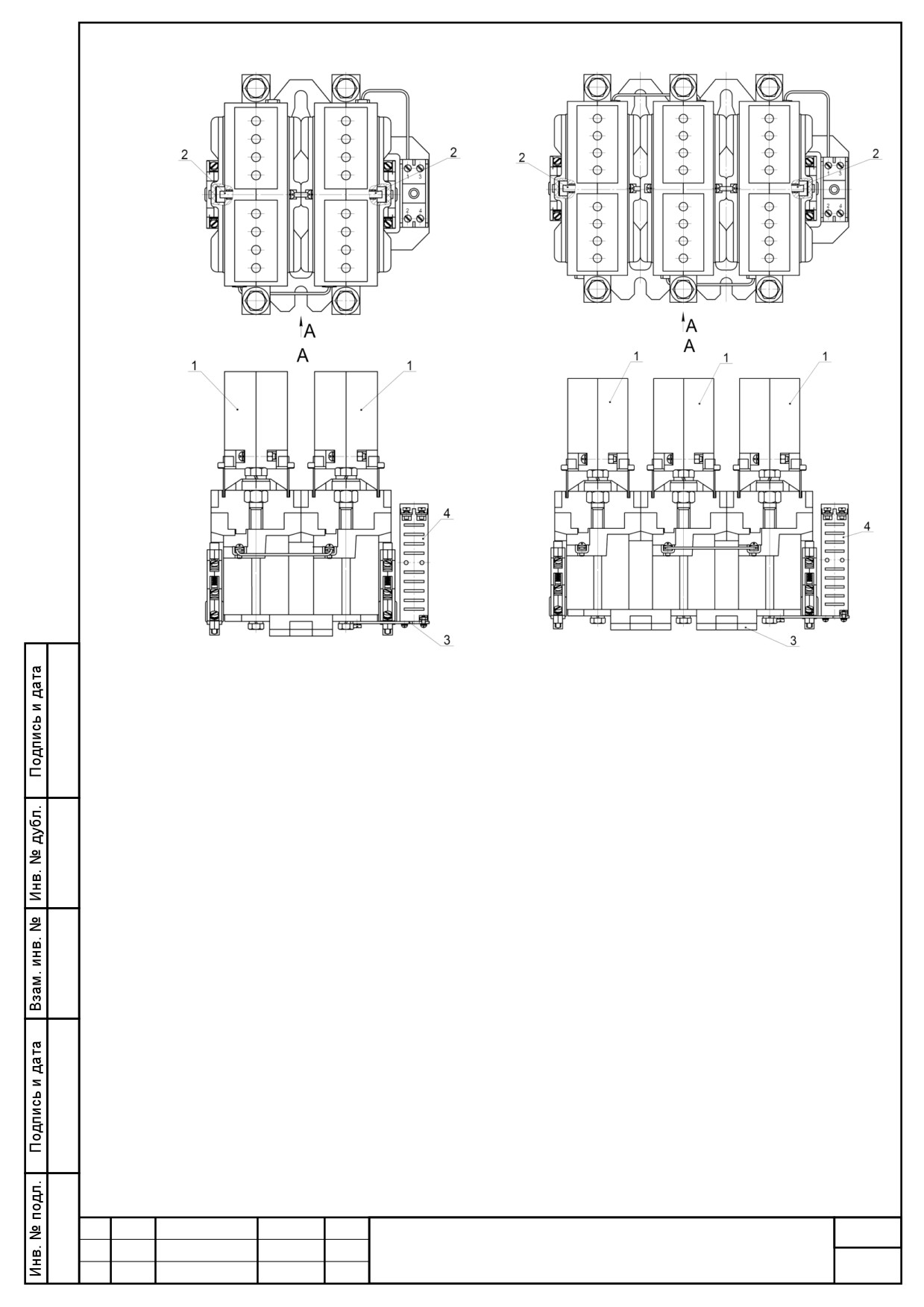

3 Состав изделия
10

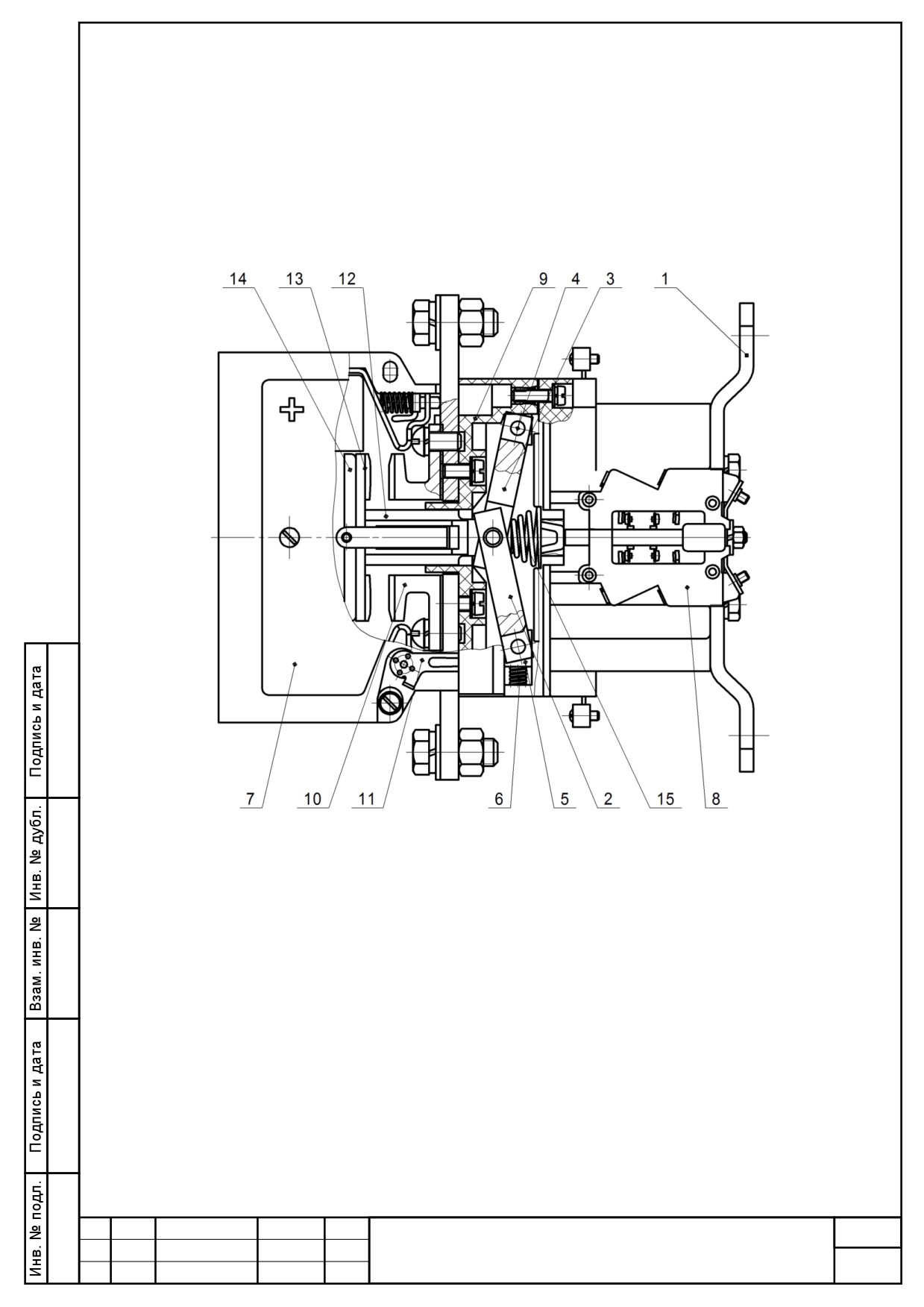

4 Устройство и работа контактора
11
5 Маркировка
13
6 Упаковка
14

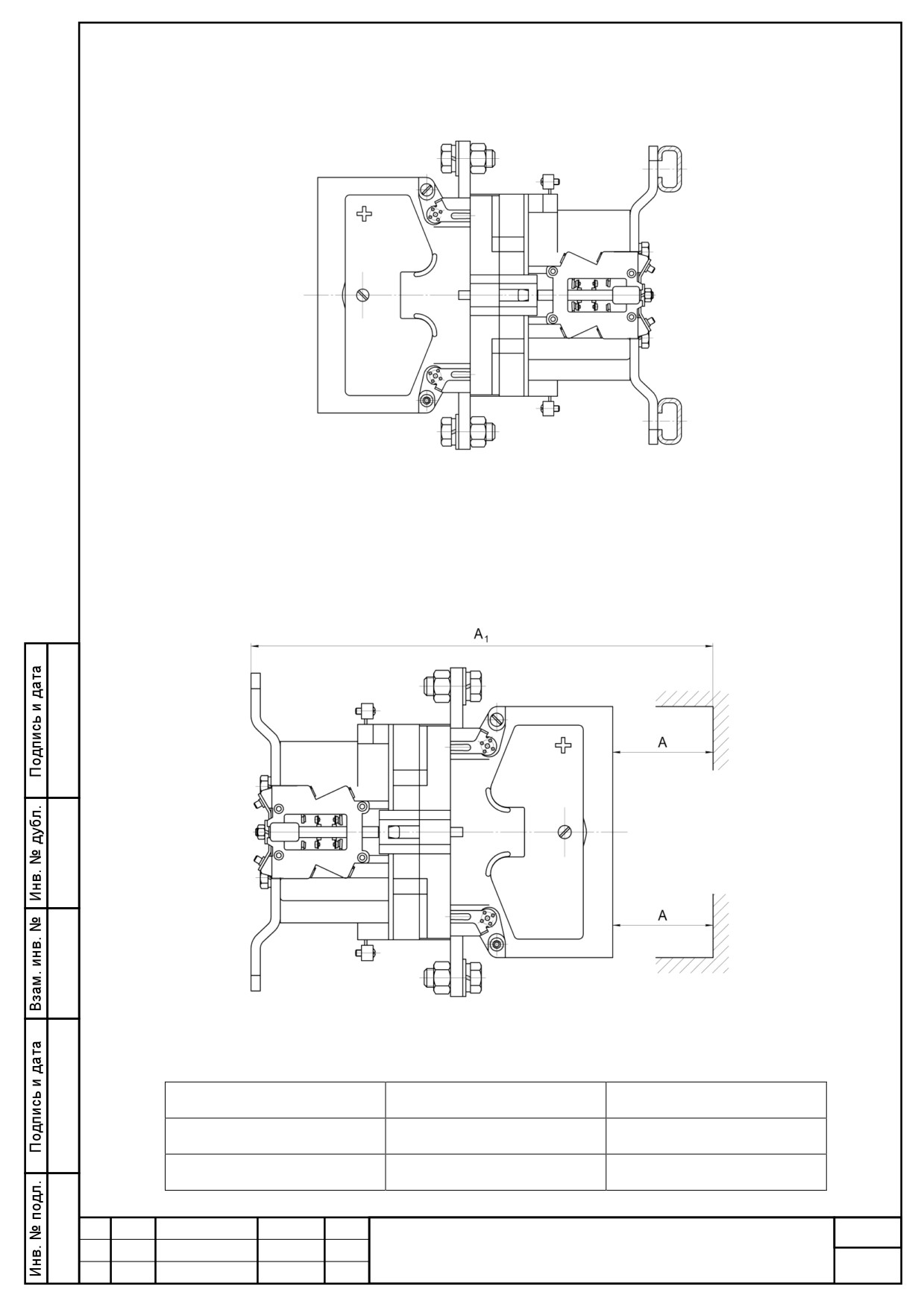

7 Правила и условия монтажа
15
8 Правила и условия безопасной эксплуатации
19
9 Техническое обслуживание
20
10 Возможные неисправности и методы их устранения
22
11 Транспортирование и правила хранения
22

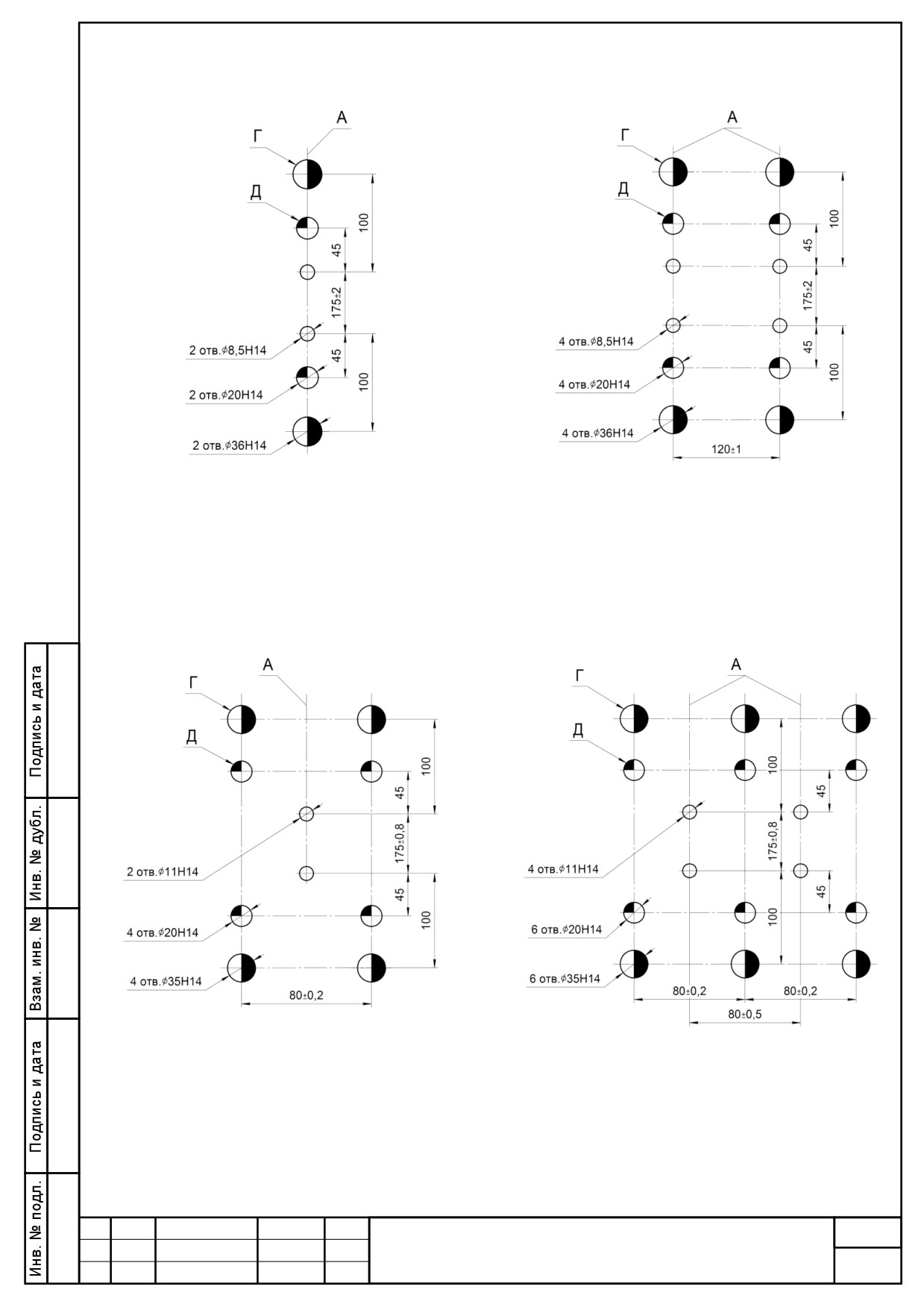

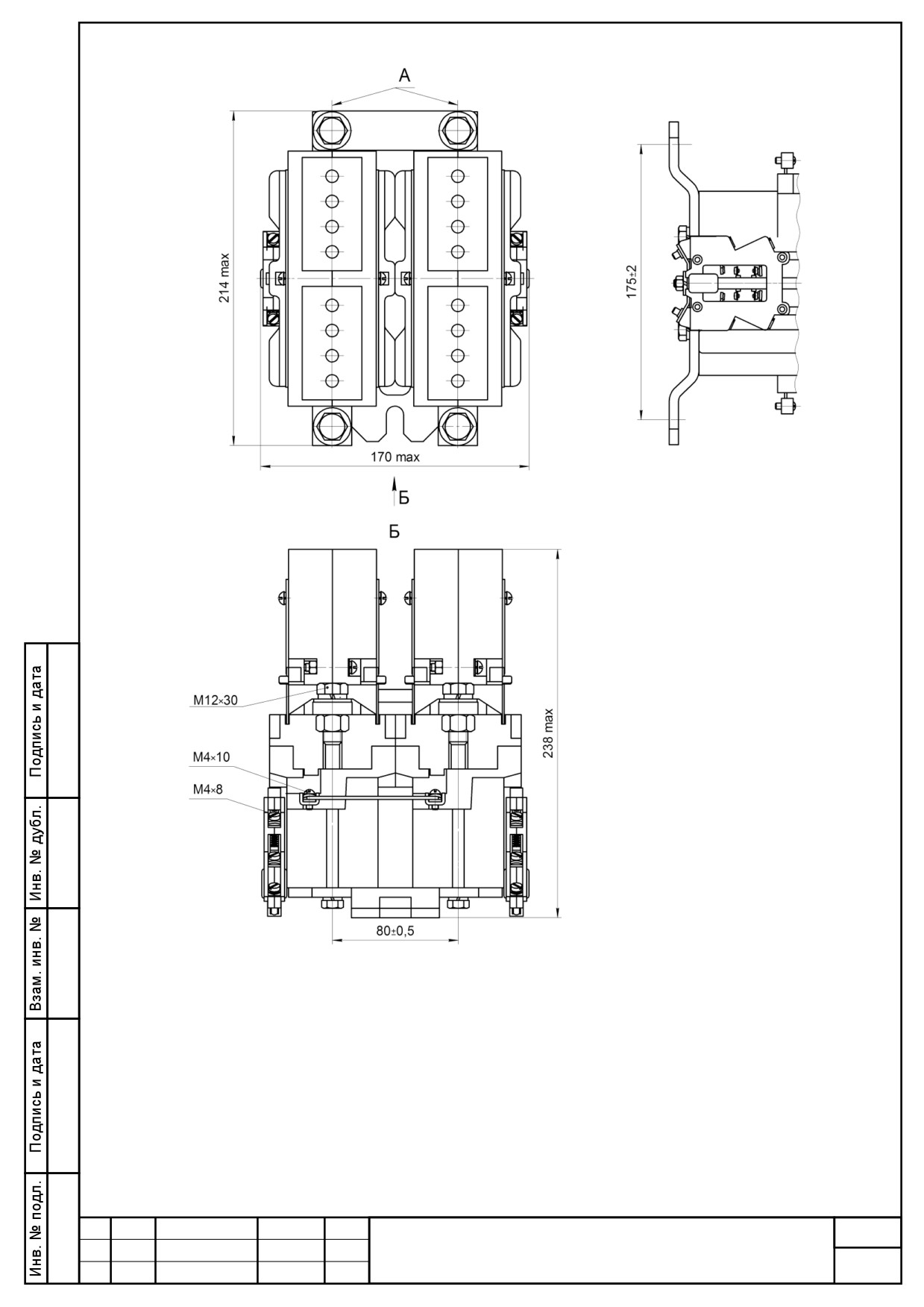

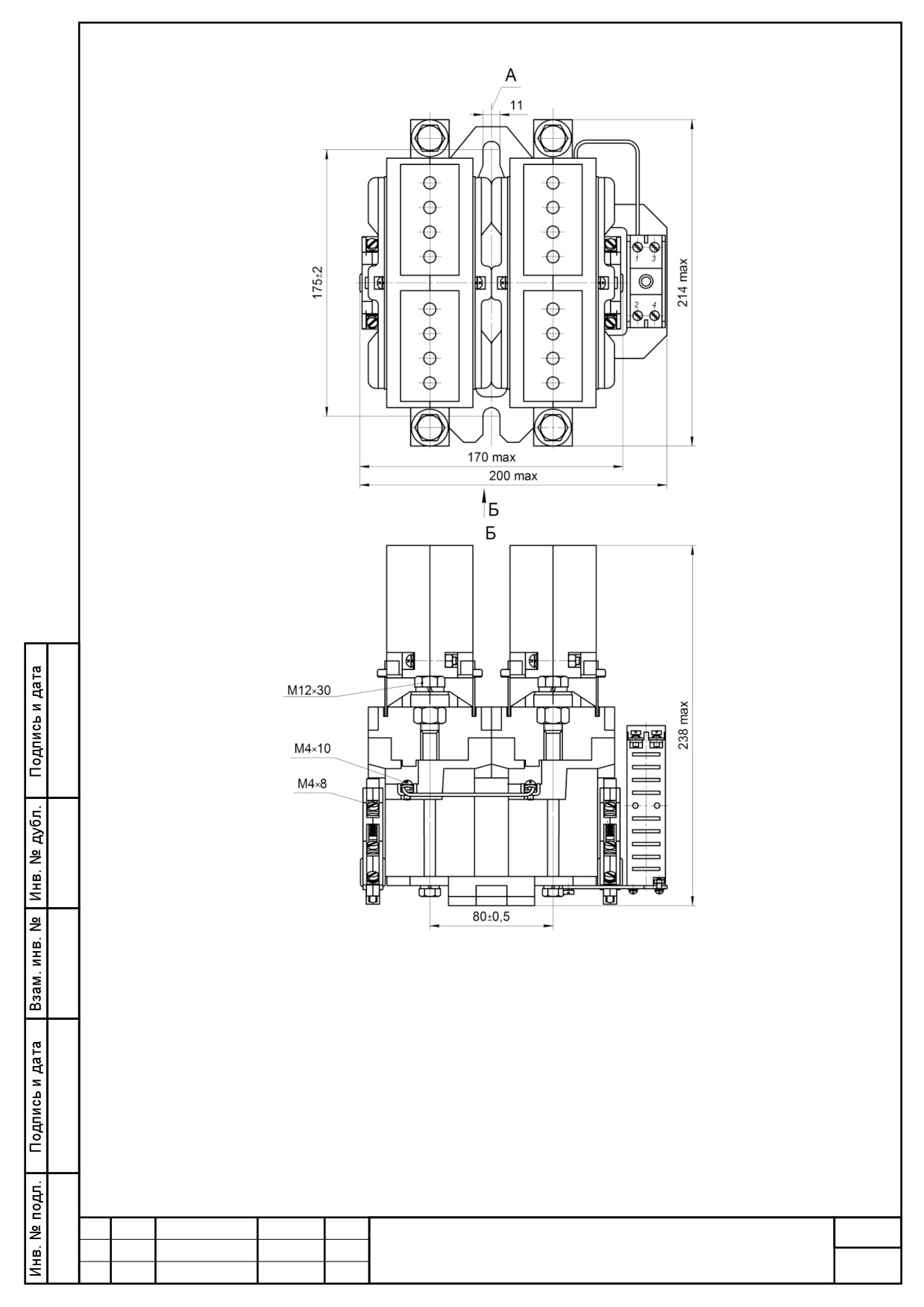

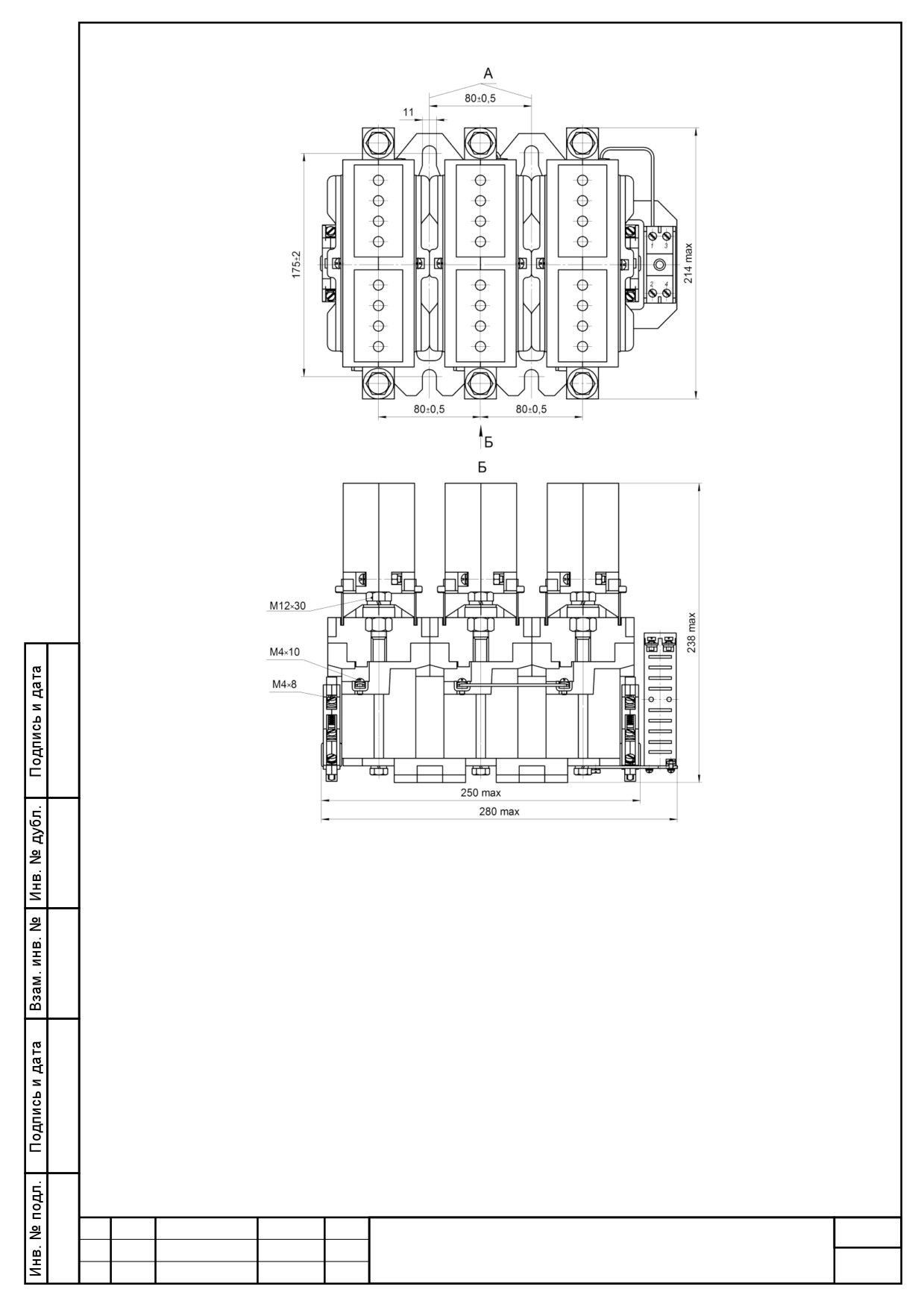

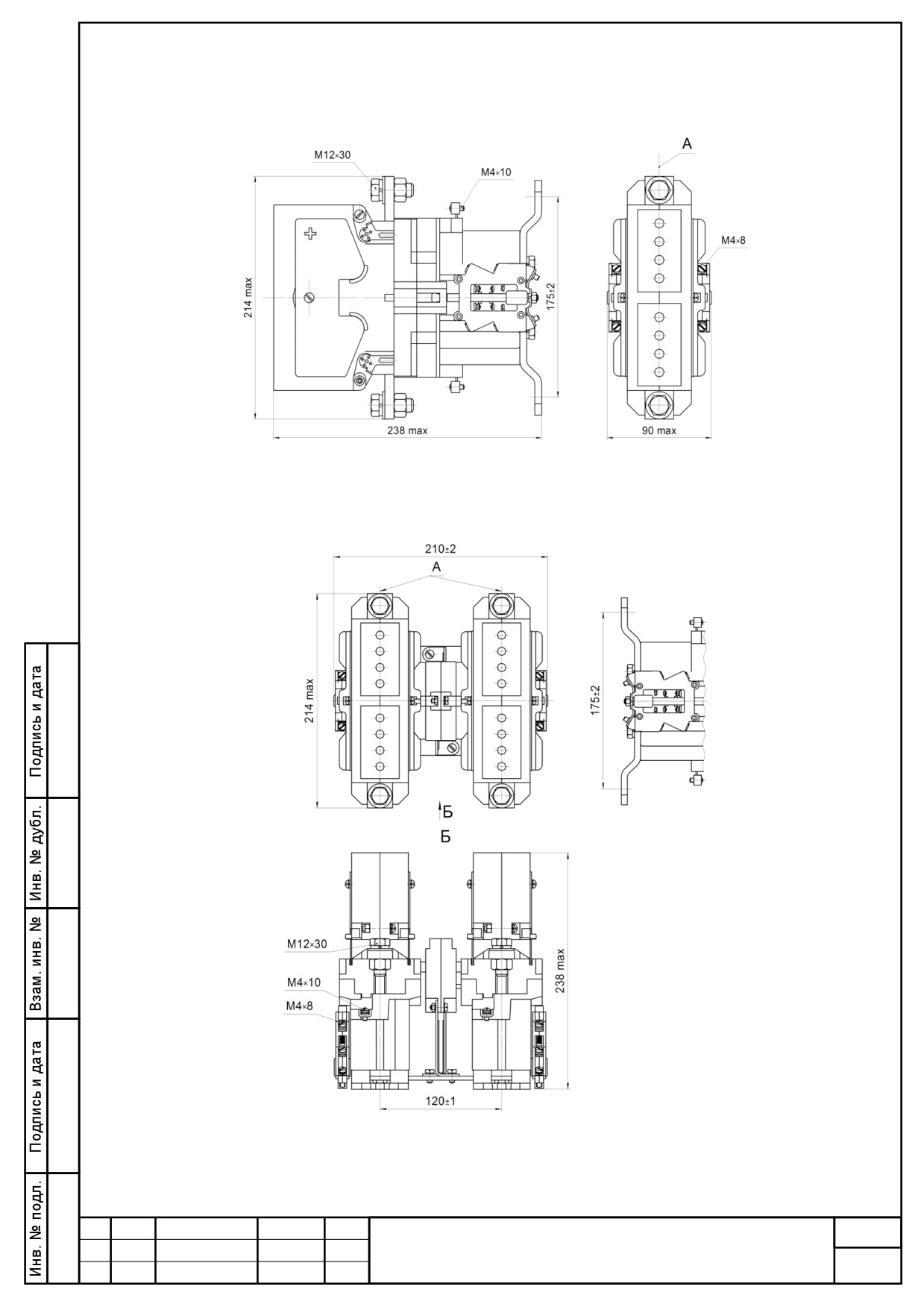

Приложение А (обязательное) Габаритные, установочные размеры и масса
контакторов
23

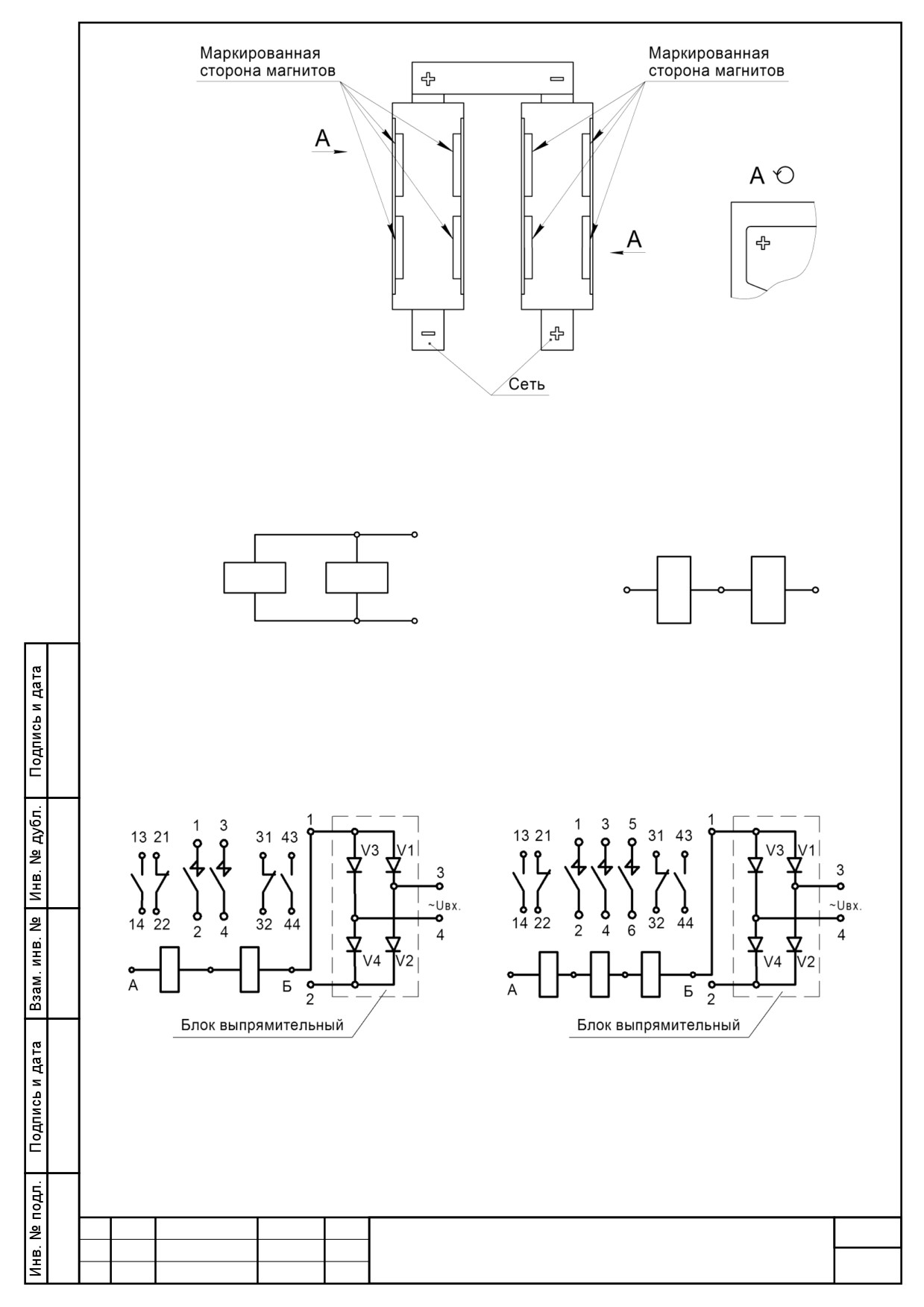

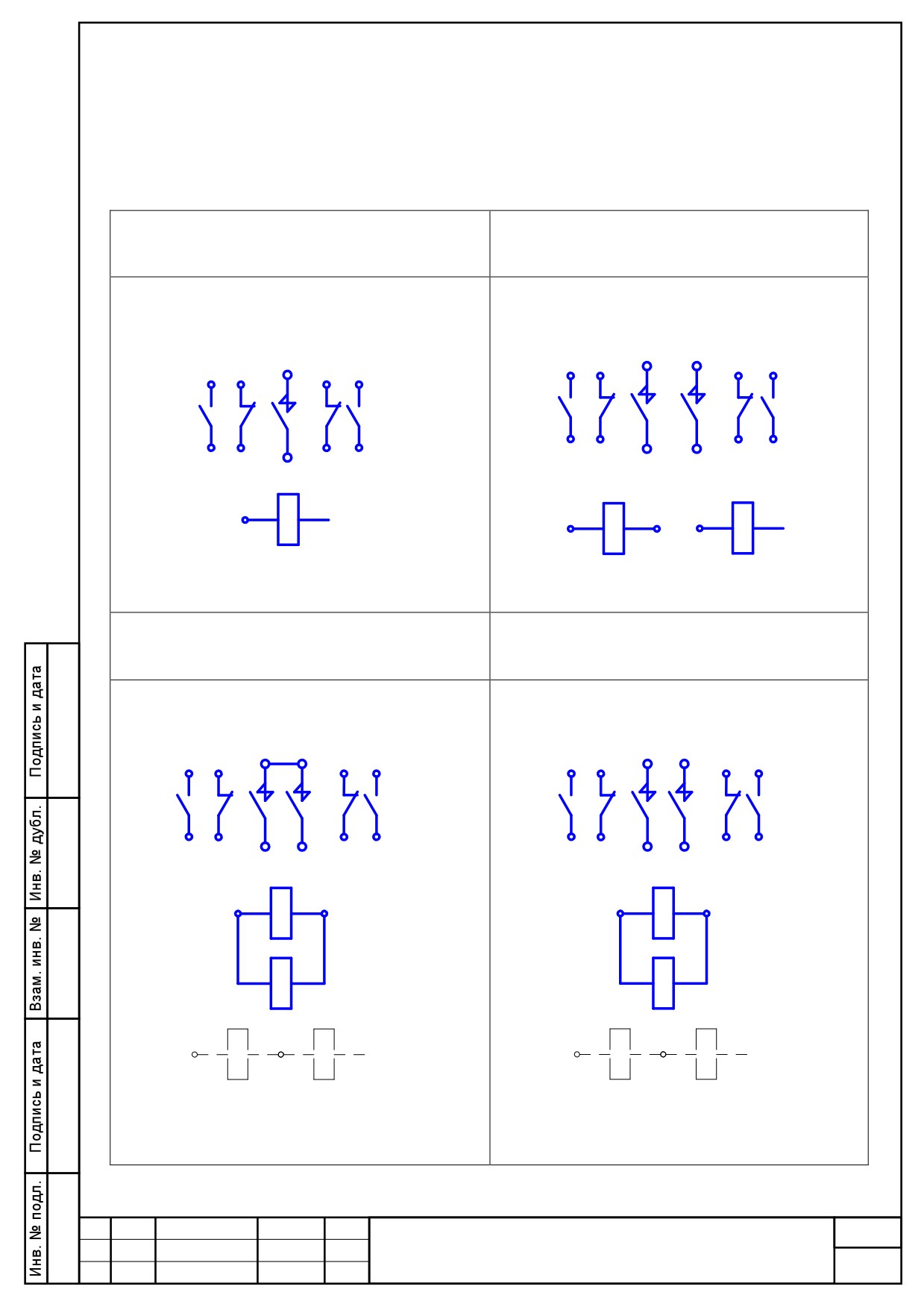

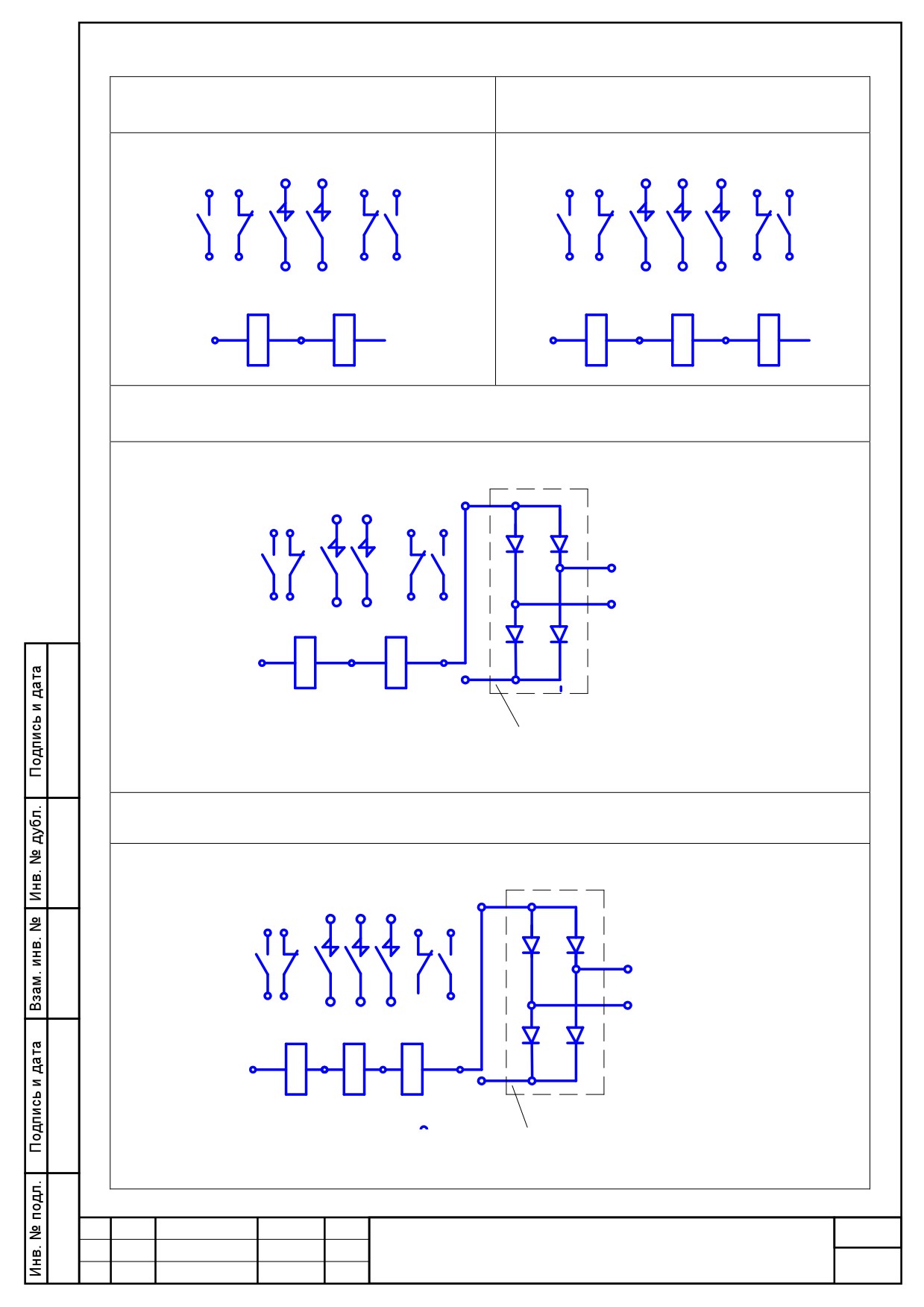

Приложение Б (обязательное) Схемы электрические соединений контакторов
27
Приложение В (справочное) Сведения о содержании цветных металлов
29
Приложение Г (справочное) Обмоточные данные втягивающих катушек
30
Приложение Д (рекомендуемое) Перечень оборудования и приборов,
необходимых для контроля и испытаний контакторов
31
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
А
2
33
Нач. отд.
серии МК5 и МК6
Н. контр.
АО «ЧЭАЗª
Руководство по эксплуатации
Утв.
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов
серии МК5 и МК6 для потребностей экономики страны и для поставки на экспорт.
Надежность, долговечность и безопасность контакторов обеспечиваются не
только качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ16-88 ИГФР.644513.004 ТУ, ТР ТС 004/2011, ТР ТС 001/2011.
Контакторы серии МК5 и МК6, предназначенные для работы в общепромышлен-
ных стационарных установках при номинальном напряжении от 50 до 380 В (включи-
тельно) переменного тока и от 75 до 600 В (включительно) постоянного тока, соответст-
вуют требованиям ТР ТС 004/2011 в части выполнения ГОСТ IEC
60947-1-2014,
ГОСТ IEC 60947-4-1-2015, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU C-RU.АЯ96.В.00081.
Срок действия с 09.04.2015 по 08.04.2020.
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Контакторы серии МК5 и МК6, рассчитанные на минимальное рабочее напряже-
ние постоянного тока менее 75 В и на минимальное рабочее напряжение переменного
тока менее 50 В не подлежат обязательному подтверждению соответствия требованиям
ТР ТС 004/2011.
Контакторы серии МК5 и МК6, предназначенные для работы в силовых электри-
ческих цепях подвижного состава рельсового транспорта и троллейбусах (в дальнейшем
именуемые
«контакторы для подвижного составаª), соответствуют требованиям
ТР ТС 001/2011 в части выполнения ГОСТ 9219-88.
Регистрационный номер декларации о соответствии ТР ТС 001/2011:
ЕАЭС № RU Д-RU.ЖТ02.В.00863.
Декларация о соответствии действительна с даты регистрации по 07.11.2022.
Дата регистрации декларации о соответствии: 09.11.2017.
Адрес изготовителя: АО
«ЧЭАЗª, Российская Федерация,
428020,
Чувашская Республика, г. Чебоксары, пр. Яковлева,
5. Тел.:
+7
8352
39-52-65,
факс: +7 8352 62-72-31. E-mail: cheaz@cheaz.ru, cheaz@chtts.ru, http://www.cheaz.ru.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Назначение
1.1 Контакторы серии МК5 и МК6 предназначены для работы в силовых электри-
ческих цепях общепромышленных стационарных установок общего назначения и в
силовых электрических цепях подвижного состава рельсового транспорта и троллейбу-
сах.
Контакторы имеют исполнения, предназначенные для работы в условиях умерен-
ного, тропического и холодного климата. Виды климатического исполнения и категории
размещения контакторов У3, УХЛ3, Т3 по ГОСТ 15150-69. Контакторы имеют реверсив-
ное исполнение. Контакторы постоянного тока полярны.
1.2 Контакторы рассчитаны для работы на высоте над уровнем моря - не более
2000 м при температуре окружающего воздуха:
- от минус 40 до плюс 60 °С и относительной влажности не более 98 % при темпе-
ратуре плюс 25 °С для районов с умеренным климатом;
- от минус 10 до плюс 65 °С и относительной влажности не более 98 % при плюс
35 °С для районов с тропическим климатом;
- от минус 60 до плюс 40 °С и относительной влажности не более 98 % при плюс
25 °С для районов с холодным климатом (для категории размещения 3 в соответствии с
ГОСТ 15150-69).
Не допускается установка контакторов в среде взрывоопасной, насыщенной токо-
проводящей пылью и водяными парами, содержащей едкие газы и пары в концентраци-
ях, разрушающих металл и изоляцию в местах, не защищенных от попадания воды,
подверженных вибрации мест крепления с частотой 100 Гц при ускорении более 1g и
ударам с длительностью импульса 40 - 60 мс при ускорении более 3g.
Допускается установка контакторов в оболочку без снижения технических харак-
теристик (Iном., ПВ, частоты срабатывания), если температура внутри оболочки не пре-
вышает плюс 55 °С.
При температуре окружающего воздуха плюс 60 °С контакторы могут работать не
более 15 % рабочего времени. Для контакторов подвижного состава рабочее время
должно составлять не более 20 ч в сутки. Предельное значение температуры окружаю-
щего воздуха плюс 70 °С.
Рабочее положение контакторов вертикальное.
Отклонение от вертикального положения контактора не более ±15°.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
4
2 Технические характеристики
2.1 Типы и исполнения контакторов приведены в таблице 1. Номинальные токи
контактов главной цепи в зависимости от типоисполнения контакторов приведены в
таблице 2.
Таблица 1
Обозначение типа в зависимости от
Исполнения
климатического исполнения
по количеству контактов
Для районов
Для районов
Для районов
по
кол.
главной
вспомогатель-
с умеренным
с тропическим
с холодным
назна-
полю-
цепи
ной цепи
климатом
климатом
климатом
чению
сов
замы-
замы-
размы-
кающих
кающих
кающих
общего
1
3
МК5-10У3
МК5-10Т3
МК5-10УХЛ3
назна-
1
1
3
1
МК6-10У3
МК6-10Т3
МК6-10УХЛ3
чения
2
2
МК5-10РУ3
МК5-10РТ3
МК5-10РУХЛ3
ревер-
2
2
2
2
МК6-10РУ3
МК6-10РТ3
МК6-10РУХЛ3
сивные
2
соеди-
1
3
МК5-20У3
МК5-20Т3
МК5-20УХЛ3
1
нены
3
1
МК6-20У3
МК6-20Т3
МК6-20УХЛ3
последо-
2
2
вательно
общего
МК6-20НУ3
МК6-20НТ3
МК6-20НУХЛ3
назна-
МК6-20ПУ3
МК6-20ПТ3
МК6-20ПУХЛ3
2
2
чения
МК6-20ТУ3
МК6-20ТТ3
МК6-20ТУХЛ3
2
2
МК6-30У3
МК6-30Т3
МК6-30УХЛ3
МК6-30ПУ3
МК6-30ПТ3
МК6-30ПУХЛ3
3
3
МК6-30ТУ3
МК6-30ТТ3
МК6-30ТУХЛ3
Таблица 2
Номинальный
Номинальное
Типы контакторов
ток, А
напряжение, В
МК5-10У3
МК5-10Т3
МК5-10УХЛ3
220
МК5-10РУ3
МК5-10РТ3
МК5-10РУХЛ3
250
МК5-20У3
МК5-20Т3
МК5-20УХЛ3
440, 600
МК6-10У3
МК6-10Т3
МК6-10УХЛ3
220
МК6-10РУ3
МК6-10РТ3
МК6-10РУХЛ3
400
МК6-20У3
МК6-20Т3
МК6-20УХЛ3
440, 600
МК6-20НУ3
МК6-20НТ3
МК6-20НУХЛ3
220
МК6-20ПУ3
МК6-20ПТ3
МК6-20ПУХЛ3
~380
МК6-20ТУ3
МК6-20ТТ3
МК6-20ТУХЛ3
250, 400
МК6-30У3
МК6-30Т3
МК6-30УХЛ3
220
МК6-30ПУ3
МК6-30ПТ3
МК6-30ПУХЛ3
~380
МК6-30ТУ3
МК6-30ТТ3
МК6-30ТУХЛ3
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
5
2.2 Включающие катушки контакторов рассчитаны на номинальное напряжение
цепи управления 24, 27, 50, 75, 110 и 220 В постоянного тока и 127, 220, 380 В перемен-
ного тока с питанием через выпрямительный блок.
Контакты вспомогательной цепи рассчитаны на номинальное напряжение 24, 50,
75, 110, 220 В постоянного тока и 380 В переменного тока.
2.3 Контакторы по техническим данным удовлетворяют требованиям
ГОСТ 9219-88 и ГОСТ 11206-77.
2.4 Контакторы пригодны для работы в продолжительном, прерывисто-
продолжительном, повторно-кратковременном и кратковременном режимах работы.
Для повторно-кратковременного режима относительная продолжительность
включения ПВ должна быть не более 40 %.
Значение длительности рабочего периода для кратковременного режима не рег-
ламентируется.
2.5 Допускается частота срабатываний контакторов под нагрузкой до 600 циклов
включений-отключений в час.
2.6 Категория основного применения контакторов с замыкающими контактами
главной цепи, характеристики режимов и коммутационная способность контакторов в
зависимости от рода тока приведены в таблице 3.
2.7 Коммутационная износостойкость контактов главной цепи контакторов при
Uнр = Uн должна быть: в категории ДС-2 при частоте 600 включений в час:
- контакторов МК5-10 при Iнр
=
160 A
- не менее
1 млн. циклов ВО,
при Iнр = Iн - не менее 0,5 млн. циклов ВО;
- контакторов MK6-10 при Iнр
=
250 А
- не менее
1 млн. циклов ВО,
при Iнр = Iн - не менее 0,5 млн. циклов ВО;
- контакторов МК5-20 и MK6-20 при Iнр
= Iн, Uнр
= 440 В
- не менее
0,5 млн. циклов ВО;
- в категории ДС-3 и ДС-5 контакторов MK5-10 и MK6-10
- не менее
0,3 млн. циклов ВО;
- в категории ДС-3 и ДС-5 контакторов МК5-20 и МК6-20
- не менее
0,5 млн. циклов ВО;
- контакторов МК6-20Н при Iн = Iнр = 250 А и Uн = 220 В - не менее 0,5 млн. цик-
лов при частоте включений в час не более 600; при Iн = 400 A - не более 0,2 млн. цик-
лов;
- контакторов МК6-30 при Iн = Iнр = 250 А и Uн = 220 В - не менее 0,5 млн. цик-
лов при частоте включений в час не более 300; при Iн = 400 A - не более 0,2 млн. цик-
лов;
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
6
- контакторов МК6-20П, МК6-20Т в категории AС-4 при Iн = Iнр = 250 А и
Uн ~380 В при частоте 300 включений в час - не менее 0,25 млн. циклов ВО, при
Iн = 400 А - не менее 0,1 млн. циклов ВО при частоте 300 включений в час;
- контакторов МК6-30П, МК6-30Т в категории AС-4 при Iн = Iнр = 250 А и
Uн ~380 В при частоте 300 включений в час - не менее 0,25 млн. циклов ВО, при
Iн = 400 А - не менее 0,1 млн. циклов ВО.
Коммутационная износостойкость контактора MК6-10 в режиме пуска дизеля
должна быть:
1) в стоповом режиме - не менее 1000 циклов срабатываний, при этом:
- включаемый ток - 3000 А (постоянная времени = 0,025 с);
- отключаемый ток - 3000 А (постоянная времени = 0,01 с);
2) в режиме нормального пуска - не менее 25000 циклов срабатываний, при этом:
- включаемый ток 2500 А (постоянная времени = 0,025 с);
- отключаемый ток 1000 А (постоянная времени = 0,01 с);
- напряжение цепи - 110 В.
Таблица 3
Режим нормальных
Режим редких коммутаций
коммутаций
Включение
Отключение
Включение
Отключение
Характеристика
Тип
режимов
контактора
MK5-10
625
220
250
22
1000
242
1000
242
Пуск электродвига-
МК5-20
625
440÷
250
44÷
1000
484÷
1000
484÷
телей; отключение
600
60
660
660
ДС-2
вращающихся
MK6-10
1000
220
400
22
1600
242
1600
242
электродвигателей
МК6-20
1000
440÷
400
44÷
1600
484÷
1600
484÷
(Т =10 мс)
600
60
660
660
Пуск электродвига-
MK5-10
187,5
220
187,5
220
300
242
300
242
телей; отключение
МК5-20
187,5
440÷
187,5
440÷
300
484÷
300
484÷
неподвижных или
600
600
660
660
ДС-3
медленно вращаю-
MK6-10
300
220
300
220
480
242
480
242
щихся электродви-
МК6-20
300
440÷
300
440÷
480
484÷
480
484÷
гателей
(Т =10 мс)
600
600
660
660
Пуск электродвига-
телей с коротко-
замкнутым ротором,
МК6-20П
отключение непод-
МК6-20Т
450÷
450÷
750÷
600÷
АС-4
вижных и медленно
380
380
418
418
МК6-30П
720
720
1200
960
вращающихся элек-
МК6-30Т
тродвигателей,
торможение проти-
вотоком (соs=0,35)
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
7
2.8 За номинальный ток контактора принимается ток, который определяется
условиями нагрева главной цепи при отсутствии включения и отключения контактов. В
продолжительном режиме работы контакторы допускают работу при номинальном токе.
2.9 Контакторы при безиндуктивной нагрузке допускают отключение всех токов,
меньших указанных в таблице 3 для данной категории применения.
2.10 Контакторы серии МК5 и МК6 при индуктивной нагрузке с постоянной време-
ни порядка 10 мс допускают отключение всех токов от 0,1 Iн до номинального при номи-
нальном напряжении.
2.11 Ток продолжительного режима контактов вспомогательной цепи 10 A. Комму-
тационная способность контактов вспомогательной цепи соответствует ГОСТ 11206-77.
Номинальные токи и напряжения в категориях применения ДС-11 ГОСТ 11206-77,
ДС-14 и ДС-15 ГОСТ 17523-85 указаны в таблице 4.
Номинальный рабочий ток при ~380 В должен быть равен 2,0 А.
2.12 Коммутационная износостойкость контактов вспомогательной цепи при ком-
мутации токов, указанных в таблице 4, с частотой 600 включений в час должна быть: в
категории применения ДС-11 - не менее
1 млн., в категориях
применения ДС-14 и
ДС-15 - не менее 0,1 млн. циклов.
Таблица 4
Номинальное
Категория
Номинальный
Постоянная
рабочее
применения
рабочий ток, А
времени, с
напряжение, В
24
2,35
50
1,25
ДС-11
75
1,00
0,05
110
0,75
220
0,5
24
8
50
6
ДС-14
75
4
0,1
110
0,8
220
0,3
24
5
50
3
ДС-15
75
2
0,25
110
0,5
220
0,2
2.13 Собственное
время включения
контакторов порядка
0,05
с, собственное
время отключения не более 0,07 с.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
8
2.14 Потребляемая мощность включающих катушек при 20 °С для контакторов:
- МК5-10, МК6-10, МК5-10Р, МК6-10Р - не более 75 Вт;
- МК5-20, МК6-20, МК6-20Н, МК6-20П, МК6-20Т - не более 150 Вт;
- МК6-30, МК6-30П, МК6-30Т - не более 230 Вт.
2.15. Механическая износостойкость при частоте включений 1200 циклов в час
контакторов:
- MK5-10, МК6-10 - не менее 10 млн. циклов включений-отключений;
- МК5-10Р, МК6-10Р, МК6-20Н, МК6-20П, МК6-20Т, MK6-30, МК6-30П, МК6-30Т -
не менее 5 млн. циклов включений-отключений.
2.16 Габаритные и установочные размеры контакторов и их масса приведены в
приложении А.
2.17 Обмоточные данные включающих катушек контакторов, состоящих из двух
последовательно соединенных катушек, приведены в приложении Г. Марка провода
ПЭТ155 ГОСТ 17515-72.
2.18 Перечень оборудования и приборов, необходимых для контроля и испытаний
контакторов, приведен в приложении Д.
2.19 Сведения о содержании цветных металлов приведены в приложении В.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
9
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит:
«Руководство по
эксплуатации контакторов серии МК5 и МК6ª - 1 экз. на партию, поставляемую в один
адрес, если это оговорено в заказе, паспорт.
3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в таблице 5.
Для установки на тепловозах контакторы поставляются с комплектом запасных
частей без отдельного заказа-наряда и фондового наряда на запасные части за
отдельную плату.
В таблице 5 указано заводское обозначение запасных частей, их применение в
зависимости от исполнения контактора, а также их условное изображение.

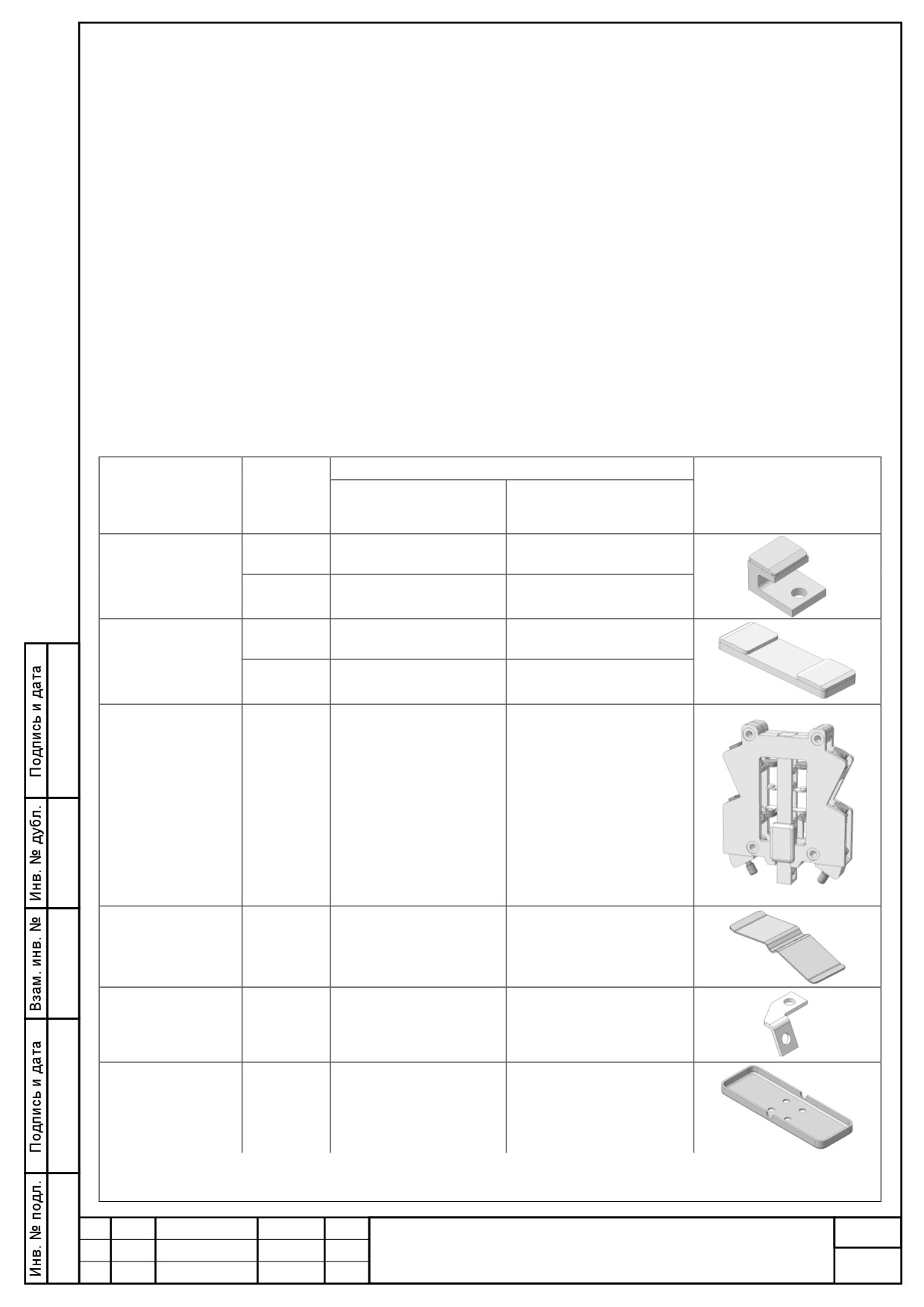

Taблица 5
Обозначение
Наименование
Серия
для районов с
для районов
запасных частей
контактора
умеренным и
с тропическим
холодным климатом
климатом
МК5
5ЛХ.143.247-02
5ЛХ.143.247-03
Контакт
неподвижный
(башмак)
МК6
5ЛХ.143.247
5ЛХ.143.247-01
МК5
БКЖИ.685172.004-02
БКЖИ.685172.004-03
Мостик
контактный
МК6
БКЖИ.685172.004
БКЖИ.685172.004-01
5ЛХ.367.023
5ЛХ.367.023-01
5ЛХ.367.023-10*
5ЛХ.367.023-11*
(1 «Зª + 1 «Рª)
(1 «Зª + 1 «Рª)
5ЛХ.367.023-02
5ЛХ.367.023-03
МК5
Блокконтакт
5ЛХ.367.023-12*
5ЛХ.367.023-13*
МК6
(2 «Зª)
(2 «Зª)
5ЛХ.367.023-04
5ЛХ.367.023-05
5ЛХ.367.023-14*
5ЛХ.367.023-15*
(2 «Рª)
(2 «Рª)
МК5
Пружина
8ЛХ.285.105
8ЛХ.285.105
МК6
ГЛЦИ.745242.012
МК5
Угольник
ГЛЦИ.745242.012-01
МК6
ГЛЦИ.745242.012-01
(для УХЛ3)
МК5
Скоба
БКЖИ.735312.024
БКЖИ.735312.024
МК6
______________
* Для подвижного состава.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
10
4 Устройство и работа контактора
4.1 Конструкция контакторов моноблочная (рисунок 1). Все элементы конструк-
ции собираются на скобе 1. Двухполюсные контакторы (рисунок 3 и рисунок 4) представ-
ляют собой два однополюсных контактора, установленные на одной скобе магнитопро-
вода, якоря, которых насажены на одну общую ось.
1 - скоба; 2 и 3 - якорь, 4 - ось; 5 - колодка; 6 - пружина; 7 - камера;
8 - блокконтакт; 9 - контактная колодка; 10 - неподвижный башмак;
11 - защелкивающая скоба; 12 - траверса; 13 - контактный мостик;
14 - скоба; 15 - возвратная пружина
Рисунок 1 - Общий вид контакторов MK5-10, МК6-10
Реверсивный контактор (рисунок 2) состоит из двух контакторов типа МК5-10 или
МК6-10, узла механической блокировки 2, закрепленных на двух пластинах 3.
Трехполюсные контакторы (рисунок 5) - это три однополюсных контактора, уста-
новленные на одной скобе и соединенные одной общей осью.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
11
4.2 Магнитная система однополюсного контактора - двухкатушечная. Вращение
якорей 2, 3 происходит на осях 4, зафиксированных в колодках 5. Колодка 5 подпружи-
нена пружинами 6.
4.3 Контактная система контактов главной цепи (рисунок 1) состоит из контактной
колодки 9, на которой установлены неподвижные башмаки 10 и подвижной траверсы 12
с контактным мостиком 13 и скобой 14. В колодке 9 установлены защелкивающие скобы
11, предназначенные для удержания дугогасительной камеры 7.
Для снятия дугогасительной камеры необходимо отвести отверткой защелки-
вающие скобы 11 в стороны и выдвинуть камеру вперед.
4.4 Контактная система контактов вспомогательной цепи (рисунок 1) состоит из
двух блоков контактов 8, которые крепятся неподвижно на скобе 1.
1 - контактор; 2 - узел механической
1 - контактор; 2 - ось;
блокировки; 3 - пластина
3 - планка (перемычка)
Рисунок 2 - Общий вид контакторов
Рисунок 3 - Общий вид контакторов
MK5-10Р, МК6-10Р
MK5-20, МК6-20
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
12
1 - контактор; 2 - ось; 3 - скоба;
1 - контактор; 2 - ось; 3 - скоба;
4 - выпрямительный блок
4 - выпрямительный блок
(только для MK6-20T)
(только для MK6-30T)
Рисунок 4 - Общий вид контакторов
Рисунок 5 - Общий вид контакторов
МК6-20Н, МК6-20П, МК6-20Т
МК6-30, МК6-30П, МК6-30Т
5 Маркировка
5.1 Маркировка наносится на фирменную табличку с указанием:
- товарного знака предприятия-изготовителя;
- типоисполнения контактора и каталожного номера;
- рода тока главной цепи;
- номинального тока в амперах и номинального напряжения главной цепи в
вольтах;
- единого знака обращения продукции ЕАС;
- номинального напряжения и рода тока цепи управления в вольтах;
- месяца и года выпуска;
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
13
- массы (при массе контактора 10 кг и более);
- наименование страны-изготовителя;
- степени защиты по ГОСТ 14254-2015, ГОСТ 14255-69.
5.2 При поставках на экспорт:
- товарный знак предприятия-изготовителя не указывается, если он не зарегист-
рирован в странах поставки;
- надпись с названием страны-изготовителя указывается на русском языке, если
иное не оговорено в заказе.
5.3 На внутренней упаковке контактора должны быть указаны:
- товарный знак предприятия-изготовителя;
- наименование и типоисполнение контактора;
- каталожный номер;
- месяц и год выпуска;
- единый знак обращения продукции ЕАС.
5.4
Транспортная маркировка содержит манипуляционные знаки:
«Хрупкое. Осторожноª, «Верхª.
6 Упаковка
6.1 Сочетание видов и вариантов транспортной тары с типами внутренней
упаковки по ГОСТ 23216-78.
6.2 Для потребностей экономики страны (кроме районов Крайнего Севера и
приравненных к ним местностям по ГОСТ 15846-2002) категория упаковки КУ-2:
ТЭ
2
К
;
ВУ
I
I
Б1
ВУ
I
I
Б
1
6.3 Для экспортных поставок в макроклиматические районы с умеренным клима-
ТЭ15
К
том категория упаковки КУ-2:
;
ВУI
I
Б1
ВУI
I
Б1
6.4 Для экспортных поставок в макроклиматические районы с тропическим
ТЭ12
климатом категория упаковки КУ-3А:
ВУ
I
I
IA
4
6.5 Для потребностей экономики страны в районы Крайнего Севера и прирав-
ТЭ
2
ненные к ним местности по ГОСТ 15846-2002 категория упаковки КУ-2:
ВУII Б-1
6.6 Допускается применение других сочетаний видов и вариантов транспортной
тары с типами внутренней упаковки, обеспечивающих допустимый срок сохраняемости
контакторов при транспортировании и хранении по согласованию с заказчиком.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
14
Примечание - Допускается упаковывать изделия в специализированные много-
оборотные ящичные поддоны и контейнеры.
6.7 Внутренняя и транспортная тара изготавливается по чертежам предприятия-
изготовителя.
6.8 Упаковка технической и сопроводительной документации и ее маркировка в
соответствии с ГОСТ 23216-78.
6.9 В транспортную упаковку должен быть вложен упаковочный лист
7 Правила и условия монтажа
7.1 Монтаж и обслуживание аппаратов должны производиться при обесточенном
состоянии.
7.2 Контакторы допускают установку как на изоляционных или металлических
заземленных панелях, так и на рейках.
7.2.1 Для обеспечения надежной работы контакторов при установке их на месте
эксплуатации необходимо соблюдать полярность подключения контакторов постоянного
тока и правильность установки дугогасительной камеры и магнитов после разборки
аппаратов в соответствии с рисунками 6 и 7.
Схемы соединения включающих катушек контакторов MK5-20, MK6-20, схемы
электрических соединений контакторов переменного тока МК6-20Т, МК6-30Т с питанием
включающих катушек через выпрямительный блок приведены на рисунках 8, 9.

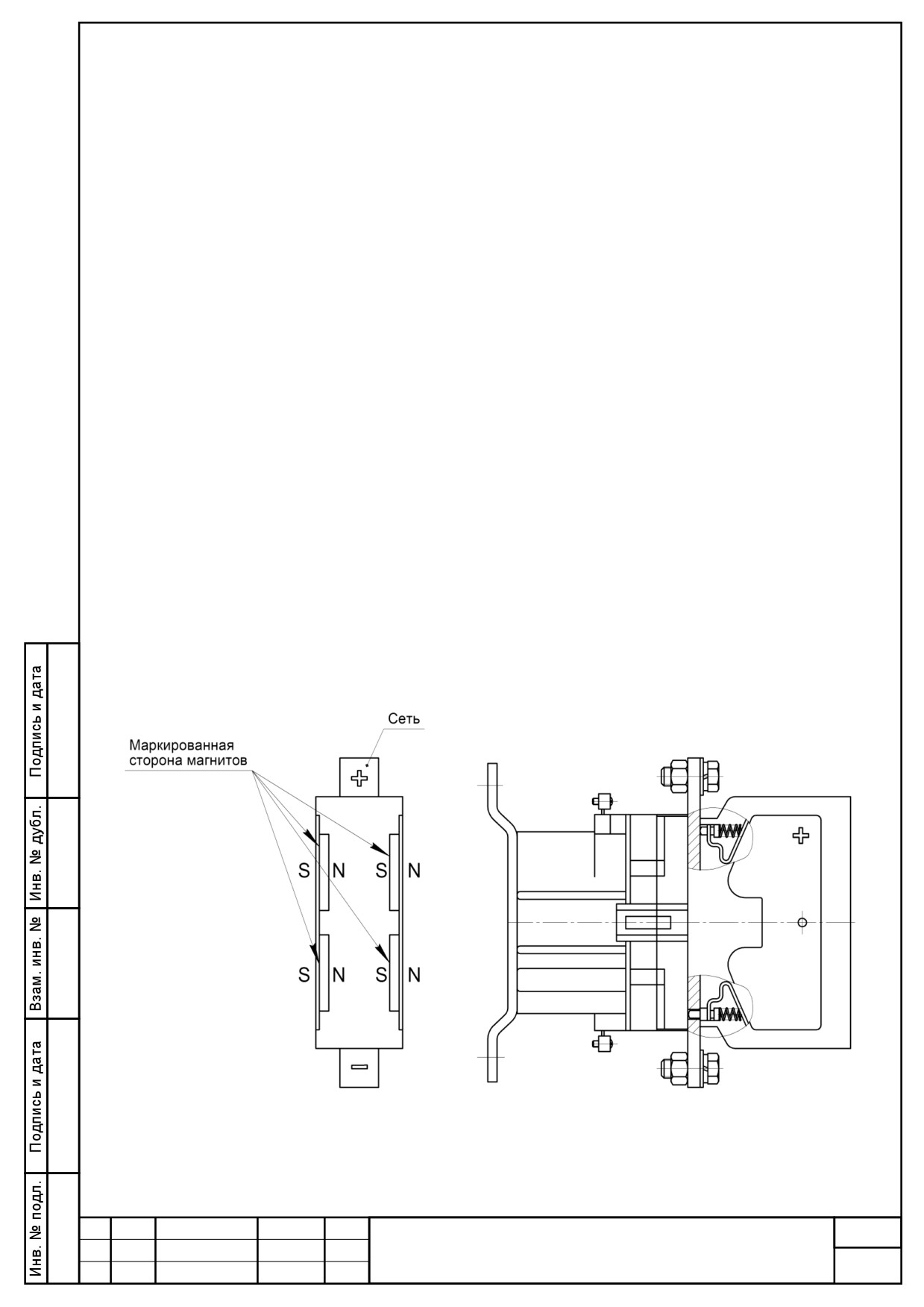

Рисунок 6 - Схема для подключения контакторов типов МК5-10, МК6-10, MK5-10P,
MK6-10P, МК6-20Н, МК6-30 в сеть и для установки дугогасительной камеры
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
15
Рисунок 7 - Схема для подключения контакторов типов МК5-20, МК6-20 в сеть и
для установки дугогасительной камеры
а) параллельное соединение на
б) последовательное соединение на
номинальные напряжения цепи
номинальное напряжение
управления 24, 27, 50, 75 и 110 В
цепи управления 220 В
Рисунок 8 - Схемы соединения включающих катушек контакторов MK5-20, MK6-20
а) для МК6-20Т
б) для МК6-30Т
К зажимам А (катушки) и 2 (выпрямительного блока) подсоединяется управляющий контакт
Рисунок 9 - Схемы электрических соединений контакторов переменного тока
МК6-20Т и МК6-30Т с питанием включающих катушек от выпрямительного блока
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
16
7.3 Сверление отверстий при установке контакторов на панелях приведено на
рисунках 10, 11, 12, 13.
А - вертикальная установочная ось.
А - вертикальная установочная ось.
Отверстия Г и Д для вывода проводников
Отверстия Г и Д для вывода проводников
сверлить только при заднем монтаже
сверлить только при заднем монтаже
Рисунок 10 - Сверление отверстий
Рисунок 11 - Сверление отверстий
при установке контакторов
при установке контакторов
MK5-10 и МK6-10 на панели
МК5-10Р, МК6-10Р на панели
А - вертикальная установочная ось.
А - вертикальная установочная ось.
Отверстия Г и Д для вывода проводников
Отверстия Г и Д для вывода проводников
сверлить только при заднем монтаже
сверлить только при заднем монтаже
Рисунок 12 - Сверление отверстий для
Рисунок 13 - Сверление отверстий для
контакторов типоисполнений MK5-20,
контакторов типоисполнений
МК6-20, МК6-20П, МК6-20Н и МК6-20Т
МК6-30, МК6-30П, МК6-30Т
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
17
7.4 При необходимости заказчик может установить контакторы на двух металли-
ческих рейках шириной 32 мм и расположенных на расстоянии 175 мм одна от другой
(рисунок 14).
Рисунок 14 - Установка контактора на металлических рейках,
расположенных на расстоянии 175 мм
7.5 Наибольший вылет ионизированных газов за пределы дугогасительной каме-
ры при отключении нагрузки четырехкратного тока приведен на рисунке 15 и таблице 6.
Рисунок 15 - Размеры ионизированного пространства
Таблица 6
Серия контактора
А, мм
А1, мм
MK5
70
306
MK6
90
326
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
18
7.6 Все контакторы выполняются с передним присоединением силовой цепи и
цепи управления.
7.7 Зажимы главных контактов допускают присоединение внешних проводов
сечением от 70 до 150 мм2 для контакторов на номинальный ток 250 А и от 150 до
370 мм2 для контакторов на номинальный ток 400 А. Зажимы контактов вспомогательной
цепи допускают присоединение двух проводов сечением от 1 до 2,5 мм2.
7.8 Для обеспечения удобства монтажа и эксплуатации контакторов при их уста-
новке в нижней части комплектного устройства (высоковольтной камеры тепловоза)
предусмотрен дополнительный угольник ГЛЦИ.745242.012 для присоединения к выво-
дам контактов вспомогательной цепи, который поставляется по требованию заказчика и
входит в комплект запасных частей.
8 Правила и условия безопасной эксплуатации
8.1 Эксплуатация контакторов должна производиться в соответствии с «Прави-
лами техники безопасности и технической эксплуатации электроустановок потребите-
лейª и «Руководством по эксплуатацииª предприятия-изготовителя.
8.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
8.3 Перед установкой контактора в схему необходимо:
а) проверить целостность аппарата и соответствие его типа и исполнения
требуемому;
б) схемы внутренних соединений катушек приведены на рисунках 8, 9;
в) проверить надежность винтовых соединений.
8.4 После установки контактора необходимо:
а) несколько раз рукой нажать на выступающие части толкателей и убедиться,
что затираний нет;
б) проверить соответствие полярностей, указанных на камере и выводах главных
контактов (при этом полярность источника питания должна соответствовать полярности
контактора);
в) при электрическом монтаже необходимо строго соблюдать соответствие
полярности источника питания и выводов главных контактов. При установке всех испол-
нений контакторов в комплектное устройство знаки «+ª на выводе и на дугогасительной
камере должны совпадать и для контакторов MK5-10, MK6-10, MK5-10P, MK6-10P,
МК6-20Н и МК6-30 должны находиться сверху (рисунок 6), а для контакторов МК5-20 и
МК6-20 на одном контакторе сверху, на втором - снизу (рисунок 7);
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
19
г) проверить соответствие растворов, провалов, нажатий данным, приведенным
в таблице 7.
Таблица 7
Номинальный
Нажатие на
Раствор
Провал
Исполнение
ток главных
мостик
контактов,
контактов,
контактов
контактов, А
(начальное), кг
мм
мм
250
2,0 - 2,8
замыкающие
3,4 ± 0,2
6 - 8
400
2,5 - 3,5
После включения включающих катушек на напряжение проверить четкость вклю-
чения и отключения контактора без тока в главной цепи.
Проверить механическую блокировку контакторов MK6-10P, MK5-10P на отсутст-
вие включения одновременно двух контакторов.
9 Техническое обслуживание
Измерение параметров, регулировка и настройка
9.1 В условиях эксплуатации необходимо регулярно следить за работой
контактора.
9.2 При обычных условиях контактор достаточно осматривать после 50 тыс. сра-
батываний, но не реже одного раза в месяц. Независимо от этого, осмотр контактора
следует производить после каждого отключения аварийного тока.
9.3 При осмотре следует:
а) очистить контактор от пыли и загрязнения;
б) проверить надежность всех резьбовых соединений и в случае необходимости
следует произвести их подтяжку;
в) проверить отсутствие механических затираний;
г) проверить исправность возвратной пружины один раз в два года, в случае
необходимости следует произвести их замену.
9.4 В контактной системе проверить состояние контактных напаек и основные
контактные параметры (провалы, растворы и начальное контактное нажатие на мостик),
которые должны соответствовать данным, приведенным в таблице 7.
9.4.1 Закопченные поверхности контактных колодок, дугогасительной камеры,
контактных траверс следует протирать чистой, сухой хлопчатобумажной ветошью.
Серебросодержащие контактные напайки в течение всего срока службы контактов до
полного их износа при нормальной работе зачистки не требуют. Потемнение контактной
поверхности или наличие следов износа не являются признаками неработоспособности
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
20
контактов.
Допускается зачистка контактных напаек напильником после протекания по
контактам тока короткого замыкания, приведшего к свариванию или сильному оплавле-
нию контактов.
9.4.2 При полном износе контактных напаек на любом из контактов (подвижном и
неподвижном) необходимо эти контакты заменить.
9.4.3 Допускается увеличение раствора, провала контактов и контактных нажа-
тий по сравнению с указанными в таблице 7, если при этом обеспечивается четкая
работа контактора.
9.4.4 Провал контактов определяется как свободный ход траверсы с момента
касания контактов до полной ее остановки. Начальное нажатие на мостик - это усилие,
создаваемое контактной пружиной в момент первоначального касания контактов.

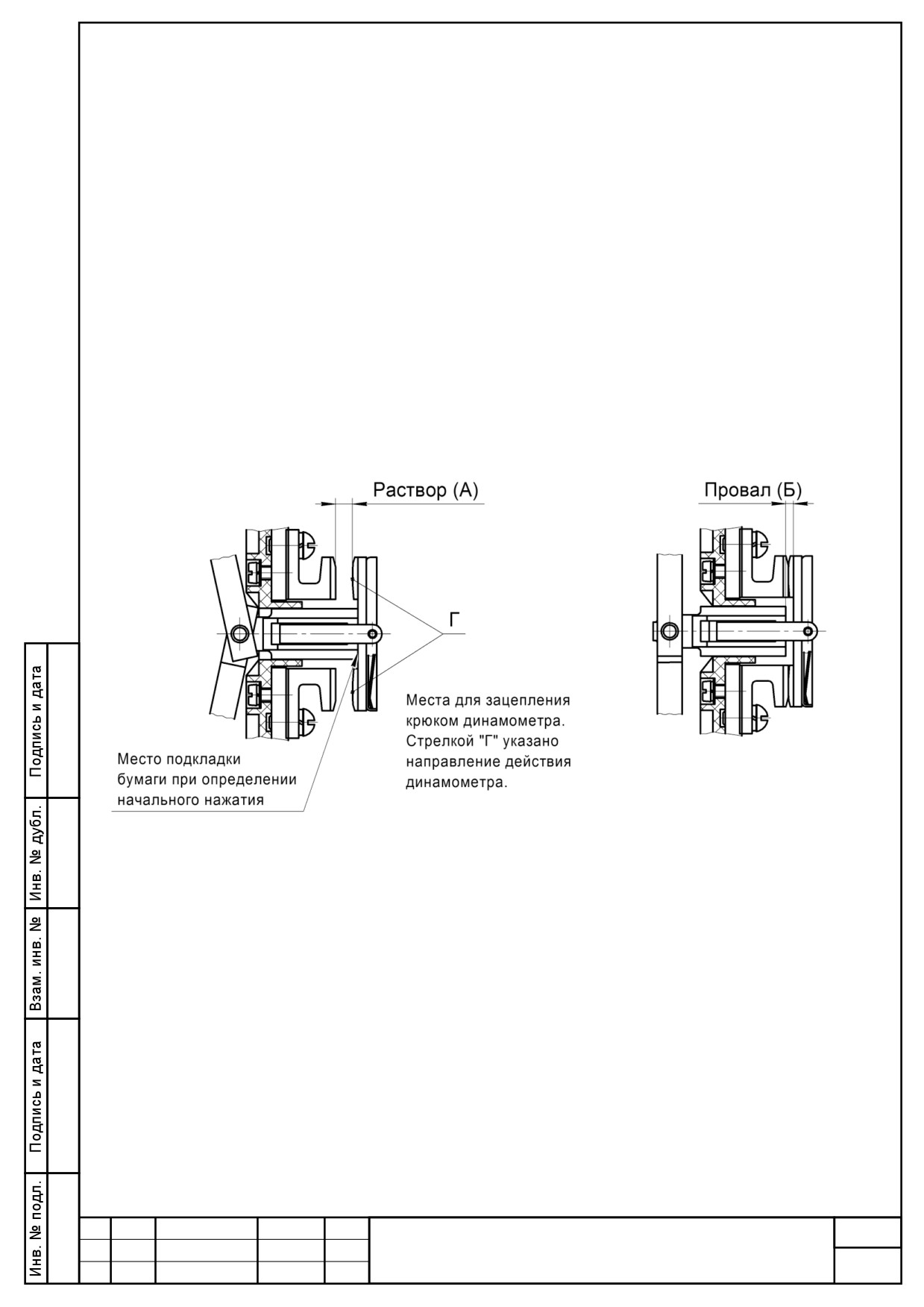

9.4.5 Схемы замеров контактных параметров показаны на рисунке 16.
а) разомкнутое состояние контактов
б) замкнутое состояние
контактов
Рисунок 16 - Схема определения основных контактных параметров
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
21
10 Возможные неисправности и методы их устранения
10.1 Устранение неисправностей следует производить только при полностью
отключенном контакторе.
10.2 Возможные неисправности и способы их устранения указаны в таблице 8.
Таблица 8
Возможная
Вероятная причина
Способы устранения
неисправность
1 При подаче напря-
1 Обрыв в цепи включающей
Проверить внешние
жения на включающие
катушки
присоединения, в случае их
катушки контактор не
неисправности исправить
срабатывает
2 Напряжение на зажимах включаю-
Повысить напряжение
щих катушек меньше 0,7 (для контак-
торов для подвижного состава) и 0,85
(для контакторов общего назначения)
от номинального
2 Повышенный нагрев
Напряжение больше допустимого
Снизить напряжение до
включающих катушек
величины меньше 110 % от
номинального
11 Транспортирование и правила хранения
11.1 Контакторы должны храниться в упаковке предприятия-изготовителя. Допус-
кается хранение контакторов без упаковки в вентилируемом помещении при температу-
ре окружающего воздуха не ниже плюс 5 °С, относительной влажности не более 80 % и
отсутствии в нем кислотных и других паров, вредно действующих на материалы контак-
торов.
11.2 Контакторы в упаковке допускают хранение в закрытых или других помеще-
ниях с естественной вентиляцией в исполнении для районов с умеренным и холодным
климатом при температуре окружающего воздуха от минус 50 до плюс 40 °С при относи-
тельной влажности не более 98 % при плюс 25 °С, в исполнении для тропического
климата от минус 50 до плюс 50 °С при относительной влажности не более 98 % при
плюс 35 °С.
11.3 Резкие колебания температуры воздуха, вызывающие выпадение росы, не
допускаются.
11.4 Транспортирование контакторов возможно любым видом крытого транспор-
та в заводской транспортной таре либо в любой упаковке, обеспечивающей целостность
контакторов.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
22
Приложение А
(обязательное)
Габаритные, установочные размеры и масса контакторов
А - вертикальная установочная ось.
Масса контактора - не более 6,0 кг.
Рисунок А.1 - Контакторы типоисполнений MK5-10, МK6-10
А - вертикальная установочная ось.
Масса контактора - не более 12,0 кг.
Рисунок А.2 - Контакторы типоисполнений MK5-10Р, МK6-10Р
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
23
А - вертикальная установочная ось.
Масса контакторов - не более 12,0 кг.
Рисунок А.3 - Контакторы типоисполнений MK5-20, МК6-20
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
24
А - вертикальная установочная ось.
Размер 170 max - для МК6-20Н, MK6-20П.
Размер 200 max - для MK6-20Т.
Масса контакторов - не более 12,0 кг.
Рисунок А.4 - Контакторы типоисполнений МК6-20Н, MK6-20П, МК6-20Т
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
25
А - вертикальная установочная ось.
Размер 250 max - для MK6-30, МК6-30П.
Размер 280 max - для MK6-30Т.
Масса контакторов - не более 18,0 кг.
Рисунок А.5 - Контакторы типоисполнений МК6-30, MK6-30П, МК6-30Т
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
26
Приложение Б
(обязательное)
Схемы электрические соединений контакторов
Таблица Б.1
МК5-10, МК6-10
МК5-10Р, МК6-10Р
1
1
1
13
21
11
23
13
21
31
43
+
+
+
К1
К2
К1
-
-
-
14
22
12
24
14
22
32
44
2
2
2
К1
К2
А
Б
А
Б А
Б
МК5-20, МК6-20
МК6-20Н
1
3
1
3
13
21
31
43
13
21
31
43
+
+
К1
К1
-
+
-
-
14
22
32
44
14
22
32
44
2
4
2
4
А
Б
А
Б
Для Uупр
Для
24, 27, 50,
Uупр 110 В
75, 110 В
А
Б
А
Б
Для Uупр 220 В
Для Uупр 220 В
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
27
Продолжение таблицы Б.1
МК6-20П
МК6-30, МК6-30П
1
3
1
3
5
13
21
31
43
13
21
31
43
14
22
32
44
14
22
32
44
2
4
2
4
6
А
Б
А
Б
МК6-20Т
1
1
3
1321
31 43
V3
V1
3
~Uвх.
14
22
32
44
2
4
4
V4
V2
А
Б
2
Блок выпрямительный
К зажимам А (катушки) и 2 (выпрямительного блока) подсоединяется управляющий контакт
МК6-30Т
1
1
3
5
1321
31
43
V3
V1
3
~Uвх.
14
22
32
44
2
4
6
4
V4
V2
А
Б
2
Блок выпрямительный
К зажимам А (катушки) и 2 (выпрямительного блока) подсоединяется управляющий контакт
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
28
Приложение В
(справочное)
Сведения о содержании цветных металлов
(ГОСТ Р 54564-2011)
Таблица В.1
Суммарная масса цветных металлов, содержащихся в изделии, кг
Наименование металла и сплава
Тип
контактора
Лом и отходы бронзы
Лом и отходы
Лом и отходы меди
и её сплавов
латуни и её сплавов
и её сплавов
Бр4
Бр6
Л2
Л8
М3
М12
МК5-10
0,0016
0,02
0,095
0,0028
0,327
1,00
МК6-10
МК5-20
МК6-20
МК6-20П
МК6-20Т
0,0032
0,04
0,190
0,0056
0,654
2,00
МК6-20Н
МК5-10Р
МК6-10Р
МК6-30
МК6-30П
0,0048
0,06
0,285
0,0084
0,981
3,00
МК6-30Т
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
29
Приложение Г
(справочное)
Обмоточные данные втягивающих катушек
Таблица Г.1
Обмоточные данные одной
Напряжение
опрессованной катушки
Обозначение
Соедине-
Тип контактора
цепи управ-
Диаметр
Сопро-
чертежа
ние катушек
Напряже-
Число
ления, В
провода,
тивление,
ние, В
витков
мм
Ом
5ЛХ.522.161
24
24
0,75
1660
8,2
-01
-02; -03
50
50
0,50
3840
44
МК5-10
0,40
4000
-04; -05
75*
75
86
МК6-10
0,45
1260
-
МК5-10Р
0,315
5660
-06; -07
МК6-10Р
110*
110
204
0,355
2400
0,224
4000
-08; -09
220*
220
694
0,25
10400
-10; -11
27
27
0,63
2144
14,2
5ЛХ.522.161
24
24
0,75
1660
8,2
-01
-10; -11
МК5-20
27
27
0,63
2144
14,2
-02; -03
МК6-20
50
50
0,50
3840
44
парал-
лельное
0,40
4000
-04; -05
75*
75
86
0,45
1260
МК5-20
0,315
5660
-06; -07
МК6-20
110*
110
204
0,355
2400
МК6-20Н
МК5-20
МК6-20
0,315
5660
-06; -07
220*
110
204
МК6-20Н
0,355
2400
МК6-20П
-14; -15
МК6-20П
-110
55
0,5
3700
42
последо-
-12; -13
МК6-30Т
~127
вательное
38
0,56
2900
26
-16; -17
МК6-20Т
~127
57
0,475
4000
50
-18; -19
МК6-30Т
~220
66
0,4
4800
82
-20; -21
МК6-20Т
~220
99
0,355
6920
152
-22; -23
МК6-30Т
~380
114
0,315
8000
224
-24; -25
МК6-20Т
~380
170
0,28
11100
392
-26; -27
–110
36
0,63
2600
20
МК6-30
последо-
0,4
2600
-28; -29
МК6-30П
–220*
73
80
вательное
0,45
2400
-30; -31
~110
33
0,63
2420
17,2
МК6-30Т
-32; -33
~260
78
0,4
5880
101,6
0,224
10400
-34; -35
МК6-10Т
~260*
-
234
772
0,25
4760
последо-
0,5
2700
-36; -37
МК6-20Т
~110*
49,5
36
вательное
0,56
820
0,224
3700
-38; -39
МК6-10Т
~220*
-
198
576
0,28
2820
________________
*Обмотка из двух проводов
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
30
Приложение Д
(рекомендуемое)
Перечень оборудования и приборов, необходимых для
контроля и испытаний контакторов
Таблица Д.1
Класс точности
Диапазон измеряемых
Обозначение стандарта,
Наименование оборудования
или предел
(контролируемых)
технических условий
и приборов
допускаемой
величин
и других документов
погрешности
1 Вольтамперметр М253
0,5 - 10 А
КТ 0,5
ГОСТ 8711-93
100 А
КТ 0,5
160 А
КТ 0,5
250 А
КТ 0,5
2 Шунты 75ШСМ
ГОСТ 8042-93
400 А
КТ 0,5
2500 А
КТ 0,5
4000 А
КТ 0,5
3 Вольтметр Э515/3
11 - 550 В
КТ 0,5
ГОСТ 8711-93
4 Мегаомметр М4101/5
1 - 100 МОм
КТ 1,0
ГОСТ 23706-93
5 Мост постоянного тока Р333
22 - 700 Ом
КТ 0,5
ГОСТ 7165-93
6 Термопары хромель-копель
35 - 200 °С
ПГ±3 °С
ТХК-834
7 Потенциометр типа ПП-63
1,2 - 8 мВ
КТ 0,05
ГОСТ 9245-79
8 Миллисекундомер Ф209
3 - 1·104 мс
ПГ±0,005/0,005
ТУ 25-04-2157-77
9 Универсальная пробивная
2500 В
4 %
АЭЯ.771.001 ТУ
установка УПУ-1М
10 - 100 Гц
10 Вибростенд ВЭДС-200 А
ПГ±20 %
ТУ25-06-529-76
1 g
11 Ударный стенд УУЭ-20/200
1-75 g
ПГ±20 %
12 Термобарокамера
минус 65 - плюс 55 °С
ПГ±1 %
Я7М2.708.008 ТУ
КТХБ-К-0,15-65/155
13 Климатическая
25° - 55 °С
ПГ±2 %
паспорт фирмы
камера 3001
влажность 95 %
ПГ±3 %
«Фойтронª (Германия)
14 Штангенциркуль
0,5 - 250 мм
ПГ±0,1 мм
ГОСТ 166-89
ШЦ--250-0,05
15 Весы настольные типа
4 - 12 кг
ПГ±0,5 г
ГОСТ 23676-79
ВНЦ-10
16 Динамометр ДПУ-0,01-2
1,0 - 3,6 кГс
ПГ±2 %
ГОСТ 13837-79
17 Шаблон
6 - 8 мм
нестандартный
18 Шаблон
2,0 - 3,5 мм
нестандартный
19 Граммометр часового типа
0,09 - 0,12 кГс
КТ 4
ТУ25-02.021301-78
ГС 50-300гс
20 Калибр-пробка
5 - 7 мм
нестандартная
21 Пробка
1,5 - 2,5 мм
нестандартная
Примечание - Допускается применение других средств измерений и
оборудования, имеющих
погрешность не больше, чем у приведенных средств измерений и оборудования.
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
31
Лист регистрации изменений
Номера листов (страниц)
Входящий №
Всего
сопроводи-
листов
№ докумен-
Под-
Изм.
тельного
Дата
(страниц)
та
пись
изме-
заменен-
аннулиро-
документа и
новых
в докум.
ненных
ных
ванных
дата
45
Лист
45
ИГФР.644513.004РЭ
Изм
Лист
№ документа
Подпись
Дата
32



















///////////////////////////////////////
