КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ серии КМ. Руководство по эксплуатации БКЖИ.644413.001РЭ





Содержание
1 Введение
3
2 Назначение
4
3 Технические характеристики
5
4 Состав изделия
8
5 Устройство контактора
9
6 Указание мер безопасности
15
7 Подготовка к работе
15
8 Возможные неисправности и методы их устранения
16
9 Техническое обслуживание
17
10 Транспортирование и правила хранения
18
11 Гарантии изготовителя
18

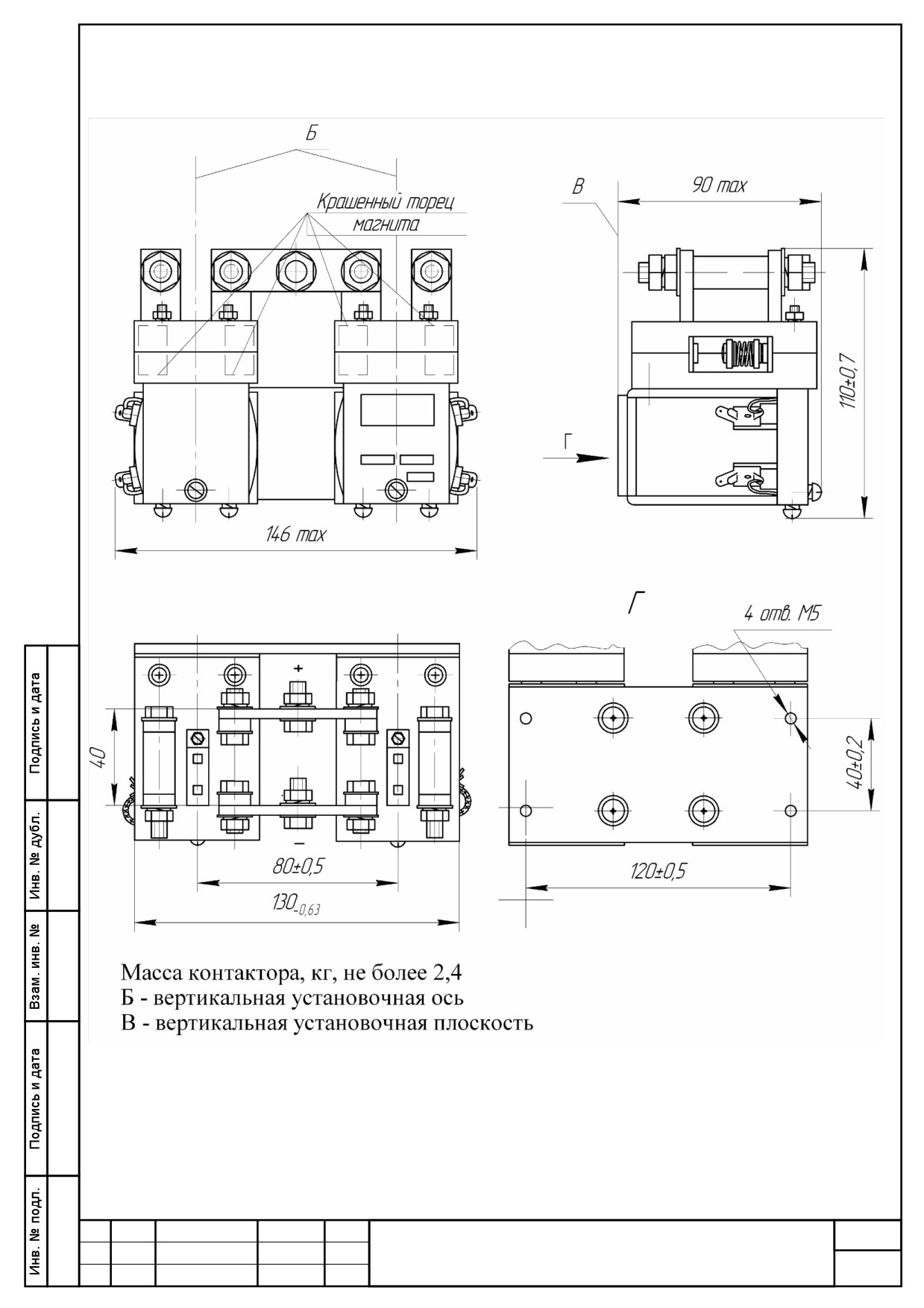

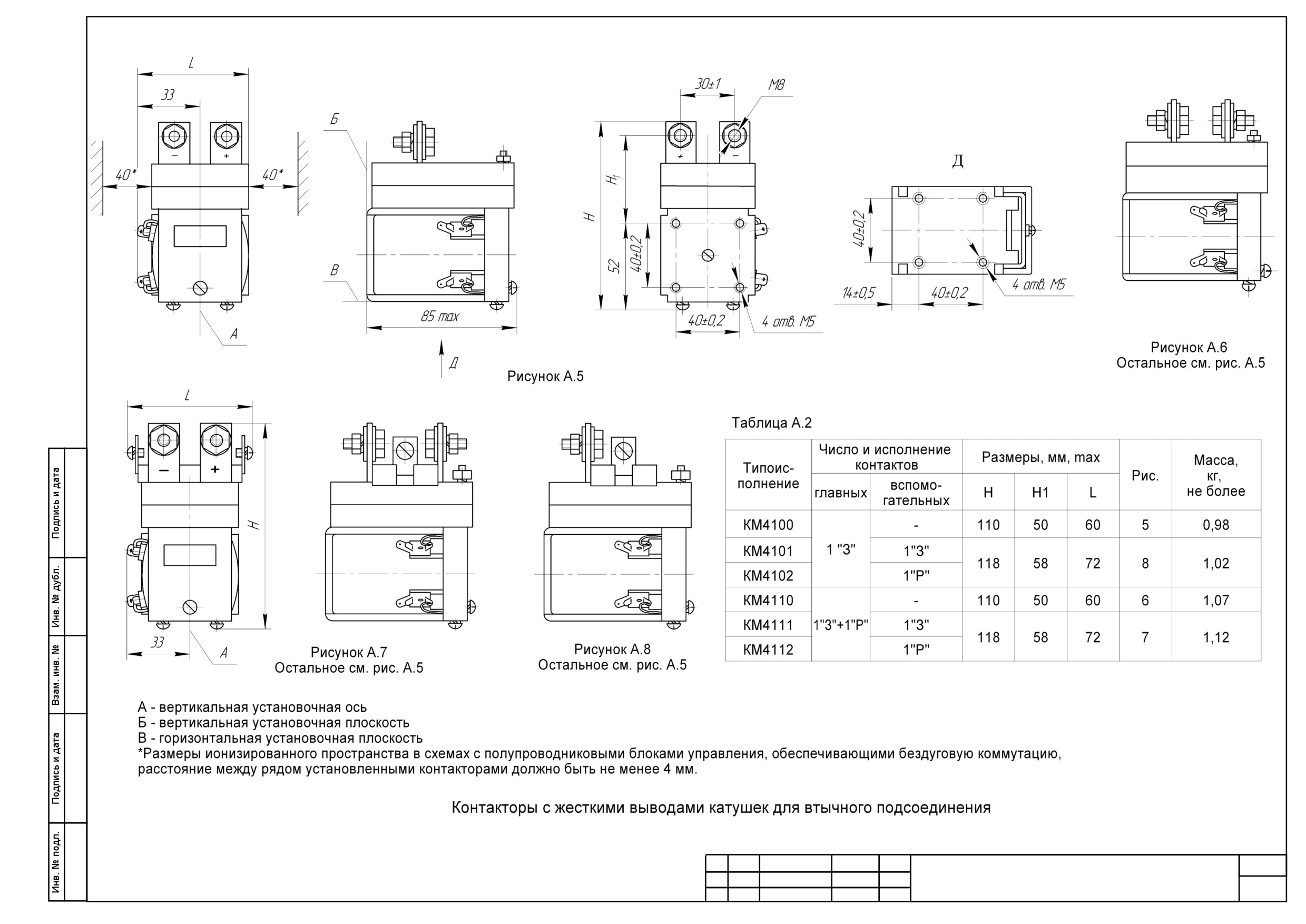

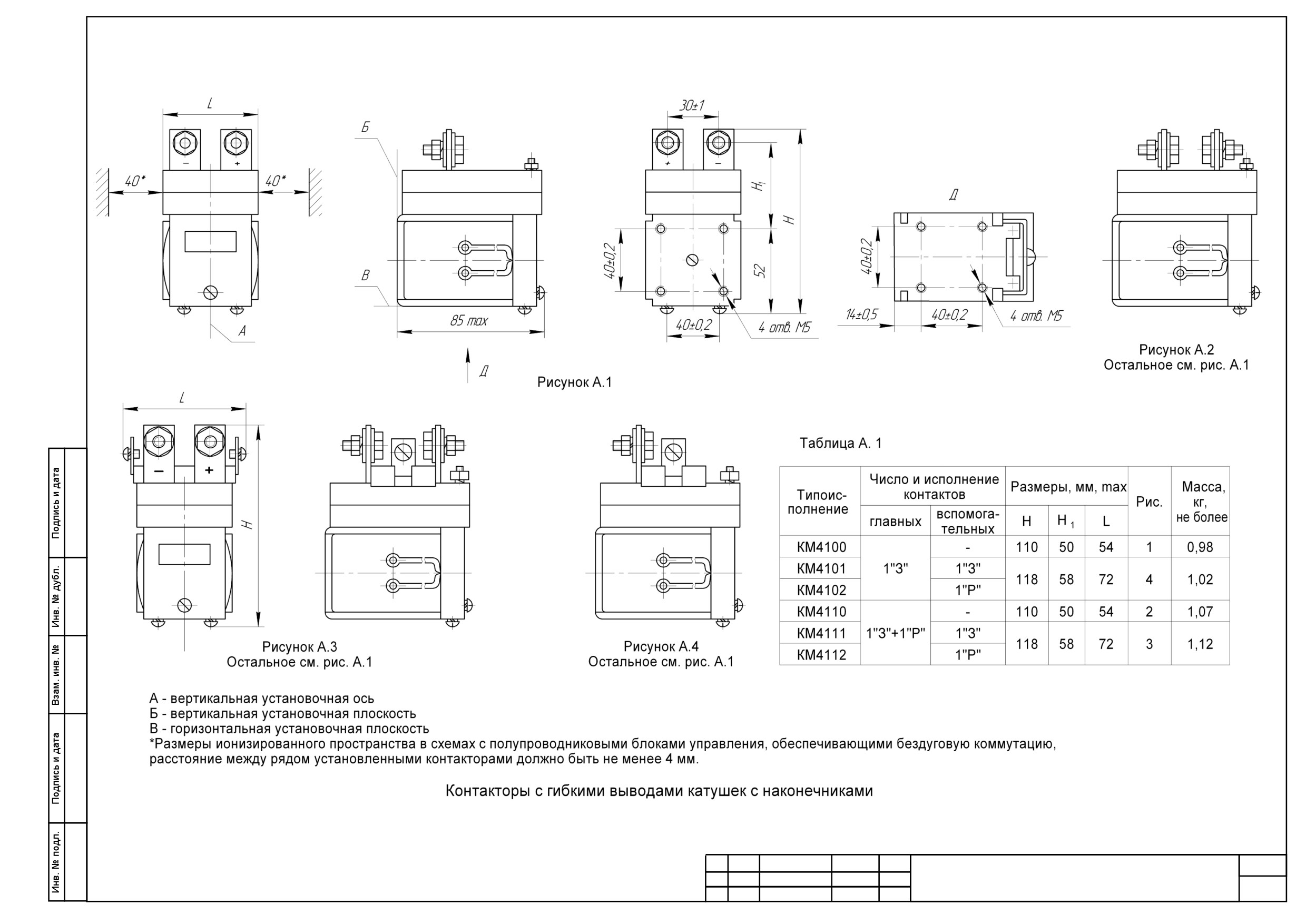

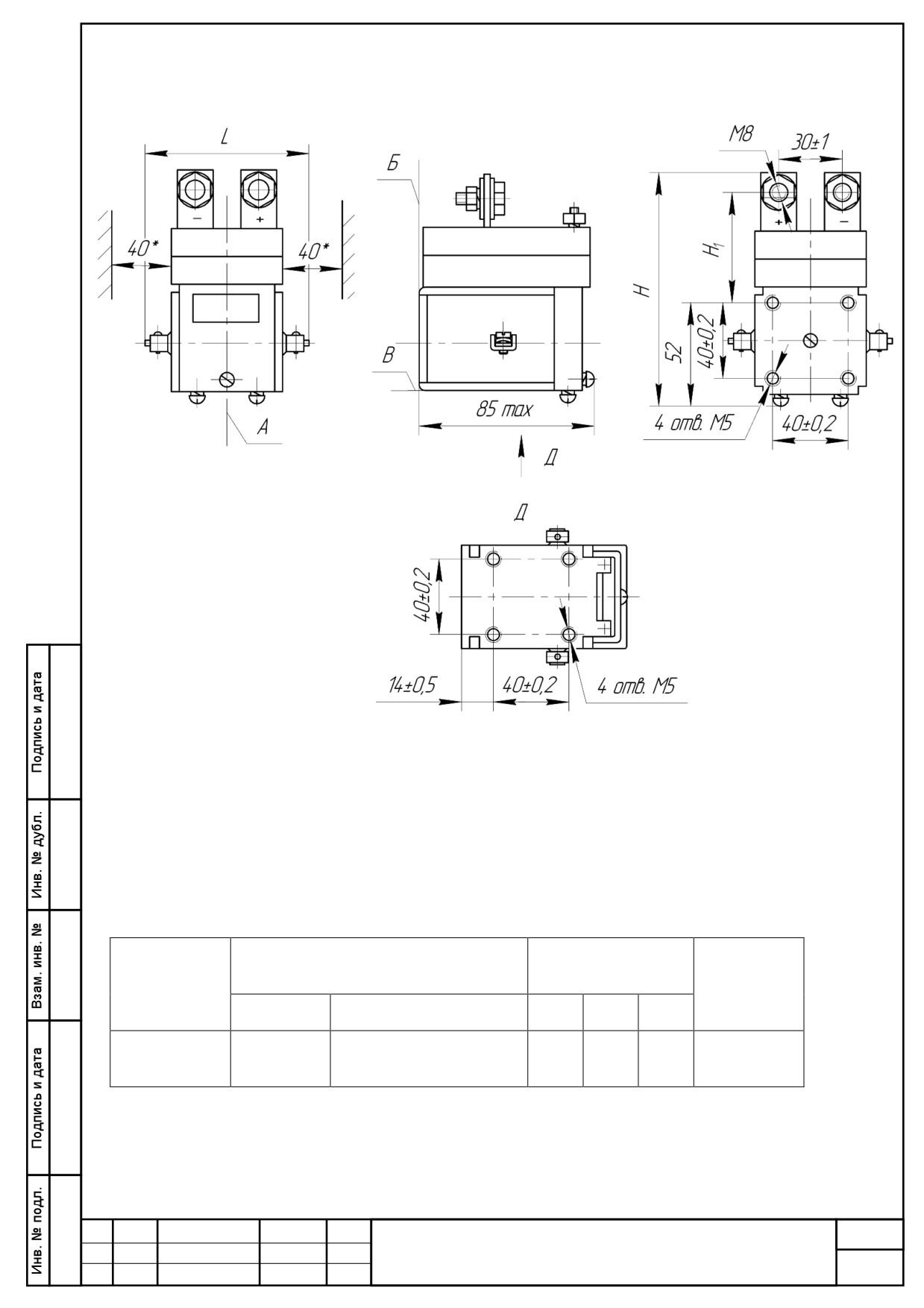

Приложение А Габаритные, установочные размеры и
масса контакторов
19

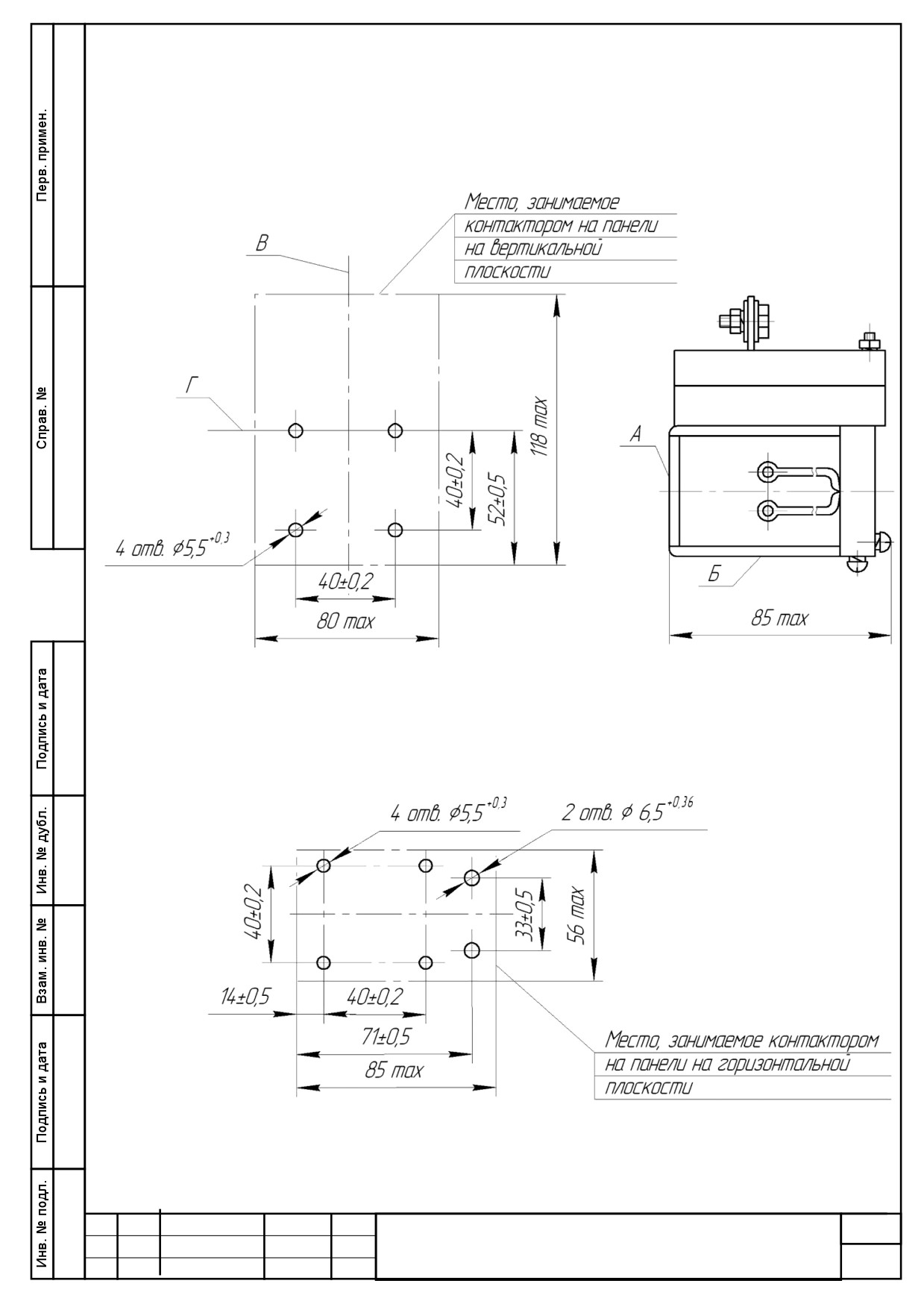

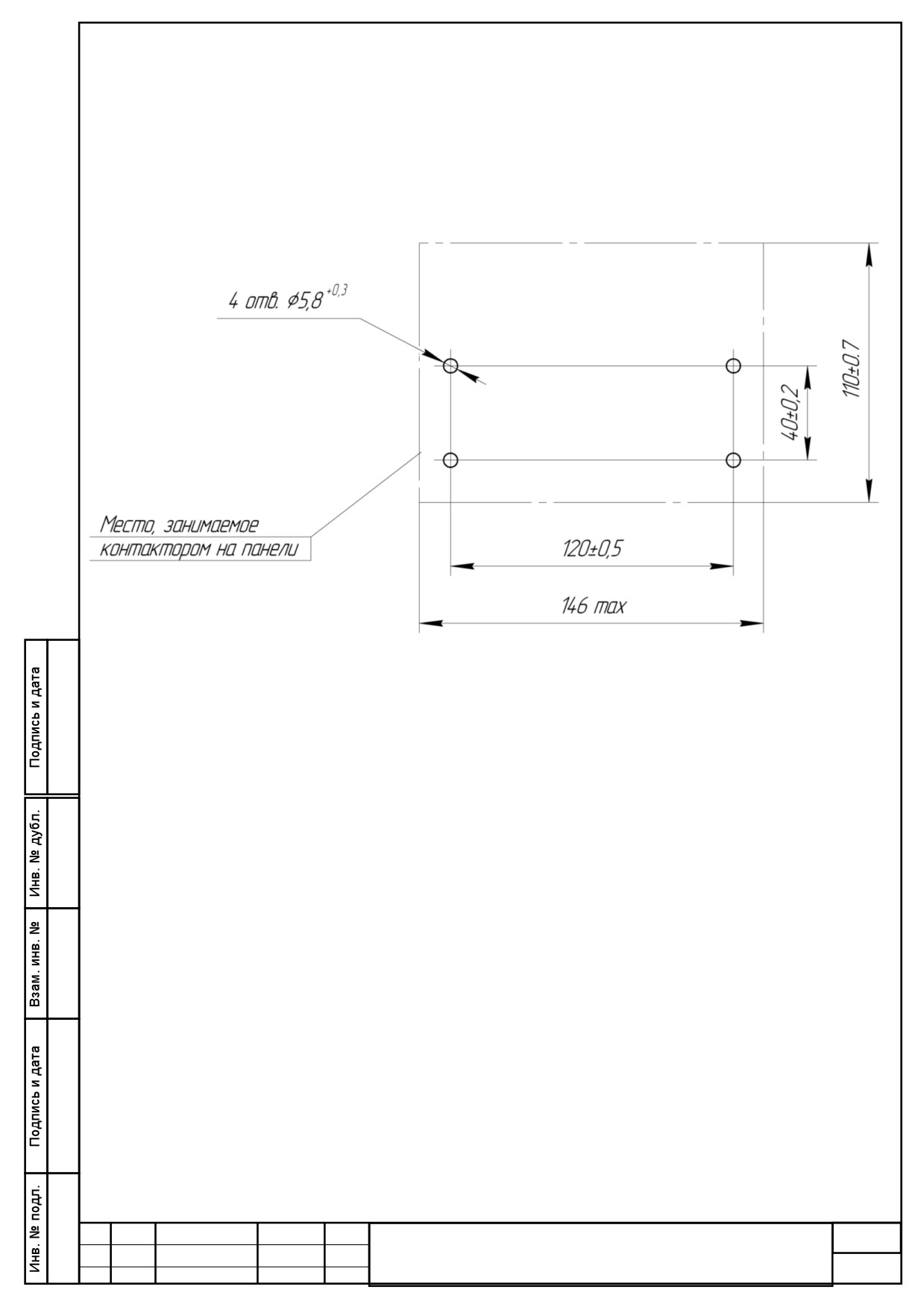

Приложение Б Расположение отверстий для крепления
контакторов на панели
23

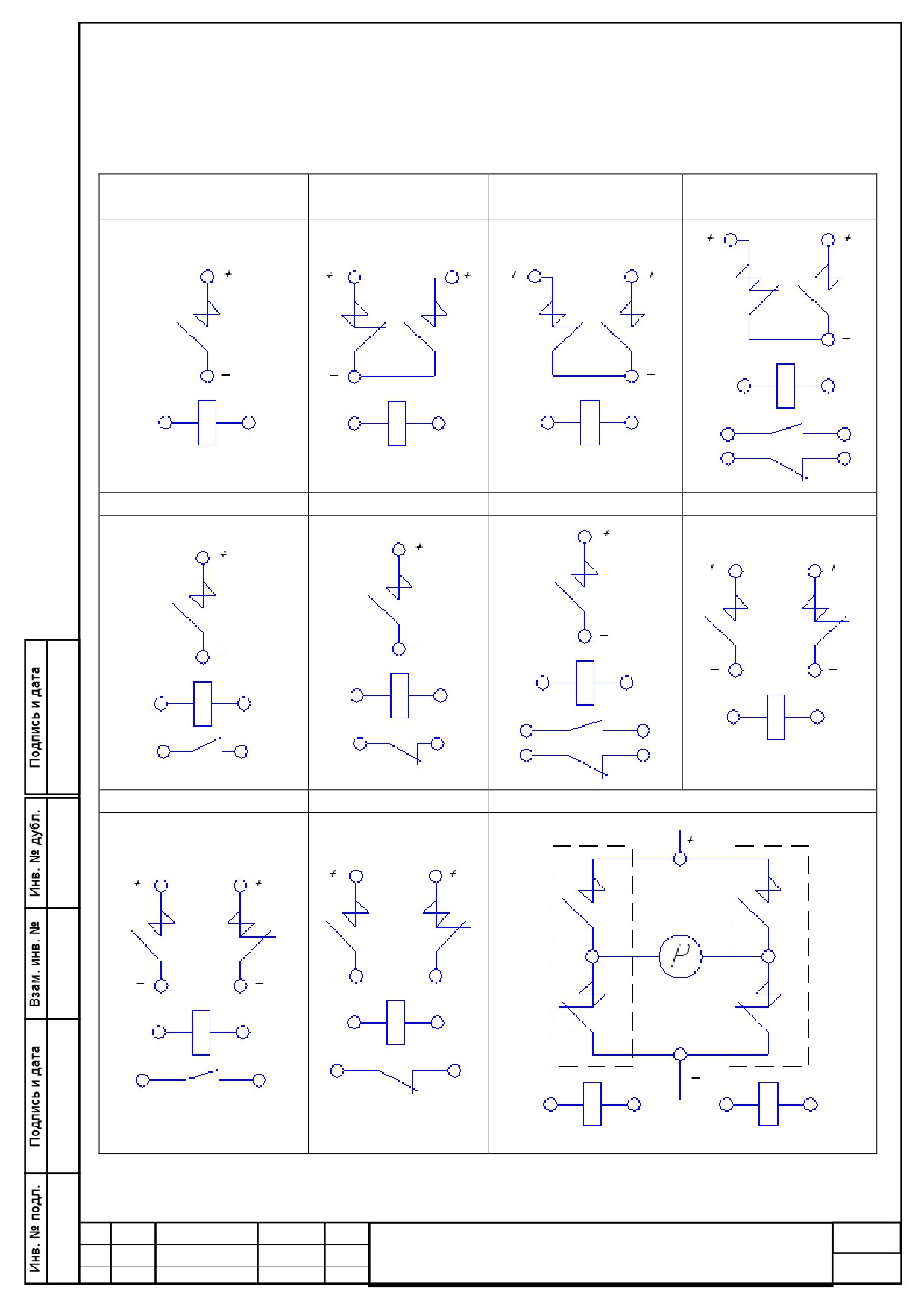

Приложение В Схемы электрические принципиальные
контакторов
25
Приложение Г Сведения о содержании цветных металлов
26
Приложение Д Обмоточные данные втягивающих катушек
27
30
БКЖИ.644413.001РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
А
2
28
Нач. отд.
серии КМ
Руководство по эксплуатации
Н. контр.
АО «ЧЭАЗª
Утв.
1 Введение
1.1 В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые сведе-
ния по эксплуатации, обслуживанию, транспортированию и хранению контакторов общего
назначения для поставки внутри страны и для поставки на экспорт.
1.2 Надежность, долговечность и безопасность контакторов обеспечивается не только
качеством самого устройства, но и правильным соблюдением режимов и условий эксплуа-
тации, поэтому выполнение всех требований, изложенных в настоящем РЭ, являются обя-
зательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ16-93 БКЖИ.644413.001 ТУ.
Адрес изготовителя: Россия, 428000, Чувашская республика,
г. Чебоксары, пр. Яковлева, 5.
E-mail: cheaz@cheaz.ru, URL: http://www.cheaz.ru/.
Лист
30
БКЖИ.644413.001РЭ
3
Изм
Лист
№ документа
Подпись
Дата
2 Назначение
2.1 Контакторы серии КМ предназначены для применения в качестве комплектую-
щих изделий в схемах управления электродвигателями электропогрузчиков, также для
применения в схемах высоковольтных выключателей для коммутации цепи оперативного
включения привода - контакторы КМ 5100В.
Контакторы имеют исполнения, предназначенные для работы в условиях умеренно-
го, тропического и холодного климата.
2.2 Контакторы рассчитаны для работы на высоте над уровнем моря - не более
1200 м при температуре окружающего воздуха:
- от минус 40 до плюс 40 °С и относительной влажности не более 98 % при темпе-
ратуре плюс 25 °С для районов с умеренным климатом;
- от минус 10 до плюс 45 °С и относительной влажности не более 98 % при плюс
35 °С для районов с тропическим климатом;
- от минус 60 до плюс 40 °С и относительной влажности не более 98 % при плюс
25 °С для района с холодным климатом (для категории размещения 2 в соответствии с
ГОСТ 15150-69).
Не допускается установка контакторов в среде взрывоопасной, насыщенной пылью, в
том числе токопроводящей, и водяными парами, с химически активными газами.
Группа условий эксплуатации М28 по ГОСТ 17516-72. При этом вибрационные
нагрузки с частотой до 60 Гц при ускорении до 1g и одиночные удары с длительностью
импульса 2 - 20 мс при ускорении до 3g.
Рабочее положение контактора в пространстве - крепление на вертикальной плоско-
сти контактами вверх при помощи болтов. Допускается крепление на вертикальной плос-
кости контактами вниз, а также крепление на горизонтальной плоскости контактами вверх
или вниз. Допускаются отклонение от плоскости крепления до 15° в любую сторону.
Степень защиты контакторов IP00 по ГОСТ 14255-69.
Лист
30
БКЖИ.644413.001РЭ
4
Изм
Лист
№ документа
Подпись
Дата
3 Технические характеристики
3.1 Типы и исполнения контакторов приведены в таблице 1.
Таблица 1
Главные контакты
Число и
Наличие
Типо-
Номинальное
исполнение
контактов
исполнение
Номинальный
напряжение
главных
вспомогательной
контактора
ток, А
постоянного
контактов
цепи
тока, В
1 «Зª
-
КМ1100
40
40
1 «Зª
-
КМ4100
1 «Зª
1 «Зª
КМ4101
1 «Зª
1 «Рª
КМ4102
160
80
1 «Зª+ 1 «Рª
-
КМ4110
1 «Зª+ 1 «Рª
1 «Зª
КМ4111
1 «Зª+ 1 «Рª
1 «Рª
КМ4112
КМ5110Р
250
80
2 «Зª + 2 «Рª
-
1 «Зª+ 1 «Рª
-
КМ4110Л
160
40
1 «Зª+ 1 «Рª
-
КМ4110П
1 «Зª+ 1 «Рª
1 «Зª+ 1 «Рª
КМ4113П
1 «Зª
-
КМ5100
250
40
1 «Зª
1 «Зª+ 1 «Рª
КМ5103
250
220
1 «Зª
-
КМ5100В
3.2 Номинальный ток контактов вспомогательной цепи
2,5 А для контакторов
КМ4101, КМ4102, КМ4111, КМ4112, КМ5102В и
10А для контакторов КМ5103,
КМ4113П.
3.3 Контакторы, кроме КМ1100 и КМ5100В, изготавливаются с включающими катуш-
ками постоянного тока на номинальное напряжение цепи управления - 20, 24, 40, 48, 80 В.
Номинальное напряжение включающей катушки контакторов КМ1100 и КМ5100В - 24 В
постоянного тока. Обмоточные данные катушек приведены в приложении Д.
Контакторы обеспечивают нормальную работу при изменении напряжения главной
цепи от 0,1 до 1,1 номинального напряжения и цепи включающей катушки: - от 0,85 до 1,1
номинального напряжения для контакторов КМ1100 и КМ5100В; от 0,7 до 1,1 номиналь-
ного напряжения для остальных контакторов.
Лист
30
БКЖИ.644413.001РЭ
5
Изм
Лист
№ документа
Подпись
Дата
3.4 Мощность, потребляемая включающей катушкой контакторов типа КМ5100,
КМ5103, КМ4110Л, КМ4110П, КМ4113П - не более 80 Вт, для контакторов типа КМ4100,
КМ4101, КМ4102, КМ4110, КМ4111, КМ4112 - не более 50 Вт (ток не более 1,2 А).
Мощность, потребляемая катушкой контактора КМ1100 - не более 35 Вт.
3.5 Контакторы, кроме КМ1100 и КМ5100В, пригодны для работы в повторно-
кратковременном режиме. Относительная продолжительность включения не более 40 %
при номинальном токе главной цепи, для контакторов КМ5110Р - не более 60 % при но-
минальном рабочем токе не более 190 А. Для контакторов КМ1100 и КМ5100В режим ра-
боты - кратковременный, длительность пребывания катушки под током не более 15 с.
3.6 Допустимая частота срабатываний контакторов, кроме КМ5100В и КМ1100, под
нагрузкой - до 300 включений в час.
3.7 Коммутационная износостойкость замыкающих главных контактов контакторов
КМ5100, КМ5103, КМ4110Л, КМ4110П, КМ4113П в каждом из двух режимов при посто-
янной времени цепи 10±2 мс и номинальной частоте включения 300 в час должна соответ-
ствовать данным в таблице 2.
Таблица 2
Число циклов в
Режим работы
режиме, не менее
Назначение
Включение
Отключение
Тип контактора
контакторов
КМ4110Л
Напря-
Напря-
КМ5100
Ток
Ток
КМ4110П
жение
жение
КМ5103
КМ4113П
Коммутирование сило-
2,5Iнр
2,5Iнр
75000*)
75000
выми контактами при
включении,
отключении и реверси-
2,5Iнр
Iнр
0,3Uн
245000
350000
ровании двигателя
*) При Iнр=190 А число циклов не менее 105000.
Коммутационная износостойкость контакторов КМ4100, КМ4101, КМ4102, КМ4110,
КМ4111, КМ4112 при коммутируемом токе 160 А и номинальном напряжении должна
быть не менее 300000 включений-отключений при постоянной времени силовой цепи
τ=10±2 мс, контакторов КМ5110Р при коммутируемом токе 250 А и номинальном напря-
жении - не менее 50000 включений-отключений.
Коммутационная износостойкость контакторов КМ5100В должна соответствовать
данным таблицы 3.
Лист
30
БКЖИ.644413.001РЭ
6
Изм
Лист
№ документа
Подпись
Дата
Таблица 3
Коммутационная
Коммутируемый
Номинальное
Постоянная
износостойкость,
ток, А
напряжение, В
времени, мс
циклы, не менее
80
220
102
25000
150
110
Контакторы КМ5100В должны обеспечивать 3-х кратное включение и отключение с
интервалом 5 с указанных в таблице 3 токов.
3.8 Контакторы КМ4110, КМ4111, КМ4112 предназначены для использования в элек-
тронных системах управления электродвигателями электропогрузчиков, а также могут
быть использованы в контакторных схемах электропогрузчиков.
3.9 Размыкающие главные контакты должны коммутировать двукратный номиналь-
ный ток при 110 % номинального напряжения, при этом количество циклов должно быть
не менее 50, время пребывания контактов во включенном положении - в пределах 0,1 - 1 с
и интервалы между ними 10 с.
3.10 Механическая износостойкость контакторов должна быть не менее:
- для КМ4110Л, КМ4110П, КМ4113П, КМ5100, КМ5103 - 1 250 000 циклов;
- для остальных контакторов КМ - 2 500 000 циклов.
3.11 Коммутационная износостойкость контактов вспомогательной цепи контакторов
должна соответствовать указанной в таблице 4.
Таблица 4
Номинальное
Номинальный рабо-
Характер
Число
Типоис-
Режим
рабочее на-
чий ток, Iнр, А
нагрузки,
циклов
полнение
коммутации
пряжение,
Вклю-
Отключае-
постоянная
ВО, не
контактора
Uнр, В
чаемый
мый
времени, с
менее
КМ4101
индуктив-
КМ4102
2,5
2,5
ная
250000
КМ4111
Нормаль-
τ”0,025
40
КМ4112
ный
индуктив-
КМ5103
10
1,5
ная
150000
КМ4113П
τ”0,01
3.12 Время срабатывания в нормальных климатических условиях при напряжении
40 В при включении не более 50 мс, для контактора КМ5110Р при напряжении 80 В - не
более 40 мс.
Лист
30
БКЖИ.644413.001РЭ
7
Изм
Лист
№ документа
Подпись
Дата
При отключении не более:
- катушка не шунтируется - 20 мс; для контакторов КМ5100, КМ5103, КМ4110Л,
КМ4110П, КМ4113П - 25 мс;
- катушка шунтируется диодом - 110 мс;
- катушка шунтируется диодом и R=500 Ом - 30 мс;
- катушка шунтируется диодом и R=230 Ом - 38 мс.
3.13 Контакторы должны быть стойкими в течение 1 с к пропусканию 12-кратного но-
минального тока, предельный сквозной ток для контактора КМ5110Р - 2000 А.
3.14 Габаритные, установочные размеры и их масса приведены в приложении А.
3.15 Контакторы ремонтопригодны в объёме замены запчастей.
3.16 Контакторы полярны, все исполнения имеют постоянные магниты.
4 Состав изделия
4.1 В комплект поставки совместно с контактором входит
«Руководство по эксплуа-
тации контакторов серии КМª - 1 экз. на партию, поставляемую в один адрес, но не менее
1 экз. на 100 контакторов, если иное не оговорено в заказе; поставляется за дополнитель-
ную плату.
4.2 Запасные части поставляются по отдельным заказам за дополнительную плату.
Лист
30
БКЖИ.644413.001РЭ
8
Изм
Лист
№ документа
Подпись
Дата
5 Устройство контактора
5.1 Устройство контактора серии КМ4100, КМ4101, КМ4102, КМ4110, КМ4111,
КМ4112, КМ5100В, КМ5100Р.

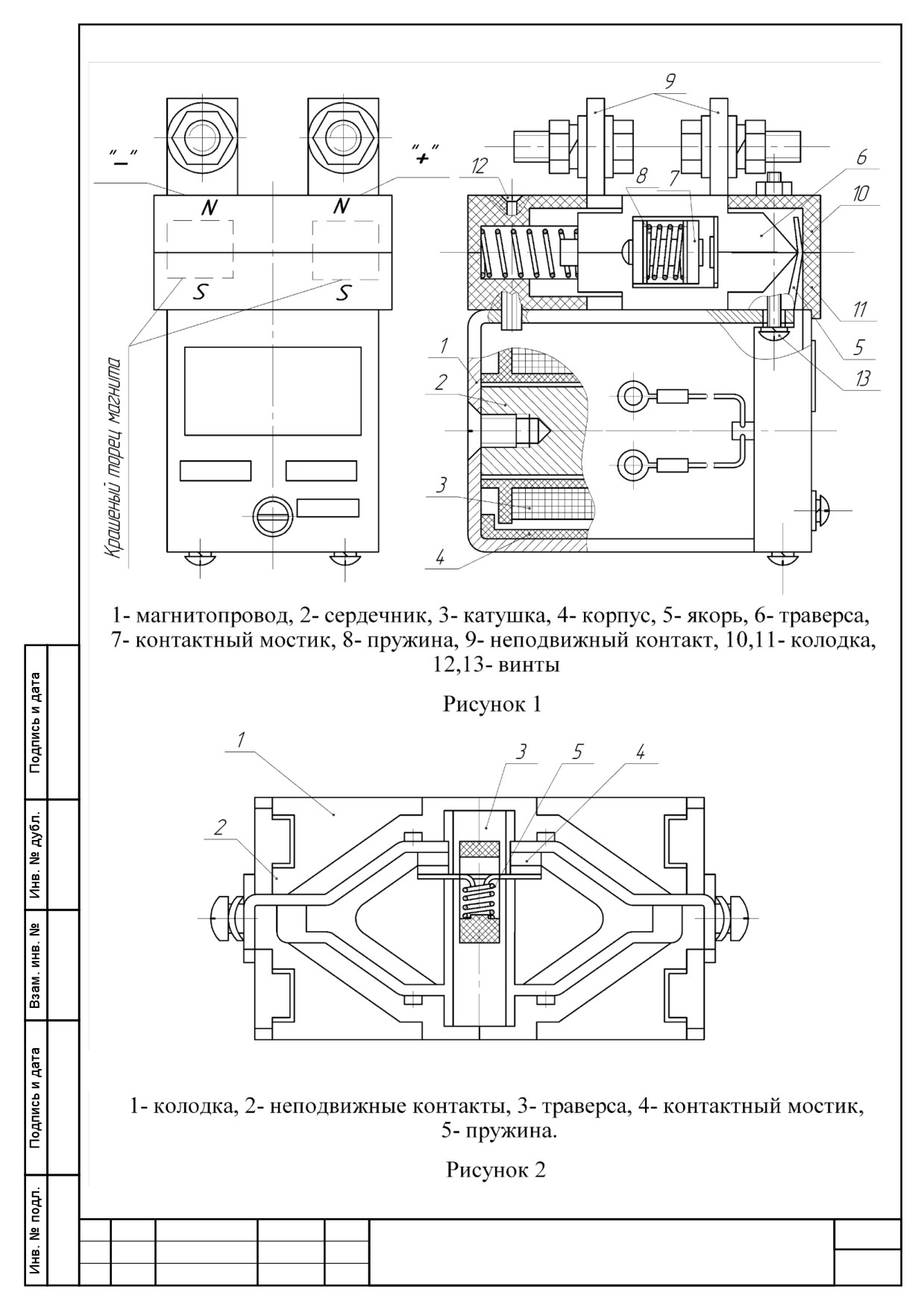

5.1.1 Контактор состоит из системы магнитной и контактной системы главной и вспо-
могательной цепей (рисунок 1).
5.1.2 Магнитная система контакторов состоит из магнитопровода поз. 1; сердечника
поз. 2, на котором устанавливается катушка поз. 3 с кожухом поз. 4; якоря поз. 5.
5.1.3 Контактная система контактов главной цепи состоит из траверсы поз. 6, в кото-
рой устанавливается контактный мостик поз. 7 с пружиной поз. 8 и неподвижных контак-
тов поз. 9, которые вместе с траверсой поз. 6 устанавливаются в колодки поз. 10 и поз. 11.
Контактная система крепится к магнитопроводу контактора с помощью винтов поз. 12,
поз. 13.
5.1.4 Узел вспомогательной цепи (рисунок 2) состоит из колодки поз. 1, неподвижных
контактов поз. 2, траверсы поз. 3 с контактным мостиком поз. 4 и пружиной поз. 5. С
помощью захватов колодки поз. 1 узел устанавливается на колодке контактной системы
главных контактов.
Лист
30
БКЖИ.644413.001РЭ
9
Изм
Лист
№ документа
Подпись
Дата
КМ4102
Лист
30
БКЖИ.644413.001РЭ
10
Изм
Лист
№ документа
Подпись
Дата

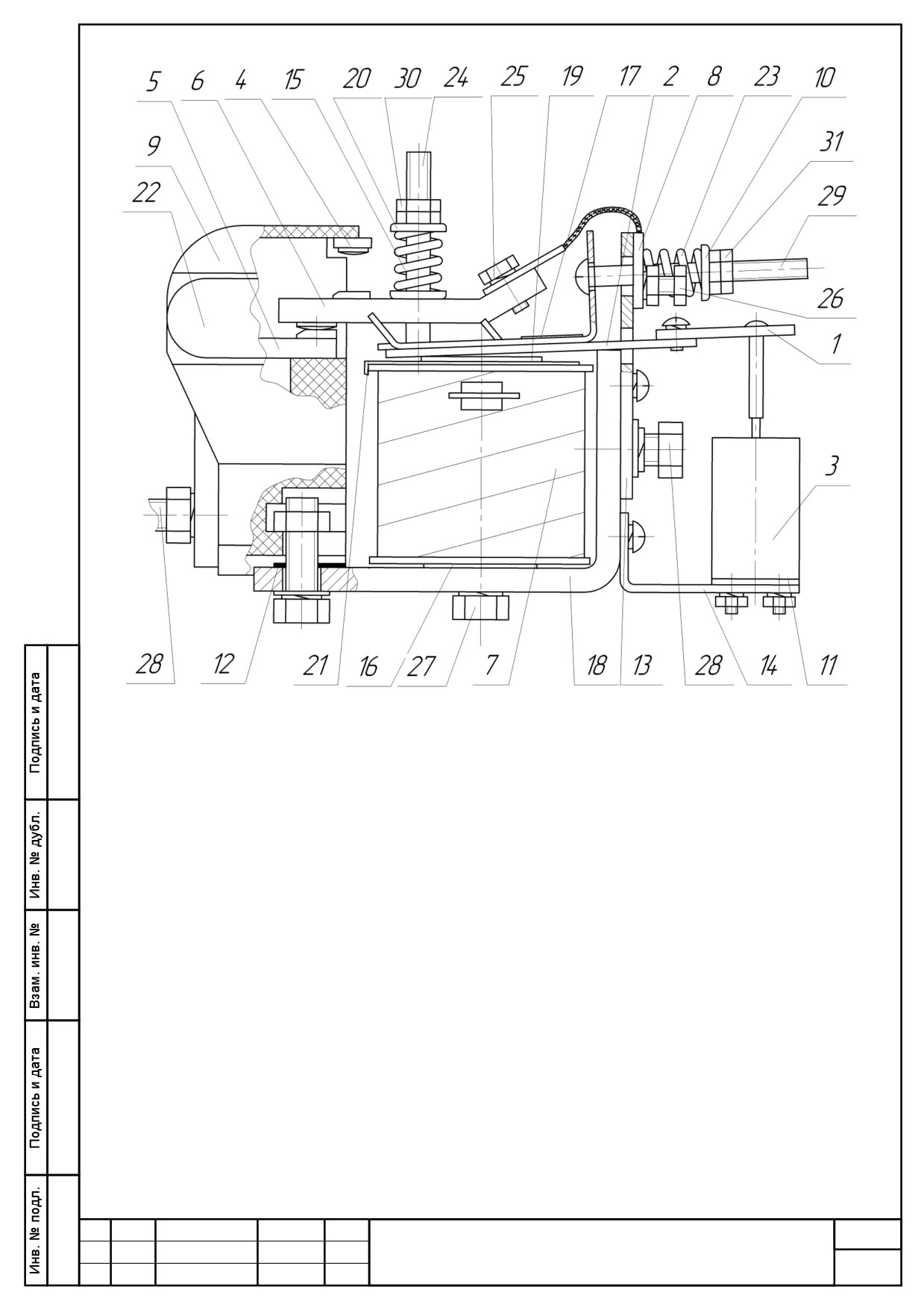

5.2 Устройство контактора серии КМ1100.
5.2.1 Контактор КМ1100 состоит из трех узлов: магнитной системы, контактной ко-
лодки и узла подвижной системы (рисунок 3).
5.2.2 Магнитная система состоит из магнитопровода поз. 1 со втулками поз. 2 и поз.
3, катушки поз. 5 с корпусом поз. 4, сердечника поз. 6 с шайбой поз. 7, якоря поз. 8 с
втулкой поз. 9.
5.2.3 В контактную колодку 10 вклеены магниты поз. 11, при этом соблюдено взаим-
ное расположение маркированной стороны магнитов и знаков полярности на колодке; ус-
тановлены контактные болты поз. 12 с крепежом для внешнего подсоединения.
5.2.4 Узел подвижной системы - траверса состоит из оси поз. 13, на которую надеты
контактный мостик поз. 14, две втулки поз. 15, между которыми находится пружина
поз. 16, в паз оси установлено запорное кольцо поз. 17.
5.2.5 Все узлы собираются в контактор следующим образом: втулка поз. 18 вставляет-
ся во втулку поз. 9, на якорь поз. 8 устанавливается колодка поз. 19, траверса вставляется
во втулку поз. 18, сверху в паз оси траверсы вставляется возвратная пружина поз. 20, свер-
ху на колодку поз. 19 устанавливается контактная колодка и колодки поз. 19, поз. 20 и
якорь поз. 8 соединяются между собой винтами поз. 21.
Лист
30
БКЖИ.644413.001РЭ
11
Изм
Лист
№ документа
Подпись
Дата
1- магнитопровод, 2- втулка, 3- втулка, 5- катушка, 4- корпус, 6-сердечник,
7- шайба, 8- якорь, 9- втулка, 10- контактная колодка, 11-магнит, 12- контактный болт с
крепежом для внешнего подсоединения, 13-ось, 14- контактный мостик, 15- втулки, 16-
пружина, 17- запорное кольцо, 18- втулка, 9- втулка, 8- якорь,
19- колодка, 20- возвратная пружина, 21-винт.

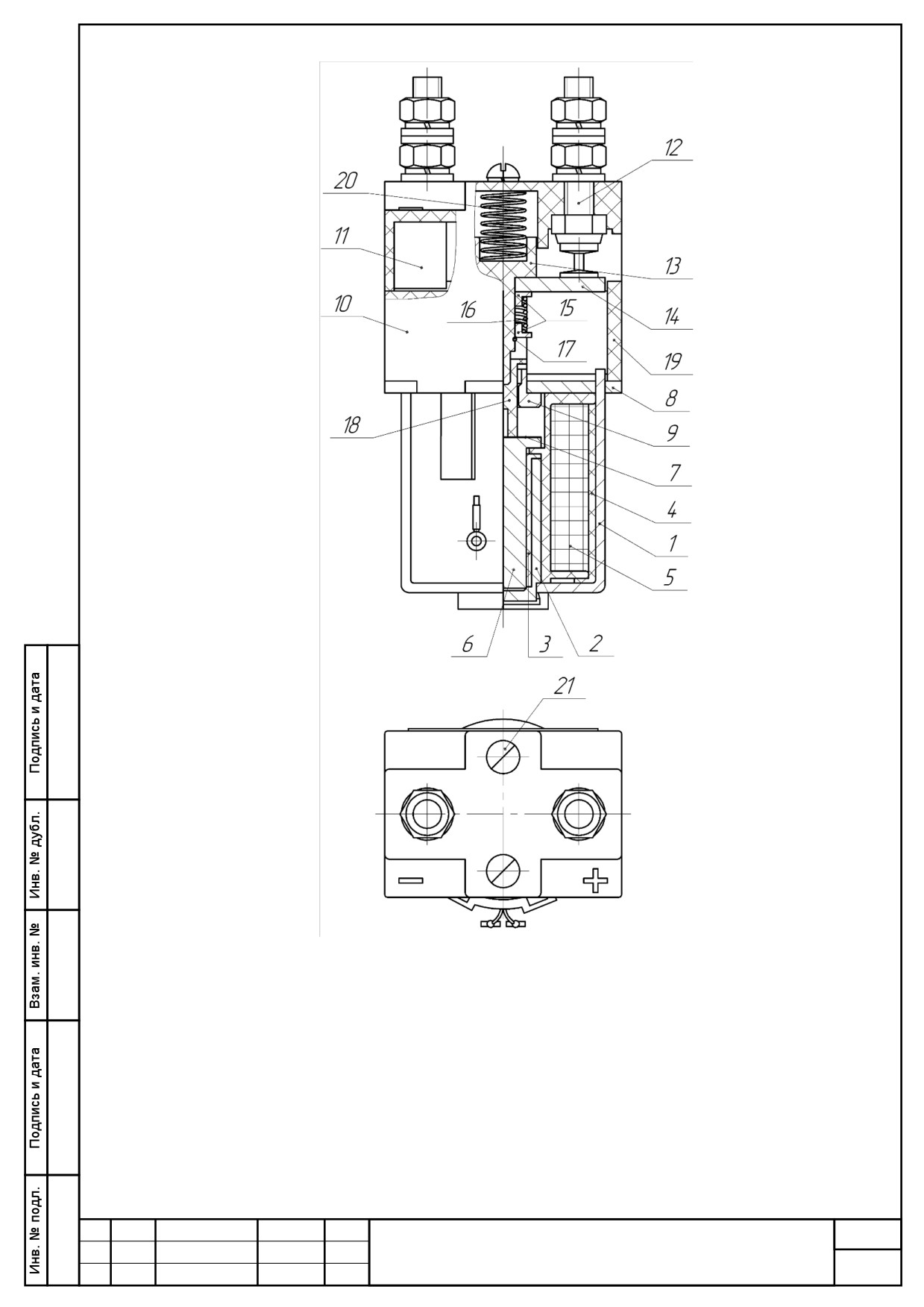

Рисунок 3 - Контактор серии КМ1100
Лист
30
БКЖИ.644413.001РЭ
12
Изм
Лист
№ документа
Подпись
Дата
5.3 Устройство контактора серии КМ5100, КМ5103, КМ4110Л, КМ4110П, КМ4113П.
5.3.1 Контакторы КМ5100, КМ5103, КМ4110Л, КМ4110П, КМ4113П, общий вид ко-
торых показан на рисунке 4, состоят из трех узлов: магнитной системы - магнитопровода,
контактной колодки и подвижного контактного узла.
5.3.2 Магнитопровод состоит из магнитопропровода поз. 18, на который крепятся
болтом поз. 27 сердечник поз. 19, шайба поз. 16, катушка поз. 7 и пружина поз. 21.
5.3.3 Контактная колодка состоит из колодки поз. 9 с приклеенными магнитами
поз. 22, на которой устанавливается контакт поз. 5 с предварительно установленным бол-
том поз. 28 для внешнего подсоединения. Для типоисполнений КМ4110Л, КМ4110П,
КМ4113П устанавливается контакт поз. 4.
5.3.4 Подвижный контактный узел состоит из якоря поз. 2 с болтом поз. 24, на кото-
рый устанавливается контакт поз. 6 с закрепленным на нем гибким соединением поз. 8,
пружина поз. 15 с пружинодержателями поз. 20, которая закрепляется двумя гайками
поз. 30.
5.3.5 Через окно закрепленной на магнитопроводе поз. 18 пластины поз. 13 пропуска-
ется хвостовик якоря поз. 2, к которому прикрепляется толкатель поз. 1, приводящий в
движение контакты контактного блока поз. 3, а через другое окно и отверстие скобы якоря
поз. 2 винт поз. 29 с возвратной пружиной поз. 23, размещенной между тарелками поз. 10
и гайками поз. 31. Контактный блок поз. 3 устанавливается только на контакторы КМ5103
и КМ4113П. Он крепится на пластине поз. 11 и угольнике поз. 14, пристроенном на магни-
топроводе поз.19.
После окончательной сборки контактора необходимо проверить надежность ра-
боты, для чего нажатием на якорь от руки несколько раз включить и отключить. При этом
возвратная пружина поз. 23 должна надежно и без затираний возвращать якорь в исходное
положение, обеспечивая необходимые растворы и провалы контактов, а якорь должен
упираться в упорные болты поз. 26.
Лист
30
БКЖИ.644413.001РЭ
13
Изм
Лист
№ документа
Подпись
Дата
1 - толкатель, 2 - якорь, 3 - контактный блок, 4 - неподвижный контакт,
5 - неподвижный контакт, 6 - подвижный контакт, 7 - втягивающая катушка,
8 - гибкое соединение, 9 - колодка, 10 - тарелки, 11 - пластина, 12 - пластинка,
13 - пластина, 14 - угольник, 15 - пружина контактная, 16 - шайба, 17 - табличка
фирменная, 18 - магнитопровод, 19 - сердечник, 20 - пружинодержатели,
21 - пружина, 22 - магниты, 23 - пружина возвратная, 24 - болт, 25 - болт,
26 - болт, 27 - болт, 28 - болты для внешнего подсоединения, 29 - винт,
30 - гайки, 31 - гайки.
Рисунок 4 - Контакторы серии КМ5100, КМ5103, КМ4110Л,
КМ4110П, КМ4113П.
Лист
30
БКЖИ.644413.001РЭ
14
Изм
Лист
№ документа
Подпись
Дата
6 Указание мер безопасности
6.1 При установке контакторов в схему, при эксплуатации и обслуживании руково-
дствоваться требованиями «правил техники безопасности и технической эксплуатации
электроустановок потребителейª.
6.2 Перед установкой контактора в схему необходимо:
а) проверить целостность аппарата и соответствие его типоисполнения требуемому;
б) проверить надёжность винтовых соединений;
в) при электрическом монтаже необходимо соблюдать соответствие полярности ис-
точника питания и выводов главных контактов.
6.3 После установки контактора необходимо несколько раз медленно рукой нажать на
якорь контактора и убедиться, что затираний нет.
После включения втягивающей катушки на напряжение проверить чёткость включе-
ния и отключения контактора без тока в главной цепи.
7 Подготовка к работе
7.1 Контакторы допускают установку на изоляционной панели.
7.2 Сверление отверстий при установке контактора на панели приведено на рисунке
Б.1 приложения Б.
7.3 Контакторы выполняются с передним присоединением медных и алюминиевых
проводников.
7.4 Выводы главных контактов допускают присоединение одного или двух проводов и
кабелей с общим сечением от 25 до 95 мм2 для Iн=160 А и от 70 до 150 мм2 на Iн=250 А,
выводы вспомогательных контактов - от 0,75 до 2,5 мм2.
7.5 Зажимы контактов вспомогательной цепи допускают присоединение проводников
втычным способом (без полного отворачивания зажимного винта).
7.6 Крепление контактора на плите производится с помощью четырех болтов М5.
Во избежание повреждения катушки длину крепящего болта необходимо выбирать
не более чем на 6 мм больше толщины плиты.
Лист
30
БКЖИ.644413.001РЭ
15
Изм
Лист
№ документа
Подпись
Дата
8 Возможные неисправности и методы их устранения
8.1 Устранение неисправностей следует производить только при отключенном кон-
такторе.
8.2 Возможные неисправности и способы их устранения приведены в таблице 5.
Таблица 5
Неисправность
Вероятные причины
Способ устранения
При подаче напряже-
Отсутствует напряжение в цепи ка-
Проверить питание
ния на катушку кон-
тушки
тактор не включается
Напряжение сети не соответствует
Заменить катушку
напряжению катушки или обрыв
провода
Напряжение на зажимах катушки
Повысить напряжение
менее 70 % от номинального
При подаче напряже-
Заклинивание или увеличенное тре-
Добиться свободного хо-
ния на катушку кон-
ние подвижных частей
да подвижной части
тактор не включается
Сильно греются токо-
Плохой контакт в местах присоеди-
Обнаружить место пло-
ведущие части
нения
хого контакта, протереть
его и затянуть
Повышенный нагрев
Напряжение больше допустимого
Снизить напряжение до
втягивающей катушки
величины менее 105 %
от номинального
Лист
30
БКЖИ.644413.001РЭ
16
Изм
Лист
№ документа
Подпись
Дата
9 Техническое обслуживание
9.1 В условиях эксплуатации необходимо периодически производить осмотр контак-
тора.
9.2 При обычных условиях контактор достаточно осматривать не реже одного раза в
месяц.
9.3 Прежде чем приступить к осмотру контактора, его необходимо отключить от сети.
9.4 При осмотре следует:
а) очистить контактор от пыли и загрязнений;
б) проверить надежность всех резьбовых соединений и в случае необходимости произ-
вести подтяжку;
в) проверить отсутствие механических затираний.
9.5 В контактной системе проверить состояние контактных напаек и основные кон-
тактные параметры, которые должны соответствовать данным, приведенным в таблице 6.
Таблица 6
Начальное
Начальное
Контактное
контактное
Наименование
Раствор
Ход подвижной
нажатие в
нажатие
параметра
контактов, мм
системы, мм
траверсе с «Зª
в траверсе с «Зª
и «Рª контак-
контактом, кг
тами, кг
Значение
2,2 5
6 8
0,35 0,5
0,3 0,4
Для вспомогательных контактов раствор, начальное контактное нажатие и ход под-
вижной системы не проверяются.
9.5.1 Закопченные поверхности деталей и контактов следует протирать хлопчато-
бумажной ветошью. Категорически запрещается зачищать контактные поверхности
надфилем, наждачной бумагой.
Лист
30
БКЖИ.644413.001РЭ
17
Изм
Лист
№ документа
Подпись
Дата
9.5.2 При износе контактных напаек в месте контактирования полностью на любом
из контактов (подвижном и неподвижном) эти контакты необходимо сменить.
10 Транспортирование и правила хранения
10.1 Транспортирование контакторов возможно любым видом крытого транспорта в
заводской транспортной таре либо в любой упаковке, обеспечивающей целостность кон-
тактора, при этом контакторы должны быть в упаковке предприятия-изготовителя.
10.2 Хранение контакторов должно производиться в транспортной таре или без нее, но
в индивидуальной упаковке, в закрытых вентилируемых помещениях при температуре не
ниже плюс 5 °С, относительной влажности не более 80 % и отсутствии кислотных и дру-
гих паров, вредно действующих на материалы, из которых изготовлены контакторы.
10.3 Резкие колебания температуры воздуха, вызывающие выпадение росы, не допус-
каются.
10.4 Срок сохраняемости в упаковке поставщика составляет два года.
11 Гарантии изготовителя
11.1 Изготовитель гарантирует соответствие контакторов требованиям технических
условий при соблюдении потребителем условий и правил хранения, транспортирования,
монтажа и эксплуатации, установленных техническими условиями.
11.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в эксплуата-
цию, но не более двух с половиной лет со дня изготовления их предприятием-
изготовителем.
11.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации ус-
танавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с поло-
виной лет с момента проследования их через границу страны-изготовителя.
Лист
30
БКЖИ.644413.001РЭ
18
Изм
Лист
№ документа
Подпись
Дата
Приложение А
(обязательное)
Габаритные, установочные размеры и масса контакторов
Лист
30
БКЖИ.644413.001РЭ
19
Изм
Лист
№ документа
Подпись
Дата
Продолжение приложения А
Лист
30
БКЖИ.644413.001РЭ
Изм
Лист
№ документа
Подпись
Дата
20
Продолжение приложения А
Рисунок А.9 - Контактор КМ5100В
А - вертикальная установочная ось
Б - вертикальная установочная плоскость
В - горизонтальная установочная плоскость
* Размеры ионизированного пространства в схемах с полупроводниковыми блоками
управления, обеспечивающими бездуговую коммутацию, расстояние между рядом установ-
ленными контакторами должно быть не менее 4 мм.
Таблица А.3
Число и исполнение контактов
Размеры, мм, max
Типоиспол-
Масса, кг,
нение
не более
главных
вспомогательных
Н
Н1
L
КМ5100В
1 «Зª
-
110
50
82
1,1
Лист
30
БКЖИ.644413.001РЭ
21
Изм
Лист
№ документа
Подпись
Дата
Продолжение приложения А
Рисунок А.10 - Контактор реверсивный КМ5110 Р
Лист
30
БКЖИ.644413.001 РЭ
Изм
Лист
№ документа
Подпись
Дата
22
Приложение Б
(обязательное)
Расположение отверстий для крепления контакторов на панели
В - вертикальная установочная ось
Г - горизонтальная установочная ось
Рисунок Б.1 - Установочные размеры при креплении контактора на плите плоскостью
А на вертикальной плоскости
Рисунок Б.2 - Установочные размеры при креплении контактора на плите
плоскостью Б на горизонтальной плоскости
Лист
30
БКЖИ.644413.001РЭ
Изм
Лист
№ документа
Подпись
Дата
23
Продолжение приложения Б
Расположение отверстий для крепления
контакторов КМ5110Р на плите
Рисунок Б.3
Лист
30
БКЖИ.644413.001РЭ
24
Изм
Лист
№ документа
Подпись
Дата
Приложение В
(обязательное)
Схемы электрические принципиальные на контакторы
КМ1100, КМ4100,
КМ4110Л
КМ4110П
КМ4113П
КМ5100, КМ5100В
КМ4101
КМ4102
КМ5103
КМ4110
КМ4111
КМ4112
КМ5110Р
Лист
30
БКЖИ.644413.001РЭ
25
Изм
Лист
№ документа
Подпись
Дата
Приложение Г
(обязательное)
Сведения о содержании цветных металлов
Суммарная масса цветных металлов, содержащихся в изделии, кг
Наименование металла и сплава
Тип
Лом и
Лом и отходы бронзы
Лом и отходы
Лом и отходы меди
контактора
отходы алю-
миния и его
и её сплавов
латуни и её сплавов
и её сплавов
сплавов
Алюминий 2
Бронза 1
Бронза 4
Бронза 6
Латунь 1
Латунь 6
Медь 2
Медь 5
0,000138
0,00033
0,0021
0,018
0,0105
0,1456
КМ1100
0,0021
0,063
0,2773
КМ4100
0,000069
0,00696
0,069
0,2773
КМ4101
0,000069
0,00696
0,069
0,2773
КМ4102
0,00084
0,084
0,2773
КМ4110
0,000138
0,006968
0,138
0,2773
КМ4111
0,000138
0,006968
0,138
0,2773
КМ4112
0,00074
0,00084
0,155
0,4813
КМ4110Л
0,00074
0,00084
0,155
0,4813
КМ4110П
0,00074
0,001
0,01603
0,0025
0,155
0,4813
КМ4113П
0,00074
0,01056
0,157
0,4813
КМ5100
0,00074
0,001
0,025755
0,0025
0,146
0,4813
КМ5103
0,063
0,236
КМ5100В
0,000138
0,0042
0,06
0,252
0,4833
КМ5110Р
Лист
30
БКЖИ.644413.001РЭ
26
Изм
Лист
№ документа
Подпись
Дата
Приложение Д
(справочное)
Обмоточные данные втягивающих катушек
Тип
Число
Сопротив-
Обозначение катушки
Uном, В
Провод
контак-
витков
ление, Ом
тора
ПЭТ155
БКЖИ.685442.023
- 20
90018
5,230,3
-01*
0,71
ПЭТ155
КМ4110Л
БКЖИ.685442.023-02
- 40
165060
19,71,0
0,50
КМ4110П
-03*
КМ4113П
ПЭТ155
БКЖИ.685442.023-05*
- 24
КМ5100
101220
7,20,36
-08
0,63
КМ5103
ПЭТ155
БКЖИ.685442.023-06
- 30
137527,5
12,50,60
0,56
-07*
БКЖИ.685442.050
ПЭТ155
-05*
- 40
211163
311,55
0,4
ПЭТ155
БКЖИ.685442.050- 01
- 20
136027
12,90,5
0,5
-06*
ПЭТ155
БКЖИ.685442.050-02
220044
- 80
0,25 снизу
1375
-07*
205040
КМ4100
0,28 сверху
КМ4101
КМ4102
БКЖИ.685442.050-03
ПЭТ155
- 48
265053
492
КМ4110
-08*
0,355
КМ4111
БКЖИ.685442.050-04
ПЭТ155
КМ4112
- 24
136026
131
-09*
0,5
КМ5110Р
БКЖИ.685442.050-10
ПЭТ155
- 12
75515
3570,18
-11*
0,71
БКЖИ.685442.050-13*
ПЭТ155
- 220
10600200
95050
-15
0,16
ПЭТ155
6306
БКЖИ.685442.050-14
- 24
0,45 сверху
190,5
116511
0,5 снизу
БКЖИ.685442.063-03
ПЭТ155
- 24
1450±29
21±1,0
КМ1100
-04
Ø 0,355
БКЖИ.685442.076-10
ПЭТВ-2
-24
1360 26
13 1
КМ5100В
-11*
0,5
* Для тропического исполнения
Лист
30
БКЖИ.644413.001РЭ
27
Изм
Лист
№ документа
Подпись
Дата
Лист регистрации изменений
Номера листов (страниц)
Всего
Входящий № со-
листов (стра-
проводительного
Изм
№ документа
Подпись
Дата
ниц)
документа
измененных
замененных
новых
аннулированных
и докум.
и дата
30
Лист
30
БКЖИ.644413.001РЭ
28
Изм
Лист
№ документа
Подпись
Дата



















///////////////////////////////////////
