КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ серии КМ5100В, КМ5102В. Руководство по эксплуатации БКЖИ.644413.001-01 РЭ





Содержание
1 Введение
3
2 Назначение
4
3 Технические характеристики
5
4 Состав изделия
7
5 Устройство контактора
7
6 Указание мер безопасности
9
7 Подготовка к работе
9
8 Возможные неисправности и методы их устранения
10
9 Техническое обслуживание
11
10 Транспортирование и правила хранения
12
11 Гарантии изготовителя
12

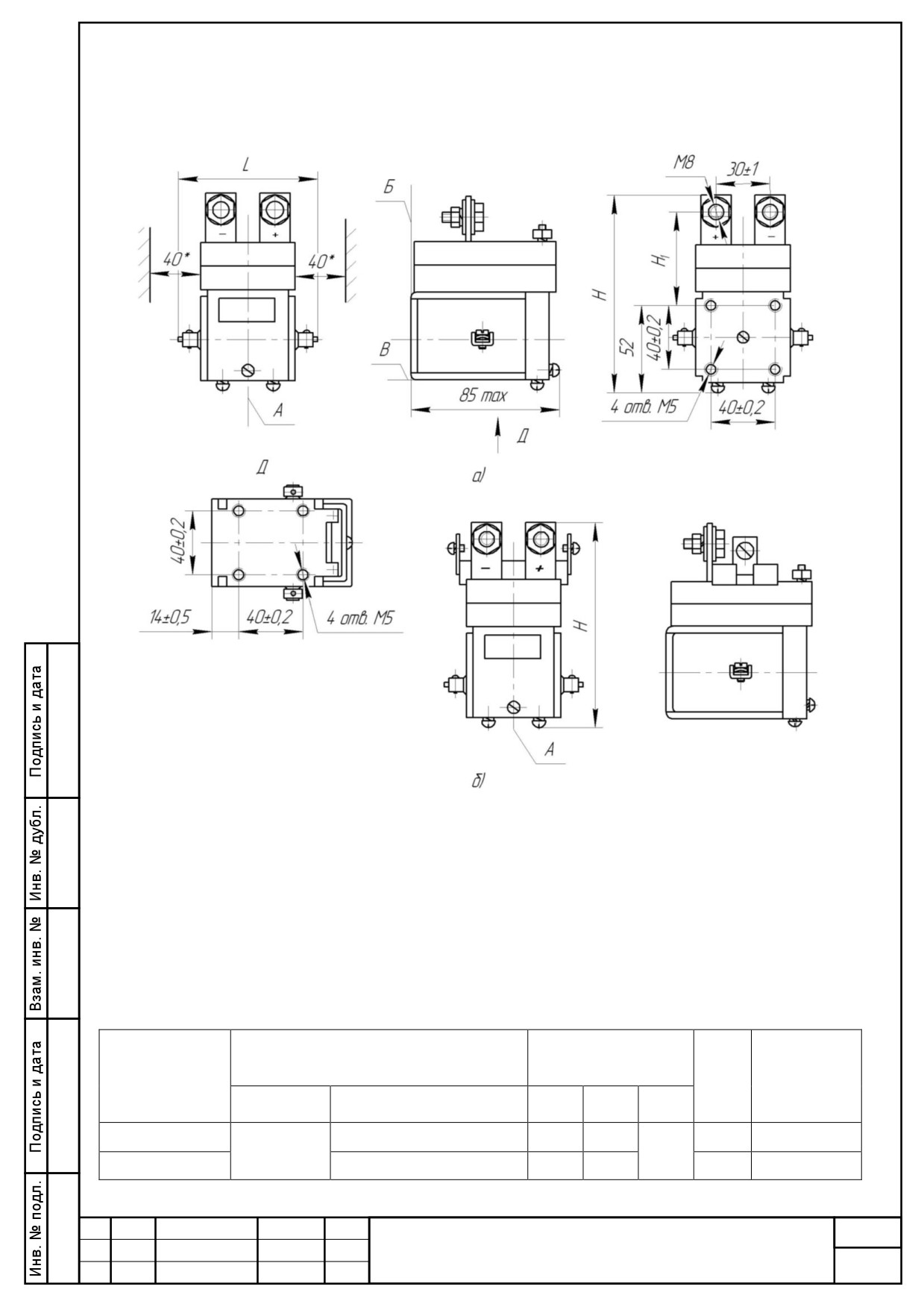

Приложение А. Габаритные, установочные размеры и
масса контакторов
13
Приложение Б. Расположение отверстий для крепления
контакторов на панели
14

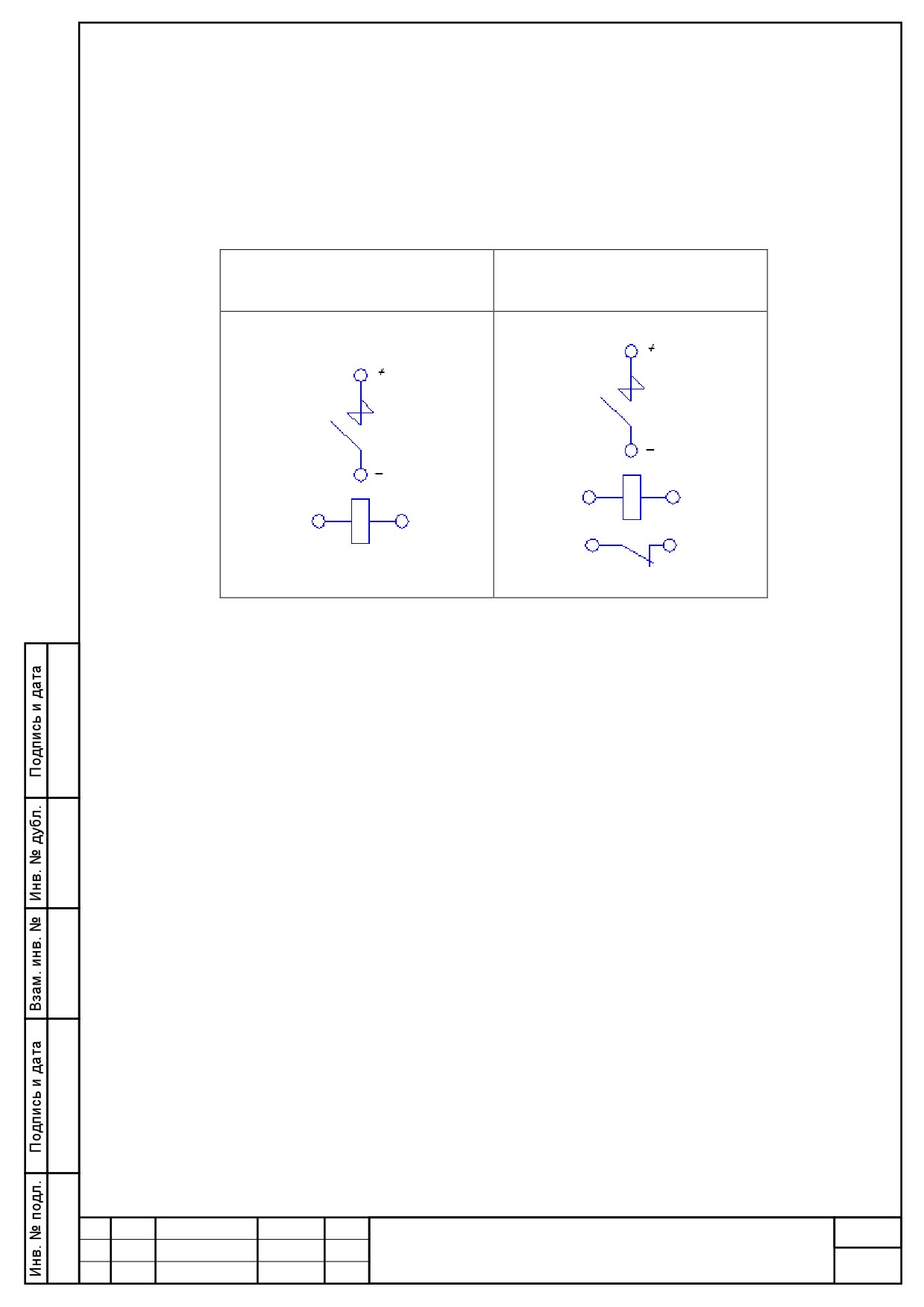

Приложение В. Схемы электрические принципиальные
контакторов
15
Приложение Г. Обмоточные данные втягивающих катушек
16
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Пров.
Контакторы электромагнитные
2
17
Нач. КО
серии КМ5100В, КМ5102В
Н. контр.
АО «ЧЭАЗª
Руководство по эксплуатации
Утв.
1 Введение
1.1 В настоящем "Руководстве по эксплуатации" (РЭ) содержатся необходи-
мые сведения по эксплуатации, обслуживанию, транспортированию и хранению
контакторов общего назначения КМ5100В и КМ5102В для поставки внутри
страны и для поставки на экспорт.
1.2 Надежность, долговечность и безопасность контакторов обеспечивается
не только качеством самого устройства, но и правильным соблюдением режимов
и условий эксплуатации, поэтому выполнение всех требований, изложенных в
настоящем РЭ, являются обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических ус-
ловий ТУ16-93 БКЖИ.644413.001ТУ и ст.5 ТР ТС 004/2011.
Контакторы соответствуют требованиям ТР ТС 004/2011.
Адрес изготовителя: Россия, 428000, Чувашская республика,
г. Чебоксары, пр. Яковлева, 5.
E-mail: cheaz@cheaz.ru, URL: http://www.cheaz.ru/.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
3
2 Назначение
2.1 Контакторы серии КМ5100В и КМ5102В предназначены для примене-
ния в схемах высоковольтных выключателей для коммутации цепи оперативного
включения привода.
Контакторы имеют исполнения, предназначенные для работы в условиях
умеренного, тропического и холодного климата.
2.2 Контакторы рассчитаны для работы на высоте над уровнем моря - не
более 2000 м при температуре окружающего воздуха:
- от минус 40 до плюс 40 °С и относительной влажности не более
98 %
при температуре плюс 25 °С для районов с умеренным климатом;
- от минус 10 до плюс 45 °С и относительной влажности не более 98 % при
плюс 35 °С для районов с тропическим климатом;
- от минус 60 до плюс 40 °С и относительной влажности не более 98 % при
плюс 25 °С для района с холодным климатом (для категории размещения 2 в со-
ответствии с ГОСТ 15150-69).
Не допускается установка контакторов в среде взрывоопасной, насыщенной
пылью, в том числе токопроводящей, и водяными парами, с химически актив-
ными газами.
Группа условий эксплуатации М28 по ГОСТ 17516-72. При этом вибраци-
онные нагрузки с частотой до 60 Гц при ускорении до 1g и одиночные удары с
длительностью импульса 2 - 20 мс при ускорении до 3g.
Рабочее положение контактора в пространстве - крепление на вертикальной
плоскости контактами вверх при помощи болтов. Допускается крепление на вер-
тикальной плоскости контактами вниз, а также крепление на горизонтальной
плоскости контактами вверх или вниз. Допускаются отклонение от плоскости
крепления до 15° в любую сторону. Степень защиты контакторов IP00 по
ГОСТ 14255-69.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
4
3 Технические характеристики
3.1 Типы и исполнения контакторов приведены в таблице 1.
Таблица 1
Главные контакты
Число и
Наличие
Типо-
номинальное
исполнение
контактов
исполнение
номинальный
напряжение
главных
вспомогательной
контактора
ток, А
постоянного
контактов
цепи
тока, В
КМ5100В
250
220
1 «Зª
-
КМ5102В
250
220
1 «Зª
1 «Рª
3.2 Номинальный ток контактов вспомогательной цепи - 2,5 А, номинальное
напряжение - 80 В.
3.3 Контакторы КМ5100В, КМ5102В изготавливаются с включающими ка-
тушками постоянного тока на номинальное напряжение цепи управления - 110,
220 В. Обмоточные данные катушек приведены в приложении Г.
Контакторы КМ5100В, КМ5102В обеспечивают нормальную работу при из-
менении напряжения главной цепи от 0 до 1,1 номинального напряжения и цепи
включающей катушки от 0,85 до 1,1 номинального напряжения.
3.4 Мощность, потребляемая включающей катушкой постоянного тока - не
более 54 Вт (ток - не более 1,2 А).
3.5 Для контакторов KM5100В, КМ5102В режим работы кратковременный,
длительность пребывания катушки под током не более 15 с.
3.6 Коммутационная износостойкость контакторов КМ5100В, КМ5102В
должна соответствовать данным таблицы 2.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
5
Таблица 2
Коммутационная
Коммутируемый
Номинальное
Постоянная
износостойкость,
ток, А
напряжение, В
времени, мс
циклы, не менее
80
220
102
25000
150
110
Контакторы КМ5100В, КМ5102В должны обеспечивать 3-х кратное включе-
ние и отключение с интервалом 5с указанных в таблице 2 токов.
3.7 Механическая износостойкость контакторов КМ5100В, КМ5102В должна
быть не менее - 2 500 000 циклов.
3.8 Коммутационная износостойкость контактов вспомогательной цепи при
нормальной коммутации токов и напряжений, указанных в таблице 3, должна
быть не менее 150000 циклов срабатываний.
Таблица 3
Рабочее напря-
Рабочий ток, А
Характер
жение, В
Включаемый
Отключаемый
нагрузки
индуктивная
40
2,5
2,5
0,025
3.9 Контакторы должны быть стойкими в течение
1с к пропусканию
12-кратного номинального тока.
3.10 Габаритные, установочные размеры и их масса приведены в прило-
жении А.
3.11 Контакторы ремонтопригодны в объёме замены запчастей.
3.12 Контакторы полярны, все исполнения имеют постоянные магниты.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
6
4. Состав изделия
4.1 В комплект поставки совместно с контактором входит
«Руководство по
эксплуатации контакторов серии КМ5100В, КМ5102В - 1 экз. на партию,
поставляемую в один адрес, но не менее 1 экз. на 100 контакторов, если иное не
оговорено в заказе, поставляется за дополнительную плату.
4.2 Запасные части поставляются по отдельным заказам за дополнительную
плату.
5 Устройство контактора
5.1 Контактор состоит из системы магнитной и контактной системы главной
и вспомогательной цепей (рис. 1).
5.2 Магнитная система контакторов КМ5100В, КМ5102В состоит из магни-
топровода 1; сердечника 2, на котором устанавливается катушка 3 с кожухом 4;
якоря 5.
5.3 Контактная система контактов главной цепи состоит из траверсы 6, в ко-
торой устанавливается контактный мостик 7 с пружиной 8 и неподвижных кон-
тактов 9, которые вместе с траверсой 6 устанавливаются в колодки 10 и 11. Кон-
тактная система крепится к магнитопроводу контактора с помощью винтов 12,
13.
5.4 Узел вспомогательной цепи (рис.2) контактора КМ5102В состоит из ко-
лодки 1, неподвижных контактов 2, траверсы
3 с контактным мостиком 4 и
пружиной 5. С помощью захватов колодки 1 узел устанавливается на колодке
контактной системы главных контактов.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
7

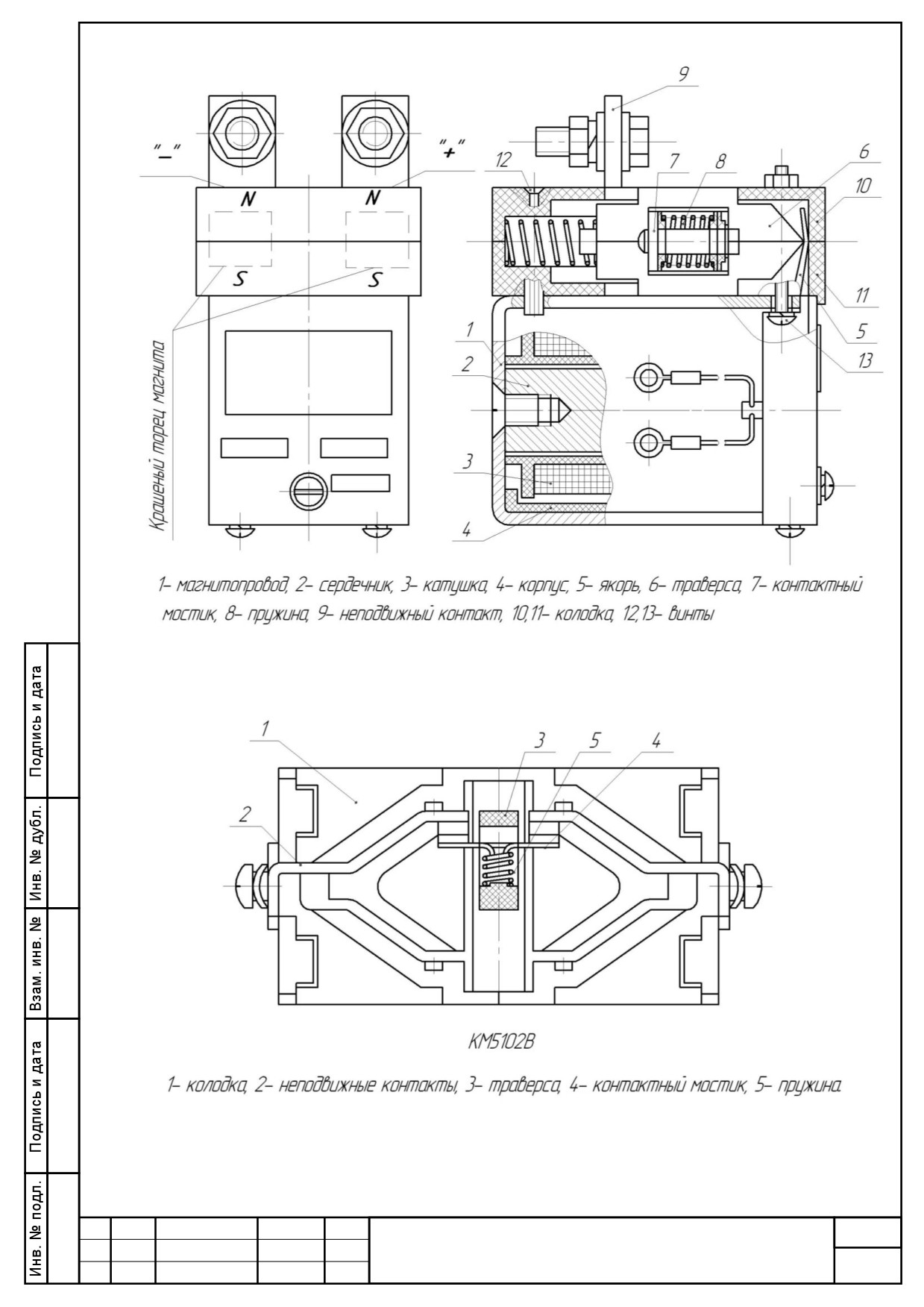

Рисунок 1 - Контактор
Рисунок 2
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
8
6 Указание мер безопасности
6.1 При установке контакторов КМ5100В и КМ5102В в схему, при эксплуа-
тации и обслуживании руководствоваться требованиями правил техники безо-
пасности и технической эксплуатации электроустановок потребителей.
6.2 Перед установкой контактора в схему необходимо:
а) проверить целостность аппарата и соответствие его типоисполнения тре-
буемому;
б) проверить надёжность винтовых соединений;
в) при электрическом монтаже необходимо соблюдать соответствие полярно-
сти источника питания и выводов главных контактов.
6.3 После установки контактора необходимо несколько раз медленно рукой
нажать на якорь контактора и убедиться, что затираний нет.
После включения втягивающей катушки на напряжение проверить чёткость
включения и отключения контактора без тока в главной цепи.
7 Подготовка к работе
7.1 Контакторы допускают установку на изоляционной панели.

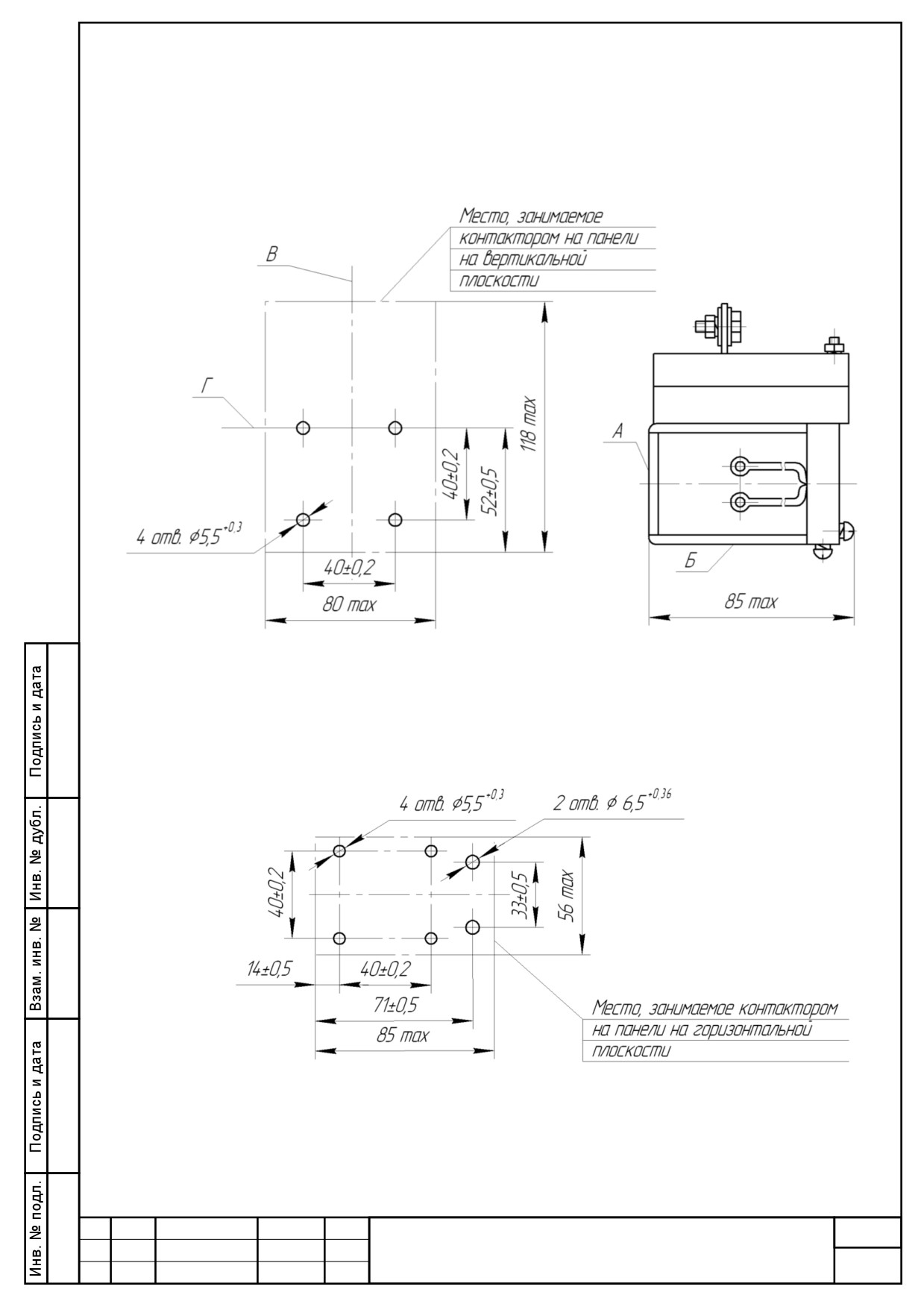

7.2 Сверление отверстий при установке контактора на панели приведено на
рисунке Б.1 приложения Б.
7.3 Контакторы выполняются с передним присоединением медных и алюми-
ниевых проводников.
7.4 Выводы главных контактов контакторов КМ5100В, КМ5102В допускают
присоединение одного или двух проводов и кабелей с общим сечением от 70 до
150 мм2, выводы вспомогательных контактов - от 0,75 до 2,5 мм2.
7.5 Зажимы контактов вспомогательной цепи допускают присоединение про-
водников втычным способом (без полного отворачивания зажимного винта).
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
9
7.6 Крепление контактора на плите производится с помощьючетырех
болтов М5.
Во избежание повреждения катушки длину крепящего болта необходимо
выбирать не более чем на 6 мм больше толщины плиты.
8 Возможные неисправности и методы их устранения
8.1 Устранение неисправностей следует производить только при отключен-
ном контакторе.
8.2 Возможные неисправности и способы их устранения приведены в таб-
лице 4.
Таблица 4
Неисправность
Вероятные причины
Способ устранения
При подаче напря-
Отсутствует напряжение в цепи
Проверить питание
жения на катушку
катушки
контактор не вклю-
Напряжение сети не соответст-
Заменить катушку
чается
вует напряжению катушки или
обрыв провода
Напряжение на зажимах катуш-
Повысить напряжение
ки менее 70 % от номинального
При подаче напря-
Заклинивание или увеличенное
Добиться свободного
жения на катушку
трение подвижных частей
хода подвижной части
контактор не вклю-
чается
Сильно
греются
Напряжение больше допусти-
Снизить напряжение
токоведущие части
мого
до величины менее
105 % от номиналь-
ного
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
10
9 Техническое обслуживание
9.1 В условиях эксплуатации необходимо периодически производить осмотр
контактора.
9.2 При обычных условиях контактор достаточно осматривать не реже од-
ного раза в месяц.
9.3 Прежде чем приступить к осмотру контактора, его необходимо отклю-
чить от сети.
9.4 При осмотре следует:
а) очистить контактор от пыли и загрязнений;
б) проверить надежность всех резьбовых соединений и в случае необходимо-
сти произвести подтяжку;
в) проверить отсутствие механических затираний.
9.5 В контактной системе проверить состояние контактных напаек и основ-
ные контактные параметры, которые должны соответствовать данным, приве-
денным в таблице 5.
Таблица 5
Начальное
Наименование
Раствор
Ход подвижной
контактное нажа-
параметра
контактов, мм
системы, мм
тие в траверсе с
«Зª контактом, кг
Значение
2,2 5
6 8
0,35 0,5
Для вспомогательных контактов раствор, начальное контактное нажатие и
ход подвижной системы не проверяются.
9.5.1 Закопченные поверхности деталей и контактов следует протирать
хлопчатобумажной ветошью. Категорически запрещается зачищать контакт-
ные поверхности надфилем, наждачной бумагой.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
11
9.5.2 При износе контактных напаек в месте контактирования полностью на
любом из контактов (подвижном и неподвижном) эти контакты необходимо
сменить.
10 Транспортирование и правила хранения
10.1 Транспортирование контакторов возможно любым видом крытого
транспорта в заводской транспортной таре либо в любой упаковке, обеспечи-
вающей целостность контактора, при этом контакторы должны быть в упаковке
предприятия-изготовителя.
10.2 Хранение контакторов должно производиться в транспортной таре или
без нее, но в индивидуальной упаковке, в закрытых вентилируемых помещениях
при температуре не ниже 5 °С, относительной влажности не более 80 % и отсут-
ствии кислотных и др. паров, вредно действующих на материалы, из которых из-
готовлены контакторы.
10.3 Резкие колебания температуры воздуха, вызывающие выпадение росы,
не допускаются.
10.4 Срок сохраняемости в упаковке поставщика составляет два года.
11 Гарантии изготовителя
11.1 Изготовитель гарантирует соответствие контакторов требованиям тех-
нических условий при соблюдении потребителем условий и правил хранения,
транспортирования, монтажа и эксплуатации, установленных техническими ус-
ловиями.
11.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в
эксплуатацию, но не более двух с половиной лет со дня изготовления их пред-
приятием-изготовителем.
11.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуа-
тации устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не
более двух с половиной лет с момента проследования их через границу страны-
изготовителя.
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
12
Приложение А
(обязательное)
Габаритные, установочные размеры и масса контакторов
а) контактор КМ5100В; б) контактор КМ5102В.
Рисунок А.1
А - вертикальная установочная ось
Б - вертикальная установочная плоскость
В - горизонтальная установочная плоскость
* Размеры ионизированного пространства в схемах с полупроводниковыми
блоками управления, обеспечивающими бездуговую коммутацию, расстояние
между рядом установленными контакторами должно быть не менее 4 мм.
Таблица А.1
Размеры, мм,
Число и исполнение контактов
Типоиспол-
Рис.
Масса, кг,
max
нение
А1
не более
главных
вспомогательных
Н
Н
1
L
КМ5100В
-
110
50
а
1,1
1 «Зª
82
КМ5102В
1 «Рª
118
58
б
1,3
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
13
Приложение Б
(обязательное)
Расположение отверстий для крепления контакторов на панели
В - вертикальная установочная ось
Г - горизонтальная установочная ось
Рисунок Б.1 - Установочные размеры при креплении контактора на плите
плоскостью А на вертикальной плоскости
Рисунок Б.2 - Установочные размеры при креплении контактора на плите
плоскостью Б на горизонтальной плоскости
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
14
Приложение В
(обязательное)
Схемы электрические принципиальные на контакторы
КМ5100В
КМ5102В
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
15
Приложение Г
(справочное)
Обмоточные данные втягивающих катушек
Обозначение
Напряжение,
Число
Сопротивление,
Провод
катушки
В
витков
Ом
БКЖИ.685442.076
ПЭТВ-2
-220
10500200
95050
-01*
Ø 0,16
ПЭТВ-2
-02
-110
Ø 0,224 снизу
460050
24512
-03*
Ø 0,25 сверху
* Для исполнения УХЛ2, Т2
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
16
Лист регистрации изменений
Номера листов (страниц)
Входящий №
Всего
сопроводи-
листов
Изм
№ документа
тельного
Подпись
Дата
(страниц)
документа
измененных
замененных
новых
аннулированных
и докум.
и дата
2
Лист
2
БКЖИ.644413.001-01 РЭ
Изм
Лист
№ документа
Подпись
Дата
17



















///////////////////////////////////////
