КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ МК. Руководство по эксплуатации БКЖИ.644200.001РЭ





27.33.13.140
8536 49 000 0
КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ МК
Руководство по эксплуатации
БКЖИ.644200.001РЭ
Содержание
1 Назначение
4
2 Технические характеристики
5
3 Состав изделия
12

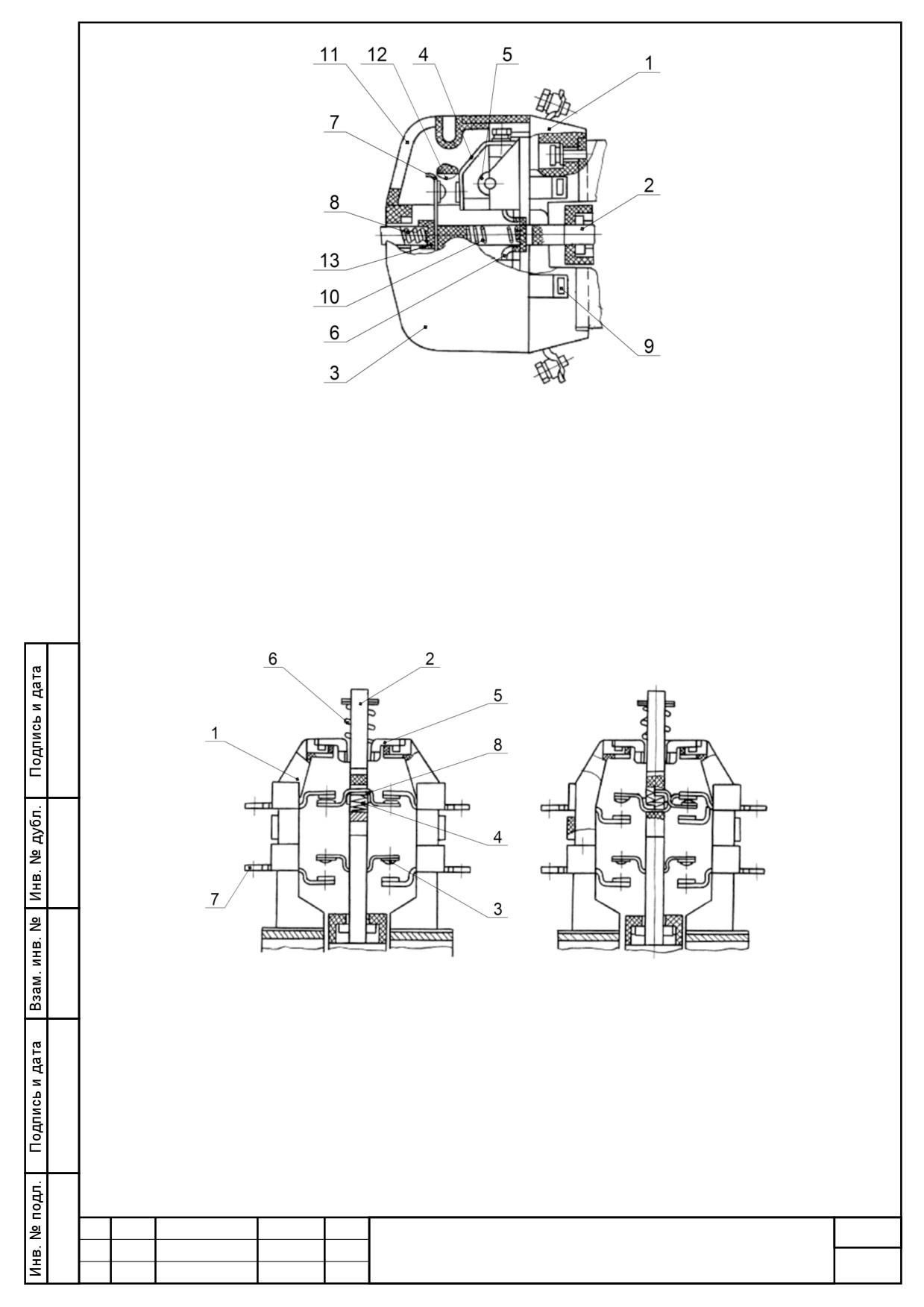

4 Устройство и работа контактора
12
5 Маркировка
16
6 Упаковка
17
7 Правила и условия монтажа
18
8 Правила и условия безопасной эксплуатации
20
9 Техническое обслуживание
21
10 Возможные неисправности и методы их устранения
24
11 Транспортирование и правила хранения
25
12 Гарантии изготовителя
25

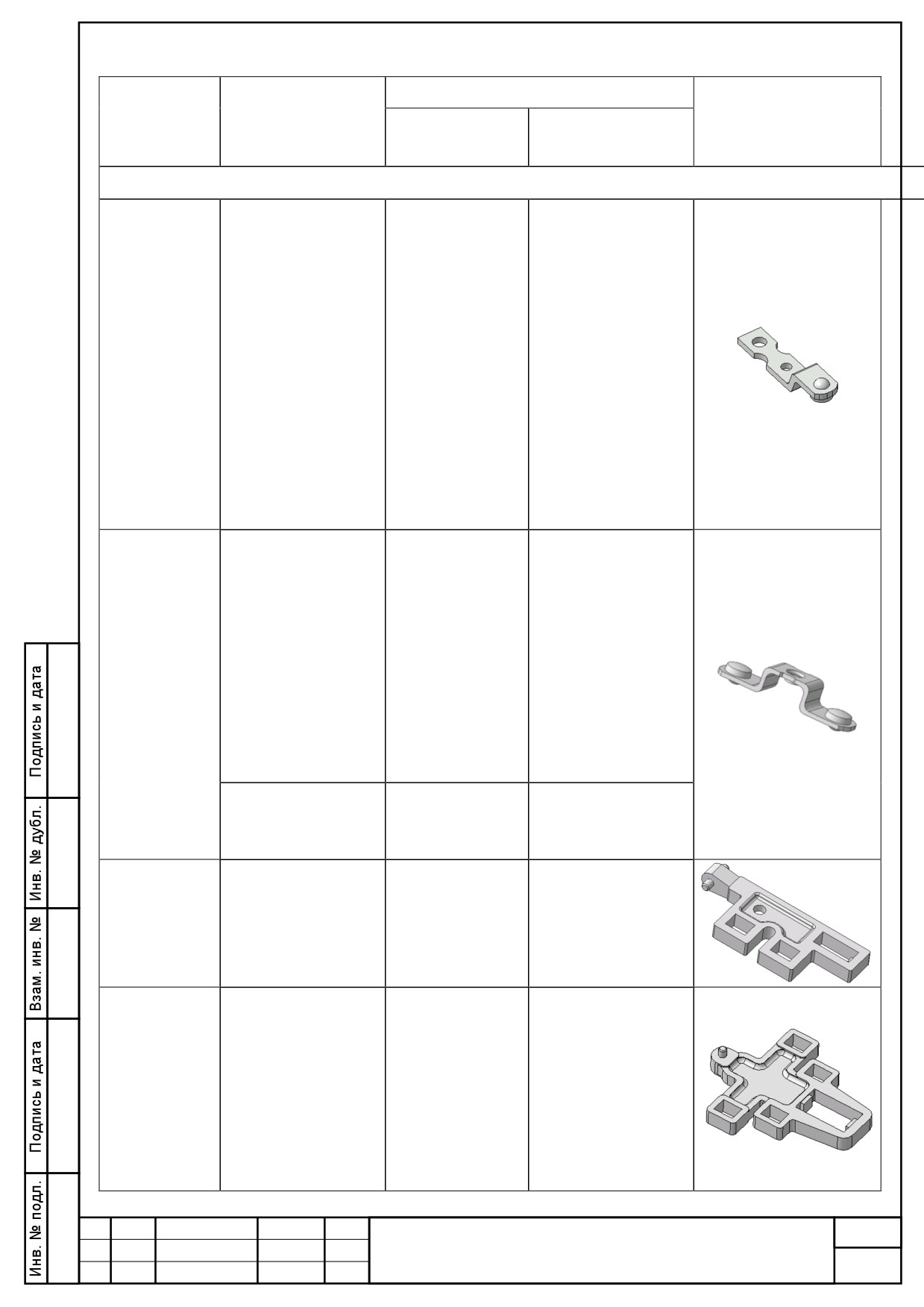

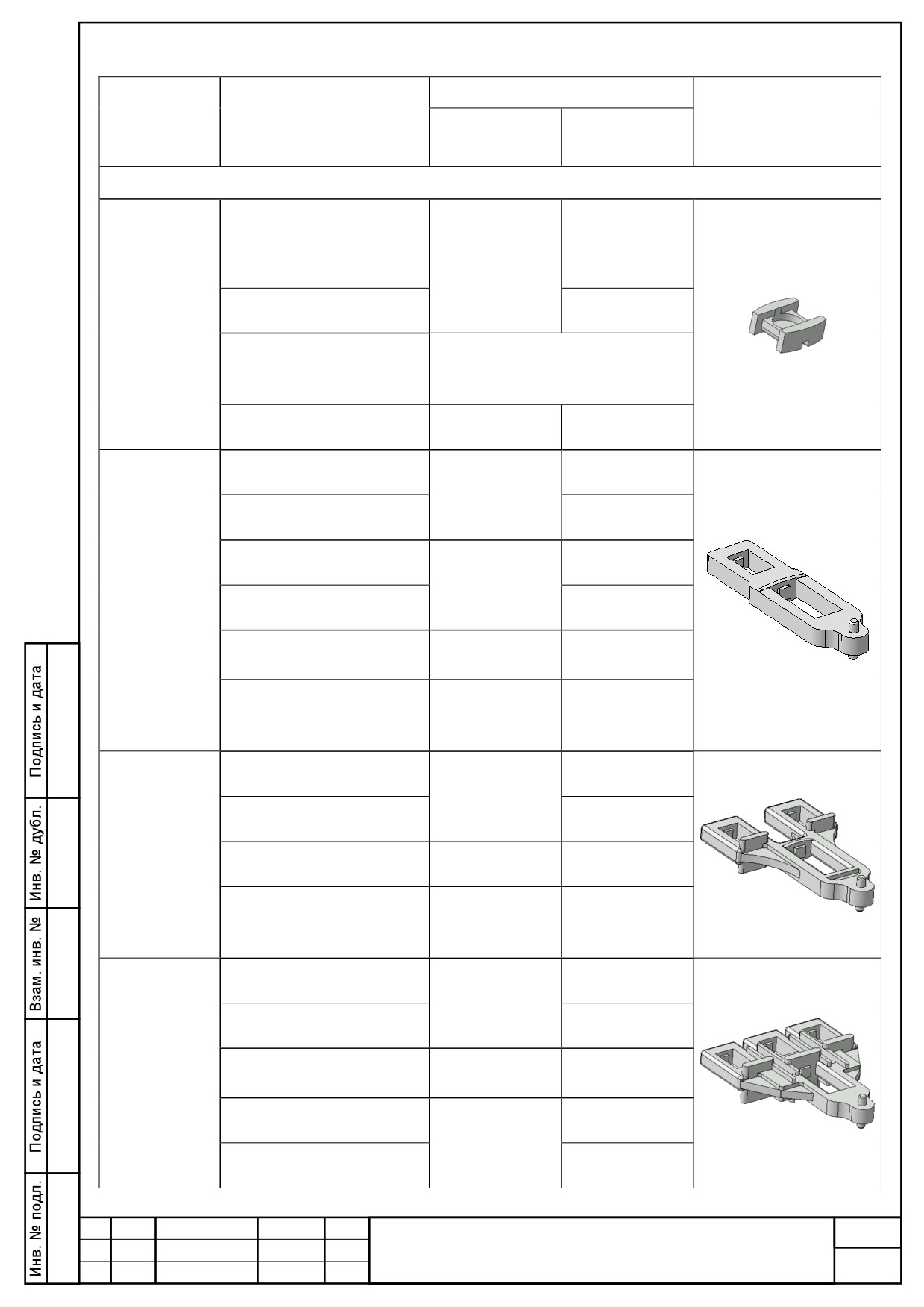

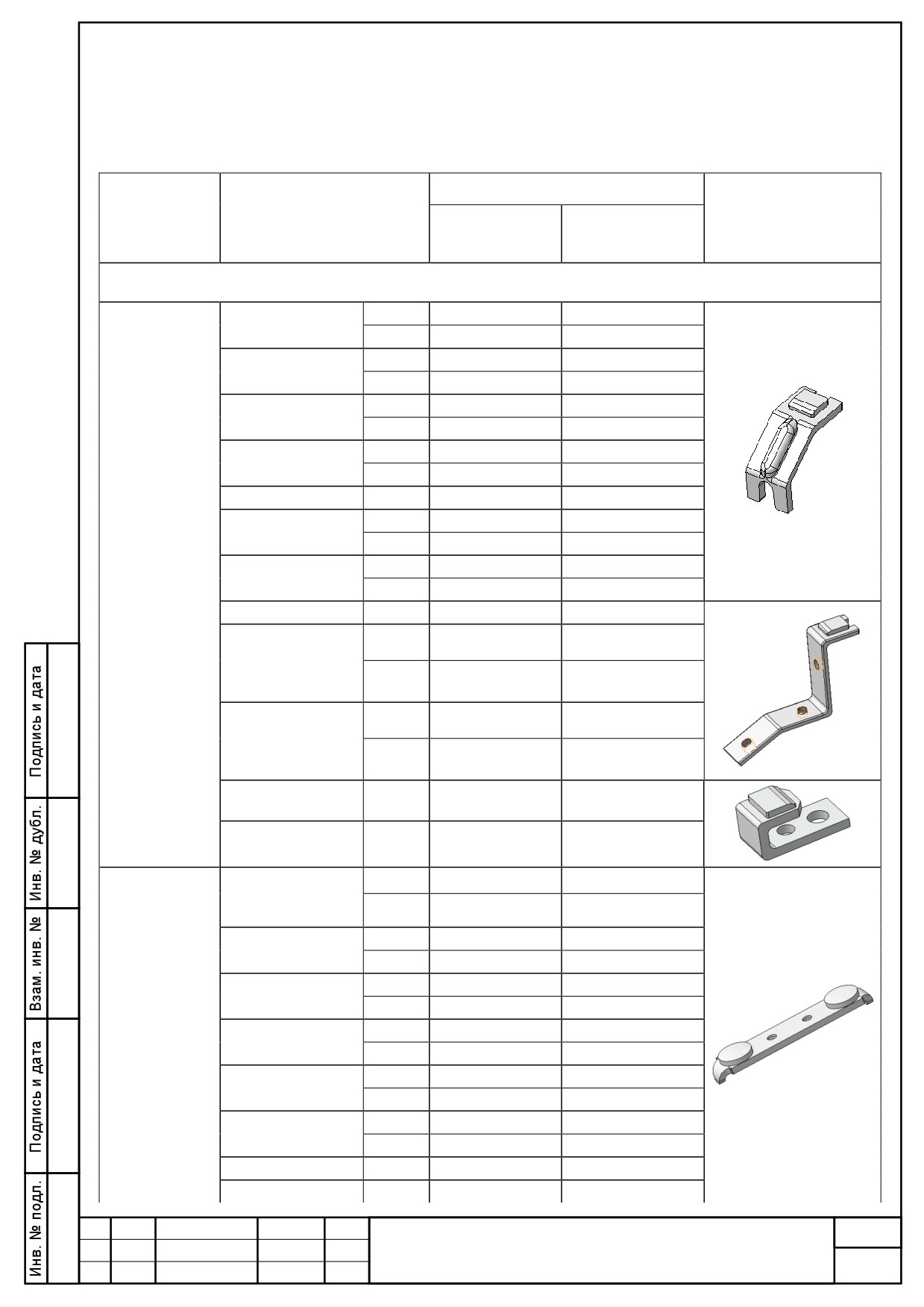

Приложение А (справочное) Перечень запасных частей
26

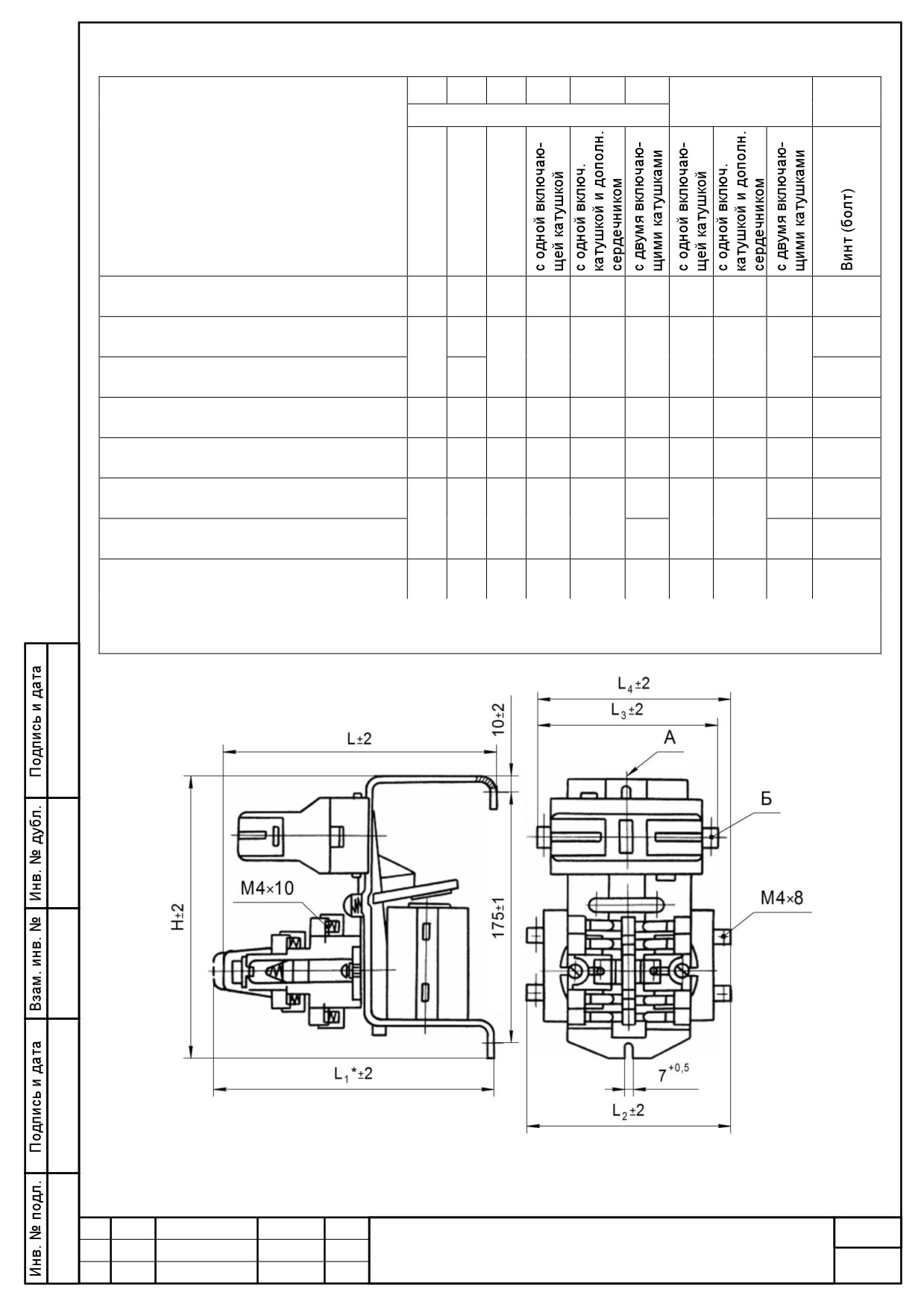

Приложение Б (обязательное) Габаритные, установочные размеры и
масса контакторов МК
29

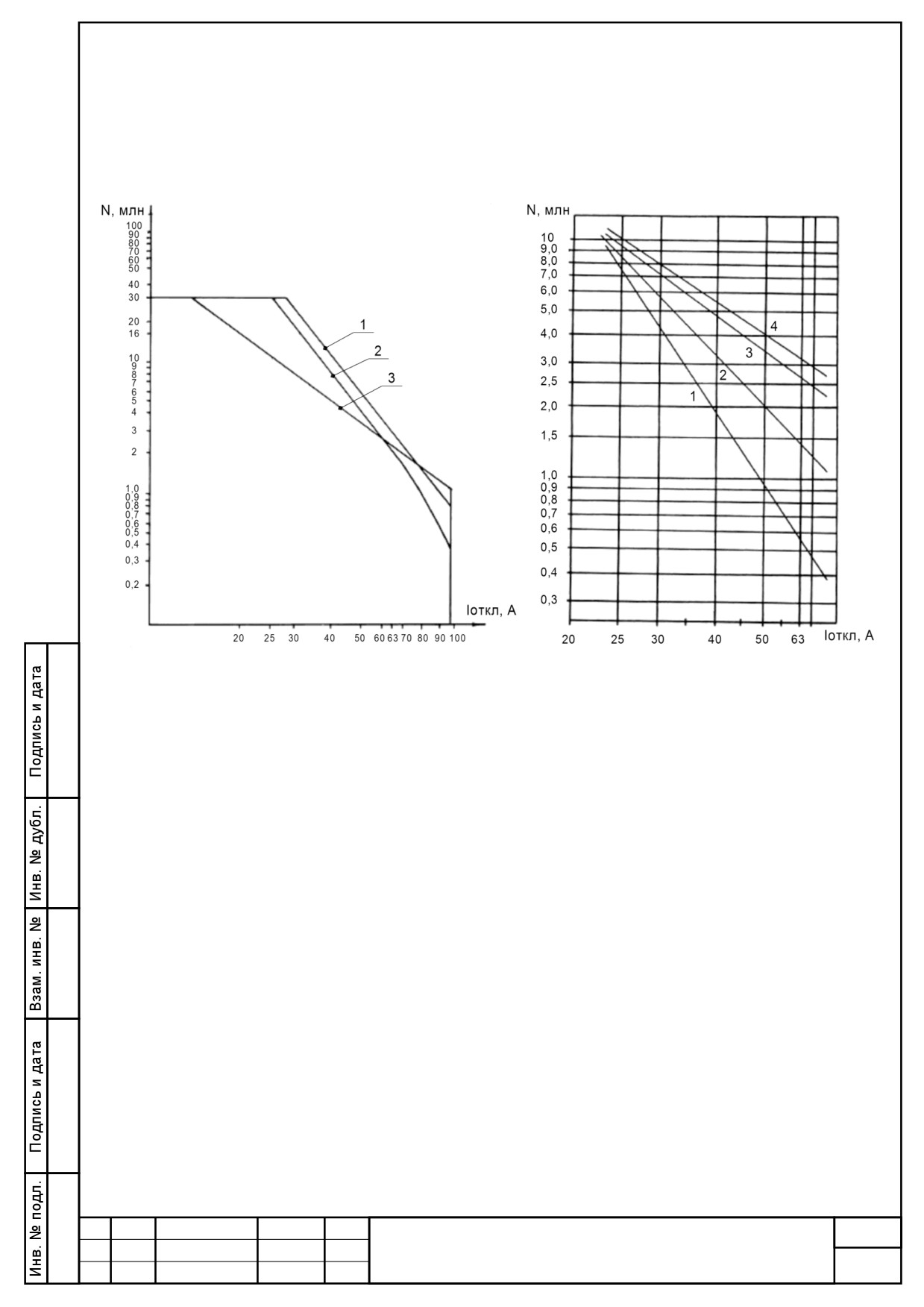

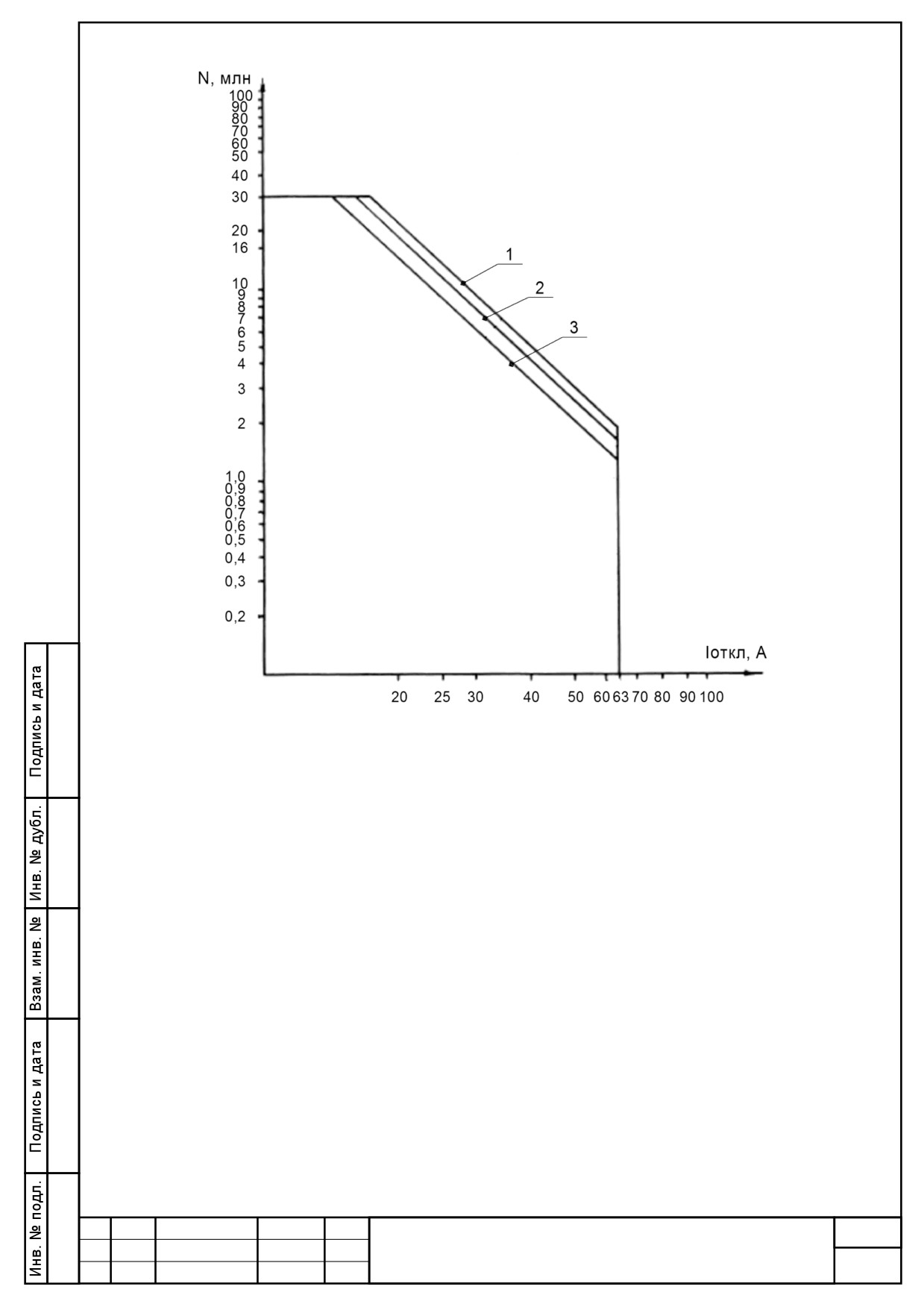

Приложение В (обязательное) Графики коммутационной износостойкости
контакторов
31

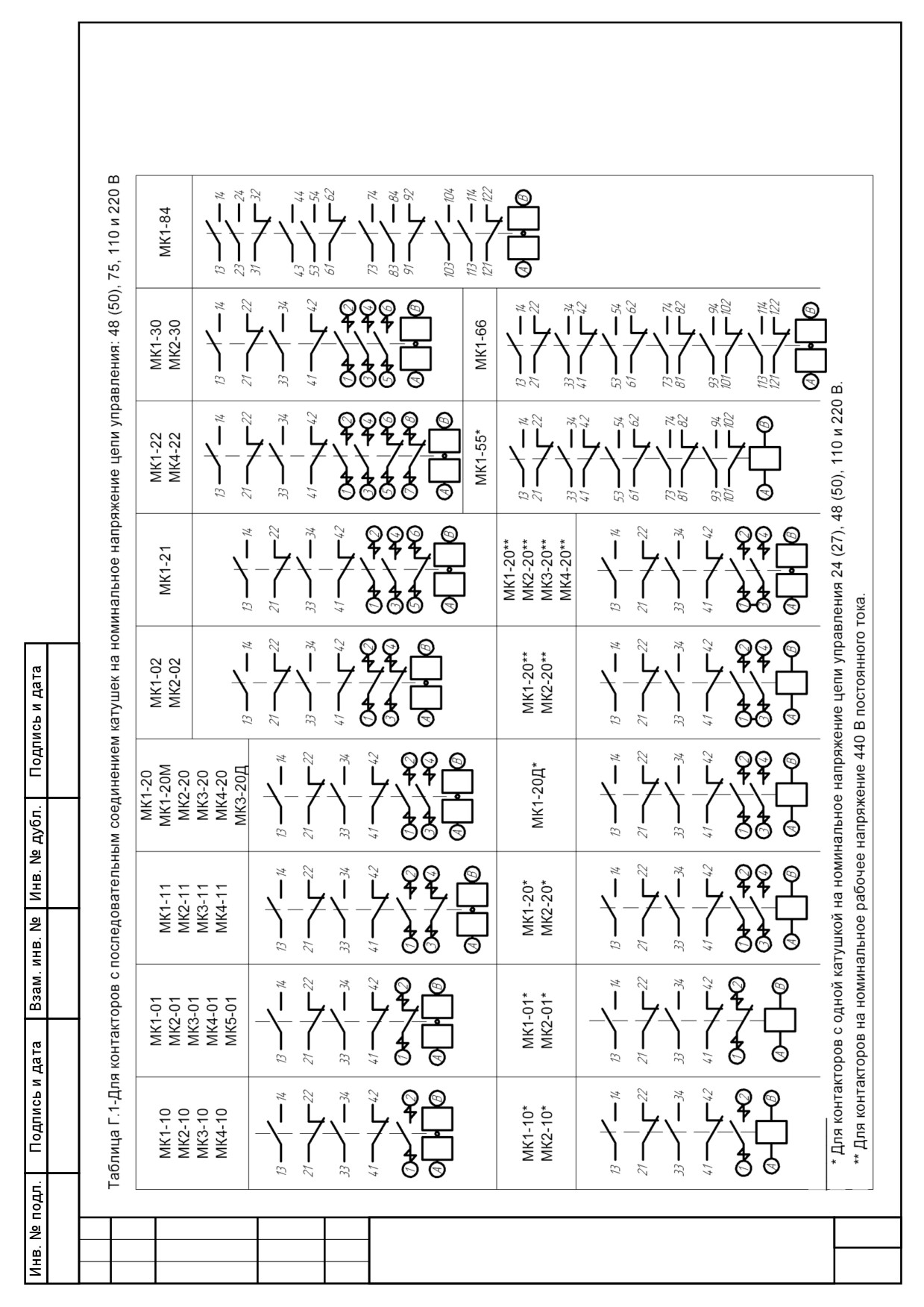

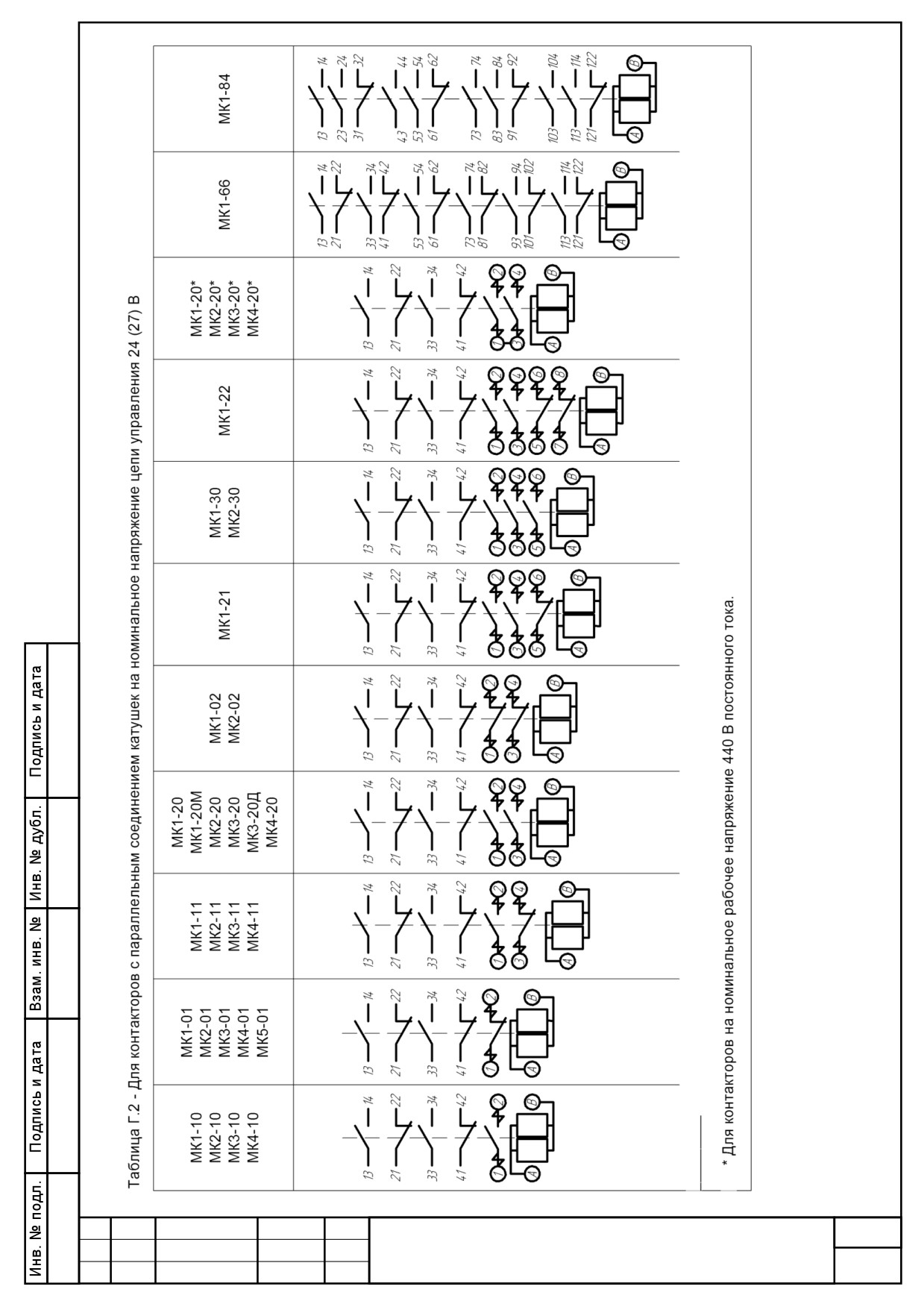

Приложение Г (обязательное) Схемы электрические принципиальные
контакторов
33
Приложение Д (справочное) Обмоточные данные втягивающих катушек
35
Приложение Е (справочное) Сведения о содержании цветных металлов
36
Приложение Ж (рекомендуемое) Перечень оборудования и приборов,
необходимых для контроля и испытаний контакторов
37
43
БКЖИ.644200.001РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Подп.
Дата
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
Подп.
Дата
А
2
38
Нач. отд.
Подп.
Дата
серии МК
Н. контр.
Подп.
Дата
АО «ЧЭАЗª
Руководство по эксплуатации
Утв.
Подп.
Дата
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов
серии МК для потребностей экономики страны и для поставки на экспорт.
Надежность, долговечность и безопасность контакторов обеспечивается не
только качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
являются обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ16-644.010-85, ст. 5 ТР ТС 004/2011, ТР ТС 001/2011.
Контакторы серии МК, предназначенные для работы в силовых электрических
цепях и цепях управления в стационарных установках при номинальном напряжении от
50 до 660 В (включительно) переменного тока и от 75 до 440 В (включительно) постоян-
ного тока, соответствуют требованиям ТР ТС
004/2011 в части выполнения
ГОСТ IEC
60947-1-2014, ГОСТ IEC
60947-4-1-2015, ГОСТ
12.2.007.0-75,
ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU C-RU.АЯ96.В.00081.
Срок действия с 09.04.2015 по 08.04.2020.
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс: +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Контакторы серии МК, рассчитанные на минимальное рабочее напряжение
постоянного тока менее 75 В и на минимальное рабочее напряжение переменного тока
менее 50 В не подлежат обязательному подтверждению соответствия требованиям
ТР ТС 004/2011.
Контакторы серии МК, предназначенные для использования на подвижном
составе рельсового транспорта и троллейбусах, в электропоездах постоянного тока и
электровозах (в дальнейшем именуемые «контакторы для подвижного составаª), соот-
ветствуют требованиям ТР ТС 001/2011 в части выполнения ГОСТ 9219-88.
Регистрационный номер декларации о соответствии ТР ТС 001/2011:
ЕАЭС № RU Д-RU.ЖТ02.В.00863.
Декларация о соответствии действительна с даты регистрации по 07.11.2022.
Дата регистрации декларации о соответствии: 09.11.2017.
Адрес изготовителя: АО «ЧЭАЗª, Российская Федерация, 428020, Чувашская
Республика, г. Чебоксары, пр. Яковлева,
5.
Тел.:
+7
8352
39-52-65,
факс: +7 8352 62-72-31. E-mail: cheaz@cheaz.ru, cheaz@chtts.ru, http://www.cheaz.ru.
Лист
43
БКЖИ.644200.001РЭ
3
Изм
Лист
№ документа
Подпись
Дата
1 Назначение
1.1 Контакторы серии МК предназначены для работы в силовых электрических
цепях и цепях управления постоянного и переменного тока в общепромышленных
стационарных установках и в закрытом кузове подвижного транспорта.
Контакторы МК1А, МК2А предназначены для автоматизированного электропри-
вода; МК1Б, МК2Б для неавтоматизированного электропривода. Контакторы МК1-20Д,
МК3-20Д предназначены для лифтовых станций управления.
Контакторы имеют исполнения, предназначенные для работы в условиях
умеренного, тропического и холодного климата.
1.2 Контакторы рассчитаны для работы на высоте над уровнем моря - не более
2000 м при температуре окружающего воздуха от минус 40 до плюс 40 °С (до плюс 60 °С
для подвижного транспорта. При температуре 60 °С контакторы могут работать не более
15 % рабочего времени. Для тепловозных контакторов рабочее время составляет 20 ч
в сутки) и относительной влажности не более 98 % при температуре плюс 25 °С для
районов с умеренным климатом;
- от минус 10 до плюс 45 °С и относительной влажности не более 98 % при плюс
35 °С для районов с тропическим климатом;
- от минус 60 до плюс 40 °С и относительной влажности не более 98 % при плюс
25 °С для районов с холодным климатом (для категории размещения 3, а для контакто-
ров на электропоезда и электровозы допускается категория размещения 2 в соответст-
вии с ГОСТ 15150-69).
Не допускается установка контакторов в среде: взрывоопасной; насыщенной
пылью, в том числе токопроводящей и водяными парами; содержащей едкие газы и
пары в концентрациях, разрушающих металл и изоляцию и снижающих параметры
контакторов в недопустимых пределах; в местах, не защищенных от попадания воды,
масла, эмульсии и т. д., подверженных вибрации с частотой 100 Гц при ускорении более
1 g и ударам с длительностью импульса 2 - 20 мс (40 - 60 мс для тепловозов) при уско-
рении более 3 g. Допускается установка контактора в оболочку без снижения техниче-
ских характеристик (Iн, ПВ, частоты срабатывания), если температура внутри оболочки
не превышает 55 °С. Отклонение от вертикального положения контактора не более 15° в
любую сторону.
Степень защиты - IР00 по ГОСТ 14255-69.
Примечание - Допускается применение контакторов на высоте над уровнем
моря до 4300 м без изменения технических характеристик.
Лист
43
БКЖИ.644200.001РЭ
4
Изм
Лист
№ документа
Подпись
Дата
2 Технические характеристики
2.1 Типы и исполнения контакторов приведены в таблице 1. Номинальные и
номинальные рабочие токи контактов главной цепи в зависимости от типоисполнения
при соответствующих номинальных рабочих напряжениях
контакторов приведены в
таблице 2.
Таблица 1
Исполнение по количеству
контактов
Обозначение типа в зависимости от климатического исполнения
вспомога-
главной цепи
тельной цепи
для районов
для районов с
для районов с
замы-
размы-
замы-
размы-
с тропическим
умеренным климатом
холодным климатом
кающих
кающих
кающих
кающих
климатом
МК1-10У3А*, MК1-10У3Б
МК1-10Т3А*
МК1-10УХЛ3А*, MК1-10УХЛ3Б
МК2-10У3А*, MК2-10У3Б
МК2-10Т3А*
МК2-10УХЛ3А*, MК2-10УХЛ3Б
1
-
МК3-10У3А*, MК3-10У3Б
МК3-10Т3А*
МК3-10УХЛ3А*, MК3-10УХЛ3Б
МК4-10У3А*, MК4-10У3Б
МК4-10Т3А*
МК4-10УХЛ3А*, MК4-10УХЛ3Б
МК1-01У3А*, MК1-01У3Б
МК1-01Т3А*
МК1-01УХЛ3А*, MК1-01УХЛ3Б
МК2-01У3А*, MК2-01У3Б
МК2-01Т3А*
МК2-01УХЛ3А*, MК2-01УХЛ3Б
МК3-01У3А*, MК3-01У3Б
МК3-01Т3А*
МК3-01УХЛ3А*, MК3-01УХЛ3Б
-
1
МК4-01У3А*, MК4-01У3Б
МК4-01Т3А*
МК4-01УХЛ3А*, MК4-01УХЛ3Б
МК5-01У3
МК5-01Т3
МК5-01УХЛ3
МК1-11У3А*, MК1-11У3Б
МК1-11Т3А*
МК1-11УХЛ3А*, MК1-11УХЛ3Б
МК2-11У3А*, MК2-11У3Б
МК2-11Т3А*
МК2-11УХЛ3А*, MК2-11УХЛ3Б
1
1
МК3-11У3А*, MК3-11У3Б
МК3-11Т3А*
МК3-11УХЛ3А*, MК3-11УХЛ3Б
МК4-11У3А*, MК4-11У3Б
МК4-11Т3А*
МК4-11УХЛ3А*, MК4-11УХЛ3Б
МК1-20У3А*, MК1-20У3Б
МК1-20Т3А*
МК1-20УХЛ3А*, MК1-20УХЛ3Б
2
2
МК2-20У3А*, MК2-20У3Б
МК2-20Т3А*
МК2-20УХЛ3А*, MК2-20УХЛ3Б
МК1-20ДУ3**
МК1-20ДТ3**
МК1-20ДУХЛ3**
МК3-20ДУ3**
МК3-20ДТ3**
МК3-20ДУХЛ3**
2
-
МК3-20У3
МК3-20Т3,
МК3-20УХЛ3
МК4-20У3
МК4-20Т3
МК4-20УХЛ3
МК1-20МУ3*
МК1-20МТ3*
МК1-20МУХЛ3*
МК1-02У3А*, MК1-02У3Б
МК1-02Т3А*
МК1-02УХЛ3А*, MК1-02УХЛ3Б
-
2
МК2-02У3А*, MК2-02У3Б
МК2-02Т3А*
МК2-02УХЛ3А*, MК2-02УХЛ3Б
МК1-21У3А, MК1-21У3Б
МК1-21Т3А
МК1-21УХЛ3А, MК1-21УХЛ3Б
2
1
МК1-22У3А, MК1-22У3Б
МК1-22Т3А
МК1-22УХЛ3А, MК1-22УХЛ3Б
2
2
МК4-22У3
МК1-30У3А**, MК1-30У3Б**
МК1-30Т3А**
МК1-30УХЛ3А**, MК1-30УХЛ3Б**
3
-
МК2-30У3А**, MК2-30У3Б**
МК2-30Т3А**
МК2-30УХЛ3А**, MК2-30УХЛ3Б**
МК1-55У3А, MК1-55У3Б
МК1-55Т3А
МК1-55УХЛ3А, MК1-55УХЛ3Б
-
-
5
5
МК1-66У3А, MК1-66У3Б
МК1-66Т3А
МК1-66УХЛ3А, MК1-66УХЛ3Б
-
-
6
6
МК1-84У3А, MК1-84У3Б
МК1-84Т3А
МК1-84УХЛ3А, MК1-84УХЛ3Б
-
-
8
4
____________________
* Контакторы
пригодны для
работы на подвижном транспорте, соответствуют
ГОСТ 9219-88.
** Только для цепей переменного тока; исполнения МК1-30, MK2-30 пригодны для
работы на подвижном транспорте.
Лист
43
БКЖИ.644200.001РЭ
5
Изм
Лист
№ документа
Подпись
Дата
Таблица 2
Номинальный рабочий ток, А
Типы
Номиналь-
Постоянный
Переменный частоты 50 и 60 Гц
контакторов
ный ток, А
220 В
440 В
380 В
500 В
660 В
МК1-10А, МК1-10Б
МК1-01А, МК1-01Б
40
-
-
-
-
МК1-11А, МК1-11Б
МК1-20А, МК1-20Б
40
40
40
25
-
40
МК1-02А, МК1-02Б
40
-
-
-
-
МК1-21А, МК1-21Б
МК1-22А, МК1-22Б
40
-
40
-
МК1-30А, МК1-30Б
-
-
40
25
МК2-10А, МК2-10Б
МК2-01А, МК2-01Б
63
-
-
-
-
МК2-11А, МК2-11Б
63
МК2-20А, МК2-20Б
63
40
63
40
-
МК2-02А, МК2-02Б
63
-
-
-
-
МК2-30А, МК2-30Б
-
-
63
40
40
МК1-20Д
40
-
-
18
18
-
МК3-10А, МК3-10Б
МК3-01А, МК3-01Б
100
100
-
-
-
-
МК3-11А, МК3-11Б
МК4-10А, МК4-10Б
МК4-01А, МК4-01Б
160
160
-
-
-
-
МК4-11А, МК4-11Б
МК3-20Д
100
-
-
100
-
-
МК5-01
250
250
-
-
-
-
МК3-20
100
100
100
МК4-20
160
160
160
МК1-20М
20*
-
-
-
-
МК4-22
160**
-
**
-
-
-
Примечание - Контакторы MK1-20, MK2-20, МК3-20, МК4-20 могут быть применяться
как однополюсные аппараты в цепях напряжением 440 В, пpи этом главные контакты должны
быть соединены последовательно.
_______________
* При номинальном напряжении 1000 В постоянного тока при последовательном
соединении контактов главной цепи с перемычкой между контактами по диагонали.
** Для троллейбусов на номинальное напряжение 550 В постоянного тока.
Лист
43
БКЖИ.644200.001РЭ
6
Изм
Лист
№ документа
Подпись
Дата
2.2 Контакторы исполняются:
- с включающими катушками только постоянного тока на номинальные напряже-
ния цепи управления 24 (27), 48 (50), 75, 110 и 220 В (обмоточные данные катушек при-

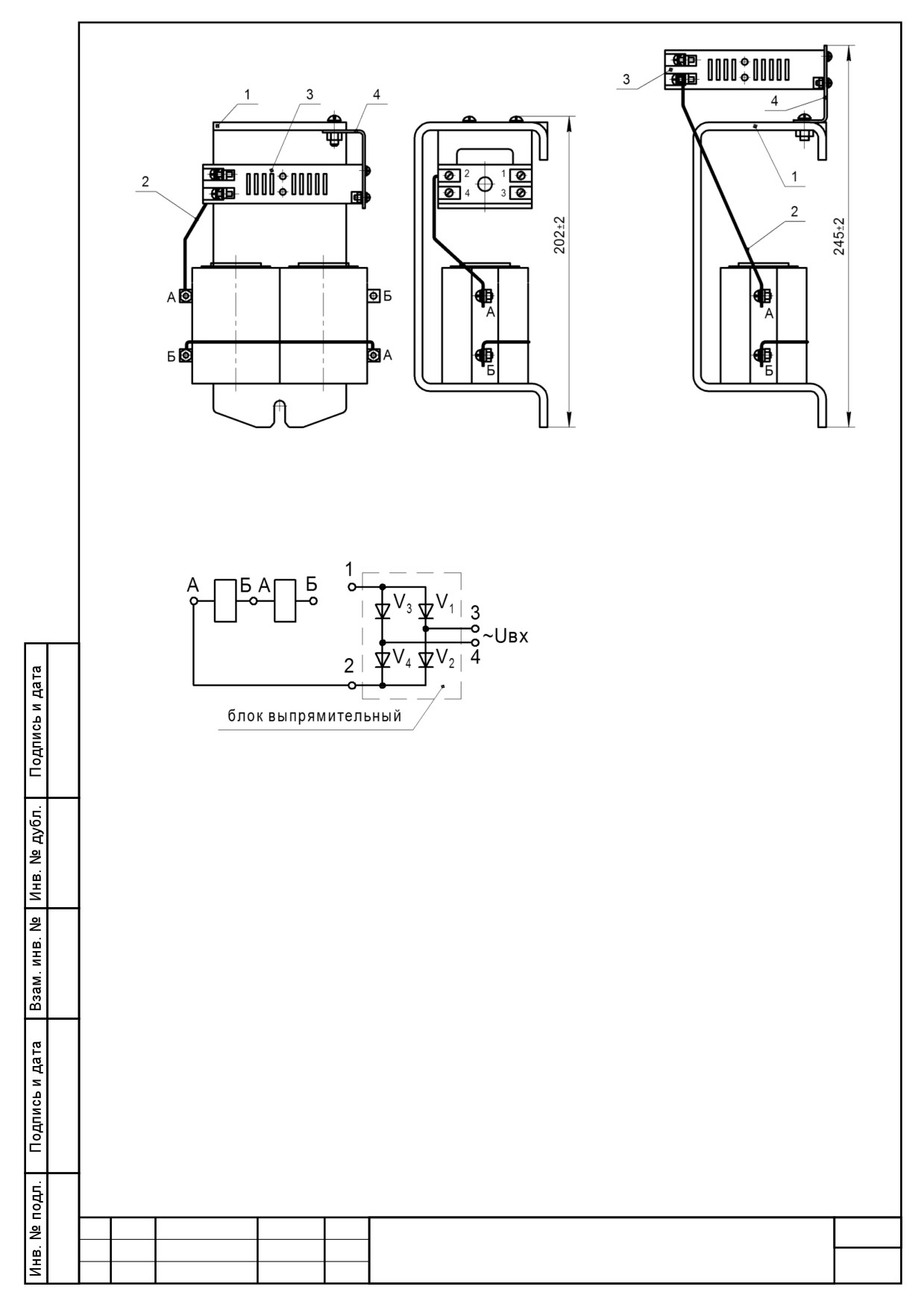

ведены в приложении Д); на напряжение цепи управления переменного тока подача
напряжения на включающие катушки производится через выпрямительный блок
(см. рисунок 1а);
- с 4 (2 замыкающими и 2 размыкающими) контактами вспомогательной цепи,
рассчитанными на номинальные напряжения 110 - 660 В переменного и 110 - 220 В
постоянного тока.
Контакты вспомогательной цепи допускают перестановку контактов в сочетании
3 замыкающих и 1 размыкающий или 4 замыкающих.
2.3 Контакторы по техническим данным удовлетворяют требованиям
ГОСТ 11206-77 и ГОСТ 9219-88 (в части контакторов для подвижного транспорта).
2.4 Контакторы пригодны для работы в продолжительном, прерывисто-
продолжительном, кратковременном и повторно-кратковременном режимах.
2.5 Допустимая частота срабатываний контакторов под нагрузкой в повторно-
кратковременном режиме - до 1200 циклов включений-отключений в час. Относитель-
ная продолжительность включения для повторно-кратковременного режима работы кон-
такторов категорий применения АС-3, ДС-2 и ДС-4 должна составлять
40
%,
АС-4 - 2,78 %; ДС-3 и ДС-5 - 16 %.
2.6 Категория основного применения контакторов с замыкающими контактами
главной цепи, характеристики режимов и коммутационная способность контакторов в
зависимости от рода тока приведены в таблице 3.
2.7 Коммутационная износостойкость контактов главной цепи:
а) всех контакторов с буквой А на номинальные токи 40 и 63 А, за исключением
контакторов МК1-20Д и контакторов с буквой Б, в категориях применения ДС-2, ДС-4 и
АС-З - не менее 2,5 млн. циклов срабатываний при частоте 1200 включений в час; в
ДС-3, ДС-5 и АС-4 - не менее 1 млн. для контакторов на 40 А, 0,4 млн. для контакторов
на 63 А;
б) контакторов с буквой Б на номинальные токи 40 и 63 А в категориях примене-
ния ДС-2 и АС-3 - не менее 1,25 млн. срабатываний при частоте 1200 включений в час.
При этом номинальные рабочие токи контактора в категориях основного приме-
нения ДС-2, ДС-4 и АС-3 равны номинальному току; в категориях ДС-3, ДС-5 и
АС-4 - 0,4 Iн;
Лист
43
БКЖИ.644200.001РЭ
7
Изм
Лист
№ документа
Подпись
Дата
Таблица 3
Режим нормальных коммутаций
Режим редких коммутаций
Включение
Отключение
Включение
Отключение
Тип
Характеристика режимов
контактора
МК1А, МК1Б
100
220
40
22
160
242
160
242
Пуск электродвигателей, отключе-
ние вращающихся электродвига-
ДС-2
МК2А, МК2Б
157,5
220
2
63
22
-
7,5
252
242
-
2,5
252
242
-
2,5
телей постоянного тока с парал-
лельным возбуждением
МК2А, МК2Б
100,0
440
40
44
160
484
160
484
Пуск электродвигателей, отключе-
МК1А, МК1Б
40
220
40
220
64
242
64
242
ние неподвижных или медленно
вращающихся электродвигателей
ДС-3
МК2А, МК2Б
63
220
2
63
220
-
2
100,8
242
-
2,5
100,8
242
-
2,5
постоянного тока с параллельным
возбуждением, торможение проти-
вотоком
МК2А, МК2Б
40
440
40
440
64
484
64
484
Пуск электродвигателей, отключе-
МК3А, МК3Б
250
220
100
22
400
242
400
242
ние вращающихся электродвига-
ДС-2
2
-
7,5
-
2,5
-
2,5
телей постоянного тока с парал-
МК4А, МК4Б
400
220
160
22
640
242
640
242
лельным возбуждением
Пуск электродвигателей, отключе-
МК3А, МК3Б
100
220
100
220
160
242
160
242
ние неподвижных или медленно
вращающихся электродвигателей
ДС-3
2
-
2
-
2,5
-
2,5
постоянного тока с параллельным
МК4А, МК4Б
120
220
120
220
192
242
192
242
возбуждением, торможение проти-
вотоком
МК1А, МК1Б
240
380
40
64,6
320
418
240
418
МК2А, МК2Б
378
380
63
64,6
504
418
378
418
Прямой пуск электродвигателей
отключение вращающихся элек-
МК1А, МК1Б
150
500
25
85
200
550
150
550
АС-3
0,35
-
0,35
-
0,35
-
0,35
-
тродвигателей с короткозамкнутым
МК2А, МК2Б
240
500
40
85
320
550
240
550
ротором
МК2А, МК2Б
240
660
40
112,2
320
726
240
726
МК1А, МК1Б
96
380
96
380
160
418
128
418
Пуск электродвигателей с коротко-
МК2А, МК2Б
151,2
380
151,2
380
252
418
201,6
418
замкнутым ротором, отключение
МК1А, МК1Б
60
500
60
500
100
550
80
550
АС-4
неподвижных или медленно вра-
0,35
-
0,35
-
0,35
-
0,35
-
МК2А, МК2Б
96
500
96
500
160
550
128
550
щающихся электродвигателей,
торможение противотоком
МК2А, МК2Б
96
660
96
660
160
726
128
726
Лист
43
БКЖИ.644200.001РЭ
Изм
Лист
№ документа
Подпись
Дата
8
в) контактора МК1-20Д в категории применения АС-З и частоте 1200 включений в
час при Iнр = 18 А - не менее 2,5 млн. срабатываний; в АС-4 - не менее 0,8 млн.; контак-
тора МК3-20Д в категории применения АС-3 и частоте 1200 включений в час при
Iнр = 100 А - не менее 1 млн. срабатываний; в категории применения АС-4 при частоте
600 включений в час - не менее 0,15 млн. срабатываний;
г) контакторов на номинальный ток 100 А при Iнр = Iн, частоте 1200 включений в
час в категории применения ДС-2 и ДС-4 - не менее 1 млн. срабатываний; в категориях
применения ДС-З и ДС-5 при Iнр = 0,4 Iн, частоте 600 включений в час - не менее
0,5 млн. срабатываний;
д) контакторов на номинальный ток 160 А при Iнр = Iн, частоте 1200 включений в
час в категории применения ДС-2 и ДС-4 - не менее 1 млн. срабатываний; в категориях
применения ДС-3 и ДС-5 при Iнр = 0,3 Iн, частоте 600 включений в час - не менее
0,2 млн. срабатываний;
е) контакторов с буквой Б на номинальные токи 100 и 160 А - не менее половин-
ных значений износостойкости, указанных в 2.7 г) и 2.7 д) соответственно;
ж) контакторов МК1-20М - не менее 50000 срабатываний в режиме номинальной
коммутационной способности, указанной в таблице 4.
Таблица 4
Постоянная
Коммутационная способность
Ток, А
Напряжение, В
времени, мс
Включение
Номинальная
10
1000
10
Отключение
Количество циклов включений-отключений контакторов без смены контактов
главной цепи в режимах нормальных коммутаций, определяемых категориями примене-
ния, при различных значениях рабочих токов и напряжений определяется по кривым,
приведенным в приложении В. При использовании контактора с другой продолжитель-
ностью включения (ПВ) среднеквадратичное значение тока нагрузки контактора опреде-
ляется по формуле (1):
I2нр
0,4
Iс.кв. =
,
(1)
ПВ
где ПВ - продолжительность включения.
2.8 За номинальный ток контактора принимается ток, который определяется
условиями нагрева главной цепи при отсутствии включения и отключения контактов. В
продолжительном режиме работы контакторы допускают работу при номинальном токе.
Лист
43
БКЖИ.644200.001РЭ
9
Изм
Лист
№ документа
Подпись
Дата
2.9 Контакторы с размыкающим главным контактом предназначены, в основном,
для шунтирования обмотки якоря сопротивлением при динамическом торможении дви-
гателя постоянного тока.
Контакторы с размыкающим главным контактом должны коммутировать двукрат-
ный номинальный ток при 110 % номинального напряжения, при этом количество циклов
должно быть не менее 50, время пребывания контактов во включенном положении в
пределах 0,1 - 1 с и интервалы между ними 10 с.
2.10 Контакторы постоянного тока при безиндуктивной нагрузке и переменного
тока при нагрузке с коэффициентом мощности не менее 0,35 допускают отключение
всех токов, меньших, чем указанные в таблице 3 для данной категории применения.
2.11 Все контакторы на номинальные токи 40 и 63 А, за исключением МК1-30,
МК2-30, МК1-20Д, МК1-20М, должны коммутировать при индуктивной нагрузке с посто-
янной времени 0,1 с все токи в пределах от 1 А до номинального при номинальном
напряжении. Контактор МК2-20 должен допускать работу в цепях с повышенной индук-
тивностью (постоянная времени не более 0,2 с). Критический ток контактора МК1-20М
при U=1000 В, постоянной времени цепи 10 мс равен 0,1 с.
2.12 Номинальный рабочий ток контактов главной цепи контактора МК1-30 при
реверсивной работе на переменном токе без механической блокировки должен быть не
более 25 А.
2.13 Номинальный ток продолжительного режима и коммутационная способ-
ность контактов вспомогательной цепи при индуктивной нагрузке (с постоянной времени
при постоянном токе не более 0,05 с или с коэффициентом мощности при переменном
токе не менее 0,4) указаны в таблице 5.
Таблица 5
Режим нормальных
Номинальное
Номинальный
коммутаций
Род тока
рабочее
ток, А
Включаемый
Отключаемый
напряжение, В
ток, А
ток, А
110, 127
60
6
220
35
3,5
Переменный
10
380
25
2,5
500
15
1,5
660
10
1,0
110
12,5
1,25
Постоянный
10
220
5
0,5
_______________
Примечание - При переменном токе включаемый ток выражается действующим зна-
чением симметричной составляющей.
Лист
43
БКЖИ.644200.001РЭ
10
Изм
Лист
№ документа
Подпись
Дата
2.14 Коммутационная износостойкость контактов вспомогательной цепи контак-
торов в категориях АС-11, ДС-11, Д-14 при значениях номинальных рабочих токов и
номинальных рабочих напряжений, указанных в таблице 6, должна быть не менее 1,6
млн. циклов срабатываний, в Д-15 - не менее 1,0 млн. циклов срабатываний, а контак-
торов с буквой Б - не менее 0,5 млн. циклов срабатываний.
Таблица 6
Коэффициент
Номинальное
Номинальный
Постоянная
мощности
Категория
рабочее
Род тока
рабочий ток,
времени,
применения
напряжение,
при
при
А
с
В
включении
отключении
110
6
127
6
220
3,5
Переменный
АС-11
0,7
0,4
-
380
2,5
500
1,5
660
1,0
110
1,25
ДС-11
-
0,05
220
0,5
110
0,8
Постоянный
ДС-14
-
0,1
220
0,3
110
0,5
ДС-15
-
0,25
220
0,2
2.15 Собственное время включения контакторов порядка 0,08 с, собственное
время отключения при всех предусмотренных режимах не должно превышать 0,07 с.
2.16 Потребляемая мощность втягивающих катушек при 20 °С при номинальном
режиме в нагретом до установившейся температуры состоянии не более 45 Вт, для
контакторов МК5-01 - не более 60 Вт.
2.17 Механическая износостойкость контакторов и механической блокировки на
номинальные токи 40, 63 А и MK1-20M не менее 16 млн. циклов, контакторов на номи-
нальные токи 100, 160 и 250 А не менее 10 млн. циклов включений-отключений.
2.18 Габаритные и установочные размеры контакторов и их масса приведены в
приложении А.
2.19 Номинальное напряжение контактора по изоляции равно номинальному
напряжению соответствующих цепей контактора.
2.20 Контакторы ремонтопригодны в объеме замены запчастей.
2.21 Сведения о содержании цветных металлов приведены в приложении Е.
Лист
43
БКЖИ.644200.001РЭ
11
Изм
Лист
№ документа
Подпись
Дата
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит
«Руководство по
эксплуатацииª, если это оговорено в заказе, и паспорт.
3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в приложении А.
В таблице А.1 указано заводское обозначение запасных частей, их применение в
зависимости от исполнения контактора, а также их условное изображение.
Каждый контактор для подвижного транспорта должен поставляться с комплек-
том запасных частей, указанных в таблице А.1, без отдельного заказ-наряда и фондово-
го наряда на запасные части за отдельную плату.
4 Устройство и работа контактора

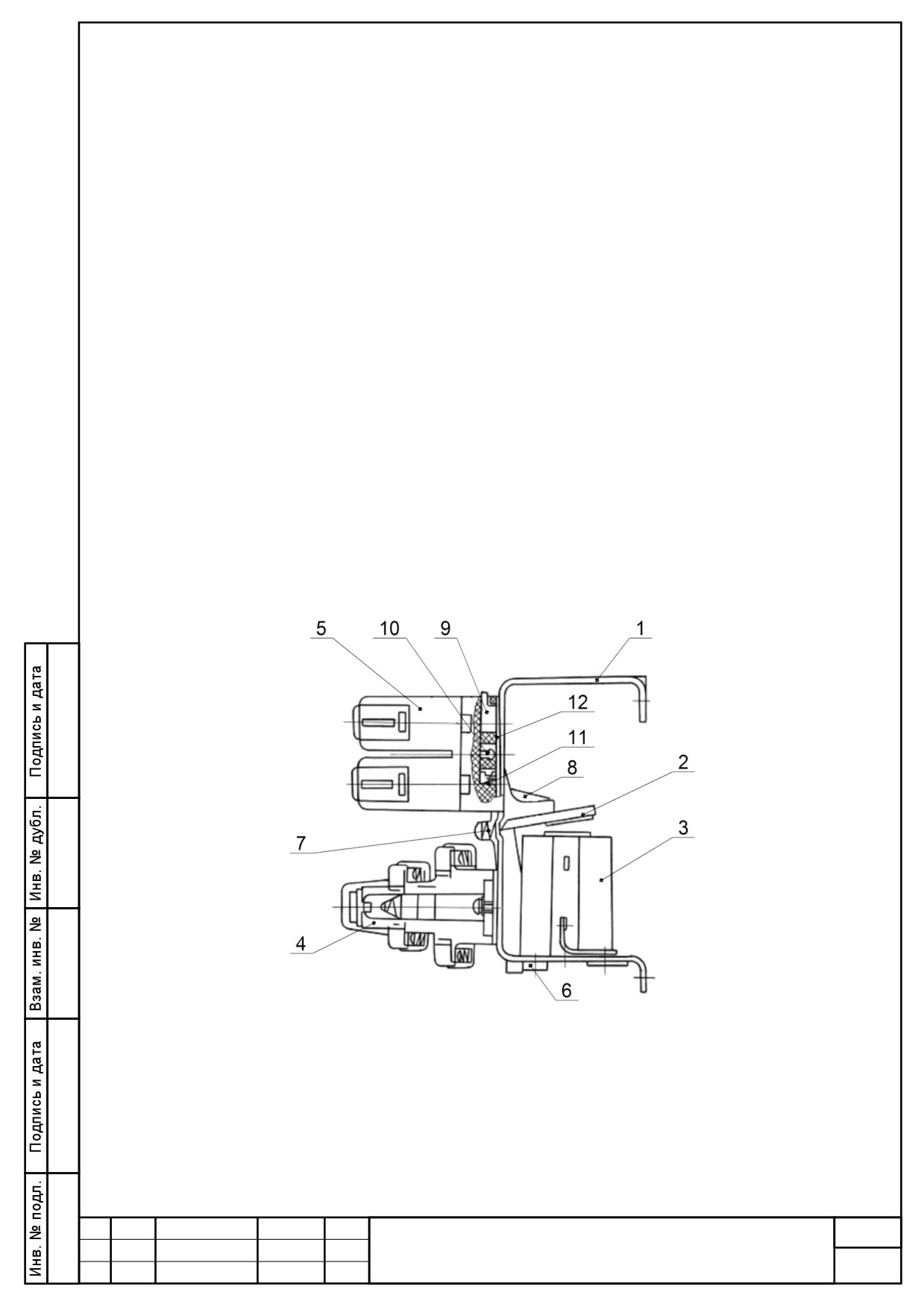

4.1 Конструкция контактора моноблочная (рисунки 1, 1а). Все элементы конст-
рукции собираются на скобе 1.
4.2 Исполнения контакторов по магнитной системе приведены в приложении Г.
Вращение якоря 2 происходит на призмах, подпружиненных пружинами 7.
1 - скоба; 2 - якорь; 3 - катушка; 4 - система контактов вспомогательной цепи;
5 - система контактов главной цепи; 6 - колодка; 7 - пружина; 8 - колодка;
9 - колодка; 10 - крючок; 11 - пружина; 12 - регулировочная пластина
Рисунок 1 - Общий вид контакторов
Лист
43
БКЖИ.644200.001РЭ
12
Изм
Лист
№ документа
Подпись
Дата
а) блок выпрямительный
б) блок выпрямительный
расположен внутри скобы поз. 1
расположен сверху скобы поз. 1
Контактор показан условно
1 - скоба, 2 - провод, 3 - выпрямительный блок, 4 - угольник
А и Б - выводы катушек.
К зажимам Б (катушки) и 1 (выпря-
мительного блока) подсоединяется
управляющий контакт
в) схема электрическая принципиальная контакторов МК с питанием
включающих катушек от выпрямительного блока
Рисунок 1а - Общий вид контактора с цепью управления переменного тока
4.3 Контактная система контактов главной цепи (рисунок 2) состоит из контактной
колодки 1, на которой установлены неподвижные контактные скобы 4 и дугогасительные
катушки 5, траверсы 2 с контактными мостиками 7 и дугогасительной камеры 3.
Примечание - Дугогасительные камеры имеют керамические вставки. Раскачи-
вание камер при их съемах и установке недопустимо, т. к. может привести к поломке
вставок. Съем и установка камер должны производиться строго перпендикулярно
установочной плоскости.
В колодке 1 установлены подпружиненные колодки 9, предназначенные для
фиксации и удерживания дугогасительной камеры.
Для снятия дугогасительной камеры необходимо нажать пальцами на высту-
пающие части защелкивающих колодок 9 и выдвинуть камеру вперед (рисунок 1).
Лист
43
БКЖИ.644200.001РЭ
13
Изм
Лист
№ документа
Подпись
Дата
1 - колодка; 2 - траверса; 3 - камера; 4 - скоба контактная;
5 - катушка дугогасительная; 6 - колодка; 7 - мостик контактный; 8 - пружина;
9 - колодка; 10 - пружина; 11 - вставка; 12 - щека; 13 - колодка
Рисунок 2 - Система контактов главной цепи

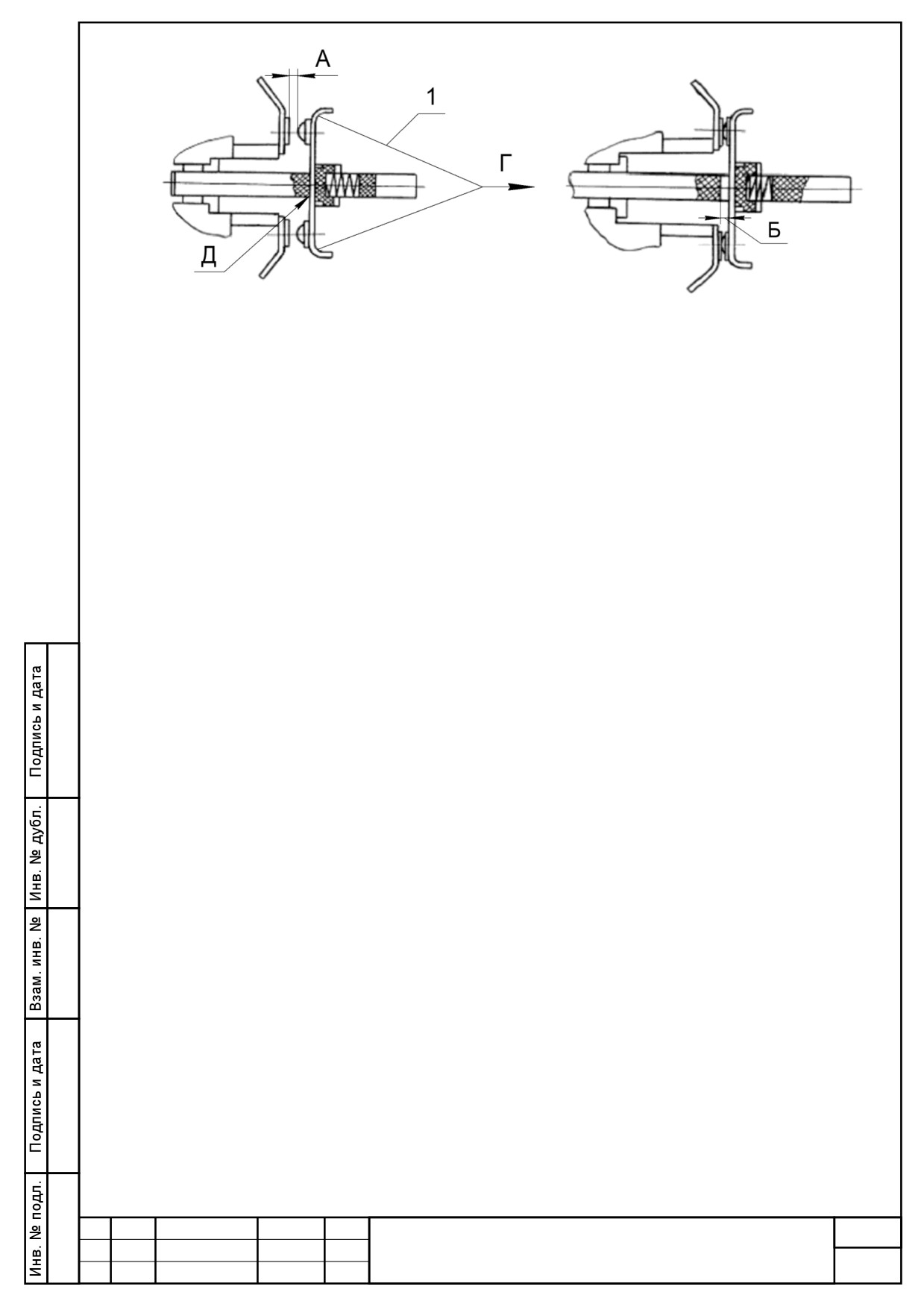

4.4 Контактная система контактов вспомогательной цепи (рисунок 3) состоит из
контактных колодок 1, на которых закреплены скобы неподвижных контактов 7 и травер-
сы 2 с подвижными контактными мостиками 3.
а)
б)
1 - колодка; 2 - траверса; 3 - мостик контактный; 4 - пружина; 5 - колодка;
6 - пружина; 7 - контакт; 8 - скоба
Рисунок 3 - Система контактов вспомогательной цепи
Для перестановки контактов
(замыкающих в размыкающие и наоборот)
необходимо:
1) снять траверсу с подвижными контактными мостиками с контактора;
Лист
43
БКЖИ.644200.001РЭ
14
Изм
Лист
№ документа
Подпись
Дата
2) вынуть переставляемый контактный мостик из окна траверсы;
3) вынуть из того же окна траверсы скобу 8, фиксирующую контактный мостик 3 и
контактную пружину 4, а затем вставить скобу, предварительно перевернув ее, в окно
траверсы вместе с контактной пружиной;
4) снять с колодок 1 неподвижные контакты 7, относящиеся переставляемому
контактному мостику, перевернуть их и закрепить на колодках на тех же местах;
5) установить траверсу с переставленным контактным мостиком на контактор.
На рисунке 3б указано положение контактов, занимаемое ими после переста-
новки с размыкающего в замыкающий.
С целью исключения ложных сигналов во время снятия контактной траверсы
из-за возможных перемыканий мостиками замыкающих контактов неподвижных контак-
тов, необходимо разорвать соответствующую цепь, отсоединив выводы контактов.
4.5 Два однотипных контактора, расположенные рядом, допускают установку
механической блокировки, при которой не должно быть включения одновременно двух
контакторов.

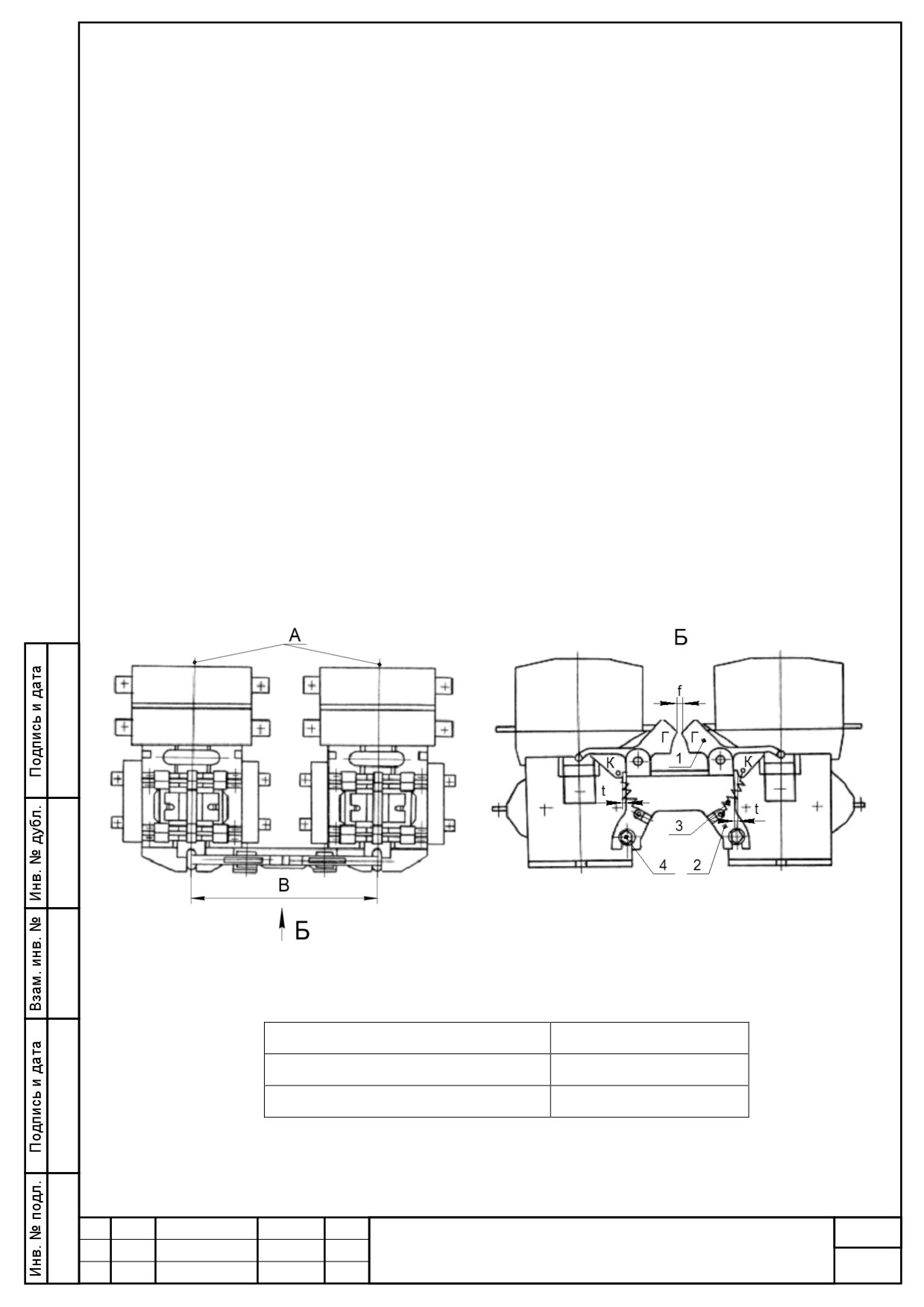

Механическая блокировка
(рисунок
4) состоит из двух подпружиненных
кулачков 1. При включении одного контактора кулачок поворачивается и заходит за
второй кулачок, препятствуя включению второго контактора.
А - вертикальная установочная ось
1 - кулачок; 2 - скоба; 3 - пружина; 4 - болт
Тип контактора
В, мм
МК1, МК2, МК3-20Д
155±2
МК3, МК4, МК3-20, МК4-20
185±2
Рисунок 4 - Взаимное расположение механически сблокированных контакторов
МК1, МК2, МК3, МК4, МК3-20, МК4-20
Лист
43
БКЖИ.644200.001РЭ
15
Изм
Лист
№ документа
Подпись
Дата
5 Маркировка
5.1 Маркировка наносится на фирменную табличку с указанием:
- товарного знака предприятия-изготовителя;
- типоисполнения контактора и каталожного номера;
- рода тока главной цепи;
- номинального тока в амперах и номинального напряжения главной цепи в
вольтах;
- единого знака обращения продукции ЕАС;
- номинального напряжения цепи управления в вольтах;
- месяца и года выпуска;
- наименование страны-изготовителя;
- степени защиты по ГОСТ 14254-2015, ГОСТ 14255-69.
5.2 При поставках на экспорт:
- товарный знак предприятия-изготовителя не указывается, если он не зарегист-
рирован в странах поставки;
- надпись с названием страны-изготовителя указывается на русском языке, если
иное не оговорено в заказе.
5.3 На внутренней упаковке контактора должны быть указаны:
- товарный знак предприятия-изготовителя;
- наименование и типоисполнение контактора;
- каталожный номер;
- месяц и год выпуска;
- единый знак обращения продукции ЕАС.
5.4
Транспортная маркировка содержит манипуляционные знаки:
«Хрупкое. Осторожноª, «Верхª.
Лист
43
БКЖИ.644200.001РЭ
16
Изм
Лист
№ документа
Подпись
Дата
6 Упаковка
6.1 Консервации смазками и маслами контакторы не подлежат, кроме болта,
крепящего включающую катушку контактора.
6.2 Сочетание видов и вариантов транспортной тары с типами внутренней
упаковки по ГОСТ 23216-78.
6.3 Для потребностей экономики страны (кроме районов Крайнего Севера и
приравненных к ним местностям по ГОСТ 15846-2002) категория упаковки КУ-2:
ТЭ2
К
ТЭ1
ВУI
I
Б2
; ВУI
I
Б2
; ВУ
I
I
Б
2
6.4 Для экспортных поставок в макроклиматические районы с умеренным клима-
ТЭ15
К
том категория упаковки КУ-2:
;
ВУI
I
Б1
ВУI
I
Б1
6.5 Для экспортных поставок в макроклиматические районы с тропическим
ТЭ12
климатом категория упаковки КУ-3А:
ВУ
I
I
IA
4
6.6 Для потребностей экономики страны в районы Крайнего Севера и прирав-
ТЭ
2
ненные к ним местности по ГОСТ 15846-2002 категория упаковки КУ-2:
ВУII Б-1
6.7 Каждый контактор укладывается в пачку типа 1 ГОСТ 33781-2016 из гофри-
рованного картона типа Т по ГОСТ Р
52901-2007 или картона коробочного по
ГОСТ 7933-89.
6.8 Упакованные контакторы укладываются в ящик дощатый, защищающий
контактор от механических повреждений и атмосферных осадков.
6.9 Допускается применение других сочетаний видов и вариантов транспортной
тары с типами внутренней упаковки, обеспечивающих допустимый срок сохраняемости
контакторов при транспортировании и хранении по согласованию с заказчиком.
Примечание - Допускается упаковывать изделия в специализированные много-
оборотные ящичные поддоны и контейнеры.
6.10 Внутренняя и транспортная тара изготавливается по чертежам предпри-
ятия-изготовителя.
6.11 Упаковка технической и сопроводительной документации и ее маркировка в
соответствии с ГОСТ 23216-78.
6.12 В транспортную упаковку должен быть вложен упаковочный лист
Лист
43
БКЖИ.644200.001РЭ
17
Изм
Лист
№ документа
Подпись
Дата
7 Правила и условия монтажа
7.1 Монтаж и обслуживание аппаратов должны производиться при обесточенном
состоянии.
7.2 Контакторы допускают установку как на изоляционных или металлических за-
земленных панелях, так и на рейках.

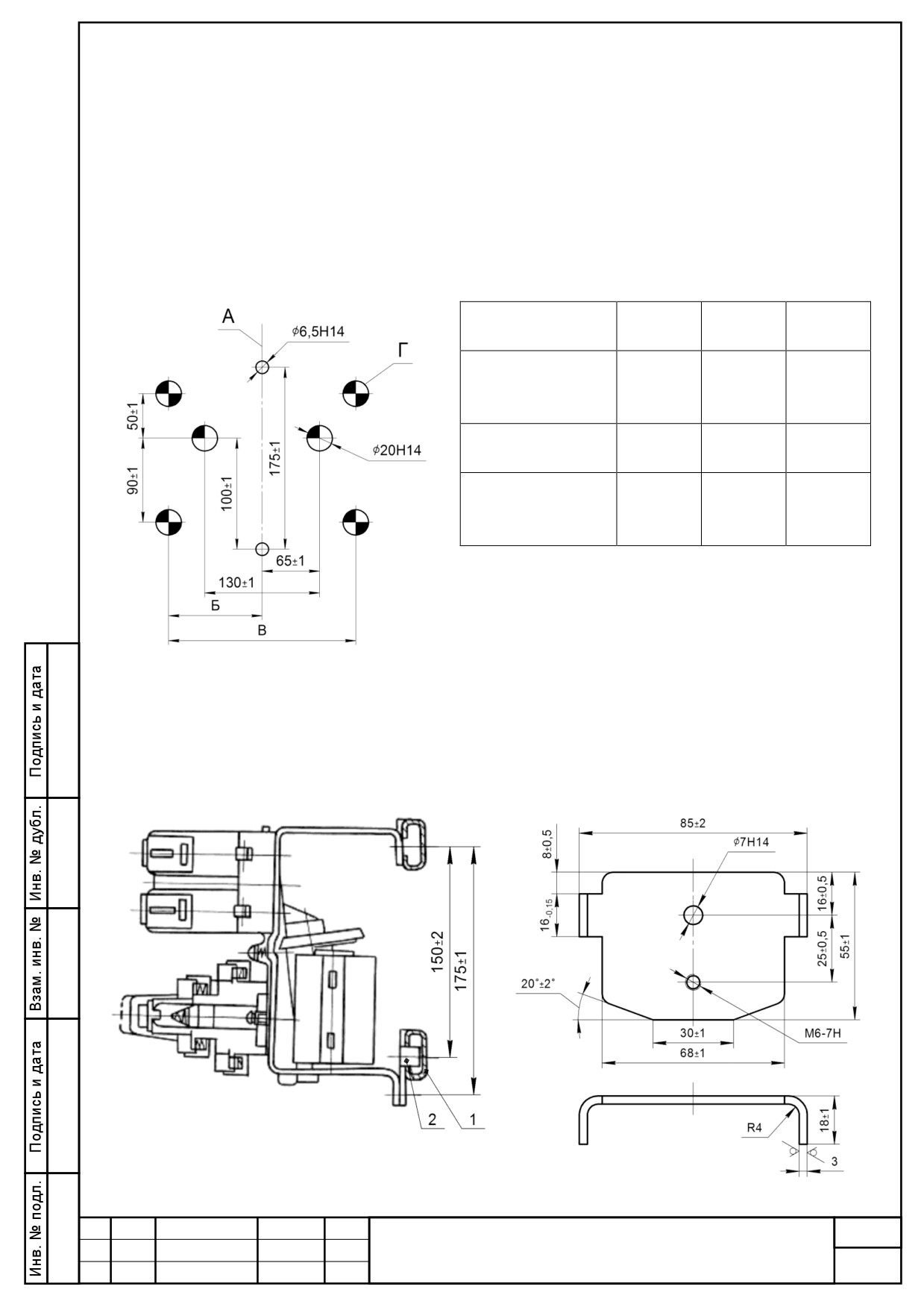

7.3 Сверление отверстий при установке контакторов на панелях приведено на
рисунке 5.
Величина
Б, мм
В, мм
Г, мм
контактора
МК1А, МК1Б
МК2А, МК2Б
65±1
130±1
Ø20Н14
МК3-20Д
МК3А, МК3Б
105±1
210±1
Ø20Н14
МК3-20
МК4А, МК4Б
МК4-20
115±1
230±1
Ø30Н14
МК5-01
А - вертикальная установочная ось.
Отверстия Г и 20 для вывода проводников
сверлить только при заднем монтаже.
Рисунок 5 - Сверление отверстий при установке контактора на панелях
7.4 При необходимости заказчик может установить контакторы на двух металли-
ческих рейках шириной 32 мм, расположенных на расстоянии 150 мм одна от другой при
помощи дополнительной скобы 2 (рисунок 6). Размеры скобы приведены на рисунке 7.
Рисунок 6 - Установка контактора на
металлических рейках, расположенных
на расстоянии 150 мм
Рисунок 7 - Скоба
Лист
43
БКЖИ.644200.001РЭ
18
Изм
Лист
№ документа
Подпись
Дата

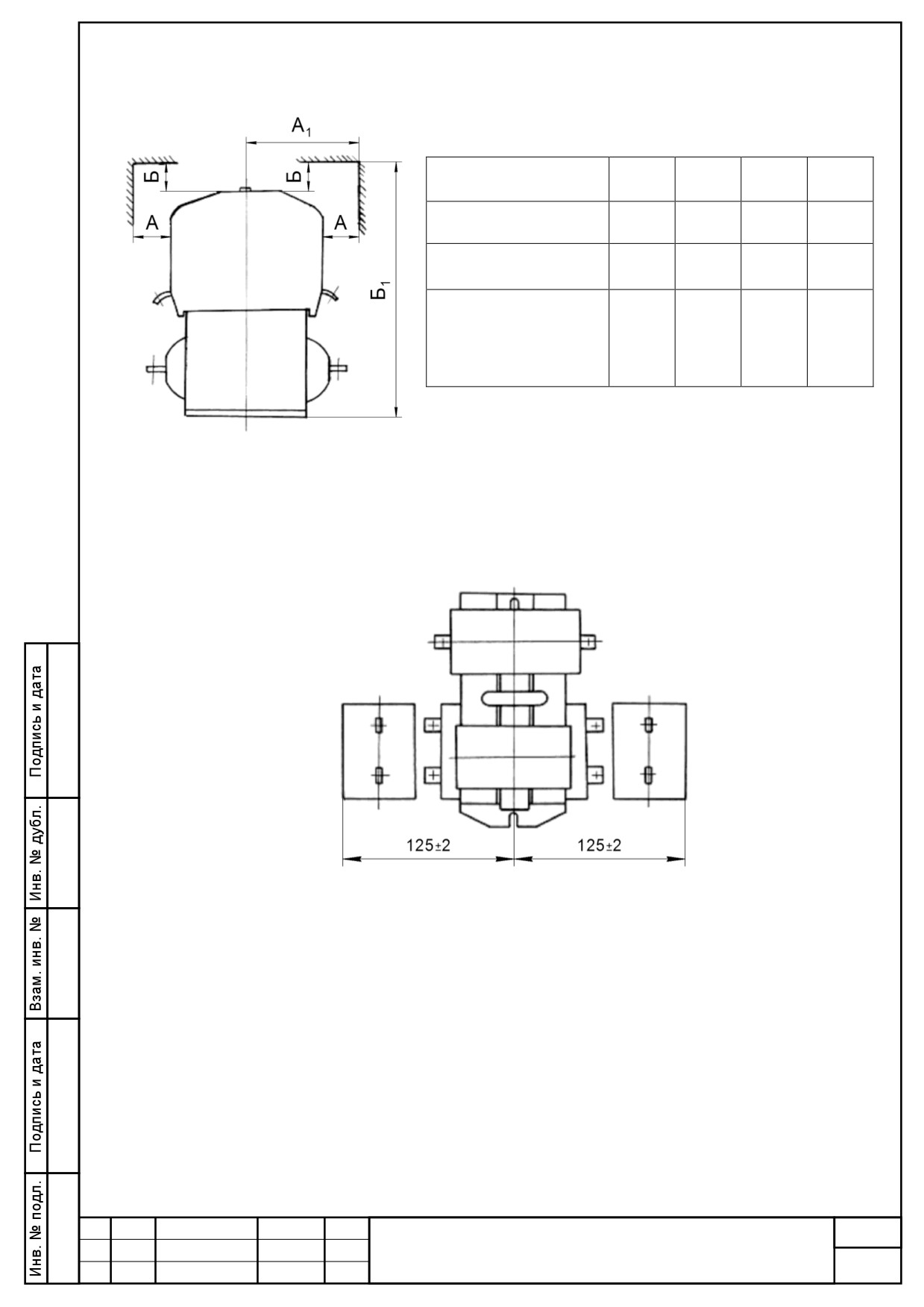

7.5 Наибольший вылет ионизированных газов за пределы дугогасительной
камеры при отключении нагрузки десятикратного тока приведен на рисунке 8.
Величина
А, мм
А1, мм
Б, мм
Б1, мм
контактора
МК1А, МК1Б
20
70
15
185
МК2А, МК2Б
25
75
35
205
МК3А, МК3Б
МК4А, МК4Б
25
80
35
205
МК3-20Д, МК3-20
МК4-20
Рисунок 8 - Размеры ионизированного пространства
7.6 Включающие катушки при необходимости их снятия без демонтажа контакто-
ра снимаются в сторону (вправо или влево). Место на панели для снятия катушек указа-
но на рисунке 9.
Рисунок 9 - Место, необходимое для снятия втягивающих катушек
7.7 Все контакторы выполняются с передним присоединением алюминиевых и
медных проводов силовой цепи и цепи управления.
7.8 Вывода главных контактов допускают присоединение одного или двух прово-
дов и кабелей с общим сечением, указанным в таблице 7. Зажимы вспомогательной
цепи контактов допускают присоединение двух проводов сечением от 0,75 до 2,5 мм2.
7.9 Зажимы контактов вспомогательной цепи допускают присоединение
проводников втычным способом (без полного отворачивания зажимного винта).
7.10 Крепление контактора на плитах или рейках производится с помощью двух
болтов М6.
Лист
43
БКЖИ.644200.001РЭ
19
Изм
Лист
№ документа
Подпись
Дата

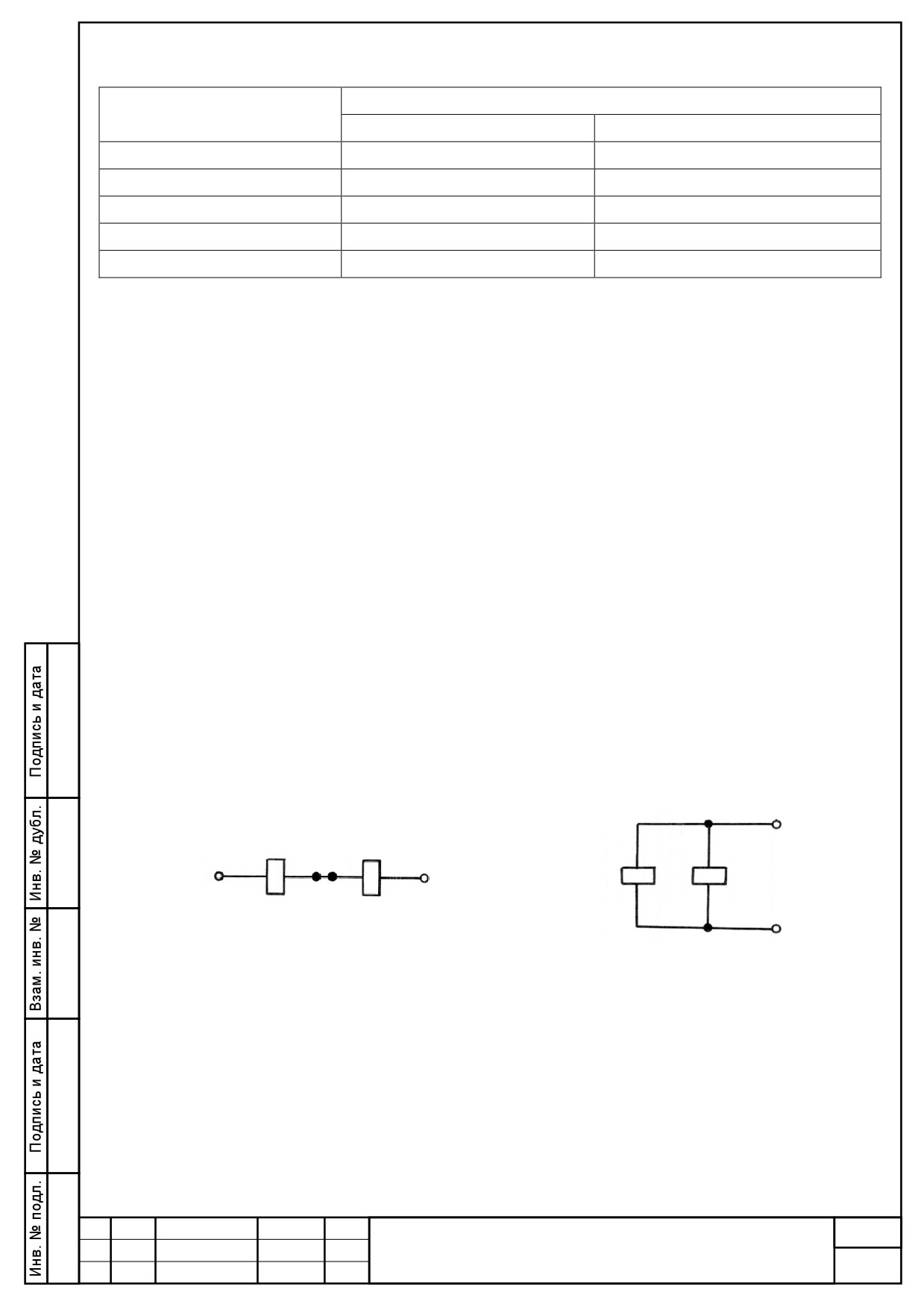

Taблица 7
Сечение жил внешних проводов и кабелей, мм2
Номинальный ток
контактора, А
наименьшее
наибольшее
40
4
16
63
6
25
100
10
50
160
25
95
250
70
150
8 Правила и условия безопасной эксплуатации
8.1 Эксплуатация контакторов должна производиться в соответствии с «Прави-
лами техники безопасности и технической эксплуатации электроустановок потребите-
лейª и «Руководством по эксплуатацииª предприятия-изготовителя.
8.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
8.3 Подготовка к работе
8.3.1 Перед установкой контактора в схему необходимо:
а) проверить целостность аппарата и соответствие его типа и исполнения
требуемому;
б) проверить соединение включающих катушек (в двухкатушечных контакторах).
В случае последовательного соединения катушек необходимо учесть, что напряжение
на каждой катушке указано вдвое меньше, чем в сети. Схемы внутренних соединений
катушек приведены на рисунке 10;
в) проверить надежность винтовых соединений.
а) последовательное соединение на
б) параллельное соединение на
номинальное напряжение
номинальное напряжение
48 (50)*, 75, 110 и 220 В
24 (27)** В
Рисунок 10 - Электрические схемы соединения втягивающих катушек
в двухкатушечных контакторах
__________
* На напряжение 50 В используются катушки на напряжение 48 B
** На напряжение 27 В используются катушки на напряжение 24 В
Лист
43
БКЖИ.644200.001РЭ
20
Изм
Лист
№ документа
Подпись
Дата
8.3.2 После установки контактора необходимо:
а) несколько раз медленно рукой нажать на якорь контактора и убедиться, что
затираний нет;
б) проверить соответствие растворов, провалов, нажатий данным, приведенным
в таблице 8;
в) произвести электрический монтаж.
После включения катушек на напряжение проверить четкость включения и
отключения контактора без тока в главной цепи.
9 Техническое обслуживание
Измерение параметров, регулировка и настройка
9.1 В условиях эксплуатации необходимо регулярно следить за работой
контактора.
9.2 При обычных условиях контактор достаточно осматривать после 100 тыс.
срабатываний, но не реже 1 раза в месяц. Независимо от этого, осмотр контактора
следует производить после каждого отключения аварийного тока.
9.3 Прежде чем приступить к осмотру контактора, его необходимо отключить
от сети.
9.4 При осмотре следует:
а) очистить контактор от пыли и загрязнения;
б) проверить надежность всех резьбовых соединений и в случае необходимости
произвести их подтяжку;
в) проверить отсутствие механических затираний.
9.5 В контактной системе проверить состояние контактных напаек и основные
контактные параметры (провалы, растворы и начальное контактное нажатие на мостик),
которые должны соответствовать данным, приведенным в таблице 8.
9.5.1 Закопченные поверхности контактных колодок, дугогасительной камеры,
контактных траверс и самих контактов следует протирать хлопчатобумажной ветошью.
Категорически запрещается зачищать контактные поверхности надфилем, наждачной
бумагой.
9.5.2 При износе контактов провал уменьшается. При уменьшении провала кон-
тактов до величины 0,5 мм или при полном износе контактных напаек в месте контакти-
рования полностью на любом из контактов (подвижном и неподвижном) эти контакты
необходимо сменить.
Лист
43
БКЖИ.644200.001РЭ
21
Изм
Лист
№ документа
Подпись
Дата
Таблица 8
Нажатие
Раствор
Провал
Номинальный
Назначение
Исполнение
на мостик
контактов,
контактов,
ток, А
контактов
контактов
(начальное), кг
мм
мм
20, 40, 63
0,5  0,7*
4  6**
замыкающие
2,5  3**
100, 160
1,2  1,5
5  6**
контакты
40, 63
главной
0,35  0,45
4  6
2,5  4
цепи
100, 160
размыкающие
0,45  0,7
2,5  3**
5  6**
250
0,9  1,1
1,5  2
контакты
вспомога-
замыкающие
10
0,09  0,12
5  7**
1,5  3,5**
тельной
размыкающие
цепи
___________
* Для контакторов МК1-20Д начальное нажатие на мостик 0,35  0,45 кг.
** Для контакторов:
1) МК1-20М на Iн = 20 А раствор контактов должен быть 7  8 мм, провал не
менее 1,5 мм;
2) МК1-22 провал 2,0  2,5 мм;
3) МК4-22 на Iн = 160 А раствор главных контактов должен быть 4  6 мм,
провал 2  3 мм, раствор вспомогательных контактов должен быть 5  7 мм, провал
1,5  3,5 мм.
9.5.3 При установке нового контактного мостика необходимо следить, чтобы
выступы мостика плотно зашли в соответствующие выемки направляющей колодки. При
установке неподвижных контактов необходимо, чтобы контактные скобы плотно легли на
выступы контактной колодки.
9.5.4 Регулировка растворов и провалов производится с помощью специальных
регулировочных пластин
12 и перемещением колодки 6 ограничителя хода якоря
(рисунок 1).
9.5.5 Допускается увеличение раствора и провала контактов и контактных нажа-
тий по сравнению с указанными в таблице 8, если при этом обеспечивается четкая
работа контактора.
9.5.6 Провал контактов определяется как свободный ход траверсы с момента
касания контактов до полной ее остановки. Начальное нажатие на мостик - это усилие,
создаваемое контактной пружиной в момент первоначального касания контактов.
9.5.7 Схема определения контактных параметров показана на рисунке 11.
Лист
43
БКЖИ.644200.001РЭ
22
Изм
Лист
№ документа
Подпись
Дата
а) разомкнутое состояние контактов
б) замкнутое состояние контактов;
1 - петля из нити;
А - раствор контактов;
Б - провал контактов;
Г - направление действия динамометра;
Д - место подкладки бумаги при определении начального нажатия;
Рисунок 11 - Схема определения основных контактных параметров
9.6 При осмотре магнитной системы (рисунок 1) необходимо обратить внимание
на следующее:
- якорь 2 должен легко поворачиваться;
- в отключенном состоянии пластмассовая колодка 8, соединенная с якорем,
должна упираться на колодку 6.
9.7 При проверке механической блокировки (рисунок 4) необходимо следить,
чтобы при любом положении якорей сблокированных контакторов не было одновремен-
ного замыкания их главных контактов.
В момент первоначального касания контактов главной цепи одного контактора
зазор между контактами главной цепи другого контактора должен быть не менее 3 мм.
9.7.1 При полностью притянутом якоре одного контактора якорь второго должен
иметь незначительный свободный ход (во избежание жестких ударов при включении).
9.7.2 При установке механической блокировки между выступами Г подвижных
кулачков 1 необходимо обеспечить зазор f не менее 1,5 - 2 мм. При этом внешние плечи
кулачков цилиндрическими поверхностями должны касаться подвижных рычагов сбло-
кированных контакторов, а между выступами кулачков К и скобой должны быть обеспе-
чены зазоры t не менее 0,5 мм.
Лист
43
БКЖИ.644200.001РЭ
23
Изм
Лист
№ документа
Подпись
Дата
Обеспечение зазоров f и t достигается соответствующей установкой скобы узла
блокировки относительно крепящих винтов 4 (рисунок 4).
При необходимости допускается произвести перерегулировку контактных пара-
метров за счет перемещения колодки 6 (рисунок 1), ограничивающей ход якоря, обеспе-
чив при этом растворы, провалы и втягивание в допускаемых пределах.
9.7.3 При работе контактора происходит износ кулачков блокировки. После
8 млн. срабатываний (половины механической износостойкости) или после четырёх лет
работы контактора в условиях эксплуатации необходимо переставить кулачки местами с
последующей перерегулировкой контактных параметров в соответствии с данными,
приведенными в таблице 8.
10 Возможные неисправности и методы их устранения
10.1 Устранение неисправностей следует производить только при отключенном
контакторе.
10.2 Возможные неисправности и способы их устранения указаны в таблице 9.
Taблица 9
Возможная неисправность
Вероятная причина
Способы устранения
1 При подаче напряжения
1 Обрыв втягивающей
Проверять внешние присоеди-
на втягивающие катушки
катушки
нения, в случае их неисправно-
контактор не срабатывает
сти - исправить, если это не
удается - заменить катушку
2 Напряжение на зажимах
Повысить напряжение
втягивающих катушек меньше
85 % от номинального
2 Сильно греются
Плохой контакт в местах
Обнаружить место плохого кон-
токоведущие детали
присоединения
такта, протереть его и затянуть
винт
3 Повышенный нагрев
Напряжение больше
Снизить напряжение до
втягивающих катушек
допустимого
величины меньше 105 % от
номинального
Лист
43
БКЖИ.644200.001РЭ
24
Изм
Лист
№ документа
Подпись
Дата
11 Транспортирование и правила хранения
11.1 Хранение контакторов должно производиться в транспортной таре или без
нее, но в индивидуальной упаковке, в закрытых вентилируемых помещениях при темпе-
ратуре не ниже 5 °С, относительной влажности не более 80 % и отсутствии кислотных и
др. паров, вредно действующих на материалы, из которых изготовлены контакторы.
11.2 Контакторы допускают хранение в закрытых или других помещениях с есте-
ственной вентиляцией в исполнении для районов с умеренным и холодным климатом
при температуре окружающего воздуха от минус 60 до плюс 40 °С при относительной
влажности не более 98 % при 25 °С, в исполнении для тропического климата от минус
50 до плюс 50 °С при относительной влажности не более 98 % при плюс 35 °С.
11.3 Резкие колебания температуры и воздуха, вызывающие выпадение росы, не
допускаются.
11.4 Транспортирование контакторов возможно любым видом крытого
транспорта в заводской транспортной таре либо в любой упаковке, обеспечивающей
целостность контакторов, при этом контакторы должны быть в упаковке предприятия-
изготовителя (в картонной коробке).
11.5 При складировании контакторов допускается устанавливать не более трёх
рядов контакторов. Свыше трёх рядов необходимо устанавливать разгрузочные
перекрытия.
12 Гарантии изготовителя
12.1 Изготовитель гарантирует соответствие контакторов требованиям техниче-
ских условий при соблюдении потребителем условий и правил хранения, транспортиро-
вания, монтажа и эксплуатации, установленных настоящими техническими условиями.
12.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в
эксплуатацию, но не более двух с половиной лет со дня изготовления их предприятием-
изготовителем.
12.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации
устанавливается два года со дня ввода контакторов в эксплуатацию, но не более двух с
половиной лет с момента проследования их через границу страны-изготовителя.
Лист
43
БКЖИ.644200.001РЭ
25
Изм
Лист
№ документа
Подпись
Дата
Приложение А
(справочное)
Перечень запасных частей
Таблица А.1
Обозначение
Наименование
запасных
Тип контактора
для районов с
для районов с
частей
умеренным
тропическим
климатом, УХЛ
климатом
Контакты главной цепи
МК1А, МК2А
замык.
5ЛХ.140.028
5ЛХ.140.028-01
МК1-20М
размык.
5ЛХ.140.028-04
5ЛХ.140.028-05
МК1Б
замык.
5ЛХ.140.028-02
-
МК2Б
размык.
5ЛХ.140.028-04
-
МК3А
замык.
5ЛХ.140.142
5ЛХ.140.142-01
МК3-20
размык.
5ЛХ.140.142-08
5ЛХ.140.142-09
МК4А
замык.
5ЛХ.140.142-02
5ЛХ.140.142-03
МК4-20
размык.
5ЛХ.140.142-10
5ЛХ.140.142-11
МК5-01
размык.
5ЛХ.140.142-02
5ЛХ.140.142-03
замык.
5ЛХ.140.142-04
-
МК3Б
размык.
5ЛХ.140.142-08
-
Контакт
замык.
5ЛХ.140.142-06
-
МК4Б
неподвижный
размык.
5ЛХ.140.142-10
-
(скоба)
МК1-20Д
замык.
5ЛХ.140.100
5ЛХ.140.100-01
Переменного тока:
замык.
5ЛХ.140.100-02
5ЛХ.140.100-03
МК1-20А
МК2-20А
размык.
5ЛХ.140.100
5ЛХ.140.100-01
МК1-22А
Переменного тока:
замык.
5ЛХ.140.100-04
-
MK1-20Б
МК2-20Б
размык.
5ЛХ.140.100
-
МК1-22А
MK2-30A
замык.
5ЛX.551.079
5ЛХ.551.079-01
МК3-20Д
МК2-30Б
замык.
5ЛХ.551.079-02
-
МК1А, МК2А
замык.
5ЛХ.553.012
5ЛX.553.012-01
МК1-20М
размык.
5ЛХ.553.012-02
5ЛХ.553.012-03
МК3-20Д
МК1Б
замык.
5ЛХ.553.012-04
-
МК2Б
размык.
5ЛХ.553.012-02
-
MK3A
замык.
5ЛХ.553.040
5ЛХ.553.040-01
МК3-20
размык.
5ЛХ.553.040-10
5ЛХ.553.040-11
Мостик
МК4А
замык.
5ЛХ.553.040-02
5ЛХ.553.040-03
контактный
МК4-20
размык.
5ЛХ.553.040-10
5ЛХ.553.040-11
замык.
5ЛХ.553.040-04
-
МК3Б
размык.
5ЛХ.553.040-10
-
замык.
5ЛХ.553 .040-06
-
МК4Б
размык.
5ЛХ.553.040-10
-
MK5-01
размык.
5ЛХ.553.040-08
5ЛХ.553.040-09
МК1-20Д
замык.
5ЛХ.553.012-02
5ЛХ.553.012-03
Лист
43
БКЖИ.644200.001РЭ
26
Изм
Лист
№ документа
Подпись
Дата
Продолжение таблицы А.1
Обозначение
Наименование
запасных
Тип контактора
для районов с
для районов с
частей
умеренным
тропическим
климатом, УХЛ
климатом
Контакты главной цепи
MK1A, МK2A
МК1-20Д
8ЛХ.143.105-01
МК1-20М
8ЛХ.143.105
МК3-20Д
МК1Б, МК2Б
-
Колодка
МК3А, МК4А
МК3-20, МК4-20
8ЛХ.143.436
МК5-01
МК3Б, МК4Б
8ЛХ.143.436
-
МК1А, МК2А
5ЛХ.777.032-01
5ЛХ.777.032
МК1Б, МК2Б
-
МК3А, МК4А
5ЛХ.777.088-01
Траверса
5ЛХ.777.088
однополюс-
МК3Б, МК4Б
-
ная
MK1A, МK2A для
5ЛХ.777.032-02
5ЛХ.777.032-02
подвижного состава
MK3A, МK4A для
подвижного состава
5ЛХ.777.088-02
5ЛХ.777.088-02
МК5-01
МК1А, МК2А
5ЛХ.777.010-01
МК1-20Д
5ЛХ.777.010
МК1Б, МК2Б
-
Траверса
МК3-20, МК4-20
двухполюсная
5БК.777.022
5БК.777.022-01
МК4-22
MK1A, МK2A, МК1-22Б
для подвижного состава
5ЛХ.777.010-02
5ЛХ.777.010-02
МК1-20М
МК1-30А
5ЛХ.777.041-01
5ЛХ.777.041
МК1-30Б
-
Траверса
МК1-30А, МК1-30Б
5ЛХ.777.041-02
-
трехполюсная
для подвижного состава
MK2-30A
5ЛХ.777.070-01
МК3-20Д
5ЛХ.777.070
МК2-30Б
-
Лист
43
БКЖИ.644200.001РЭ
27
Изм
Лист
№ документа
Подпись
Дата
Продолжение таблицы А.1
Обозначение
Наименование
запасных
Тип контактора
для районов
для районов с
частей
с умеренным
тропическим
климатом
климатом, УХЛ
Контакты вспомогательной цепи
МК1-55А
МК1-55Б
МК1-66А
МК1-66Б
МК1-84А
МК1-84Б
МК1А, МК1Б
Контакт
МК2А, МК2Б
5ЛХ.550.070
5ЛХ.550.070-01
неподвижный
МК3А, МК3Б
МК4А, МК4Б
МК1-20Д
МК1-20М
МК3-20
МК4-20
МК3-20Д
МК5-01
МК1-55Б
МК1-66Б
МК1-84Б
МК1А, МК1Б
МК2А, МК2Б
МК3А, МК3Б
5ЛХ.553.048-02
5ЛХ.553.048-03
МК4А, МК4Б
Мостик
МК1-20Д
контактный
МК1-20М
МК3-20, МК4-20
МК3-20Д
МК5-01
МК1-55А
МК1-66А
5ЛХ.553.028
5ЛХ.553.028-01
МК1-84А
МК1А, МК1Б
Траверса
МК2А, МК2Б
двухконтакт-
5ЛХ.777.039
5ЛХ.777.039-01
МК3А, МК3Б
ная
МК4А, МК4Б
МК1А, МК1Б
МК2А, МК2Б
МК3А, МК3Б
МК4А, МК4Б
Траверса
МК1-20Д
четырех-
БКЖИ.301344.016
БКЖИ.301344.016-01
МК1-20М
контактная
МК3-20
МК4-20
МК3-20Д
МК5-01
Лист
43
БКЖИ.644200.001РЭ
28
Изм
Лист
№ документа
Подпись
Дата
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса контакторов МК
Таблица Б.1
Н
L
L1
L3
L4
L2
Масса, кг,
Б
мм
не более
Тип аппарата
МК1-10У3А, МК1-10Т3А, МК1-10УХЛ3А
МК1-10У3Б, МК1-10УХЛ3Б
174
130
-
138*
2,8
-
М514
МК2-10У3А, МК2-10Т3А, МК2-10УХЛ3А
МК2-10У3Б, МК2-10УХЛ3Б
195
182
3,6
МК1-01У3А, МК1-01Т3А, МК1-01УХЛ3А
МК1-01У3Б, МК1-01УХЛ3Б
182
-
134
138*
-
3,2
М514
МК2-01У3А, МК2-01Т3А, МК2-01УХЛ3А
МК2-01У3Б, МК2-01УХЛ3Б
МК1-11У3А, МК1-11Т3А, МК1-11УХЛ3А
МК1-11У3Б, МК1-11УХЛ3Б
202
170
170
-
-
138*
-
-
4,05
М516
МК2-11У3А, МК2-11Т3А, МК2-11УХЛ3А
МК2-11У3Б, МК2-11УХЛ3Б
МК1-20МУ3, МК1-20МТ3, МК1-20МУХЛ3
МК1-20У3А, МК1-20Т3А, МК1-20УХЛ3А
МК1-20У3Б, МК1-20УХЛ3Б
174
182
134
3,55
М514
МК2-20У3А, МК2-20Т3А, МК2-20УХЛ3А
МК2-20У3Б, МК2-20УХЛ3Б
195
-
138*
-
3,95
МК1-02У3А, МК1-02Т3А, МК1-02УХЛ3А
МК1-02У3Б, МК1-02УХЛ3Б
185
185
-
-
М514
МК2-02У3А, МК2-02Т3А, МК2-02УХЛ3А
МК2-02У3Б, МК2-02УХЛ3Б
МК1-21У3А, МК1-21Т3А, МК1-21УХЛ3А
4,4
МК1-21У3Б, МК1-21УХЛ3Б
202
169
169
-
-
138*
-
-
М516
МК1-22У3А, МК1-22Т3А, МК1-22УХЛ3А
4,7
МК1-22У3Б, МК1-22УХЛ3Б
МК1-30У3А, МК1-30Т3А, МК1-30УХЛ3А
МК1-30У3Б, МК1-30УХЛ3Б
4,2
М514
МК2-30У3А, МК2-30Т3А, МК2-30УХЛ3А
202
174
-
138*
-
МК2-30У3Б, МК2-30УХЛ3Б
МК3-20ДУ3, МК3-20ДТ3, МК3-20ДУХЛ3
4,1
(М614)
182
-
-
МК1-55У3А, МК1-55Т3А, МК1-55УХЛ3А
137
-
3,2
-
-
МК1-55У3Б, МК1-55УХЛ3Б
МК1-66У3А, МК1-66Т3А, МК1-66УХЛ3А
202
182
МК1-66У3Б, МК1-66УХЛ3Б
138*
-
3,7
-
МК1-84У3А, МК1-84Т3А, МК1-84УХЛ3А
МК1-84У3Б, МК1-84УХЛ3Б
МК5-01У3, МК5-01Т3, МК5-01УХЛ3
195
182
182
-
-
159
-
-
3,8
(М1020)
МК3-10У3А, МК3-10Т3А, МК3-10УХЛ3А
174
(М616)
МК3-10У3Б, МК3-10УХЛ3Б
195
182
-
-
145
-
-
3,8
МК3-01У3А, МК3-01Т3А, МК3-01УХЛ3А
182
(М616)
МК3-01У3Б, МК3-01УХЛ3Б
Лист
43
БКЖИ.644200.001РЭ
29
Изм
Лист
№ документа
Подпись
Дата
Продолжение таблицы Б.1
Н
L
L1
L3
L4
L2
Масса, кг,
Б
не более
мм
Тип аппарата
МК3-11У3А, МК3-11Т3А, МК3-11УХЛ3А
202
172
172
-
-
145
-
-
4,5
(М616)
МК3-11У3Б, МК3-11УХЛ3Б
МК4-10У3А, МК4-10Т3А, МК4-10УХЛ3А
174
(М816)
МК4-10У3Б, МК4-10УХЛ3Б
195
182
-
-
156
-
-
3,9
МК4-01У3А, МК4-01Т3А, МК4-01УХЛ3А
182
(М816)
МК4-01У3Б, МК4-01УХЛ3Б
МК4-11У3А, МК4-11Т3А, МК4-11УХЛ3А
204
174
174
-
-
156
-
-
4,6
(М816)
МК4-11У3Б, МК4-11УХЛ3Б
МК1-20ДУ3, МК1-20ДТ3, МК1-20ДУХЛ3
195
174
182
130
-
-
3,06
-
-
М514
МК3-20У3, МК3-20Т3, МК3-20УХЛ3
145
4,15
(М616)
205
174
182
-
-
-
-
МК4-20У3, МК4-20Т3, МК4-20УХЛ3
156
4,25
(М816)
МК4-22У3
208
174
182
-
-
156
-
-
5,7
(М816)
___________________________
*140 мм - для контакторов с параллельным соединением катушек
А - вертикальная установочная ось.
Рисунок Б.1 - Габаритные и установочные размеры контакторов МК
Лист
43
БКЖИ.644200.001РЭ
30
Изм
Лист
№ документа
Подпись
Дата
Приложение В
(обязательное)
Графики коммутационной износостойкости контакторов
1 - МК1-30А (380 В, 1200 циклов ВО в час,
Uнр = 220 В, 1200 циклов ВО в час,
ПВ = 40 %.
ПВ = 2,78 %);
2 - МК1-30А (500 В, 1200 циклов ВО в час,
ПВ = 2,78 %);
1 - МК1-10А режим ДС-3;
2 - МК1-20А режим ДС-3;
3 - МК1-20А (380 В, 1200 циклов ВО в час,
ПВ = 2,78 %).
3 - МК1-10А режим ДС-2;
4 - МК1-20А режим ДС-2.
Рисунок В.1 - Графики коммутационной
Рисунок В.2 - График коммутационной
износостойкости контакторов МК1-20А и
износостойкости контакторов в функции
МК1-30А в функции отключаемого тока при
отключаемого постоянного тока.
работе в режиме АС-4
Лист
43
БКЖИ.644200.001РЭ
31
Изм
Лист
№ документа
Подпись
Дата
1 - МК1-30А (380 В, 1200 циклов ВО в час, ПВ = 40 %)
2 - МК1-30А (500 В, 1200 циклов ВО в час, ПВ = 40 %)
3 - МК1-20А (380 В, 1200 циклов ВО в час, ПВ = 40 %)
Рисунок В.3 - Графики коммутационной износостойкости контакторов МК1-20А и
МК1-30А в функции отключаемого тока при работе в режиме АС-3.
Лист
43
БКЖИ.644200.001РЭ
32
Изм
Лист
№ документа
Подпись
Дата
Приложение Г
(обязательное)
Схемы электрические принципиальные контакторов
Лист
43
БКЖИ.644200.001РЭ
33
Изм
Лист
№ документа
Подпись
Дата
Лист
43
БКЖИ.644200.001РЭ
34
Изм
Лист
№ документа
Подпись
Дата
Приложение Д
(справочное)
Обмоточные данные втягивающих катушек
Таблица Д.1
Сопро-
Тип изделия
Обозначение
Uном.,
Число
Провод
тивление,
(исполнения по магнитной
катушек
В
витков
Ом
системе)
Контакторы двухкатушечные:
5ЛХ.522.045
MK1-02A, МК1-02Б, МК1-11А,
24
ПЭТВ2 Ø 0,45
2160
29
-01*
МК1-11Б, МК1-21А, MK1-21Б,
МК1-30А, МК1-30Б, MK2-02A,
МК2-02Б, МК2-11А, МК2-11Б,
МК2-30А, МК2-30Б, MK5-01,
-02**
55
ПЭТВ2 Ø ,315
4100
116
МК3-20, МК4-20, МК3А, МК3Б,
-03*
МК4А, МК4Б, МК3-20Д, МК1-66А,
МК1-66Б, МК1-84А, МК1-84Б
Контакторы двухкатушечные
-04**
для подвижного транспорта:
110
ПЭТВ2 Ø 0,224
8100
440
-05*
МК1-01А, МК2-01А, МК1-10А,
МК1-20А, MK2-10A, MK2-20A
Контакторы двухкатушечные:
МК1-02А, МК1-11А, МК1-30А,
МК2-02А, МК2-11А, МК2-30А,
МК3А, МК3Б, МК4А, МК4Б,
-12
МК3-20, МК4-20, МК5-01
37,5
ПЭТВ2 Ø 0,40
2800
50
-13*
Контакторы двухкатушечные
для подвижного транспорта:
МК1-01А, МК2-01А, MK1-20M,
МК1-10А, МК1-20А, МК2-10А,
МК2-20А
-14
110
ПЭТВ2 Ø 0,25
6800
300
С одной катушкой МК1-20Д
-15*
-16
Контакторы с одной катушкой
24
ПЭТВ2 Ø 0,56
1600
14,50
-17*
и дополнительным сердечником:
МК1-01А, МК1-01Б, МК2-01А,
снизу
1900
МК2-01Б, МК1-20А, МК1-20Б,
ПЭТВ2 Ø 0,40
-18
МК2-20А, МК2-20Б, МК1-55А,
48
60
-19*
сверху
МК1-55Б
1100
ПЭТВ2 Ø 0,355
Контакторы с одной катушкой:
МК1-10А, МК1-10Б,
-20
220
ПЭТВ2 Ø 0,18
13000
1200
МК2-10А, МК2-10Б
-21*
Контакторы двухкатушечные
-27
55
ПЭТВ2 Ø 0,315
4700
128
для подвижного транспорта:
-28*
МК1МК4
-31
55
ПЭТВ2 Ø 0,355
3700
85
Контакторы МК1-22А, МК1-22Б
-34
12
ПЭТВ2 Ø 0,8
800
3,55
Контакторы МК4-22
____________
* Для тропического исполнения.
** За исключением контакторов для подвижного транспорта.
Лист
43
БКЖИ.644200.001РЭ
35
Изм
Лист
№ документа
Подпись
Дата
Приложение Е
(справочное)
Сведения о содержании цветных металлов (ГОСТ 1639-2009)
Таблица Е.1
Суммарная масса цветных металлов содержащихся в изделии, кг
Наименование металла и сплава
Тип контактора
Лом и отходы латуни
Лом и отходы меди и её сплавов
и её сплавов
Латунь 2
Медь 2
Медь 13
МК1-01, МК2-01
0,073
0,033
0,452
МК1-10, МК2-10
МК1-02, МК2-02
МК1-20, МК2-20
0,097
0,066
0,452
МК1-11, МК2-11
МК1-20М
МК1-20Д
0,124
0,018
0,425
МК1-21
0,085
0,099
0,755
МК1-22
0,147
0,132
0,910
МК1-30
0,071
0,099
0,750
МК1-55, МК1-66
0,005
-
0,377
МК1-84
МК2-30
0,233
0,027
0,750
МК3-01
0,049
0,104
0,870
МК3-10
МК3-11
0,085
0,208
0,870
МК3-20
МК3-20Д
0,095
0,018
0,750
МК4-01
0,009
0,180
0,870
МК4-10
МК4-11
0,005
0,380
0,870
МК4-20
МК4-22
0,005
0,556
1,002
МК5-01
0,011
0,135
0,750
Лист
43
БКЖИ.644200.001РЭ
36
Изм
Лист
№ документа
Подпись
Дата
Приложение Ж
(рекомендуемое)
Перечень оборудования и приборов, необходимых
для контроля и испытаний контакторов
Таблица Ж.1
Класс точности
Обозначение стан-
Диапазон изме-
Наименование оборудования
или предел до-
дарта, технических
ряемых (контроли-
и приборов
пускаемой
условий и других
руемых) величин
погрешности
документов
1 Миллиамперметр Э523
0,5 - 20 мА
КТ 0,5
ГОСТ 8711-93
2 Вольтамперметр М253
0,5 - 10 А
КТ 0,5
ГОСТ 8711-93
3 Трансформатор тока И509
5 - 630 А
КТ 0,2
ГОСТ 23624-2001
250 А
КТ 0,5
400 А
КТ 0,5
4 Шунты 75ШСМ
ГОСТ 8042-93
1500 А
КТ 0,5
3000 А
КТ 0,5
5 Вольтметры: Э513/3
11 - 550 В
КТ 0,5
ГОСТ 8711-93
С53/6
660 - 730 В
КТ 0,5
ГОСТ 8711-93
6 Мегаомметр М4101/5
1 - 100 МОм
КТ 1,0
ГОСТ 23706-93
7 Мост постоянного тока Р333
20 - 1500 Ом
КТ 0,5
ГОСТ 7165-93
8 Термопары хромель-копель
35 - 200 °С
ПГ ±3 °С
ГОСТ 7165-93
ТХК-834
9 Потенциометр типа ПП-63
1,2 - 8 мВ
КТ 0,05
ГОСТ 9245-79
10 Миллисекундомер Ф 209
2 - 1·104 мс
ПГ ±0,005/0,005
ТУ25-04-2157-77
11 Полуавтоматический стенд
КТ 1,0 (класс точно-
2500 - 3125 В
ТУ16-ОЕБ.032-80
СИА-8
сти вольтметра)
10 - 100 Гц
12 Вибростенд ВЭДС-200 А
ПГ±20 %
ТУ25-06-529-76
1 g
13 Ударный стенд УУЭ-20/200
1 - 75 g
ПГ±20 %
14 Термобарокамера
минус 65 - плюс 60 °С
ПГ±1 %
Я7М2.708.008 ТУ
КТХБ-К-0,15-65/155
25 - 55 °С
ПГ±2 °С
паспорт фирмы «Фой-
15 Климатическая камера 3001
влажность 95 %
ПГ±3 %
тронª (Германия)
16 Штангенциркуль
0,5 - 250 мм
ПГ±0,1 мм
ГОСТ 166-89
ШЦ--250-0,05
17 Весы настольные типа ВНЦ-10
3,06 - 5,25 кг
ПГ±0,5 г
ГОСТ 23676-79
18 Измерительный щуп №4
2,5 - 3,5 мм
КТ 2
ТУ2-034-225-87
19 Граммометр часового
0,09 - 0,12 кГс
ПГ±0,5 гс
ТУ25-02.021301-78
типа ГС 50-300 гс
20 Динамометр ДПУ-0,01-2
1,0 - 3,4 кГс
ПГ±2 %
ГОСТ 13837-79
Собственного изго-
21 Динамометр пружинный
0,2 - 1,0 кГс
ПГ±2 %
товления
22 Секундомер СОСпр-2б-2
1 - 60 мин
ПГ±1,1 с за 60 мин
ГОСТ 5072-79
23 Индикатор часового типа с
0 - 10 мм
ПГ±0,025
ГОСТ 577-68
ценой деления 0,01 мм ИЧ-10
________________________
Примечание - Допускается применение других средств измерений и оборудования, имею-
щих погрешность не больше, чем у приведенных средств измерений и оборудования.
Лист
43
БКЖИ.644200.001РЭ
37
Изм
Лист
№ документа
Подпись
Дата
Лист регистрации изменений
Номера листов (страниц)
Входящий №
Всего
сопроводи-
листов
№ докумен-
Под-
Изм.
тельного до-
Дата
(страниц)
та
пись
изме-
заменен-
аннулиро-
кумента и
новых
ненных
ных
ванных
в докум.
дата
Лист
43
БКЖИ.644200.001РЭ
38
Изм
Лист
№ документа
Подпись
Дата



















///////////////////////////////////////
