КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ТИПА МК2-20Б. Руководство по эксплуатации ИГФР.644223.006РЭ





КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ТИПА МК2-20Б
Руководство по эксплуатации
ИГФР.644223.006РЭ
Содержание
Введение
3
1 Назначение
4
2 Технические характеристики
5
3 Состав изделия
6
4 Устройство и работа контактора
7
5 Правила и условия монтажа
9
6 Правила и условия безопасной эксплуатации
12
7 Техническое обслуживание
12
8 Возможные неисправности и методы их устранения
14
9 Транспортирование и правила хранения
14
10 Гарантии изготовителя
15
Приложение А (справочное) Перечень запасных частей
16
Приложение Б (обязательное) Габаритные, установочные размеры и
масса контактора
18
Приложение В (обязательное) Схема электрическая соединений контактора
18
Приложение Г (справочное) Сведения о содержании цветных металлов
19
Приложение Д (справочное) Обмоточные данные втягивающих катушек
19
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
А
2
20
типа МК2-20Б
Нач. отд.
Н. контр.
АО «ЧЭАЗª
Руководство по эксплуатации
Утв.
Введение
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов
типа МК2-20Б для потребностей экономики страны и для поставки на экспорт.
Надежность, долговечность и безопасность контакторов обеспечивается не
только качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
являются обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ16-644.010-85, ТР ТС 004/2011.
Контакторы типа МК2-20Б, предназначенные для работы при номинальном на-
пряжении от 75 до 220 В (включительно) постоянного тока, соответствуют требованиям
ТР ТС 004/2011 в части выполнения ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-4-1-2015,
ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU C-RU.АЯ96.В.00081
Срок действия с 09.04.2015 по 08.04.2020
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30 , факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Контакторы типа МК2-20Б, рассчитанные на минимальное рабочее напряжение
постоянного тока менее 75 В не подлежат обязательному подтверждению соответствия
требованиям ТР ТС 004/2011.
Адрес изготовителя: АО
«ЧЭАЗª, Российская Федерация,
428000,
Чувашская Республика, г. Чебоксары, пр. Яковлева,
5. Тел.:
+7
8352
39-52-65,
факс: +7 8352 62-72-31. E-mail: cheaz@cheaz.ru, cheaz@chtts.ru, http://www.cheaz.ru.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Назначение
1.1 Контакторы типа МК2-20Б предназначены в основном для дистанционного
включения электромагнитных приводов высоковольтных выключателей.
Контакторы имеют исполнения для работы в условиях умеренного, тропического
и холодного климата.
1.2 Контакторы рассчитаны для работы на высоте над уровнем моря до 2000 м
при температуре окружающего воздуха:
- от минус 40 до плюс 40 °С и относительной влажности не более 98 % при тем-
пературе плюс 25 °С для районов с умеренным климатом;
- от минус 10 до плюс 45 °С и относительной влажности не более 98 % при 35 °С
для районов с тропическим климатом;
- от минус 60 до плюс 40 °С и относительной влажности не более 98 % при 25 °С
для районов с холодным климатом.
(Категория размещения
3 в соответствии с
ГОСТ 15150-69).
Не допускается установка контакторов в среде взрывоопасной, насыщенной то-
копроводящей пылью и водяными парами, содержащей едкие газы и пары в концентра-
циях, разрушающих металл и изоляцию; в местах не защищенных от попадания воды,
подверженных вибрации мест крепления с частотой более 100 Гц при ускорении более
1 % и ударам с длительностью импульса 1 - 10 мс при ускорении более 3 g. Отклонение
от вертикального положения контактора не более ± 5°.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
4
2 Технические характеристики
2.1 Номинальный ток контактора 63 А.
2.2 Силовая цепь рассчитана для работы в сетях с напряжением до 220 В посто-
янного тока.
2.3 Номинальные напряжения втягивающей катушки, ее номинальные токи и
токи отпадания якоря контактора приведены в таблице 1.
В приложении Д приведены обмоточные данные катушек.
Таблица 1
Допустимое
Номинальное
отклонение
Ток отпадания
Номинальный
напряжение
номинального тока
контактора
ток катушки, А
катушки, В
при холодной
не менее, А
катушке
48
4,5
0,7
+25 %
110
2
0,3
-15 %
220
1
0,15
2.4 Втягивающая катушка контактора при включении на напряжение 80 100 %
номинального обеспечивает надежное включение без остановки подвижной системы в
промежуточных положениях.
2.5 Исполнение главных контактов контактора - 2 замыкающих.
2.6 Контактор изготовляется без контактов вспомогательной цепи.
2.7 Контактор пригоден для работы только при кратковременном режиме с
общей длительностью пребывания втягивающей катушки под током не более 15 с.
2.8 Собственное время срабатывания не более:
- при втягивании - 0,08 с;
- при отпадании - 0,03 с.
2.9 Механическая износостойкость контактора не менее 0,63 млн. циклов.
2.10 Коммутационная износостойкость контактов главной цепи при коммутации
токов:
Iн - не менее 400 000 циклов «ВОª при Uн = 220 В,  = 50 мс;
2Iн - не менее 10 000 циклов «ВОª при Uн = 220 В,  = 50 мс;
4Iн - не менее 5 000 циклов «ВОª при Uн= 220 В, =150 мс;
6Iн - не менее 2 000 циклов «ВОª при Uн = 220 В,  = 200 мс;
8Iн - не менее 2 000 циклов «ВОª при Uн= 110 В и не менее 1000 циклов «ВОª
при Uн = 220 В, =200 мс.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
5
2.11 Контактор обеспечивает трехкратное включение и отключение с интервалом
5 с вышеуказанных токов.

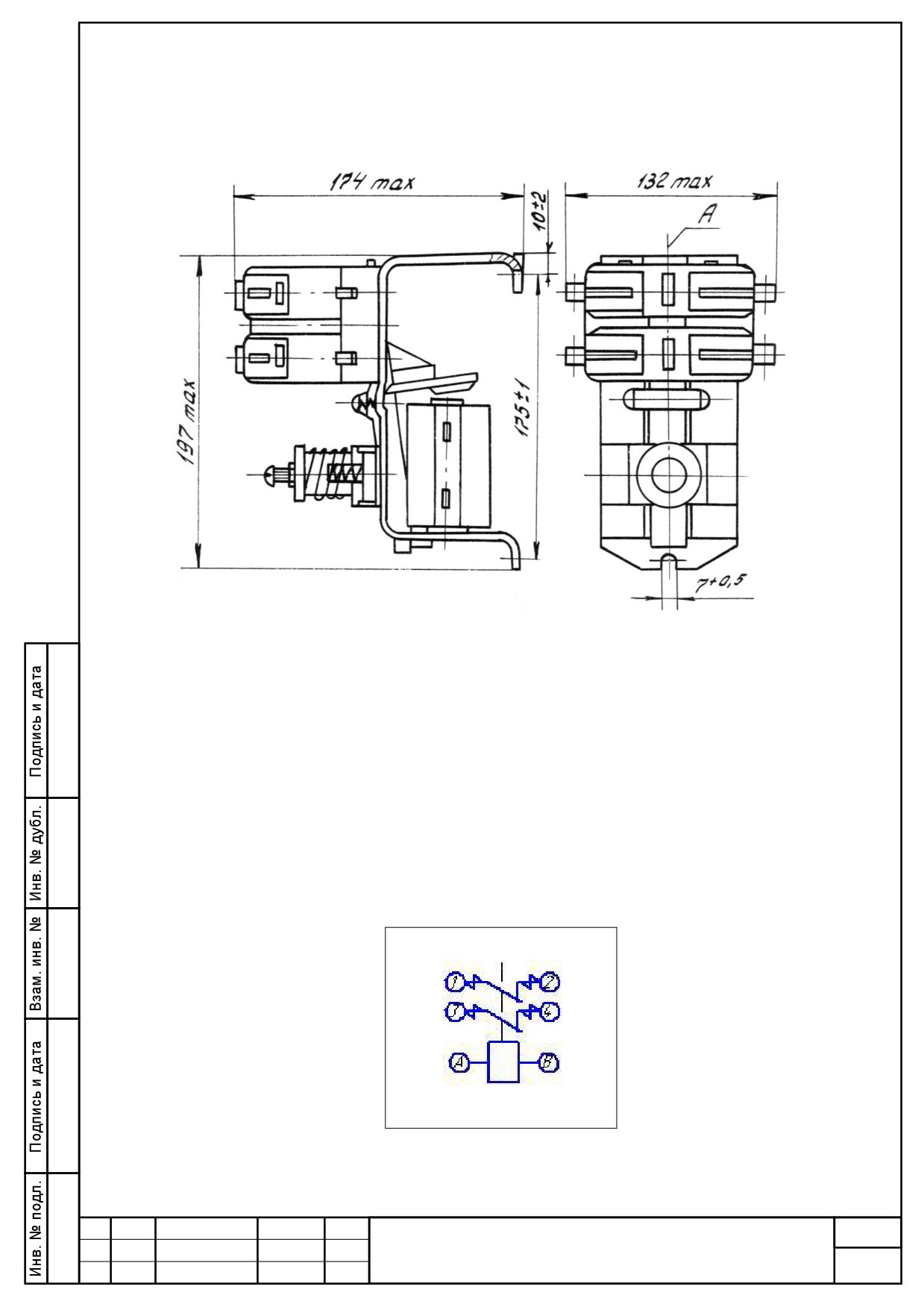

2.12 Габаритные, установочные размеры и масса контактора приведены в при-
ложении Б.
2.13 Номинальное напряжение контактора по изоляции - 660 В.
2.14 Потребляемая мощность втягивающей катушки не более 260 Вт.
2.15 Контакторы ремонтопригодны в объеме замены запчастей.
2.16 Схема электрическая соединений контактора приведена в приложении В.
2.17 Сведения о содержании цветных металлов по ГОСТ 1639-2009 приведе-
ны в приложении Г.
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит «Руководство по экс-
плуатацииª контакторов МК2-20Б - 1 экз. на партию, поставляемую в один адрес, если
иное не оговорено в заказ-наряде (одно руководство на пять - десять контакторов) и
паспорт.

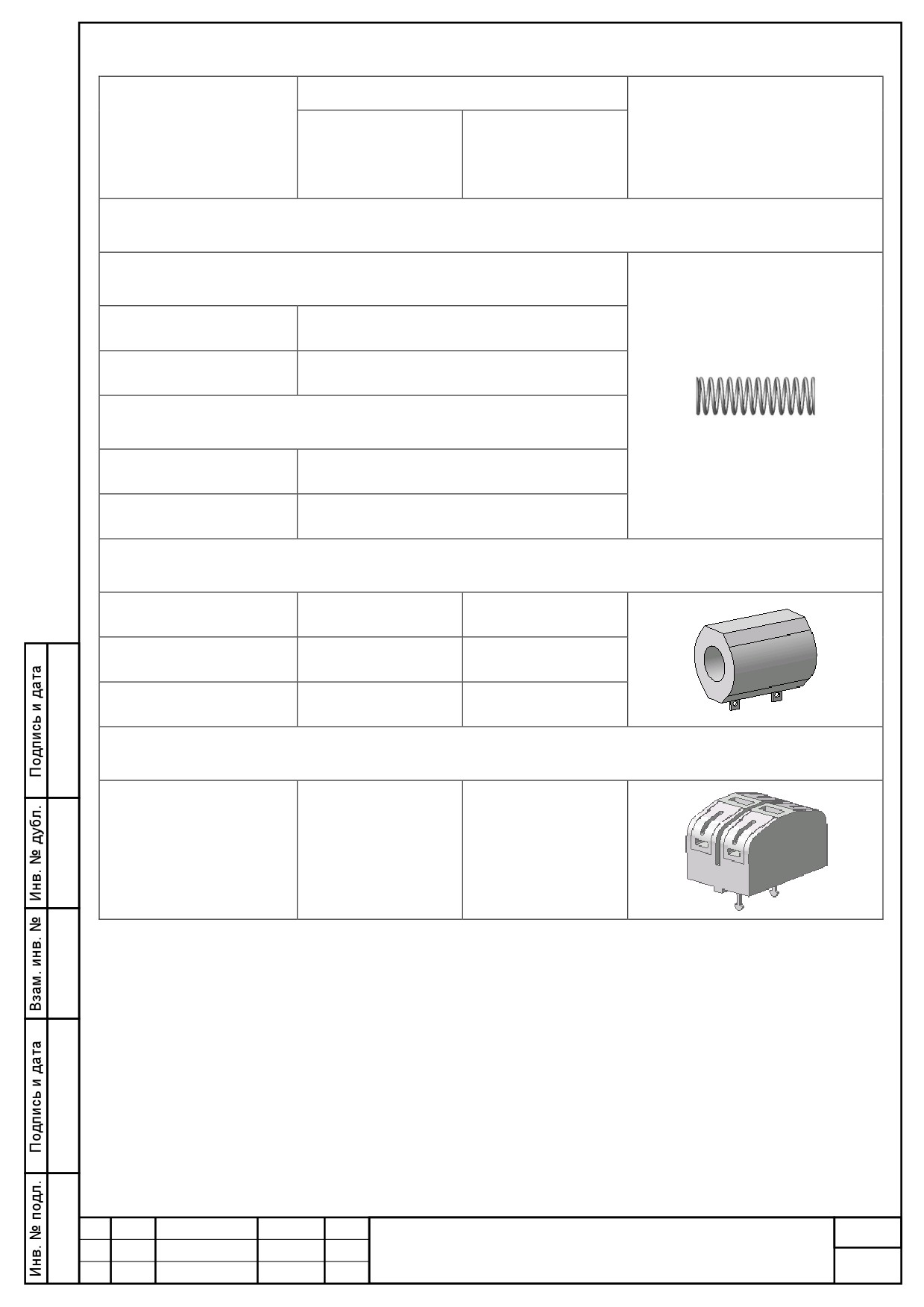

3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в таблице А.1 приложения А.
В таблице А.1 указано обозначение запасных частей, их условное изображение и
применение в зависимости от исполнения контактора.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
6
4 Устройство и работа контактора
4.1 Конструкция контакторов моноблочная (рисунок 1). Все элементы конструкции
собираются на базовой скобе 1.
4.2 Магнитная система - однокатушечная. Вращение якоря поз.2 происходит на
призмах, подпружиненных пружинами поз.7.
4.3 Контактная система контактов главной цепи (рисунок 2) состоит из контактной
колодки поз.1, на которой установлены неподвижные контактные скобы поз.4 и дугогаси-
тельные катушки поз.5, траверса поз.2 с контактными мостиками поз.7 и дугогаситель-
ной камеры поз.3.
В колодке поз.1 установлены подпружиненные колодки поз.9, предназначенные
для фиксации и удерживания дугогасительной камеры.
Для снятия дугогасительной камеры необходимо нажать пальцами на высту-
пающие части А защелкивающих колодок поз.9 и выдвинуть камеру вперед (рисунок 1).
4.4 Узел регулировки (рисунок 3) собирается на колодке поз. 2. Внутри цилинд-
рической части колодки поз.2 устанавливается пружина поз.3, которая упирается на
колодку поз.1 и шайбу поз.6. На наружную часть цилиндрического выступа колодки поз.2
устанавливается пружина поз.4, усилие которой регулируется с помощью ступенчатой
гайки поз.5.

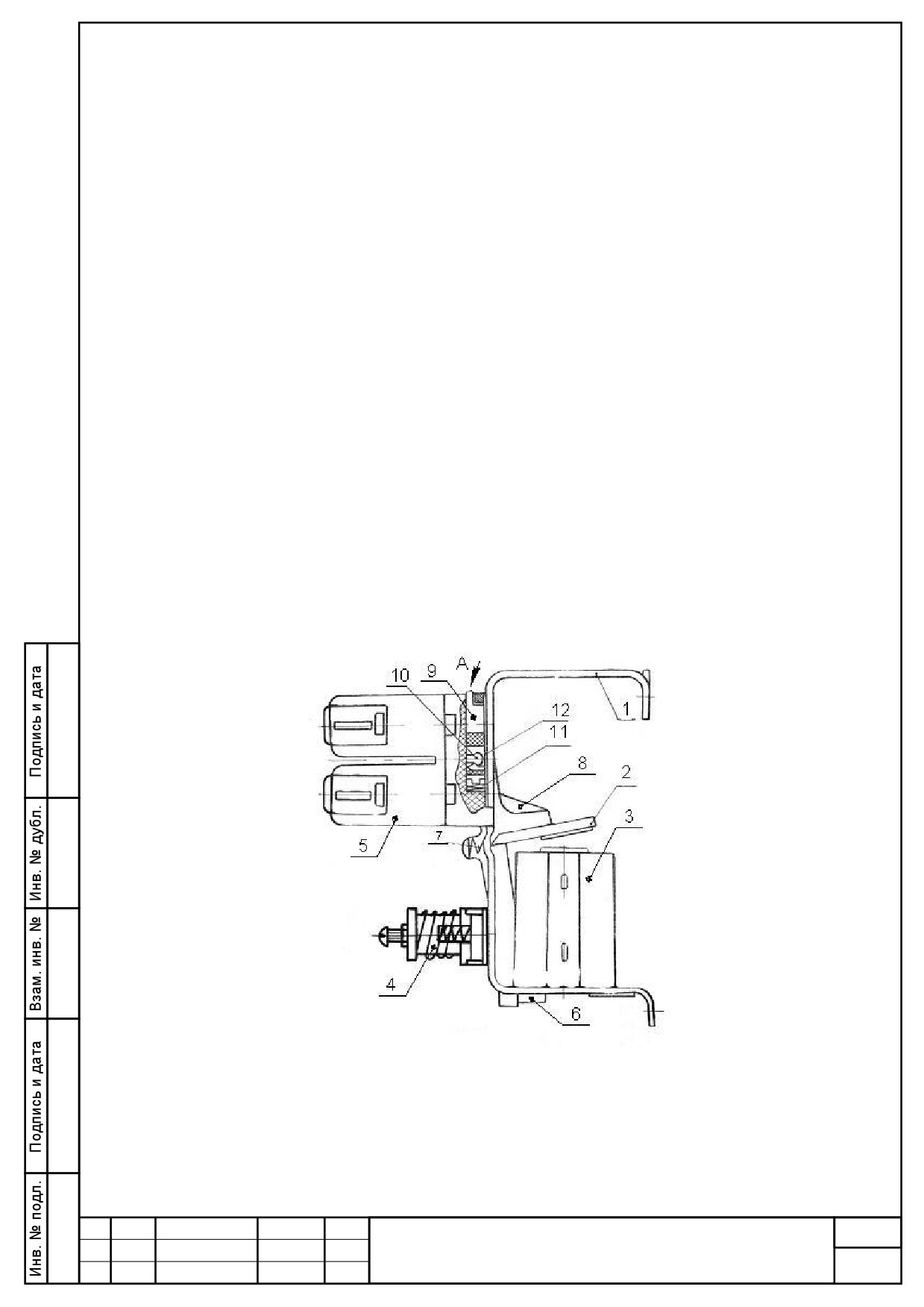

1 - скоба, 2 - якорь, 3 - катушка, 4 - узел регулировки тока отпадания,
5 - система контактов главной цепи, 6 - колодка, 7 - пружина, 8 - колодка,
9 - колодка, 10 - крючок, 11 - пружина, 12 - пластина
Рисунок 1 - Общий вид контактора
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
7

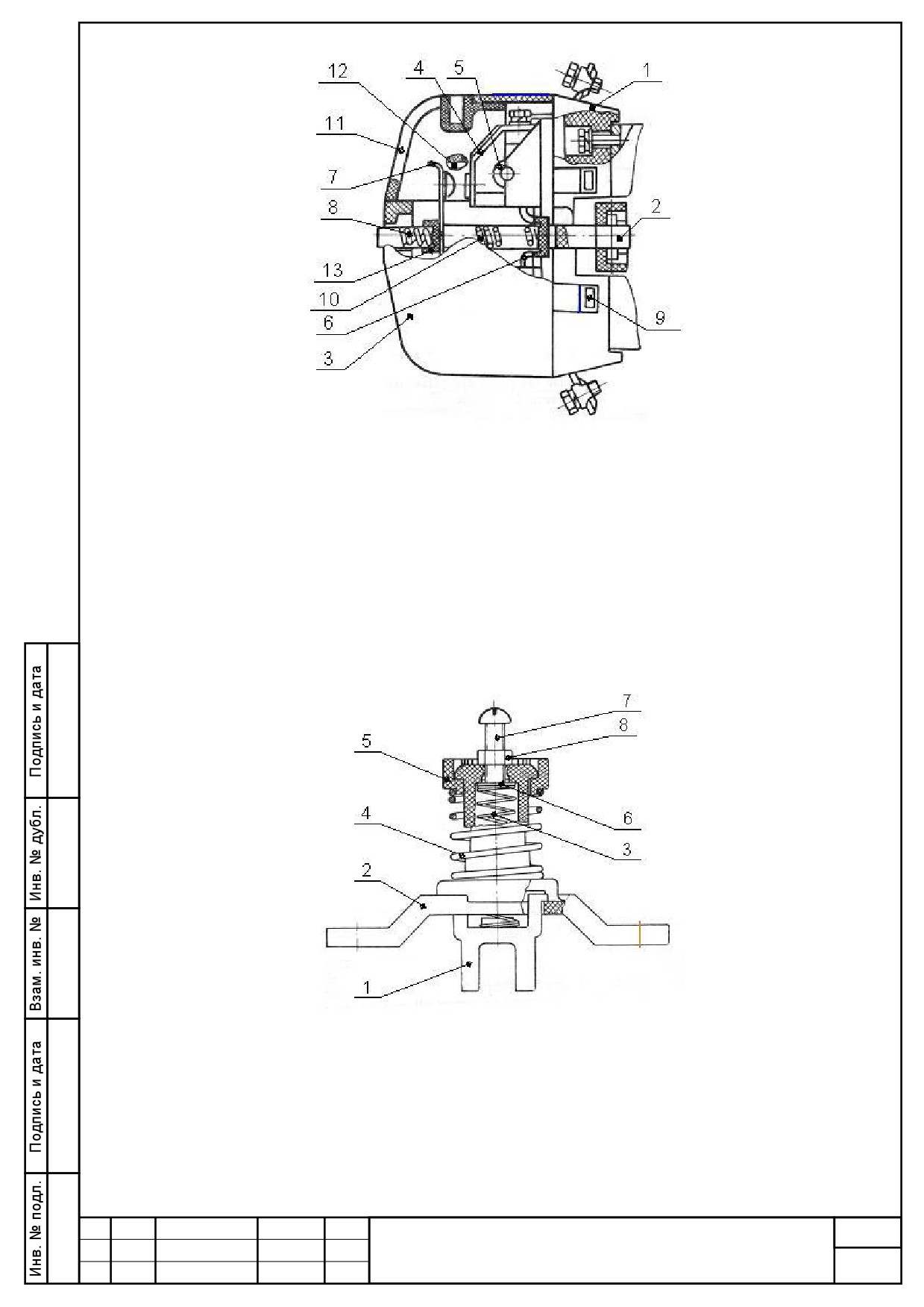

1 - колодка, 2 - траверса, 3-камера, 4 - скоба контактная,
5 - катушка дугогасительная, 6 - колодка, 7 - мостик контактный, 8 - пружина,
9 - колодка, 10 - пружина, 11 - вставка, 12 - щечка, 13-колодка
Рисунок 2 - Система контактов главной цепи
1 - колодка, 2 - колодка, 3 - пружина, 4 - пружина,
5 - гайка, 6 - шайба, 7 - винт; 8 - гайка
Рисунок 3 - Узел регулировки
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
8
5 Правила и условия монтажа
5.1 Контакторы допускают установку как на изоляционных или металлических
заземленных панелях, так и на рейках.
5.2 Сверление отверстий при установке контакторов на панели приведено на
рисунке 4.
5.3 При необходимости заказчик может установить контакторы на двух металли-
ческих рейках шириной 32 мм, расположенных на расстоянии 150 мм одна от другой при
помощи дополнительной скобы (рисунок 5). Размеры скобы приведены на рисунке 6.
5.4 Наибольший вылет ионизированных газов за пределы дугогасительной каме-
ры при отключении нагрузки десятикратного тока приведен на рисунке 7.
5.5 Втягивающая катушка при необходимости ее снятия без демонтажа контак-
тора снимается в сторону (вправо или влево). Место на панели для снятия катушки ука-
зано на рисунке 8.
5.6 Контактор выполняется с передним присоединением алюминиевых или мед-
ных проводов силовой цепи и цепи управления.
5.7 Зажимы главных контактов допускают присоединение внешних проводов
сечением от 4 до 16 мм2 в соответствии с ГОСТ 12434-83.
5.8 Крепление контактора на плитах или рейках производится с помощью двух
болтов М6.

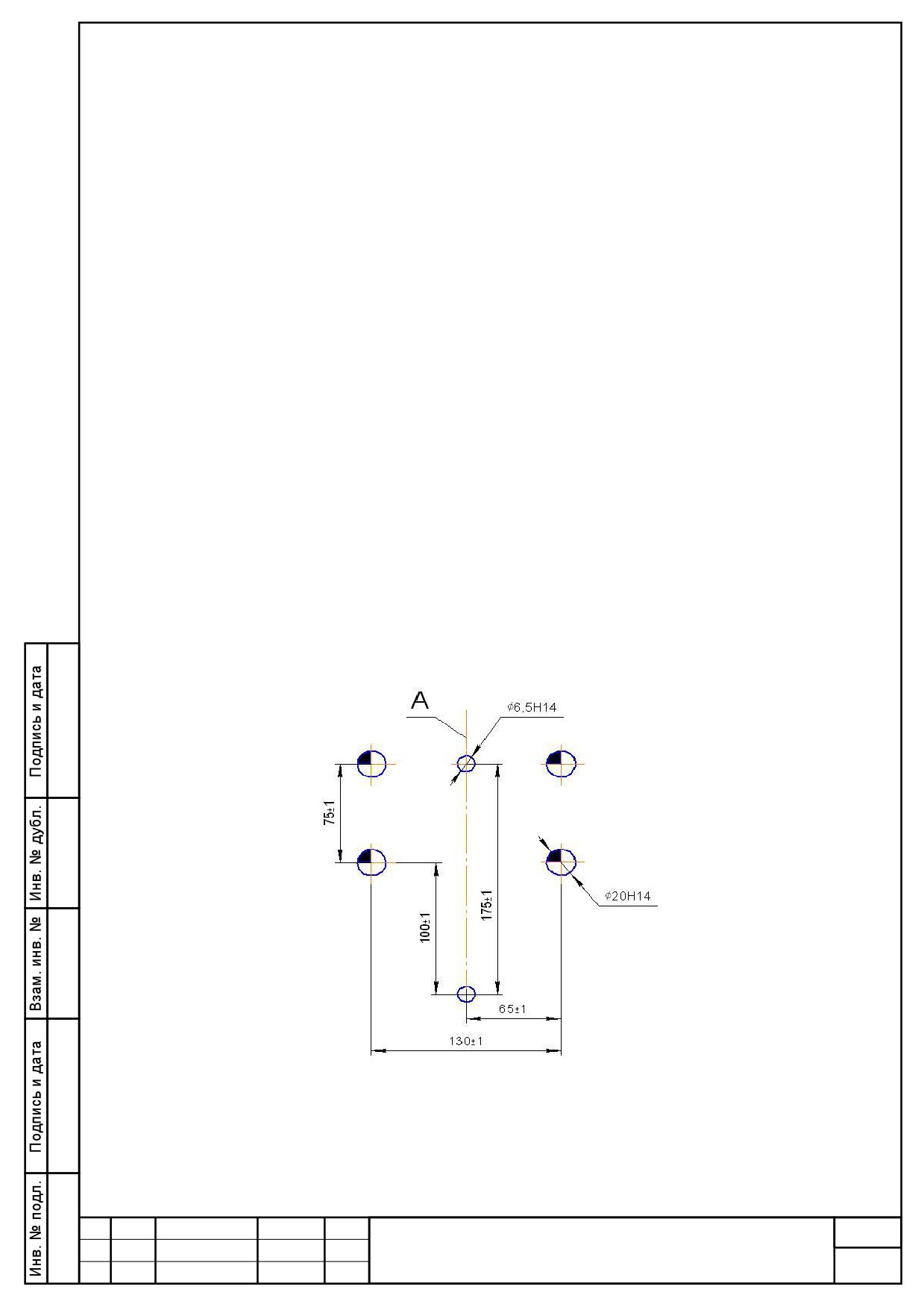

А - вертикальная установочная ось
Отверстия  20 для вывода проводников сверлить только при заднем монтаже
Рисунок 4 - Сверление отверстий при установке контактора на плите
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
9

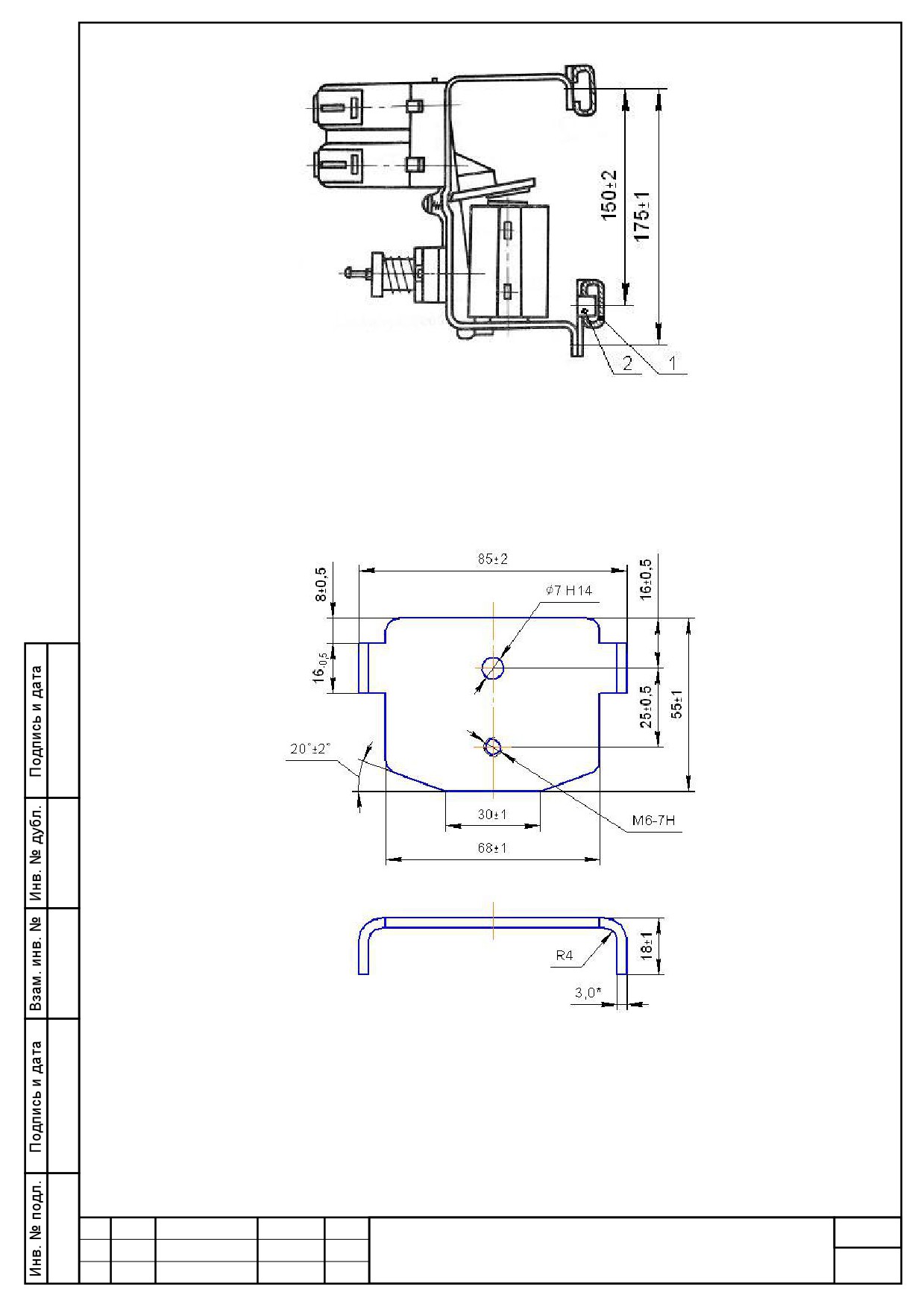

1 - рейка, 2 - скоба
Рисунок 5 - Установка контактора на металлических рейках,
расположенных на расстоянии 150 мм.
1 * Размер для справок
2 Неуказанные радиусы 2 мм
3 Покрытие: Ц15.хр.
4 Материал - лист Б 3,0 ГОСТ 19904-74
III-Н-10кп ГОСТ 16523-70
Рисунок 6 - Скоба
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
10

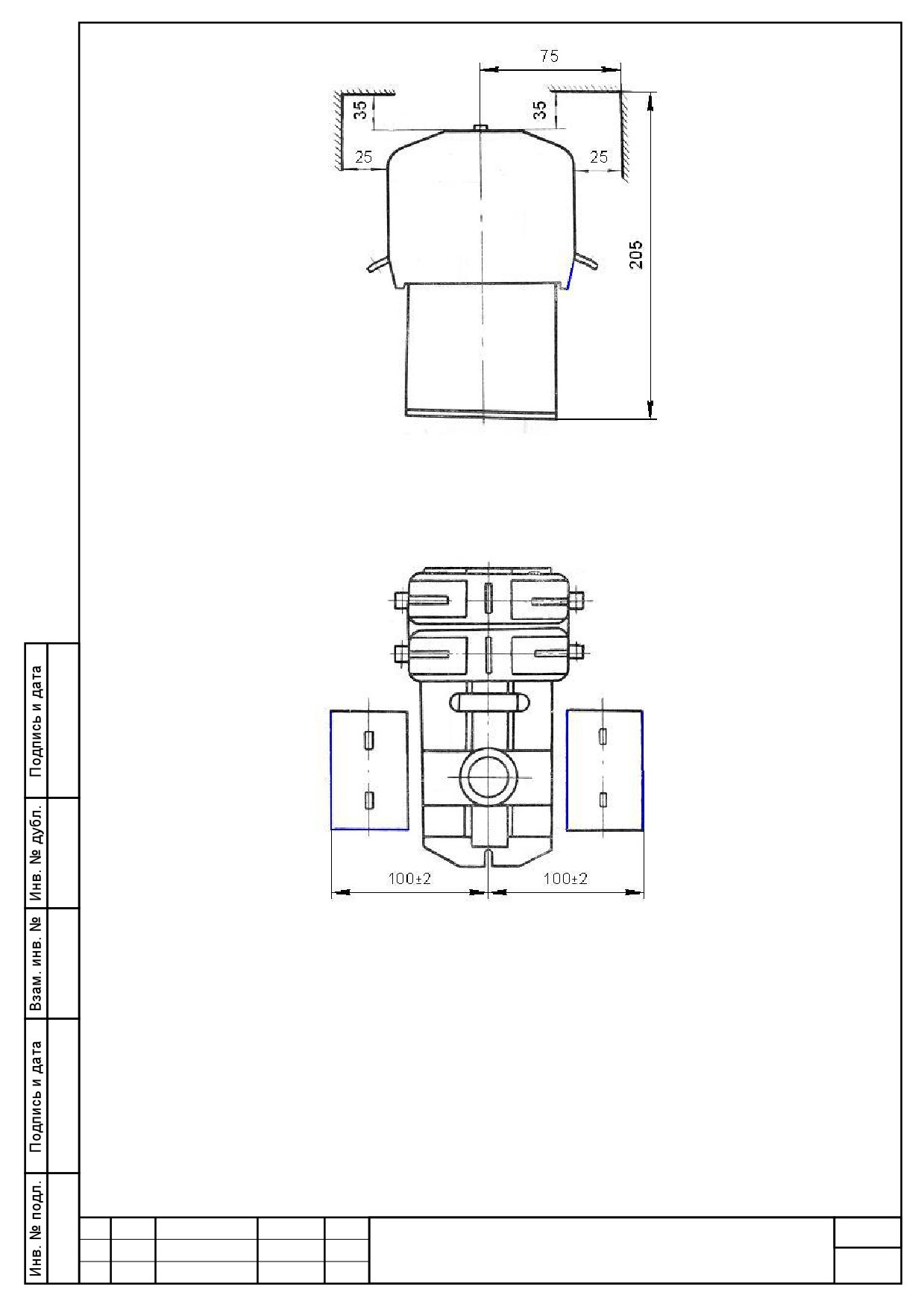

Рисунок 7 - Размеры ионизированного пространства
Рисунок 8 - Место, необходимое для снятия втягивающей катушки
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
11
6 Правила и условия безопасной эксплуатации
6.1 Эксплуатация контакторов должна производиться в соответствии с «Прави-
лами техники безопасности и технической эксплуатации электроустановок потребите-
лейª и «Руководством по эксплуатацииª предприятия-изготовителя.
6.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
6.3 Подготовка к работе
6.3.1 Перед установкой контактора в схему необходимо:
- проверить целостность аппарата и соответствие его типа и исполнения
требуемому;
- проверить надежность винтовых соединений.
6.3.2 После установки контактора необходимо:
- несколько раз медленно рукой нажать на якорь контактора и убедиться, что
затираний нет;
- проверить соответствие растворов, провалов, нажатий данным, приведенным в
таблице 2;
- произвести электрический монтаж.
Втягивающая катушка контактора в холодном состоянии обеспечивает четкое
втягивание якоря при подаче на нее напряжения 0,65Uном.
6.4 Контактор поставляется в отрегулированном состоянии и проведения работ
по его подготовке не требуется.
7 Техническое обслуживание
Измерение параметров, регулировка и настройка
7.1 В условиях эксплуатации необходимо регулярно следить за работой
контактора.
7.2 Осмотр контактора производить не реже одного раза в полгода. При осмотре
контакторов необходимо проверить регулировочные данные основных контактных па-
раметров, которые приведены в таблице 2.
Таблица 2
Нажатие на мостик
Раствор контактов, мм
Провал контактов, мм
(начальное), кг
0,5  0,7
4  6
2,5  3
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
12
7.3 Прежде чем приступить к осмотру контактора, его необходимо отключить от
сети.
7. 4 При осмотре следует:
а) очистить контактор от пыли и загрязнения;
б) проверить надежность всех резьбовых соединений и в случае необходимости
произвести их подтяжку;
в) проверить отсутствие механических затираний.
7.5 В контактной системе проверить состояние контакт-деталей.
7.5.1 При полном износе контакт-деталей в месте контактирования на любом из
контактов (подвижном или неподвижном) эти контакты необходимо сменить.
7.5.2 При установке нового контактного мостика необходимо следить, чтобы
выступы мостика плотно зашли в соответствующие выемки направляющей колодки. При
установке неподвижных контактов необходимо, чтобы контактные скобы плотно легли на
выступы контактной колодки.
7. 6 При осмотре магнитной системы (рисунок 1) необходимо обратить внимание
на следующее:
а) якорь поз.2 должен легко поворачиваться;
б) в отключенном состоянии колодка поз.8, соединенная с якорем, должна упи-
раться на колодку поз.6.
7.7 Регулировка напряжения втягивания контактора осуществляется при помощи
пружины поз. 3, а тока отпадания при помощи пружины поз. 4 (рисунок 3).
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
13
8 Возможные неисправности и методы их устранения
8.1 Устранение неисправностей следует производить только при отключенном
контакторе.
8.2 Возможные неисправности и способы их устранения указаны в таблице 3.
Таблица 3
Возможная
Вероятная причина
Способы устранения
неисправность
1 При подаче напряже-
1 Обрыв втягивающей катушки
1 Проверить внешние при-
ния на втягивающую
соединения, в случае их
катушку контактор не
неисправности - испра-
срабатывает
вить, если это не удается -
заменить катушку.
2 Напряжение на зажимах втя-
2 Повысить напряжение
гивающей катушки меньше
85 % от номинального
2 Сильно греются
Плохой контакт в местах
Обнаружить место плохого
токоведущие детали
присоединения
контакта, зачистить его и
затянуть винт
3 Недопустимый нагрев
1 Загрязнение контактов
1 Зачистить или сменить
контактов главной цепи
контакт
2 Ослабла контактная пружина
2 Сменить пружину
3 Нет провала
3 Восстановить провалы
или заменить контакты
4 Повышенный нагрев
Напряжение больше допусти-
Снизить напряжение до
втягивающей катушки
мого
величины меньше 105 % от
номинального
9 Транспортирование и правила хранения
9.1 Хранение контакторов должно производиться в транспортной таре или без
нее, но в индивидуальной упаковке, в закрытых вентилируемых помещениях при темпе-
ратуре не ниже 5 °С, относительной влажности не более 80 % и отсутствии кислотных и
других паров, вредно действующих на материалы, из которых изготовлены контакторы.
9.2 Контакторы допускают хранение в закрытых или других помещениях с естест-
венной вентиляцией в исполнении для районов с умеренным и холодным климатом при
температуре окружающего воздуха от минус 60 до плюс 40 °С при относительной влаж-
ности не более 98 % при плюс 25 °С, в исполнении для тропического климата от минус
50 до плюс 50 °С при относительной влажности не более 98 % при плюс 35 °С.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
14
10 Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие контакторов требованиям техниче-
ских условий при соблюдении потребителем условий и правил хранения, транспортиро-
вания, монтажа и эксплуатации, установленных настоящими техническими условиями.
10.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в экс-
плуатацию, но не более двух с половиной лет со дня изготовления их предприятием-
изготовителем.
10.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации
устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с
половиной лет с момента проследования их через границу страны-изготовителя.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
15

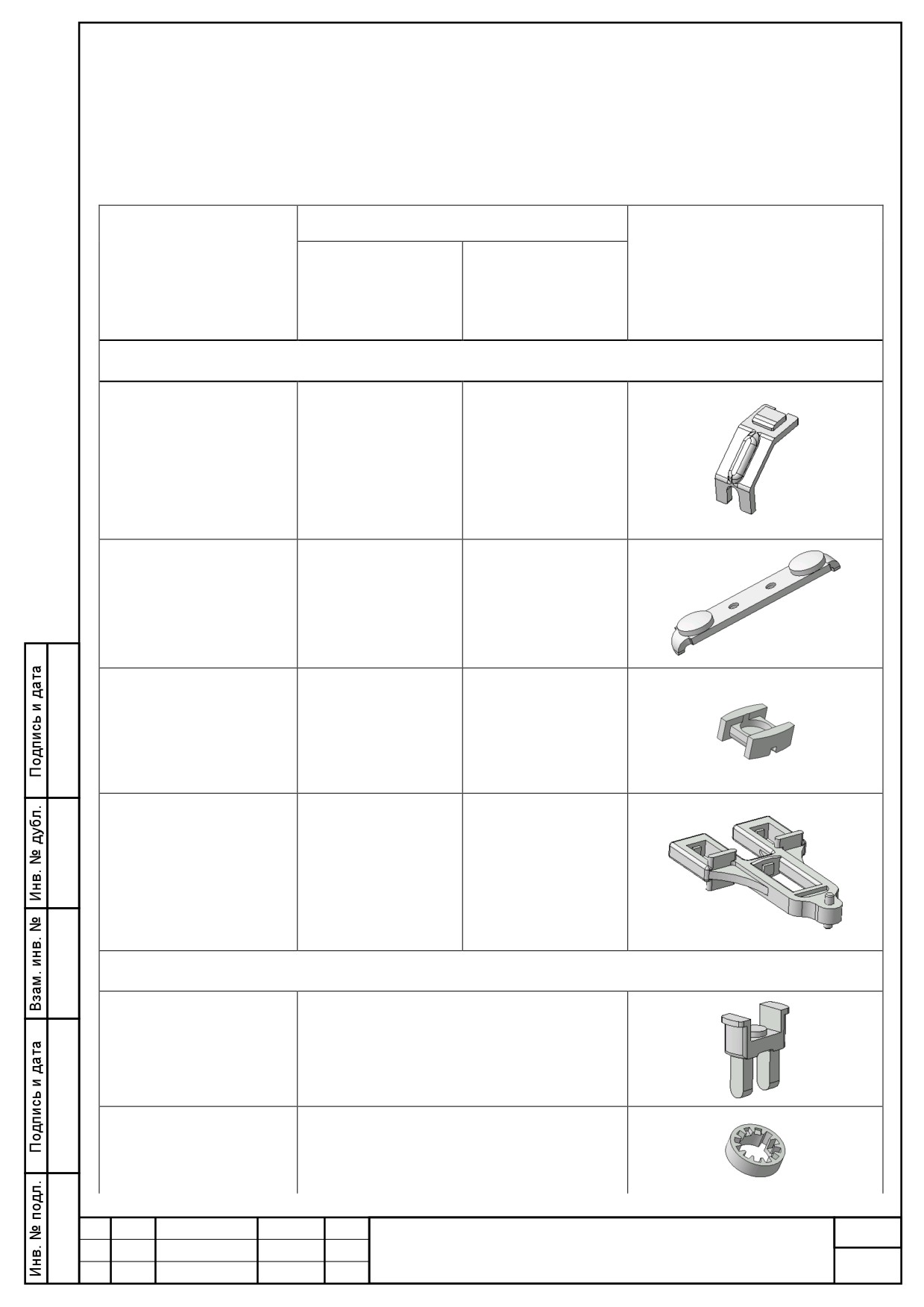

Приложение А
(справочное)
Перечень запасных частей
Taблица А.1 - Перечень запасных частей
Обозначение
Наименование
для районов с
для районов с
запасных частей
тропическим и
умеренным
холодным
климатом
климатом
Контакты главной цепи
Контакт неподвижный
5ЛХ.140.028-02
5ЛХ.140.028-03
(скоба)
Мостик контактный
5ЛХ.553.012-04
5ЛХ.553.012-05
Колодка
8ЛХ.143.105
8ЛХ.143.105-01
Траверса
5ЛХ.777.010
5ЛХ.777.010-01
Узел регулировки
Колодка
8ЛХ.143.401
Гайка
8ЛХ.946.060
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
16
Продолжение таблицы А.1
Обозначение
Наименование
для районов с
для районов с
запасных частей
тропическим и
умеренным
холодным
климатом
климатом
Пружина
Контакты главной цепи
Контактная
8ЛХ.281.074
Возвратная
8ЛХ.281.185
Узел регулировки
Регулирование тока
8ЛХ.281.156
втягивания
Регулирование тока
8ЛХ.281.235
отпадания
Катушки втягивающие
48 В
5ЛХ.522.135
5ЛХ.522.135-01
110 В
5ЛХ.522.135-02
5ЛХ.522.135-03
220 В
5ЛХ.522.135-04
5ЛХ.522.135-05
Камера
Дугогасительная
5ЛХ.740.005-02
5ЛХ.740.005-03
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
17
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса контактора
А - вертикальная установочная ось
Масса контактора - не более 3,0 кг
Рисунок Б.1 - Габаритные и установочные размеры и масса контактора МК2-20Б
Приложение В
(обязательное)
Схема электрическая соединений контактора
Рисунок В.1 - Схема электрическая соединений контактора МК2-20Б
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
18
Приложение Г
(справочное)
Сведения о содержании цветных металлов
Таблица Г.1 - Сведения о содержании цветных металлов
Суммарная масса цветных металлов
содержащихся в изделии, кг
Наименование металла и сплава
Тип
контактора
Лом и отходы
Лом и отходы
латуни и её сплавов
меди и её сплавов
Латунь 2
Медь 2
Медь 13
МК2-20Б
0,0555
0,066
0,303
Приложение Д
(справочное)
Обмоточные данные втягивающих катушек
Таблица Д.1 - Обмоточные данные втягивающих катушек
Номинальное
Обозначение
Сопротивление,
напряжение
Провод
Число витков
катушек
Ом
катушки, В
5ЛХ.522.135
48
ПЭТВ2 Ø 0,56
1160
10,4
-01*
-02
110
ПЭТВ2 Ø 0,355
2500
52
-03*
-04
220
ПЭТВ2 Ø 0,28
5400
187
-05*
__________
* Для тропического исполнения.
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
19
Лист регистрации изменений
Входящий
Номера листов (страниц)
Всего
№ сопро-
листов
№ доку-
водитель-
Под-
Изм.
изме-
аннули-
(стра-
Дата
заме-
мента
ного доку-
пись
нен-
новых
рован-
ниц) в
ненных
мента и
ных
ных
докум.
дата
Лист
ИГФР.644223.006РЭ
Изм
Лист
№ документа
Подпись
Дата
20



















///////////////////////////////////////
