КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЕННОГО ТОКА ТИПА КТ6050. Руководство по эксплуатации 2АК.400.648РЭ





КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЕННОГО ТОКА
ТИПА КТ6050
Руководство по эксплуатации
2АК.400.648РЭ
Содержание
Введение
3
1 Назначение
4
2 Технические характеристики
6
3 Состав изделия
13

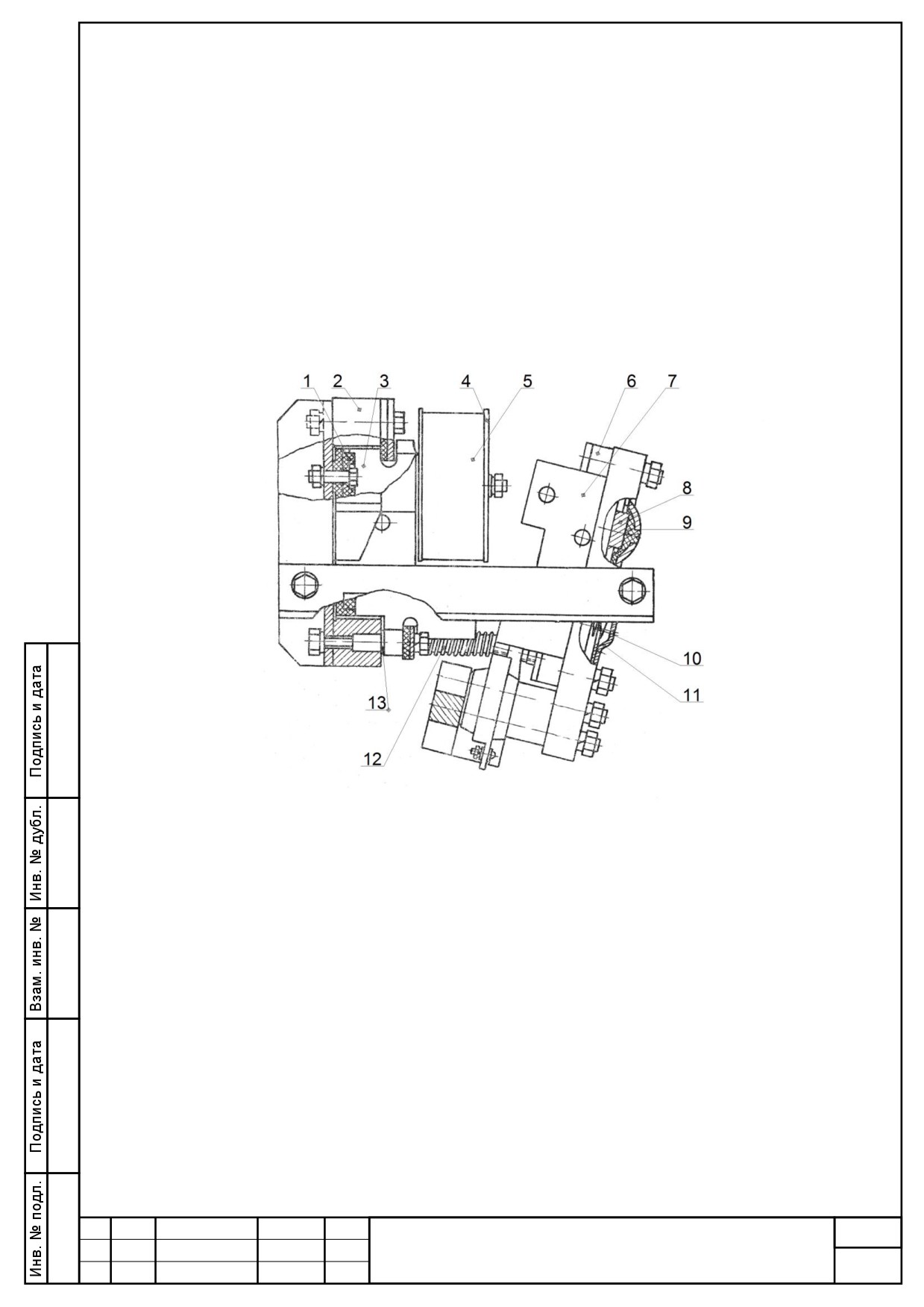

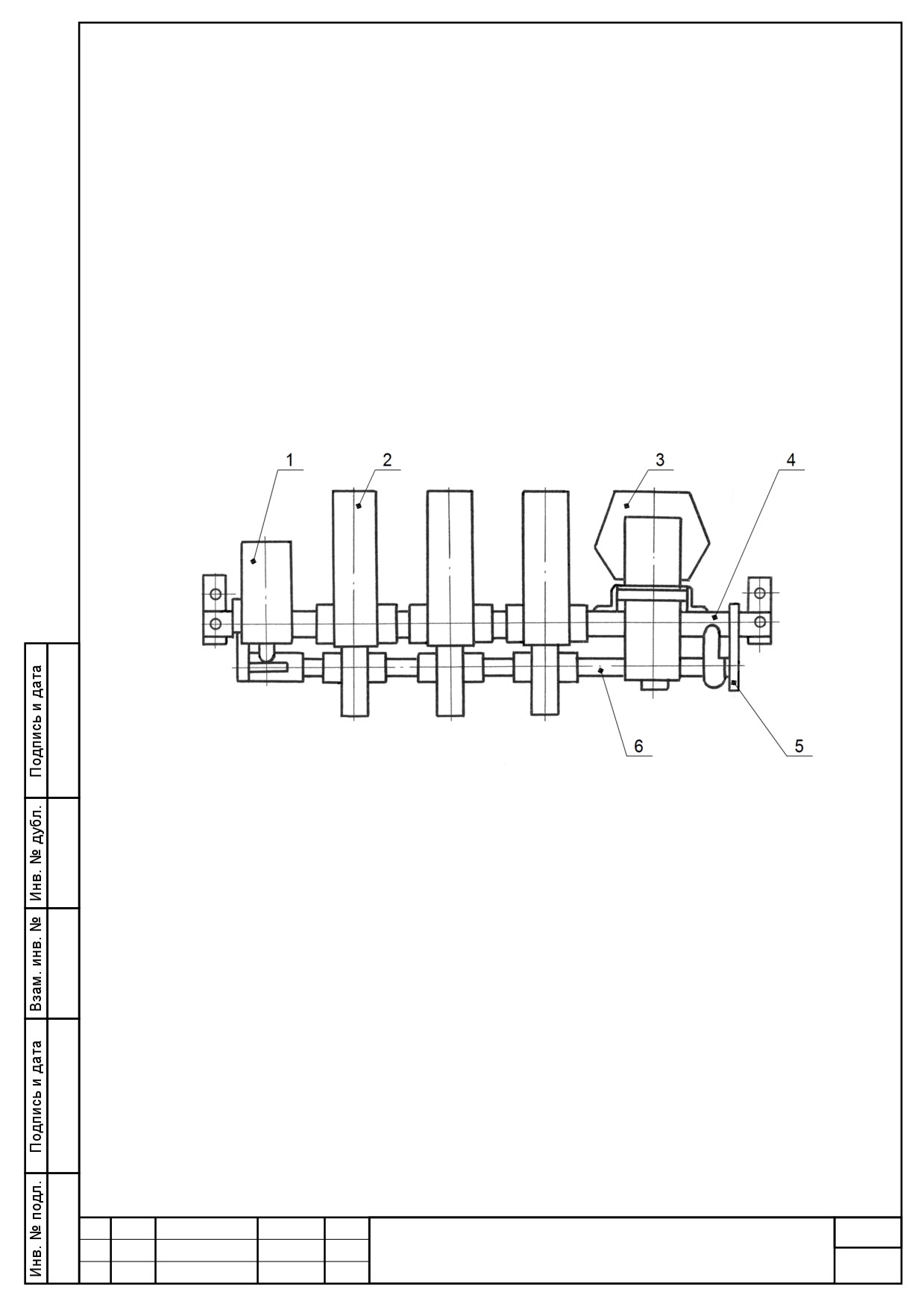

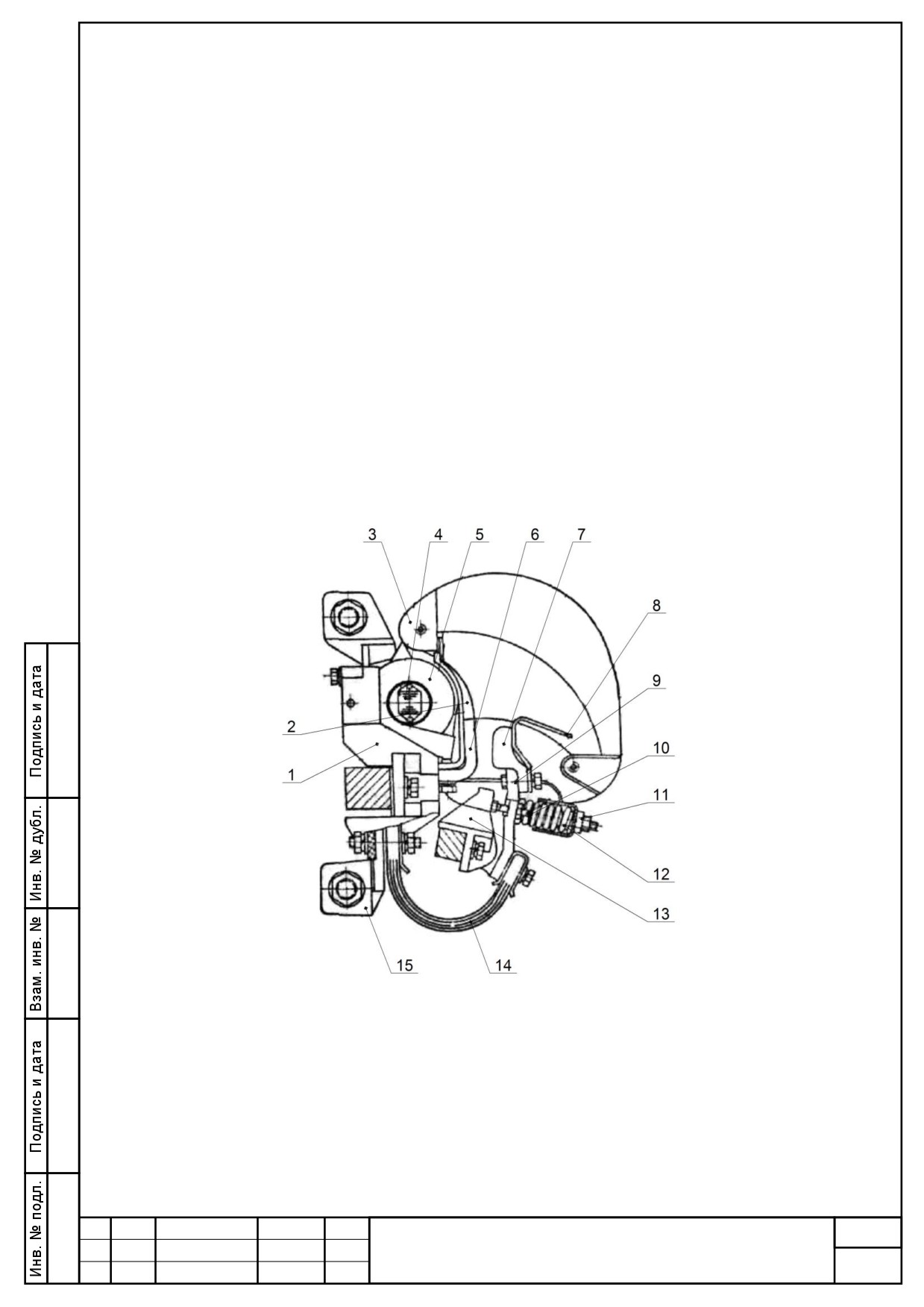

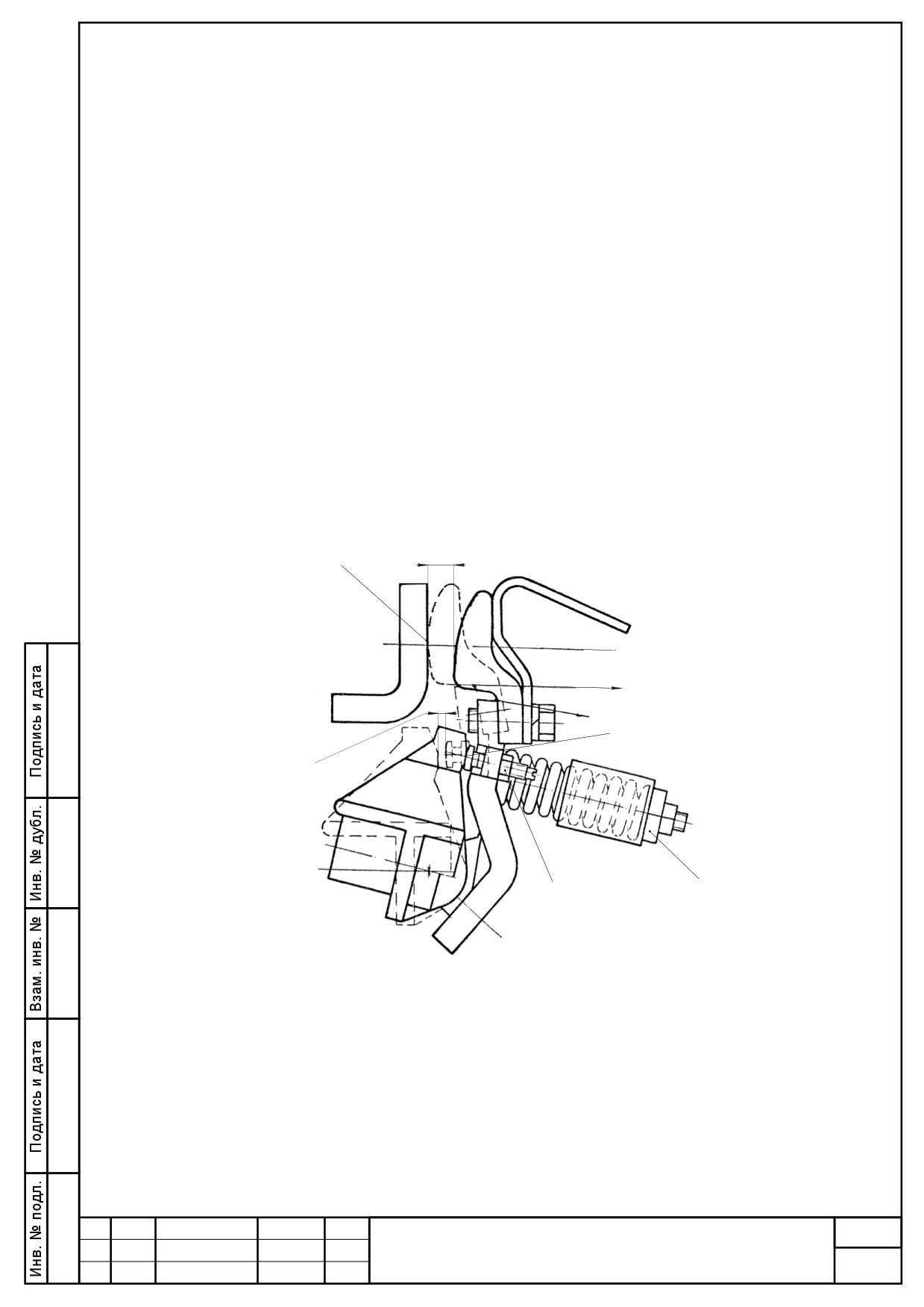

4 Устройство и работа контактора
13

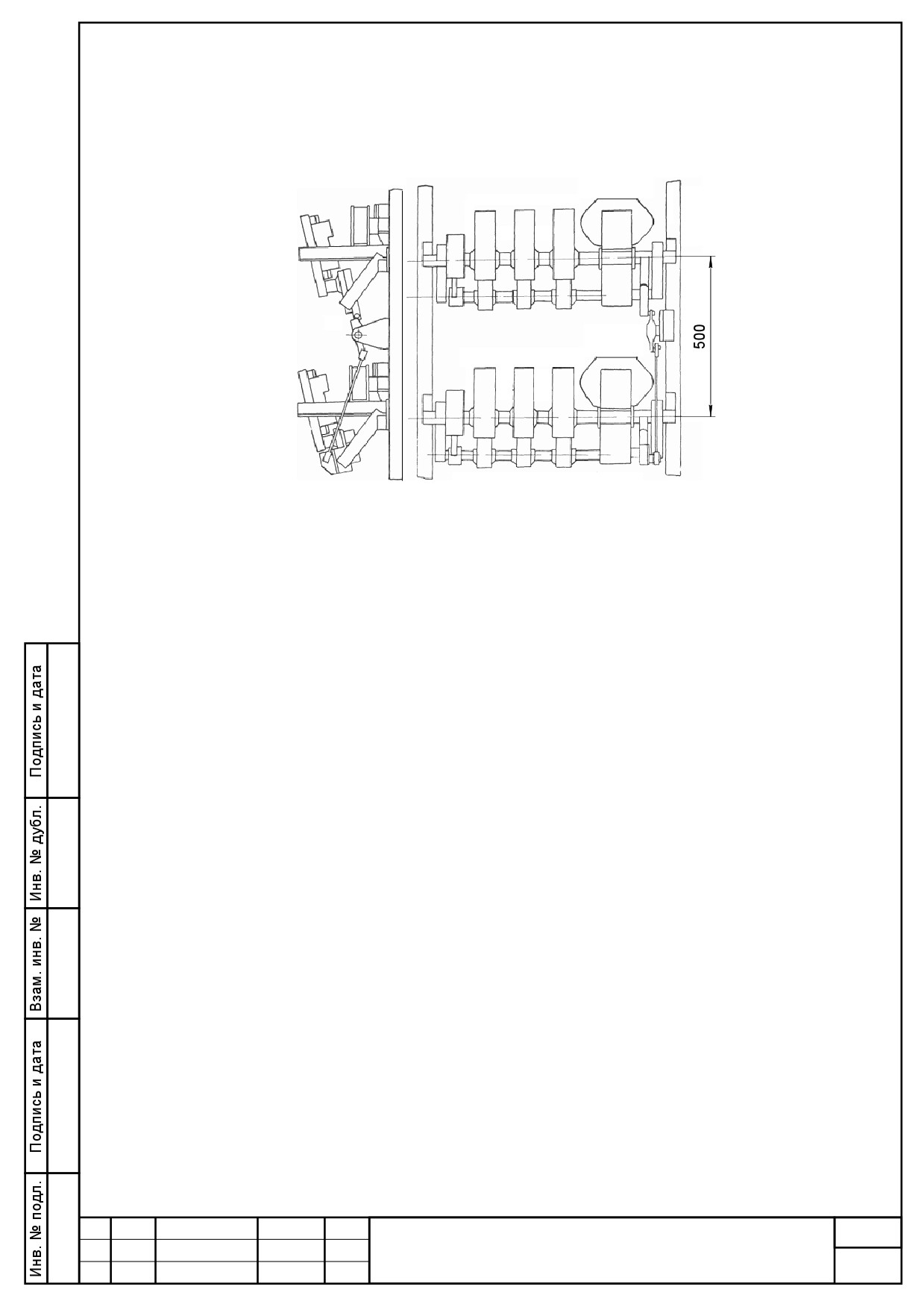

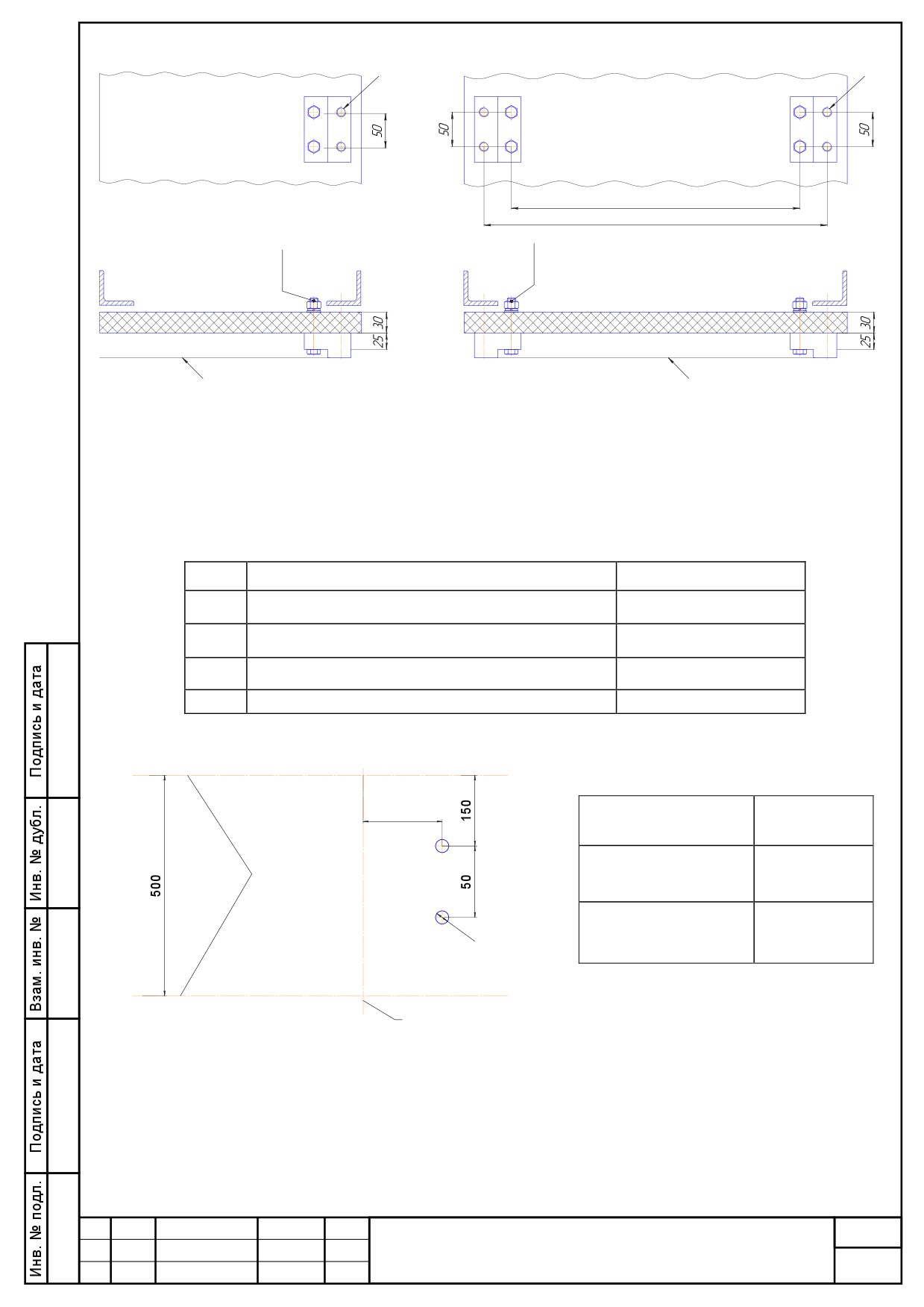

5 Правила и условия монтажа
17
6 Правила и условия безопасной эксплуатации
24
7 Техническое обслуживание
24
8 Возможные неисправности и методы их устранения
26
9 Транспортирование и правила хранения
29
10 Гарантии изготовителя
29
Приложение А (справочное) Перечень запасных частей
30

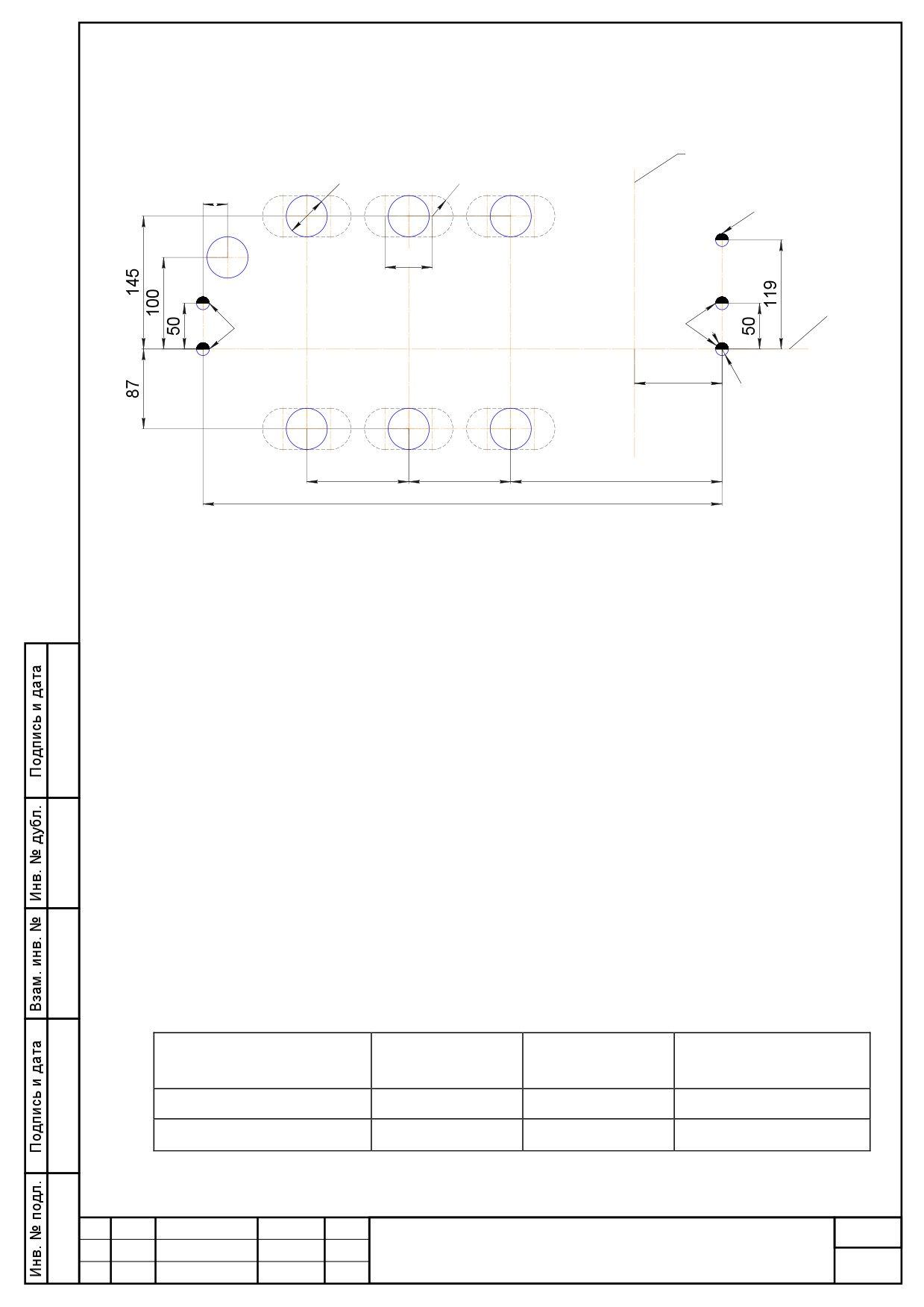

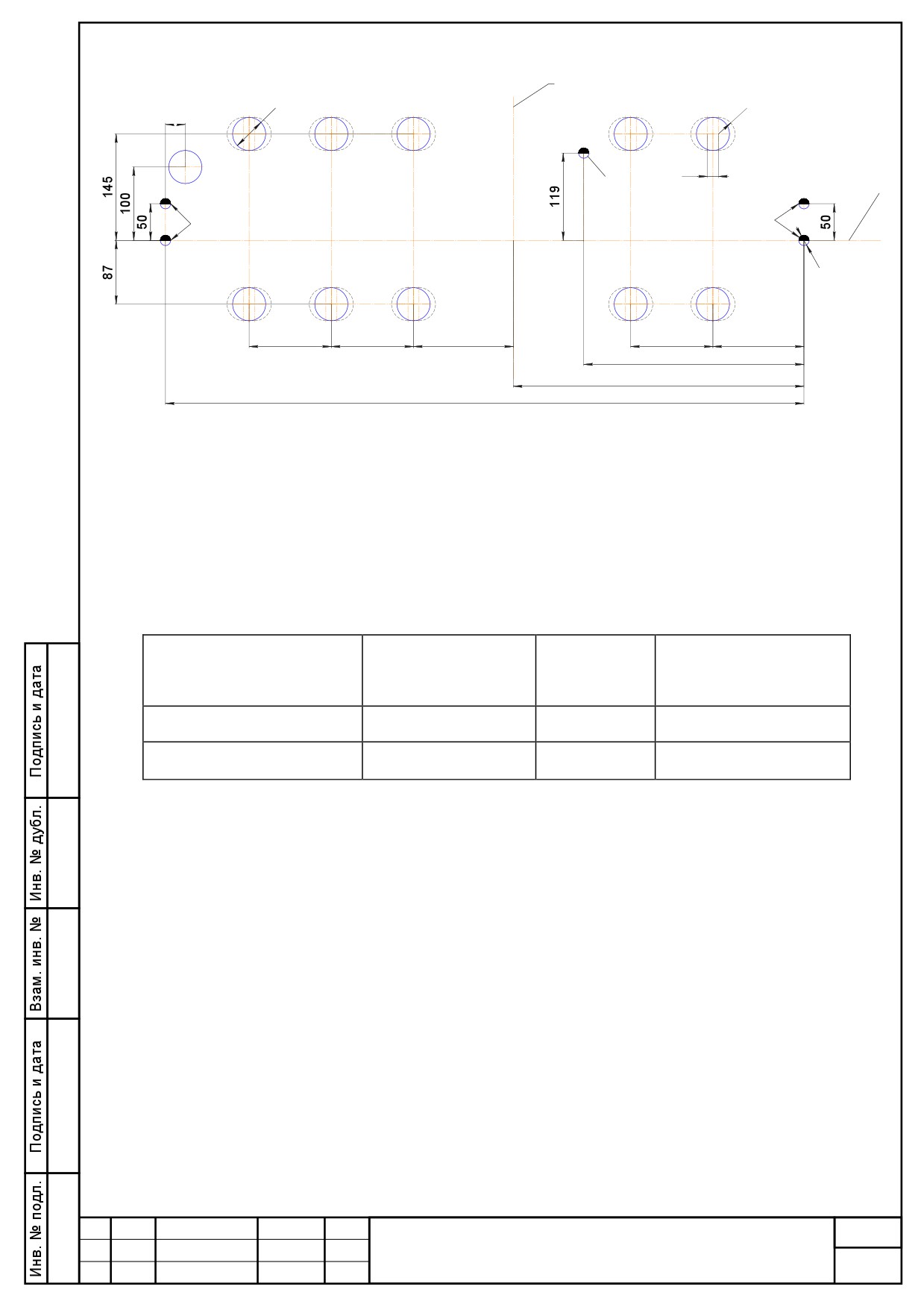

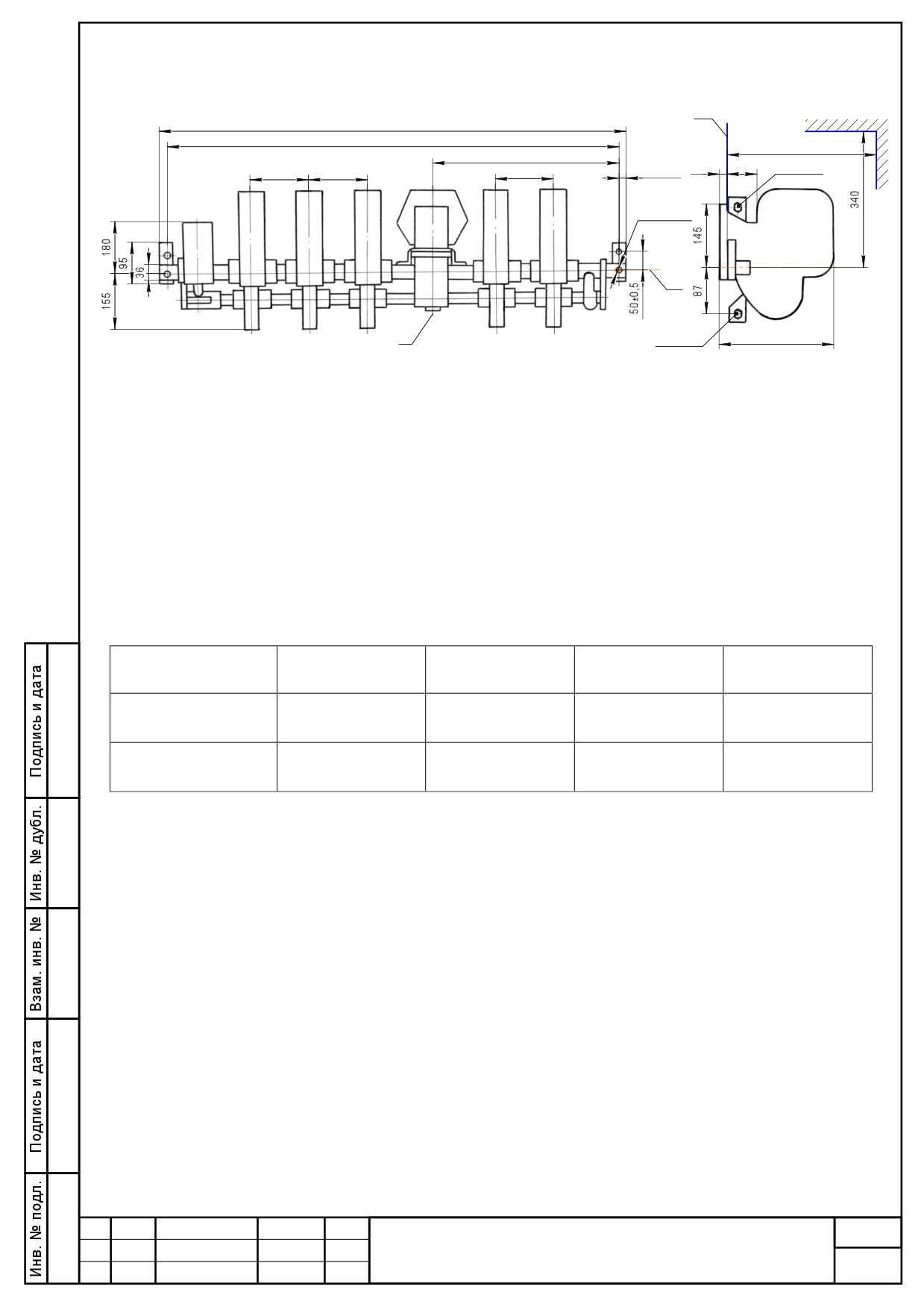

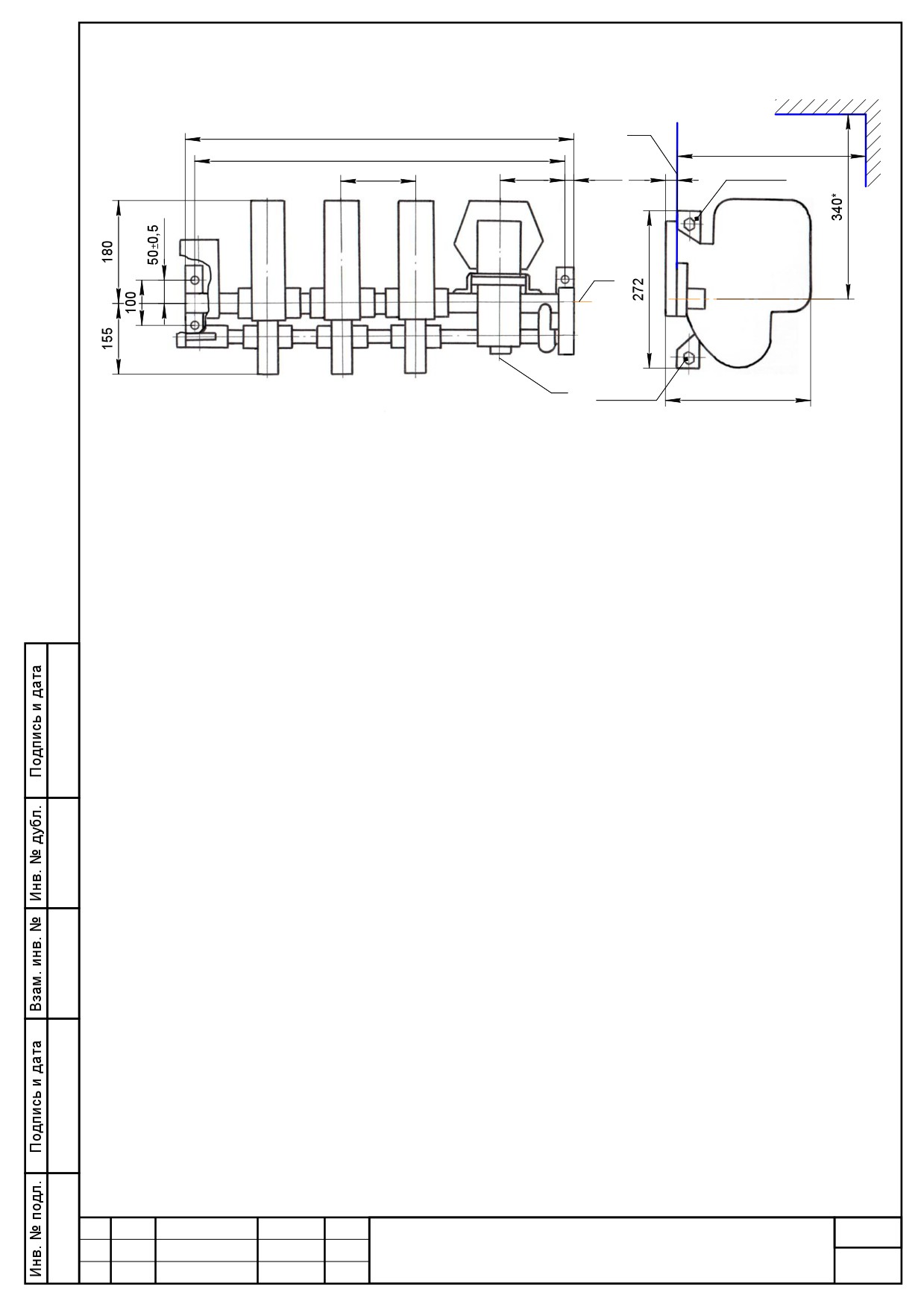

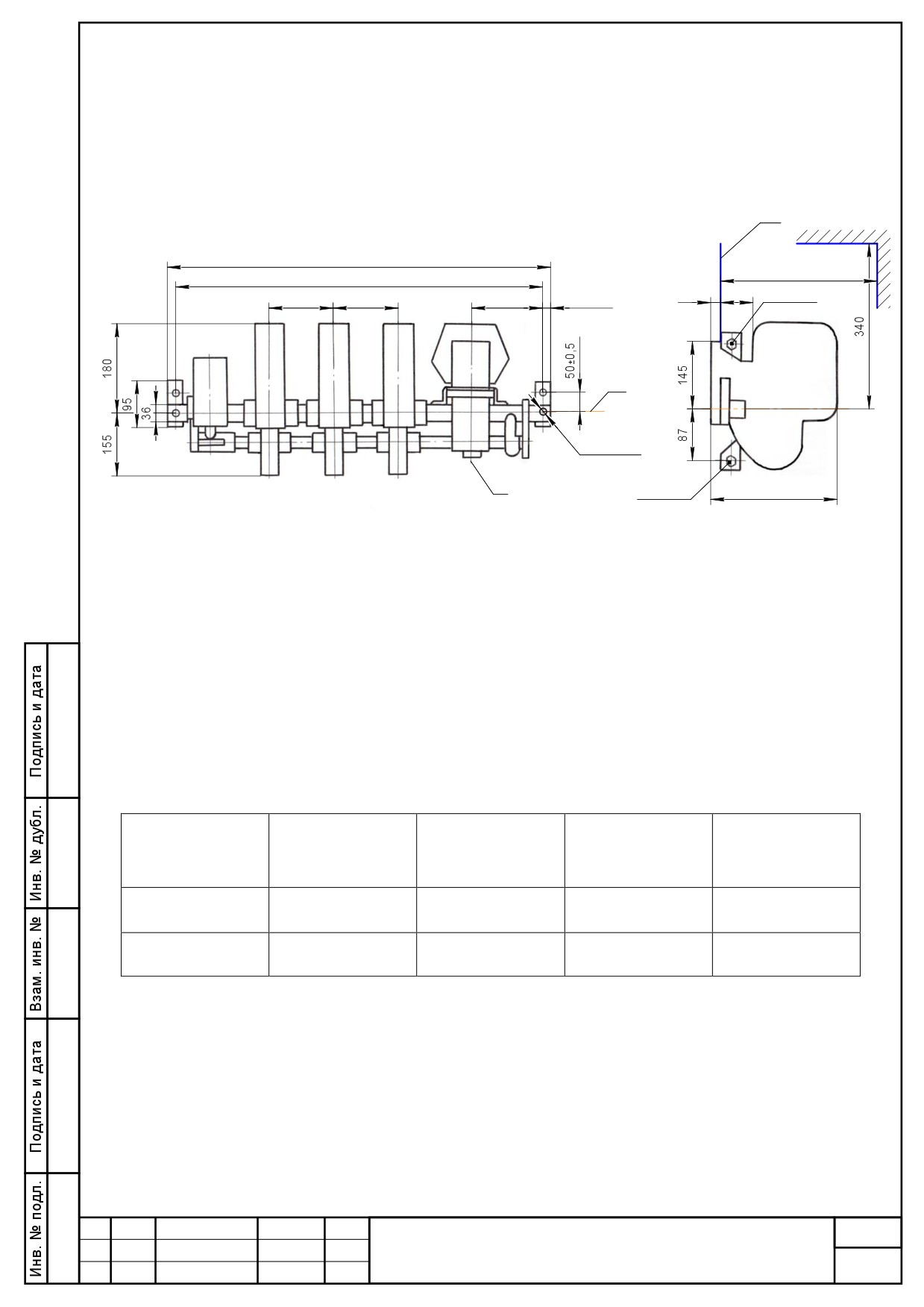

Приложение Б (обязательное) Габаритные, установочные размеры
и масса контакторов
31
Приложение В (обязательное) Схемы электрические
соединений контакторов
34
Приложение Г (справочное) Сведения о содержании цветных
металлов
35
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
А
2
36
переменного тока типа КТ6050
Нач. отд.
Н. контр.
АО «ЧЭАЗª
Руководство по эксплуатации
Утв.
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакто-
ров типа КТ6050 для потребностей экономики страны и для поставки на экспорт.
Надежность, долговечность и безопасность контакторов обеспечивается не толь-
ко качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ 3426-031-00213703-98, ст. 5 ТР ТС 004/2011.
Контакторы типа КТ6050, предназначенные для работы при номинальном
напряжении от 50 до 380 В (включительно) переменного тока, соответствуют требова-
ниям ТР ТС
004/2011 в части выполнения ГОСТ IEC
60947-1-2014,
ГОСТ IEC 60947-4-1-2015, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU С-RU.АЯ96.В.00084.
Срок действия с 21.04.2015 по 20.04.2020.
Наименование и адрес органа сертификации: ООО «Марийский центр сертифика-
ции и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Наименование и адрес изготовителя: АО «ЧЭАЗª, Российская Федерация, 428020,
Чувашская Республика, г. Чебоксары, пр. Яковлева,
5. Тел.:
+7
8352
39-52-65,
факс: +7 8352 62-72-31. E-mail: cheaz@cheaz.ru, http://www.cheaz.ru.
РЭ контакторов типов КТ6052, КТ6053, КТ6053М, КТ6054, КТ6055 (в дальнейшем
именуемые «контакторыª), предназначено для инженерно-технических работников, а
также рабочих, выполняющих работы по монтажу и обслуживанию электрооборудова-
ния.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Назначение
1.1 Электромагнитные контакторы типов КТ6052, КТ6053, КТ6053М, КТ6054,
КТ6055 на номинальное напряжение 380 В переменного тока частоты 50 и 60 Гц
общепромышленного применения предназначены для включения и отключения
приемников электрической энергии.
1.2 Контакторы рассчитаны для работы в следующих условиях:
а) высота над уровнем моря - не более 1000 м;
б) температура окружающего воздуха рабочая от минус 45 до плюс 40 С, а при
транспортировании контакторов исполнения ХЛ до минус 60 С;
в) относительная влажность окружающего воздуха - не более 90 % при темпе-
ратуре плюс 20 °С и не более 50 % при температуре плюс 40 °С - для эксплуатации
контакторов в районах с умеренным климатом и 98 % при температуре плюс 25 °С -
для эксплуатации контакторов в районах с холодным климатом;
г)
окружающая среда - невзрывоопасная, не содержит значительного количест-
ва пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и
изоляцию;
д) отсутствие непосредственного воздействия солнечной радиации;
е) место установки - в закрытых помещениях, на открытых панелях или в обо-
лочках, место установки защищено от прямого попадания воды, масла, эмульсий и т.п.
Допускается эксплуатация контакторов в неотапливаемых помещениях.
На открытом воздухе контакторы должны устанавливаться в оболочках.
При установке контакторов в оболочках требования к оболочке и условиям
эксплуатации контактора должны согласовываться между предприятием-
изготовителем и потребителем;
Примечание - В случае необходимости допускается эксплуатация контакторов в
неотапливаемых помещениях, на верандах, в палатках, а также на открытом воздухе в
районах с холодным климатом при условии установки их в обогреваемые оболочки.
Дополнительные требования к этим контакторам необходимо согласовывать с пред-
приятием-изготовителем.
ж) отсутствие резких толчков и сильной тряски;
з) вибрация мест крепления контакторов с частотой до 25 Гц при ускорении не
более 0,7 g;
и) рабочее положение в пространстве - на вертикальной плоскости. Допускается
отклонение от вертикального положения до 5° в любую сторону;
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
4
к) напряжение на зажимах втягивающей катушки - от 0,85 до 1,1 и главной цепи от
0,1 до 1,1 номинального напряжения соответствующих цепей.
1.3 Габаритные, установочные, присоединительные размеры и масса контакторов
должны соответствовать указанным в приложении Б.

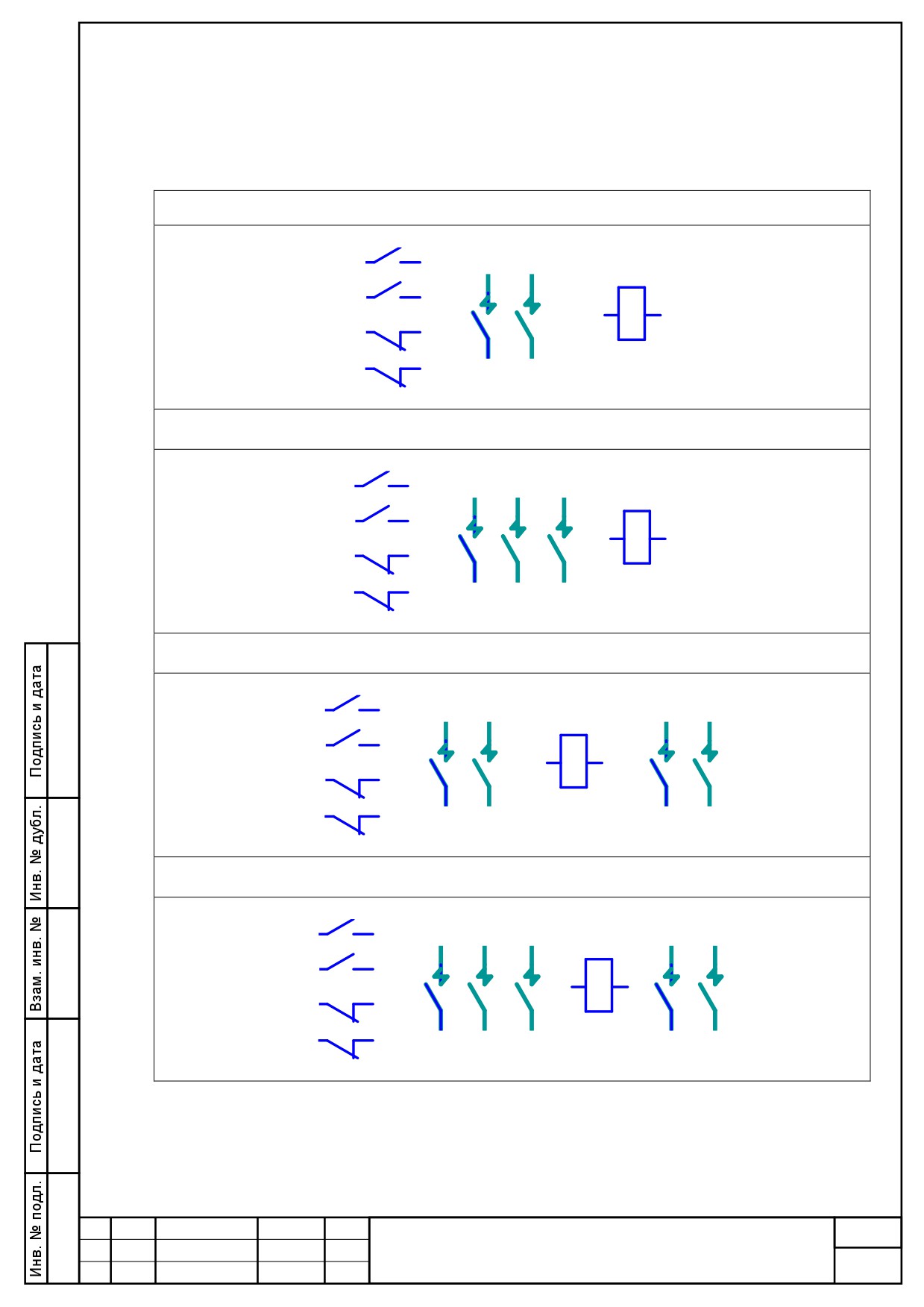

1.4 Схемы электрические соединений контакторов приведены в приложении В.
1.5 Возможность работы контактора в условиях, отличных от указанных, должна
согласовываться между предприятием-изготовителем и потребителем.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
5
2 Технические характеристики
2.1 Исполнения контакторов по конструктивным особенностям и условиям
эксплуатации приведены в таблице 1.
Таблица 1
Конструктивные особенности
Условия
Тип контактора
Число
Исполнение главных контактов
эксплуатации
полюсов
КТ6052
Главные контакты из меди
Районы с
Главные контакты с металлокерами-
умеренным
КТ6052С
ческими накладками на основе
климатом
серебра
2
КТ6052-ХЛ
Главные контакты из меди
Районы с
Главные контакты с металлокерами-
холодным
КТ6052С-ХЛ
ческими накладками на основе
климатом
серебра
КТ6053
Главные контакты из меди
КТ6053М
Районы с
Главные контакты с металлокерами-
умеренным
КТ6053С
ческими накладками на основе
климатом
КТ6053МС
серебра
3
КТ6053-ХЛ
Главные контакты из меди
КТ6053М-ХЛ
Районы с
холодным
Главные контакты с металлокерами-
КТ6053С-ХЛ
климатом
ческими накладками на основе
КТ6053МС-ХЛ
серебра
КТ6054
Главные контакты из меди
Районы с
Главные контакты с металлокерами-
4
умеренным
КТ6054С
ческими накладками на основе
климатом
серебра
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
6
Продолжение таблицы 1
Конструктивные особенности
Условия
Тип контактора
Число
Исполнение главных контактов
эксплуатации
полюсов
Главные контакты из меди
КТ6054-ХЛ
Районы с
Главные контакты с металлокерами-
4
холодным
ческими накладками на основе
КТ6054С-ХЛ
климатом
серебра
Главные контакты из меди
КТ6055
Районы с
Главные контакты с металлокерами-
умеренным
ческими накладками на основе
КТ6055С
климатом
серебра
5
Главные контакты из меди
КТ6055-ХЛ
Районы с
Главные контакты с металлокерами-
холодным
ческими накладками на основе
КТ6055С-ХЛ
климатом
серебра
2.2 Допустимые токи контакторов в прерывисто-продолжительном, кратковремен-
ном и продолжительном режимах работы указаны в таблице 2, а наибольшие значения
отключаемых токов указаны в таблице 3.
2.3 Контакторы могут применяться в роторных цепях асинхронных электродвига-
телей в условиях кратковременного (1 мин) повышения напряжения при пуске или
противовключении электродвигателей до 2000 В.
2.4 Механическая и электрическая износостойкость, а также частота включений
указаны в таблице 4.
2.5 Контакторы изготовляются с втягивающими катушками переменного тока.
Обмоточные данные катушек указаны в таблице 5.
2.6 Контакторы исполняются с 2 замыкающими и 2 размыкающими блокконтакта-
ми. Конструкция блокконтактов допускает перестановку их с замыкающих на размы-
кающие и наоборот в сочетаниях: 1 размыкающий и 3 замыкающих или 4 замыкающих
блокконтакта.
Контакторы могут поставляться без вспомогательных контактов при соответст-
вующей оговорке в заказе.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
7
Таблица 2
Допустимые токи, А
Номинальный ток
Кратковременный режим
контактора в
работы. Время паузы 4,5 ч
прерывисто-
Тип
Продолжи-
продолжительном
контактора
Продолжительность
тельный
режиме работы, А.
нагрузки, мин.
режим работы
Продолжительность
нагрузки 8 ч
10
30
60
90
КТ6052
КТ6052-ХЛ
КТ6053
630
1200
900
750
720
500
КТ6053-ХЛ
КТ6053М
КТ6053М-ХЛ
КТ6054
КТ6054-ХЛ
400
320
КТ6055
КТ6055-ХЛ
КТ6052С
КТ6052С-ХЛ
КТ6053С
630
1200
900
750
720
630
КТ6053С-ХЛ
КТ6053МС
КТ6053МС-ХЛ
КТ6054С
КТ6054С-ХЛ
400
400
КТ6055С
КТ6055С-ХЛ
Таблица 3
Наибольшее значение отключаемого
Напряжение главной цепи, В
тока, А
220
10 Iн
380 - 415
8 Iн
440 - 500
7 Iн
660
2 Iн
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
8
Таблица 4
Электрическая износостойкость,
Число
Механическая
тыс. циклов
Тип
включений
износостойкость,
контактора
и отключе-
млн. циклов
Тяжелый
ний в ч
Легкий режим *
режим **
КТ6052
КТ6053
600
1,6
700
50
КТ6053М
КТ6054
150
1,25
КТ6055
__________
* Легкий режим работы
- пуск электродвигателей с короткозамкнутым
ротором; отключение вращающихся электродвигателей.
** Тяжелый режим работы - пуск электродвигателей с короткозамкнутым
ротором; отключение неподвижных или медленно вращающихся электродвига-
телей; реверсирование электродвигателей.
Таблица 5
Марка
Диаметр
Номинальное
Частота, Гц
обмоточного
провода
Число витков
напряжение, В
провода
(по меди), мм
110
ПЭТВ-2
2,00
135
127
ПСДТ
1,80
156
220
50
ПЭТВ-2
1,25
270
380
ПЭТВ-2
1,06
466
500
ПЭТВ-2
0,90
614
110
ПЭТВ-2
2,12
113
220
60
ПЭТВ-2
1,40
225
440
ПЭТВ-2
1,06
450
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
9
2.7 Ток продолжительного режима и коммутационная способность блок-контактов
контакторов при индуктивной нагрузке (с постоянной времени при постоянном токе не
более 0,05 с и с коэффициентом мощности при переменном токе не менее 0,4) указаны
в таблице 6.
Таблица 6
Включаемый ток, А
Отключаемый ток, А
Номинальный
переменный
постоянный
переменный
постоянный
ток продолжи-
тельного
Напряжение, В
режима, А
380
500
110
220
380
500
110
220
10
100
25
10
2,5
1
2.8 Мощность, потребляемая электромагнитом, и собственные времена срабаты-
вания контактора приведены в таблице 7.
Таблица 7
Замкнутое положение
Разомкнутое положение
Собственное время, с
электромагнита
электромагнита
Р, ВА
Cos 
Р, ВА
Cos 
втягивания
отпадания
370
0,4
7600
0,2
0,06
0,023
2.9 Значения максимально допустимых мощностей асинхронных короткозамкну-
тых электродвигателей, управляемых трехполюсными контакторами в легком и в тяже-
лом режимах работы, приведены соответственно в таблицах 8 и 9.
Таблица 8
Номинальное напряжение, сети, В
220
380
500
Число включений и отклю-
чений в ч
Максимально допустимая мощность
электродвигателя, кВт
до 30
190
330
300
до 150
175
300
285
до 300
160
270
260
до 600
155
265
260
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
10
Таблица 9
Номинальное напряжение сети, В
220
380
500
220
380
500
Число включений и
Максимально допустимая мощность
отключений в ч
электродвигателя, кВт
10 % отключений при
50 % отключений при
пусковом токе
пусковом токе
до
30
175
300
285
145
300
285
до 150
145
250
240
125
220
200
до 300
120
200
220
100
170
155
до 600
90
150
155
60
100
110
2.10 Значения максимально допустимых мощностей асинхронных электродвига-
телей с фазовым ротором, управляемых трехполюсными контакторами в легком и
тяжелом режимах работы, приведены в таблице 10.
Таблица 10
Номинальное напряжение сети, В
220
380
500
220
380
500
Число
Максимально допустимая мощность
включений и
электродвигателя, кВт
отключений
в ч
Включение - отключение затор-
Включение - отключение
моженного электродвигателя.
вращающегося
До 50 % отключений при пусковом
электродвигателя
токе
до
150
190
330
440
190
330
440
до
300
190
330
440
190
330
420
до
600
190
330
440
140
240
260
до 1200
170
300
400
120
200
220
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
11
2.11 Два однотипных контактора допускают установку механической блокировки
(см. рисунок 1), при которой не должно быть одновременно включенного положения
двух контакторов.
Рисунок 1 - Механическая блокировка контакторов
2.12 Содержание цветных металлов по ГОСТ
1639-2009 приведено в
приложении Г.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
12
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит
«Руководство по
эксплуатацииª, если это оговорено в заказе, и паспорт.
3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в приложении А.
Примечание - Для контакторов, поставляемых на экспорт, запасные части
поставляются комплектно с контактором, если иное не оговорено в заказе.
4 Устройство и работа контактора
4.1 На рисунке 2 показан общий вид контактора КТ6053.
1 - блок-контакт; 2 - дугогаситель, 3 - катушка втягивающая;
4 - рейка; 5 - стойка; 6 - вал
Рисунок 2 - Условное изображение трехполюсного контактора КТ6053
4.2 Конструкция контакторов моноблочного типа с поворотным якорем.
На металлической рейке 4, являющейся базовой деталью контактора, смонтиро-
ваны неподвижная часть электромагнита с втягивающей катушкой 3, неподвижные
контакты с дугогасительным устройством 2 и блок-контакты 1. Подвижная система,
состоящая из подвижных контактов и якоря электромагнита, смонтирована на метал-
лическом валу с укрепленными на нем пластмассовыми контактодержателями и втул-
ками под цапфы.
Вал 6 вращается на цапфах, находящихся на стойках 5, укрепленных на рейке.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
13
4.3 На рисунке 3 показана контактно-дугогасительная система контактора.
Контакторы имеют электромагнитное гашение дуги в камере с узкой щелью.
Дугогасительная система состоит из дугогасительной катушки 5, магнитопровода 4,
рога 2, неподвижного контакта и дугогасительной камеры 3.
Контакторы исполняются с замыкающими главными контактами - пальцевого
типа. Основной материал контактов - медь.
Для продолжительного режима работы контактора без снижения номинального
тока контакты выполняются с накладками из металлокерамических композиций на
основе серебра.
4.5 Узел подвижного контакта состоит из рычага 9, контакта 7, рога 8 и винтов 10
для регулировки провала контактов.
4.6 Контактное нажатие создается пружиной 12 и регулируется гайкой 11.
4.7 Дугогасительная камера удерживается полюсными наконечниками и фикси-
руется плоской пружиной.
1 - колодка; 2 - рог (неподвижного контакта); 3 - камера (одна перегородка снята);
4 - магнитопровод; 5 - катушка дугогасительная; 6 - контакт неподвижный;
7 - контакт подвижный; 8 - рог (подвижного контакта); 9 - рычаг;
10 - регулировочный винт; 11 - гайка; 12 - пружина контактная;
13 - контактодержатель; 14 - гибкое соединение; 15 - вывод
Рисунок 3 - Контактно-дугогасительная система контактора
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
14
4.8 Электромагнит контактора показан на рисунке 4. Самоустанавливающийся
якорь и сердечник амортизированы теплостойкой резиной 1 и 8. Нижний керн сердеч-
ника не имеет короткозамкнутого витка, поэтому якорь поджимается к нему пружиной.
Величина провала и нажатие нижних кернов регулируются установкой шайб под
планку крепления сердечника.
Втягивающая катушка намотана на пластмассовом каркасе и имеет зажимы для
присоединения проводников.
Упор ограничивает угол поворота якоря.
1 - прокладка; 2 - колодка; 3 - сердечник; 4 - каркас; 5 - втягивающая катушка;
6 - колодка; 7 - якорь; 8 - шайба (резиновая); 9 - сегмент;
10 - пружина; 11 - скоба; 12 - возвратная пружина;
13 - шайба для регулировки провала нижнего керна якоря
Рисунок 4 - Электромагнит контактора
4.9 Блокконтакт контактора показан на рисунке 5. Он состоит из пластмассового
корпуса 1 со съемными неподвижными контактами 5 и подвижной траверсы 2 с
контактными мостиками 4. Перестановка контактов блокконтакта с размыкающих на
замыкающие производится путем поворота их на 180°.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
15

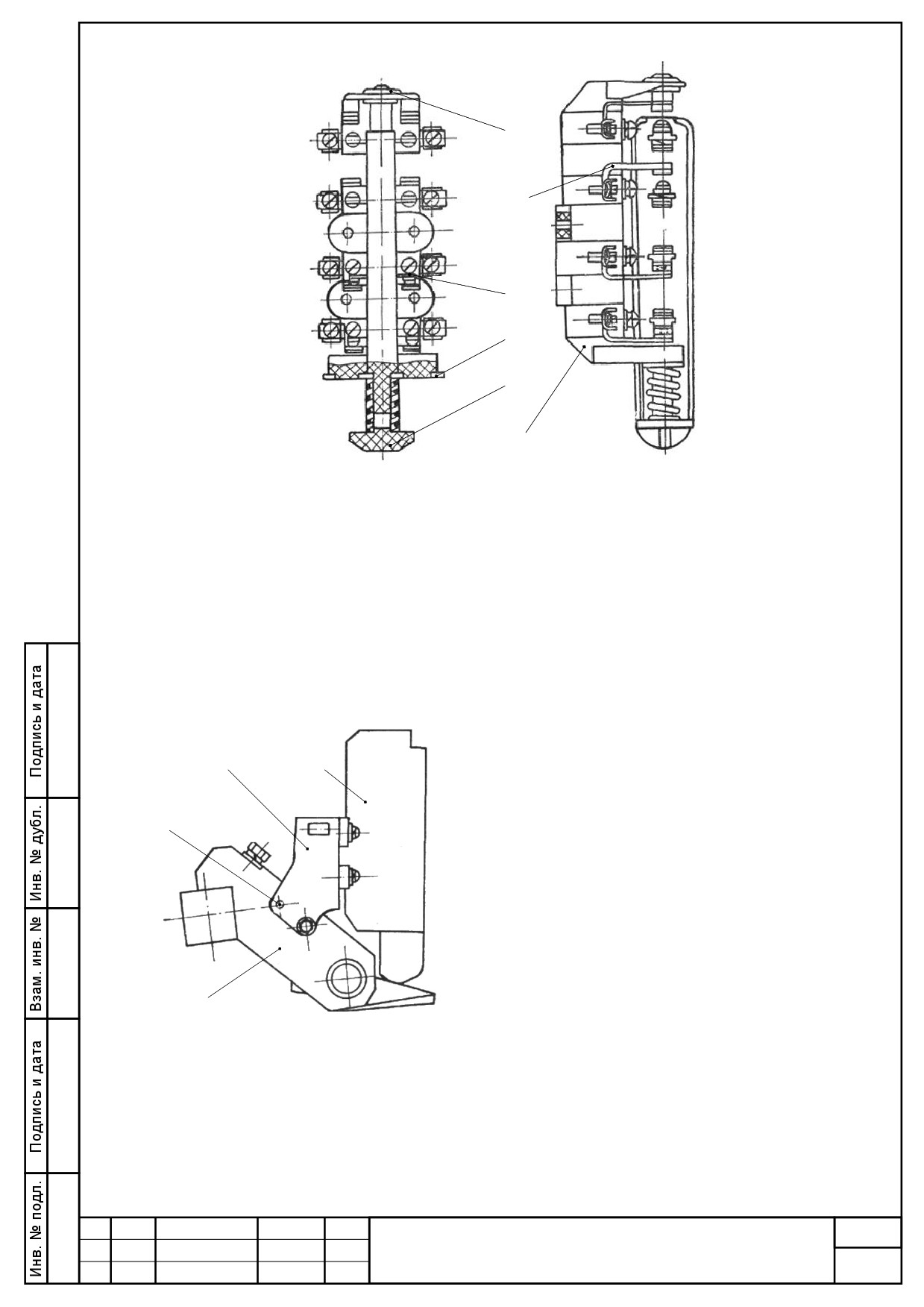

6
5
4
3
2
1
1 - корпус; 2 - траверса; 3 - пластина; 4 - контактный мостик;
5 - неподвижный контакт; 6 - втулка
Рисунок 5 - Блокконтакт
4.10 При необходимости регулировку блокконтактов производить поворотом
скобы вокруг болта А (рисунок 6).
1
2
Параметры блокконтактов:
А
Раствор контактов не менее 6 мм;
Провал контактов 3  4 мм;
Рабочий ход траверсы 10 мм;
Начальное нажатие на контактный
мостик 135 - 165 г;
3
Конечное нажатие 180 - 220 г.
1 - скоба; 2 - блокконтакт; 3 - подшипник
Рисунок 6 - Крепление блокконтакта
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
16
5 Правила и условия монтажа
5.1 Перед установкой и монтажом контактора отвяжите якорь от упора и удалите
смазку с рабочих поверхностей якоря и сердечника чистой ветошью, смоченной в
бензине; проверьте:
- целостность аппарата и соответствие его типа и исполнения требуемому;
- соответствие напряжения главной цепи и цепи управления данным, указанным
на фирменной табличке и табличке втягивающей катушки.
5.2 Осмотрите контактор и убедитесь, что регулировка его не нарушена, для чего:
а)
проверьте отсутствие затирания подвижных частей;
б)
надежно присоедините провода к зажимам втягивающей катушки. Сечение
проводов должно быть выбрано в соответствии с величинами рабочего и пускового
тока;
в)
проверьте соответствие растворов, провалов, нажатий главных контактов
данным, приведенным в таблице 11 (см. рисунок 7).
а
Рк
Рн
б
а - раствор; б - зазор, контролирующий провал;
Р'н - начальное нажатие на контактах; Р'к - конечное нажатие на контактах;
- линия касания контактов;  - место прокладки бумажной ленты при замере Р'н;
 - регулировка провала и одновременности касания контактов;
 - регулировка нажатия на контакт;  - место прокладки бумажной ленты при
замере Р'н
Рисунок 7 - Основные параметры
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
17
Таблица 11
Зазор, контролирующий
Тип
Раствор главных
Начальное нажатие в
провал главных
контактора
контактов, мм
месте контроля, кг
контактов, мм
КТ6052
КТ6052С
КТ6052-ХЛ
КТ6053
КТ6053М
от 9,4 до 10,4
КТ6053С
КТ6053МС
КТ6053-ХЛ
от 10 до 12,5
от 3,8 до 4,1
КТ6053М-ХЛ
КТ6054
КТ6054С
от 6,5 до 7,1
КТ6054-ХЛ
КТ6055
КТ6055С
от 4,7 до 5,2
КТ6055-ХЛ
Примечание - При снижении в процессе эксплуатации провалов главных контак-
тов до 3,5 мм и начальных нажатий до 8,4 кг (для КТ6052, KT6053, KT6053М,
КТ6053МС; КТ6052С, КТ6053С), до 5,5 кг (для КТ6054, КТ6054С), до 3,7кг (для
КТ6055, КТ6055С) отрегулировать параметры контактора до величин, указанных в
таблице.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
18
5.3 Силовые зажимы и способы присоединения к ним проводов и шин показаны на
рисунке 8 и в таблице 12.
Крутящие моменты крепления зажимов медных выводов должны быть в пределах
5 - 6 кГм (для М12), 8 - 9 кГм (для М16).
5.4 После окончания монтажа контактора проверьте:
- правильность включения его по схеме;
- затяните винты и гайки;
- проверьте работу контактора путем двух-трех дистанционных включений и
отключений.
1
2
3
4
3
2
1
4
3
2
1
4
3
2
1
4
5
6
4
5
1
4
5
1
4
5
1
7
40
20
16,5

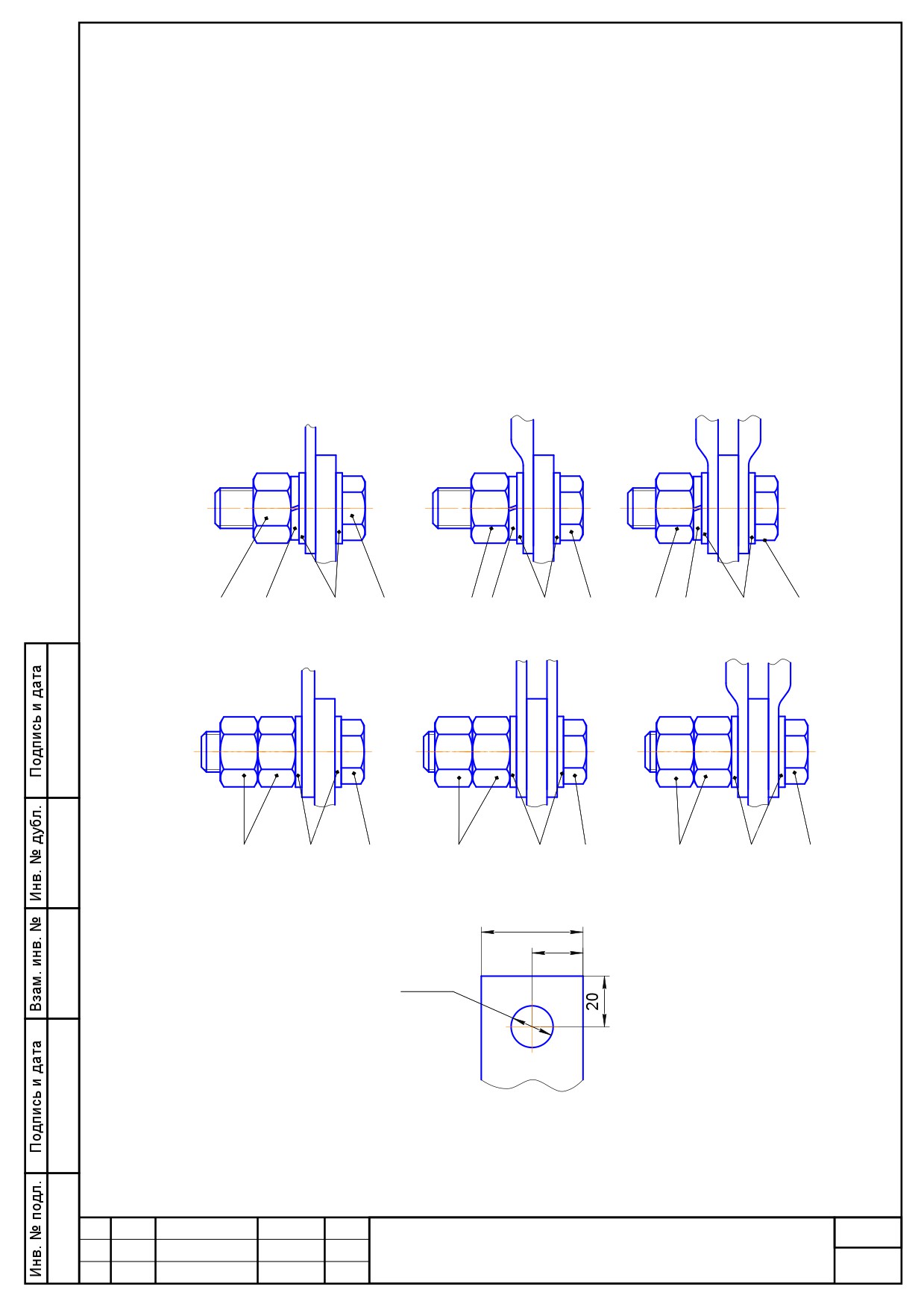

Рисунок 8 - Способы присоединения к силовым зажимам
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
19

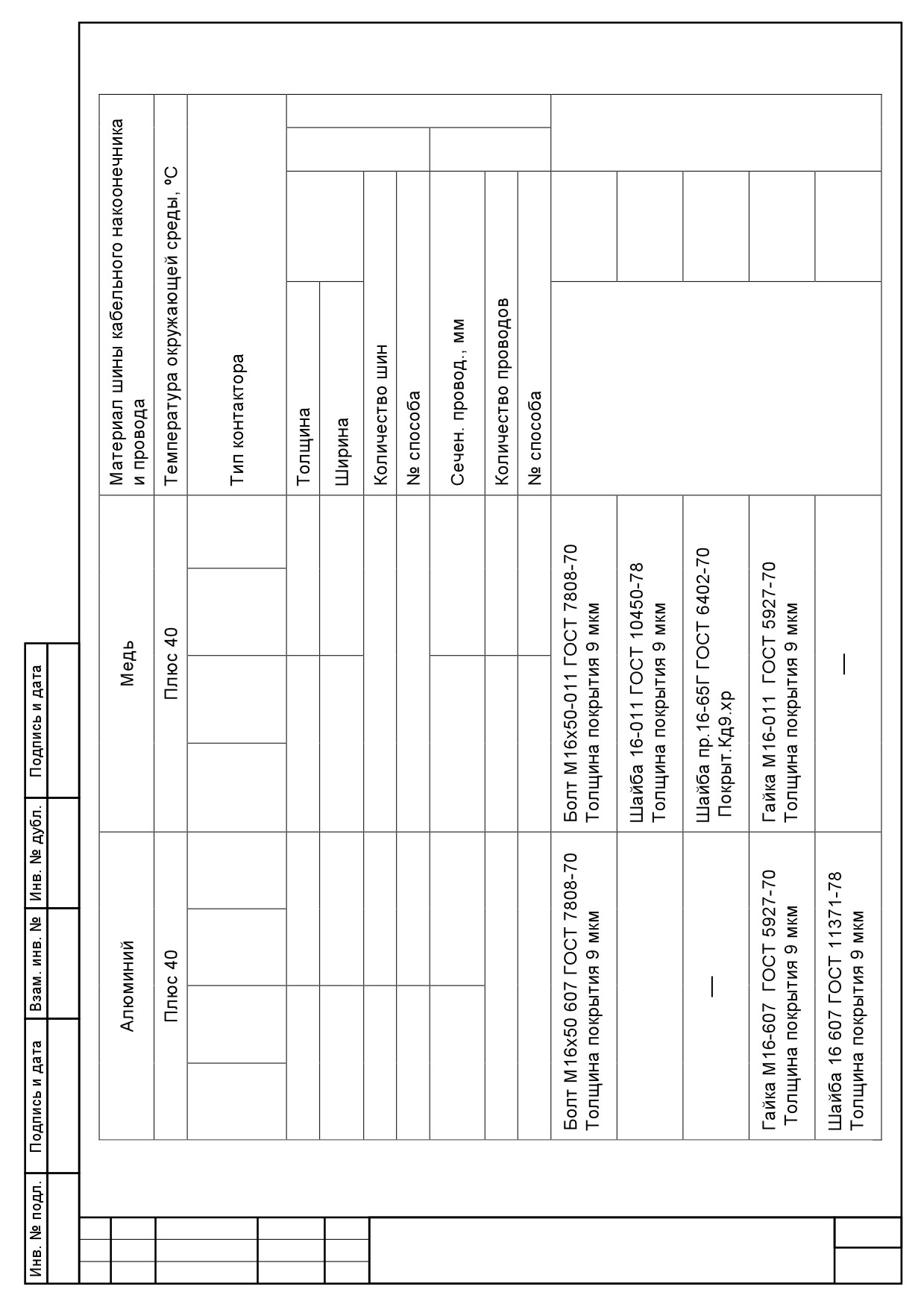

Таблица 12
Присоединение к зажиму
Позиции
кабельн.
шиной
наконечн.
Раз-
меры
1
2
3
4
5
шин,
мм
Обозначение
КТ6052
6
40
150
2
3
КТ6053
КТ6053М
1
1
КТ6054
4
40
185
1
2
КТ6055
КТ6052
4
40
2
5
185
КТ6053
КТ6053М
2
6
КТ6054
5
40
1
4
95
КТ6055
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
20
5.5 Все контакторы реечного исполнения предусматривают установку их на
плитах. Способ установки показан на рисунках 9 - 12.
45
R22,5
27
а
52
б
б
96
14
А1
112
232
Б
 - вертикальная установочная ось;
 - горизонтальная установочная ось.
Рисунок 9 - Расположение отверстий на плите для установки
2- и 3-полюсных реечных контакторов
Отверстия Ø 45 и отверстие «аª сверлить при заднем присоединении к зажимам
контактора.
Допускается вместо отв. Ø45 сверлить отв. Ø55.
Отверстия «бª предназначены для крепления дистанционных колодок.
Овальные отверстия, показанные условным пунктиром, сверлить в плите при
заднем присоединении к силовым зажимам контактора кабелей 2х185 мм2 или
2x240 мм2.
Тип контактора
А1 , мм
Б, мм
Количество отв. Ø45
КТ6052
-
470
5
КТ6053
112
570
7
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
21
45
R22,5
27
а
15
б
б
14
А
1
112
136
112
124
300
396
Б
 - вертикальная установочная ось контактора;
 - горизонтальная установочная ось контактора.
Рисунок 10 - Расположение отверстий на плите для установки
4- и 5-полюсных реечных контакторов
Тип контактора
А, мм
Б, мм
Кол-во отв. Ø45
КТ6054
-
770
9
КТ6055
112
870
11
Отверстие Ø45 и отверстие «аª сверлить при заднем присоединении к зажимам
контактора.
Допускается вместо отв. Ø45 сверлить отв. Ø55.
Отверстия «бª предназначены для крепления дистанционных колодок.
Овальные отверстия, показанные условным пунктиром, сверлить в плите при зад-
нем присоединении к силовым зажимам контактора кабелей 2х150 мм2.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
22
М12
М12
Б
А
1
1
2
2
3
3
4
4
 - установочная плоскость;
 - установочная плоскость механической блокировки.
Рисунок 11 - Расположение и крепление колодок на плитах
для установки реечных контакторов
Поз.
Обозначение
Покрытие
1
Болт М12х70-010 ГОСТ 7808-70
Ц9.хр.
2
Шайба 12-010 ГОСТ 10450-78
Ц9.хр.
3
Шайба 12 65Г ГОСТ 6402-70
Кд9.хр.
4
Гайка M12-010 ГОСТ 5915-70
Ц9.хр.
А
Тип контактора
А, мм
КТ6052
96
КТ6053
КТ6054
12,5
396
КТ6055
 - вертикальная установочная ось блокируемых контакторов;
 - горизонтальные установочные оси блокируемых контакторов.
Рисунок 12 - Расположение отверстий на плите для установки колодки под
механическую блокировку контакторов реечного исполнения
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
23
6 Правила и условия безопасной эксплуатации
6.1 Эксплуатация контакторов должна производиться в соответствии с «Правила-
ми техники безопасности и технической эксплуатации электроустановок потребителейª
и «Руководством по эксплуатацииª предприятия-изготовителя.
6.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
7 Техническое обслуживание
Измерение параметров, регулировка и настройка
7.1 В условиях эксплуатации необходимо регулярно следить за состоянием
контакторов и не реже 1 раза в месяц производить периодический их осмотр. Незави-
симо от этого, осмотр контактора следует производить после каждого случая аварии.
7.2 Перед осмотром контактора полностью снимите напряжение с него; очистите
от пыли и загрязнения; проверьте надежность всех резьбовых соединений, в случае
необходимости произведите их подтяжку. Проверьте контактную систему и отрегули-
руйте ее в случае необходимости.
7.3 Основными параметрами контактной системы являются провалы, растворы,
неодновременность касания контактов, нажатия на контактах. Проверку основных
параметров контактной системы следует производить в ниже изложенном порядке.
7.4 Величина зазора, контролирующего провал
(см. рисунок
7), замеряется
щупом. Желательно, чтобы величины провалов контактов были наибольшими.
7.5 Установив нужный зазор и убедившись в отсутствии перекоса подвижного
контакта, законтргайте регулировочные винты.
Следует иметь в виду, что чем точнее отрегулированы провалы, тем меньше
неодновременность касания контактов. Неодновременность касания проверяйте
щупом, контролируя зазор между контактами, когда другие контакты касаются друг
друга. Неодновременность касания контактов допускается до 0,5 мм. Если неодно-
временность касания выше нормы, то ее вводят в норму за счет уменьшения или
увеличения провала контактов, но в пределах норм, указанных в таблице 11.
7.6 Без смены контактов допускается двукратное восстановление провала враще-
нием регулировочных винтов.
7.7 Начальное нажатие на контактах проверяйте и регулируйте при разомкнутых
контактах способом, показанным на рисунке 7.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
24
7.8 Если нажатие не соответствует табличному, то вращением регулировочной
гайки измените затяжку контактной пружины. После установки требуемого нажатия
регулировочные гайки законтргайте.
7.9 Растворы контактов проверяются калибром и должны соответствовать
данным таблицы 11.
7.10 Если растворы не в норме, то поворотом эксцентричного бруска упора
якоря их вводят в норму.
7.11 После износа главных контактов до половины их первоначальной толщины
они подлежат замене.
Замену контактов, выполненных с накладками, производят после того, как
толщина накладки уменьшится до 0,8 ÷ 0,5 мм.
7.12 Для замены главных контактов снимите дугогасительные камеры, упор,
ограничивающий ход подвижной системы, и поверните всю магнитную систему так,
чтобы якорь магнитной системы был опущен вниз. Сменив контакты, произведите
сборку в обратной последовательности.
7.13 Установив провалы, нажатия и растворы, как указано в 7.4 - 7.11, отрегу-
лируйте положение контактов так, чтобы соприкосновение было по линии,
суммарная длина которой равнялась бы не менее 75 % ширины подвижного контакта.
7.14 Смещение контактов по ширине допустимо до 1 мм.
7.15 Если контакты сильно обгорели или сплавились, их поверхность слегка
зачистите напильником, при этом снимайте возможно меньший слой материала и не
меняйте профиля контактов.
7.16 После каждого осмотра контактной системы следите за установкой и
фиксированием камер, проверяйте отсутствие затирания о них подвижных контактов.
7.17 Помните - работа контактора при снятой камере недопустима.
7.18 Электромагнит переменного тока при работе издает легкий шум, подобный
гудению трансформатора. Если гудение сопровождается резким дребезжанием и
периодическими соударениями якоря и сердечника, то это указывает на неисправ-
ность.
Причины и методы устранения их указаны в разделе 8.
7.19 Расположение механически сблокированных контакторов показано на
рисунке 1. При установке механической блокировки убедитесь в том, что раствор
главных контактов одного контактора в момент касания главных контактов другого
контактора составляет не менее 50 % величины, указанной в таблице 11.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
25
8 Возможные неисправности и методы их устранения
8.1 Устранение неисправностей следует производить только при отключенном
контакторе.
8.2 Возможные неисправности и методы их устранения указаны в таблице 13.
Taблица 13
Наименование
неисправности,
Вероятная причина
Методы устранения
внешнее проявление
и дополнительные
признаки
1 Контактор не
а) Повреждена катушка
а) Сменить катушку
включается при
б) Обрыв в цепи катушки
б) Проверить схему, устранить
подаче напряжения
обрыв
на втягивающую
в) Отсутствие осевого
в) Отрегулировать осевой люфт
катушку
люфта вала
вала в пределах 0,20,5 мм
перемещением левой подшипни-
ковой втулки вдоль оси вала
контактора
г) Контакты касаются стенок
г) Отрегулировать положение
камер
подвижных контактов путем
перемещения пластмассового
контактодержателя вдоль оси
вала
д) Напряжение сети не соо-
д) Заменить катушку или изме-
тветствует напряжению
нить напряжение сети
втягивающей катушки
контактора
е) Затирание скобы якоря об
е) Отрегулировать положение
угольники упоров
скобы якоря в месте крепления ее
к валу контактора
2 Контактор неполно-
а) Велико нажатие контактов
а) Установить нажатия в соответ-
стью включается при
ствии с таблицей 11 и рисунком 7.
подаче напряжения
При невозможности отрегулиро-
на втягивающую
вать нажатия - сменить пружину
катушку
контакта и установить нажатия,
которые не должны выходить за
пределы указанных значений в
таблице 11
б) Напряжение на зажимах
б) Повысить напряжение в сети
втягивающей катушки
меньше 0,85 номинального
в) Велико нажатие возврат-
в) Ослабить затяжку возвратной
ной пружины
пружины
г) Большие провалы контак-
г) Установить провалы в соответ-
тов
ствии с таблицей 11, рисунком 7
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
26
Продолжение таблицы 13
Наименование
неисправности,
Вероятная причина
Метод устранения
внешнее проявление
и дополнительные
признаки
3 Контакты привари-
а) Чрезмерно изношены
а) Сменить контакты или контакт-
ваются при включе-
контакты. Слишком велико
ную пружиину, замерив нажатие,
нии
или слишком мало контакт-
которое не должно выходить за
ное нажатие. При чрезмер-
пределы, указанные в таблице 11
ном нажатии якорь застре-
вает при касании контактов
б) Включение произошло
б) Принять меры к недопущению
при недостаточном напря-
чрезмерного падения напряжения
жении в сети
в сети
4 Контакты нагрева-
а) Нагрузка выше номи-
а) Проверить ток нагрузки. Если
ются выше допусти-
нальной
нет возможности уменьшить
мой температуры
нагрузку, установить контактор с
большим номинальным током
б) Чрезмерно изношены
б) Сменить контакты
контакты
в) Пыльные, грязные или
в) Удалить пыль и зачистить
обгоревшие
контакты напильником, не меняя
контакты
профиль контакта
г) Продолжительная работа
г) Зачистить контакты напильни-
медных контактов без
ком. Если по условиям работы
отключения
невозможно отключение после
каждых
8 часов непрерывной
работы, следует установить
контакты с серебряными напай-
ками
д) Слабый контакт в месте
д) Затянуть крепящие болты.
соединения подвижного
Если контактные поверхности
контакта с рычагом, с гибким
окислились, зачистить их до
соединением или неподвиж-
блеска
ного с рогом
е) Малое контактное нажа-
е) Отрегулировать, при невоз-
тие
можности - сменить пружину
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
27
Продолжение таблицы 13
Наименование
неисправности,
внешнее проявление
Вероятная причина
Метод устранения
и дополнительные
признаки
5 Сильное гудение и
а) Неплотное прилегание
а) Удалить грязь с рабочих
дребезжание элек-
якоря к сердечнику из-за
поверхностей
электромагнита
тромагнита, чрезмер-
загрязнения рабочих
чистой ветошью, смоченной
ный нагрев втяги-
поверхностей
бензином
вающей катушки
б) Якорь неплотно прилега-
б) Снять сердечник и якорь и
ет к сердечнику из-за
произвести шлифовку поверхно-
неровностей поверхностей
стей, не снимая большого слоя
соприкосновения
металла
в) Поломка короткозамкну-
в) Заменить сердечник
того витка
г) Слишком велико нажатие
г) Отрегулировать нажатие в
контактов
соответствии с таблицей 11 и
рисунком 7; при невозможности -
сменить контактную пружину
д) Отсутствие провала
д) Восстановить провал нижнего
нижнего керна якоря
керна, см. рисунок 4, согласно 4.8
6 Повышенный нагрев
а) Напряжение на зажимах
а) Снизить напряжение сети или
втягивающей катушки
втягивающей катушки
заменить катушку на соответст-
больше допустимого
вующее напряжение
б) Наличие в обмотке
б) Заменить катушку
катушки короткозамкнутых
витков
в) См. причины, указанные
в 5
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
28
9 Транспортирование и правила хранения
9.1 Хранение контакторов должно производиться в транспортной таре или без
нее в закрытых вентилируемых помещениях при температуре не ниже плюс 5 °С,
относительной влажности не более 80 % и отсутствии кислотных и других паров,
вредно действующих на материалы, из которых изготовлены контакторы.
Если срок хранения превышает шесть месяцев, то контакторы должны быть
подвергнуты консервации.
9.2 Транспортирование контакторов возможно любым видом крытого транспорта в
заводской транспортной таре либо в любой упаковке, обеспечивающей целостность
контакторов.
10 Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие контакторов требованиям технических
условий при соблюдении потребителем условий и правил хранения, транспортирова-
ния, монтажа и эксплуатации, установленных настоящими техническими условиями.
10.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в
эксплуатацию, но не более двух с половиной лет со дня изготовления их предприяти-
ем-изготовителем.
10.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации
устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с
половиной лет с момента проследования их через границу страны-изготовителя.
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
29
Приложение А
(справочное)
Перечень запасных частей
Таблица А.1
Тип контактора
КТ6052
КТ6052-ХЛ
КТ6052С
КТ6052С-ХЛ
Наименование
позиции
КТ6053
КТ6053-XЛ
КТ6053С
КТ6053С-ХЛ
запасной части
и рисунка
КТ6053М
КТ6053М-ХЛ
КТ6053МС
КТ6053МС-ХЛ
КТ6054
КТ6054-ХЛ
КТ6054С
КТ6054С-ХЛ
КТ6055
КТ6055-ХЛ
КТ 6055С
КТ6055С-ХЛ
Контакт неподвиж-
+
-
ный медный
поз. 6,
рис. 3
Контакт неподвиж-
-
+
ный с накладкой на
основе серебра
Контакт подвижный
+
-
медный
поз. 7.
Контакт подвижный
рис. 3
-
+
с накладкой на
основе серебра
поз.8,
+
+
Рог
рис. 3
поз. 12,
Пружина
+
+
контактная
рис. 4
поз. 12,
Пружина
+
+
возвратная
рис. 3
поз. 3,
Камера
+
+
дугогасительная
рис. 3
поз. 5.
Катушка
+
+
втягивающая
рис. 4
поз. 5,
Неподвижный
+
+
контакт
рис. 5
поз. 4,
Мостик
+
+
контактный
рис. 5
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
30
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса контакторов
L
400
A±1
22
56
М1650
А11
112
136
15±0,15
4отв.14
М1650
275
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость.
Рисунок Б.1 - Габаритные, установочные размеры контакторов
КТ6052, КТ6053
Таблица Б.1
Тип
А, мм
А1, мм
L, мм
Масса, кг
контактора
КТ6052
550
-
580
48
КТ6053
650
112
680
57
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
31
L
A±1
400
436
22
56
М1650
А11
112
112
15±0,15
4отв.14
М1650
275
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость.
Рисунок Б.2 - Габаритные, установочные размеры контакторов
КТ6054, КТ6055
Таблица Б.2
Тип контактора
А, мм
А1, мм
L, мм
Масса, кг
КТ6054
850
-
880
66
КТ6055
950
112
980
75
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
32
598
400*
550±1
112
93
17,5
22
М1650
М1650
275
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость контактора;
*расстояние до ближайшей токоведущей или заземленной детали
Масса контактора - 57 кг
Pucунок Б.3 - Габаритные, установочные размеры контактора КТ6053М
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
33
Приложение В
(обязательное)
Схемы электрические соединений контакторов
Таблица В.1
КТ6052
13
14
1
3
23
24
A
B
31
32
41
42
2
4
КТ6053
13
14
1
3
5
23
24
B
A
31
32
41
42
2
4
6
КТ6054
13
14
1
3
5
7
23
24
A
B
31
32
41
42
2
4
6
8
КТ6055
13
14
1
3
5
7
9
23
24
A
B
31
32
41
42
2
4
6
8
10
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
34
Приложение Г
(справочное)
Сведения о содержании цветных металлов
Таблица Г.1
Суммарная масса цветных металлов
содержащихся в изделии, кг
Наименование металла и сплава
Тип
контактора
Лом и отходы
Лом и отходы
Лом и отходы
алюминия и его
латуни и её сплавов
меди и её сплавов
сплавов
Алюминий 16
Латунь 1
Латунь 11
Медь 4
Медь 13
КТ6052
0,002
0,009
1,468
3,618
1,744
КТ6052С
0,002
0,009
1,468
4,018
1,744
КТ6053
0,002
0,011
2,102
5,436
2,426
КТ6053С
0,002
0,011
2,102
6,036
2,426
КТ6054
0,002
0,014
2,936
7,464
2,100
КТ6054С
0,002
0,014
2,936
8,264
2,100
КТ6055
0,002
0,017
3,670
9,330
2,349
КТ6055С
0,002
0,017
3,670
10,330
2,349
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
35
Лист регистрации изменений
Входящий №
Номера листов (страниц)
Всего листов
сопроводи-
№ доку-
Изм
аннули-
(страниц) в
тельного
Подп.
Дата
изме-
заменен-
мента
новых
рован-
докум.
документа
ненных
ных
ных
и дата
Лист
5
2АК.400.648РЭ
Изм
Лист
№ документа
Подпись
Дата
36



















///////////////////////////////////////
