КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ТИПОВ КТ6050/2, КТ6050/3. Руководство по эксплуатации 2АК.400.713РЭ





КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ
ТИПОВ КТ6050/2, КТ6050/3
Руководство по эксплуатации
2АК.400.713РЭ
Содержание
Введение
3
1 Назначение
4
2 Технические характеристики
6
3 Состав изделия
12

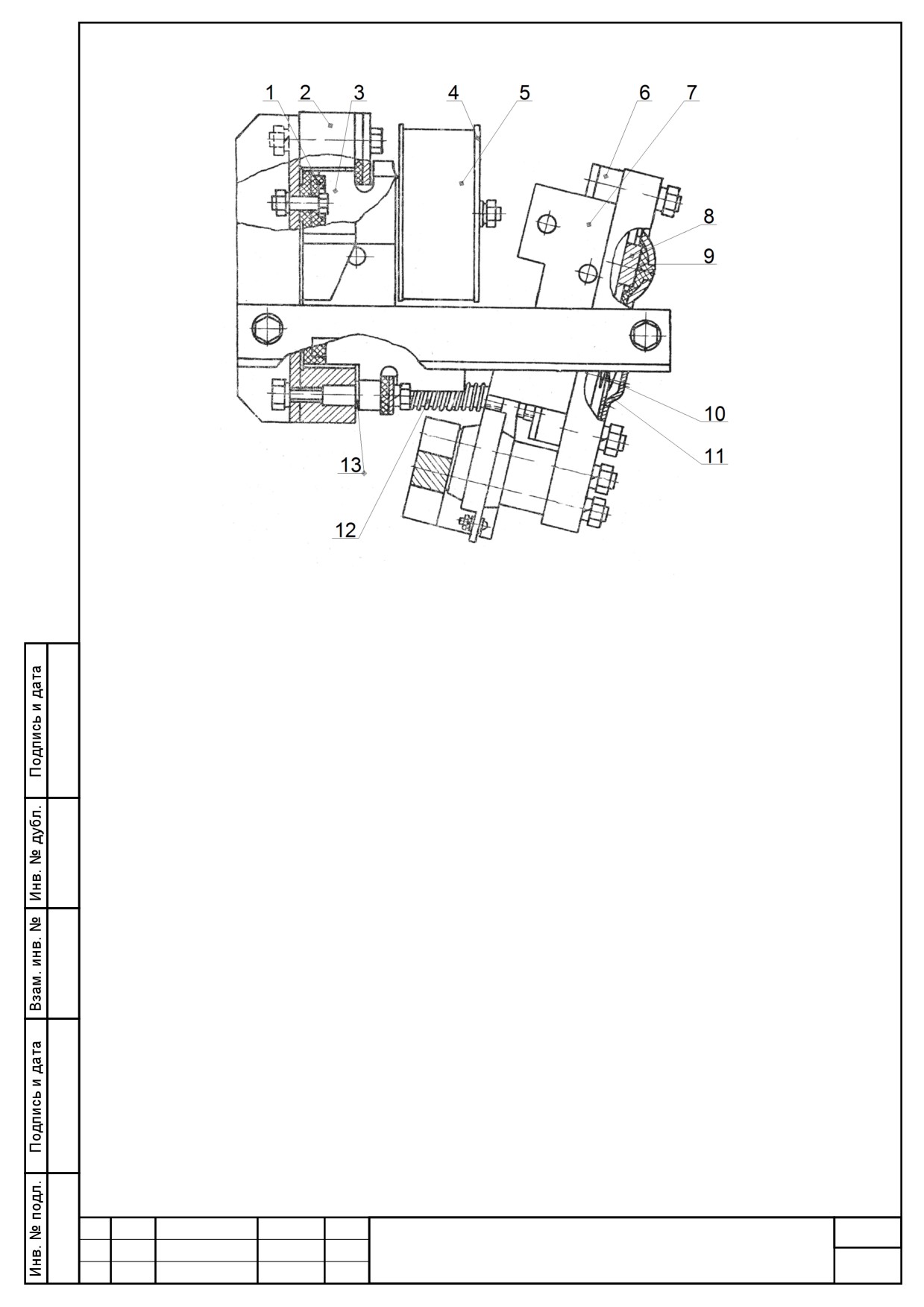

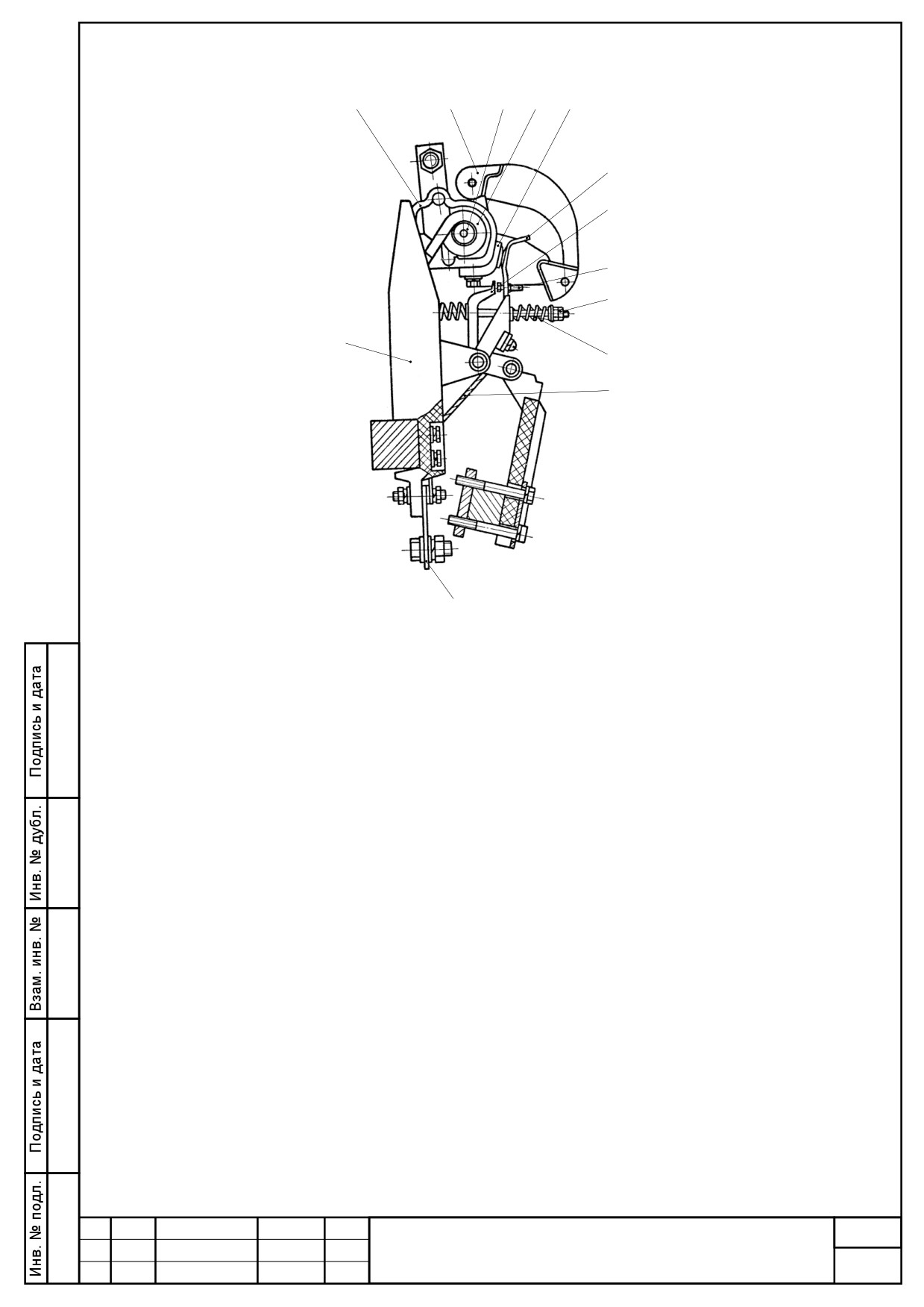

4 Устройство и работа контактора
12
5 Правила и условия монтажа
21
6 Правила и условия безопасной эксплуатации
30
7 Техническое обслуживание
30
8 Возможные неисправности и методы их устранения
32
9 Транспортирование и правила хранения
37
10 Гарантии изготовителя
37
Приложение А (справочное) Перечень запасных частей
38

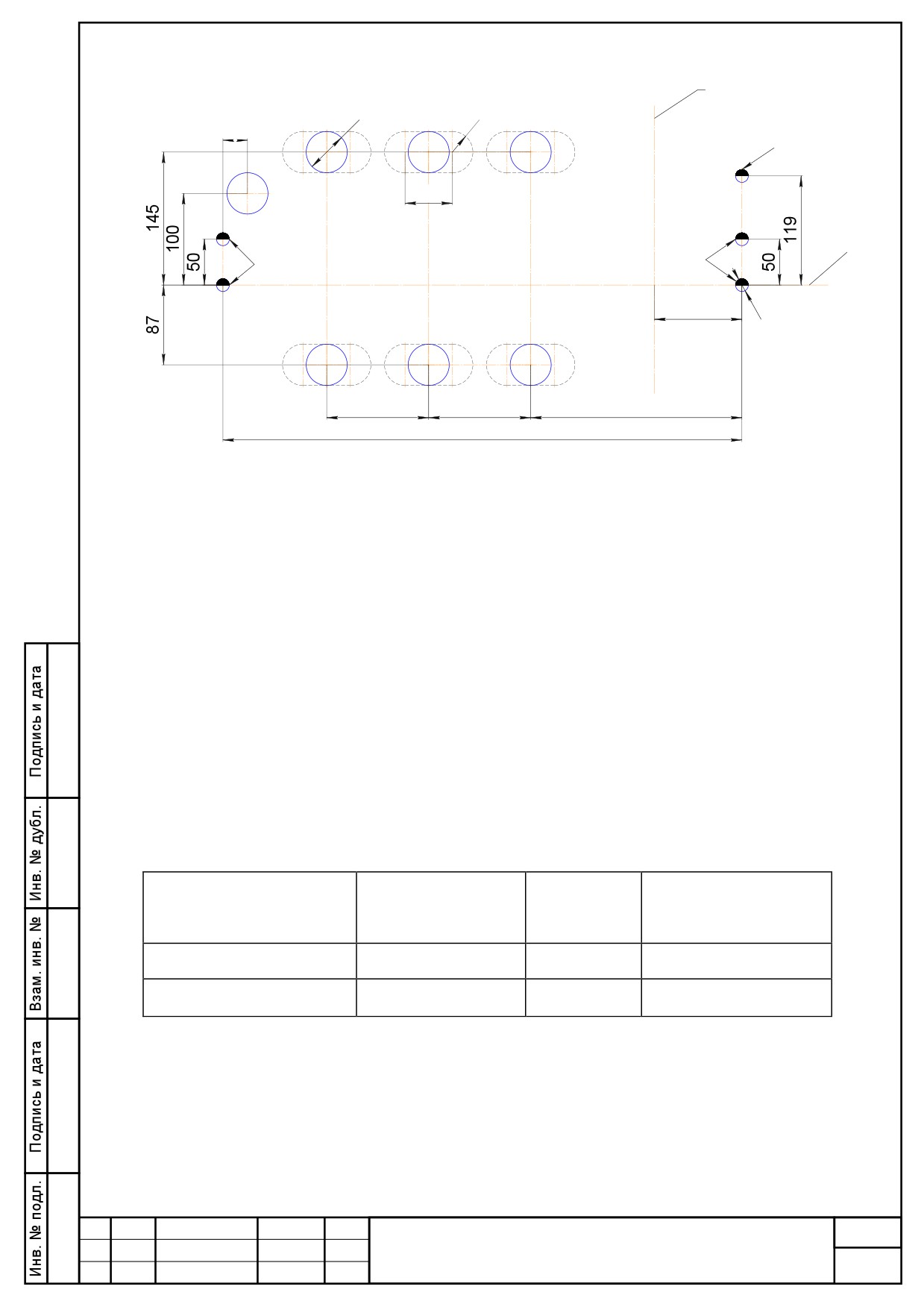

Приложение Б (обязательное) Габаритные, установочные размеры
и масса контакторов
39

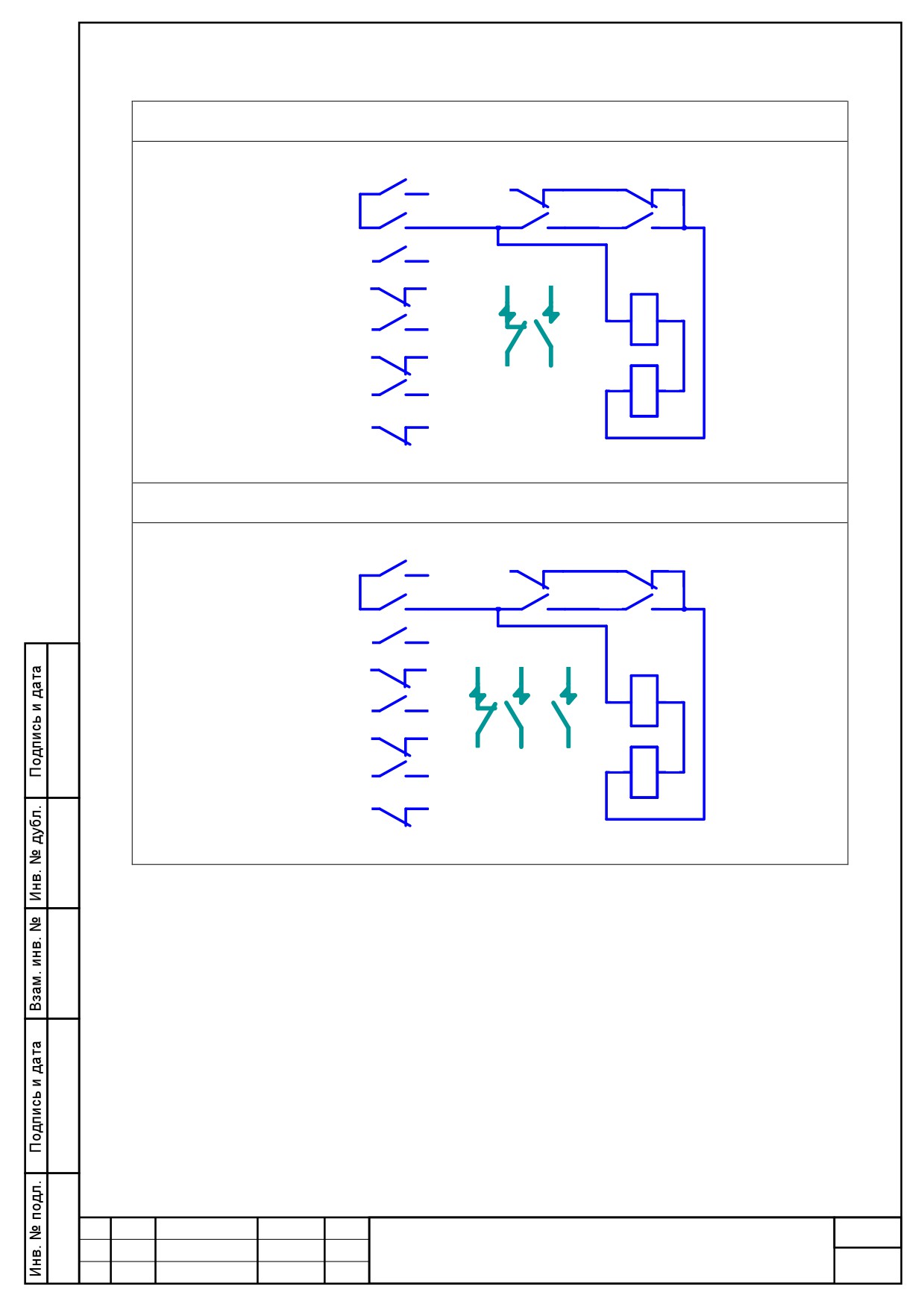

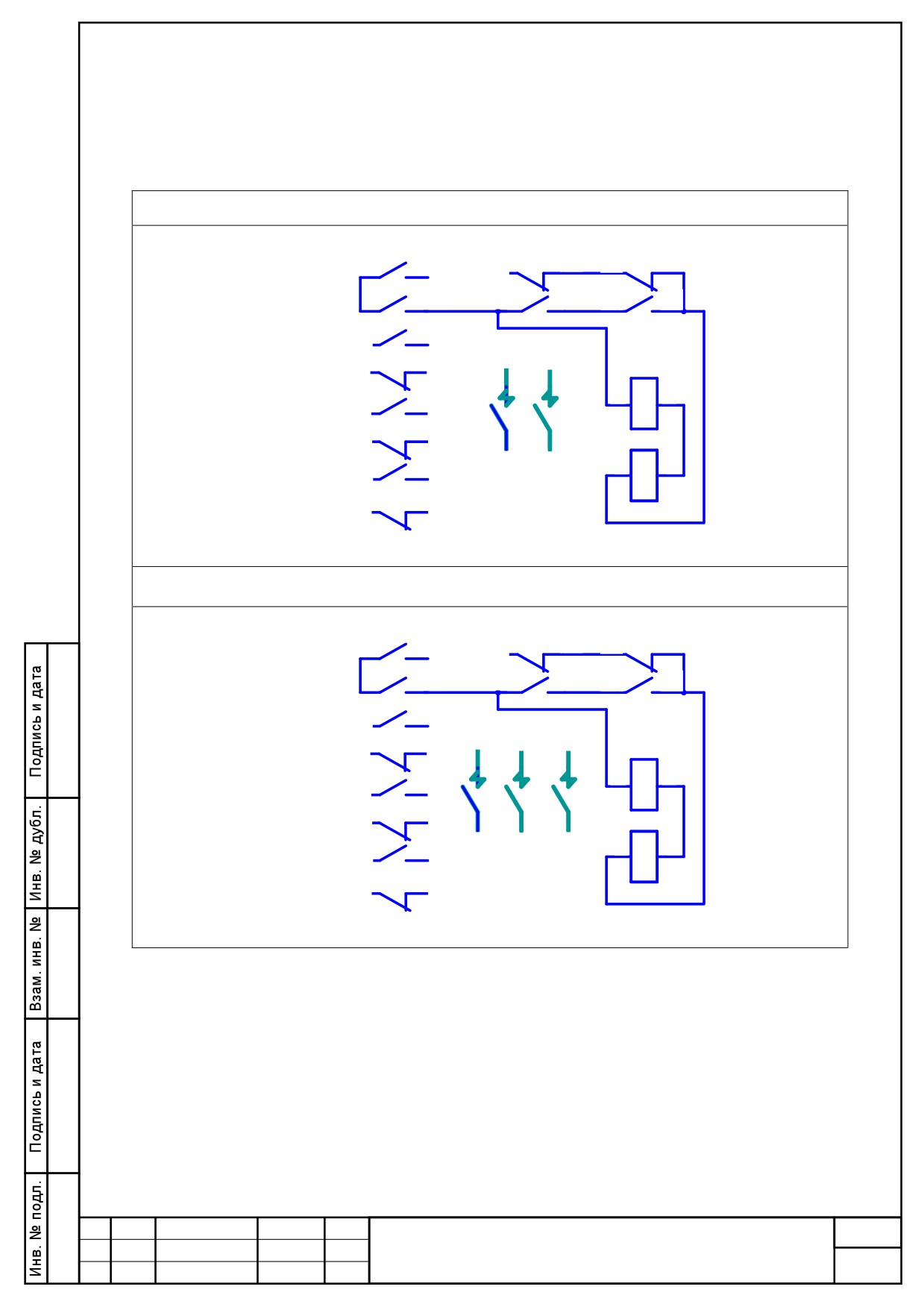

Приложение В (обязательное) Схемы электрические
соединений контакторов
41
Приложение Г (справочное) Сведения о содержании цветных
металлов
43
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
А
2
44
типов КТ6050/2, КТ6050/3
Нач. отд.
Н. контр.
АО «ЧЭАЗª
Руководство по эксплуатации
Утв.
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов
типов КТ6050/2, КТ6050/3 для потребностей экономики страны и для поставки на
экспорт.
Надежность, долговечность и безопасность контакторов обеспечивается не
только качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ 3426-031-00213703-98, ст. 5 ТР ТС 004/2011.
Контакторы типов КТ6050/2, предназначенные для работы в силовых
электрических цепях в стационарных установках при номинальном напряжении от 50 до
380 В (включительно) переменного тока и контакторы типов КТ6050/3, предназначенные
для работы при номинальном напряжении от 75 до 220 В (включительно) постоянного
тока, соответствуют требованиям ТР ТС
004/2011 в части выполнения
ГОСТ IEC
60947-1-2014, ГОСТ IEC
60947-4-1-2015, ГОСТ
12.2.007.0-75,
ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU С-RU.АЯ96.В.00084.
Срок действия с 21.04.2015 по 20.04.2020.
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Наименование и адрес изготовителя: АО
«ЧЭАЗª, Российская
Федерация, 428020, Чувашская Республика, г. Чебоксары, пр. И.Я. Яковлева, д. 5.
Тел.:
+7
8352
39-52-65, факс:
+7
8352
62-72-31. E-mail: cheaz@cheaz.ru,
РЭ контакторов типов КТ6050/2, КТ6050/3 (в дальнейшем именуемые «контакто-
рыª), предназначено для инженерно-технических работников, а также рабочих, выпол-
няющих работы по монтажу и обслуживанию электрооборудования.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Назначение
1.1 Контакторы КТ 6050/2 с замыкающими главными контактами и с защелкиваю-
щим механизмом рассчитаны для работы в электрических цепях напряжением до 380 В
переменного тока частоты 50 Гц и предназначены для продолжительного режима
работы при временном или длительном отсутствии напряжения в цепи питания катуш-
ки.
1.2 Контакторы КТ 6050/3 с замыкающими и размыкающими главными контактами
и с защелкивающим механизмом рассчитаны для работы в электрических цепях
напряжением до 220 В постоянного тока. Контакторы предназначены для гашения поля
синхронных машин и для работы в цепях, где недопустимо отключение контактора при
временном или длительном отсутствии напряжения в цепи питания катушки.
1.3 Контакторы рассчитаны для работы в следующих условиях:
а)
высота над уровнем моря - не более 1000 м;
б)
температура окружающего воздуха рабочая от минус 45 до плюс 40 °С, а при
транспортировании контакторов исполнения ХЛ до минус 60 °С;
в)
от минус 10 до плюс 40 °С - для эксплуатации контакторов в районах с
холодным климатом;
г)
относительная влажность окружающего воздуха - не более 90 % при темпе-
ратуре плюс 20 °С и не более 50% при температуре плюс 40 °С - для эксплуатации
контакторов в районах с умеренным климатом и 98 % при температуре плюс 25 °С -
для эксплуатации контакторов в районах с холодным климатом;
д)
окружающая среда - невзрывоопасная, не содержит значительного количе-
ства пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и
изоляцию;
е)
отсутствие непосредственного воздействия солнечной радиации;
ж) место установки - в закрытых помещениях на открытых панелях или в
оболочках. Место установки защищено от прямого попадания воды, масла, эмульсий и
т. п. Допускается эксплуатация контакторов в неотапливаемых помещениях. Для рабо-
ты на открытом воздухе контакторы должны устанавливаться в оболочках. При
установке контакторов в оболочках технические требования к контакторам должны
согласовываться между предприятием-изготовителем и потребителем;
з) отсутствие резких толчков и сильной тряски;
и) вибрация мест крепления контакторов с частотой до 25 Гц при ускорении не
более 0,7 g;
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
4
к) рабочее положение в пространстве - на вертикальной плоскости. Допускается
отклонение от вертикального положения до 5° в любую сторону;
л) напряжение главной цепи в пределах от 0,1 до 1,1 номинального;
м) напряжение на зажимах втягивающей катушки контакторов КТ6050/3 - от 0,85
до 1,1 и контакторов КТ6050/2 от 0,7 до 1,1 номинального напряжения соответствую-
щих цепей.

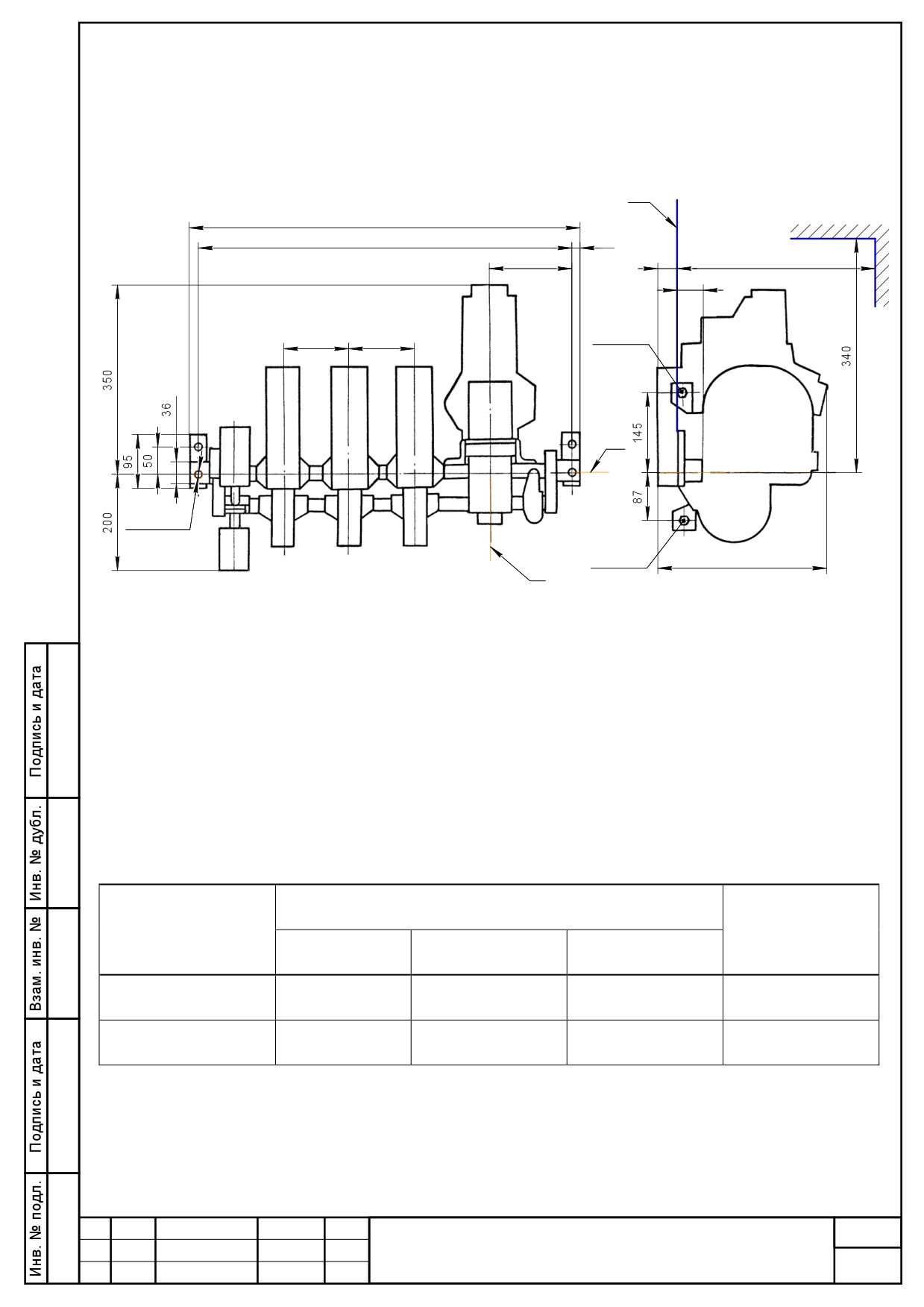

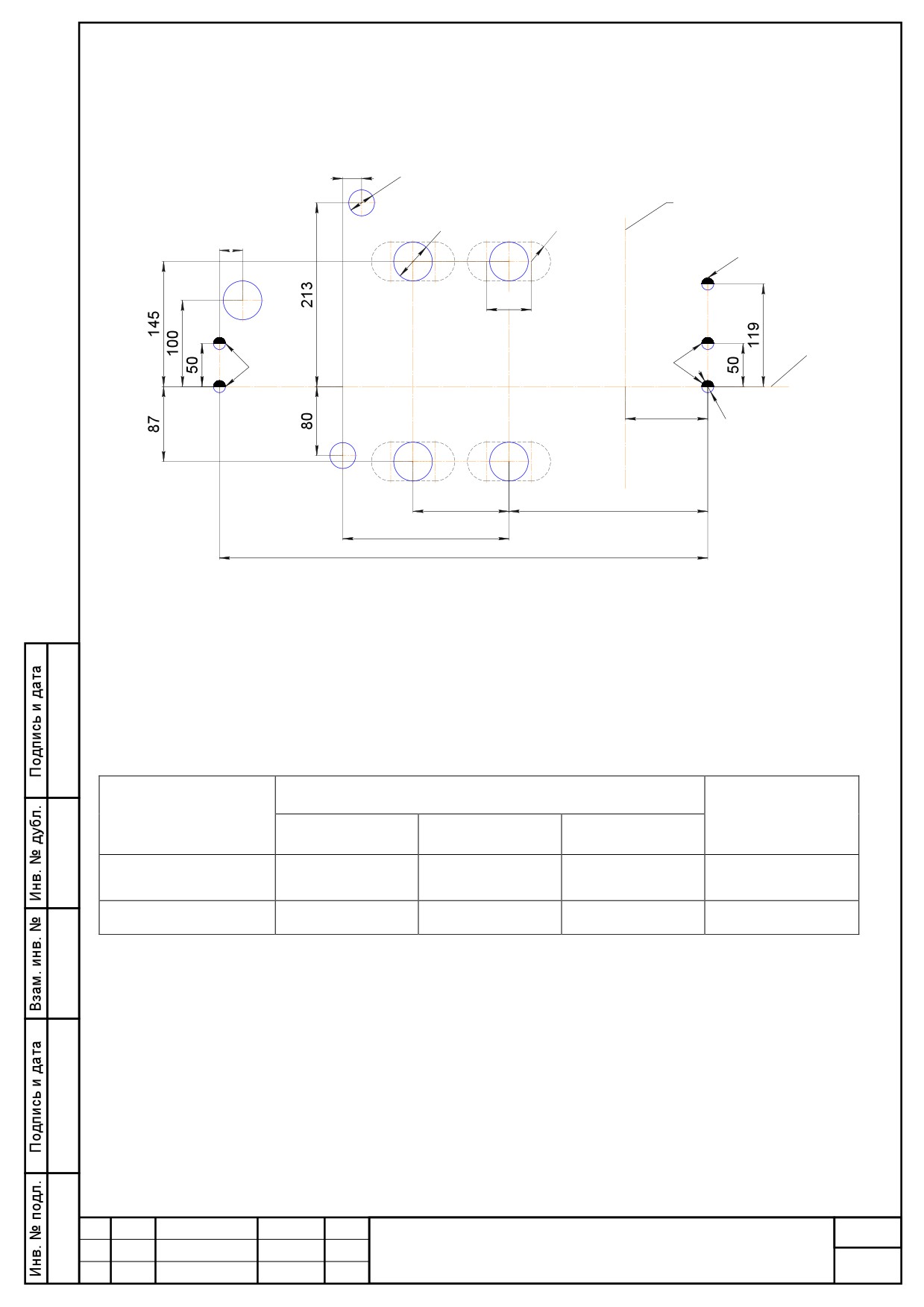

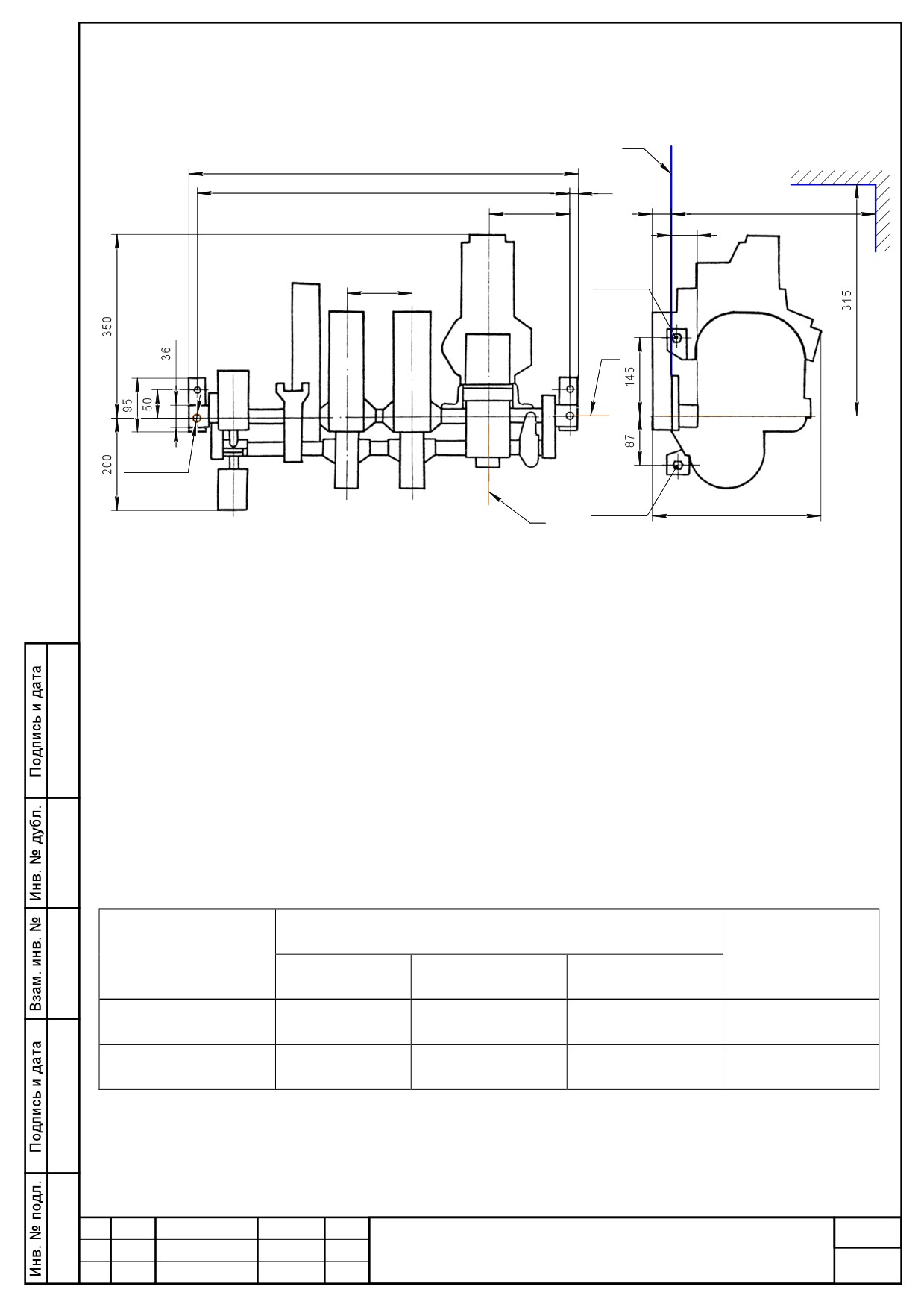

1.4 Габаритные, установочные, присоединительные размеры и масса контакторов
должны соответствовать указанным в приложении Б.

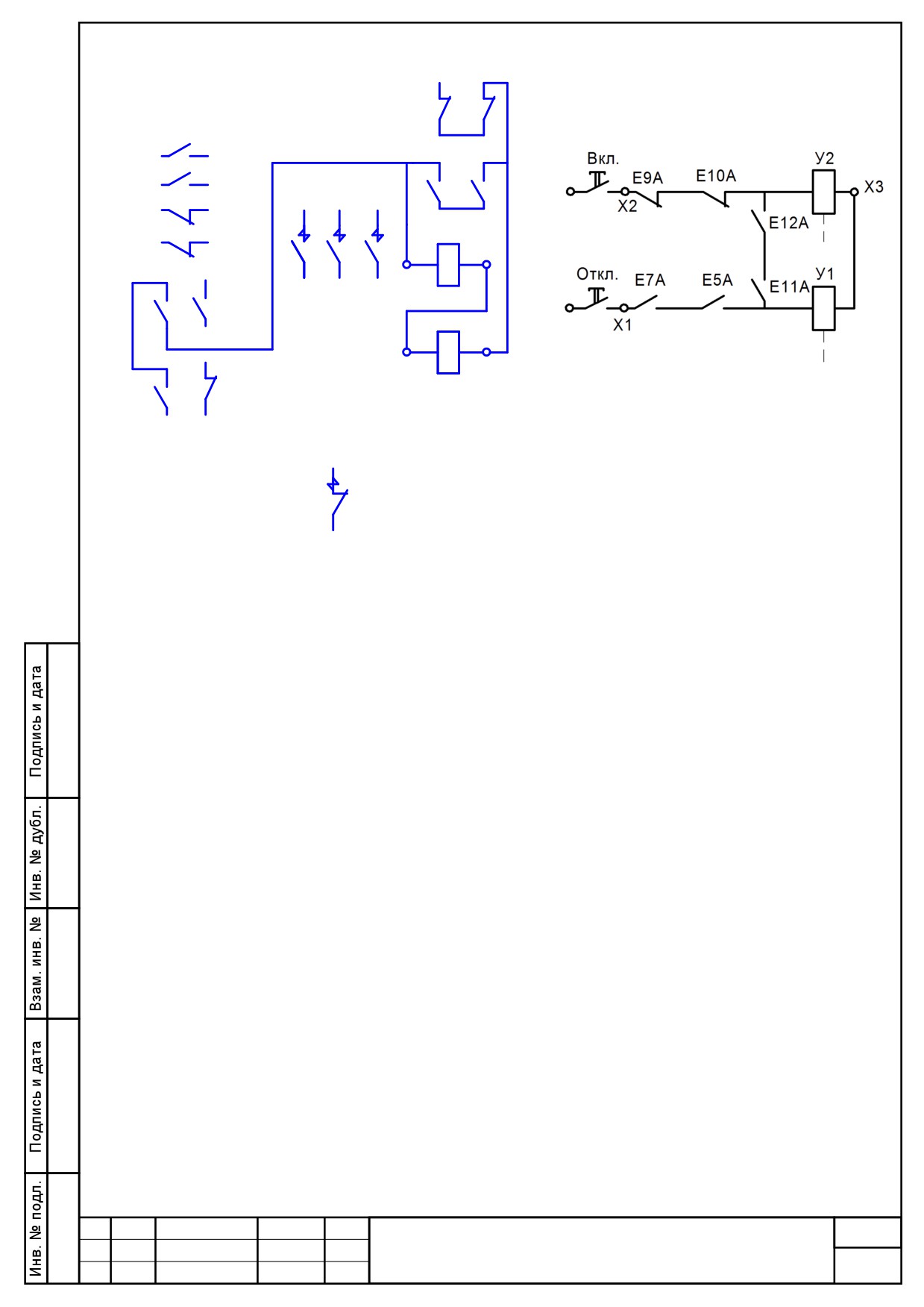

1.5 Схемы электрические соединений контакторов приведены в приложении В.
1.6 Возможность работы контактора в условиях, отличающихся от указанных, а
также правила его эксплуатации в этих условиях согласовываются между предприяти-
ем-изготовителем и заказчиком.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
5
2 Технические характеристики
2.1 Исполнения контакторов по конструктивным особенностям и условиям
эксплуатации приведены в таблице 1.
Таблица 1
Конструктивные особенности
Число
главных контак-
Исполнение
Наличие или
Тип
Условия
тов
замыкающих
отсутствие
контактора
эксплуатации
контактов
защелкивающего
размы-
замы-
механизма
кающих
кающих
Районы с
КТ6052/2
2
-
умеренным
КТ6053/2
3
-
климатом
Районы с
КТ6052/2-ХЛ
2
-
контакты с
холодным
металло-
с защелкиваю-
КТ6053/2-ХЛ
3
-
климатом
керамическими
щим
Районы с
КТ6051/3
1
1
накладками на
механизмом
умеренным
основе серебра
КТ6052/3
2
1
климатом
Районы с
КТ6051/3-ХЛ
1
1
холодным
КТ6052/3-ХЛ
2
1
климатом
____________
* Размыкающие контакты исполняются с металлокерамическими накладками на
основе серебра.
2.2 Допустимые токи контакторов в продолжительном и прерывисто-
продолжительном режимах указаны в таблице 2.
2.3 Наибольшие значения токов, выраженных величиной, кратной номинальному
току главных контактов (Iн), которые контакторы способны коммутировать на перемен-
ном токе с коэффициентом мощности цепи не менее 0,3 и на постоянном токе с посто-
янной времени не более 15 мс при напряжении 1,1 номинального, указаны в таблице 3.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
6
Таблица 2
Номинальный ток главных
контактов в прерывисто-
Допустимые токи, А
продолжительном режиме
работы, А.
Тип
Продолжительность нагрузки 8 ч.
контактора
Продолжительный режим
Контакты
Контакты
размыкающие
замыкающие
размыкающие
замыкающие
КТ6052/2
КТ6052/2-ХЛ
-
630
-
630
КТ6053/2
КТ6053/2-ХЛ
КТ6051/3
КТ6051/3-ХЛ
160
630
160
630
КТ6052/3
КТ6052/3-ХЛ
Таблица 3
Коммутируемый ток, А
Тип контактора
Контакты
размыкающие
замыкающие
КТ6050/2
-
6 Iн
КТ6050/2-ХЛ
КТ6050/3
2 Iн
4 Iн
КТ6050/3-ХЛ
2.4 Критические (неотключаемые) токи контакторов указаны в таблице 4.
2.5 Мощности, потребляемые электромагнитами, и времена срабатываний приве-
дены в таблице 5.
2.6 Механическая износостойкость и частота включений-отключений контакторов
указаны в таблице 6.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
7
Таблица 4
Критический ток в зависимости от числа размыкающих и замыкающих
Тип
главных контактов, А
контактора
1 размыкающий
1 замыкающий
2 замыкающих
3 замыкающих
КТ6050/3
до 10
до 19
до 19
-
КТ6050/2
-
-
-
-
Таблица 5
Потребляемая мощность, ВА
Cos φ
Электромаг-
Электромагни-
Электромагнитом
нитом защел-
Электромагнита
та защелки-
контактора
кивающего
контактора
вающего
механизма
механизма
Род тока втягивающих катушек
пере-
посто-
ре-
Тип
постоянный
переменный
переменный
янный
мен-
контактора
ный
Положение электромагнита
КТ6050/2
-
1630
-
13550
1237
1584
0,243
0,243
0,866
КТ6050/3
-
1110
-
8900
1237
1584
0,208
0,253
0,866
Продолжение таблицы 5
Время срабатывания, с
Время замыкания
Время размыкания
Род тока втягивающих катушек
Тип
контактора
постоянный
переменный
постоянный
переменный
Главные контакты
З
Р
З
Р
З
Р
З
Р
КТ6050/2
0,075
-
0,04
-
0,05
-
0,037
-
КТ6050/3
0,105
0,038
0,038
0,036
0,045
0,106
0,032
0,051
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
8
Таблица 6
Число включений-
Механическая износостойкость,
Тип контактора
отключений в ч.
млн. циклов
КТ6050/2 *
60
0,025
КТ6050/3 *
60
0,025
_______________
* Контакторы КТ6050/2, КТ6050/3 должны допускать 10 включений и отключе-
ний подряд с интервалом 2 с.
2.7 Ток продолжительного режима и коммутационная способность вспомогатель-
ных контактов контакторов при индуктивной нагрузке (с постоянной времени при посто-
янном токе не более 0,05 с и с коэффициентом мощности при переменном токе не
менее 0,4) указаны в таблице 7.
Таблица 7
Включаемый ток, А
Отключаемый ток, А
Номинальный ток
переменный
постоянный
переменный
постоянный
продолжительного
Напряжение
режима, А
380
500
110
220
380
500
110
220
10
100
25
10
2,5
1
2.8 Обмоточные данные втягивающих катушек электромагнитов контакторов
приведены в таблице 8.
2.9 Втягивающие катушки электромагнита защелкивающего механизма рассчита-
ны на кратковременную работу (из условий 60 включений-отключений в час или
10 включений-отключений подряд с интервалом 2 с). Максимальное время нахождения
катушек под напряжением - 6 с.
2.10 На электромагнит защелкивающего механизма устанавливаются две после-
довательно соединенные катушки одного исполнения.
Обмоточные данные катушек электромагнита защелки приведены в таблице 9.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
9
Таблица 8
Род тока и
Обмоточные данные
Тип
номинальное
Частота,
Марка и
Сопротивле-
Число
контактора
напряжение
Гц
диаметр
ние катушки
витков
сети, В
провода, мм
при 20 °С, Ом
= 48
ПСДТ 1,4
417- 7
”1,7
=110
ПЭТВ-2 0,95
955-18
”8,95
-
=125
ПЭТВ-2 0,95
1193
-25
”12,2
ПЭТВ-2 0,63
1320-25
=220*
”33,8
ПЭТВ-2 0,71
430
–10
~110
ПЭТВ-2 2,0
107-2
КТ6052/2
~127
ПЭТВ-2 2,0
123-2
КТ6052/2-ХЛ
~220
ПЭТВ-2 1,4
213-3
КТ6053/2
~230
ПЭТВ-2 1,4
223-3
КТ6053/2-ХЛ
~240
50
ПСДТ 1,4
232-3
КТ6051/3
КТ6051/3-ХЛ
~380
ПЭТВ-2 1,06
368-6
КТ6052/3
~400
ПЭТВ-2 1,06
388-4
-
КТ6052/3-ХЛ
~415
ПЭТВ-2 1,06
400-4
~500
ПЭТВ-2 1,0
485-6
~110
ПСДК 2,24
89-1
~220
ПСДТ 1,8
178-2
60
~380
ПСДТ 1,4
308
-3
~440
ПСДТ 1,25
356-4
____________
* Обмотка из двух проводов. Сначала мотать проводом меньшего диаметра.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
10
Таблица 9
Род тока и
Обмоточные данные
Сопротив-
номинальное
Марка и диа-
Частота, Гц
ление
напряжение
метр провода,
Число витков
при 20 °С, Ом
сети, В
мм
= 48
ПЭТВ-2 0,50
127±6
0,985
= 110
ПЭТВ-2 0,355
290±14
5,15
= 125
ПЭТВ-2 0,355
330±20
5,86
= 220
ПЭТВ-2 0,25
580 ±29
20,5
= 250
ПЭТВ-2 0,224
660±33
27,5
~110
ПЭТВ-2 0,40
237±12
4,5
~127
ПЭТВ-2 0,40
273±13
4,6
~220
ПЭТВ-2 0,28
473±23
13,7
~230
ПЭТВ-2 0,28
495±25
13,6
~ 240
50
ПЭТВ-2 0,25
516±26
17,5
~380
ПЭТВ-2 0,2
820±41
41,1
~400
ПЭТВ-2 0,2
860±43
42,8
~415
ПЭТВ-2 0,2
893±44
47,3
~500
ПЭТВ-2 0,18
1074±54
56
~110
ПЭТВ-2 0,40
197±9
9,75
~220
ПЭТВ-2 0,315
395±20
8,6
60
~380
ПЭТВ-2 0,224
683±34
26,7
~440
ПЭТВ-2 0,2
790 ±40
37,6
2.11 Содержание цветных металлов по ГОСТ
1639-2009 приведено в
приложении Г.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
11
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит
«Руководство по
эксплуатацииª, если это оговорено в заказе, и паспорт.
3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в приложении А.
Примечание - Для контакторов, поставляемых на экспорт, запасные части
поставляются комплектно с контактором, если иное не оговорено в заказе.
4 Устройство и работа контактора
4.1 Конструкция контакторов моноблочного типа с поворотным якорем. Базовой
деталью контакторов является металлическая рейка, на которой смонтированы непод-
вижные части контактора. Подвижные части смонтированы на валу, на котором укреп-
лены пластмассовые контактодержатели и втулки, под цапфы. Вал вращается на
цапфах в стойках, укрепленных на рейке.
1.4.2 На рисунках
1,
2 показаны соответственно общие виды контакторов
КТ6053/2, КТ6052/3.
3
4
5
6
2
7
8
1
1, 2 - блокконтакты контактора и защелкивающего механизма;
3 - контактно-дугогасительная система;
4 - защелкивающий механизм с блок-контактами и электромагнитом;
5 - катушка втягивающая; 6 - рейка; 7 - стойка; 8 - вал.

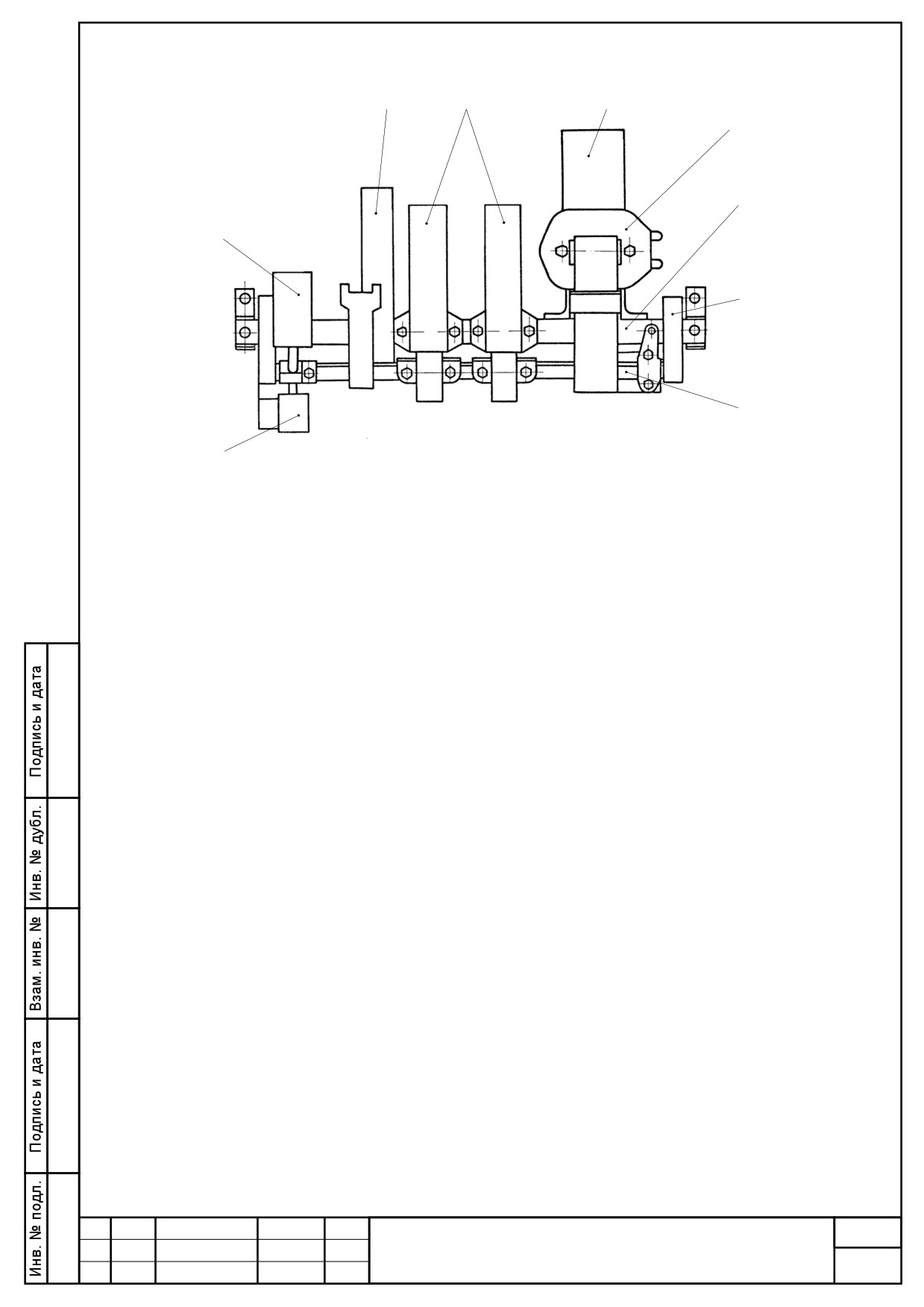

Рисунок 1 - Общий вид контактора КТ6053/2
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
12
3
4
5
6
7
2
8
9
1
1, 2 - блокконтакты контактора и защелкивающего механизма;
3 - контактно-дугогасительная система размыкающего контакта;
4 - контактно-дугогасительная система замыкающих контактов;
5 - защелкивающий механизм с блокконтактами и электромагнитом;
6 - катушка втягивающая; 7 - рейка; 8 - стойка; 9 - вал.

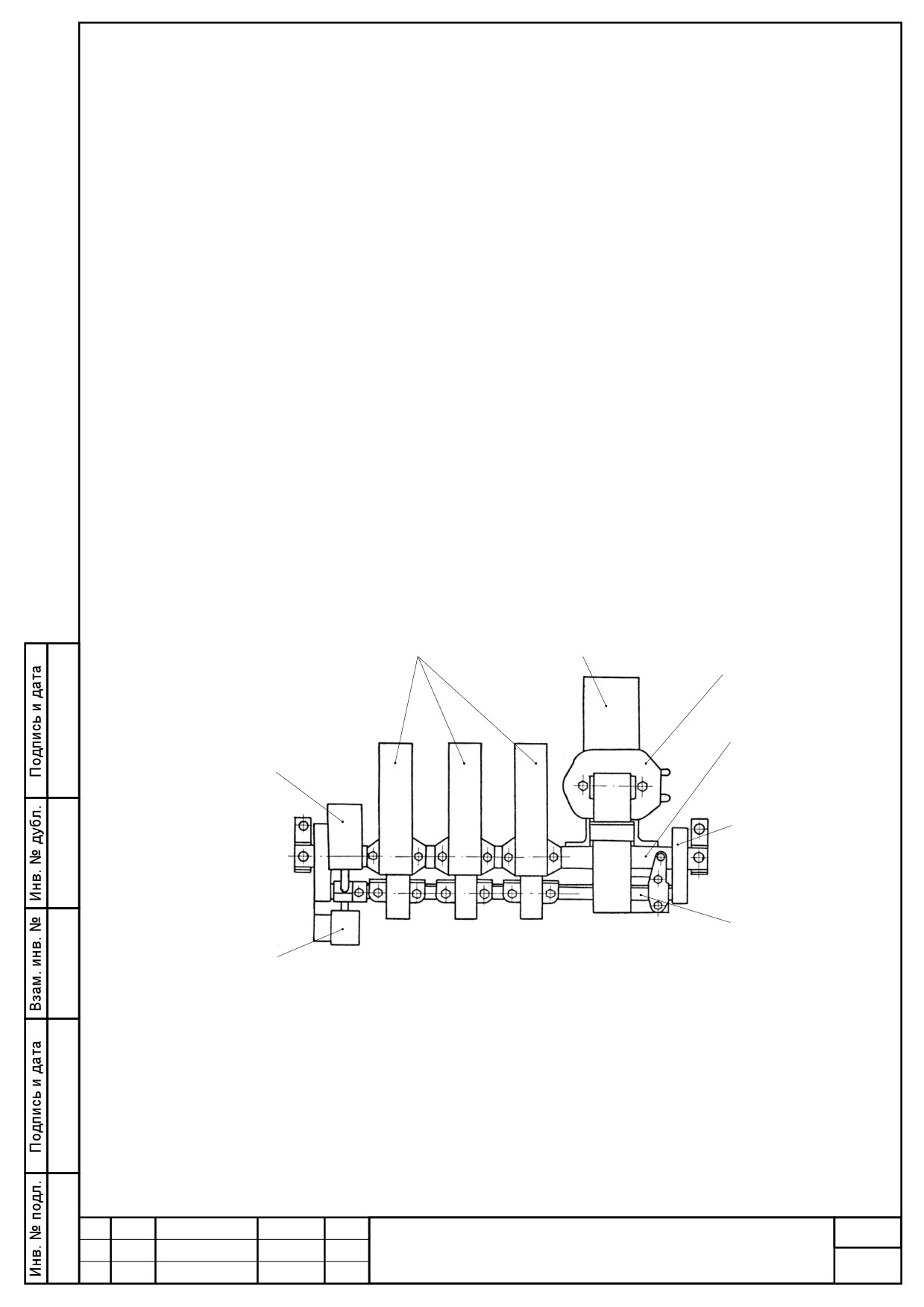

Рисунок 2 - Общий вид контактора КТ 6052/3
4.3 Контактно-дугогасительные системы контакторов аналогичны по своему
устройству (см. рисунки 3 и 4). Контакторы имеют электромагнитное гашение дуги в
камере с узкой щелью и подвижные контакты пальцевого типа. Замыкающие контакты
контакторов КТ6050/2, КТ6050/3 и размыкающие контакты контакторов КТ6050/3 - с
металлокерамическими накладками на основе серебра.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
13
15
3
4
5
6
7
8
2
9
1
10
11
12
13
15
14
1 - колодка; 2 - рог (неподвижного контакта); 3-камера (одна перегородка снята);
4 - магнитопровод; 5 - катушка дугогасительная; 6 - контакт неподвижный;
7 - контакт подвижный; 8 - рог (подвижного контакта); 9 - рычаг;
10 - регулировочный винт; 11 - гайка; 12 - пружина контактная;
13 - контактодержатель; 14 - гибкое соединение; 15 - вывод.

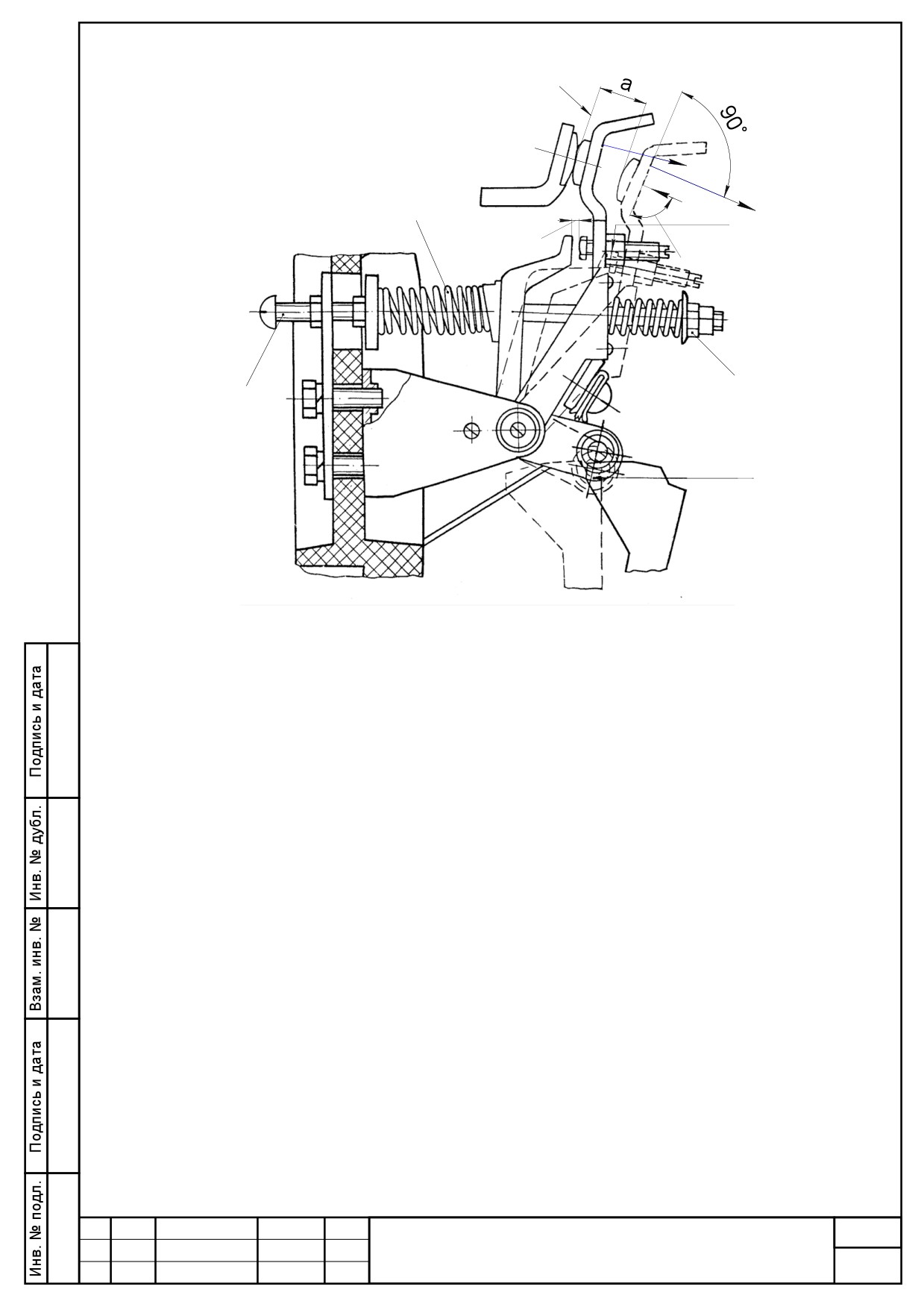

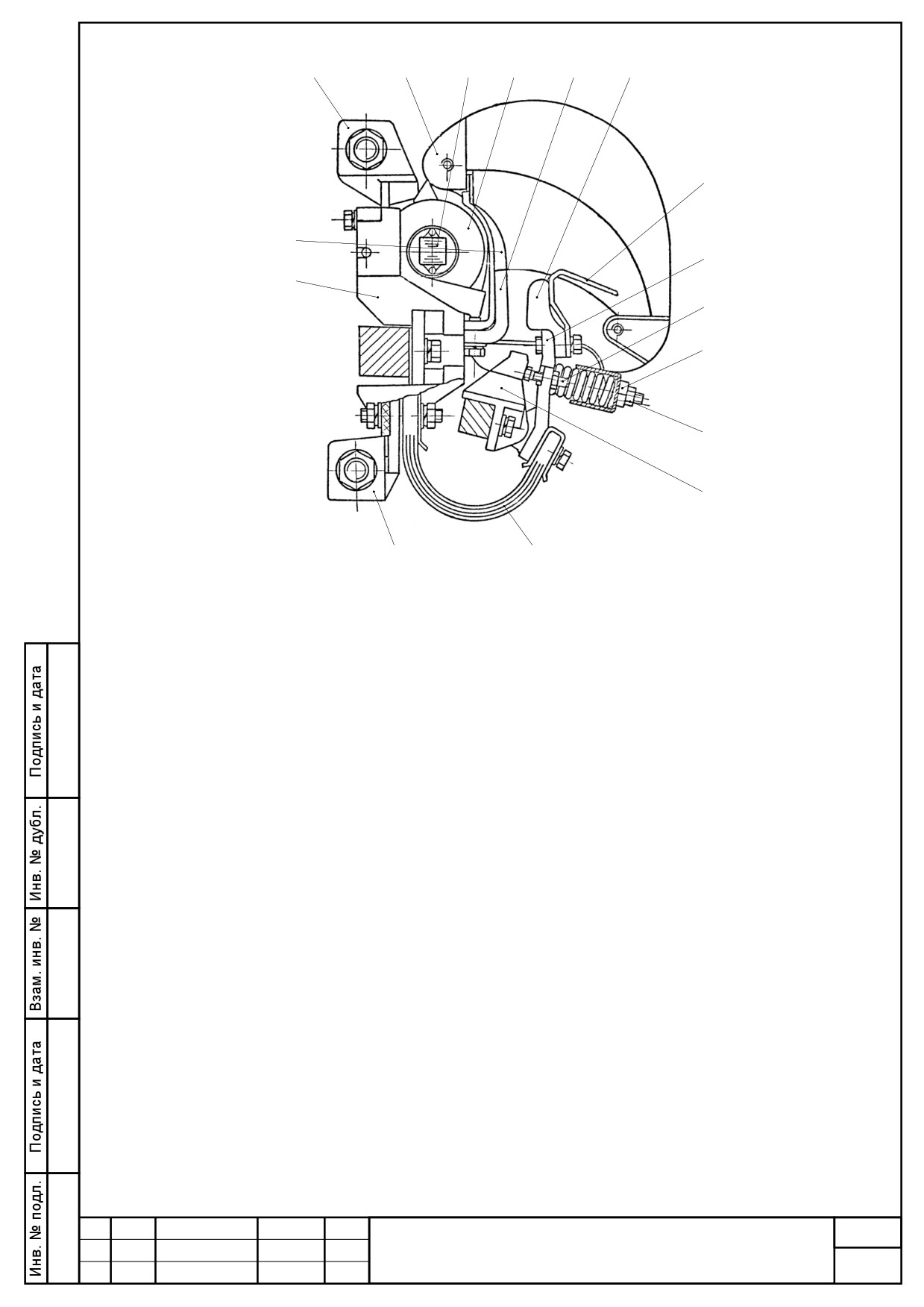

Рисунок 3 - Контактно-дугогасительная система замыкающего контакта
4.4 Электромагниты контакторов подобны по конструкции и отличаются шириной
пакета. Электромагнит контакторов показан на рисунке 5. Электромагнит переменного
тока П-образного типа состоит из сердечника 3 с экраном на верхнем керне, втягиваю-
щей катушки 5 и внедряющегося в катушку самоустанавливающегося относительно
сердечника якоря 7. Амортизаторами якоря служат резиновая шайба 8 и пружина 10.
Нижний керн якоря по отношению к сердечнику имеет провал и поджимается к нему
пружиной. Величина провала и нажатия нижних кернов регулируется установкой шайб
под планку крепления сердечника.
Втягивающая катушка намотана на пластмассовом каркасе и имеет зажимы для
присоединения прямых концов проводников.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
14
2
3
4
5
6
7
8
9
10
1
11
12
13
1 - колодка; 2 - рог (неподвижного контакта); 3 - камера (одна перегородка снята);
4 - магнитопровод; 5 - катушка дугогасительная; 6 - контакт неподвижный; 7 - контакт
подвижный; 8 - рычаг; 9 - регулировочный винт; 10 - гайка; 11 - пружина контактная;
12 - гибкое соединение; 13 - вывод.

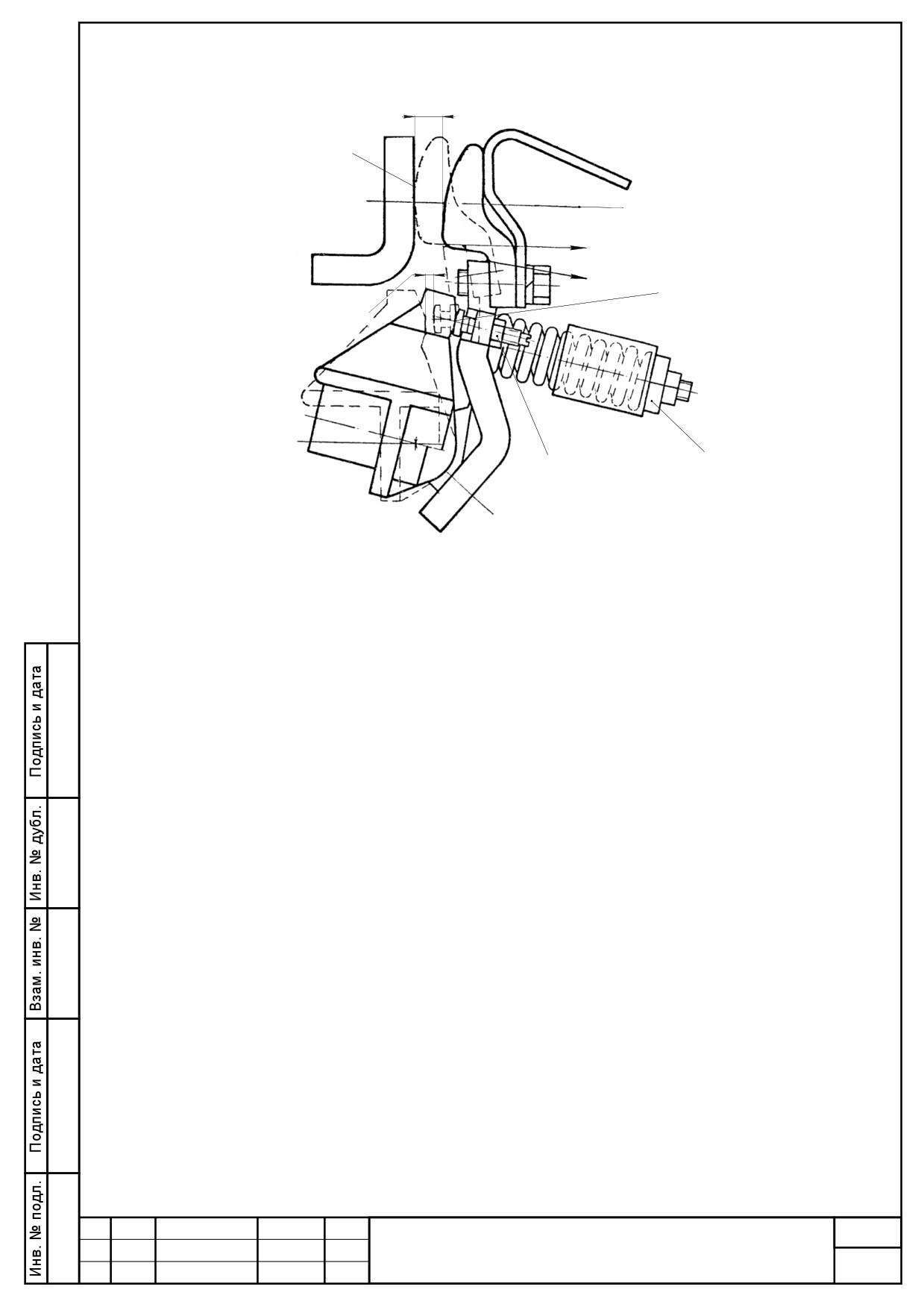

Рисунок 4 - Контактно-дугогасительная система размыкающего контакта
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
15
1 - прокладка; 2 - колодка; 3 - сердечник; 4 - каркас; 5 - втягивающая катушка;
6 - колодка; 7 - якорь; 8 - шайба (резиновая); 9 - сегмент; 10 - пружина;
11 - скоба; 12 - возвратная пружина; 13 - шайба для регулировки провала
нижнего керна якоря.

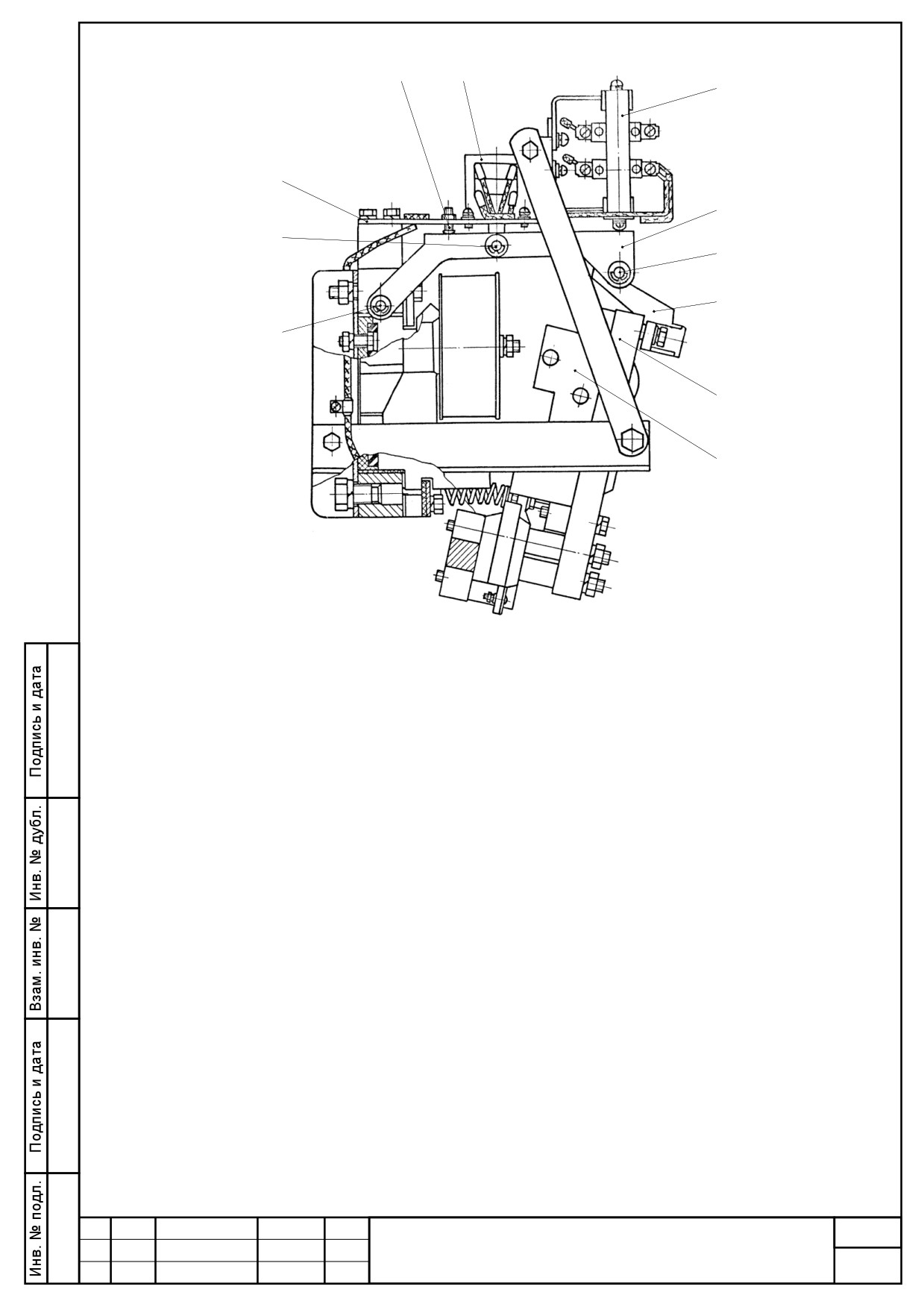

Рисунок 5 - Электромагнит контактора
4.5 Защелкивающий механизм состоит из отключающего электромагнита соле-
ноидного типа 5 (см. рисунок 6), блокконтакта 6 с двумя замыкающими и двумя размы-
кающими контактами, смонтированных на скобе 3, скобы 7, поворачивающейся относи-
тельно оси 1. Скоба 7 соединена с отключающим электромагнитом посредством оси 2 и
имеет на конце валик 8 западающий при включении за выступ рычага 9, который укре-
плен на скобе 10 якоря электромагнита контактора 11.
Конструкция блокконтактов защелкивающего механизма подобна конструкции
вспомогательных контактов контактора.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
16
4
5
6
3
7
2
8
9
1
10
11
1, 2, 8 - оси вращения; 3 - скоба; 4 - винт регулировочный;
5 - электромагнит защелки; 6 - блокконтакт;
7 - скоба; 9 - рычаг; 10 - скоба; 11 - якорь.

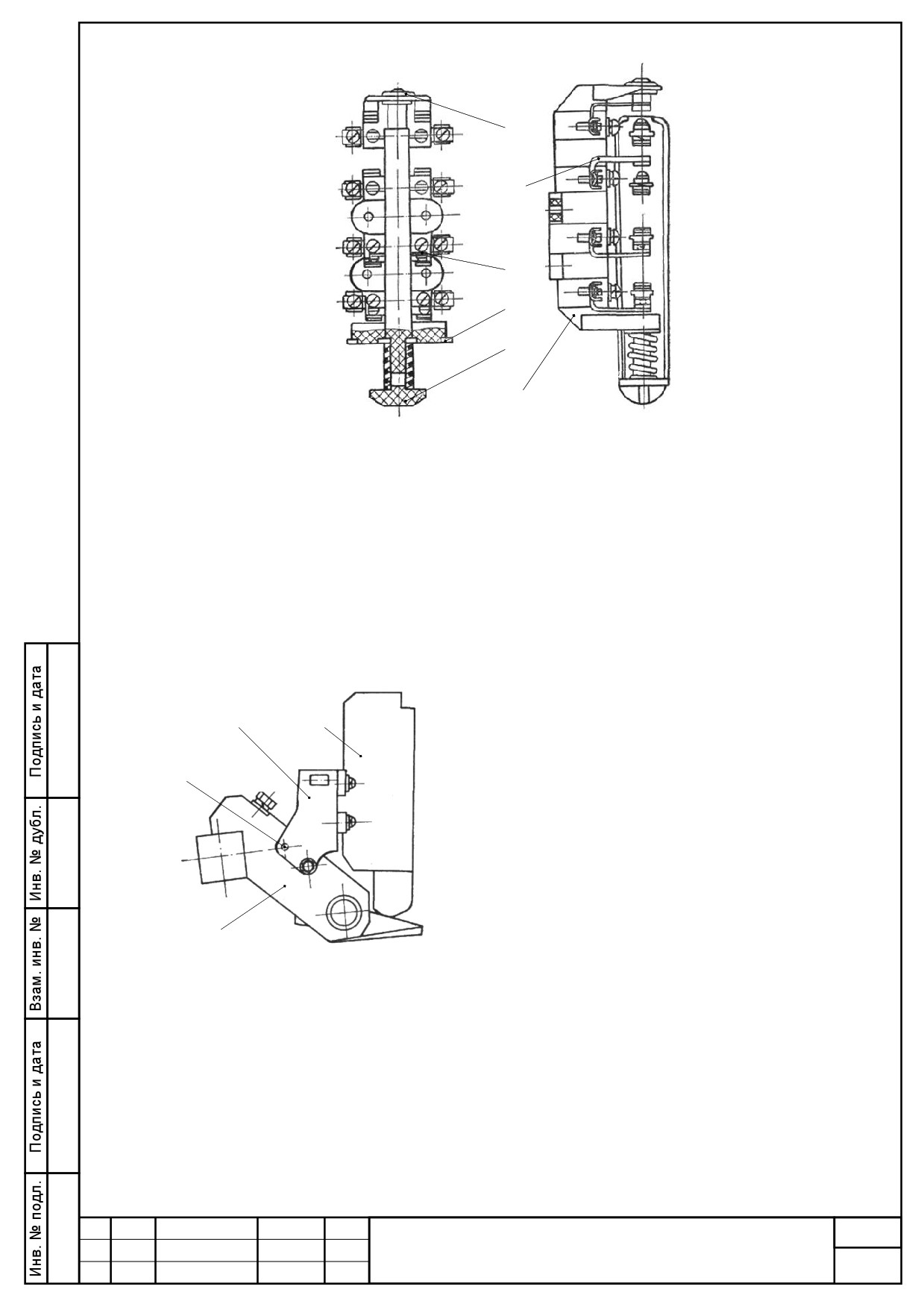

Рисунок 6 - Электромагнит с защелкивающим механизмом
контакторов КТ6050/2 и КТ 6050/3
4.6 Блокконтакты контактора показаны на рисунках 7 - 9. Они состоят из пласт-
массовых корпусов 1 со съемными неподвижными контактами 5 и подвижной траверсы 2
с контактными мостиками 4. Перестановка контактов блокконтакта с размыкающих на
замыкающие производится путем поворота их на 180°.
4.7 При необходимости регулировку блокконтактов производить поворотом ско-
бы вокруг болта А (рисунок 8).
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
17
6
5
4
3
2
1
1 - корпус; 2 - траверса; 3 - пластина; 4 - контактный мостик;
5 - неподвижный контакт; 6 - втулка.
Рисунок 7 - Блокконтакт контактора
Параметры блокконтактов:
1
2
- Раствор контактов не менее 6 мм;
А
- Провал контактов 3  4 мм;
- Рабочий ход траверсы 10 мм;
- Начальное нажатие на контактный
мостик 135 - 165 г.;
3
- Конечное нажатие 180 - 220 г.
1 - скоба; 2 - блокконтакт; 3 - подшипник.
Рисунок 8 - Крепление блокконтакта
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
18
1
2
3
4
5
1 - корпус; 2 - траверса; 3 - скоба; 4 - контактный мостик;
5 - контакт неподвижный.

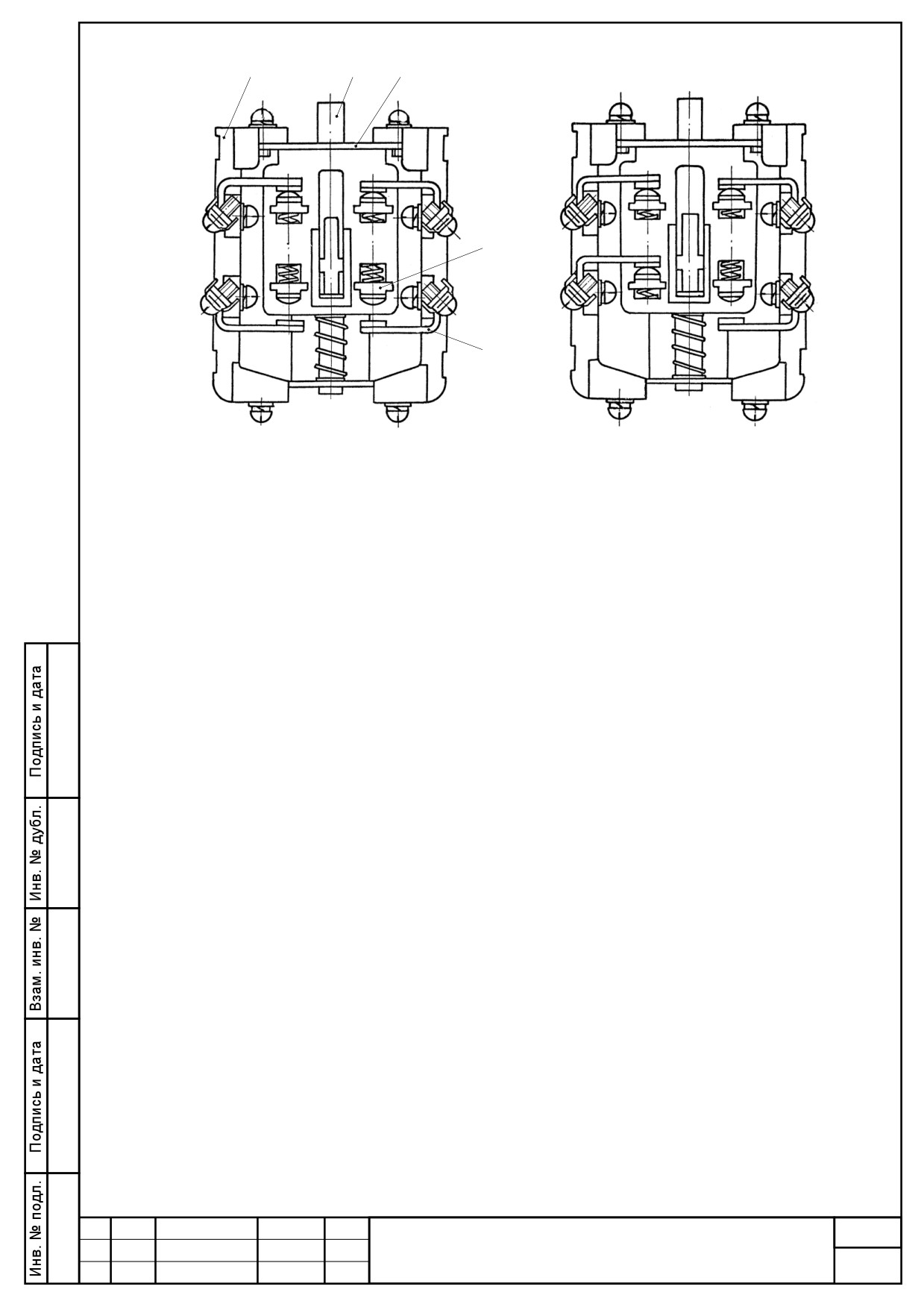

Рисунок 9 - Блокконтакты контактора и защелкивающего механизма
4.8 На рисунке 10 приведена схема управления контакторами с защелкивающим
механизмом. При нажатии кнопки «Вкл.ª катушка электромагнита У2 контактора получа-
ет питание через замкнутые вспомогательные контакты Е9А и Е10А и контактор включа-
ется.
При этом срабатывает механизм защелки, который в дальнейшем удерживает
подвижную систему контактора во включенном положении, а блокконтакты переключают
свои контакты так, что Е9А и Е10А размыкаются и отключают цепь катушки контактора, а
Е5А, Е7А, Е11А и Е12А замыкаются и тем самым подготавливают схему для отключе-
ния контактора.
При нажатии кнопки «Откл.ª катушка электромагнита У1 защелкивающего меха-
низма получает питание одновременно с катушкой электромагнита У2 контактора через
замкнутые блокконтакты Е5А, Е7А, Е11А и Е12А. Втягивающая катушка контактора при
этом облегчает якорю электромагнита защелкивающего механизма подтянуть скобу с
валиком вверх и тем самым освободить подвижную систему контактора.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
19
Х2
Е1А
Е9А Е10А
Е2А
Е1М Е2М Е3М
Е3А
Е11А Е12А
Е4А
У1
Е5А Е6А
У2
Х3
Е7А
Е8А
Рисунок 10а - Схема КТ6053/2
Рисунок 10в - Схема управления
Х1
Е1М
Рисунок 10б - Схема КТ6052/3 (остальное см. рисунок 10а)
E1А, E2A, ЕЗА, Е4А, E6A, E8A - вспомогательные контакты контактора;
Е5А, Е7А, Е9А, Е10А, Е11А, E12A - вспомогательные контакты электромагнита защелки;
Е1М, Е2М, Е3М - главные контакты контактора;
У1 - электромагнит защелки;
У2 - электромагнит контактора;
X1, Х2, ХЗ - выводные зажимы цепи управления.
Рисунок 10 - Схемы принципиальная и управления контакторами
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
20
5 Правила и условия монтажа
5.1 Перед установкой и монтажом контактора отвяжите якорь от упора и удалите
смазку с рабочих поверхностей якоря и сердечника чистой ветошью, смоченной в бен-
зине; проверьте:
- целостность аппарата и соответствие его типа и исполнения требуемому;
- соответствие напряжения главной цепи и цепи управления данным, указанным
на фирменной табличке и табличке втягивающей катушки.
5.2 Осмотрите контактор и убедитесь, что регулировка его не нарушена, для чего:
а) проверьте отсутствие затирания подвижных частей;
б) надежно закрепите провода, присоединенные к зажимам втягивающей катуш-
ки. Сечение проводов должно быть выбрано в соответствии с величинами рабочего и
пускового токов;
в) проверьте соответствие растворов, провалов, нажатий главных контактов
данным, приведенным в таблице 10 и рисункам 11 и 12.
Таблица 10
Раствор
Зазор, контроли-
Исполнение
Начальное
Тип
главных
рующий провал
главных
нажатие в месте
контактора
контактов,
главных контактов,
контактов
контроля, Р/н., кг
мм
мм
КТ6052/2
замыкающие
КТ6052/2-ХЛ
главные
10÷12,5
3,8÷4,1
8,4÷9,2
КТ6053/2
контакты
КТ6053/2-ХЛ
КТ6051/3
размыкающие
КТ6051/3-ХЛ
главные
14÷15
1,6÷2,4
0,45÷0,65
КТ6052/3
контакты
КТ6052/3-ХЛ
___________
Примечания
1 При снижении в процессе эксплуатации провалов главных контактов до 3,5 мм
(замыкающих), до 1 мм (размыкающих) и начальных нажатий до 8,4 кгс (замыкающих),
до 0,25 кгс (размыкающих) отрегулировать параметры контактора до величин, указан-
ных в таблице 10.
2 Для контакторов КТ6052/2, КТ6053/2, КТ6051/3, КТ6052/3 КТ6052/2-ХЛ,
КТ6053/2-ХЛ, КТ6051/3-ХЛ, КТ6052/3-ХЛ указанные в таблице данные устанавливают-
ся и контролируются в положениях, когда якорь находится на бруске упора
(отключено) или удерживается защелкивающим механизмом (включено).
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
21
а
5
1
Рк
Рн
2
б
4
3
а - раствор, б - зазор, контролирующий провал,
Р'н - начальное нажатие на контактах,
Р'к - конечное нажатие на контактах,
1 - линия касания контактов,
2 - место прокладки бумажной ленты при замере Р'н,
3 - регулировка нажатия на контакт,
4 - регулировка провала и одновременности касания контактов,
5 - место прокладки бумажной ленты при замере Р'к.
Рисунок 11 - Основные параметры контактной системы замыкающего контакта
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
22
Р
к
Р
н
Р
б
90
а - раствор, б - зазор, контролирующий провал,
Р'н - начальное нажатие на контактах,
Р'к - конечное нажатие на контактах,
Р - сила отключающей пружины,
- место прокладки бумажной ленты при контроле Р'к,
 - линия касания контактов,
 - место прокладки бумажной ленты при контроле Р'н,
 - регулировка Р'к и Р'н,
 - место прокладки бумажной ленты при контроле Р,
 - регулировка Р,
 - отключающая пружина.
Рисунок 12 - Основные параметры контактной системы размыкающего контакта
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
23
5.3 Силовые зажимы и способы присоединения к ним проводников показаны на
рисунке 13 и таблицах 11, 12. Выводные зажимы блокконтактов и катушек электромагни-
тов контакторов допускают присоединение не более двух проводников сечением от 0,75
до 2,5 мм2.
Крутящие моменты крепления зажимов медных выводов должны быть в преде-
лах 5 - 6 кГм (для М12), 8 - 9 кГм (для М16).
Примечание - Контактные поверхности алюминиевых шин и наконечников перед
присоединением зачистить стальной щеткой или напильником под слоем смазки
ЦИАТИМ-221 ГОСТ 9433-80.
5.4 После окончания монтажа контактора проверьте:
- правильность включения его по схеме;
- затяните винты и гайки;
- проверьте работу контактора путем двух-трех дистанционных включений и
отключений.
1
2
3
В
А
d
4
3
2
1
4
3
2
1
4
3
2
1
4
5
6
7
4
5
1
4
5
1
4
5
1
4
5
1

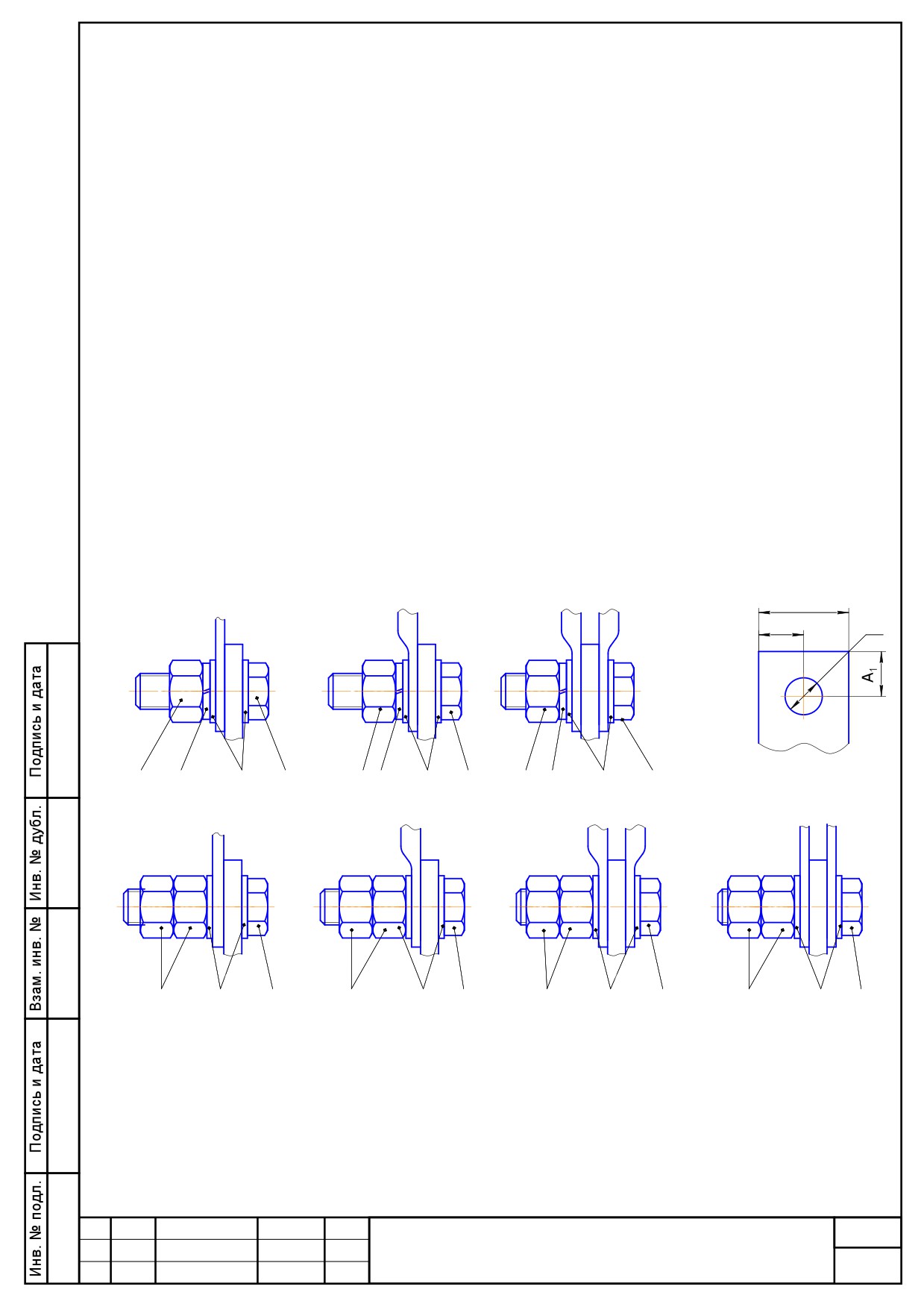

Рисунок 13 - Способы присоединений к силовым зажимам
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
24

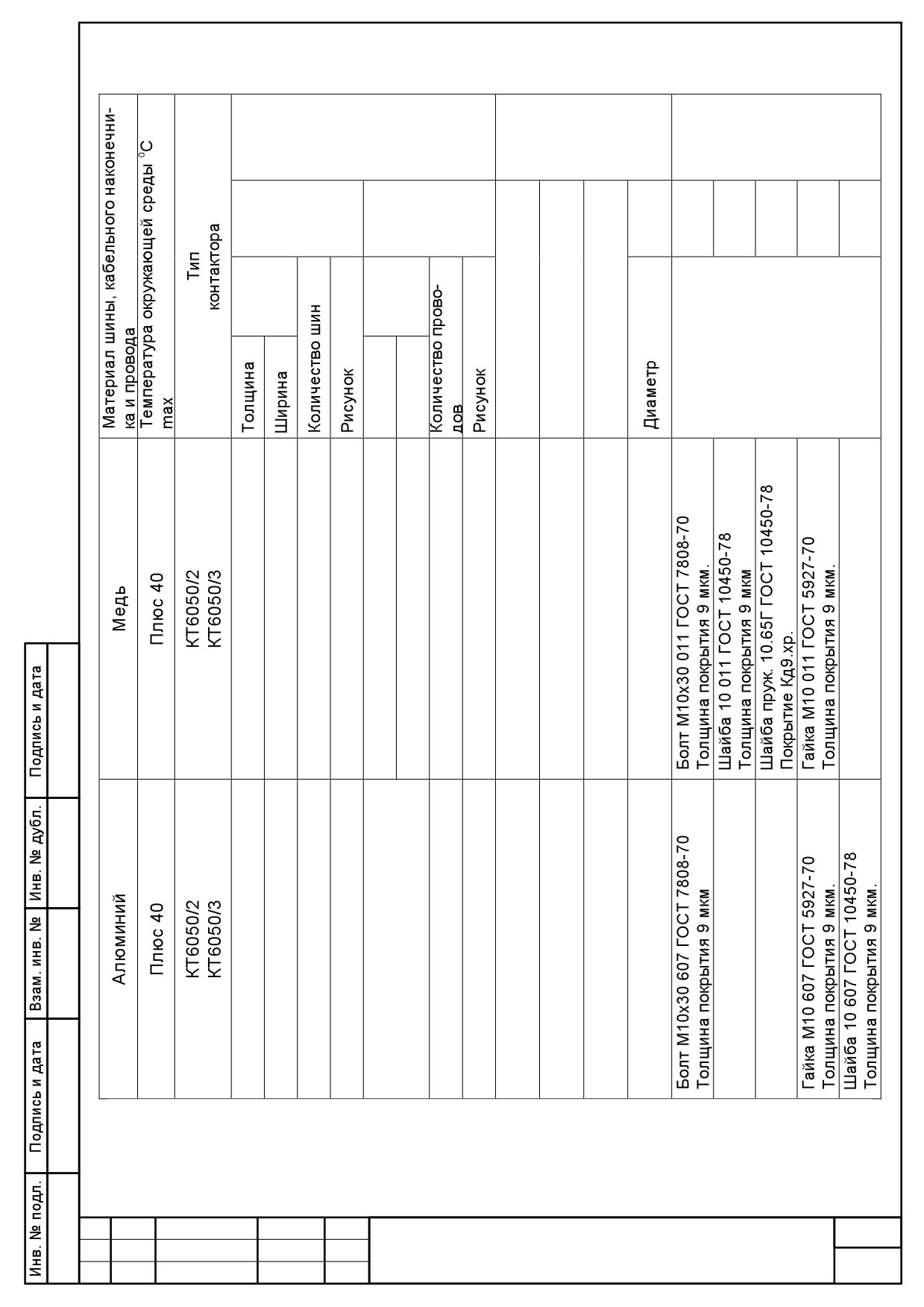

Таблица 11
Размеры
Присоединение к зажиму
подсоединяе-
Позиции
замыкающего контакта
мой
шины, мм
кабельным
шиной
наконечни-
d
1
2
3
4
5
Тип
ком
контакто-
ра
Разме-
ры, мм
А
А1
В
Обозначение
КТ6050/2
6
40
1
1
150
2
3
20
20
40
18
-
КТ6050/3
КТ6050/2
4
40
2
7
185
2
6
20
20
40
18
-
-
КТ6050/3
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
25

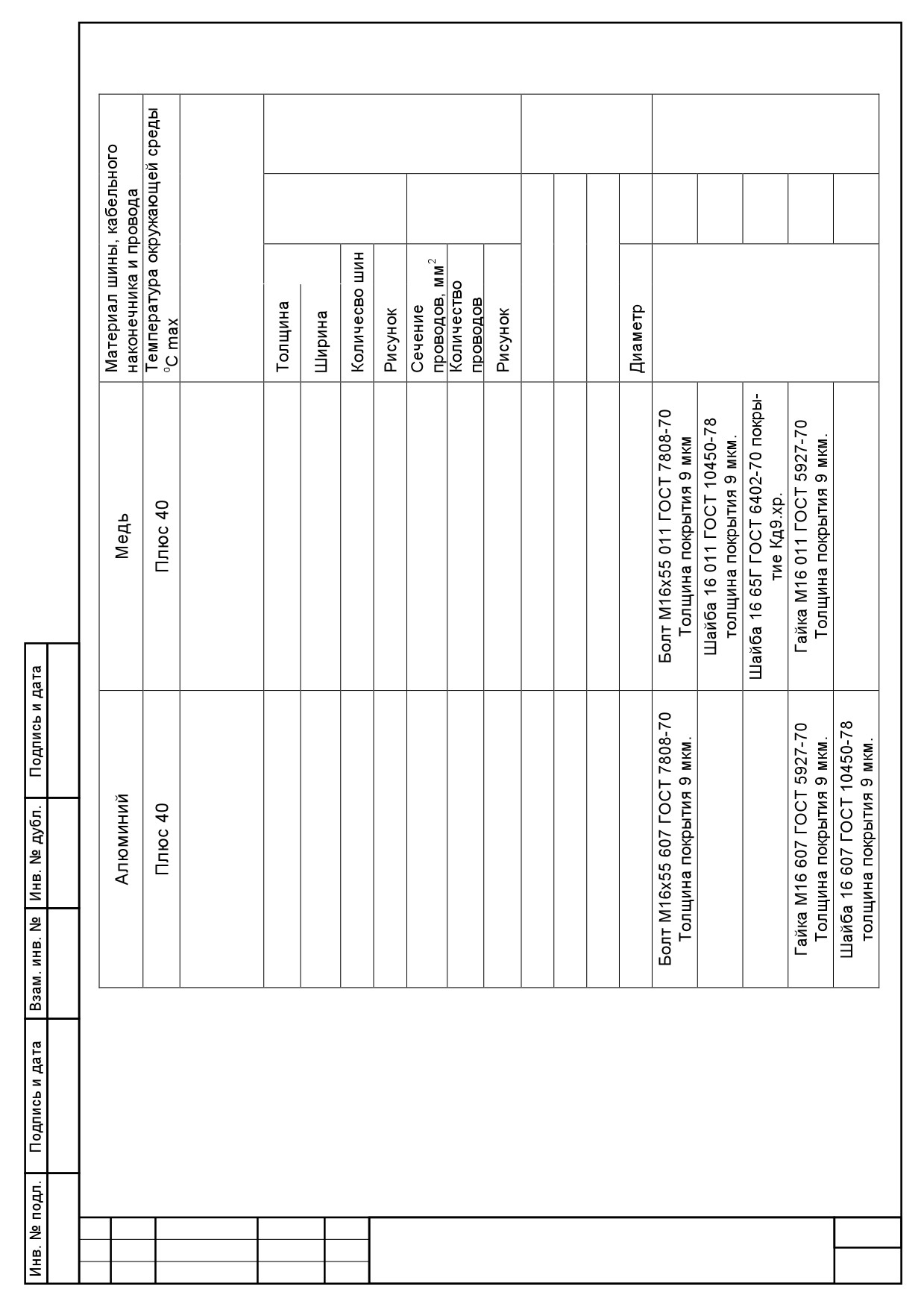

Таблица 12
Присоединение к зажиму
Размеры подсоеди-
Позиции
размыкающего контакта
няемой шины, мм
кабельным
шиной
d
1
2
3
4
5
наконечником
Сече-
Раз-
ние
меры,
прово-
А
А
1
В
мм
дов
Обозначение
от
до
3
20
1
1
25
96
1
2
9,75
12,5
19,5
10,5
-
3
25
1
4
50
1
5
12,5
12,5
25
11
-
-
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
26
5.5 Контакторы всех типов выпускаются на металлических рейках и допускают
установку на плитах при помощи колодок. Способ установки показан на рисунках
14 - 16.
22
2 отв.30
45
R22,5
27
а
52
б
б
96
14
А1
1
232
А2
Б
I - вертикальная установочная ось;
II - горизонтальная установочная ось.
Рисунок 14 - Расположение отверстий на плите для установки
контакторов КТ6050/3
Тип
Размеры, мм
Кол-во отв. 
контактора
45 мм
А1
А2
Б
КТ6051/3
-
82
470
3
КТ6052/3
112
194
570
5
Отверстия Ø45 и отверстия «аª сверлить при заднем присоединении к зажимам
контактора. Допускается вместо отв. Ø45 сверлить отв Ø55. Отверстия
«бª
предназначены для крепления дистанционных колодок.
Овальные отверстия, показанные условным пунктиром, сверлить в плите при
заднем присоединении к силовым зажимам контактора кабелей
2х185 мм2 или
2х240 мм2.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
27
45
R22,5
27
а
52
б
б
96
14
А1
112
232
Б
 - вертикальная установочная ось;
 - горизонтальная установочная ось.
Рисунок 15 - Расположение отверстий на плите для установки
контакторов КТ6050/2
Отверстия Ø 45 и отверстие «аª сверлить при заднем присоединении к зажимам
контактора. Допускается вместо отв. Ø45 сверлить отв Ø55.
Отверстия «бª предназначены для крепления дистанционных колодок.
Овальные отверстия, показанные условным пунктиром, сверлить в плите при
заднем присоединении к силовым зажимам контактора кабелей
2х185 мм2 или
2x240 мм2.
Тип контактора
А1, мм
Б, мм
Кол-во отв. Ø45
КТ6052/2
-
470
5
КТ6053/2
112
570
7
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
28
4 отв.М12
1
2
3
4
 - установочная плоскость контактора.

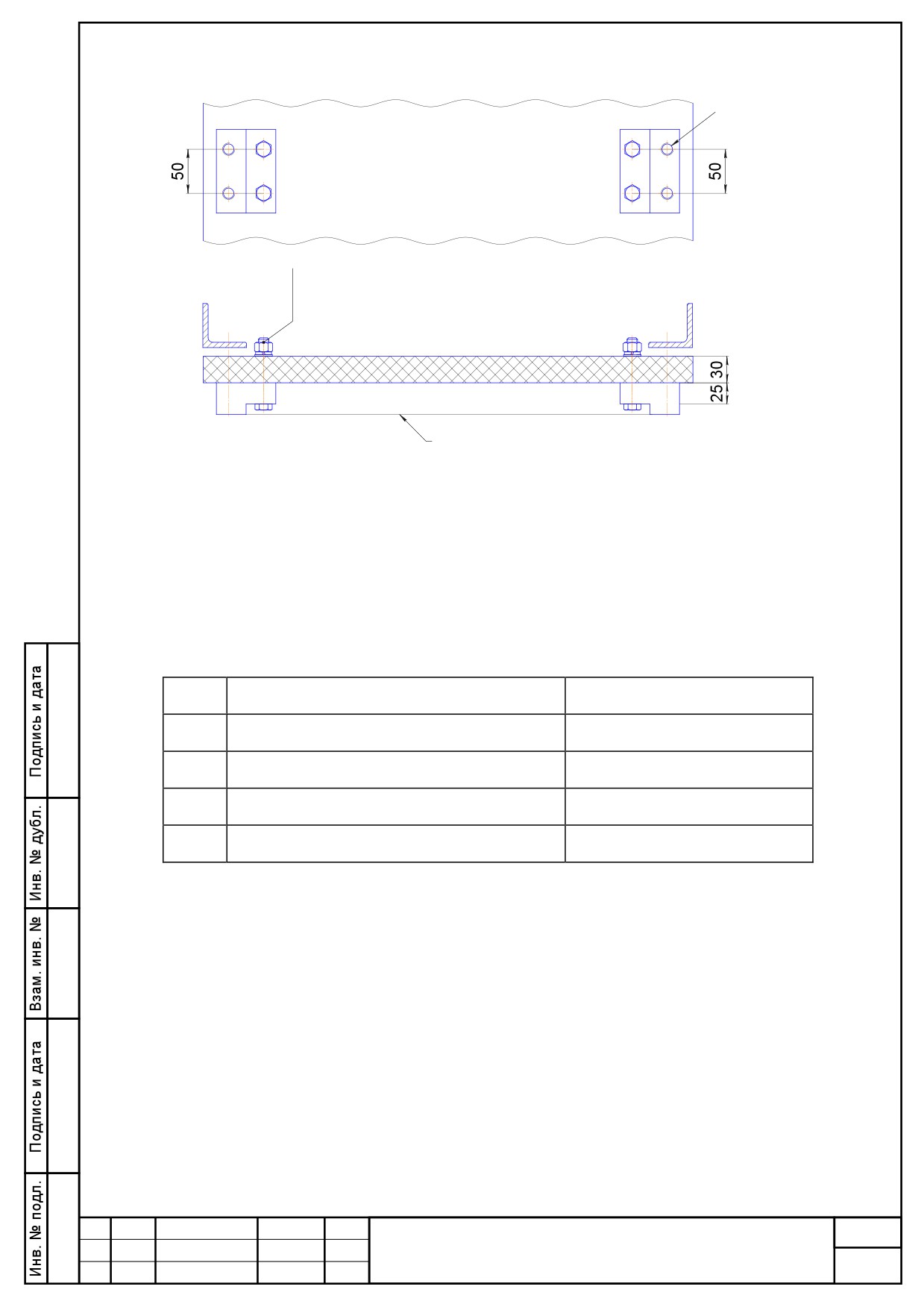

Рисунок 15 - Расположение и крепление колодок на плитах
для установки реечных контакторов
Поз.
Обозначение
Покрытие
1
Болт М12х70-010 ГОСТ 7808-70
Ц9.хр
2
Шайба 12-010 ГОСТ 10450-78
Ц9.хр
3
Шайба 12 65Г ГОСТ 6402-70
Кд9.хр
4
Гайка M12-010 ГОСТ 5915-70
Ц9.хр
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
29
6 Правила и условия безопасной эксплуатации
6.1 Эксплуатация контакторов должна производиться в соответствии с «Правила-
ми техники безопасности и технической эксплуатации электроустановок потребителейª
и «Руководством по эксплуатацииª предприятия-изготовителя.
6.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
7 Техническое обслуживание
Измерение параметров, регулировка и настройка
7.1 В условиях эксплуатации необходимо регулярно следить за состоянием
контакторов. Осмотр контакторов с защелкивающим механизмом рекомендуется
производить после каждых 2 тыс. срабатываний, а контакторов без защелкивающего
механизма - после каждых 25 тыс. срабатываний, но те и другие контакторы необхо-
димо осматривать не реже 1 раза в месяц. Независимо от этого, технический осмотр
контакторов следует производить после каждого случая аварии.
7.2 Прежде чем приступить к осмотру контактора, полностью снимите с него
напряжение, затем очистите от пыли и загрязнения, проверьте надежность всех резь-
бовых соединений и в случае необходимости произведите их подтяжку. Проверьте
контактную систему и отрегулируйте ее в случае необходимости.
7.3 Основными параметрами контактной системы являются провалы, растворы,
неодновременность касания контактов, нажатия на контактах. Проверку основных
параметров контактной системы следует производить согласно рисункам 11 и 12 в
нижеизложенном порядке.
7.4 Величина зазора, контролирующего провал, замеряется щупом.
Регулировка провала главных контактов производится вращением регулировоч-
ных винтов на контактных рычагах.
Желательно, чтобы величины провалов контактов были наибольшими.
Допускается двукратное восстановление провала вращением регулировочных
винтов.
7.5 Установив нужный зазор и убедившись в отсутствии перекоса подвижного
контакта, законтргайте регулировочные винты.
Следует иметь в виду, что чем точнее отрегулированы провалы, тем меньше
неодновременность касания контактов.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
30
7.6 Растворы главных контактов проверяются калибром и должны соответство-
вать величине, указанной в таблице 10.
7.7 Если растворы не в норме, то поворотом эксцентричного бруска упора якоря
(для замыкающих контактов) или поворотом регулировочного винта на контактном
рычаге (для размыкающих контактов) их вводят в норму.
Примечание - Следует иметь в виду, что при изменении провала у размыкающих
контактов изменяется раствор контактов. Это необходимо учитывать при регулировке.
Если вращением регулировочного винта на рычаге контакта не обеспечивается
требуемый раствор и провал, необходимо переместить пластмассовую колодку,
воздействующую на подвижный контакт, вверх или вниз.
7.8 Неодновременность касания главных контактов проверяйте щупом, контро-
лируя зазор между контактами, когда другие контакты касаются друг друга. Неодно-
временность касания контактов допускается до 0,5 мм. Если неодновременность каса-
ния выше нормы, то ее вводят в норму за счет уменьшения или увеличения провала
контактов, но в пределах норм, указанных в таблице 10.
7.9 Начальное нажатие на контактах проверяйте и регулируйте при разомкнутых
контактах способом, показанным на рисунках 11 и 12.
7.10 Если нажатия не соответствуют указанным в таблице 10, то вращением
регулировочной гайки измените затяжку контактной пружины. После установки требуе-
мого нажатия регулировочные гайки законтрите.
7.11 Главные контакты после их износа допускают замену. Замену контактов,
выполненных с накладками, производите после того, как толщина накладки уменьшит-
ся до 0,8 - 0,5 мм.
Замену контактов, выполненных из меди, производите после износа их до
половины первоначальной толщины, т. е. до 5 мм.
7.12 Для замены главных контактов снимите дугогасительные камеры, упор,
ограничивающий ход подвижной системы, блокконтакт, установленный на подшипнике
снизу, и поверните всю подвижную систему так, чтобы якорь магнитной системы был
опущен вниз. Сменив контакты, производите сборку в обратной последовательности.
7.13 Установив провалы, нажатия и растворы, как указано в 7.3÷ 7.10, отрегули-
руйте положение неподвижных контактов относительно подвижных так, чтобы
соприкосновение их было по линии, суммарная длина которой равнялась бы не менее
75 % ширины подвижного контакта.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
31
7.14 Смещение подвижных контактов относительно неподвижных по ширине
допустимо до 1 мм.
7.15 У контакторов КТ6050/3 должно быть «перекрытиеª главных контактов
между собой при коммутации, т. е. замыкающие контакты должны замыкаться ранее,
чем разомкнутся размыкающие контакты и наоборот. В момент касания замыкающих
контактов размыкающие контакты должны быть в замкнутом состоянии, а валик
подвижного контакта должен находиться на верхней части выступа пластмассовой
колодки.
7.16 Если медные контакты сильно обгорели или оплавились, их поверхность
слегка зачистите напильником, при этом снимайте возможно меньший слой материала
и не меняйте профиль контактов.
7.17 После каждого осмотра контактной системы не забывайте установить
дугогасительные камеры и проверить отсутствие затирания в них подвижных
контактов.
7.18 Помните - работа контакторов при снятой камере недопустима.
7.19 Магнитная система с катушками переменного тока при работе издает легкий
шум, подобный гудению трансформатора. Если гудение сопровождается резким
дребезжанием и периодическими соударениями якоря и сердечника, это указывает на
неисправность.
Причины и методы их устранения указаны в разделе 8.
7.20 При выходе из строя втягивающей катушки контактора ее необходимо заме-
нить. Замену втягивающей катушки в магнитной системе производите следующим
образом. Сначала снимите камеры, упор, ограничивающий ход якоря, и возвратную
пружину с бобышкой, затем отсоедините от катушки провода, отвинтите гайки и
снимите катушку. После замены катушки операции производите в обратном порядке.
7.21 Технический осмотр защелкивающего механизма у контакторов КТ6050/2,
КТ6050/3 необходимо производить с проверки механической части. При движении
якоря магнитной системы контактора ролик должен без заеданий перекатываться по
поверхности рычага, укрепленного на колодке якоря, а при замкнутом положении
магнитной системы свободно западать за выступ на рычаге.
7.22 Если имеет место заедание, то необходимо очистить места трения осей и
скобы от грязи и коррозии, а также проверить отсутствие затираний или заклинивания
якоря электромагнита защелки о сердечник. Если это имеет место, то необходимо
отсоединить провода от катушки, снять сердечник со скобы и очистить ярмо и якорь от
грязи или коррозии.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
32
7.23 Нечеткое срабатывание защелкивающего механизма
(включение или
отключение) может происходить из-за увеличившихся зазоров, регулировка которых
описана ниже, нарушения установки блокконтактов или из-за износа накладок на блок-
контактах.
7.24 В контакторах КТ6050/2, КТ6050/3 зазор между скобой 7 и головкой винта 4
должен быть 0,1 - 0,2 мм.
Регулировка величины этого зазора осуществляется перемещением винта в
резьбовом отверстии скобы 3 (см. рисунок 6).
7.25 Траверса блокконтакта, который установлен над магнитной системой, в
отключенном положении контактора должна иметь свободный ход вверх 0,6-1,0 мм.
Регулировка хода производится путем вертикального перемещения корпуса
блокконтакта относительно овальных отверстий в угольниках, на которых устанавлива-
ется блокконтакт.
7.26 При номинальных провалах и растворах блокконтакта во включенном
положении контактора, траверса блокконтакта должна иметь свободный ход вверх не
менее 1,3 мм.
7.27 При выходе из строя катушек электромагнита защелкивающего механизма
их необходимо заменить. Если защелкивающий механизм не отключается, то выход
катушек из строя является наиболее вероятной причиной.
Замену катушек производите следующим образом. Отсоедините провода от
катушек электромагнита и отвинтите четыре винта, снимите сердечник электромагнита
со скобы. Вынув плоскую пружину и отвинтив два винта, вытащите две пластины.
Вынимайте сначала верхнюю катушку, затем нижнюю.
После замены катушки, вышедшей из строя, производите сборку в обратной
последовательности.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
33
8 Возможные неисправности и методы их устранения
8.1 Устранение неисправностей следует производить только при отключенном
контакторе.
8.2 Возможные неисправности и методы их устранения указаны в таблице 13.
Taблица 13
Наименование неис-
правности, внешнее
Вероятная причина
Методы устранения
проявление и дополни-
тельные признаки
1 Контактор не включа-
а) Повреждена катушка
а) Сменить катушку
ется при подаче напря-
б) Обрыв в цепи катушки
б) Проверить схему, устранить
жения на втягивающую
обрыв
катушку
в) Отсутствие осевого
в) Отрегулировать осевой люфт
люфта вала
вала в пределах 0,20,5 мм
перемещением левой подшипни-
ковой втулки вдоль оси вала
контактора
г) Контакты касаются
г) Отрегулировать положение
стенок камер
подвижных контактов путем
перемещения пластмассового
контактодержателя вдоль оси
вала
д) Установлена катушка на
д) Поставить катушку на требуе-
несоответствующее
мое напряжение
напряжение
е) Затирание скобы якоря
е) Отрегулировать положение
об угольники упоров
скобы якоря в месте крепления ее
к валу контактора
ж) Большие провалы
ж) Установить провалы в соответ-
контактов
ствии с таблицей 10
2 Контактор неполно-
а) Велико нажатие контак-
а). При невозможности устано-
стью включается при
тов
вить нажатия в соответствии с
подаче напряжения на
таблицей 10 - сменить пружину
втягивающую катушку
контакта и установить нажатия,
которые не должны выходить за
пределы указанных значений в
таблице 10
б) Напряжение на зажимах
б) Принять меры к повышении
втягивающей катушки
напряжения сети
меньше допустимого
в) Велико нажатие возврат-
в) Ослабить затяжку возвратной
ной пружины
пружины
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
34
Продолжение таблицы 13
Наименование неис-
правности, внешнее
Вероятная причина
Метод устранения
проявление и дополни-
тельные признаки
3 Контакты приварива-
а) Чрезмерно изношены
а) Сменить контакты или контакт-
ются при включении
контакты. Слишком велико
ную пружиину, замерив нажатие,
или слишком мало контакт-
которое не должно выходить за
ное нажатие. При чрезмер-
пределы, указанные в таблице 10
ном нажатии якорь застре-
вает при касании контактов
б) Включение произошло
б) Принять меры к недопущению
при недостаточном напря-
чрезмерного падения напряжения
жении в сети
в сети
4 Контакты нагреваются
а) Нагрузка выше номи-
а) Проверить ток нагрузки. Если
выше допустимой
нальной
нет возможности уменьшить
температуры
нагрузку - применить контактор с
большим номинальным током
б) Чрезмерно изношены
б) Сменить контакты
контакты
в) Пыльные, грязные или
в) Удалить пыль и зачистить
обгоревшие
контакты напильником, не меняя
контакты
профиль контакта
г) Слабый контакт в месте
г) Затянуть крепящие болты. Если
соединения подвижного
контактные поверхности окисли-
контакта с рычагом, с
лись, зачистить их до блеска
гибким соединением или
неподвижного с рогом
д) Малое контактное
д) При невозможности отрегули-
нажатие
ровать - сменить пружину
5 Сильное гудение
а) Якорь неплотно прилегает
а) Удалить грязь и вытереть
магнитной системы (при
к сердечнику из-за загрязне-
поверхности соприкосновения
несвоевременном
ния поверхности соприкос-
чистой ветошью
устранении может
новения
вызвать сгорание
б) Поврежден короткозамк-
б) Заменить сердечник
катушки)
нутый виток
в) Слишком велико нажатие
в) При невозможности отрегулиро-
контактов
вать - сменить контактные пружины
г) Плохо затянуты болты,
г) Подтянуть болты
крепящие якорь и сердечник
д) Якорь неплотно прилега-
д) Произвести шлифовку поверхно-
ет к сердечнику
из-за
стен якоря и сердечника с возмож-
неровностей
поверхности
ной тщательностью. Шлифовку
соприкосновения
следует производить вдоль слоев
шихтовки магнитной системы, не
снимая большого слоя металла
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
35
Продолжение таблицы 13
Наименование неис-
правности, внешнее
Вероятная причина
Метод устранения
проявление и дополни-
тельные признаки
е)
Отсутствие провала
е) Восстановить провал нижнего
нижнего керна якоря
керна согласно 3.4 (см. рисунок 4)
6 Сильно греется
а) Наличие в обмотке
а) Сменить катушку
втягивающая катушка
катушки короткозамкнутых
витков
б) Напряжение на зажимах
б) Снизить напряжение сети или
втягивающей катушки
заменить катушку на соответст-
больше допустимого
вующее напряжение
7 Контактор с защелки-
а) Велико нажатие контактов
а) Отрегулировать контактное
вающим механизмом при
нажатие в соответствии с
подаче напряжения
таблицей 10
работает в пульсирую-
б) Недостаточное напряже-
б) Принять меры к недопущению
щем режиме
ние в сети
чрезмерного падения напряжения в
сети
в) Валик не западает за
в) Добиться свободного западания
рычаг
валика за рычаг (см. 7.22, 7.23)
г) Нарушилась установка
г) Отрегулировать положение
блокконтакта защелкиваю-
блокконтакта защелкивающего
щего механизма
механизма (см. 7.25)
8 Контактор с защелки-
а) Обрыв во втягивающей
а) Заменить катушку
вающим механизмом при
катушке или в катушке
подаче импульса на
защелки
отключение не отключа-
б) Нет контакта в цепи
б) Проверить наличие и надежность
ется
блокконтактов защелки
контакта во всех соединениях и
восстановить его
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
36
9 Транспортирование и правила хранения
9.1 Хранение контакторов должно производиться в транспортной таре или без нее
в закрытых вентилируемых помещениях при температуре не ниже плюс 5 °С, относи-
тельной влажности не более 80 % и отсутствии кислотных и других паров, вредно
действующих на материалы, из которых изготовлены контакторы.
9.1.1 Контакторы в упаковке допускается хранить в неотапливаемых помещениях
или под навесом при температуре не ниже минус 10 °С.
9.1.2 Если срок хранения превышает шесть месяцев, то контакторы должны быть
подвергнуты консервации.
9.2 Транспортирование контакторов возможно любым видом крытого транспорта в
заводской транспортной таре либо в любой упаковке, обеспечивающей целостность
контакторов.
10 Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие контакторов требованиям технических
условий при соблюдении потребителем условий и правил хранения, транспортирова-
ния, монтажа и эксплуатации, установленных настоящими техническими условиями.
10.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в
эксплуатацию, но не более двух с половиной лет со дня изготовления их предприяти-
ем-изготовителем.
10.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации
устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с
половиной лет с момента проследования их через границу страны-изготовителя.
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
37
Приложение А
(справочное)
Перечень запасных частей
Таблица А.1 - Перечень запасных частей
Тип контактора
№ позиции
Наименование запасной части
и рисунка
КТ6050/2
КТ6050/3
Контакт неподвижный замыкающий с
поз. 6
+
+
накладкой на основе серебра
рис. 6
Контакт неподвижный размыкающий с
+
накладкой на основе серебра
Контакт подвижный замыкающий с наклад-
поз. 7
+
+
кой на основе серебра
рис. 6
Контакт подвижный размыкающий с
+
накладкой на основе серебра
поз. 8
Рог (замыкающего подвижного контакта)
+
+
рис. 6
Камера дугогасительная для замыкающих
поз. 3
+
+
контактов
рис. 6
Камера дугогасительная для размыкаю-
+
щих контактов
поз. 5
Катушка втягивающая
+
+
рис. 4
Катушка защелки
+
+
Пружина контактная для замыкающих
поз. 12
+
+
контактов
рис. 6
Пружина контактная для размыкающих
+
контактов
Пружина отключающая
+
+
Втулка (бобышка)
+
+
Контакт блоконтакта левый
+
+
Контакт блокконтакта правый
+
+
поз. 4
Мостик
+
+
рис. 8, 9
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
38
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса контакторов
L
A±1
15
136
6
400
56
А1
М1650
112
1
4отв.14
М1650
310
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость.
Рисунок Б.1 - Габаритные и установочные размеры контакторов
КТ6052/2, КТ6053/2
Таблица Б.1
Тип
Размеры, мм
Масса, кг
контактора
А
А1
L
КТ6052/2
550
-
580
50
КТ6053/2
650
112
680
59
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
39
L
A±1
15
136
6
375
56
А1
М1650
1
4отв.14
М1650
310
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость.
Рисунок Б.2 - Габаритные и установочные размеры контакторов
КТ 6051/3, КТ6052/3
Таблица Б.2
Тип
Размеры, мм
Масса, кг
контактора
А
А
1
L
КТ6051/3
550
-
580
44
КТ6052/3
650
112
680
53
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
40
Приложение В
(обязательное)
Схемы электрические соединений контакторов
Таблица В.1
КТ6052/2
13
14
42
51
52
41
23
24
63
64
73
74
33
34
1
3
11
12
Q
H
43
44
21
22
2
4
A
B
53
54
31
32
КТ6053/2
13
14
42
51
52
41
23
24
63
64
73
74
33
34
1
3
5
11
12
Q
H
43
44
21
22
2
4
6
A
B
53
54
31
32
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
41
Продолжение таблицы В.1
КТ6051/3
42
51
52
13
14
41
23
24
63
64
73
74
33
34
1
3
11
12
Q
H
43
44
21
22
2
4
A
B
53
54
31
32
КТ6052/3
42
51
52
13
14
41
23
24
63
64
73
74
33
34
1
3
5
11
12
Q
H
43
44
21
22
2
4
6
A
B
53
54
31
32
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
42
Приложение Г
(справочное)
Сведения о содержании цветных металлов
Таблица Г.1
Суммарная масса цветных металлов, содержащихся в изделии, кг
Наименование металла и сплава
Тип
контактора
Лом и отходы
Лом и отходы
Лом и отходы
алюминия и его
латуни и её сплавов
меди и её сплавов
сплавов
Алюминий 16
Латунь 1
Латунь 11
Медь 4
Медь 13
КТ6052/2
0,002
0,095
1,696
3,408
1,707
КТ6053/2
0,002
0,098
2,544
4,018
2,028
КТ6051/3
0,002
0,101
1,030
1,971
1,406
КТ6052/3
0,002
0,104
1,878
3,675
1,727
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
43
Лист регистрации изменений
Номера листов (страниц)
Всего
Входящий №
листов
№ доку-
сопроводительног
Изм
(страниц)
мента
документа
измененных
замененных
новых
аннулированных
в докум.
и дата
Лист
5
2АК.400.713РЭ
Изм
Лист
№ документа
Подпись
Дата
44



















///////////////////////////////////////
