КОНТАКТОР ЭЛЕКТРОМАГНИТНЫЙ ПЕРЕМЕННОГО ТОКА
ТИПА КТ6060
Руководство по эксплуатации
2АК.400.663РЭ
Содержание
Введение
3
1 Назначение
4
2 Технические характеристики
5
3 Состав изделия
7
4 Устройство и работа контактора
8
5 Правила и условия монтажа
11
6 Правила и условия безопасной эксплуатации
17
7 Техническое обслуживание
17
8 Возможные неисправности и методы их устранения
19
9 Транспортирование и правила хранения
22
10 Гарантии изготовителя
22
Приложение А (справочное) Перечень запасных частей
23
Приложение Б (обязательное) Габаритные, установочные размеры
и масса контакторов
24
Приложение В (обязательное) Схемы электрические
соединений контакторов
25
Приложение Г (справочное) Сведения о содержании цветных
металлов
26
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контактор электромагнитный
Пров.
А
2
27
Нач. отд.
переменного тока типа КТ6060
Н. контр.
АО «ЧЭАЗª
Утв.
Руководство по эксплуатации
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов
типа КТ6060 для потребностей экономики страны и для поставки на экспорт.
Надежность, долговечность и безопасность контакторов обеспечивается не
только качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ 3426-031-00213703-98, ст. 5 ТР ТС 004/2011.
Контакторы типов КТ6060, предназначенные для работы в силовых электриче-
ских цепях в стационарных установках при номинальном напряжении от 50 до 400 В
(включительно) переменного тока, соответствуют требованиям ТР ТС 004/2011 в части
выполнения ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-4-1-2015, ГОСТ 12.2.007.0-75,
ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU С-RU.АЯ96.В.00084.
Срок действия с 21.04.2015 по 20.04.2020.
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Наименование и адрес изготовителя: АО
«ЧЭАЗª, Российская
Федерация, 428020, Чувашская Республика, г. Чебоксары, пр. И.Я. Яковлева, д. 5.
Тел.:
+7
8352
39-52-65, факс:
+7
8352
62-72-31. E-mail: cheaz@cheaz.ru,
http://www.cheaz.ru.
РЭ контакторов типа КТ6060 (в дальнейшем именуемые «контакторыª), предна-
значено для инженерно-технических работников, а также рабочих, выполняющих работы
по монтажу и обслуживанию электрооборудования.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Назначение
1.1 Контакторы предназначены для дистанционного включения и отключения
приемников электрической энергии с номинальным напряжением до 400 В частоты 50 и
60 Гц.
1.2 Контакторы рассчитаны для работы в следующих условиях:
а) высота над уровнем моря - не более 1000 м;
б) температура окружающего воздуха рабочая от минус 45 до плюс 40 °С, а при
транспортировании контакторов исполнения ХЛ до минус 60 °С;
в) относительная влажность окружающего воздуха - не более 90 % при темпера-
туре плюс 20 °С и не более 50 % при температуре плюс 40 °С - для эксплуатации кон-
такторов в районах с умеренным климатом и 98 % при температуре плюс 25 °С - для
эксплуатации контакторов в районах с холодным климатом;
г) окружающая среда - невзрывоопасная, не содержит значительного количества
пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
д) отсутствие непосредственного воздействия солнечной радиации;
е) место установки - в закрытых помещениях, на открытых панелях или в
оболочках, место установки защищено от прямого попадания воды, эмульсий и т.п. При
установке контакторов в оболочках требования к оболочке и условиям эксплуатации
контактора должны согласовываться между предприятием изготовителем и потребите-
лем;
ж) отсутствие резких толчков и сильной тряски;
з) вибрация мест крепления контакторов с частотой до 25 Гц при ускорении не
более 0,7g;
и) рабочее положение в пространстве - на вертикальной плоскости. Допускается
отклонение от вертикального положения до 5° в любую сторону;
к) напряжение на зажимах втягивающей катушки - от 0,85 до 1,1 и главной цепи
от 0,1 до 1,1 номинального напряжения соответствующих цепей.
1.3 Габаритные, установочные, присоединительные размеры и масса контакто-
ров должны соответствовать указанным в приложении Б.
1.4 Схемы электрические соединений контакторов приведены в приложении В.
1.5 Возможность работы контактора в условиях, отличающихся от указанных, а
также правила его эксплуатации в этих условиях согласовываются между предприятием-
изготовителем и заказчиком.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
4
2 Технические характеристики
2.1 Контакторы имеют двух- и трехполюсное исполнение (таблица 1).
Таблица 1
Тип контактора
Число полюсов
Номинальный ток, А
КТ6062
2
КТ6062-ХЛ
1000
КТ6063
3
КТ6063-ХЛ
2.2 Контакторы предназначены для категории основного применения АС-3.
2.3 Допустимые токи контакторов в прерывисто-продолжительном, кратковре-
менном и продолжительном режимах работы указаны в таблице 2.
Таблица 2
Номинальный ток
Допустимые токи, А
контактора в
Кратковременный режим работы.
Продолжи-
прерывисто-
Тип
Время паузы 2 ч 10 мин
тельный
продолжительном
контактора
режим
Продолжительность нагрузки,
режиме работы, А.
работы
мин
Продолжительность
нагрузки 8 ч.
10
30
60
90
КТ6062
КТ6062-ХЛ
1000
1630
1200
1070
1020
1000
КТ6063
КТ6063-ХЛ
2.4 Механическая и коммутационная износостойкости, а также частота включе-
ний указаны в таблице 3.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
5
Таблица 3
Наибольшая допусти-
Механическая
Коммутационная
Тип
мая частота включе-
износостойкость, млн.
износостойкость, млн.
контактора
ний в ч
циклов
циклов
КТ6062
КТ6062-ХЛ
60
1,0
0,025
КТ6063
КТ6063-ХЛ
2.5 Контакторы изготовляются с втягивающими катушками переменного тока.
Обмоточные данные катушек приведены в таблице 4.
Таблица 4
Марка
Номинальное
Диаметр провода
Частота, Гц
обмоточного
Число витков
напряжение, В
(по меди), мм
провода
110
ПЭТВ-2
2,0
135
127
ПСДТ
1,8
156
220
ПЭТВ-2
1,25
270
230
ПЭТВ-2
1,25
282
240
ПСДТ
1,25
294
50
380
ПЭТВ-2
1,06
466
400
ПЭТВ-2
1,0
490
415
ПСДТ
1,0
509
440
ПЭТВ-2
1,0
540
500
ПЭТВ-2
0,9
614
110
ПЭТВ-2
2,12
113
220
ПЭТВ-2
1,4
225
60
380
ПЭТВ-2
1,12
388
440
ПЭТВ-2
1,06
450
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
6
2.6 Контакторы исполняются с 2 замыкающими и 2 размыкающими контактами
вспомогательной цепи. Конструкция контактов вспомогательной цепи допускает пере-
становку их с замыкающих на размыкающие и наоборот в сочетаниях: 1 размыкающий и
3 замыкающих или 4 замыкающих контакта.
2.7 Ток продолжительного режима и коммутационная способность контактов
вспомогательной цепи контакторов при индуктивной нагрузке (с постоянной времени при
постоянном токе не более 0,05 с и с коэффициентом мощности при переменном токе
менее 0,4) указаны в таблице 5.
Таблица 5
Включаемый ток, А
Отключаемый ток, А
Номинальный
переменный
постоянный
переменный
постоянный
ток продолжи-
тельного
Напряжение, В
режима, А
380
660
110
220
380
660
110
220
10
50
20
25
25
5
3
2,5
1
2.8 Мощность, потребляемая электромагнитом, и собственные времена сраба-
тывания контактора приведены в таблице 6.
Таблица 6
Замкнутое положение
Разомкнутое положение
Собственное время, с
электромагнита
электромагнита
Мощность, ВА
сos φ
Мощность, ВА
сos φ
втягивания
отпадания
370
0,4
7600
0,2
0,06
0,023
2.9 Содержание цветных металлов по ГОСТ 1639-2009 приведено в приложе-
нии Г.
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит «Руководство по
эксплуатацииª, если это оговорено в заказе, и паспорт.
3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в приложении А.
Примечание - Для контакторов, поставляемых на экспорт, запасные части
поставляются комплектно с контактором, если иное не оговорено в заказе.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
7
4 Устройство и работа контактора
4.1 Конструкция контакторов моноблочного типа с поворотным якорем
(см.
рисунок 1).

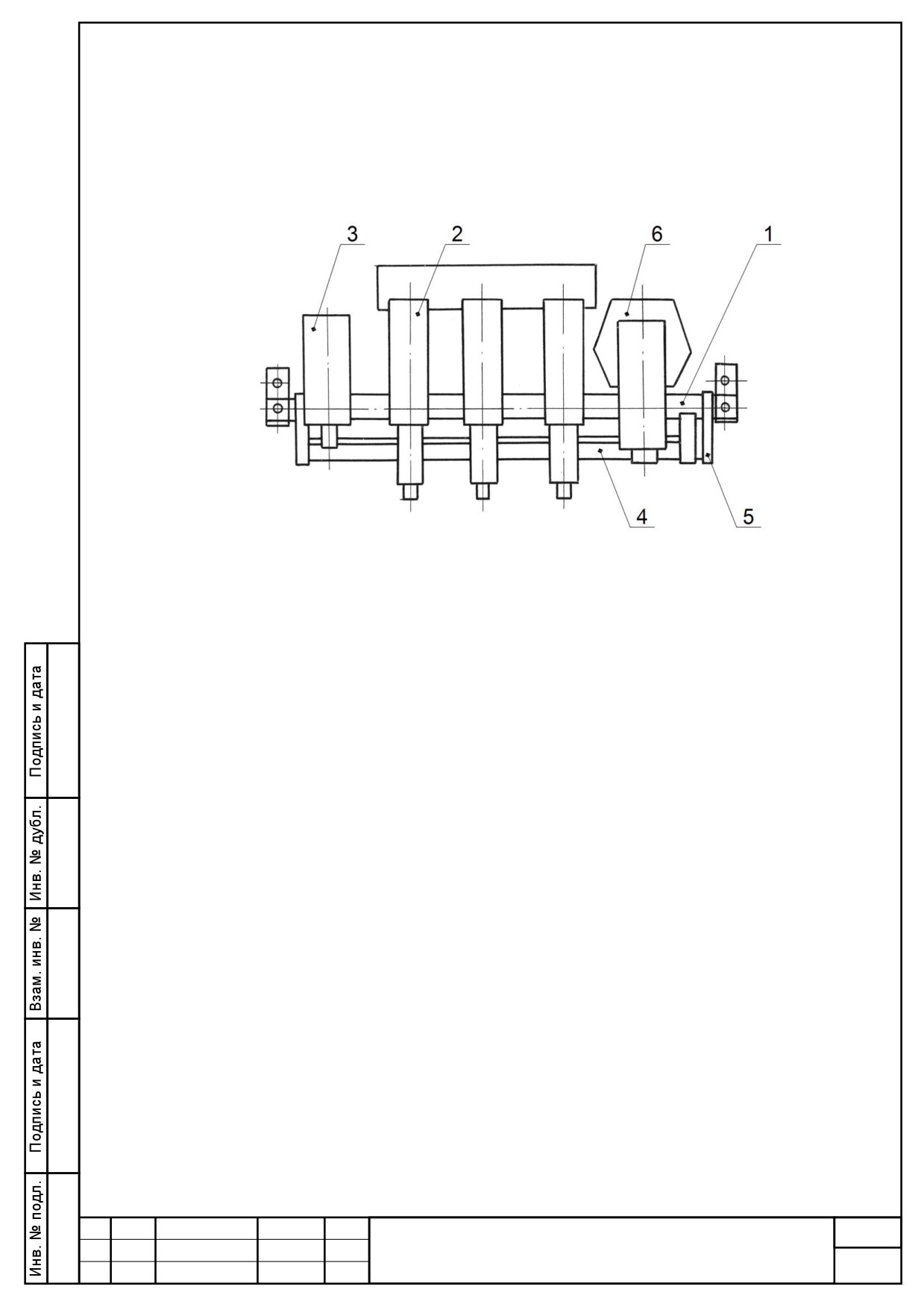

1 - рейка; 2 - контактно-дугогасительная система; 3 - узел контактов вспомога-
тельной цепи; 4 - вал; 5 - стойка; 6 - катушка втягивающая.
Рисунок 1 - Общий вид контактора типа КТ6063
На металлической рейке 1, являющейся базовой деталью контактора, смонтиро-
ваны: неподвижная часть электромагнита с втягивающей катушкой 6, неподвижные кон-
такты с дугогасительным устройством 2 и узел контактов вспомогательной цепи 3. Под-
вижная система, состоящая из подвижных контактов и якоря электромагнита, смонтиро-
вана на металлическом валу с укрепленными на нем пластмассовыми контактодержате-
лями и втулками под цапфы.
Вал 4 вращается на цапфах, находящихся на стойках 5, укрепленных на рейке.
4.2 Электромагнит контакторов показан на рисунке 2. Самоустанавливающийся
якорь и сердечник амортизированы теплостойкой резиной 1 и 8. Нижний керн сердечни-
ка не имеет короткозамкнутого витка, поэтому якорь поджимается к нему пружиной.
Величина провала и нажатие кернов регулируются установкой шайб под планку крепле-
ния сердечника.
Втягивающая катушка намотана на пластмассовом каркасе и имеет зажимы для
присоединения проводников.
Упор ограничивает угол поворота якоря.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
8

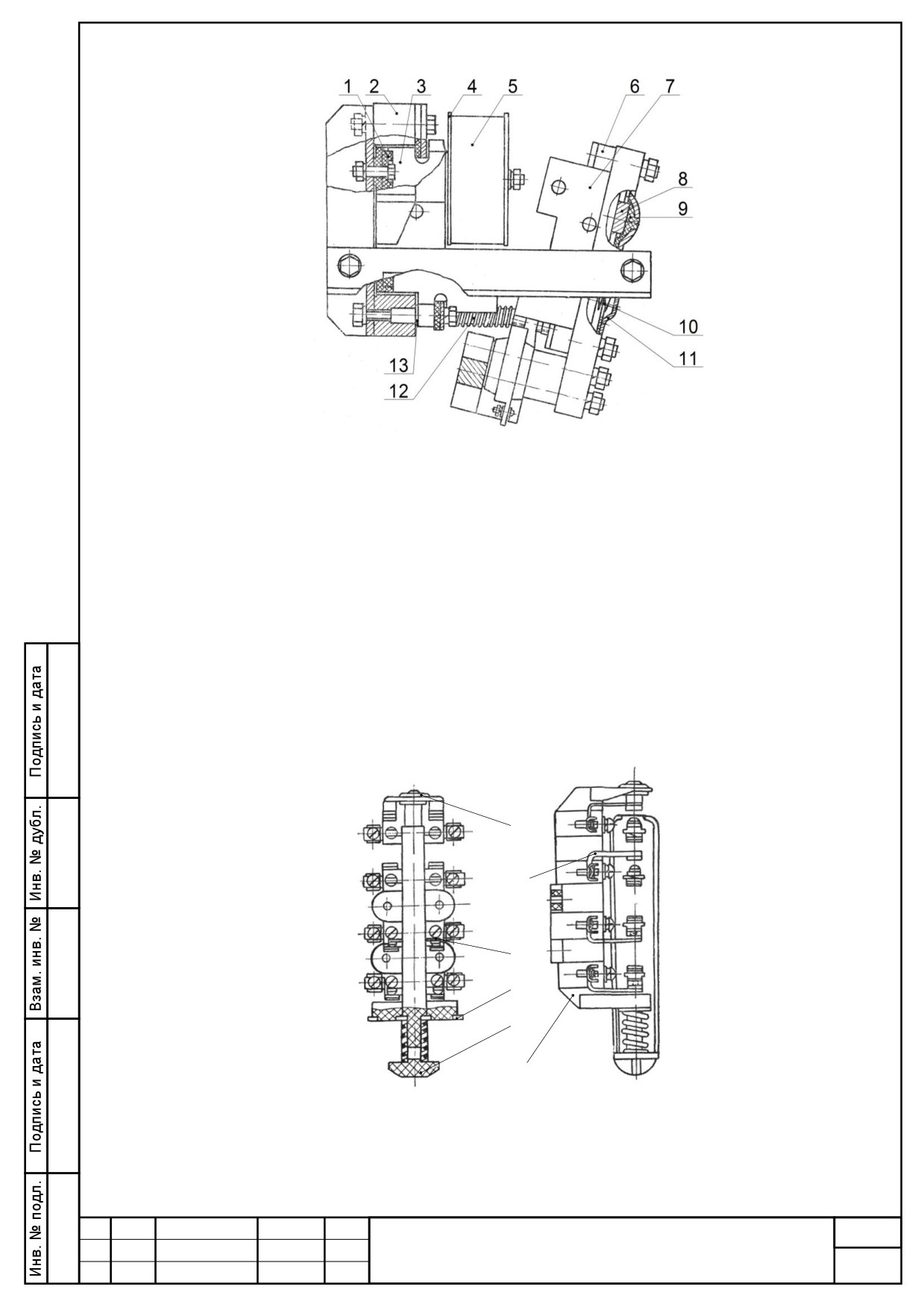

1 - прокладка; 2 - колодка; 3 - сердечник; 4 - каркас; 5 - катушка втягивающая;
6 - колодка; 7 - якорь; 8 - шайба (резиновая); 9 - сегмент; 10 - пружина;
11 - скоба; 12 - пружина возвратная: 13 - шайба для регулировки провала
нижнего керна якоря.
Рисунок 2 - Электромагнит контактора
4.3 Узел контактов вспомогательной цепи контактора показан на рисунке 3. Он
состоит из пластмассового корпуса 1 со съемными неподвижными контактами 5 и под-
вижной траверсы 2 с контактными мостиками 4. Перестановка контактов вспомогатель-
ной цепи с замыкающих на размыкающие производится путем поворота их на 180°.
6
5
4
3
2
1
1 - корпус; 2 - траверса; 3 - пластина; 4 - мостик контактный;
5 - контакт неподвижный; 6 - втулка.
Рисунок 3 - Узел контактов вспомогательной цепи
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
9

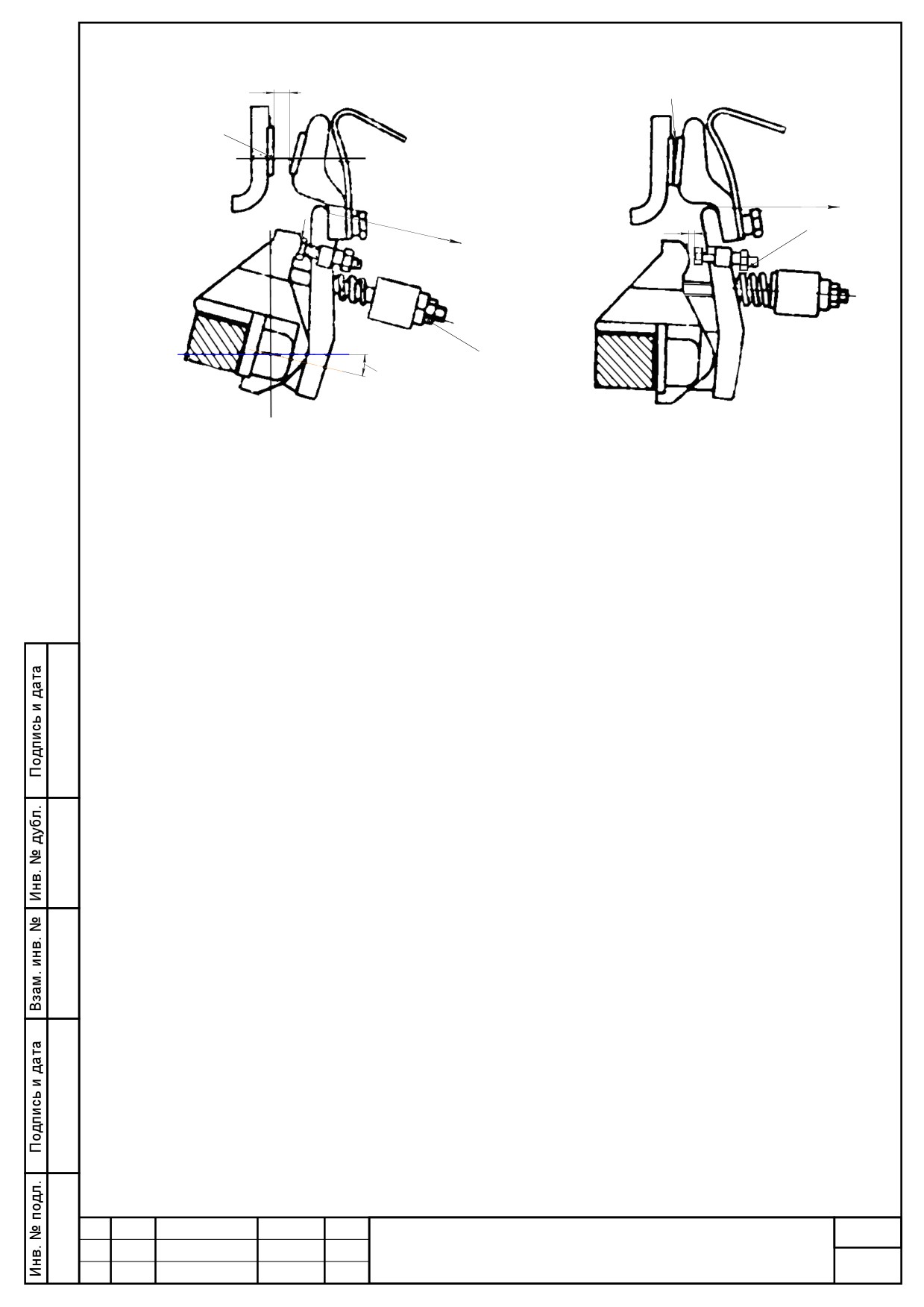

4.4 При необходимости регулировку вспомогательных контактов производить
поворотом скобы вокруг болта А (рисунок 4).
1
2
Параметры вспомогательных контактов:
А
- Раствор контактов не менее 6 мм;
- Провал контактов 3  4 мм;
- Рабочий ход траверсы 10 мм;
- Начальное нажатие на контактный
3
мостик 135 - 165 г.;
1 - скоба; 2 - узел контактов вспомога-
- Конечное нажатие 180 - 220 г.
тельной цепи; 3 - подшипник.
Рисунок 4 - Крепление узла контактов вспомогательной цепи
4.5 Контактно-дугогасительная система контакторов показана на рисунке 5.
Главные контакты выполняются из меди с напайками из металлокерамики на
основе серебра. Контактное нажатие создается цилиндрической контактной пружиной 6
и регулируется гайкой.
Дугогасительная камера удерживается щеками и фиксируется плоской пружиной.
1 - контакт неподвижный; 2 - контакт подвижный; 3 - рог; 4 - рычаг; 5 - винт,
регулирующий провал; 6 - пружина; 7 - держатель; 8 - гибкое соединение; 9 - вал;
10 - вывод; 11- колодка; 12-рейка; 13 - шина; 14 - вывод; 15 - сердечник; 16 - камера.

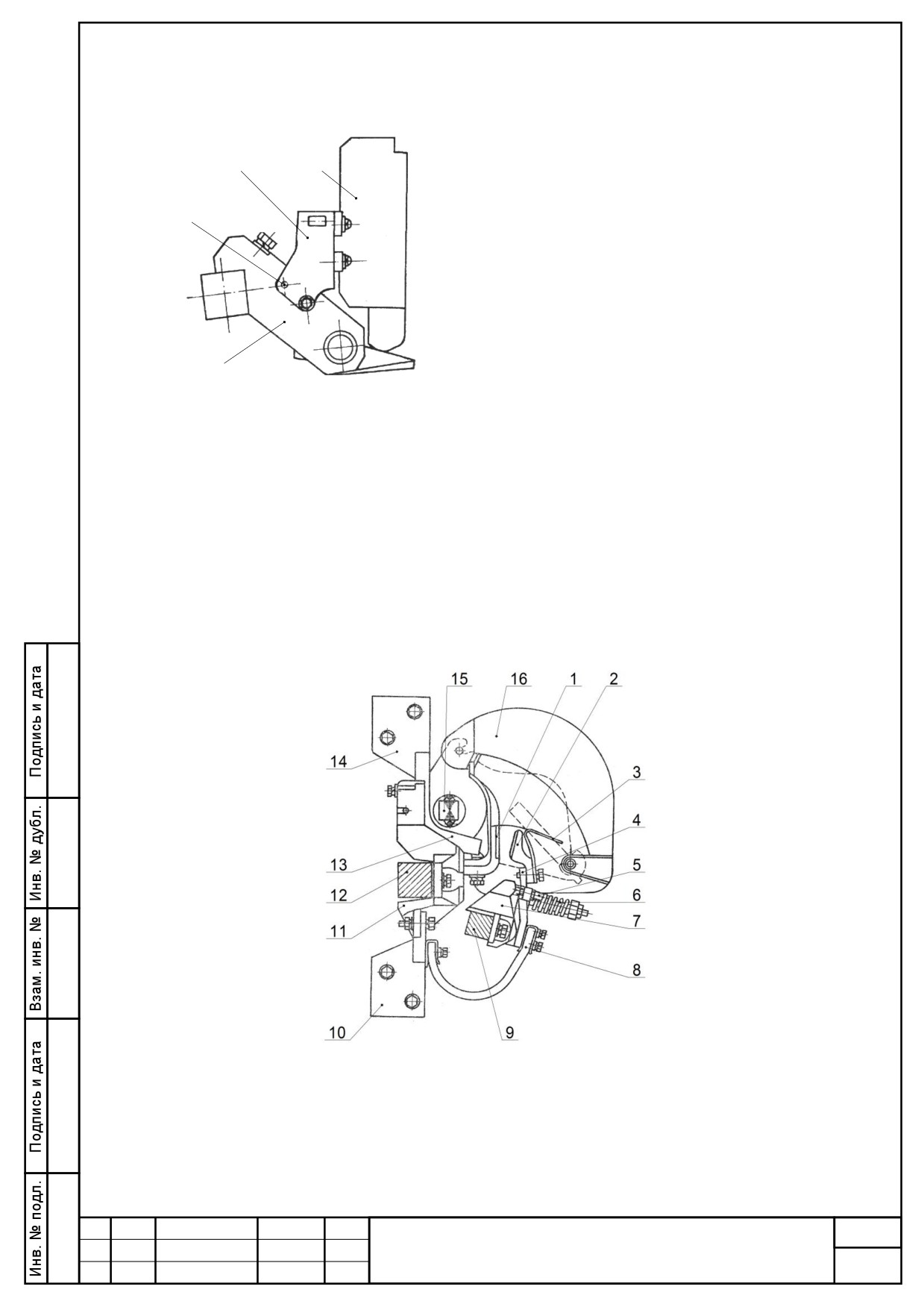

Рисунок 5 - Контактно-дугогасительная система контактора
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
10
5 Правила и условия монтажа
5.1 Перед установкой и монтажом контактора снимите деревянные колодки,
отвяжите якорь от упора и удалите смазку с рабочих поверхностей якоря и сердечника
чистой тряпкой, смоченной в бензине; проверьте соответствие напряжения главной це-
пи и цепи управления данным, указанным на фирменной табличке и табличке втяги-
вающей катушки.
5.2 Осмотрите контактор и убедитесь, что регулировка его не нарушена, для
чего:
а) проверьте отсутствие затирания подвижных частей;
б) надежно присоедините провода к зажимам втягивающей катушки. Сечение
проводов должно быть выбрано в соответствии с величинами рабочего и пускового
тока;
в) проверьте соответствие растворов, провалов, нажатий главных контактов
данным, приведенным в таблице 7 (см. рисунок 6).
Таблица 7
Зазор, контролирующий
Начальное нажатие
Тип
Раствор главных
провал главных
в месте контроля,
контактора
контактов, мм
контактов, мм
кгс
КТ6062
КТ6062-ХЛ
от 10,0 до 12,5
от 3,8 до 4,1
от 9,4 до 10,4
КТ6063
КТ6063-ХЛ
Примечание - При снижении в процессе эксплуатации провалов главных кон-
тактов до 3,5 мм и начальных нажатий до 8,4 кгс отрегулировать параметры контакто-
ра до величин, указанных в таблице.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
11
А
Ркон
Р
нач
Б
13
А - раствор; Б - зазор, контролирующий провал;
Р'нач - нажатие начальное;
Р'кон -нажатие конечное;
- линия касания контактов;
 - место прокладки бумажной ленты при замере Р'нач;
 - регулировка нажатия на контакт;
 - место прокладки бумажной ленты при замере Р'кон;
 - регулировка провала и одновременности касания контактов.
Рисунок 6 - Основные параметры контактной системы
5.3 Силовые зажимы выполнены для заднего присоединения подводящих
проводников. Способы присоединений показаны на рисунке 7 и согласно таблице 8. Кру-
тящие моменты крепления зажимов медных выводов должны быть в пределах
5 - 6 кГм (для М12), 8 - 9 кГм (для М16).
5.4 После окончания монтажа контактора проверьте:
- правильность включения его по схеме;
- затяните винты и гайки;
- проверьте работу контактора путем двух-трех дистанционных включений и
отключений.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
12
60
1
2
16
2 отв.14
4
3
2
2
1
4
2
2
1

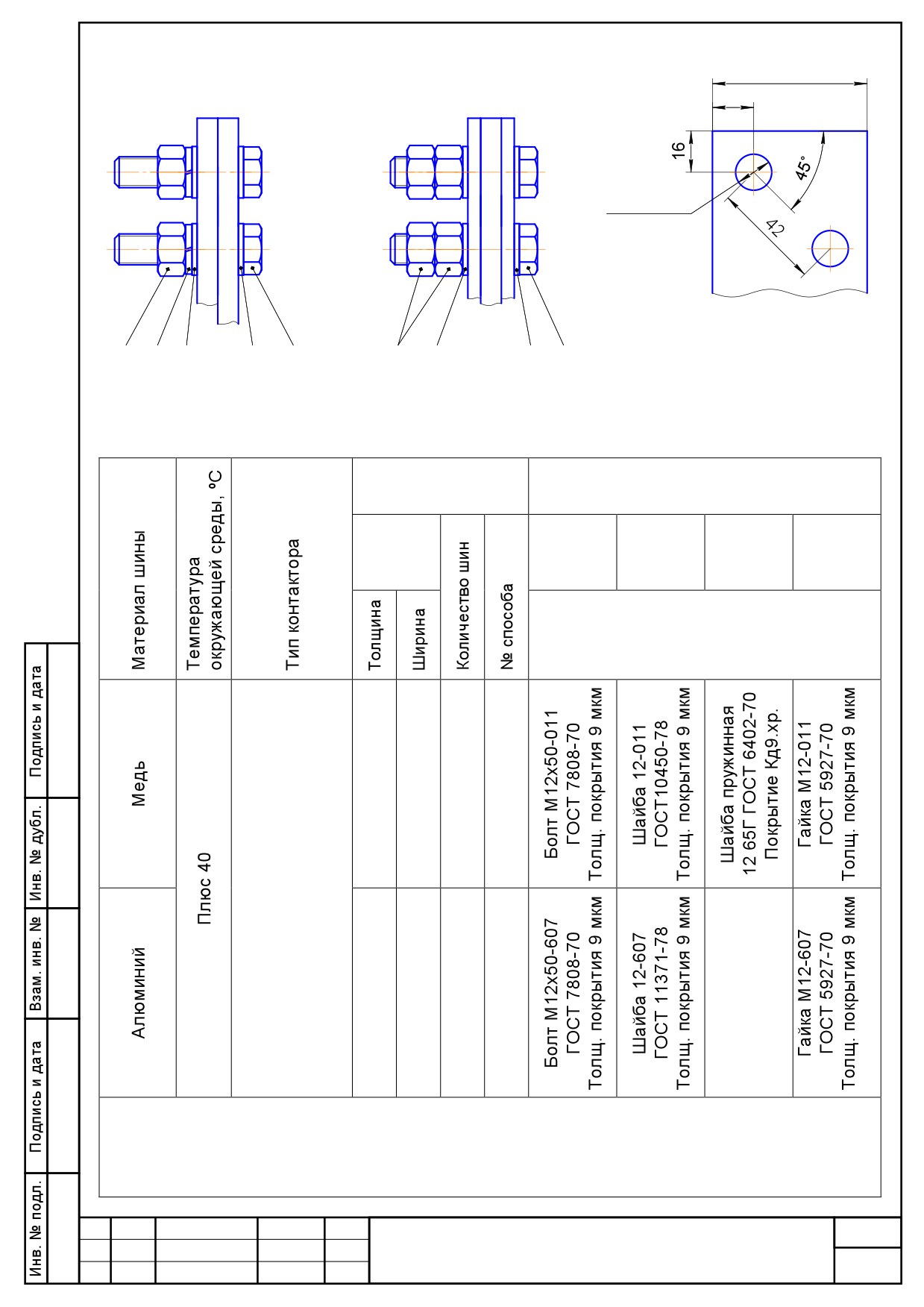

Рисунок 7 - Способы присоединения к силовым зажимам
Таблица 8
Присоединение к
Позиции
зажиму шиной
Размеры
1
2
3
4
шин, мм
Обозначение
8
60
1
1
КТ6062
КТ6063
КТ6062-ХЛ
КТ6063-ХЛ
5
60
2
2
-
Примечание - Контактные поверхности алюминиевых шин перед подсоединени-
ем необходимо зачистить стальной щеткой или напильником под слоем смазки
марки ЦИАТИМ 221 ГОСТ 9433-80, после чего загрязненную смазку удалить чистой
тряпкой и сразу нанести слой свежей смазки.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
13
5.5 Два однотипных контактора допускают установку механической блокировки
(см. рисунок 8), при которой не должно быть включенного положения одновременно двух
контакторов.

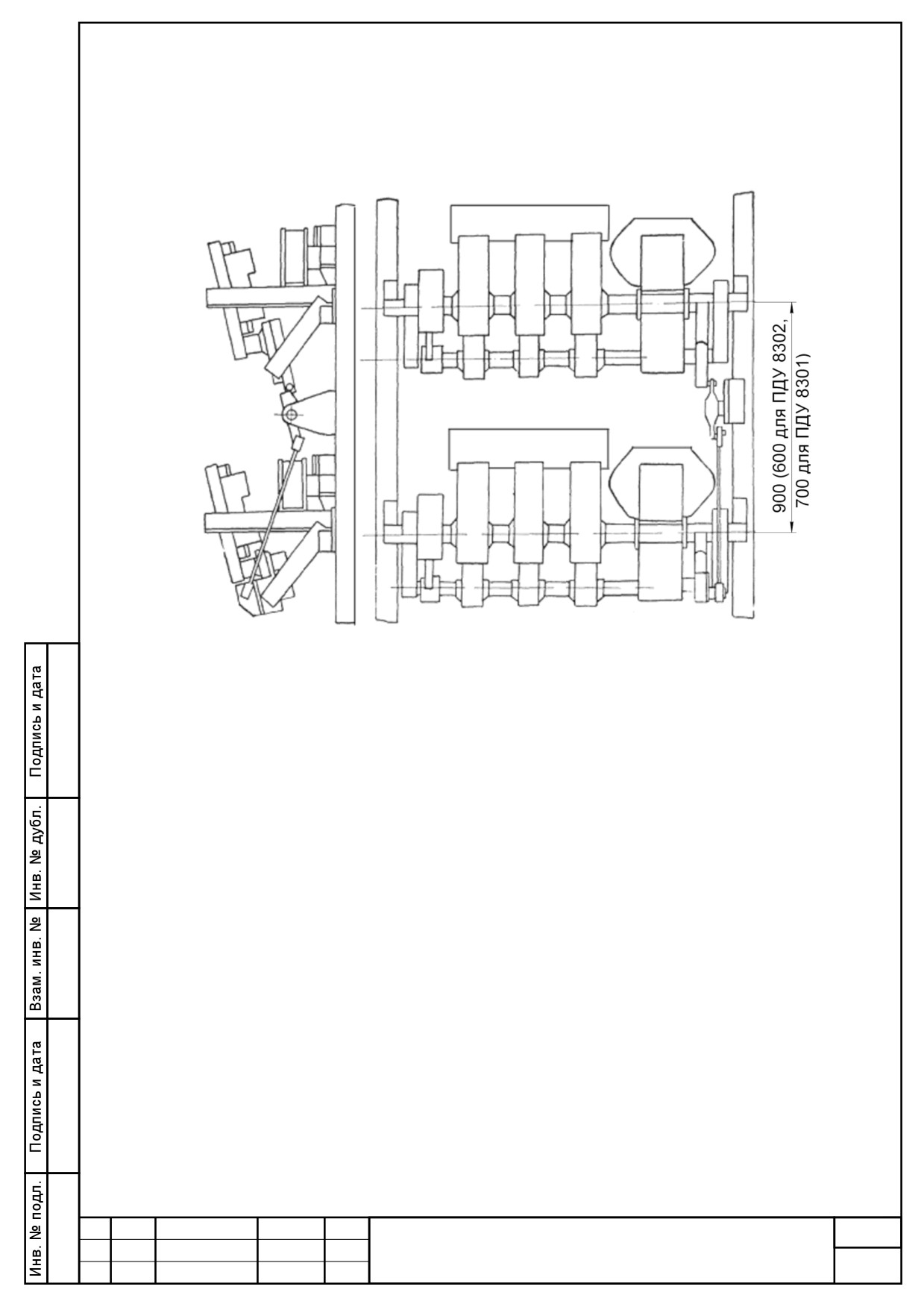

Рисунок 8 - Механическая блокировка контакторов
5.6 Контакторы допускают установку на плитах при помощи дистанционных
колодок. Способ установки показан на рисунках 9 - 11.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
14
65
27
а
а
96
14
А1
1
112
232
Б
 - вертикальная установочная ось контактора;
 - горизонтальная установочная ось контактора.

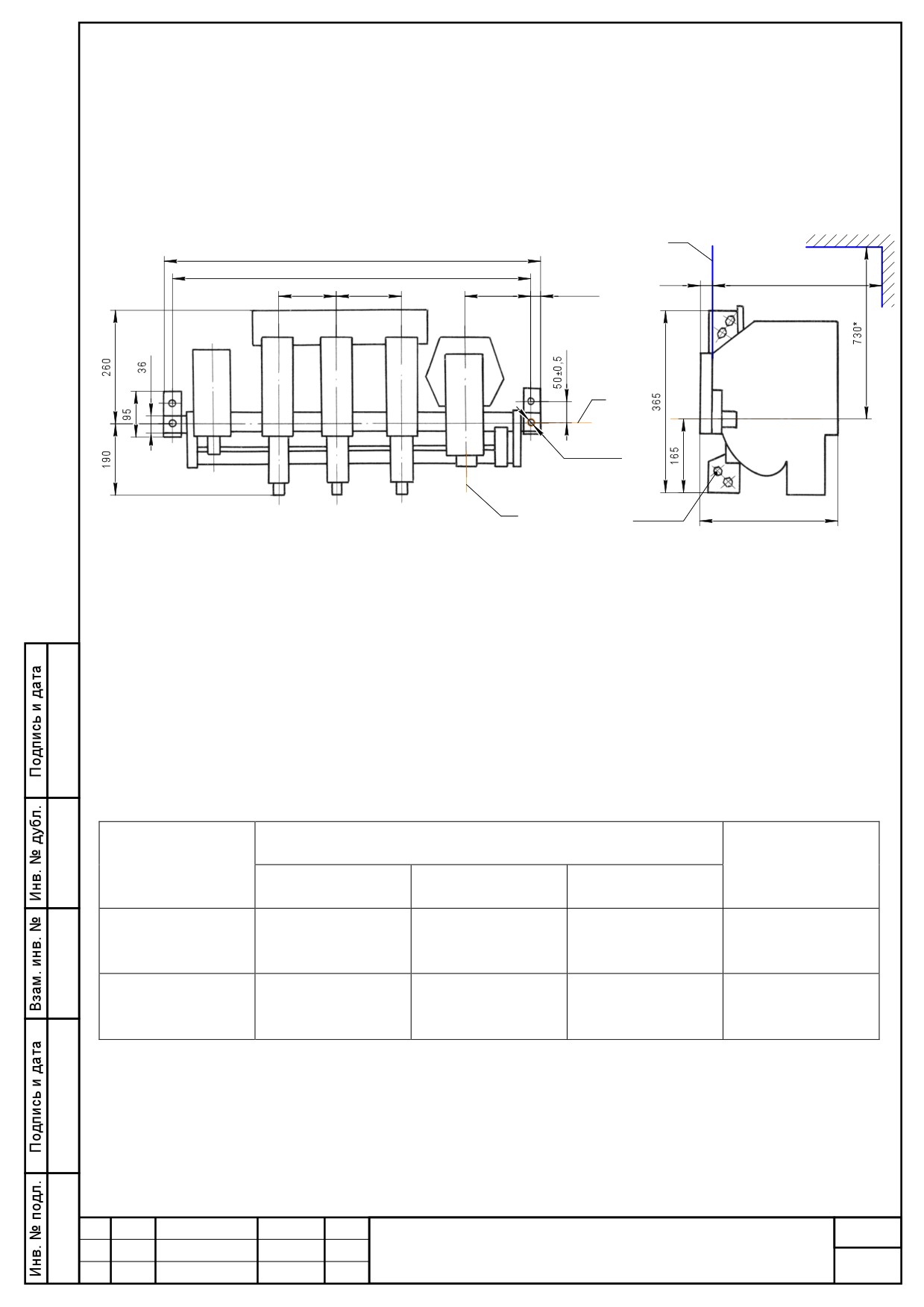

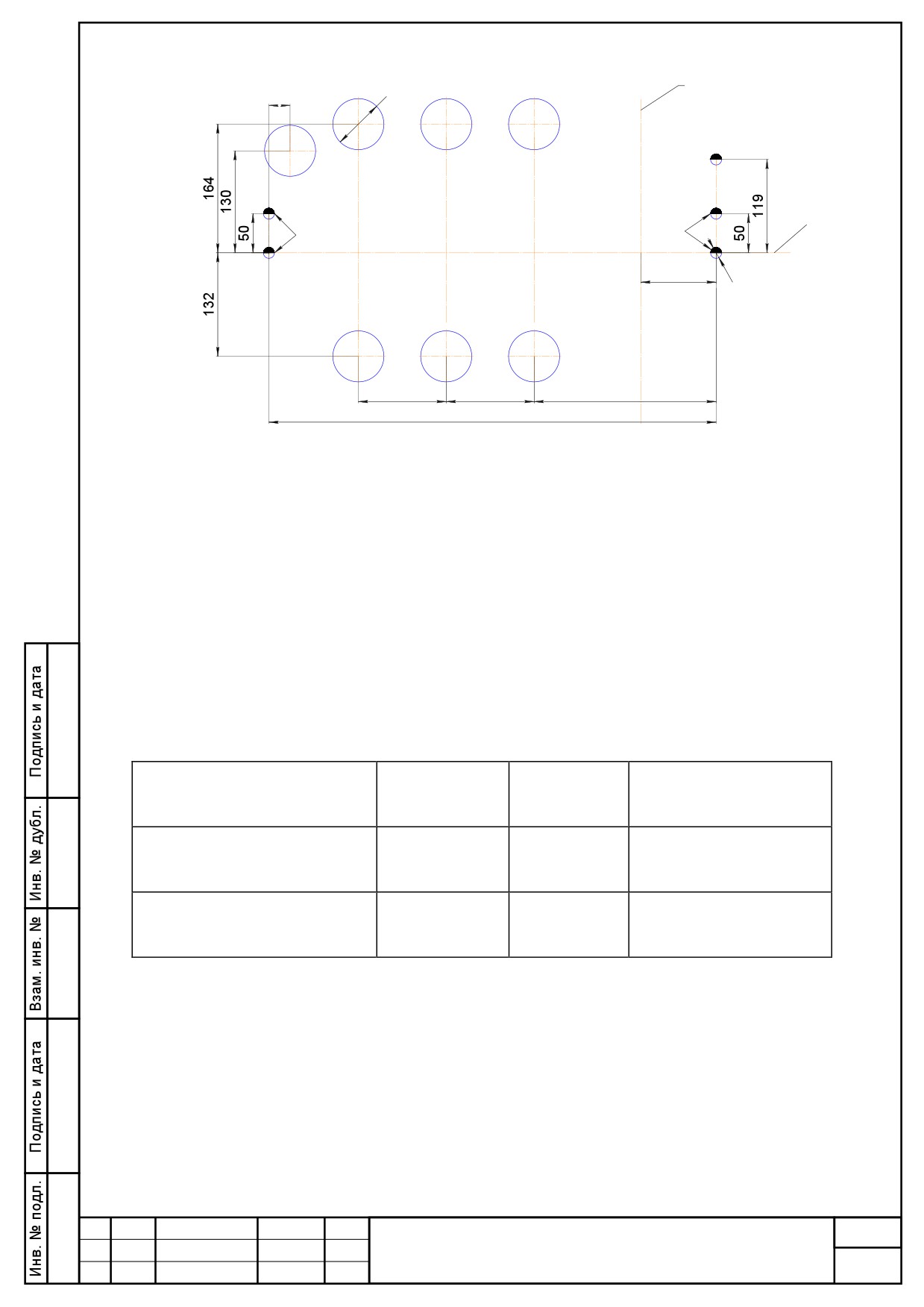

Рисунок 9 - Расположение отверстий на плите для установки
2- и 3-полюсных реечных контакторов
Отверстия «аª предназначены для крепления дистанционных колодок.
Тип контактора
А1 , мм
Б, мм
Кол-во отв. Ø65, шт.
КТ6062
-
470
5
КТ6062-ХЛ
КТ6063
112
570
7
КТ6063-ХЛ
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
15
2 отв. М12
4 отв. М12
1
1
2
2
3
3
4
4
 - установочная плоскость контактора;
 - установочная плоскость механической блокировки.

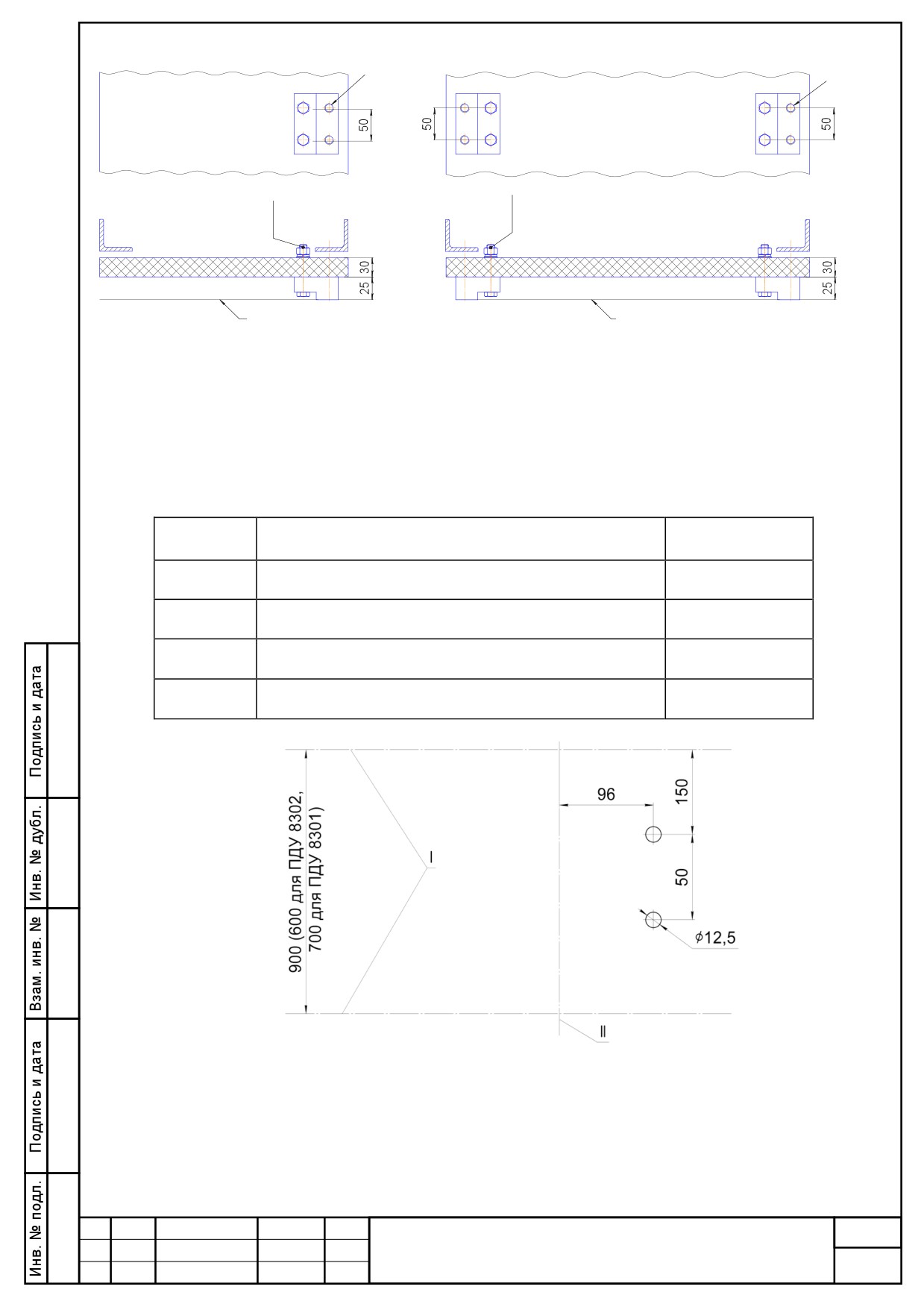

Рисунок 10 - Расположение и крепление колодок на плитах для установки
реечных контакторов
Поз.
Обозначение
Покрытие
1
Болт М12х70-010 ГОСТ 7808-70
Ц9.хр
2
Шайба 12-010 ГОСТ 10450-78
Ц9.хр
3
Шайба пружинная 12 65Г ГОСТ 6402-70
Кд9.хр
4
Гайка M12-010 ГОСТ 5915-70
Ц9.хр
 - горизонтальные установочные оси блокируемых контакторов;
 - вертикальная установочная ось блокируемых контакторов.
Рисунок 11 - Расположение отверстий на плите для установки колодки
под механическую блокировку контакторов реечного исполнения
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
16
6 Правила и условия безопасной эксплуатации
6.1 Эксплуатация контакторов должна производиться в соответствии с «Прави-
лами техники безопасности и технической эксплуатации электроустановок потребите-
лейª и «Руководством по эксплуатацииª предприятия-изготовителя.
6.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
7 Техническое обслуживание
Измерение параметров, регулировка и настройка
7.1 В условиях эксплуатации необходимо регулярно следить за состоянием кон-
такторов и не реже 1 раза в месяц производить периодический их осмотр. Независимо
от этого, осмотр контактора следует производить после каждого случая аварии.
7.2 Перед осмотром контактора полностью снимите напряжение с него; очистите
от пыли и загрязнения; проверьте надежность всех резьбовых соединений, в случае
необходимости произведите их подтяжку. Проверьте контактную систему и отрегулируй-
те ее в случае необходимости.
7.3 Основными параметрами контактной системы являются провалы, растворы,
неодновременность касания контактов, нажатия на контактах. Проверку основных
параметров контактной системы следует производить в нижеизложенном порядке.
7.4 Величина зазора, контролирующего провал (см. рисунок 6), замеряется щу-
пом. Желательно, чтобы величины провалов контактов были наибольшими.
7.5 Установив нужный провал и убедившись в отсутствии перекоса подвижного
контакта, законтргайте регулировочные винты.
Следует иметь в виду, что чем точнее отрегулированы провалы, тем меньше
неодновременность касания контактов. Неодновременность касания проверьте щупом,
контролируя зазор между контактами, когда другие контакты касаются друг друга.
Неодновременность касания контактов допускается до 0,5 мм. Если неодновременность
касания превышает допустимое значение, то ее вводят в норму путем уменьшения или
увеличения провала контактов в пределах норм, указанных в таблице 7.
7.6 Начальное нажатие на контактах проверяйте и регулируйте при разомкнутых
контактах способом, показанным на рисунке 6.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
17
7.7 Если нажатие не соответствует табличному, то вращением регулировочной
гайки измените затяжку контактной пружины. После установки требуемого нажатия регу-
лировочные гайки законтргайте.
7.8 Величины растворов должны соответствовать данным таблицы 7. Растворы
вводят в норму путем поворота эксцентричного бруска упора вокруг оси.
7.9 Замену контактов производят после того, как толщина напайки уменьшится
до 0,8÷0,5 мм.
7.10 Для замены главных контактов снимите дугогасительные камеры, упор,
ограничивающий ход подвижной системы, и поверните всю магнитную систему так,
чтобы якорь магнитной системы был опущен вниз. Сменив контакты, произведите сборку
в обратной последовательности.
Примечание - При снижении в процессе эксплуатации провалов главных контак-
тов до 3,5 мм и начальных нажатий до 8,4 кгс отрегулировать параметры контактора до
величин, указанных в таблице 7.
7.11 Смещение контактов допустимо по диаметру в любую сторону до 1 мм.
7.12 Если контакты сильно обгорели или оплавились, слегка зачистите их
напильником, при этом снимайте возможно меньший слой материала и не меняйте про-
филя контактов.
7.13 После каждого осмотра контактной системы следите за установкой и фикси-
рованием камер, проверяйте отсутствие затирания в них подвижных контактов.
7.14 Помните - работа контактора при снятой камере недопустима.
7.15 Электромагнит переменного тока при работе издает легкий шум, подобный
гудению трансформатора. Если гудение сопровождается дребезжанием и периодиче-
скими соударениями якоря и сердечника, то это указывает на неисправность.
Причины и методы устранения ее указаны в разделе 8.
7.16 Расположение механически сблокированных контакторов показано на
рисунке 8. При установке механической блокировки убедитесь в том, что раствор глав-
ных контактов одного контактора в момент касания главных контактов другого контакто-
ра составляет не менее 50 % величины, указанной в таблице 7.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
18
8 Возможные неисправности и методы их устранения
8.1 Перечень возможных неисправностей в процессе использования контактора
по назначению и рекомендации по действиям при их возникновении указаны в табли-
це 9.
Таблица 9
Наименование неис-
правности, внешнее
Вероятная причина
Метод устранения
проявление и дополни-
тельные признаки
1 Контактор не вклю-
а) Повреждена катушка
а) Сменить катушку
чается при подаче
напряжения на втяги-
б) Обрыв в цепи катушки
б) Проверить схему, устранить
вающую катушку
обрыв, сменить катушку
в) Отсутствие осевого
в) Отрегулировать осевой люфт
люфта вала
вала в пределах 0,20,5 мм
перемещением левой подшипни-
ковой втулки вдоль оси вала
контактора
г) Контакты касаются стенок
г) Отрегулировать положение
камер
подвижных контактов путем
перемещения пластмассового
контактодержателя вдоль оси
вала
д) Напряжение сети не
д) Заменить катушку или изме-
соответствует напряжению
нить напряжение сети
втягивающей катушки
контактора
е) Затирание скобы якоря об
е) Отрегулировать положение
угольники упоров
скобы якоря в месте крепления ее
к валу контактора
2 Контактор не полно-
а) Велико нажатие контак-
а) Установить нажатия и провалы
стью включается при
тов, большие провалы
в соответствии с таблицей 7 и
подаче напряжения на
рисунком 6, при невозможности
втягивающую катушку
отрегулировать нажатия - сме-
нить пружину контакта и устано-
вить нажатия, которые не должны
выходить за пределы указанных
значений в таблице 7
б) Напряжение на зажимах
б) Повысить напряжение в сети
втягивающей катушки
меньше 0,85 номинального
в) Велико нажатие возврат-
в) Ослабить затяжку возвратной
ной пружины
пружины
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
19
Продолжение таблицы 9
Наименование неис-
правности, внешнее
Вероятная причина
Метод устранения
проявление и дополни-
тельные признаки
3 Контакты приварива-
а) Чрезмерно изношены
а) Сменить контакты или контакт-
ются при включении
контакты, слишком велико
ную пружину, замерив нажатие,
или слишком мало контакт-
которое не должно выходить за
ное нажатие. При чрезмер-
пределы, указанные в таблице 7
ном нажатии якорь застре-
вает при касании контактов
б) Включение произошло
б) Принять меры к недопущению
при недостаточном напря-
чрезмерного падения напряжения
жении в сети
в сети
4 Контакты нагревают-
а) Нагрузка выше допусти-
а) Проверить ток нагрузки. Если
ся выше допустимой
мой
нет возможности уменьшить
температуры
нагрузку, сменить контактор на
аппарат с большим номинальным
током
б) Чрезмерно изношены
б) Сменить контакты
контакты
в) Слабый контакт в месте
в) Затянуть крепящие болты.
соединения подвижного
Если контактные поверхности
контакта с рычагом, с гибким
окислились, зачистить их до
соединением или неподвиж-
блеска
ного с рогом
г) Мало контактное нажатие
г) Отрегулировать, при невозмож-
ности - сменить пружину
5 Сильное гудение и
а) Неплотное прилегание
а) Удалить грязь с рабочих
дребезжание электро-
якоря к сердечнику из-за
поверхностей электромагнита
магнита, чрезмерный
загрязнения рабочих
чистой тряпкой, смоченной
нагрев втягивающей
поверхностей
бензином
катушки
б) Якорь неплотно прилега-
б) Снять сердечник и якорь и
ет к сердечнику из-за
произвести шлифовку поверхно-
неровностей поверхностей
стей, не снимая большого слоя
соприкосновения
металла
в) Поломка короткозамкну-
в) Заменить сердечник
того витка
г) Слишком велико нажатие
г) Отрегулировать нажатие в
контактов
соответствии с таблицей 7 и
рисунком 6; при невозможности-
сменить контактные пружины
д) Отсутствие провала
д) Восстановить провал нижнего
нижнего керна якоря
керна см. рисунок 2, согласно 4.2
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
20
Продолжение таблицы 9
Наименование неис-
правности, внешнее
Вероятная причина
Метод устранения
проявление и дополни-
тельные признаки
6 Повышенный нагрев
а) Напряжение на зажимах
а) Снизить напряжение сети или
втягивающей катушки
втягивающей катушки
заменить катушку на соответст-
больше допустимого
вующее напряжение
б) Наличие в обмотке
б) Сменить катушку
катушки короткозамкнутых
витков
в) См. причины, указанные в
5
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
21
9 Транспортирование и правила хранения
9.1 Хранение контакторов должно производиться в транспортной таре или без
нее в закрытых вентилируемых помещениях при температуре не ниже плюс 5 °С, отно-
сительной влажности не более 80 % и отсутствии кислотных и других паров, вредно
действующих на материалы, из которых изготовлены контакторы.
9.2 Контакторы в упаковке допускается хранить в неотапливаемых помещениях
или под навесом при температуре не ниже минус 10 °С.
9.3 Если срок хранения превышает шесть месяцев, то контакторы должны быть
подвергнуты консервации.
9.4 Транспортирование контакторов возможно любым видом крытого транспорта
в заводской транспортной таре либо в любой упаковке, обеспечивающей целостность
контакторов.
10 Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие контакторов требованиям техниче-
ских условий при соблюдении потребителем условий и правил хранения, транспортиро-
вания, монтажа и эксплуатации, установленных настоящими техническими условиями.
10.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в
эксплуатацию, но не более двух с половиной лет со дня изготовления их предприятием-
изготовителем.
10.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации
устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с
половиной лет с момента проследования их через границу страны-изготовителя.
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
22
Приложение А
(справочное)
Перечень запасных частей
Таблица А.1
Наименование запасной части
№ позиции и рисунка
поз. 1 рисунок 5
1 Контакт неподвижный с напайкой на основе серебра
поз. 2 рисунок 5
2 Контакт подвижный с напайкой на основе серебра
поз. 6 рисунок 5
3 Пружина контактная
поз. 12 рисунок 2
4 Пружина возвратная
поз. 16 рисунок 5
5 Камера дугогасительная
поз. 5 рисунок 2
6 Катушка втягивающая
поз. 5 рисунок 3
7 Неподвижный контакт блок-контакта
поз. 4 рисунок 3
8 Мостик контактный
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
23
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса контакторов
L
A±1
22,5
704*
А11
112
136
15±0,15
4отв.14
М1240
330
 - горизонтальная установочная ось;
 - вертикальная установочная ось;
 - установочная плоскость.=;
* При напряжении главной цепи 380 В размеры соответственно - 414 и 440 мм.
Рисунок Б.1 - Габаритные и установочные размеры контакторов КТ6062 и КТ6063
Таблица Б.1
Тип
Размеры, мм
Масса, кг
контактора
А
А1
L
КТ6062
550
-
580
52
КТ6062-ХЛ
КТ6063
650
112
680
62
КТ6063-ХЛ
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
24
Приложение В
(обязательное)

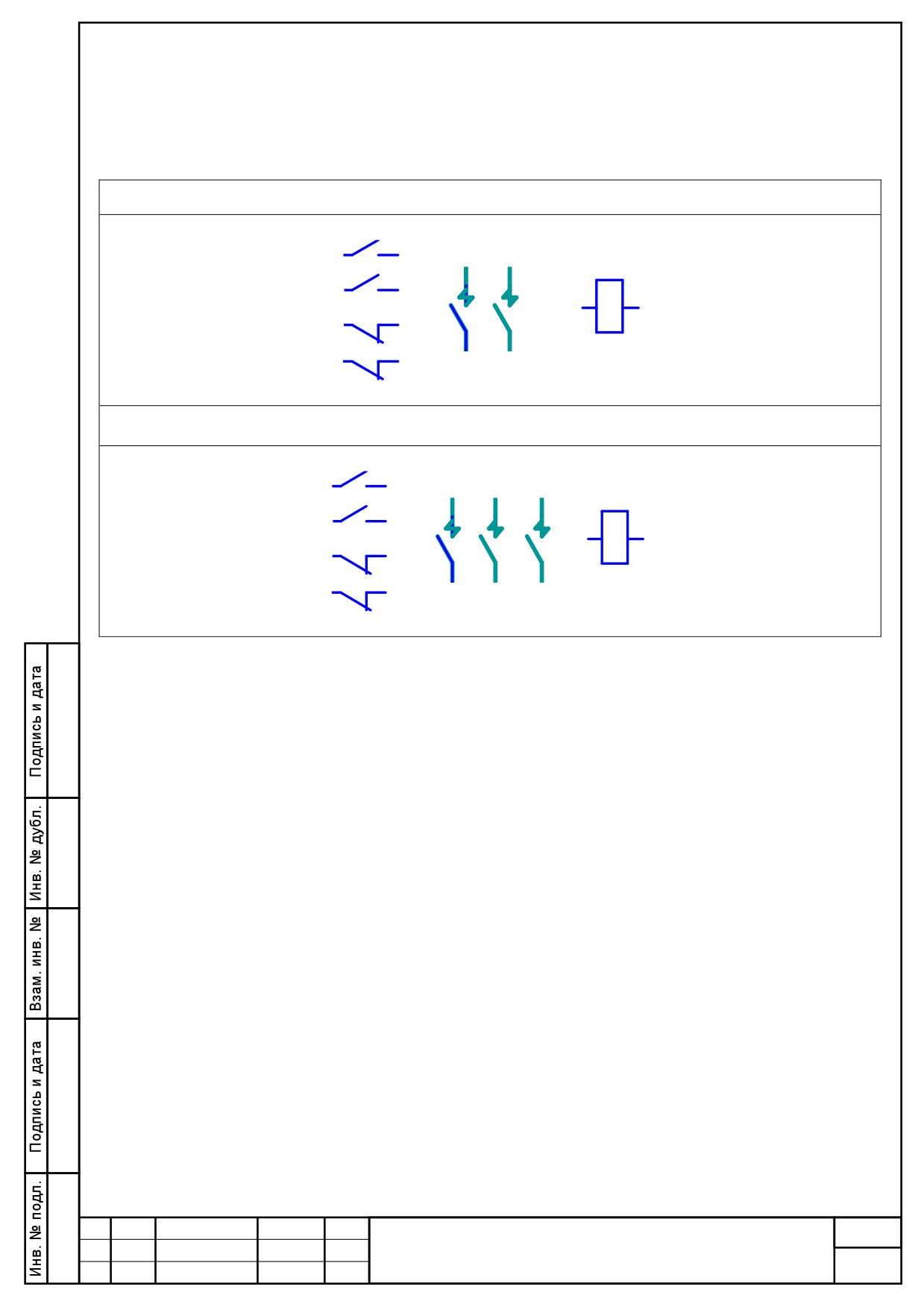

Схемы электрические соединений контакторов
КТ6062
13
14
1
3
23
24
A
B
31
32
41
42
2
4
КТ6063
13
14
1
3
5
23
24
B
A
31
32
41
42
2
4
6
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
25
Приложение Г
(справочное)
Сведения о содержании цветных металлов
Таблица Г.1
Суммарная масса цветных металлов
содержащихся в изделии, кг
Наименование металла и сплава
Тип
контактора
Лом и отходы
Лом и отходы
Лом и отходы
алюминия и его
латуни и её сплавов
меди и её сплавов
сплавов
Алюминий 16
Латунь 1
Латунь 11
Медь 4
Медь 13
КТ6062
0,002
0,009
0,856
5,696
2,836
КТ6063
0,002
0,012
1,284
9,399
3,723
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
26
Лист регистрации изменений
Номера листов (страниц)
Всего
Входящий №
листов
сопроводительного
Изм
Подп.
Дата
(страниц)
документа
документа
измененных
замененных
новых
аннулированных
в докум.
и дата
Лист
2АК.400.663РЭ
Изм
Лист
№ документа
Подпись
Дата
27



















///////////////////////////////////////
