КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ТИПА КТ6060/2. Руководство по эксплуатации 2АК.407.016РЭ

Содержание

Введение

3

1 Назначение

4

2 Технические характеристики

6

3 Состав изделия

10

4 Устройство и работа контактора

10

5 Правила и условия монтажа

17

6 Правила и условия безопасной эксплуатации

23

7 Техническое обслуживание

23

8 Возможные неисправности и методы их устранения

25

9 Транспортирование и правила хранения

27

10 Гарантии изготовителя

27

Приложение А (справочное) Перечень запасных частей

28

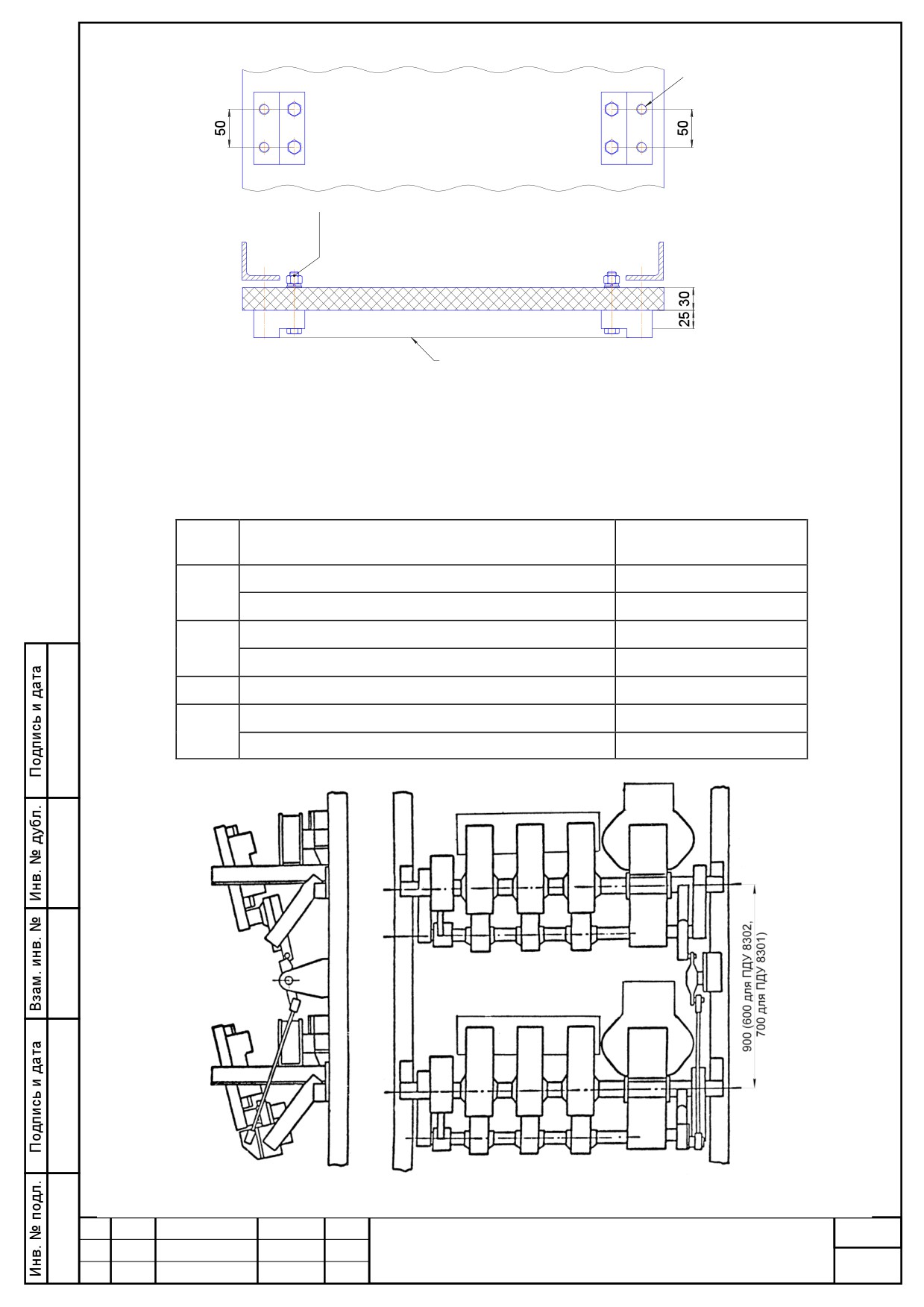

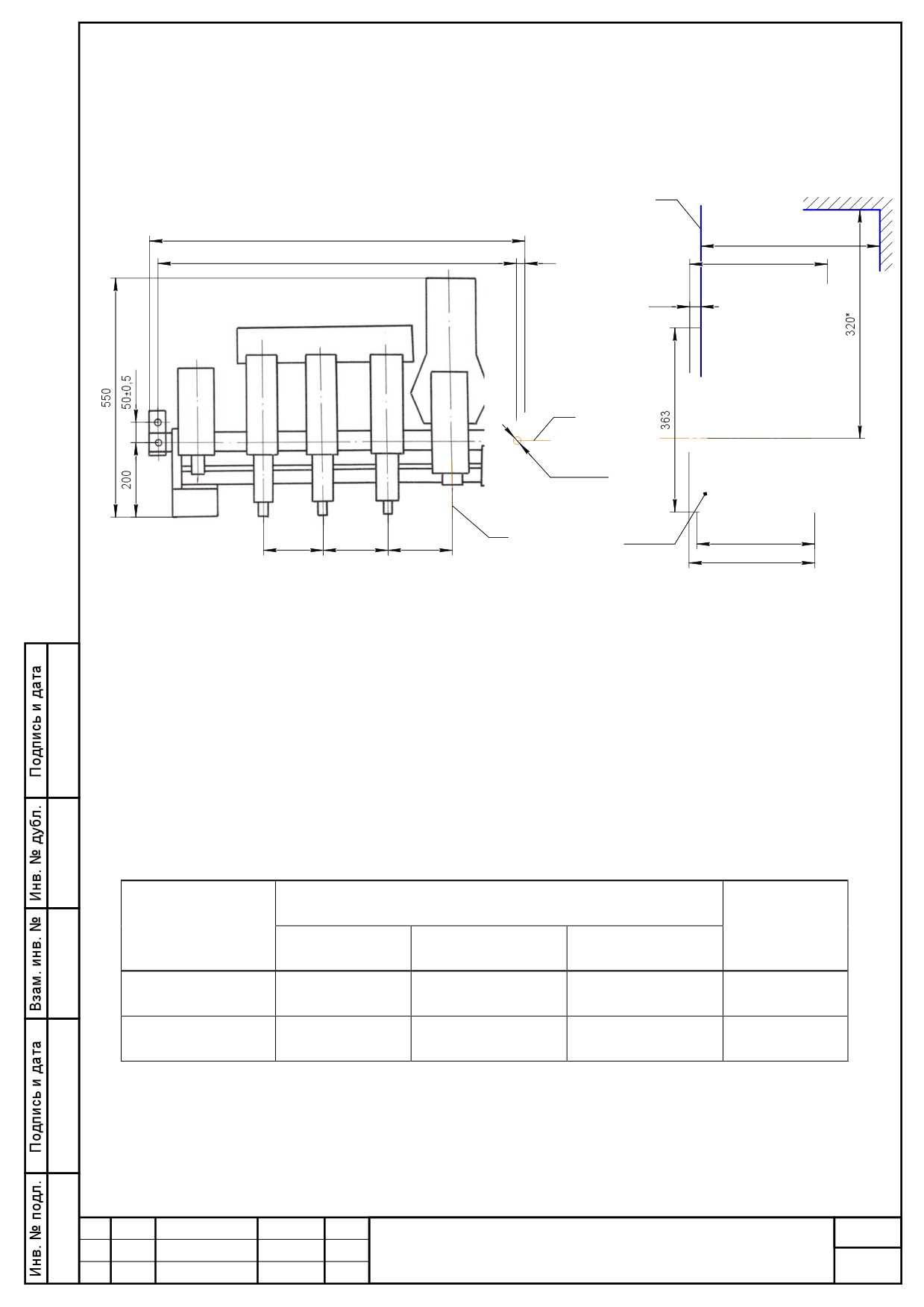

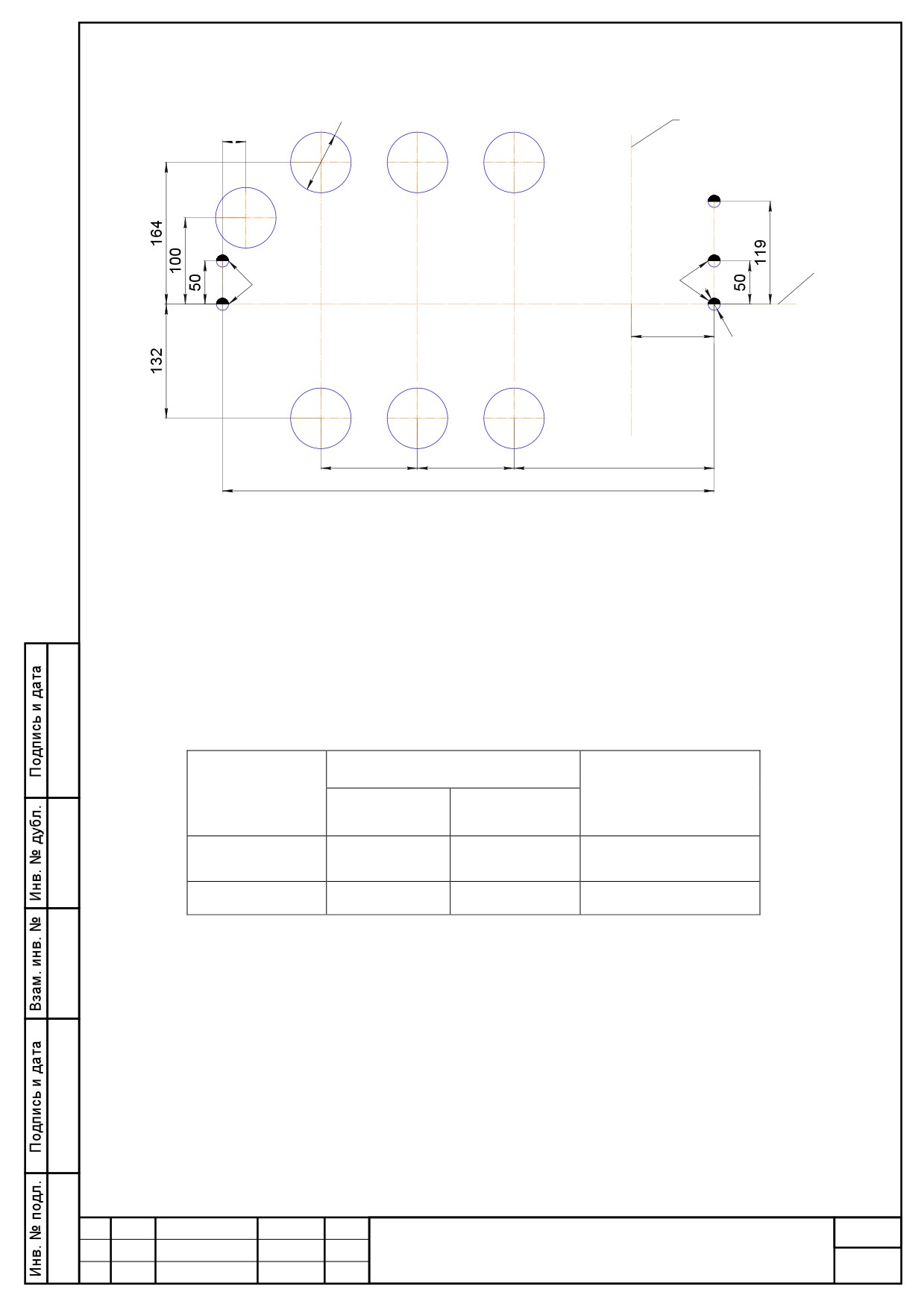

Приложение Б (обязательное) Габаритные, установочные размеры

и масса контакторов

29

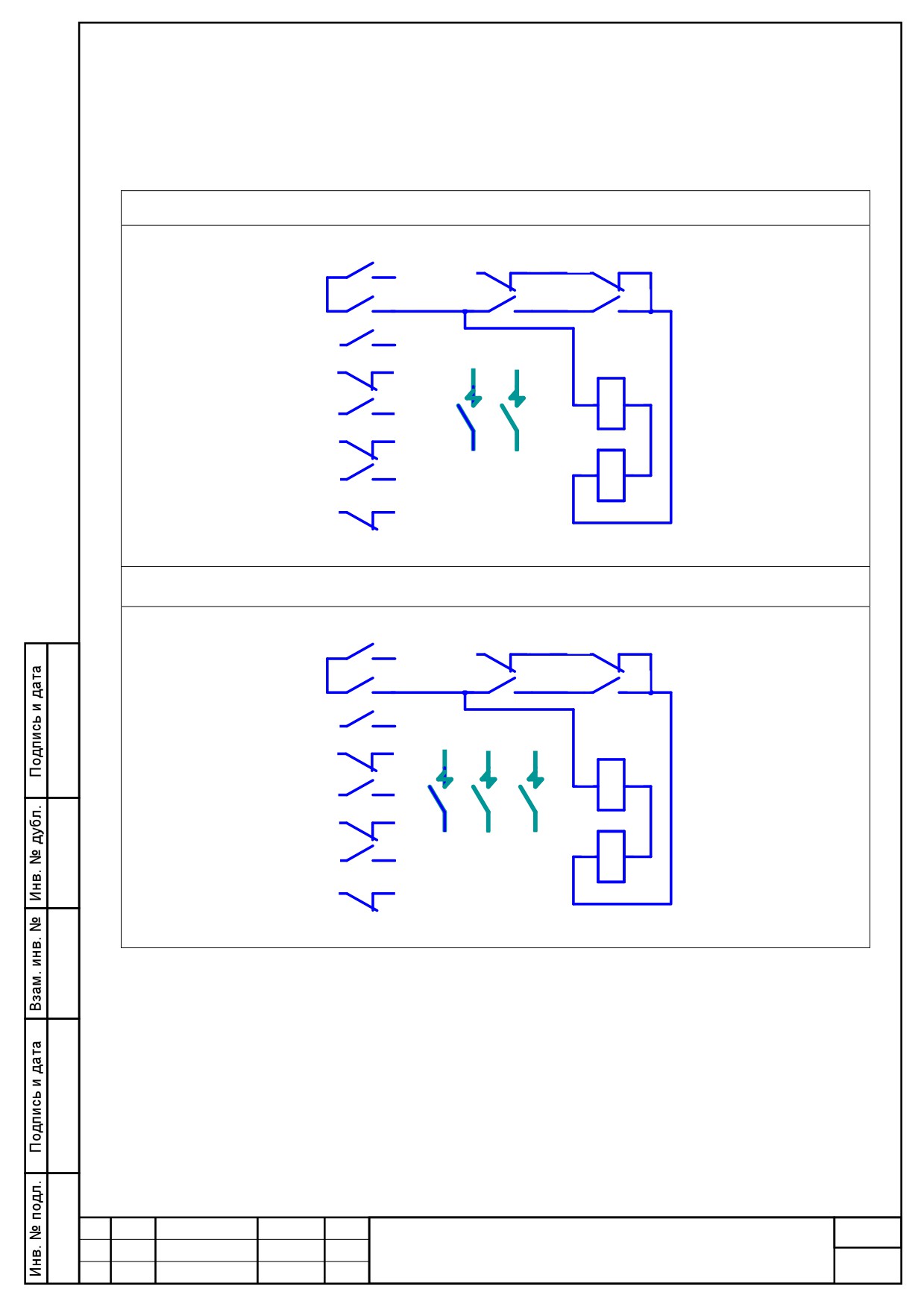

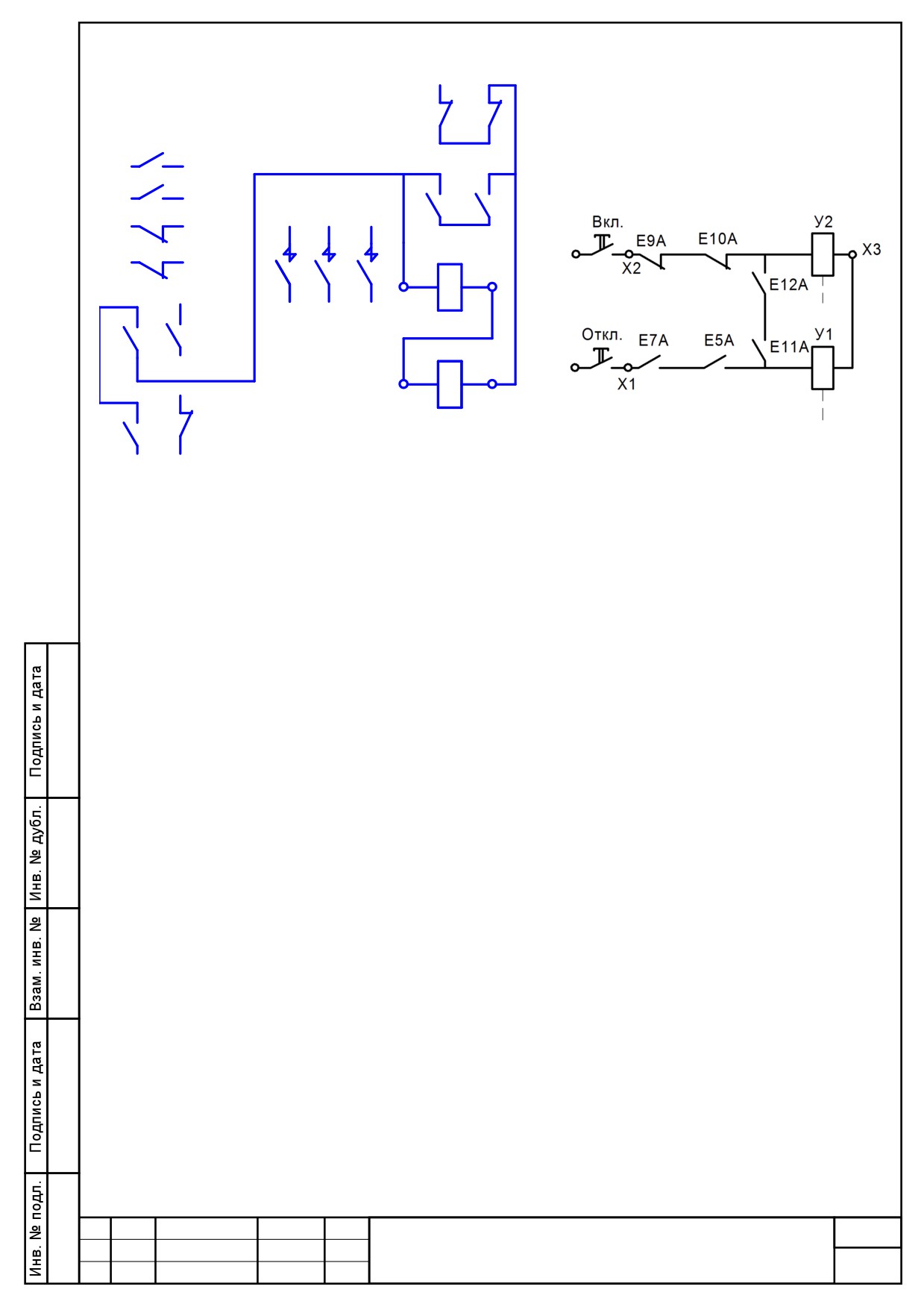

Приложение В (обязательное) Схемы электрические

соединений контакторов

30

Приложение Г (справочное) Сведения о содержании цветных

металлов

31

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

Разраб.

Лит.

Лист

Листов

Контакторы электромагнитные

Пров.

А

2

32

типа КТ6060/2

Нач. отд.

Н. контр.

АО «ЧЭАЗ»

Руководство по эксплуатации

Утв.

В настоящем «Руководстве по эксплуатации» (РЭ) содержатся необходимые

сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов

типа КТ6060/2 для потребностей экономики страны и для поставки на экспорт.

Надежность, долговечность и безопасность контакторов обеспечивается не

только качеством самого устройства, но и правильным соблюдением режимов и условий

эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,

является обязательным.

Настоящее РЭ разработано в соответствии с требованиями технических условий

ТУ 3426-031-00213703-98, ст. 5 ТР ТС 004/2011.

Контакторы типов КТ6060/2, предназначенные для работы в силовых электриче-

ских цепях в стационарных установках при номинальном напряжении от 50 до 380 В

(включительно) переменного тока, соответствуют требованиям ТР ТС 004/2011 в части

выполнения ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-4-1-2015, ГОСТ 12.2.007.0-75,

ГОСТ 12.2.007.6-93.

Сертификат соответствия ТР ТС 004 /2011 № ТС RU С-RU.АЯ96.В.00084.

Срок действия с 21.04.2015 по 20.04.2020.

Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-

кации и энергосбережения», 424006, Российская Федерация, Республика Марий Эл,

г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,

E-mail: mtsse12@rambler.ru.

Адрес и наименование изготовителя: АО

«ЧЭАЗ», Российская

Федерация, 428020, Чувашская Республика, г. Чебоксары, пр. И.Я. Яковлева, д. 5.

Тел.:

+7

8352

39-52-65, факс:

+7

8352

62-72-31. E-mail: cheaz@cheaz.ru,

http://www.cheaz.ru.

РЭ контакторов типа КТ6060/2

(в дальнейшем именуемые

«контакторы»),

предназначено для инженерно-технических работников, а также рабочих, выполняющих

работы по монтажу и обслуживанию электрооборудования.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

3

1 Назначение

1.1 Контакторы КТ 6060/2 с замыкающими главными контактами и с защелки-

вающим механизмом рассчитаны для работы в электрических цепях напряжением до

380 В переменного тока частоты 50, 60 Гц и предназначены для продолжительного ре-

жима работы при временном или длительном отсутствии напряжения в цепи питания

катушки.

1.2 Контакторы рассчитаны для работы в следующих условиях:

а) высота над уровнем моря - не более 1000 м;

б) температура окружающего воздуха рабочая от минус 45 до плюс 40 °С, а при

транспортировании контакторов исполнения ХЛ до минус 60 °С;

в) от минус 10 до плюс 40 °С - для эксплуатации контакторов в районах с

холодным климатом;

г) относительная влажность окружающего воздуха - не более 90 % при темпе-

ратуре плюс 20 °С и не более 50 % при температуре плюс 40 °С - для эксплуатации кон-

такторов в районах с умеренным климатом и 98 % при температуре плюс 25 °С - для

эксплуатации контакторов в районах с холодным климатом;

д) окружающая среда - невзрывоопасная, не содержит значительного количест-

ва пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоля-

цию;

е) отсутствие непосредственного воздействия солнечной радиации;

ж) место установки

- в закрытых помещениях на открытых панелях или в

оболочках. Место установки защищено от прямого попадания воды, масла, эмульсий и

т. п. Допускается эксплуатация контакторов в неотапливаемых помещениях. Для

работы на открытом воздухе контакторы должны устанавливаться в оболочках. При

установке контакторов в оболочках технические требования к контакторам должны

согласовываться между предприятием-изготовителем и потребителем;

з) отсутствие резких толчков и сильной тряски;

и) вибрация мест крепления контакторов с частотой до 25 Гц при ускорении не

более 0,7 g;

к) рабочее положение в пространстве - на вертикальной плоскости. Допускается

отклонение от вертикального положения до 5° в любую сторону;

л) напряжение главной цепи в пределах от 0,1 до 1,1 номинального;

м) напряжение на зажимах втягивающей катушки от 0,7 до 1,1 номинального

напряжения соответствующих цепей.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

4

1.4 Габаритные, установочные, присоединительные размеры и масса контакторов

должны соответствовать указанным в приложении Б.

1.5 Схемы электрические соединений контакторов приведены в приложении В.

1.6 Возможность работы контактора в условиях, отличающихся от указанных, а

также правила его эксплуатации в этих условиях согласовываются между предприяти-

ем-изготовителем и заказчиком.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

5

2 Технические характеристики

2.1 Исполнения контакторов по конструктивным особенностям и условиям

эксплуатации приведены в таблице 1.

Таблица 1

Конструктивные особенности

Число

Наличие или

Тип

Условия

Исполнение

главных

отсутствие

контактора

эксплуатации

замыкающих

замыкающих

защелкивающего

контактов

контактов

механизма

КТ6062/2

2

Районы с

контакты с

умеренным

КТ6063/2

3

металло-

с защелкиваю-

климатом

керамическими

щим

КТ6062/2-ХЛ

2

накладками на

механизмом

Районы с

основе серебра

холодным

КТ6063/2-ХЛ

3

климатом

2.2 Номинальный ток главных контактов 1000 А.

2.3 Режим работы контактора - продолжительный.

2.4 Контакторы должны коммутировать токи согласно таблице 2.

Таблица 2

Режим нормальных коммутаций

Режим редких коммутаций

Включение

отключение

включение

отключение

КТ6060/2

I_н

Uн

0,95

-

I_н

Uн

0,95

-

4I_н

1,1U_н

0,35

-

4I_н

1,1U_н

0,35

-

Примечание - I_н - номинальный ток главных контактов контактора;

U_н - номинальное напряжение по главной цепи, U_н =380 В.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

6

2.5 Механическая износостойкость и частота включений-отключений контакторов

указаны в таблице 3.

Таблица 3

Допустимая частота

Механическая

Коммутационная

Тип

включений, циклов в

износостойкость,

износостойкость,

контактора

час

млн. циклов

млн. циклов

КТ6062/2

КТ6062/2-ХЛ

60

0,025

0,025

КТ6063/2

КТ6063/2-ХЛ

2.6 Ток продолжительного режима и коммутационная способность вспомогатель-

ных контактов контакторов при индуктивной нагрузке (с постоянной времени при посто-

янном токе не более 0,05 с и с коэффициентом мощности при переменном токе не

менее 0,4) указаны в таблице 4.

Таблица 4

Номинальный

Включаемый ток, А

Отключаемый ток, А

ток продолжи-

переменный

постоянный

переменный

постоянный

тельного

Напряжение

режима, А

380

500

110

220

380

500

110

220

10

100

25

10

2,5

1

2.7 Втягивающие катушки электромагнита защелкивающего механизма рассчита-

ны на кратковременную работу (из условий 60 включений-отключений в час или 10

включений-отключений подряд с интервалом 2 с). Максимальное время нахождения

катушек под напряжением - 6 с.

2.8 Обмоточные данные втягивающих катушек электромагнитов контакторов

приведены в таблице 5.

2.9 На электромагнит защелкивающего механизма устанавливаются две последо-

вательно соединенные катушки одного исполнения.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

7

Таблица 5

Род тока и

Обмоточные данные

Тип

номинальное

Частота,

Марка и

Сопротивле-

Число

контактора

напряжение

Гц

диаметр

ние катушки

витков

сети, В

провода, мм

при 20 °С, Ом

= 48

ПСДТ 1,4

417_{- 7}

”1,7

=110

ПЭТВ-2 0,95

955_-18

”8,95

-

ПЭТВ-2 0,95

=125

1193_-25

”12,2

ПЭТВ-2 0,63

1320_-25

=220*

”33,8

ПЭТВ-2 0,71

430

-10

~110

ПЭТВ-2 2,0

107_-2

~127

ПЭТВ-2 2,0

123_-2

~220

ПЭТВ-2 1,4

213_-3

КТ6062/2

КТ6062/2-ХЛ

~230

ПЭТВ-2 1,4

223_-3

КТ6063/2

~240

50

ПСДТ 1,4

232_-3

КТ6063/2-ХЛ

~380

ПЭТВ-2 1,06

368_-6

~400

ПЭТВ-2 1,06

388_-4

-

~415

ПЭТВ-2 1,06

400_-4

~500

ПЭТВ-2 1,0

485_-6

~110

ПСДК 2,24

89_-1

~220

ПСДТ 1,8

178_-2

60

~380

ПСДТ 1,4

308_-3

~440

ПСДТ 1,25

356_-4

* Обмотка из двух проводов. Сначала мотать проводом меньшего диаметра.

2.10 Обмоточные данные катушек электромагнита защелки приведены в

таблице 6.

2.11 Содержание цветных металлов по ГОСТ 1639-2009 указано в приложении Г.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

8

Таблица 6

Род тока и

Обмоточные данные

Сопротив-

номинальное

Частота, Гц

Марка и

ление

напряжение

диаметр

Число витков

при 20 °С, Ом

сети, В

провода, мм

= 48

ПЭТВ-2 0,50

127±6

0,985

= 110

ПЭТВ-2 0,355

290±14

5,15

= 125

–

ПЭТВ-2 0,355

330±20

5,86

= 220

ПЭТВ-2 0,25

580 ±29

20,5

= 250

ПЭТВ-2 0,224

660±33

27,5

~110

ПЭТВ-2 0,40

237±12

4,5

~127

ПЭТВ-2 0,40

273±13

4,6

~220

ПЭТВ-2 0,28

473±23

13,7

~230

ПЭТВ-2 0,28

495±25

13,6

~ 240

50

ПЭТВ-2 0,25

516±26

17,5

~380

ПЭТВ-2 0,2

820±41

41,1

~400

ПЭТВ-2 0,2

860±43

42,8

~415

ПЭТВ-2 0,2

893±44

47,3

~500

ПЭТВ-2 0,18

1074±54

56

~110

ПЭТВ-2 0,40

197±9

9,75

~220

ПЭТВ-2 0,315

395±20

8,6

60

~380

ПЭТВ-2 0,224

683±34

26,7

~440

ПЭТВ-2 0,2

790 ±40

37,6

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

9

3 Состав изделия

3.1 В комплект поставки совместно с контактором входит

«Руководство по

эксплуатации», если это оговорено в заказе, и паспорт.

3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-

ному в приложении А.

Примечание - Для контакторов, поставляемых на экспорт, запасные части

поставляются комплектно с контактором, если иное не оговорено в заказе.

4 Устройство и работа контактора

4.1 Конструкция контакторов моноблочного типа с поворотным якорем. Базовой

деталью контакторов является металлическая рейка, на которой смонтированы непод-

вижные части контактора. Подвижные части смонтированы на валу, на котором укреп-

лены пластмассовые контактодержатели и втулки, под цапфы. Вал вращается на

цапфах в стойках, укрепленных на рейке.

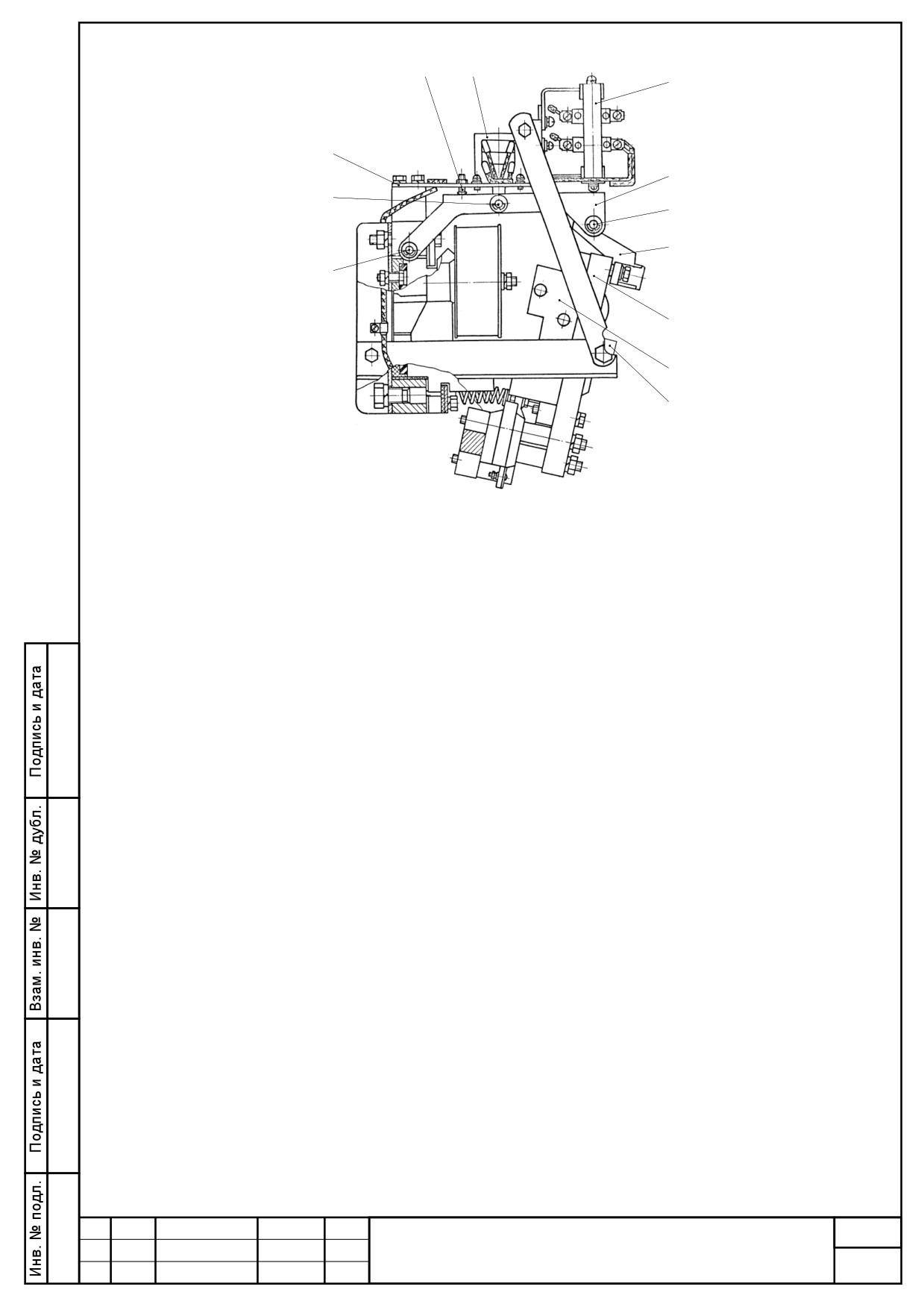

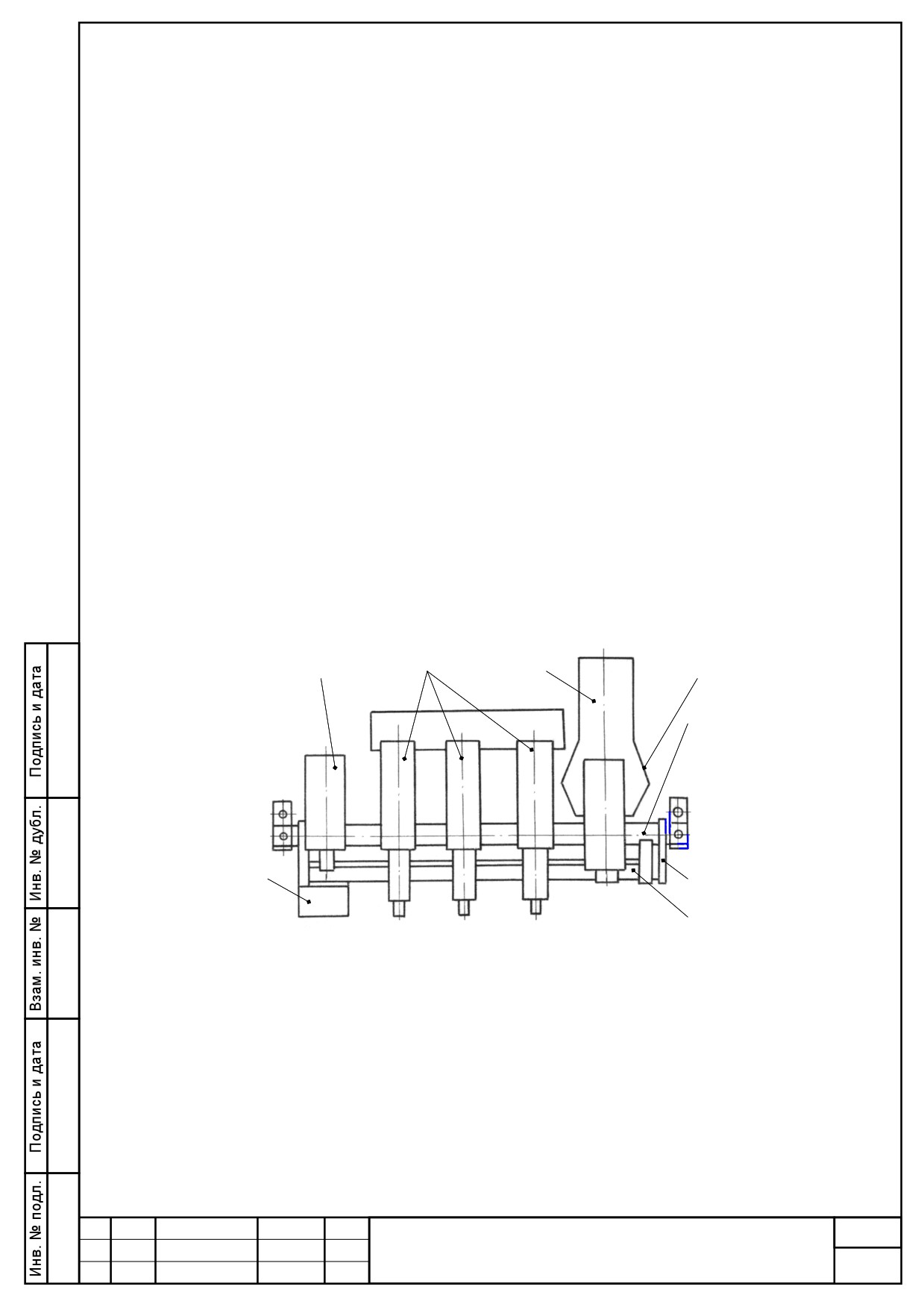

1.4.2 На рисунке 1 показан общий вид контакторов КТ6063/2.

3

4

2

5

6

1

7

8

1, 2 - блокконтакты контактора и защелкивающего механизма;

3 - контактно-дугогасительная система;

4 - защелкивающий механизм с блок-контактами и электромагнитом;

5 - катушка втягивающая; 6 - рейка; 7 - стойка; 8 - вал.

Рисунок 1 - Общий вид контактора КТ6063/2

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

10

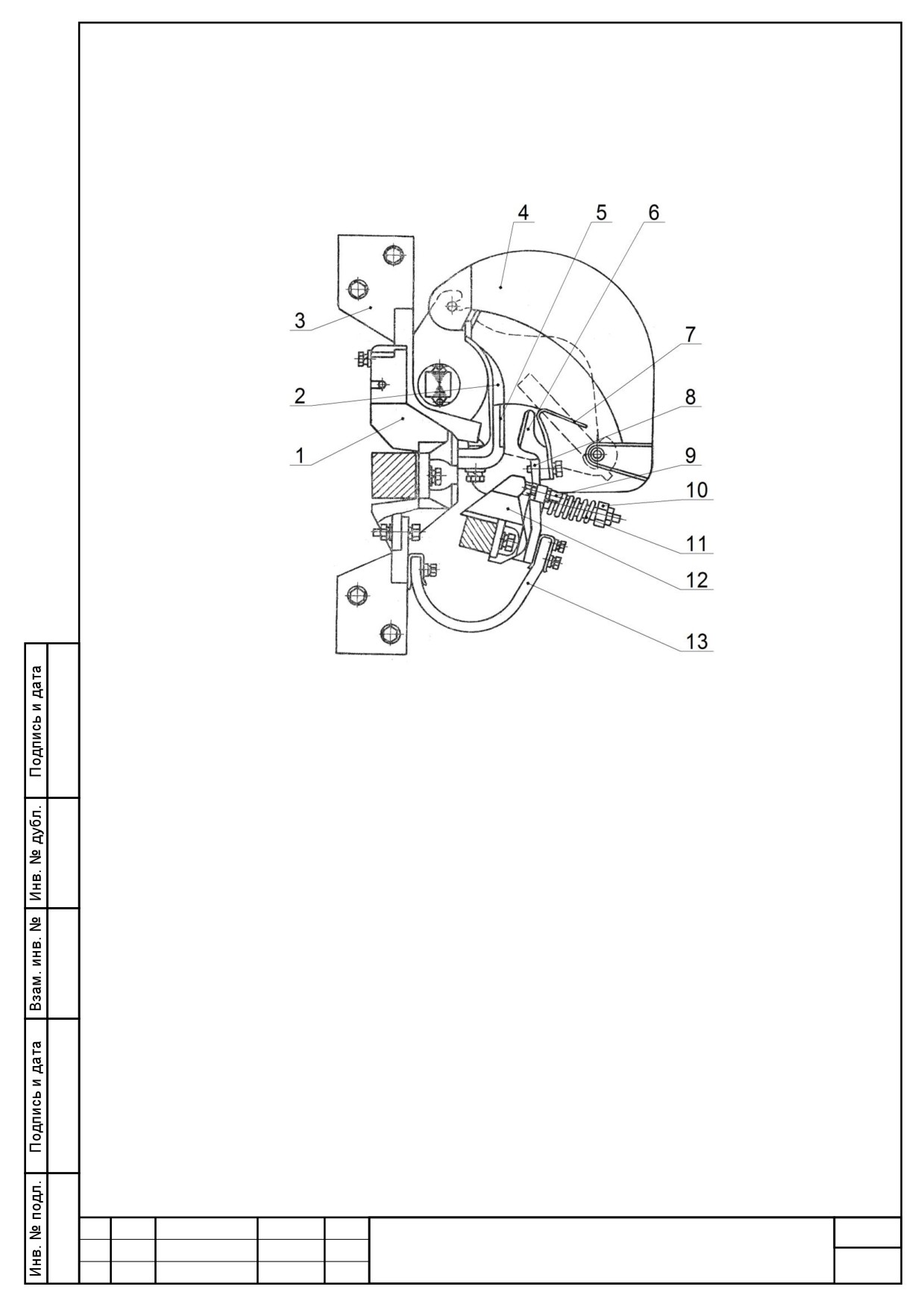

4.3 На рисунке 2 показана контактно-дугогасительная система контактора.

Контакторы имеют электромагнитное гашение дуги в камере с узкой щелью и

подвижные контакты пальцевого типа. Замыкающие контакты контакторов КТ6060/2

медные с металлокерамическими накладками на основе серебра.

1 - колодка; 2 - рог (неподвижного контакта); 3 - вывод; 4 - камера; 5 - контакт

неподвижный; 6 - контакт подвижный; 7 - рог (подвижного контакта); 8 - рычаг;

9 - винт регулировочный; 10 - гайка; 11 - пружина контактная; 12 - контактодержатель;

13 - соединение гибкое.

Рисунок 2 - Контактно-дугогасительная система

4.4 Электромагнит контактора показан на рисунке 3. Электромагнит переменного

тока П-образного типа состоит из сердечника 3 с экраном на верхнем керне, втягиваю-

щей катушки 5 и внедряющегося в катушку самоустанавливающегося относительно

сердечника якоря 7. Амортизаторами якоря служат резиновая шайба 8 и пружина 10.

Нижний керн якоря по отношению к сердечнику имеет провал и поджимается к нему

пружиной. Величина провала и нажатия нижних кернов регулируется установкой шайб

под планку крепления сердечника.

Втягивающая катушка намотана на пластмассовом каркасе и имеет зажимы для

присоединения прямых концов проводников.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

11

1 - прокладка; 2 - колодка; 3 - сердечник; 4 - каркас; 5 - втягивающая катушка;

6 - колодка; 7 - якорь; 8 - шайба (резиновая); 9 - сегмент; 10 - пружина;

11 - скоба; 12 - возвратная пружина; 13 - шайба для регулировки провала

нижнего керна якоря.

Рисунок 3 - Электромагнит контактора

4.5 Защелкивающий механизм состоит из отключающего электромагнита солено-

идного типа 5 (см. рисунок 4), узла вспомогательных контактов 6 с двумя замыкающими

и двумя размыкающими контактами, смонтированных на скобе 3, скобы 7, поворачи-

вающейся относительно оси 1. Скоба 7 соединена с отключающим электромагнитом

посредством оси 2 и имеет на конце валик 8 западающий при включении за выступ

рычага 9, который укреплен на скобе 11 якоря электромагнита контактора 10.

Конструкция вспомогательных контактов защелкивающего механизма подобна

конструкции вспомогательных контактов контактора.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

12

4

5

6

3

7

2

8

9

1

10

11

12

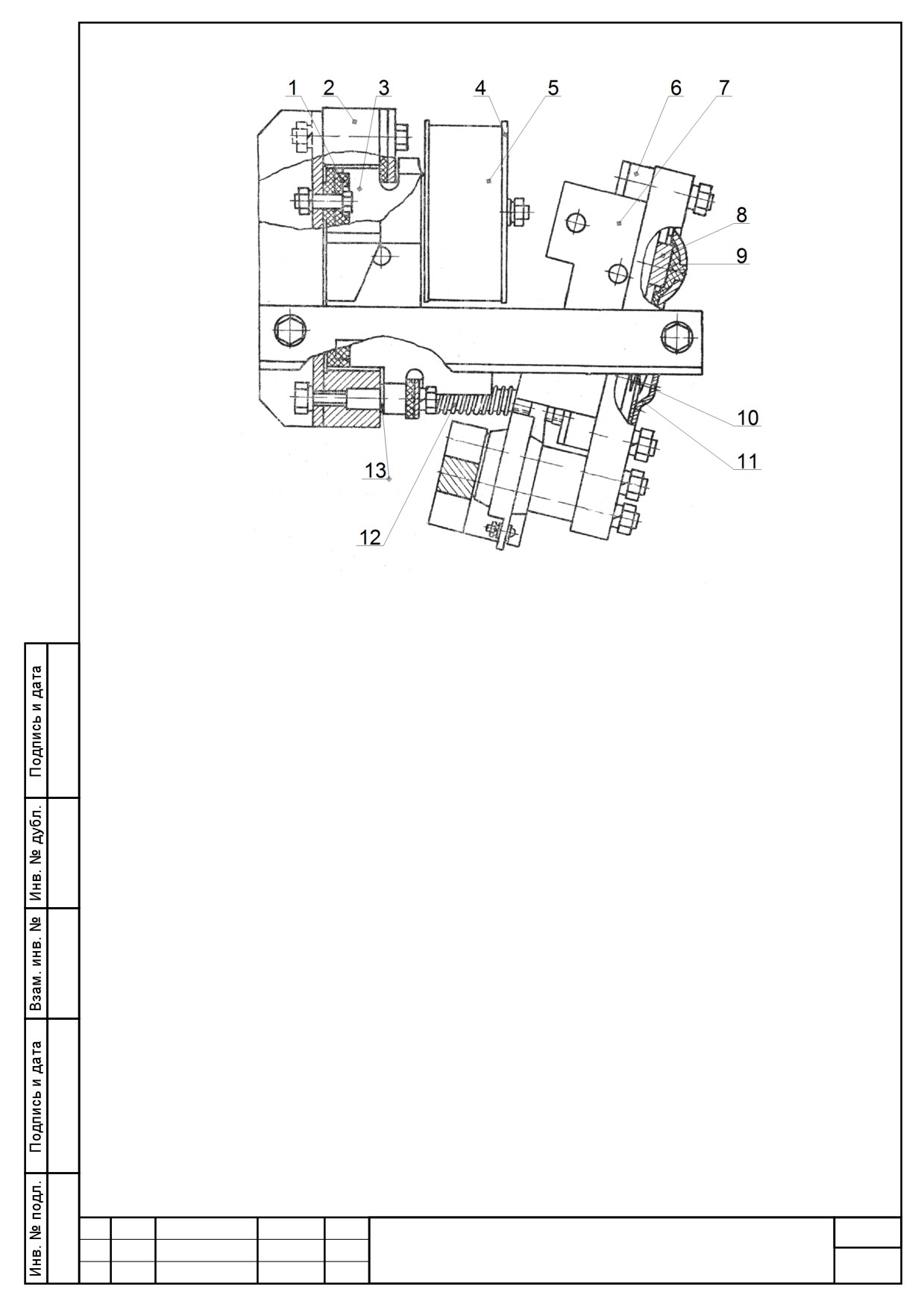

1, 2, 8 - оси вращения; 3 - скоба; 4 - винт регулировочный;

5 - электромагнит защелки; 6 - узел вспомогательных контактов;

7 - скоба; 9 - рычаг; 10 - скоба; 11 - якорь; 12 - брусок.

Рисунок 4 - Электромагнит с защелкивающим механизмом

контактора КТ6060/2

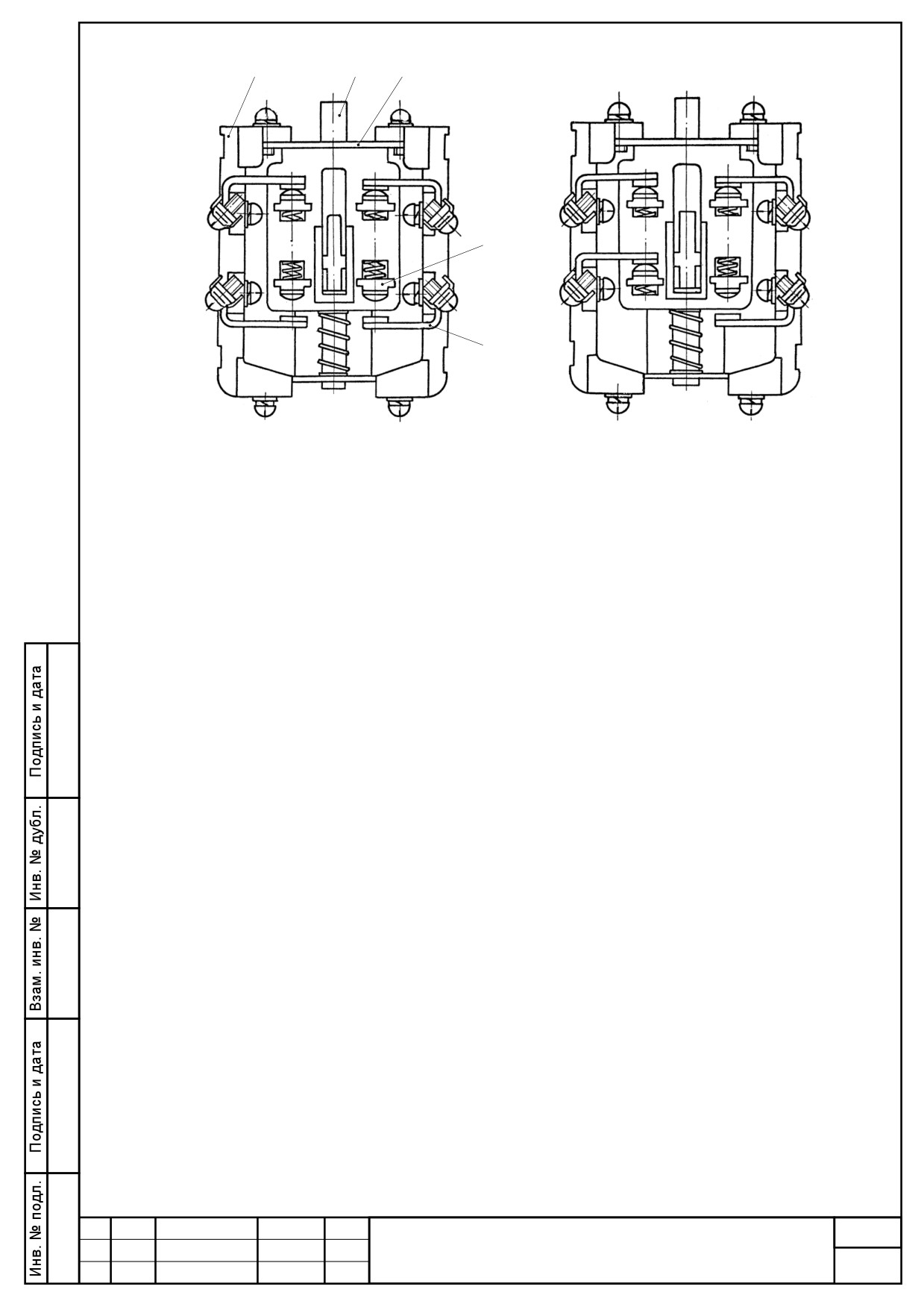

4.6 Узлы вспомогательных контактов контактора показаны на рисунках 5 - 7. Они

состоят из пластмассовых корпусов 1 со съемными неподвижными контактами 5 и

подвижной траверсы 2 с контактными мостиками 4. Перестановка контактов вспомога-

тельных контактов с размыкающих на замыкающие производится путем поворота их

на 180°.

4.7 При необходимости регулировку вспомогательных контактов производить

поворотом скобы вокруг болта А (рисунок 6).

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

13

6

5

4

3

2

1

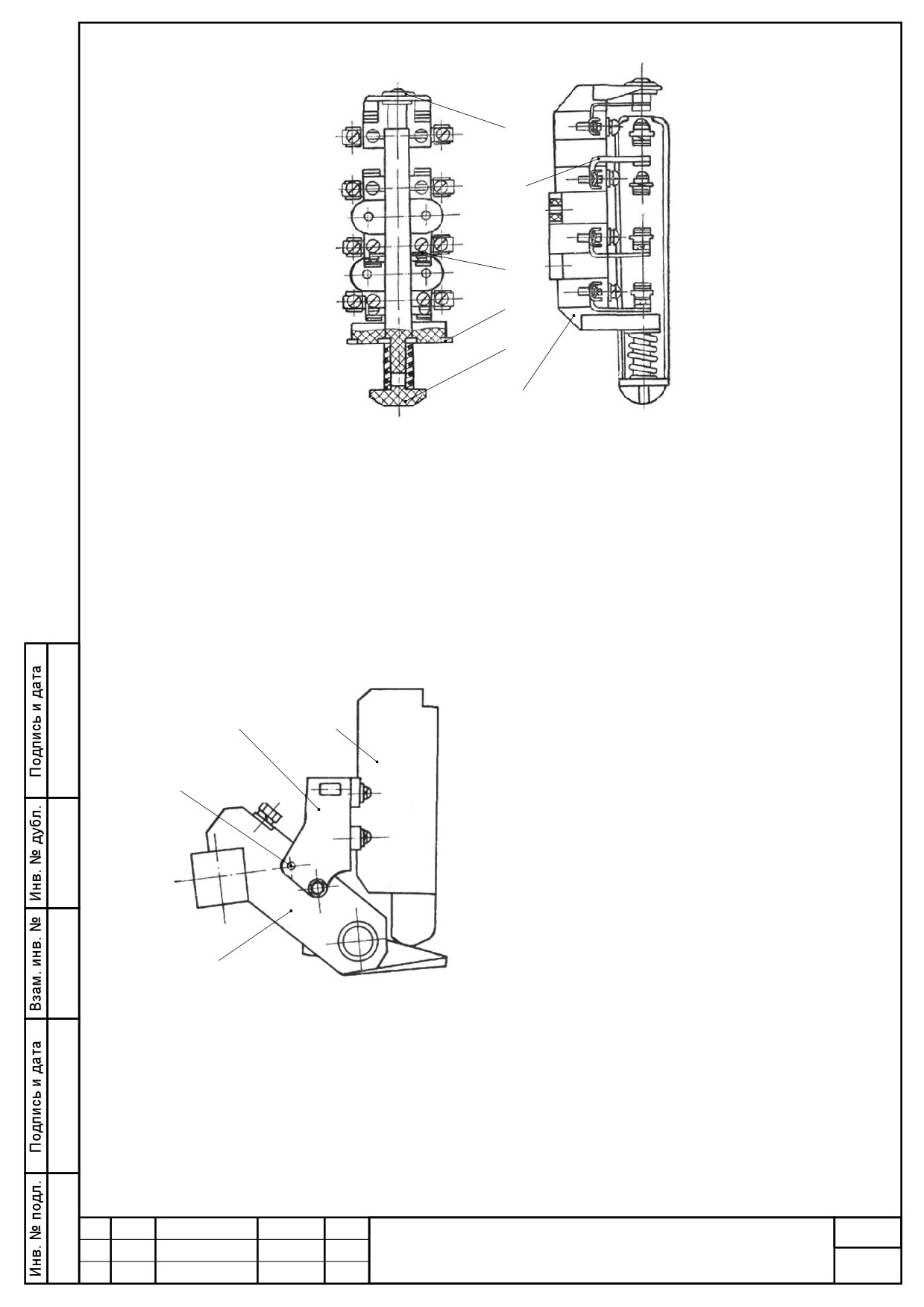

1 - корпус; 2 - траверса; 3 - пластина; 4 - контактный мостик;

5 - неподвижный контакт; 6 - втулка

Рисунок 5 - Узел вспомогательных контактов контактора

Параметры узла вспомогательных

1

2

контактов:

А

- Раствор контактов не менее 5 мм;

- Провал контактов 3  4 мм;

- Рабочий ход траверсы 10 мм;

- Начальное нажатие на контактный

мостик 135 - 165 г;

3

- Конечное нажатие 180 - 220 г.

1 - скоба, 2 - блокконтакт, 3 - подшипник.

Рисунок 6 - Крепление узла контактов вспомогательной цепи

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

14

1

2

3

4

5

1 - корпус; 2 - траверса; 3 - скоба; 4 - контактный мостик;

5 - контакт неподвижный.

- Раствор контактов не менее 5 мм;

- Провал контактов 3« 4 мм;

- Свободный ход траверсы в отключенном положении контактора 0,6 мм.

Рисунок 7 - Вспомогательные контакты контактора и защелкивающего механизма

4.8 На рисунке 8 приведена схема управления контакторами с защелкивающим

механизмом. При нажатии кнопки

«Вкл.» катушка электромагнита У2 контактора

получает питание через замкнутые вспомогательные контакты Е9А и Е10А и контактор

включается.

При этом срабатывает механизм защелки, который в дальнейшем удерживает

систему контактора во включенном положении, а вспомогательные контакты переклю-

чают свои контакты так, что Е9А и Е10А размыкаются и отключают цепь катушки

контактора, а Е5А, Е7А, Е11А и Е12А замыкаются и тем самым подготавливают схему

для отключения контактора.

При нажатии кнопки «Откл.» катушка электромагнита У1 защелкивающего меха-

низма получает питание одновременно с катушкой электромагнита У2 контактора через

замкнутые вспомогательные контакты Е5А, Е7А, Е11А и Е12А. Втягивающая катушка

контактора при этом облегчает якорю электромагнита защелкивающего механизма

подтянуть скобу с валиком вверх и тем самым освободить подвижную систему

контактора.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

15

Х2

Е1А

Е9А Е10А

Е2А

Е1М Е2М Е3М

Е3А

Е11А Е12А

Е4А

У1

Е5А Е6А

У2

Х3

Е7А

Е8А

Х1

Рисунок 8а - Схема принципиальная

Рисунок 8б - Схема управления

E1А, E2A, ЕЗА, Е4А, E6A, E8A - вспомогательные контакты контактора;

Е5А, Е7А, Е9А, Е10А, Е11А, E12A - вспомогательные контакты электромагнита

защелки;

Е1М, Е2М, Е3М - главные контакты контактора;

У1 - электромагнит защелки;

У2 - электромагнит контактора;

X1, Х2, ХЗ - выводные зажимы цепи управления.

Рисунок 8 - Схемы электрические принципиальная и управления

контакторами КТ6060/2

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

16

5 Правила и условия монтажа

5.1 Перед установкой и монтажом контактора отвяжите якорь от упора и удалите

смазку с рабочих поверхностей якоря и сердечника чистой ветошью, смоченной в

бензине; проверьте:

- целостность аппарата и соответствие его типа и исполнения требуемому;

- соответствие напряжения главной цепи и цепи управления данным, указанным

на фирменной табличке и табличке втягивающей катушки.

5.2 Осмотрите контактор и убедитесь, что регулировка его не нарушена, для чего:

а)

проверьте отсутствие затирания подвижных частей;

б)

надежно закрепите провода, присоединенные к зажимам втягивающей

катушки. Сечение проводов должно быть выбрано в соответствии с величинами рабо-

чего и пускового токов;

в)

проверьте соответствие растворов, провалов, нажатий главных контактов

данным, приведенным в таблице 7 и рисунку 9.

Таблица 7

Раствор

Зазор, контроли-

Исполнение

Начальное

Тип

главных

рующий провал

главных

нажатие в месте

контактора

контактов,

главных контактов,

контактов

контроля, Р^/н., кг

мм

мм

КТ6062/2

Замыкающие

КТ6062/2-ХЛ

главные

10÷12,5

3,8÷4,1

8,4÷9,2

КТ6063/2

контакты

КТ6063/2-ХЛ

Примечание - При снижении в процессе эксплуатации провалов главных кон-

тактов до 3,5 мм (замыкающих) и начальных нажатий до 8,4 кгс отрегулировать

параметры контактора до величин, указанных в таблице 7.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

17

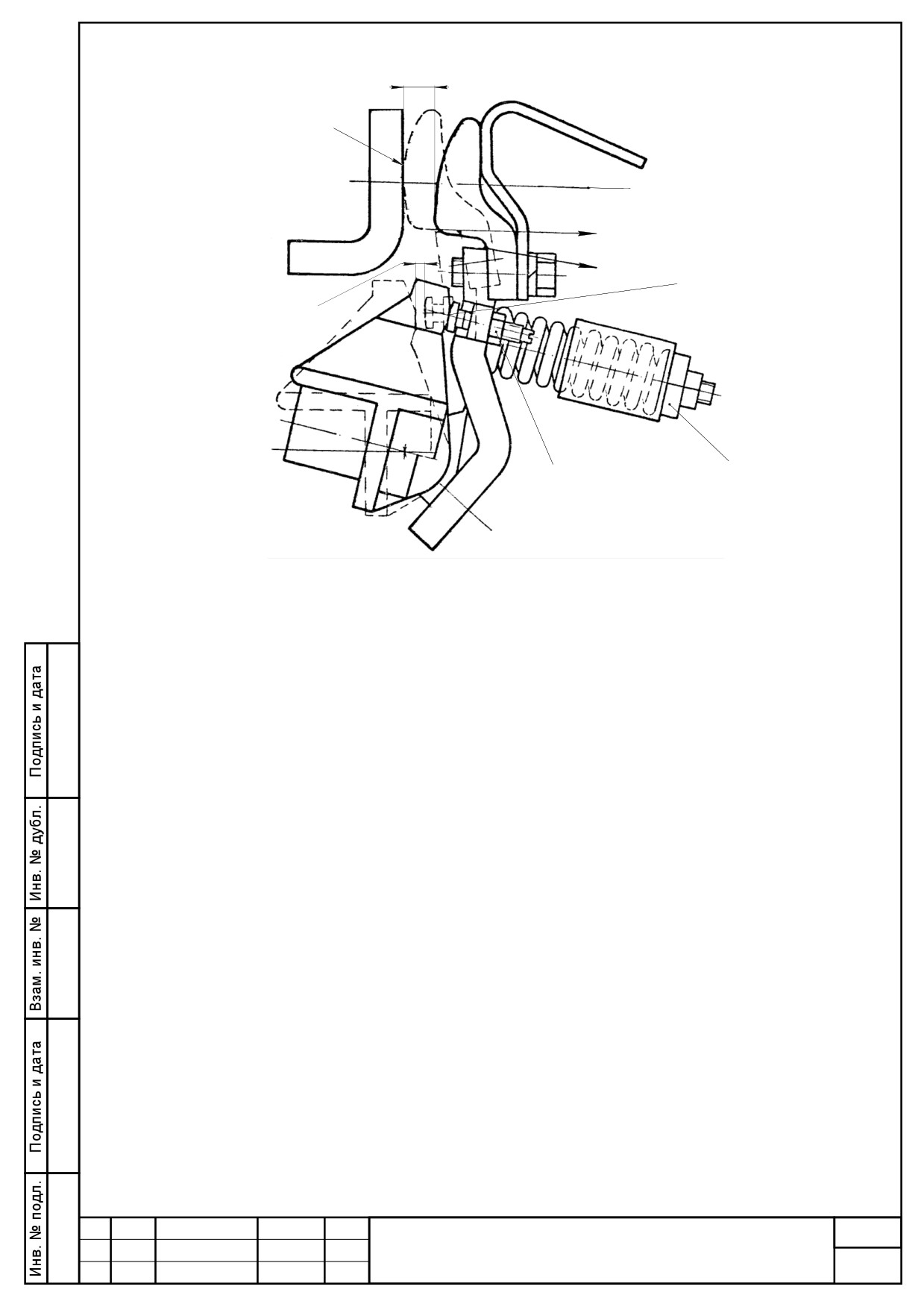

а





Ркон

Рнач



б





а - раствор,

б - зазор, контролирующий провал,

Рнач - начальное нажатие на контакты,

Ркон - конечное нажатие на контакты,

 - линия касания контактов,

 - место прокладки бумажной ленты при замере Рнач,

 - регулировка нажатия на контакт,

 - регулировка провала и одновременности касания контактов,

 - место прокладки бумажной ленты при замере Ркон

Рисунок 9 - Основные параметры контактной системы

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

18

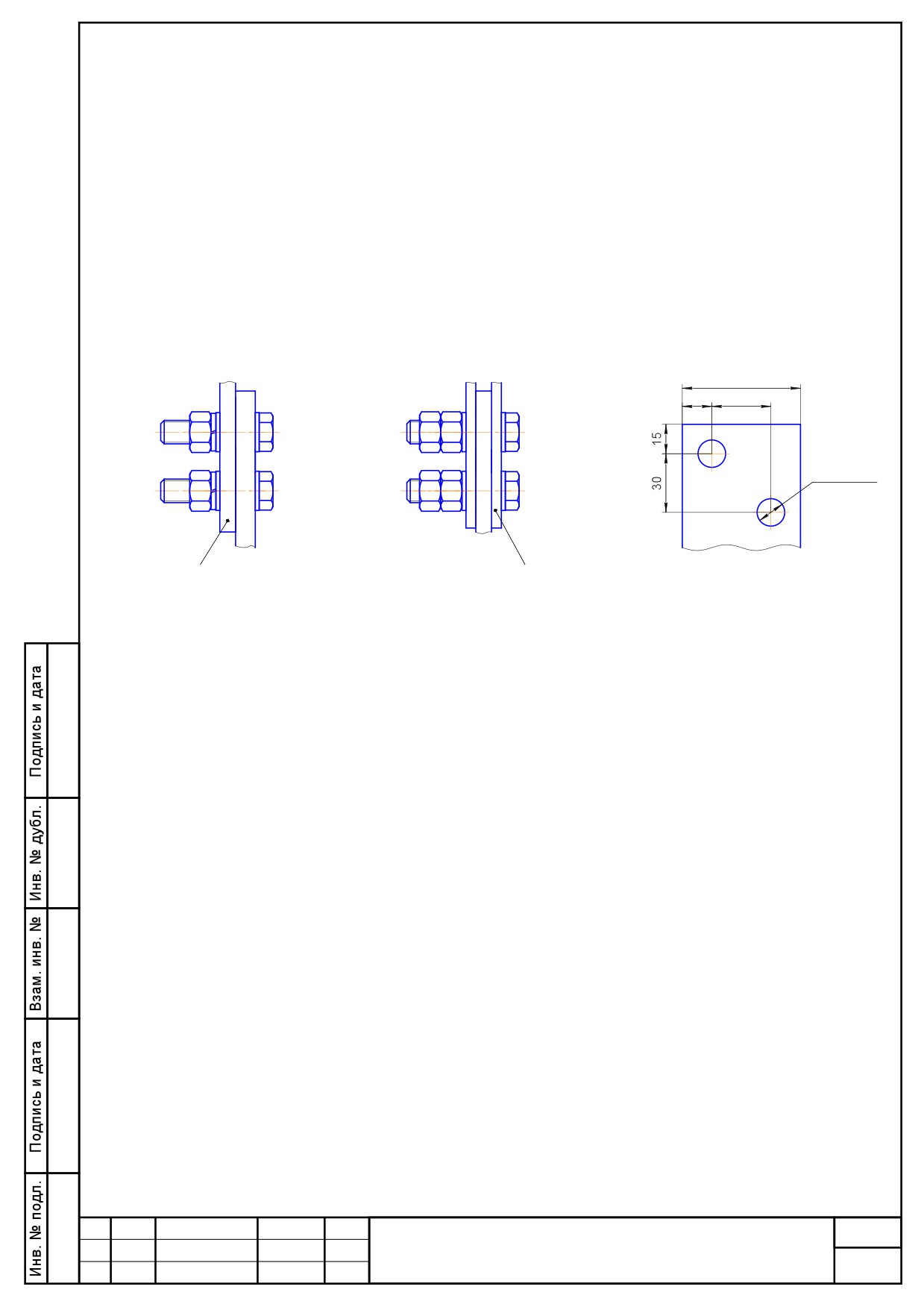

5.3 Силовые зажимы выводов и способы присоединения к ним внешних проводни-

ков показаны на рисунке 10. Крутящие моменты крепления зажимов медных выводов

должны быть в пределах 5 - 6 кГм (для М12), 8 - 9 кГм (для М16).

Контактные поверхности алюминиевых шин перед присоединением зачистить

стальной щеткой или напильником под слоем смазки марки ЦИАТИМ-221

ГОСТ 9433-80, после чего загрязненную смазку удалить и сразу нанести слой свежей

смазки.

 вариант

 вариант

присоединение медных шин

присоединение медных и

алюминиевых шин

60

15

30

2 отв.14

Шина 8•80 мм²

Шина 5•60 мм²

Рисунок 10 - Способы присоединений к силовым зажимам

5.4 После окончания монтажа контактора проверьте:

- правильность включения его по схеме;

- затяните винты и гайки;

- проверьте работу контактора путем двух-трех дистанционных включений и

отключений.

5.5 Контакторы всех типов выпускаются на металлических рейках и допускают

установку на плитах при помощи колодок. Способ установки показан на

рисунках 11 - 12.

5.6 Два однотипных контактора допускают установку механической блокировки

(см. рисунки 13-15), при которой не должно быть одновременно включенного положе-

ния двух контакторов.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

19

70



27



а

а

96

14

А1

1

112

232

А₂

I - вертикальная установочная ось;

II - горизонтальная установочная ось.

Рисунок 11 - Расположение отверстий на плите для установки

контакторов КТ6060/2

Размеры, мм

Тип

Кол-во отв.  70,

контактора

А₁

А₂

шт.

КТ6062/2

-

470

5

КТ6063/2

112

570

7

Отверстия «а» предназначены для крепления дистанционных колодок.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

20

4 отв.М12

1

2

3

4



 - установочная плоскость контактора.

Рисунок 12 - Расположение и крепление колодок на плитах

для установки реечных контакторов

Исполнение

Поз.

Обозначение

контактора

Болт М12х70.69.019 ГОСТ 7808-70

У

1

Болт М12х70.69.029 ГОСТ 7808-70

Т, ХЛ

Гайка M12.6.019 ГОСТ 5927-70

У

2

Гайка M12.6.029 ГОСТ 5927-70

Т, ХЛ

3

Шайба 12. 65Г.029 ГОСТ 6402-70

У, Т, ХЛ

Шайба 12.01.019 ГОСТ 10450-78

У

4

Шайба 12.01.029 ГОСТ 10450-78

Т, ХЛ

Рисунок 13 - Механическая блокировка контакторов

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

21

- горизонтальные установочные оси блокируемых контакторов;

 - вертикальная установочная ось блокируемых контакторов.

Рисунок 14 - Расположение отверстий на плите для установки колодки под

механическую блокировку контакторов



1

2

4

5

3

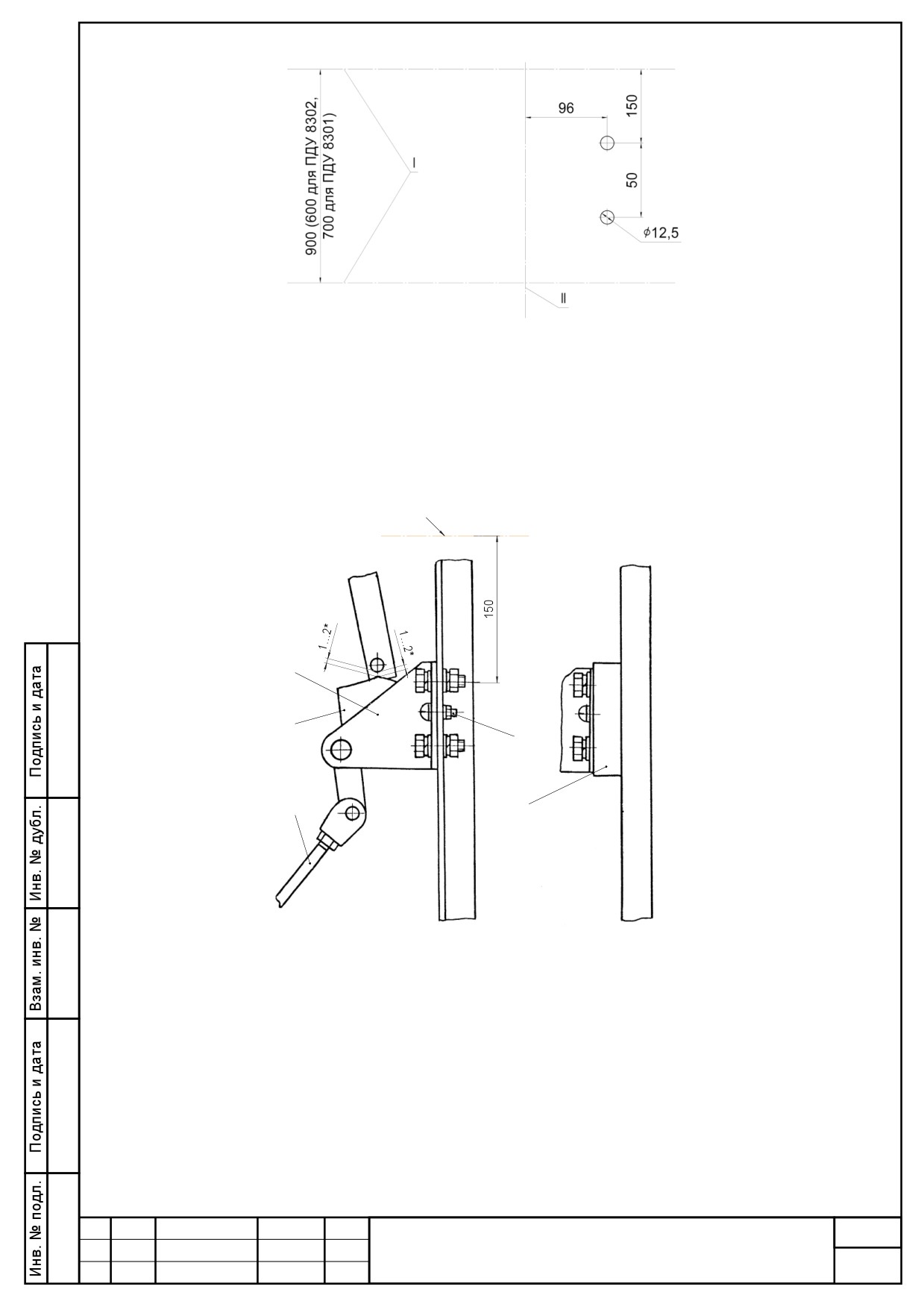

Установка на раме

Установка на плите

1 - угольник; 2 - рычаг; 3 - тяга; 4 - винт; 5 - колодка.

- горизонтальная установочная ось контактора.

* Регулировку зазоров производить изменением положения угольника поз.1 и

длины тяги поз.3. Контрольный винт поз.4 установить после регулировки механической

блокировки.

Рисунок 15 - Регулировка механической блокировки

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

22

6 Правила и условия безопасной эксплуатации

6.1 Эксплуатация контакторов должна производиться в соответствии с «Прави-

лами техники безопасности и технической эксплуатации электроустановок потребите-

лей» и «Руководством по эксплуатации» предприятия-изготовителя.

6.2 Условия эксплуатации указаны в 1.2 настоящего руководства.

7 Техническое обслуживание

Измерение параметров, регулировка и настройка

7.1 В условиях эксплуатации необходимо следить за состоянием контакторов и

не реже одного раза в месяц производить их осмотр. Независимо от этого, осмотр

контактора следует производить после каждого случая аварии.

7.2 Перед осмотром контактора снимите напряжение с него, очистите от пыли и

загрязнения, проверьте затяжку всех резьбовых соединений.

7.3 Основными параметрами контактной системы являются провалы, растворы и

нажатия на контактах.

7.4 Величины провалов должны соответствовать данным таблицы 7. Регулиров-

ку провалов производить регулировочными винтами (рисунки 2, 9).

7.5 Начальное нажатие на контактах проверяйте и регулируйте при разомкнутых

контактах, как показано на рисунке 9.

7.6 Начальное нажатие на контактах должно быть в пределах величин, указан-

ных в таблице 7, и регулируется путем вращения регулировочной гайки, изменяющей

затяжку контактной пружины (см. рисунок 2, поз. 10).

7.7 Растворы контактов должны соответствовать данным таблицы 7.

Величина растворов регулируется путем поворота эксцентричного бруска упора

якоря (рисунок 4, поз. 12).

7.8 После каждого осмотра контактной системы следите за установкой и фикса-

цией камер, проверяйте отсутствие затирания подвижных контактов.

7.9 Работа контактора при снятых камерах недопустима.

7.10 Технический осмотр защелкивающего механизма необходимо производить

с проверки механической части. Если имеет место затирание, то необходимо

очистить места трения от грязи.

7.11 При нечетком срабатывании защелкивающего механизма необходимо отре-

гулировать зазор между скобой 7 и головкой винта 4, (см. рисунок 4), который в

отключенном положении контактора должен быть 0,1... 0,2 мм.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

23

7.12 При необходимости регулировку узла вспомогательных контактов контакто-

ра производить поворотом скобы поз. 1 вокруг болта «а» (рисунок 6).

7.13 Регулировка узла вспомогательных контактов на рисунке 7 производится

путем вертикального перемещения узла.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

24

8 Возможные неисправности и методы их устранения

8.1 Устранение неисправностей следует производить только при отключенном

контакторе.

8.2 Возможные неисправности и методы их устранения указаны в таблице 8.

Taблица 8

Наименование неис-

правности, внешнее

Вероятная причина

Методы устранения

проявление и дополни-

тельные признаки

1 Контактор не включа-

а) Повреждена катушка

а) Сменить катушку

ется при подаче

б) Затирание подвижных

б) Отрегулировать положение

напряжения на

частей

подвижных частей

втягивающую катушку

ж) Большие провалы

ж) Установить провалы и нажатия

контактов или большие

в соответствии с таблицей 7.

нажатия на контактах

2 Контактор не полно-

а) Большие провалы

а)Установить провалы в соответ-

стью включается при

контактов

ствии с таблицей 7

подаче напряжения на

втягивающую катушку

б) Напряжение на

б) Повысить напряжение

зажимах втягивающей

катушки меньше 0,7

номинального

в) Велико нажатие

в) Ослабить затяжку возвратной

возвратной пружины

пружины

3 Контакты приварива-

а) Слишком велико или

а) Отрегулировать нажатие в

ются при включении

слишком мало контактное

соответствии с таблицей

7 или

нажатие.

сменить контактную пружину

4 Контакты нагреваются

а) Нагрузка главной цепи

а) Проверить ток нагрузки и

выше допустимой

выше номинальной

уменьшить его

температуры

д) Малое контактное

д) Отрегулировать нажатие в

нажатие

соответствии с таблицей 7 или

сменить контактную пружину

5 Сильное гудение

а) Неплотное прилегание

а) Протереть рабочие поверхности

якоря к сердечнику из-за

электромагнита чистой ветошью,

загрязнения рабочих

смоченной в бензине

поверхностей

б) Слишком велико

б) Отрегулировать нажатие в

нажатие контактов

соответствии с таблицей 7

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

25

Продолжение таблицы 8

Наименование неис-

правности, внешнее

Вероятная причина

Метод устранения

проявление и дополни-

тельные признаки

6 Повышенный нагрев

а) Напряжение на

а) Снизить напряжение

втягивающей катушки

зажимах катушки больше

допустимого

б) Наличие в катушке

б) Сменить катушку

короткозамкнутых витков

7 Контактор не отключа-

а) Повреждена катушка

а) Сменить катушку

ется при подаче

контактора или защелки-

импульса на отключение

вающего механизма

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

26

9 Транспортирование и правила хранения

9.1 Хранение контакторов должно производиться в транспортной таре или без нее

в закрытых вентилируемых помещениях при температуре не ниже плюс 5 °С, относи-

тельной влажности не более 80 % и отсутствии кислотных и других паров, вредно

действующих на материалы, из которых изготовлены контакторы.

9.2 Контакторы в упаковке допускается хранить в неотапливаемых помещениях

или под навесом при температуре не ниже минус 10 °С.

9.3 Если срок хранения превышает шесть месяцев, то контакторы должны быть

подвергнуты консервации.

9.4 Транспортирование контакторов возможно любым видом крытого транспорта в

заводской транспортной таре либо в любой упаковке, обеспечивающей целостность

контакторов.

10 Гарантии изготовителя

10.1 Изготовитель гарантирует соответствие контакторов требованиям технических

условий при соблюдении потребителем условий и правил хранения, транспортирова-

ния, монтажа и эксплуатации, установленных настоящими техническими условиями.

10.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в

эксплуатацию, но не более двух с половиной лет со дня изготовления их предприяти-

ем-изготовителем.

10.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации

устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с

половиной лет с момента проследования их через границу страны-изготовителя.

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

27

Приложение А

(справочное)

Перечень запасных частей

Таблица А.1

№ позиции

Наименование запасной части

и рисунка

поз. 5

Контакт неподвижный замыкающий с накладкой на основе серебра

рисунок 2

поз. 6

Контакт подвижный замыкающий с накладкой на основе серебра

рисунок 2

поз. 7

Рог (замыкающего подвижного контакта)

рисунок 2

поз. 4

Камера дугогасительная

рисунок 2

поз. 5

Катушка втягивающая

рисунок 3

Катушка защелки

поз. 12

Пружина контактная для замыкающих контактов

рисунок 6

Пружина отключающая

Втулка (бобышка)

Контакт блокконтакта левый

Контакт блокконтакта правый

поз. 4

Мостик

рисунок 5, 7

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

28

Приложение Б

(обязательное)

Габаритные, установочные размеры и масса контакторов

Е

L

380*

A±1

15

310

22,5

Д

4отв.14

Г

М12•40

263

А1

112

136

272

Г - вертикальная установочная ось;

Д - горизонтальная установочная ось;

Е - установочная плоскость контактора;

* - расстояния до ближайшей токоведущей или заземленной детали.

Рисунок Б.1 - Габаритные и установочные размеры контакторов

КТ6062/2, КТ6063/2

Таблица Б.1

Размеры, мм

Тип

Масса, кг

контактора

А

А₁

L

КТ6062/2

550

-

580

54

КТ6063/2

650

112

680

64

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

29

Приложение В

(обязательное)

Схемы электрические соединений контакторов

Таблица В.1

КТ6062/2

13

14

42

51

52

41

23

24

63

64

73

74

33

34

1

3

11

12

Q

H

43

44

21

22

2

4

A

B

53

54

31

32

КТ6063/2

13

14

42

51

52

41

23

24

63

64

73

74

33

34

1

3

5

11

12

Q

H

43

44

21

22

2

4

6

A

B

53

54

31

32

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

30

Приложение Г

(справочное)

Сведения о содержании цветных металлов

Таблица Г.1

Суммарная масса цветных металлов,

содержащихся в изделии, кг

Наименование металла и сплава

Тип

контактора

Лом и отходы

Лом и отходы

Лом и отходы

алюминия и его

латуни и её сплавов

меди и её сплавов

сплавов

Алюминий 16

Латунь 1

Латунь 11

Медь 4

Медь 13

КТ6062/2

0,002

0,198

0,856

6,194

2,797

КТ6063/2

0,002

0,201

1,284

9,291

3,733

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

31

Лист регистрации изменений

Номера листов (страниц)

Всего

Входящий №

листов

№

сопроводительного

Изм.

Подп.

(страниц)

документа

документа

измененных

замененных

новых

аннулированных

в докум.

и дата

Лист

5

2АК.407.016РЭ

Изм

Лист

№ документа

Подпись

Дата

32

///////////////////////////////////////
