КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЕННОГО ТОКА С УПРАВЛЕНИЕМ ПОСТОЯННЫМ ТОКОМ ТИПА КТП6050. Руководство по эксплуатации 2АК.400.650РЭ





КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЕННОГО ТОКА
С УПРАВЛЕНИЕМ ПОСТОЯННЫМ ТОКОМ
ТИПА КТП6050
Руководство по эксплуатации
2АК.400.650РЭ
Содержание
Введение
3
1 Назначение
4
2 Технические характеристики
5
3 Состав изделия
11

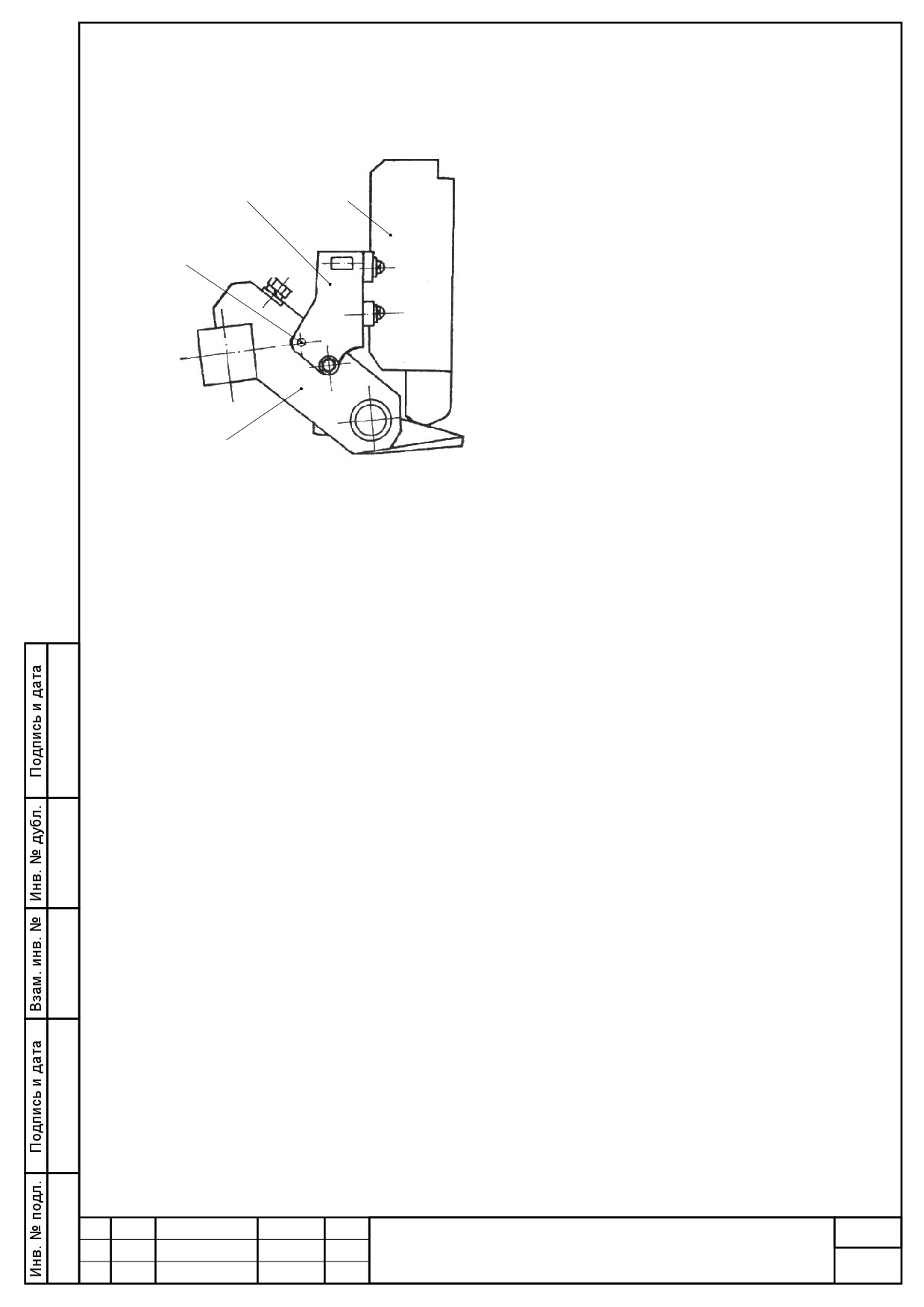

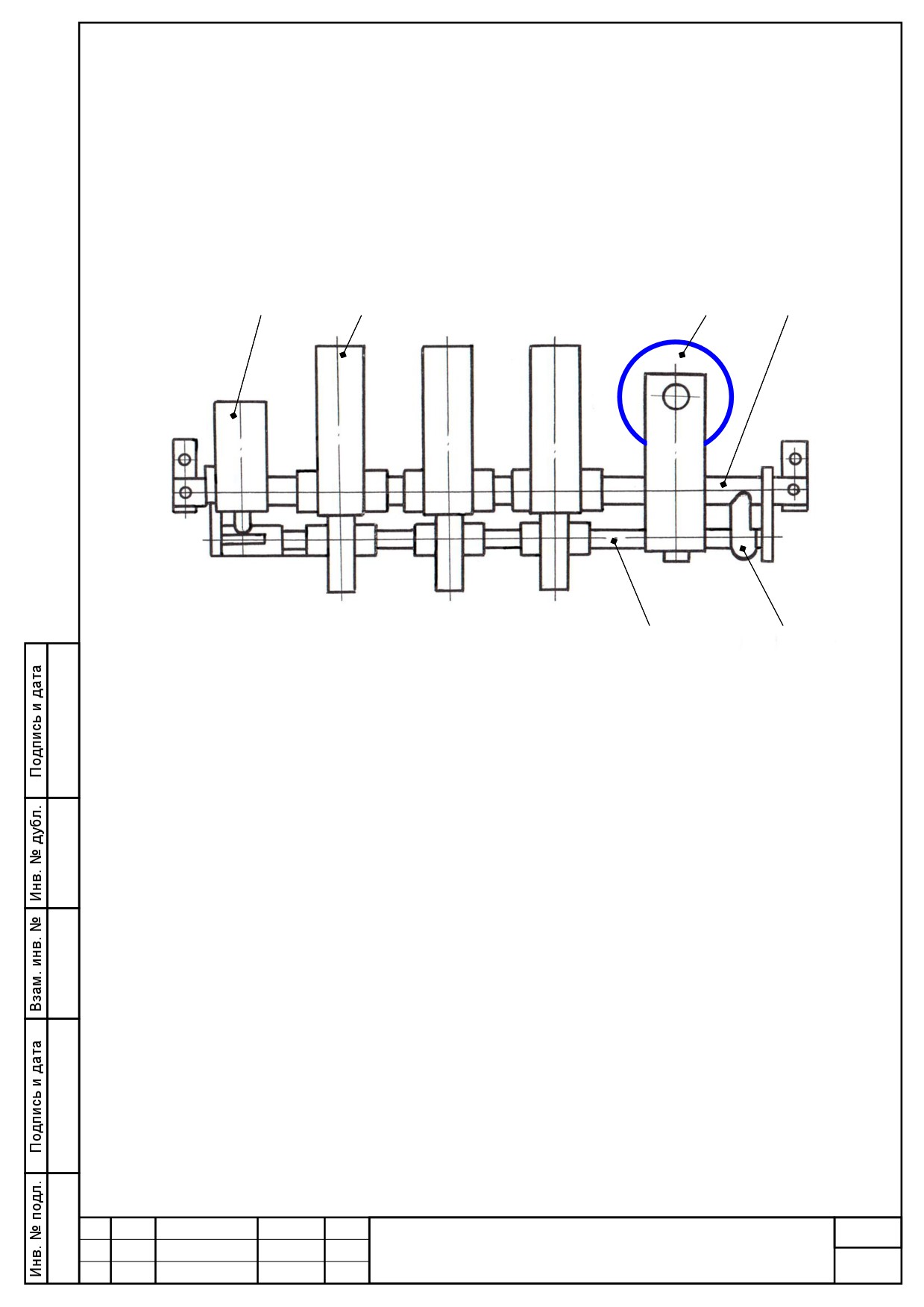

4 Устройство и работа контактора
11

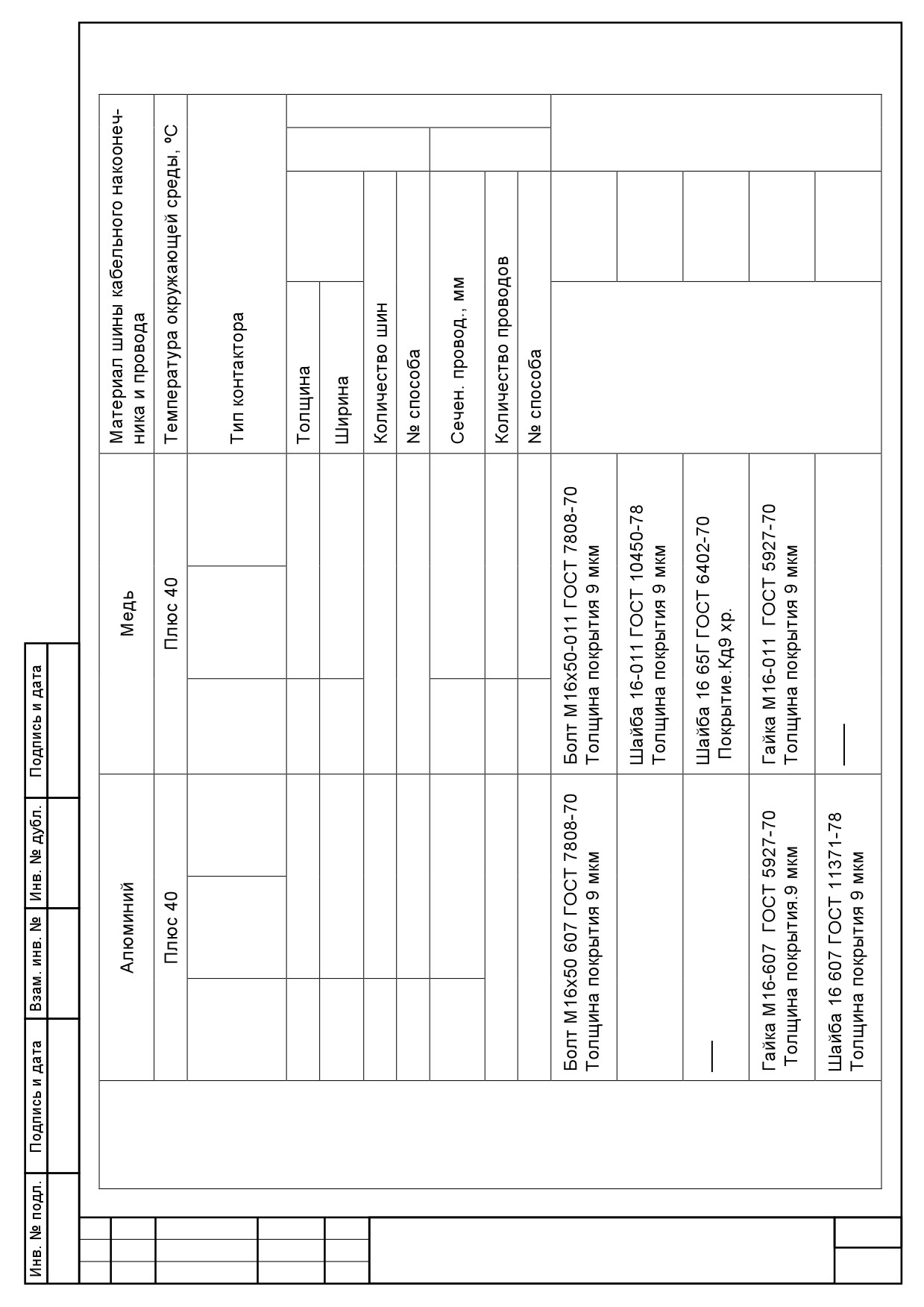

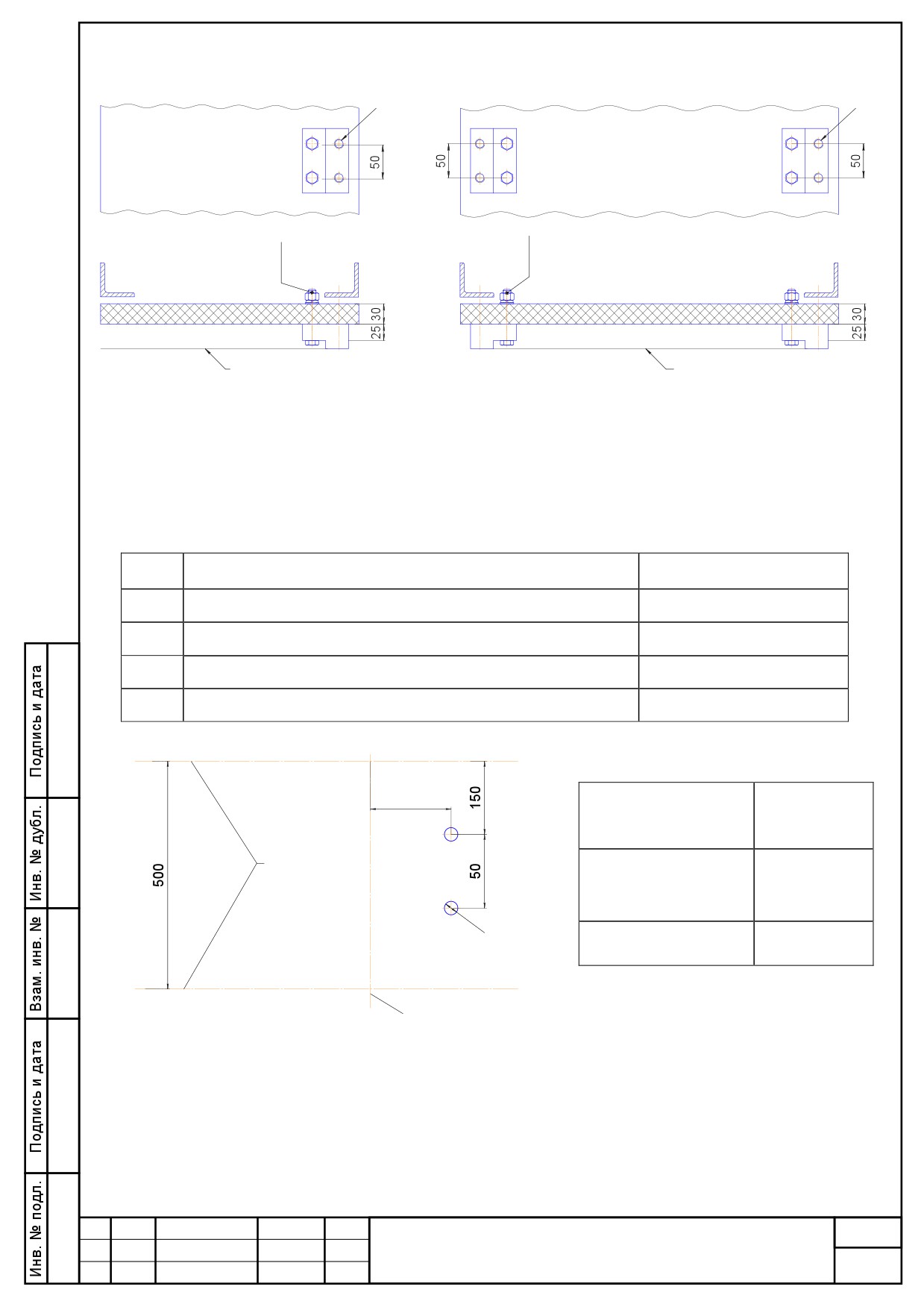

5 Правила и условия монтажа
14
6 Правила и условия безопасной эксплуатации
22
7 Техническое обслуживание
22
8 Возможные неисправности и методы их устранения
24
9 Транспортирование и правила хранения
26
10 Гарантии изготовителя
26
Приложение А (справочное) Перечень запасных частей
27

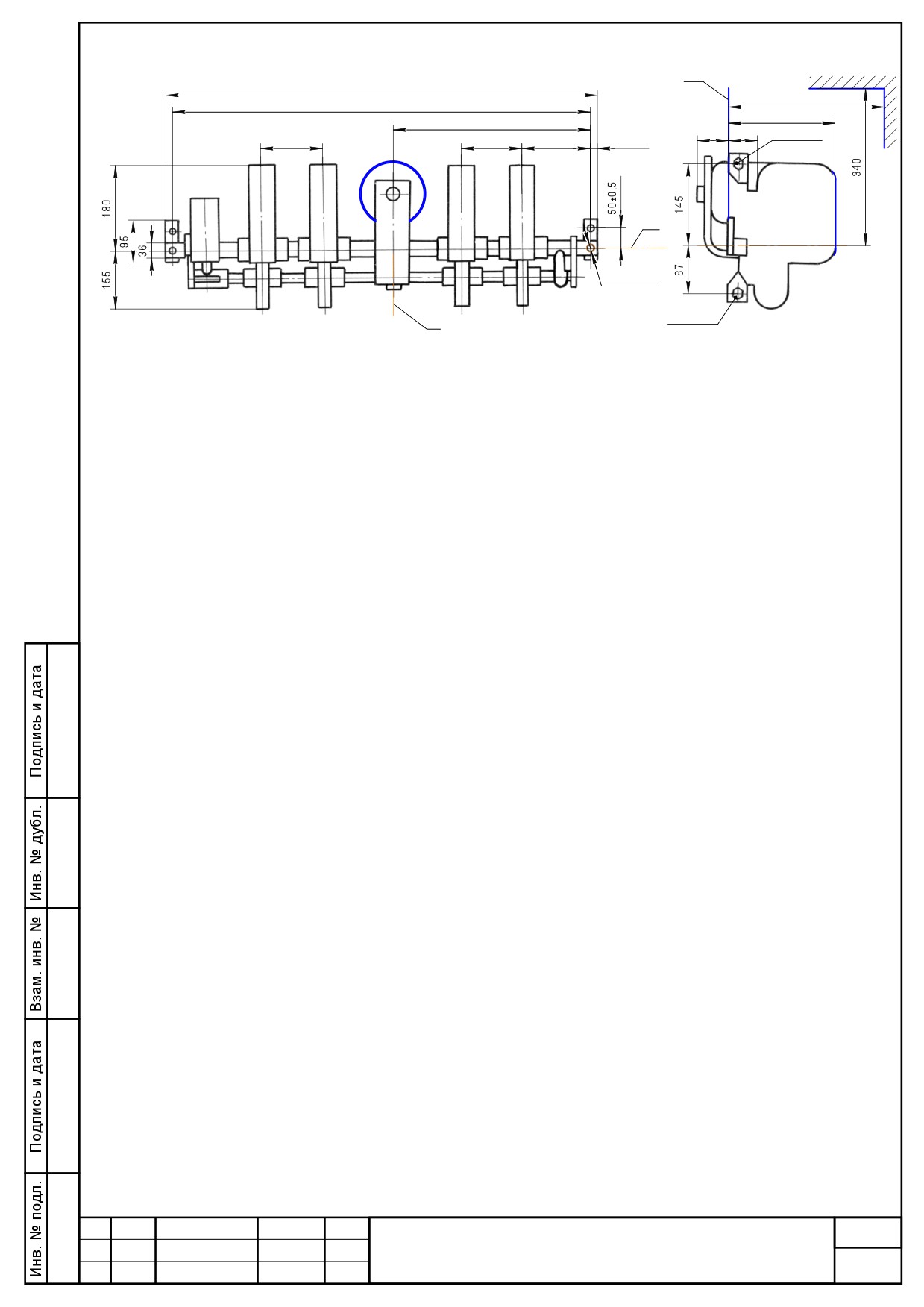

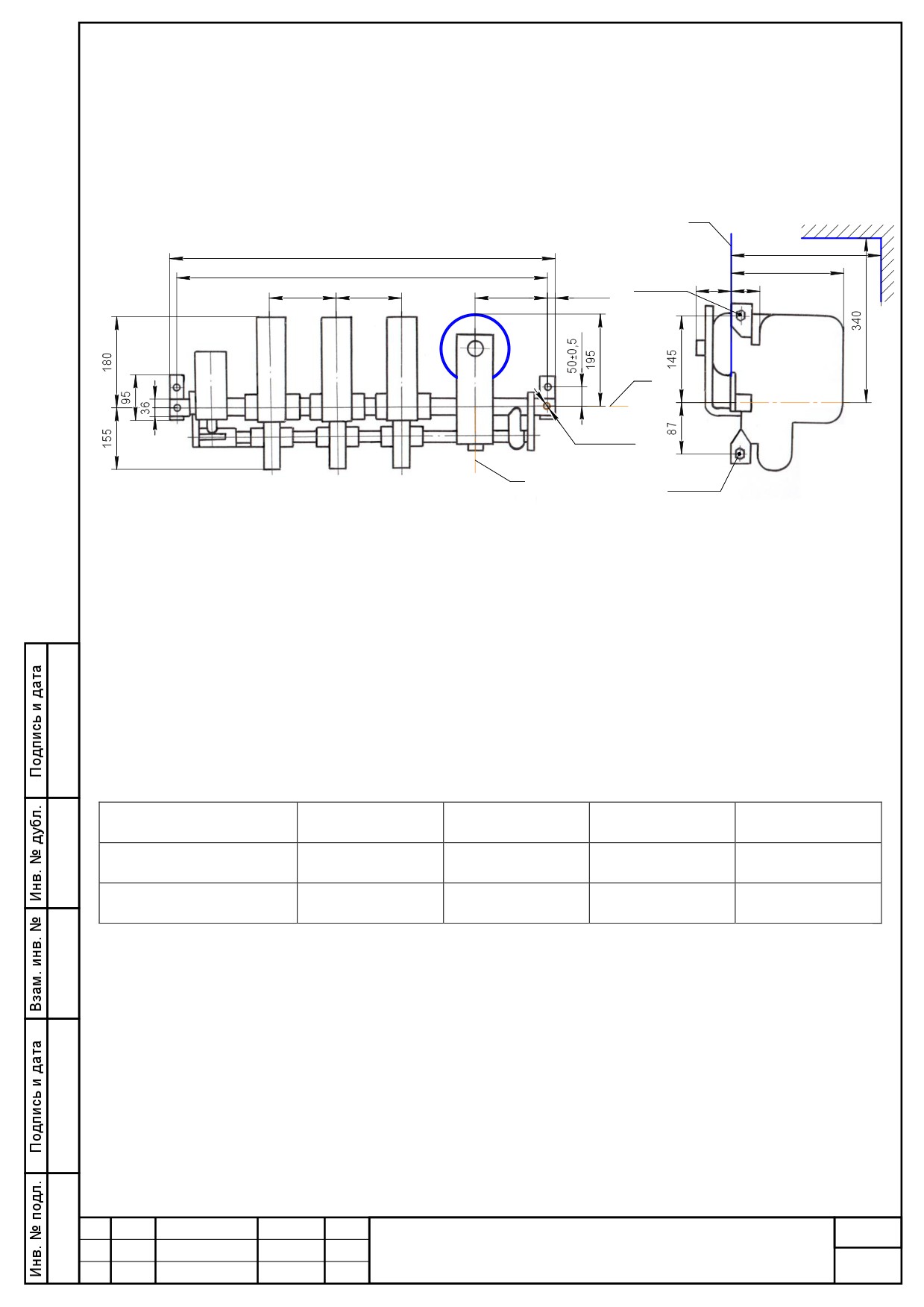

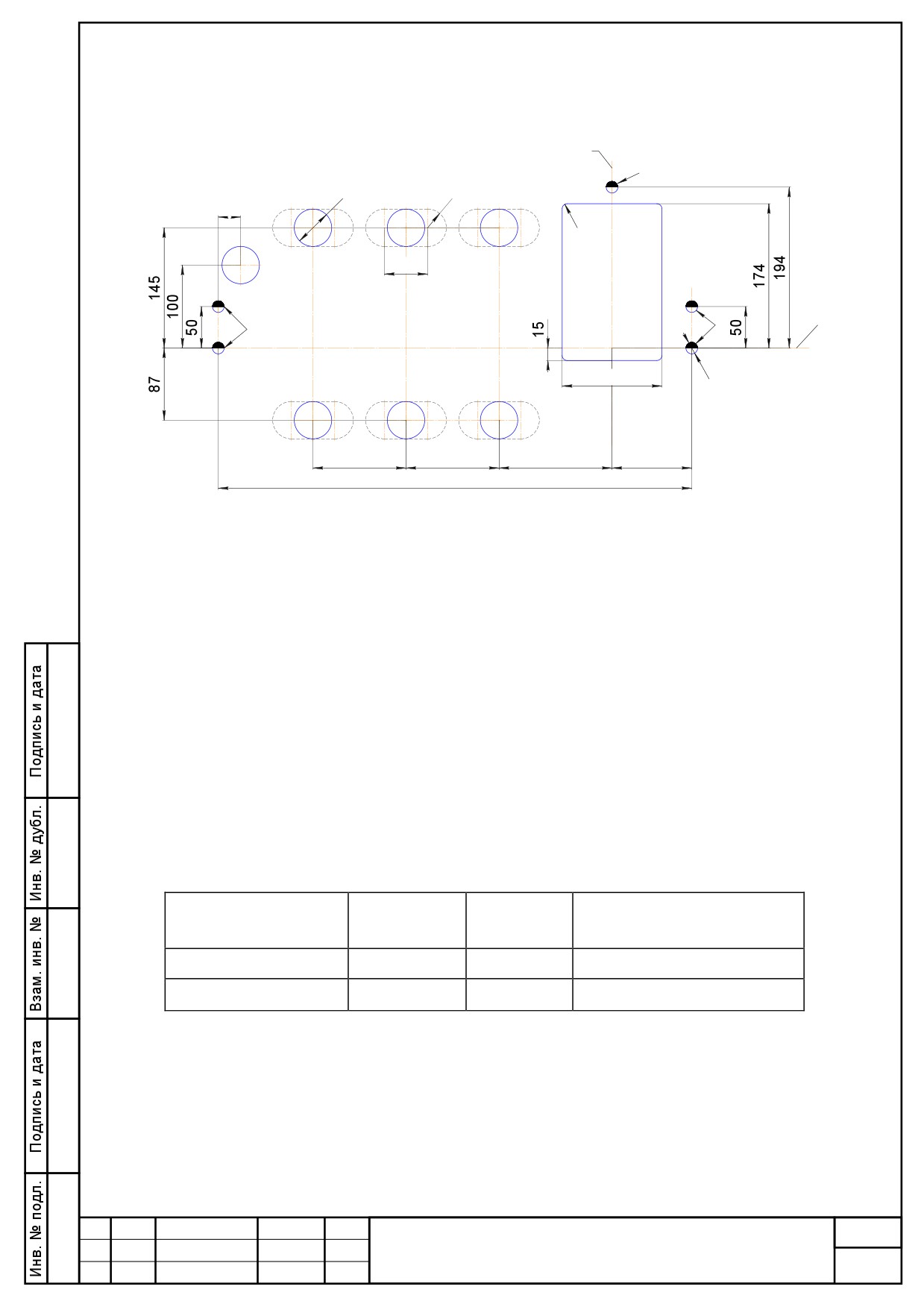

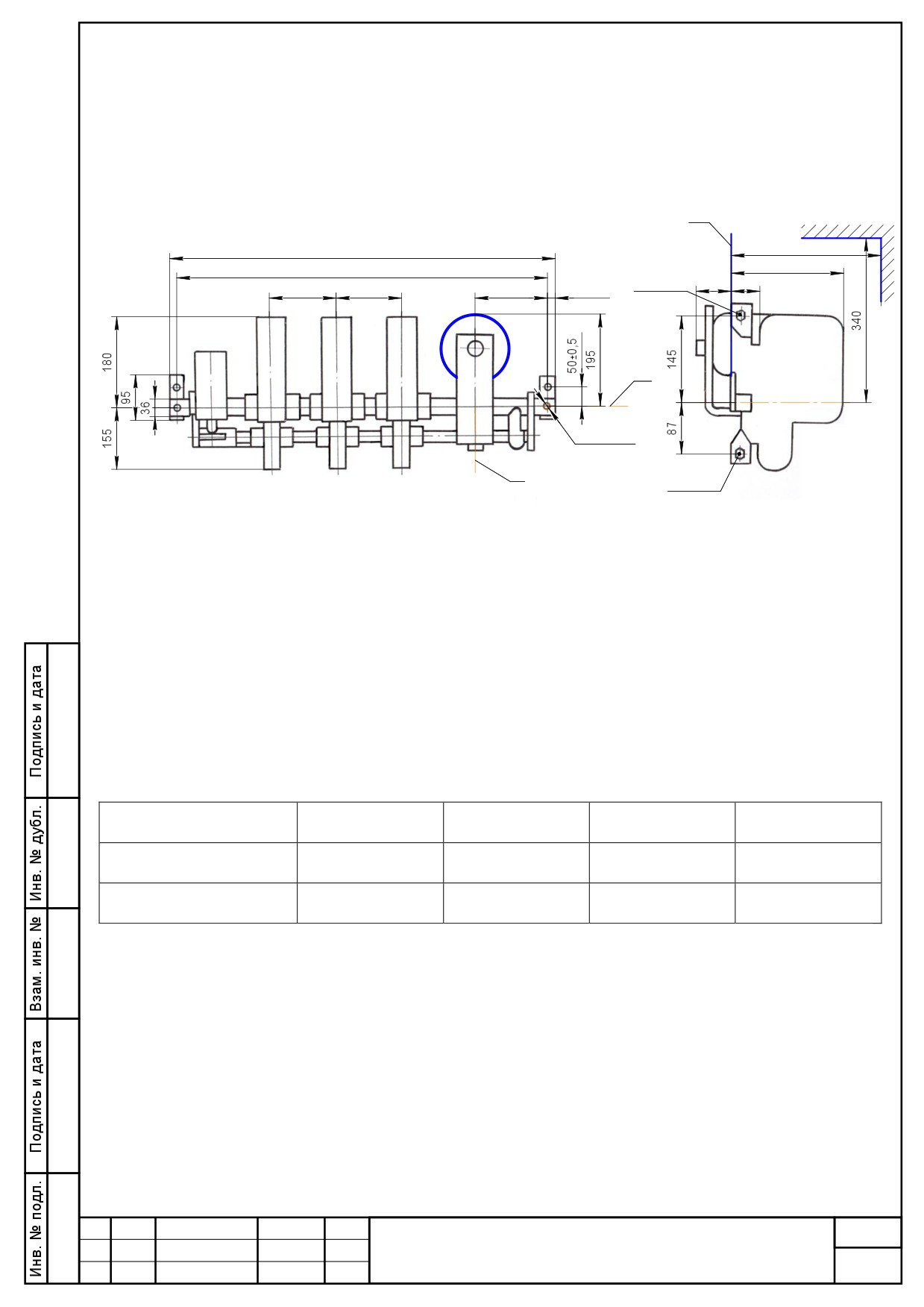

Приложение Б (обязательное) Габаритные, установочные размеры
и масса контакторов
28

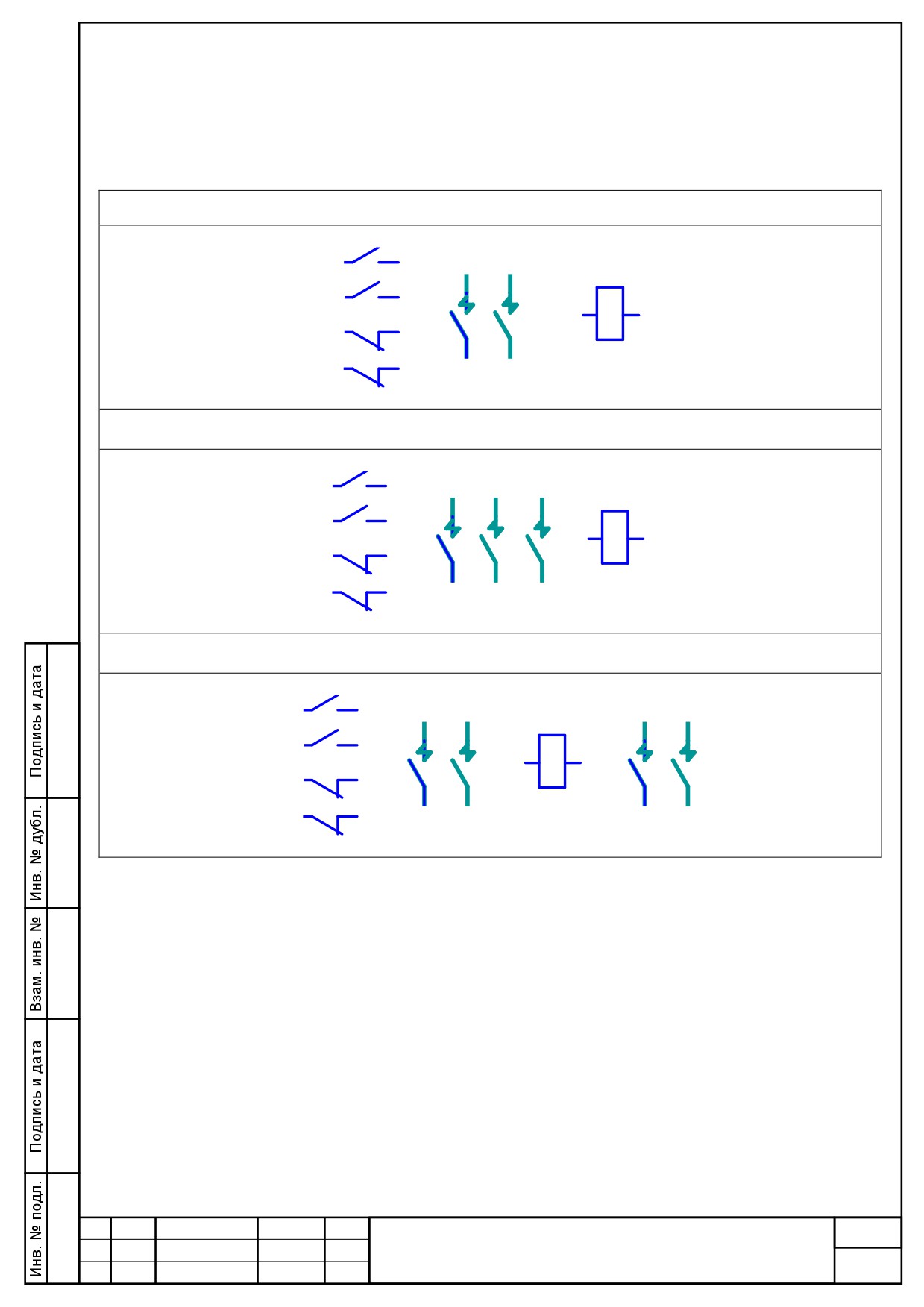

Приложение В (обязательное) Схемы электрические
соединений контакторов
30
Приложение Г (справочное) Сведения о содержании цветных
металлов
31
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Контакторы электромагнитные
Пров.
А
2
32
переменного тока с управлением
Нач. отд.
постоянным током типа КТП6050
Н. контр.
Утв.
Руководство по эксплуатации
В настоящем «Руководстве по эксплуатацииª (РЭ) содержатся необходимые
сведения по эксплуатации, обслуживанию, транспортированию и хранению контакторов
типа КТП6050 для потребностей экономики страны и для поставки на экспорт.
Надежность, долговечность и безопасность контакторов обеспечивается не
только качеством самого устройства, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ,
является обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ 3426-031-00213703-98, ст. 5 ТР ТС 004/2011.
Контакторы типа КТП6050, предназначенные для работы в силовых электриче-
ских цепях и цепях управления при номинальном напряжении от 50 до 380 В (включи-
тельно) переменного тока и от 75 до 220 В (включительно) постоянного тока, соответст-
вуют требованиям ТР ТС 004/2011 в части выполнения ГОСТ IEC
60947-1-2014,
ГОСТ IEC 60947-4-1-2015, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU С-RU.АЯ96.В.00084.
Срок действия с 21.04.2015 по 20.04.2020.
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбереженияª, 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Контакторы серии КТП6050, рассчитанные на минимальное рабочее напряжение
постоянного тока менее 75 В и на минимальное рабочее напряжение переменного тока
менее 50 В, не подлежат обязательному подтверждению соответствия требованиям
ТР ТС 004/2011.
Наименование и адрес изготовителя: АО
«ЧЭАЗª, Российская Федерация,
428020, Чувашская Республика, г. Чебоксары, пр. Яковлева, 5. Тел.: +7 8352 39-52-65,
факс: +7 8352 62-72-31. E-mail: cheaz@cheaz.ru, http://www.cheaz.ru.
РЭ контакторов типов КТП6052, КТП6053, КТП6054 (в дальнейшем именуемые
«контакторыª), предназначено для инженерно-технических работников, а также рабочих,
выполняющих работы по монтажу и обслуживанию электрооборудования.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Назначение
1.1 Электромагнитные контакторы переменного тока с управлением постоянным
током общепромышленного применения типов КТП6052, КТП6053, КТП6054 предназна-
чены для дистанционного включения и отключения приемников электрической энергии с
номинальным напряжением 380 В частоты 50 и 60 Гц.
1.2 Контакторы рассчитаны для работы в следующих условиях:
а) высота над уровнем моря - не более 1000 м;
б) температура окружающего воздуха рабочая от минус 45 до плюс 40 С, а при
транспортировании контакторов исполнения ХЛ до минус 60 С;
в) относительная влажность окружающего воздуха - не более 90 % при темпера-
туре плюс 20 °С и не более 50 % при температуре плюс 40 °С - для эксплуатации кон-
такторов в районах с умеренным климатом и 98 % при температуре плюс 25 °С - для
эксплуатации контакторов в районах с холодным климатом;
г) окружающая среда - невзрывоопасная, не содержит значительного количества
пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
д) установка в закрытых помещениях на открытых панелях или в оболочках.
Место установки защищено от прямого попадания воды, масла, эмульсии и т. д. При
установке контакторов в оболочках технические характеристики контакторов согласовы-
ваются с предприятием-изготовителем;
е) отсутствие непосредственного воздействия солнечной радиации, резких толч-
ков и сильной тряски;
ж) вибрация мест крепления контакторов с частотой до 25 Гц при ускорении не
более 0,7 g;
з) рабочее положение в пространстве - на вертикальной плоскости.
Допускается отклонение от вертикального положения до 5° в любую сторону.
1.3 Габаритные, установочные, присоединительные размеры и масса контакто-
ров должны соответствовать указанным в приложении Б.
1.4 Схемы электрические соединений контакторов приведены в приложении В.
1.5 Возможность работы контактора в условиях, отличных от указанных, должна
согласовываться между предприятием-изготовителем и потребителем.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
4
2 Технические характеристики
2.1 Исполнения контакторов по конструктивным особенностям и условиям экс-
плуатации приведены в таблице 1.
Таблица 1
Конструктивные особенности
Условия
Тип контактора
Число
Исполнение главных контактов
эксплуатации
полюсов
Главные контакты из меди
КТП6052
Районы с
Главные контакты с металлокерами-
умеренным
ческими накладками на основе
КТП6052С
климатом
серебра
2
Главные контакты из меди
КТП6052-ХЛ
Районы с
Главные контакты с металлокерами-
холодным
ческими накладками на основе
КТП6052С-ХЛ
климатом
серебра
Главные контакты из меди
КТП6053
Районы с
Главные контакты с металлокерами-
умеренным
ческими накладками на основе
КТП6053С
климатом
серебра
3
Главные контакты из меди
КТП6053-ХЛ
Районы с
холодным
Главные контакты с металлокерами-
климатом
ческими накладками на основе
КТП6053С-ХЛ
серебра
Главные контакты из меди
КТП6054
Районы с
Главные контакты с металлокерами-
4
умеренным
ческими накладками на основе
КТП6054С
климатом
серебра
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
5
Продолжение таблицы 1
Конструктивные особенности
Условия
Тип контактора
Число
Исполнение главных контактов
эксплуатации
полюсов
Главные контакты из меди
КТП6054-ХЛ
Районы с
Главные контакты с металлокерами-
4
холодным
ческими накладками на основе
КТП6054С-ХЛ
климатом
серебра
2.2 Допустимые токи контакторов в прерывисто-продолжительном, кратковре-
менном и продолжительном режимах работы указаны в таблице 2.
Таблица 2
Номинальный ток
Допустимые токи, А
контактора в
Кратковременный режим
прерывисто-
работы. Время паузы 4,5 ч
Тип
Продолжи-
продолжительном
контактора
Продолжительность
тельный
режиме работы, А.
нагрузки, мин
режим работы
Продолжительность
нагрузки 8 ч.
10
30
60
90
КТП6052
КТП6052-ХЛ
630
1200
900
750
720
500
КТП6053
КТП6053-ХЛ
КТП6054
400
930
700
680
665
320
КТП6054-ХЛ
КТП6052С
КТП6052С-ХЛ
630
1200
900
750
720
630
КТП6053С
КТП6053С-ХЛ
КТП6054С
400
1200
900
750
720
400
КТП6054С-ХЛ
Для инфракрасных ламп и ламп накаливания допустимый ток контактора необ-
ходимо снизить до 40 %.
2.3 Наибольшие значения отключаемых токов указаны в таблице 3.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
6
Таблица 3
Наибольшее значение
Напряжение главной цепи, В
отключаемого тока, А
220
10 Iн
380-415
8 Iн
440-500
7 Iн
660
2 Iн
2.4 Контакторы могут применяться в роторных цепях асинхронных электродвига-
телей в условиях кратковременного (1 мин) повышения напряжения при пуске или про-
тивовключении электродвигателей до 2000 В.
2.5 Механическая и электрическая износостойкость, а также частота включений
указаны в таблице 4.
Таблица 4
Механическая
Электрическая
Число
Тип
износостой-
износостойкость, тыс. циклов.
включений и
контактора
кость,
легкий
тяжелый
отключений в ч.
млн. циклов
режим*
режим**
КТП6052
КТП6052С
600-1200
1,6
700
50
КТП6052-ХЛ
КТП6052С-ХЛ
КТП6053
КТП6053С
600-1200
1,6
700
50
КТП6053-ХЛ
КТП6053С-ХЛ
КТП6054
КТП6054С
600
1,25
КТП6054-ХЛ
КТП6054С-ХЛ
_____________
* Легкий режим работы - пуск электродвигателей с короткозамкнутым ротором;
отключение вращающихся электродвигателей.
** Тяжелый режим работы - пуск электродвигателей с короткозамкнутым рото-
ром; отключение неподвижных или медленно вращающихся электродвигателей;
реверсирование электродвигателей.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
7
2.6 Контакторы изготавливаются с втягивающими катушками постоянного тока.
Обмоточные данные катушек указаны в таблице 5.
Таблица 5
Марка и диаметр
Число
Сопротивление
Тип
Напряжение, В
провода, мм
витков
при 20 °С, Ом
24
ПЭТВ-2 Ø1,4
1600
5,3
КТП6052
48
ПЭТВ-2 Ø 0,95
3360
23,5
КТП6052С
КТП6052-ХЛ
110
ПЭТВ-2 Ø 0,63
7500
118
КТП6052С-ХЛ
220*
ПЭТВ-2 Ø 0,45
15000
446
КТП6053
24
ПЭТВ-2 Ø1,5
1700
4,7
КТП6053С
КТП6053-ХЛ
48
ПЭТВ-2 Ø 1,06
3450
19,3
КТП6053С-ХЛ
110
ПЭТВ-2 Ø 0,75
6800
75
КТП6054
КТП6054С
ПЭТВ-2 Ø 0,5
9000
КТП6054-ХЛ
220*
300
ПЭТВ-2 Ø 0,56
4000
КТП6054С-ХЛ
__________
* Катушка
устанавливается с шунтирующим
сопротивлением.
Резистор
С5-35В-25 10 кОм 10 %.
2.7 Контакторы исполняются с двумя замыкающими и двумя размыкающими
блок-контактами. Конструкция блок-контактов допускает перестановку замыкающих кон-
тактов на размыкающие и наоборот и получение сочетаний: 1 размыкающий и 3 замы-
кающих или 4 замыкающих блок-контакта. Контакторы могут поставлятся без вспомога-
тельных контактов при соответствующей оговорке в заказе.
2.8 Ток продолжительного режима и коммутационная способность блок-
контактов контакторов при индуктивной нагрузке (с постоянной времени при постоянном
токе не более 0,05 с и с коэффициентом мощности при переменном токе не менее 0,4)
указаны в таблице 6.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
8
Таблица 6
Включаемый ток, А
Отключаемый ток, А
Номинальный
переменный
постоянный
переменный
постоянный
ток продолжи-
тельного
Напряжение, В
режима, А
380
500
110
220
380
500
110
220
10
100
25
10
2,5
1
2.9 Мощность, потребляемая электромагнитом, и собственные времена сраба-
тывания контактора приведены в таблице 7.
Таблица 7
Время срабатывания, с
Мощность, потребляемая
Тип контактора
электромагнитом, ВА
при
при
включении
отключении
КТП6052; КТП6052С
100
0,59
0,13
КТП6052-ХЛ; КТП6052С-ХЛ
КТП6053; КТП6053С
КТП6053-ХЛ; КТП6053С-ХЛ
125
0,6
0,12
КТП6054; КТП6054С
КТП6054-ХЛ; КТП6054С-ХЛ
2.10 Значения максимально допустимых мощностей асинхронных короткозамк-
нутых электродвигателей, управляемых трехполюсными контакторами в легком и в
тяжелом режимах работы, приведены соответственно в таблицах 8 и 9.
Таблица 8
Номинальное напряжение сети, В
220
380
500
Число включений и
отключений в ч
Максимально допустимая мощность
электродвигателя, кВт
до 30
190
330
300
до 150
175
300
285
до 300
160
270
260
до 600
155
265
260
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
9
Таблица 9
Номинальное напряжение сети, В
220
380
500
220
380
500
Число включений и
Максимально допустимая мощность
отключений в ч
электродвигателя, кВт
10 % отключений при
50 % отключений при
пусковом токе
пусковом токе
до
30
175
300
285
145
300
285
до 150
145
250
240
125
220
200
до 300
120
200
220
100
170
155
до 600
90
150
155
60
100
110
до 1200
65
130
125
50
80
85
2.11 Значения максимально допустимых мощностей асинхронных электродвига-
телей с фазовым ротором, управляемых трехполюсными контакторами в легком и тяже-
лом режимах работы, приведены в таблице 10.
Таблица 10
Номинальное напряжение сети, В
220
380
500
220
380
500
Максимально допустимая мощность
Число включений
электродвигателя, кВт
и отключений
в ч
Включение - отключение затор-
Включение - отключение вра-
моженного электродвигателя.
щающегося электродвигателя
До 50 % отключений при
пусковом токе
до
150
190
330
440
190
330
440
до
300
190
330
440
190
330
420
до
600
190
330
440
140
240
260
до 1200
170
300
400
120
200
220
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
10

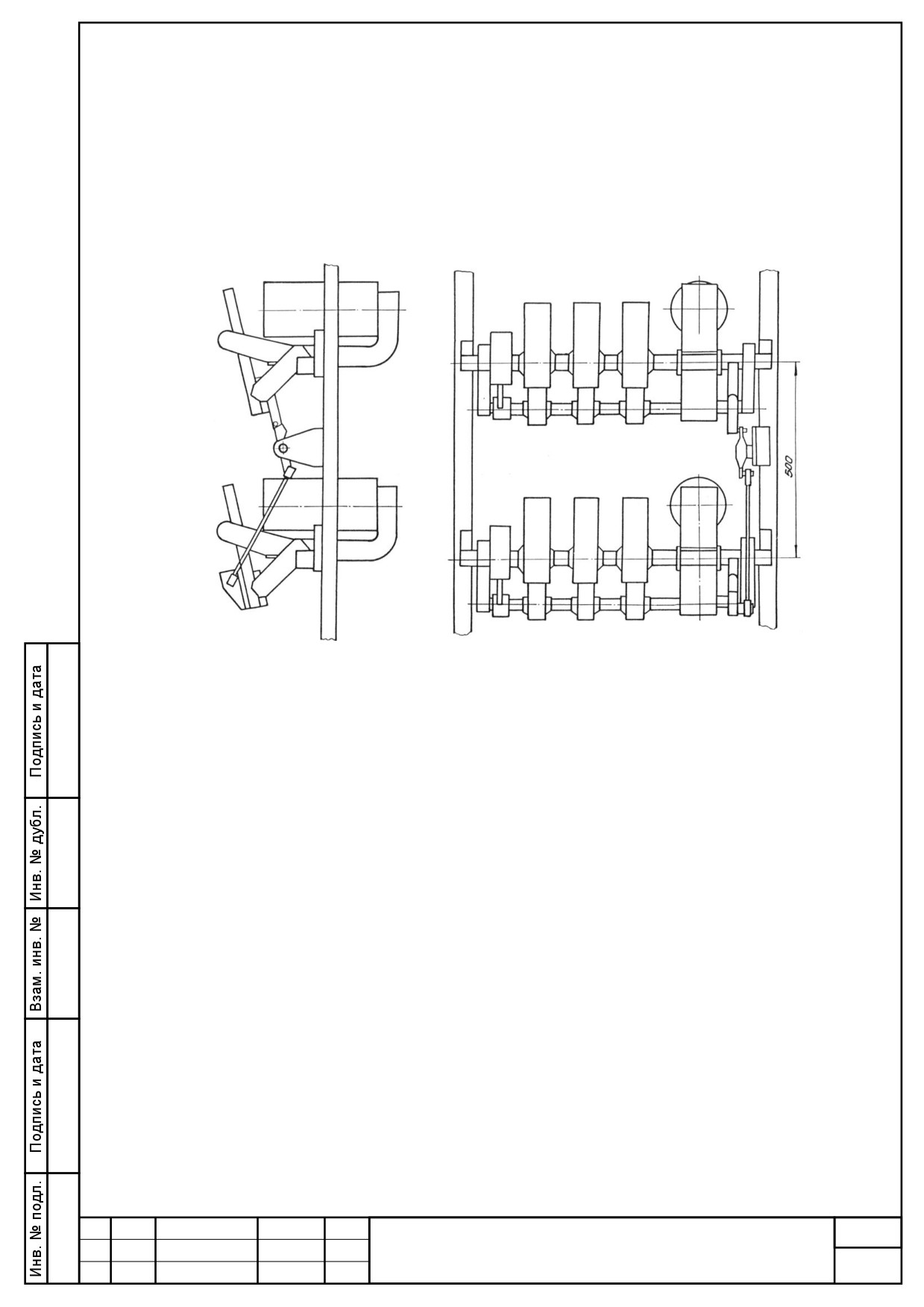

2.12 Два однотипных контактора допускают установку механической блокировки
(см. рисунок 1), при которой не должно быть одновременного включения двух контакто-
ров.
2.13 Содержание цветных металлов по ГОСТ 1639-2009 приведено в приложе-
нии Г.
Рисунок 1 - Механическая блокировка контакторов
3 Состав изделия
3.1 В комплект поставки совместно с контактором входит
«Руководство по
эксплуатацииª, если это оговорено в заказе, и паспорт.
3.2 Запасные части поставляются по отдельным заказам по перечню, приведен-
ному в приложении А.
Примечание - Для контакторов, поставляемых на экспорт, запасные части
поставляются комплектно с контактором, если иное не оговорено в заказе.
4 Устройство и работа контактора
4.1 На рисунке 2 показан общий вид контактора КТП6053.
4.2 Конструкция контакторов моноблочного типа с поворотным якорем.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
11
На металлической рейке 4, являющейся базовой деталью контактора, смонтиро-
вана неподвижная часть электромагнита (ярмо) с катушкой 3, неподвижные контакты с
дугогасительным устройством 2 и блокконтакты 1. Подвижная система, состоящая из
подвижных контактов и якоря электромагнита, смонтирована на металлическом валу 6 с
укрепленными на нем пластмассовыми контактодержателями и втулками под цапфы.
Вал вращается на цапфах, находящихся на стойках 5, укрепленных на рейке.
1
2
3
4
6
5
1 - блокконтакт; 2 - дугогаситель, 3 - катушка втягивающая;
4 - рейка; 5 - стойка; 6 - вал.
Рисунок 2 - Условное изображение трехполюсного контактора типа КТП6053
4.3 На рисунке 3 показана контактно-дугогасительная система контактора.
Контакторы имеют электромагнитное гашение дуги в камере с узкой щелью.
Дугогасительная система состоит из дугогасительной катушки 5, магнитопровода 4,
рога 2, неподвижного контакта 6 и дугогасительной камеры 3.
Контакторы исполняются с замыкающими главными контактами - пальцевого
типа. Основной материал контактов - медь.
Для продолжительного режима работы контактора без снижения номинального
тока контакты выполняются с накладками из металлокерамических композиций на
основе серебра.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
12
3
4
5
6
7
8
9
2
10
1
11
12
13
15
14

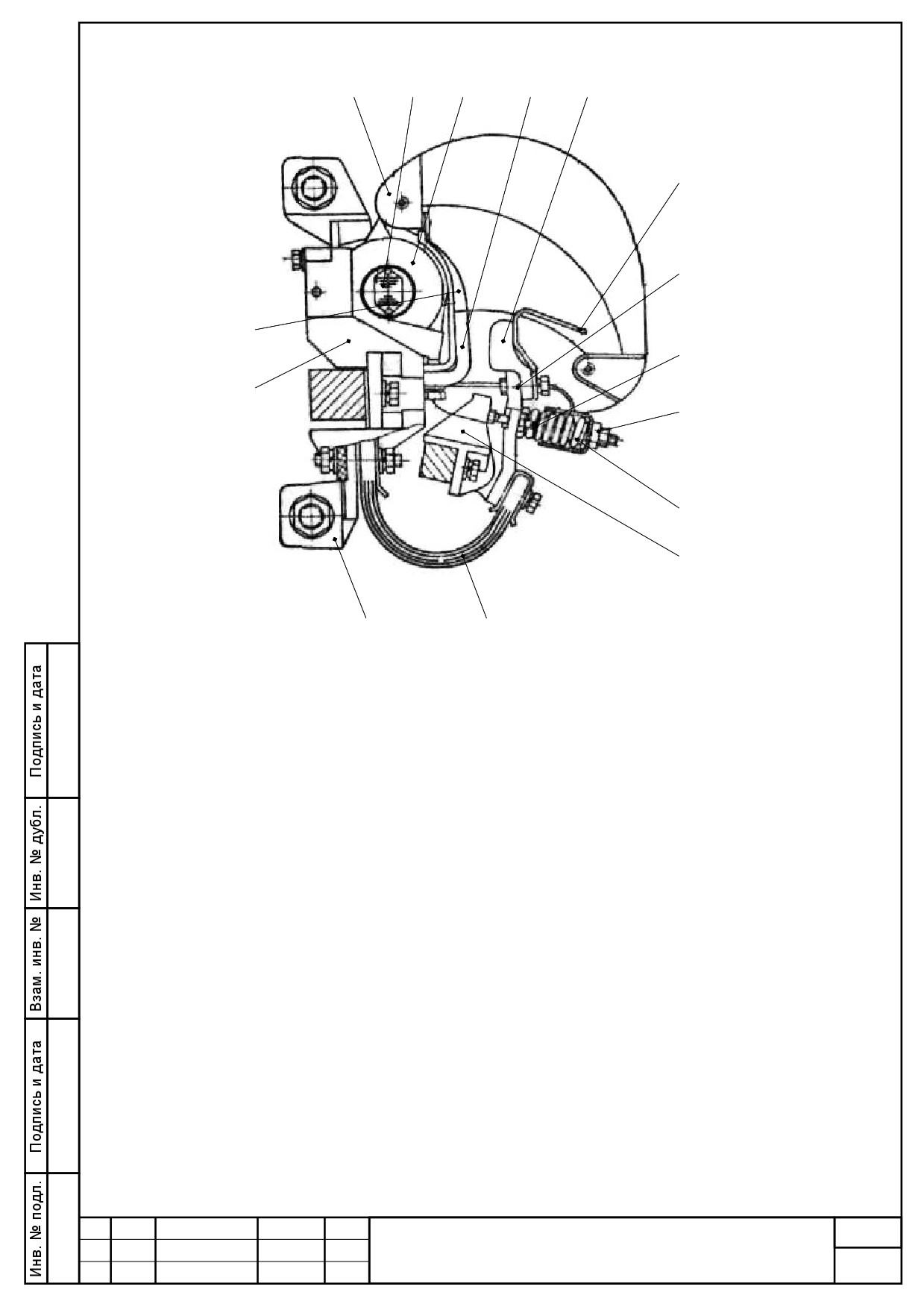

1 - колодка; 2 - рог (неподвижного контакта); 3 - камера (одна перегородка снята);
4 - магнитопровод; 5 - катушка дугогасительная; 6 - контакт неподвижный;
7 - контакт подвижный; 8 - рог (подвижного контакта); 9 - рычаг;
10 - регулировочный винт; 11 - гайка; 12 - пружина контактная;
13 - контактодержатель; 14 - гибкое соединение; 15 - вывод.
Рисунок 3 - Контактно-дугогасительная система контактора
4.4 Узел подвижного контакта состоит из рычага 9, контакта 7, рога 8 и винтов 10
для регулировки провала контактов.
4.5 Контактное нажатие создается пружиной 12 и регулируется гайкой 11.
4.6 Дугогасительная камера удерживается полюсными наконечниками и фикси-
руется плоской пружиной.
4.7 Электромагнит постоянного тока клапанно-соленоидного типа (см. рисунок 4)
состоит из ярма 1, катушки 2, полюсной шайбы 3, немагнитной прокладки 4 и якоря 8.
Втягивающая катушка 2 намотана непосредственно на стальной сердечник. Крепление
якоря с валом жесткое.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
13
1
2
3
4
5
6
7
8
9

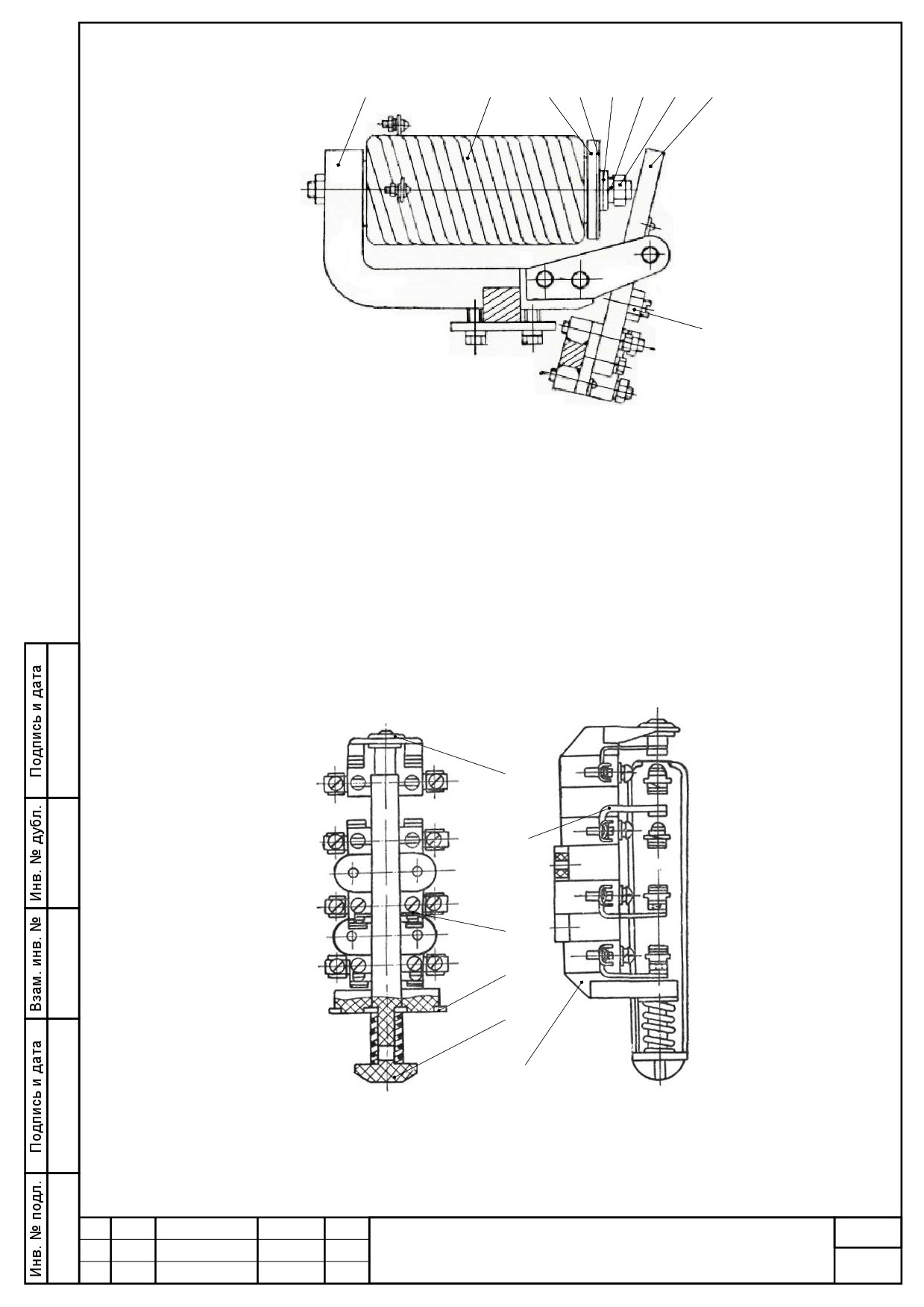

1 - ярмо; 2 - катушка; 3 - полюсная шайба; 4 - немагнитная прокладка;
5, 6 - шайба; 7 - гайка; 8 - якорь; 9 - упорные винты.
Рисунок 4 - Электромагнит постоянного тока
4.8 Блокконтакт контактора показан на рисунке 5. Он состоит из пластмассового
корпуса 1 со съемными неподвижными контактами 5 и подвижной траверсы 2 с контакт-
ными мостиками 4. Перестановка контактов блокконтакта с размыкающих на замыкаю-
щие производится путем поворота их на 180°.
6
5
4
3
2
1
1 - корпус; 2 - траверса; 3 - пластина; 4 - контактный мостик;
5 - неподвижный контакт; 6 - втулка.
Рисунок 5 - Блокконтакт
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
14
4.9 При необходимости регулировку блокконтактов производить поворотом
скобы вокруг болта А (рисунок 6).
Параметры блокконтактов:
1
2
- раствор контактов не менее 6 мм;
А
- провал контактов 3  4 мм;
- рабочий ход траверсы 10 мм;
- начальное нажатие на контактный
мостик 135 - 165 г.;
- конечное нажатие 180 - 220 г.
3
1 - скоба, 2 - блокконтакт, 3 - подшипник
Рисунок 6 - Крепление блокконтакта
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
15
5 Правила и условия монтажа
5.1 Перед установкой и монтажом контактора отвяжите якорь от упора, проверь-
те соответствие напряжения главной цепи и цепи управления данным, указанным на
фирменной табличке и табличке втягивающей катушки.
5.2 Осмотрите контактор и убедитесь, что регулировка его не нарушена, для
чего:
а) проверьте отсутствие затирания подвижных частей;
б) надежно присоедините провода к зажимам втягивающей катушки. Сечение
проводов должно быть выбрано в соответствии с величиной рабочего тока;
в) проверьте соответствие растворов, провалов, нажатий главных контактов
данным, приведенным в таблице 11 (см. рисунок 7).
5.3 Силовые зажимы и способы присоединения к ним проводов и шин показаны
на рисунке 8, таблице 12. Крутящие моменты крепления зажимов медных выводов
должны быть в пределах 5 - 6 кГм (для М12), 8 - 9 кГм (для М16).
5.4 После окончания монтажа контактора проверьте правильность включения его
по схеме и затяните винты и гайки; проверьте работу контактора путем двух - трех дис-
танционных включений и отключений.
а
Рк
Рн
б

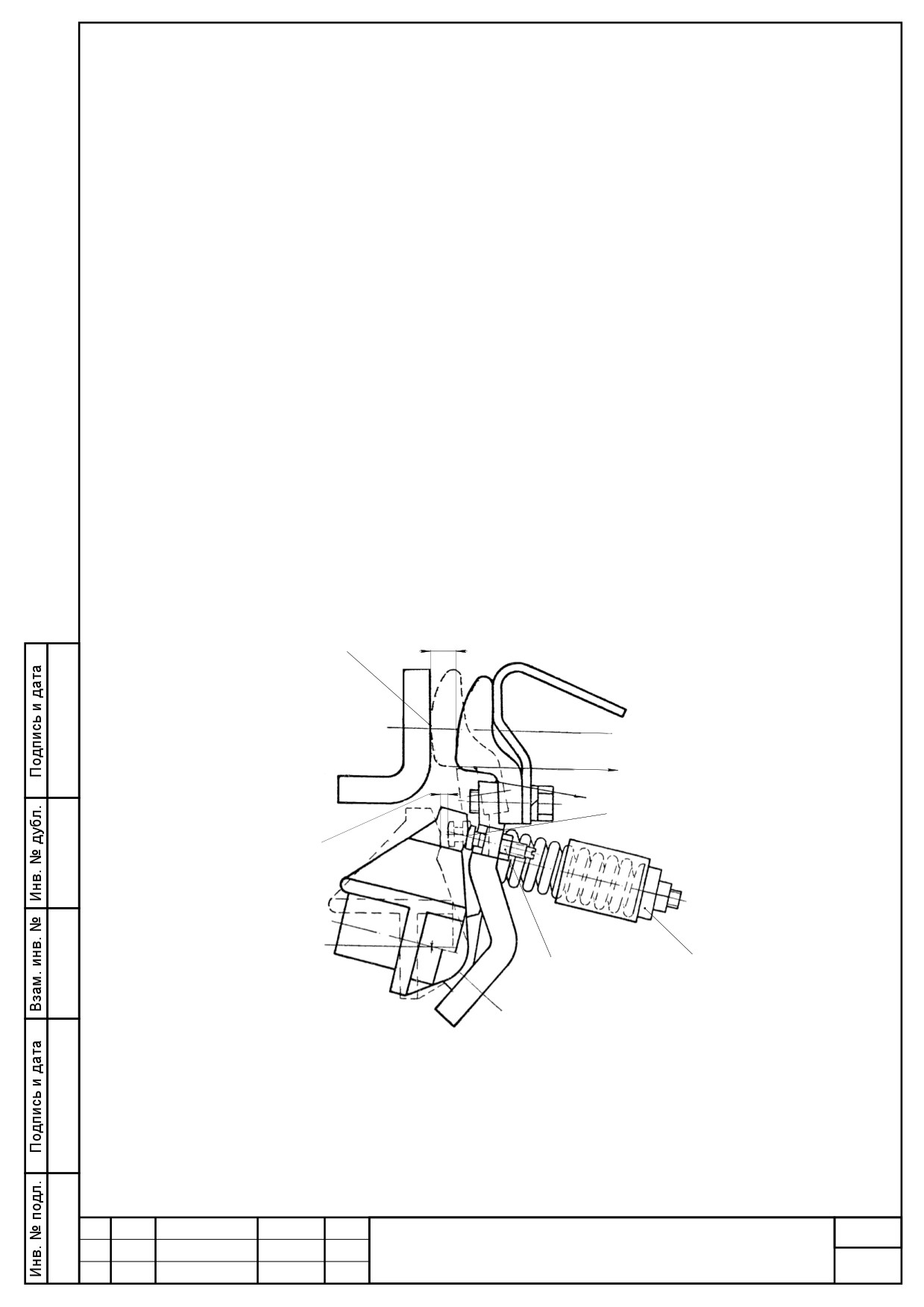

а - раствор; б - зазор, контролирующий провал; Р’к - конечное нажатие на контактах;
Р’н - начальное нажатие на контактах;  - линия касания контактов;  - место прокладки
бумажной ленты при замере Р'н;  - регулировка нажатия на контакт;  - регулировка
провала и одновременности касания контактов;  - место прокладки бумажной ленты
при замере Р'к.
Рисунок 7 - Основные параметры контактной системы
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
16
Таблица 11
Зазор, контролирующий
Начальное нажатие в
Тип
Раствор главных
провал главных
месте контроля, кг
контактора
контактов, мм
контактов, мм
Р’нач
КТП6052
КТП6052С
от 9,4 до 10,4
КТП6053
от 10 до 12,5
от 3,8 до 4,1
КТП6053С
КТП6054
от 6,5 до 7,1
КТП6054С
Примечание - При снижении в процессе эксплуатации провалов главных контак-
тов до 3,5 мм и начальных нажатий до 8,4 кгс отрегулировать параметры контактора
до величин, указанных в таблице 11.
1
2
3
4
3
2
1
4
3
2
1
4
3
2
1
4
5
6
4
5
1
4
5
1
4
5
1
7
40
20
16,5

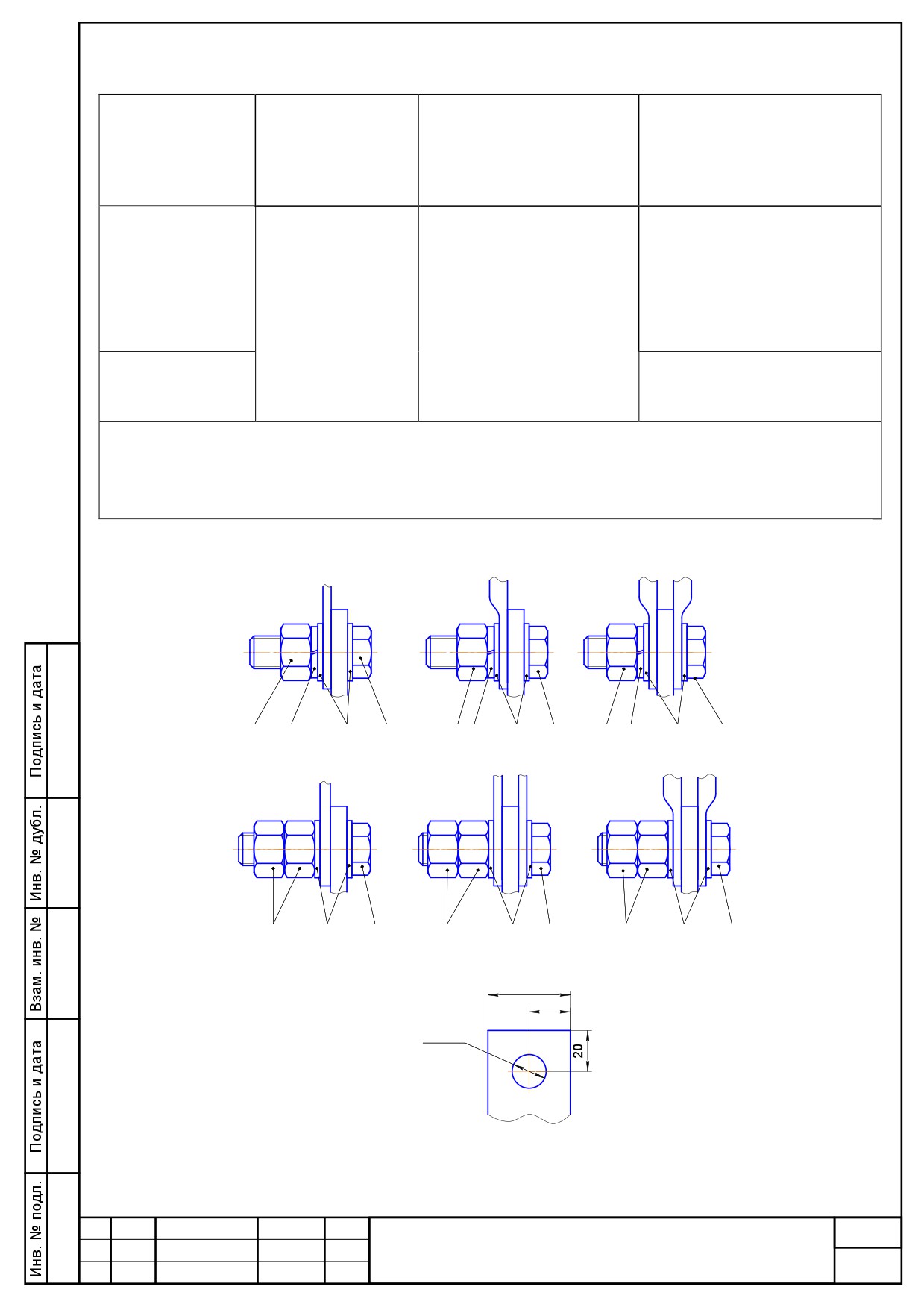

Рисунок 8 - Способы присоединения к силовым зажимам
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
17
Таблица 12
Присоединение к зажиму
Позиции
кабельн.
шиной
наконечн.
Раз-
меры
1
2
3
4
5
шин,
мм
Обозначение
КТП6052
6
40
150
2
3
1
1
КТП6053
КТП6054
4
40
185
1
2
КТП6052
4
40
2
5
185
КТП6053
2
6
КТП6054
5
40
1
4
95
Примечание - Контактные поверхности алюминиевых шин и наконечников перед
присоединением зачистить стальной щеткой или напильником под слоем смазки марки
ЦИАТИМ-221 ГОСТ 9433-80.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
18
5.5 Все контакты реечного исполнения предусматривают установку их на плитах.
Способ установки показан на рисунках 9 - 12.
а
45
R22,5
27
R6
52
б
б
14
120
А
1
112
136
96
Б
 - вертикальная установочная ось;
 - горизонтальная установочная ось.
Рисунок 9 - Расположение отверстий на плите для установки
2- или 3-полюсного контактора типа КТП6052 или КТП6053
Отверстия Ø45 и отверстие «аª сверлить при заднем присоединении к зажимам
контактора. Допускается сверлить отверстия Ø 55 вместо отверстия Ø 45.
Отверстия «бª предназначены для крепления дистанционных колодок. Оваль-
ные отверстия, показанные условным пунктиром, сверлить в плите при заднем присое-
динении к силовым зажимам контактора кабелей 2х185 мм2 или 2х240 мм2.
Тип контактора
А1 , мм
Б, мм
Кол-во отв. Ø45, шт.
КТП6052
-
470
5
КТП6053
112
570
7
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
19
а
9 отв.45
R22,5
27
R6
15
б
б
5 отв.14
120
112
136
136
112
124
770
 - вертикальная установочная ось контактора;
 - горизонтальная установочная ось контактора.

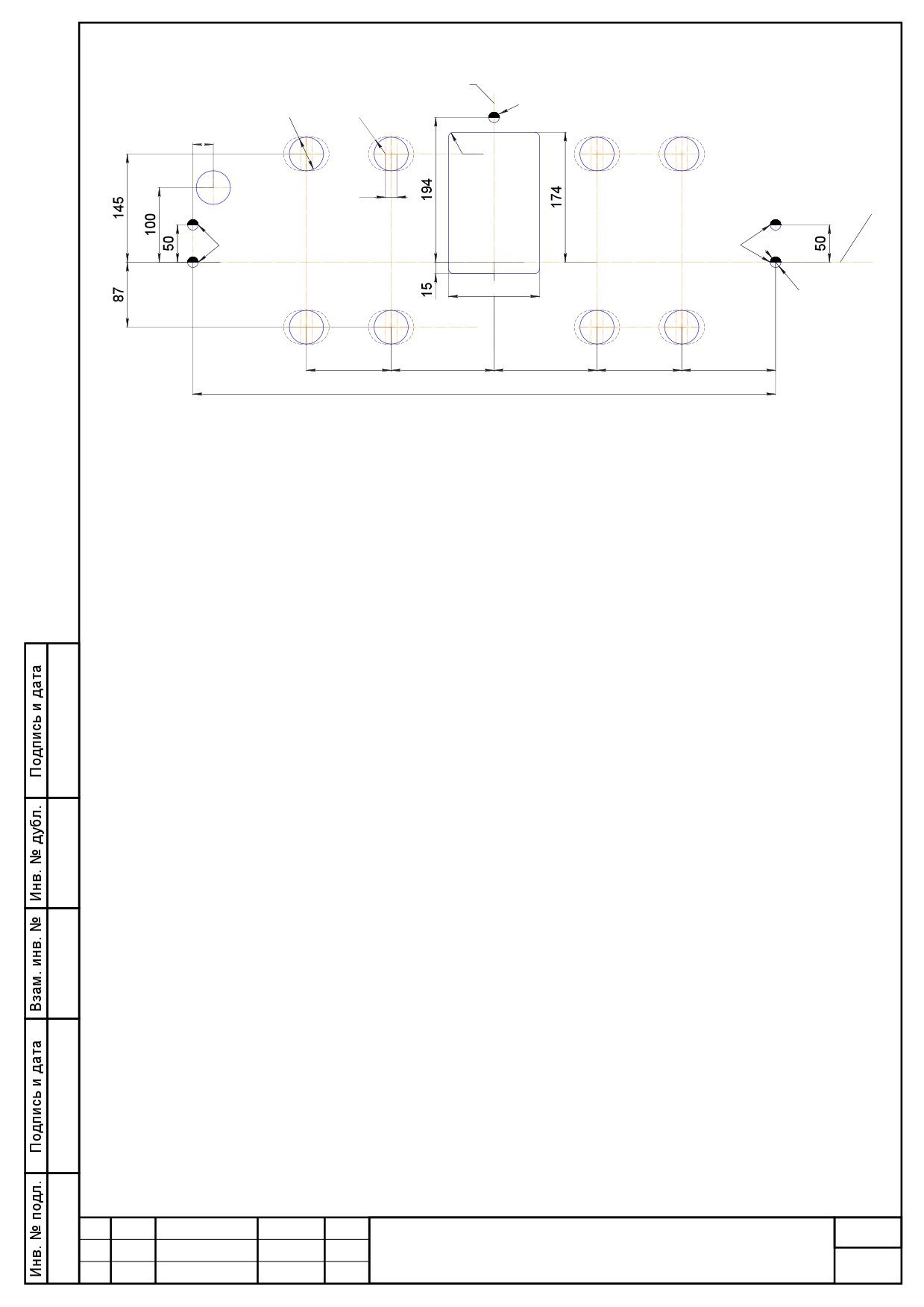

Рисунок 10 - Расположение отверстий на плите для установки
4-полюсных контакторов типа КТП6054
Отверстия Ø45 и отверстие «аª сверлить при заднем присоединении к зажимам
контактора. Допускается сверлить отверстия Ø 55 вместо отверстия Ø 45.
Отверстия «бª предназначены для крепления дистанционных колодок.
Овальные отверстия, показанные условным пунктиром, сверлить в плите при
заднем присоединении к силовым зажимам контактора кабелей 2х150 мм2.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
20
М12
М12*
1
1
2
2
3
3
4
4
 - установочная плоскость механической блокировки;
 - установочная плоскость контактора;
* - для крепления контактора.
Рисунок 11 - Расположение и крепление колодок на плитах
для установки реечных контакторов
Поз.
Обозначение
Покрытие
1
Болт М12х70-010 ГОСТ 7808-70
Ц9.хр.
2
Шайба 12-010 ГОСТ 10450-78
Ц9.хр.
3
Шайба 12 65Г ГОСТ 6402-70
Кд9.хр.
4
Гайка M12-010 ГОСТ 5915-70
Ц9.хр.
А
Тип
А, мм
контактора
КТП6052
96
КТП6053
12,5
КТП6054
396
 - горизонтальные установочные оси блокируемых контакторов;
 - вертикальная установочная ось блокируемых контакторов.
Рисунок 12 - Расположение отверстий на плите для установки колодки
под механическую блокировку контакторов реечного исполнения
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
21
6 Правила и условия безопасной эксплуатации
6.1 Эксплуатация контакторов должна производиться в соответствии с «Прави-
лами техники безопасности и технической эксплуатации электроустановок потребите-
лейª и «Руководством по эксплуатацииª предприятия-изготовителя.
6.2 Условия эксплуатации указаны в 1.2 настоящего руководства.
7 Техническое обслуживание
Измерение параметров, регулировка и настройка
7.1 В условиях эксплуатации необходимо регулярно следить за состоянием кон-
такторов и не реже 1 раза в месяц производить периодический их осмотр. Независимо
от этого, осмотр контактора следует производить после каждого случая аварии.
7.2 Перед осмотром контактора полностью снимите напряжение с него; очистите
от пыли и загрязнения; проверьте надежность всех резьбовых соединений, в случае
необходимости произведите их подтяжку. Проверьте контактную систему и отрегулируй-
те ее в случае необходимости.
7.3 Основными параметрами контактной системы являются провалы, растворы,
неодновременность касания контактов, нажатия на контактах. Проверку основных пара-
метров контактной системы следует производить в нижеизложенном порядке.
7.4 Величина зазора, контролирующего провал (см. рисунок
7), замеряется
щупом. Желательно, чтобы величины провалов контактов были наибольшими. Конст-
рукция контактной системы контакторов допускает без смены контактов двухкратное
восстановление провала вращением регулировочных винтов.
7.5 Установив нужный зазор и убедившись в отсутствии перекоса подвижного
контакта, законтргайте регулировочные винты.
Следует иметь в виду, что чем точнее отрегулированы провалы, тем меньше
неодновременность касания контактов. Неодновременность касания проверяйте щупом,
контролируя зазор между контактами, когда другие контакты касаются друг друга. Неод-
новременность касания контактов допускается до 0,5 мм. Если неодновременность
касания выше нормы, то ее вводят в норму за счет уменьшения или увеличения провала
контактов, но в пределах норм, указанных в таблице 11.
7.6 Начальное нажатие на контактах проверяйте и регулируйте при разомкнутых
контактах способом, показанным на рисунке 7.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
22
7.7 Если нажатие не соответствует табличному, то вращением регулировочной
гайки измените затяжку контактной пружины. После установки требуемого нажатия регу-
лировочные гайки законтргайте.
7.8 Растворы контактов проверяются калибром и должны соответствовать дан-
ным таблицы 11.
7.9 Если растворы не в норме, то поворотом эксцентричного бруска упора якоря
их вводят в норму.
7.10 После износа главных контактов до половины их первоначальной толщины
они подлежат замене.
Замену контактов, выполненных с накладками, производят после того, как тол-
щина накладки уменьшится до 0,8 · 0,5 мм.
7.11 Для замены главных контактов снимите дугогасительные камеры, упор,
ограничивающий ход подвижной системы, и поверните всю магнитную систему так,
чтобы якорь магнитной системы был опущен вниз. Сменив контакты, произведите сборку
в обратной последовательности.
7.12 Установив провалы, нажатия и растворы как указано в
7.4 - 7.7, отрегули-
руйте положение контактов так, чтобы соприкосновение было по линии, суммарная дли-
на которой равнялась бы не менее 75 % ширины подвижного контакта.
7.13 Смещение контактов по ширине допустимо до 1 мм.
7.14 Если контакты сильно обгорели или сплавились, их поверхность слегка
зачистите напильником, при этом снимайте возможно меньший слой материала и не
меняйте профиля контактов.
7.15 После каждого осмотра контактной системы следите за установкой и фикси-
рованием камер, проверяйте отсутствие затирания о них подвижных контактов.
7.16 Помните - работа контактора при снятой камере недопустима.
7.17 Расположение механически сблокированных контакторов показано на
рисунке 1. При установке механической блокировки убедитесь в том, что раствор глав-
ных контактов одного контактора в момент касания главных контактов другого контакто-
ра составляет не менее 50 % величины, указанной в таблице 11.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
23
8 Возможные неисправности и методы их устранения
8.1 Устранение неисправностей следует производить только при отключенном
контакторе.
8.2 Возможные неисправности и методы их устранения указаны в таблице 13.
Taблица 13
Наименование неисправ-
ности, внешнее проявле-
Вероятная причина
Методы устранения
ние и дополнительные
признаки
1 Контактор не включает-
а) Повреждена катушка
а) Сменить катушку
ся при подаче напряжения
б) Обрыв в цепи катуш-
б) Проверить схему, устранить
на втягивающую катушку
ки
обрыв
в) Отсутствие осевого
в) Отрегулировать осевой люфт
люфта вала
вала в пределах 0,20,5 мм
перемещением левой подшипнико-
вой втулки вдоль оси вала контак-
тора
г) Контакты касаются
г) Отрегулировать положение
стенок камер
подвижных контактов путем
перемещения пластмассового
контактодержателя вдоль оси вала
д) Напряжение сети не
д) Заменить катушку или изменить
соответствует напряже-
напряжение сети
нию втягивающей
катушки контактора
е) Затирание скобы
е) Отрегулировать положение ярма
якоря об пластины
в месте крепления к рейке относи-
упора
тельно якоря
2 Контактор неполностью
а) Напряжение на
а) Повысить напряжение в сети
включается при подаче
зажимах втягивающей
напряжения на втягиваю-
катушки меньше 0,85
щую катушку
номинального
б) Велико нажатие
б) Отрегулировать затяжку пружин
контактных пружин
в соответствии с данными таблицы
11
в) Большие провалы
в) Установить провалы в соответ-
контактов
ствии с таблицей 11
3 Залипла магнитная
Износилась немагнит-
Заменить немагнитную прокладку
система контактора
ная прокладка (шайба)
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
24
Продолжение таблицы 13
Наименование неисправ-
ности, внешнее проявле-
Вероятная причина
Метод устранения
ние и дополнительные
признаки
4 Контакты приваривают-
а) Чрезмерно изношены
а) Сменить контакты
ся при включении
контакты
б) Слишком велико или
б) Установить нажатия в соответ-
слишком мало контакт-
ствии с таблицей 11, при невоз-
ное нажатие.
можности отрегулировать нажатия
- сменить пружину и установить
нажатия в пределах значений,
указанных в таблице 11
в) Включение произош-
в) Принять меры к недопущению
ло при недостаточном
чрезмерного падения напряжения
напряжении в сети
в сети
5 Контакты нагреваются
а) Нагрузка выше
а) Проверить ток нагрузки. Если
выше допустимой темпе-
номинальной
нет
возможности
уменьшить
ратуры
нагрузку, установить контактор с
большим номинальным током
б) Чрезмерно изношены
б) Сменить контакты
контакты
в) Пыльные, грязные
в) Удалить пыль и зачистить
или обгоревшие
контакты напильником, не меняя
контакты
профиль контакта
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
25
9 Транспортирование и правила хранения
9.1 Хранение контакторов должно производиться в транспортной таре или без
нее в закрытых вентилируемых помещениях при температуре не ниже плюс 5 °С, отно-
сительной влажности не более 80 % и отсутствии кислотных и других паров, вредно
действующих на материалы, из которых изготовлены контакторы.
Если срок хранения превышает шесть месяцев, то контакторы должны быть под-
вергнуты консервации.
9.2 Транспортирование контакторов возможно любым видом крытого транспорта
в заводской транспортной таре либо в любой упаковке, обеспечивающей целостность
контакторов.
10 Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие контакторов требованиям техниче-
ских условий при соблюдении потребителем условий и правил хранения, транспортиро-
вания, монтажа и эксплуатации, установленных настоящими техническими условиями.
10.2 Гарантийный срок эксплуатации - два года со дня ввода контакторов в
эксплуатацию, но не более двух с половиной лет со дня изготовления их предприятием-
изготовителем.
10.3 Для контакторов, поставляемых на экспорт, гарантийный срок эксплуатации
устанавливается 2 года со дня ввода контакторов в эксплуатацию, но не более двух с
половиной лет с момента проследования их через границу страны-изготовителя.
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
26
Приложение А
(справочное)
Перечень запасных частей
Таблица А.1
Тип контактора
Наименование
№ позиции и
запасной части
рисунка
КТП6052
КТП6052С
КТП6053
КТП6053С
КТП6054
КТП6054С
Контакт неподвижный
поз. 6, рис. 3
+
-
медный
Контакт неподвижный с
накладкой на основе сереб-
-
+
ра
Контакт подвижный медный
поз. 7. рис. 3
+
-
Контакт подвижный с на-
-
+
-
кладкой на основе серебра
Рог
поз.8, рис. 3
+
+
Пружина контактная
поз. 12, рис. 1.8
+
+
Пружина возвратная
поз. 12, рис. 3
+
+
Камера дугогасительная
поз. 3, рис. 3
+
+
Катушка втягивающая
поз. 5. рис. 4
+
+
Неподвижный контакт
поз. 5, рис. 5
+
+
-
Мостик контактный
поз. 4, рис. 5
+
+
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
27
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса контакторов
L
400
250
A±1
М1650
152
56
А1
1
112
136
15±0,5
4отв.14
М1650
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость.
Рисунок Б.1 - Габаритные, установочные размеры контакторов
КТП6052 и КТП6053
Таблица Б.1
Тип контактора
А, мм
А1 , мм
L, мм
Масса, кг
КТП6052
550
-
580
56
КТП6053
650
112
680
66
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
28
880
400
850±1
250
436
152
56
М1650
112
112
136
15±0,5
4отв.14
М1650
 - вертикальная установочная ось;
 - горизонтальная установочная ось;
 - установочная плоскость.
Масса контактора КТП6054 - 75 кг.
Рисунок Б.2 - Габаритные, установочные размеры контактора КТП6054
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
29
Приложение В
(обязательное)
Схемы электрические соединений контакторов
Таблица В.1
КТП6052
13
14
1
3
23
24
A
B
31
32
41
42
2
4
КТП6053
13
14
1
3
5
23
24
B
A
31
32
41
42
2
4
6
КТП6054
13
14
1
3
5
7
23
24
A
B
31
32
41
42
2
4
6
8
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
30
Приложение Г
(справочное)
Сведения о содержании цветных металлов
Таблица Г.1
Суммарная масса цветных металлов, содержащихся в изделии, кг
Наименование металла и сплава
Тип
контактора
Лом и отходы
Лом и отходы
Лом и отходы
Лом и отходы
алюминия и
бронзы и её
латуни и её сплавов
меди и её сплавов
его сплавов
сплавов
Алюминий 16
Латунь 1
Латунь 11
Бронза 6
Медь 4
Медь 13
0,002
0,006
1,468
0,062
3,988
6,150
КТП6052
0,002
0,006
1,468
0,062
4,388
6,150
КТП6052С
0,002
0,009
2,202
0,062
5,436
8,073
КТП6053
0,002
0,009
2,202
0,062
6,036
8,073
КТП6053С
0,002
0,011
2,936
0,062
7,464
8,394
КТП6054
0,002
0,011
2,936
0,062
8,264
8,394
КТП6054С
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
31
Лист регистрации изменений
Номера листов (страниц)
Входящий №
Всего
сопроводи-
листов
Изм
№ документа
тельного
Подп.
Дата
(страниц)
изменен-
заменен-
аннулиро-
новых
документа
в докум.
ных
ных
ванных
и дата
Лист
2АК.400.650РЭ
Изм
Лист
№ документа
Подпись
Дата
32



















///////////////////////////////////////
