ЗАЖИМЫ НАБОРНЫЕ СЕРИИ ЗН24 И БЛОКИ ЗАЖИМОВ СЕРИЙ БЗ24 И БЗН24. Руководство по эксплуатации БКЖИ.687225.017 РЭ





ЗАЖИМЫ НАБОРНЫЕ СЕРИИ ЗН24 И
БЛОКИ ЗАЖИМОВ СЕРИЙ БЗ24 И БЗН24
Руководство по эксплуатации
БКЖИ.687225.017 РЭ
Содержание
1 Описание и работа
4
1.1 Назначение
4
1.2 Технические характеристики
9
1.3 Состав изделия
10
1.4 Устройство и работа
11
1.5 Маркировка
13
1.6 Упаковка
15
2 Использование по назначению
17
2.1 Правила и условия безопасной эксплуатации (использования)
17
2.2 Правила и условия монтажа
17
2.3 Перечень возможных неисправностей в процессе использова-
18
ния изделия по назначению и рекомендации по действиям при их
возникновении
3 Техническое обслуживание
19
3.1 Общие указания и порядок технического обслуживания
19
4 Транспортирование и хранение
20
4.1 Правила и условия транспортирования
20
4.2 Правила и условия хранения
20
Приложение А (обязательное) Структура условного обозначения
зажимов и блоков
21

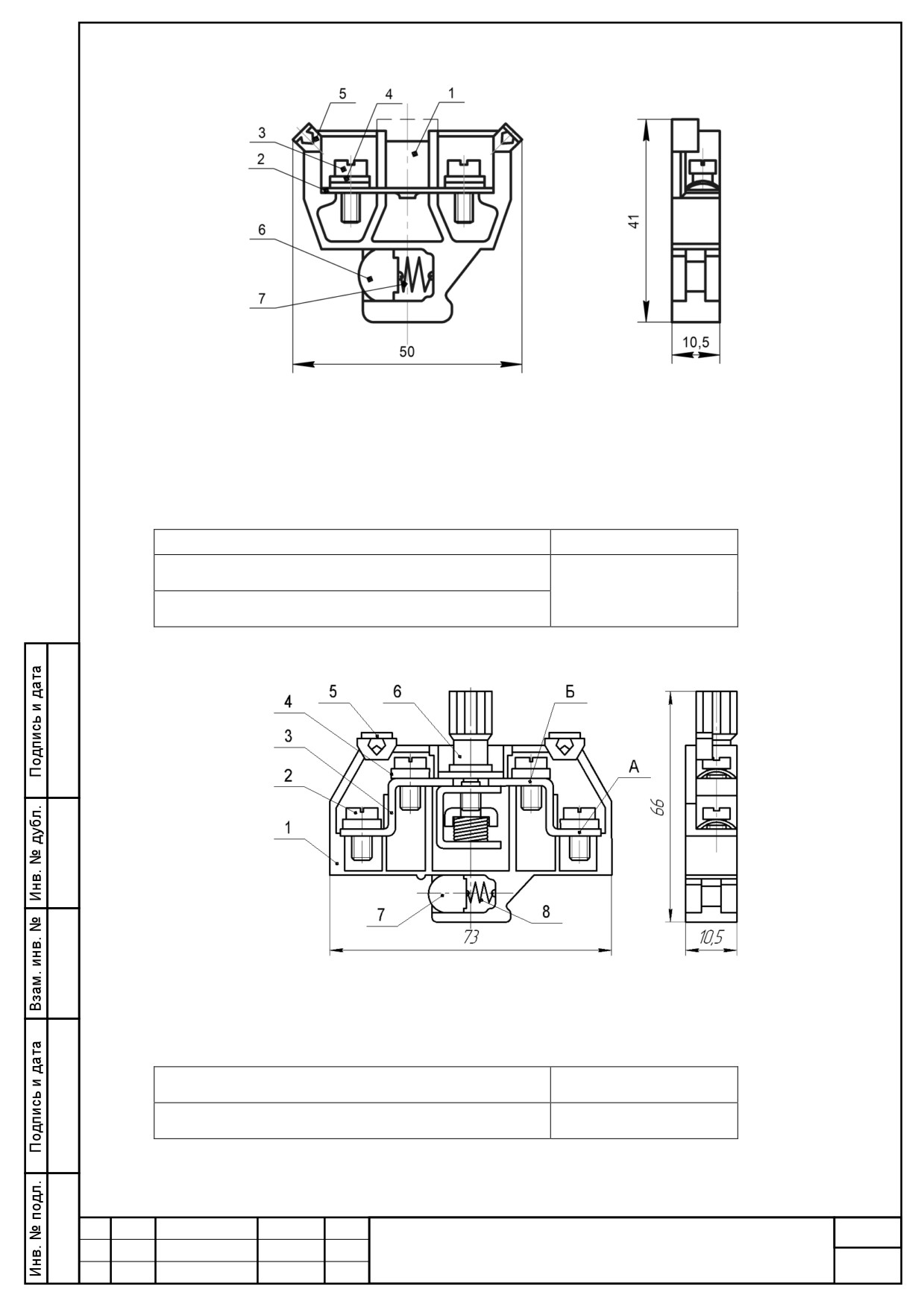

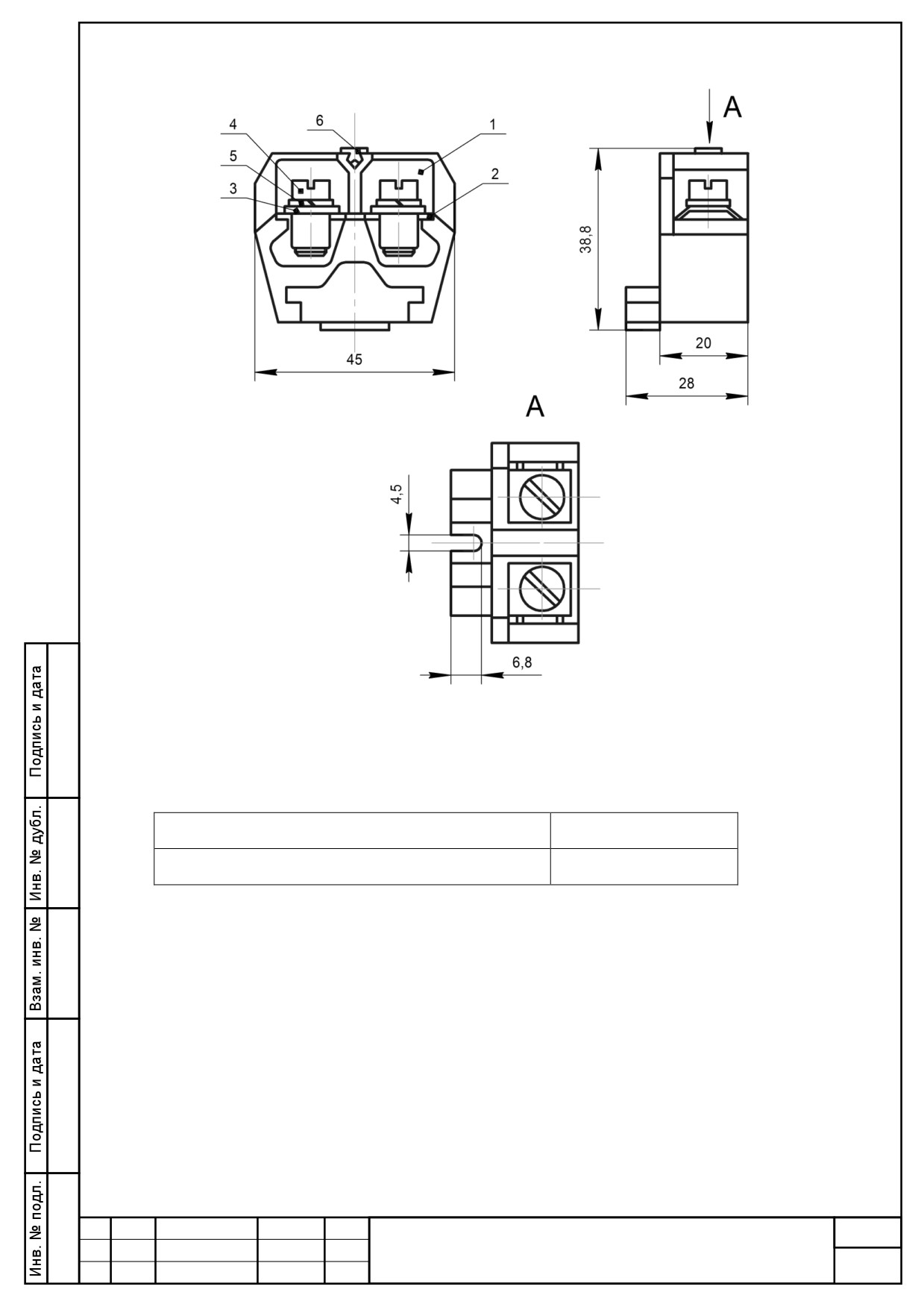

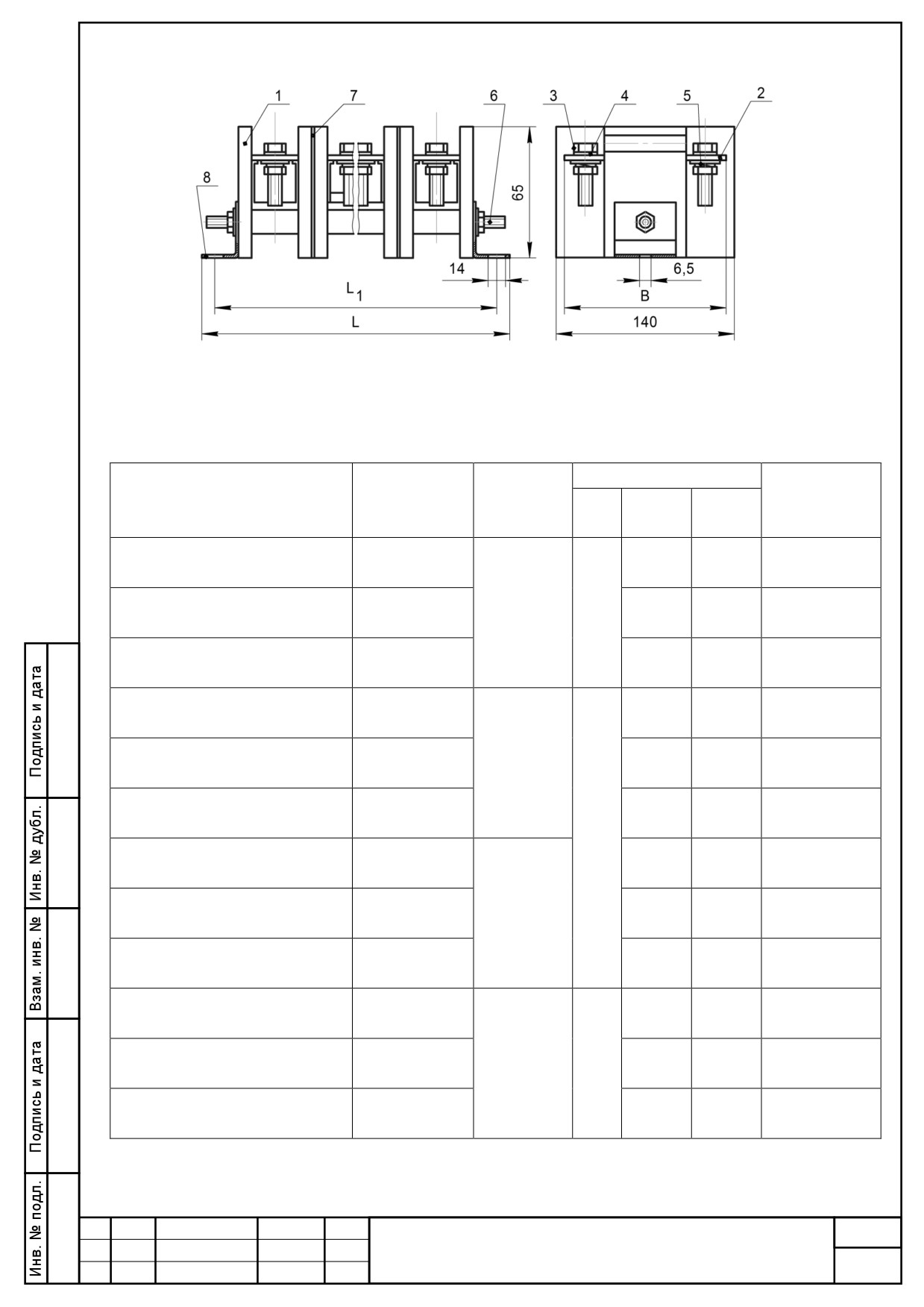

Приложение Б (обязательное) Габаритные, установочные размеры
и масса зажимов и блоков
23
Приложение В (справочное) Установка зажимов и блоков
32

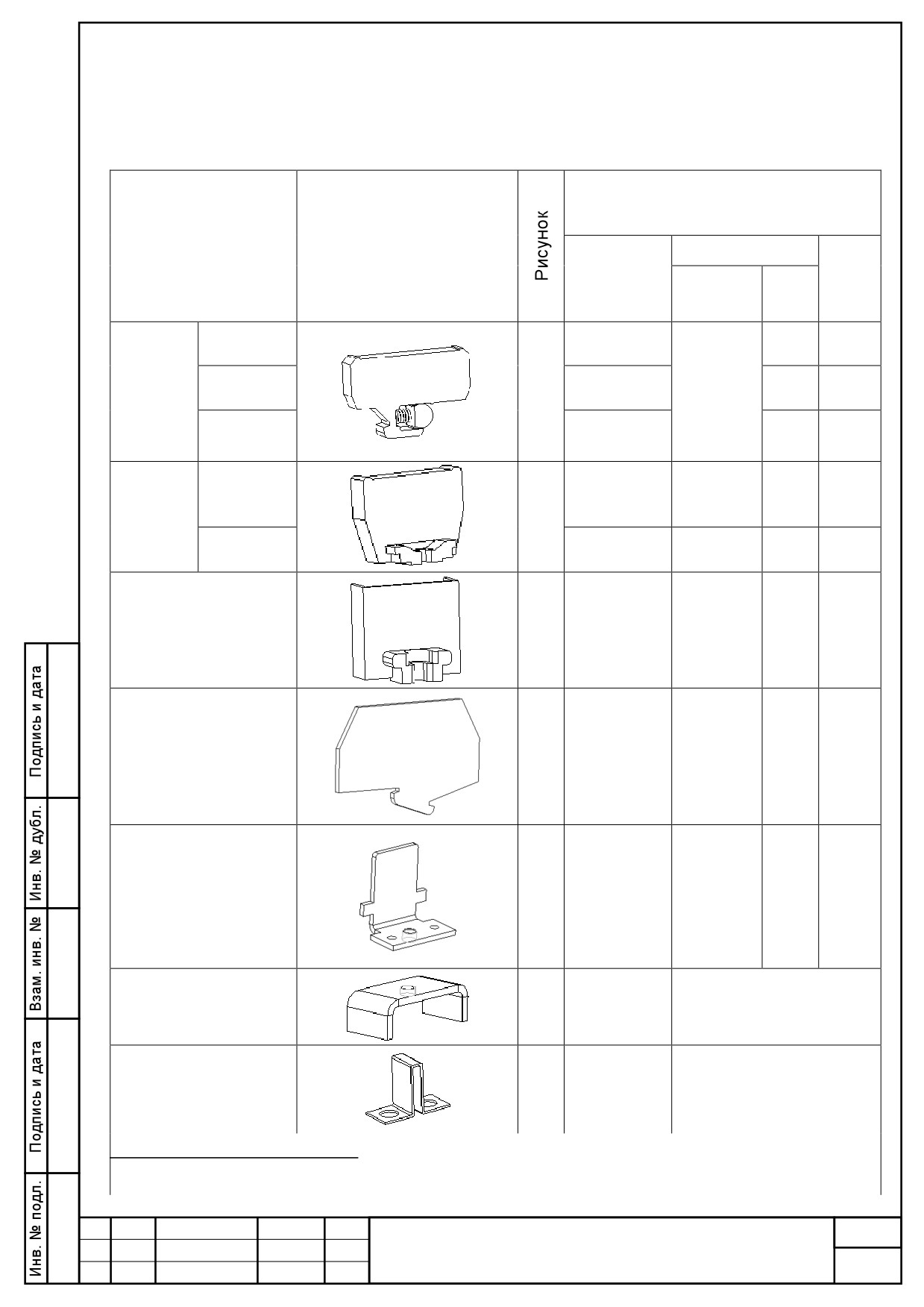

Приложение Г (справочное) Перечень деталей, поставляемых
россыпью
34
Приложение Д (обязательное) Сведения о содержании цветных ме-
таллов
36
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
Разраб.
Лит.
Лист
Листов
Зажимы наборные серии ЗН24 и
Пров.
А
2
37
блоки зажимов серий БЗ24 и БЗН24
Т. контр.
Руководство по эксплуатации
Н. контр.
АО «ЧЭАЗ»
Утв.
Введение
В настоящем «Руководстве по эксплуатации» (РЭ) содержатся необходимые све-
дения по монтажу, эксплуатации, обслуживанию, транспортированию и хранению за-
жимов наборных ЗН24 и блоков зажимов серий БЗ24 и БЗН24 (в дальнейшем именуе-
мые «зажимы» и «блоки») для потребностей экономики страны и для поставки на экс-
порт.
Надежность, долговечность и безопасность зажимов и блоков обеспечивается не
только качеством самих устройств, но и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех требований, изложенных в настоящем РЭ, яв-
ляется обязательным.
Настоящее РЭ разработано в соответствии с требованиями технических условий
ТУ 3424-088-05797954-2014 и ст. 5 ТР ТС 004/2011.
Зажимы наборные ЗН24 и блоки зажимов серий БЗ24 и БЗН24 при номинальном
напряжении от 50 до 660 В (включительно) переменного тока и от 75 до 440 В (включи-
тельно) постоянного тока соответствуют требованиям ТР ТС
004/2011 в части
выполнения ГОСТ IEC 60947-1-2014, ГОСТ
30011.7.1-2012, ГОСТ
12.2.007.0-75,
ГОСТ 12.2.007.6-93.
Сертификат соответствия ТР ТС 004 /2011 № ТС RU С-RU.АЯ96.В.00054
Срок действия с 14.12.2014 по 13.12.2019
Наименование и адрес органа сертификации: ООО «Марийский центр сертифи-
кации и энергосбережения», 424006, Российская Федерация, Республика Марий Эл,
г. Йошкар-Ола, ул. Тургенева, д. 9, тел. +7 8362 72-00-30, факс +7 8362 72-00-86,
E-mail: mtsse12@rambler.ru.
Зажимы наборные ЗН24 и блоки зажимов серий БЗ24 и БЗН24, рассчитанные на
минимальное рабочее напряжение переменного тока менее 50 В и на минимальное ра-
бочее напряжение постоянного тока менее 75 В не подлежат обязательному подтвер-
ждению соответствия требованиям ТР ТС 004/2011.
Адрес и наименование изготовителя: АО
«ЧЭАЗ», Российская Федерация,
428020, Чувашская республика, г. Чебоксары, пр. Яковлева, 5, Тел.: +7 8352 39-51-51,
факс: +7 8352 62-72-31, E-mail: cheaz@cheaz.ru, URL: http://www.cheaz.ru/.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
3
1 Описание и работа
1.1 Назначение
1.1.1 Зажимы и блоки являются комплектующими и предназначены для присоеди-
нения и ответвления проводников из меди, алюмомедных, алюминиевых и из алюми-
ниевых сплавов в электрических цепях (силовых, управления, сигнализации, освеще-
ния и др.) переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного
тока напряжением до 440 В и применяются как комплектующие изделия в стационар-
ных установках. Зажимы измерительные с подгоночным сопротивлением рассчитаны
для работы в электрических цепях переменного тока напряжением до 380 В частоты
50 и 60 Гц, постоянного тока напряжением до 220 В.
1.1.2 Климатическое исполнение У, Т категории 3 по ГОСТ 15150-69. Зажимы и
блоки также пригодны для эксплуатации в условиях, нормированных для исполнения
УХЛ категории 4 по ГОСТ 15150-69.
1.1.3 Зажимы и блоки, предназначенные для встраивания в комплектные устрой-
ства, обеспечивают работу при температуре окружающего воздуха:
- для исполнения У3 - до плюс 55 °С;
- для исполнения Т3 - до плюс 60 °С.
1.1.4 Окружающая среда невзрывоопасная, не содержащая токопроводящей пы-
ли, агрессивных газов и паров в концентрациях, снижающих параметры зажимов и бло-
ков в недопустимых пределах.
1.1.5 Рабочее положение в пространстве - любое.

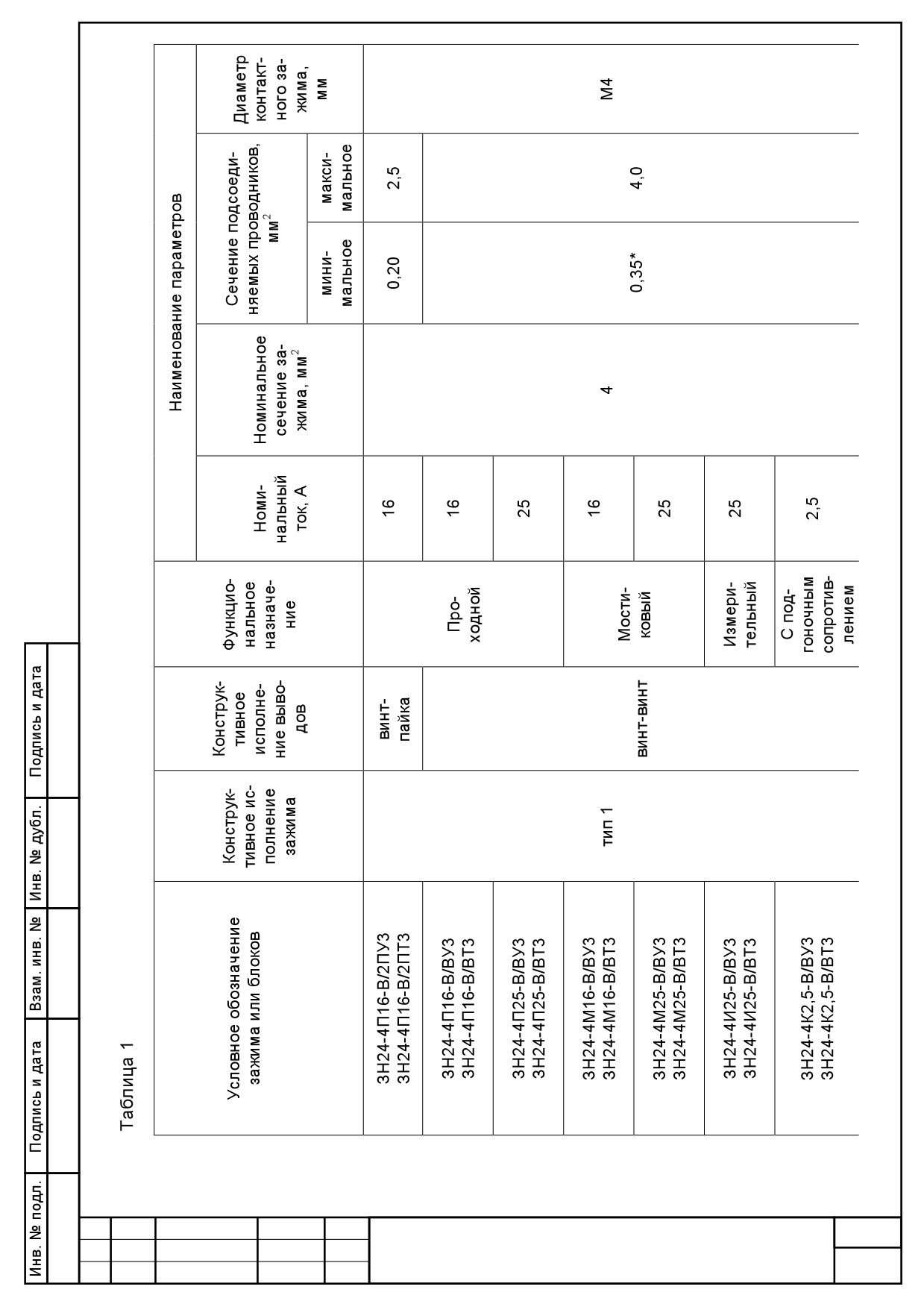

1.1.6 Типоисполнения, основные параметры зажимов и блоков приведены в
таблице 1.
1.1.7 Габаритные, установочные размеры должны соответствовать значениям в
приложении Б.
1.1.8 Структура условного обозначения зажимов и блоков приведена в
приложении А.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
4
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
5
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
Продолжение таблицы 1
Наименование параметров
Конст-
Функ-
Условное обозначе-
Количест-
Конструк-
Сечение подсоеди-
Номи-
Диаметр
руктивное
циион-
во зажи-
тивное ис-
няемых проводни-
ние зажима или бло-
нальное
контакт-
испол-
альное
Номи-
мов в бло-
полнение
ков, мм2
сечение
ного за-
нение вы-
назна-
нальный
ков
ке
зажима
зажима,
водов
чение
жима,
ток, А
мини-
макси-
мм2
мм
мальное
мальное
БЗ24-4П16-В/2П-5У3
5
БЗ24-4П16-В/2П-5Т3
Винт-пайка
0,2
2,5
БЗ24-4П16-В/2П-10У3
10
БЗ24-4П16-В/2П-10Т3
16
БЗ24-4П16-В/В-5У3
5
БЗ24-4П16-В/В-5Т3
БЗ24-4П16-В/В-10У3
4
М4
БЗ24-4П16-В/В-10Т3
10
0,35*
4,0
БЗ24-4П25-В/В-5У3
25
5
Проход-
БЗ24-4П25-В/В-5Т3
тип 3
ной
БЗ24-4П25-В/В-10У3
Винт-винт
БЗ24-4П25-В/В-10Т3
10
ЗН24-16П63-В/В-У3-1
1
ЗН24-16П63-В/В-Т3-1
БЗН24-16П63-В/В-У3-2
БЗН24-16П63-В/В-Т3-2
2
63
16
2,5
16
М5
БЗН24-16П63-В/В-У3-3
3
БЗН24-16П63-В/В-Т3-3
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
Продолжение таблицы 1
Наименование параметров
Количест-
во зажи-
мов в бло-
Конструк-
Сечение подсоеди-
Условное обозначение
Конструк-
Функ-
Номи-
ке
тивное
няемых проводни-
Диаметр
тивное ис-
циион-
нальное
зажима или блоков
исполне-
Номи-
ков, мм2
контакт-
полнение
альное на-
сечение
ного за-
ние за-
нальный
выводов
значение
зажима,
жима,
жима
ток, А
мм2
мини-
макси-
мм
мальное
мальное
БЗН24-50П100-К/КУ3-2
2
БЗН24-50П100-К/КТ3-2
100
50
25
2х25
М6
БЗН24-50П100-К/КУ3-3
3
БЗН24-50П100-К/КТ3-3
БЗН24-50П100-К/КУ3-4
4
БЗН24-50П100-К/КТ3-4
БЗН24-70П250-К/КУ3-2
2
БЗН24-70П250-К/КТ3-2
Под ка-
250
70
25
2х35
М8
Проход-
БЗН24-70П250-К/КУ3-3
Ш
бель-ный
3
БЗН24-70П250-К/КТ3-3
ной
наконечник
БЗН24-70П250-К/КУ3-4
4
БЗН24-70П250-К/КТ3-4
БЗН24-140П400-К/КУ3-2
2
БЗН24-140П400-К/КТ3-2
БЗН24-140П400-К/КУ3-3
400
140
70
2х70
М10
БЗН24-140П400-К/КТ3-3
3
БЗН24-140П400-К/КУ3-4
4
БЗН24-140П400-К/КТ3-4
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
Продолжение таблицы 1
Наименование параметров
Конст-
Функ-
Количест-
Конструк-
Номи-
Сечение подсоеди-
Диаметр
Условное обозначение
руктивное
циион-
во зажи-
тивное ис-
нальное
няемых проводни-
контакт-
испол-
альное
Номи-
зажима или блоков
мов в бло-
полнение
сечение
ков, мм2
ного за-
нение вы-
назначе-
нальный
ке
зажима
зажима,
жима,
водов
ние
ток, А
мм2
мини-
макси-
мм
мальное
мальное
БЗН24-300П630-К/КУ3-2
2
БЗН24-300П630-К/КТ3-2
Под ка-
БЗН24-300П630-К/КУ3-3
бель-ный
Проход-
3
БЗН24-300П630-К/КТ3-3
Ш
630
300
95
2х150
М12
наконеч-
ной
ник
БЗН24-300П630-К/КУ3-4
4
БЗН24-300П630-К/КТ3-4
Примечания
1 Величины номинальных токов даны для температуры окружающего воздуха 40 ºС.
2 Подгоночные сопротивления выбираются из ряда: 2,5; 5; 7,5; 15; 25 и 46 Ом.
_______________________
* Минимальное сечение для проводников с алюминиевыми жилами 2,5 мм2
1.2 Технические характеристики
1.2.1 Зажимы и блоки изготавливаются следующих исполнений:
- по назначению:
1) зажимы проходные (на токи 16, 25, 63, 100, 250, 400, 630 А);
2) зажимы мостиковые (на токи 16 и 25 А);
3) зажимы измерительные (на ток 25 А);
4) зажимы с подгоночным сопротивлением (на ток 2,5 А);
- по способу соединения с проводниками:
1) номинальных сечений 2,5; 4 мм2 - разъемные, разборные, неразборные;
2) номинальных сечений 16; 70; 140; 300 мм2 - разборные;
- по конструктивному исполнению:
1) тип 1 - корпус с хвостовой частью, имеющей пружину со скобой (на токи 16
и 25 А) для установки на рейку;
2) тип 3 - корпус с хвостовой частью, имеющей прорезь под винт (БЗ24 - на
токи 16 и 25 А; ЗН24 - на ток 63 А) для установки на рейку и плоскость;
3) тип Ш - на шпильке (на токи 100; 250; 400 и 630 А).
Примечание - Крепление зажимов типа 3 осуществляется при помощи винта, ус-
тановка и снятие отдельного зажима возможна только при условии, если рядом стоя-
щие зажимы сдвинуты с места.
1.2.1.1 При наличии соединения при помощи пайки максимальный ток зажима не
более 16 А.
1.2.1.2 Выводы зажимов и блоков «под винт» и «под кабельный наконечник»
должны допускать подсоединение жил в соответствии с ГОСТ 10434-82 и таблицей 1.
1.2.1.3 Выводы зажимов и блоков «под пайку» должны допускать подсоединение
в соответствии с таблицей 1 одной или более жил, с суммарным сечением, не превы-
шающим максимально допустимого для зажима. При этом допускается подсоединение
только медных проводников.
1.2.1.4 Номинальные токи зажимов и допустимая длительная нагрузка в зависи-
мости от температуры окружающей среды приведены в таблице 2.
1.2.1.5 Средний срок службы зажима и блоков - 12 лет.
1.2.1.6 Степень защиты зажимов и блоков IP00 по ГОСТ 14255-69.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
9
Таблица 2
Номинальный ток зажима при 40 °С
Температура
окружающего
2,5
6,3
16
25
63
100
250
400
630
воздуха, °С
Допустимая длительная нагрузка, А, не более
От 40 до 45 включ.
2,3
5,5
15,0
23,5
59,0
90
235
375
590
св. 45 до 50 включ.
2,1
5,0
13,5
21,5
54,5
85
215
345
545
св. 50 до 55 включ.
1,9
5,0
12,5
19,5
49,5
75
195
315
495
св. 55 до 60 включ.
1,7
4,5
11,5
17,5
44,5
70
115
280
445
1.3 Состав изделия
1.3.1 В комплект поставки входят:
- зажим или блок - в количестве, оговоренном в заказе (типоисполнения по-
ставляемых зажимов и блоков указаны в приложении В);
- эксплуатационные документы:
1) паспорт, удостоверяющий, что зажимы или блоки прошли испытания и
приняты техническим контролем предприятия-изготовителя - 1 экз.
2) «Руководство по эксплуатации» БКЖИ.687225.017 РЭ - 1 экз. на партию из
100 блоков или 1000 зажимов, поставляемых россыпью в один адрес, если иное
не оговорено в заказе; руководство по эксплуатации поставляется за отдельную
плату.
1.3.2 Наименование и количество деталей, поставляемых россыпью для монтажа
зажимов в блоки на месте эксплуатации, должны оговариваться при заказе.
Перечень деталей, поставляемых россыпью, приведен в приложении Б.
1.3.3 Поставка зажимов, собранных в блок на рейке или на шпильке (по типоис-
полнениям зажимов, комплектующим блок), производится в соответствии с заказом.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
10
1.4 Устройство и работа

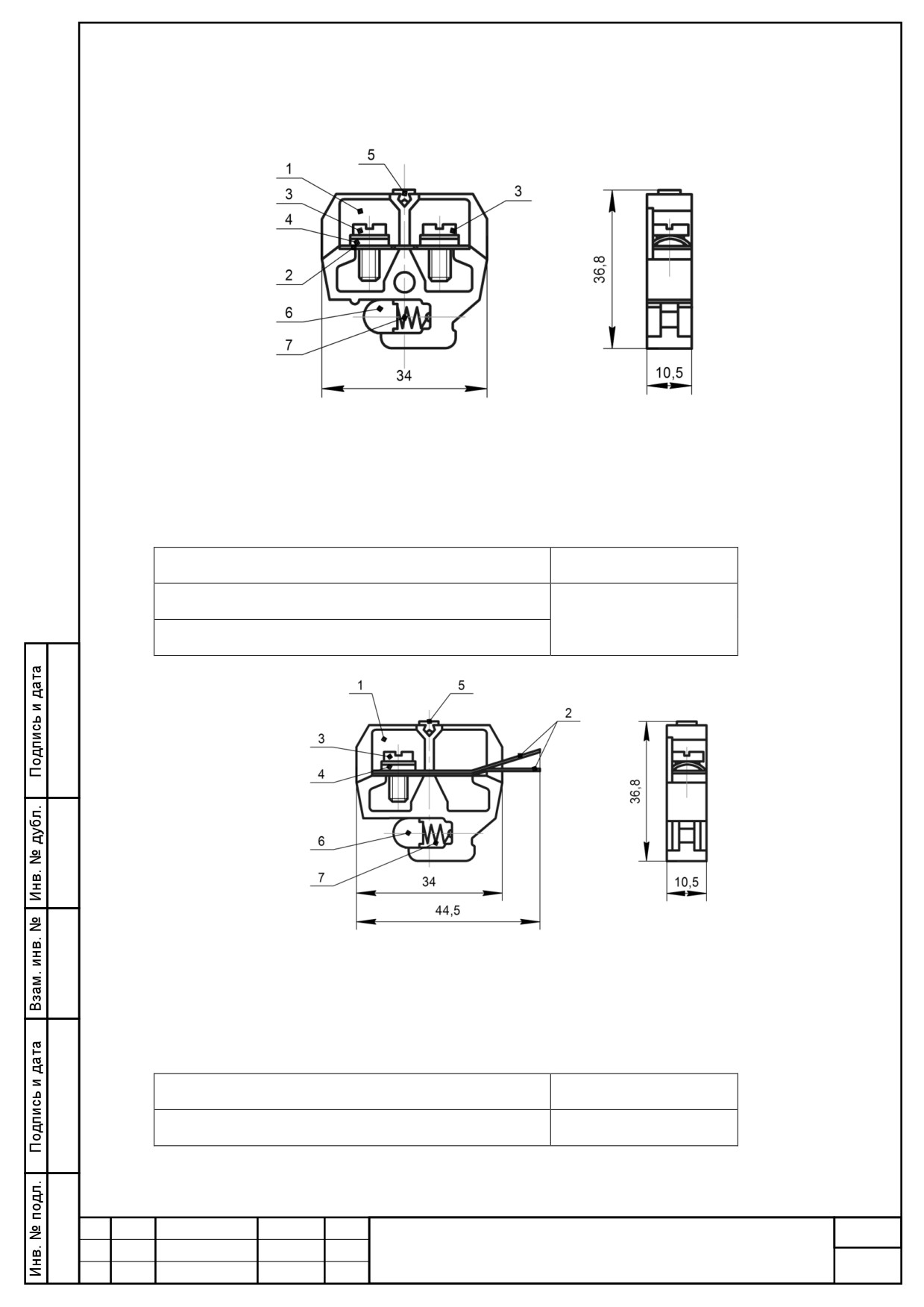

1.4.1 Зажимы проходные и мостиковые типа 1 с выводами «винт-винт» на ток до
25 А (рисунки Б.1 и Б.4 приложения Б)
1.4.1.1 Зажимы состоят из изоляционного корпуса 1, зажима контактного, в кото-
рый входят планка контактная 2, винты 3, скобы 4. В корпусе 1 имеются пазы для уста-
новки маркировочных бирок 5. Жилы проводов вводятся под скобы 4 и зажима-
ются винтами 3.
Зажимы типа 1 имеют дополнительную скобу 6 и пружину 7, с помощью которых
осуществляется установка их на рейку.
1.4.1.2 При установке на рейку зажимов типа 1 вначале устанавливается торце-
вая крышка, необходимый набор зажимов и полученный блок закрепляется с обеих

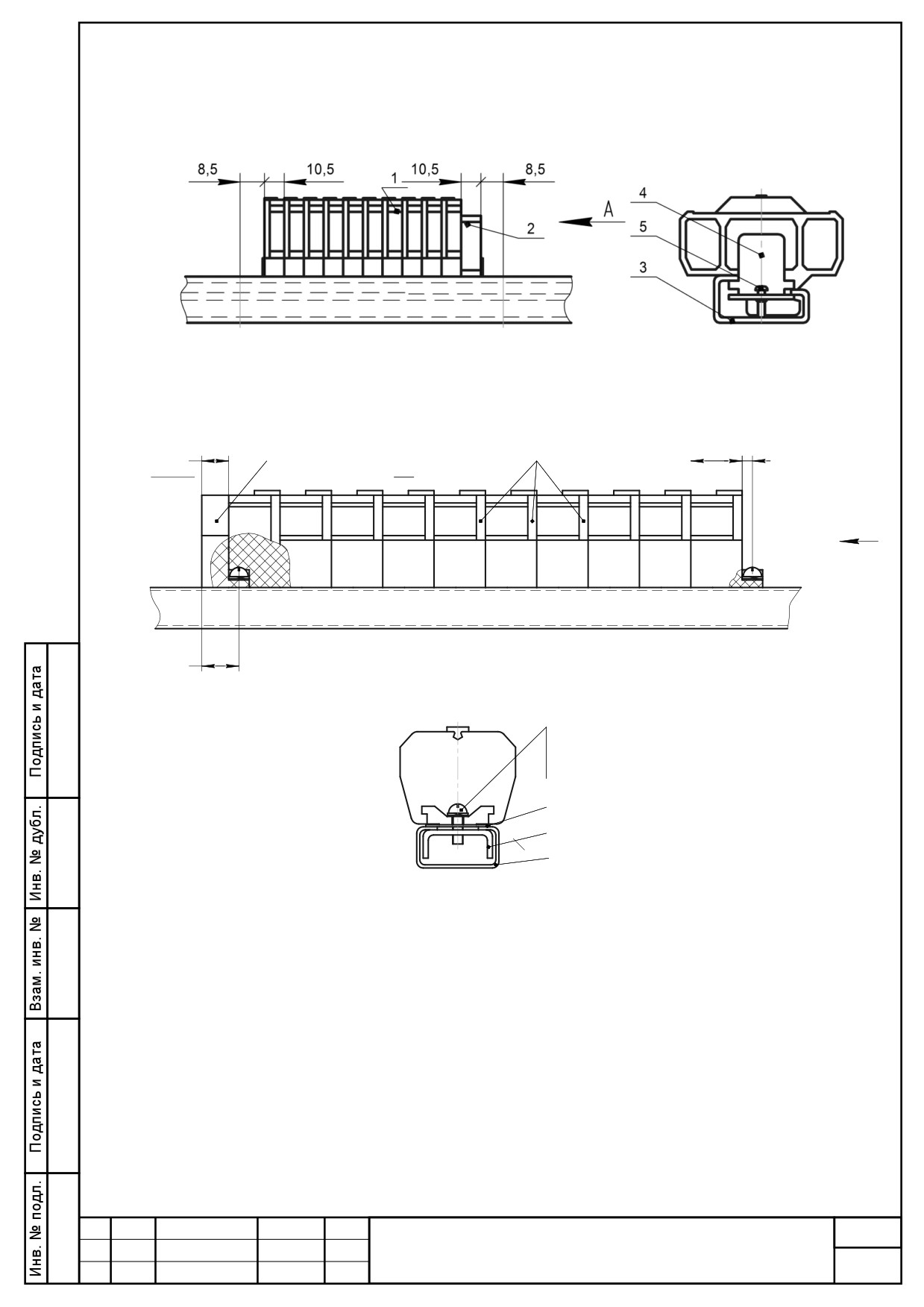

сторон прижимными скобами. Способ установки - рисунок В.1 приложения В.
Примечание - При установке на рейку зажимов различного назначения допускает-
ся применять крышку торцевую одного исполнения КТ12 для зажимов типа 1.
1.4.2 Зажимы проходные и мостиковые с выводами «винт-пайка»
Отличаются от приведенных в п. 1.4.1 конструкцией контактного зажима, имею-
щего вместо одной контактной планки две с соответствующими выводами (рисунок Б.2
приложения Б).
1.4.3 Зажимы наборные проходные типа 3 с выводами «винт-винт» на ток 63 А
(рисунок Б.3 приложения Б)
1.4.3.1 Зажимы состоят из изоляционного корпуса 1, контактного зажима, в кото-
рый входят контактная планка 2, скобы 3, винты 4 и шайбы пружинные 5. В корпусе 1
имеется пазы для установки маркировочной бирки 6. Жилы проводов вводятся под
скобы 3 и зажимаются винтами 4 с шайбами 5. Способ установки - рисунок В.2 прило-
жения В.

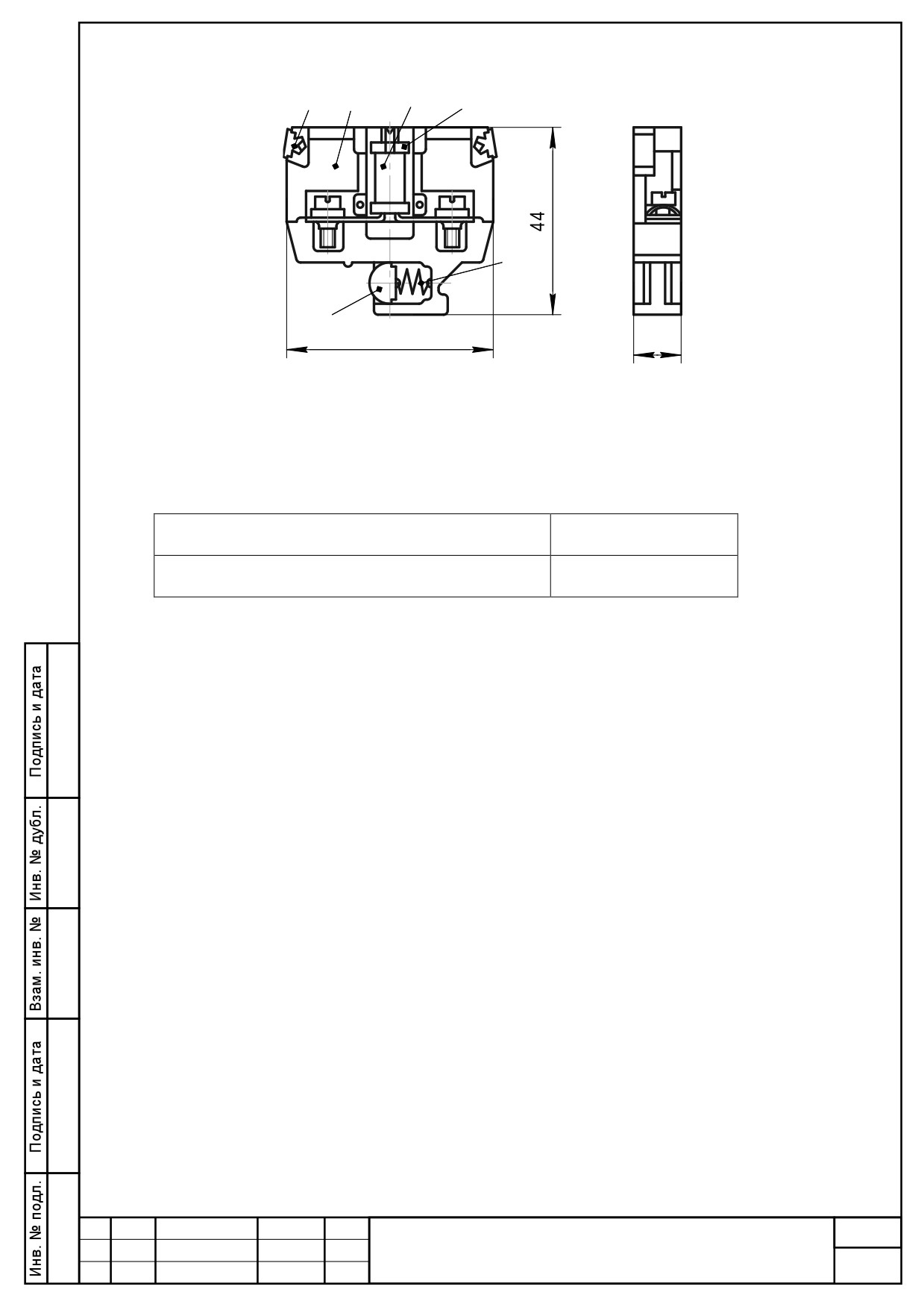

1.4.4 Зажимы измерительные с выводами «винт-винт» типа 1 (рисунок Б.5
приложения Б)
1.4.4.1 Зажимы состоят из изоляционного корпуса 1, двух контактных зажимов, со-
стоящих из винтов 2, скоб 3 и 4. В корпусе 1 имеются пазы для установки маркировоч-
ных бирок
5. Для размыкания цепи предусмотрен контактный зажим, имеющий
изолированный винт 6. Зажимы типа 1 имеют дополнительную скобу 7 и пружину 8, с
помощью которых осуществляется установка их на рейку.
1.4.4.2 Жилы проводов вводятся под скобу 4 зажима А и зажимаются винтами 2.
1.4.4.3 Зажимы Б каждого контактного зажима используются для подсоединения
измерительного прибора.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
11
Винт 6 выкручивается и вынимается из зажима только после подсоединения из-
мерительного прибора. После окончания измерений в токовой цепи необходимо снача-
ла установить в зажимах винт 6 и завернуть его до отказа, и только после этого можно
отсоединить измерительный прибор.
1.4.4.4 При установке на рейку данных зажимов вначале устанавливается торце-
вая крышка, изолятор (перегородка), необходимый набор зажимов и полученный блок
закрепляется с обеих сторон прижимными скобами. Способ установки - рисунок В.1
приложения В.
1.4.5 Блоки зажимов неразборные

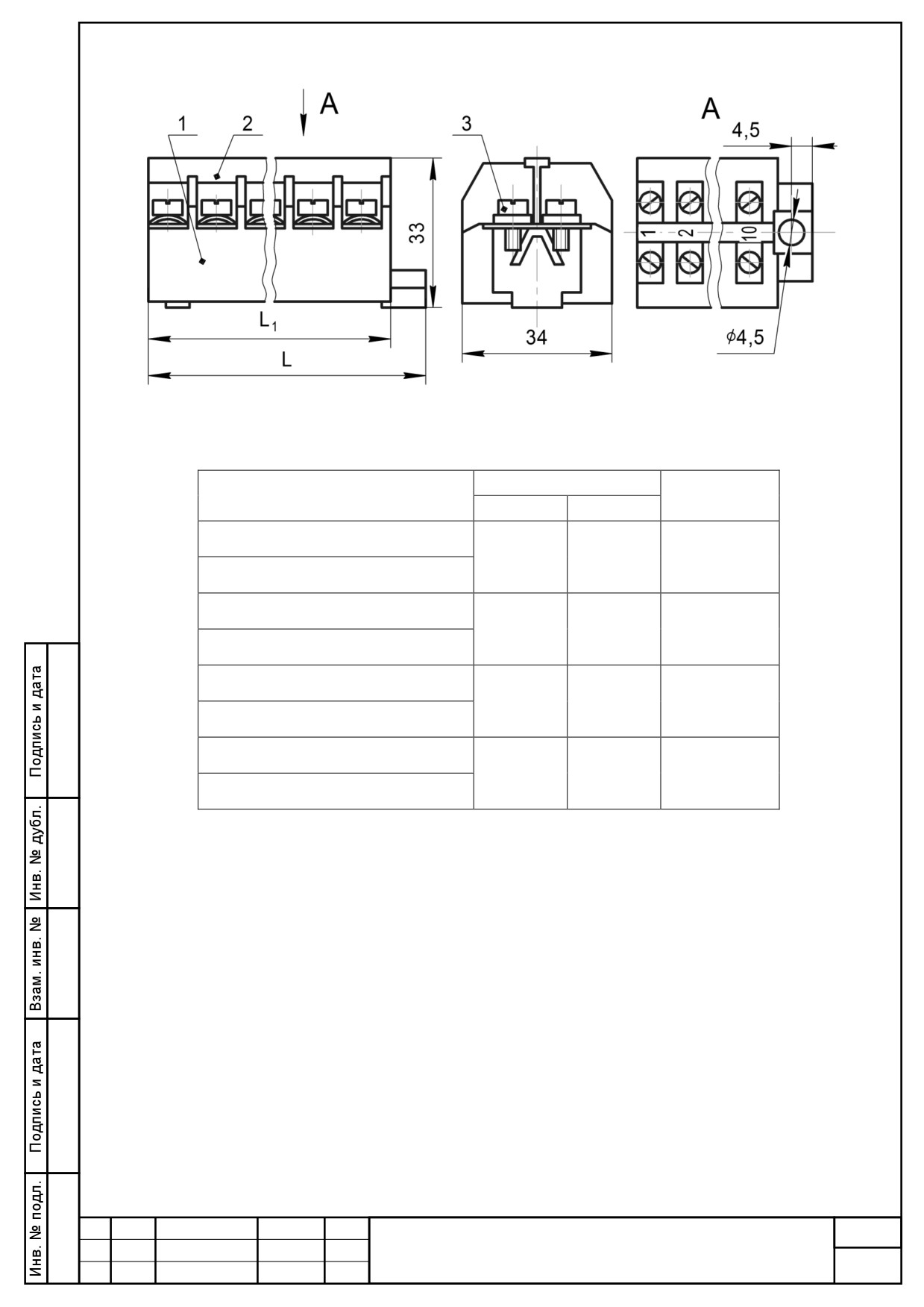

1.4.5.1 Блоки зажимов БЗ24 с выводами «винт-винт» состоят из пластмассового
корпуса 1, планки прижимной (защелки) 2 и контактных зажимов 3, имеющих те же со-
ставные части, что и контактные зажимы проходного зажима на ток до 25 А включи-
тельно (рисунок Б.6 приложения Б).

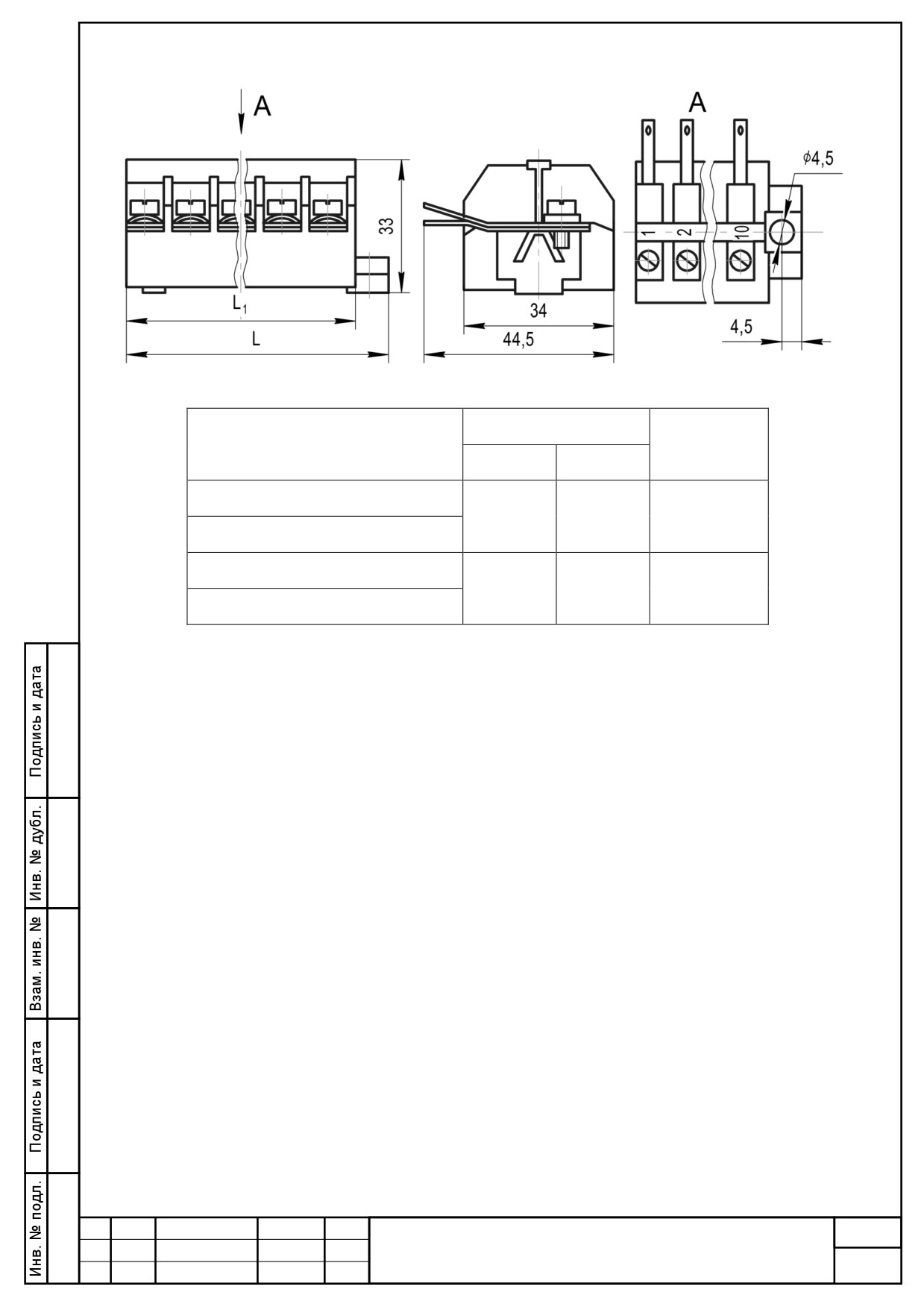

1.4.5.2 Блоки зажимов с выводами «винт-пайка» отличаются от приведенных в
п.4.5.1 конструкцией контактного зажима, имеющего вместо одной контактной планки
две с соответствующими выводами (рисунок Б.7 приложения Б).
1.4.5.3 При установке блоков вначале крепится торцевая крышка, затем каждый
блок, при этом торцевые крышки устанавливаются перед каждым блоком или по одной
в группе блоков.
Для облегчения демонтажа после установки группы из 3  4 блоков необходимо
оставить промежуток 10 мм.
Блок на пять зажимов устанавливается вплотную к предыдущему последним в
ряду без торцевой крышки.

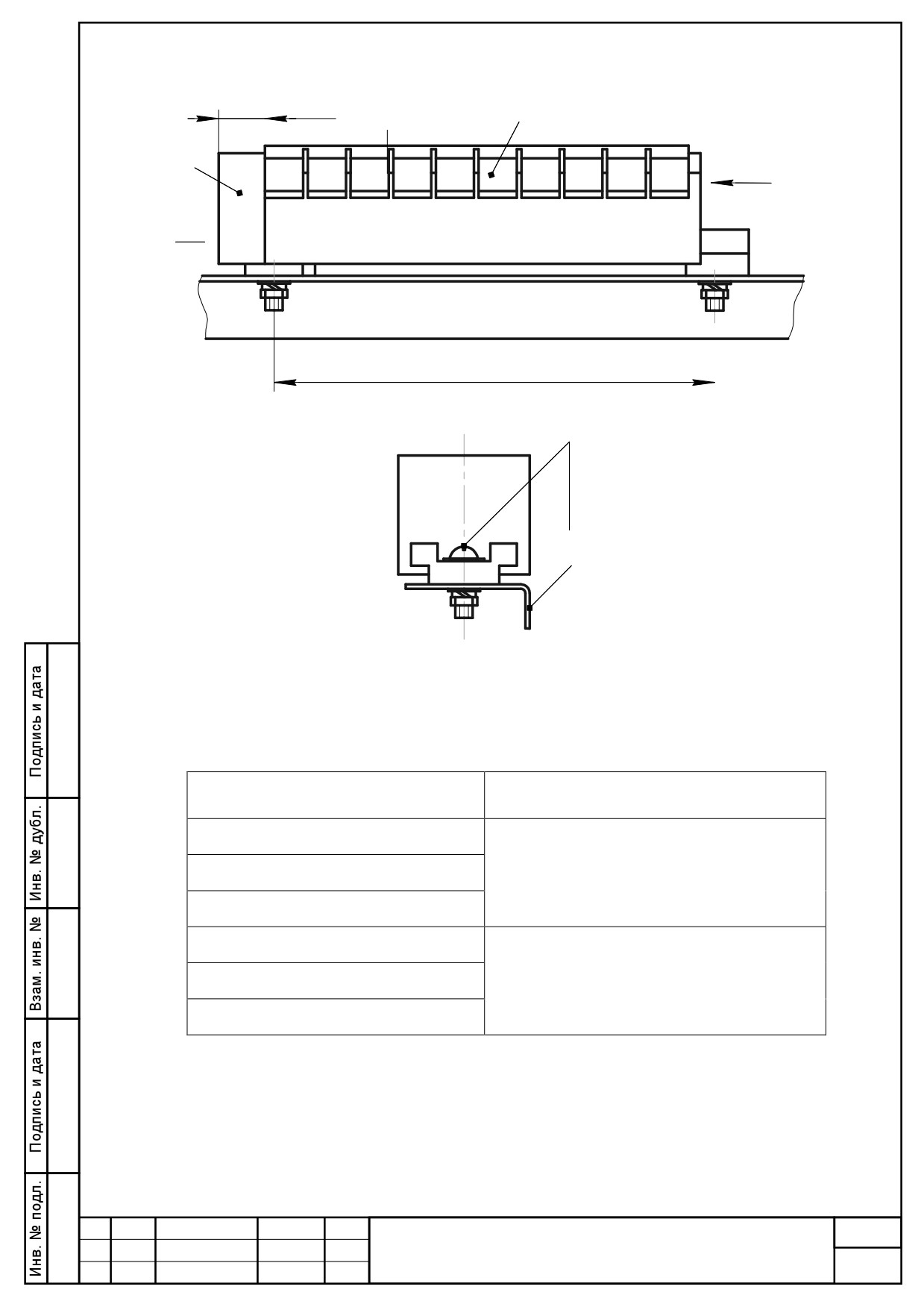

Блоки крепятся на угольнике или любой другой плоской поверхности. Способ ус-
тановки - рисунок В.3 приложения В.

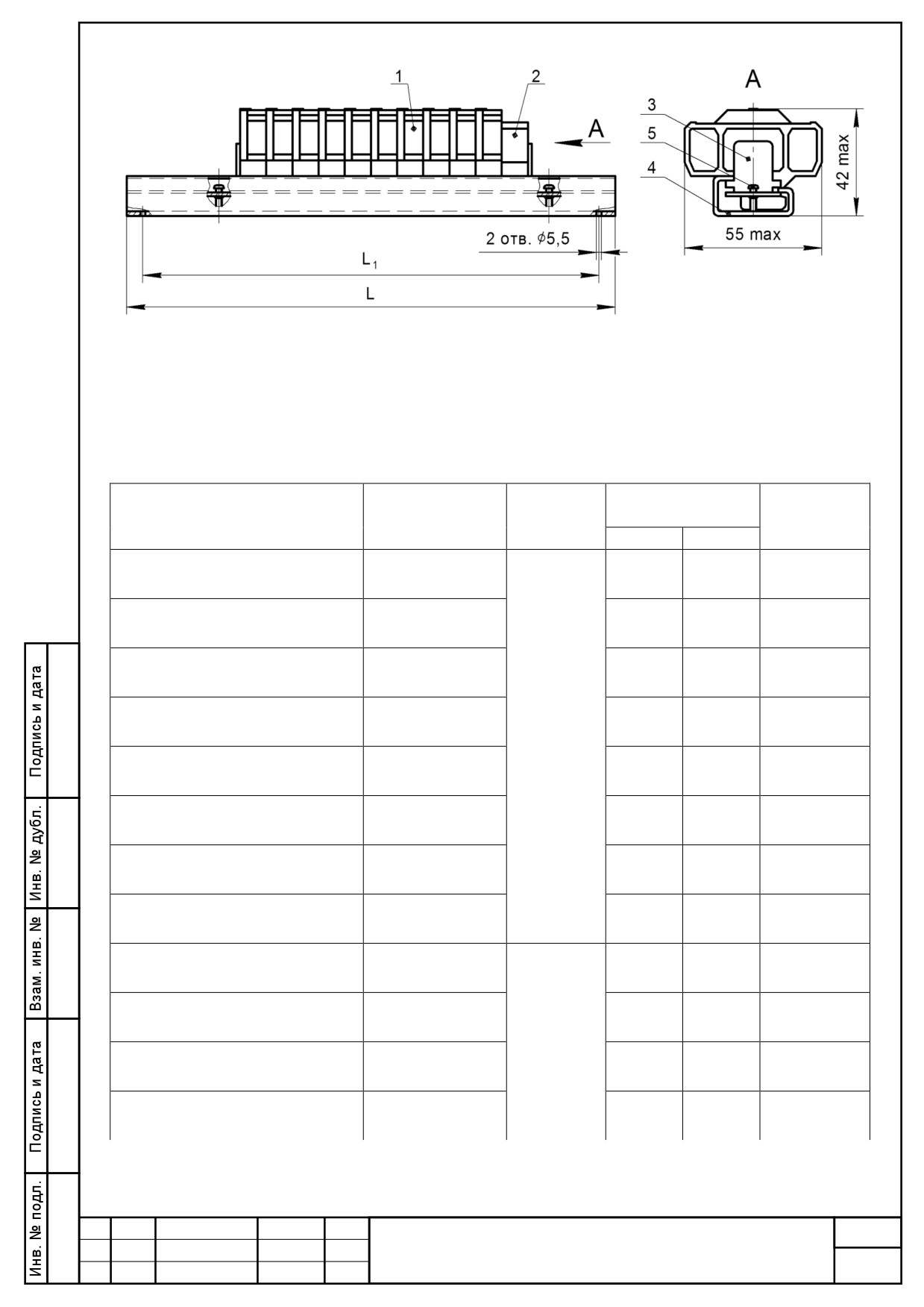

1.4.6 Блоки зажимов наборных на токи 100, 250, 400 и 630 А (рисунок Б.9 прило-
жения Б)
1.4.6.1 Зажимы наборные состоят из изоляционного корпуса 1, контактного зажи-
ма, в который входят контактная планка 2, болты 3, шайбы 4 и шайбы пружинные 5.
Контактная планка 2 закрепляется в корпусе 1 винтом с помощью закладной гайки.
Корпуса зажимов скреплены между собой шпилькой 6 и образуют блоки из 2-х, 3-х или
4-х элементов. Изолятор 7 устанавливается между корпусами. К зажимам подсоединя-
ется кабель или провод, оконцованный наконечником.
1.4.6.2 Блоки зажимов наборных устанавливаются на плоские поверхности щитов,
пультов, панелей и др. при помощи угольников 8 винтами М5 в двух местах с противо-
положных сторон.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
12
1.4.7 Зажим контактный с подгоночным сопротивлением
(рисунок Б.10
приложения Б)
1.4.7.1 Зажимы состоят из изоляционного корпуса 1, контактного зажима, в кото-
рый входят каркас катушки 2 с намотанным на него проводом 3. В корпусе имеются па-
зы для установки маркировочных бирок 4.
Зажимы имеют скобу 5 и пружину 6 в хвостовой части корпуса, с помощью кото-
рых осуществляется установка их на рейку.

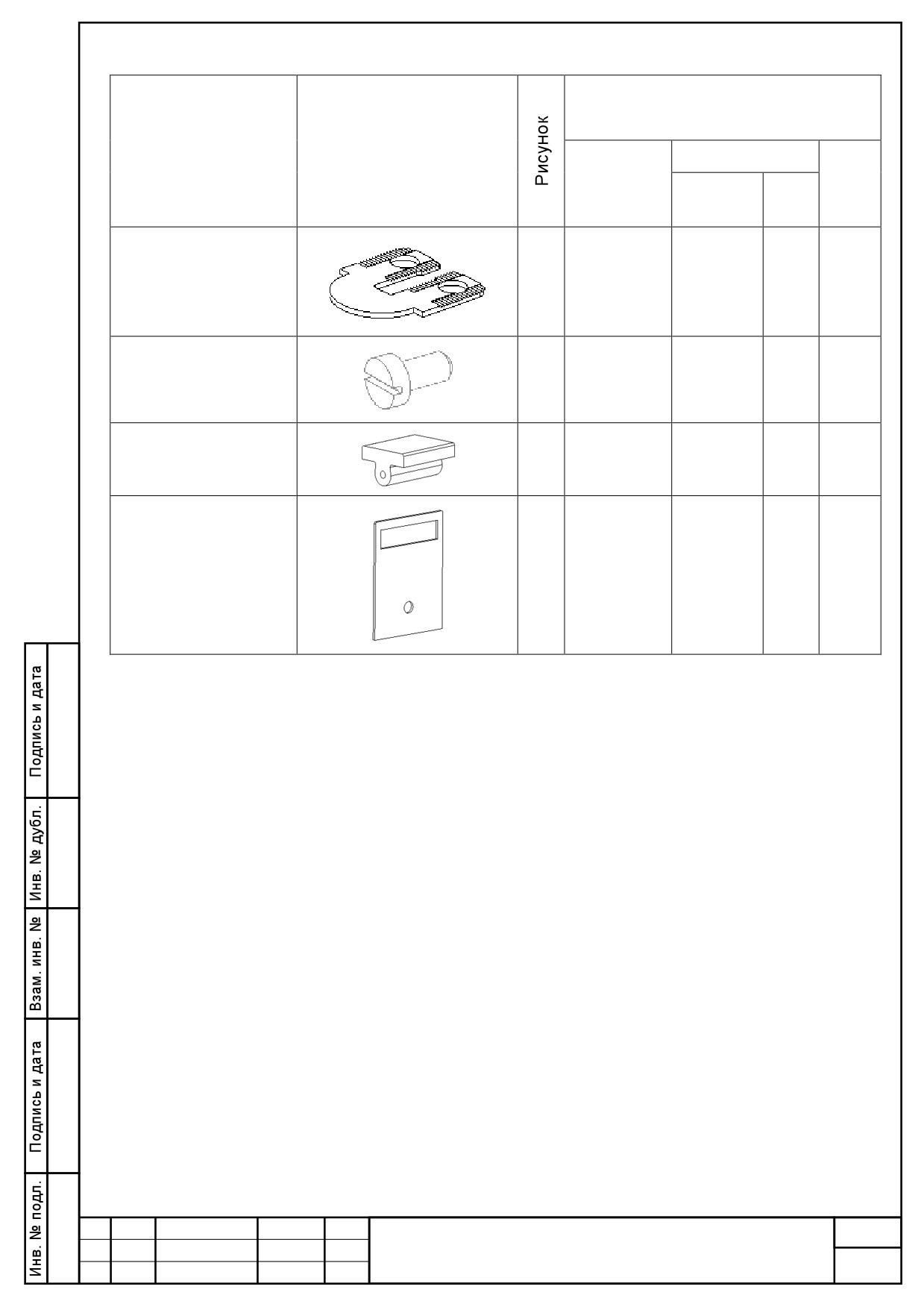

1.4.8 Детали, поставляемые россыпью (см. приложение Г)
1.4.8.1 Для электрического соединения зажимов между собой применяются под-
кладки (перемычки) Г.7 на два соединительных элемента, устанавливаемые через
стенку корпусов мостиковых зажимов и крепящееся к ним винтами (рисунок Г.9).
В проходных зажимах на токи до 25 А и блоках зажимов применяются подкладки
(перемычки) Г.8, устанавливаемые до монтажа проводов таким образом, чтобы токо-
проводящая жила прижималась скобой к подкладке.
1.4.8.2 Маркировка зажимов на токи 630 А осуществляется непосредственно на
их корпусах любым способом, обеспечивающим её ясность и чёткость.
1.4.8.3 Цифровая маркировка зажимов в блоках БЗ24 нанесена на прижимную
планку (защёлку).
1.4.8.4 Для защиты от прикосновения к токоведущим частям зажимов применяют
изоляторы Г.4, устанавливаемые между корпусами зажимов.
1.4.8.5 Для снятия с рейки одного или нескольких зажимов типа 3 нужно ослабить
винт и поочередным высвобождением зажимов извлечь нужный зажим. Для извлече-
ния зажима типа 1 нужно ослабить винт прижимной скобы и повернуть зажим. Зажимы
устанавливаются на рейку в обратном порядке.
1.5 Маркировка
1.5.1 Маркировка зажимов и блоков должна соответствовать требованиям техни-
ческих условий, ГОСТ 18620-86, ТР ТС 004/2011 и должна содержать:
- наименование зажимов или блоков;
- условное обозначение серии;
- степень защиты по ГОСТ 14254-2015, ГОСТ 14255-69;
- букву, обозначающую функциональное обозначение;
- номинальное сечение в мм2;
- номинальное напряжение в вольтах с указанием рода тока;
- номинальный ток в амперах;
- климатическое исполнение и категорию размещения;
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
13
- товарный знак предприятия-изготовителя;
- месяц и год выпуска;
- наименование страны-изготовителя;
- единый знак обращения продукции на рынке в соответствии с
ТР ТС 004/2011 (при наличии сертификата соответствия или декларации в соответст-
вии с техническими регламентами).
Если требуемые сведения невозможно нанести на зажим или блок, то они могут
указываться только в прилагаемых эксплуатационных документах. При этом товарный
знак, наименование и обозначение блока и зажима должны быть нанесены на упаков-
ку.
Нанесение маркировки условного обозначения следует производить в следующем
порядке: условное обозначение серии, разделительный знак, номинальное сечение,
буква, обозначающая функциональное назначение, климатическое исполнение и кате-
гория размещения, например ЗН24-4М У3.
Маркировка цифр на прижимных планках блоков должна быть выполнена пред-
приятием изготовителем контрастным цветом или методом прессования, при этом бло-
ки на 10 зажимов должны иметь маркировку 1 ÷ 10, а на 5 зажимов - 11 ÷ 15. Допуска-
ется прижимную планку блоков изготавливать другой конструкции, обеспечивающей
нанесение любой другой нестирающейся маркировки цифр. По требованию заказчика
блоки должны поставляться без маркировки на прижимной планке.
1.5.2 Маркировка зажимов и блоков, предназначенных для поставки на экспорт,
должна соответствовать указанной в 1.5.1, за исключением товарного знака предпри-
ятия-изготовителя, если он не зарегистрирован в странах поставки и иное не оговоре-
но в заказе.
1.5.3 Этикетка должна содержать следующие данные:
- наименование и условное обозначение зажимов или блоков;
- степень защиты по ГОСТ 14254-2015, ГОСТ 14255-69;
- товарный знак предприятия-изготовителя;
- номинальное сечение, мм2;
- номинальное напряжение в вольтах с указанием рода тока;
- номинальный ток в амперах;
- наименование страны-изготовителя (Сделано в России);
- клеймо или подписи технического контроля предприятия-изготовителя;
- количество изделий в одной упаковке;
- дату изготовления;
- единый знак обращения продукции на рынке в соответствии с
ТР ТС 004/2011 (при наличии сертификата соответствия или декларации в соответст-
вии с техническими регламентами).
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
14
Этикетку следует наклеивать на внутреннюю упаковку. Допускается данные, со-
держащиеся на этикетке вносить непосредственно на внутреннюю упаковку или вкла-
дывать в ящик одну этикетку, если в нем упакованы зажимы или блоки одного типоис-
полнения.
Меняющиеся данные допускается заполнять чернилами.
1.5.4 Транспортная маркировка транспортной тары должна соответствовать
ГОСТ 14192-96, в том числе должны быть нанесены изображения манипуляционных
знаков: «Хрупкое. Осторожно», «Беречь от влаги», «Верх». Маркировка должна быть
нанесена способом, обеспечивающим её чёткость и сохранность.
1.6 Упаковка
1.6.1 Консервация и упаковка зажимов, блоков или деталей должна производиться
по ГОСТ 23216-78.
1.6.2 Сочетание видов и вариантов транспортной тары с типами внутренней упа-
ковки - по ГОСТ 23216-78.
1.6.2.1 Для потребностей экономики страны (кроме районов Крайнего Севера и
приравненных к ним местностям по ГОСТ 15846-2002):
- категория упаковки КУ-2
ТЭ
2
ВУ
I
I
Б1
1.6.2.2 Для поставок на экспорт в макроклиматические районы с умеренным клима-
том:
- категория упаковки КУ-2
ТЭ4
ВУI
I
Б1
1.6.2.3 Для поставок на экспорт в макроклиматические районы с тропическим кли-
матом:
- категория упаковки КУ-3А
ТЭ13
ВУIIIА
-
4
1.6.2.4 Для потребностей экономики страны в районы Крайнего Севера и прирав-
ненные к ним местности по ГОСТ 15846-2002:
- категория упаковки КУ-2
ТЭ2
ВУI
I
Б1
1.6.3 Упакованные зажимы, блоки или детали должны быть уложены в ящики до-
щатые по ГОСТ 2991-85.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
15
Допускается для внутригосударственных поставок упакованные зажимы, блоки или
детали укладывать в ящик фанерный по ГОСТ 5959-80 или короба из гофрированного
картона по ГОСТ Р 52901-2007 при условии транспортирования в крытом транспорте.
Масса ящика брутто не должна превышать 60 кг.
1.6.4 Допустимо применение других сочетаний видов и вариантов транспортной та-
ры с типами внутренней упаковки, обеспечивающий допустимый срок сохраняемости
изделий при транспортировании и хранении.
Примечание - Допускается упаковывать изделия в специализированные много-
оборотные ящичные поддоны и контейнеры.
1.6.5 Транспортная тара должна изготавливаться по чертежам предприятия- изго-
товителя.
1.6.6 Упаковка технической и сопроводительной документации и ее маркировка
должна производиться в соответствии с ГОСТ 23216-78.
В транспортную упаковку должен быть вложен упаковочный лист с указанием:
- типа зажима или блока;
- количества зажимов или блоков;
- подписи упаковщика и даты упаковки;
- штампа технического контроля.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
16
2 Использование по назначению
2.1 Правила и условия безопасной эксплуатации (использования)
2.1.1 При установке зажимов и блоков в схему, при их эксплуатации и обслужива-
нии руководствоваться «Правилами техники безопасности и технической эксплуатации
электроустановок потребителей» и «Руководством по эксплуатации» предприятия-
изготовителя.
2.1.2 Перед установкой зажимов и блоков в схему необходимо:
- проверить каждое изделие на соответствие его типоисполнения требуемому;
- проверить отсутствие дефектов и механических повреждений, вызванных воз-
можным нарушением правил транспортирования и хранения;
- проверить крепления винтовых соединений и пайки.
2.1.3 Потребителем должны быть приняты меры, исключающие возможность кон-
денсации влаги на блоках.
2.2 Правила и условия монтажа
2.2.1 Место установки зажимов и блоков должно быть защищено от попадания
брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
2.2.2 Крепление зажимов и блоков должно производиться на неподвижных метал-
лических или изоляционных деталях стационарных установок.
2.2.3. Монтаж и обслуживание зажимов и блоков должны производиться в обесто-
ченном состоянии.
2.2.4 Концы медных многопроволочных жил (неоконцованных) перед подсоедине-
нием должны быть скручены в направлении навивки и залужены, а алюминиевые жилы
- подготовлены в соответствии с ГОСТ 10434-82.
2.2.5 Электрический монтаж должен производиться так, чтобы проводники не соз-
давали механических усилий на зажим.
2.2.6 Выводы зажимов и блоков «под винт» должны допускать подсоединение жил
в соответствии с ГОСТ 10434-82 и таблице 1:
- одной или двух медных однопроволочных или многопроволочных жил сечением
0,35÷16 мм2 неоконцованных наконечником, без изгибания в кольцо;
- одной или двух алюминиевых, алюмомедных или из алюминиевых сплавов одно-
проволочных жил сечением 2,5 ÷ 16 мм2 неоконцованных наконечником, без изгибания
в кольцо;
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
17
- одной медной однопроволочной или многопроволочной жилы и одной алюминие-
вой, алюмомедной или из алюминиевых сплавов однопроволочной жилы с суммарным
сечением не превышающим 4 мм2, неоконцованных наконечником, без изгибания в
кольцо одинаковых сечений или разницей в один размер.
2.2.7 Выводы зажимов и блоков «под кабельный наконечник» должны допускать
подсоединение жил в соответствии с ГОСТ 10434-82 и таблицей 1:
- одной или двух медных многопроволочных жил сечением 0,35 ÷ 16 мм2, оконцо-
ванных наконечником по ГОСТ 22002.1-82, ГОСТ 22002.6-82 или ГОСТ 22002.7-76;
- одной или двух медных многопроволочных жил сечением 25 ÷ 185 мм2, оконцо-
ванных наконечником по ГОСТ 7386-80;
- одной или двух алюминиевых, алюмомедных или из алюминиевых сплавов мно-
гопроволочных жил сечением 25 ÷ 185 мм2 оконцованных наконечником по ГОСТ 9581-
80.
2.2.8 Выводы зажимов и блоков «под пайку» должны допускать подсоединение в
соответствии с таблицей 1 одной или более жил, с суммарным сечением, не превы-
шающим максимально допустимого для зажима. При этом допускается подсоединение
только медных проводников.
2.3 Перечень возможных неисправностей в процессе использования изделия по
назначению и рекомендации по действиям при их возникновении
2.3.1 Устранение неисправностей зажимов и блоков следует производить только
при отключенной аппаратуре.
2.3.2 Возможные неисправности и способы их устранения приведены в таблице 3.
Таблица 3
Наименование неисправно-
сти, внешнее проявление
Вероятные причины
Способ устранения
и признаки
Установившаяся темпера-
Слабая затяжка винта
Подтяните соответст-
тура контактных соедине-
вующие винты
ний зажимов выше 95 °С
Пробой изоляции или недо-
Попадание воды в корпус
Высушите зажимы
пустимое снижение вели-
зажима
чины сопротивления изоля-
Появление токопрово-
Продуйте зажим сжатым
ции
дящих плёнок на изоля-
воздухом. При необхо-
ции
димости замените зажим
Старение изоляции
Замените зажим
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
18
3 Техническое обслуживание
3.1 Общие указания и порядок технического обслуживания
3.1.1 В условиях эксплуатации необходимо производить осмотр зажимов и блоков.
3.1.2 Профилактический контроль зажимов и блоков должен производиться с про-
филактическим контролем аппаратуры (оборудования).
3.1.3 Прежде, чем приступить к осмотру, необходимо отключить аппаратуру от се-
ти.
3.1.4 При осмотре следует очистить изделия и монтаж от пыли и грязи сжатым воз-
духом.
3.1.5 Обратить внимание на целостность корпусов зажимов и блоков.
3.1.6 Проверить затяжку винтовых соединений и крепление проводов.
3.1.7 Состояние изоляции проверяется не реже одного раза в год.
3.1.8 Для обеспечения различных вариантов установки зажимов и блоков на месте
эксплуатации должны применяться скобы (см. таблицу Г.1 приложения Г), с помощью
которых зажимы и блоки закрепляют на установочных рейках.
3.1.9 Для электрического соединения мостиковых зажимов между собой должны
применятся подкладки (см. таблицу Г.1 приложения Г), устанавливаемые с помощью
винта (см. таблицу Г.1 приложения Г).
3.1.10 Маркирование надписей на бирках (см. таблицу Г.1 приложения Г), устанав-
ливаемых в «пазах» корпусов зажимов, должно производиться потребителем любым
способом, обеспечивающим сохранность и четкость маркировки.
3.1.11 Концы медных многопроволочных жил (неоконцованных) перед подсоедине-
нием должны быть скручены в направлении навивки и залужены, а алюминиевые жилы
- подготовлены в соответствии с ГОСТ 10434-82.
3.1.12 Потребителем должны быть приняты меры, исключающие возможность кон-
денсации влаги на блоках.
3.1.13 Сведения об утилизации приведены в паспорте, прилагаемом к поставляе-
мому изделию.
3.1.14 Возможность работы зажимов и блоков в условиях, отличных от указанных, а
также мероприятия, которые должны выполняться при их эксплуатации в этих услови-
ях, должны согласовываться между предприятием-изготовителем и заказчиком.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
19
4 Транспортирование и хранение
4.1 Правила и условия транспортирования
4.1.1 Транспортирование упакованных зажимов, блоков и деталей может произво-
диться любым видом транспорта, обеспечивающим целостность изделий.
4.1.2 Транспортирование зажимов, блоков и деталей должно производиться в упа-
ковке предприятия-изготовителя в соответствии с ТУ 3424-088-05797954-2014.
4.2 Правила и условия хранения
4.2.1 Хранение зажимов, блоков и деталей должно производиться в упаковке пред-
приятия-изготовителя в соответствии с ТУ 3424-088-05797954-2014.
4.2.2 Хранение зажимов, блоков и деталей производится в помещении при темпе-
ратуре окружающего воздуха от минус 50 до плюс 40 °С и относительной влажности до
80 % при 20 °С (для исполнения У) и от минус 50 до плюс 50 °С и относительной влажно-
сти до 80 % при 27 °С (для исполнения Т).
4.2.3 Срок хранения - два года.
4.2.4 Хранение химикатов, кислот, щелочей в одном помещении с упакованными
зажимами, блоками и деталями, а также резкие колебания температуры воздуха не до-
пускаются.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
20
Приложение А
(обязательное)
Структура условного обозначения зажимов и блоков
Структура условного обозначения зажимов и блоков неразборных
.ХХХХ - ХХ .Х ХХ -.Х .Х/Х Х ХХ .Х«Х
Обозначение технических условий
Вид климатического исполнения по
ГОСТ 15150-69
Обозначение способа соединения
проводника с выводом с каждой сто-
роны зажима:
В - винтом (болтом) к плоскому вы-
воду;
П - пайкой (сваркой);
К - под кабельный наконечник
Количество выводов с каждой сторо-
ны зажима (указывается в случае,
если оно больше одного)
Номинальный ток в соответствии с
таблицей 1
Обозначение зажима по функцио-
нальному назначению:
П - проходной;
М - мостиковый;
И - измерительный;
К - с подгоночным сопротивлением
Обозначение номинального сечения
зажима
Обозначение зажимов:
ЗН - зажим наборный;
БЗ - блок зажимов;
24 - условный номер серии.
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
21
Продолжение приложения А
Структура условного обозначения блоков зажимов наборных
ХХХХХ -.ХХХ Х ХХХ - Х/Х ХХ -.ХХ ХХ«Х
Обозначение технических условий
Количество зажимов, комплек-
тующих блок
Вид климатического исполнения
по ГОСТ 15150-69
Обозначение способа соединения
проводника с выводом с каждой
стороны блока:
В - винтом (болтом) к плоскому
выводу;
К - под кабельный наконечник
Номинальный ток в соответствии с
таблицей 1
Обозначение блока по функцио-
нальному назначению:
П - проходной;
И - измерительный;
М - мостиковый
Обозначение номинального сече-
ния блока
Обозначение блока:
БЗН - блок зажимов наборных;
24 - условный номер серии
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
22
Приложение Б
(обязательное)
Габаритные, установочные размеры и масса зажимов и блоков
1 - корпус; 2 - планка контактная; 3 - винт; 4 - скоба; 5 - бирка;
6 - дополнительная скоба; 7 - пружина
Рисунок Б.1 - Зажимы проходные (тип 1) с выводами «винт-винт»
Таблица Б.1
Условное обозначение
Масса, кг, не более
ЗН24-4П16-В/ВУ3; ЗН24-4П16-В/ВТ3
0,016
ЗН24-4П25-В/ВУ3; ЗН24-4П25-В/ВТ3
1 - корпус; 2 - планка контактная; 3 - винт; 4 - скоба; 5 - бирка;
6 - дополнительная скоба; 7 - пружина
Рисунок Б.2 - Зажимы проходные (тип 1) с выводами «винт-пайка»
Таблица Б.2
Условное обозначение
Масса, кг, не более
ЗН24-4П16-В/2ПУ3; ЗН24-4П16-В/2ПТ3
0,016
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
23
Продолжение приложения Б
1 - корпус; 2 - планка контактная; 3 - скоба; 4 - винт; 5 - шайба пружинная; 6 - бирка
Рисунок Б.3 - Зажимы проходные (тип 3) с выводами «винт-винт»
Таблица Б.3
Условное обозначение
Масса, кг, не более
ЗН24-16П63-В/ВУ3; ЗН24-16П63-В/ВТ3
0,032
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
24
Продолжение приложения Б
1 - корпус; 2 - планка контактная; 3 - винт; 4 - скоба; 5 - бирка;
6 - дополнительная скоба; 7 - пружина
Рисунок Б.4 - Зажимы мостиковые (тип 1) с выводами «винт-винт»
Таблица Б.4
Условное обозначение
Масса, кг, не более
ЗН24-4М16-В/ВУ3; ЗН24-4М16-В/ВТ3
0,020
ЗН24-4М25-В/ВУ3; ЗН24-4М25-В/ВТ3
1 - корпус; 2 - винт; 3 - скоба; 4 - скоба; 5 - бирка; 6 - винт; 7 - скоба;
8 - пружина
Рисунок Б.5 - Зажимы измерительные (тип 1) с выводами «винт-винт»
Таблица Б.5
Условное обозначение
Масса, кг, не более
ЗН24-4И25-В/ВУ3; ЗН24-4И25-В/ВТ3
0,047
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
25
Продолжение приложения Б
1 - корпус; 2 - планка прижимная; 3 - контактные зажимы
Таблица Б.6
Размеры, мм
Масса, кг,
Условное обозначение
L
L1
не более
БЗ24-4П16-В/ВУ3-5
0,053
63
55
0,060
БЗ24-4П16-В/ВТ3-5
БЗ24-4П16-В/ВУ3-10
0,104
118
110
0,118
БЗ24-4П16-В/ВТ3-10
БЗ24-4П25-В/ВУ3-5
0,054
63
55
0,061
БЗ24-4П25-В/ВТ3-5
БЗ24-4П25-В/ВУ3-10
0,106
118
110
0,122
БЗ24-4П25-В/ВТ3-10
Рисунок Б.6 - Блоки зажимов (тип 3) неразборные с выводами «винт-винт»
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
26
Продолжение приложения Б
Таблица Б.7
Размеры, мм
Масса, кг,
Условное обозначение
L
не более
L1
БЗ24-4П16-В/2ПУ3-5
0,050
63
55
0,057
БЗ24-4П16-В/2ПТ3-5
БЗ24-4П16-В/2ПУ3-10
0,098
118
110
0,112
БЗ24-4П16-В/2ПТ3-10
Рисунок Б.7 - Блоки зажимов (тип 3) неразборные с выводами «винт-пайка»
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
27
Продолжение приложения Б
1 - зажим; 2 - крышка торцевая КТ12 (КТ4); 3 - скоба прижимная СП1;
4 - рейка; 5 - винт
Рисунок Б.8 - Блоки зажимов наборных, исполнение Г
Таблица Б.8
Количество
Номи-
Размеры, мм,
Условное обозначение
Масса, кг,
зажимов в
нальный
не более
блока
не более
блоке, шт
ток, А
L
L
1
БЗН24-4П16-В/ВУ3-3
3
111
98
0,201
БЗН24-4П16-В/ВТ3-3
БЗН24-4П16-В/ВУ3-6
6
111
98
0,249
БЗН24-4П16-В/ВТ3-6
БЗН24-4П16-В/ВУ3-8
8
111
98
0,281
БЗН24-4П16-В/ВТ3-8
БЗН24-4П16-В/ВУ3-10
10
196
183
0,353
БЗН24-4П16-В/ВТ3-10
16
БЗН24-4П16-В/ВУ3-12
12
196
183
0,385
БЗН24-4П16-В/ВТ3-12
БЗН24-4П16-В/ВУ3-15
15
300
287
0,553
БЗН24-4П16-В/ВТ3-15
БЗН24-4П16-В/ВУ3-18
18
300
287
0,601
БЗН24-4П16-В/ВТ3-18
БЗН24-4П16-В/ВУ3-20
20
300
287
0,633
БЗН24-4П16-В/ВТ3-20
БЗН24-4П25-В/ВУ3-3
3
111
98
0,201
БЗН24-4П25-В/ВТ3-3
БЗН24-4П25-В/ВУ3-6
6
111
98
0,249
БЗН24-4П25-В/ВТ3-6
25
БЗН24-4П25-В/ВУ3-8
8
111
98
0,281
БЗН24-4П25-В/ВТ3-8
БЗН24-4П25-В/ВУ3-10
10
196
183
0,353
БЗН24-4П25-В/ВТ3-10
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
28
Продолжение таблицы Б.8
Количество
Номи-
Размеры, мм,
Условное обозначение
Масса, кг,
зажимов в
нальный
не более
блока
не более
блоке, шт
ток, А
L
L
1
БЗН24-4П25-В/ВУ3-12
12
196
183
0,385
БЗН24-4П25-В/ВТ3-12
БЗН24-4П25-В/ВУ3-15
15
300
287
0,553
БЗН24-4П25-В/ВТ3-15
25
БЗН24-4П25-В/ВУ3-18
18
300
287
0,601
БЗН24-4П25-В/ВТ3-18
БЗН24-4П25-В/ВУ3-20
20
300
287
0,633
БЗН24-4П25-В/ВТ3-20
БЗН24-4М16-В/ВУ3-3
3
111
98
0,204
БЗН24-4М16-В/ВТ3-3
БЗН24-4М16-В/ВУ3-6
6
111
98
0,255
БЗН24-4М16-В/ВТ3-6
БЗН24-4М16-В/ВУ3-8
8
111
98
0,289
БЗН24-4М16-В/ВТ3-8
БЗН24-4М16-В/ВУ3-10
10
196
183
0,363
БЗН24-4М16-В/ВТ3-10
16
БЗН24-4М16-В/ВУ3-12
12
196
183
0,397
БЗН24-4М16-В/ВТ3-12
БЗН24-4М16-В/ВУ3-15
15
300
287
0,568
БЗН24-4М16-В/ВТ3-15
БЗН24-4М16-В/ВУ3-18
18
300
287
0,619
БЗН24-4М16-В/ВТ3-18
БЗН24-4М16-В/ВУ3-20
20
300
287
0,653
БЗН24-4М16-В/ВТ3-20
БЗН24-4М25-В/ВУ3-3
3
111
98
0,204
БЗН24-4М25-В/ВТ3-3
БЗН24-4М25-В/ВУ3-6
6
111
98
0,255
БЗН24-4М25-В/ВТ3-6
БЗН24-4М25-В/ВУ3-8
8
111
98
0,289
БЗН24-4М25-В/ВТ3-8
БЗН24-4М25-В/ВУ3-10
10
196
183
0,363
БЗН24-4М25-В/ВТ3-10
25
БЗН24-4М25-В/ВУ3-12
12
196
183
0,397
БЗН24-4М25-В/ВТ3-12
БЗН24-4М25-В/ВУ3-15
15
300
287
0,568
БЗН24-4М25-В/ВТ3-15
БЗН24-4М25-В/ВУ3-18
18
300
287
0,619
БЗН24-4М25-В/ВТ3-18
БЗН24-4М25-В/ВУ3-20
20
300
287
0,653
БЗН24-4М25-В/ВТ3-20
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
29
Продолжение приложения Б
1 - корпус; 2 - планка контактная; 3 - болт; 4 - шайба; 5 - шайба пружинная; 6 - шпилька
7 - изолятор; 8 - угольник
Таблица Б.9
Количество
Номи-
Размеры, мм
Условное обозначение
Масса, кг,
зажимов в
нальный
блока
B
L
L
1
не более
блоке
ток, А
БЗН24-50П100-К/К У3-2
2
155
130
0,760
БЗН24-50П100-К/К Т3-2
БЗН24-50П100-К/К У3-3
3
100
95
200
171
1,100
БЗН24-50П100-К/К Т3-3
БЗН24-50П100-К/К У3-4
4
240
213
1,420
БЗН24-50П100-К/К Т3-4
БЗН24-70П250-К/К У3-2
2
155
130
0,500
БЗН24-70П250-К/К Т3-2
БЗН24-70П250-К/К У3-3
3
250
200
171
0,750
БЗН24-70П250-К/К Т3-3
БЗН24-70П250-К/К У3-4
4
240
213
1,000
БЗН24-70П250-К/К Т3-4
110
БЗН24-140П400-К/К У3-2
2
155
130
0,700
БЗН24-140П400-К/К Т3-2
БЗН24-140П400-К/К У3-3
3
400
200
171
1,000
БЗН24-140П400-К/К Т3-3
БЗН24-140П400-К/К У3-4
4
240
213
1,300
БЗН24-140П400-К/К Т3-4
БЗН24-300П630-К/К У3-2
2
174
152
1,080
БЗН24-300П630-К/К Т3-2
БЗН24-300П630-К/К У3-3
3
630
135
226
204
2,700
БЗН24-300П630-К/К Т3-3
БЗН24-300П630-К/К У3-4
4
280
258
3,580
БЗН24-300П630-К/К Т3-4
Рисунок Б.9 - Блоки зажимов наборных (тип Ш) с выводами
под кабельный наконечник
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
30
Продолжение приложения Б
4
1
3
2
6
5
50
11,5
1 - корпус; 2 - каркас катушки; 3 - провод; 4 - бирка; 5 - скоба; 6 - пружина
Рисунок Б.10 - Зажимы с подгоночным сопротивлением (тип 1)
с выводами «винт-винт»
Таблица Б.10
Условное обозначение
Масса, кг, не более
ЗН24-4К2,5-В/ВУ3; ЗН24-4К2,5-В/ВТ3
0,028
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
31
Приложение В
(справочное)
Установка зажимов и блоков
1 - зажим; 2 - крышка торцевая; 3 - рейка; 4 - скоба прижимная; 5 - винты М4х10
Рисунок В.1 - Установка зажимов наборных (тип 1) на рейке
10,5
2
1
20
3,45
А
14,0
А
6
7
8
4
5
3
1 - зажим; 2 - крышка торцевая КТ6; 3 - рейка; 4 - шайба; 5 - скоба установочная;
6 - винт М4х12; 7 - шайба; 8 - шайба
Рисунок В.2 - Установка зажимов наборных (тип 3) на ток 63 А на рейке
(возможно на плоскости)
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
32
Продолжение приложения В
10,5
1
2
А
L±0,2
А
4
5
6
3
1 - блок зажимов; 2 - крышка торцевая КТ5; 3 - угольник; 4 - винт М4х20;
5 - шайба пружинная; 6 - шайба
Таблица В.3
Условное
L, мм
обозначение блока
БЗ24-4П16-В/В-5
БЗ24-4П16-В/2П-5
55
БЗ24-4П25-В/В-5
БЗ24-4П16-В/В-10
БЗ24-4П16-В/2П-10
110
БЗ24-4П25-В/В-10
Рисунок В.3 - Установка блоков зажимов БЗ24 (тип 3) неразборных
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
33
Приложение Г
(справочное)
Перечень деталей, поставляемых россыпью
Таблица Г.1
Условное обозначение деталей при
заказе для комплектации блоков
зажимов
Наименование
Графическое
климати-
зажимов
детали
изображение детали
ческого
блоков
исполне-
до 25 А
63 А
ния
проход-
У
Крышка
ные
Т
КТ12У
торцевая
мостико-
У
(КТ4У);
для за-
Г.1
вые
Т
КТ12Т
жимов
измери-
У
(КТ4Т)
типа 1
тельные
Т
Крышка
проход-
У
КТ6У
торцевая
ные
Т
КТ6Т
для за-
Г.2
жимов
мостико-
У
типа 3
вые
Т
У
КТ5У
Крышка торцевая
Г.3
Т
КТ5Т
для блоков зажимов
У, Т
КТ5*
Изолятор измери-
У
П1У
Г.4
тельного зажима
Т
П1Т
Скоба прижимная
У
СП1У
Г.5
для зажимов типа 1
Т
СП1Т
У
С1У
Скоба установочная
Г.6
Т
С1Т
Подкладка
У
ПМ1У
(перемычка) мости-
Г.7
Т
ПМ1Т
ковых зажимов
* Маркировка крышки, изготовленной из литьевых материалов
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
34
Продолжение таблицы Г.1
Условное обозначение деталей при
заказе для комплектации блоков
зажимов.
Наименование
Графическое
Климати-
зажимов
детали
изображение детали
ческого
бло-
исполне-
ков
до 25 А
63 А
ния
Подкладка
(перемычка)
Г.8
У, Т
ПП1
ПП2
ПП1
проходных зажимов
и блоков
Винт для мостиковых
зажимов М4х8,
У
ВМ1У
Г.9
ГОСТ 1491-80,
Т
ВМ1Т
ГОСТ 25938-83
Бирка белая
Г.10
БР6
БР6А
Изолятор для
И1,
блоков зажимов
Г.11
У, Т
И2
исполнения “Ш”
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
35
Приложение Д
(обязательное)
Сведения о содержании цветных металлов (ГОСТ Р 54564-2011)
Таблица Д.1
Суммарная масса цветных металлов,
содержащихся в изделии, кг
Наименование металла и сплава
Тип
зажима, блока
Лом и отходы
Лом и отходы
или детали
латуни и её спла-
меди и её сплавов
вов
Л2
М2
М13
0,01315
ЗН24-4И25-В/В
0,00012
ЗН24-4К2,5-В/В
0,0026
ЗН24-4М25-В/В
0,0066
ЗН24-16П63 -В/В
0,02
ЗН24-50П100-К/К
0,045
ЗН24-70П140-К/К
0,06
ЗН24-140П400-К/К
0,1
ЗН24-300П630-К/К
БЗ24-4П16-2П/В-5
0,017
БЗ24-4П16-В/2П-5
БЗ24-4П16-2П/В-10
0,034
БЗ24-4П16-В/2П-10
Подкладка (перемычка):
- мостиковых зажимов на 25 А
0,0009
(ПМ1)
- проходных зажимов до 25 А
(ПП1)
0,0009
- проходных зажимов на 63 А
(ПП2)
0,011
Лист
БКЖИ.687225.017 РЭ
Изм
Лист
№ документа
Подпись
Дата
36



















///////////////////////////////////////
