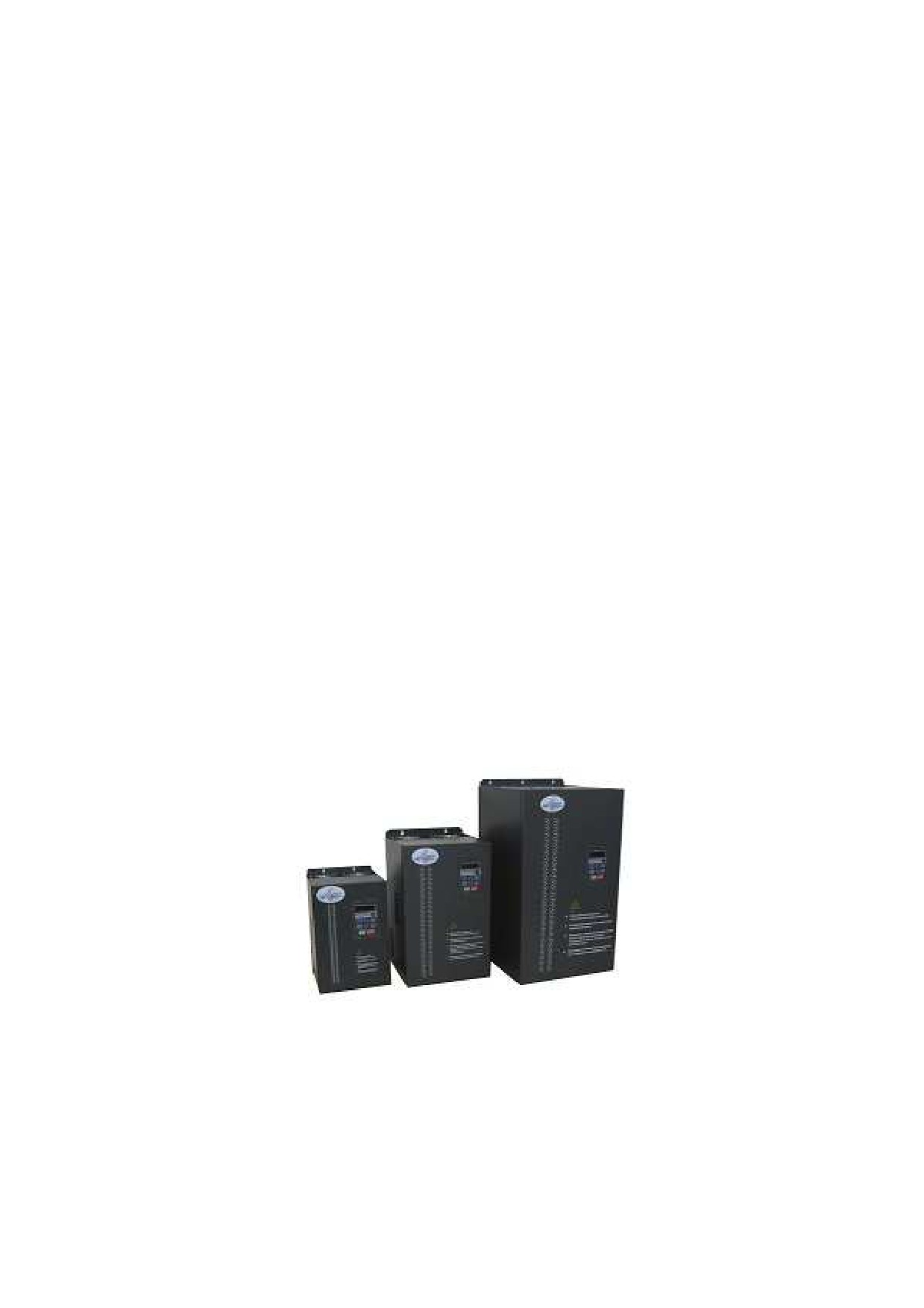

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ СЕРИИ А300/А300В. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВЕРСИЯ 1.0

1. Правила безопасности.

1.1 Во время установки, ввода в эксплуатацию и технического обслуживания системы необходимо выполнять

требования техники безопасности и мер предосторожности, описанные в данной главе. Компания не

несёт ответственности за ущерб и убытки, понесённые в результате неправильных действий.

1.1.1. Перед установкой

Опасно

• Не использовать неисправный преобразователь или преобразователь с недостающими деталями.

• Использовать электродвигатель с изоляцией класса B или выше.

Внимание

• Соблюдать осторожность при погрузке во избежание повреждений инвертора.

• Не использовать неисправный привод или инвертор без некоторых деталей.

• Не прикасаться к системе управления.

1.1.2 Монтаж

Опасно

• Преобразователь должен быть установлен на поверхность из негорючего материала, например,

металл. Запрещается размещать вблизи преобразователя легковоспламеняющиеся вещества.

• Не отвинчивать установочные винты оборудования, особенно винты, помеченные КРАСНЫМ.

Внимание

• Установить преобразователь в место, защищённое от прямого воздействия солнечного света и

вибраций.

• При установке более двух инверторов в одном шкафу особое внимание следует обратить на место

их установки для обеспечения отвода тепла.

1.1.3 Подключение

Опасно

• Работы должен выполнять квалифицированный персонал.

• Между преобразователем и источником питания необходимо установить автоматический

выключатель.

• Обеспечить надёжное заземление преобразователя.

Внимание

• Запрещается подавать напряжение к клеммам U, V, W. Учитывать обозначения клемм для

обеспечения их правильного соединения.

Внимание

• Запрещается подавать напряжение к клеммам U, V, W. Учитывать обозначения клемм для

обеспечения их правильного соединения.

• Убедиться в том, что электрическая цепь соответствует требованиям к ЭМС и нормам

безопасности в рабочей зоне. Перед выполнением электрических соединений ознакомится с

указаниями в инструкции.

• Запрещается подключать тормозной резистор между клеммами (+) и (-) шины постоянного тока.

1.1.4 Перед подачей питания

Опасно

• Убедитесь в том, что напряжение питания соответствует номинальному напряжению

преобразователя, а подключение кабеля ввода/вывода верны. В противном случае могут

возникнуть неисправности преобразователя. Крышку преобразователя необходимо закрыть перед

подачей питания.

• Не производите испытание повышенным напряжением (мегомметром и др.). До начала измерения

кабеля или двигателя отсоедините кабель двигателя от преобразователя.

Внимание

• Внешнее оборудование должно быть соединено в соответствии со схемой, представленной в

данном руководстве.

1.1.5 После подачи питания

Опасно

• Не открывать крышку преобразователя после подачи питания.

• Не трогать влажными руками преобразователь и подключённую к нему электрическую цепь.

Внимание

• Изменение параметров преобразователя должен выполнять квалифицированный персонал.

1.1.6. Эксплуатация

Опасно

• Не трогать руками систему вентиляции или внешний тормозной резистор, чтобы проверить

температуру.

• Проверку наличия сигналов во время эксплуатации может проводить только квалифицированный

персонал.

Внимание

• Во время эксплуатации преобразователя посторонние предметы не должны попадать внутрь

оборудования.

• Запрещается включать и выключать инвертор с помощью контактора.

1.1.7. Техническое обслуживание

Опасно

• Не ремонтировать и не проводить техническое обслуживание оборудования при подключении к

питанию.

• Убедитесь в том, что ремонт и техническое обслуживание проводится после отключения

светодиодного индикатора.

• Ремонт и техническое обслуживание преобразователя должно проводиться только

квалифицированным персонал, который прошёл профессиональное обучение.

• Настройку параметров следует проводить после установки преобразователя, все дополнительные

модули должны быть включены и запущены при отключённом питании.

1.2. Меры предосторожности

1.2.1 Проверка изоляции двигателя

Во избежание повреждения преобразователя из-за повреждения изоляции обмоток двигателя при первом

запуске двигателя, при повторном использовании мотора после продолжительного хранения или при

периодической проверке следует провести проверку его изоляции. Провода двигателя должны быть

отсоединены от преобразователя во время проверки изоляции.

1.2.2 Тепловая защита двигателя

Если номинальные значения двигателя не соответствуют параметрам преобразователя, особенно когда

номинальная мощность инвертора выше номинальной мощности двигателя, необходимо установить

соответствующие параметры защиты двигателя в преобразователе или установить термическое реле для

защиты двигателя.

1.2.3 Работа с частотой, превышающей номинальную частоту электродвигателя

Преобразователь может работать при выходной частоте от

0 Гц до 300 Гц. Если пользователю

необходимо работать с частотой более 50 Гц, следует принять во внимание влияние механической

нагрузки оборудования на вал электродвигателя.

1.2.4 Вибрация механического оборудования

При определённых выходных частотах на преобразователь может оказывать действие механический

резонанс, которого можно избежать, установив значения нежелательной частоты в преобразователе.

1.2.5 Нагревание и шум двигателя

Поскольку выходное напряжение преобразователя является ШИМ и содержит гармоники, увеличение

температуры, шумы и вибрация двигателя будут выше, чем в случае, когда двигатель работает от

источника питания стандартной частоты.

2.2.6 Переключающие устройства - контакторы, используемые на входных и выходных клеммах

Если контактор установлен между источником электропитания и входными клеммами преобразователя,

то использовать контактор для включения/выключения преобразователя недопустимо. Если

использование такого контактора неизбежно, то он должен использоваться с интервалом, не менее

одного часа. Частый заряд и разряд сокращают срок службы конденсаторов. Если переключающие

устройства, например контакторы, установлены между выходной стороной преобразователя и двигателя,

то необходимо убедиться в том, что включение/выключение проводятся тогда, когда инвертор не выдаёт

выходного напряжения. В противном случае модули в преобразователе могут быть повреждены.

2.2.7 Высота над уровнем моря и снижение значений

При высоте над уровнем моря более 1000 метров, отвод тепла преобразователя может снизиться из-за

разреженного воздуха. Таким образом, для эксплуатации следует понизить номинальные значения

преобразователя.

2.2.8 Примечания по утилизации преобразователя

При сжигании электролитические конденсаторы главной цепи и плата управления могут взорваться. При

сжигании пластиковых деталей могут выделяться токсичные газы. Утилизировать преобразователь

нужно как промышленные отходы.

2. Технические данные.

2.1. Модельный ряд

Мощность

Напряжение

Номинальный

подключаемого

Модель преобразователя частоты

питания (В)

выходной ток (А)

электродвигателя

(кВт)

А300-0007-Т4

380

2.1

0.75

А300-0015-Т4

380

3.8

1.5

А300-0022-Т4

380

5.1

2.2

А300-004-Т4 / А300В-0055-Т4

380

9 / 13

4 / 5.5

А300-0055-Т4 / А300В-0075-Т4

380

13 /17

5.5 / 7.5

А300-0075-Т4 / А300В-011-Т4

380

17 /25

7.5 / 11

А300-011-Т4 / А300В-015-Т4

380

25 / 32

11 / 15

А300-015-Т4 / А300В-0185-Т4

380

32 / 37

15 / 18.5

А300-0185-Т4 / А300В-022-Т4

380

37 / 45

18.5 / 22

А300-022-Т4 / А300В-030-Т4

380

45 / 60

22 / 30

А300-030-Т4 / А300В-037-Т4

380

60 / 75

30 / 37

А300-037-Т4 / А300В-045-Т4

380

74 / 90

37 / 45

А300-045-Т4 / А300В-055-Т4

380

90 / 110

45 / 55

А300-055-Т4 / А300В-075-Т4

380

110 / 150

55 / 75

А300-075-Т4 / А300В-090-Т4

380

150 / 176

75 / 90

А300-090-Т4 / А300В-110-Т4

380

176 / 210

90 / 110

А300-110-Т4 / А300В-132-Т4

380

210 / 253

110 / 132

А300-132-Т4 / А300В-160-Т4

380

253 / 304

132 / 160

А300-160-Т4 / А300В-185-Т4

380

304 / 340

160 / 185

А300-185-Т4 / А300В-200-Т4

380

340 / 377

185 / 200

А300-200-Т4 / А300В-220-Т4

380

377 / 423

200 / 220

А300-220-Т4 / А300В-250-Т4

380

423 / 465

220 / 250

А300-250-Т4 / А300В-280-Т4

380

465 / 520

250 / 280

А300-280-Т4 / А300В-315-Т4

380

520 / 585

280 / 315

А300-315-Т4 / А300В-350-Т4

380

585 / 650

315 / 350

А300-350-Т4

380

650

350

А300-400-Т4

380

720

400

А300-450-Т4

380

820

450

А300-500-Т4

380

900

500

А300-560-Т4

380

1000

560

А300-630-Т4

380

1100

630

2.2. Характеристики преобразователя

Параметры

Описание

Напряжение

Трёхфазное 380В ± 15%

Вход

Частота

50 / 60 Гц (±5%)

Напряжение

Трёхфазное 0 - 380В

Выход

Частота

0-300 Гц

U / f управление (скалярное)

Режим управления

Векторное управление

Панель управления

Задание команд

Клеммы управления

управления

Интерфейс RS485

Цифровое, аналоговое, частота пульса установка, RS485,

Задание частоты

многоскоростное задание, ПЛК, задание ПИД (эти настройки могут

комбинироваться и переключаться между собой)

Модель А300: 150% 60с, 180% 10с, 200% 3с.

Перегрузка

Модель А300В: 120% 60с, 150% 10с, 180% 3с.

Начальный

0.5 Гц / 150% (векторное управление), 1 Гц / 150% (U/f )

вращающий момент

Точность контроля

0.5 % (векторное управление)

скорости

Характе-

1 - 16 кГц, автоматически регулируется в зависимости от температуры

Несущая частота

ристики

и нагрузки

управления

Точность настройки

Цифровая настройка: 0.01 Гц

частоты

Аналоговая настройка: 0.05% (максимальной частоты)

Повышение

Автоматическое

крутящего момента

Ручное 0.1 - 30%

Линейная

Пользовательская (по трём точкам)

Кривая U/f

Квадратичная

В степени: 1.2, 1.4, 1.6, 1.8

Время ускорения/

0.01 - 3600 с

замедления

Автоматическое

Выходное напряжение остаётся стабильным при колебаниях

регулирование

напряжения со стороны источника питания

напряжения

Встроенный ПИД-регулятор для автоматического поддержания

ПИД-регулятор

технологических параметров (давление, температура и др.)

7 программируемых дискретных

Входа

1 высокочастотный импульсный: 0 - 100 кГц

2 программируемых аналоговых: 0 - 10 В, 0/4 - 20 мА

Внешние

1 программируемый с открытым коллектором

подключения

Выхода

2 релейных

2 аналоговых: 0 - 10 В, 0/4 - 20 мА

Интерфейс связи

RS485

Рабочая температура

От -10˚С до +40˚С

Температура

От -20˚С до +60˚С

Окружающая

хранения

среда

Относительная

От 0 до 90% (без каплеобразования)

влажность

Высота над уровнем

До 1000 м

моря

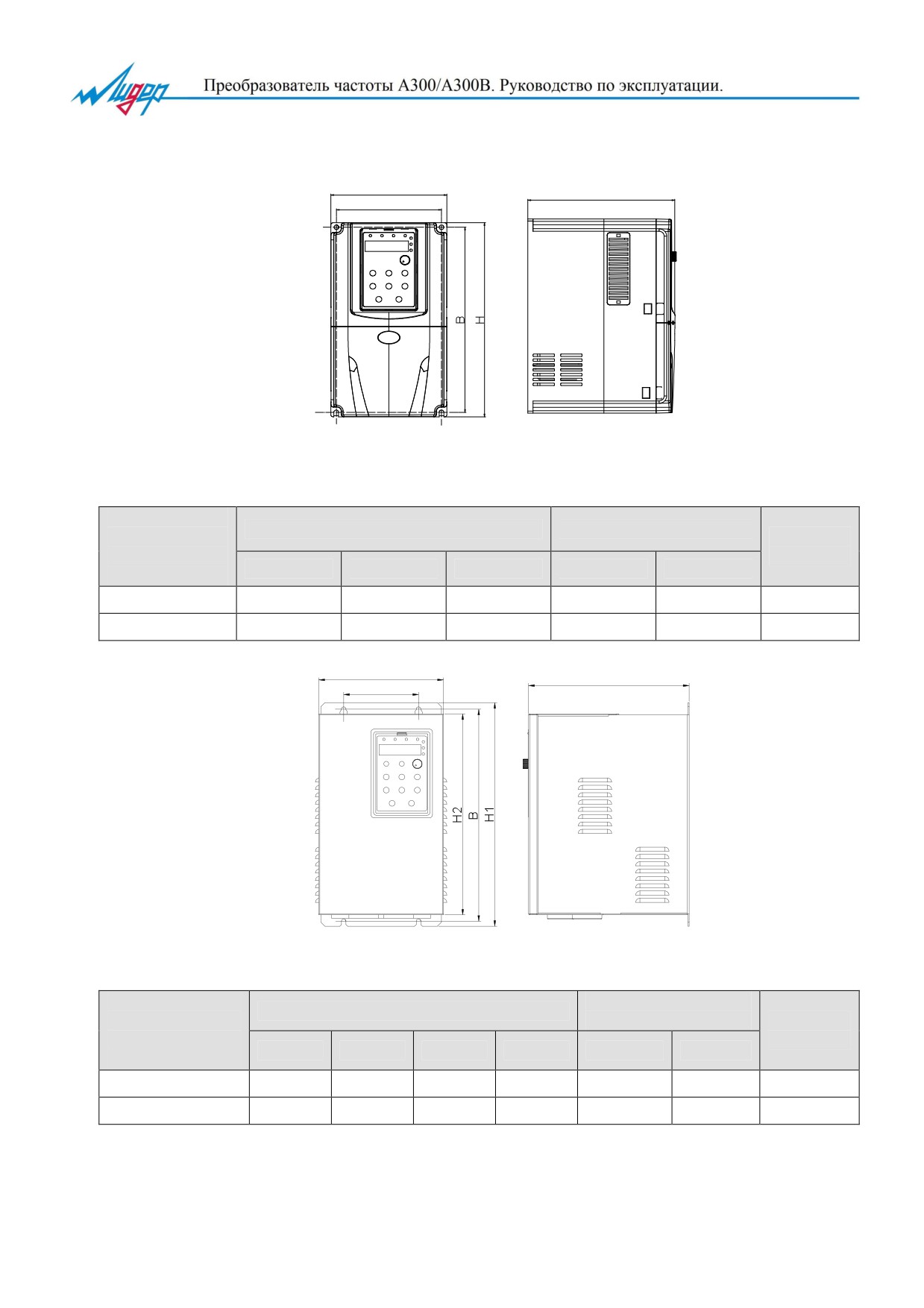

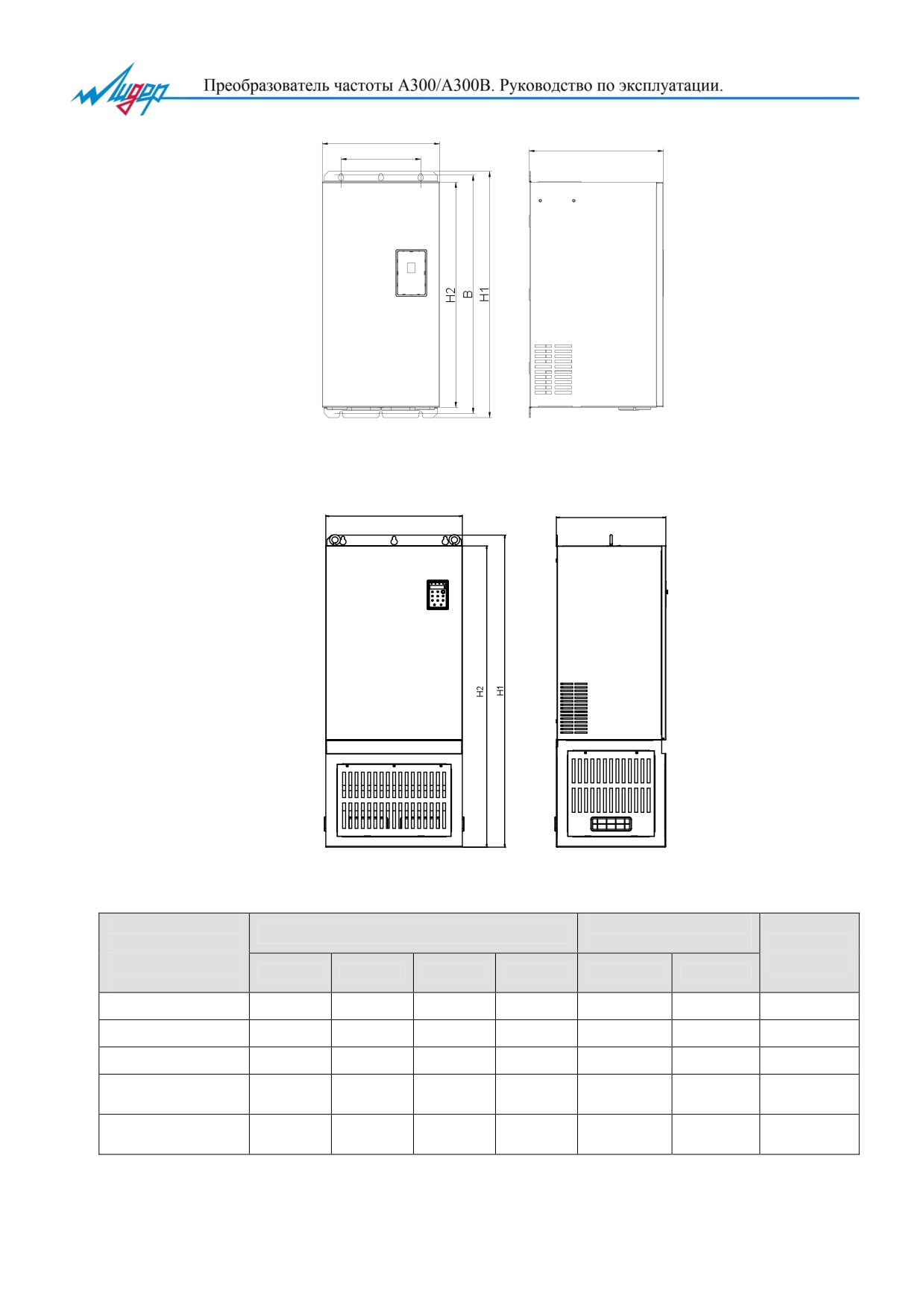

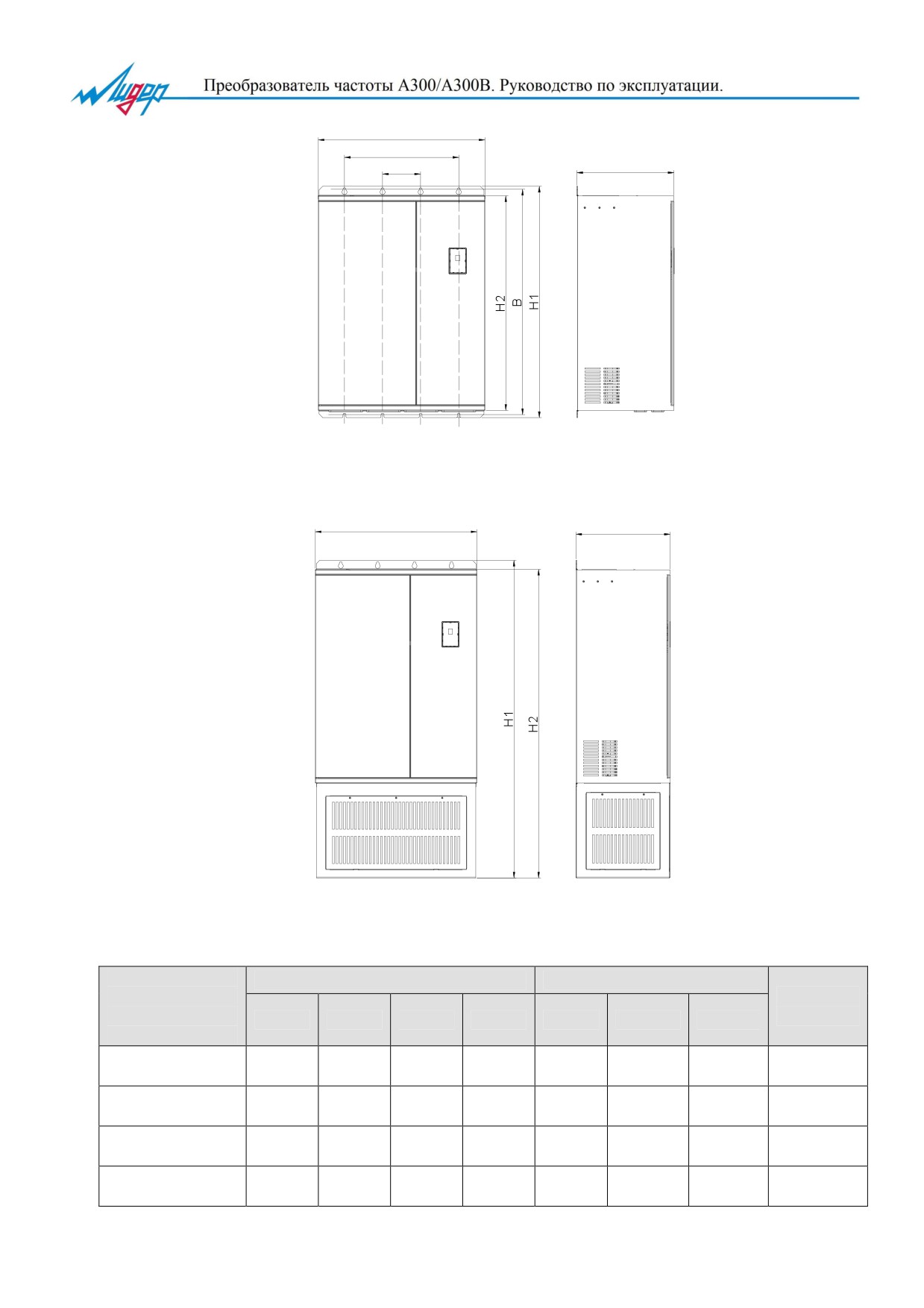

2.4. Механическая установка

2.4.1. Температура окружающей среды имеет влияние на срок службы преобразователя частоты, она не

должна превышать допустимый диапазон от -10˚С до +50˚С

2.4.2. Относительная влажность не должна превышать 90% (без образования конденсата).

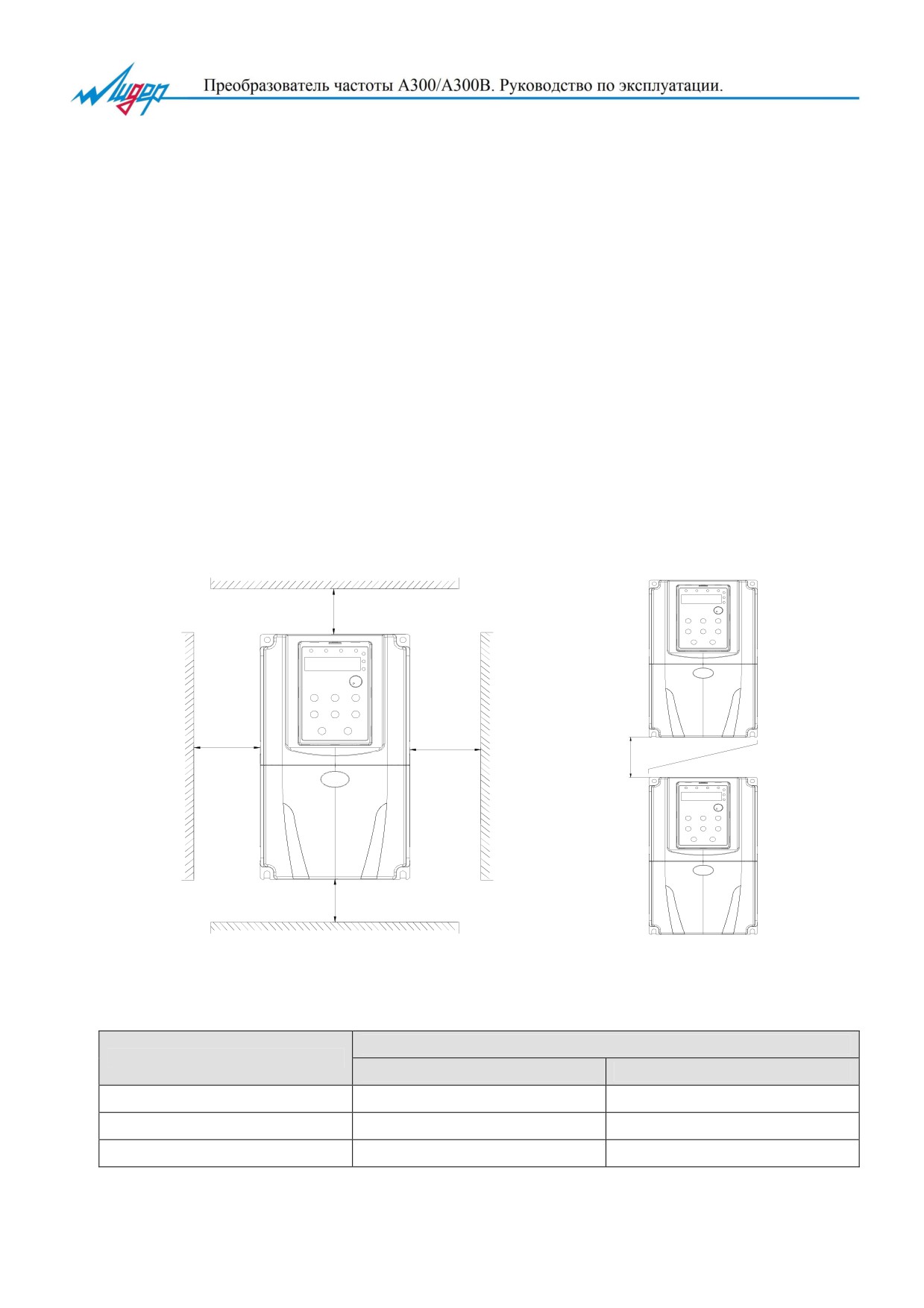

2.4.3. Преобразователь должен быть установлен на поверхность из негорючего материала. Соблюдайте

минимальные зазоры, указанные на рисунке и указанные в таблице. При установке

преобразователя в шкаф необходимо обеспечить его вентиляцию. Преобразователь должен быть

установлен вертикально, установка под углом или горизонтально не допускается.

2.4.4. Преобразователь должен быть установлен в месте без вибрации или с вибрацией меньше чем 5,9

м/с².

2.4.5. Преобразователь не должен подвергаться воздействию прямого солнечного света, пыли,

металлических частиц, горючих и агрессивных газов, масляного и соляного туманов.

50.00

≥ 100 мм

50.00

Размеры

Мощность преобразователя кВт

≤ 15 кВт

≥ 100 мм

≥ 50 мм

18.5 - 30 кВт

≥ 200 мм

≥ 50 мм

≥ 37 кВт

≥ 300 мм

≥ 50 мм

3. Пульт управления

3.1. Установка параметров

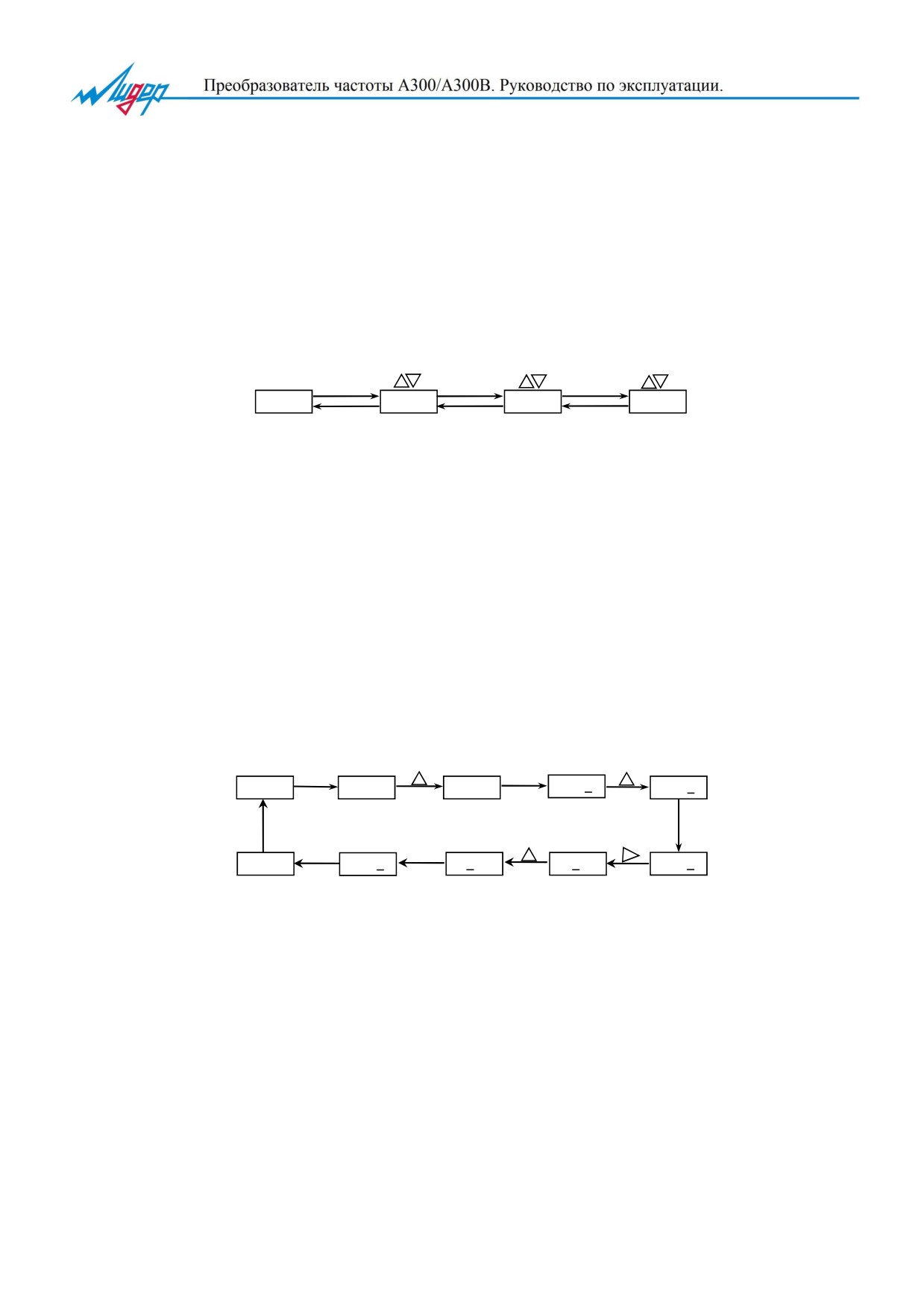

Панель управления преобразователя частоты А300 имеет трёхуровневую структуру меню:

• Группы функциональных параметров (первый уровень)

• Функциональные параметры (второй уровень)

• Значение функционального параметра

ПРОГ

ВВОД

50.00

P0-08

30.00

ПРОГ

Первый уровень

Второй уровень

Третий уровень

Рис.1 Установка значения параметров

Примечание:

При работе в третьем уровне меню, нажмите кнопку «ПРОГ» или «ДАННЫЕ/ВВОД» для

возврата на второй уровень меню. Разница между кнопками «ПРОГ» и «ДАННЫЕ/ВВОД» в

следующем: при нажатии кнопки «ДАННЫЕ/ВВОД» произойдёт сохранение изменённого значения

параметра и переход к следующему функциональному параметру второго уровня, а в случае

нажатия кнопки «ПРОГ» произойдёт возврат на второй уровень без сохранения значения

параметра.

Пример:

Изменение параметра функции «Р3-02» со значения 10.00 Гц на 15.00 Гц (жирным текстом

выделен мигающий разряд).

ПРОГ

ВВОД

50.00

P3.00

P3-02

ВВОД

ПРОГ

P3-03

015.00

010.00

Примечание:

Если в значении параметра третьего уровня нет мигающего разряда, это означает что

изменение этого значения невозможно. Возможные причины:

• Данное значение не подлежит изменению, в случае если это параметры функционирования.

• Данный параметр не может быть изменён в процессе работы преобразователя частоты.

Он может быть изменён после остановки преобразователя частоты

3.2. Сброс ошибки

В состоянии ошибки преобразователь частоты покажет её код и произведёт запись выходных

параметров (тока, напряжения и т.д.). Устраните причину неисправности (возможно потребуется

корректировка функций группы Р9 «неисправности и система защиты»). Для сброса ошибки

необходимо нажать кнопки «СТОП/СБРОС»

3.3. Настройка параметров электродвигателя

Введите значения параметров электродвигателя:

P1-01: Мощность

P1-02: Номинальное напряжение

P1-03: Номинальный ток

P1-04: Номинальная частота

P1-05: Номинальная обороты

После этого преобразователь установит стандартные параметры электродвигателя («Р1-06»-«Р01-

10») соответствующие введённым параметрам («Р1-01»-«Р01-05»).

В случае работы преобразователя частоты в режиме векторного управления необходимо

выполнить автоматическую настройку параметров электродвигателя. Для этого так же требуется

ввести параметры («Р1-01»-«Р01-05») электродвигателя, далее перейдите к параметру Р1-11 и

установите одно из следующих значений:

«1» Автоматическая настройка в статическом режиме, подходит для вариантов использования,

когда асинхронный двигатель сложно отключить от нагрузки, а также невозможно выполнить

автоматическую настройку в режиме вращения.

Описание процедуры: установить функциональный код равным 1, на клавиатуре отобразится

надпись «TUNE» (Настройка), затем нажать «ПУСК», инвертор начнёт выполнять автоматическую

настройку в статическом режиме.

«2» Автоматическая настройка параметров двигателя в режиме вращения

Для того чтобы обеспечить динамическое управление инвертора, следует выбрать автоматическую

настройку в режиме вращения. Во время автоматической настройки в режиме вращения двигатель

должен быть отсоединён от нагрузки (т. е. находится на холостом ходу).

Во время автоматической настройки в режиме вращения инвертор сначала выполнит

автоматическую настройку в статическом режиме, затем увеличит номинальную частоту двигателя

на 80% с учётом времени увеличения P0-17, удержит её в течение некоторого времени, и снизит ее

до нуля в соответствии со значением временем замедления P0-18 и завершит автоматическую

настройку.

Описание процедуры: установить функциональный код равным 2, на клавиатуре отобразится

надпись «TUNE» (Настройка), затем нажать «ПУСК», инвертор начнёт выполнять автоматическую

настройку в режиме вращения.

4. Параметры и функции

4.1 Таблица основных параметров

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

«P0» основные параметры

1: Общепромышленный

P0-00

Тип нагрузки

◎

2: Насосы и вентиляторы

0: U/f управление (скалярное)

P0-01

Режим управления

◎

1: Векторное управление без датчика скорости

0: Панель управления (светодиод не горит)

Источник команд

P0-02

1: Дискретные входы (светодиод горит)

◎

управления

2: Интерфейс RS485 (светодиод мигает)

0: Панель управления (P0-08, настройка с

помощью клавиш «▲» (Вверх) и «▼» (Вниз), без

запоминания)

1: Панель управления (P0-08, настройка с

помощью клавиш «▲» (Вверх) и «▼» (Вниз), с

запоминанием)

Выбор источника

2: Al1

P0-03

◎

основной частоты «A»

3: Al2

4: Потенциометр панели управления

5: Высокочастотный импульсный вход (HDI)

6: Многоступенчатое изменение скорости

7: ПЛК

8: ПИД-регулятор

9: Интерфейс RS485

Выбор источника

P0-04

вспомогательной

Такой же, что и «Р0-03»

◎

частоты «B»

Источник

0: Максимальная частота

P0-05

максимальной

○

1: Частота A

частоты «B»

Диапазон источника

P0-06

вспомогательной

0%～150%

100%

○

частоты «В»

Разряд единиц: Выбранный источник частоты

0: Источник основной частоты A

1: Результат вычисления частоты A и B

(определяется с помощью разряда десятков)

2: Переключение между A и B

3: Переключение между A и вычисленным

результатом

Выбор источника

P0-07

4: Переключение между B и вычисленным

○

частоты

результатом

Разряд десятков: Вычисление соотношения между

частотами A и B

0: A + B

1: A - B

2: Макс. (A, B)

3: Мин. (A, B)

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Верхний предел

P0-08

частоты с пульта

0,00 - «P0-10» (максимальная частота)

50.00 Гц

○

управления

0: Вперёд

P0-09

Направление вращения

○

1: Назад

P0-10

Максимальная частота

50.00 Гц ~ 300.00 Гц

50.00 Гц

◎

0: Значение «P0-12»

1: AI1

Источник верхнего

2: AI2

P0-11

предельного значения

◎

3: Потенциометр панели управления

частоты

4: Высокочастотный импульсный вход (HDI)

5: Интерфейс RS485

Верхнее предельное

«P0-14» (нижнее предельное значение частоты) -

P0-12

50.00 Гц

○

значение частоты

«P0-10» (максимальная частота)

Смещение верхнего

P0-13

предельного значения

0,00 Гц - «P0-10» (максимальная частота)

0.00 Гц

○

частоты

Нижнее предельное

0,00 Гц - «P0-12» (верхнее предельное значение

P0-14

0.00 Гц

○

значение частоты

частоты)

Зависит

P0-15

Несущая частота

1,0 кГц - 16,0 кГц

от

○

модели

Настройка несущей

0: Нет

P0-16

частоты в зависимости

○

1: Да

от температуры

Зависит

P0-17

Время ускорения 1

0,01 с - 36000 с

от

○

модели

Зависит

P0-18

Время замедления 1

0,01 с - 36000 с

от

○

модели

Единицы измерения

0: 1 с

P0-19

времени

1: 0.1 с

◎

ускорения/замедления

2: 0.01 с

Частота смещения

источника

P0-21

вспомогательной

0,00 Гц - «P0-10» (максимальная частота)

0.00Hz

○

частоты при

комбинации

Разрешение

1: 0.1 Гц

P0-22

◎

управляющей частоты

2: 0.01 Гц

Выбор режима

запоминания

0: Без запоминания

P0-23

○

установленной

1: С запоминанием

цифровой частоты

P0-24

Зарезервировано

●

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Основная частота

0: «P0-10» (максимальная частота)

P0-25

времени

1: Установленная частота

◎

ускорения/замедления

2: 100 Гц

Команда «Вверх» /

0: Рабочая частота

Р0-26

«Вниз» рабочей

◎

1: Установленная частота

частоты

Разряд единиц: Комбинация команд рабочей

клавиатуры и источника частоты

0: Не комбинируются

1: Частота, установленная с помощью клавиатуры

2: AI1

3: AI2

4: Потенциометр панели управления

5: Высокочастотный импульсный вход (HDI)

Комбинация источника

6: Многоступенчатое изменение скорости

P0-27

команд с источником

000

○

7: ПЛК

частоты

8: ПИД-регулятор

9: Интерфейс RS485

Разряд десятков: Комбинация команд терминала и

источника частоты

(0-9, аналогично значениям

для разряда единиц)

Разряд сотен: Комбинация команд связи и

источника частоты

(0-9, аналогично значениям

для разряда единиц)

«P1» Параметры электродвигателя

0: Стандартный асинхронный двигатель

P1-00

Тип двигателя

1: Асинхронный двигатель для частотного

◎

регулирования

Зависит

Номинальная

P1-01

0,1 кВт - 1000,0 кВт

от

◎

мощность двигателя

модели

Зависит

Номинальное

P1-02

1 В - 2000 В

от

◎

напряжение двигателя

модели

0,01 А - 655,35 А (мощность инвертора не более

Зависит

Номинальный ток

55 кВт)

P1-03

от

◎

двигателя

0,1 А - 6553,5 А (мощность инвертора более 55

модели

кВт)

Зависит

Номинальная частота

P1-04

0,01 Гц - «P0-10» (максимальная частота)

от

◎

двигателя

модели

Зависит

Номинальная скорость

P1-05

1 об/мин - 36000 об/мин

от

◎

двигателя

модели

0,001 Ом - 65,535 Ом (мощность инвертора не

Сопротивление

Зависит

более 55 кВт)

P1-06

обмотки статора

от

◎

0,0001 Ом - 6,5535 Ом (мощность инвертора

двигателя

модели

более 55 кВт)

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

0,001 Ом - 65,535 Ом (мощность инвертора не

Сопротивление

Зависит

более 55 кВт)

P1-07

обмотки ротора

от

◎

0,0001 Ом - 6,5535 Ом (мощность инвертора

двигателя

модели

более 55 кВт)

0,01 мГн - 655,35 мГн (мощность инвертора не

Зависит

Индуктивность

более 55 кВт)

P1-08

от

◎

обмоток двигателя

0,001 мГн - 65,535 мГн (мощность инвертора

модели

более 55 кВт)

Взаимная

0,01 мГн - 655,35 мГн (мощность инвертора не

Зависит

индуктивность обмоток

более 55 кВт)

P1-09

от

◎

ротора и статора

0,001 мГн - 65,535 мГн (мощность инвертора

модели

двигателя

более 55 кВт)

0,01 А - «P1-03» (мощность инвертора не более

Зависит

Ток холостого хода

55 кВт)

P1-10

от

◎

двигателя

0,1 А - «P1-03» (мощность инвертора более 55

модели

кВт)

0: Не выполняется

Автоматическая

1: Автоматическая настройка в статическом

P1-11

◎

настройка двигателя

режиме

2: Автоматическая настройка в режиме вращения

«P2» Параметры векторного управления

Пропорциональный

коэффициент звена

P2-00

1-100

○

регулятора скорости

(Кр1)

Время интегрирования

Р2-01

звена регулятора

0,01 с - 10,00 с

0,5 с

○

скорости (Ki1)

Частота переключения

P2-02

0,00 с - «P2-05»

5 Гц

○

регулятора скорости 1

Пропорциональный

коэффициент звена

P2-03

1-100

○

регулятора скорости

(Кр2)

Время интегрирования

P2-04

звена регулятора

0,01 с - 10,00 с

1.0 с

○

скорости (Ki2)

Частота переключения

P2-05

«P2-02» - «P2-10» (максимальная частота)

10.00 Гц

○

регулятора скорости 2

Компенсации

погрешности при

P2-06

50% -200%

100%

○

векторном

регулировании

Время фильтрования

P2-07

0,000 с - 0,100 с

0,000 с

○

для контура скорости

Компенсация

P2-08

0-200

○

перевозбуждения

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

0: «P2-10»

1: AI1

2: AI2

Источник верхнего

3: Потенциометр панели управления

предельного значения

P2-09

4: Высокочастотный импульсный вход (HDI)

○

крутящего момента при

5: Интерфейс RS485

управлении скоростью

6: Мин. (AI1, AI2)

7: Макс. (AI1, AI2)

Диапазон значений 1-7 соответствует «P2-10»

Цифровое значение

верхнего предельного

P2-10

0.0%

- 200.0%

150.0%

○

значения крутящего

момента

«P3» Параметры U/f управления

0: Линейная кривая U/F

1: Пользовательская кривая U/F

2: Квадратичная кривая U/F

P3-00

Установка кривой U/F

3: U/F степени 1,2

◎

4: U/F степени 1,4

6: U/F степени 1,6

8: U/F степени 1,7

Зависит

Повышение крутящего

если установленно 0.0 автоматически

P3-01

от

○

момента

0.1%

- 30.0%

модели

Частота отсечки

Р3-02

повышения крутящего

0,00 Гц - «Р0-10» (максимальная частота)

50 Гц

◎

момента

Частота ступени 1

P3-03

0.00 Гц - «P3-05»

0.00Hz

◎

кривой U/F

Напряжение ступени 1

P3-04

0.0%

- 100.0%

0.0%

◎

кривой U/F

Частота ступени 2

P3-05

«P3-03» - «P3-07»

0.00Hz

◎

кривой U/F

Напряжение ступени 2

P3-06

0.0%

- 100.0%

0.0%

◎

кривой U/F

Частота ступени 3

P3-05 - «P1-04» (номинальная частота

P3-07

0.00 Гц

◎

кривой U/F

электродвигателя)

Напряжение ступени 3

P3-08

0.0%

- 100.0%

0.0%

◎

кривой U/F

Компенсация

P3-09

0.0%

- 200.0%

0.0%

○

скольжение

Компенсация

P3-10

0 - 200

○

перевозбуждения

Коэффициент

Зависит

P3-11

подавления колебаний

0 - 100

от

○

U/F

модели

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

«P4» Параметры входов

P4-00

Функция входа D1

0: Функция отсутствует

◎

1: Вращение вперёд

◎

P4-01

Функция входа D2

2: Вращение назад

◎

P4-02

Функция входа D3

3: Трёхпроводное управление

P4-03

Функция входа D4

4: Толчковое вращение вперёд

◎

5: Толчковое вращение назад

◎

P4-04

Функция входа D5

6: Задание частоты «ВВЕРХ»

◎

P4-05

Функция входа D6

7: Задание частоты «ВНИЗ»

◎

8: Останов на выбег

9: Сброс неисправности

10: Пауза в работе ПЧ

11: Внешний сигнал неисправности НО

12: Сигнал 1 многоступенчатой скорости

13: Сигнал 2 многоступенчатой скорости

14: Сигнал 3 многоступенчатой скорости

15: Сигнал 4 многоступенчатой скорости

16: Время ускорения/торможения 1

17: Время ускорения/торможения 2

18: Переключение источника основной частоты

19: Сброс частоты установленной клавишами

«ВВЕХ», «ВНИЗ»

20: Переключения источника команды на запуск

21: Блокировка ускорения/замедления

22: Пауза ПИД-регулирования

23: Сброс ПЛК

24: Пуаза частоты качания

25: Ввод счётчика

26: Сброс счётчика

27: Ввод отсчёта длины

28: Сброс значения длины

29: Блокировка регулирования крутящего

момента

P4-06

Функция входа HDI

30: Вход частоты импульсов (только для HDI)

31: Резерв

32: Торможение постоянным током

33: Внешний сигнал неисправности НЗ

34: Разрешение изменения частоты

35: Изменение направления ПИД-регулирования

36: Внешний останов 1

37: Переключение команды управления

38: Отключение интегрирования ПИД-регулятора

39: Переключение источника частоты «А» на

заданную частоту

40: Переключение источника частоты

«В» на

заданную частоту

41, 42: Резерв

43: Переключение параметра ПИД-регулятора

44: Неисправность 1

45: Неисправность 2

46: Переключение между регулированием

оборотов и крутящего момента

47: Аварийный останов

48: Внешний останов 2

49: Замедление перед торможением постоянным

током

50: Сброс времени работы

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Р4-07 -

Резерв

●

Р4-09

Время фильтрования

Р4-10

0,000 с - 1,000 с

0,01 с

○

дискретного входа

0: двухпроводное управление 1

1: двухпроводное управление 2

Р4-11

Режим управления

◎

2: трёхпроводное управление 1

3: трёхпроводное управление 2

Скорость изменения

Р4-12

частоты

0,001 Гц/с - 50,000 Гц/с

1 Гц/с

○

«ВВЕРХ»/«ВНИЗ»

Минимальное входное

Р4-13

0,00 В - «Р4-15»

0,00 В

○

напряжение AI1

Соответствующее

Р4-14

минимальное входное

-100% - +100%

○

напряжение AI1

Максимальное входное

Р4-15

«Р4-13» - 10,00 В

10,00 В

○

напряжение AI1

Соответствующее

Р4-16

максимальное входное

-100% - +100%

100%

○

напряжение AI1

P4-17

Время фильтрации AI1

0,00 с - 10,00 с

0.10 с

○

Минимальное входное

P4-18

0,00 В - «Р4-20»

0,00 В

○

напряжение AI2

Соответствующее

P4-19

минимальное входное

-100% - +100%

○

напряжение AI2

Максимальное входное

P4-20

«Р4-18» - 10,00 В

10,00 В

○

напряжение AI2

Соответствующее

P4-21

максимальное входное

-100% - +100%

100%

○

напряжение AI2

P4-22

Время фильтрации AI2

0,00 с - 10,00 с

0.10 с

○

Минимальное входное

P4-23

0,00 В - «Р4-25»

0,00 В

○

напряжение AI3

Соответствующее

P4-24

минимальное входное

-100% - +100%

○

напряжение AI3

Максимальное входное

P4-25

«Р4-23» - 10,00 В

10,00 В

○

напряжение AI3

Соответствующее

P4-26

максимальное входное

-100% - +100%

100%

○

напряжение AI3

P4-27

Время фильтрации AI3

0,00 с - 10,00 с

0.10 с

○

Минимальная частота

P4-28

0.00 кГц - «P4-30»

0.0 кГц

○

на входе HDI

Соответствующая

P4-29

минимальная частота

-100.0% - +100.0%

0.0%

○

HDI

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Максимальная частота

P4-30

«P4-28» - 100.00 кГц

50,0 кГц

○

на входе HDI

Соответствующая

P4-31

максимальная частота

-100.0% - +100.0%

100.0%

○

HDI

P4-32

Время фильтрации HDI

0.00 с - 10.00 с

0.10 с

○

Разряд единиц: выбор кривой AI1

1: Кривая 1 (см. «P4-13» - «P4-16»)

P4-33

Выбор кривой AI

2: Кривая 2 (см. «P4-18» - «P4-21»)

321

○

3: Кривая 3 (см. «P4-23» - «P4-26»)

Разряд десятков: выбор кривой AI2 (так же)

Разряд единиц: AI1 ниже минимального входного

значения

Выбор AI ниже

Соответствует минимальному входному

P4-34

минимального

параметру

○

входного значения

1: 0.0%

Разряд десятков: выбор кривой AI2 ниже

минимального входного значения (так же)

P4-35

Время задердки D1

0.0 с - 3600.0 с

0.0 с

◎

P4-36

Время задердки D2

0.0 с - 3600.0 с

0.0 с

◎

P4-37

Время задердки D3

0.0 с - 3600.0 с

0.0 с

◎

0: высокий уровень

1: низкий уровень

Выбор 1 режима

Разряд единиц: D1

P4-38

использования

Разряд десятки: D2

00000

◎

терминала

Разряд сотни: D3

Разряд тысячи: D4

Разряд десятков тысяч: D5

0: высокий уровень

Выбор 2 режима

1: низкий уровень

P4-39

использования

◎

Разряд единиц: D6

терминала

Разряд десятки: HDI

«P5» Параметры выходов

Выбор выходного

0: Высокачастотный импульсный выход

P5-00

○

терминала HDO

1: Выход с открытым коллектором

0: Функция отсутствует

Выбор функции выхода

1: Преобразователь работает

P5-01

с открытым

○

2: Неисправность инвертора

коллектором HDO

3: Достижения заданной частоты FDT1

Выбор функции

4: Достижения заданной амплитуды частоты

P5-02

○

выходного реле 1

5: Работа при нулевой частоте 1

6: Предупреждающий сигнал о перегрузке

электродвигателя

7: Предупреждающий сигнал о перегрузке

инвертора

8: Достижение установочного значения отсчета

Выбор функции

9: Достижение заданного значения отсчета

P5-03

○

выходного реле 2

10: Достижение длины

11: Завершение цикла работы ПЛК

12: Достижение суммарного времени работы

13: Ограничение по частоте

14: Ограничение по крутящему моменту

15: Готовность к работе

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

16: AI1>AI2

17: Достижение верхнего предельного значения

частоты

18: Достижение нижнего предельного значения

частоты (отсутствие выходного сигнала после

остановки)

19: Сигнал о понижении напряжения

20: Установка канала связи

21: Резерв

22: Резерв

23: Работа при нулевой частоте 2

24: Достижении заданного времени во

включенном состоянии

25: Достижения заданной частоты FDT2

26: Достижения заданной частоты 1 («Р8-30» и

«Р8-31»)

27: Достижения заданной частоты 1 («Р8-32» и

«Р8-33»)

28: Достижение заданного выходного тока 1 («Р8-

38» и «Р8-39»)

29: Достижение заданного выходного тока 1 («Р8-

40» и «Р8-41»)

30: Достижение заданного времени («Р8-42»)

31: Превышение предельного значения

напряжения на входе AI1

32: Достижения инвертором заданного времени

синхронизации

33: Вращение назад

34: Резерв

35: Достижение заданной температуры модуля

IGBT

36: Превышение предельного значения выходного

тока

37: Достижение нижнего предельного значения

частоты (выходной сигнал остаётся после

остановки)

38: Нагрев выхода преобразователя

39: Резерв

40: Достижения заданного времени (Р8-53)

P5-04

Резерв

●

-P5-5

Выбор функции

0: Рабочая частота

высокочастотного

1: Установочная частота

P5-06

○

импульсного выхода

2: Выходной ток

HDO

3: Выходной крутящий момент

Выбор функции выхода

4: Выходная мощность

P5-07

○

АО1

5: Выходное напряжение

6: Вход высокочастотного импульсного входа HDI

7: AI1

8: AI2

9: Резерв

10: Длина

Выбор функции выхода

P5-08

11: Значение отсчёта

○

АО2

12: Связь

13: Частота вращения

14: Выходной ток

15: Выходное напряжение

16: Резерв

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Максимальная частота

50.00

P5-09

0.01 кГц - 100.00 кГц

○

выхода HDO

кГц

Коэффициент

P5-10

-100.0% - +100.0%

0.0%

○

смещения АО1

Коэффициент усиления

P5-11

-10,00 - +10,00

1.00

○

АО1

Коэффициент

P5-12

-100.0% - +100.0%

0.0%

○

смещения АО2

Коэффициент усиления

P5-13

-10,00 - +10,00

1.00

○

АО2

P5-14

Резерв

●

-P5-16

Время задержки на

P5-17

выходе HDO с

0.0 с - 3600.0 с

0.0 с

○

открытым коллектором

Время задержки на

P5-18

0.0 с - 3600.0 с

0.0 с

○

выходе реле 1

Время задержки на

P5-19

0.0 с - 3600.0 с

0.0 с

○

выходе реле 2

P5-20

Резерв

●

-P5-21

0 - положительная логика (для всех)

1 - отризательная логика (для всех)

Р5-22

Диапазон установок

Разряд едениц: HDO

000

○

Разряд десятков: реле 1

Разряд сотен: реле 2

«P6» параметры управления пуском и остановом

0: Прямой пуск

P6-00

Режим пуска

1: Поиск оборотов и повторный пуск

○

2: Пуск с предварительным возбуждением

0: Начать с частоты останова

Режим поиска числа

P6-01

1: Начать с нулевой частоты

◎

оборотов

2: Начать с максимальной частоты

Скорость отслеживания

P6-02

1 - 100

○

числа оборотов

P6-03

Частота пуска

0.00 Гц - 10.00 Гц

0.00 Гц

○

Задержка частоты

P6-04

0.0 с - 100.0 с

0.0 с

◎

пуска

Торможение

постоянным током

P6-05

перед током

0% - 100%

◎

пуска/предварительног

о возбуждения

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Время торможения

постоянным током до

P6-06

момента

0.0 с - 100.0 с

0.0 с

◎

пуска/предварительног

о возбуждения

0: Линейное ускорение/замедление

Режим ускорения/

P6-07

1: S - образная кривая ускорения/торможения А

◎

торможения

2: S - образная кривая ускорения/торможения А

Начальный отрезок

P6-08

времени на S -

0.0% - (100.0% - «P6-09»)

30.0%

◎

образной кривой

Конечный отрезок

P6-09

времени на S -

0.0% - (100.0% - «P6-08»)

30.0%

◎

образной кривой

0: Торможение до останова

P6-10

Режим останова

○

1: Останов на выбег

Начальная частота

торможения

P6-11

0.00 Гц - «P0-10» (максимальная частота)

0.00 Гц

○

постоянным током

после начала останова

Время задержки

торможения

P6-12

0,0 с - 100,0 с

0,0 с

○

постоянным током

после начала останова

Ток торможения

P6-13

0% - 100%

○

постоянным током

Время торможения

P6-14

0.0 с - 100.0 с

0.0 с

○

постоянным током

Используемый

P6-15

коэффициент

0% - 100%

100%

○

торможения

P7 Пульт управления и дисплей

0: Не применяется

1: Переключение между управлением с пульта

Функция кнопки

управления и дистанционным управлением

P7-01

◎

ВПЕРЁД/НАЗАД

2: Переключение вперёд/назад

3: Толчковый режим вперёд

4: Толчковый режим назад

0: Применяется только при управлении с пульта

Функция кнопки

P7-02

управления

○

СТОП/СБРОС

1: Применяется во всех случаях

0000 ~ FFFF

Бит 0: Рабочая частота (Гц)

Параметр 1 работы

Бит 1: Установочная частота (Гц)

P7-03

81F

○

дисплея

Бит 2: Напряжение на шине (В)

Бит 3: Выходное напряжение (В)

Бит 4: Выходной ток (А)

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Бит 5: Выходная мощность (кВт)

Бит 6: Выходной крутящий момент (%)

Бит 7: Режим работы цифрового входа DI

Бит 8: Режим работы DO

Бит 9: Напряжение на AI1 (В)

Бит 10: Напряжение на AI2 (В)

Бит 11: Температура радиатора

Бит 12: Значение отсчёта

Бит 13: Значение длины

Бит 14: Отображение частоты вращения под

нагрузкой

Бит 15: Настройка ПИД-регулирования

0000 ~ FFFF

Бит 0: Обратная связь ПИД-регулирования

Бит 1: Ступень ПЛК

Бит 2: Частота входного импульса HDI (кГц)

Бит 3: Рабочая частота 2 (Гц)

Бит 4: Оставшееся время работы

Бит 5: Напряжение AI1 перед калибровкой (В)

Бит 6: Напряжение AI2 перед калибровкой (В)

Бит 7: Резерв

Параметр 2 работы

P7-04

Бит 8: Линейная скорость

○

дисплея

Бит 9: Время включённого состояния (часы)

Бит 10: Текущее время работы (мин)

Бит 11: Частота входного импульса HDI (кГц)

Бит 12: Установленное значение системы передачи

данных

Бит 13: Резерв

Бит 14: Отображение основной частоты А (Гц)

Бит 15: Отображение вспомогательной частоты В

(Гц)

0000 ~ FFFF

Бит 0: Установочная частота (Гц)

Бит 1: Напряжение на шине (В)

Бит 2: Режим работы DI

Бит 3: Режим работы DO

Бит 4: Напряжение на AI1 (В)

Индикация в режиме

Бит 5: Напряжение на AI2 (В)

P7-05

○

ожидания

Бит 6: Температура радиатора

Бит 7: Значение отсчёта

Бит 8: Значение длины

Бит 9: Действие ПЛК

Бит 10: Частота вращения под нагрузкой

Бит 11ПИД-регулирование

Бит 12: Частота на входе HDI (кГц)

Коэффициент

P7-06

0.0001

- 6.5000

1.0000

○

отображения частоты

Температура модуля

P7-07

0.0˚С - 100.0˚С

●

IGBT

Время наработки под

P7-09

0 ч - 65535 ч

●

нагрузкой

P7-10

Модель

●

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Версии программного

P7-11

●

обеспечения

0: 0 знаков после запятой

Количество знаков

1: 1 знак после запятой

P7-12

○

после запятой

2: 2 знака после запятой

3: 3 знака после запятой

Суммарное время

P7-13

0 ч - 65535 ч

●

включенного режима

Потребленная

P7-14

0 кВт - 65535 кВт

●

суммарная мощность

«P8» Дополнительные функции

Частота в толчковом

P8-00

0.00 Гц - «P0-10» (максимальная частота)

2.00 Гц

○

режиме

Время ускорения в

P8-01

0.1 с - 3600.0 с

20.0 с

○

толчковом режиме

Время торможения в

P8-02

0.1 с - 3600.0 с

20.0 с

○

толчковом режиме

Зависит

P8-03

Время ускорения 2

0.1 с - 3600.0 с

от

○

модели

Зависит

P8-04

Время торможения 2

0.1 с - 3600.0 с

от

○

модели

Зависит

P8-05

Время ускорения 3

0.1 с - 3600.0 с

от

○

модели

Зависит

P8-06

Время торможения 3

0.1 с - 3600.0 с

от

○

модели

Зависит

P8-07

Время ускорения 4

0.1 с - 3600.0 с

от

○

модели

Зависит

P8-08

Время торможения 4

0.1 с - 3600.0 с

от

○

модели

P8-09

Частота скачка 1

0.00 Гц - «P0-10» (максимальная частота)

0.00 Гц

○

P8-10

Частота скачка 2

0.00 Гц - «P0-10» (максимальная частота)

0.00 Гц

○

Амплитуда частоты

P8-11

0.00 Гц - «P0-10» (максимальная частота)

0.01 Гц

○

скачка

Бестоковая пауза при

P8-12

переключении

0.1 с - 3600.0 с

0.0 с

вращения вперёд/назад

Регулирование

0: Применяется

P8-13

○

вращения назад

1: Не применяется

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Действие при

0: Вращение при нижнем предельном значении

установке частоты

частоты

P8-14

○

ниже предельно

1: Останов

допустимого значения

2: Нулевая скорость вращения

Выравнивание

P8-15

0.00 Гц - 10.00 Гц

0.00 Гц

○

нагрузки

Установка наработки

P8-16

0 ч - 36000 ч

0 ч

○

после подачи питания

Установка наработки в

P8-17

0 ч - 36000 ч

0 ч

○

рабочем состоянии

Выбор системы защиты

0: Нет защиты

P8-18

○

во включённом режиме

1: Защита

Значение обнаружения

P8-19

0.00 Гц - «P0-10» (максимальная частота)

50.00 Гц

○

частоты (FDT1)

Запаздывание

P8-20

обнаружения частоты

0.0% - 100.0% (уровень FDT1)

5.0%

○

(FDT1)

Амплитуда

P8-21

обнаружения

0.0% - 100.0% (максимальная частота)

0.0%

○

появления частоты

Частота скачка во

0: Не применяется

P8-22

время

○

1: Применяется

ускорения/торможения

Точка частоты перехода

P8-25

от времени разгона 1 к

0.00 Гц - «P0-10» (максимальная частота)

0.00 Гц

○

времени разгона 2

Точка частоты перехода

от времени торможения

P8-26

0.00 Гц - «P0-10» (максимальная частота)

0.00 Гц

○

1 к времени

торможения 2

Установка приоритета в

0: Не применяется

P8-27

толчковом режиме с

○

1: Применяется

терминала

Значение обнаружения

P8-28

0.00 Гц - «P0-10» (максимальная частота)

50.00 Гц

○

частоты (FDT2)

Запаздывание

P8-29

обнаружения частоты

0.0% - 100.0% (уровень FDT2)

5.0%

○

(FDT2)

Значение обнаружения

P8-30

0.00 Гц - «P0-10» (максимальная частота)

50.00 Гц

○

частоты 1

Амплитуда

P8-31

0.0% - 100.0% (максимальная частота)

0.0%

○

обнаружения частоты 1

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Значение обнаружения

P8-32

0.00 Гц - «P0-10» (максимальная частота)

50.00 Гц

○

частоты 2

Амплитуда

P8-33

0.0% - 100.0% (максимальная частота)

0.0%

○

обнаружения частоты 2

0.0%

- 300.0%

Уровень обнаружения

P8-34

(100,0% соответствует номинальному току

5.0%

○

нулевого тока

электродвигателя)

Время задержки

P8-35

обнаружения нулевого

0.01 с - 360.00 с

0.10 с

○

тока

0,0% (Обнаружения не происходит)

Значение превышения

P8-36

0,1% - 300,0% (Номинальный ток

200.0%

○

выходного тока

электродвигателя)

Время задержки

обнаружения значения

P8-37

0.00 с - 360.00 с

0.00 с

○

превышения выходного

тока

Значение заданного

0.0%

- 300.0%

P8-38

100.0%

○

тока 1

(номинального тока электродвигателя)

Амплитуда заданного

0.0%

- 300.0%

P8-39

0.0%

○

тока 1

(номинального тока электродвигателя)

Значение заданного

0.0%

- 300.0%

P8-40

100.0%

○

тока 2

(номинального тока электродвигателя)

Амплитуда заданного

0.0%

- 300.0%

P8-41

0.0%

○

тока 2

(номинального тока электродвигателя)

Функция

0: Не применяется

P8-42

○

синхронизации

1: Применяется

0: «P8-44»

1：AI1

2：AI2

P8-43

Диапазон установок

○

3：Потенциометр панели управления

«Р8-44» Масштаб аналогового входа 100%

соответствует «P8-44»

P8-44

Время синхронизации

0.0 мин - 3600 мин

0.0 мин

○

Нижний предельный

уровень срабатывания

P8-45

системы защиты при

0.00 В - «P8-46»

3.10 В

○

входном напряжении

AI1

Верхний предельный

уровень срабатывания

P8-46

системы защиты при

«P8-45» - 10.00 В

6.80 В

○

входном напряжении

AI1

Сигнал о нагреве

P8-47

0˚С - 100˚С

75˚С

○

модуля IGBT

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Управление

0: Вентилятор работает во время работы

P8-48

вентилятором

преобразователя

○

охлаждения

1: Работает всегда

«Р8-51» (частота покоя) - «Р0-10» (максимальная

P8-49

Частота запуска

0.00 Гц

○

частота)

Время задержки

P8-50

0.0 с - 3600.0 с

0.0 с

○

частоты запуска

P8-51

Частота покоя

0.00 Гц - «Р8-49» (частота запуска)

0.00 Гц

○

Время задержки

P8-52

0.00 с - 3600.00 с

0.0 с

○

частоты покоя

Установочное значение

P8-53

0.0 мин - 3600.0 мин

0.0 Мин

○

времени начала работы

«Р9» Неисправности и система защиты

Защита при перегрузки

0: Не применяется

P9-00

○

двигателя

1: Применяется

Коэффициент защиты

P9-01

от перегрузки

0.20

- 10.00

1.00

○

электродвигателя

Коэффициент

предварительного

P9-02

нагревания при

50% - 100%

80%

○

перегрузке

электродвигателя

Коэффициент

снижения числа

P9-03

оборотов при

0 - 100

○

избыточном

напряжении

Напряжение защиты от

снижения числа

P9-04

оборотов при

120% - 150%

130%

○

избыточном

напряжении

Коэффициент

снижения числа

P9-05

0 - 100

○

оборотов при

избыточном токе

Ток защиты от

снижения числа

P9-06

100% - 200%

150%

○

оборотов при

избыточном токе

Включение защиты от

замыкании на землю

0: Не применяется

P9-07

○

при включённом

1: Применяется

питании

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

P9-09

Время сброса ошибки

0 - 5

○

Действие выхода HDO

0: Нет действия

P9-10

при автоматическом

○

1: Действие

сбросе ошибки

Время ожидания

P9-11

перезапуска после

0.1 с - 100.0 с

1.0 с

○

сброса ошибки

Включение защиты при

0: Не применяется

P9-12

○

обрыве фазы на входе

1: Применяется

Включение защиты при

0: Не применяется

P9-13

обрыве фазы на выходе

1: Применяется

0: Нет ошибки

1: Резерв

2: Превышение тока во время ускорения

3: Превышение тока во время замедления

4: Превышение тока при постоянной скорости

5: Перенапряжение во время ускорения

6: Перенапряжение во время замедления

7: Перенапряжение во время постоянной

скорости

8: Резерв

9: Пониженное напряжение

10: Перегрузка преобразователя

11: Перегрузка двигателя

12: Обрыв фазы на входе

13: Обрыв фазы на выходе

14: Перегрев модуля IGBT

15: Внешняя ошибка

Тип первой

16: Ошибка связи

P9-14

－

●

неисправности

17: Ошибка контактора

18: Неисправность при обнаружении тока

19: Ошибка системы автоматической настройки

параметров двигателя

20: Резерв

21: Неисправность в системе записи и

считывания микросхемы памяти

22: Ошибка аппаратной части инвертора

23: Резерв

25: Резерв

26: Ошибка по суммарному времени работы

27: Специальная неисправность 1

28: Специальная неисправность 2

29: Ошибка по суммарному времени

подключения источника питания

30: Ошибка без нагрузки

31: Потеря сигнала обратной связи ПИД-

регулирования в процессе работы

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

40: Перегрузка тока по времени

41: Резерв

42: Отклонение числа оборотов

43: Превышение числа оборотов двигателя

Тип второй

P9-15

－

●

неисправности

Тип третьей

P9-16

－

●

неисправности

Частота третьей

P9-17

－

●

неисправности

Ток третьей

P9-18

－

●

неисправности

Напряжение на шине

P9-19

при третьей

－

●

неисправности

Режим работы входного

P9-20

терминала при третьей

－

●

неисправности

Режим работы

выходного терминала

P9-21

－

●

при третьей

неисправности

Режим работы

инвертора при

P9-22

－

●

последней

неисправности

Время подачи питания

P9-23

при последней

－

●

неисправности

Время работы при

P9-24

последней

－

●

неисправности

Частота второй

P9-27

－

●

неисправности

Ток второй

P9-28

－

●

неисправности

Напряжение на шине

P9-29

при второй

－

●

неисправности

Режим работы входного

P9-30

терминала при второй

－

●

неисправности

Режим работы

выходного терминала

P9-31

－

●

при второй

неисправности

Режим работы

P9-32

инвертора при второй

－

●

неисправности

Время подачи питания

P9-33

при второй

－

●

неисправности

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Время работы при

P9-34

－

●

второй неисправности

Частота второй

P9-37

－

●

неисправности

Ток второй

P9-38

－

●

неисправности

Напряжение на шине

P9-39

при второй

－

●

неисправности

Режим работы входного

P9-40

терминала при второй

－

●

неисправности

Режим работы

выходного терминала

P9-41

－

●

при второй

неисправности

Режим работы

P9-42

инвертора при второй

－

●

неисправности

Время подачи питания

P9-43

при второй

－

●

неисправности

Время работы при

P9-44

－

●

второй неисправности

Разряд единиц: перегрузка двигателя (11)

0: Вращение по инерции до полной остановки

1: Торможение до полной остановки

2: Продолжение вращения

Разряд десятки: Обрыв фазы на входе (12) (так же

Выбор 1 мер защиты от

как разряд единиц)

P9-47

00000

○

неисправности

Разряд сотни: Обрыв фазы на выходе (13) (так же

как разряд единиц)

Разряд тысяч: Внешняя ошибка (15) (так же как

разряд единиц)

Разряд десятков тысяч: Ошибка связи

(16) (так же как разряд единиц)

Разряд единиц: Резерв

Разряд десятки: Неисправность в системе записи

и считывания микросхемы памяти (21)

0: Вращение по инерции до полной остановки

Выбор 2 мер защиты от

1: Торможение до полной остановки

P9-48

00000

○

неисправности

Разряд сотни: Резерв

Разряд тысяч: Резерв

Разряд десятков тысяч: Ошибка по суммарному

времени работы (26) (так же как разряд единиц

Р9-47)

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Разряд единиц: Специальная неисправность 1 (27)

(так же как разряд единиц Р9-47)

Разряд десятки: Специальная неисправность 1

(28) (так же как разряд единиц Р9-47)

Разряд сотни: Ошибка по суммарному времени

подключения источника питания (29) (так же как

разряд единиц Р9-47)

Разряд тысяч: Ошибка без нагрузки (30)

Выбор 3 мер защиты от

P9-49

0: Вращение по инерции до полной остановки

00000

○

неисправности

1: Торможение до полной остановки

2: Торможение до 7% от номинальной мощности

электродвигателя, а затем продолжение вращения;

работа при установочной частоте при отсутствии

нагрузки

Разряд десятков тысяч: Потеря сигнала обратной

связи ПИД-регулирования в процессе работы (31)

(так же как разряд единиц Р9-47)

Разряд единиц: Отклонение числа оборотов (42)

(так же как разряд единиц Р9-47)

Разряд десятков: Превышение числа оборотов

Выбор 4 мер защиты от

P9-50

двигателя (43) (так же как разряд единиц Р9-47)

00000

○

неисправности

Разряд сотни: Резерв

Разряд тысяч: Резерв

Разряд десятков тысяч: Резерв

0: Вращение при текущей частоте вращения

Удержание частоты

1: Вращение при установочной частоте вращения

P9-54

вращения при

2: Вращение при максимальной частоте

○

неисправности

3: Вращение при минимальной частоте

4: Вращение при ненормальной резервной частоте

60.0% - 100.0% (от максимальной частоты «P0-

P9-55

Аварийная частота

100.0%

○

10»)

P9-56

Резерв

●

-P9-58

Мгновенное

0: Не применяется

P9-59

отключение

1: Уменьшение скорости

○

электропитания

2: Торможение до полной остановки

Определение

напряжения

восстановления

P9-60

«F9-62» - 100.0%

100.0%

мгновенного

отключения

электропитания

Время определения

напряжения

восстановления при

P9-61

0.00 с - 100.00 с

0.50 с

○

мгновенном

отключении

электропитания

Определение

напряжения

60.0% - 100.0% (стандартное напряжение на

P9-62

мгновенного

80.0%

○

шине)

отключения

электропитания

P9-63

Включение защиты без

0: Не применяется

○

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

нагрузки

1: Применяется

Уровень обнаружения

P9-64

0.0 - 100.0％

10.0%

○

работы без нагрузки

Время обнаружения

P9-65

0.0 - 60.0 с

1.0 с

○

работы без нагрузки

«PA» Функции ПИД-регулирования

0: «PA-01»

1: AI1

2: AI2

Источник задания

PA-00

3: Потенциометр панели управления

○

ПИД-регулятора

4: Высокочастотный импульсный вход HDI

5: Интерфейс RS-485

6: Многоступенчатое управление

Уставка панели

PA-01

0.0%

- 100.0%

50.0%

управления

0: AI1

1: AI2

2: Потенциометр панели управления

3: «AI1» - «AI2»

Обратная связь ПИД-

PA-02

4: Высокочастотный импульсный вход HDI

○

регулятора

5: Интерфейс RS-485

6: «AI1» + «AI2»

7: MAX («AI1», «AI2»)

8: MIN («AI1», «AI2»)

Направление действия

0: Положительное

PA-03

○

ПИД-регулятора

1: Отрицательное

Диапазон заданной

PA-04

обратной связи ПИД-

0 - 65535

1000

○

регулирования

Пропорциональный

PA-05

0.0

- 100.0

20.0

○

коэффициент Kp1

Продолжительность

PA-06

0.01 с - 10.00 с

2.00 с

○

интегрирования Ti1

Время

PA-07

дифференцирования

0.000 с - 10.000 с

0.000 с

○

Td1

Частота обратного

PA-08

0.00 - «P0-10» (maмаксимальная частота)

0.00 Гц

○

ПИД-регулирования

Предел отклонения

PA-09

0.0%

- 100.0%

0.0%

○

ПИД-регулирования

Дифференциальная

PA-10

амплитуда ПИД-

0.00%

- 100.00%

0.10%

○

регулирования

Время фильтрации

PA-11

задания ПИД-

0.00 - 650.00 с

0.00 с

○

регулирования

Время фильтрации

значения обратной

PA-12

0,00 с - 60,00 с

0.00 с

○

связи ПИД-

регулирования

Время фильтрации

PA-13

выходной частоты

0,00 с - 60,00 с

0.00 с

○

ПИД-регулирования

PA-14

Резерв

●

Пропорциональный

PA-15

0.0

- 100.0

20.0

○

коэффициент Kp2

PA-16

Продолжительность

0.01 с - 10.00 с

2.00 с

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

интегрирования Ti2

Время

PA-17

дифференцирования

0.000 с - 10.000 с

0.000 с

○

Td2

0: Не переключается

Переключение

1: Переключение через терминалы

PA-18

параметров ПИД-

○

2: Автоматическое переключение в зависимости

регулирования

от отклонения

Отклонение 1

переключения

PA-19

0.0% - «PA-20»

20.0%

○

параметра ПИД-

регулирования

Отклонение 2

переключения

PA-20

«PA-19» - 100.0%

80.0%

○

параметра ПИД-

регулирования

Начальное значение

PA-21

0.0%

- 00.0%

0.0%

○

ПИД-регулирования

Время удержания

PA-22

исходного значения

0.00 - 360.00 с

0.00 с

○

ПИД-регулирования

Максимальное

PA-23

значение отклонения

0.00%

- 100.00%

1.00%

○

при вращении вперед

Максимальное

PA-24

значение отклонения

0.00%

- 100.00%

1.00%

○

при вращении назад

Разряд единиц: Отключение интегри-ния

0: Не применяется

1: Применяется

Характеристика

Разряд десятков: Прекращение или продолжение

PA-25

интегрирования ПИД-

○

интегрирования после достижения предельного

регулятора

выходного значения

0: Продолжение интегрирования

1: Прекращение интегрирования

Значение обнаружения

0.0%: Нет оценки потери значения обратной связи

PA-26

потери значения

0.0%

○

0.1% - 100.0％

обратной связи

Время обнаружения

PA-27

потери значения

0,0 с - 20,0 с

1.0 с

○

обратной связи

Прекращение

0: Прекращение вычислений после останова

PA-28

вычисления ПИД-

○

1: Продолжение вычислений после останова

регулятором

«PB» Частота качания, фиксированная длина, отсчёт.

Режим настройки

0: Относительно средней частоты

РВ-00

амплитуды частоты

○

1: Относительно максимальной частоты

качания

Амплитуда частоты

РВ-01

0,0% - 100,0%

0,0%

○

качания

Амплитуда частоты

РВ-02

0,0% - 50,0%

0,0%

○

резкого скачка

РВ-03

Цикл частоты качания

0,1 с - 3000,0 с

10,0 с

○

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Время усиления

РВ-04

импульсов частоты

0,1% - 100,0%

50,0%

○

качания

РВ-05

Настроечная длина

0 м - 65535 м

1000 м

○

РВ-06

Фактическая длина

0 м - 65535 м

0 м

○

Число импульсов на

РВ-07

0,1 - 6553,5

100,0

○

каждый метр

Достижение

РВ-08

установочного значения

1 - 65535

1000

○

отсчёта

Достижение заданного

РВ-09

1 - 65535

1000

○

значения отсчёта

«РС» ПЛК и режим многоступенчатой скорости

Многоступенчатое

РС-00

-100,0% - 100,0%

0,0%

○

управление 0

Многоступенчатое

РС-01

-100,0% - 100,0%

0,0%

○

управление 1

Многоступенчатое

РС-02

-100,0% - 100,0%

0,0%

○

управление 2

Многоступенчатое

РС-03

-100,0% - 100,0%

0,0%

○

управление 3

Многоступенчатое

РС-04

-100,0% - 100,0%

0,0%

○

управление 4

Многоступенчатое

РС-05

-100,0% - 100,0%

0,0%

○

управление 5

Многоступенчатое

РС-06

-100,0% - 100,0%

0,0%

○

управление 6

Многоступенчатое

РС-07

-100,0% - 100,0%

0,0%

○

управление 7

Многоступенчатое

РС-08

-100,0% - 100,0%

0,0%

○

управление 8

Многоступенчатое

РС-09

-100,0% - 100,0%

0,0%

○

управление 9

Многоступенчатое

РС-10

-100,0% - 100,0%

0,0%

○

управление 10

Многоступенчатое

РС-11

-100,0% - 100,0%

0,0%

○

управление 11

Многоступенчатое

РС-12

-100,0% - 100,0%

0,0%

○

управление 12

Многоступенчатое

РС-13

-100,0% - 100,0%

0,0%

○

управление 13

Многоступенчатое

РС-14

-100,0% - 100,0%

0,0%

○

управление 14

Многоступенчатое

РС-15

-100,0% - 100,0%

0,0%

○

управление 15

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

0: Выключение после завершения одного цикла

1: Поддержание частоты после завершения одного

РС-16

Режим работы ПЛК

○

цикла

2: Работа в повторяющемся режиме

Разряд единиц: Выбор отключения источника

питания памяти

0: Нет запоминания

Выбор отключения

1: Запоминание

РС-17

источника питания

○

Разряд

десятков:

Выбор

отключения

памяти ПЛК

запоминающего устройства

0: Нет запоминания

1: Запоминание

Время работы

РС-18

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

0: задано в параметрах P0-17 и P0-18

Время ускорения/

1: задано в параметрах P8-03 и P8-04

РС-19

торможения

○

2: задано в параметрах P8-03 и P8-04

0-ой ступени

3: задано в параметрах P8-03 и P8-04

Время работы

РС-20

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-21

торможения

0-3 (см. PC-19)

○

0-ой ступени

Время работы

РС-22

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-23

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-24

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-25

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-26

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-27

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-28

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-29

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-30

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-31

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

Время работы

РС-32

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-33

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-34

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-35

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-36

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-37

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-38

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-39

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-40

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-41

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-42

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-43

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-44

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-45

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-46

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-47

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Время работы

РС-48

0,0 с (м) - 6500,0 с (м)

0,0 с (м)

○

0-ой ступени

Время ускорения/

РС-49

торможения

0 - 3 (см. PC-19)

○

0-ой ступени

Единица времени

0: с (секунды)

РС-50

○

работы ПЛК

1: м (минуты)

Заводская

Параметр

Наименование

Диапазон настроек

Изменение

настройка

0: PC-00

1: AI1

2: AI2

Источник задания

3: Потенциометр на панели управления

РС-51

многоступенчатого

4: Высокочастотный импульсный вход HDI

○

управления

5: ПИД-регулирование

6: Установленная с клавиатуры частота

(Р0-8),

возможность повышения и понижения значения

частоты

«РР» Управление функциональным кодом

РР-00

Пароль пользователя

0 - 65535

○

0: Нет действий

1: Возврат к установке по умолчанию кроме

РР-01

Задание параметров

○

параметров электродвигателя

2: Удаление регистрации неисправностей

Разряд единиц: Выбор отображения группы U0

Выбор отображения

0: Не отображается

группы

1: Отображается

РР-02

○

функциональных

Разряд десятков: Выбор отображения группы А0

параметров

0: Не отображается

1: Отображается

PP-03

Резерв

●

0: Разрешено

РР-04

Изменение параметров

1: Не разрешено

«А0» Параметры регулирования крутящего момента

Выбор режима

регулирования

0: Регулирование числа оборотов

А0-00

○

оборотов/крутящего

1: Регулирование крутящего момента

момента

0: Клавиатура (А0-03)

1: AI1

Выбор источника

2: AI2

регулировки крутящего

3: Потенциометр на панели управления

А0-01

момента в режиме

○

4: Высокочастотный импульсный вход HDI

регулирования

5: Интерфейс RS-485

крутящего момента

6: MIN («AI1», «AI2»)

7: MAX («AI1», «AI2»)

А0-02

●

Установка крутящего

момента с клавиатуры в

А0-03

-200,0% - 200,0%

150,0%

○

режиме регулирования

крутящего момента

Время фильтрации

А0-04

0,00 с - 10,00 с

0,00

○

крутящего момента

Максимальная частота

регулирования

А0-05

0,00 Гц - Р0-10 (максимальная частота)

50 Гц

○

крутящего момента

вперед

5. Ошибки и способы их устранения.

Код

Ошибка

Возможные причины

Методы устранения неисправности

ошибки

Короткое замыкание или

Проверить электродвигатель и

замыкание на землю на выходе

кабель электродвигателя.

преобразователя.

Использовать кабель меньшей

Короткое замыкание

Слишком длинный кабель до

длины или использовать на

Е-01

или перегрузка

электродвигателя.

выходе моторный дроссель.

Перегрев модуля.

Проверьте роботу системы

Ослабление соединений кабеля с

охлаждения преобразователя.

преобразователем.

Протяжка соединений.

Короткое замыкание или

Проверить электродвигатель и

замыкание на землю на выходе

кабель электродвигателя.

преобразователя.

Задать параметры

В режиме векторного

электродвигателя.

регулирования не определены

Увеличить время ускорения.

параметры электродвигателя.

Отрегулировать усиление

Слишком короткое время

крутящего момента в ручном

ускорения.

Перегрузка по току

режиме или параметр U/f

E-02

Не правильное усиление

во время ускорения

регулирования.

крутящего момента в ручном

Обеспечить напряжение в

режиме или кривая U/f

допустимом диапазоне.

регулирования.

Выбрать поиск оборотов при

Низкое напряжение питания

запуске электродвигателя до

преобразователя.

момента остановки.

Запуск электродвигателя.

Установить преобразователь

Низкая мощность

большей мощности.

преобразователя.

Короткое замыкание или

замыкание на землю на выходе

Проверить электродвигатель и

преобразователя.

кабель электродвигателя.

В режиме векторного

Задать параметры

регулирования не определены

электродвигателя.

Перегрузка по току

параметры электродвигателя.

Увеличить время торможения.

Е-03

во время

Слишком короткое время

Обеспечить напряжение в

торможения

торможения.

допустимом диапазоне.

Низкое напряжение питания

Установить устройство

преобразователя.

торможения и тормозной

Не установлено устройство

резистор.

торможения и тормозной

резистор.

Короткое замыкание или

замыкание на землю на выходе

Проверить электродвигатель и

преобразователя.

кабель электродвигателя.

Перегрузка по току

В режиме векторного

Определить параметры

во время работы на

регулирования не определены

электродвигателя.

Е-04

постоянных

параметры электродвигателя.

Обеспечить напряжение в

оборотах

Низкое напряжение питания

допустимом диапазоне.

преобразователя.

Установить преобразователь

Низкая мощность

большей мощности.

преобразователя.

Код

Ошибка

Возможные причины

Методы устранения неисправности

ошибки

Перегрузка по

Е-05

напряжению во

Обеспечить напряжение в

время ускорения

Высокое напряжение питания

допустимом диапазоне.

преобразователя.

Установить сетевой дроссель со

Перегрузка по

Скачек напряжения питания

стороны питания

Е-06

напряжению во

преобразователя.

время торможения

Слишком короткое время

Увеличить время ускорения.

Перегрузка по

ускорения.

Увеличьте время торможения или

Слишком короткое время

установите устройство

напряжению во

Е-07

время работы на

торможение.

торможения и тормозной

резистор.

постоянных

оборотах

Неисправность в

E-08

сети питания

Отклонение параметров входного

Обеспечить допустимый

преобразователя

напряжения.

диапазон допустимых

Возникновение перебоев в сети

параметров входного

Низкое напряжение

питании преобразователя.

напряжения.

Е-09

в сети питания

Сбросьте ошибку.

преобразователя

Уменьшить нагрузку и проверить

Слишком большая нагрузка или

режим работы электродвигателя

Перегрузка

блокирование электродвигателя.

E-10

и оборудования.

преобразователя

Низкая мощность

Установить преобразователь

преобразователя.

большей мощности.

Неправильная установка

Установить правильный

параметра «Р9-01».

параметр «Р9-01».

Слишком значительная нагрузка

Уменьшить нагрузку и проверить

Перегрузка

E-11

или блокирование

режим работы электродвигателя

электродвигателя

электродвигателя.

и оборудования.

Низкая мощность

Установить преобразователь

преобразователя.

большей мощности.

Повреждён кабель между

Проверить кабель

преобразователем и

электродвигателя.

электродвигателем.

Замерьте выходной ток и

Повреждена обмотка

проверьте обмотки

Е-13

Обрыв фазы

электродвигателя

электродвигателя.

Болты соединений

Проверьте момент затяжки

преобразователя не затянуты

болтов преобразователя и

должным образом.

электродвигателя.

Слишком высокая температура

Снизить температуру

окружающей среды.

Перегрев модуля

Е-14

Заблокирован воздуховод.

Прочистить воздуховод.

IGBT

Вышли из строя вентиляторы

Заменить вентиляторы

охлаждения.

Выход из строя

Сигнал неисправности внешнего

Проверить внешнее устройство.

Е-15

внешнего

устройства через цифровой

устройства

терминал.

Повреждён кабель передачи

Проверить линию связи.

данных.

Проверить соединение с главным

Неисправность в

Неисправность в работе главного

компьютером.

Е-16

системе передачи

компьютера.

Выполнить правильную

данных

Неправильная настройка

настройку параметров связи.

параметров связи (передачи

данных).

Код

Ошибка

Возможные причины

Методы устранения неисправности

ошибки

Е-18

Обратитесь в сервисный центр

1. Неправильная установка

1. Установить параметры в

Ошибка системы

параметров электродвигателя.

соответствии с паспортом

автоматической

2. Задержка процесса

электродвигателя.

Е-19

настройки

идентификации параметров.

2. Проверить кабель соединения

параметров

преобразователя с

электродвигателя

электродвигателем.

Е-21

Обратитесь в сервисный центр

Е-22

Обратитесь в сервисный центр

1. Замыкание электродвигателя на

1. Проверить кабель соединения

Короткое замыкание

Е-23

землю.

преобразователя с двигателем и

на землю

электродвигатель.

Неисправность по

1. Суммарное время работы достигло

1. Очистить записанную

Е-26

суммарному

заданного значения.

информацию

времени работы

Специальная

Е-27

Настраивается параметрами «Р4-00»-«Р4-06» функцией 44.

неисправность 1

Специальная

Е-28

Настраивается параметрами «Р4-00»-«Р4-06» функцией 45.

неисправность 2

Неисправность по

1. Суммарное время подключения

1. Очистить записанную

суммарному

источника питания достигает

информацию.

Е-29

времени

заданного значения.

подключения

источника питания

1. Рабочий ток преобразователя

1. Проверьте нагрузку на

Неисправность без

Е-30

меньше значения параметра «Р9-

электродвигателе и параметр

нагрузки

64».

«Р9-64» и «Р9-65»

Потеря сигнала

1. Значение обратной связи ПИД-

1. Проверьте сигнал обратной связи

обратной связи

регулирования меньше параметра

ПИД-регулирования или

Е-31

ПИД-регулирования

«РА-26».

выполните правильную

в процессе работы

установку параметра «РА-26».

Е-40

Обратитесь в сервисный центр
