Устройство плавного пуска УПП2. Руководство по эксплуатации ШЕДК.650311.002 РЭ





Устройство плавного пуска УПП2
Руководство по эксплуатации
ШЕДК.650311.002 РЭ
Содержание
Введение
3
1 Назначение
3
2 Состав и структура условного обозначения
3
3 Технические характеристики
4
4 Размещение и монтаж
7

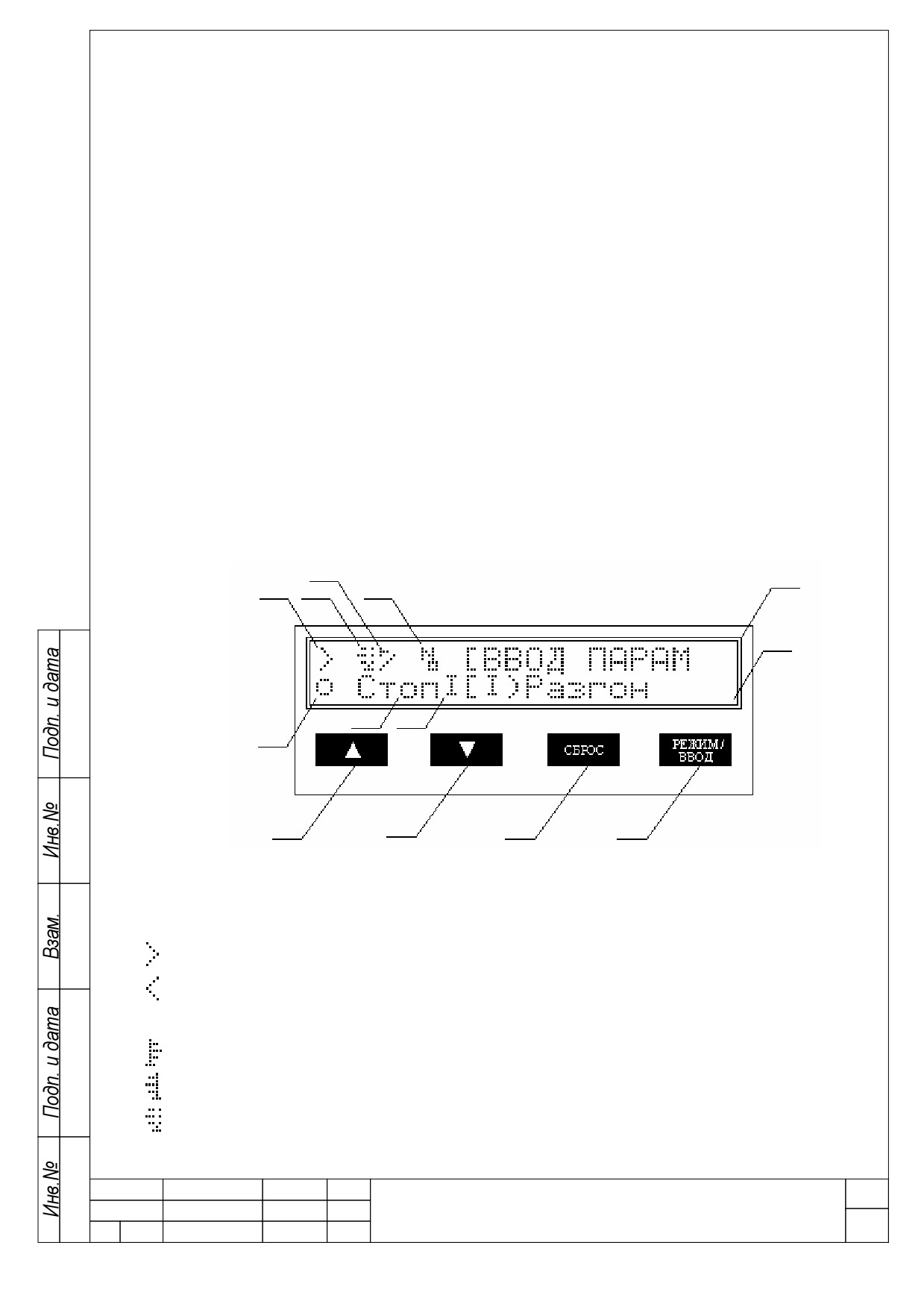

5 Встроенный пульт управления
18
6 Меню
23
7 Подготовка к работе, пуск устройства
78
8 Неисправности и способы их устранения
83
9 Техническое обслуживание
87
10 Правила хранения и транспортирования
89
11 Гарантии изготовителя
90
Приложение А
91
ШЕДК. 650311.002РЭ
ИзмЛис
№ докум.
Подп.
Дат
Разраб.
Семенов
Лит.
Лист
Листов
Пров.
Прокудин
Устройство плавного
О1
2
92
ООО «ЧЭАЗ-ЭЛПРИ»
Нач.
Прокудин
пуска УПП2
г. Чебоксары, пр. И. Яковлева, 5
Н.контрБякова
т.(8352) 39-57-41,ф.(8352) 62-38-74
Руководство по эксплуатации
Утв.
Токмаков
Email: secrey@elpry.ru
Введение
Руководство по эксплуатации предназначено для изучения принципа работы
устройства плавного пуска УПП2 (в дальнейшем именуемого устройством), обеспечения
правильной эксплуатации и обслуживания.
Руководство рассчитано на технический персонал, прошедший специальную
подготовку по техническому использованию и обслуживанию устройств с электроникой и
силовой полупроводниковой техникой.
Долговечность и безотказность в работе устройства обеспечиваются техническими и
организационными мероприятиями, изложенными в данном руководстве, поэтому
соблюдение всех требований обязательно.
1 Назначение
1.1 Устройство предназначено для плавного пуска, торможения и реверсирования
асинхронных двигателей с короткозамкнутым ротором, регулирования напряжения на
активно-индуктивных нагрузках.
1.2 Область применения - общепромышленные механизмы: насосы, вентиляторы,
конвейеры, подъёмные механизмы, мешалки и т.п.
2 Состав и структура условного обозначения
Классификационным параметром для устройств является максимальный пусковой
ток. Максимальный пусковой ток - это действующее значение максимально допустимого
тока на выходе устройств.
Структура условного обозначения приведена в приложении А.
После завершения пуска двигателя устройство шунтируется внешним контактором.
Сигнал управления контактором формируется устройством.
Для защиты от межфазных коротких замыканий и от замыканий на землю
необходимо на входе устройств устанавливать быстродействующие предохранители.
Контакторы и предохранители в комплект поставки не входят и поставляются по
специальному заказу.
Лис
ШЕДК. 650311.002РЭ
3
}
Из
Лис
№ докум.
Подп.
Дат
3 Технические характеристики
3.1 Устройства работают от 3-х фазной сети переменного тока с изолированной
нейтралью.
3.2 Номинальное напряжение на входе устройства ~380 В.
3.3 Номинальное напряжение вспомогательных цепей 220 В.
3.4 Допустимые отклонения напряжения от плюс
10 % до минус
15 % от
номинального значения.
3.5 Диапазон изменения напряжения на выходе устройства: от нуля до напряжения
питающей сети, с учетом допусков, указанных в 3.4.
3.6 Номинальная частота напряжения на входе устройств 50 Гц.
3.7 Допустимые отклонения частоты 2 % от номинального значения.
3.8 Максимальные пусковые токи на выходе устройств: 75; 190; 300; 480; 750;
1200 А.
3.9 Пределы регулирования пускового тока (1-4) Iном.
3.10 Время пуска двигателя не более 120 с.
3.11 Периодичность последовательных включений из холодного состояния, с
перерывом не более 15 мин., не менее 3.
3.12 Номинальные значения климатических факторов внешней среды по
ГОСТ 15150-69, ГОСТ 15543.1-89 при этом:
-
высота над уровнем моря до 1000 м;
-
окружающая среда не пожароопасная, невзрывоопасная, не содержащая
агрессивных газов и паров, не насыщенная водяными парами,
токопроводящей пылью;
-
в части коррозийной активности атмосферы устройство соответствует
группе условий эксплуатации “1” для металлических изделий.
3.13 В части воздействия механических факторов внешней среды устройство
соответствует группе механического исполнения М1
(степень жёсткости
1) по
ГОСТ 17516.1-90.
3.14 Температура окружающей среды от 1 до 40 ?С.
3.15 Верхнее значение относительной влажности при +25 ?С, 80%.
3.16 Атмосферное давление 86,6-106,7 кПа.
3.17 Стойкость к сейсмическому воздействию до 8 балл.
3.18 Конструктивно устройство выполнено в виде:
Лис
ШЕДК. 650311.002РЭ
4
}
Из
Лис
№ докум.
Подп.
Дат
ƒ
навесного блока одностороннего обслуживания со степенью защиты -
IP00 по ГОСТ 14254-96;
ƒ
шкафа одностороннего обслуживания со степенью защиты до IP54 по
ГОСТ 14254-96;
ƒ
защита цепей управления и сигнализации в шкафах осуществляется
только автоматическими выключателями;
ƒ
внутреннего разделения ограждениями и перегородками в шкафах
должны соответствовать виду 2 по ГОСТ Р 51321-2000;
ƒ
по конструктивному исполнению шкафы должны предусматривать
возможность выполнения кабельных вводов сверху по кабельным
конструкциям;
ƒ
шкафы должны быть с медными неизолированными шинами;
ƒ
шины должны быть промаркированы в местах присоединения краской,
полосой не менее 50 мм следующих цветов: желтый - фаза L1; зеленый -
фаза L2; красный
- фаза L3; голубой
- нулевая рабочая шина N
заземленной нейтрале; зелено-желтый
- нулевая защитная шина PE;
зелено-желтый с голубыми полосами в начале и конце
- нулевая
защитная шина PEN;
ƒ
покраска шкафов должна быть выполнена порошковыми эмалями
методом напыления;
ƒ
рабочее положение устройств в пространстве
- вертикальное,
допускается отклонение от вертикального положения не более 5? в любую
сторону.
3.19 В устройстве реализованы следующие виды защит:
-
максимально-токовая защита устройства;
-
время-токовая защита двигателя;
-
защита от перегрева устройства;
-
защита при пробое тиристоров;
-
защита от затянувшегося пуска;
-
защита при обрыве фазы на входе устройства;
-
защита при обрыве фазы двигателя;
-
защита при ошибке системы управления;
-
защита от частотного отклонения частоты питающей сети;
-
защита от самопроизвольного изменения параметров настройки;
Лис
ШЕДК. 650311.002РЭ
5
}
Из
Лис
№ докум.
Подп.
Дат
-
защита минимального напряжения.
3.20 В устройстве реализованы следующие интерфейсные функции:
-
отображение состояния и параметров настройки устройства;
-
приём управляющей информации и параметров настройки устройства со
встроенного пульта управления;
-
в устройствах есть возможность регистрации передачи событий по
протоколу MODBUS в АСКУЭ, параметров тока и напряжения на вводах,
отходящих линиях;
-
в устройствах используется блок защиты, контроля и управления
возможностью регистрации и передачи событий и параметров тока и
напряжения по протоколу MODBUS в АСКУЭ;
-
связь по каналу RS 485.
3.21 Интерфейсом устройства предусмотрены следующие сигналы:
-
сброс защит
-
пуск, стоп
-
направление вращения
-
три программируемых дискретных входа
-
четыре программируемых дискретных выхода
-
два программируемых аналоговых входа;
-
два программируемых аналоговых выхода;
-
двунаправленный изолированный интерфейс RS-485, RS-232
-
изолированный интерфейс SPI, I2C
Лис
ШЕДК. 650311.002РЭ
6
}
Из
Лис
№ докум.
Подп.
Дат
4 Размещение и монтаж
4.1 При размещении устройств перед ними, сверху и снизу от них должны быть
предусмотрены монтажные зоны и зоны обслуживания, как это показано на рисунке 1.
100 мм
верхняя
100 мм
100 мм
нижняя

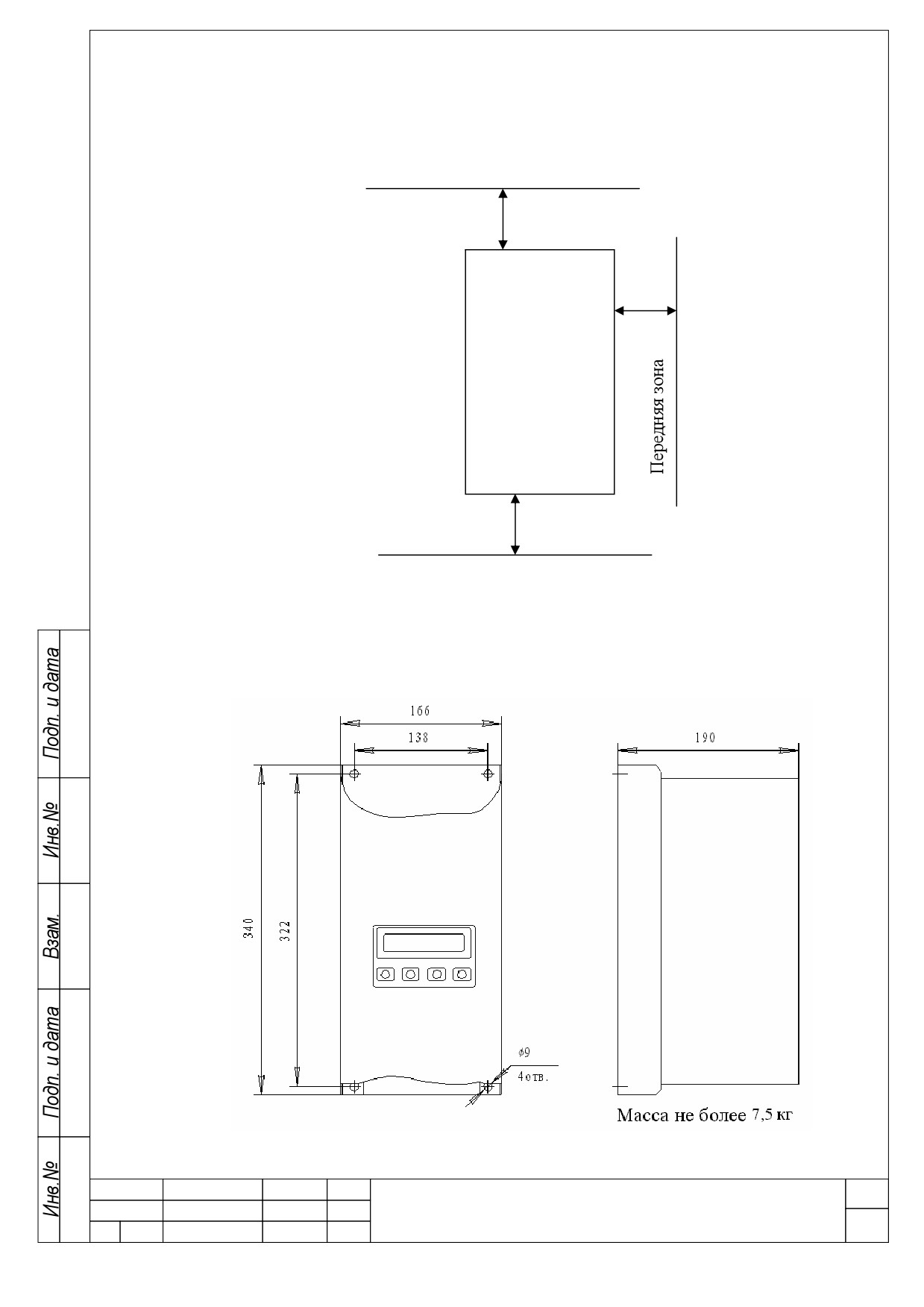

Рисунок 1 - Монтажные зоны и зоны обслуживания
4.2 Габаритные и установочные размеры устройств приведены на рисунках 2-4 и в
таблицах 1-2.
Рисунок 2 - Габаритные и установочные размеры УПП2-X1X, УПП2-X2X
Лис
ШЕДК. 650311.002РЭ
7
}
Из
Лис
№ докум.
Подп.
Дат

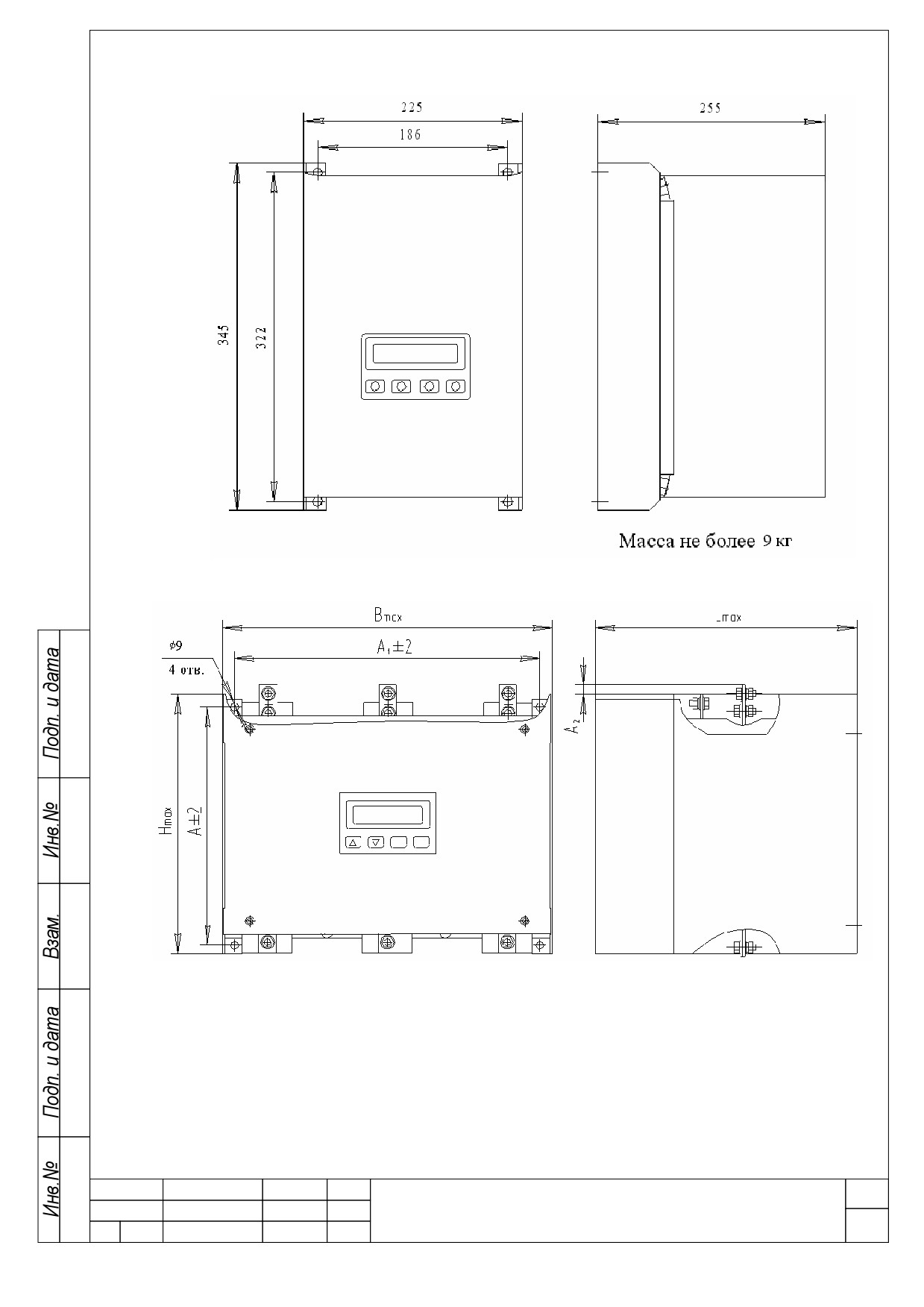

Рисунок 3 - Габаритные и установочные размеры УПП2-X3X
Рисунок 4 - Габаритные и установочные размеры УПП2-X4X, УПП2-X5X, УПП2-X6X
Лис
ШЕДК. 650311.002РЭ
8
}
Из
Лис
№ докум.
Подп.
Дат
Таблица 1
Типоисполнение
Н, мм
В, мм
L, мм
А, мм
А1, мм
А2, мм
Масса, кг,
не более
УПП2 - Х4Х
300
380
285
272
346
5
18,5
УПП2 - Х5Х
390
380
305
361
346
-
28,5
УПП2 - Х6Х
390
380
305
361
346
-
28,5
Масса не более 10,5кг

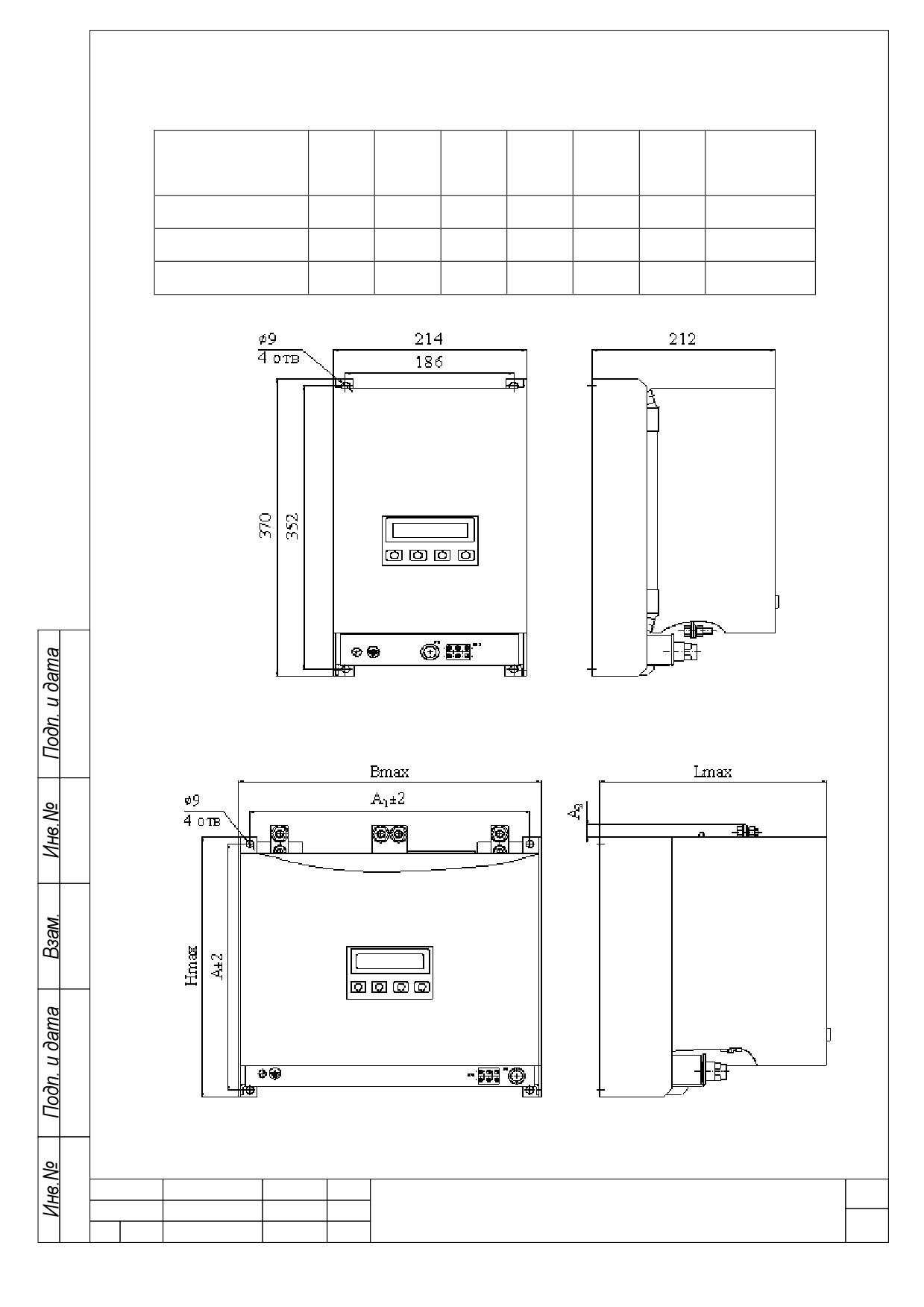

Рисунок 4а - Габаритные и установочные размеры УПП1-X3XП
Рисунок 4б - Габаритные и установочные размеры УПП1-X4XП, УПП1-X5XП, УПП1-X6XП
Лис
ШЕДК. 650311.002РЭ
9
}
Из
Лис
№ докум.
Подп.
Дат
Таблица 2
М а сс а , кг
Т и п о и с п о л н е н и е
Н, м м
В, м м
L, м м
А, м м
А 1
, м м
А 2
, м м
н е б о л ее
У П П 1 - Х 4 Х П
3 3 0
3 7 5
2 9 2
3 1 2
3 4 6
1 6
2 0, 2
У П П 1 - Х 5 Х П
4 1 5
3 7 5
3 1 2
3 9 6
3 4 6
-
3 0, 3
У П П 1 - Х 6 Х П
4 1 5
3 7 5
3 1 2
3 9 6
3 4 6
-
3 0, 3
4.3 Устройства имеют следующие цепи подключения:
-
цепи подключения к сети;
-
цепи заземления;
-
цепи подключения двигателя;
-
цепи подключения шунтирующего контактора;
-
цепи подключения устройств управления.
Внешний вид и расположение клеммников показаны на рисунке 5. Подключение
устройств к сети и подключение двигателя должно производиться трехпроводным медным
кабелем. В устройствах УПП2-X1X, УПП2-X2X подключение производится к клеммникам,
а в устройствах УПП2-X3X, УПП2-X4X, УПП2-X5X, УПП2-X6X - к шинам. Схемы
подключения и сечения проводов показаны на рисунках 6, 7 и таблицах 3, 4.
Лис
ШЕДК. 650311.002РЭ
10
}
Из
Лис
№ докум.
Подп.
Дат
Подключение к сети
а) УПП2-Х1Х, УПП2-Х2Х
б) УПП2-Х3Х, УПП2-Х4Х, УПП2-Х5Х, УПП2-Х6Х
г) подключение вентилятора УПП2-Х4Х, УПП2-Х5Х, УПП2-Х6Х

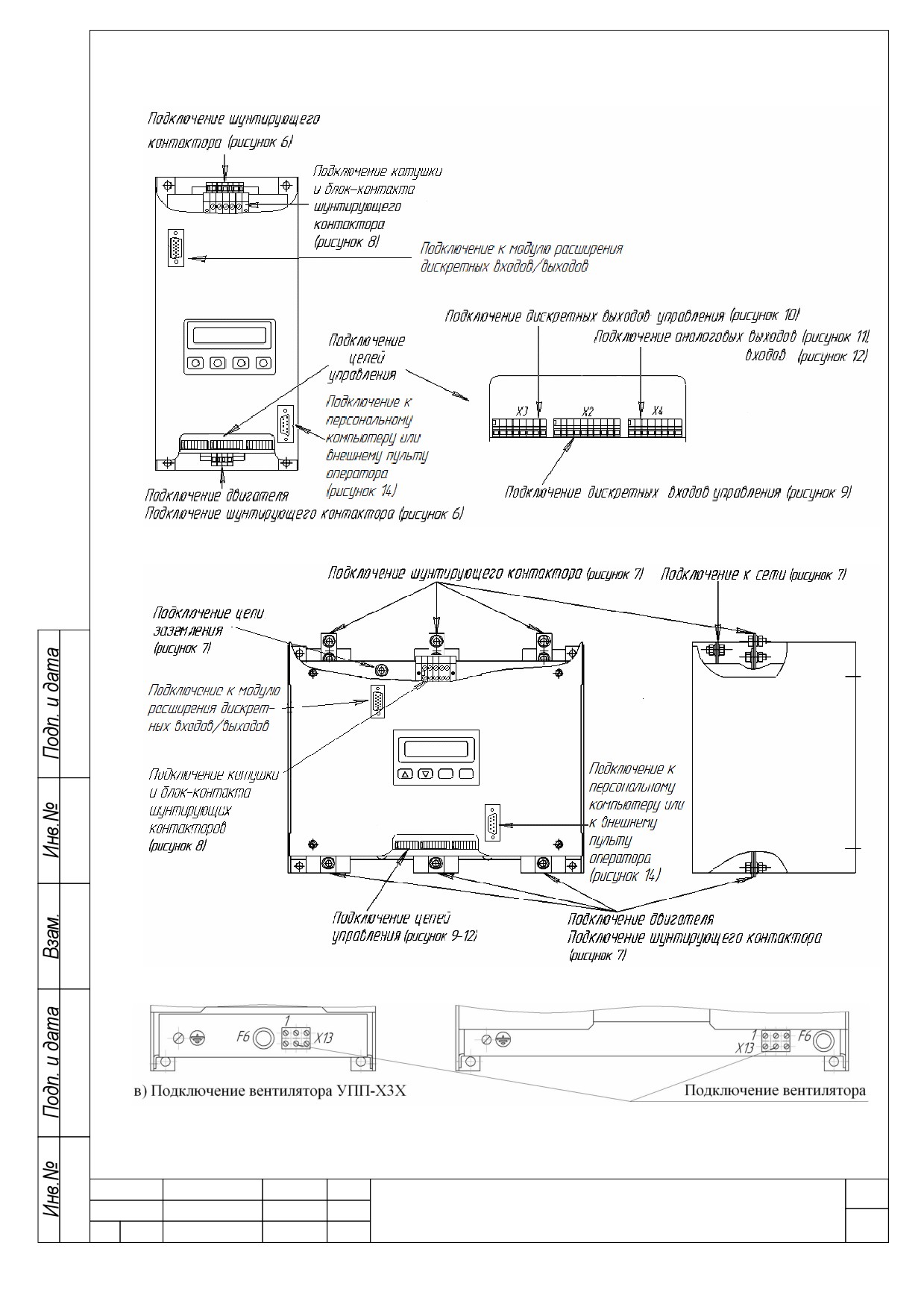

Рисунок 5 - Внешний вид и расположение клеммников
Лис
ШЕДК. 650311.002РЭ
11
}
Из
Лис
№ докум.
Подп.
Дат

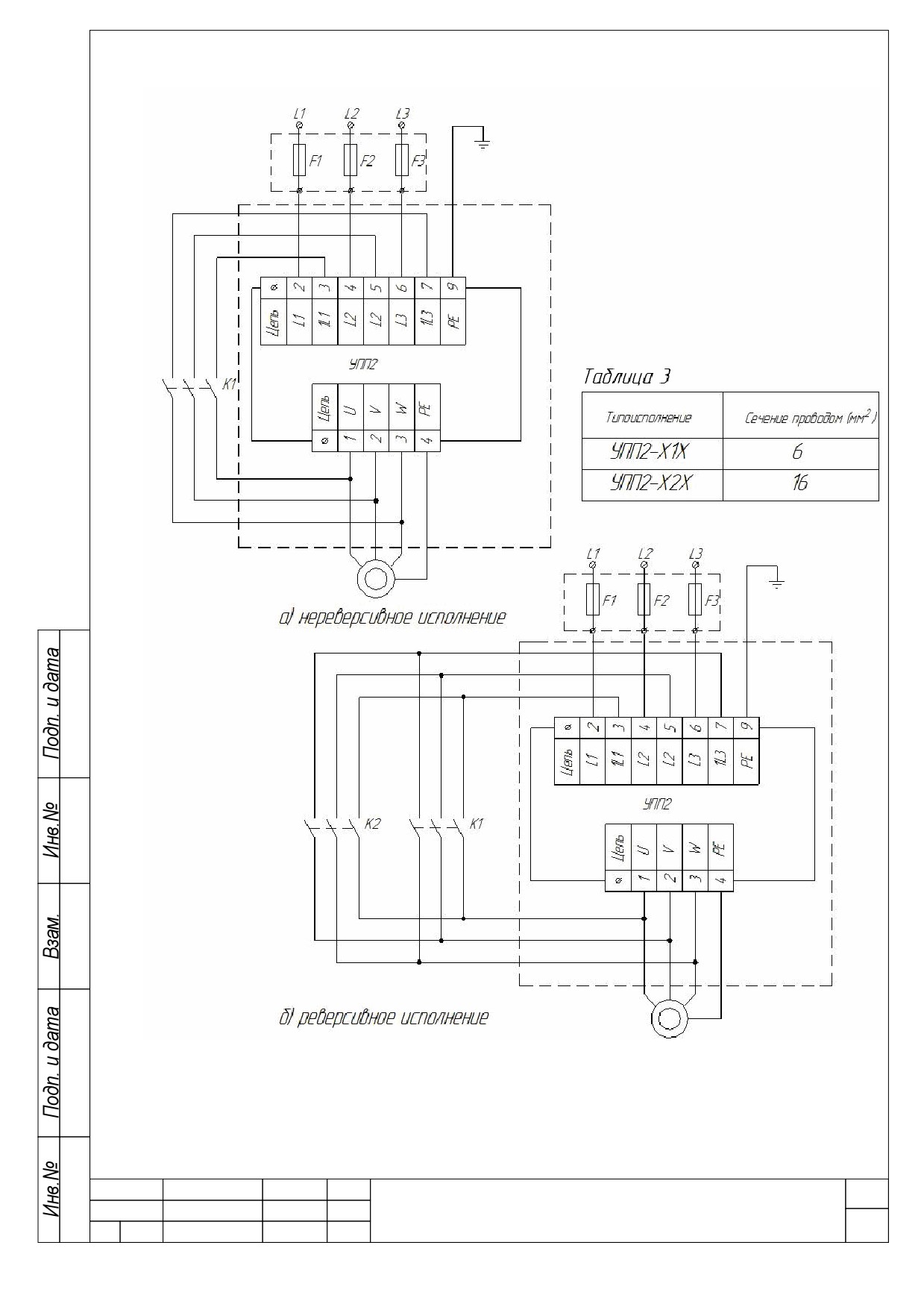

Рисунок 6 - Схема подключения силовых цепей УПП2-X1X, УПП2-X2X
K1, K2, F1, F2, F3 - поставляются по заказу
Лис
ШЕДК. 650311.002РЭ
12
}
Из
Лис
№ докум.
Подп.
Дат
Рисунок 7 - Схема подключения силовых цепей устройств: УПП2-X3X; УПП2-X4X;
УПП2-X5X; УПП2-X6X.
K1, K2, F1, F2, F3 - поставляются по заказу
Лис
ШЕДК. 650311.002РЭ
13
}
Из
Лис
№ докум.
Подп.
Дат
Устройства имеют выходы для подключения катушек шунтирующих контакторов. В
нереверсивном исполнении используется один контактор, в реверсивном
- два.
Необходимо использовать контакторы с катушками переменного тока напряжением 220
или
380 В. Применение контакторов с катушками постоянного тока запрещено.
Максимально допустимый ток этих выходов
-
3 А. Блок-контакт используется для
контроля состояния контактора. Схемы подключения показаны на рисунке 8.

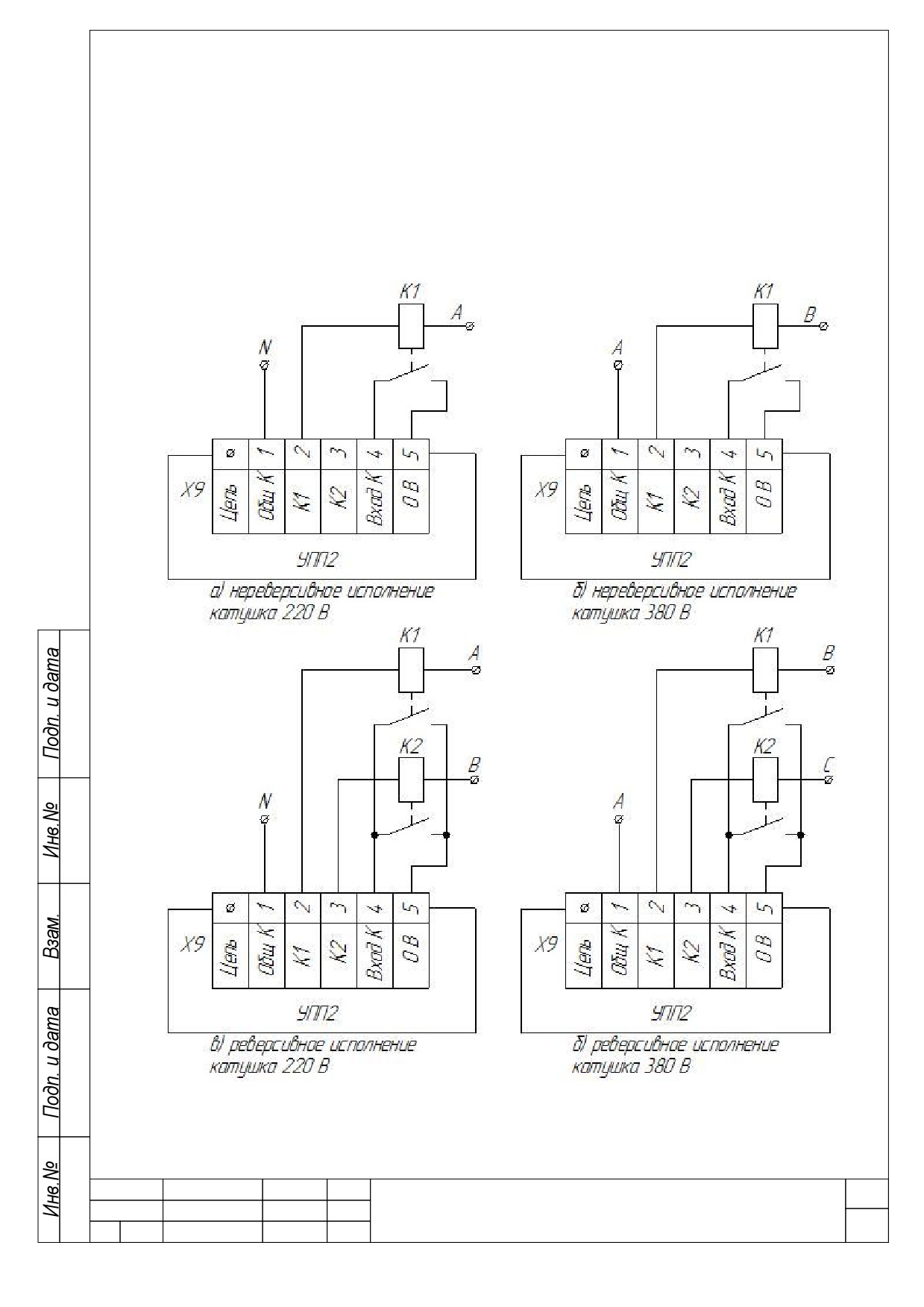

Рисунок 8 - Схемы подключения шунтирующих контакторов
Лис
ШЕДК. 650311.002РЭ
14
}
Из
Лис
№ докум.
Подп.
Дат
Предусмотрены два варианта подключения сигналов, задающих пуск и торможение
двигателя. В первом варианте пуск производится при замыкании контакта «Пуск/Стоп», а
торможение при его размыкании (двустабильный вход). Во втором варианте пуск и
торможение производятся при кратковременном замыкании соответствующих контактов
(импульсные входы). Время импульса не менее 0,1 с.
Для связи устройства с системой электроавтоматики и контроля предусмотрены
программируемые дискретные и аналоговые входы и выходы. Назначение функций
программируемых входов и выходов описано в 6.

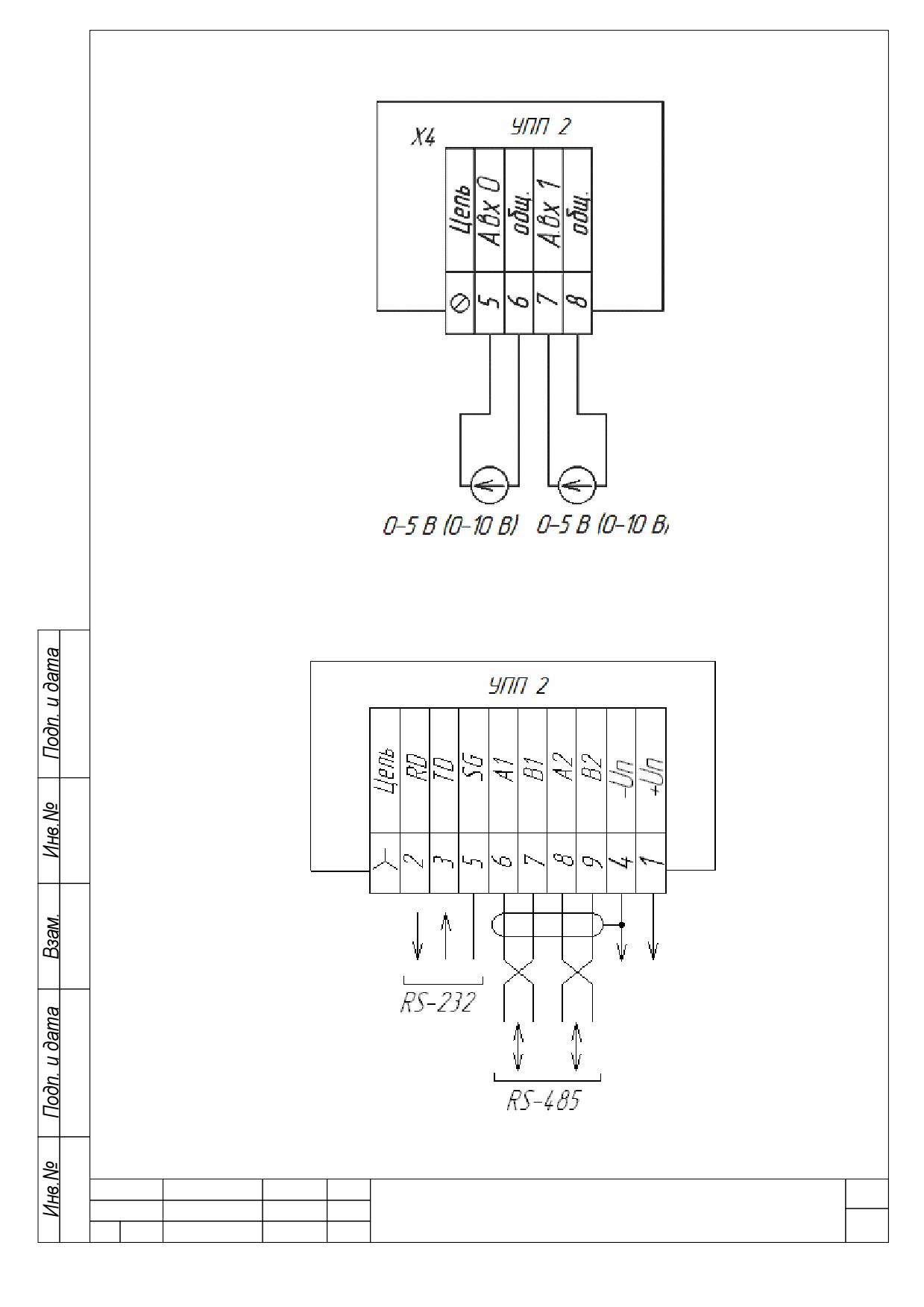

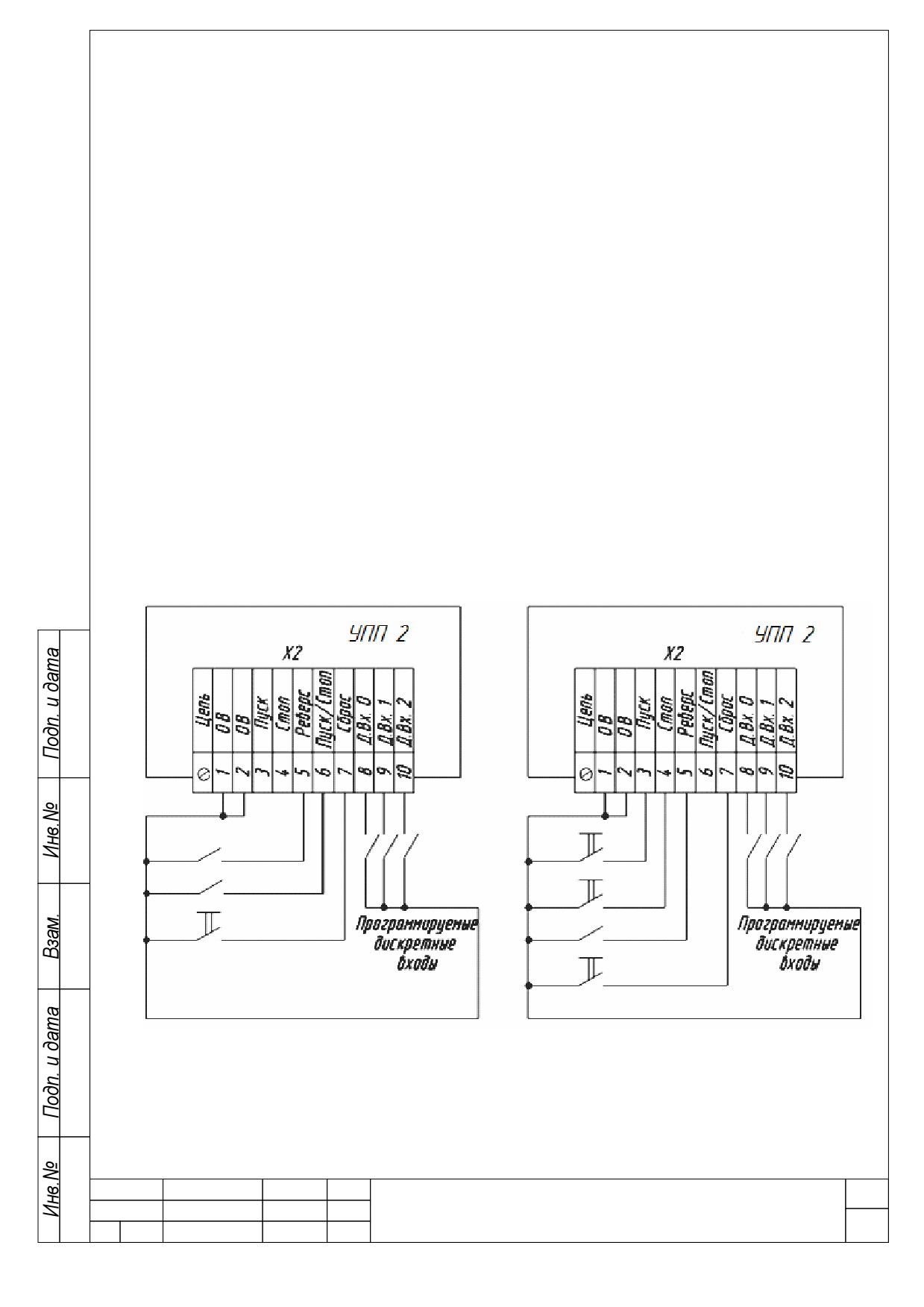

Схемы подключения сигналов управления показаны на рисунках 9-12.
Для организации управления от персонального компьютера или программируемого
контроллера предусмотрен изолированный двунаправленный последовательный канал в
стандарте RS-232, RS-485
(только в исполнении с расширенным интерфейсом
-
УПП2-ХХ1), работающий в стандартном протоколе обмена MODBUS. Подробное описание
протокола обмена и тестовая программа управления содержатся в документах - «Описание
протокола обмена по каналу RS-485» и
«Программа UPPControl. Руководство
пользователя». Схема подключения приведена на рисунке 13.
Рисунок 9 - Схемы подключения сигналов управления
Лис
ШЕДК. 650311.002РЭ
15
}
Из
Лис
№ докум.
Подп.
Дат
Рисунок 10 - Схема подключения дискретных выходов
Рисунок 11 - Схема подключения аналоговых выходов
Лис
ШЕДК. 650311.002РЭ
16
}
Из
Лис
№ докум.
Подп.
Дат
Рисунок 12 - Схема подключения аналоговых входов
Рисунок 13 - Схема подключения к сети на базе интерфейсов RS-232, RS-485
Лис
ШЕДК. 650311.002РЭ
17
}
Из
Лис
№ докум.
Подп.
Дат
5 Встроенный пульт управления
5.1 Встроенный пульт управления (далее - пульт), расположен на лицевой стороне
устройства.
Пульт состоит из двухстрочного жидкокристаллического дисплея - позиция 1 и
клавиатуры - позиции 2, 3, 4, 5 (рисунок 14).
Клавиатура содержит четыре клавиши:
-
клавиша ВВЕРХ - позиция 2 - для перемещения по пунктам меню, изменения
значения параметров в сторону увеличения;
-
клавиша ВНИЗ - позиция 3 - для перемещения по пунктам меню, изменения
значения параметров в сторону уменьшения;
-
клавиша СБРОС - позиция 4 - для перехода в меню верхнего уровня из подменю,
отмены изменения параметров;
-
клавиша РЕЖИМ/ВВОД
- позиция
5
- для перехода в подменю, режим
редактирования параметров и для подтверждения изменения параметра.
8
1
6
7
9
13
11
12
10
2
3
4
5
Рисунок 14 - Пульт управления
Символика изображенная на дисплее
Позиция 6:
прямое направление вращения двигателя;
обратное направление вращения двигателя.
Позиция 7:
цепи шунтирующего контактора замкнуты (прямое направление вращения);
цепи шунтирующего контактора замкнуты (обратное направление вращения);
цепи шунтирующего контактора разомкнуты.
Лис
ШЕДК. 650311.002РЭ
18
}
Из
Лис
№ докум.
Подп.
Дат
Контроль состояния цепей шунтирующего контактора осуществляется по
состоянию блок-контакта. При неподключенной цепи блок-контакта устройство считает
шунтирующий контактор разомкнутым.
Позиция 8:
на выход устройства подается регулируемое напряжение;
с выхода устройства снято регулируемое напряжение.
Позиция 9:
нормальный режим работы устройства;
аварийный режим работы устройства;
аварийное предупреждение.
Позиция 10:
Символы отображающие режимы разгона и торможения
разгон по линейной характеристике увеличения напряжения на двигателе;
разгон по нелинейной характеристике увеличения напряжения на двигателе;
торможение свободное (выбегом);
торможение по линейной характеристике снижения напряжения на двигателе
(плавное торможение);
динамическое торможение (интенсивное);
торможение противовключением;
состояние полного останова двигателя.
прогрев двигателя
Позиция 11:
подана команда на останов двигателя;
подана команда на запуск двигателя;
Позиция 12:
активизирован первый комплект параметров двигателя;
активизирован второй комплект параметров двигателя;
Позиция 13:
пункт меню устройства.
Лис
ШЕДК. 650311.002РЭ
19
}
Из
Лис
№ докум.
Подп.
Дат

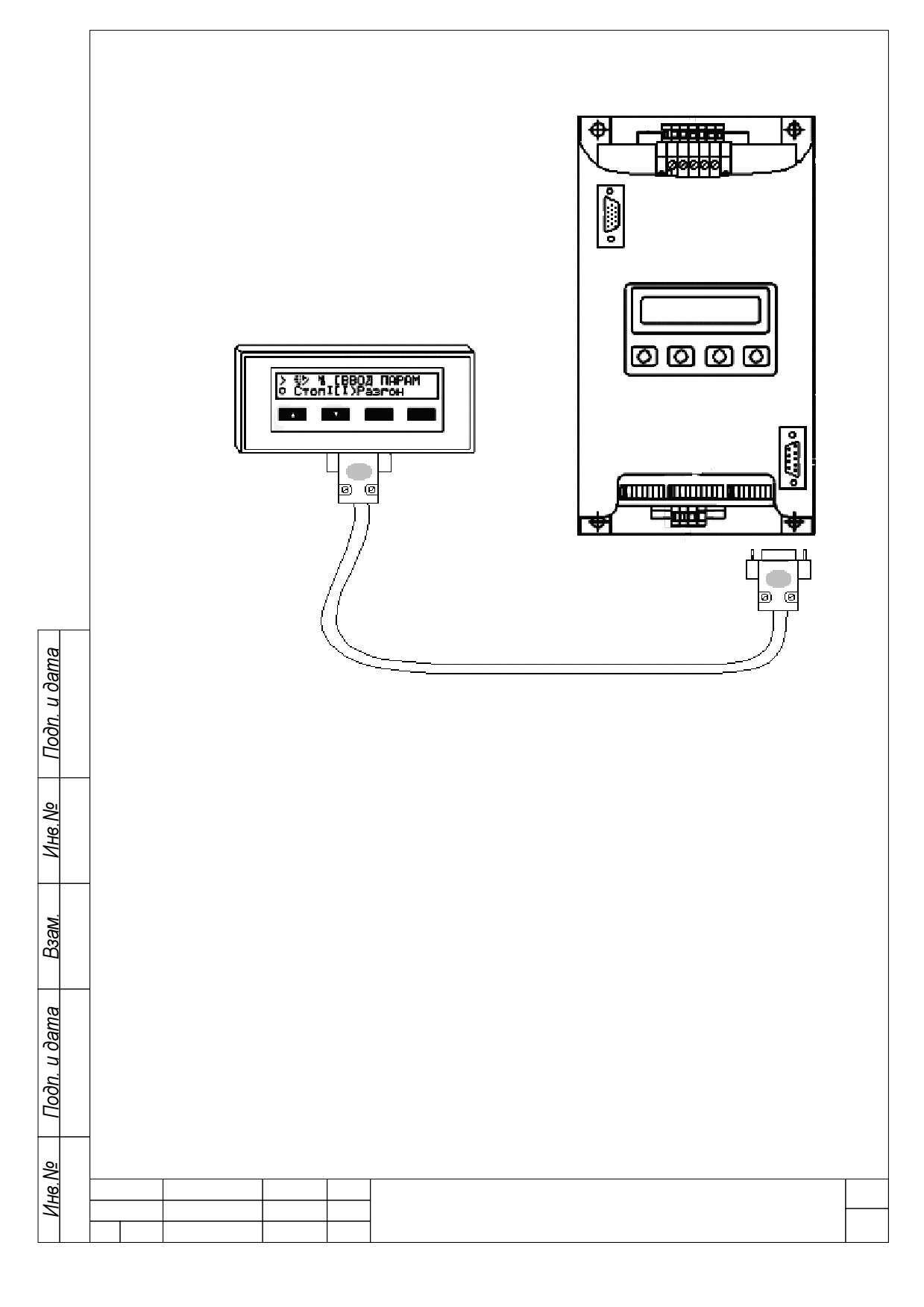

5.2 Пульт выносной (ШЭДК 656.119.003)
Рисунок 15 - Пульт выносной
Выносной пульт можно установить на двери защитного кожуха или шкафа, а также
использовать как ручной или настольный. Он оснащен соединительным кабелем с
разъемами (типа DB) длиной 3 м. Длина кабеля может быть увеличена пользователем до
100 м.
Допускается подключение пульта к работающему устройству.
Выносной пульт имеет такую же индикацию и такие же клавиши программирования
как и встроенный в устройство пульт.
Допускаются применения:
- встроенного и выносного пультов;
- только выносного пульта.
Связь выносного пульта с устройством осуществляется по последовательному каналу
RS-485 по внутреннему протоколу обмена (точка-точка):
- выносной пульт или РС
Лис
ШЕДК. 650311.002РЭ
20
}
Из
Лис
№ докум.
Подп.
Дат



















///////////////////////////////////////
